Changement de la caméra arrière

IPhone 5S
Temps estimé : 30 min Difficulté : 2/5
IPhone 5S | Temps estimé : 30 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer la caméra arrière sur votre iPhone 5S.

Diagnostic

Diagnostic :
➤La caméra arrière de votre iPhone 5S fonctionne mal ou plus du tout.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Caméra arrière pour iPhone 5S
16,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5S et SE
4,90 €
Ajouter au panier
Voir toute la gamme
Etape 1 : Retirer le rack de la carte SIM
Utiliser votre outil d'ouverture rack SIM ou bien un objet pointu tel qu'un trombone pour retirer votre carte SIM de l'iPhone.
Outils du kit utilisés
Outils du kit utilisés

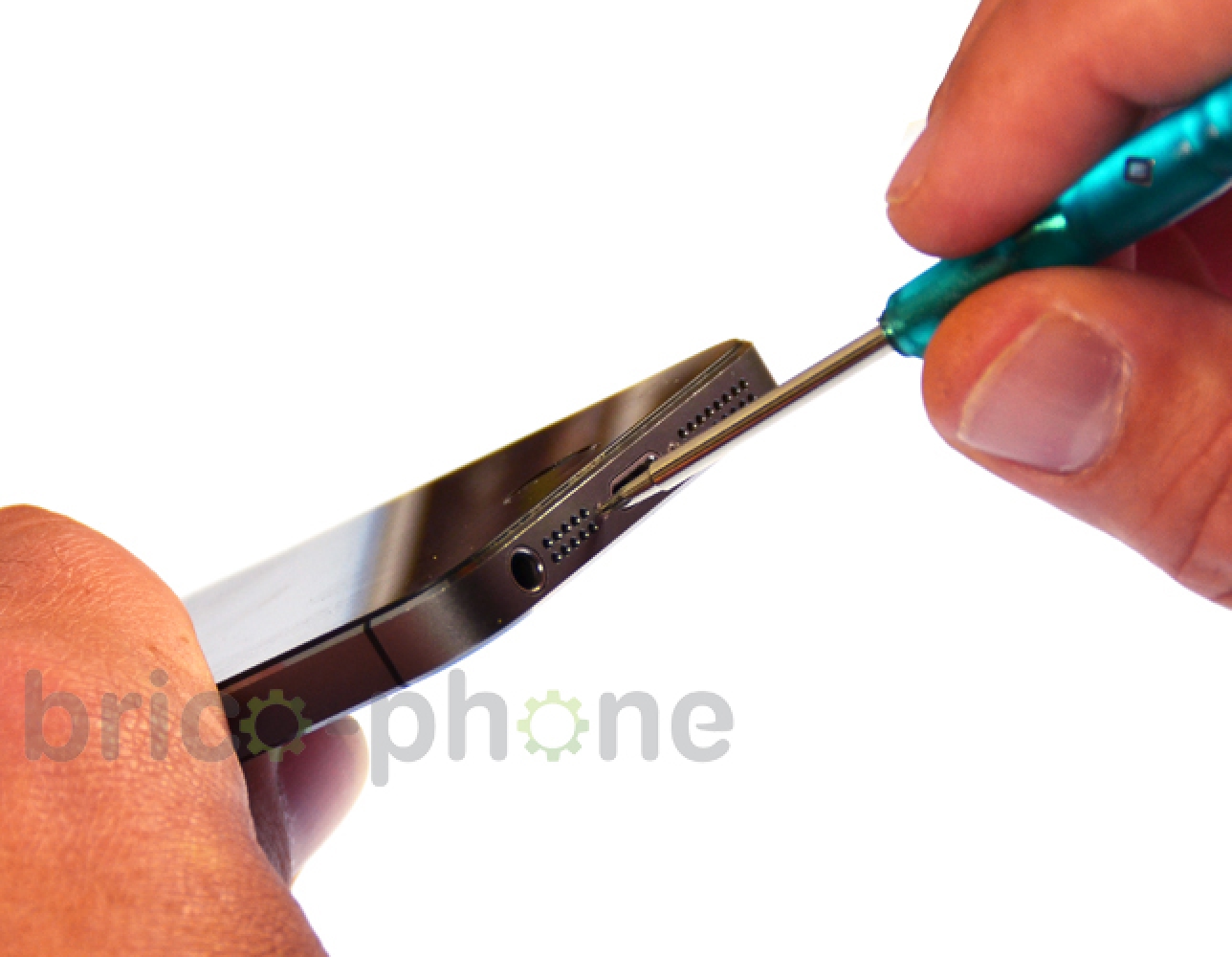

Etape 2 : Retirer les vis A1 et A2
A l'aide du tournevis Pentalobe (en étoile), dévissez les deux vis A1 et A2 situées de chaque côté du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Etape 3a : Décoller la vitre
Placer la ventouse sur la partie inférieure de la vitre de votre iPhone, juste au dessus du bouton Home. Si votre vitre est brisée, déposer entre la vitre et la ventouse un morceau de scotch sinon la ventouse n'aura aucun effet.
Outils du kit utilisés
Outils du kit utilisés

Etape 3b : Décoller la vitre

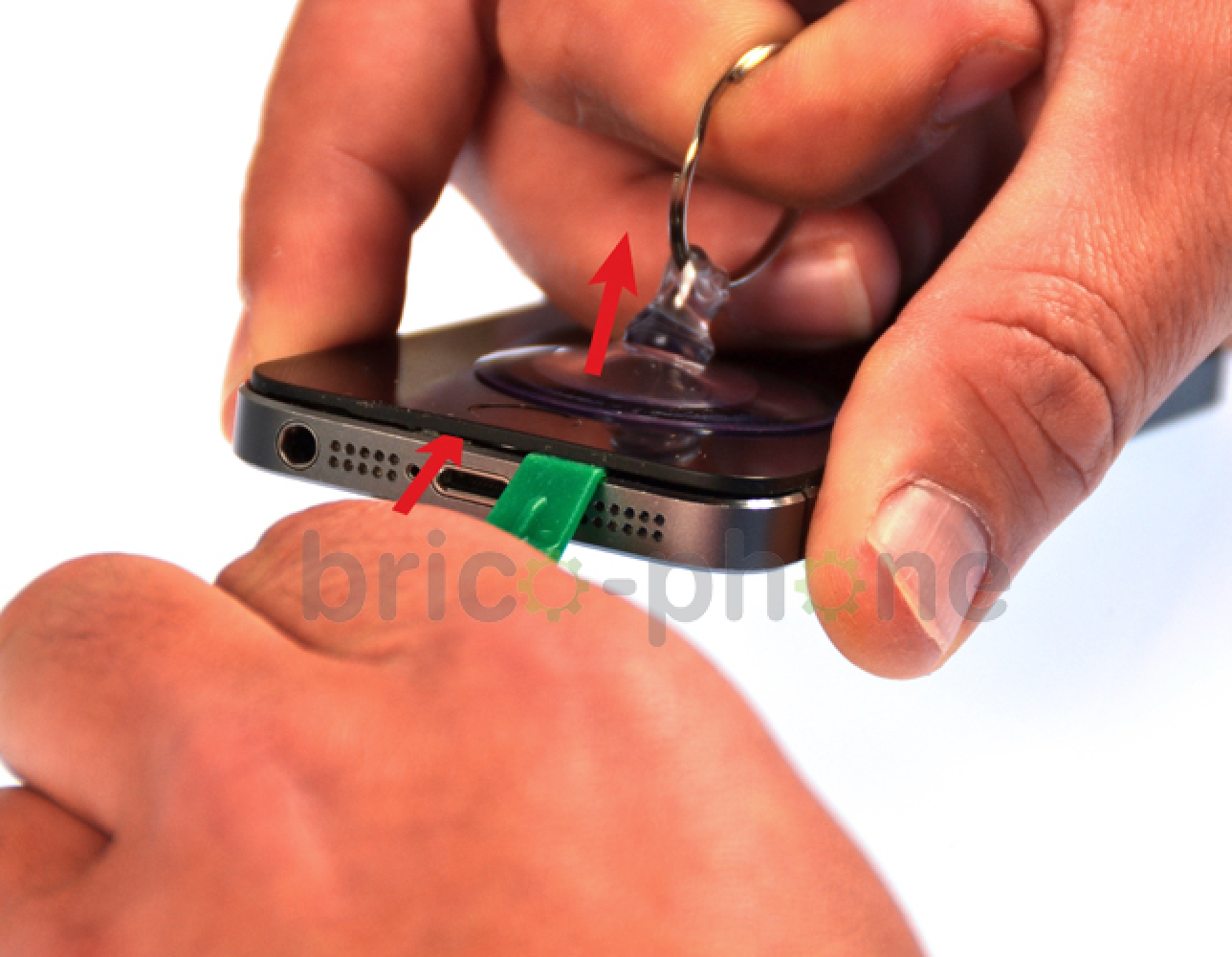

Tirez légèrement sur la ventouse jusqu'à pouvoir insérer le bout du levier en plastique.
Outils du kit utilisés
Outils du kit utilisés

Etape 3c : Décoller la vitre

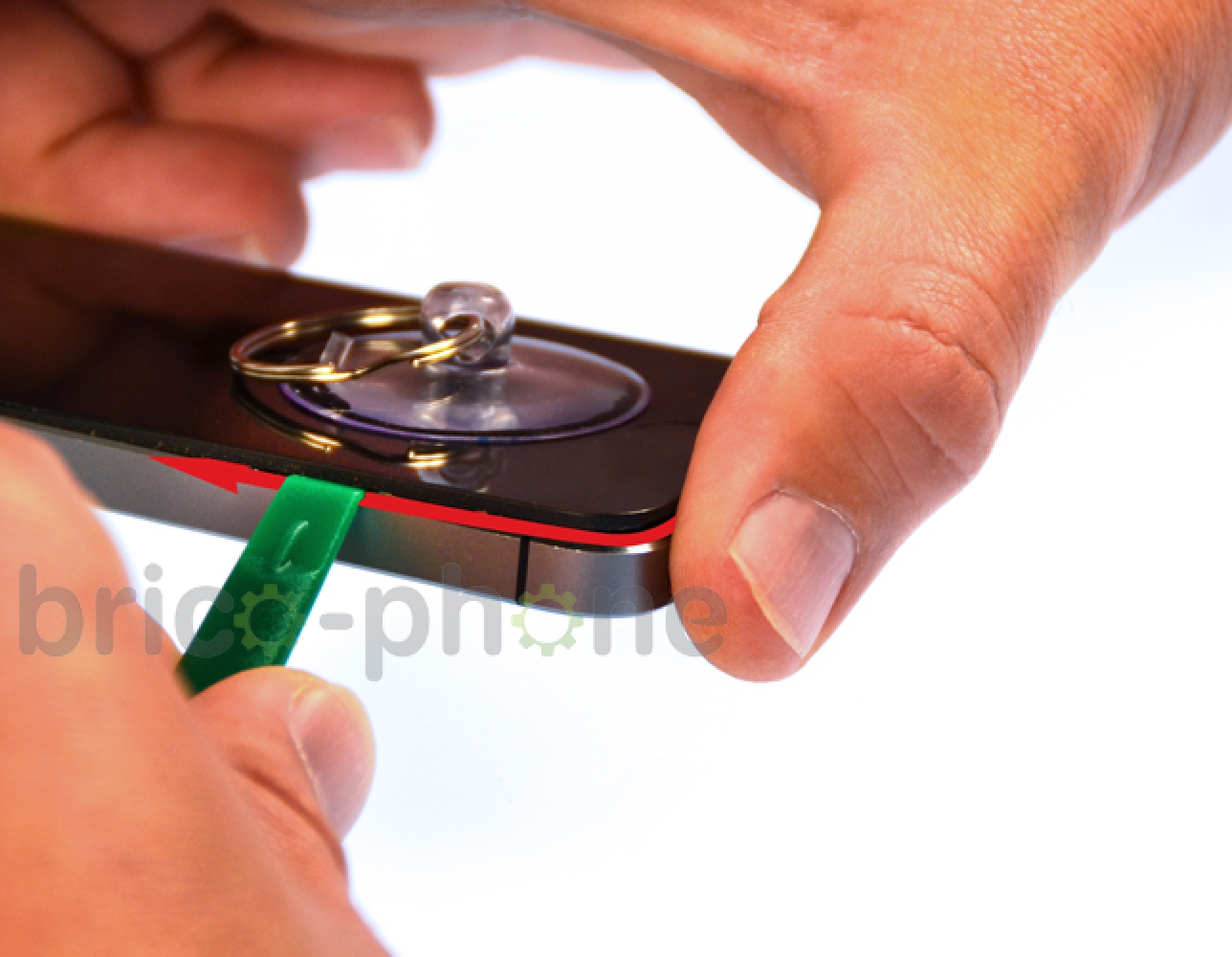

Faites ensuite coulisser le levier tout autour de la vitre afin de pouvoir entièrement la déboîter, en veillant à ne pas abîmer le châssis au niveau des pattes de fixation métalliques.
Outils du kit utilisés
Outils du kit utilisés

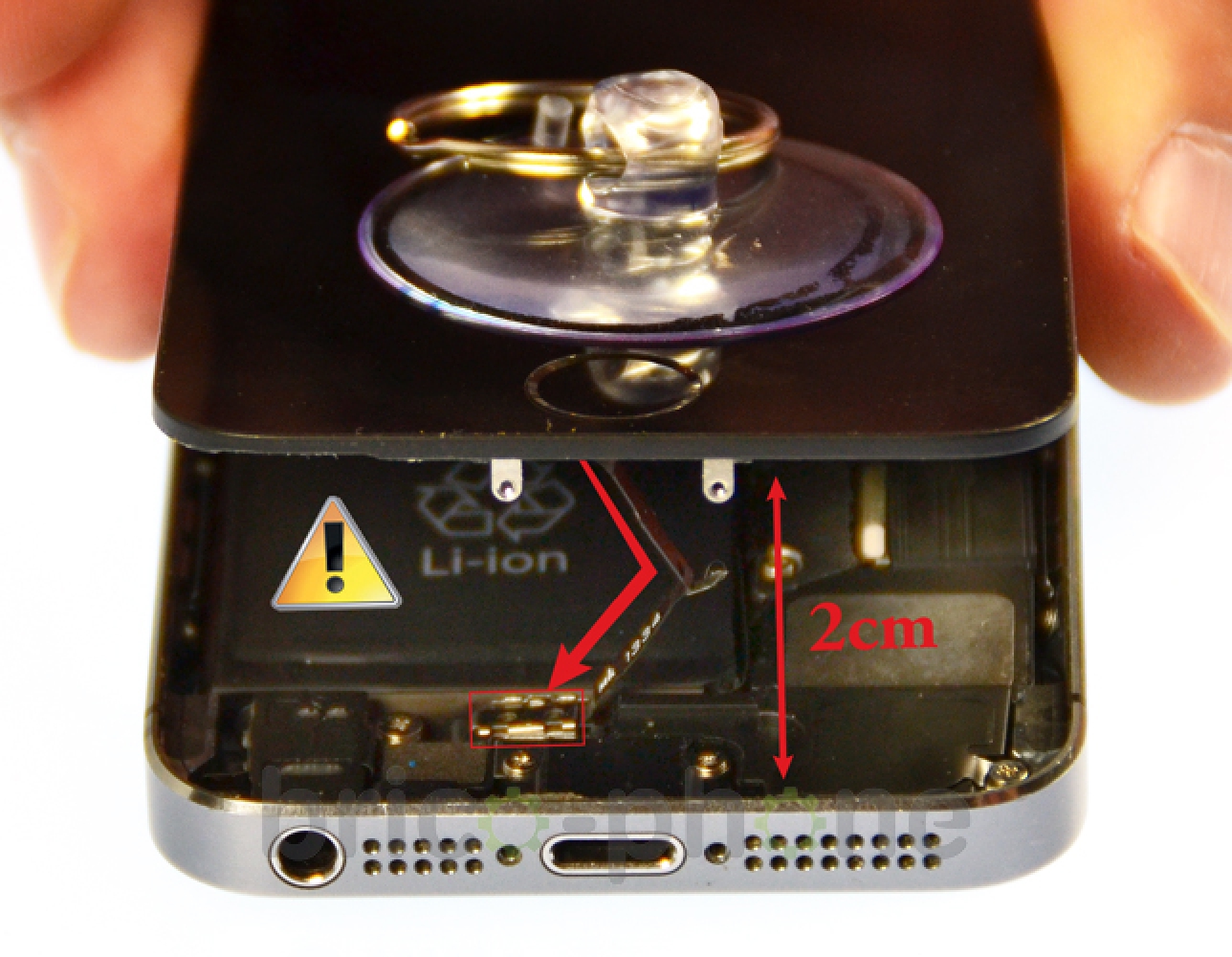

Etape 4a : Déconnecter la nappe du bouton Home
Faites très attention à ne lever la vitre que sur sa partie inférieure (à partir du bouton Home) et sur maximum 2cm pour ne pas arracher la nappe du bouton Home.
Outils du kit utilisés
Outils du kit utilisés

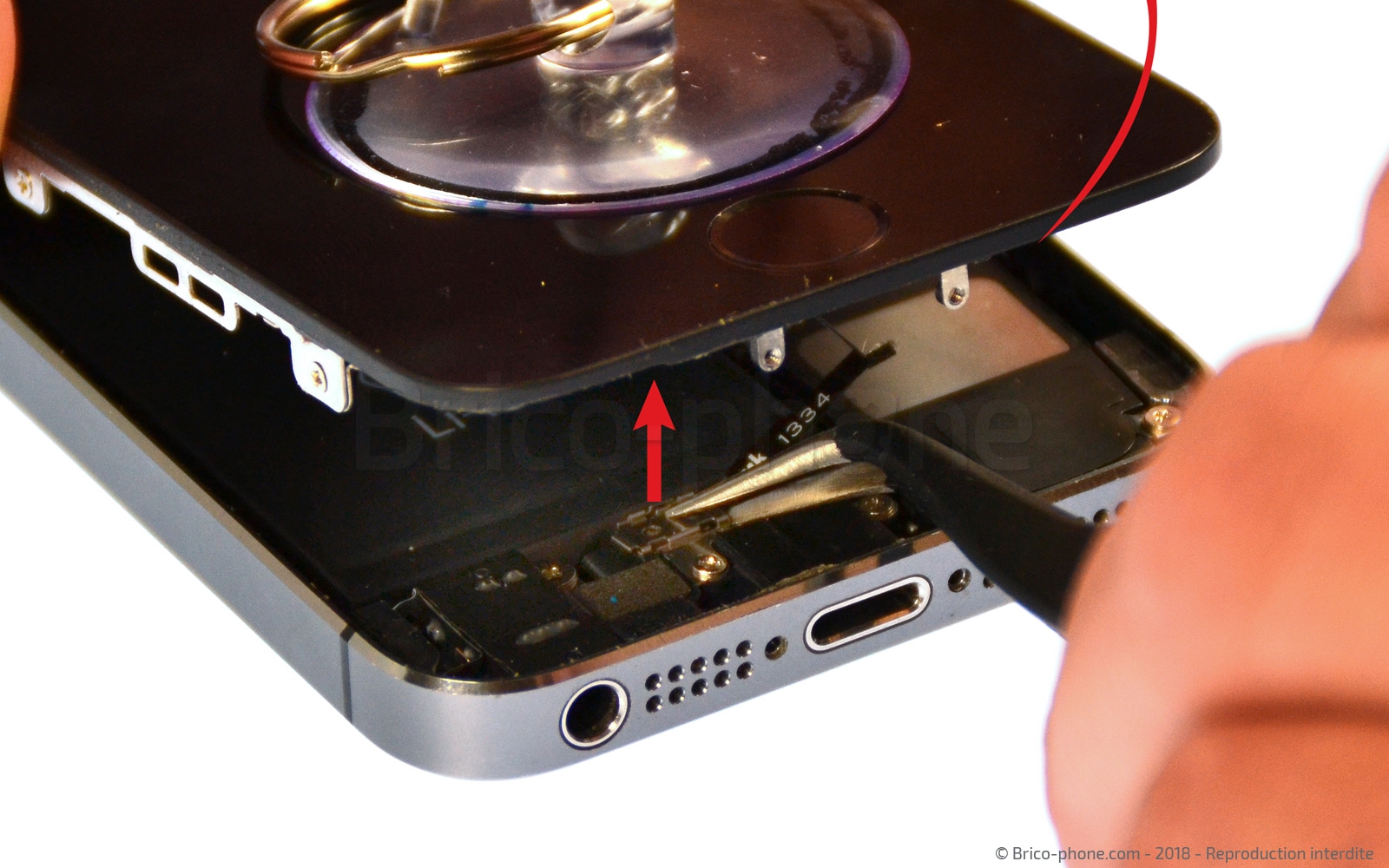

Etape 4b : Déconnecter la nappe du bouton Home
Une fois votre iPhone entrouvert, utiliser la pincette pour retirer le petit élément #1 puis déconnecter la nappe du bouton Home.
Outils du kit utilisés
Outils du kit utilisés

Etape 4c : Déconnecter la nappe du bouton Home
Vous pouvez à présent lever la vitre mais uniquement jusqu'à un angle d'environ 75° pour ne pas arracher les nappes situées dans la partie supérieure de l'iPhone.
Outils du kit utilisés
Outils du kit utilisés

Etape 5a : Retirer la plaquette de protection

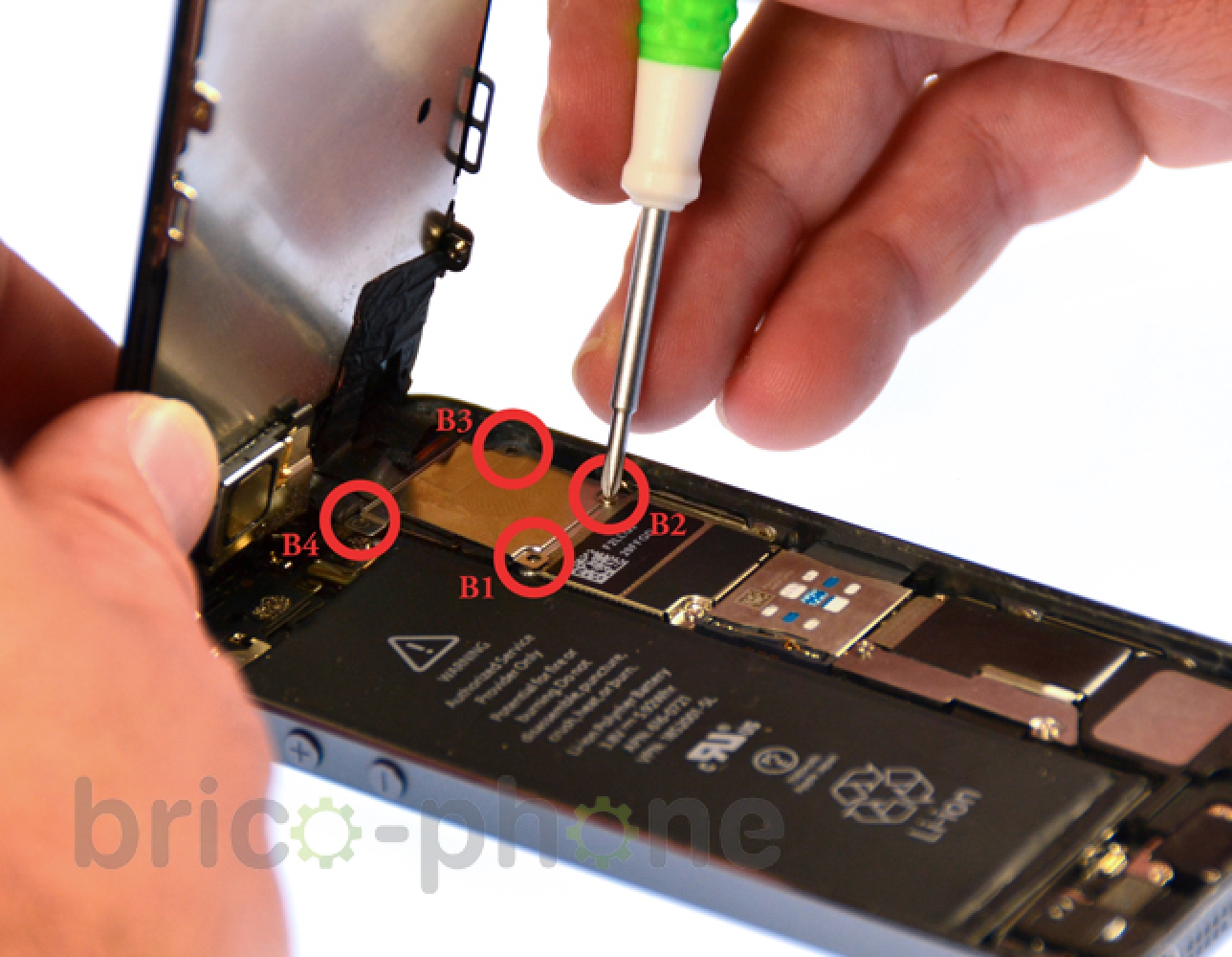

A l'aide du tournevis cruciforme, retirer les vis B1 à B4.
Outils du kit utilisés
Outils du kit utilisés

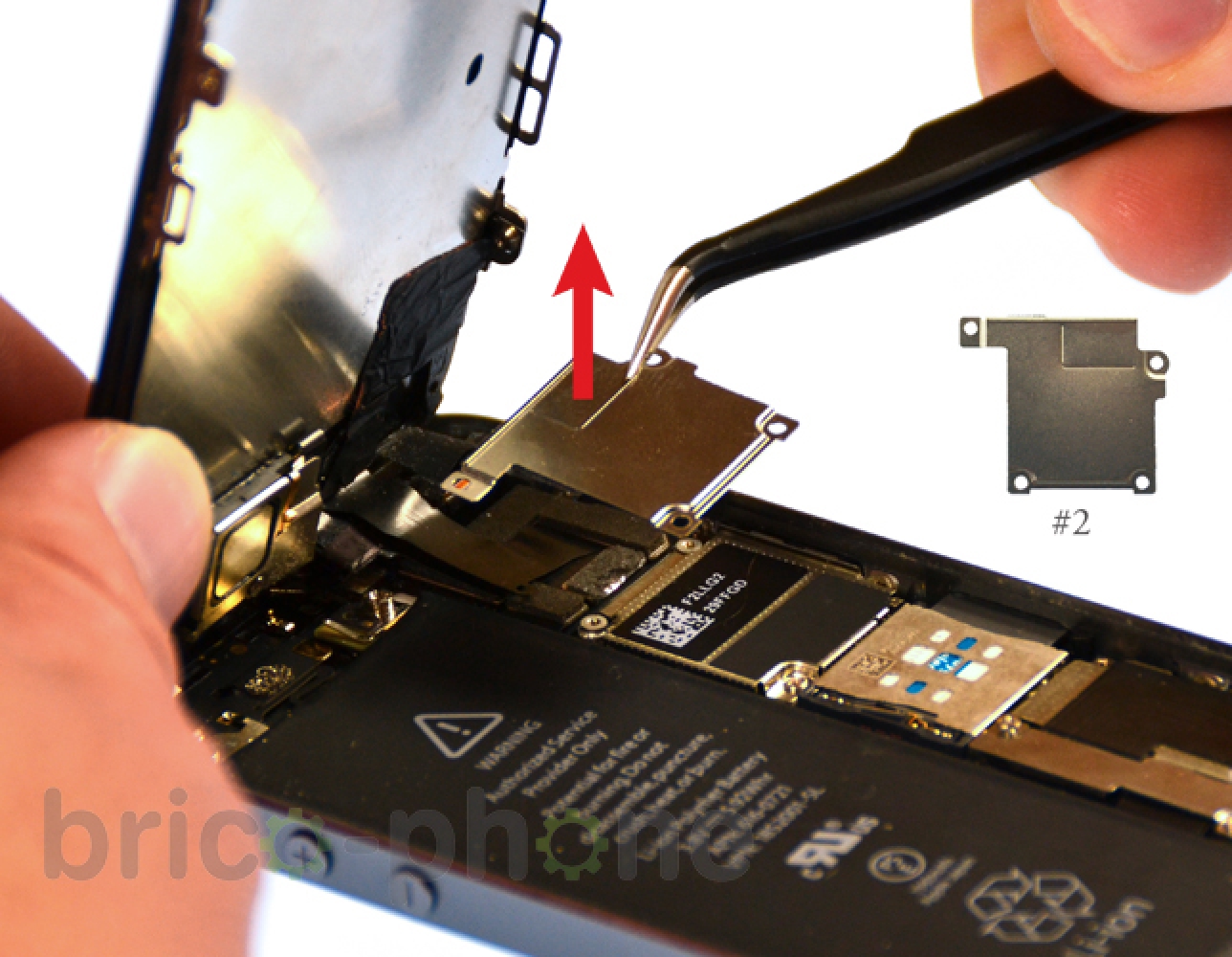

Etape 5b : Retirer la plaquette de protection
Vous pouvez à présent extraire avec la pincette la plaquette métallique qui protège les nappes de l'écran LCD, du tactile, et de la caméra Facetime.
Outils du kit utilisés
Outils du kit utilisés

Etape 6a : Déconnecter les nappes LCD, tactile et caméra Facetime

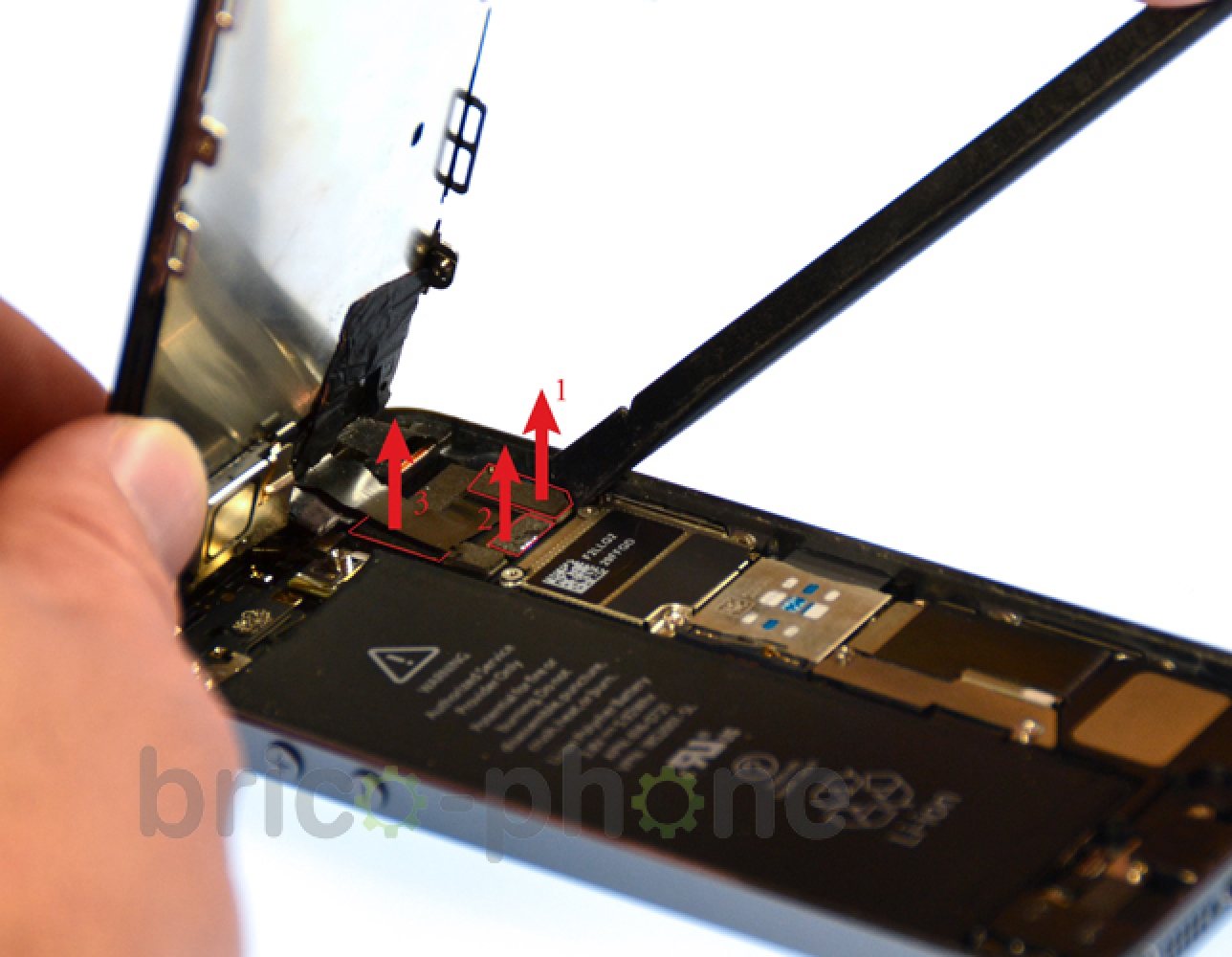

A l'aide du levier en plastique déconnecter les nappes 1 et 2.
Outils du kit utilisés
Outils du kit utilisés

Etape 6b : Déconnecter les nappes LCD, tactile et caméra Facetime

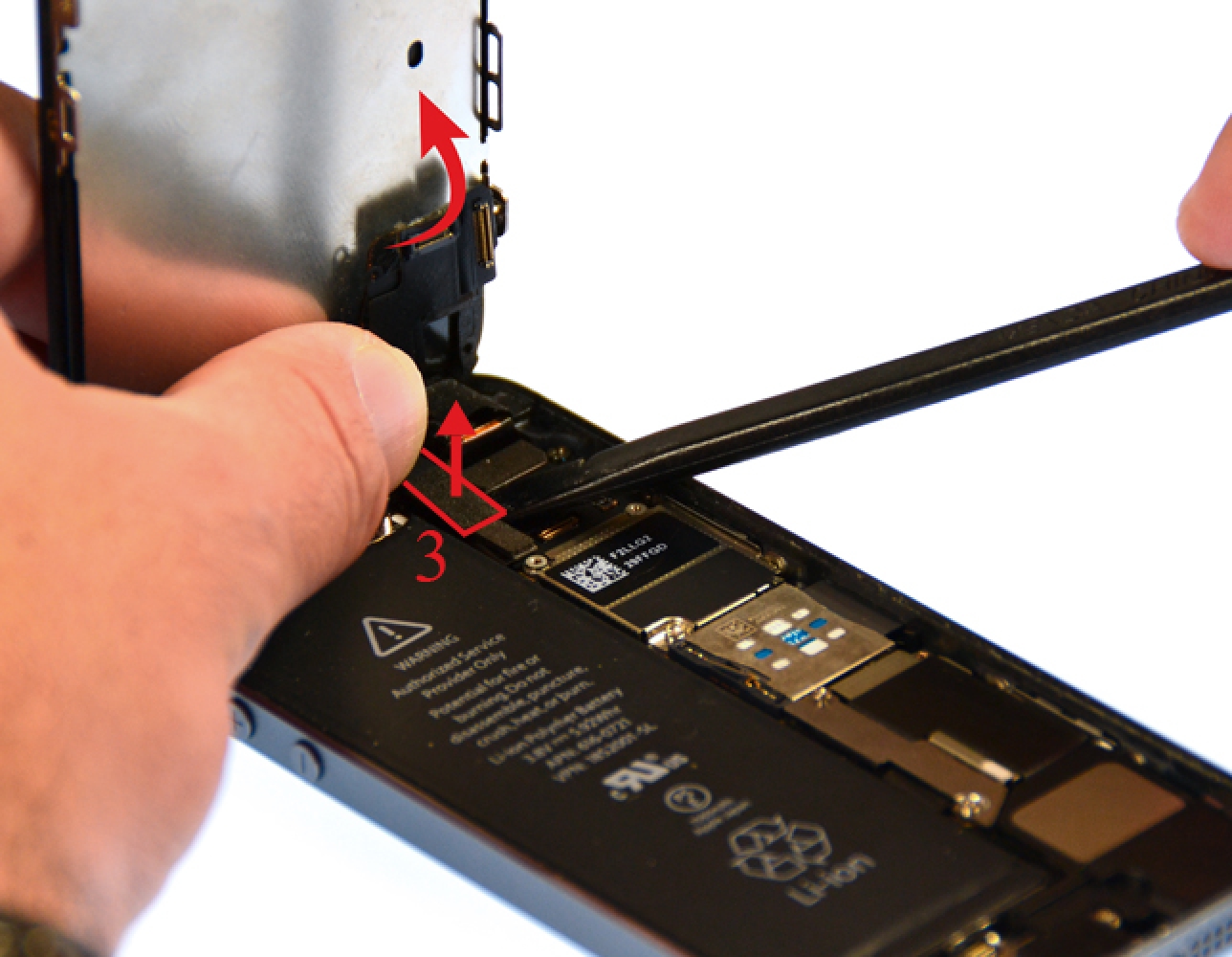

Relever les deux nappes LCD et tactile. Vous avez à présent accès à celle de la caméra Facetime que vous devez également déconnecter.
Outils du kit utilisés
Outils du kit utilisés

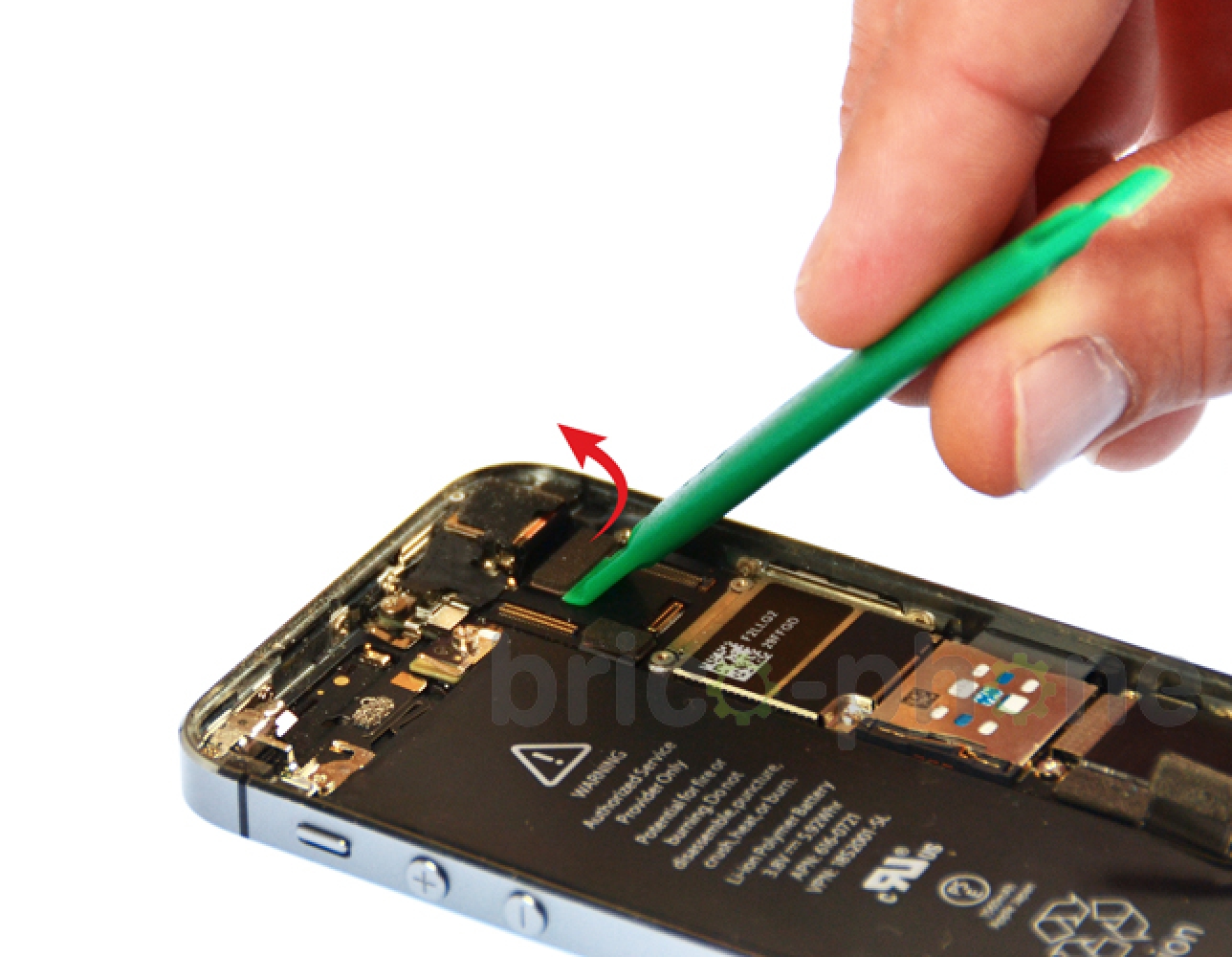

Etape 7a : Retirer la caméra arrière
Utiliser simplement le levier plastique pour déconnecter la nappe de la caméra arrière. Cette dernière n'est pas vissée, vous devriez pouvoir la retirer facilement avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

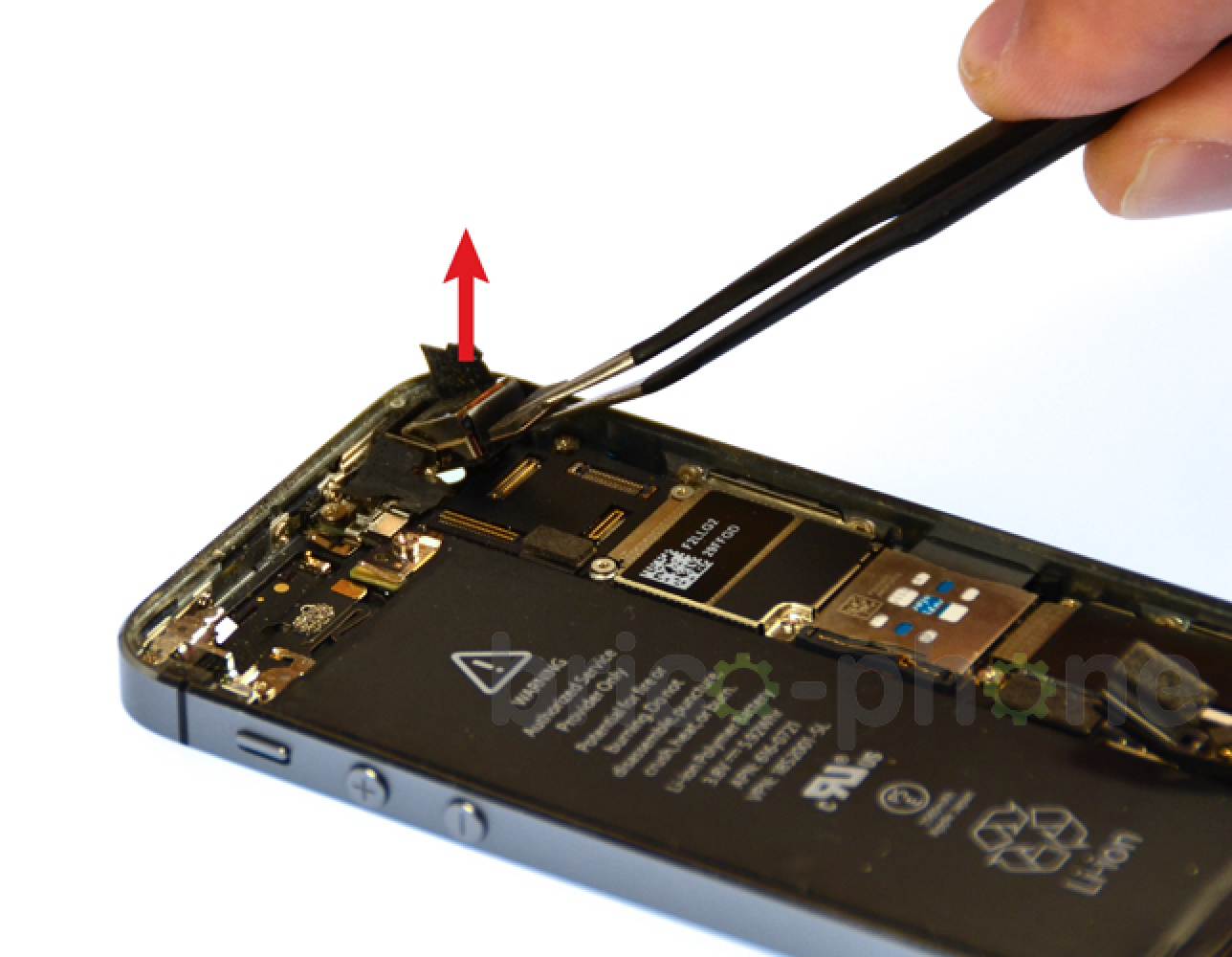

Etape 7b : Retirer la caméra arrière
Outils du kit utilisés
Outils du kit utilisés
