Démontage complet sur Redmi Note 8

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 15/20
Redmi Note 8 | Temps estimé : 45 min | Difficulté : 3/5

Vous avez besoin de remplacer l'un des petits composants de votre Xiaomi Redmi Note 8 ou simplement mieux connaître l'intérieur de votre téléphone ?

Pour vous aider, Brico-Phone met à votre disposition ce guide vidéo et photos détaillé étape par étape.

Diagnostic

›  Changement de petites pièces du Xiaomi Redmi Note 8.
›  Découverte de l'ensemble des composants.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer

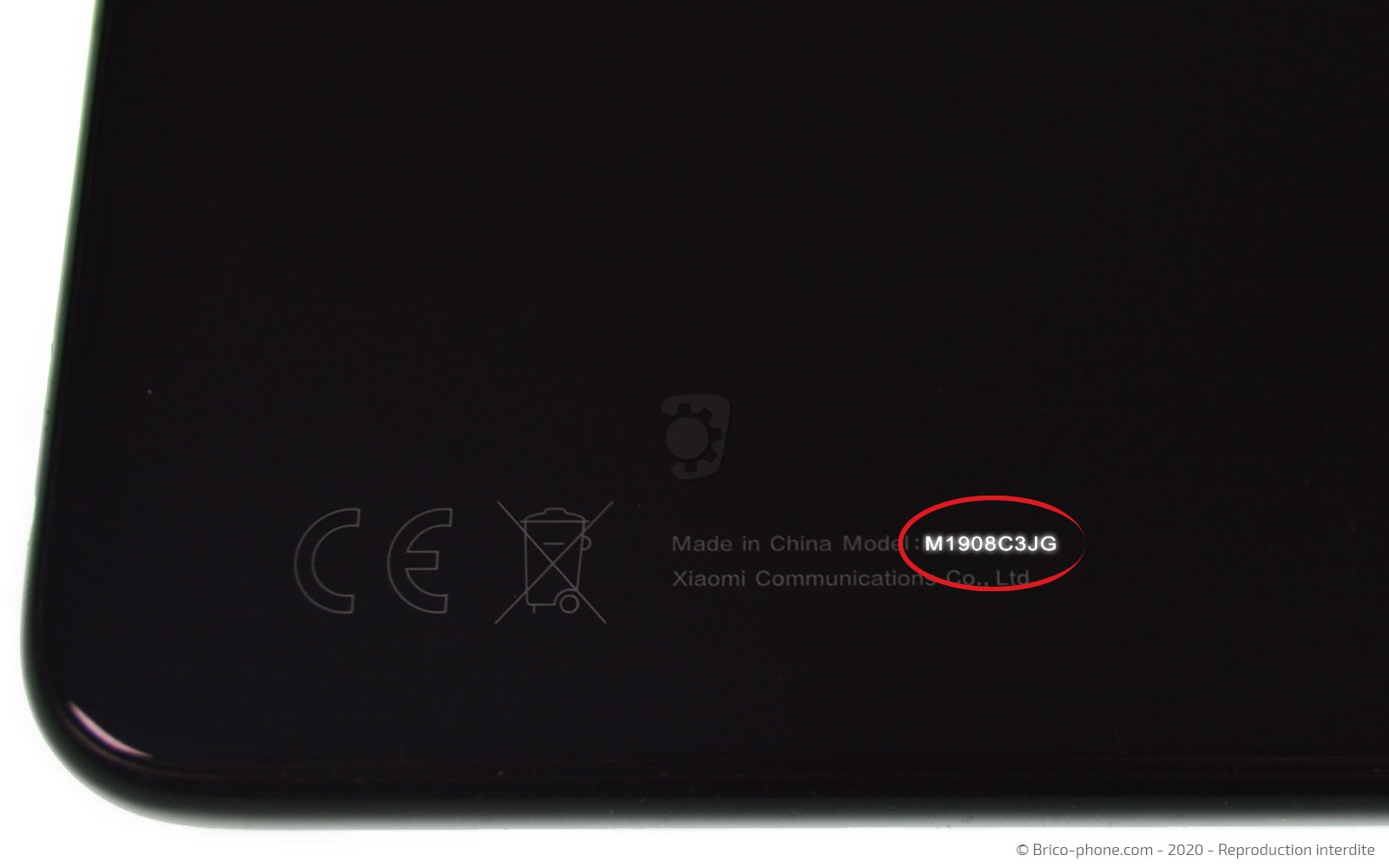

Vérifiez le numéro de modèle de votre appareil en regardant la référence écrite sur la vitre arrière. Cette dernière doit être M1908C3JG.
Il existe une autre façon pour connaître le numéro de modèle de votre téléphone, il vous suffit de composer le *#06# et de retranscrire le numéro IMEI sur notre page d'accueil.
Brico-phone se charge de vous informer sur votre modèle et de vous proposer les pièces en adéquation avec votre Xiaomi Redmi Note 8.

Une fois les pièces et outils reçus, il est temps déteindre votre téléphone en pressant le bouton power et en sélectionnant le menu "éteindre".

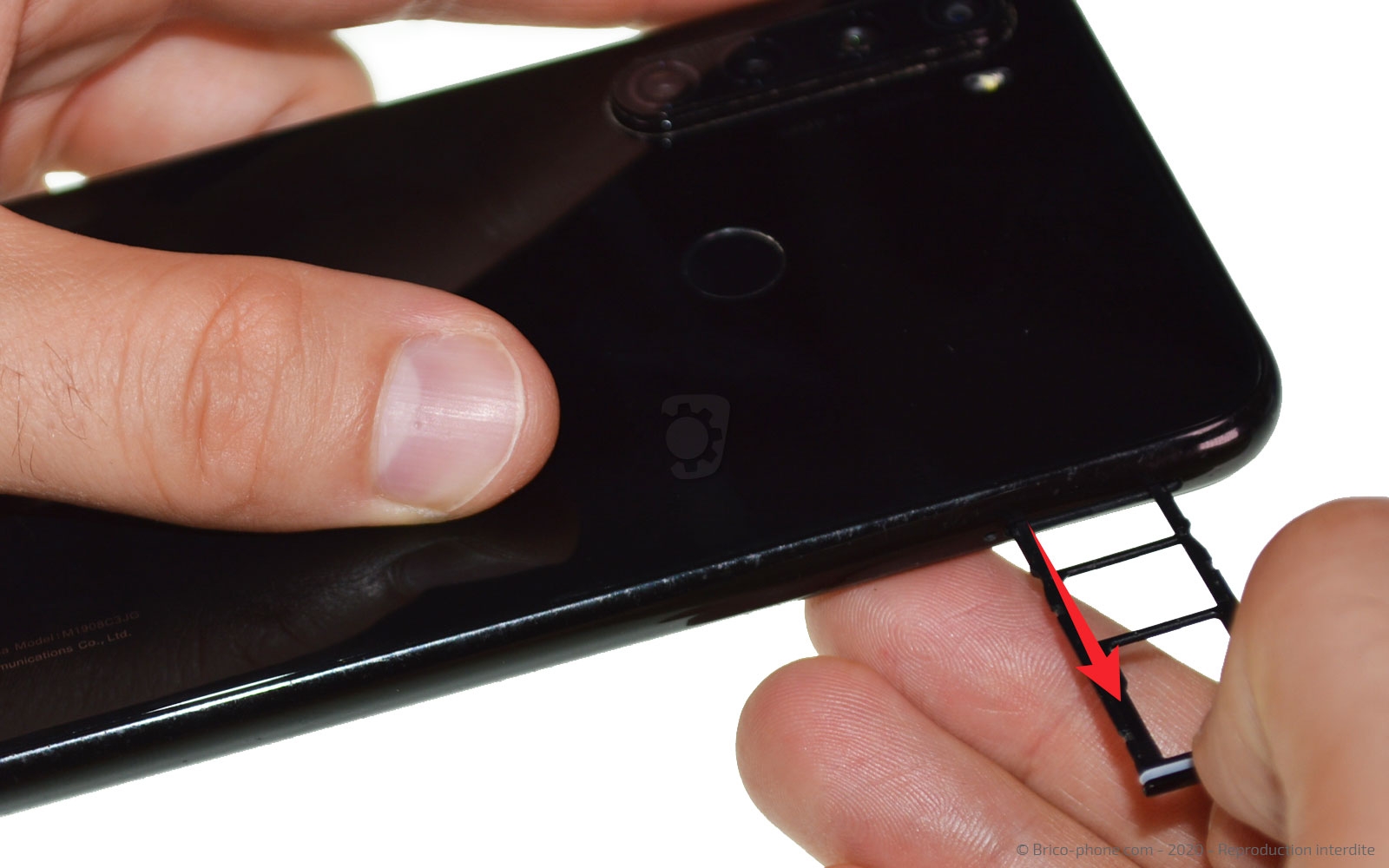

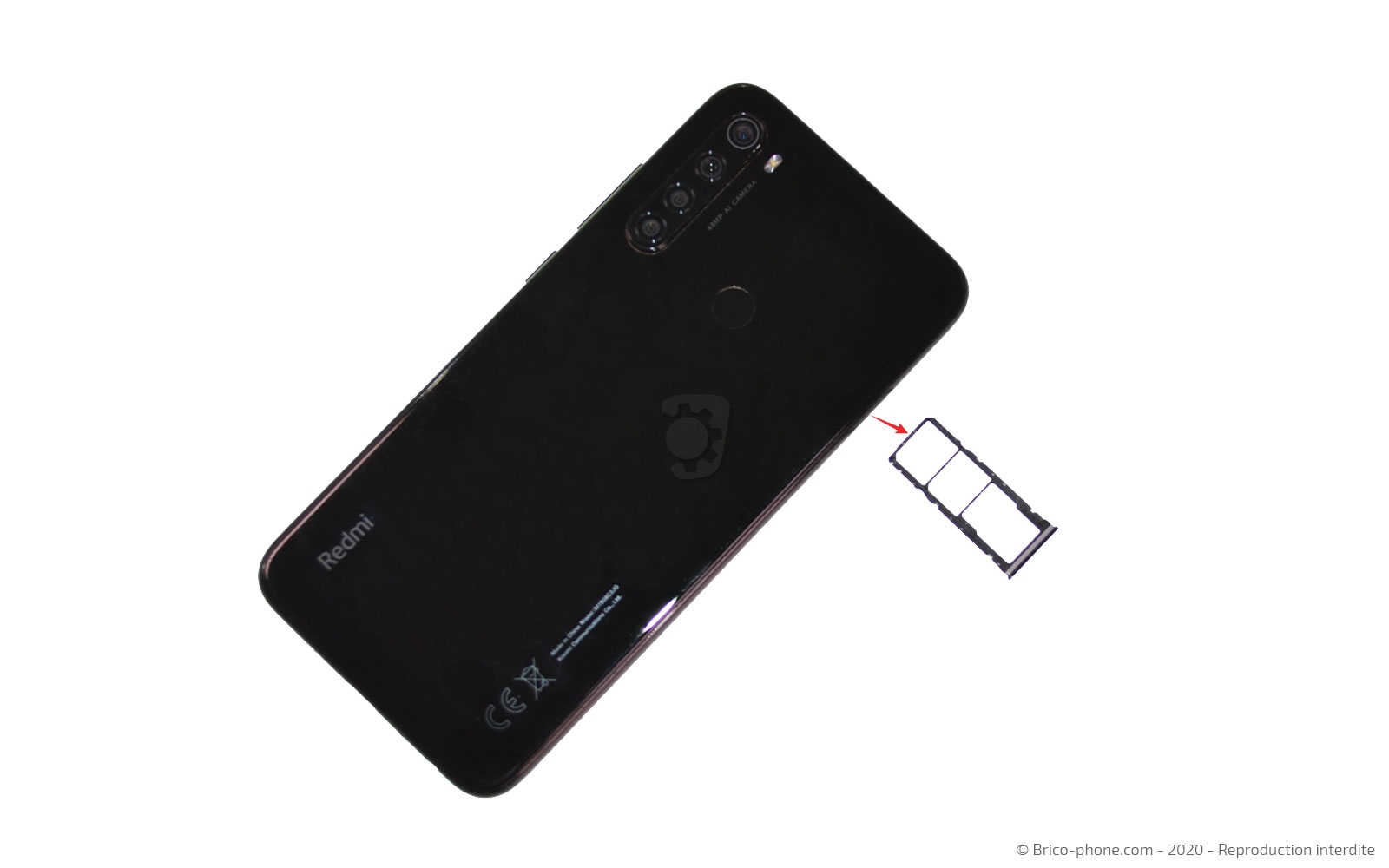

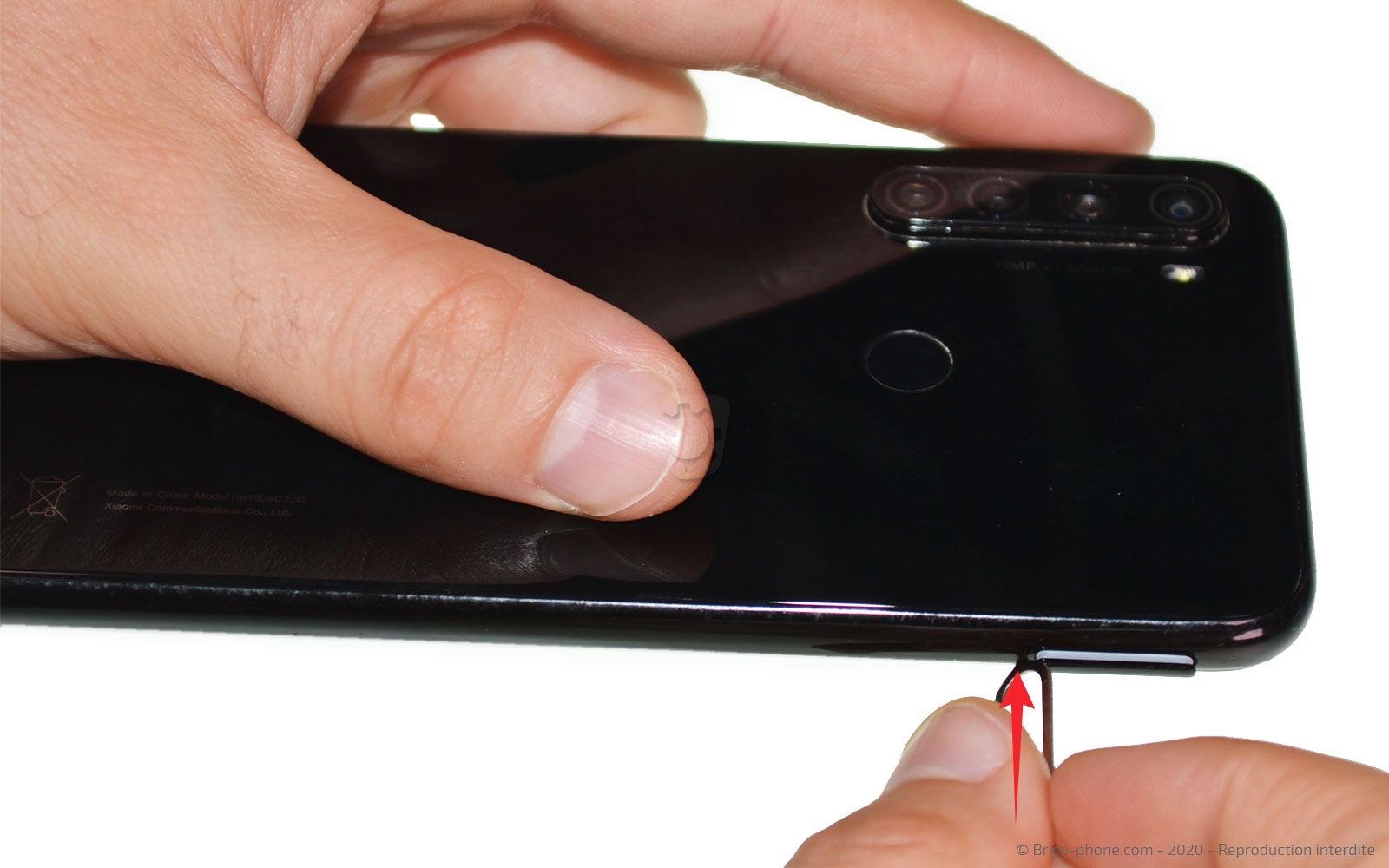

Etape 1 : Retirer le tiroir Sim
Insérez l'outil Sim dans la fente prévue à cet effet afin d'extraire le tiroir.
Outils du kit utilisés
Outils du kit utilisés

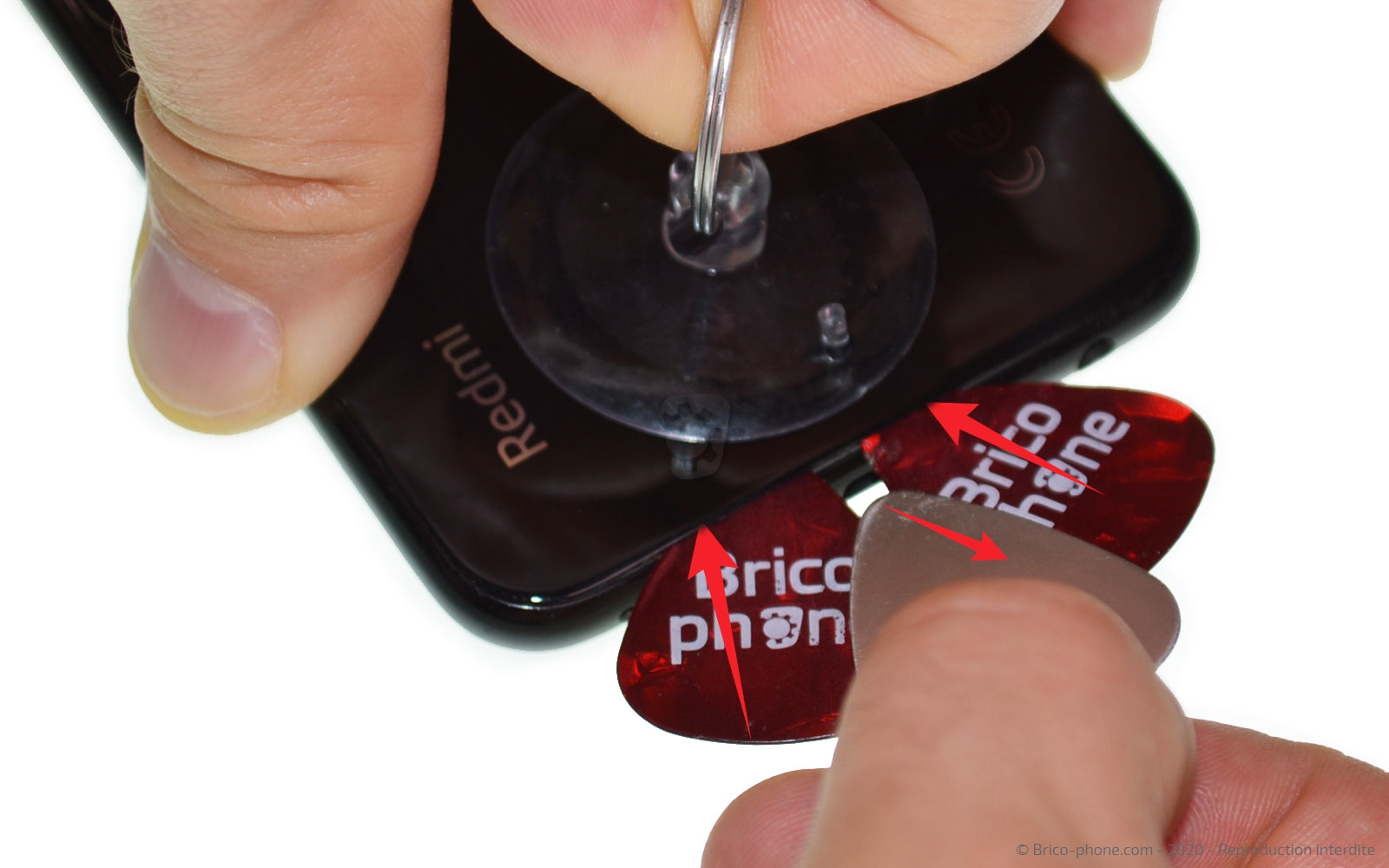

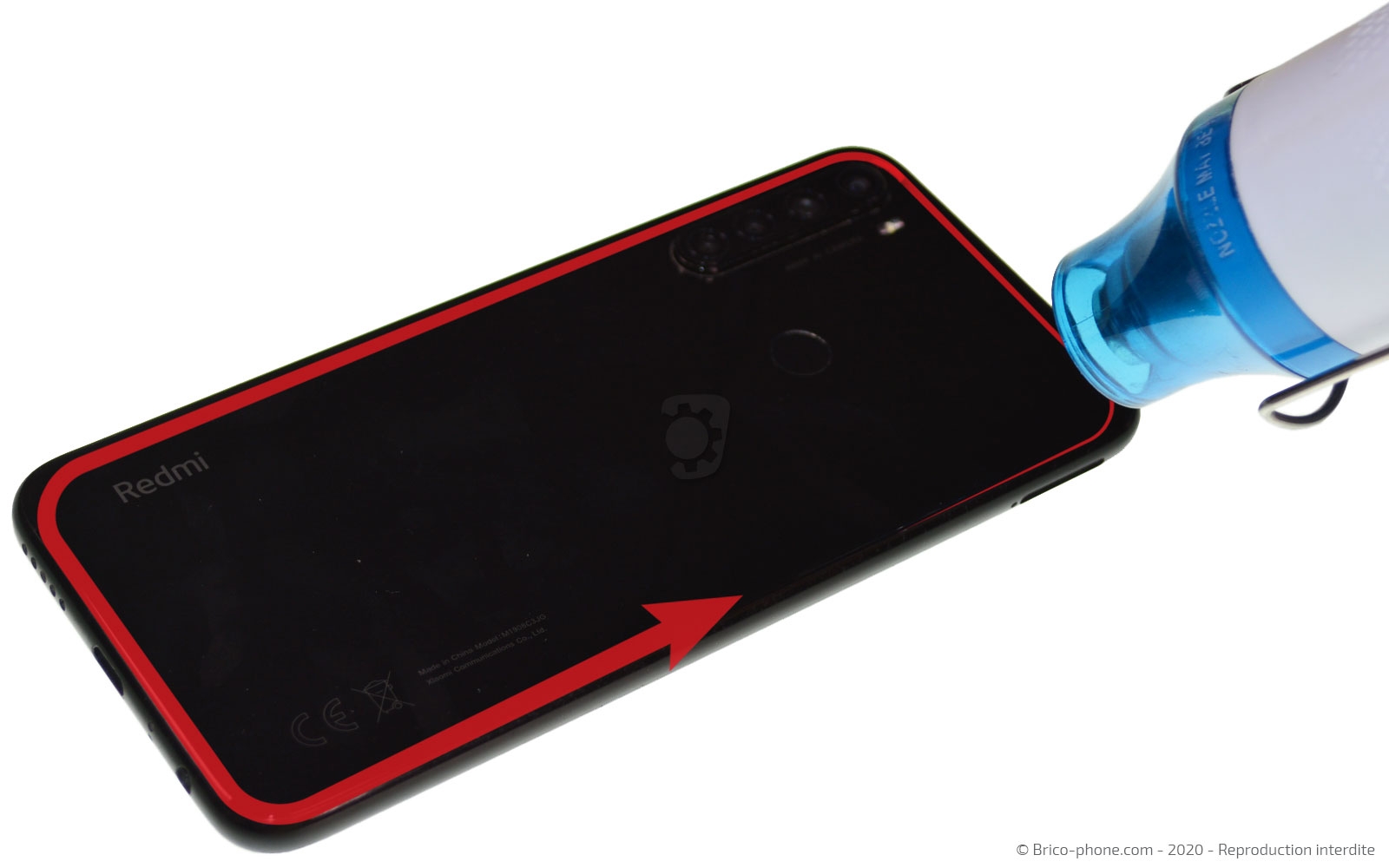

Etape 2 : Chauffer la vitre arrière
Pour décoller la vitre arrière de votre Xiaomi, nous allons avoir besoin de chauffer cette dernière afin de ramollir le sticker.

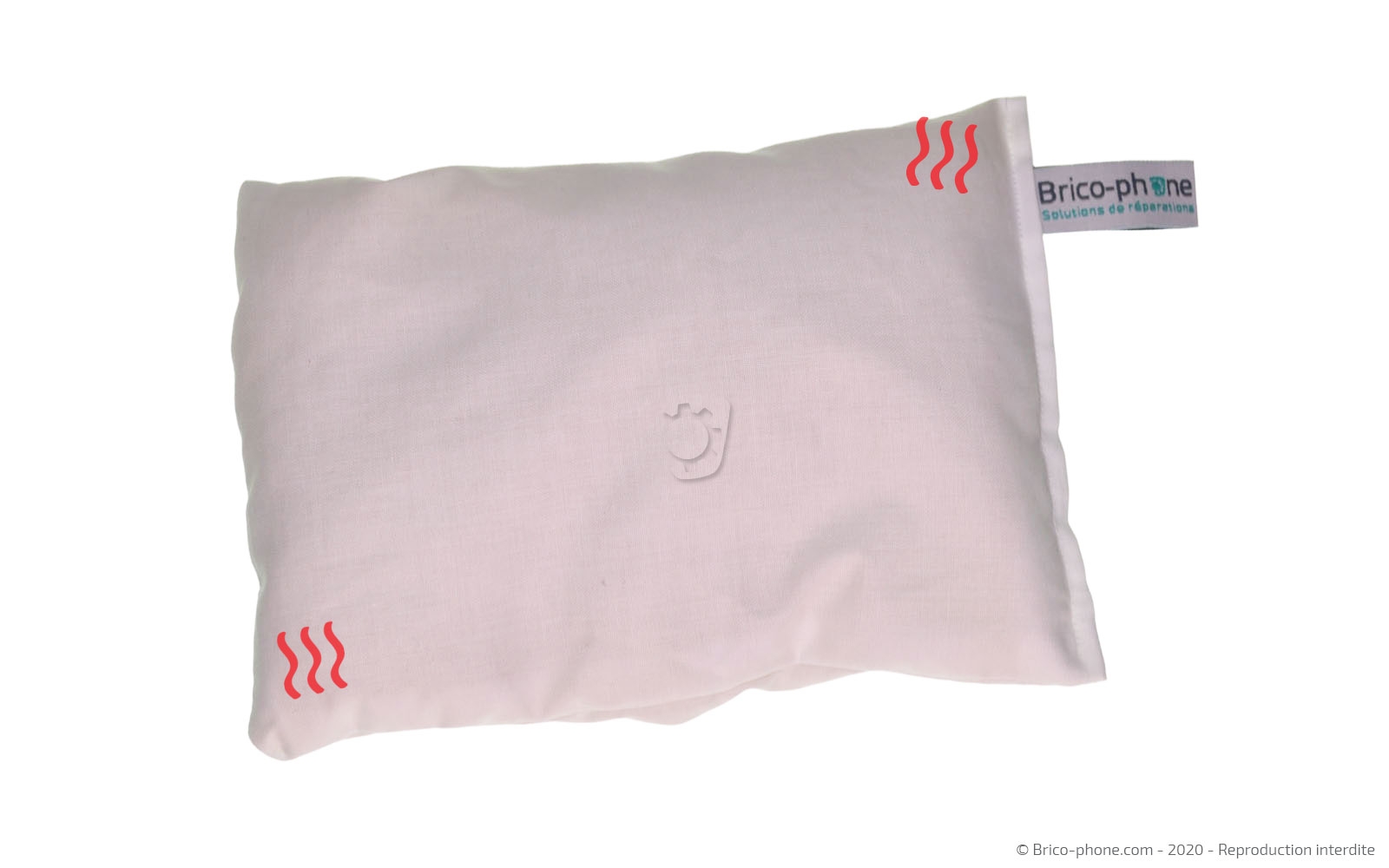

Pour cette manipulation, nous vous proposons deux produits. Dans un premier lieu, il y a le coussin chauffant qu'il vous faut passer au micro-ondes 1 à 2 minutes avant de le déposer sur la façade arrière du téléphone.
L'autre option est d'utiliser le décapeur thermique sur les extrémités du composant. Si vous ne possédez ni l'un ni l'autre, il est possible de vous servir de votre sèche-cheveux mais attention à ne pas dépasser les 80°C.

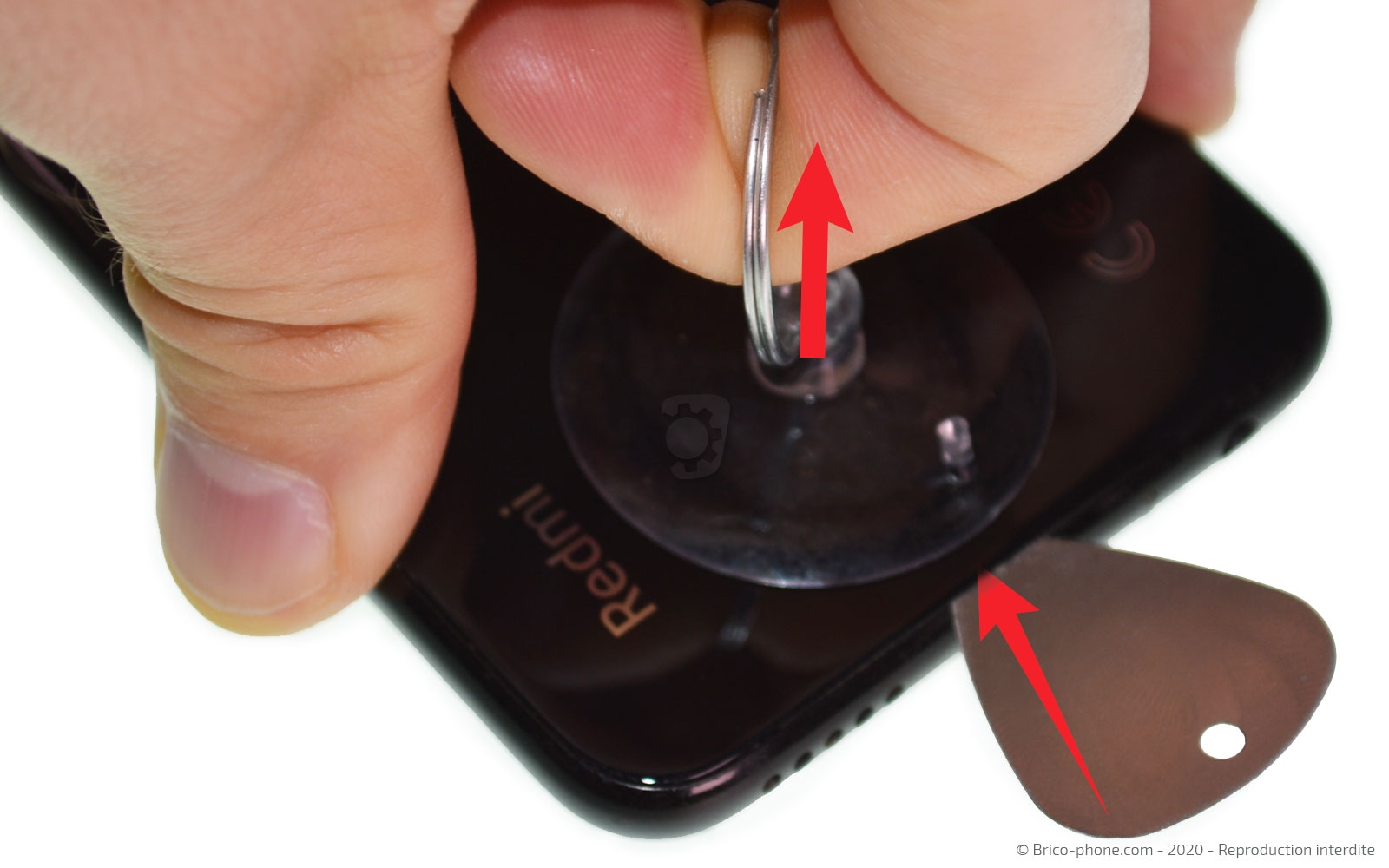

Ensuite, collez la ventouse sur le bord inférieur (coté prise de charge) de la coque arrière afin de pouvoir la soulever et insérez le médiator en métal troué dans l'interstice créé entre la vitre et le châssis.
Pour finir, superposez les médiators en plastique et celui en métal pour continuer le décollage.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €

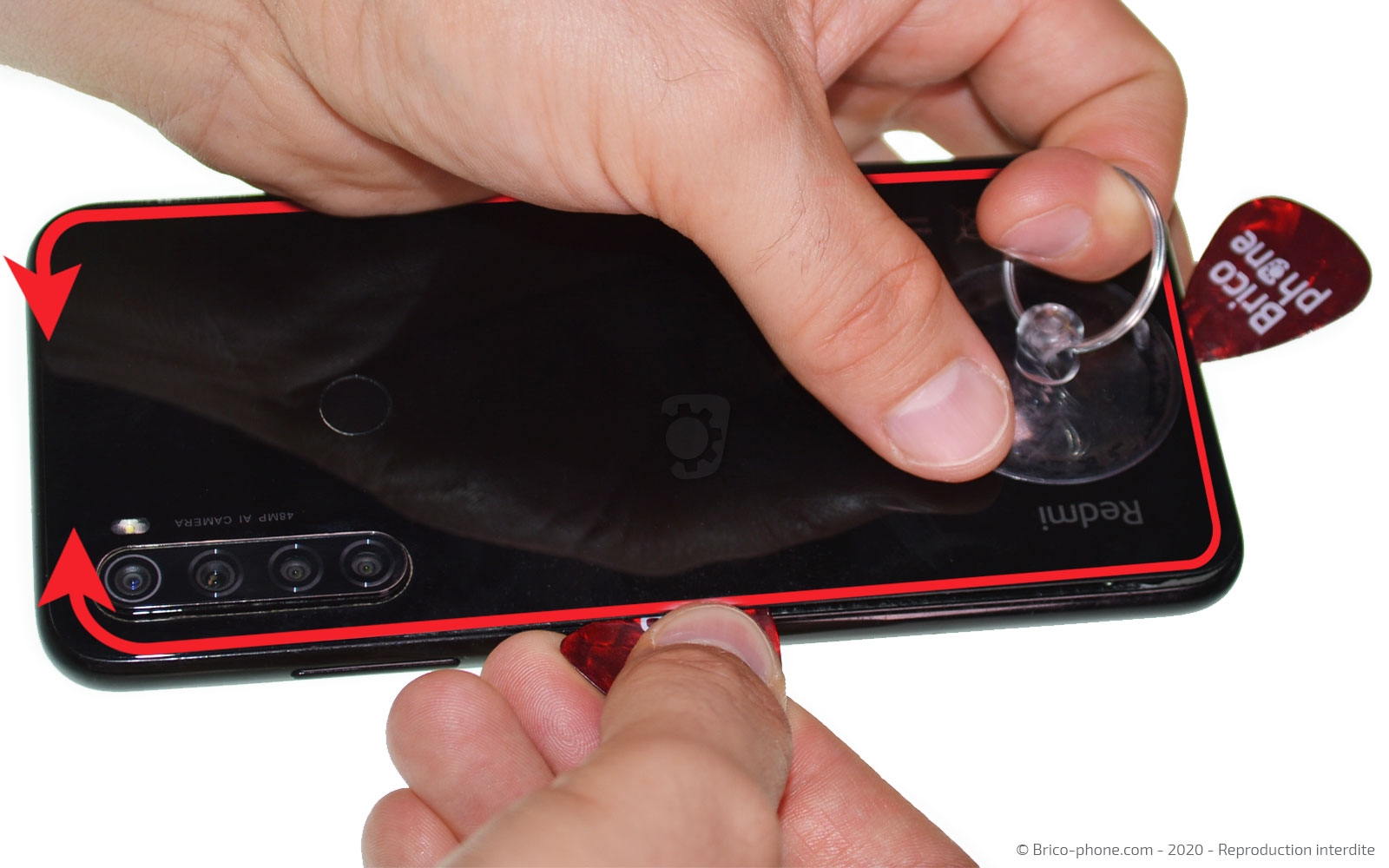

Etape 3 : Ouvrir le smartphone
Faites glisser les médiators sur toute la longueur de l'appareil pour terminer le décollage de la vitre arrière.

En basculant cette dernière vers l'extérieur, faites attention à la nappe du lecteur d'empreintes. Nous vous conseillons de basculer le composant vers la droite.

Munissez-vous du levier en nylon pour déconnecter le capteur de la carte mère et mettez la vitre arrière de coté.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Xiaomi Redmi Note 8 Noir
24,90 €

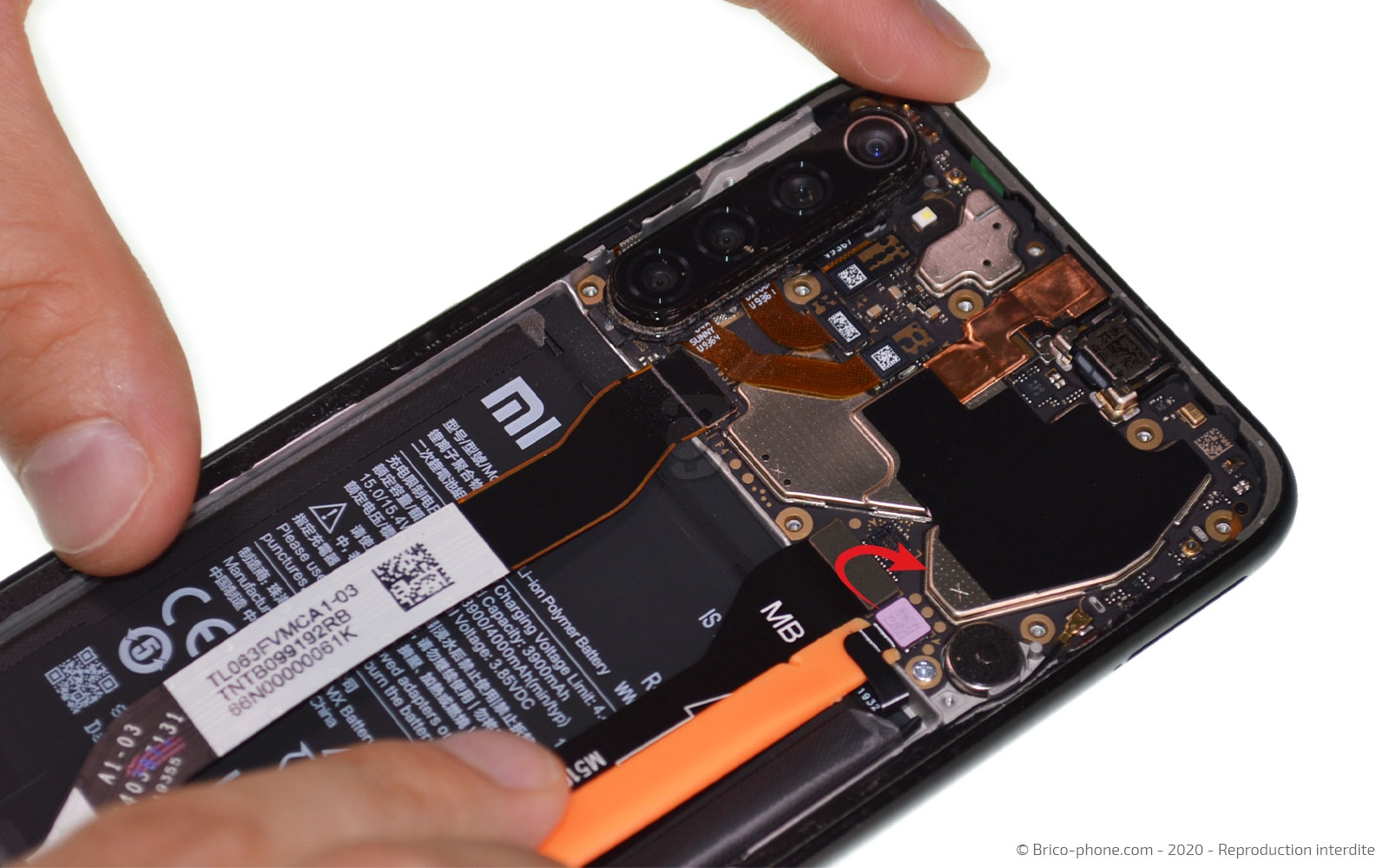

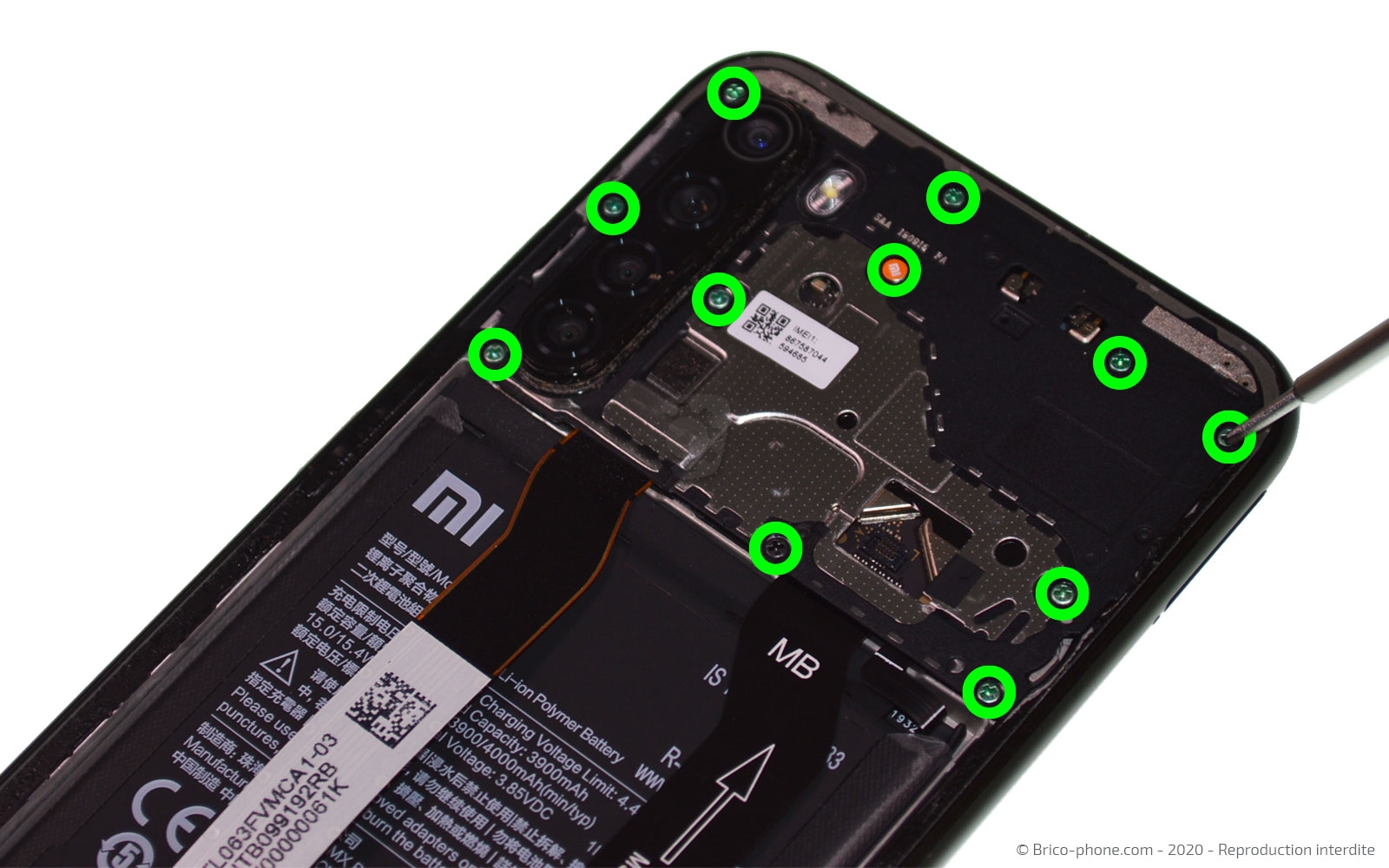

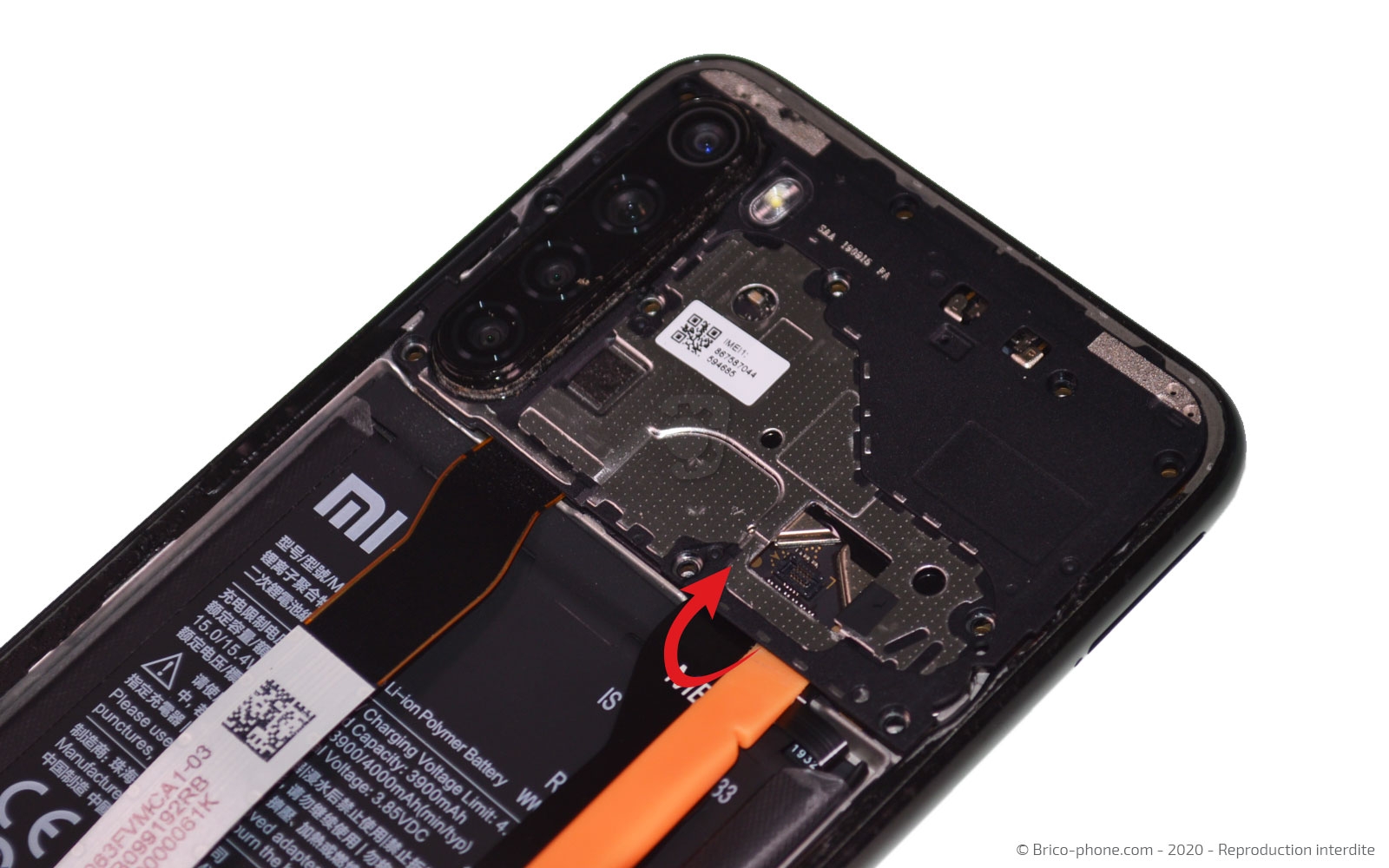

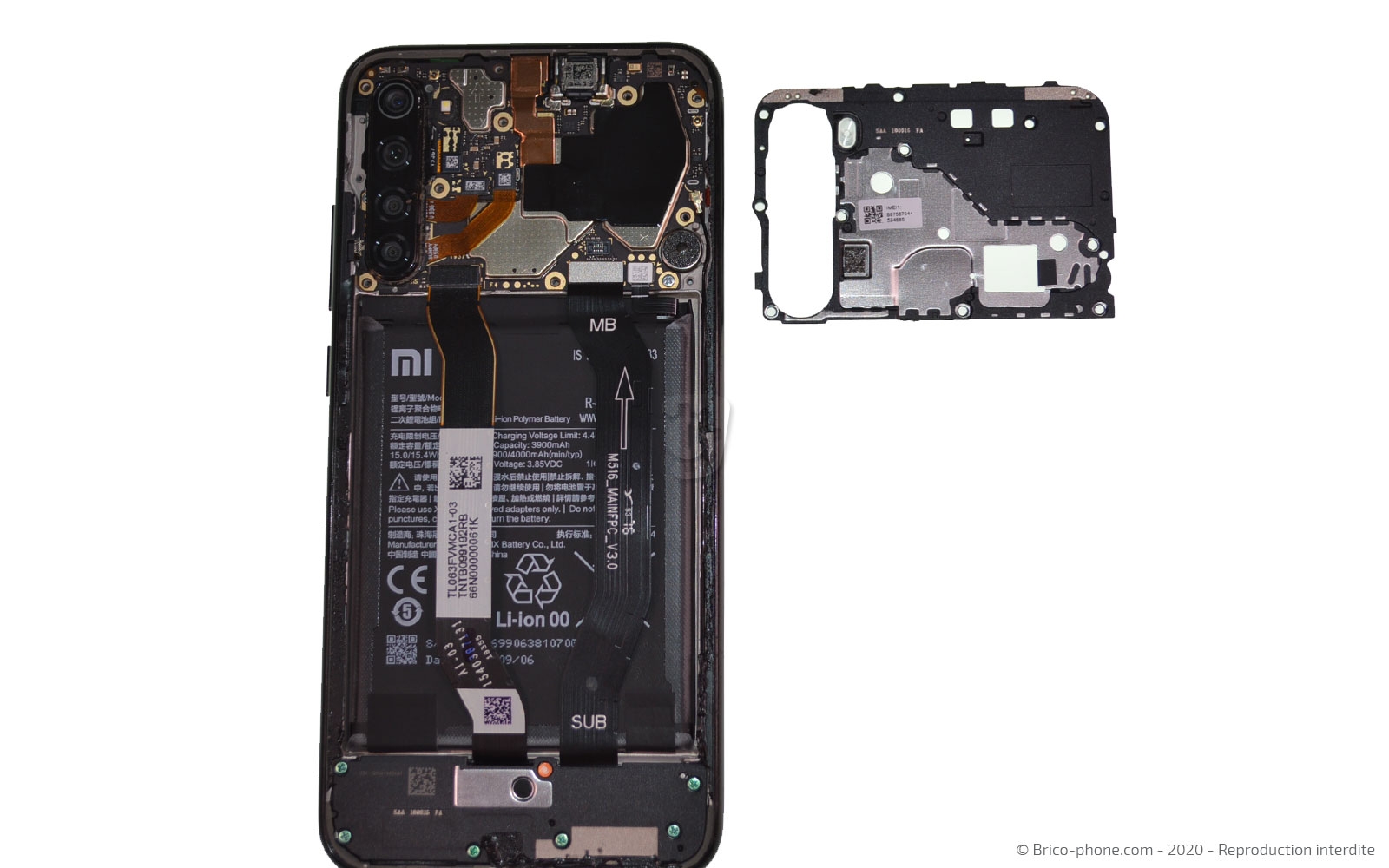

Etape 4 : Déconnecter la batterie
A l'aide du tournevis cruciforme, dévissez les 11 vis de la plaquette de protection de la carte mère. Puis, soulevez-la avec le spudger pour la sortir du téléphone.

Toujours avec le même outil, déconnectez la nappe de la batterie afin de travailler en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

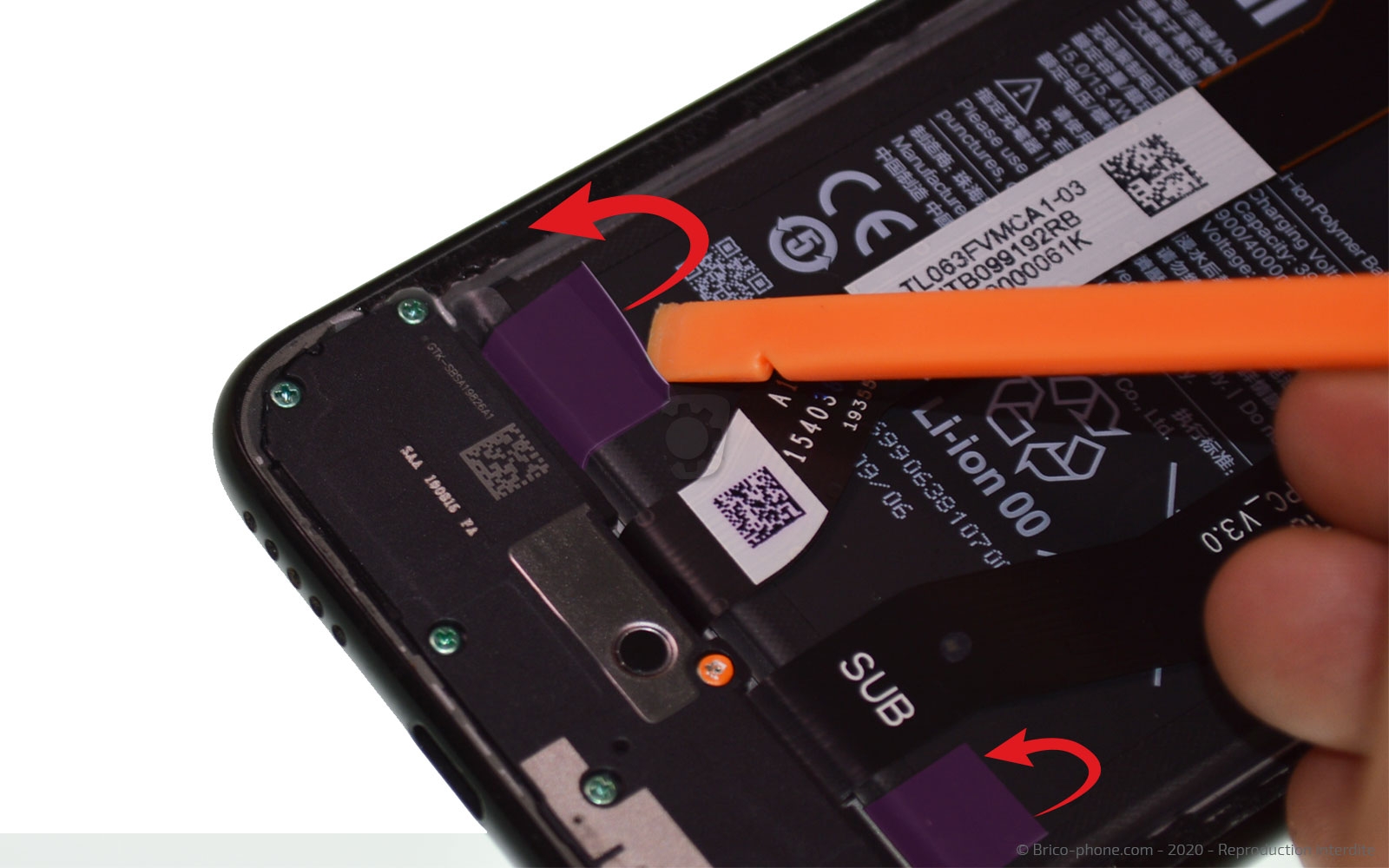

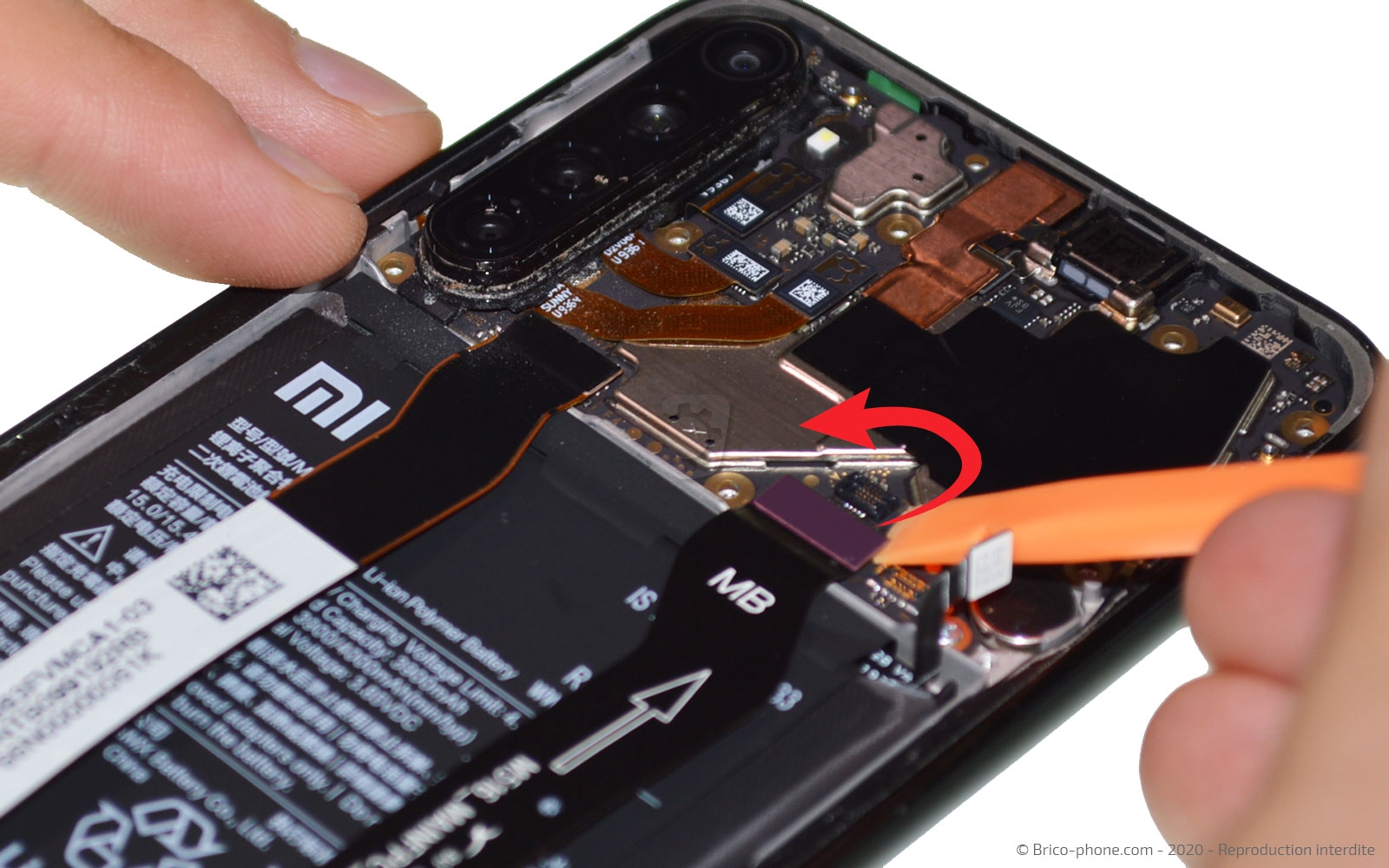

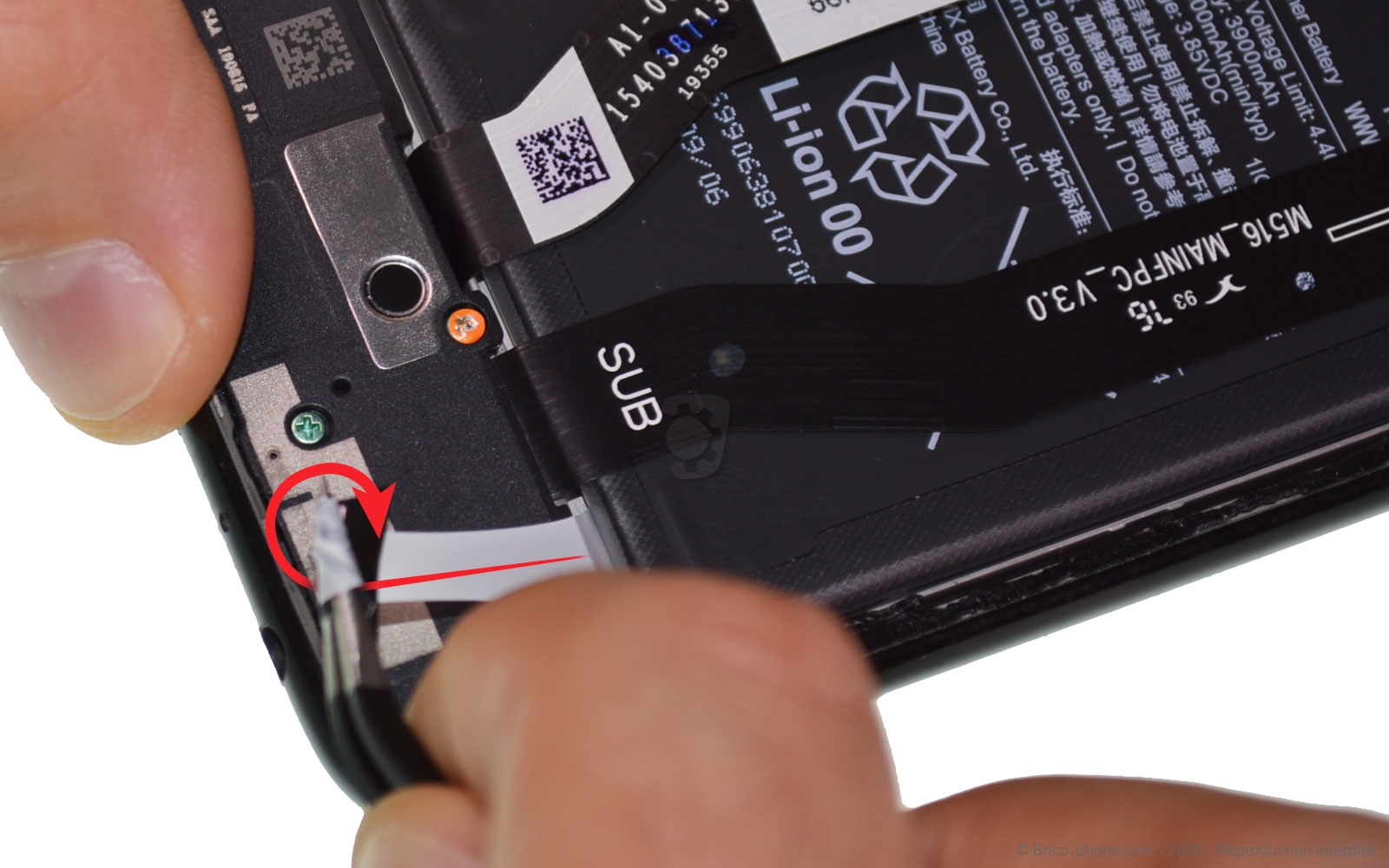

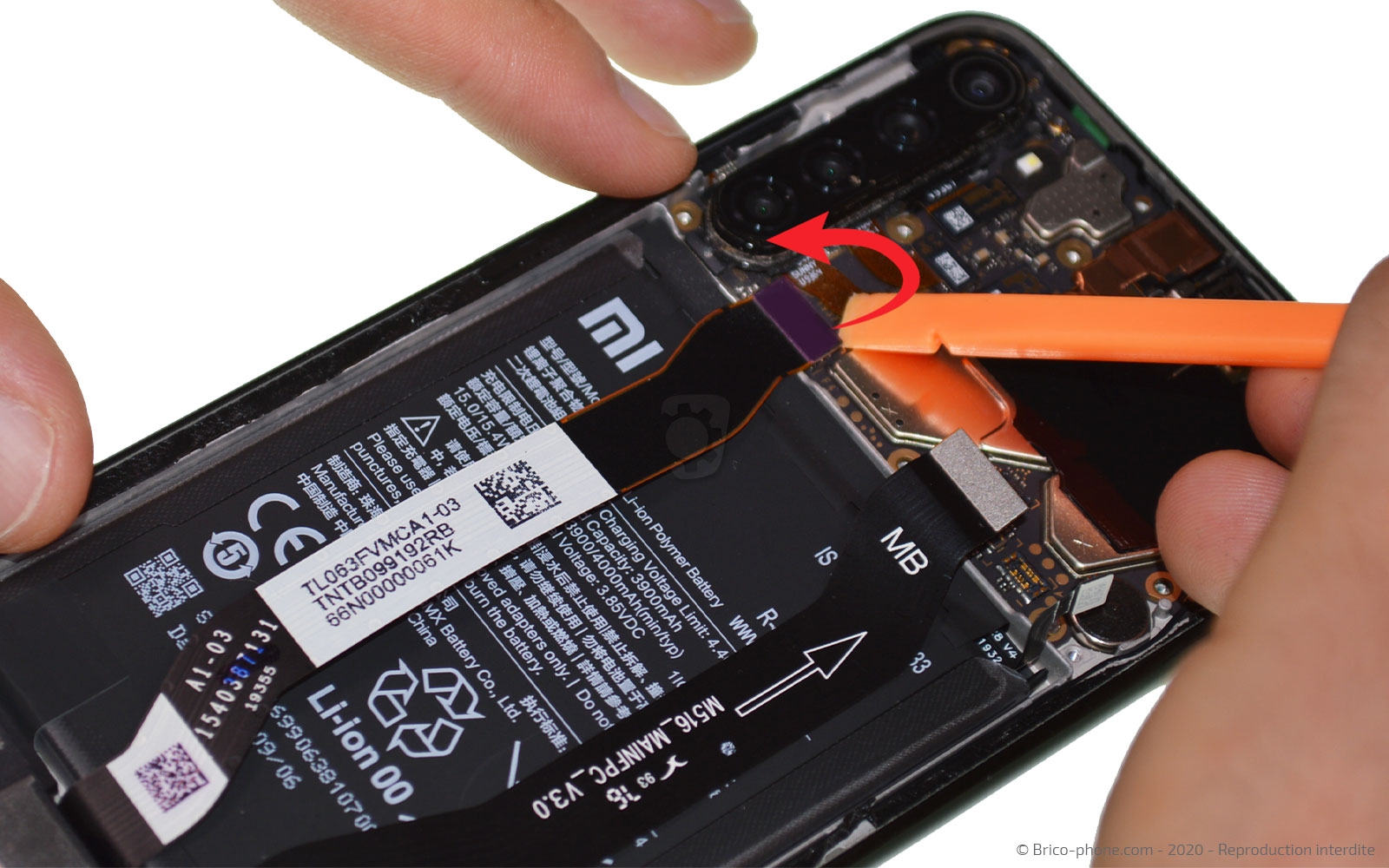

Etape 5 : Libérer la batterie
Continuons à déconnecter les nappes de la carte mère avec celle de l'écran et celle de la rallonge d'interconnexion afin de pouvoir accéder aux languettes de retrait de la batterie.

Décollez les adhésifs noirs avec la spatule en nylon, puis attrapez l'extrémité avec la pincette afin de pouvoir enrouler le sticker autour de cette dernière.

Réitérez l'opération avec le deuxième sticker.
Outils du kit utilisés
Outils du kit utilisés

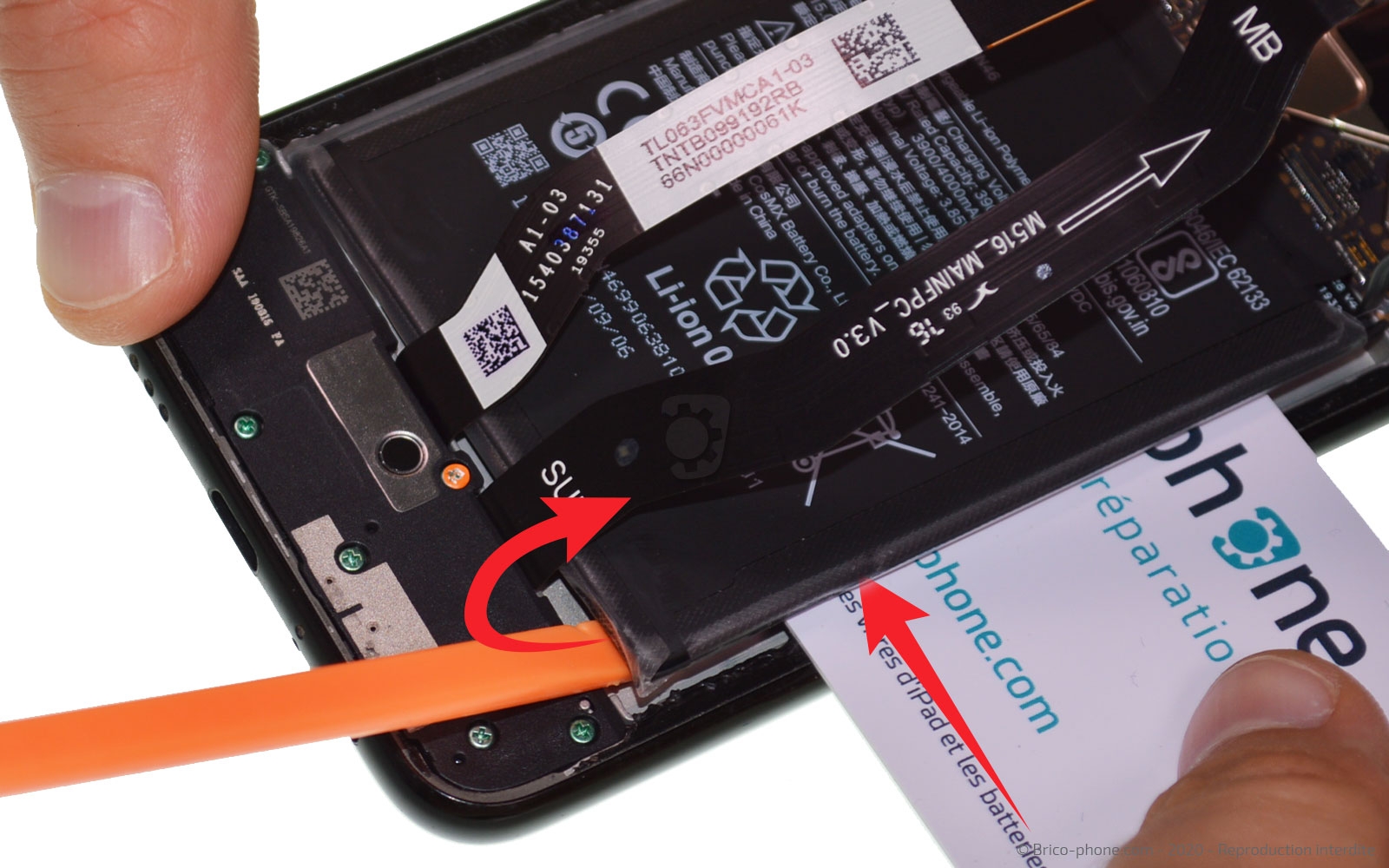

Etape 6 : Sortir la batterie
Une fois les stickers retirés, soulevez la batterie avec le levier afin de pouvoir insérer la carte dessous.

Ensuite, faites levier avec la carte en PVC pour faire basculer la batterie et la sortir du smartphone.
Il est possible de le sticker casse durant la manipulation comme sur la photo 4.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie pour Xiaomi Redmi Note 8
24,90 €

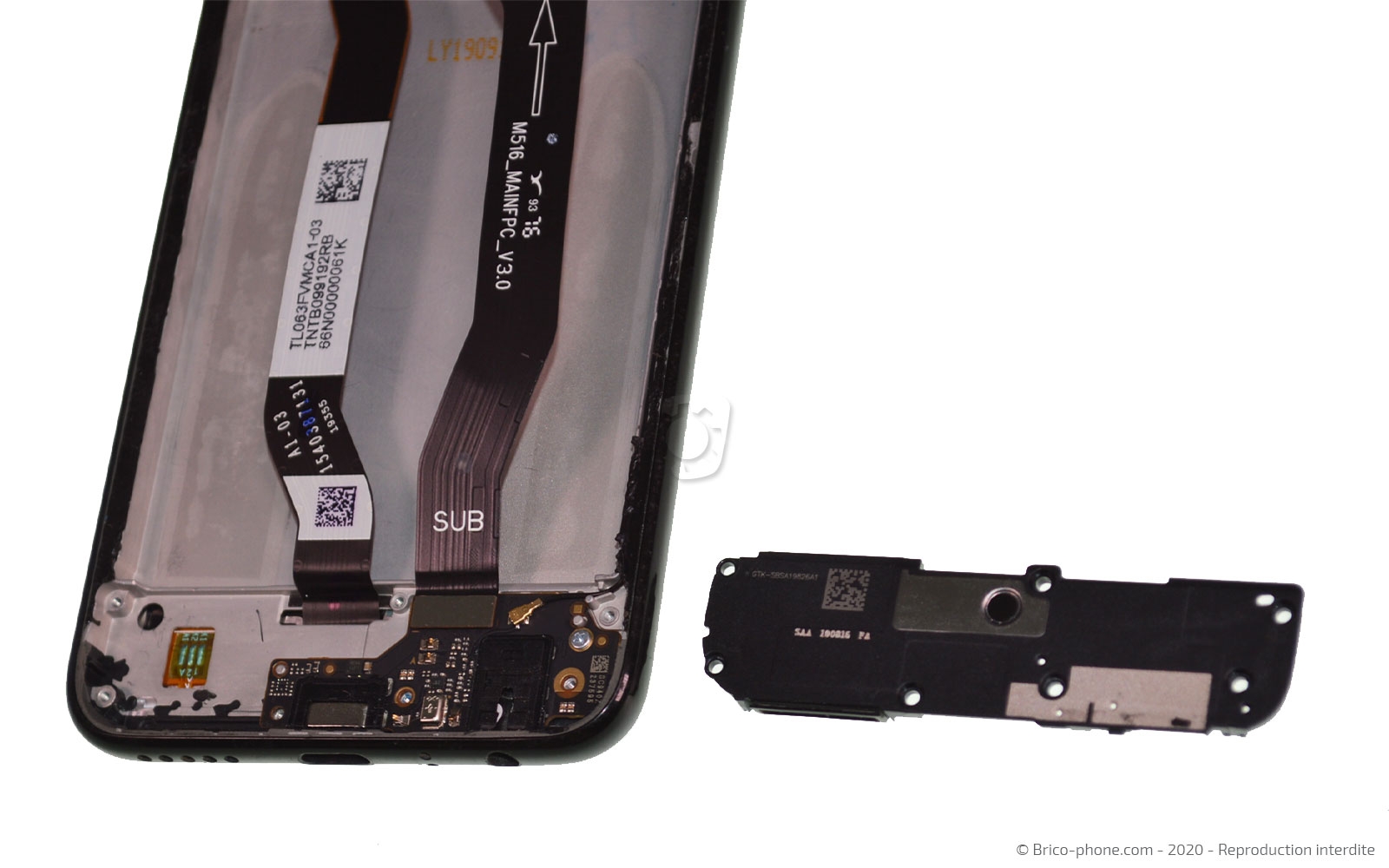

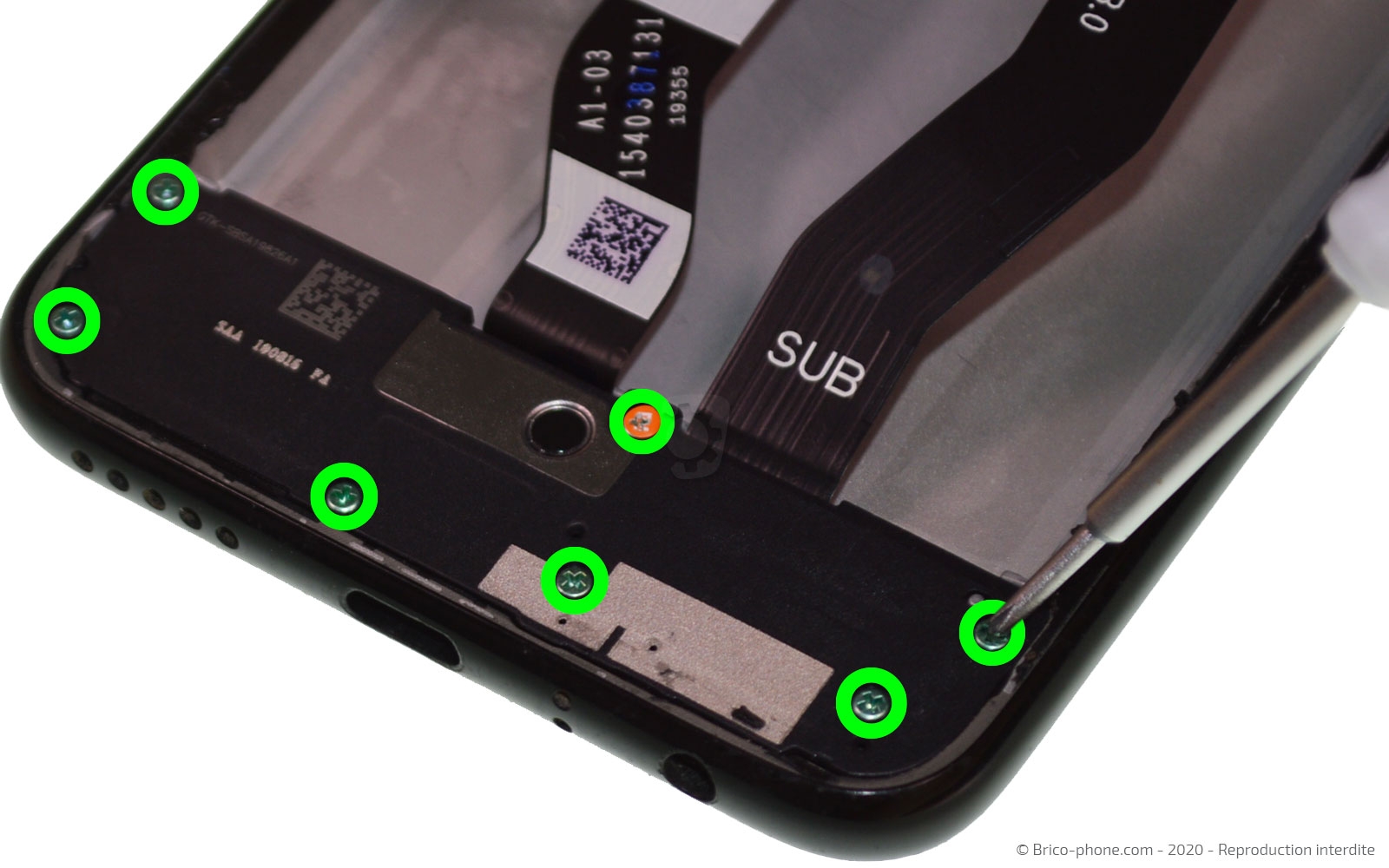

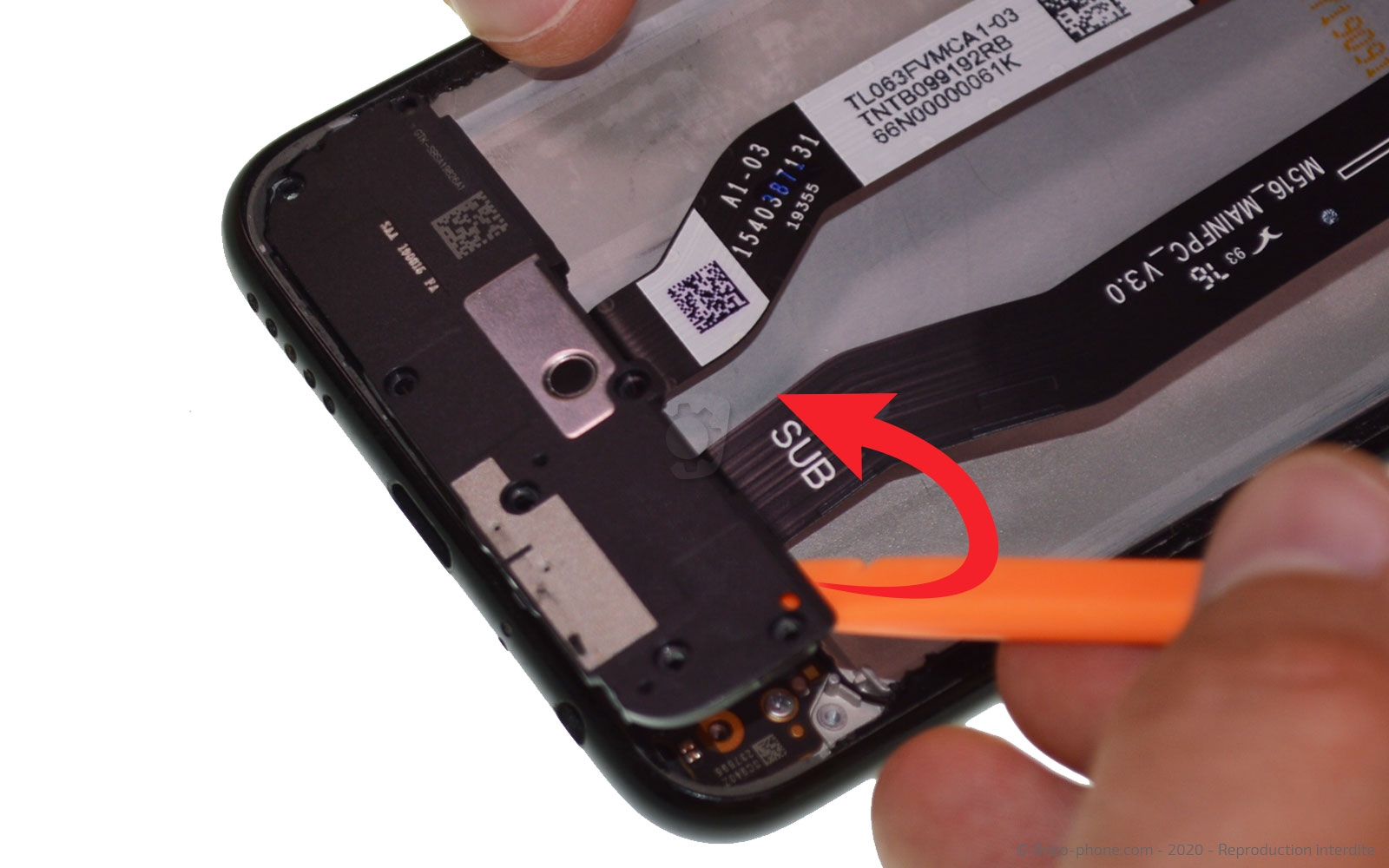

Etape 7 : Récupérer le haut-parleur externe
Ôtez les 7 vis cruciformes afin de pouvoir par la suite extraire le haut-parleur externe de votre Xiaomi Redmi Note 8.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

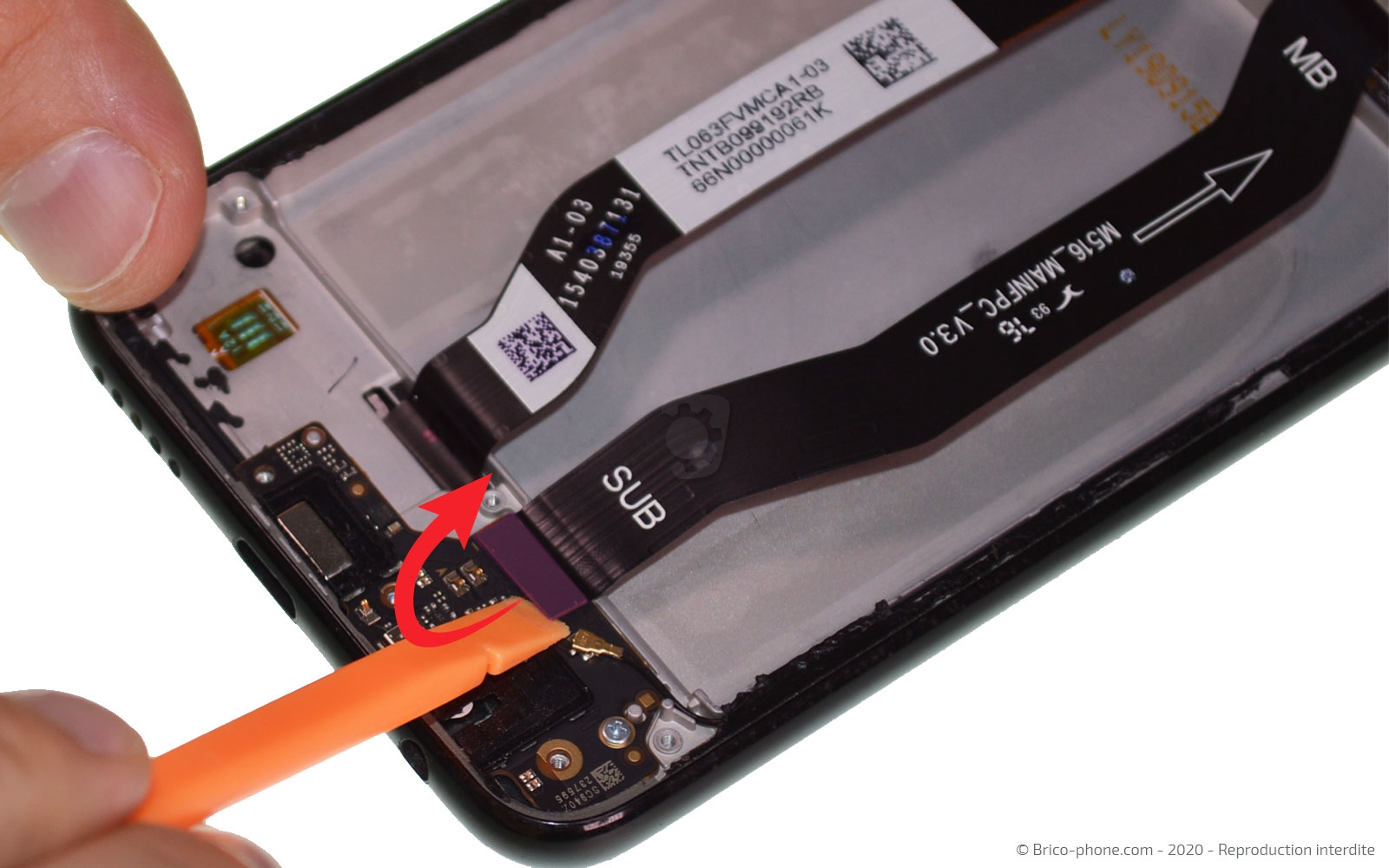

Etape 8 : Débrancher les nappes du Dock
Gardez le spudger pour débrancher la nappe de la rallonge d'interconnexion.

Ensuite, déclipsez délicatement le câble coaxial avec la pincette et enfin retirez la dernière vos cruciforme du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

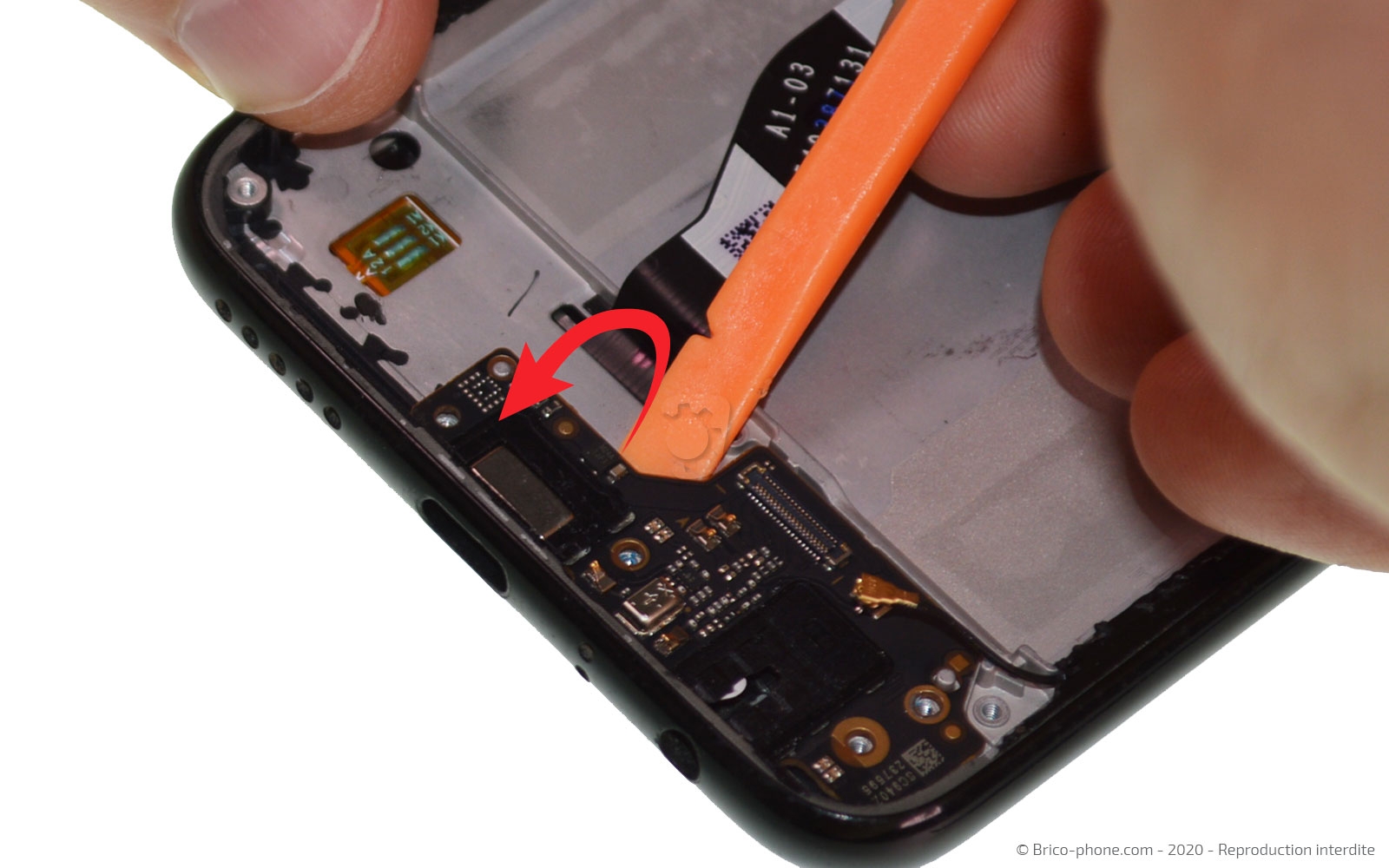

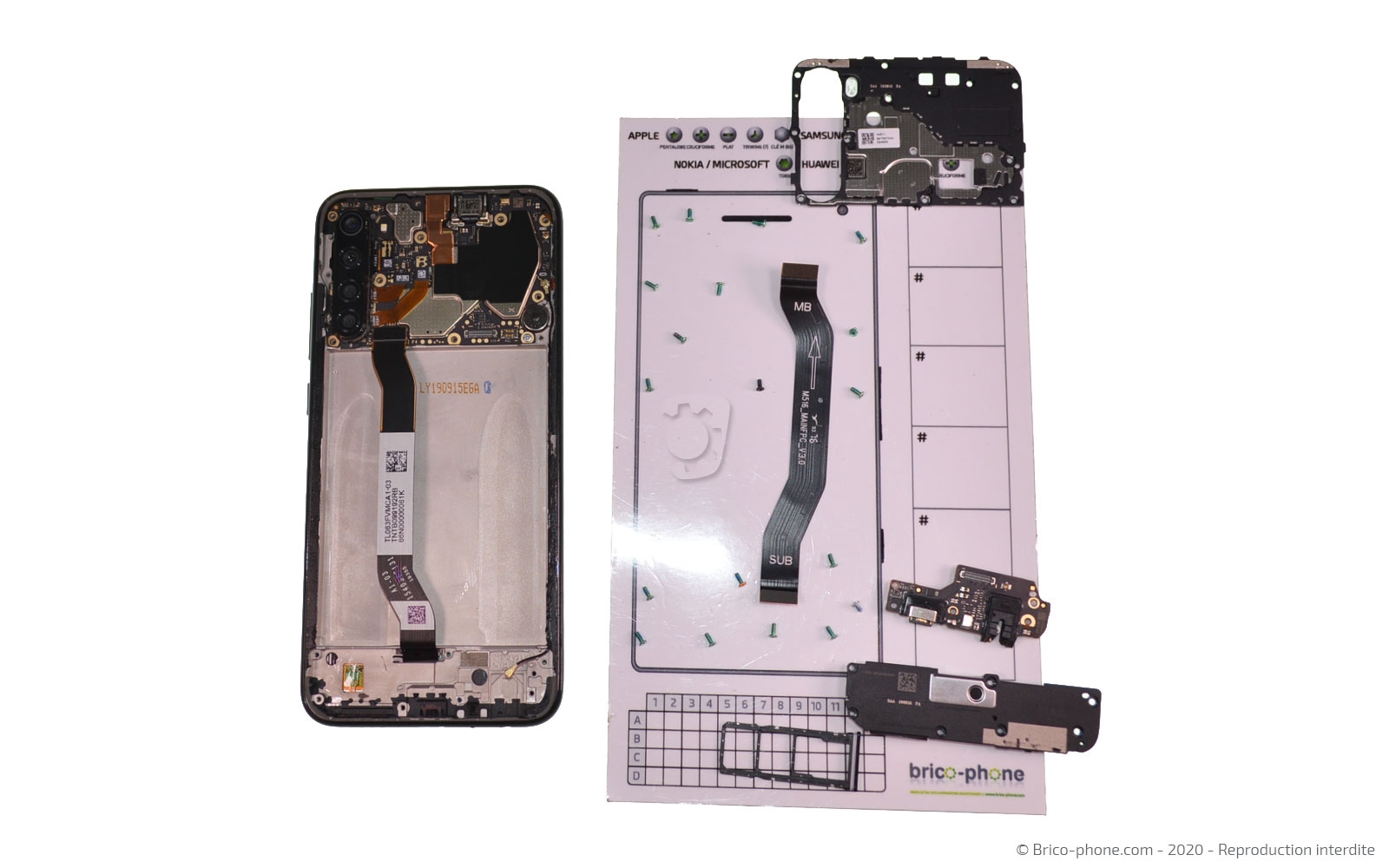

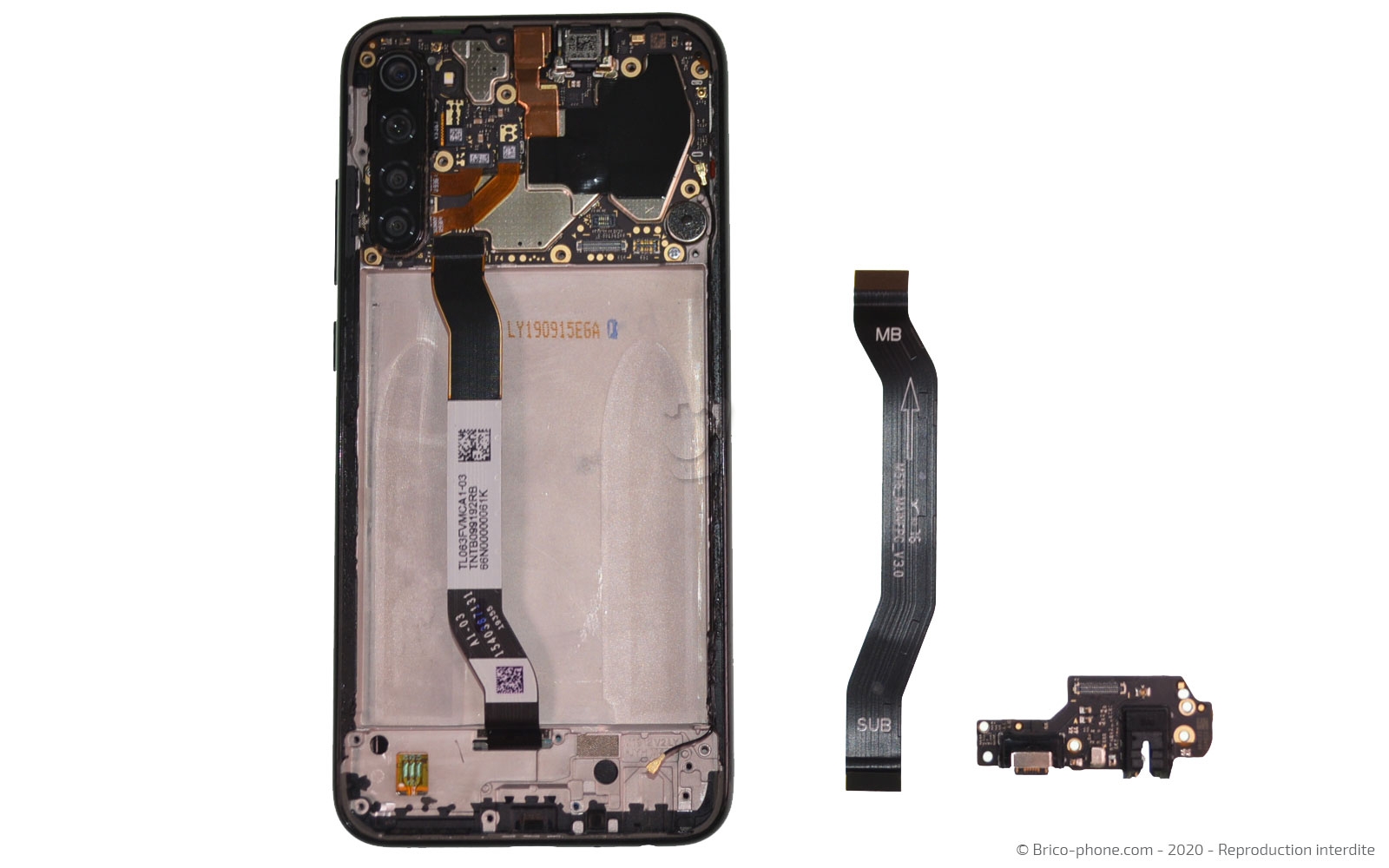

Etape 9 : Oter le connecteur de charge
Décollez le connecteur de charge avec la spatule de l'appareil.

Pour plus de facilité et de confort, nous vous conseillons d'utiliser un patron d'aide au montage magnétique. Il vous permettra de ranger vos éléments et de ne perdre aucune vis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Xiaomi Redmi Note 8
12,90 €
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

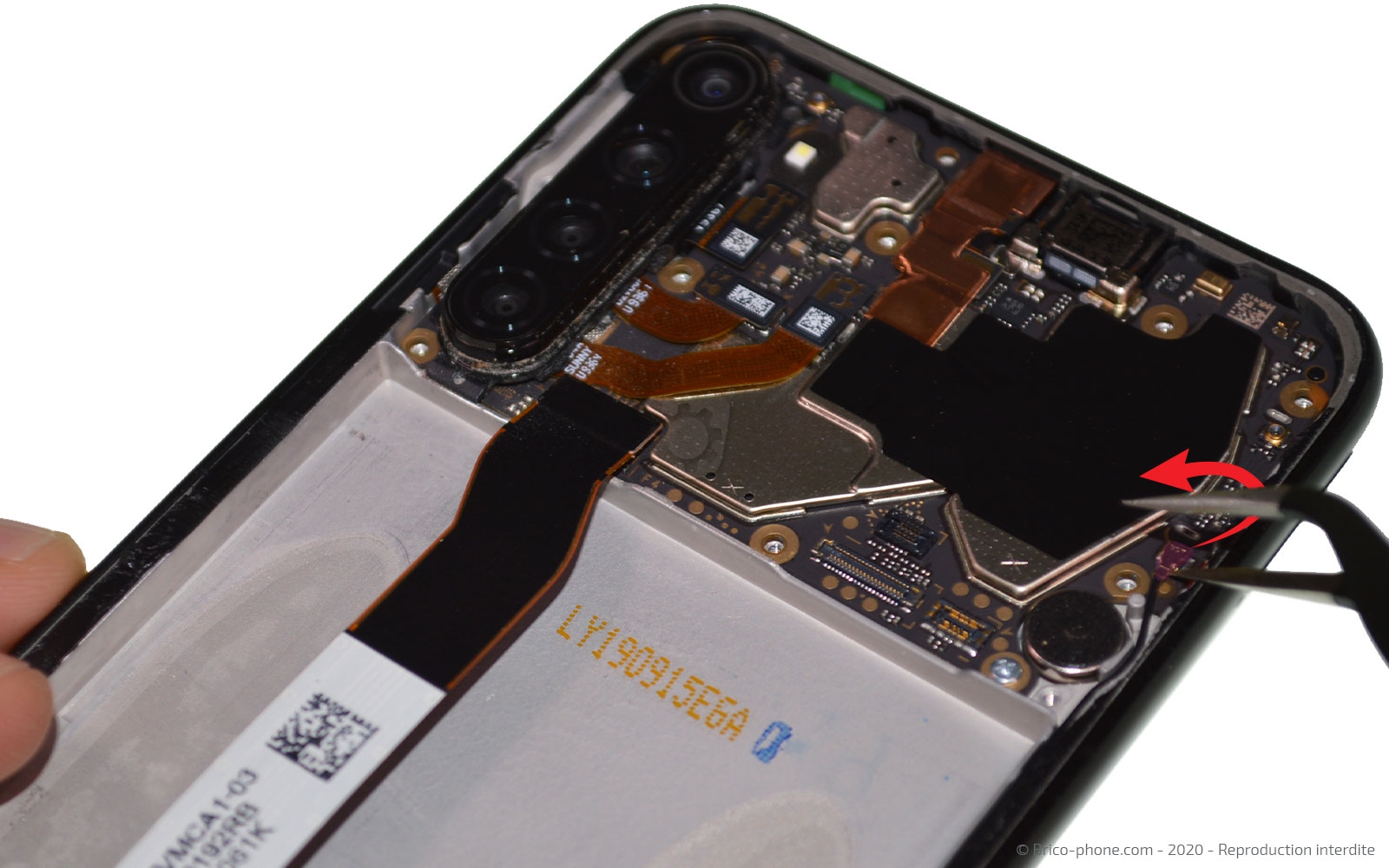

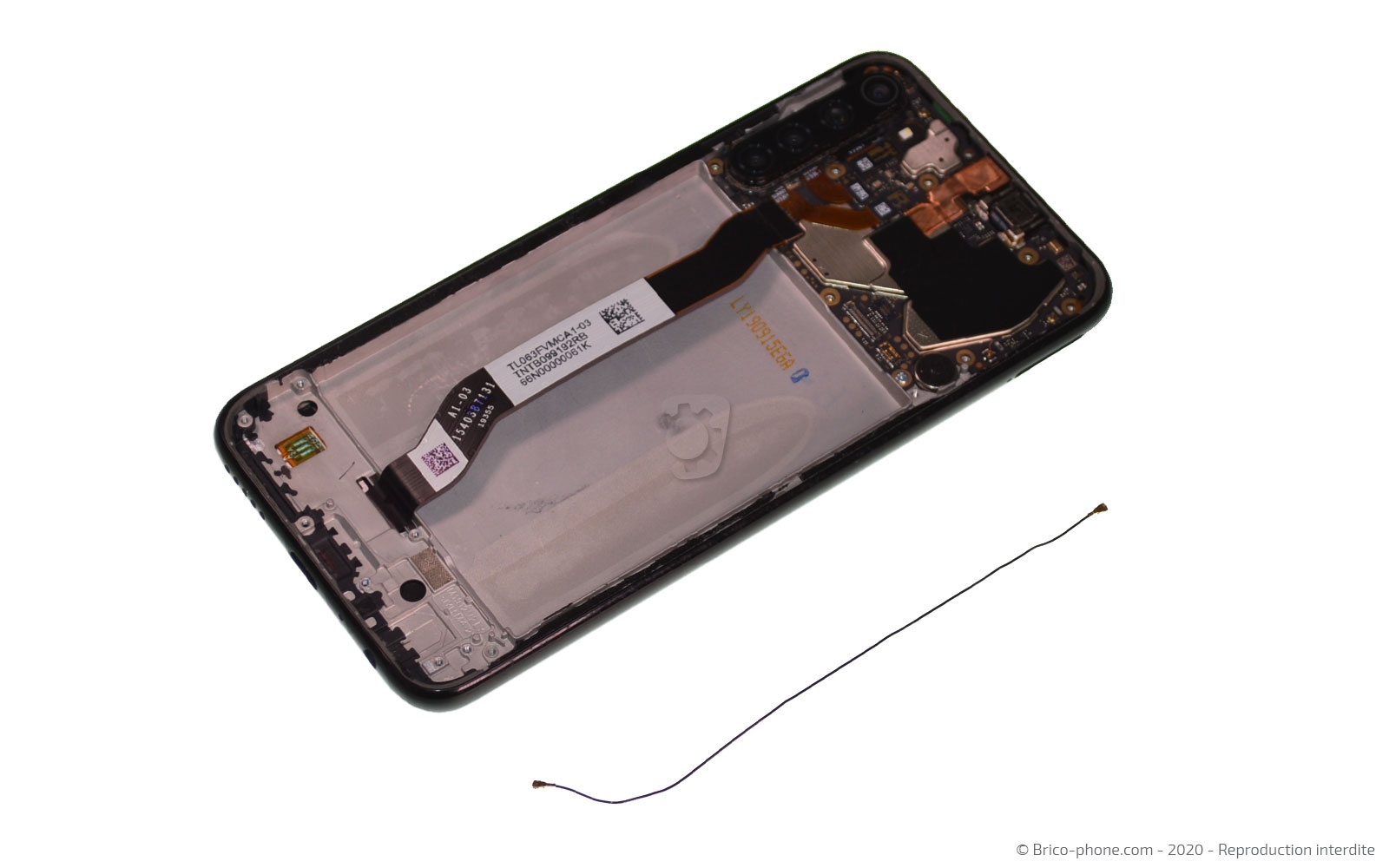

Etape 10 : Retirer le câble coaxial
Avec la pince métallique, il vous faut décrocher l'autre extrémité du câble coaxial.
Outils du kit utilisés
Outils du kit utilisés

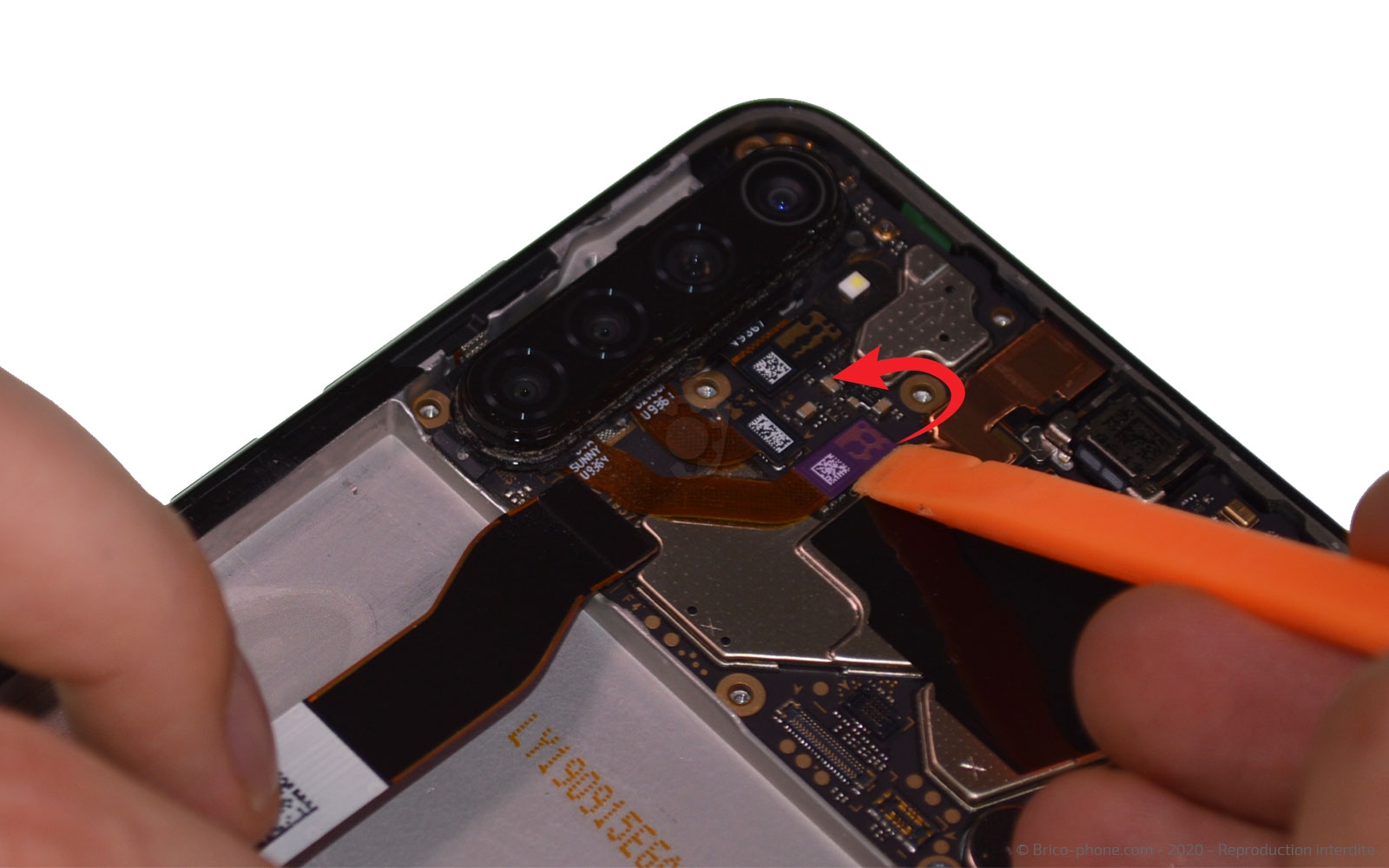

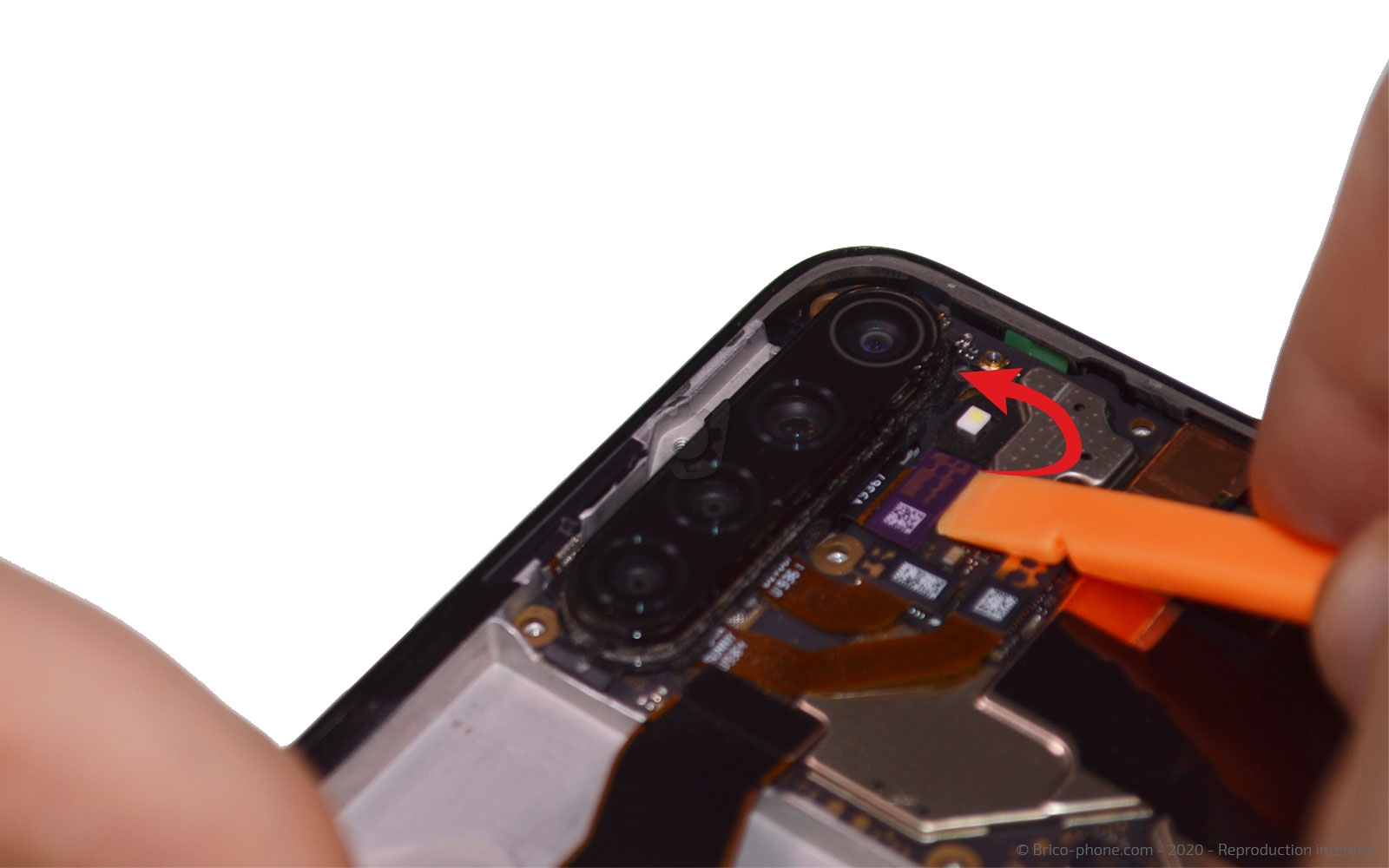

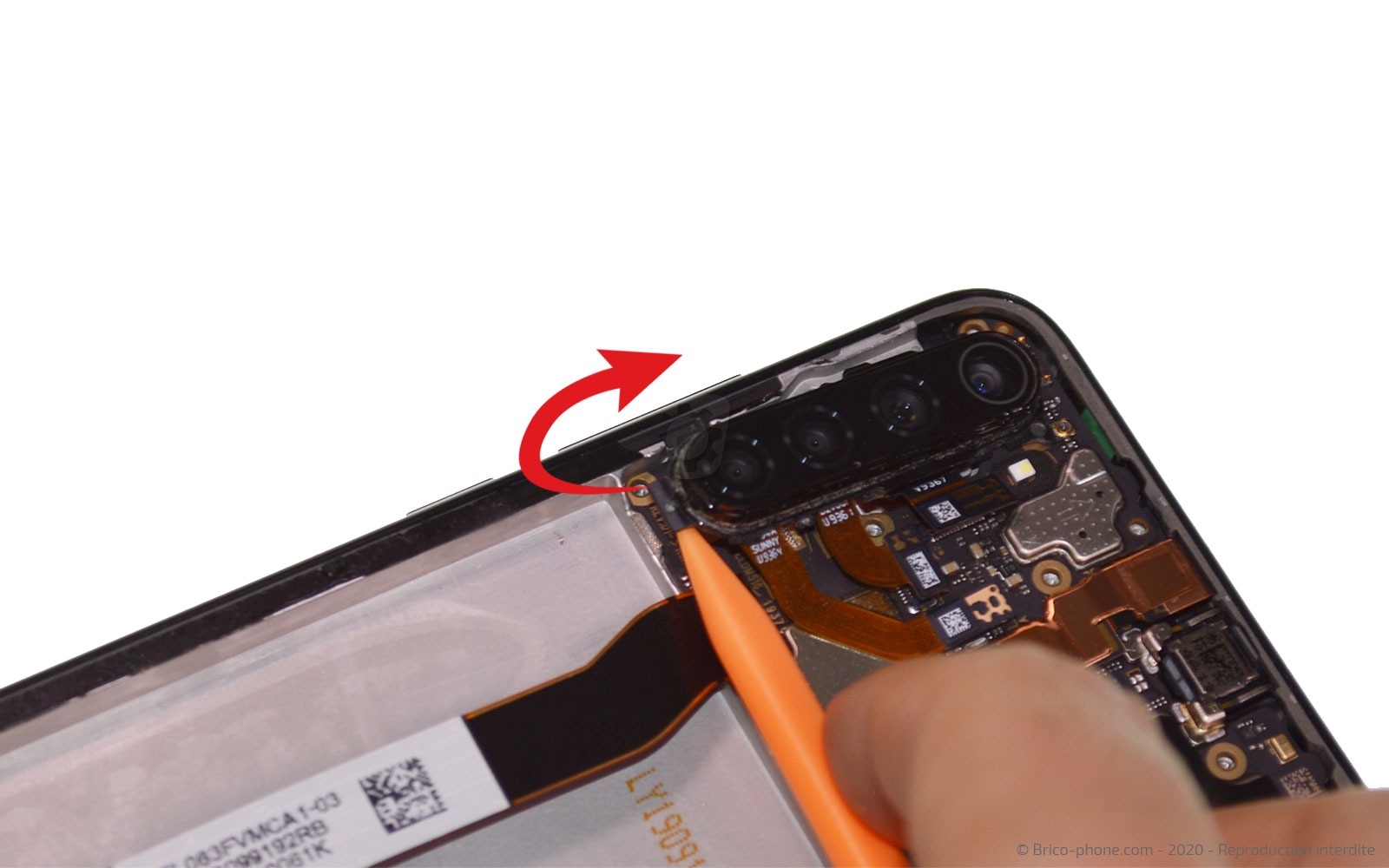

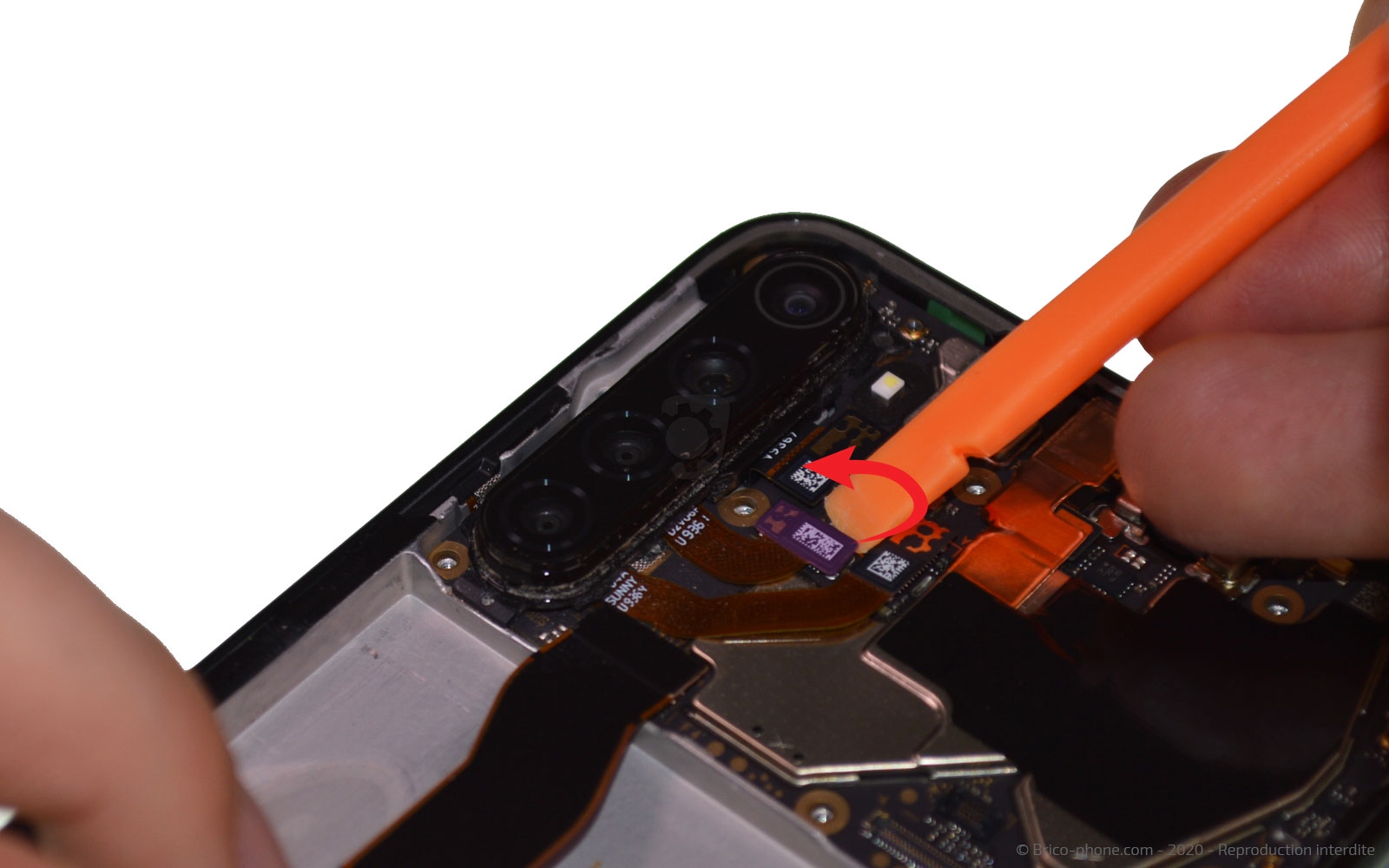

Etape 11 : Enlever le bloc caméra arrière
Déconnectez les nappes des appareils photos afin de pouvoir les sortir de votre Xiaomi Redmi Note 8.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Objectif 48 Mpx de caméra arrière compatible pour Xiaomi Redmi Note 8
49,90 €

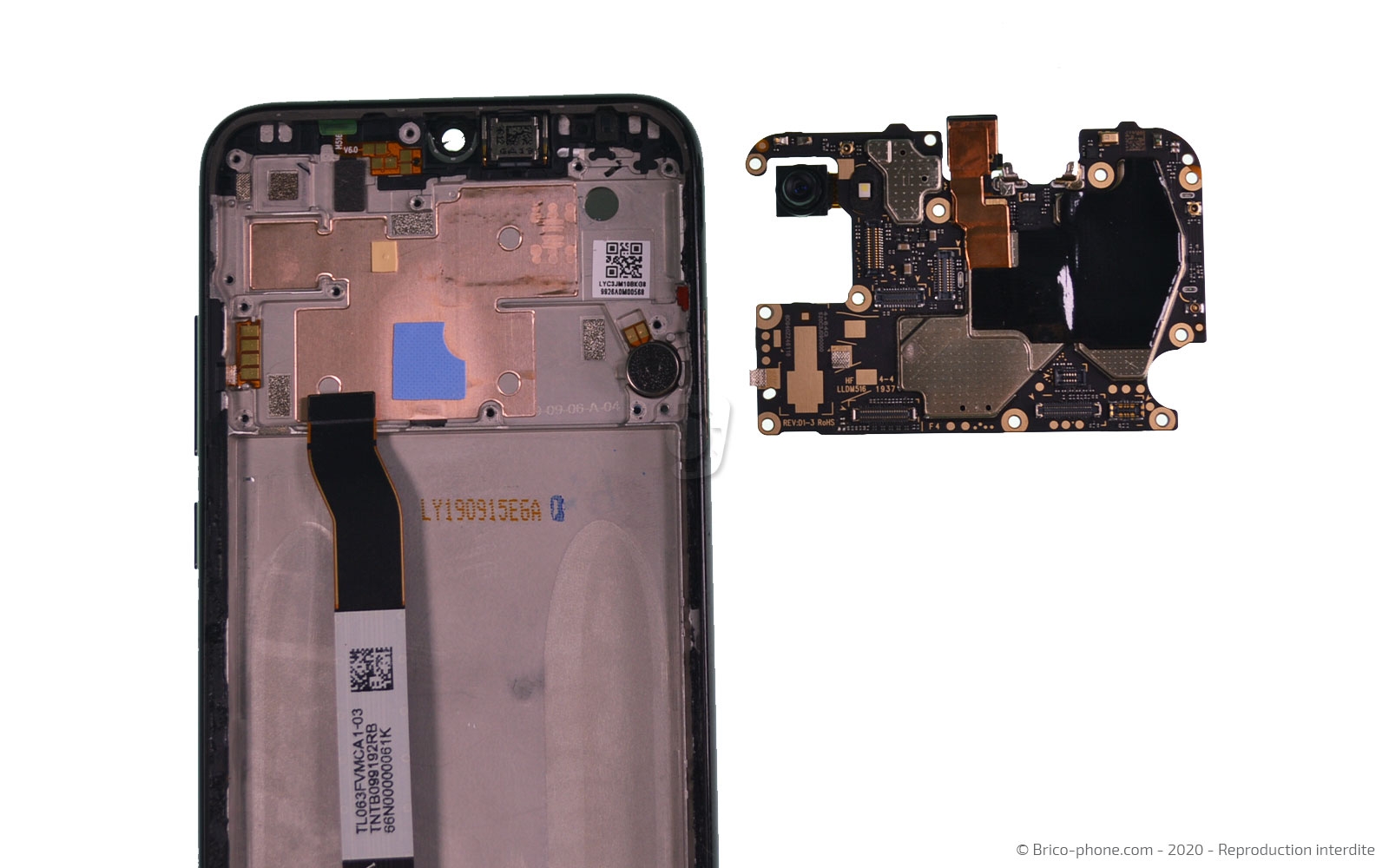

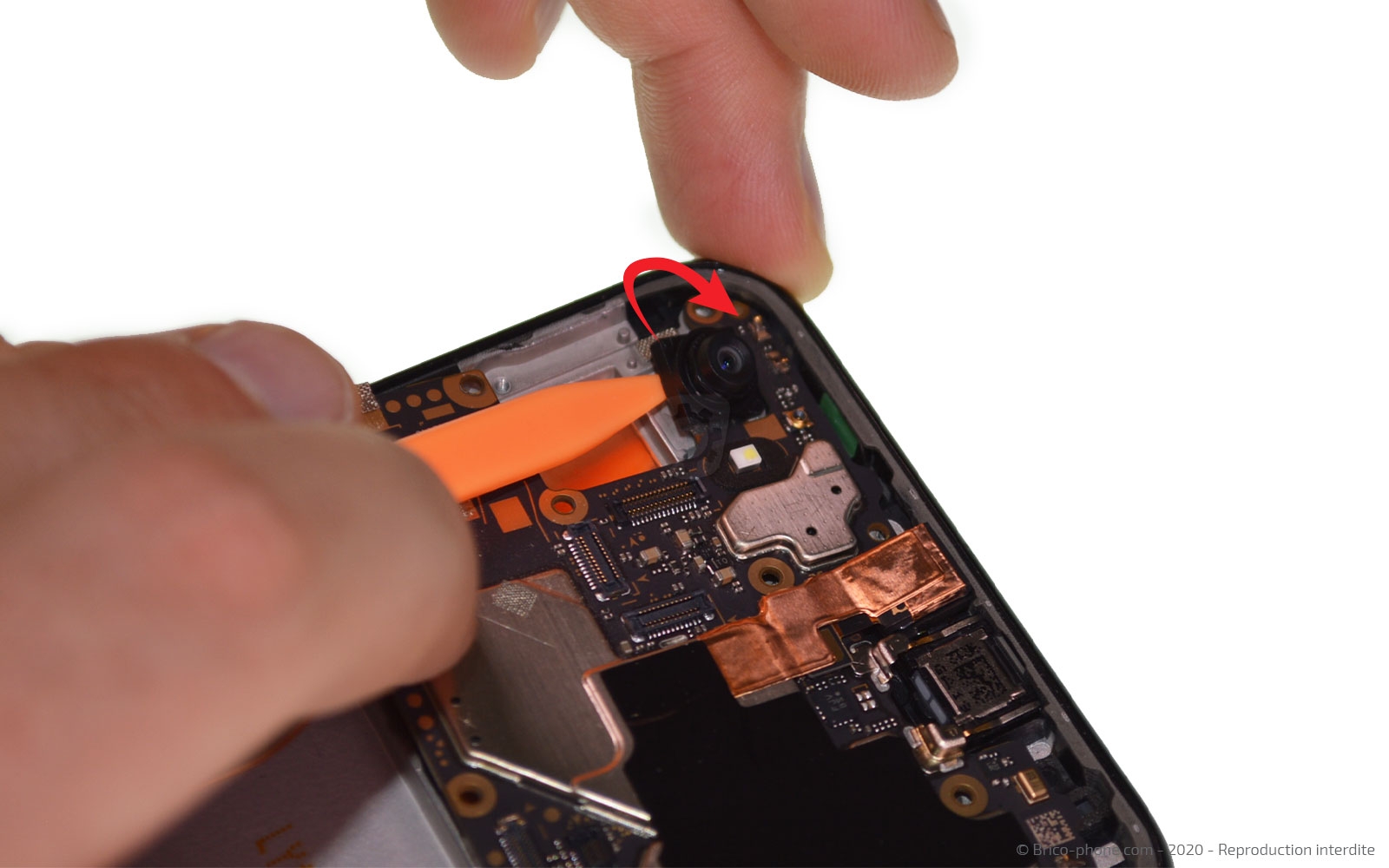

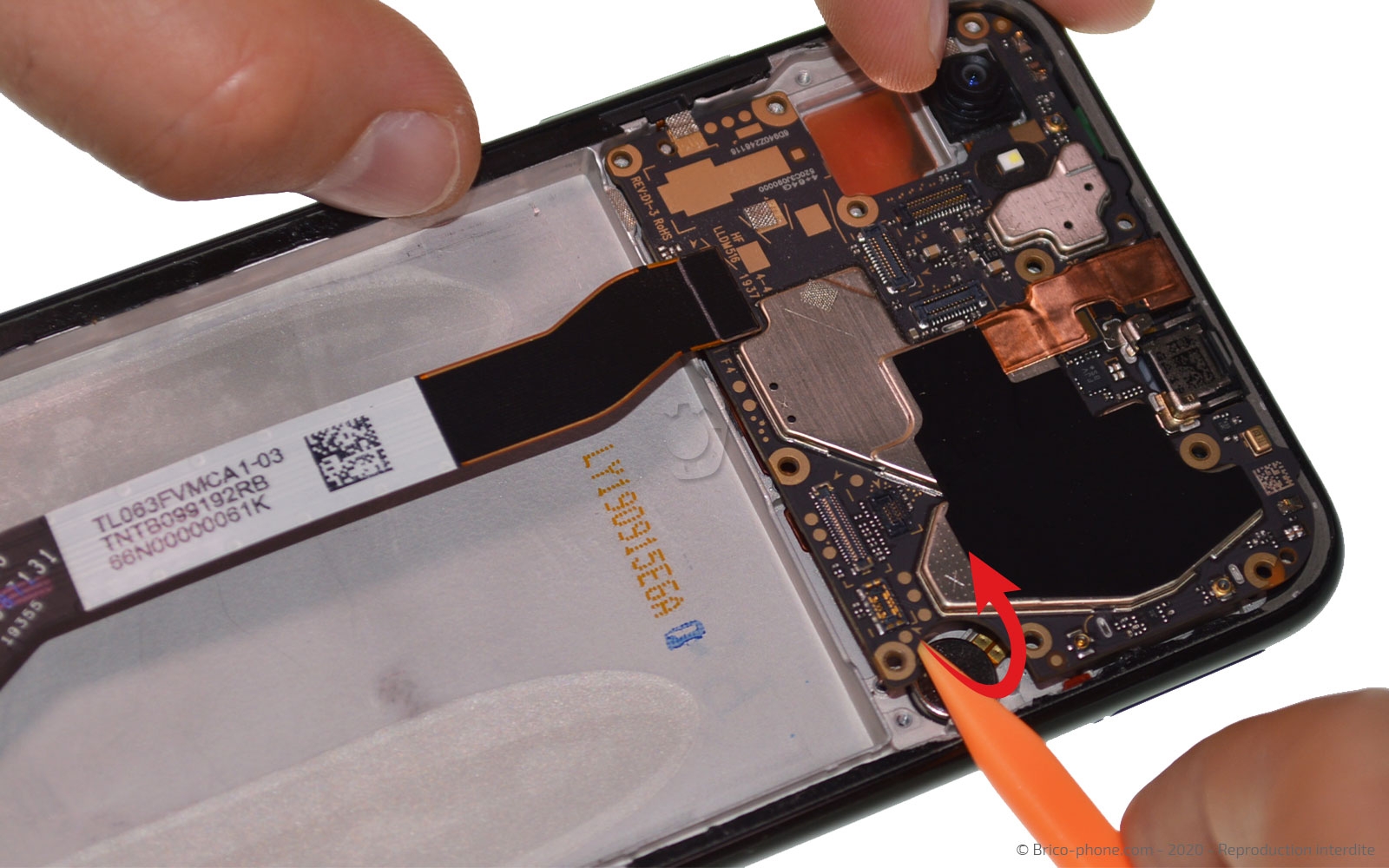

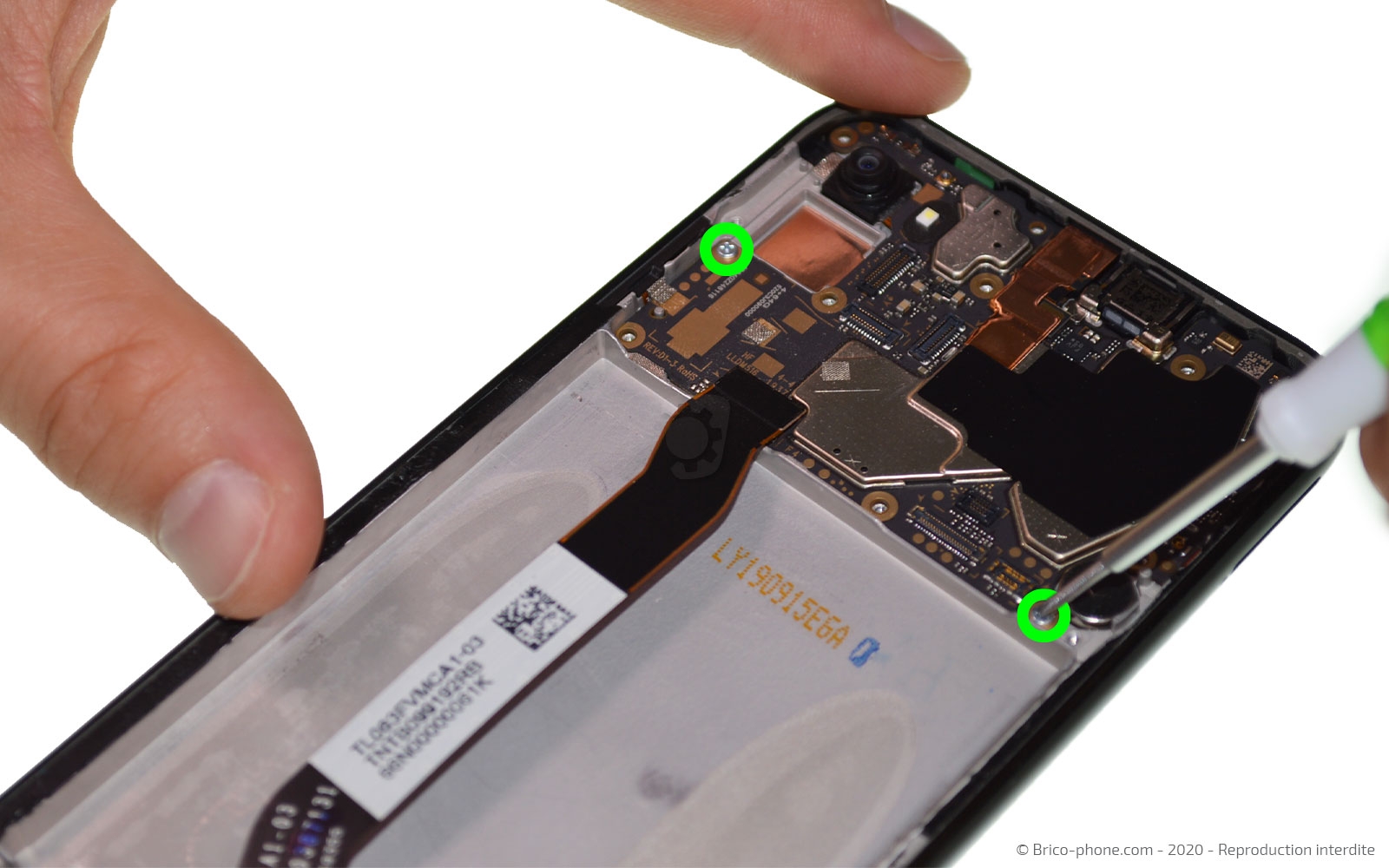

Etape 12 : Sortir la carte mère
Ôtez les deux dernières vis cruciformes de la carte mère.

Ensuite, soulevez légèrement la caméra se trouvant à gauche puis levez la carte mère avec le levier en le glissant en bas à droite.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

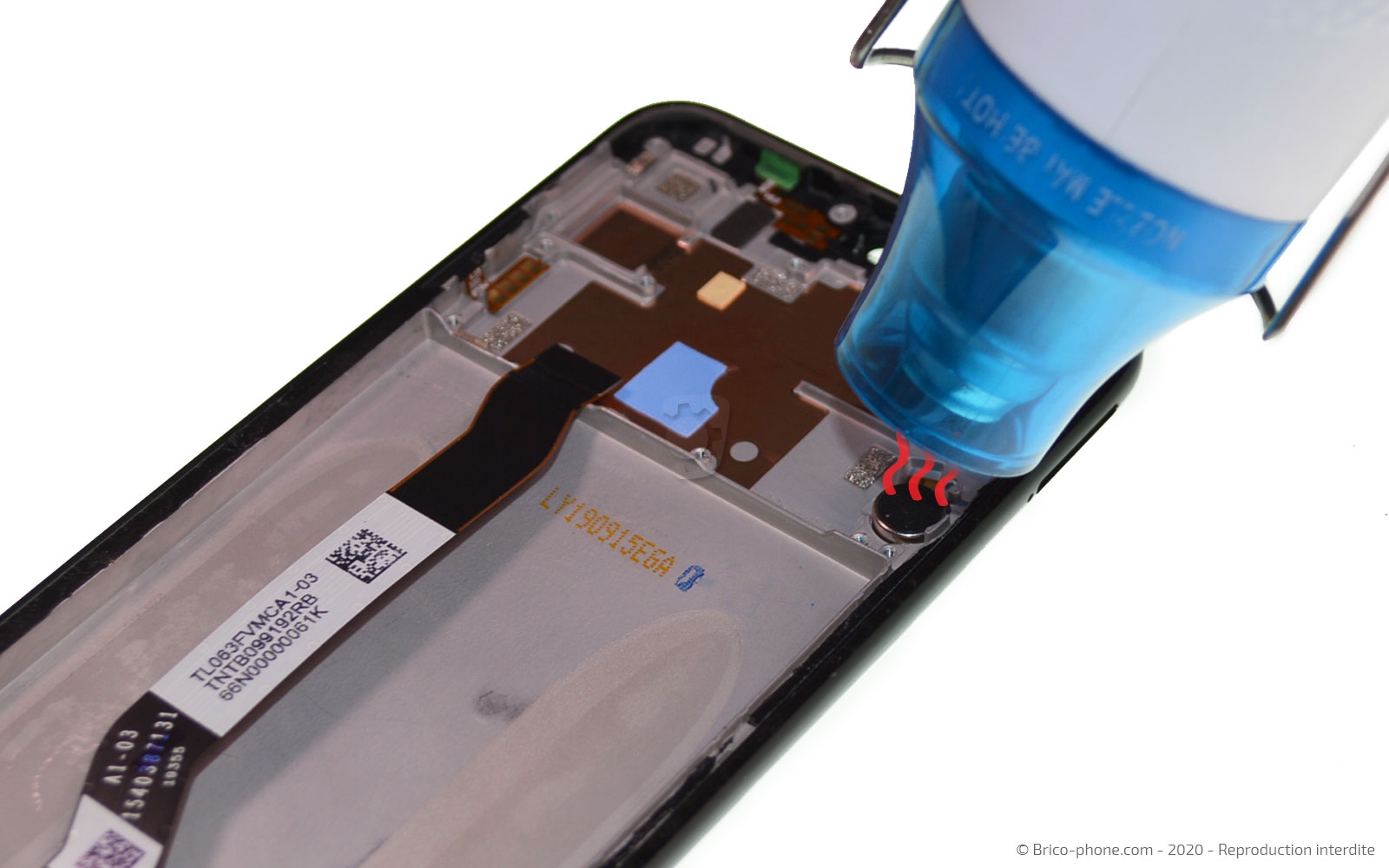

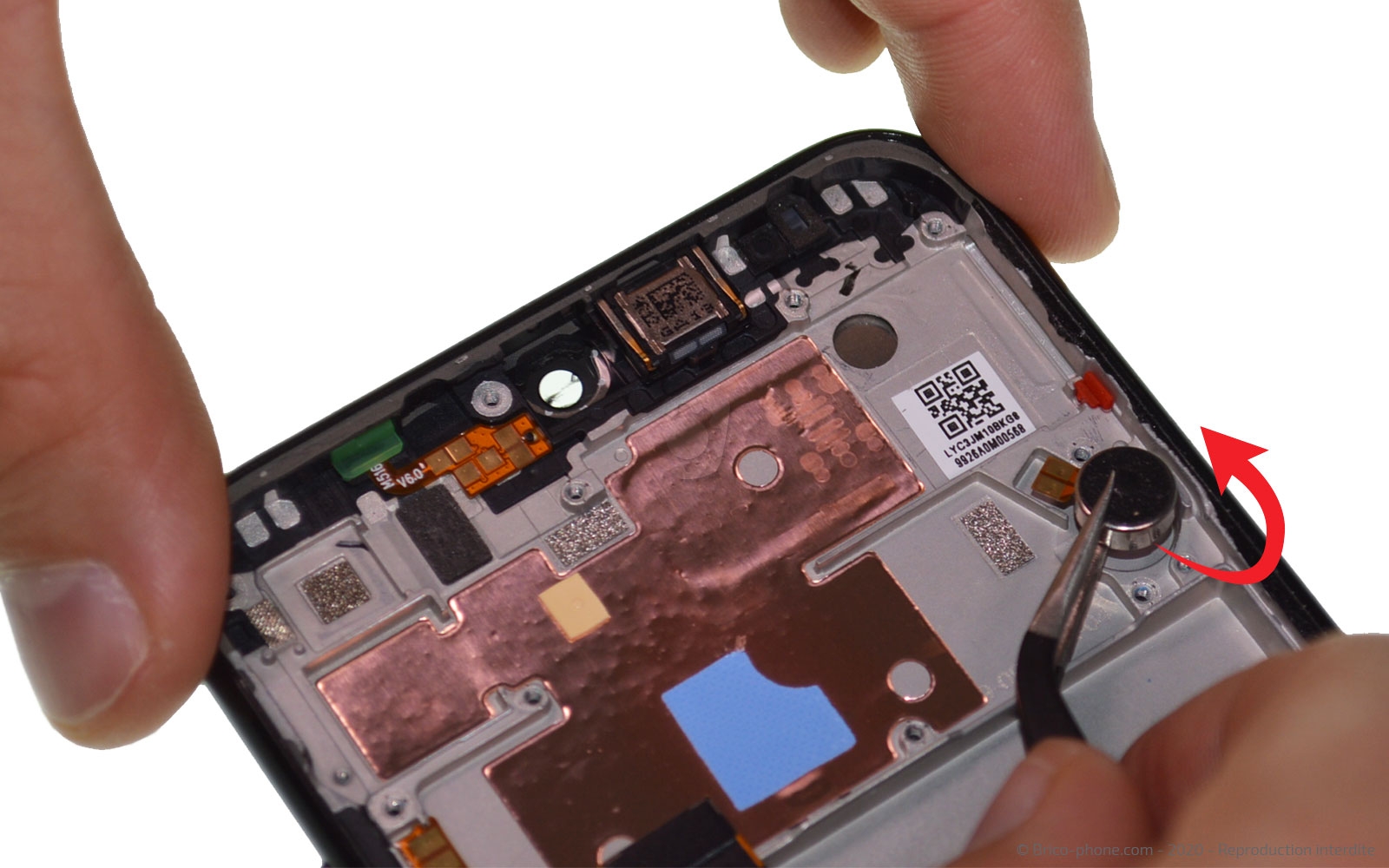

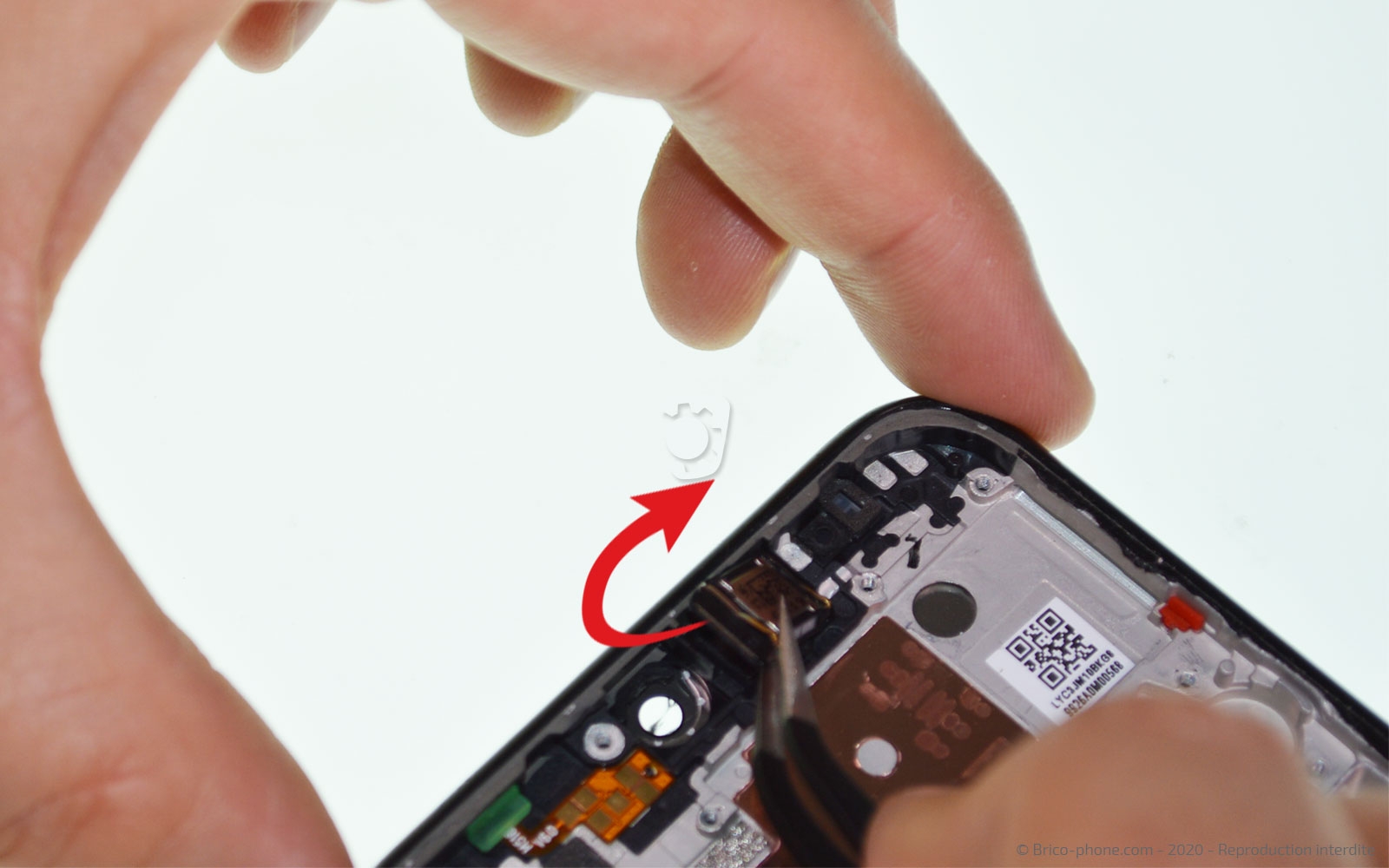

Etape 13 : Libérer le vibreur et l'écouteur de l'oreille
Chauffez le vibreur avec le décapeur thermique afin de pouvoir le récupérer avec la pincette en métal.

Toujours avec le même outil, décollez également le haut-parleur interne.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

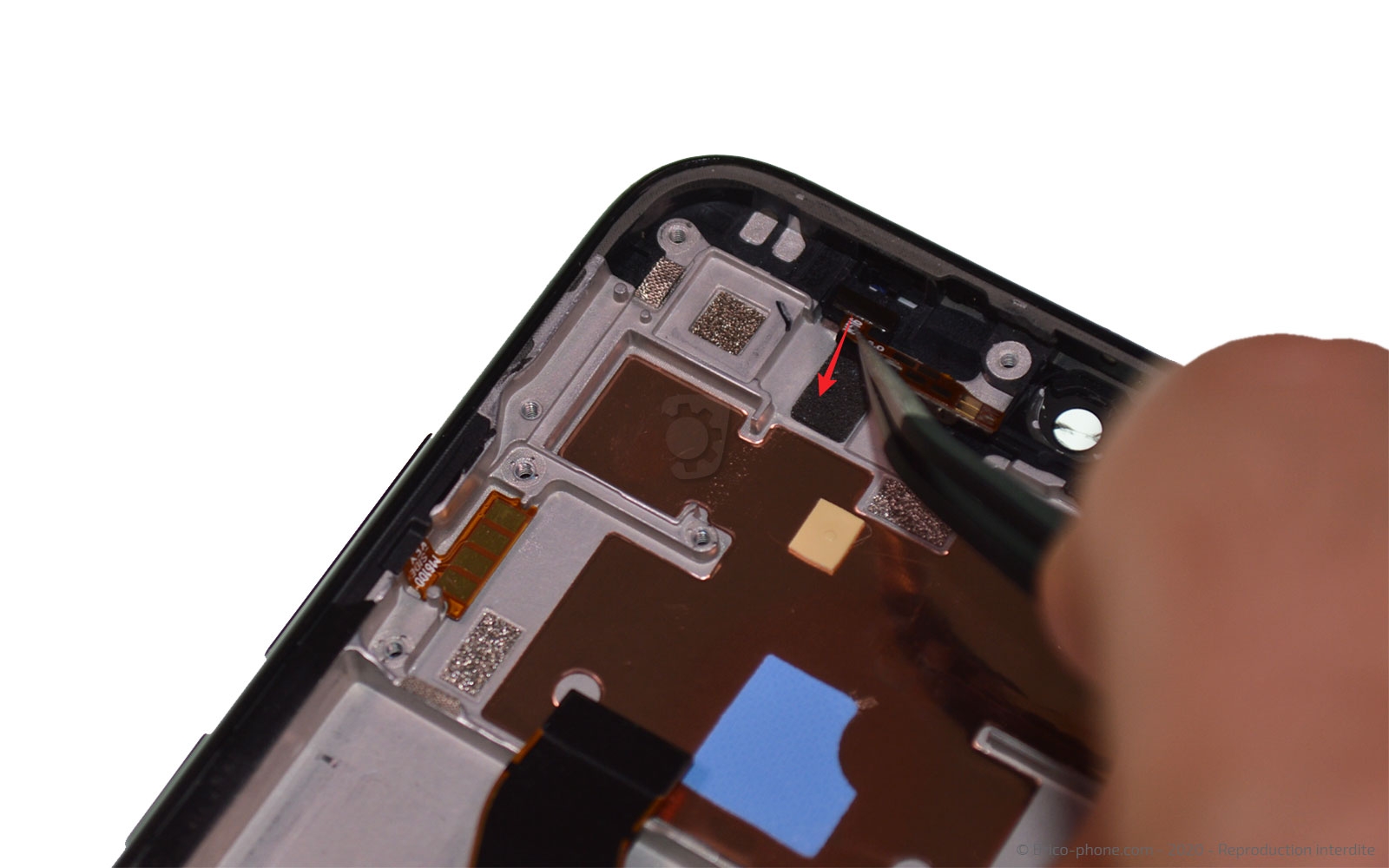

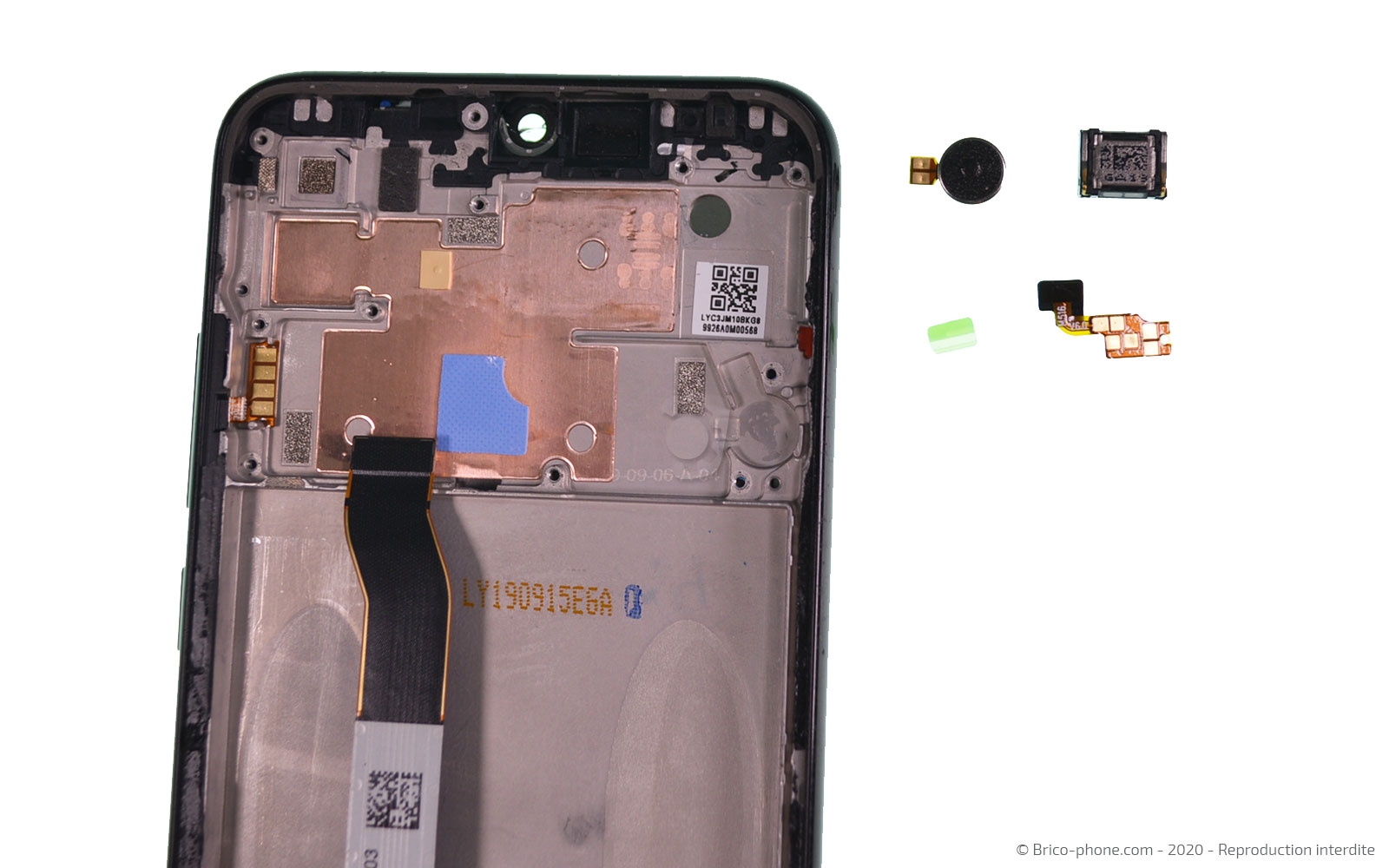

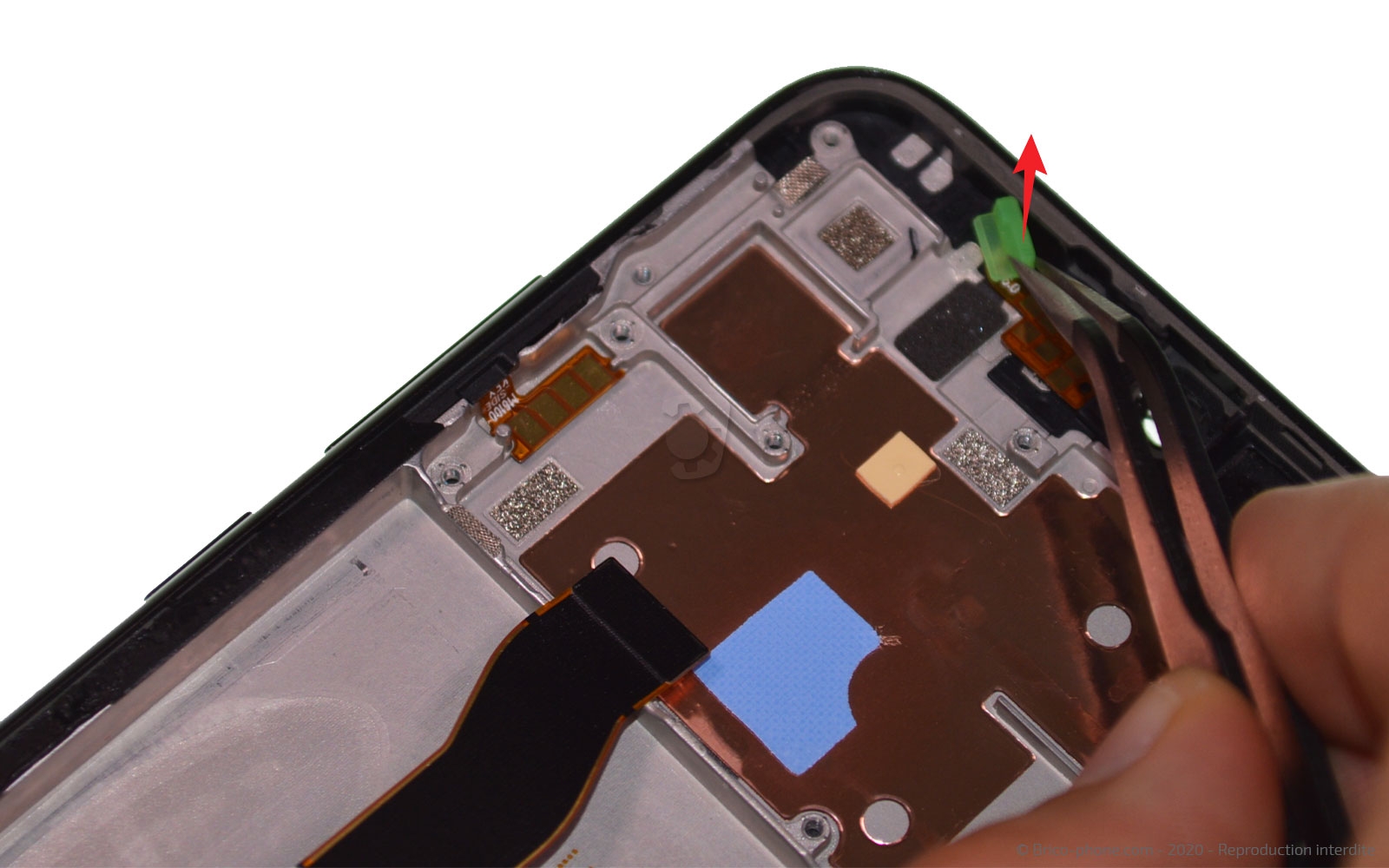

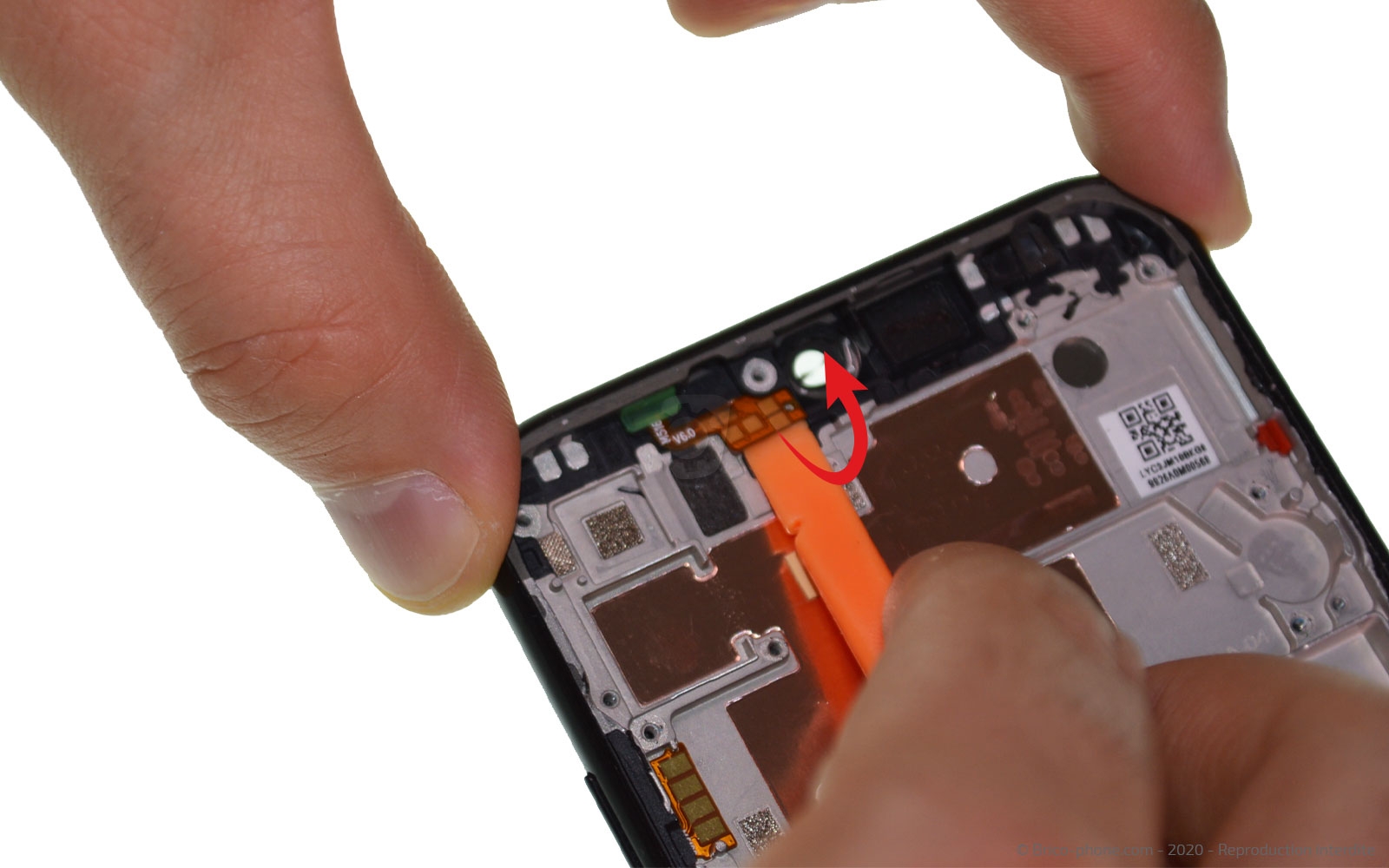

Etape 14 : Récupérer les petits éléments
Avec le spudger, décollez légèrement la nappe du capteur.

Retirez le support vert et sortez le capteur avec la pince métallique.
Outils du kit utilisés
Outils du kit utilisés

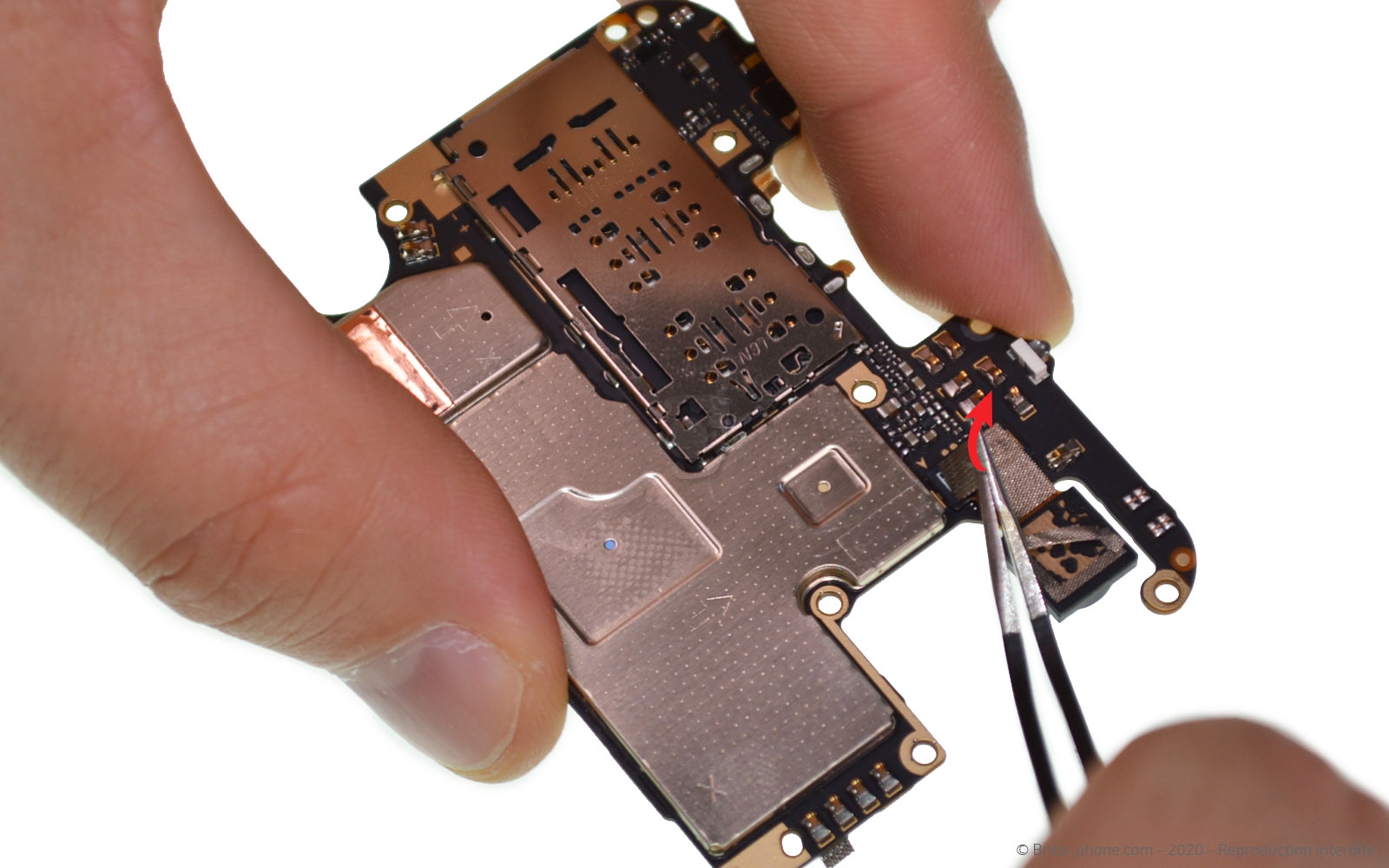

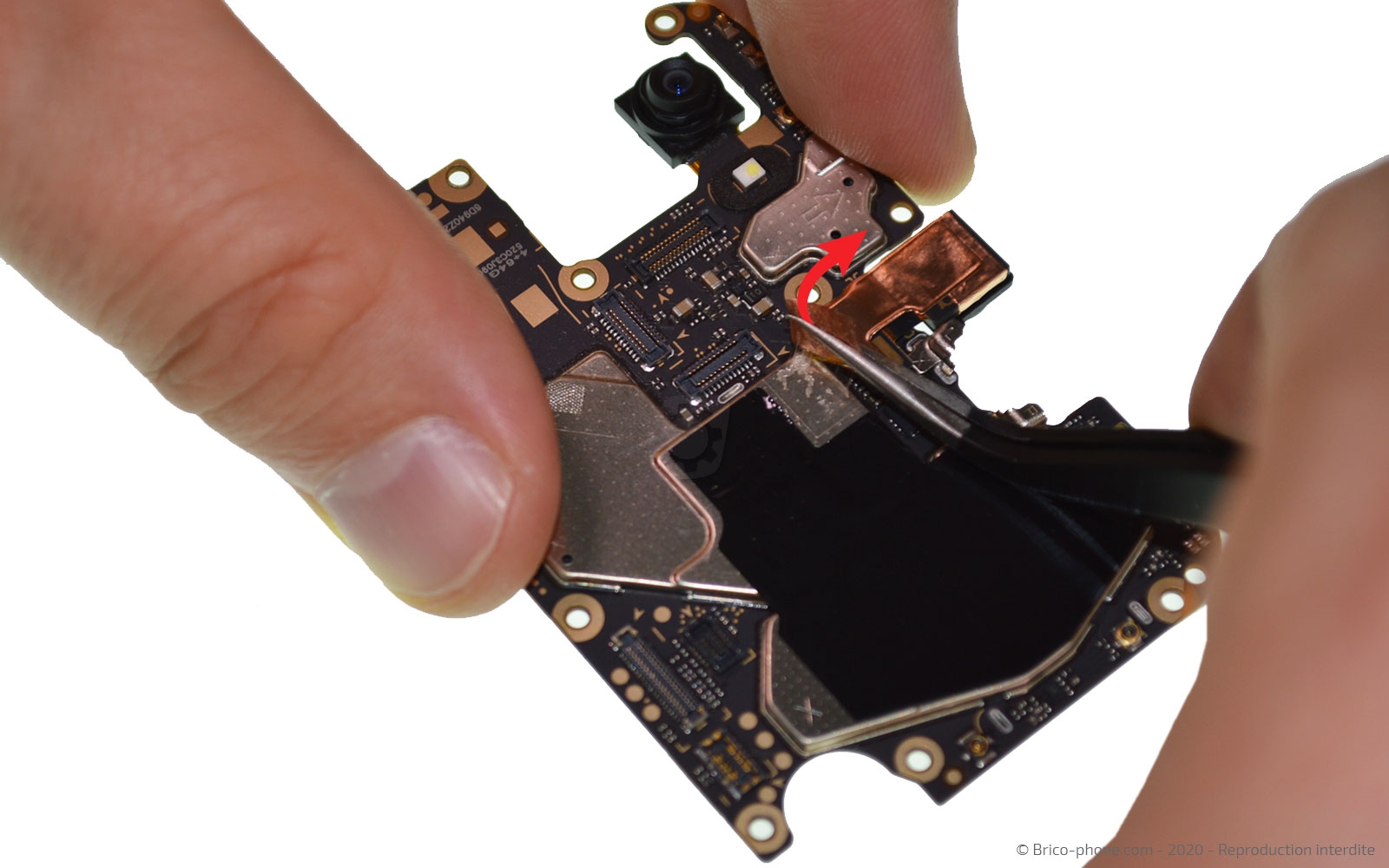

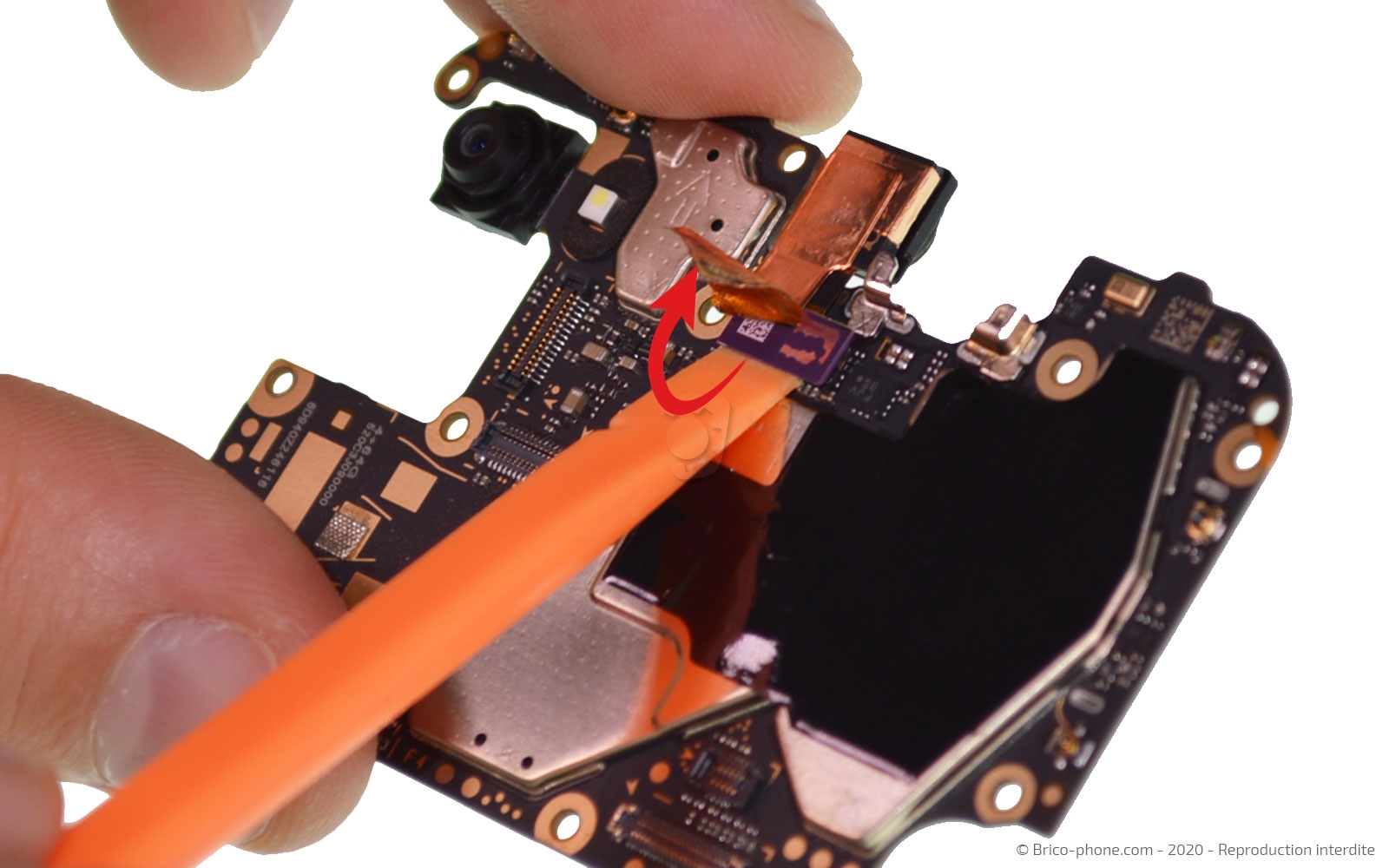

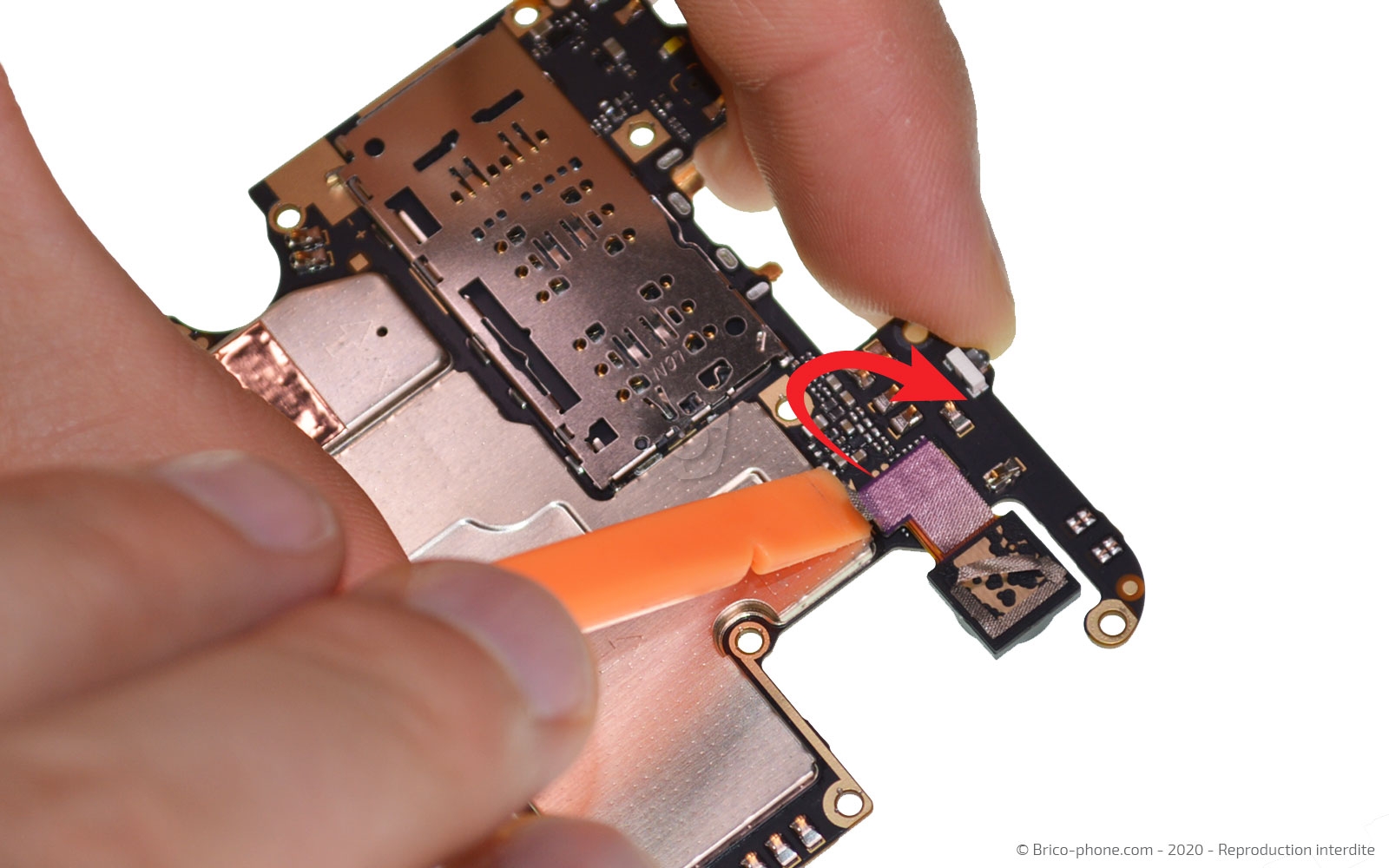

Etape 15 : Déconnecter les caméras
Sur la carte mère, décollez les adhésifs cuivré et gris avant de pouvoir déconnecter les nappes des deux caméras.
Outils du kit utilisés
Outils du kit utilisés

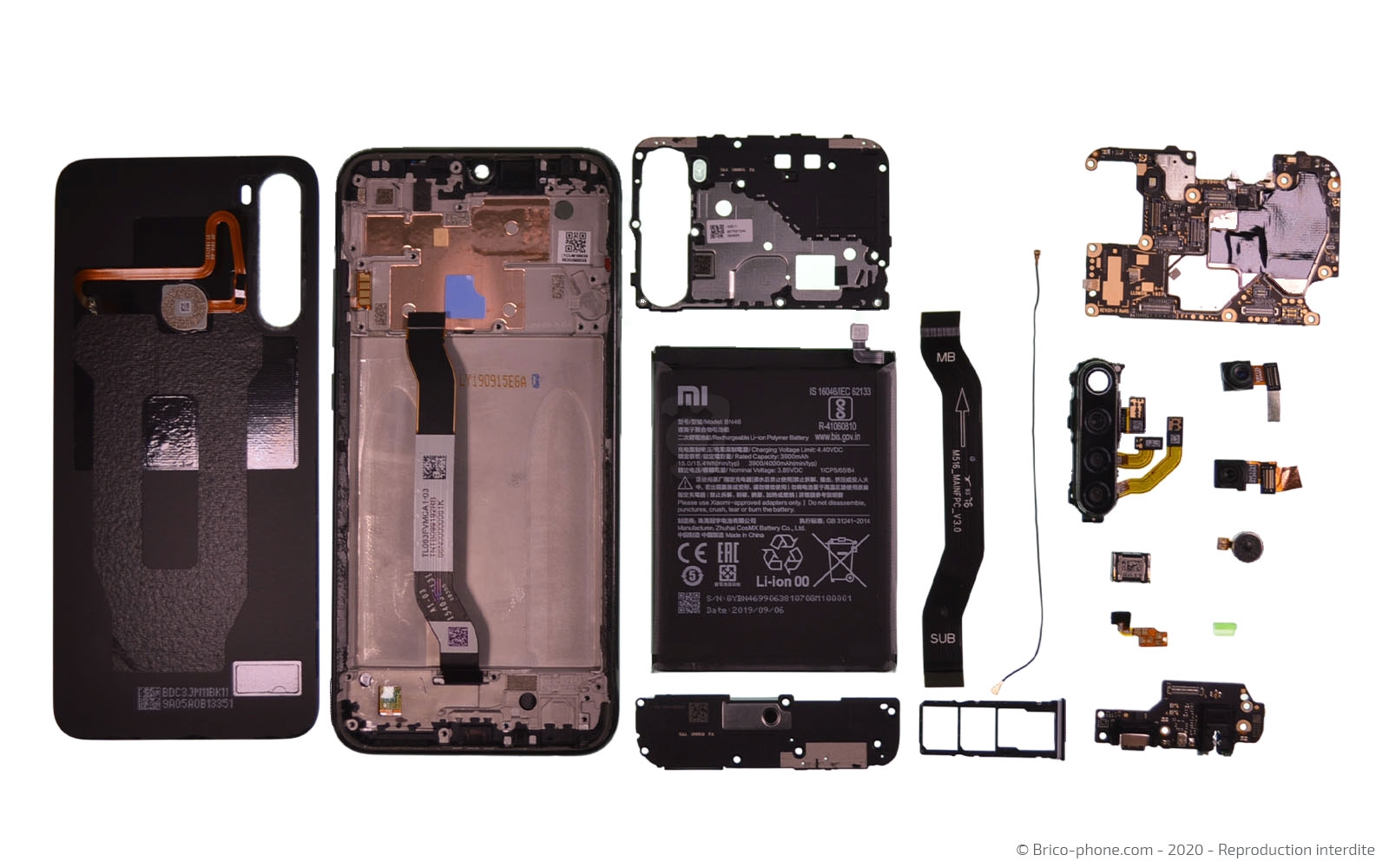

Vue éclatée
Le Xiaomi Redmi Note 8 est maintenant terminé.

Voici l'ensemble des pièces qui composent votre smartphone.
