Changement d'écran sur iPad Pro 10-5 2017

Temps estimé : 90 min
Difficulté : 4/5
Note de réparabilité : 12/20
iPad Pro 10-5 2017 | Temps estimé : 90 min | Difficulté : 4/5

Votre iPad Pro 10.5 pouces a malencontreusement subi une chute et son écran est brisé ? Vous rencontrez un problème avec le tactile ou avec l'autonomie de la tablette ?

Pour vous aider à réussir cette réparation, Brico-phone met à votre disposition ce tutoriel de réparation détaillé en images ainsi qu'en vidéo afin de vous permettre de changer la vitre avant de votre iPad depuis votre domicile.

Diagnostic

›  L'écran de votre iPad est cassé, rayé...
›  Le tactile de votre tablette ne fonctionne pas.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran pour iPad Pro 10.5 pouces (2017) Noir
199,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils classique pour iPad
13,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer

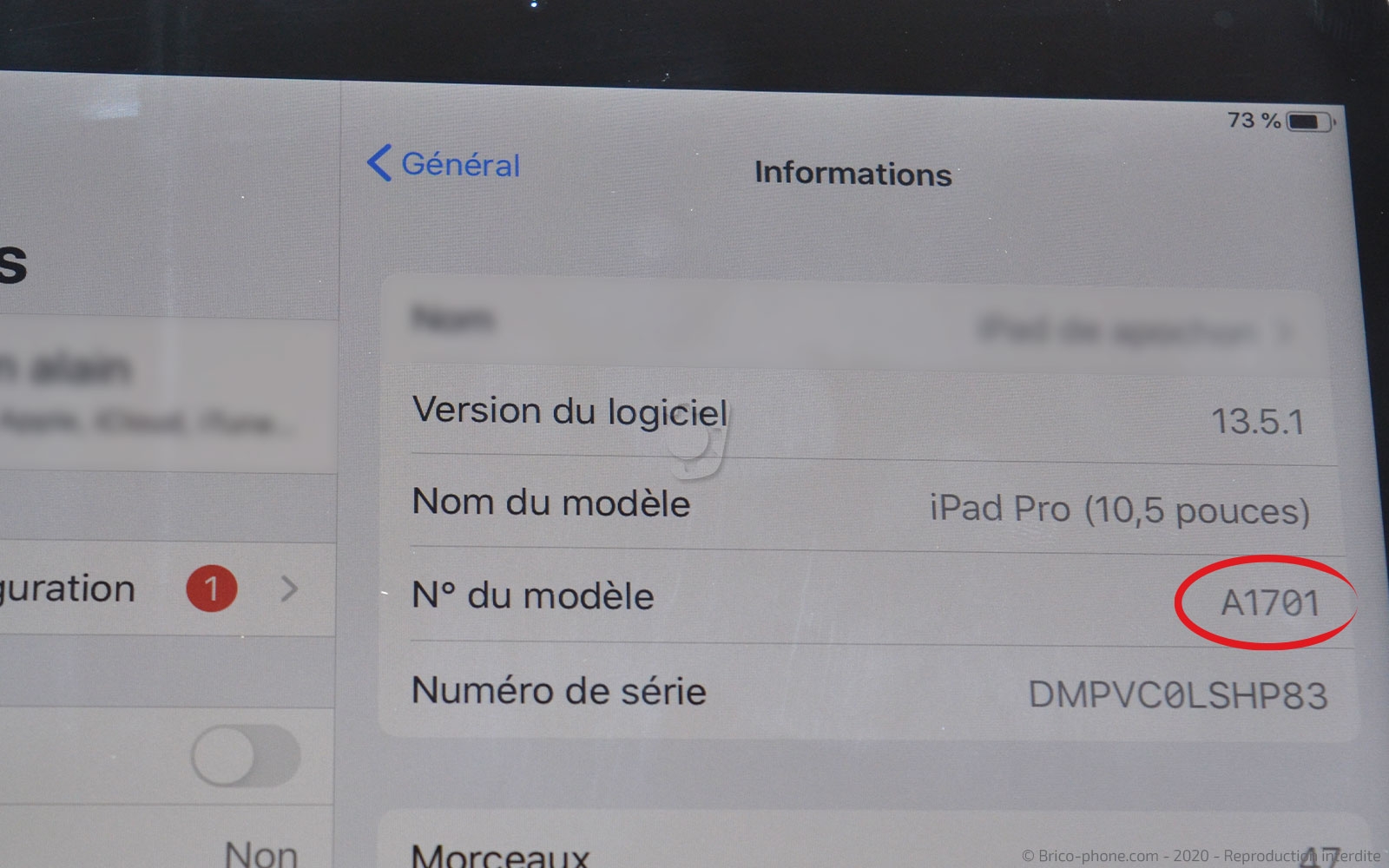

Dans un premier temps, assurez-vous de commander les bonnes pièces en vérifiant le numéro de modèle de votre iPad.

Pour cela, il vous suffit de vous rendre dans le menu Réglages > Rubrique Général >Informations et en cliquant sur la mention "N° du modèle", la référence A1701 devrait apparaitre.
Etape 1 : Eteindre l'iPad

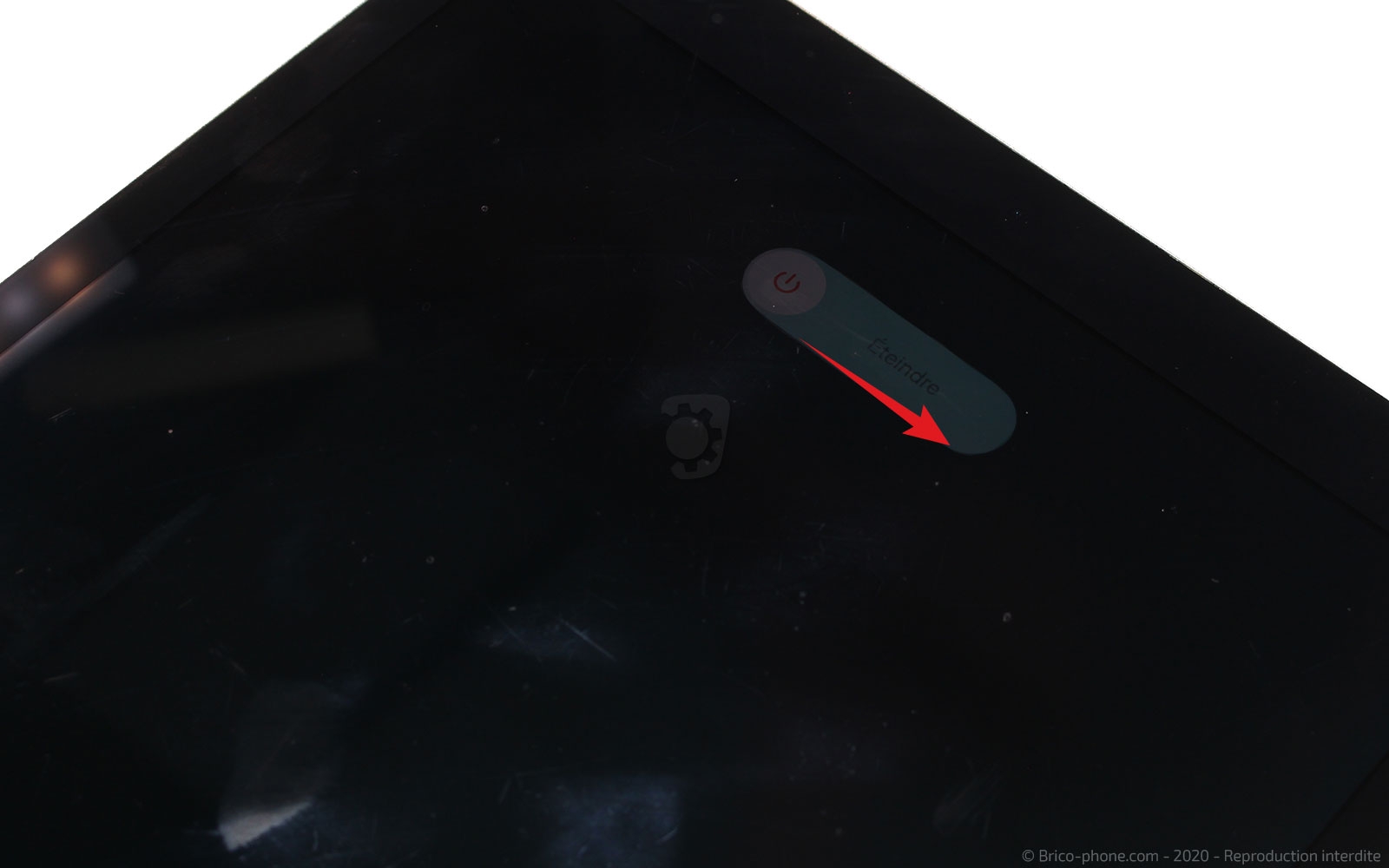

Pressez le bouton Power pour accéder au menu d'extinction et éteindre votre tablette.
Etape 2 : Chauffer l'écran

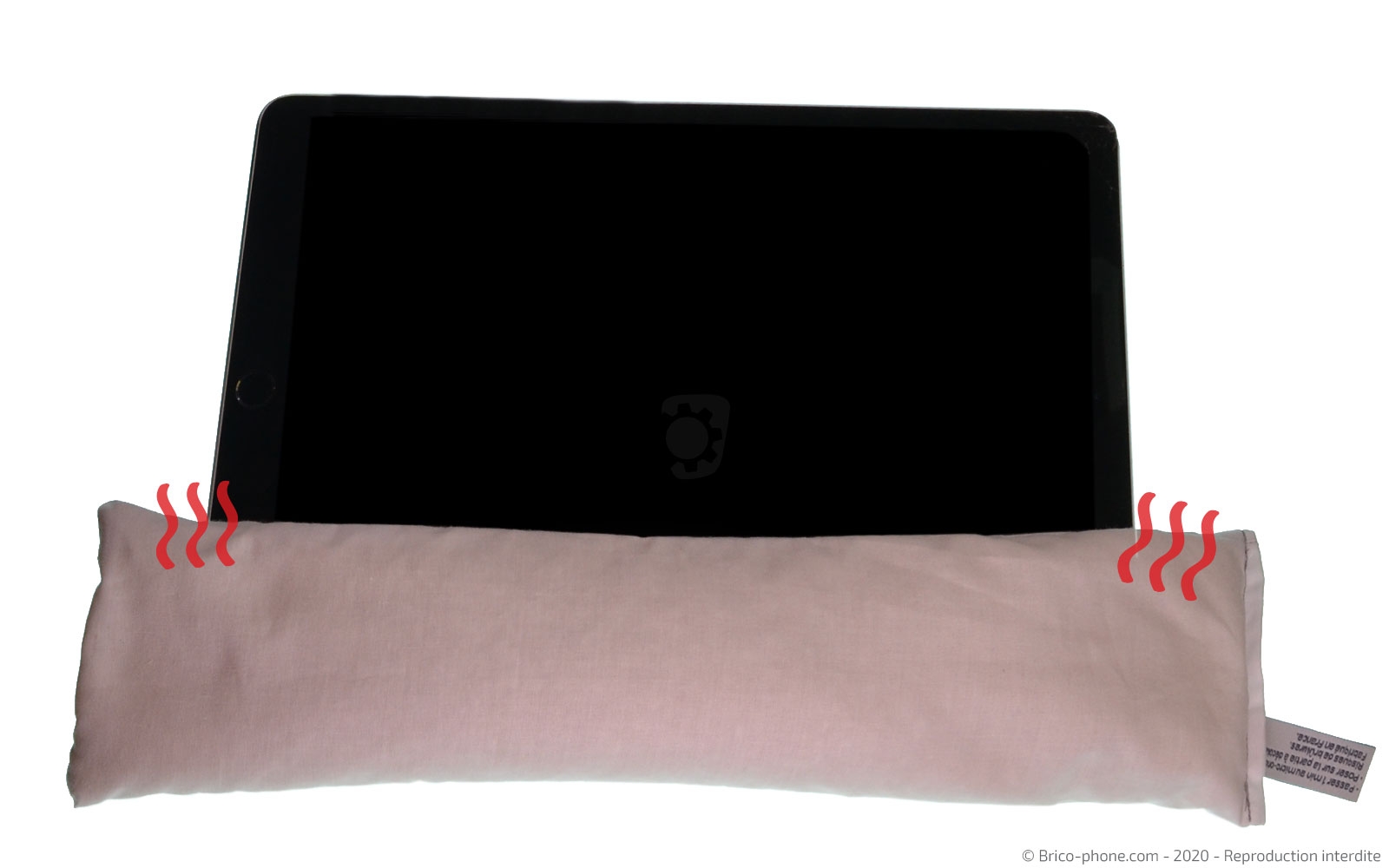

Munissez-vous du coussin chauffant ou d'un décapeur thermique pour décoller l'écran de votre iPad.

si vous utilisez le coussin, passez-le au micro-ondes pendant 1à 2 minutes avant de le déposer sur chaque coté de l'écran.

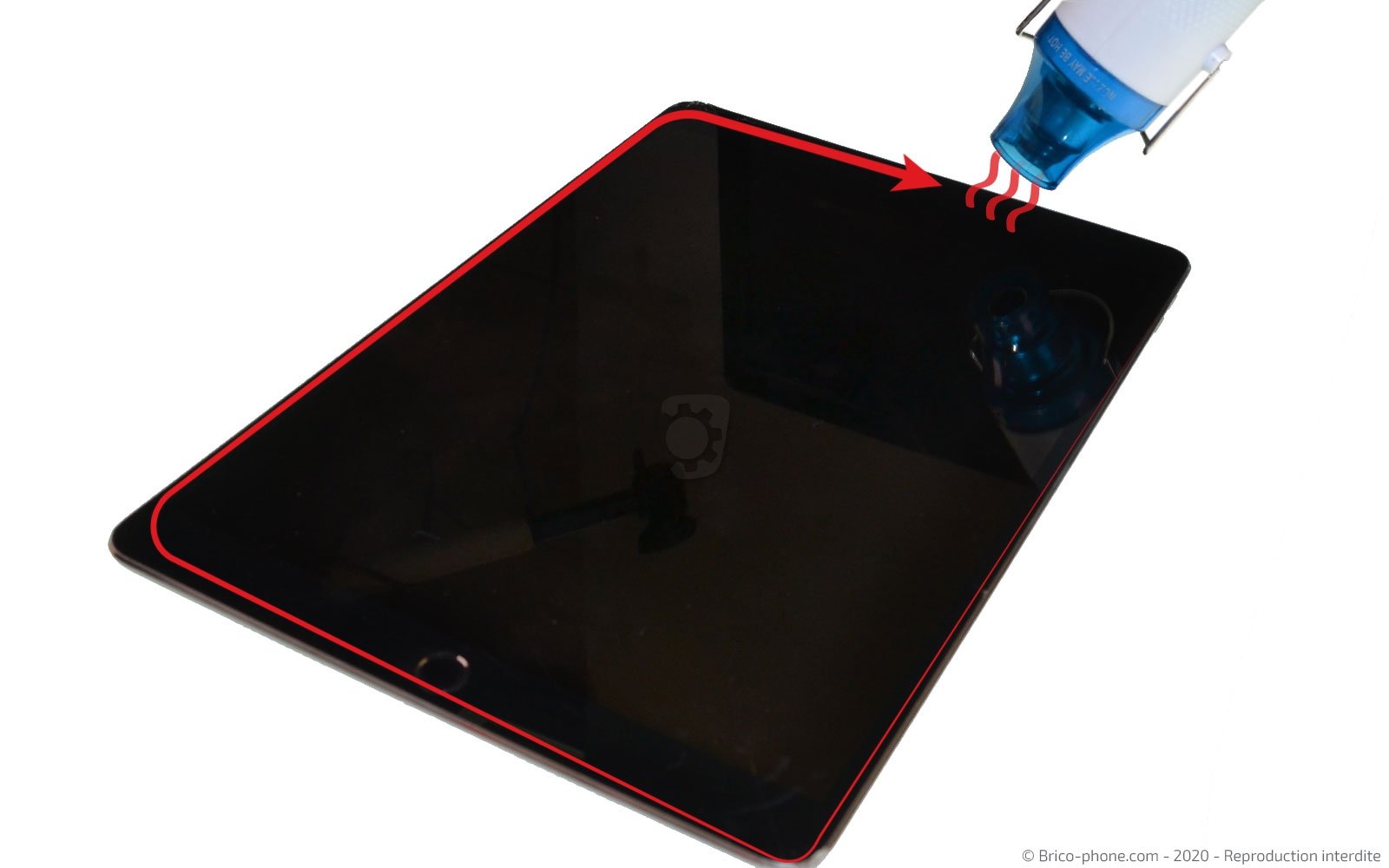

En revanche, si vous avez un décapeur ou alors un sèche-cheveux, chauffez le contour de l'iPad sans dépasser les 70°C.
Outils optionnels
Outils optionnels
Coussin Chauffant pour décoller les vitres d'iPad
7,90 €
Décapeur thermique petit modèle
19,90 €
Etape 3 : Ouvrir la vitre avant

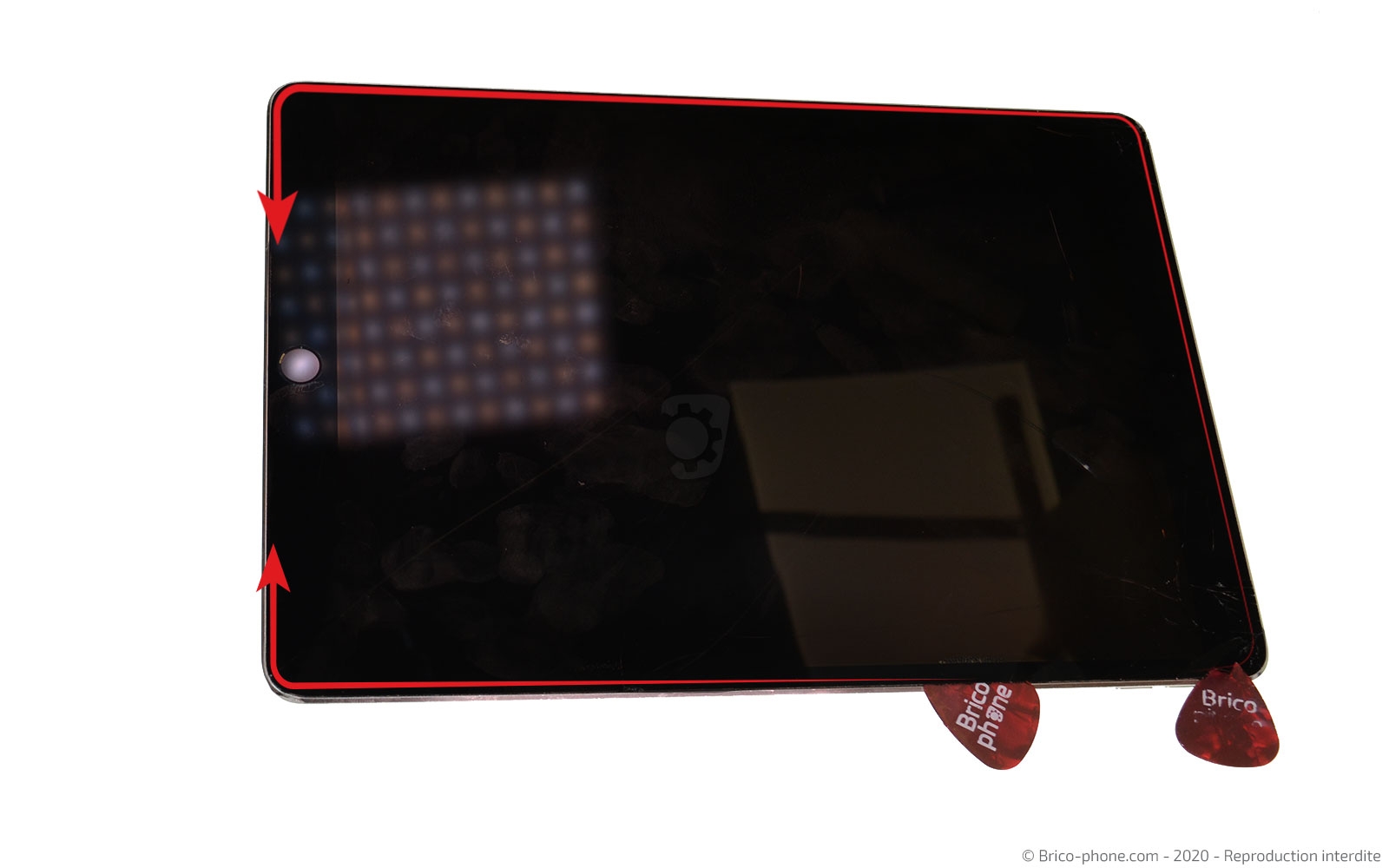

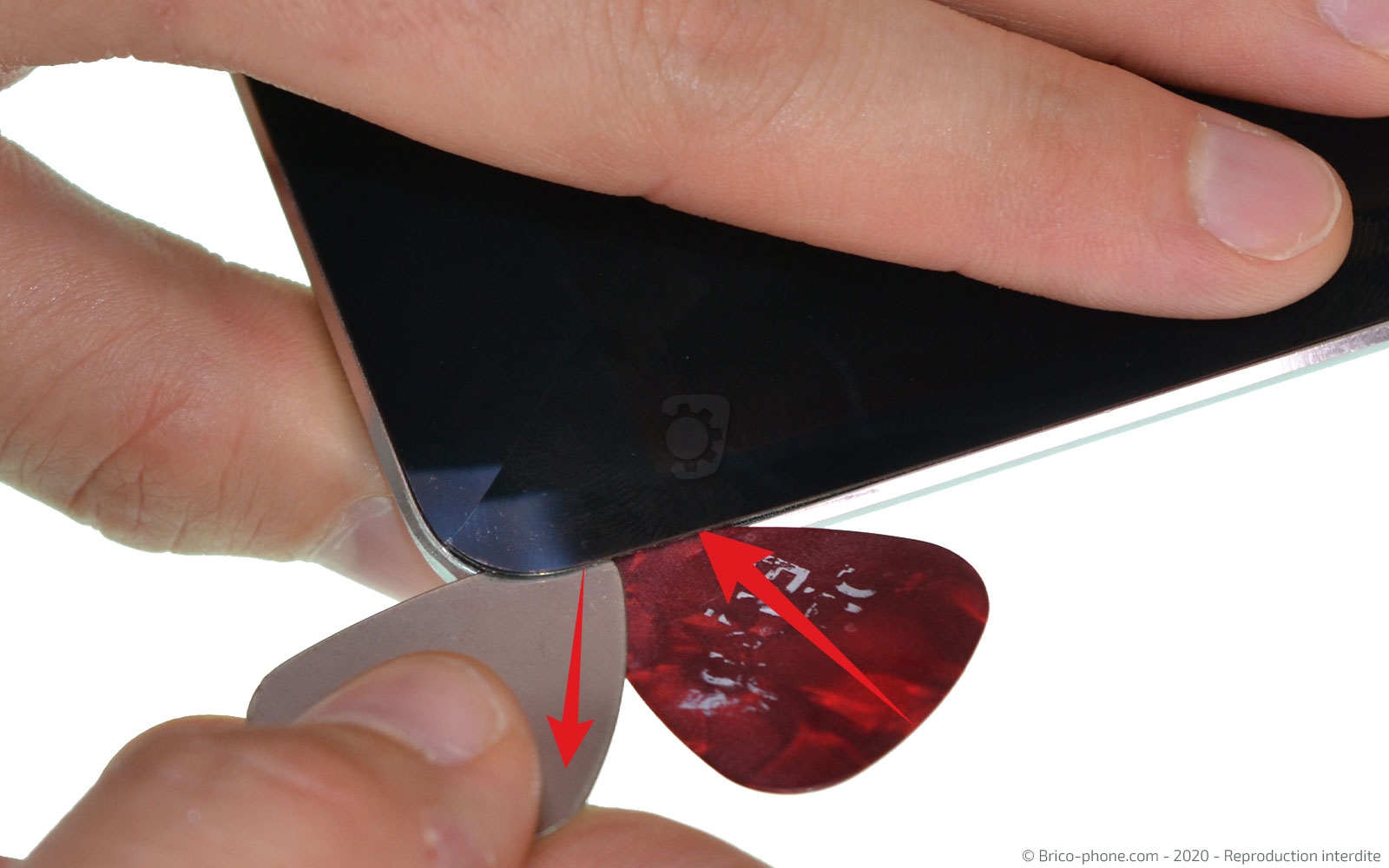

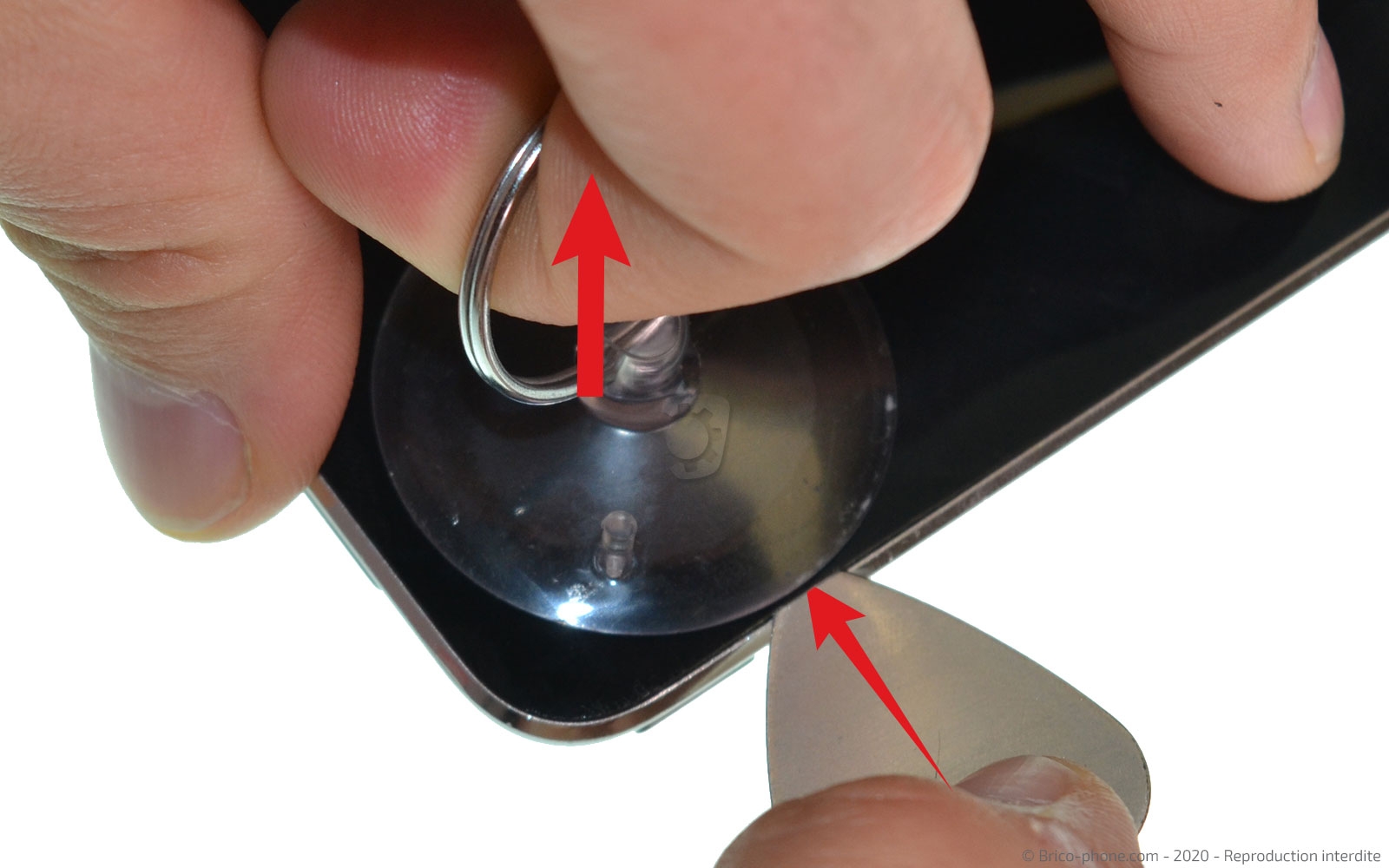

Placez la ventouse du kit d'outils dans un angle de l'appareil afin de pouvoir soulever à l'aide du médiator en métal troué légèrement l'écran.

Une fois le médiator inséré sous la vitre avant, insérez ceux en plastique afin d'éviter d'endommager le châssis avec le médiator métallique.

A l'aide des médiators en plastique, faites tout le tour du téléphone. Il ne faut pas hésiter à rechauffer les bordures au fur et à mesure de l'avancée.

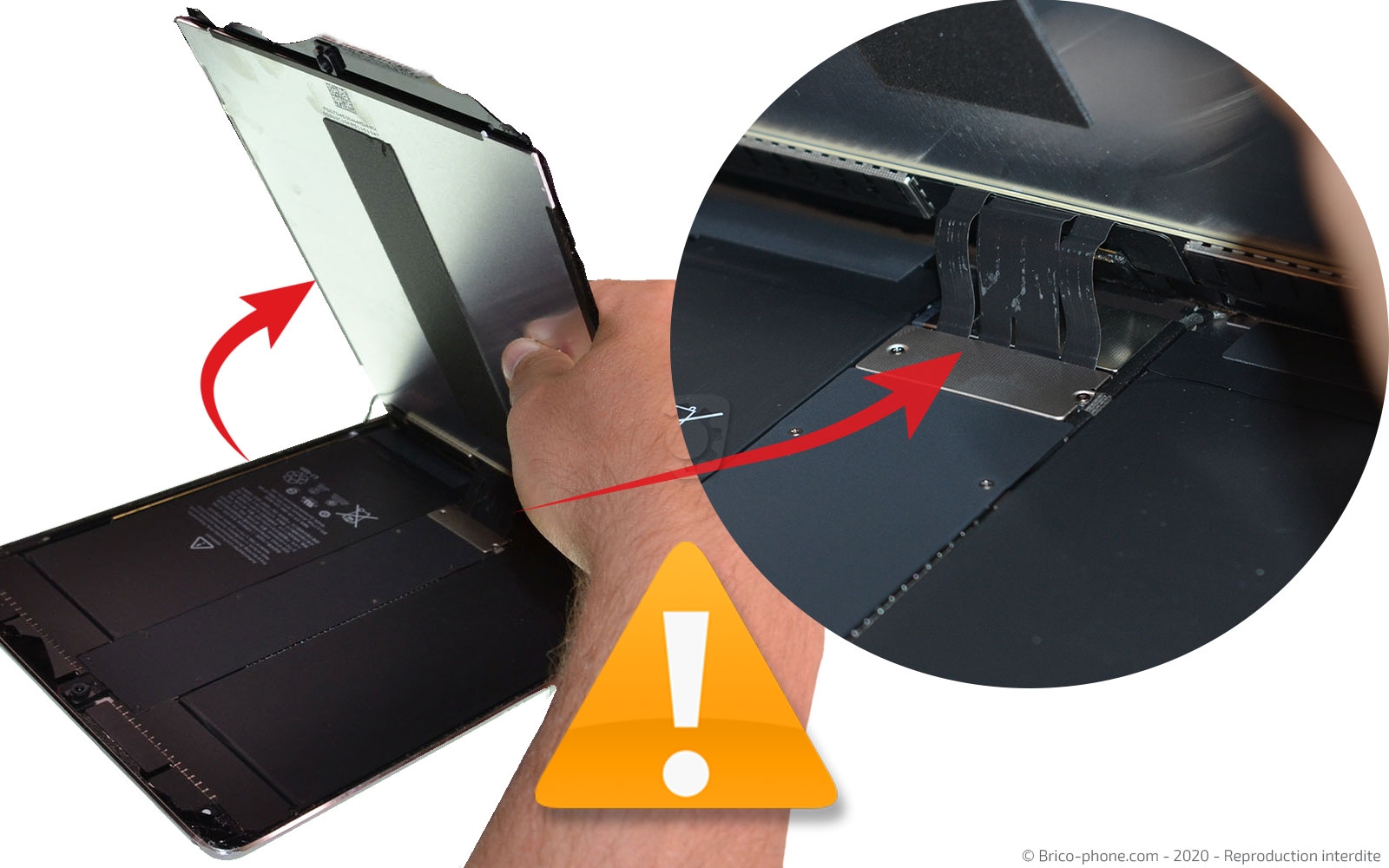

Lorsque vous ouvrirez l'écran faites attention car les nappes de ce dernier sont encore connectées. L'ouverture doit se faire vers le bas car les nappes se trouvent du coté de la prise de charge.
De plus, il est impératif de commencer par déconnecter la batterie pour éviter tout risque de court-circuit.
Outils du kit utilisés
Outils du kit utilisés



Etape 4 : Déconnecter la batterie

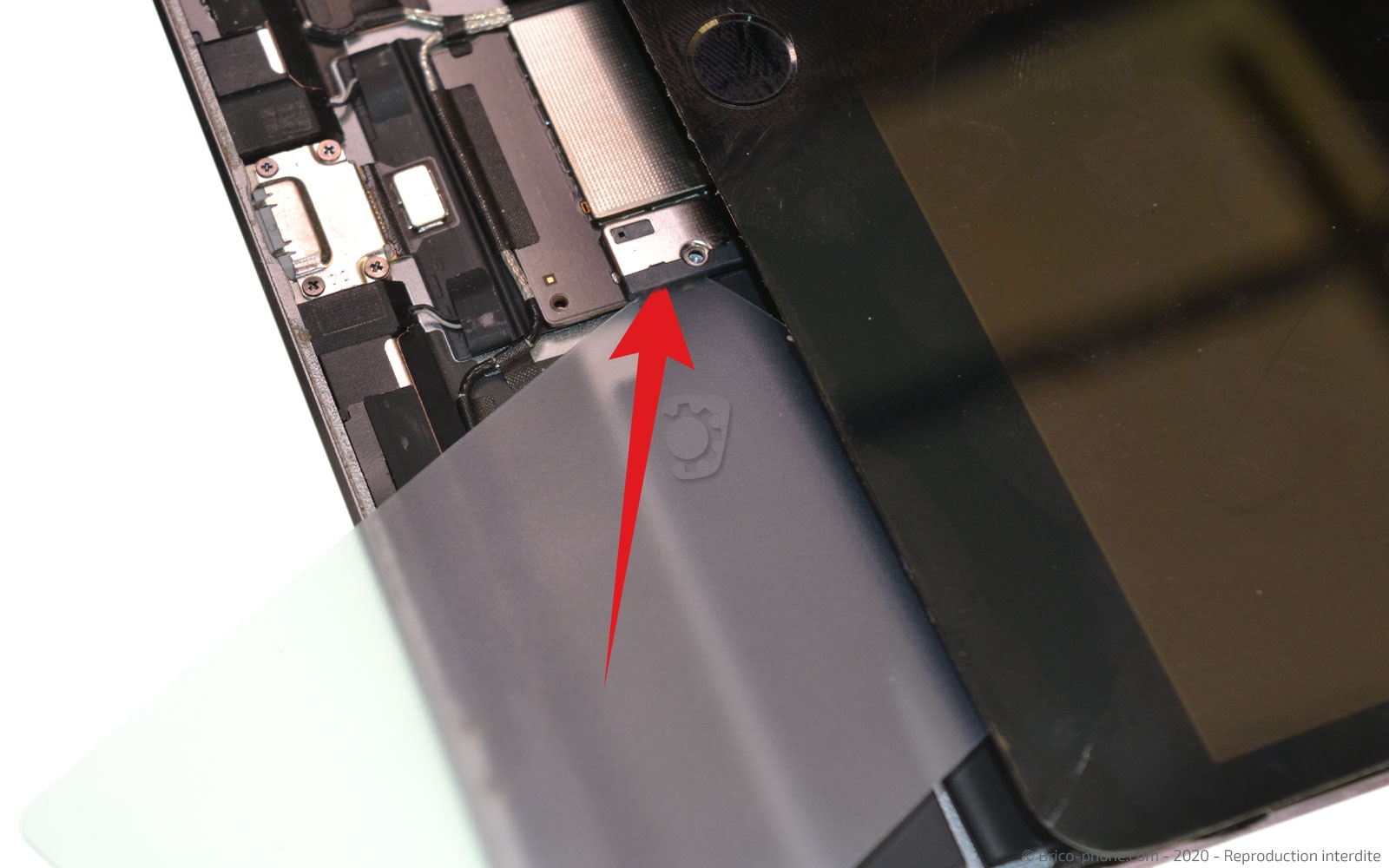

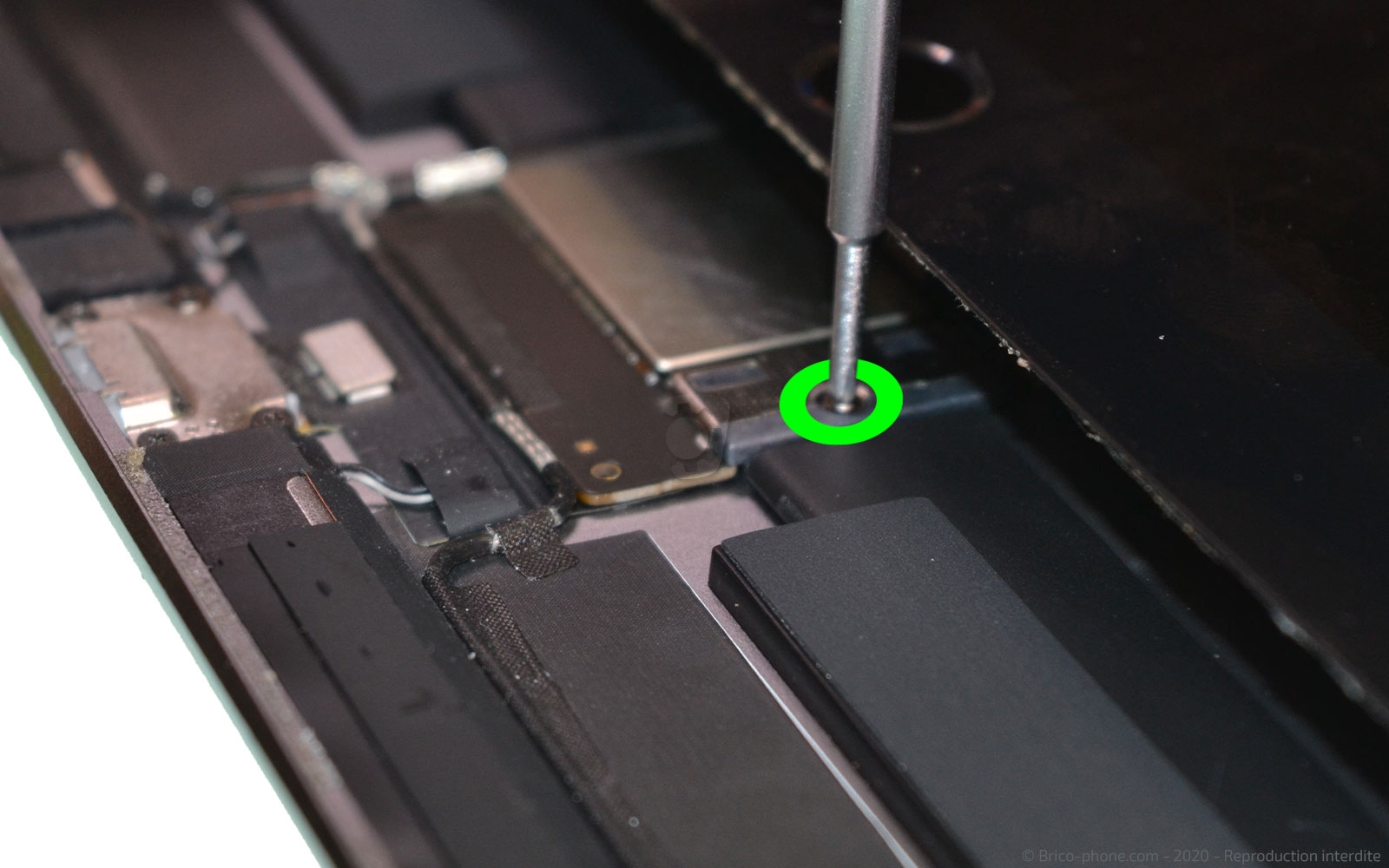

Décalez légèrement l'écran afin de pouvoir retirer la vis cruciforme du la nappe de la batterie avant de glisser la carte transparente sous cette dernière pour déconnecter le composant.
Outils du kit utilisés
Outils du kit utilisés

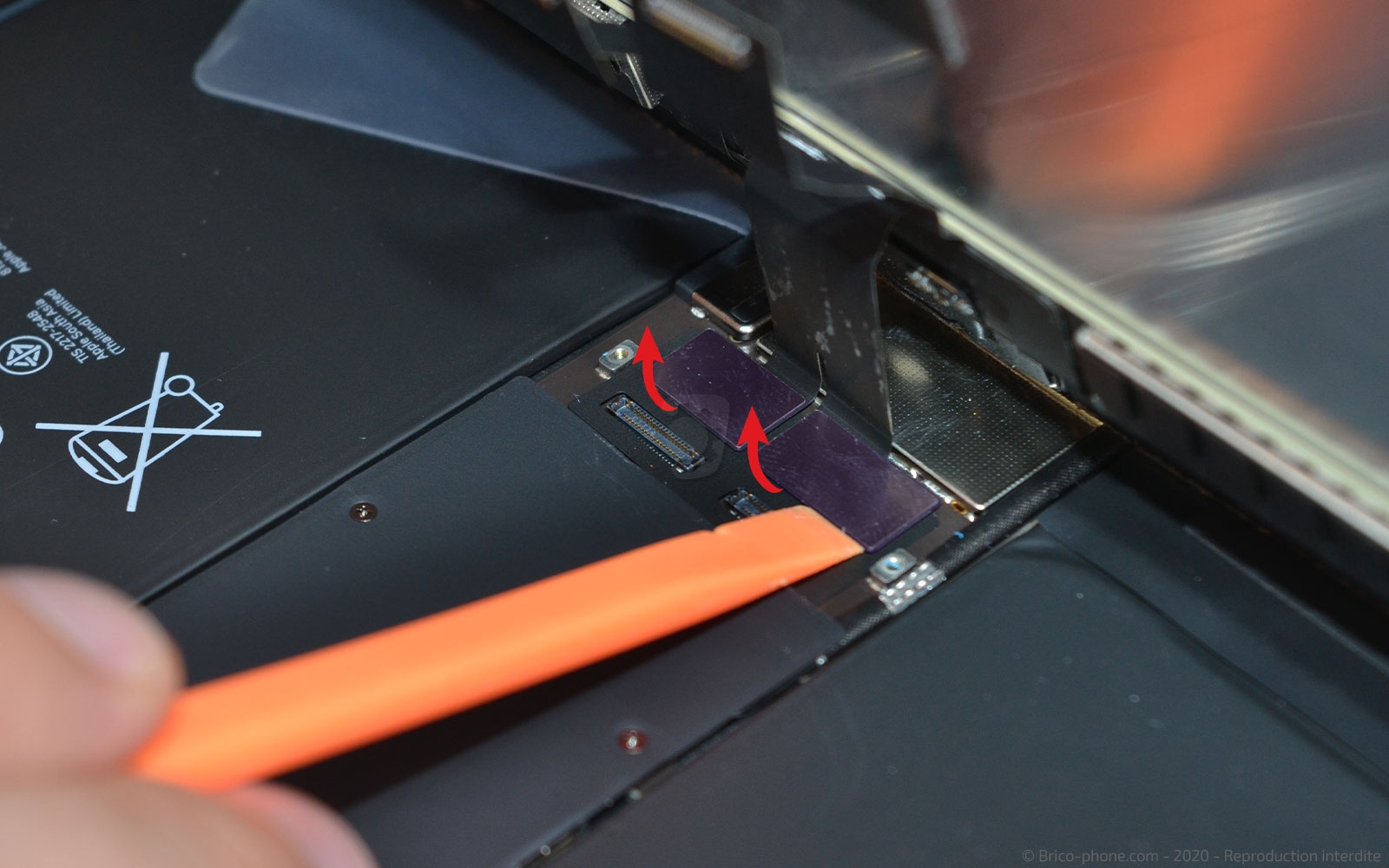

Etape 5 : Débrancher l'écran

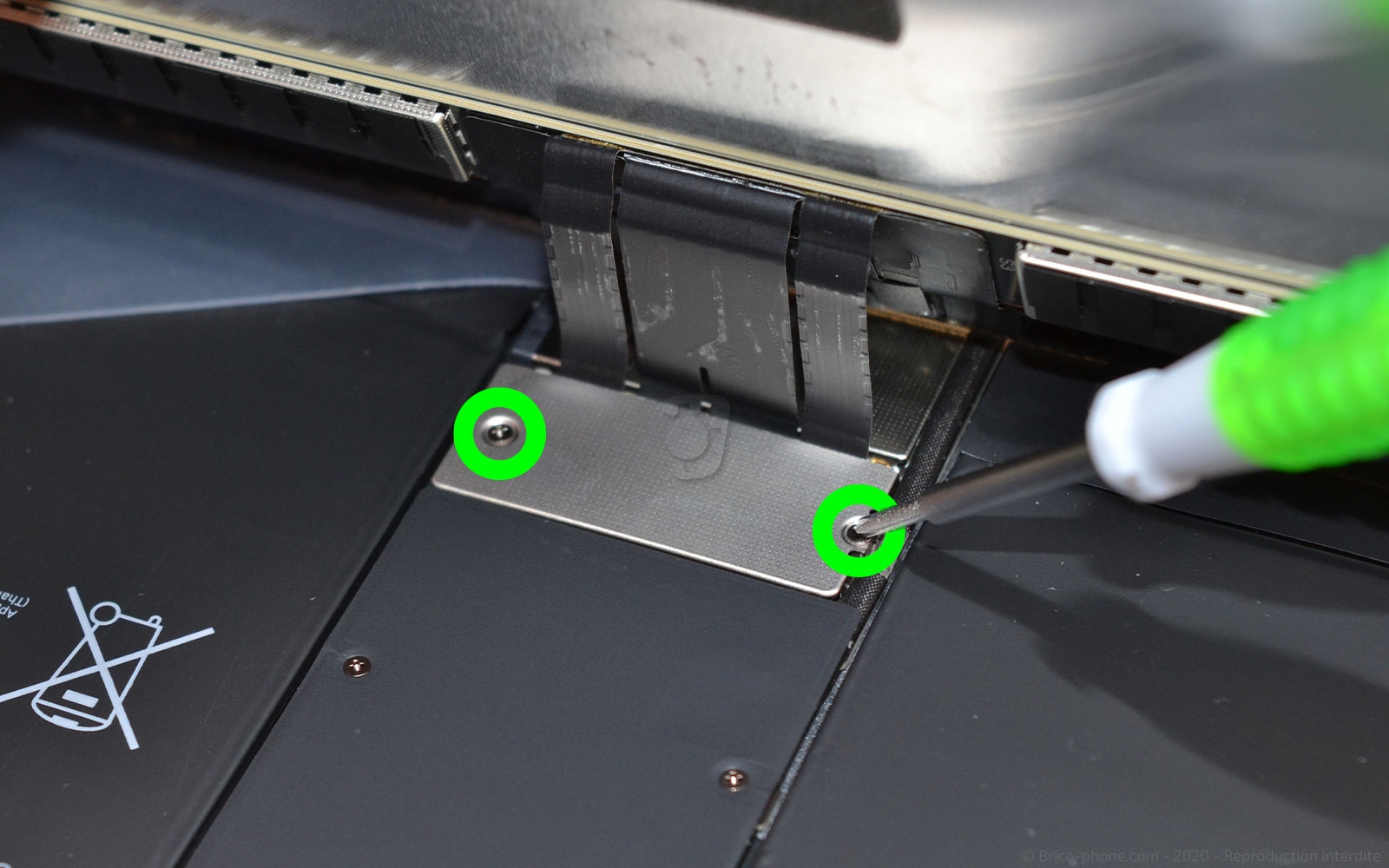

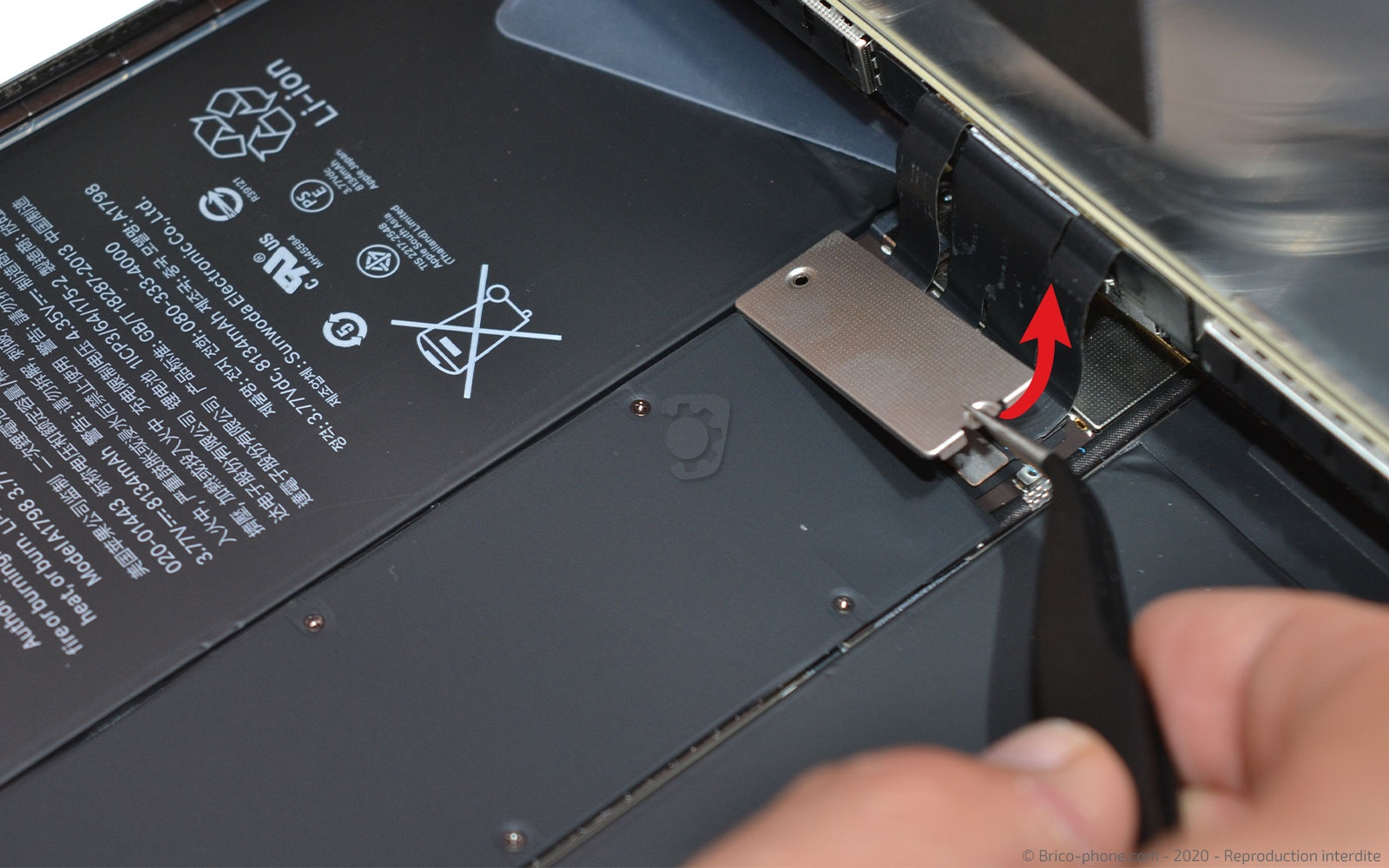

Une fois la batterie déconnectée, basculez l'écran pour dévisser la plaquette de protection des nappes de l'écran à l'aide du tournevis cruciforme .

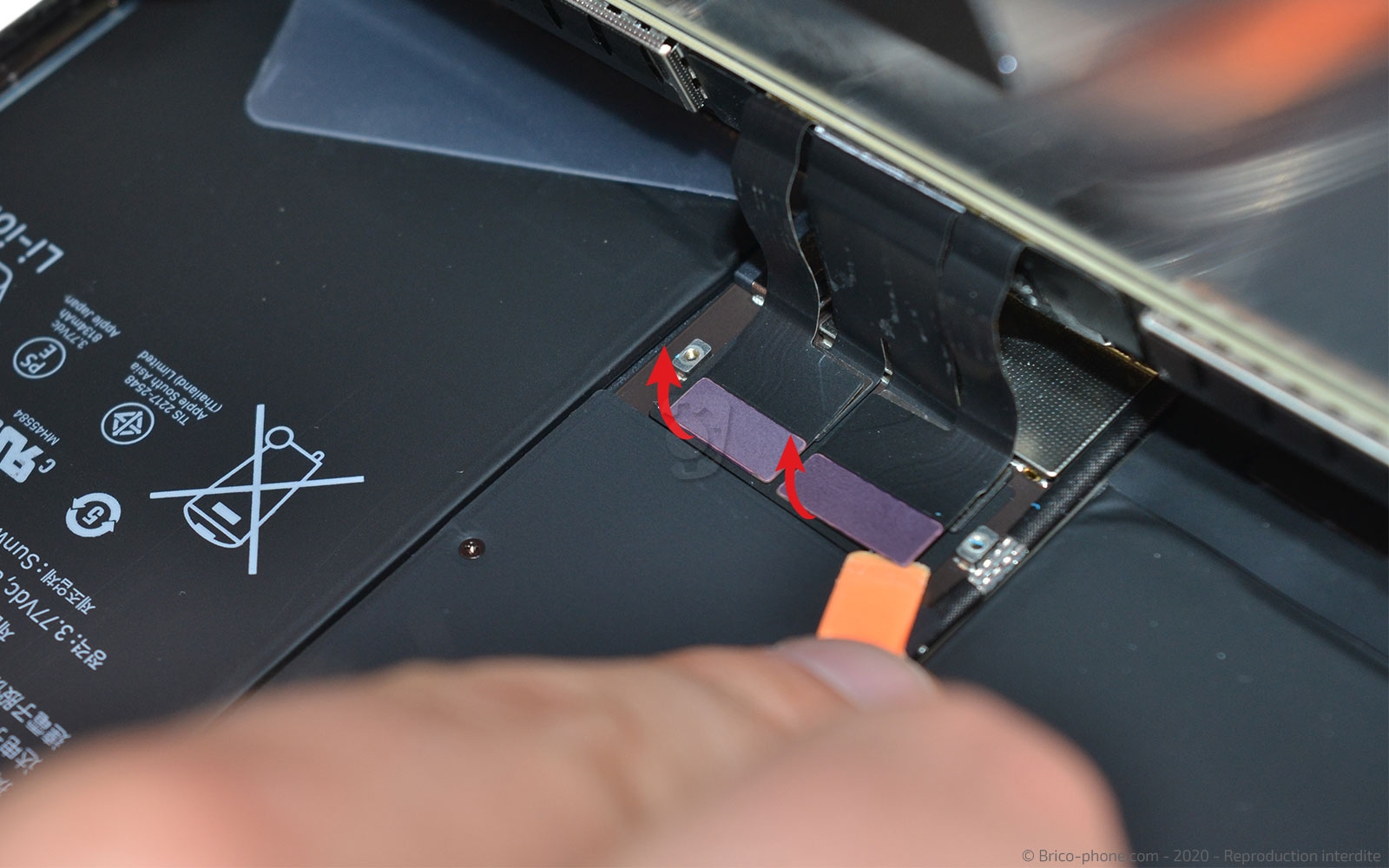

Ensuite, débranchez une par une les 4 nappes de l'écran avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés



Etape 6 : Récupérer le support caméra

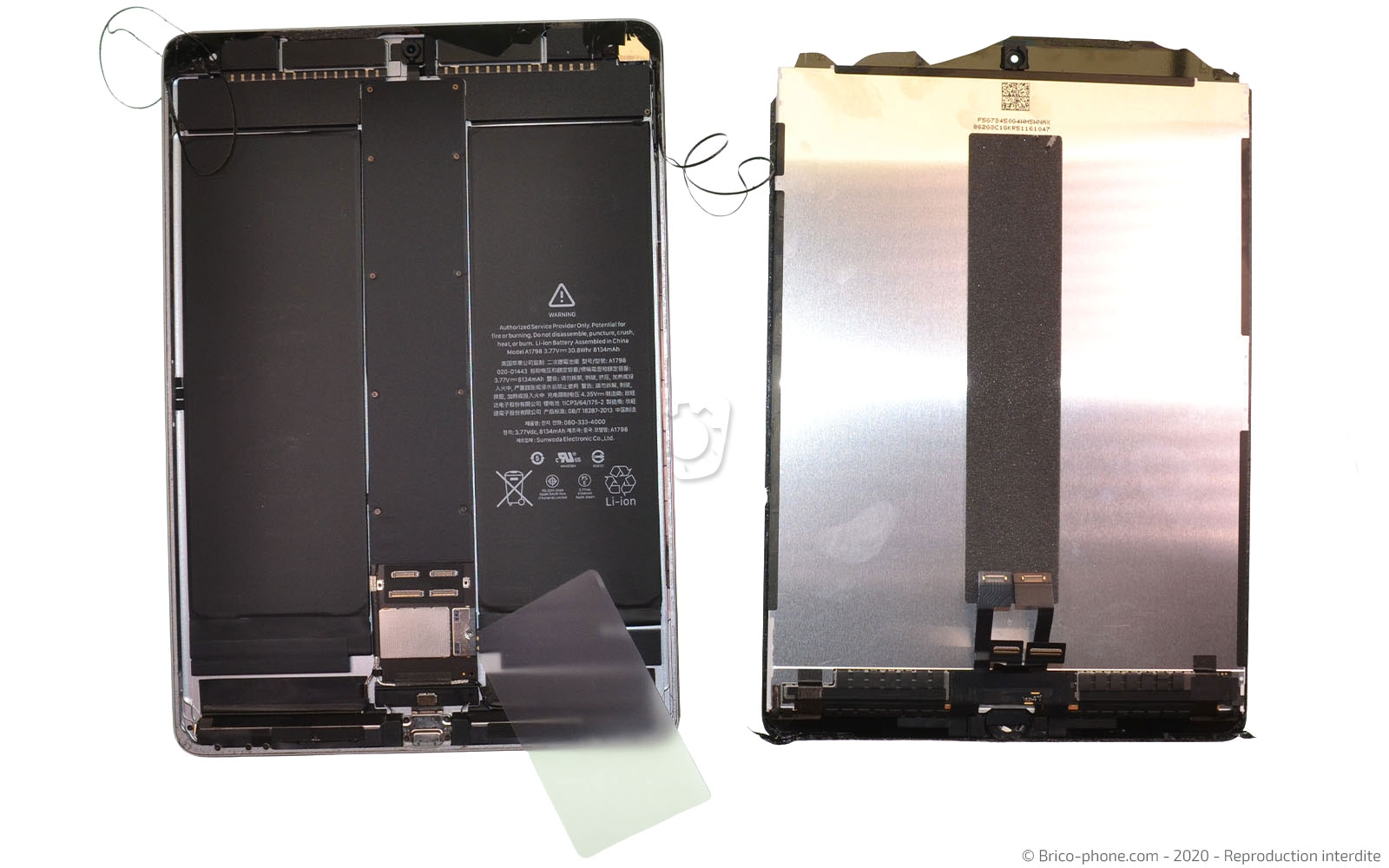

Mettez l'iPad de coté en faisant attention à ne pas faire bouger la carte qui bloque la nappe de la batterie.

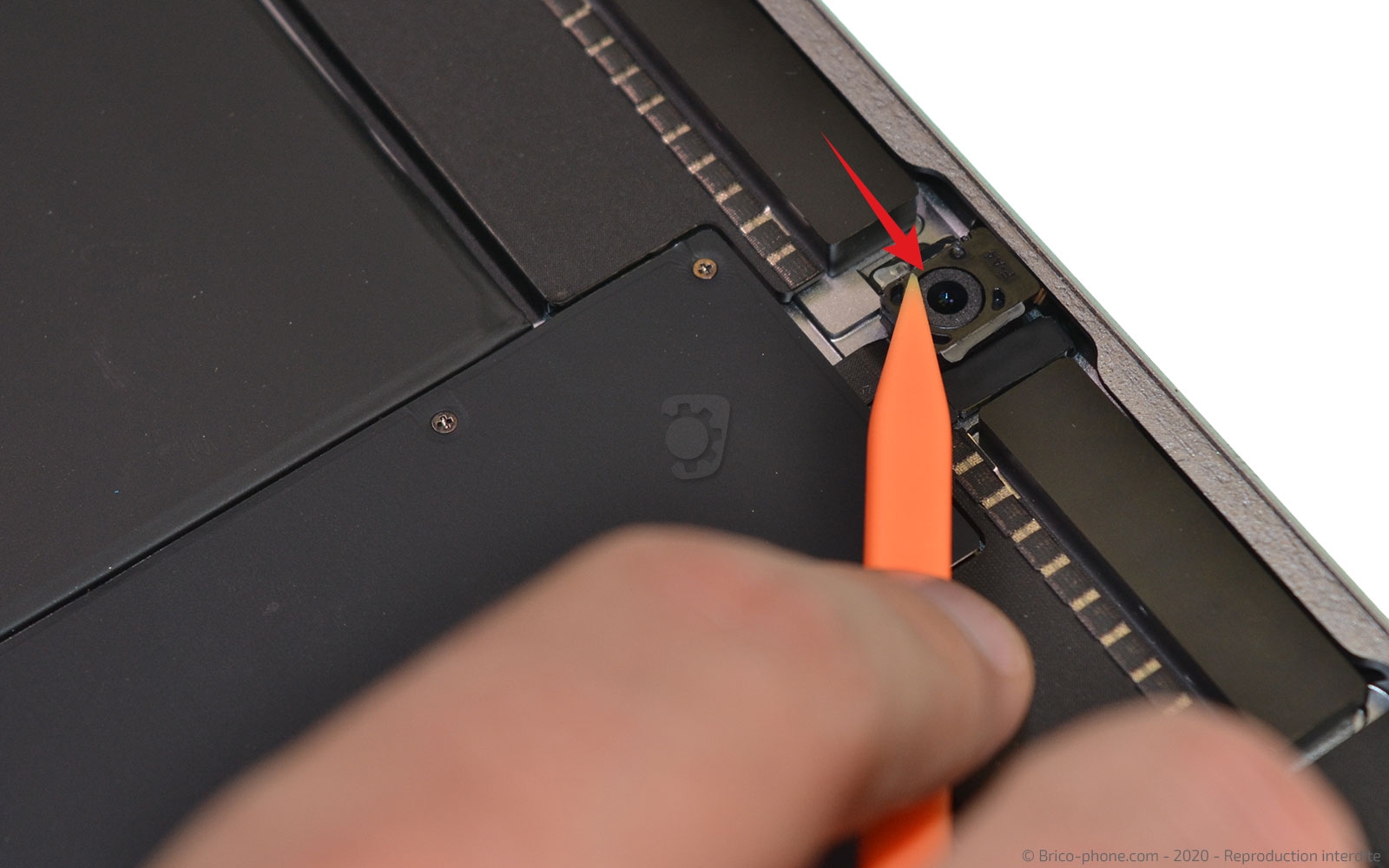

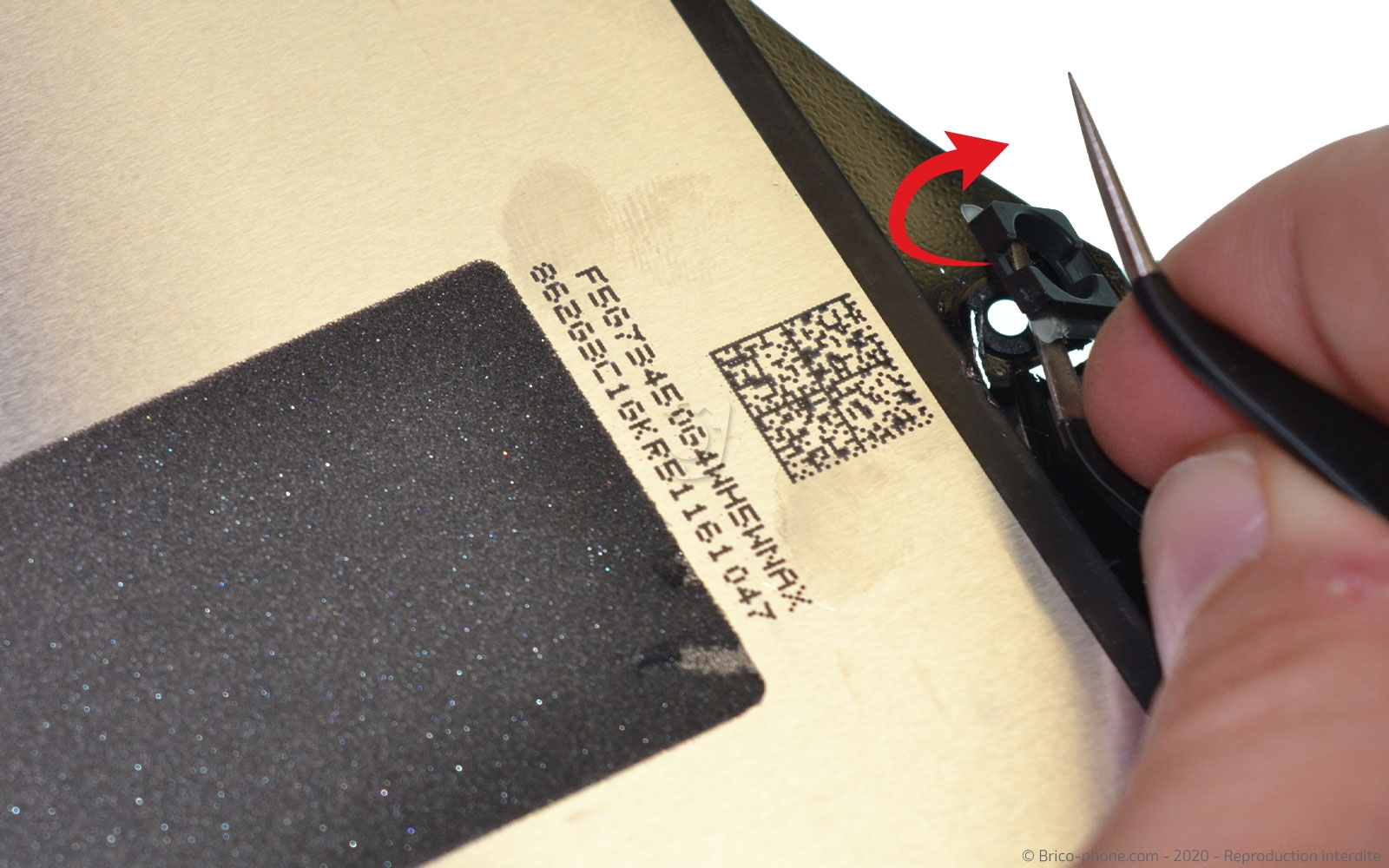

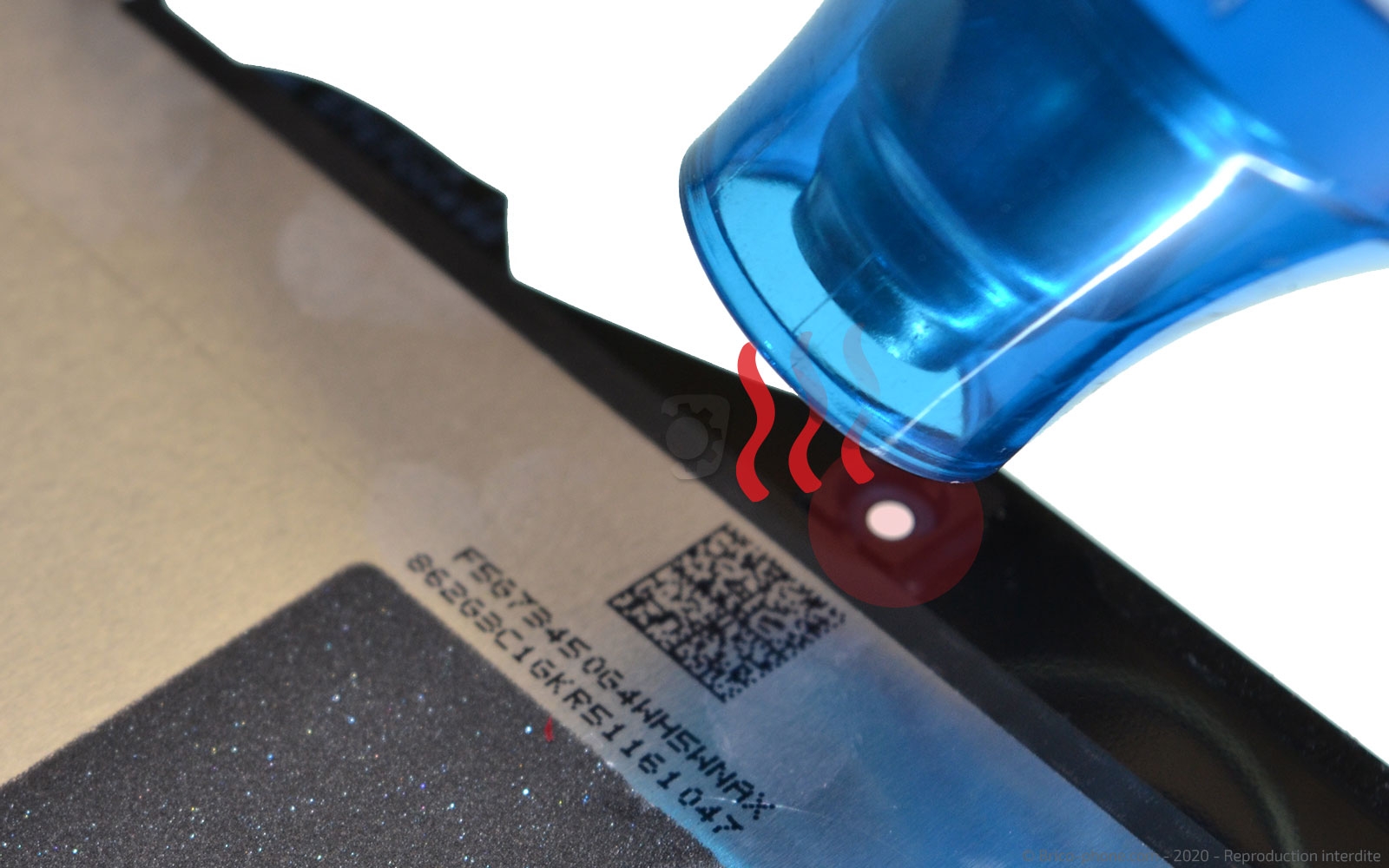

Chauffez le clip de la caméra frontale puis, décollez le support en vous aidant de la pincette.

Pour éviter toute perte, repositionnez le support caméra sur la caméra encore présente dans le châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Coussin Chauffant pour décoller les vitres d'iPad
7,90 €
Etape 7 : Déconnecter le bouton Home

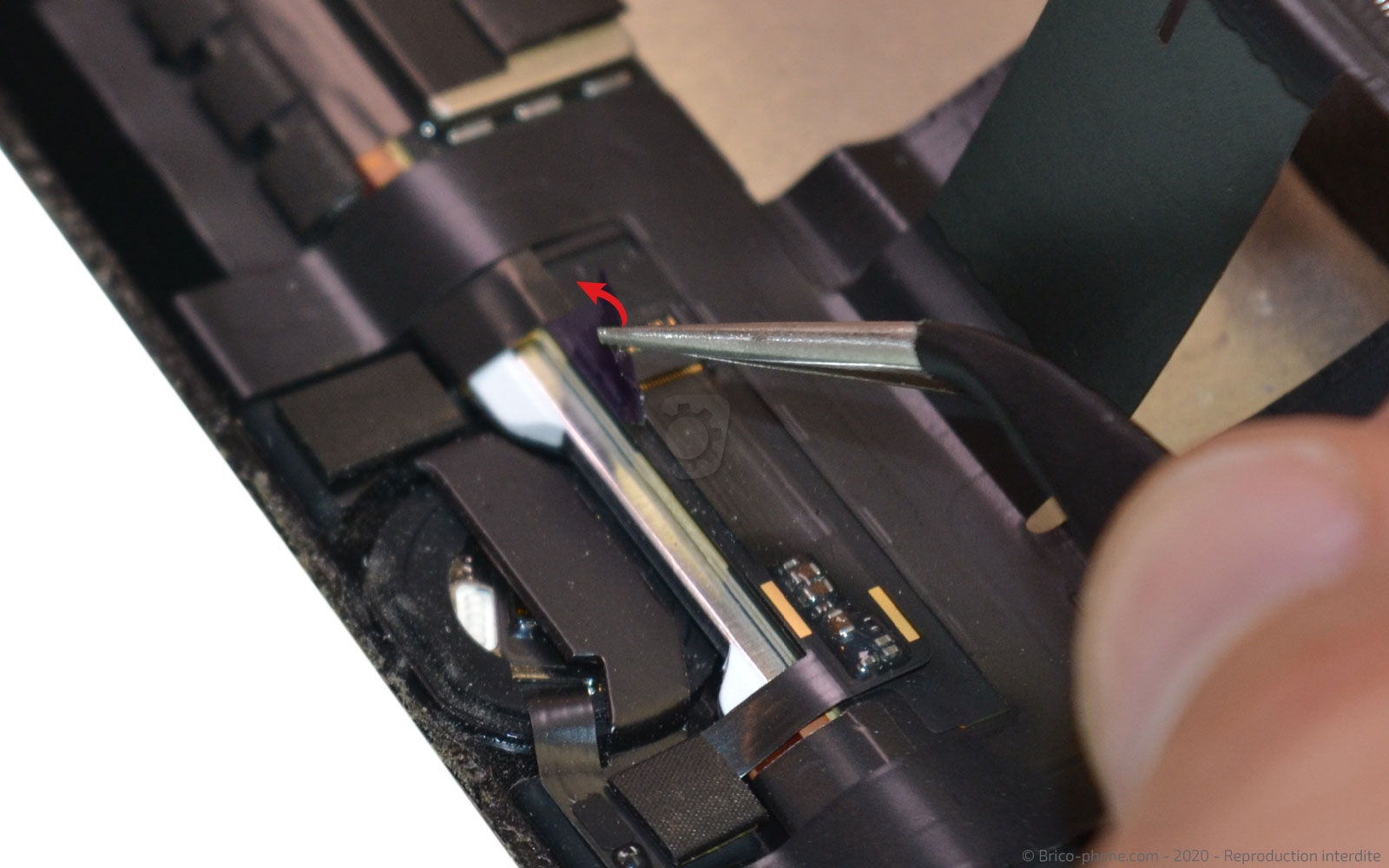

Utilisez la pincette en métal, pour ôter l'adhésif noir de la nappe du bouton Home.

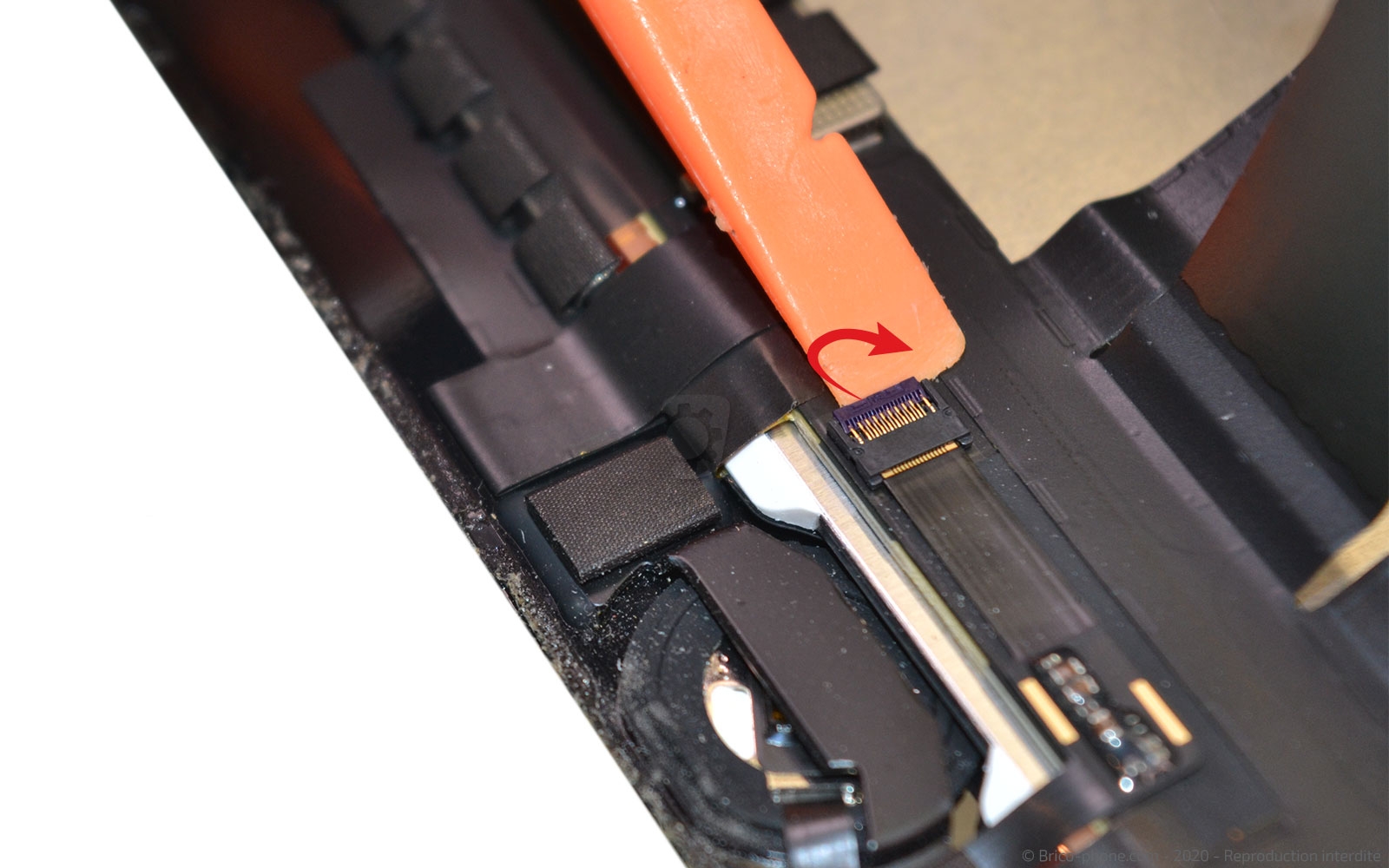

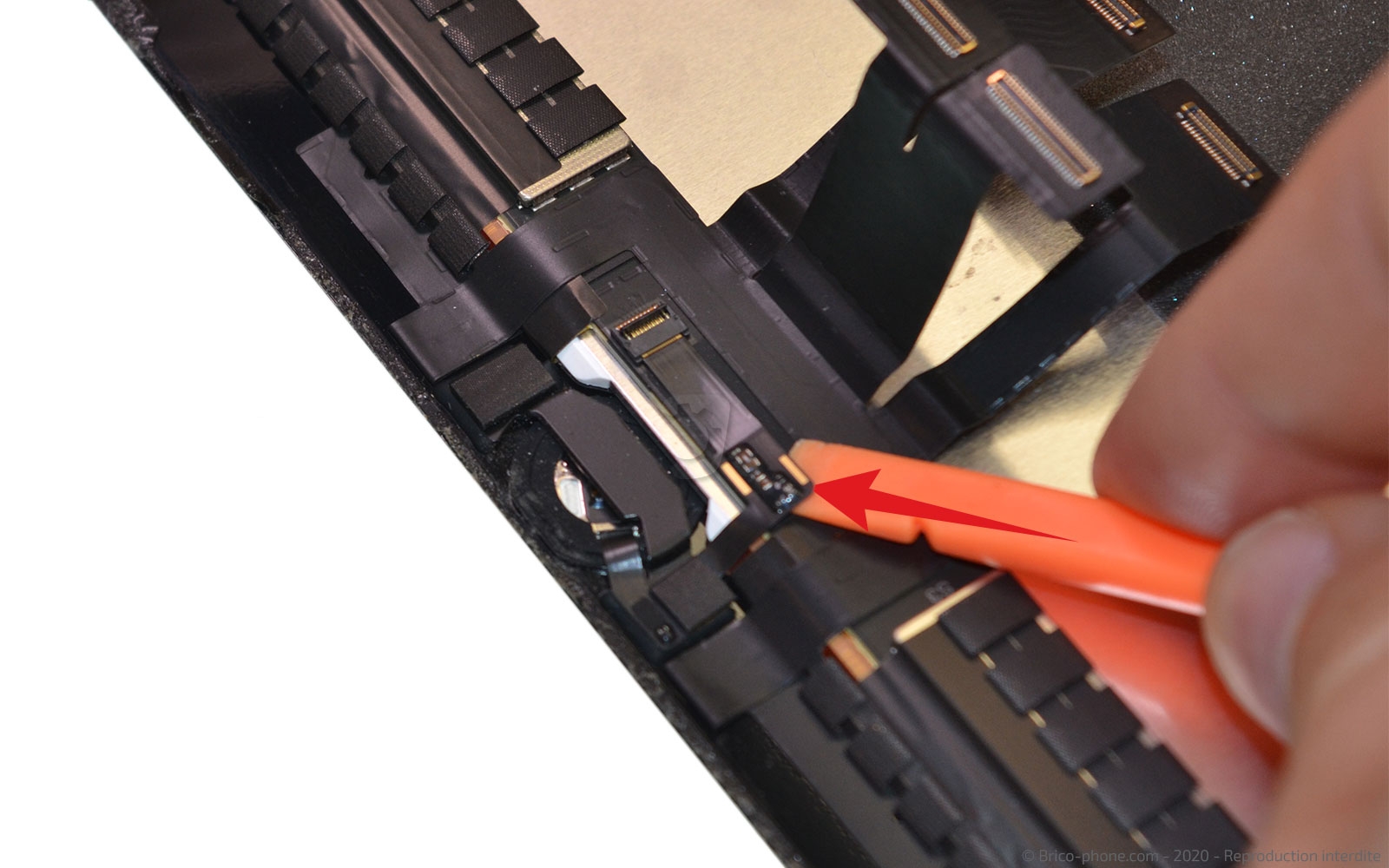

Ensuite, il vous faut lever le clapet avec le spudger pour libérer la connectique.

Toujours le même ustensile, décollez délicatement la nappe.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Extraire le support du bouton Home

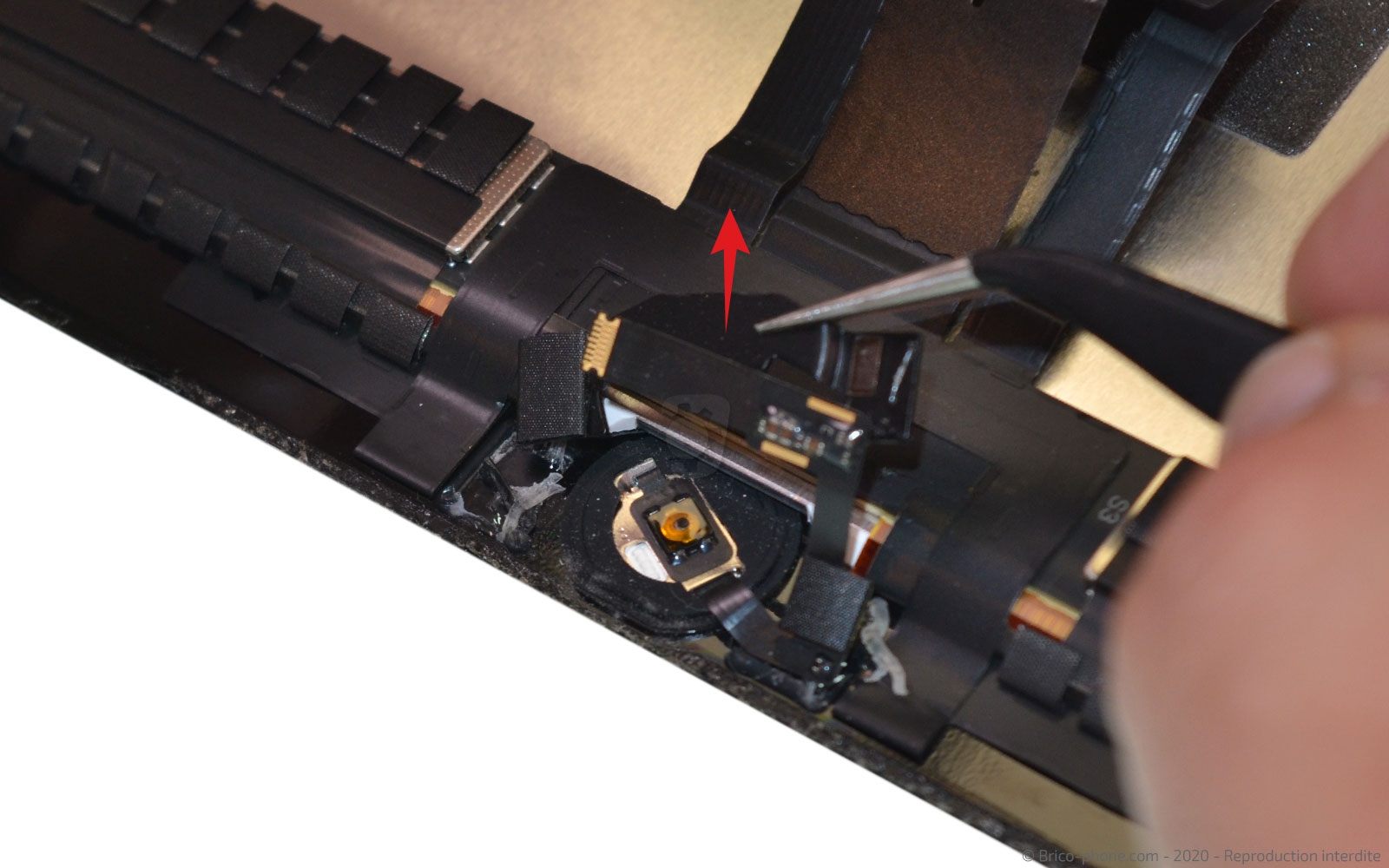

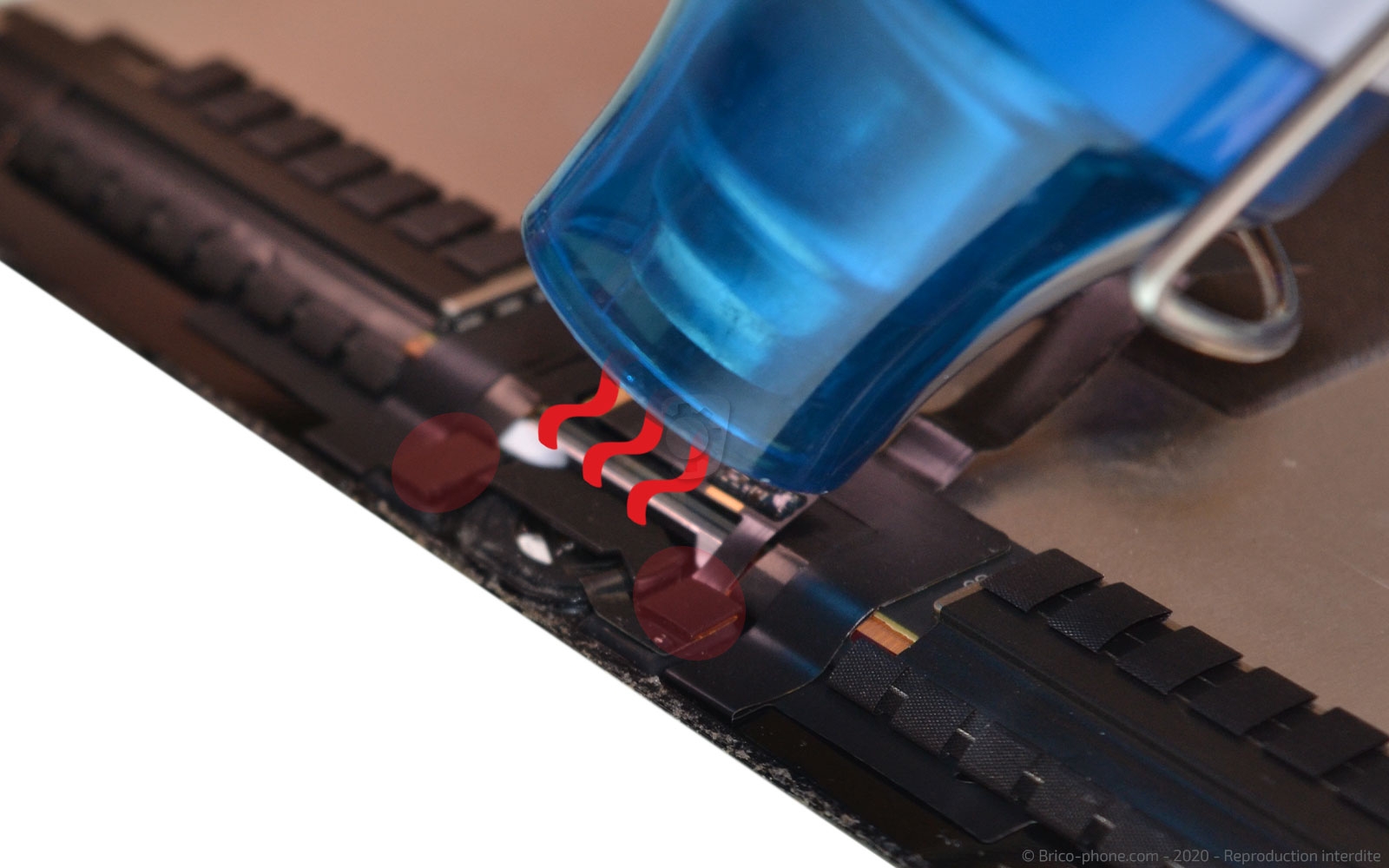

Reprenez le même outil que pour l'ouverture de votre tablette et chauffez le support du bouton Home.

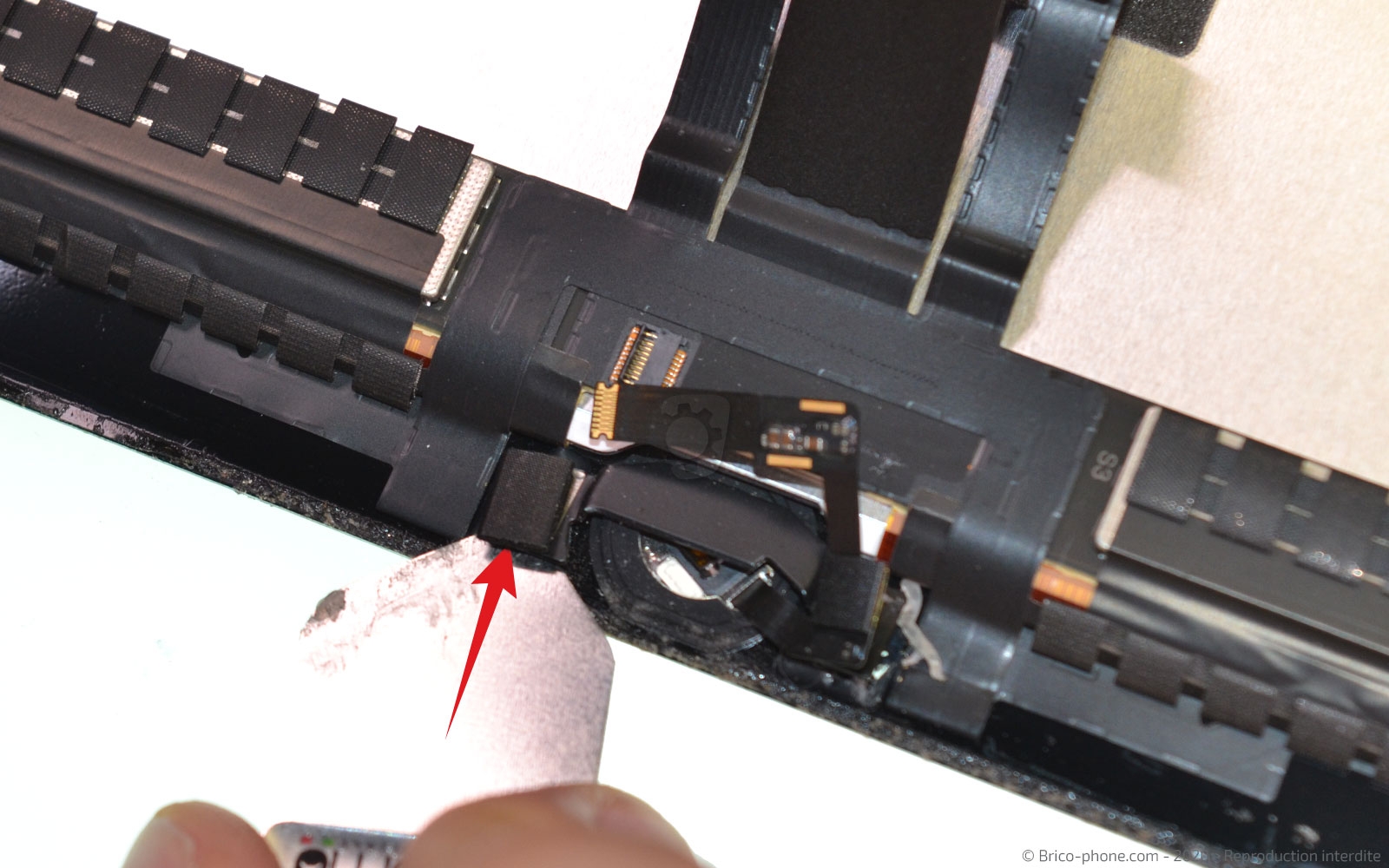

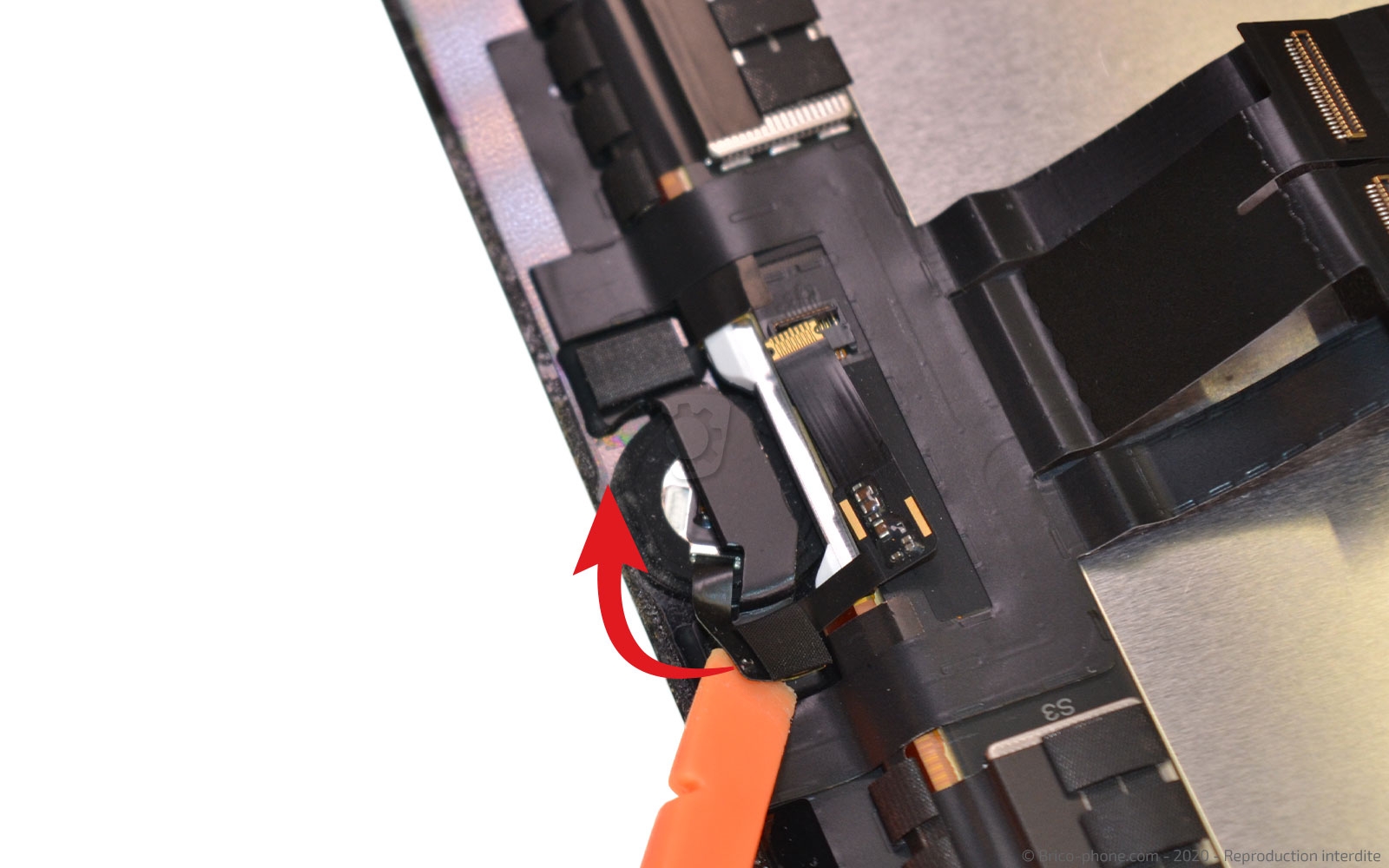

Ensuite, glissez le levier ou l'outil Isesamo sous chaque extrémité de la pièce.

Sortez le support du bouton Home avec la pincette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Outil d'ouverture Isesamo
8,90 €
Etape 9 : Sortir le bouton Home

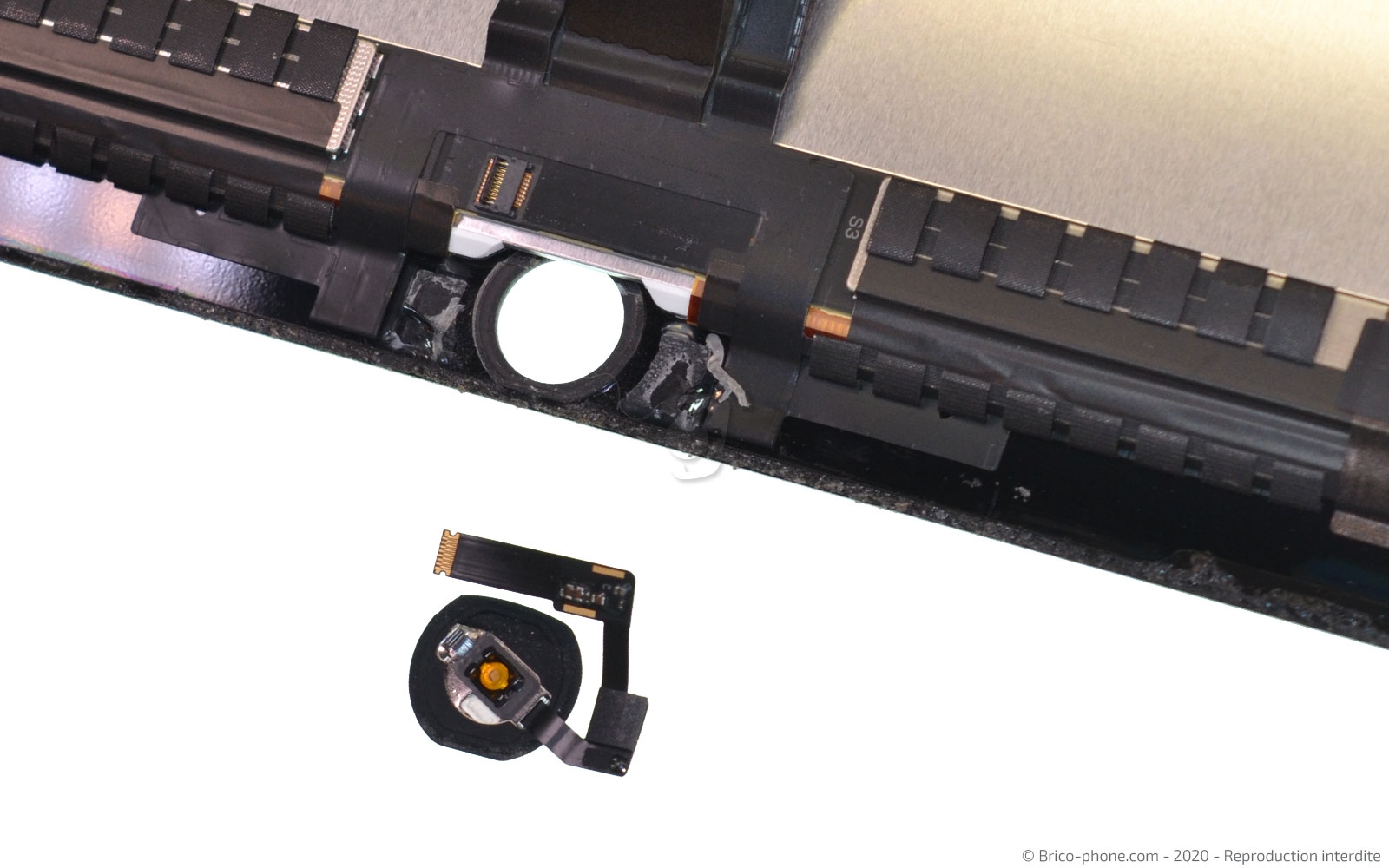

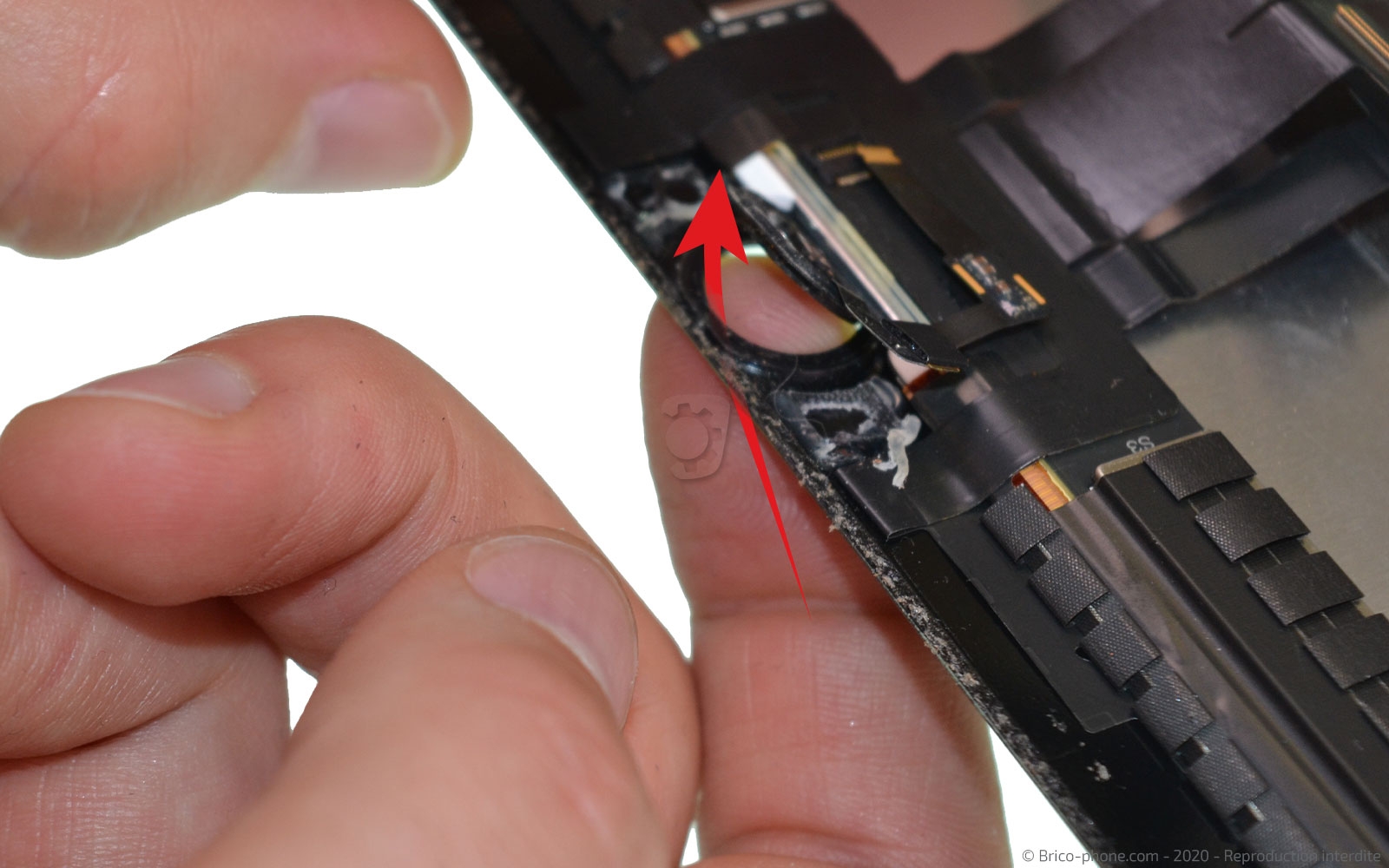

Enfoncez le bouton Home pour terminer le décollage de ce dernier.

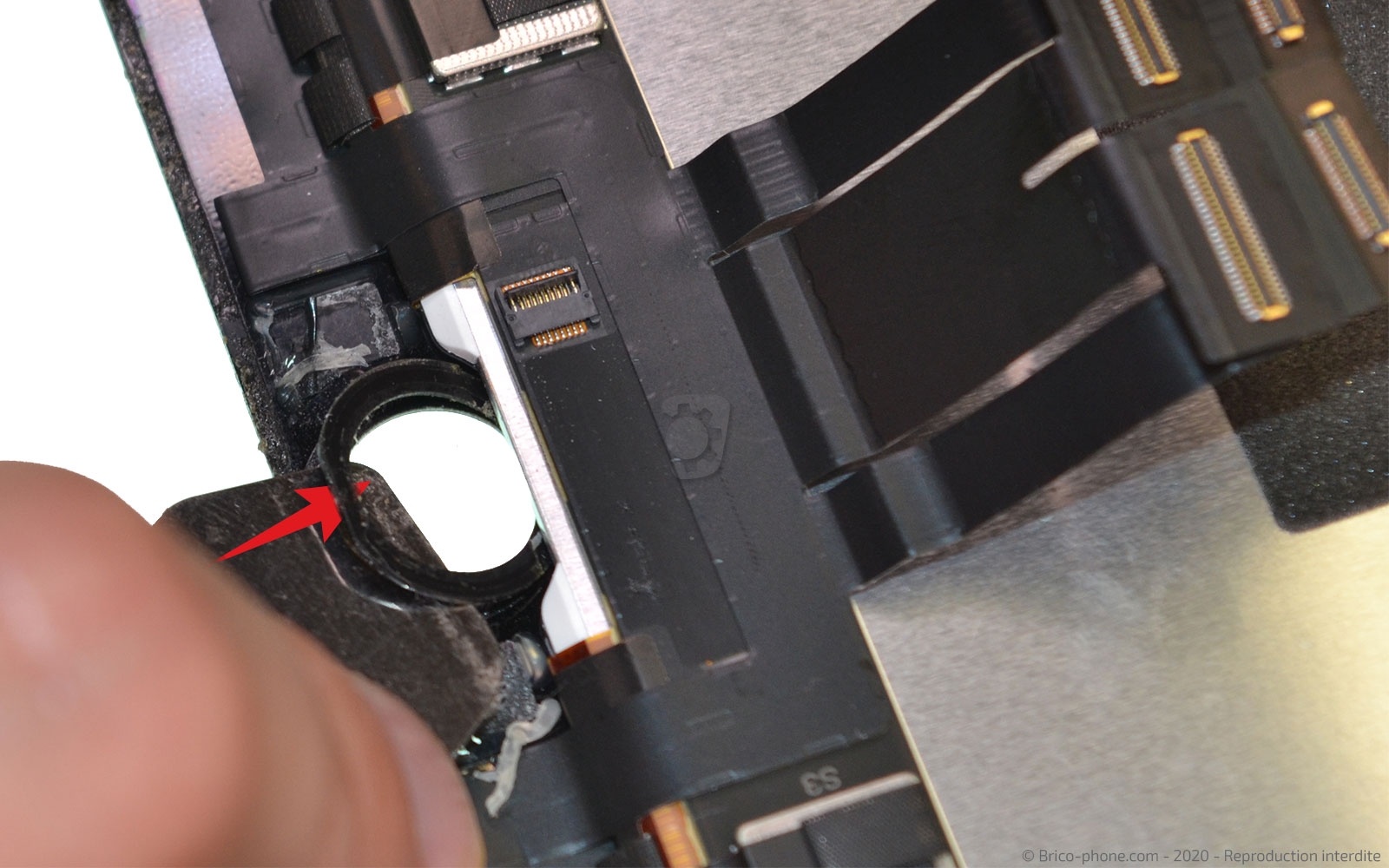

Par la suite, munissez-vous de l'outil Isesamo pour décoller délicatement le joint du composatnt.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture Isesamo
8,90 €
Etape 10 : Recoller le bouton Home sur le nouvel écran

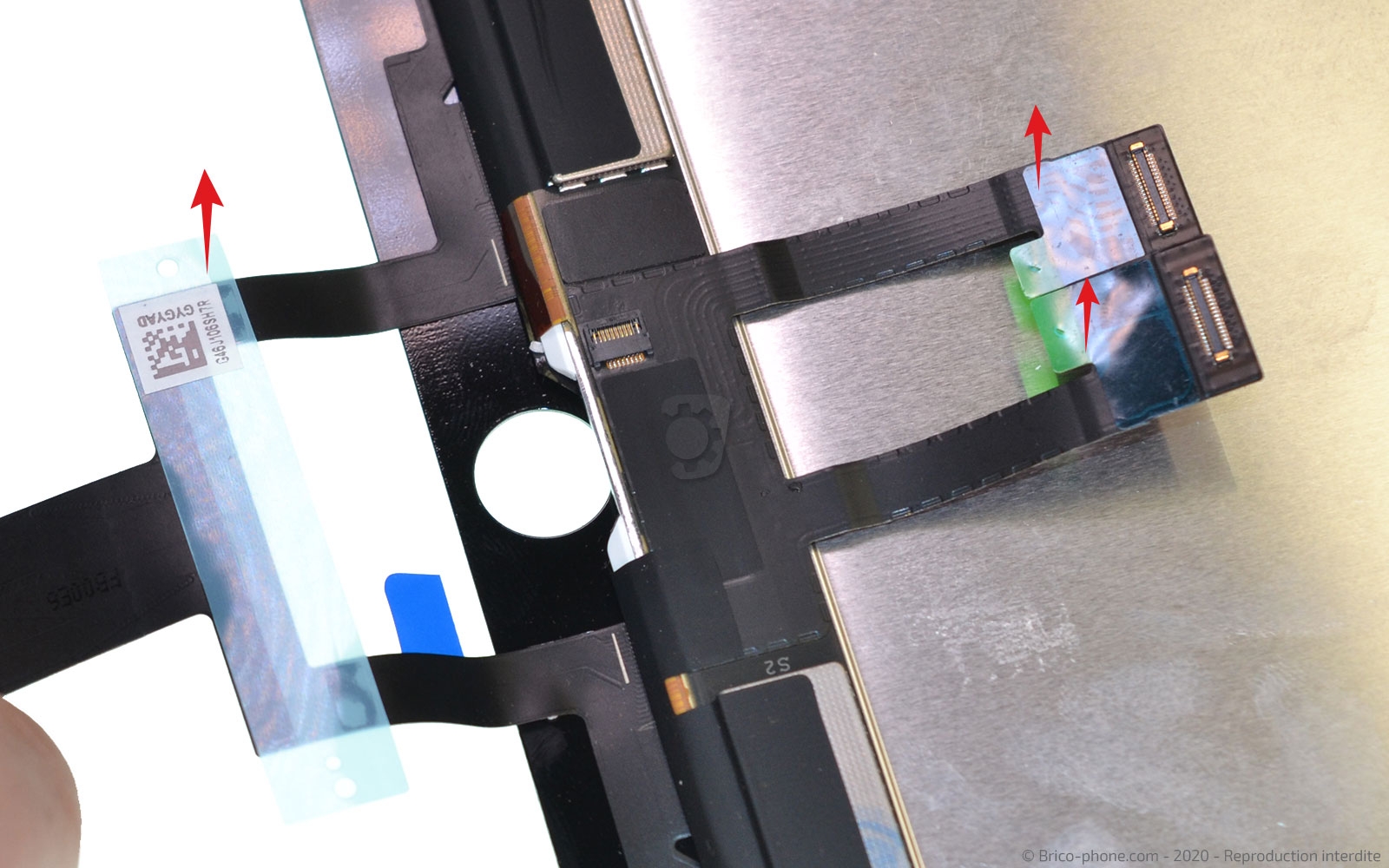

Sur votre nouvel écran, pensez à retirer les adhésifs de protection puis repliez la nappe sur l'écran. Vous pouvez prendre exemple sur votre ancienne vitre avant.

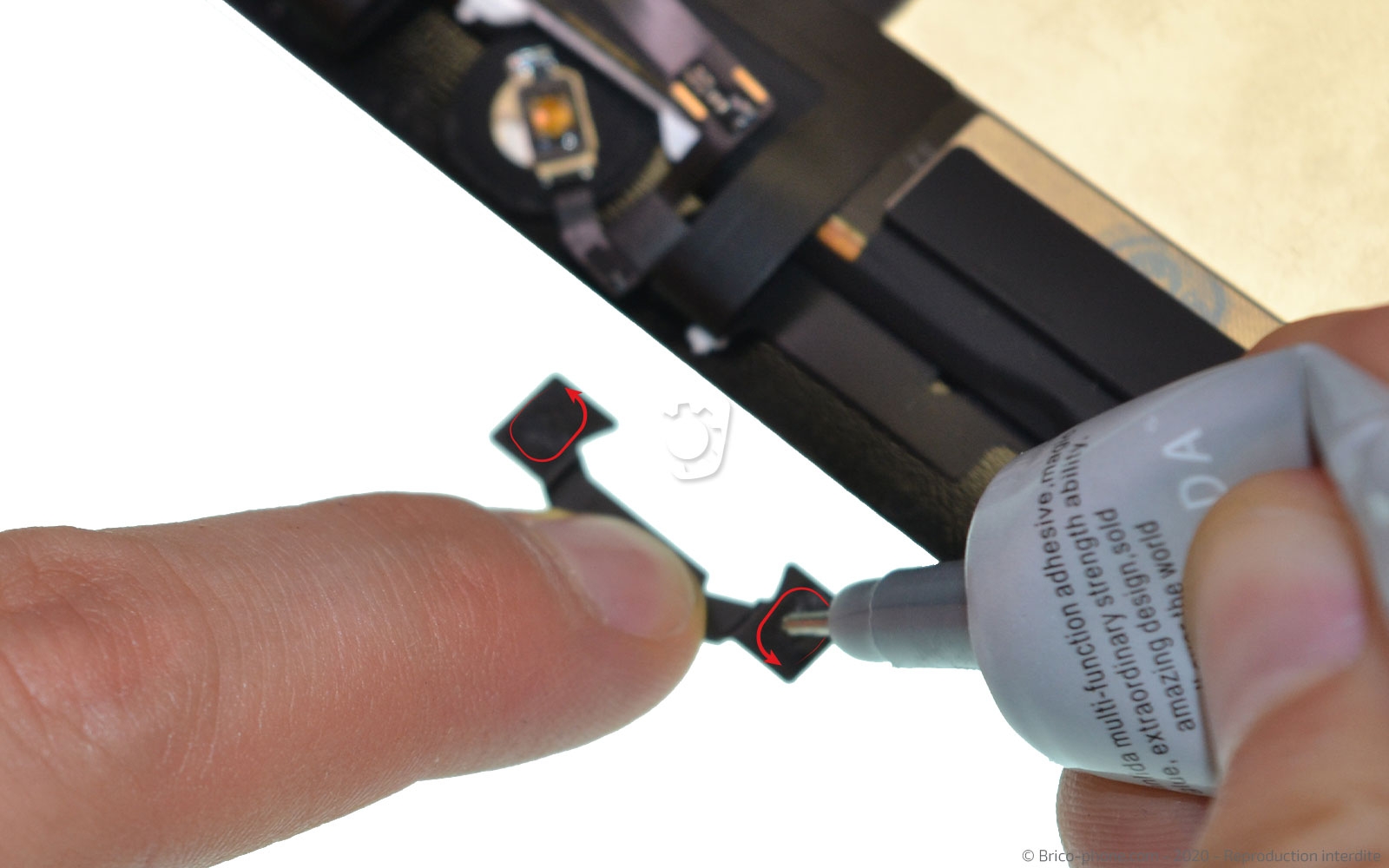

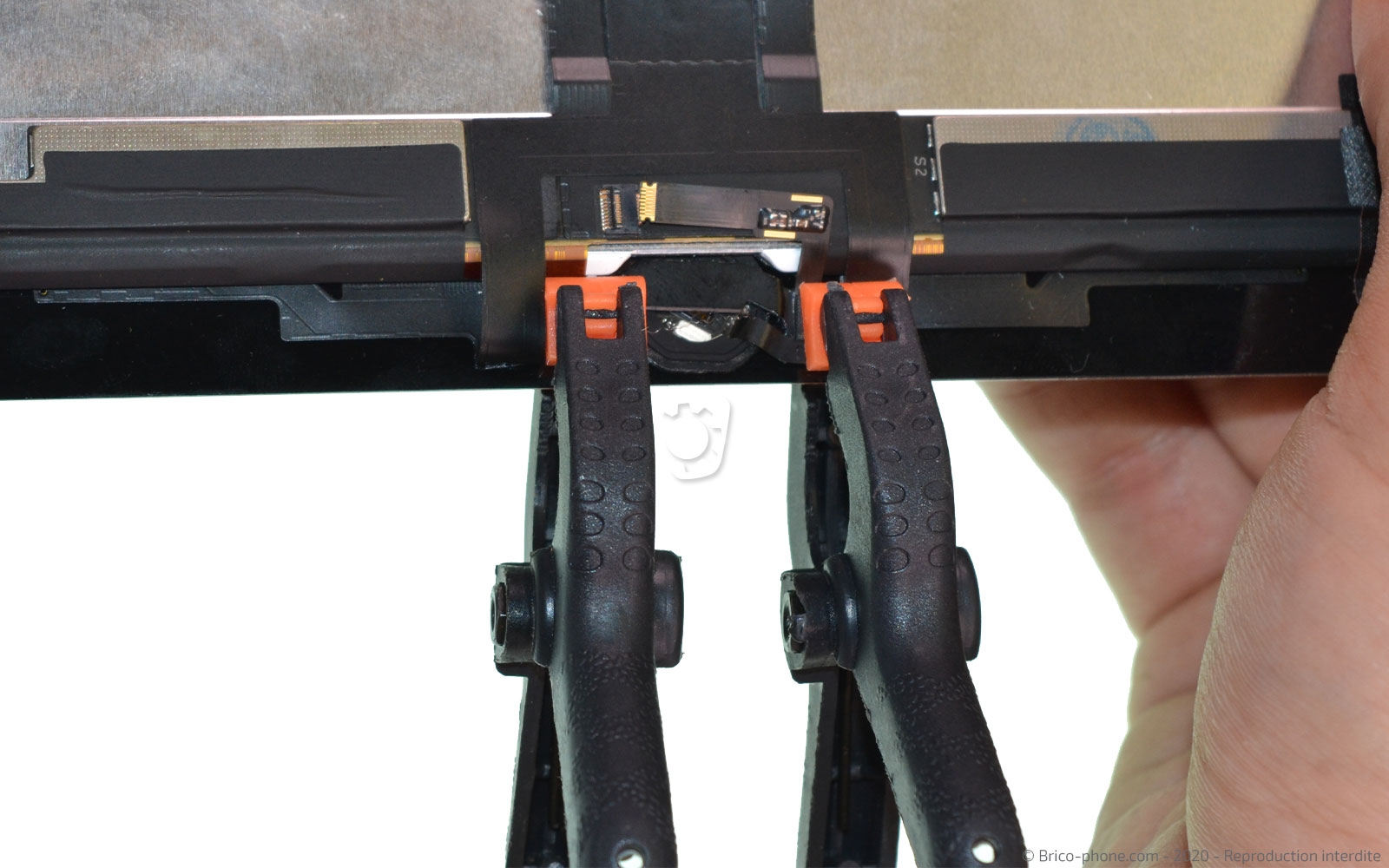

Replacez correctement l'intégralité du bouton Home avant de placer un filet de colle sur les extrémités du support du bouton Home.

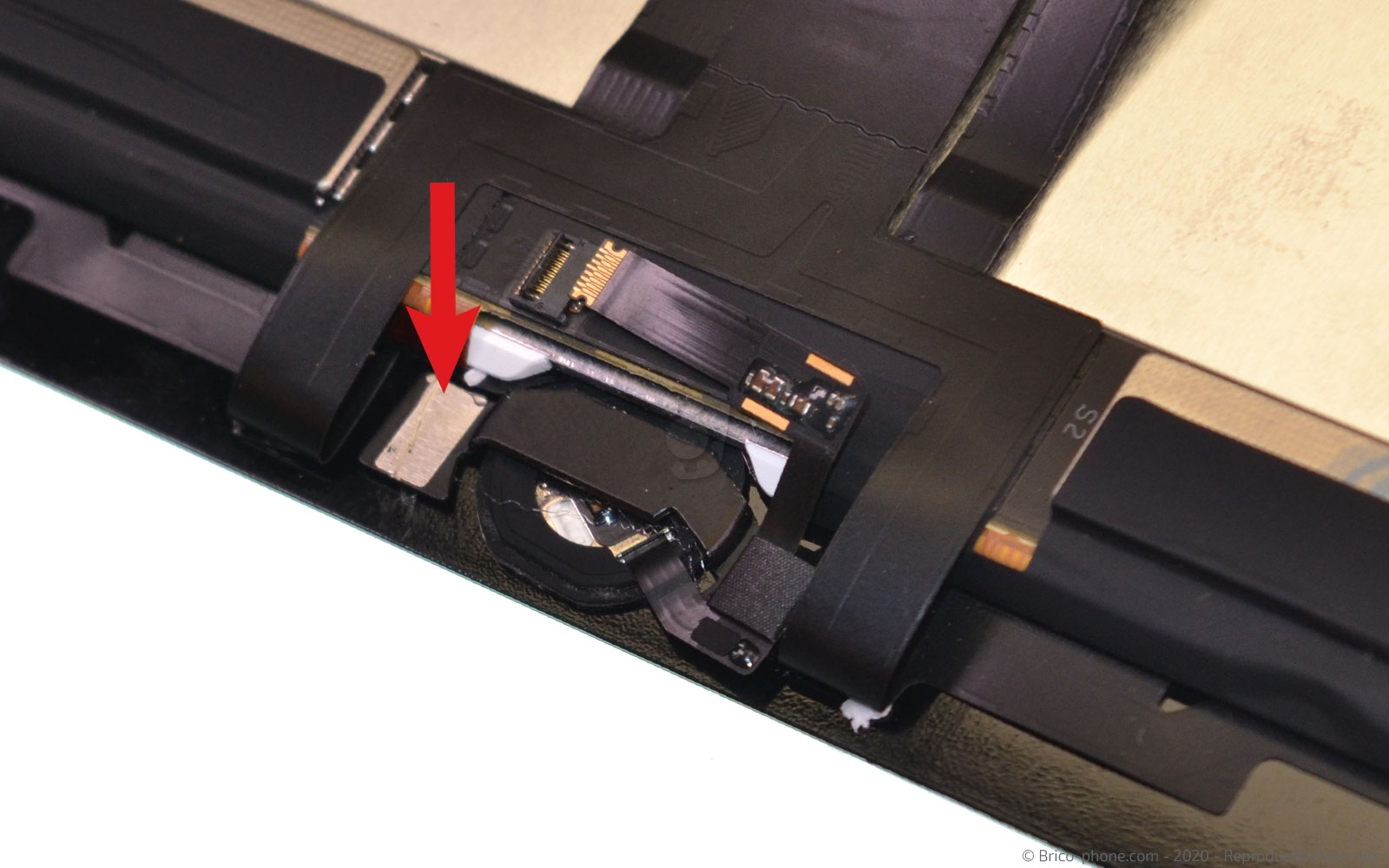

Vérifiez que la nappe du bouton est correctement positionnée pour être reconnectée avant de coller et laisser poser 30 minutes.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
Conseils pour le remontage
Il est maintenant temps de refermer votre iPad est pour cela, il vous faut recoller l'écran.

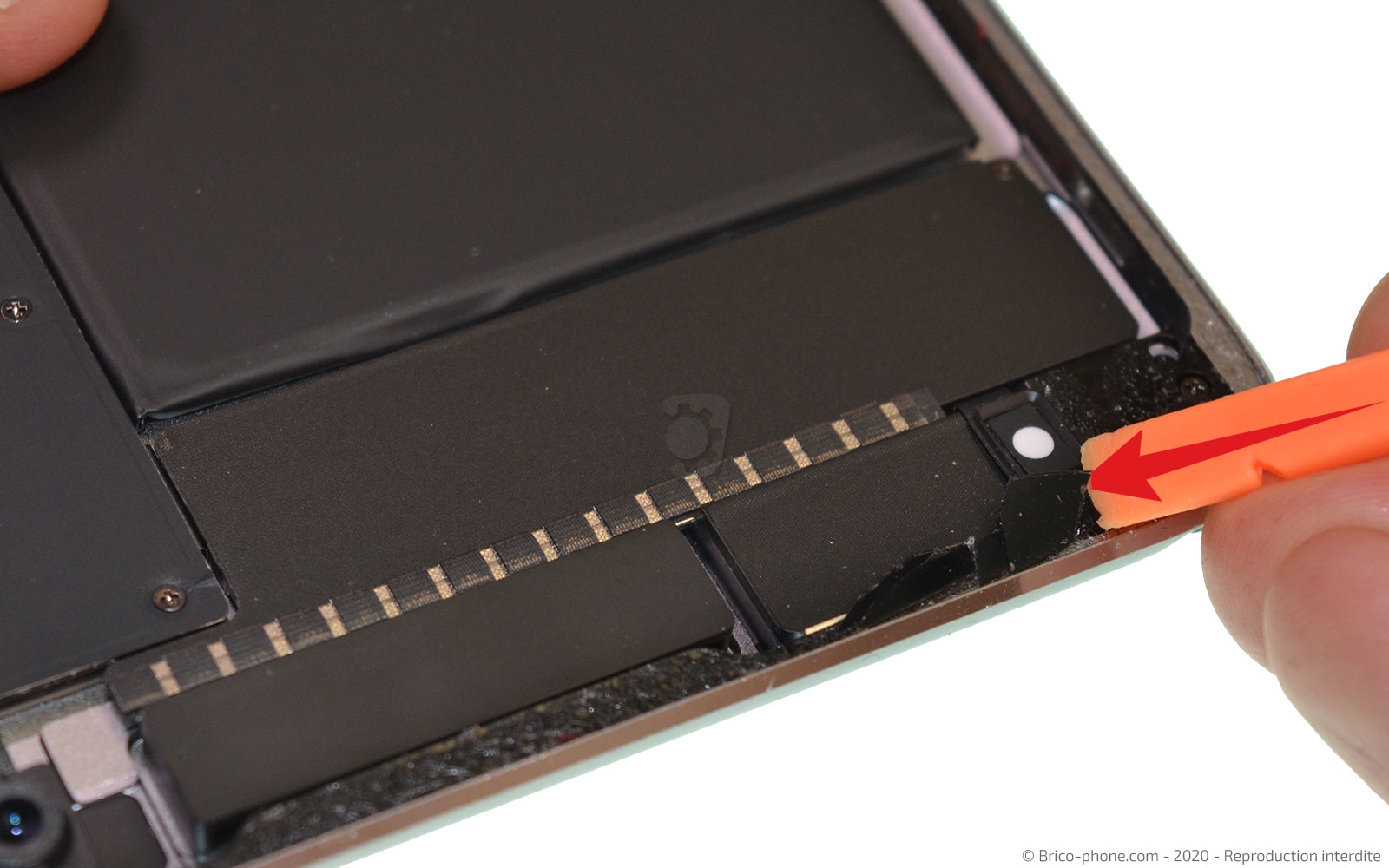

Dans un premier temps, nettoyez le châssis des résidus de verre et de colle. Ensuite, suivez les étapes précédentes dans l'ordre inverse pour remonter l'écran.
Attention, il est très important de ne reconnecter la batterie qu'en dernier.

Enfin, ajoutez de la colle B-7000 sur toute la longueur du châssis de votre iPad Pro et refermez-le. Laissez poser 45 minutes votre appareil à l'aide de pinces ou de gros livres.
