Changement du connecteur de charge sur Y5 2019

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 15/20
Y5 2019 | Temps estimé : 20 min | Difficulté : 2/5

Suivez ce tutoriel de réparation étape par étape afin de réussir à changer le connecteur de charge endommagé de votre Huawei Y5 2019, depuis votre domicile et à moindre coût.

Diagnostic

›  Votre téléphone ne prend plus la charge.
›  Il n'est plus reconnu lorsque vous le branchez à un périphérique externe.
›  Vos interlocuteurs vous entendent mal.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge micro USB pour Huawei Y5 (2019)
8,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Kit pour changer le connecteur de charge micro USB du Huawei Y5 (2019)
21,80 €
Ajouter au panier

Avant de commencer
Avant de débuter cette réparation, il est impératif que vous commandiez la bonne pièce détachée. Pour vous aider, nous vous conseillons de composer le *#06# depuis le clavier de votre smartphone et de reporter le numéro IMEI affiché dans la case dédiée de notre page d'accueil. Brico-phone se charge ensuite de vous diriger vers les composants correspondants à votre Huawei Y5 2019.

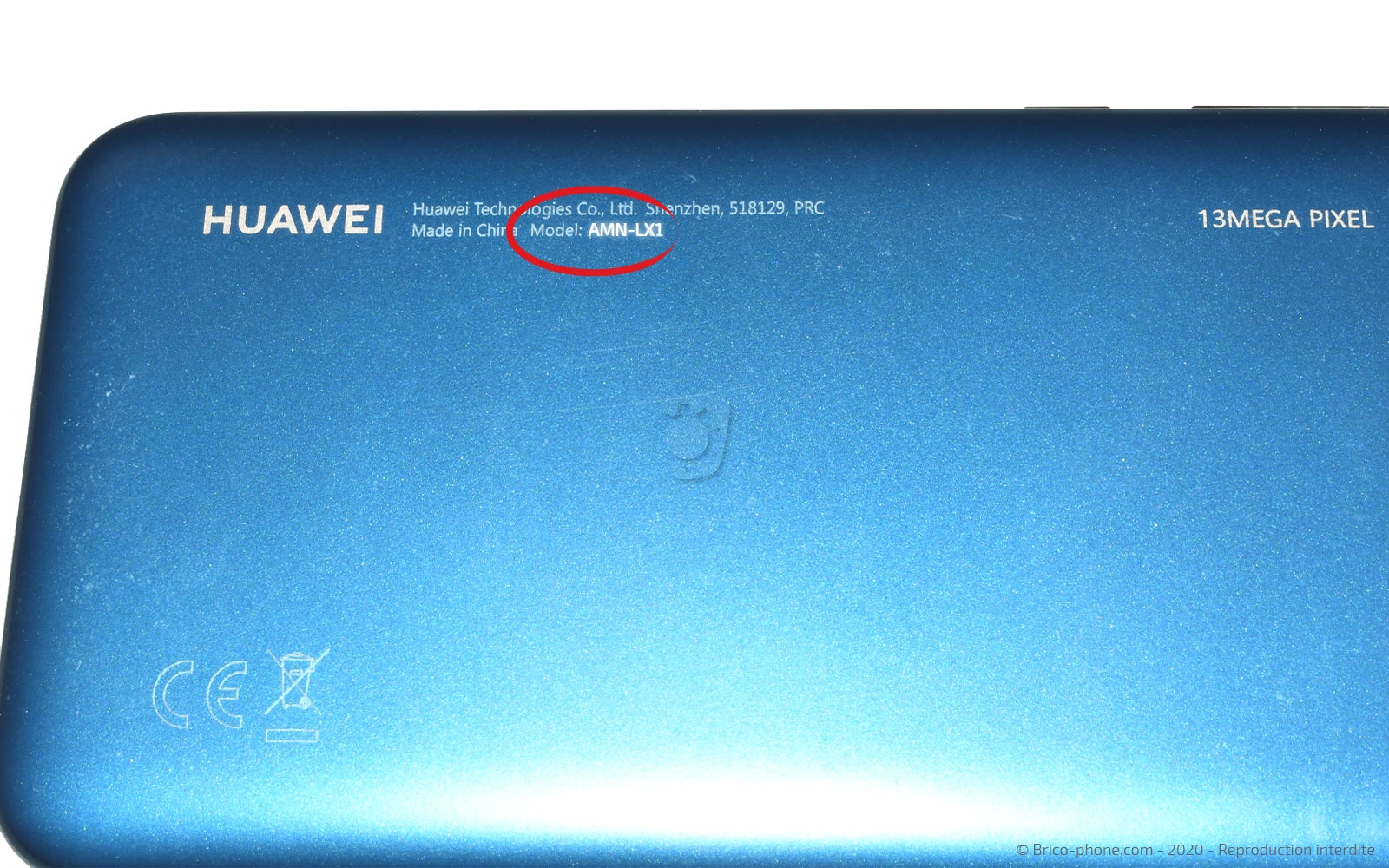

Vous pouvez également connaître votre numéro de modèle en regardant au dos de votre téléphone, pour un Huawei Y5 2019, il devrait y être inscrit AMN-L1.

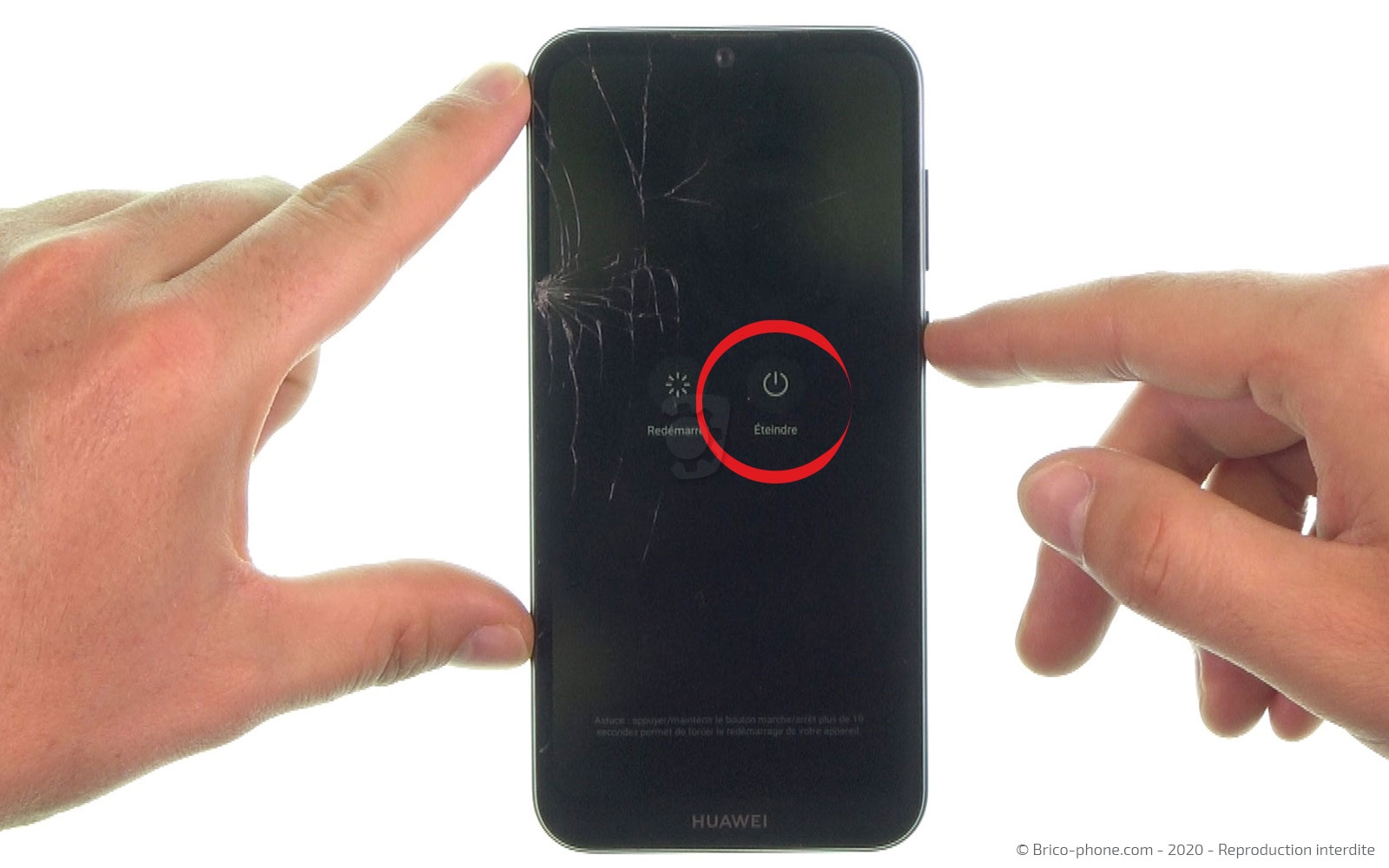

Maintenant, commençons la réparation par éteindre votre smartphone.

Par la suite, mettez hors tension votre smartphone.

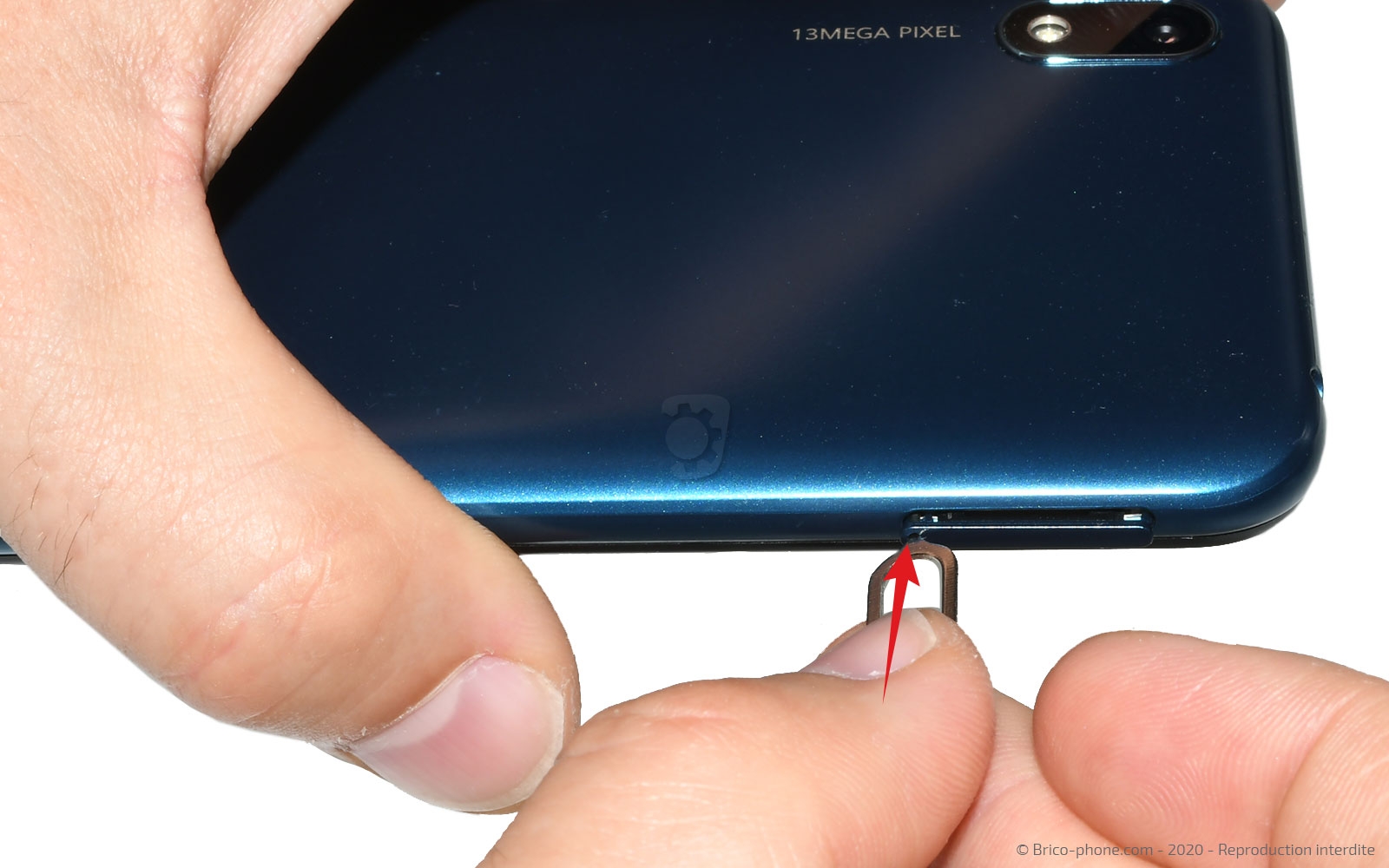

Etape 1 : Retirer le rack Sim
Pour plus de sécurité, retirez la carte Sim et son tiroir de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés

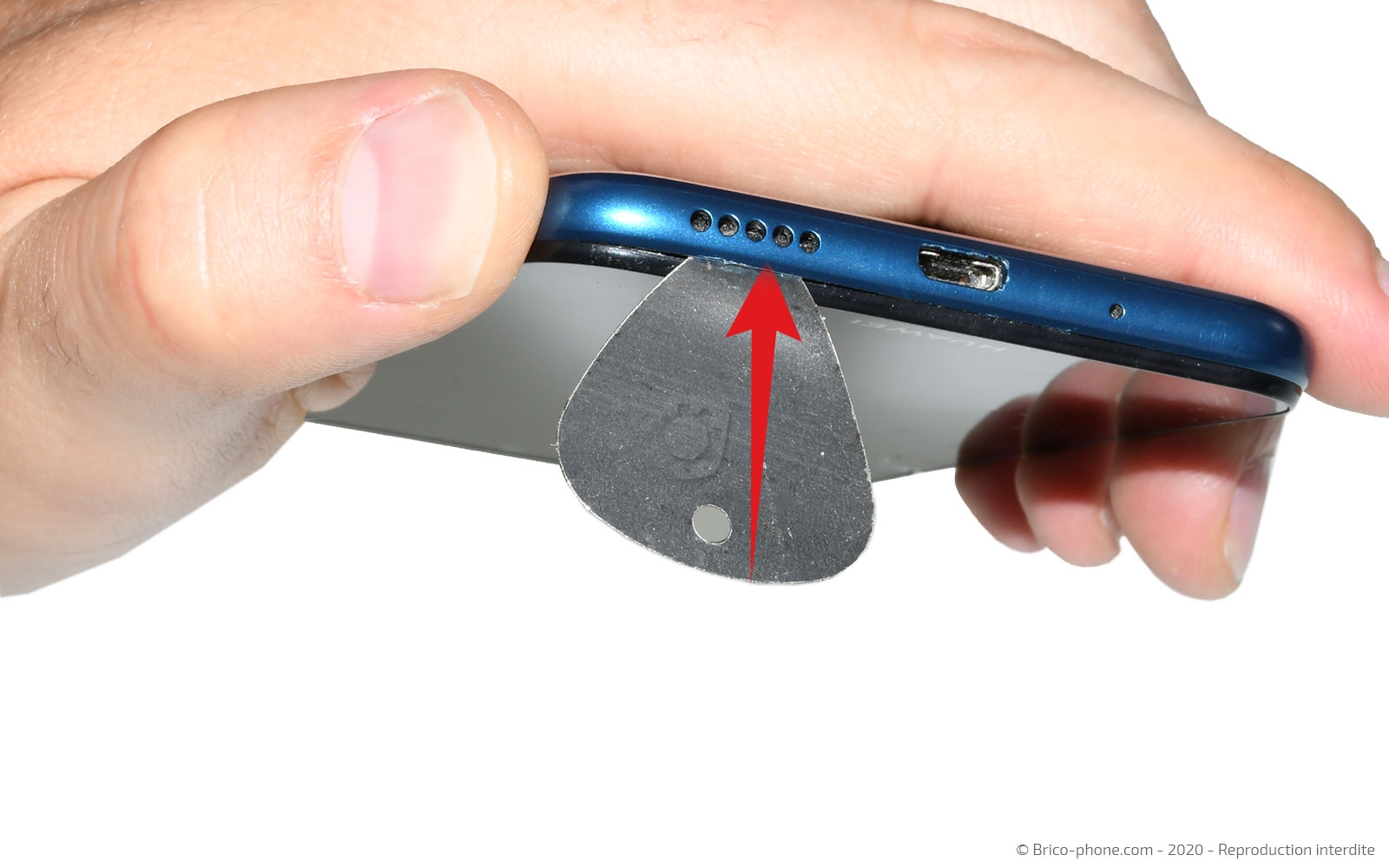

Etape 2 : Déclipser la coque arrière
Pour ouvrir le smartphone, saisissez le médiator en métal percé du kit d'outils et insérez-le entre l'écran et la coque arrière.

une fois légèrement déclipsé, glissez le levier en nylon à la place du médiator. Faites ensuite tout le tour du téléphone pour libérer la coque.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Coque arrière pour Huawei Y5 (2019) Bleu Saphir
24,90 €

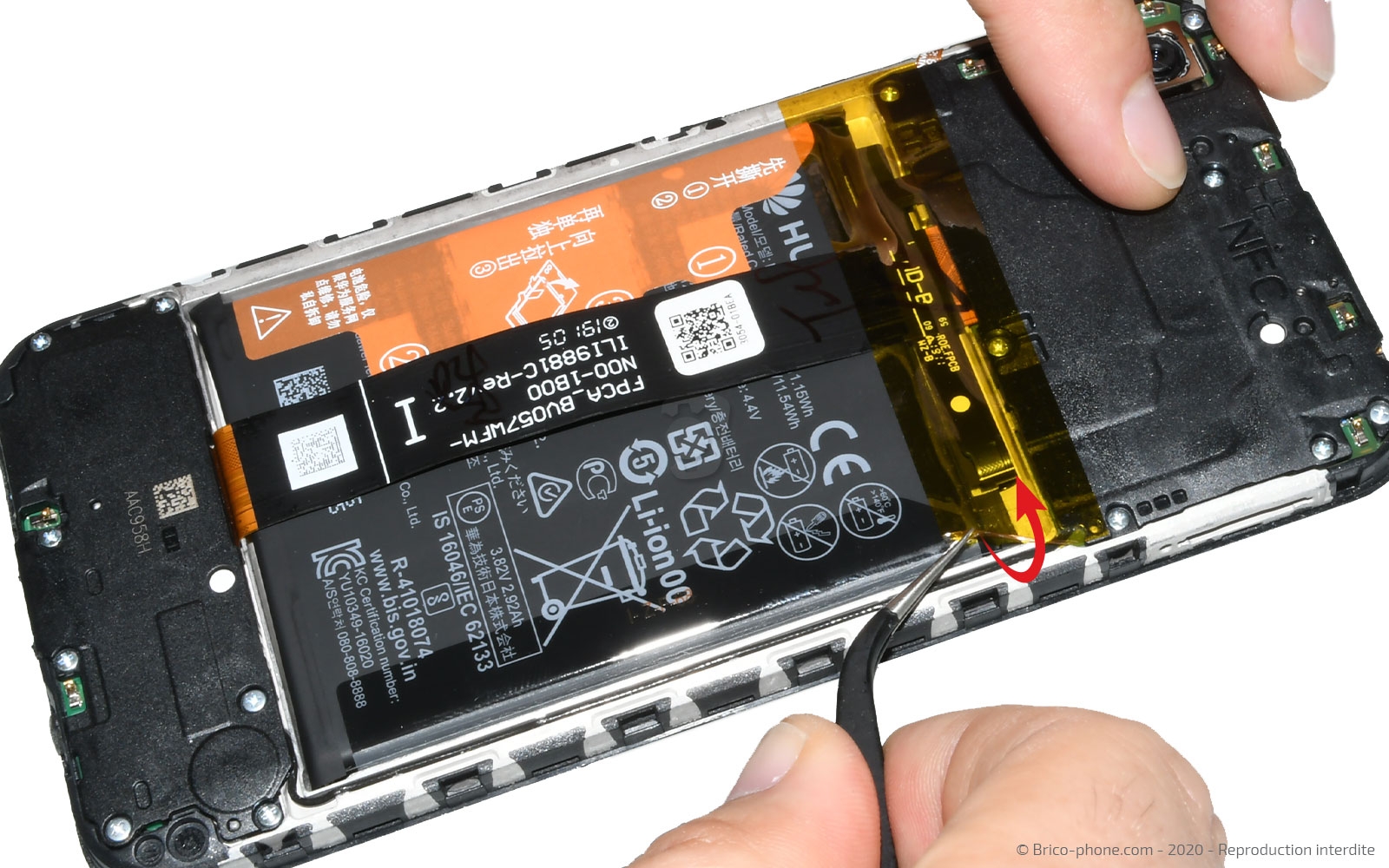

Etape 3 : Extraire la plaquette de protection
Retirez l'adhésif de la plaquette intermédiaire avec la pincette en métal avant de dévisser les 9 vis cruciforme.

Par la suite, soulevez la plaquette avec le spudger pour accéder à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

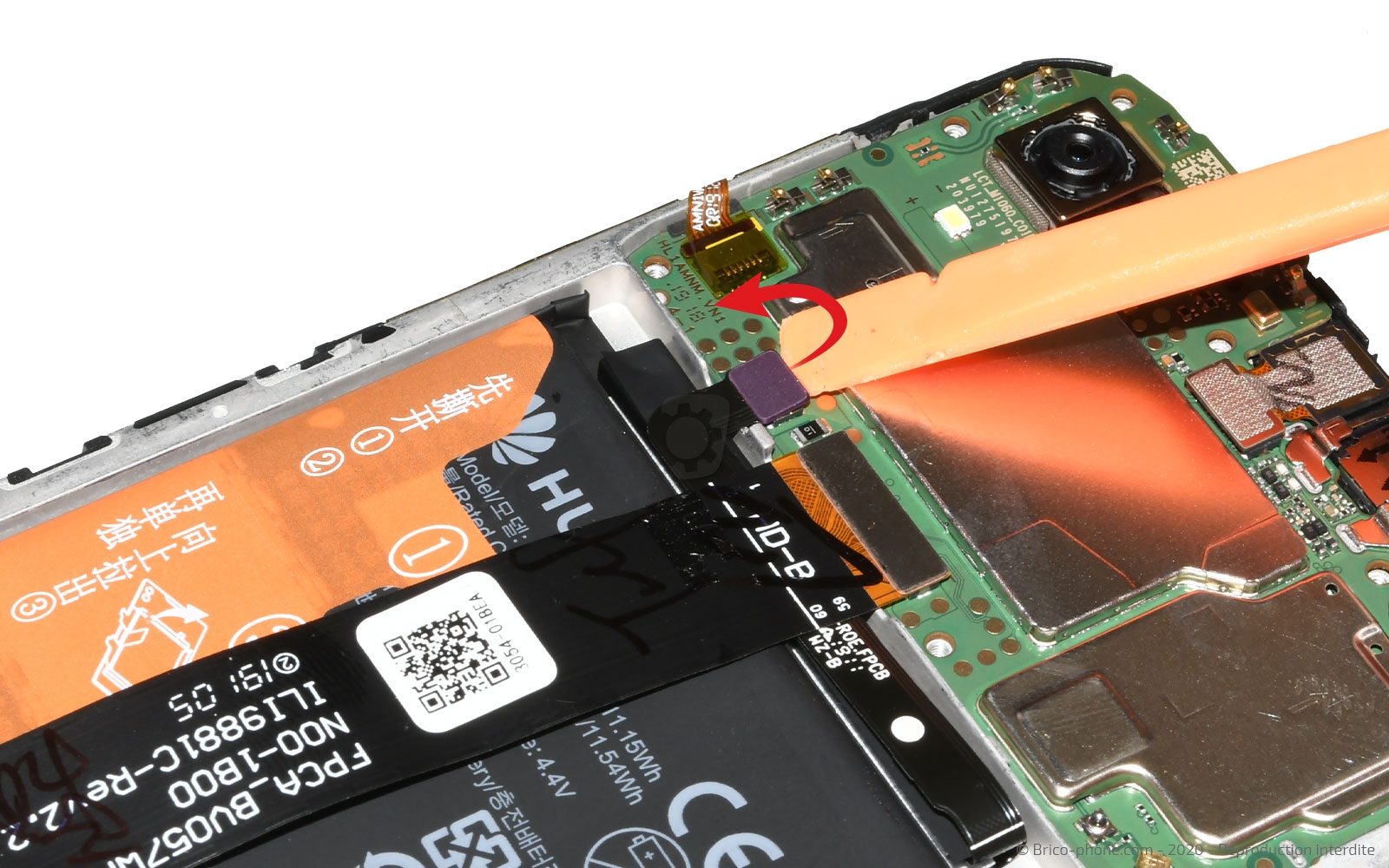

Etape 4 : Déconnecter la batterie
Gardez le levier pour déconnecter la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

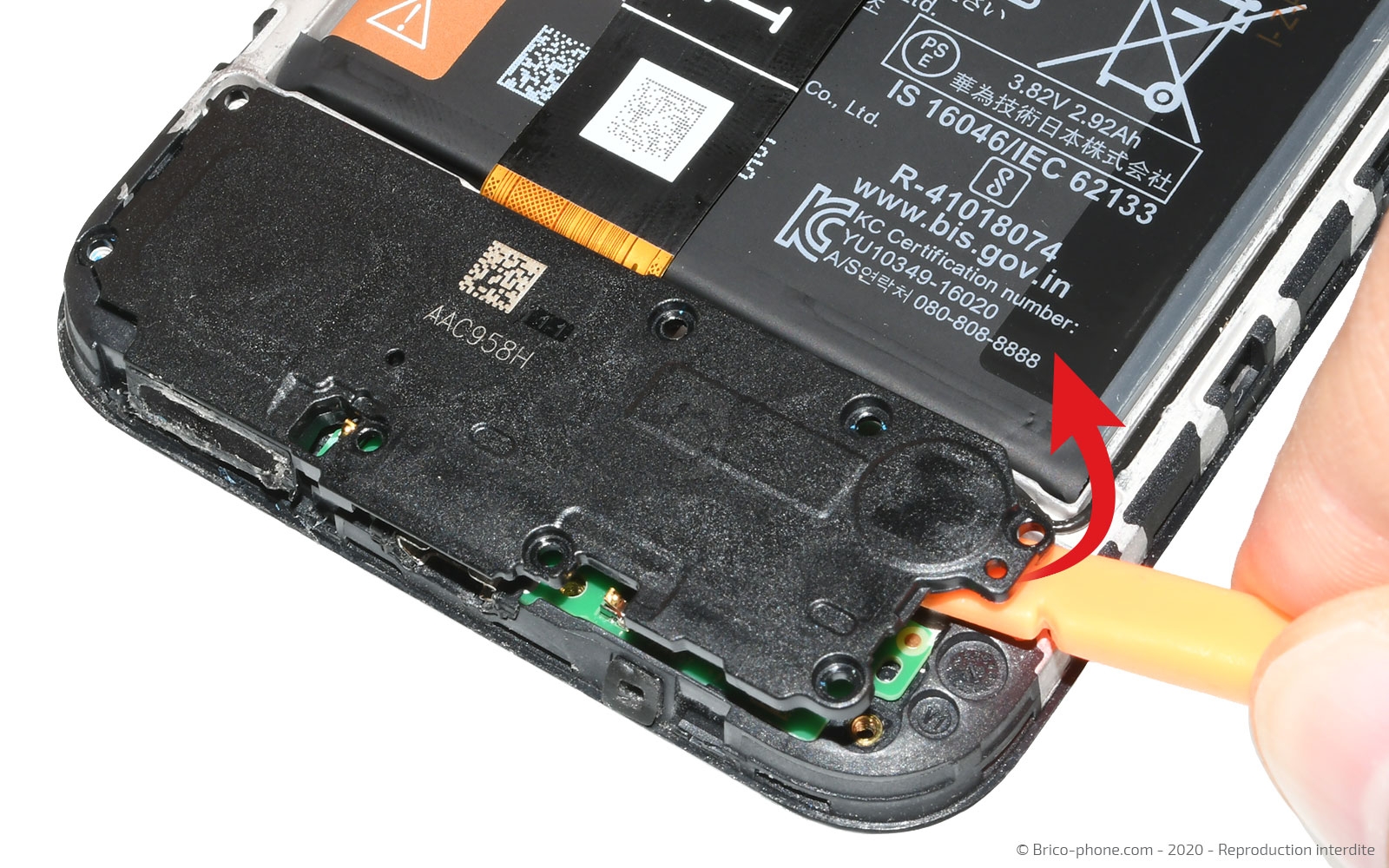

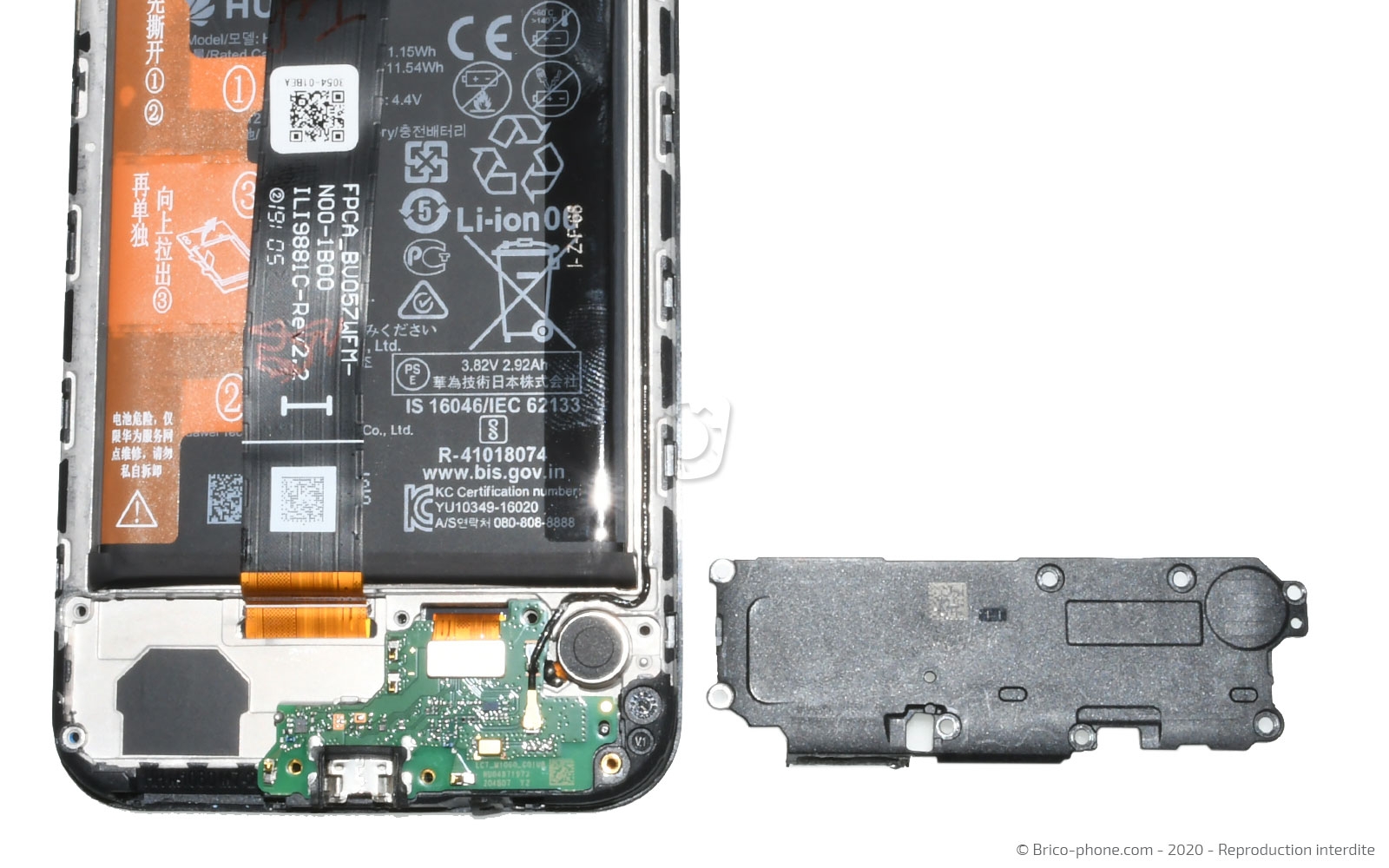

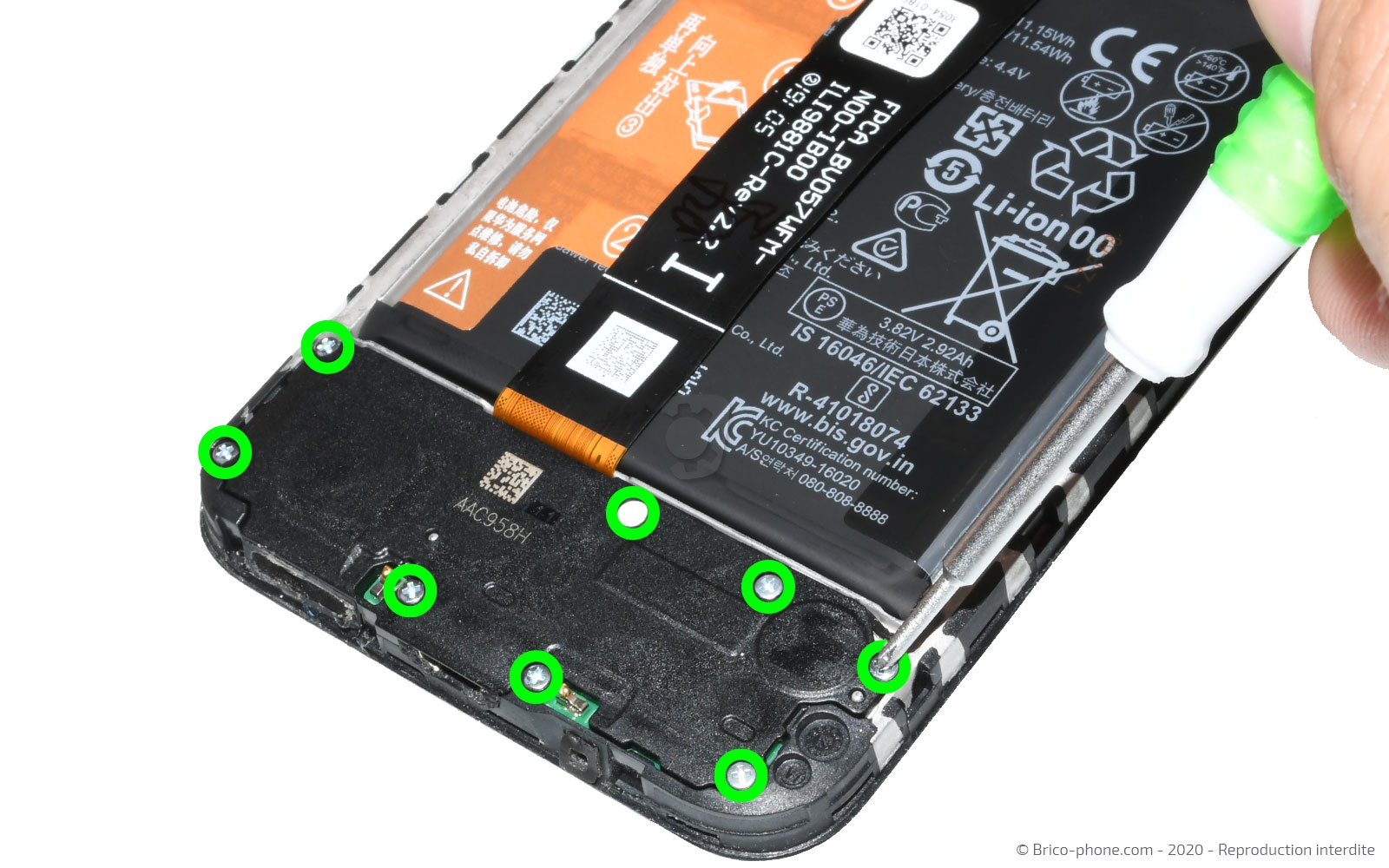

Etape 5 : Sortir le Haut-parleur externe
A l'aide du tournevis cruciforme, retirez les 8 vis du haut-parleur externe afin de pouvoir le sortir et apercevoir le connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

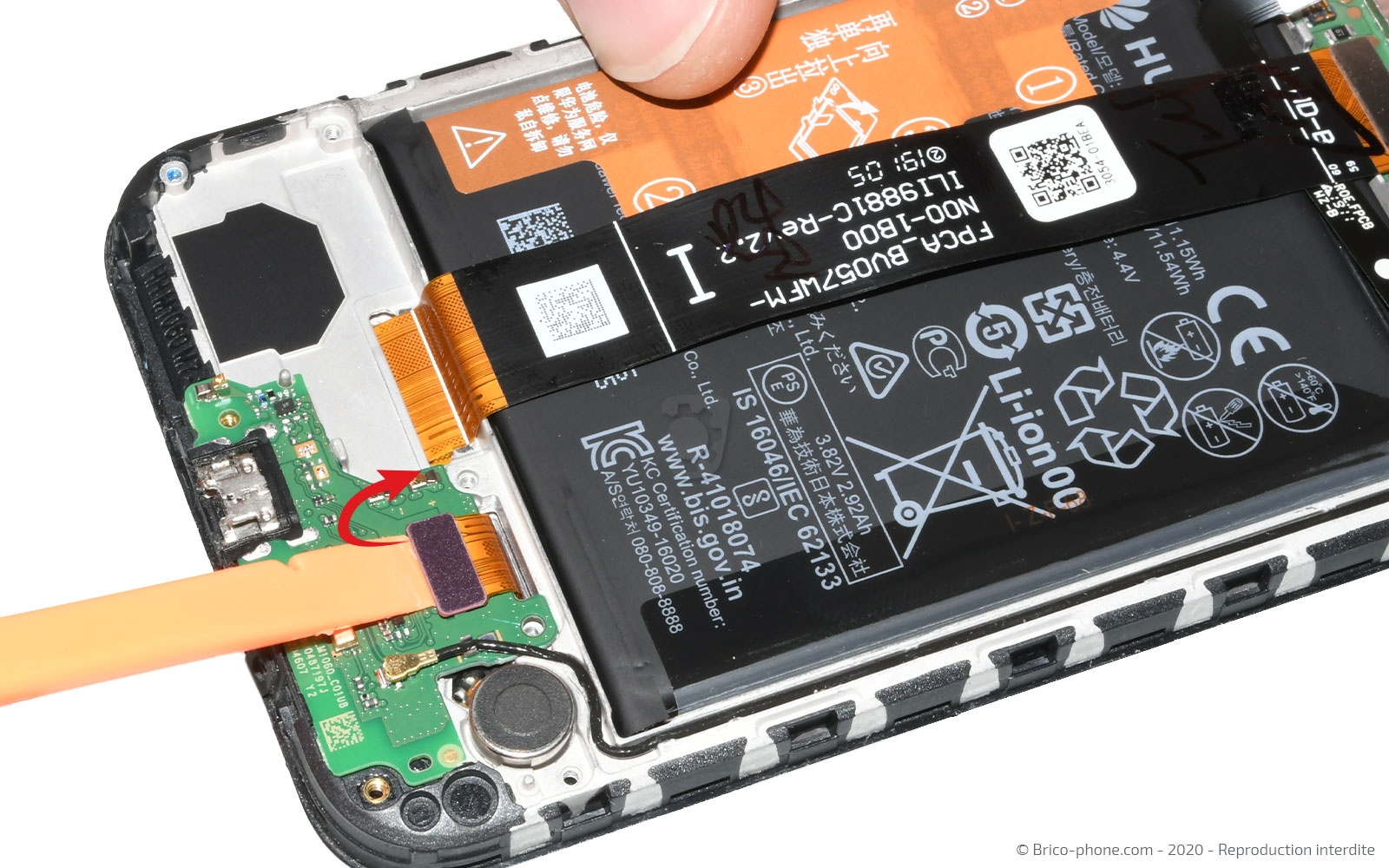

Etape 6 : Enlever le connecteur de charge
Pour libérer le connecteur de charge, déconnectez une des nappes de l'écran ainsi que le câble coaxial.

A l'aide de la pince métallique, récupérez le joint noir du Dock et replacez-le sur le nouveau composant.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge micro USB pour Huawei Y5 (2019)
8,90 €
Conseils pour le remontage
Vous pouvez dès à présent remonter votre Huawei Y5 2019, en suivant les étapes précédentes dans l'ordre inverse.
