Changement de l'écran (vitre + LCD) sur Y5 2019

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 12/20
Y5 2019 | Temps estimé : 30 min | Difficulté : 2.5/5

Votre smartphone a connu une mésaventure et vous vous retrouvez avec un écran cassé ? Après quelques interrogations, vous avez décidé de vous pencher sur la réparation de votre vitre avant et pour cela, Brico-phone met à votre disposition ce tutoriel spécialement conçu pour vous accompagner étape par étape.

Diagnostic

›  La vitre de votre Huawei Y5 2019 est cassée, rayée...
›  Le tactile ne fonctionne plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran vitre + dalle IPS LCD pré-assemblé pour Huawei Y5 (2019)
49,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Pour débuter, si votre téléphone s'allume encore, composez le *#06# et recopiez le numéro IMEI sur notre page d'accueil. Brico-phone vous informera sur le modèle et les pièces disponibles pour votre smartphone.

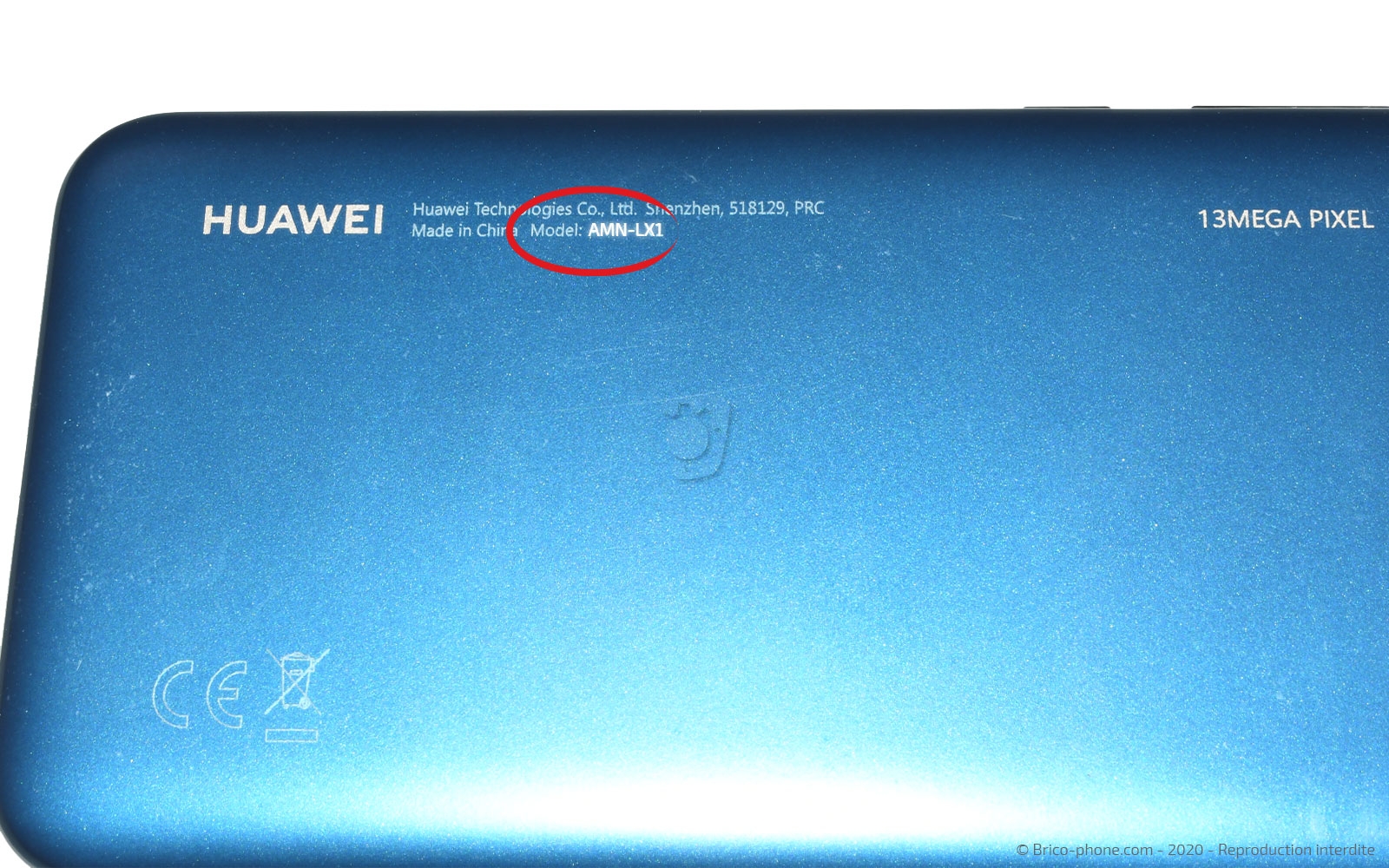

Malheureusement votre appareil ne s'allume plus, pour être certain de posséder un Huawei Y5 2019, vérifiez qu'il est bien écrit AMN-LX1 sur la coque arrière.

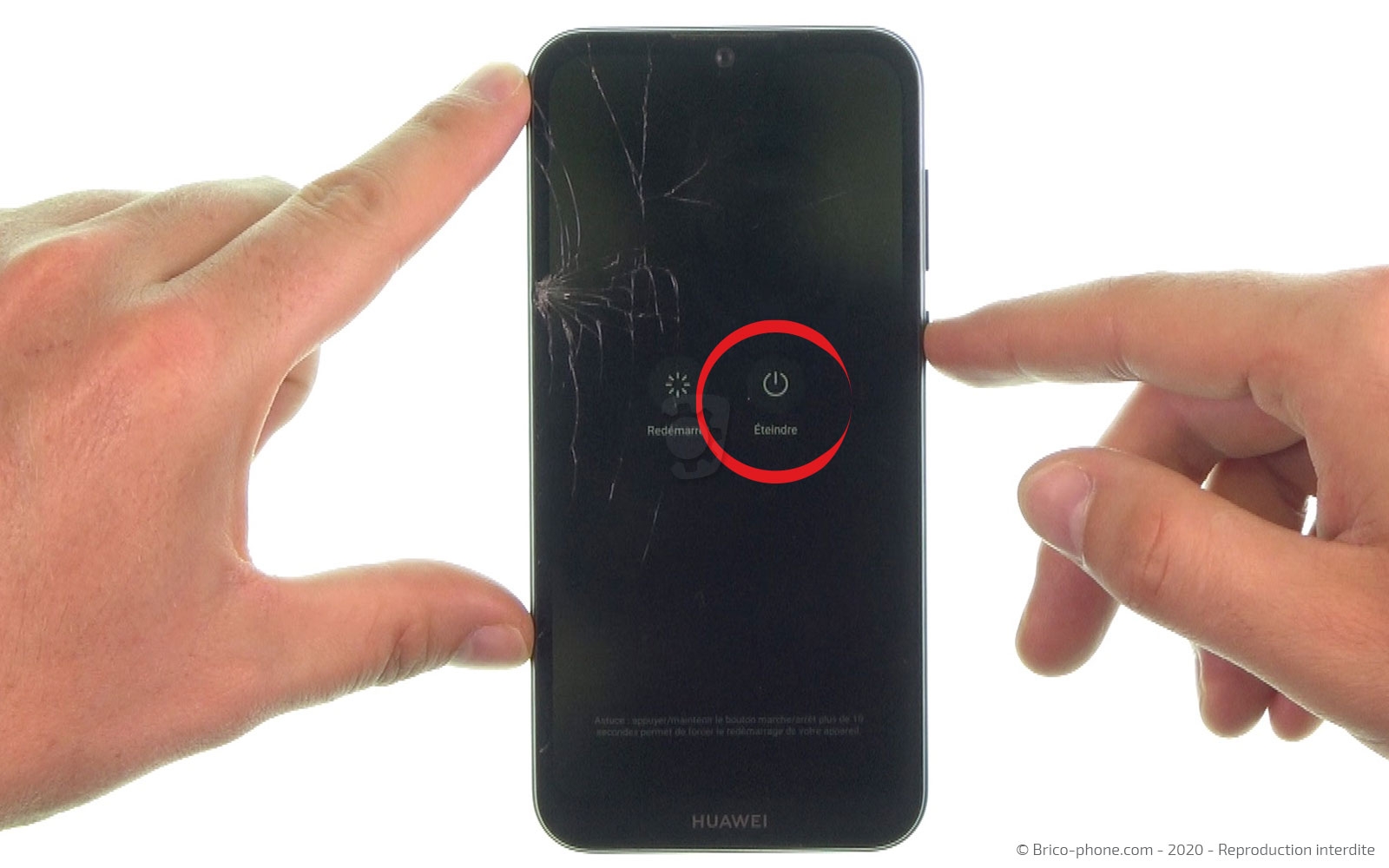

Il est maintenant temps d'éteindre votre appareil pour démarrer la réparation.
Etape 1 : Retirer le rack Sim

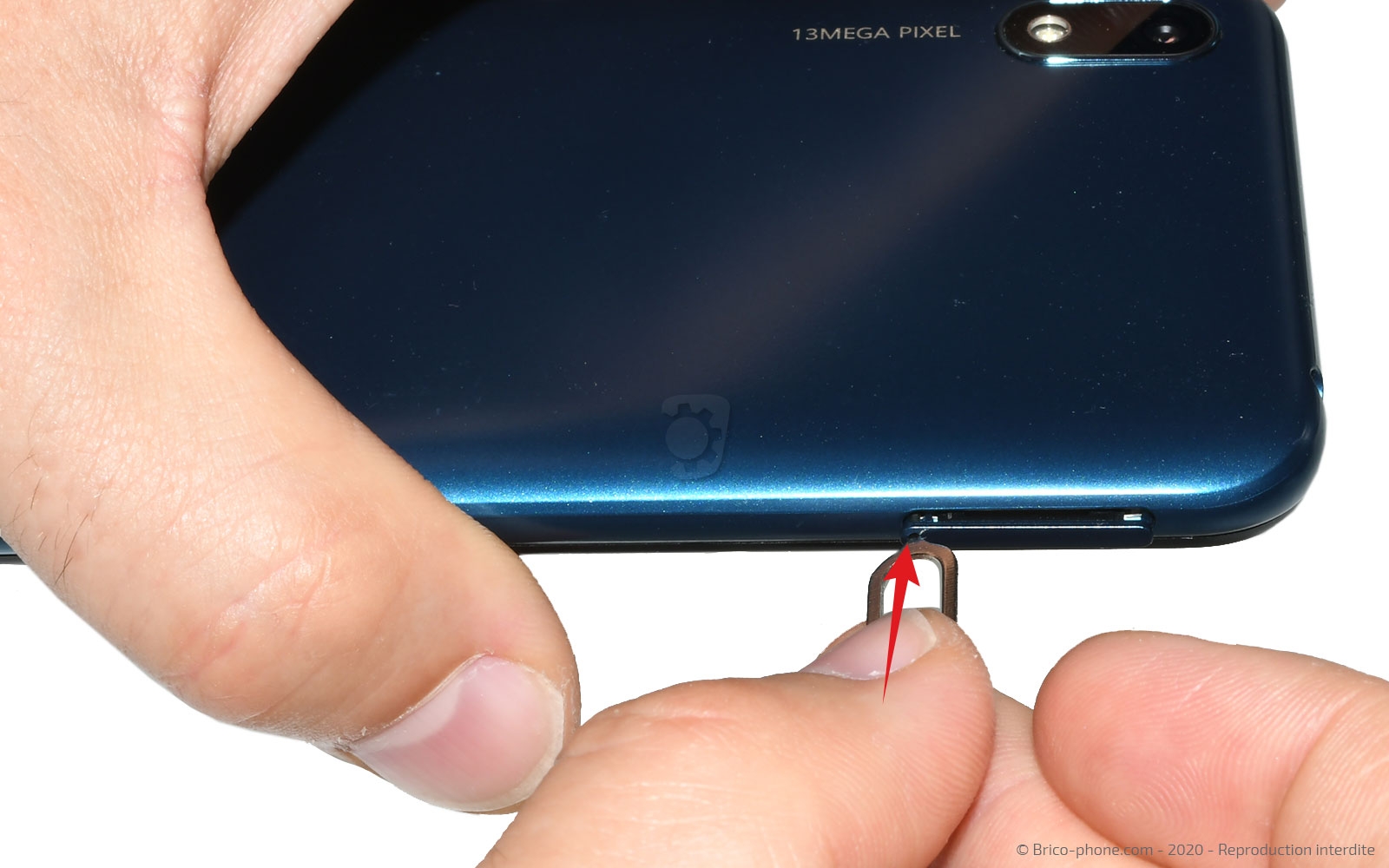

Pour plus de sécurité, nous vous conseillons de retirer le tiroir Sim du smartphone avec l'outil adéquat d'origine ou disponible dans le kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Déclipser la coque arrière

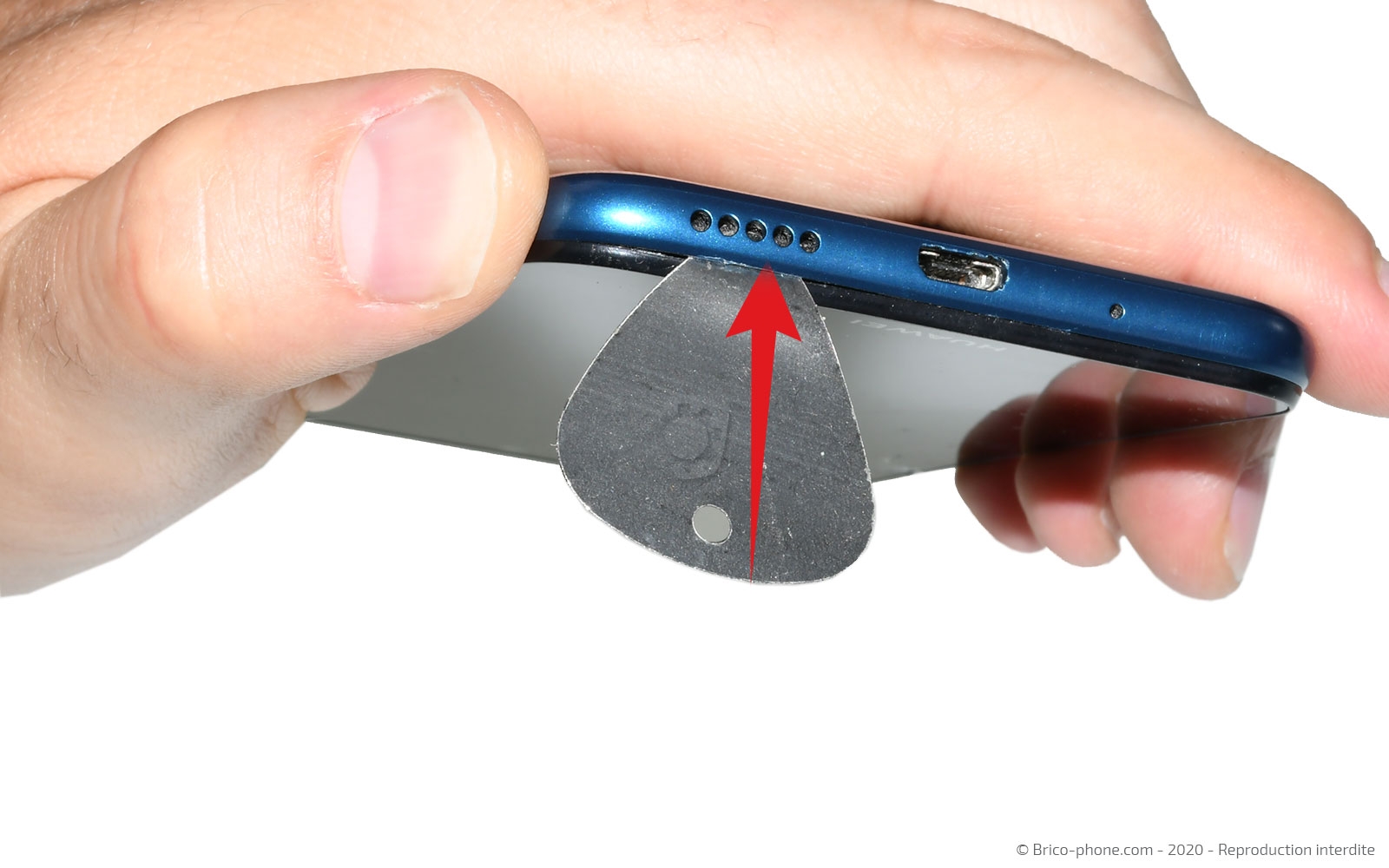

Pour accéder aux composants de votre Huawei Y5 2019, il vous faut insérer le médiator fin entre la coque et le châssis.

Une fois la coque légèrement soulevée, remplacez le médiator par le levier en nylon pour détacher le reste de la coque.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Coque arrière pour Huawei Y5 (2019) Bleu Saphir
24,90 €
Etape 3 : Extraire la plaquette de protection

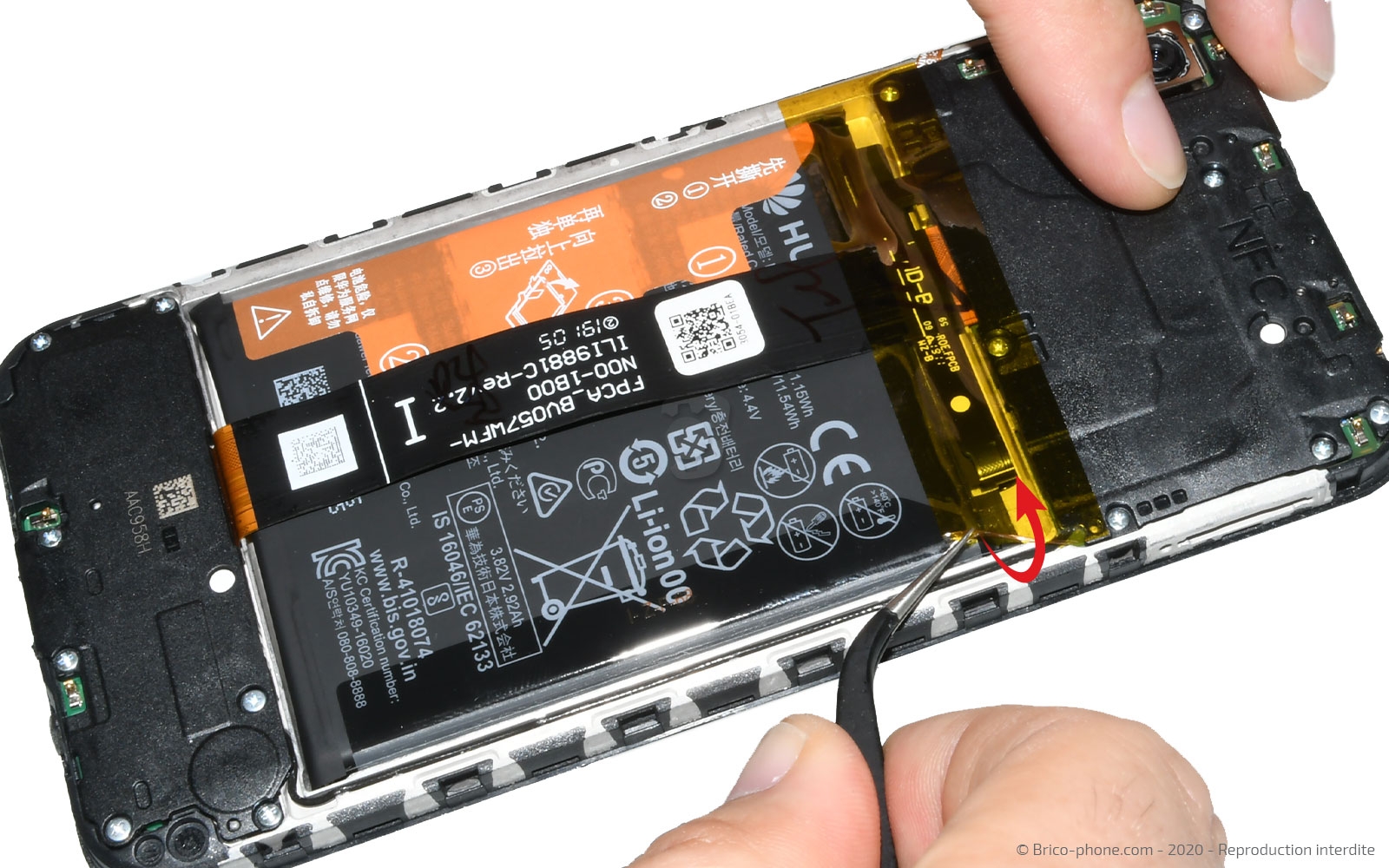

Retirez la protection adhésive jaune, puis dévissez les 9 vis cruciformes du cache de protection.

Soulevez la plaquette de protection avec le spudger pour plus de facilité.
Outils du kit utilisés
Outils du kit utilisés



Etape 4 : Déconnecter la batterie

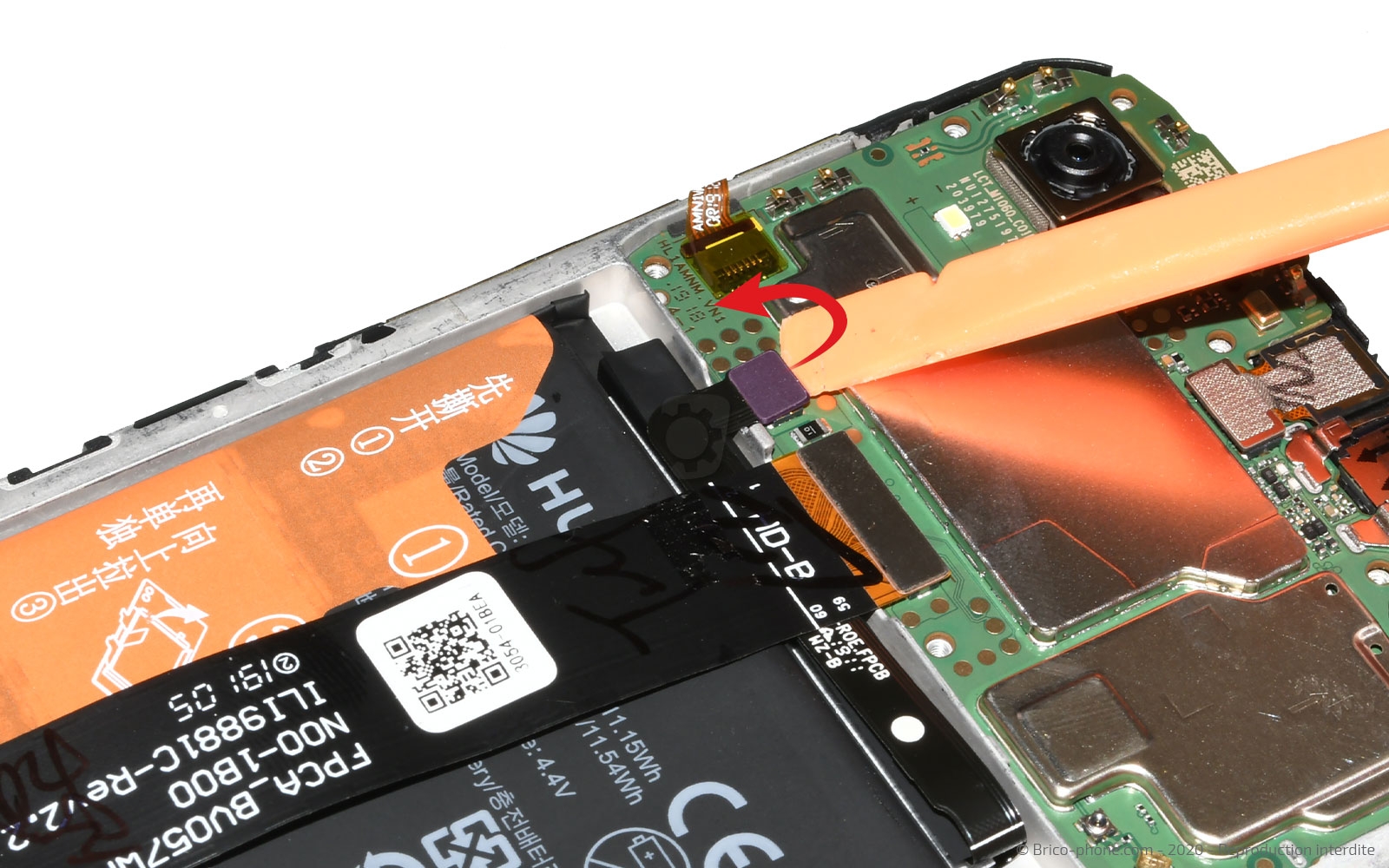

Gardez votre outils pour déconnecter la connectique de la batterie.
Outils du kit utilisés
Outils du kit utilisés

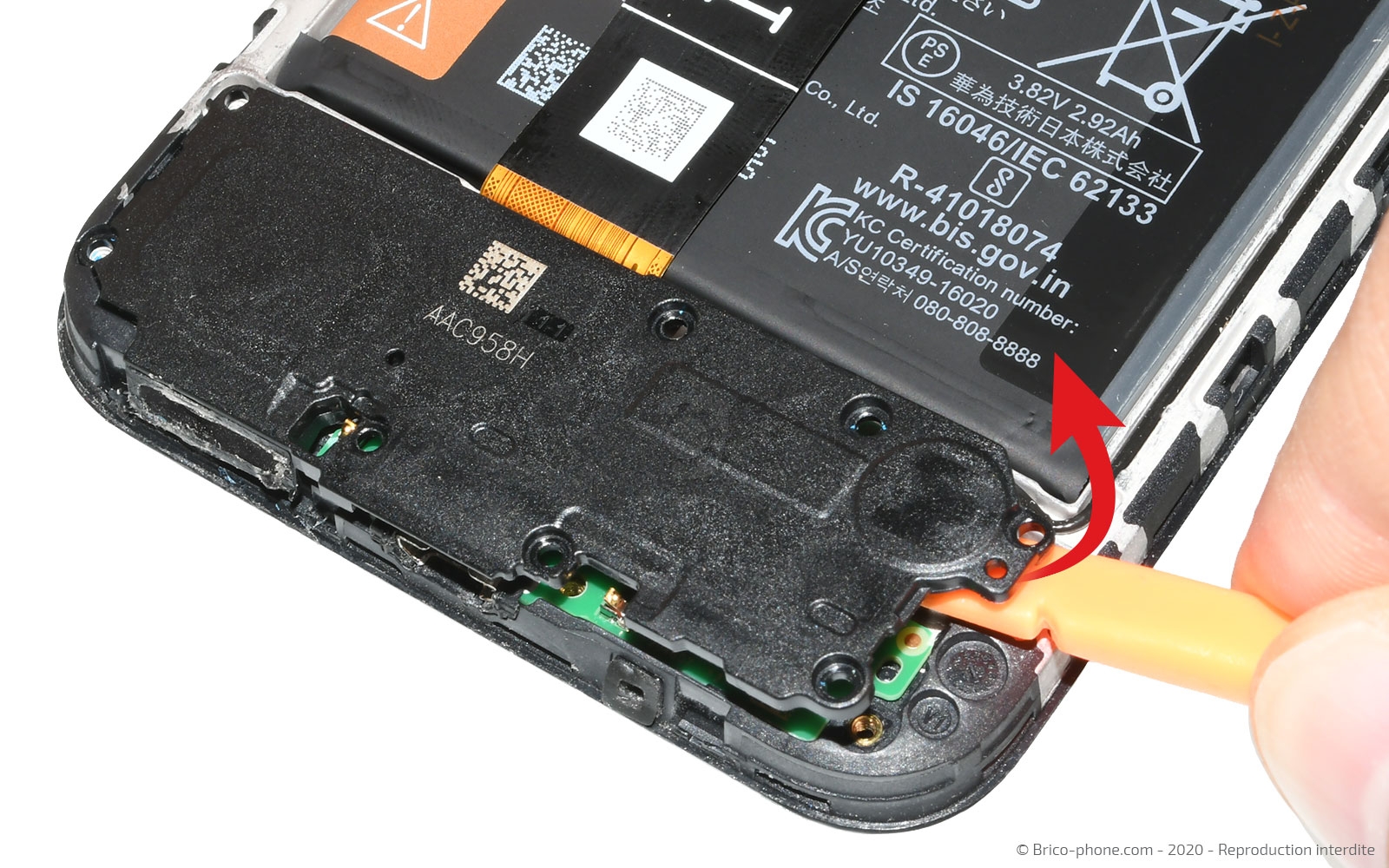

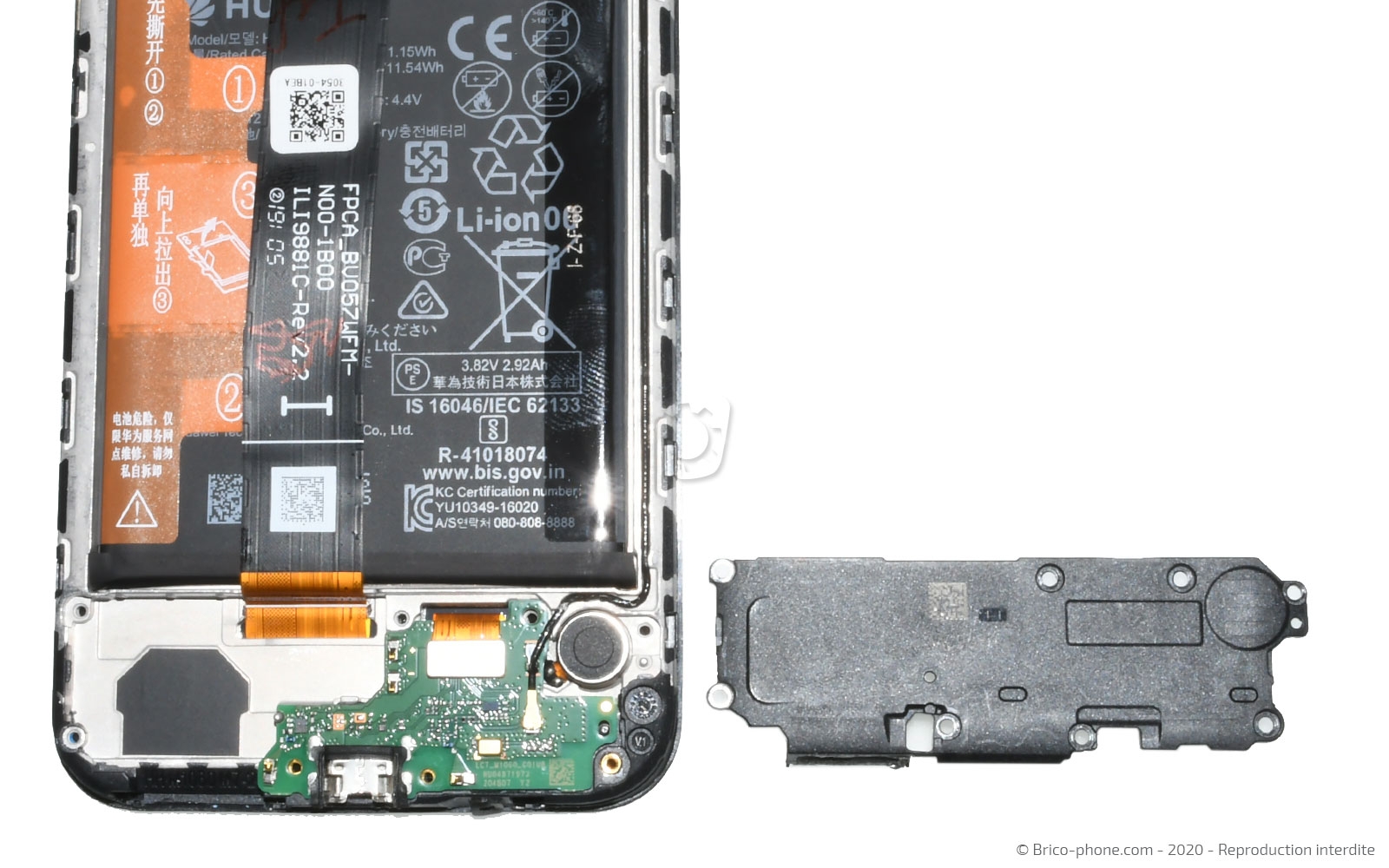

Etape 5 : Sortir le Haut-parleur externe

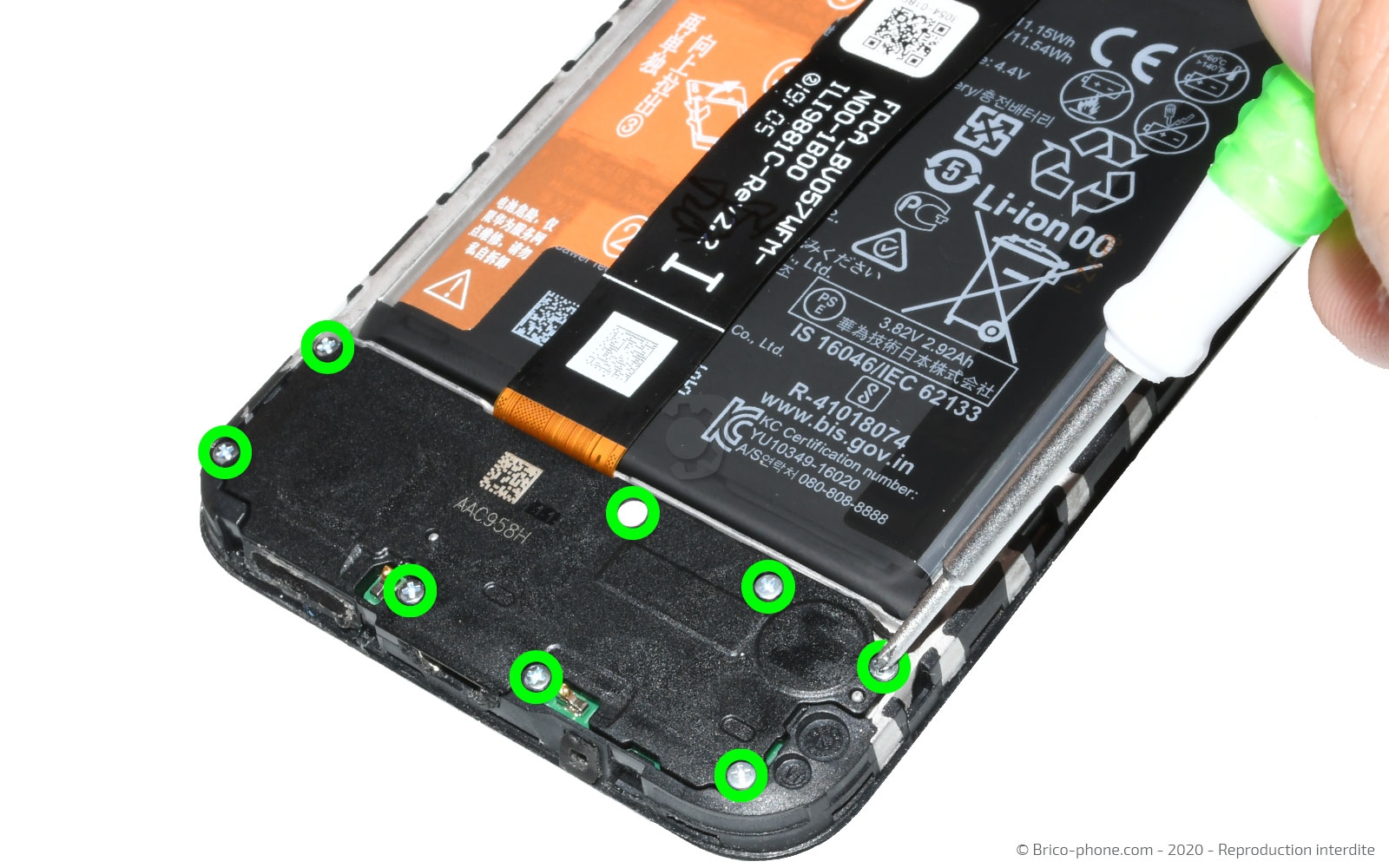

Retirez les 8 vis du haut-parleur externe en vous aidant du tournevis cruciforme de votre kit d'outils.

Faites ensuite basculer le composant toujours à l'aide du levier.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Libérer les nappes de l'écran

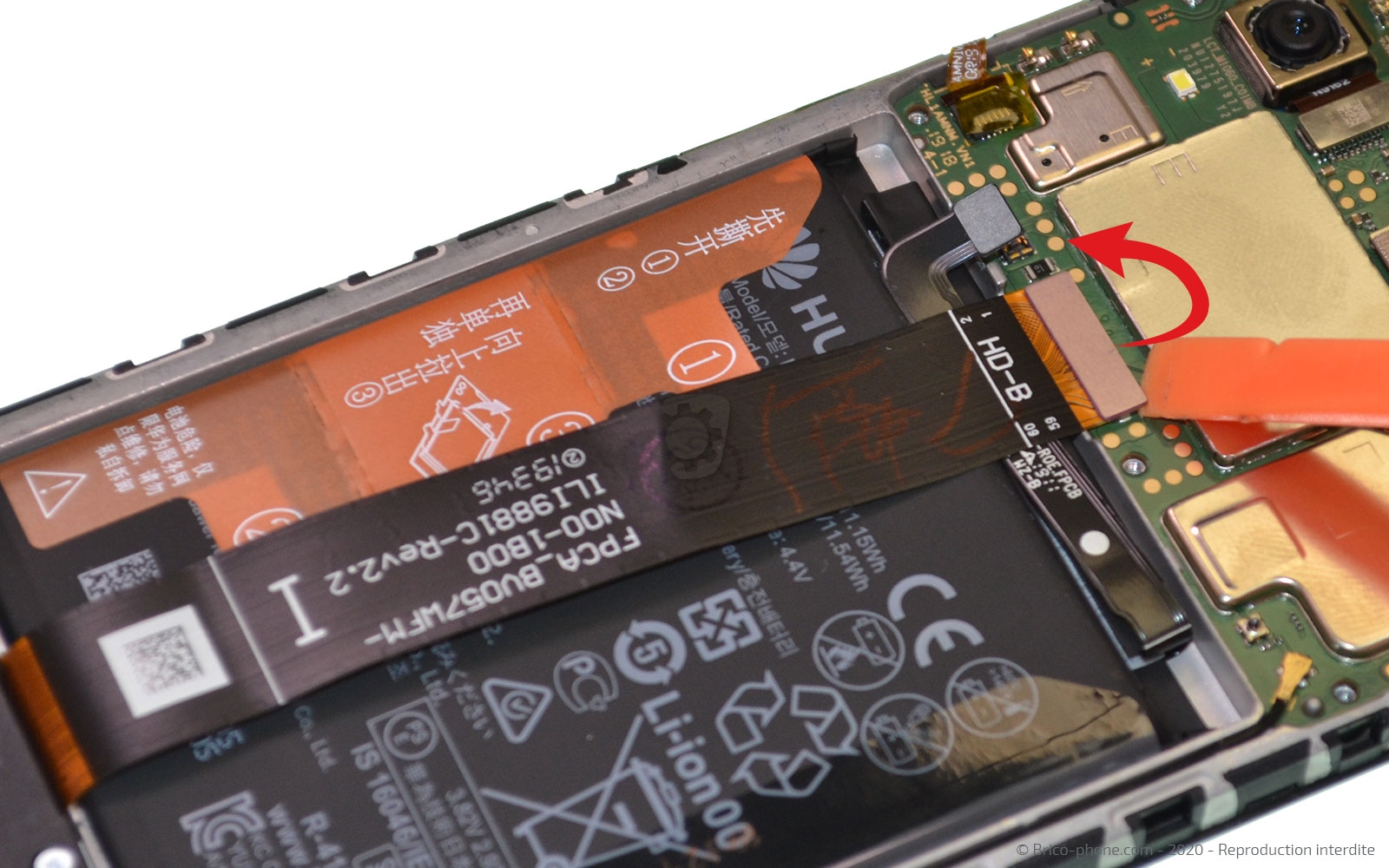

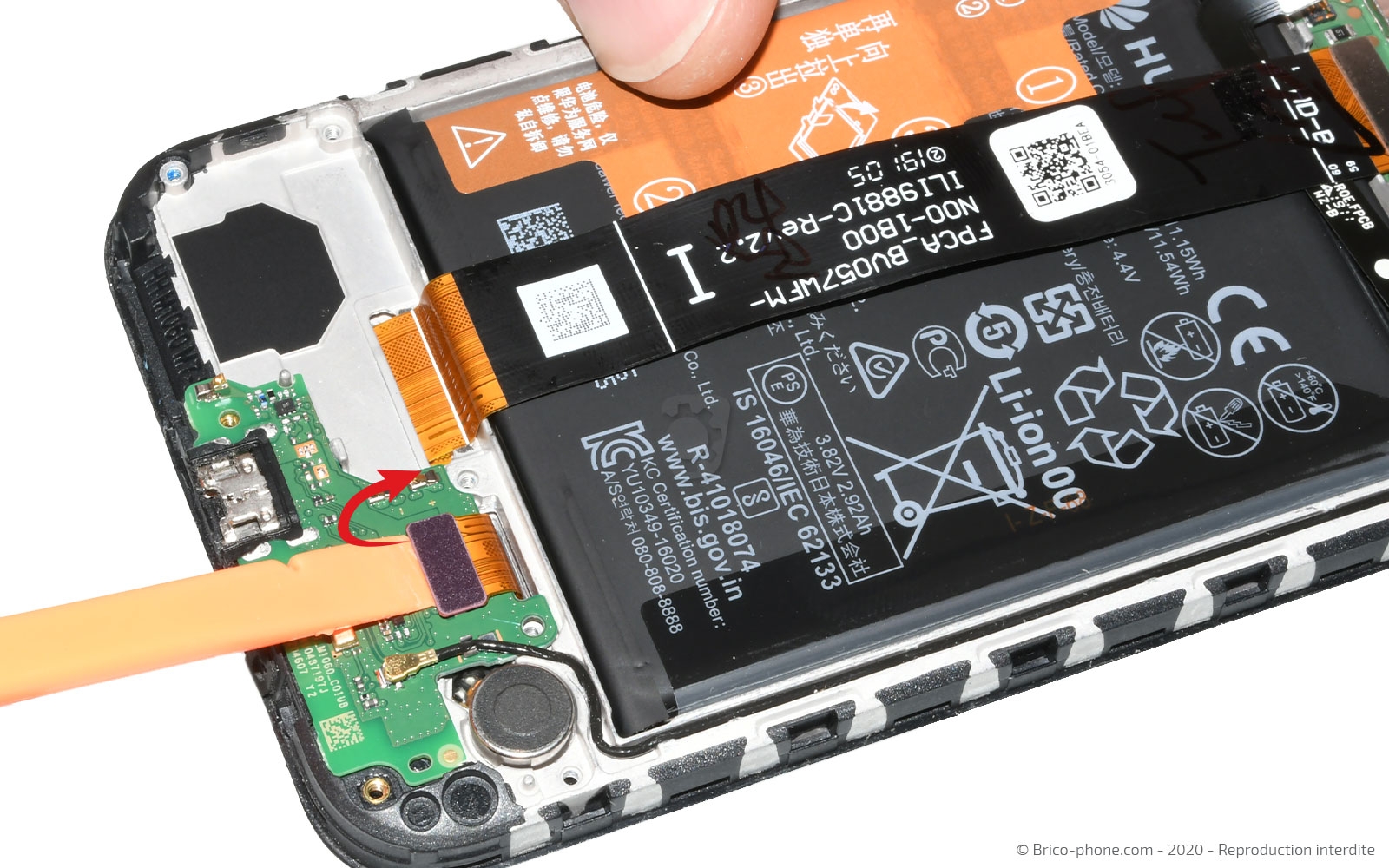

Afin de pouvoir sortir l'écran, vous devez dans un premier temps, déconnectez les deux nappes. La première étant connectée au connecteur de charge et la deuxième à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Chauffer la vitre avant
Pour cette étape, il est impératif de chauffer l'écran et pour cela, vous avez plusieurs possibilités.

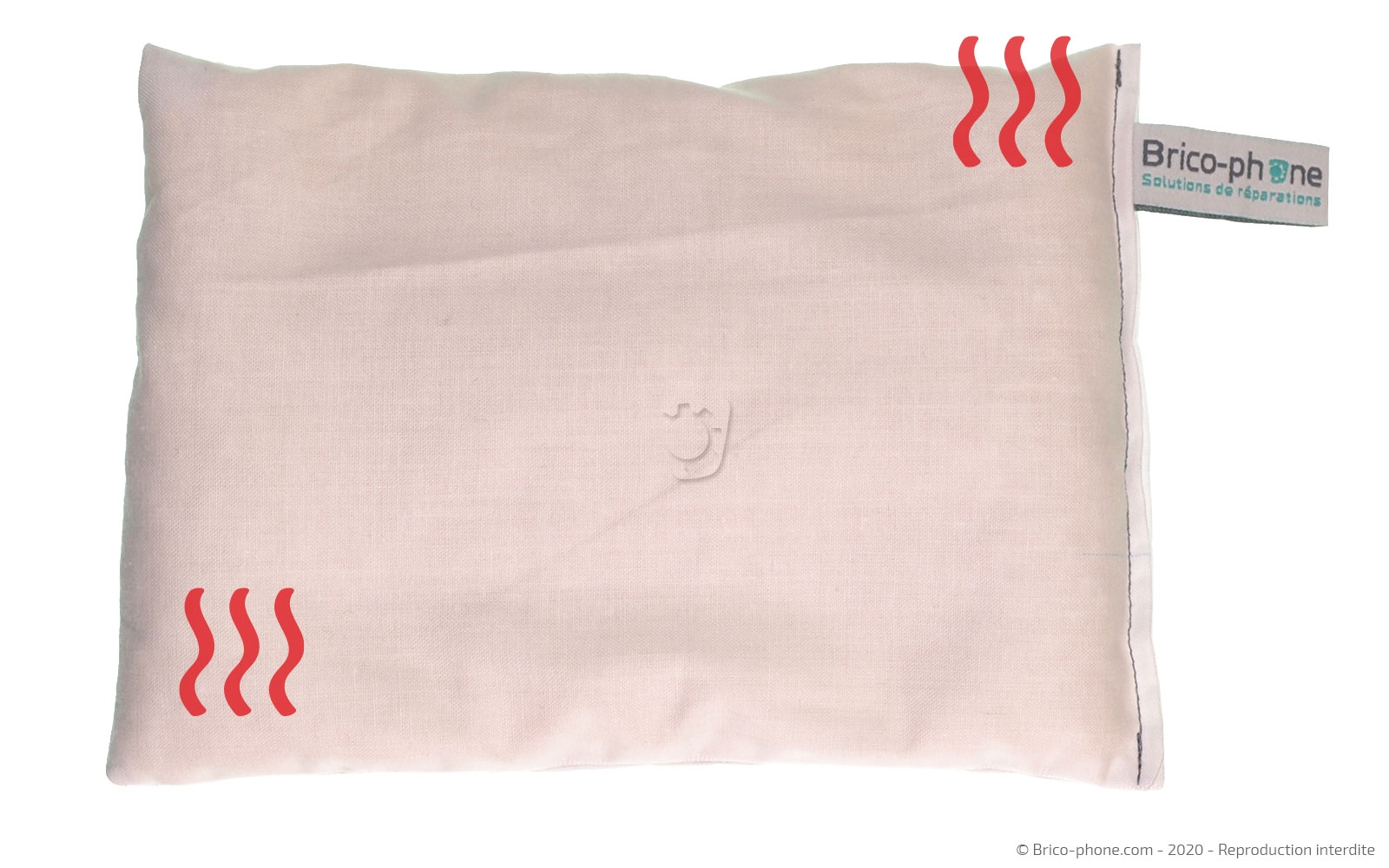

La première étant d'utiliser un coussin chauffant 30 secondes, qu'il vous faut dans un premier temps passer au micro-ondes 1 à 2 minutes.

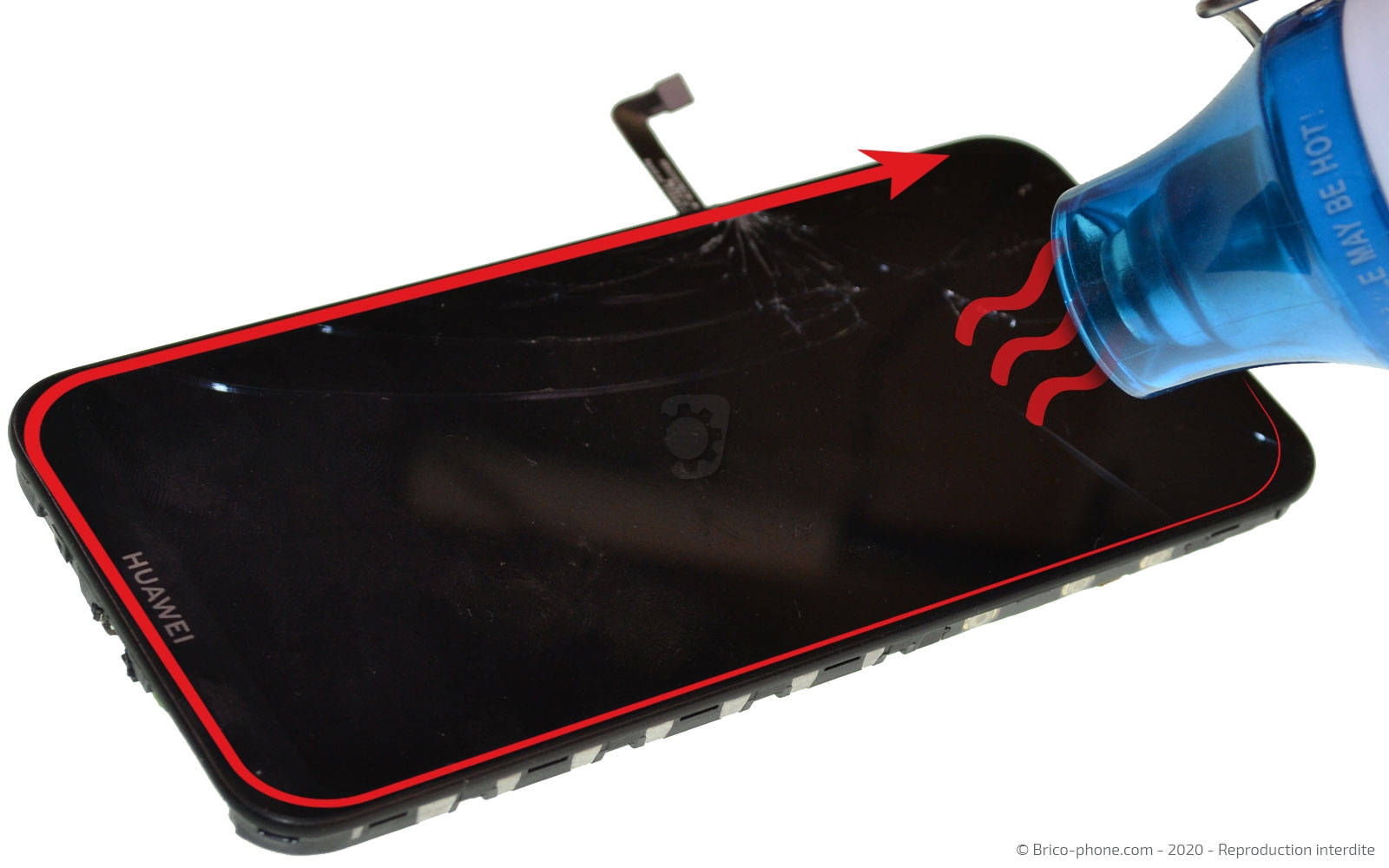

La seconde méthode est de chauffer les contours de l'écran avec le décapeur thermique ou un sèche-cheveux.

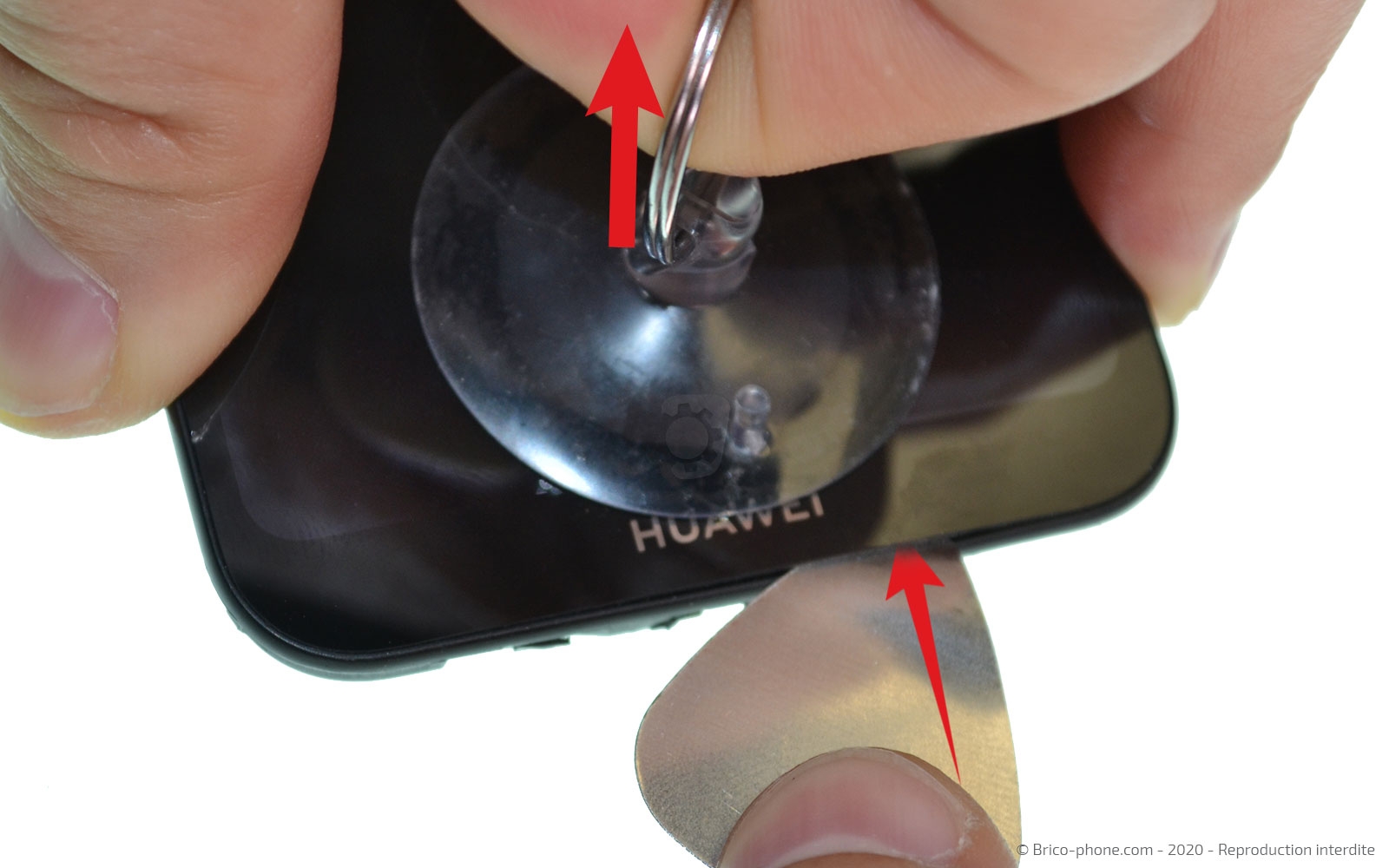

Ensuite, collez la ventouse près du bord de l'écran fin de pouvoir glisser entre ce dernier et le châssis le médiator en métal troué.

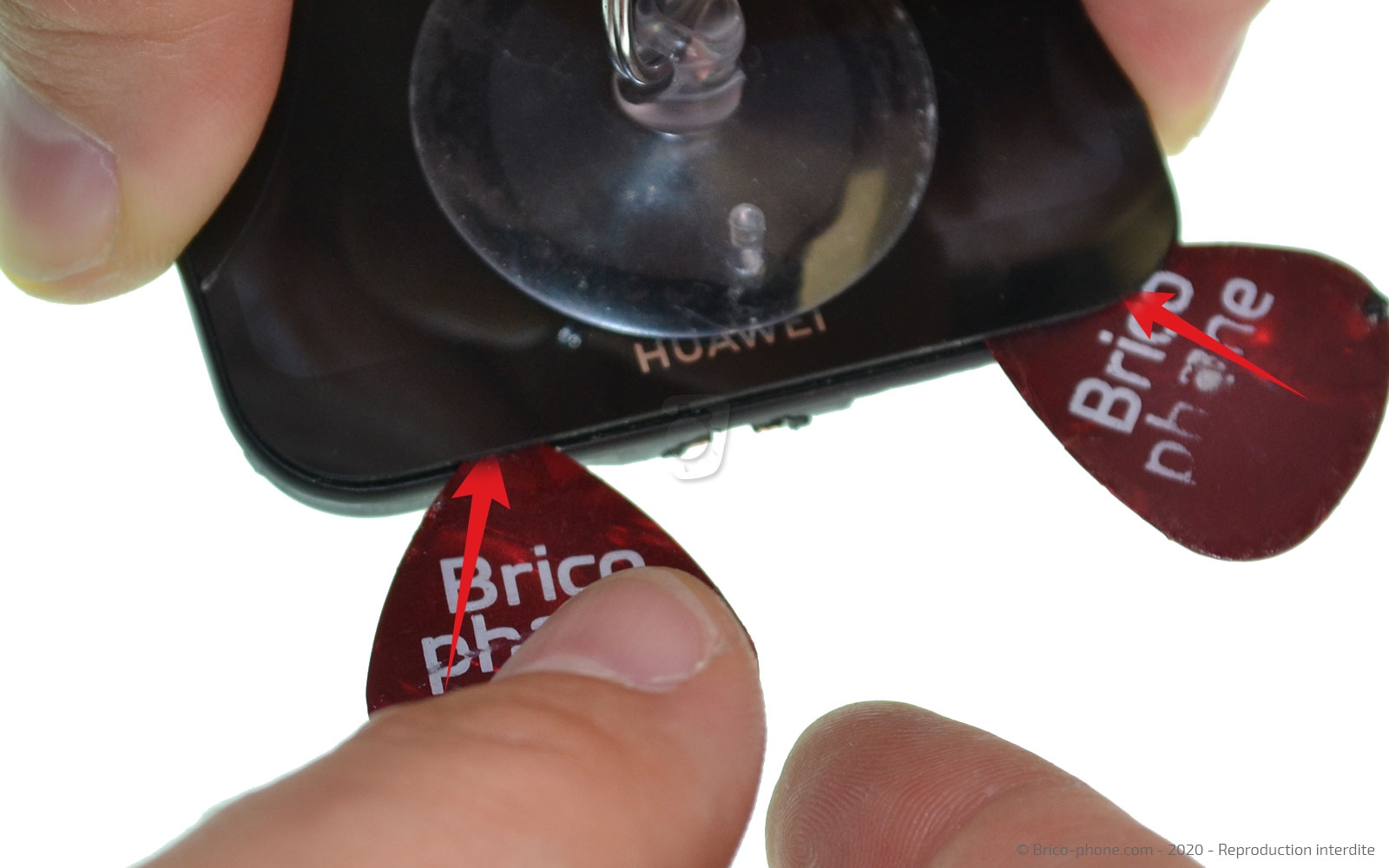

Remplacez le médiator en métal par la version plastique pour terminer la manipulation.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

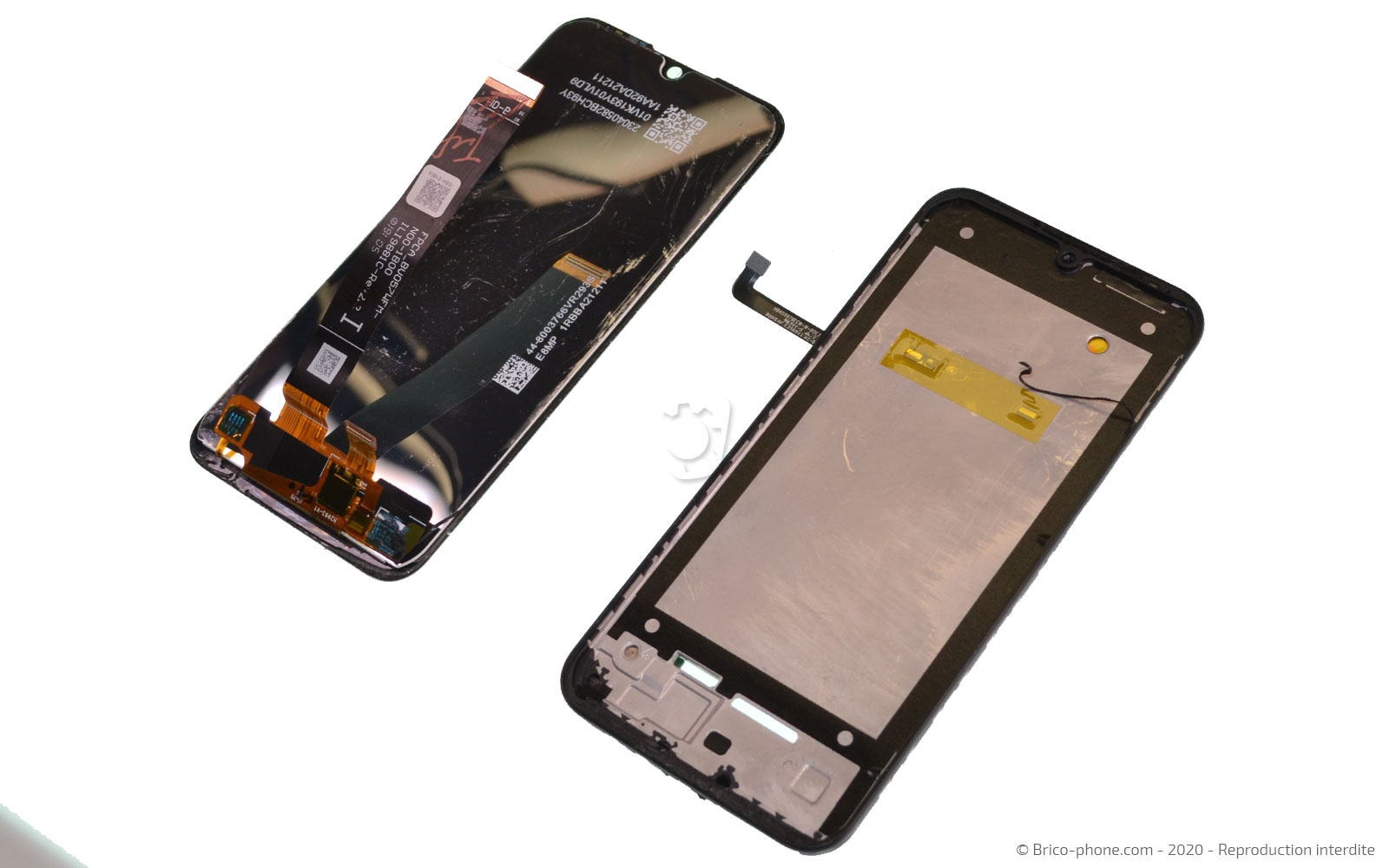

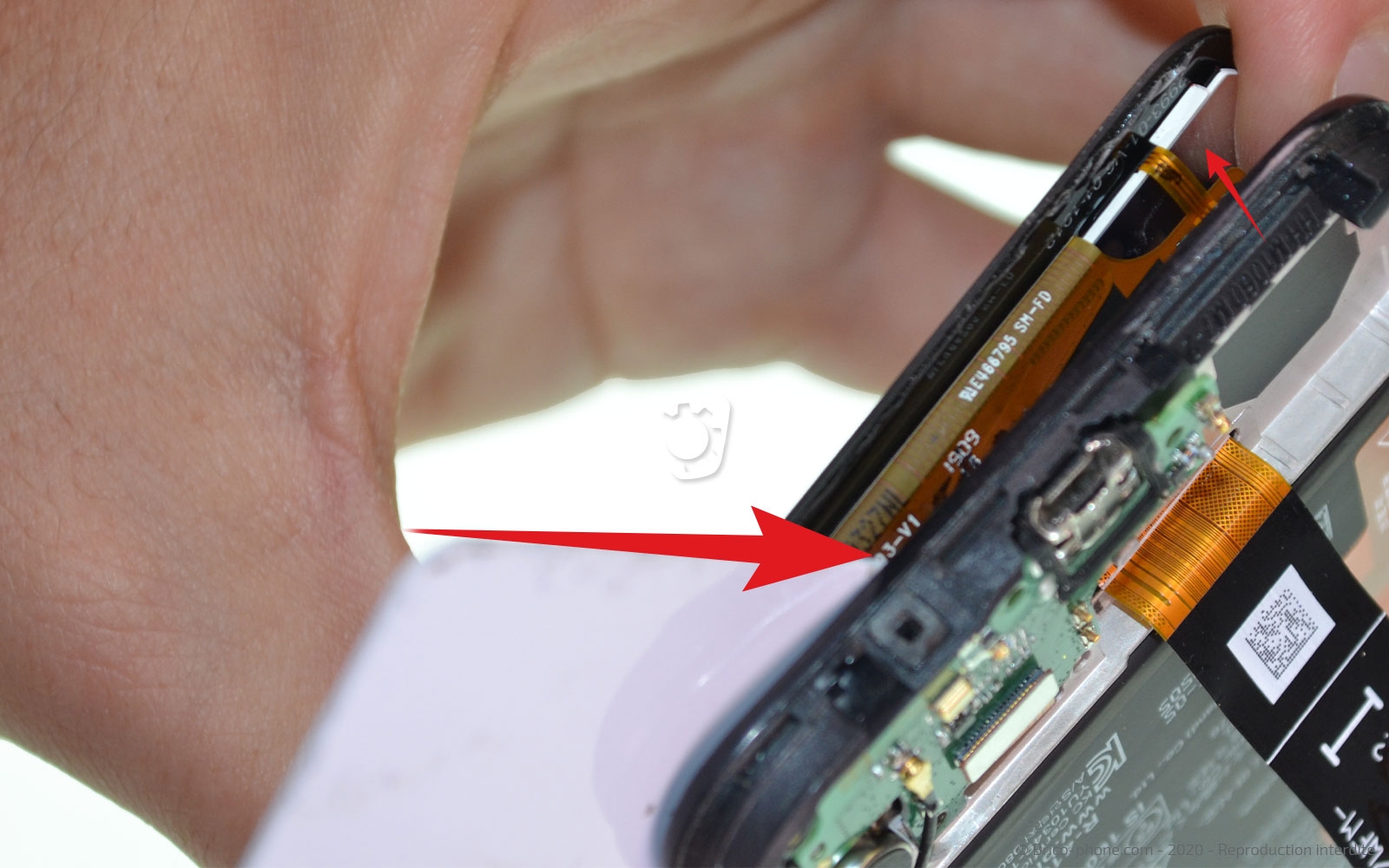

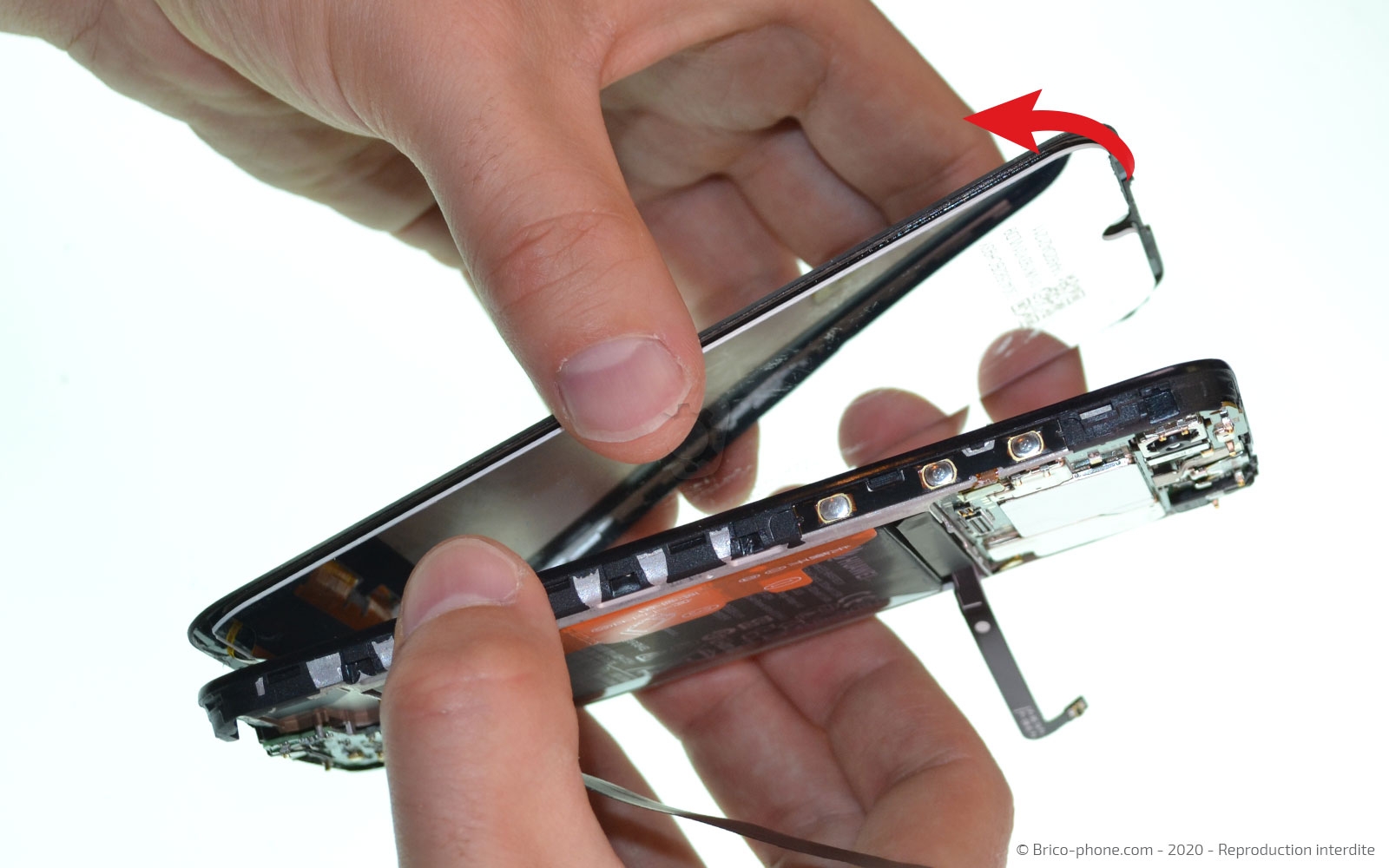

Etape 8 : Ouvrir le téléphone

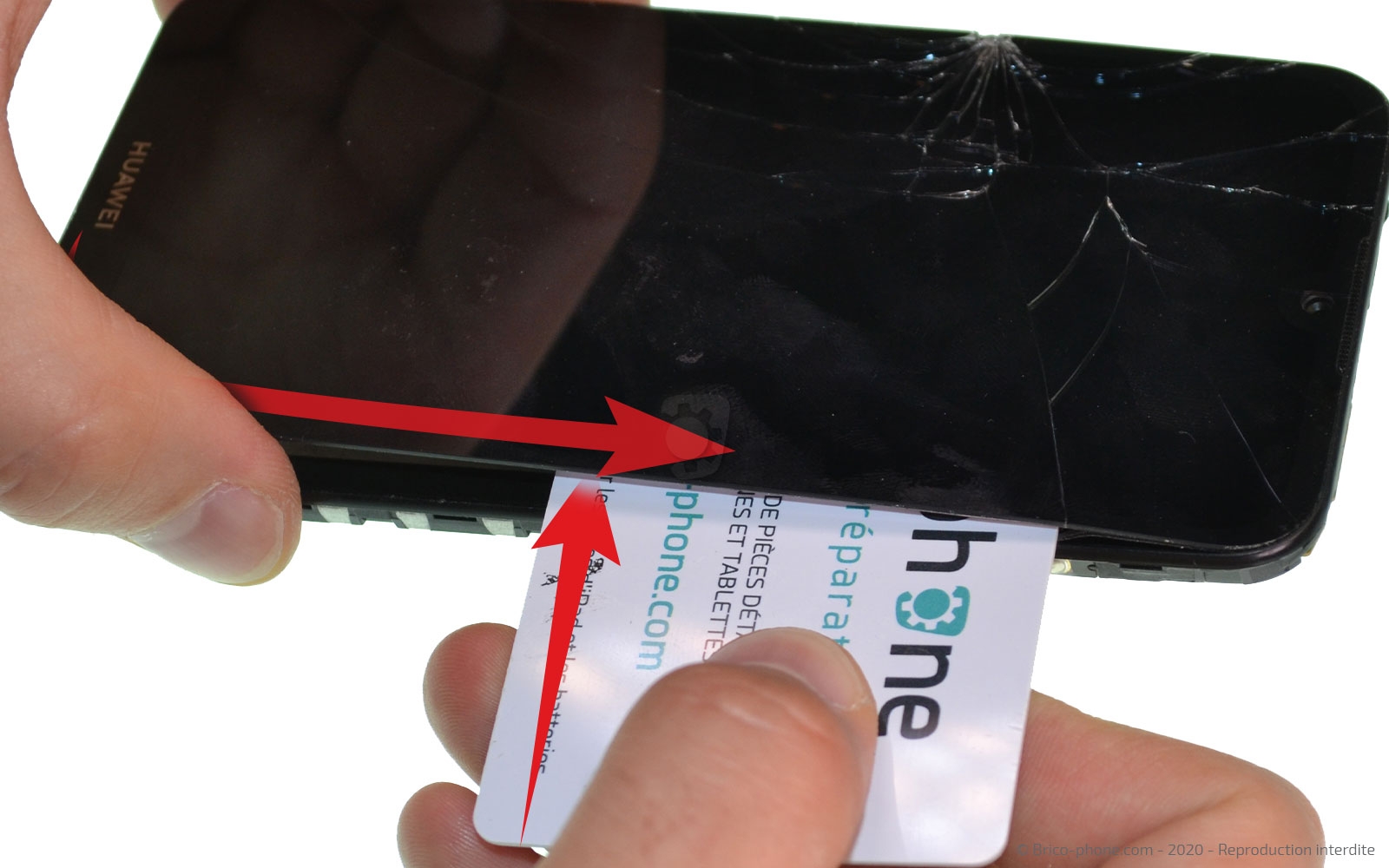

Insérez la carte en PVC sous l'écran et le LCD car vous pourrez terminer le décollage avec plus de facilité.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage

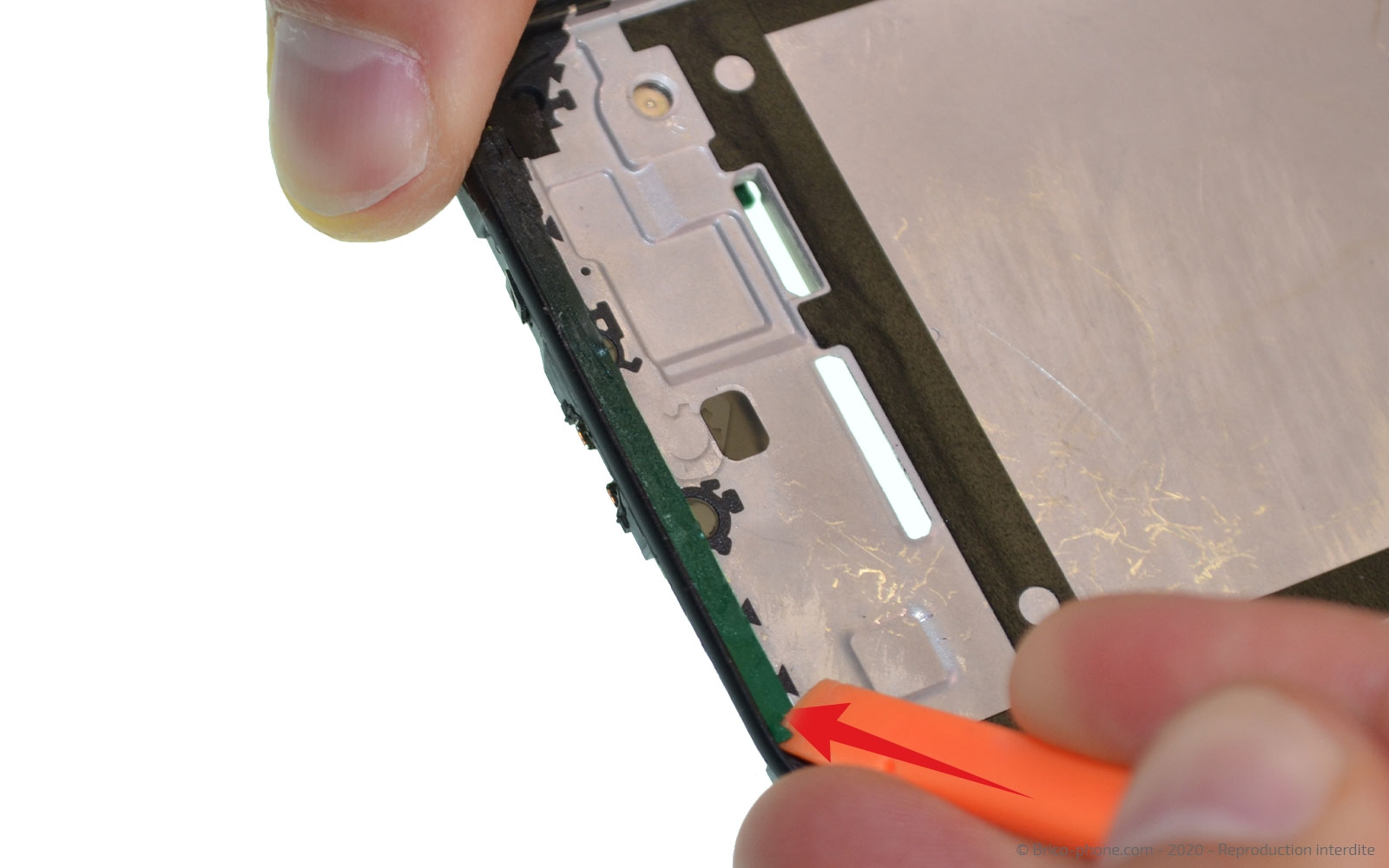

Pour monter le nouvel écran, nettoyez le châssis des résidus de stickers et de retirer les adhésifs de protection du nouveau composant.

Placez un filet de colle B-7000 sur toute la longueur du châssis avant de reposer l'écran et de laisser sécher sous presse à l'aide de pinces ou de livres pendant 45 minutes.

Pour finir, remontez votre Huawei Y5 2019 en suivant les étapes précédentes dans l'ordre inverse.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Colle professionnelle B7000 en tube de 3ml
3,90 €
Pince à ressort
6,90 €
