Démontage complet sur Y5 2019

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 15/20
Y5 2019 | Temps estimé : 30 min | Difficulté : 2.5/5

Vous souhaitez connaître l'ensemble des pièces qui composent votre appareil ou simplement remplacer le vibreur de votre Huawei Y5 2019 ? Brico-phone met à votre disposition ce démontage complet pour vous aider dans votre réparation.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps, il est important de vous assurer de la compatibilité des pièces commandées avec votre smartphone. Pour cela, nous vous conseillons de composer le *#06# afin d'obtenir le numéro IMEI à retranscrire au sein de la case dédiée sur notre page d'accueil. Brico-phone vous informera sur le modèle de votre téléphone.

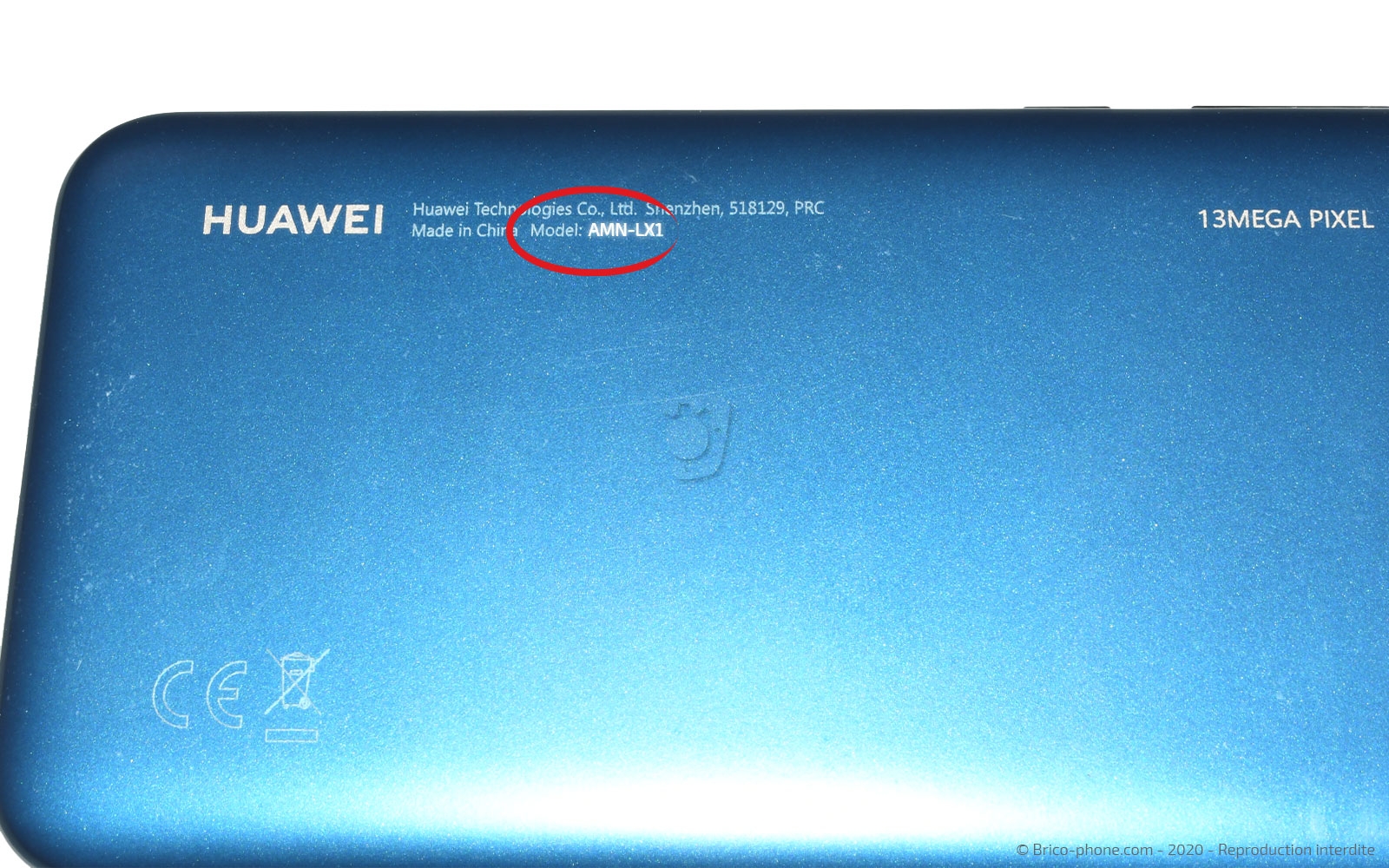

Autrement, regardez l'inscription se trouvant au dos de votre appareil, s'il est écrit AMN-LX1, il s'agit en effet du Huawei Y5 2019.

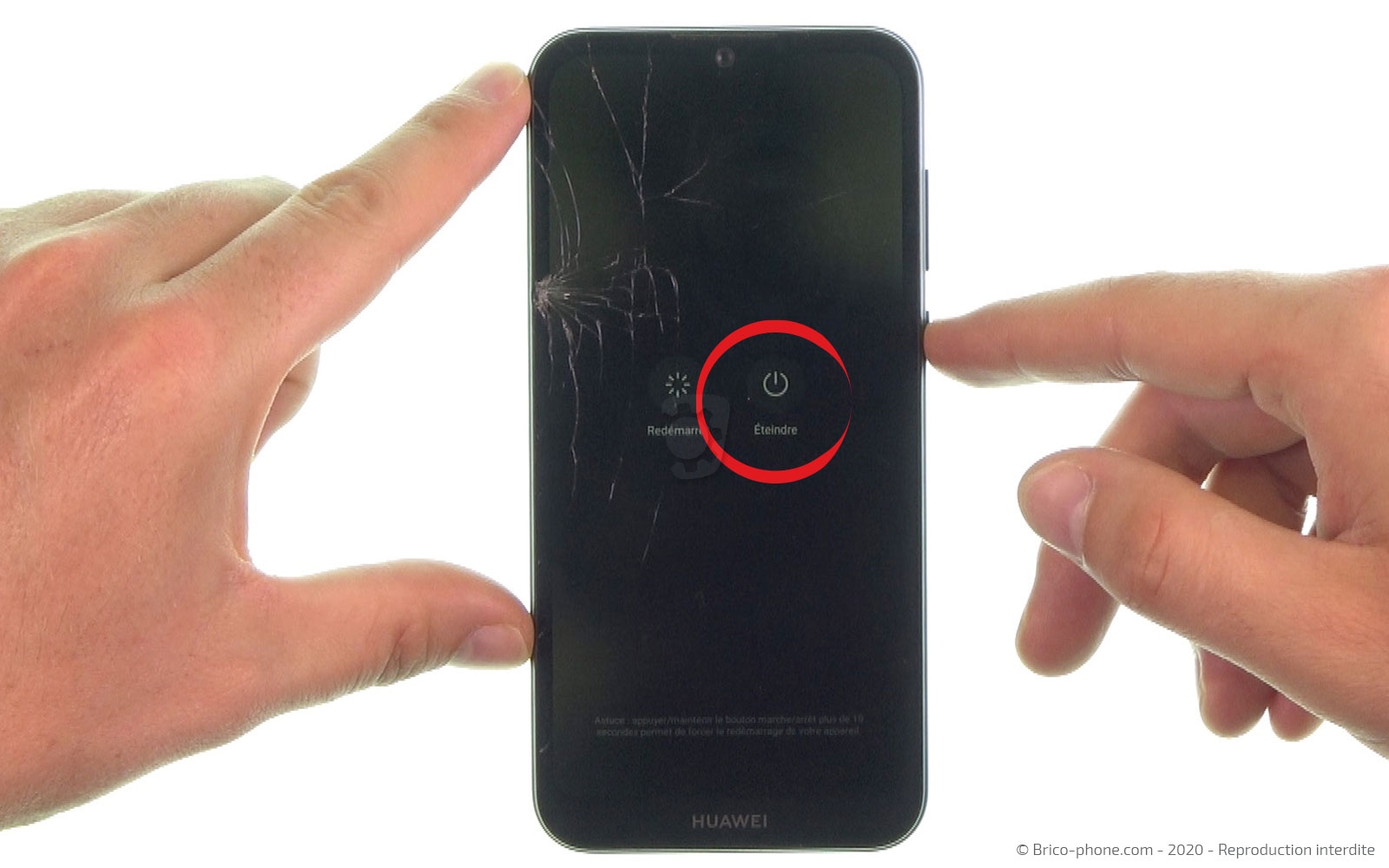

Par la suite, mettez hors tension votre smartphone.

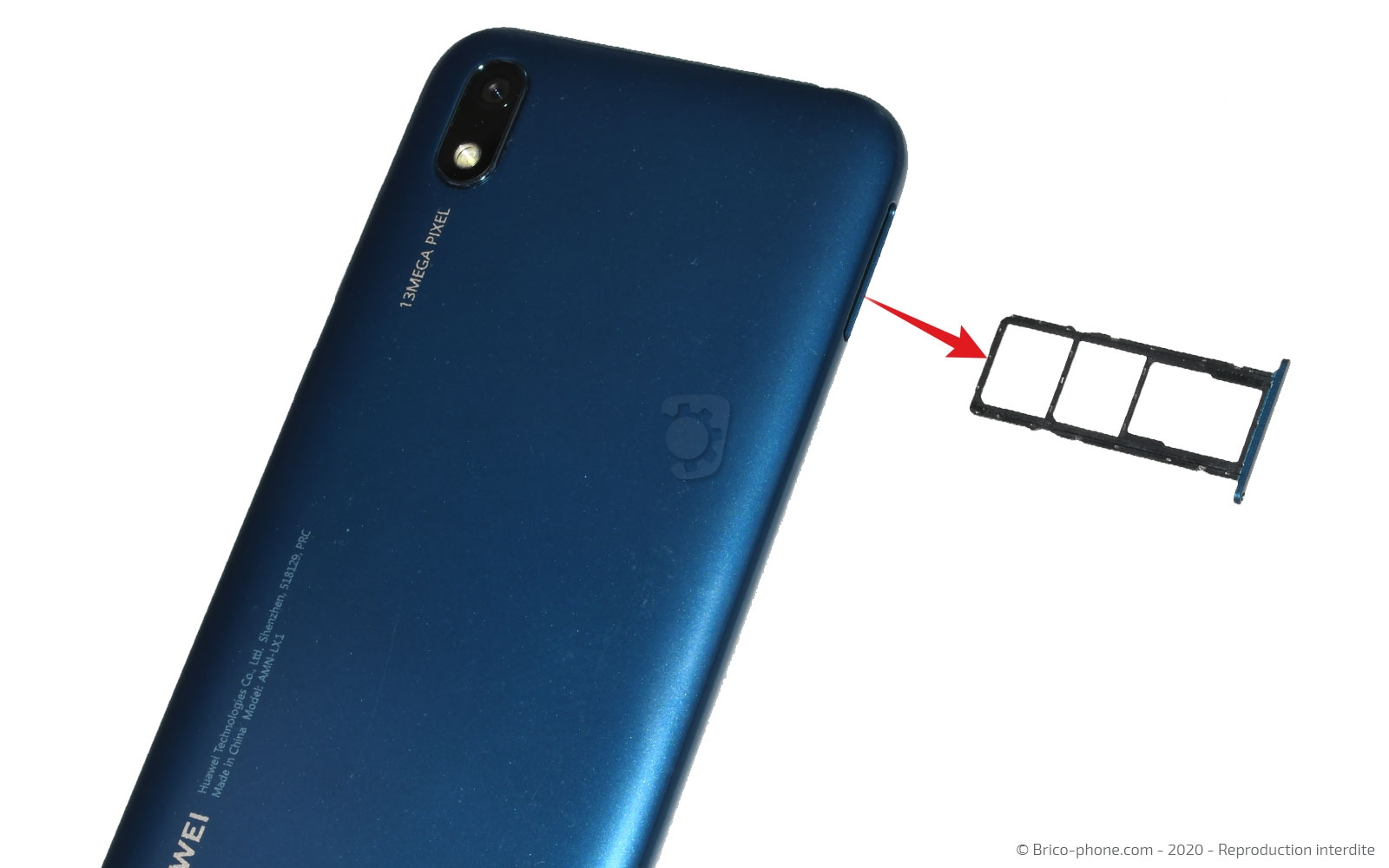

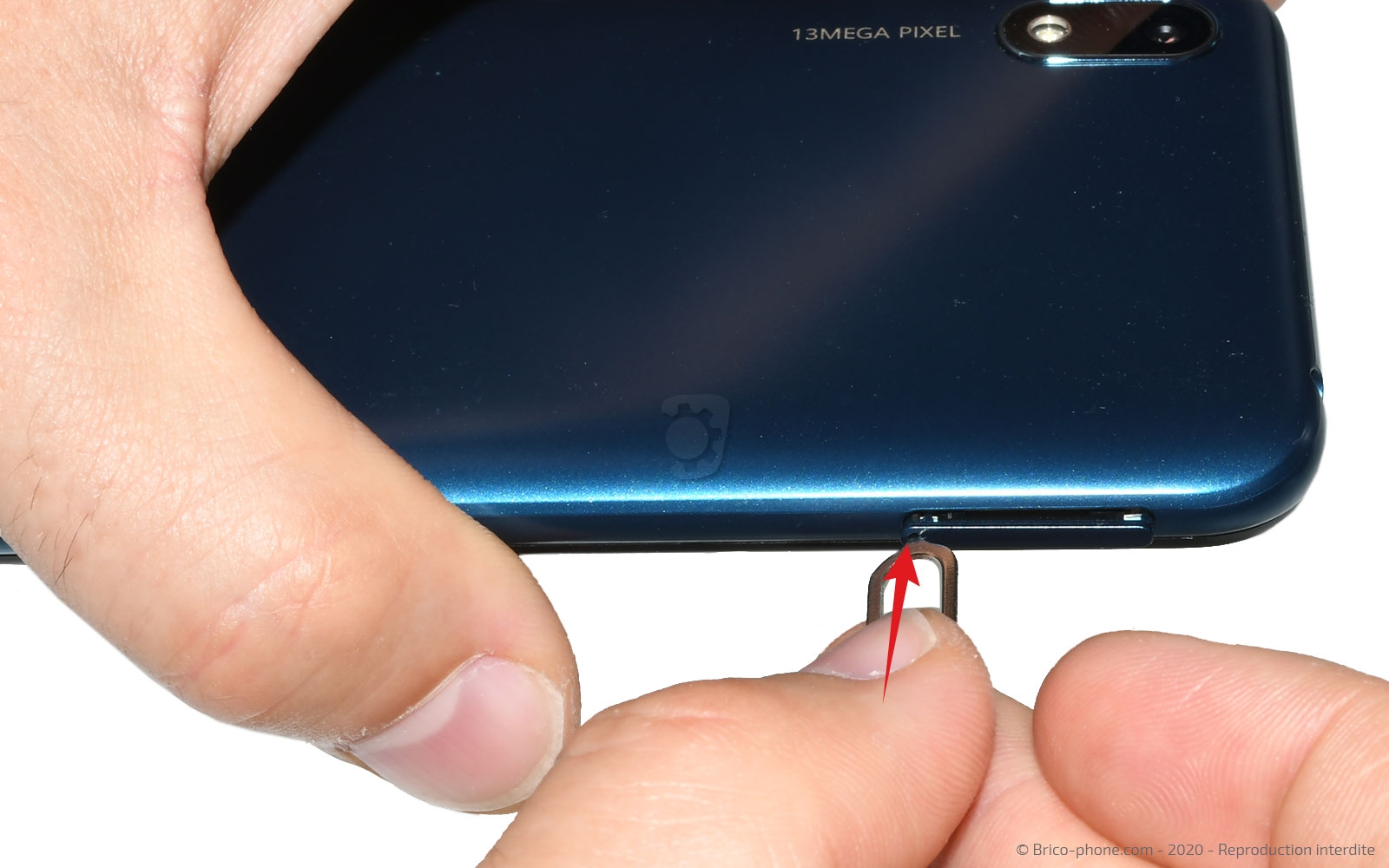

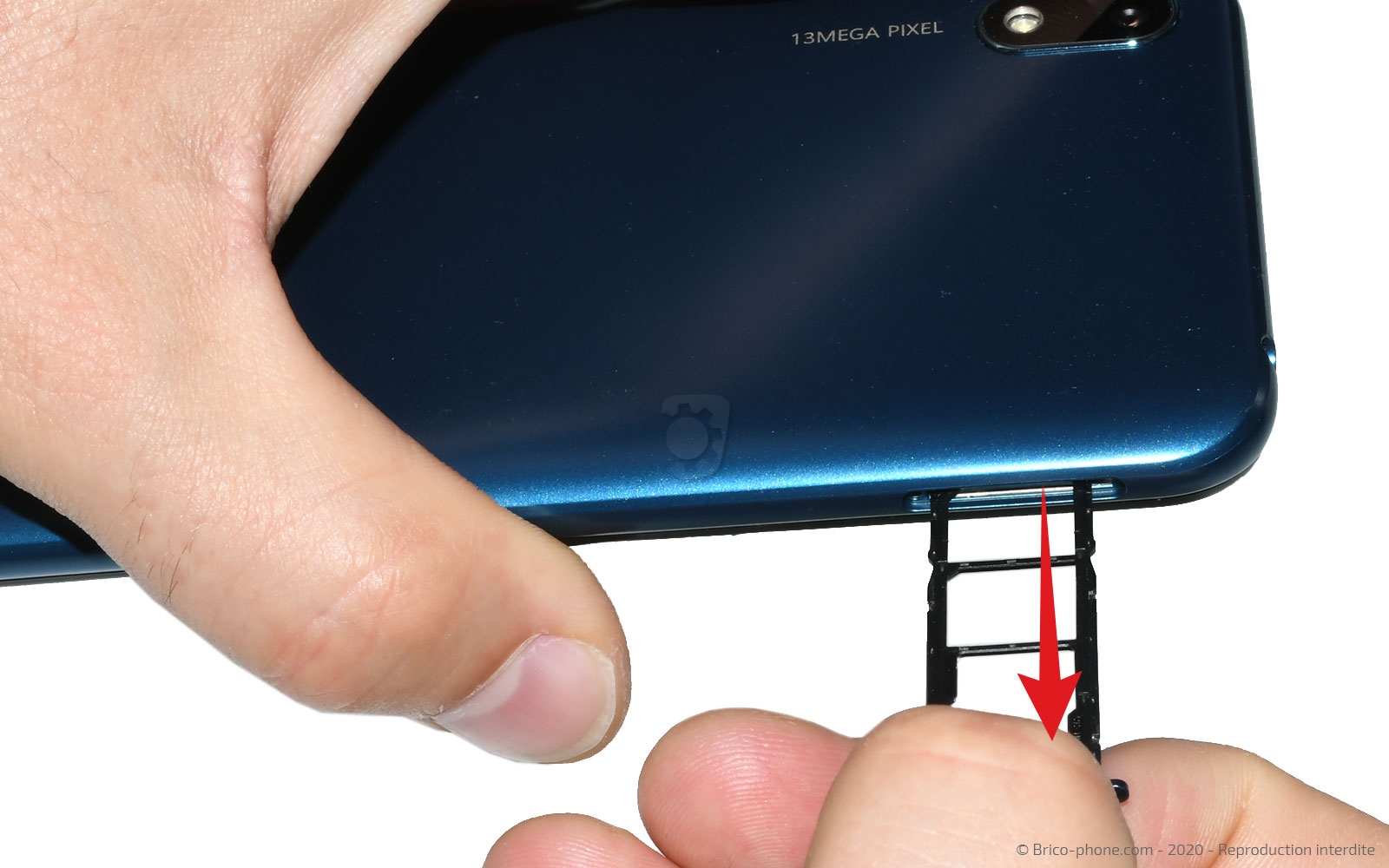

Etape 1 : Retirer le rack Sim
Avec l'outil Sim d'origine ou du kit d'outils, sortez le tiroir des cartes Sim et SD.
Outils du kit utilisés
Outils du kit utilisés

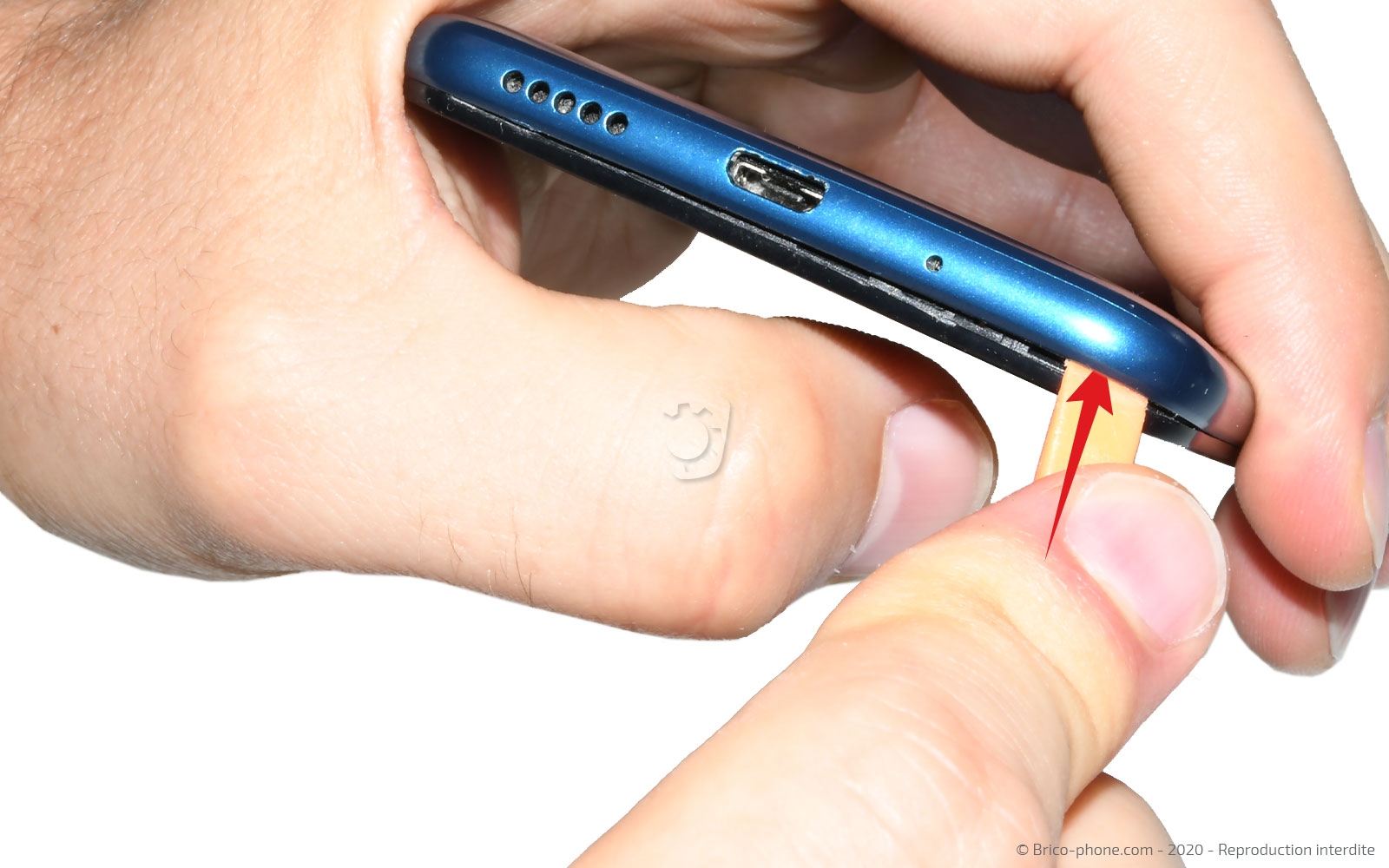

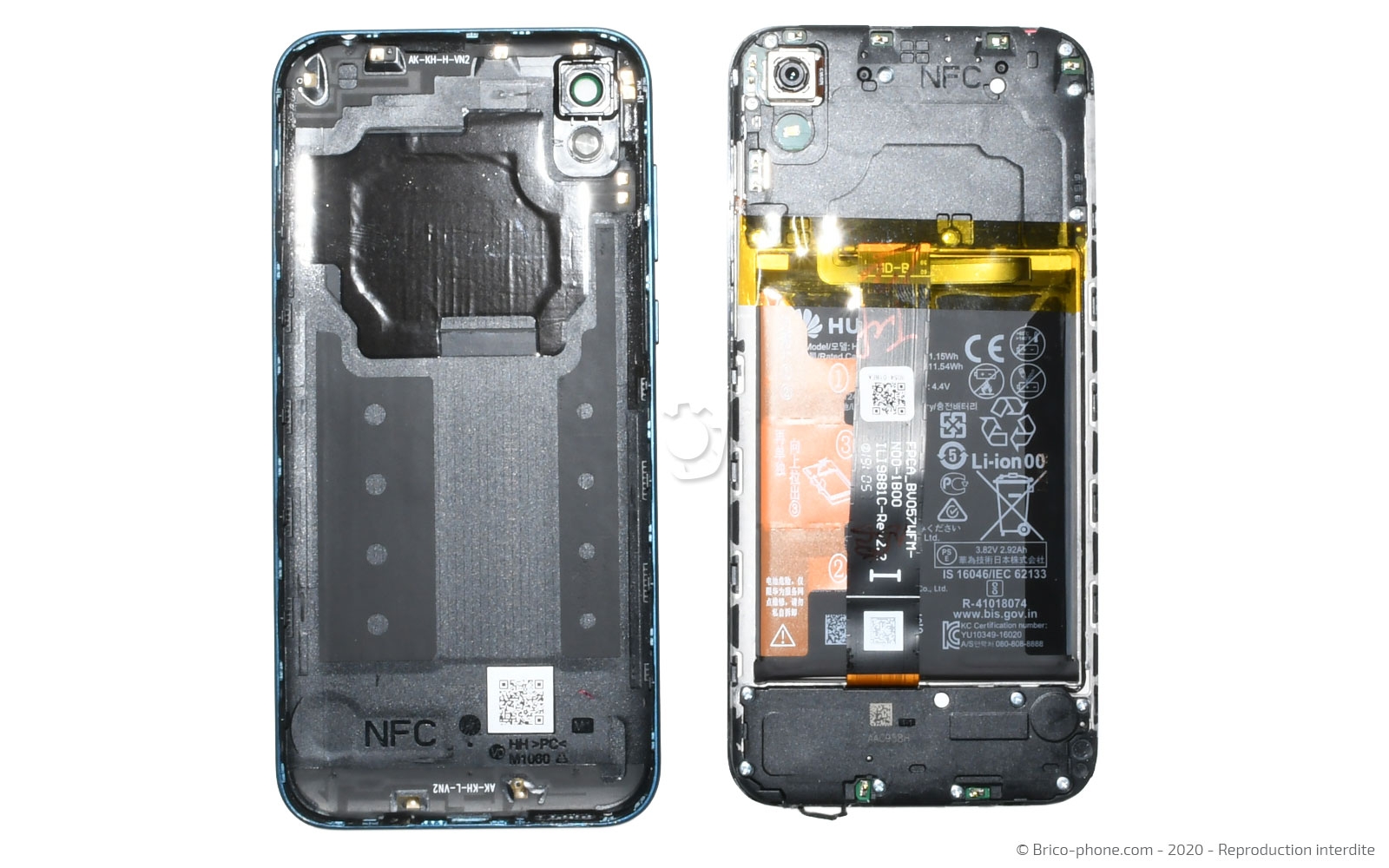

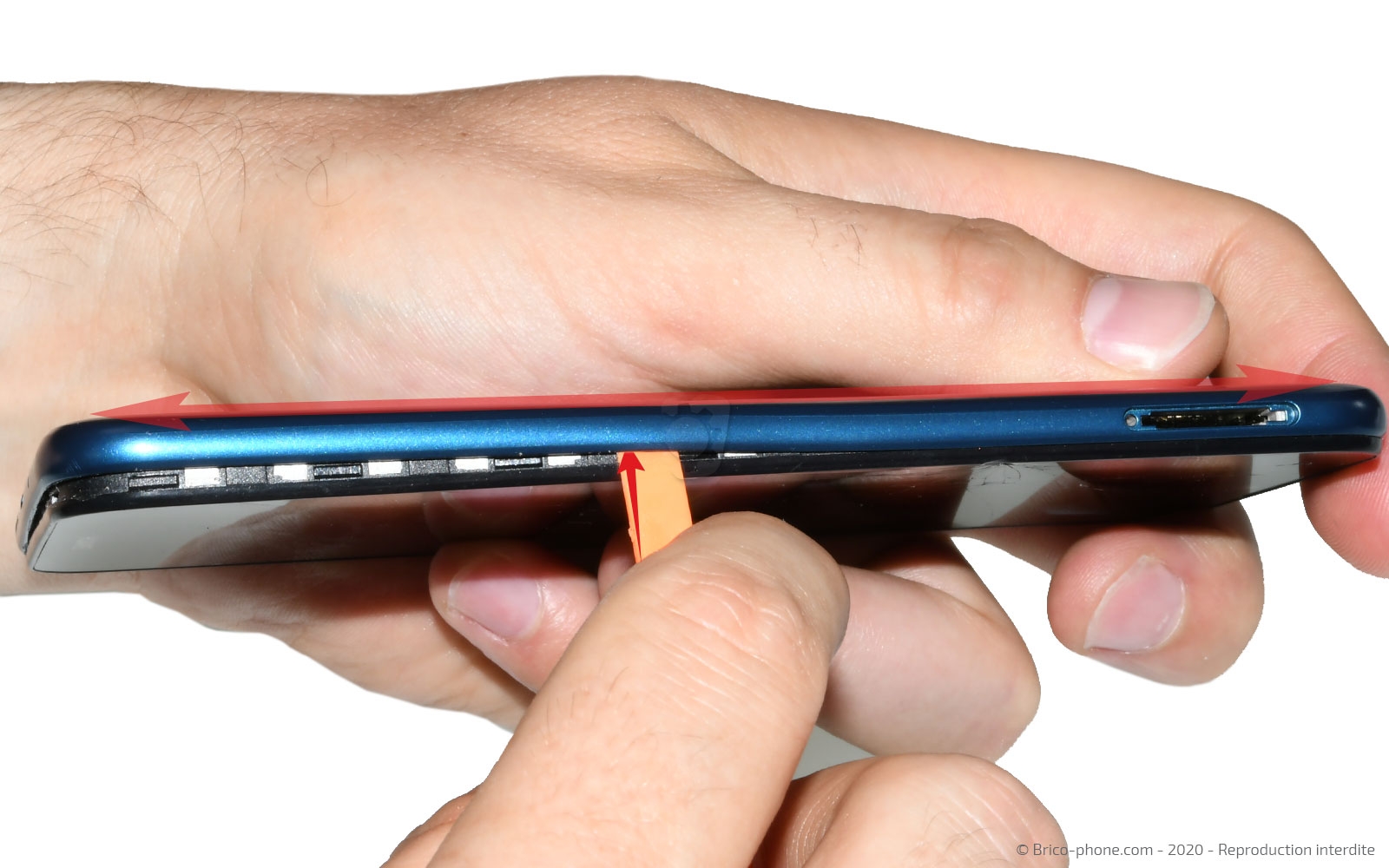

Etape 2 : Déclipser la coque arrière

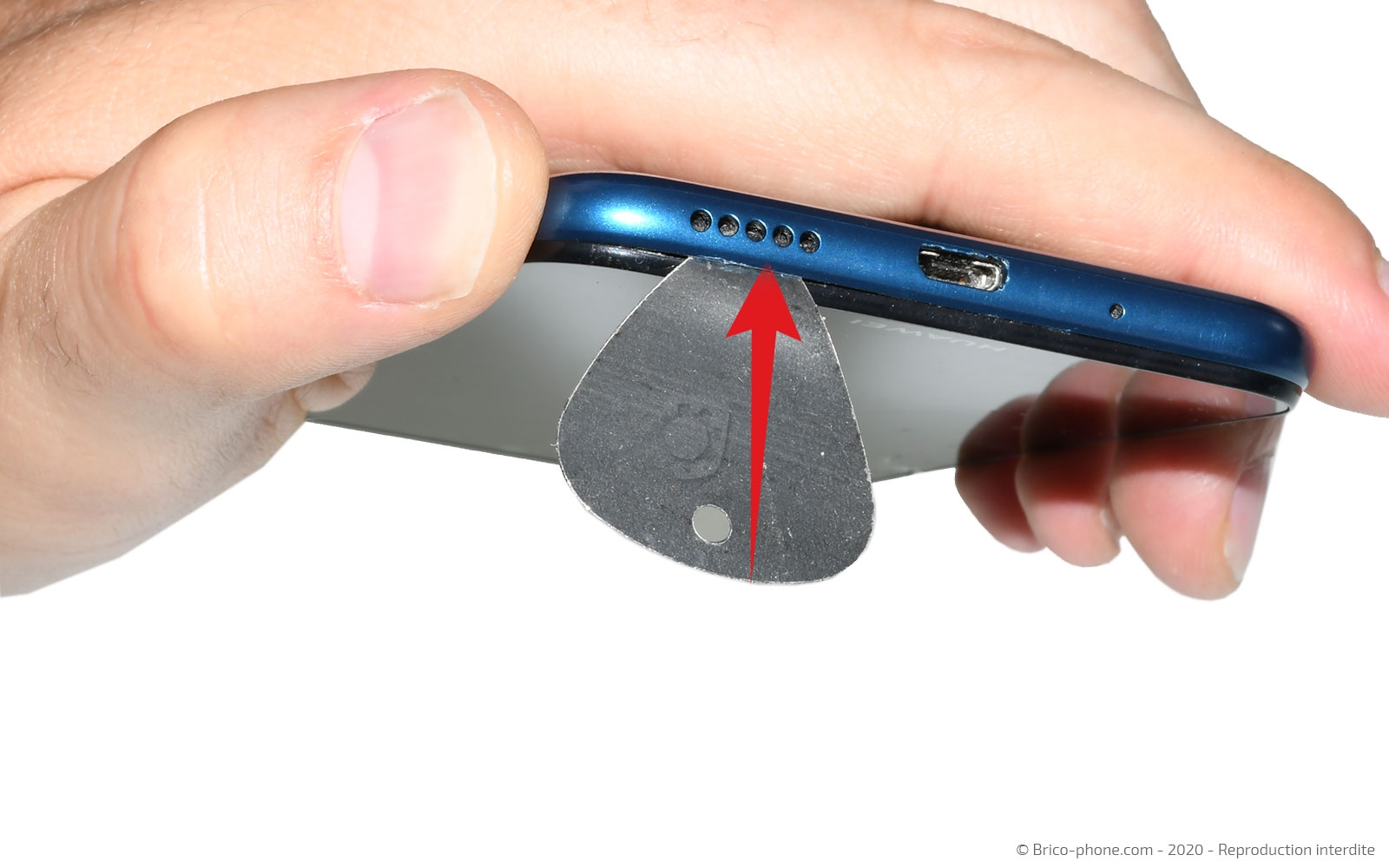

Glissez le médiator métallique troué entre la coque arrière et le bloc écran afin de pouvoir légèrement déclipser cette dernière.

Remplacez ensuite, le médiator par le levier en nylon pour détacher l'intégralité de la coque.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Coque arrière pour Huawei Y5 (2019) Bleu Saphir
24,90 €

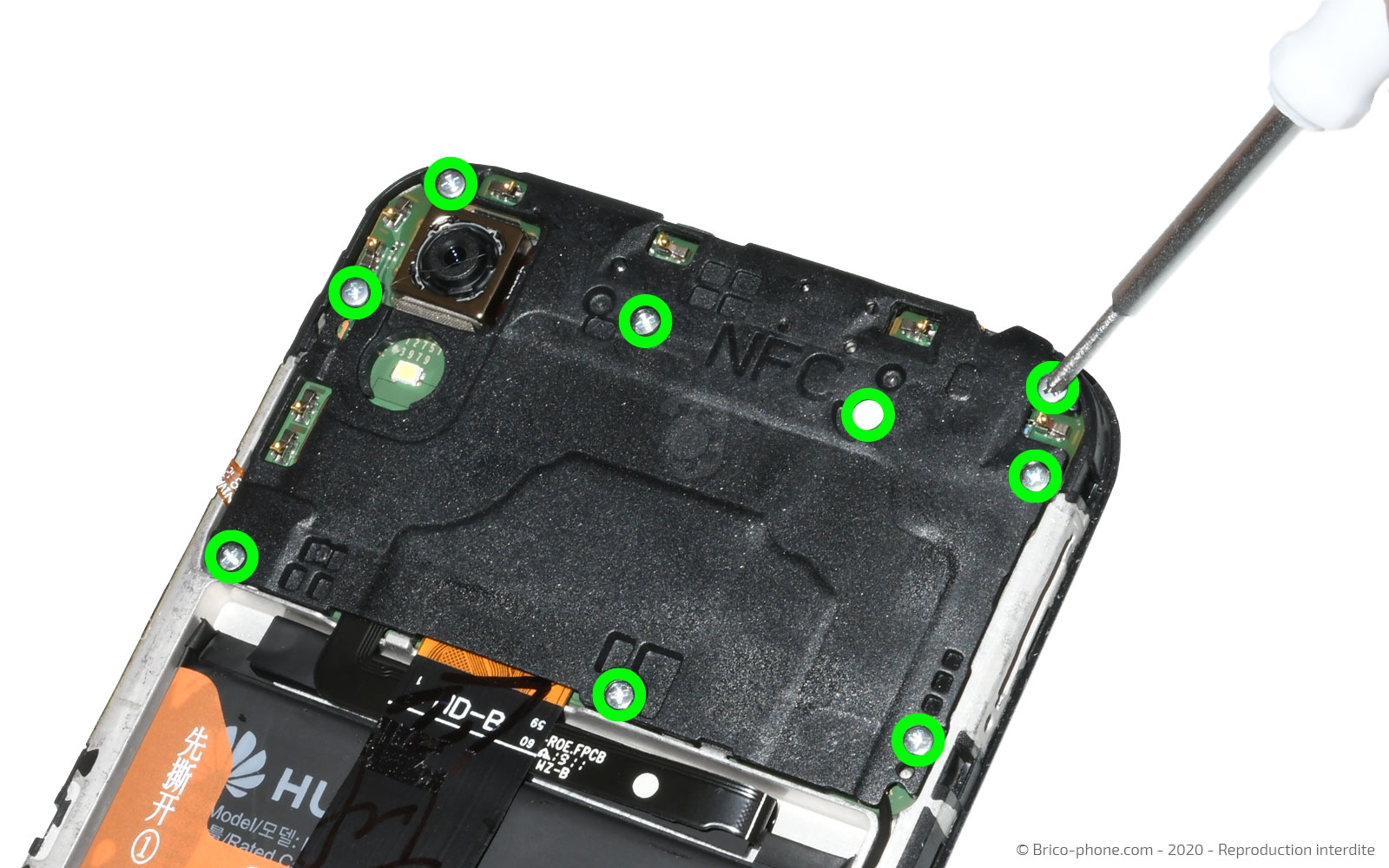

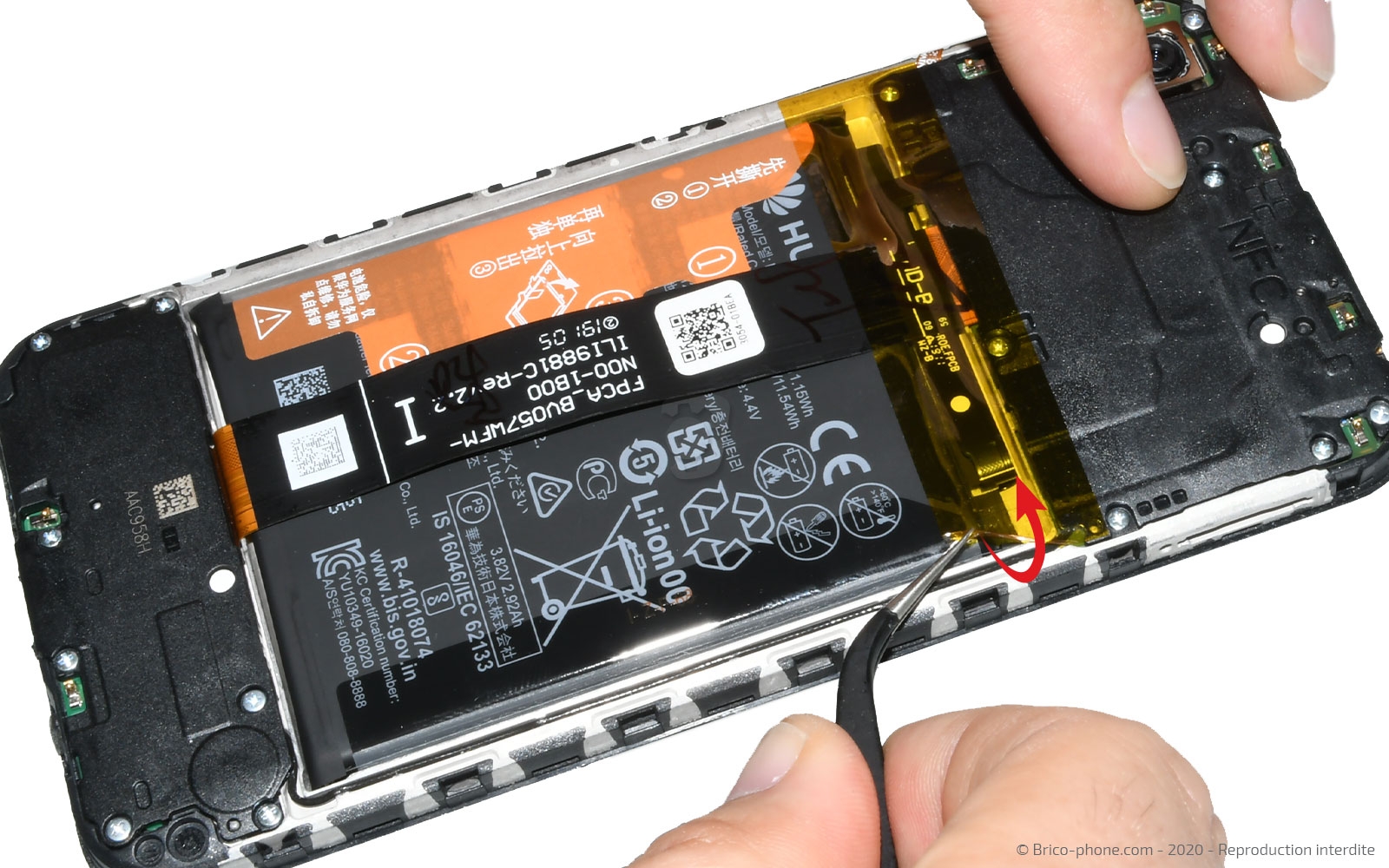

Etape 3 : Extraire la plaquette de protection
A l'aide de la pincette en métal, retirez l'adhésif jaune. Puis, munissez-vous du tournevis cruciforme afin d'extraire les 9 vis de la plaquette de protection avant de la soulever avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

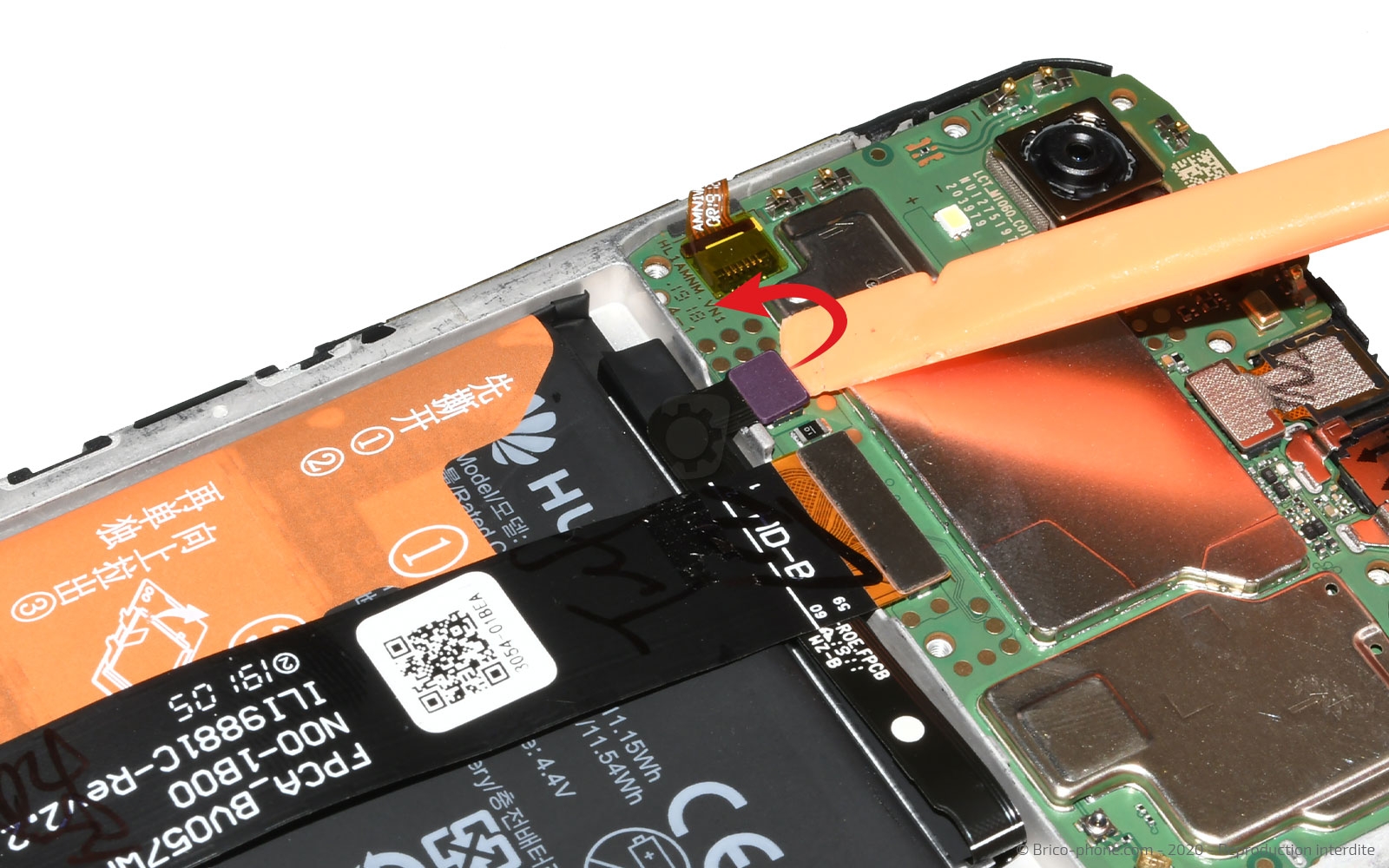

Etape 4 : Déconnecter la batterie
Toujours avec le même ustensile, déconnectez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

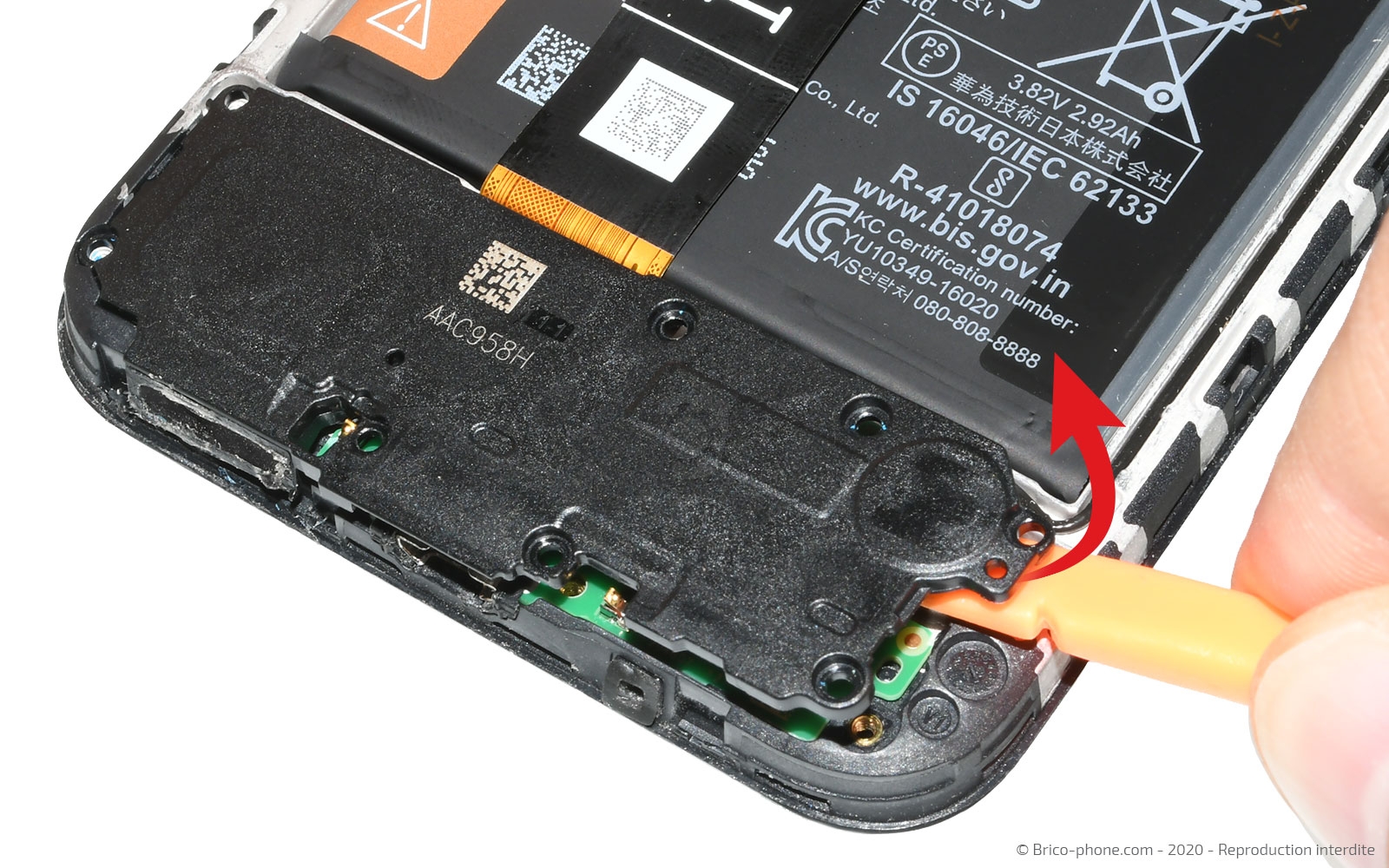

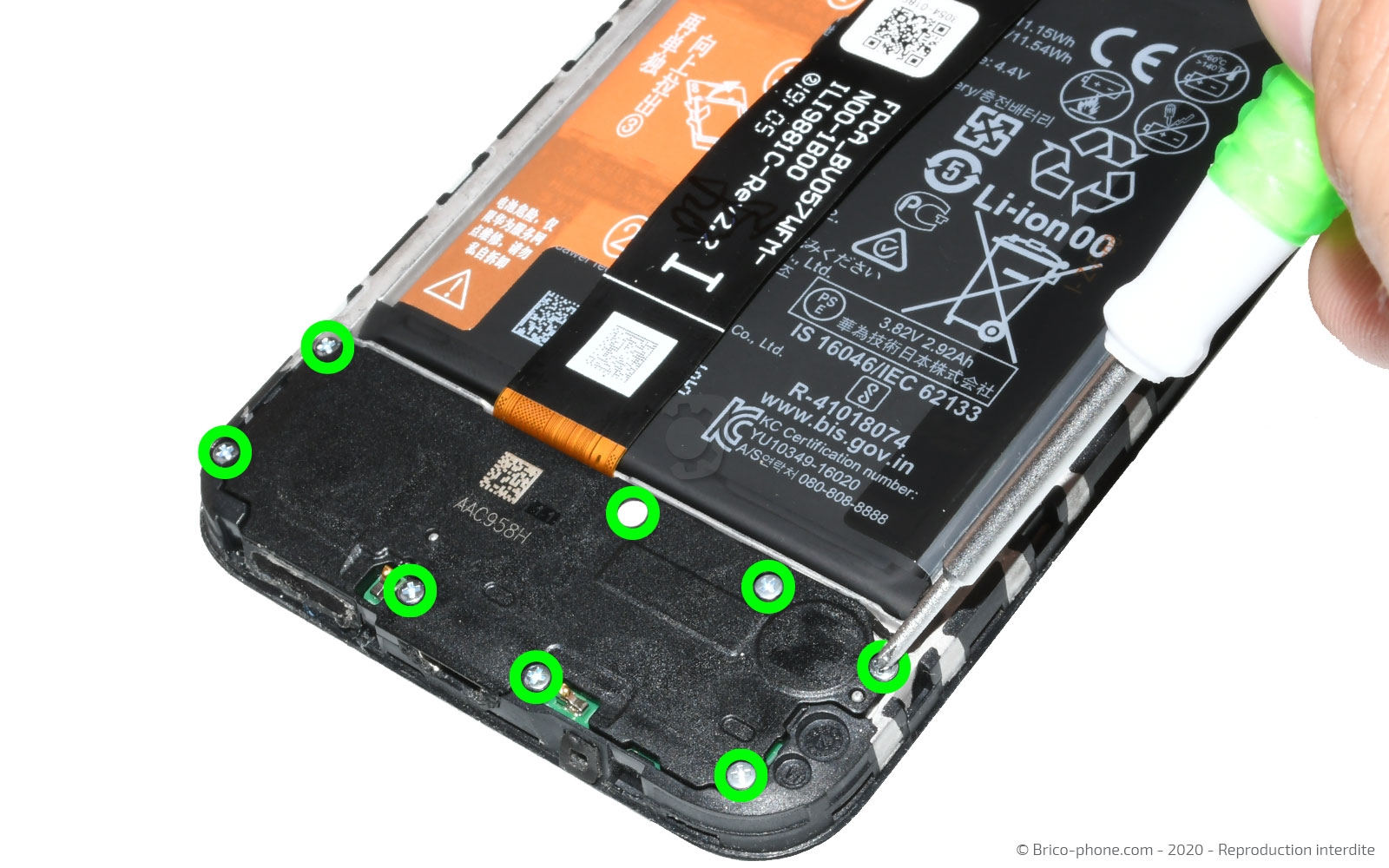

Etape 5 : Sortir le Haut-parleur externe

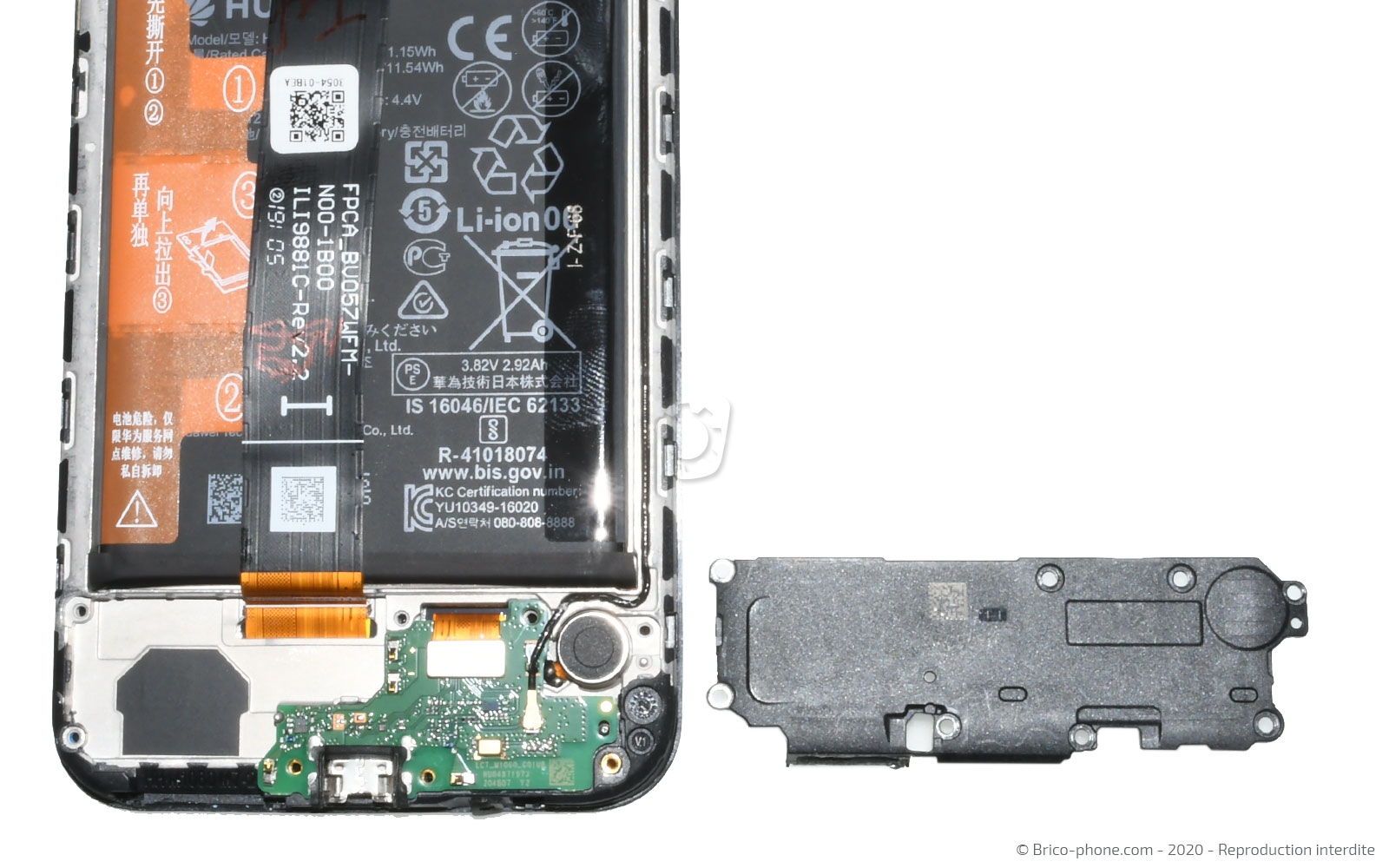

Reprenez le tournevis pour retirer les 8 vis cruciformes du haut-parleur externe avant de le basculer à l'extérieur du téléphone.

Outils du kit utilisés
Outils du kit utilisés

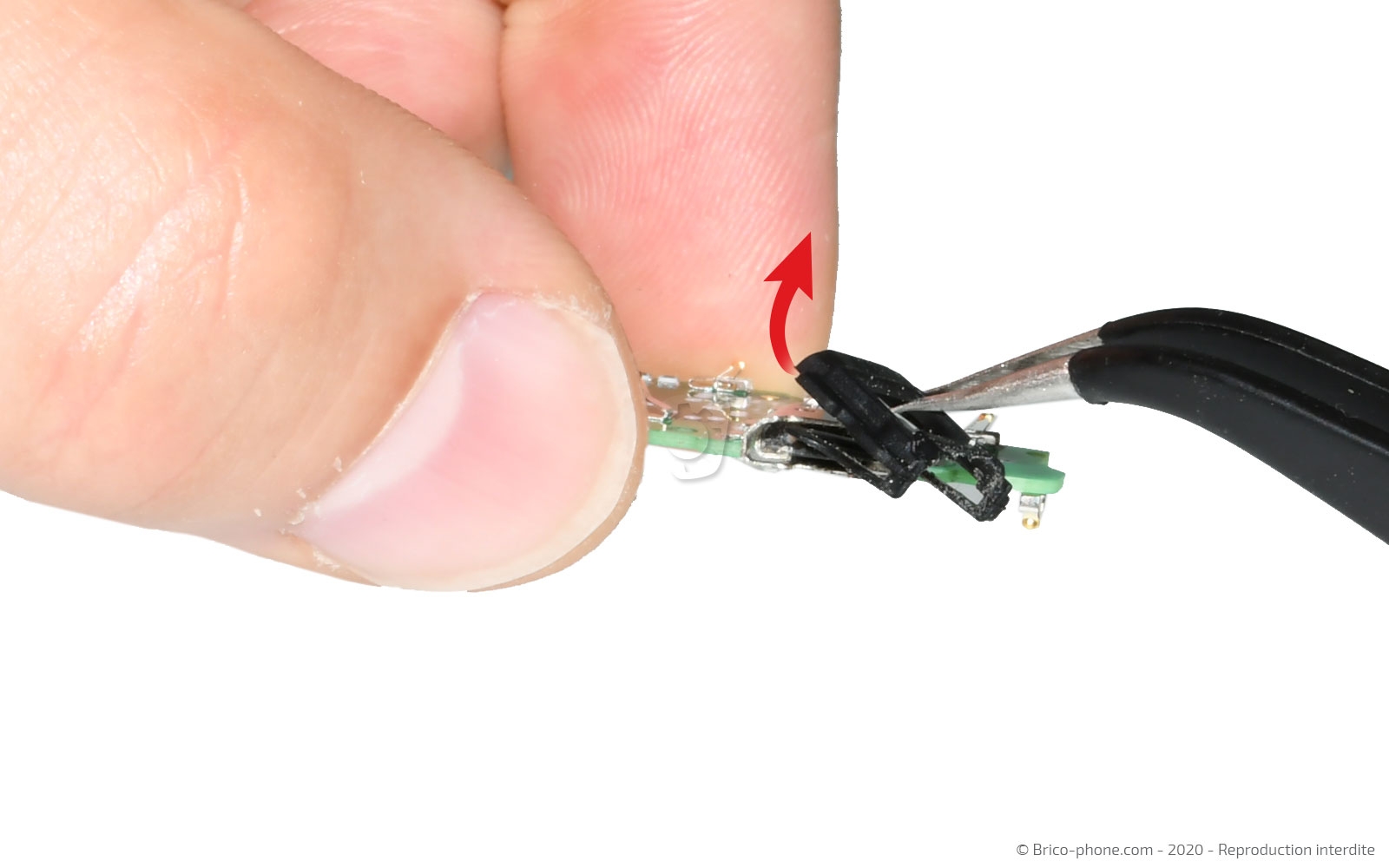

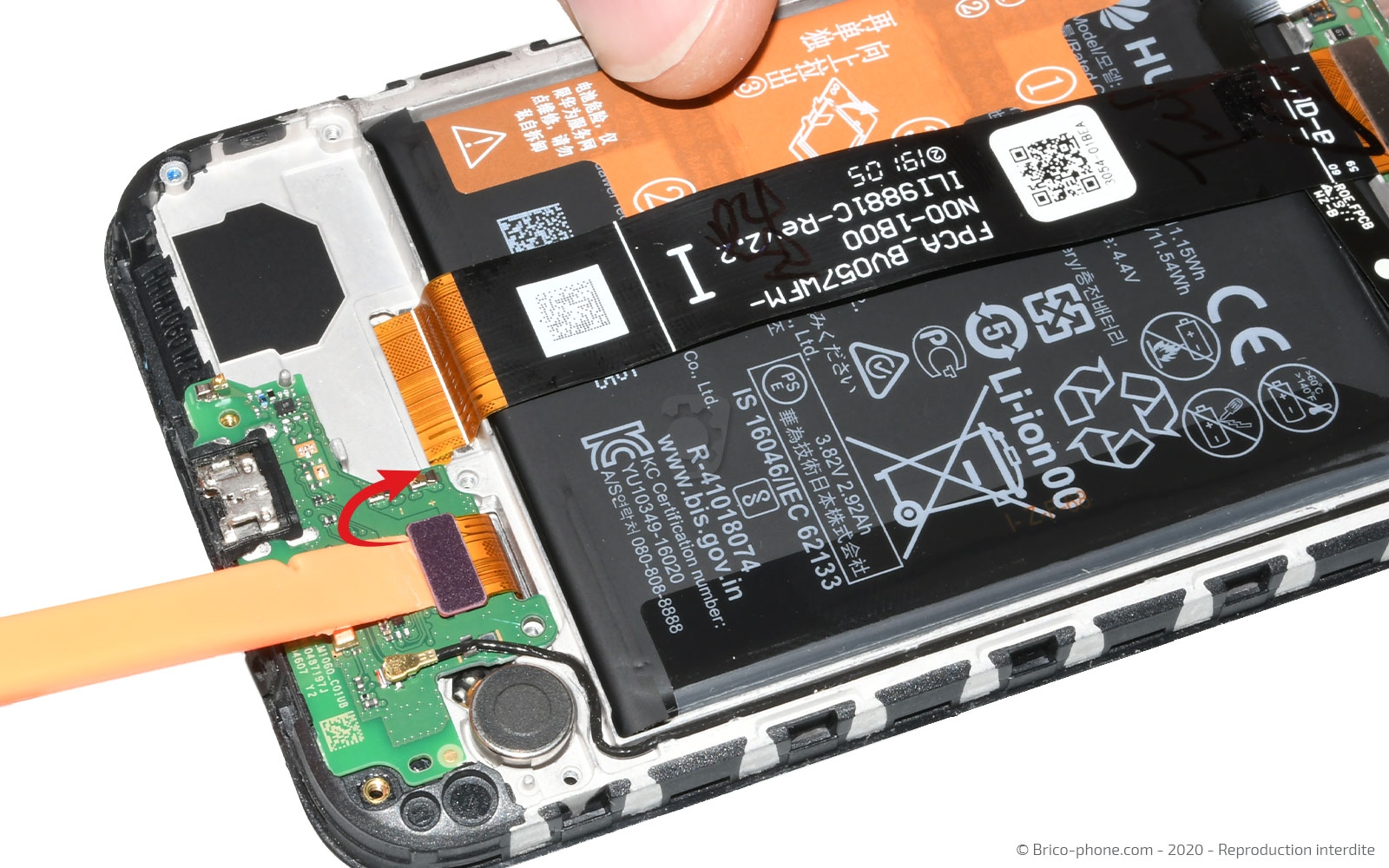

Etape 6 : Enlever le connecteur de charge

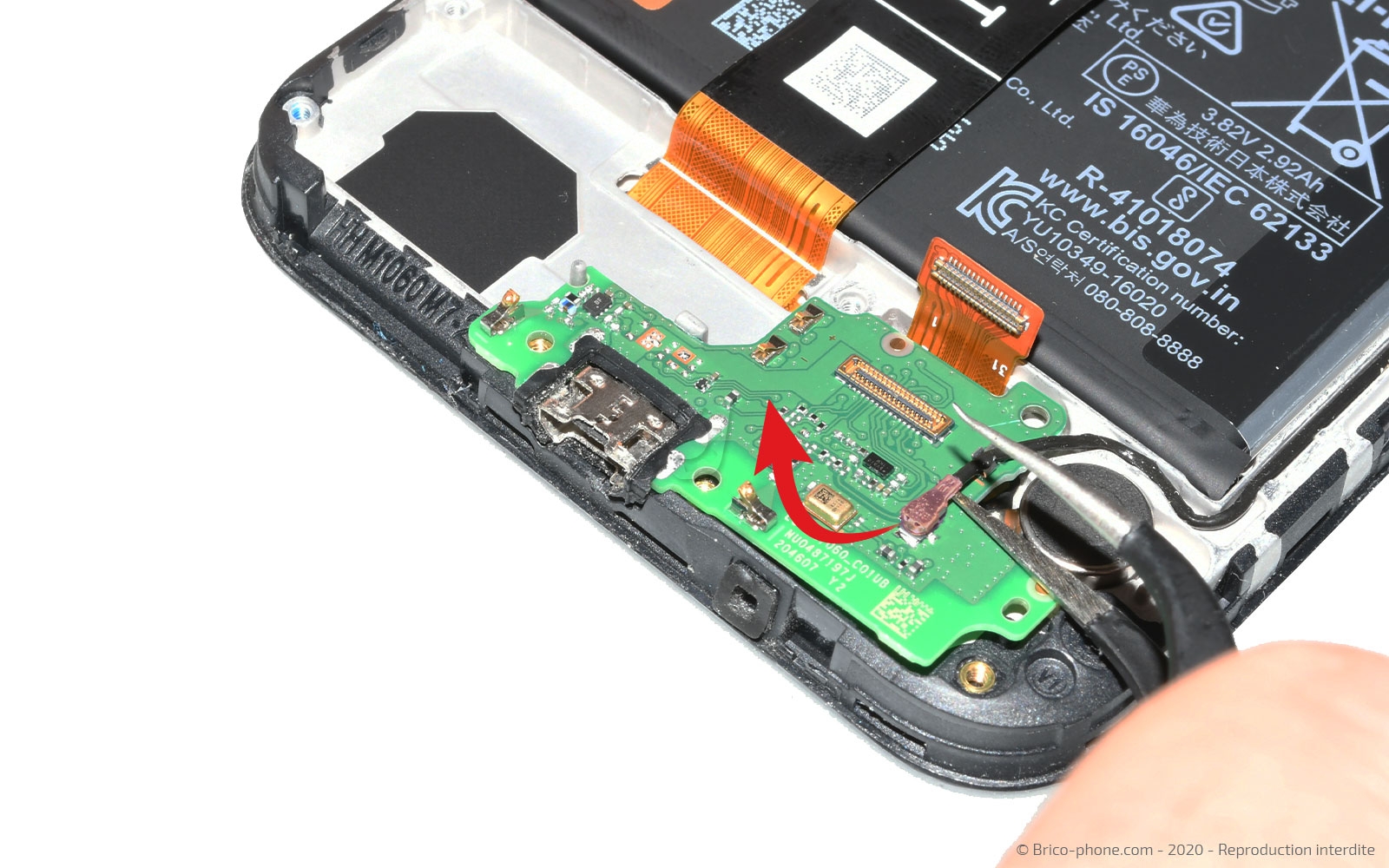

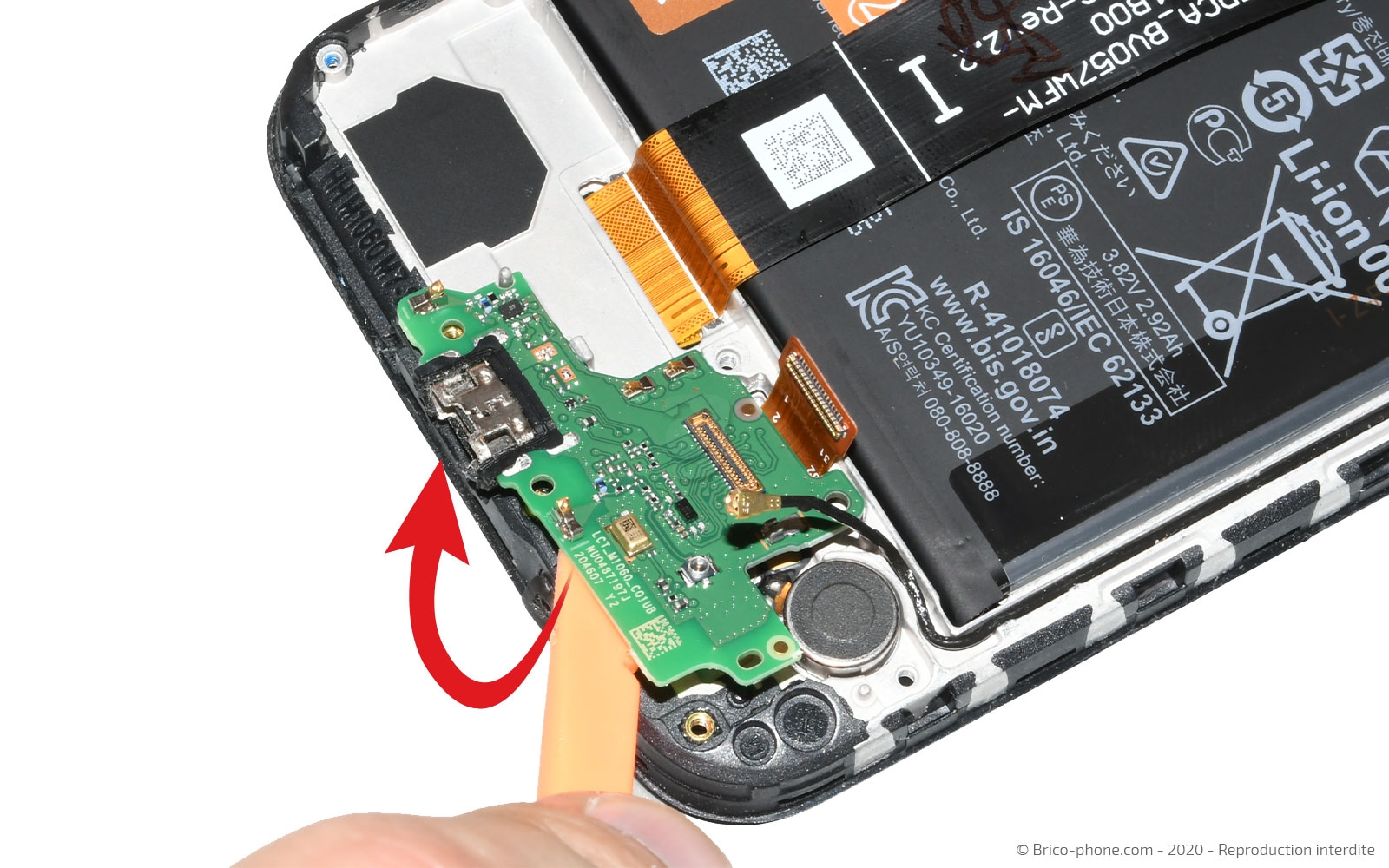

Déconnectez la nappe de l'écran et le câble coaxial afin de pouvoir décoller avec le levier le connecteur de charge sur lequel se trouve un joint à récupérer si vous changez le dock de votre Huawei Y5 2019.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge micro USB pour Huawei Y5 (2019)
8,90 €
Etape 7 : Oter la batterie

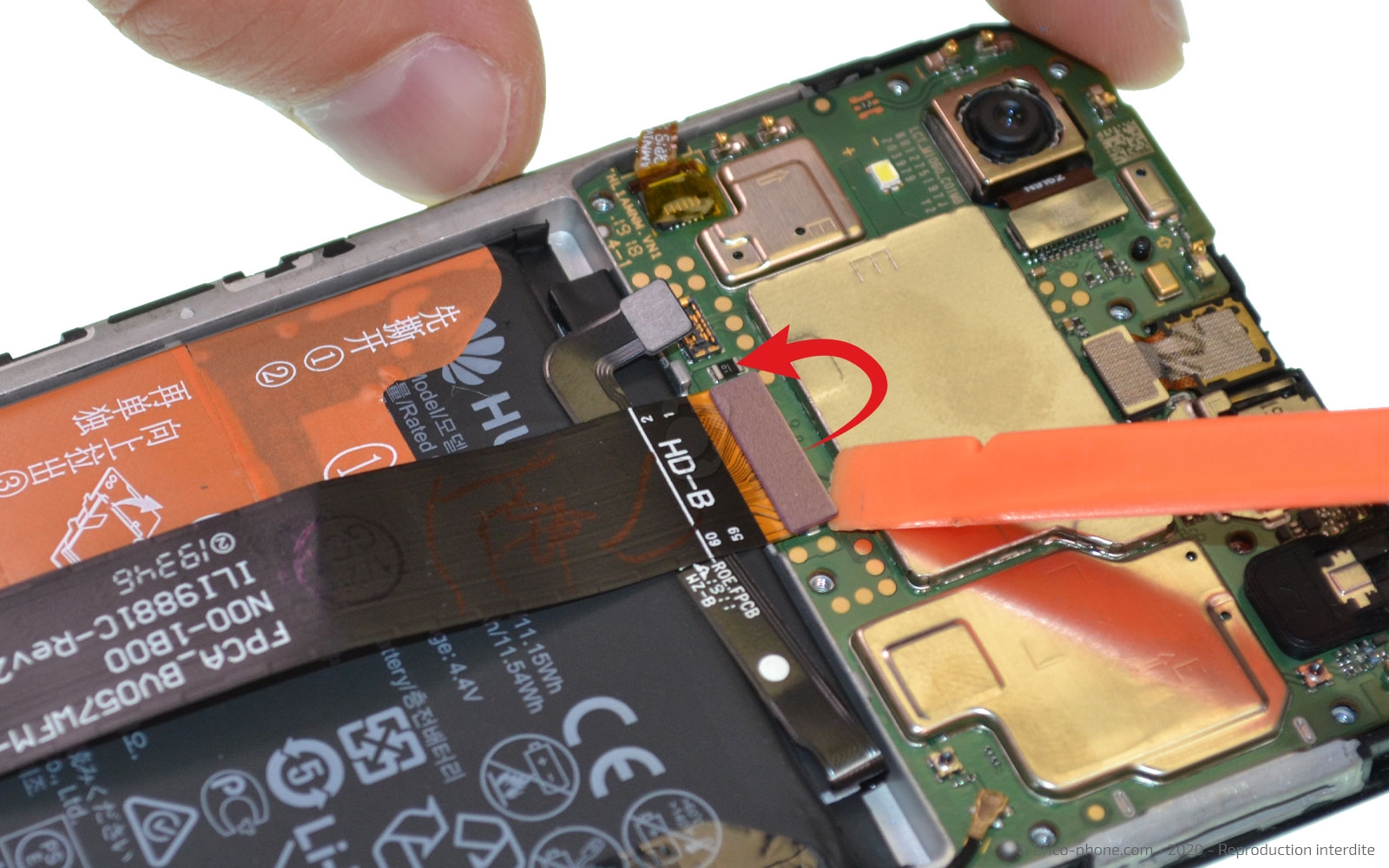

Débranchez la nappe de l'écran se trouvant sur la carte mère afin de pouvoir accéder à la batterie.

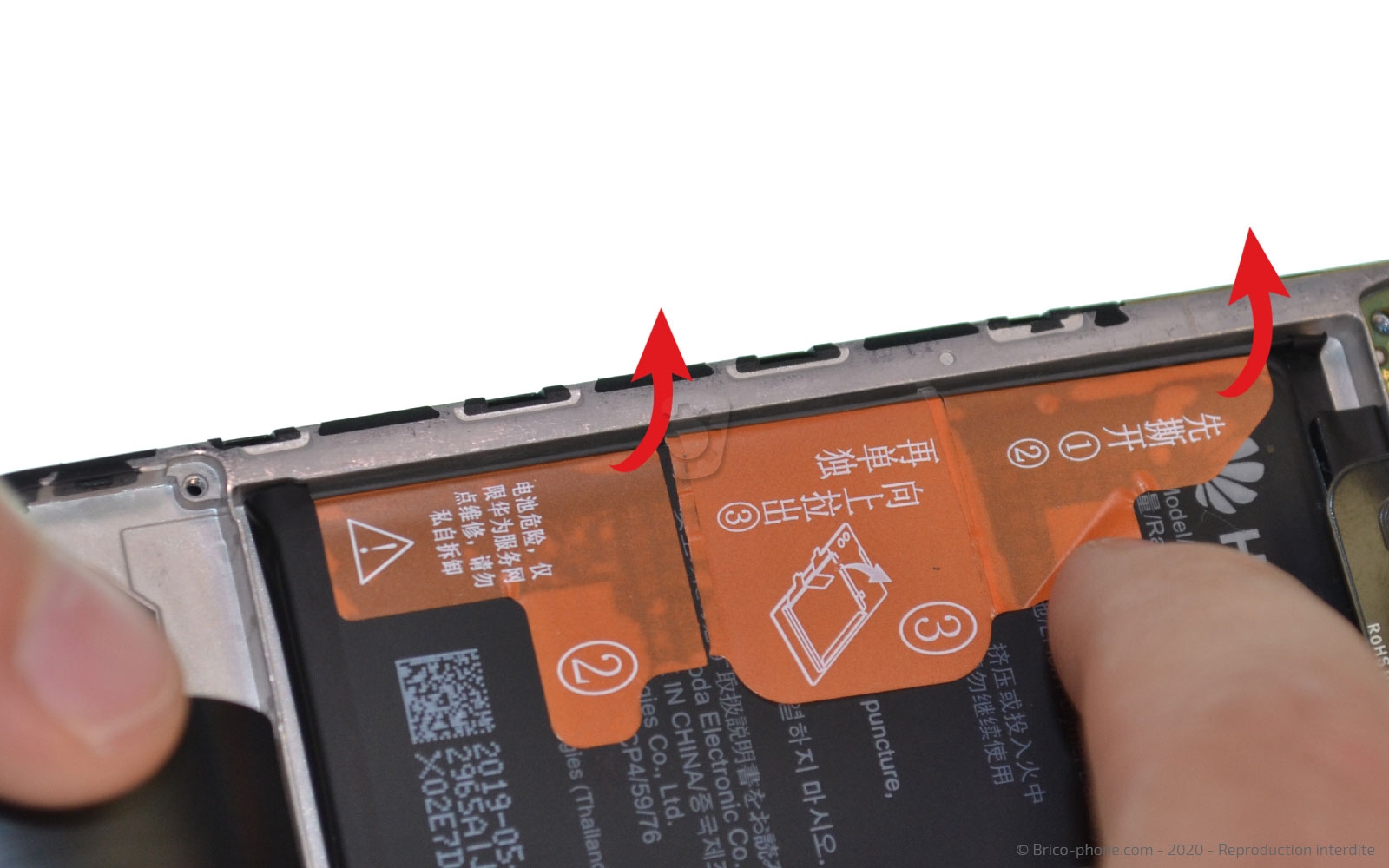

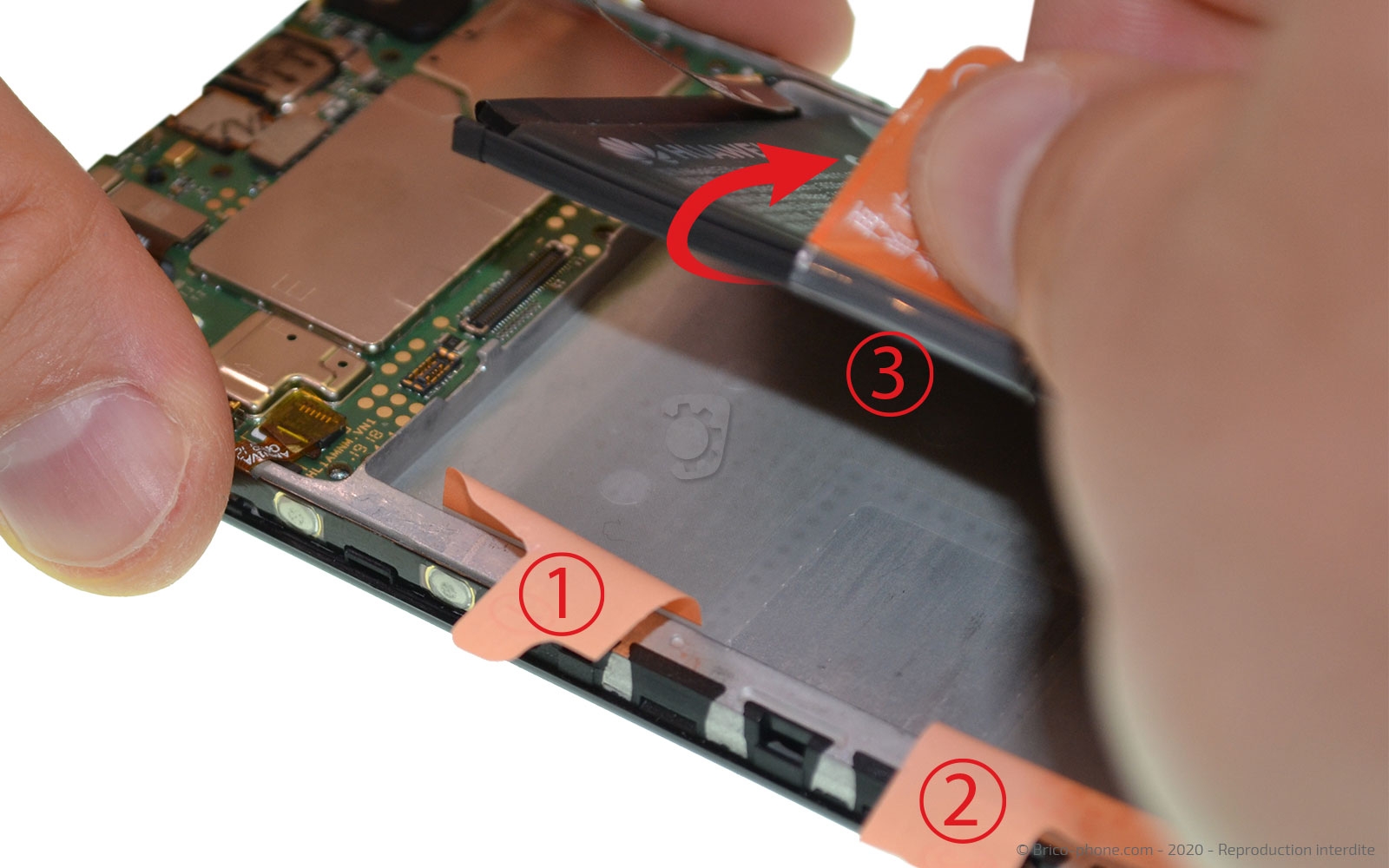

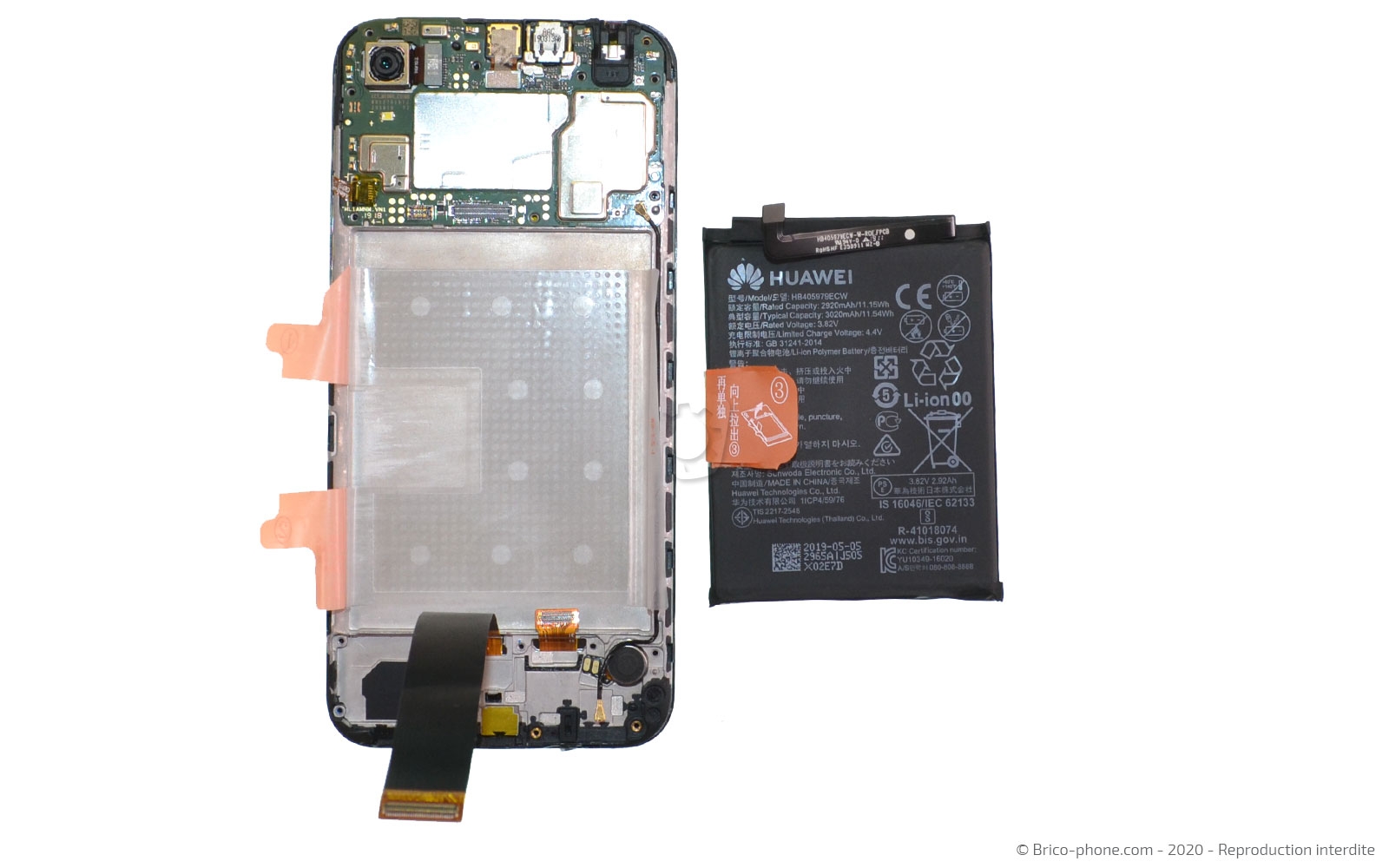

Par la suite, décollez les languettes 1 et 2 avant de vous saisir de la numéro 3 pour tirer la batterie hors du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Batterie originale pour Huawei Y5 (2019)
29,90 €

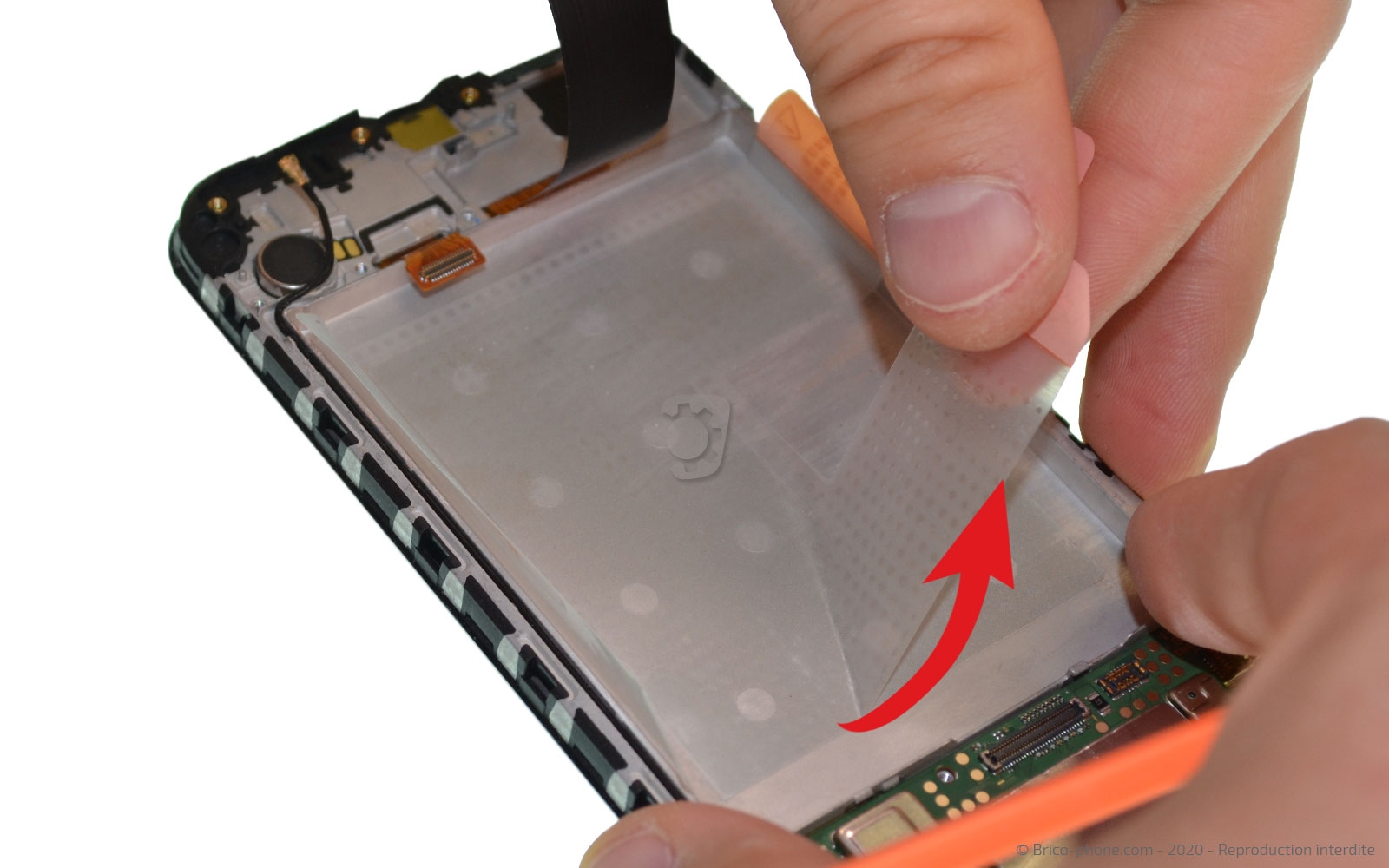

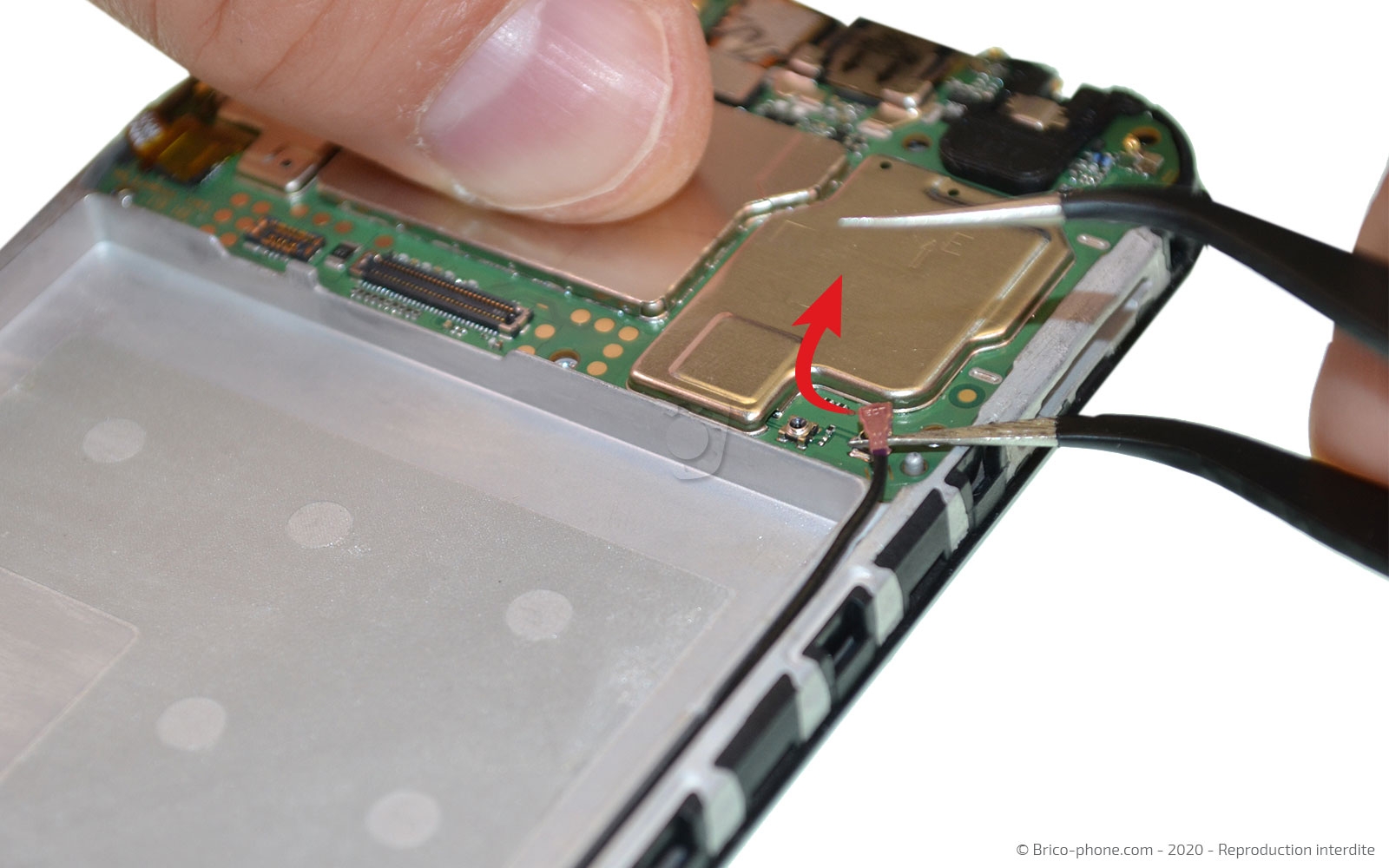

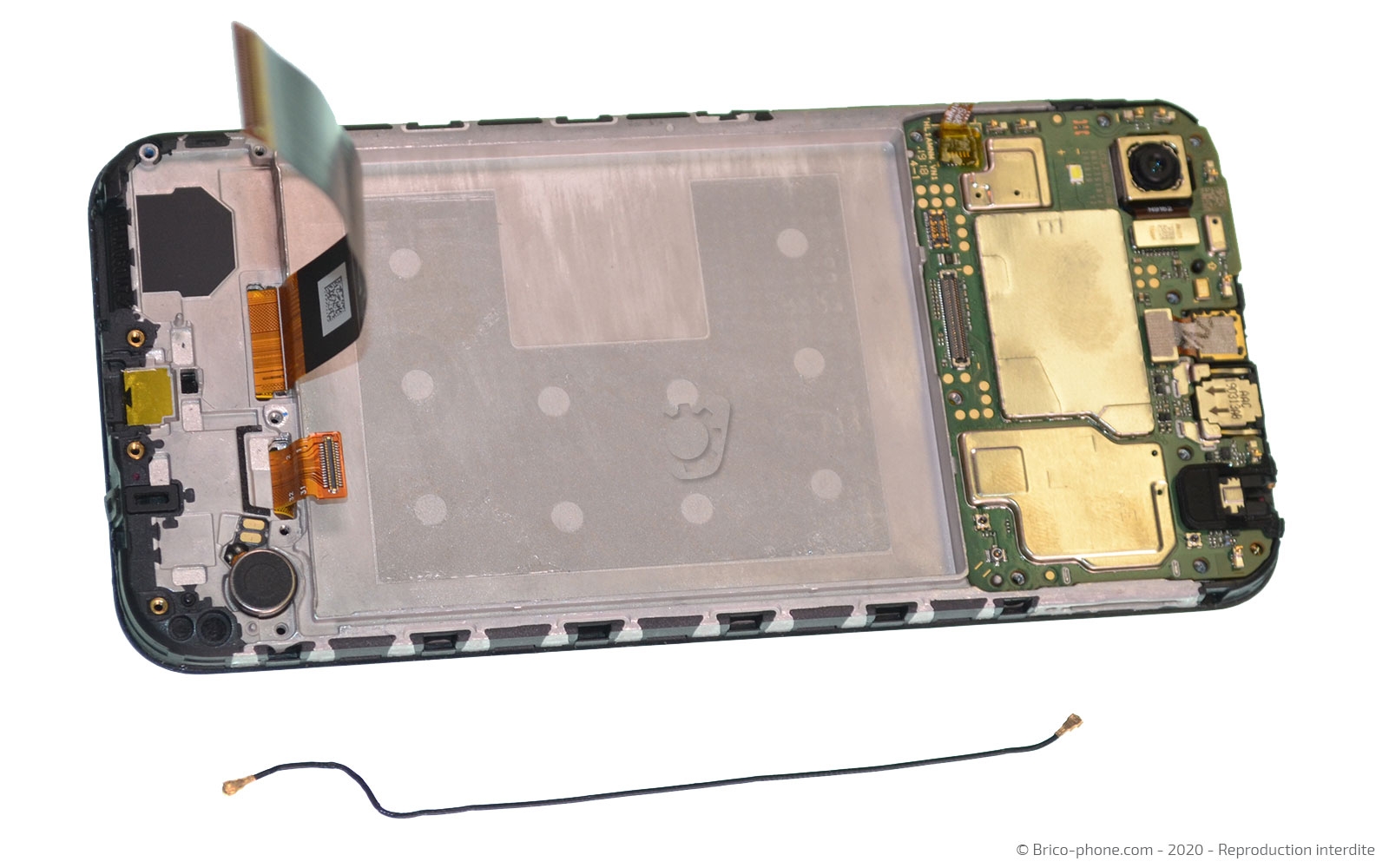

Etape 8 : Récupérer le câble coaxial
Décollez l'adhésif se trouvant au fond du châssis. Détachez ensuite le câble coaxial, puis retirez-le.
Outils du kit utilisés
Outils du kit utilisés

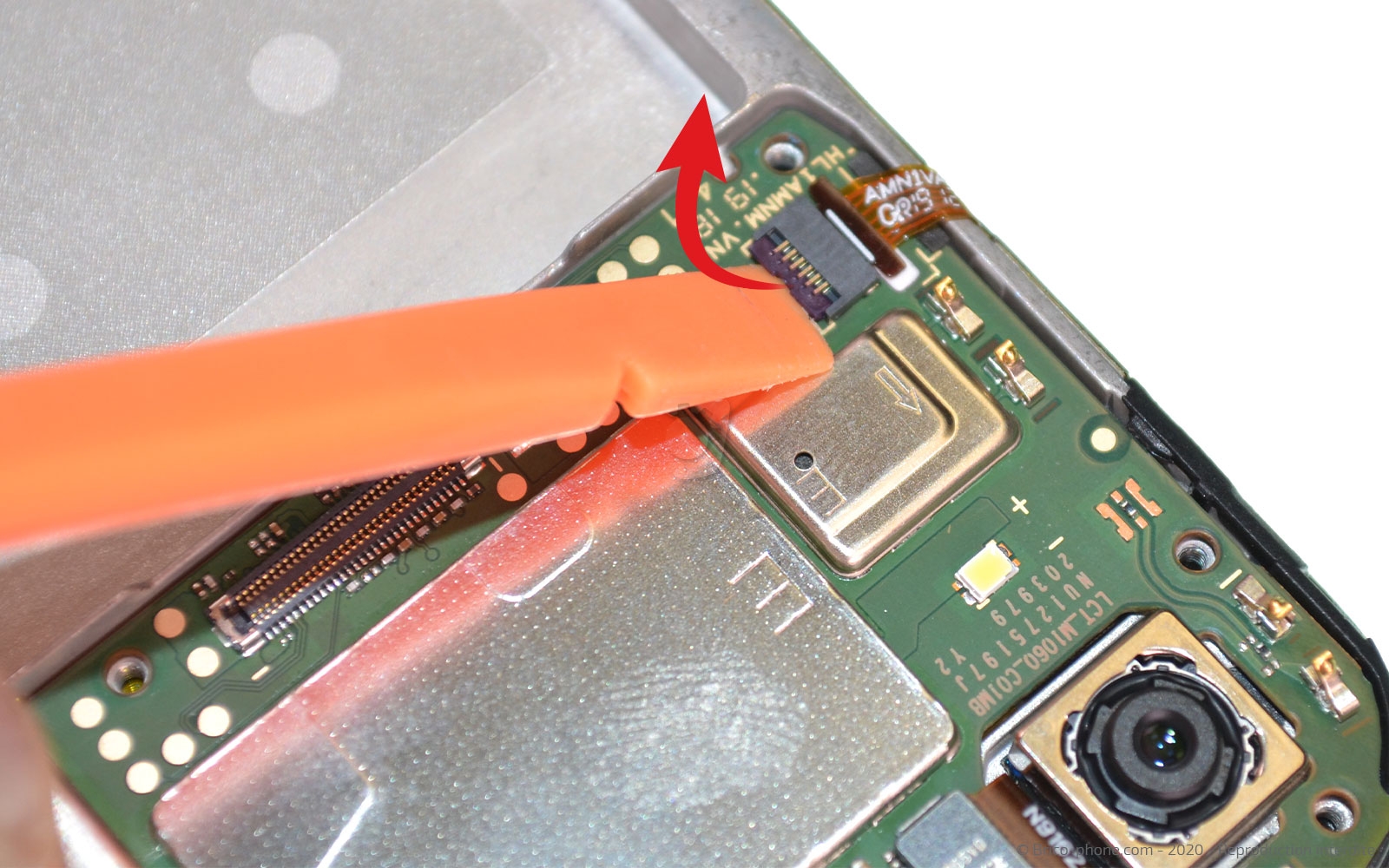

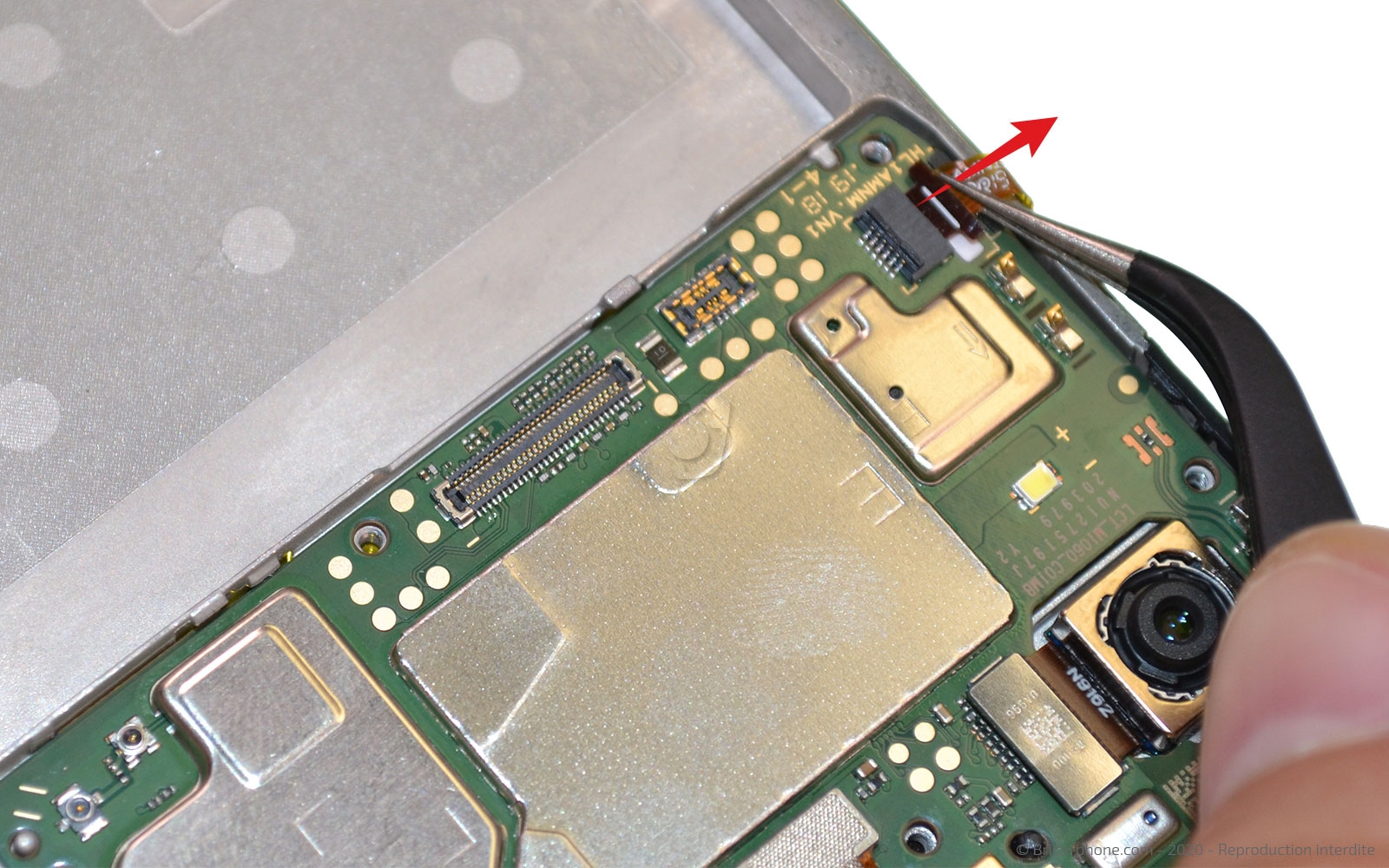

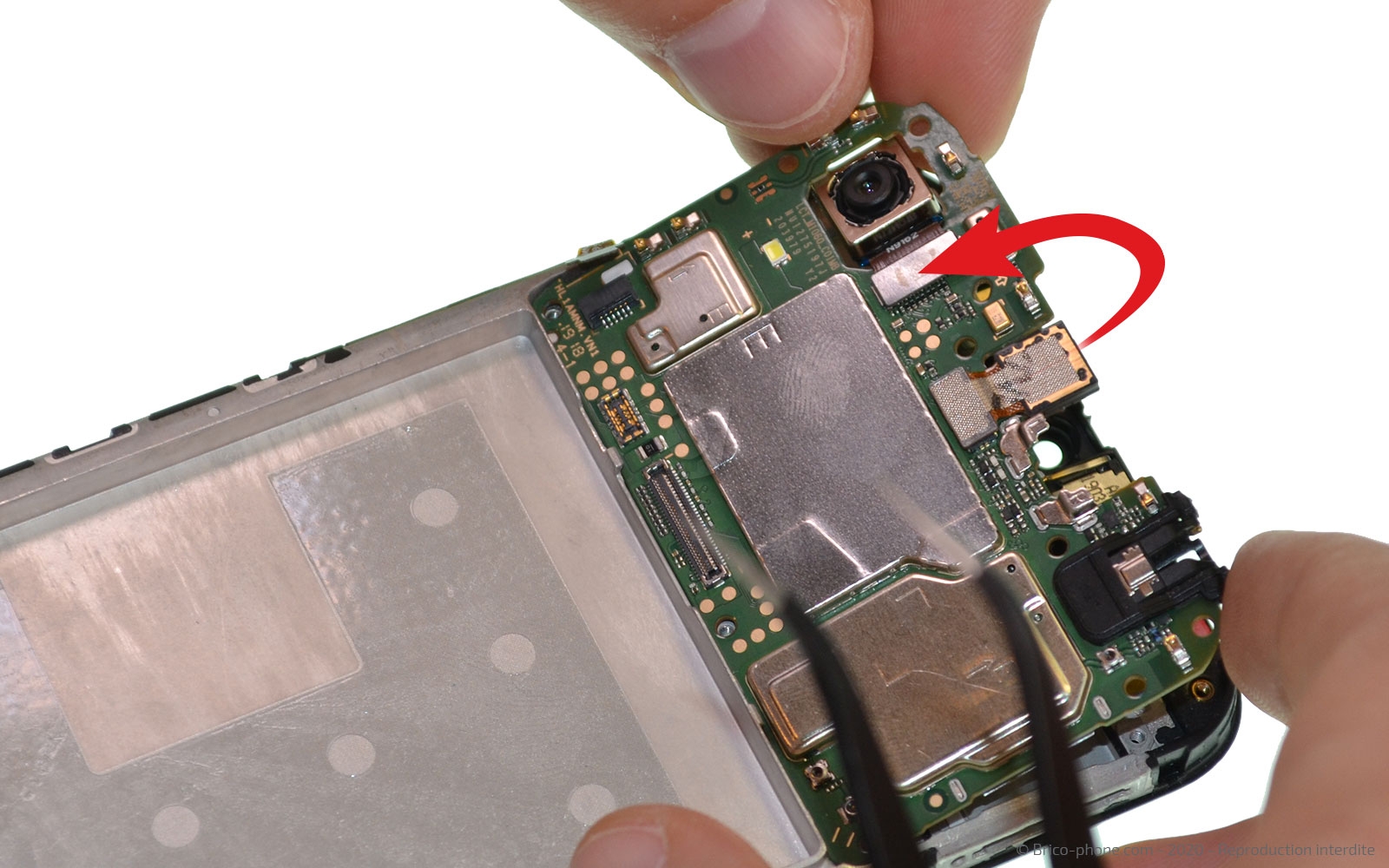

Etape 9 : Libérer la carte mère

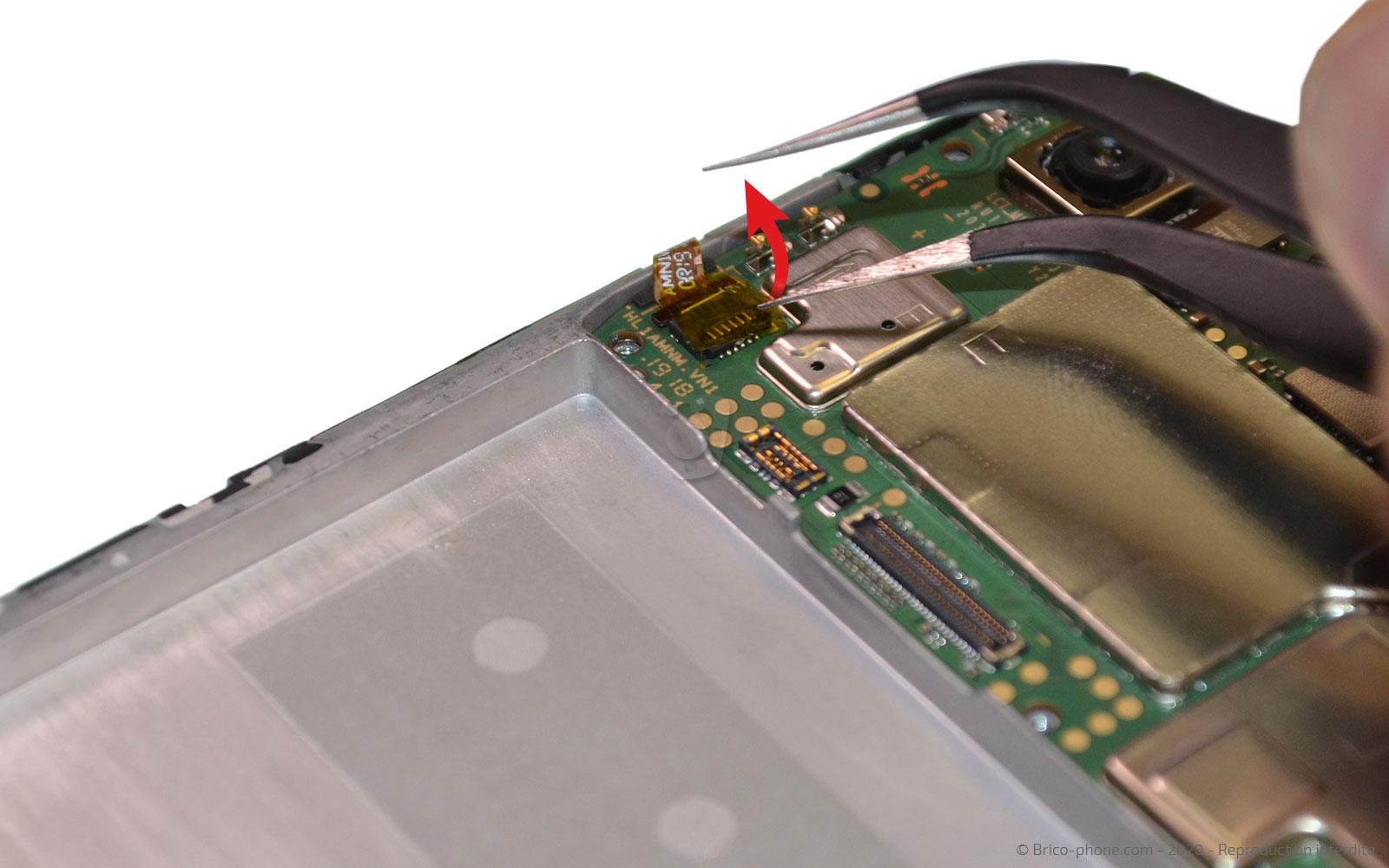

Ôtez la protection adhésive jaune afin de pouvoir ouvrir le clapet avec le levier et déconnecter la nappe.

Faites basculer la carte mère à l'extérieur du smartphone.
Outils du kit utilisés
Outils du kit utilisés

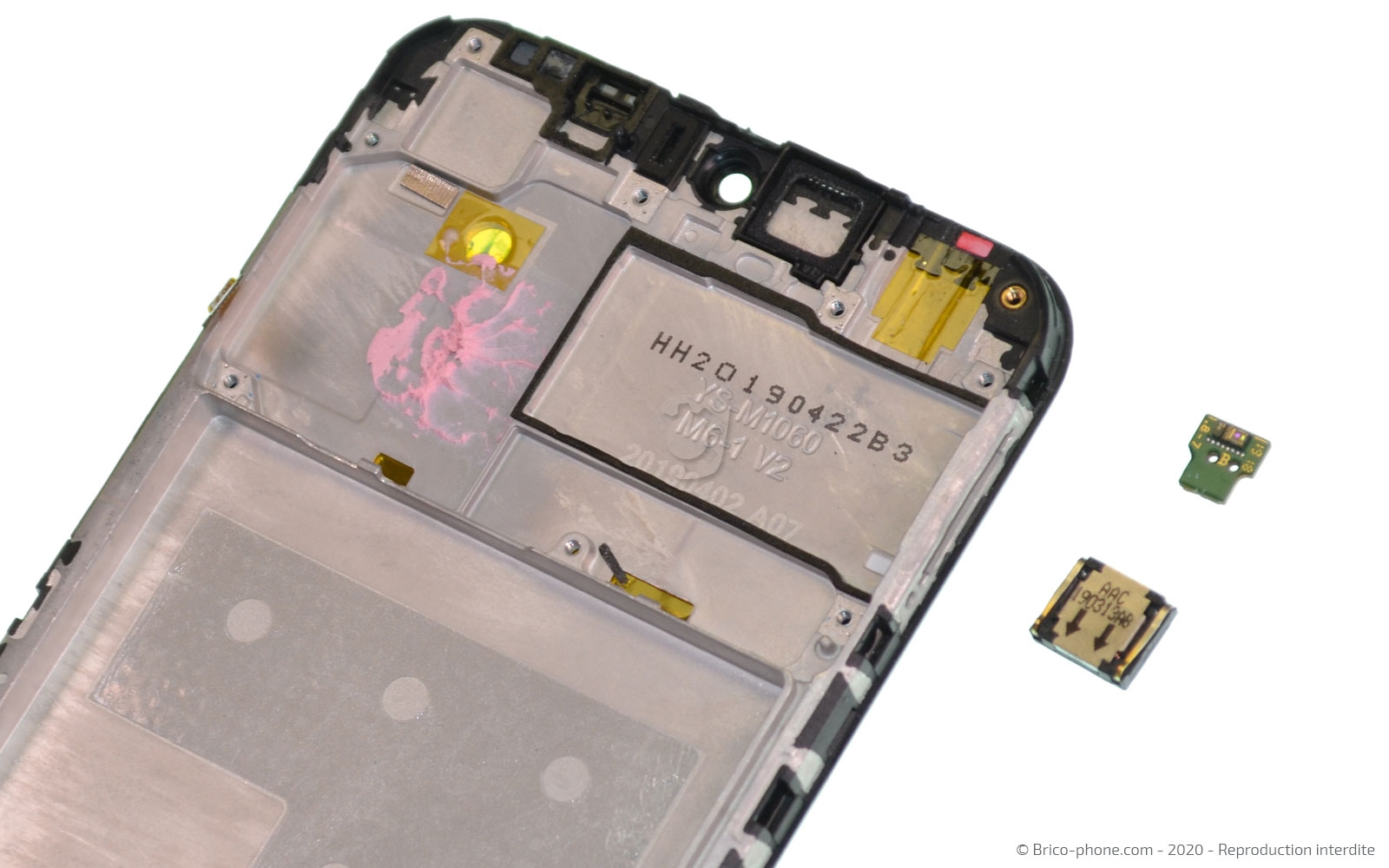

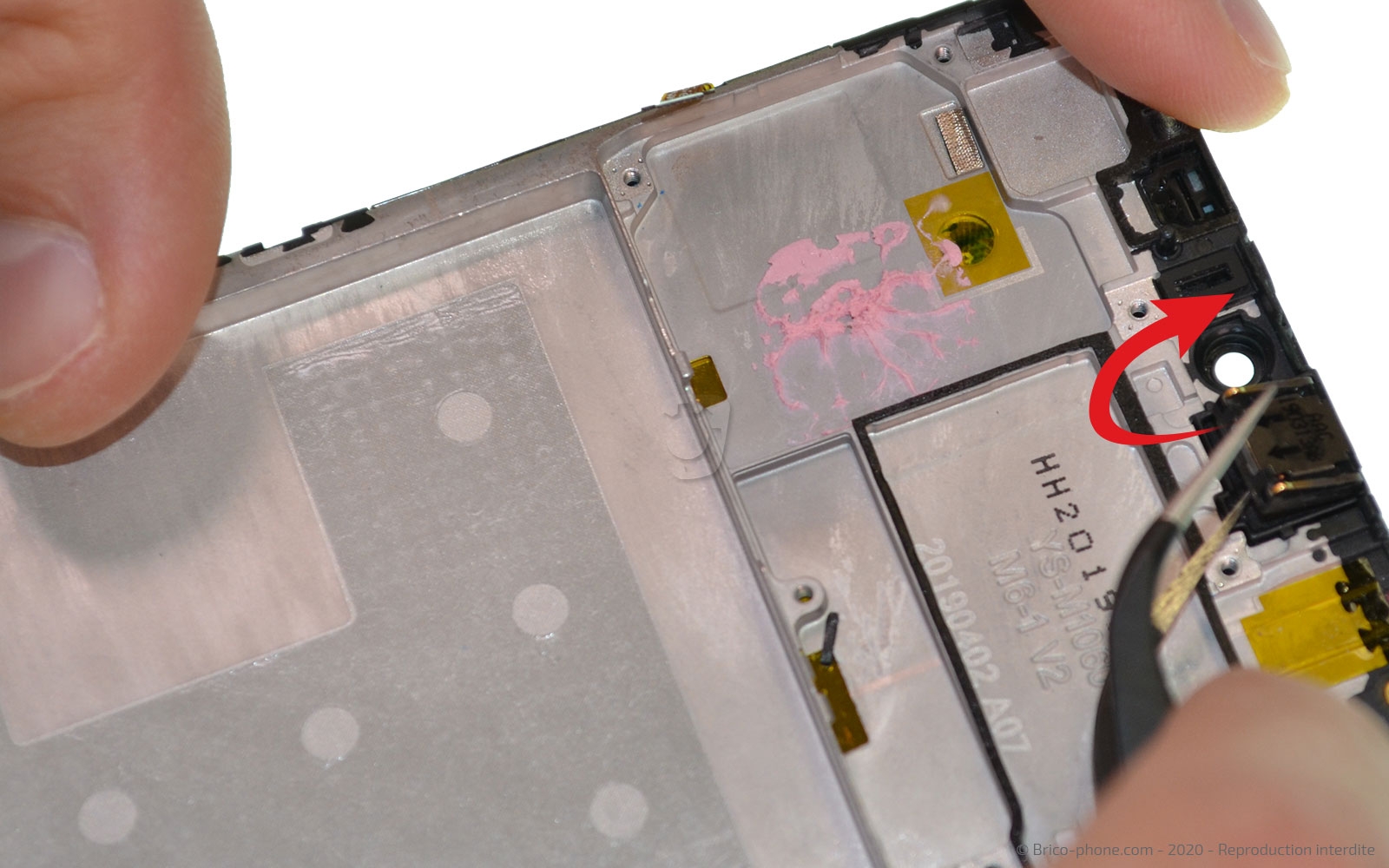

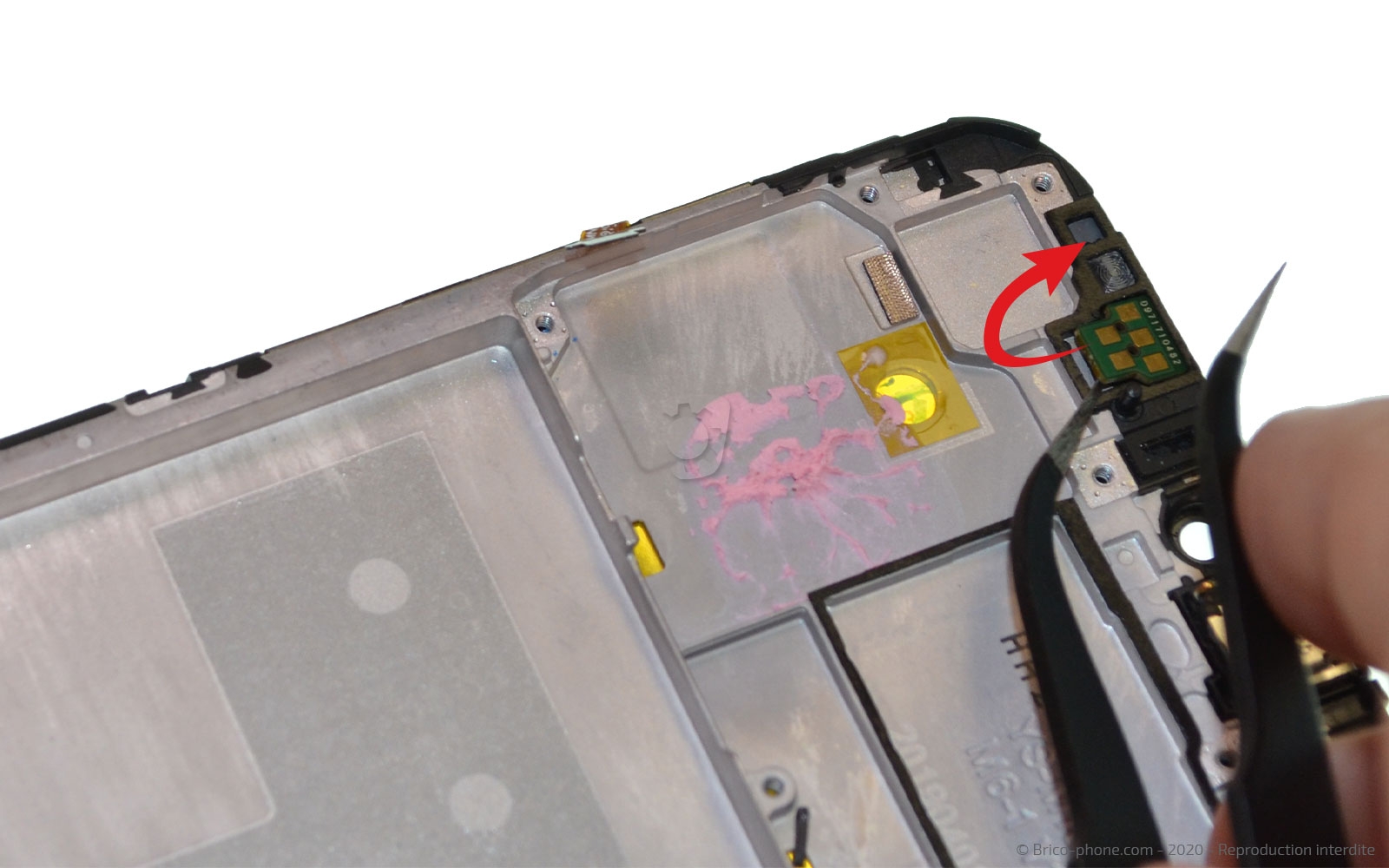

Etape 10 : Retirer le capteur et le haut-parleur interne
Sur le bloc écran, nous devons encore récupérer le capteur ainsi que le haut parleur interne.

Pour cela, il vous suffit de faire glisser la pincette métallique sous les composants pour les décoller.
Outils du kit utilisés
Outils du kit utilisés

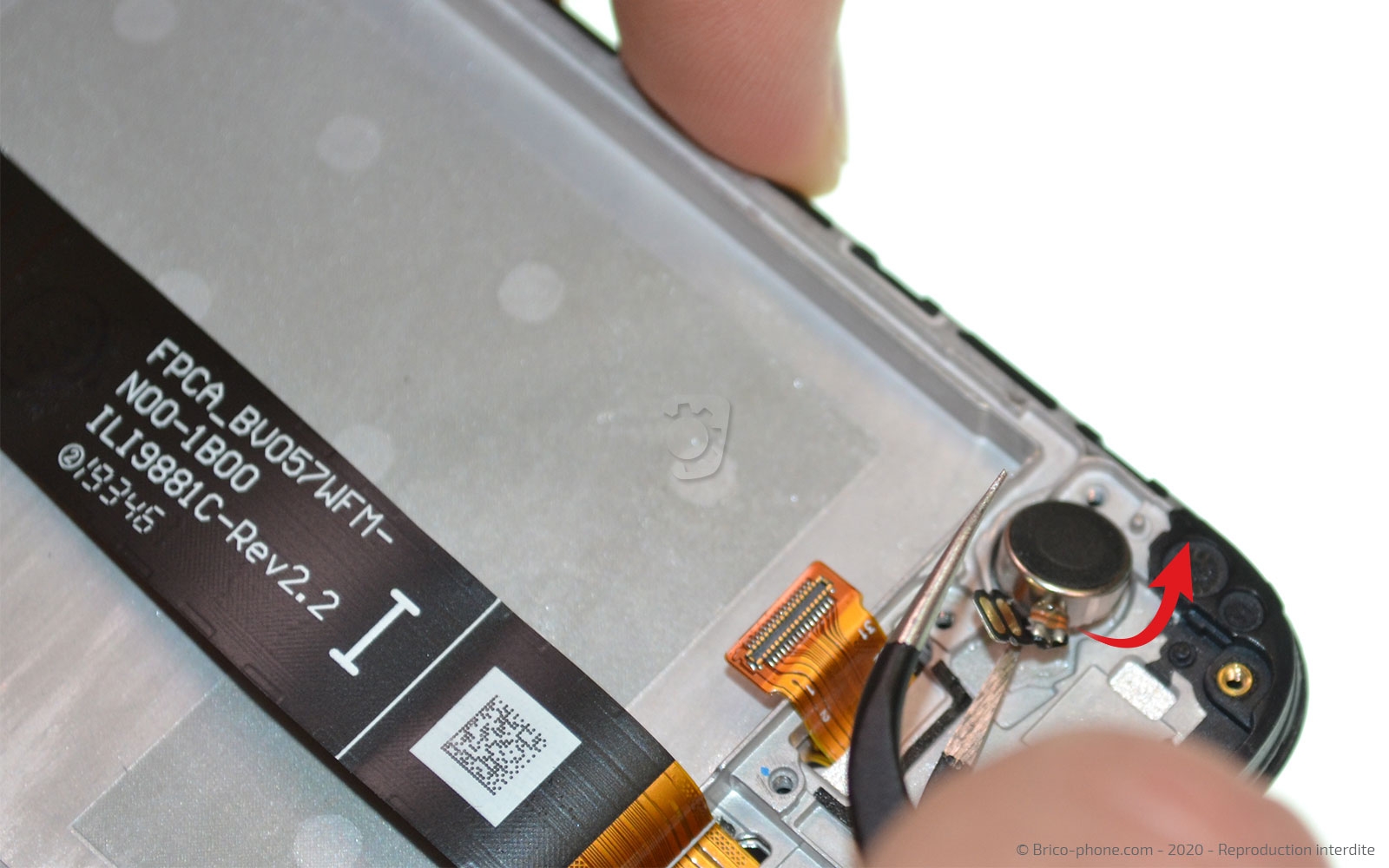

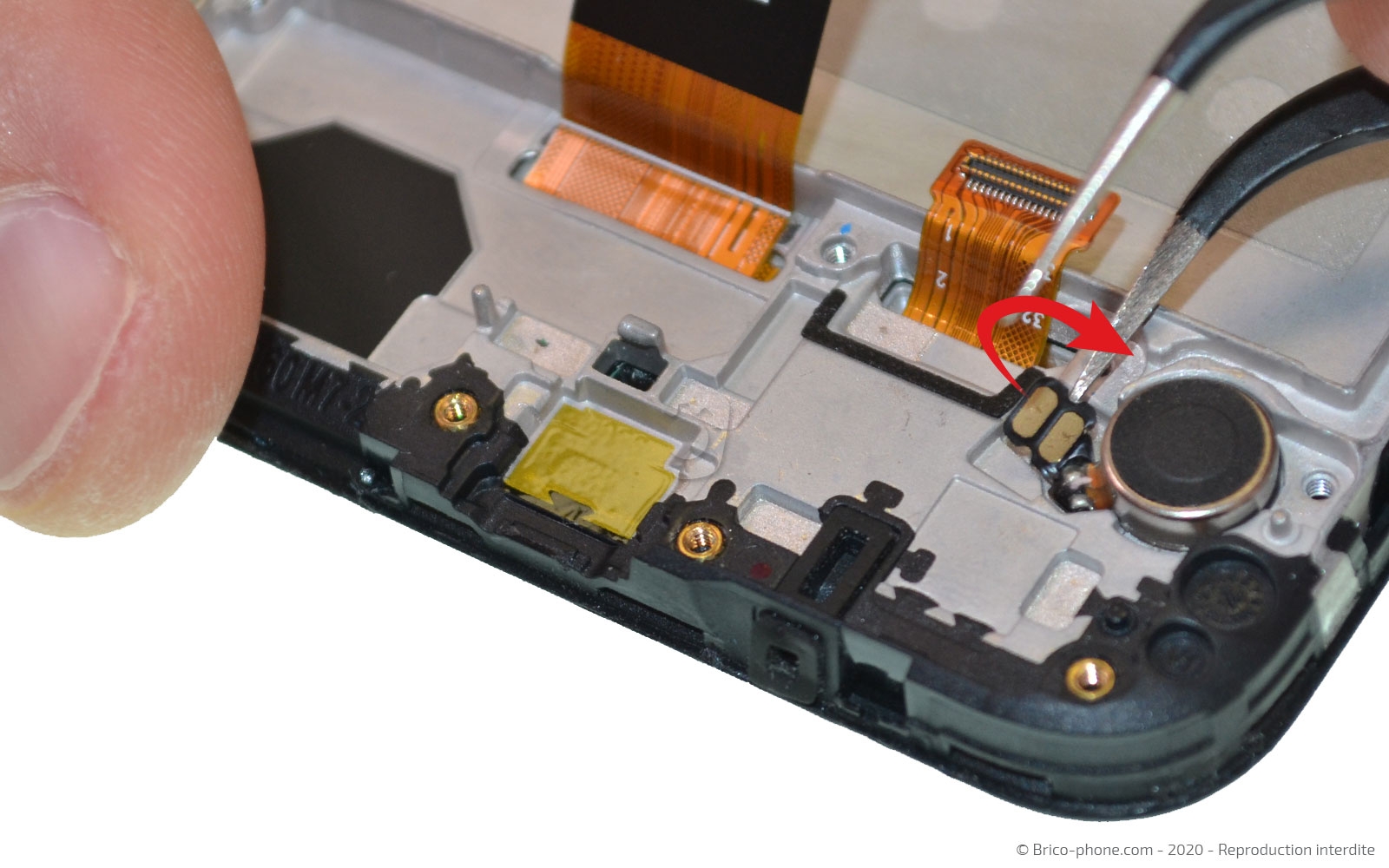

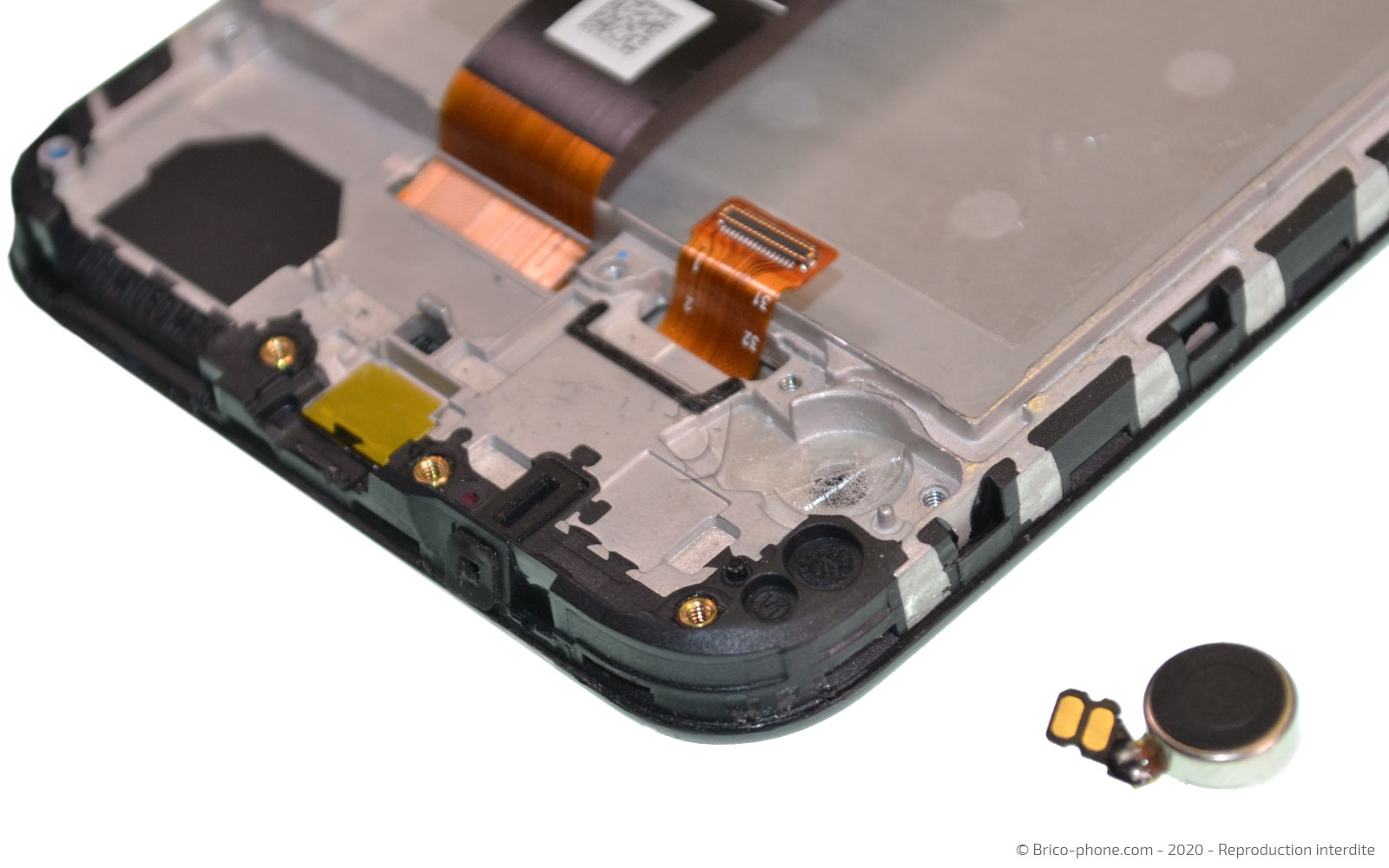

Etape 11 : Sortir le vibreur
Toujours avec le même ustensile, décollez la nappe du vibreur afin de pouvoir sortir le vibreur.
Outils du kit utilisés
Outils du kit utilisés

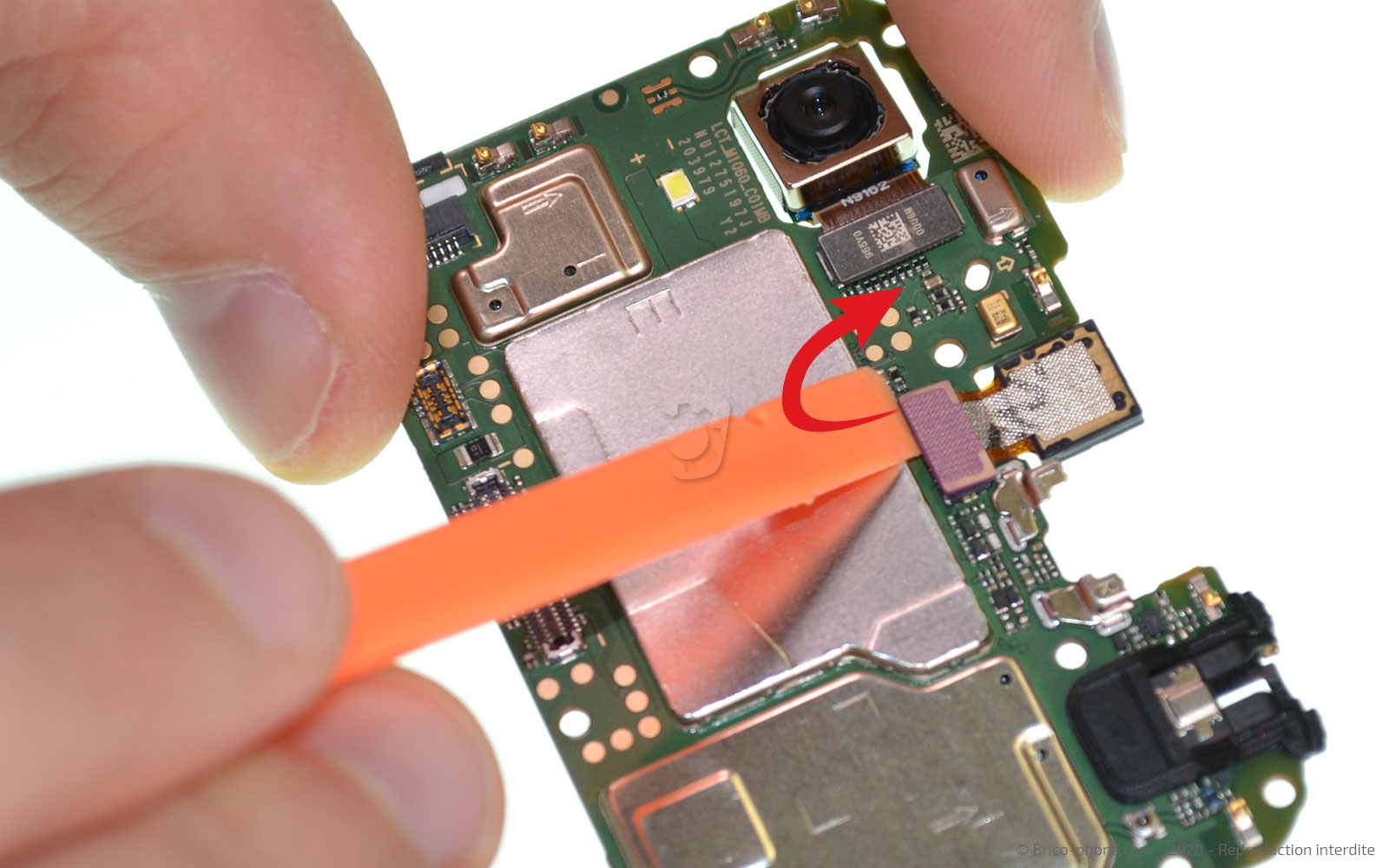

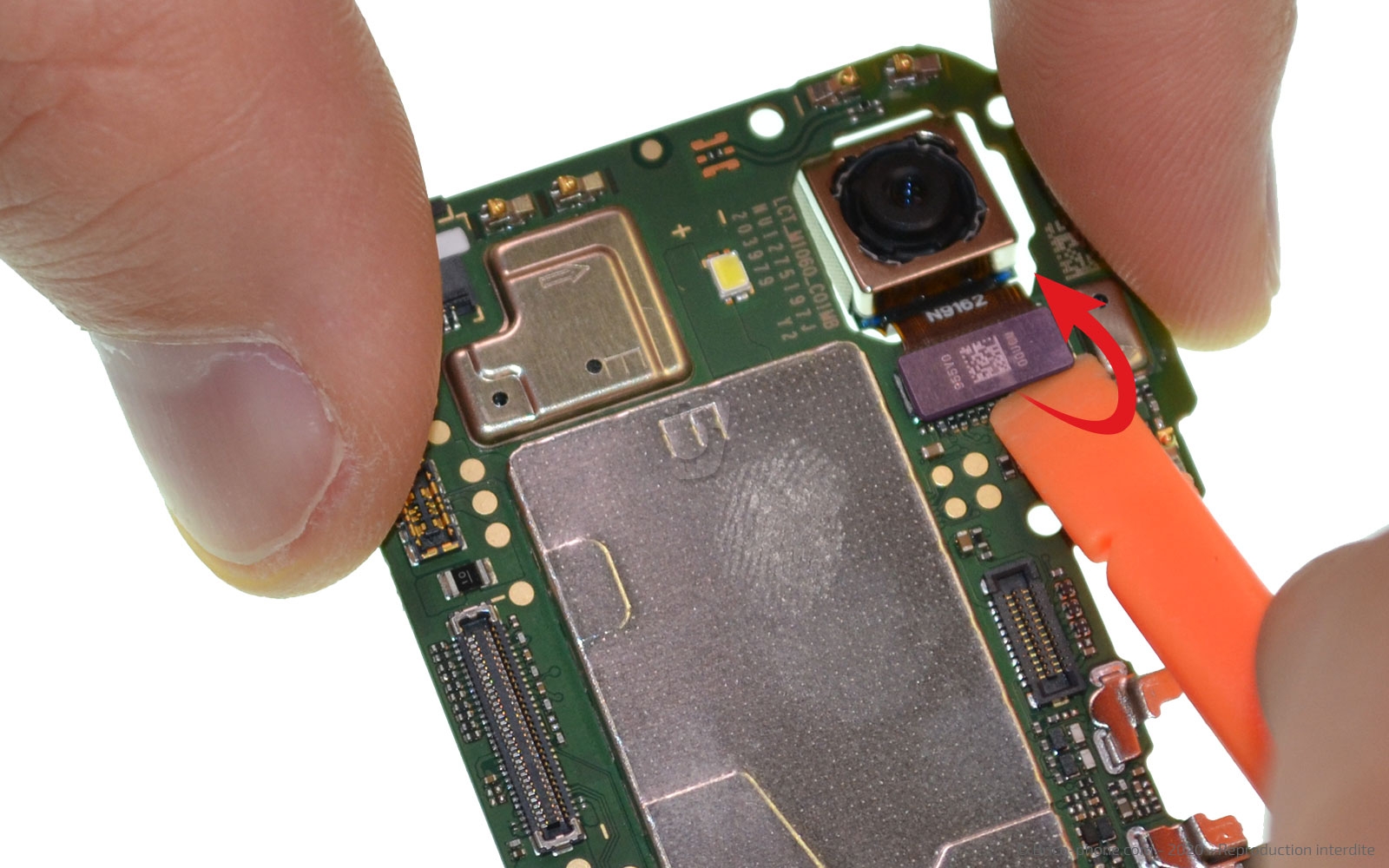

Etape 12 : Extraire les caméras de la carte mère

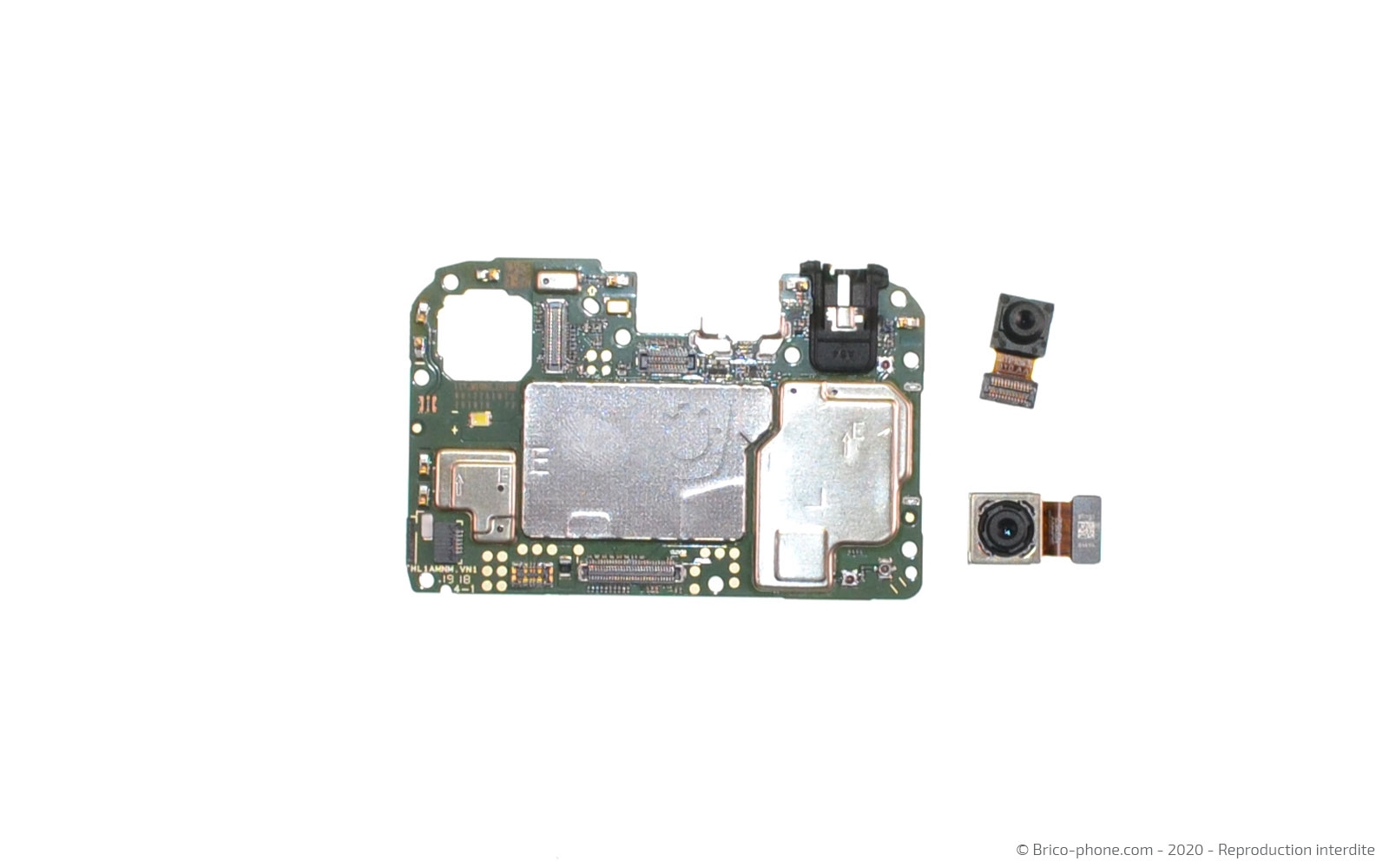

A l'aide du spudger, déconnectez les nappes des caméras du Huawei Y5 2019.
Outils du kit utilisés
Outils du kit utilisés

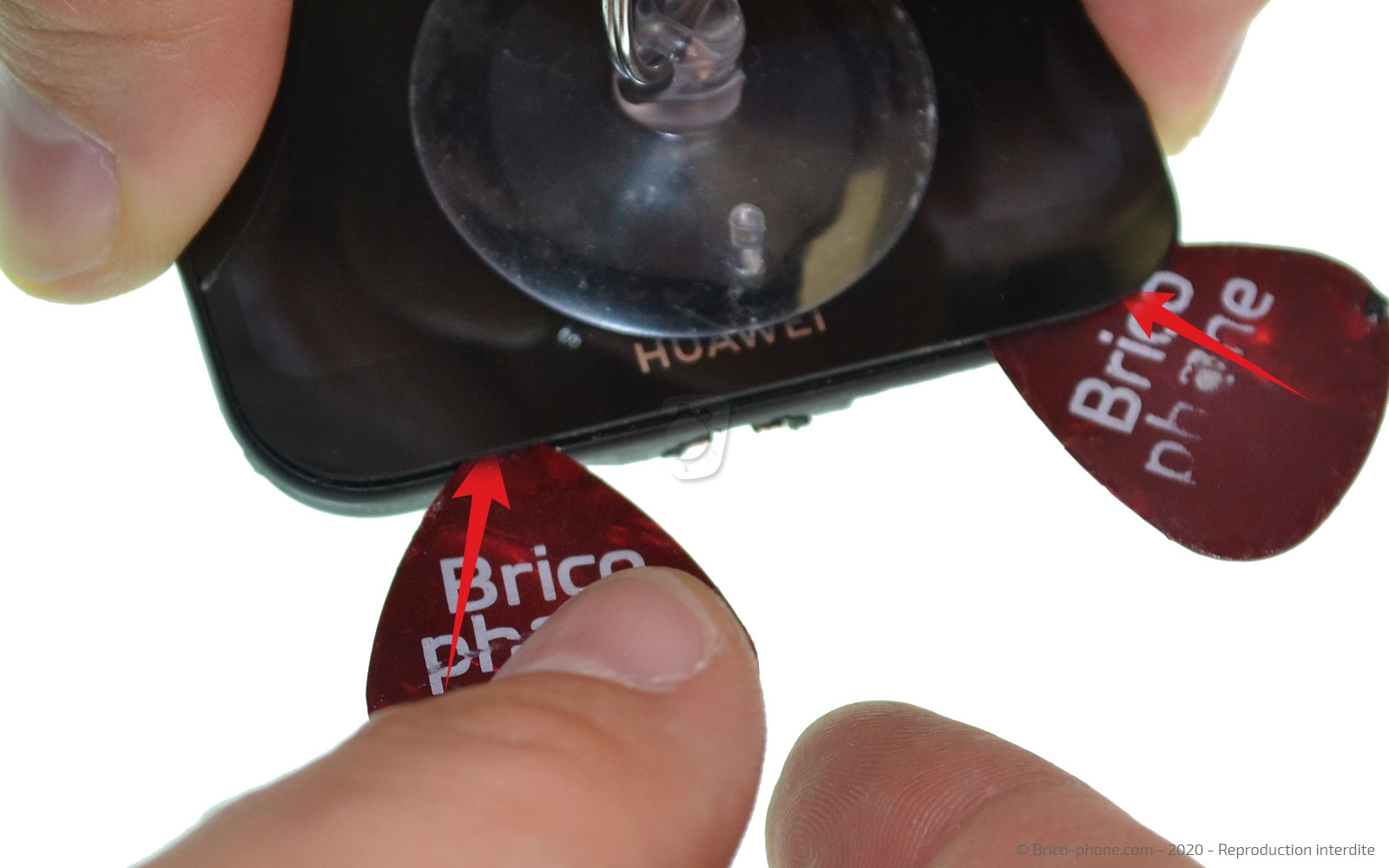

Etape 13 : Chauffer l'écran

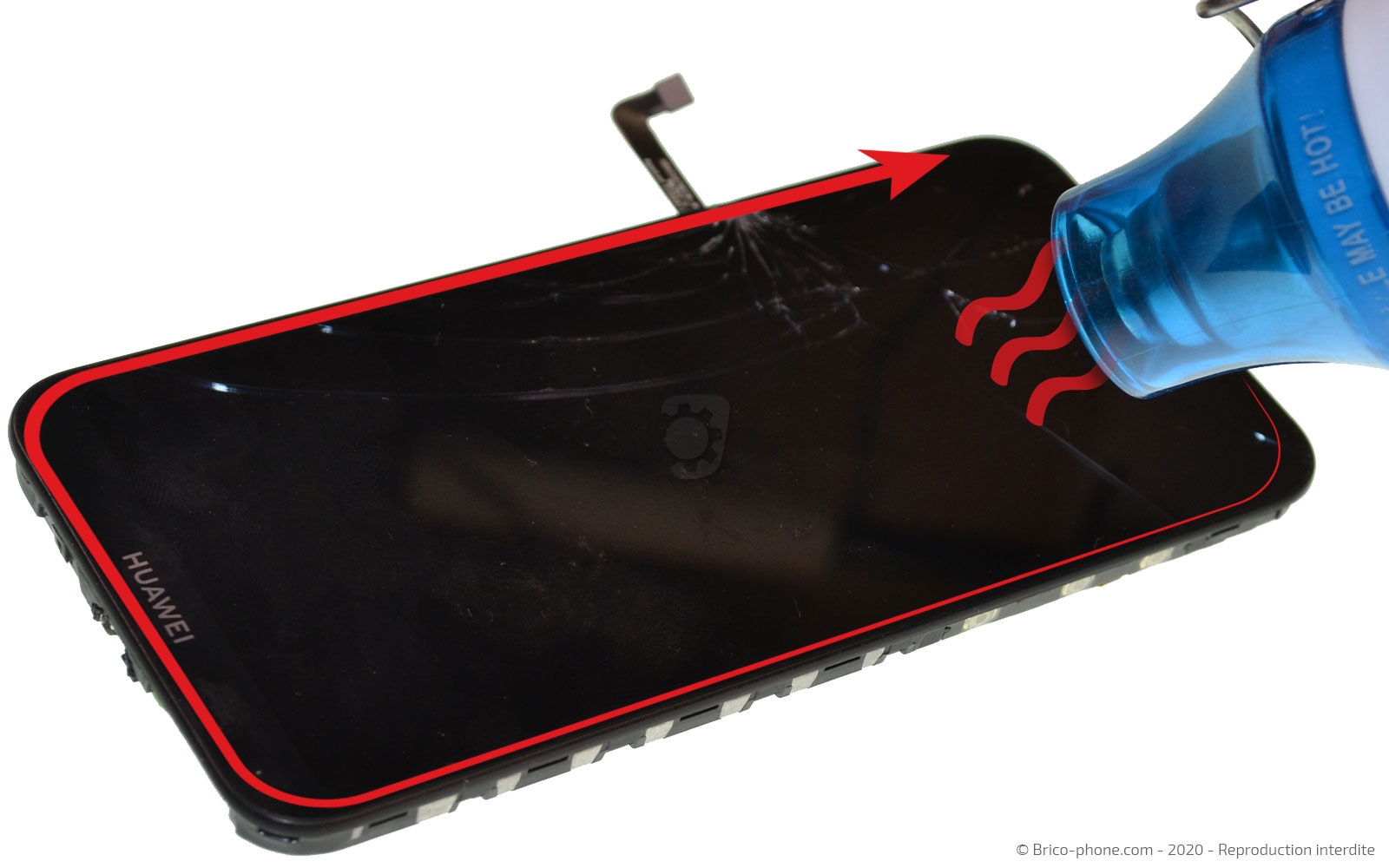

Nous arrivons à la manipulation la plus délicate de ce démontage complet car il faut chauffer les bords de l'écran soit à l'aide d'un coussin chauffant soit d'un décapeur thermique.

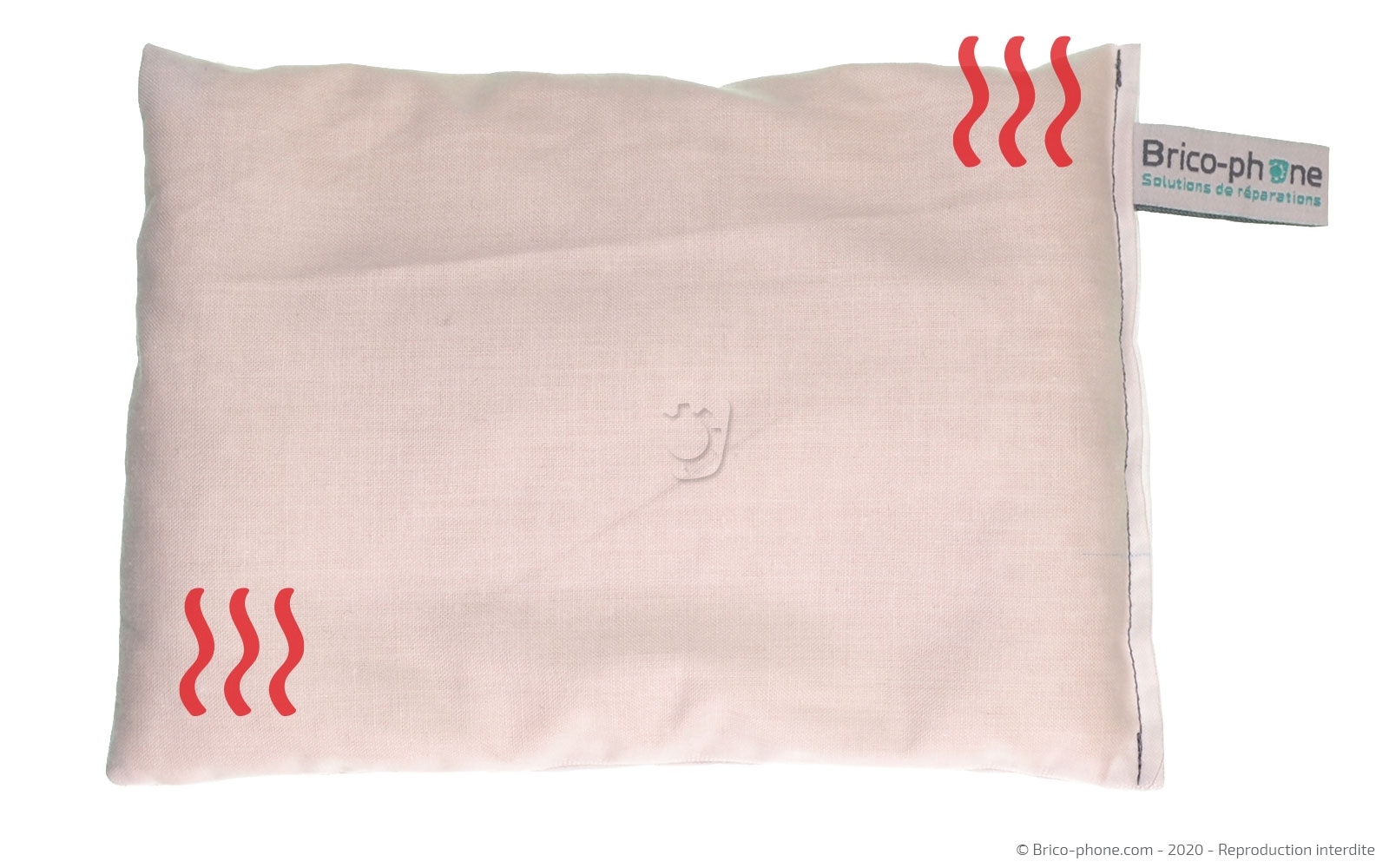

Si vous possédez un coussin chauffant, n'oubliez pas de le passer au micro-ondes 1 à 2 minutes avant de le déposer sur la façade avant du téléphone 30 secondes.
Autrement, chauffez le contour de l'écran avec le décapeur ou votre sèche-cheveux en faisant attention à ne pas dépasser les 80°C.

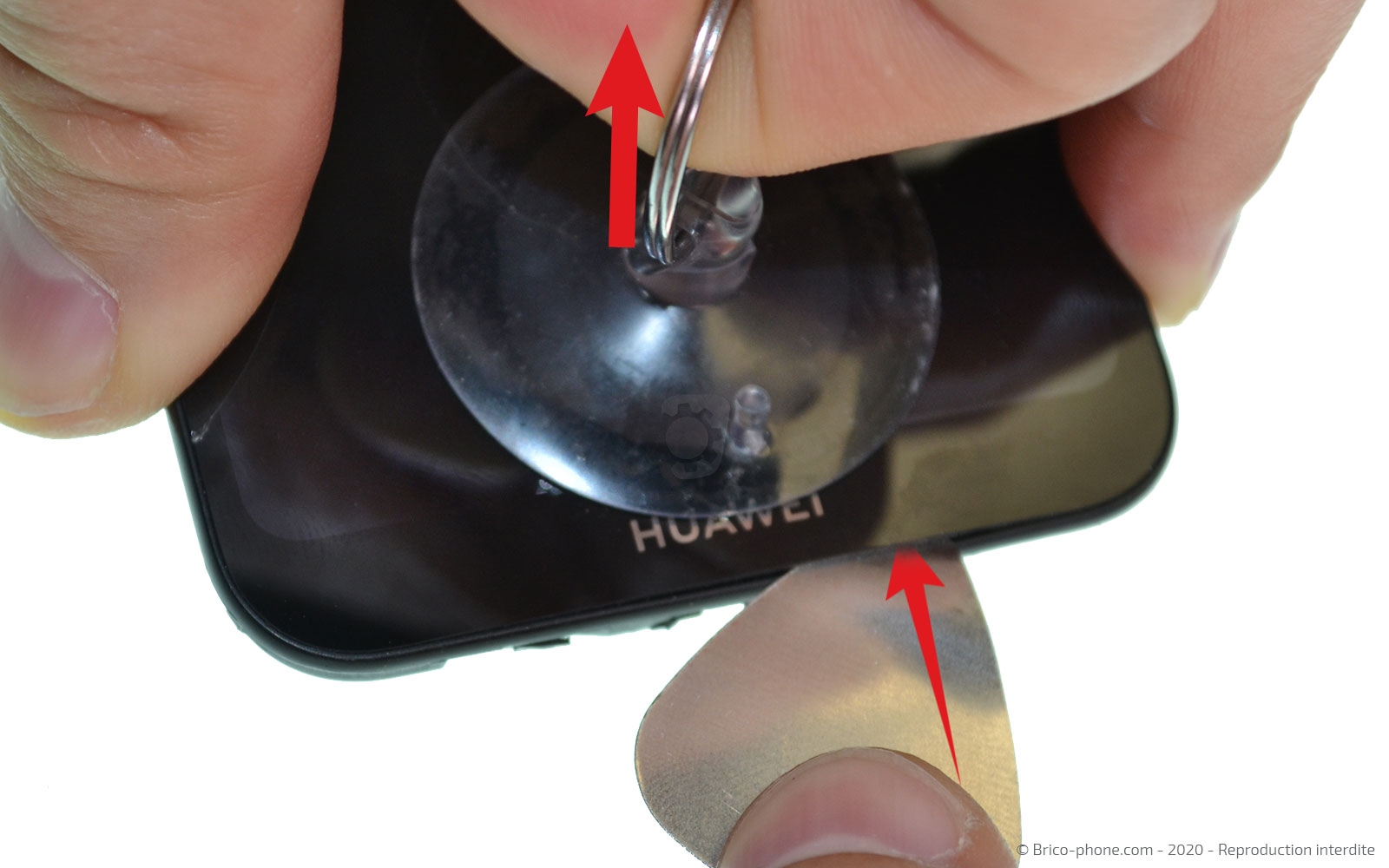

Ensuite, placez la ventouse sur l'écran et en tirant sa boucle, vous devriez pouvoir insérer le médiator en métal percé entre la vitre et le châssis.

Une fois l'écran légèrement décollé, remplacez le médiator métallique par ses versions en plastique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

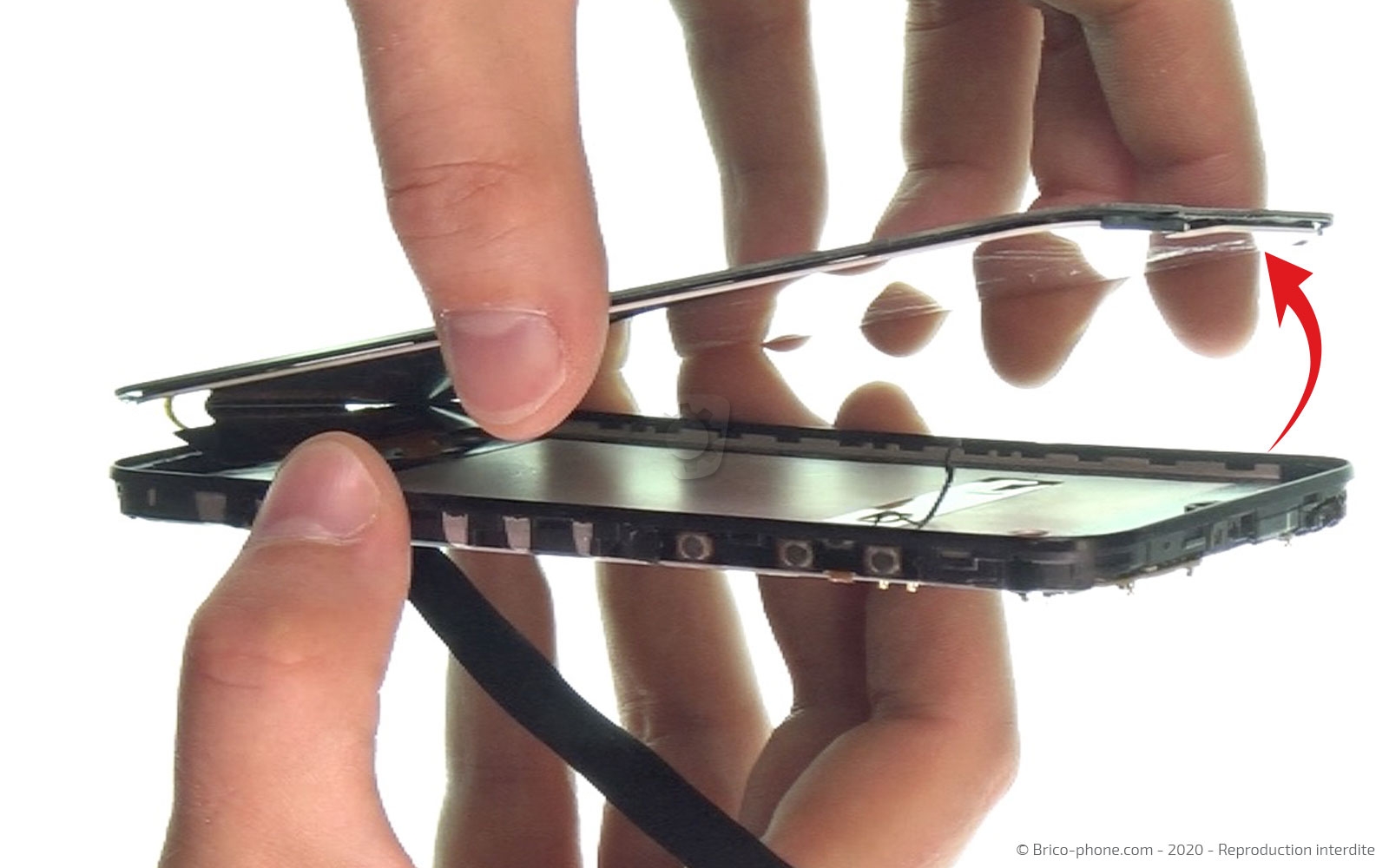

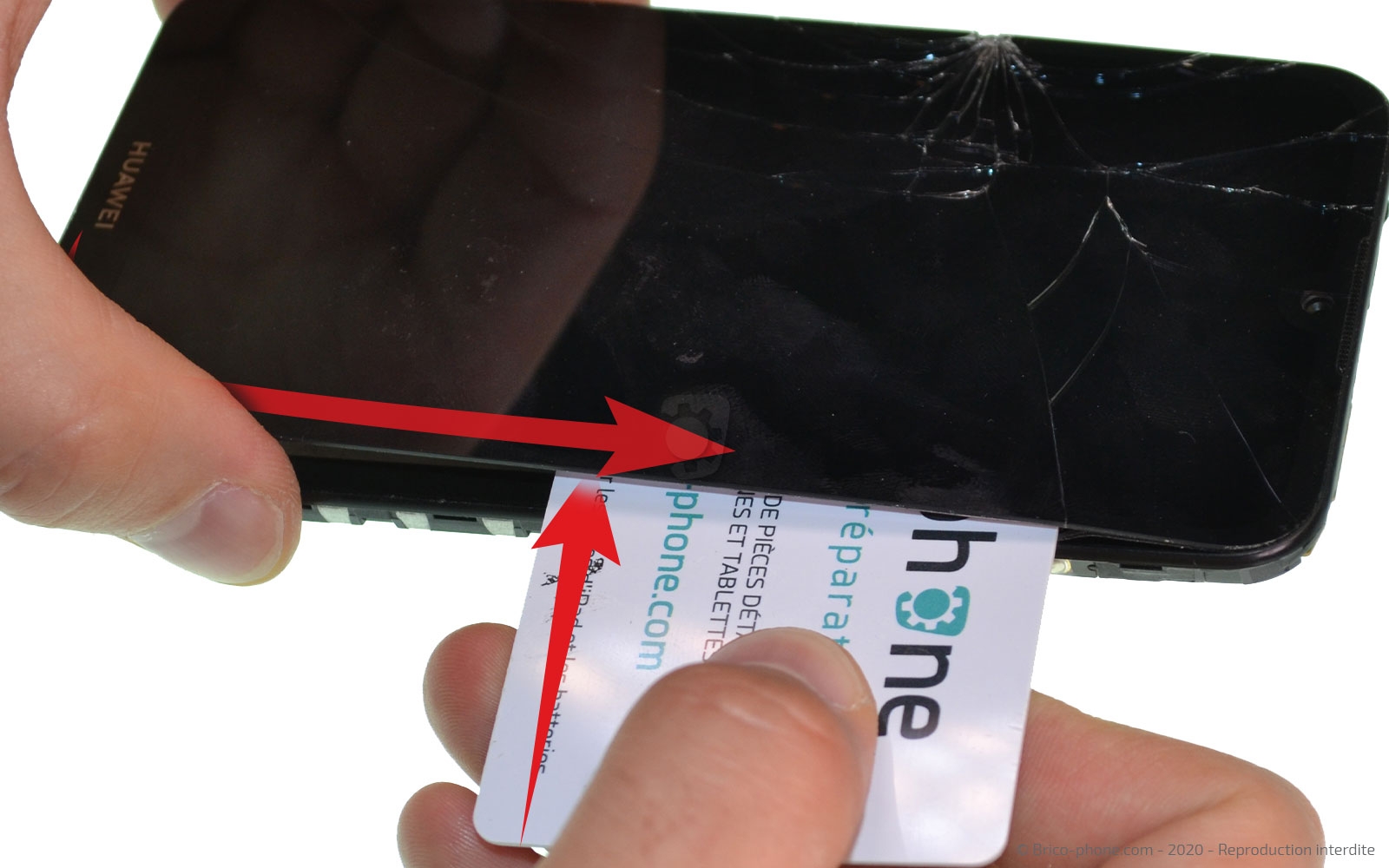

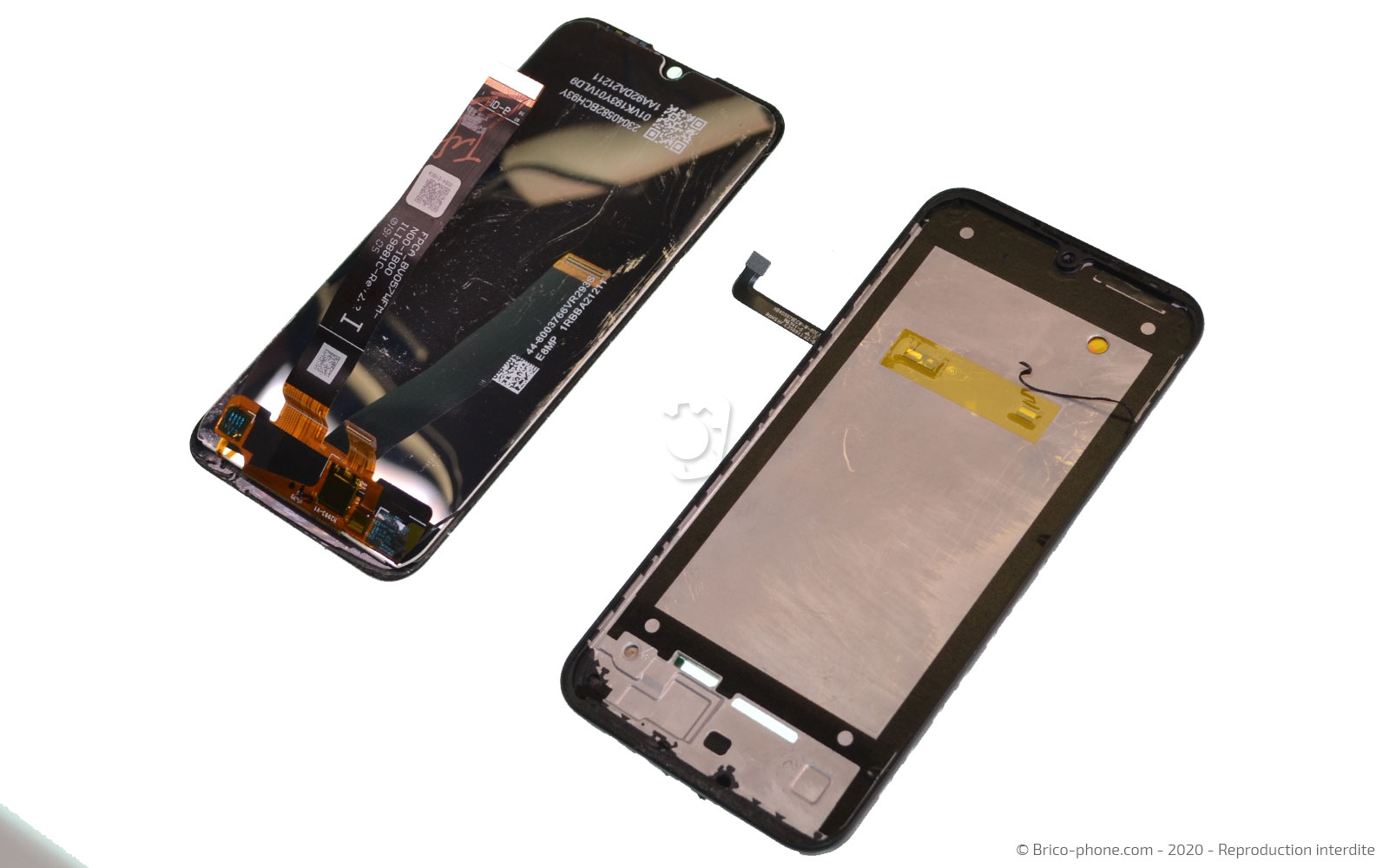

Etape 14 : Ôter l'écran
Pour terminer le décollage, placez la carte en PVC sous l'écran en vérifiant bien que cette dernière est sous la plaquette LCD.

Il ne vous reste plus qu'à sortir l'écran du reste de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Ecran vitre + dalle IPS LCD pré-assemblé pour Huawei Y5 (2019)
49,90 €

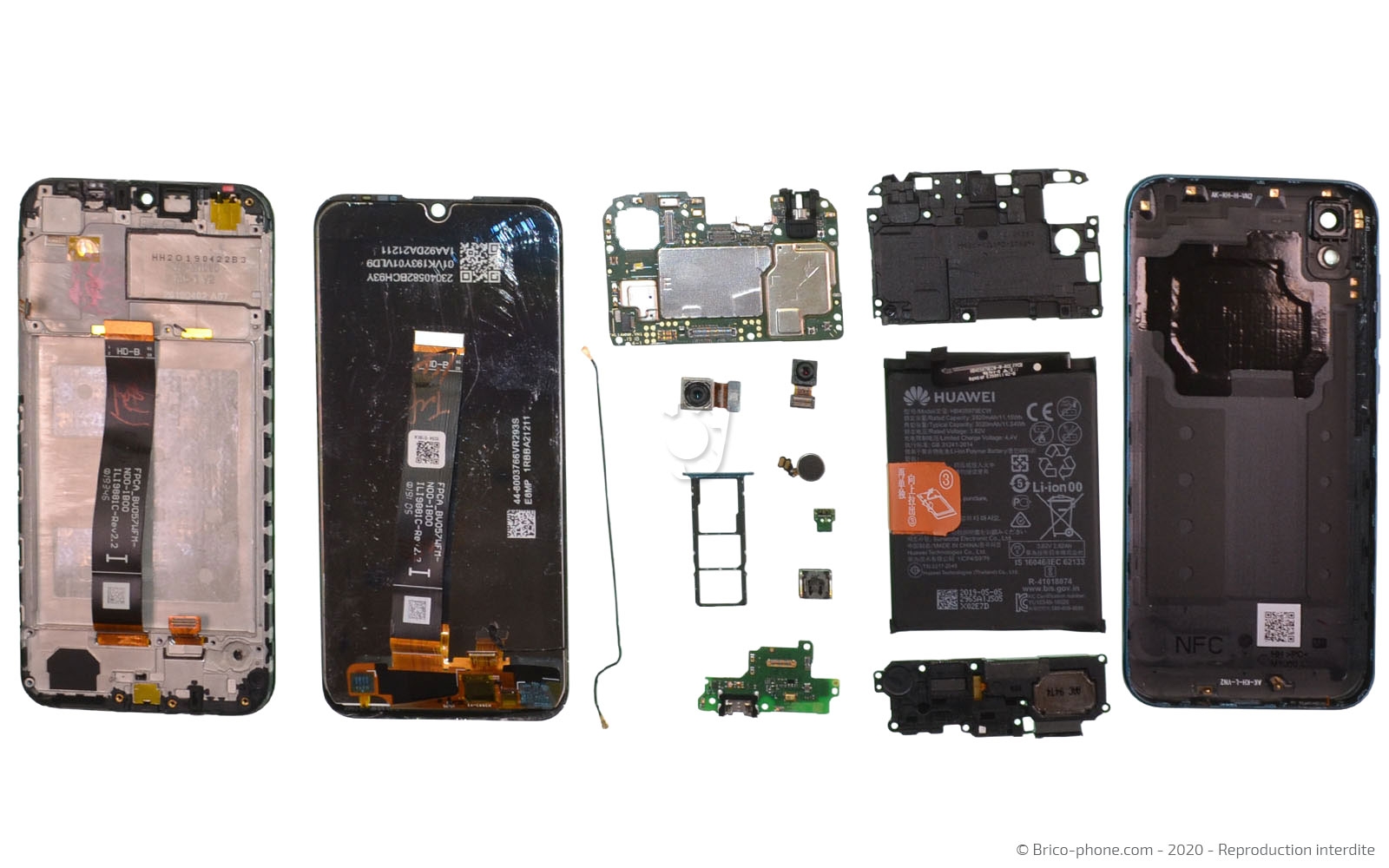

Vue éclatée
Voici la photo finale regroupant tous les composant de votre Huawei Y5 2019.

Si vous souhaitez le remonter, il vous suffit de suivre les étapes précédentes dans l'ordre inverse.
