Changement de nappe bouton Home sur iPhone 8

Temps estimé : 30 min
Difficulté : 3/5
iPhone 8 | Temps estimé : 30 min | Difficulté : 3/5

Ce guide photos vous explique comment remplacer la nappe du bouton Home sur votre iPhone 8. Attention : le changement de nappe Home sur iPhone 8 entraîne la perte définitive de la fonctionnalité touchID.

Diagnostic

›  Le bouton Home de votre iPhone 8 présente un dysfonctionnement

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité Noir pour écran d'iPhone 8
4,90 €
Ajouter au panier

Avant de commencer
Vous devez vous assurer que l'appareil que vous souhaitez réparer est bel et bien un iPhone 8. Il n'y a plus de numéro d'identification au dos de l'iPhone mais sachez tout de même qu'à partir de l'iPhone 8 l'arrière est en verre. De plus comme il s'agit a priori d'un iPhone 8 vous devriez une seule caméra sur la face arrière.

Si l'affichage est encore intact et le tactile également, vous pouvez vous rendre dans les réglages du téléphone, appuyer ensuite sur "Général" puis sur "Informations". Ensuite, en descendant vous arriverez sur "Modèle" et vous verrez un numéro de série de type MQ7C2ZD/A. Enfin, appuyer sur ce numéro et vous verrez apparaître le numéro de modèle qui pour l'iPhone 8 doit être A1863 ou A1905.

A présent, pour bien commencer faites de la place et installer tout votre matériel de manière appropriée pour ne pas être gêné.

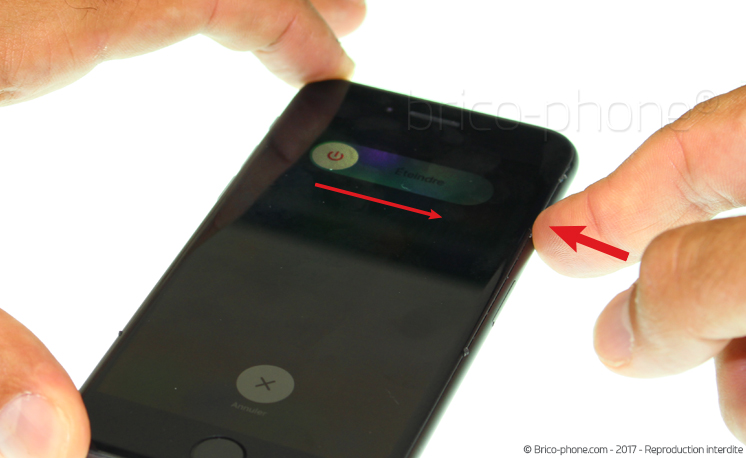

Etape 1 : Eteindre l'iPhone
Commencez par éteindre votre iPhone en appuyant longuement sur le bouton power situé sur la gauche du châssis. La fonction d'extinction apparaît alors. Vous n'avez plus qu'à slider pour l'éteindre.

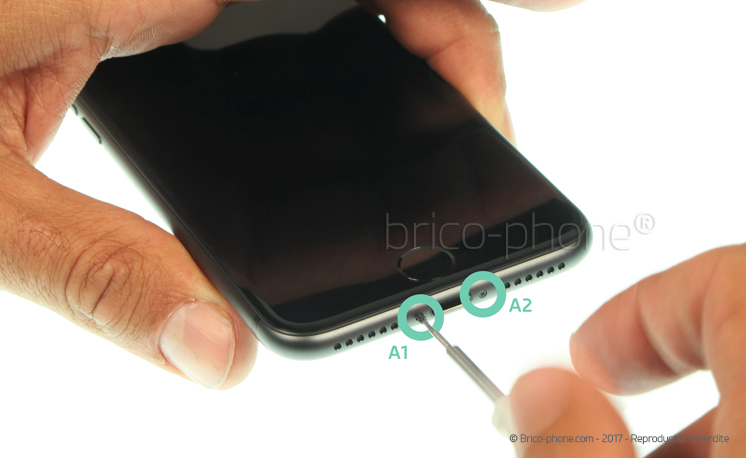

Etape 2 : Retirer les vis pentalobes
A l'aide du tournevis pentalobe 0.8, retirez les deux vis entourées en turquoise nommées A1 et A2.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Créer un interstice entre l'écran et le châssis

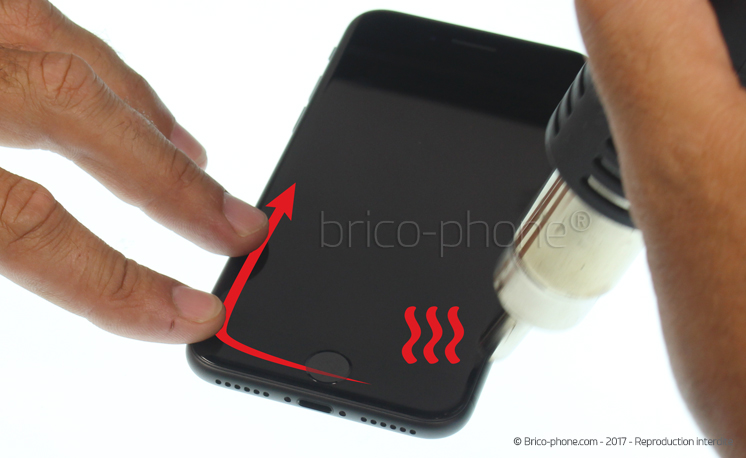

Pour décoller l'écran, vous devez chauffer le contour de l'écran. Utilisez soit un sèche-cheveux soit un décapeur thermique.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

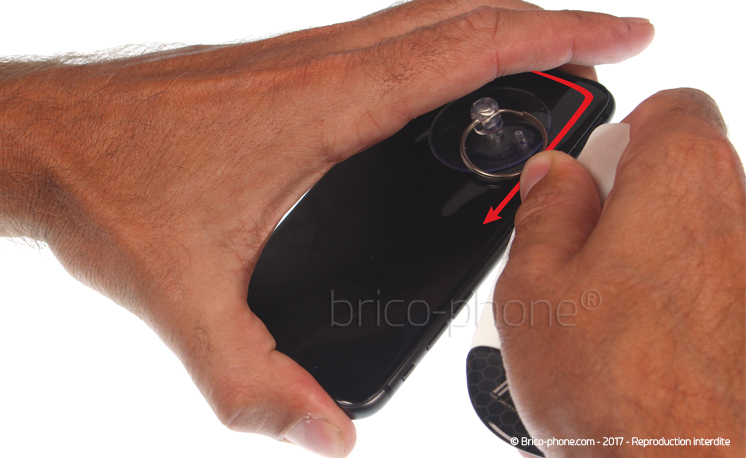

Etape 4 : Décoller l'écran

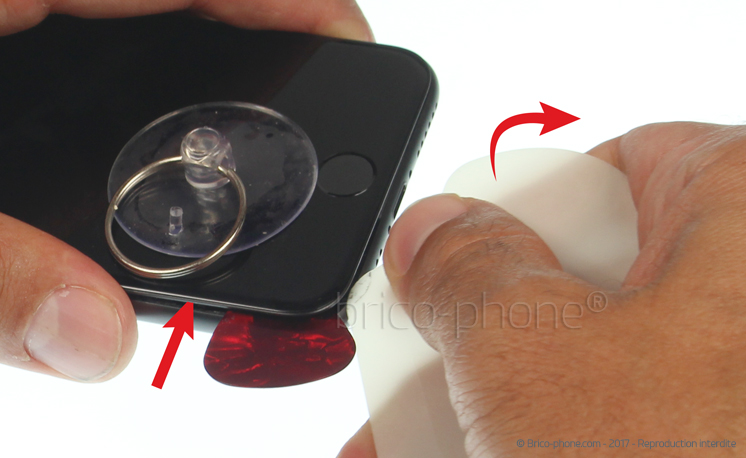

Une fois l'outil bien inséré, décollez tout le contour de l'écran en commençant par remonter du bouton home vers la gauche de l'écran.

Si vous avez un iPlastix, utilisez les médiators pour les positionner sur le contour au fur et à mesure du décollement, cela évitera que l'écran ne se recolle pendant l'avancement de l'étape.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €

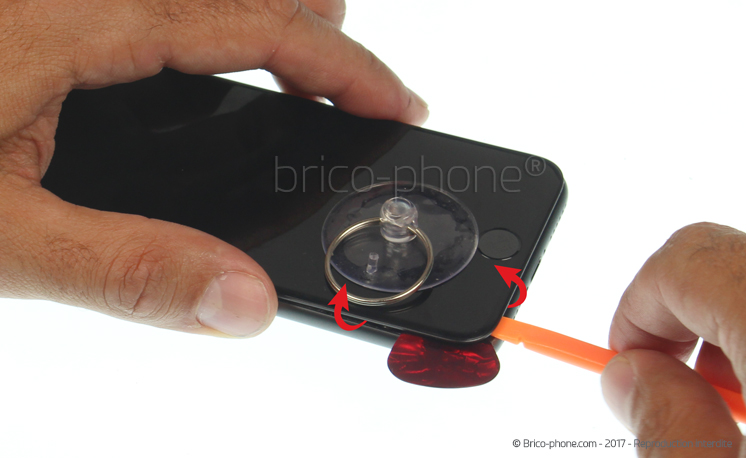

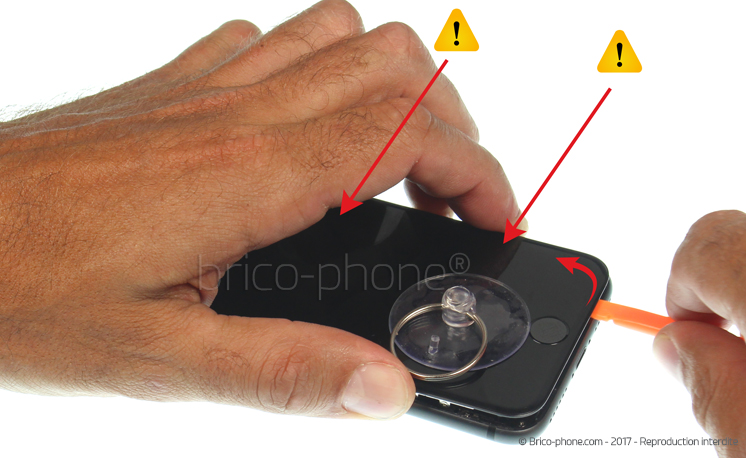

Etape 5 : Déclipser l'écran
Une fois'le bas, la gauche et le haut de l?écran décollés, déclipsez l'écran grâce au levier.

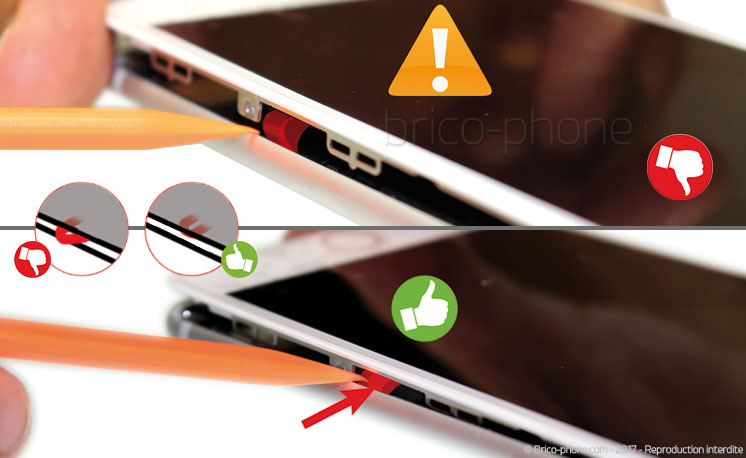

Attention à la partie droite de l'écran. Ne pas y insérer de médiators trop profondément, ni le levier car l'écran est relié à la carte mère sur ce côté, comme l'iPhone 7.

Une fois totalement déclipsé, tirez légèrement vers le bas sur un ou deux millimètres.
Outils du kit utilisés
Outils du kit utilisés

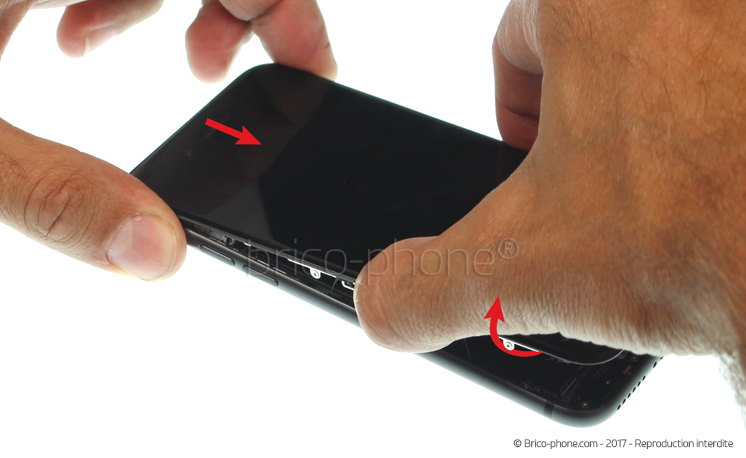

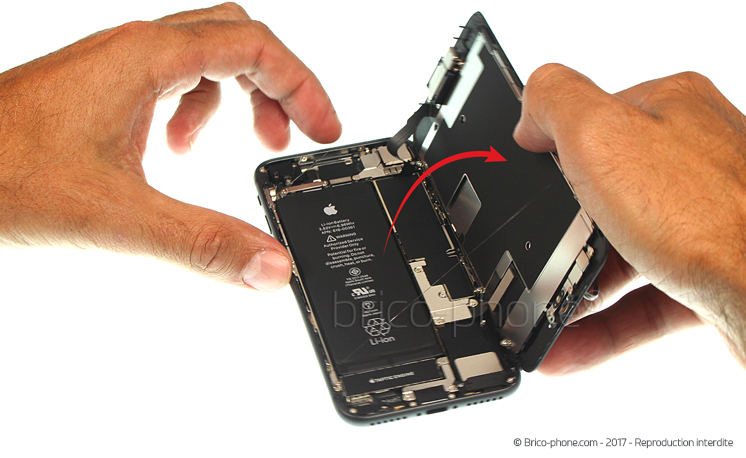

Etape 6 : Ouvrir l'écran

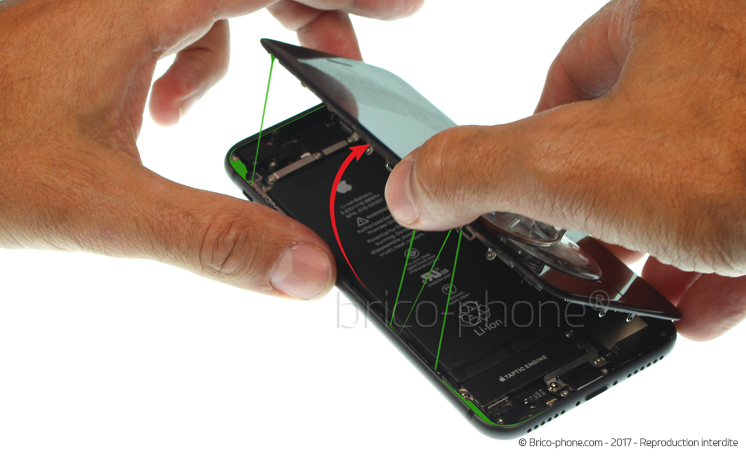

Vous pouvez désormais ouvrir l'écran comme un livre à l'envers. Vous verrez que le joint d'étanchéité s'arrache, c'est normal.

Continuez délicatement sans tirer pour ne pas arracher les nappes.

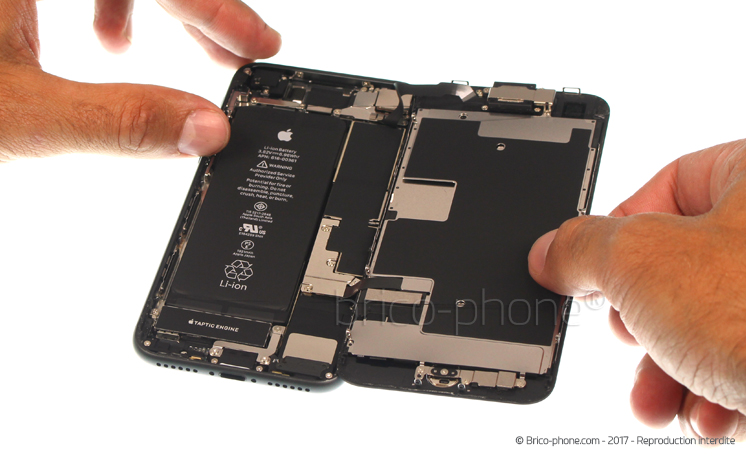

L'écran est désormais ouvert.
Etape 7 : Retirer la plaquette de protection des nappes de l'écran

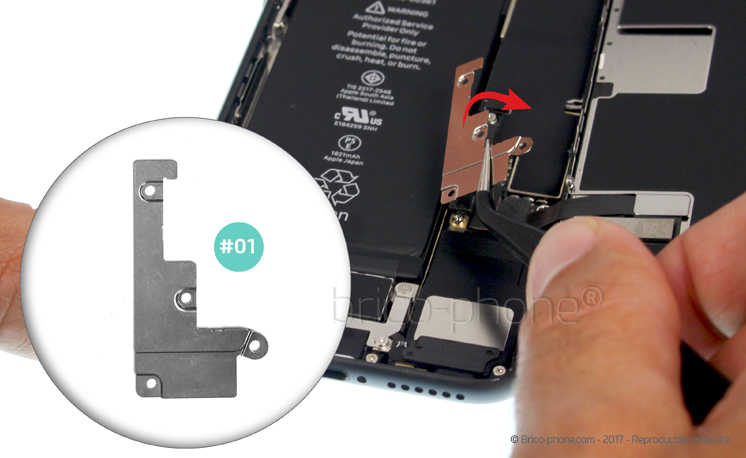

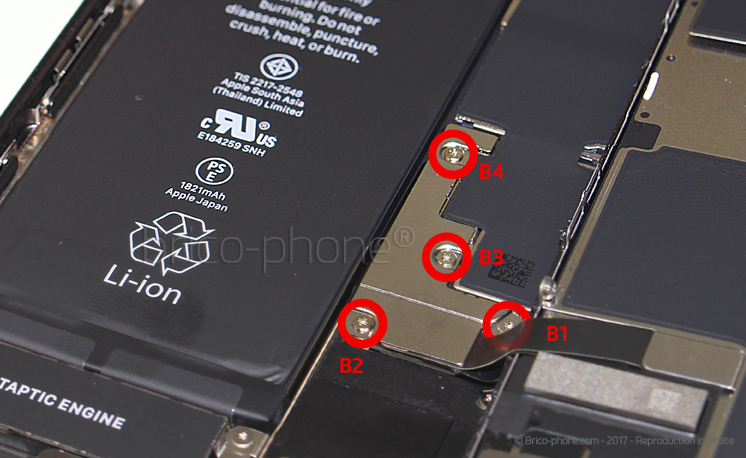

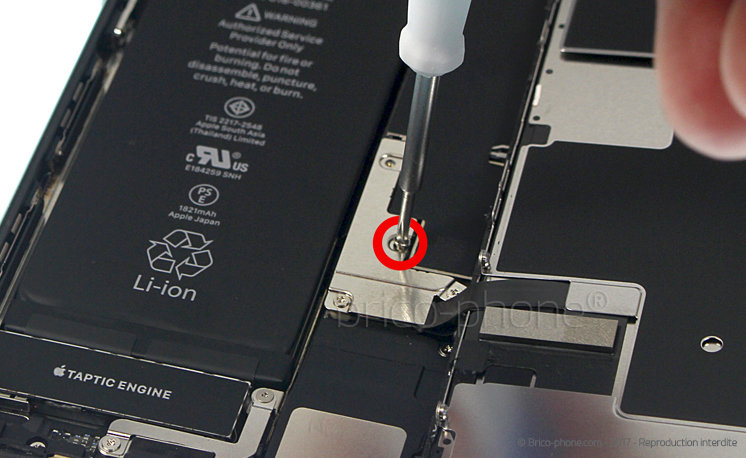

A l'aide du tournevis cruciforme 1.5, retirez les vis de la plaquette de protection des nappes de l'écran notées B1 à B4, entourées en rouge.

La plaquette notée #01 est désormais libre, vous pouvez la retirer avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

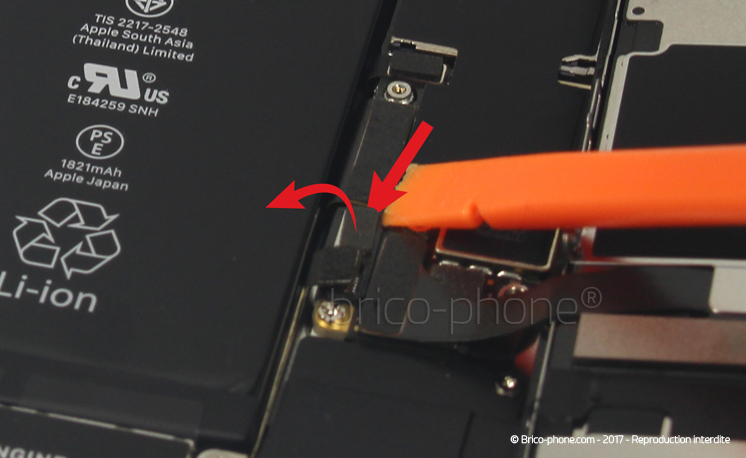

Etape 8 : Déconnecter la batterie

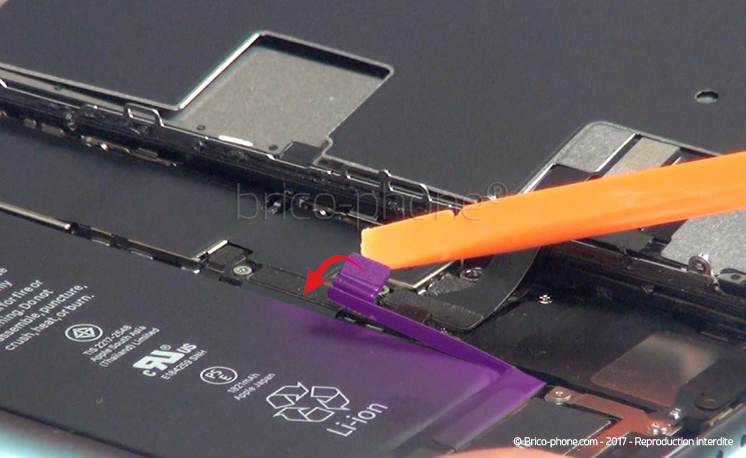

A l'aide du levier, déconnectez doucement le connecteur de la batterie.

Cela évitera que le téléphone ne se rallume suite à une mauvaise manipulation.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Déclipser les nappes de l'écran

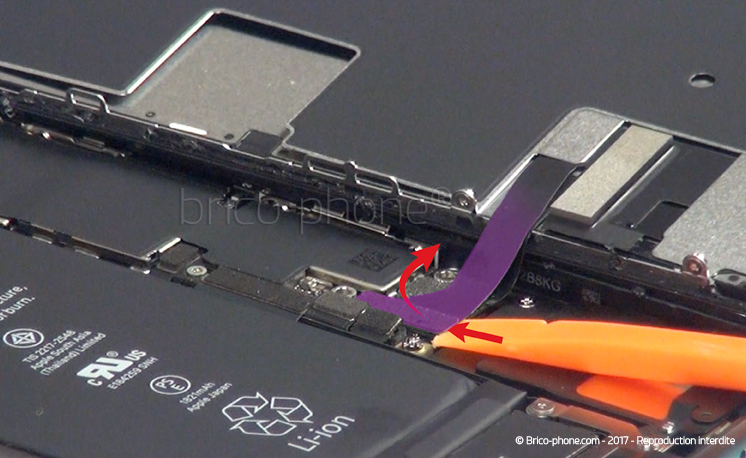

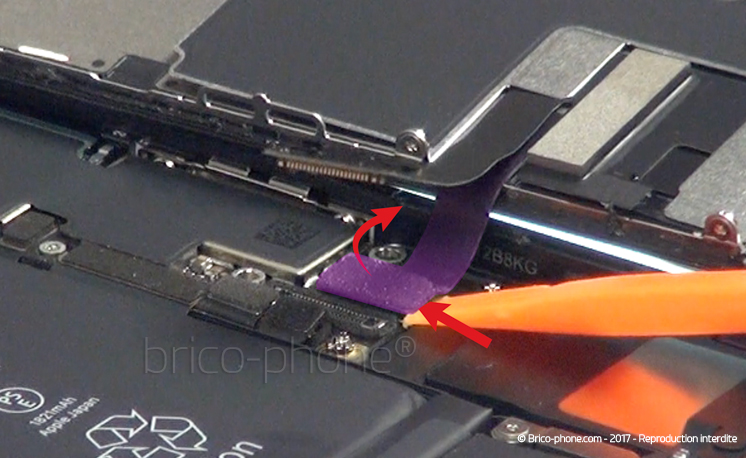

De la même manière que pour le connecteur de batterie, déconnectez la nappe du tactile/LCD puis la nappe qui gère le bouton home.
Outils du kit utilisés
Outils du kit utilisés

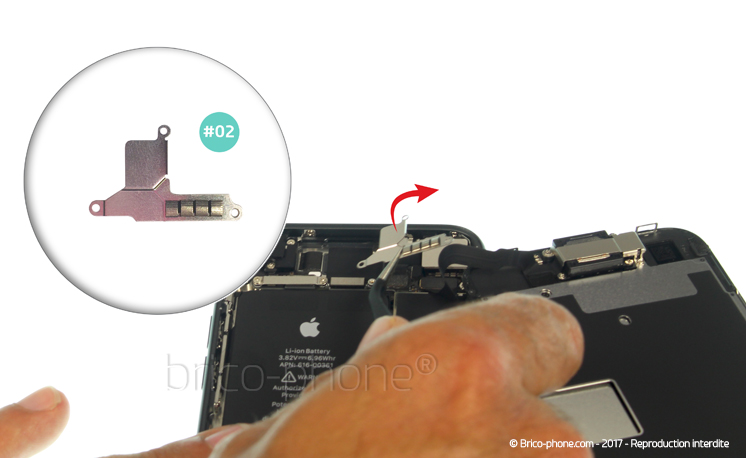

Etape 10 : Retirer la plaquette de protection des nappes des caméras
Le bas de l'écran est libéré, maintenant il faut retirer le dernier point d'accroche.

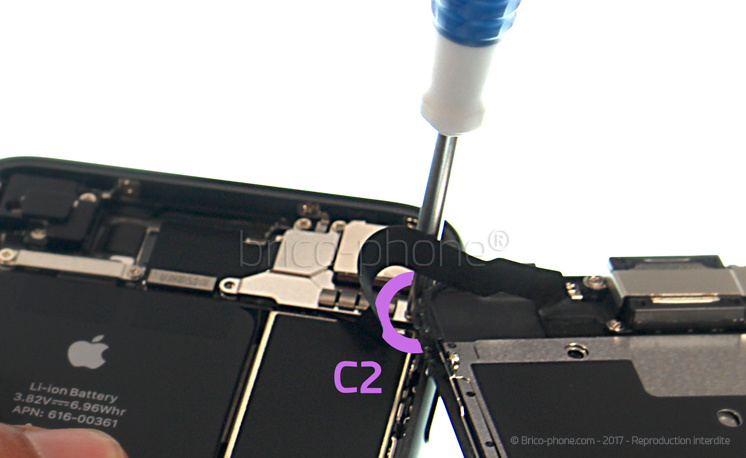

Dévissez les vis entourées en violet, nommées C1 à C3 grâce au tournevis cruciforme.

La plaquette #02 est désormais dégagée, retirez-la avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

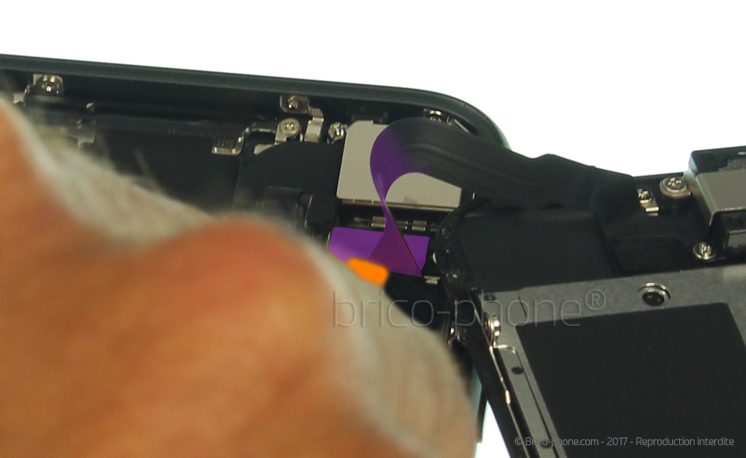

Etape 11 : Déclipser la nappe FaceTime
Avec le levier plastique, déconnectez la nappe de la caméra avant Facetime.

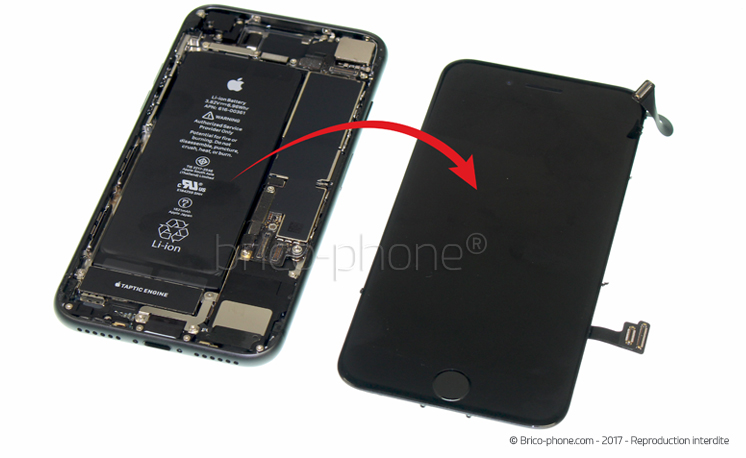

L'écran est maintenant complètement désolidarisé du châssis.

Conservez le châssis dans un endroit sûr, à l'abri de toute chute, car les composants et la carte mère sont fragiles et sensibles.
Outils du kit utilisés
Outils du kit utilisés

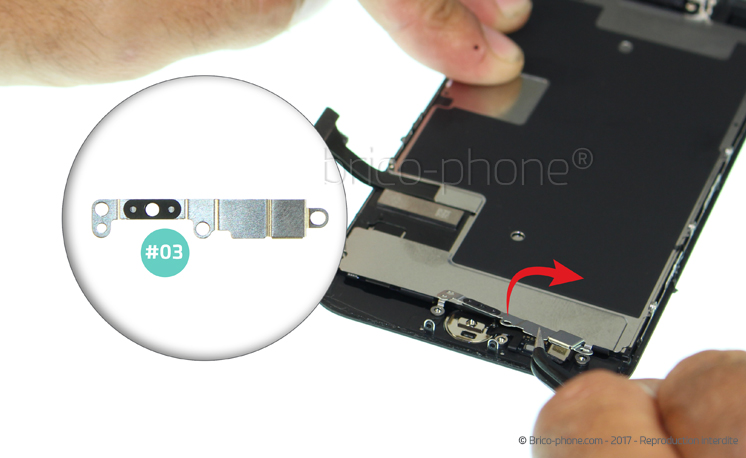

Etape 12 : Retirer la plaquette de protection du bouton Home

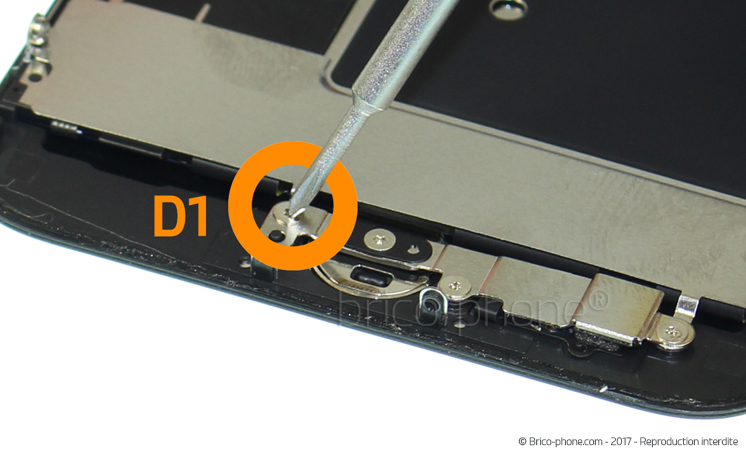

Afin de retirer la plaquette de protection de la nappe home, munissez-vous du tournevis triwing 0.6 et dévissez les 4 vis entourées en orange, nommées D1 à D4.


A l?aide de la pincette, délogez la plaquette en métal.
Etape 13 : Décoller la nappe du bouton Home

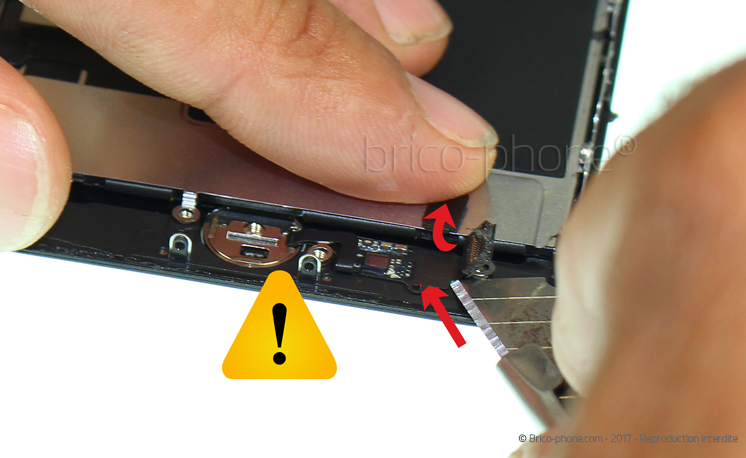

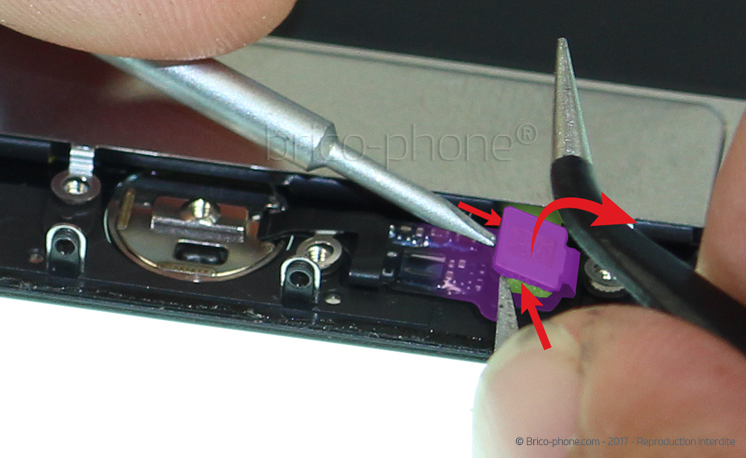

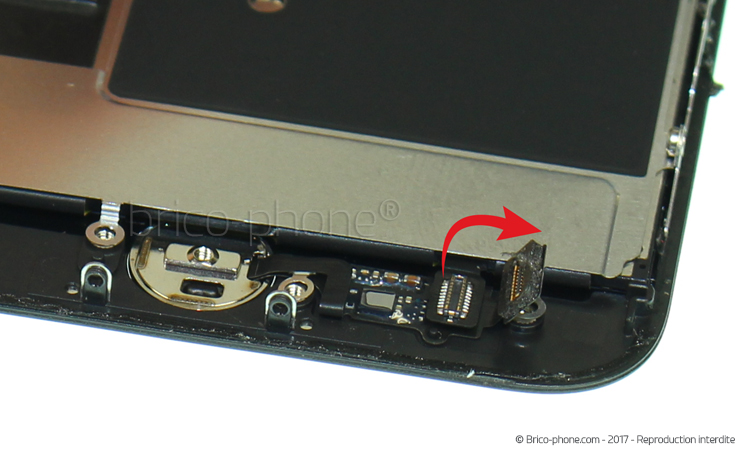

Commencez par déclipser le connecteur de la nappe Home de celui de la rallonge. Cette rallonge passe sous l'écran et c'est elle qui est reliée sur la carte mère.

Pour cela utilisez la pointe de la pincette, puis dépliez la nappe.

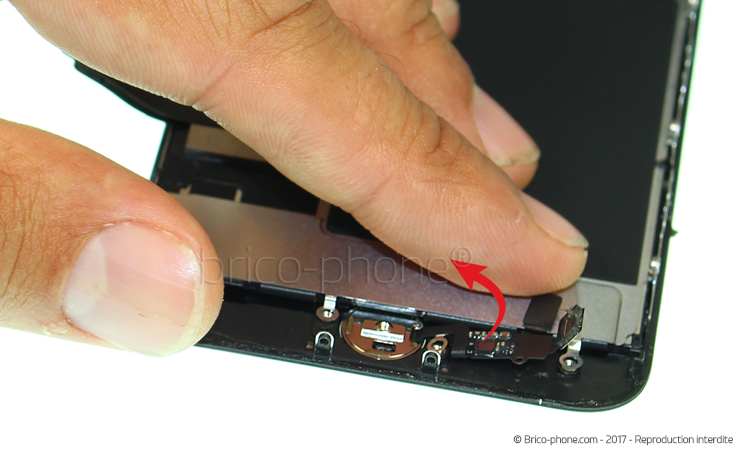

Ensuite, décollez doucement la nappe de la vitre. Veillez à ne pas l'endommager car si le bouton home devenait HS, l'iPhone deviendrait inutilisable.

Décollez la jusqu'au niveau du bouton.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Cutter en inox
6,90 €

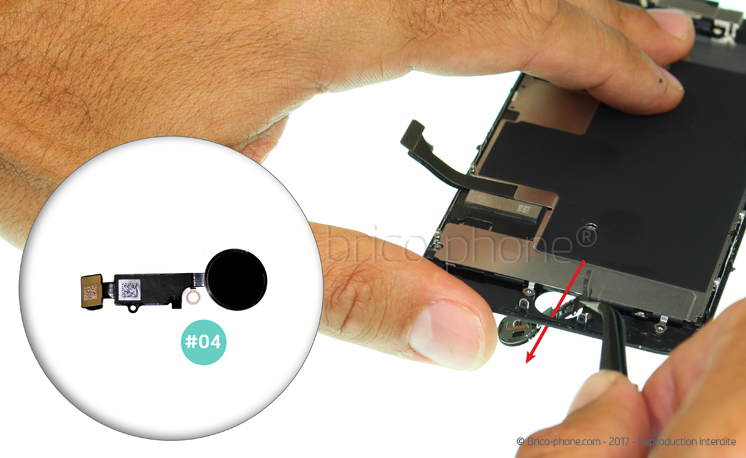

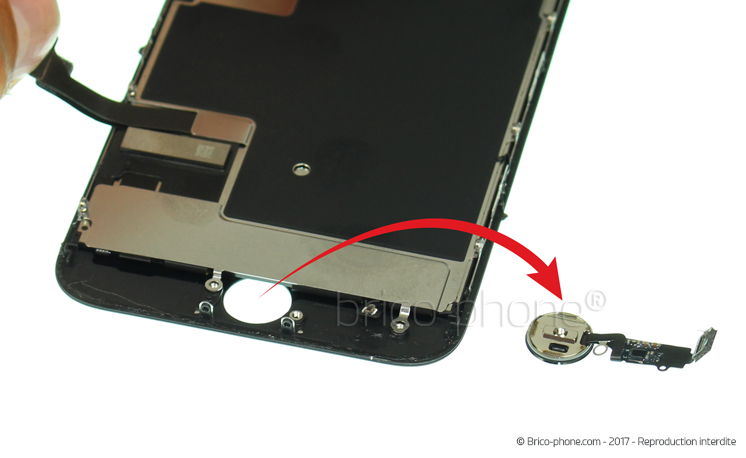

Etape 14 : Retirer le bouton Home
Le bouton home est désormais décollé, vous pouvez le saisir avec la pincette puis le glisser à travers son emplacement.

Le bouton est désormais prêt à être reposé sur un nouvel écran.
Outils du kit utilisés
Outils du kit utilisés

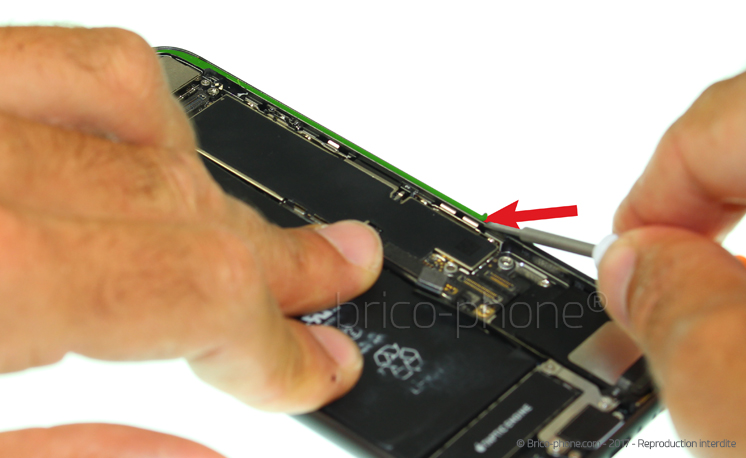

Etape 15 : Nettoyer le contour du châssis
Nettoyez le contour du châssis à l'aide du tournevis plat. Vous devez retirer tous les résidus de joint d?étanchéité afin de rendre net le contour de châssis.

Sans cette étape, la pose d'un nouveau joint sera compromise, les sur-épaisseurs ne permettront pas une bonne adhérence de l'écran.
Outils du kit utilisés
Outils du kit utilisés

Etape 16 : Retirer les films de protection des joints d'étanchéité

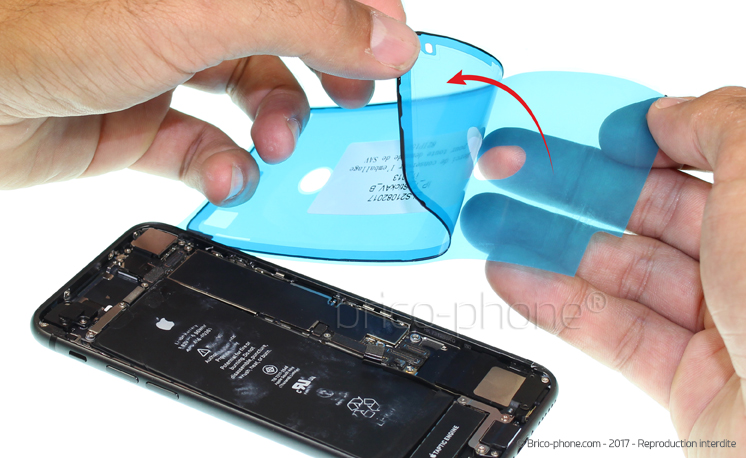

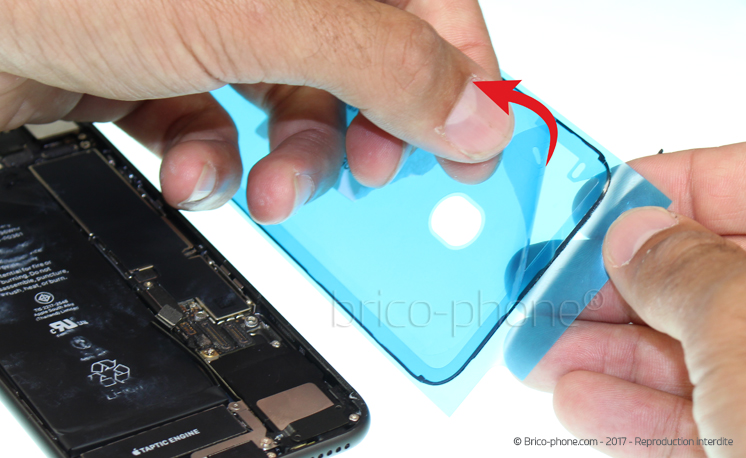

Préparez le nouveau joint d'étanchéité, en retirant les deux premiers films de protection.
Etape 17 : Positionner le joint d'étanchéité

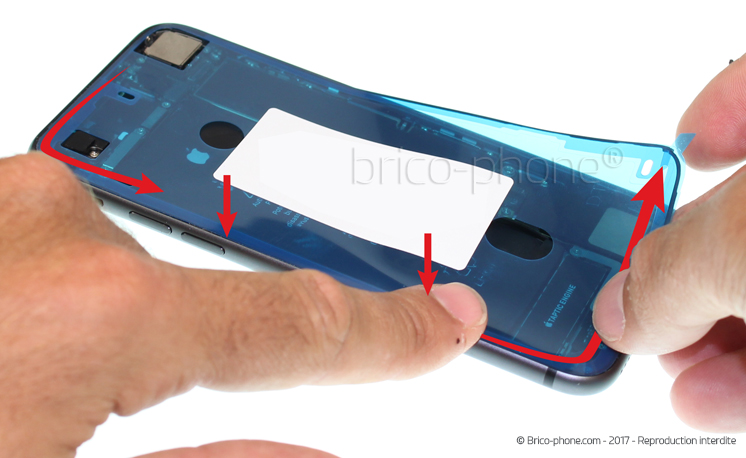

Commencez par positionner le nouveau joint sur le châssis propre. Attention à ne pas trop appuyer dans un premier temps car une fois le joint collé, il sera impossible de le retirer.

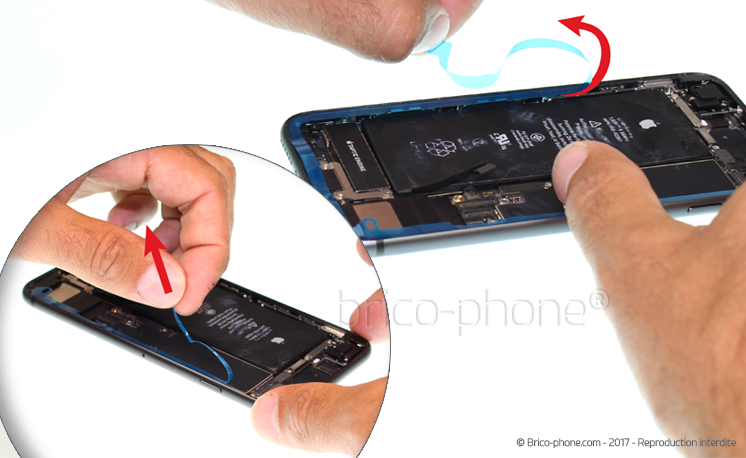

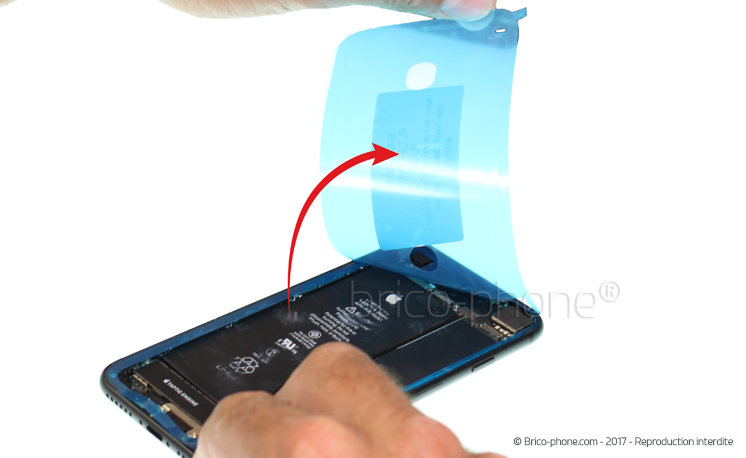

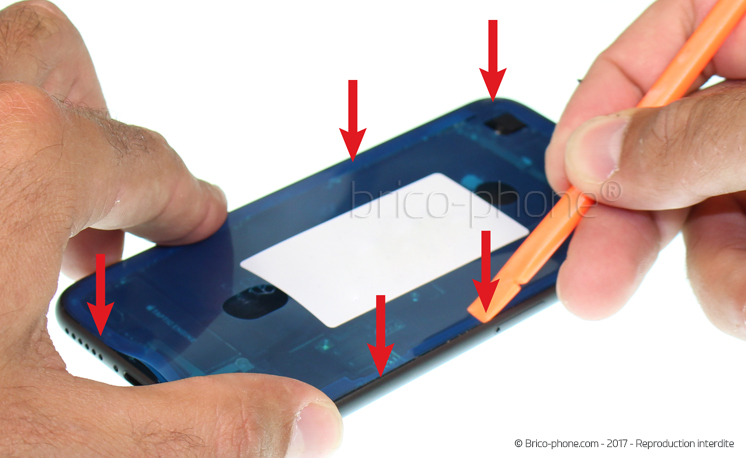

Une fois bien calé, pressez le joint sur le contour pour assurer la bonne adhérence avant de retirer les deux derniers guides.

Le joint est désormais posé.
Etape 18 : Procéder au remontage
La réparation est terminée. Vous pouvez désormais suivre le tutoriel à l'envers pour procéder au remontage de votre appareil.

N'oubliez pas de rebrancher le connecteur de la batterie si vous l'avez déconnecté.

Votre nouveau bouton home fonctionne par bluetooth, cette fonction doit donc être activée dans les réglages lorsque vous rallumerez votre appareil. Vous retrouvez ainsi la fonction de retour à l'accueil mais le TouchID est définitivement perdu.
