Changement d'écran (vitre+LCD) sur Mi Mix 2S

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 13/20
Mi Mix 2S | Temps estimé : 45 min | Difficulté : 3/5

Vous avez des problèmes de tactile car votre vitre est cassée ? Vous n'avez plus d'affichage ? Brico-Phone vous propose de changer votre écran vous-même en suivant ce tutoriel photos.

Diagnostic

›  Votre vitre est cassée
›  Votre LCD affiche des lignes ou n'a pas d'affichage
›  Vous n'avez plus de tactile

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir avec vitre avec LCD pré-assemblé pour Xiaomi Mi Mix 2S
79,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Pensez-vous avoir le bon modèle ? Comment le savoir ?

Rendez-vous sur votre téléphone dans l'application téléphone et composez *#06# pour avoir votre numéro IMEI.
Rentrez ce numéro dans la rubrique de notre page d'accueil pour avoir votre modèle.

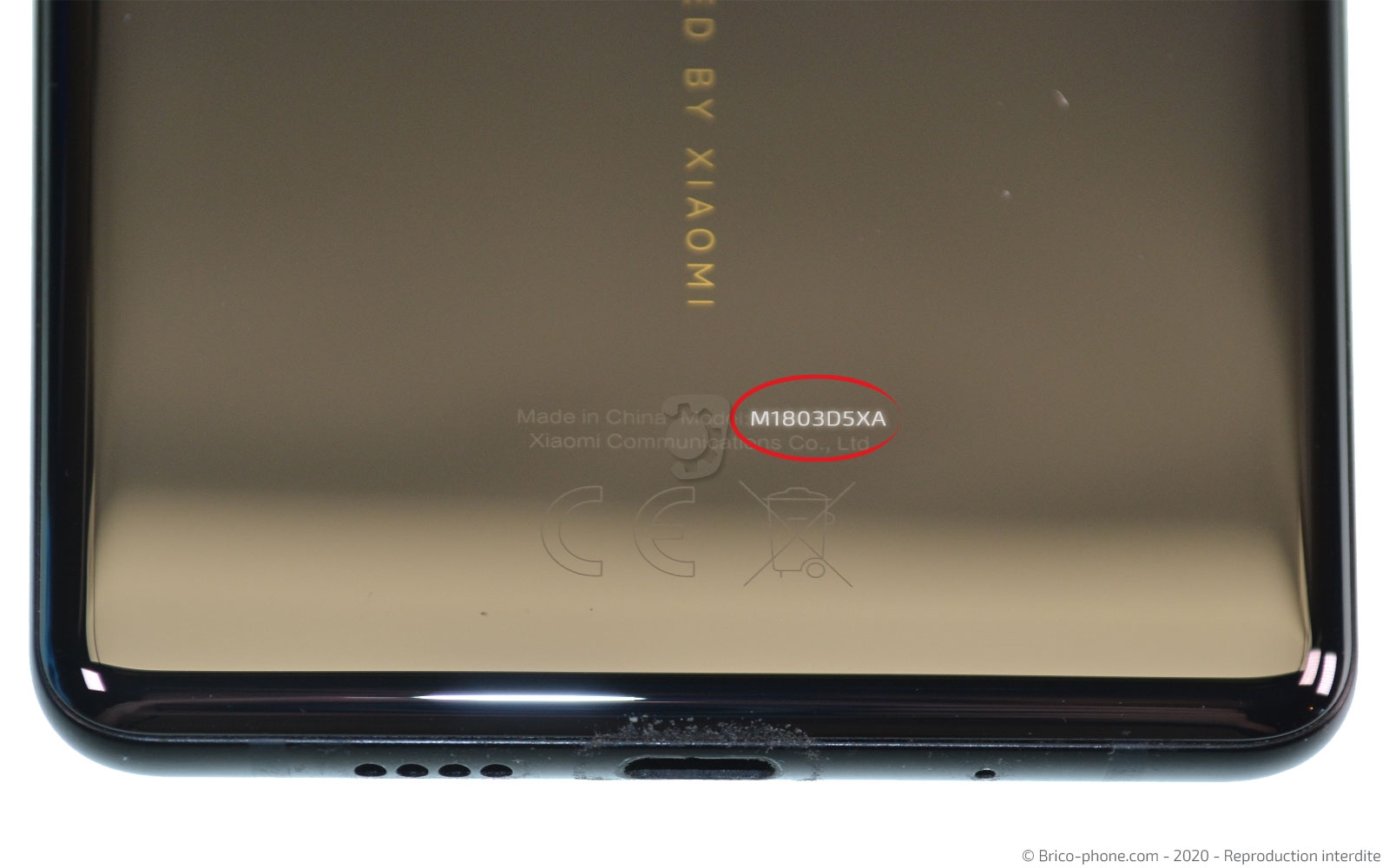

Autre option, si au dos de votre téléphone vous avez l'inscription "M1803D5XA", vous avez bien un Xiaomi Mi Mix 2S.

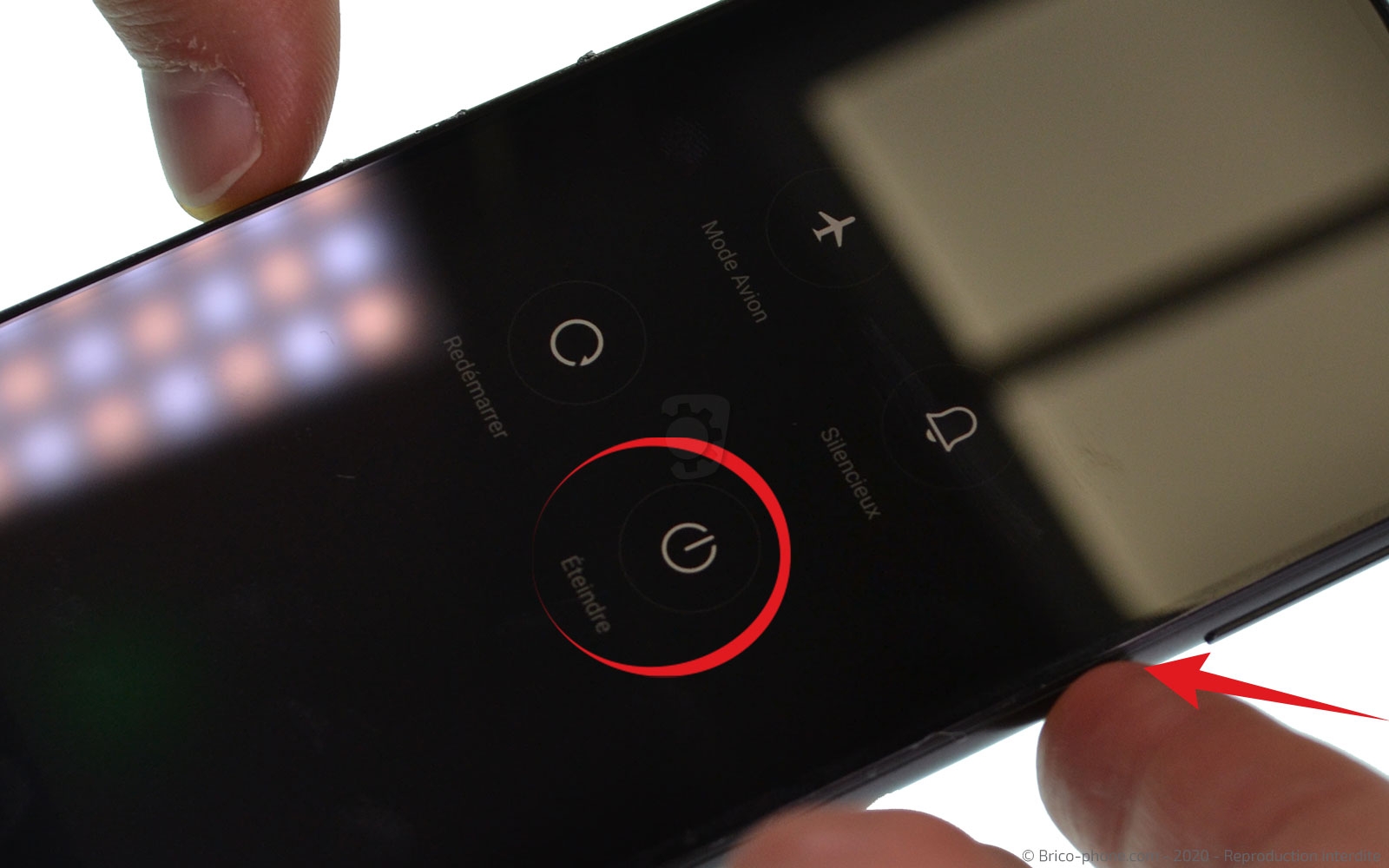

Etape 1 : Eteindre le téléphone et retirer le tiroir sim
Commencez par couper l'alimentation de votre smartphone en maintenant le bouton power, puis en appuyant sur "éteindre".
Retirez le tiroir sim avec l'outil sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Décoller la vitre arrière

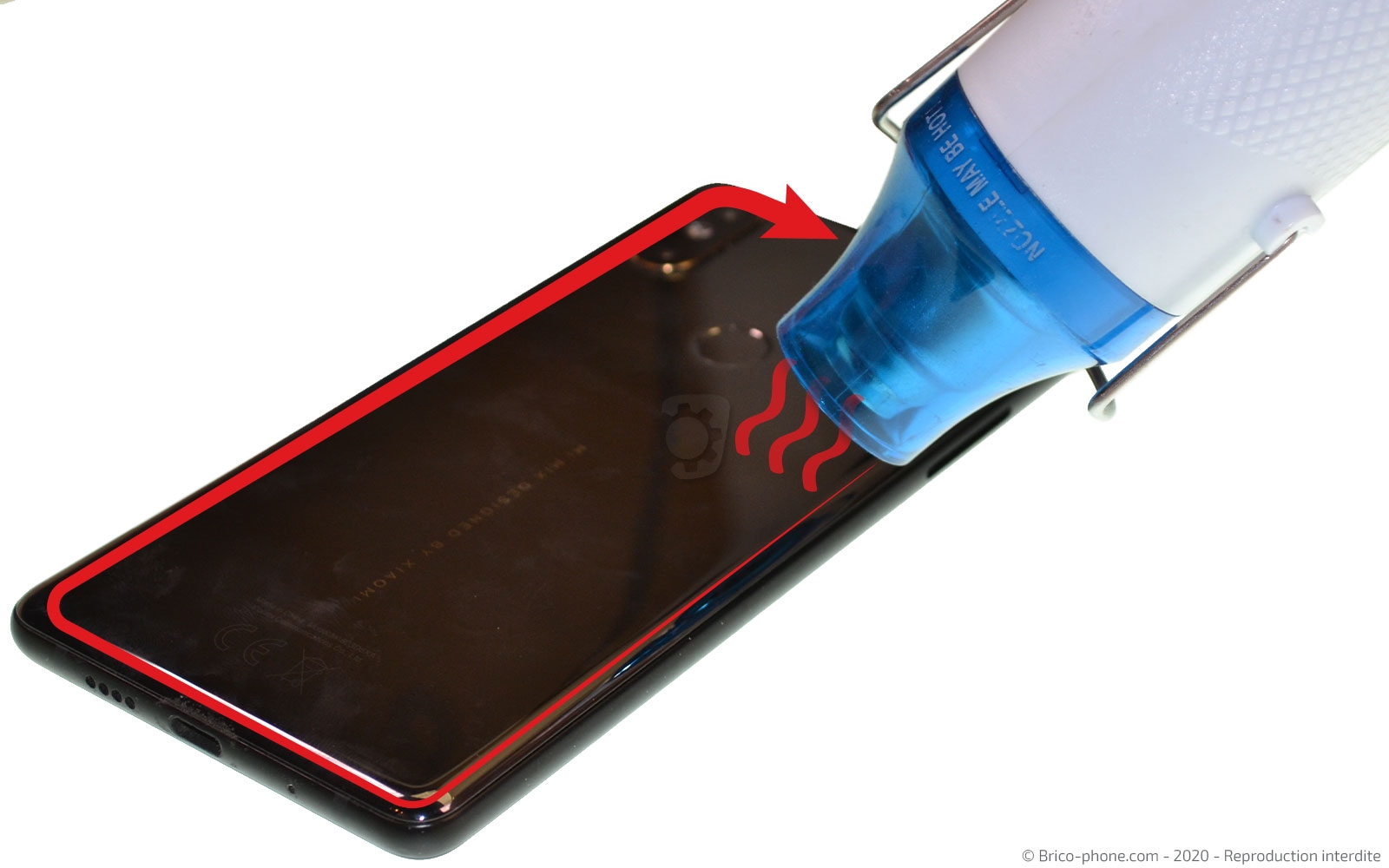

Pour ouvrir ce téléphone, il faut décoller la vitre arrière, pour cela, il faut chauffer le contour afin de ramollir l'adhésif qui la maintient.
Vous pouvez chauffer le contour du téléphone avec un sèche cheveux ou un décapeur thermique durant 20 à 30 secondes ou alors appliquez le coussin chauffant 30 à 40 secondes sur l'arrière du téléphone en l'ayant au préalable passé au micro-onde durant 1 à 2 minutes (le coussin).

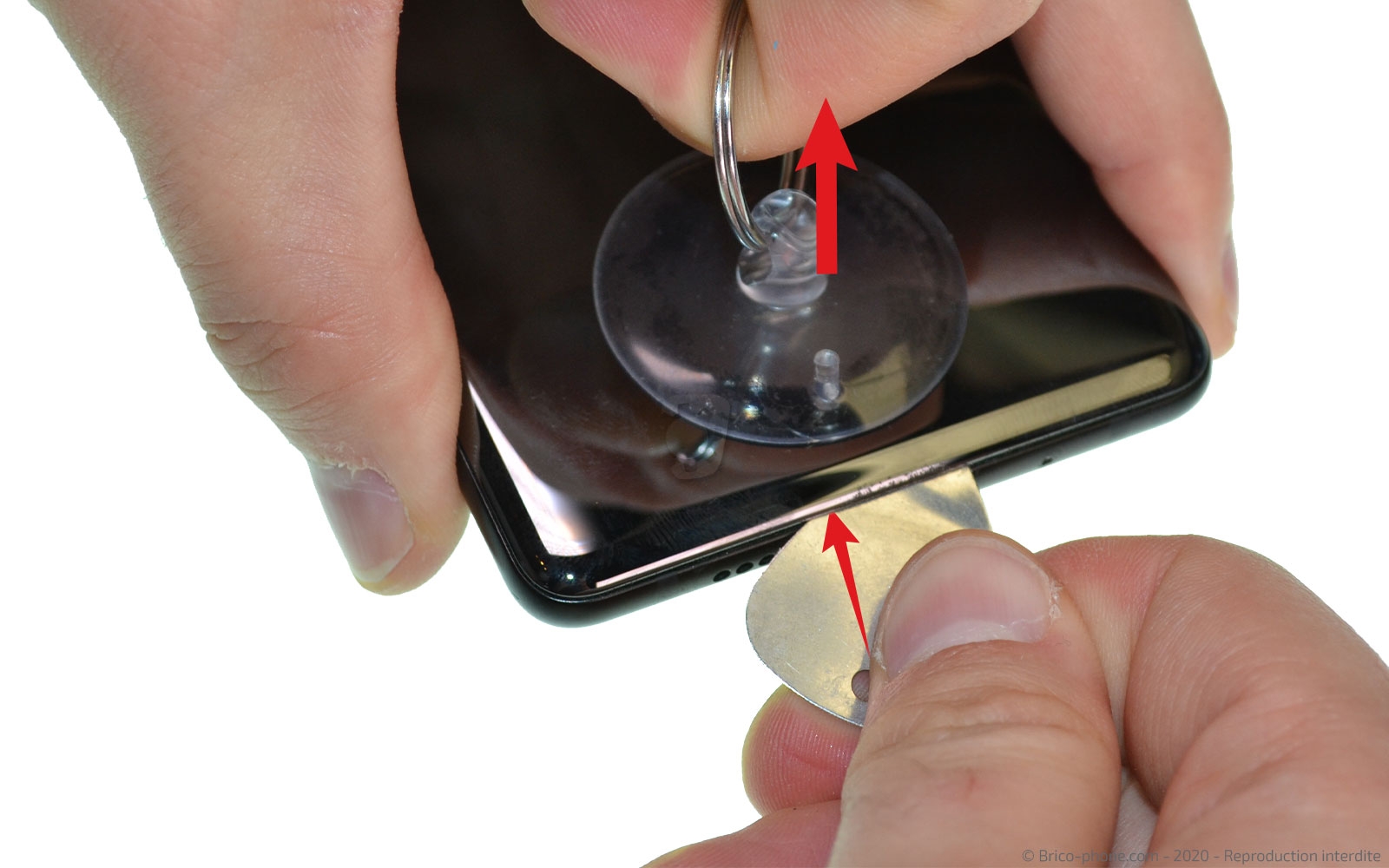

Installez la ventouse sur le bas de la vitre arrière afin de tirer sur son anneau pour insérer le médiator en métal troué entre la vitre arrière et le châssis.

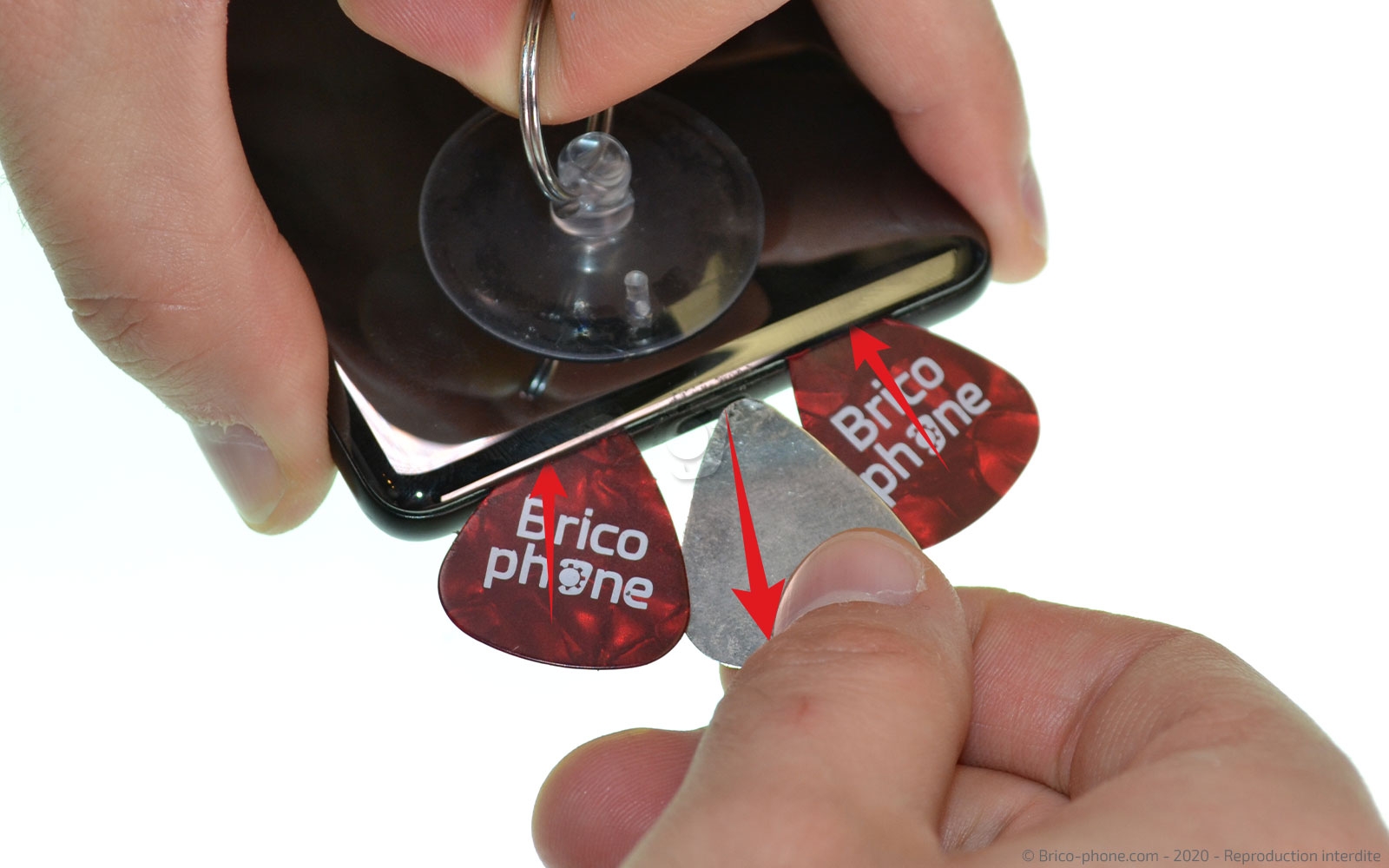

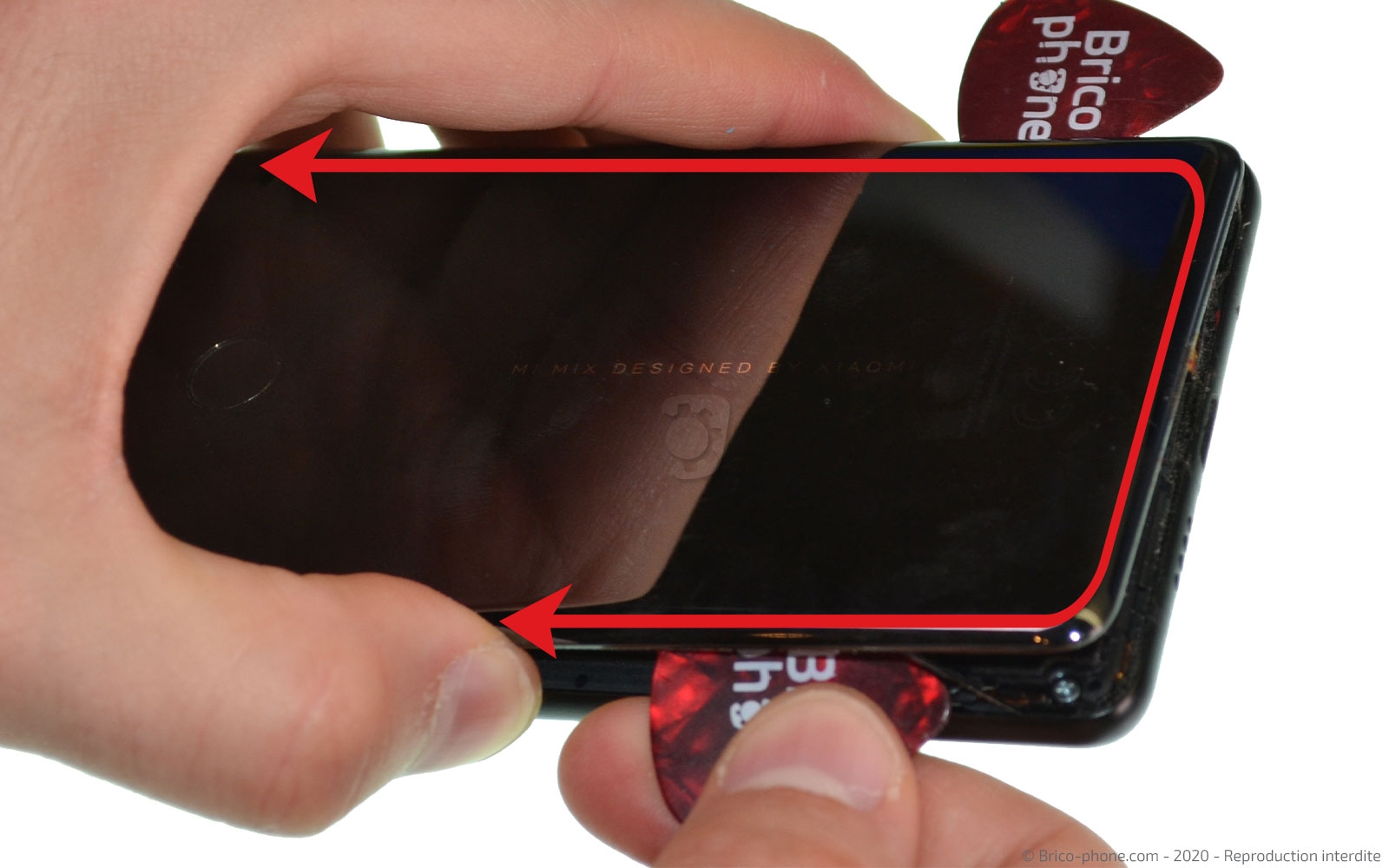

Une fois l'interstice créé, insérez les 2 médiators en plastique et retirez celui en métal. Faites le tour avec les médiators rouges afin de séparer la vitre du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 3 : Extraire le cache supérieur

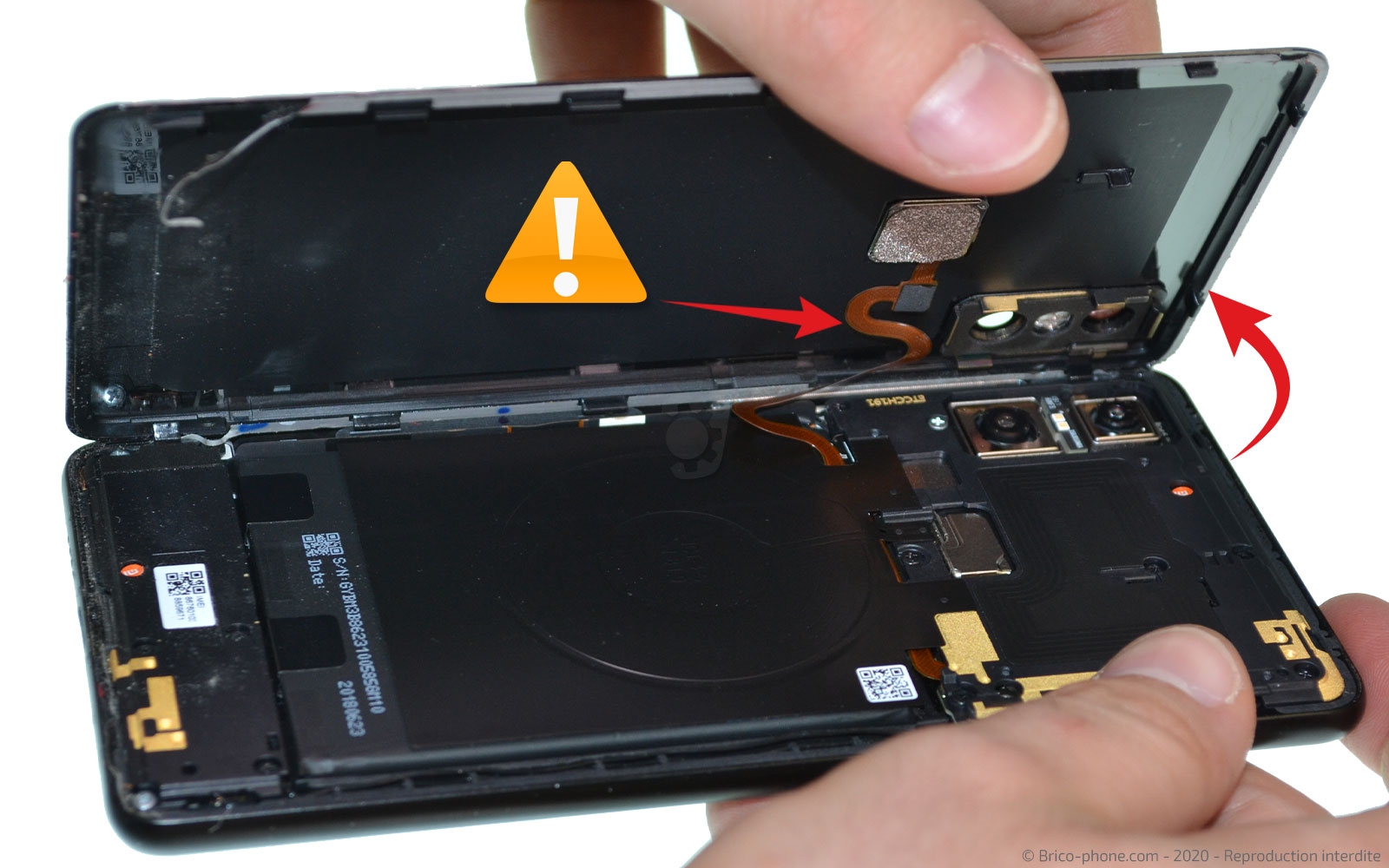

Ouvrez le téléphone comme un livre, en basculant la vitre vers la gauche en faisant attention, car la nappe du lecteur d'empreintes est connectée à la carte-mère.

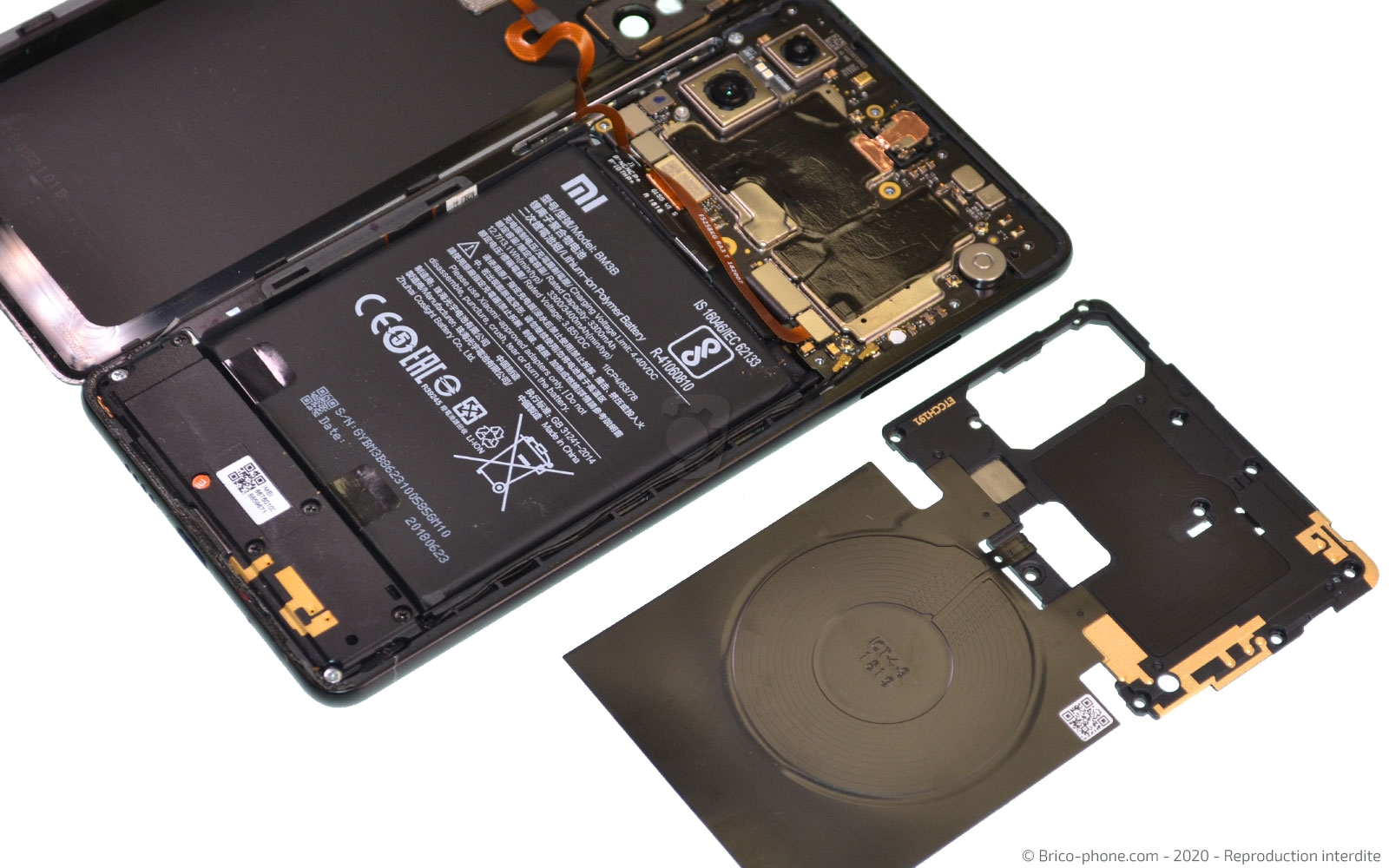

Pour la déconnecter, ainsi que la nappe de la batterie, il faut retirer la protection arrière qui les cache.

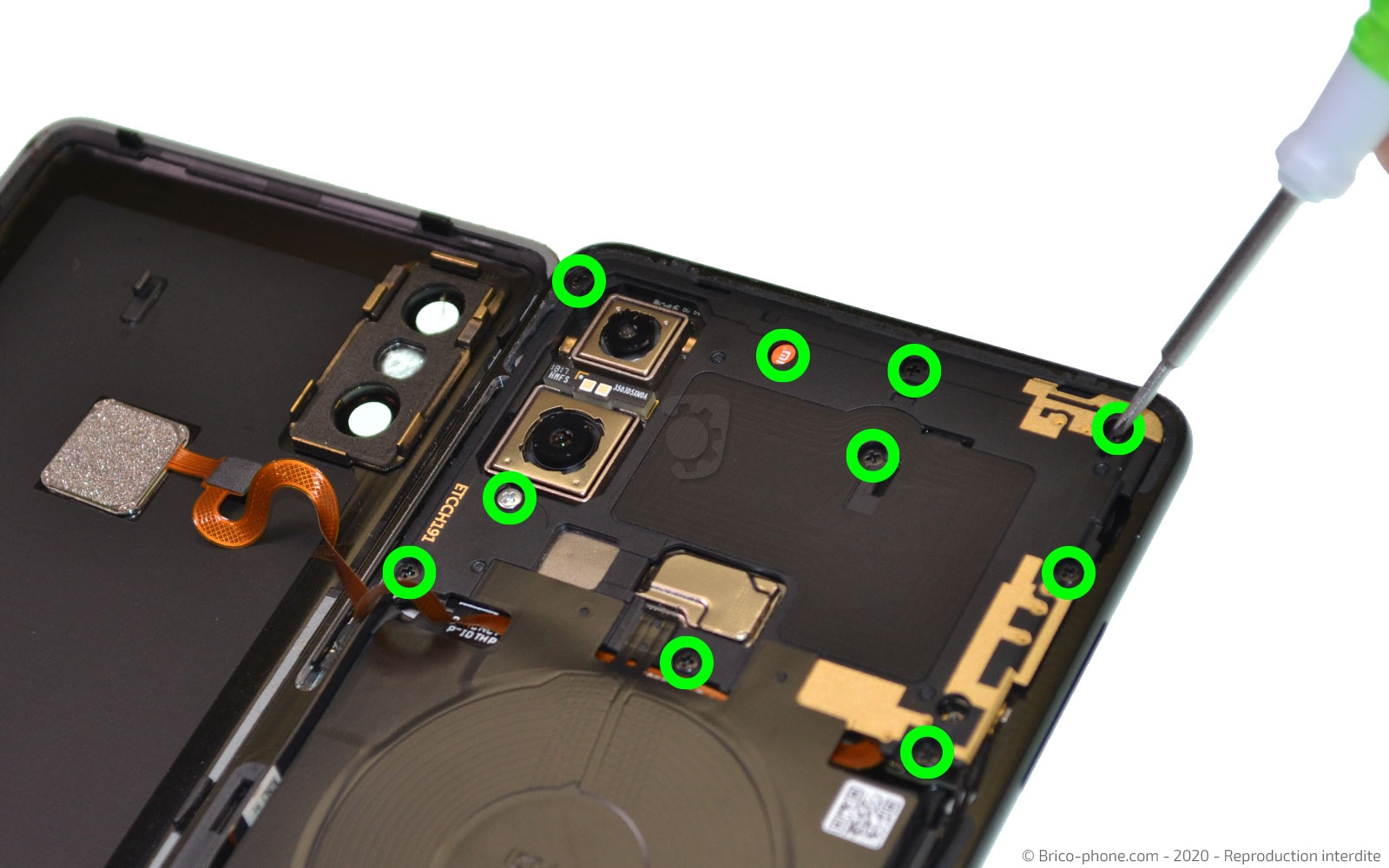

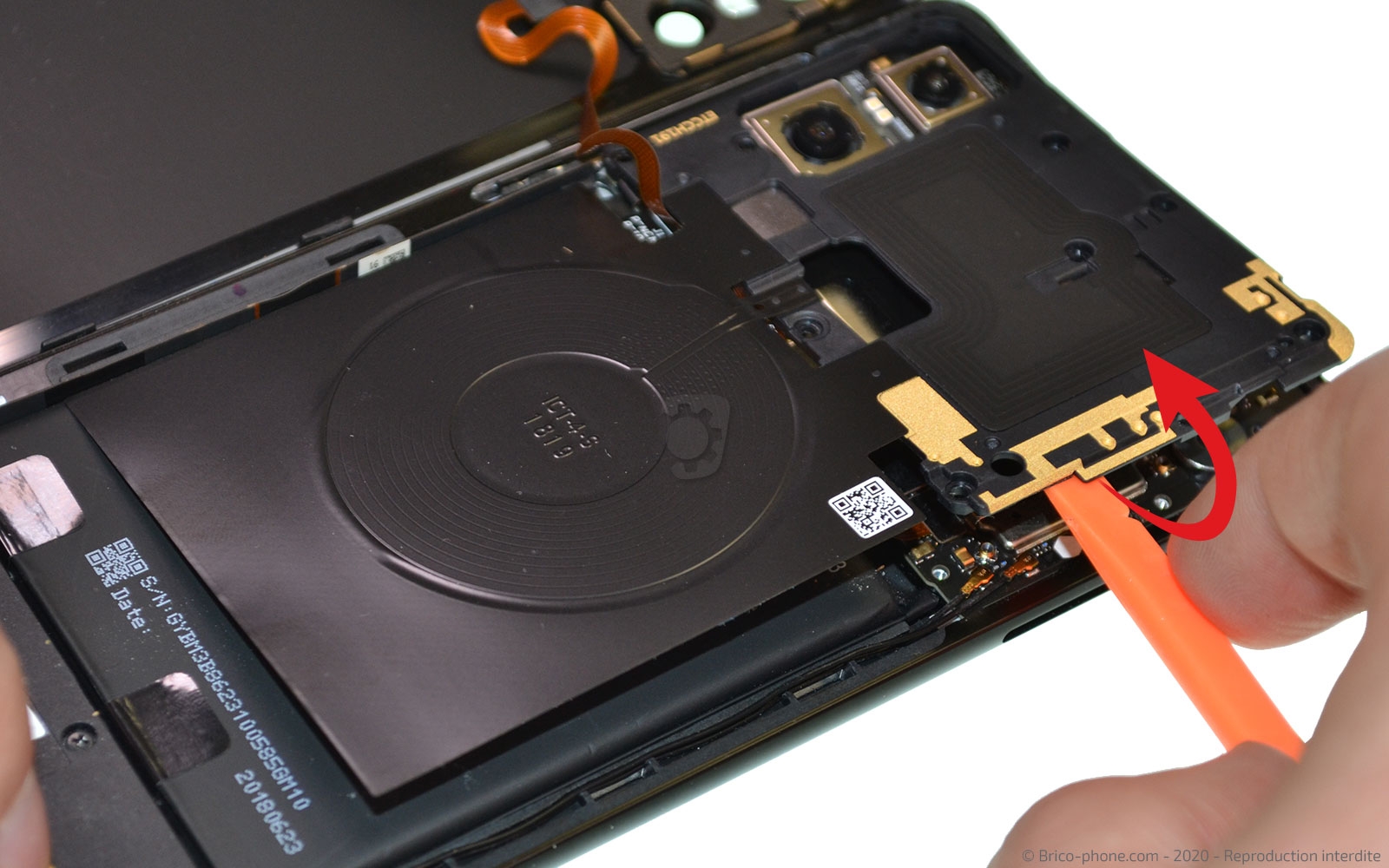

Dévissez les 10 vis cruciformes avec le tournevis, puis retirez le cache avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

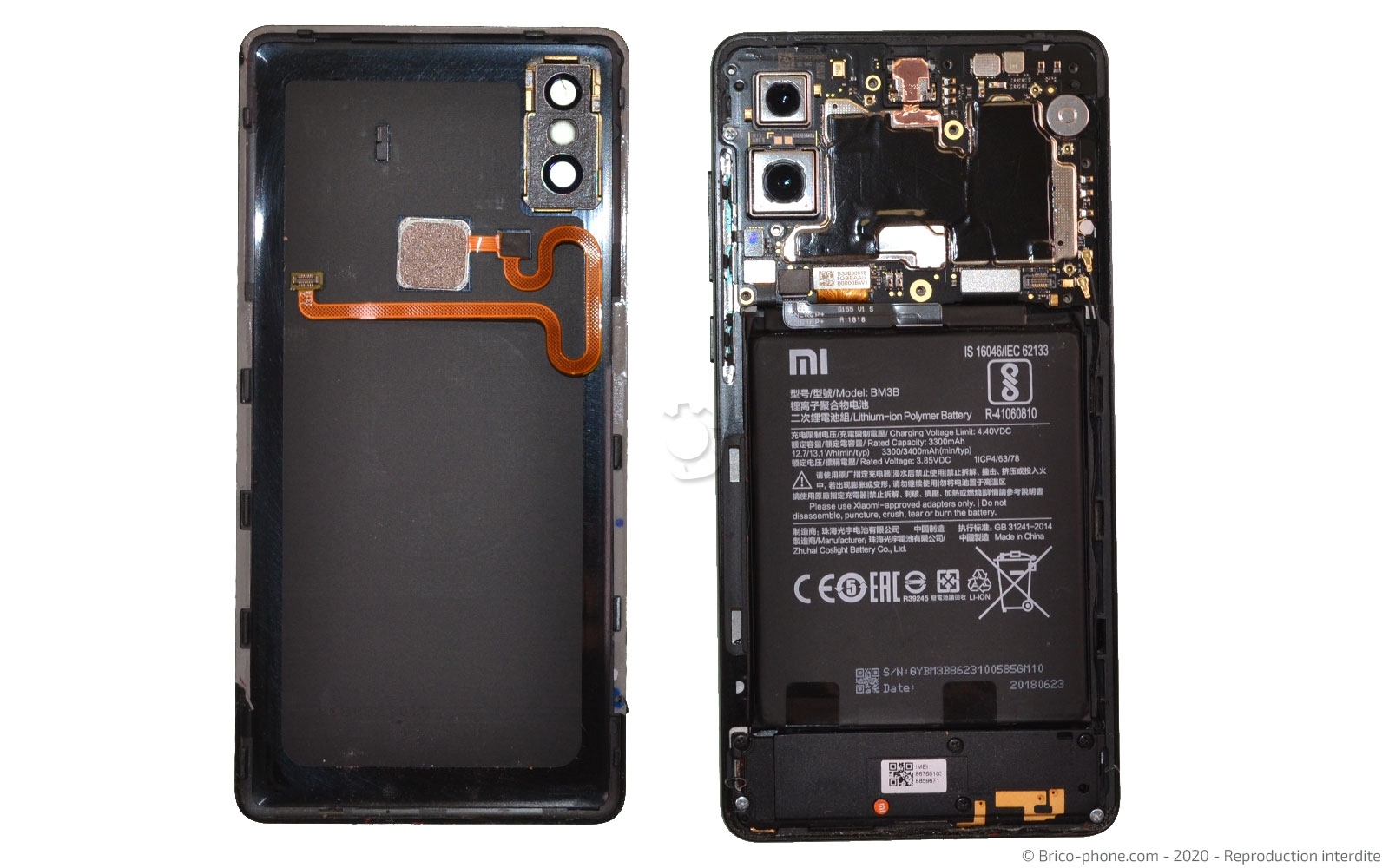

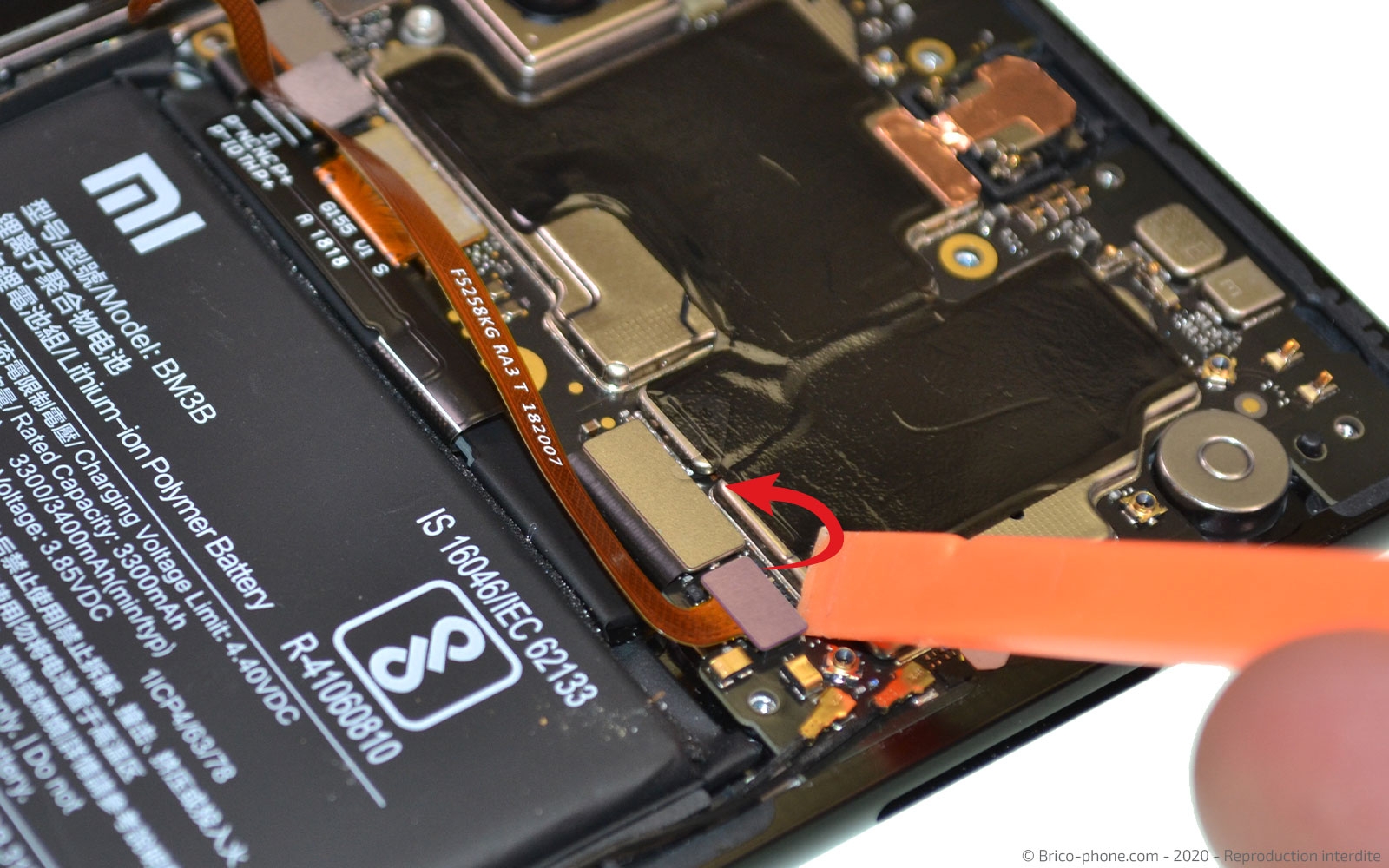

Etape 4 : Déconnecter la batterie et la vitre arrière

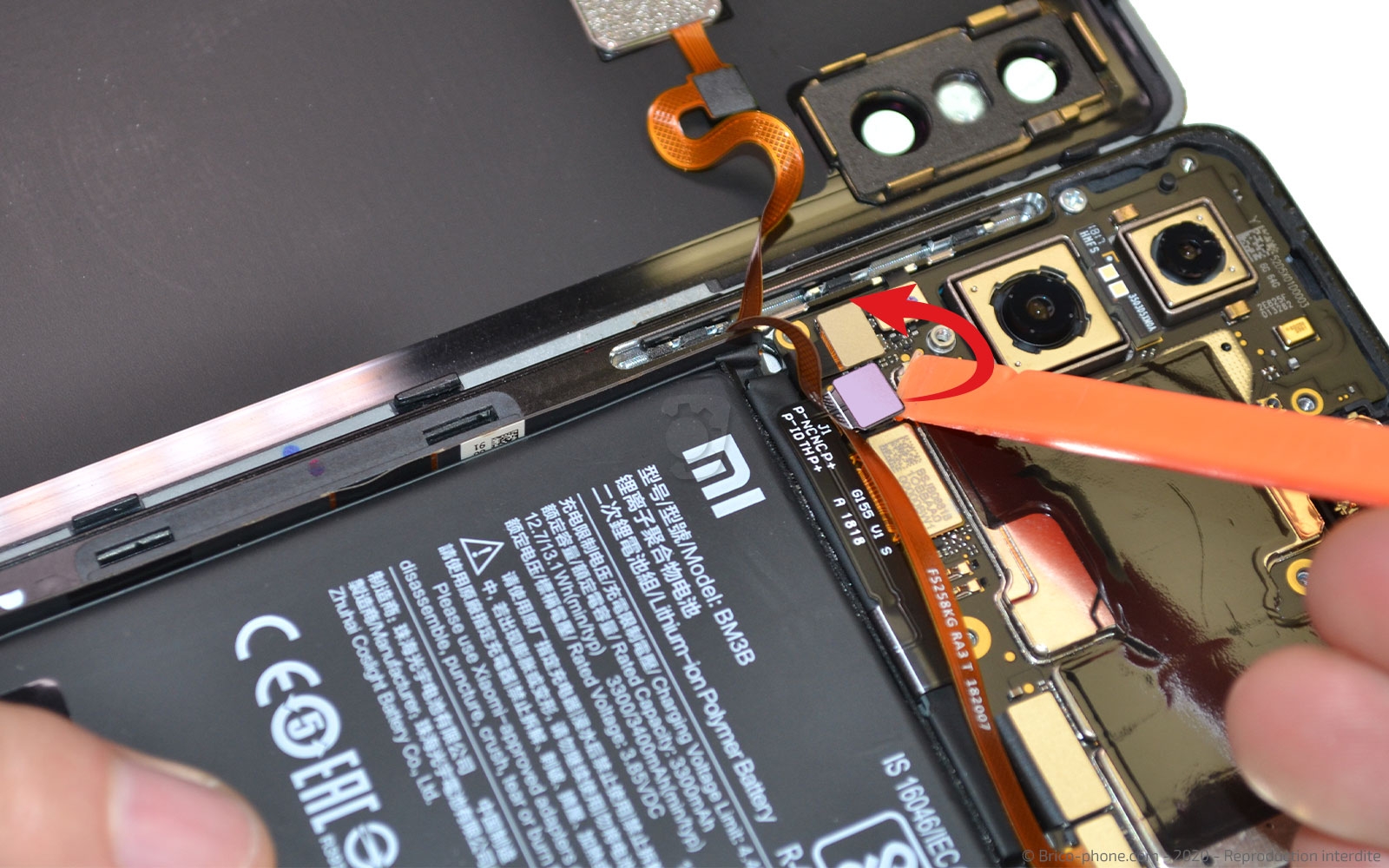

Toujours avec le levier en nylon, déconnectez la nappe de la batterie et du lecteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés

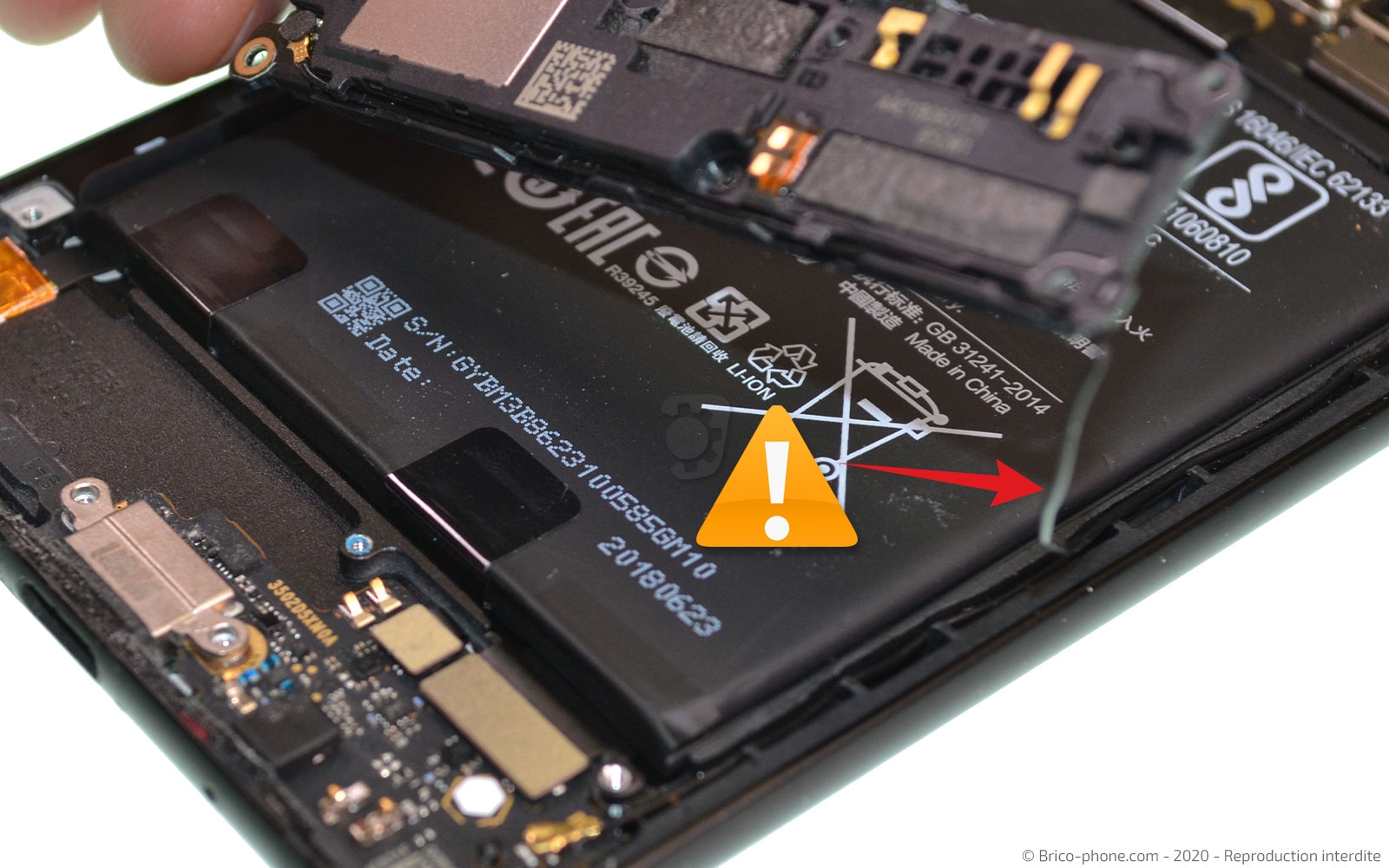

Etape 5 : Soulever le bloc Haut-Parleur externe

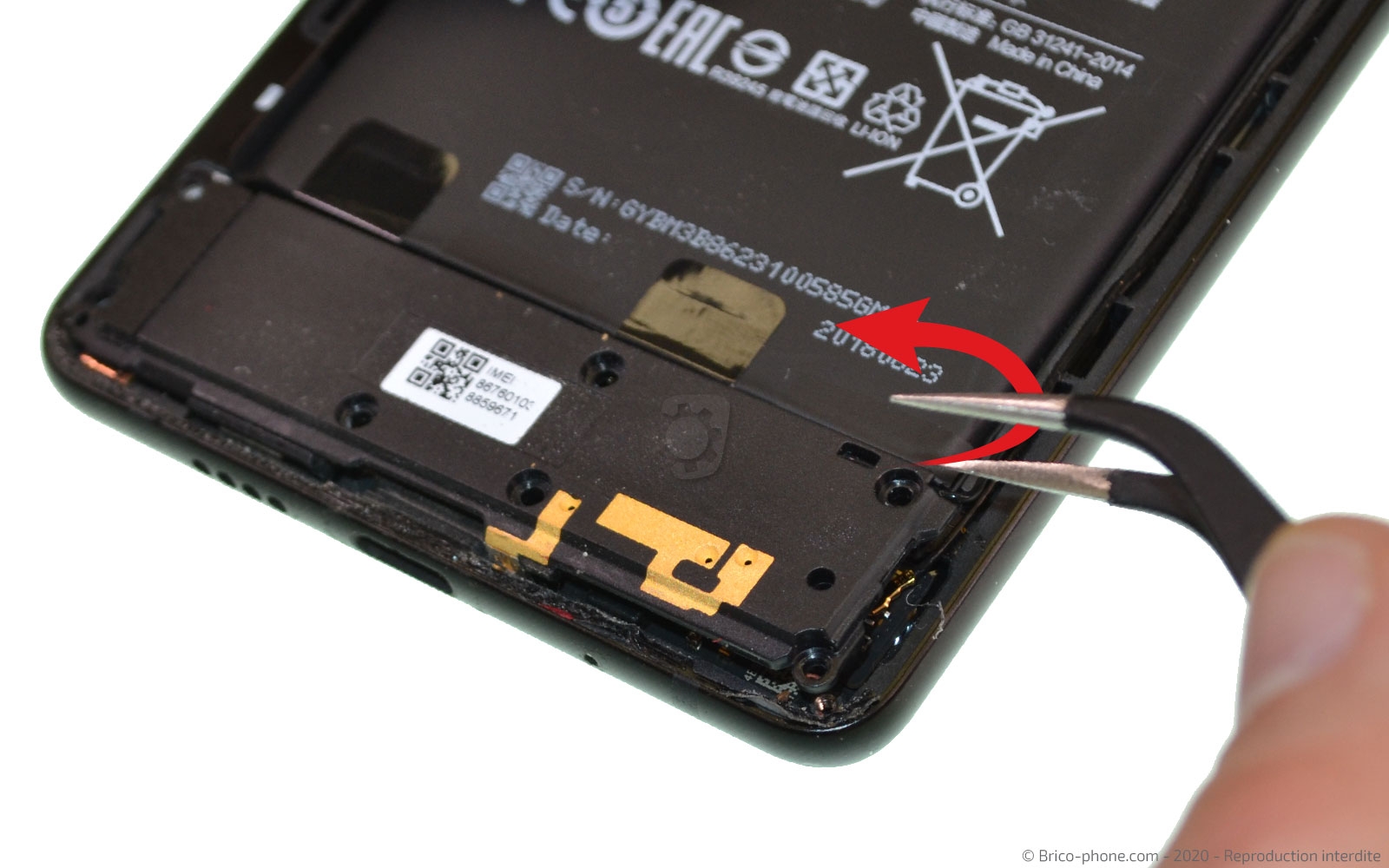

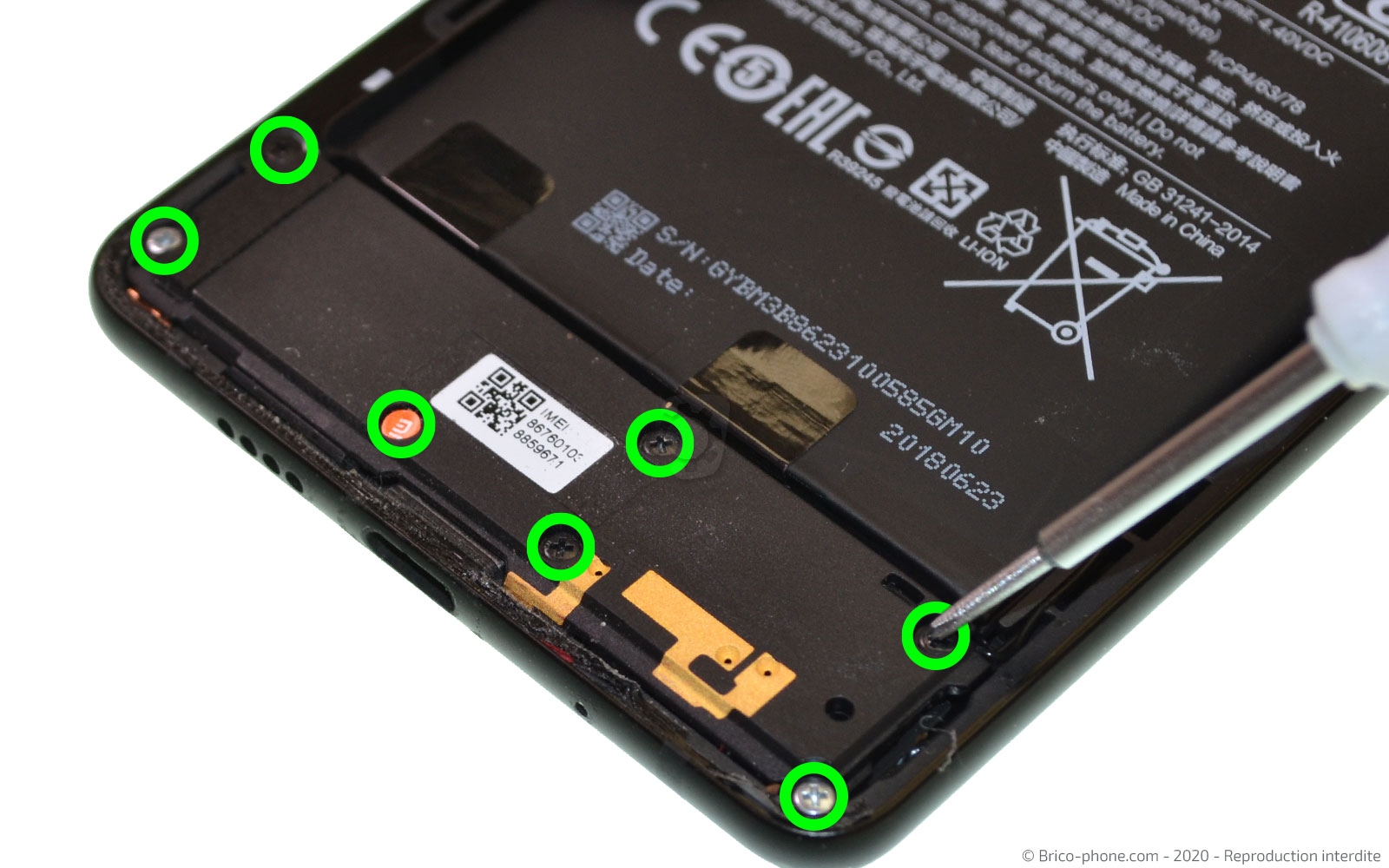

Descendons sur le bas du téléphone, dévissez les 7 vis cruciformes avec le tournevis, puis déclipsez-le avec la pincette. Attention, car le bloc est encore connecté par un câble coaxial.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

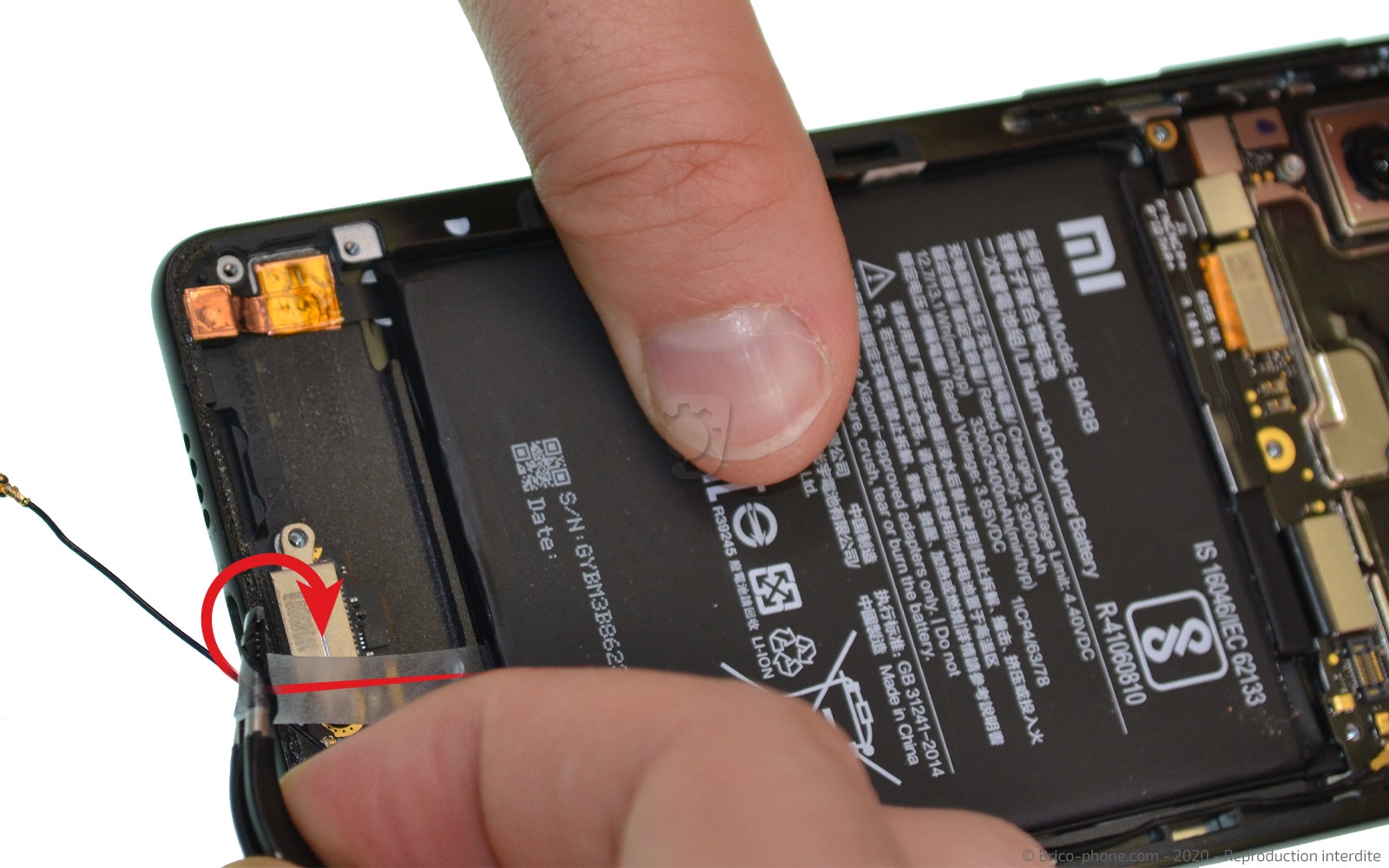

Etape 6 : Déconnecter le câble coaxial

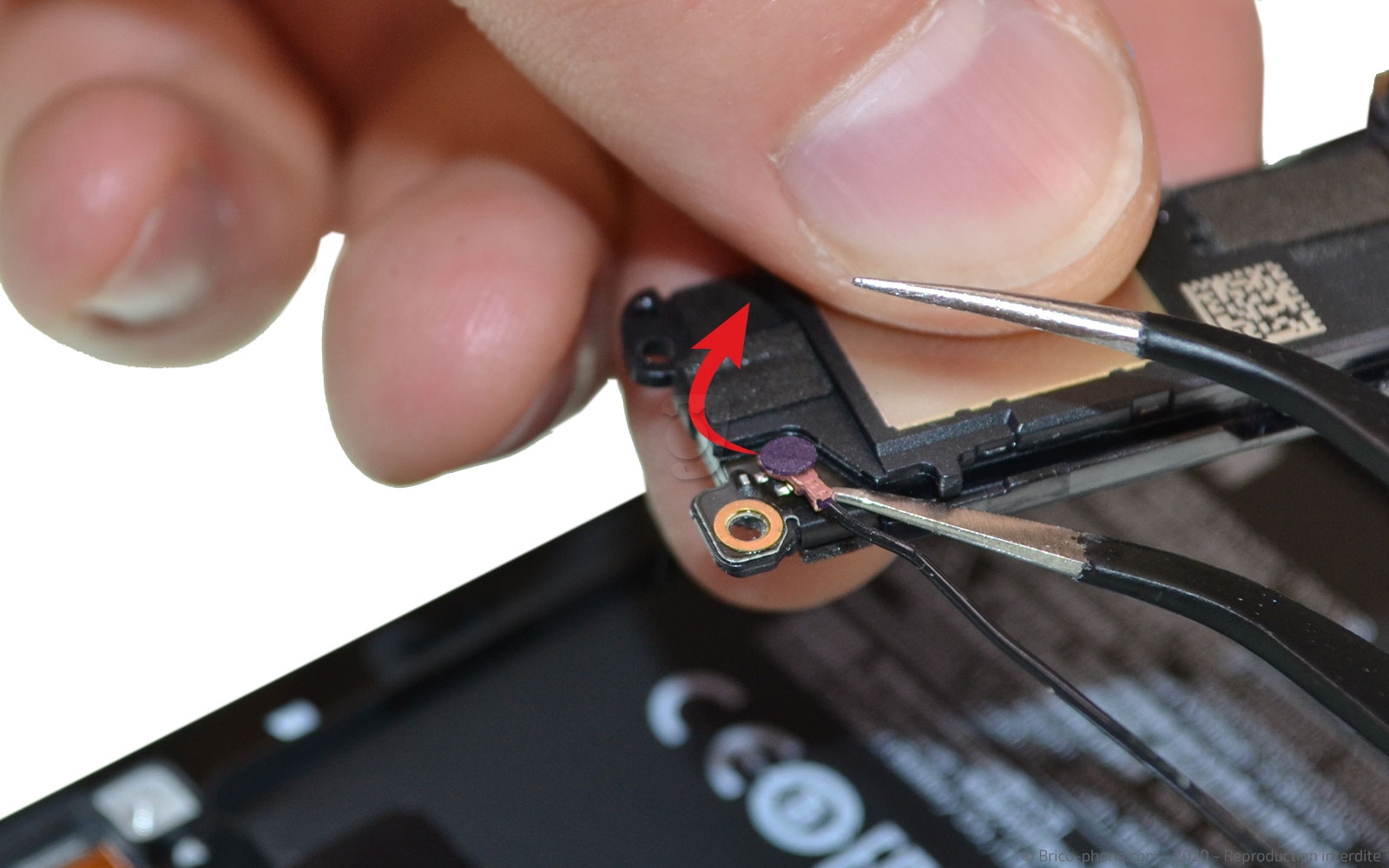

Toujours avec la pincette, déconnectez-le.
Outils du kit utilisés
Outils du kit utilisés

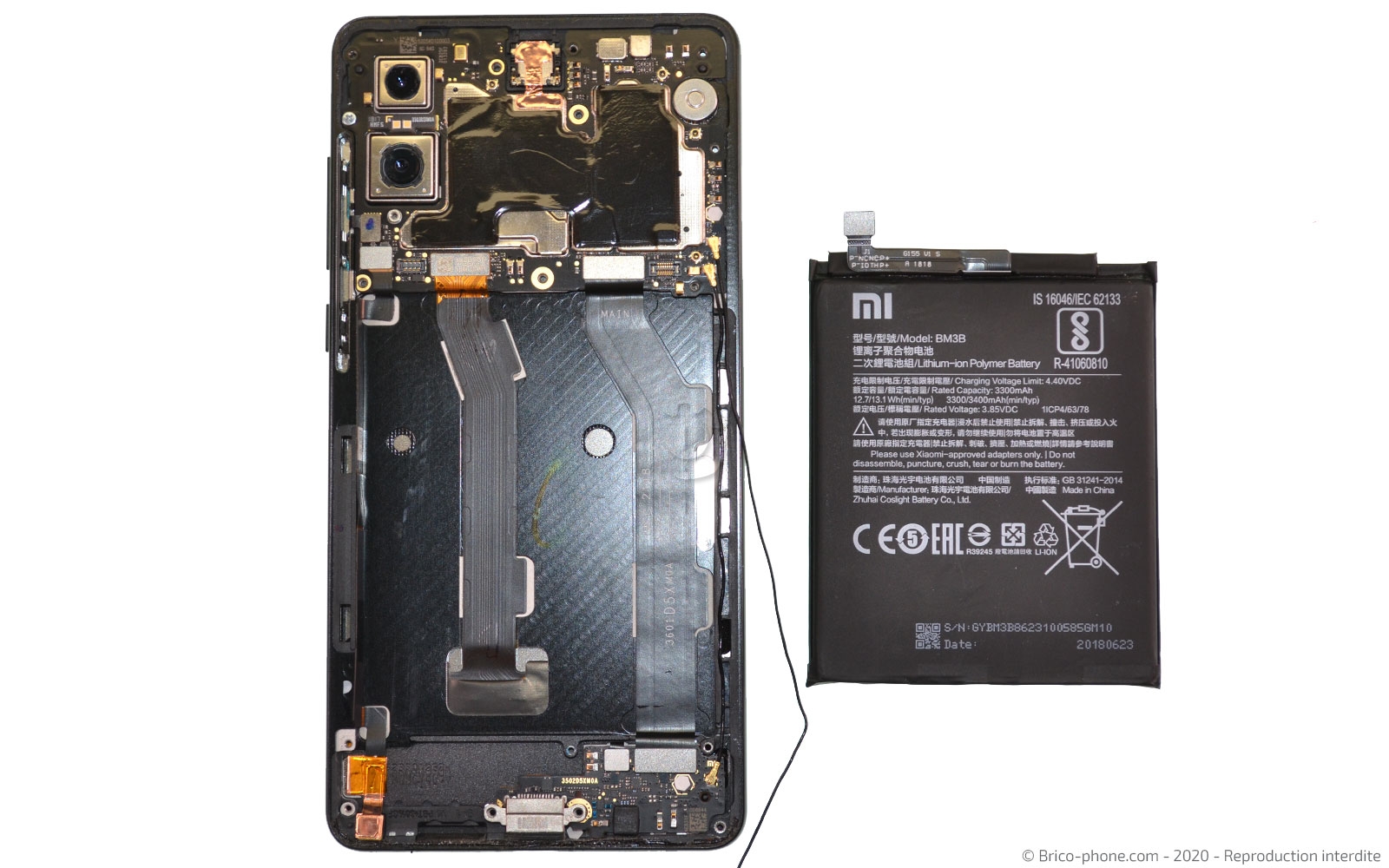

Etape 7 : Ôter la batterie
Gardez en main la pincette.

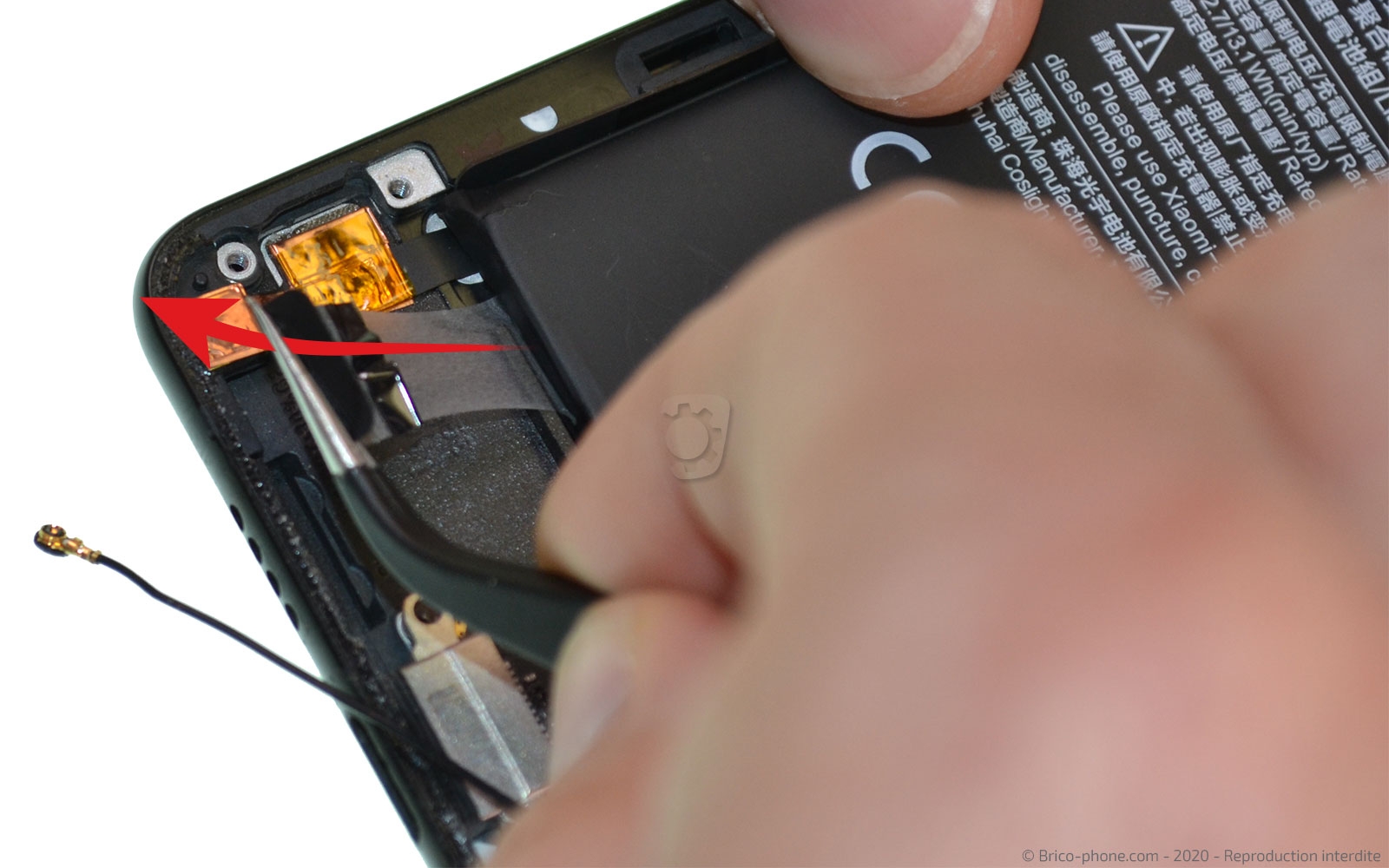

Attrapez la languette noire, puis tout en tirant dessus, enroulez-la autour de la pincette pour la retirer.

Faites de même pour la seconde languette.

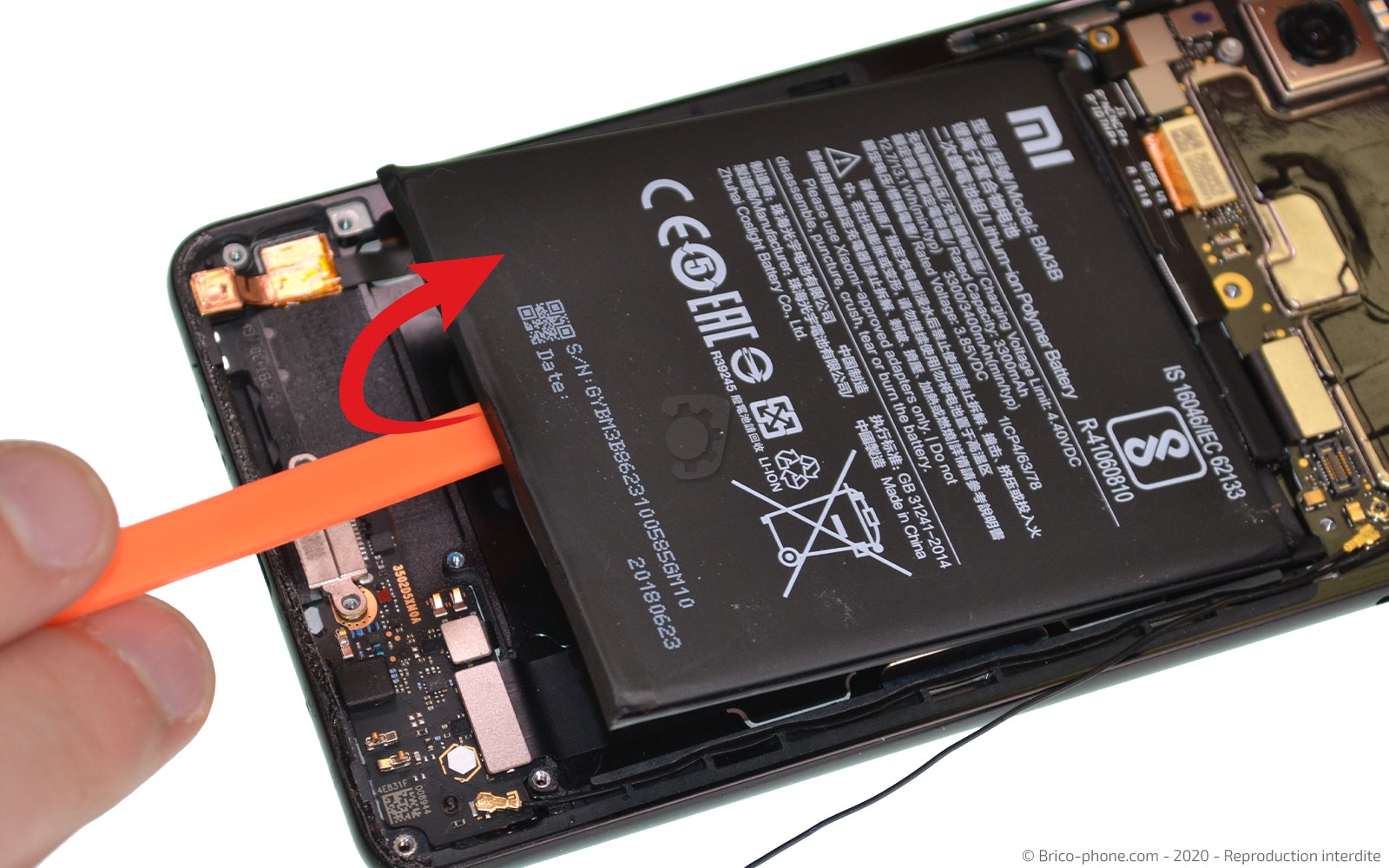

Soulevez la batterie avec le spudger pour la retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Décoller l'écran
Comme pour la vitre arrière, il est nécessaire de chauffer l'écran pour ramollir l'adhésif qui le maintient au châssis.

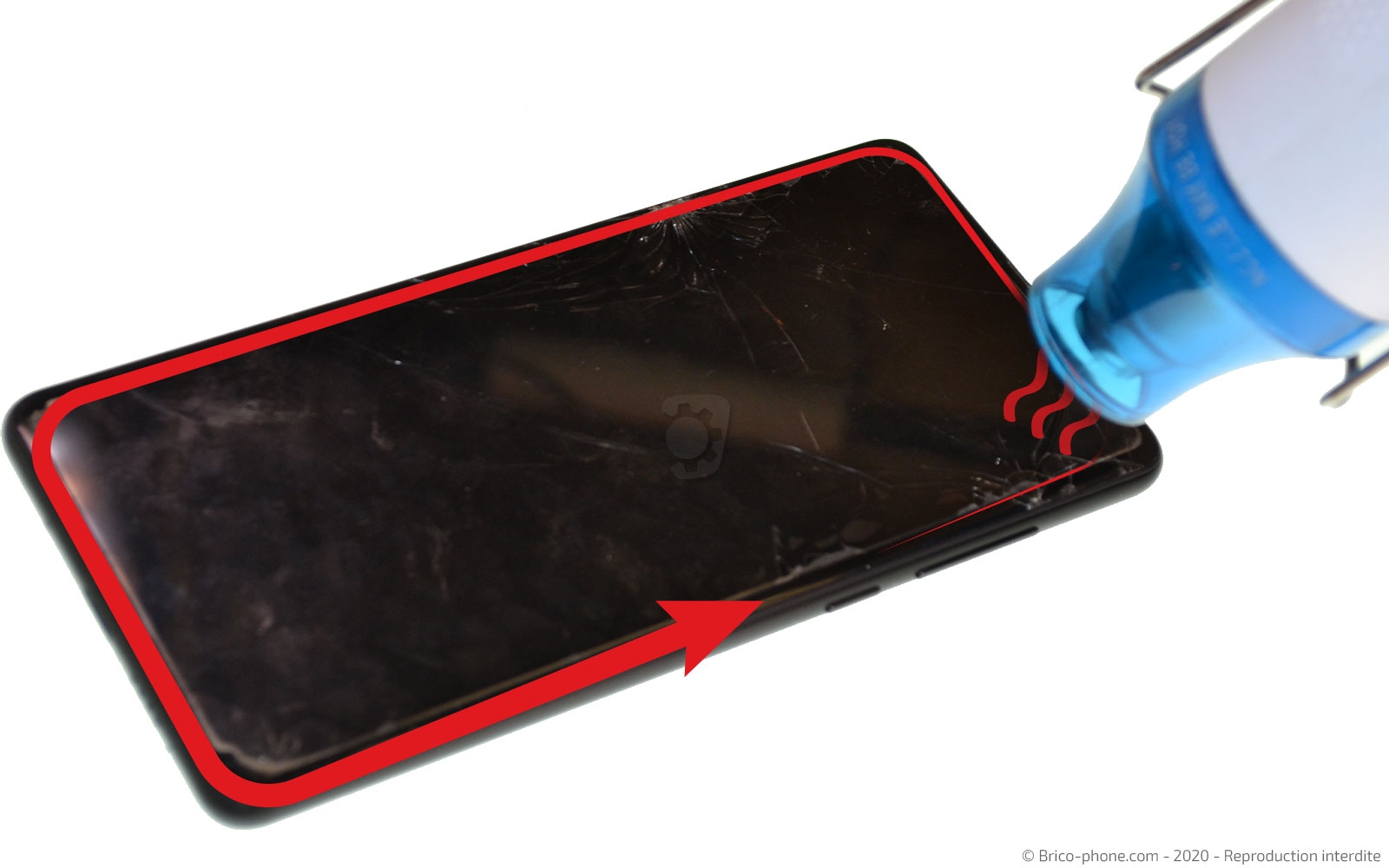

Vous pouvez chauffer tout le pourtour à l'aide du décapeur thermique ou du sèche-cheveux durant 20 à 30 secondes ou alors passez le coussin chauffant au micro-onde durant 1 à 2 minutes, puis appliquez-le 30 à 40 secondes sur l'écran.

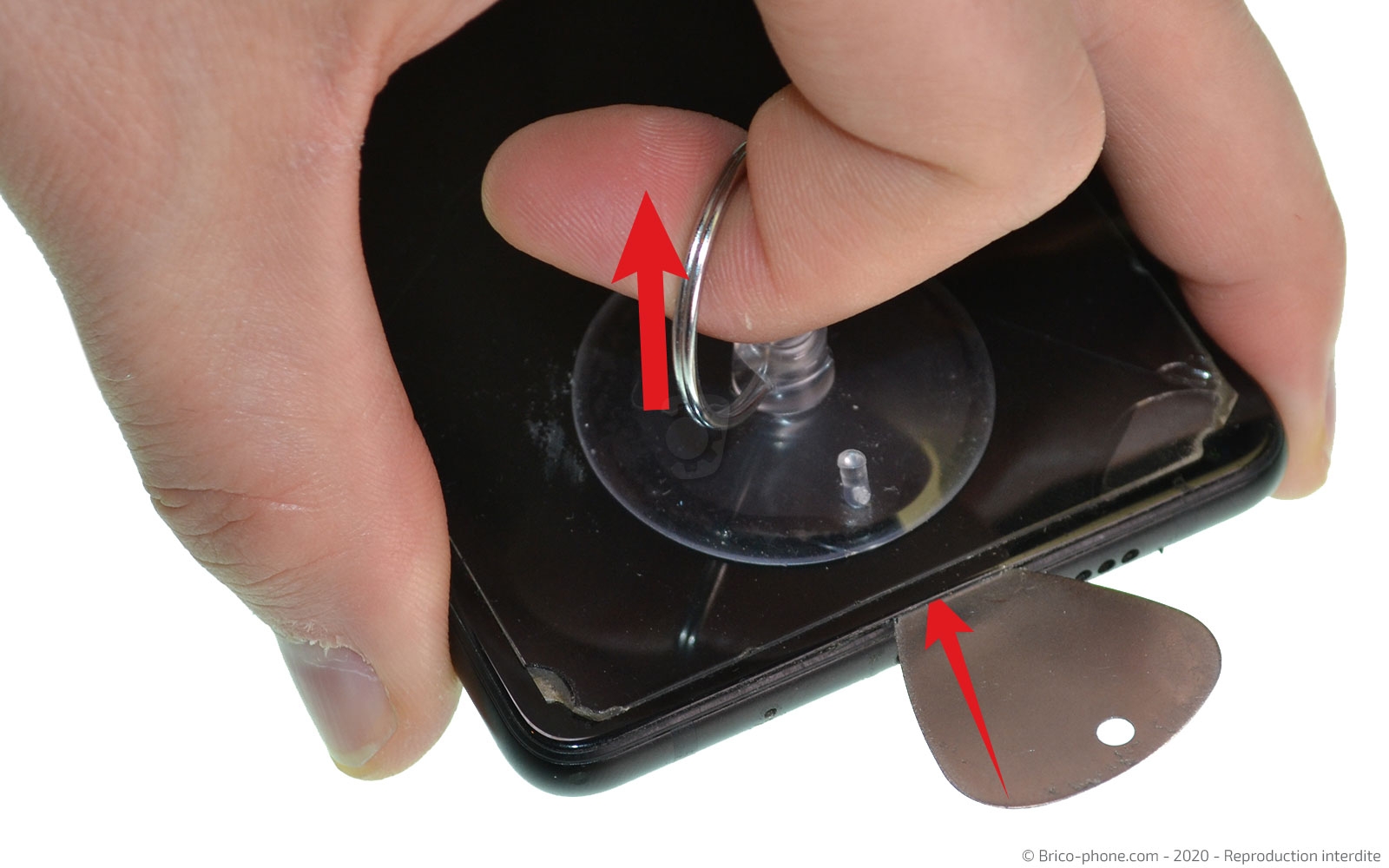

Placez la ventouse sur le bas de l'écran afin de tirer sur son anneau et d'y insérer le médiator en métal troué entre l'écran et le châssis pour créer un interstice.

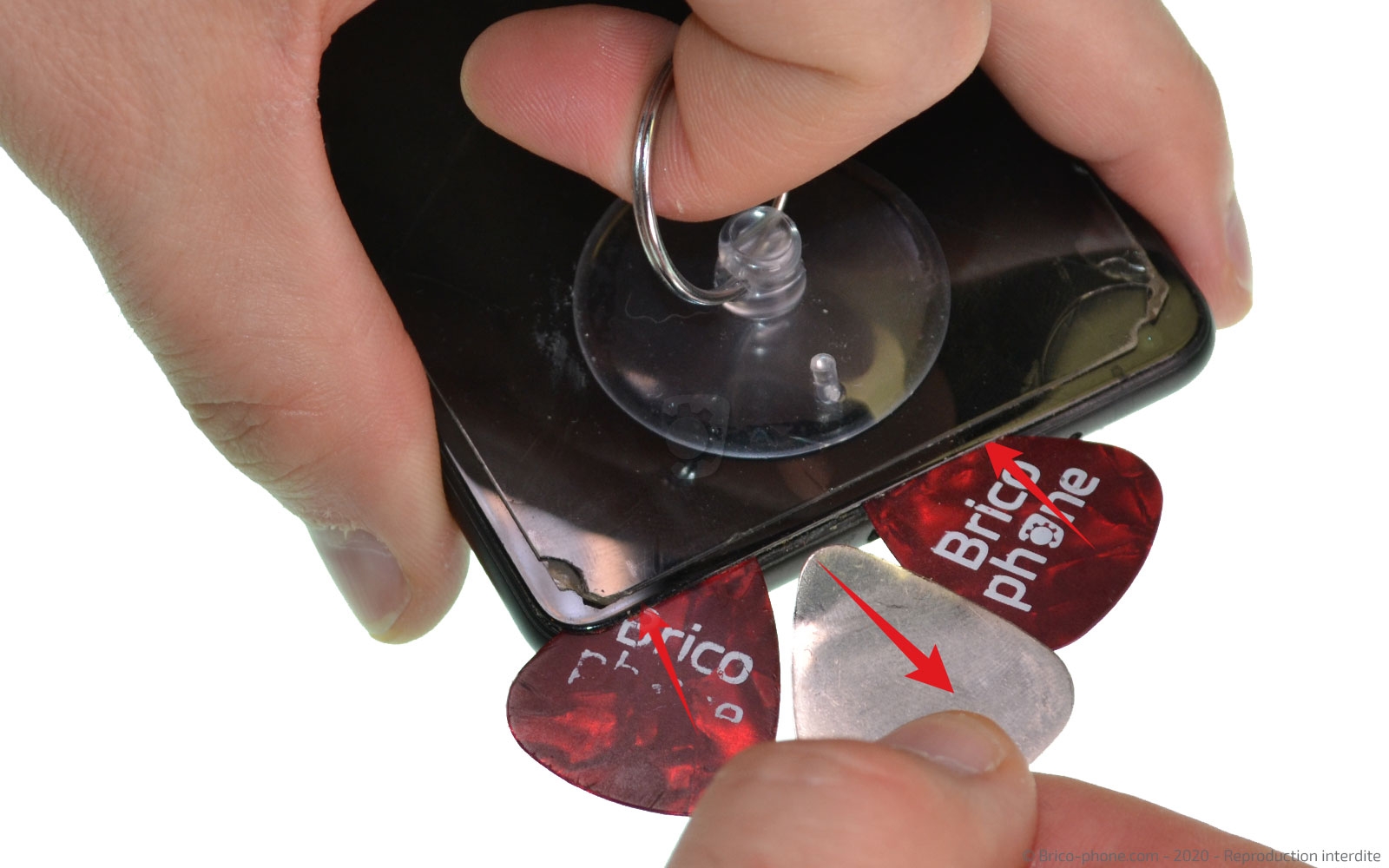

Insérez les médiators en plastique rouge, puis retirez celui en métal.

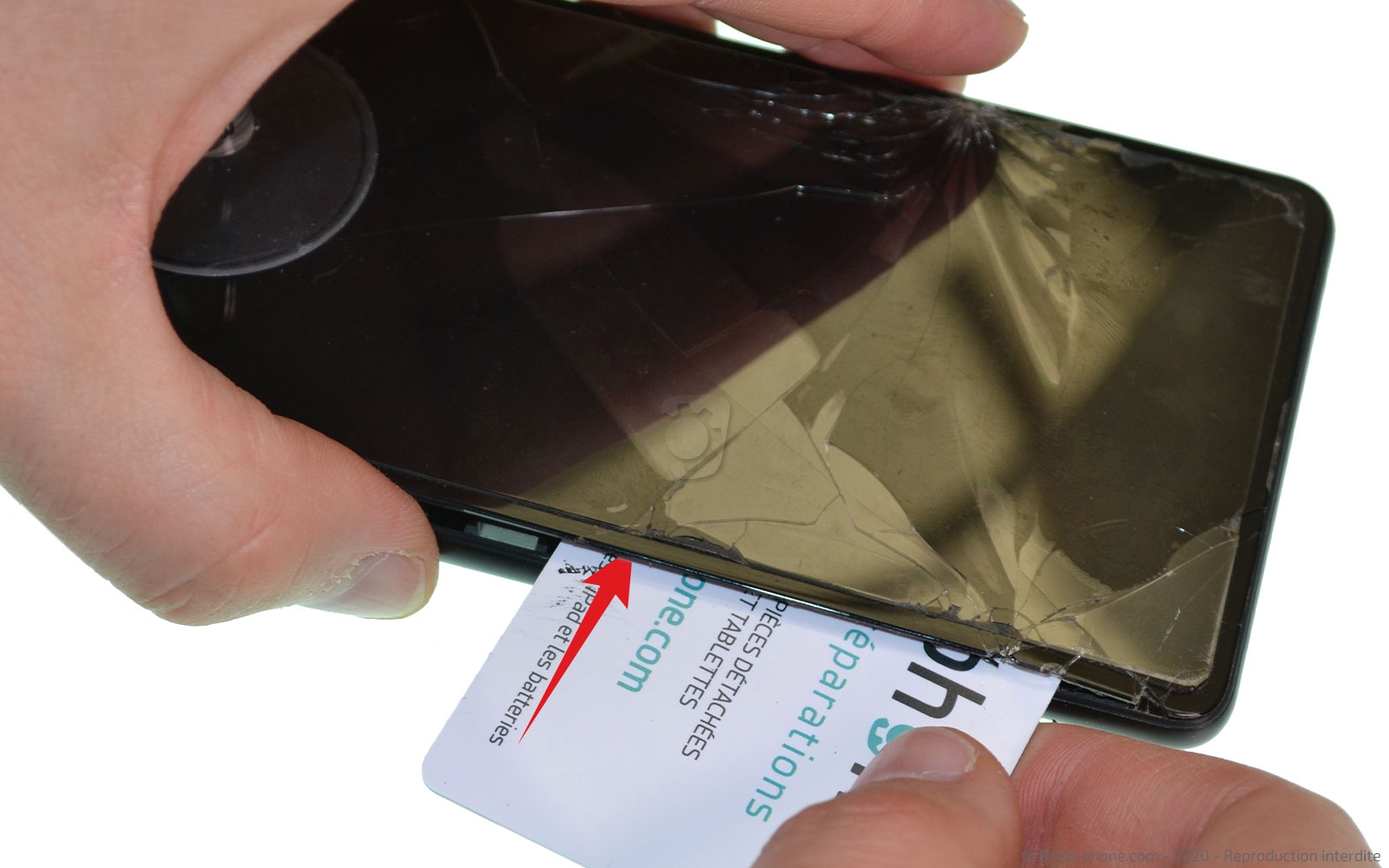

Faites le tour du téléphone pour décoller l'écran du châssis. N'hésitez pas à insérer la carte en PVC pour décoller l'écran.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 9 : Retirer l'écran et la grille de l'écouteur

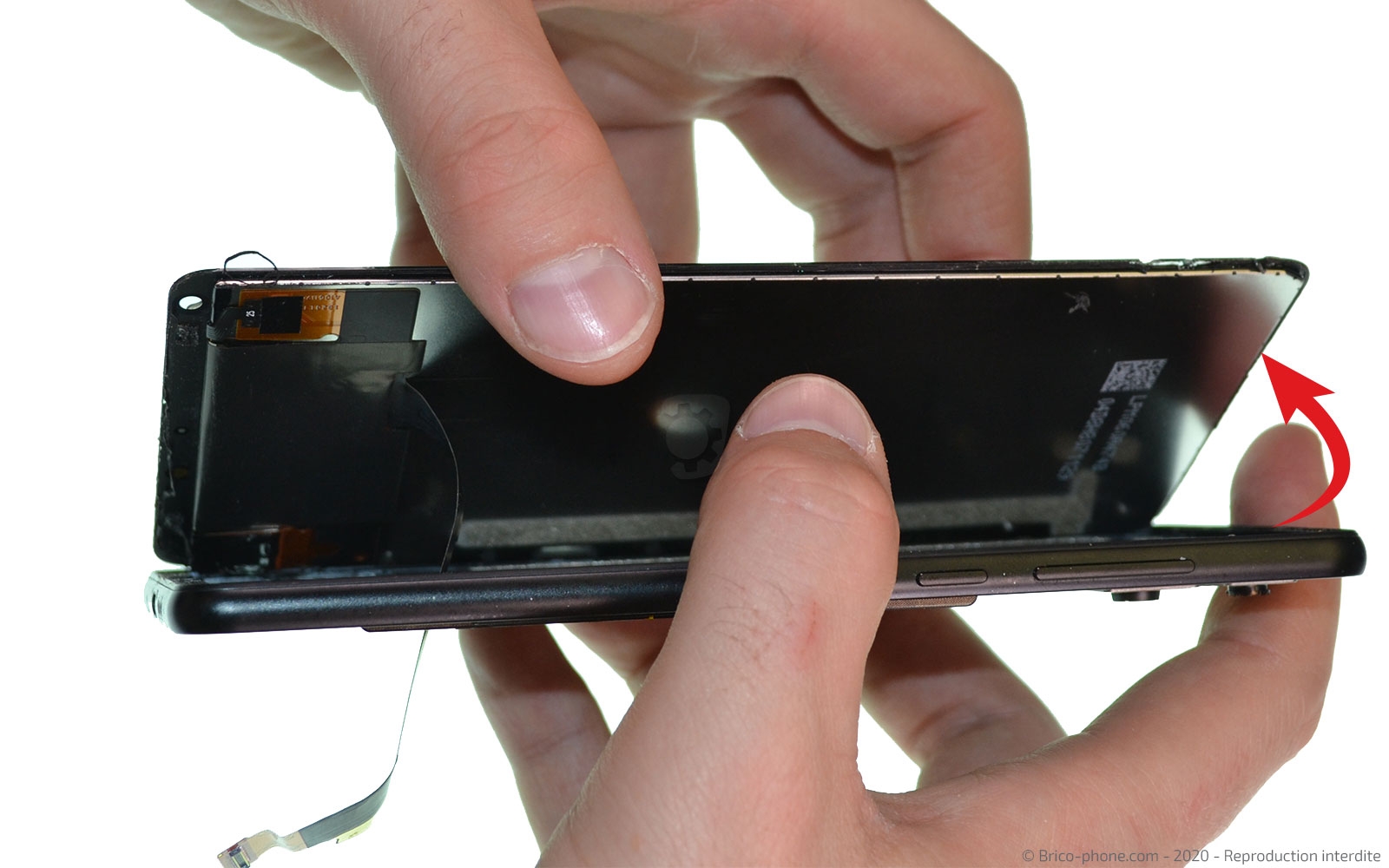

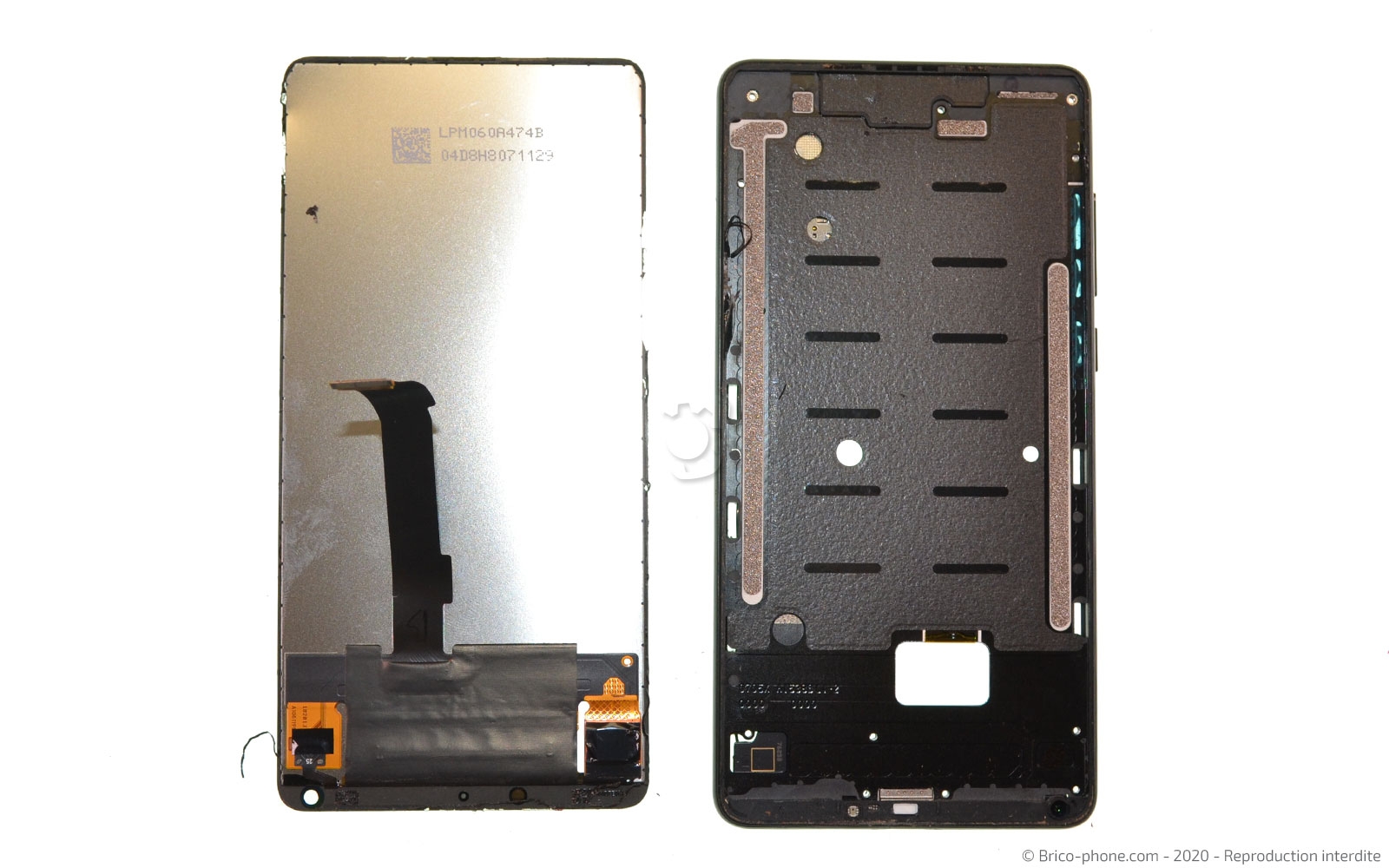

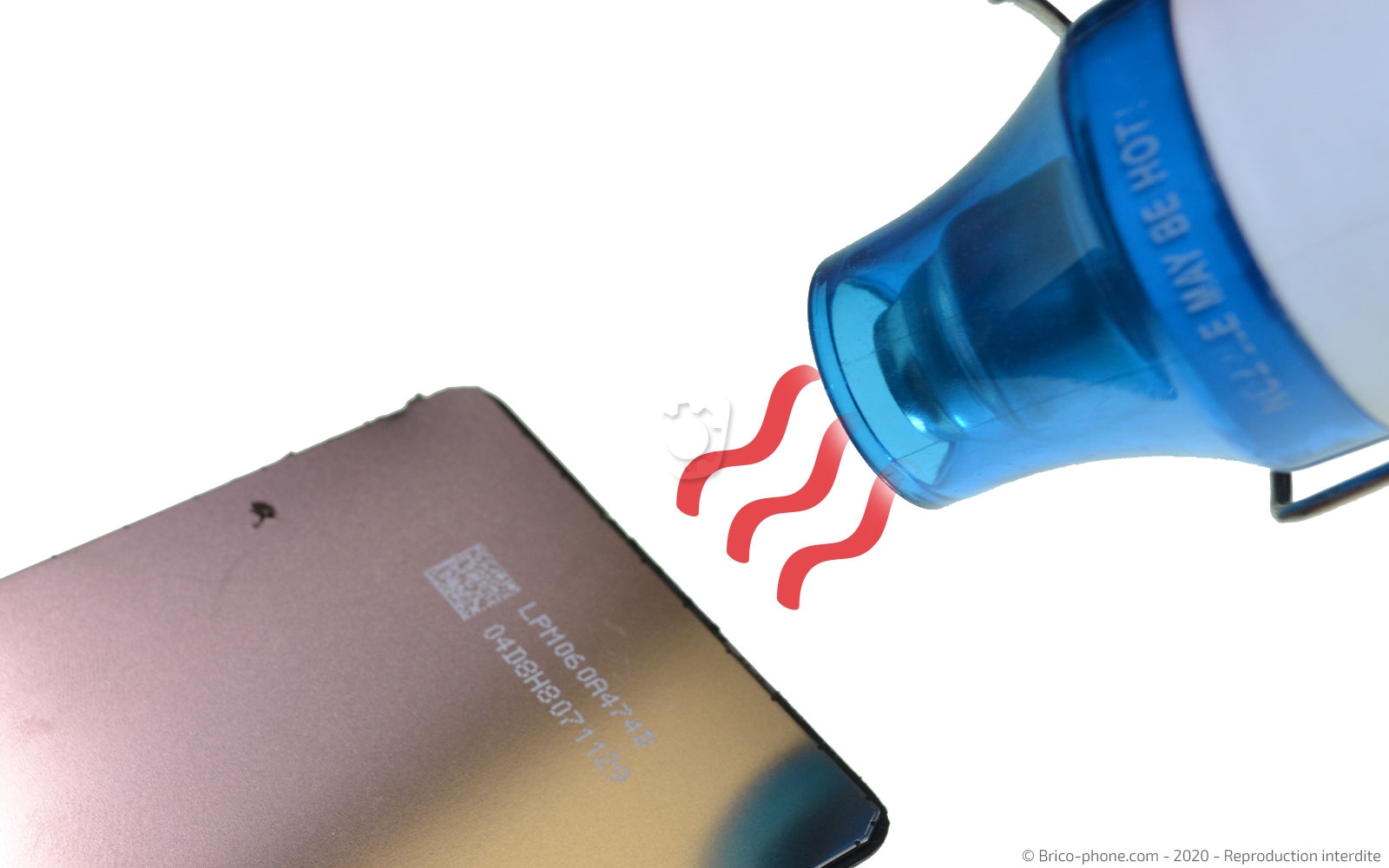

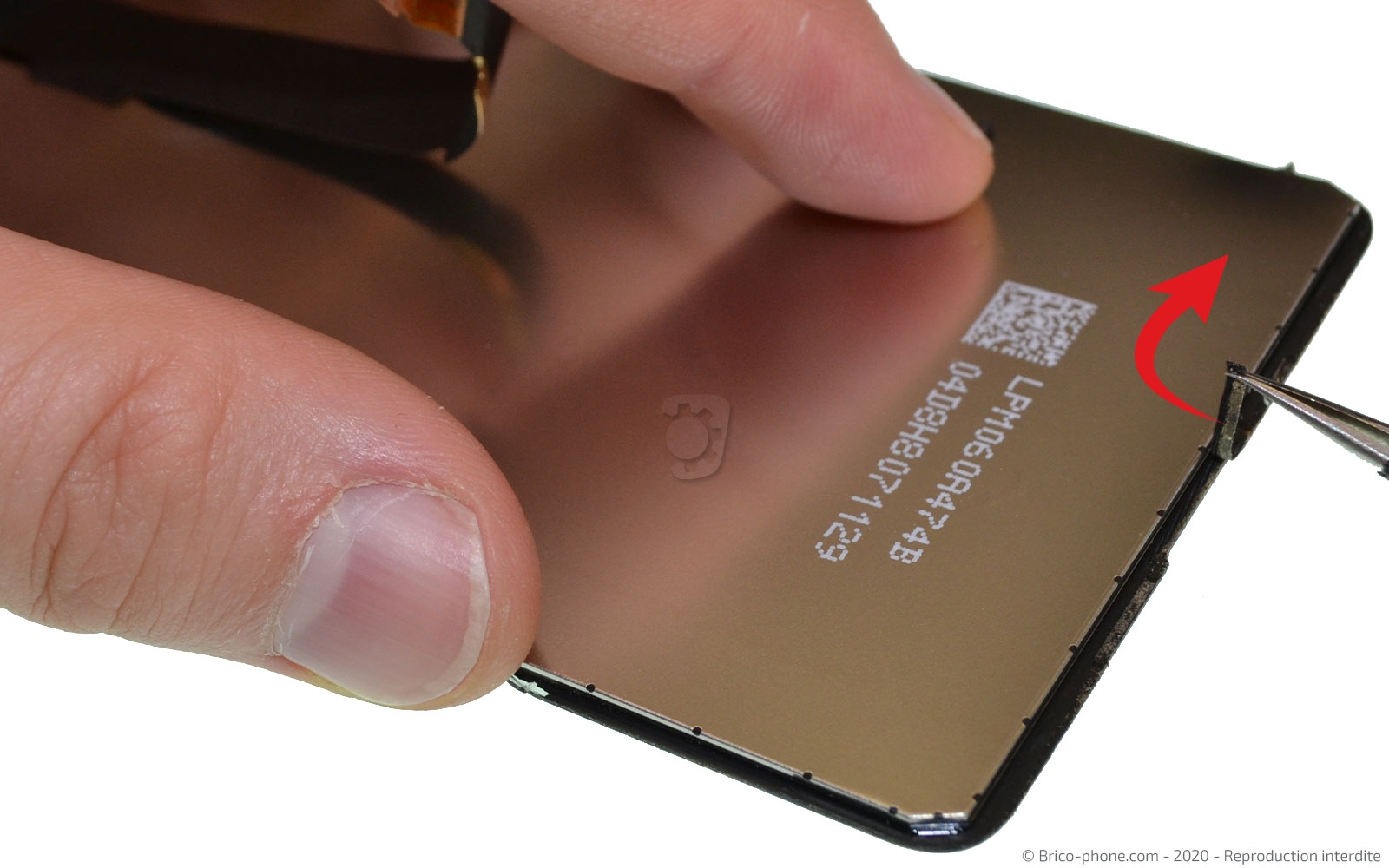

Soulevez l'écran en passant la nappe dans le châssis. Chauffez la partie où se trouve la grille de l'écouteur pour la retirer à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 10 : Coller l'écran
Il est maintenant temps de poser le nouvel écran.

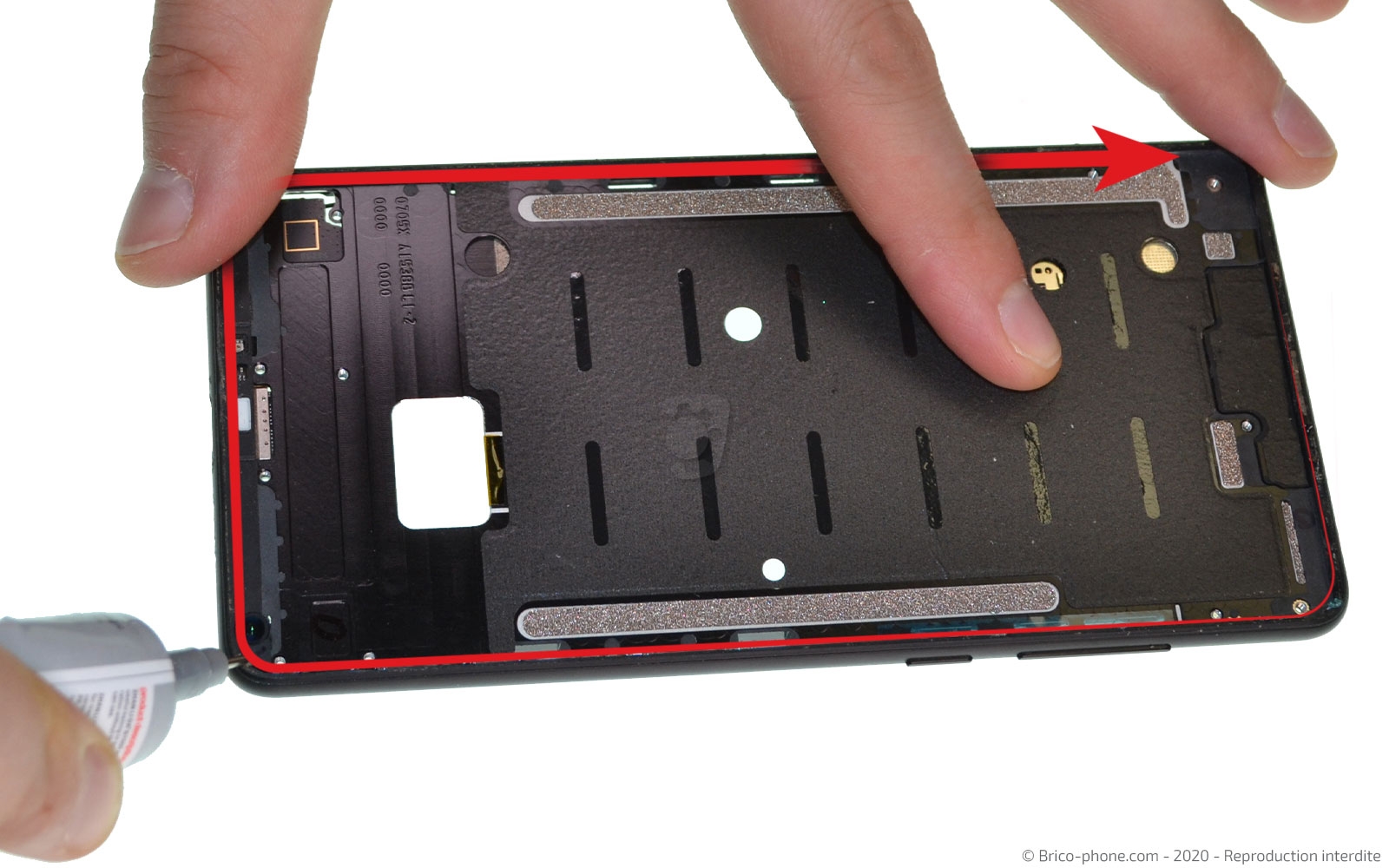

Pour cela, nettoyez bien le châssis de tout résidu de colle ou de sticker, puis appliquez un filet de colle B-7000 sur le pourtour du châssis.

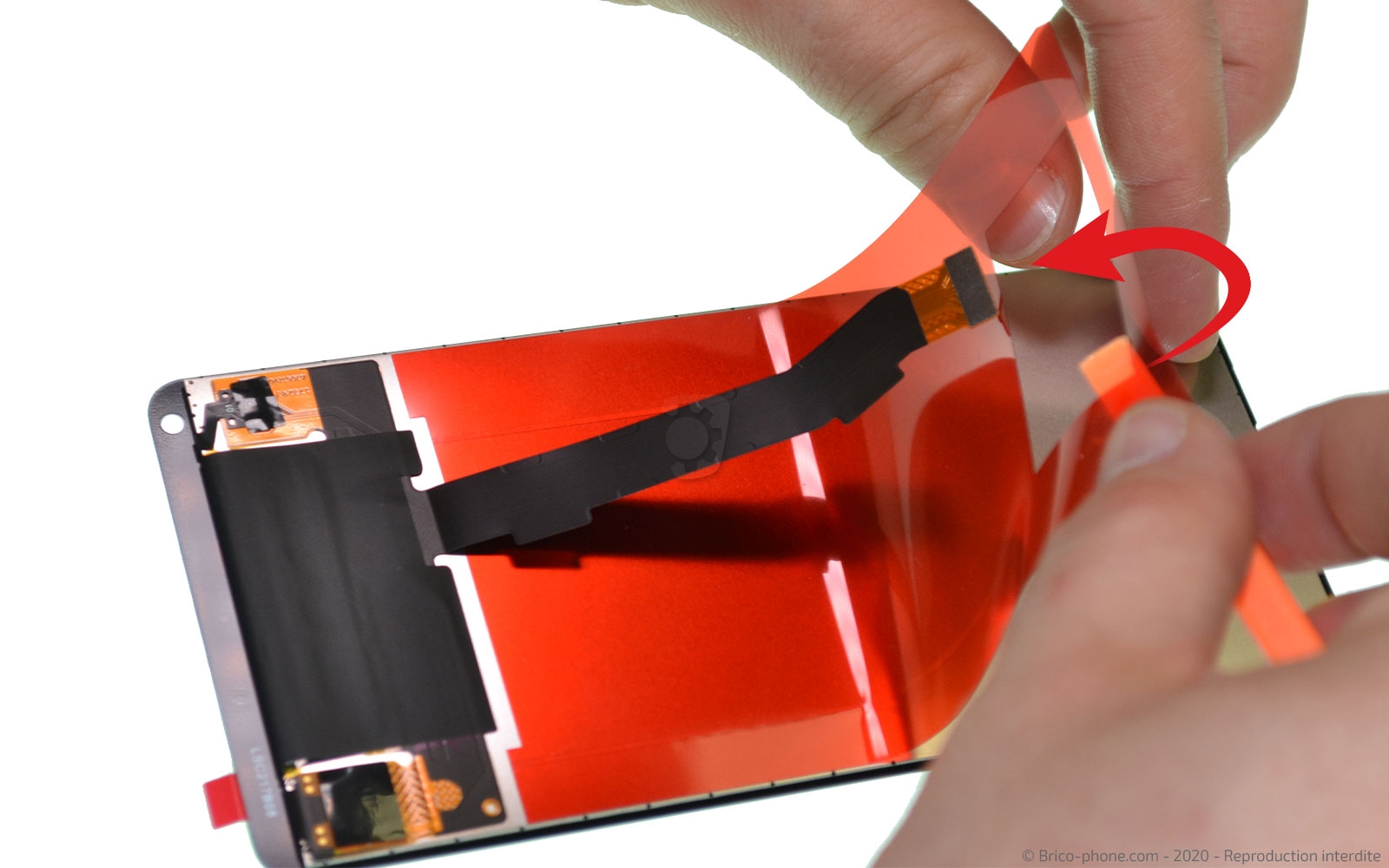

Retirez les protections de l'écran, puis insérez la nappe dans le châssis et positionnez l'écran sur le châssis.

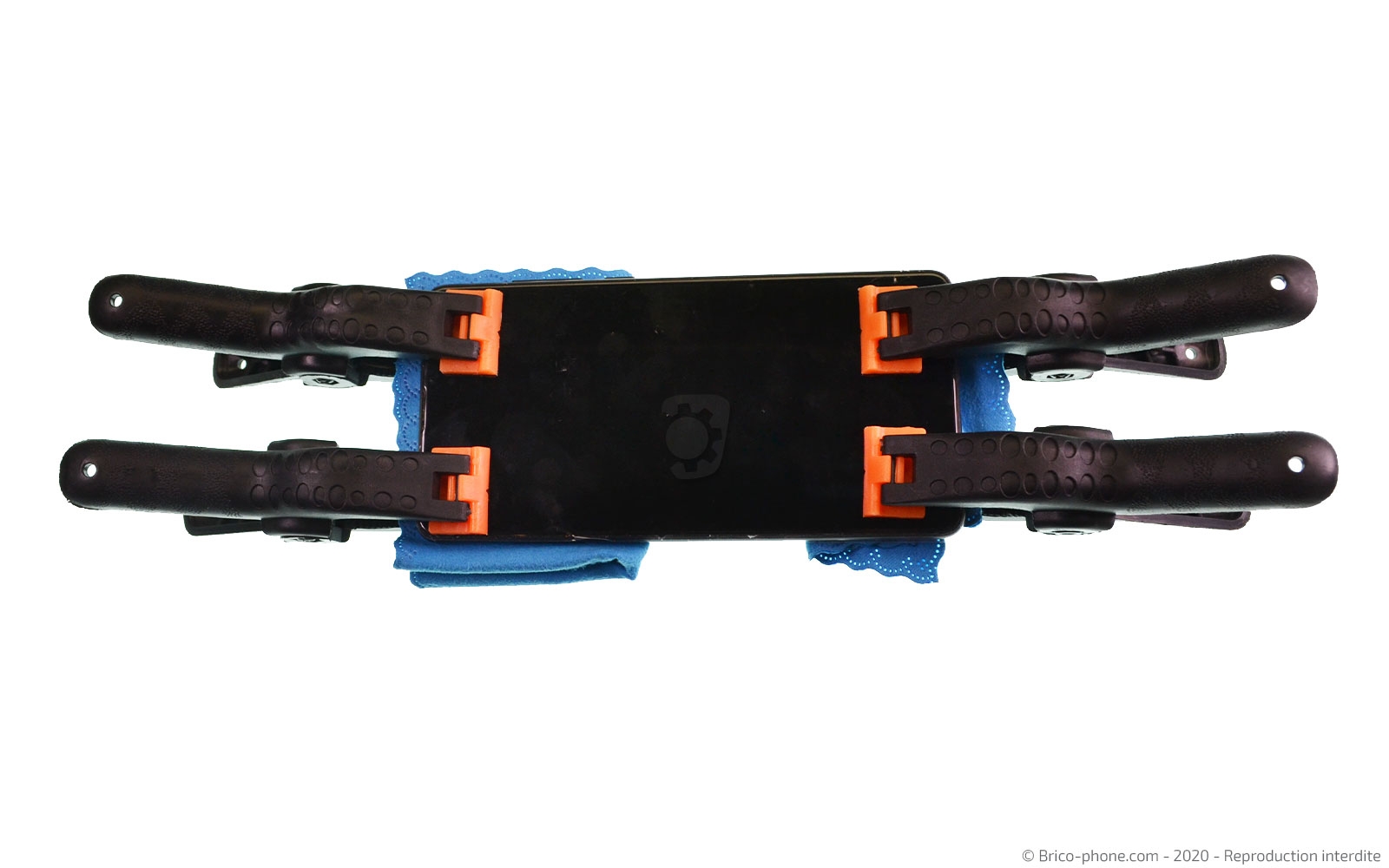

Mettez des lingettes/tissus micro-fibres pour protéger la carte-mère et le connecteur de charge afin de venir poser des pinces pour maintenir l'écran sous presse environ 1H.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
Conseil pour le remontage
Pour repositionner votre batterie, installez des stickers universels sur celle-ci. Appliquez un léger filet de colle afin de recoller la vitre arrière et laissez le tout sous-presse avec les pinces environ 1H.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
Stickers de batterie Universels pour smartphone
2,90 €
