Démontage complet sur Mi Mix 2S

Temps estimé : 1h
Difficulté : 3/5
Note de réparabilité : 14/20
Mi Mix 2S | Temps estimé : 1h | Difficulté : 3/5

Vous souhaitez remplacer une pièce et vous ne trouvez pas le tutoriel associé ? Avec le démontage complet, retrouvez l'emplacement et le démontage des composants comme l'écouteur de l'oreille, le haut-parleur externe, ...

Vous aurez un aperçu des différentes réparations sur ce modèle.

Diagnostic

›  Vous souhaitez avoir un aperçu complet de votre smartphone.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Comme avant toutes réparations, vous devez vous assurer de posséder le bon modèle.

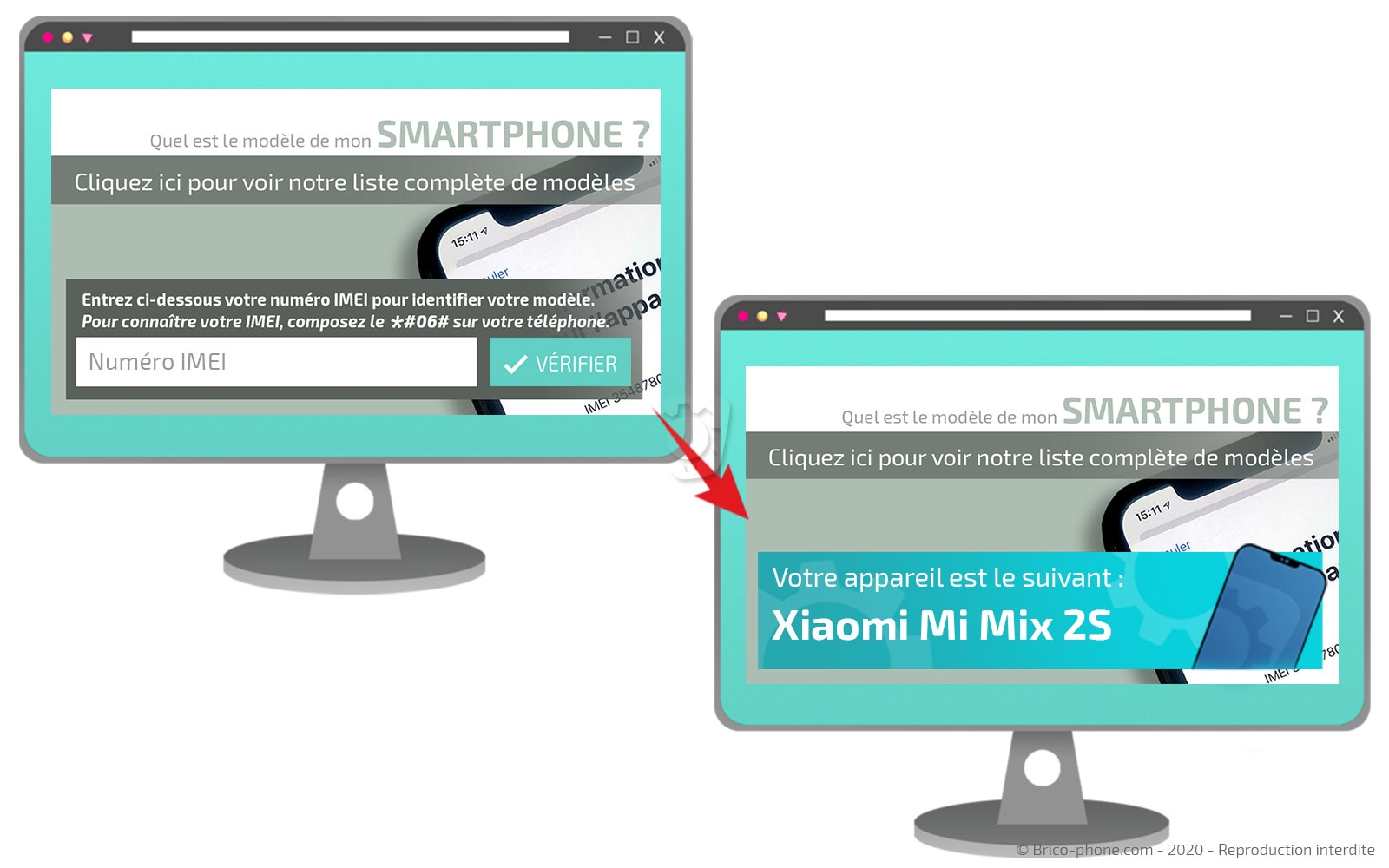

Si votre écran fonctionne encore, allez dans l'application téléphone et tapez *#06# pour voir apparaître votre numéro IMEI. Écrivez ce numéro dans la rubrique de notre page d'accueil pour avoir votre modèle.

Au dos de votre téléphone, si vous retrouvez l'inscription "M1803D5XA", c'est que vous avez bien un Xiaomi Mi Mix 2S.
Etape 1 : Eteindre le téléphone et retirer le tiroir sim
Il est nécessaire d'éteindre votre téléphone avant de commencer.

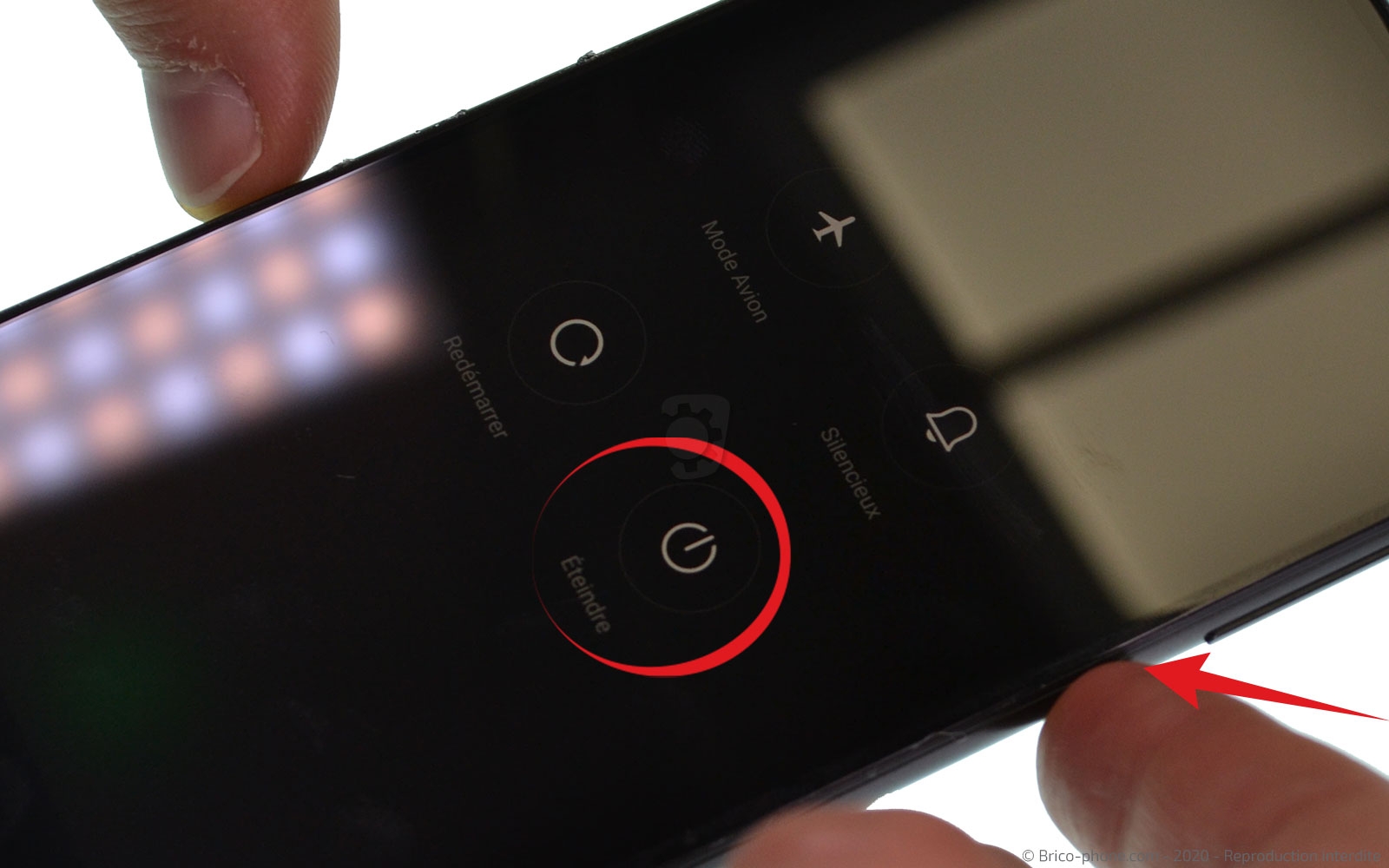

Maintenez le bouton power jusqu'à voir apparaître un menu et appuyez sur "éteindre".

Avec l'outil sim, retirez le racksim.
Outils du kit utilisés
Outils du kit utilisés

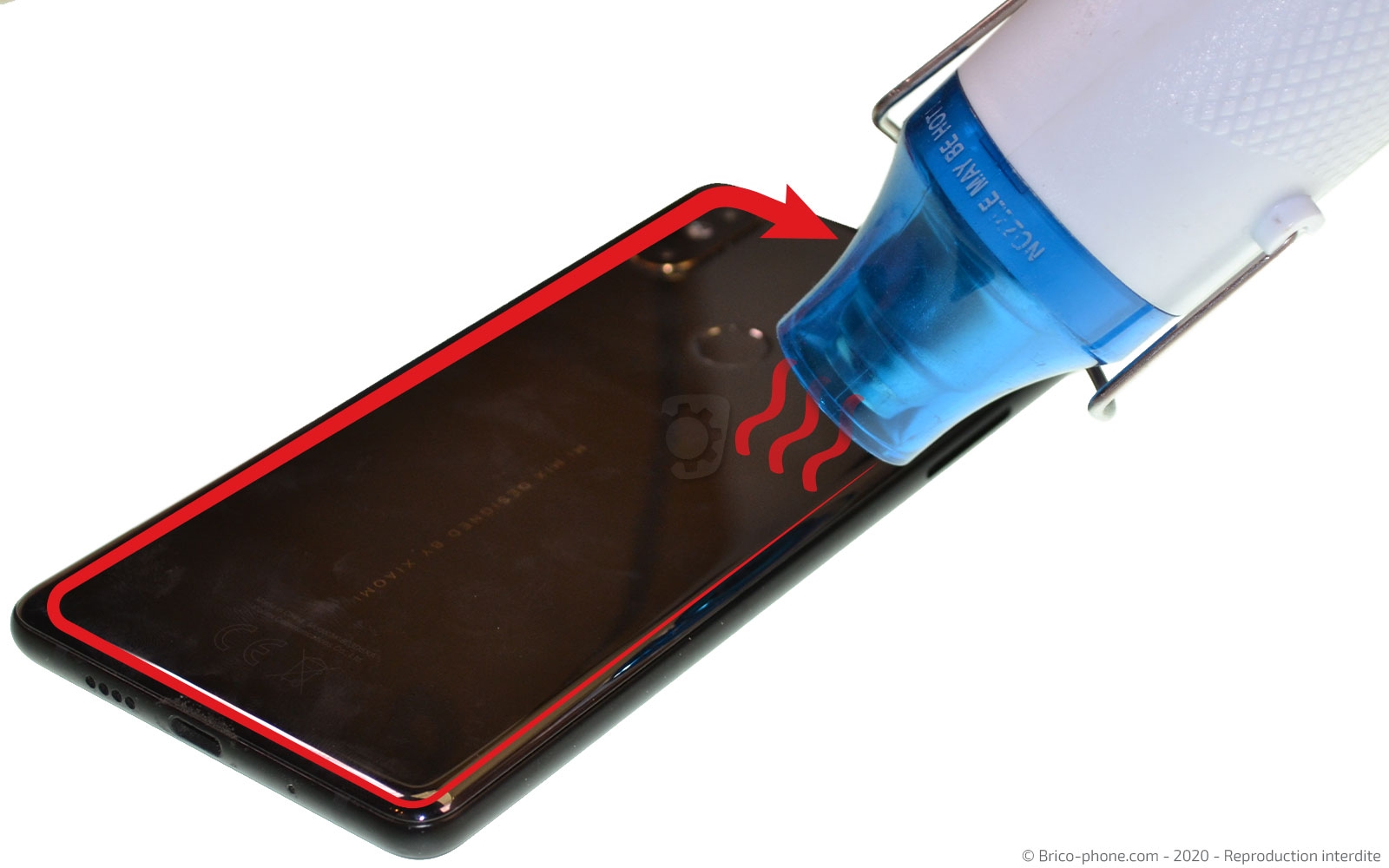

Etape 2 : Décoller la vitre arrière
Pour ramollir l'adhésif de la vitre arrière, chauffez celle-ci sur tout son pourtour avec le décapeur thermique ou appliquez le cousin chauffant durant environ 40 secondes en l'ayant passé 1 à 2 minutes au micro-onde.

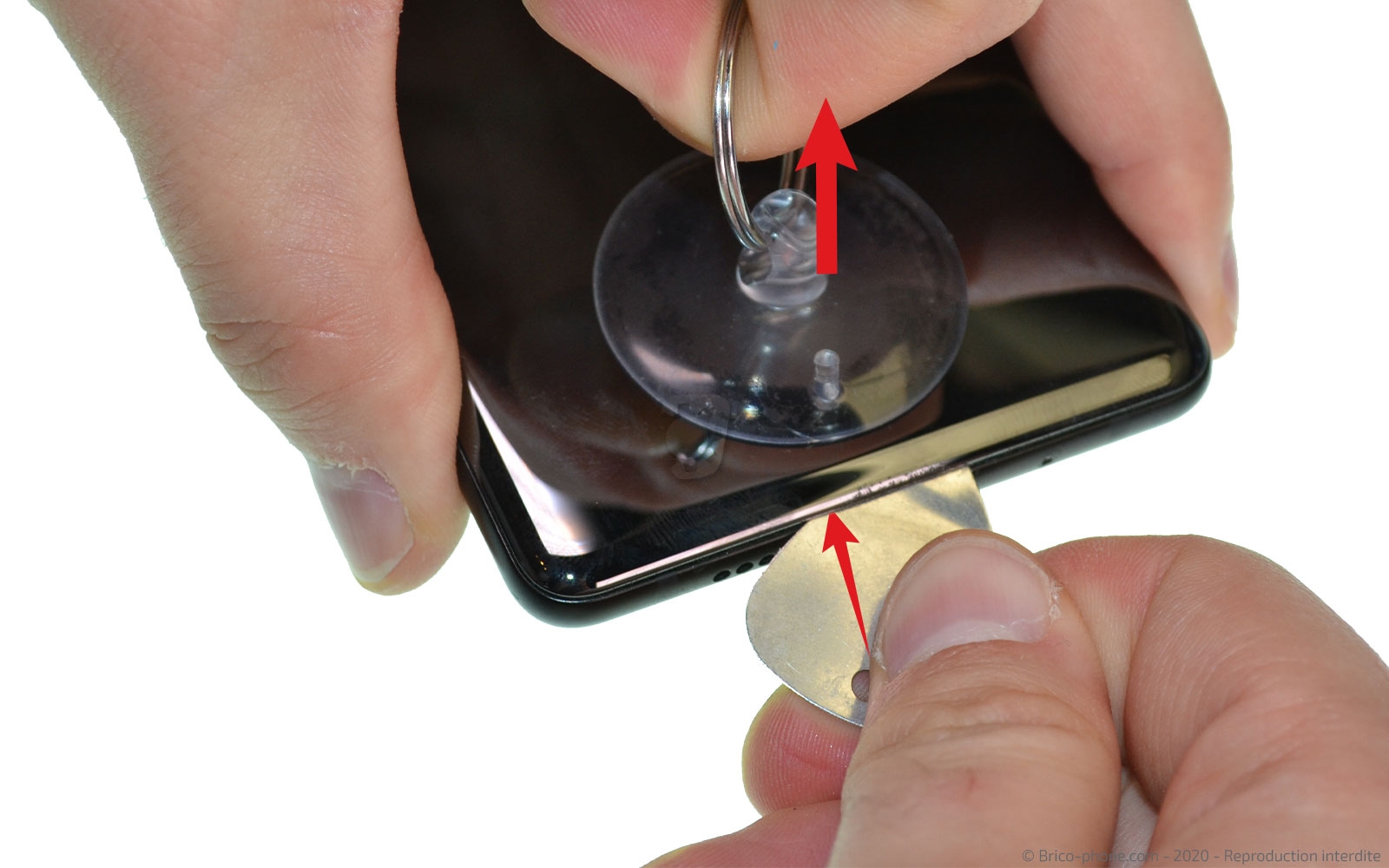

Placez la ventouse sur le bas de la vitre arrière. Une fois celle-ci en place, tirez sur son anneau et insérez le médiator en métal troué entre le châssis et la façade arrière afin de créer un interstice.

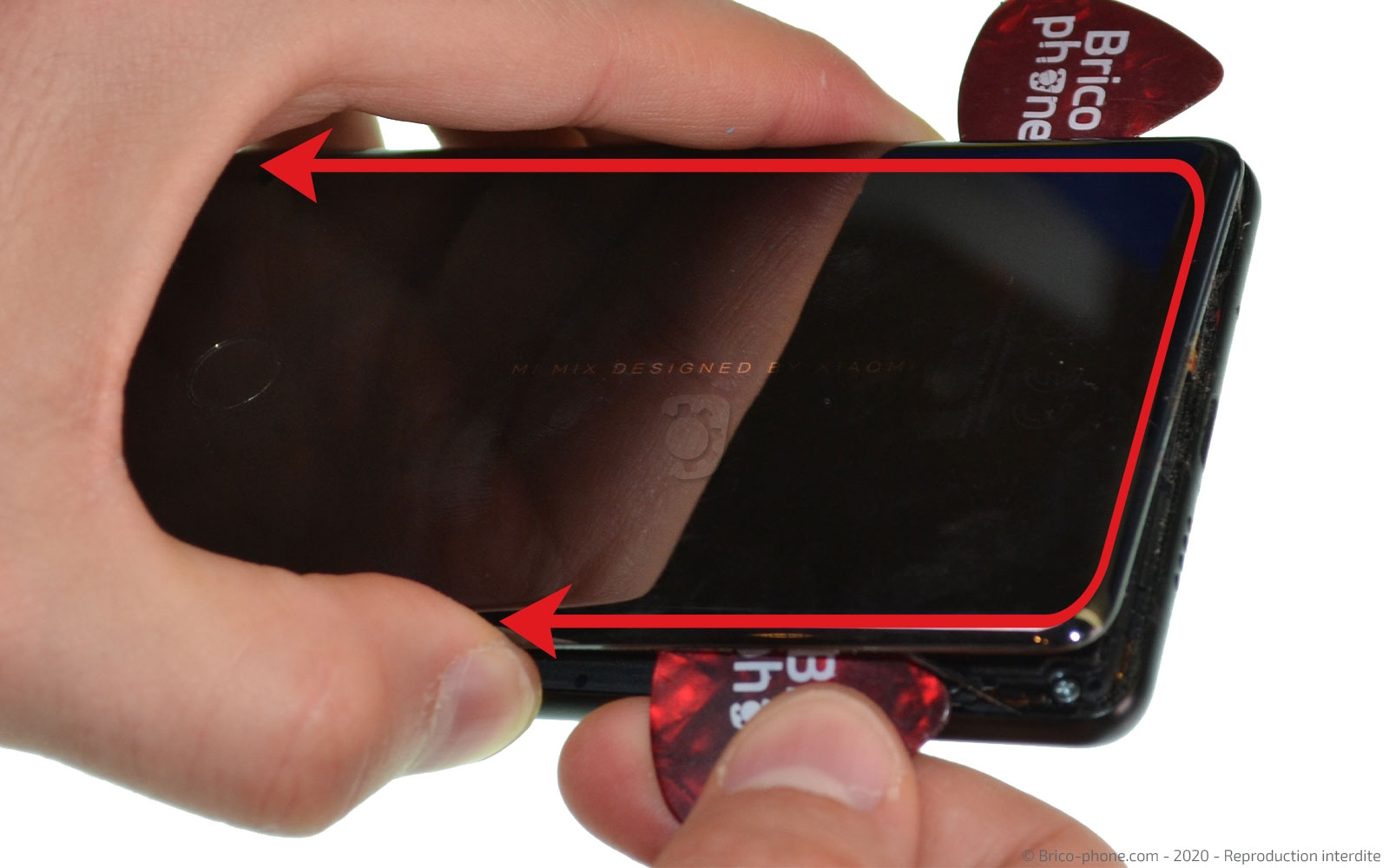

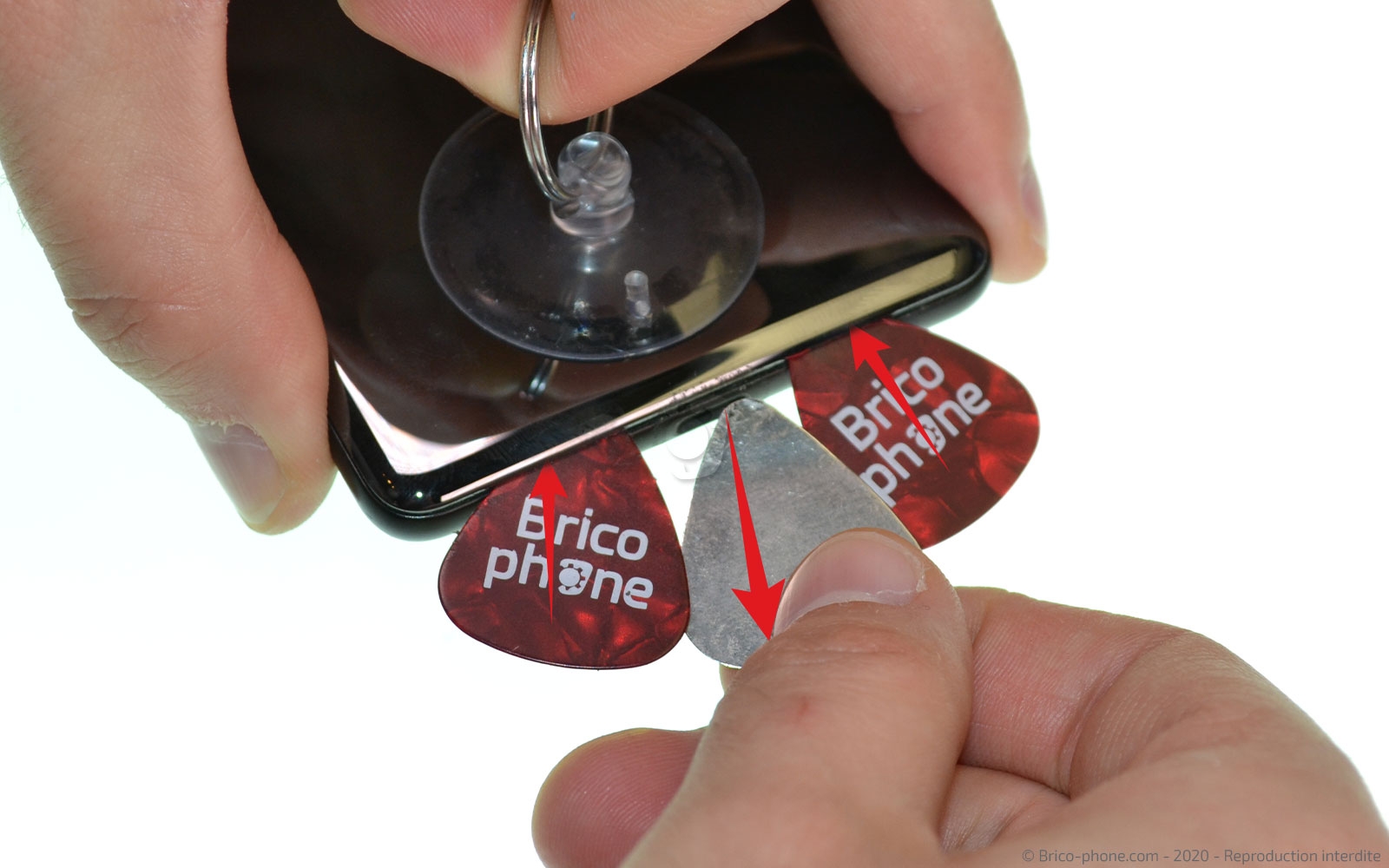

Insérez les 2 médiators en plastique, puis retirez celui en métal. Faites le tour de la vitre pour la séparer du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

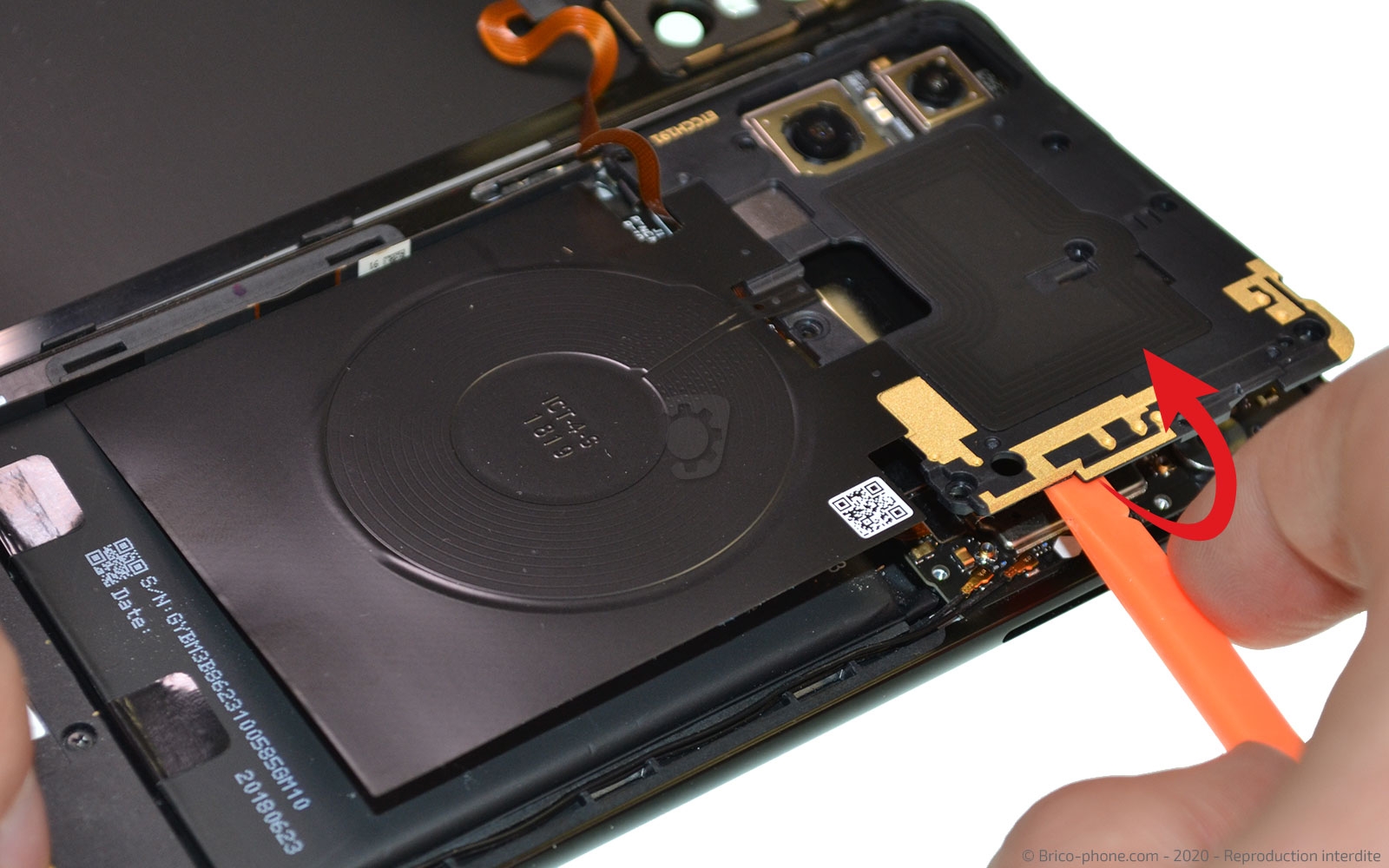

Etape 3 : Extraire le cache supérieur

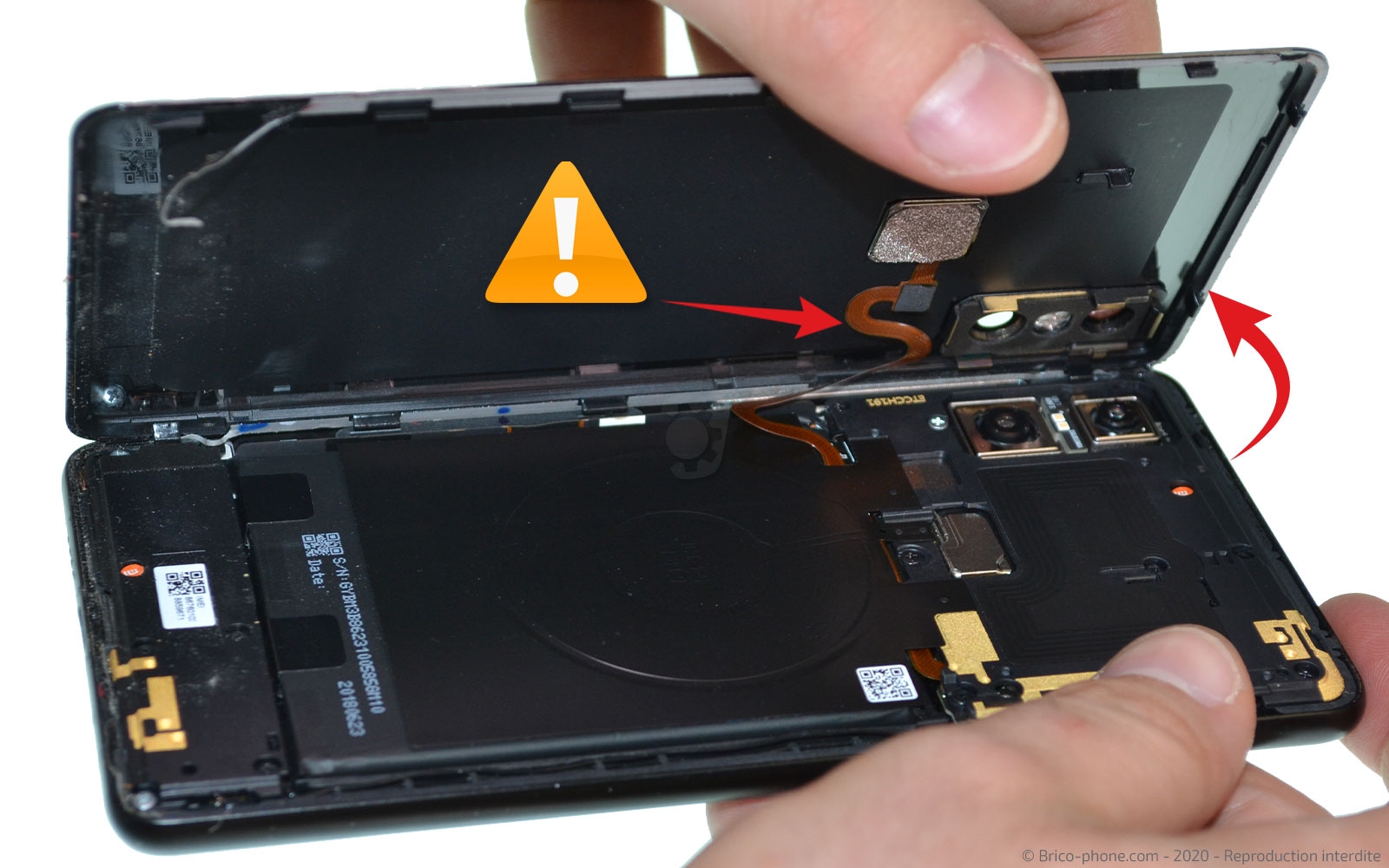

Ouvrez la vitre arrière en la basculant vers la gauche comme un livre, car celle-ci est encore connectée à la carte-mère par la rallonge du lecteur d'empreintes.

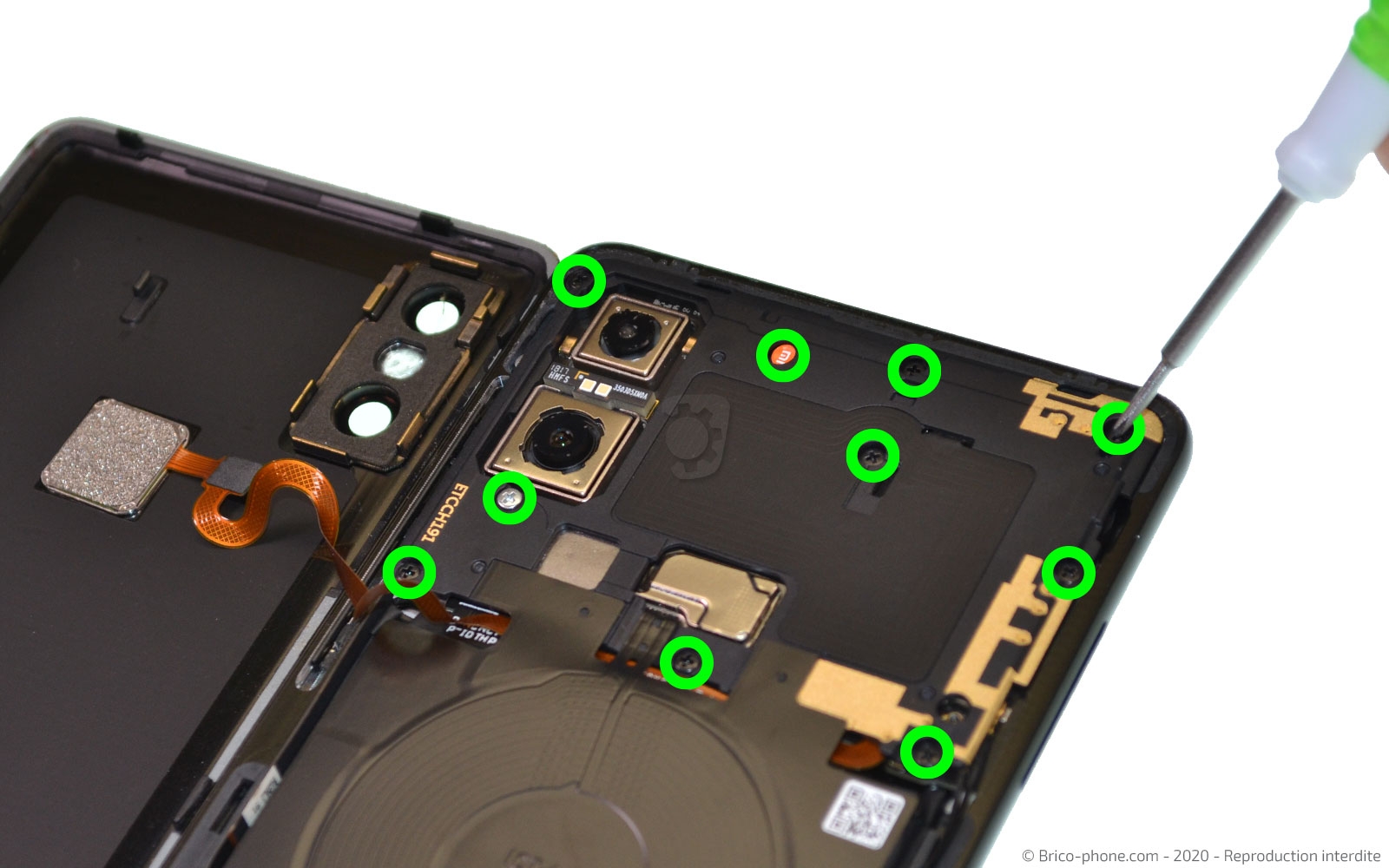

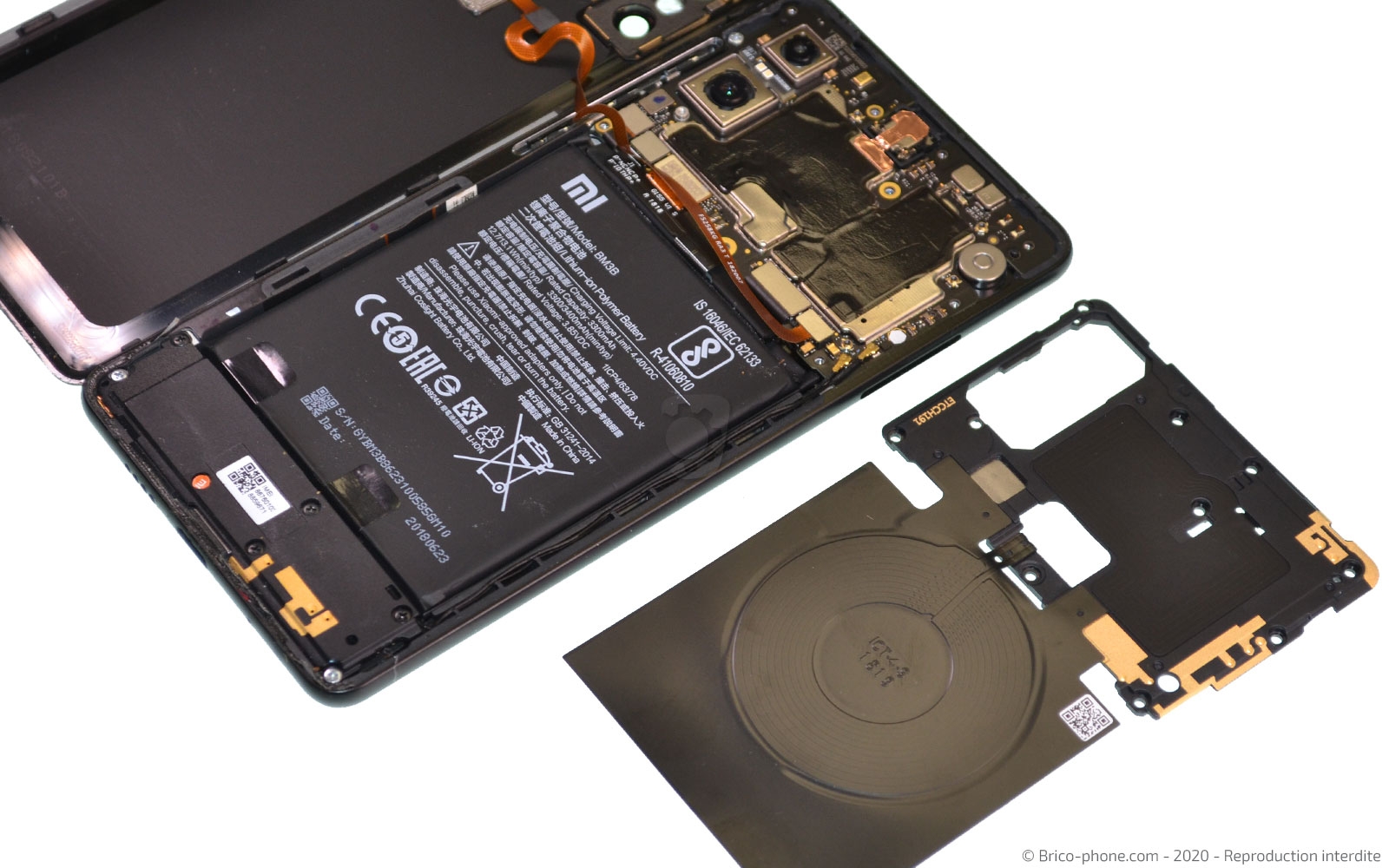

Pour accéder à cette nappe, il faut retirer le cache supérieur, pour cela dévissez les 10 vis avec le tournevis cruciforme.

Avec le levier en nylon, retirer le cache.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

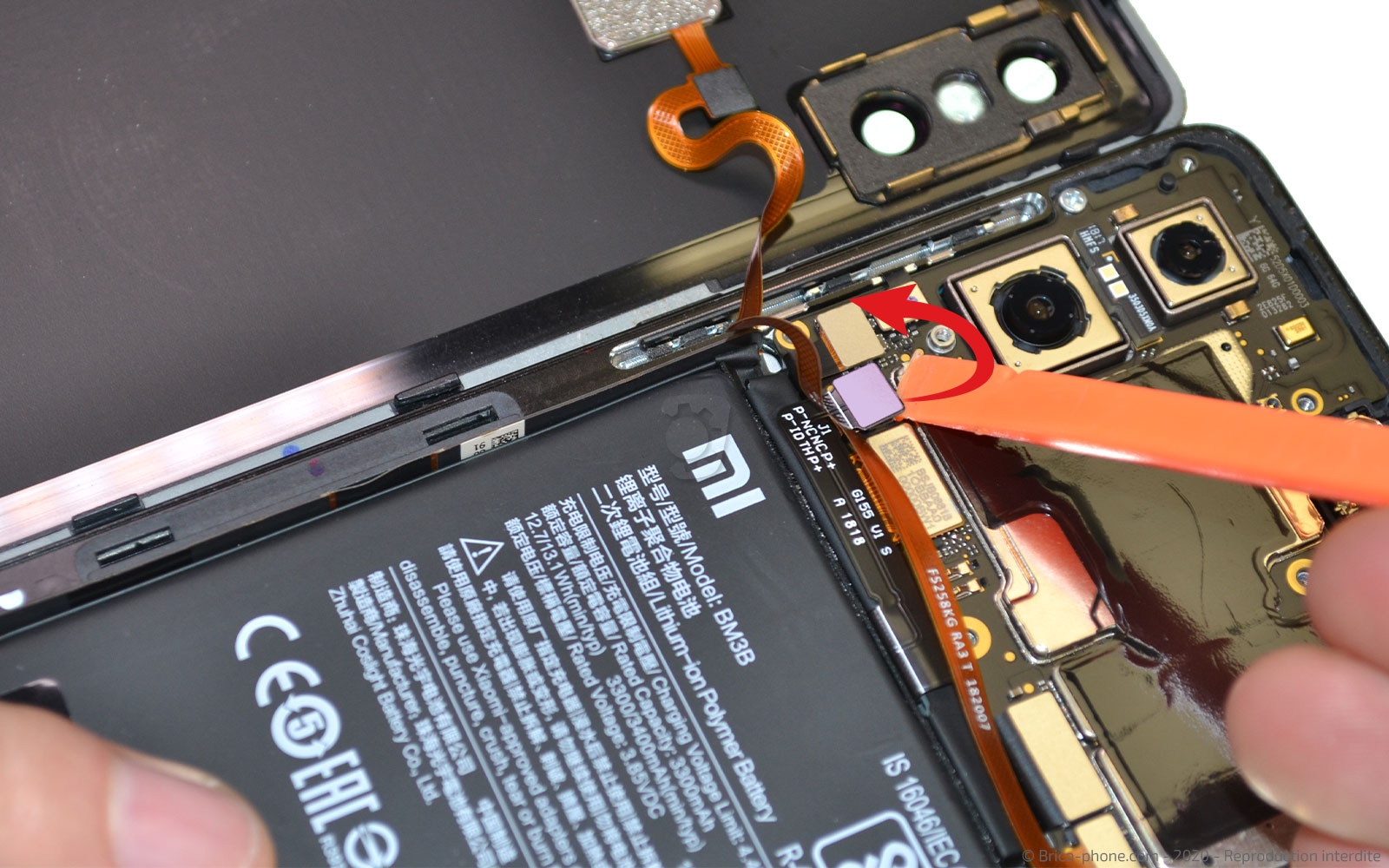

Etape 4 : Déconnecter la batterie et la vitre arrière
Toujours muni du levier, déconnectez la batterie et la rallonge. Vous pouvez mettre de côté la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

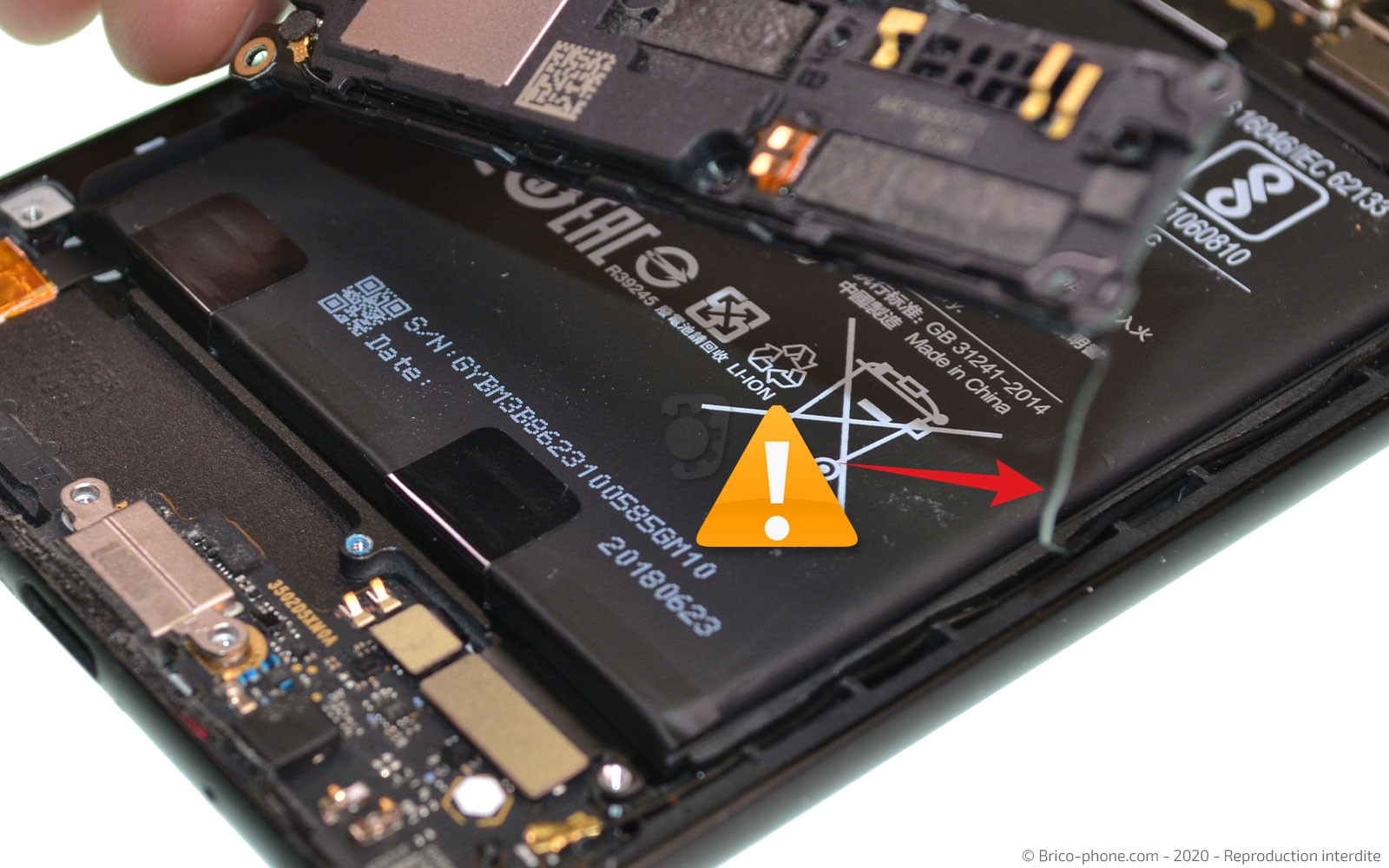

Etape 5 : Soulever le bloc Haut-Parleur externe

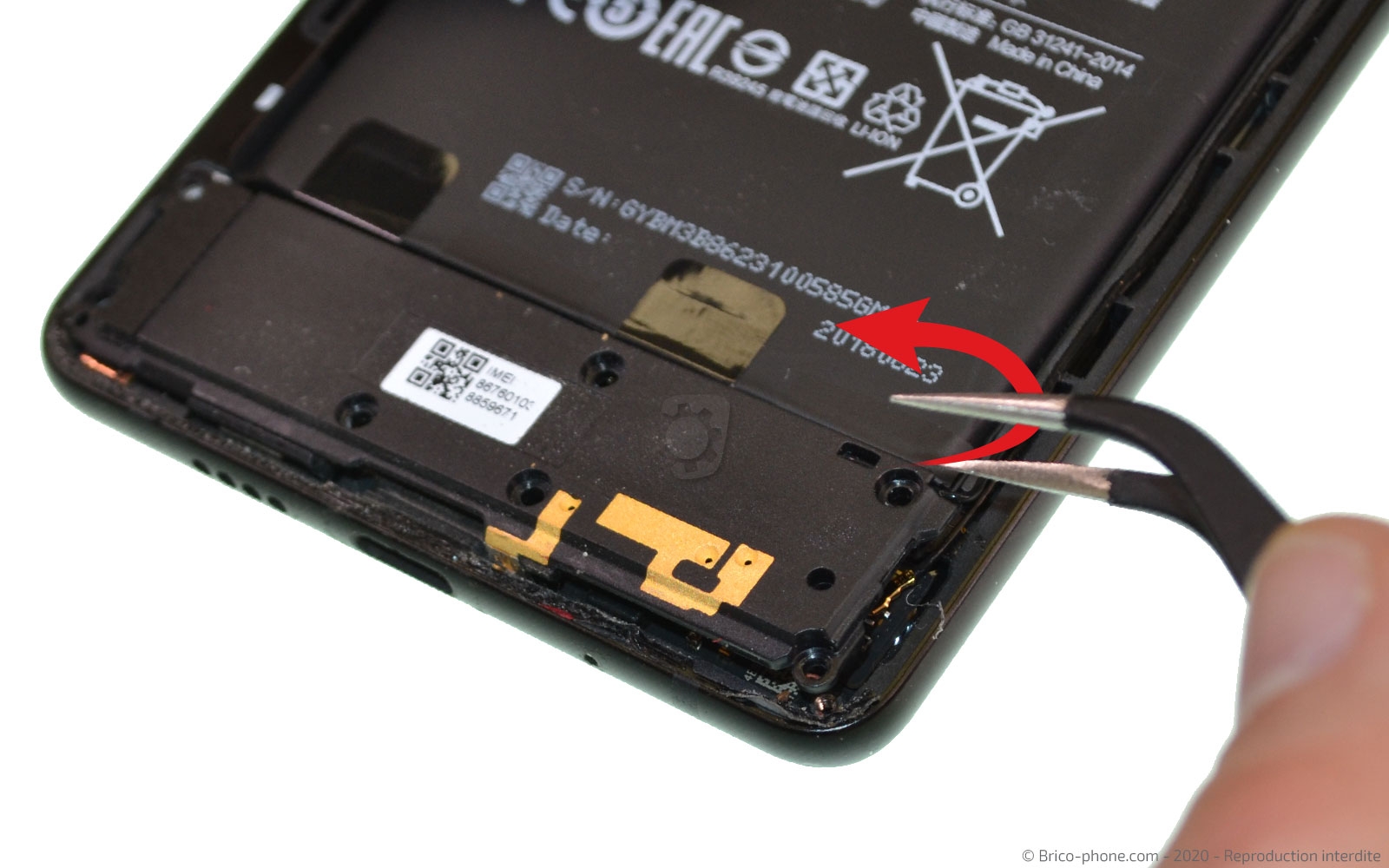

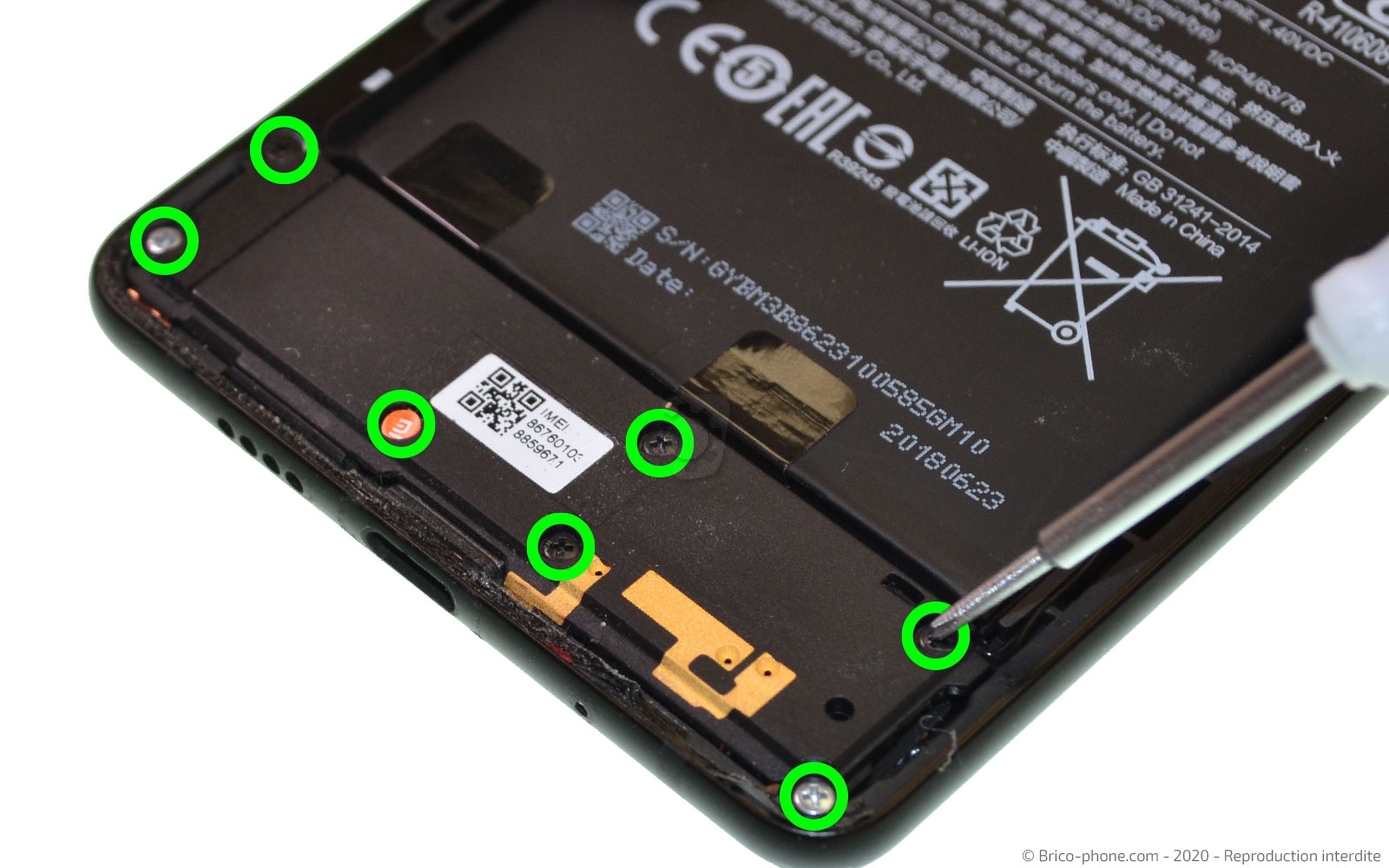

Avec le tournevis cruciforme, dévissez les 7 vis, puis déclipsez le bloc haut-parleur externe avec la pincette.

Attention, car celui-ci est connecté par un câble coaxial.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

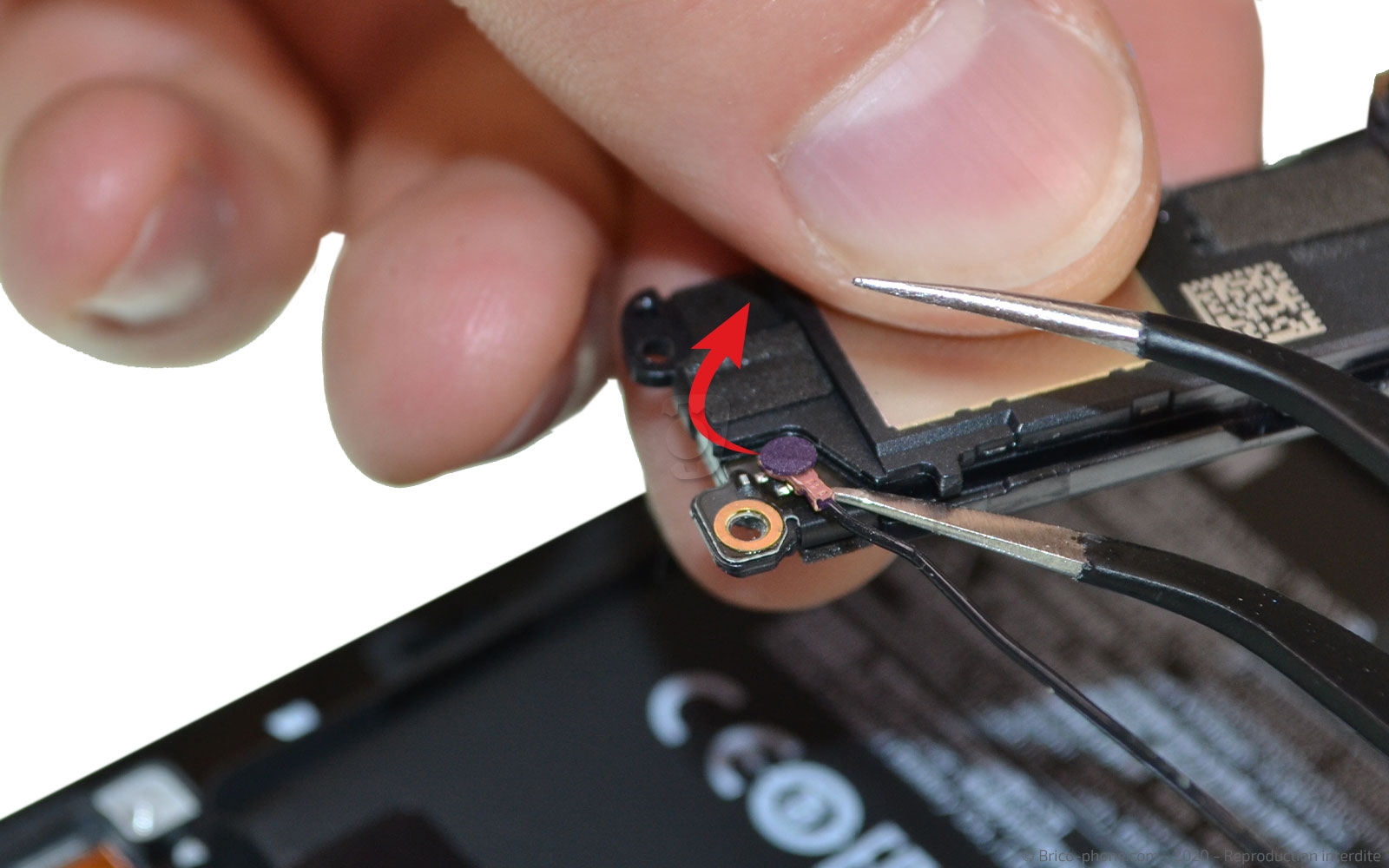

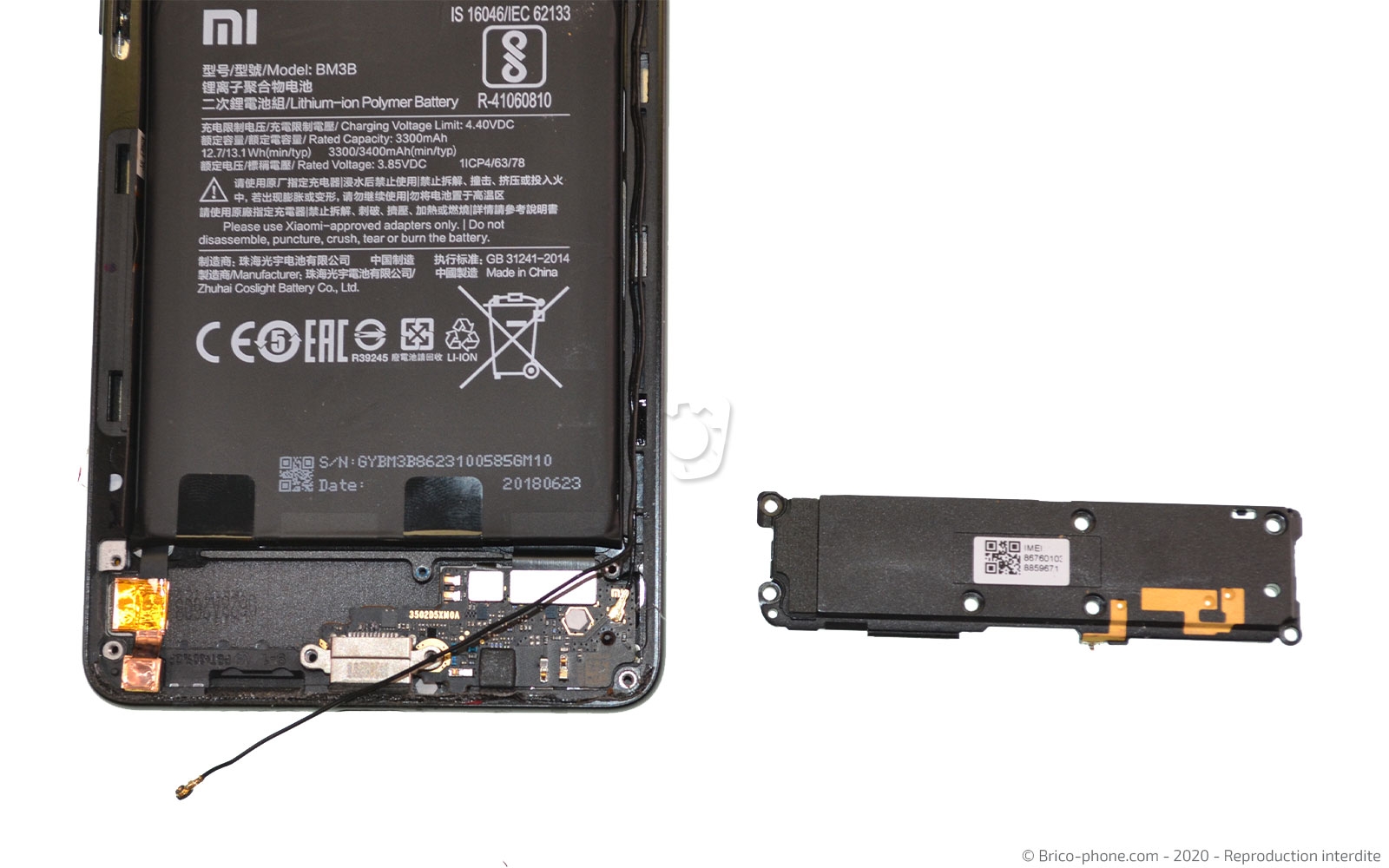

Etape 6 : Déconnecter le câble coaxial
Avec la pincette en métal, déconnectez le câble coaxial du haut-parleur externe.
Outils du kit utilisés
Outils du kit utilisés

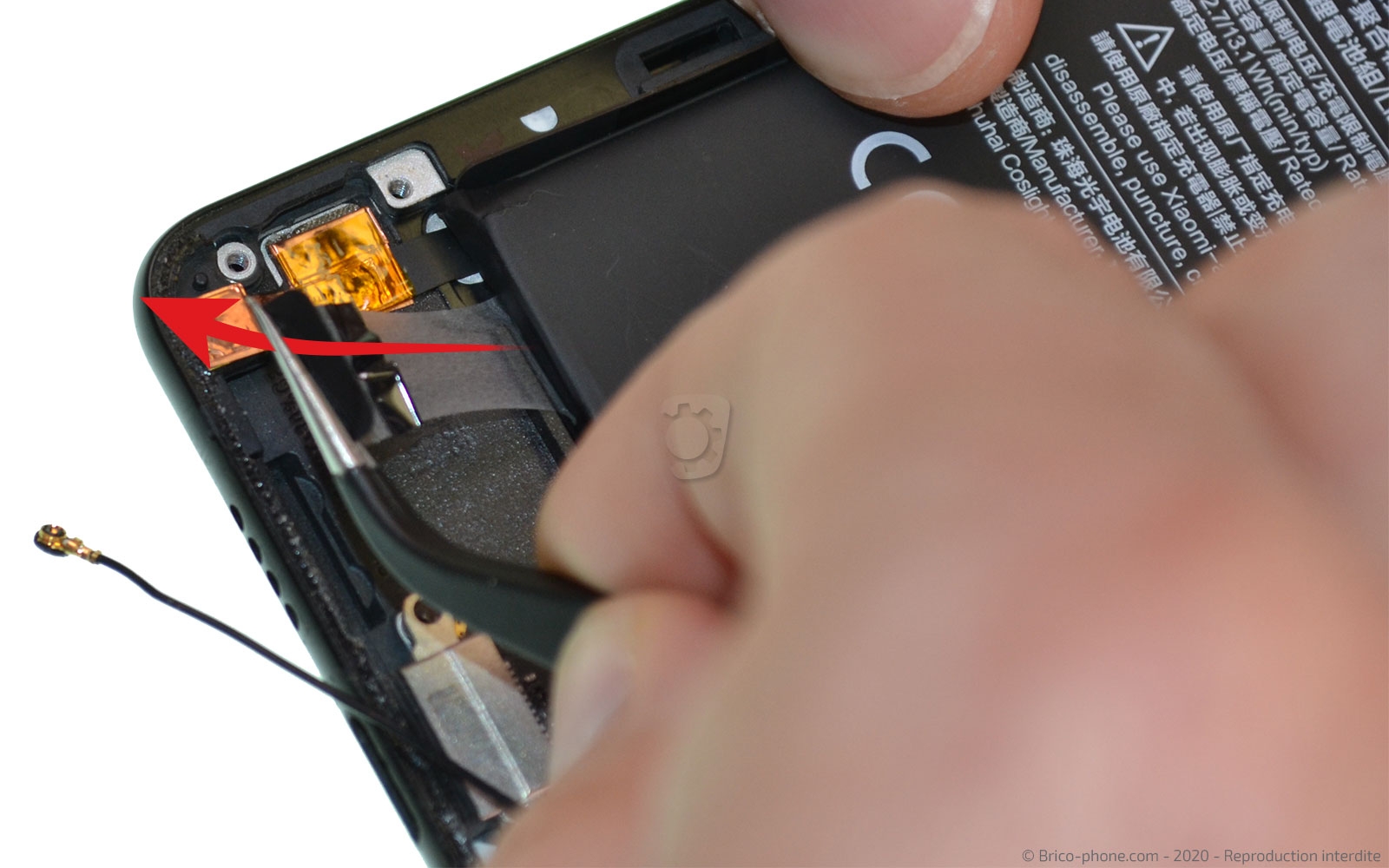

Etape 7 : Ôter la batterie

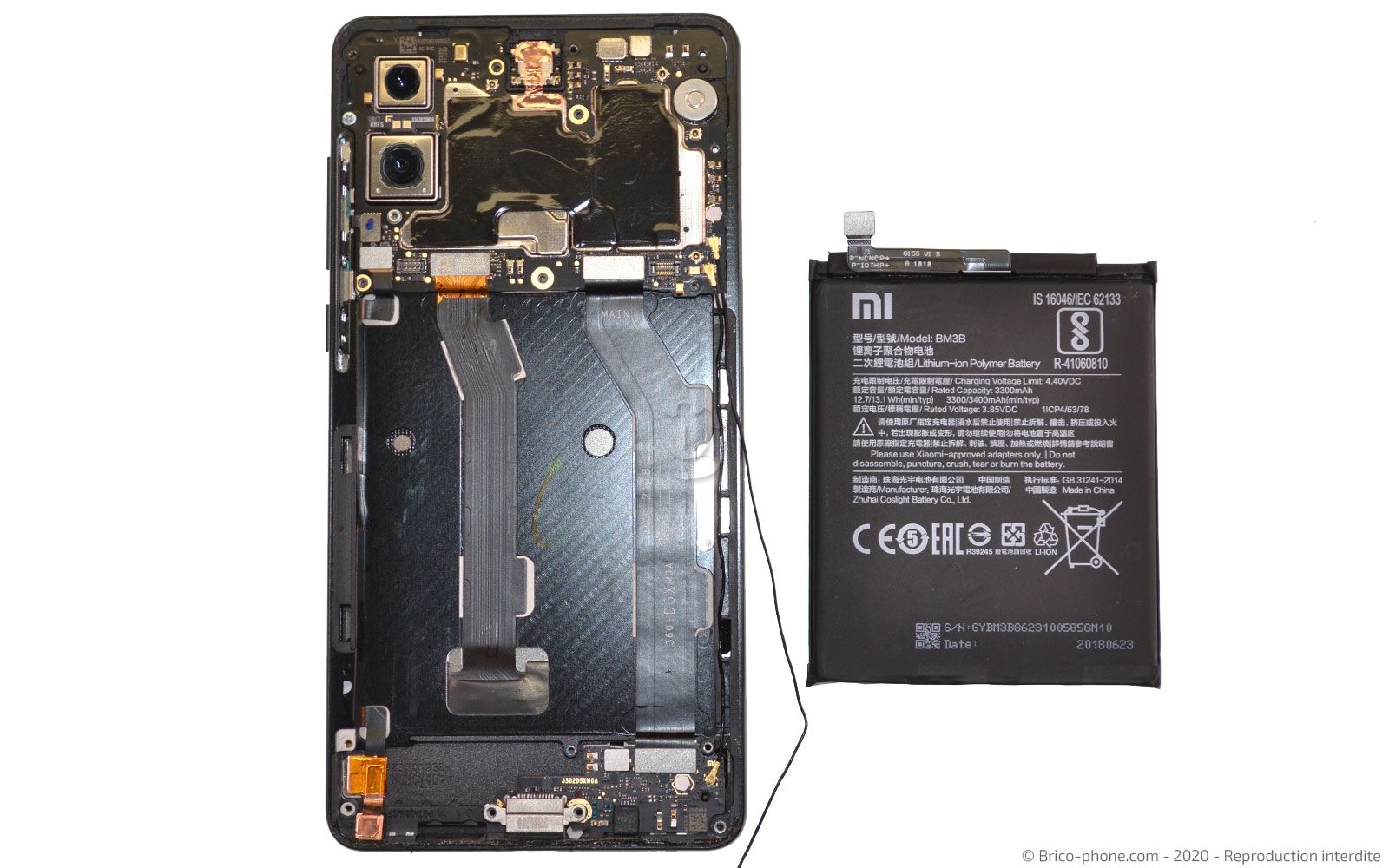

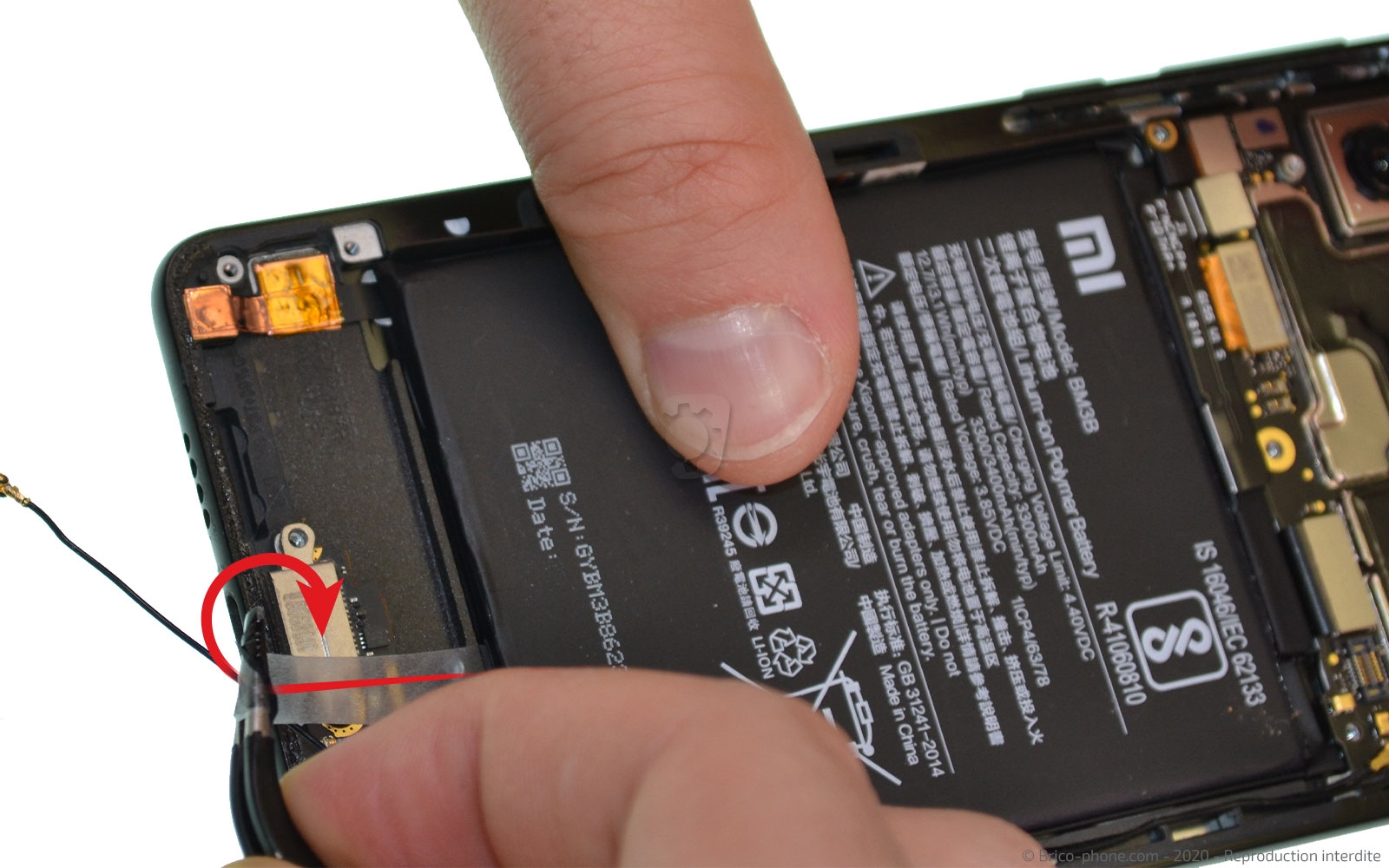

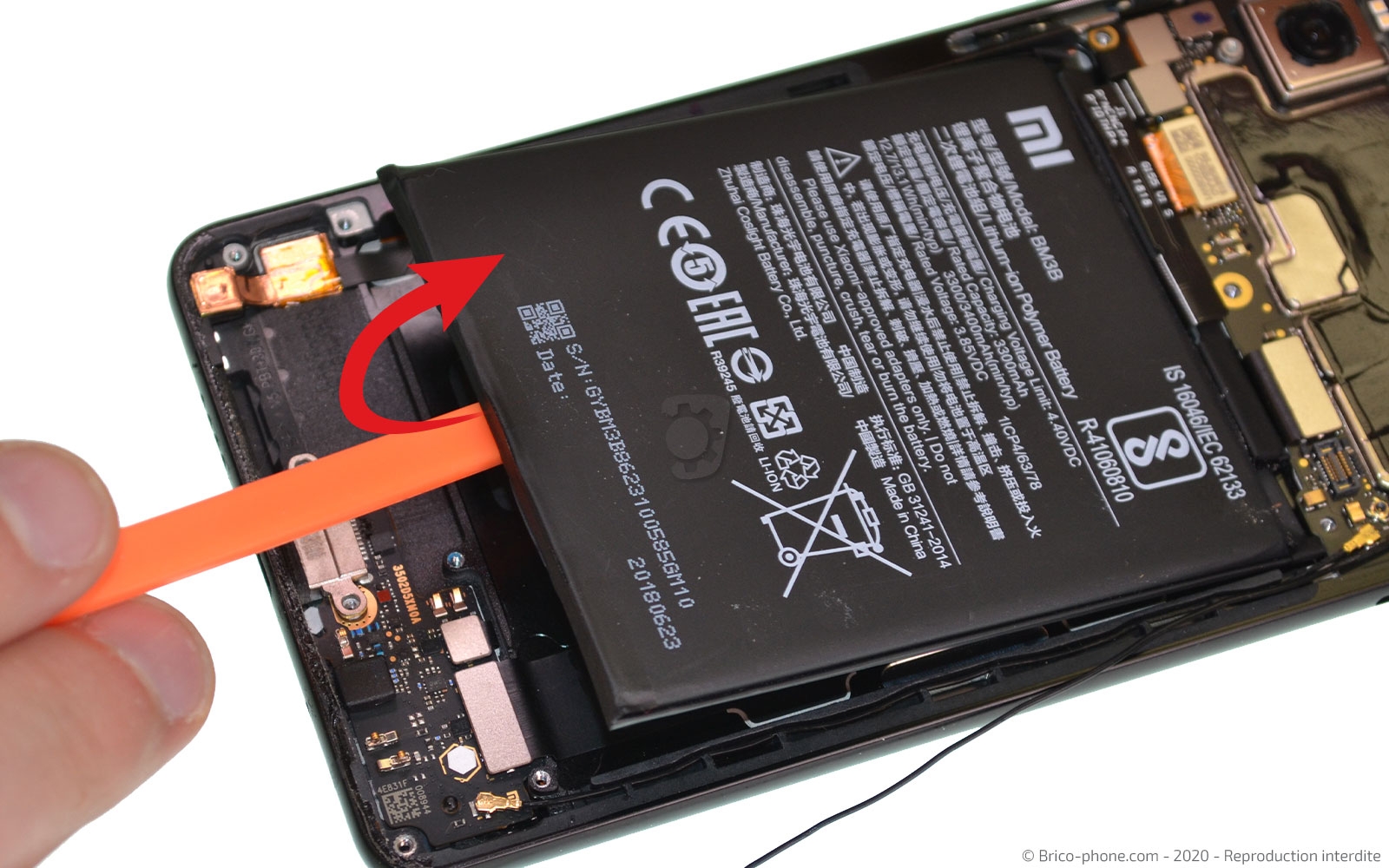

Toujours avec la pincette, attrapez la languette de la batterie, puis tout en la tirant, enroulez la autour de la pincette. Faites de même pour la seconde et soulevez la avec le spudger pour extraire la batterie du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Dégager le connecteur de charge

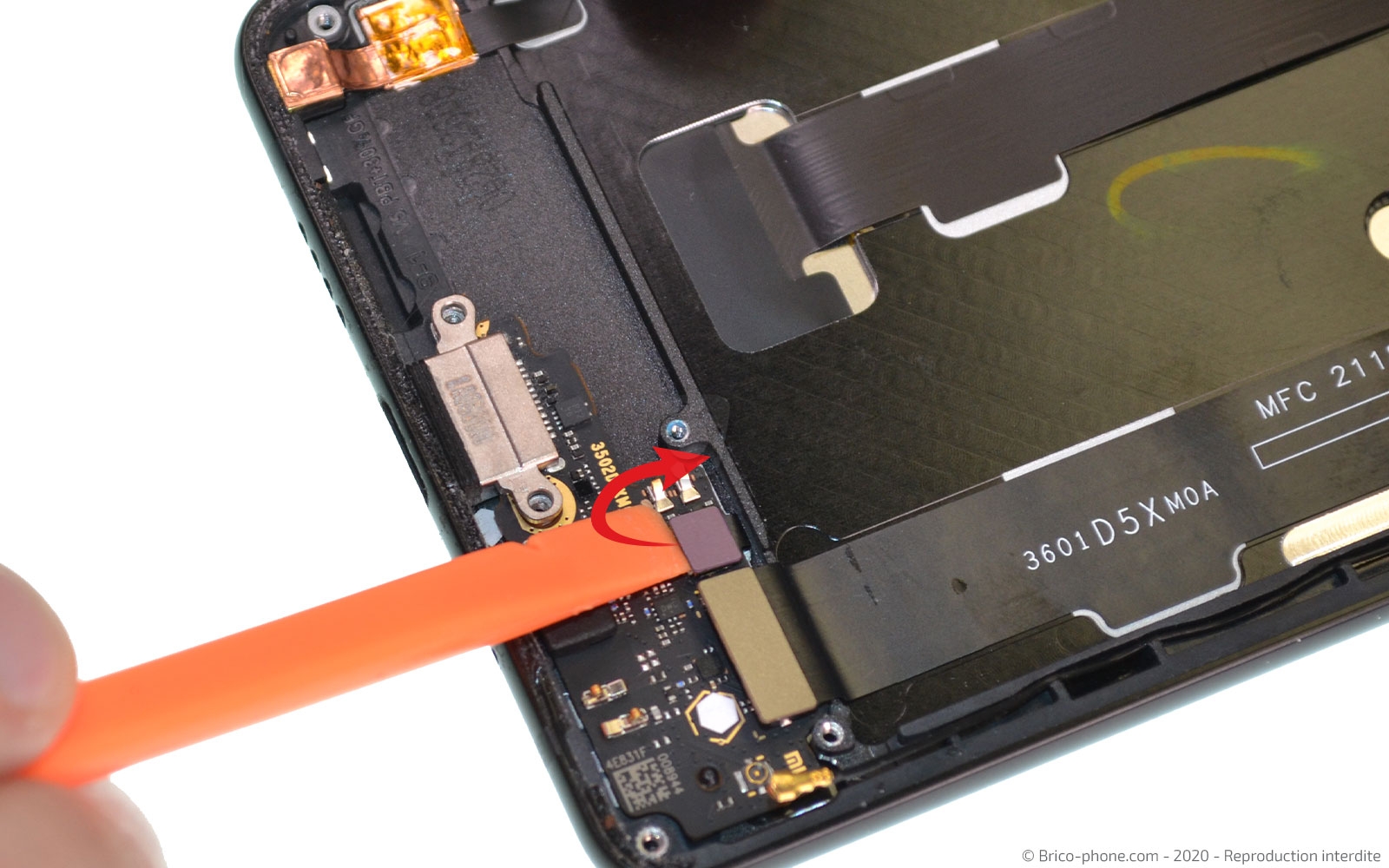

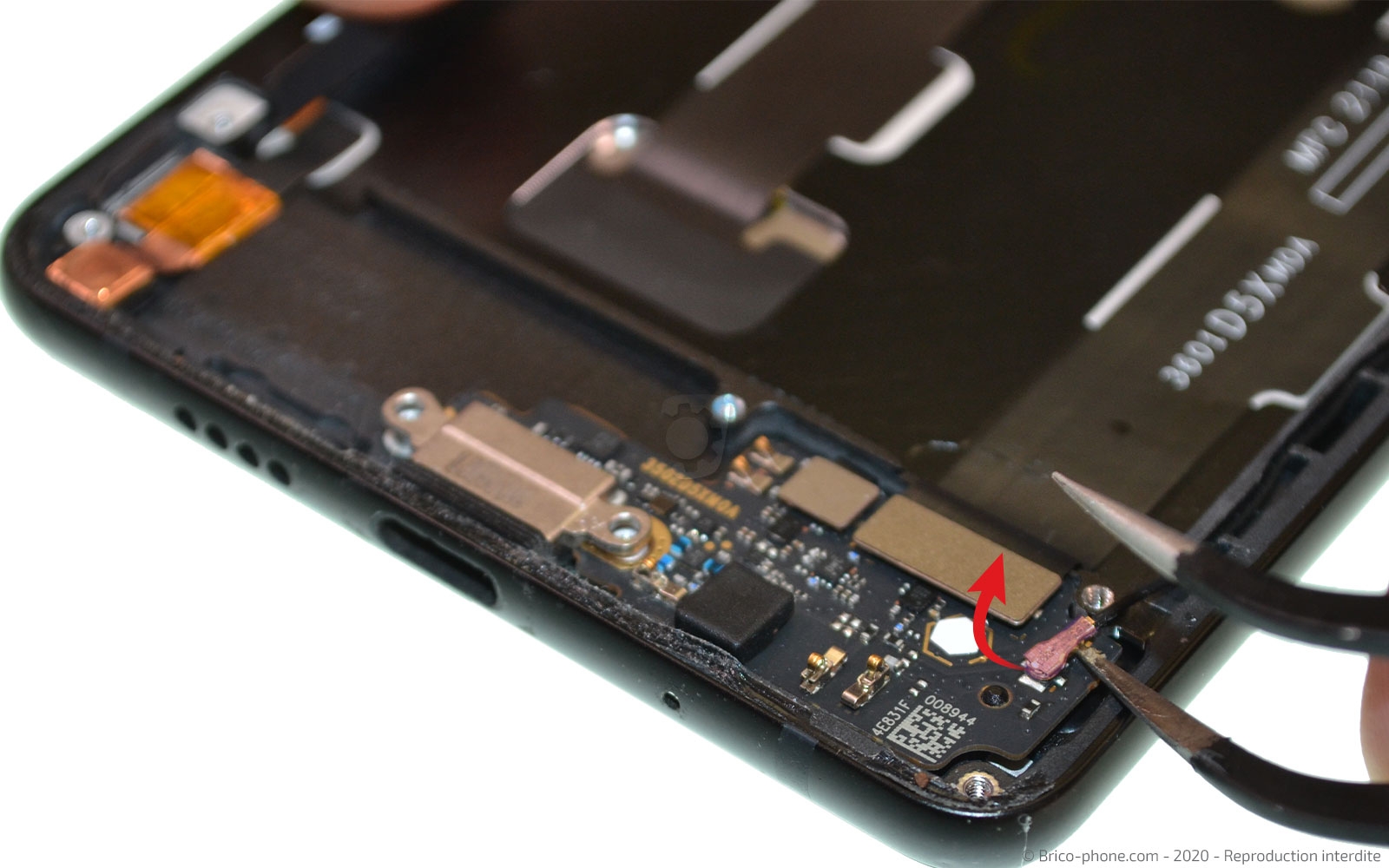

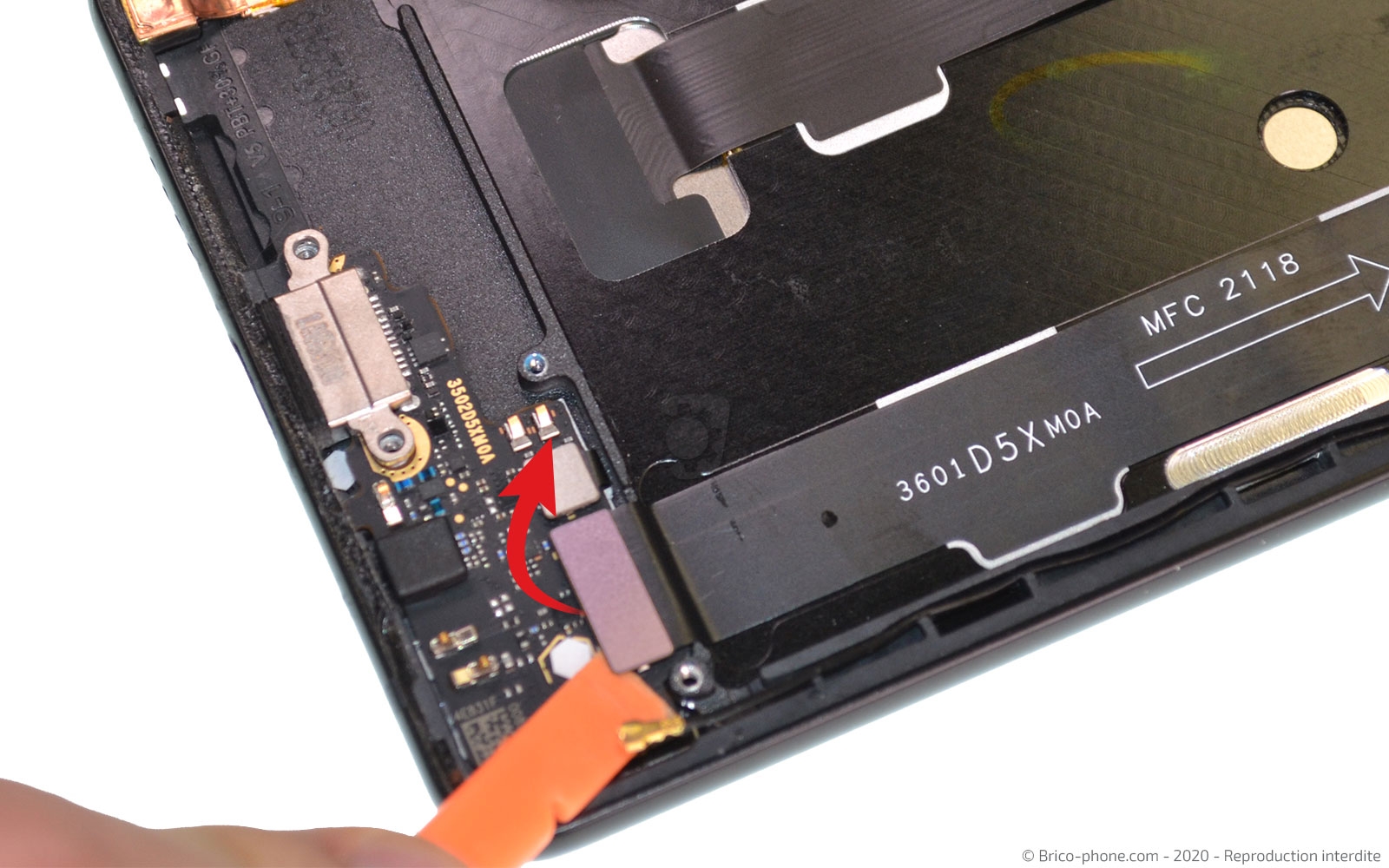

Déconnectez le câble coaxial avec la pincette, puis munissez-vous du levier en nylon pour déconnecter la nappe d'interconnexion et celles des capteurs de luminosité et de proximité.
Outils du kit utilisés
Outils du kit utilisés

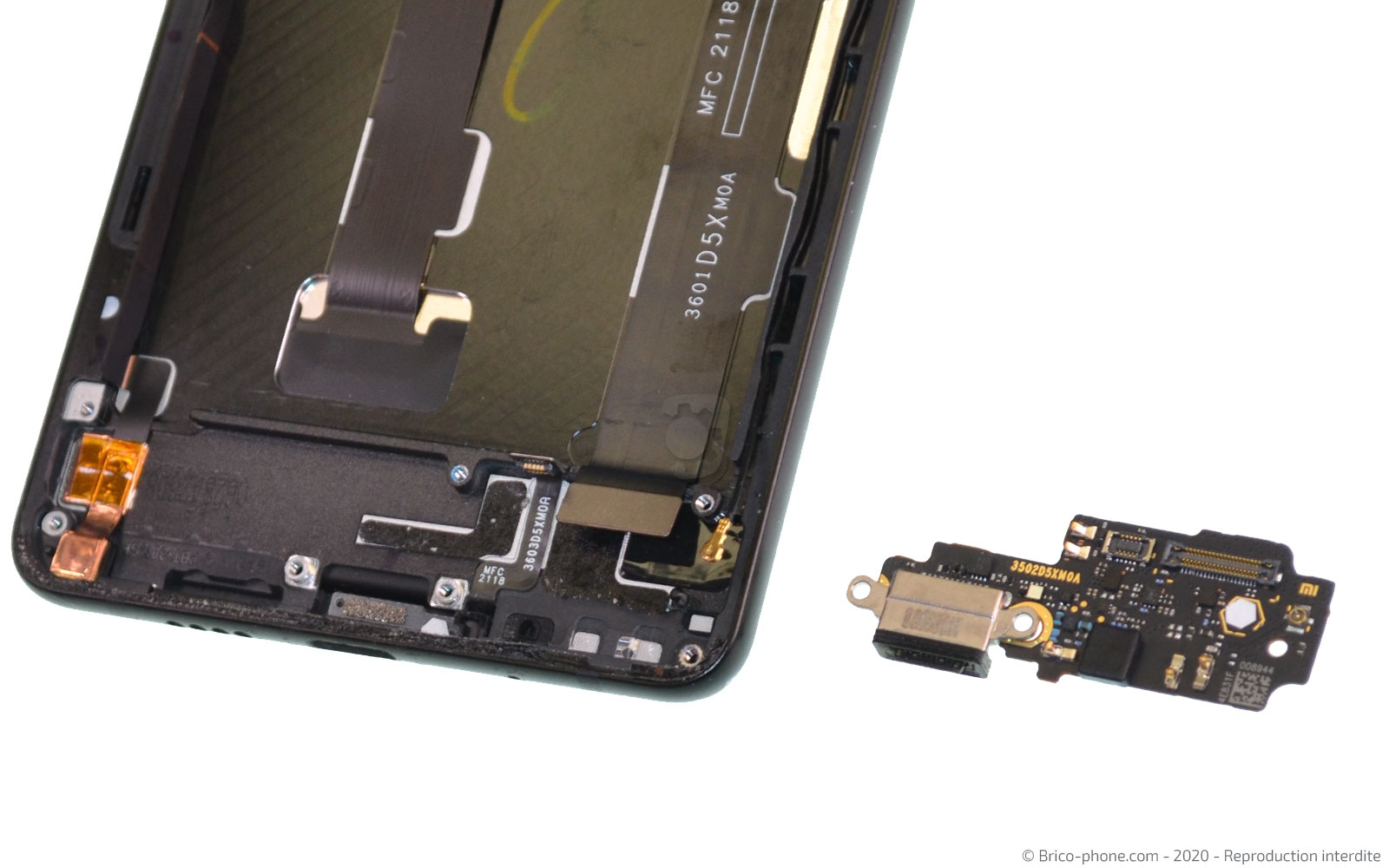

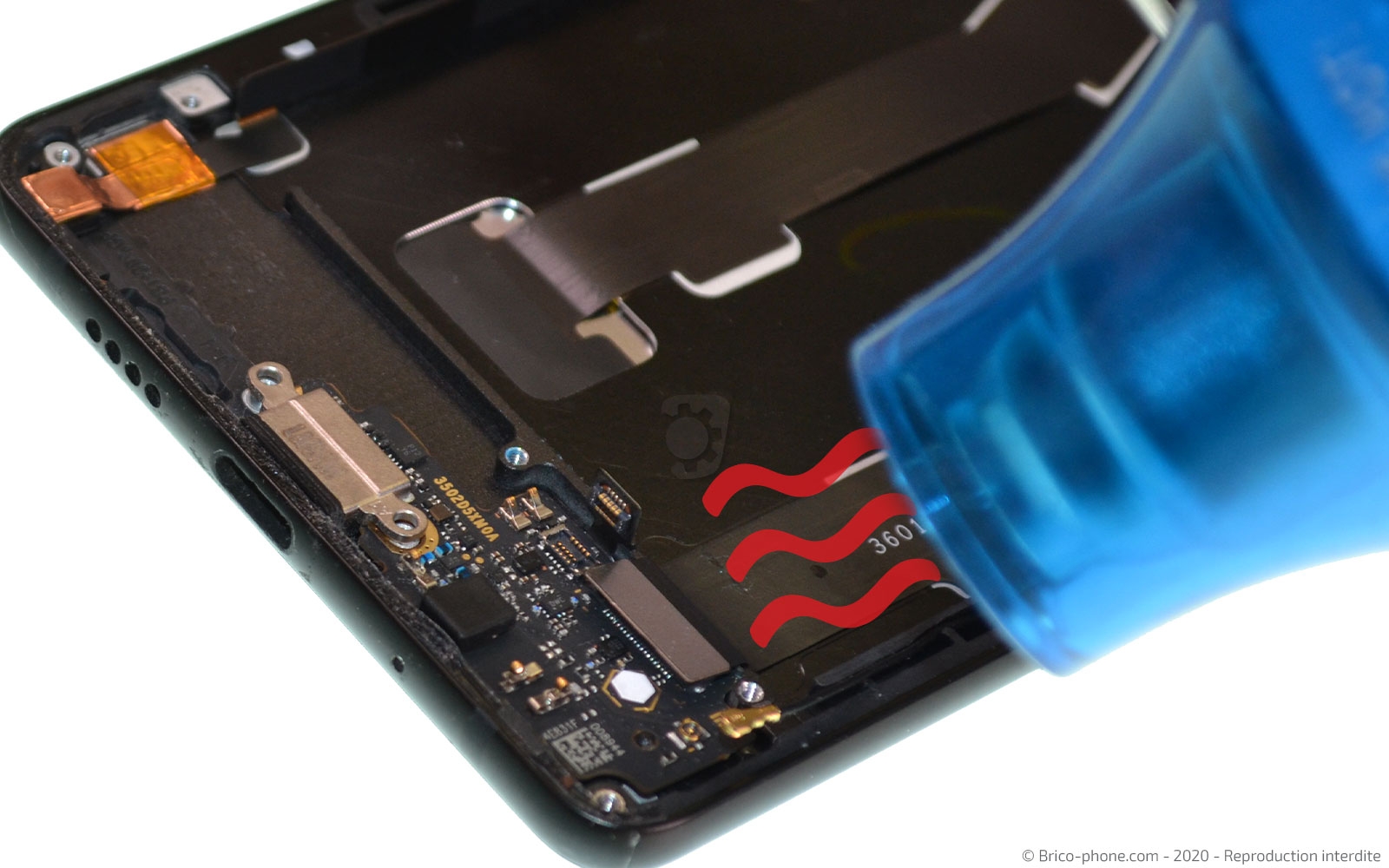

Etape 9 : Extraire le connecteur de charge

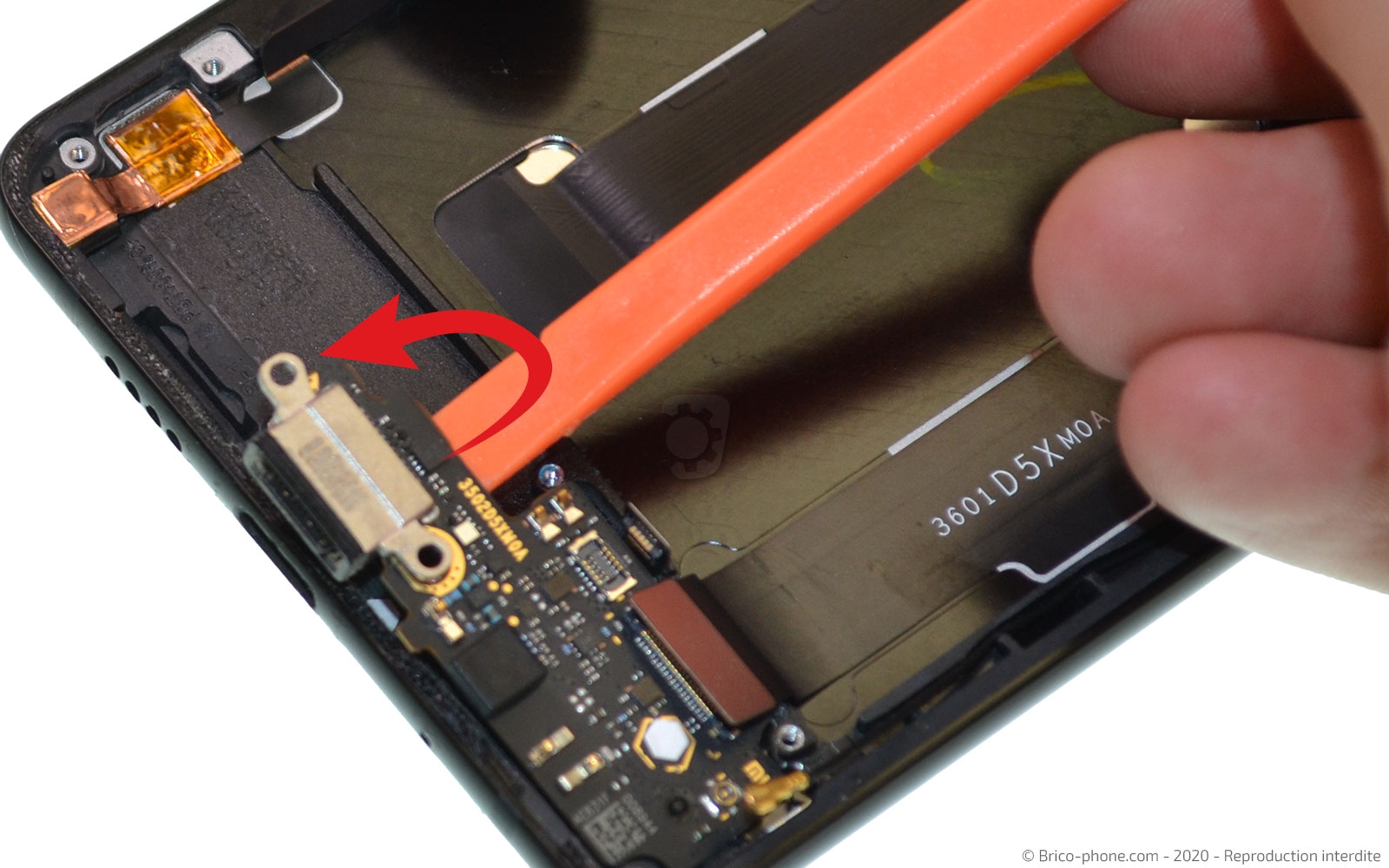

Attention, car le connecteur de charge est maintenu par un adhésif.

Chauffez légèrement le dock au décapeur thermique ou au sèche-cheveux afin de le ramollir.

Vous pouvez par la suite le soulever avec le levier pour le retirer.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 10 : Extraire la nappe d'interconnexion
Déconnectez la nappe d'interconnexion de la carte-mère et chauffez la un peu afin de la décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

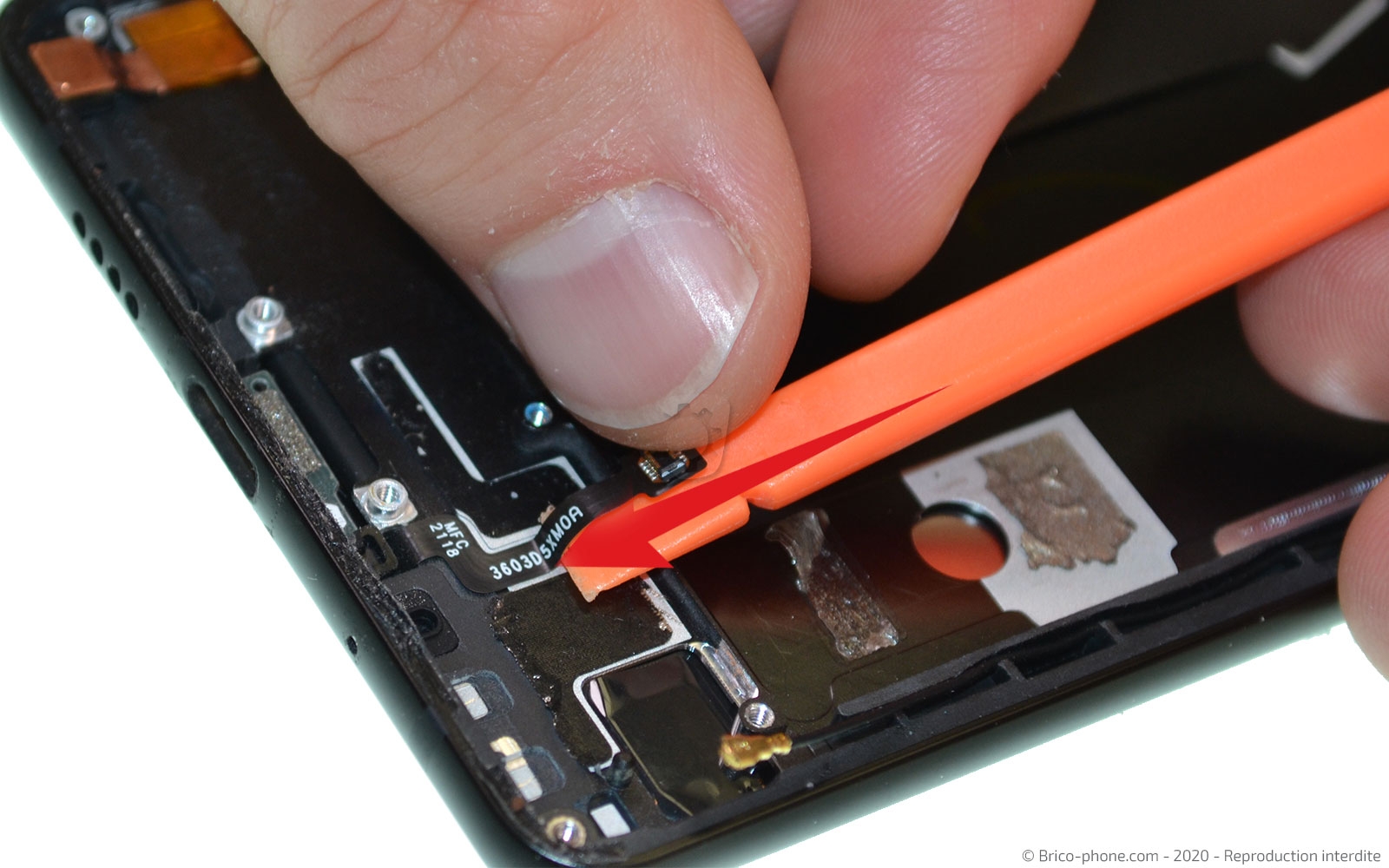

Etape 11 : Retirer les capteurs de luminosité et proximité
Passez le spudger pour décoller la nappe des capteurs afin de les extraire.
Outils du kit utilisés
Outils du kit utilisés

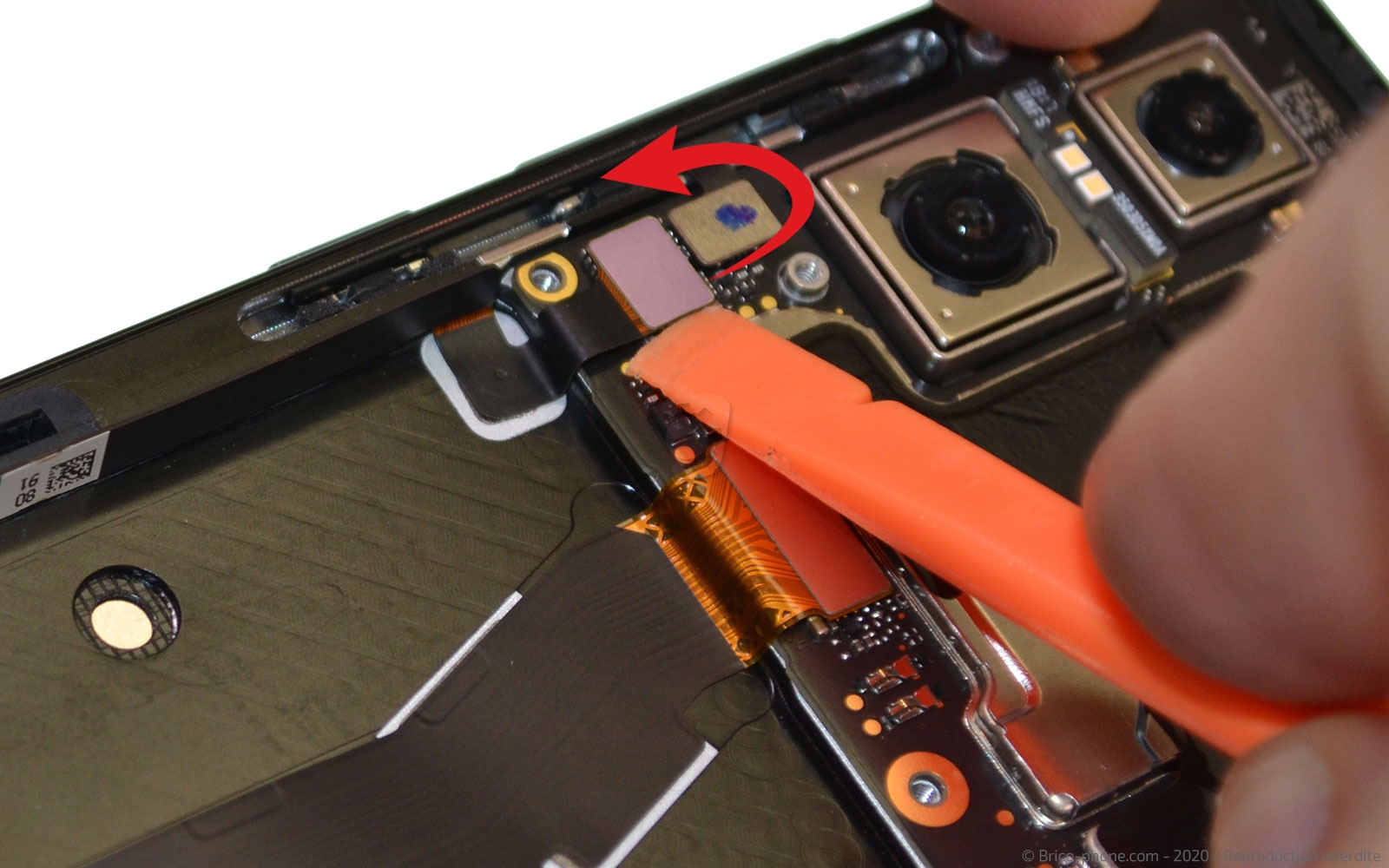

Etape 12 : Préparer la caméra avant
Commencez par déconnecter la nappe de la caméra avant, puis chauffez la partie de la nappe qui est collée le long du châssis pour ramollir l'adhésif.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 13 : Retirer la caméra avant

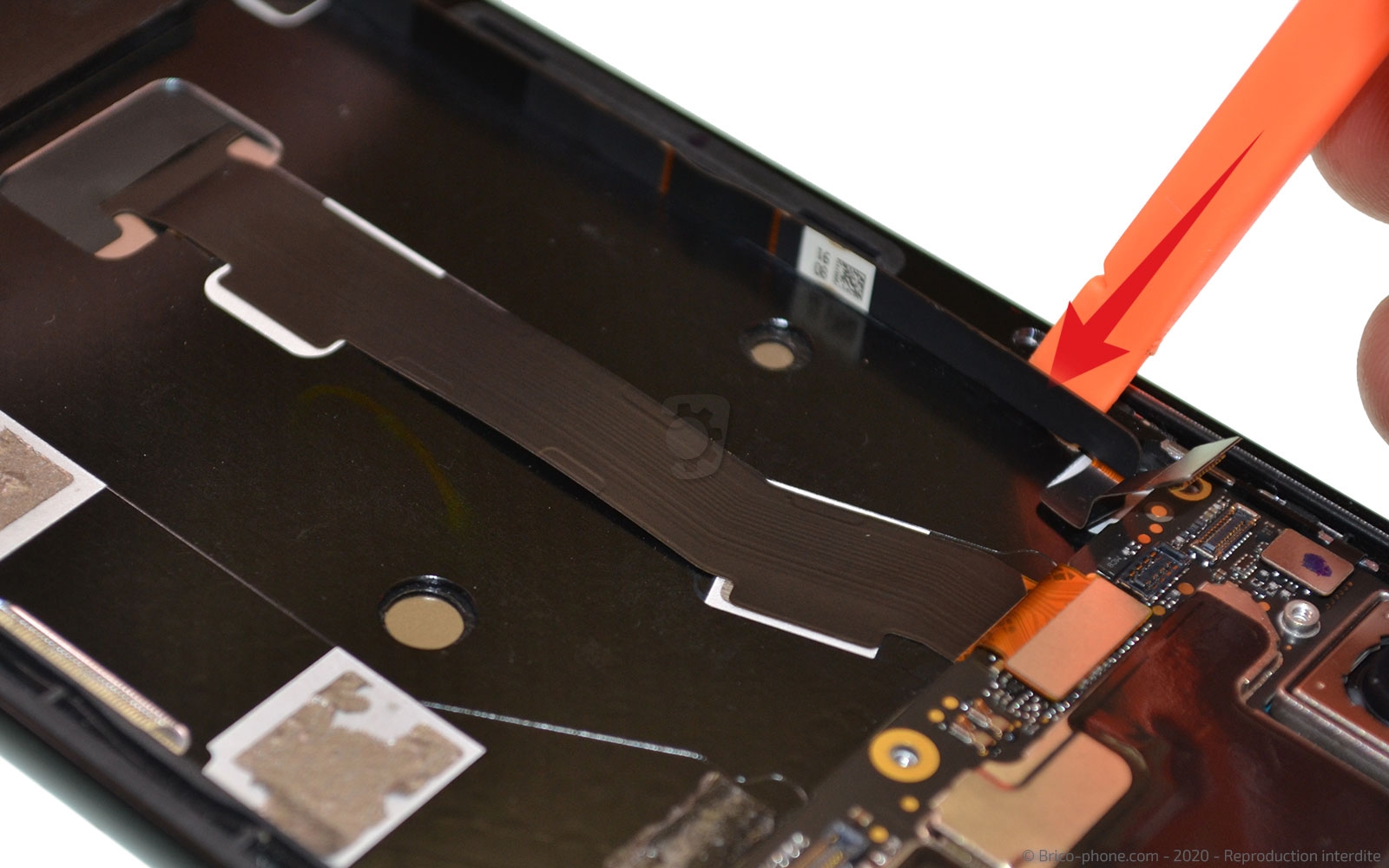

Passez le long de la nappe sur le bord du châssis pour la décoller, puis soulevez la caméra pour l'extraire.
Outils du kit utilisés
Outils du kit utilisés

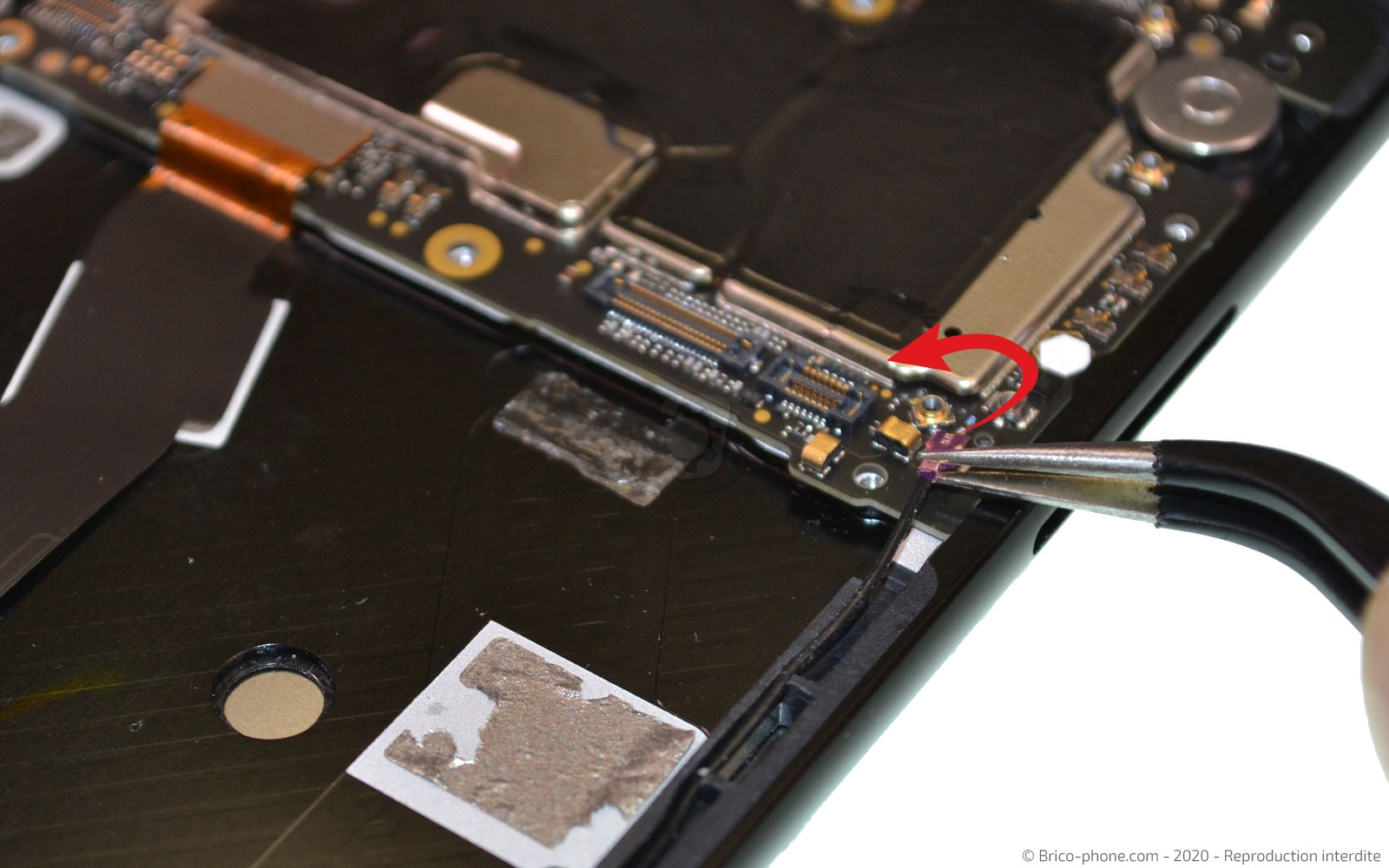

Etape 14 : Libérer la carte-mère
À l'aide de la pincette, déconnectez le câble coaxial.

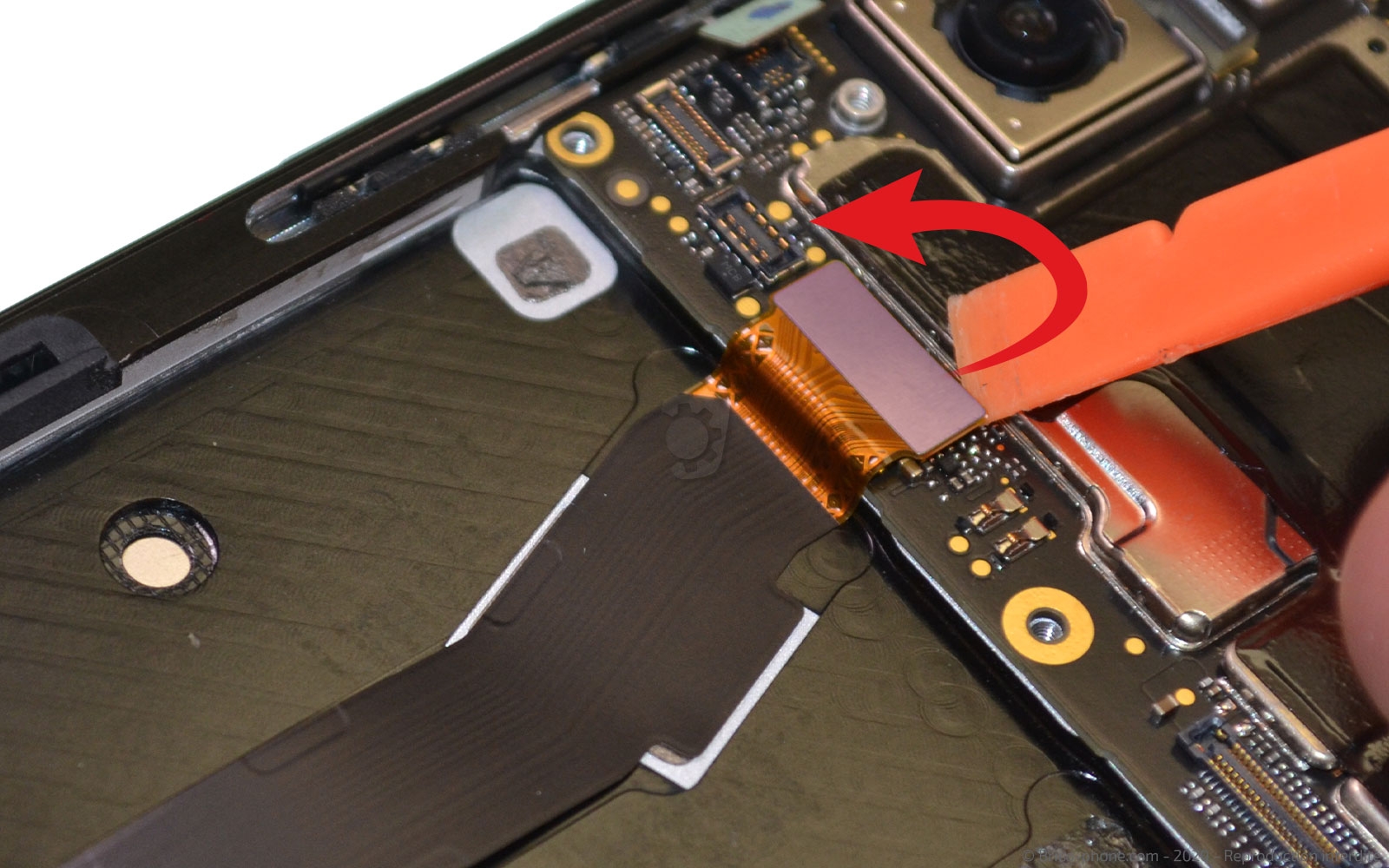

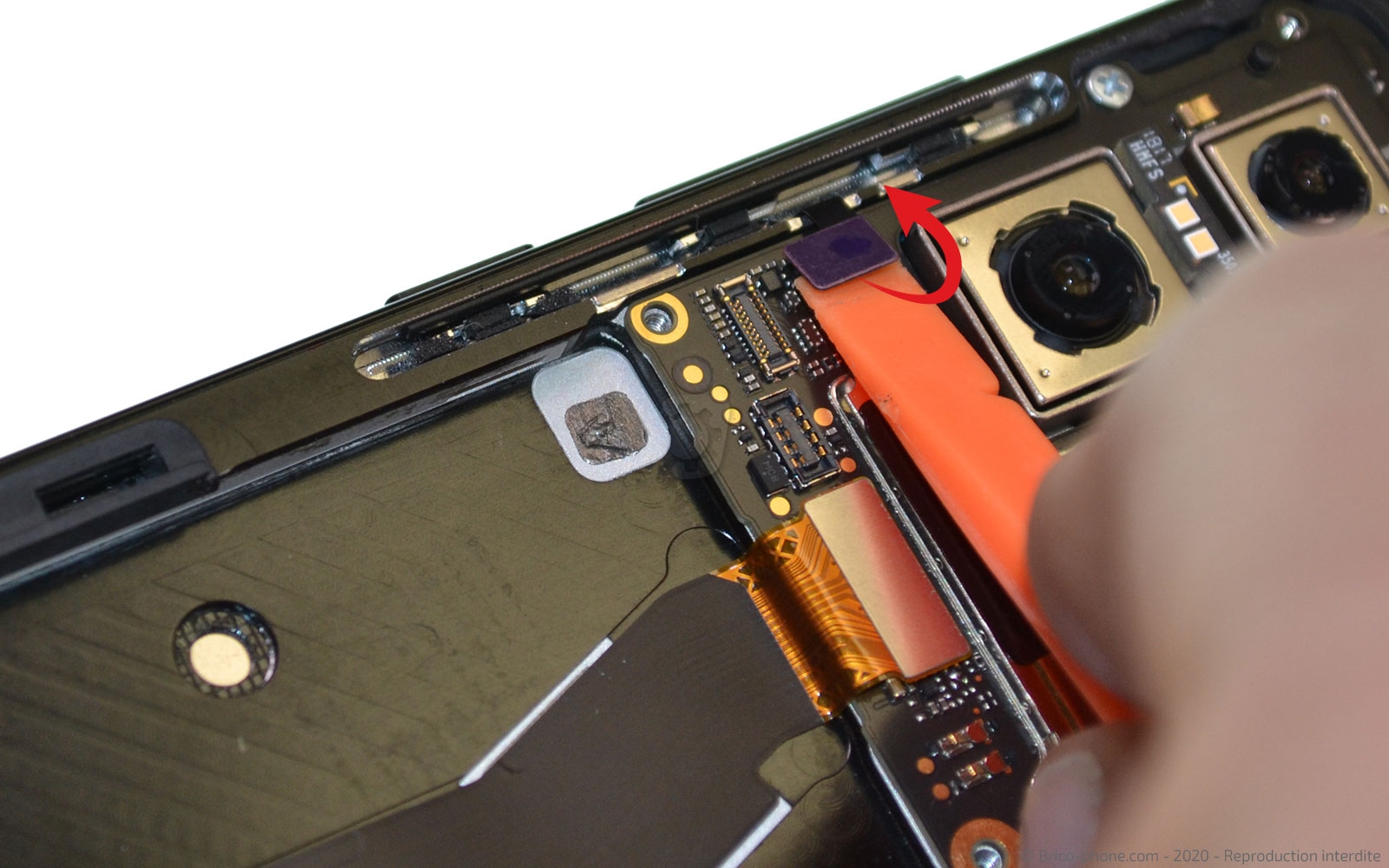

Avec le spudger, déconnectez la nappe power/volume et celle de l'écran.
Outils du kit utilisés
Outils du kit utilisés


Etape 15 : Ôter la carte-mère

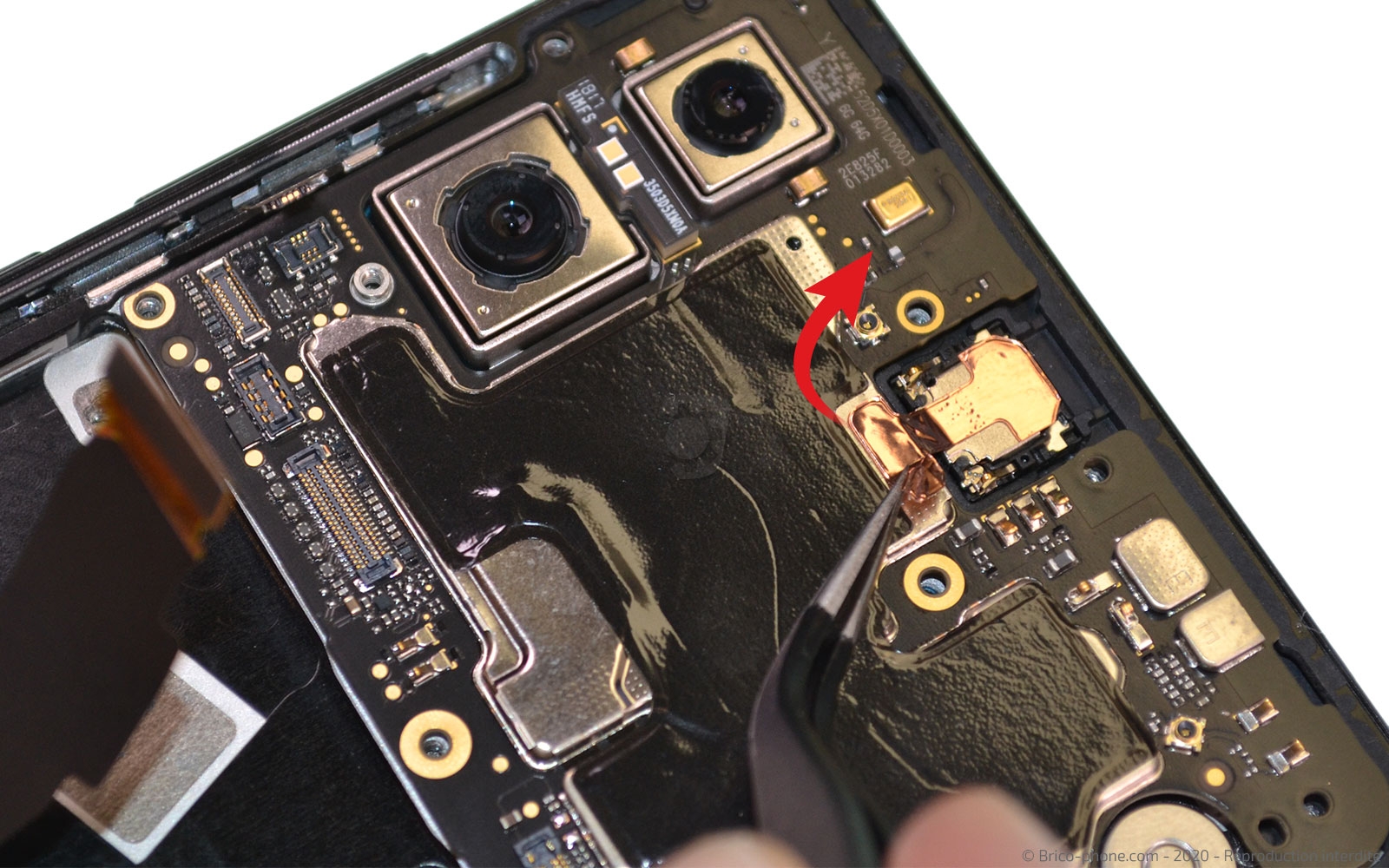

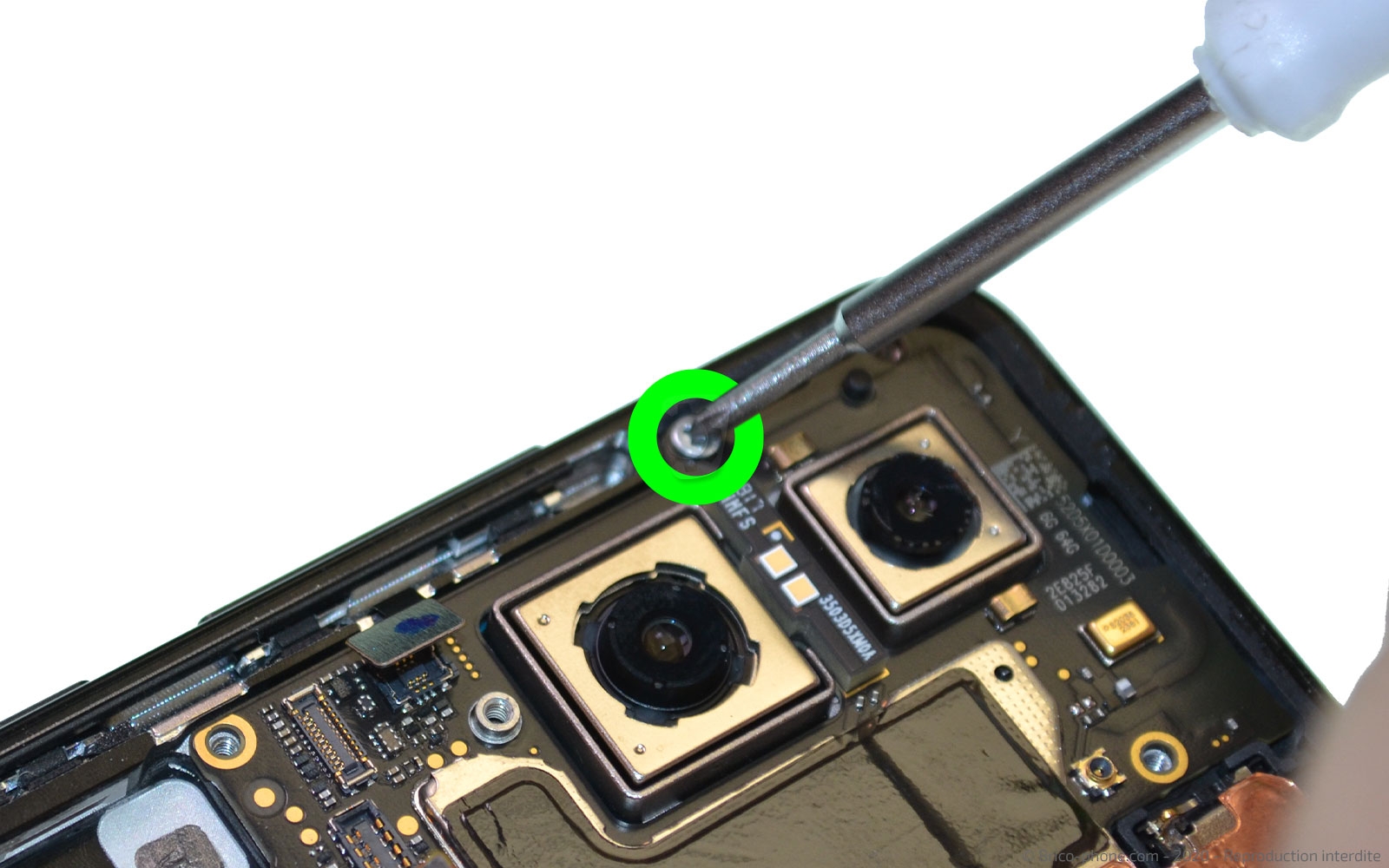

Avant de pouvoir extraire la carte-mère, dévissez la vis cruciforme avec le tournevis puis décollez la partie cuivrée de l'écouteur de l'oreille, car celui-ci est collé sur la carte-mère.

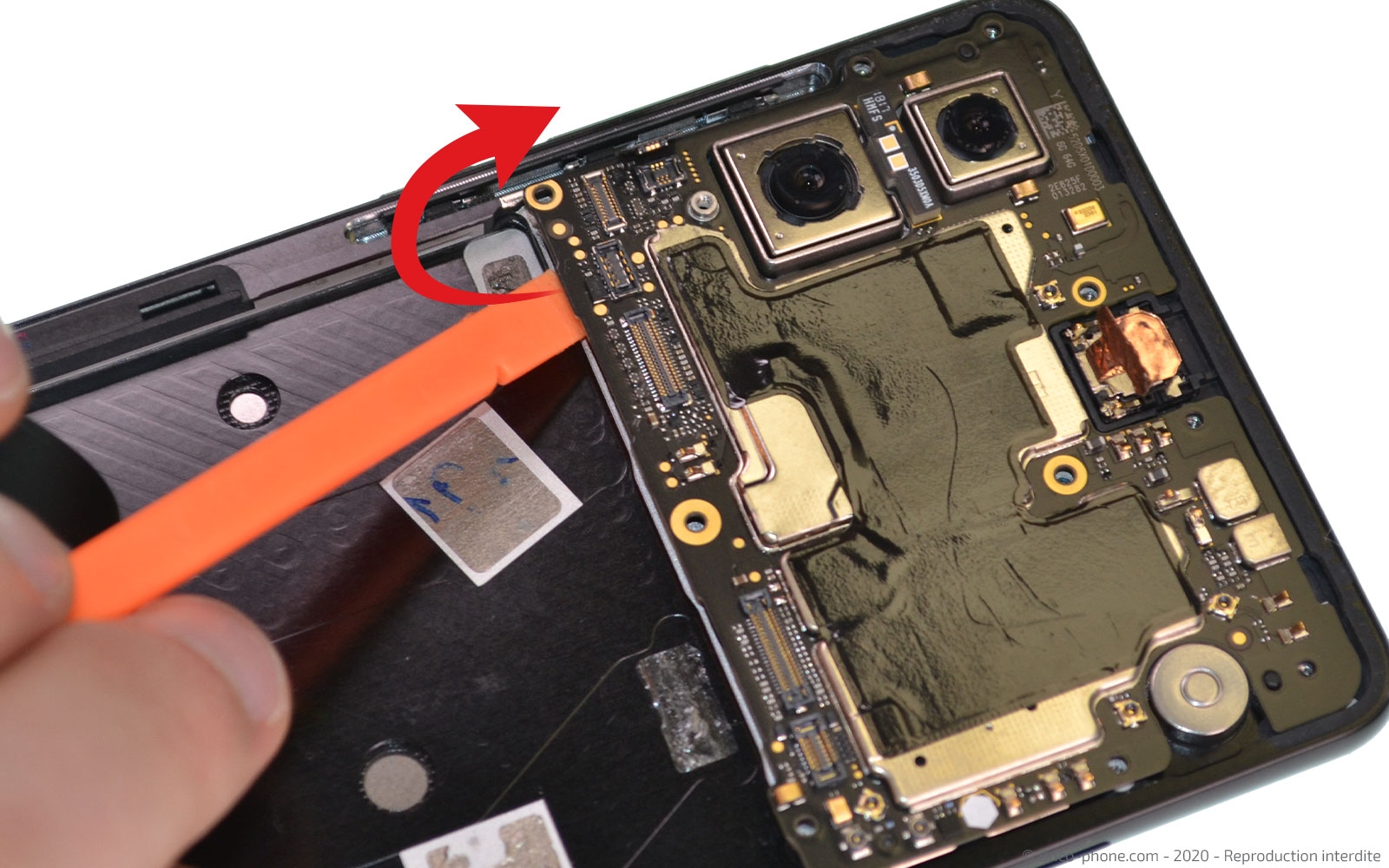

Il ne vous reste plus qu'à faire levier avec la spatule pour retirer la carte-mère.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 16 : Récupérer le vibreur et l'écouteur de l'oreille

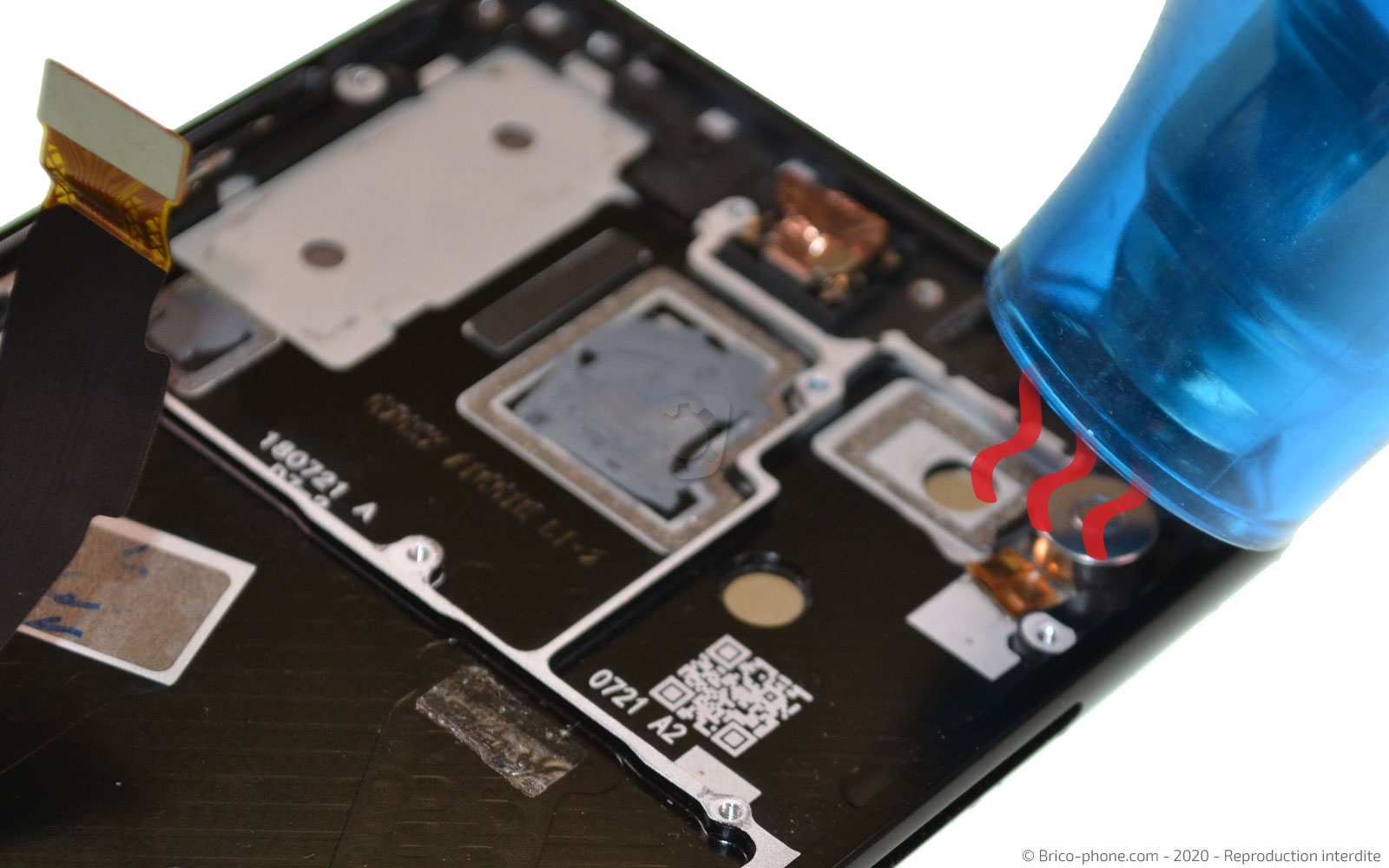

Le vibreur étant maintenu au châssis par un adhésif, chauffez-le légèrement, puis soulevez-le avec la pincette pour le retirer.
Faites de même avec la pincette pour l'écouteur de l'oreille.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

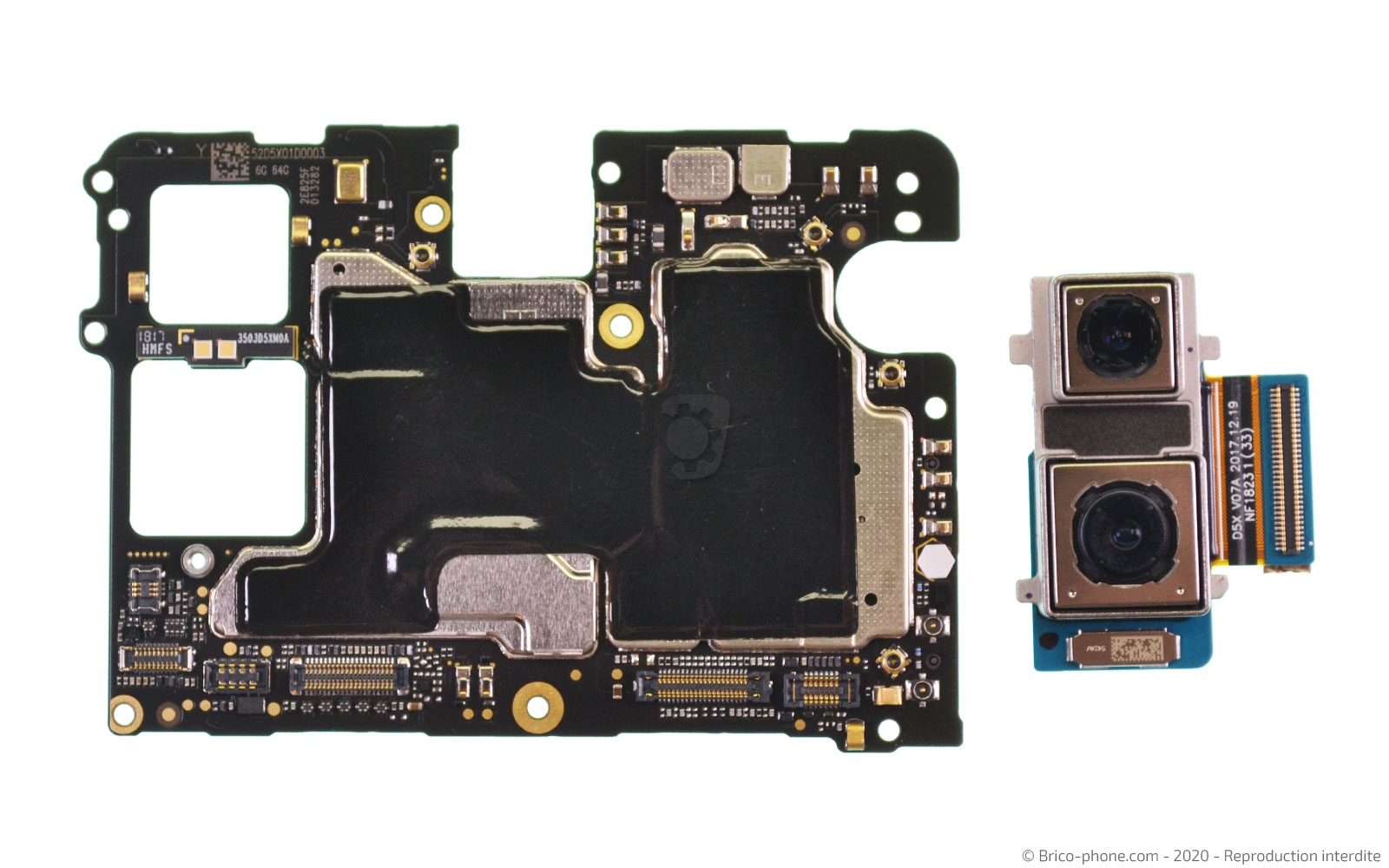

Etape 17 : Déconnecter les caméras arrières

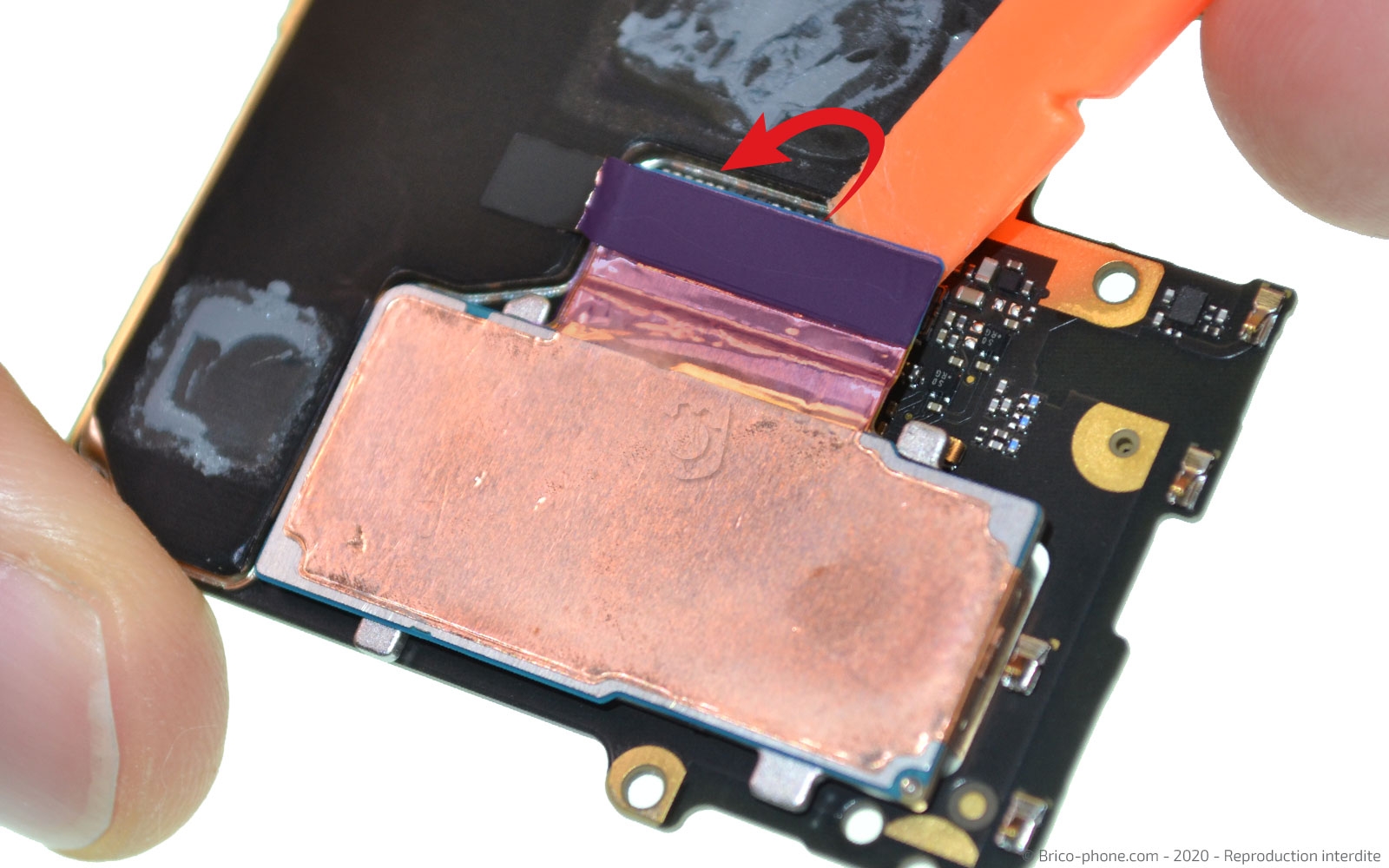

Prenez la carte-mère afin de déconnecter la nappe des caméras arrière.
Outils du kit utilisés
Outils du kit utilisés

Etape 18 : Décoller l'écran
Pour chauffer l'écran, nous vous proposons 2 techniques.

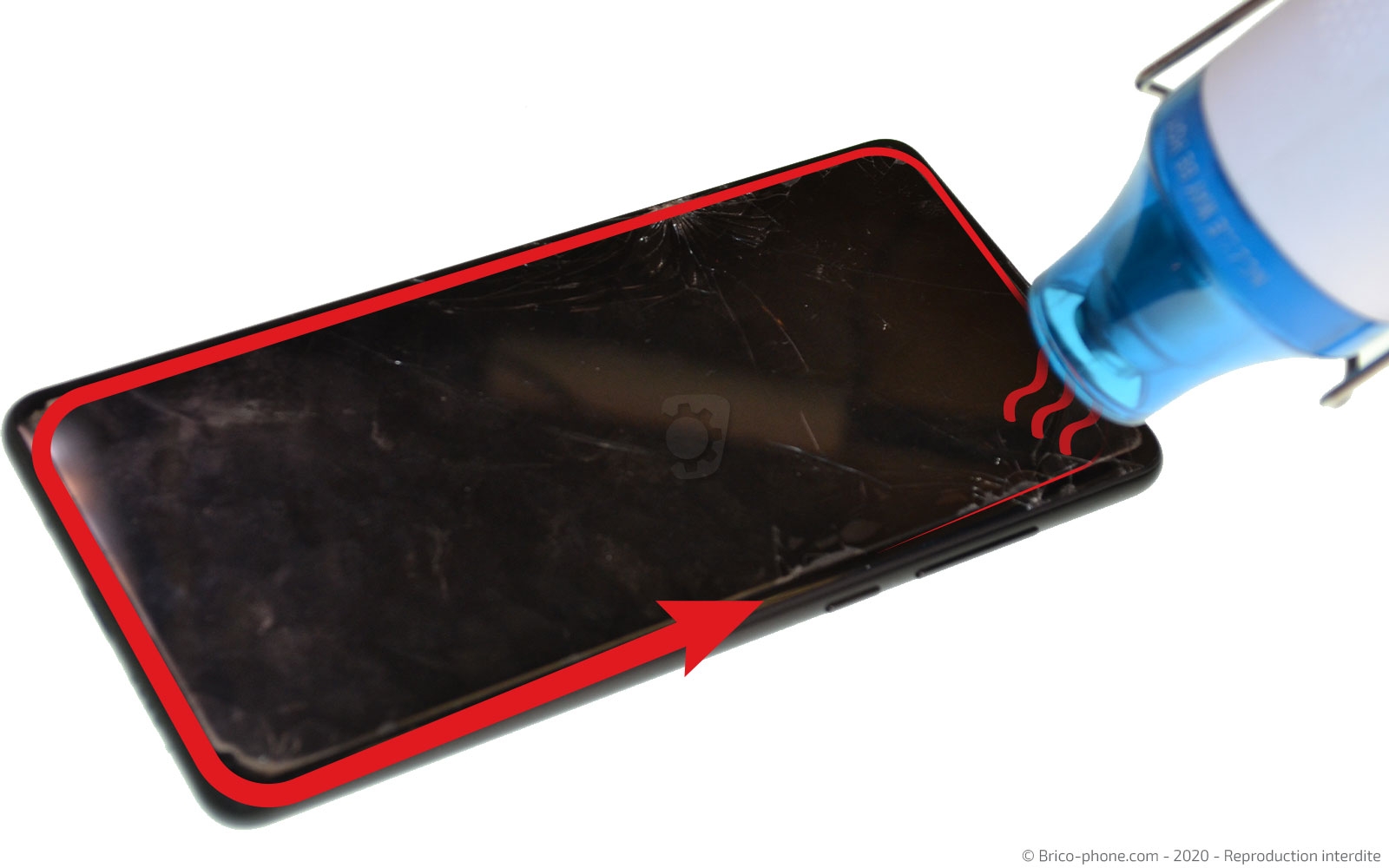

Vous pouvez chauffer le contour de l'écran durant 20 à 30 secondes avec un décapeur thermique ou un sèche-cheveux ou alors posez le coussin chauffant durant 30 à 40 secondes en l'ayant au préalable passé au micro-onde durant 1 à 2 minutes.

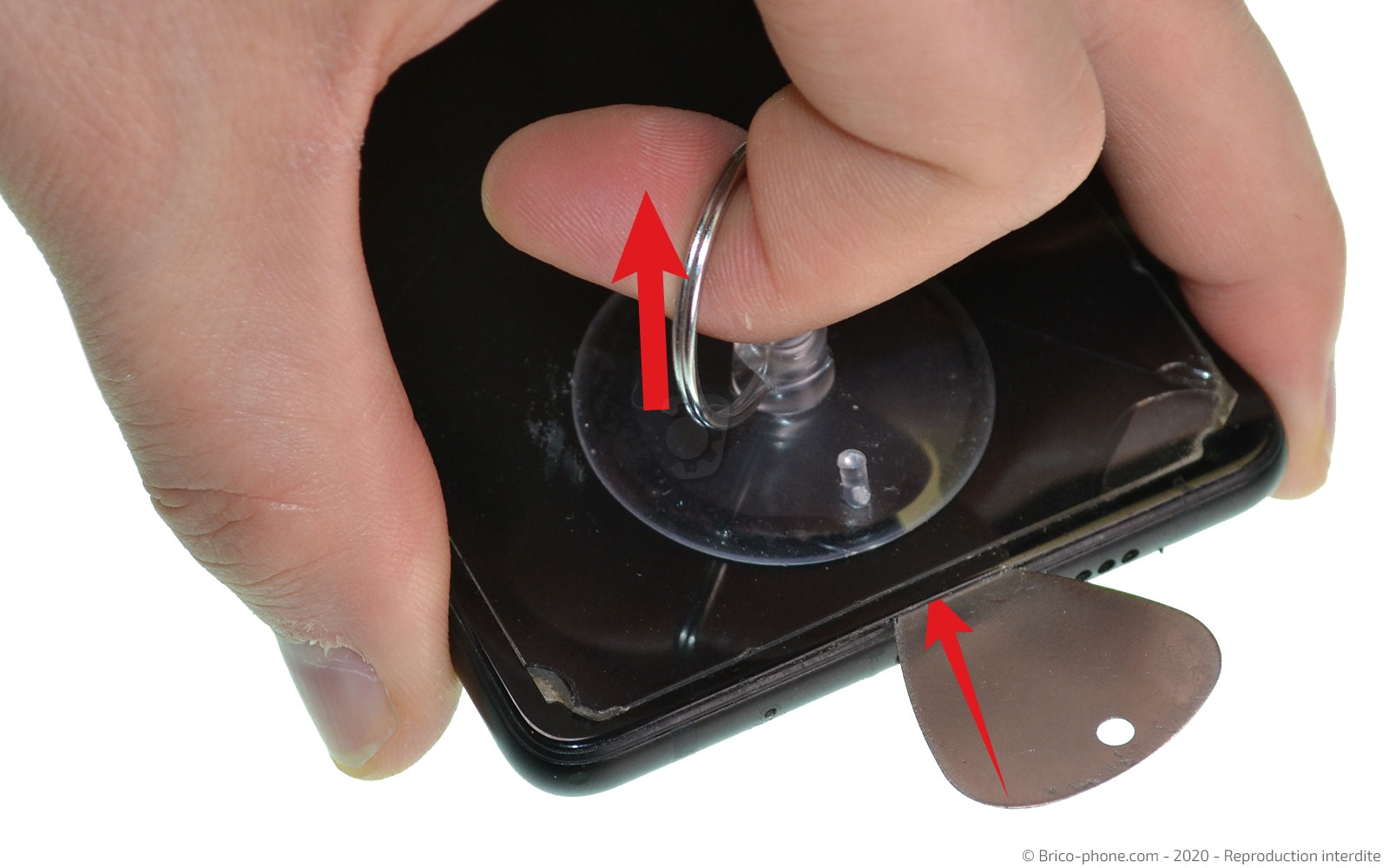

Installez la ventouse sur le bas de l'écran afin de tirer sur son anneau pour insérer le médiator en métal troué entre l'écran et le châssis pour créer un interstice.

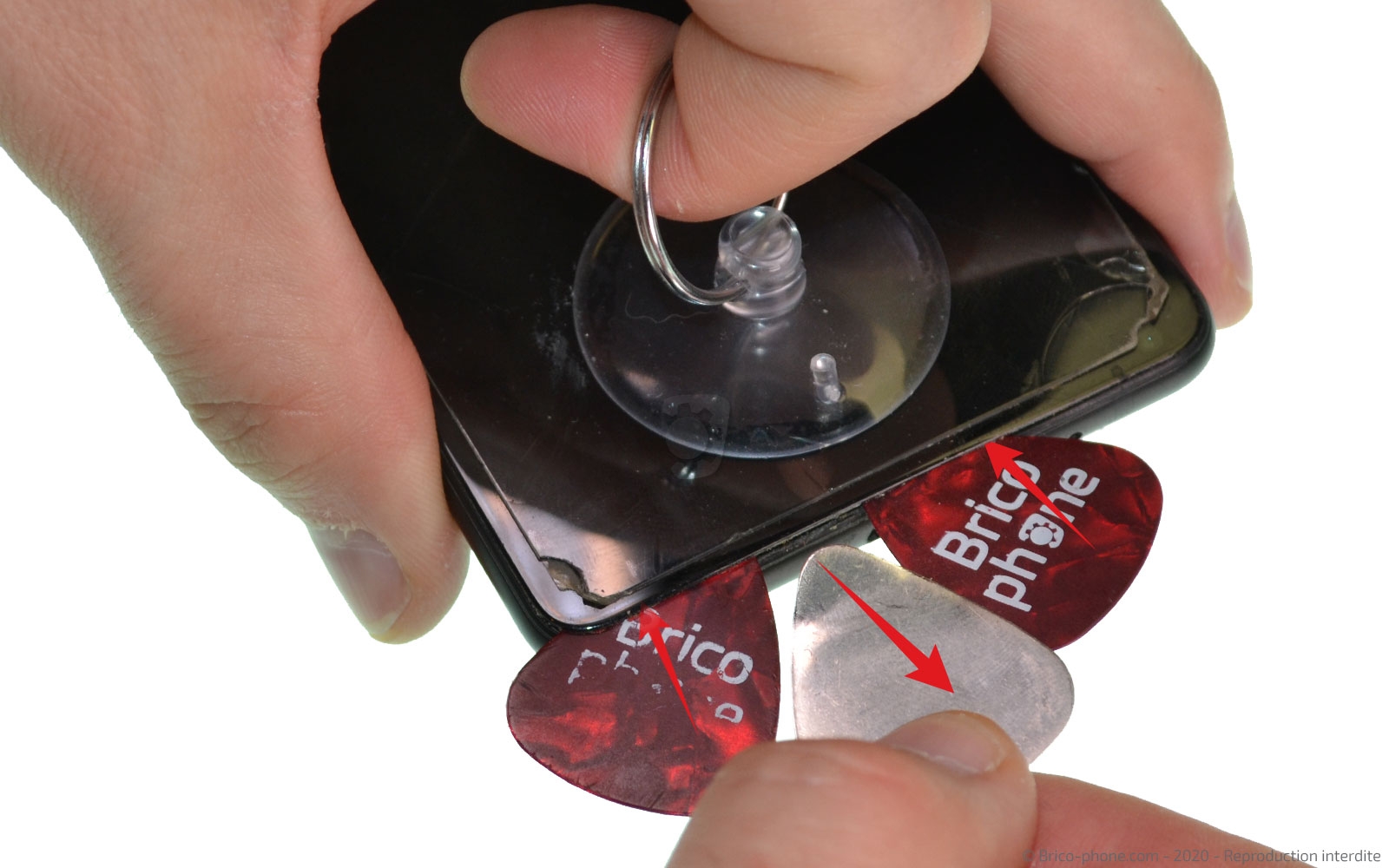

Une fois le jour créé, placez les 2 médiators rouges en plastique puis retirez celui en métal.

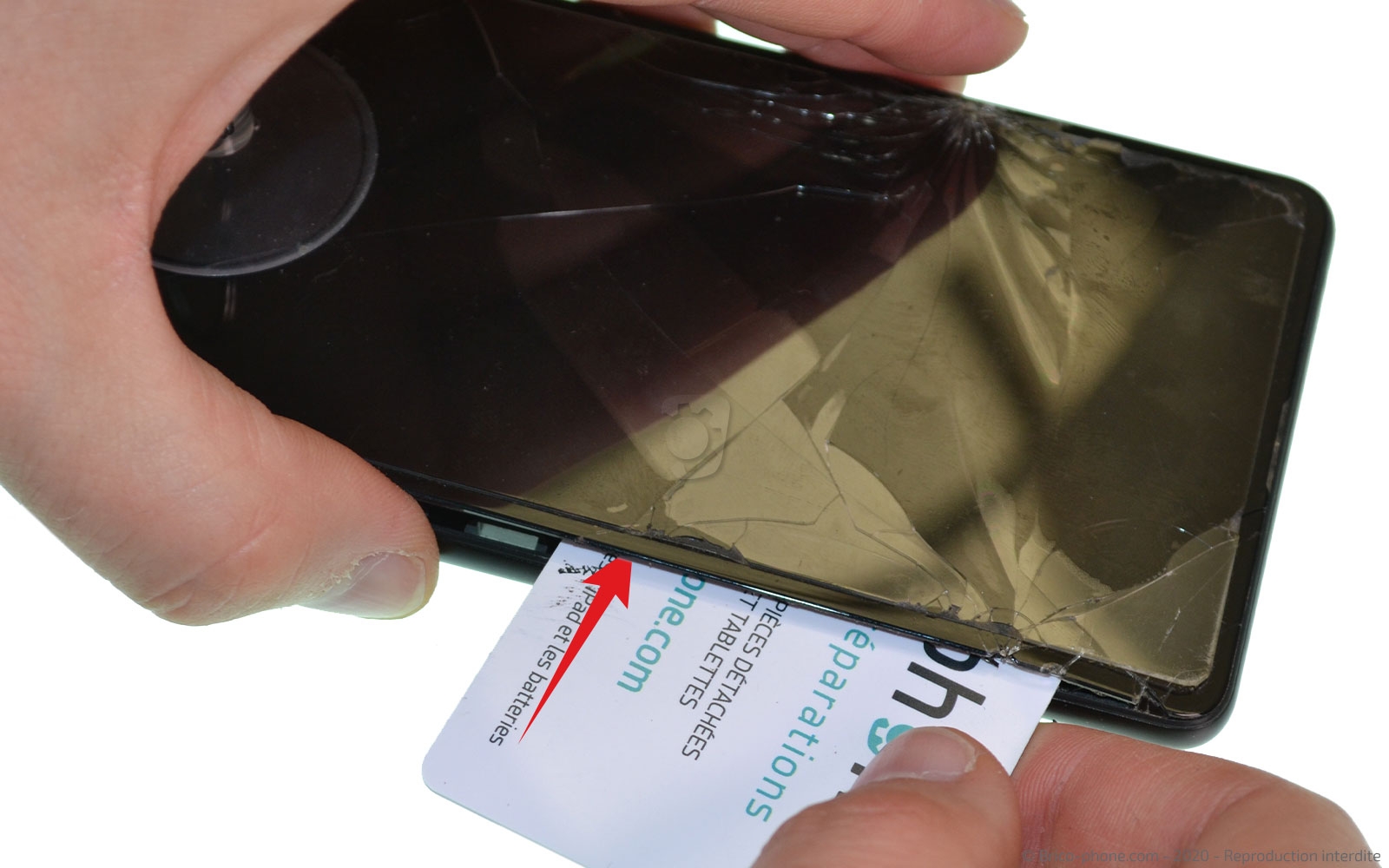

Faites le tour pour décoller l'écran, vous pouvez aussi utiliser la carte en PVC afin de soulever l'écran.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 19 : Retirer l'écran et la grille de l'écouteur

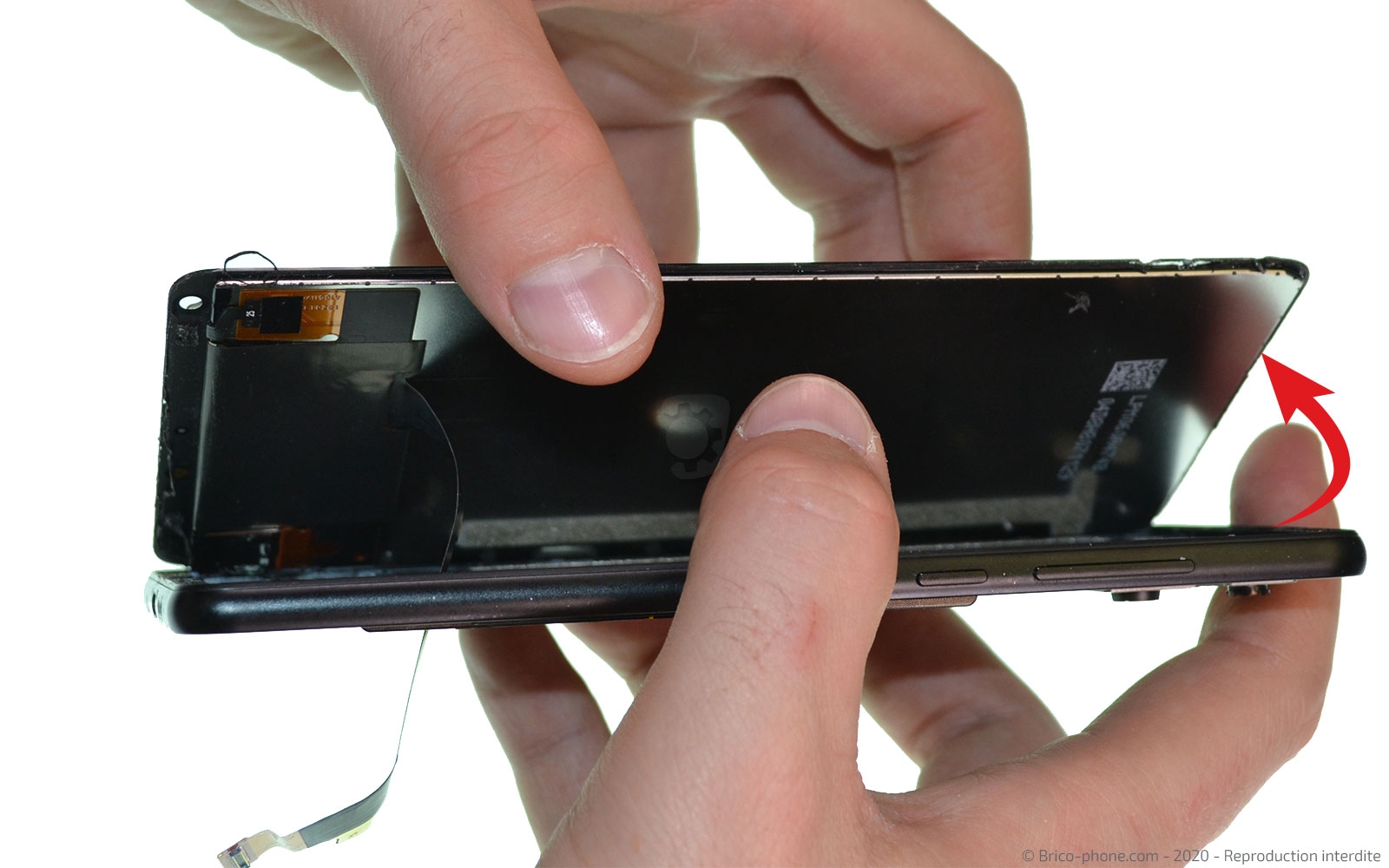

Soulevez l'écran en passant la nappe dans le châssis pour le retirer.

Chauffez la partie haute de l'écran pour récupérer la grille de l'écouteur.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 20 : Récupérer le lecteur d'empreintes

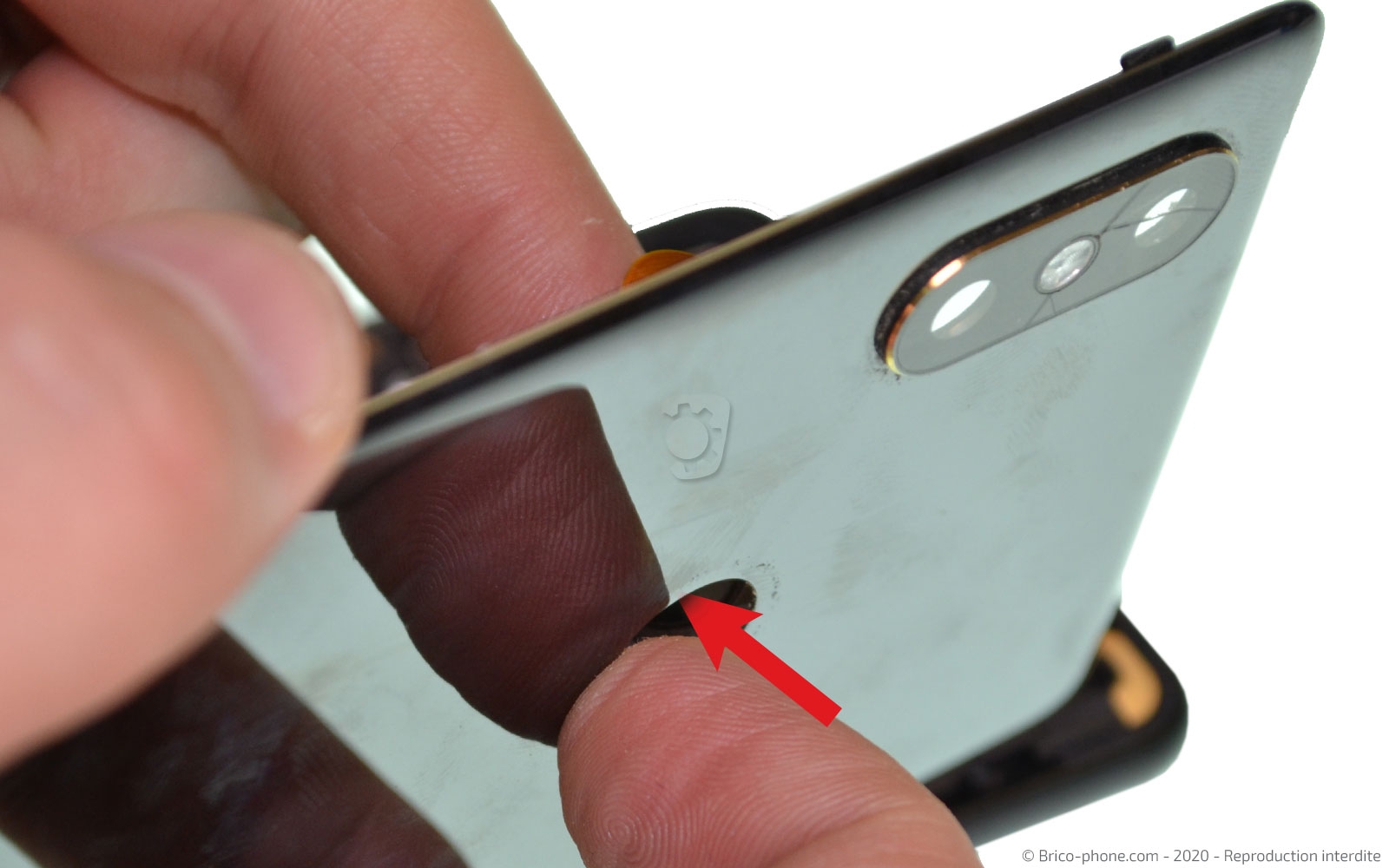

Reprenez la vitre arrière pour décoller le lecteur d'empreintes digitales.

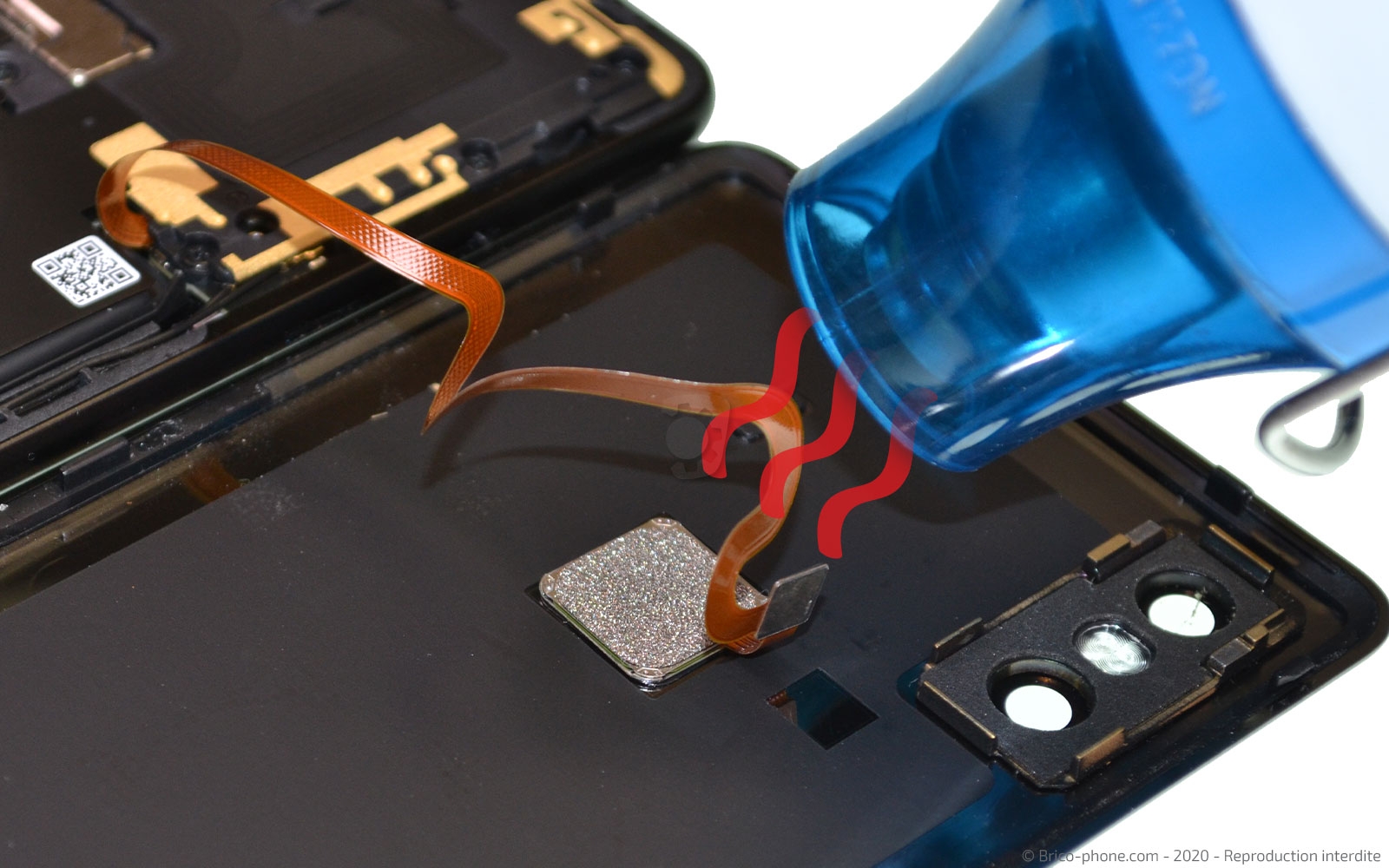

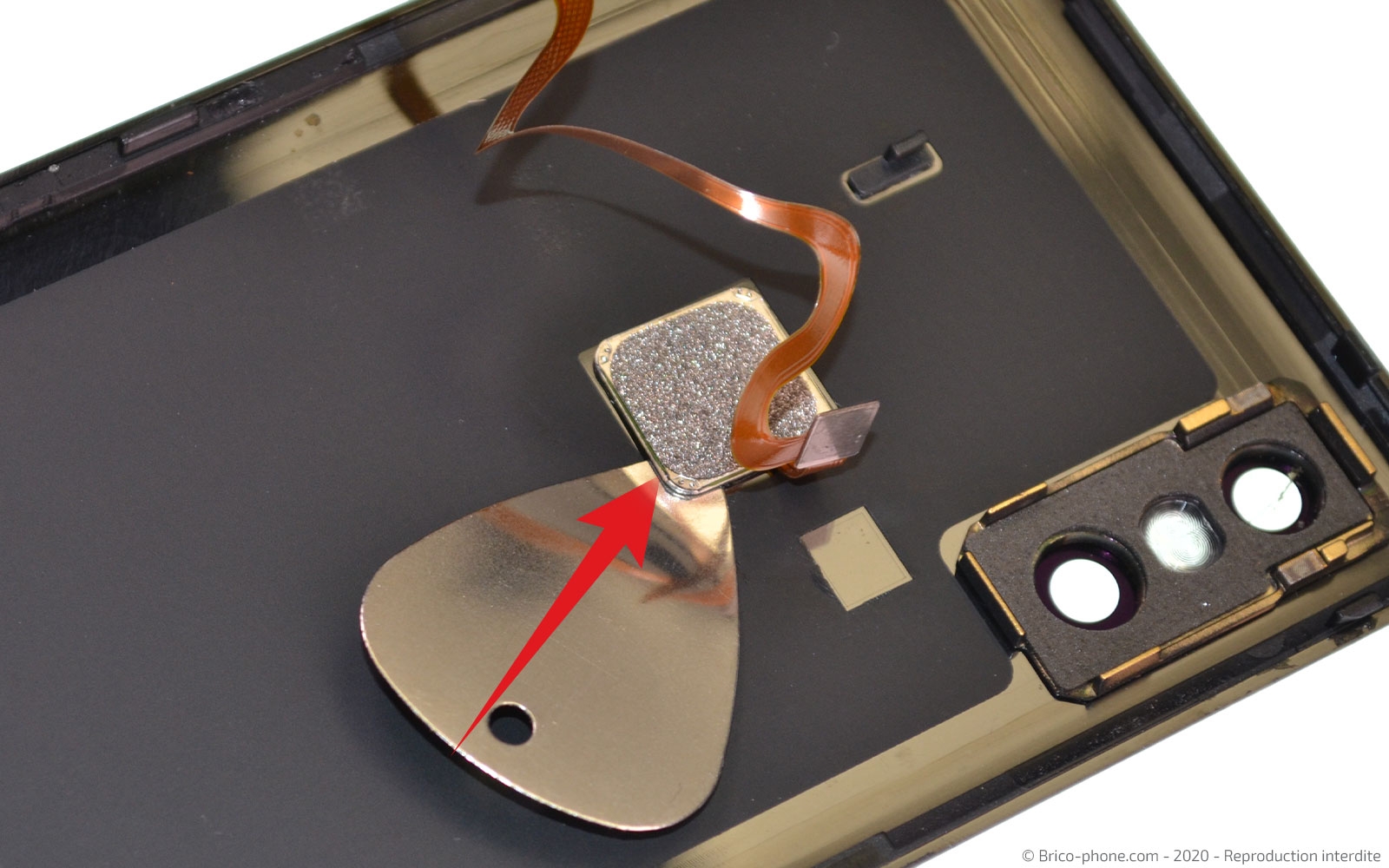

Chauffez la partie du lecteur, puis décollez-le avec le médiator en métal troué afin de le décoller.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

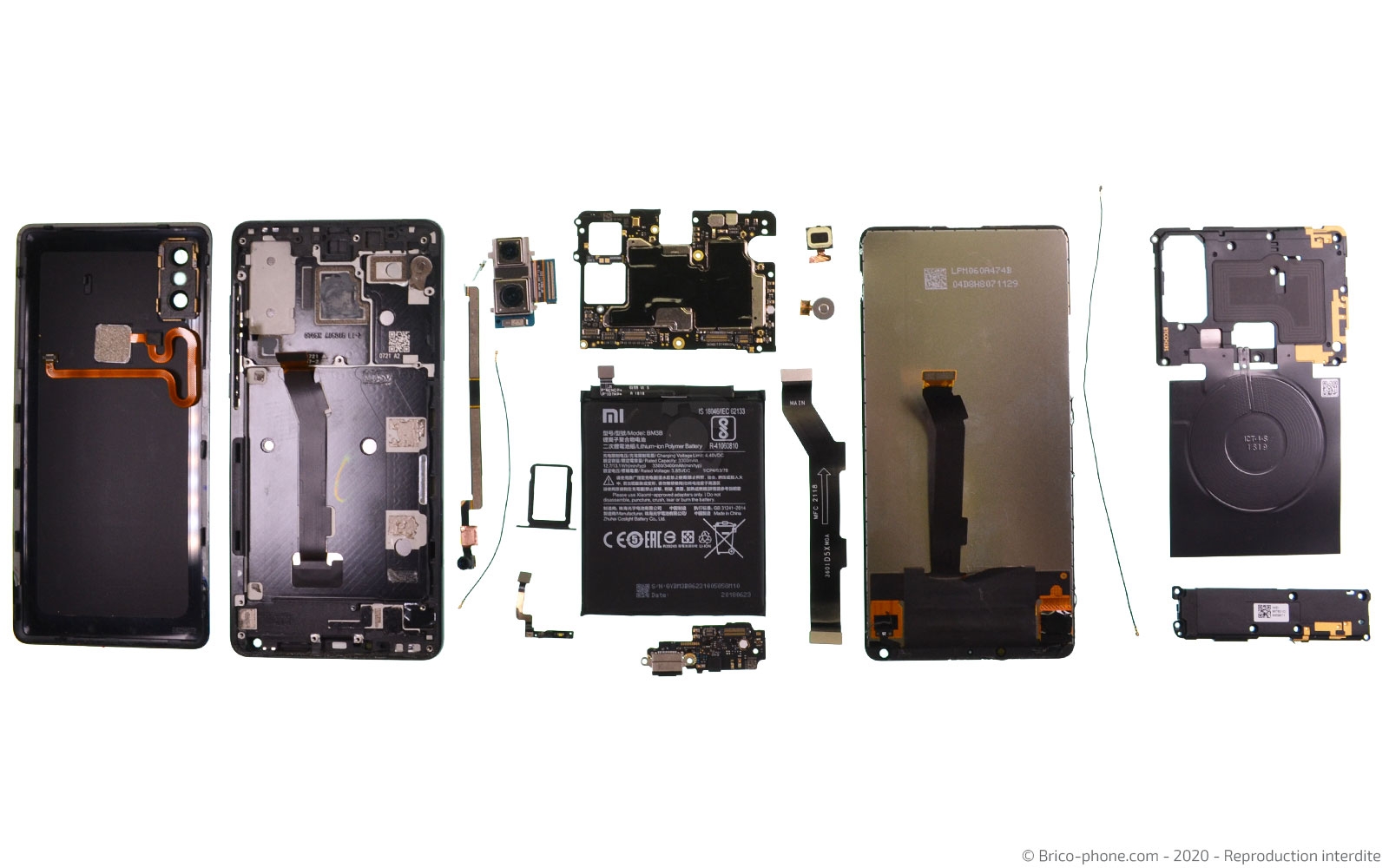

Vue éclatée
Le démontage du Xiaomi Mi Mix 2S est terminé, voici les différentes pièces qui composent le téléphone.
