Changement de l'écran (vitre et LCD) sur iPad Air 2019

Temps estimé : 45 min
Difficulté : 3/5
iPad Air 2019 | Temps estimé : 45 min | Difficulté : 3/5

Votre iPad Air 3 est tombé et son écran est fissuré ? Remplacez-le en suivant ce tutoriel photos détaillant chaque manipulation à effecteur durant la réparation.

Avant toute chose, pensez à vous préparer un espace de travail propre et dégagé. De plus, ce tutoriel a été réalisé sur l'écran d'un iPad très endommagé, si c'est votre cas également, munissez-vous de gants et d'une paire de lunettes de protection pour éviter de recevoir des morceaux de verre dans les yeux.

Diagnostic

›  La vitre avant de votre iPad Air 3 est brisée, fissurée ou encore rayée...
›  Votre écran ne s'allume plus ou partiellement.
›  L'affichage montre des traits, tâches ou zones d'ombre...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran noir pour iPad Air 2019
229,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils complet pour ouverture iPad
26,60 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

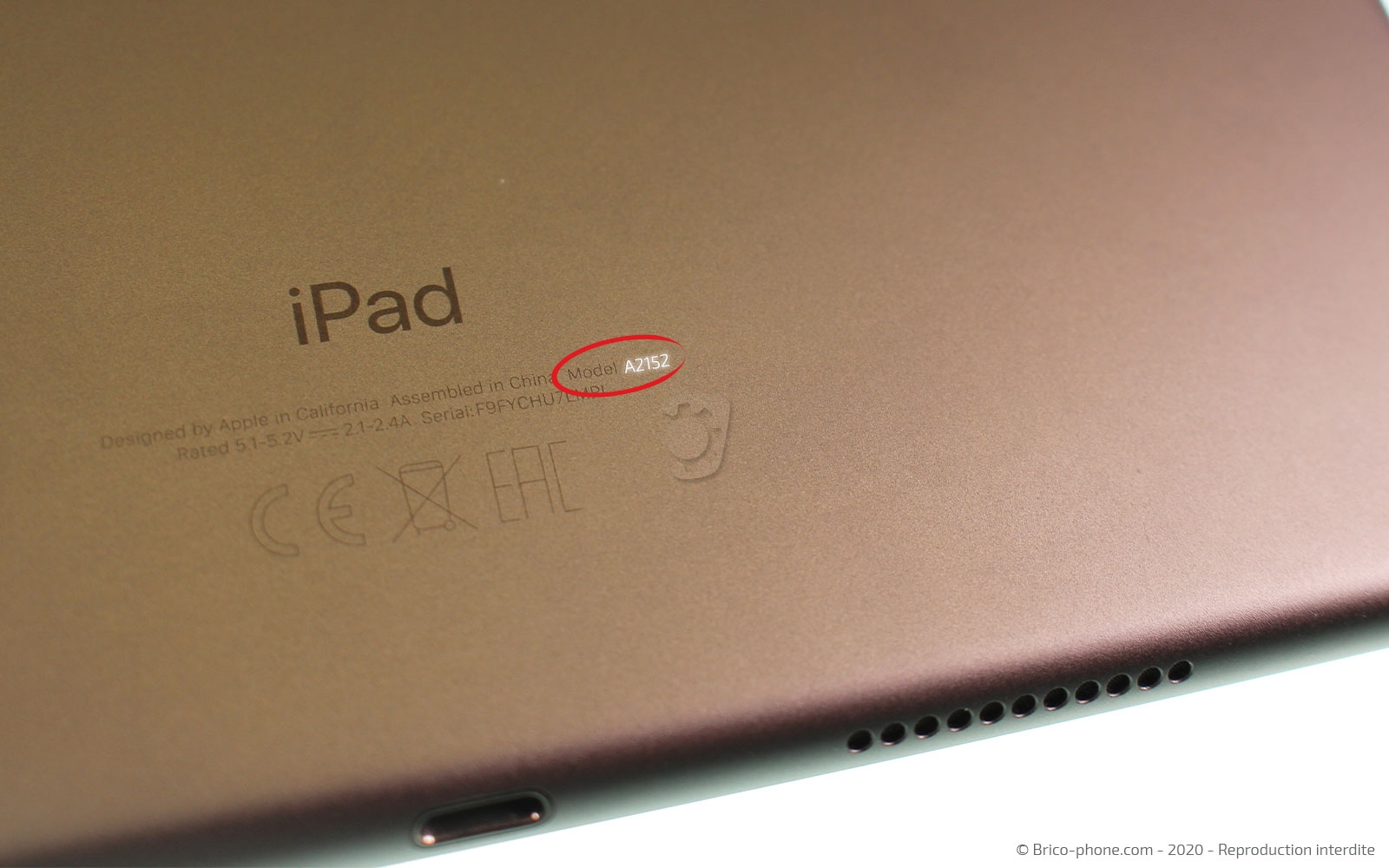

Dans un premier temps, il est primordial de vérifier le numéro de modèle inscrit au dos de votre iPad Air (2019) qui doit être A2152.

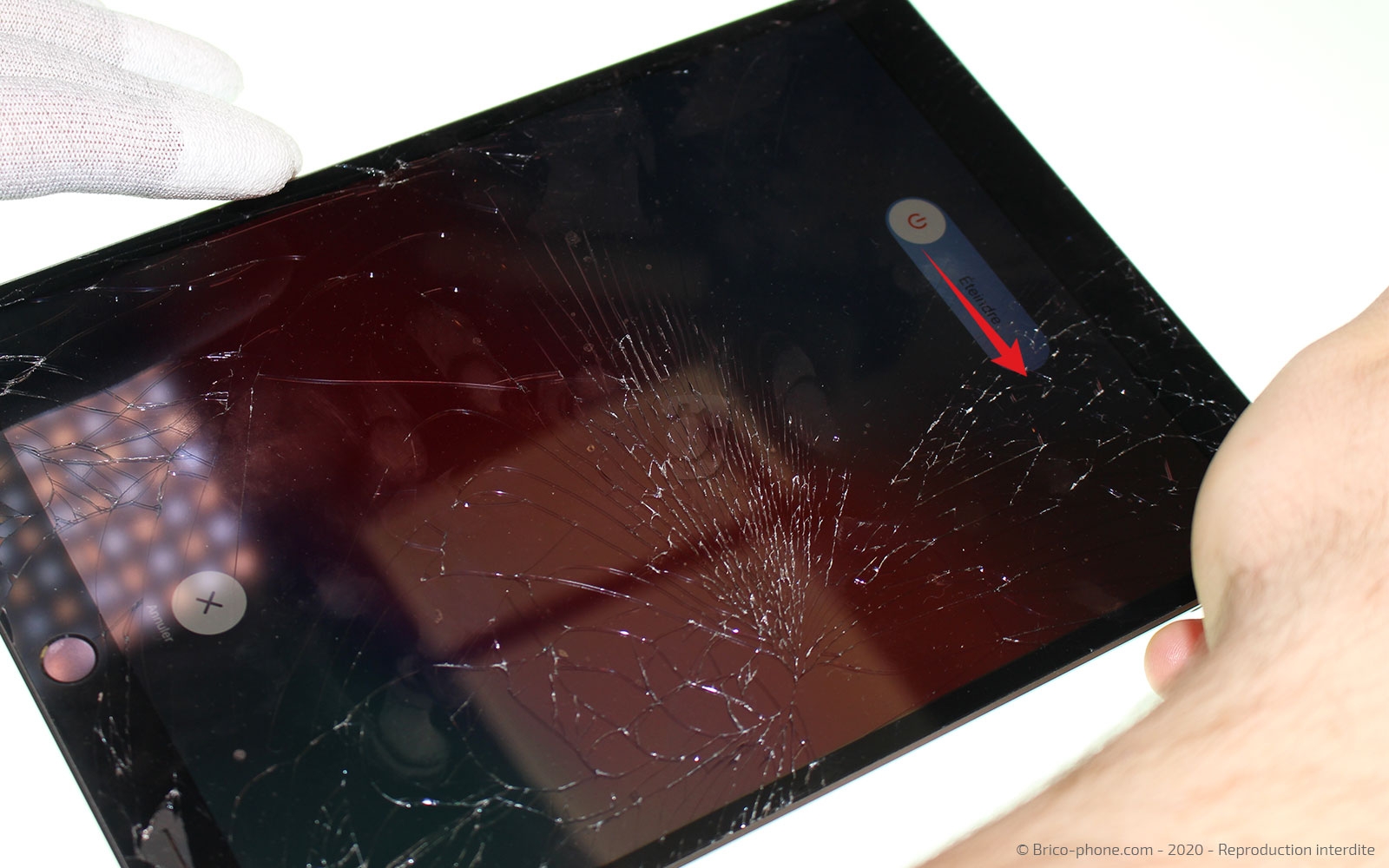

Ensuite, procédez à l'extinction de votre iPad.
Etape 1 : Chauffer la vitre avant

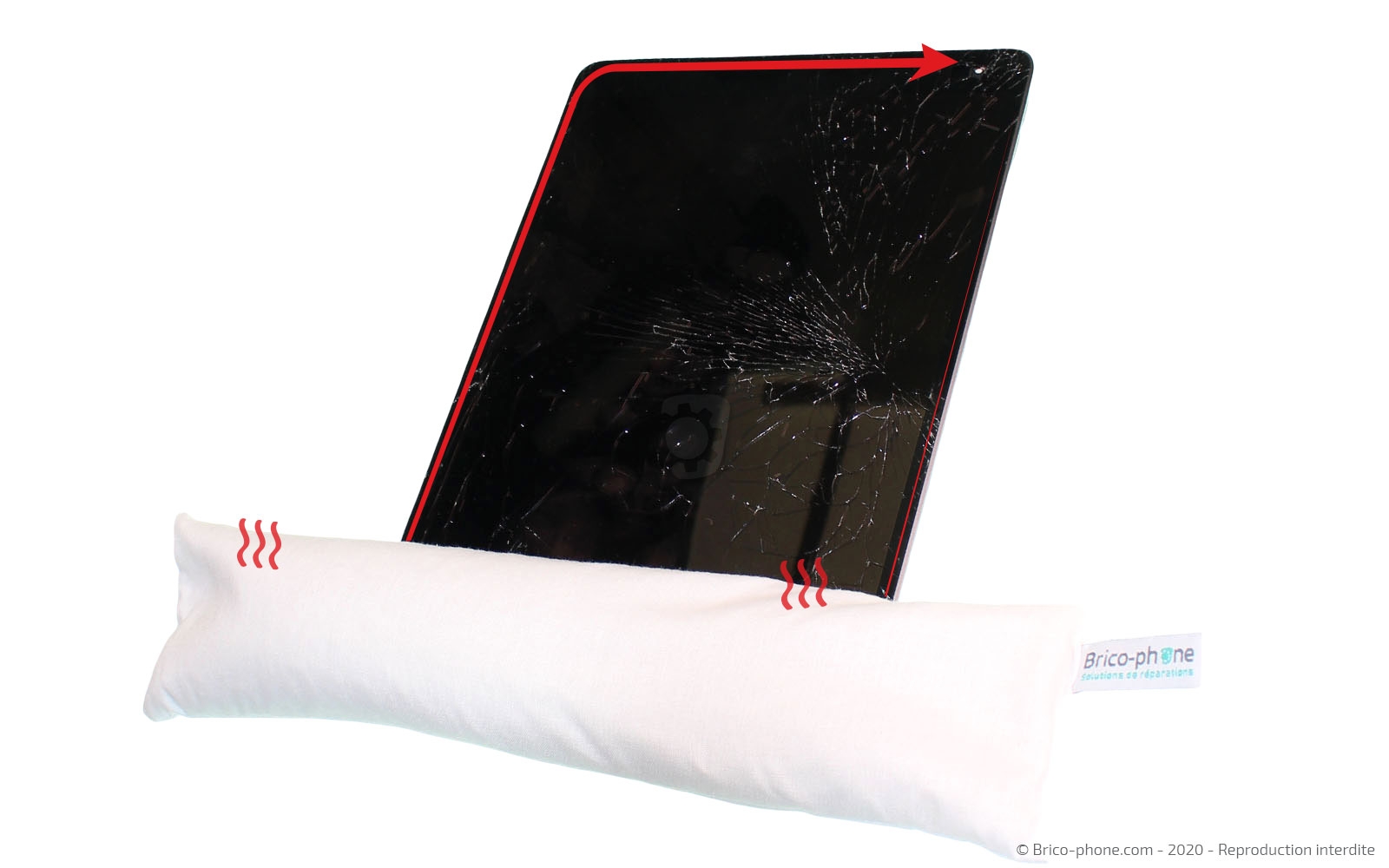

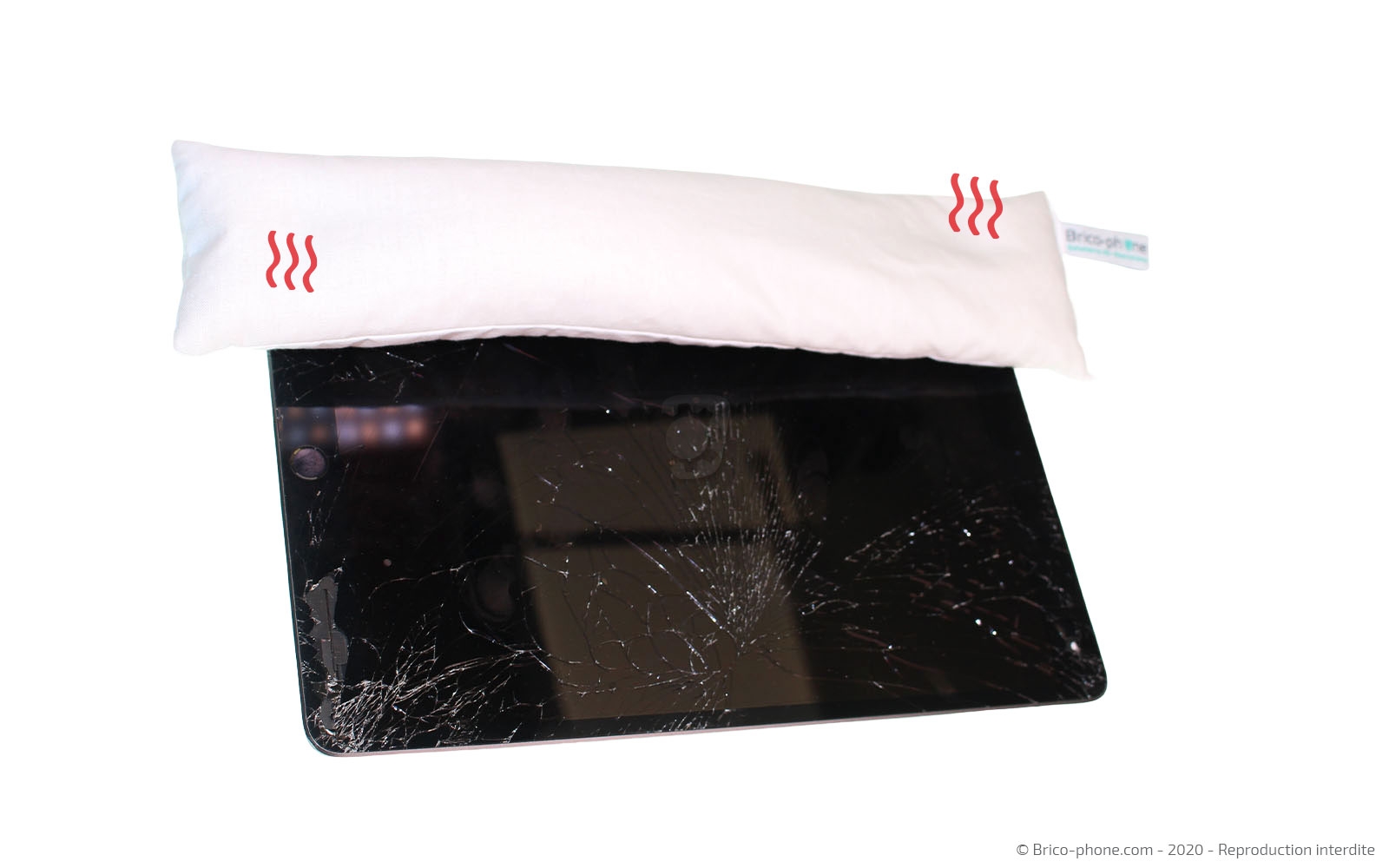

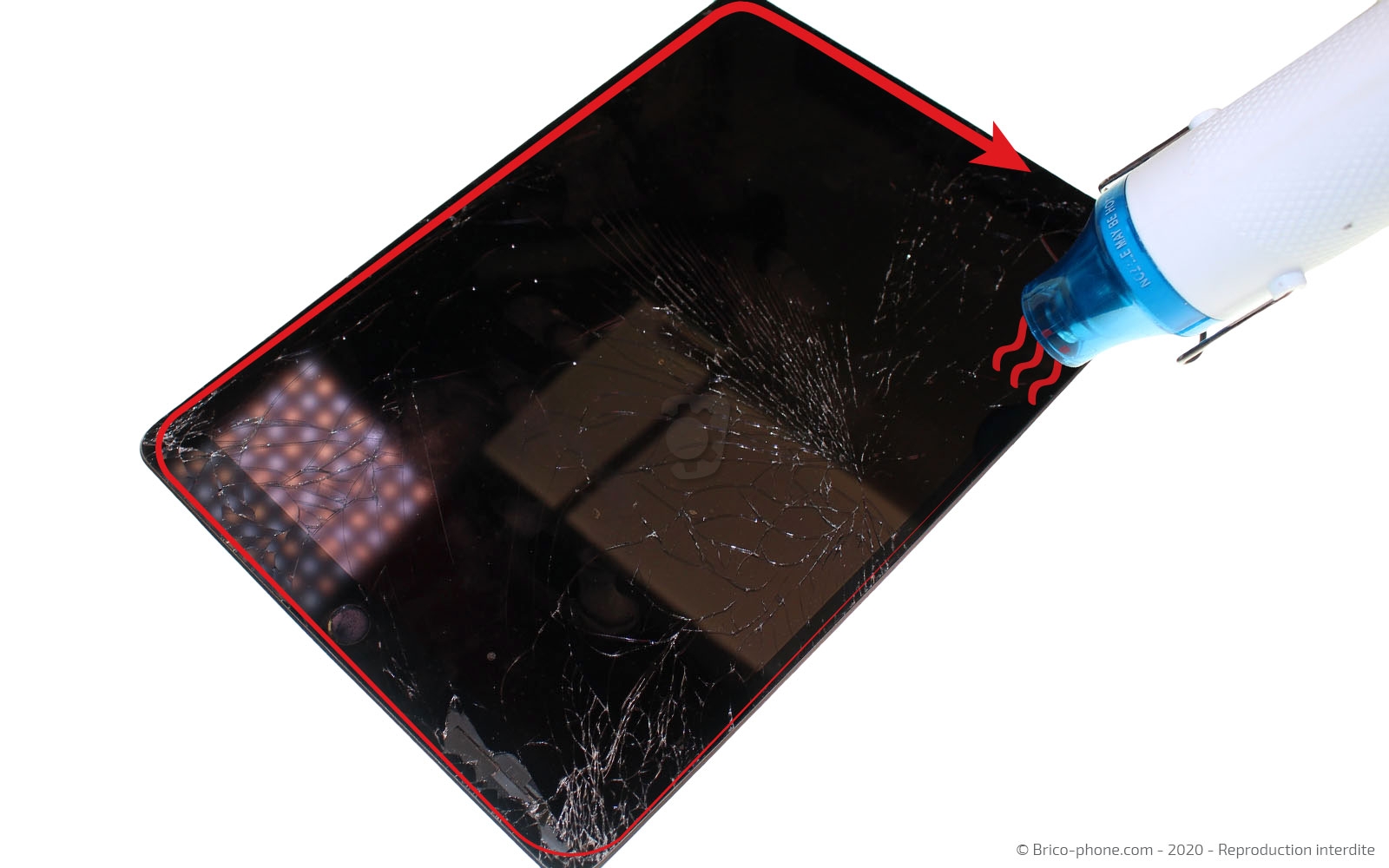

Pour ouvrir l'iPad, vous devez chauffer le contour de l'écran afin de ramollir l'adhésif du châssis. Pour cette manipulation, nous utiliserons un coussin chauffant, un décapeur thermique ou alors un sèche-cheveux.
Ici, il est important de ne pas dépasser les 80°C afin de ne pas endommager les composants de l'appareil.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

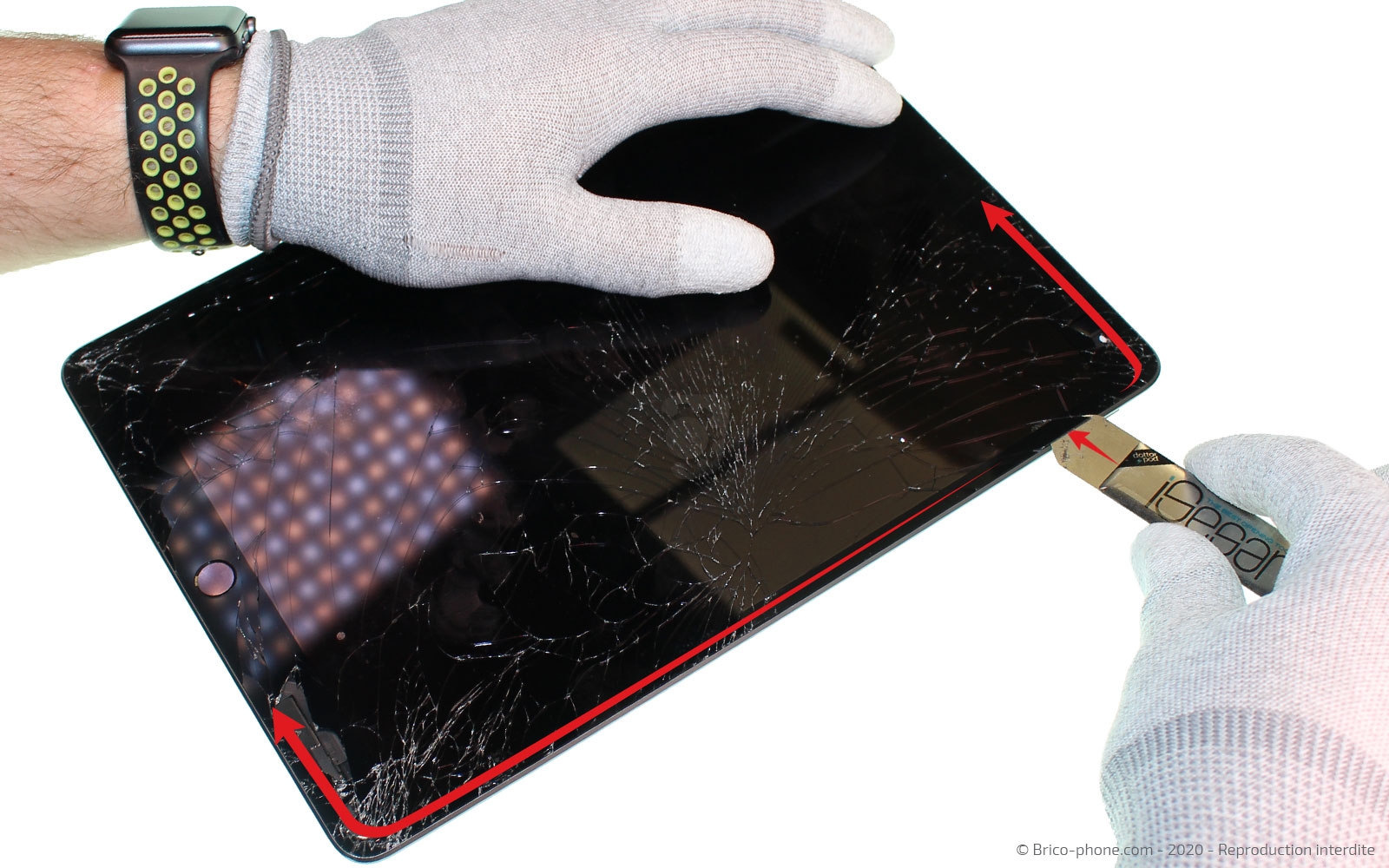

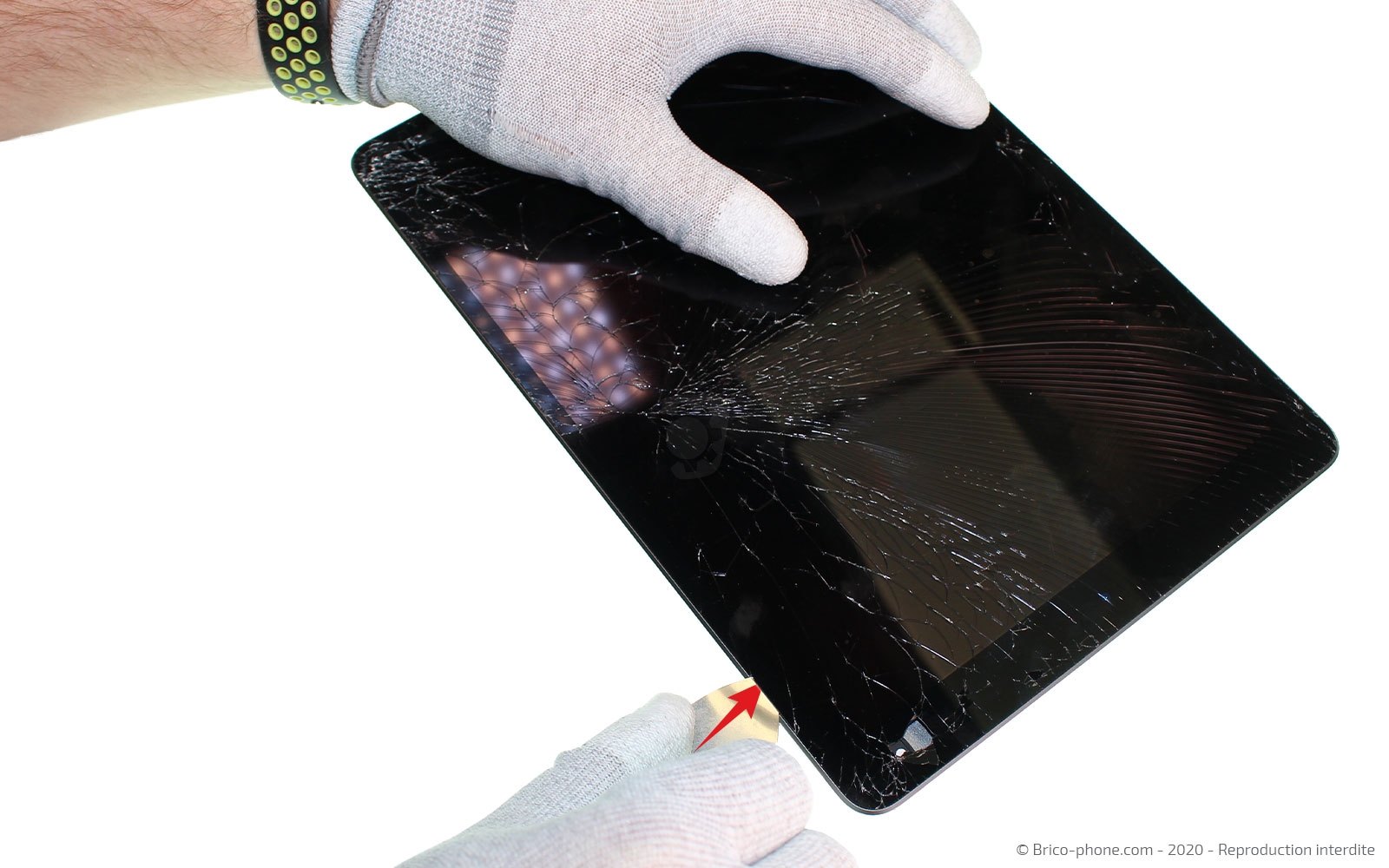

Etape 2 : Ouvrir l'écran
Pour cette étape, nous vous conseillons d'utiliser l' iSesamo en l'insérant entre l'écran et le châssis mais vous pouvez également vous servir du médiator en métal.

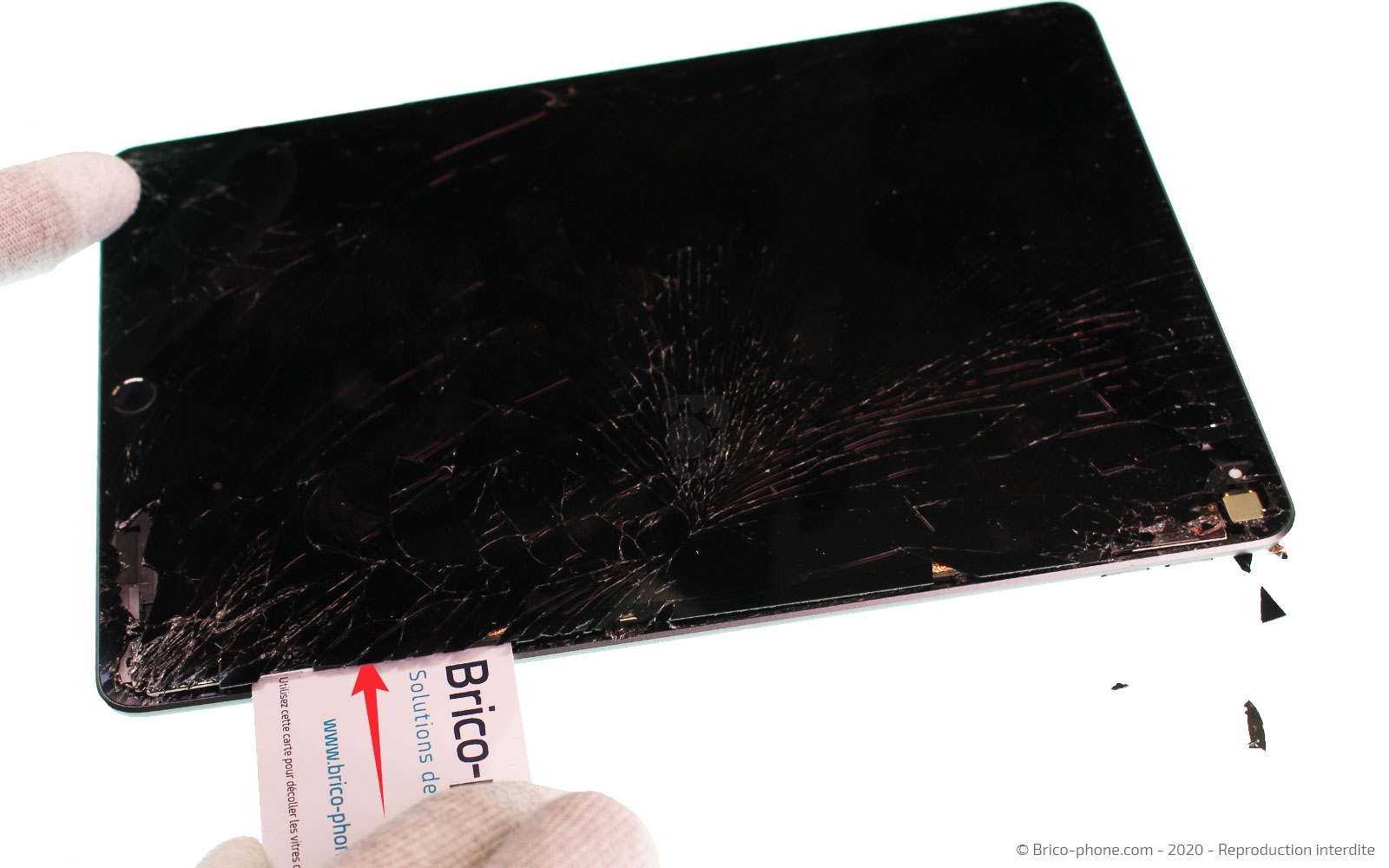

Ensuite pour éviter d'endommager les nappes de l'écran et le châssis, nous vous conseillons de faire glisser la carte en PVC sous la vitre et le LCD pour terminer le décollage en douceur.

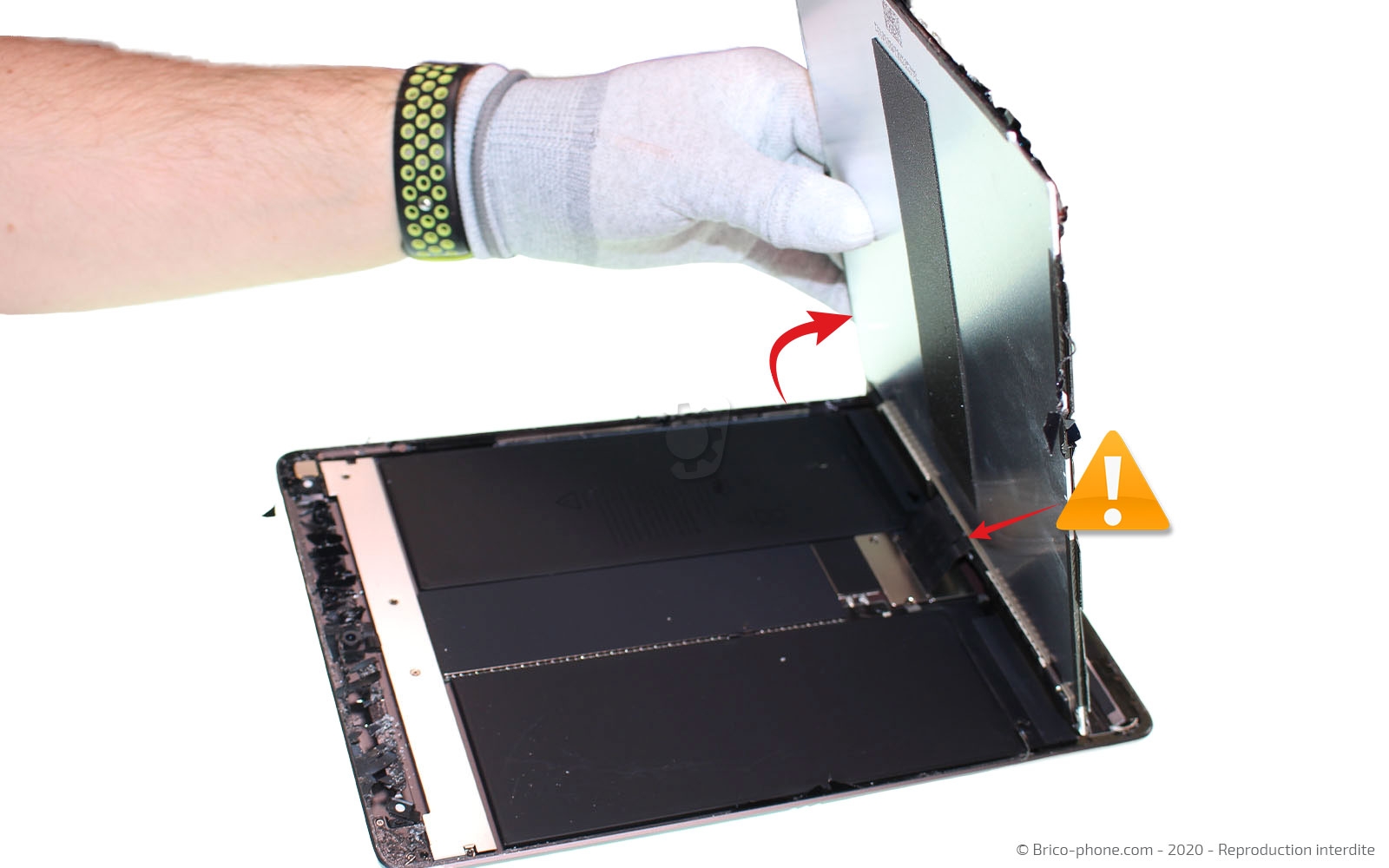

Ouvrez l'écran de votre iPad en le soulevant vers le haut, à 90° en faisant attention aux nappes de l'écran.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iSesamo
8,90 €

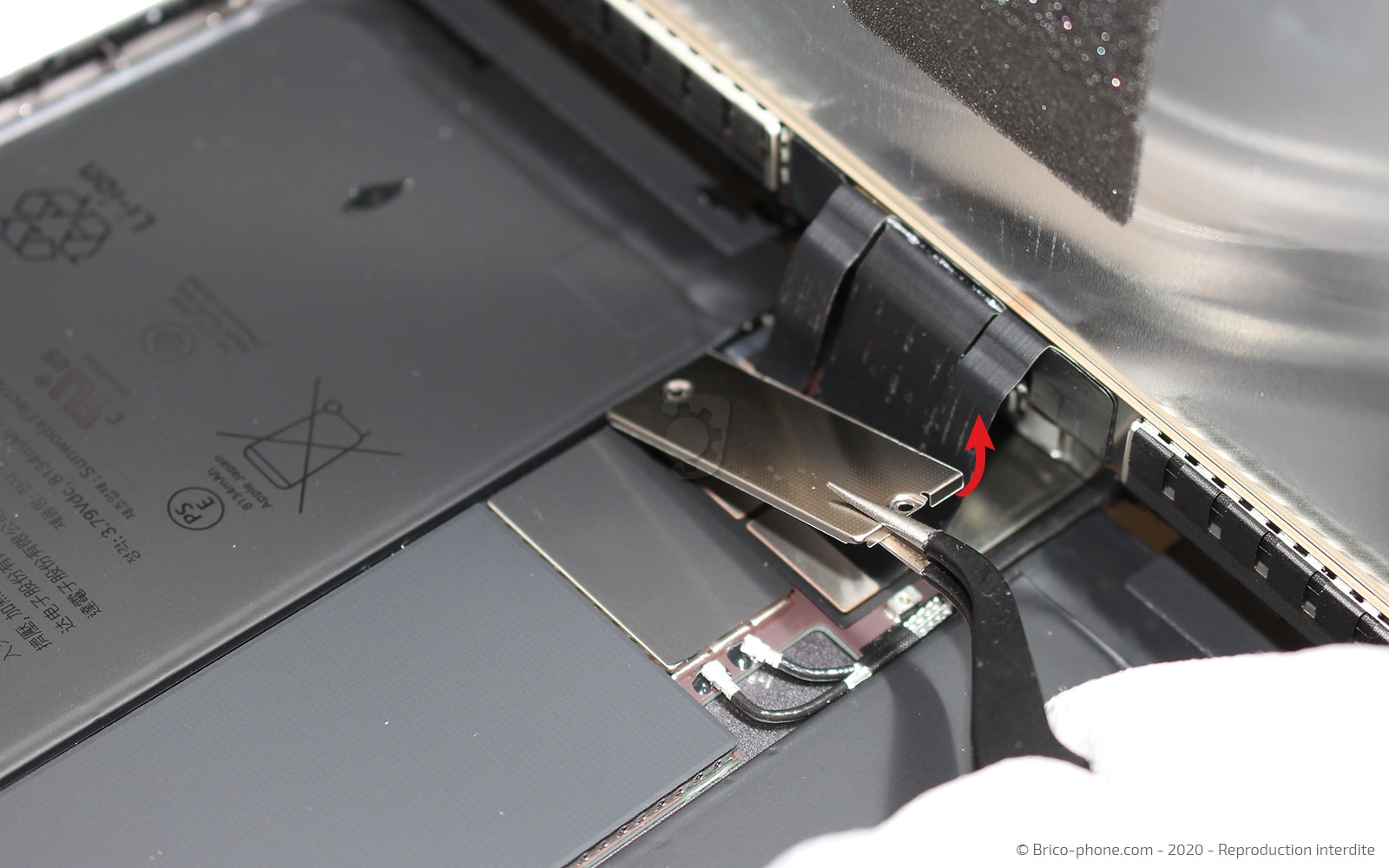

Etape 3 : Retirer la plaquette de protection

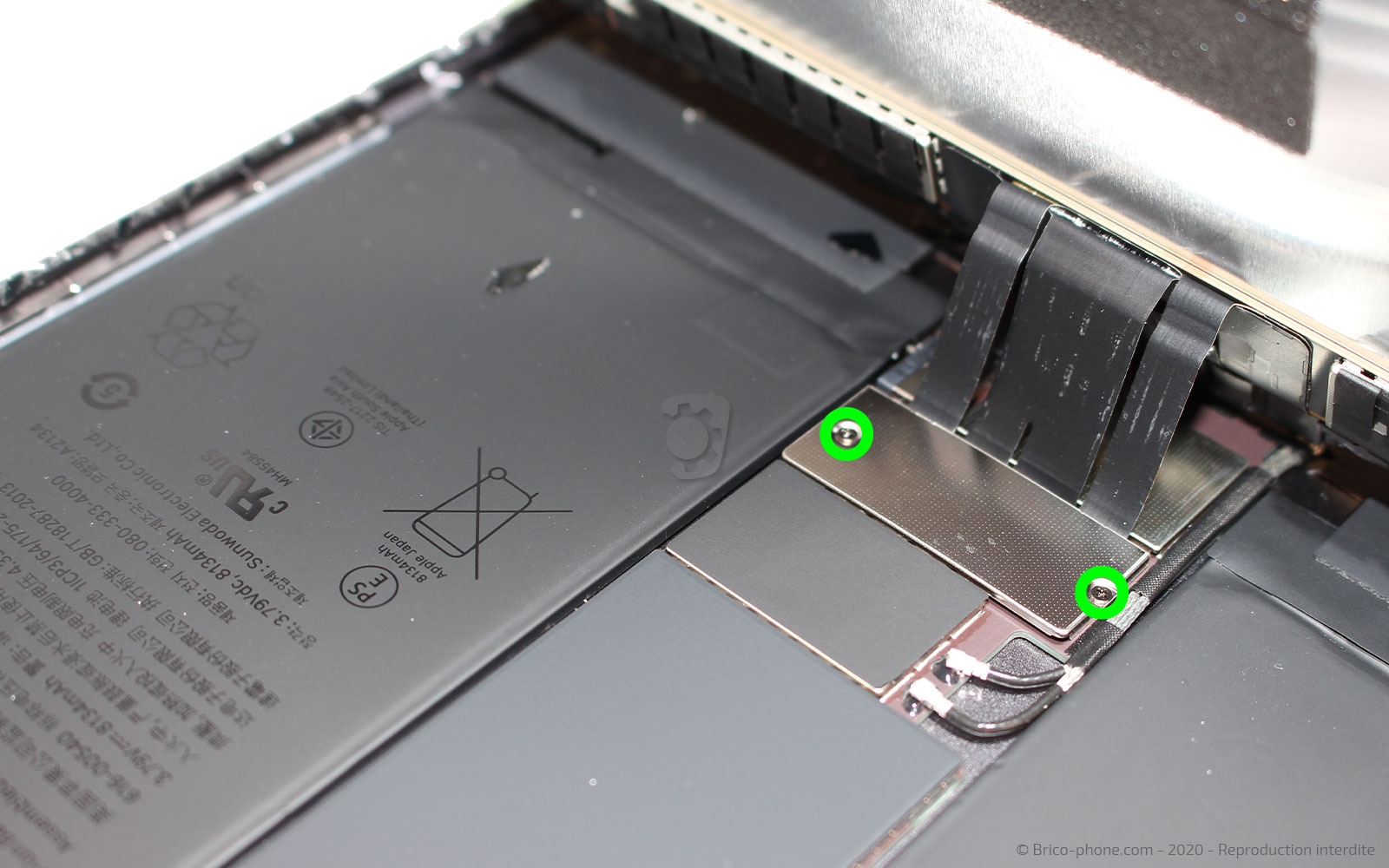

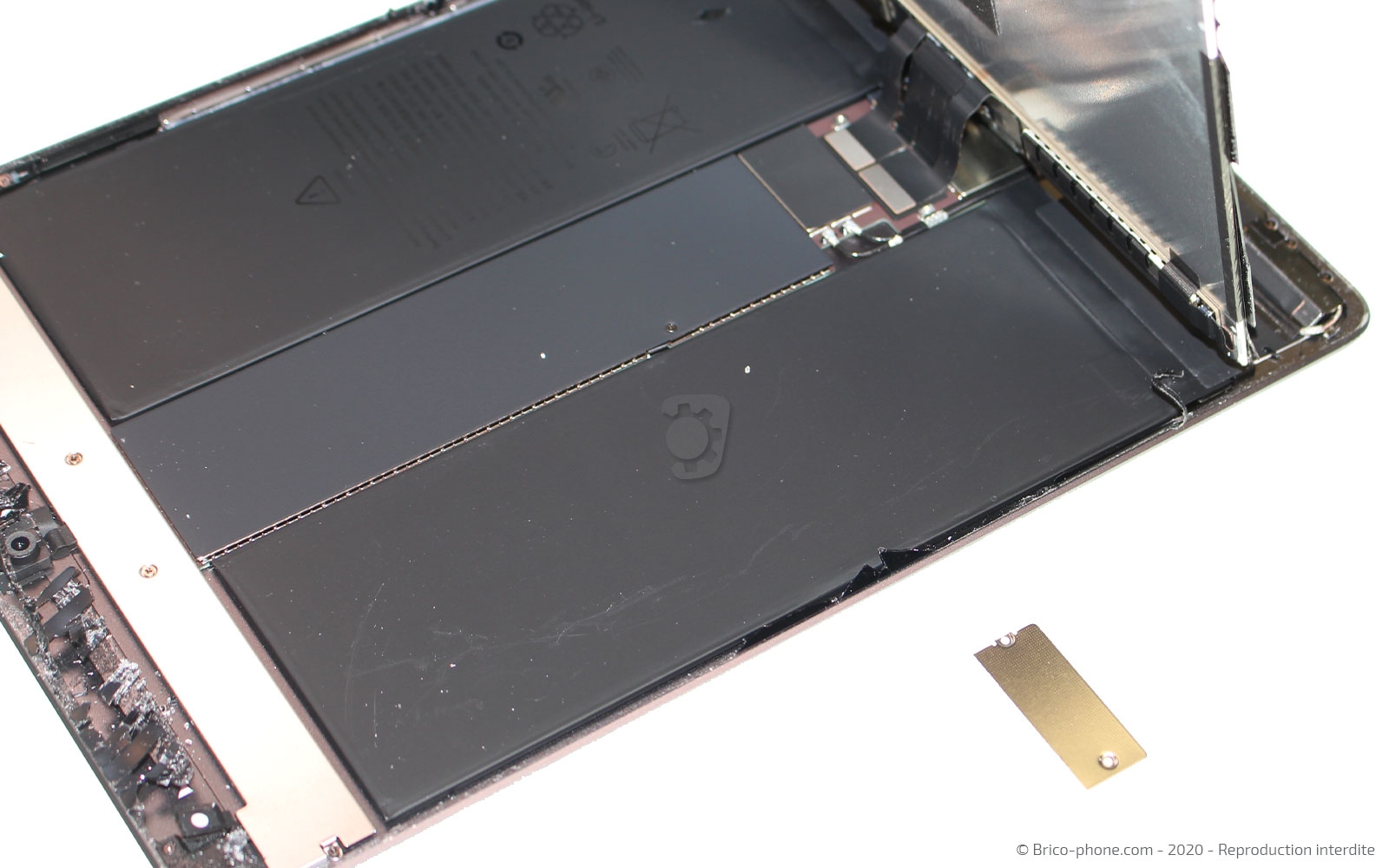

Retirez les deux vis cruciformes de la plaquette de protection avant de la sortir de l'iPad.
Outils du kit utilisés
Outils du kit utilisés

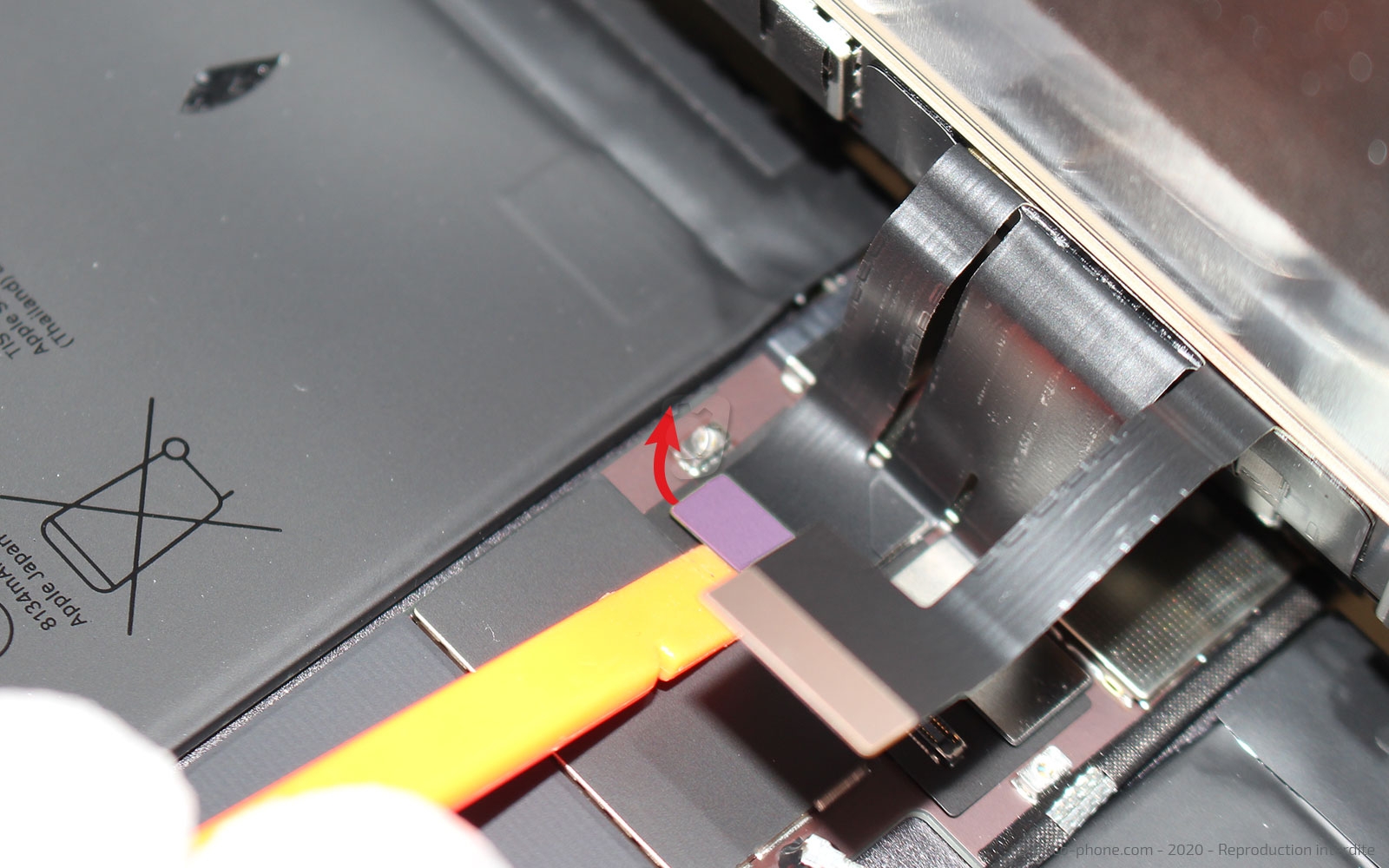

Etape 4 : Déconnecter les nappes de l'écran

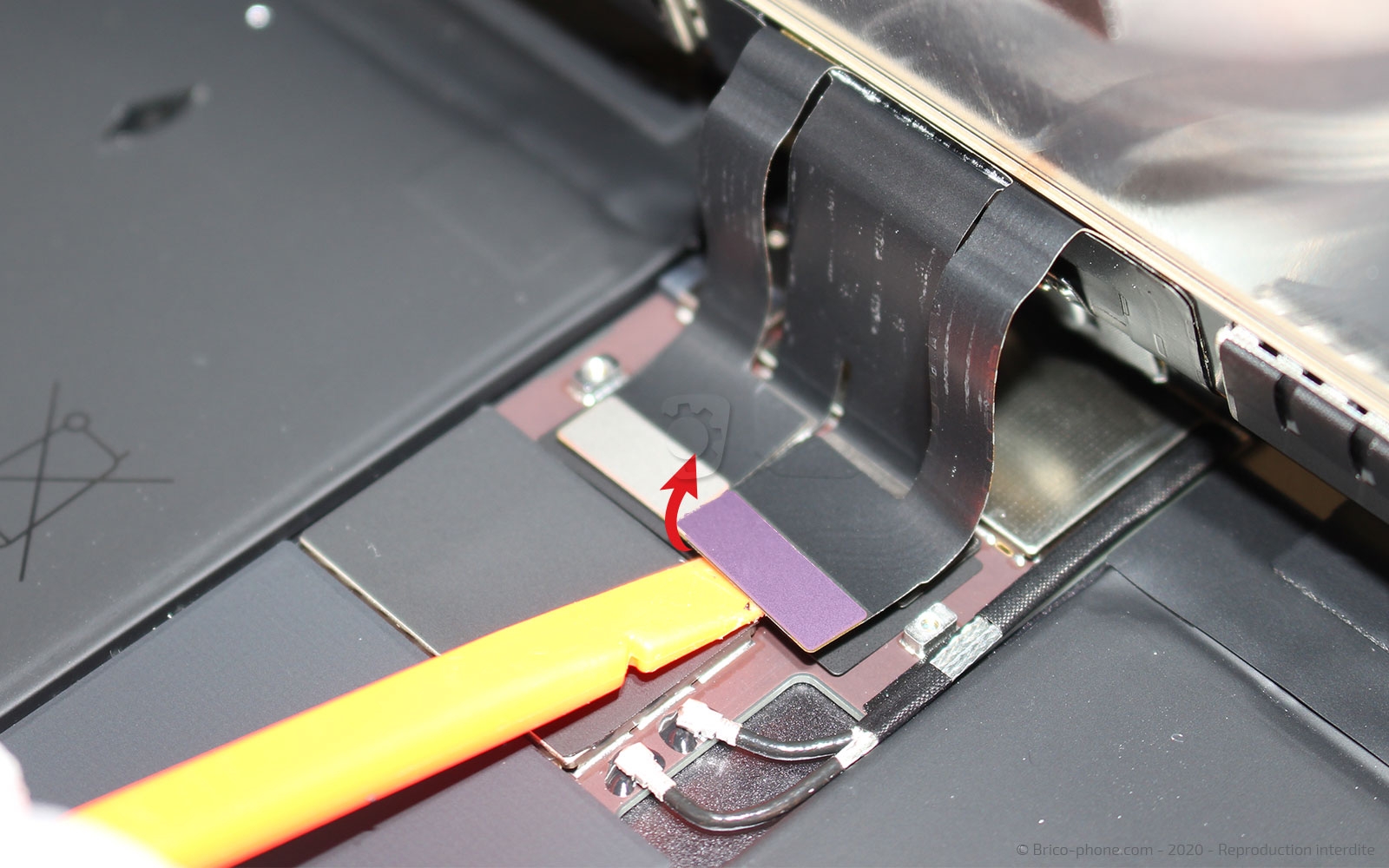

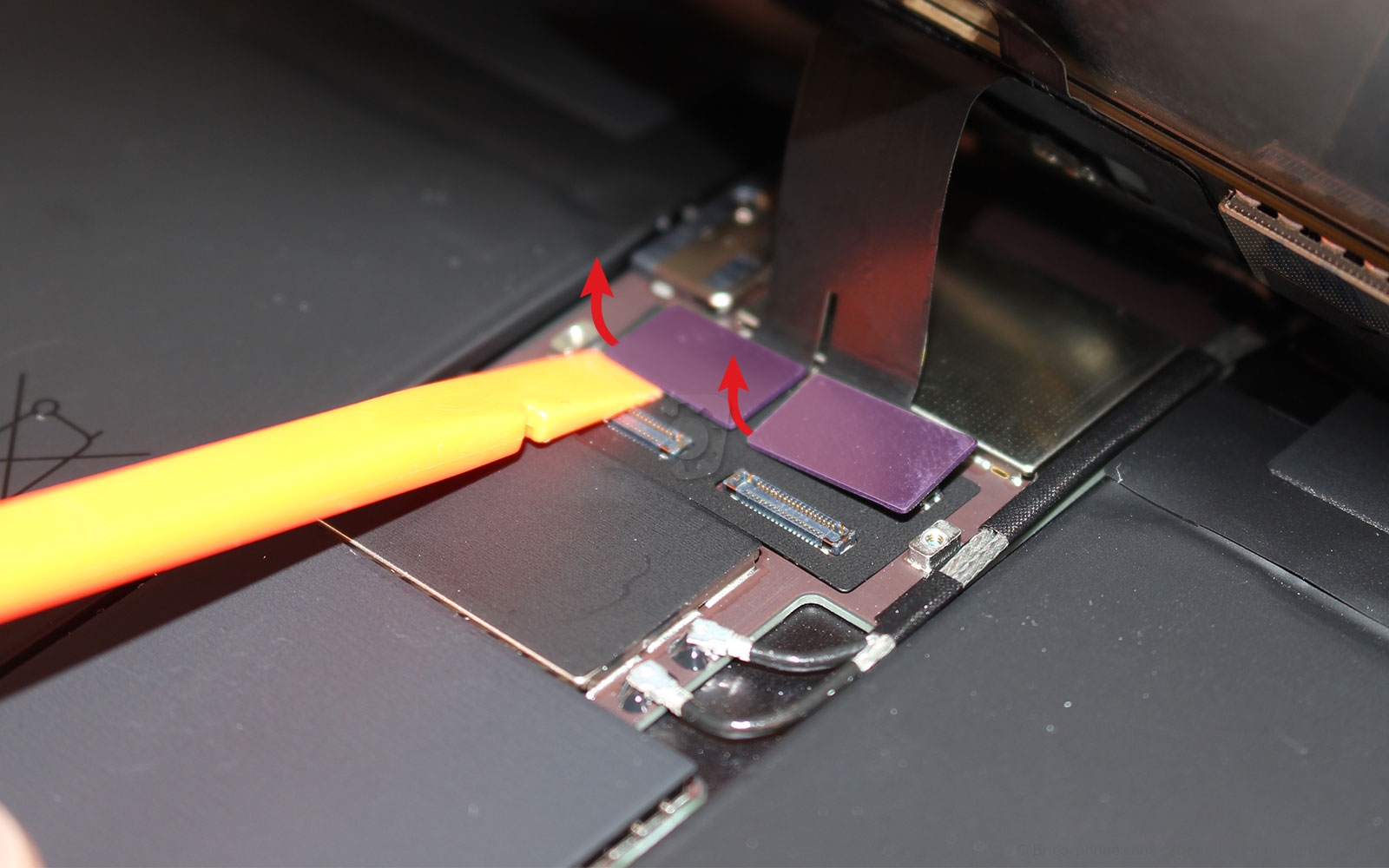

A l'aide du levier en nylon, déconnectez les 4 nappes reliant l'écran à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

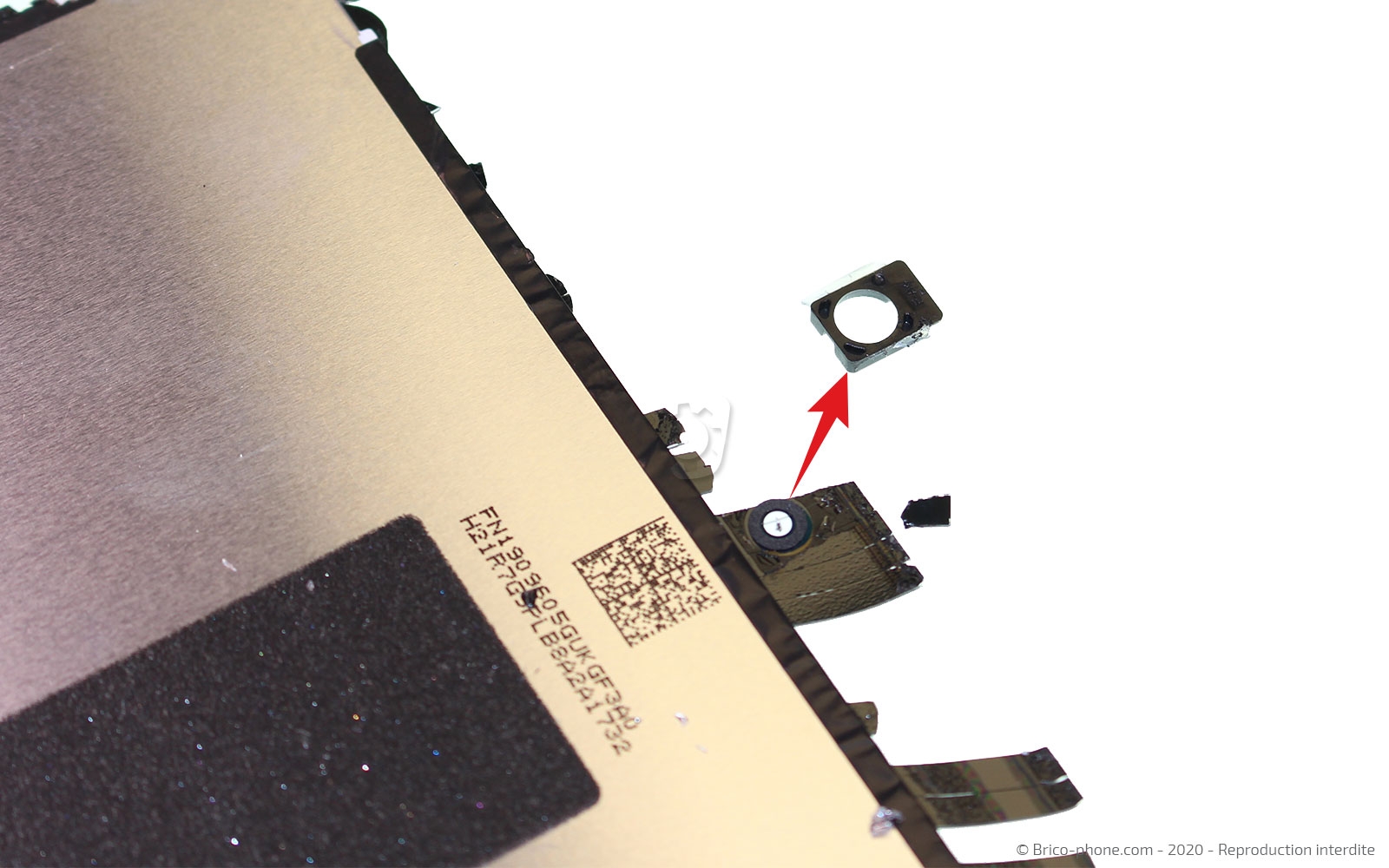

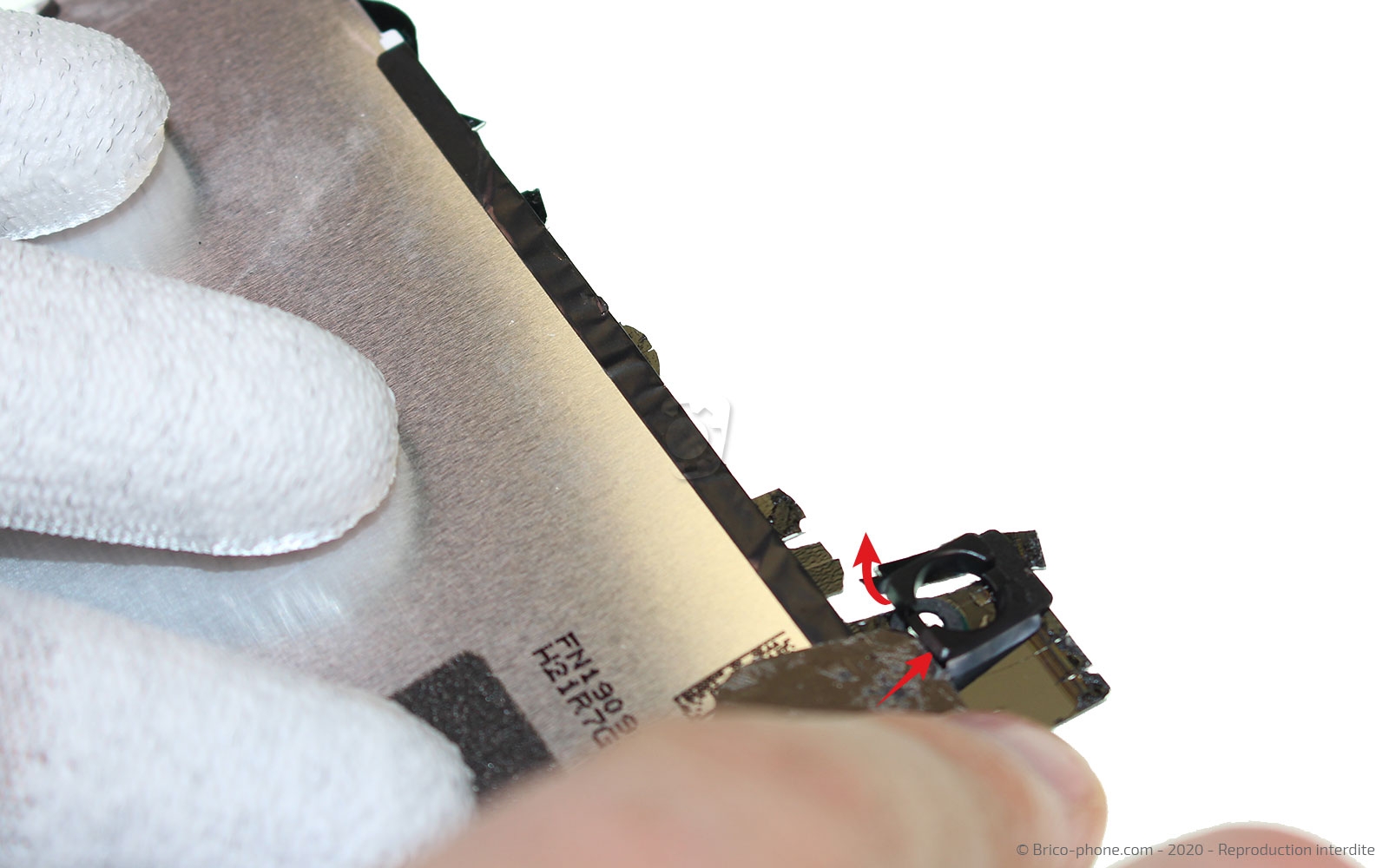

Etape 5 : Récupérer le support de la caméra frontale
Sur la partie supérieure de l'écran, vous trouverez un petit support noir qu'il faut récupérer. Ici, nous le décollons à l'aide de l'outil iSesamo mais peut être vous faudra-t-il le chauffer légèrement pour le décoller de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iSesamo
8,90 €

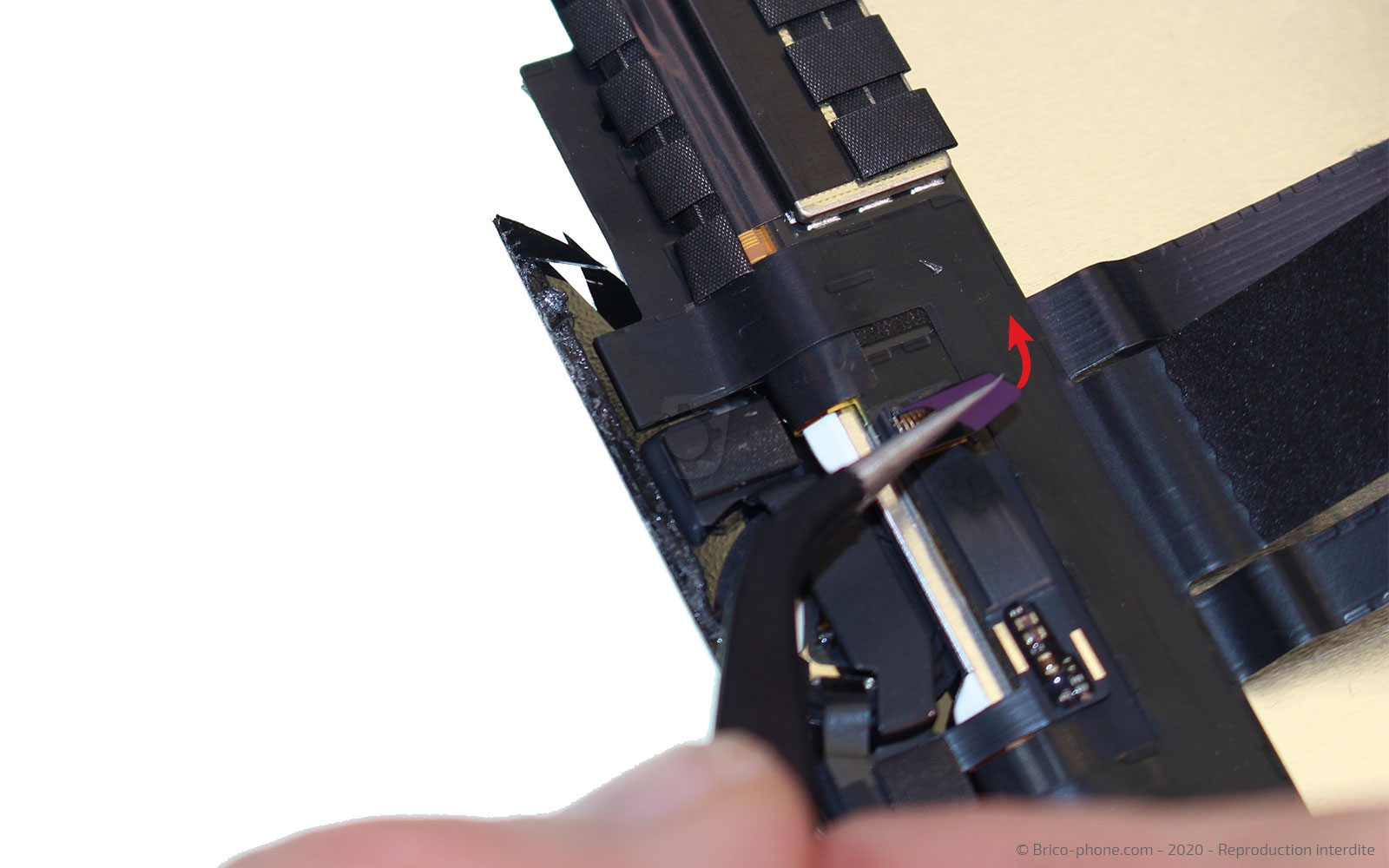

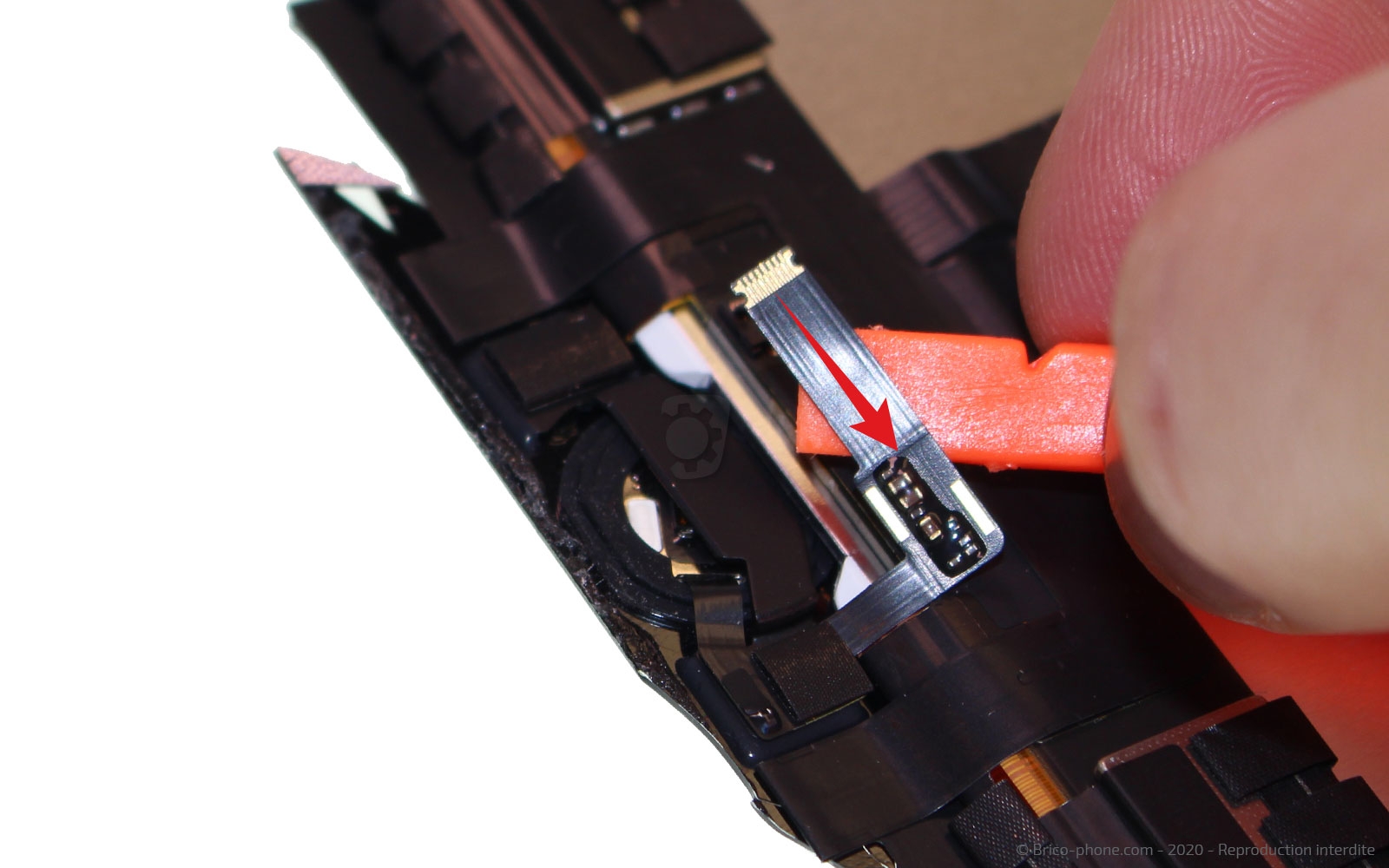

Etape 6 : Débrancher la nappe du bouton Home
Il est également nécessaire de récupérer le bouton Home de votre ancien iPad si vous souhaitez garder la fonction Touch ID.

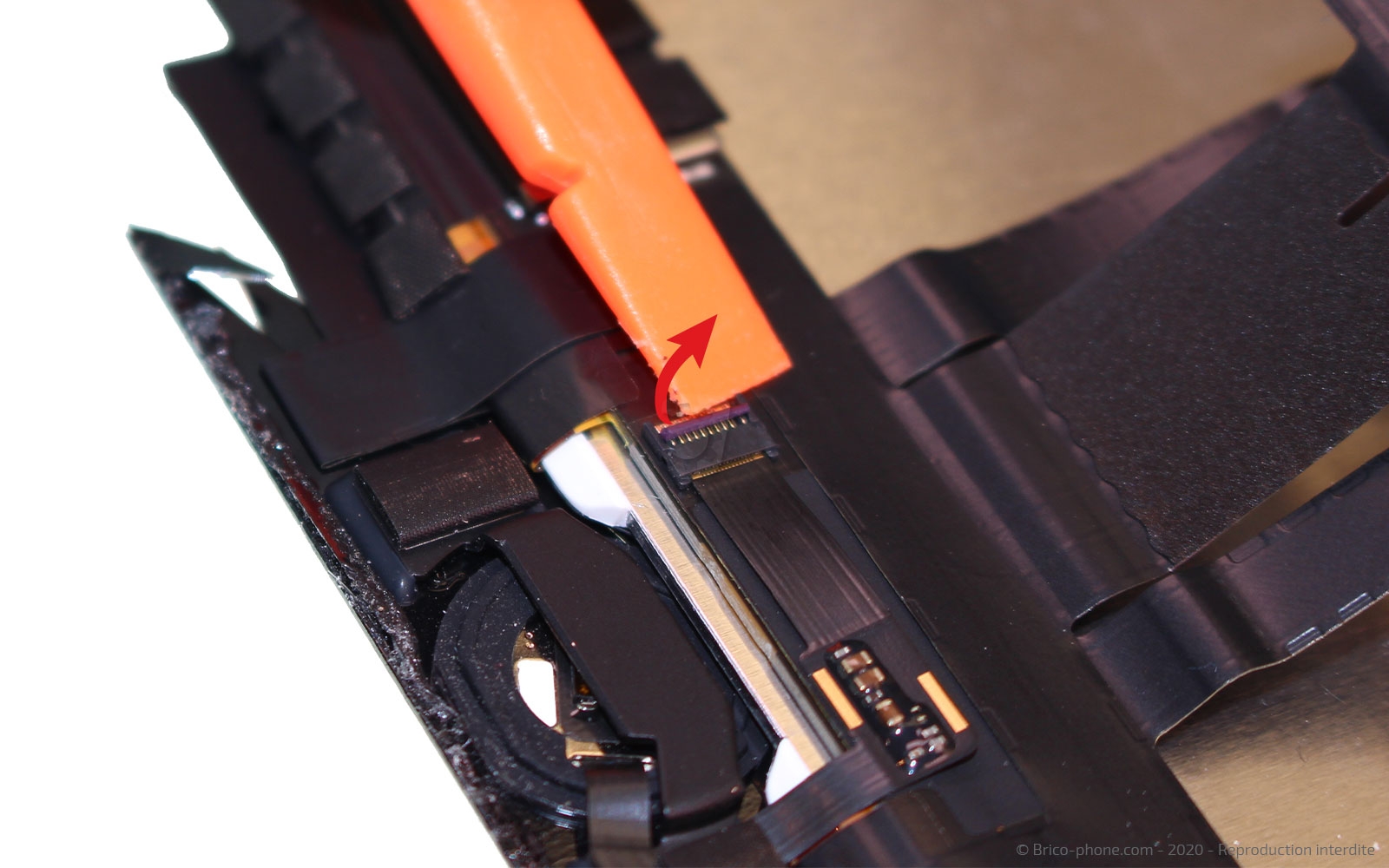

Pour cela, retirez l'adhésif noir avec la pincette en métal puis soulevez la partie grise de la nappe pour la libérer.
Faites glisser la nappe du bouton vers droite.

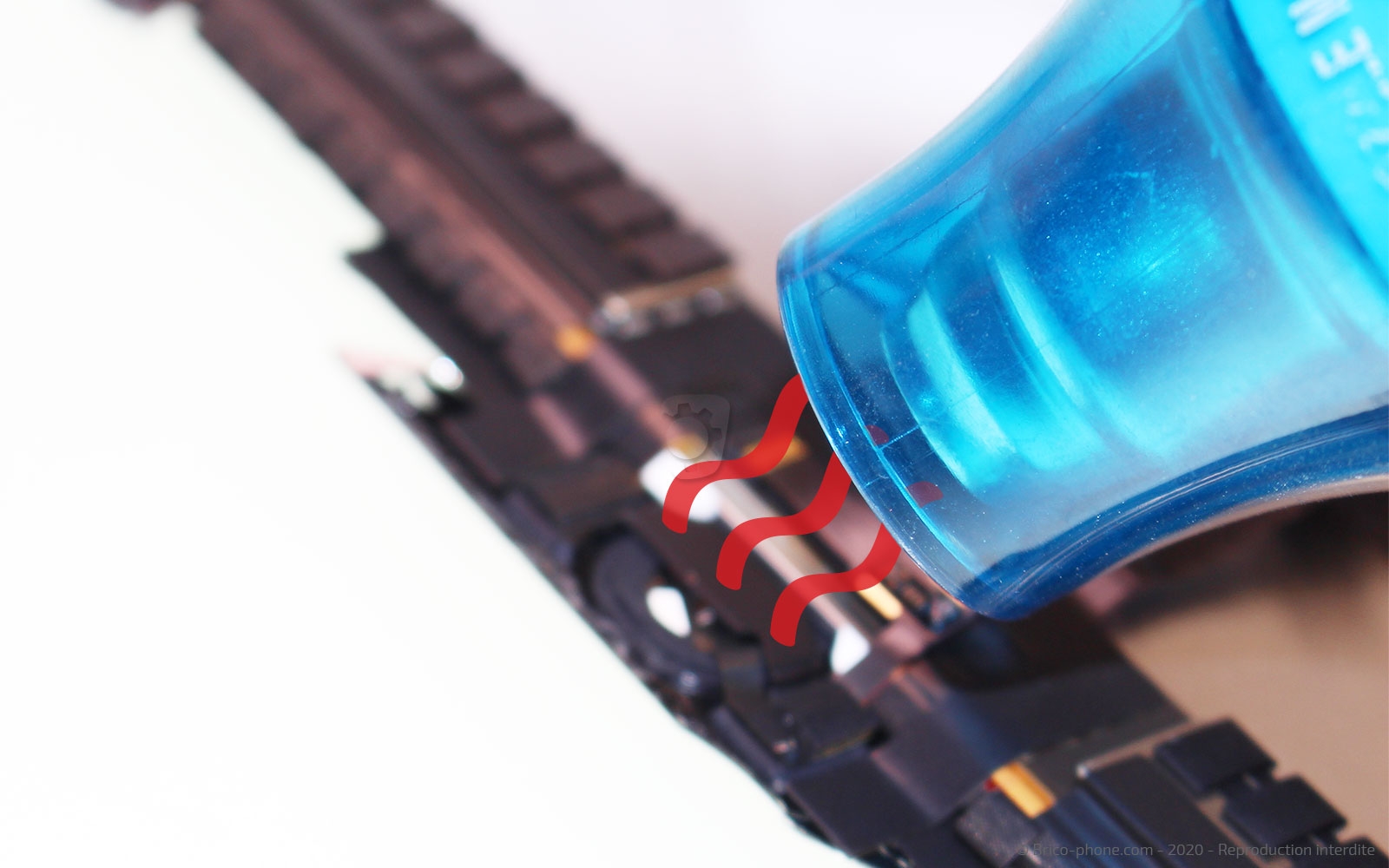

Ensuite, chauffez légèrement le support bloquant du bouton Home.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Coussin Chauffant pour décoller les vitres d'iPad
7,90 €

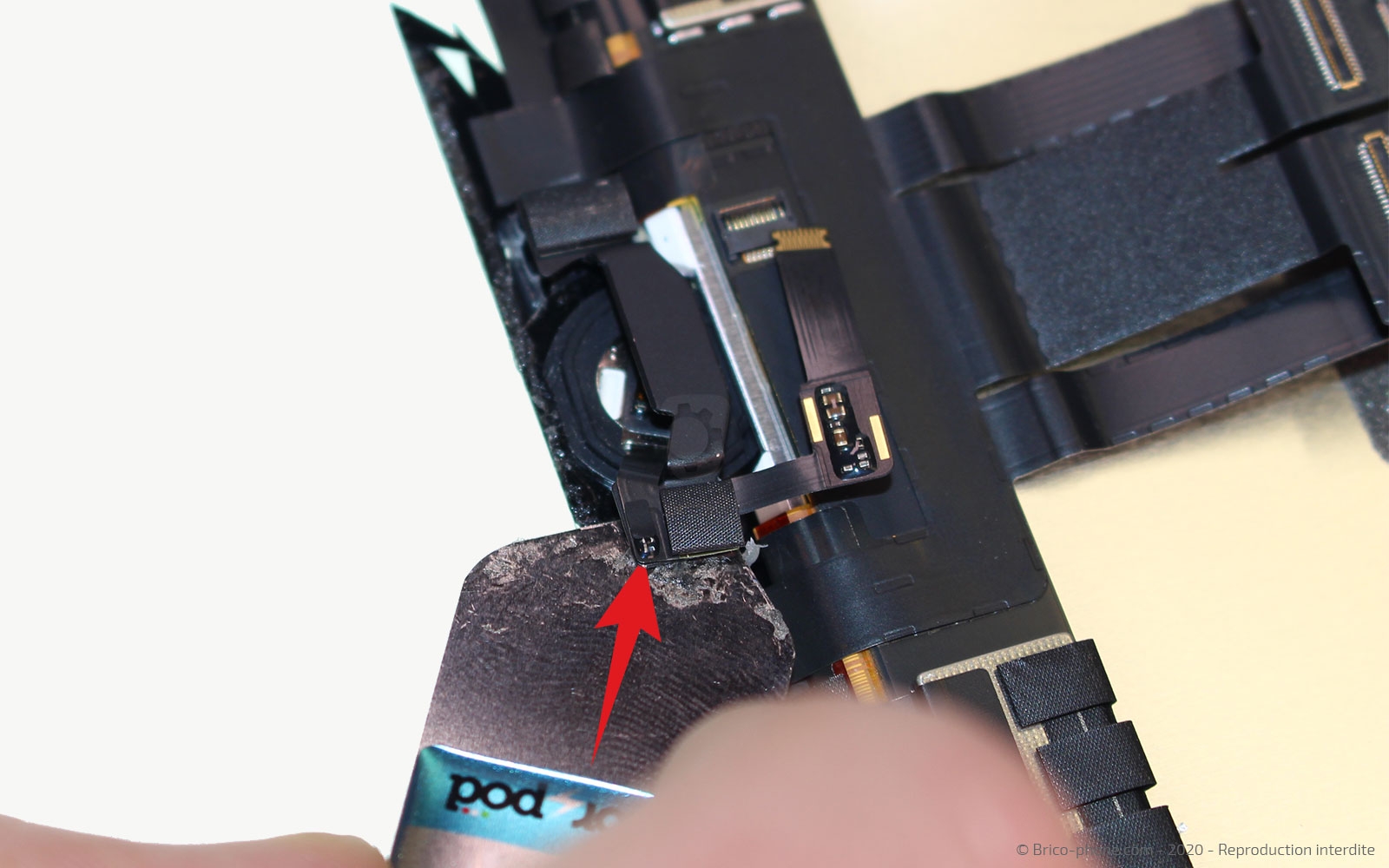

Etape 7 : Ôter le bouton Home

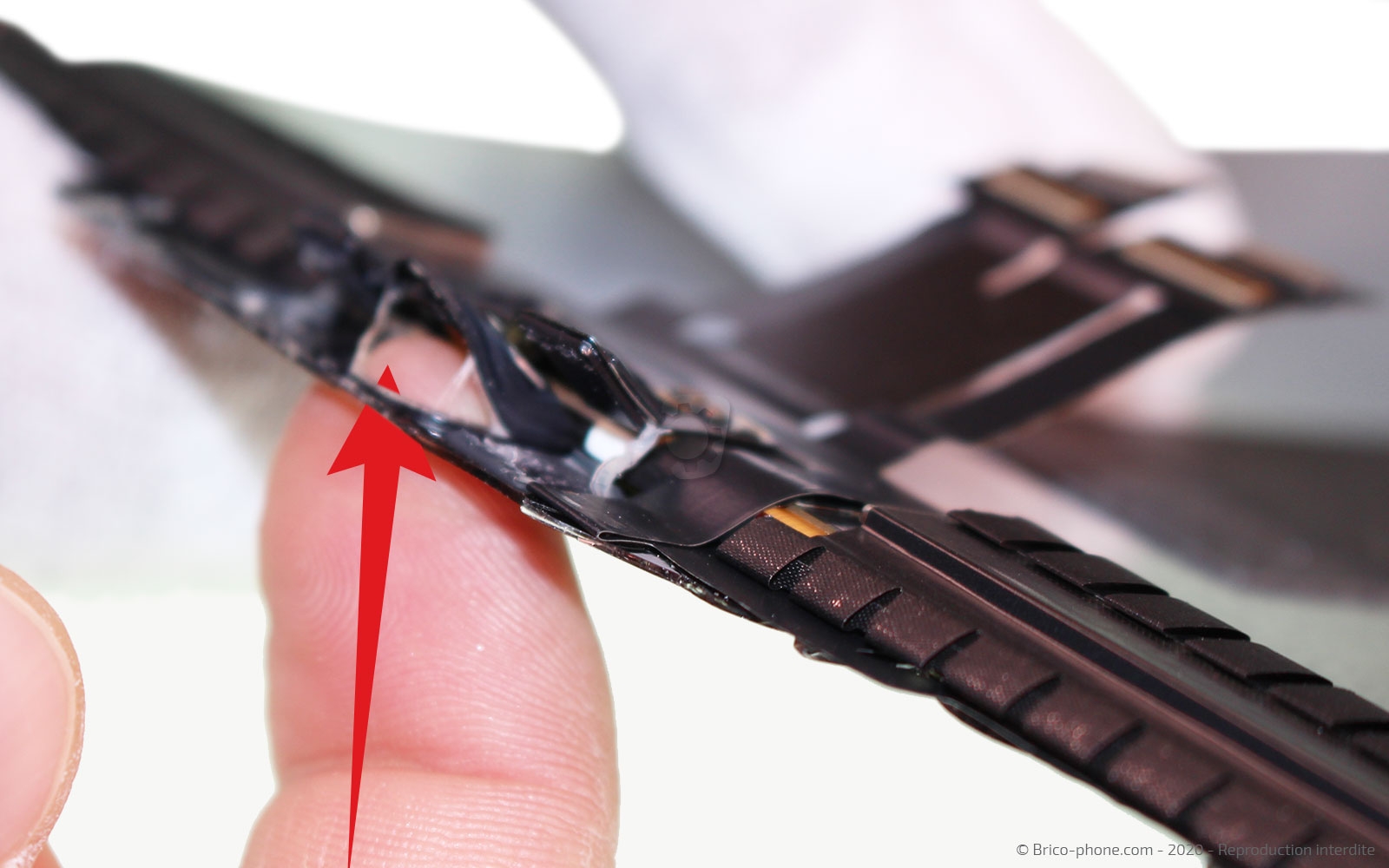

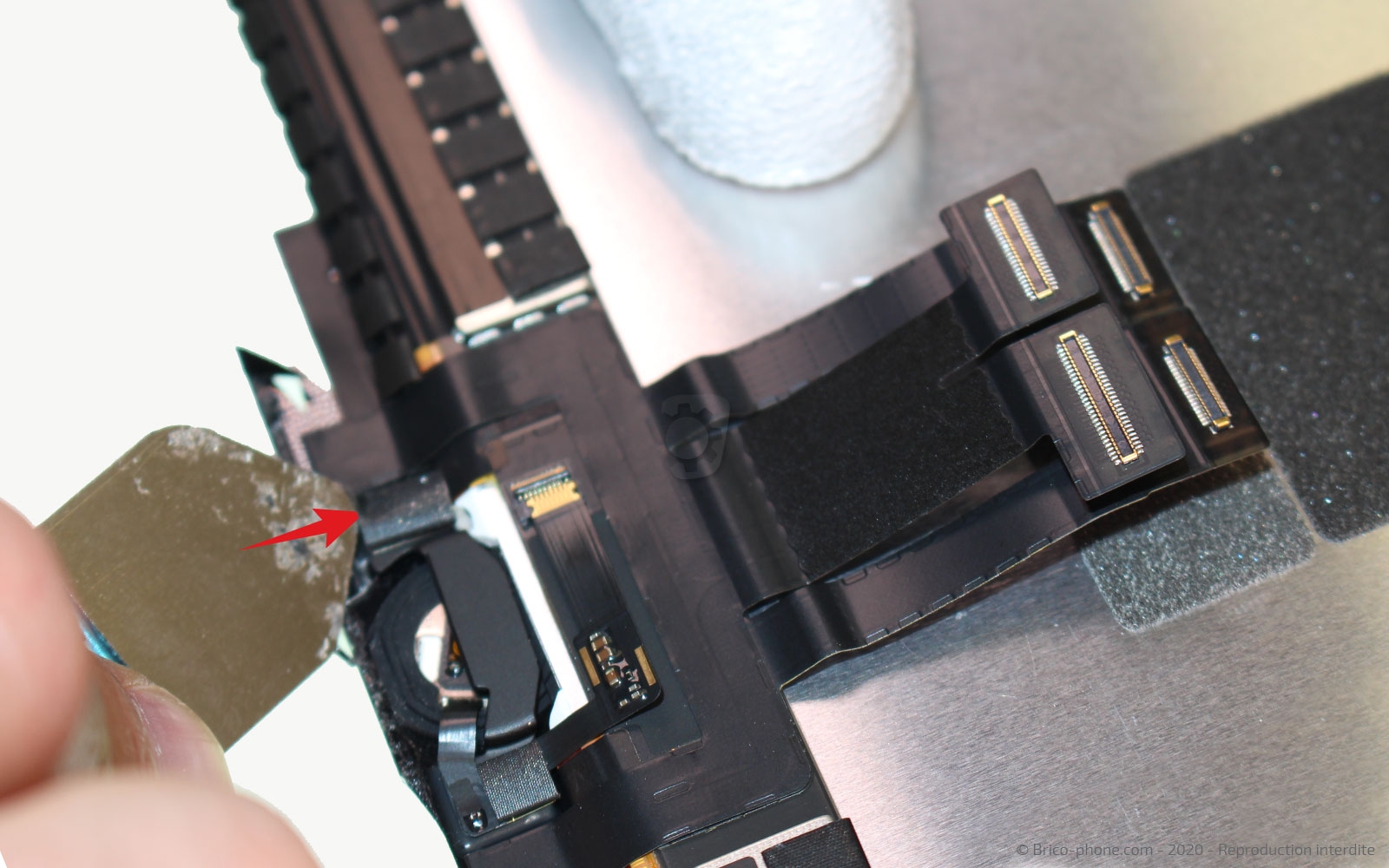

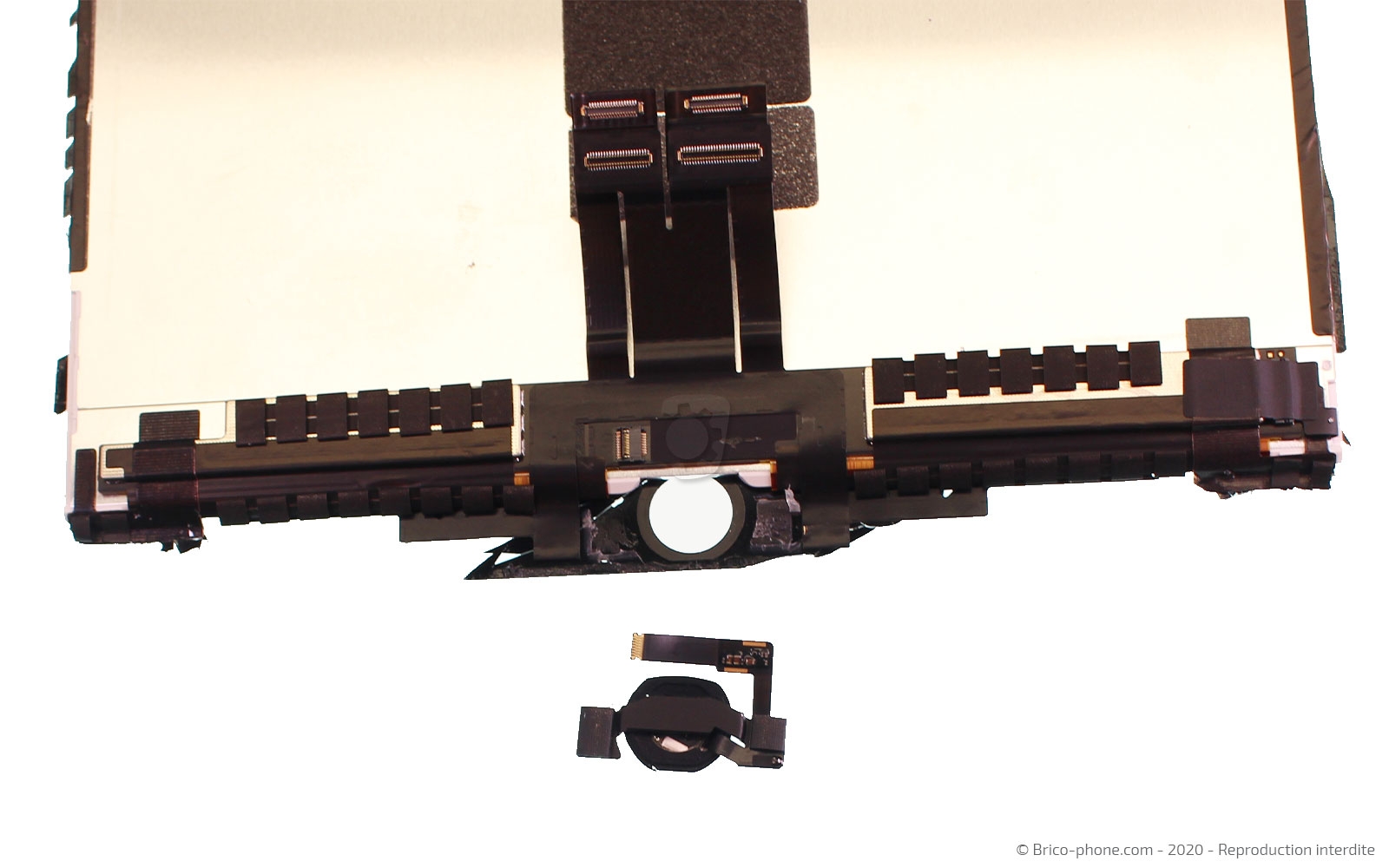

Avec l'iSesamo, décollez les deux cotés du support puis poussez avec votre doigt le bouton Home de l'extérieur vers l'intérieur de l'écran.

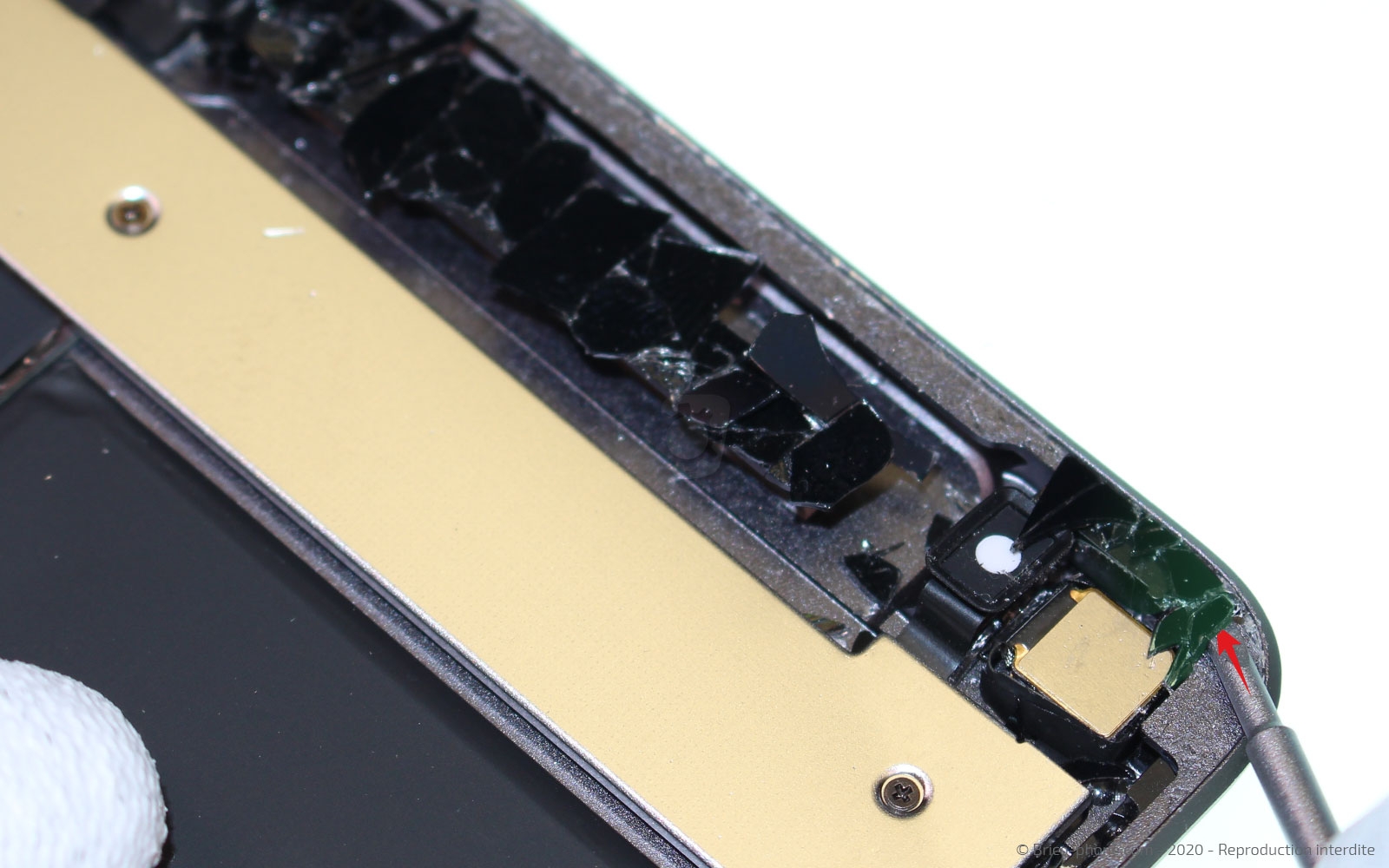

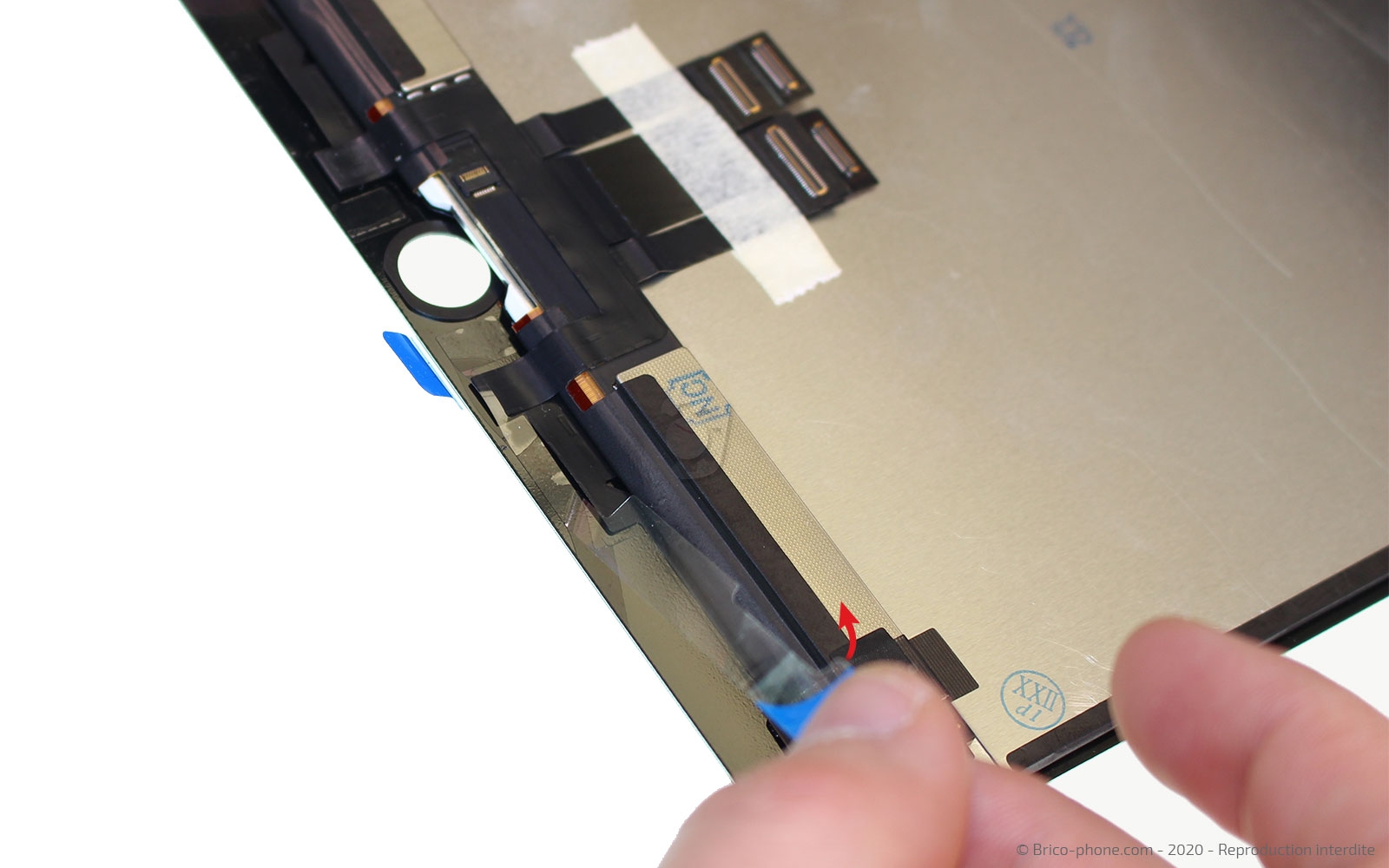

Etape 8 : Nettoyer le châssis

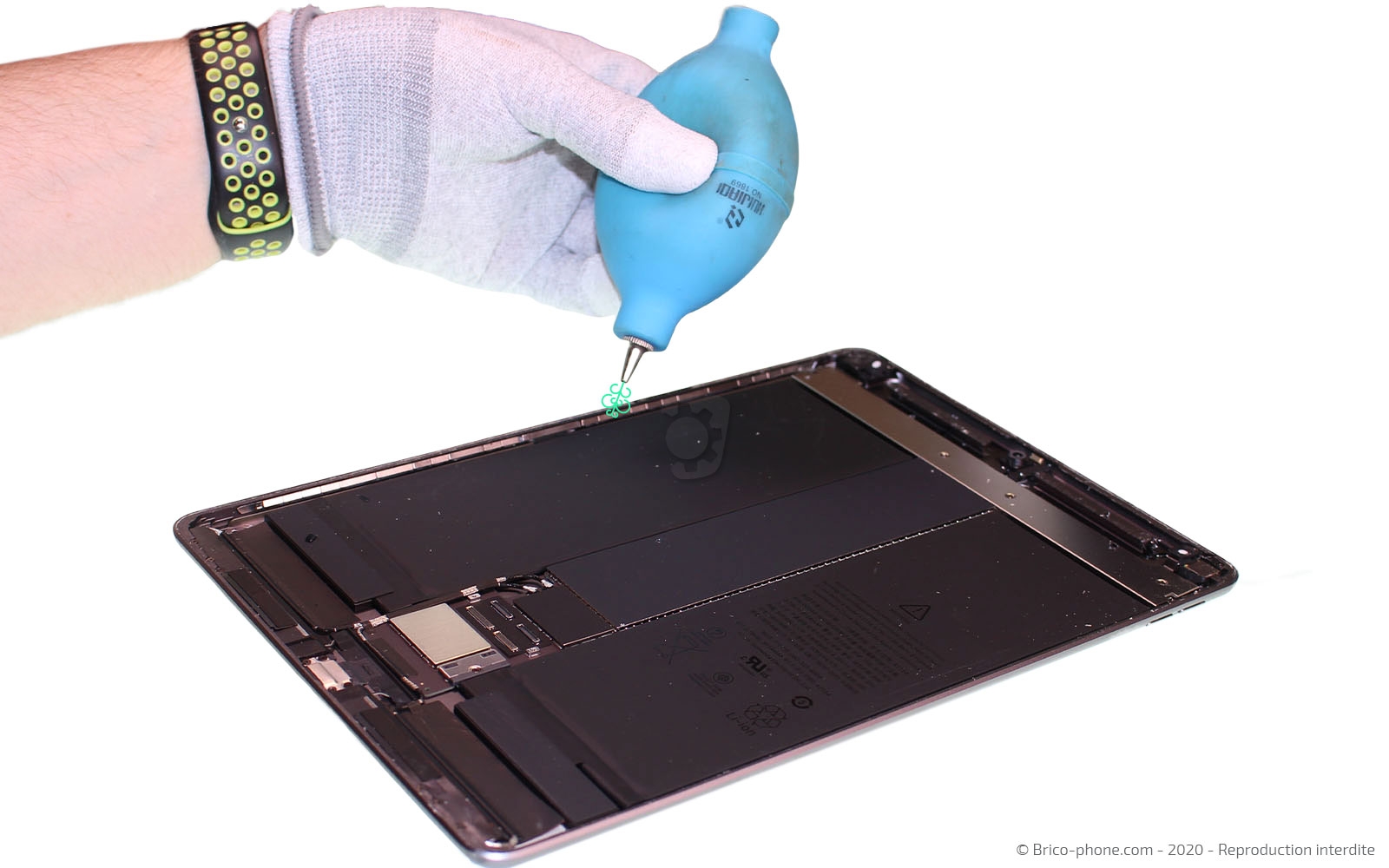

La réparation est maintenant terminée, il vous faut cependant effectuer encore quelques manipulation comme le fait de nettoyer le châssis des restes de stcickers et de verres.
Préparez ensuite le nouvel écran en retirant les stickers de protection.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Souffleur antipoussière
6,90 €

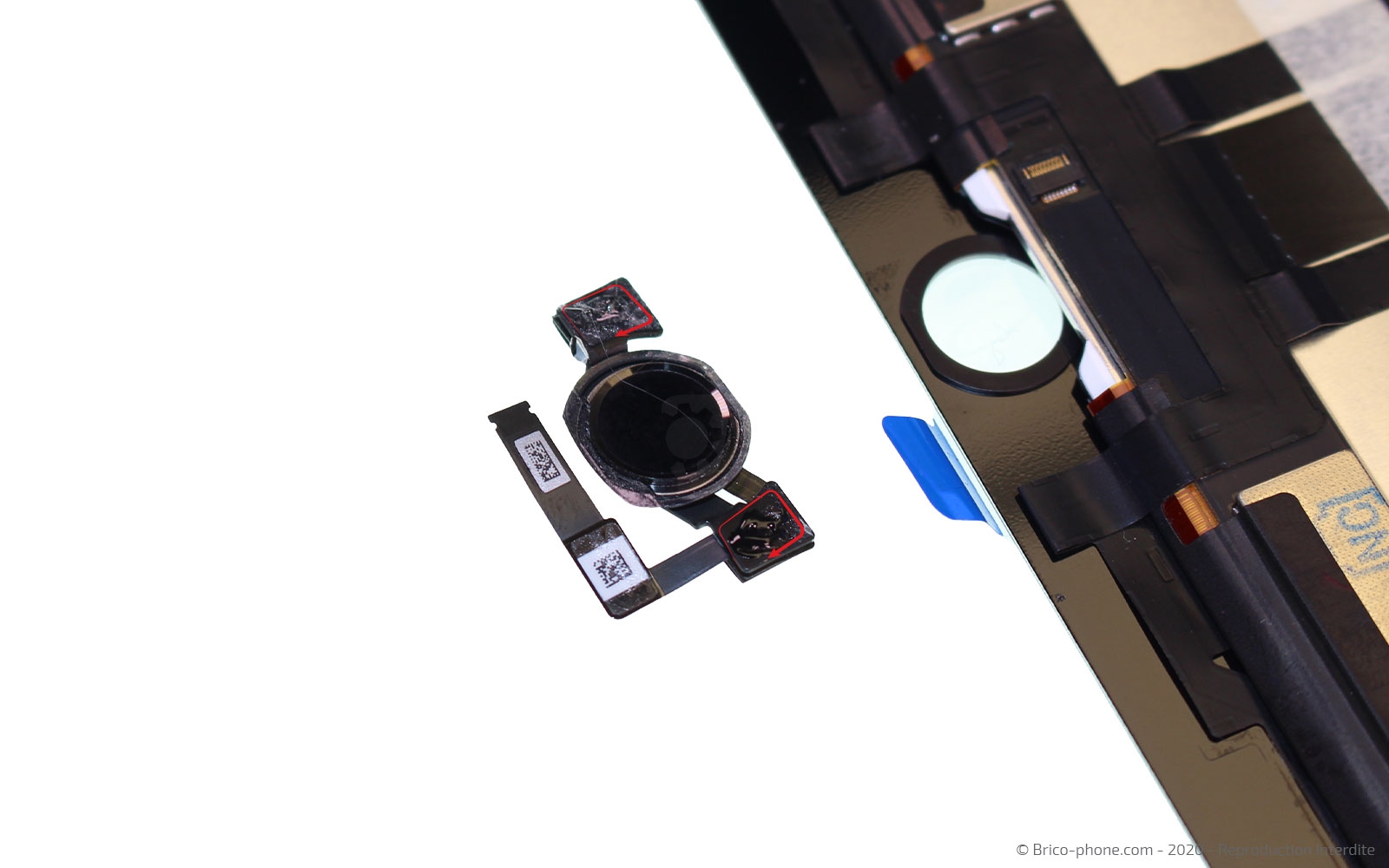

Etape 9 : Replacer le bouton Home

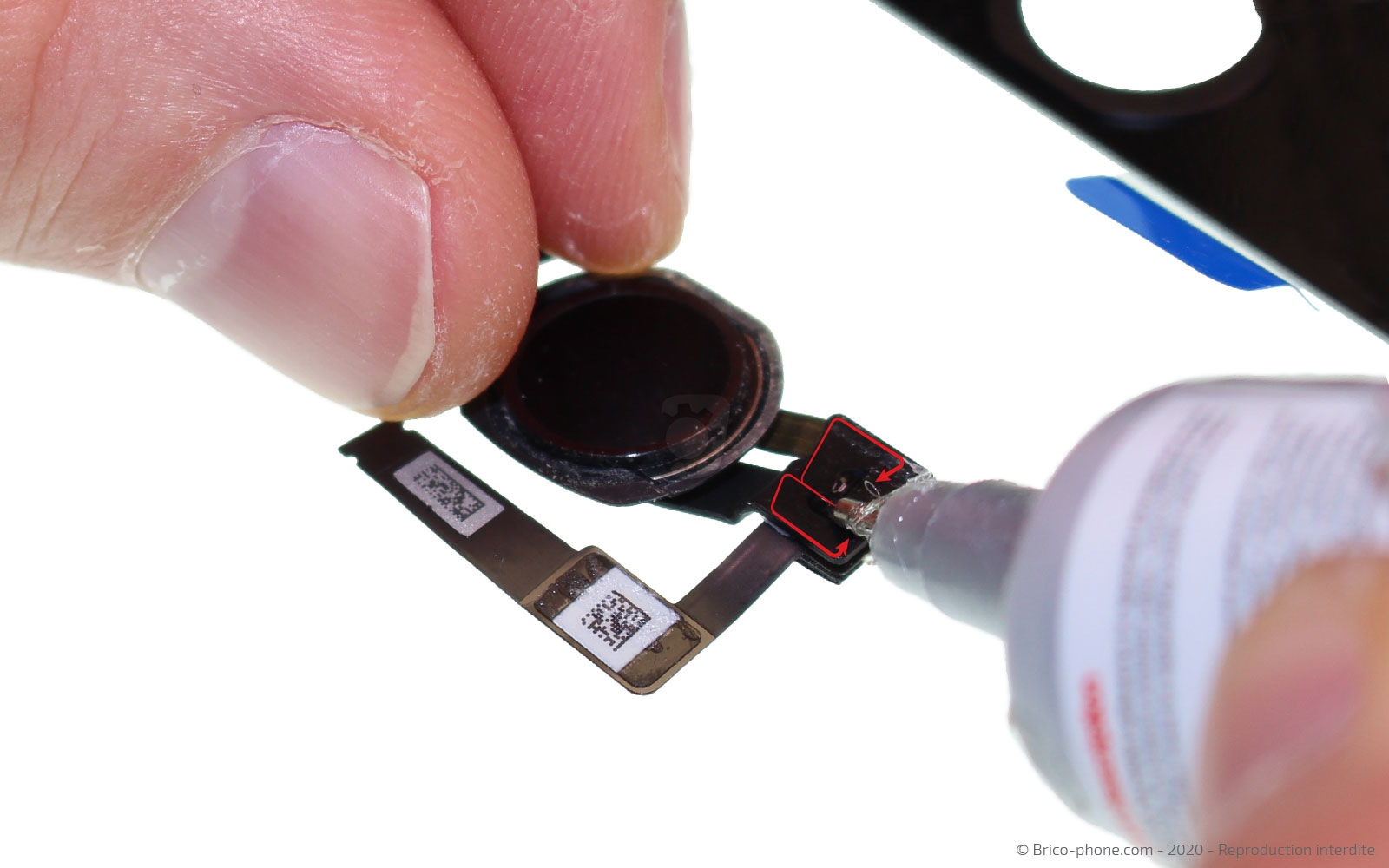

Mettez de la colle sur les cotés du Bouton Home puis placez-le sur son nouvel emplacement.

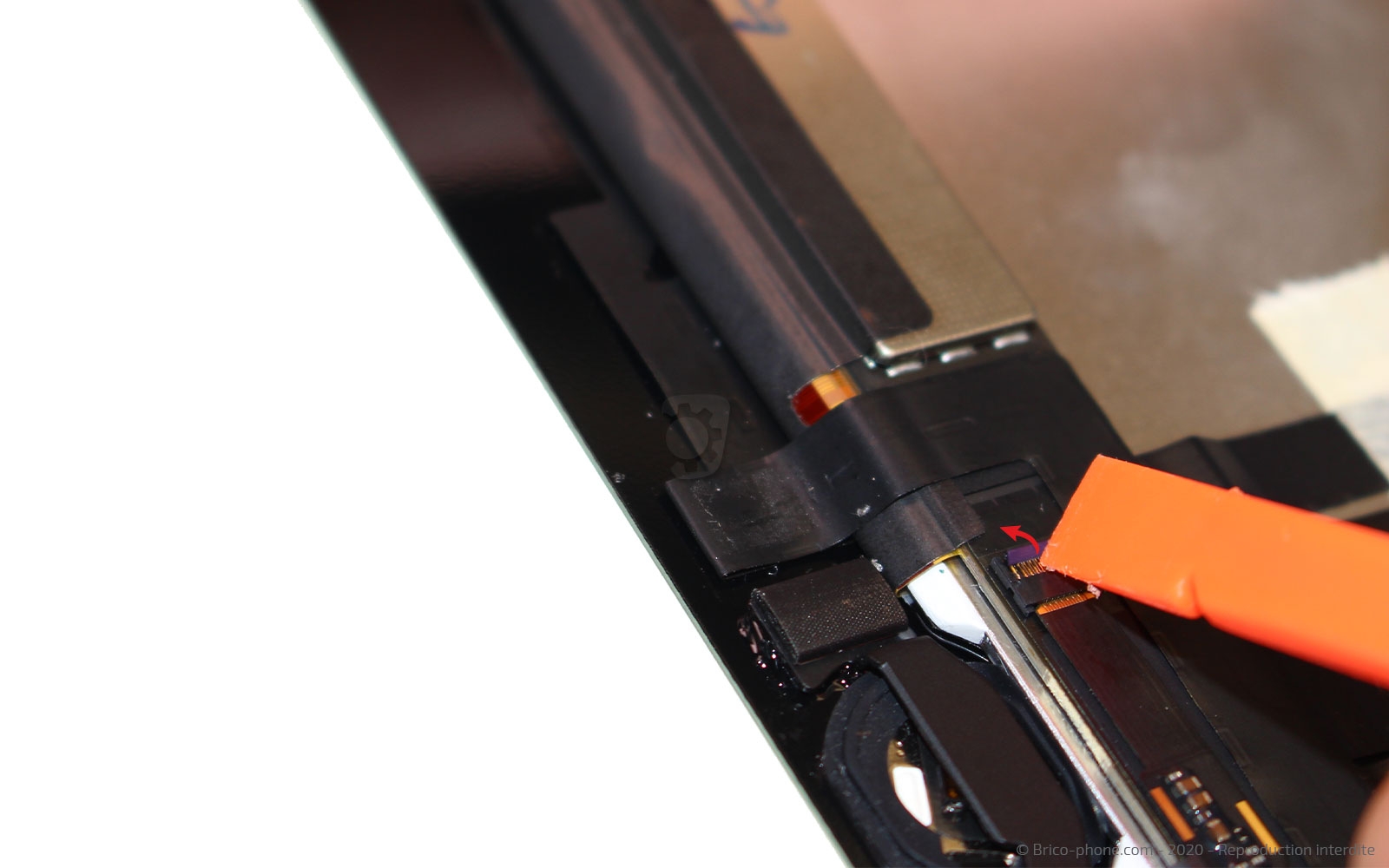

Vérifiez que la nappe de votre composant se connecte correctement et bloquez-la en poussant le petit hoquet gris.

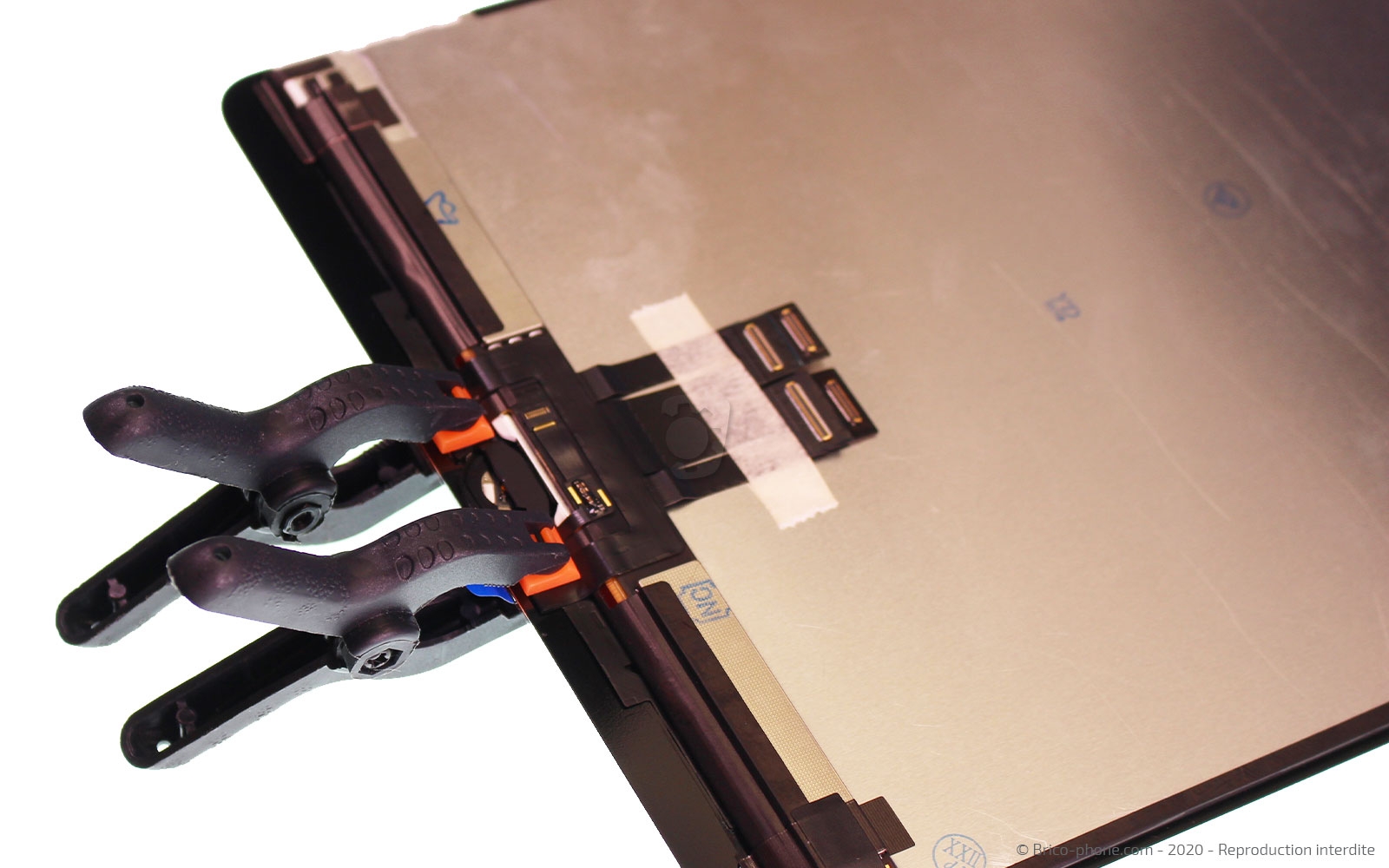

Positionnez les pinces sur les parties à coller, assurez-vous d'entendre le bruit du bouton et laissez reposer 45 minutes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
Colle professionnelle B7000 en tube de 3ml
3,90 €
Conseils pour le remontage
Une fois le bouton bien collé, attaquons nous au nouvel écran.

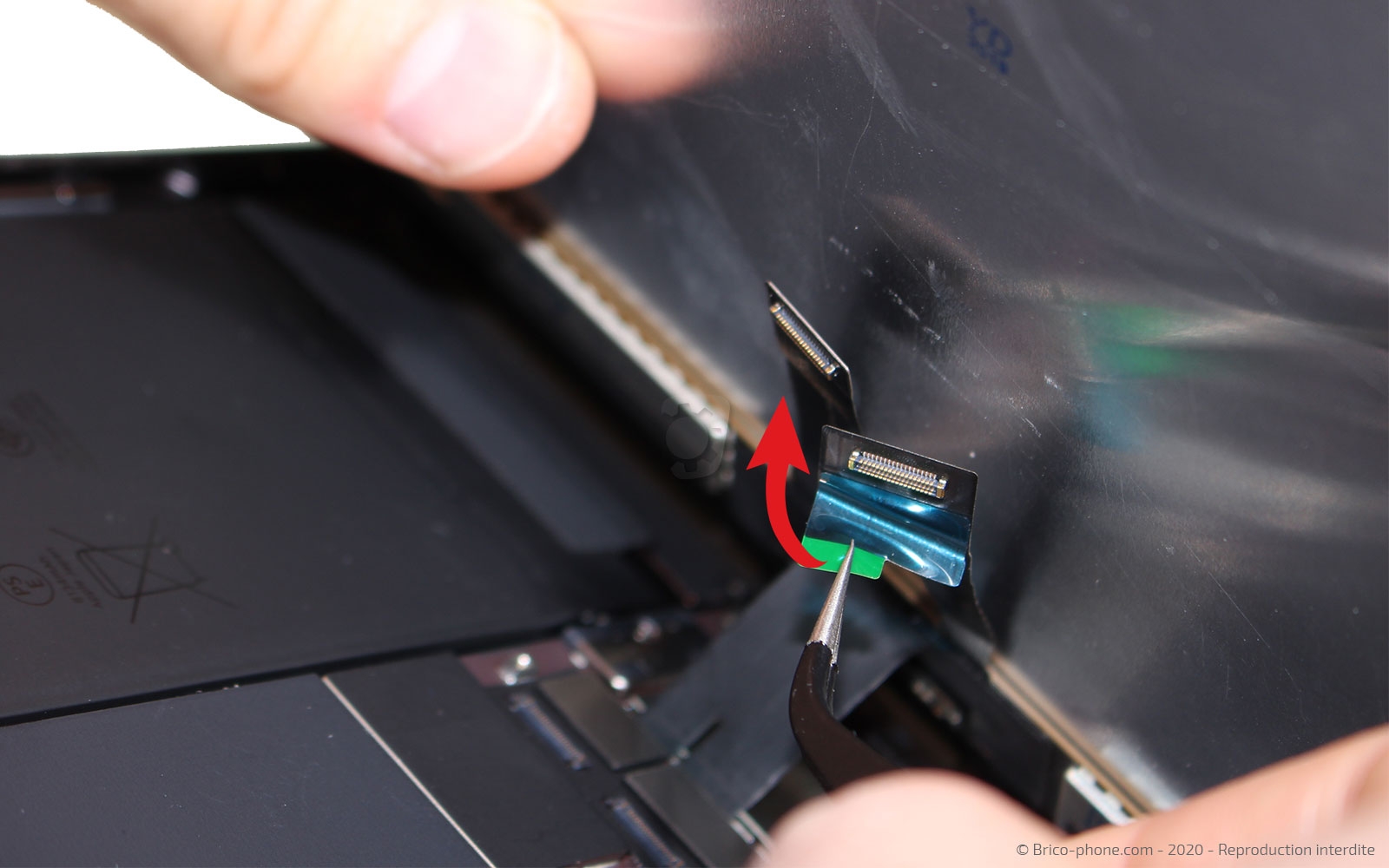

Pensez à repositionner le support de la caméra avant et à retirer tous les stickers placés sur les nappes.
Reconnectez tous les nappes et replacez la plaquette de protection.

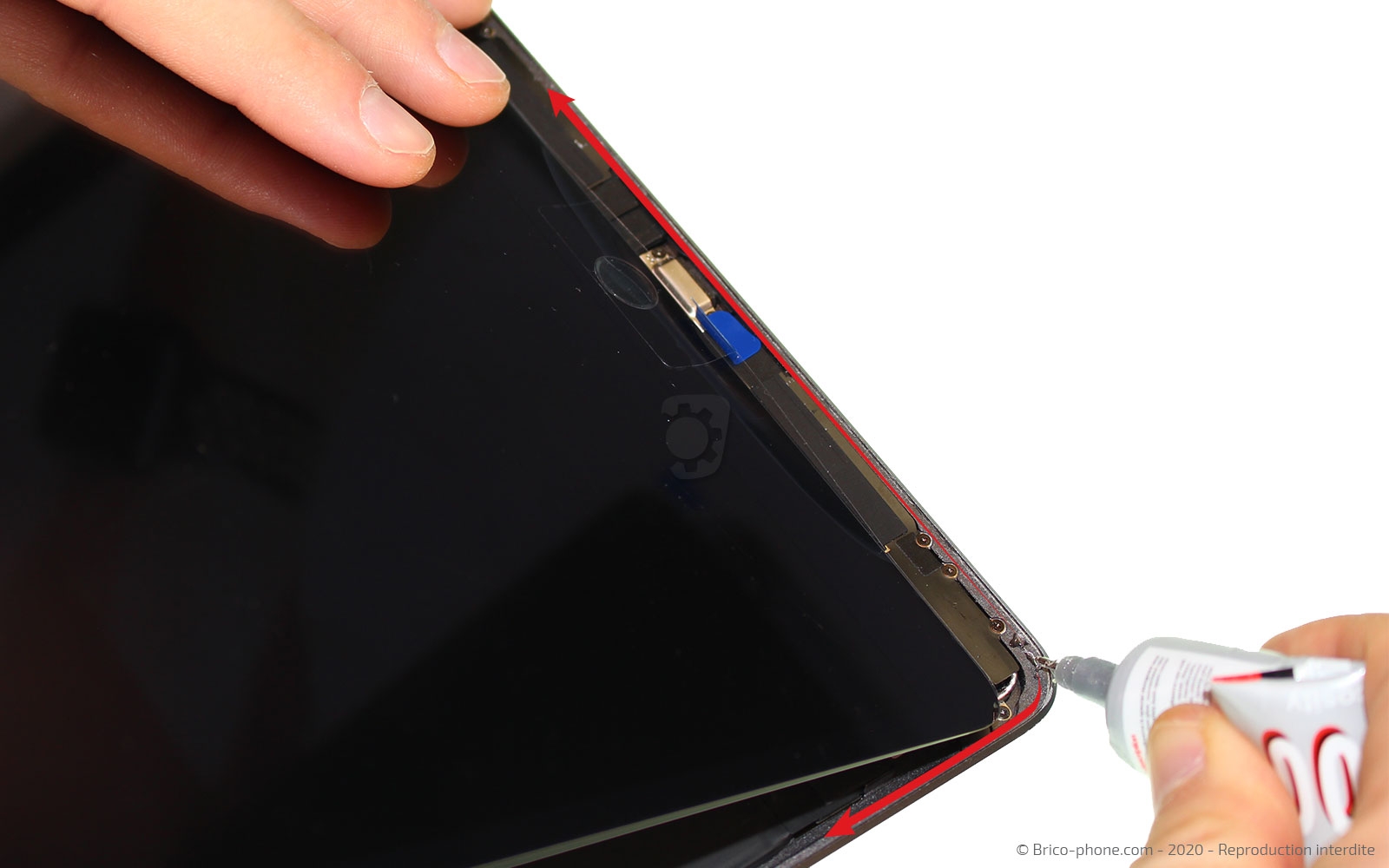

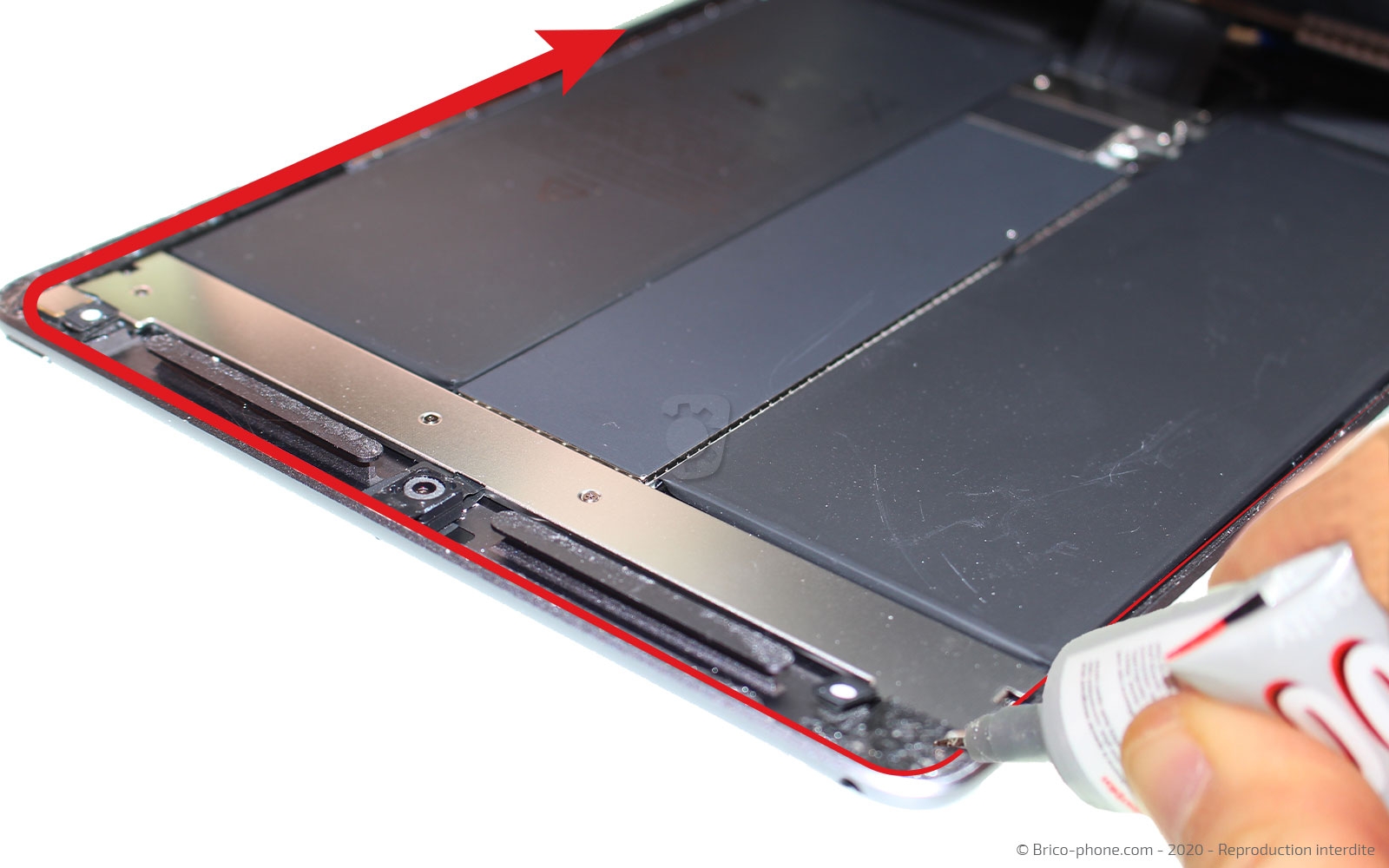

Puis, posez un filet de colle B-7000 sur la longueur du châssis et refermez votre iPad en faisant attention aux nappes de l'écran.

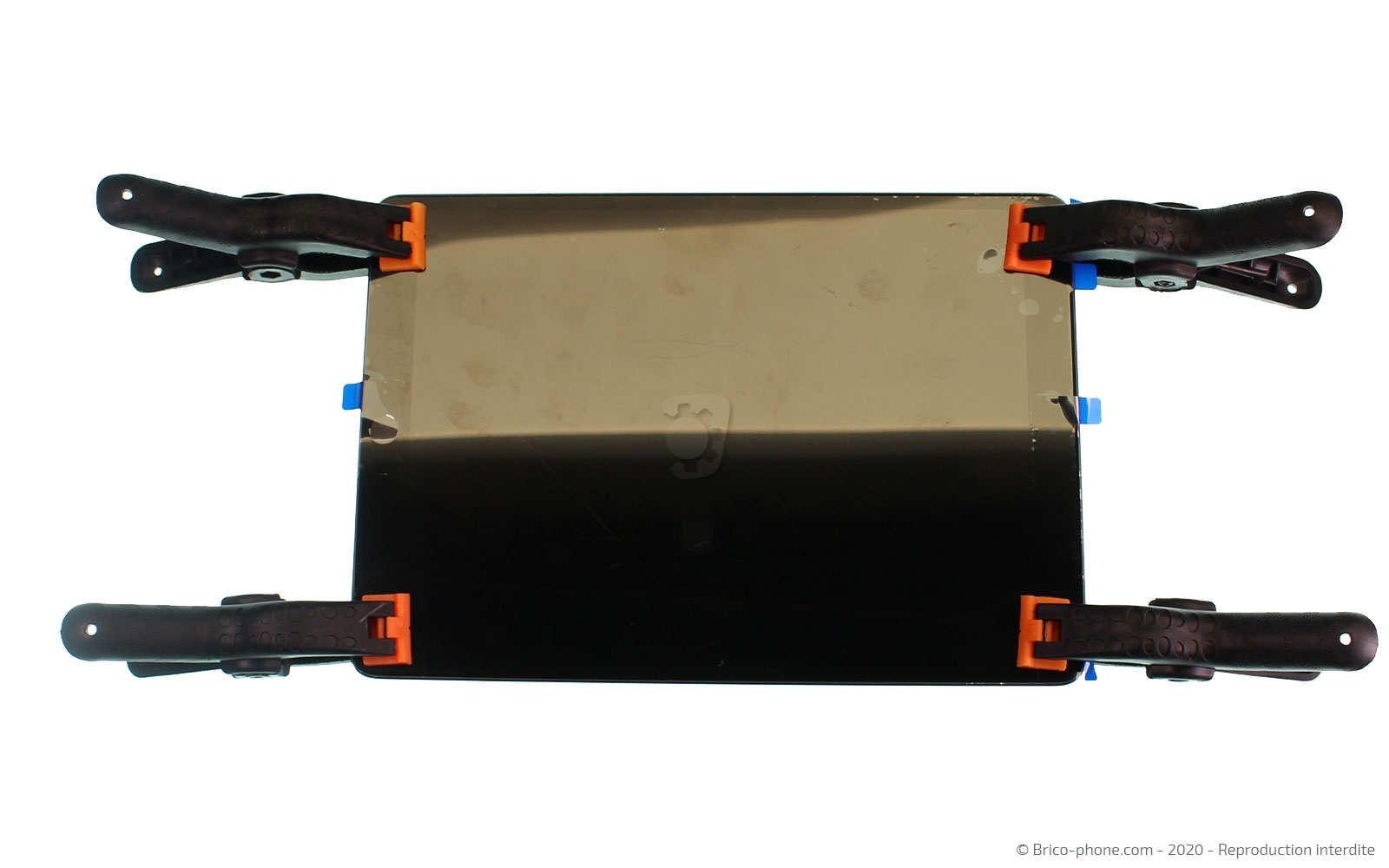

Mettez votre appareil sous presse environ 40 minutes en utilisant des pinces ou des gros livres.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
