Changement de la coque arrière sur Xperia 10

Temps estimé : 75 min
Difficulté : 4/5
Note de réparabilité : 7/20
Xperia 10 | Temps estimé : 75 min | Difficulté : 4/5

Votre Sony Xperia 10 est tombé et vous avez cassé sa coque arrière ? Brico-Phone a la solution ! Faire la réparation vous-même en commandant la pièce détachée ainsi que les outils nécessaires et en suivant notre tutoriel photos.

Diagnostic

› La coque arrière de votre Xperia 10 est abimée ou cassée

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Coque arrière originale de Sony Xperia 10 Noir
22,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°7 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

Avant de commencer

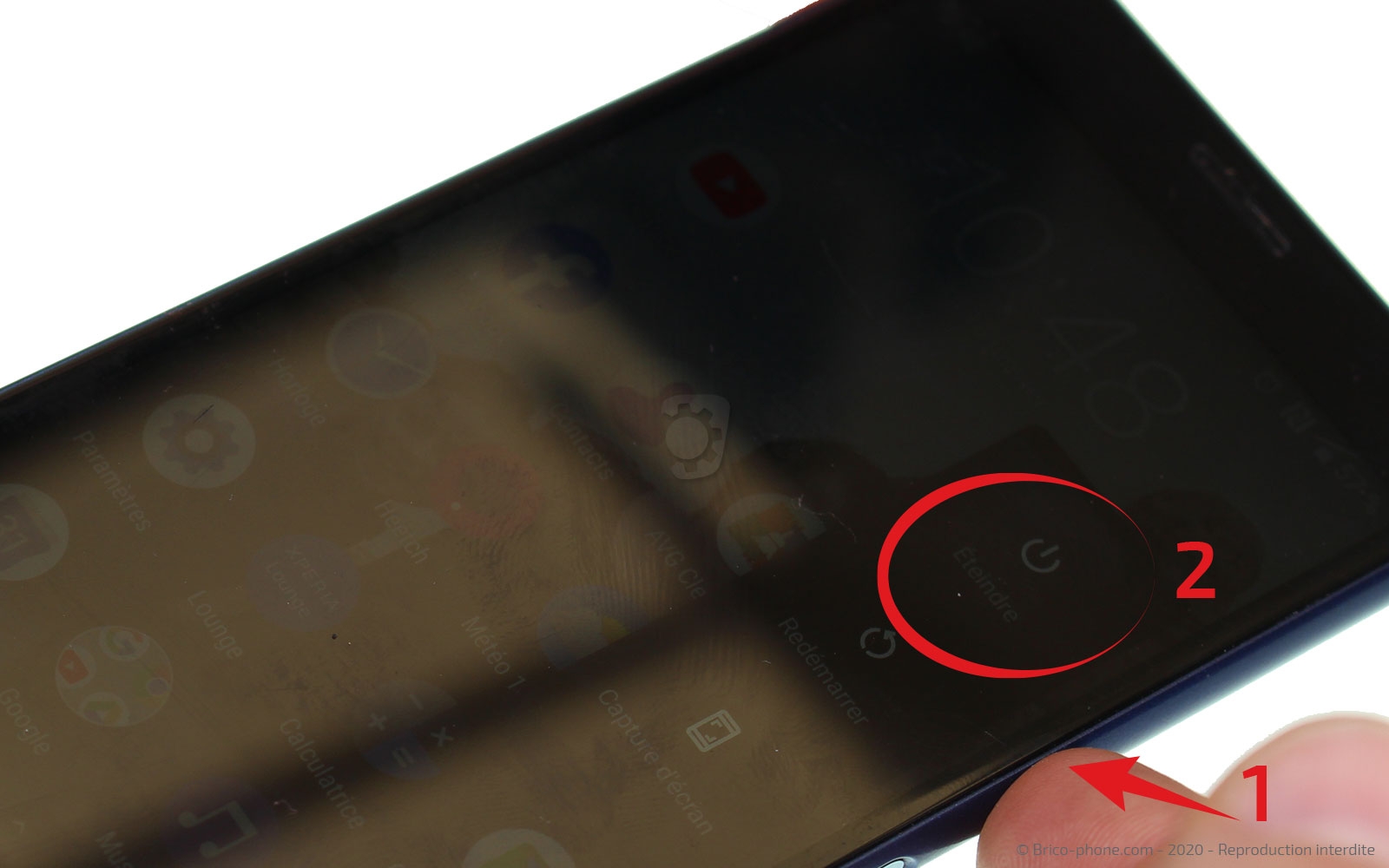

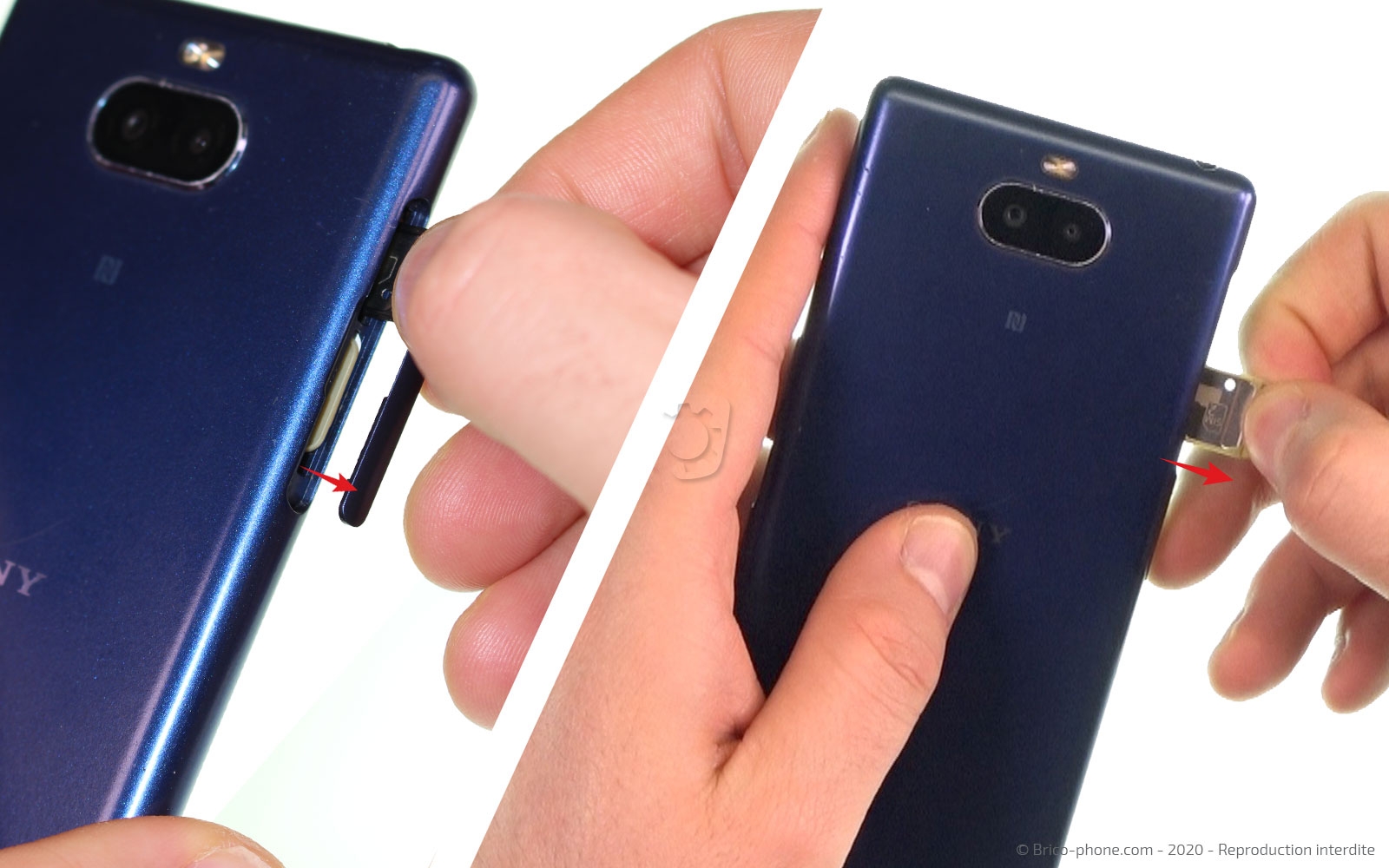

Pour travailler dans de bonnes conditions, il est conseillé d'éteindre votre téléphone et de connaître le modèle exact. Commençons par l'éteindre, pour effectuer cette manipulation, restez appuyé sur le bouton power, puis appuyez sur "éteindre". Par la suite, retirez le tiroir sim en tirant dessus, puis le second qui se cache à côté du premier racksim (photo 2).

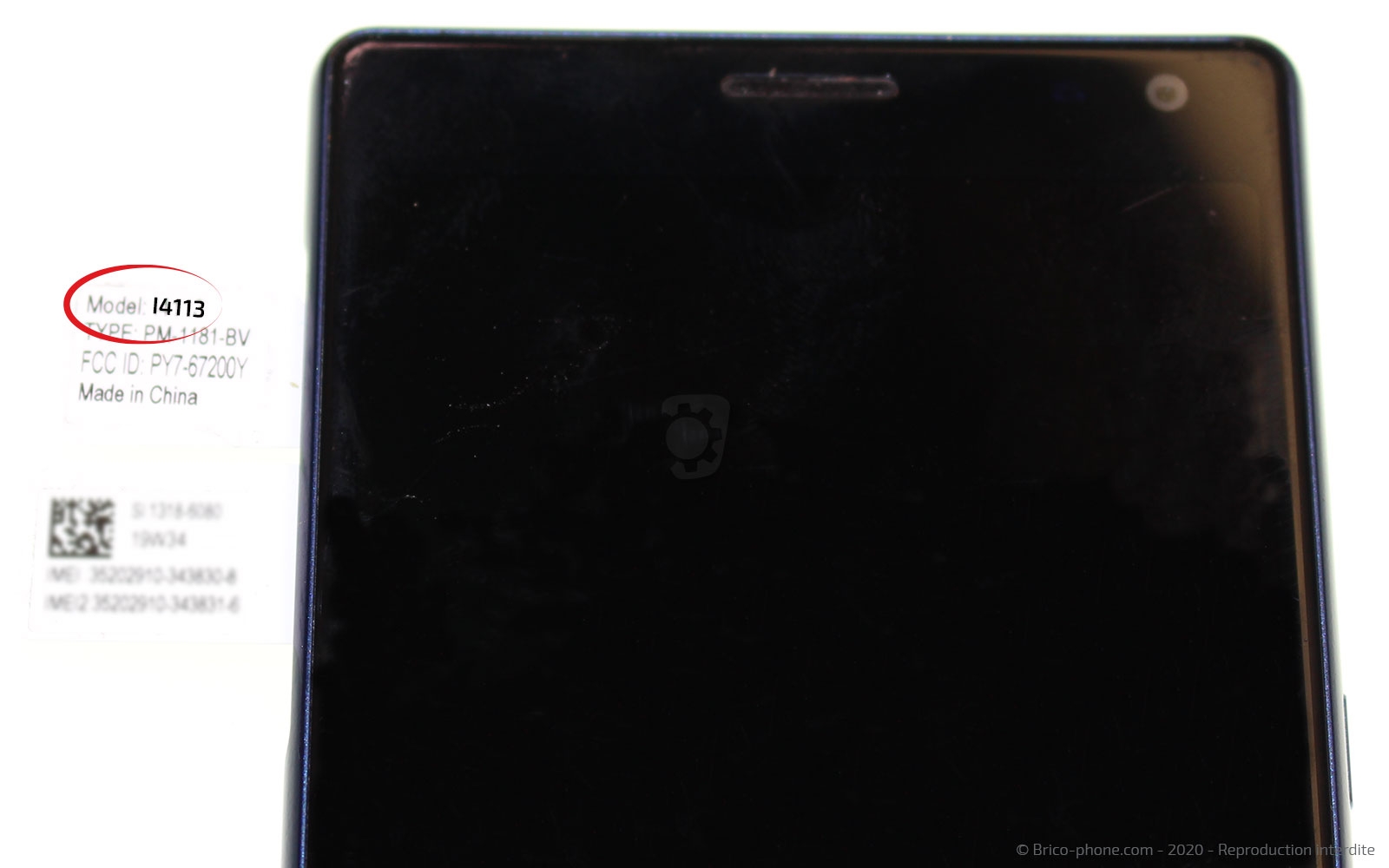

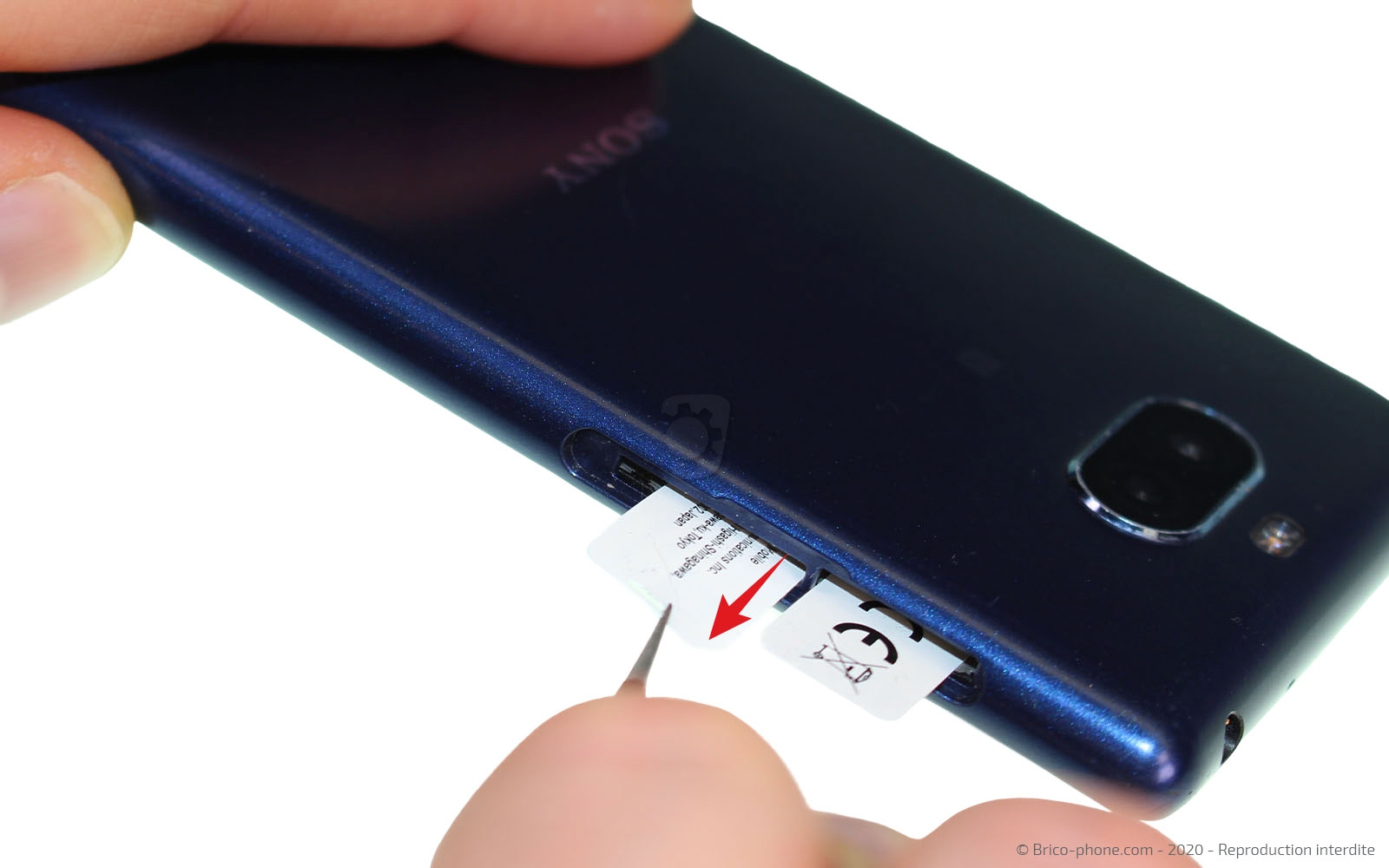

Dernière vérification, le numéro de modèle ! Rien de plus simple, dans le logement des racks sim, tirez la languette blanche et si vous possédez bien un Sony Xperia 10, il doit y avoir inscrit "I4113".
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tiroir SIM pour Sony Xperia 10 Noir
7,30 €
Etape 1 : Chauffer l'écran

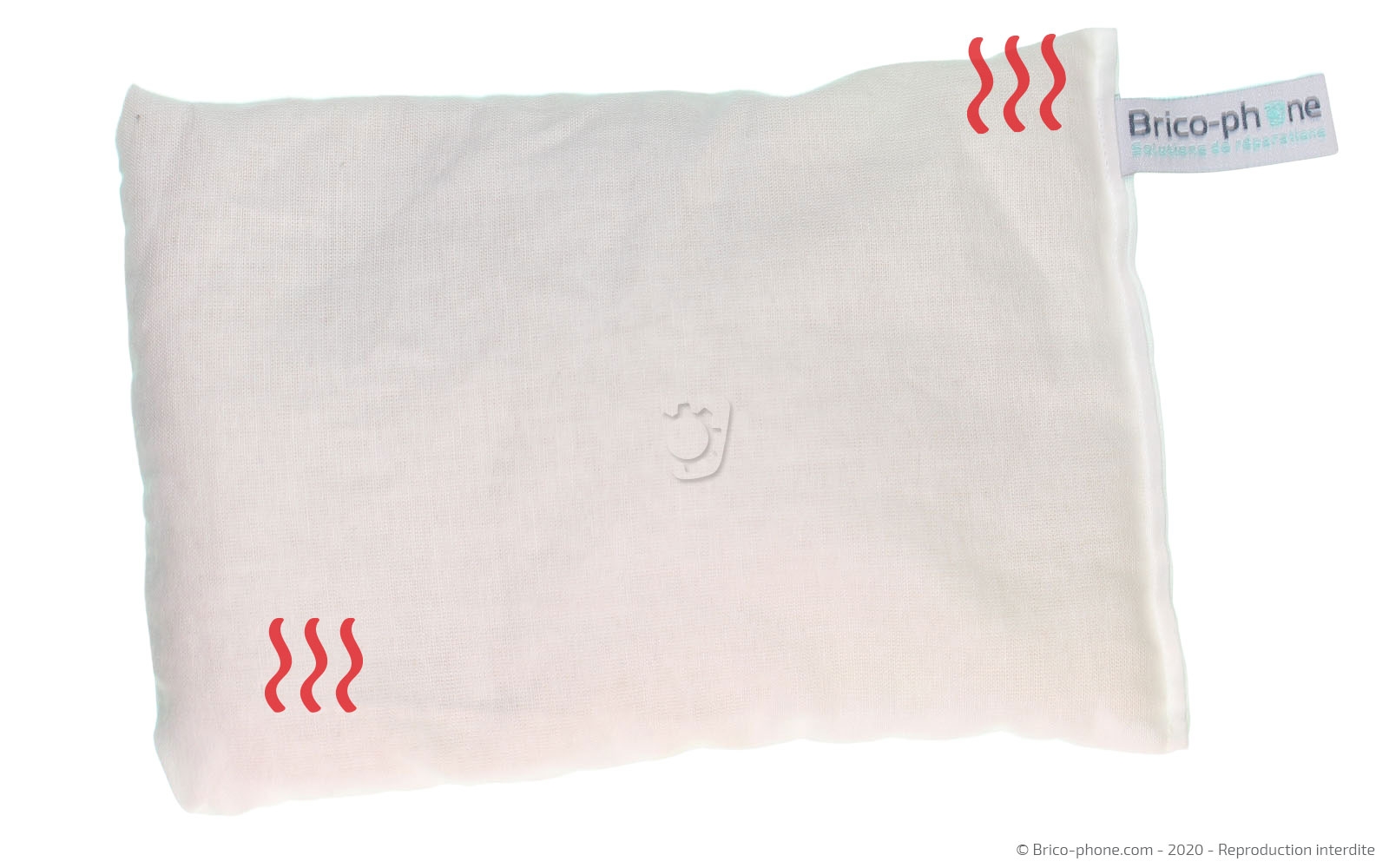

Nous vous proposons deux solutions pour ramollir l'adhésif qui maintient l'écran au châssis du téléphone. Le coussin chauffant que vous trouverez sur notre site, qui est à passer au micro-onde durant 1 à 2 minutes, avant de l'appliquer sur l'écran environ 30 à 40 secondes.

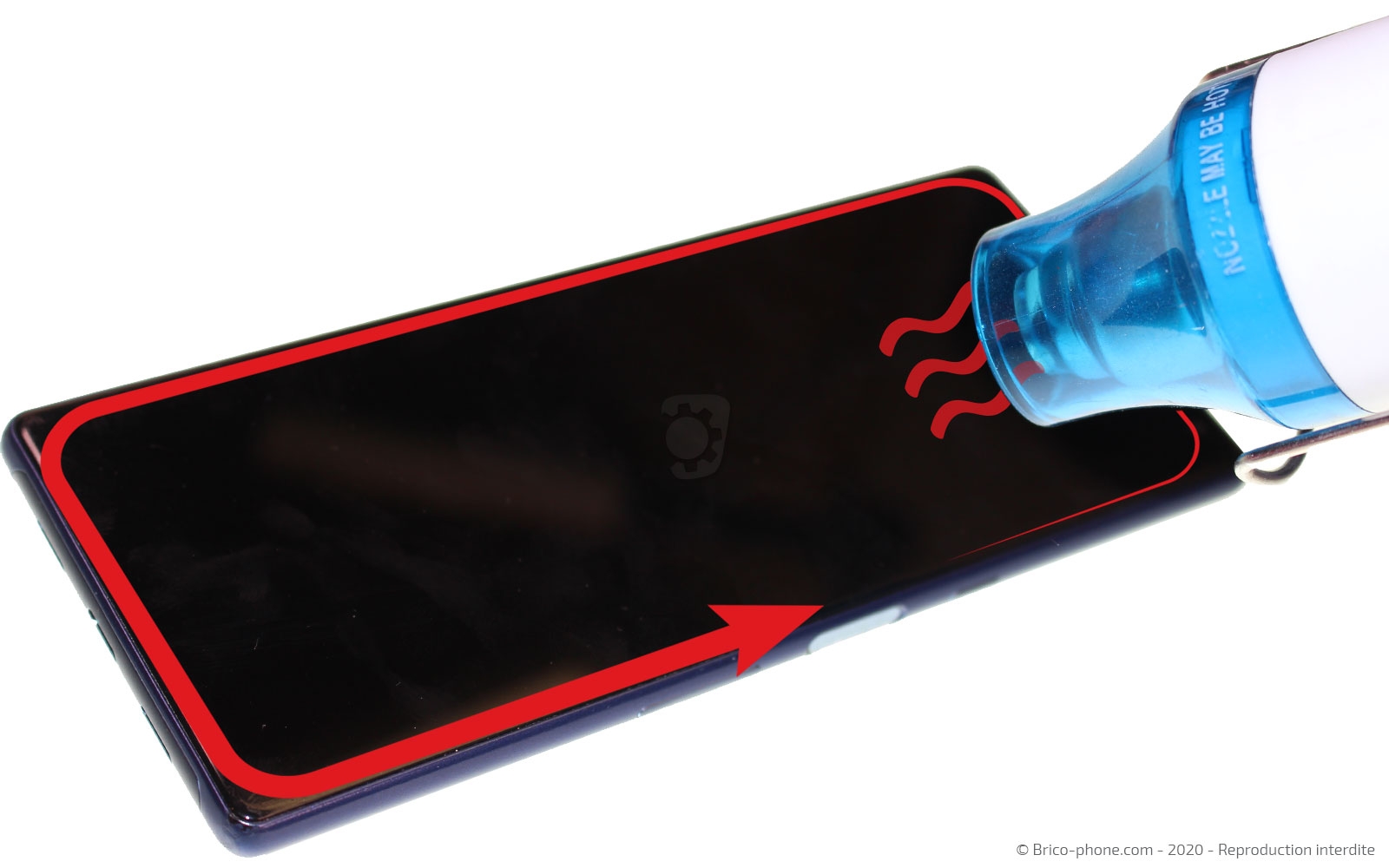

Si vous avez un sèche-cheveux ou un décapeur thermique, vous pouvez l'utiliser pour chauffer le contour de l'écran, en ne dépassant pas les 80 degrés au risque d'abîmer les composants internes.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €
Etape 2 : Ouvrir le téléphone

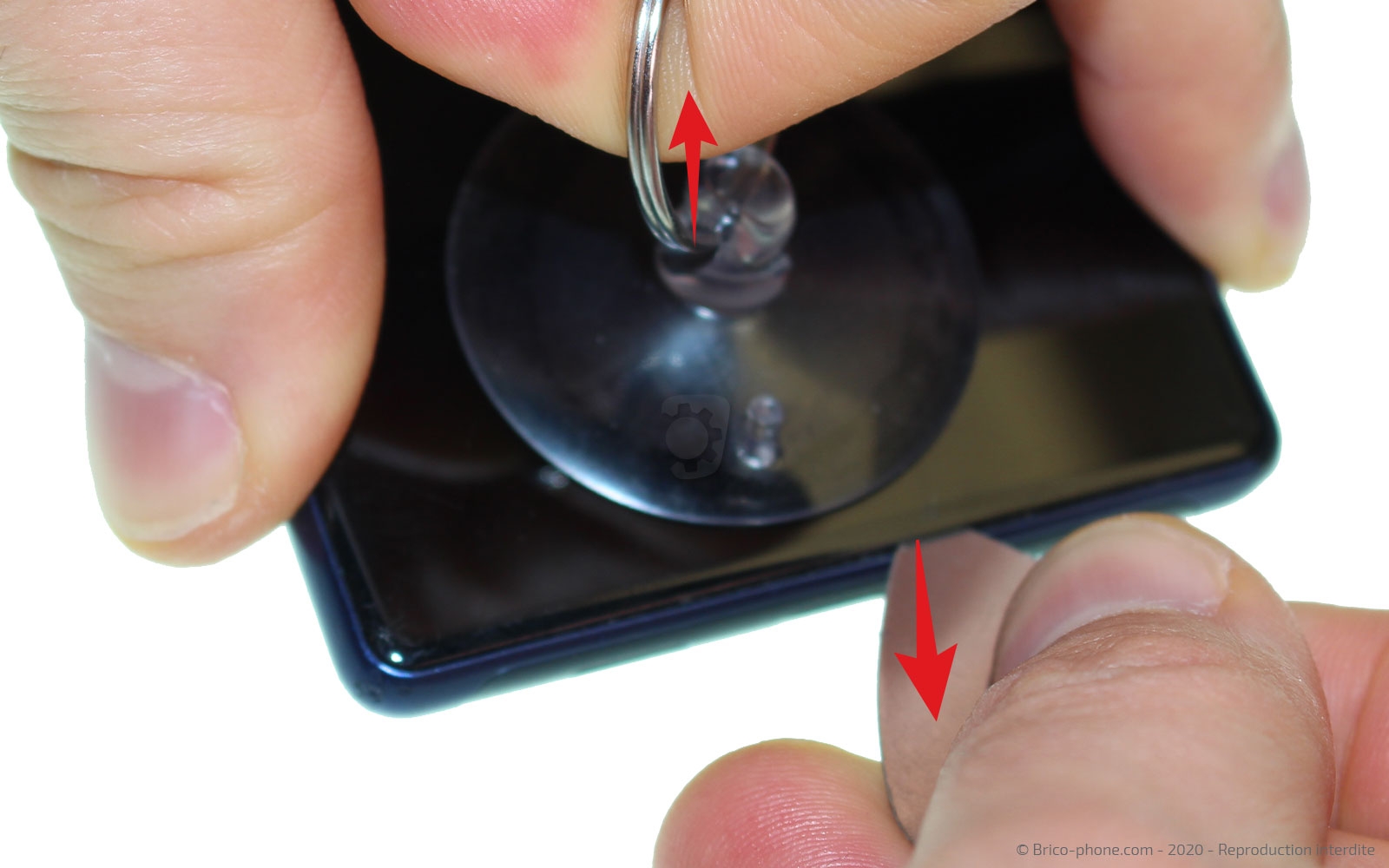

Créons un point d'insertion sur ce téléphone, pour faire cela, placez la ventouse sur le bas de l'écran et tirez sur son anneau. Insérez entre l'écran et le châssis le médiator en métal troué pour faire un interstice.
Maintenant que le bas de l'écran est un peu décollé, insérez les médiators en plastique pour faire le tour du téléphone, afin de décoller l'écran.
Ouvrez l'écran vers la droite (photo 4).
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Déconnecter la batterie

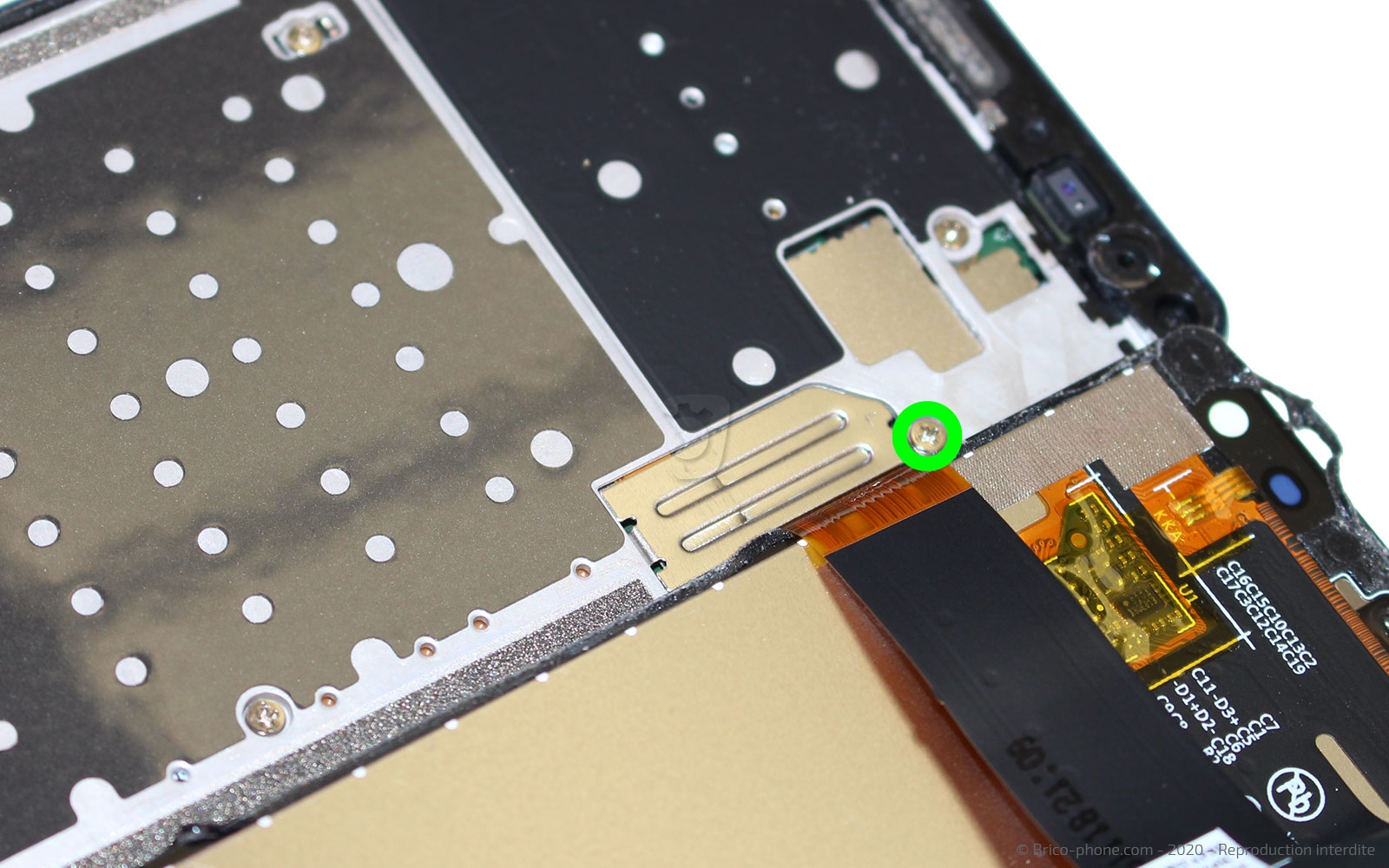

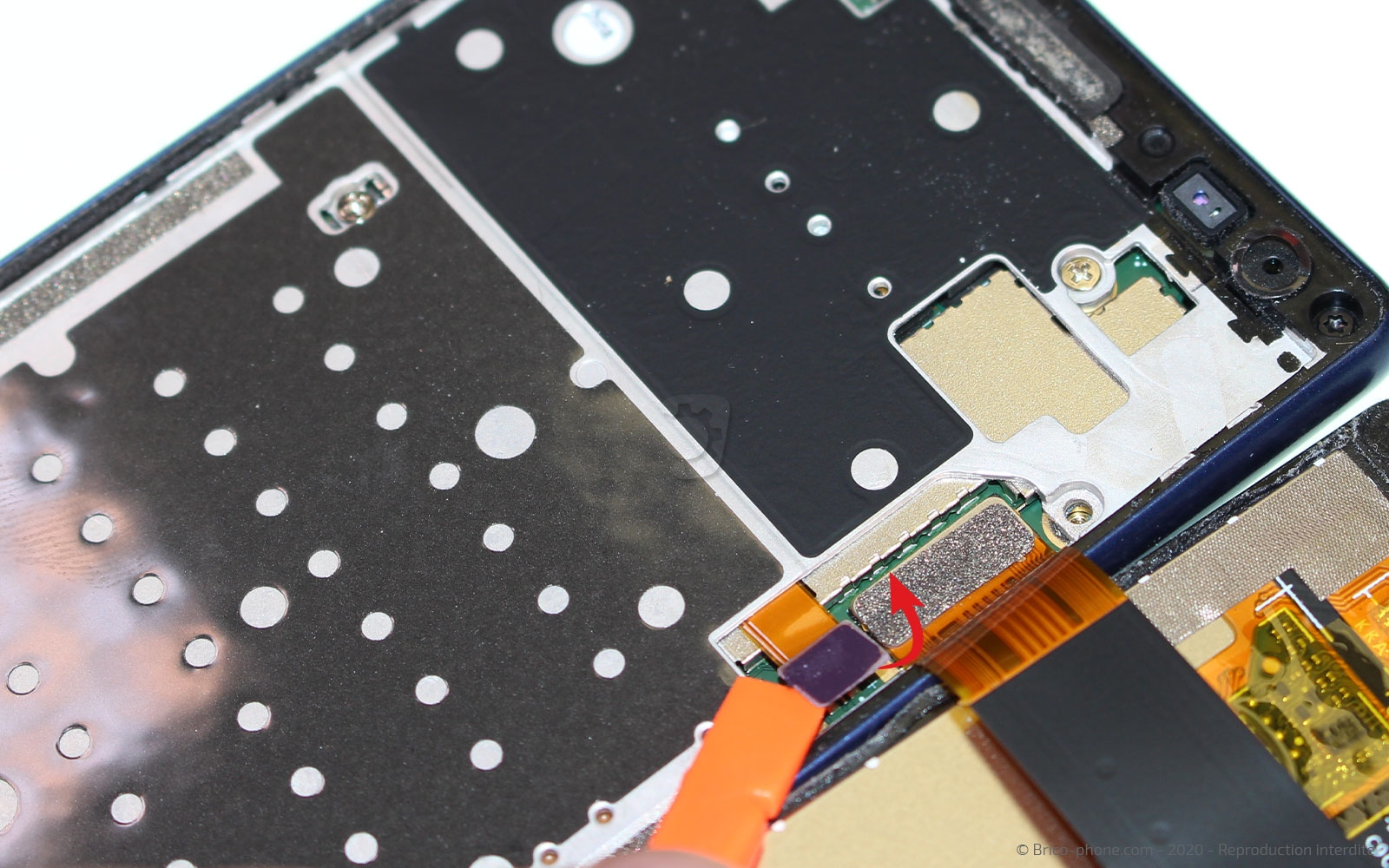

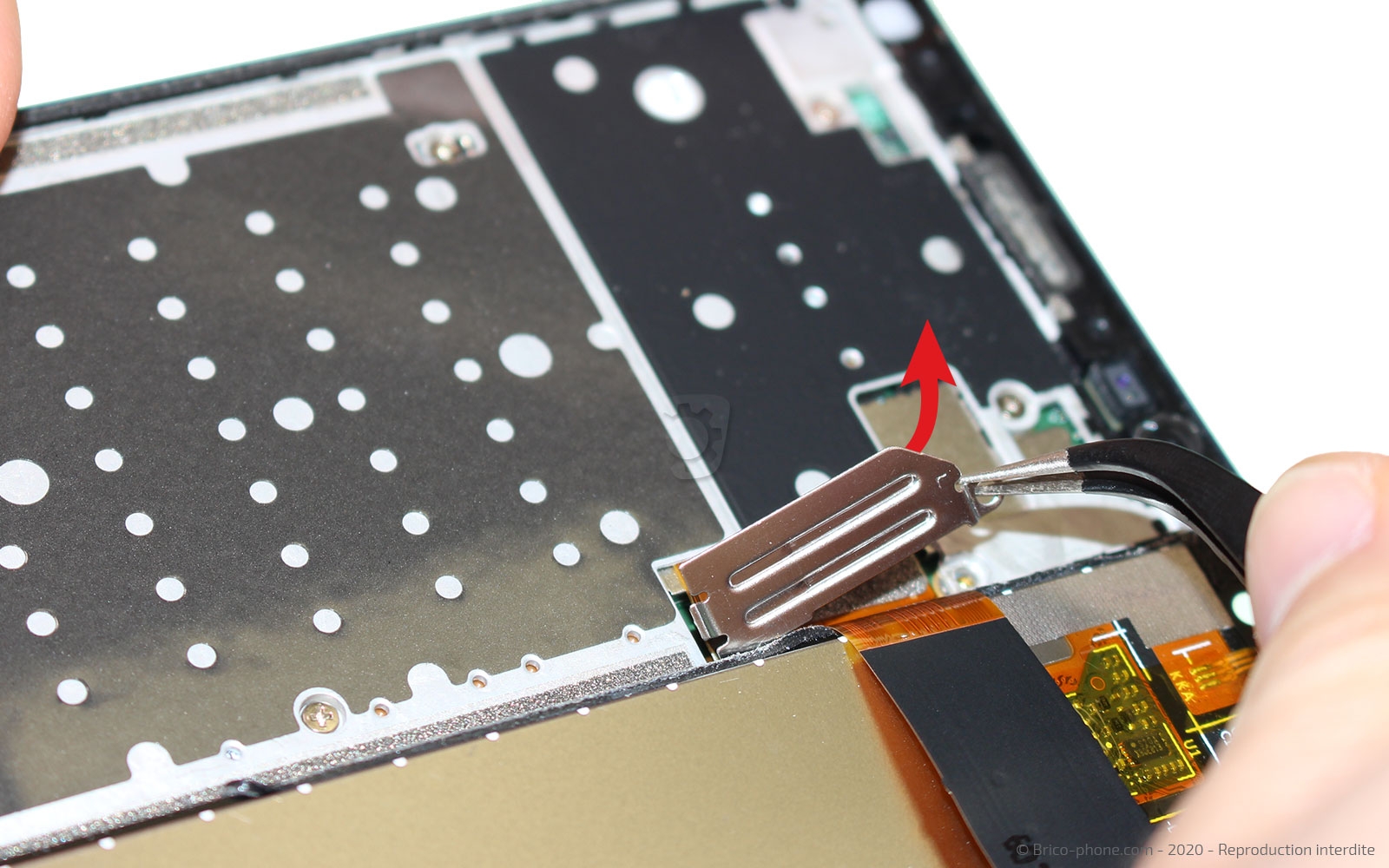

Avant de déconnecter la batterie, il faut avoir accès à sa nappe. Prenez le tournevis cruciforme pour dévisser la vis entourée en vert, et ôtez la plaquette avec la pincette.
Déconnectez la batterie avec le spudger.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 4 : Retirer l'écran

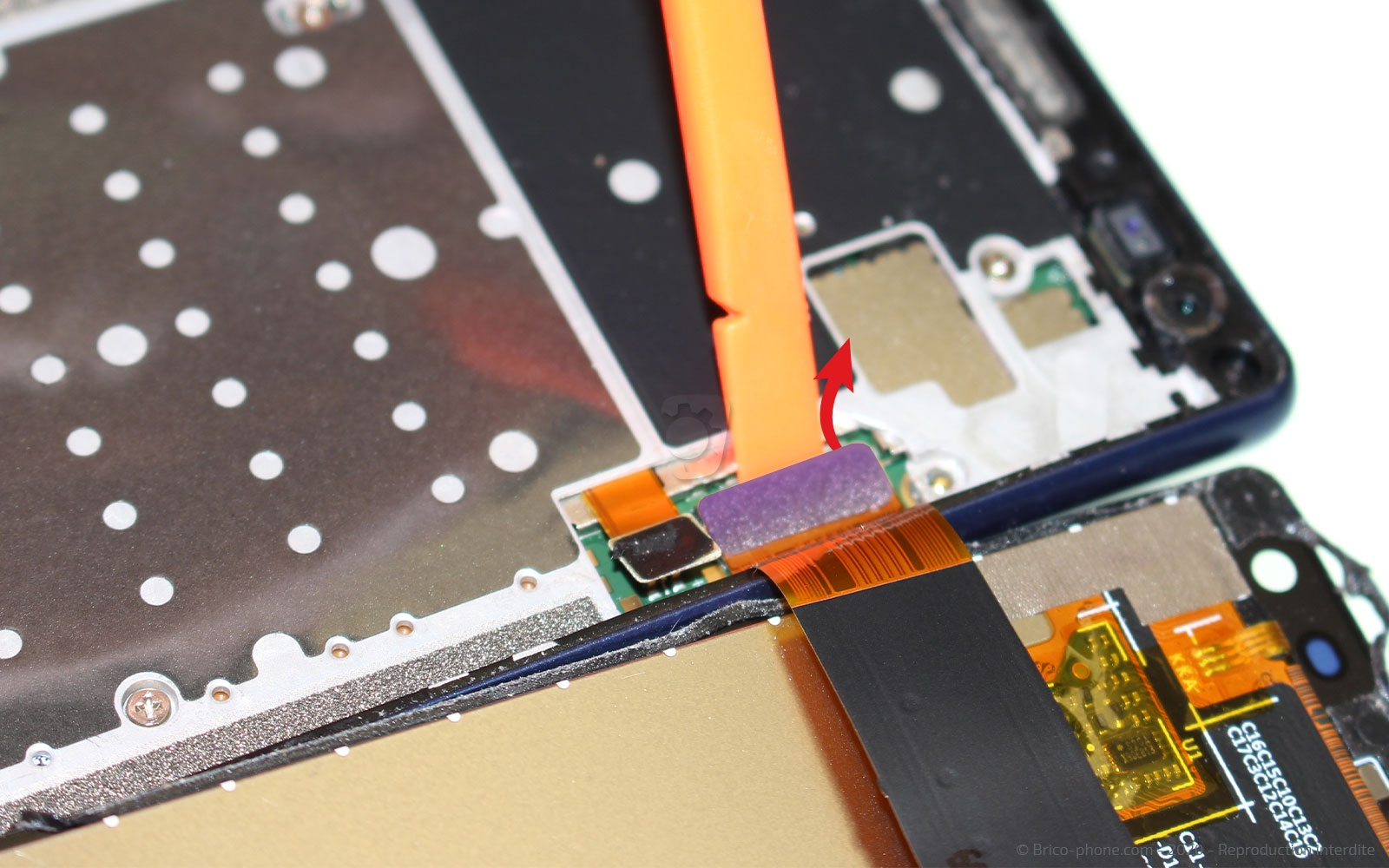

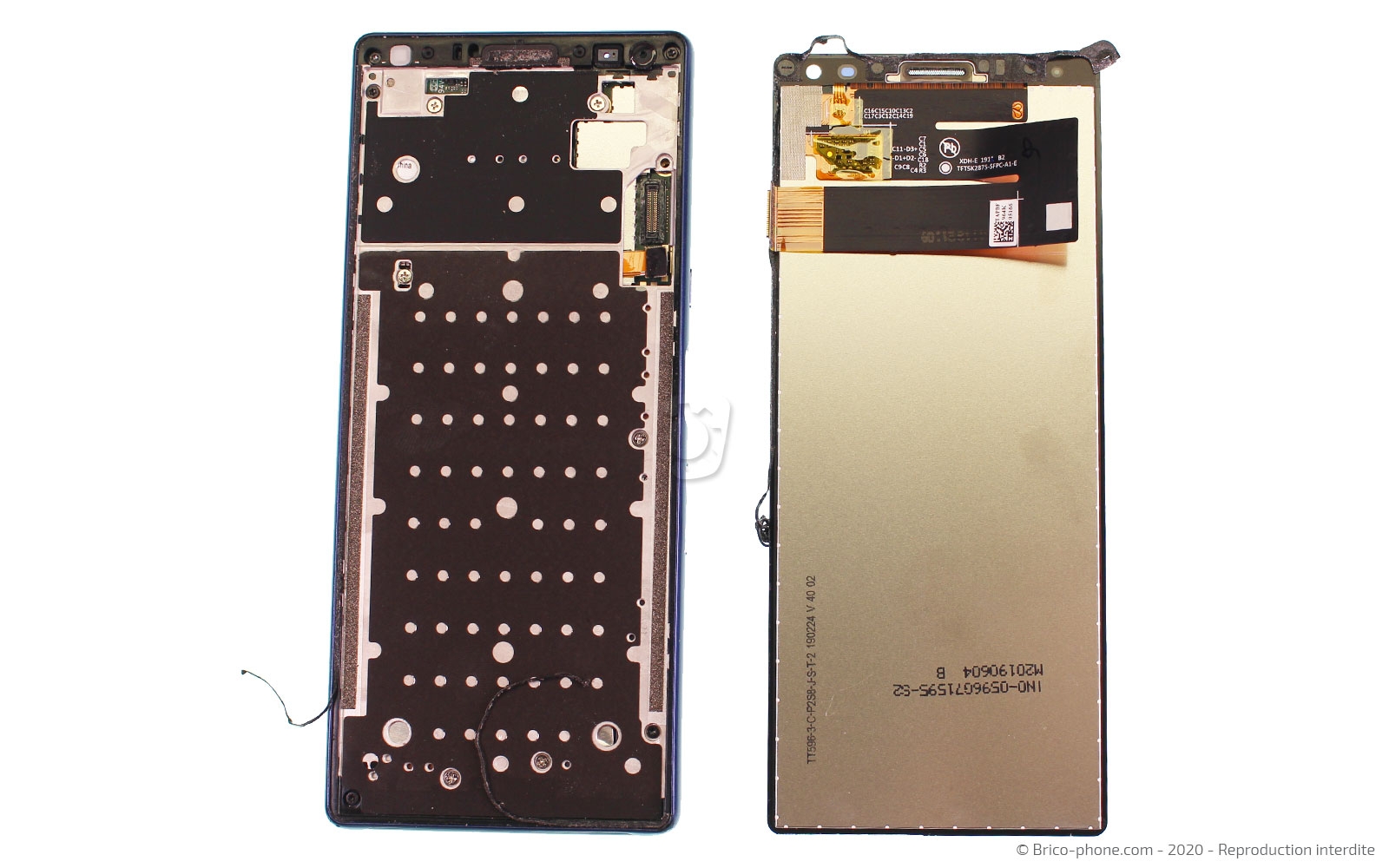

Faites de même pour la nappe de l'écran avec la spatule.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Dévisser les vis du châssis intermédiaire

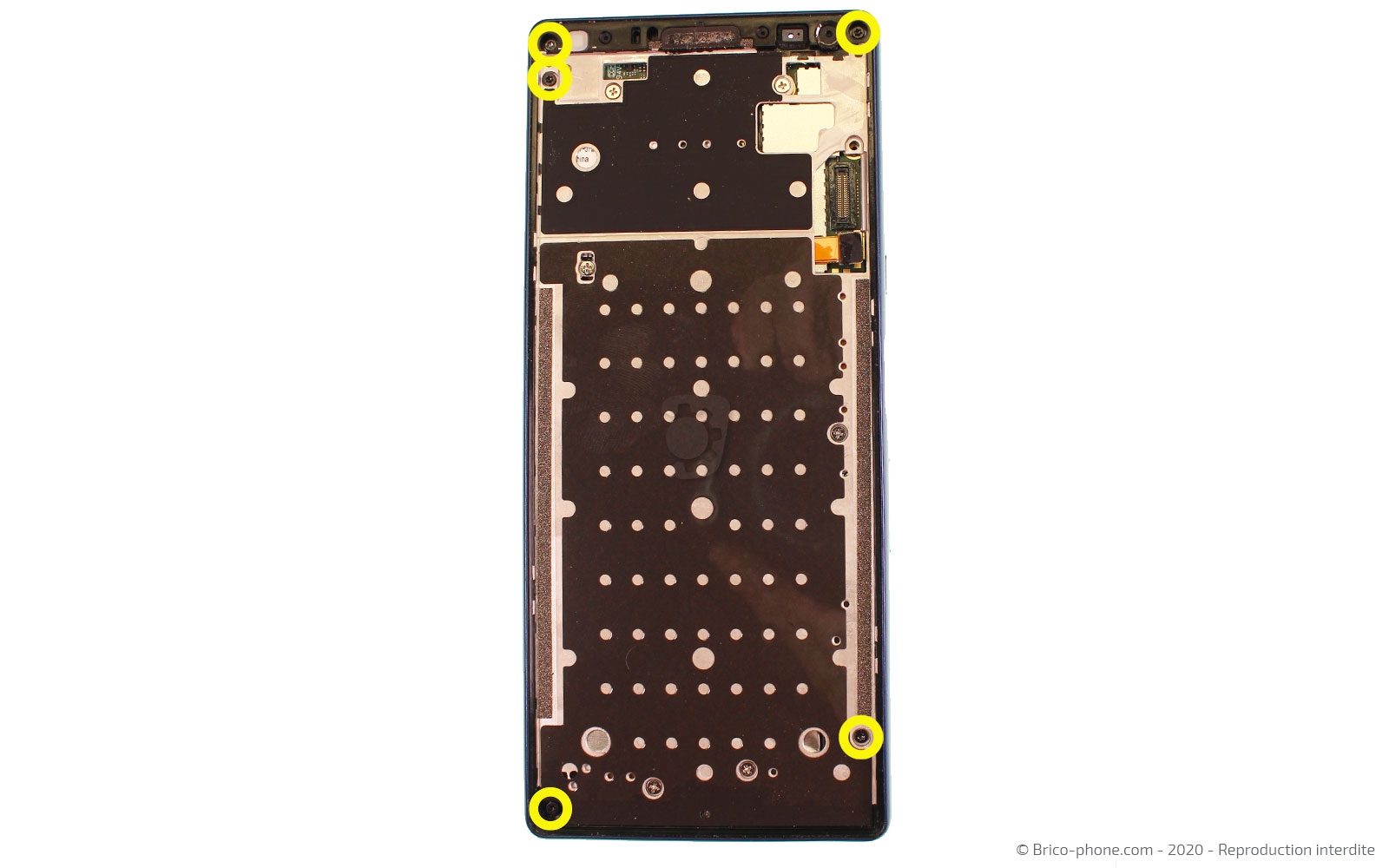

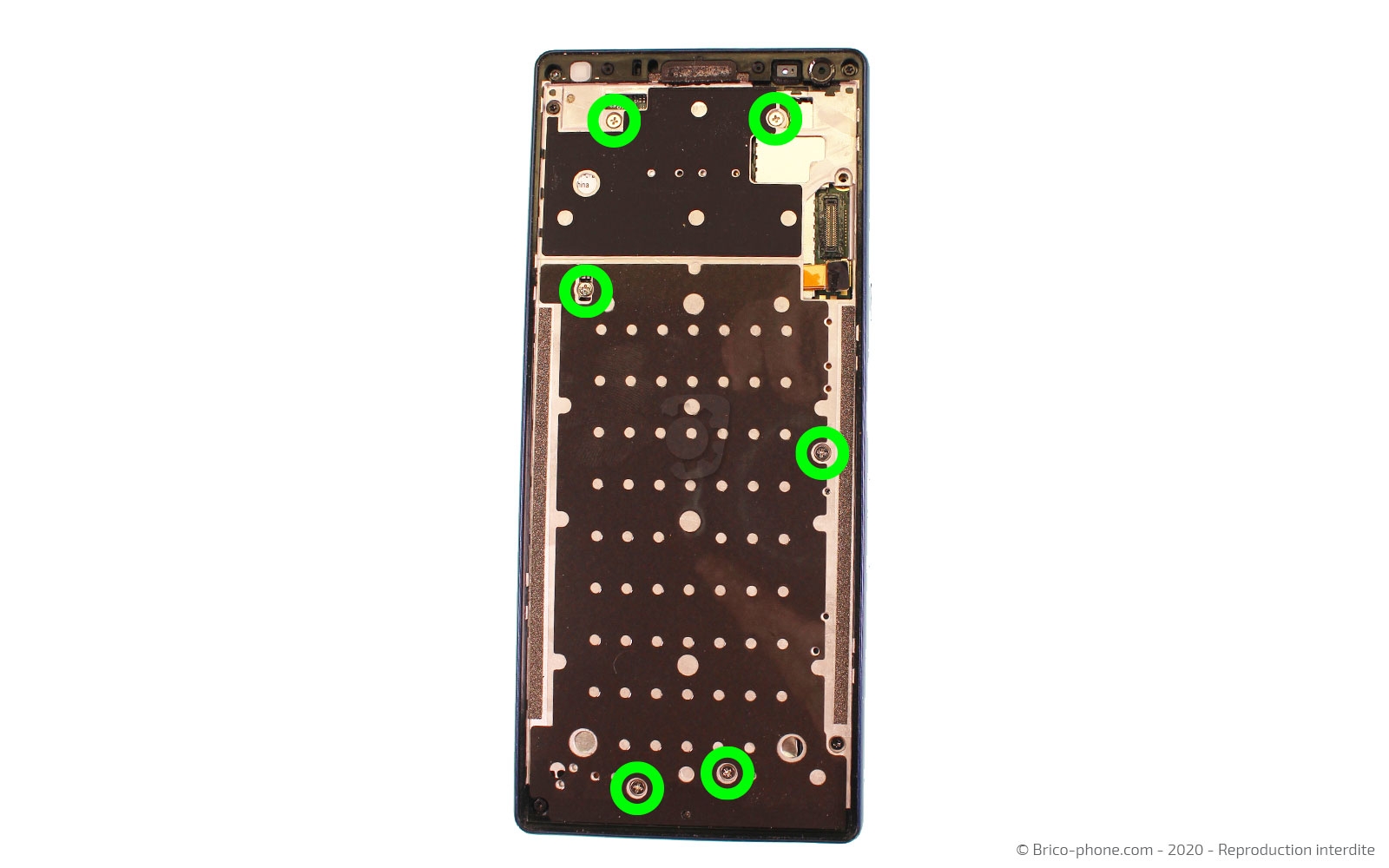

Pour extraire le châssis intermédiaire, commencez par dévisser les 5 vis entourées en jaune à l'aide du tournevis Torx 4, puis les 6 vis cruciformes entourées en vert avec le tournevis adéquat.

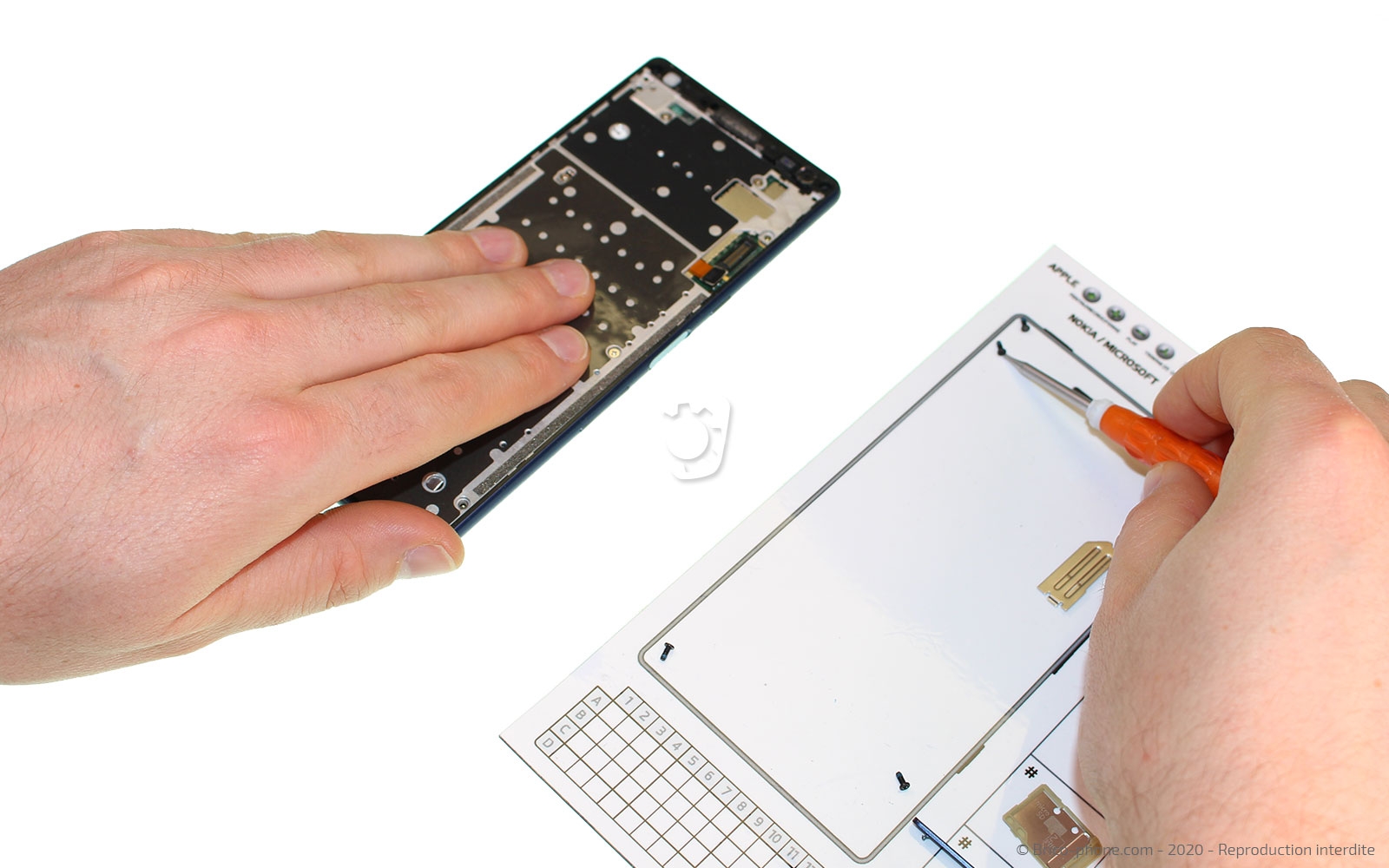

Pensez à positionner vos vis sur le patron d'aide au montage universel qu'il soit papier, adhésif ou magnétique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel Torx 4
12,90 €
Châssis intermédiaire pour Sony Xperia 10
14,90 €
Etape 6 : Extraire le châssis intermédiaire

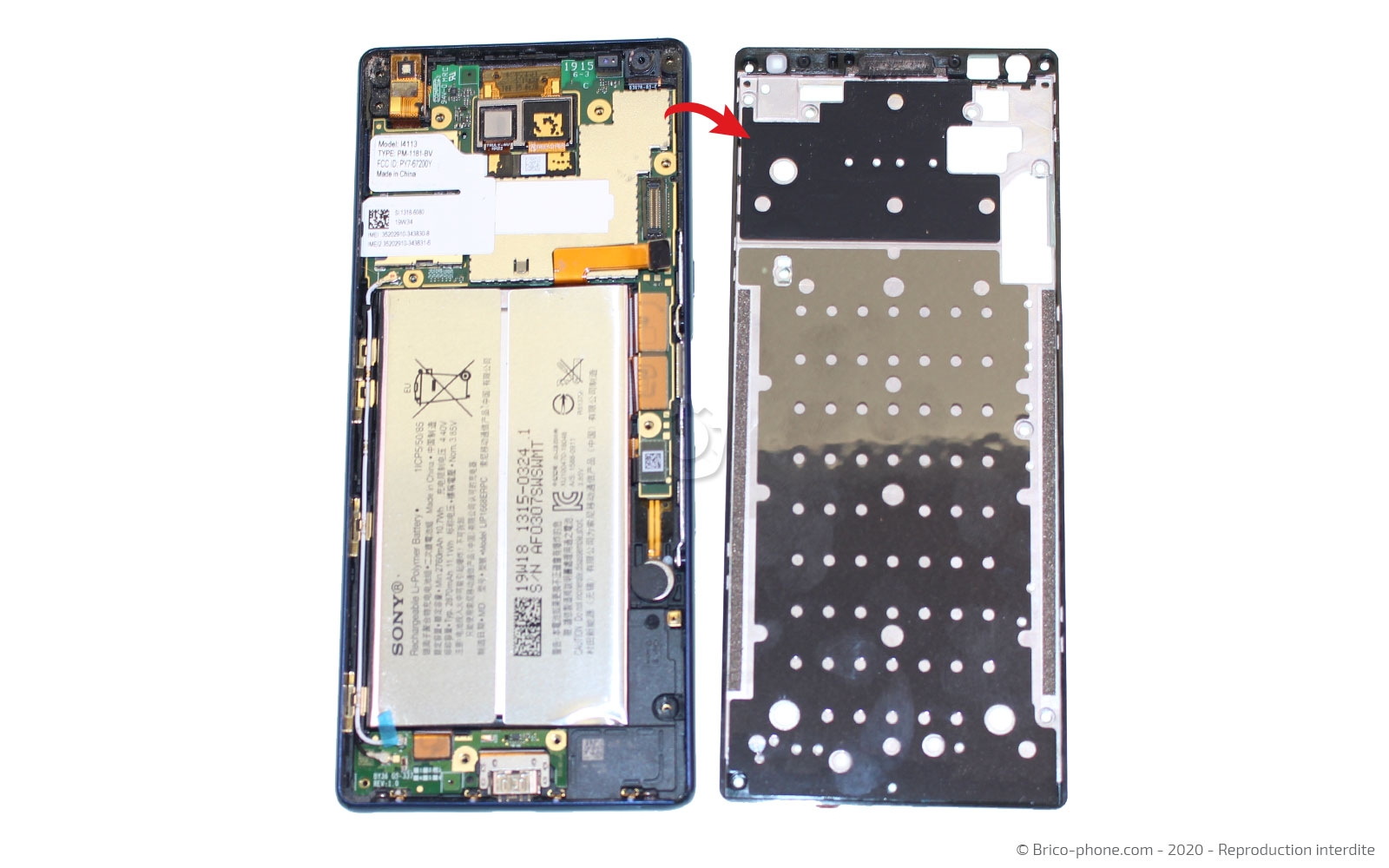

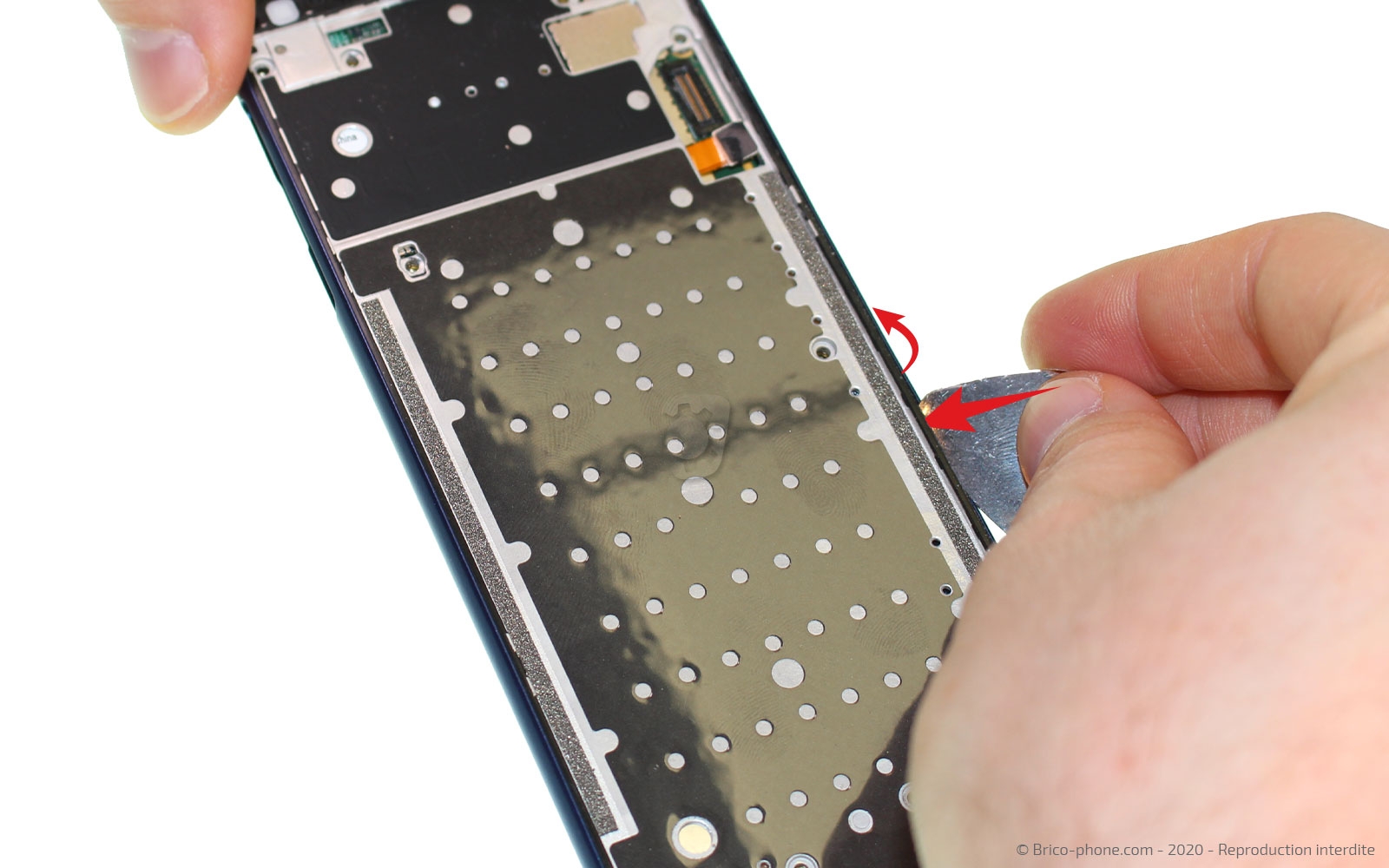

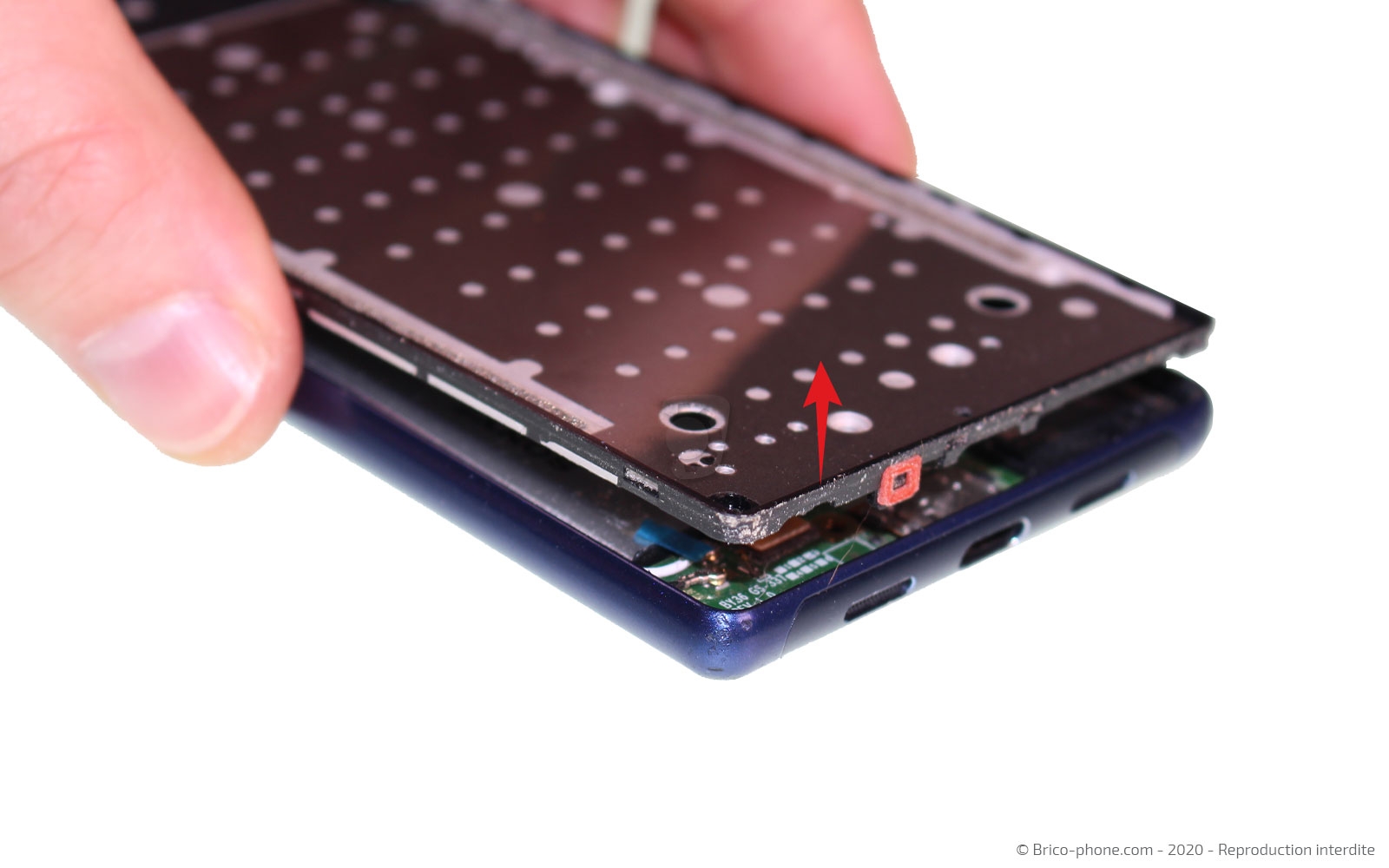

Prenez le médiator en métal pour déclipser le châssis intermédiaire de la coque arrière.
Insérez le médiator dans le logement entre la coque et le châssis pour faire levier, faites-le sur tout le pourtour du téléphone afin de l'extraire.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Retirer l'étiquette du modèle

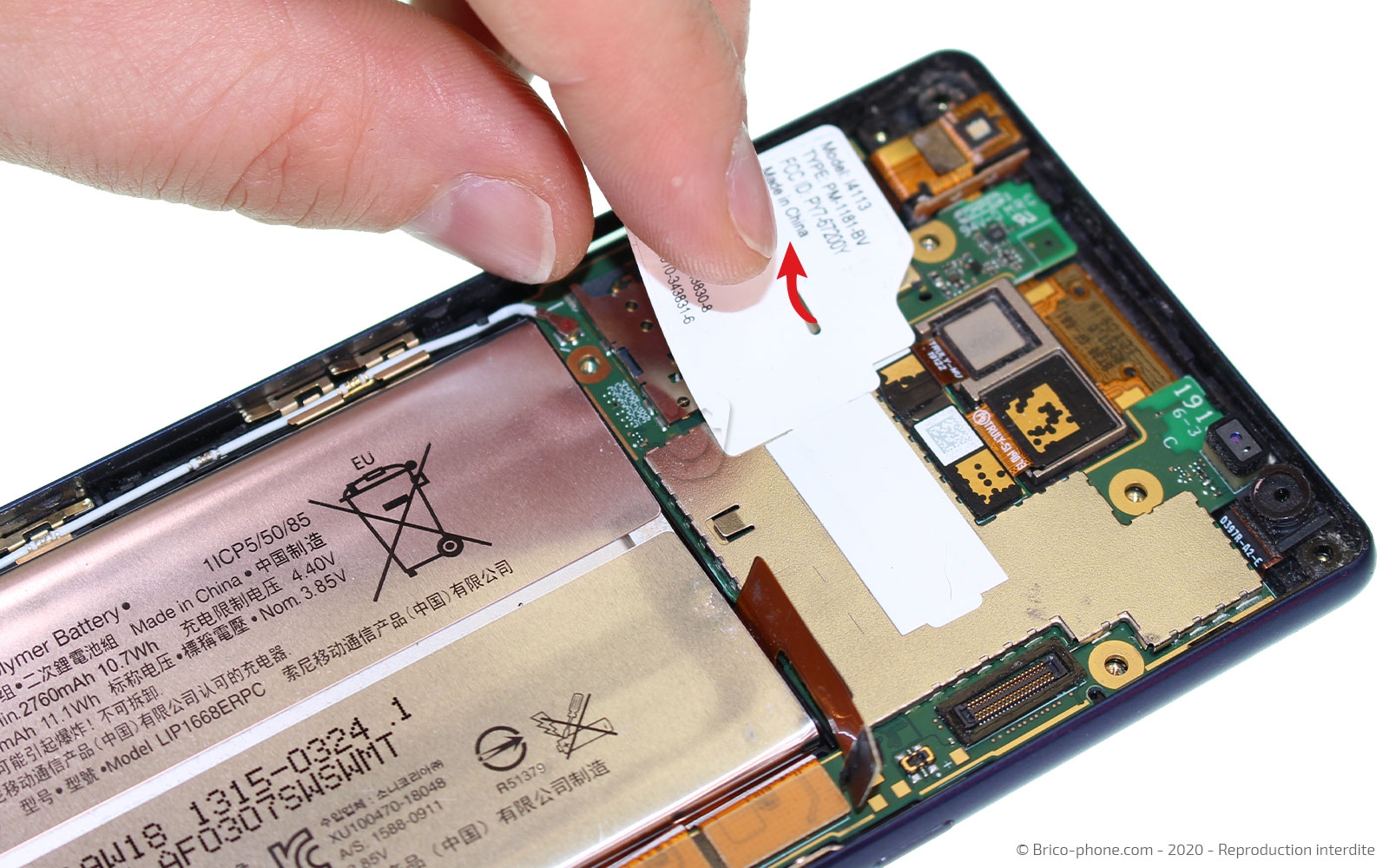

Pour retirer l'étiquette du modèle, attrapez-la et tirez dessus pour la sortir du téléphone.
Etape 8 : Déconnecter la carte-mère

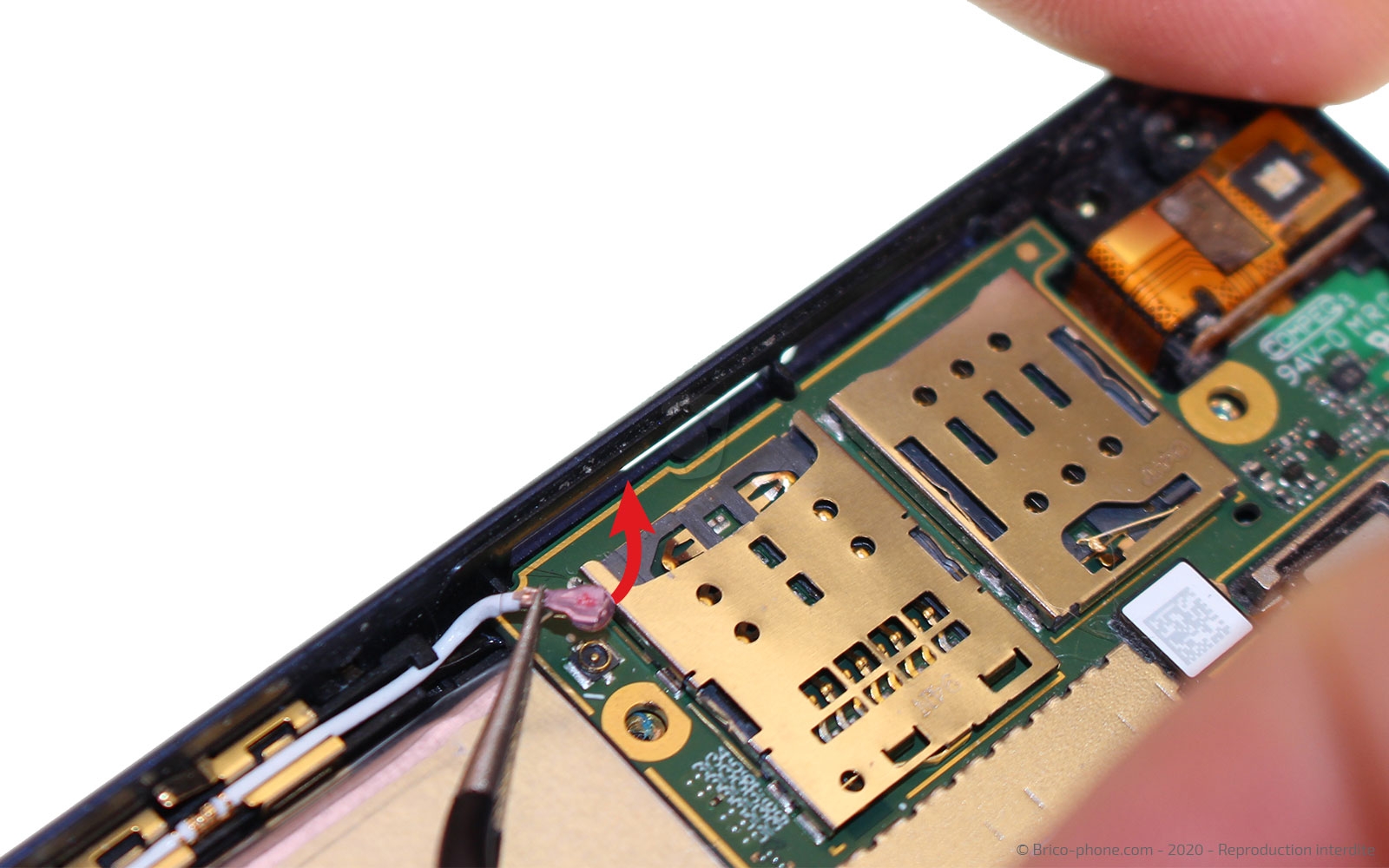

Pour pouvoir retirer la carte-mère, il faut déconnecter toutes les nappes qui sont connectées dessus. Commencez par le câble coaxial blanc qui se trouve à gauche à l'aide de la pincette en métal.

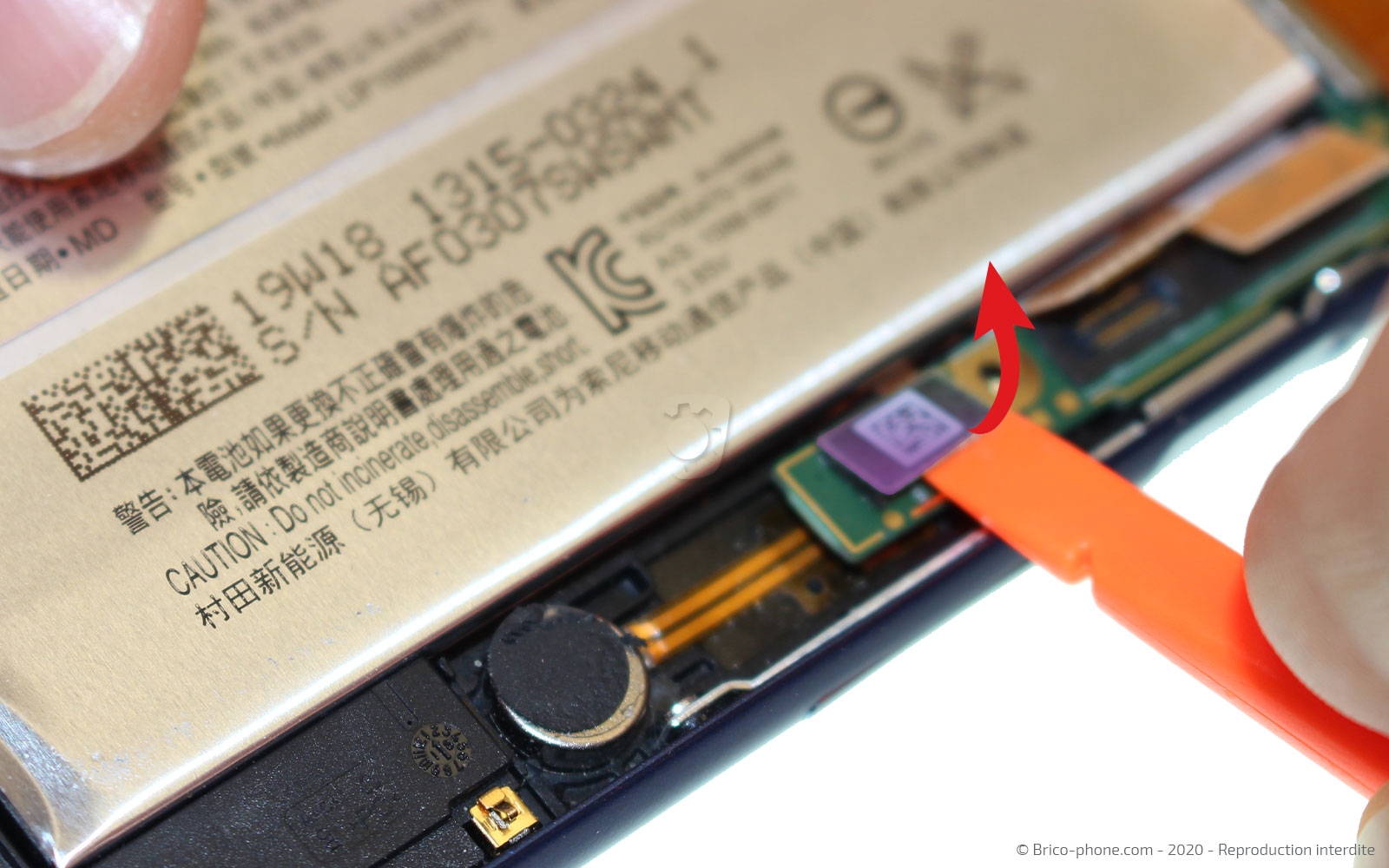

Il ne vous reste plus qu'a déconnecter les deux nappes du connecteur de charge et celle qui gère le bouton du lecteur d'empreintes digitales, des boutons power et volumes avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Extraire la carte-mère

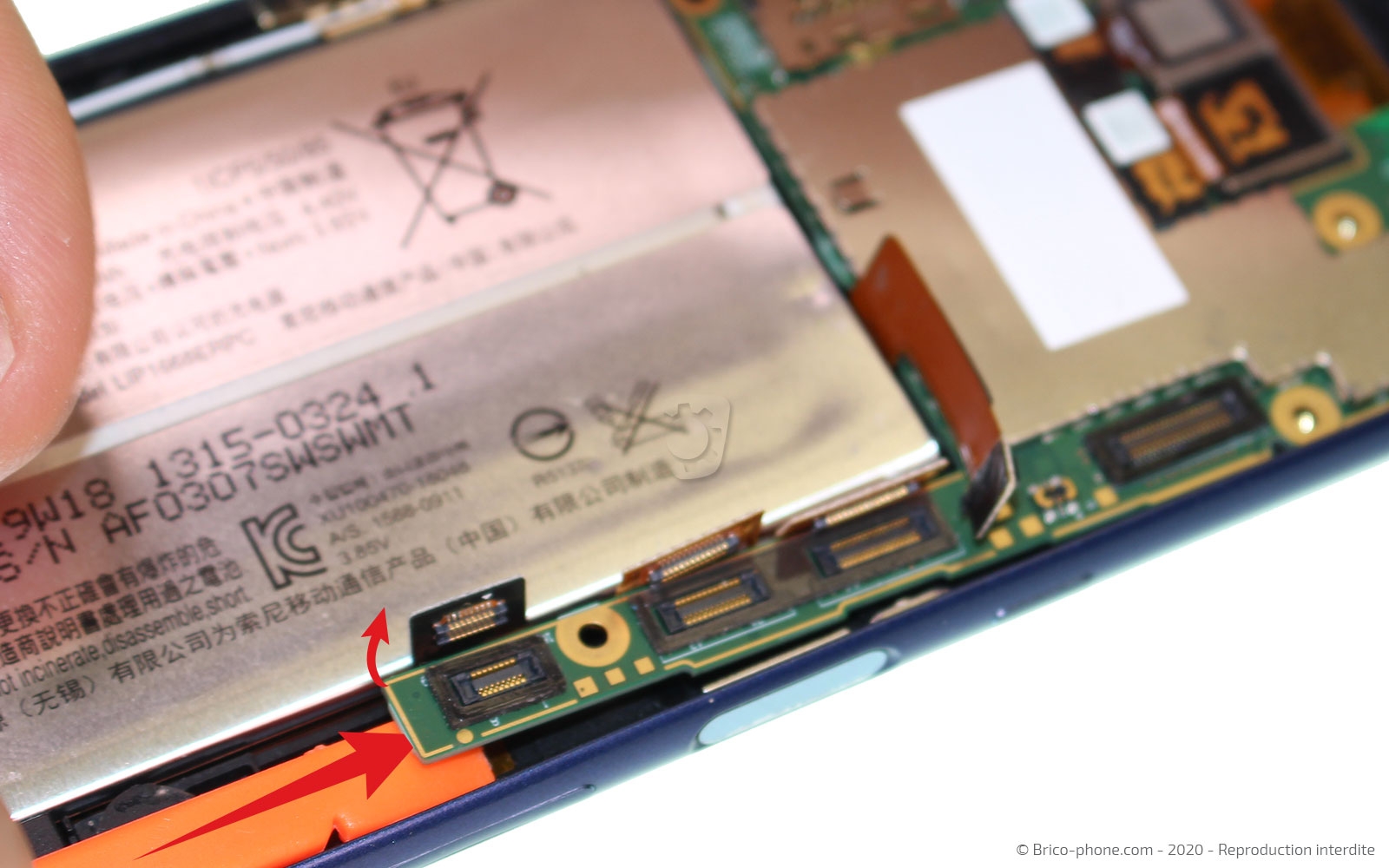

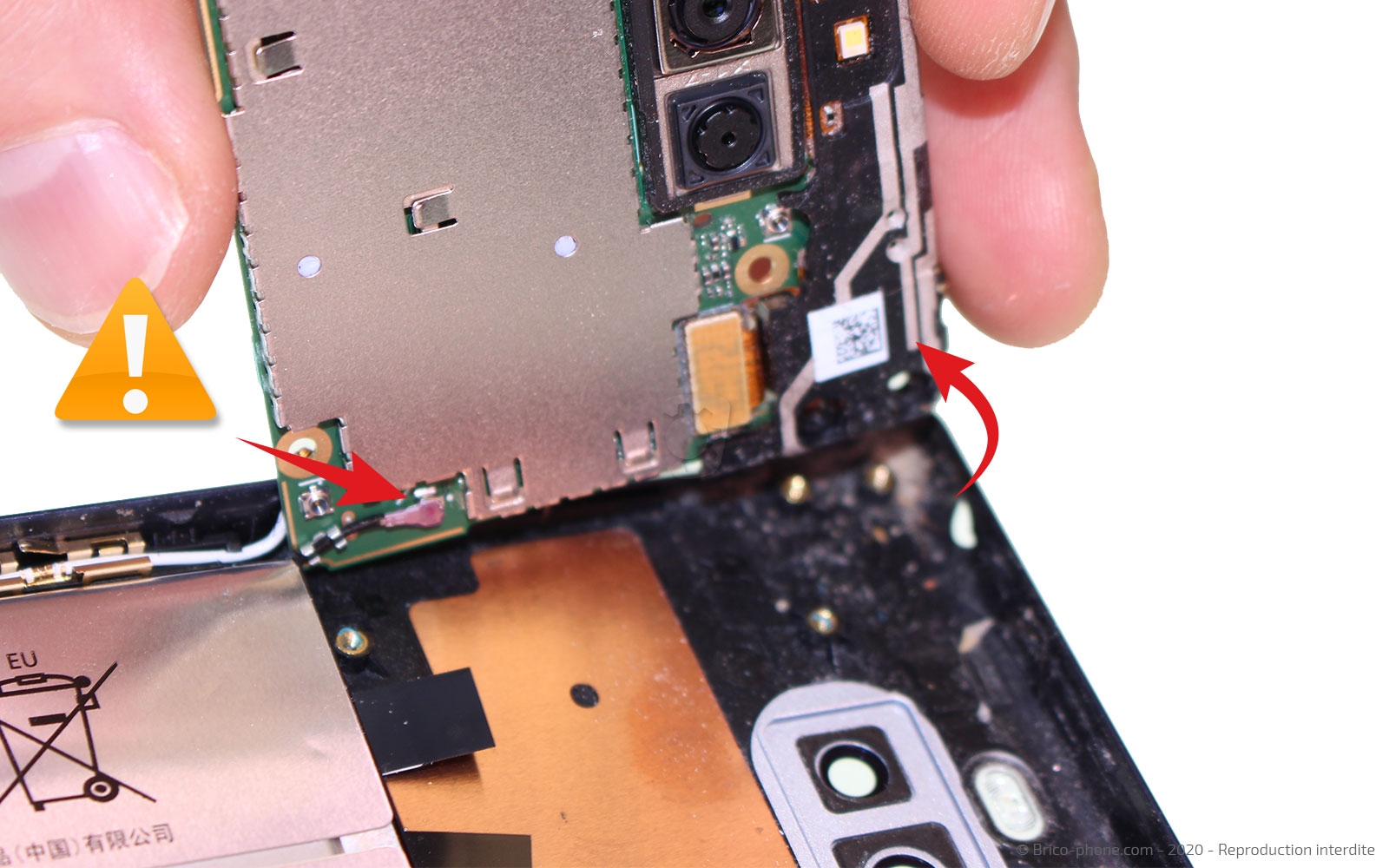

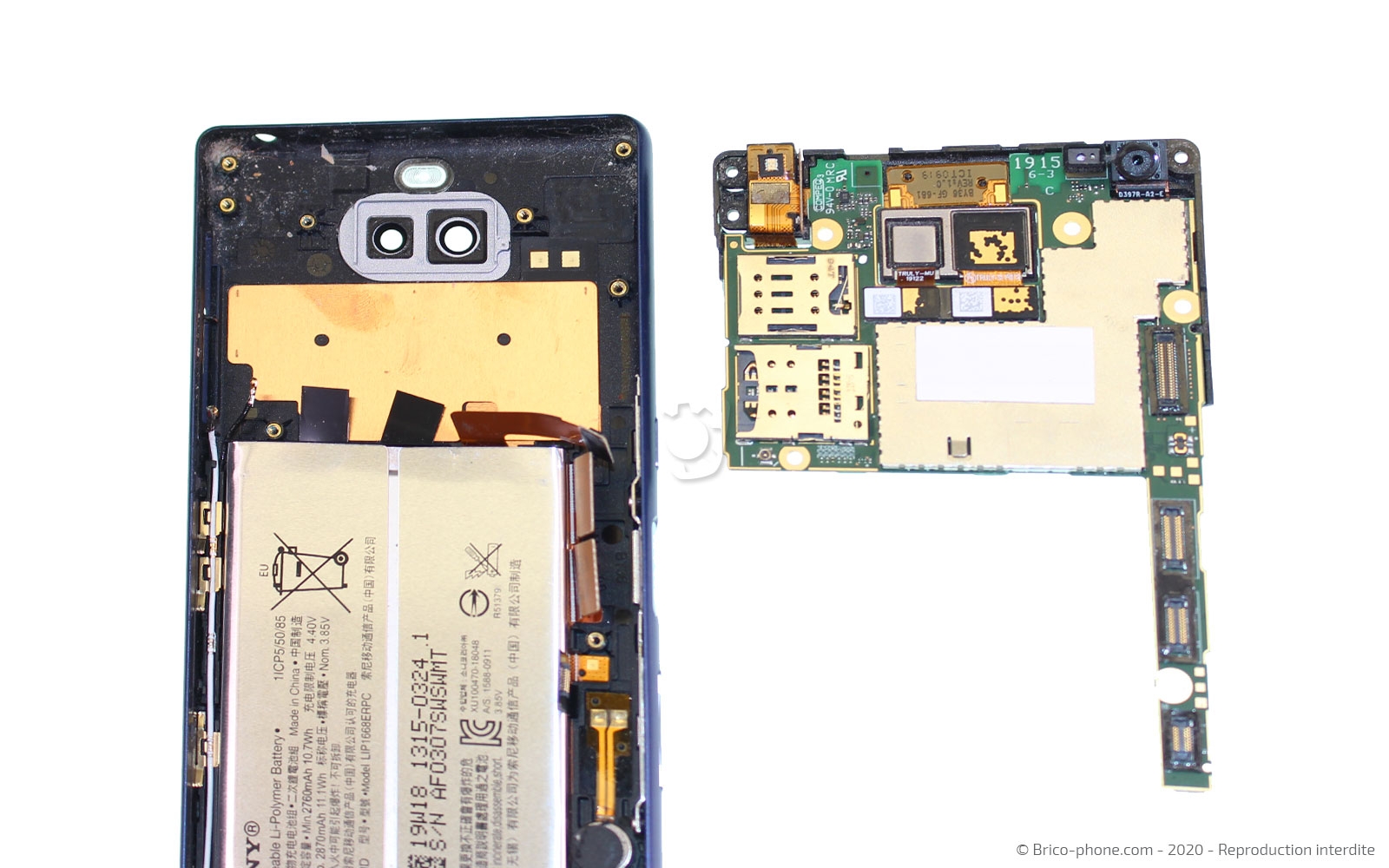

Soulevez délicatement la carte-mère, en la basculant vers la gauche, car celle-ci est encore connectée par la câble coaxial noir. Déconnectez-le avec la pincette et sortez la carte-mère du châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Enlever la batterie

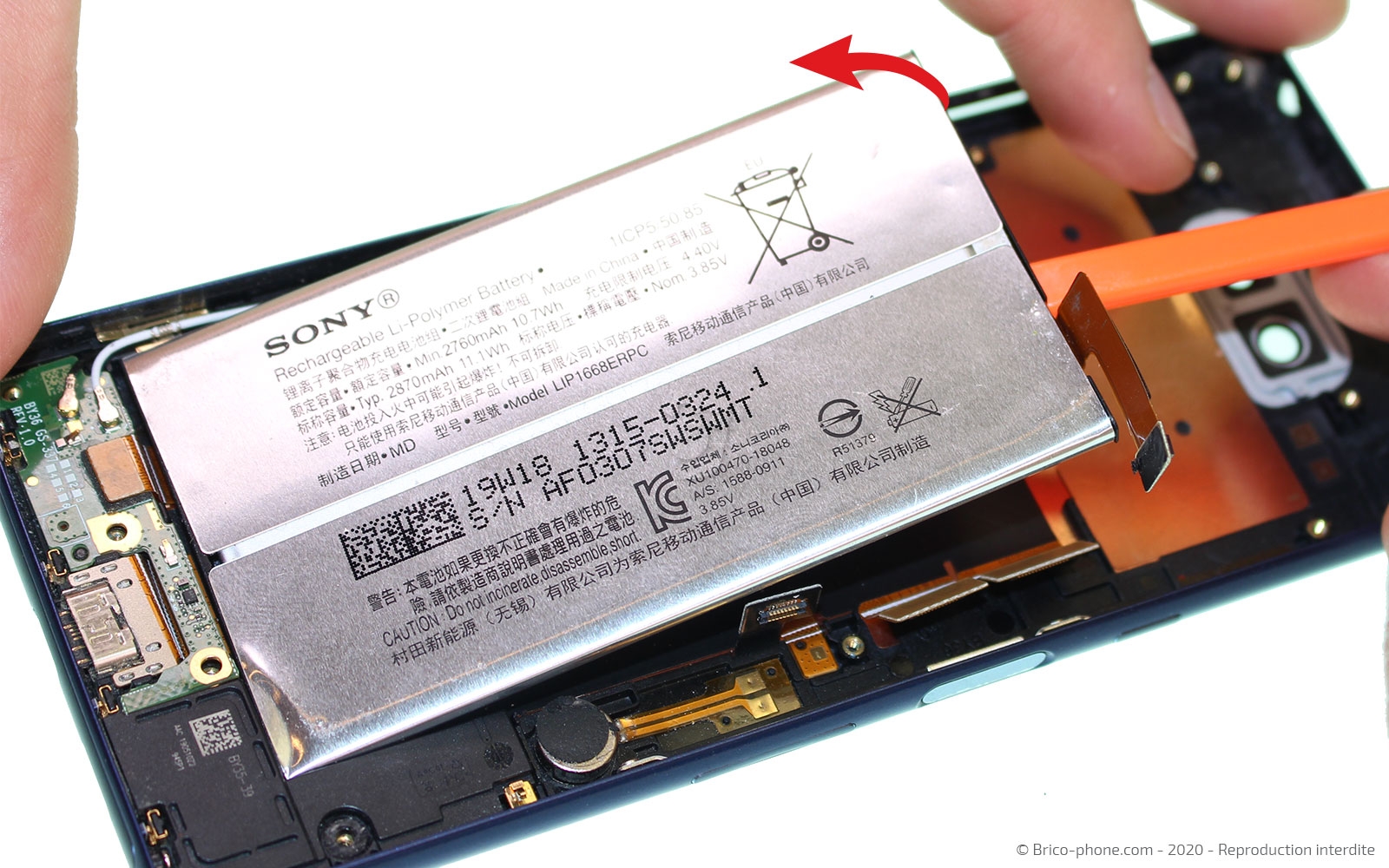

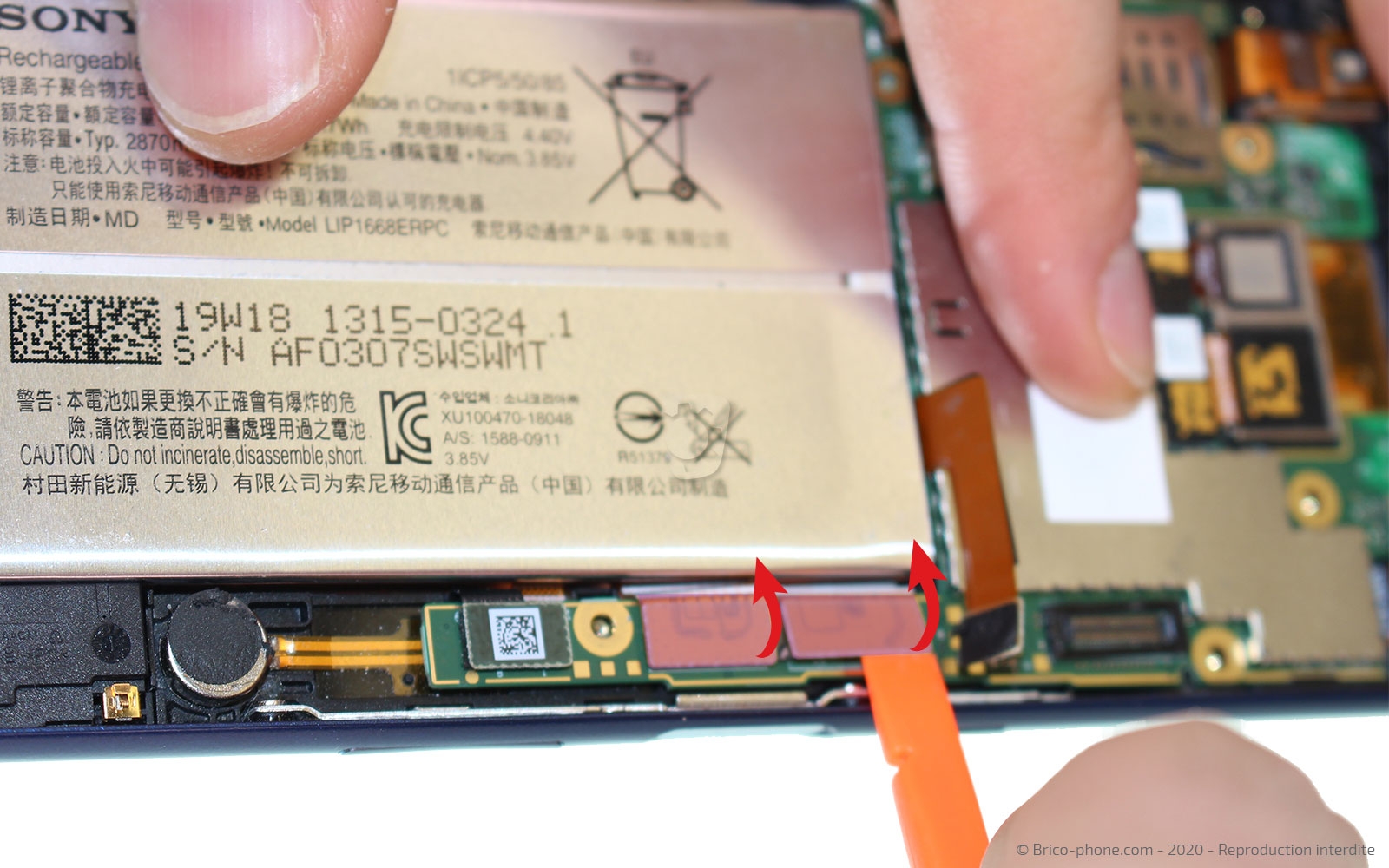

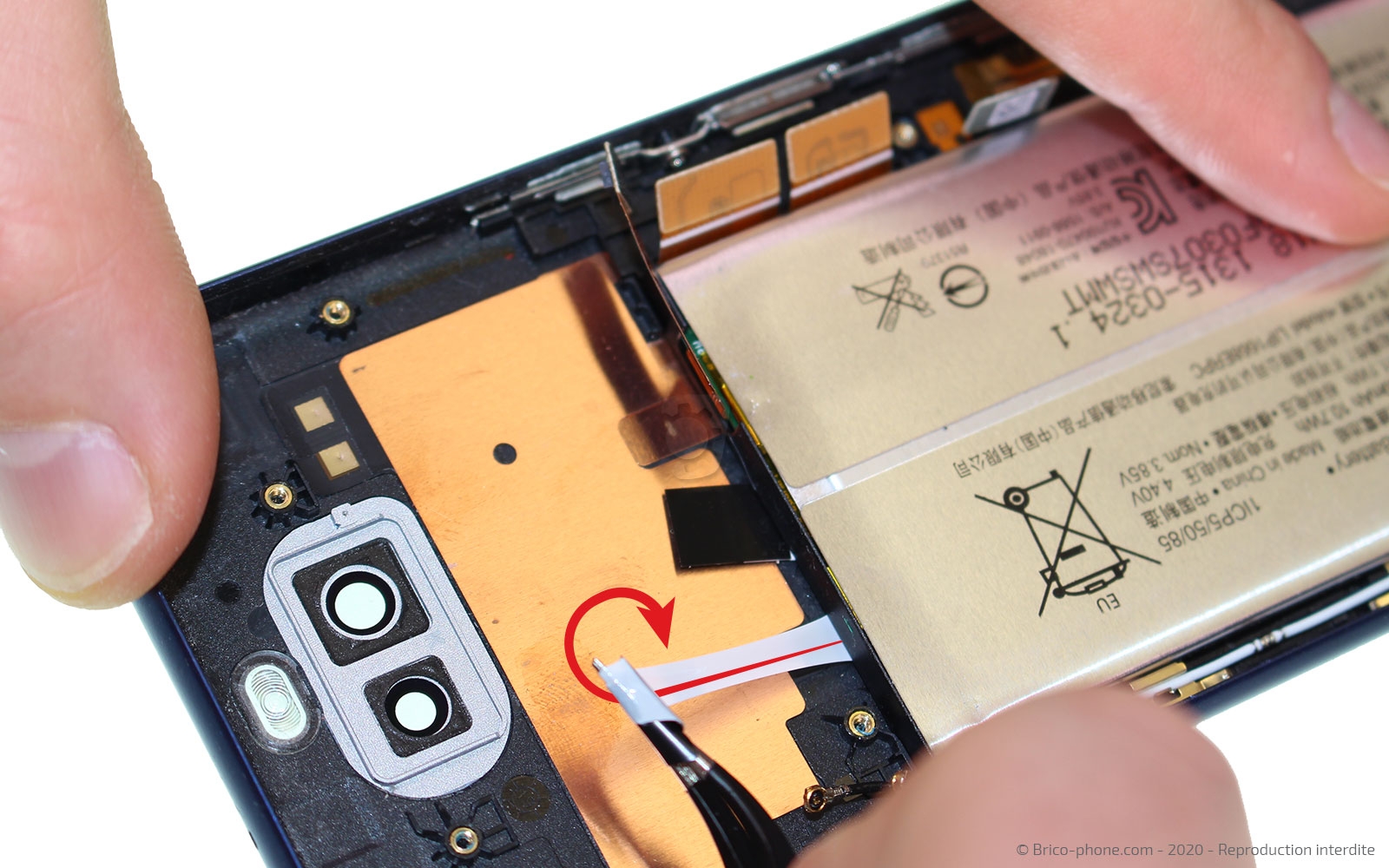

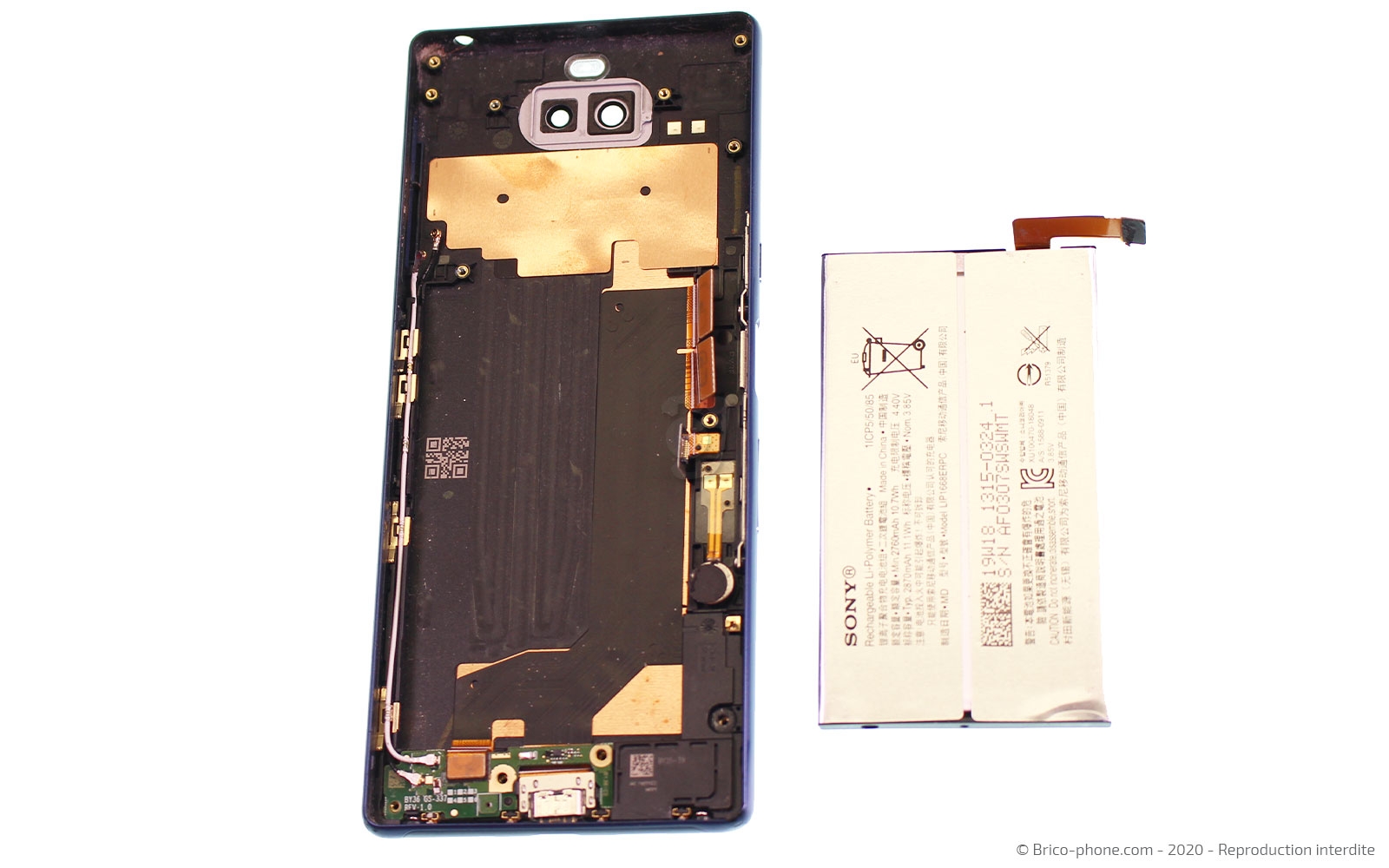

Commencez par prendre la pincette en métal afin d'attraper les languettes noires. Tirez dessus, puis enroulez le sticker autour de la pincette afin de le retirer. Faites de même avec le second, puis enlever la batterie maintenant que celle-ci n'est plus collée.

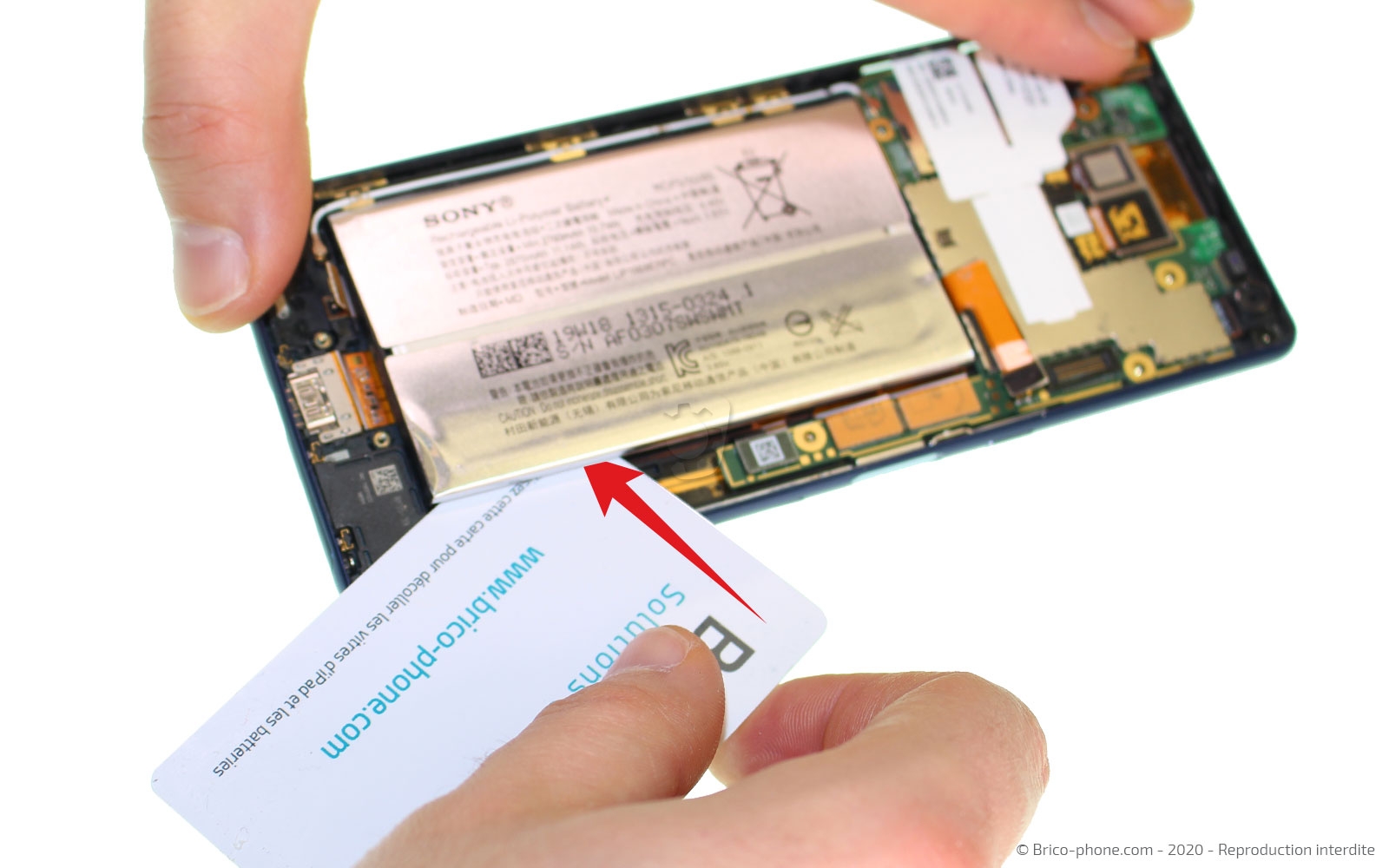

Si jamais vous avez cassé un des stickers, prenez la carte en PVC pour décoller la batterie (photo 4).
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Batterie d'origine pour Sony Xperia 10 et 10 DUAL
22,90 €
Etape 11 : Enlever la carte micro

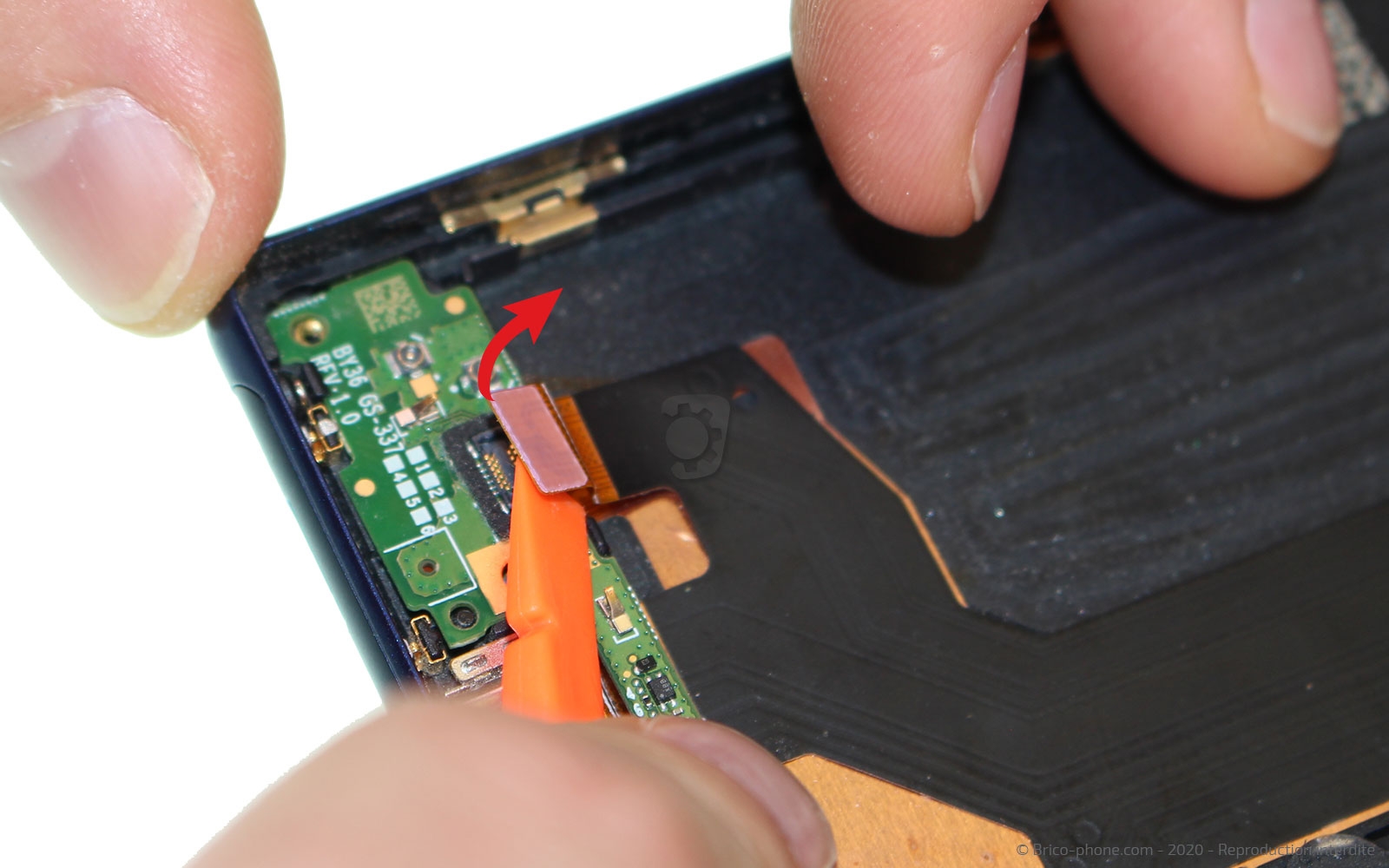

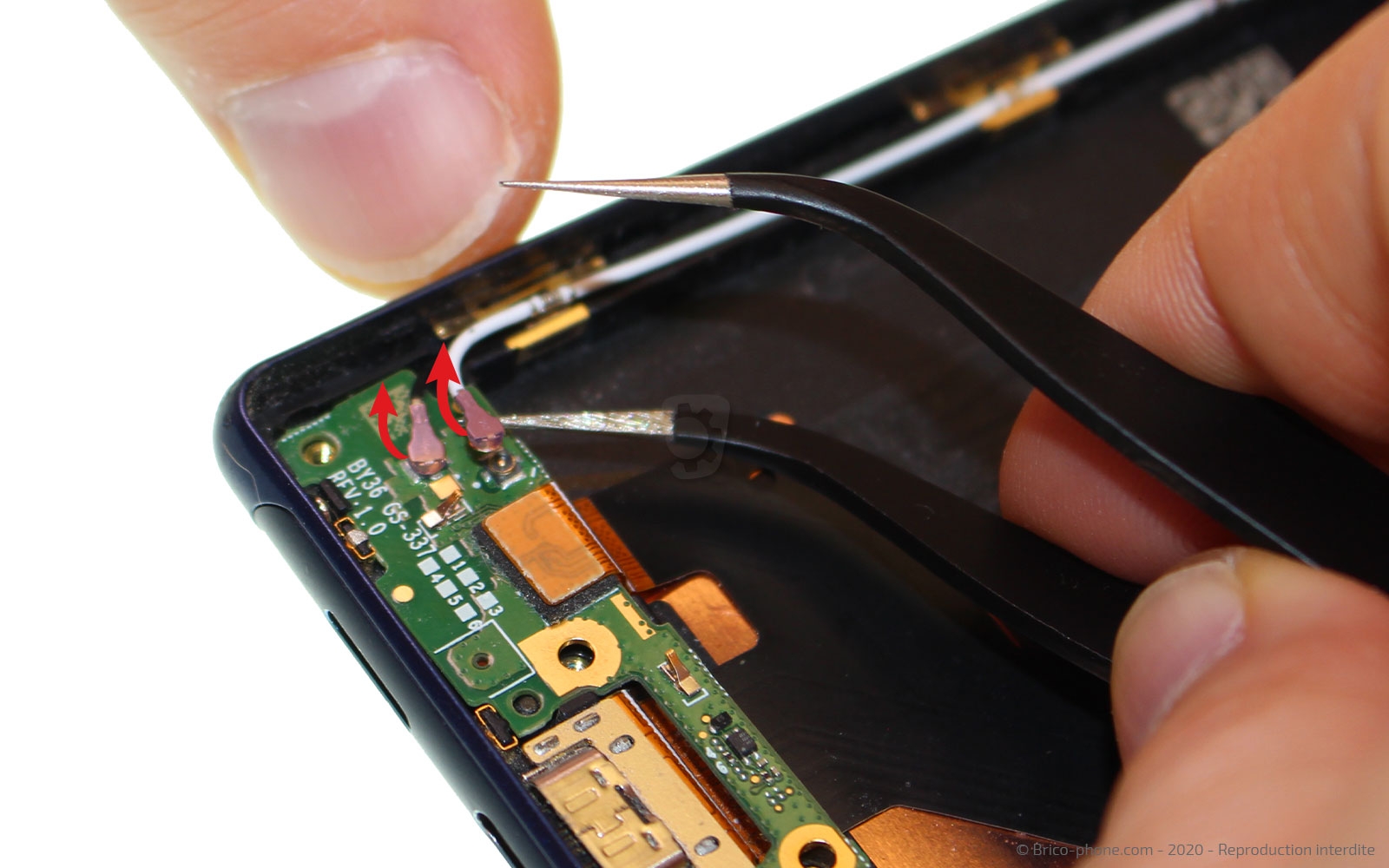

Le haut de la coque étant vidée, nous allons retirer ce qui reste en bas du smartphone. Commencez par déconnecter les deux câbles coaxiaux (noir et blanc), qui se trouvent sur la carte micro.

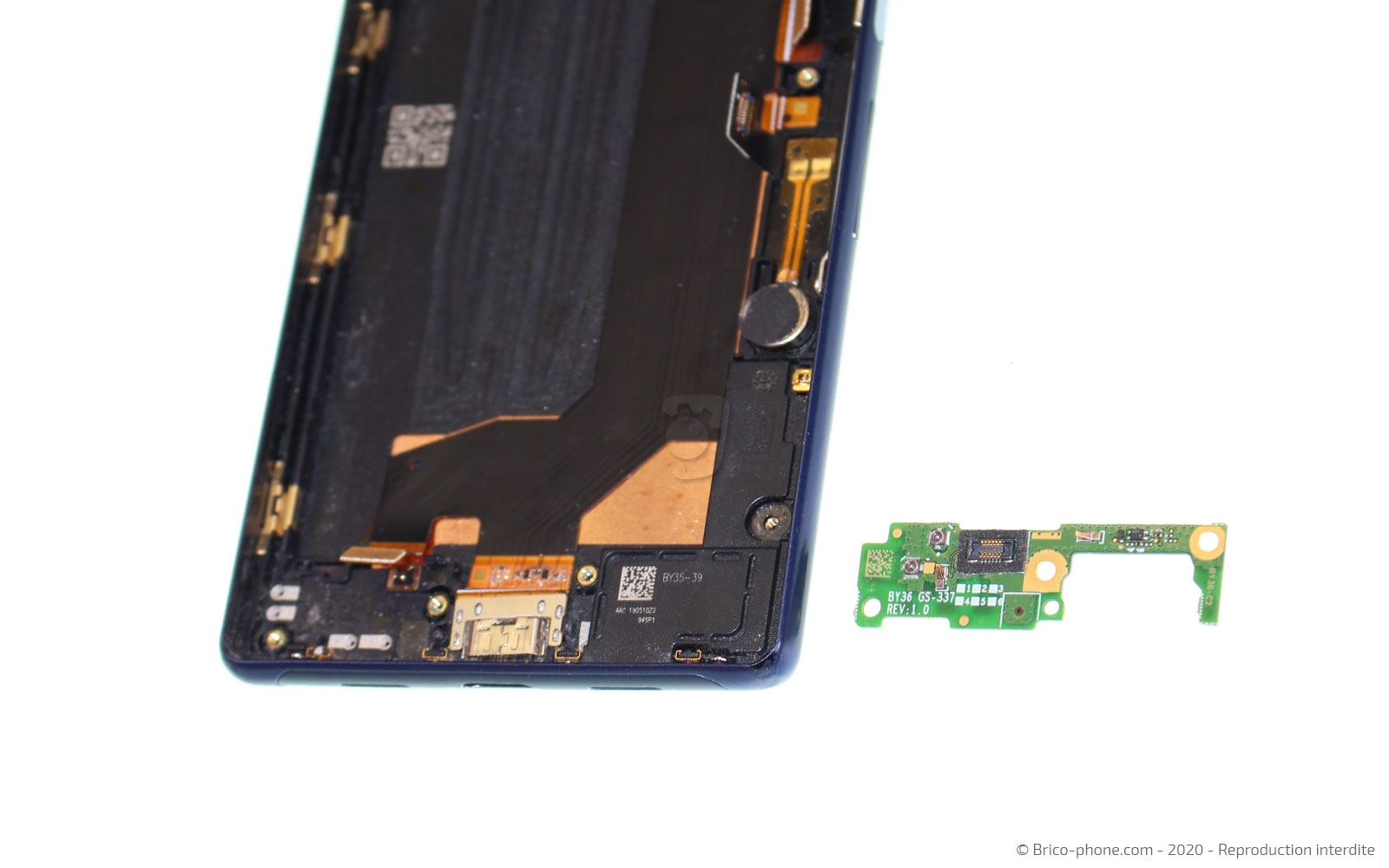

Puis, déconnectez le connecteur de charge avec la spatule et pour finir, ôtez la carte micro.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Micro pour Sony Xperia 10
17,90 €
Etape 12 : Retirer le haut-parleur externe

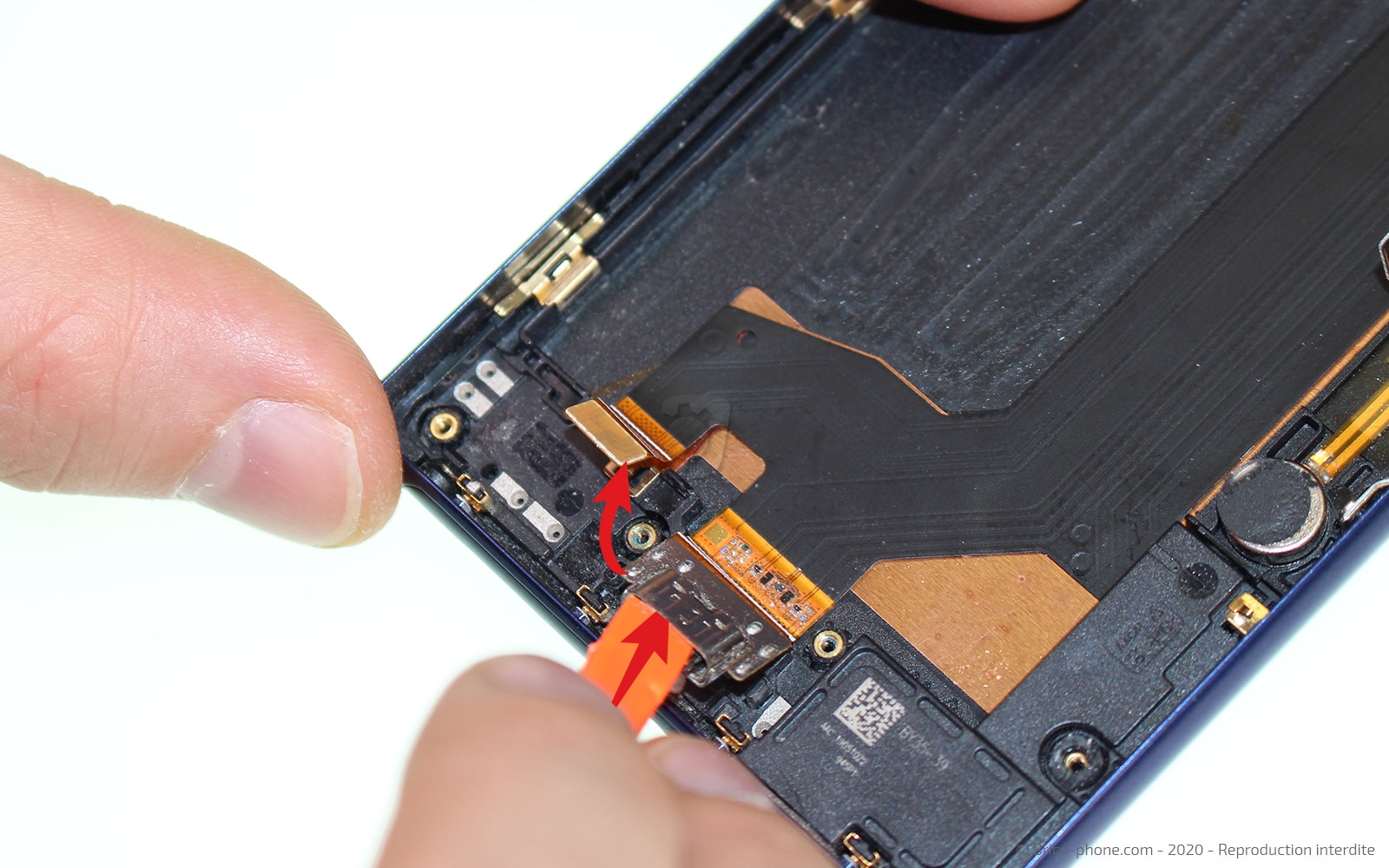

Soulevez délicatement le connecteur de charge pour le dégager du bloc haut-parleur externe à l'aide du spudger, puis faites levier sur le HP pour l'extraire de la coque arrière.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Haut-parleur externe pour Sony Xperia 10
7,30 €
Etape 13 : Retirer le connecteur de charge

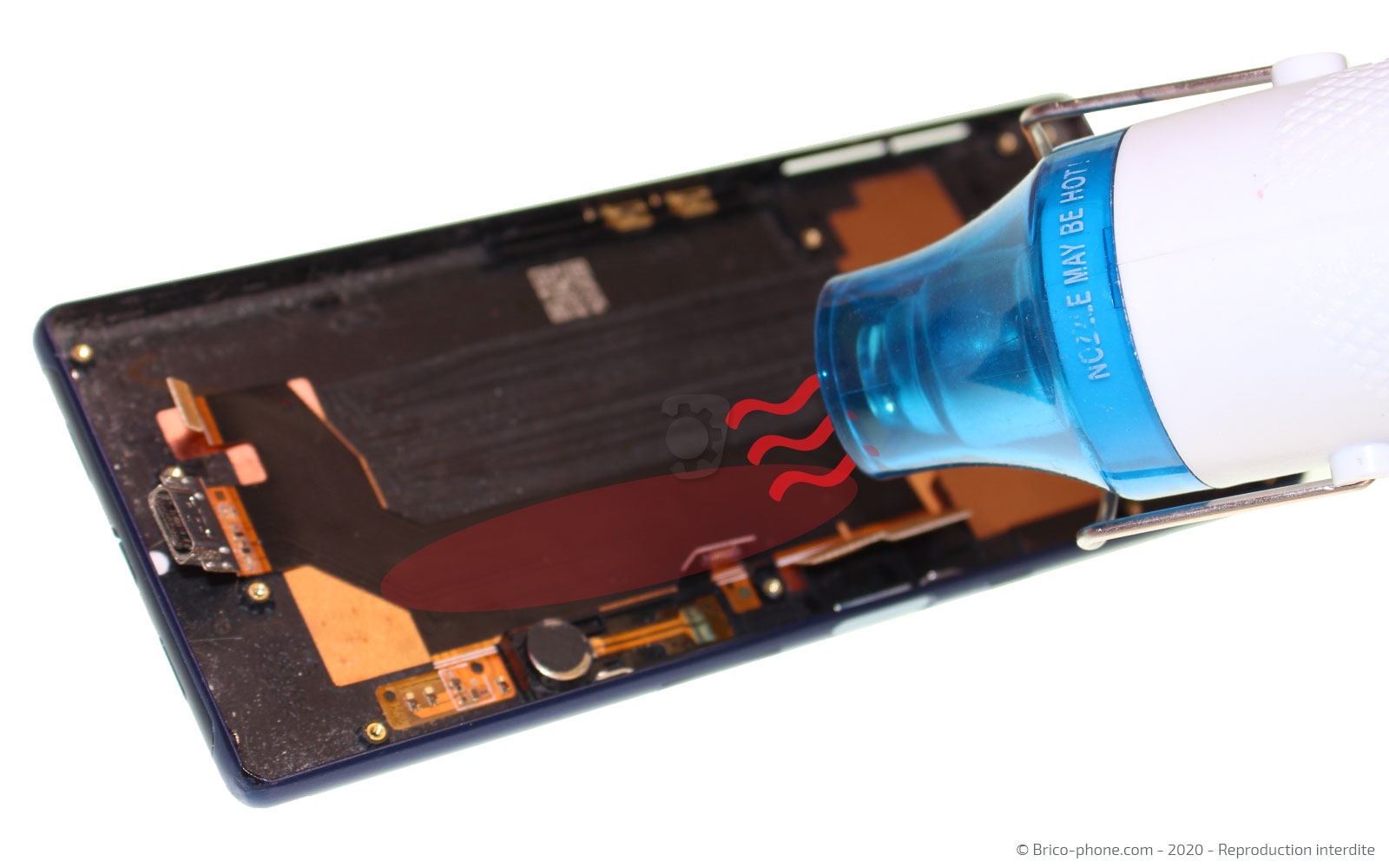

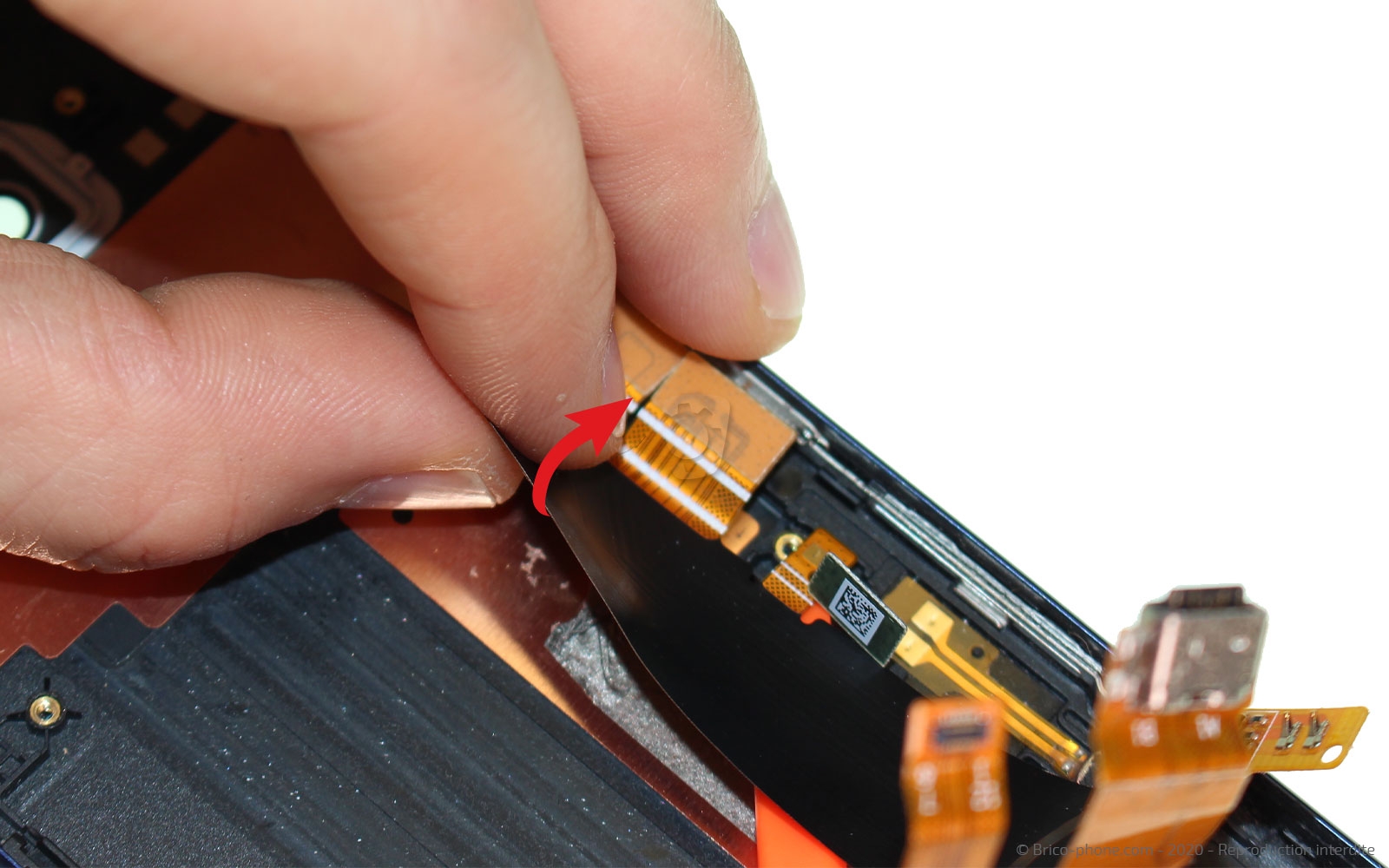

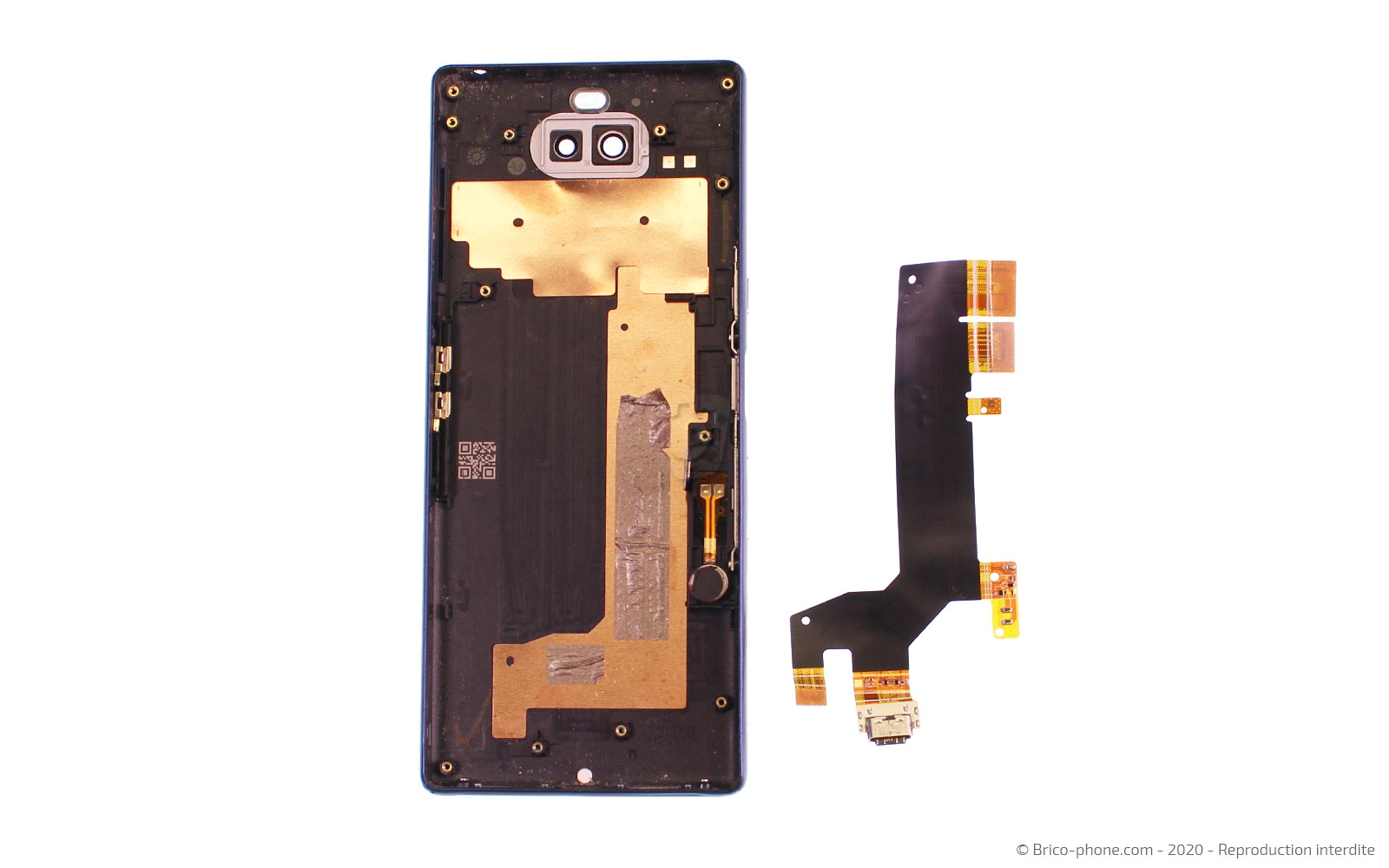

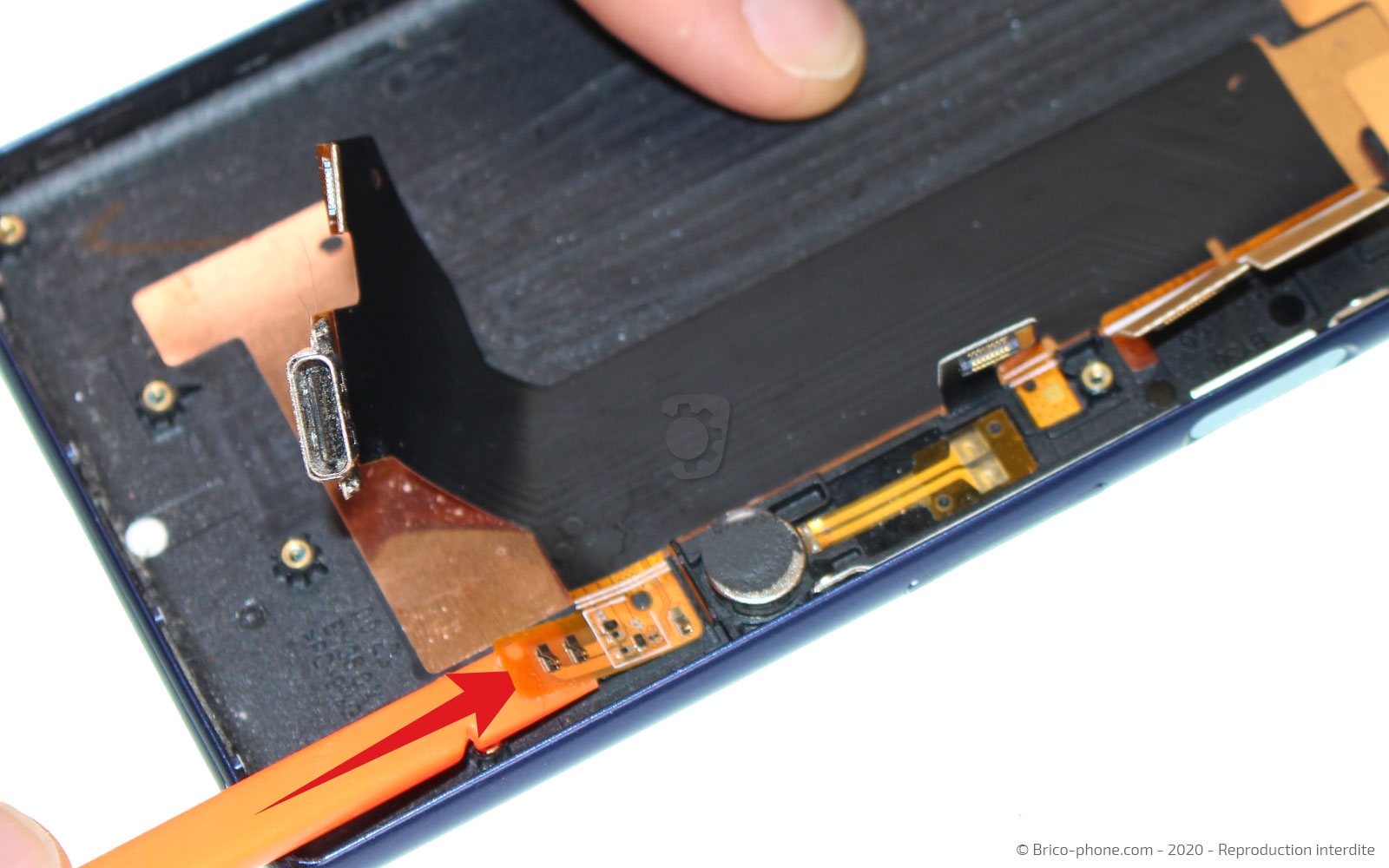

Pour pouvoir retirer le connecteur de charge, il faut le chauffer un peu avec un sèche-cheveux ou un décapeur thermique. Avec la spatule, soulevez les parties qui font contact pour les décoller (photo 2 et 3), puis le reste de la nappe. Il ne vous reste plus qu'à l'extraire de la coque arrière.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Connecteur de charge original pour Sony Xperia 10
17,90 €
Etape 14 : Enlever le vibreur

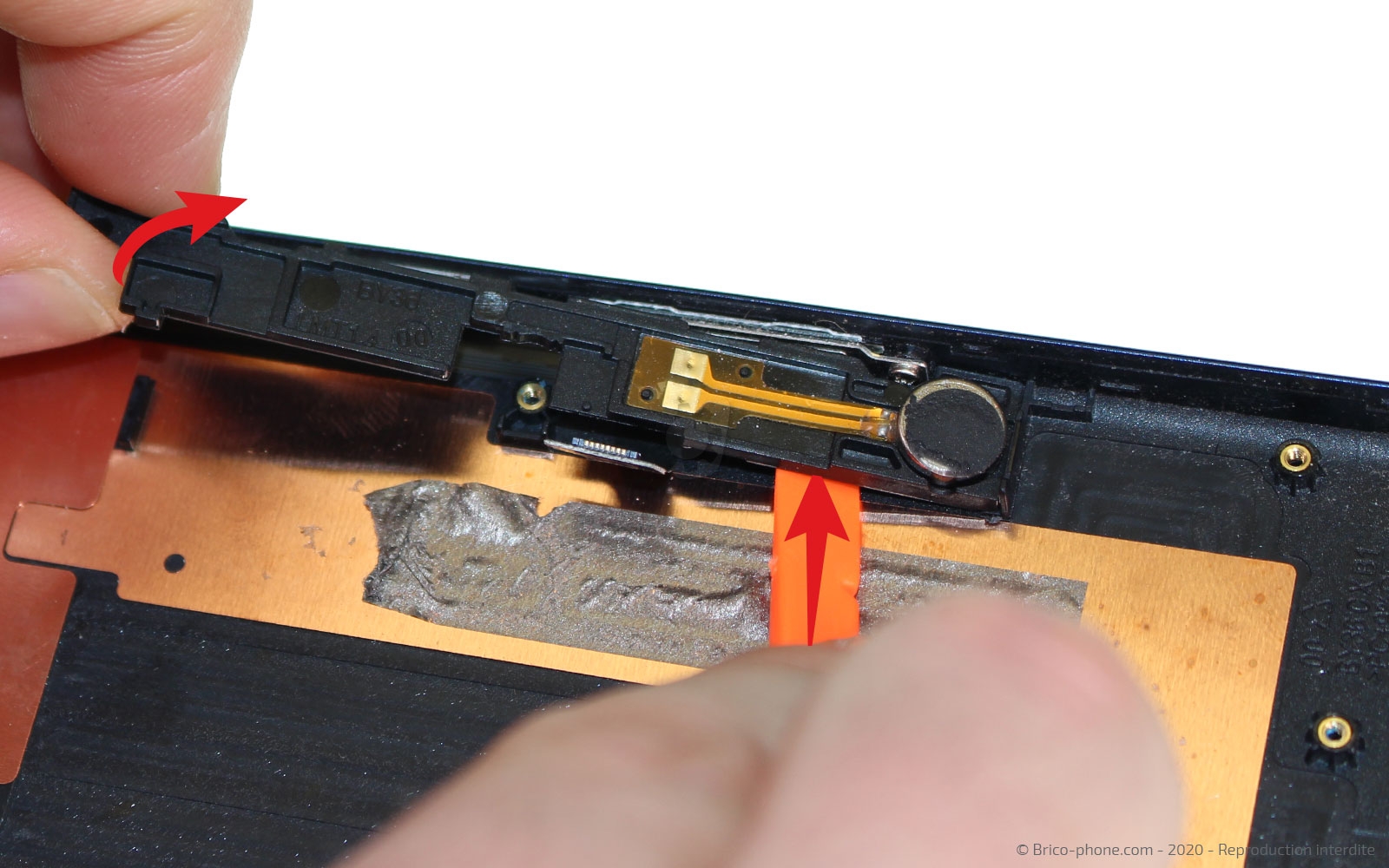

Soulevez le bloc où se trouve le vibreur.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vibreur d'origine pour Sony Xperia 10
3,90 €
Etape 15 : Retirer la plaque des boutons

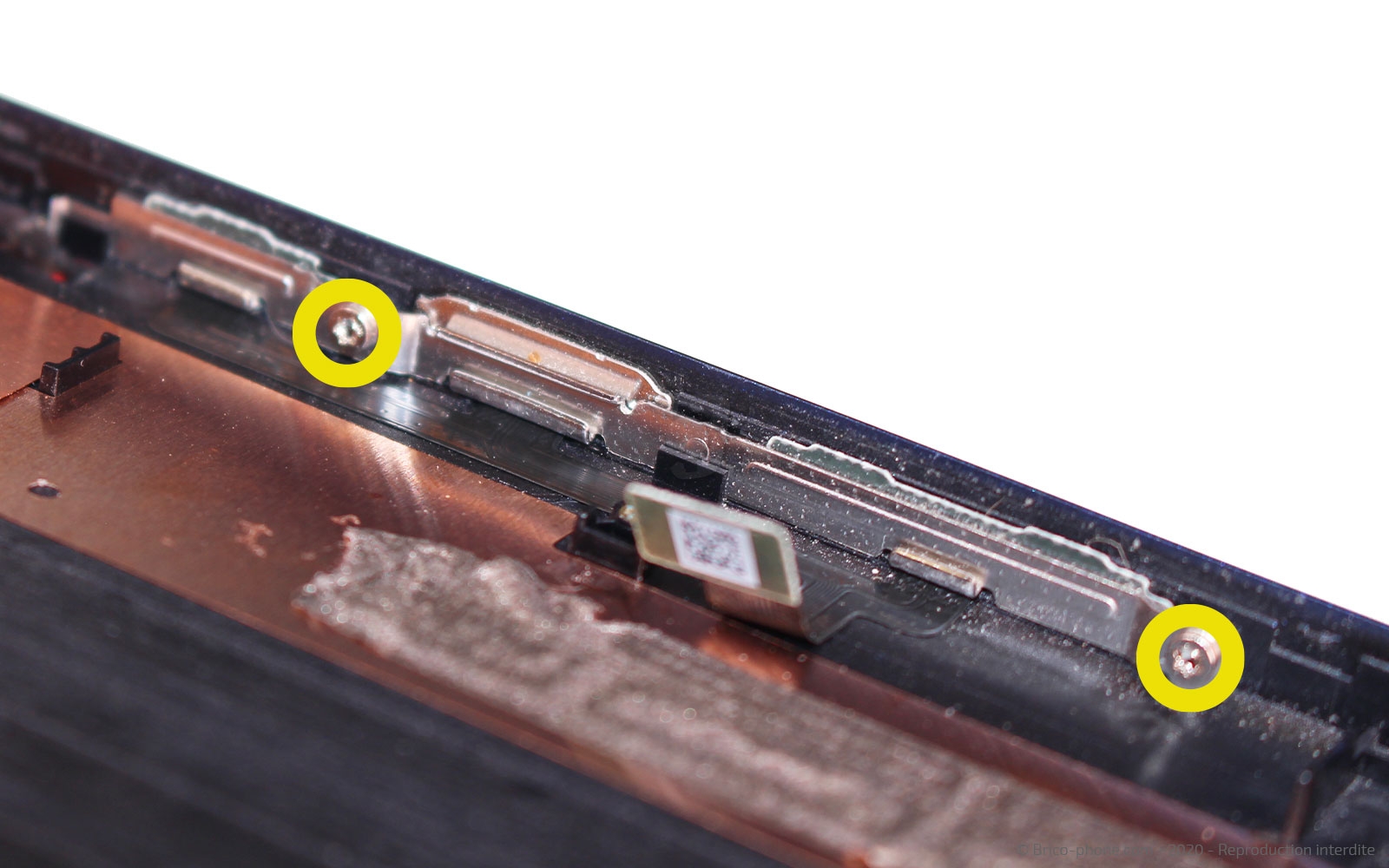

Dévissez les 3 vis torx 4 avec le tournevis adéquat pour retirer la plaquette qui maintient les boutons power, volume et le lecteur d'empreintes digitales.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel Torx 4
12,90 €
Etape 16 : Retirer la nappe power, volume et lecteur d'empreintes digitales

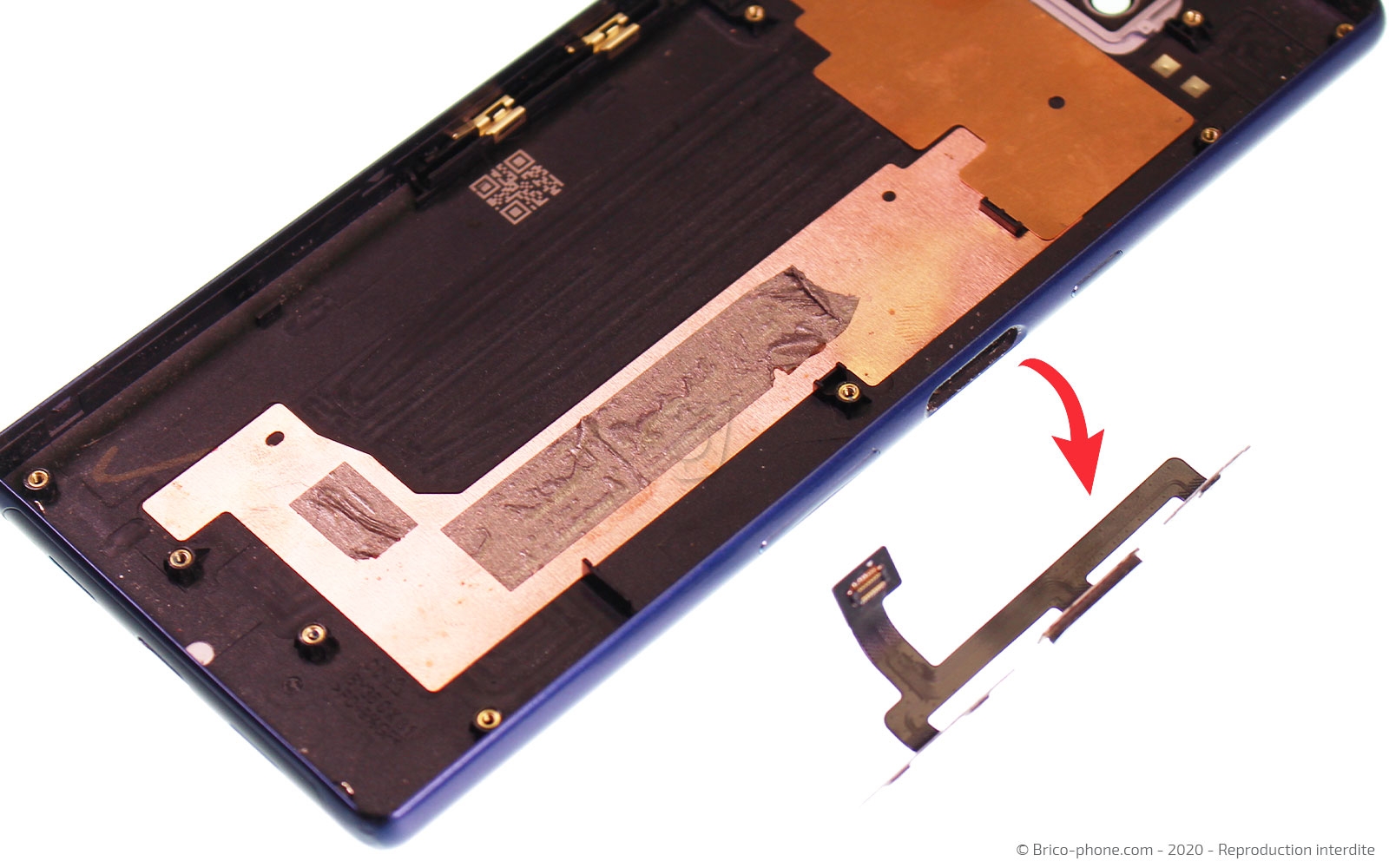

Pour extraire la nappe power, volume et lecteur d'empreintes digitales, il faut la chauffer avec un sèche-cheveux ou un décapeur thermique pour ramollir l'adhésif.
Poussez le lecteur d'empreintes de l'extérieur vers l'intérieur de la coque pour le décoller, puis retirez la nappe du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Nappe lecteur d'empreintes Argent pour Sony Xperia 10
17,90 €
Conseil pour le remontage
Il ne vous reste plus qu'à reprendre le tutoriel en sens inverse pour monter votre nouvelle coque arrière.

Pensez-bien à retirer les stickers de protections de la nouvelle coque arrière avant de tout installer.

Pour la pose des stickers de batterie, vous pouvez utiliser le tutoriel de la batterie.

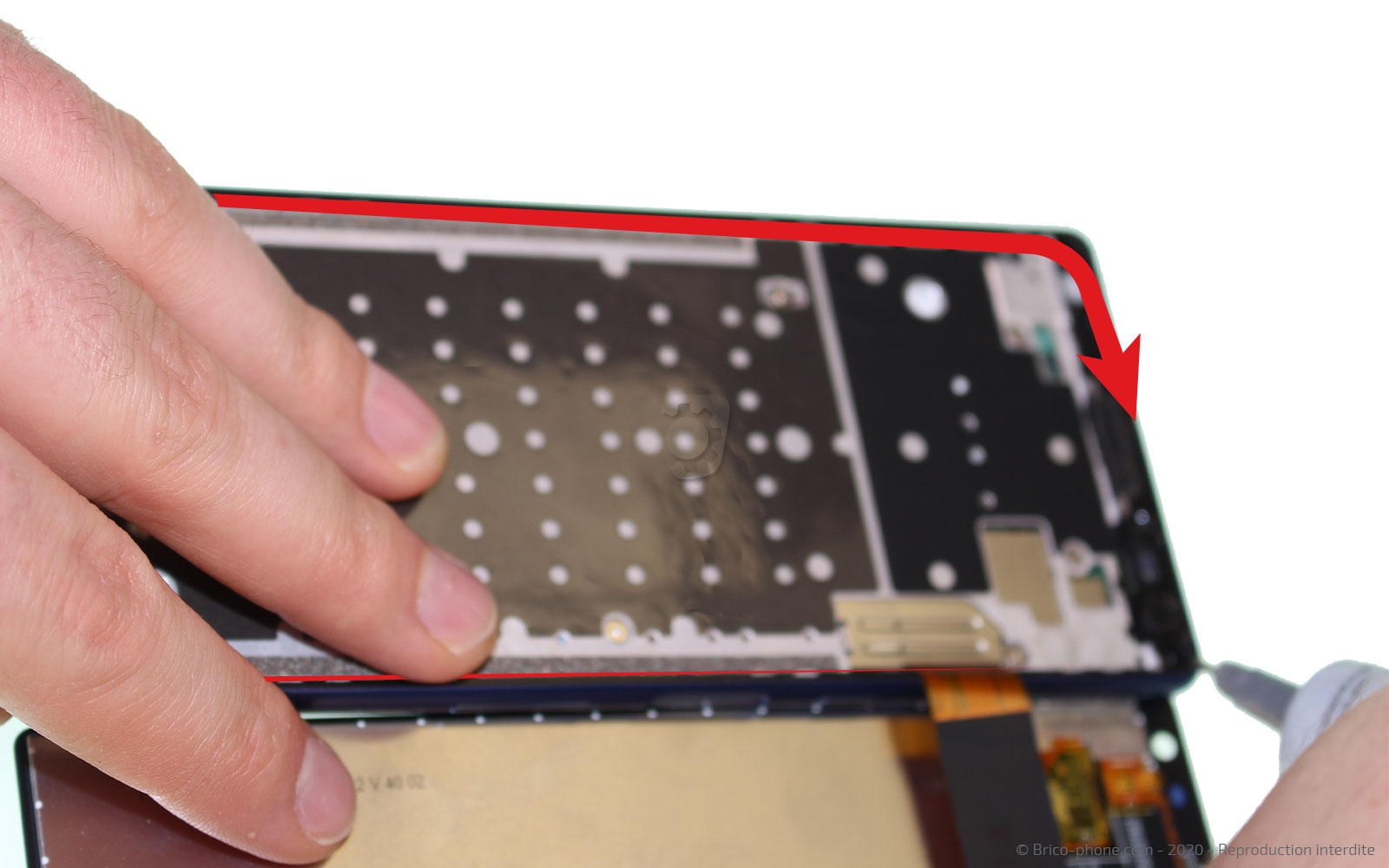

Pour recoller l'écran, appliquez un léger filet de colle sur le tour du châssis, puis soulevez l'écran de façon à en mettre à l'endroit où il y a la nappe de celui-ci. Plaquez l'écran sur la coque arrière, puis mettez sous presse environ 1 heure.
