Changement du vibreur Taptic Engine sur iPhone 11 Pro Max

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 15/20
iPhone 11 Pro Max | Temps estimé : 30 min | Difficulté : 2.5/5

Le vibreur de votre iPhone 11 Pro Max ne fonctionne plus ?

Rien de plus facile que de changer le Taptic Engine de votre iPhone en suivant notre tutoriel photos, et en commandant la pièce ainsi que le kit outils adéquat sur notre site.

Diagnostic

› Le vibreur de votre iPhone ne fonctionne plus.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Vous venez de recevoir votre commande et êtes bien installé pour vous lancer dans la réparation de votre smartphone.

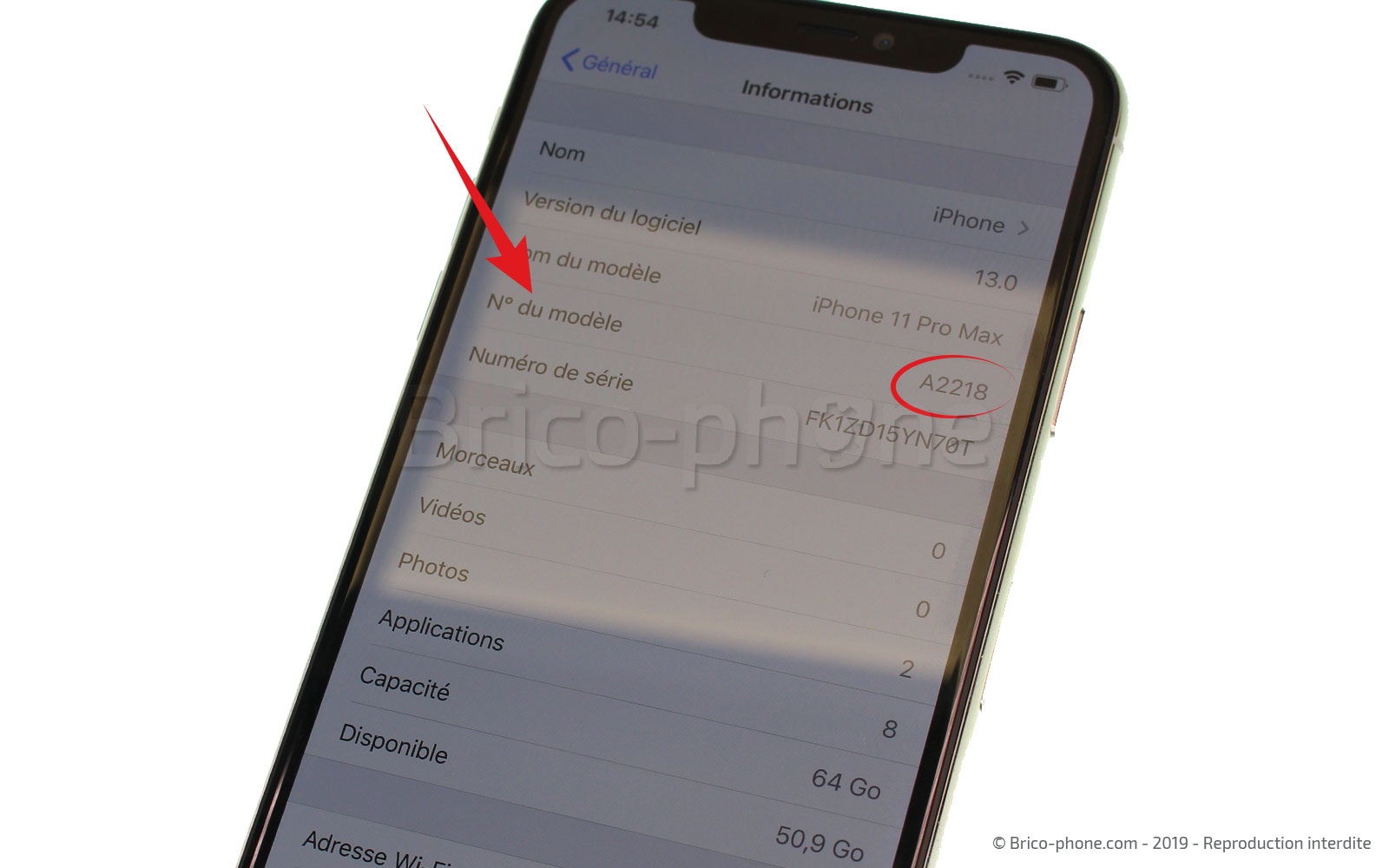

Comment le savoir ? Vous avez deux possibilités, la première en allant dans Réglages > Général > Informations où vous devez avoir écrit "iPhone 11 Pro Max" dans la case "nom du modèle" et "A2218" dans la case "n° du modèle".

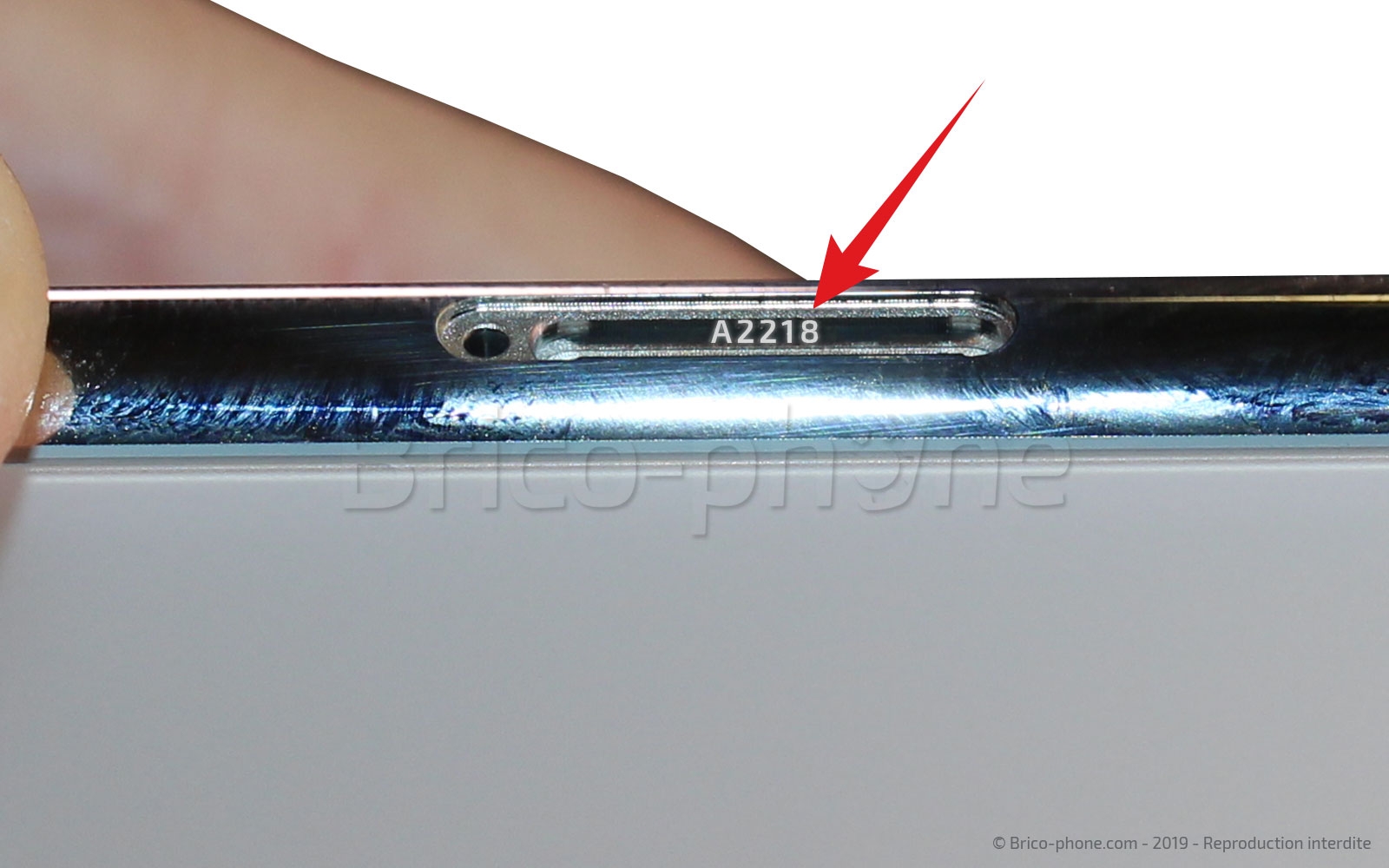

La seconde possibilité vous permet de connaître votre modèle si votre écran ne fonctionne plus, il vous suffit de retirer le tiroir sim et à cet emplacement, dans le châssis, vous retrouverez la référence "A2218" gravée.

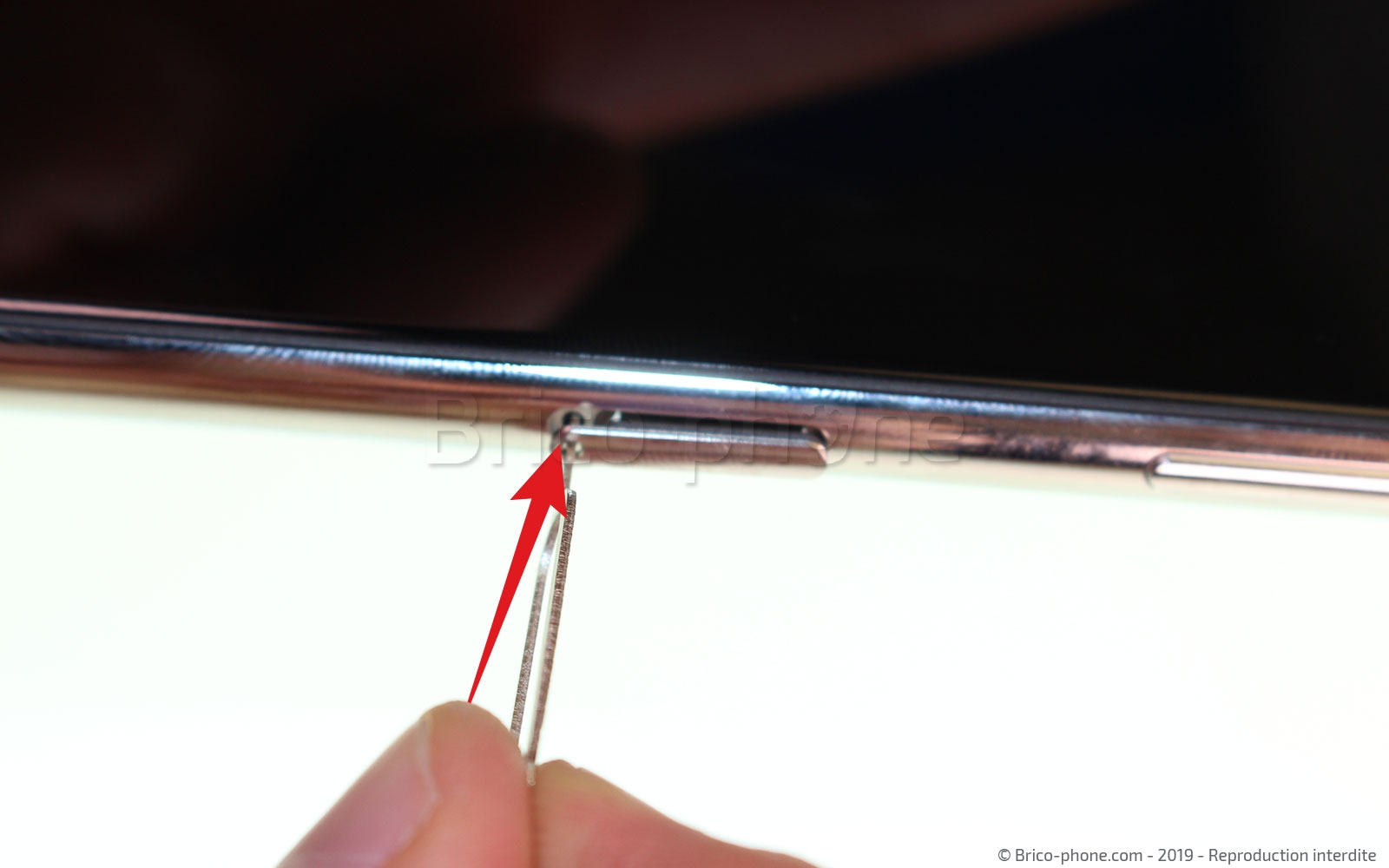

Etape 1 : Eteindre le téléphone et retirer le tiroir sim

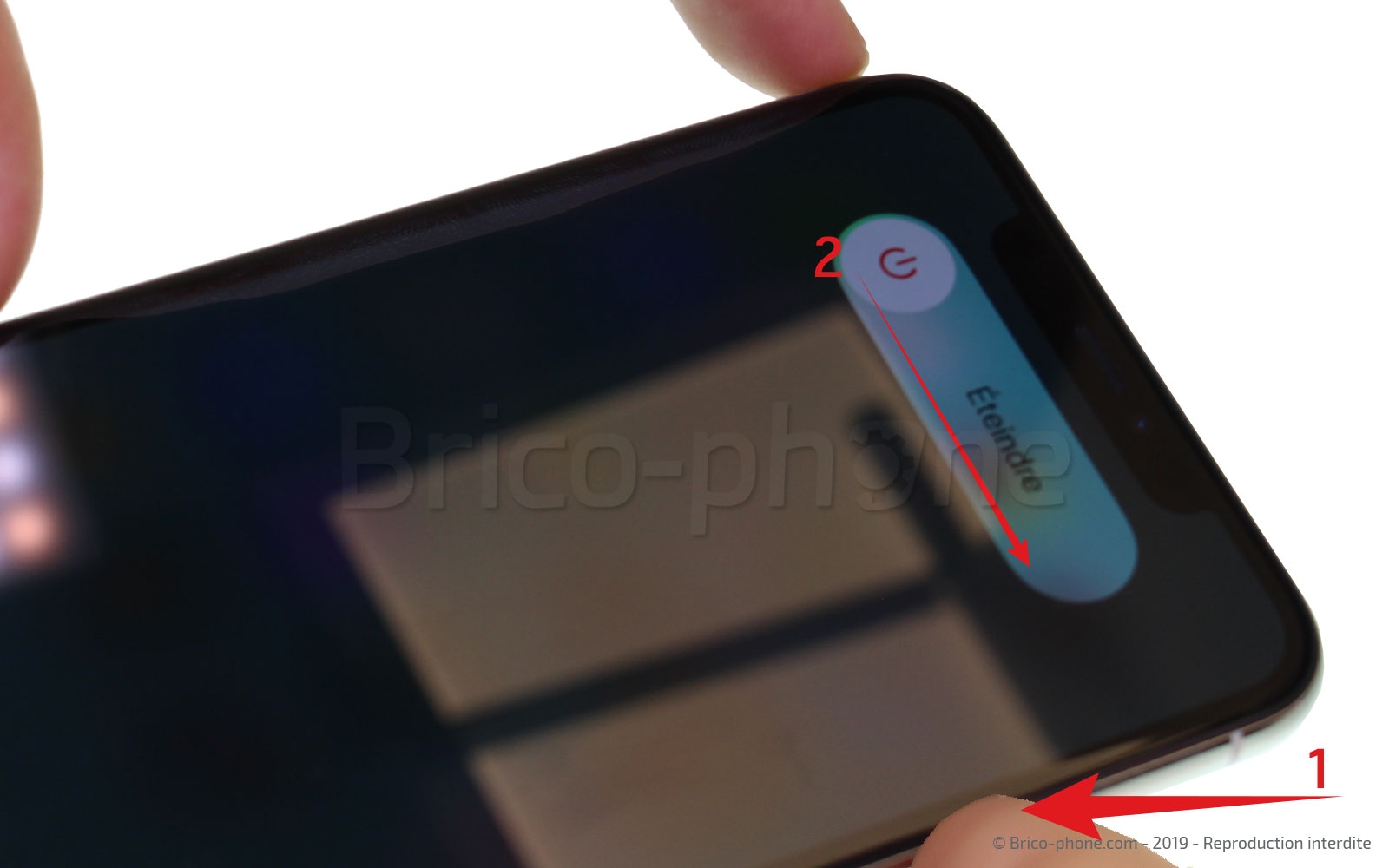

Commencez par éteindre votre téléphone en restant appuyé sur le bouton power et volume moins de façon à voir apparaître le choix éteindre.
Slidez le bouton éteindre pour mettre hors tension votre iPhone.

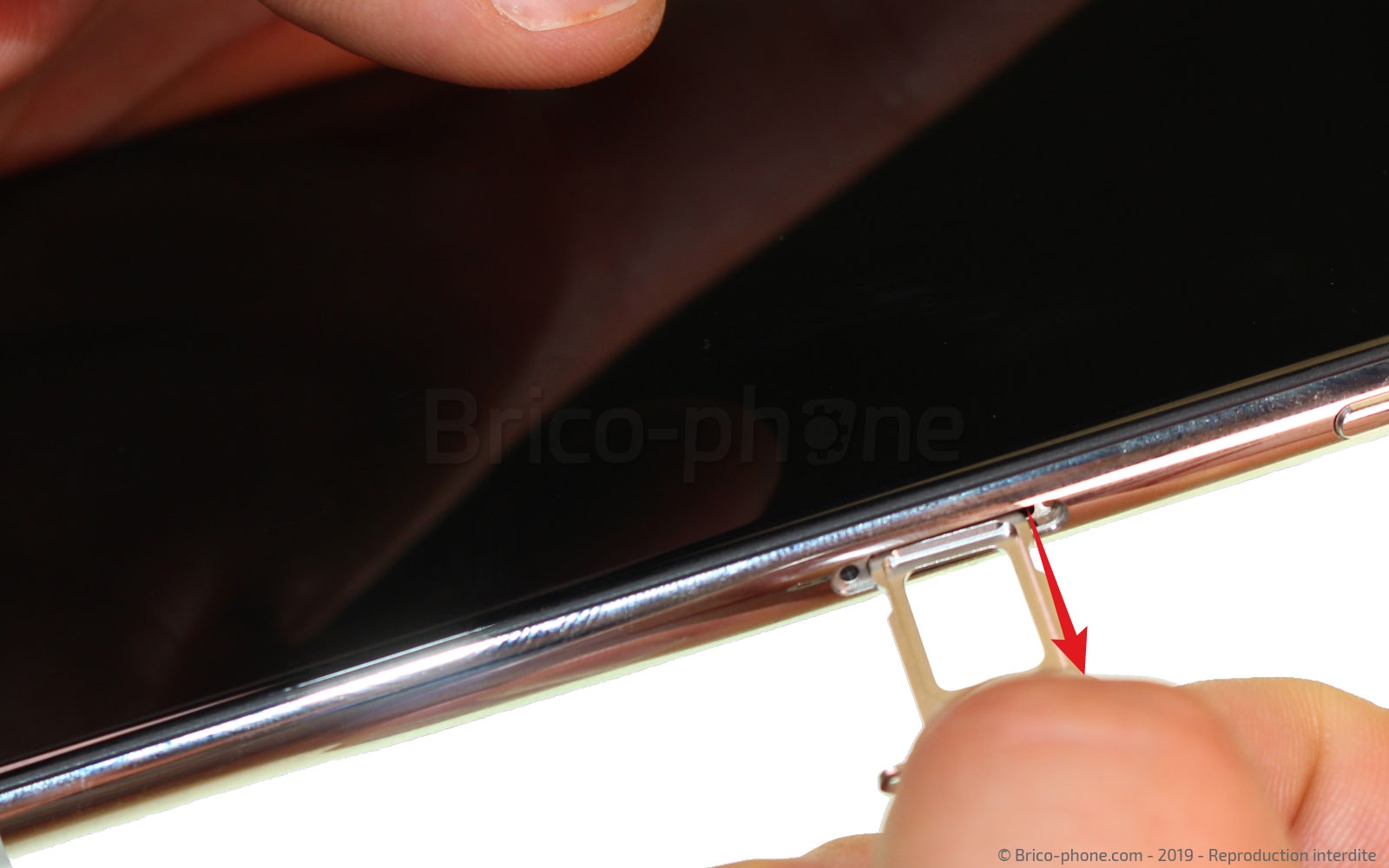

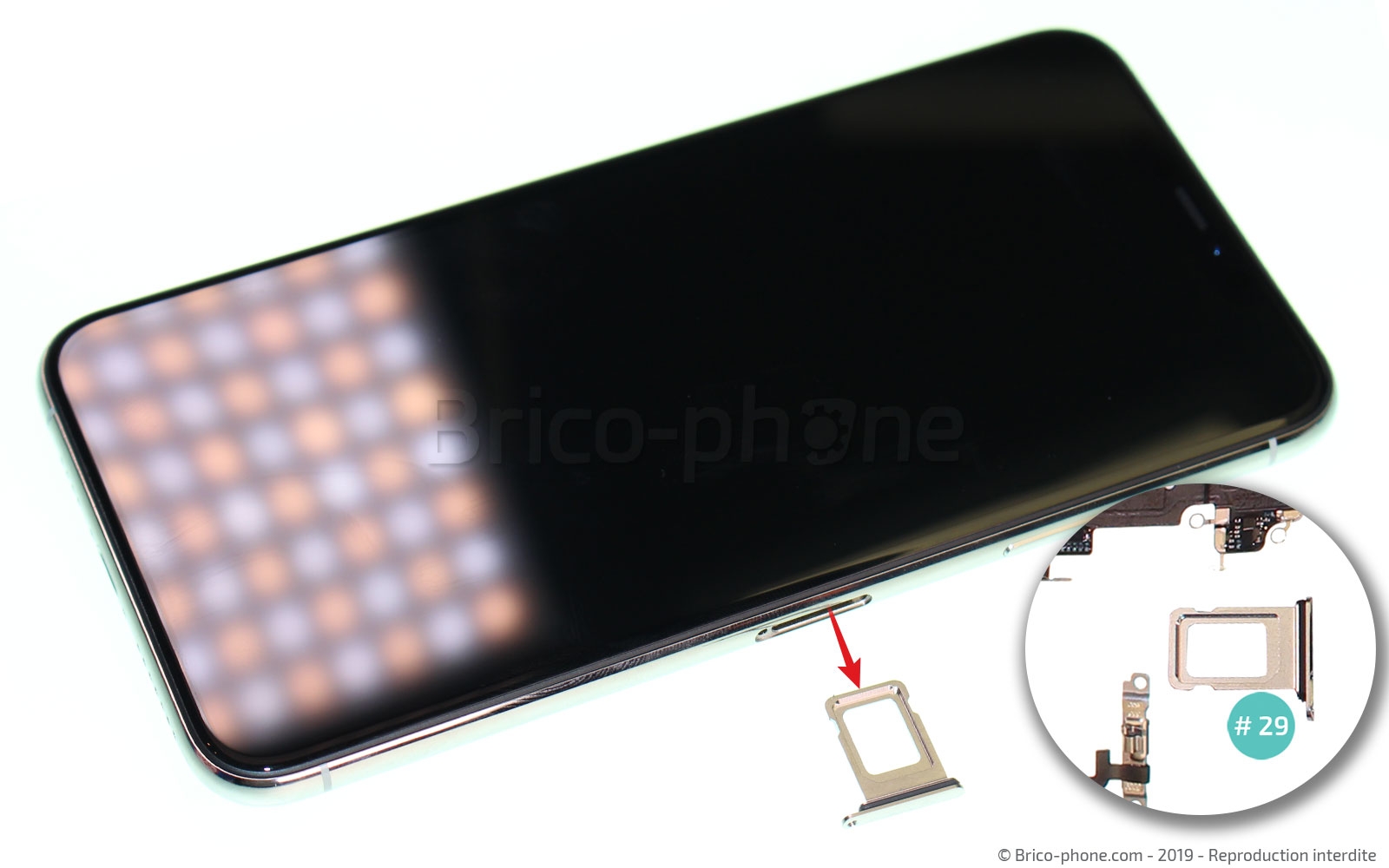

Par la suite, retirez le tiroir sim (#29) avec l'outil sim du kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

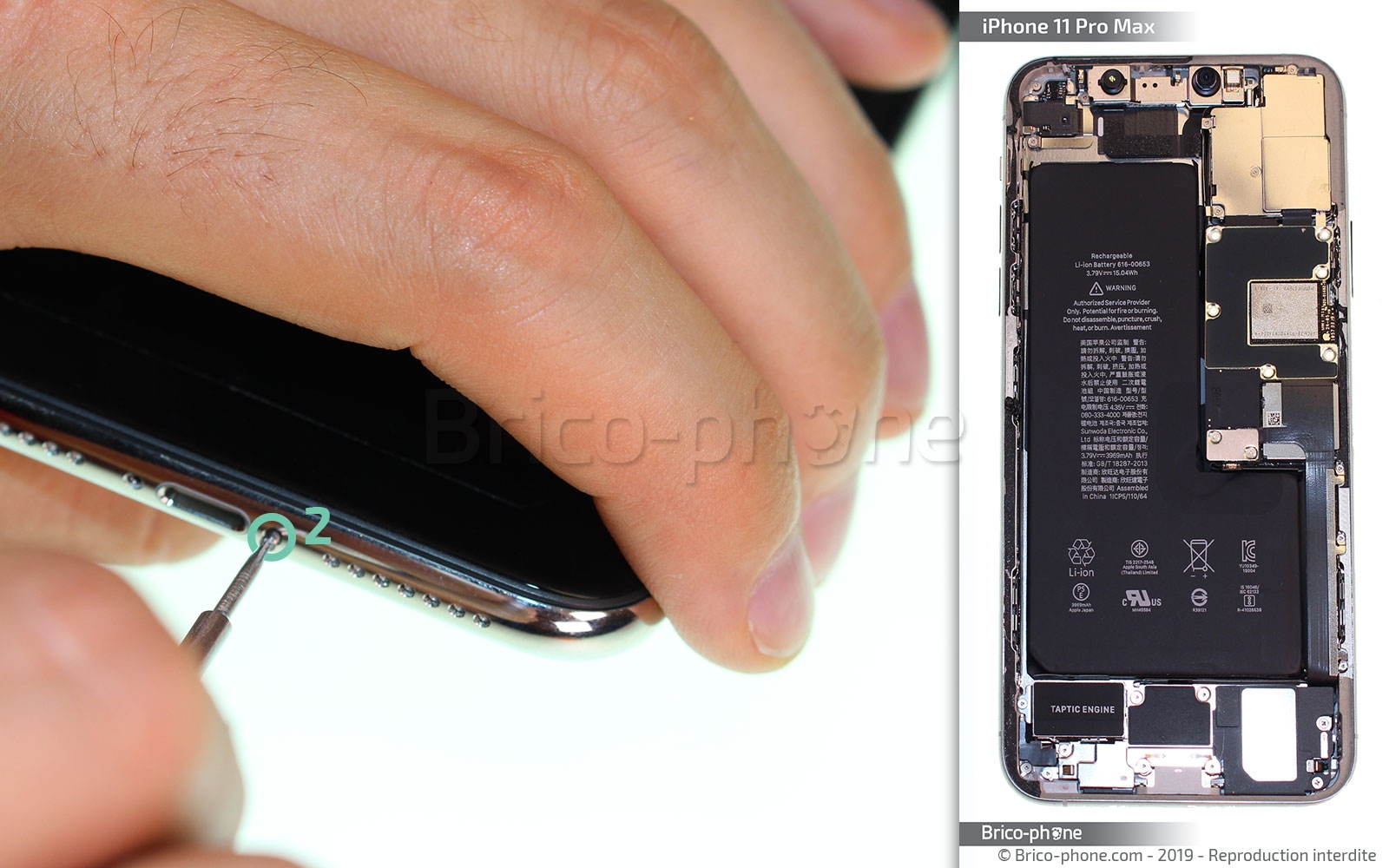

Etape 2 : Retirer les vis pentalobe

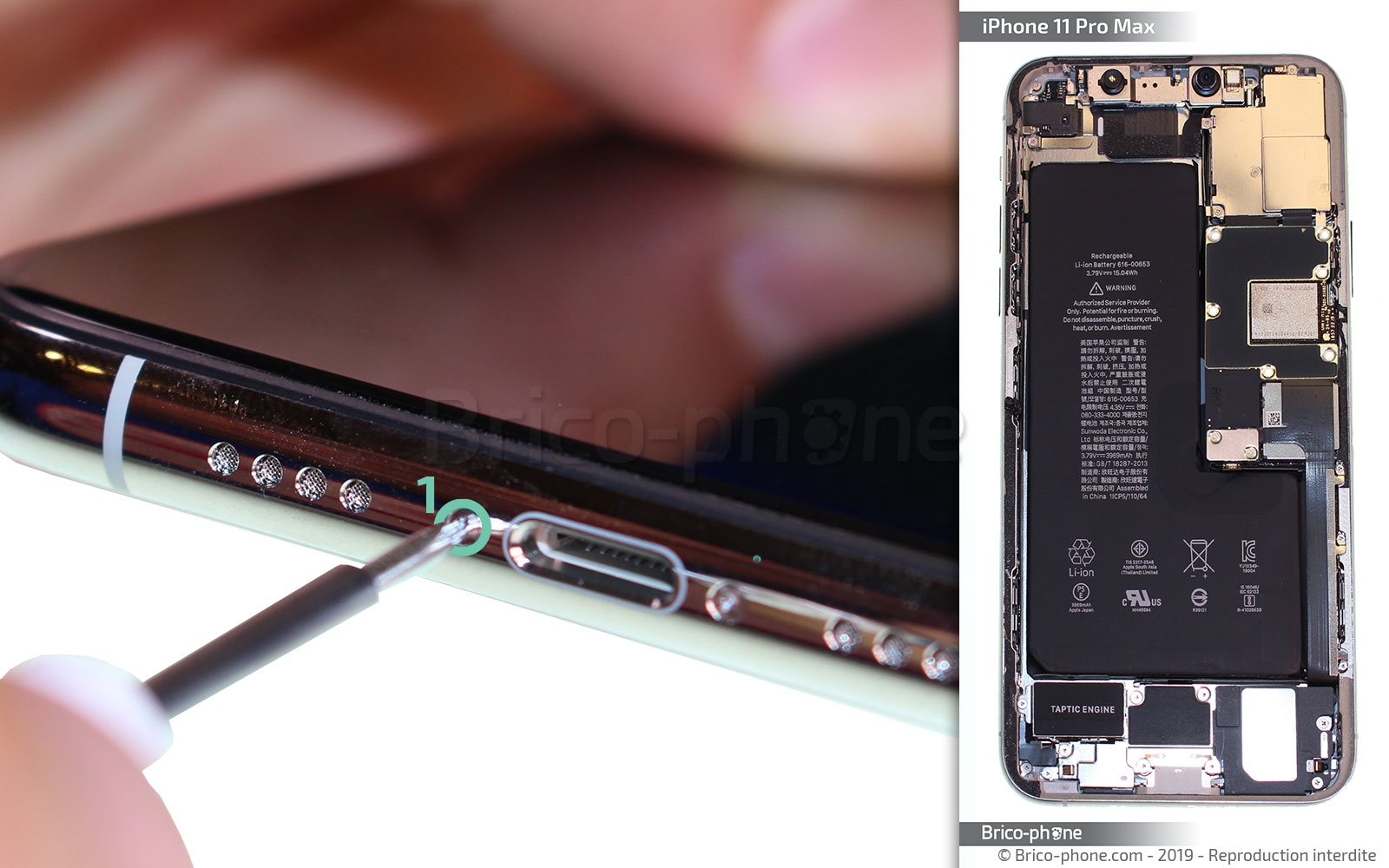

Retirez les deux vis pentalobe qui se trouve de chaque côté du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
9,90 €
Etape 3 : Chauffer l'écran et créer un point d'insertion
Il est utile de chauffer le contour de l'écran pour ramollir le joint d'étanchéité qui retient l'écran au châssis.
Pour cela, utilisez un sèche-cheveux ou un décapeur thermique, en veillant à ne pas dépasser les 80 degrés pour ne pas endommager les composants internes du téléphone.

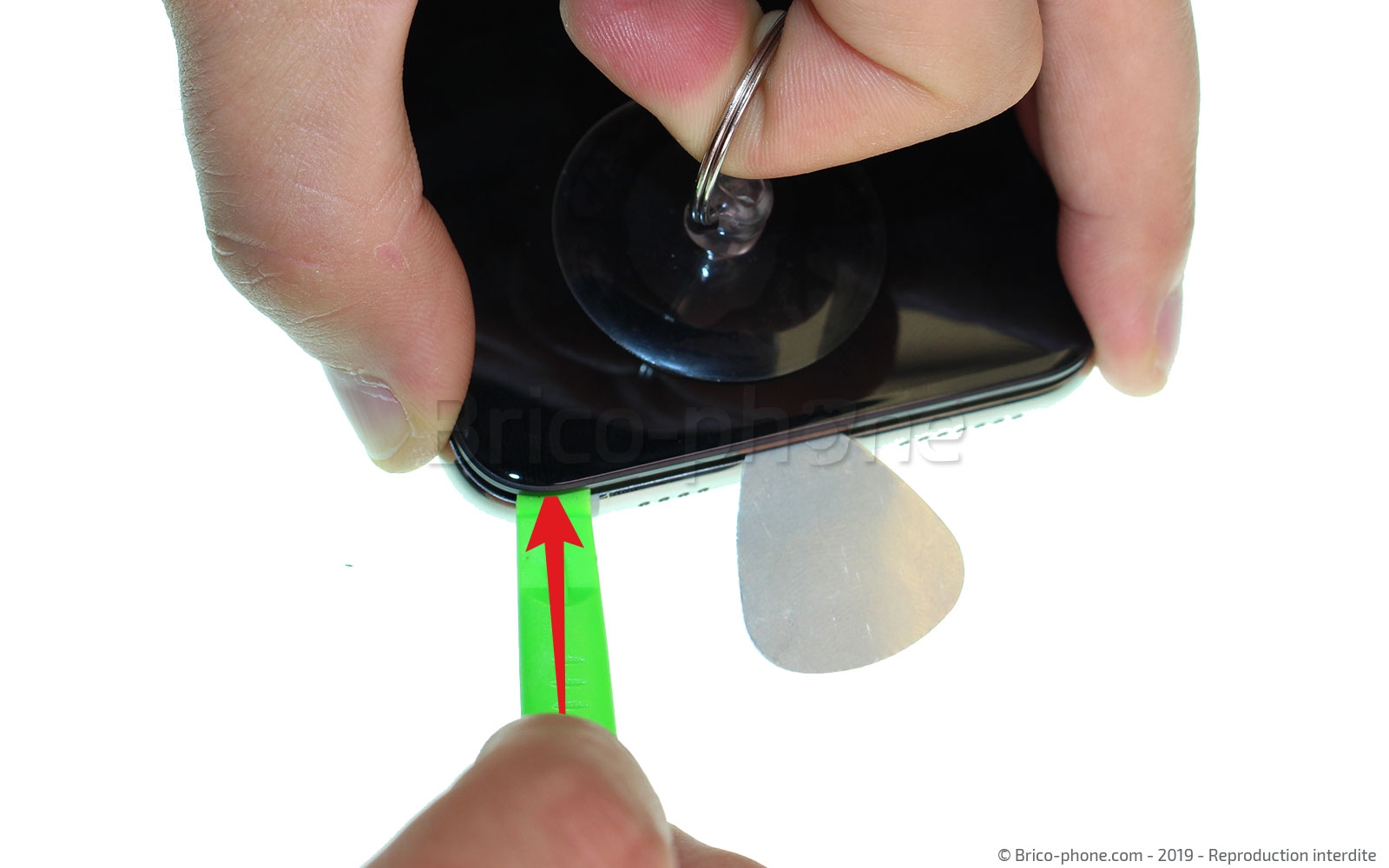

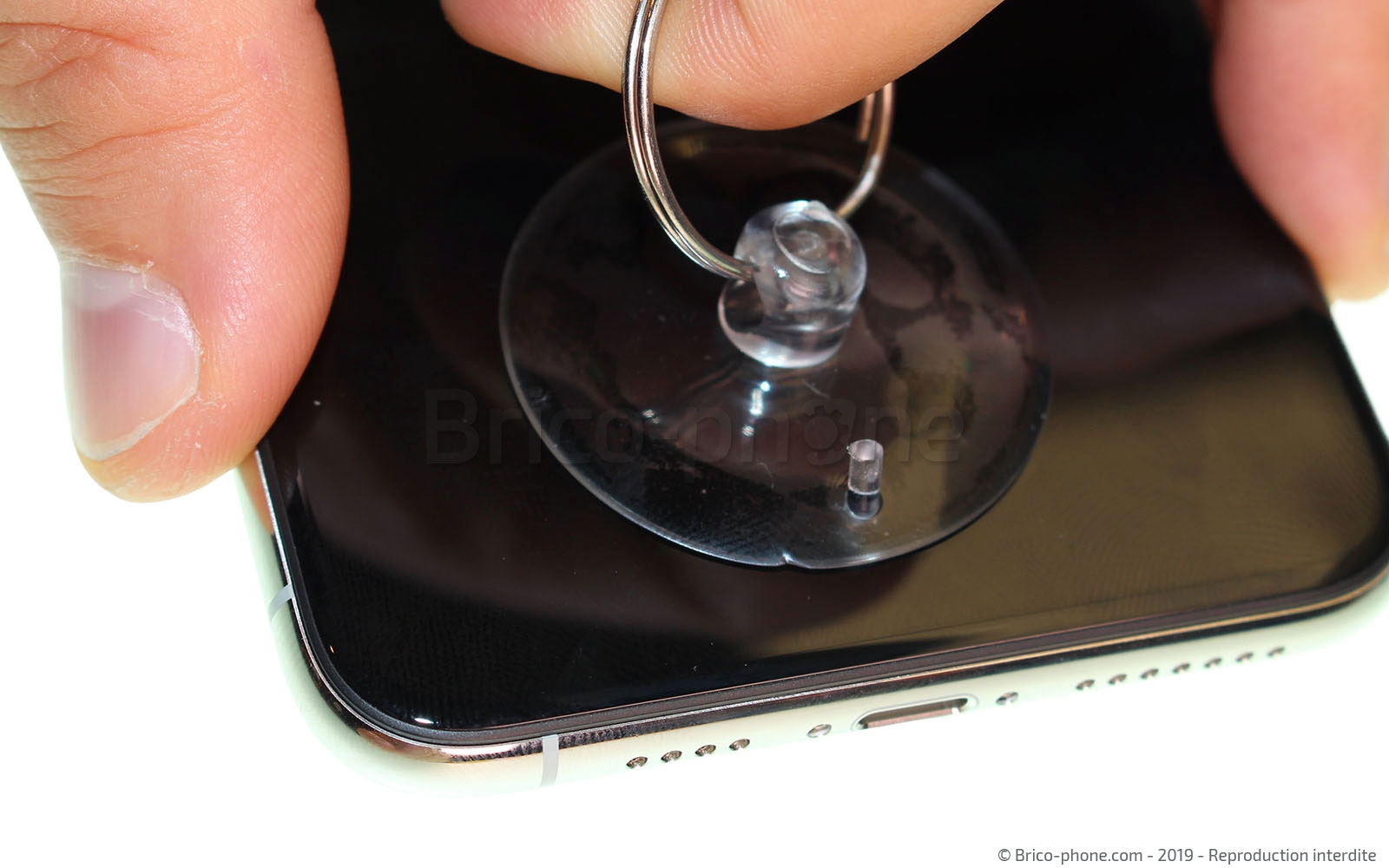

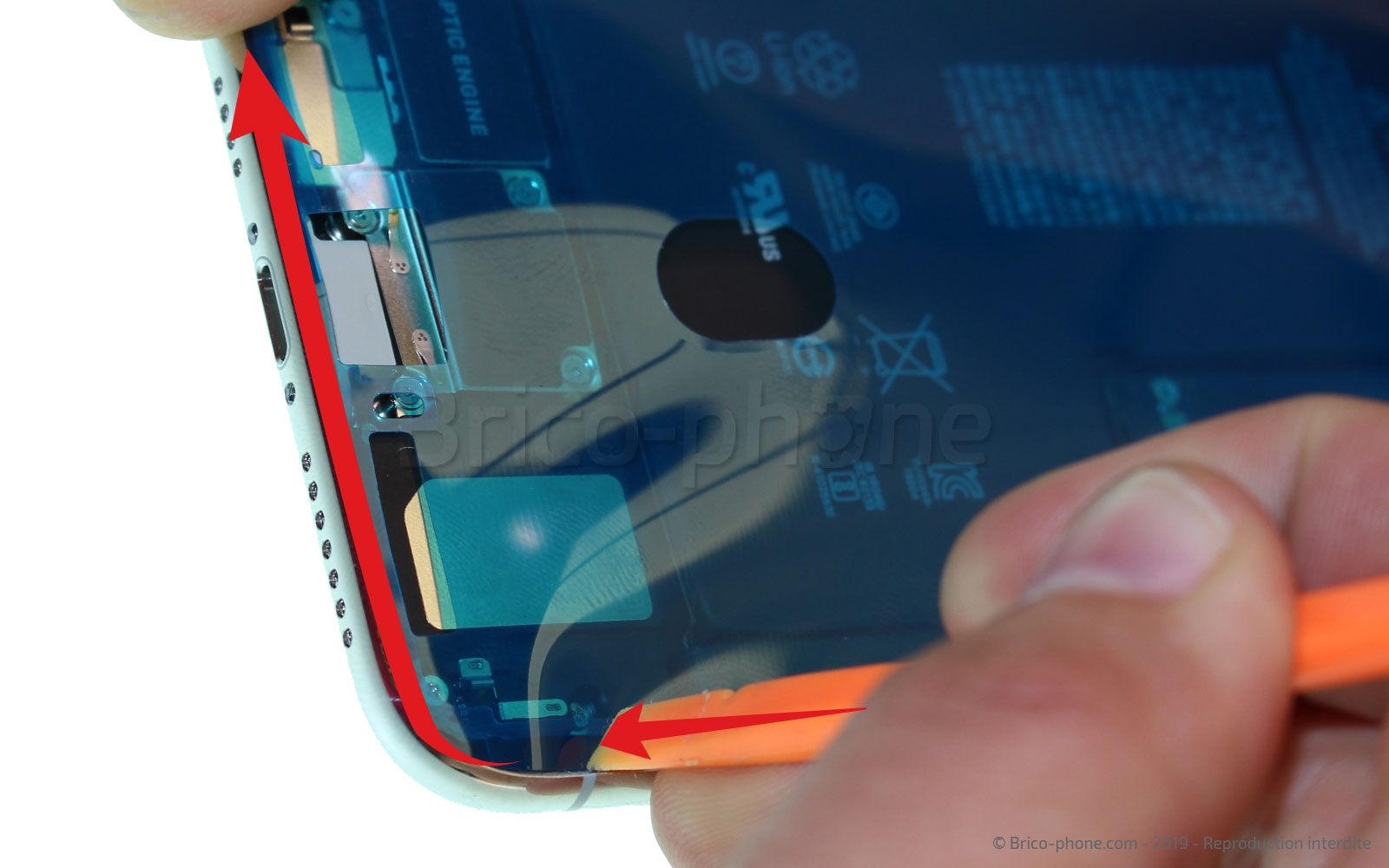

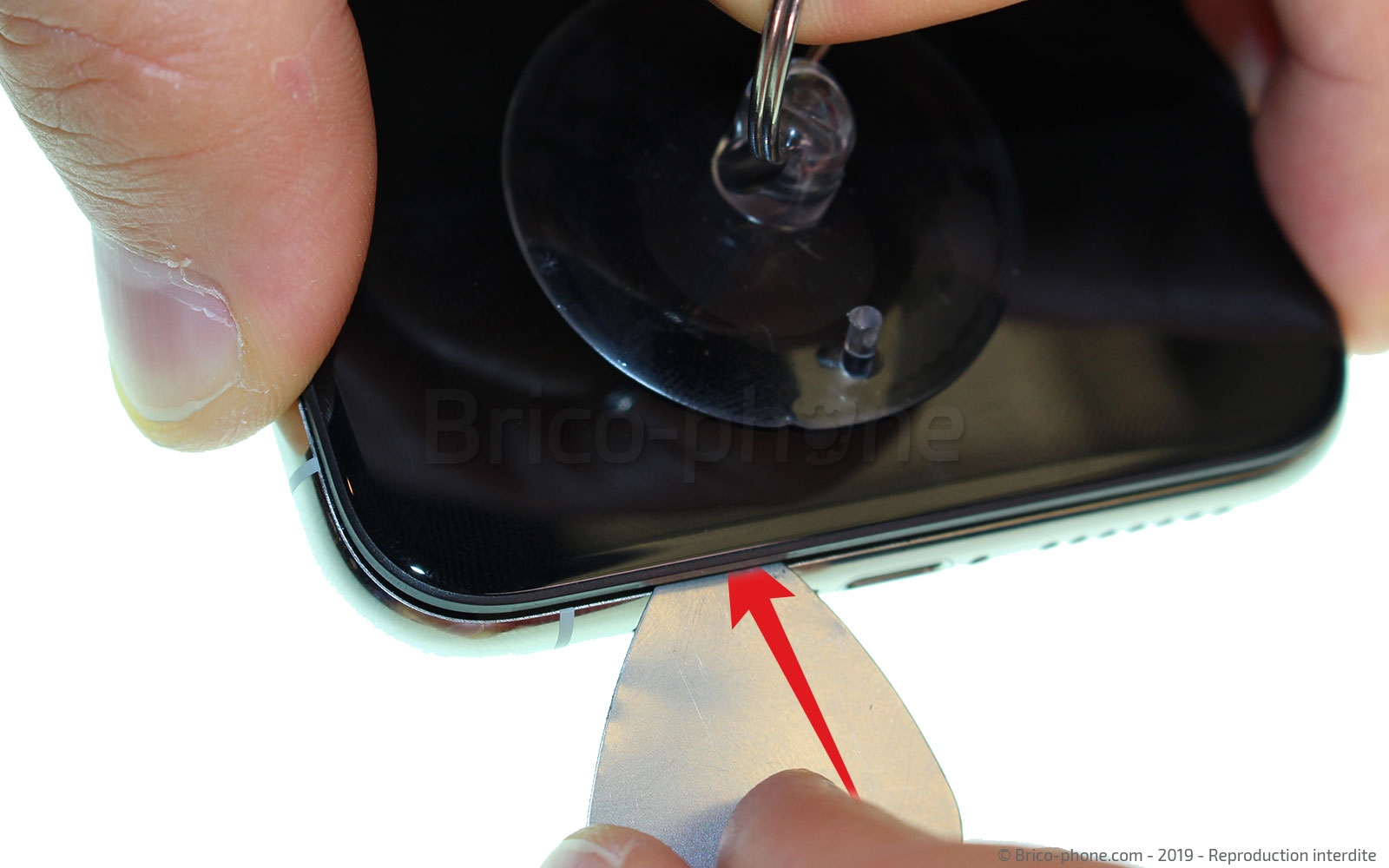

Appliquez la ventouse sur le bas de l'écran, puis tout en tirant fortement sur son anneau, insérez un médiator en métal entre le châssis et l'écran pour créer un interstice.

Maintenant que vous avez fait un jour entre l'écran et le châssis, insérez-y le levier vert, puis retirez le médiator en métal.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

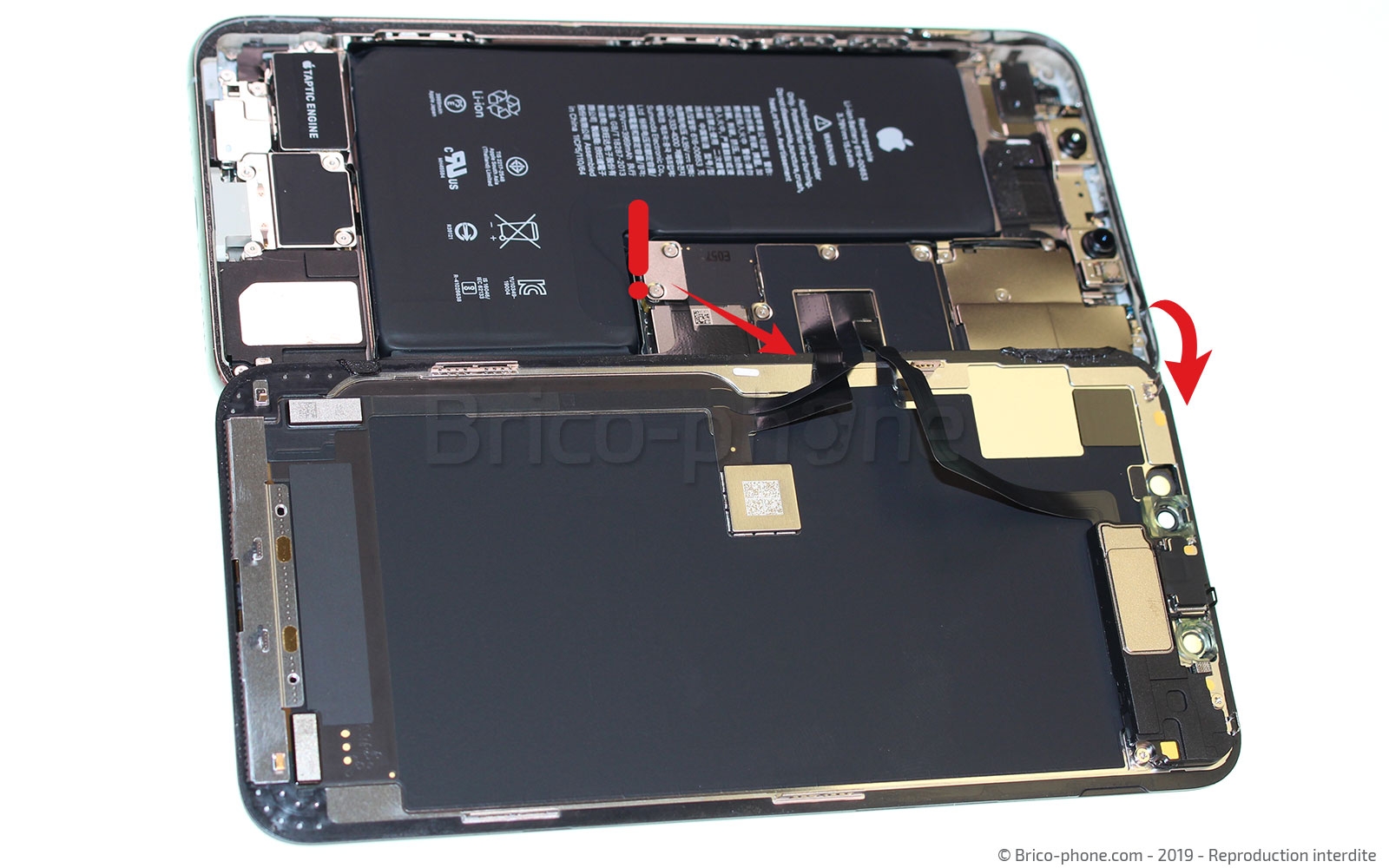

Etape 4 : Ouvrir le téléphone

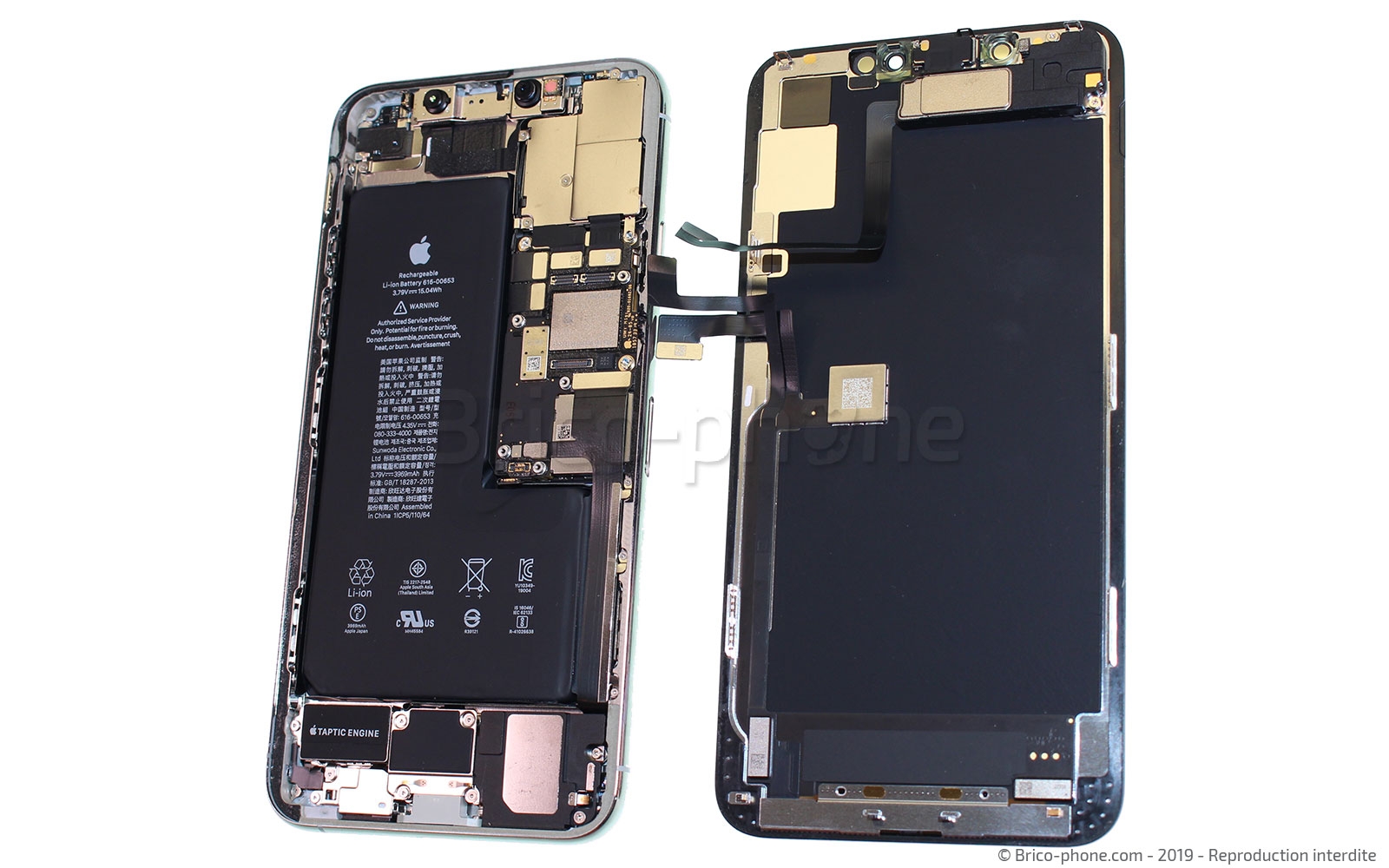

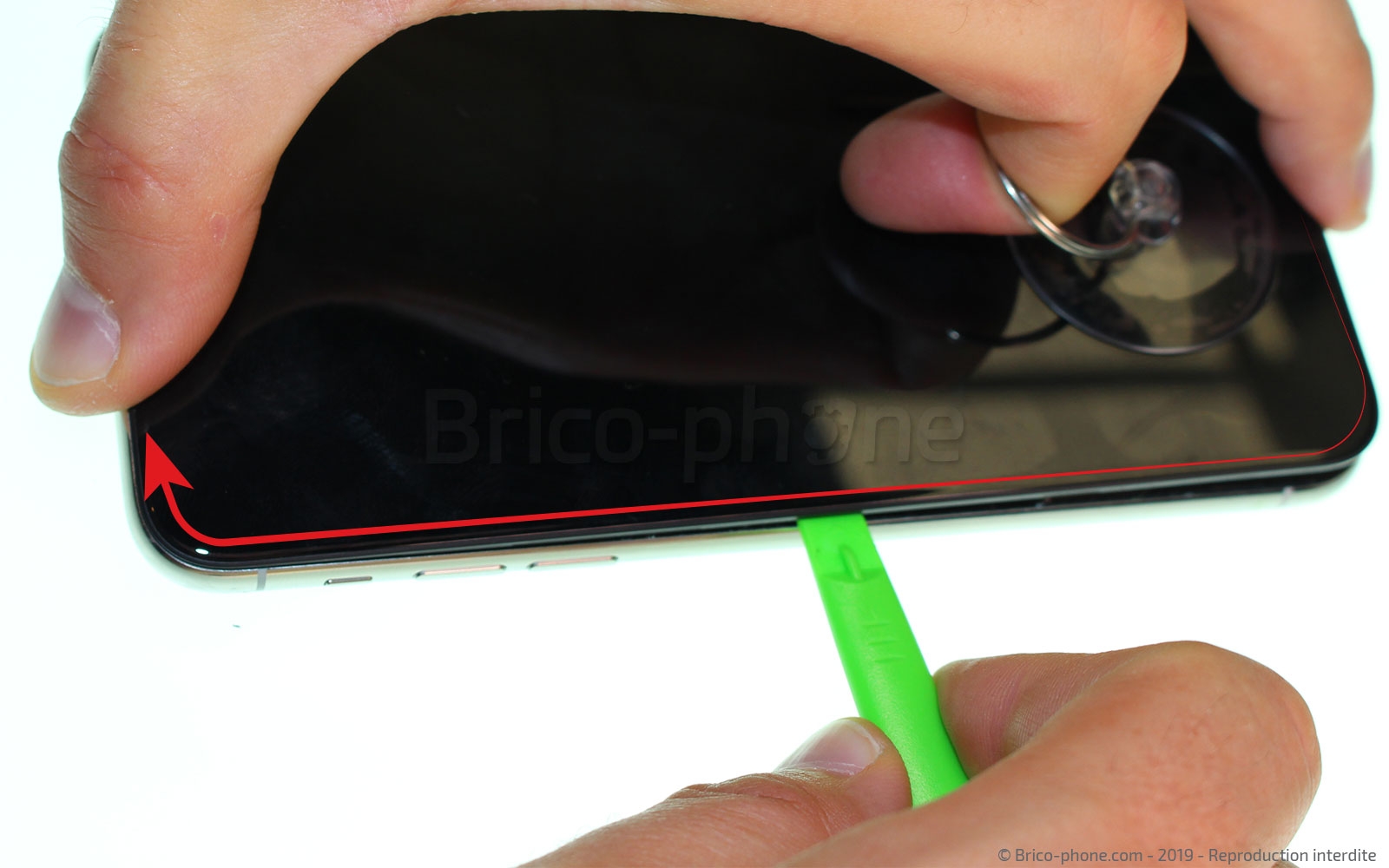

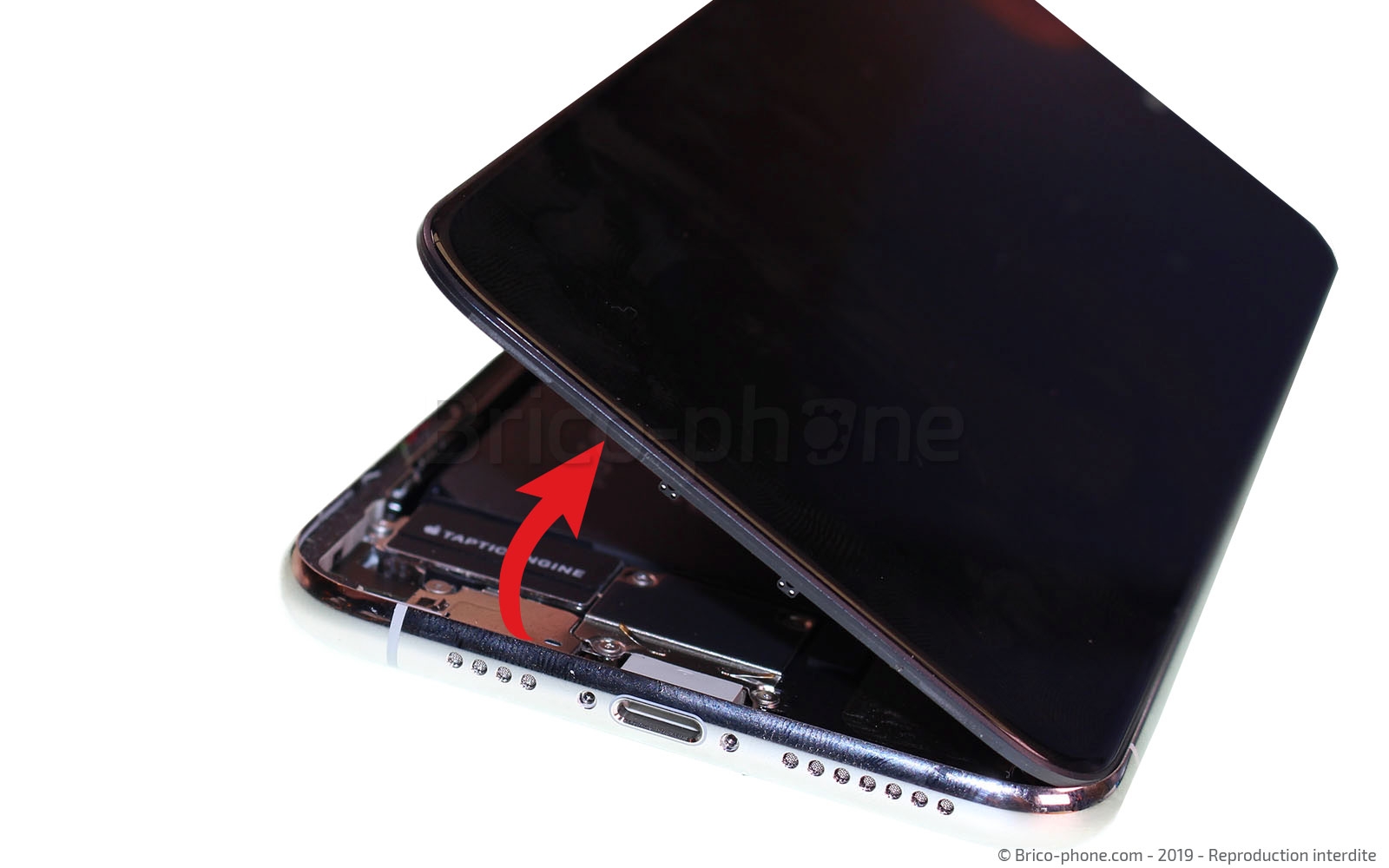

Pour séparer l'écran du châssis, faites le tour de celui-ci avec le levier vert, puis soulevez l'écran vers la droite en le mettant un peu sur le châssis de façon à ne pas tirer sur les nappes car celles-ci sont courtes.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Déconnecter la batterie

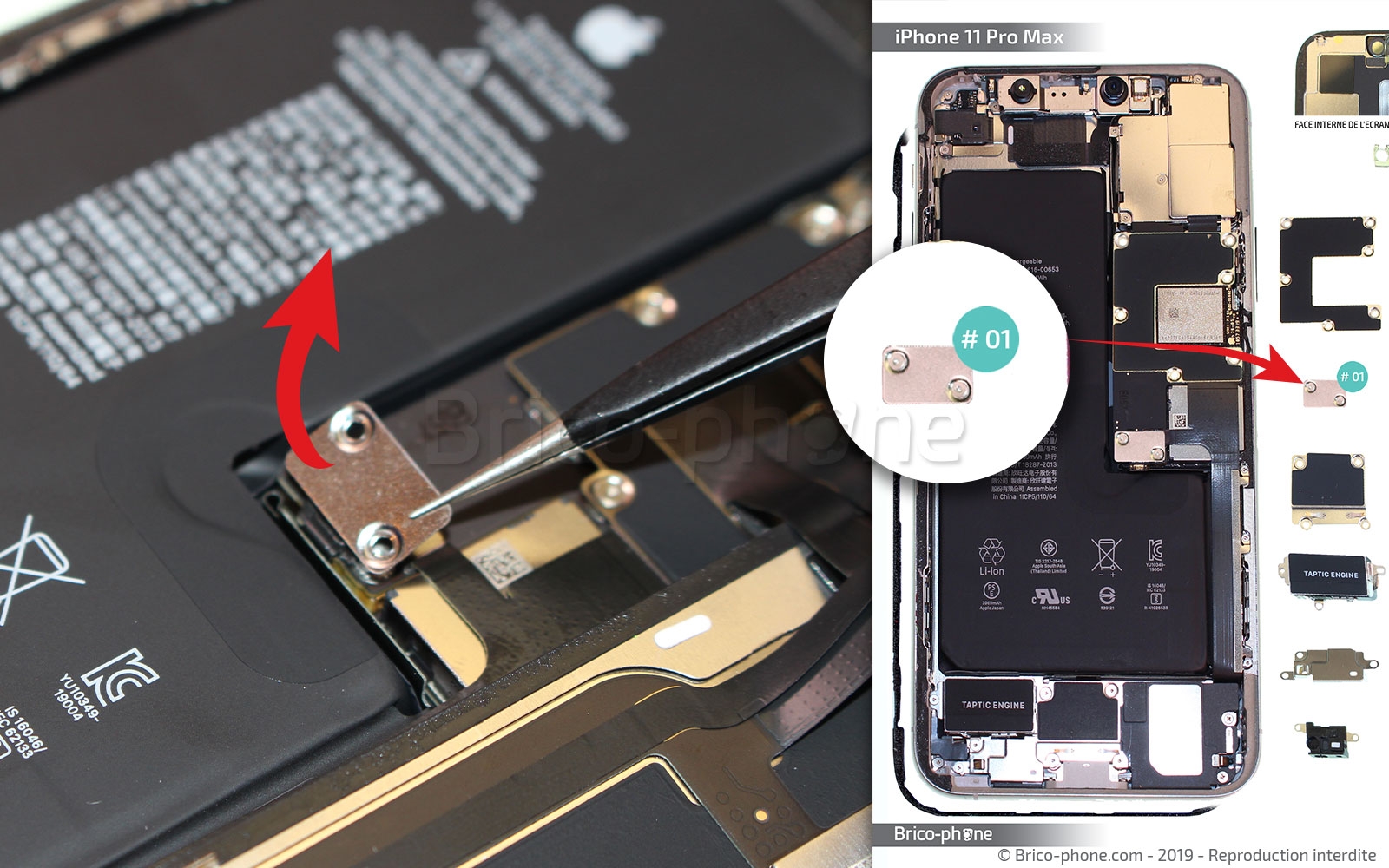

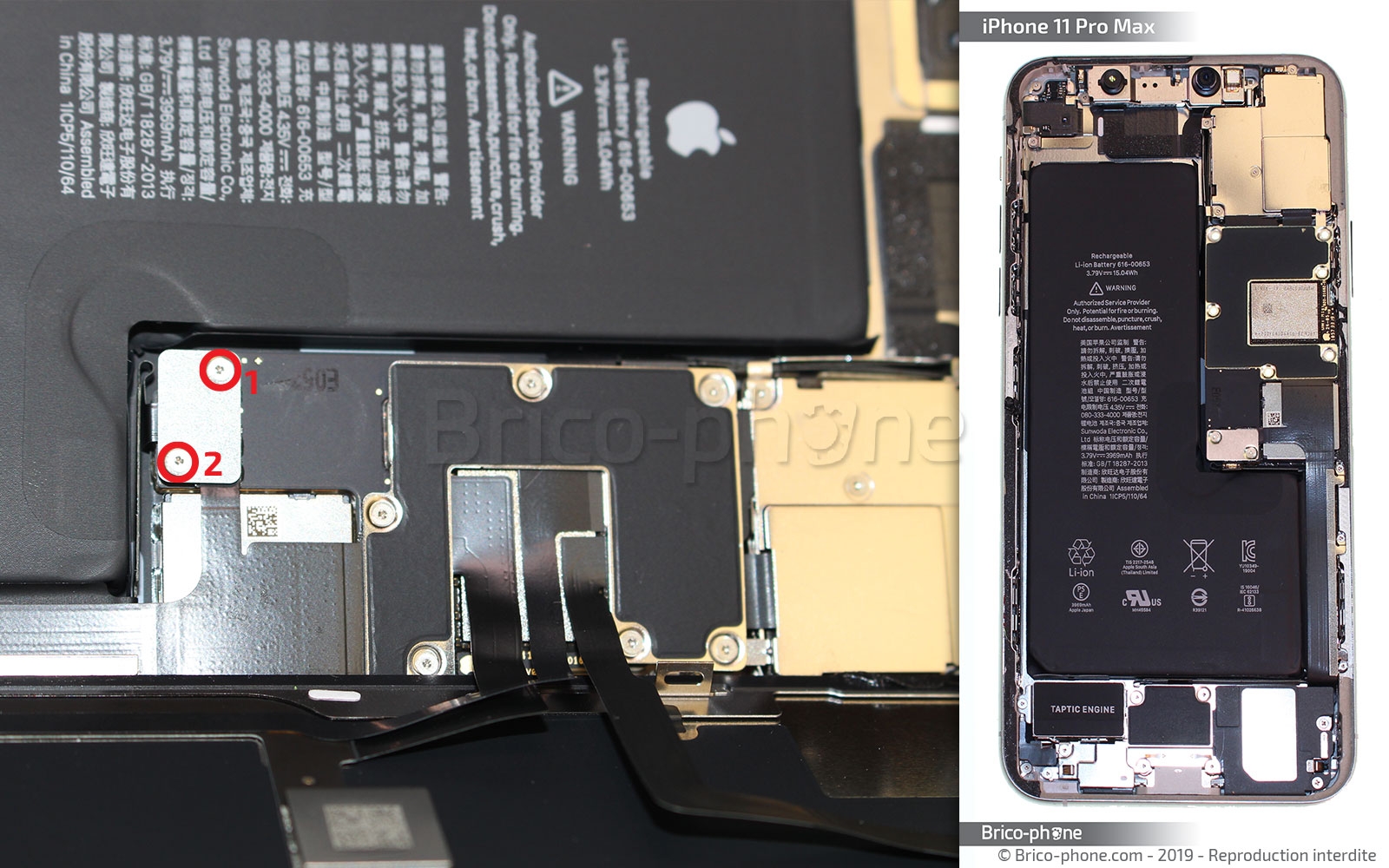

Pour accéder à la nappe de la batterie, il faut retirer la plaquette qui cache celle-ci, en dévissant les deux vis triwing, puis prenez la pincette en métal pour extraire la plaquette (#01).

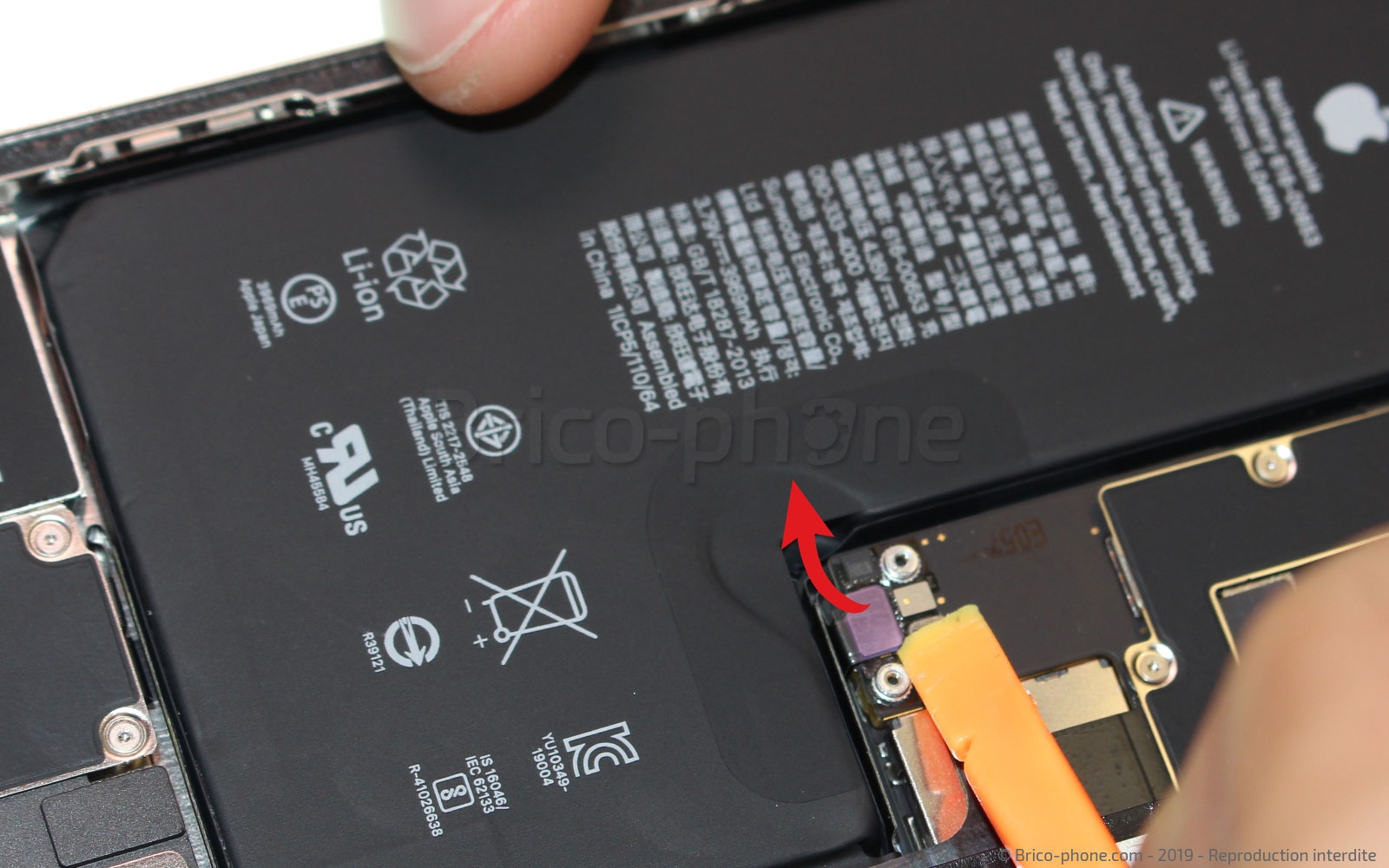

Pour finir, déconnectez la nappe de la batterie avec le spudger.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 6 : Enlever la plaquette des nappes de l'écran

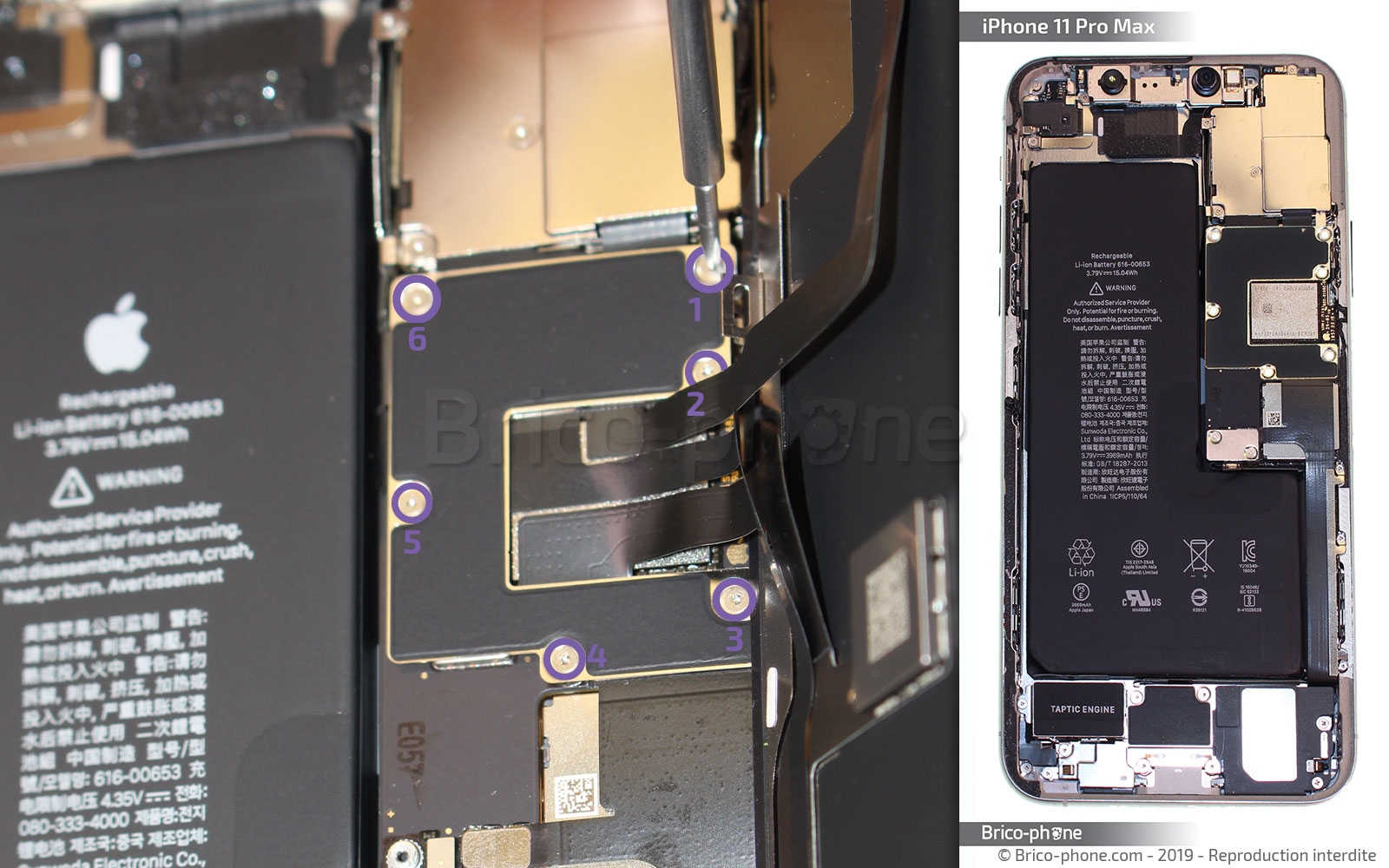

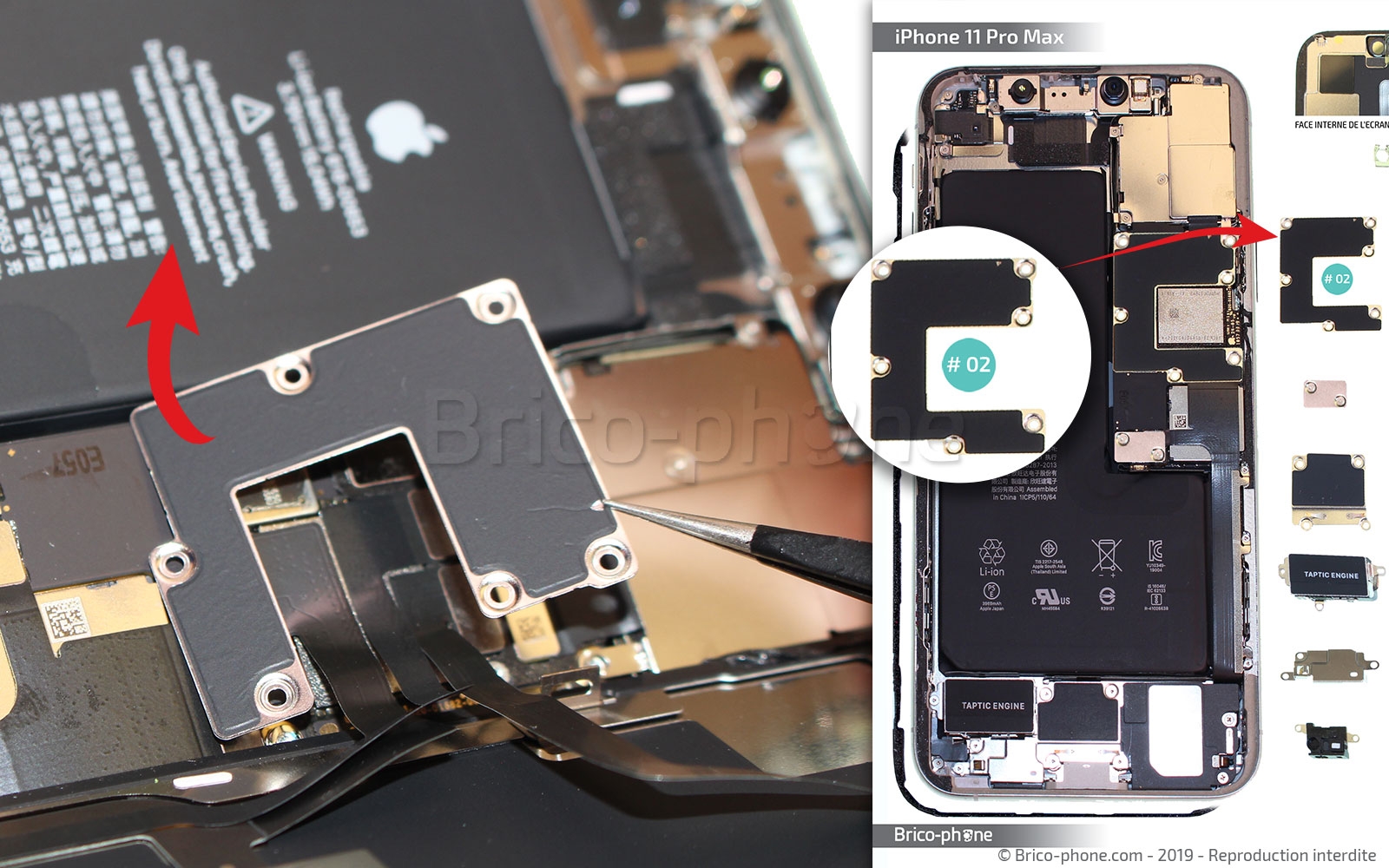

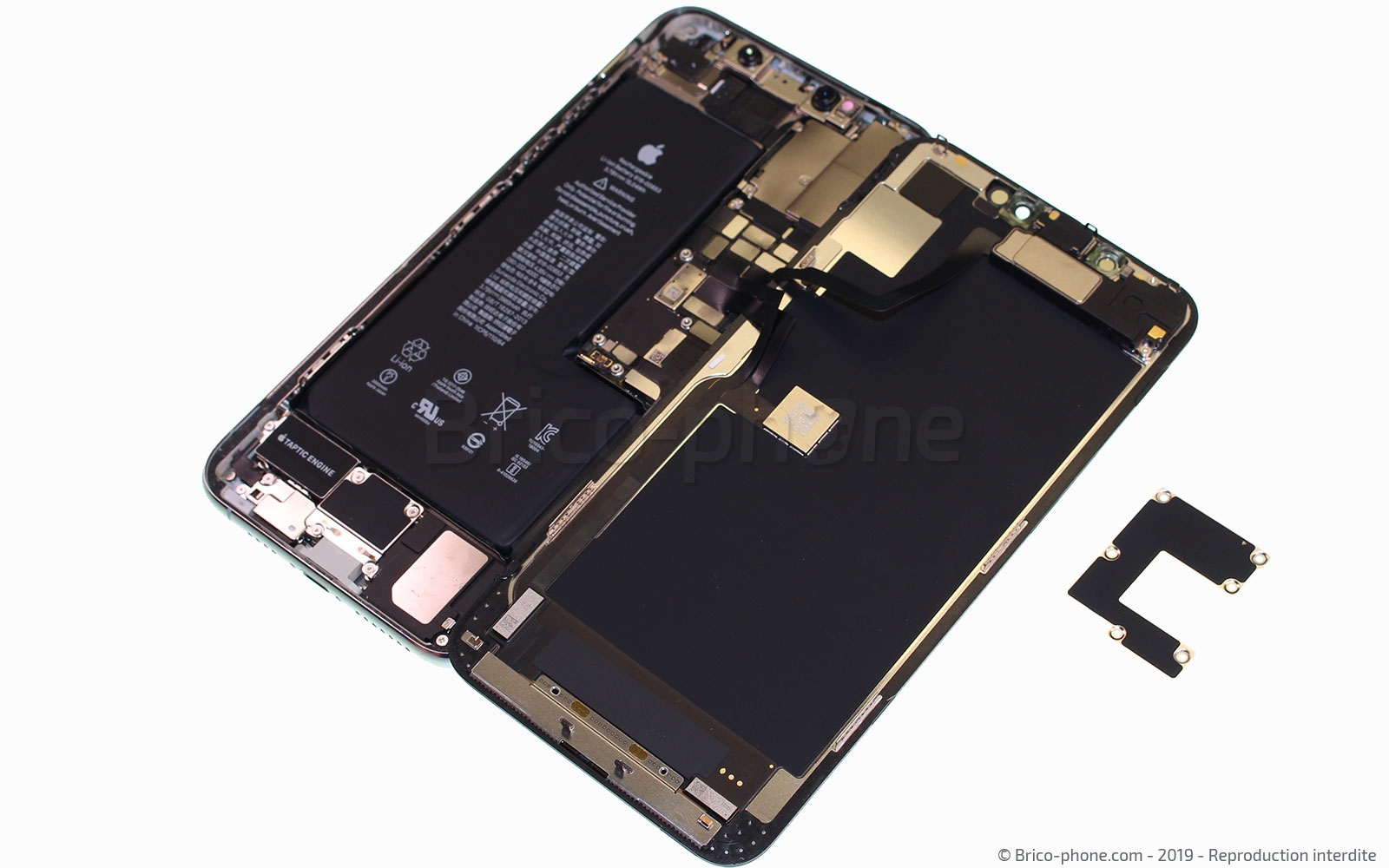

Pour accéder aux nappes de l'écran, vous devez retirer la plaquette (#02) qui cache ses nappes. Pour cela, dévissez les six vis triwing puis retirez-la avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

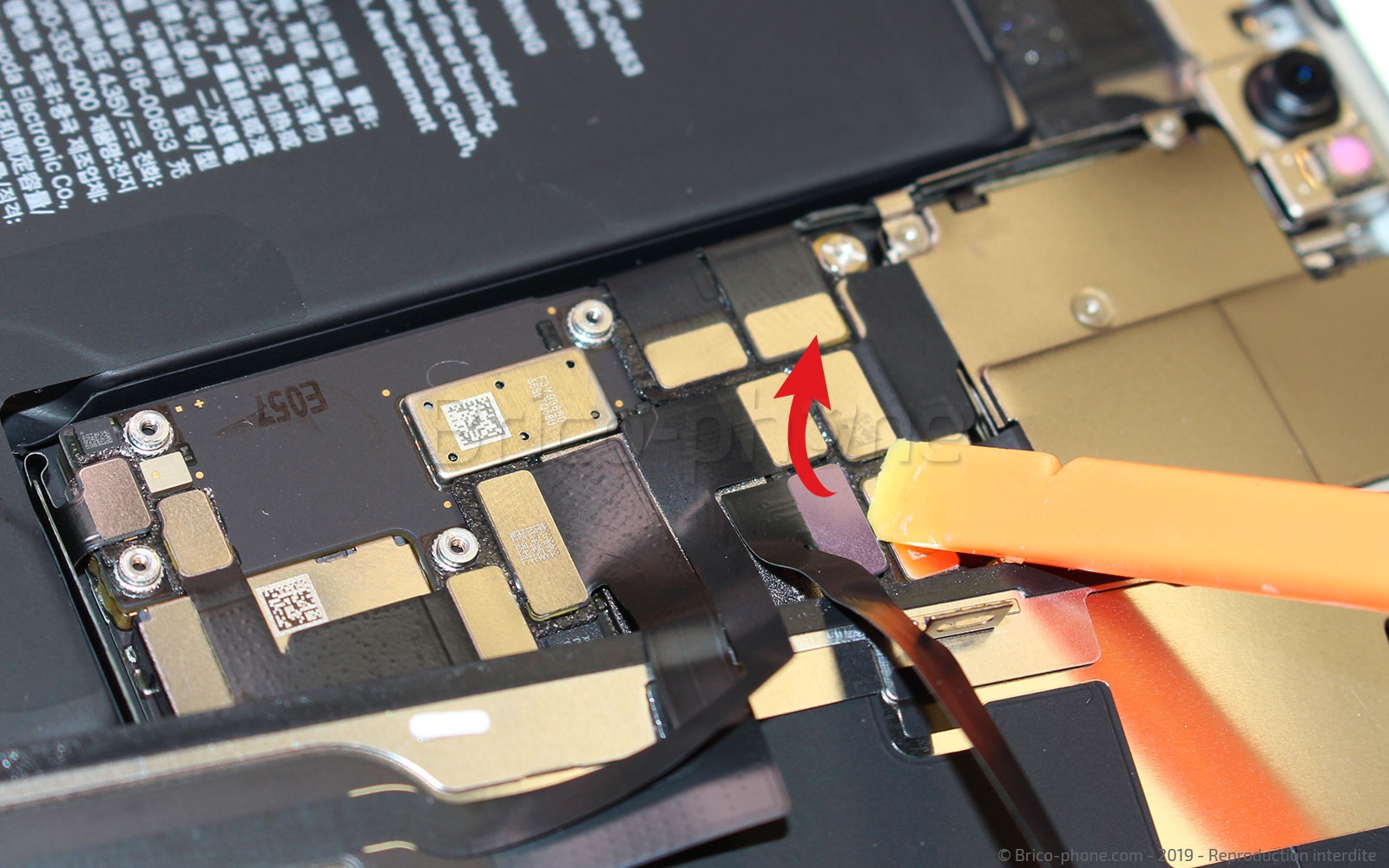

Etape 7 : Déconnecter l'écran

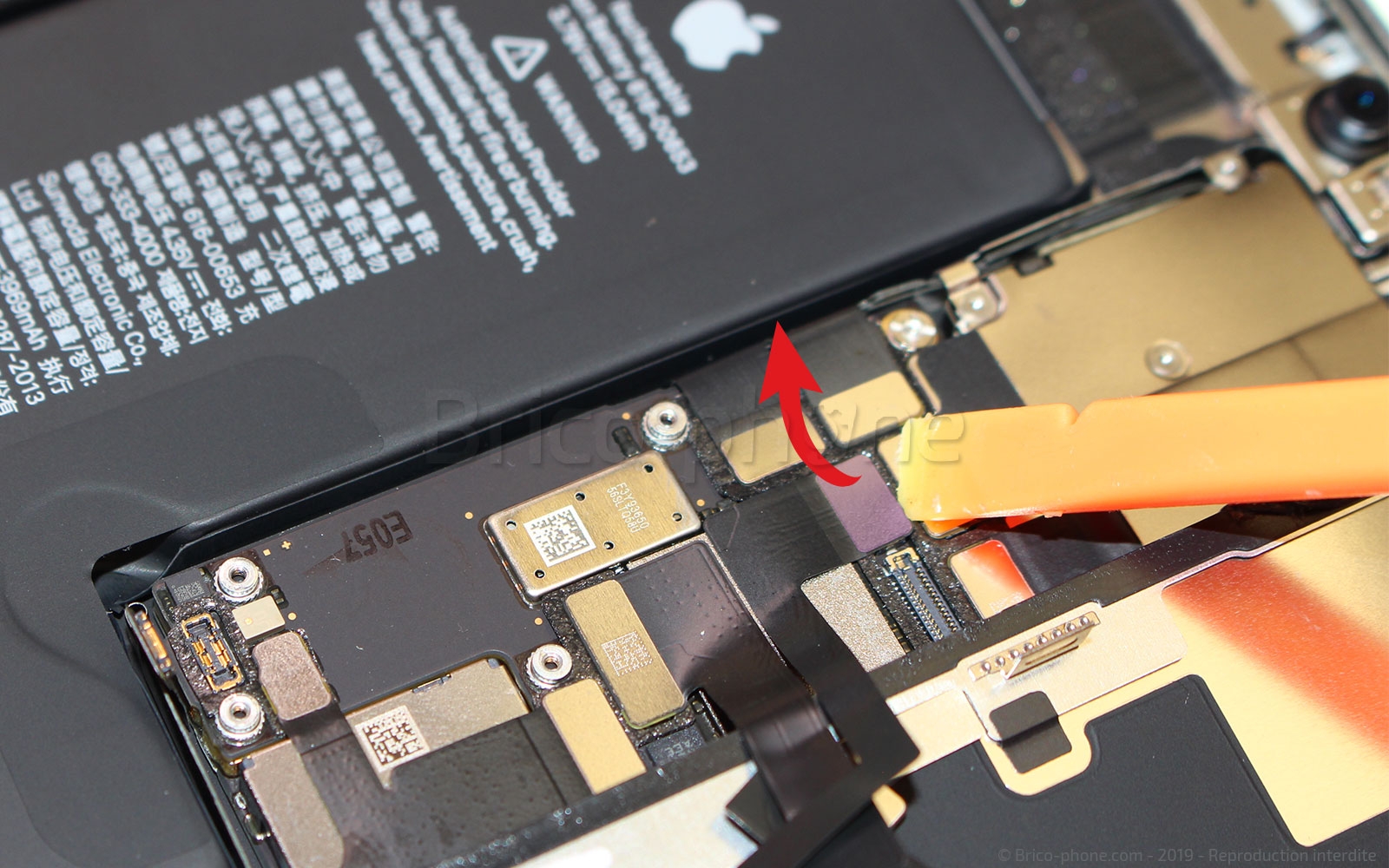

Il ne vous reste plus qu'à déconnecter les trois nappes de l'écran et le mettre de côté.
Outils du kit utilisés
Outils du kit utilisés

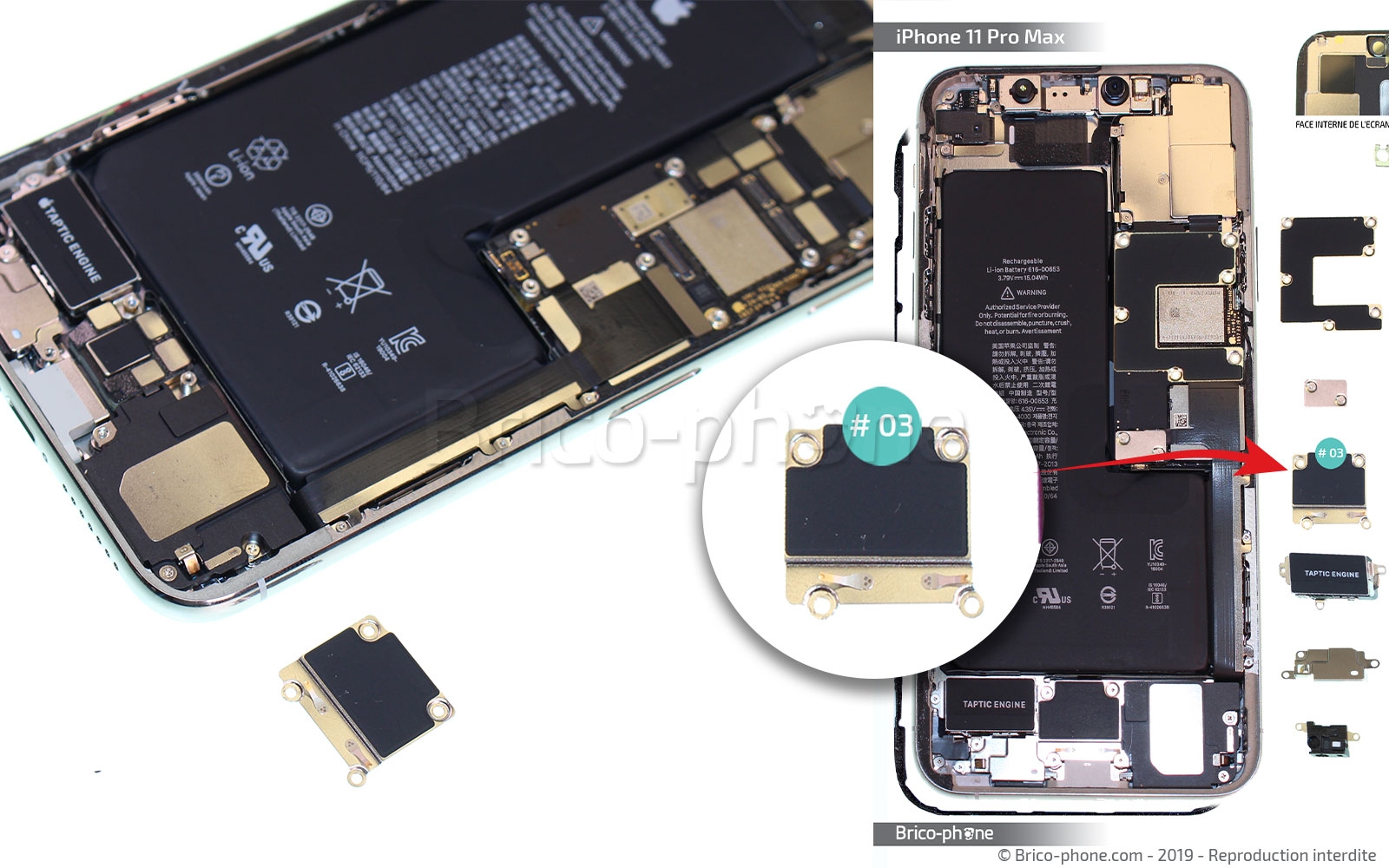

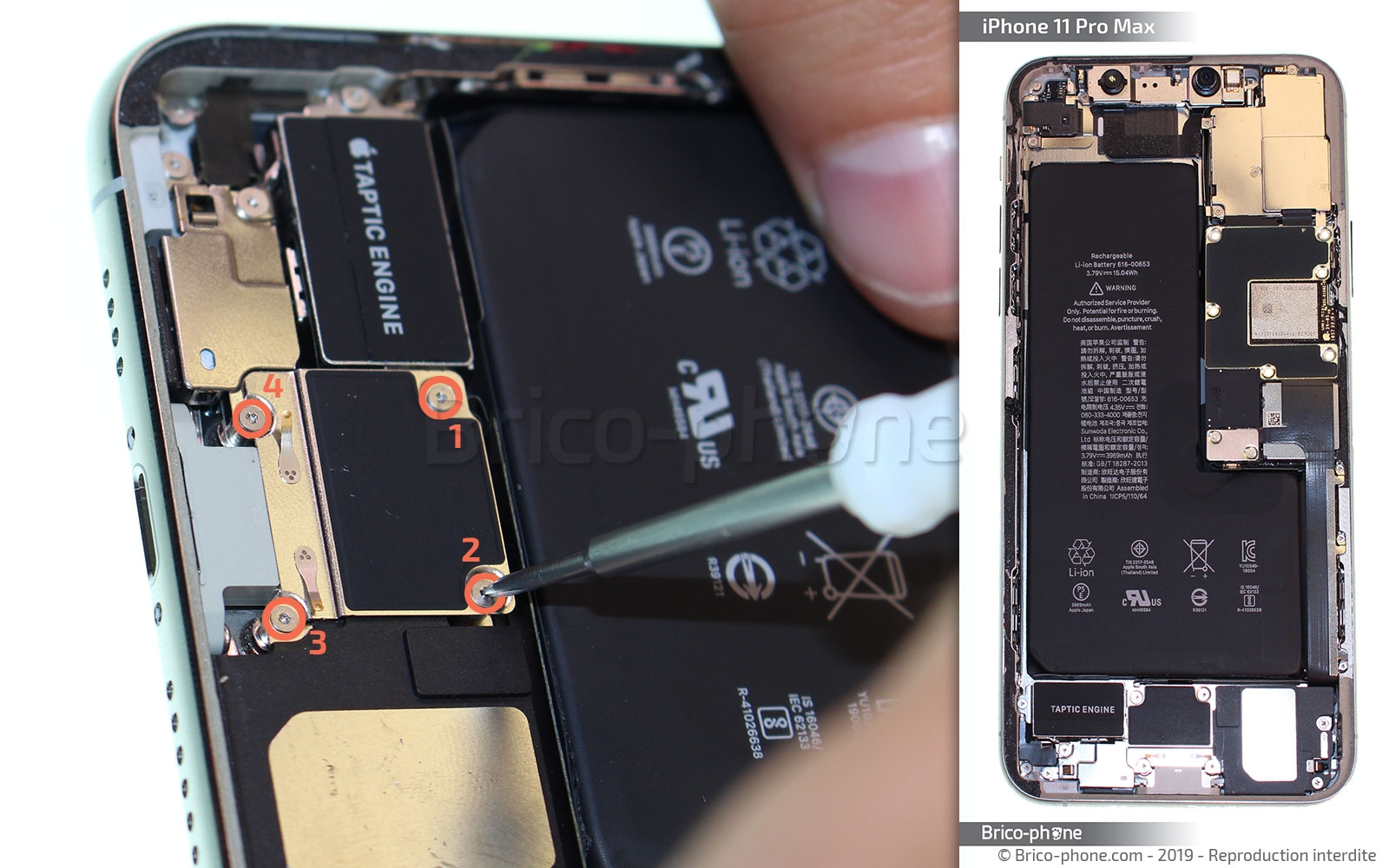

Etape 8 : Enlever la plaquette du dock

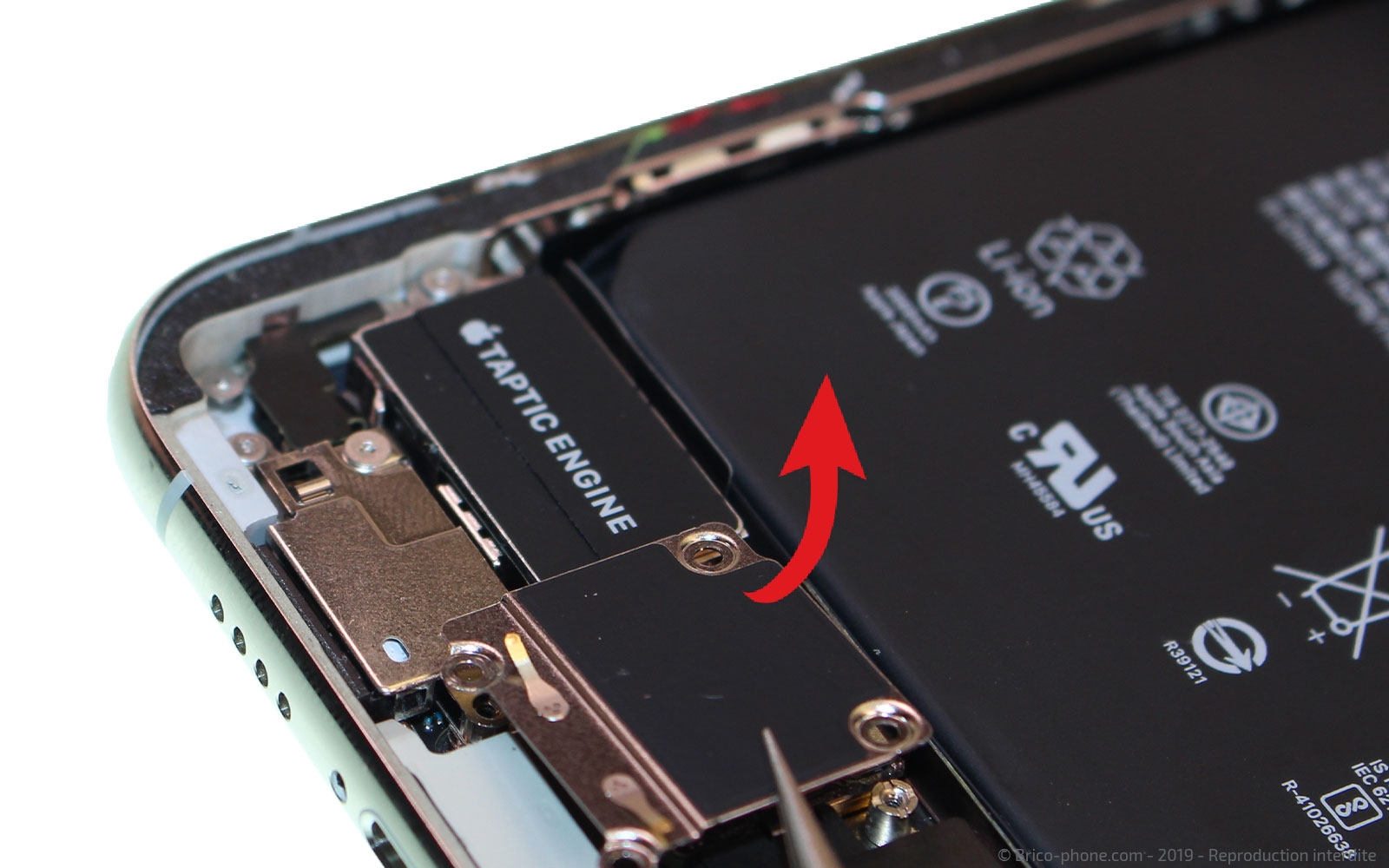

Pour accéder à la nappe du vibreur, il faut retirer la plaquette (#03) en retirant les quatre vis triwing, puis enlevez la plaquette avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 9 : Extraire le vibreur

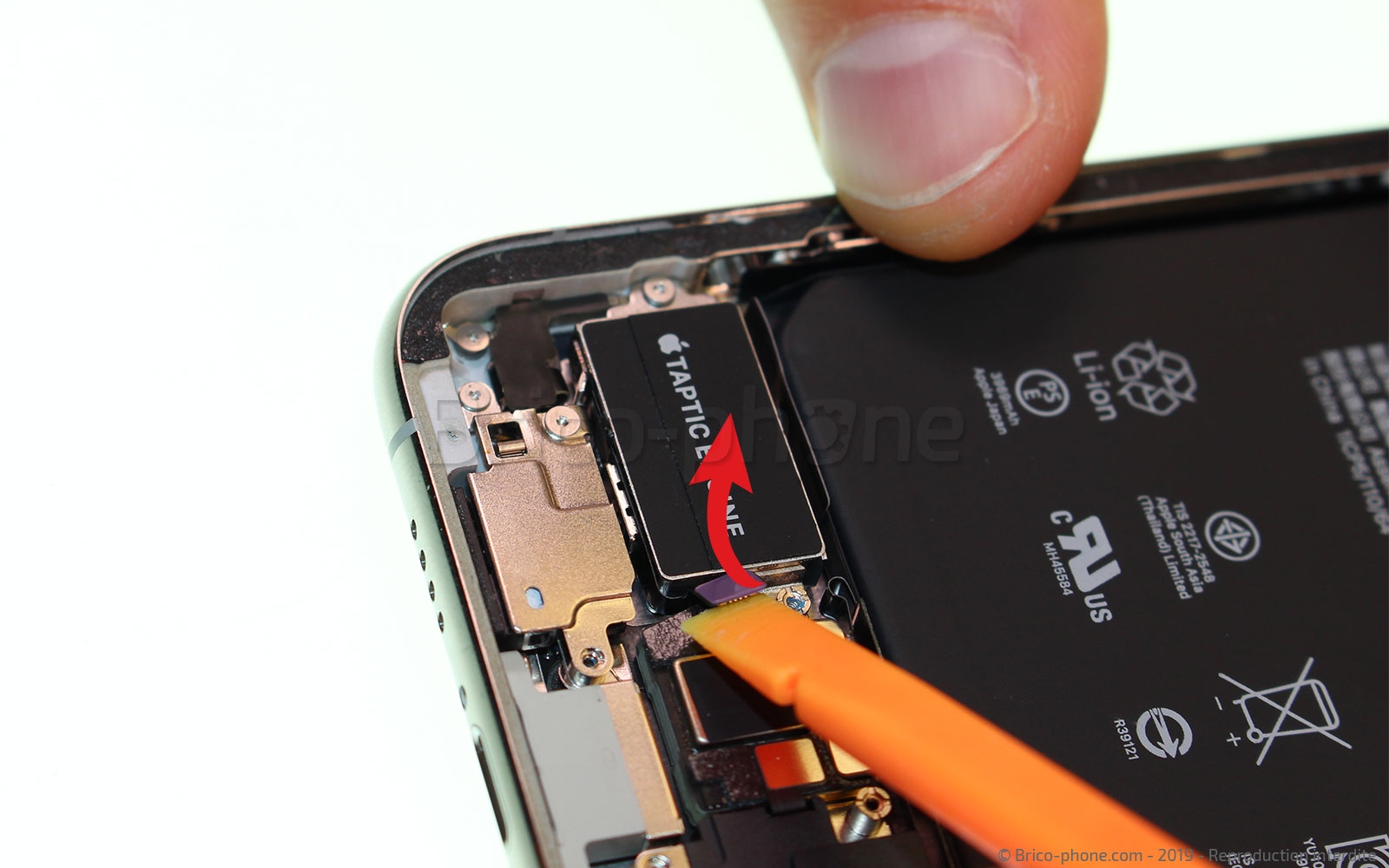

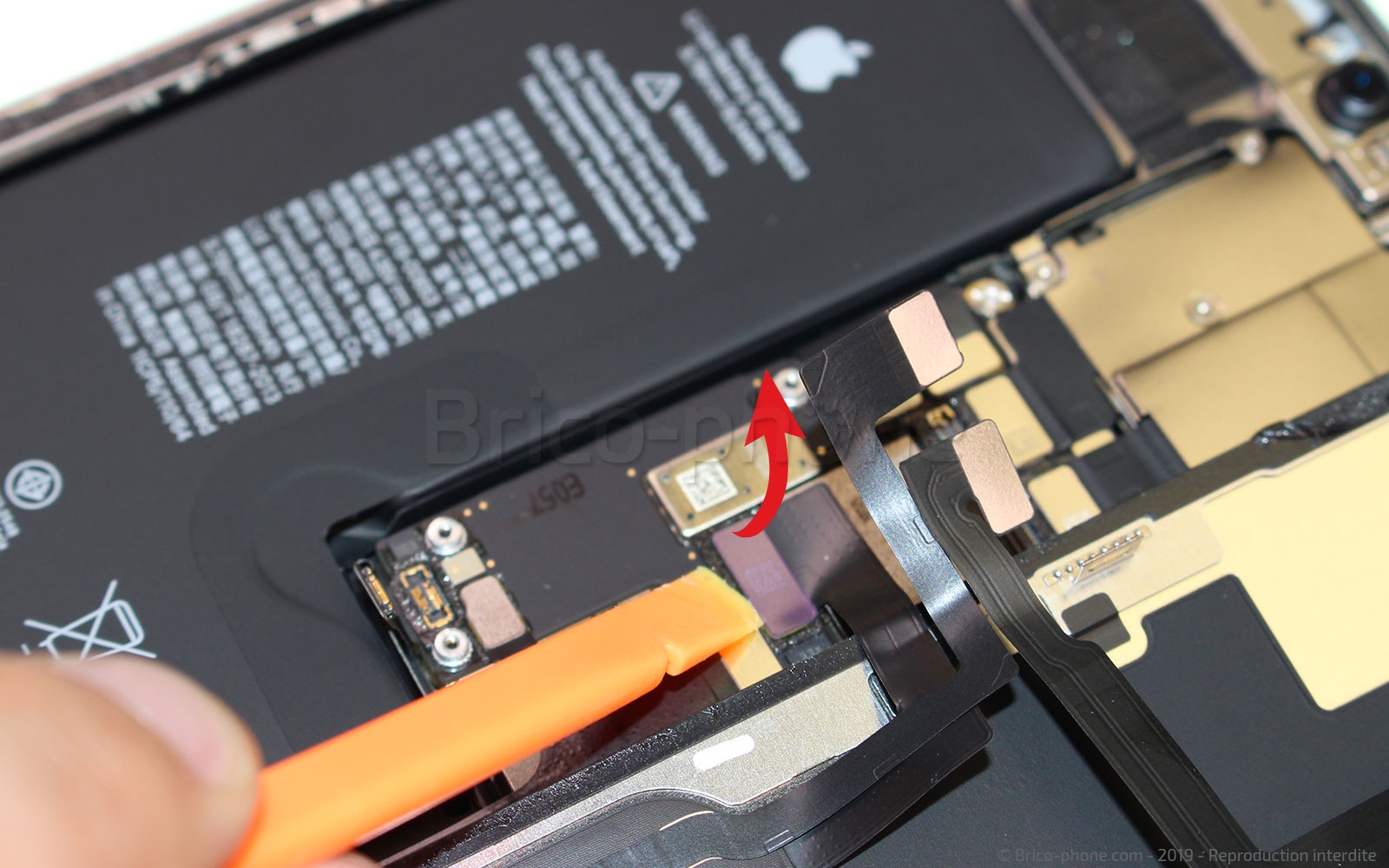

Dans un premier temps, déconnectez la nappe du vibreur avec la spatule.

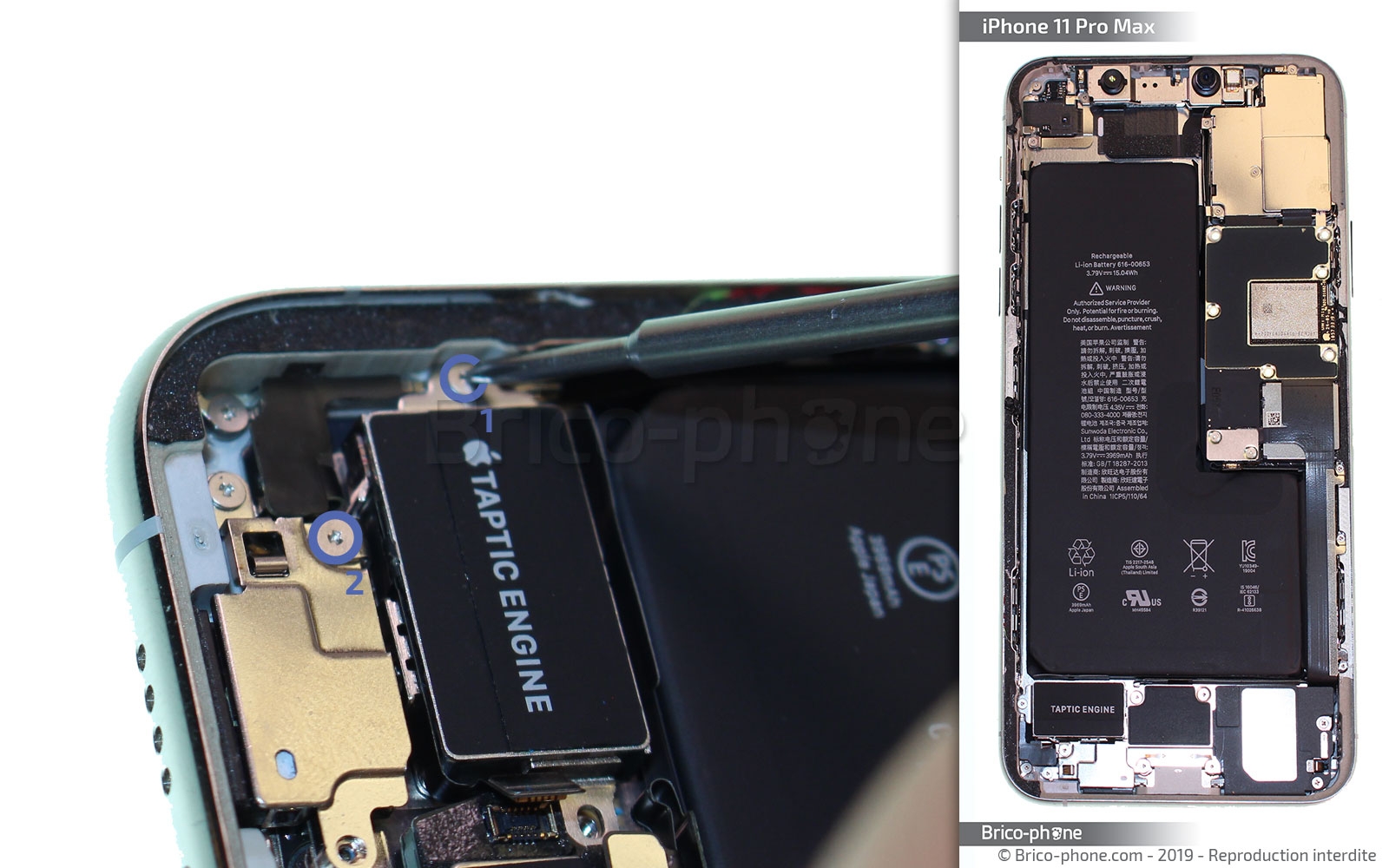

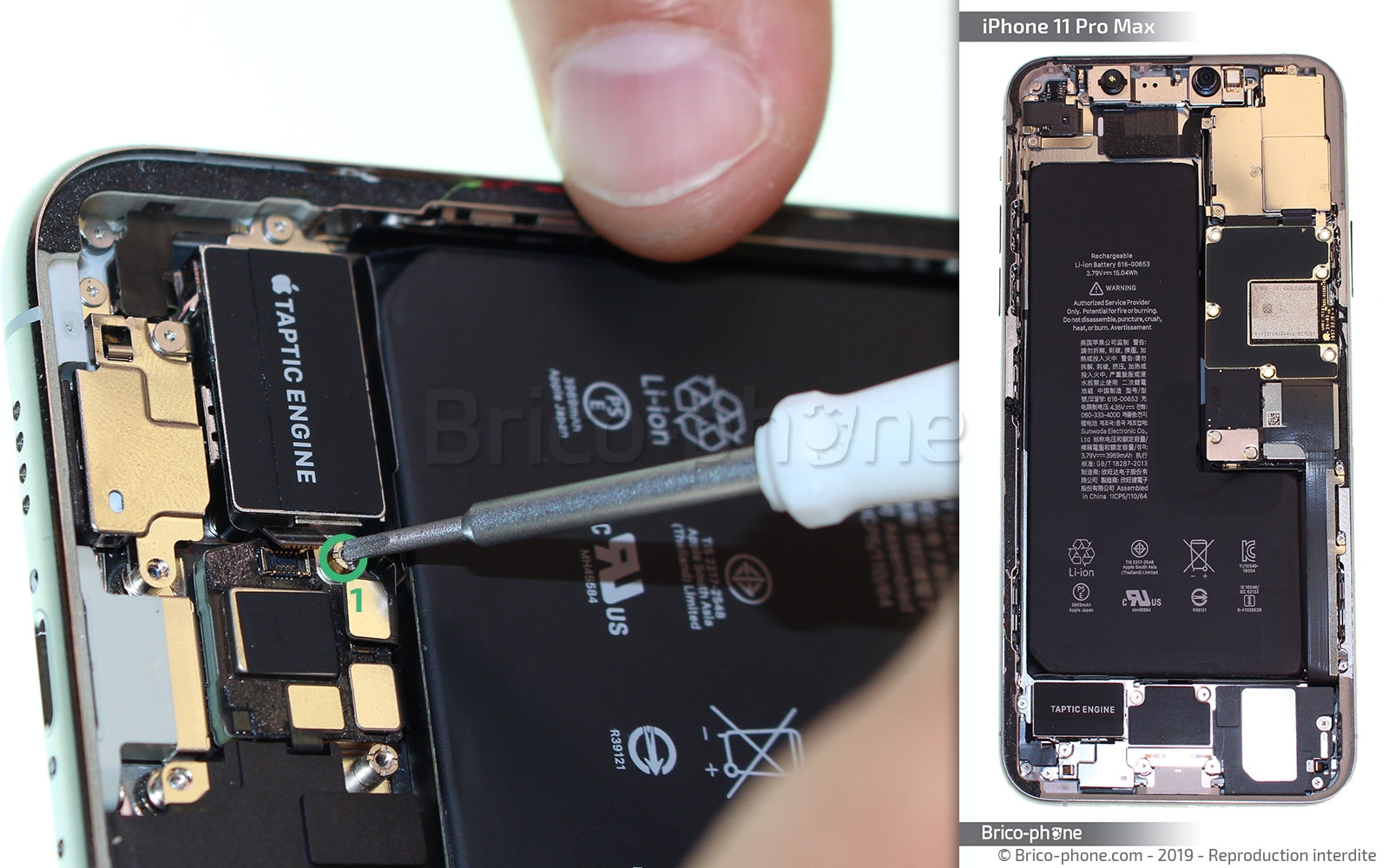

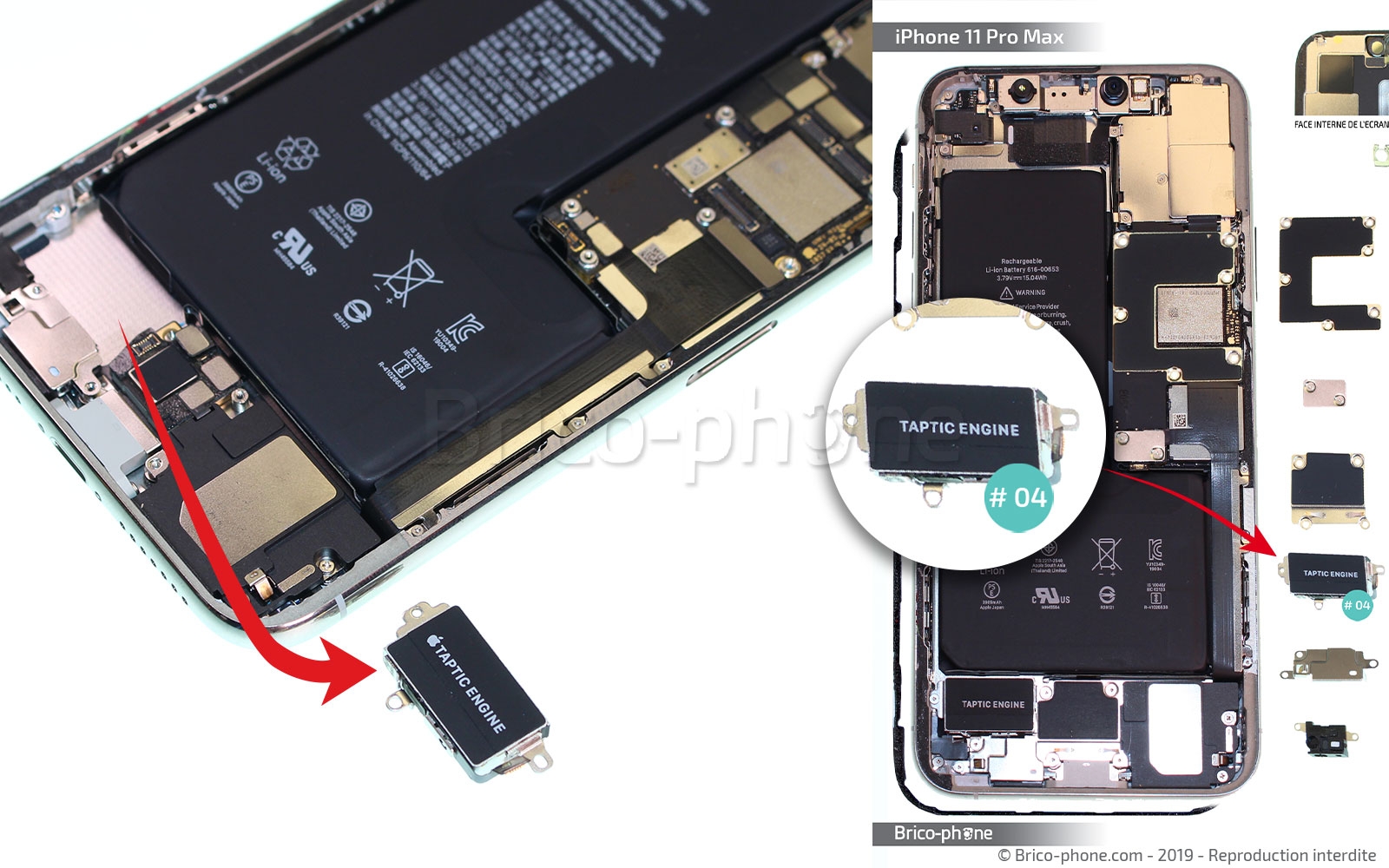

Dévissez la vis de droite avec le tournevis plat puis les deux autres (en bas et à gauche) avec le tournevis triwing, puis retirez le vibreur (#04) avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Tournevis Professionnel Plat 2.0
7,74 €

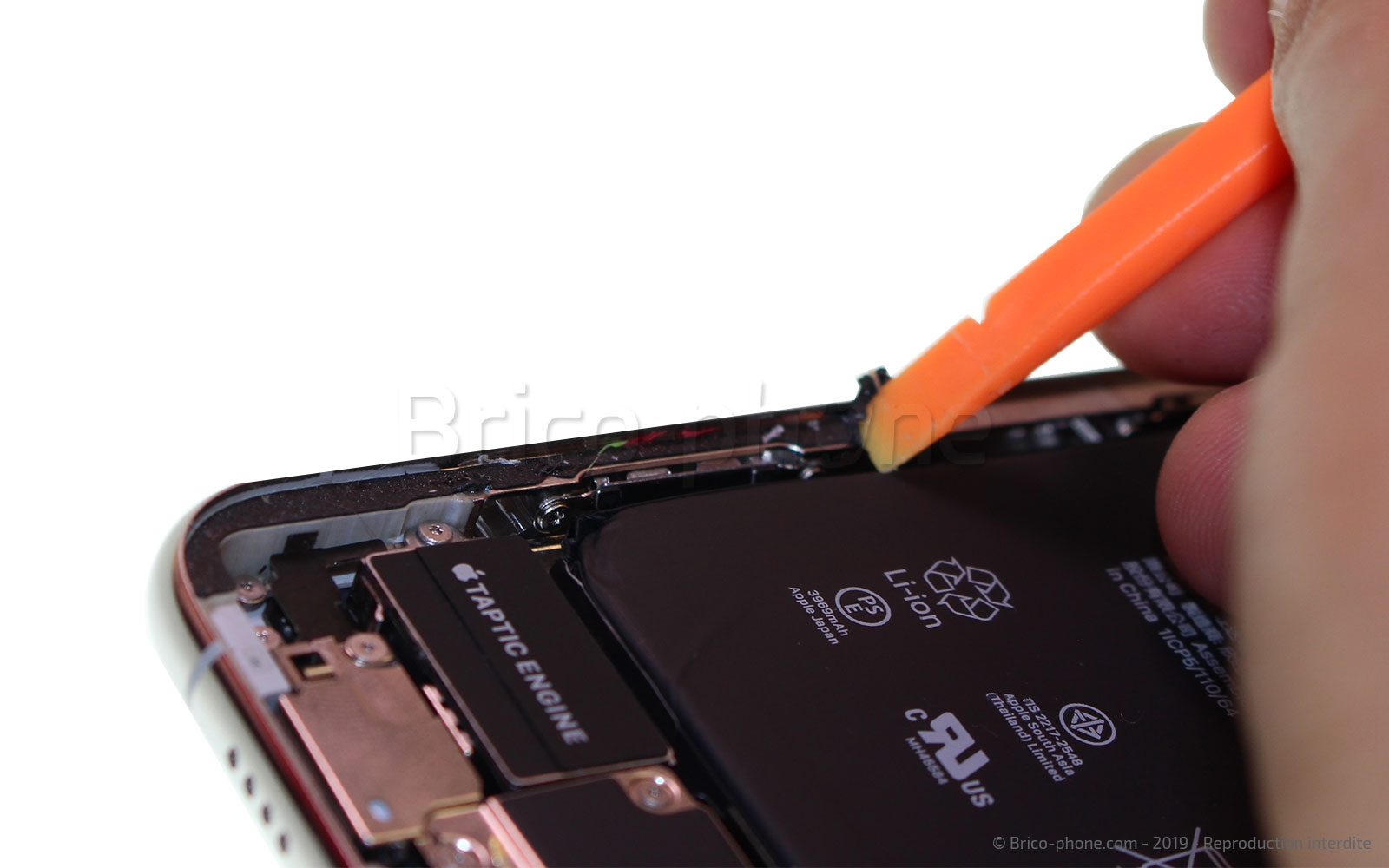

Conseil pour le remontage

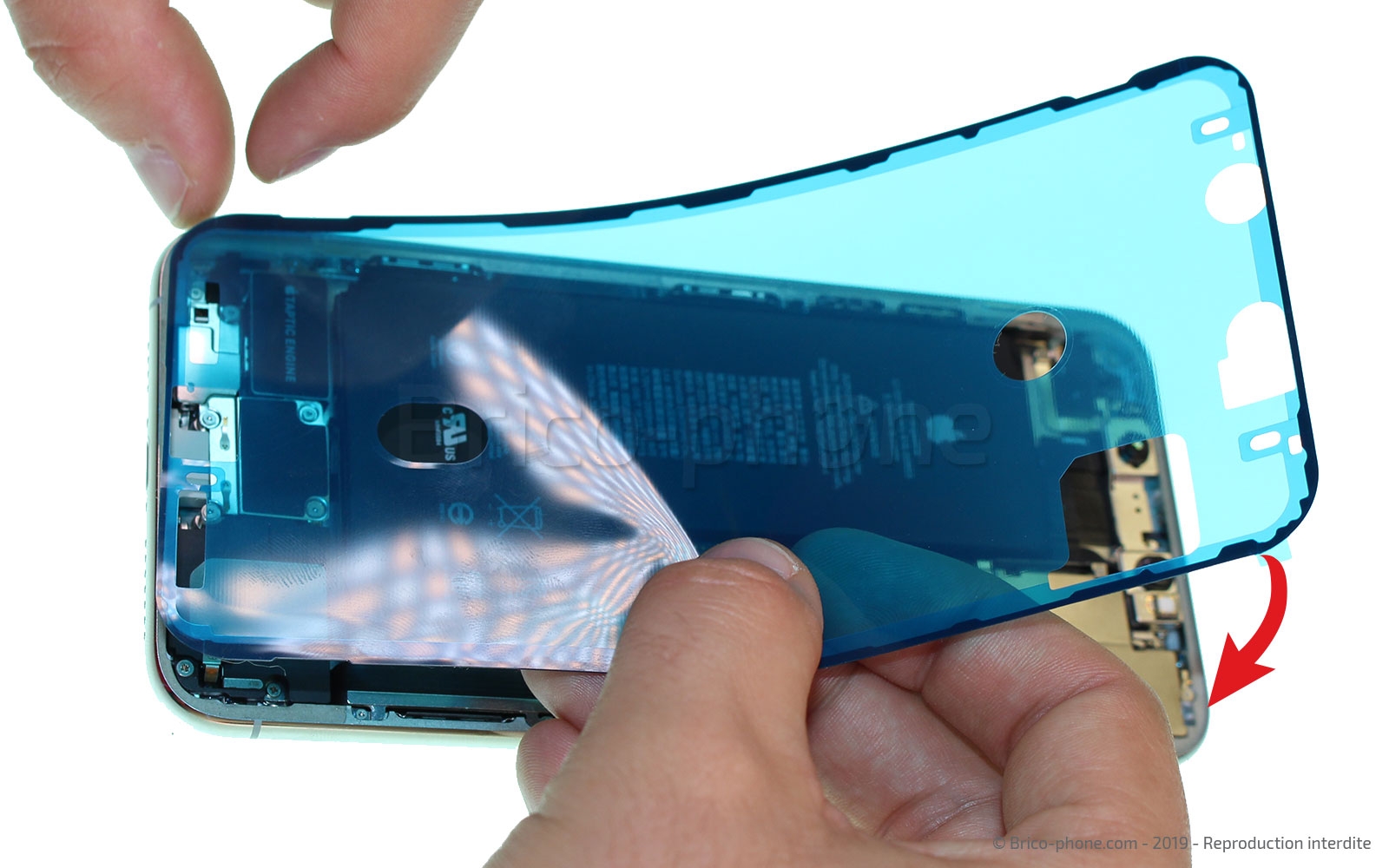

Vous pouvez dés à présent reprendre le tutoriel en sens inverse pour monter votre nouveau bloc haut-parleur externe. Avant de remettre l'écran, nettoyez bien le contour du châssis de tout résidu de sticker avant de poser le nouveau joint d'étanchéité.
