Changement du haut-parleur externe sur iPhone 11 Pro Max

Votre commande vient d'arriver et vous êtes bien installé pour faire la réparation de votre smartphone.

Avant de commencer, je vous invite à vérifier si vous avez bien un iPhone 11 Pro Max.

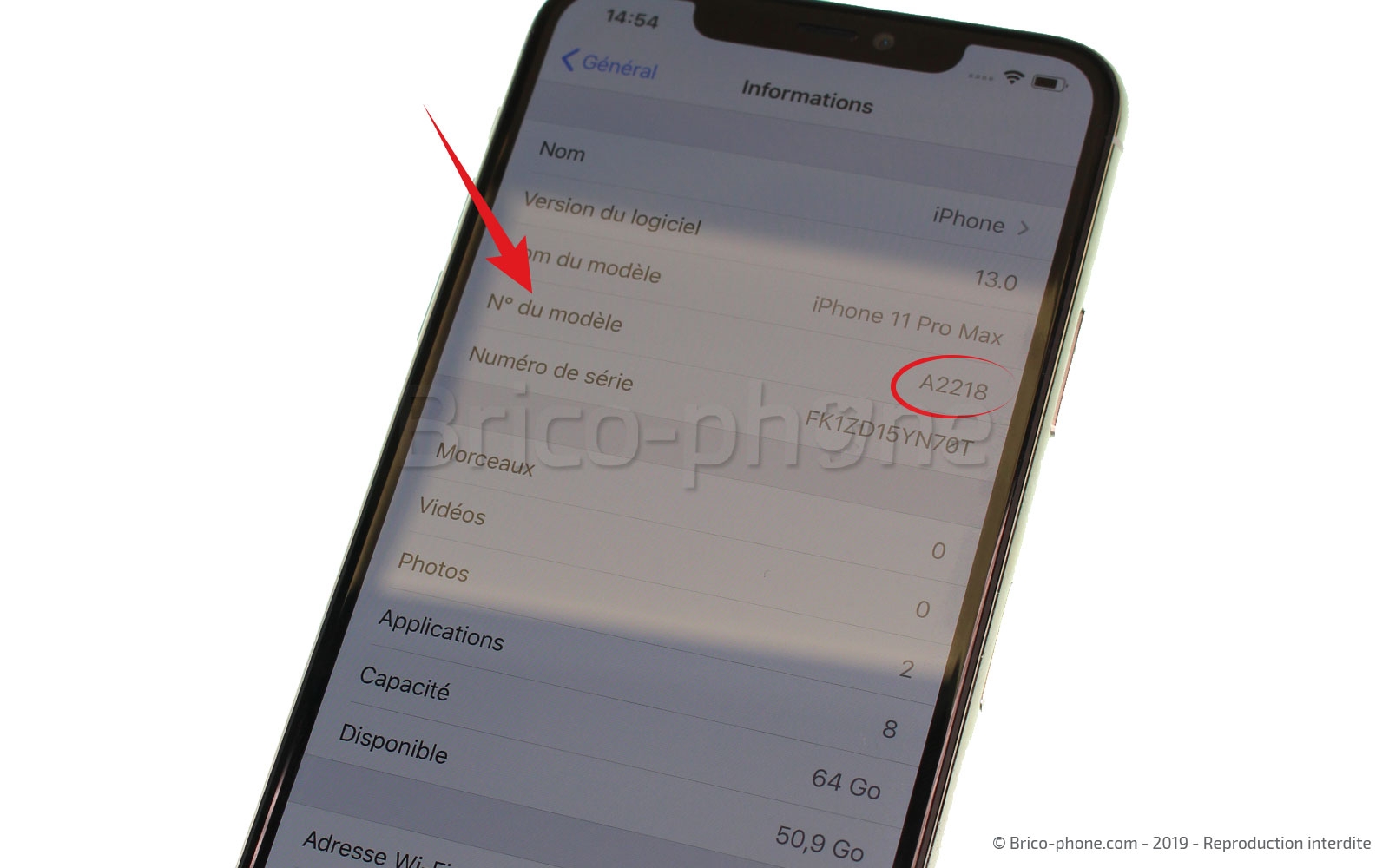

Comment le savoir ? Vous avez deux possibilités, la première en allant dans Réglages > Général > Informations où vous devez avoir écrit "iPhone 11 Pro Max" dans la case "nom du modèle" et "A2218" dans la case "n° du modèle".

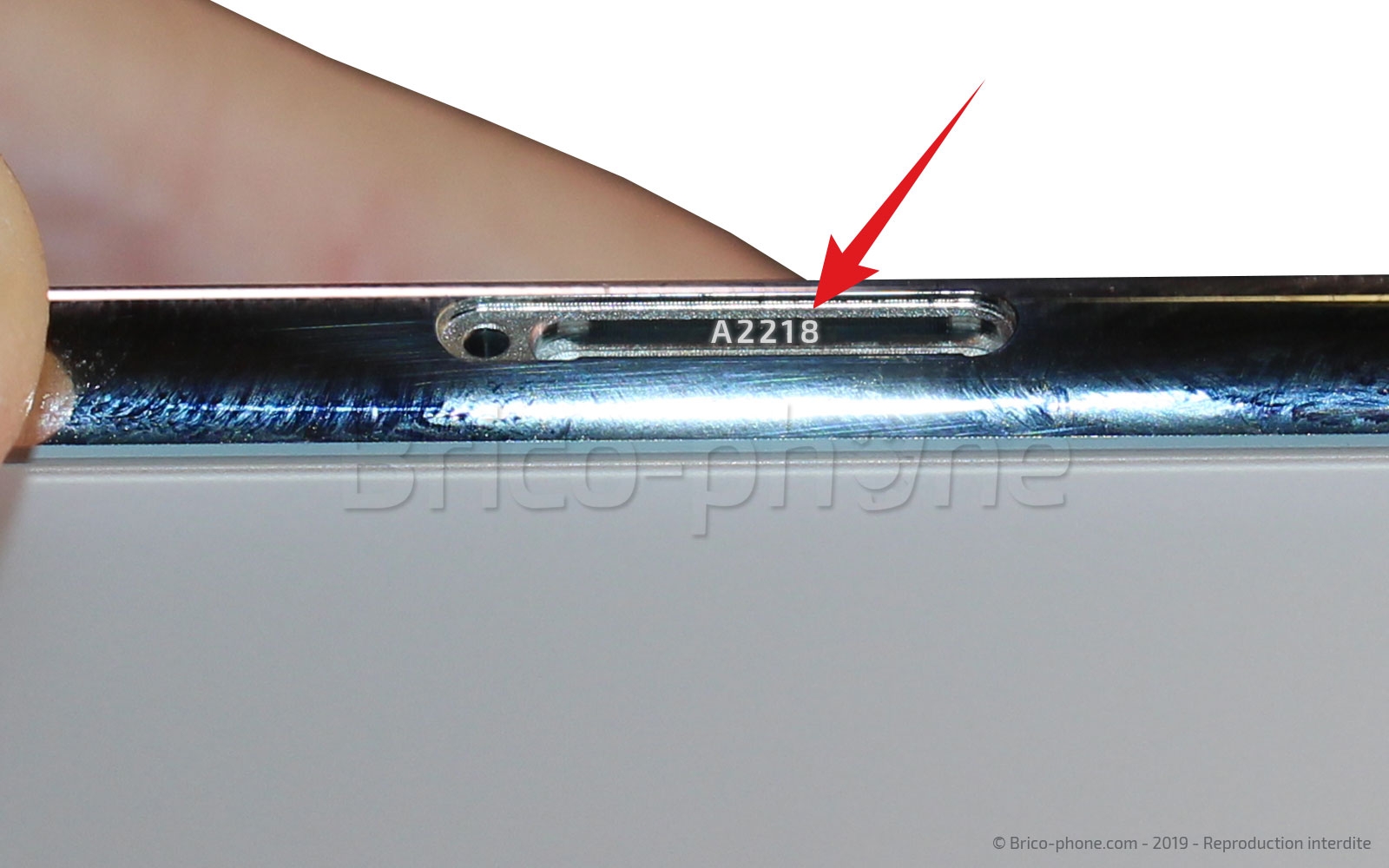

La seconde possibilité vous permet de connaître votre modèle si votre écran ne fonctionne plus, il vous suffit de retirer le tiroir sim et à cet emplacement, dans le châssis, vous retrouverez la référence "A2218" gravée.

Dans un premier temps, il faut couper l'alimentation de votre téléphone.

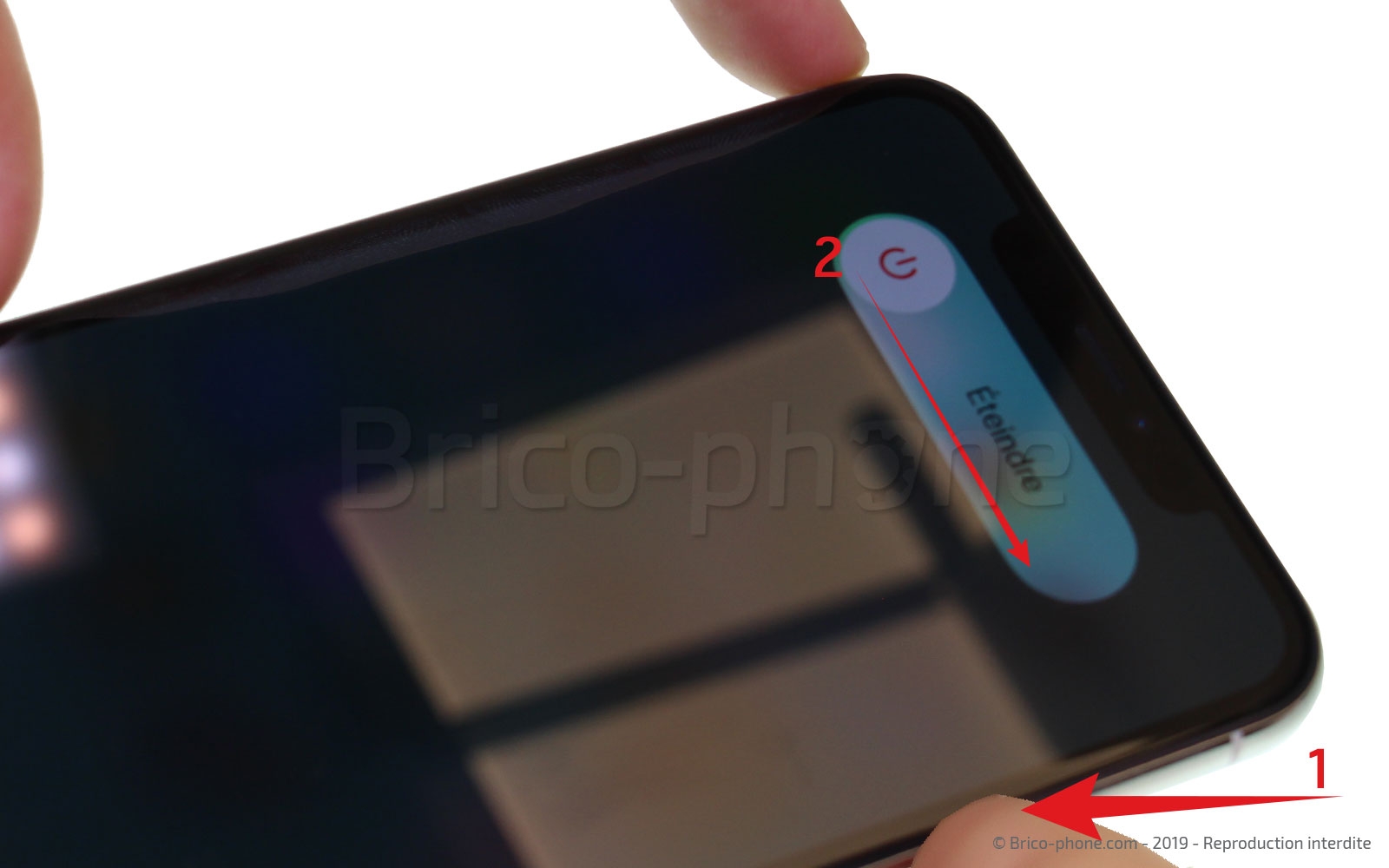

Maintenez le bouton power et volume moins jusqu'à voir apparaître un menu.
Slidez "éteindre" pour mettre votre téléphone hors tension.

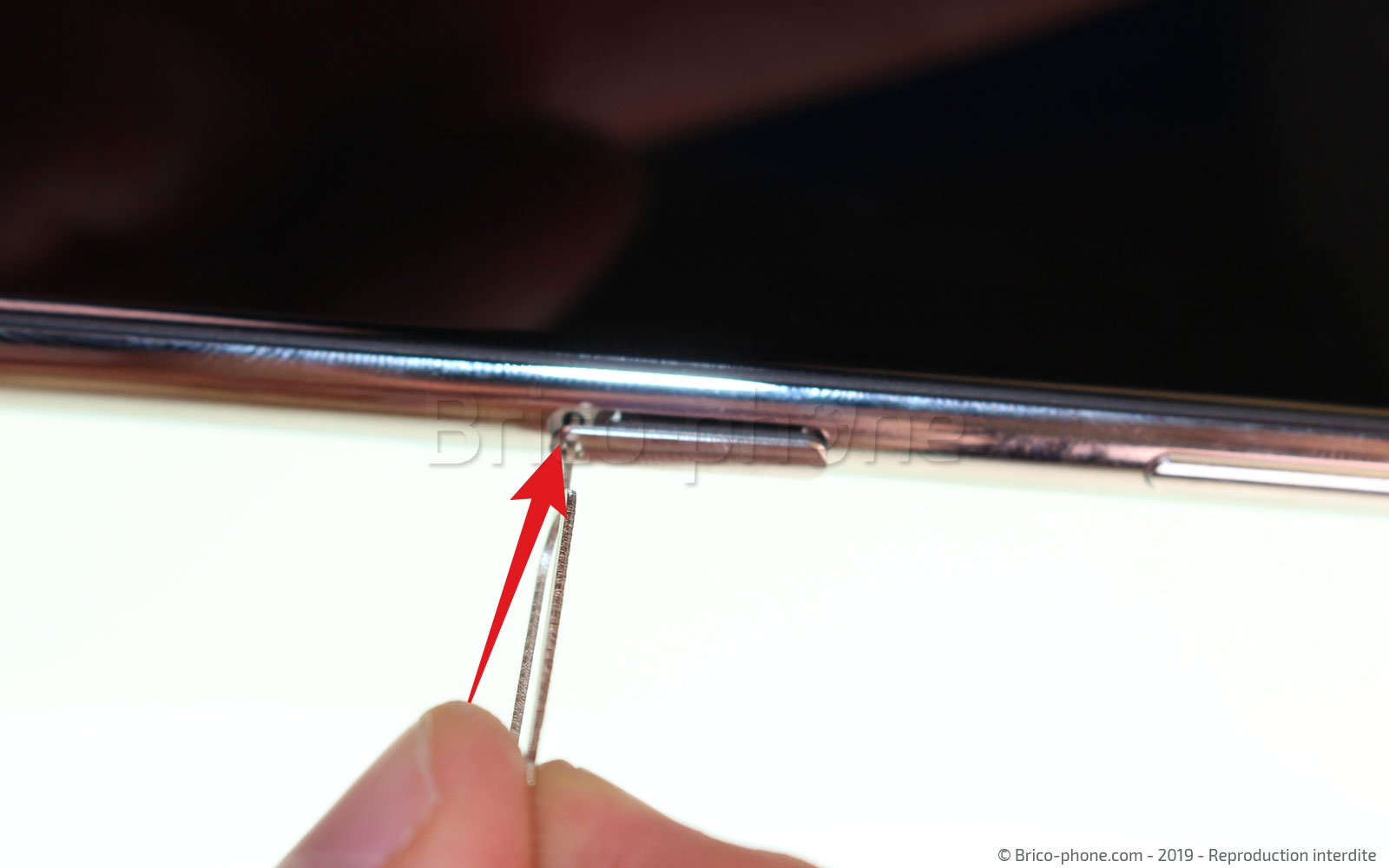

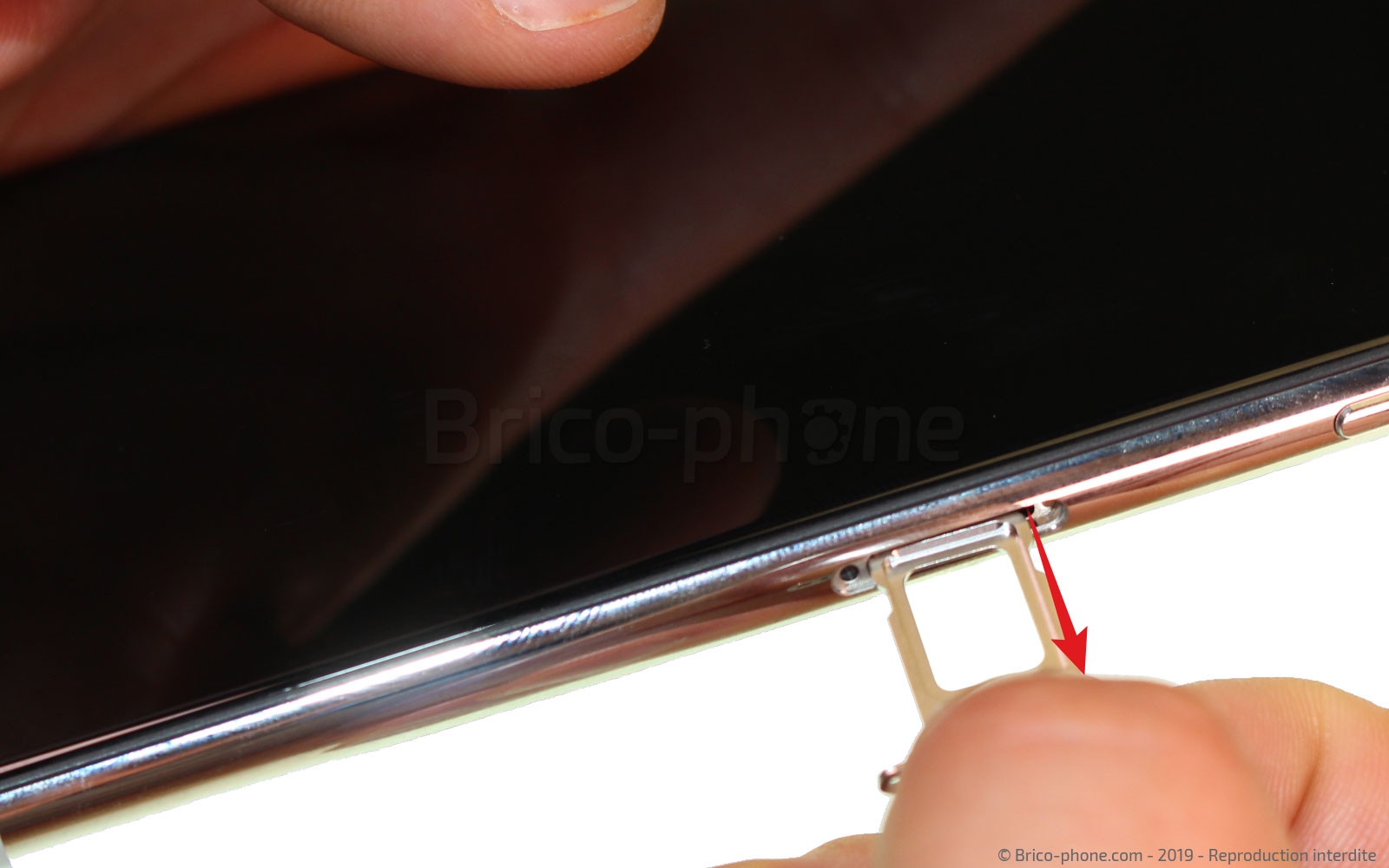

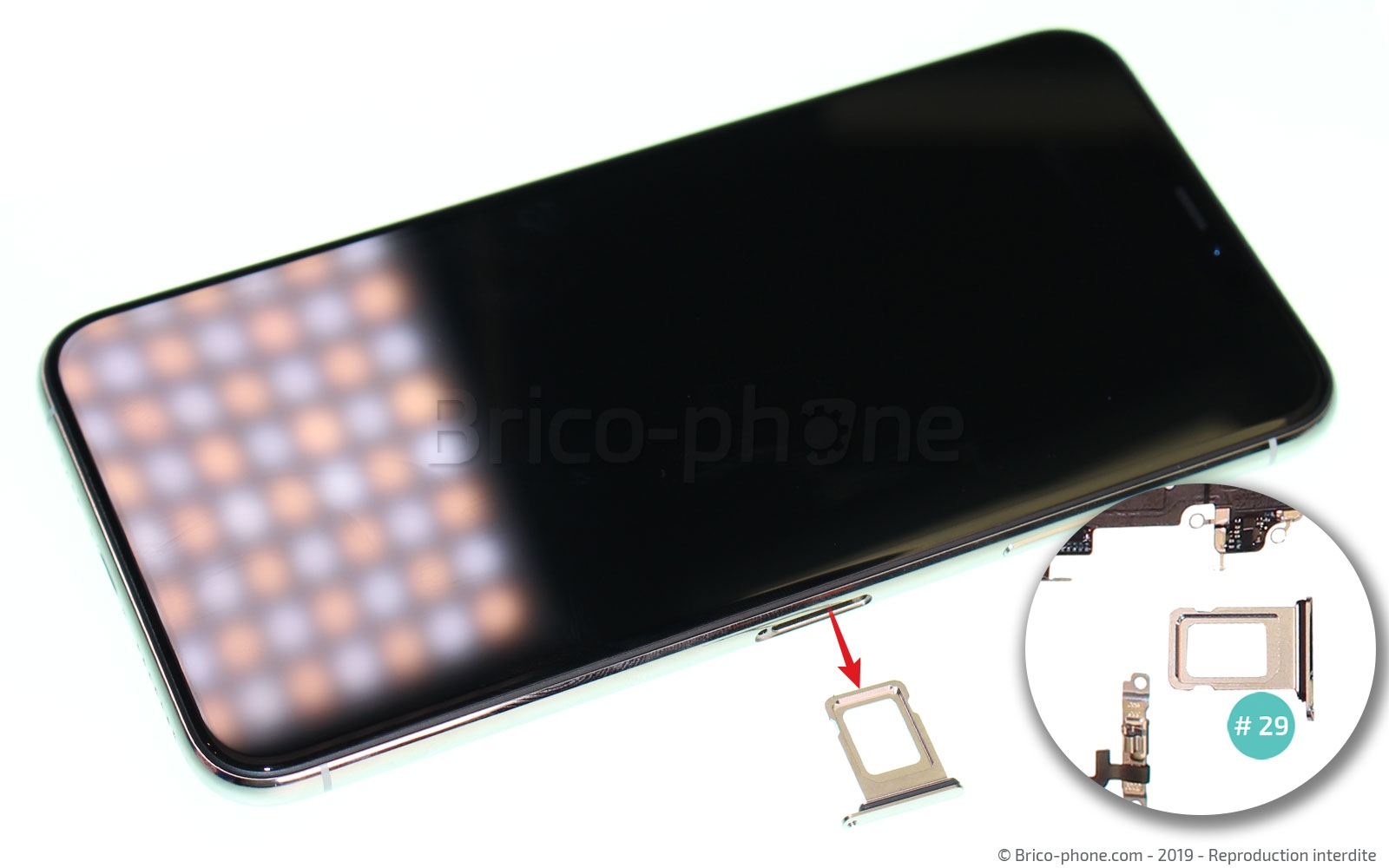

Avec l'outil sim, éjectez le tiroir sim (#29) de son emplacement.

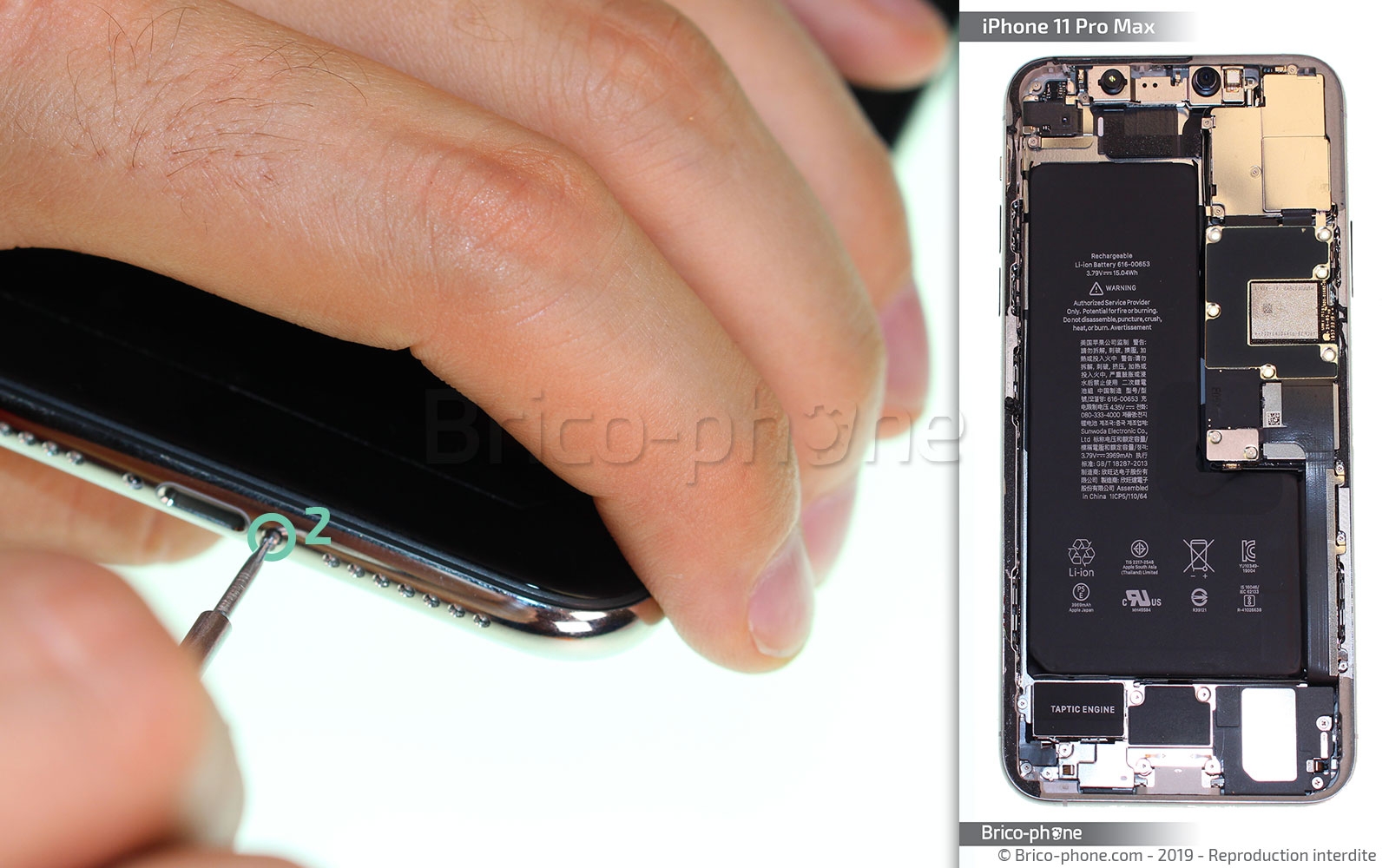

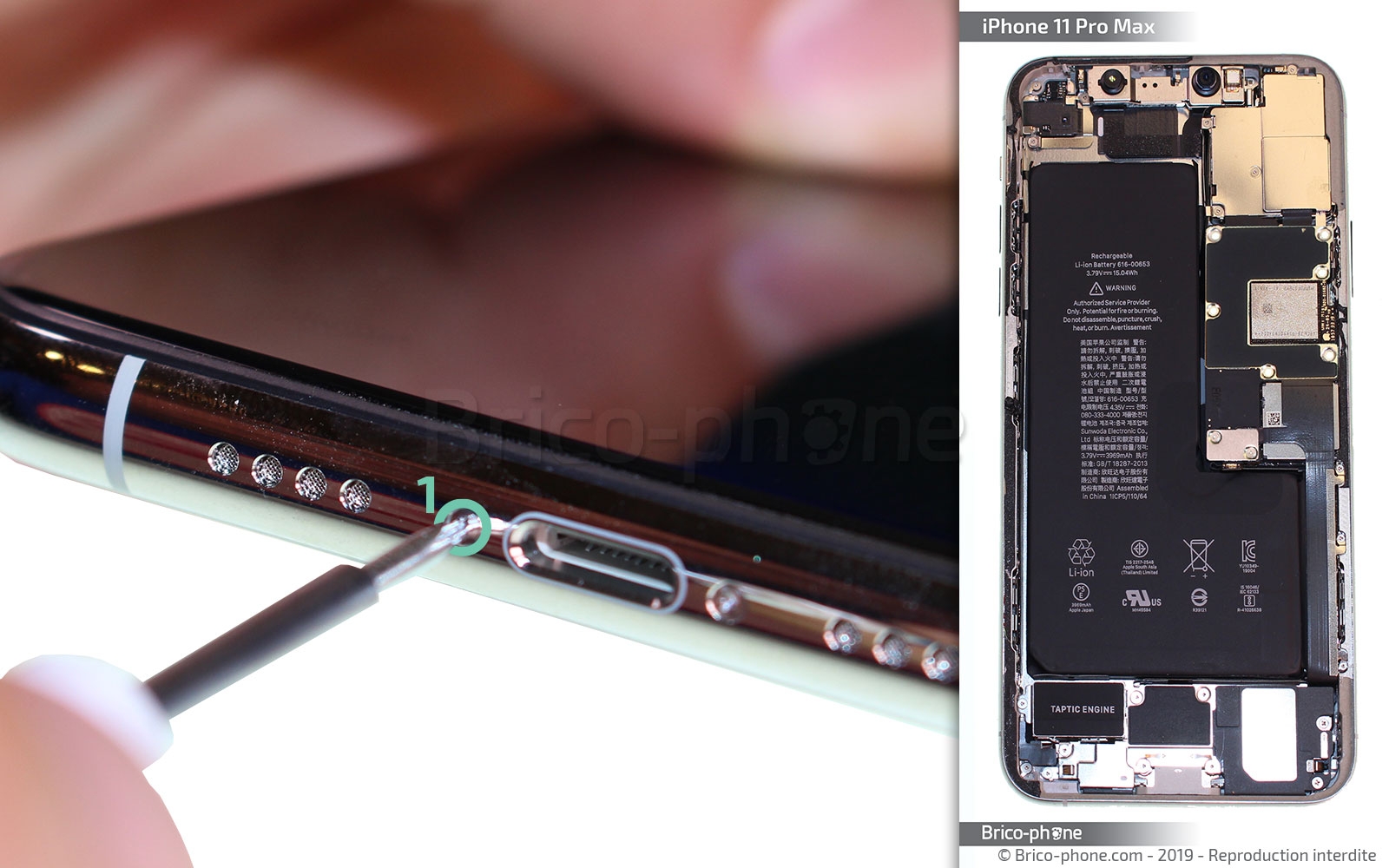

Dévissez les deux vis pentalobes qui se trouvent de chaque côté du connecteur de charge.

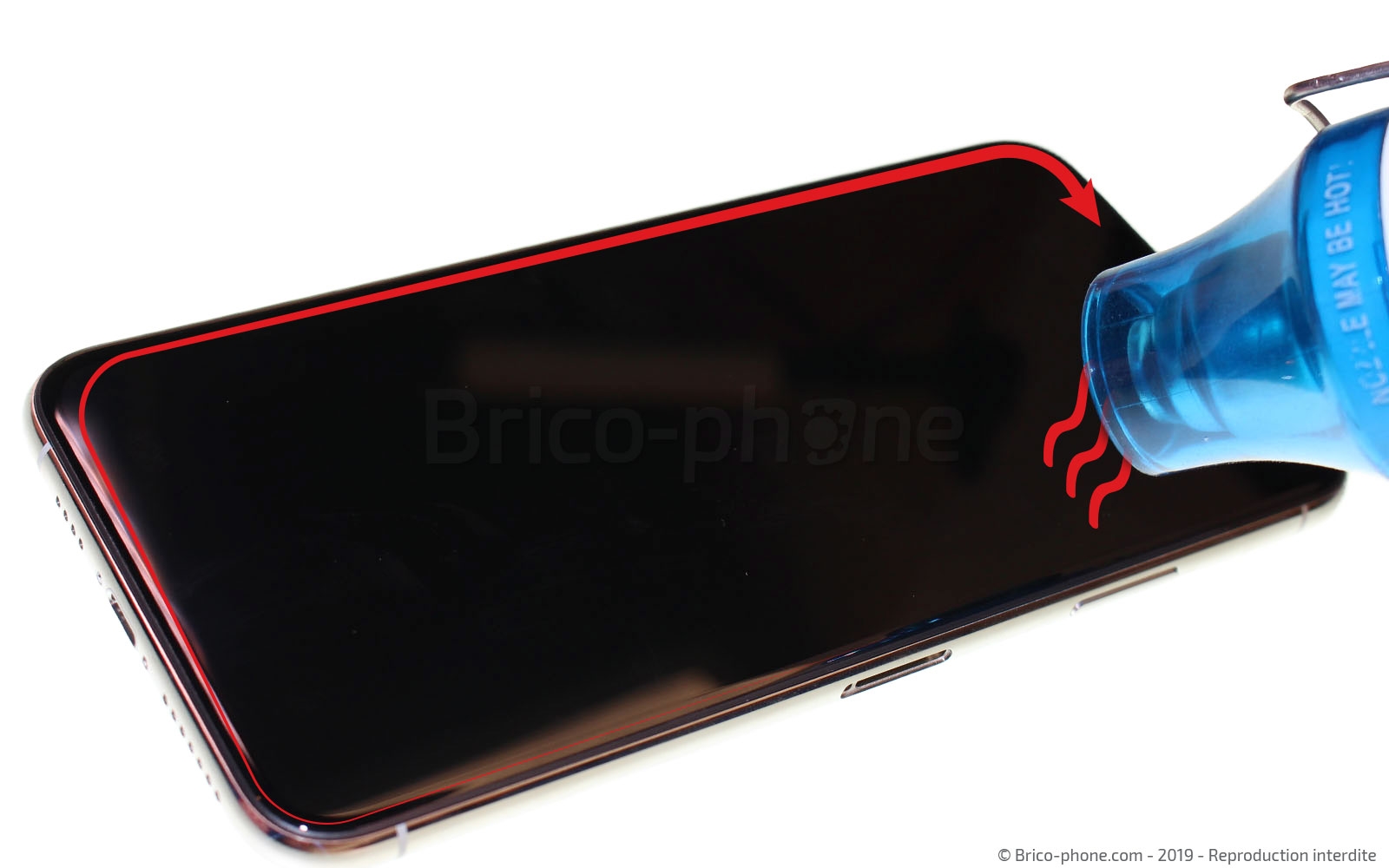

Avant d'ouvrir le téléphone, il faut ramollir le joint d'étanchéité à l'aide d'un sèche-cheveux ou d'un décapeur thermique en ne dépassant pas les 80 degrés pour ne pas endommager les composants internes au téléphone.

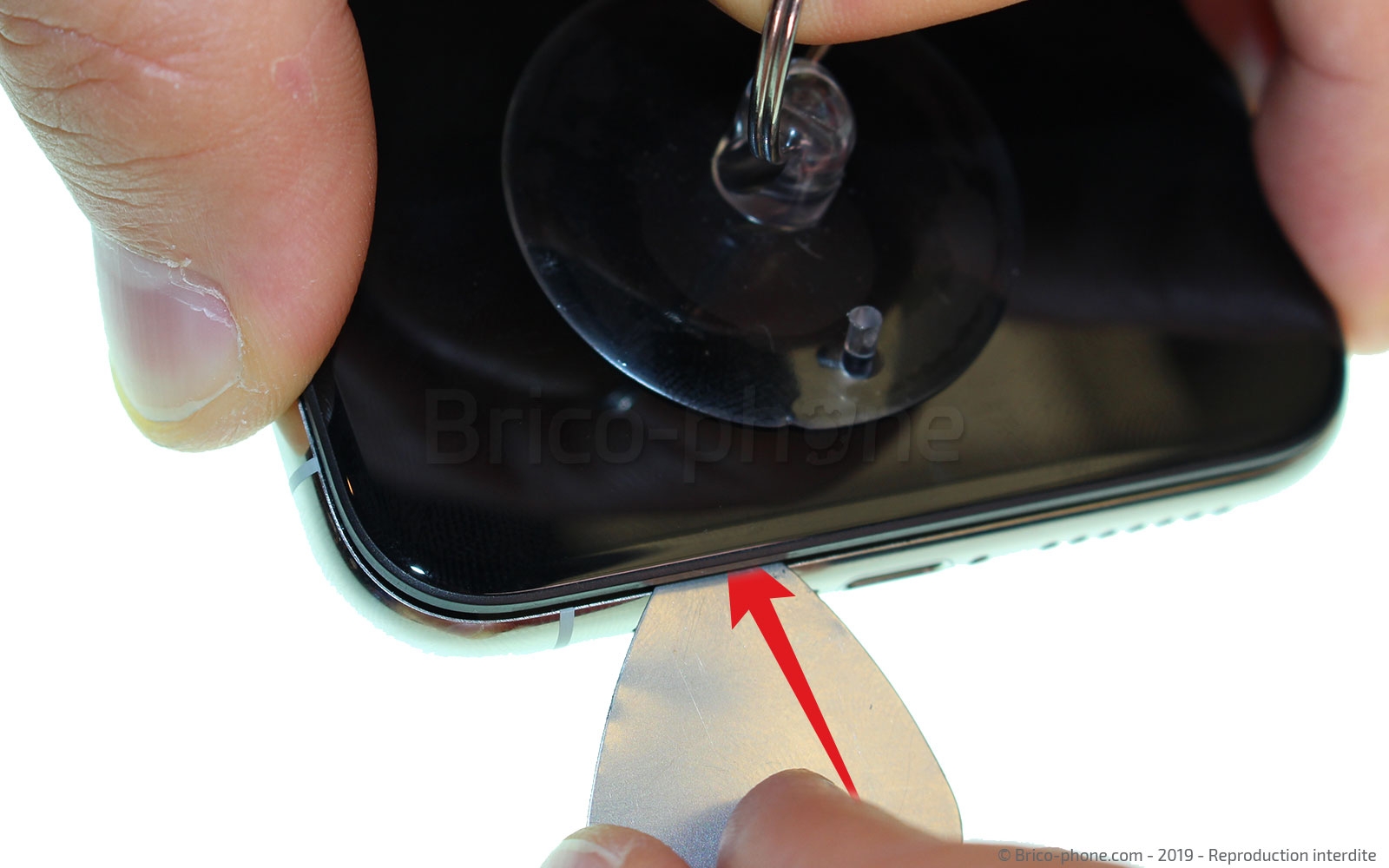

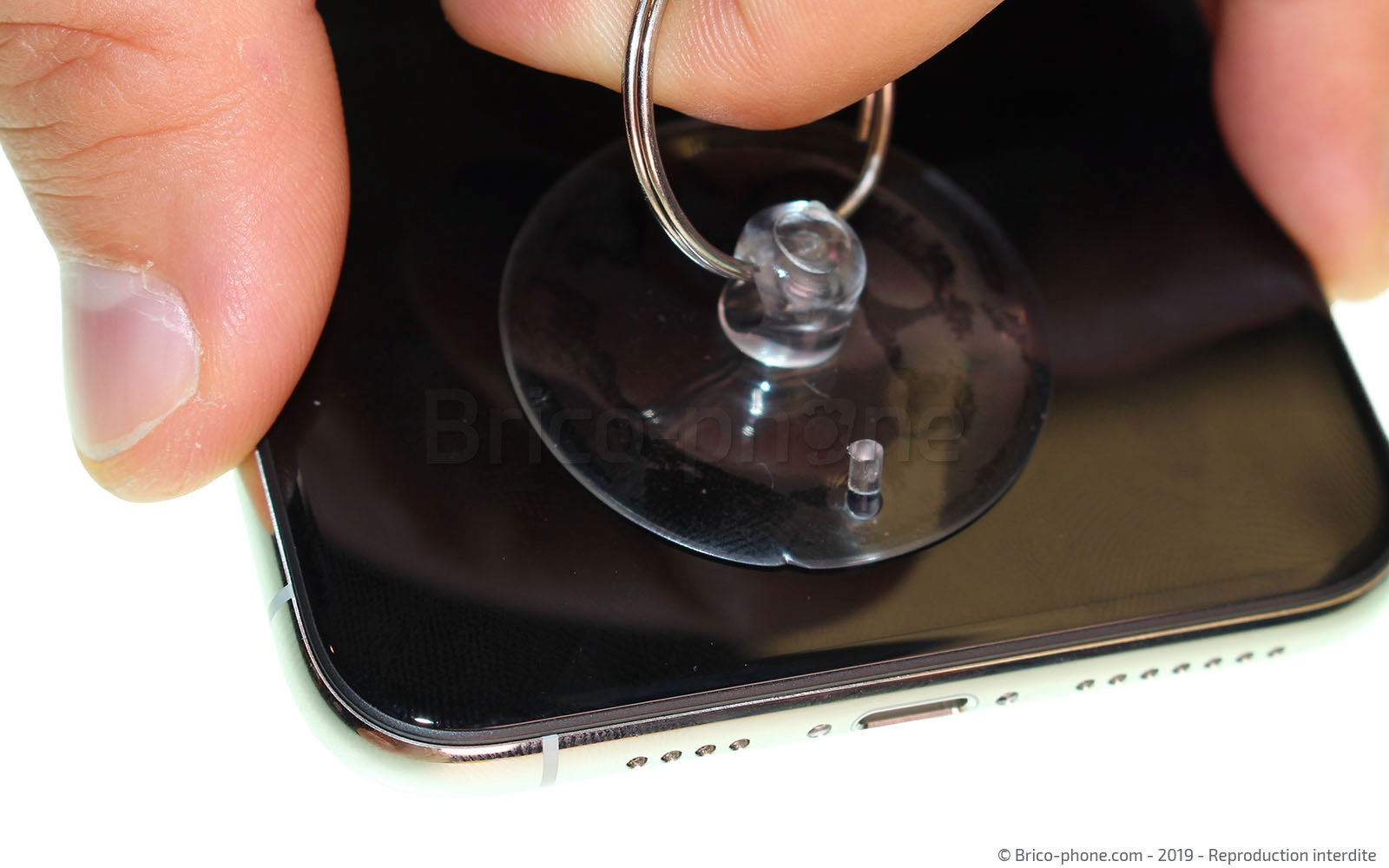

Ensuite, appliquez la ventouse sur le bas de l'écran et tirez fortement sur son anneau pour insérer un médiator en métal entre l'écran et le châssis de façon à créer un interstice.

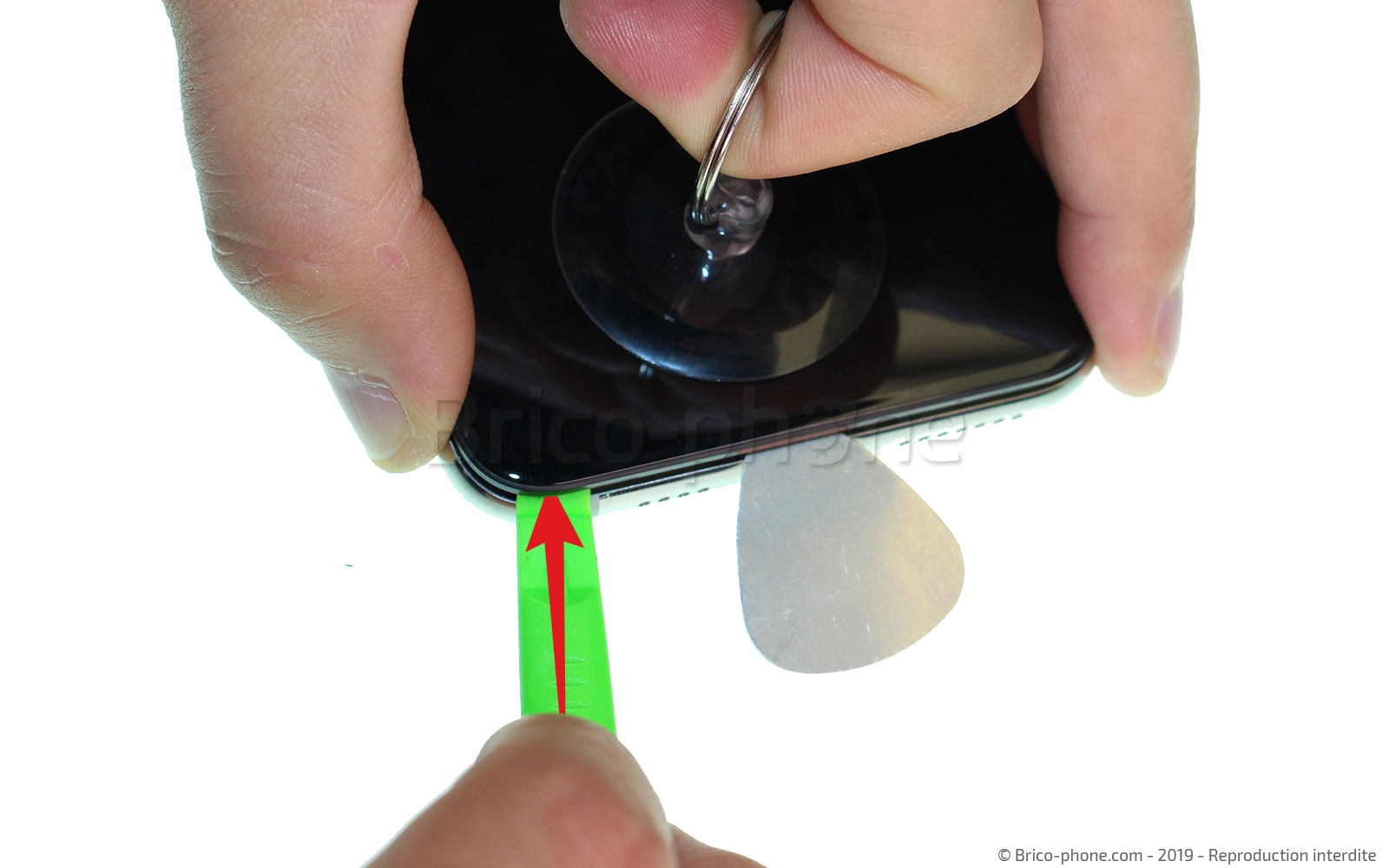

Dés que vous aurez fait la place, insérez-y le levier vert.

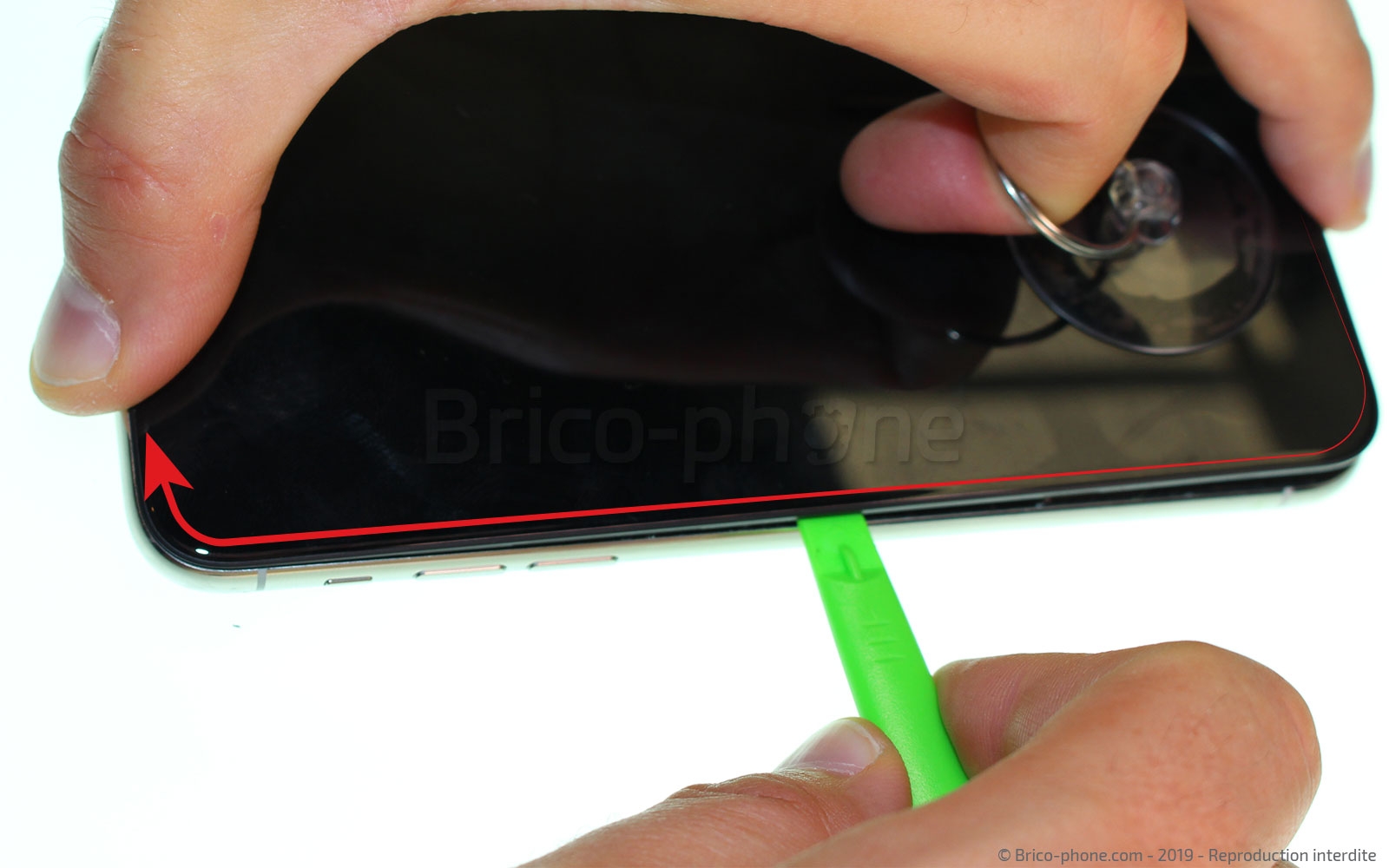

Faites le tour du téléphone avec le levier vert pour séparer l'écran du châssis.

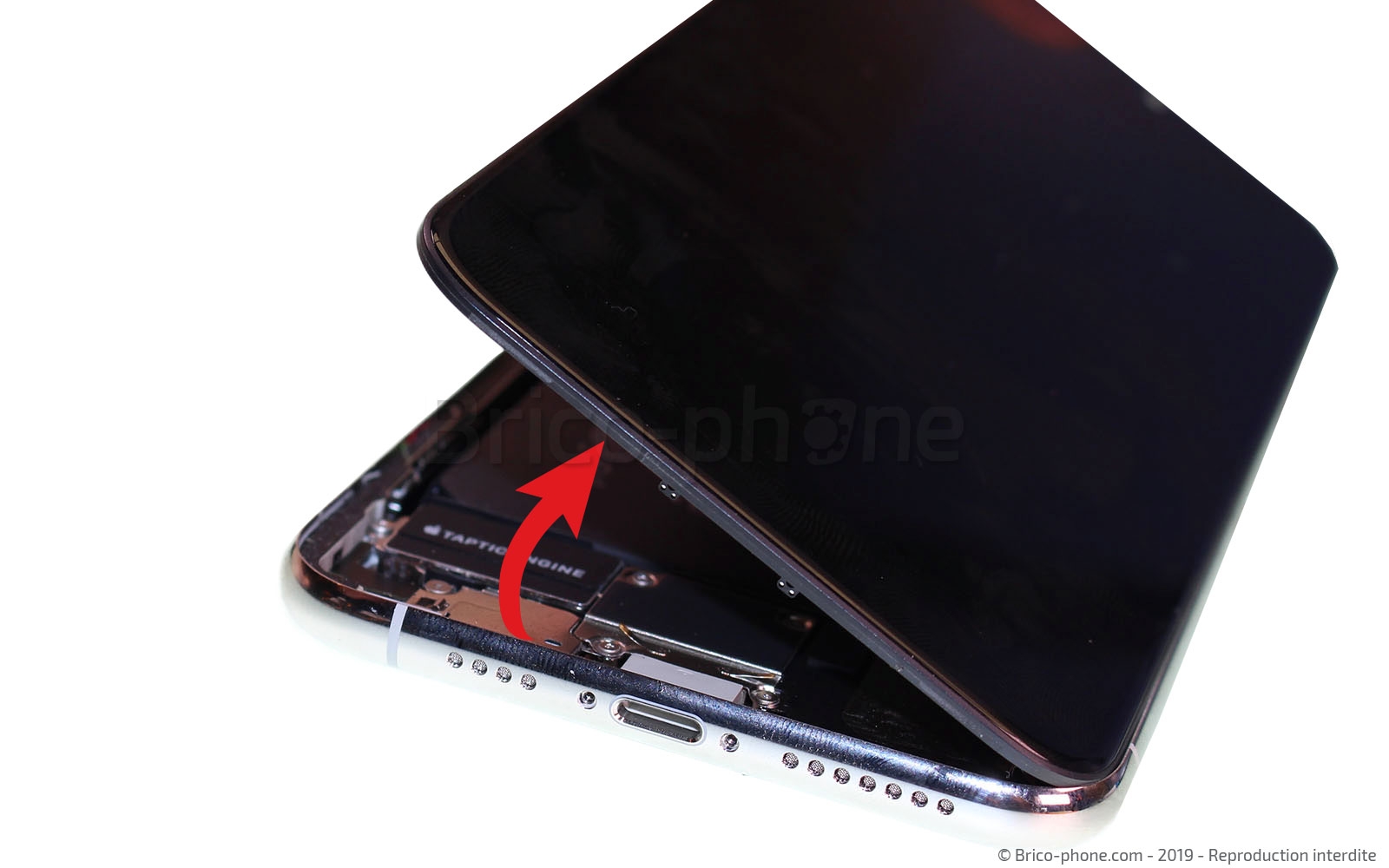

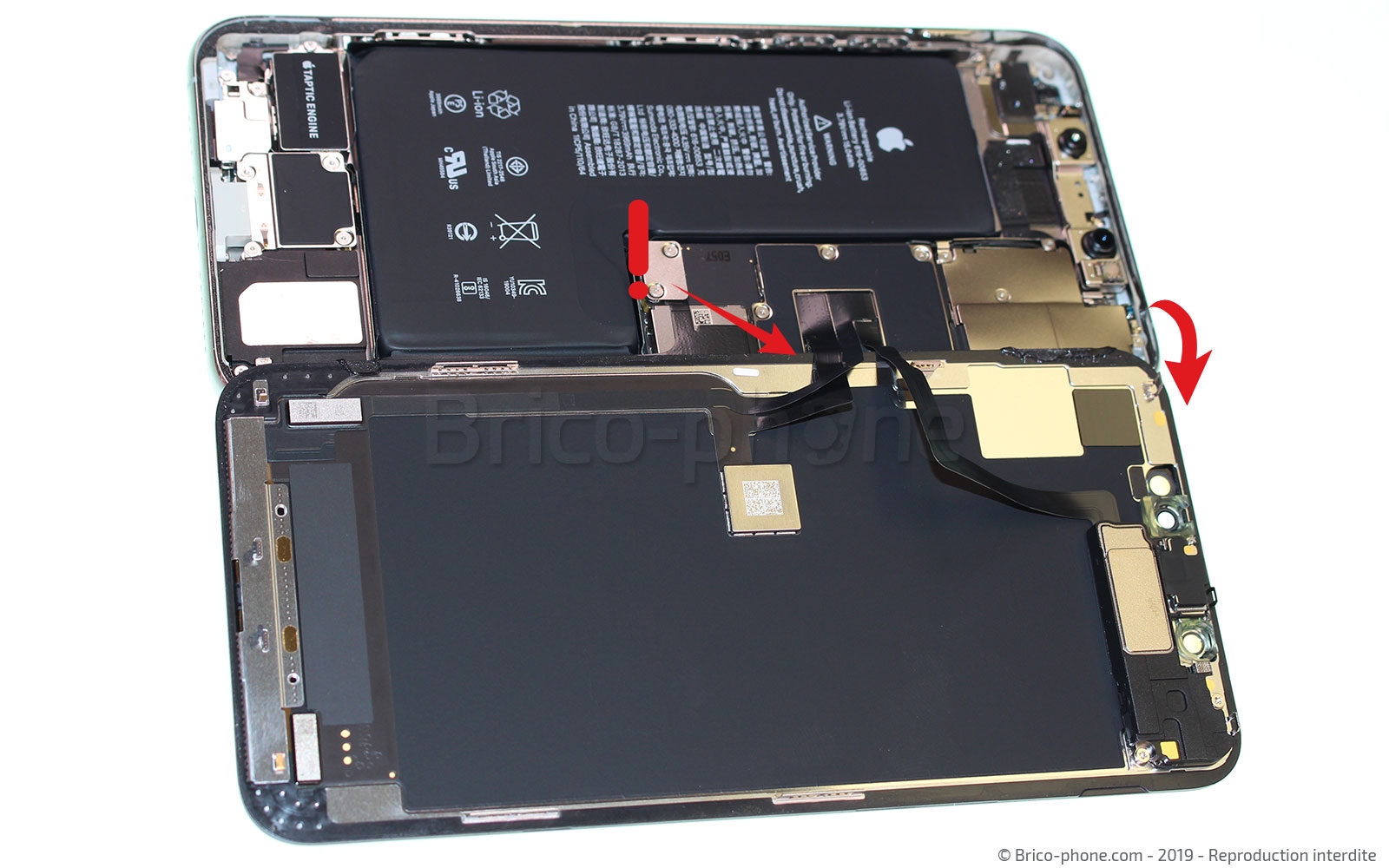

Une fois l'écran dissocié du châssis, ouvrez le téléphone en basculant l'écran vers la droite tout en faisant attention aux nappes de l'écran, car elles sont assez courtes.
Mettez l'écran à cheval sur le châssis.

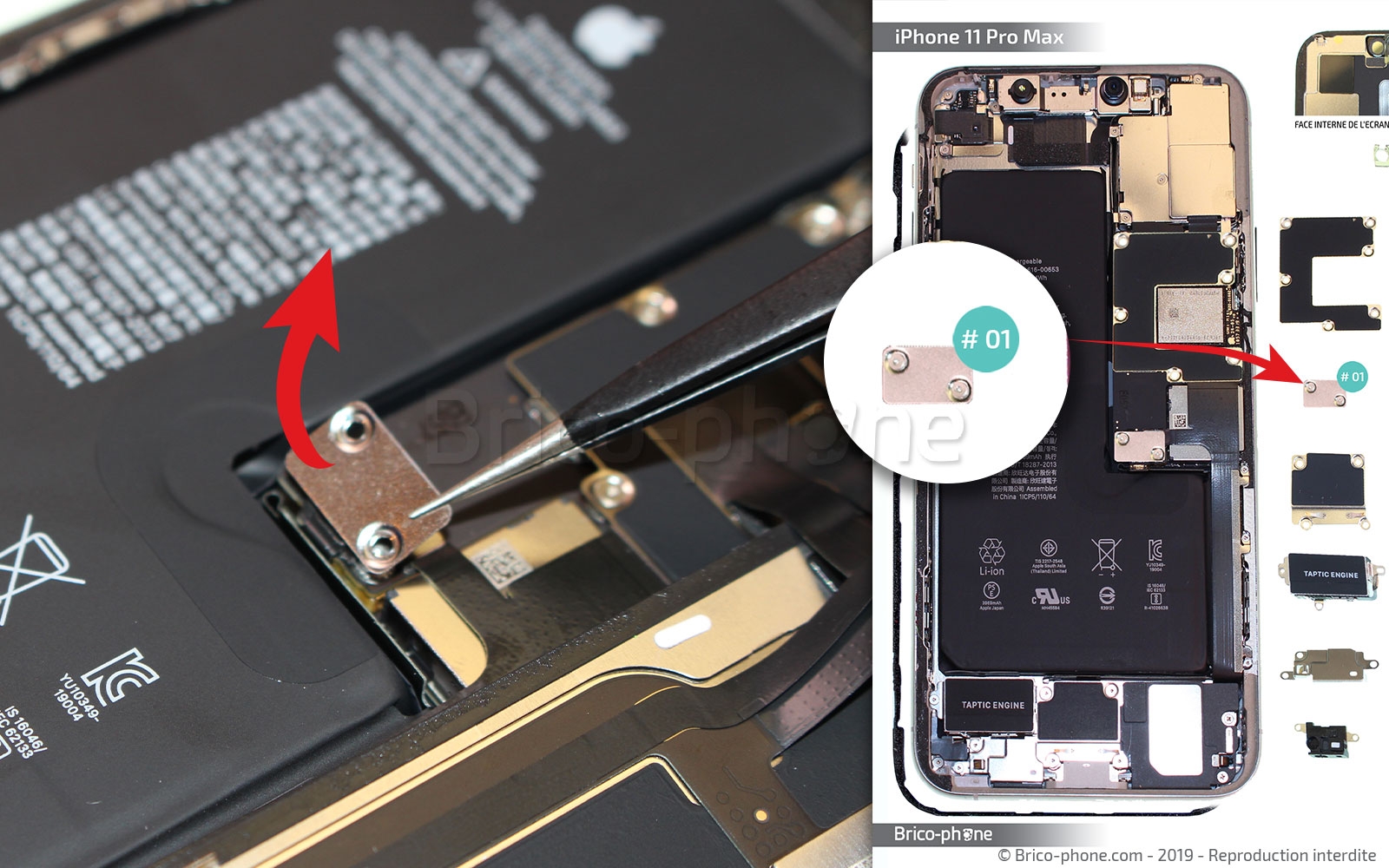

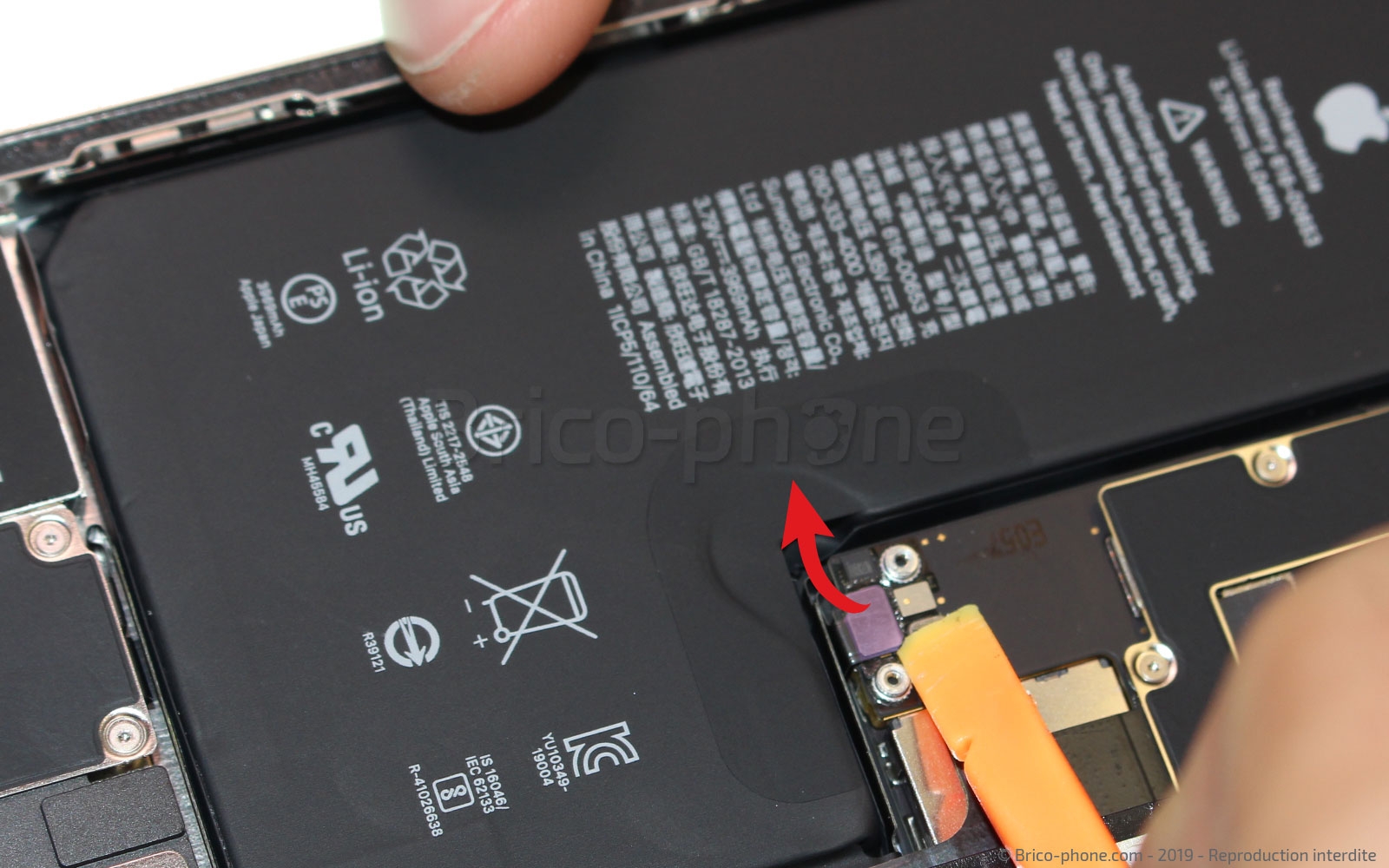

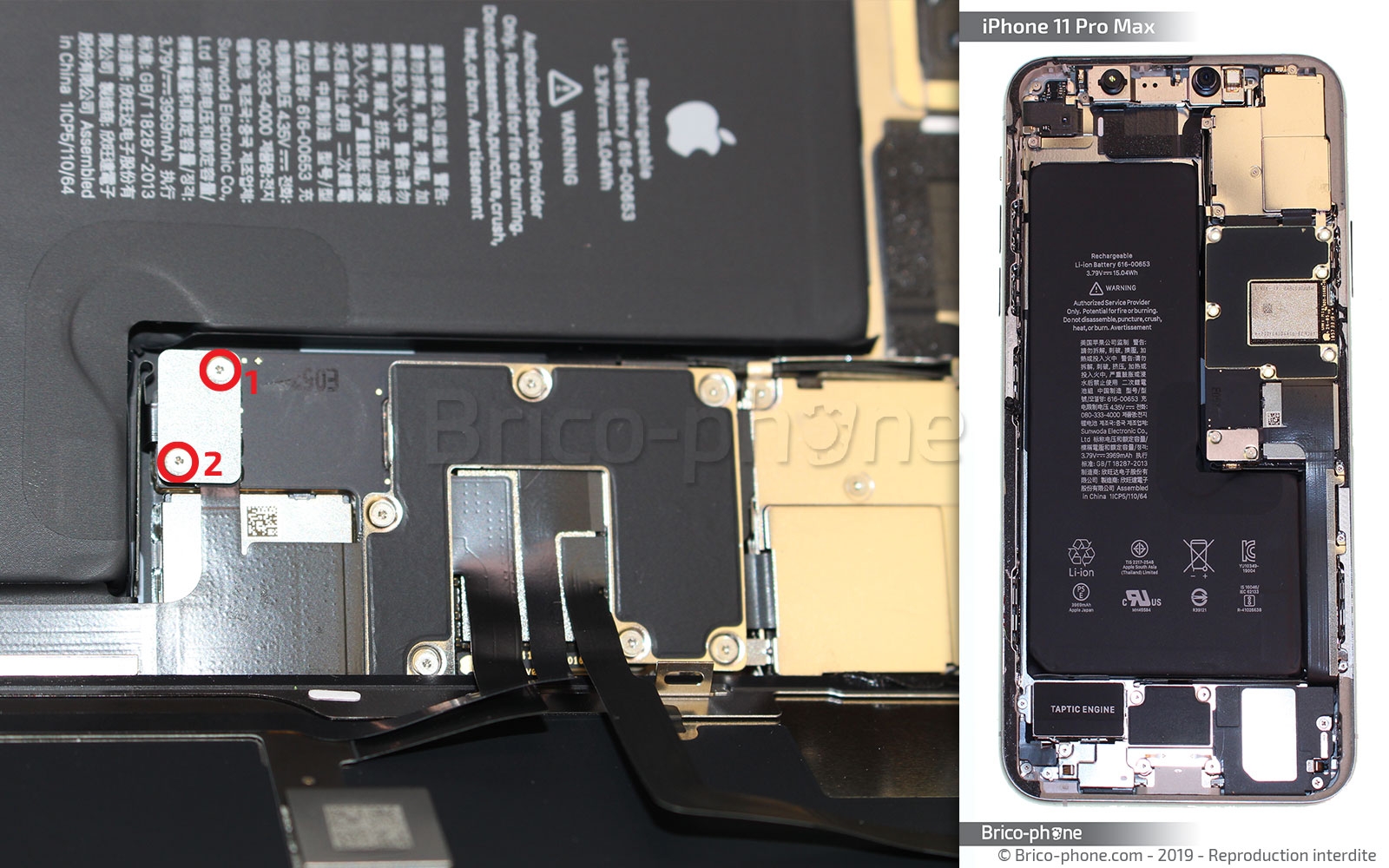

Il est nécessaire de déconnecter la nappe de la batterie, mais celle-ci se trouve sous une plaquette de protection (#01).

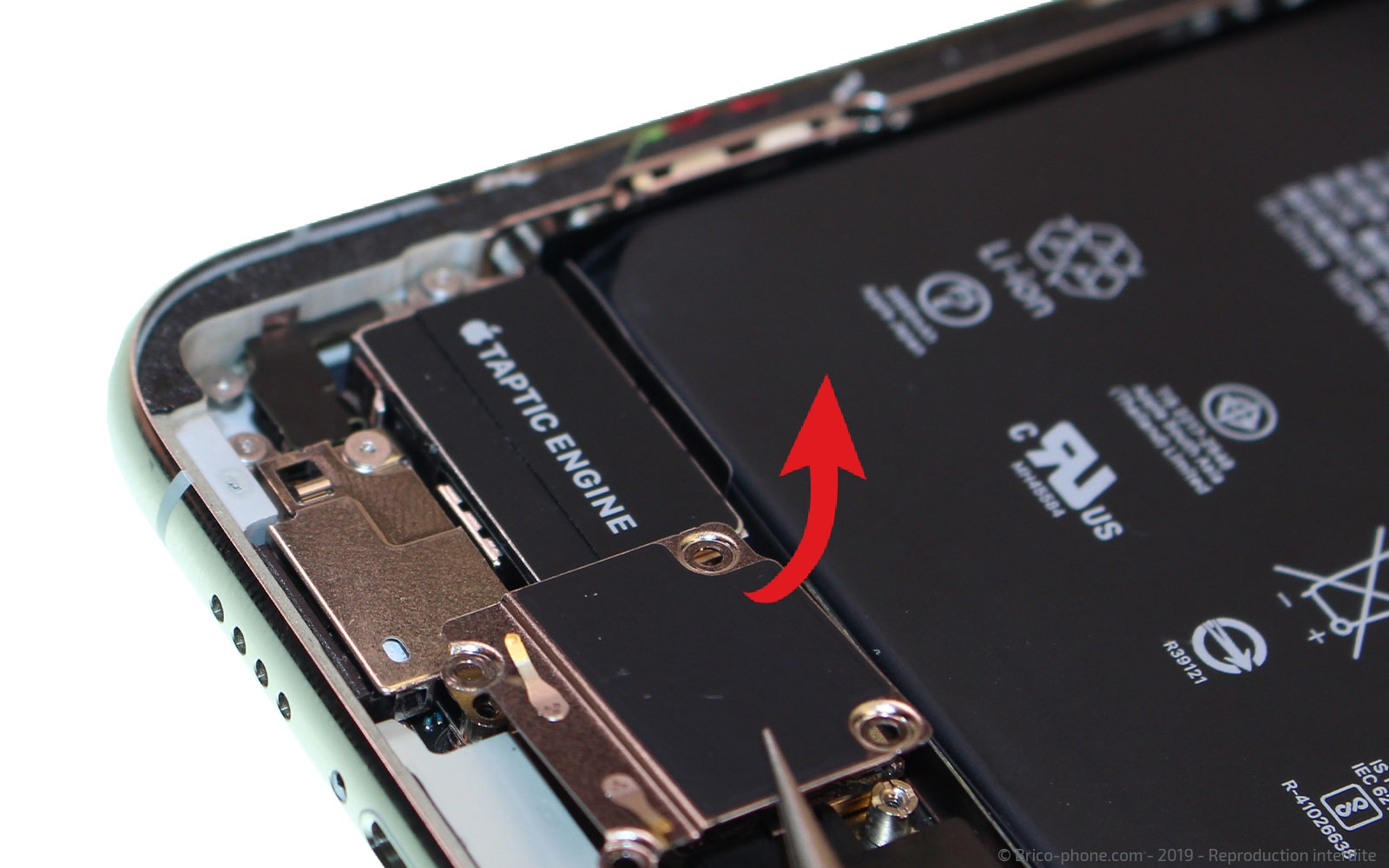

Dévissez les deux vis triwing, puis retirez la plaquette avec la pincette en métal.

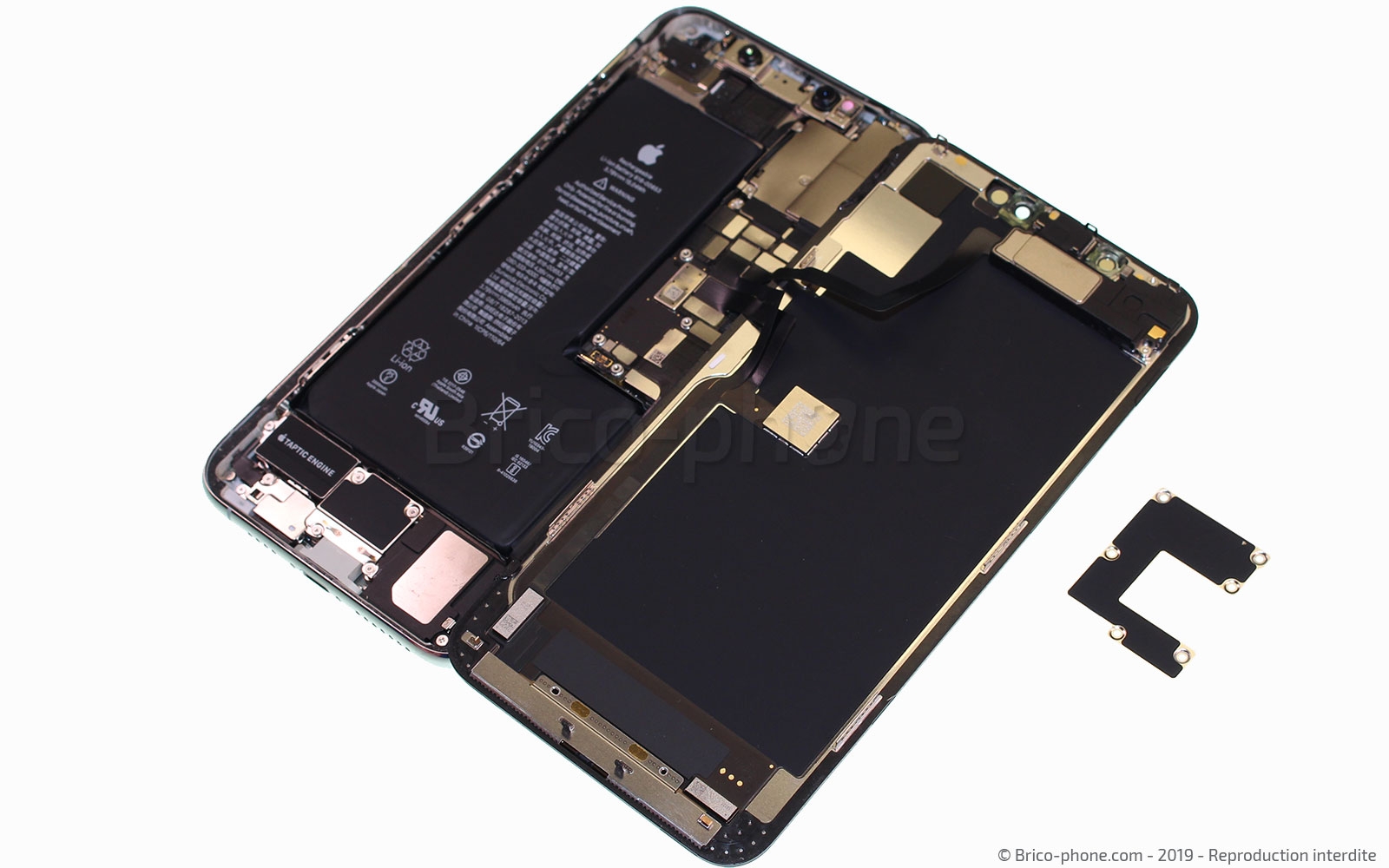

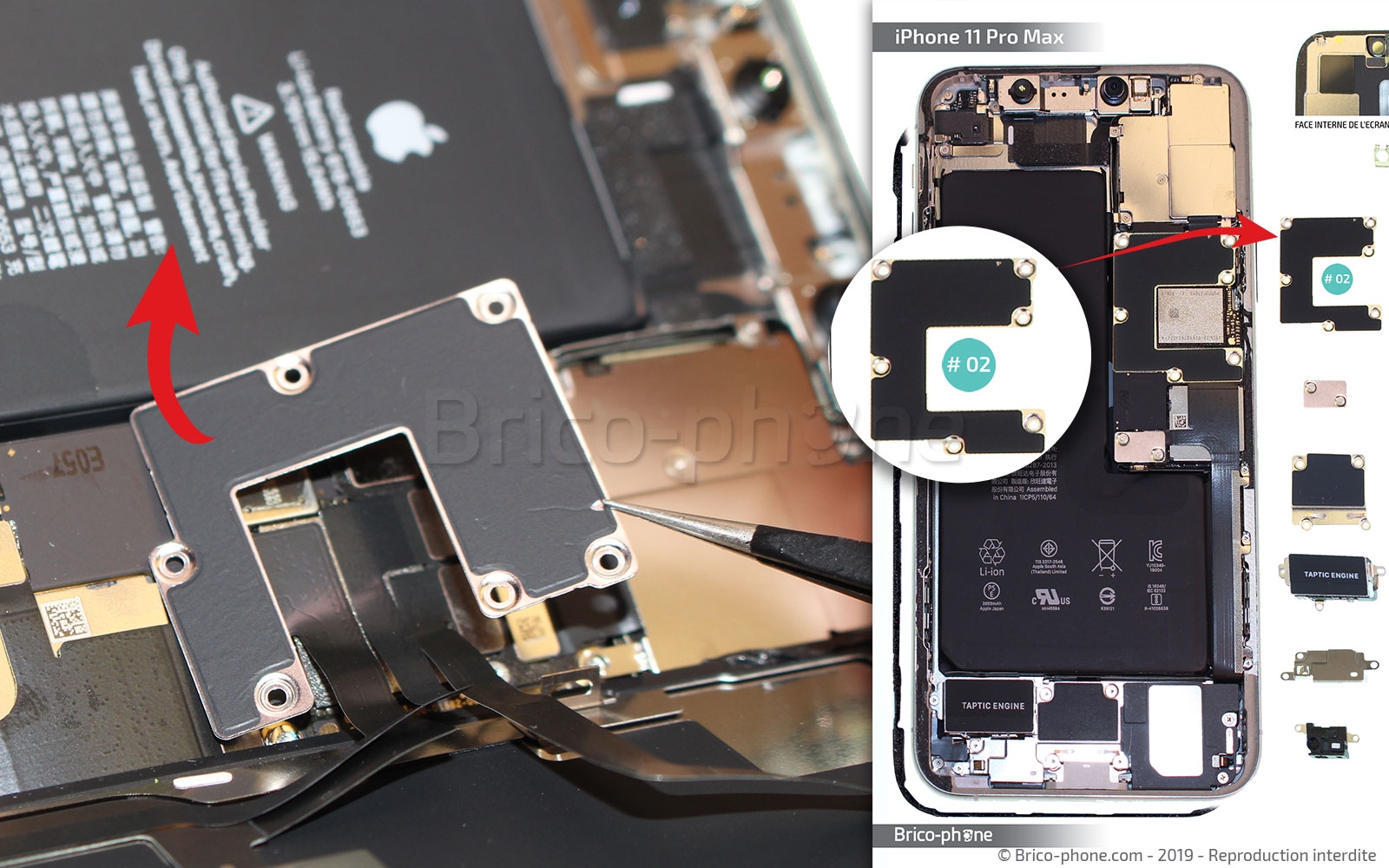

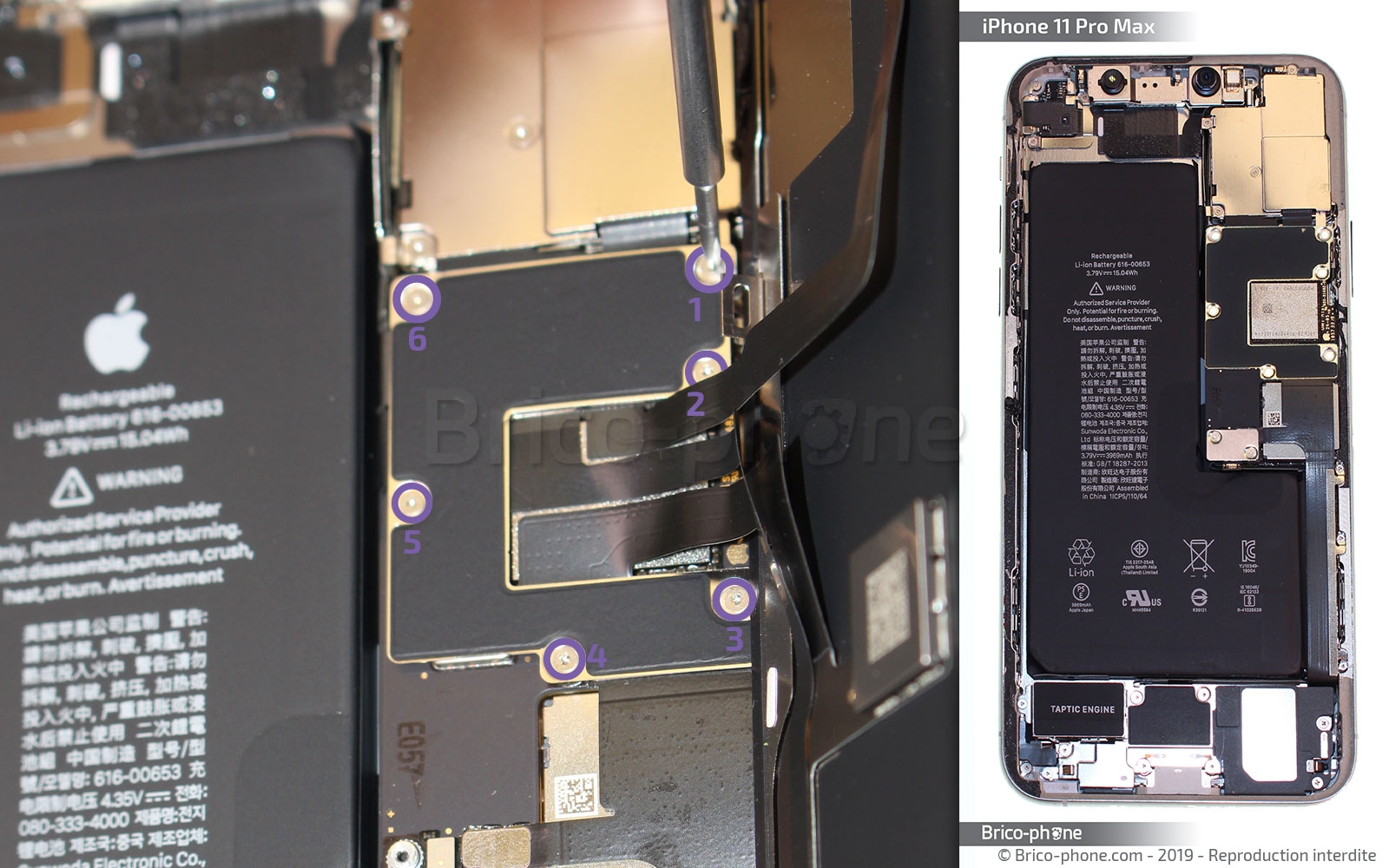

Avant de retirer l'écran, il faut sortir la plaquette (#02) qui cache ses nappes, en dévissant les six vis triwing.
Ensuite, enlevez la plaquette avec la pincette en métal.

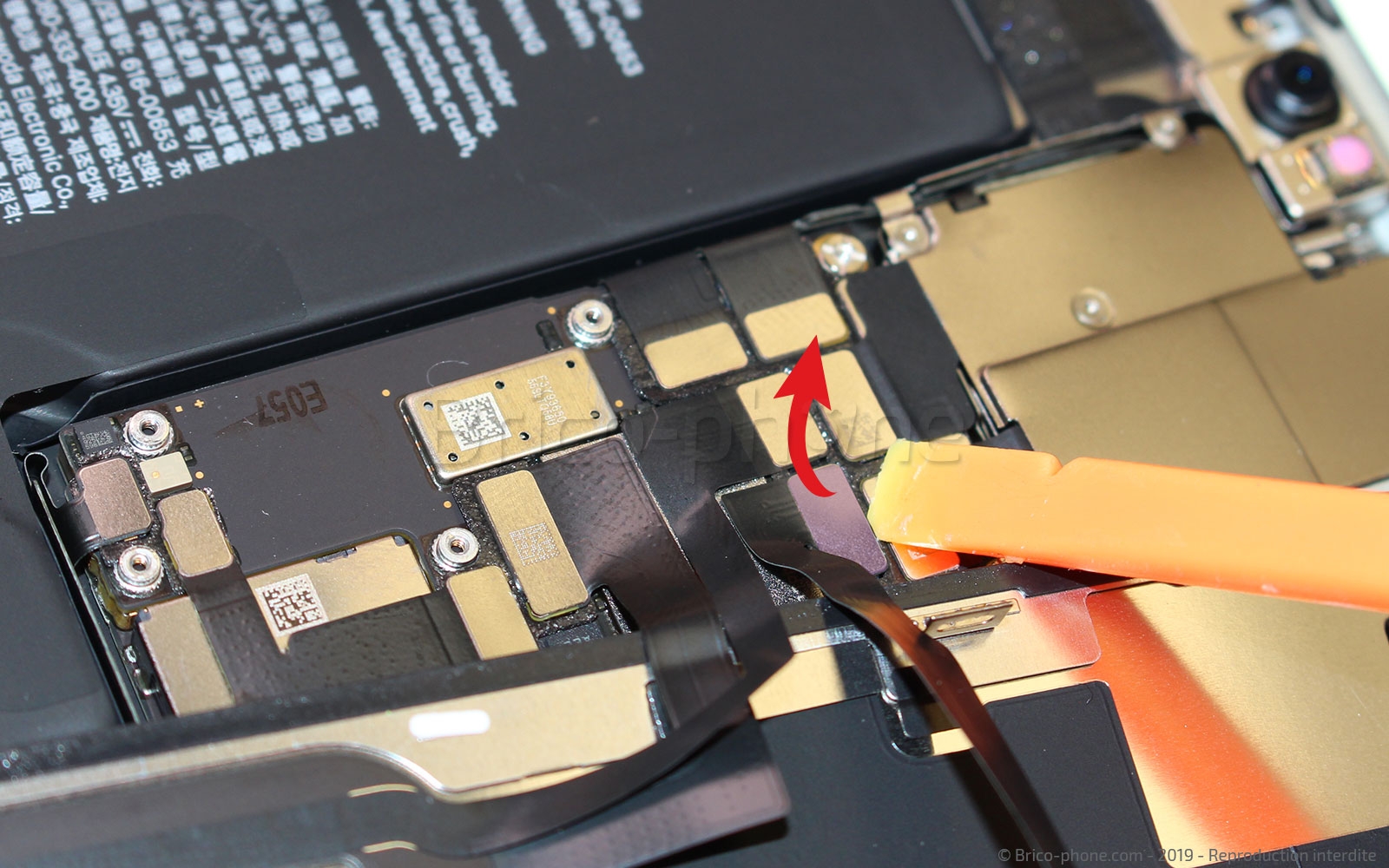

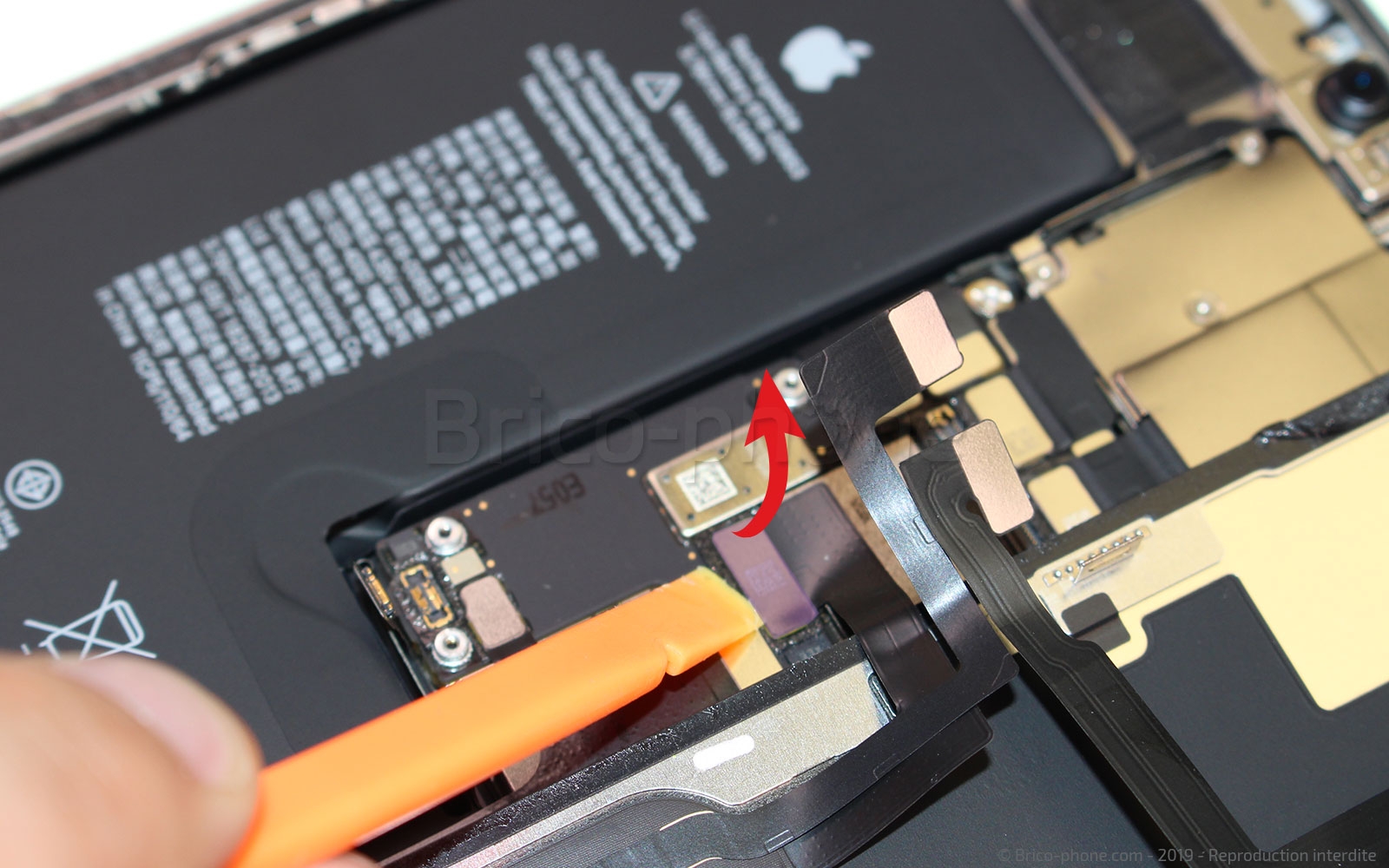

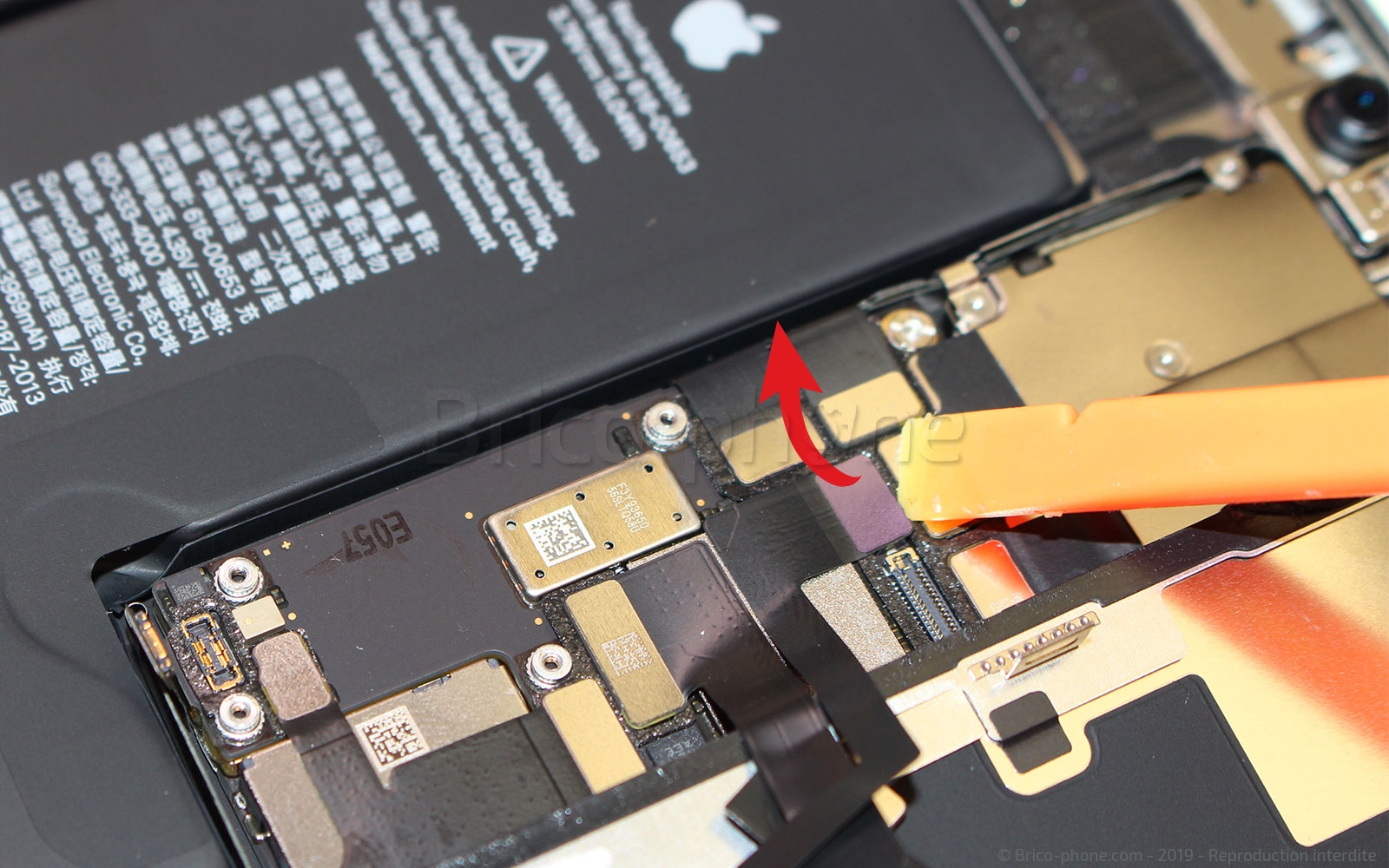

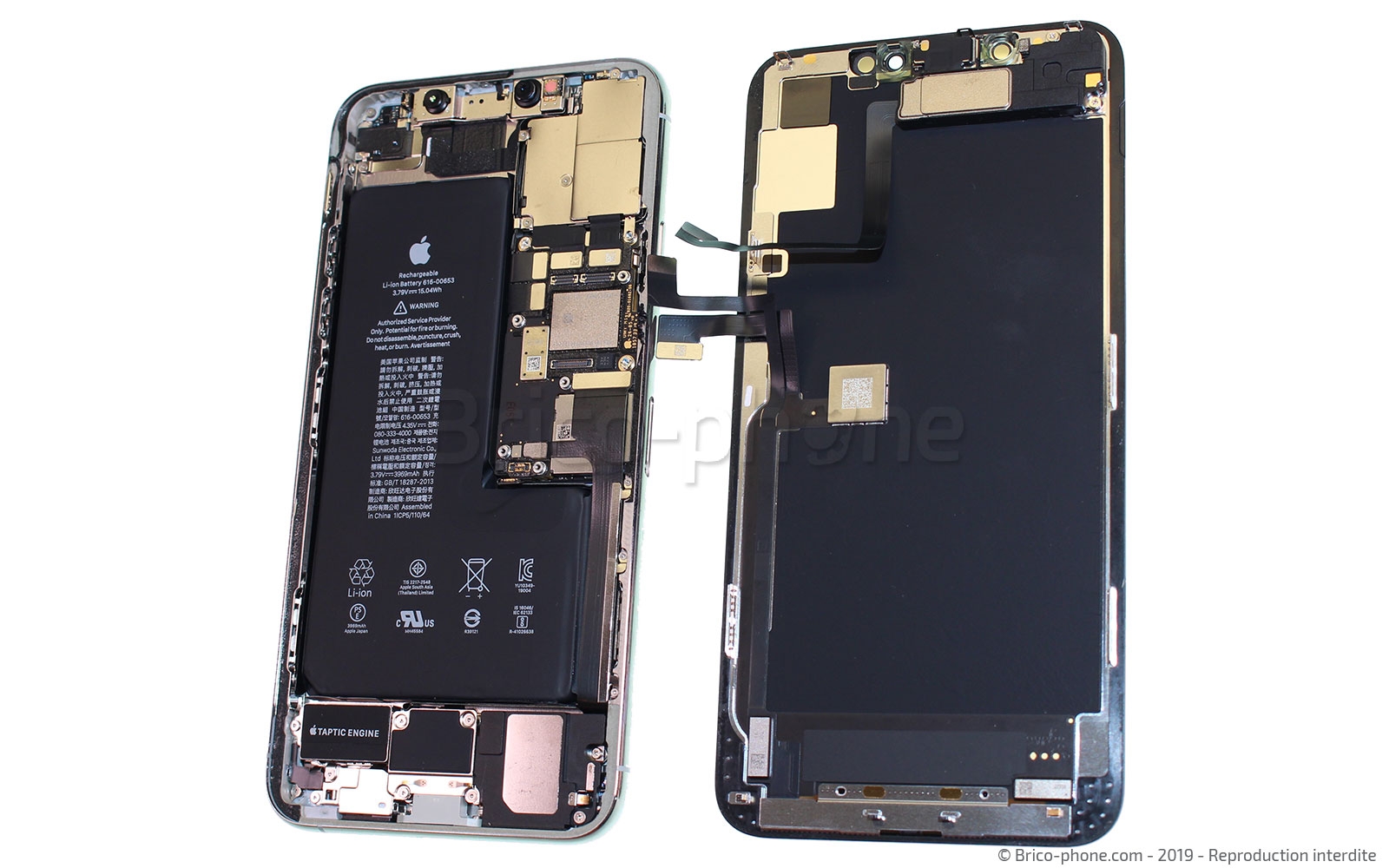

À l'aide du levier en nylon, déconnectez les trois nappes de l'écran avant de le mettre de côté.

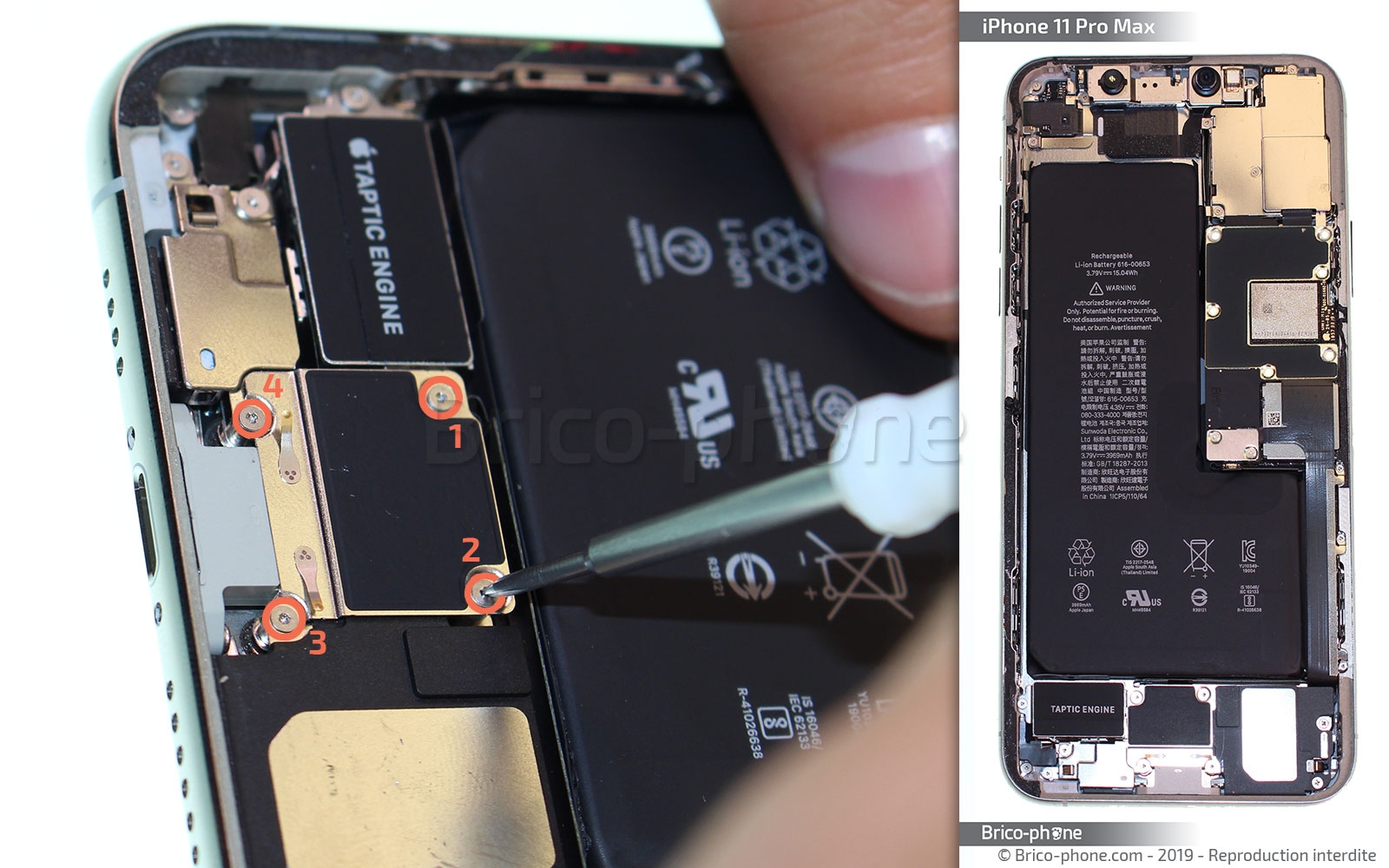

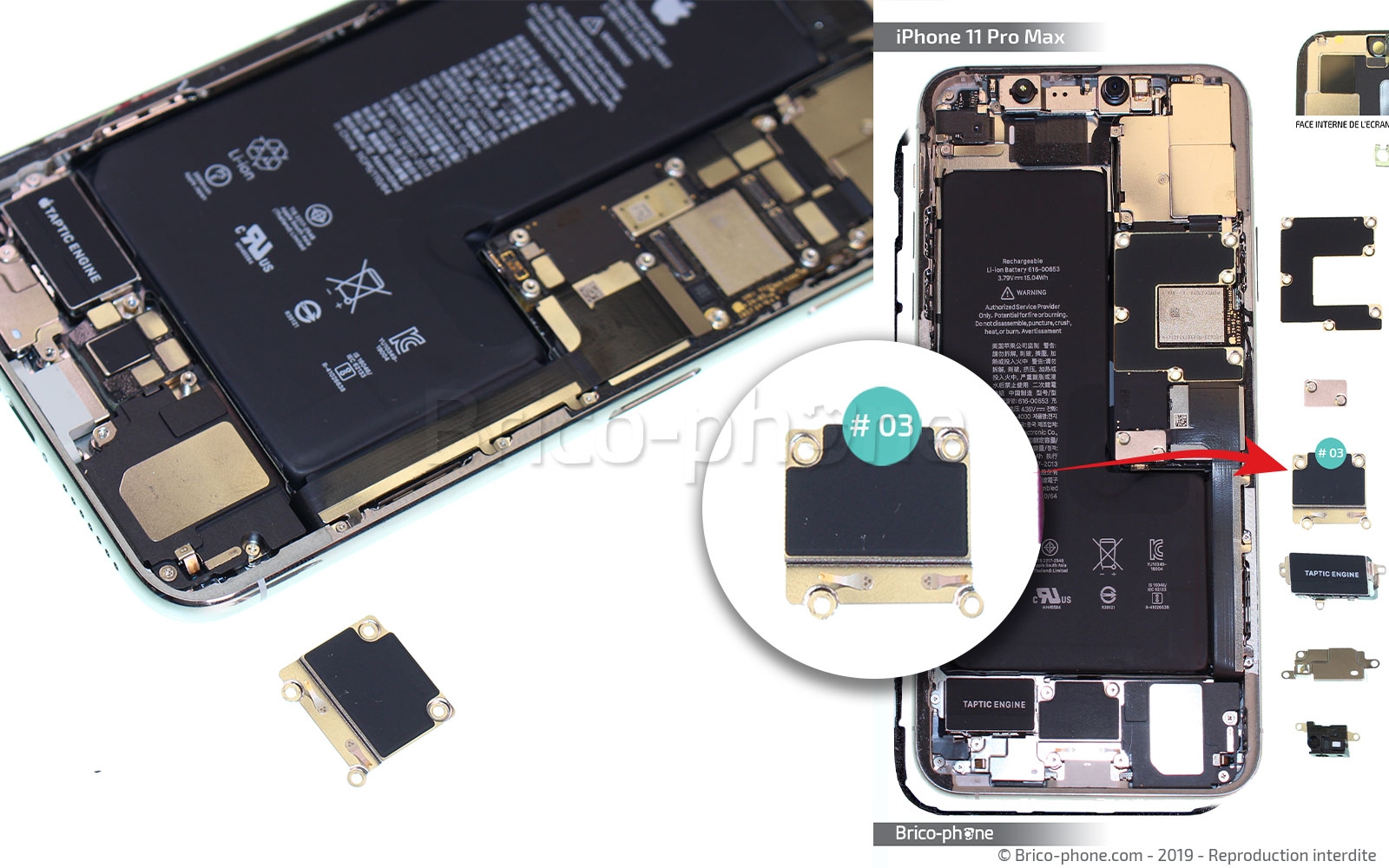

Pour retirer la plaquette (#03) sous laquelle se cache la nappe du haut-parleur externe, dévissez les quatre vis triwing, puis retirez la plaquette avec la pincette.

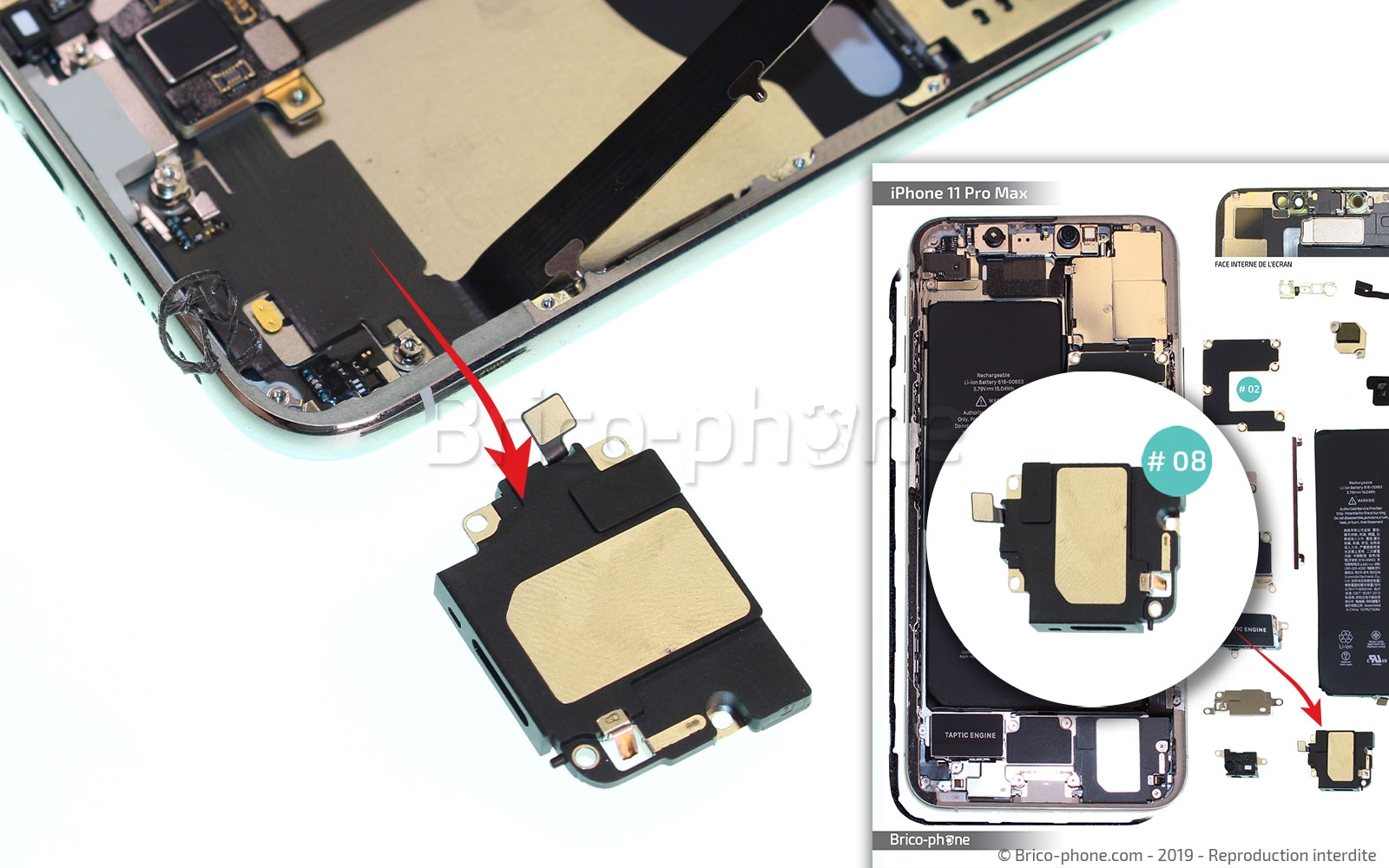

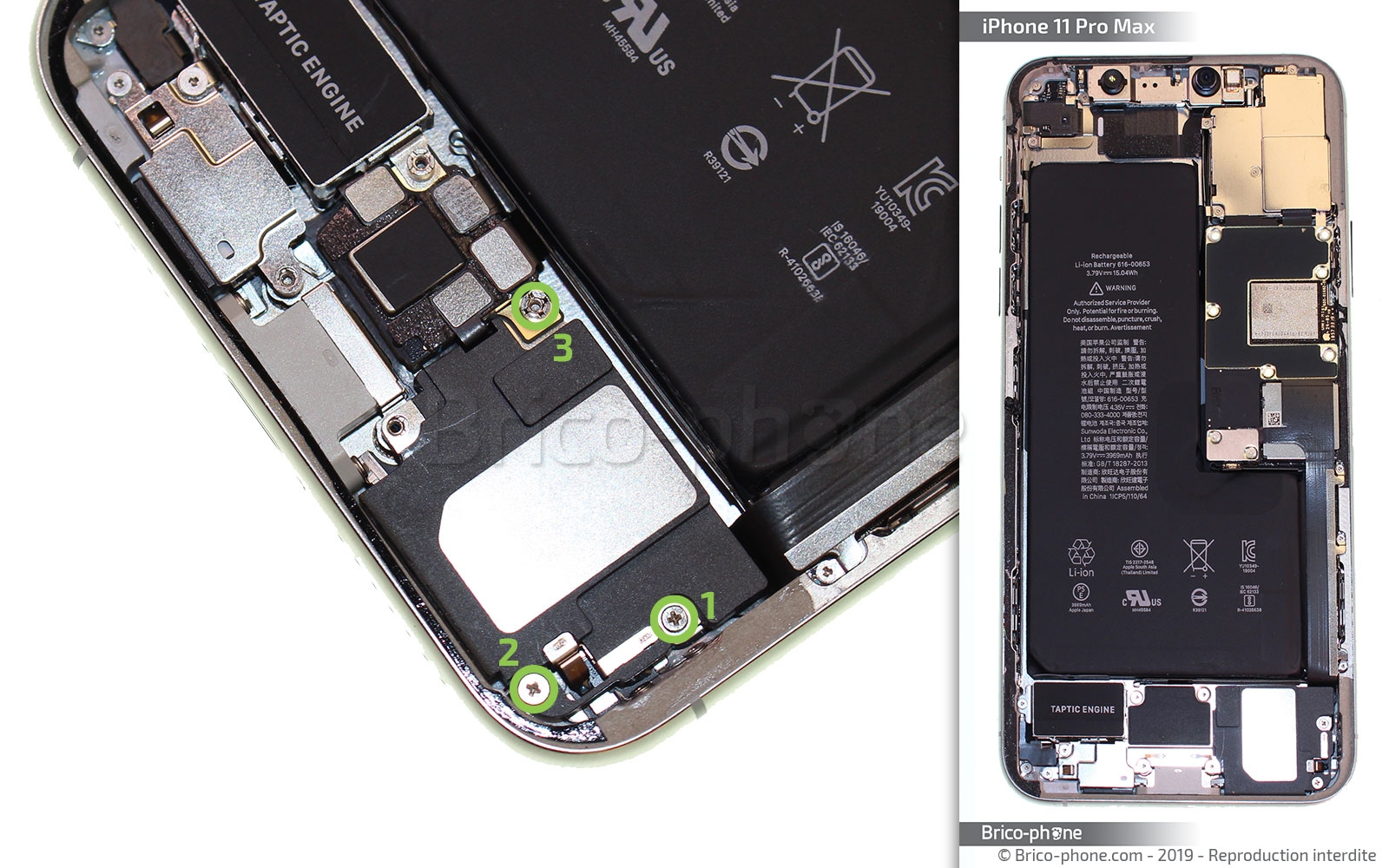

Pour retirer le haut-parleur externe (#08), il faut dévisser les trois vis, commencez par les deux vis cruciformes à droite, puis la plate à gauche.

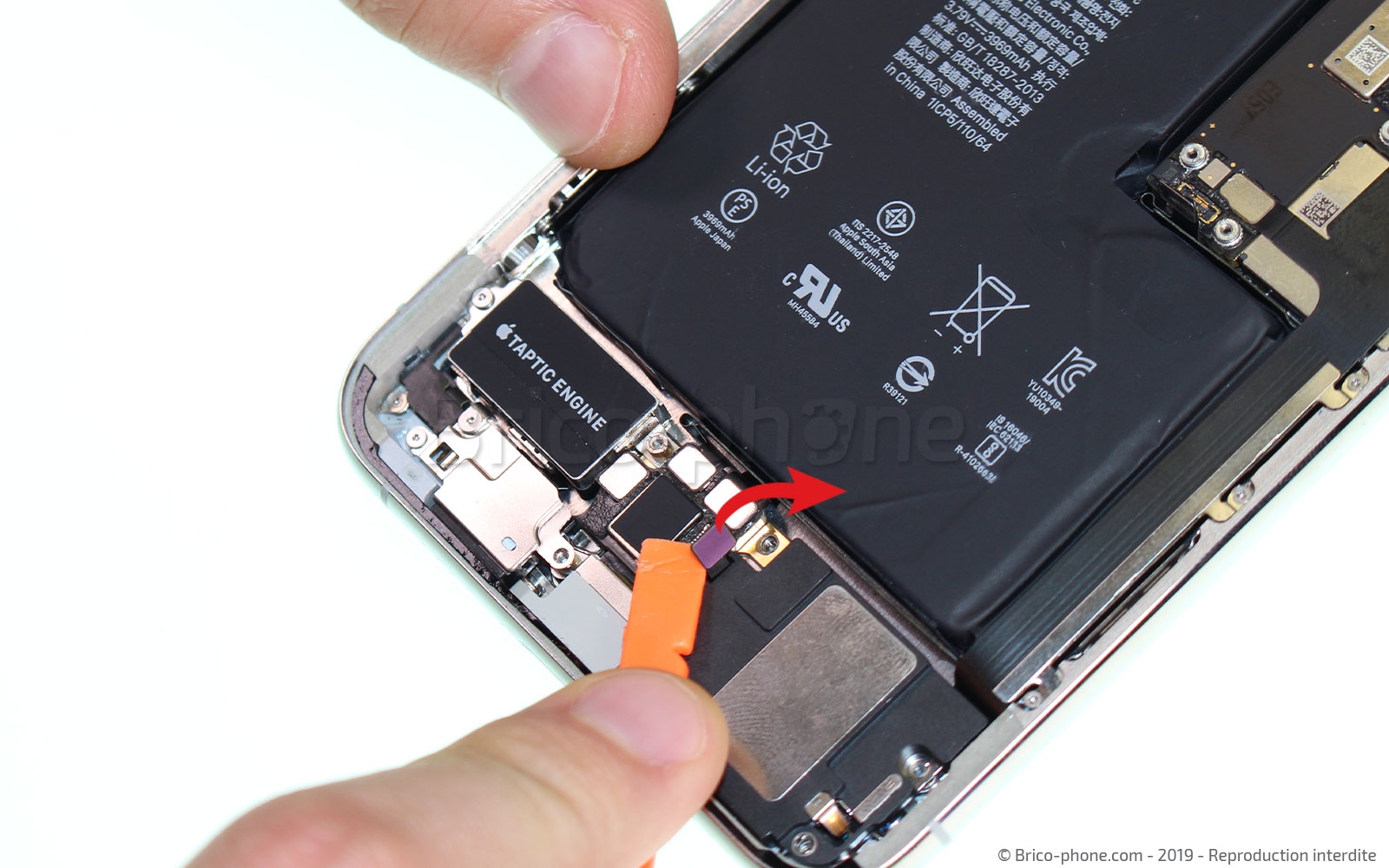

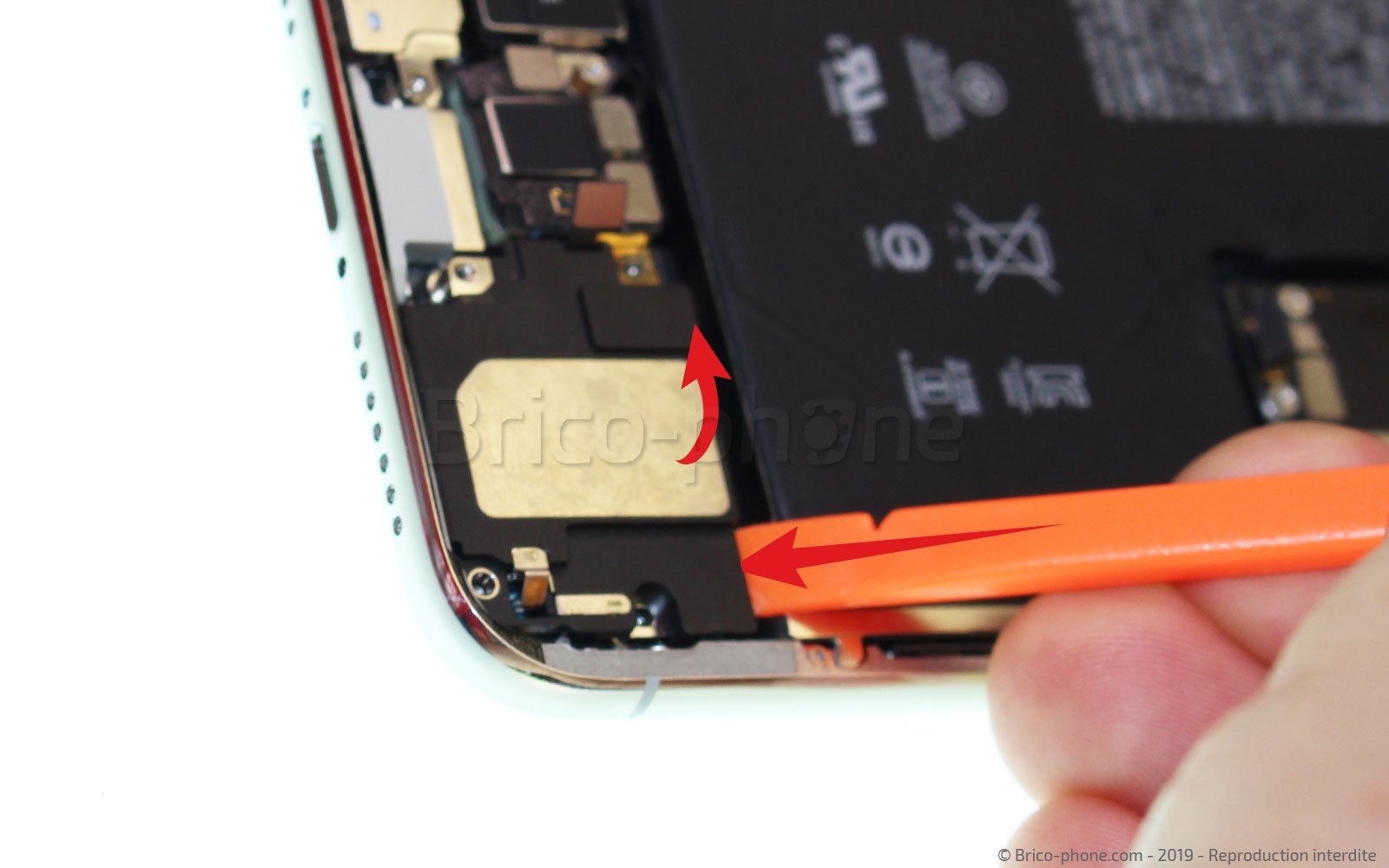

Déconnectez la nappe du haut-parleur externe avec le levier en nylon, puis retirez-le en le soulevant avec ce même levier.

Vous pouvez dés à présent reprendre le tutoriel en sens inverse pour monter votre nouveau bloc haut-parleur externe.

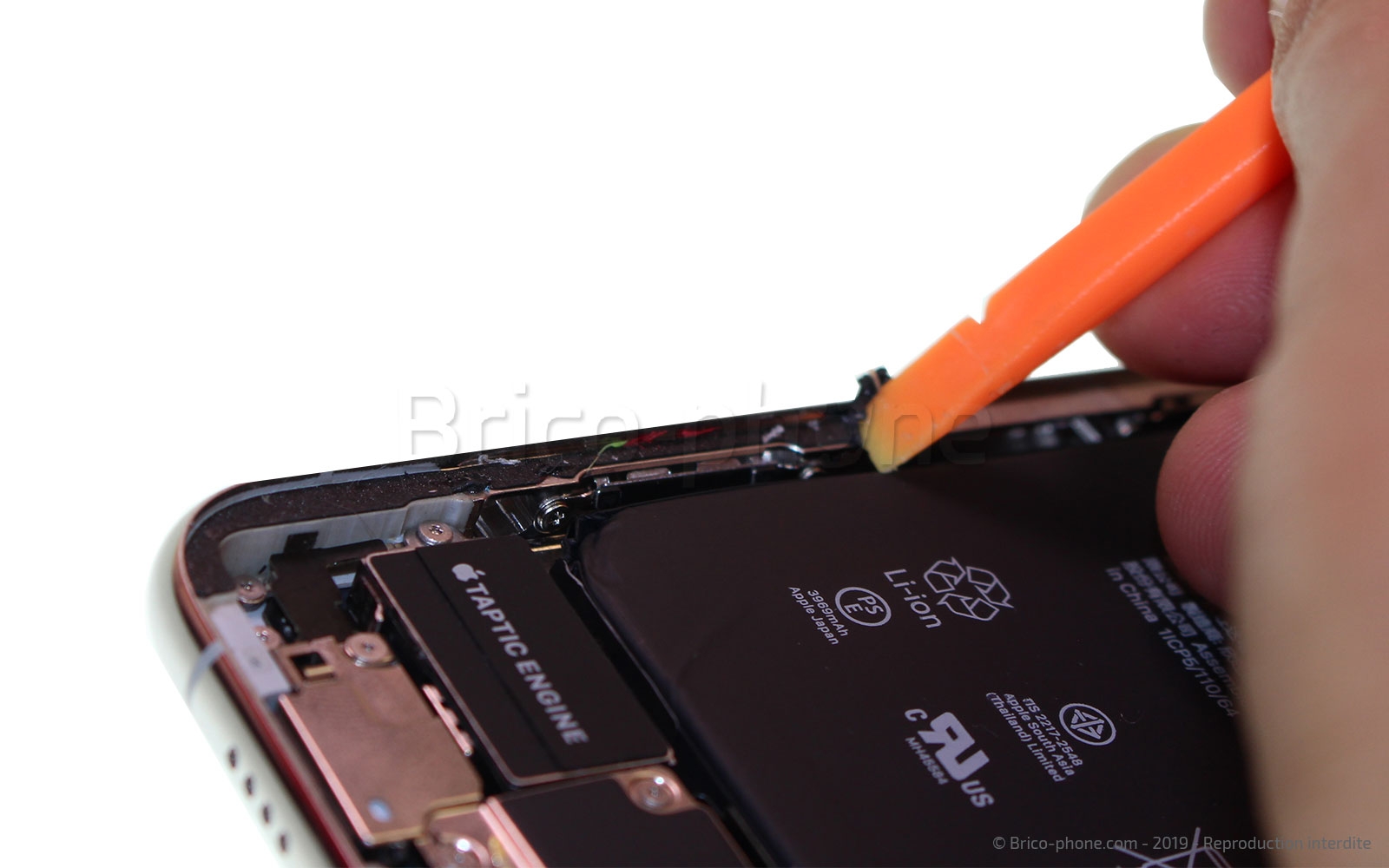

Avant de remettre l'écran, nous vous conseillons de bien nettoyez le contour du châssis de tout résidu de stickers afin de poser un nouveau joint d'étanchéité.
Pour positionner ce dernier, il vous suffit de vous aider des films de protection qui vous serviront de repère. ensuite, appuyez sur le joint avec la spatule en nylon pour que ce dernier adhère correctement au téléphone.
Pour plus de renseignements, un tutoriel général sur la pose d'un joint d'étanchéité est disponible dans la rubrique des guides vidéo et photos universels sur notre site internet.
