Changement du vibreur Taptic Engine sur iPhone 11 Pro

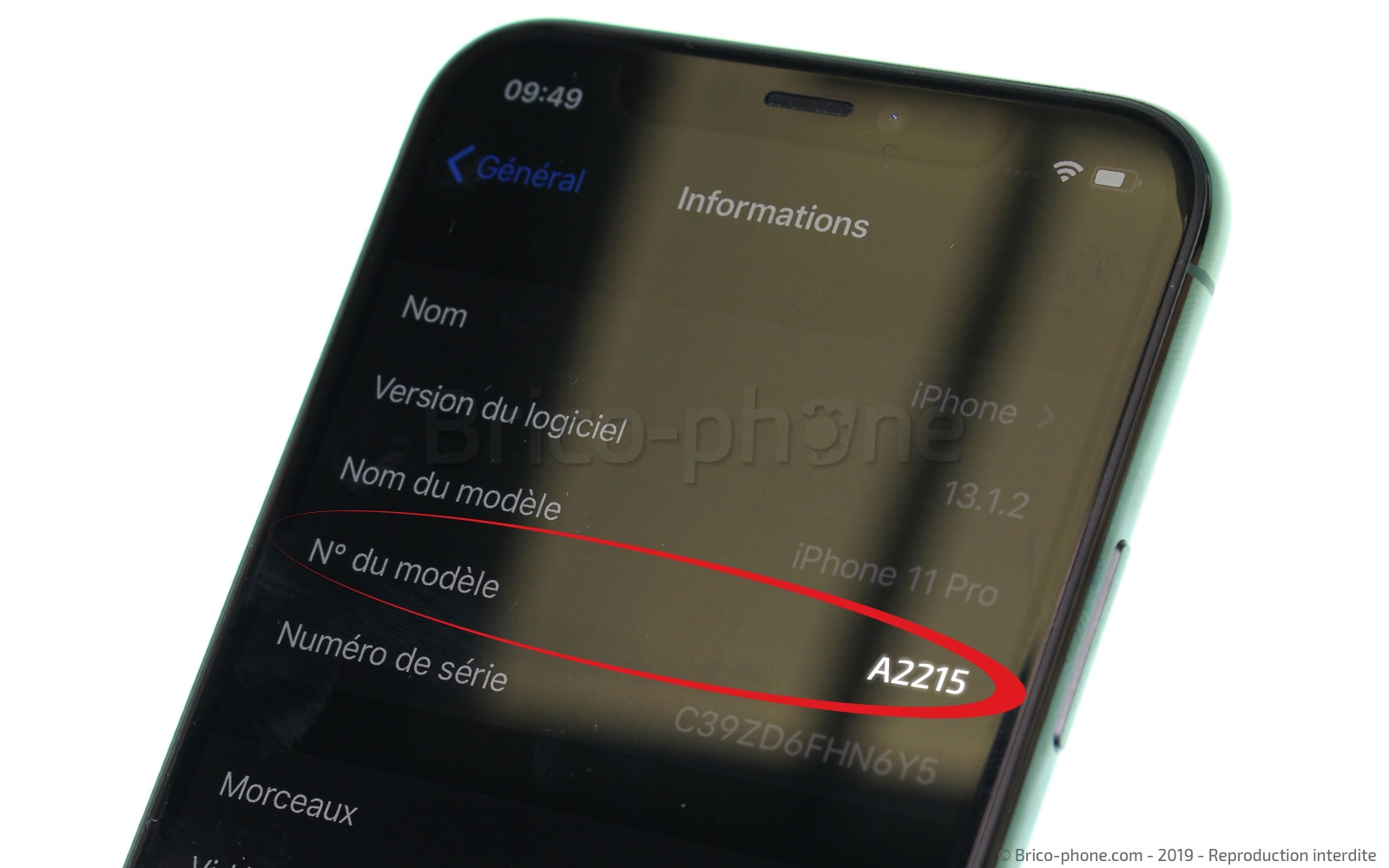

Au préalable de toute réparation, nous vous conseillons de vérifier votre numéro de modèle pour être sûr d'avoir commandé la bonne pièce. Pour cela, rendez vous dans la rubrique Réglages > Général > Informations et assurez-vous que le n° de modèle soit A2215.

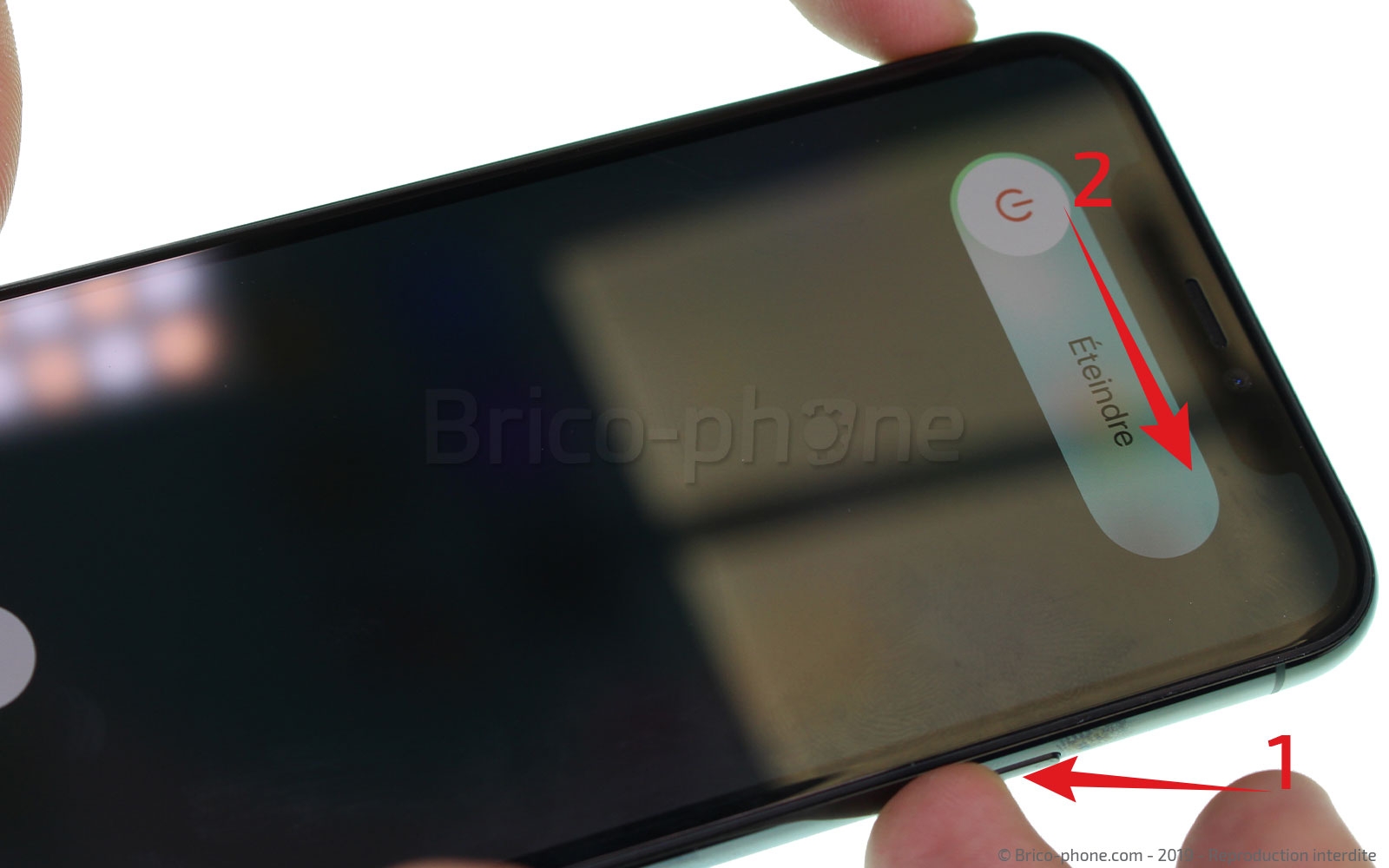

Ensuite, préparez un espace de travail propre et dégagez avec la pièce détachée et tous les outils nécessaires à la réparation à portée de main avant d'éteindre votre iPhone 11 Pro.

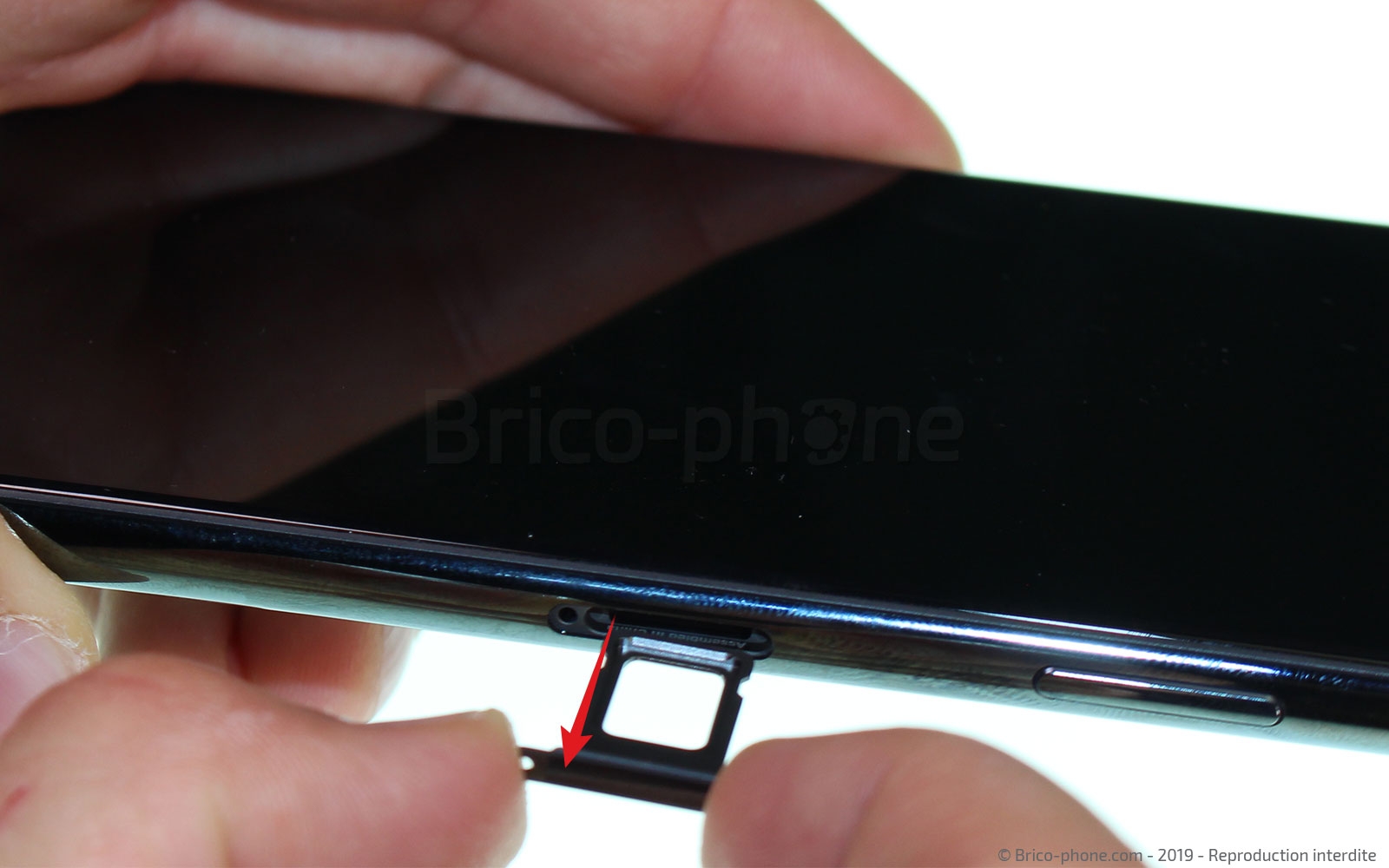

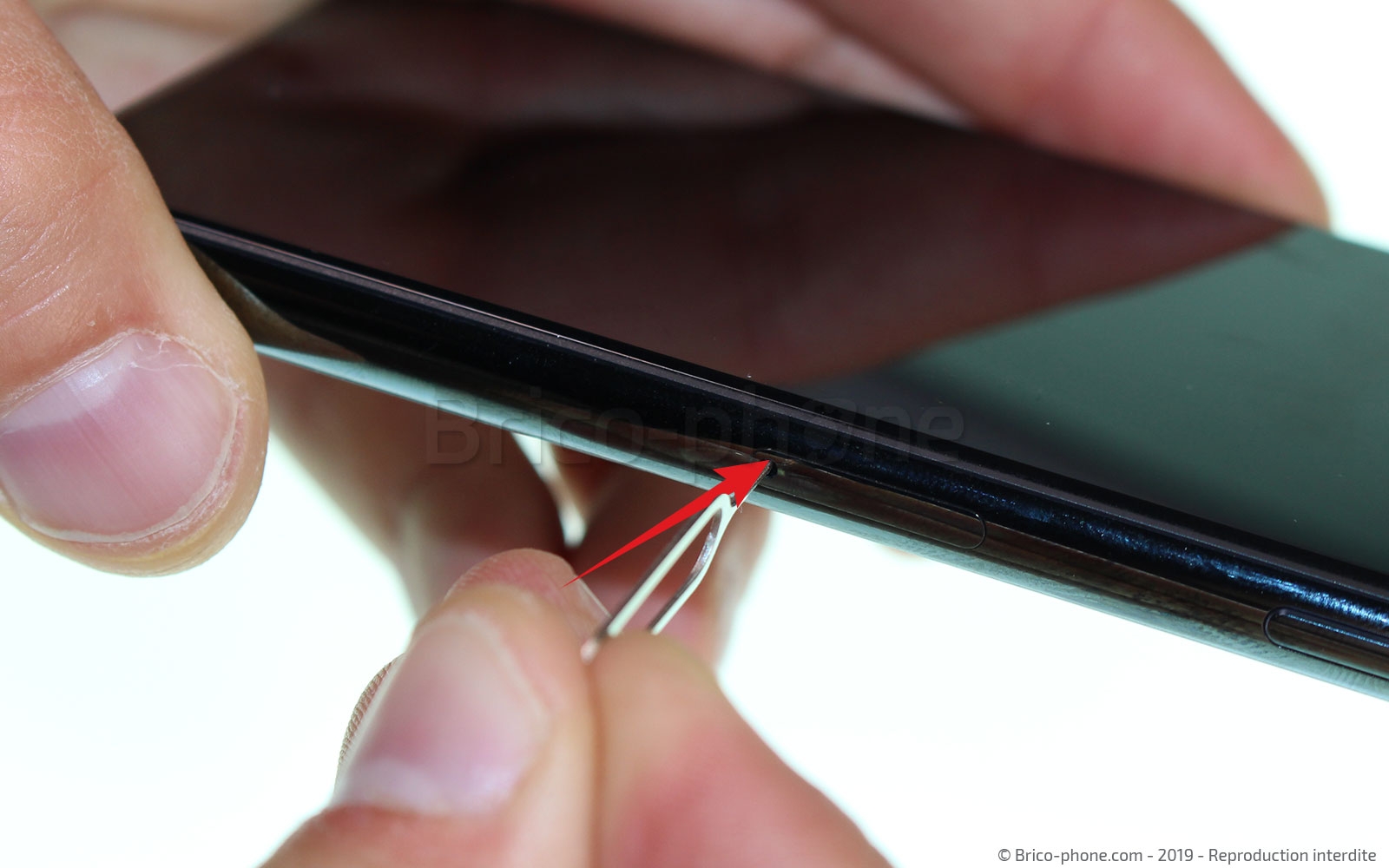

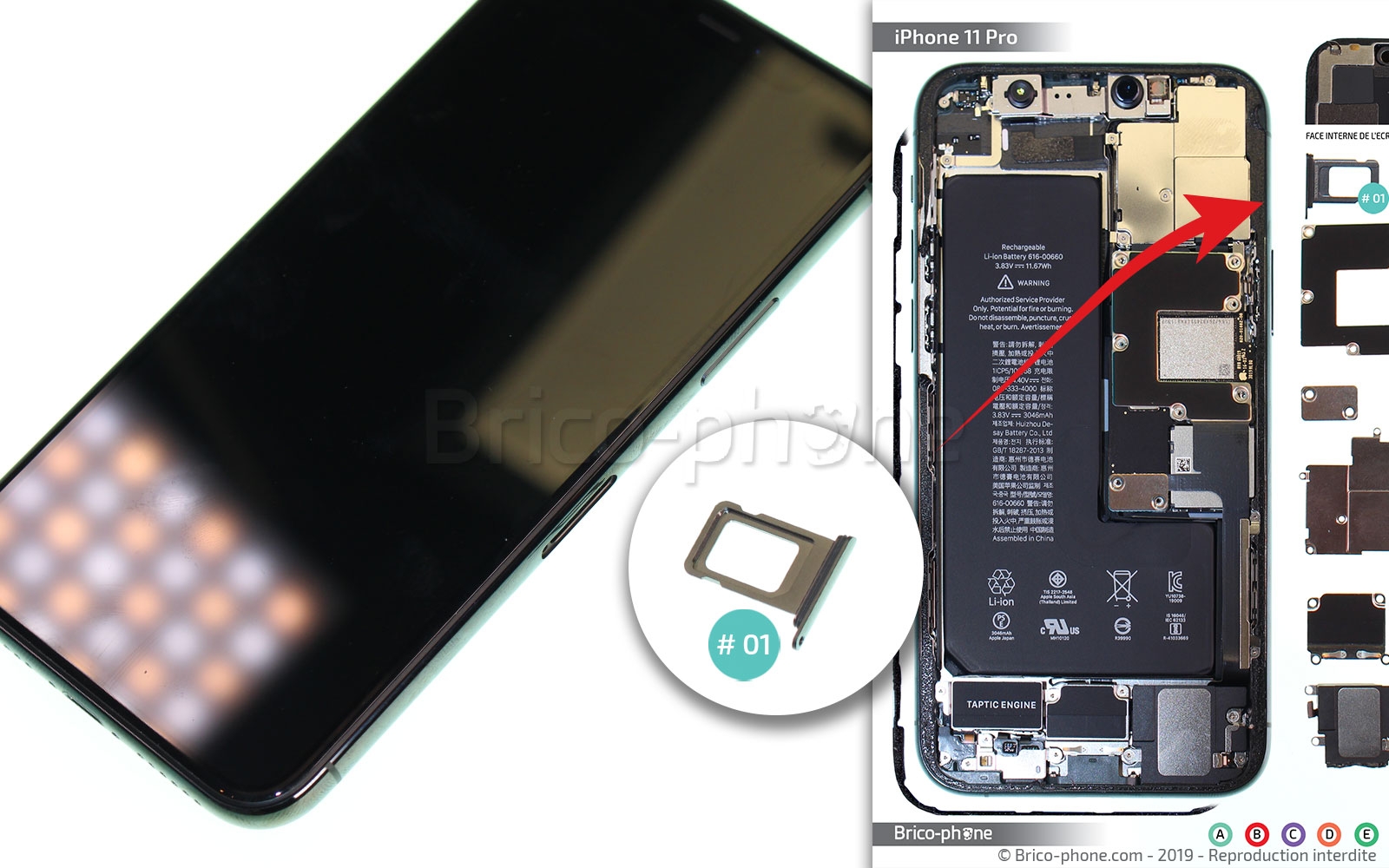

A l'aide de l'outil d'extraction, vous pouvez sortir le tiroir nano-sim de son emplacement.

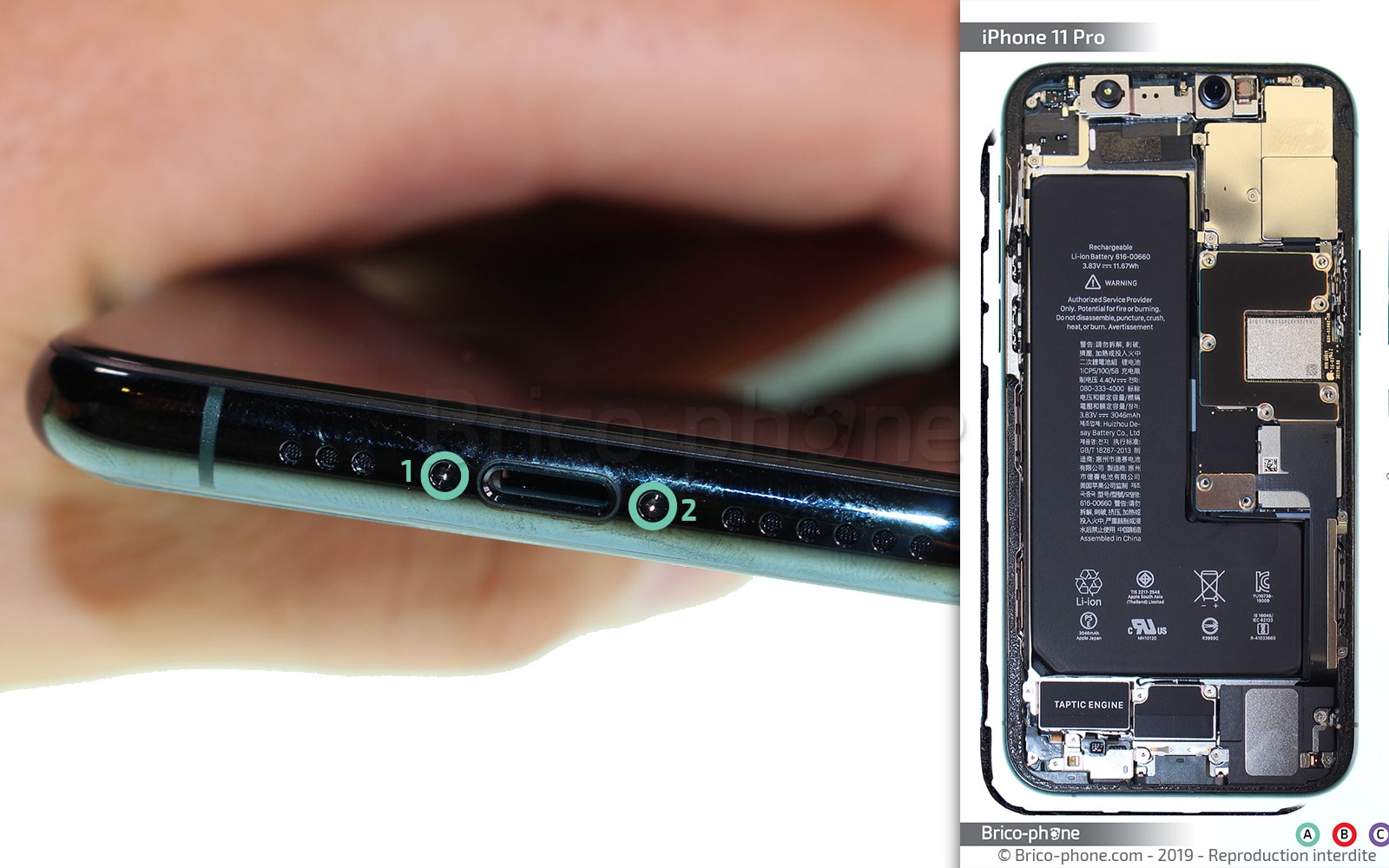

Pour pouvoir ouvrir le smartphone, il vous faut dévisser les deux vis pentalobes A1 et A2 à l'aide du tournevis fourni dans le kit qui se trouve sur le flanc inférieur de votre iPhone.

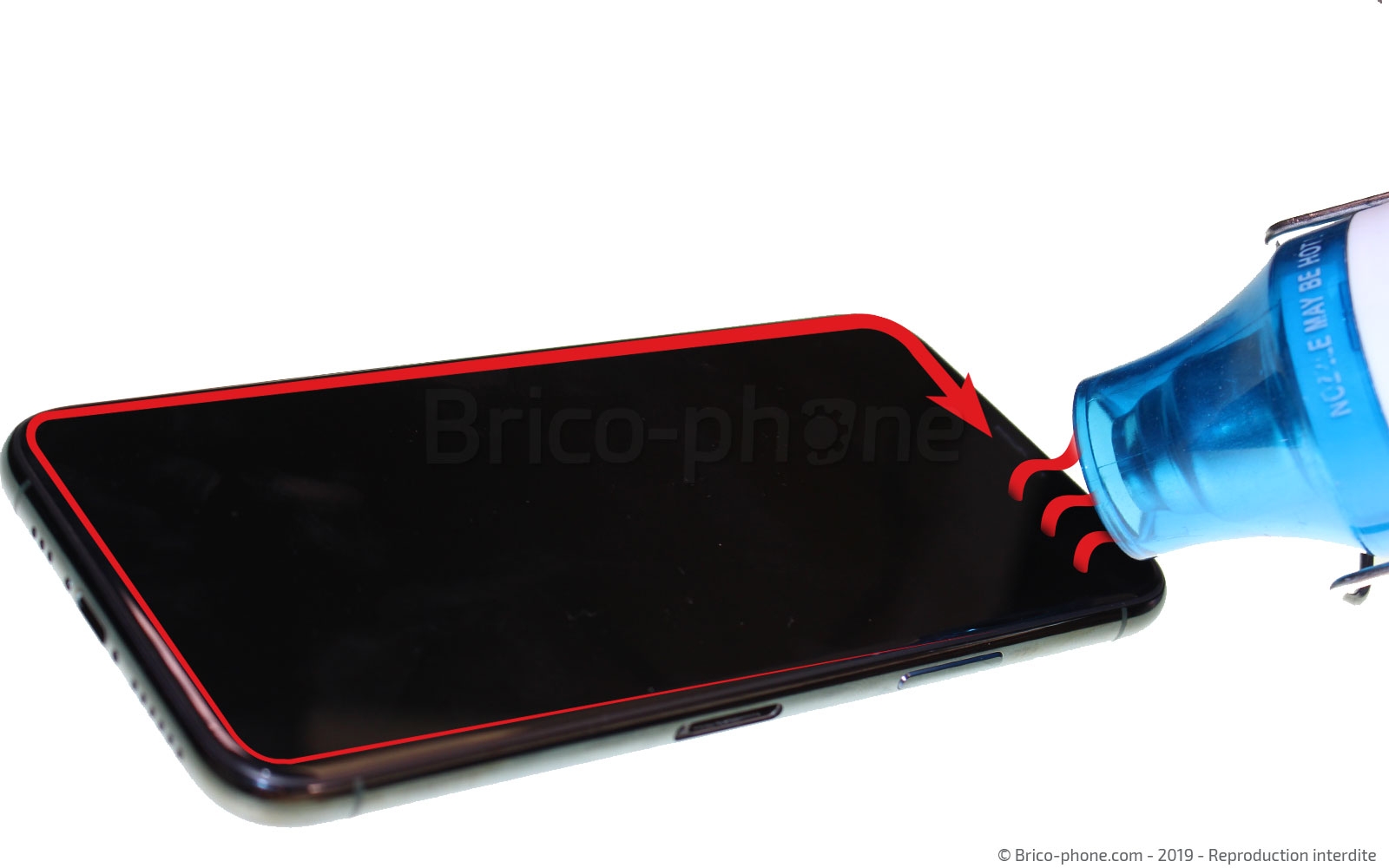

Chauffez le contour de l'écran à l'aide d'un décapeur thermique ou de votre sèche-cheveux pour ramollir le joint d'étanchéité.

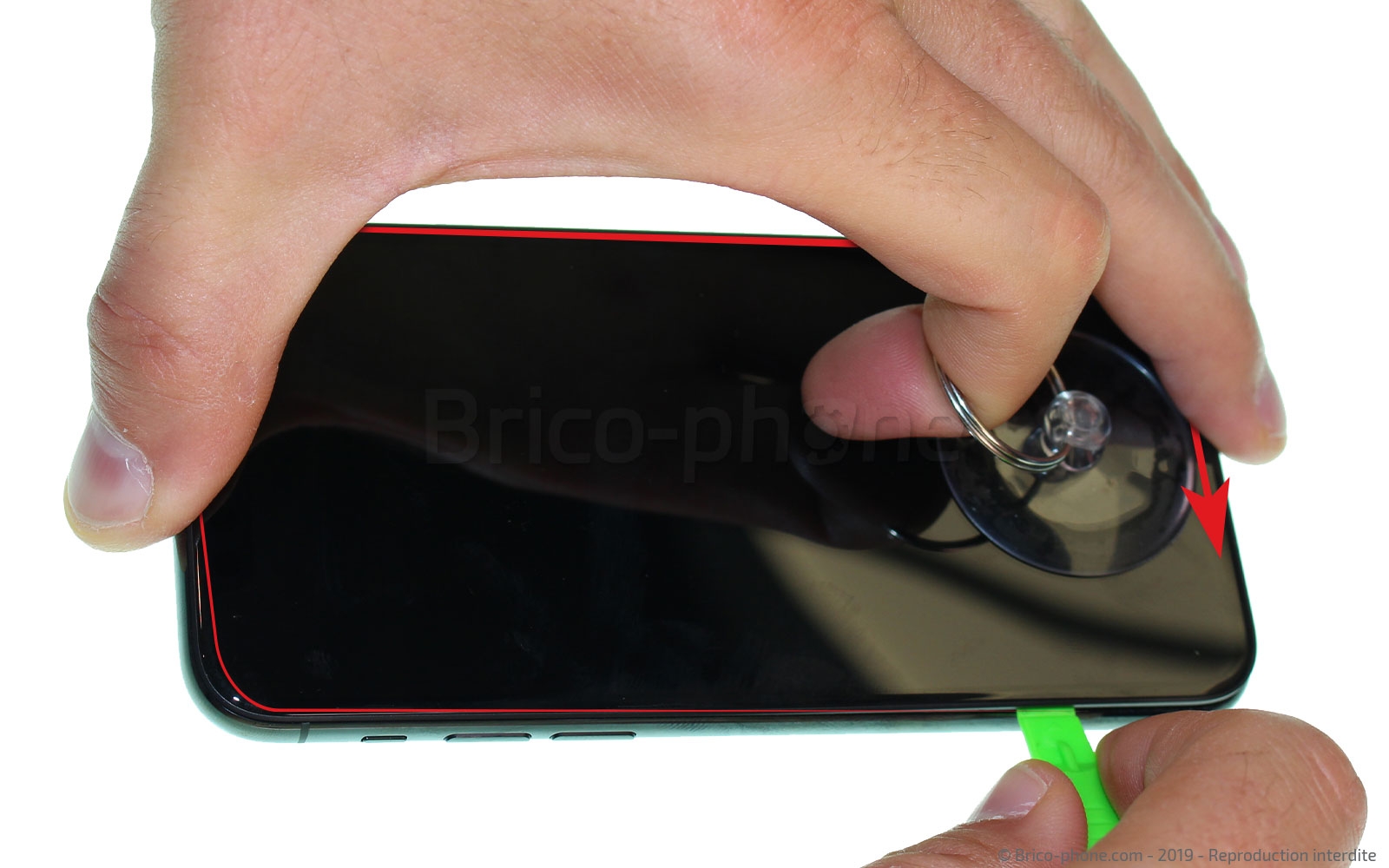

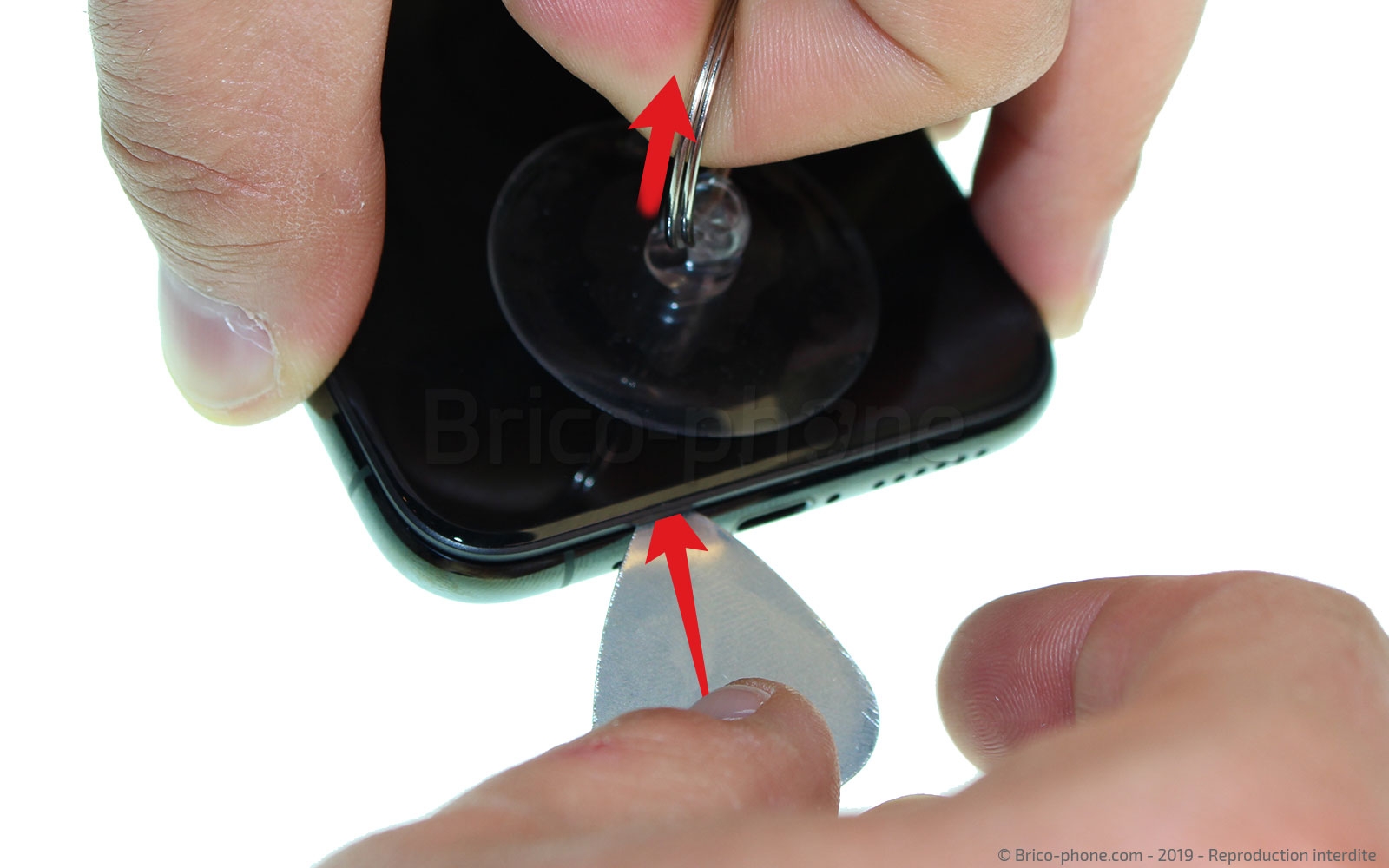

Positionnez la ventouse sur la partie inférieur de la vitre et exercez un forte traction afin de créer un interstice entre l'écran et le châssis dans lequel placer le médiator en métal troué, plus fin et plus souple.

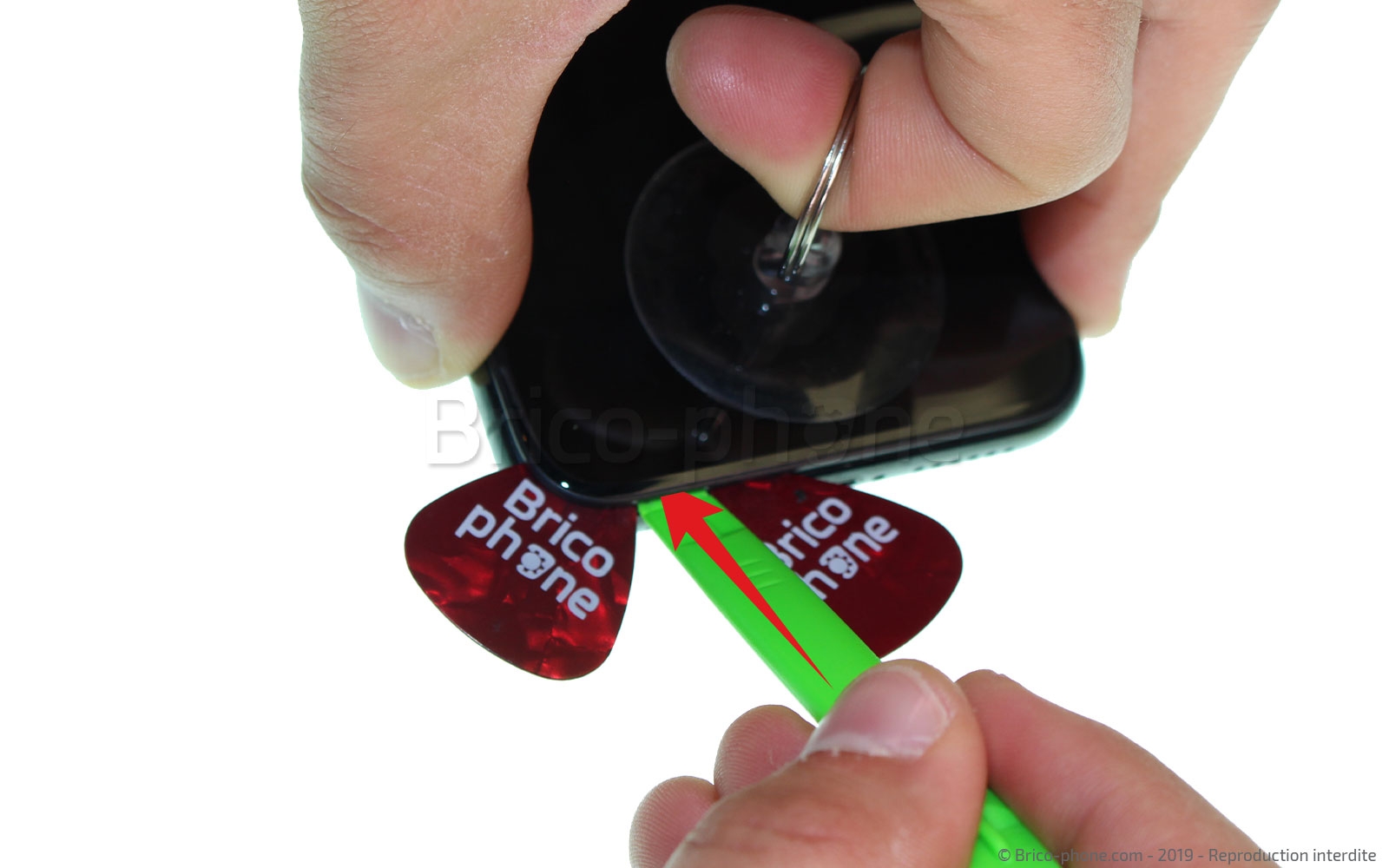

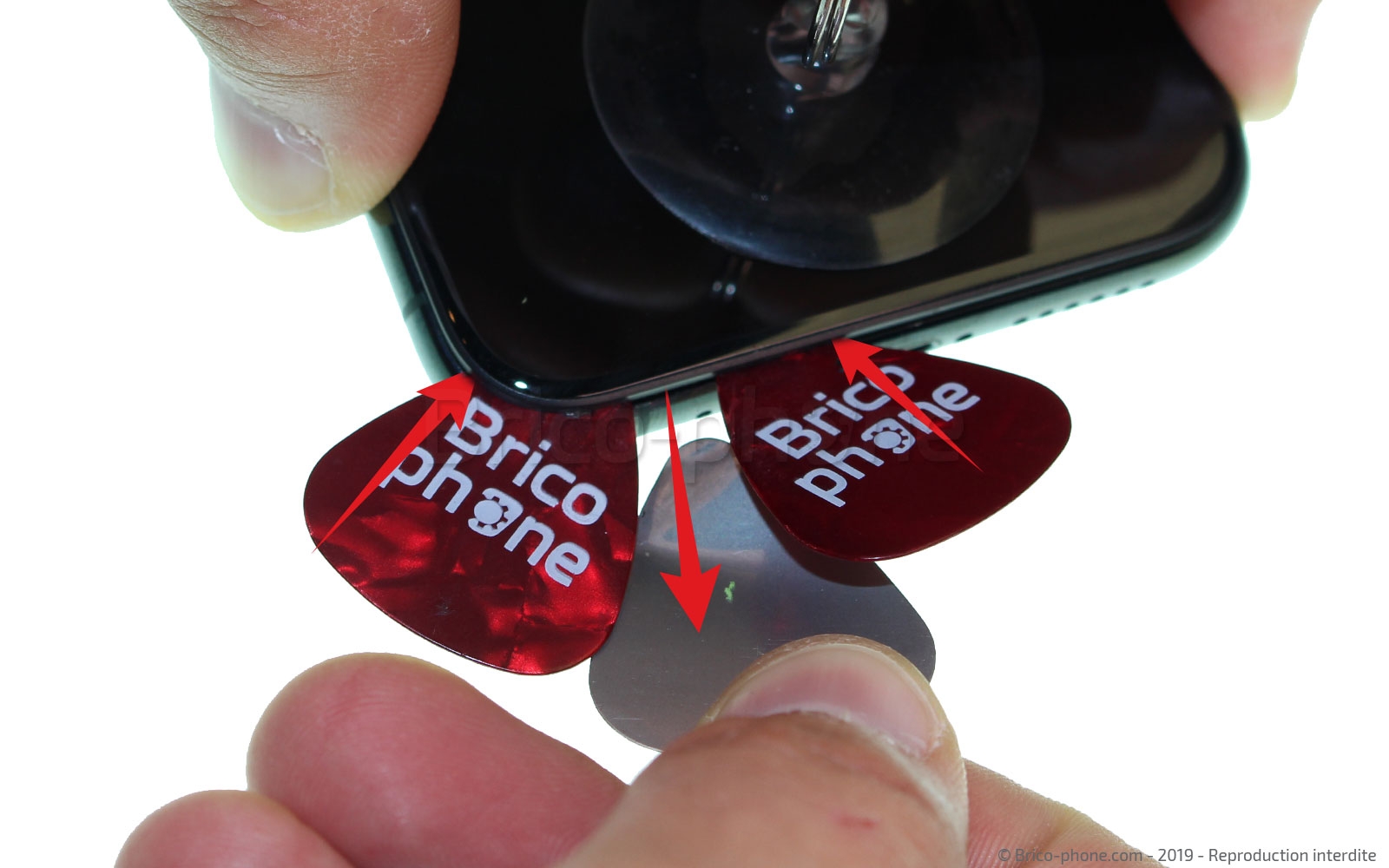

Ensuite, il vous faut glisser les deux médiators en plastique afin d'éviter d'endommager le châssis avec le médiator métallique.
Déplacez les deux outils afin d'agrandir un peu plus l'espace et placez la spatule verte.

A l'aide du levier vert, glissez le long du châssis afin de décoller le joint. Faites néanmoins attention aux nappes se trouvant à la droite de l'iPhone.

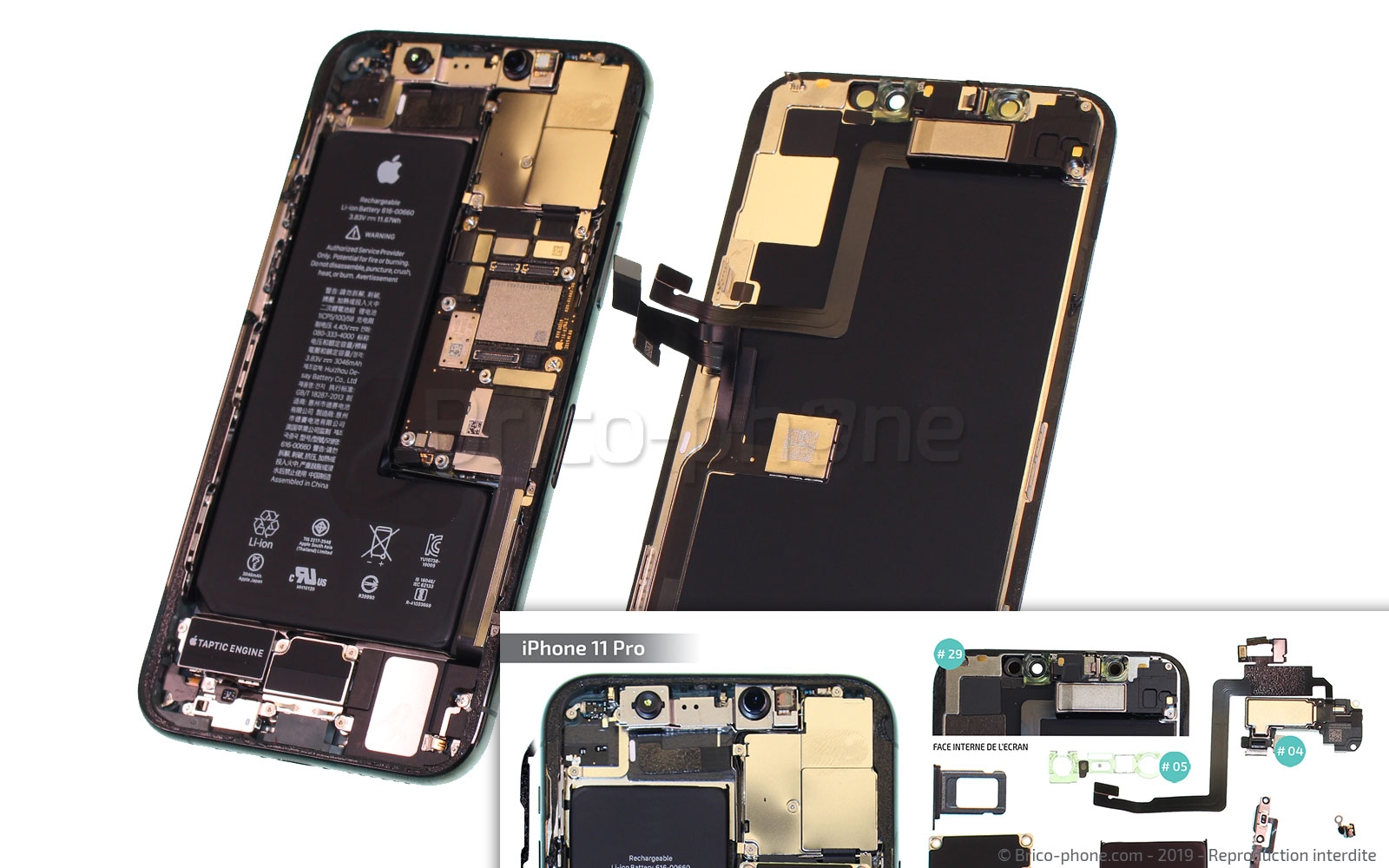

Ensuite, ouvrez ce dernier par la droite pour ne pas endommager les connectiques assez courtes, reliées à la carte mère.

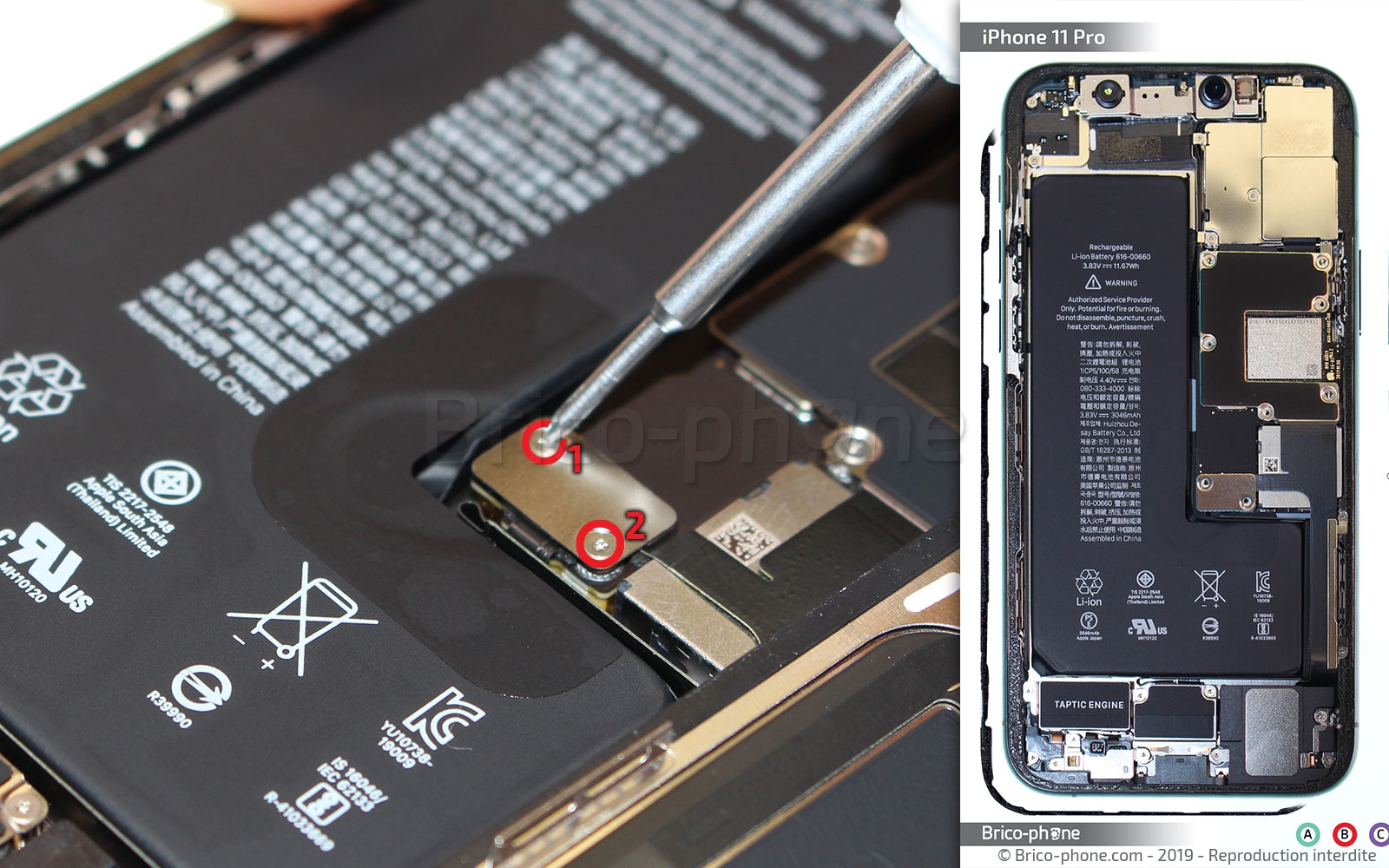

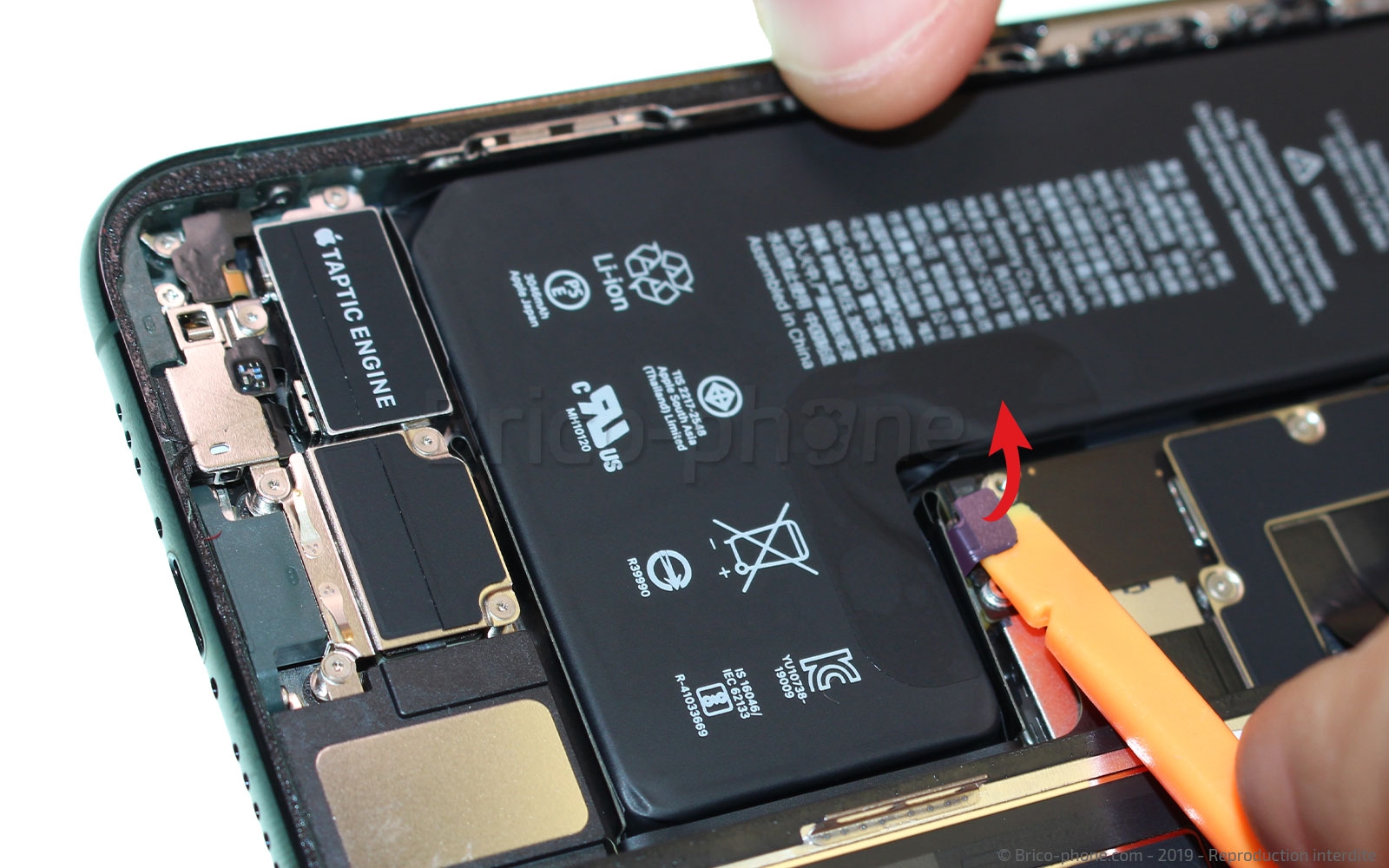

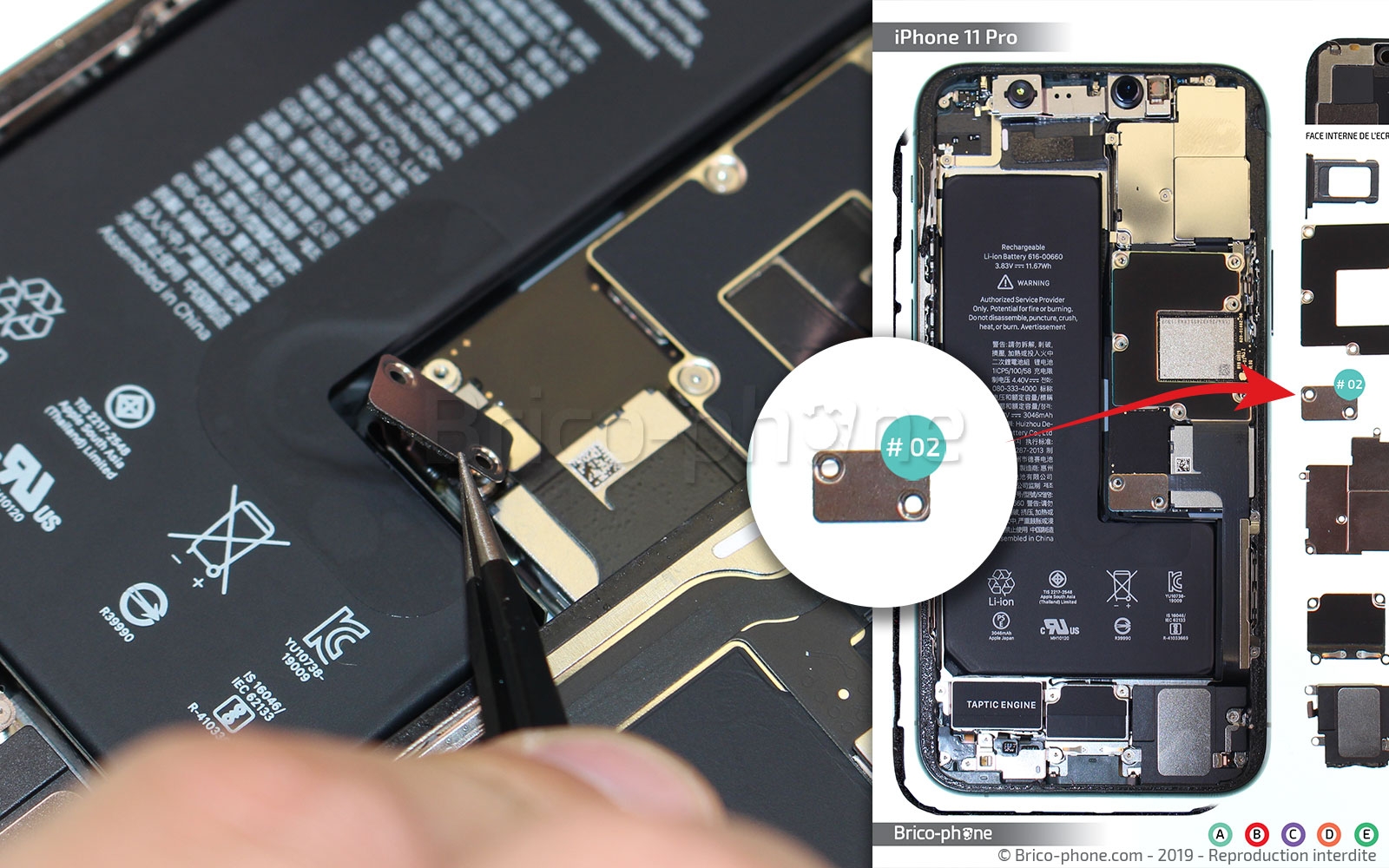

Saisissez-vous du tournevis triwing de votre kit afin de retirer les deux vos de la plaquette de protection avant de déconnecter la batterie avec le spudger.

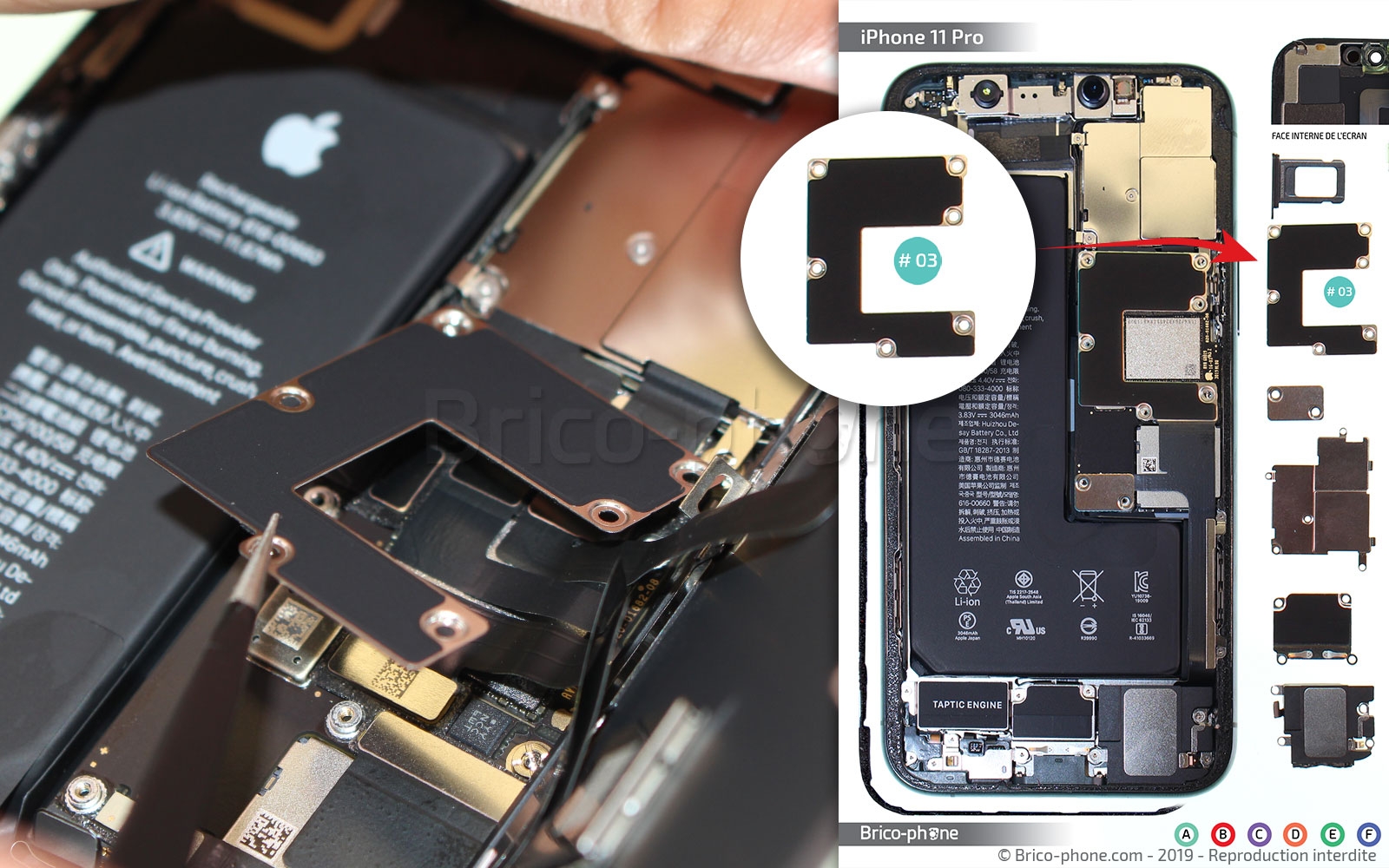

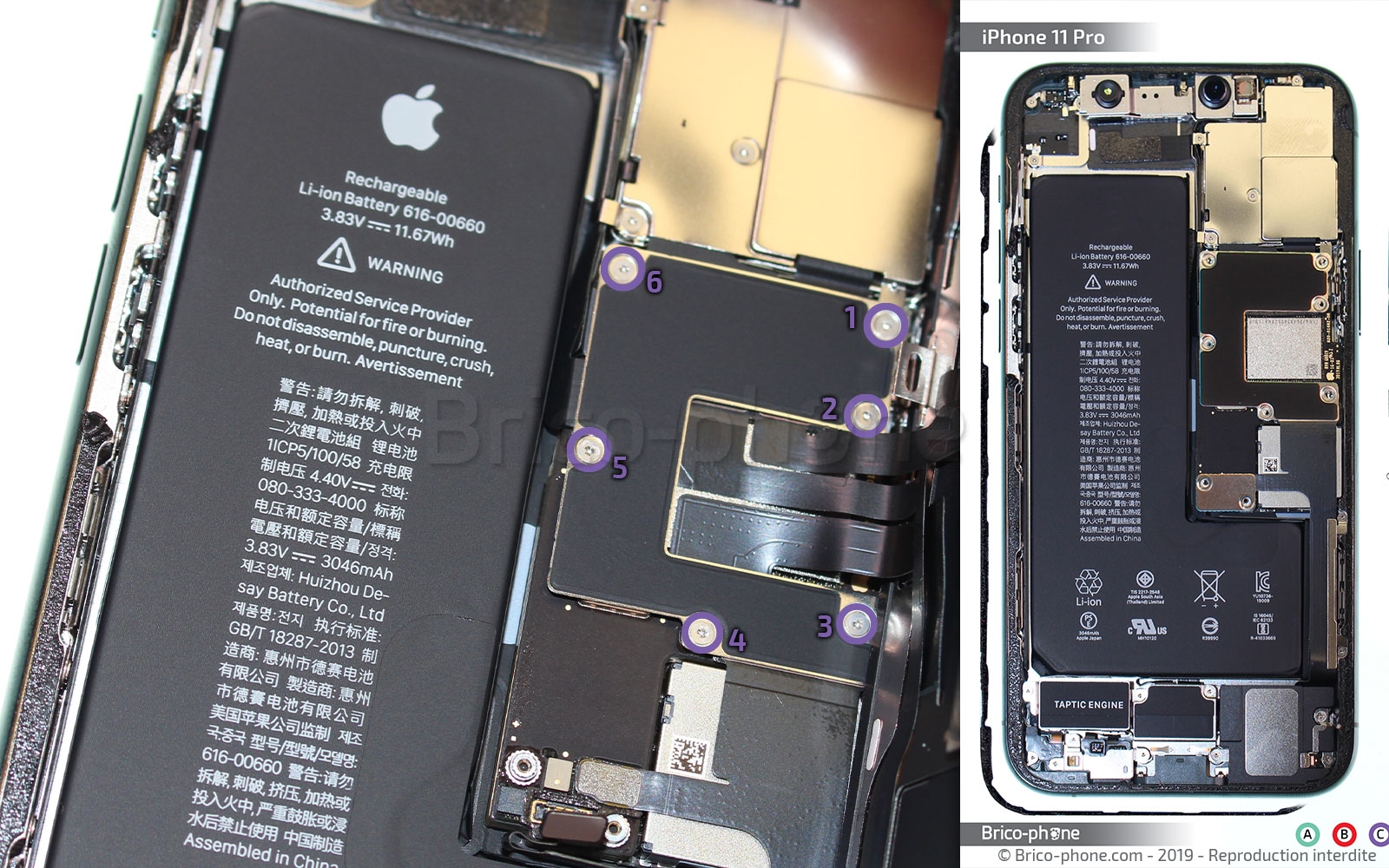

Maintenant, il vous faut réitérer la même opération pour retirer les 6 vis de la plaquette de protection des connectiques de l'écran.

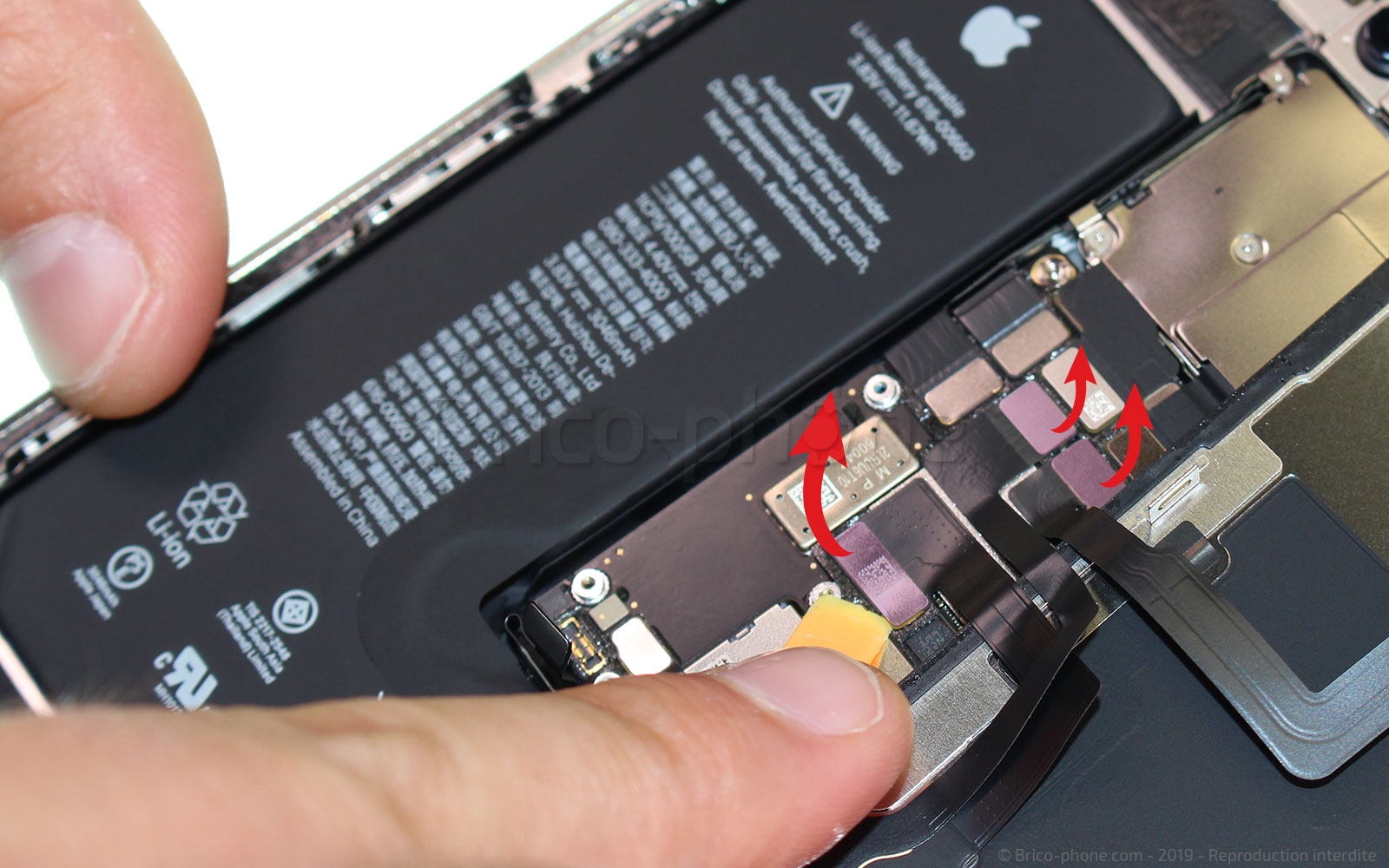

Après, débranchez la nappe du tactile, du haut-parleur interne et celle de l'écran.

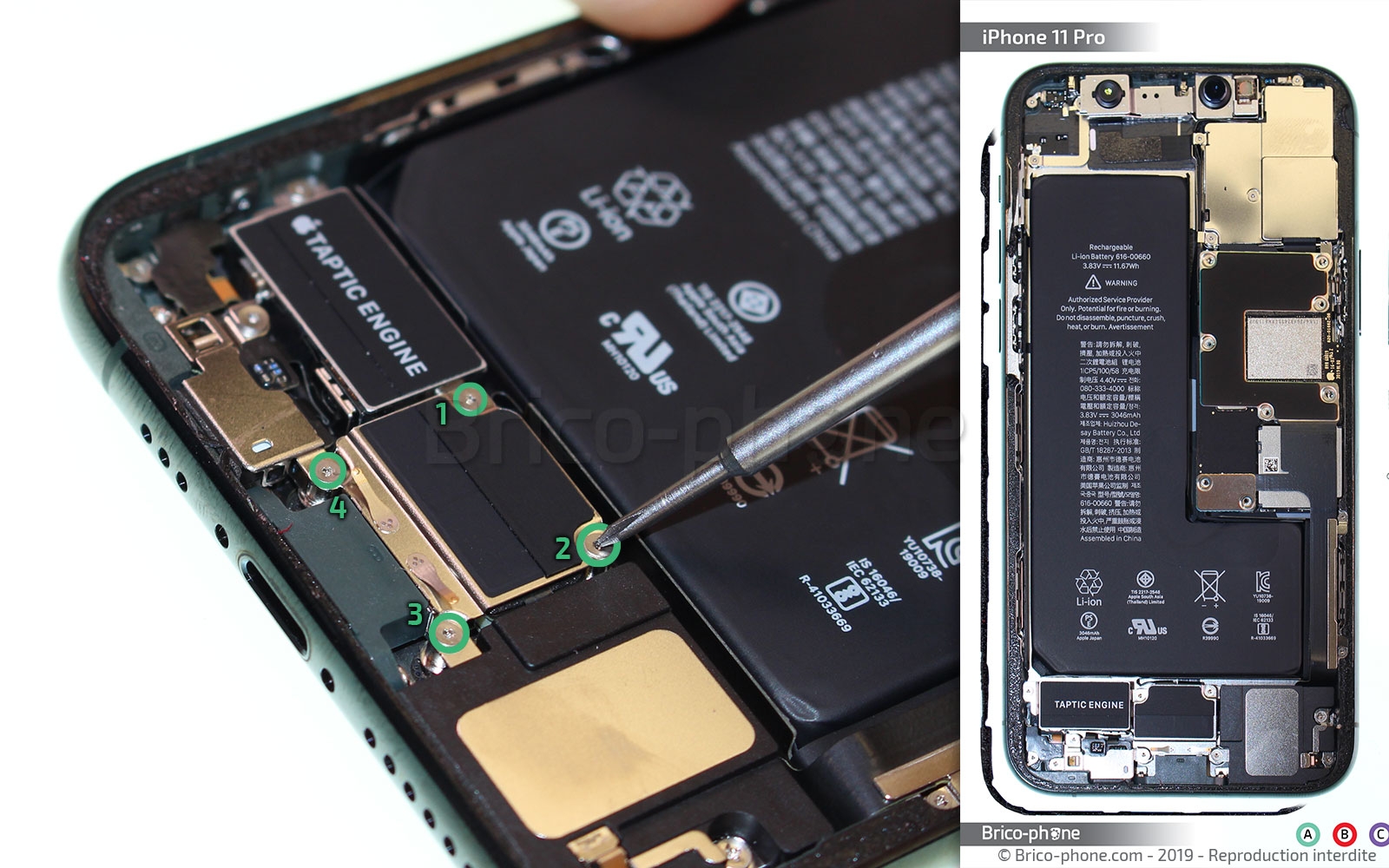

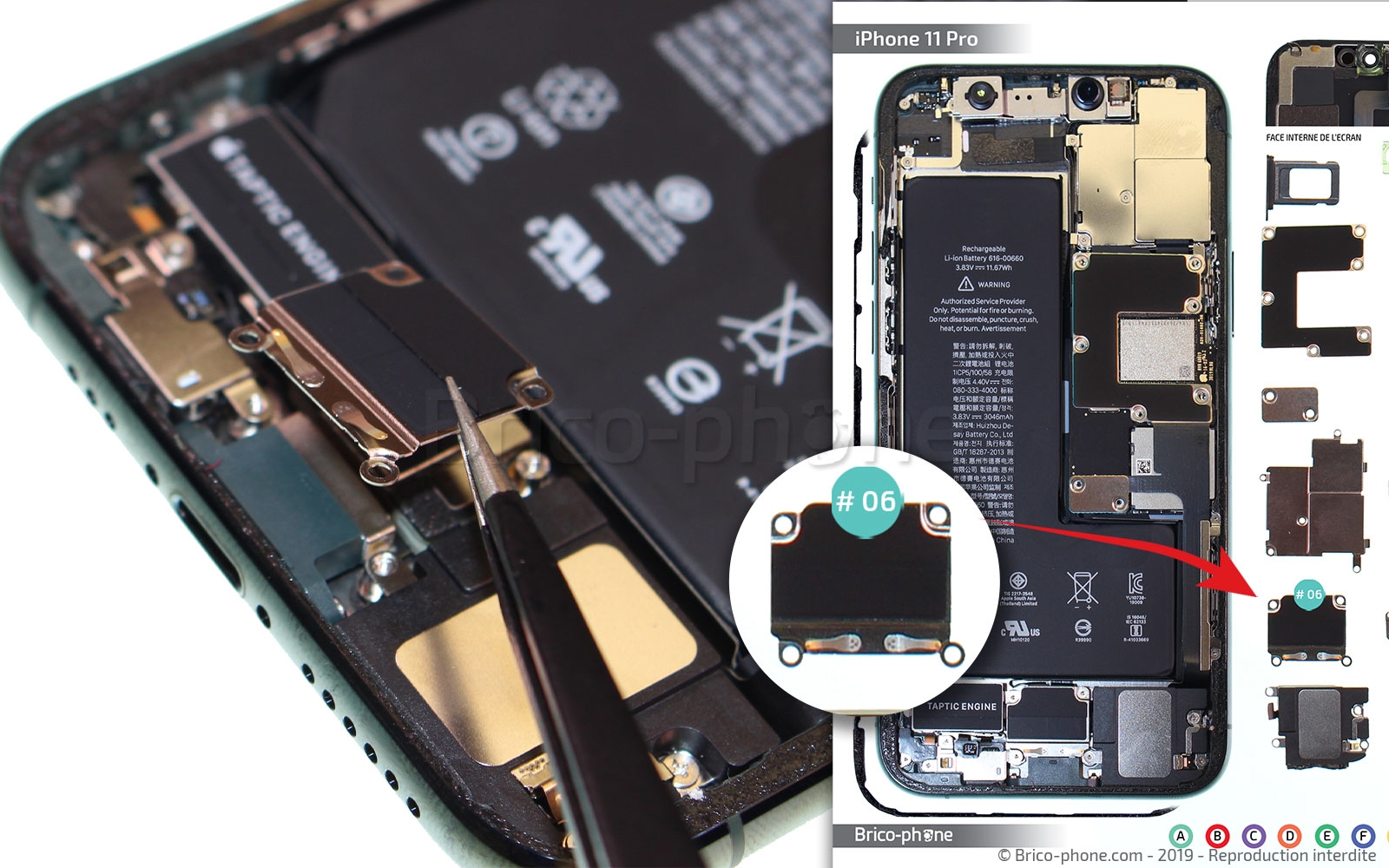

Sur la partie inférieur de votre iPhone, il vous faut dévisser la plaque de protection (#06) toujours à l'aide du tournevis triwing.

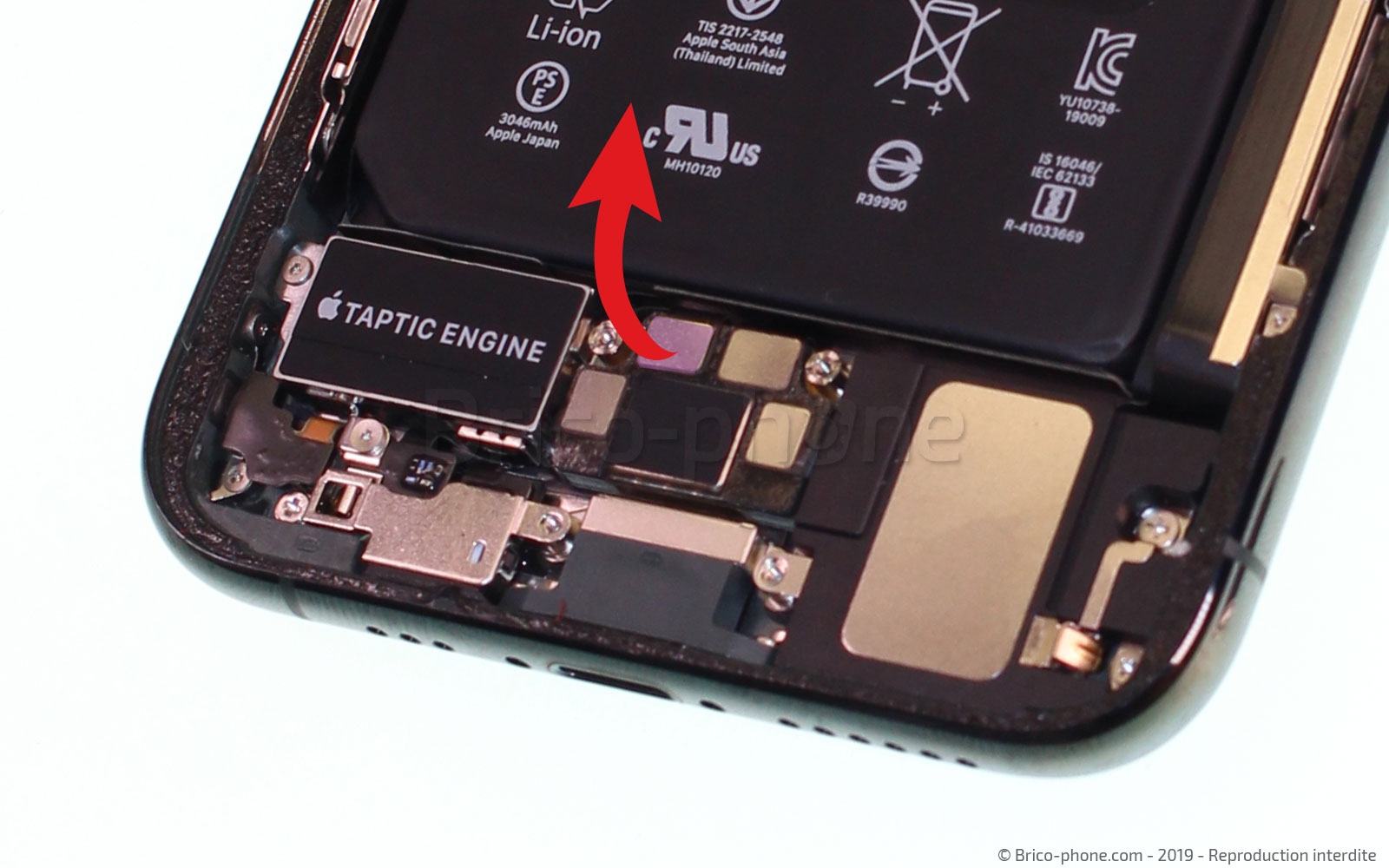

Une fois la protection retirée, vous pouvez déconnecter la seconde nappes de la batterie.

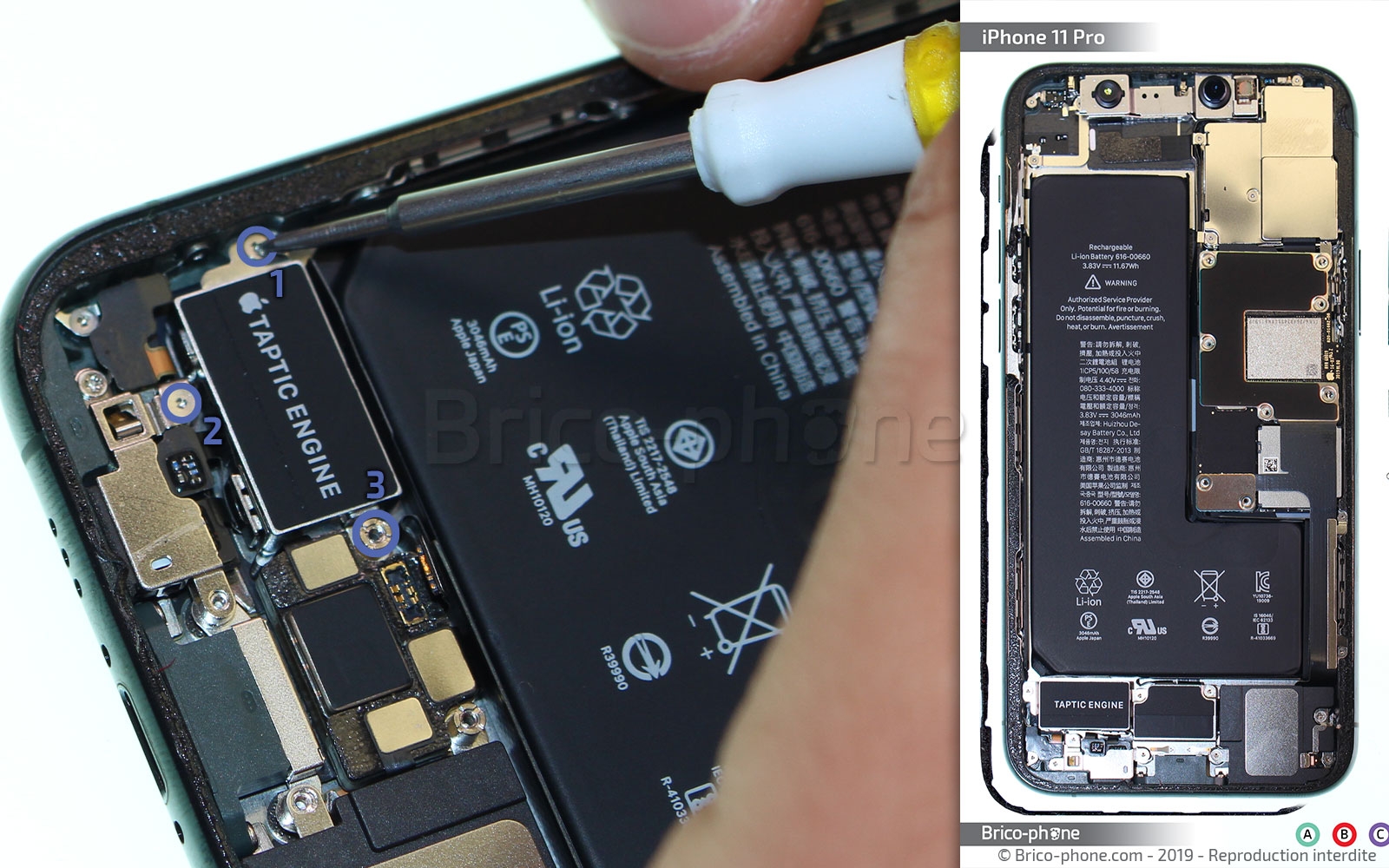

Dans un premier temps, dévissez les deux vis triwing E1 et E2 du vibreur ainsi que la vis plate E3 se trouvant à droite du composant.

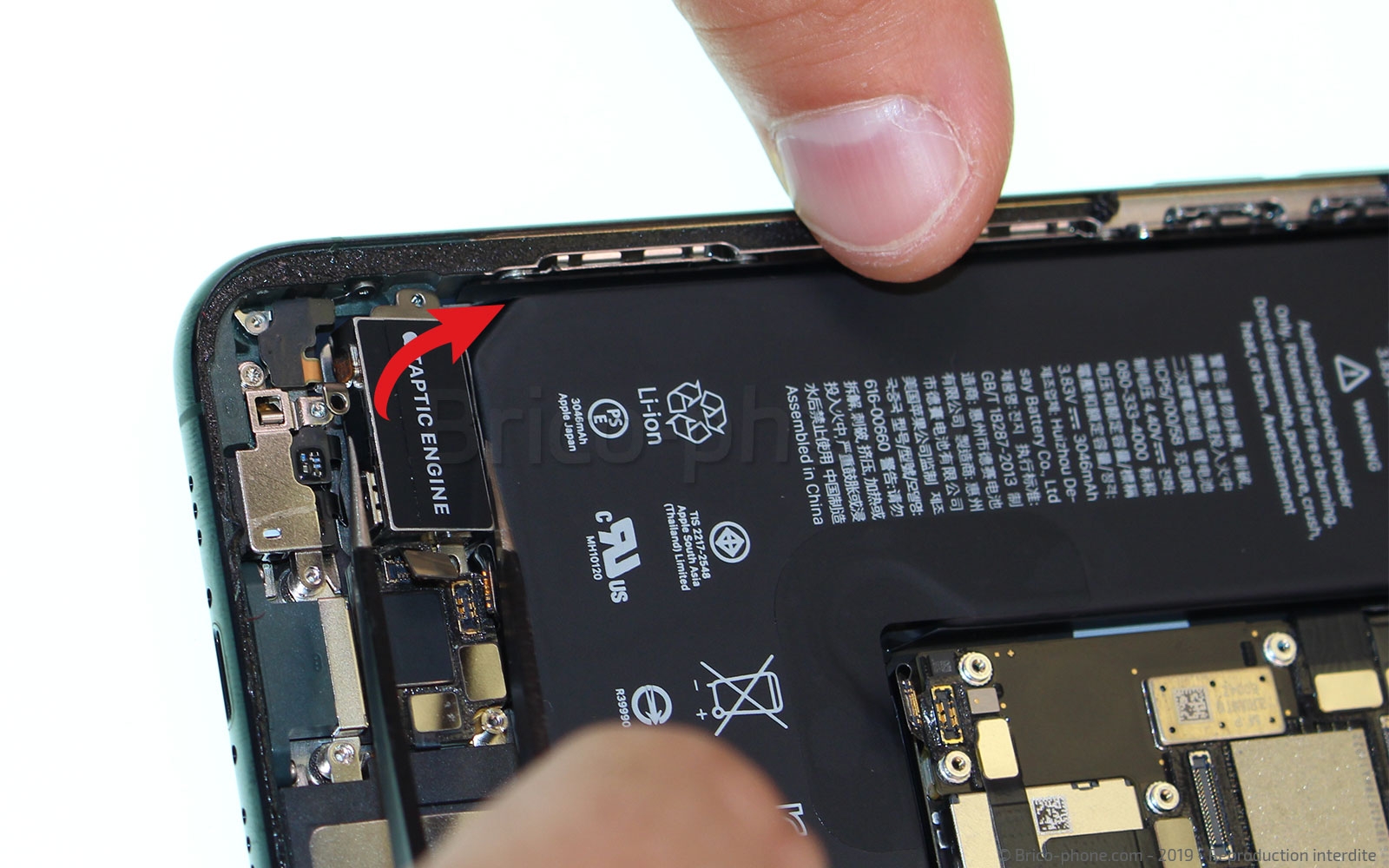

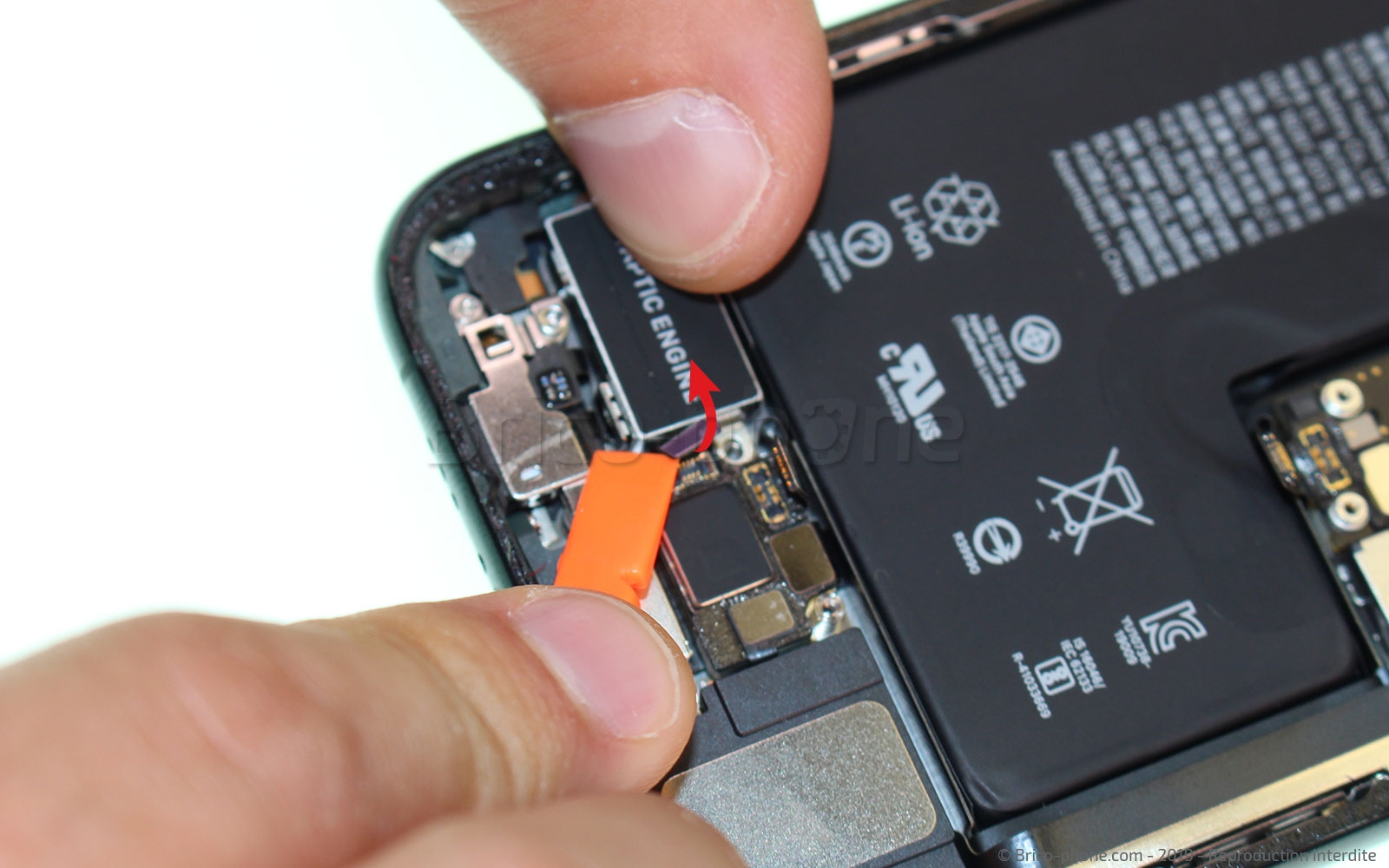

Maintenant, il vous faut déconnecter la nappe de ce dernier et le retirer avec la pincette en métal.

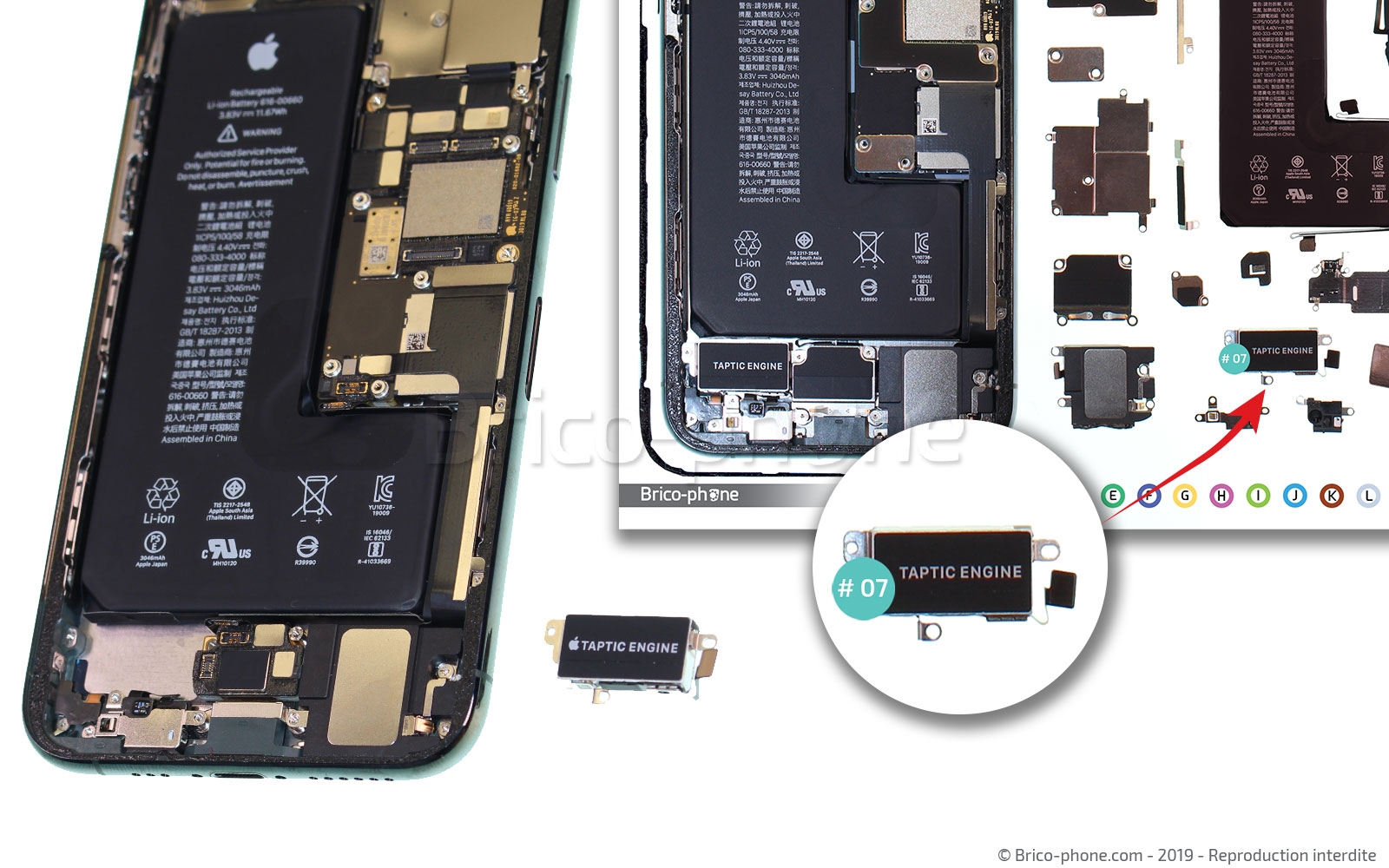

Le démontage du vibreur Taptic Engine est maintenant terminé. Pour refermer votre iPhone 11 Pro, il vous suffit de reprendre les étapes précédentes dans l'ordre inverse.

Après toute ouverture, nous vous conseillons de changer le joint d'étanchéité de votre appareil.

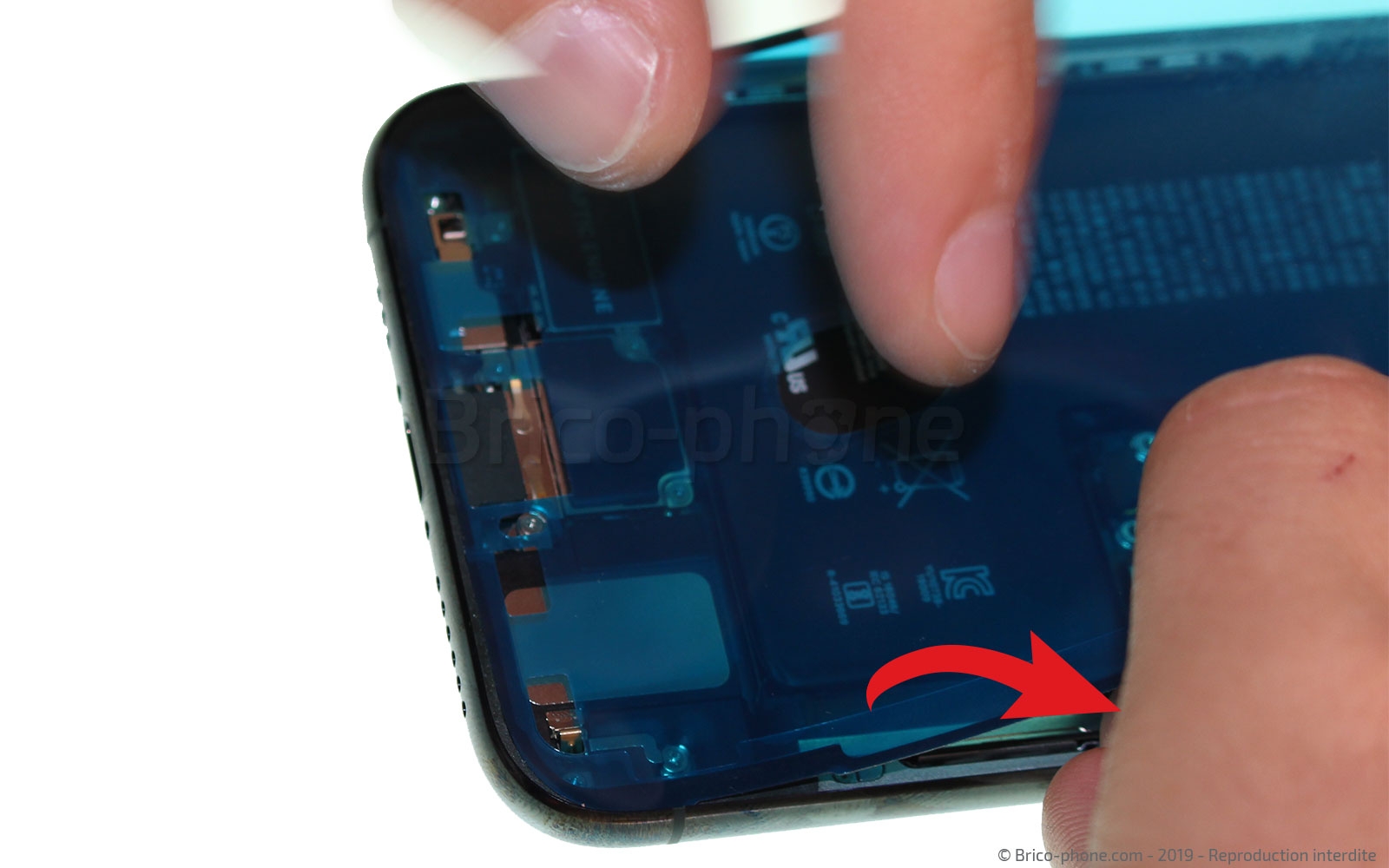

Pour cela, il vous suffit de retirer la protection bleue et de positionner le joint correctement sur le châssis en vous aidant des autres protections qui servent de repère.
Ensuite, à l'aide du levier en nylon ou alors d'un tournevis plat, appuyez sur le joint afin que ce dernier adhère au châssis sur tout le tour du téléphone.
Vous pouvez maintenant retirer les derniers adhésifs bleus.
