Démontage complet sur iPhone 11 Pro Max

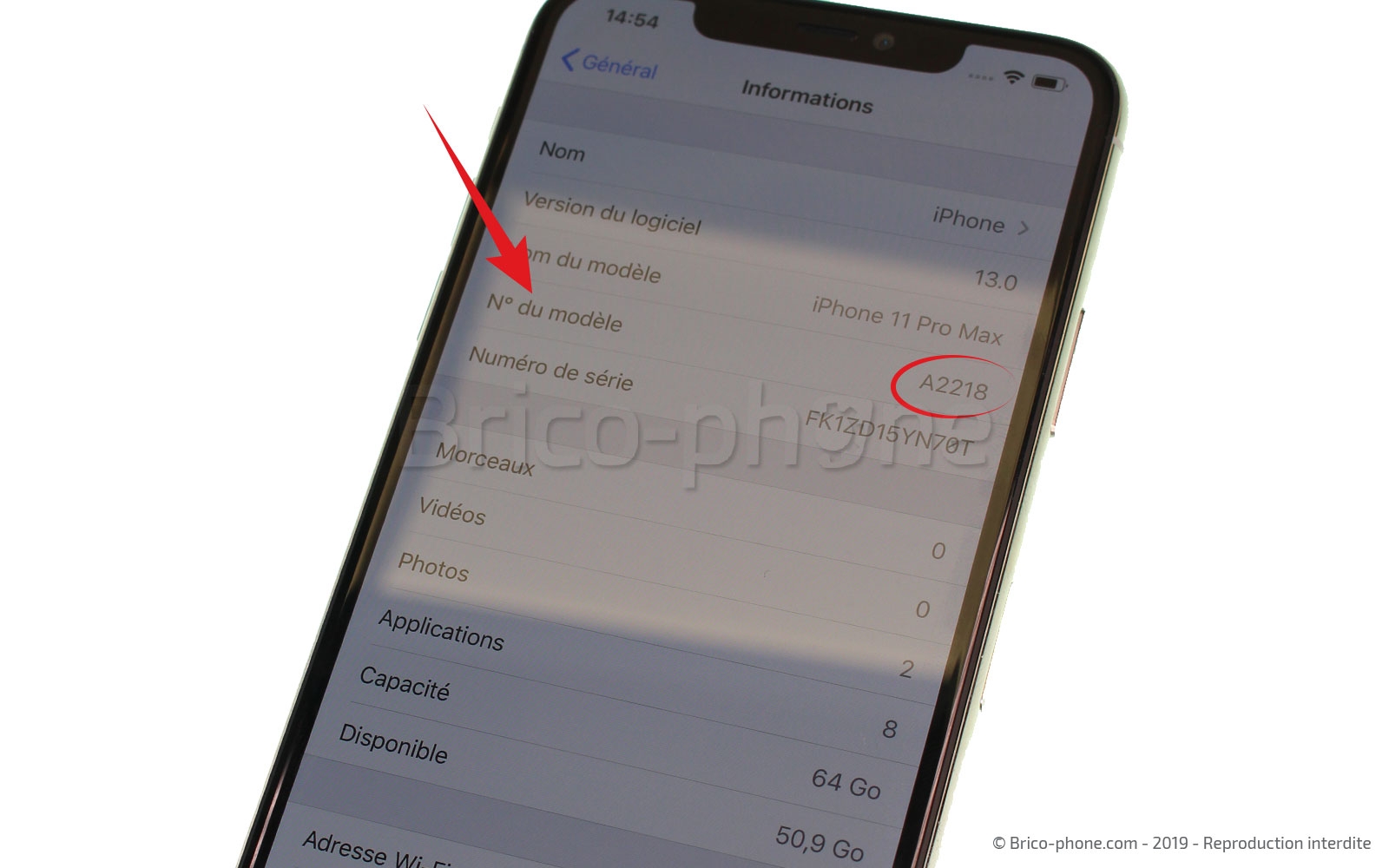

Pour savoir si vous possédez un iPhone 11 Pro Max, rendez-vous dans les Réglages > Général > Informations, puis regardez à la ligne "nom du modèle", vous devriez avoir écrit "iPhone 11 Pro Max". Vous aurez le numéro du modèle en cliquant sur "N° du modèle", "A2218" devrait apparaître.

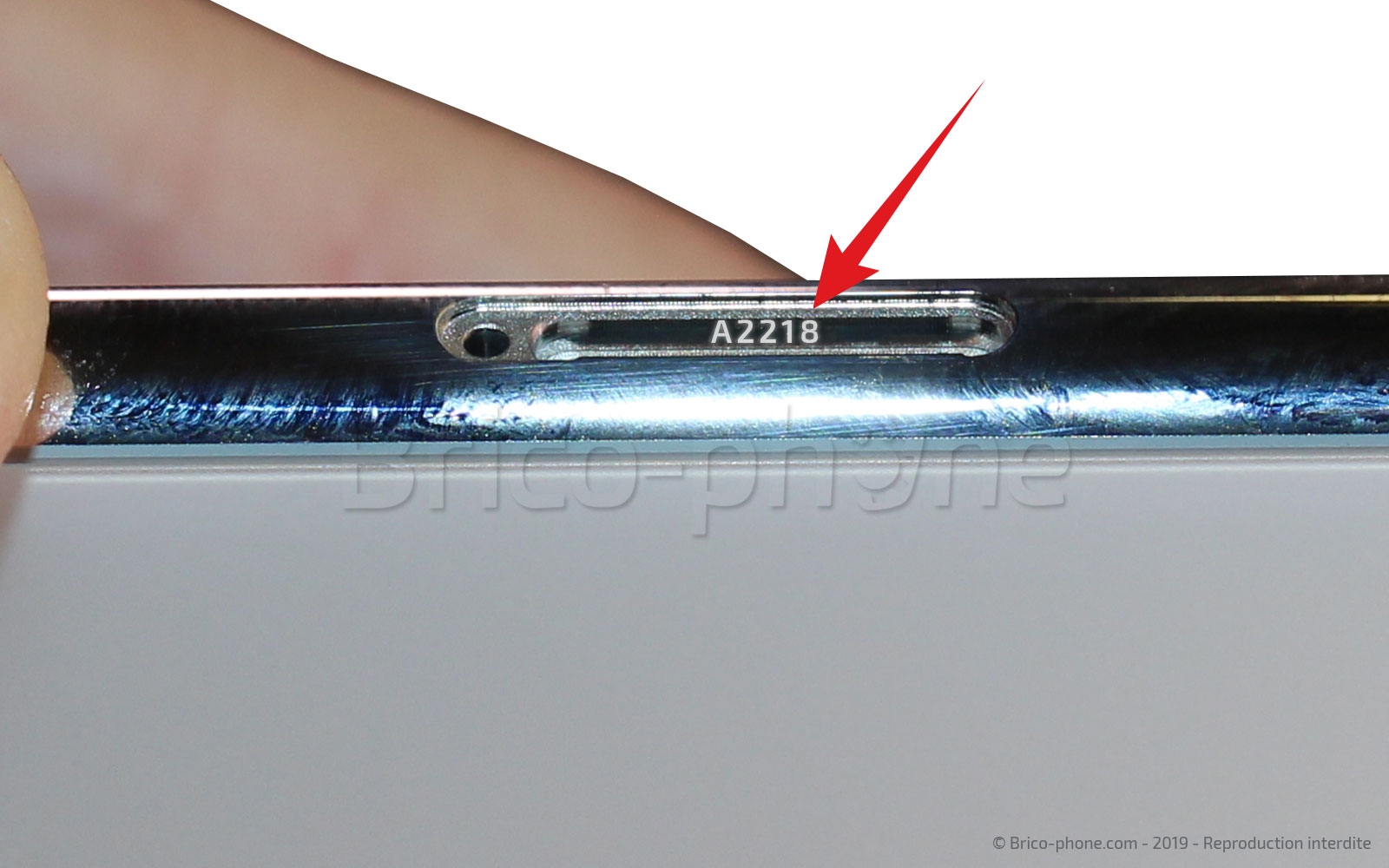

Dans le cas où vous n'avez pas d'affichage, sortez le tiroir sim de son logement et vous devriez retrouver le numéro de modèle gravé.

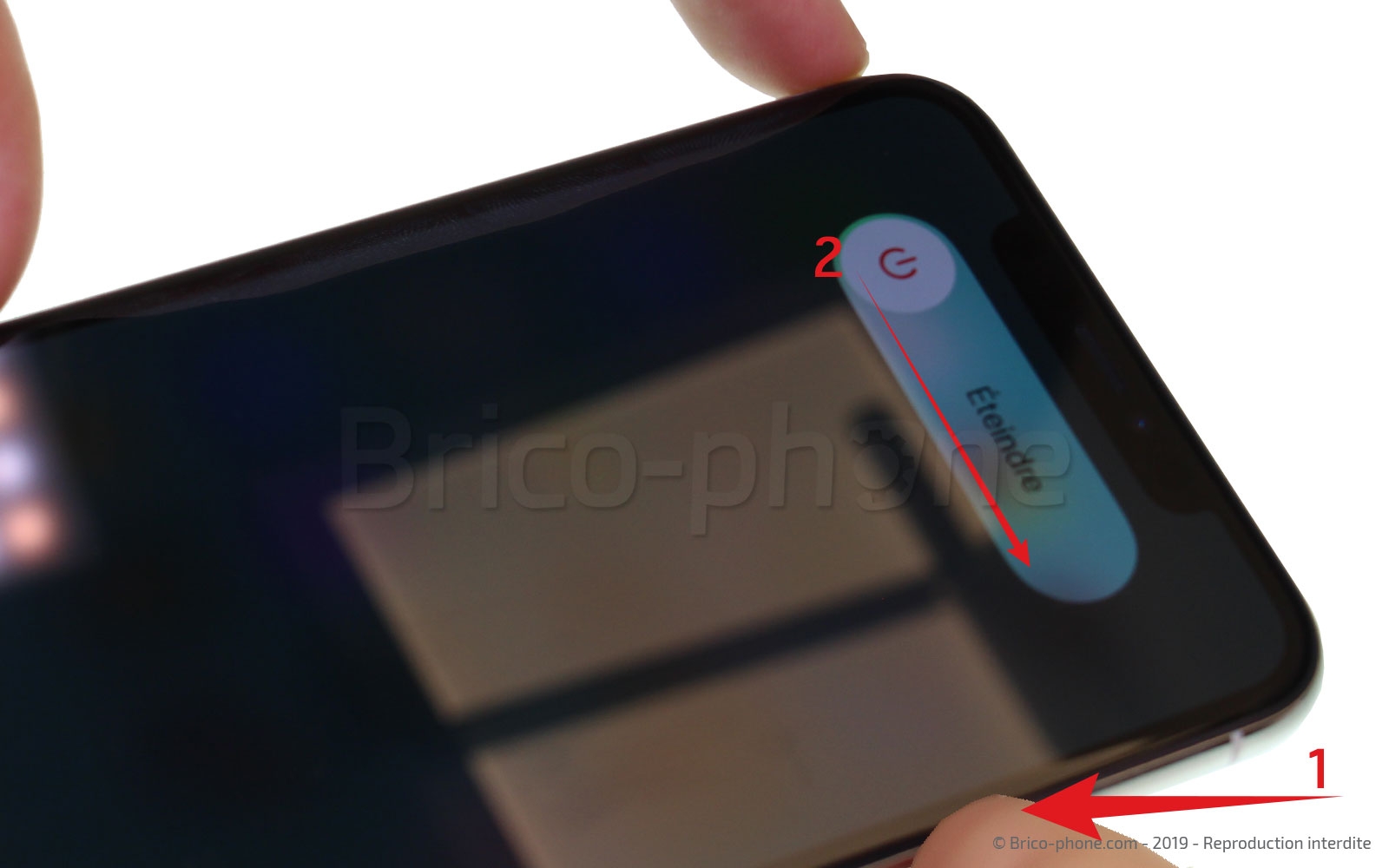

Mettez hors tension votre téléphone en restant appuyé sur le bouton power et volume moins, puis slidez le bouton "éteindre sur l'écran".

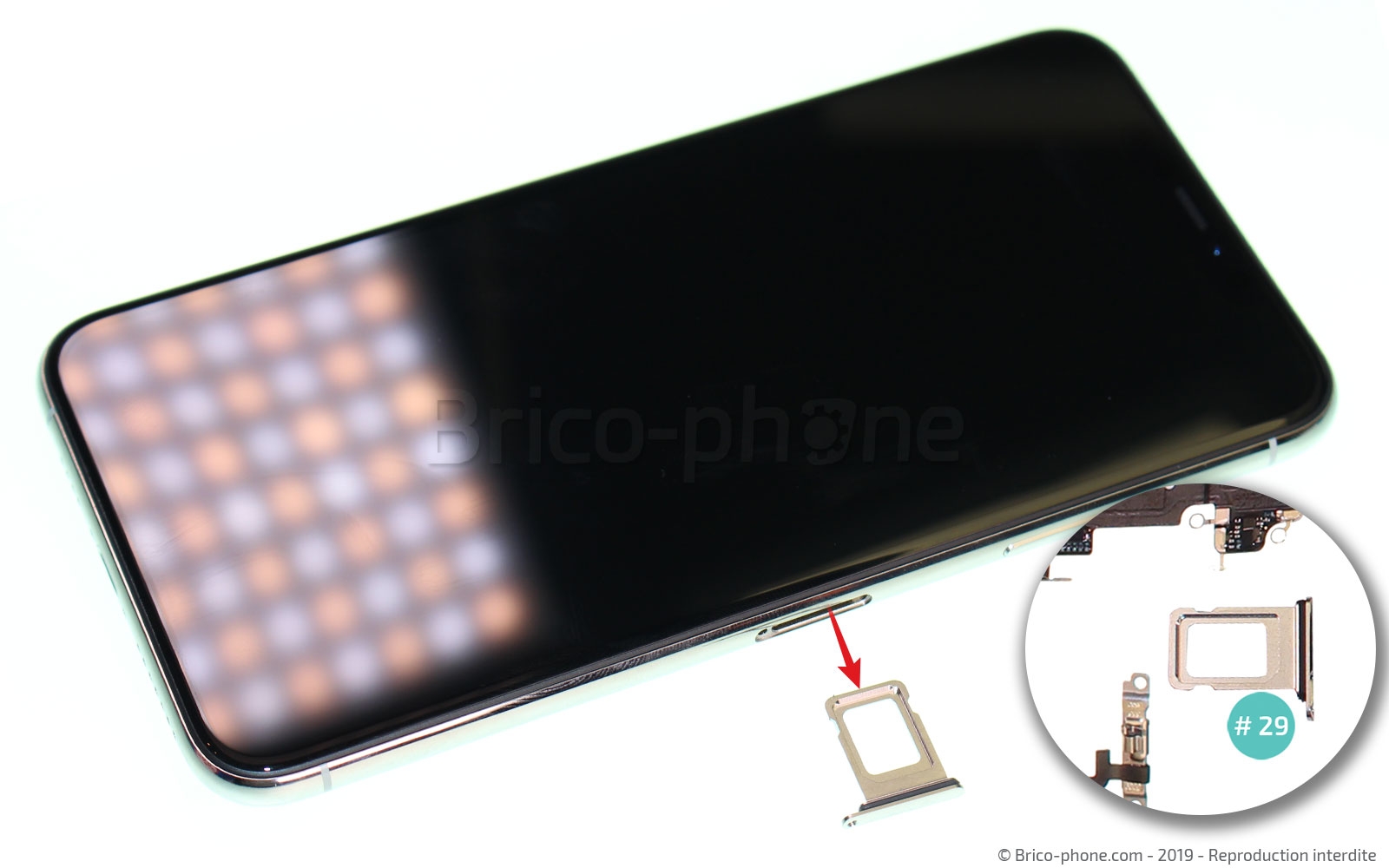

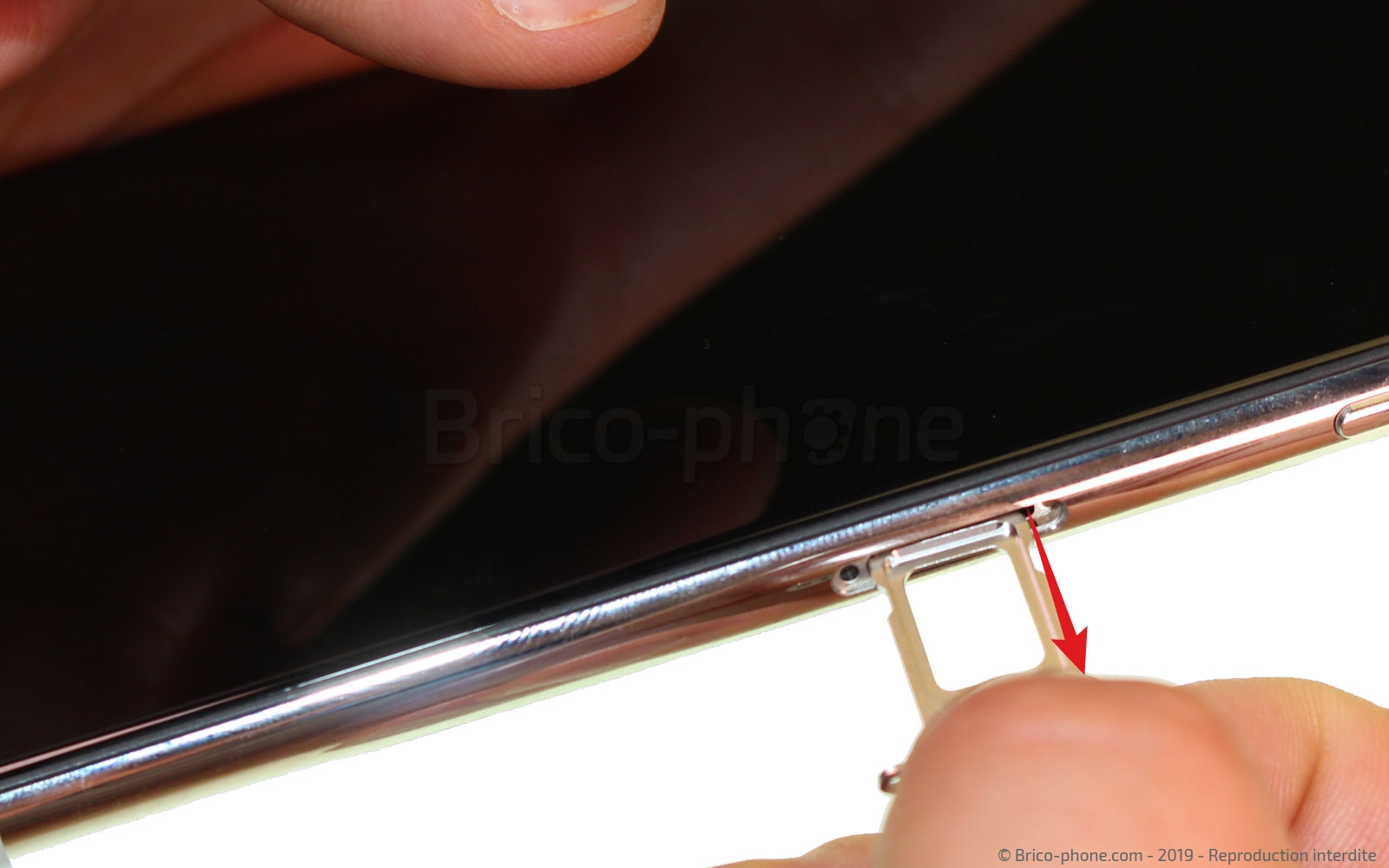

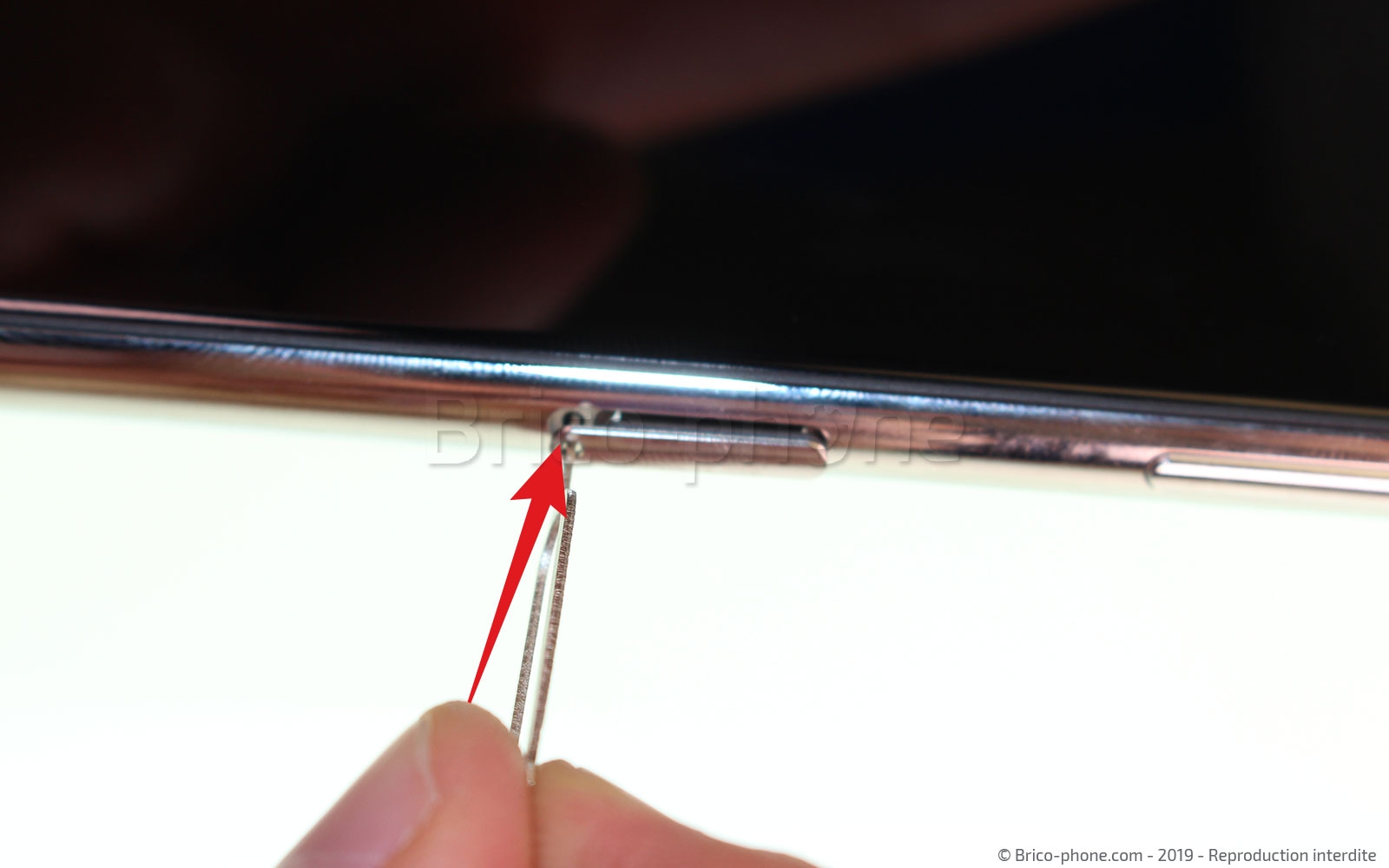

Retirez le tiroir sim (#29) à l'aide de l'outil sim.

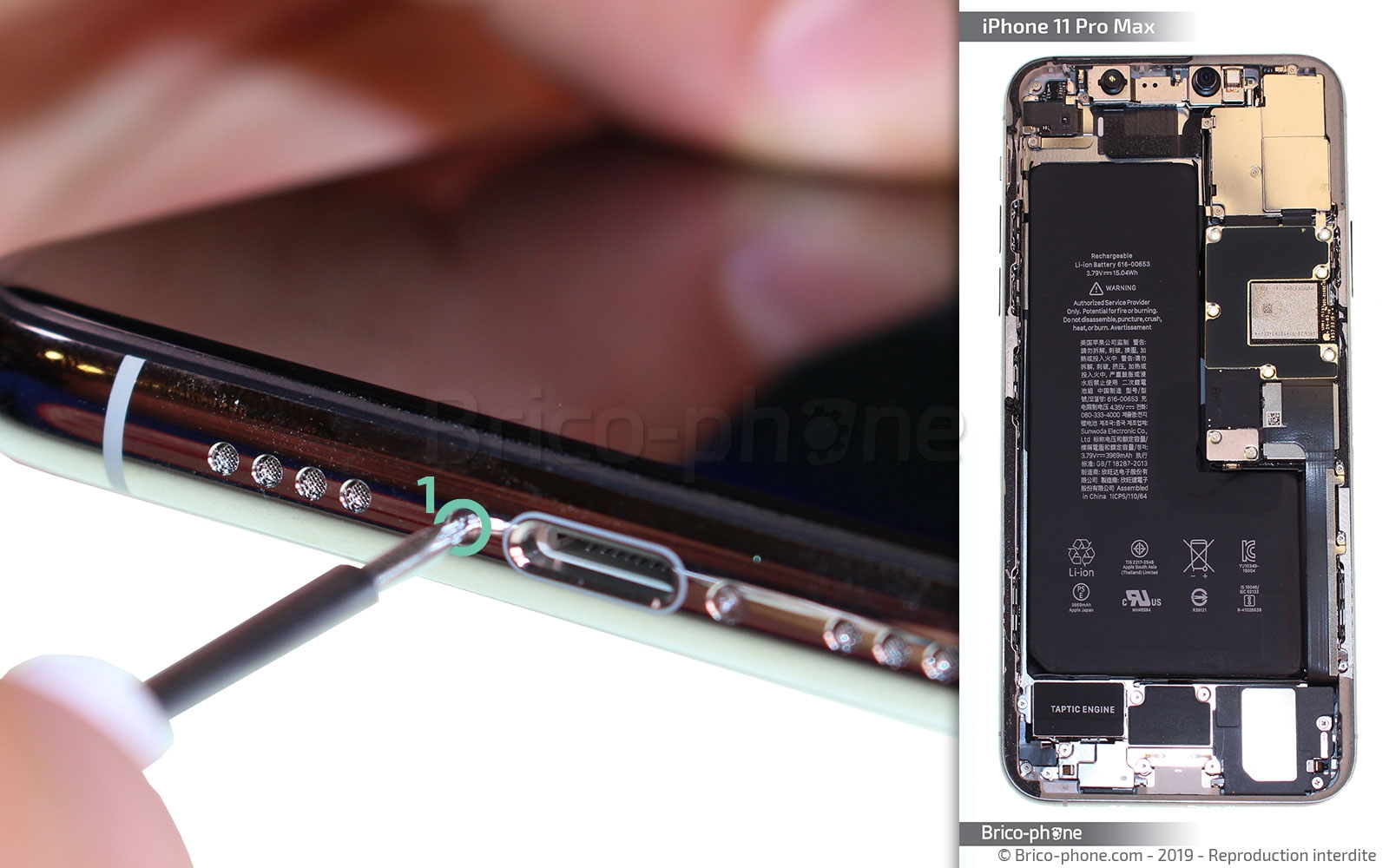

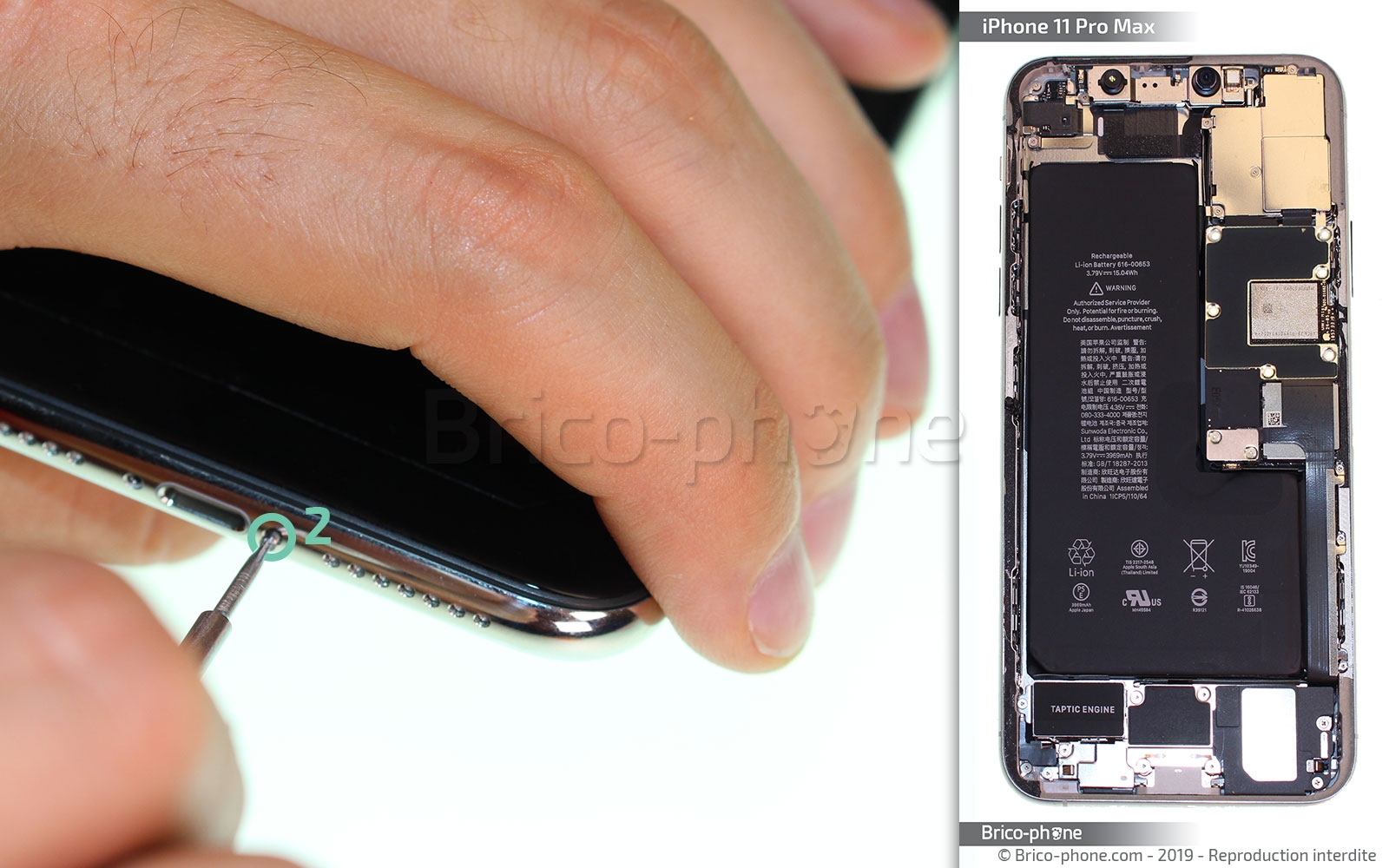

Dévissez les deux vis de chaque côté du connecteur de charge à l'aide du tournevis pentalobe.

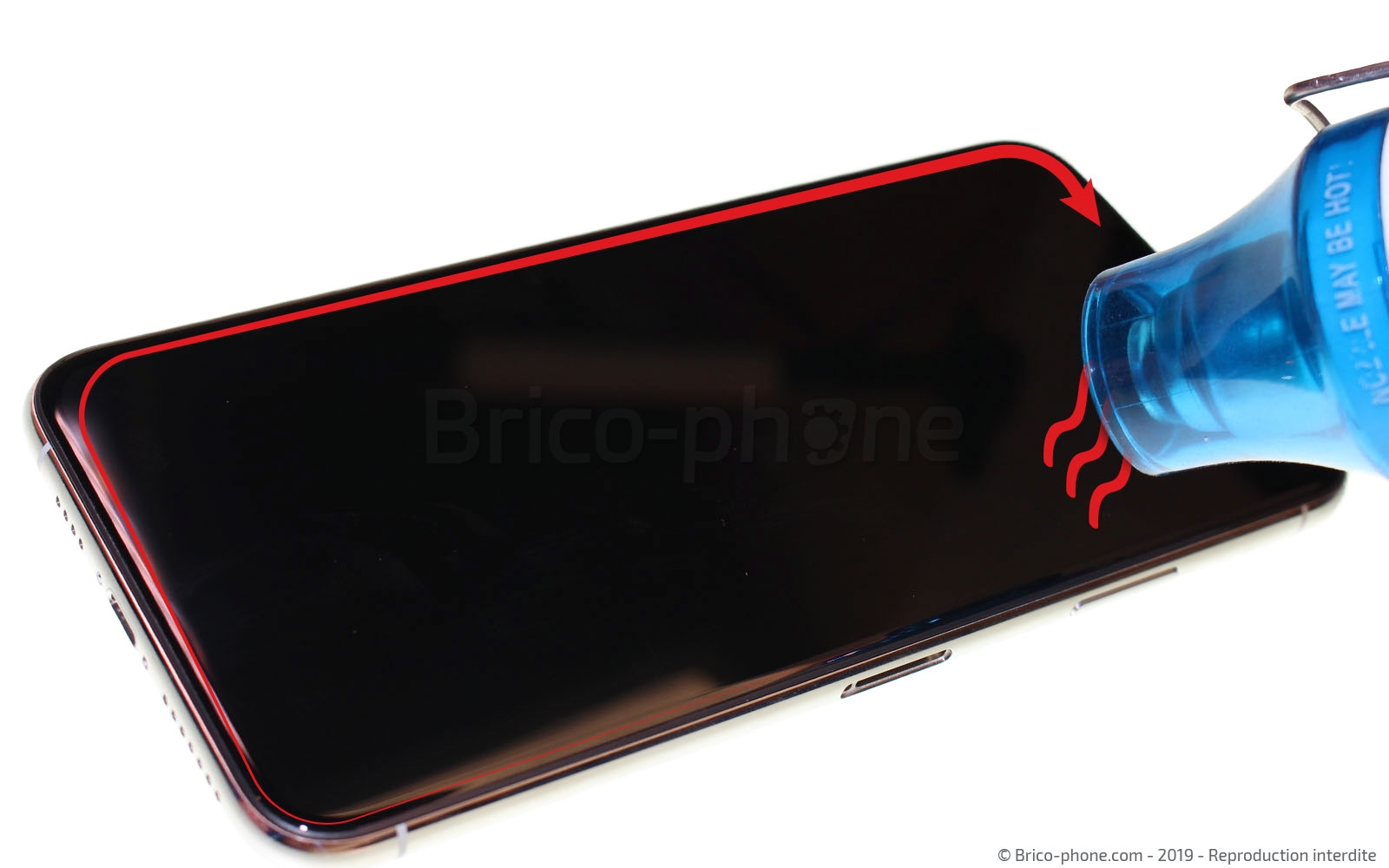

Chauffez le contour de l'écran avec un sèche-cheveux ou un décapeur thermique pour ramollir le sticker de l'écran.
Il ne faut pas dépasser les 80 degrés, pour ne pas endommager les composants du téléphone.

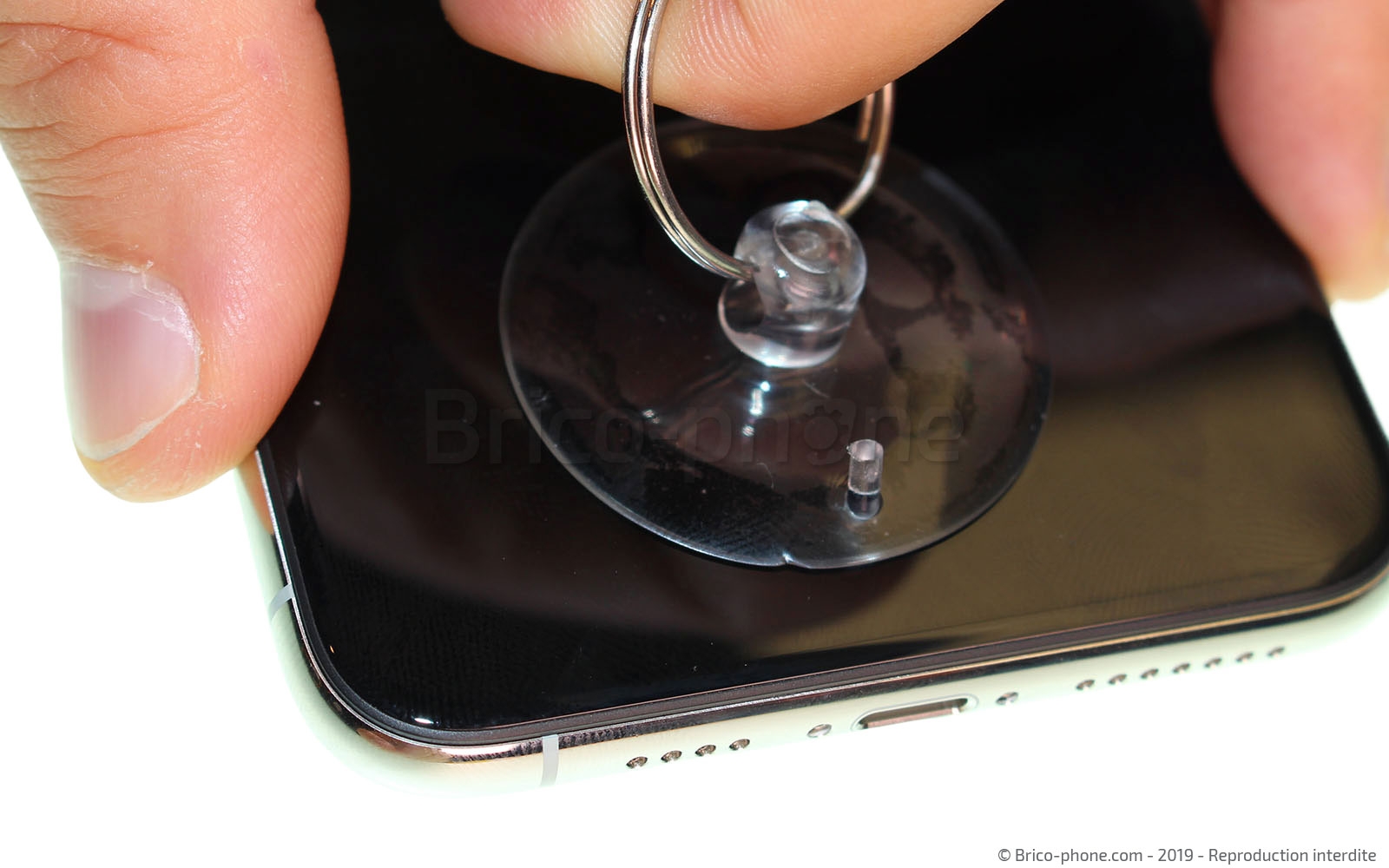

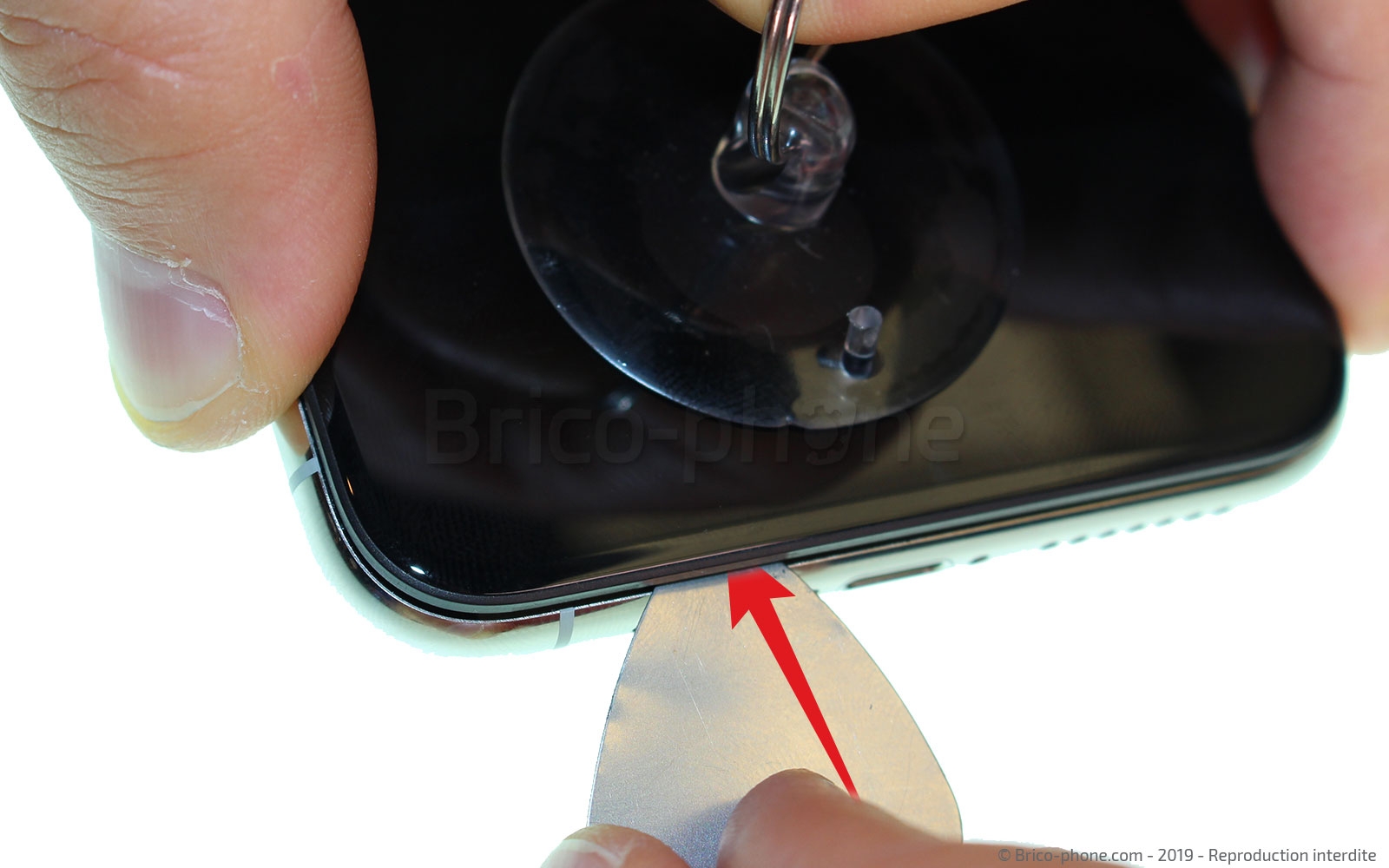

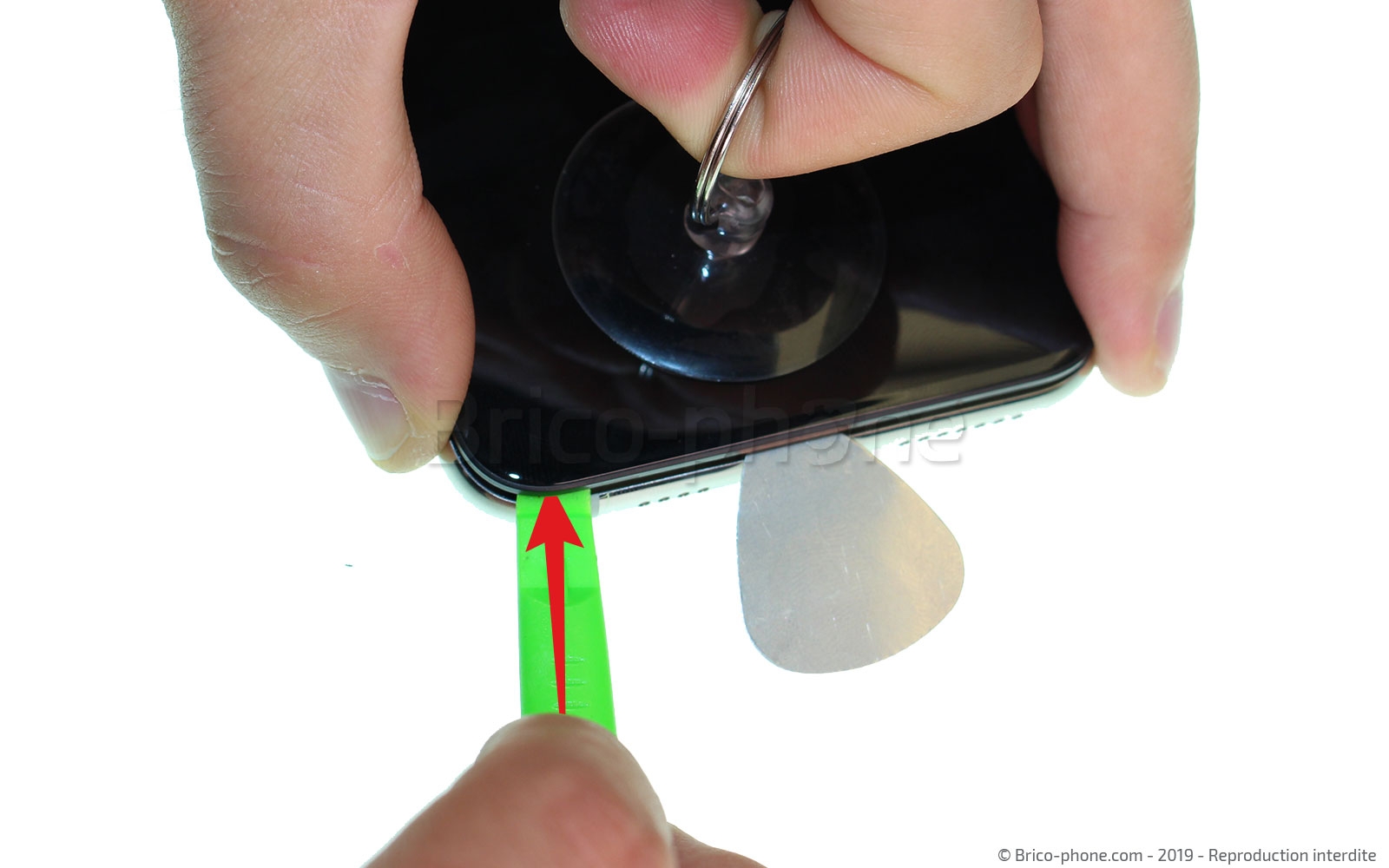

Appliquez la ventouse sur le bas de l'écran, puis tirez sur son anneau pour soulever légèrement l'écran et pouvoir y insérer le médiator en métal.
Maintenant que vous avez fait une ouverture, insérez le levier vert et retirez le médiator.

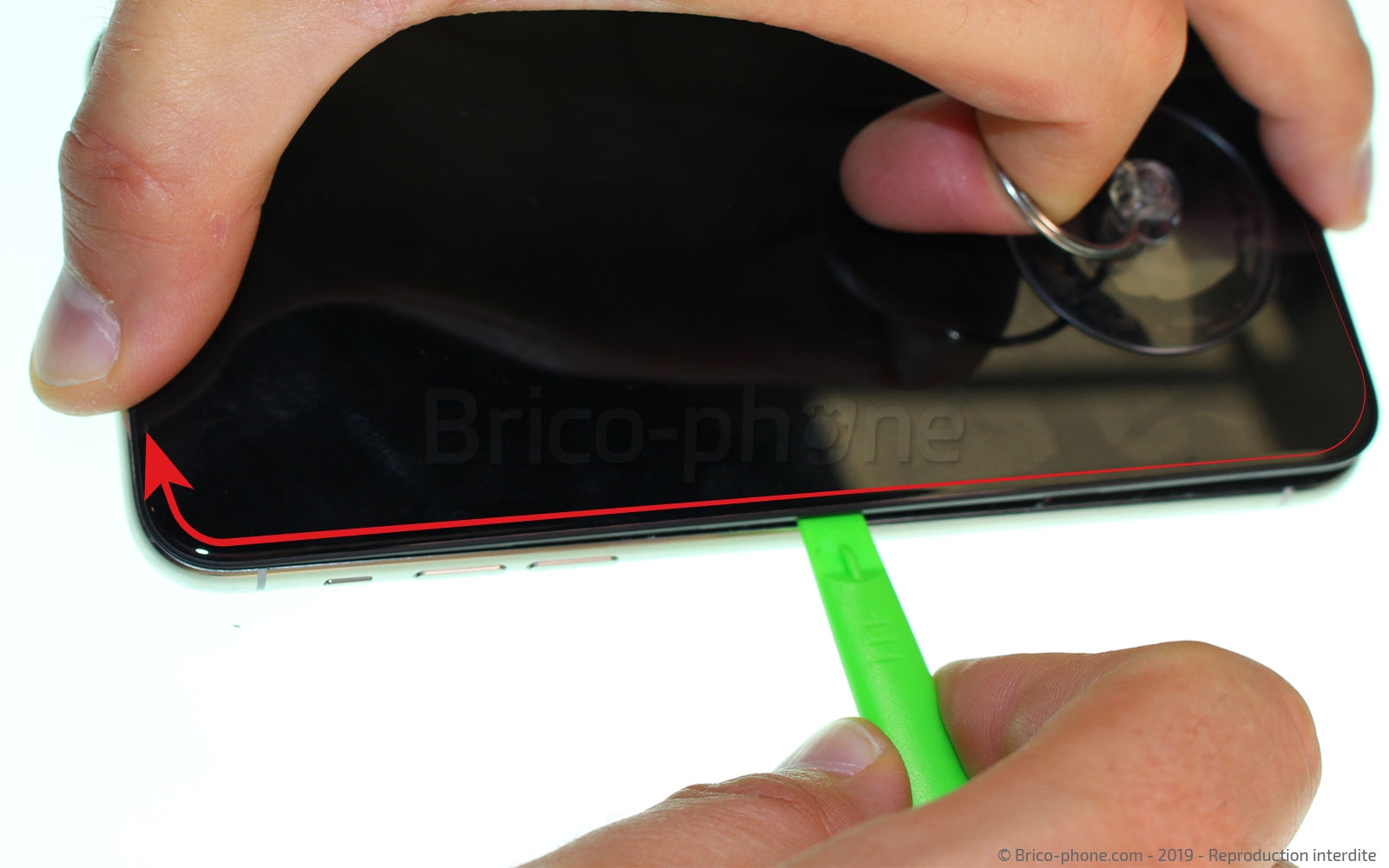

Faites le tour du téléphone avec le levier vert pour retirer le joint, attention à la partie droite de l'écran pour ne pas endommager les nappes de l'écran.

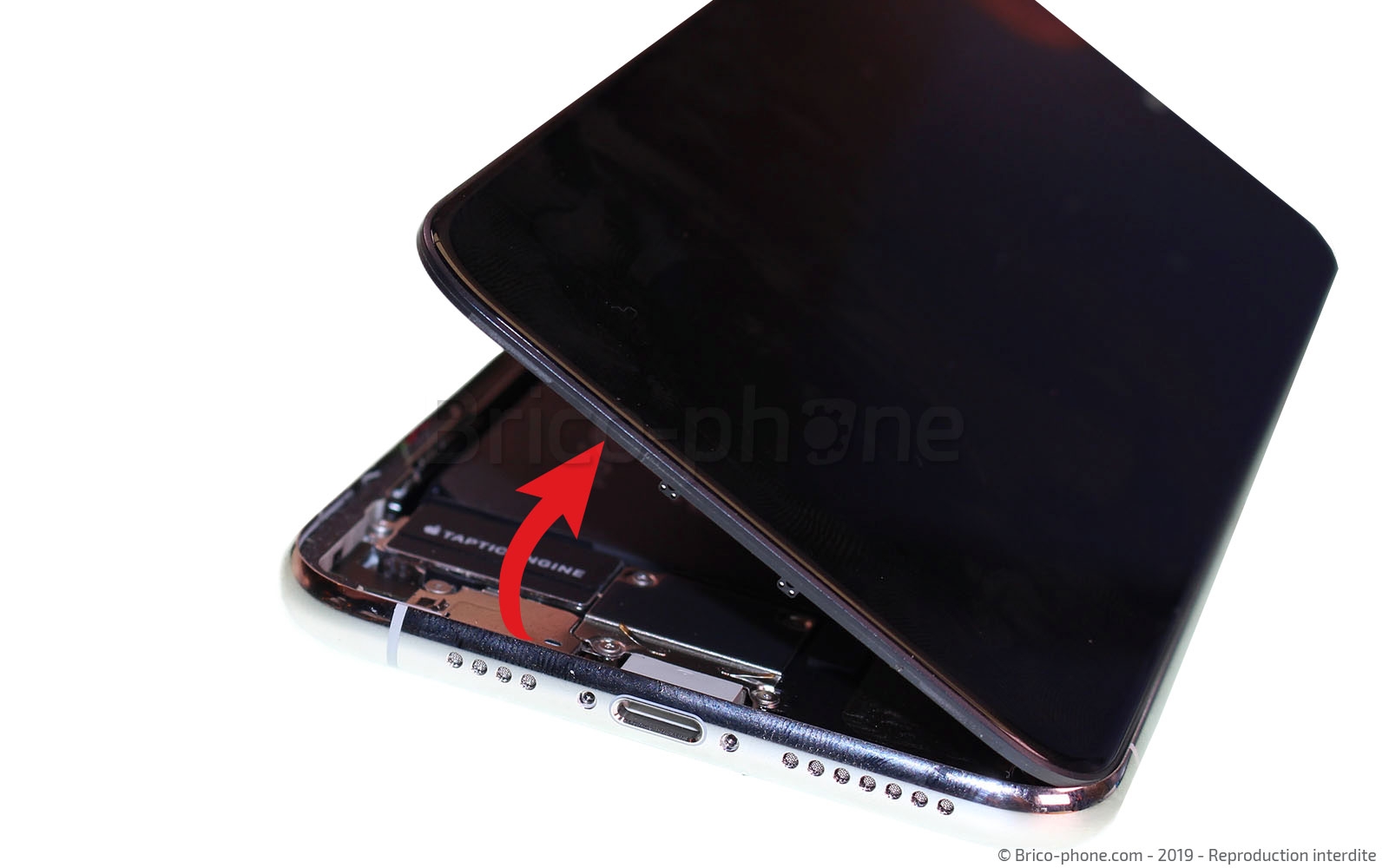

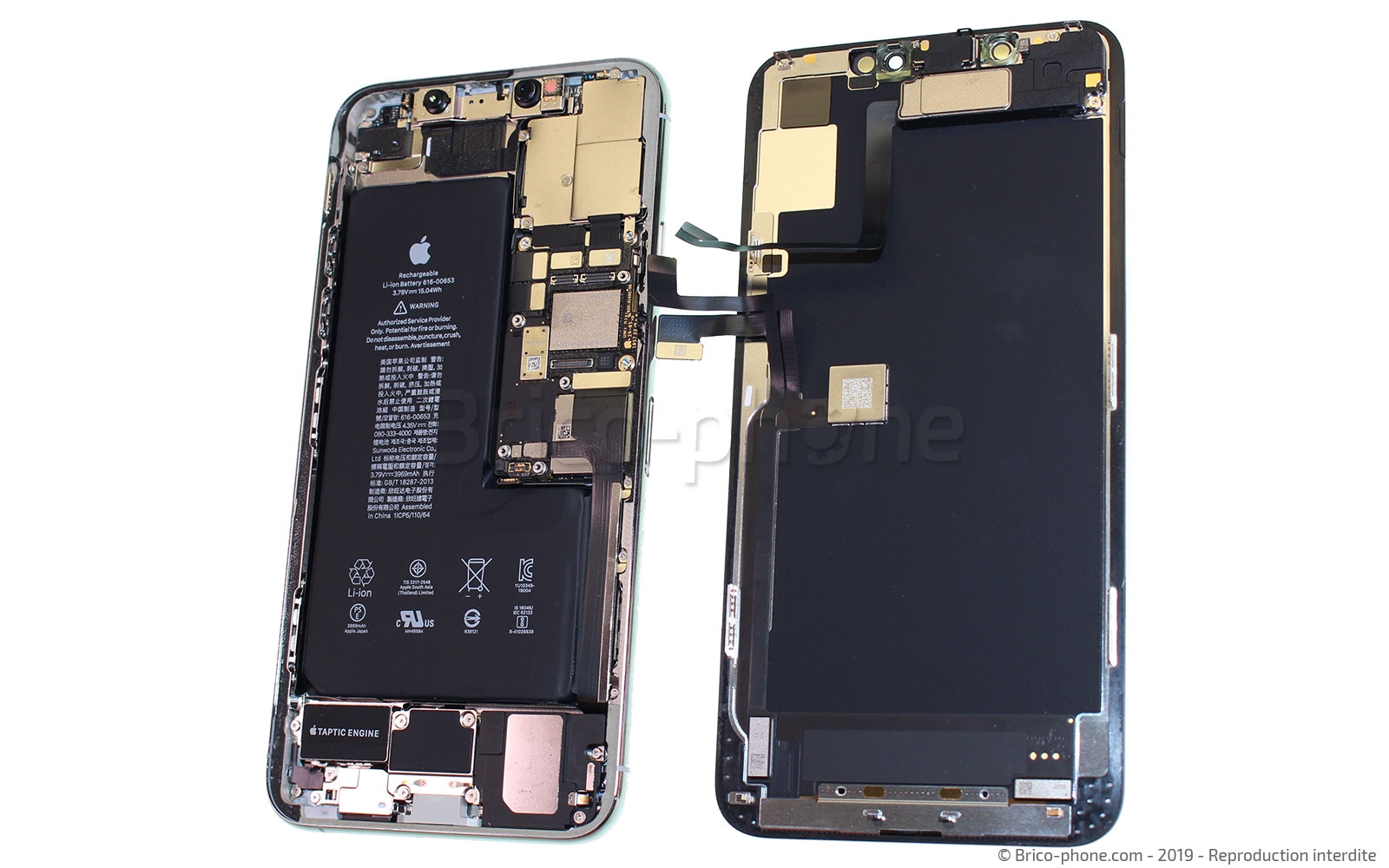

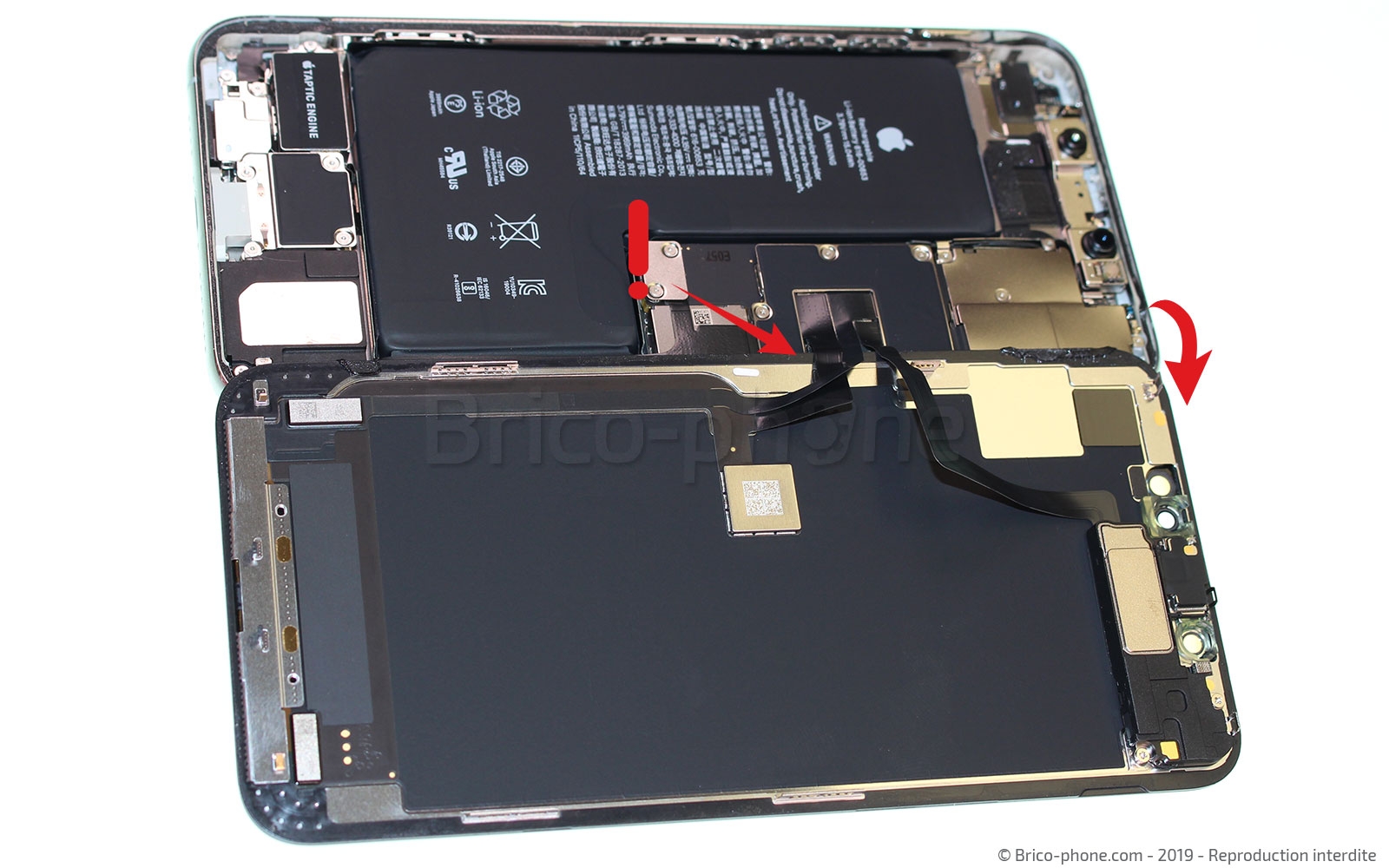

Ouvrez le téléphone en basculant l'écran vers la droite et en le chevauchant sur le châssis, car les nappes sont assez courtes.

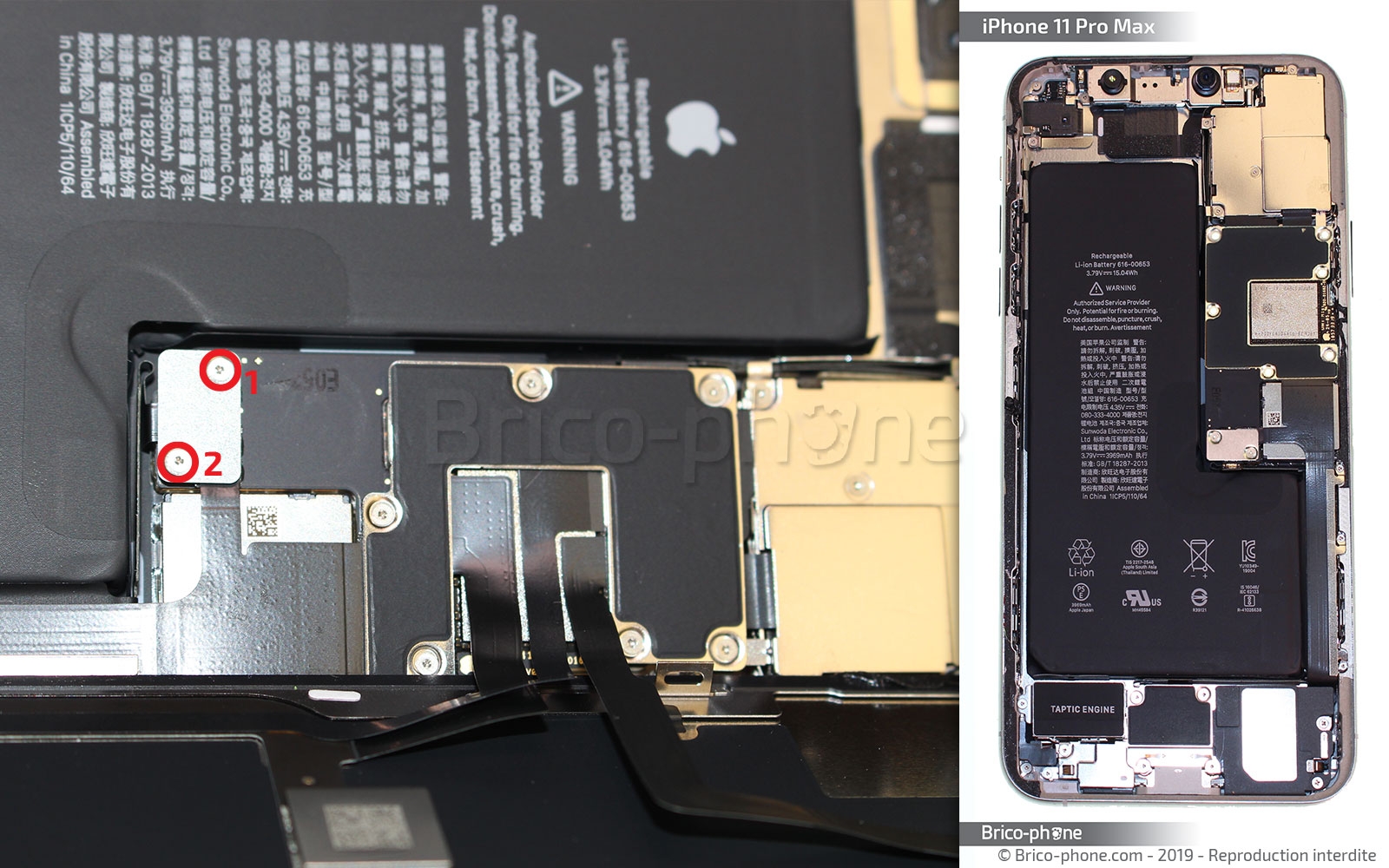

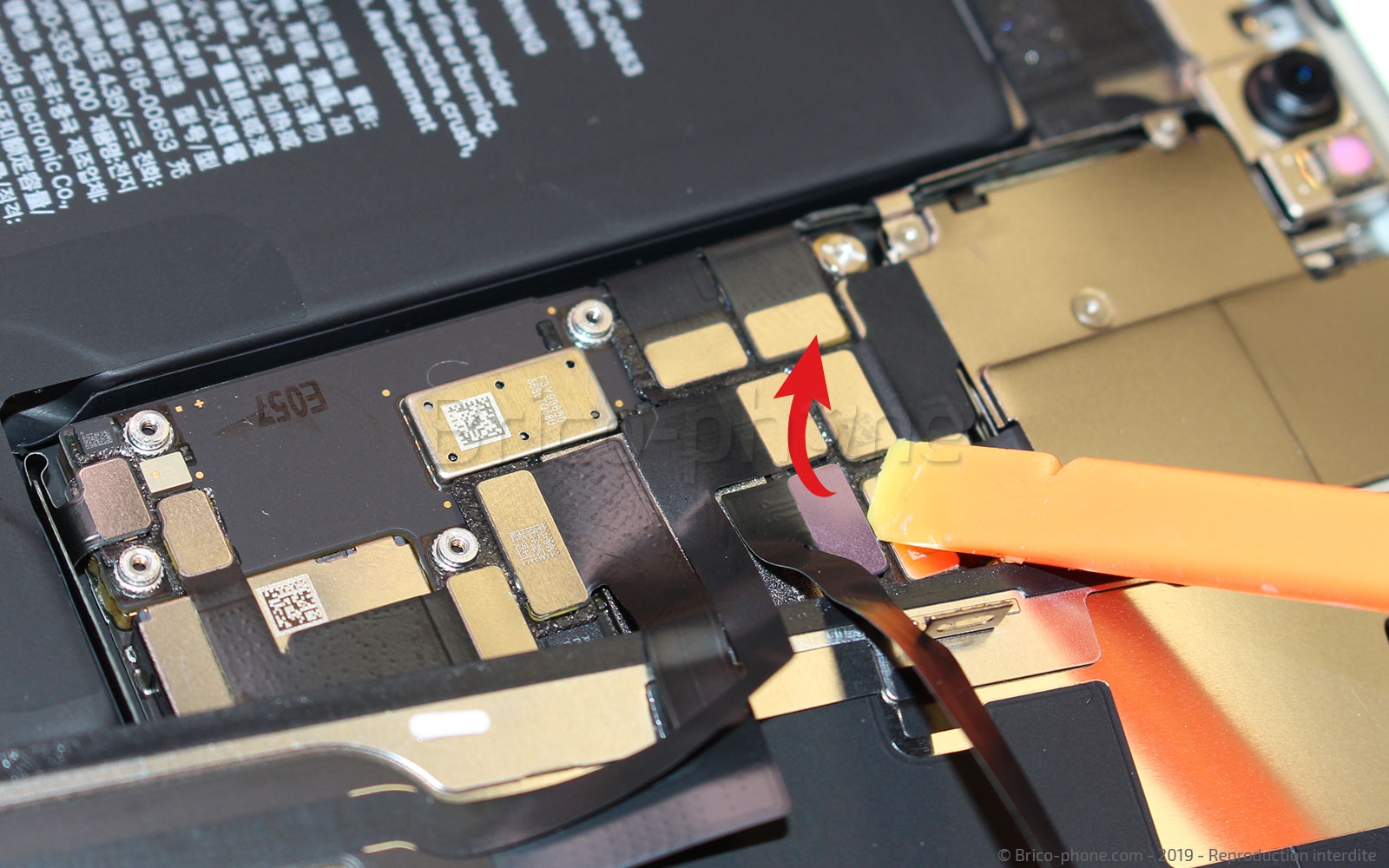

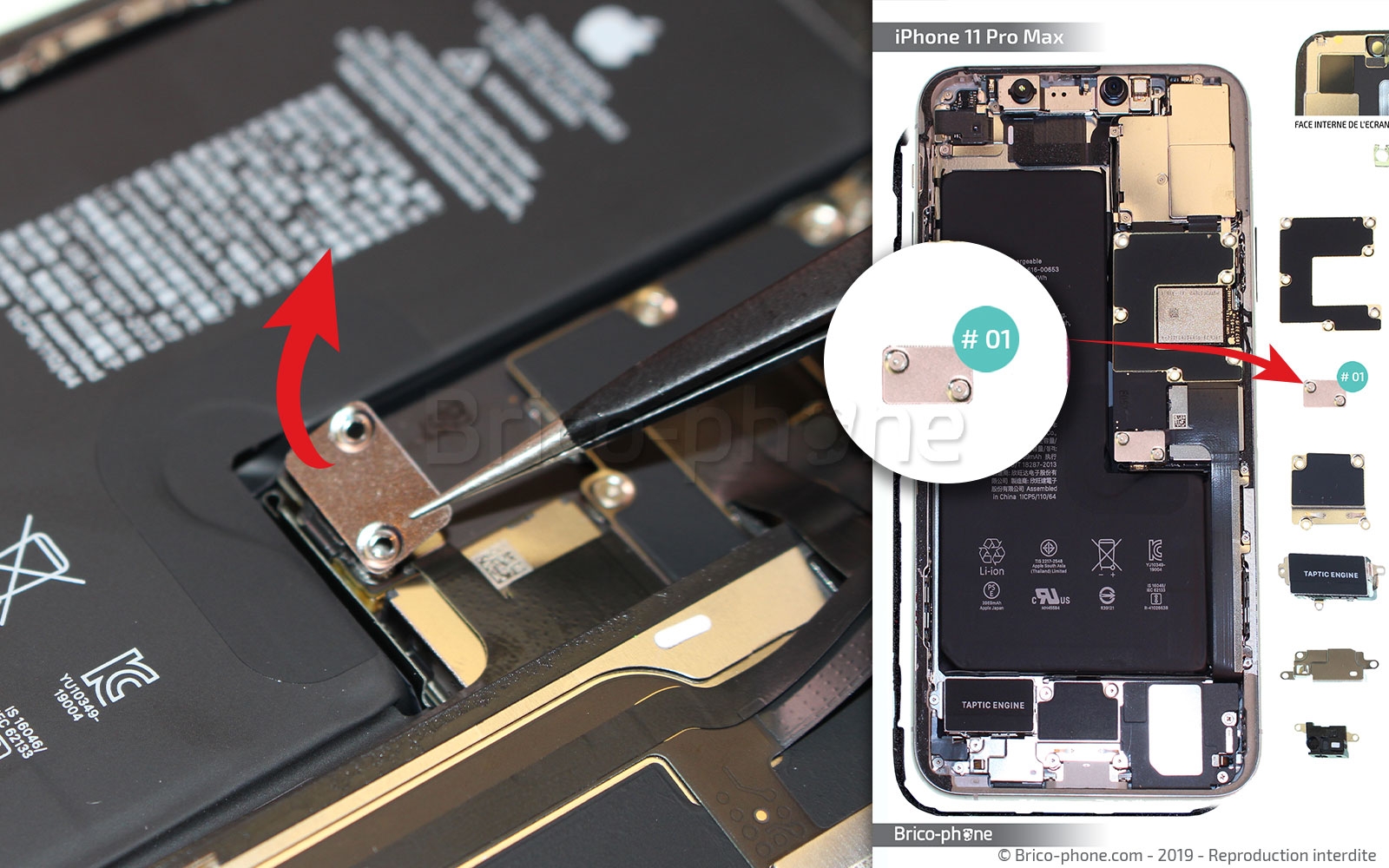

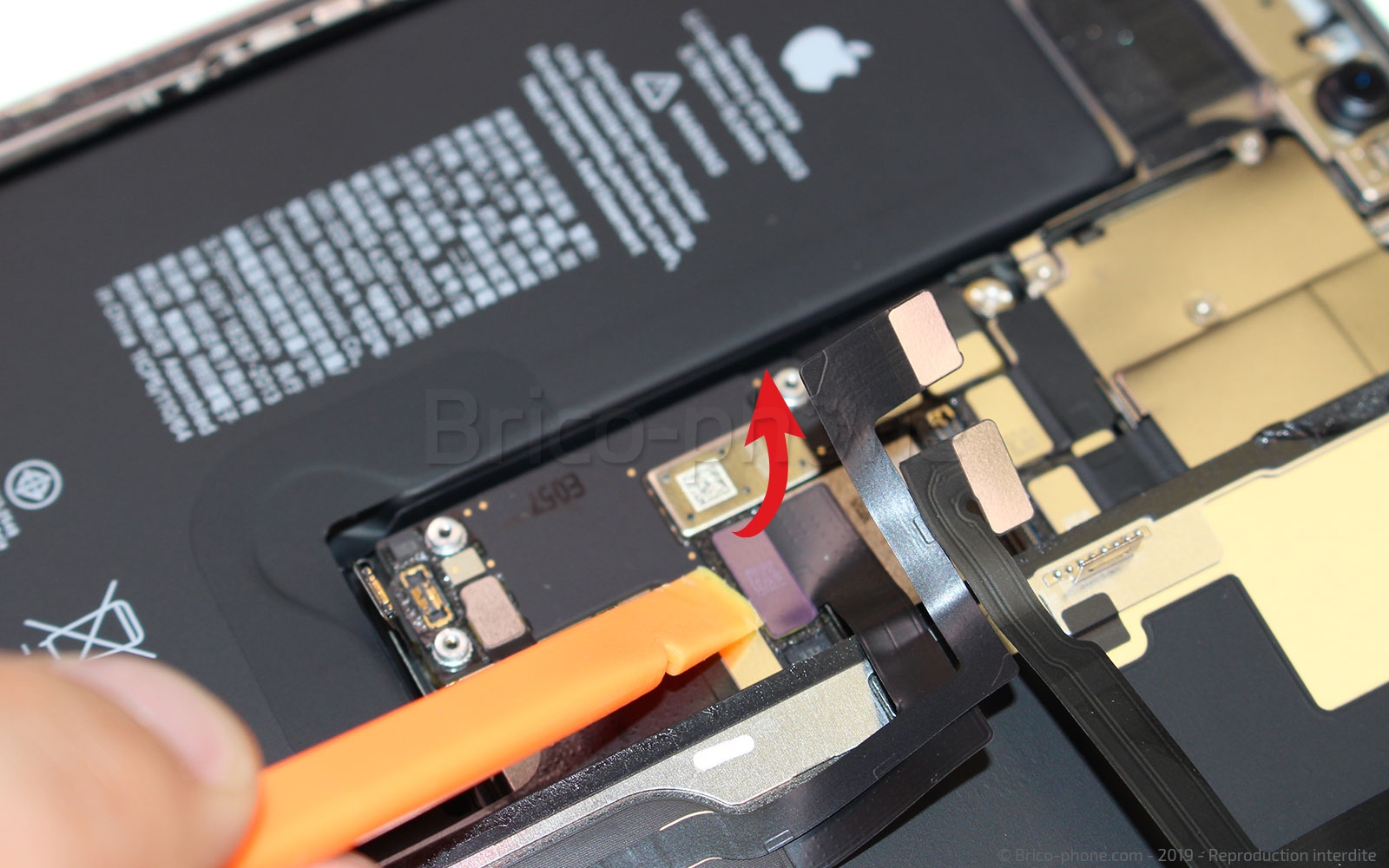

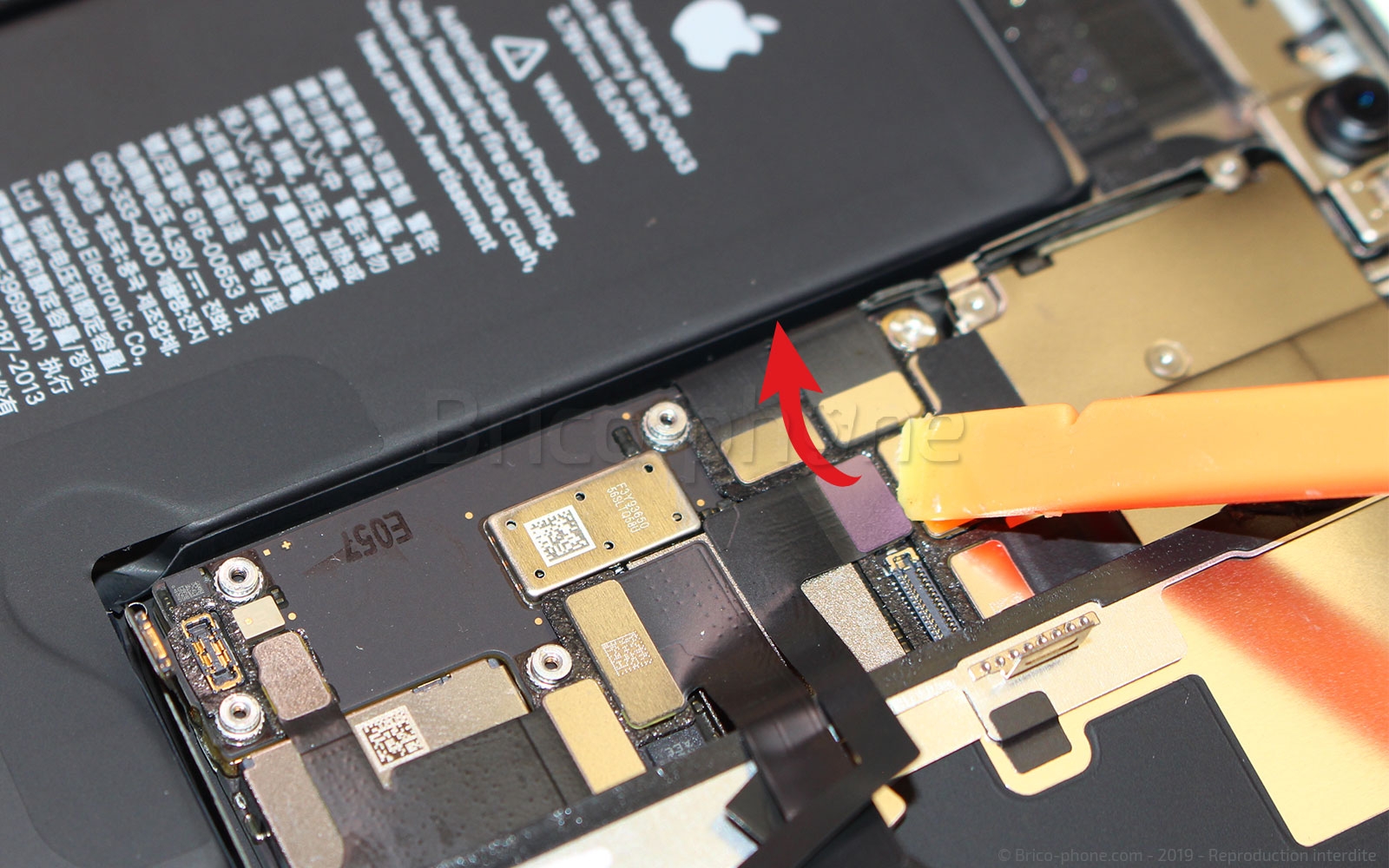

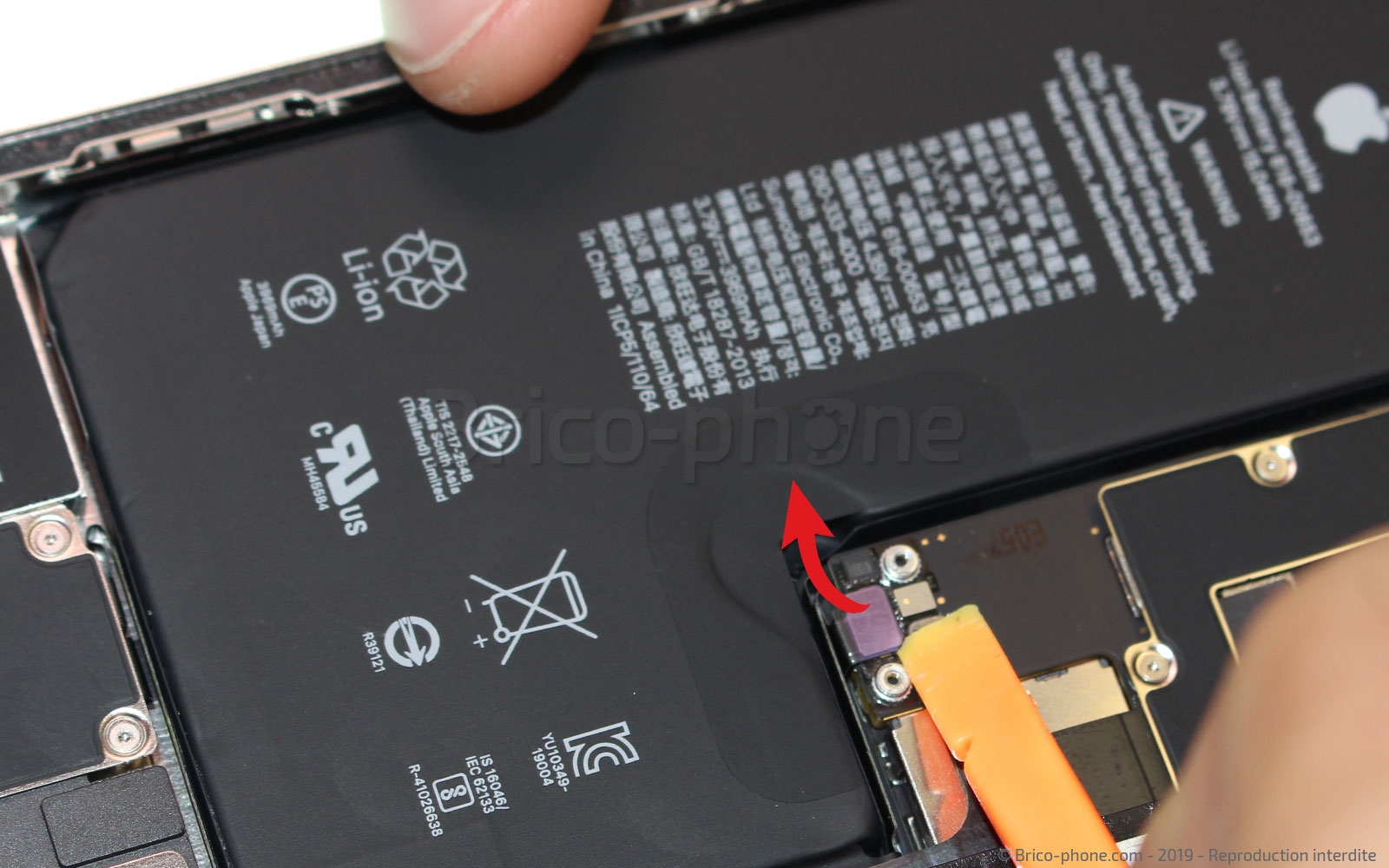

Dévissez les deux vis triwing avec le tournevis, puis retirez la plaquette (#01) avec la pincette en métal. Pour travailler en toute sécurité, déconnectez la nappe de la batterie avec le levier en nylon.

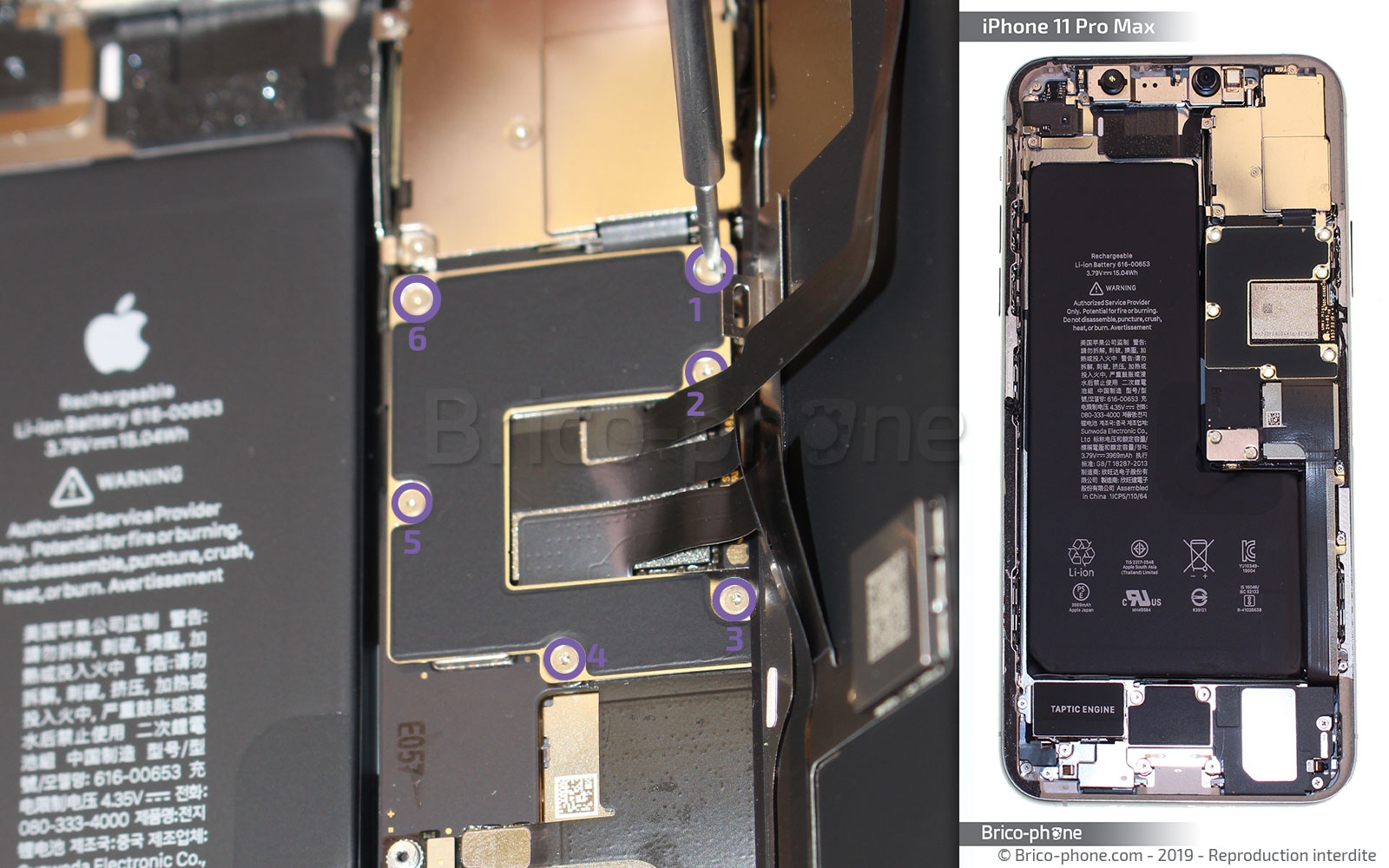

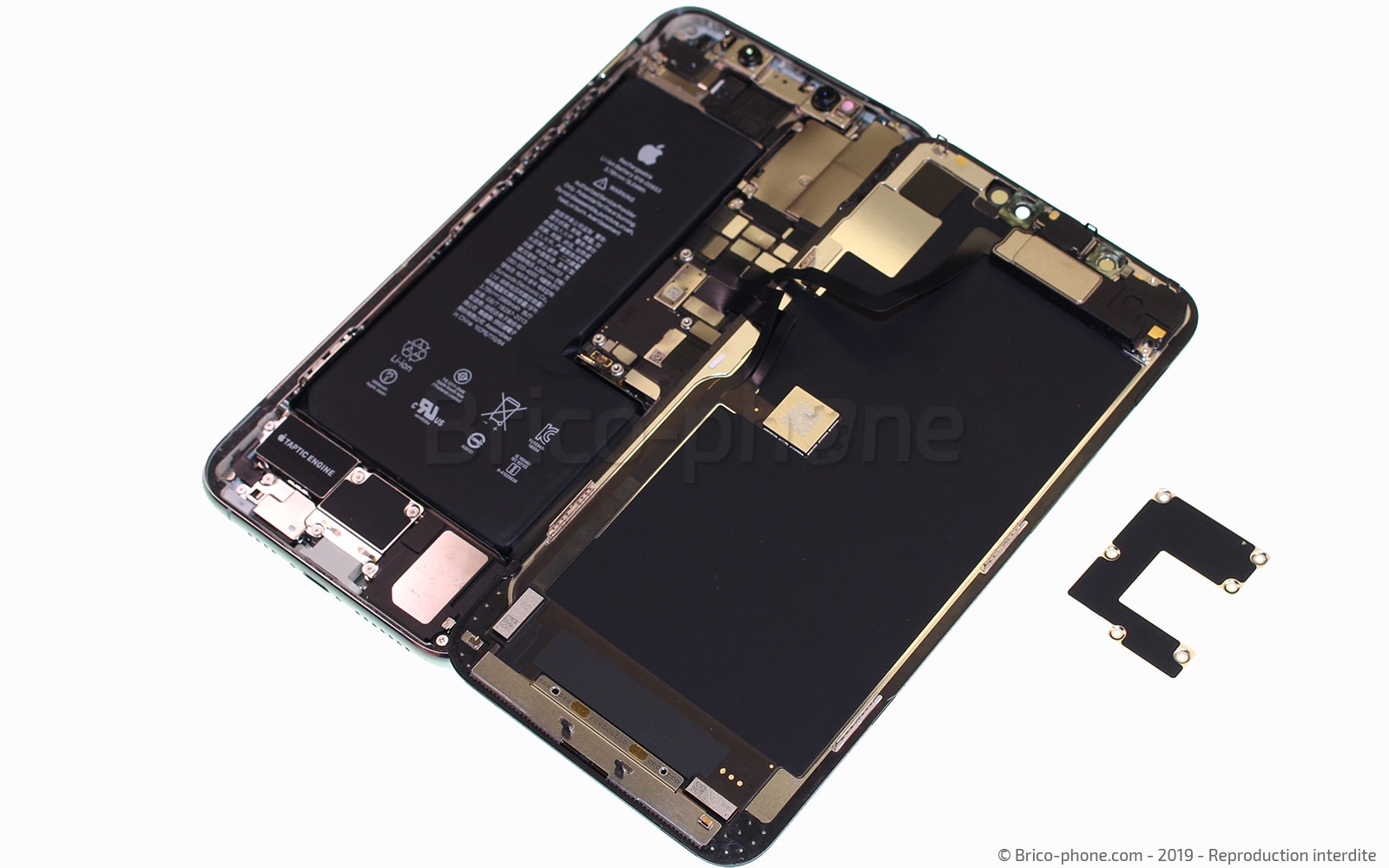

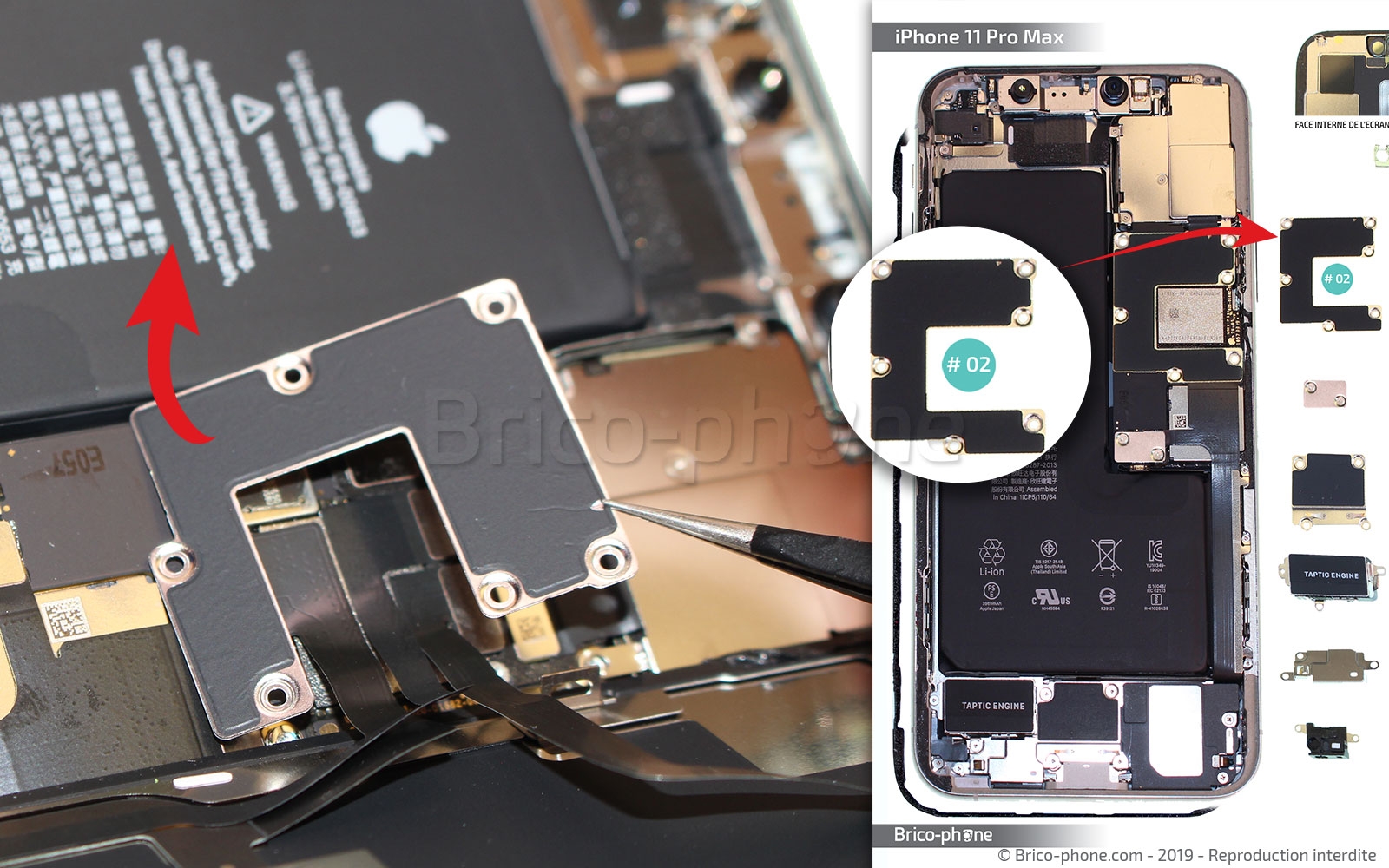

Retirez la plaquette des nappes (#02) de l'écran en dévissant les six vis avec le tournevis triwing, puis retirez-la avec la pincette.

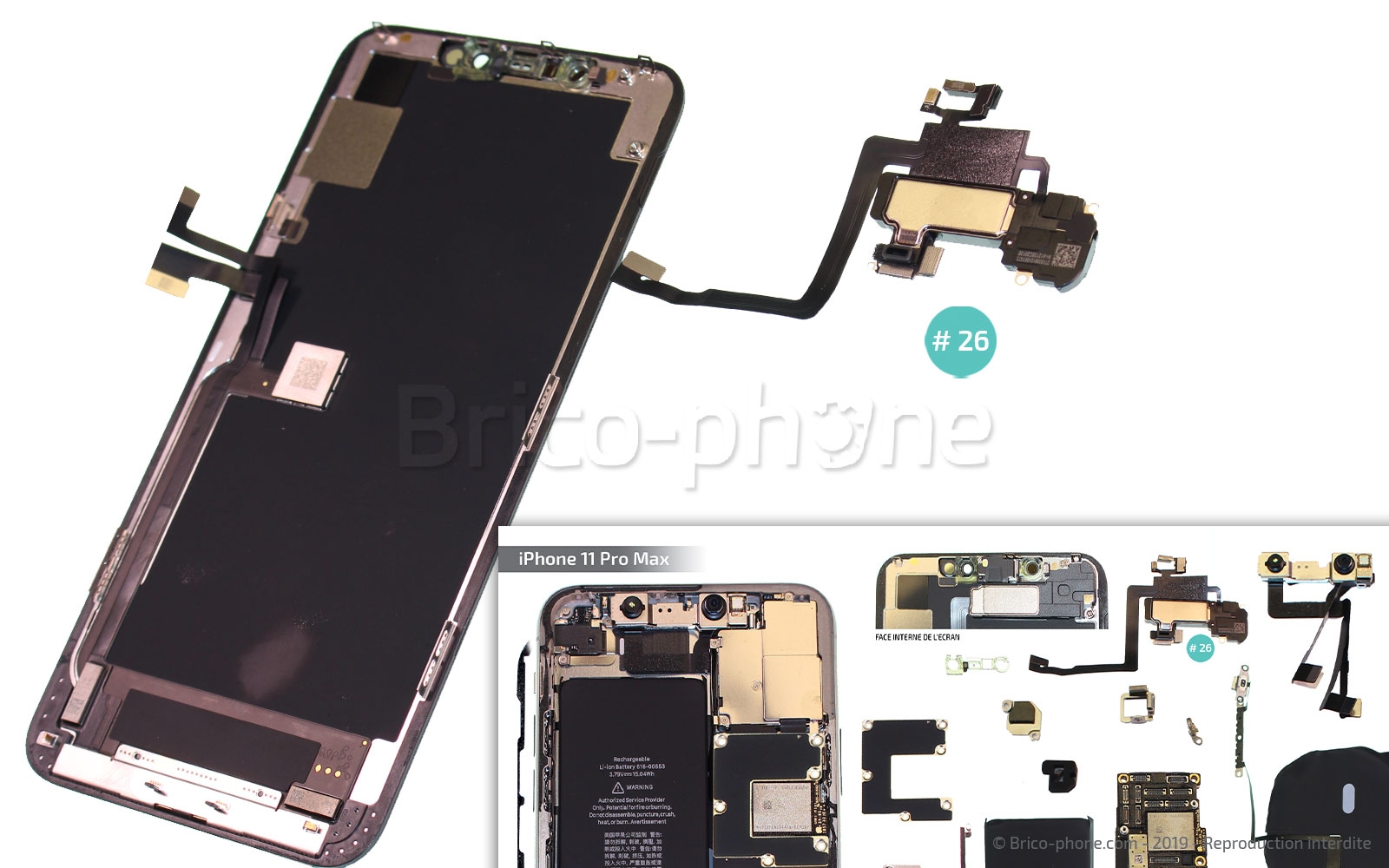

Déconnectez les trois nappes de l'écran avec le levier en nylon pour le retirer du téléphone.

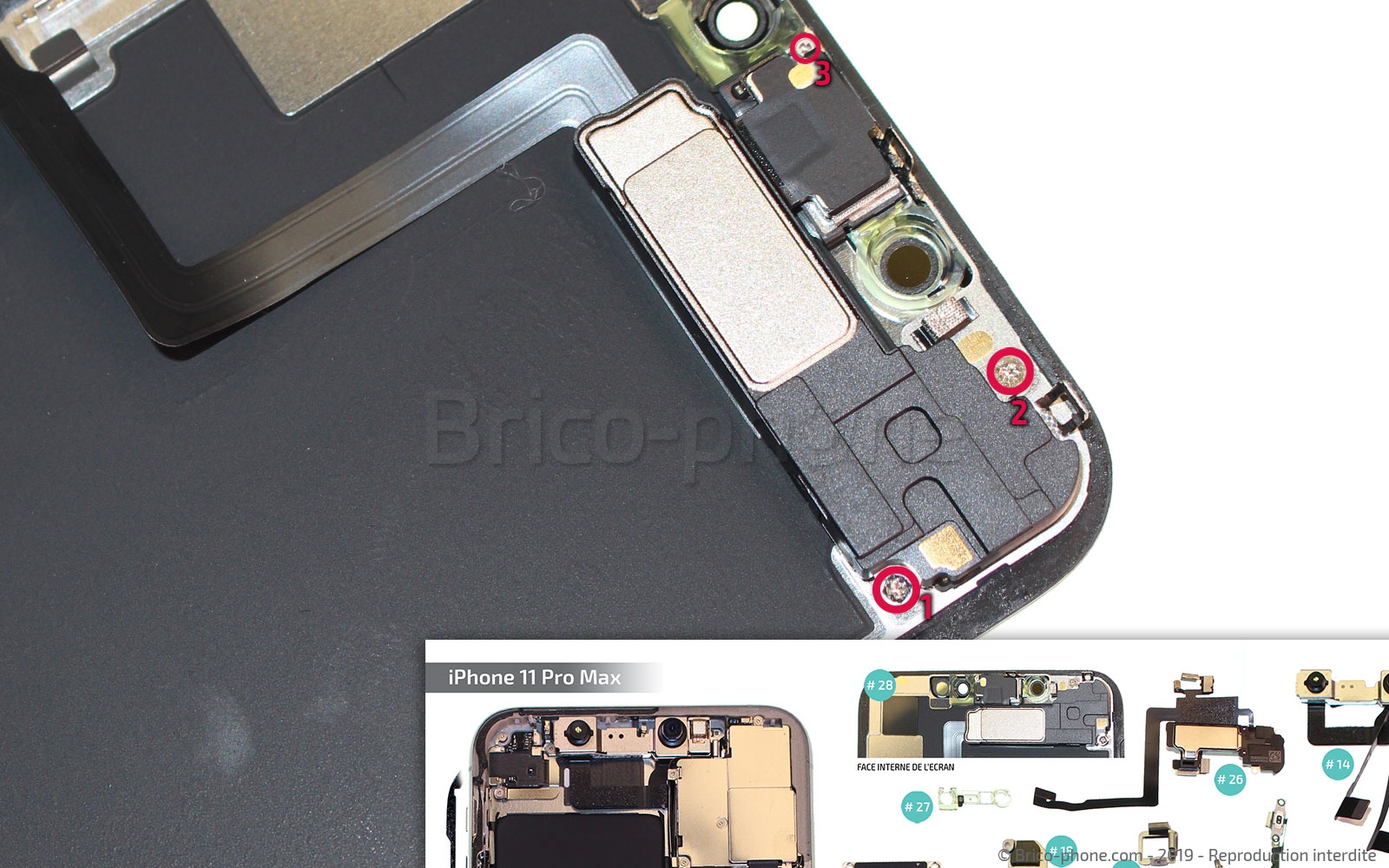

Commencez par dévisser les trois vis de l'écouteur interne.
Avec le tournevis cruciforme, dévissez les deux vis de droite, puis celle de gauche avec le tournevis triwing.

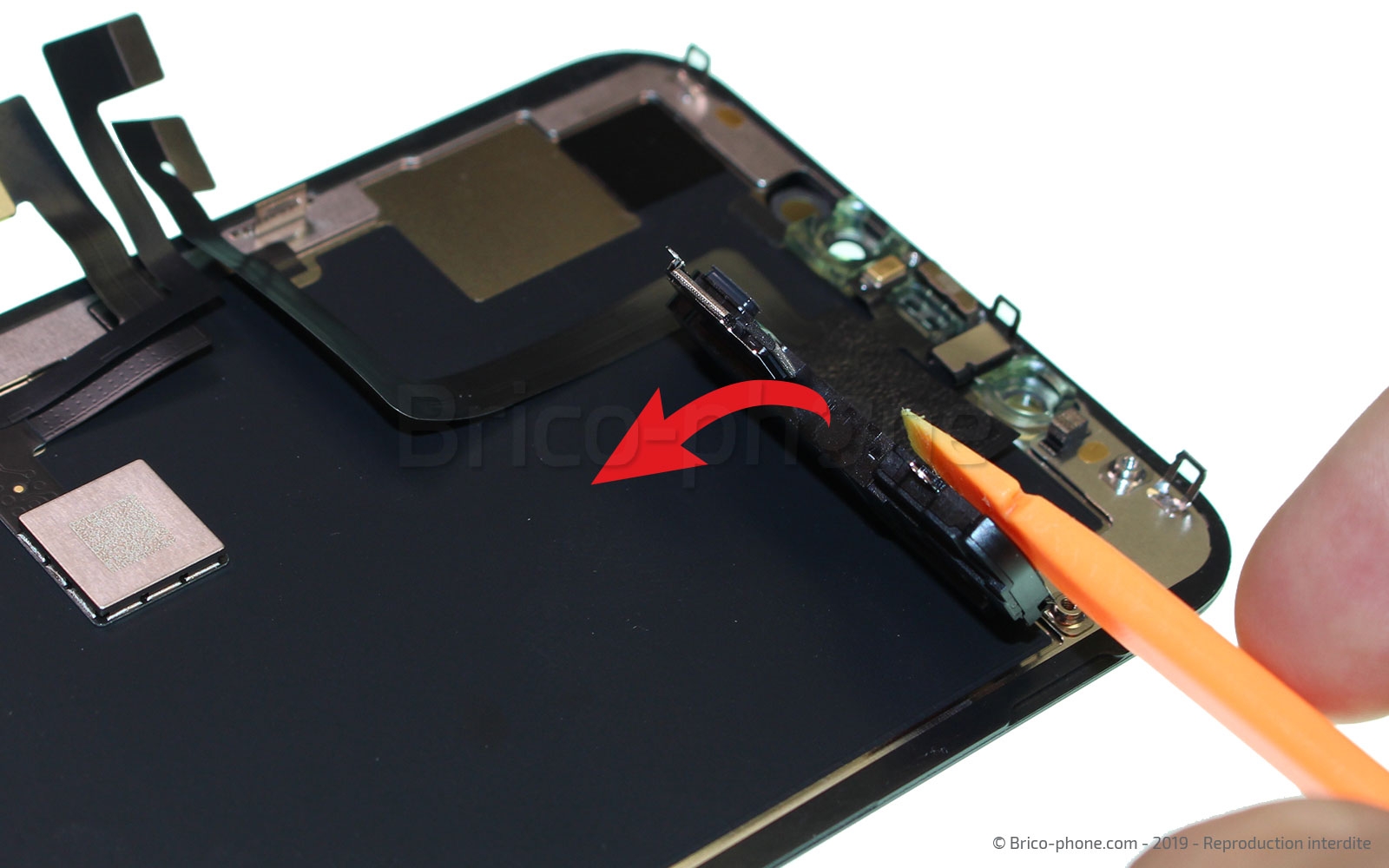

Soulevez délicatement l'écouteur interne avec le spudger.

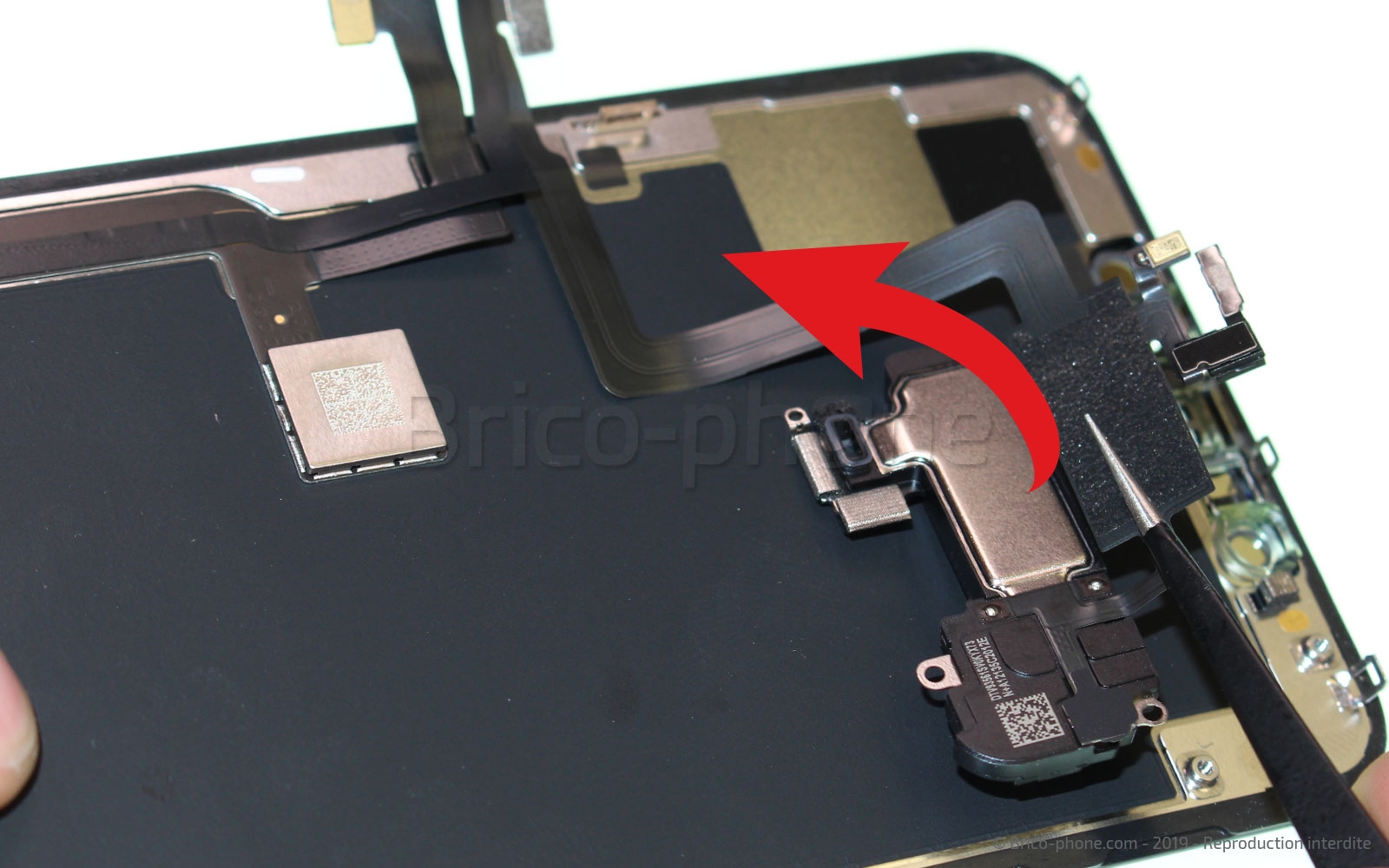

Dans cette étape, nous allons utiliser la pincette en métal, pour retirer le bloc haut-parleur interne.

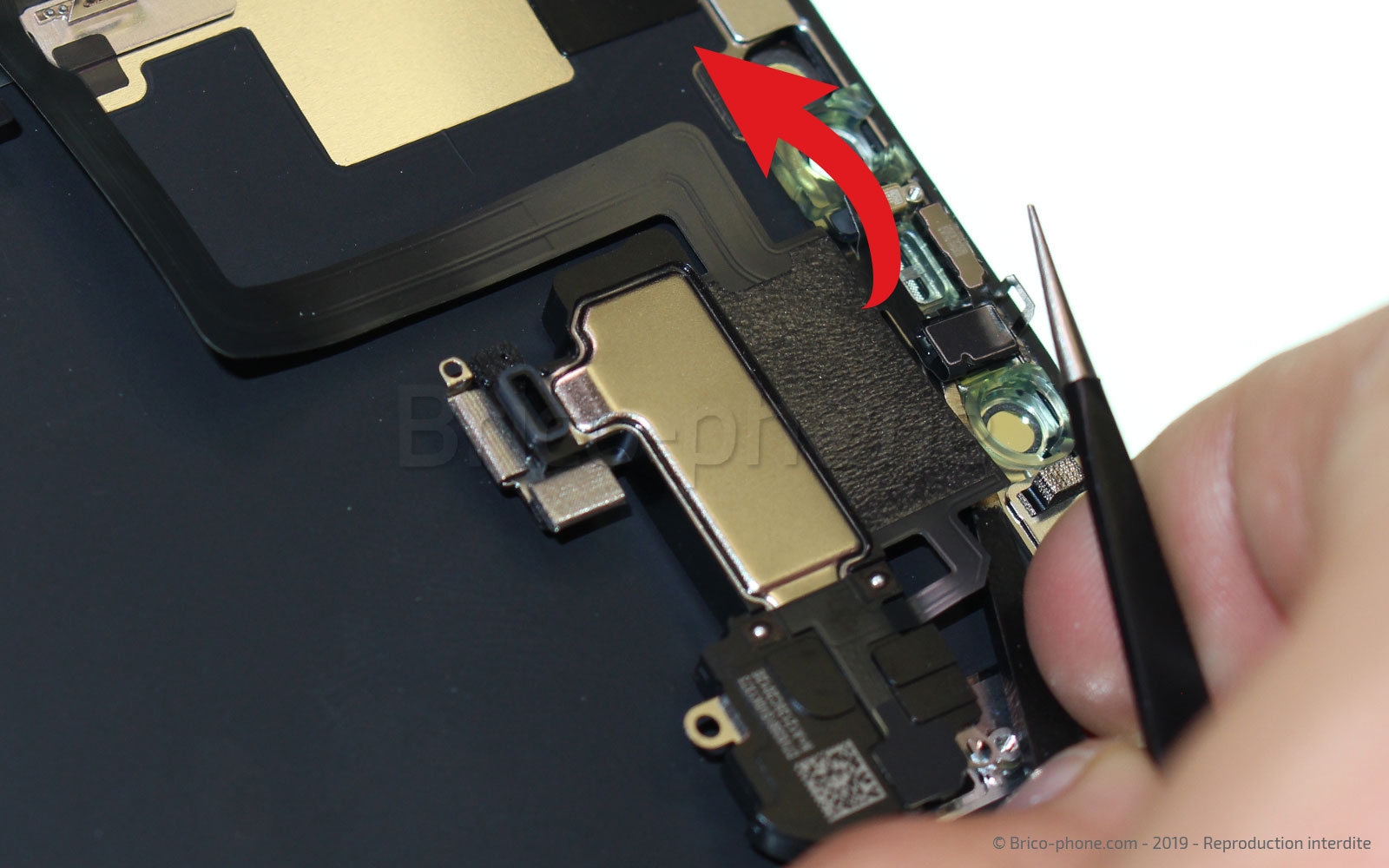

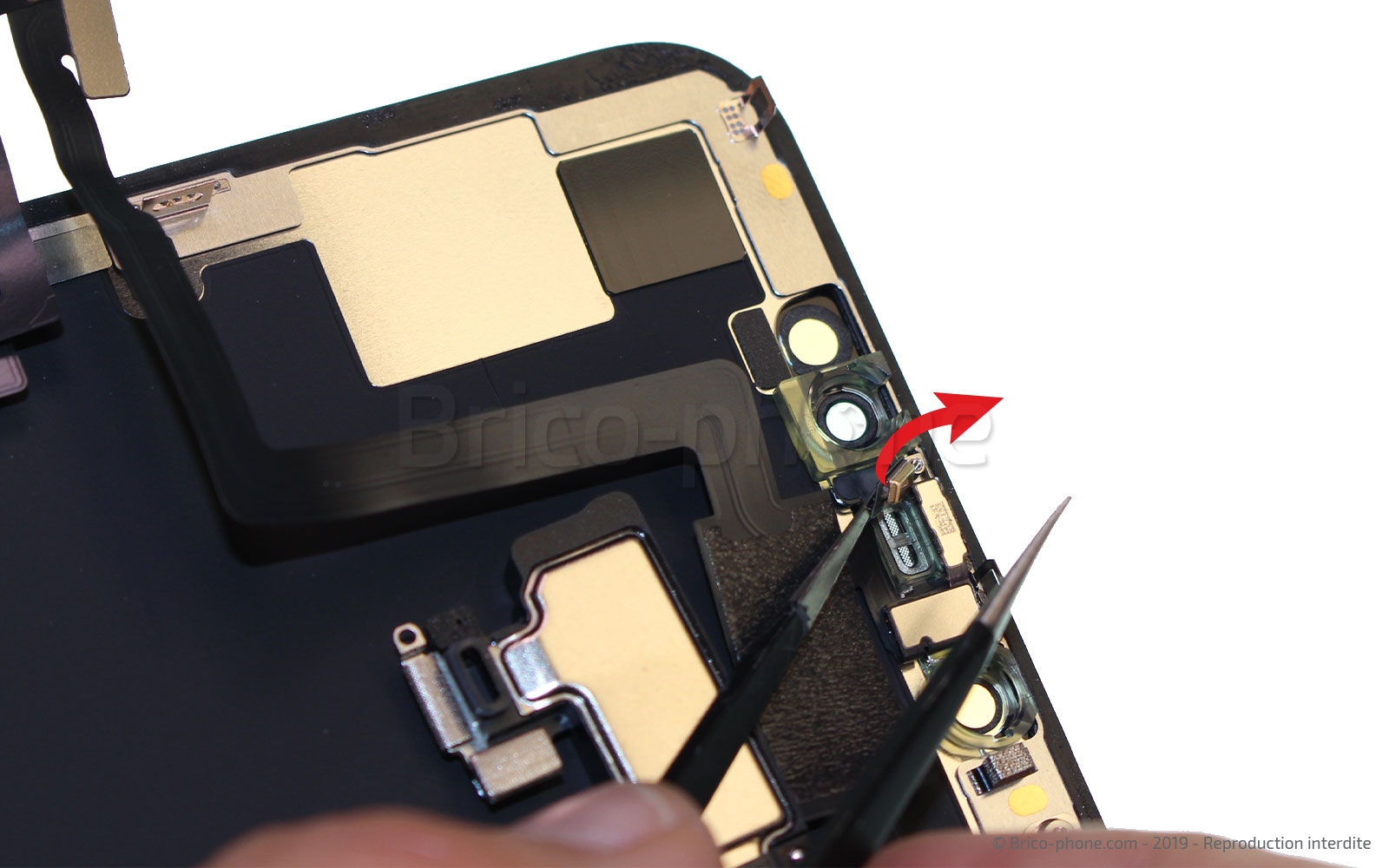

Commencez par décoller lentement le micro d'ambiance (photo 1), puis le capteur de proximité et le capteur qui sert au Face ID (photos 2 et 3).
Vous pouvez maintenant retirer l'écouteur interne.

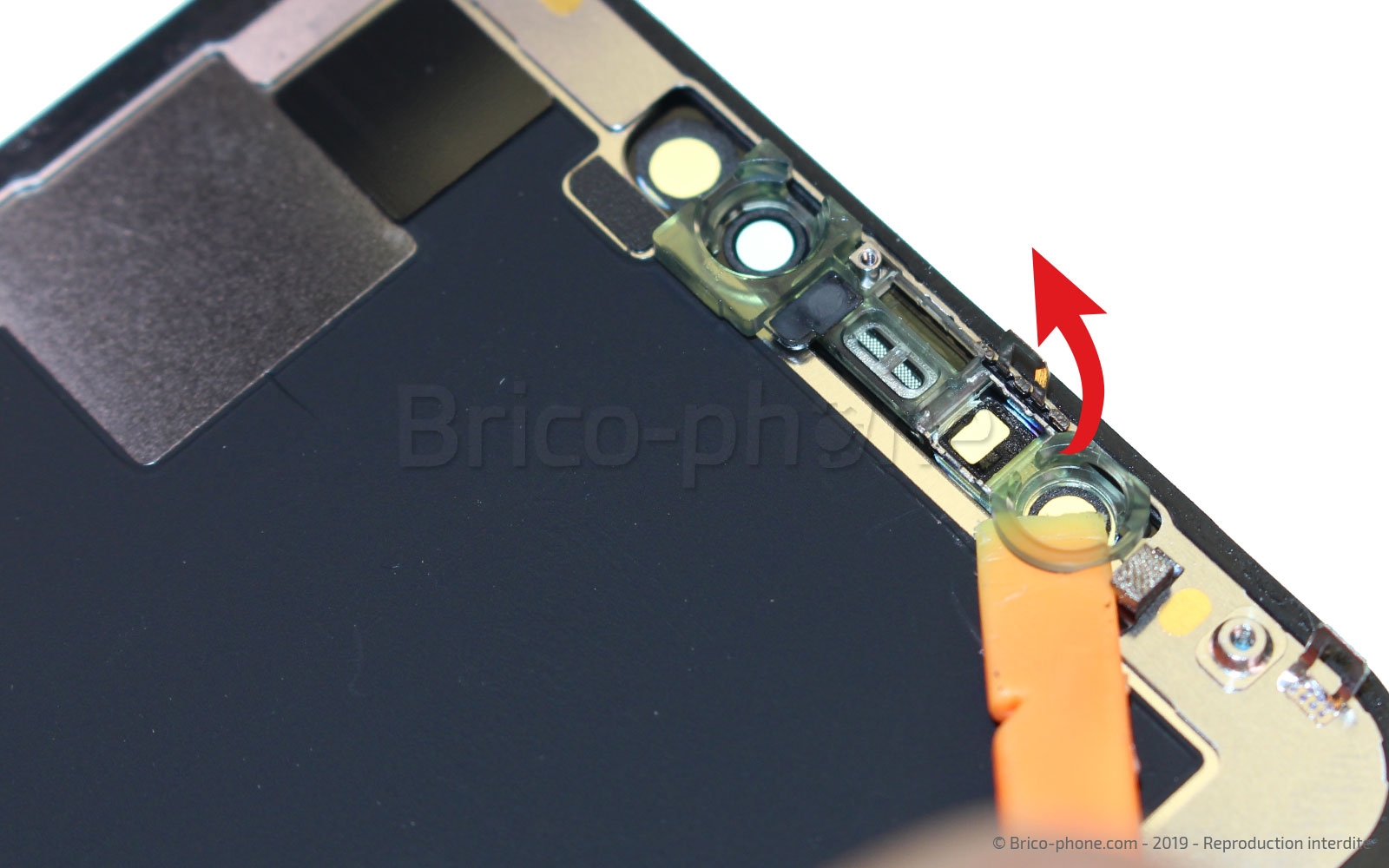

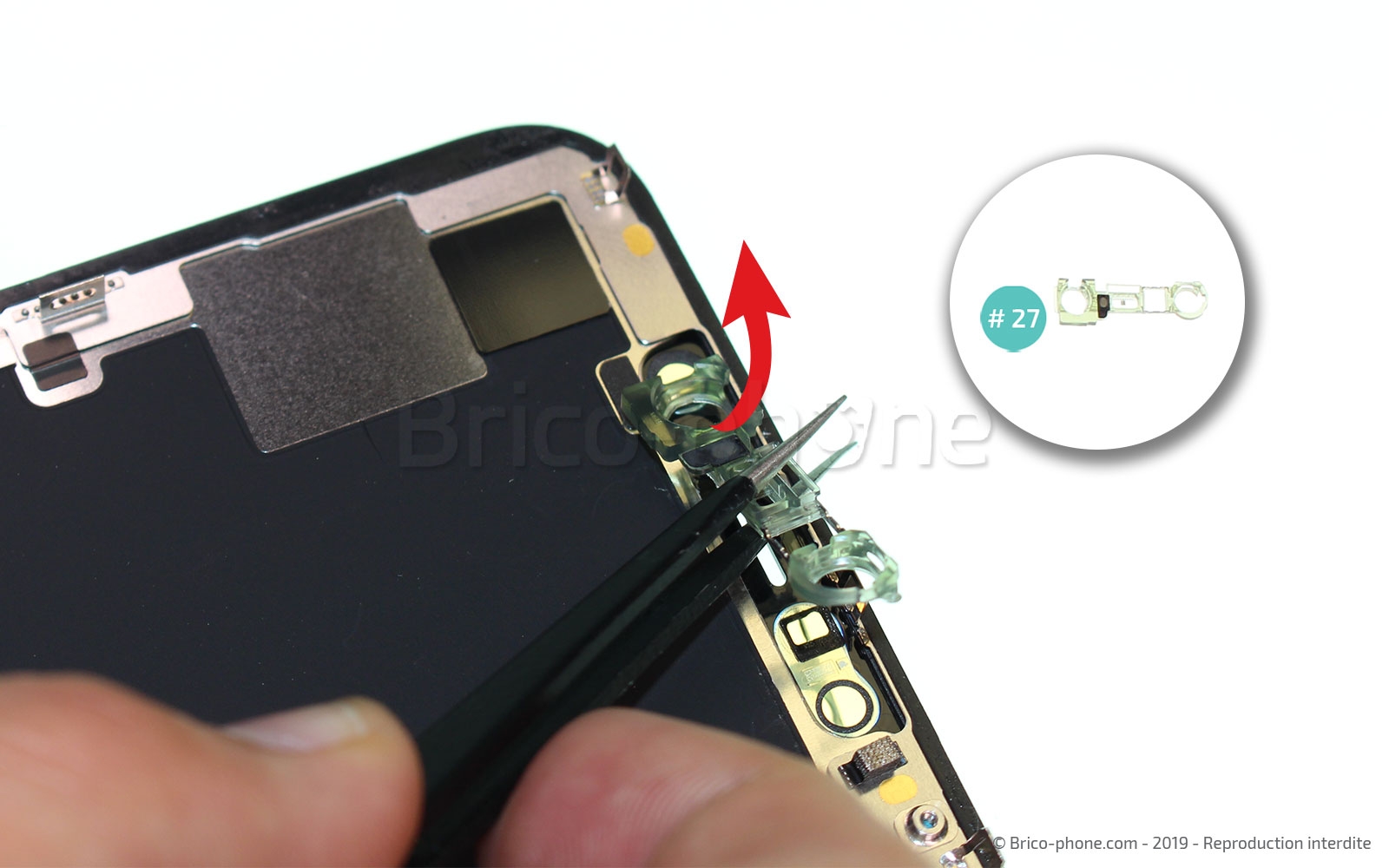

Chauffez un peu le clip caméra (#27), puis décollez-le en passant le levier sous celui-ci, puis mettez-le de côté.

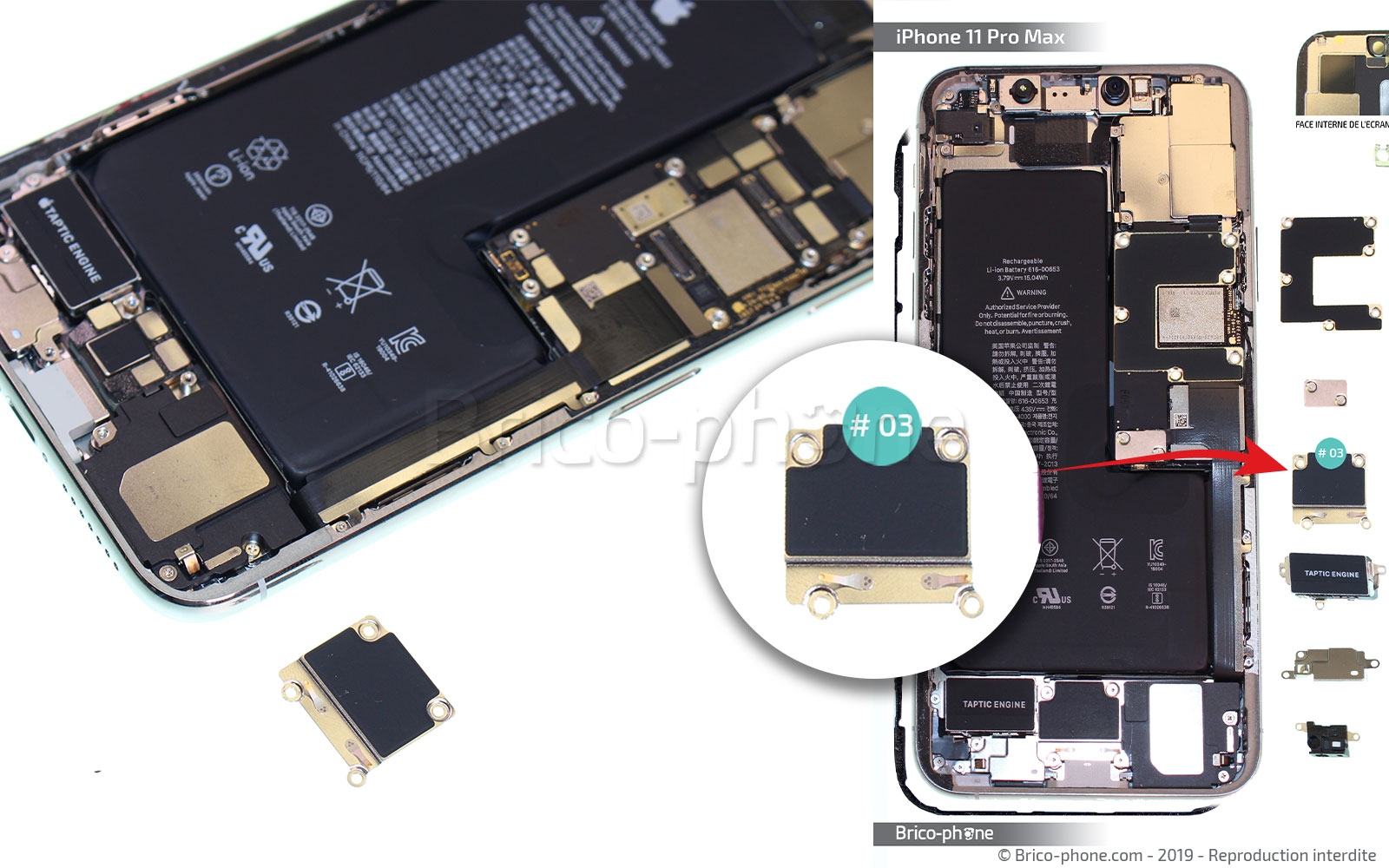

Dévissez les quatre vis triwing avec le tournevis adéquat, puis retirez la plaquette (#03) avec la pincette.

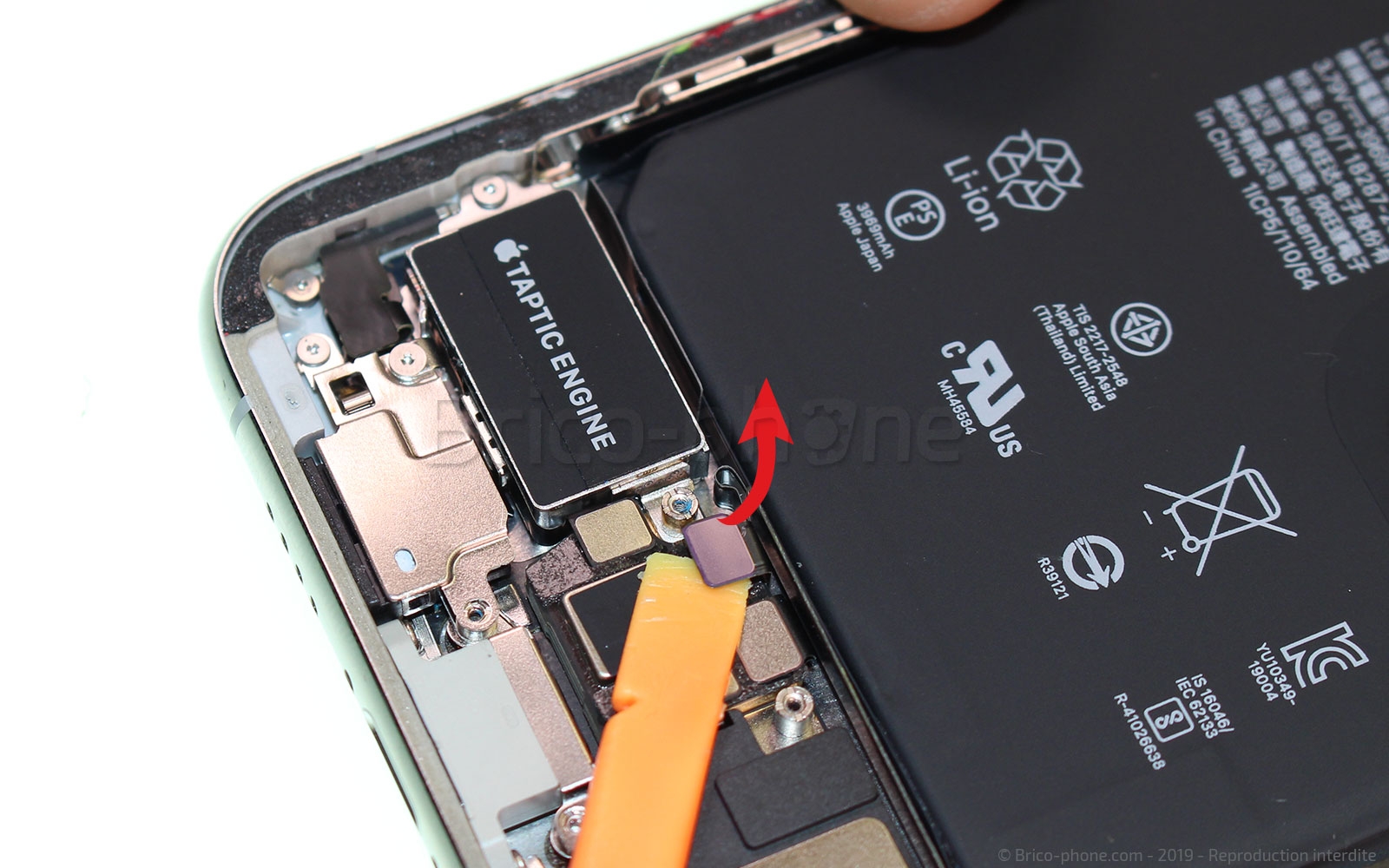

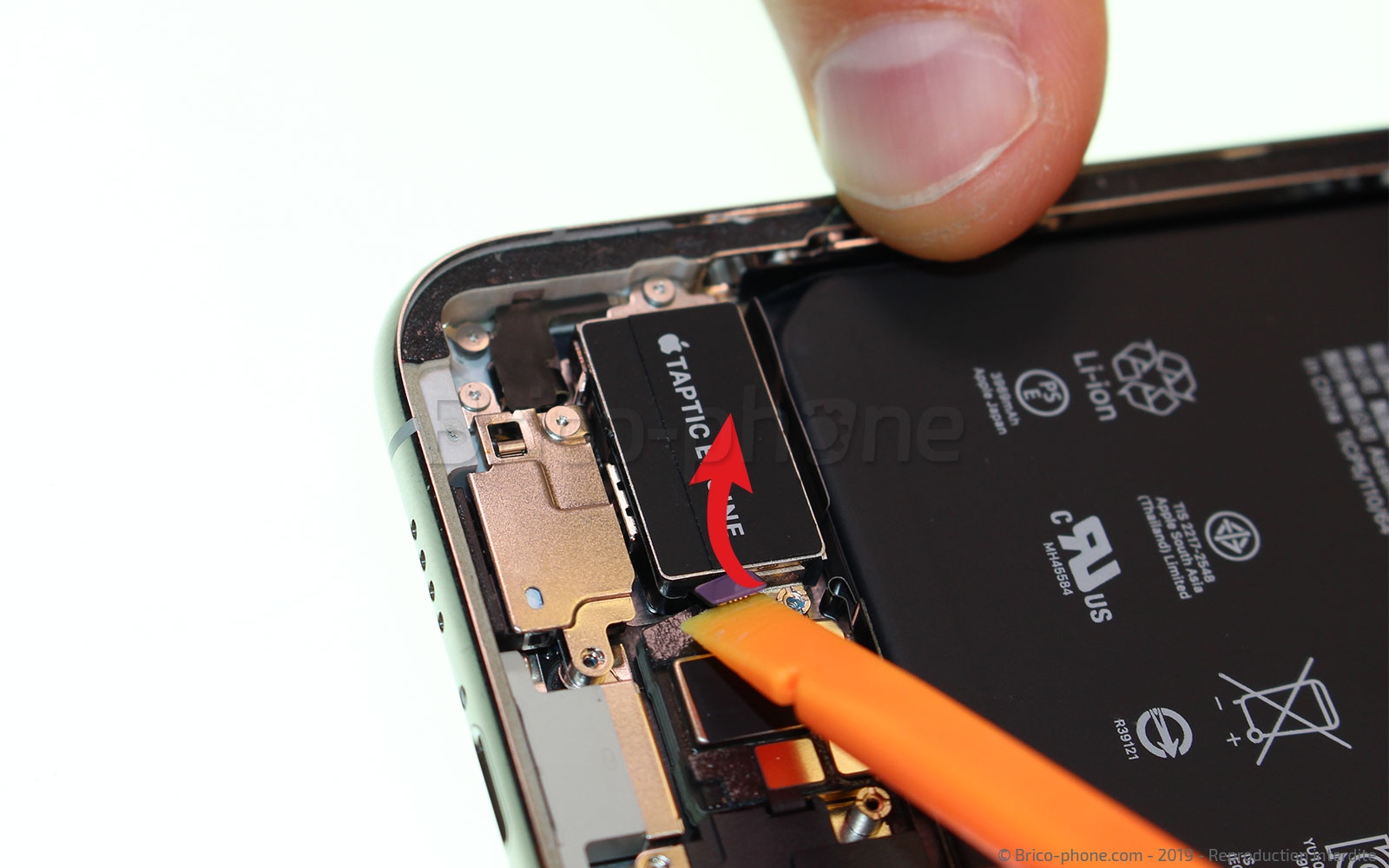

Déconnectez la seconde nappe de la batterie et celle du taptic engine avec le spudger.

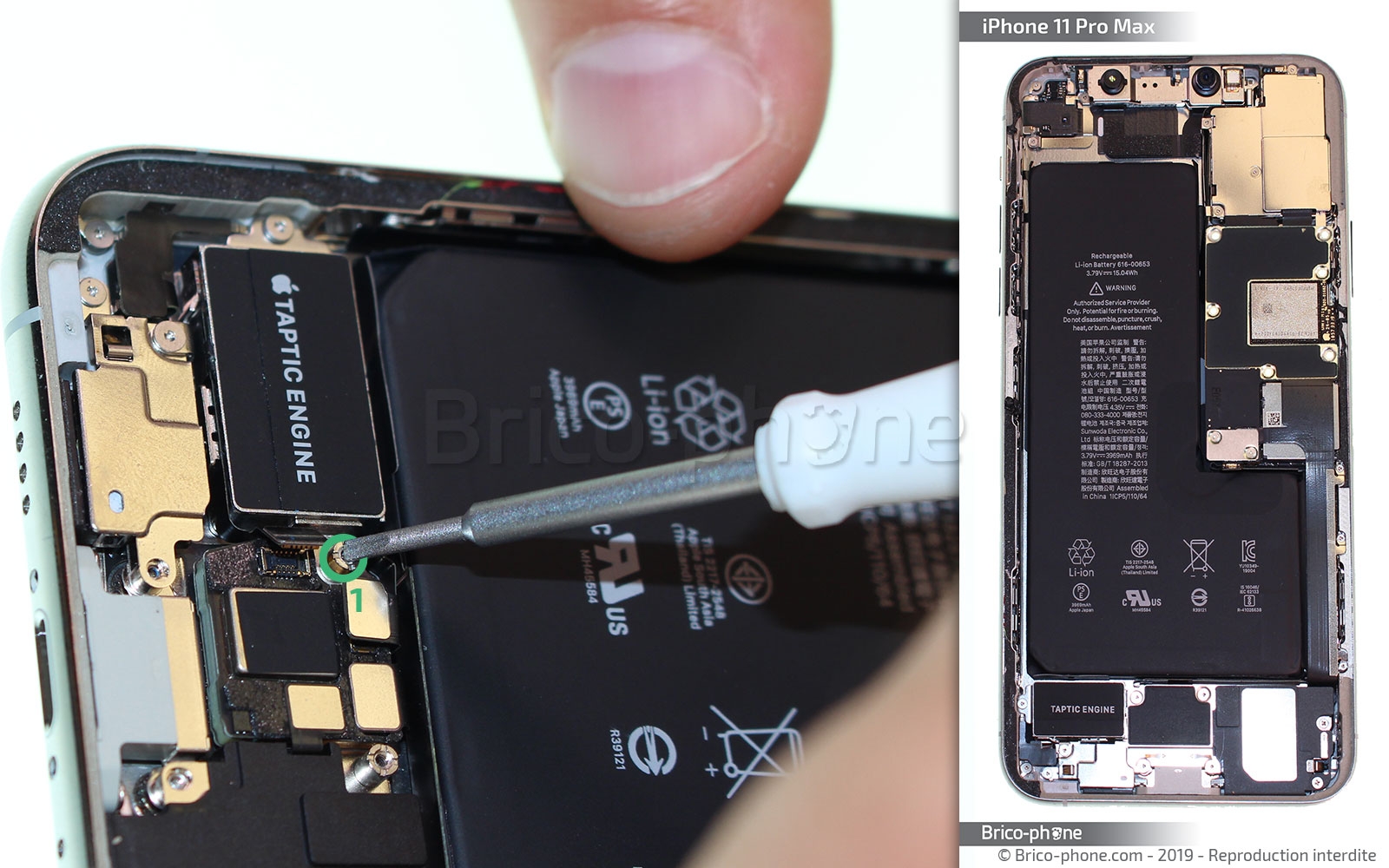

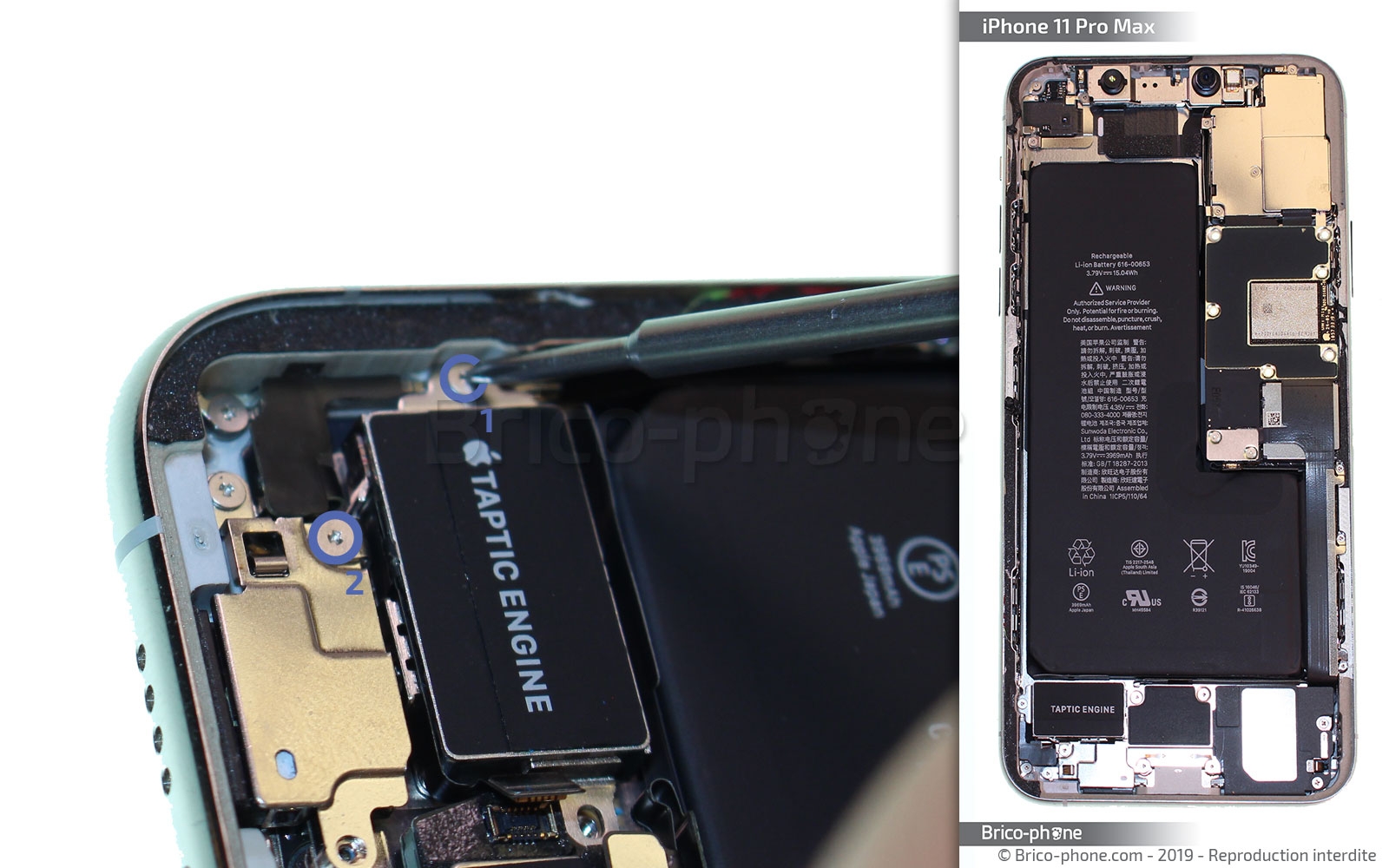

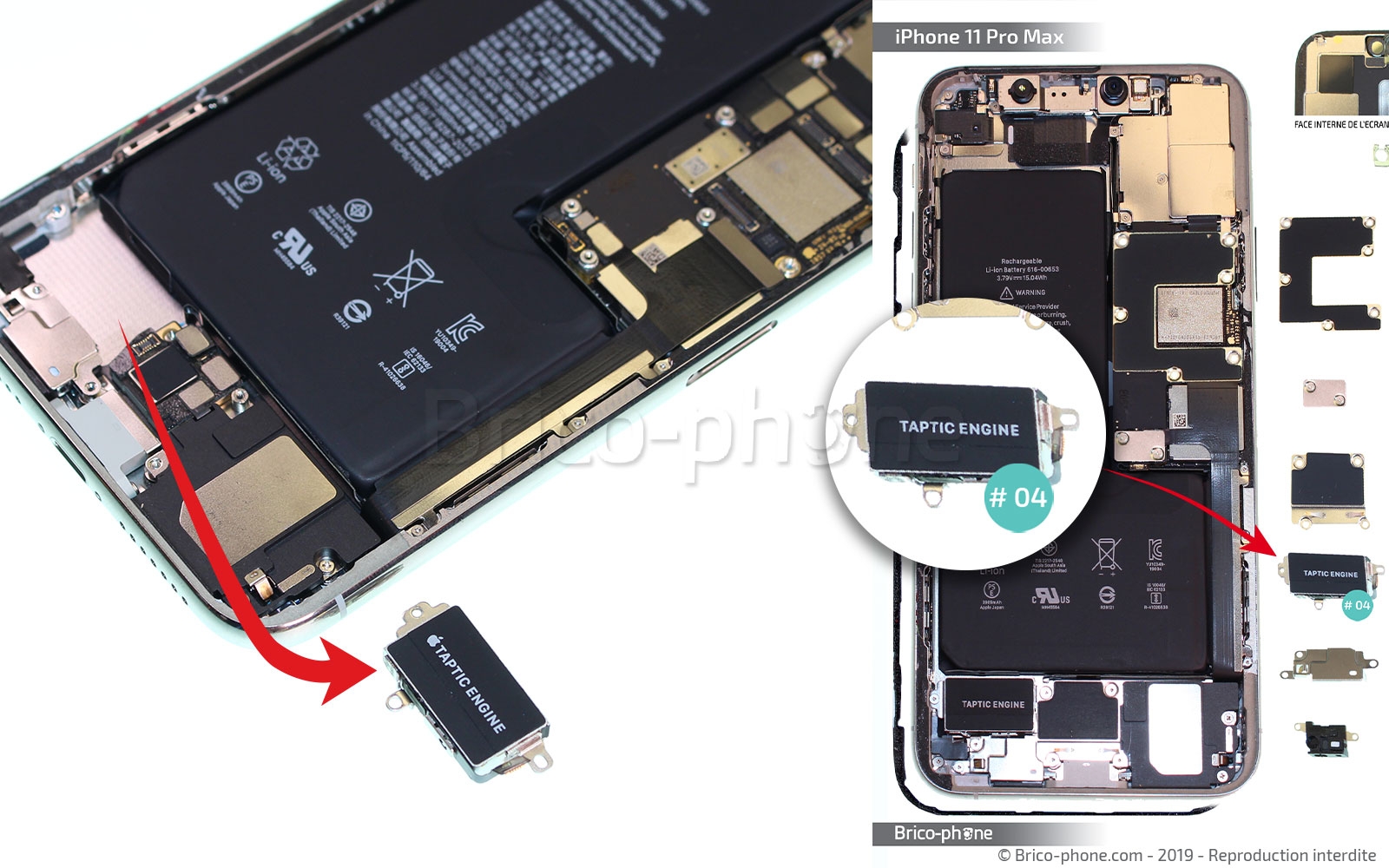

Trois vis maintiennent le taptic engine (#04) dans le châssis. Commencez par la vis de droite en la dévissant avec le tournevis plat, puis les deux restantes qui sont à dévisser avec le tournevis triwing. Retirez le vibreur avec la pincette en métal.

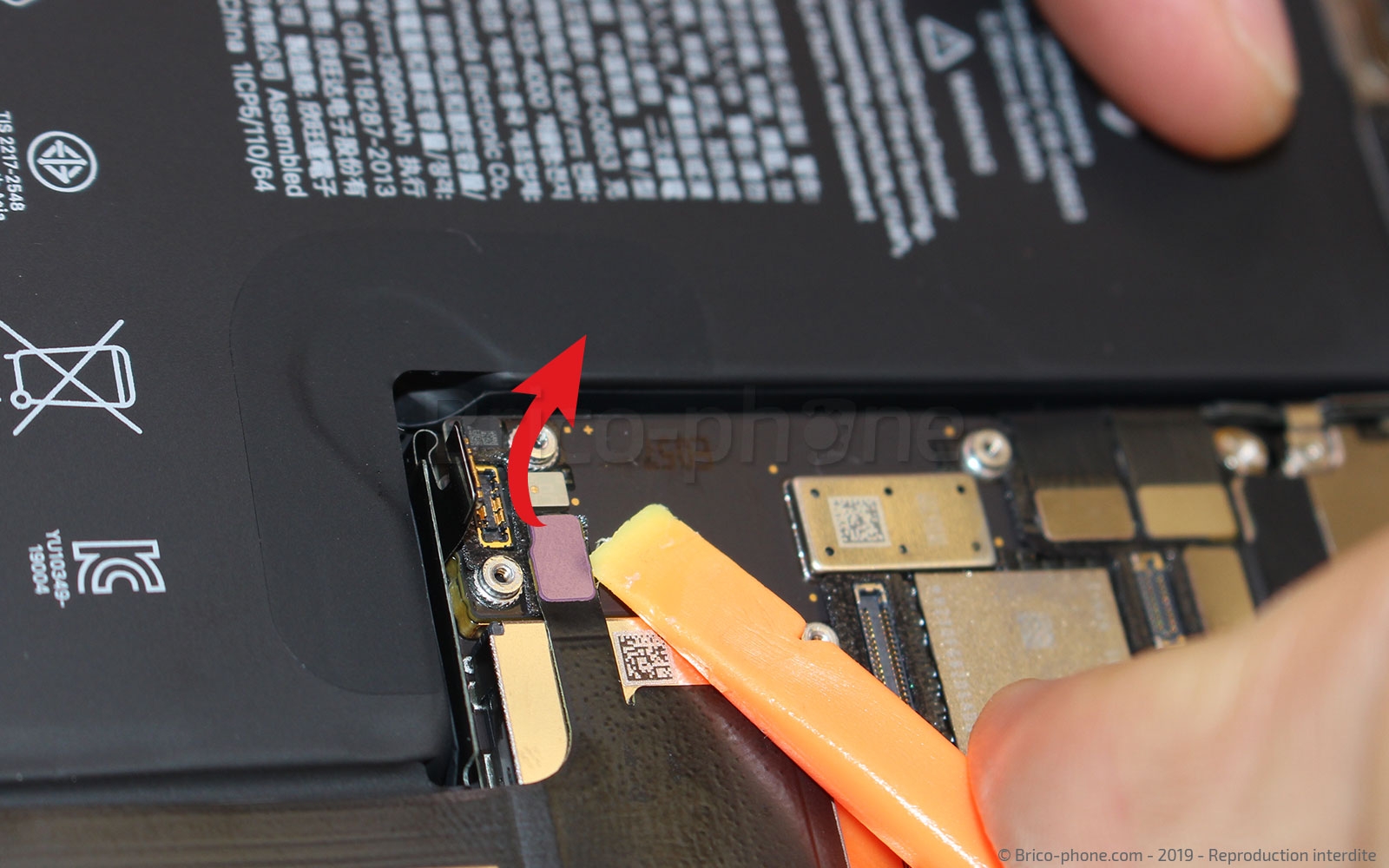

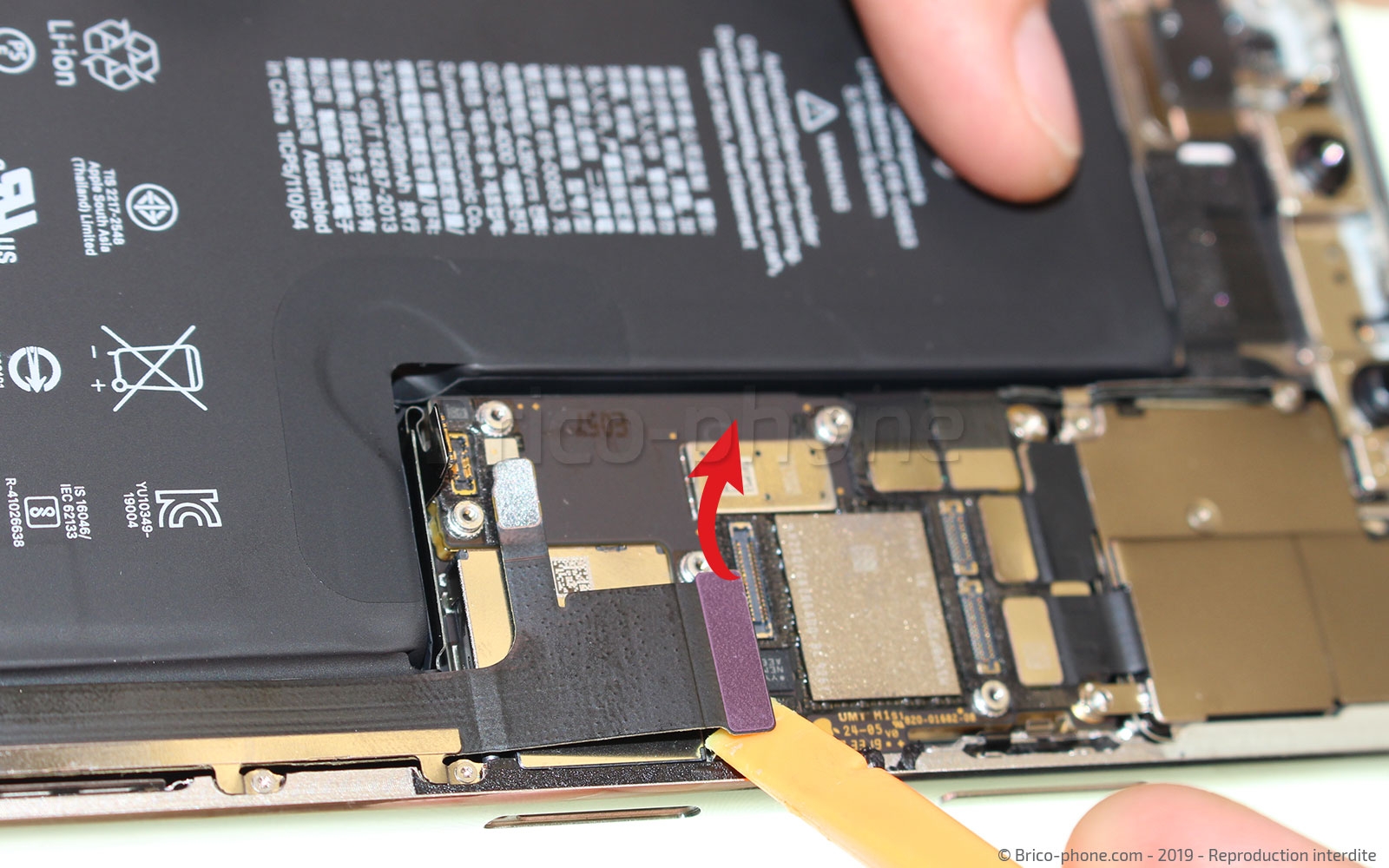

Avec le spudger, déconnectez les deux nappes du connecteur de charge.

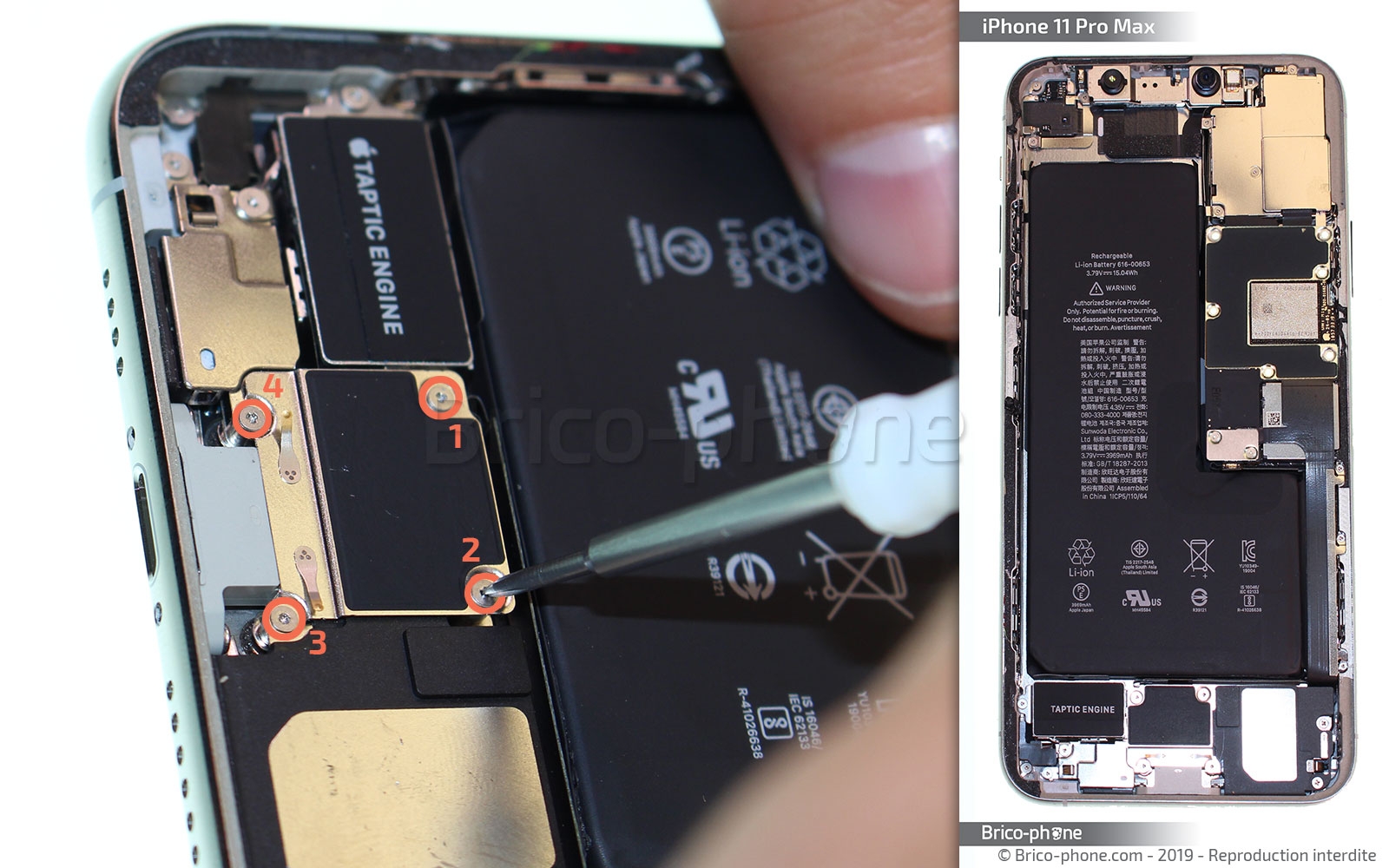

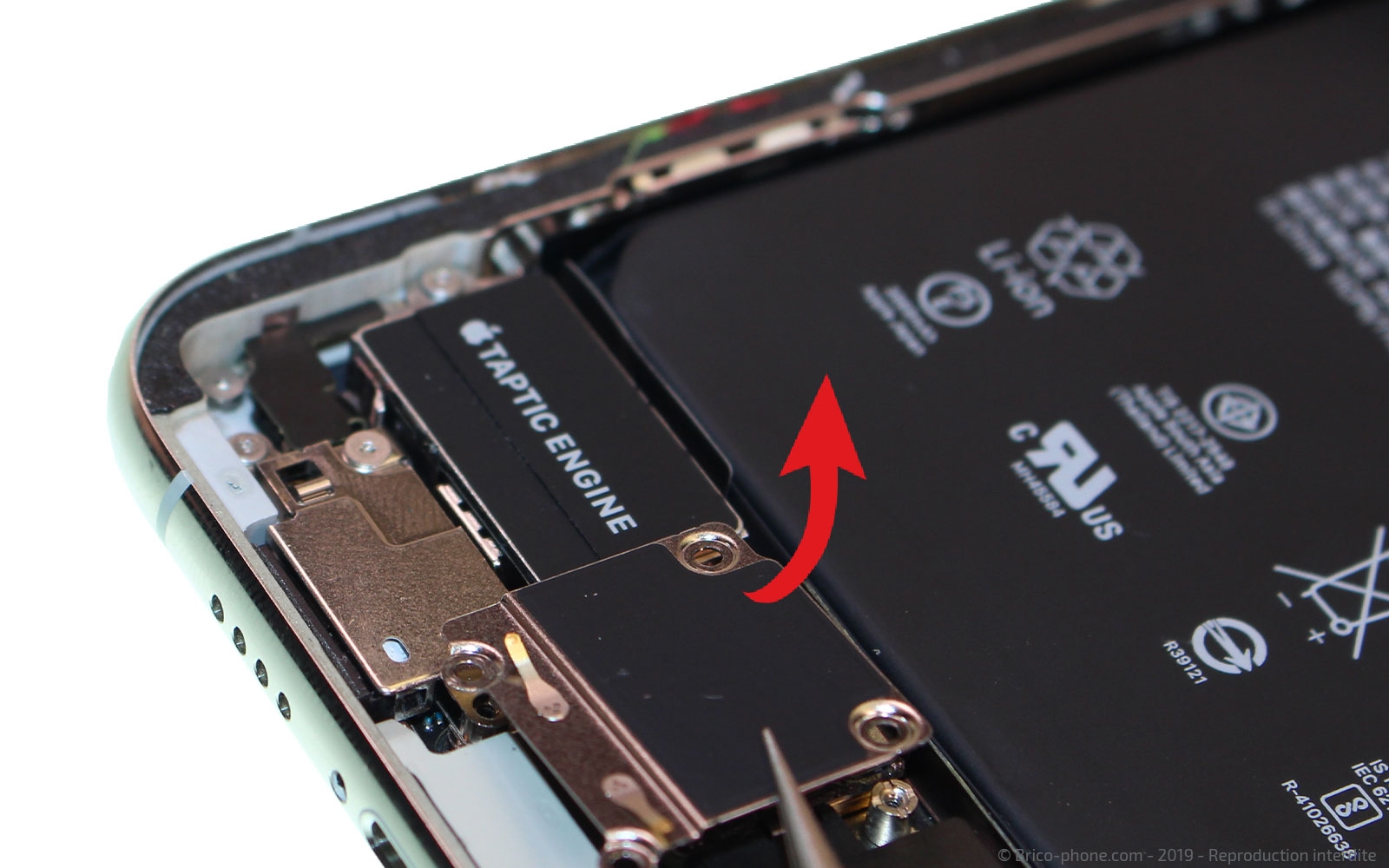

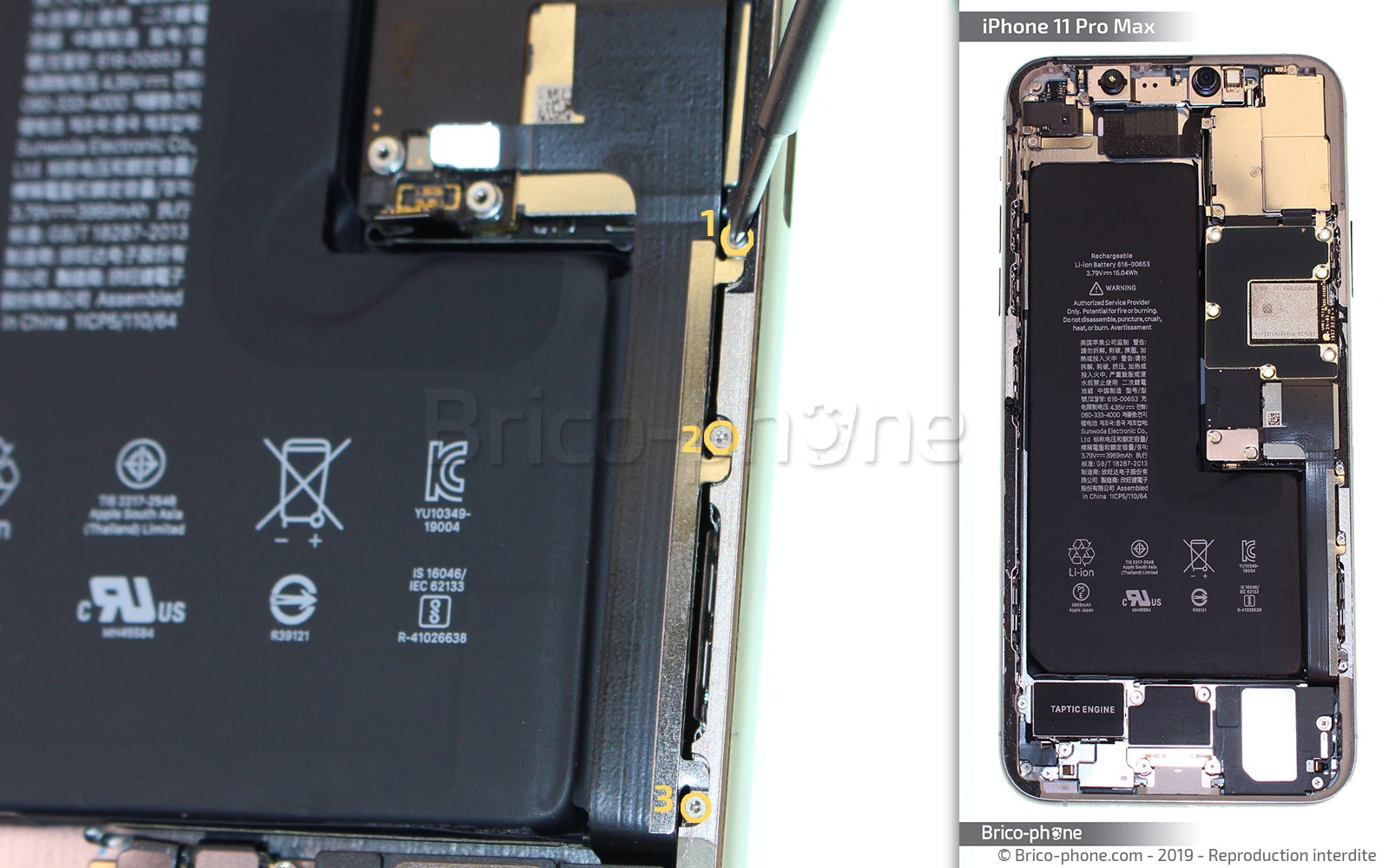

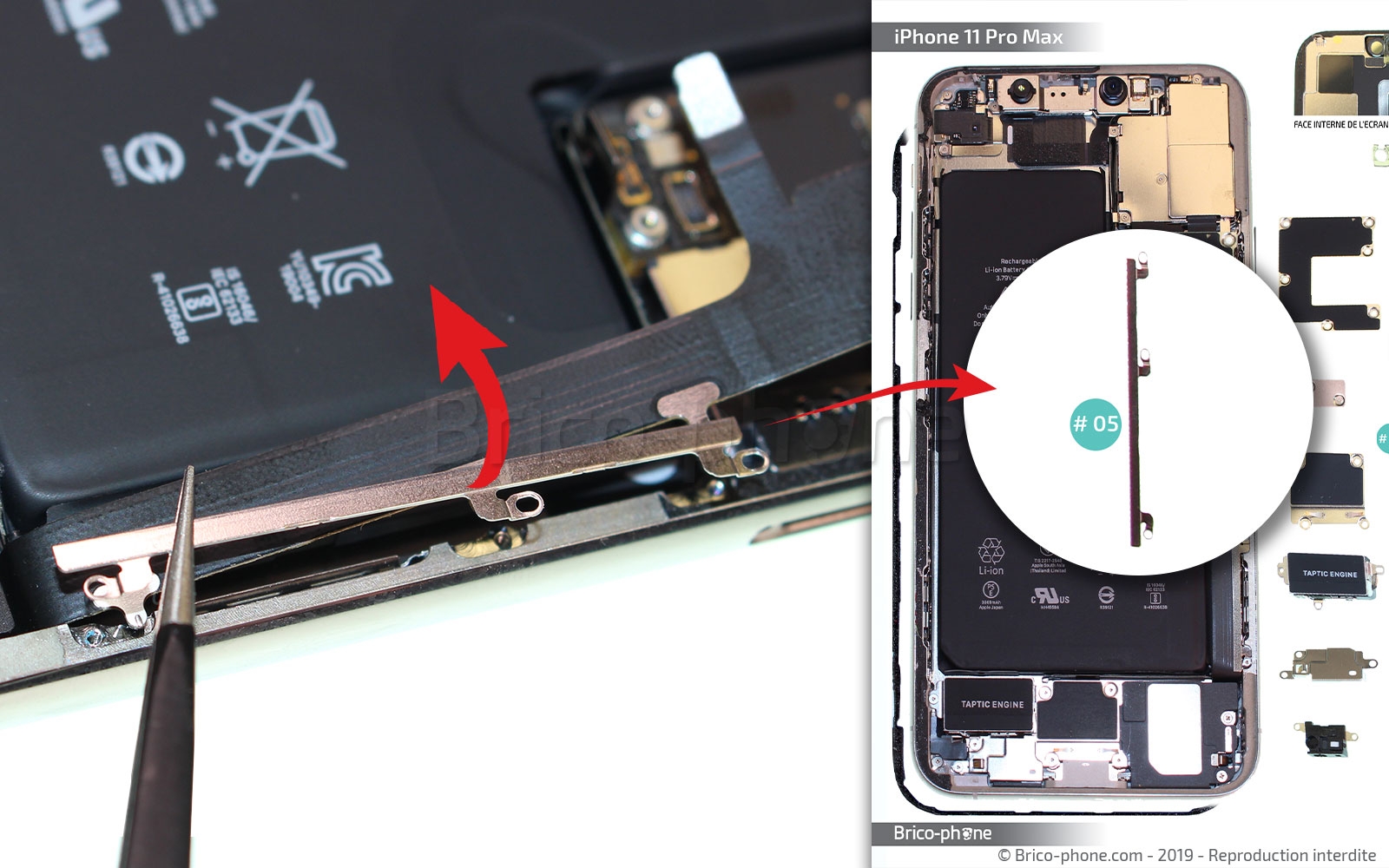

La nappe du connecteur de charge est coincée sous une plaquette (#05), pour la retirer, dévissez les trois vis avec le tournevis triwing.

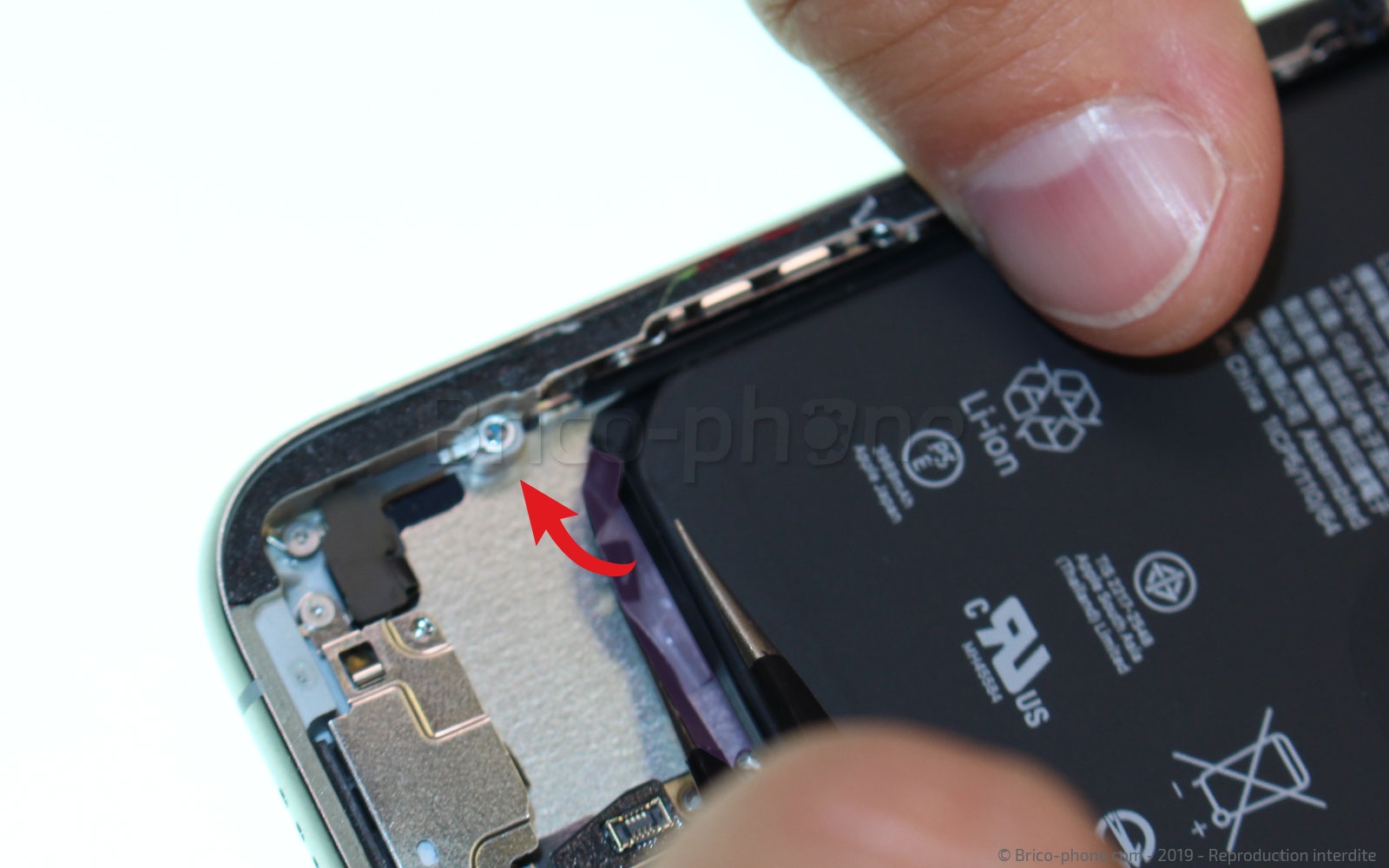

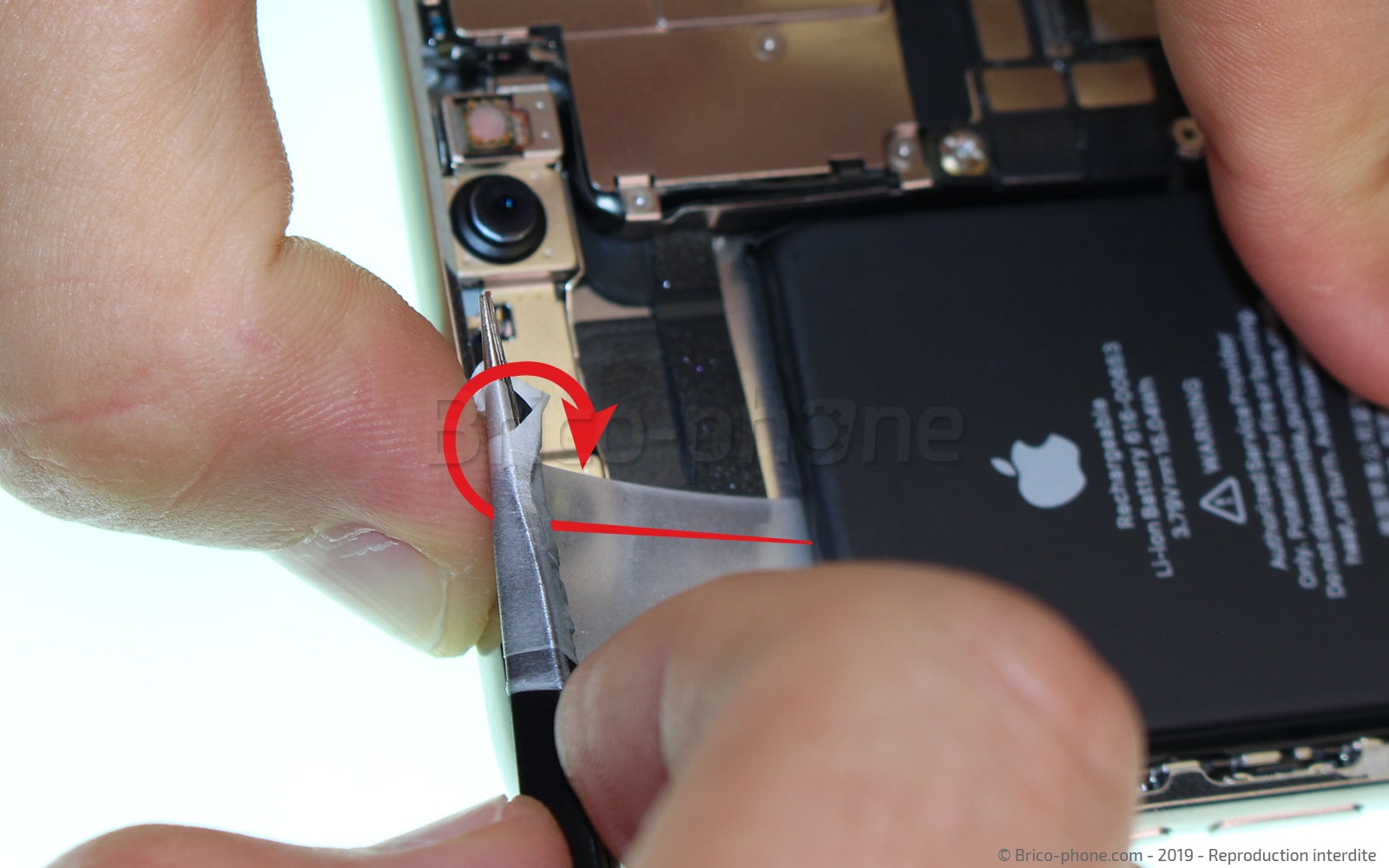

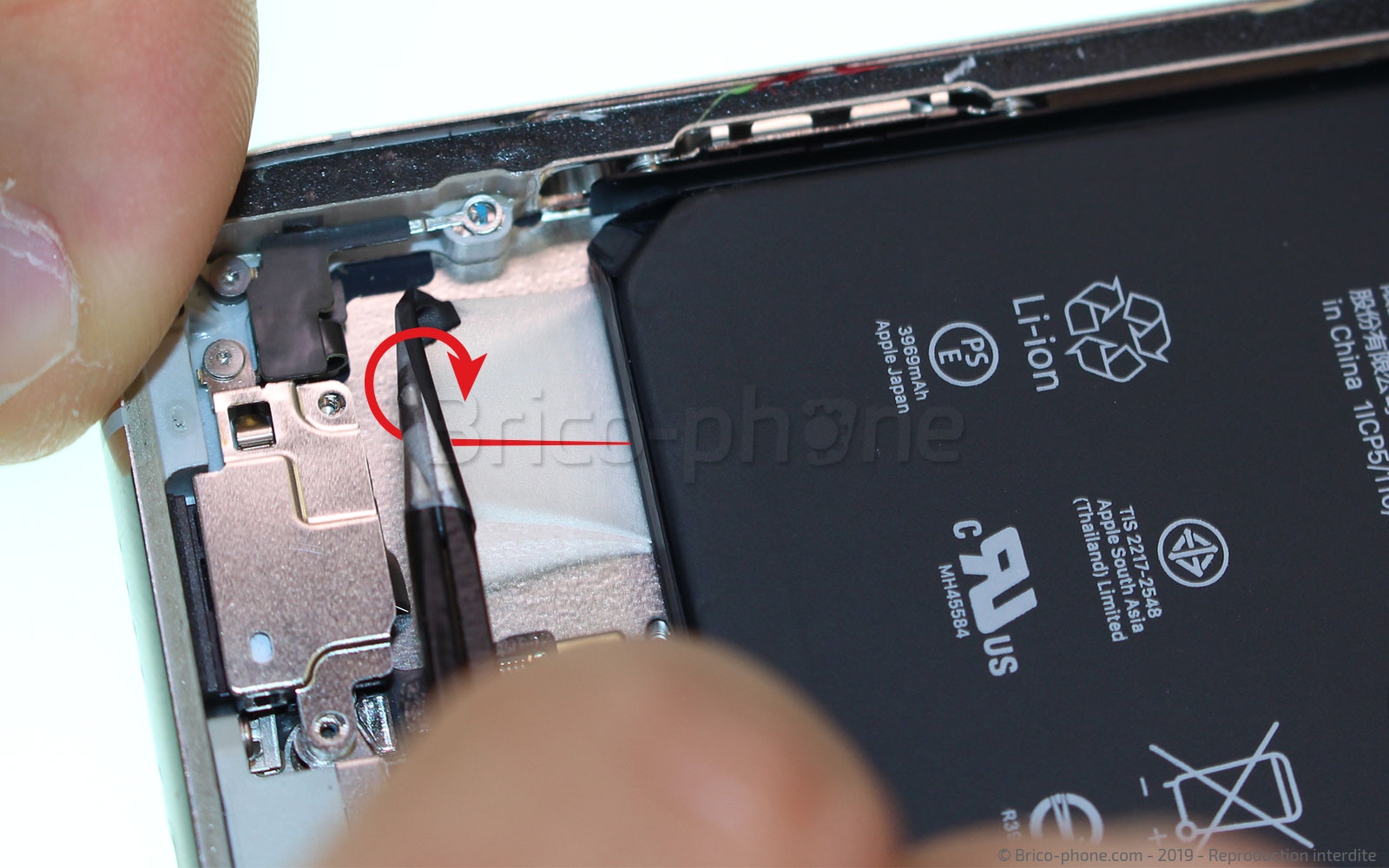

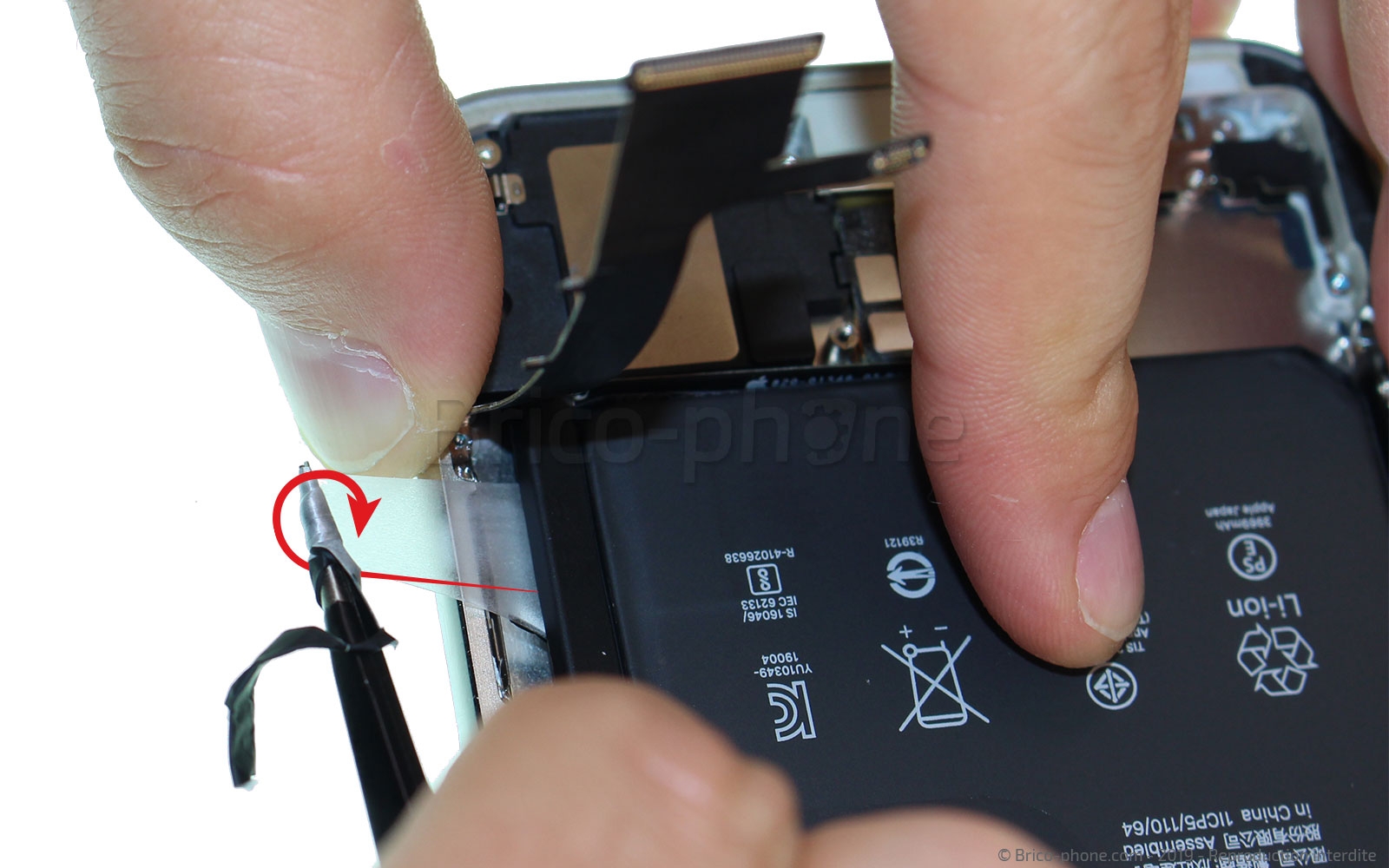

Maintenant que vous avez accès au sticker de la batterie, attrapez la partie noire avec la pincette en métal, puis tirez sur le sticker tout en tournant la pincette pour l'enrouler autour de celle-ci. Réitérez l'opération pour les deux autres stickers.

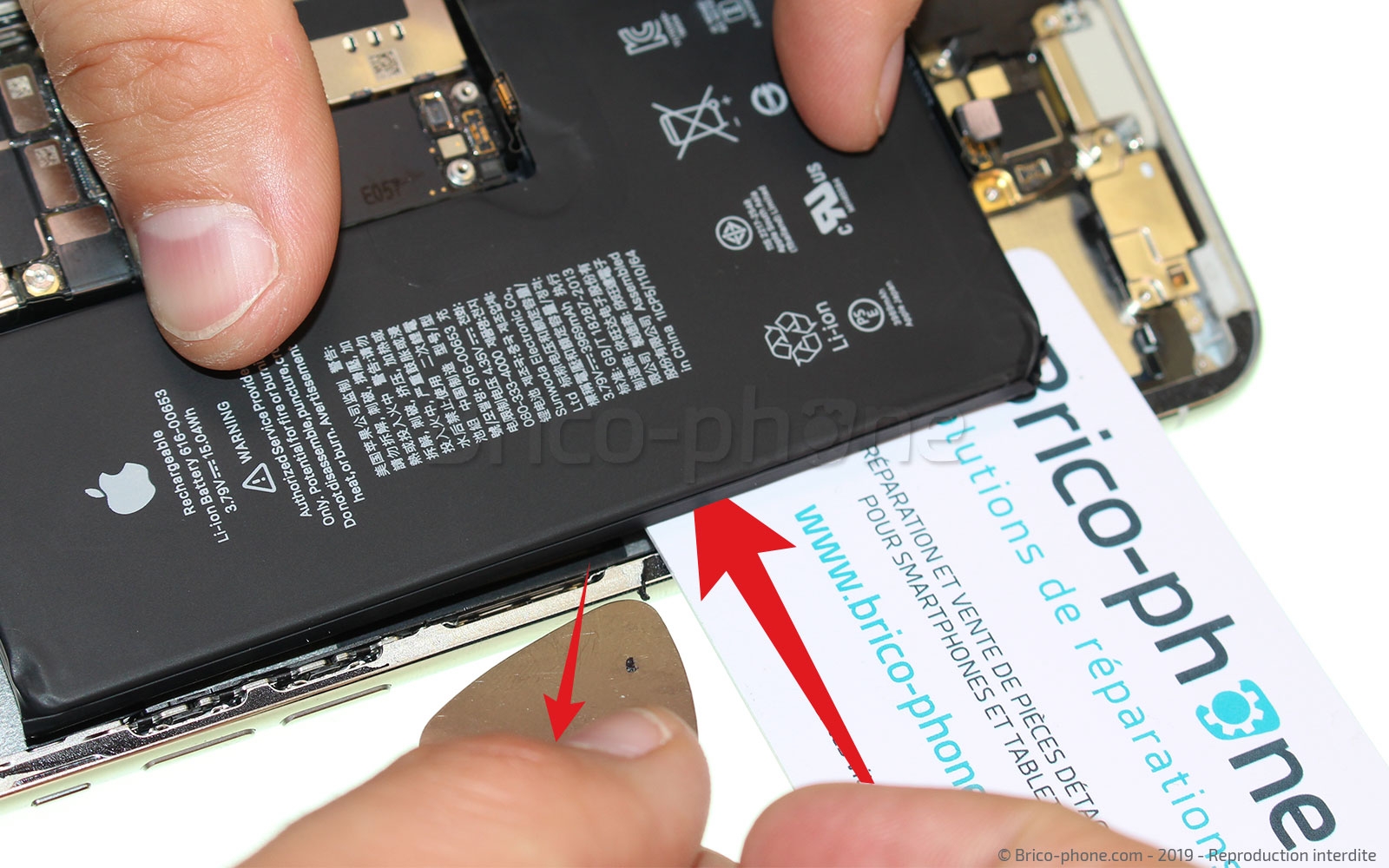

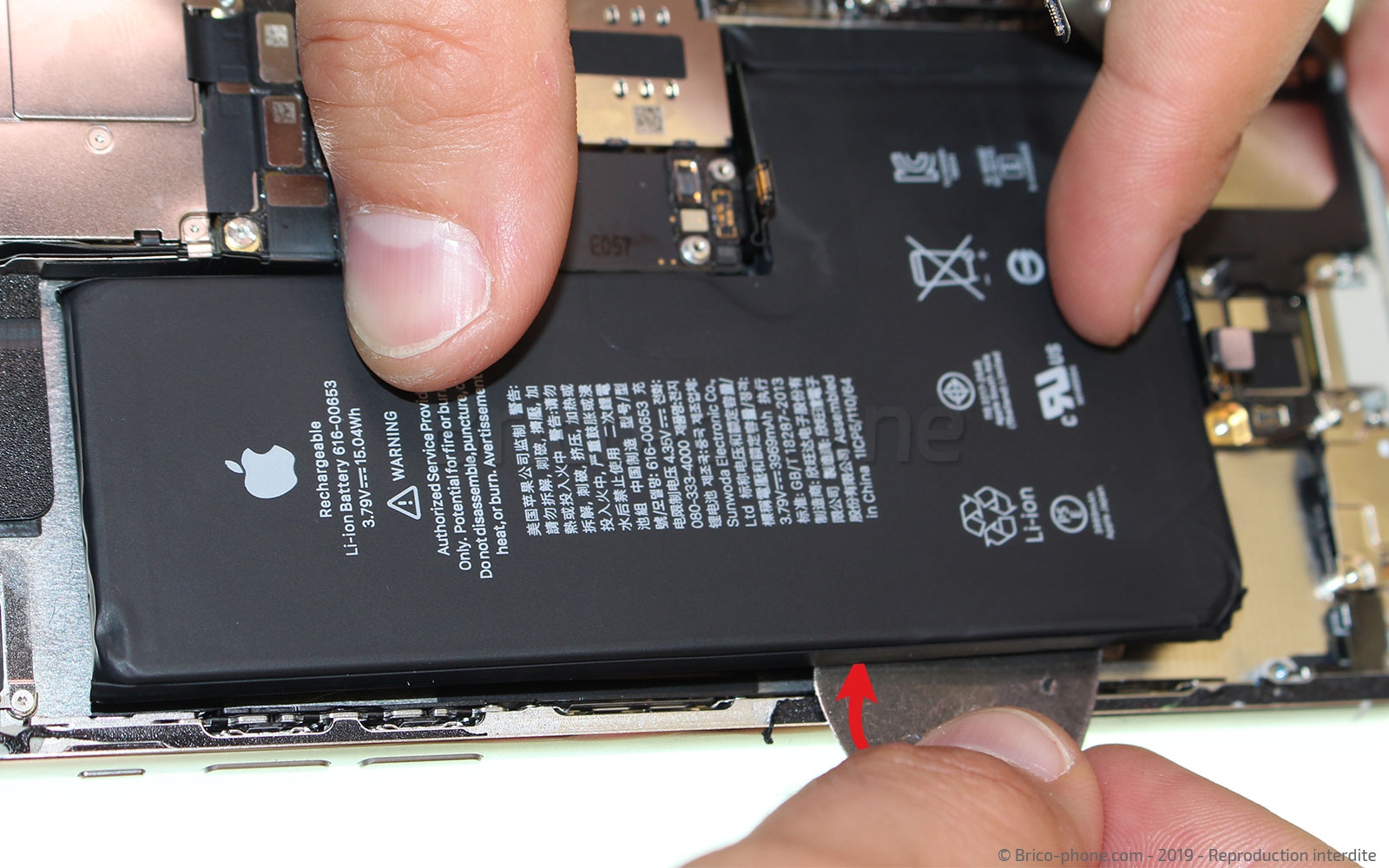

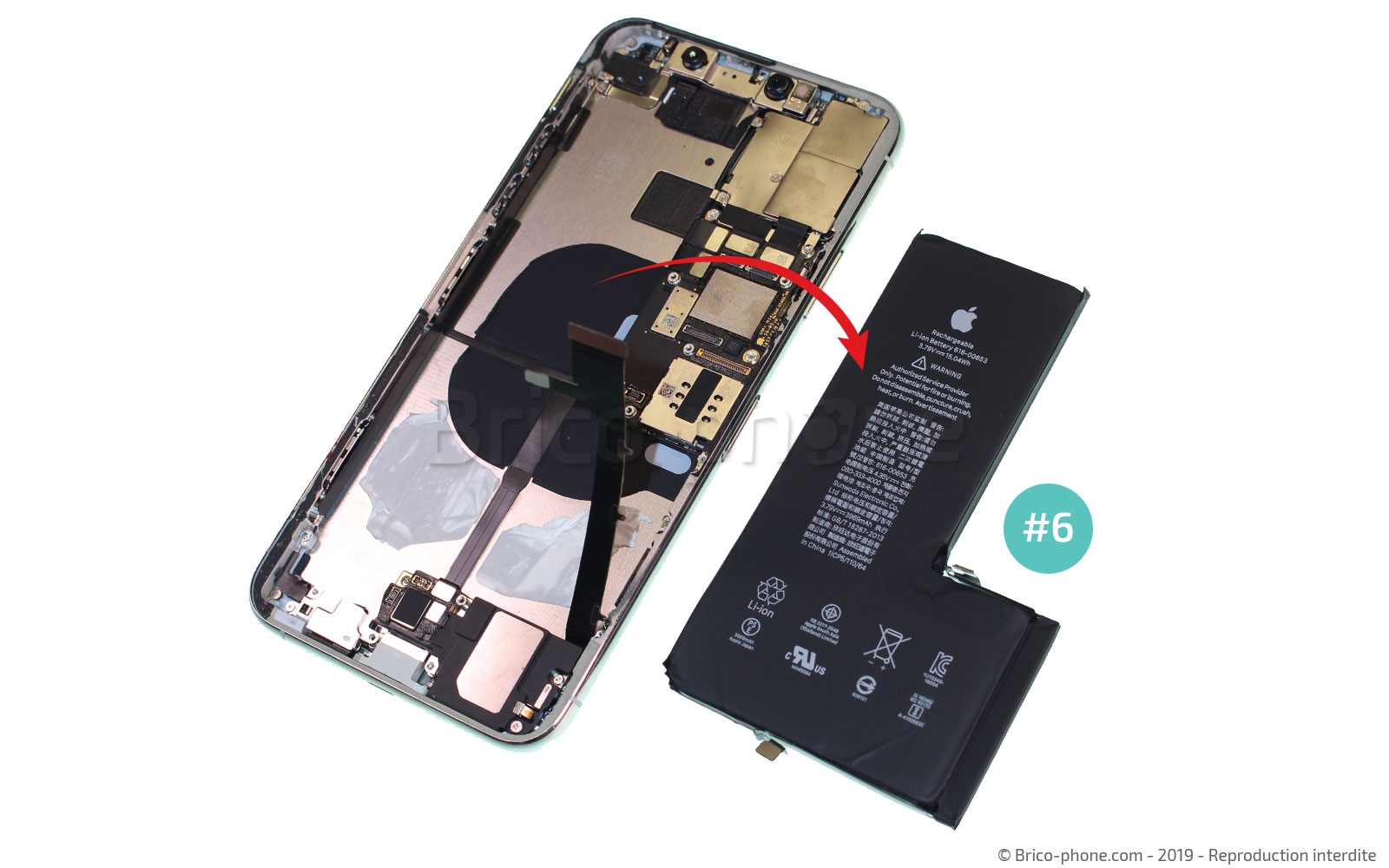

Il se peut qu'un sticker se casse au moment de le retirer. Utilisez le médiator en métal pour soulever légèrement la batterie et glissez-y la carte en PVC pour retirer la batterie en faisant attention à la nappe induction qui se trouve dessous.

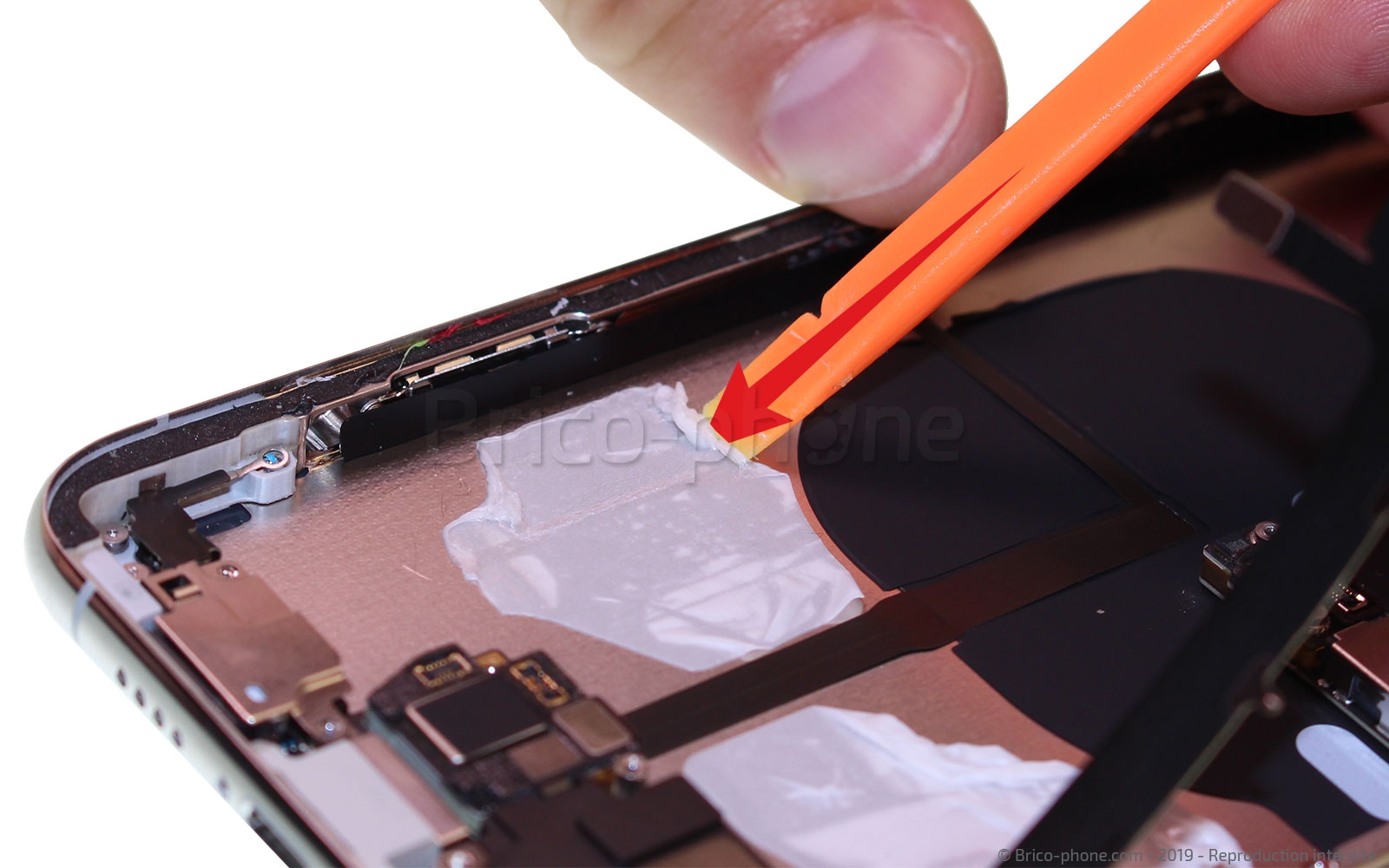

Si vous avez des morceaux d'adhésifs sur la coque, retirez-les avec la spatule en nylon.

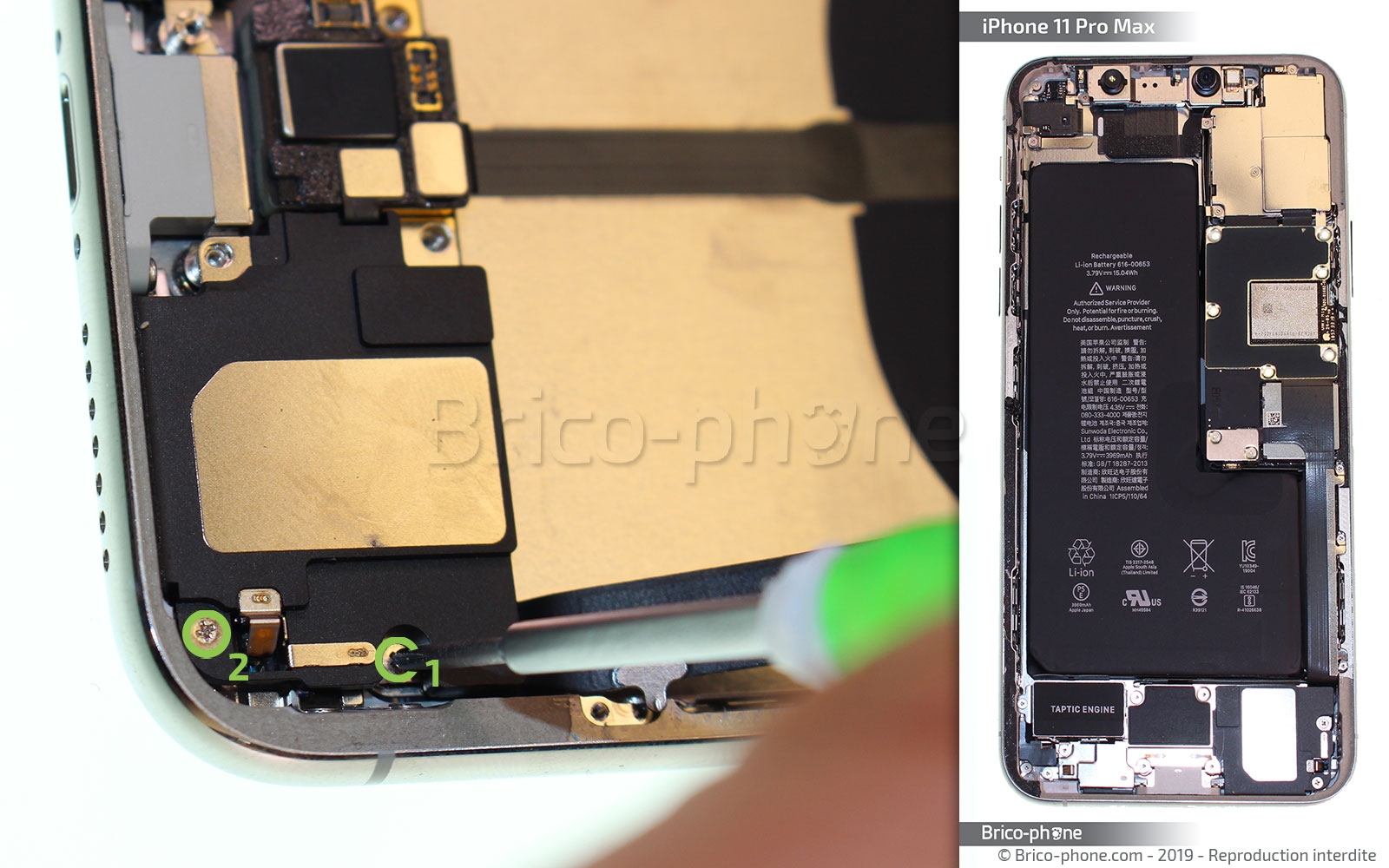

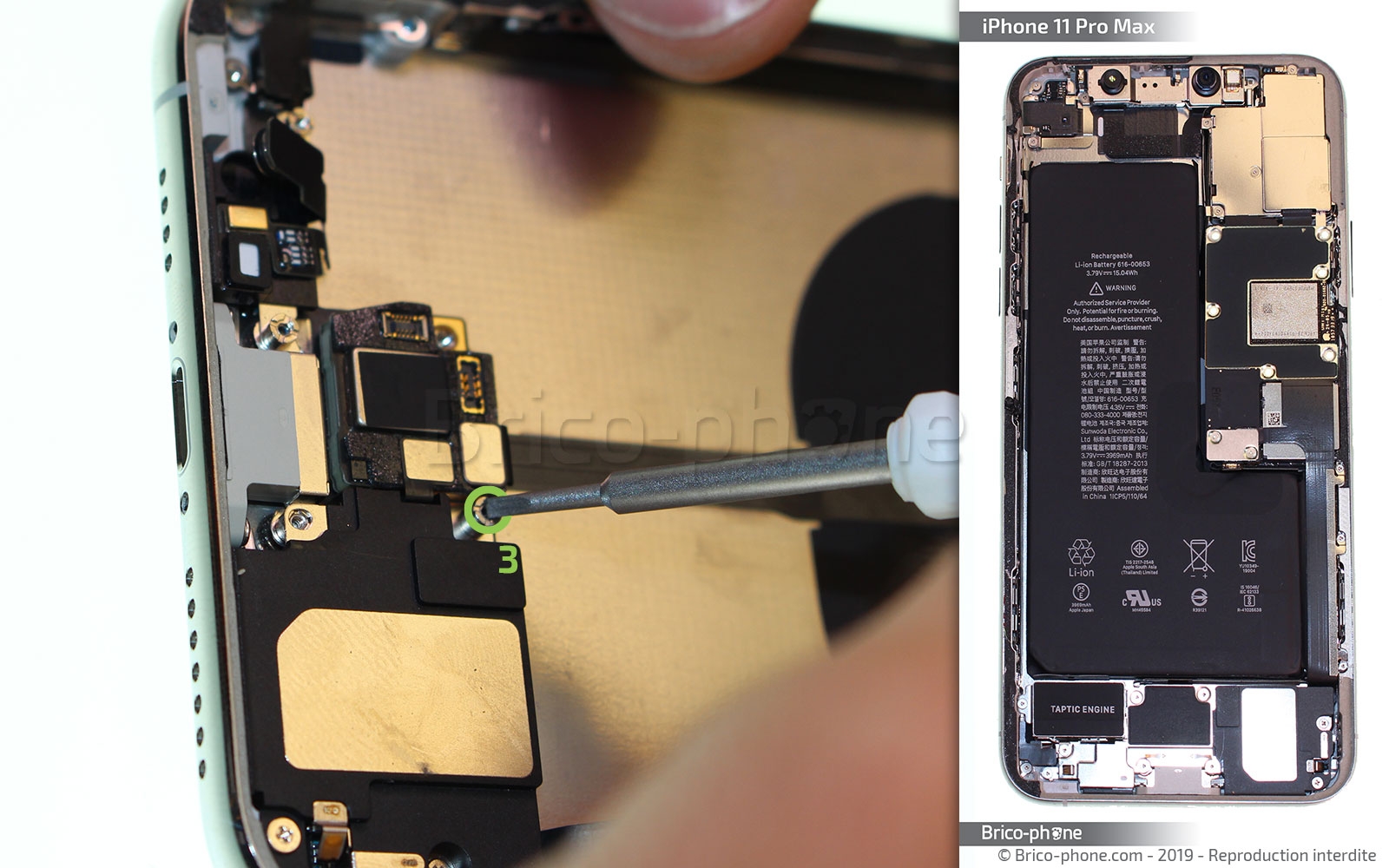

À l'aide du tournevis plat, dévissez la vis à gauche du haut-parleur (photo 1), puis les deux autres de droite avec le tournevis cruciforme (photo 2).

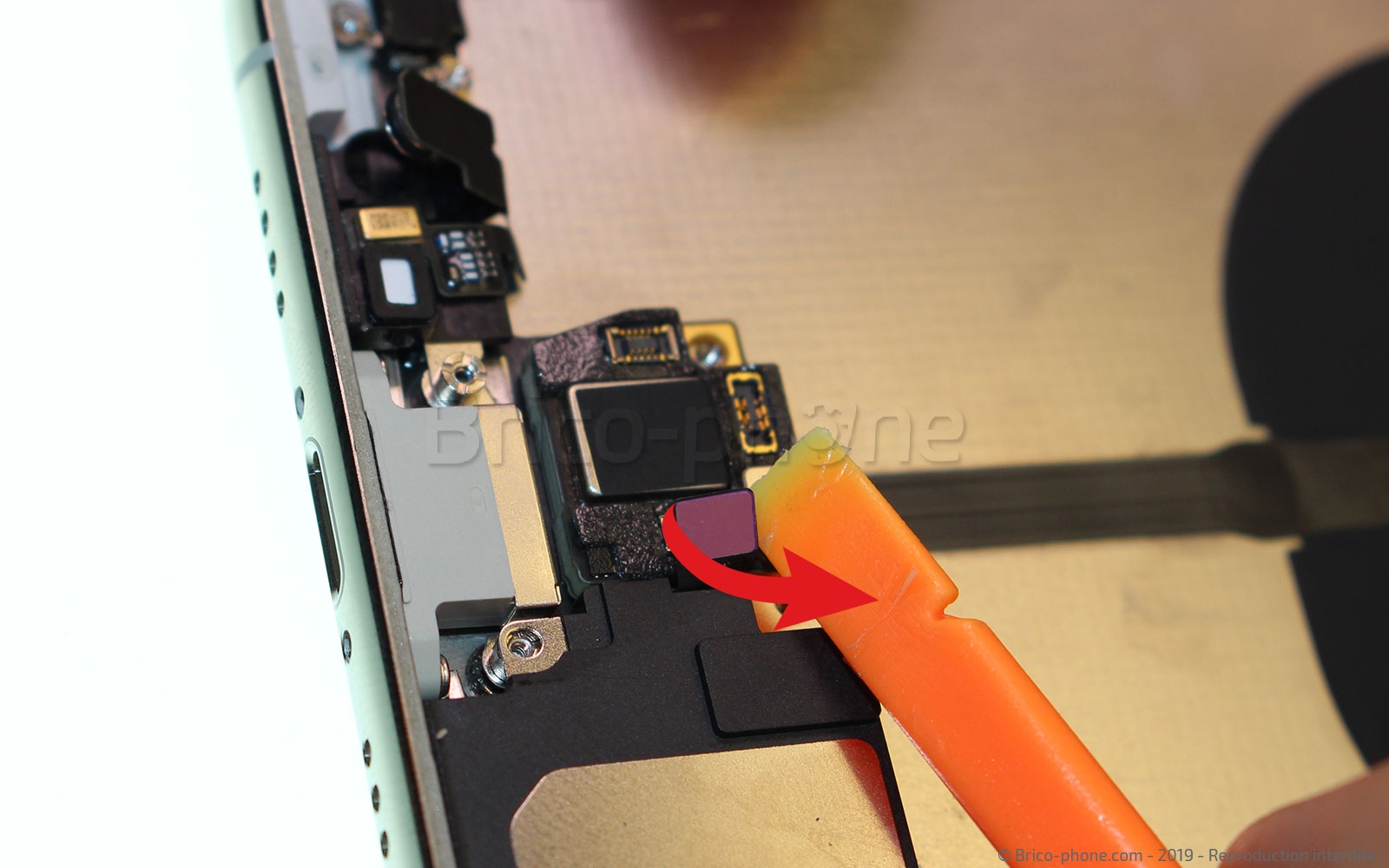

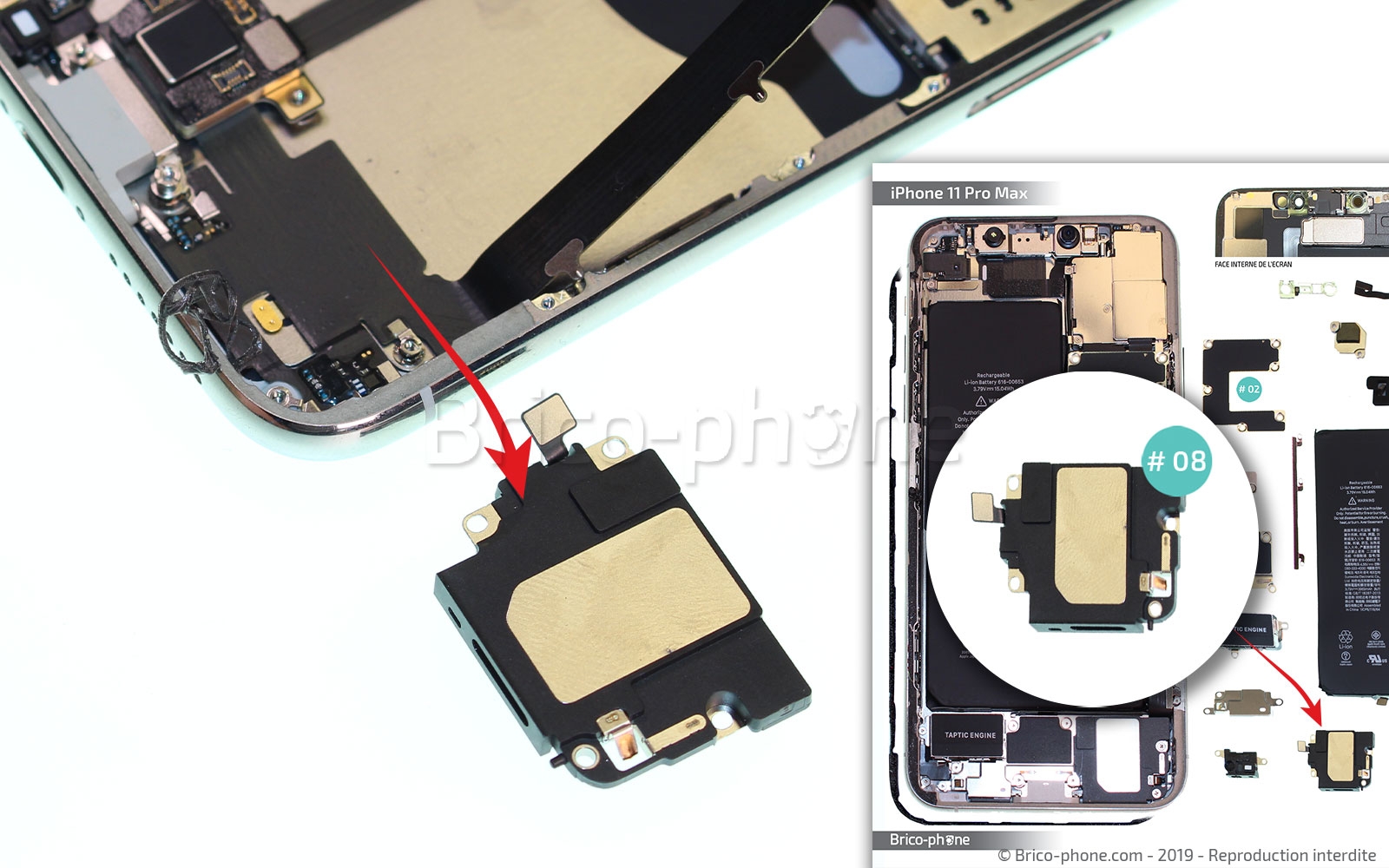

Avant de retirer le haut-parleur externe (#08) avec la pincette, déconnectez sa nappe avec le levier en nylon.

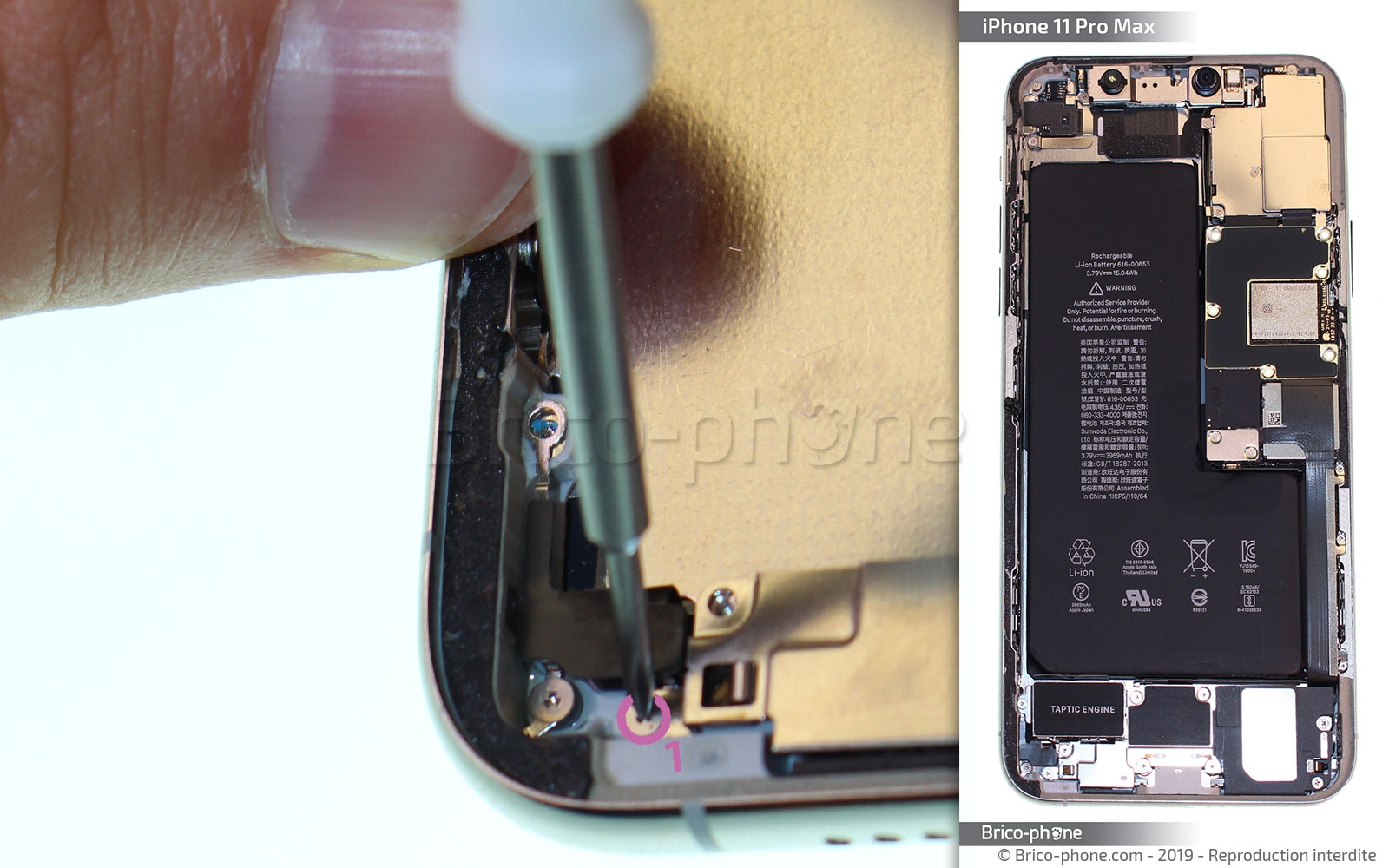

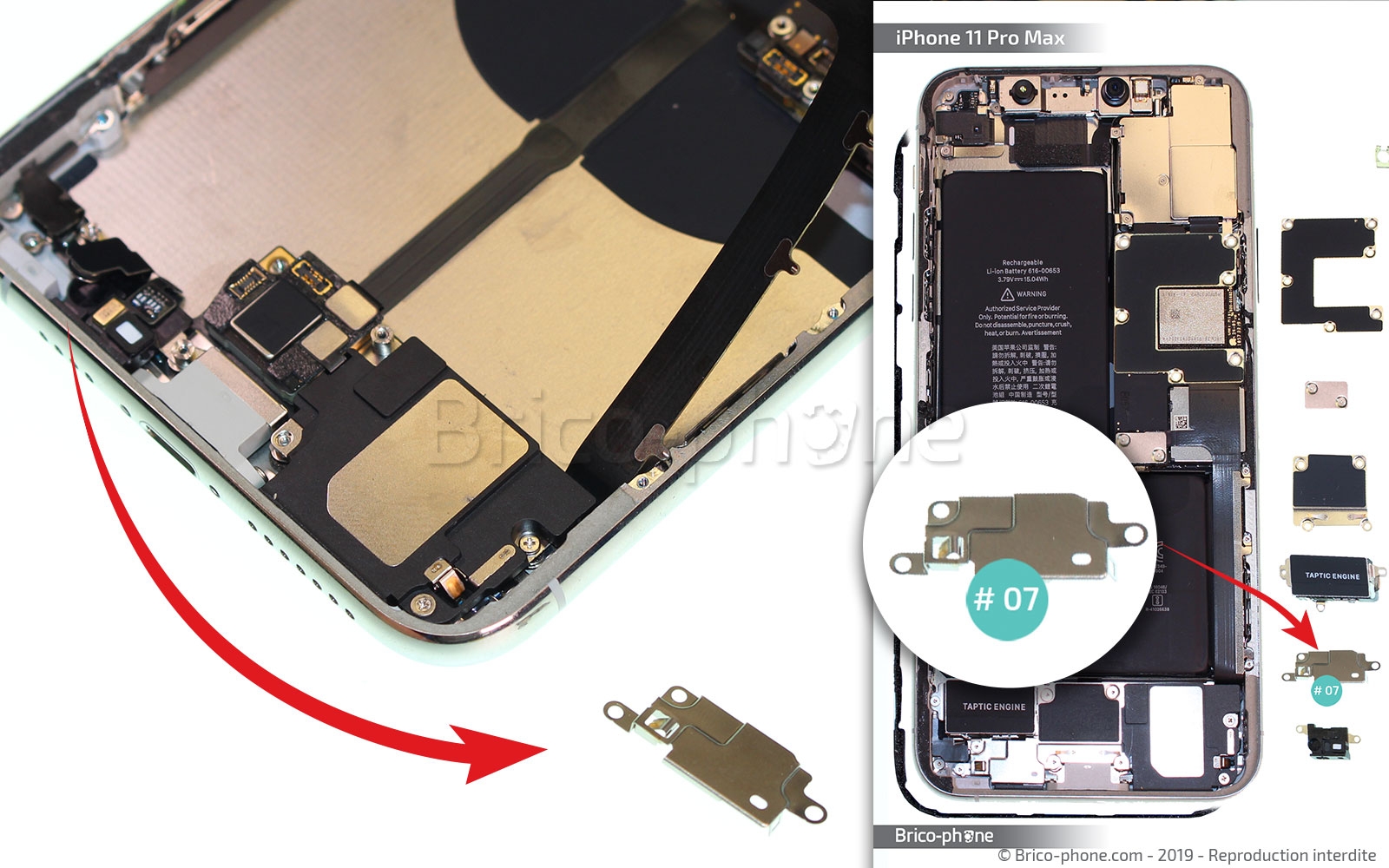

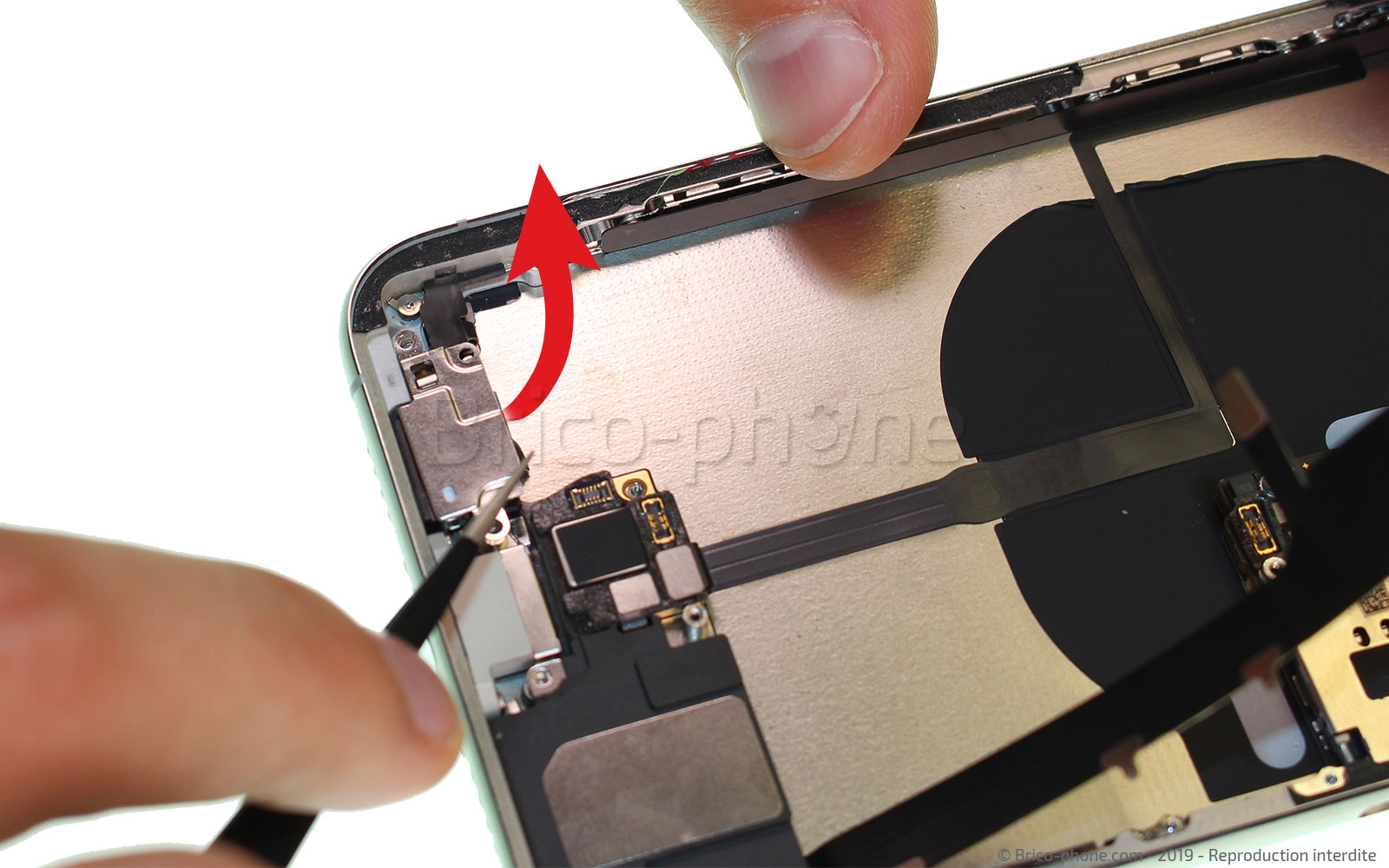

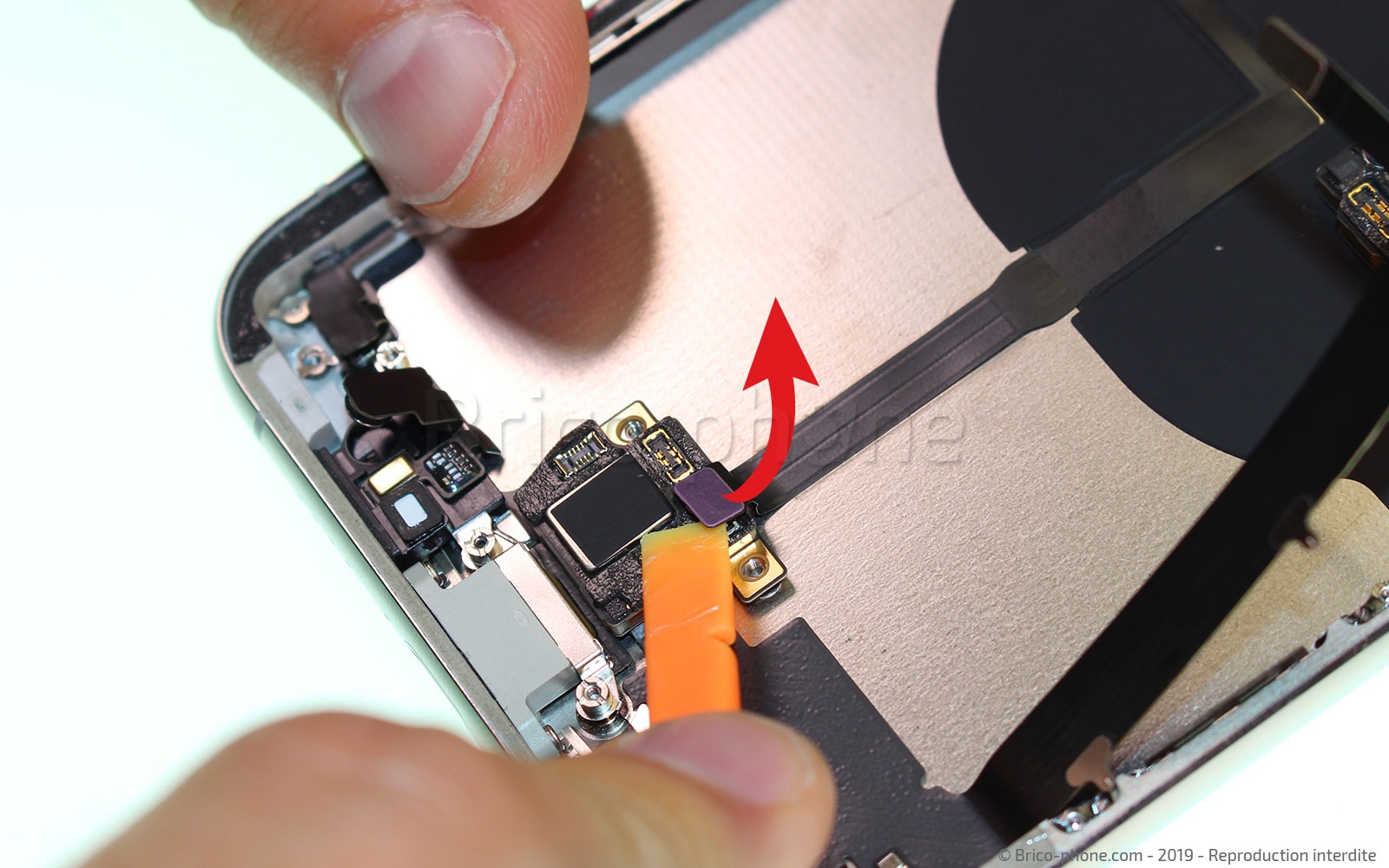

Dévissez la vis triwing qui tient en place la plaquette du micro (#07), puis retirez-la avec la pincette. Enfin, déconnectez la nappe volume/vibreur/induction avec le levier.

Avant de pouvoir retirer le connecteur de charge, il faut dévisser les huit vis restantes.

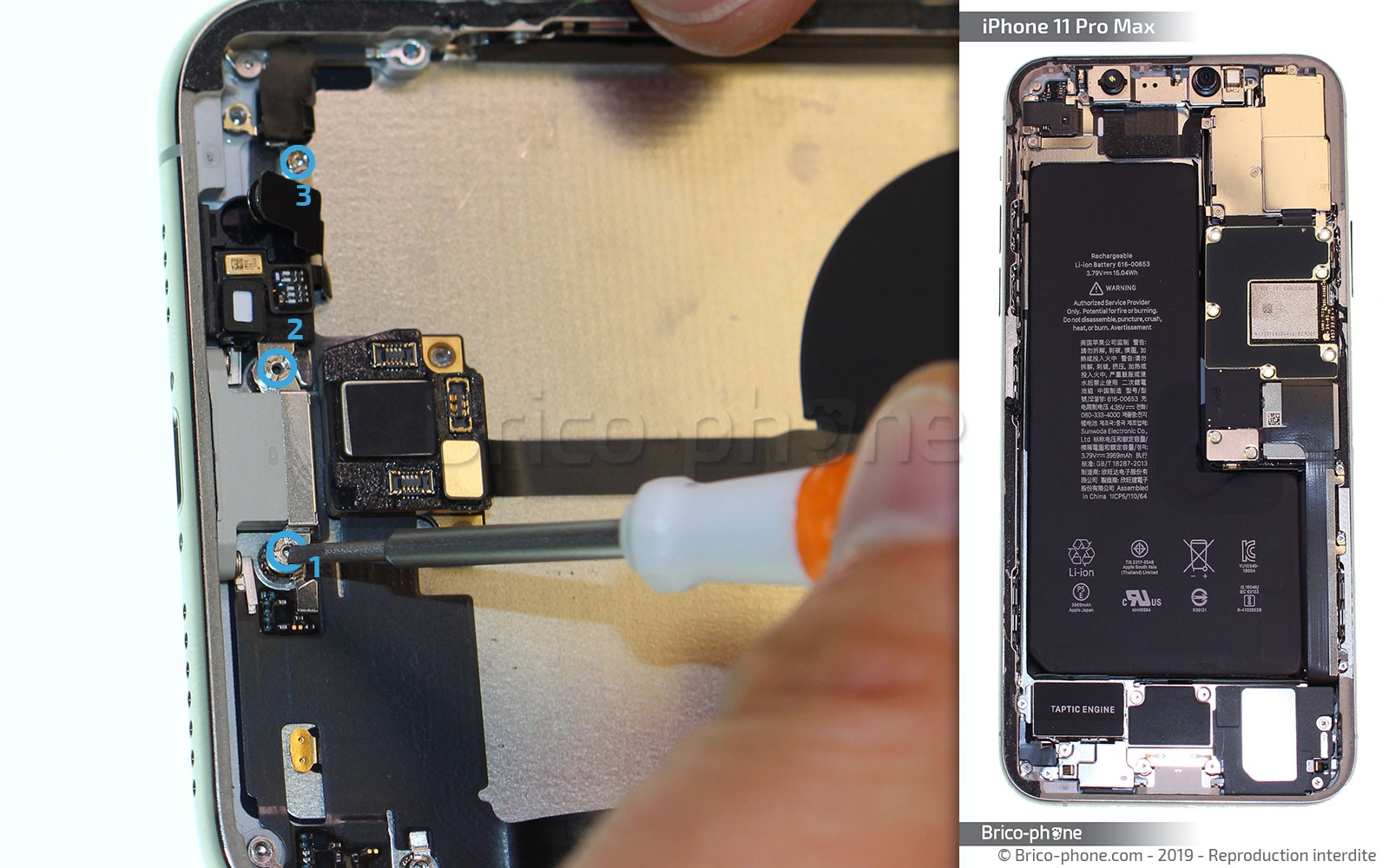

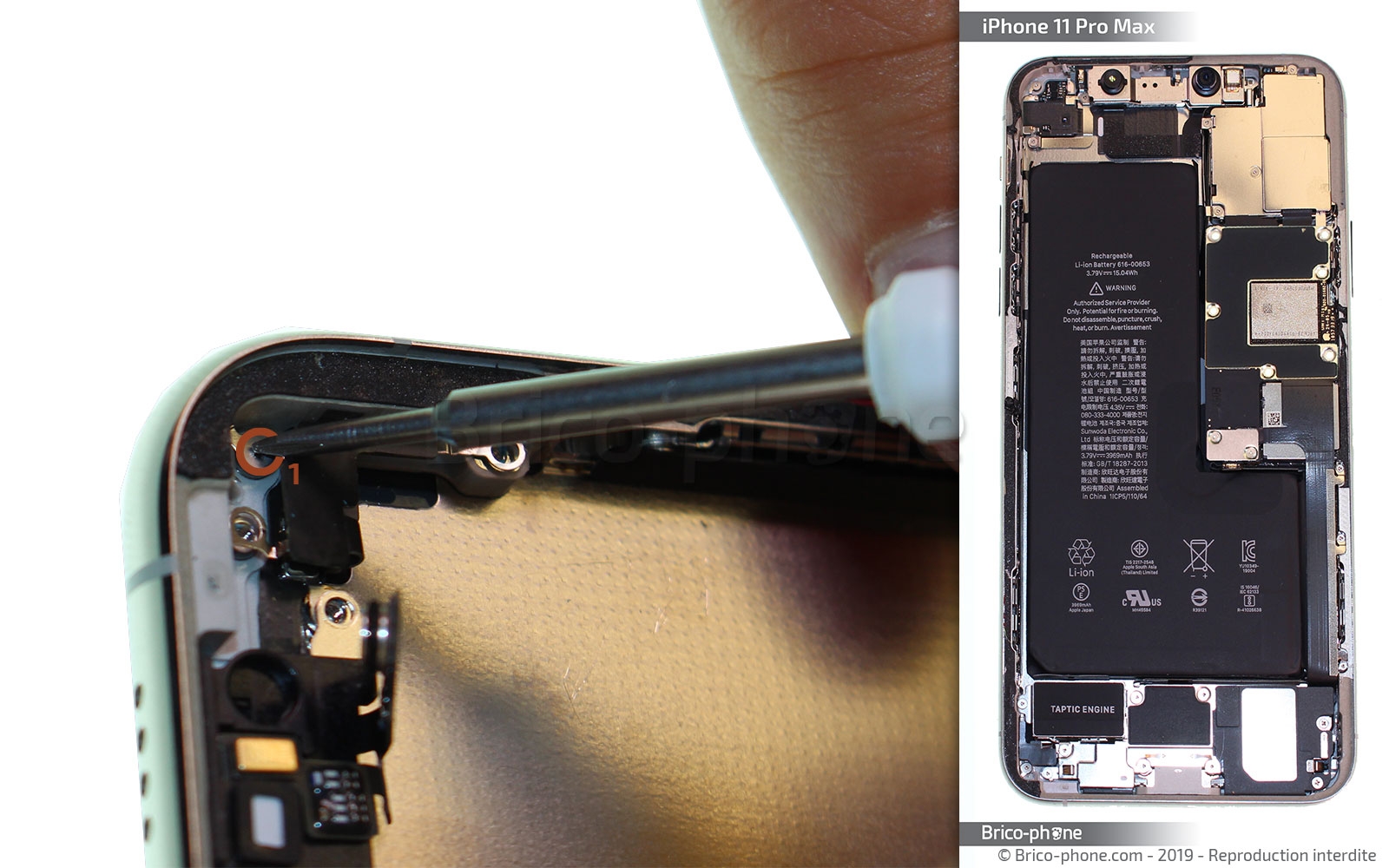

Prenez le tournevis triwing pour dévisser la vis qui est toute à gauche (photo 1), ensuite avec le tournevis plat, retirez les doubles vis, vous en trouverez trois (photo 2), puis reprenez le tournevis triwing pour enlever les deux vis dans la droite du châssis (photo 3).

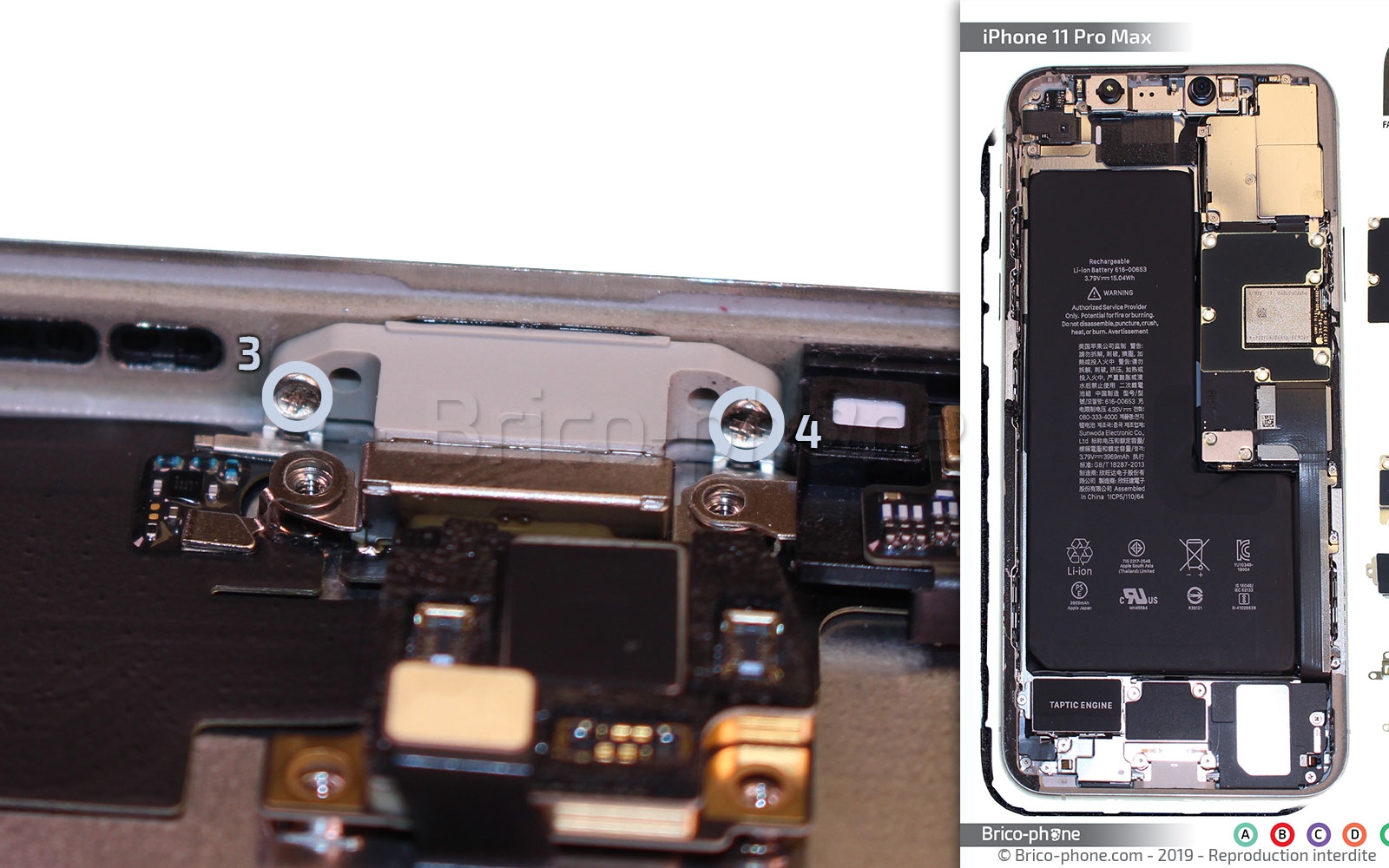

Enfin avec le tournevis cruciforme, retirez les deux vis placées de part et d'autre du connecteur de charge (photo 4).

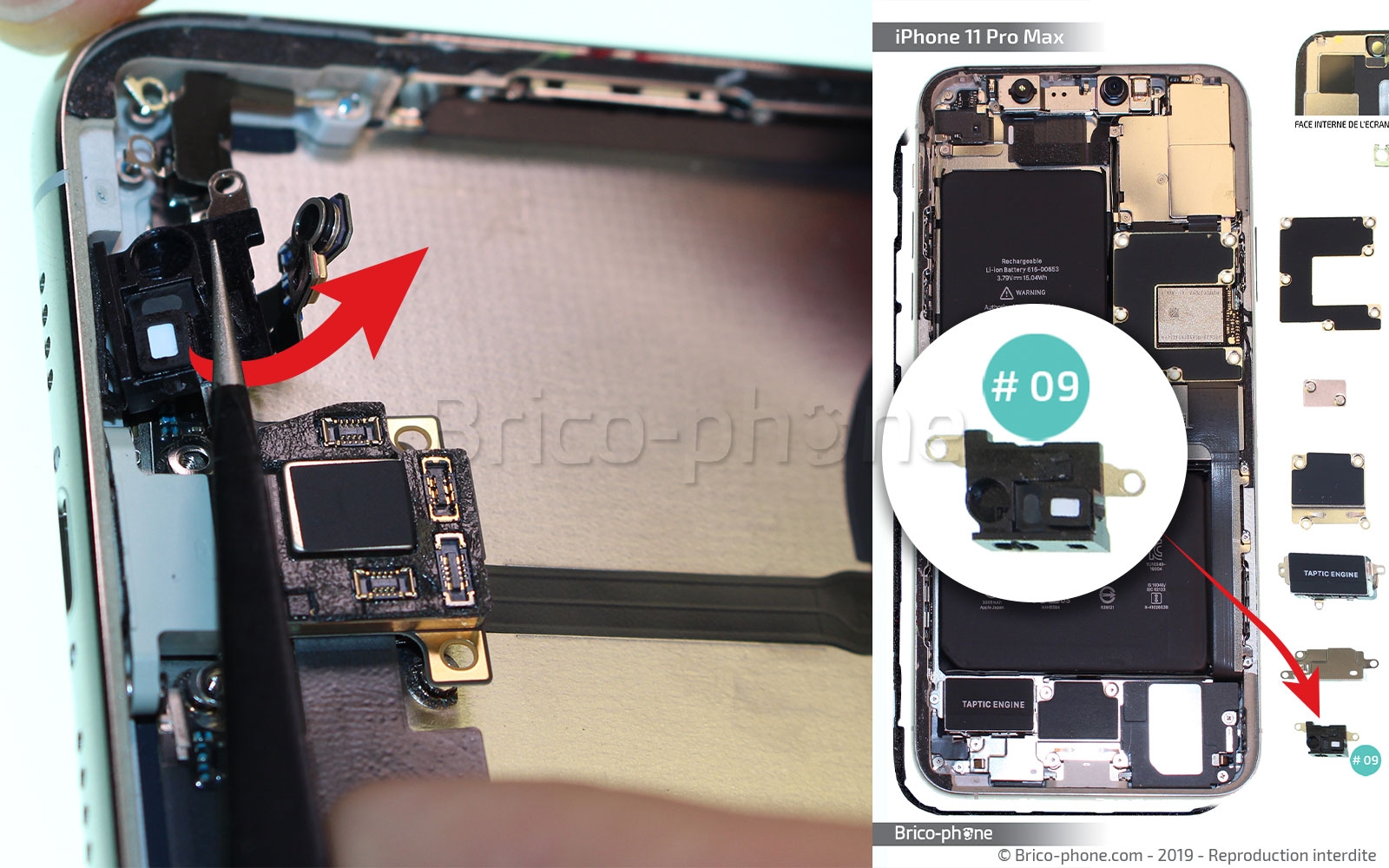

Avec la pincette en métal, prenez le support du micro (#09), puis retirez-le.

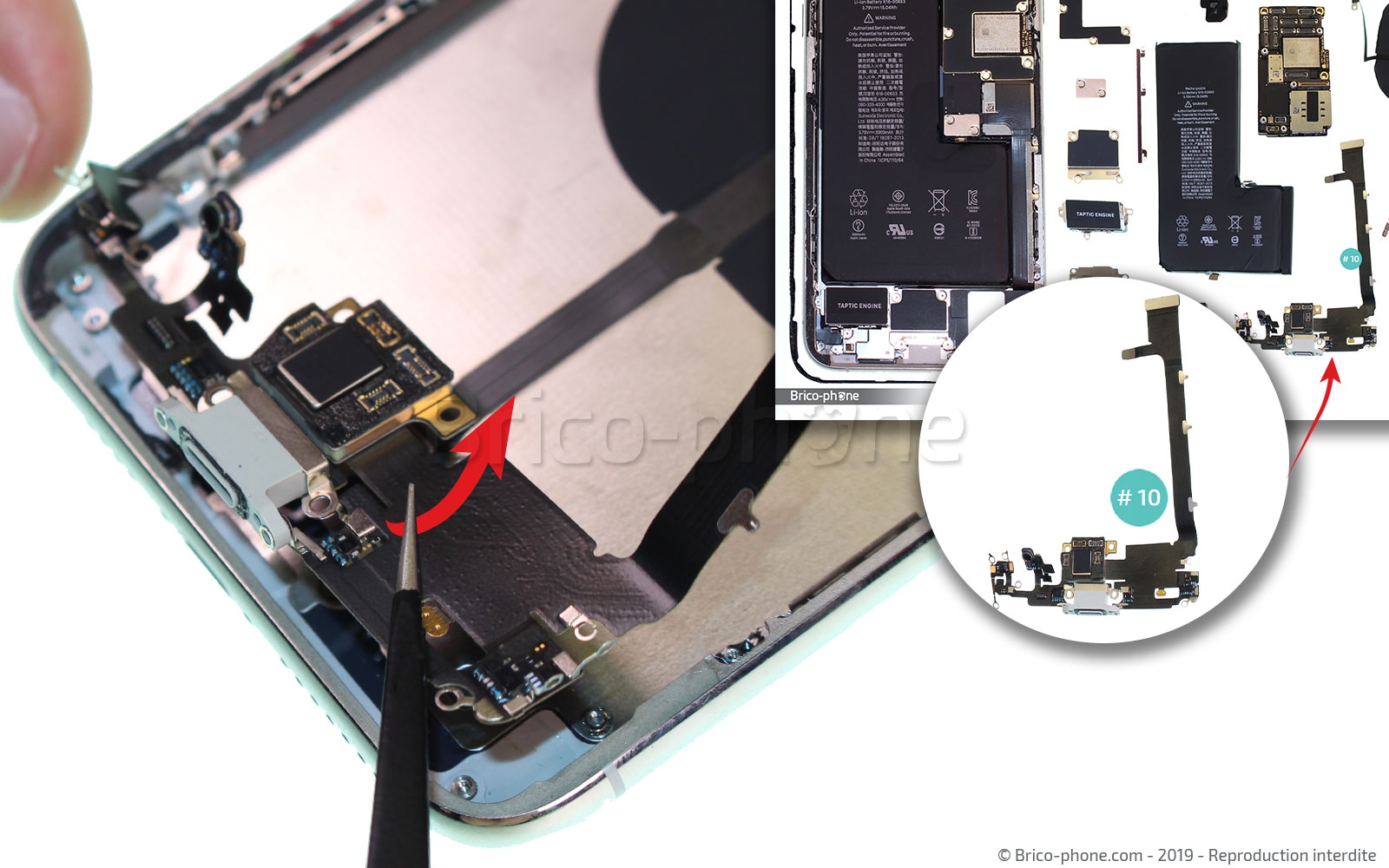

Pour en finir avec le connecteur de charge (#10), décollez-le et retirez-le du châssis avec la pincette.

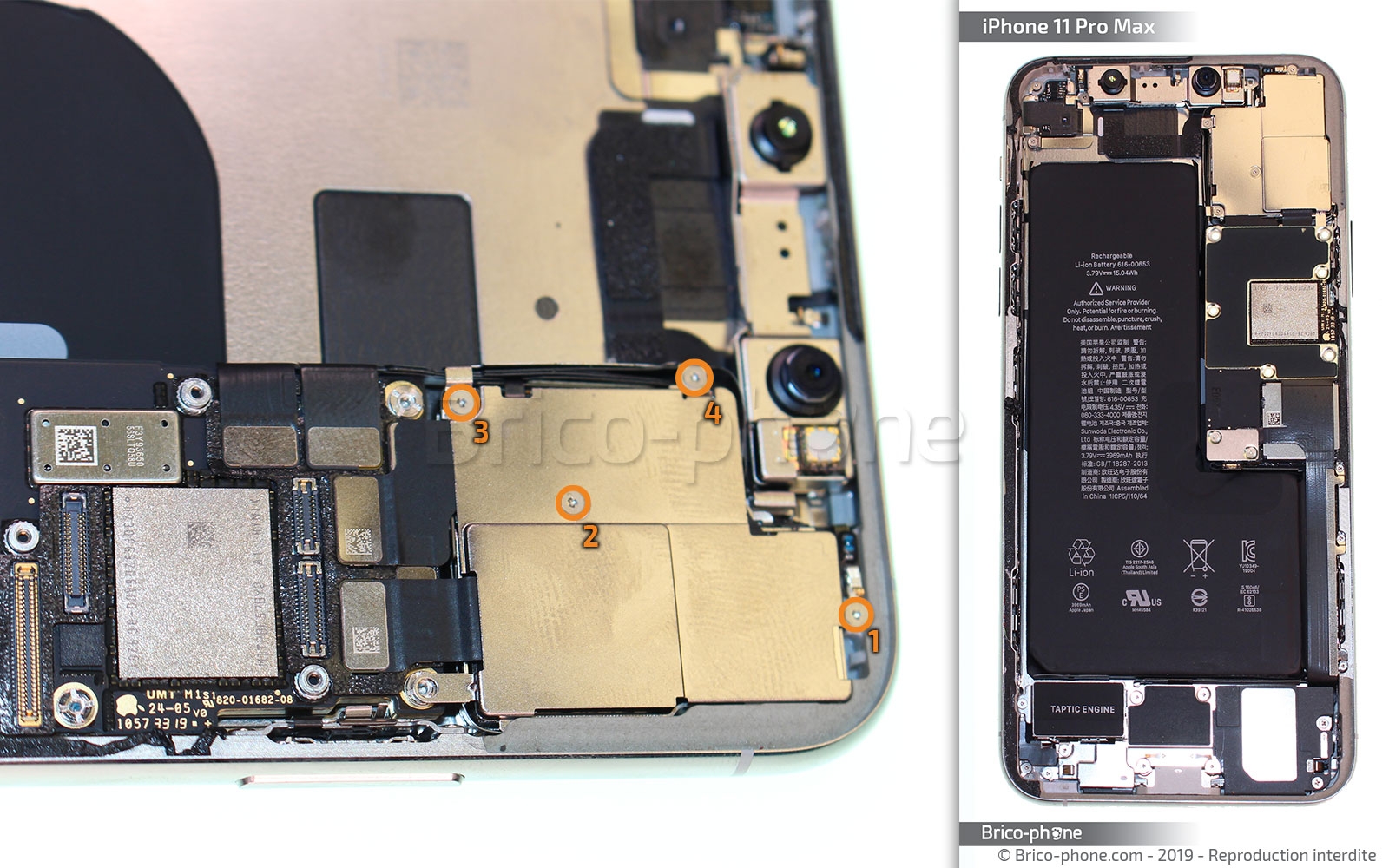

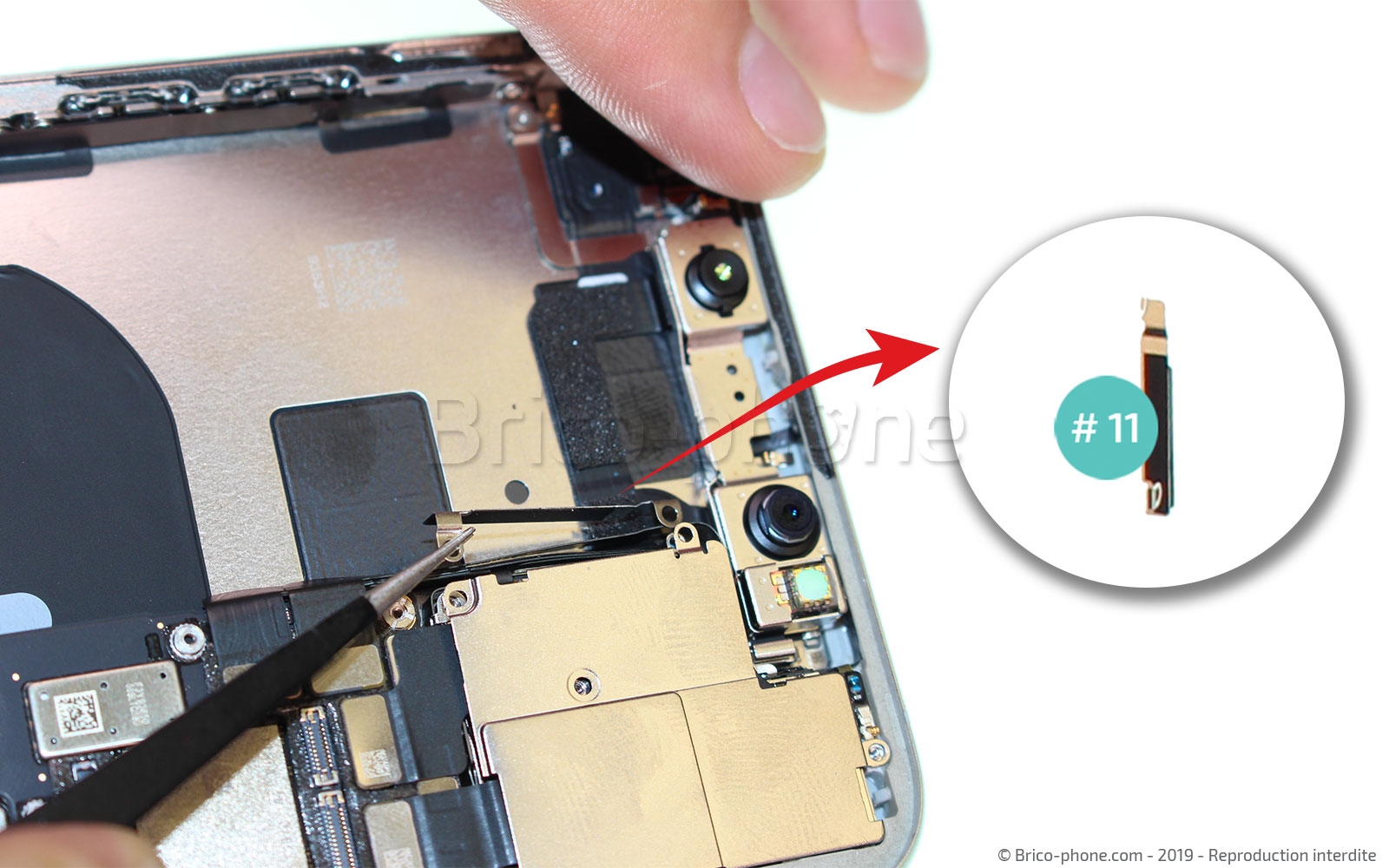

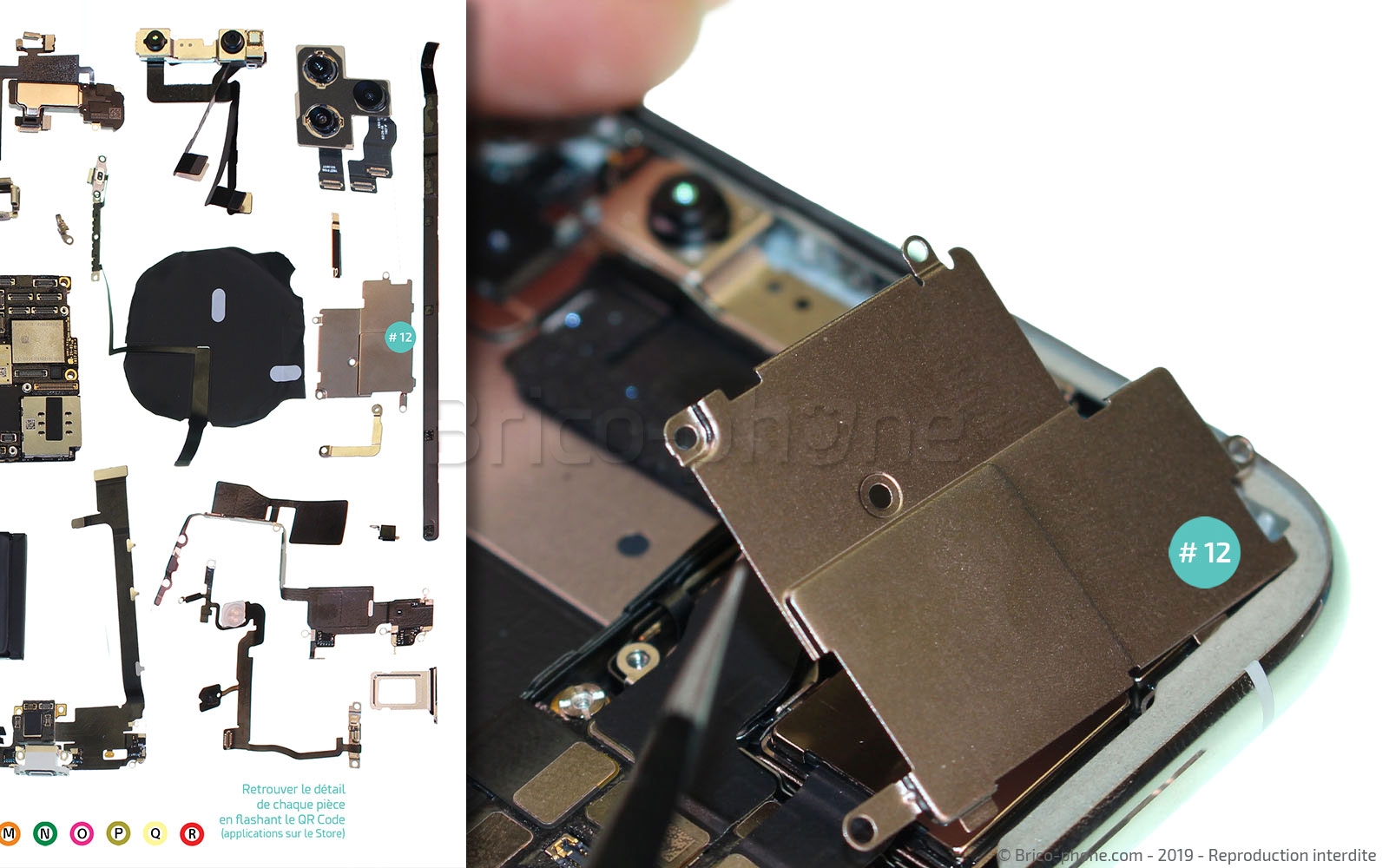

Munissez-vous du tournevis triwing, puis dévissez les quatre vis des plaquettes des caméras arrières. Commencez par enlever la petite plaquette sur la gauche des caméras, puis celle du dessus avec la pincette.

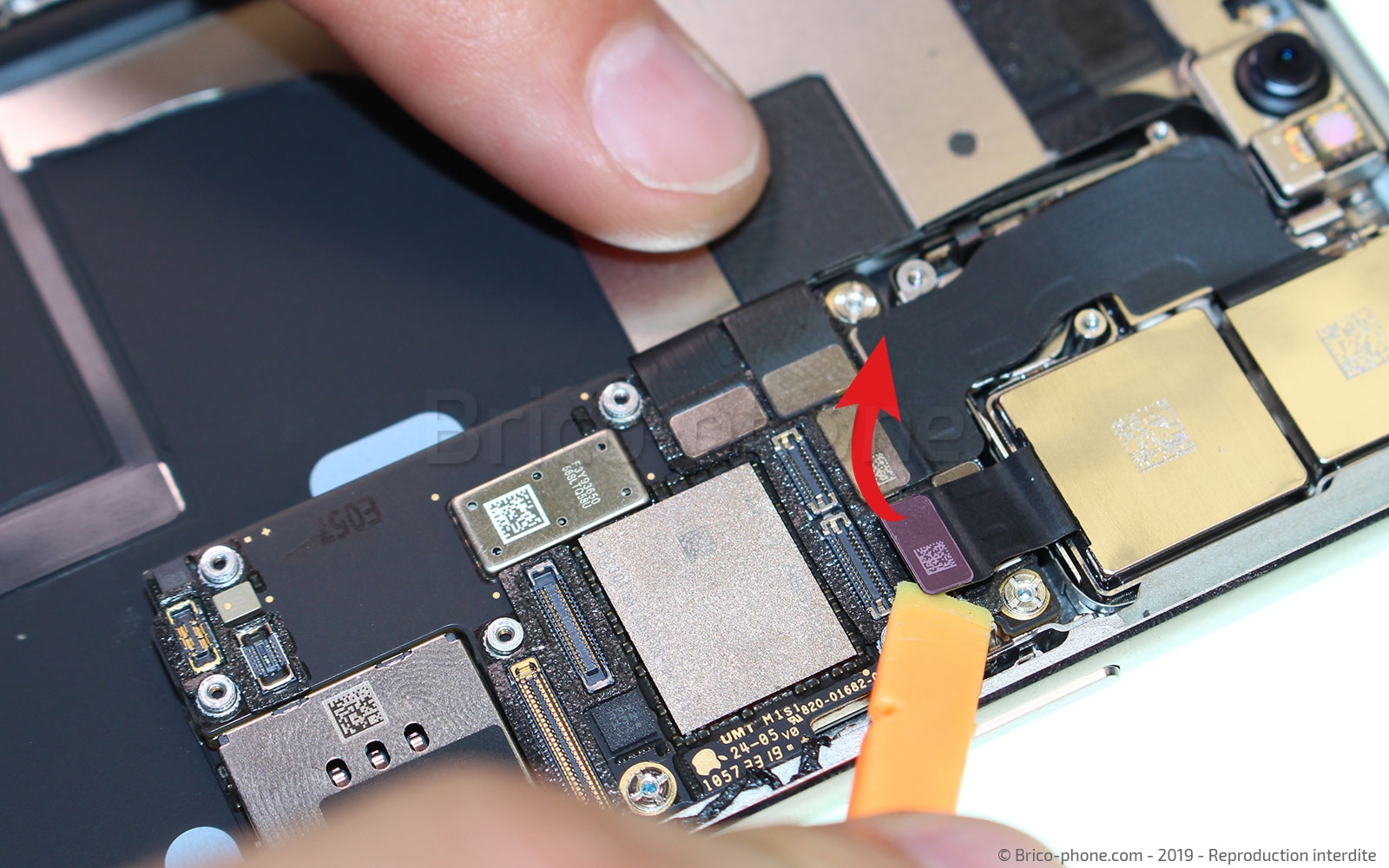

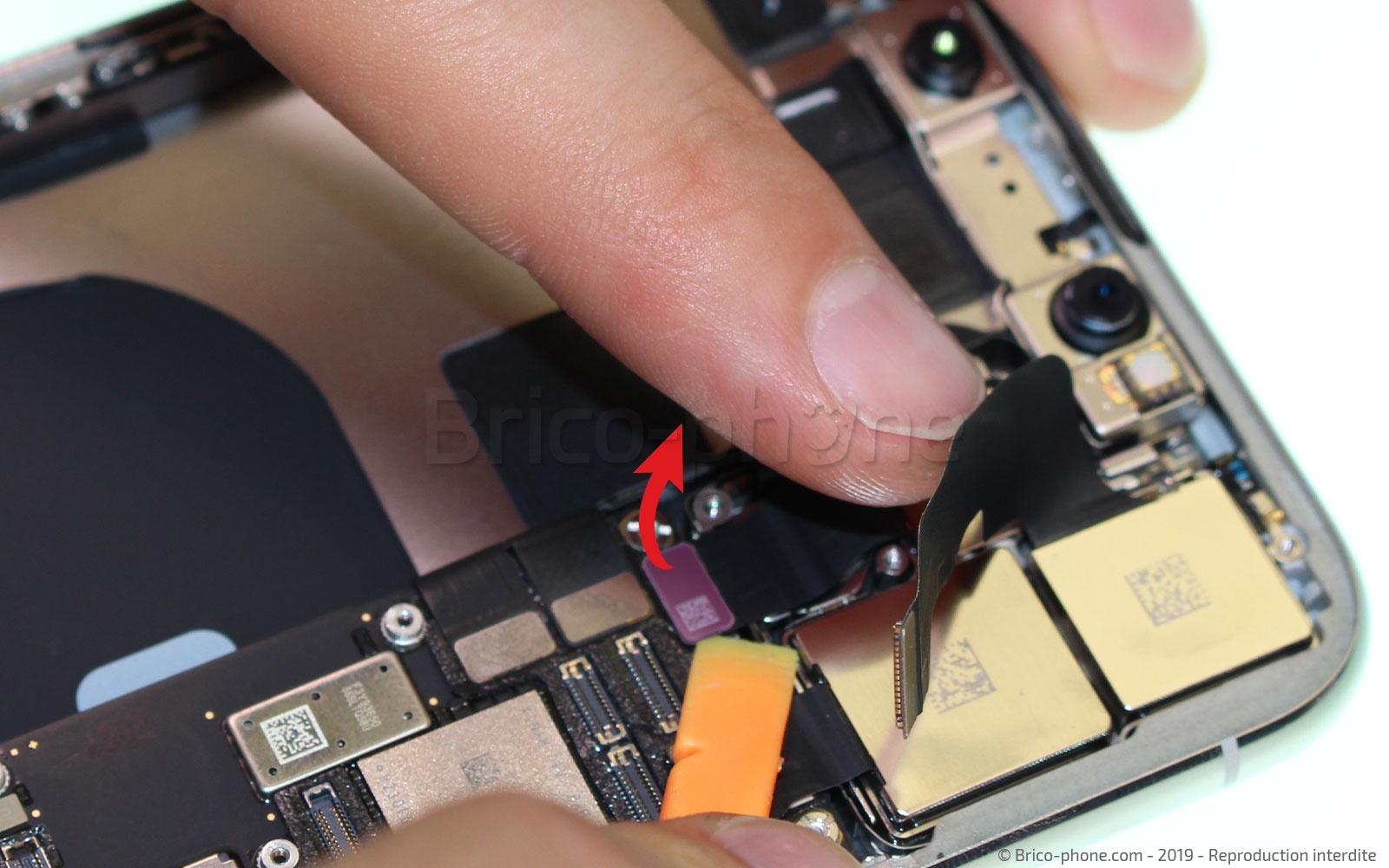

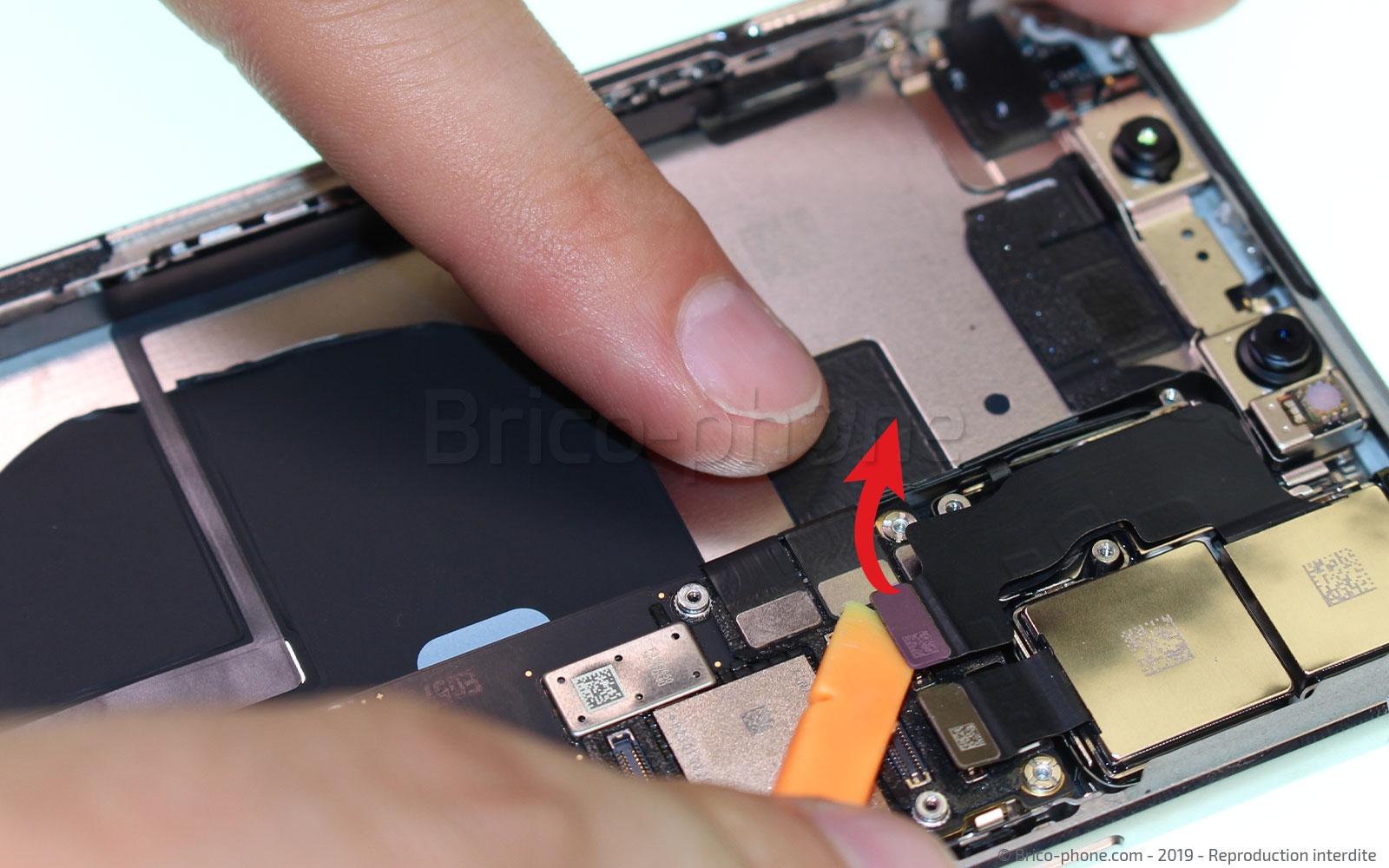

Avec le levier en nylon, déconnectez les trois nappes des caméras arrières.

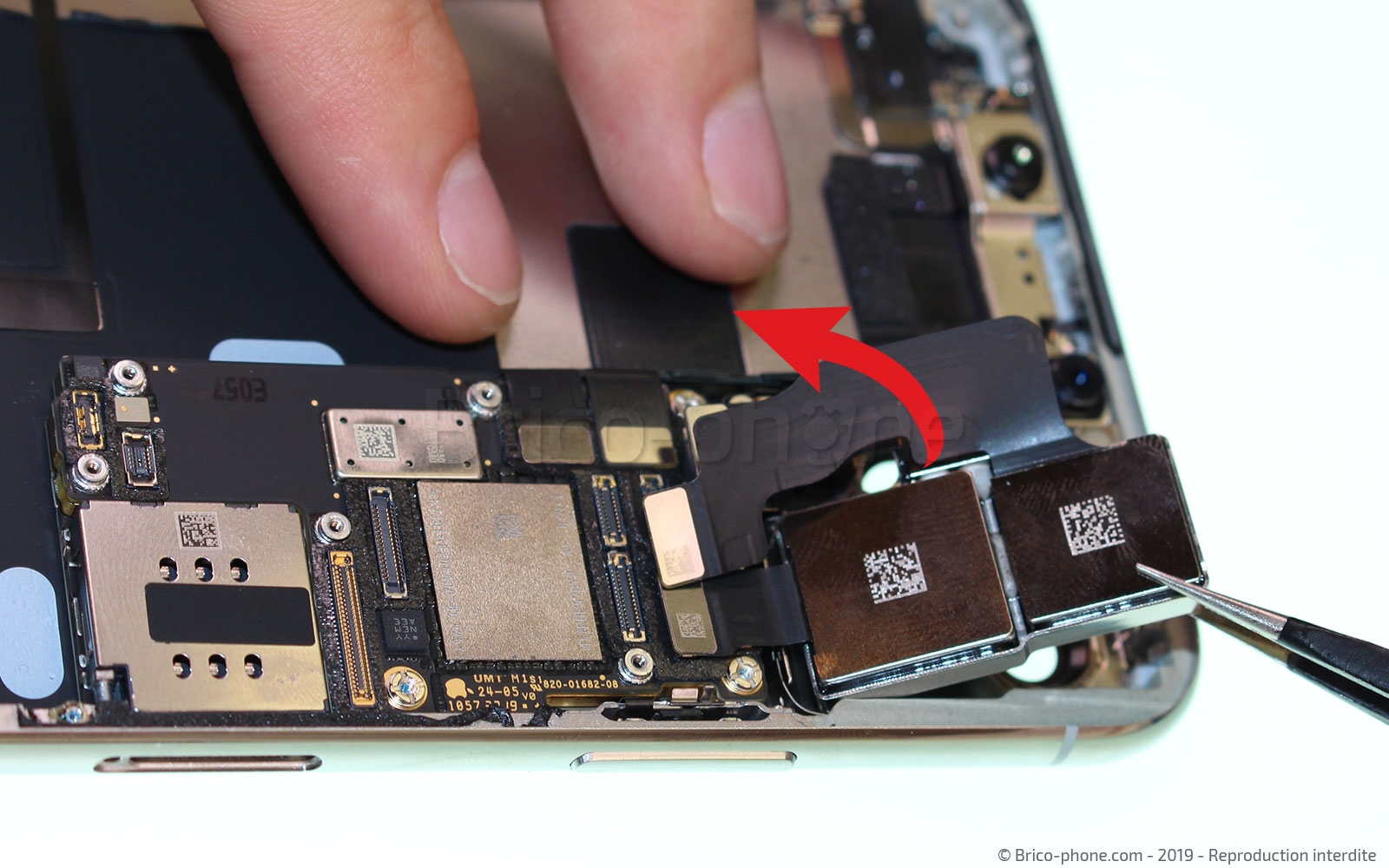

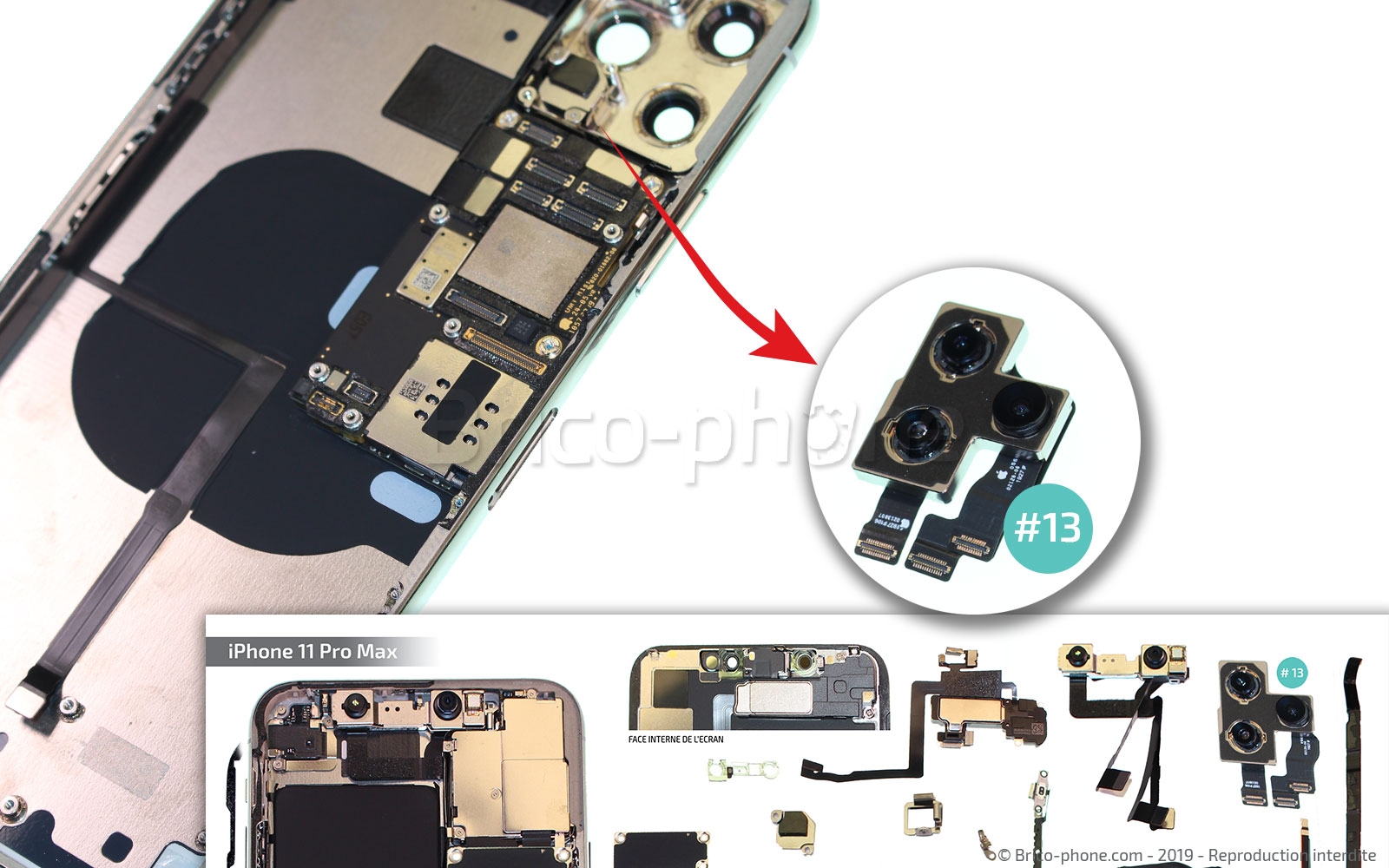

Retirez les caméras arrières du châssis à l'aide de la pincette en métal.

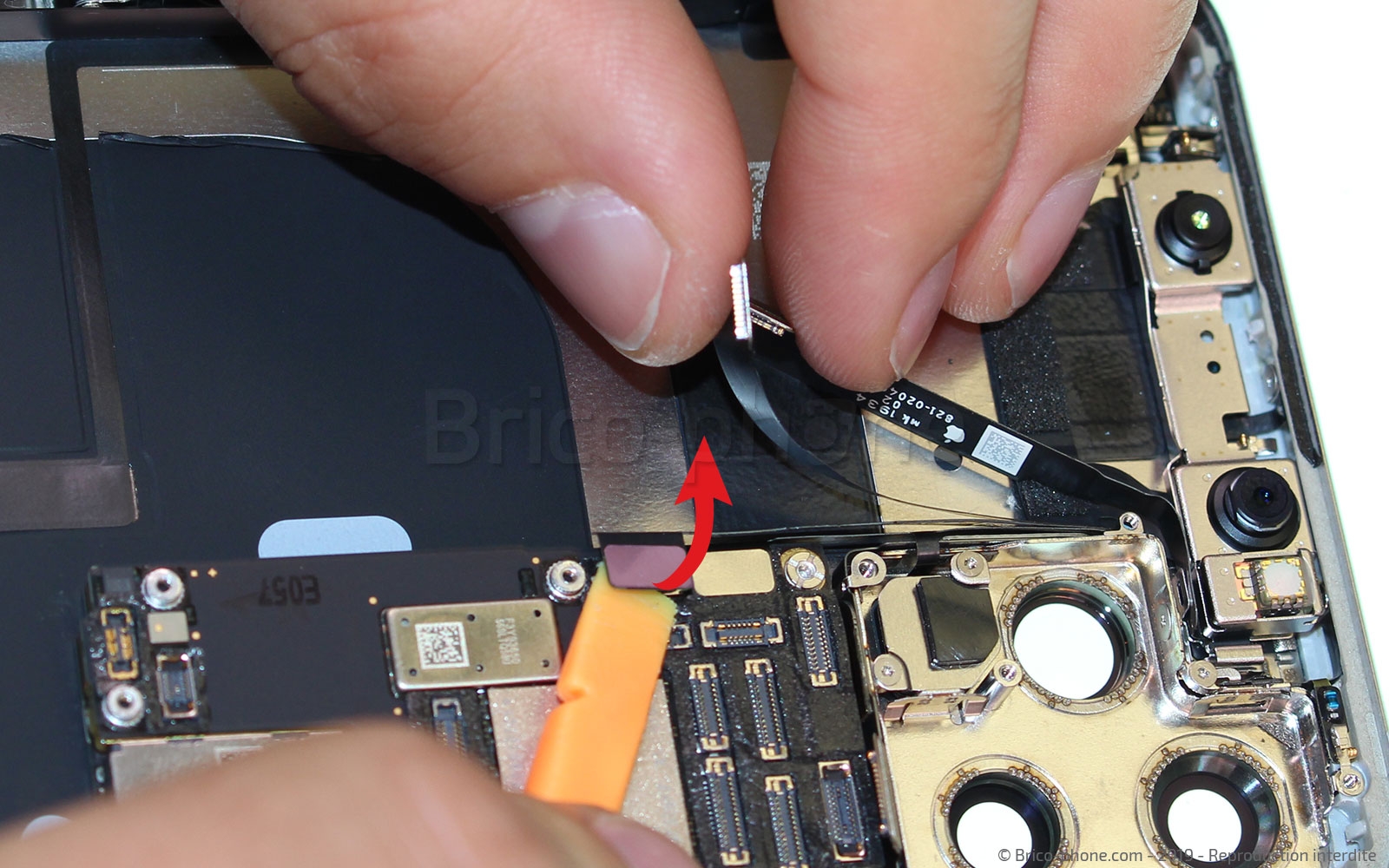

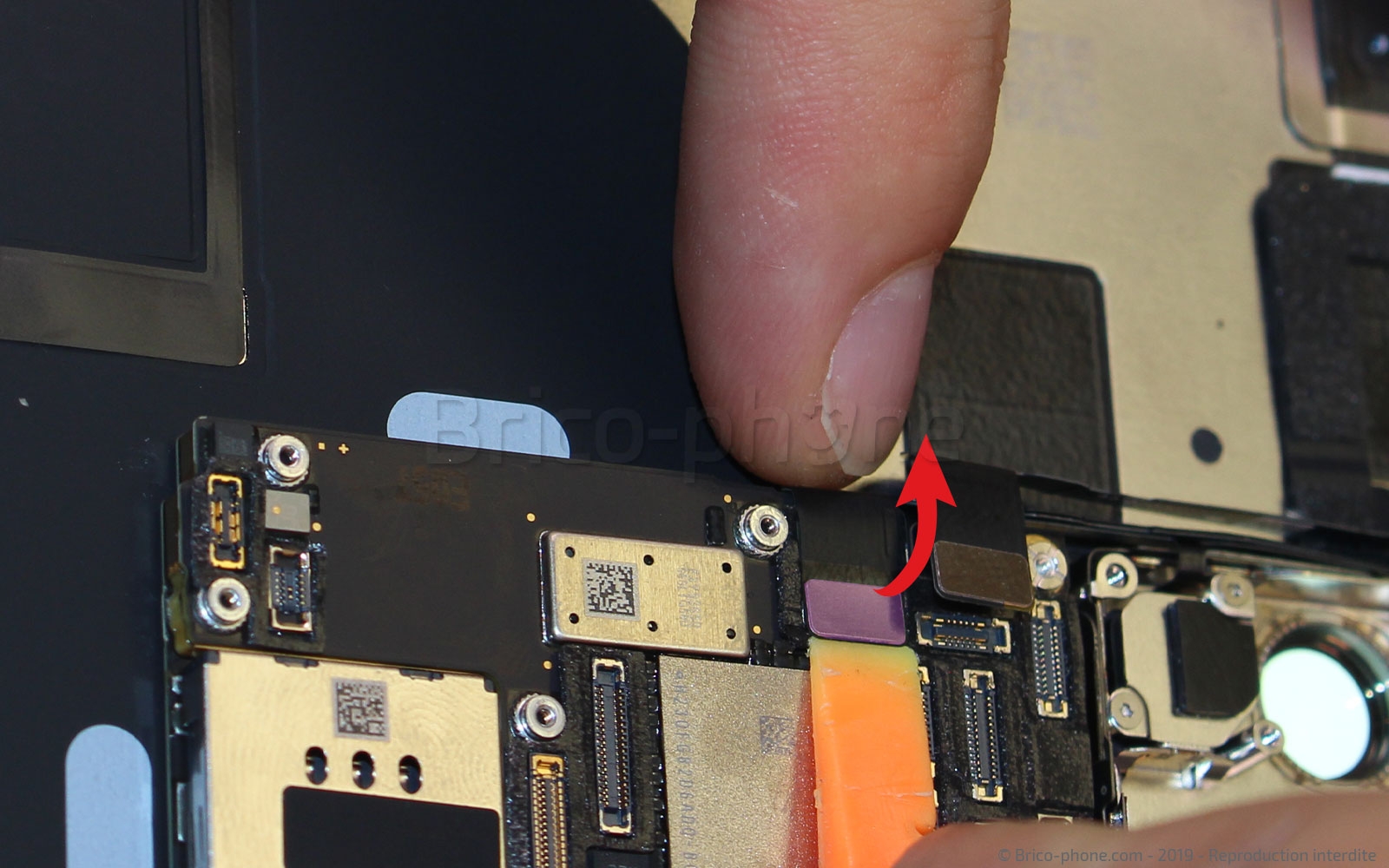

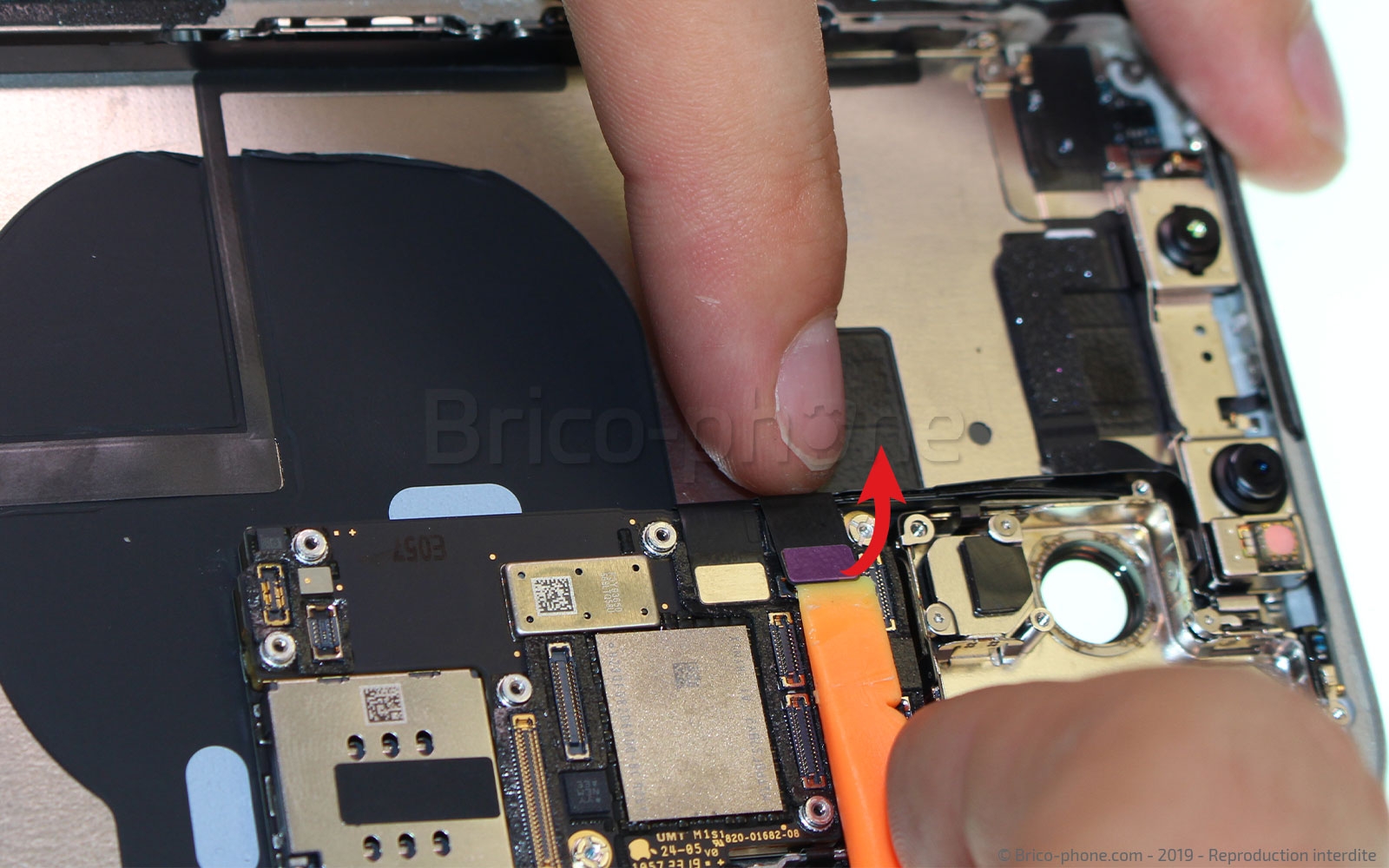

Passons maintenant aux caméras avant, déconnectez leurs nappes avec le levier en nylon.

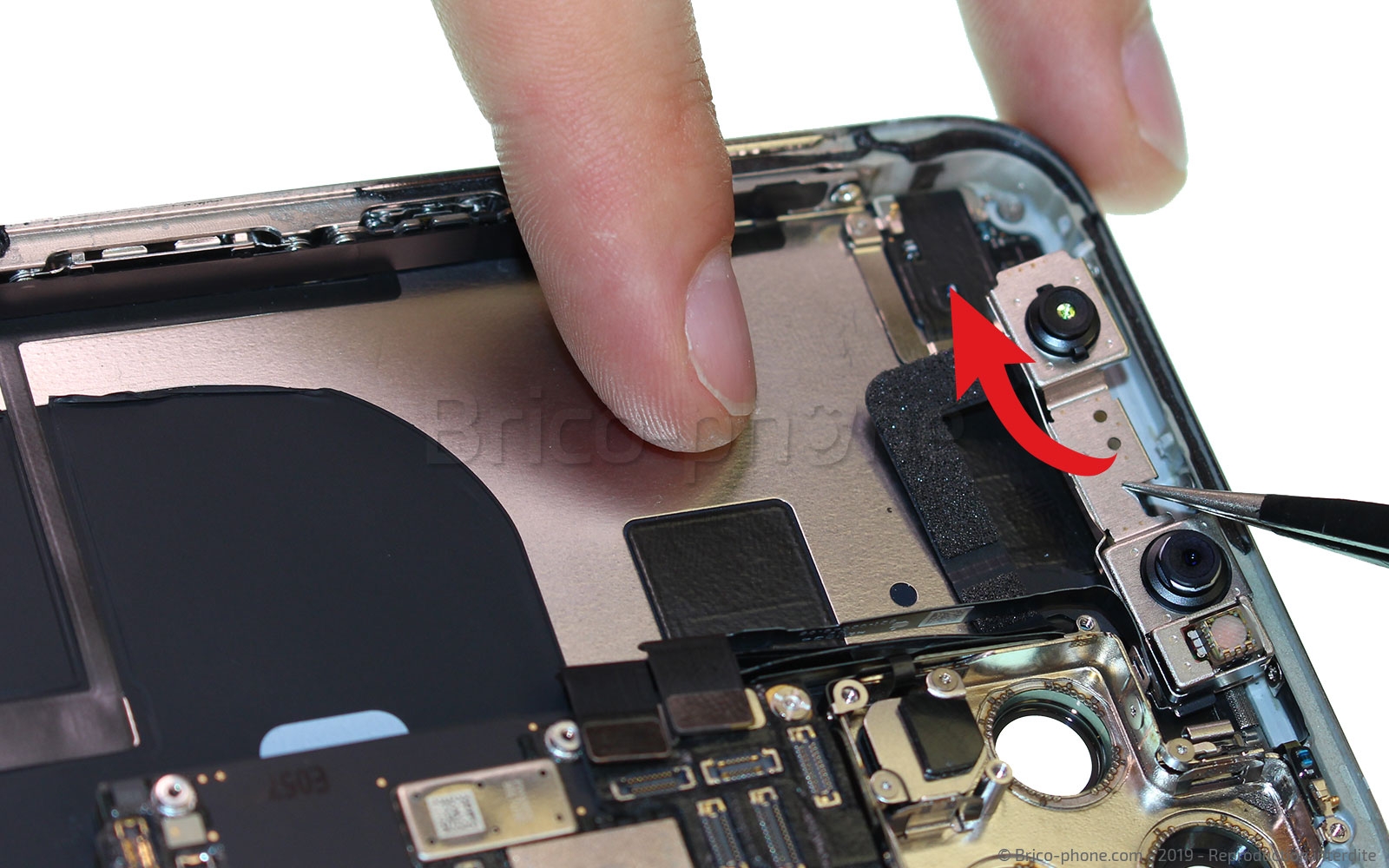

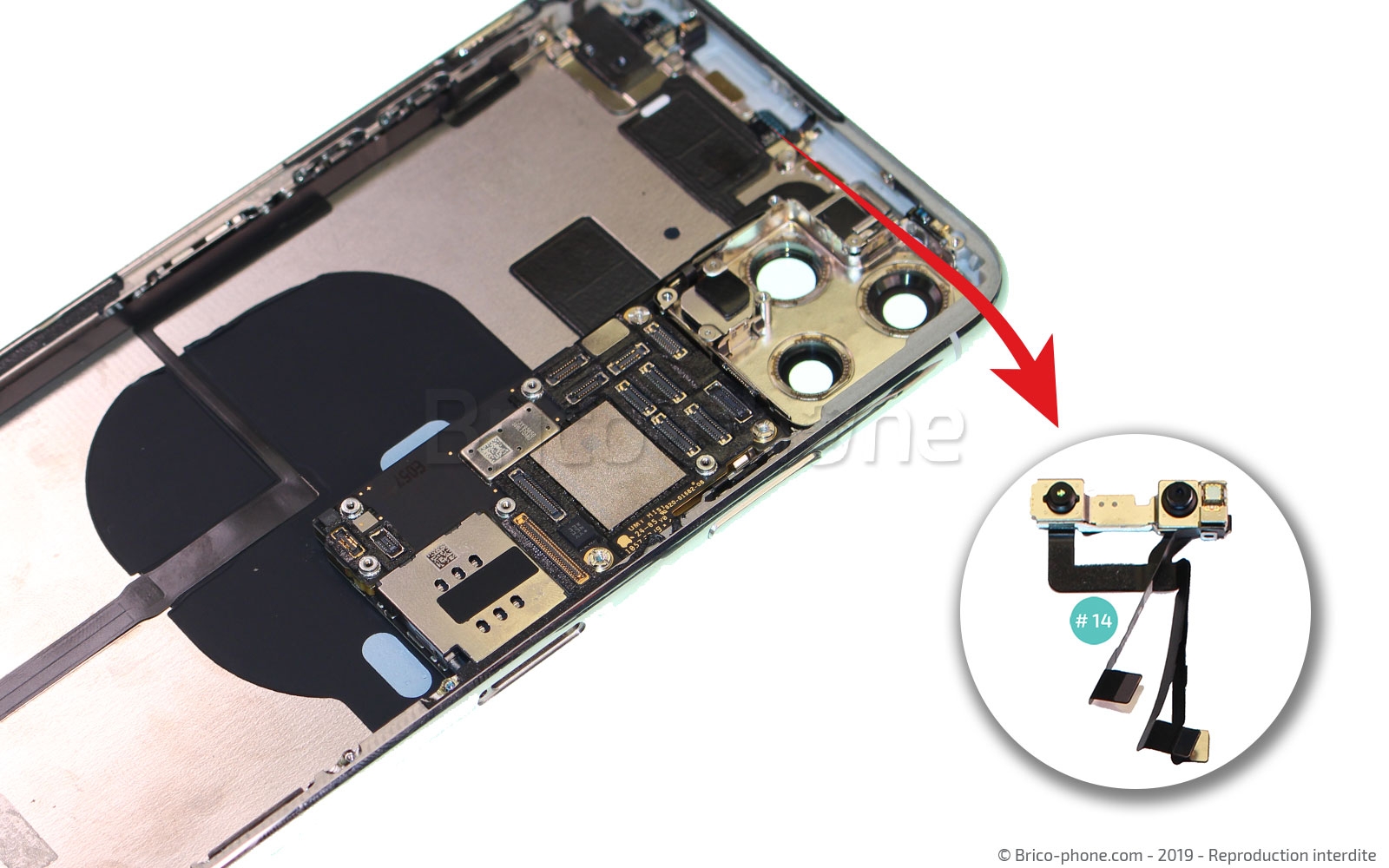

Il ne vous reste plus qu'à les retirer du châssis avec la pincette en métal.

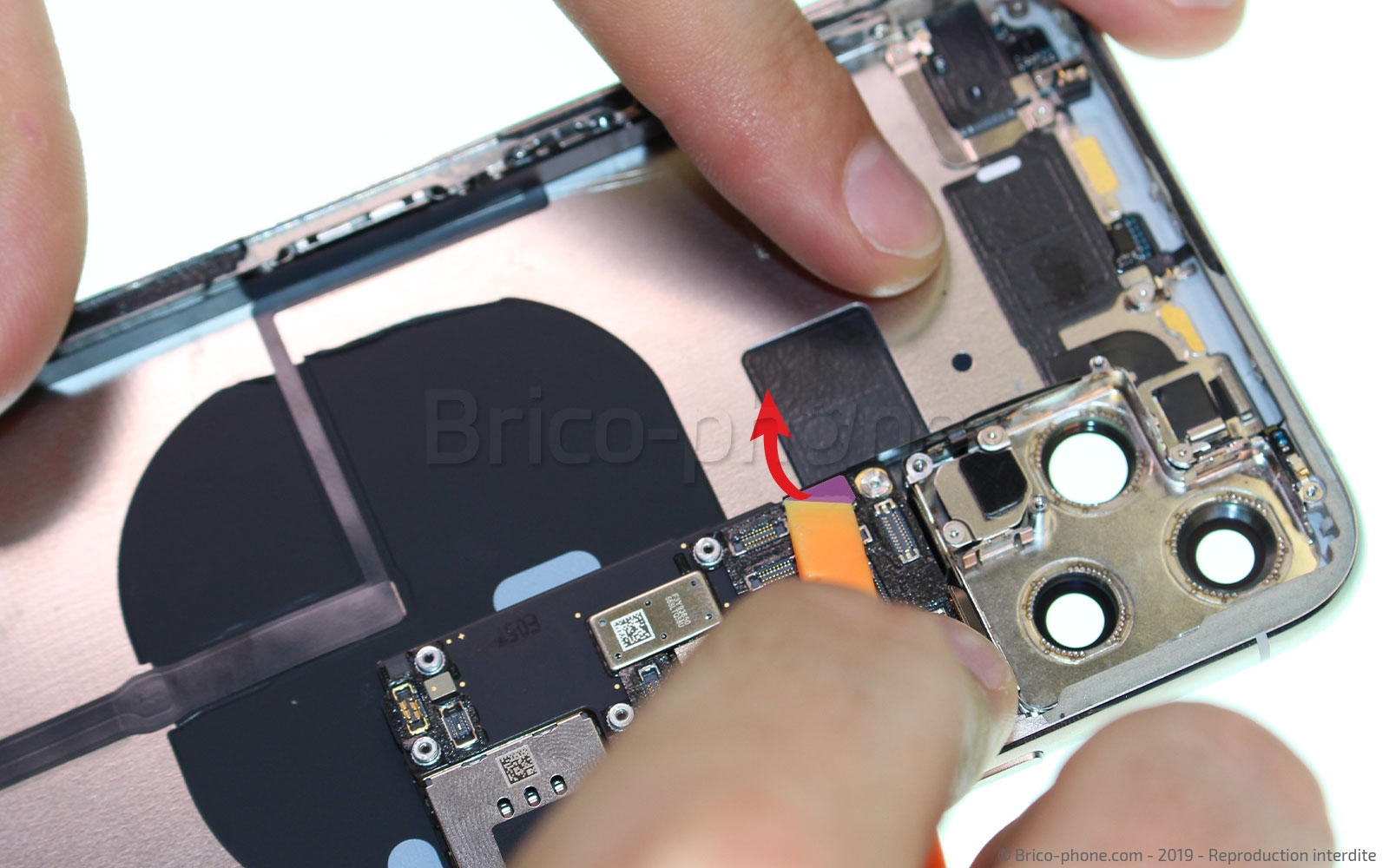

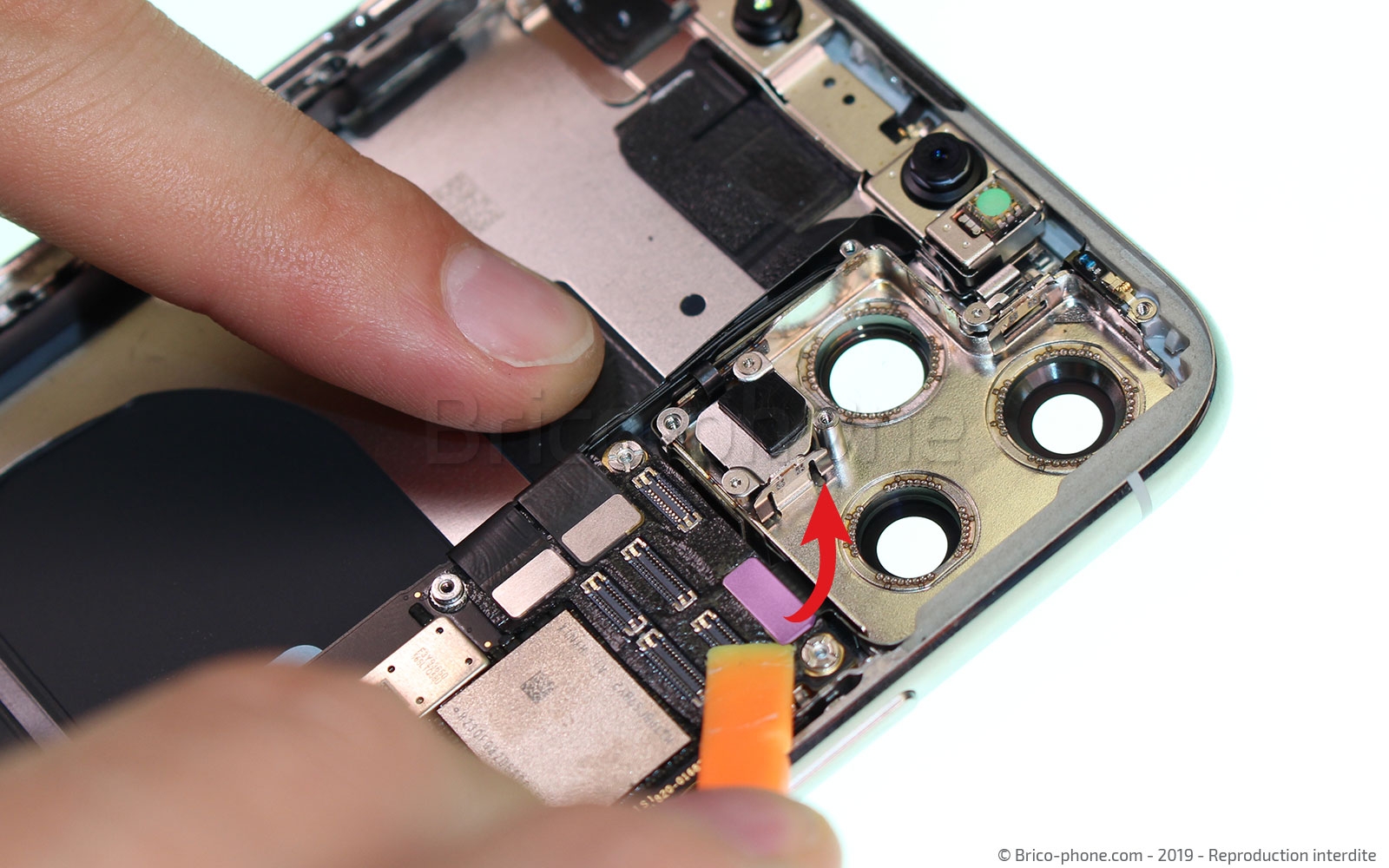

Avec le spudger, déconnectez la nappe power/flash et la nappe .

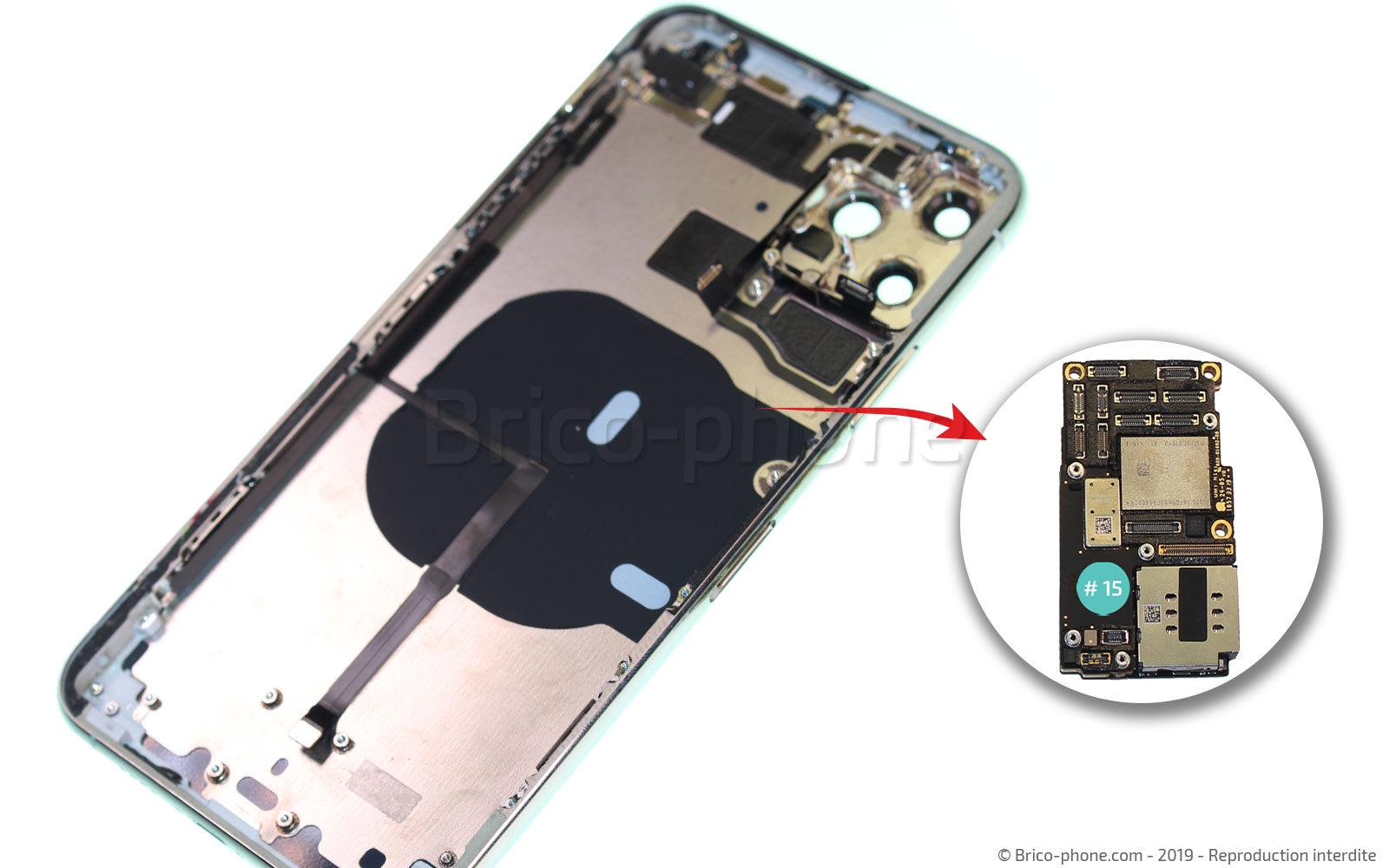

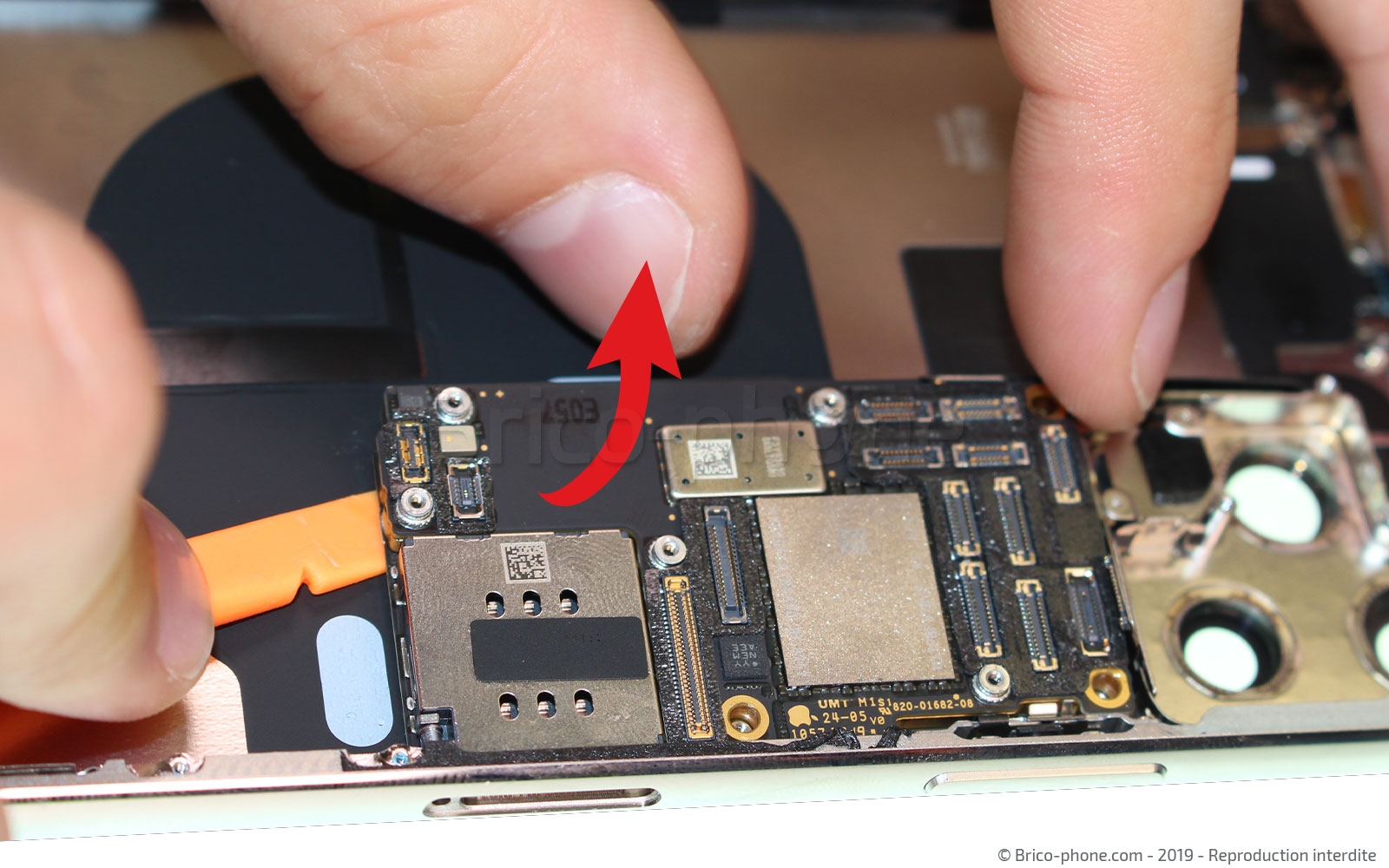

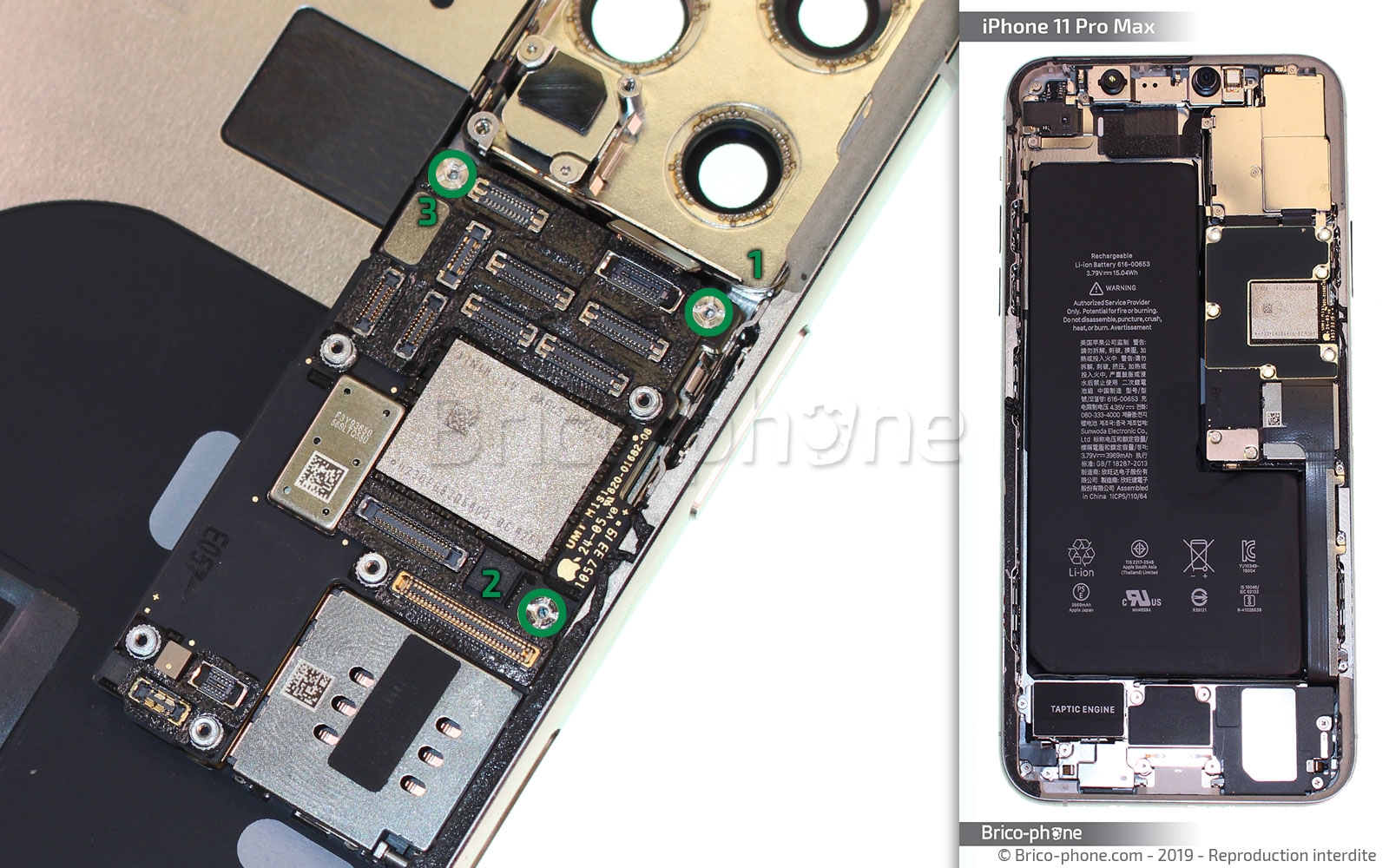

Dévissez les trois vis de la carte-mère avec le tournevis plat, puis soulevez-la pour l'extraire du téléphone.

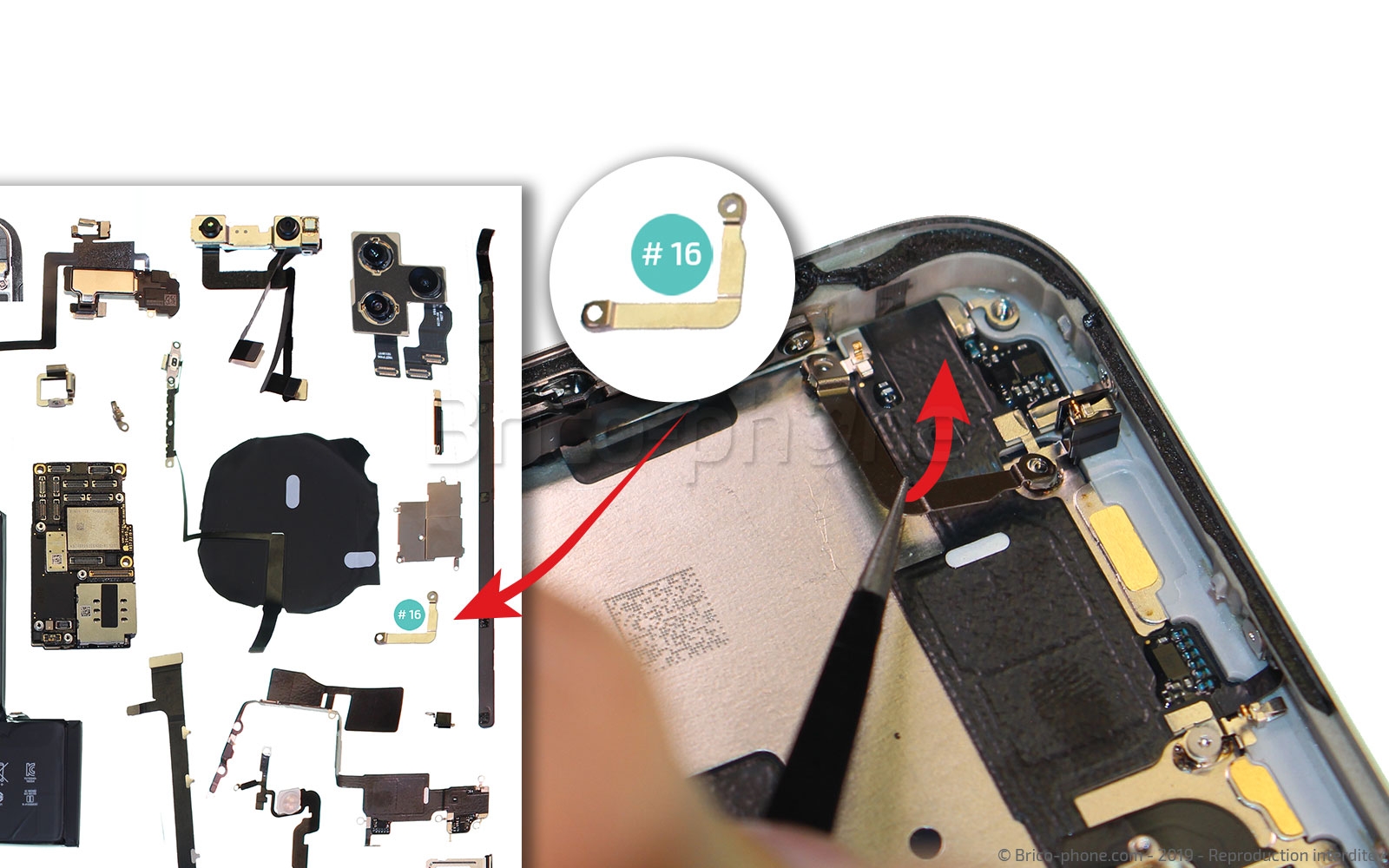

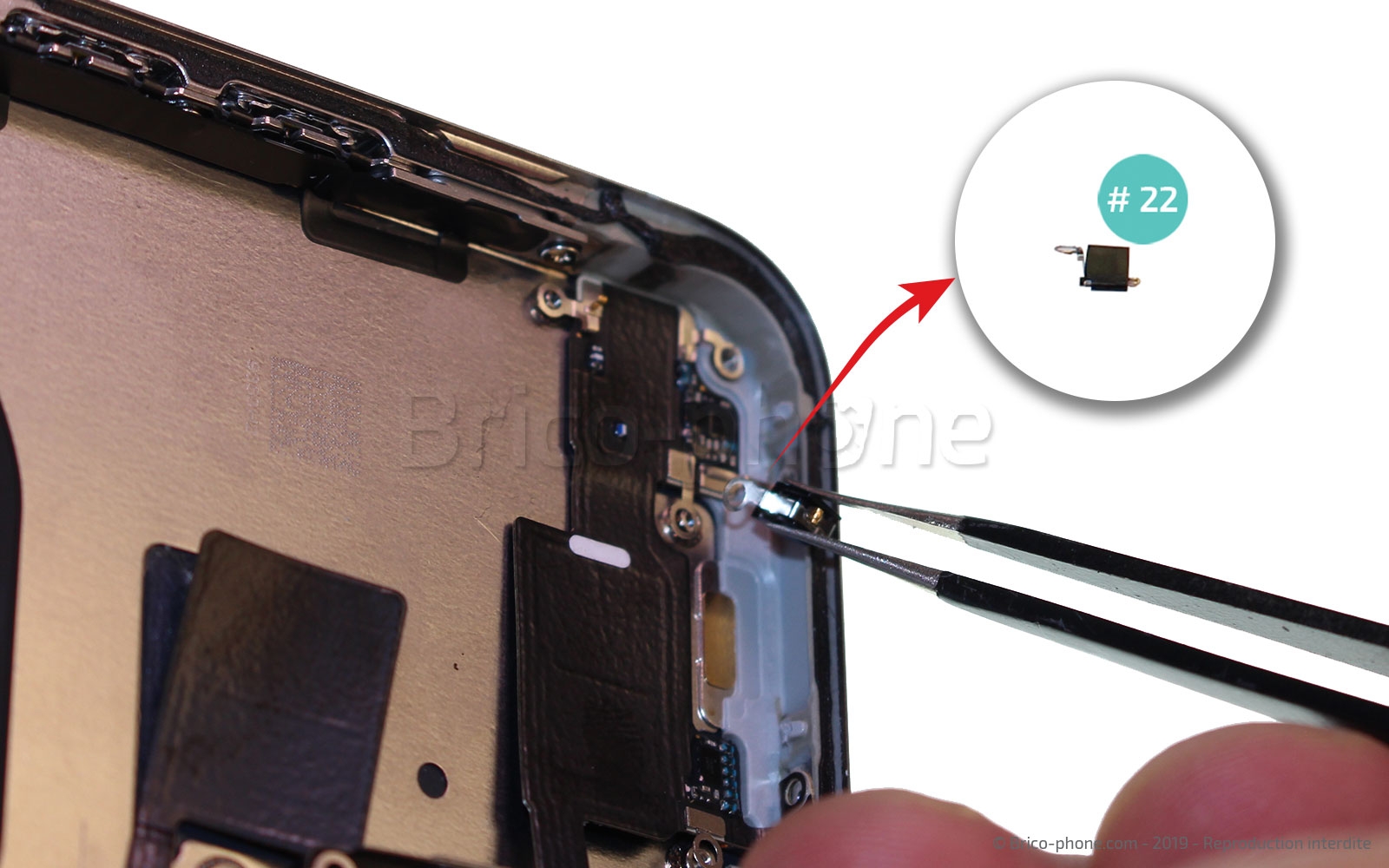

Avec le tournevis trinwg, retirez les trois vis de la plaquette, puis enlevez la plaquette (#16) et le petit contacteur (#22).

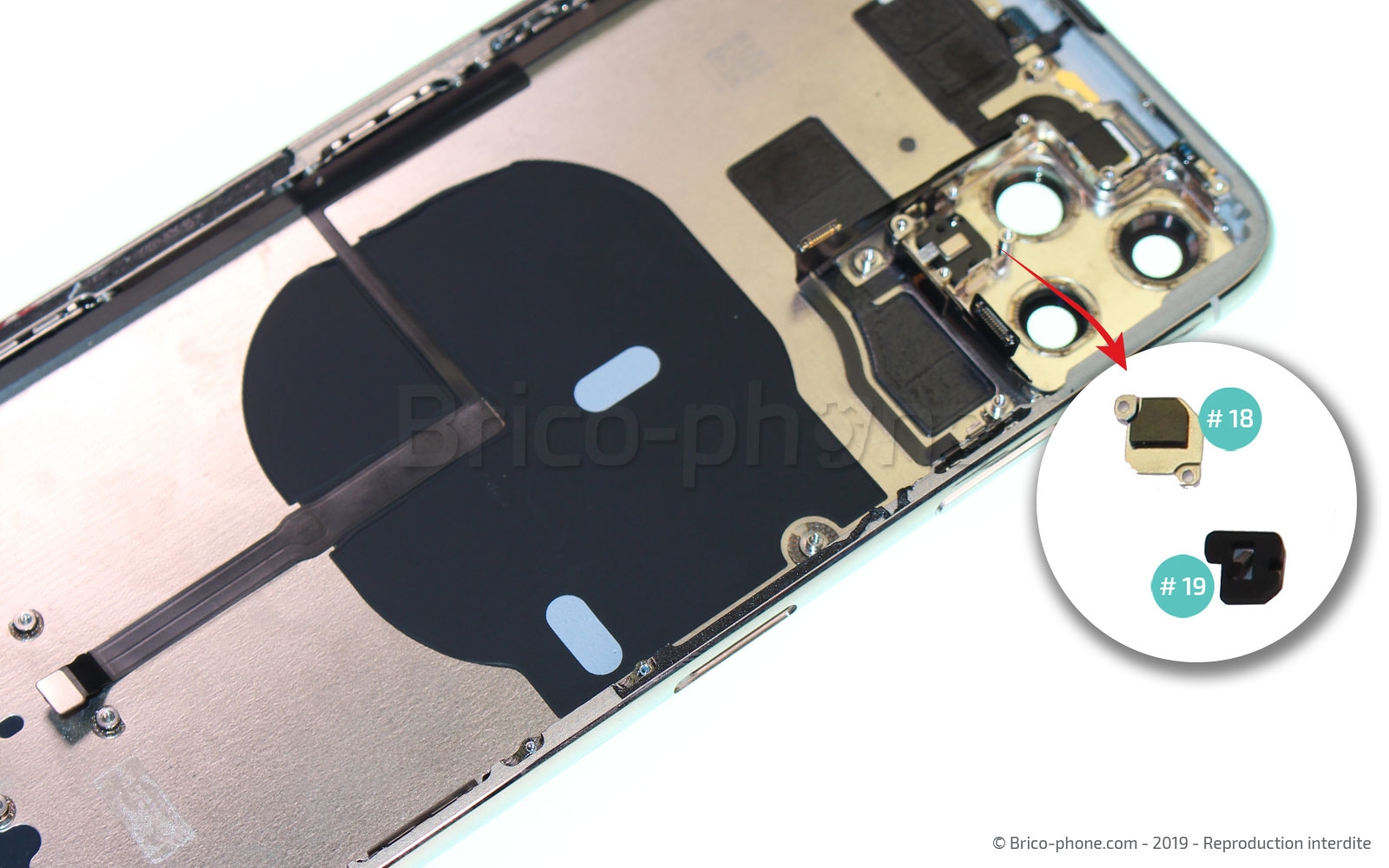

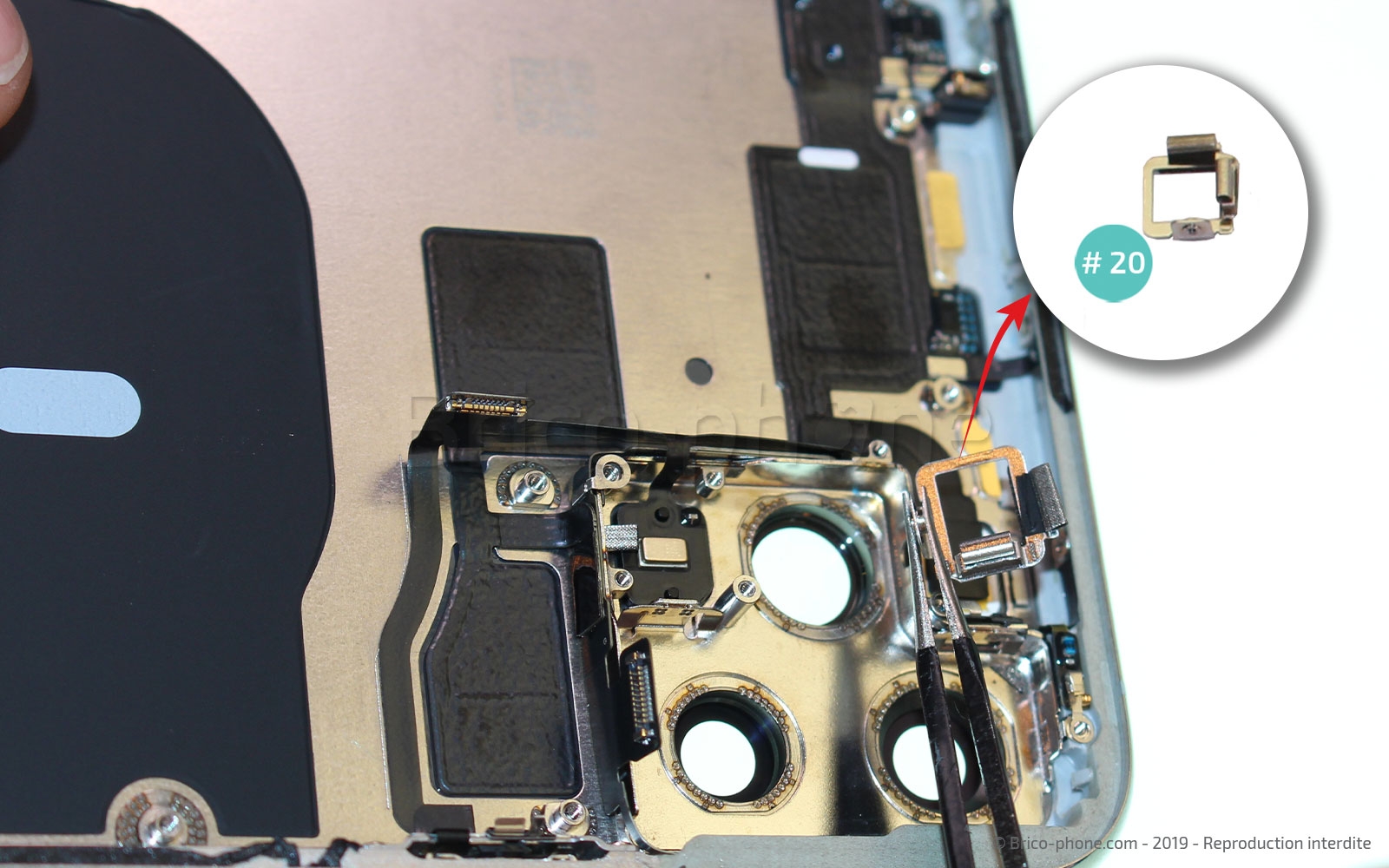

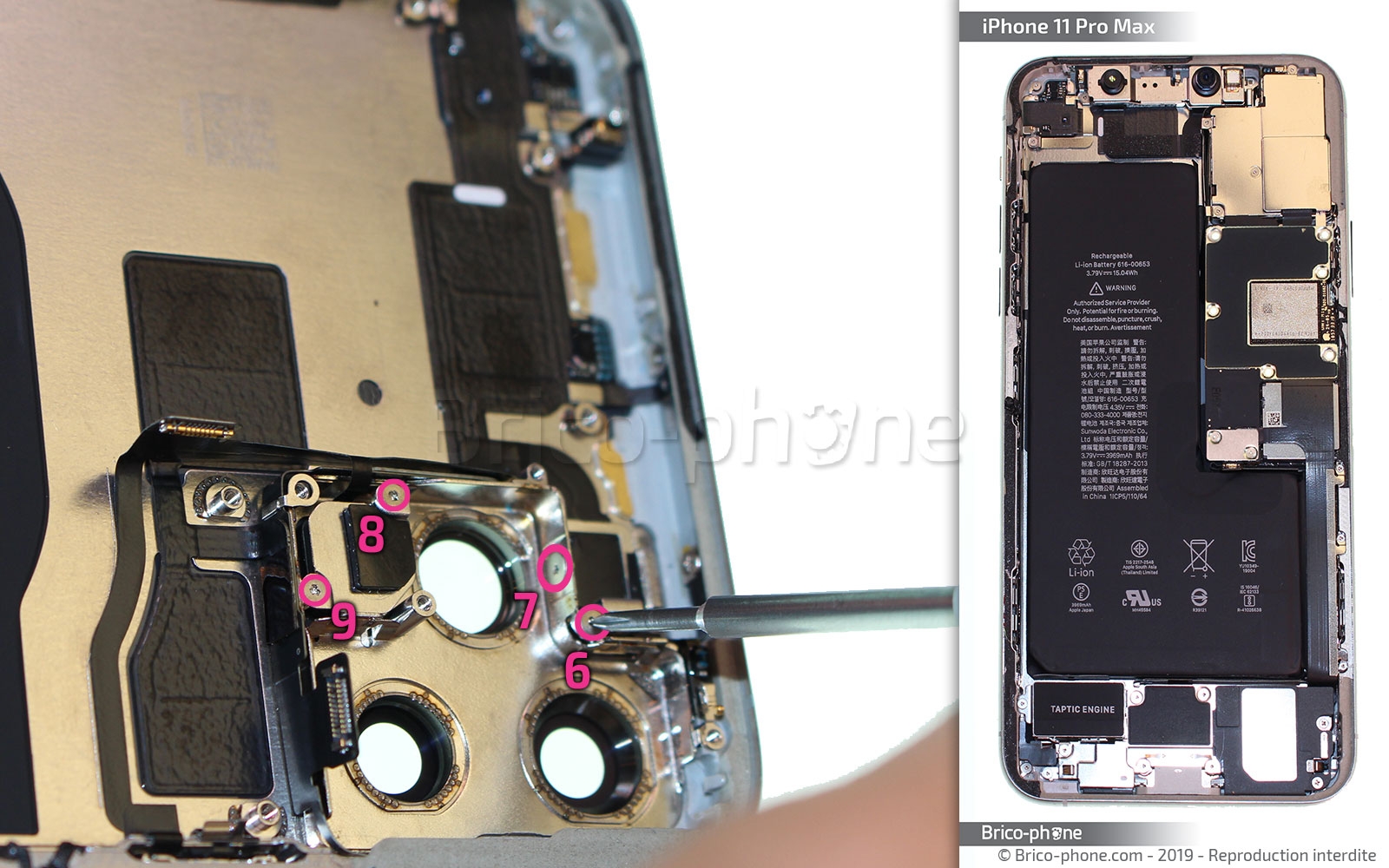

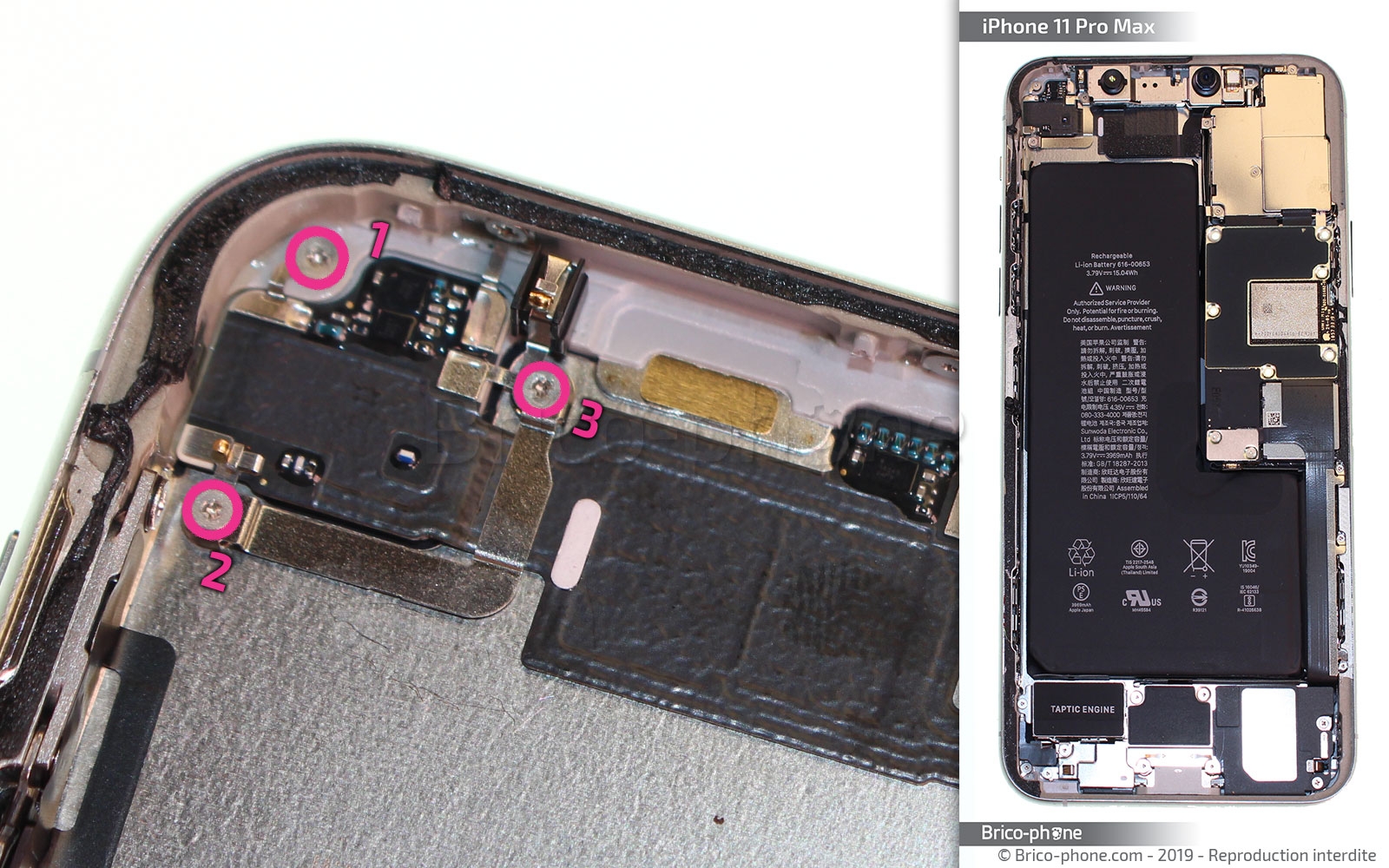

Dévissez les quatre vis triwing (photo 1), qui maintiennent le support du flash et celui du micro de la nappe power. Récupérez la plaquette (#18) et le support micro (#19) avec la pincette en métal, puis le support du flash (#20).

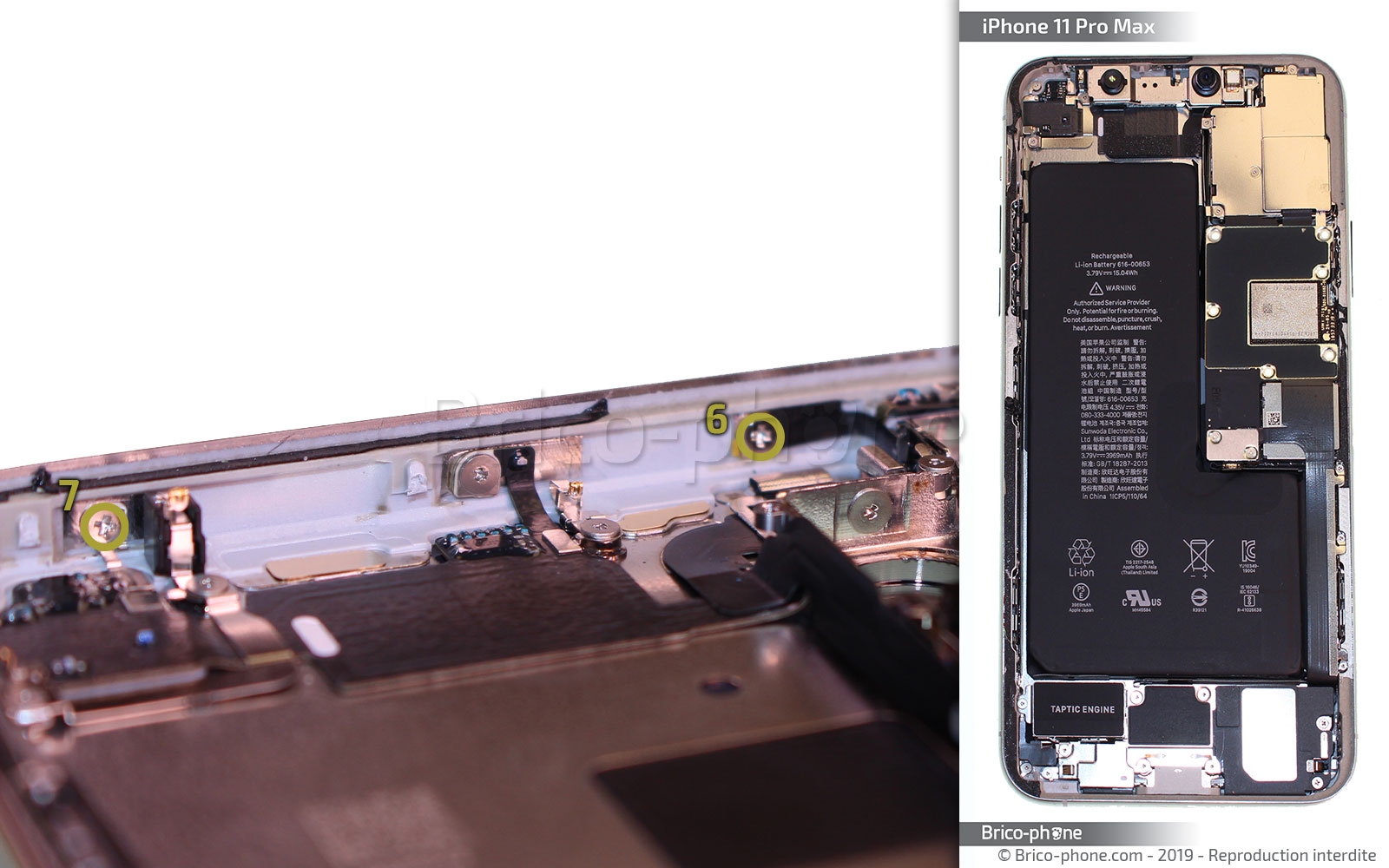

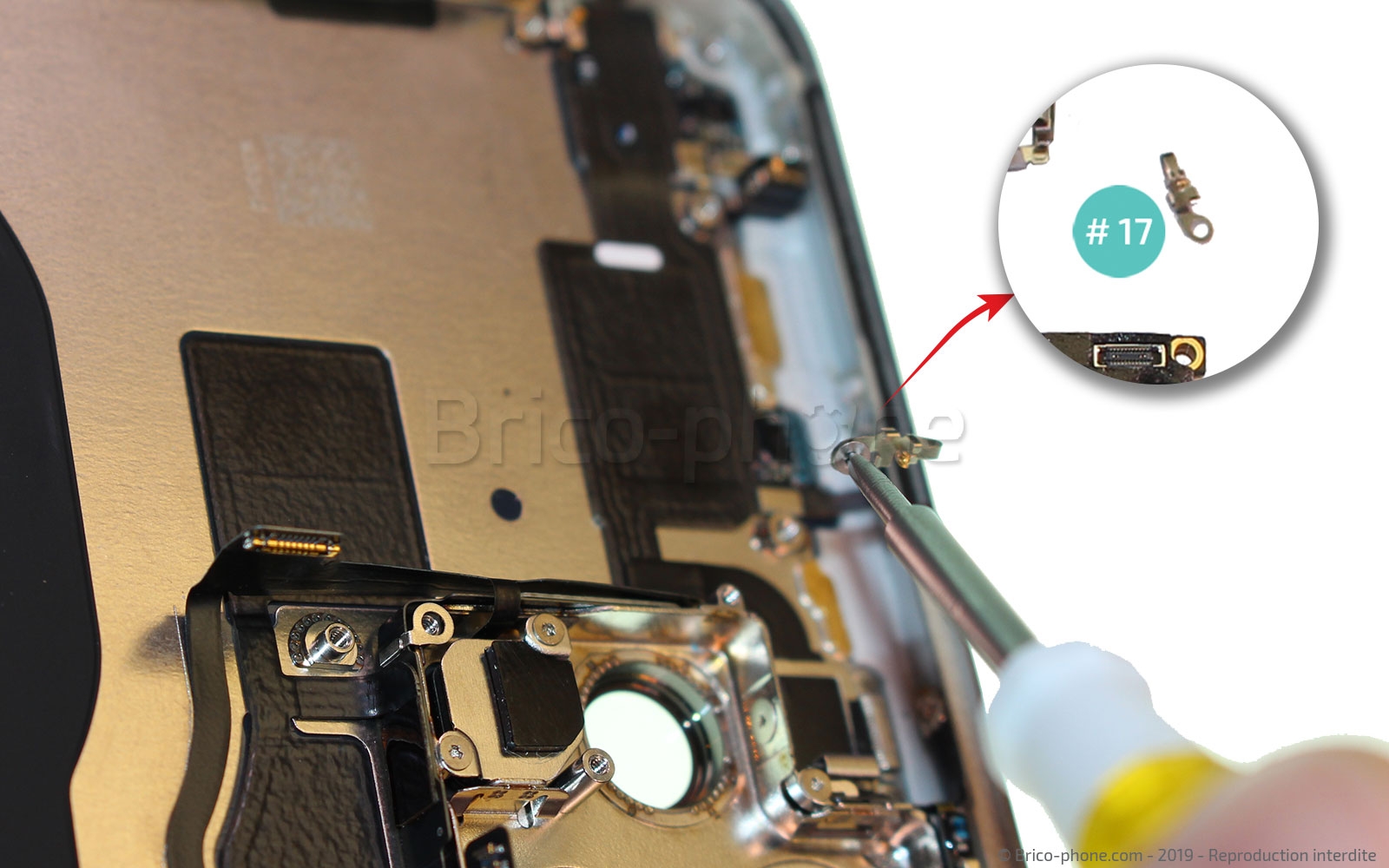

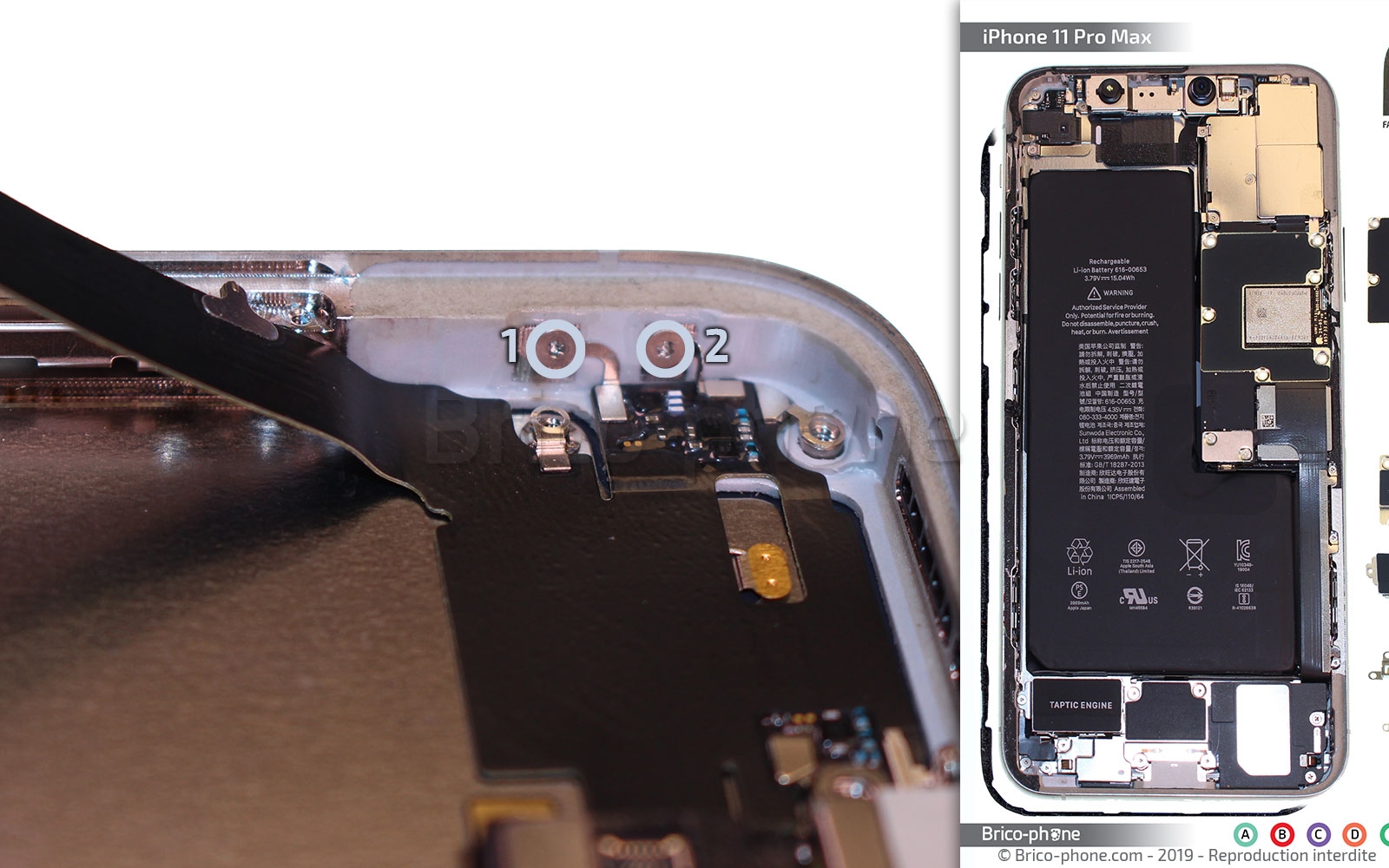

Retirez les deux vis triwing qui se trouvent sur le haut de la coque (photo 1). Sur la vis du bas, vous trouverez un contacteur à récupérer (#17).

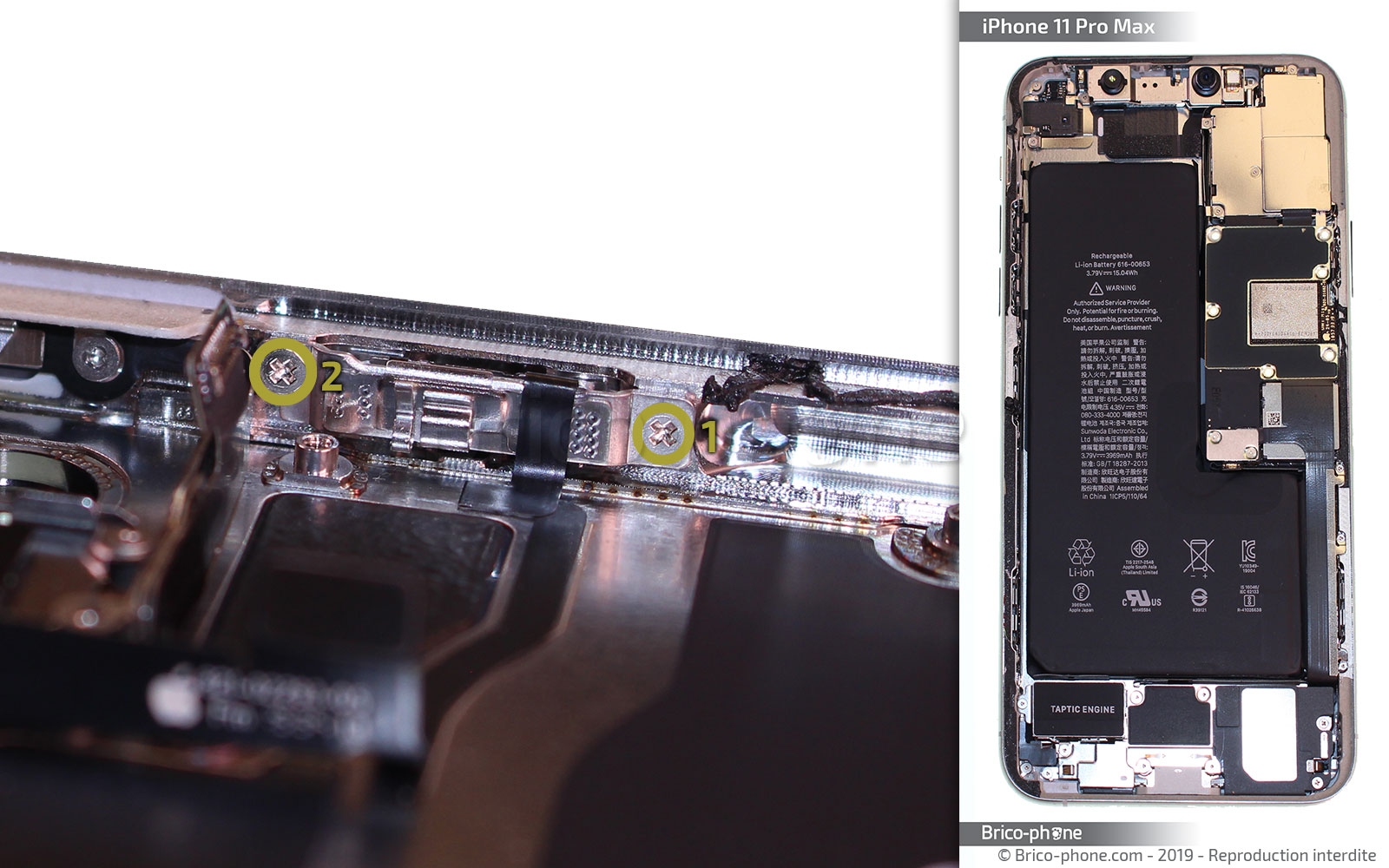

À l'aide du tournevis triwing, retirez les deux vis qui maintiennent le bouton power.

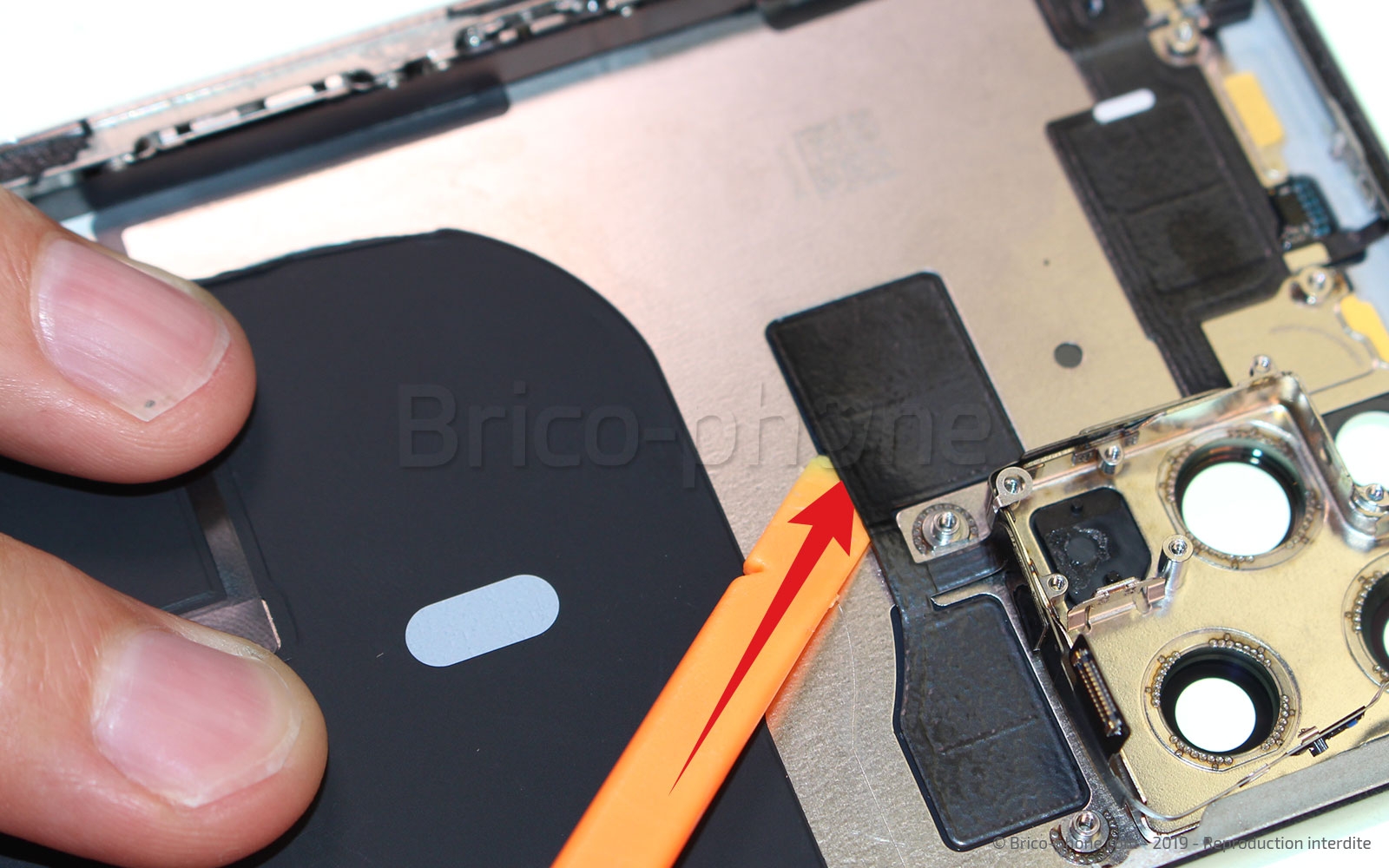

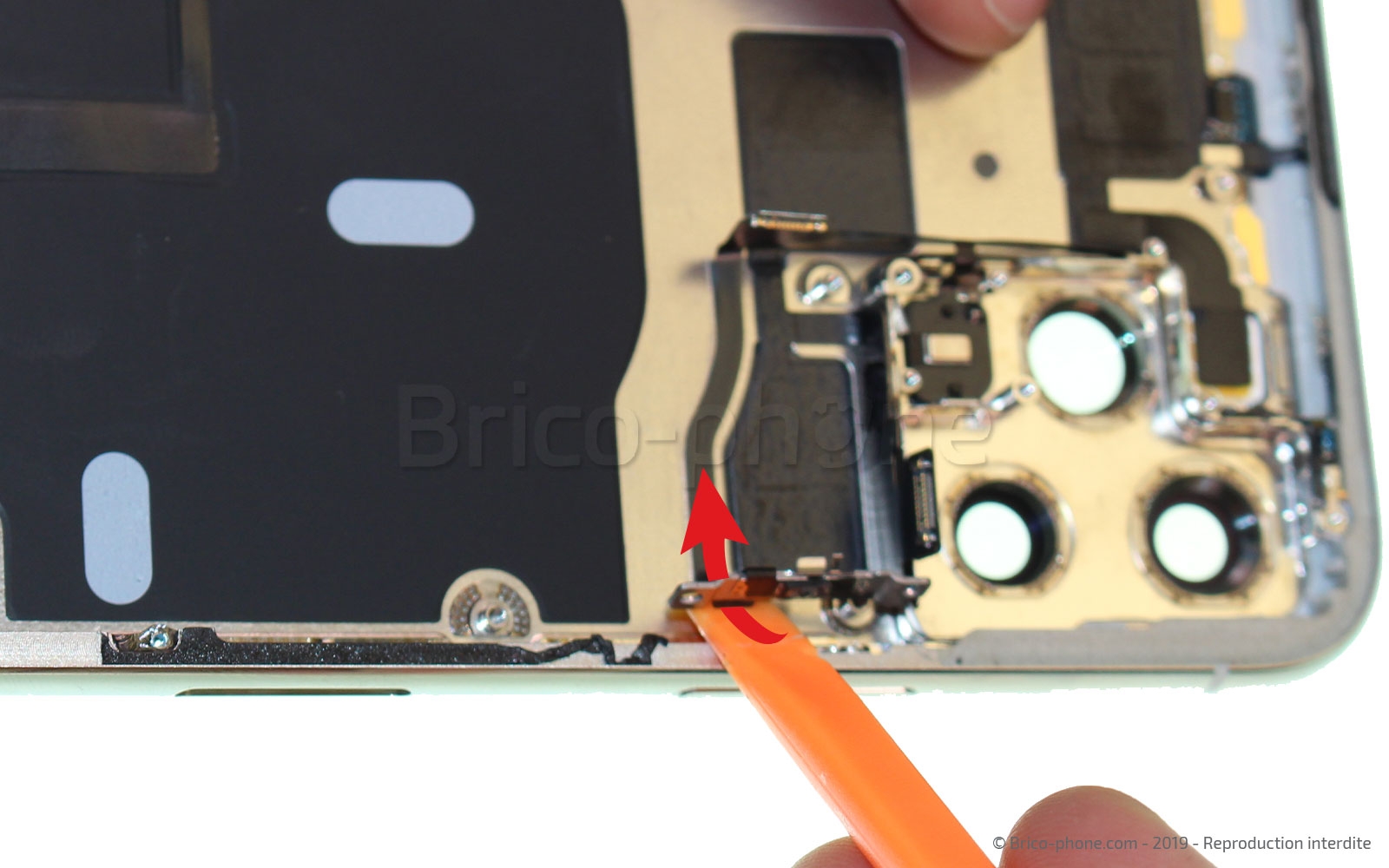

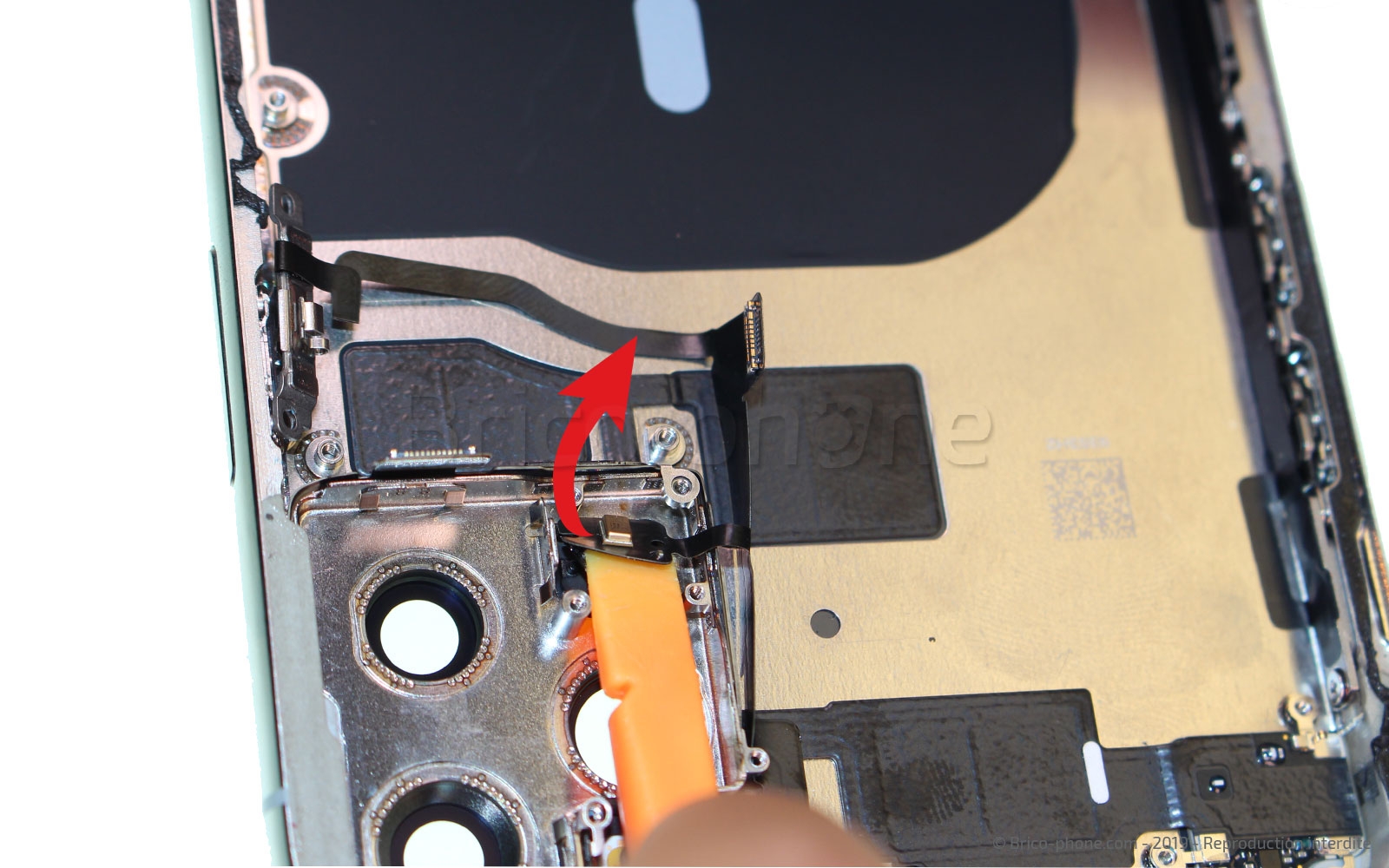

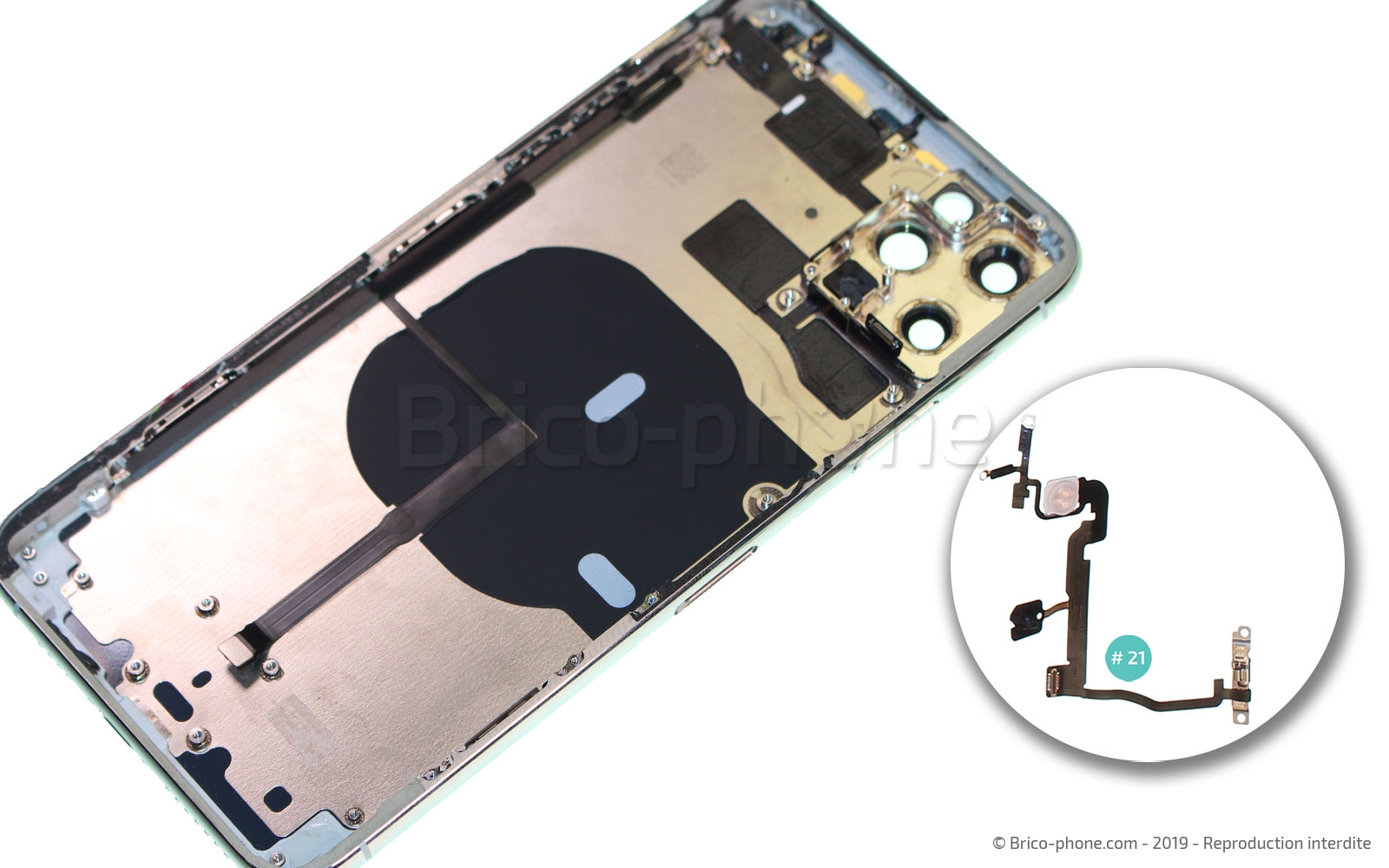

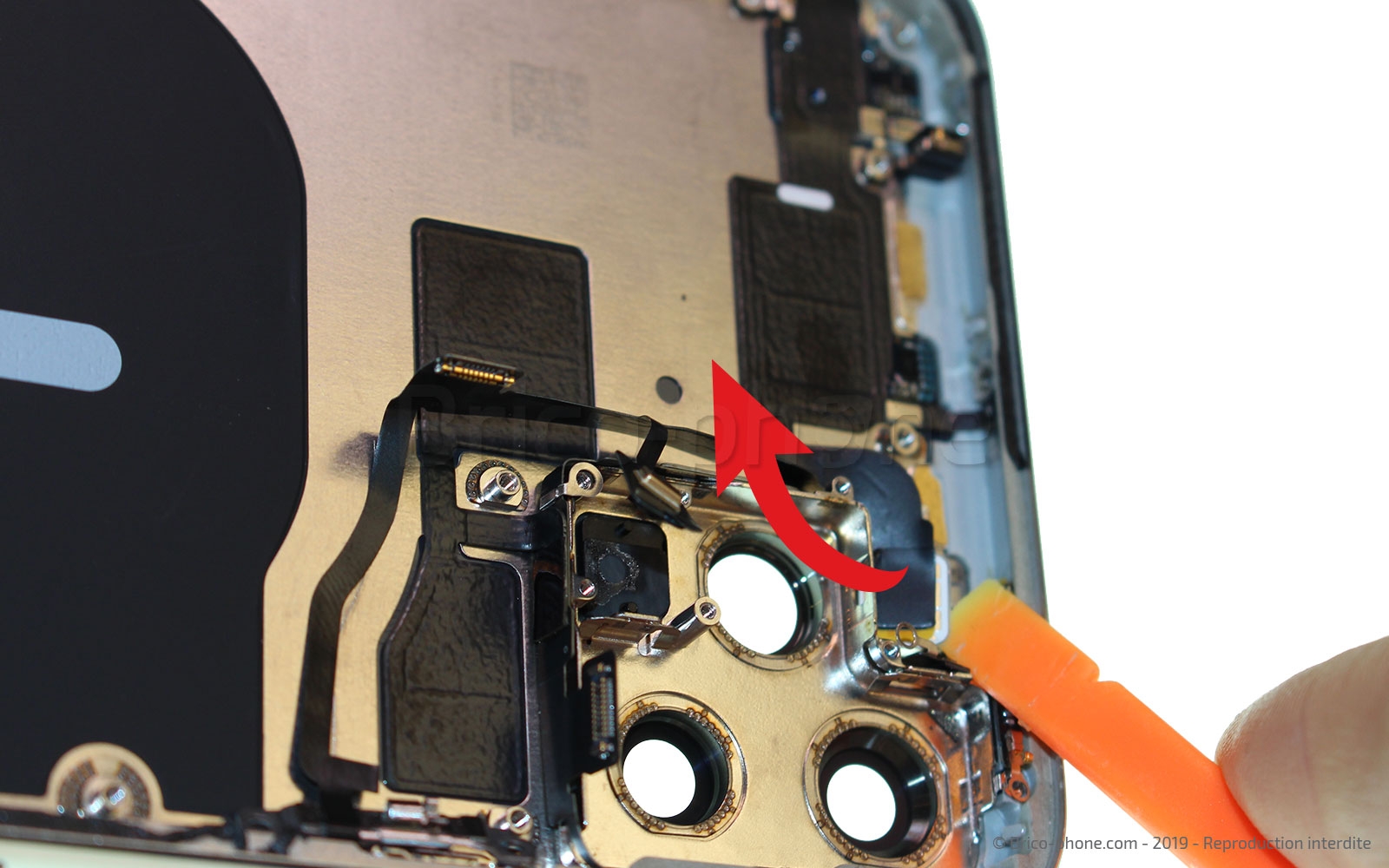

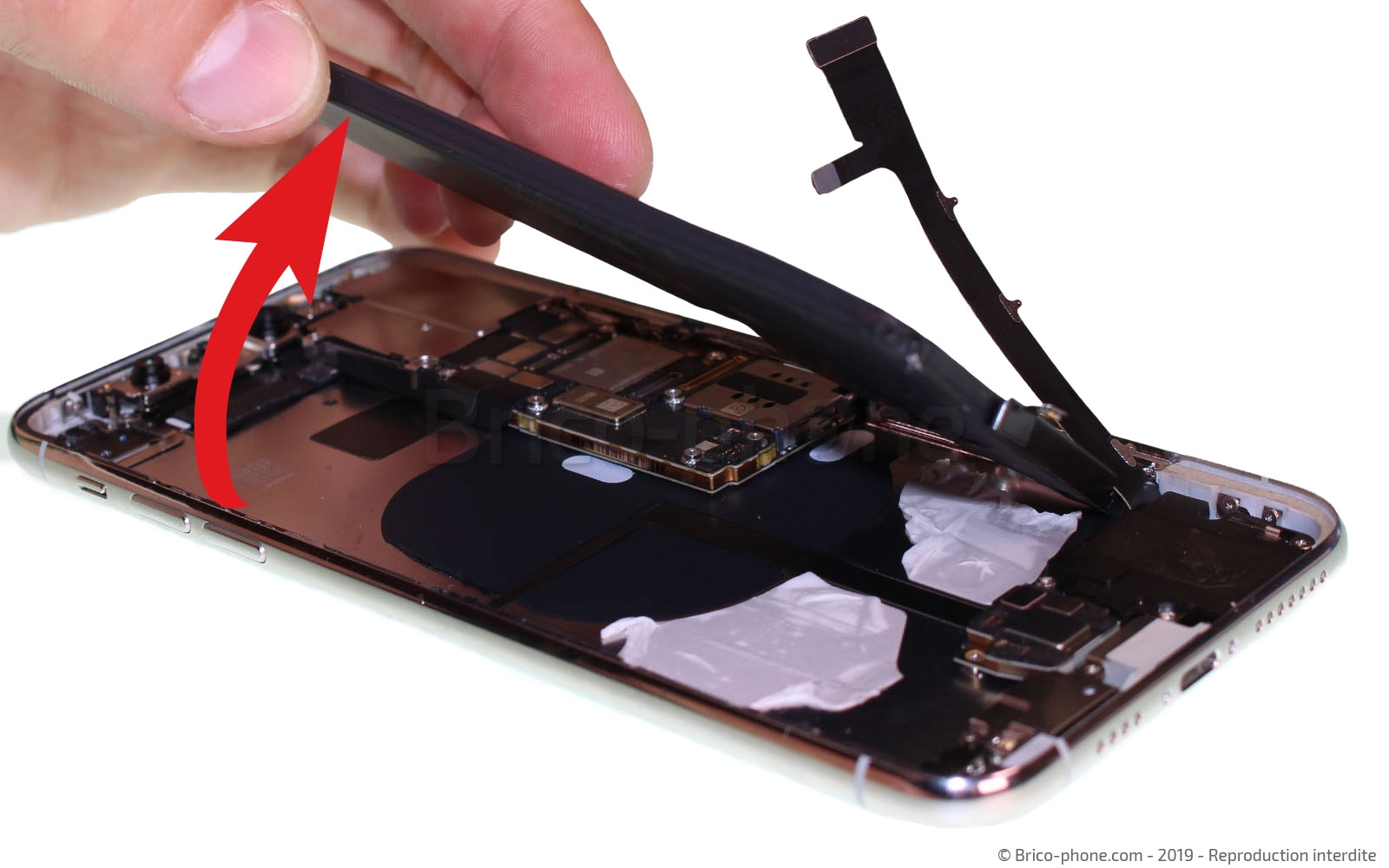

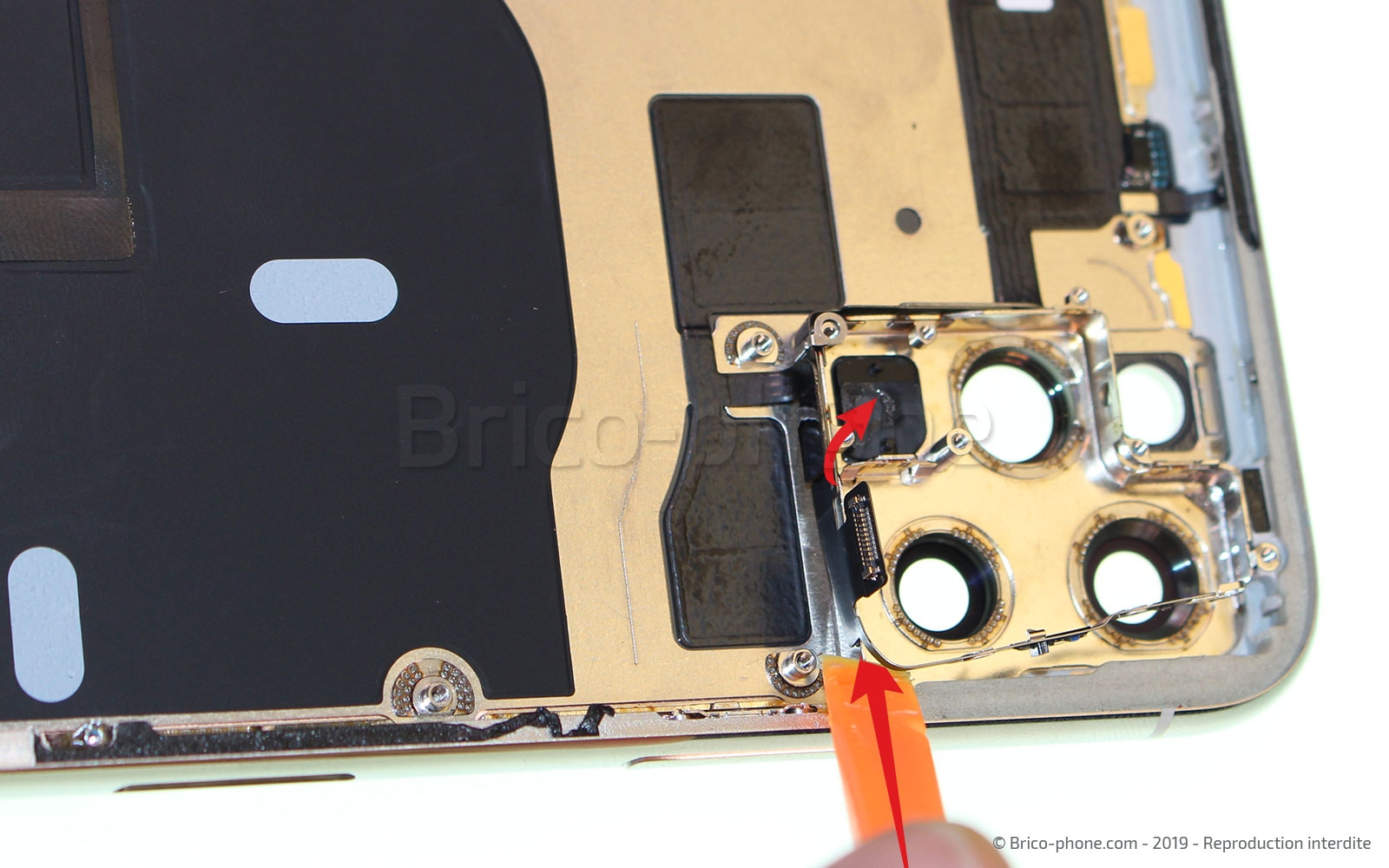

Décollez délicatement la nappe power/flash (#21) avec le levier en nylon en commençant par le bouton power et en suivant la nappe.

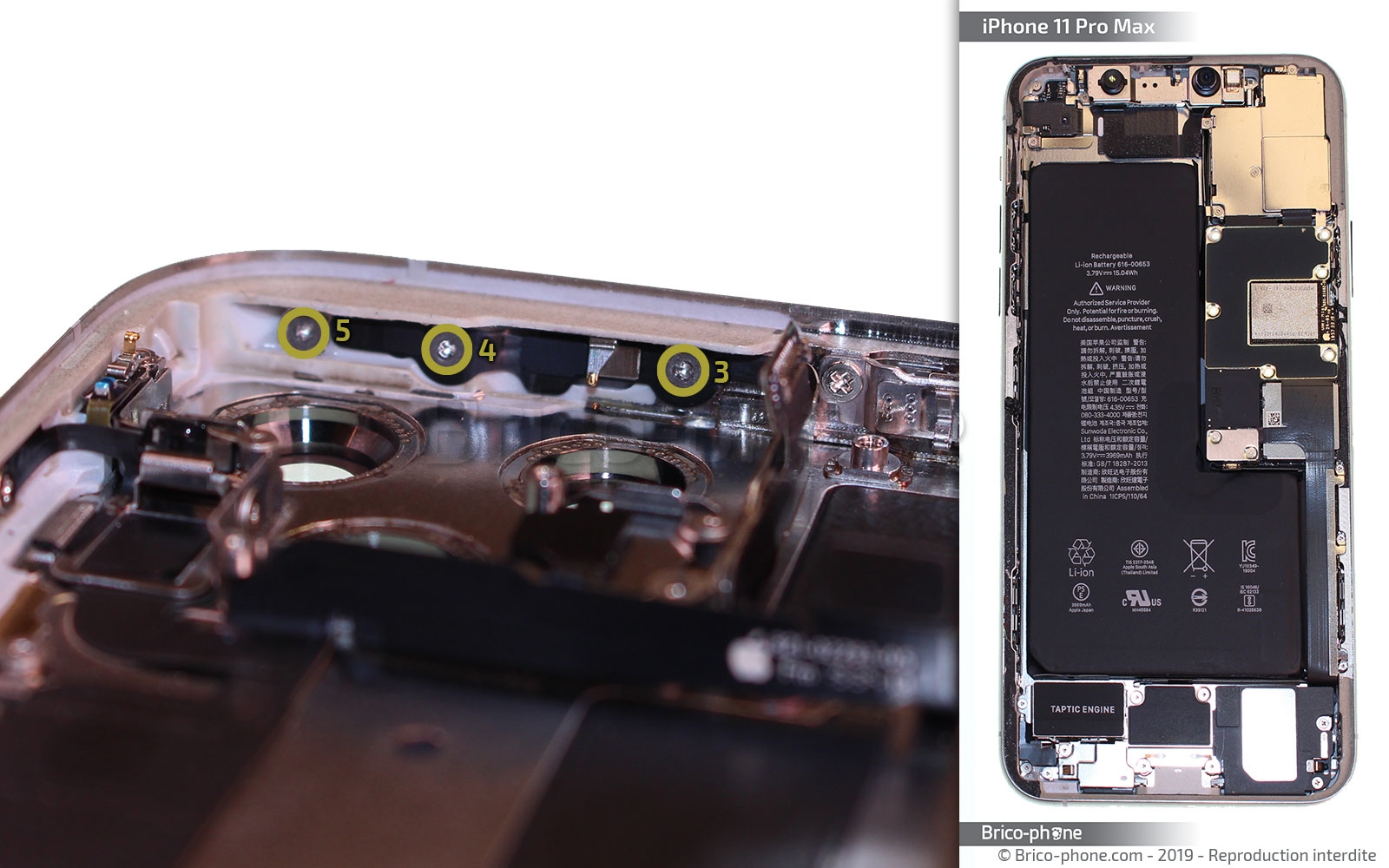

Munissez-vous du tournevis triwing pour retirer les deux vis du haut de la nappe Ultra Wideband (photo 1), puis les trois vis qui la maintiennent à gauche (photo 2).

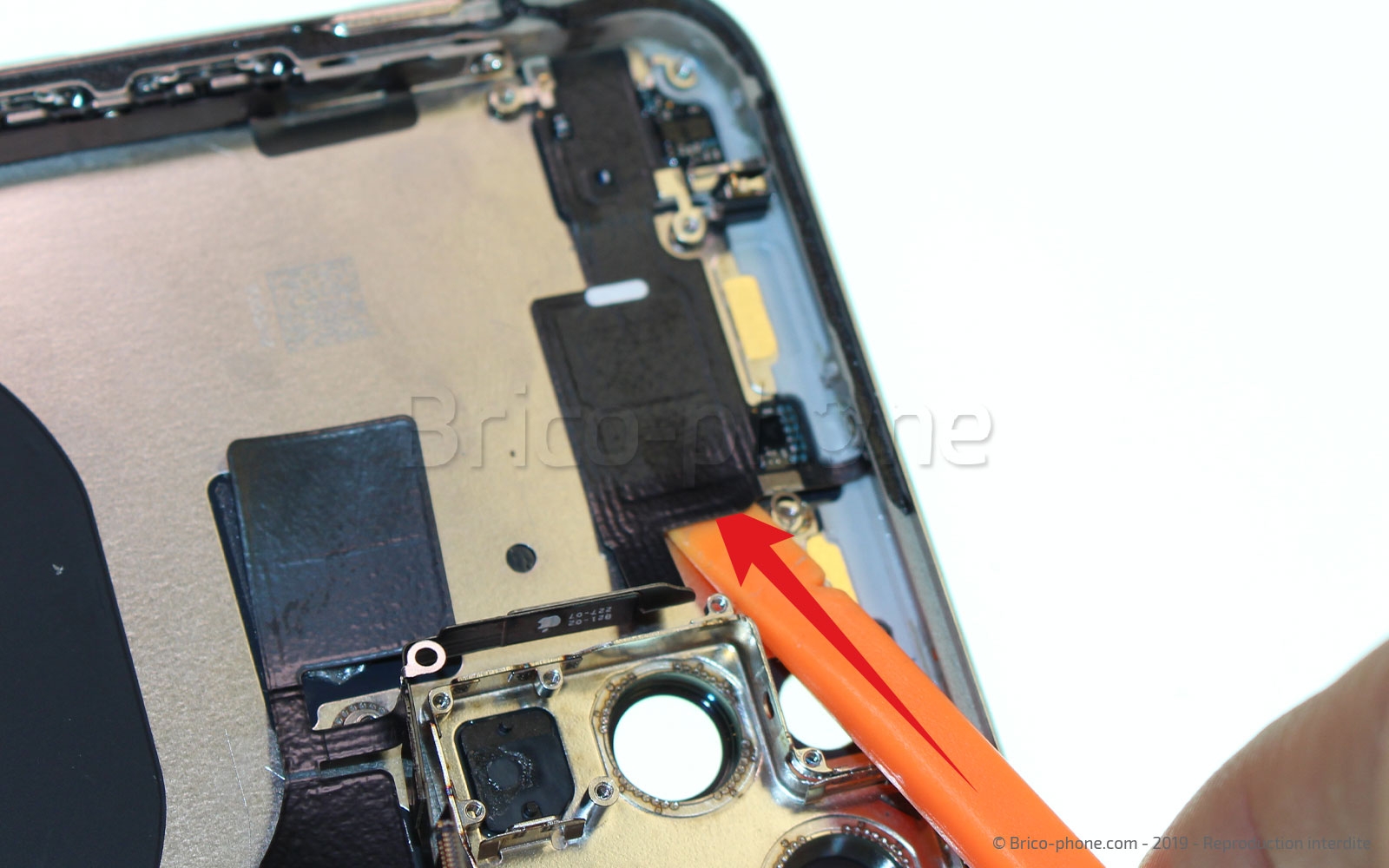

Chauffez légèrement avec le décapeur thermique ou le sèche-cheveux, les parties rectangulaires de la nappe Ultra Wideband (photo 1), puis décollez-la avec le spudger toujours en suivant la nappe et en partant de l'emplacement du bouton power.

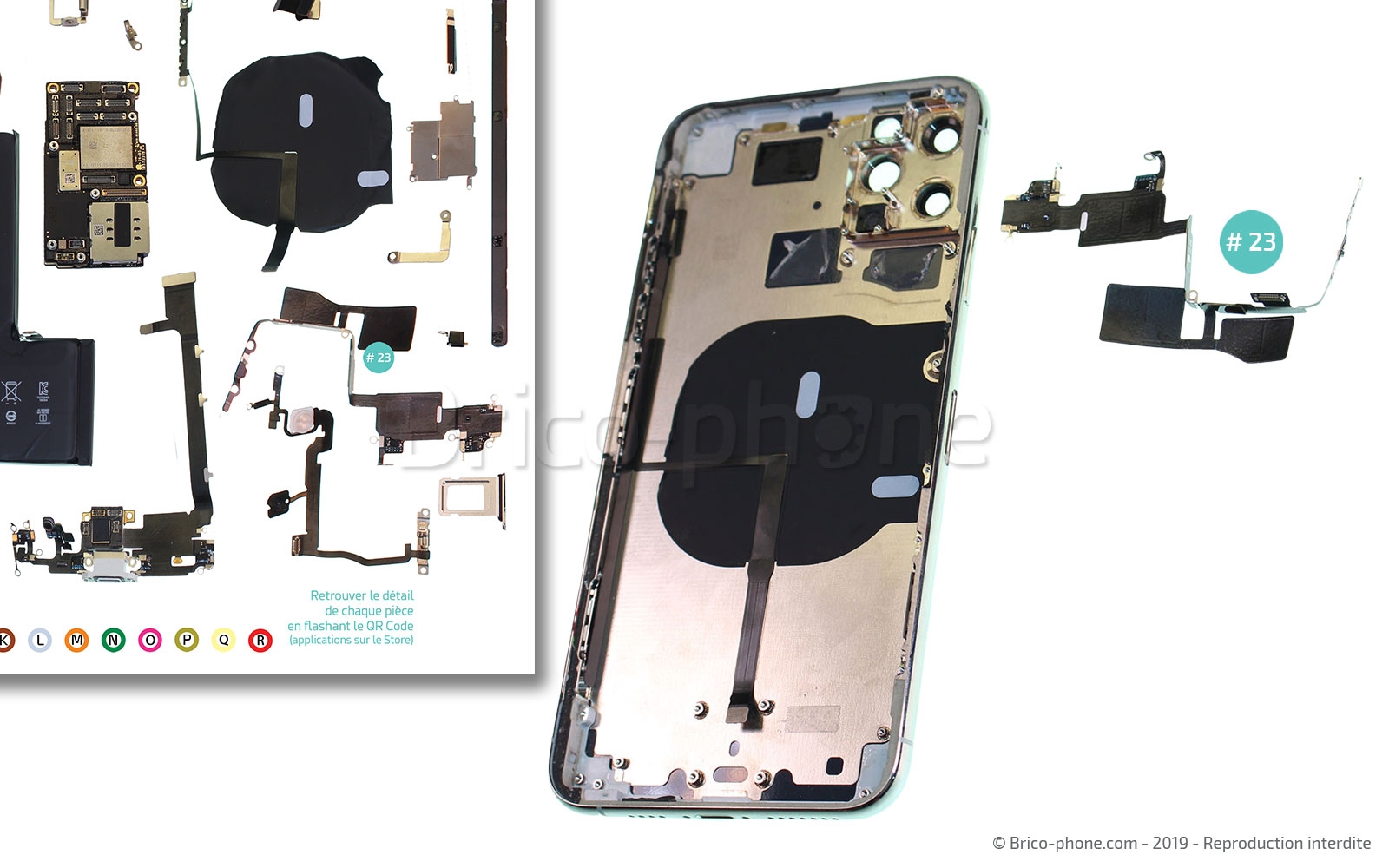

Il ne vous reste plus qu'à extraire la nappe Ultra Wideband (#23) du châssis avec la spatule.

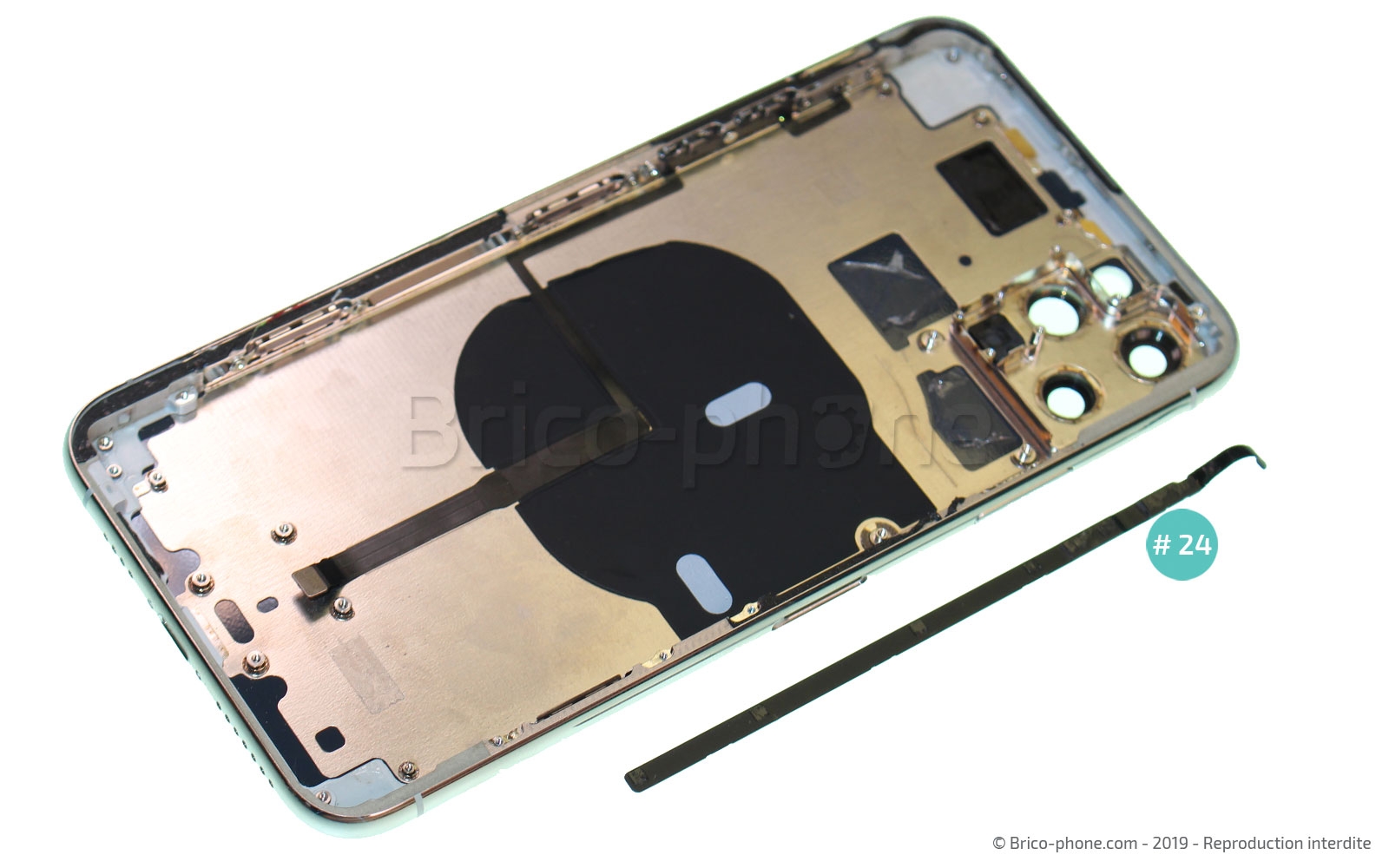

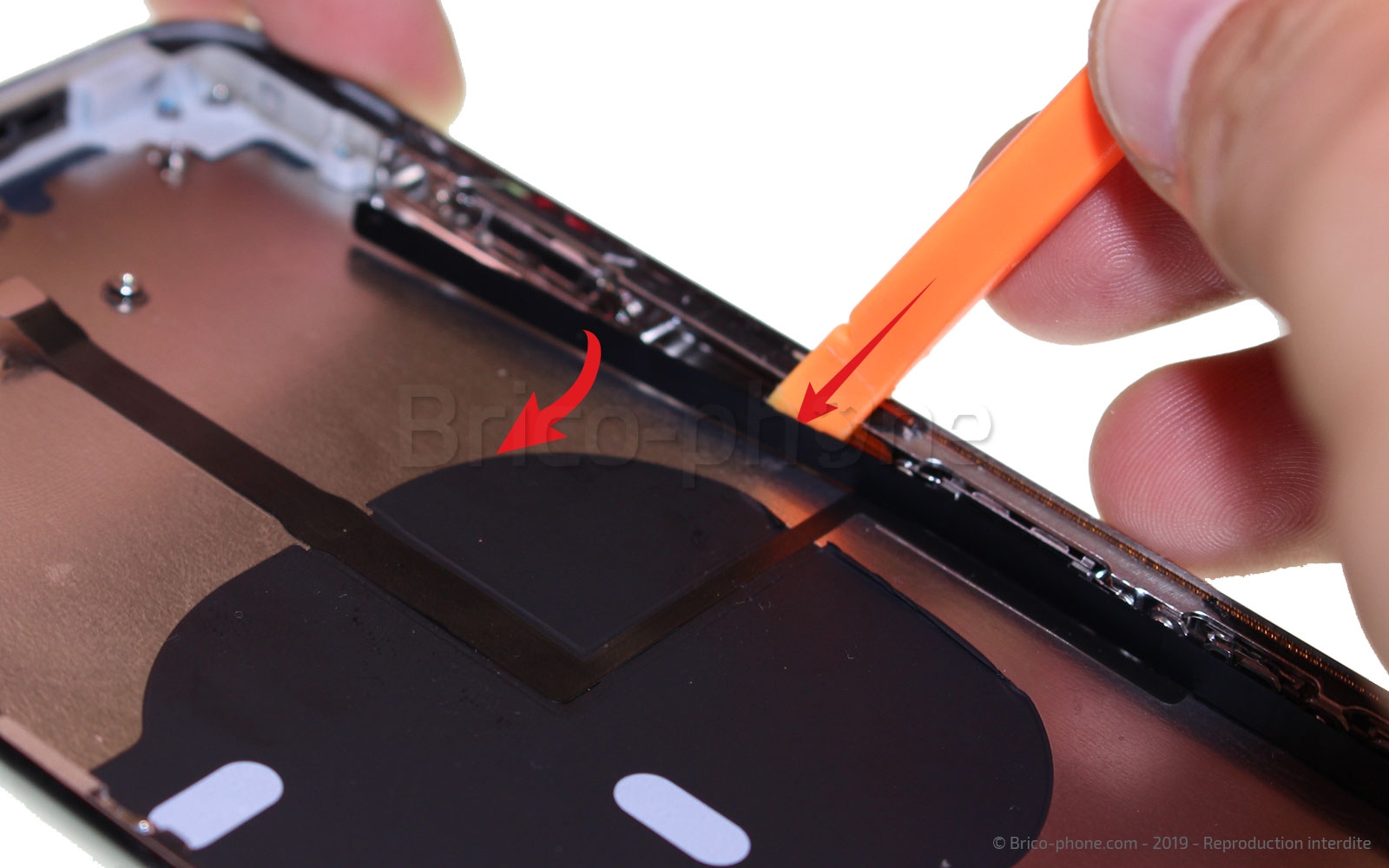

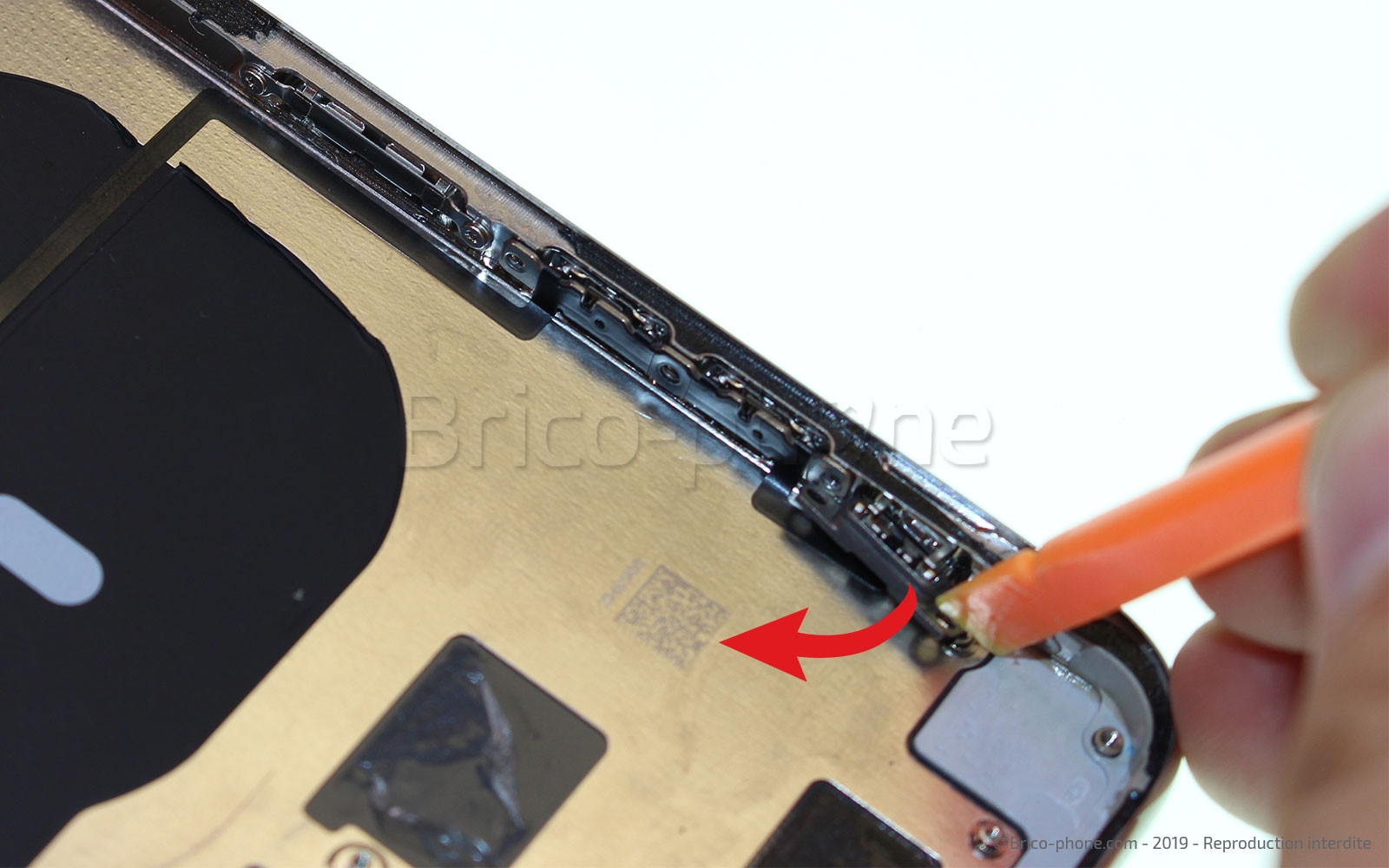

Avec le levier en nylon, décollez la protection (#24) des boutons volumes et vibreur.

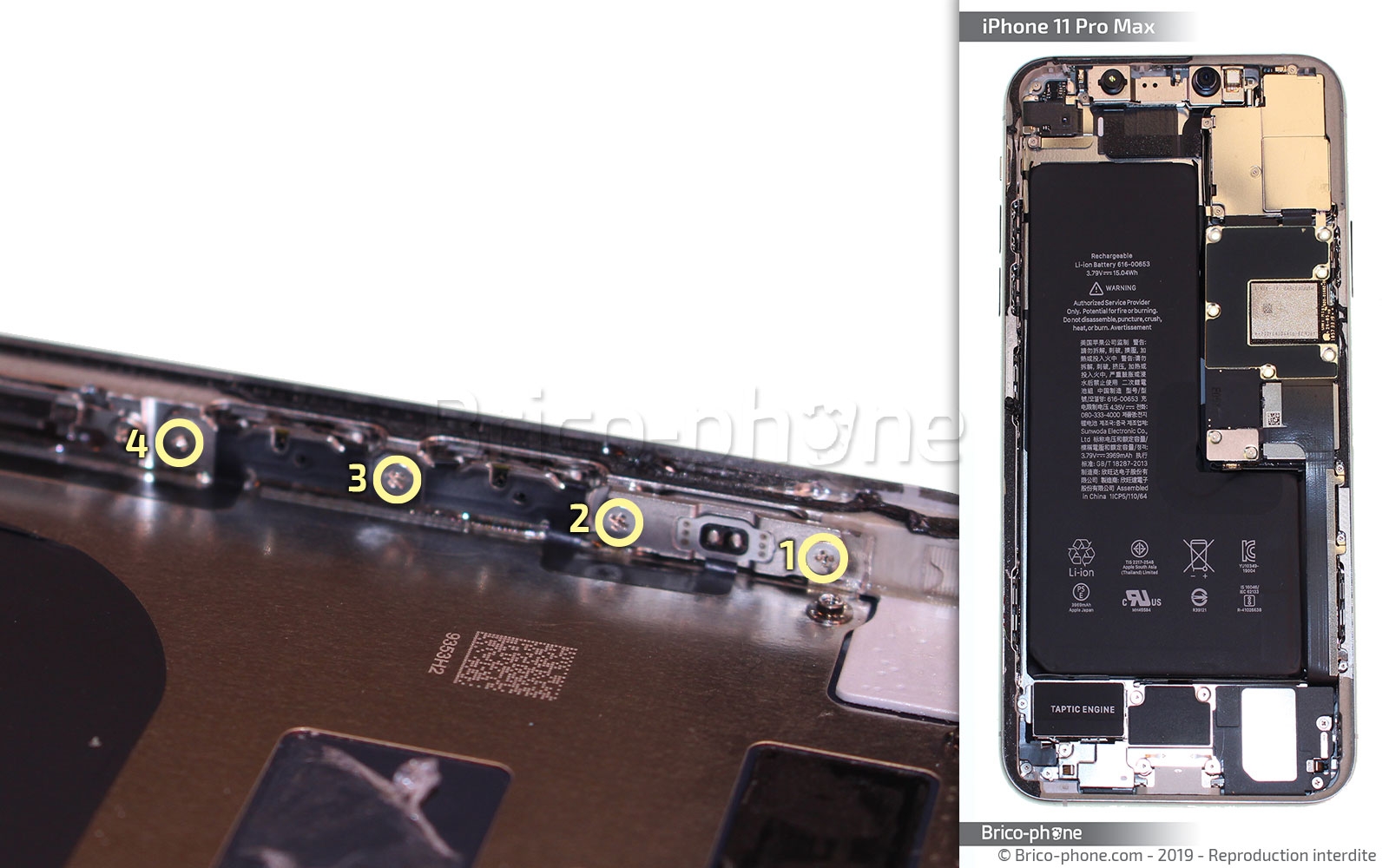

Dévissez les quatre vis du support des boutons volume et vibreur avec le tournevis triwing.

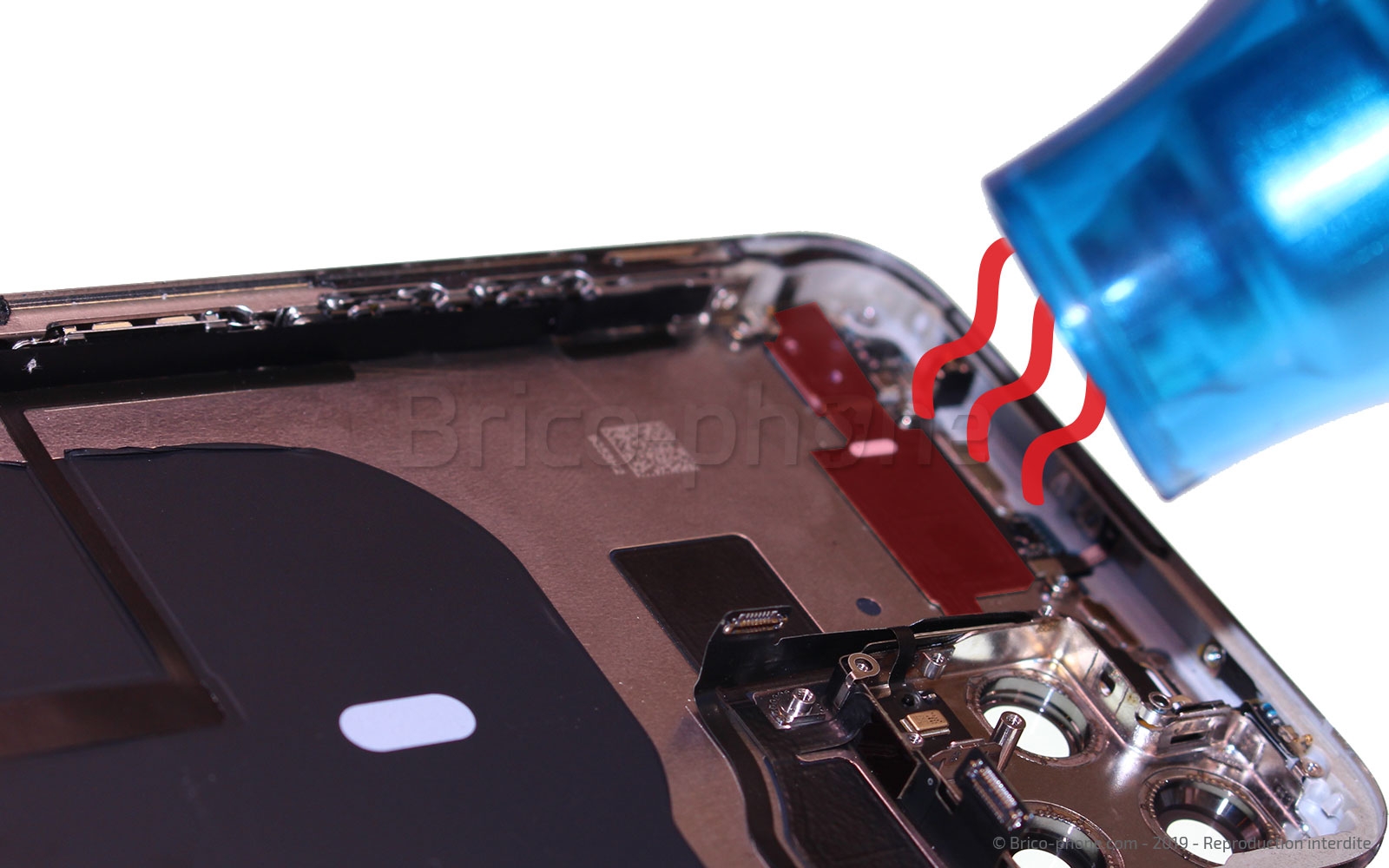

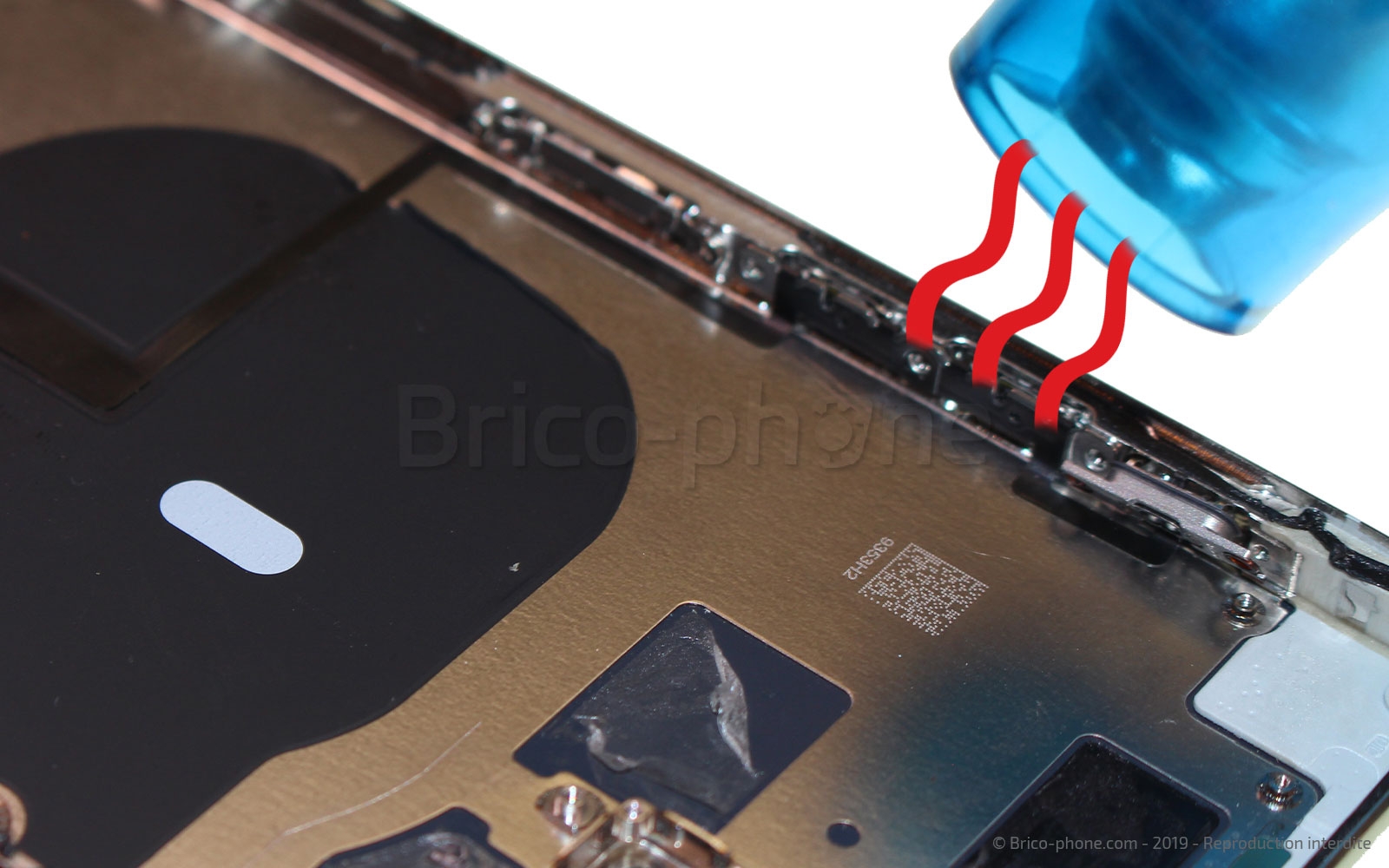

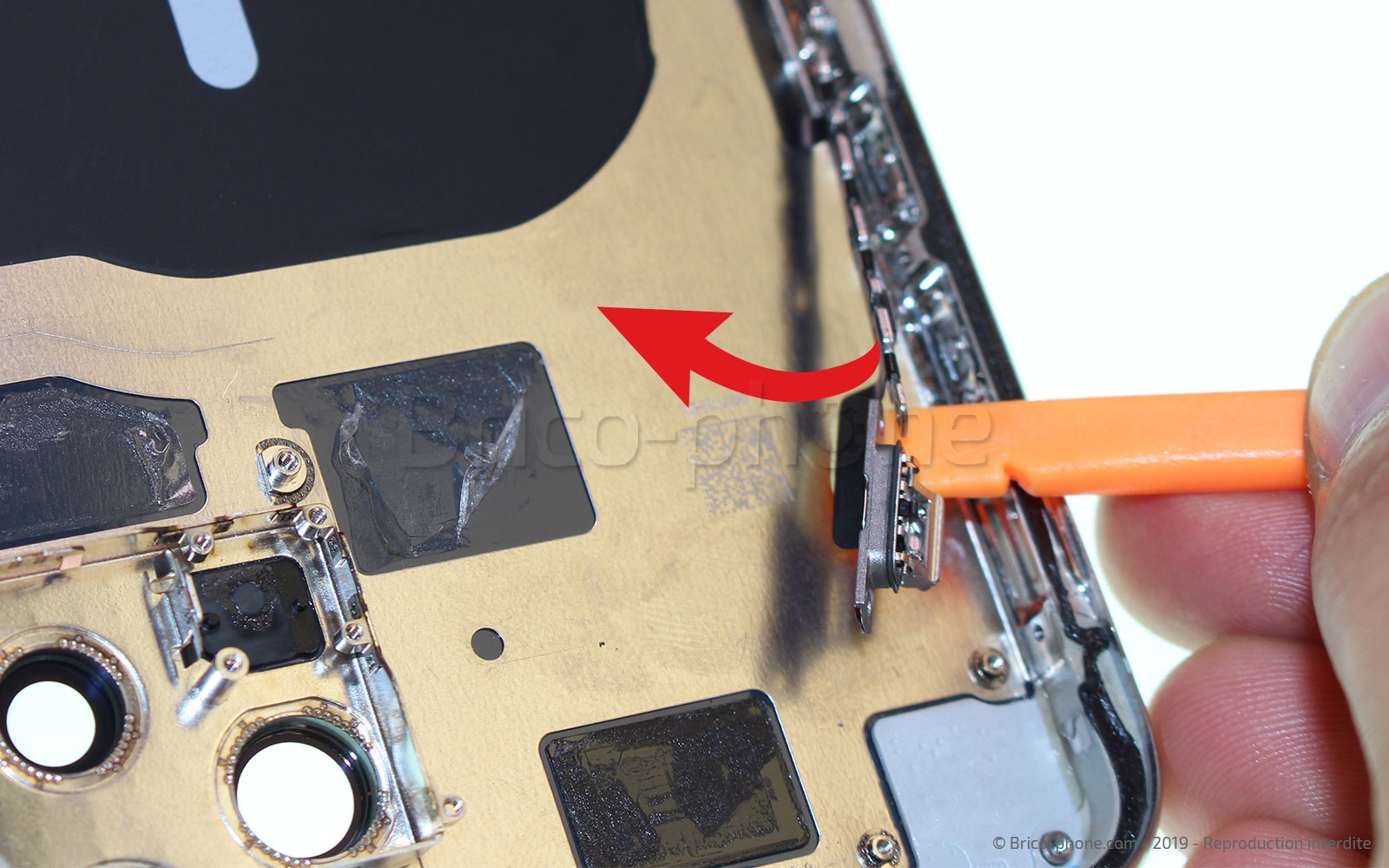

Chauffer la nappe volume/vibreur avec votre sèche-cheveux ou un décapeur thermique pour ramollir l'adhésif qui la retient au châssis. Retirez la nappe du châssis avec le levier en nylon.

Dernière étape de notre démontage complet.

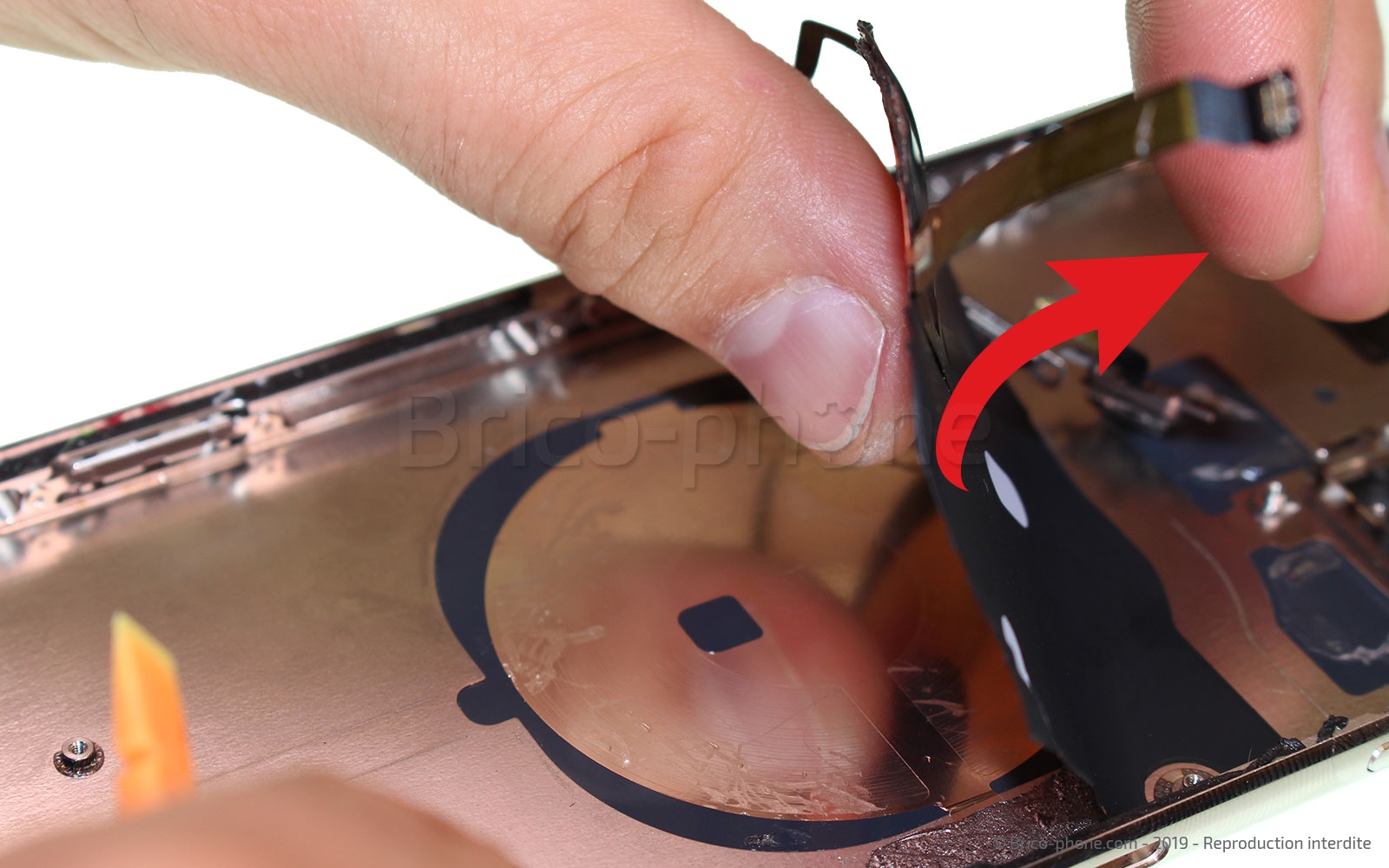

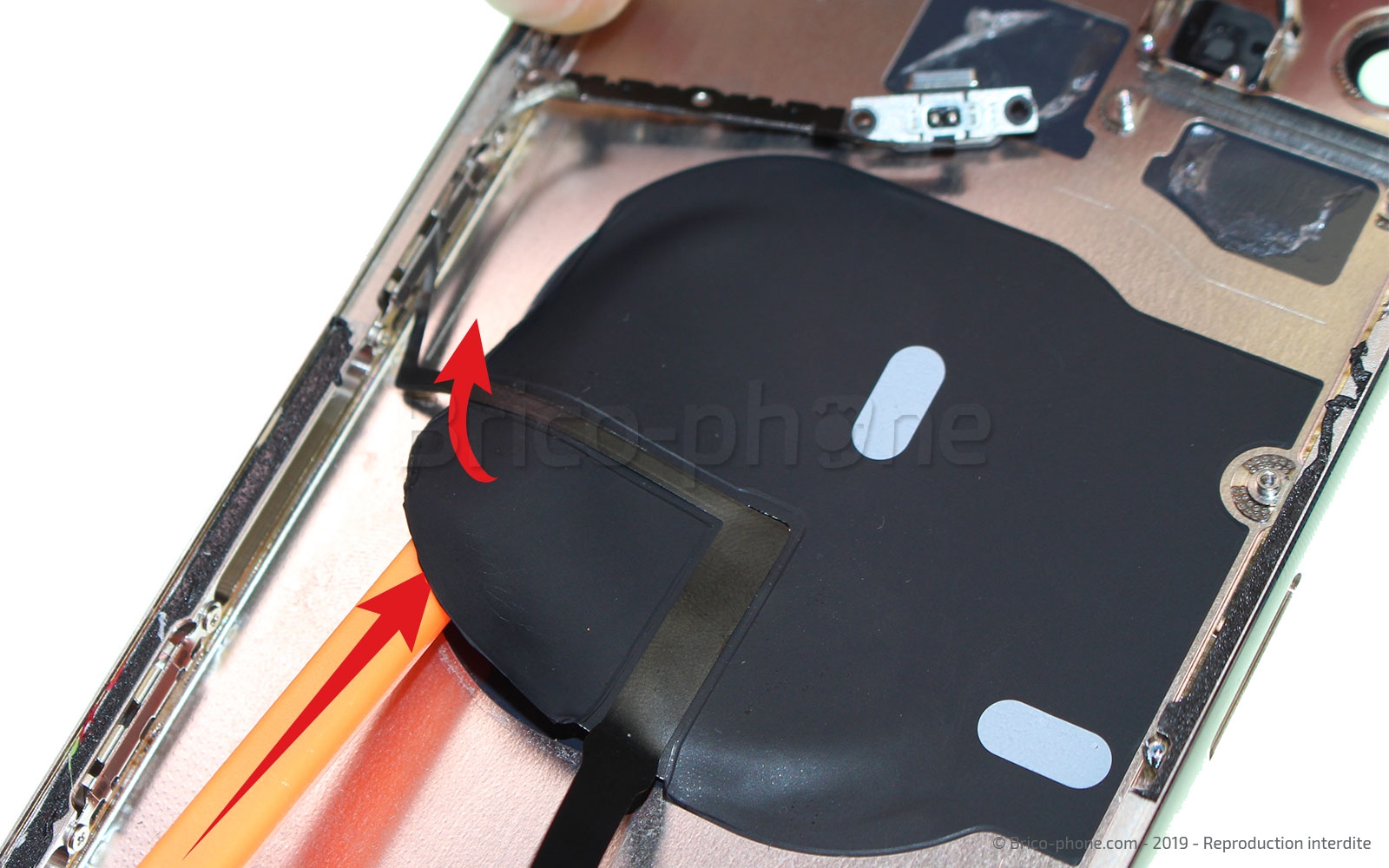

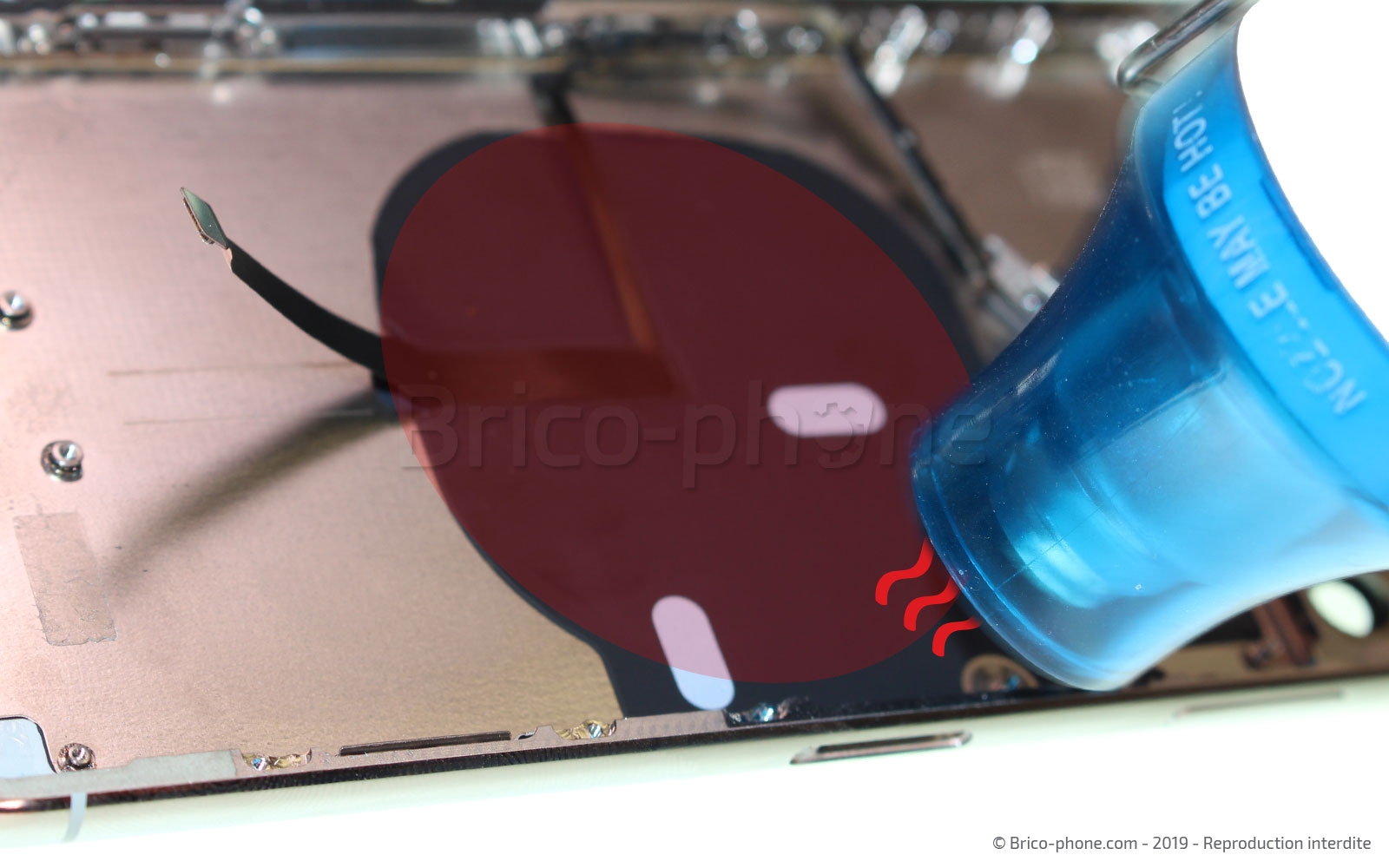

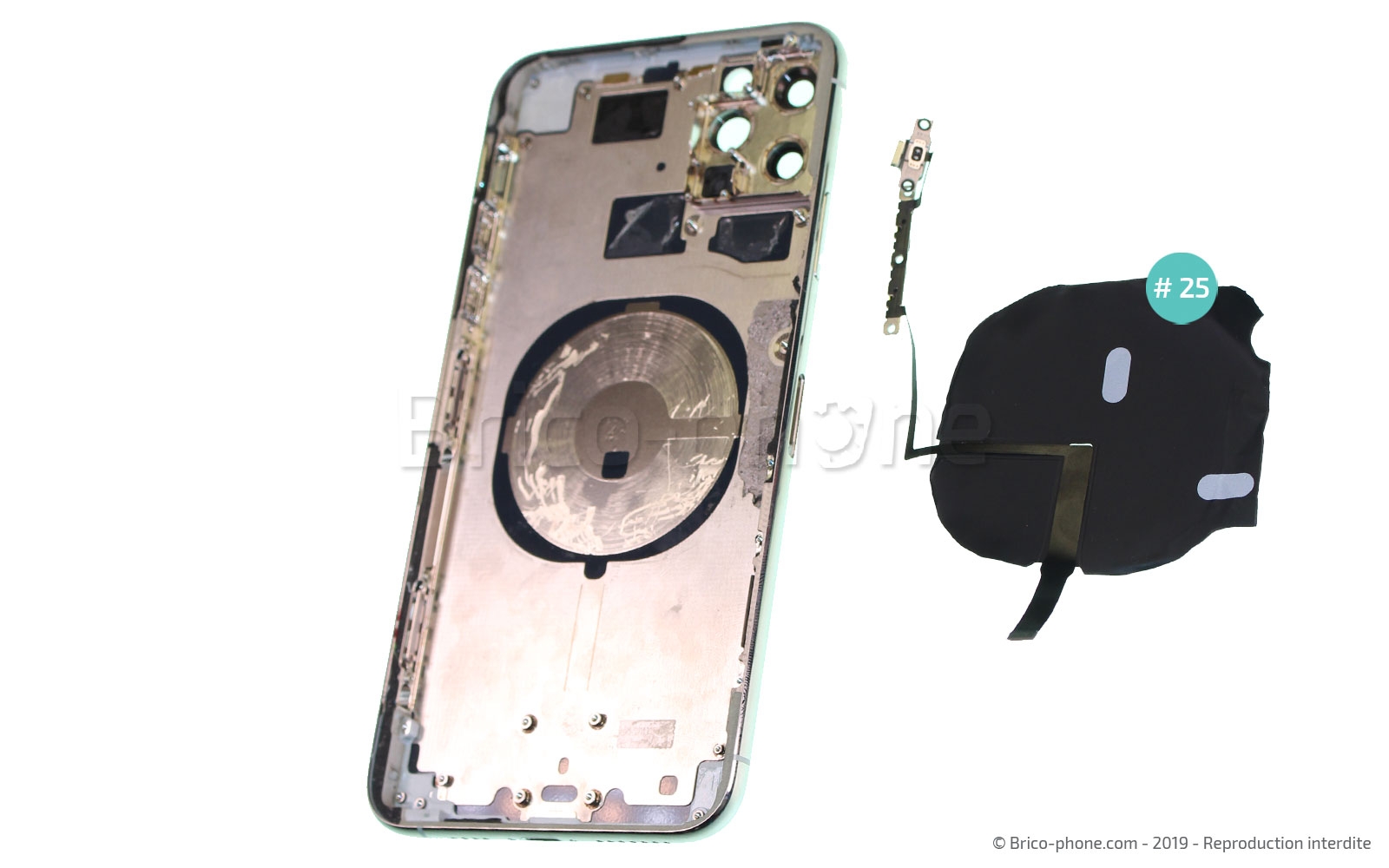

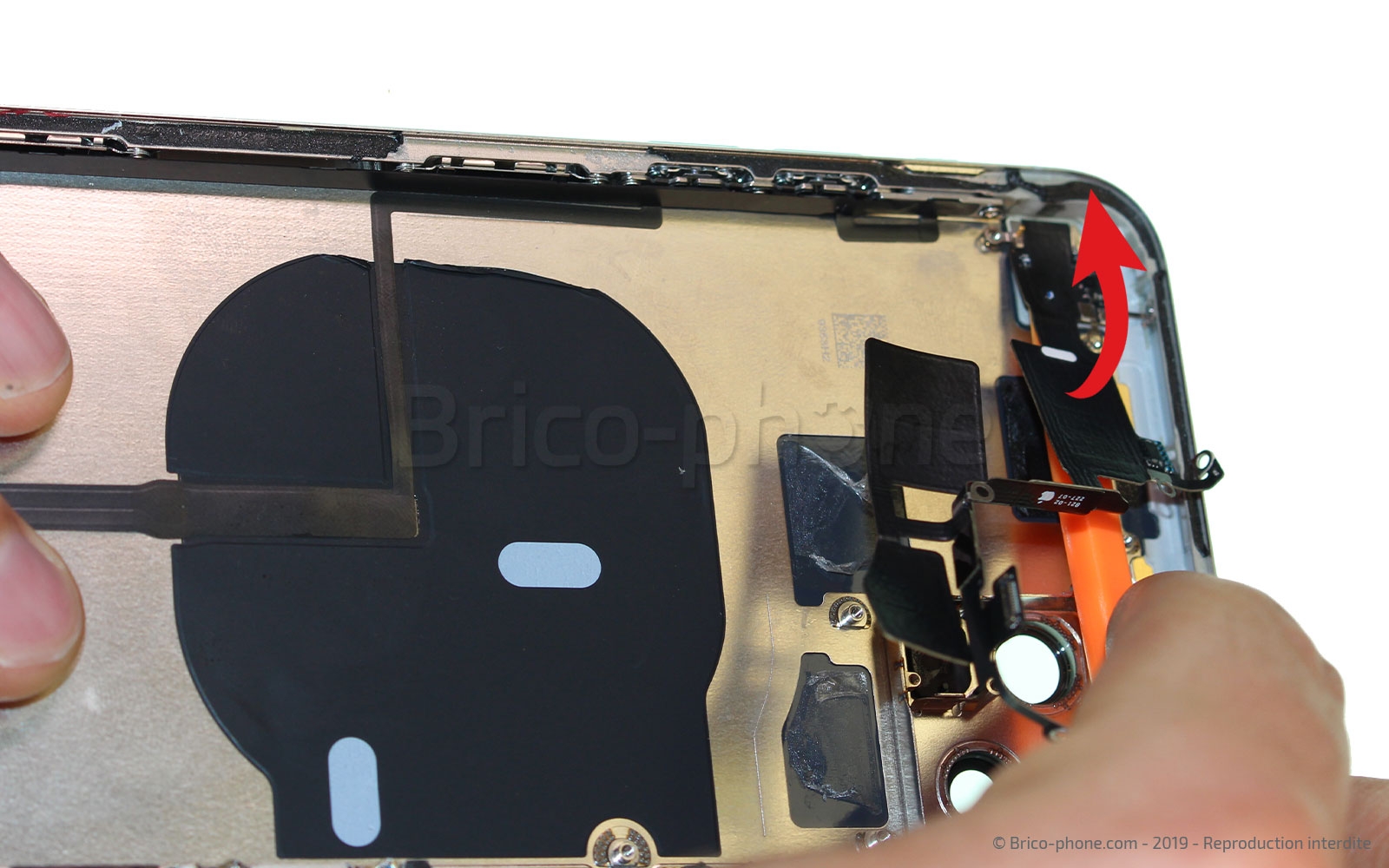

Chauffer la nappe induction (#25) avec un sèche-cheveux ou un décapeur thermique pour faire fondre l'adhésif, puis décollez-la délicatement avec le spudger et enlevez-la de la coque.

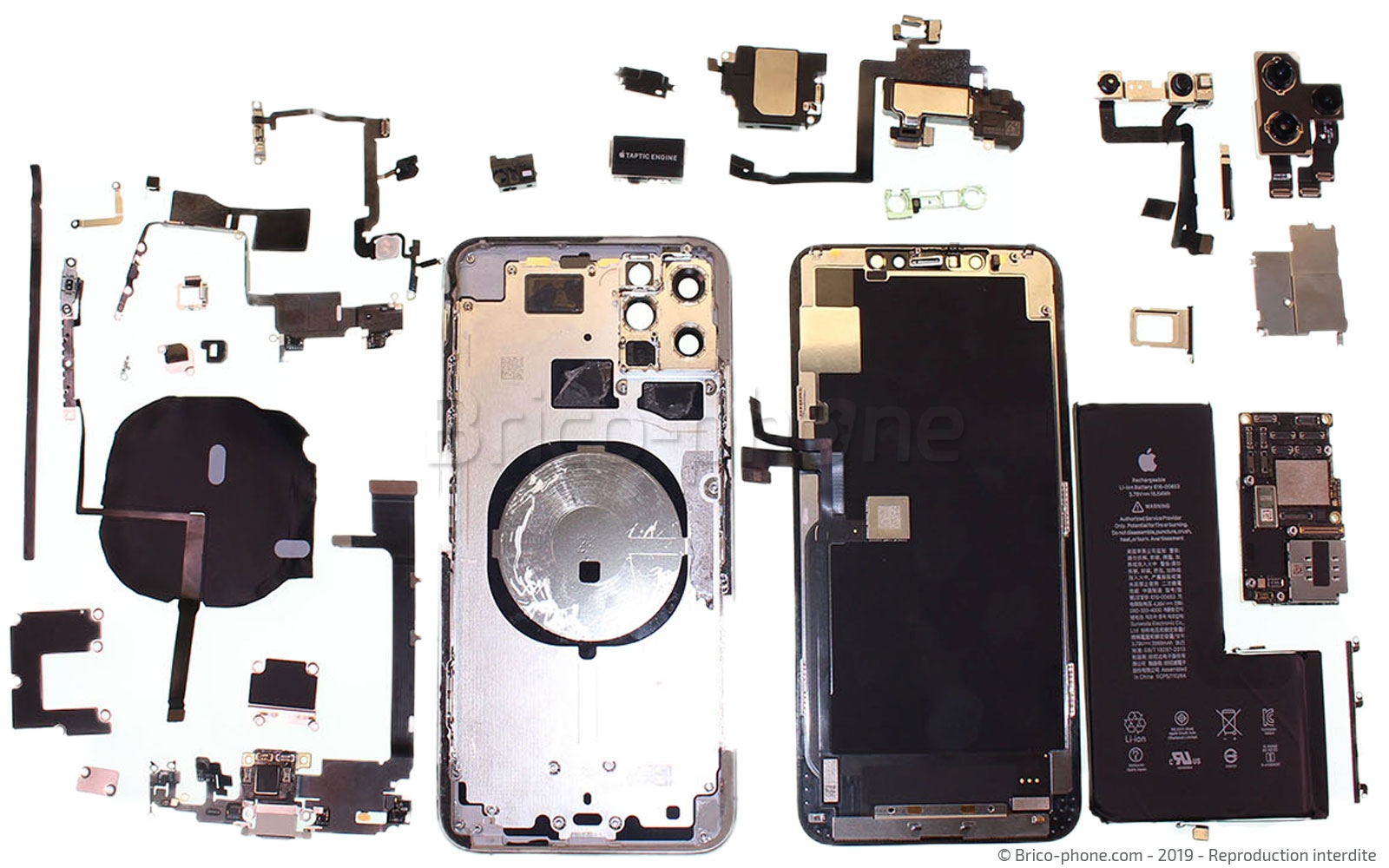

Le démontage complet est terminé ! Voici la vue éclatée avec toutes les pièces que comporte ce nouvel iPhone 11 Pro Max.
