Changement du vibreur sur iPhone 6

Temps estimé : 15 min
Difficulté : 2/5
iPhone 6 | Temps estimé : 15 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer le vibreur sur votre iPhone 6.

Diagnostic

› Le vibreur de votre iPhone 6 fonctionne mal ou plus du tout

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Vibreur pour iPhone 6
9,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 6
5,90 €
Ajouter au panier

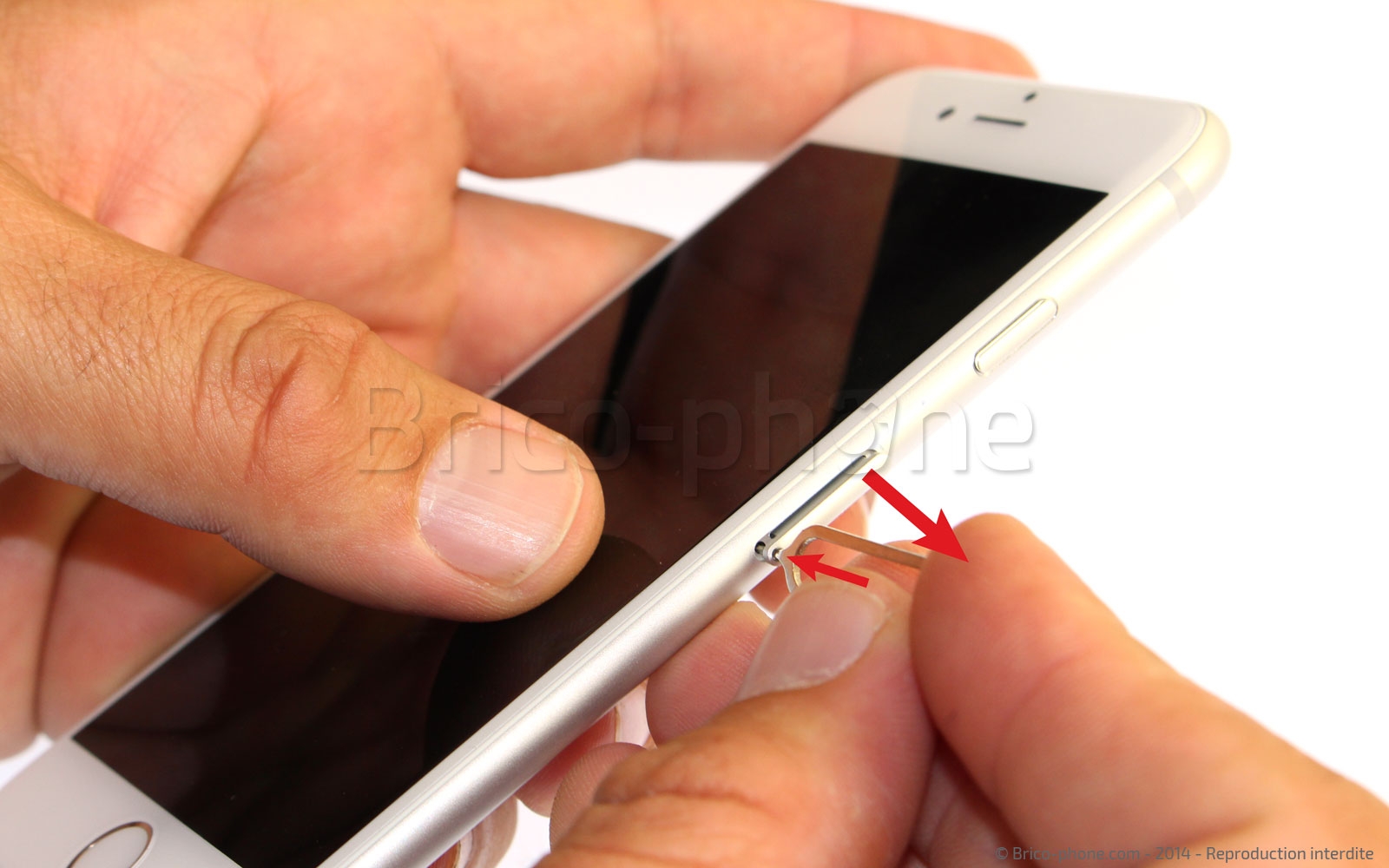

Commencer par éteindre votre iPhone puis retirer la carte SIM
Commencer par éteindre votre iPhone puis retirer la carte SIM
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Retirer les vis en étoile pentalobe

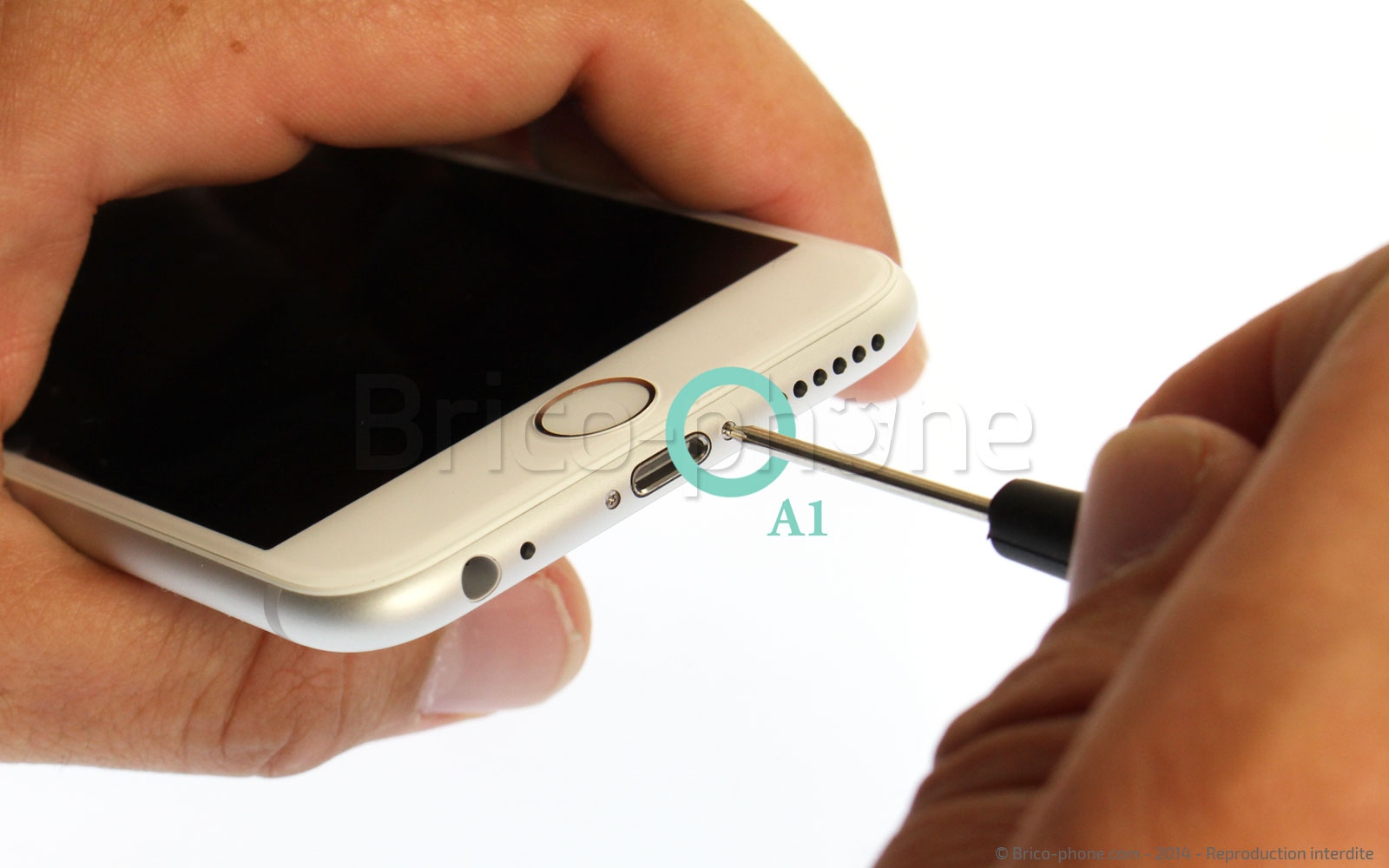

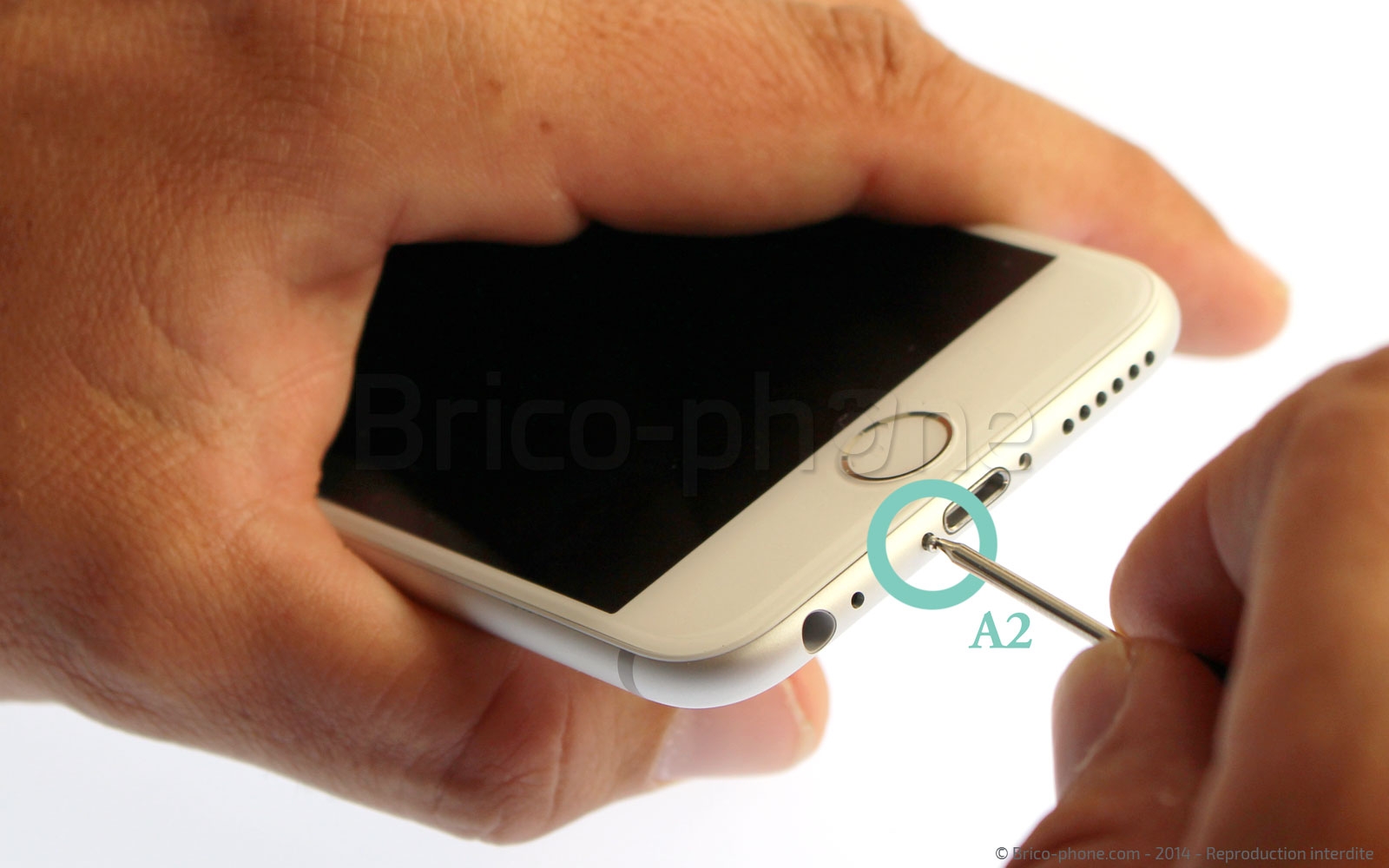

Utiliser le tournevis pentalobe pour retirer les deux vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 1 : Retirer les vis en étoile pentalobe
Etape 1 : Retirer les vis en étoile pentalobe
Etape 1 : Retirer les vis en étoile pentalobe
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Déclipser la vitre du châssis avec la ventouse

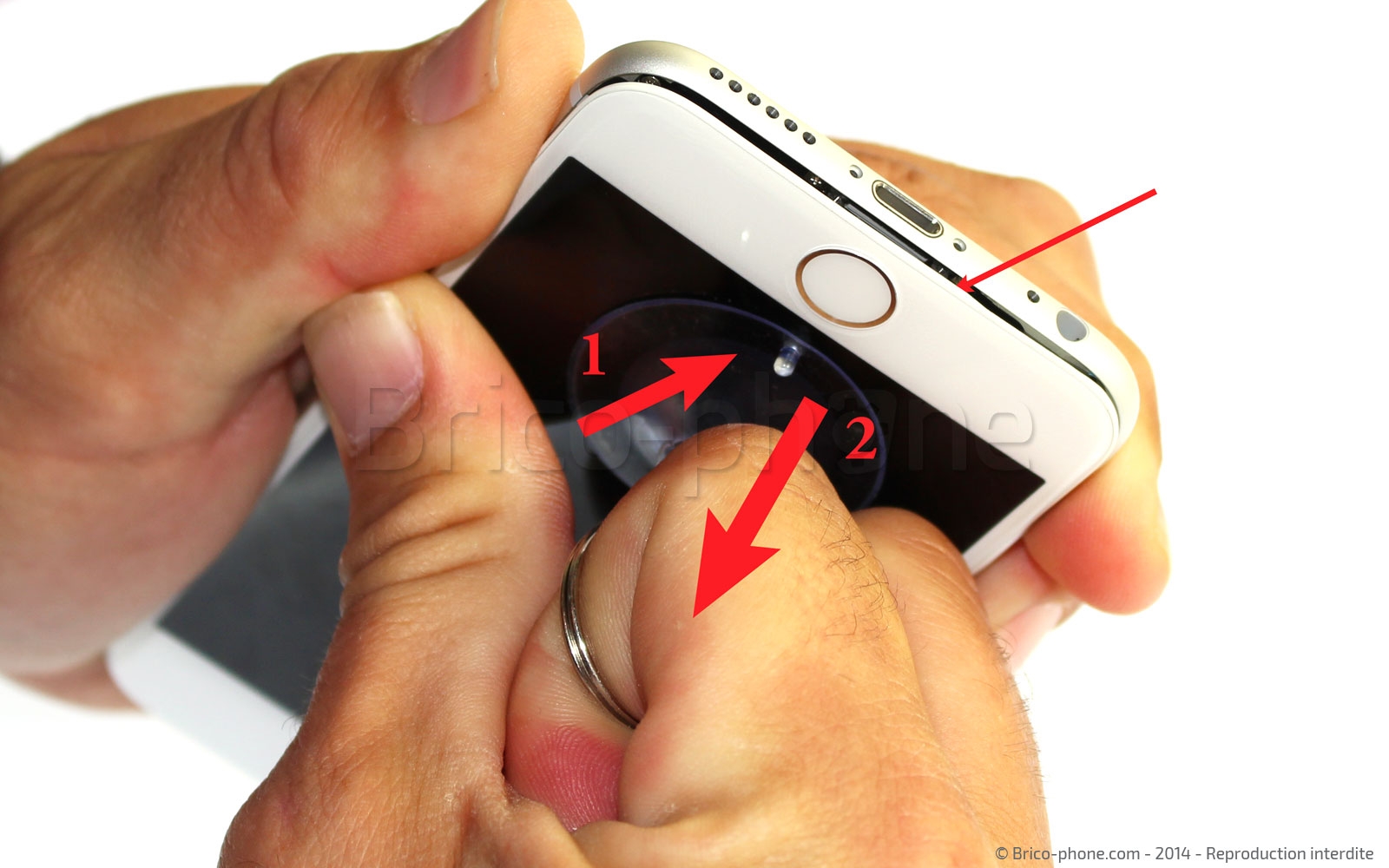

Selon les outils dont vous disposez, deux méthodes pour déclipser la vitre se présentent : en utilisant la ventouse ou bien en utilisant l'iSclack. Utilisation de la ventouse : positionnez la ventouse au bas de l'écran juste au dessus du bouton Home.

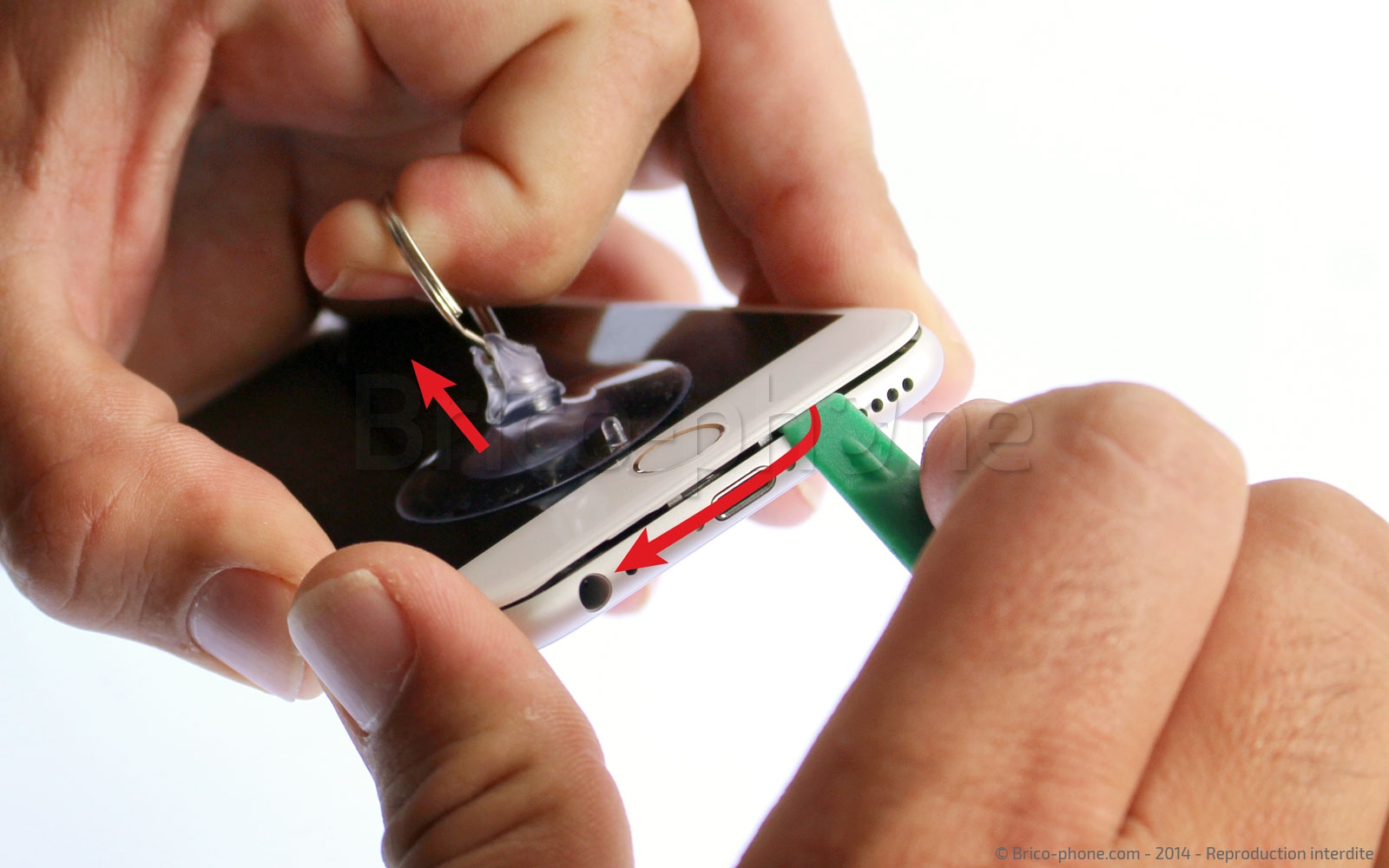

Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le levier en plastique entre la vitre et le châssis de l'iPhone.

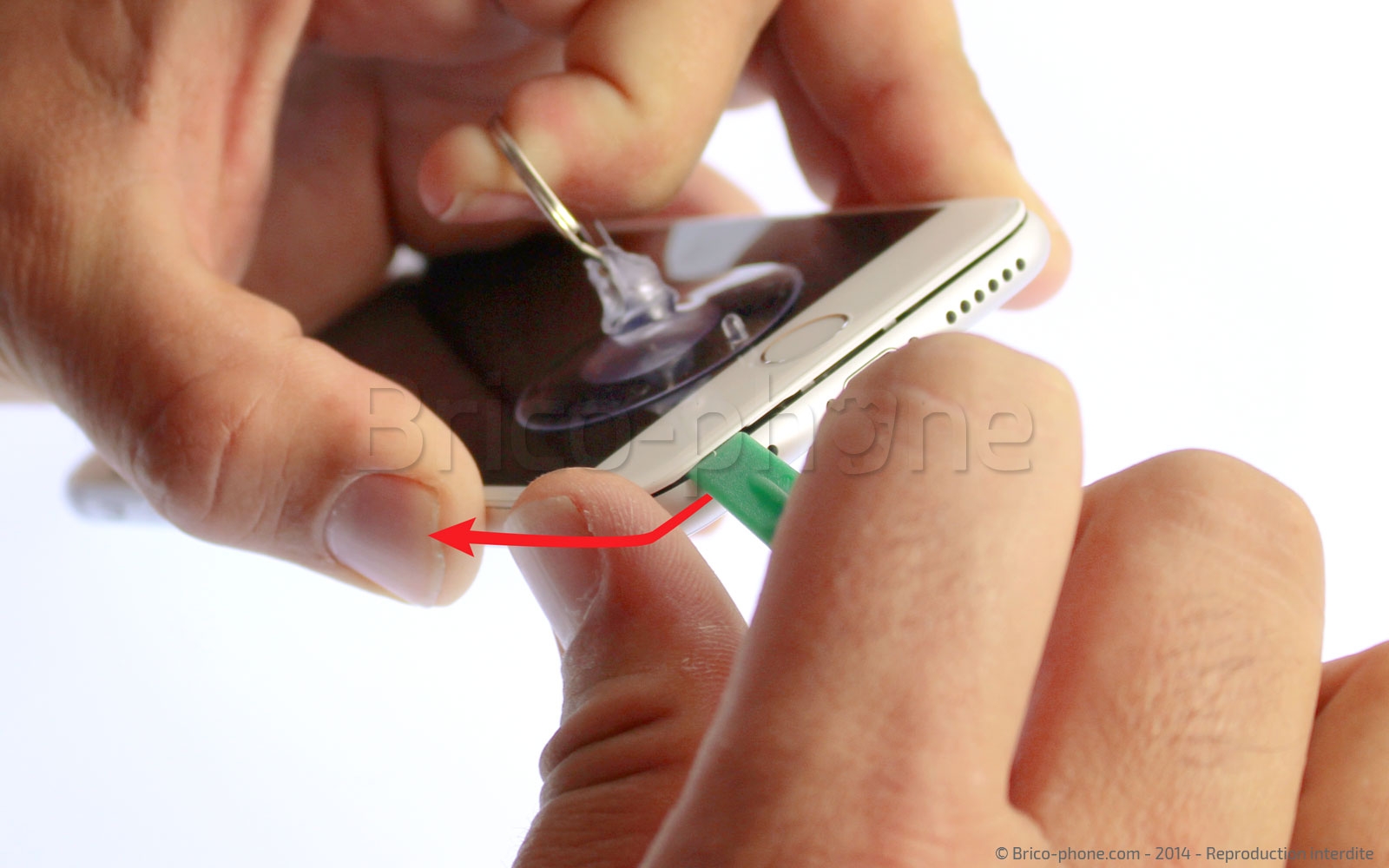

Faire glisser le levier le long du bas du téléphone entre la vitre et le châssis.
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Déclipser la vitre sur les côtés

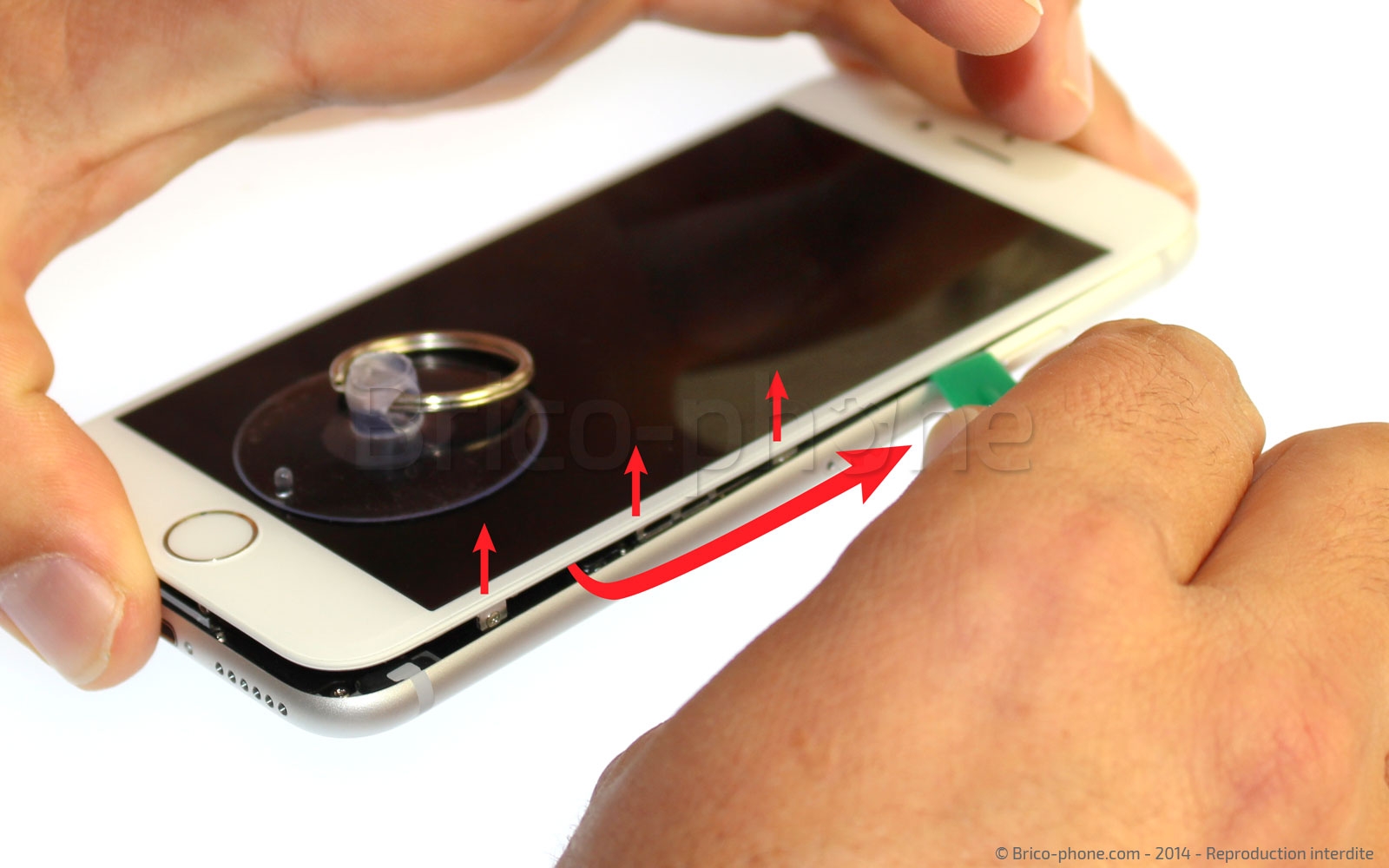

Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le levier en plastique entre la vitre et le châssis de l'iPhone.

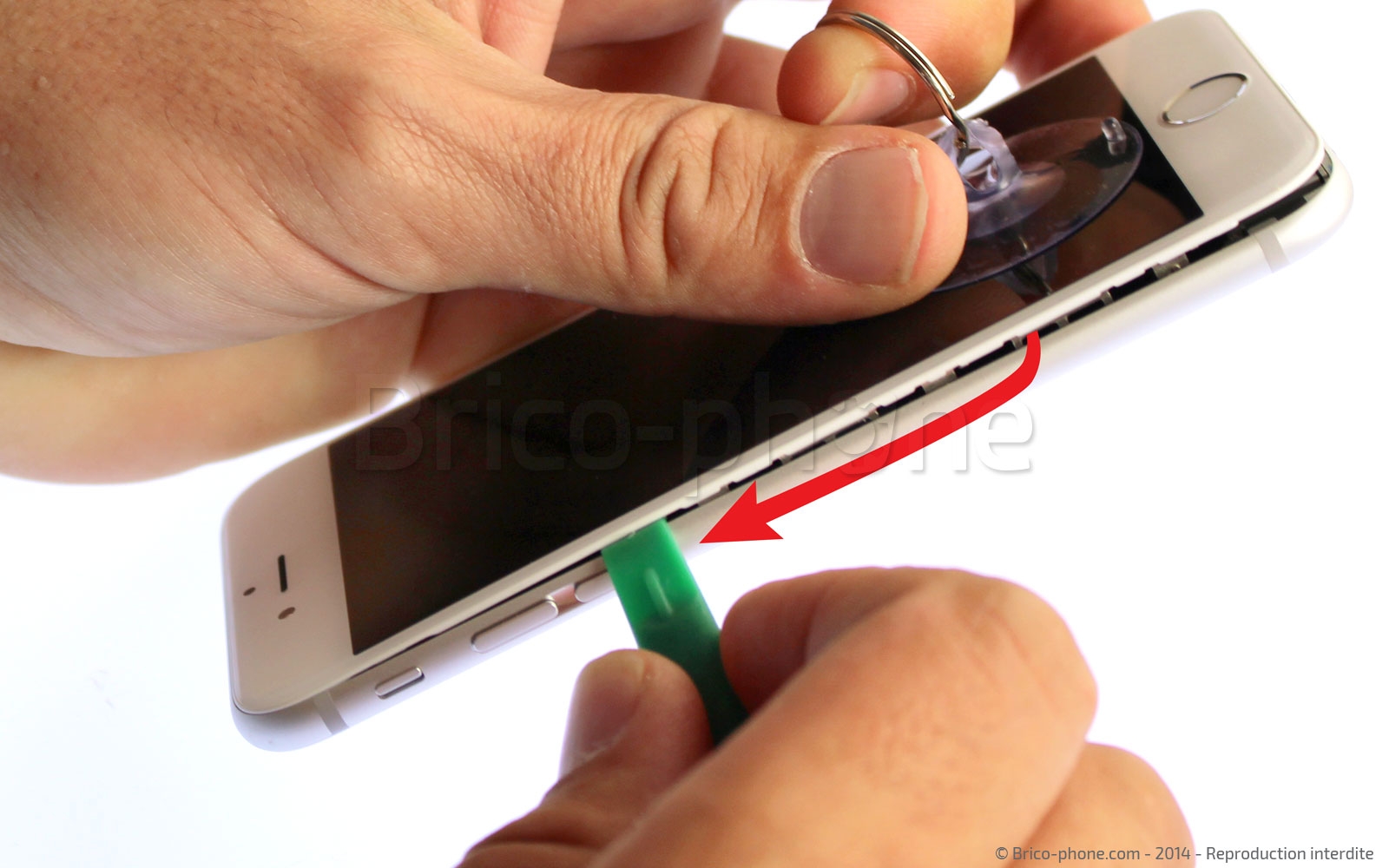

Enfin, terminer par le haut du téléphone puis l'autre côté jusqu'à déclipser entièrement la vitre.
Etape 3 : Déclipser la vitre sur les côtés
Etape 3 : Déclipser la vitre sur les côtés
Etape 3 : Déclipser la vitre sur les côtés
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Déclipser la vitre du châssis avec l'iSclack

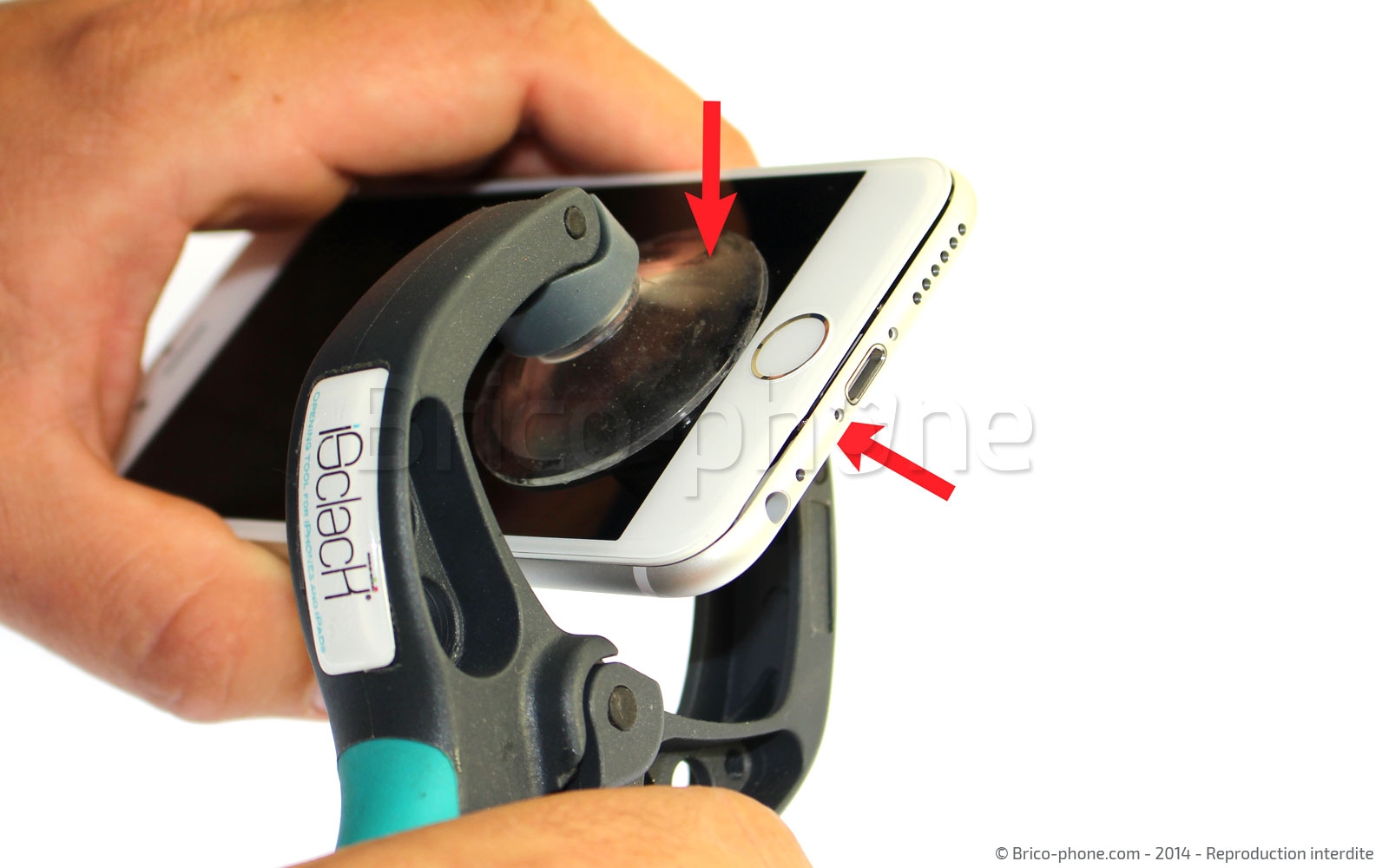

Positionner les ventouses de l'iSclack de chaque côté de l'iPhone avec la ventouse côté vitre légèrement au dessus du bouton Home.

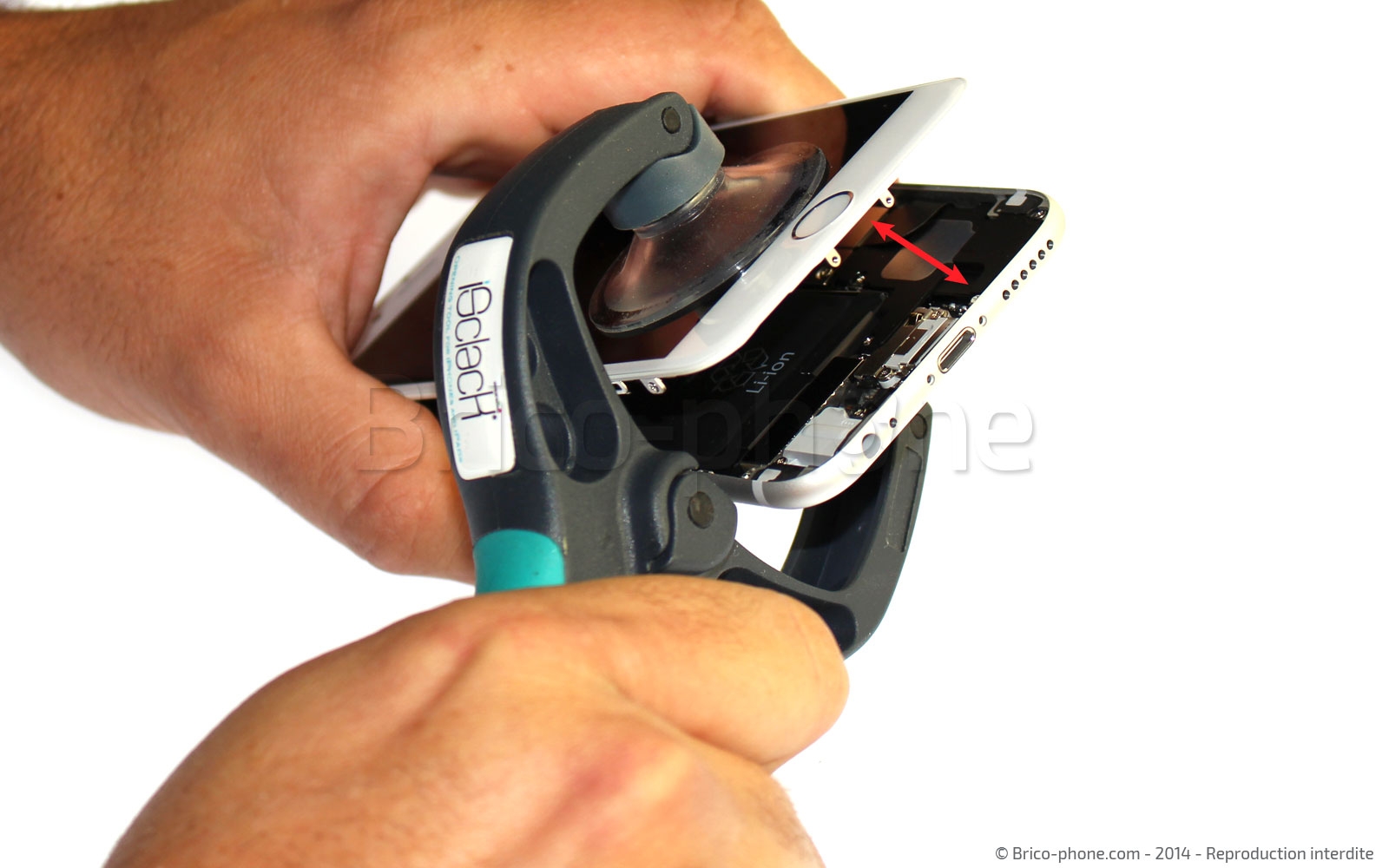

Une fois les ventouses en place, serrer la pince jusqu'à ce que le bloc vitre et écran LCD se détache du châssis.
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Outils optionnels
Outils optionnels
Pince double ventouse iSclack
24,90 €
Double ventouse pour décoller les vitres special Iphone 5 5S 5C
17,90 €
Etape 5 : Retirer le bloc vitre et écran LCD

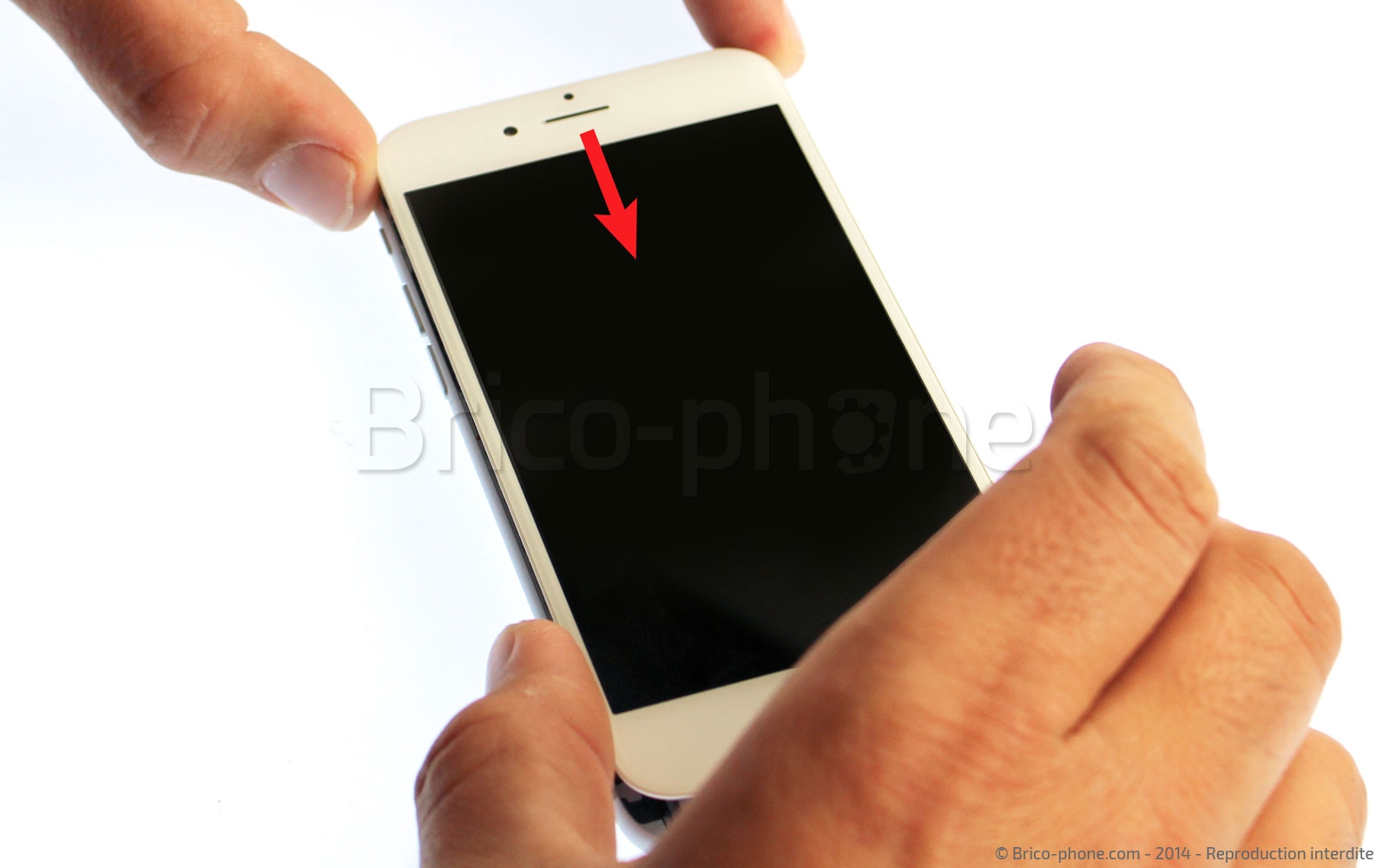

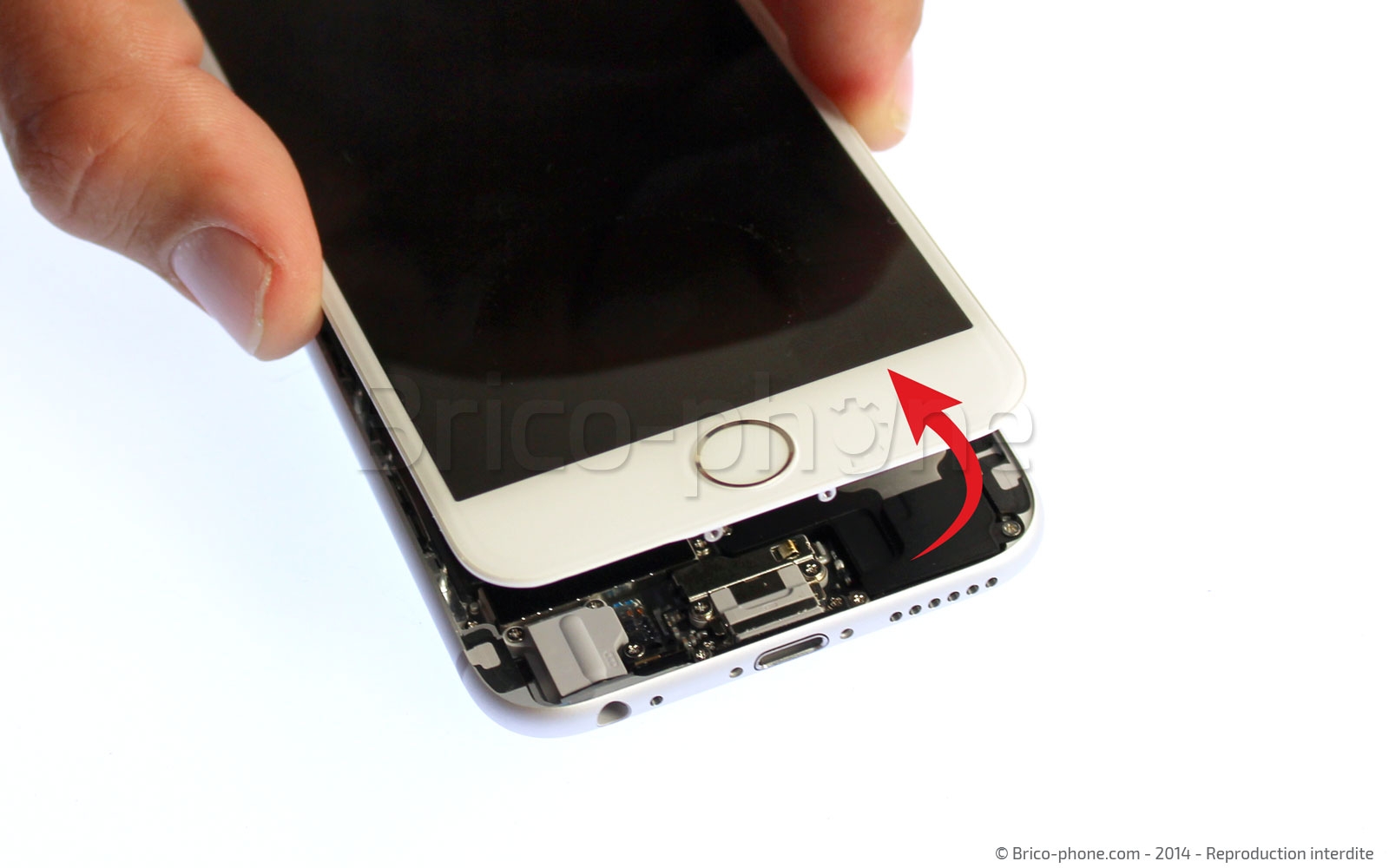

Tirez légèrement (1 ou 2 millimètres) vers le bas afin de déclipser l'écran totalement.

Vous pouvez maintenant lever le bloc vitre et LCD vers le haut.
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 6 : Retirer la plaquette métallique de nappes de l'écran

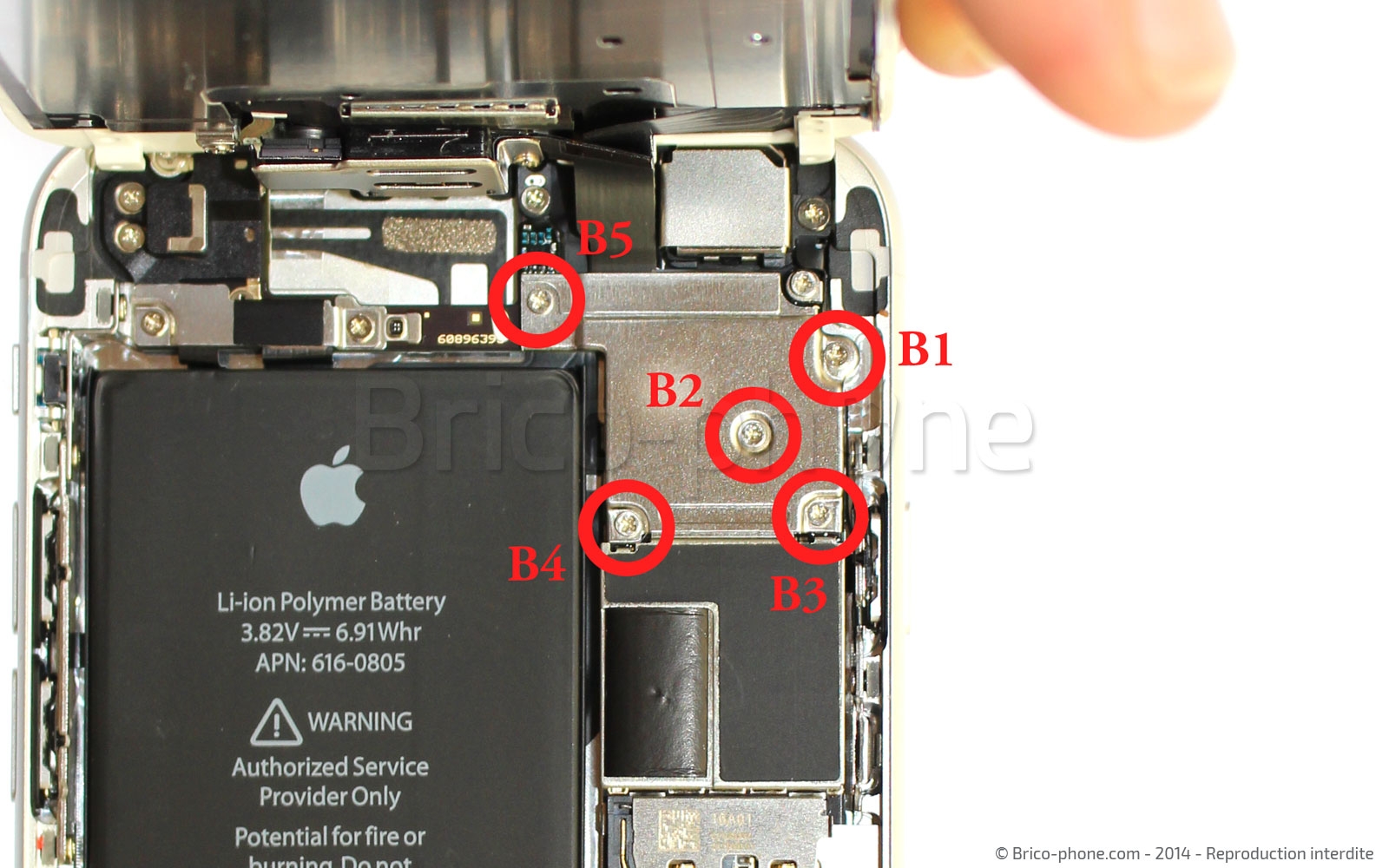

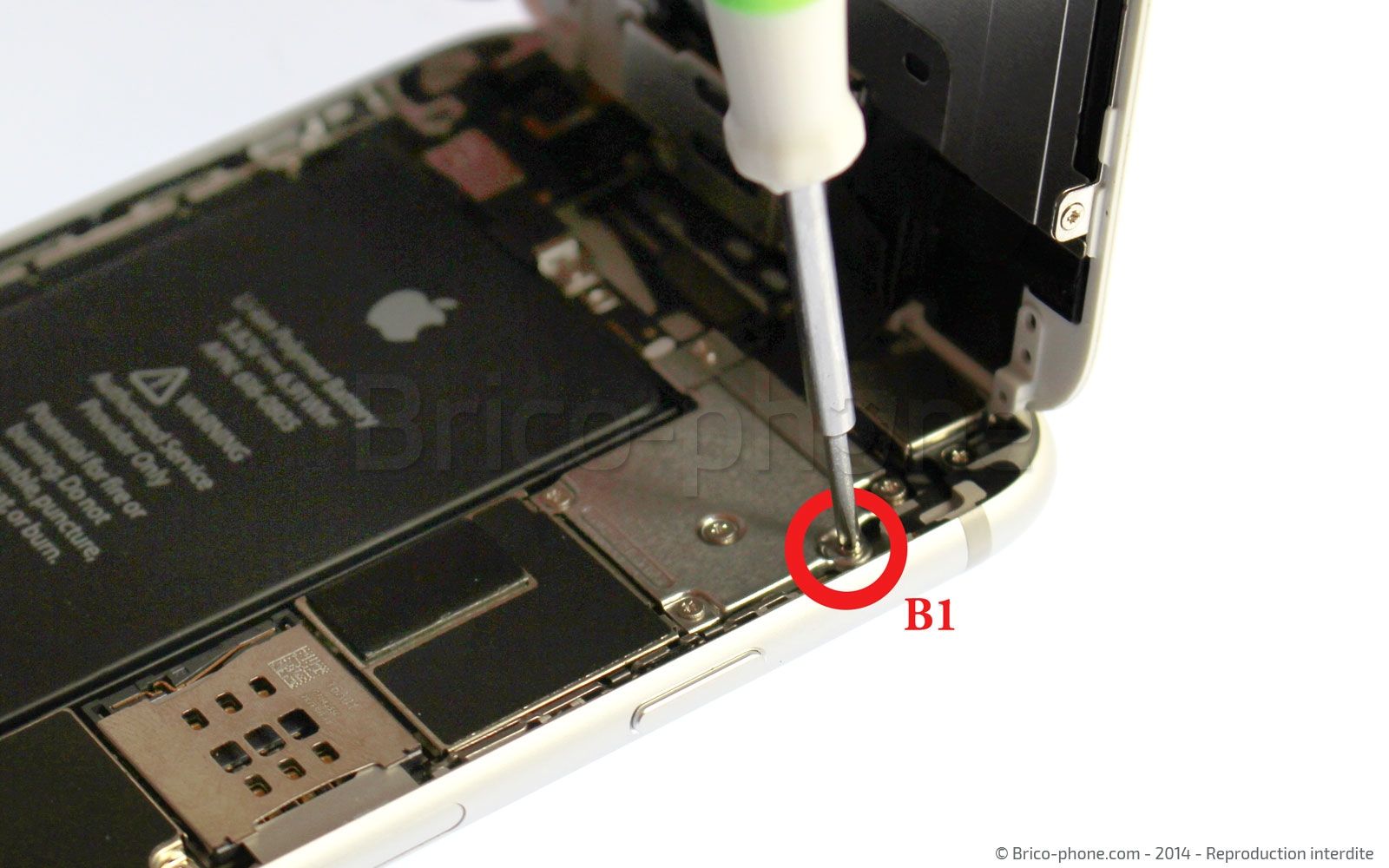

Soulever à environ 90° puis à l'aide du tournevis cruciforme enlevez les vis B1 à B5.

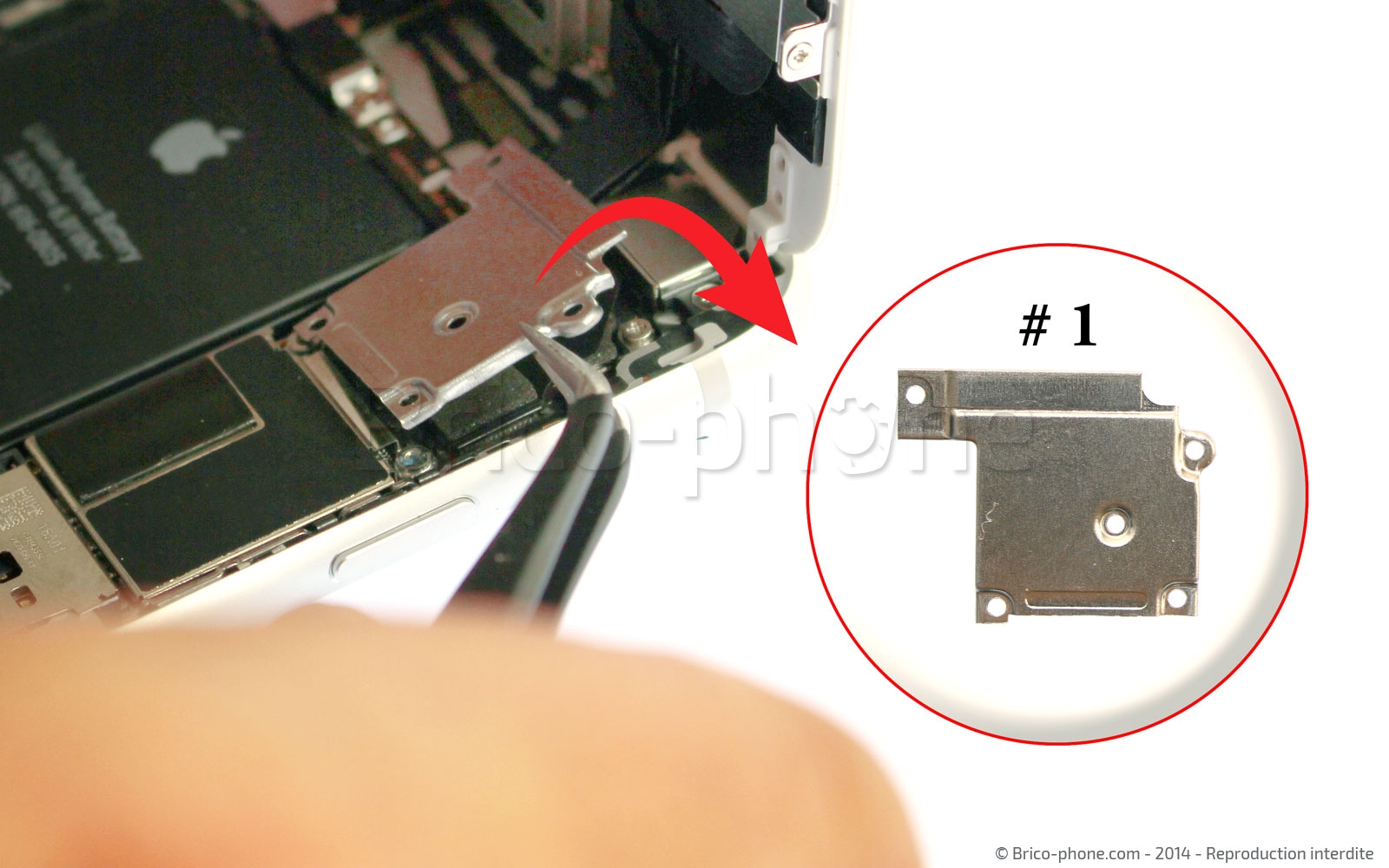

Prendre la pincette puis retirer la plaquette métallique qui protège les nappes de l'écran.
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Déconnecter les nappes de l'écran

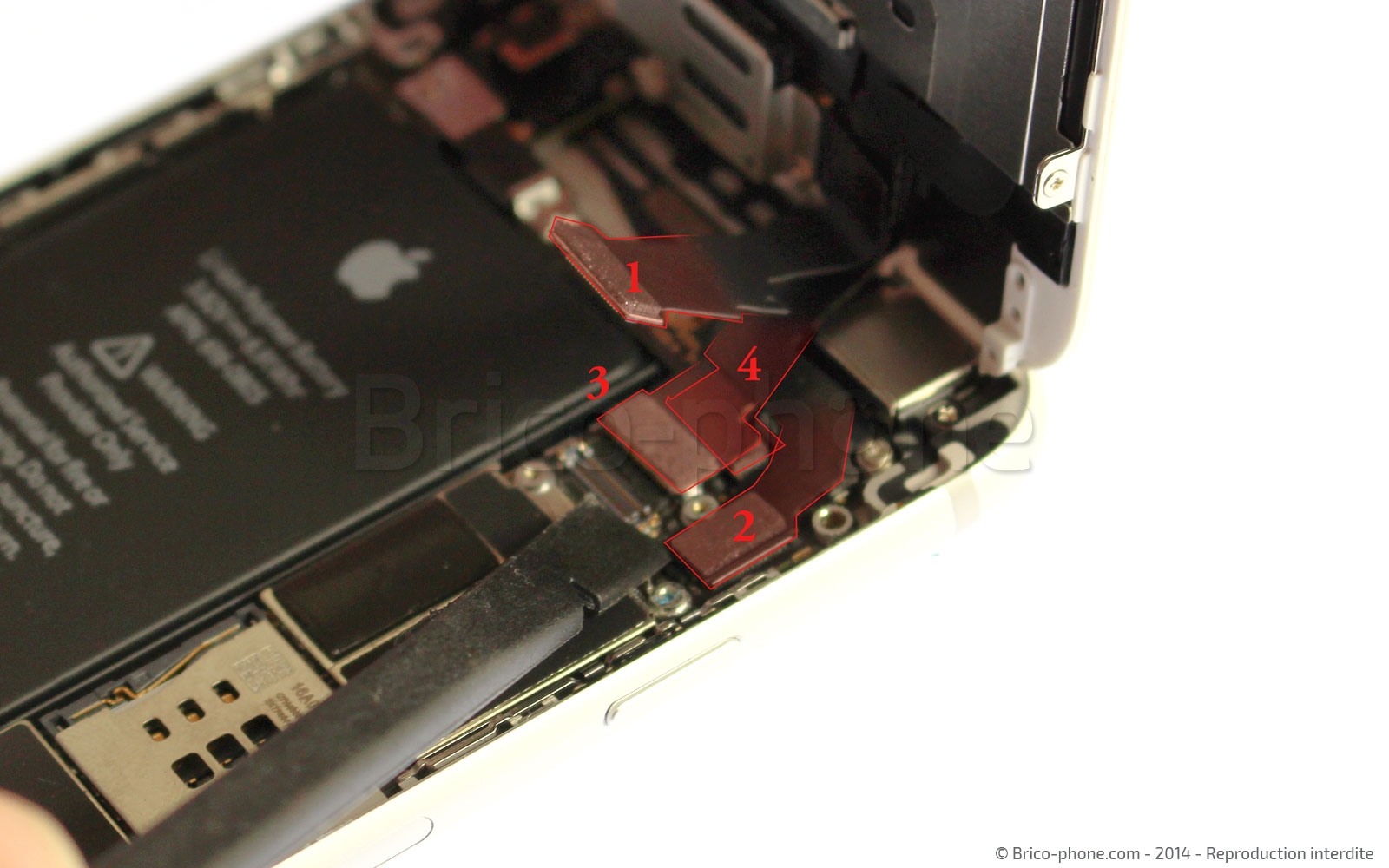

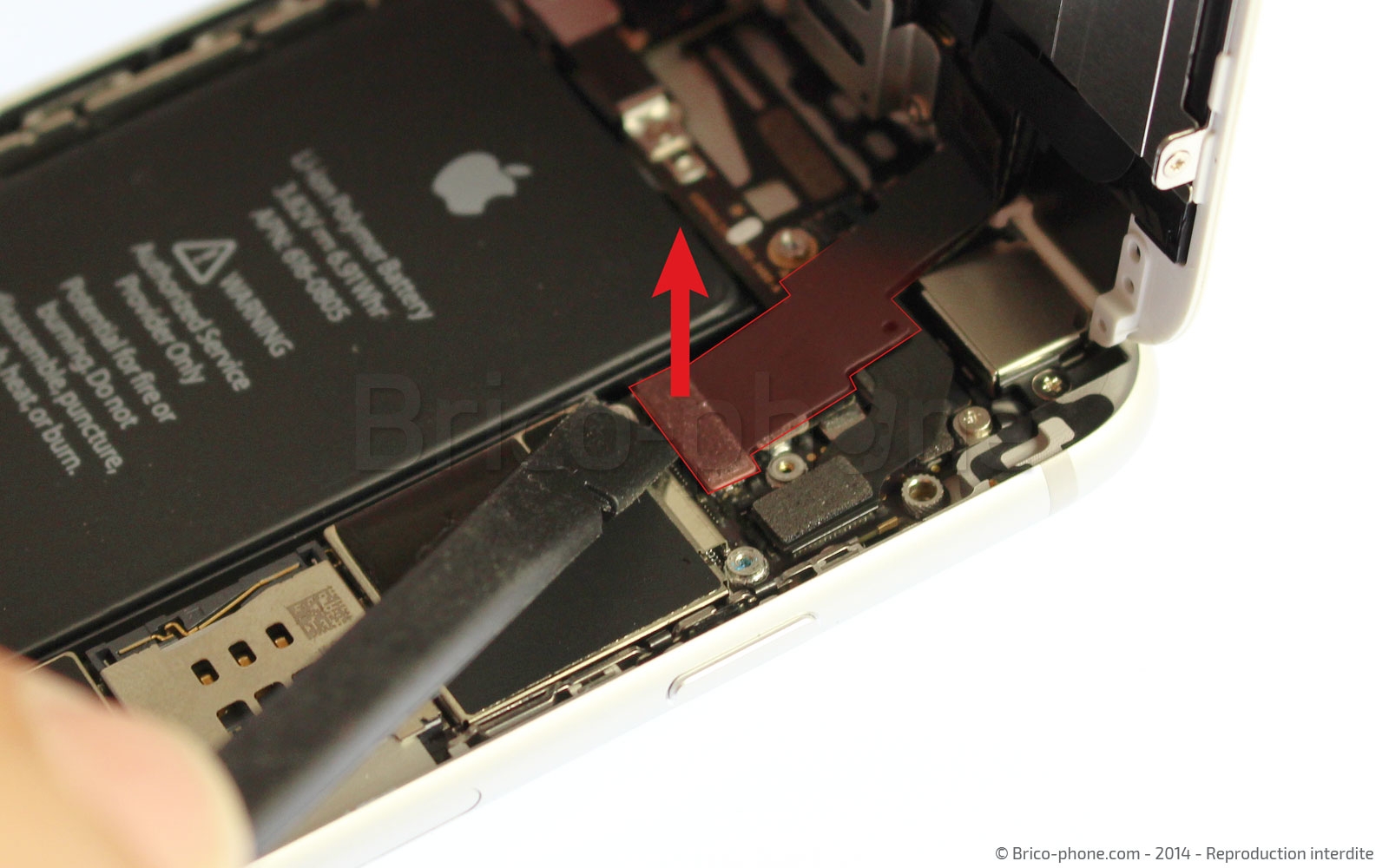

Commencer par déconnecter la nappe de la caméra avant Facetime (1).

Déclipser maintenant les connecteurs des nappes Home (2), Tactile (3) puis LCD (4).

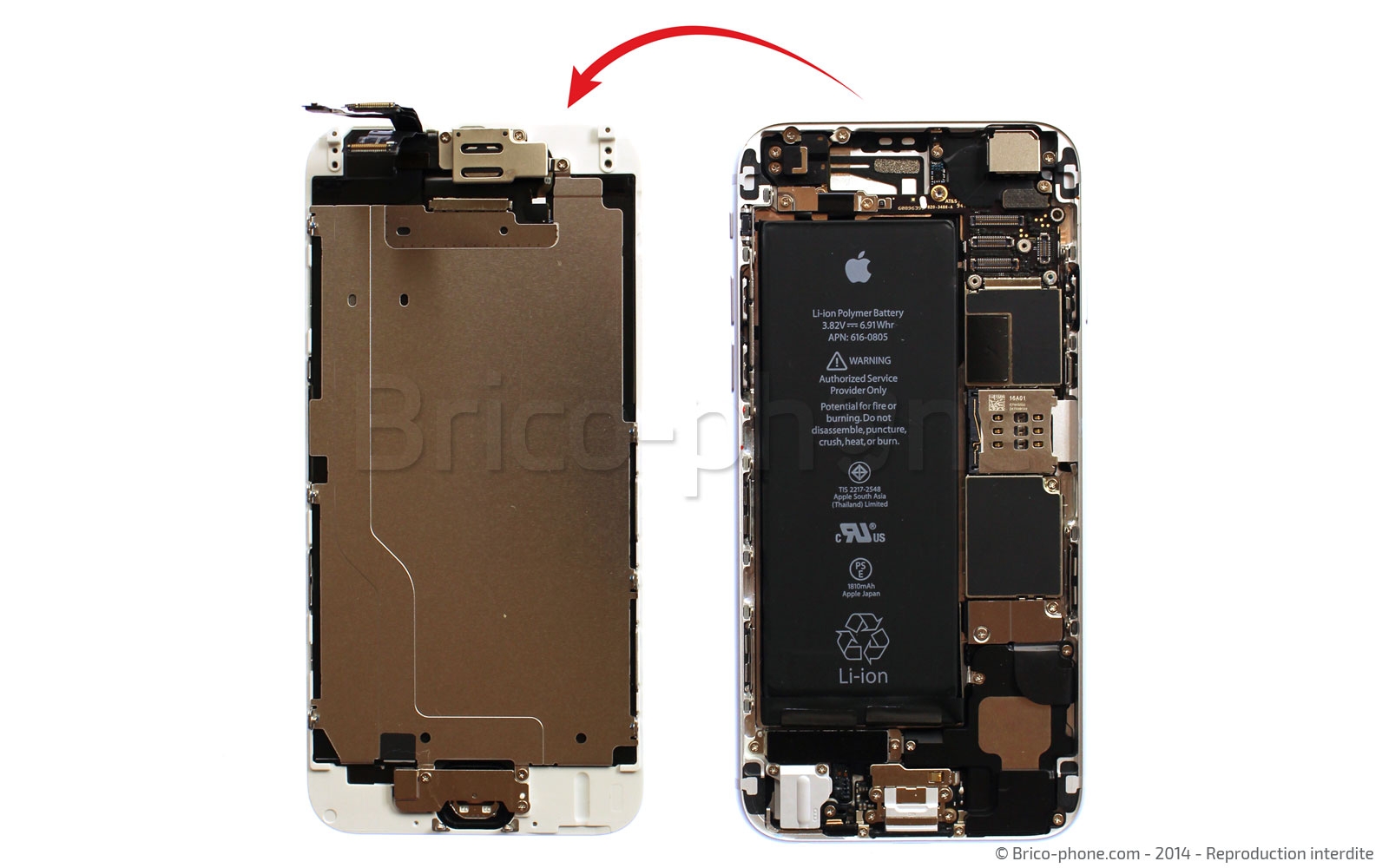

Le bloc de l'écran est maintenant totalement libéré, vous pouvez le déposer à côté du châssis.
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Déconnecter la batterie

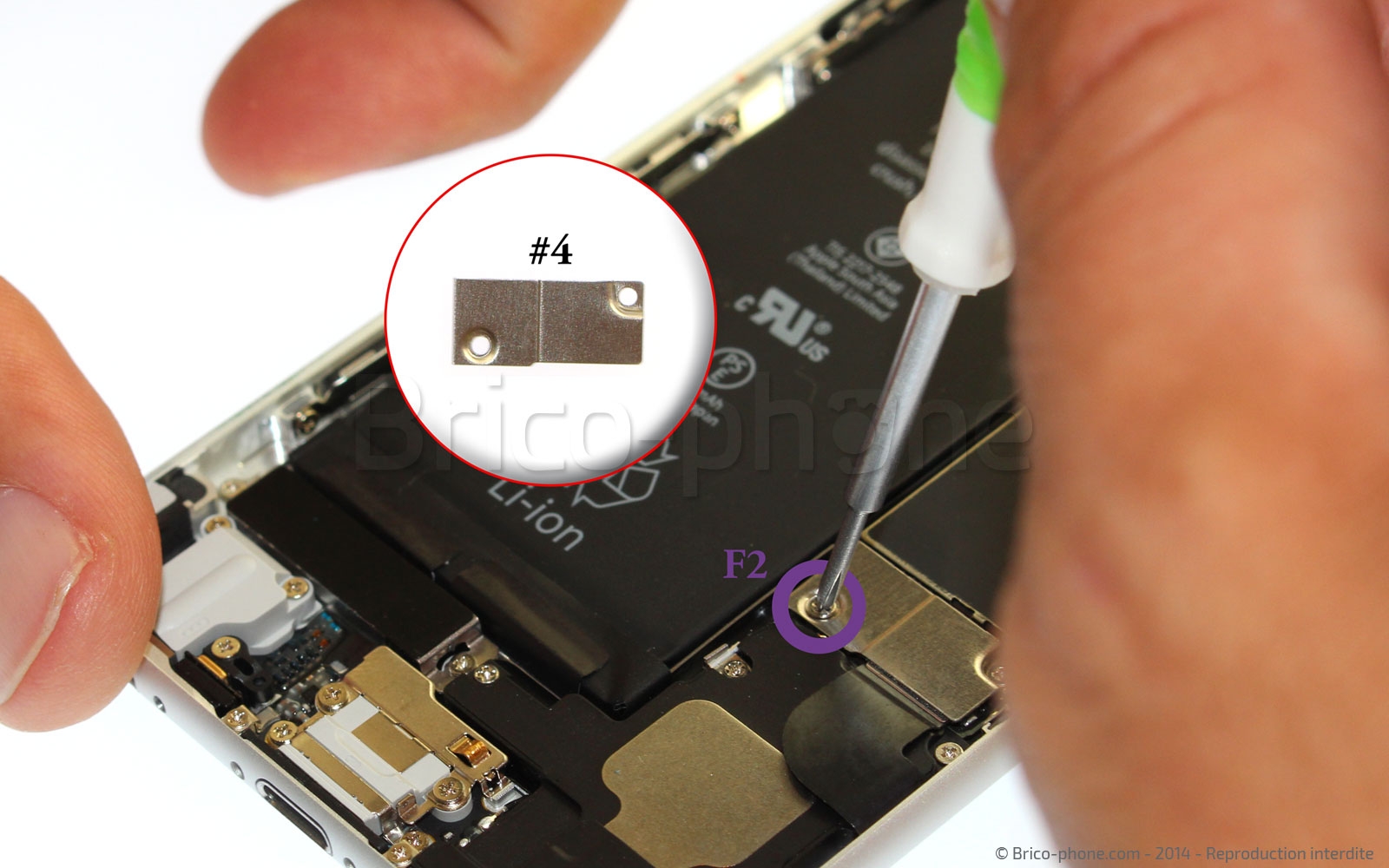

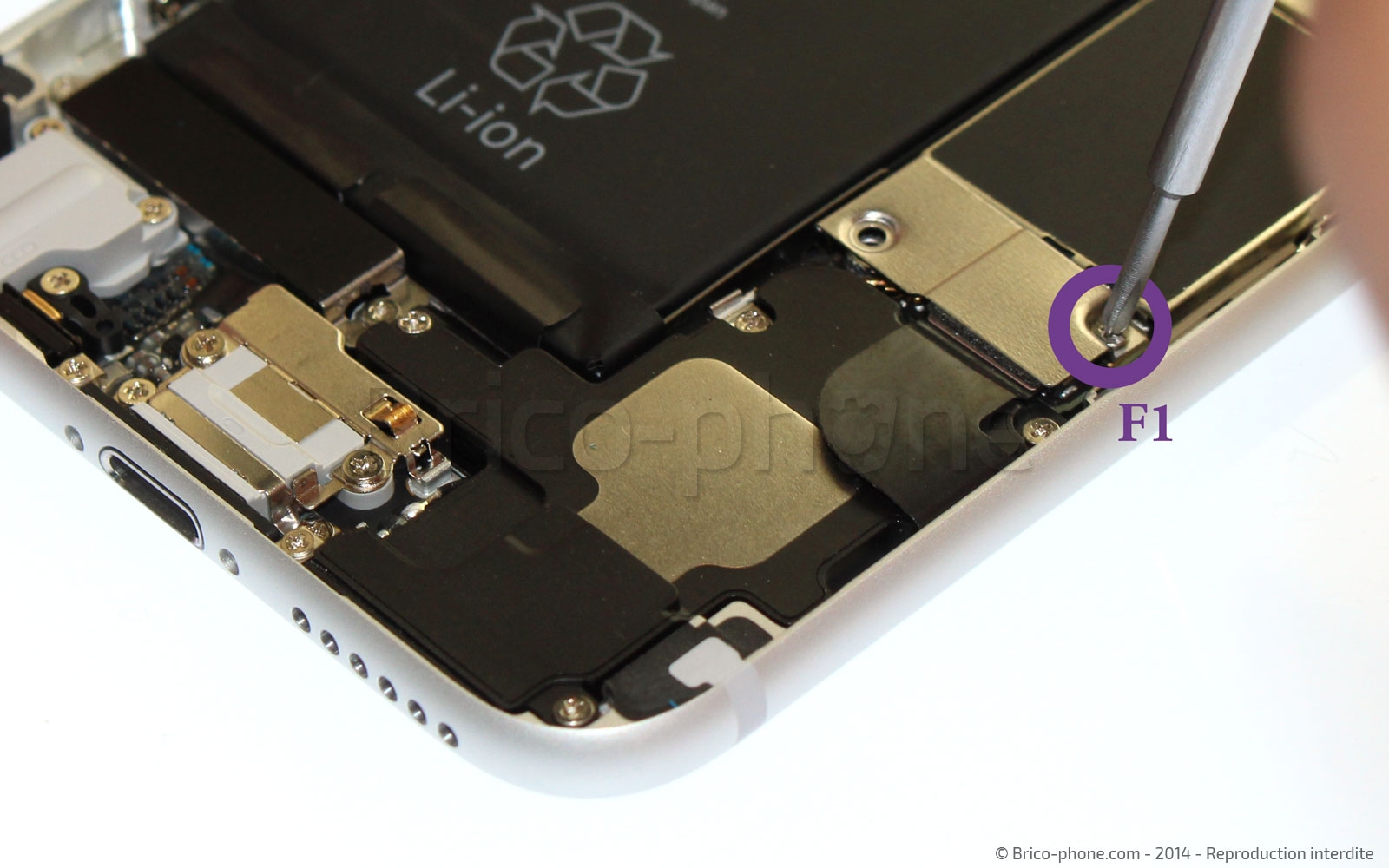

Utilisez le tournevis cruciforme pour rentier les vis F1 et F2 puis enlevez la plaquette métallique #4.

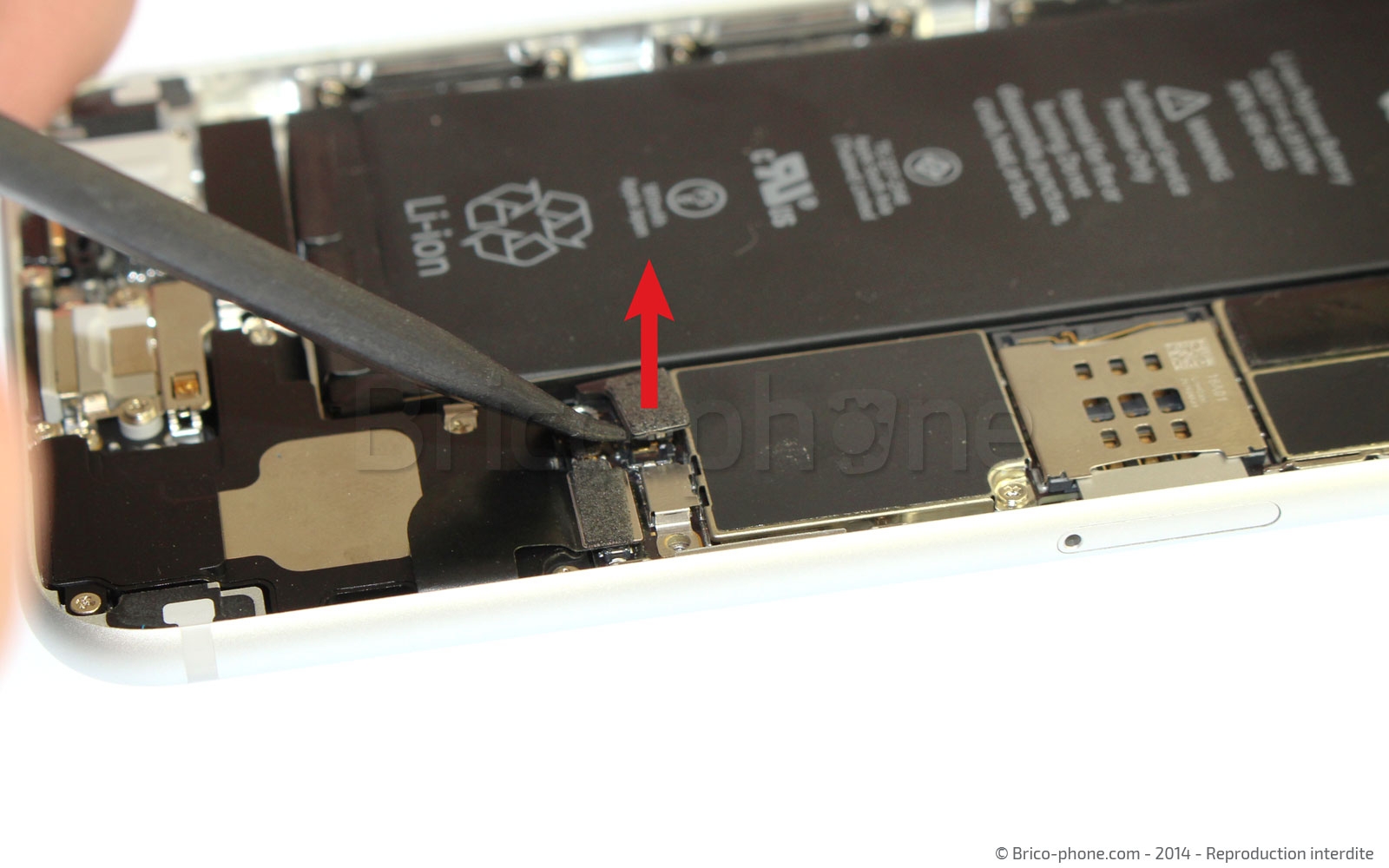

Prenez ensuite le levier nylon et détachez le connecteur de la batterie.
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Retirer le vibreur

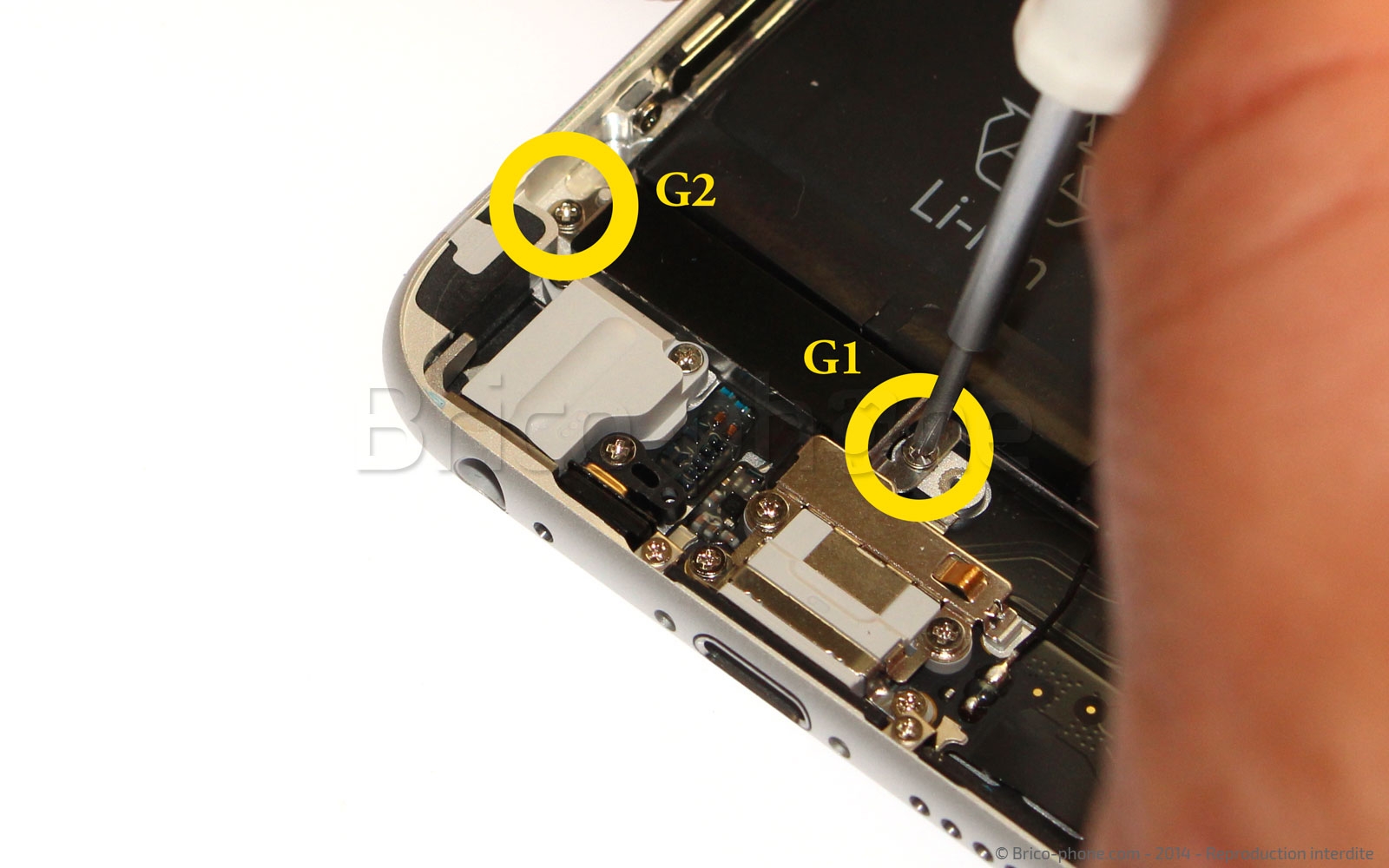

Utiliser le tournevis cruciforme afin de retirer les vis G1 et G2 qui maintiennent le vibreur.

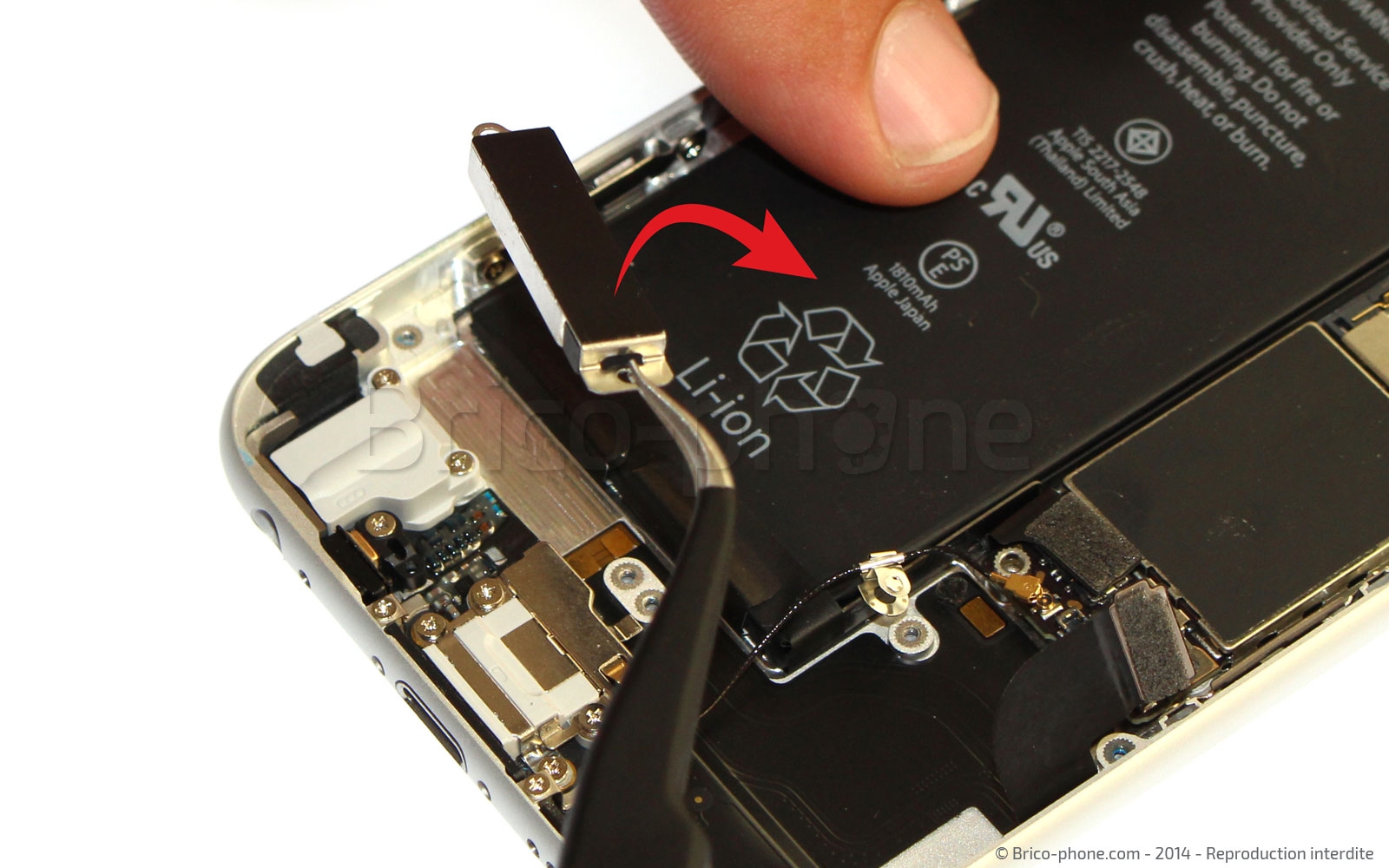

Vous pouvez à présent extraire le vibreur avec la pincette.
Etape 9 : Retirer le vibreur
Etape 9 : Retirer le vibreur
Etape 9 : Retirer le vibreur
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Tournevis professionnel cruciforme PH00
9,90 €
Remontage de l'écran

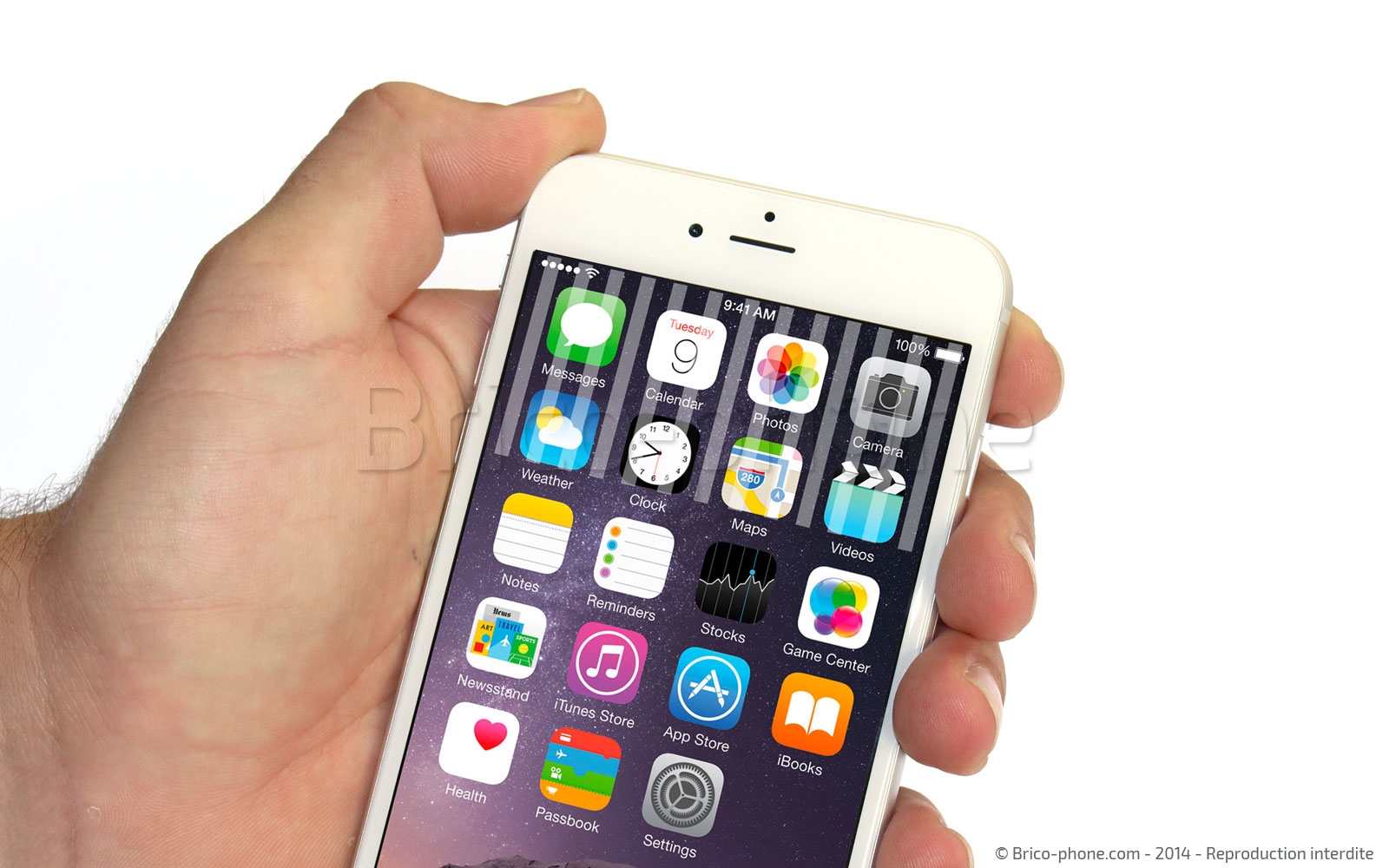

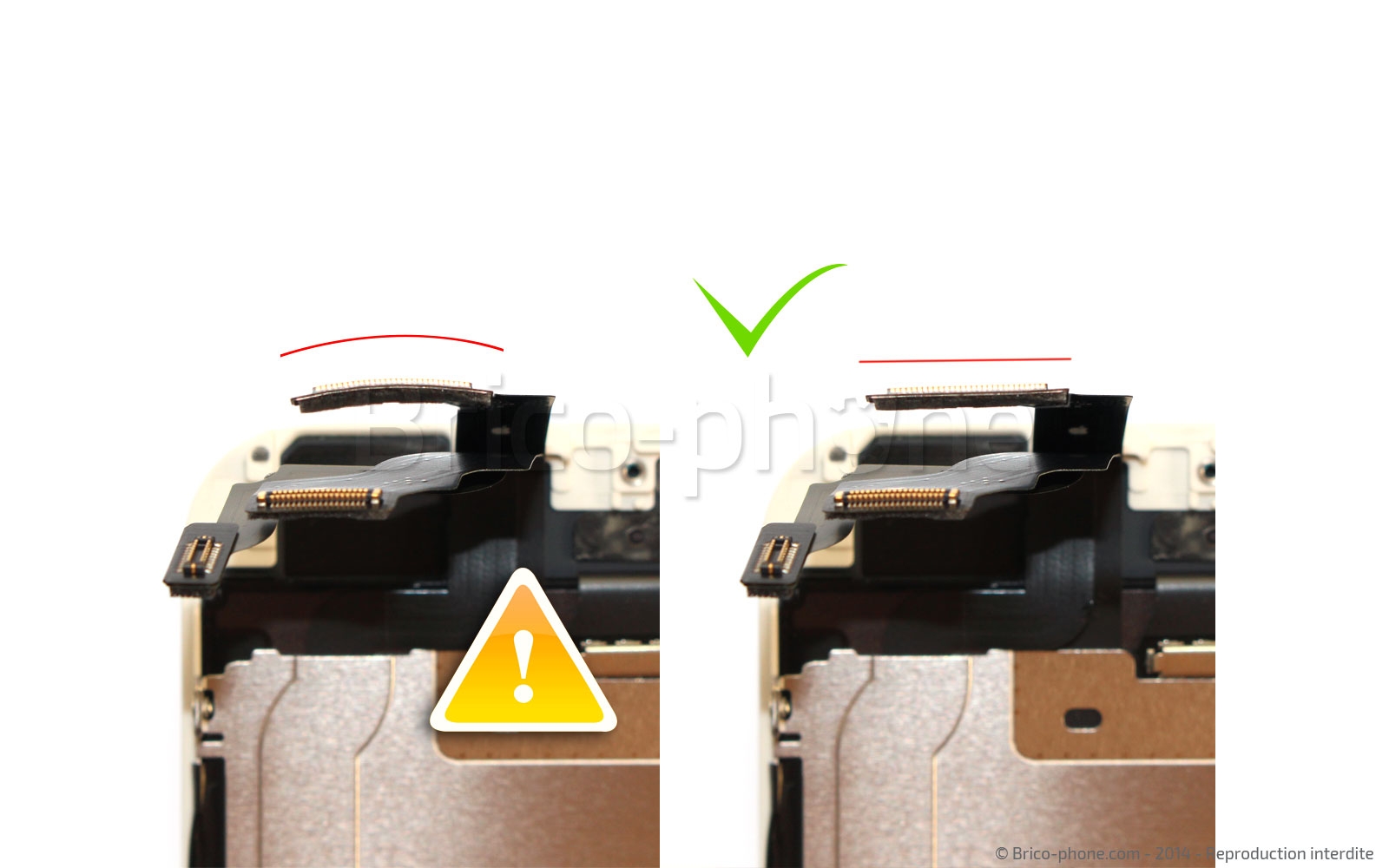

Afin de ne pas rencontrer de défauts au niveau de l'affichage LCD ou si vous rencontrez ce type de défauts après remontage, faites attention à la courbure de la nappe du LCD. Si des lignes persistent en haut de l'écran, ce défaut d'affichage disparaît en général au bout de quelques heures, patienter avant de procéder à un nouveau démontage.

Effectuer une torsion très légère avec vos doigts sur le connecteur de la nappe pour vous assurer qu'il est bien droit avant de la reconnecter à la carte mère.
Remontage de l'écran
Remontage de l'écran
Remontage de l'écran
