Changement de l'antenne WiFi

IPhone 6 Plus
Temps estimé : 45 min Difficulté : 3/5
IPhone 6 Plus | Temps estimé : 45 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer l'antenne WiFi sur votre iPhone 6 Plus.

Diagnostic

Diagnostic :
➤Votre iPhone ne capte plus le WiFi ou très mal.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Antenne WIFI pour iPhone 6 Plus
9,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 6 Plus
5,90 €
Ajouter au panier
Voir toute la gamme

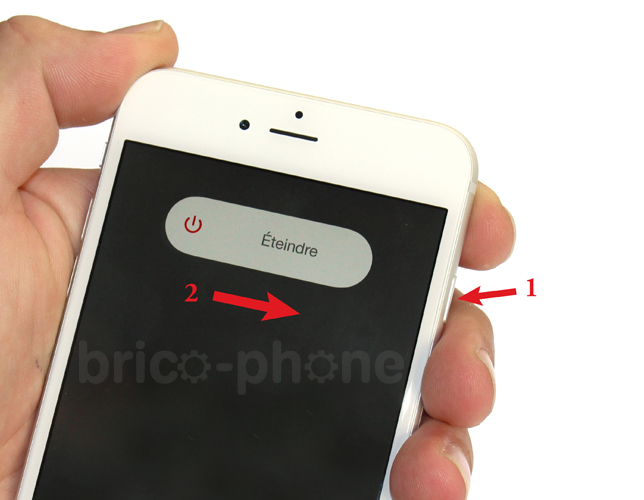

Commencer par éteindre votre iPhone puis retirer la carte SIM

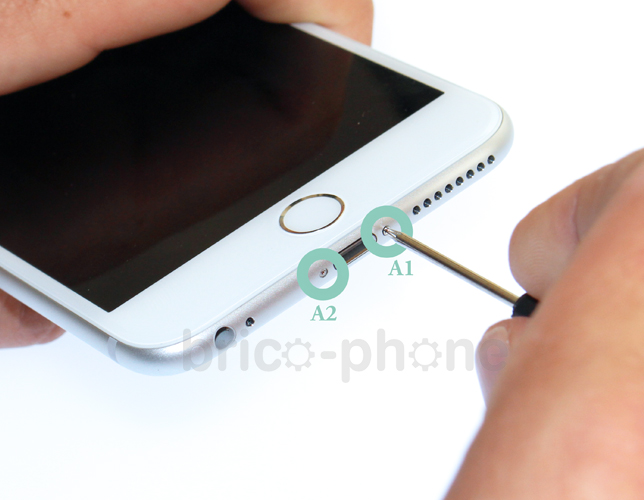

Etape 1a : Soulever le bloc vitre et LCD
Avec le tournevis pentalobe, retirer les vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 1b : Soulever le bloc vitre et LCD

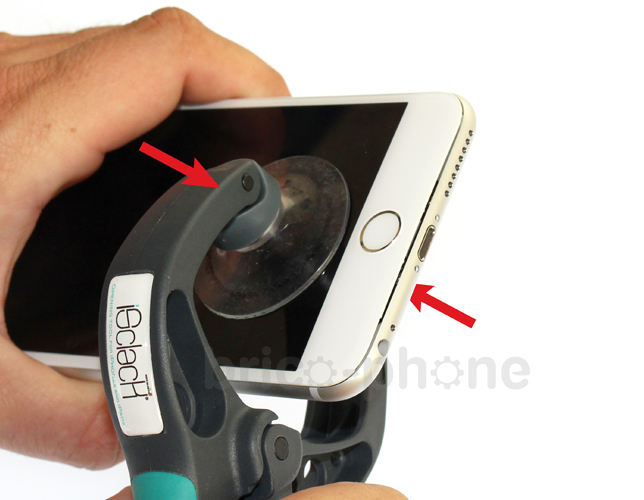

Si vous êtes muni d'un iSclack, placer chacune des ventouses au bas du téléphone au dessus du bouton Home. (Si vous n'avez pas d'iSclack vous pouvez directement vous rendre à la photo 4).
Etape 1c : Soulever le bloc vitre et LCD

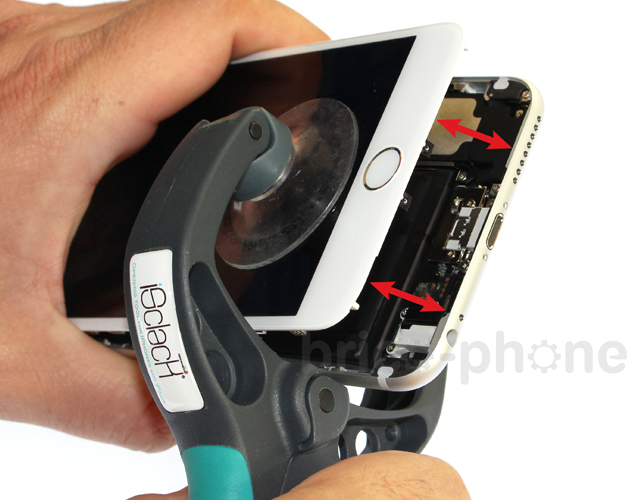

Une fois les ventouses en place, serrer la pince jusqu'à ce que le bloc vitre et écran LCD se détache du châssis.

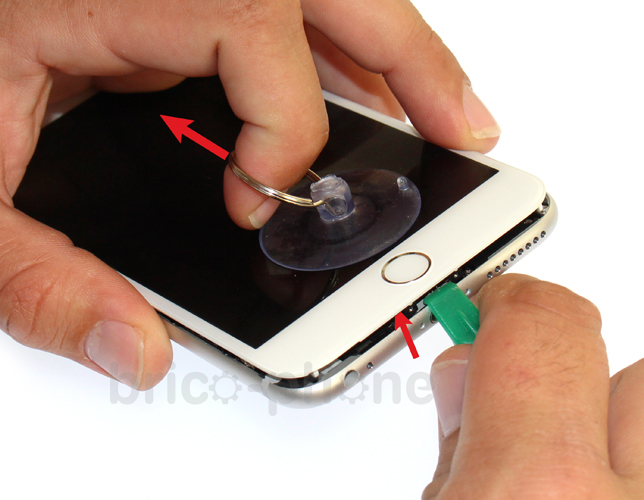

Etape 1d : Soulever le bloc vitre et LCD
Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le levier en plastique entre la vitre et le châssis de l'iPhone.
Etape 1e : Soulever le bloc vitre et LCD

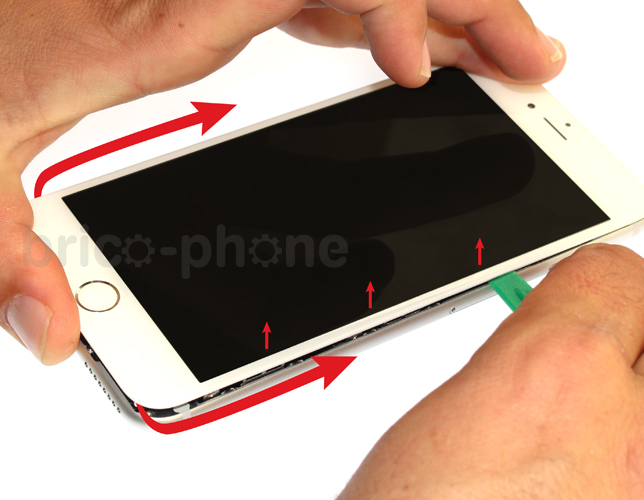

Effectuer le contour de l'iPhone en faisant doucement levier.
Etape 1f : Soulever le bloc vitre et LCD

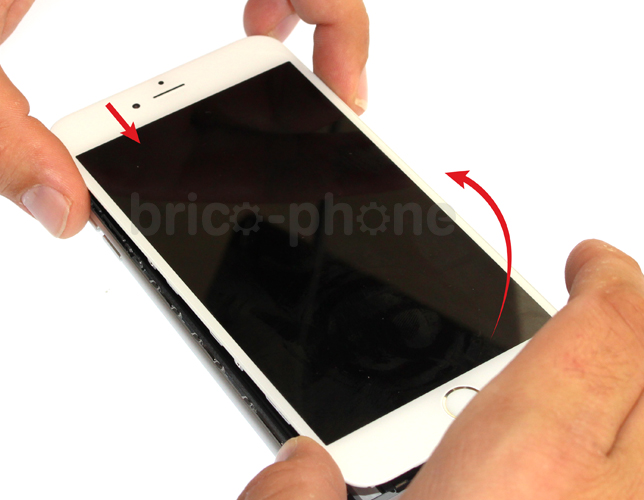

Vous pouvez délicatement lever le bloc vitre LCD depuis le bas.

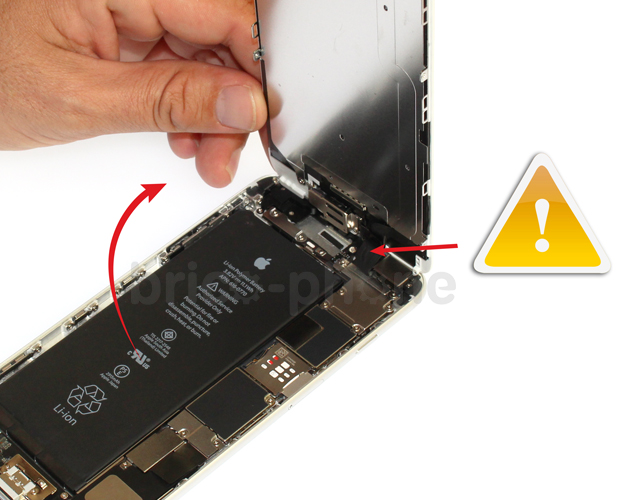

Etape 1g : Soulever le bloc vitre et LCD
Attention, le bloc n'est pas encore détaché du châssis. Ne tirer pas dessus pour ne pas abîmer les nappes de connexion ou les connecteurs.
Etape 2a : Retirer l'écran

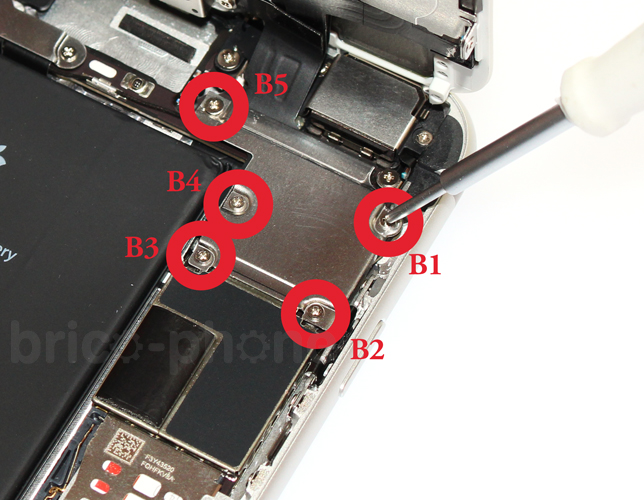

Soulever à environ 90° puis à l'aide du tournevis cruciforme enlever les vis B1 à B5.
Etape 2b : Retirer l'écran

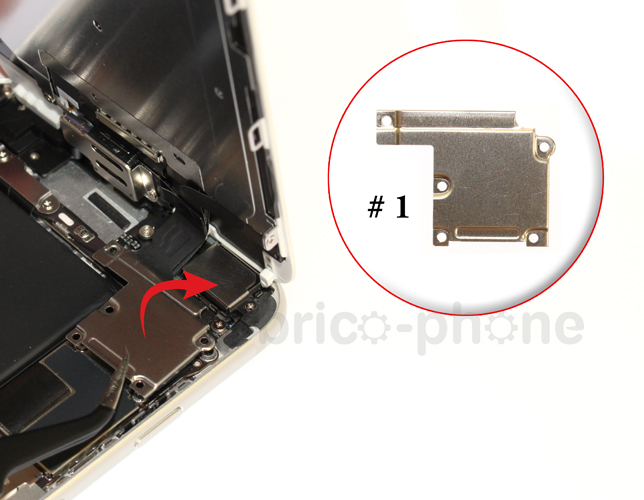

Prendre la pincette puis retirer la plaquette métallique #1 qui protège les nappes de l'écran.
Etape 2c : Retirer l'écran
Commencer par déconnecter la nappe Facetime (1) avec le levier plastique.
Etape 2d : Retirer l'écran
Déconnecter maintenant la nappe du bouton Home.
Etape 2e : Retirer l'écran

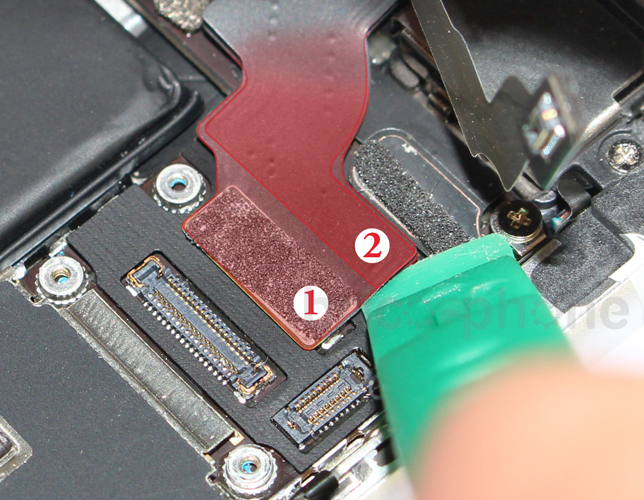

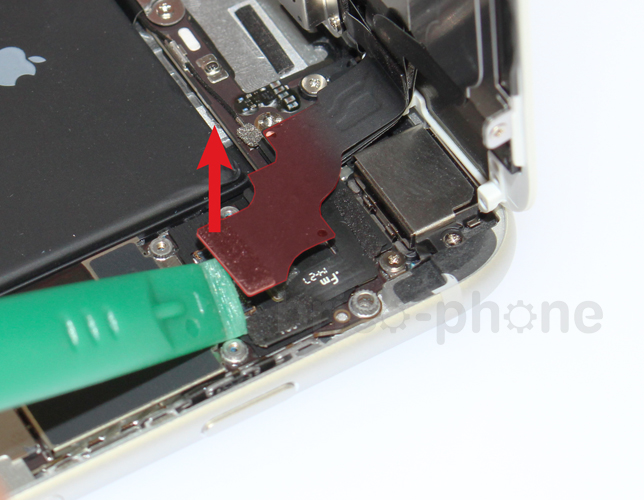

Enfin, déclipser les nappes du LCD (1) puis du Tactile (2) qui se situe en dessous.
Etape 2f : Retirer l'écran

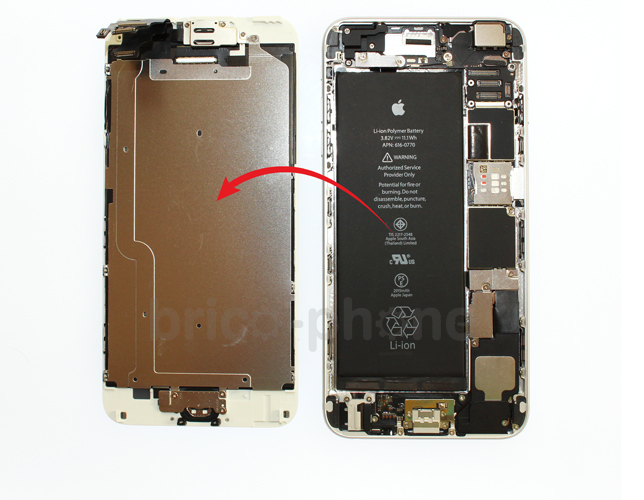

Vous pouvez à présent retirer complètement l'écran.

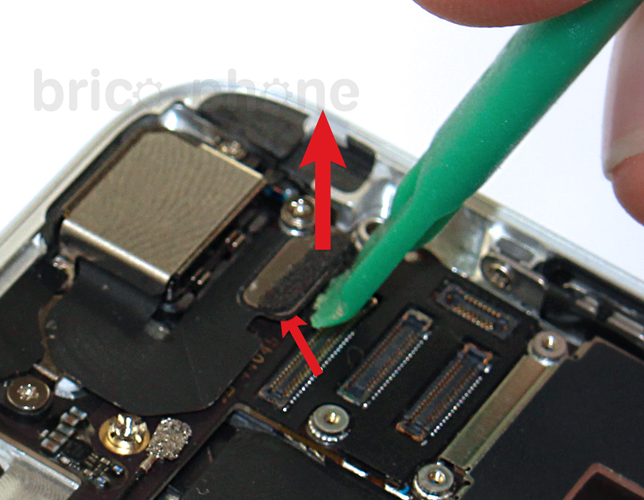

Etape 3a : Retirer la caméra arrière

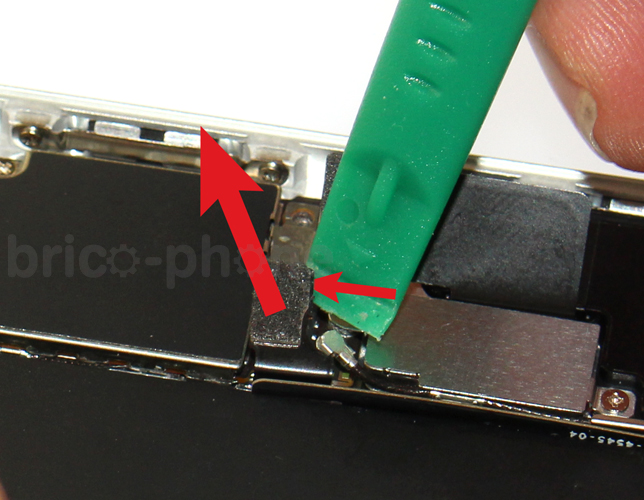

Avec le levier plastique déclipser le connecteur de la caméra arrière.
Etape 3b : Retirer la caméra arrière

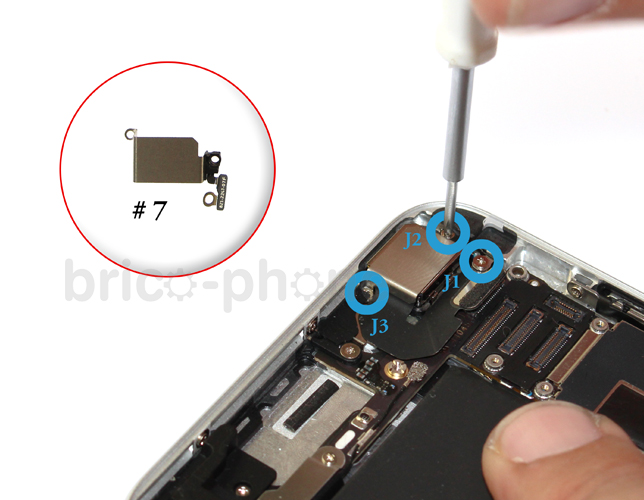

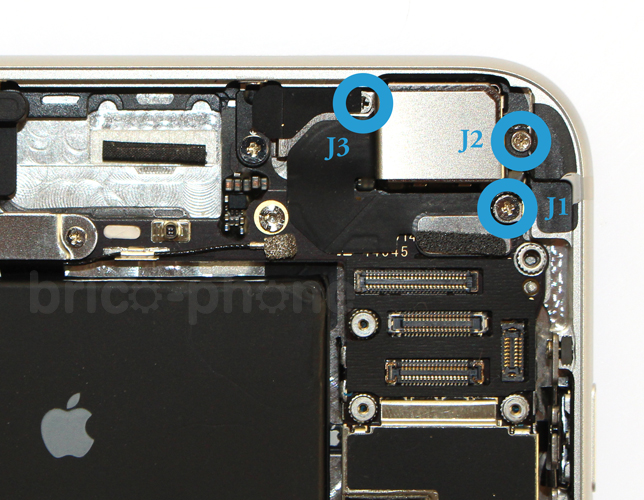

Dévisser les vis J1 à J3 avec le tournevis cruciforme.
Etape 3c : Retirer la caméra arrière
Récupérer la plaquette métallique #7 qui recouvre la caméra.

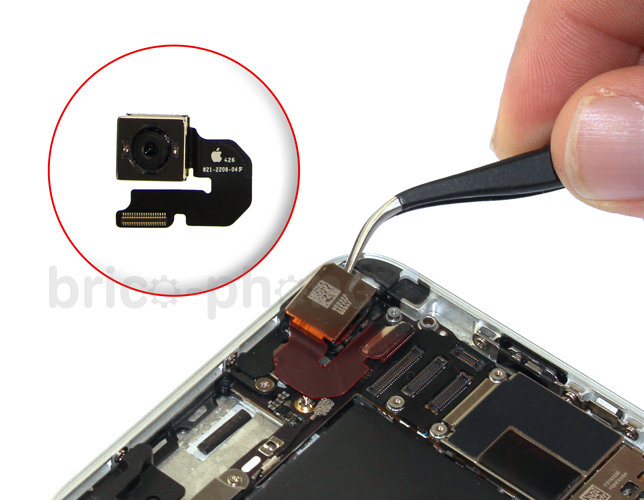

Etape 3d : Retirer la caméra arrière
Enfin, vous pouvez extraire la caméra arrière avec la pincette.

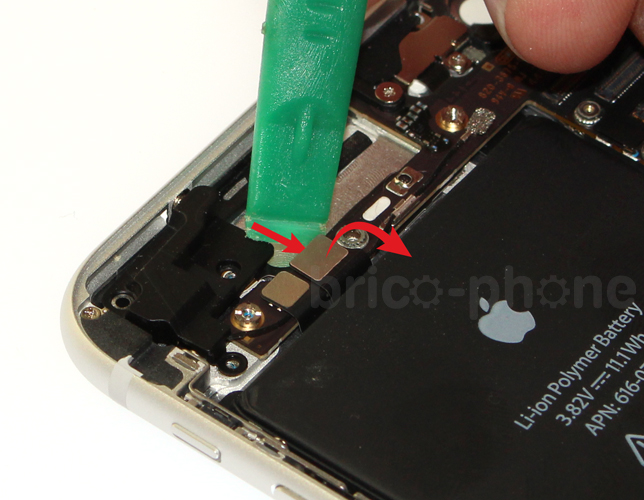

Etape 4a : Déconnecter la batterie et la nappe Dock

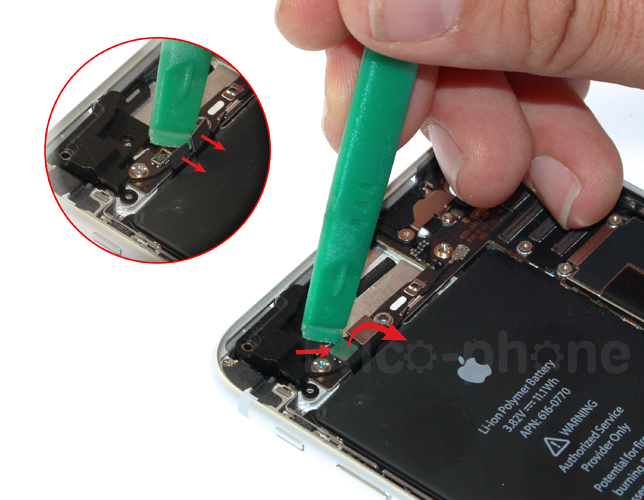

Avec le levier plastique déclipser le connecteur de la batterie.

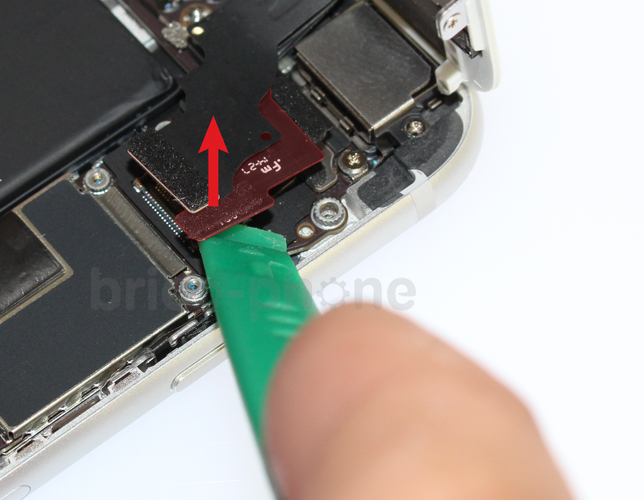

Etape 4b : Déconnecter la batterie et la nappe Dock
Déconnecter à présent le connecteur de la nappe du Dock.
Etape 5a : Retirer l'antenne NFC

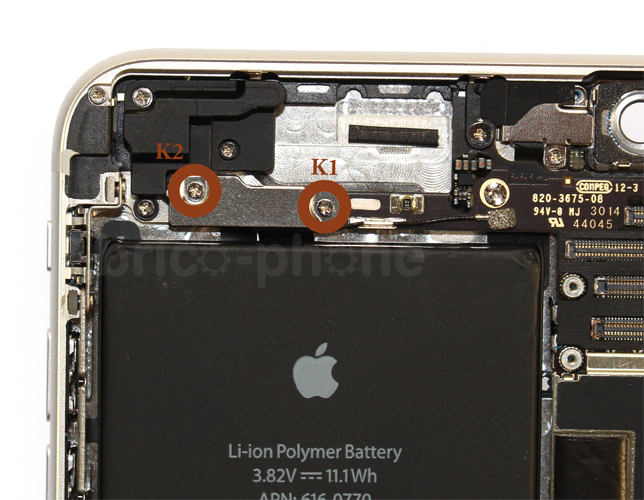

Avec le tournevis cruciforme, enlever les vis K1 et K2.
Etape 5b : Retirer l'antenne NFC

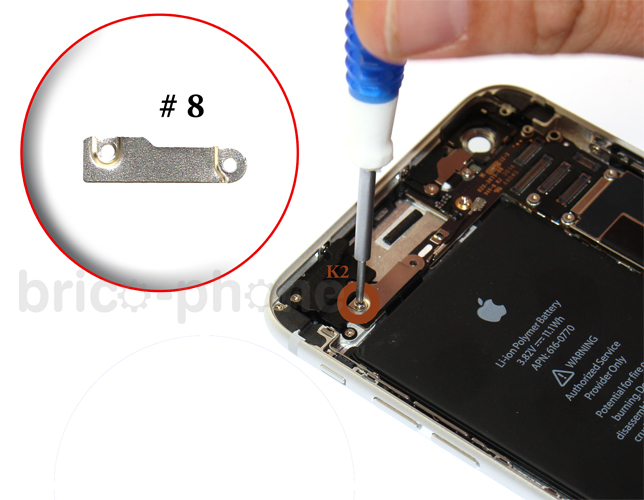

Vous pouvez extraire et déposer la plaquette métallique #8.

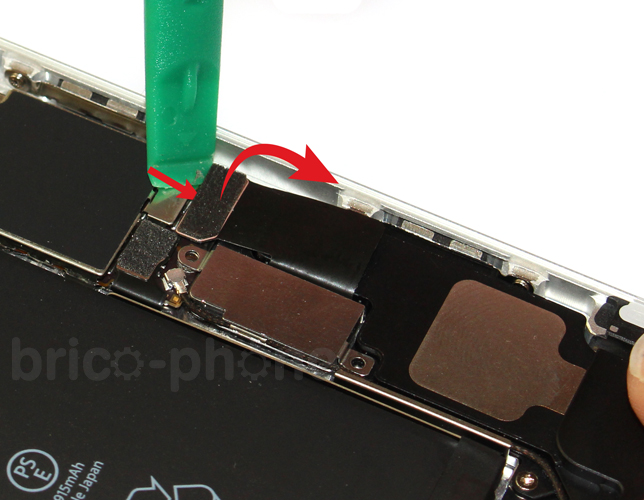

Etape 5c : Retirer l'antenne NFC
Toujours avec le levier, déconnecter maintenant la nappe des boutons du volume et du vibreur.
Etape 5d : Retirer l'antenne NFC

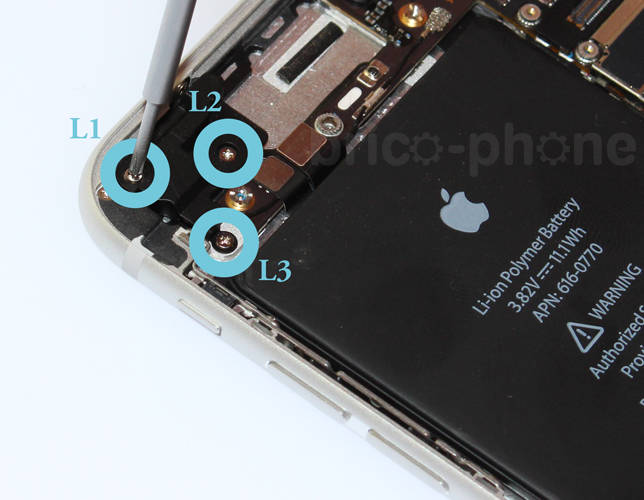

Retirer les vis L1 à L3.
Etape 5e : Retirer l'antenne NFC
Avec le levier plastique, déconnecter la nappe du bouton Power.
Etape 5f : Retirer l'antenne NFC

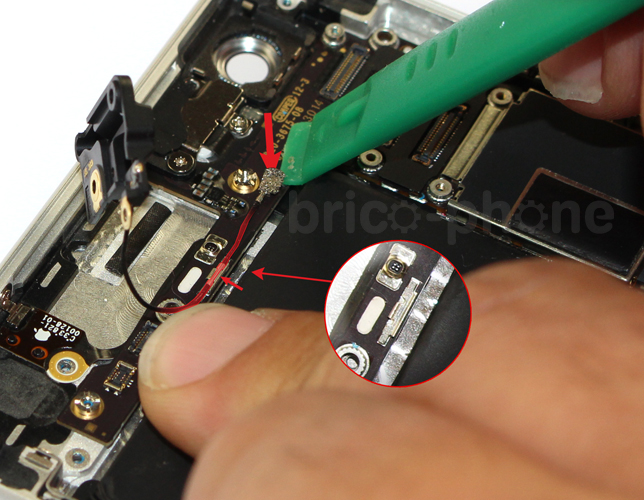

Détacher maintenant le câble coaxial de l'antenne, que vous pouvez à présent retirer.
Etape 5g : Retirer l'antenne NFC

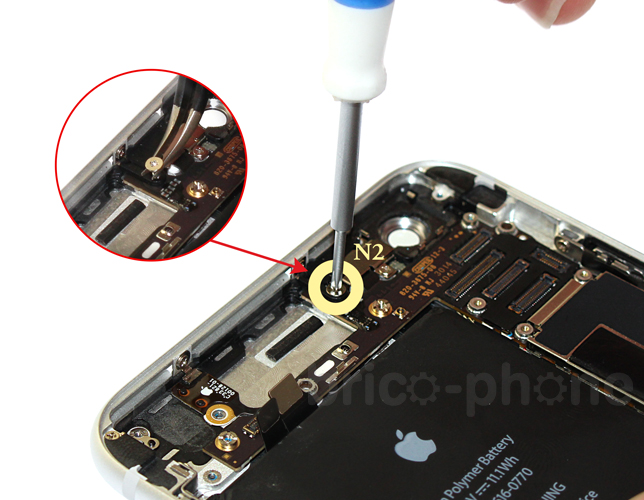

Retirer sur la carte mère la vis N2. Aidez vous de la pincette si celle ci ne sort pas aisément.
Etape 5h : Retirer l'antenne NFC

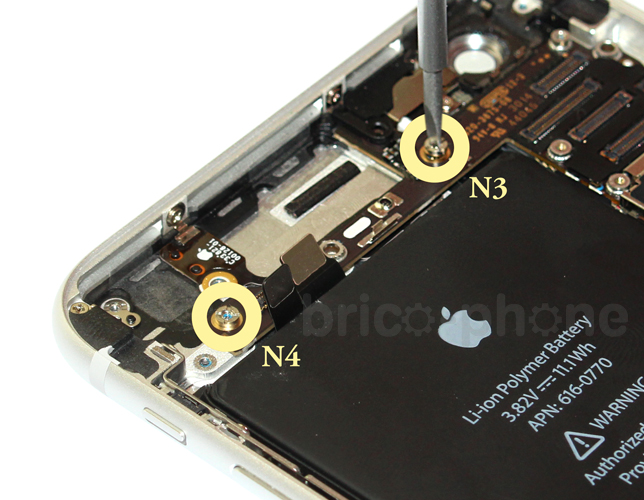

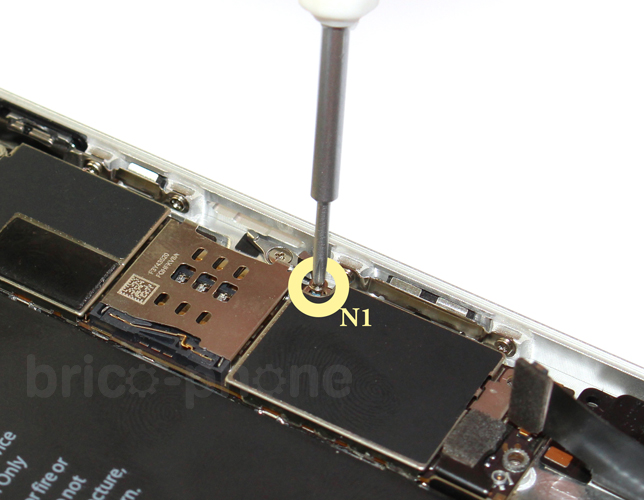

Retirer les vis N1, N3 et N4 présentent sur la carte mère.
Etape 5i : Retirer l'antenne NFC
Etape 5j : Retirer l'antenne NFC
Etape 5k : Retirer l'antenne NFC

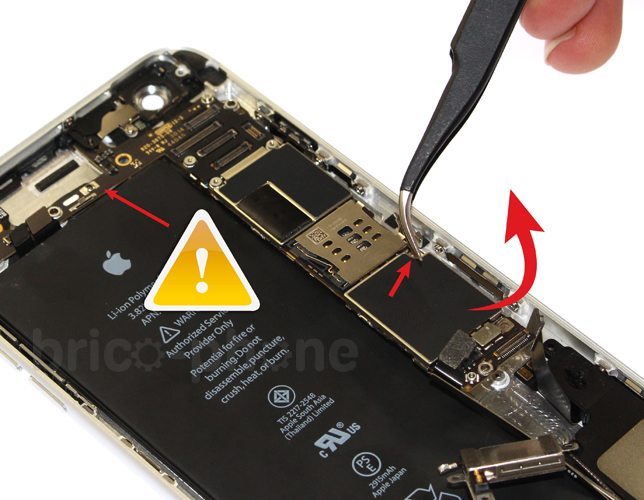

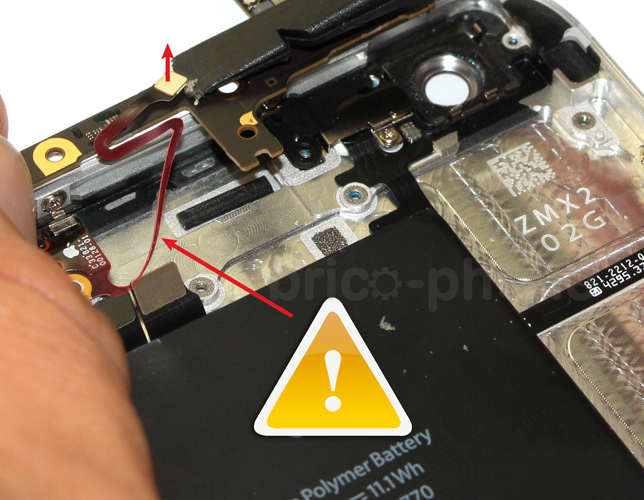

Utiliser maintenant la pincette pour soulever délicatement la carte mère. ATTENTION celle-ci est toujours reliée au téléphone par un câble.
Etape 5l : Retirer l'antenne NFC
En retournant la carte mère vous pourrez déconnecter la câble connectant l'antenne WiFi.
Remontage de l'écran

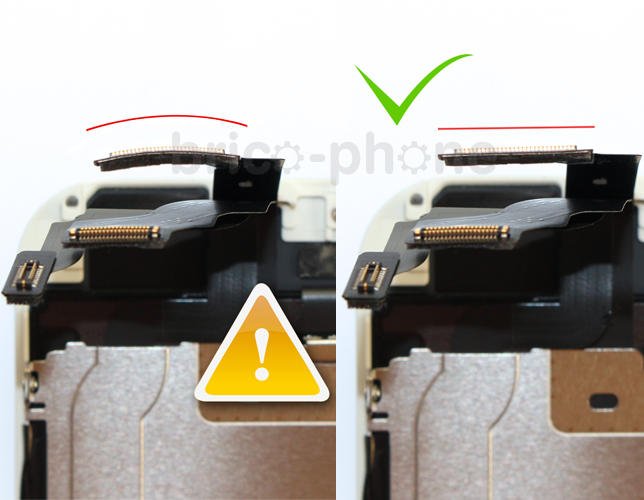

Afin de ne pas rencontrer de défauts au niveau de l'affichage LCD ou si vous rencontrez ce type de défauts après remontage, faites attention à la courbure de la nappe du LCD. Si des lignes persistent en haut de l'écran, ce défaut d'affichage disparaît en général au bout de quelques heures, patienter avant de procéder à un nouveau démontage.
Remontage de l'écran
Effectuer une torsion très légère avec vos doigts sur le connecteur de la nappe pour vous assurer qu'il est bien droit avant de la reconnecter à la carte mère.
