Changement d'antenne GPS sur iPhone 6 Plus

Temps estimé : 30 min
Difficulté : 3/5
iPhone 6 Plus | Temps estimé : 30 min | Difficulté : 3/5

Ce guide photos vous explique comment remplacer l'antenne GPS sur votre iPhone 6 Plus.

Diagnostic

› Votre iPhone 6 Plus ne capte plus le GPS ou toute information de géolocalisation

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Antenne GPS pour iPhone 6 Plus
7,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 6 Plus
5,90 €
Ajouter au panier

Commencer par éteindre votre iPhone puis retirer la carte SIM
Etape 1a : Soulever le bloc vitre et LCD

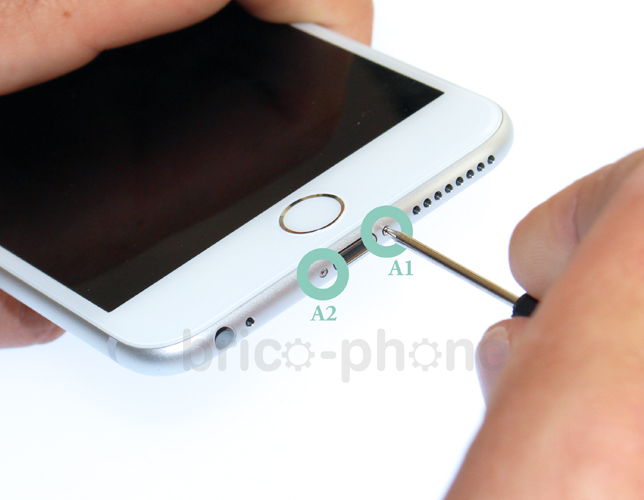

Avec le tournevis pentalobe, retirer les vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 1b : Soulever le bloc vitre et LCD

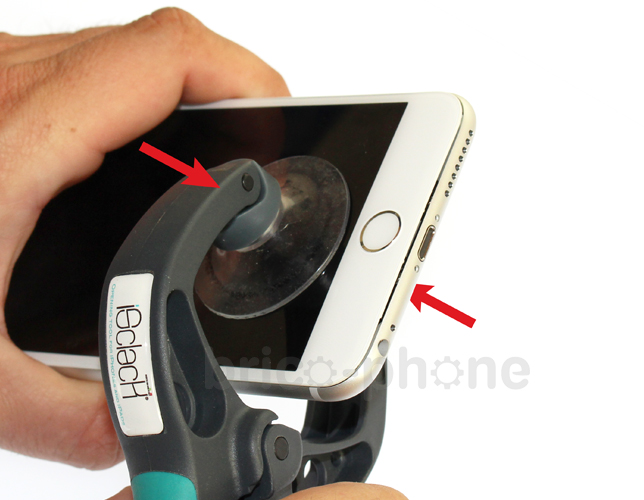

Si vous êtes muni d'un iSclack, placer chacune des ventouses au bas du téléphone au dessus du bouton Home. (Si vous n'avez pas d'iSclack vous pouvez directement vous rendre à la photo 4).
Etape 1c : Soulever le bloc vitre et LCD

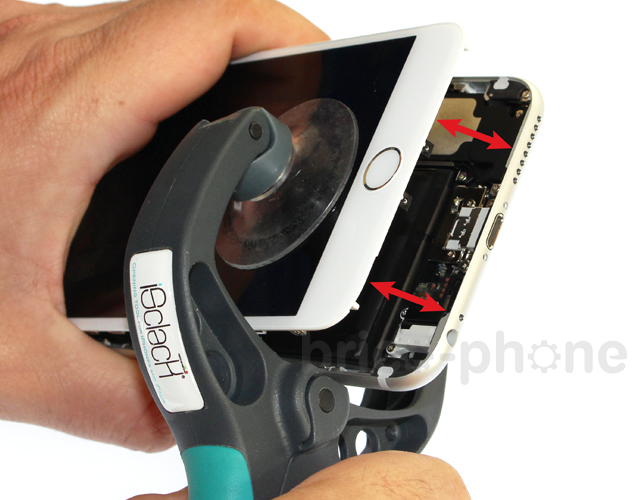

Une fois les ventouses en place, serrer la pince jusqu'à ce que le bloc vitre et écran LCD se détache du châssis.
Etape 1d : Soulever le bloc vitre et LCD

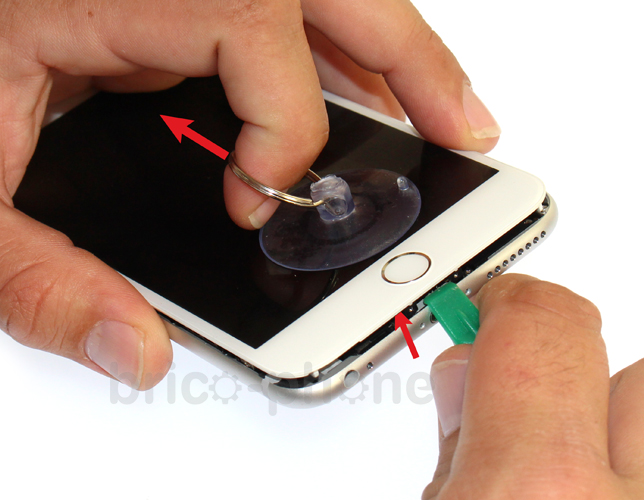

Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le levier en plastique entre la vitre et le châssis de l'iPhone.

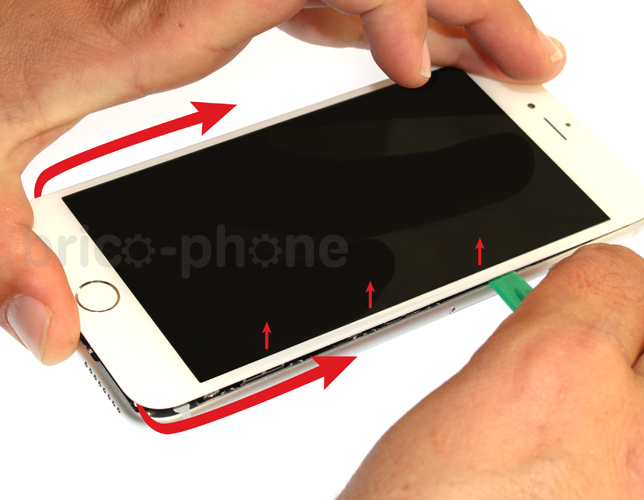

Etape 1e : Soulever le bloc vitre et LCD
Effectuer le contour de l'iPhone en faisant doucement levier.
Etape 1f : Soulever le bloc vitre et LCD

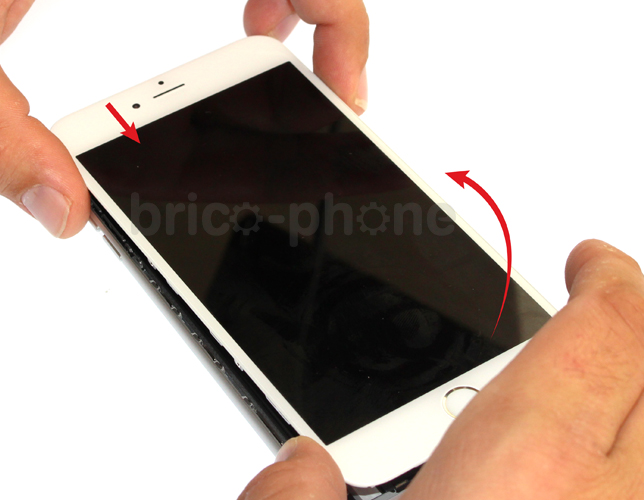

Vous pouvez délicatement lever le bloc vitre LCD depuis le bas.

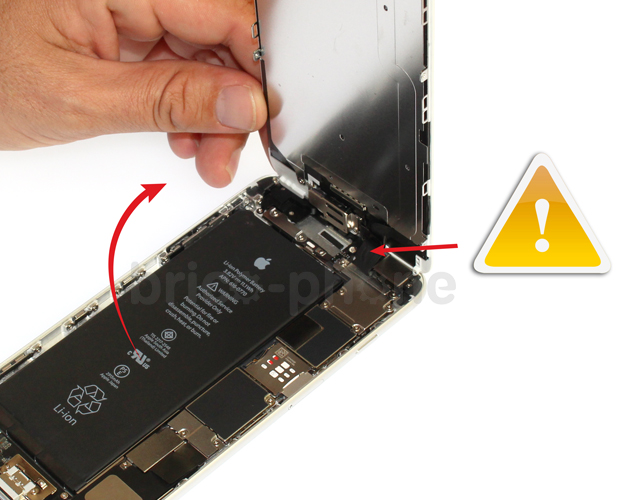

Etape 1g : Soulever le bloc vitre et LCD
Attention, le bloc n'est pas encore détaché du châssis. Ne tirer pas dessus pour ne pas abîmer les nappes de connexion ou les connecteurs.
Etape 2a : Retirer l'écran

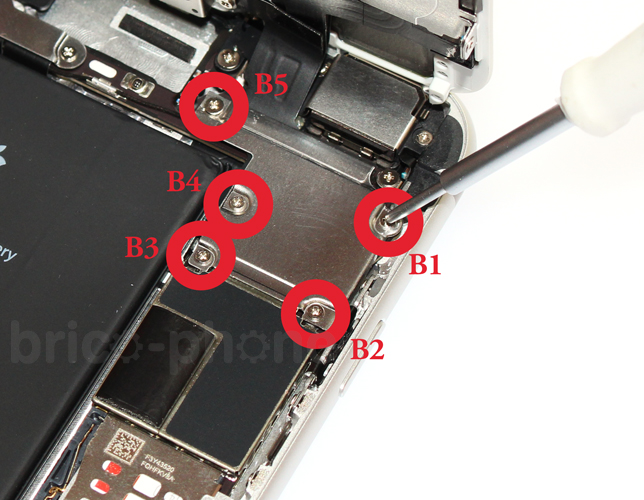

Soulever à environ 90° puis à l'aide du tournevis cruciforme enlever les vis B1 à B5.
Etape 2b : Retirer l'écran

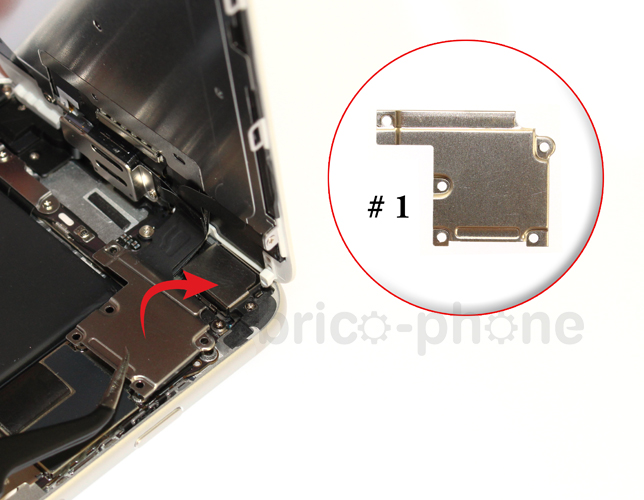

Prendre la pincette puis retirer la plaquette métallique #1 qui protège les nappes de l'écran.
Etape 2c : Retirer l'écran

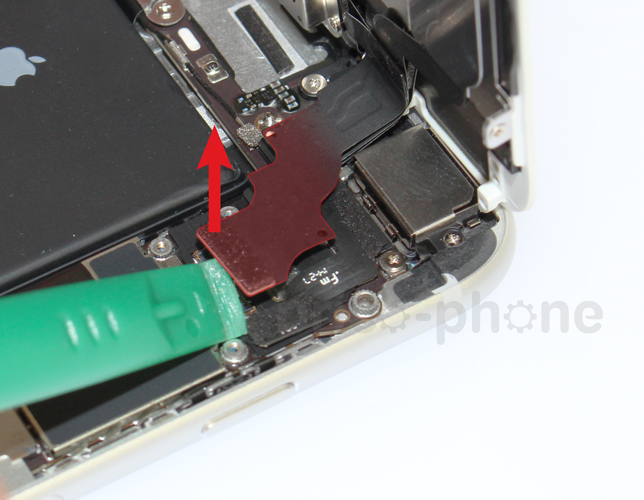

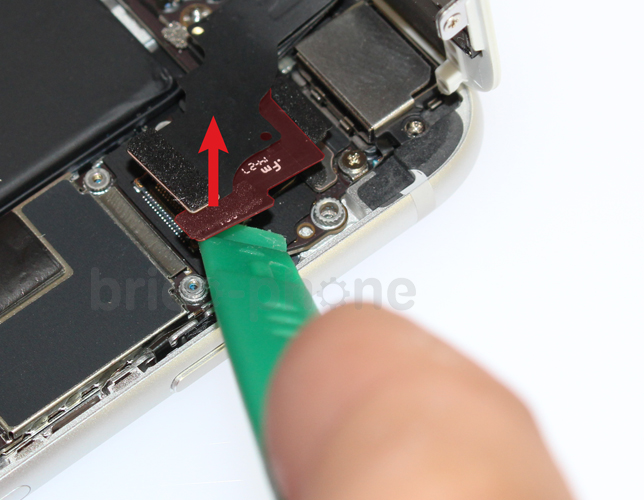

Commencer par déconnecter la nappe Facetime (1) avec le levier plastique.
Etape 2d : Retirer l'écran
Déconnecter maintenant la nappe du bouton Home.
Etape 2e : Retirer l'écran

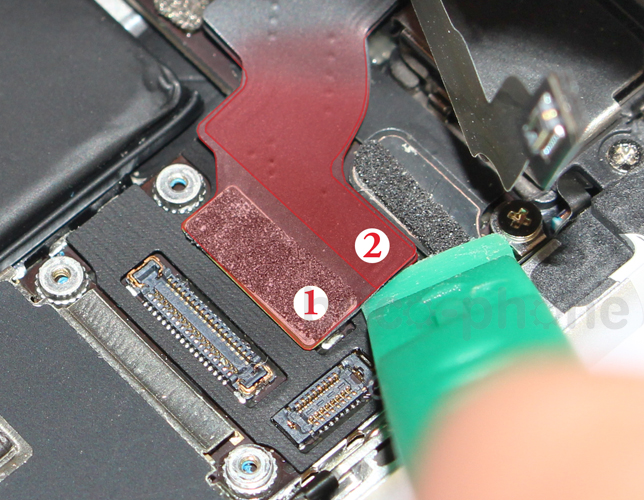

Enfin, déclipser les nappes du LCD (1) puis du Tactile (2) qui se situe en dessous.

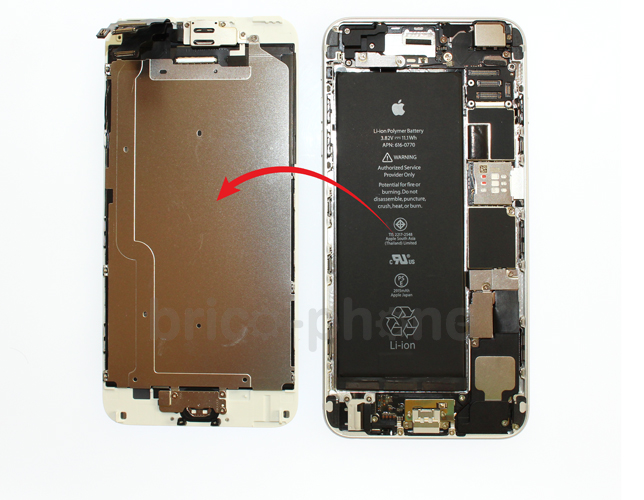

Etape 2f : Retirer l'écran
Vous pouvez à présent retirer complètement l'écran.

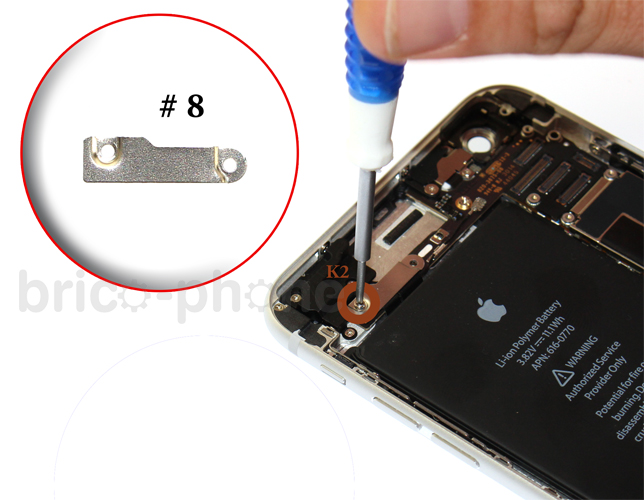

Etape 3a : Retirer l'antenne GPS

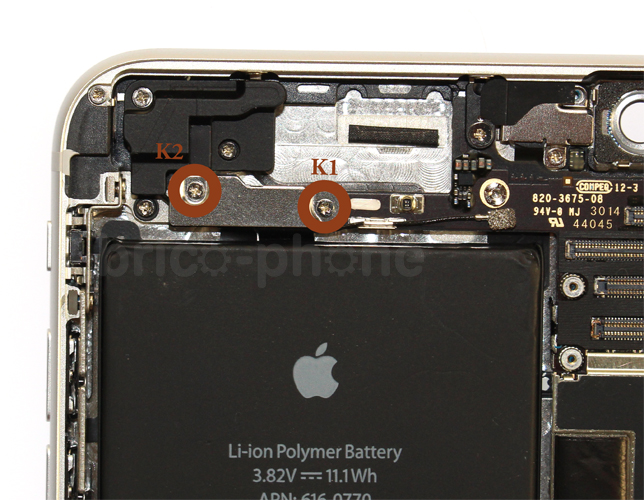

Avec le tournevis cruciforme, enlever les vis K1 et K2.
Etape 3b : Retirer l'antenne GPS
Vous pouvez extraire et déposer la plaquette métallique #8.
Etape 3c : Retirer l'antenne GPS

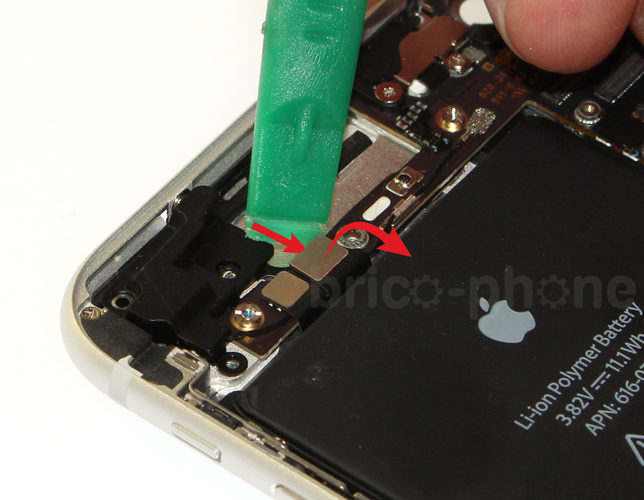

Toujours avec le levier, déconnecter maintenant la nappe des boutons du volume et du vibreur.
Etape 3d : Retirer l'antenne GPS
Retirer les vis L1 à L3.
Etape 3e : Retirer l'antenne GPS

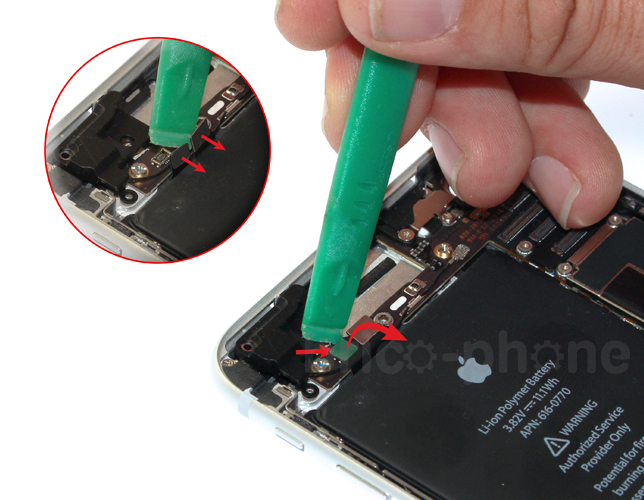

Avec le levier plastique, déconnecter la nappe du bouton Power.
Etape 3f : Retirer l'antenne GPS

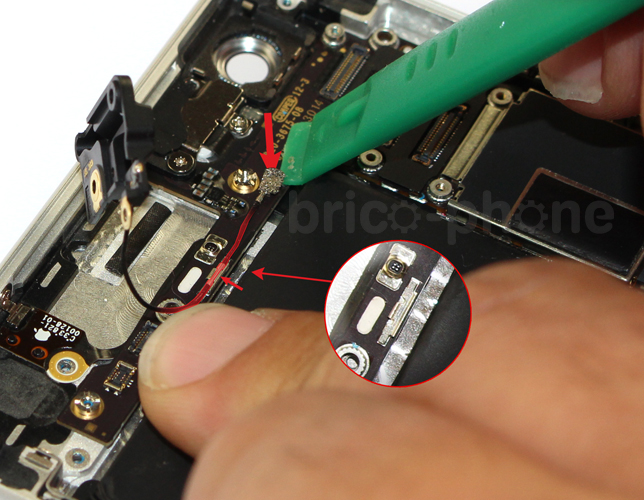

Détacher maintenant le câble coaxial de l'antenne GPS, que vous pouvez à présent retirer.
Remontage de l'écran

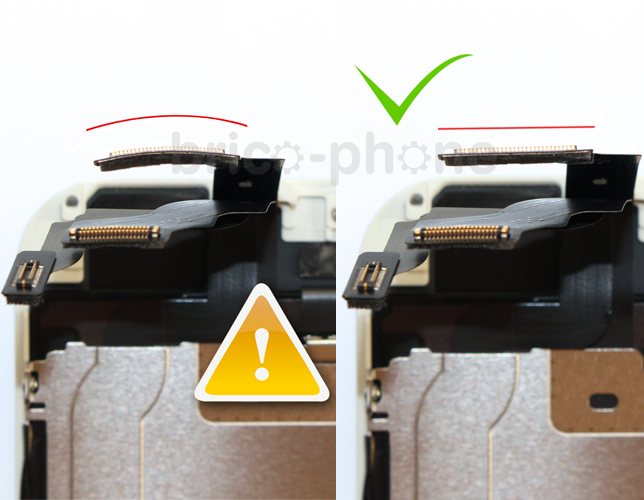

Afin de ne pas rencontrer de défauts au niveau de l'affichage LCD ou si vous rencontrez ce type de défauts après remontage, faites attention à la courbure de la nappe du LCD. Si des lignes persistent en haut de l'écran, ce défaut d'affichage disparaît en général au bout de quelques heures, patienter avant de procéder à un nouveau démontage.
Remontage de l'écran
Effectuer une torsion très légère avec vos doigts sur le connecteur de la nappe pour vous assurer qu'il est bien droit avant de la reconnecter à la carte mère.
