Changement du connecteur de charge sur Galaxy Note 9

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy Note 9 | Temps estimé : 45 min | Difficulté : 3/5

Vous rencontrez des problèmes avec votre micro lors d'un appel ? Votre Téléphone ne charge plus ou n'est pas reconnus par votre ordinateur ? Nous avons la solution, en remplaçant votre connecteur de charge tout fonctionnera à nouveau en suivant notre tutoriel étape par étape.

Diagnostic

>  Votre téléphone ne charge plus
>  Votre téléphone n'est pas détecté par votre ordinateur
>  Votre câble s'enfonce mal ou ne tient pas dans le connecteur de charge
>  Votre interlocuteur ne vous entend pas ou peu

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge et micro Samsung Galaxy Note 9
29,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Avant de vous lancer dans la réparation de votre téléphone pensez vérifier le modèle de votre téléphone pour voir si les pièces commandées sont compatibles avec votre téléphone.

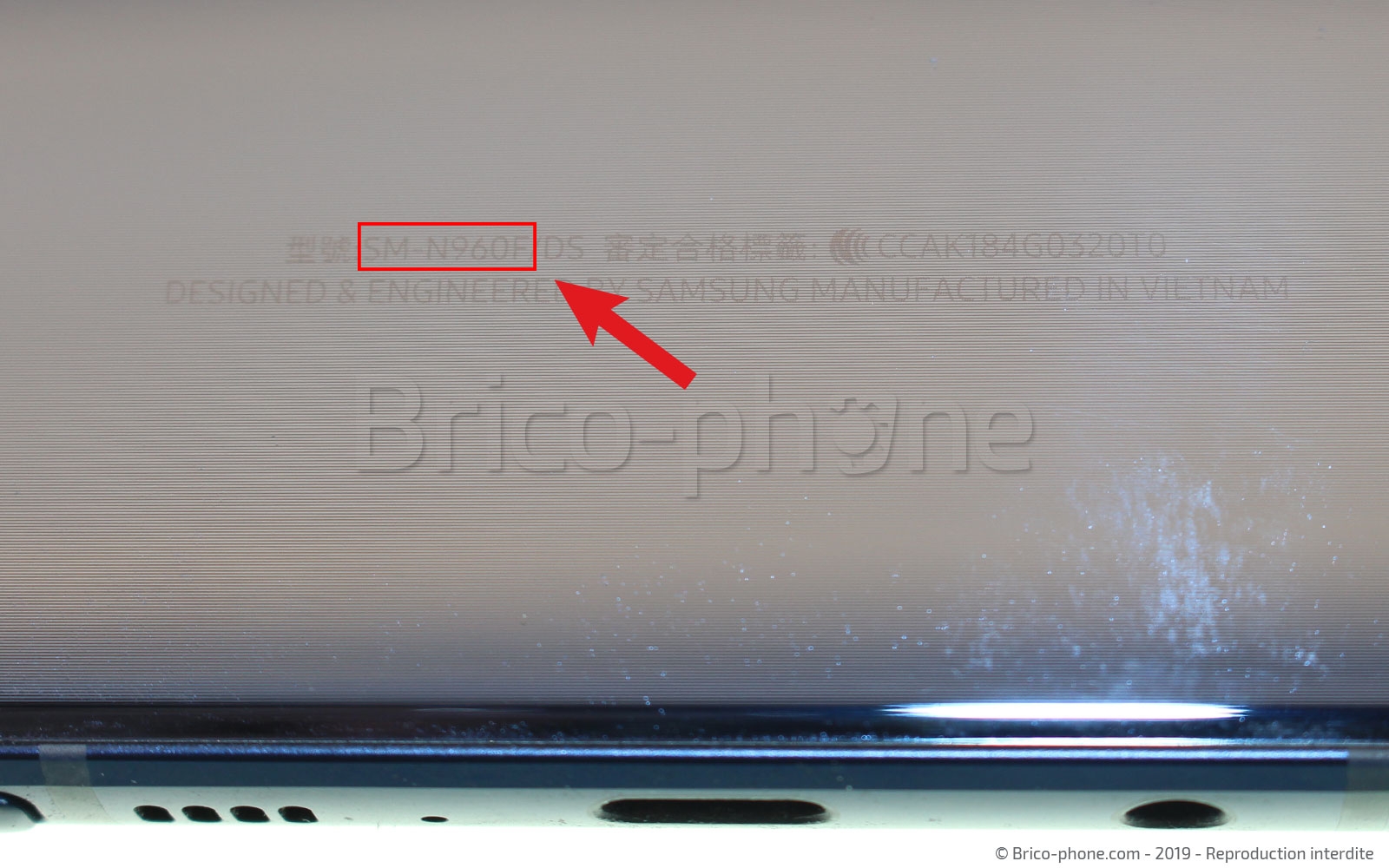

Ce numéro est situé au dos de votre téléphone.

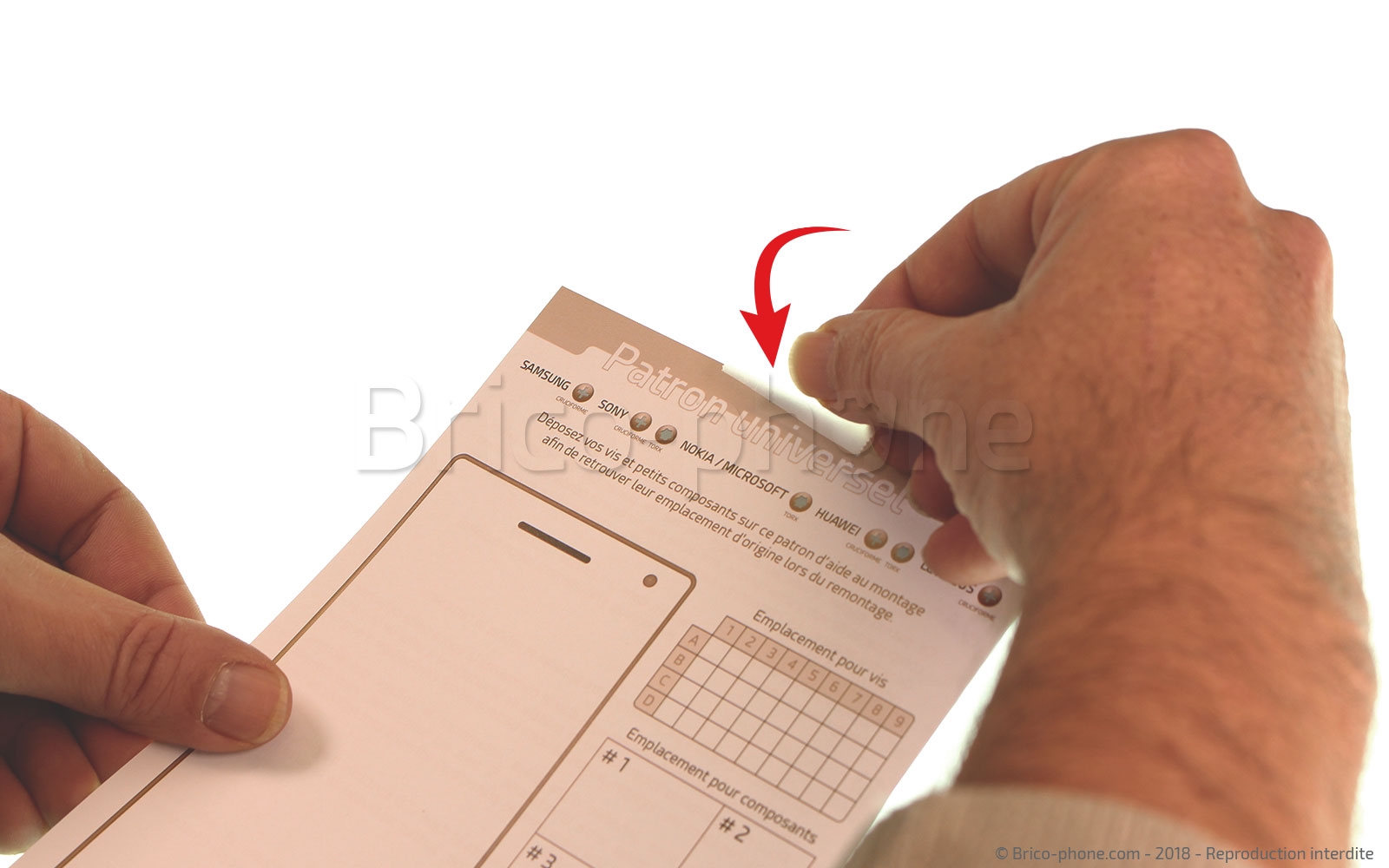

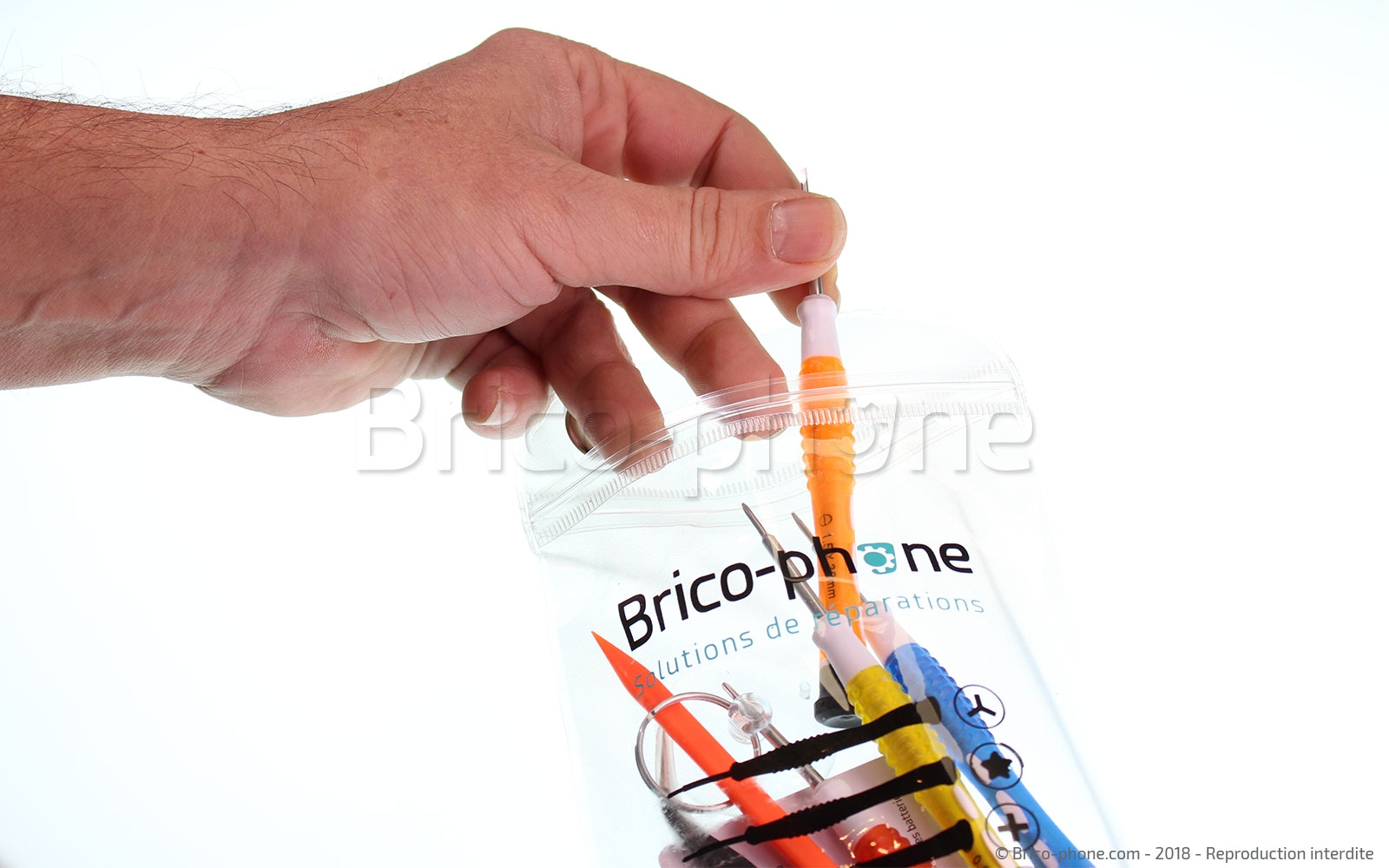

Ensuite vous pouvez préparer le matériel en sortant les outils de leur pochette et en positionnant le patron papier offert lors de la commande.
Etape 1 : Eteindre le téléphone

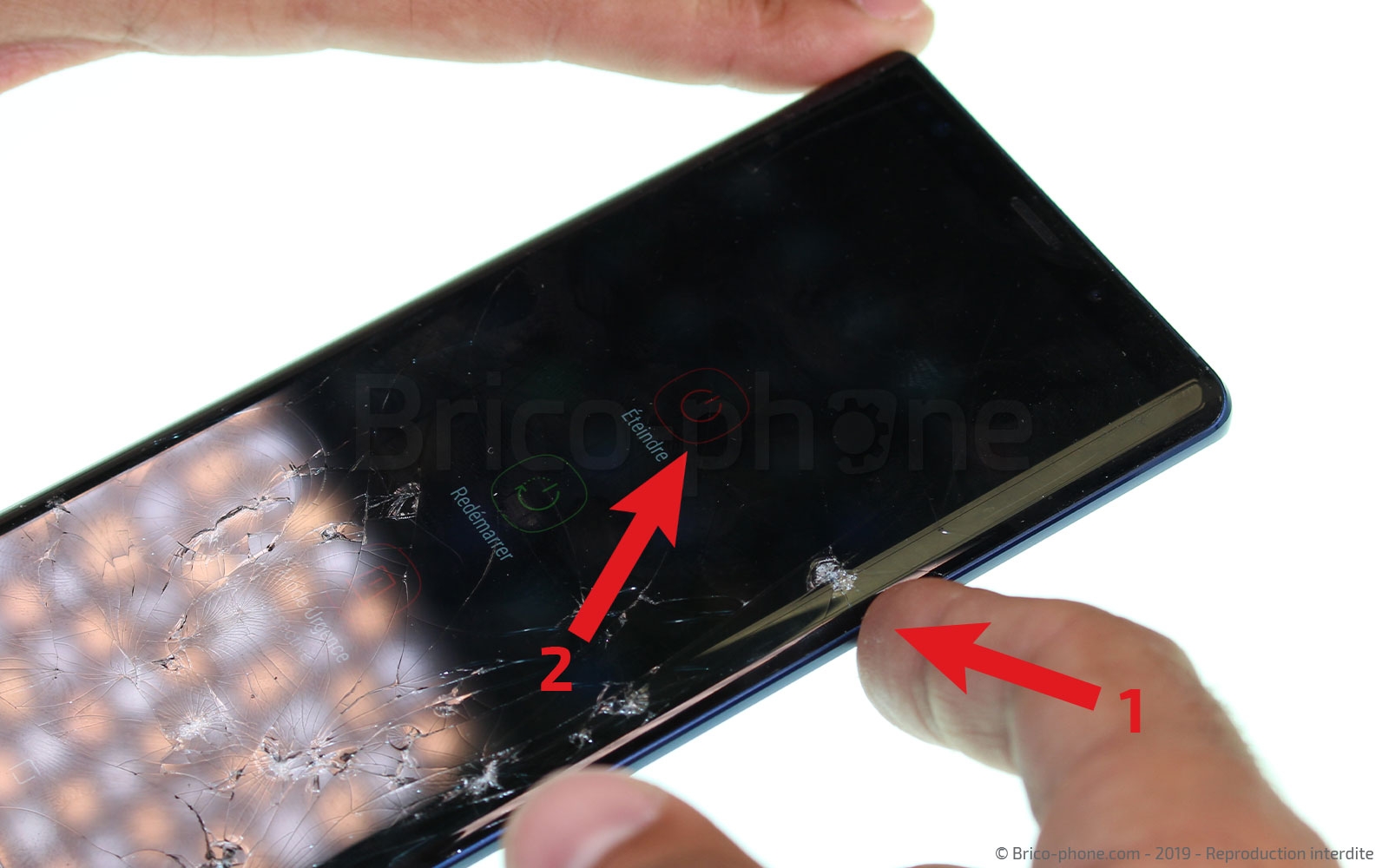

Pour effectuer la réparation de votre téléphone, il faut dans un premier temps l'éteindre. Pour effectuer cette manipulation, il suffit de maintenir le bouton power pour voir apparaître trois choix et cliquer sur éteindre.

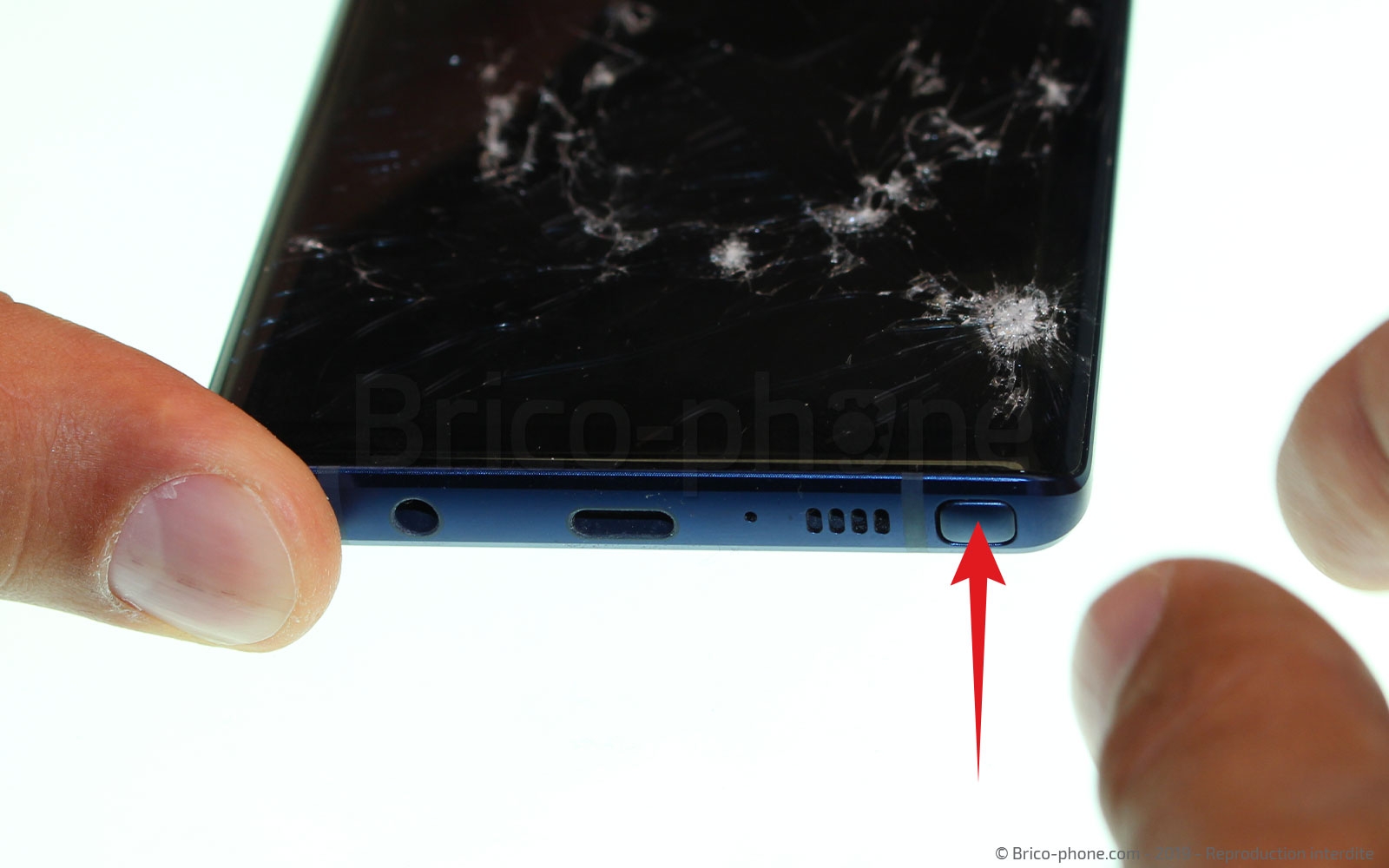

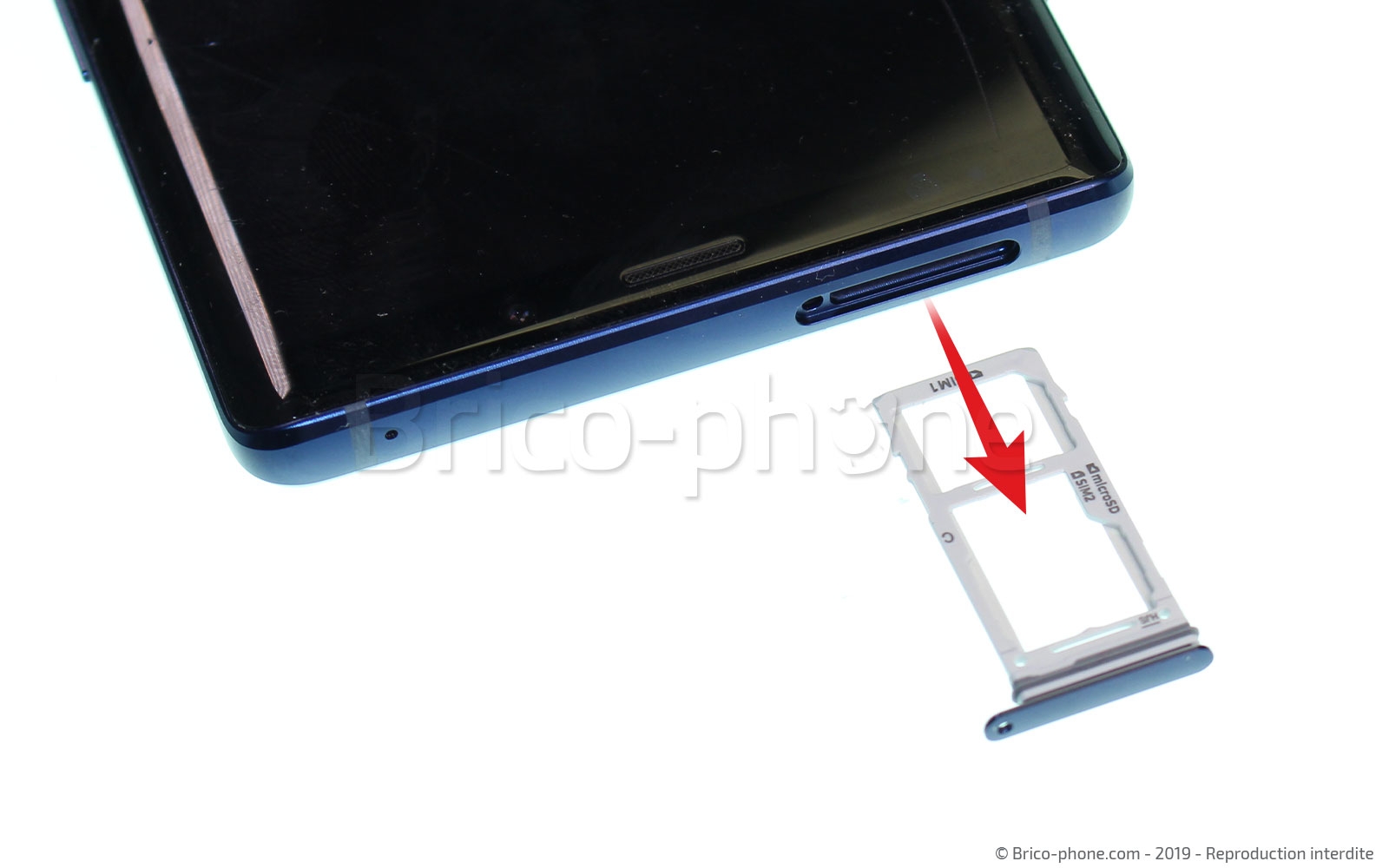

Etape 2 : Retirer le rack sim et le stylet

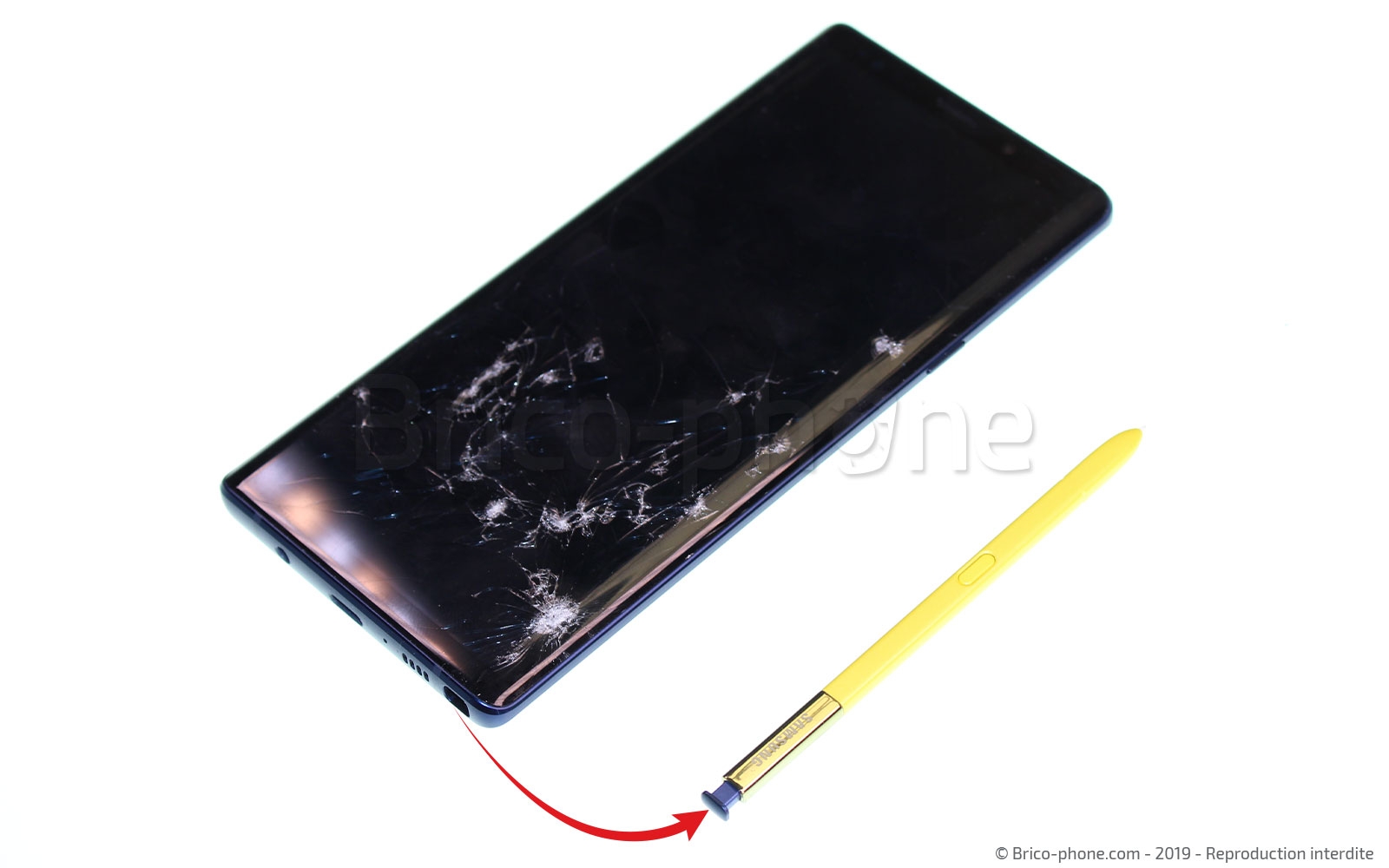

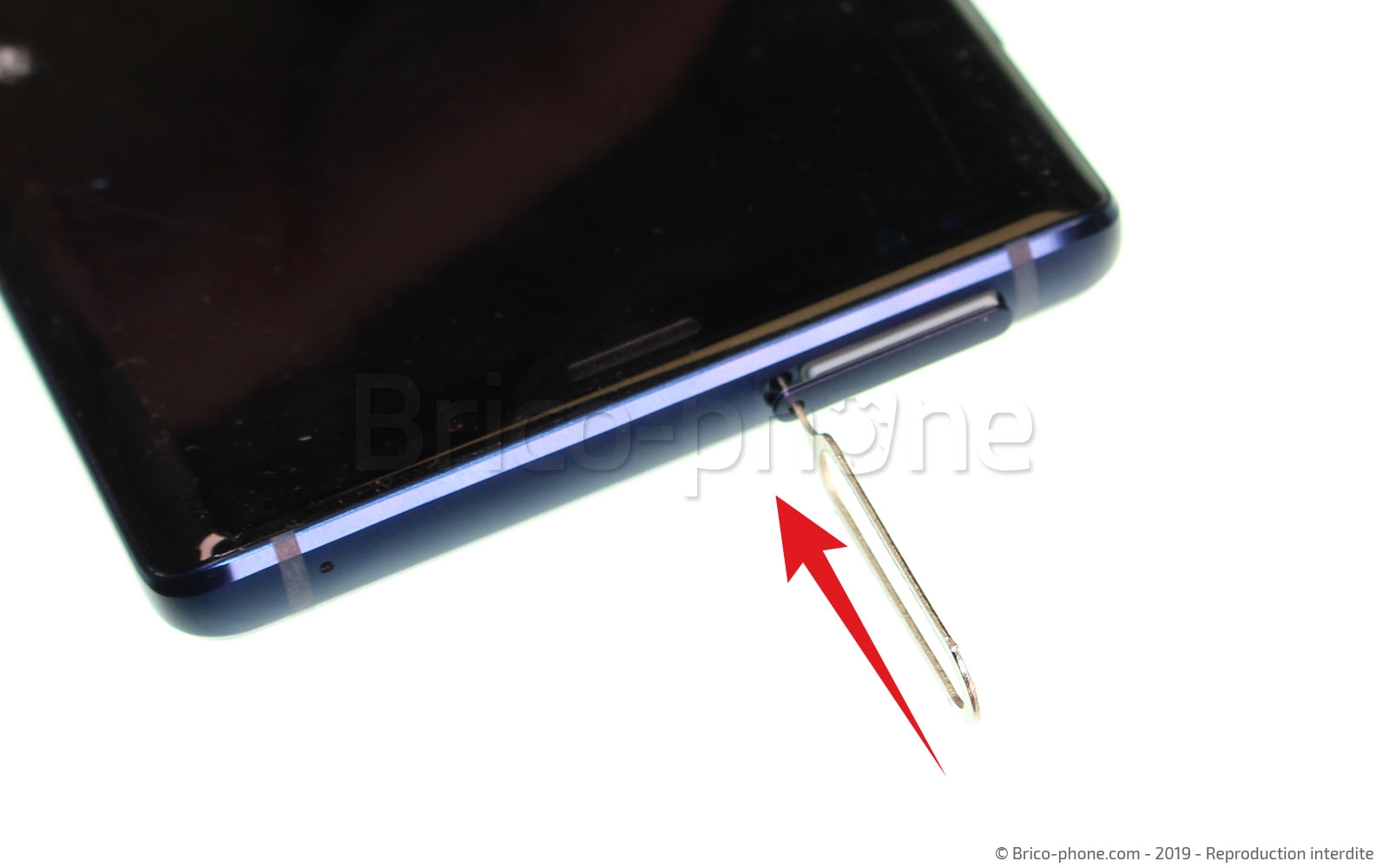

Nous allons à présent retirer le rack sim à l'aide de l'outil d'extraction prévu à cet effet et pour le stylet S Pen il suffit d'appuyer dessus pour qu'il sorte.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Chauffer la vitre arrière
Pour chauffer le cache arrière, nous vous proposons deux méthodes :

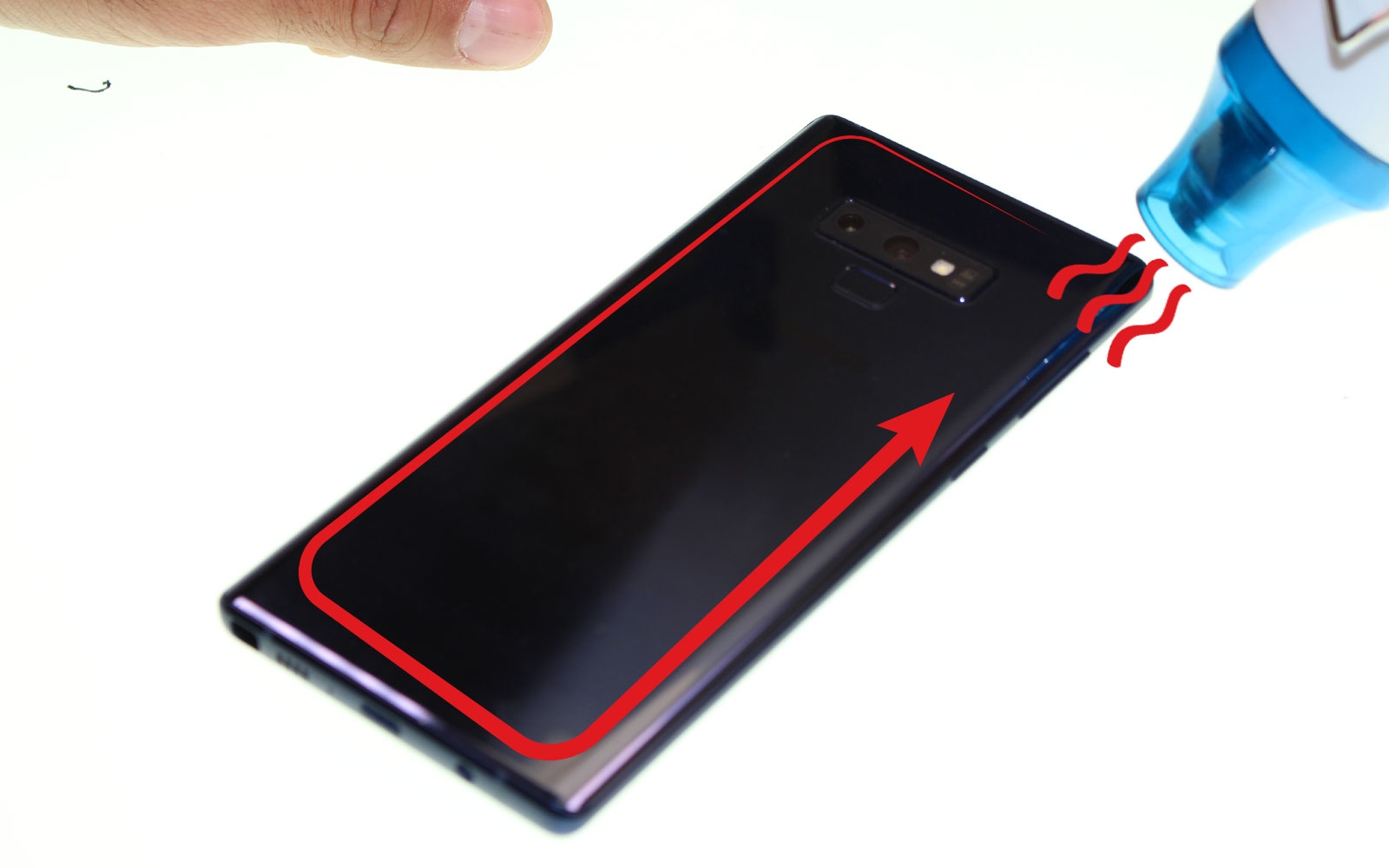

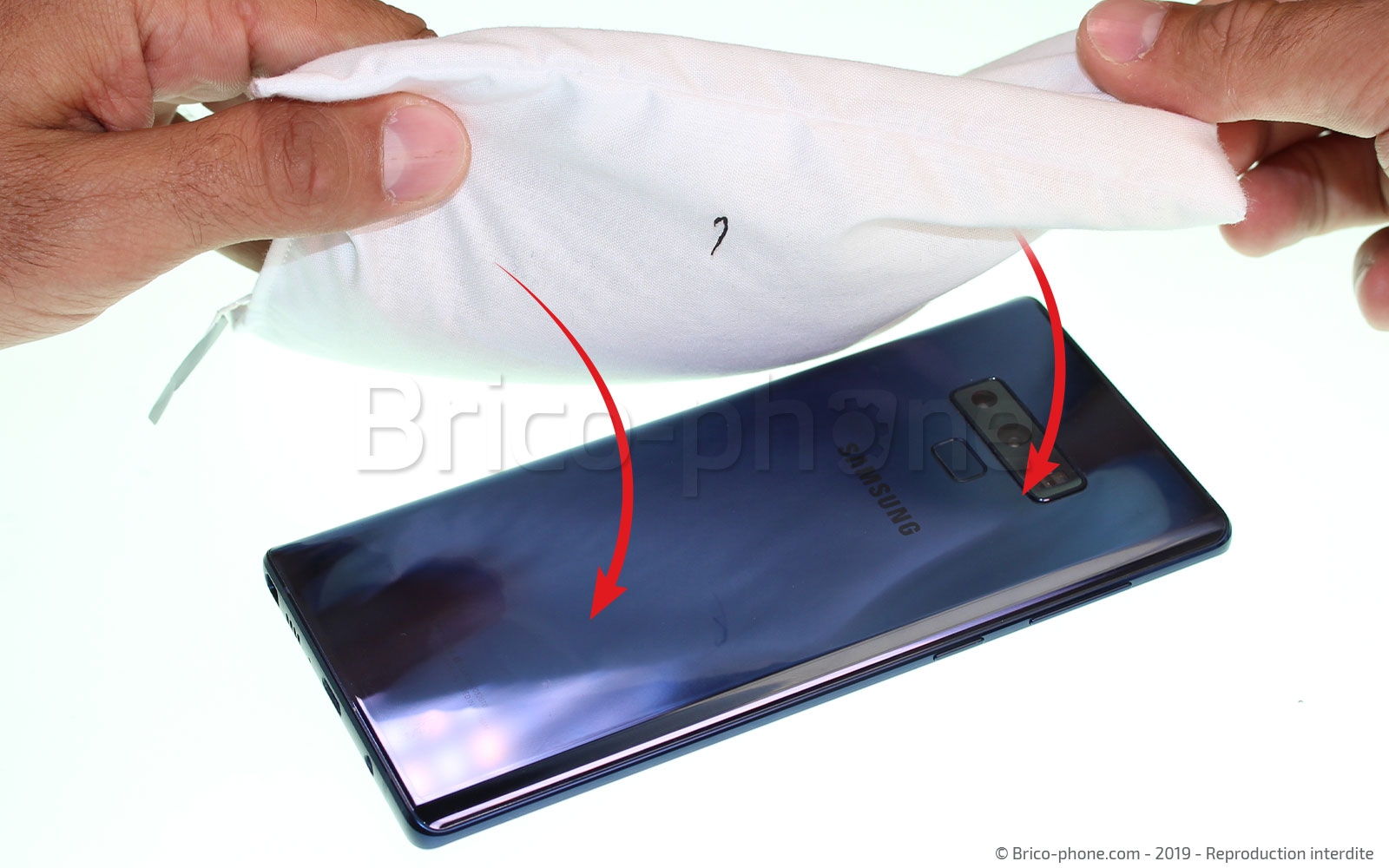

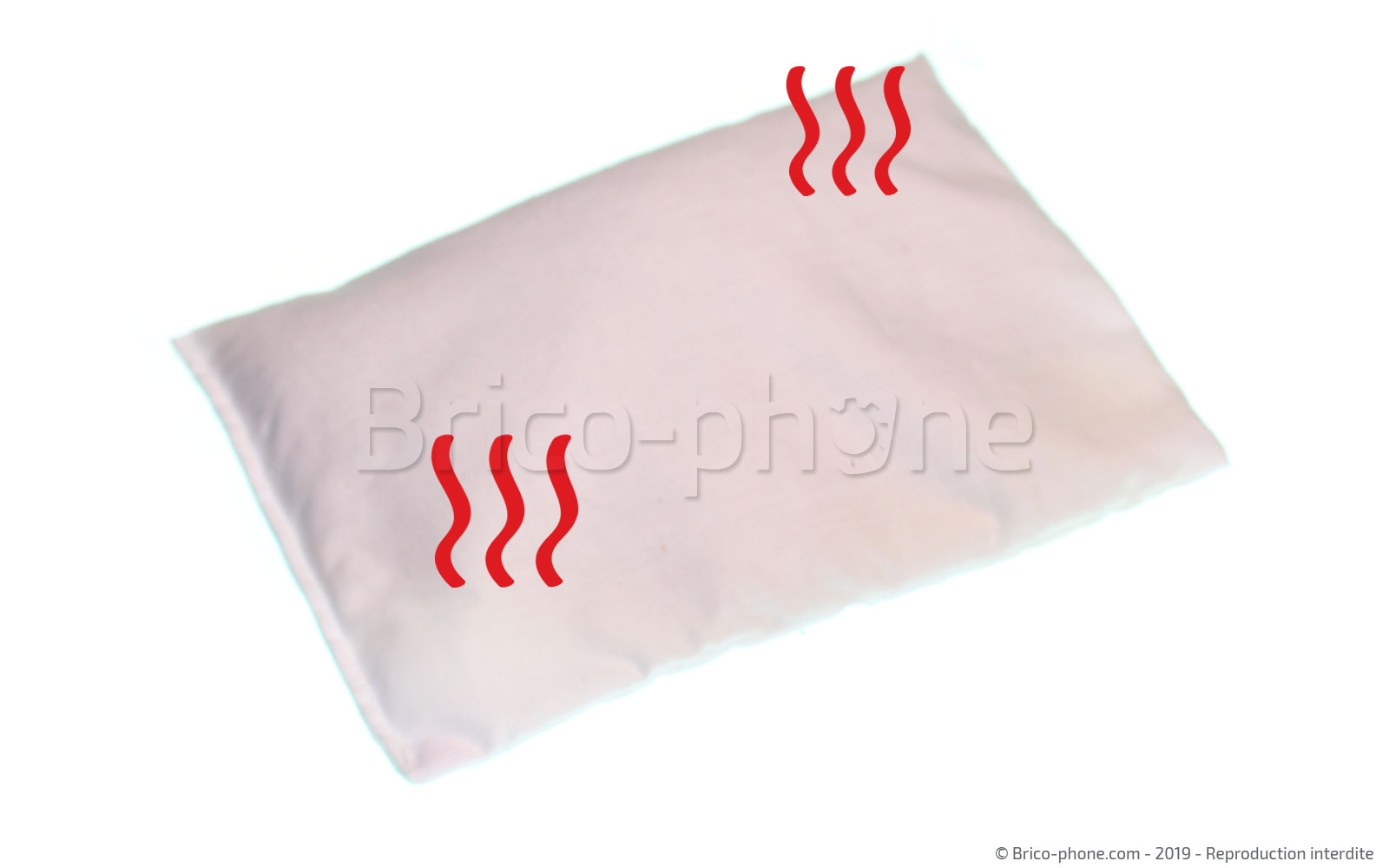

la première consiste à utiliser notre coussin chauffant qu'il faudra passer au four à micro onde avant de le déposer sur la façade. Pour la seconde méthode vous pouvez utiliser votre sèche cheveux ou un mini-décapeur thermique que vous trouverez en vente sur notre site internet. Si vous optez pour cette dernière, faites attention de ne pas dépasser les 80 degrés.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 4 : Création du point d'insertion
Le but de cette étape est de créer des petits espaces entre le cache arrière et le châssis de votre appareil afin de pouvoir mettre en places les outils qui seront utilisée pour décoller cette dernière.

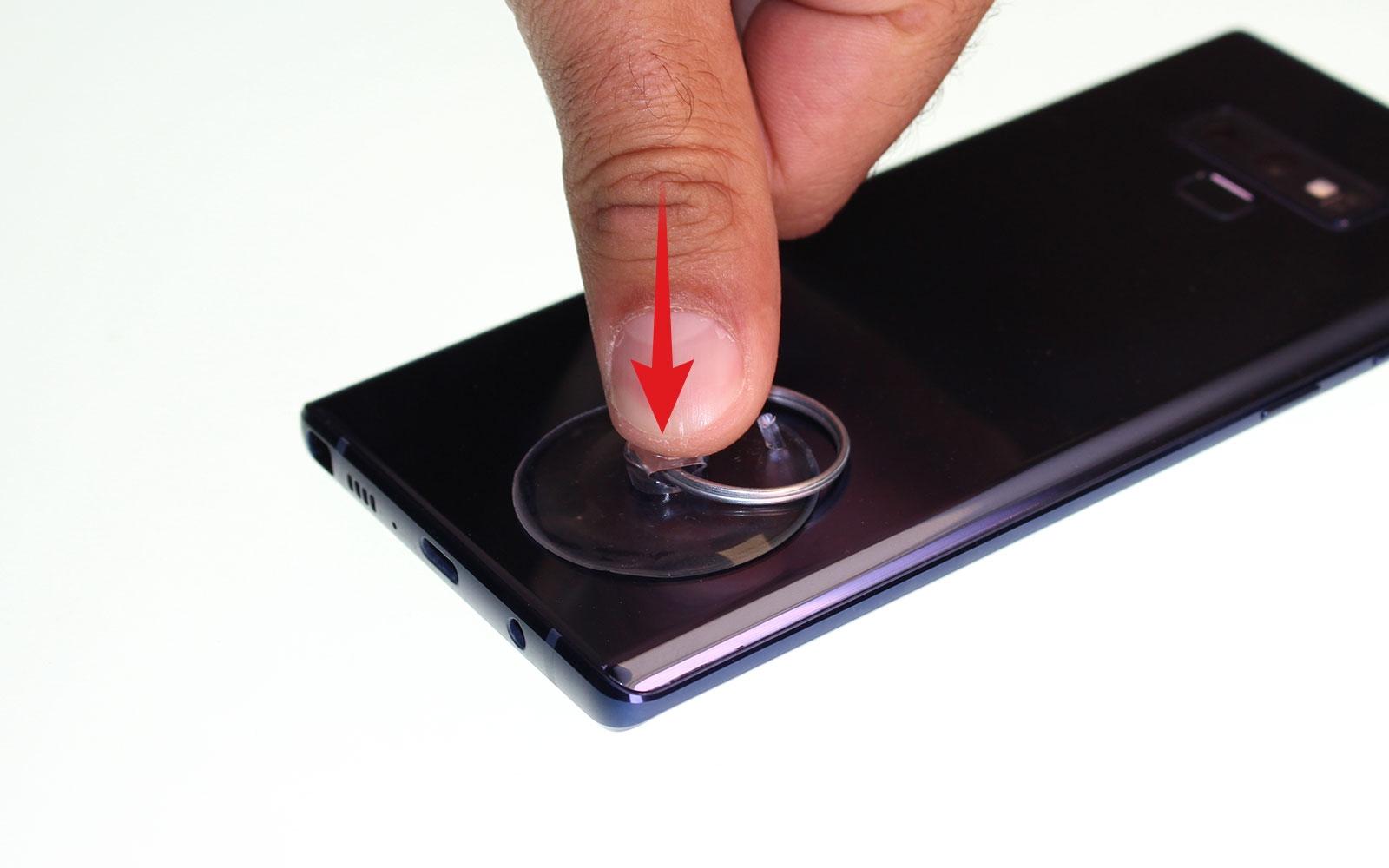

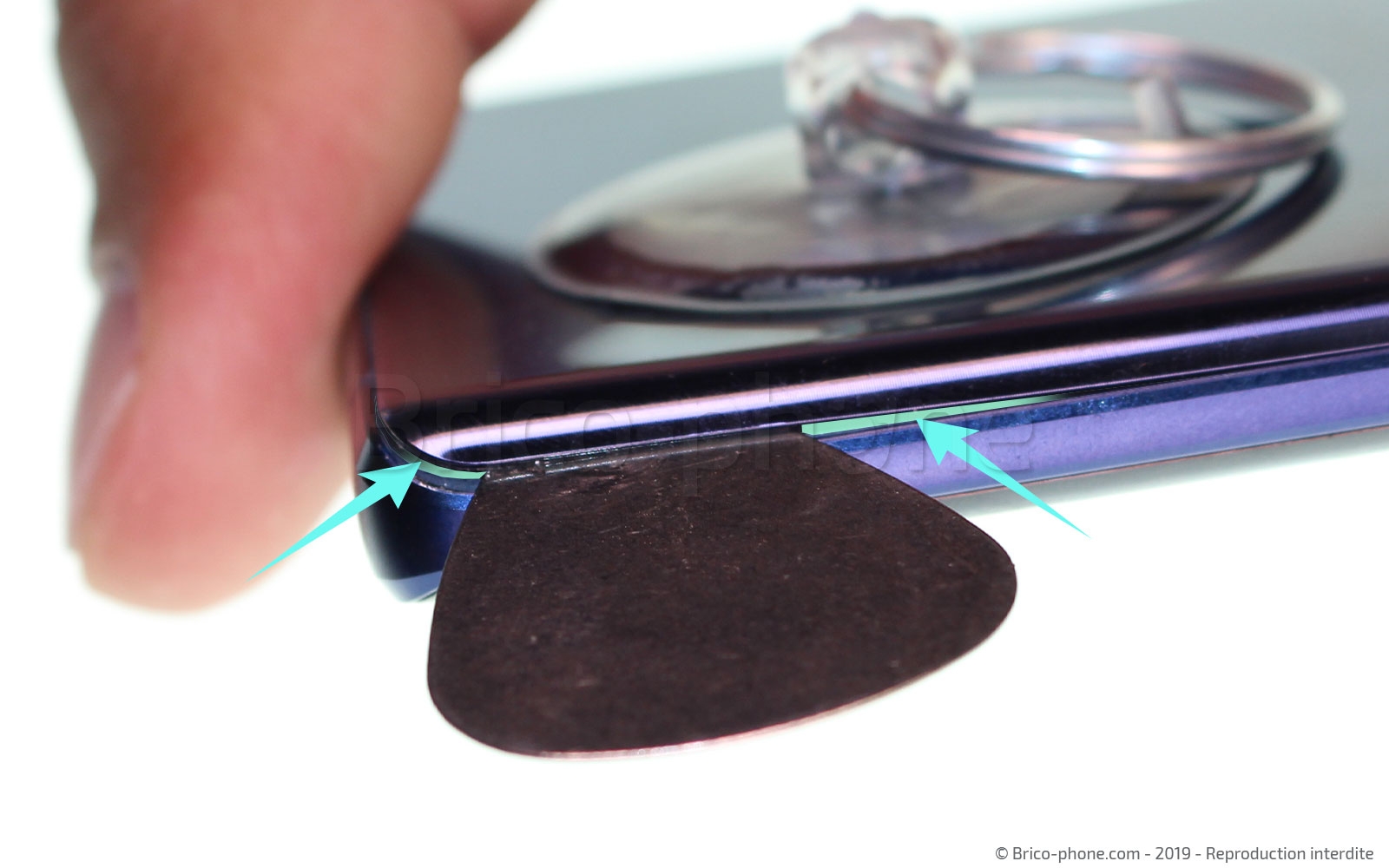

Positionnez la ventouse sur la partie basse de la vitre arrière, puis tirez sur l'anneau de celle-ci tout en insérant l'outil iFlex ou le médiator en métal entre le châssis et la vitre arrière pour créer un jour.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

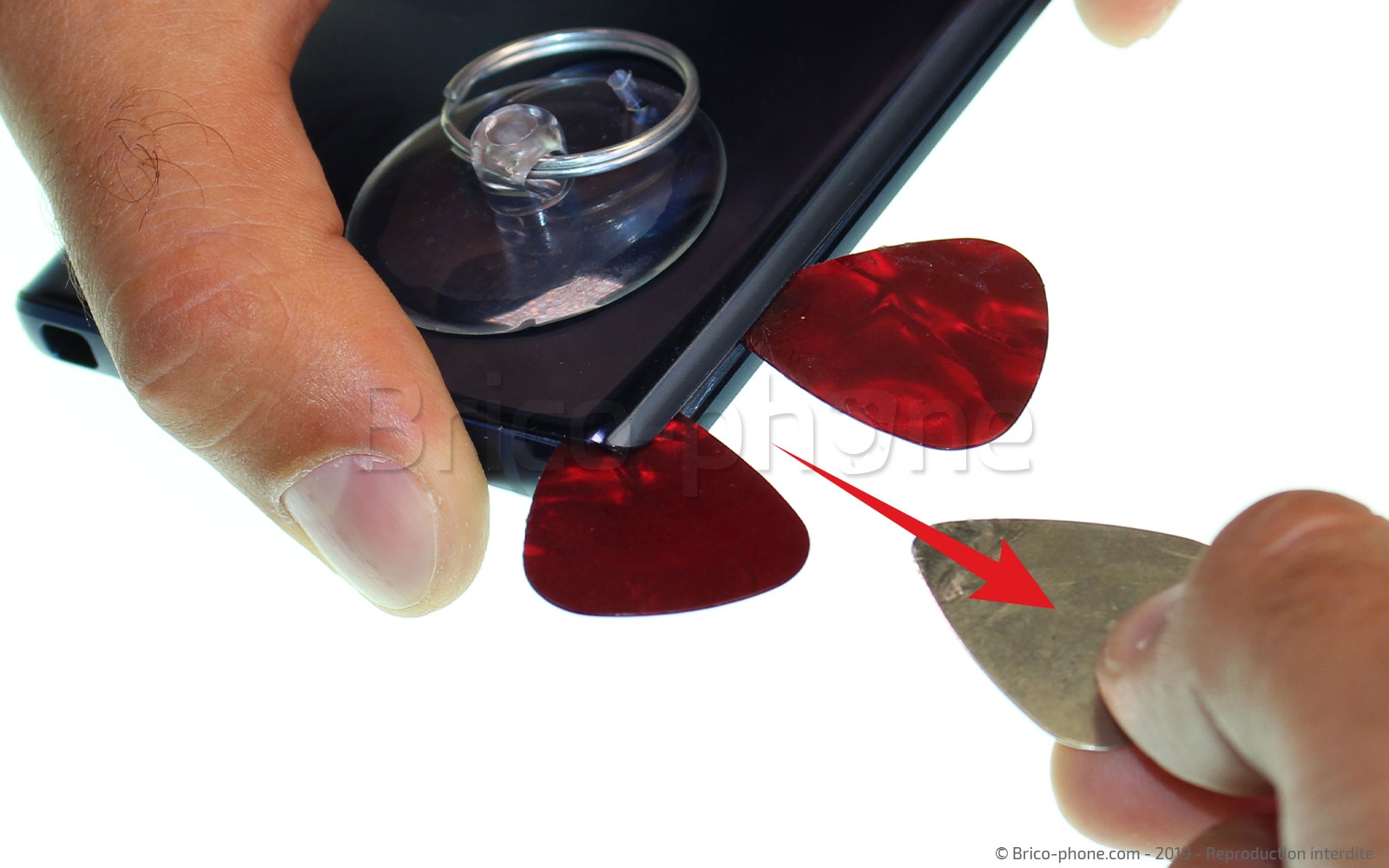

Etape 5 : Insertion des médiators

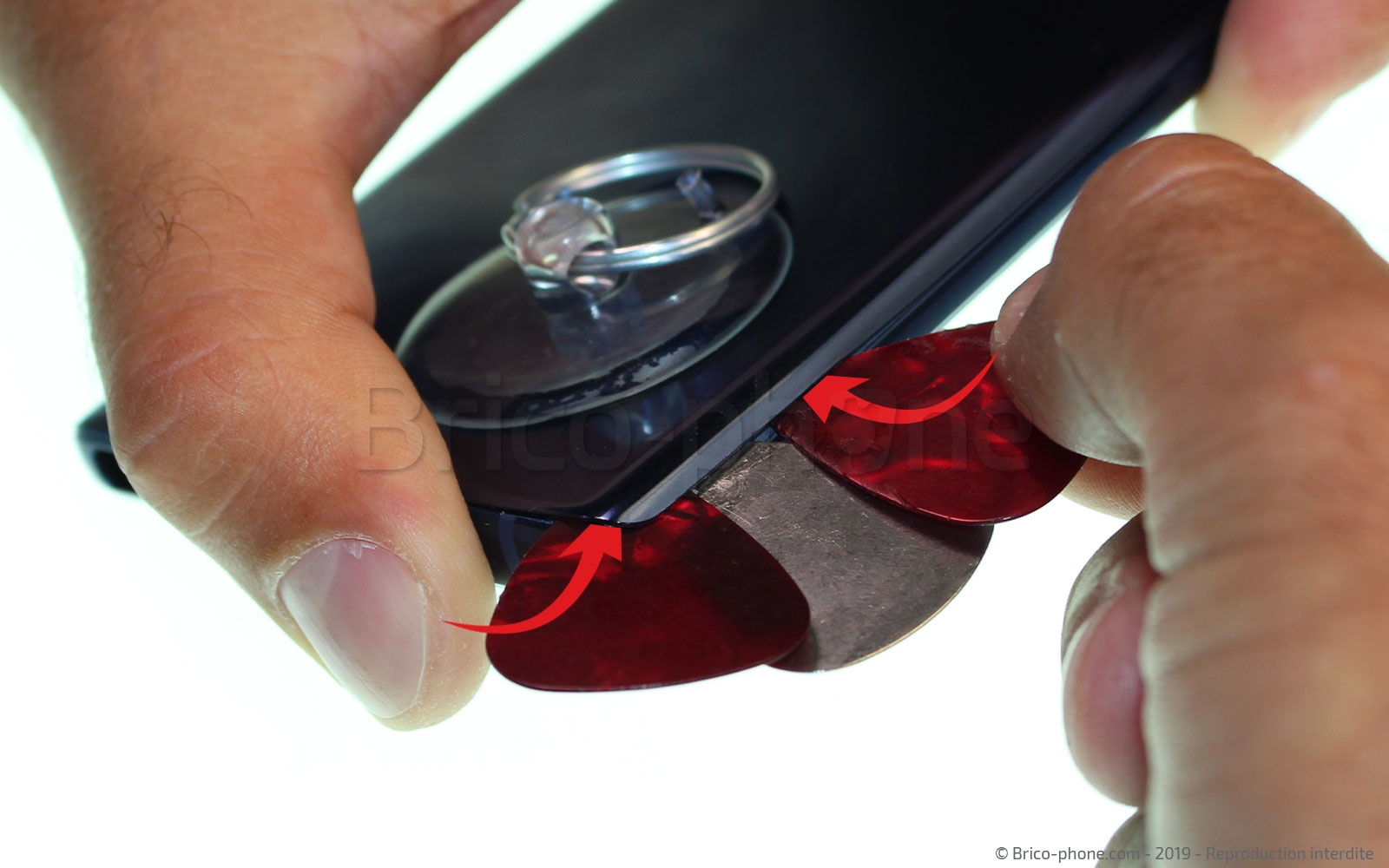

Nous allons maintenant positionner les médiators plastiques dans les espaces créés à l'étape précédente, puis retirer celui en métal.
Outils du kit utilisés
Outils du kit utilisés

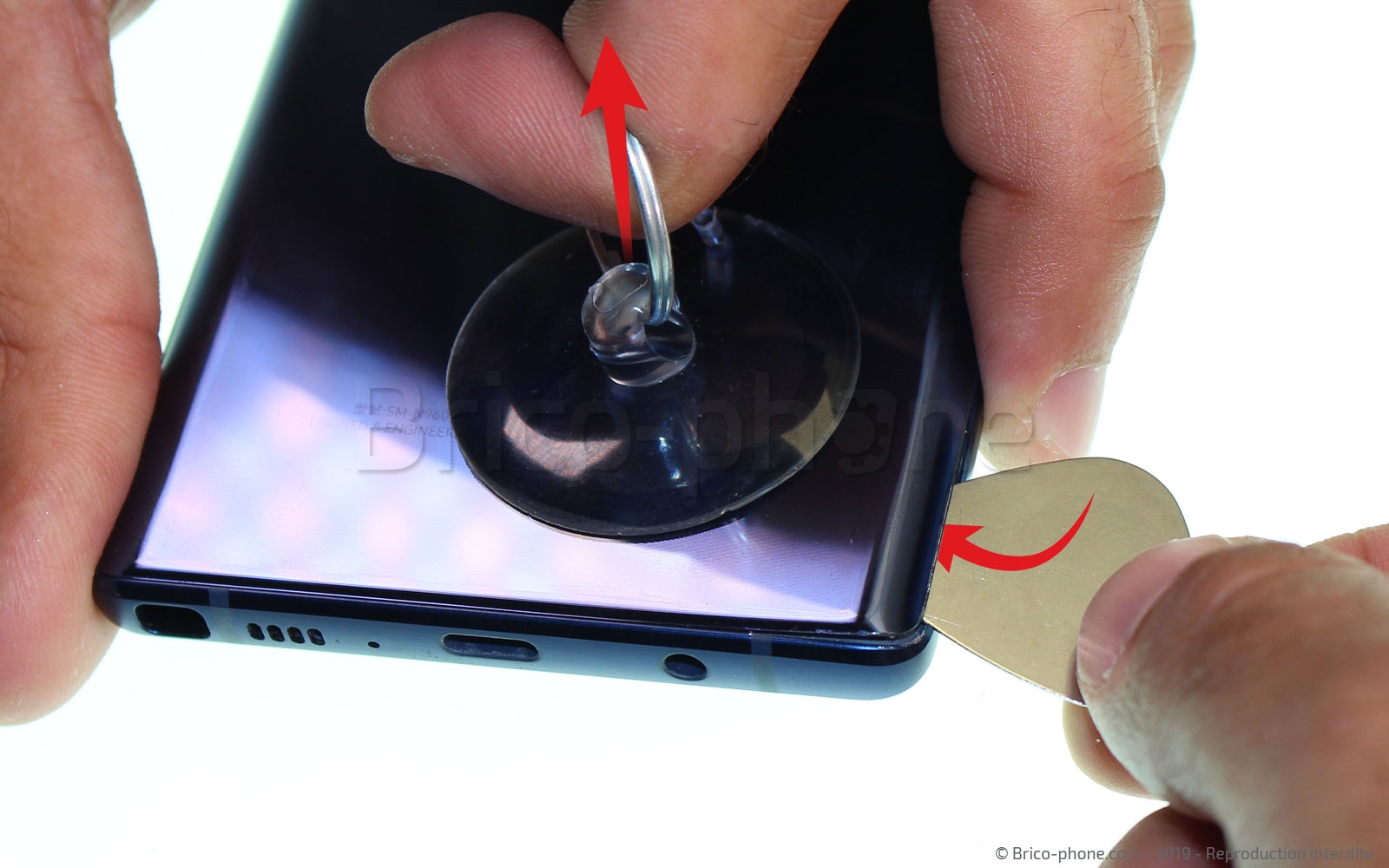

Etape 6 : Enlever la vitre arrière

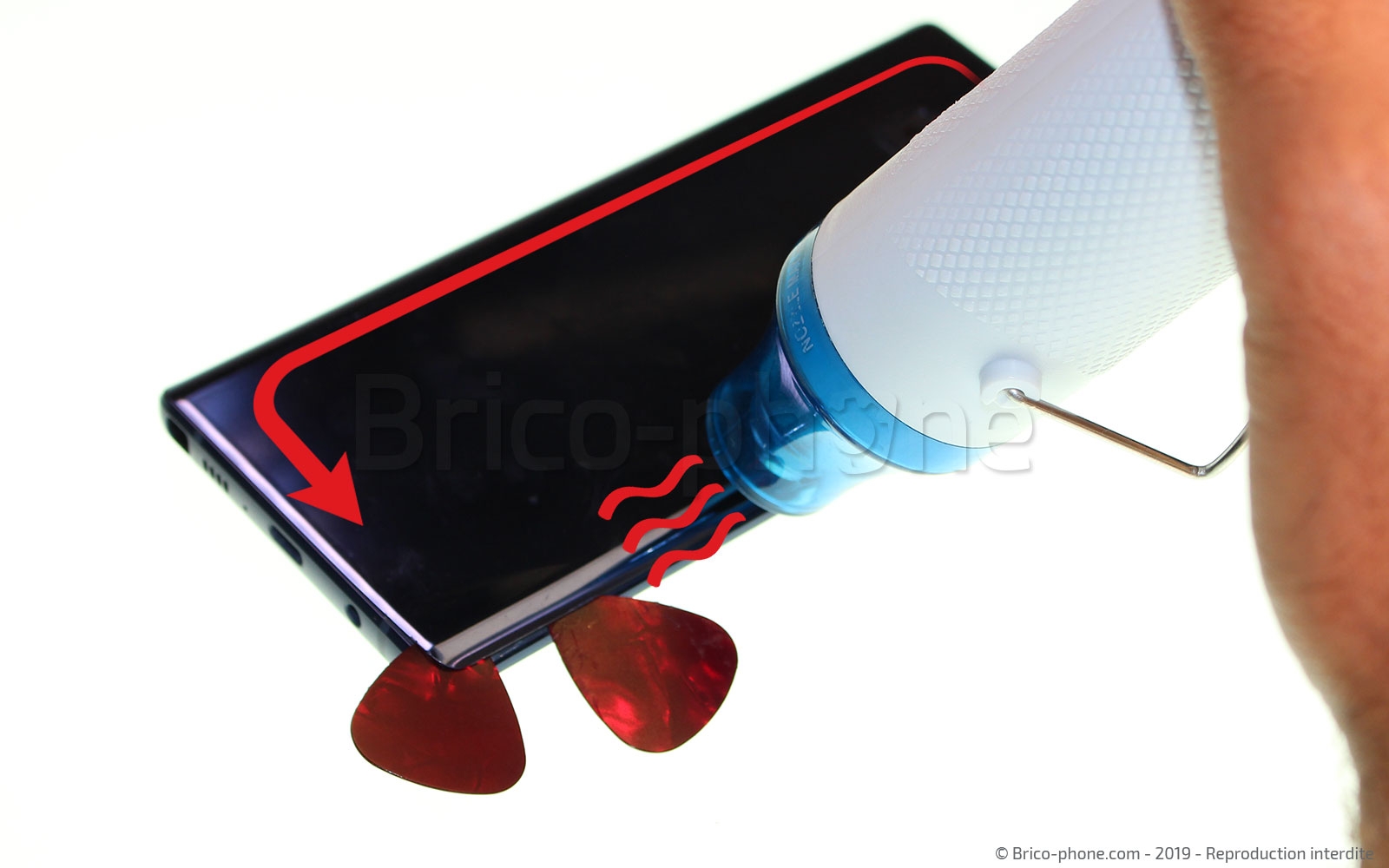

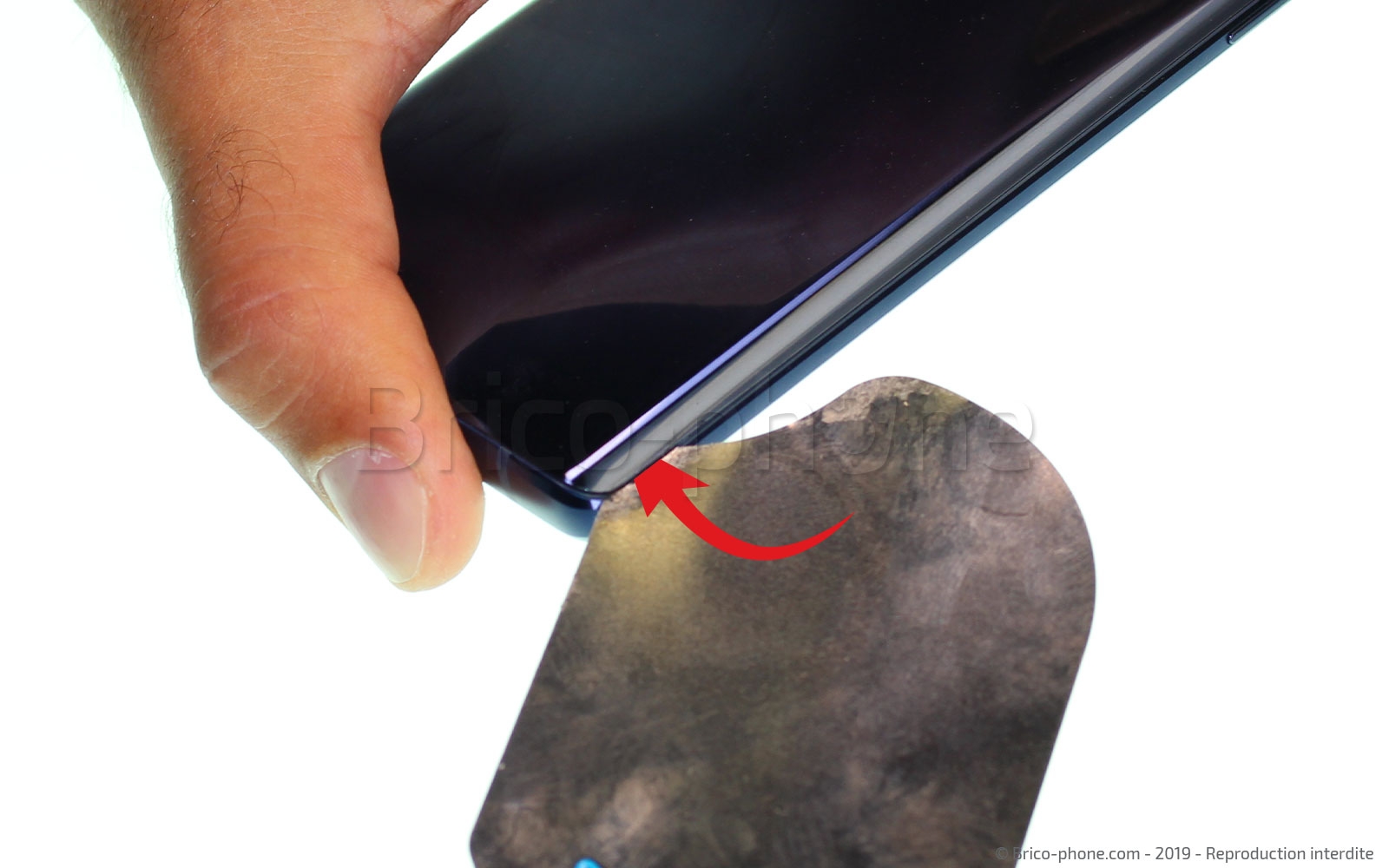

Faites désormais glisser les médiators sous le contour de la façade arrière. Si vous sentez un point dur n'hésitez pas à chauffer de nouveau afin de ramollir un peu plus la colle .

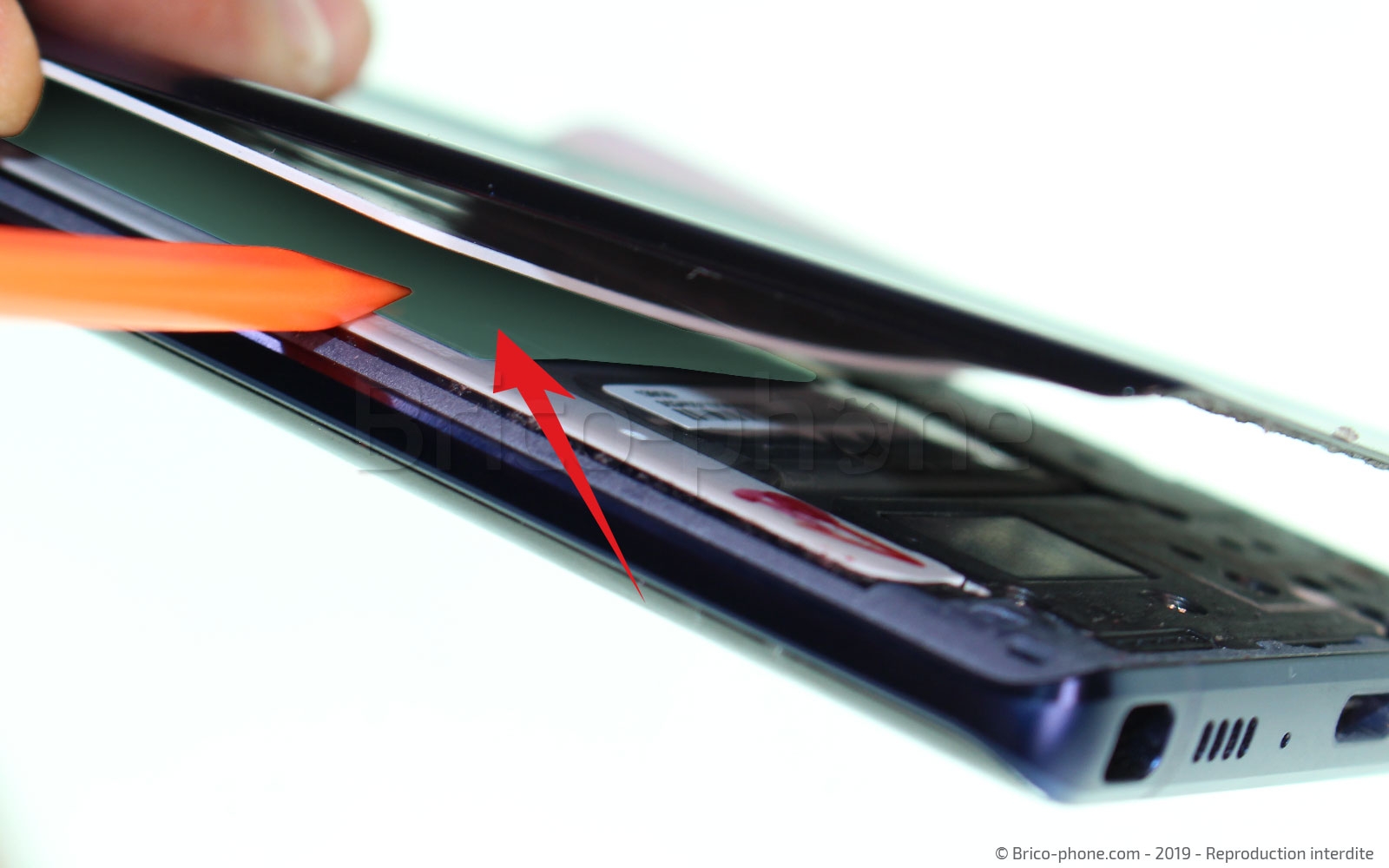

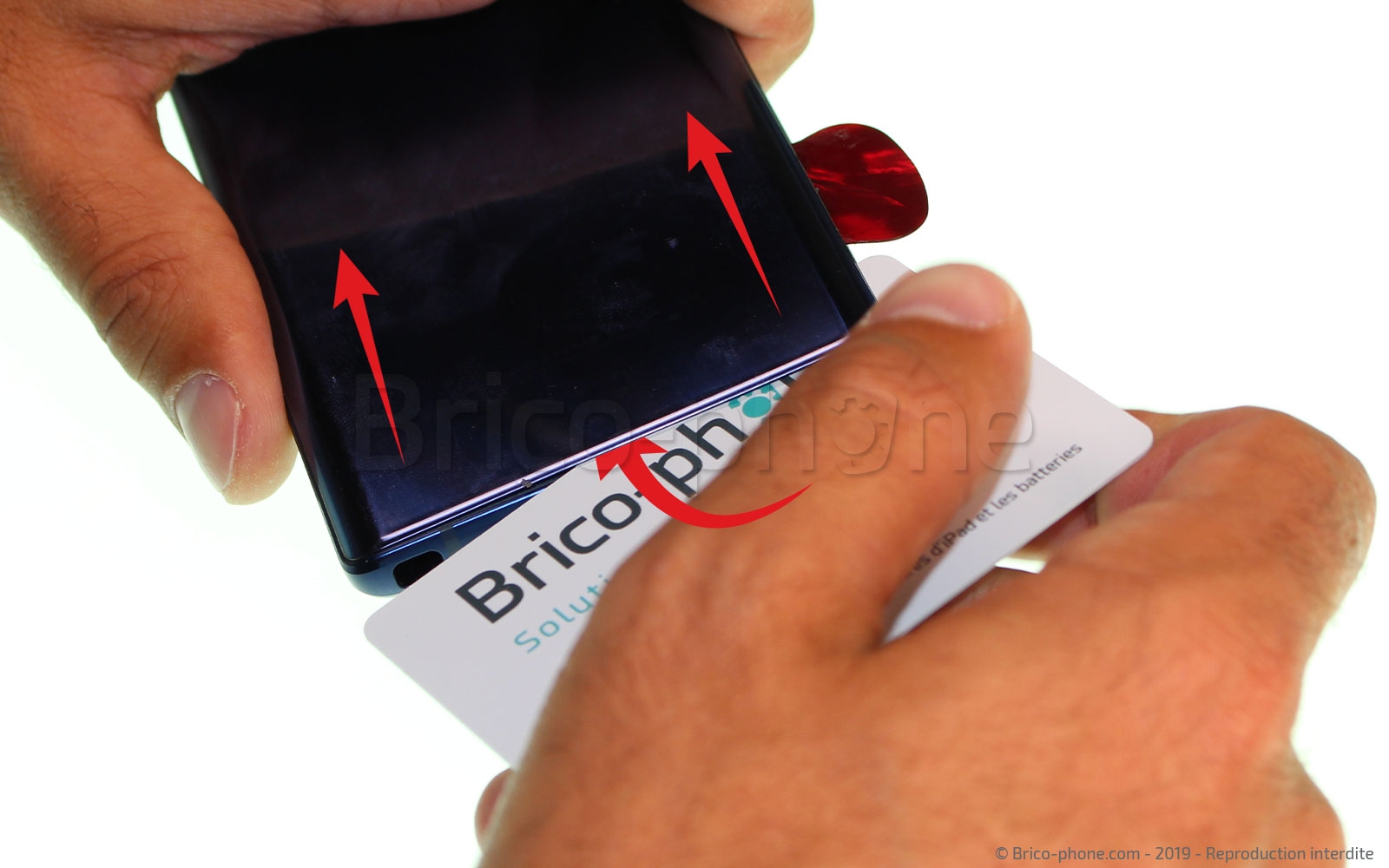

Insérez la carte PVC de façon à la faire glisser de bas en haut pour décoller le centre de la vitre, tout en faisant attention à la nappe induction qui se trouve sur la batterie (photo n°3).

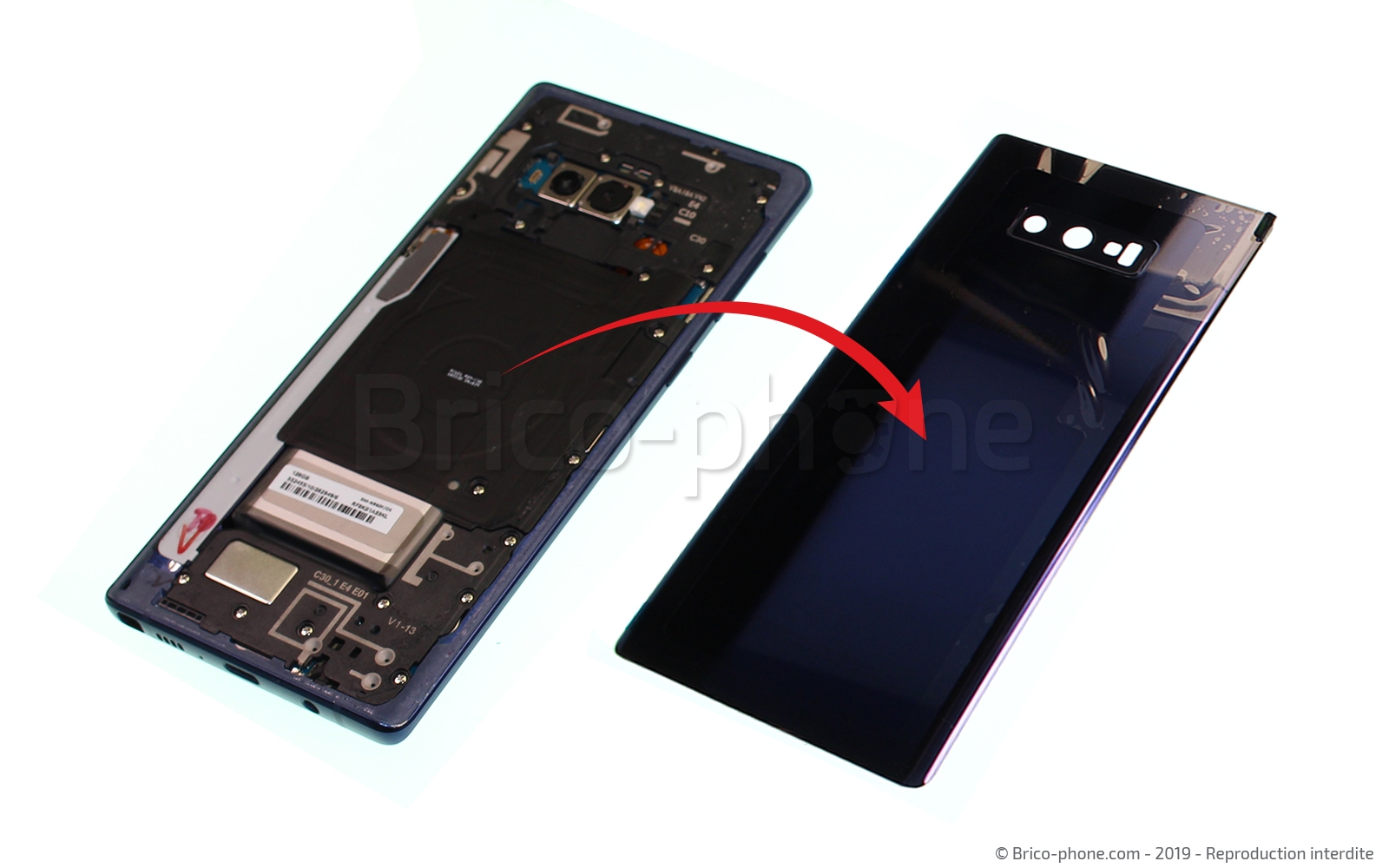

Retirez la vitre arrière en vous aidant du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

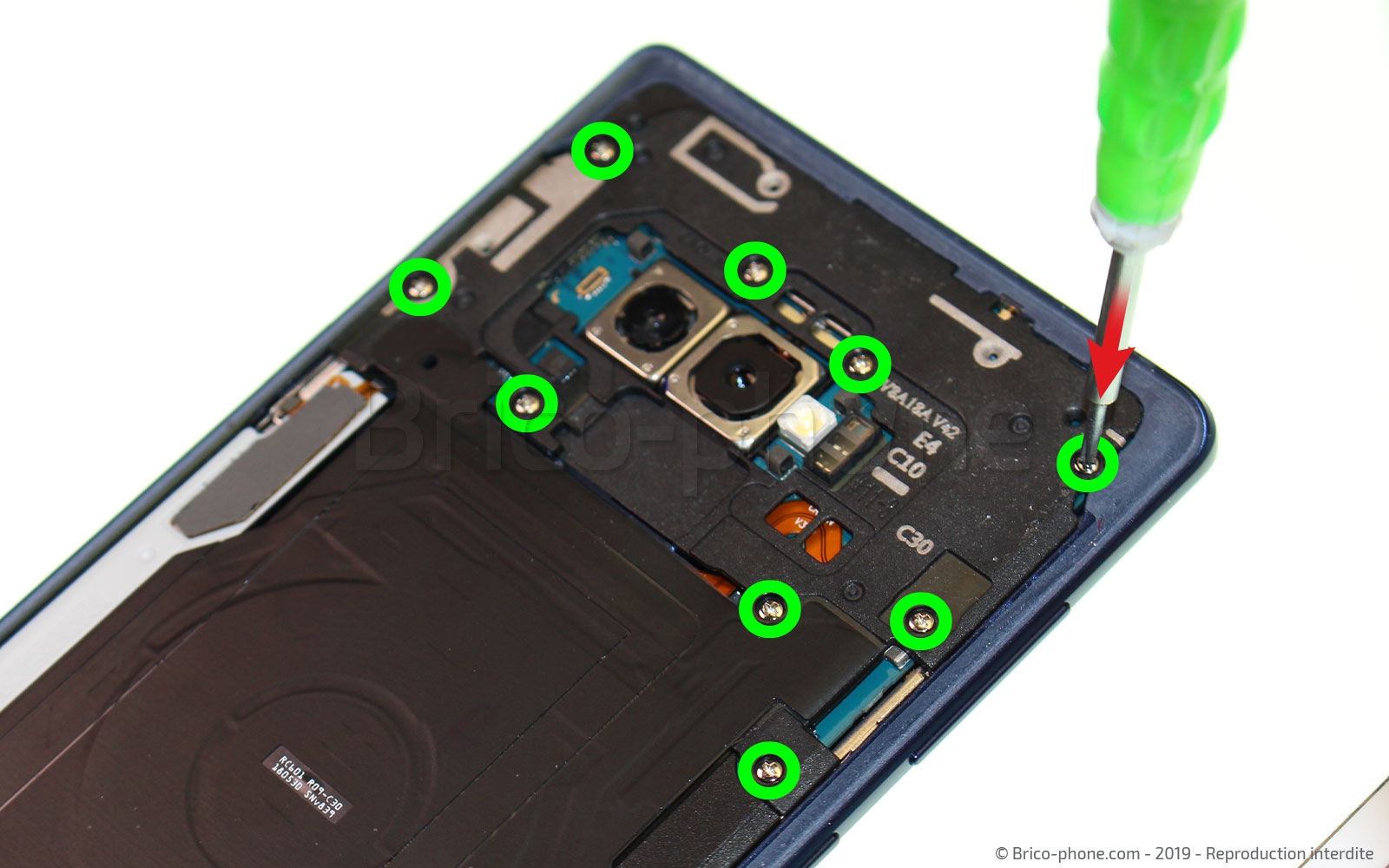

Etape 7 : Enlever les vis du module NFC
Pour retirer le module NFC composé de la nappe et de son support, il faut dévisser les neuf vis qui maintiennent ce dernier.
Vous pouvez positionner les vis sur le patron universel magnétique ou papier pour repérer la position de vos vis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

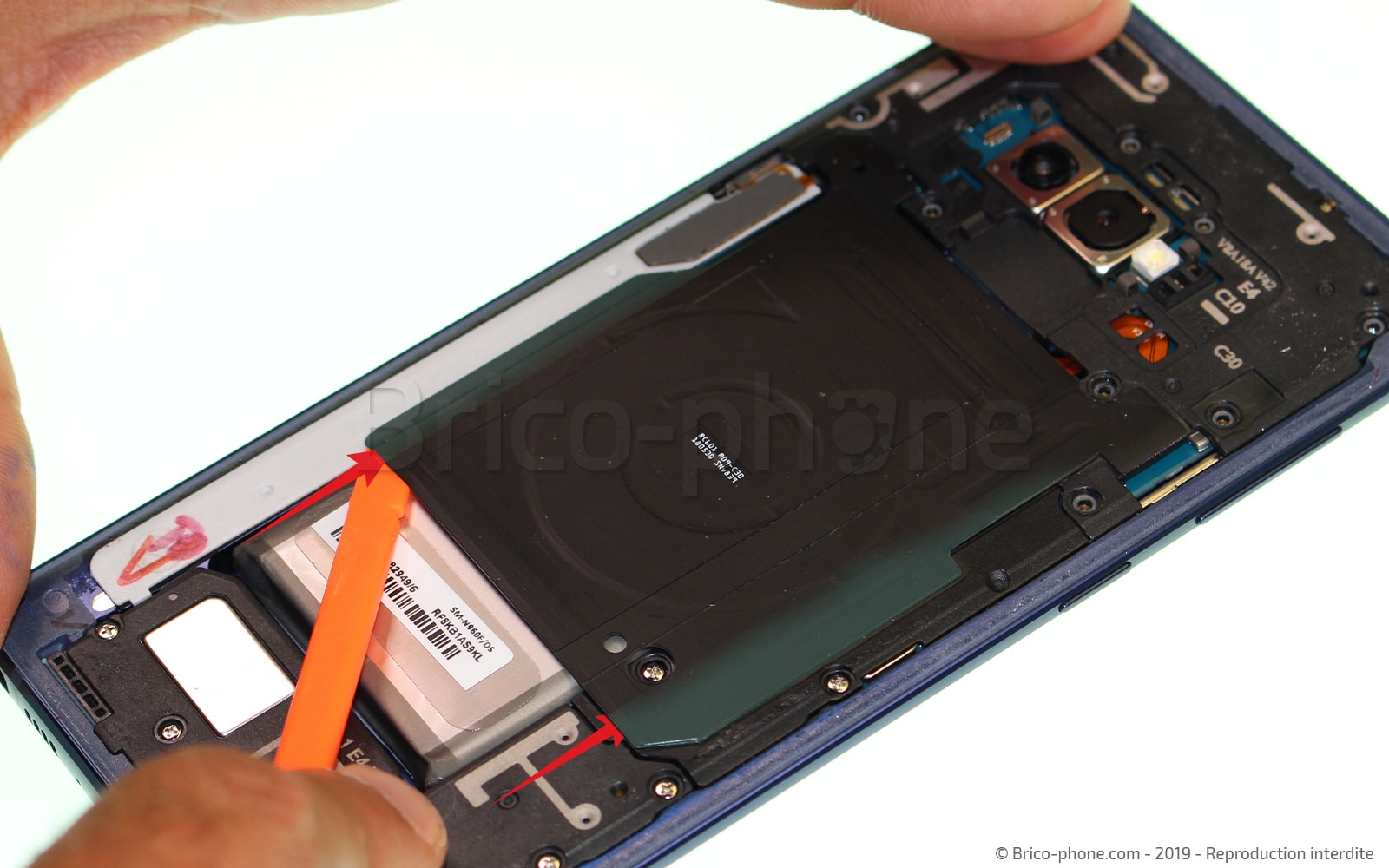

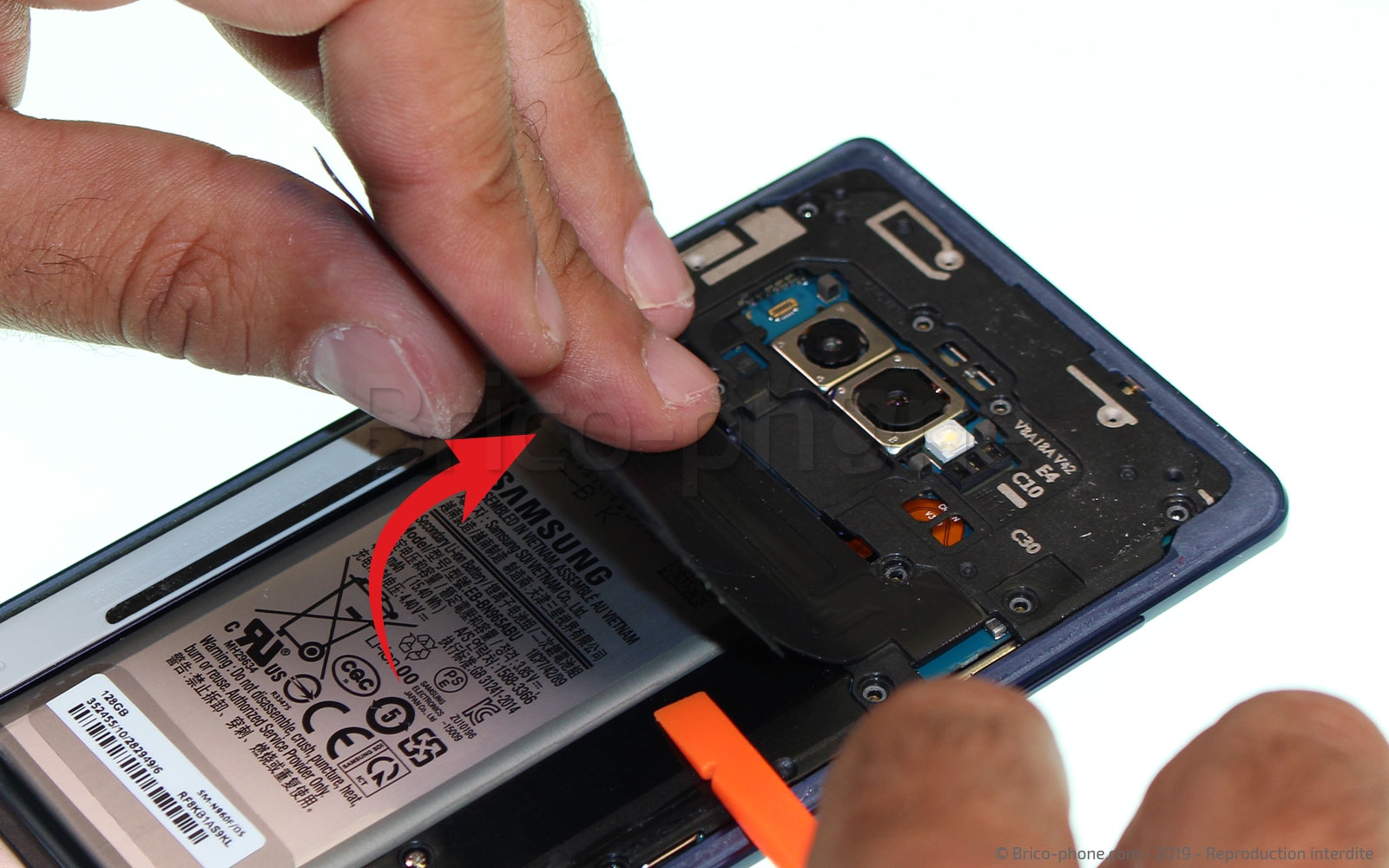

Etape 8 : Décoller la nappe NFC de la batterie

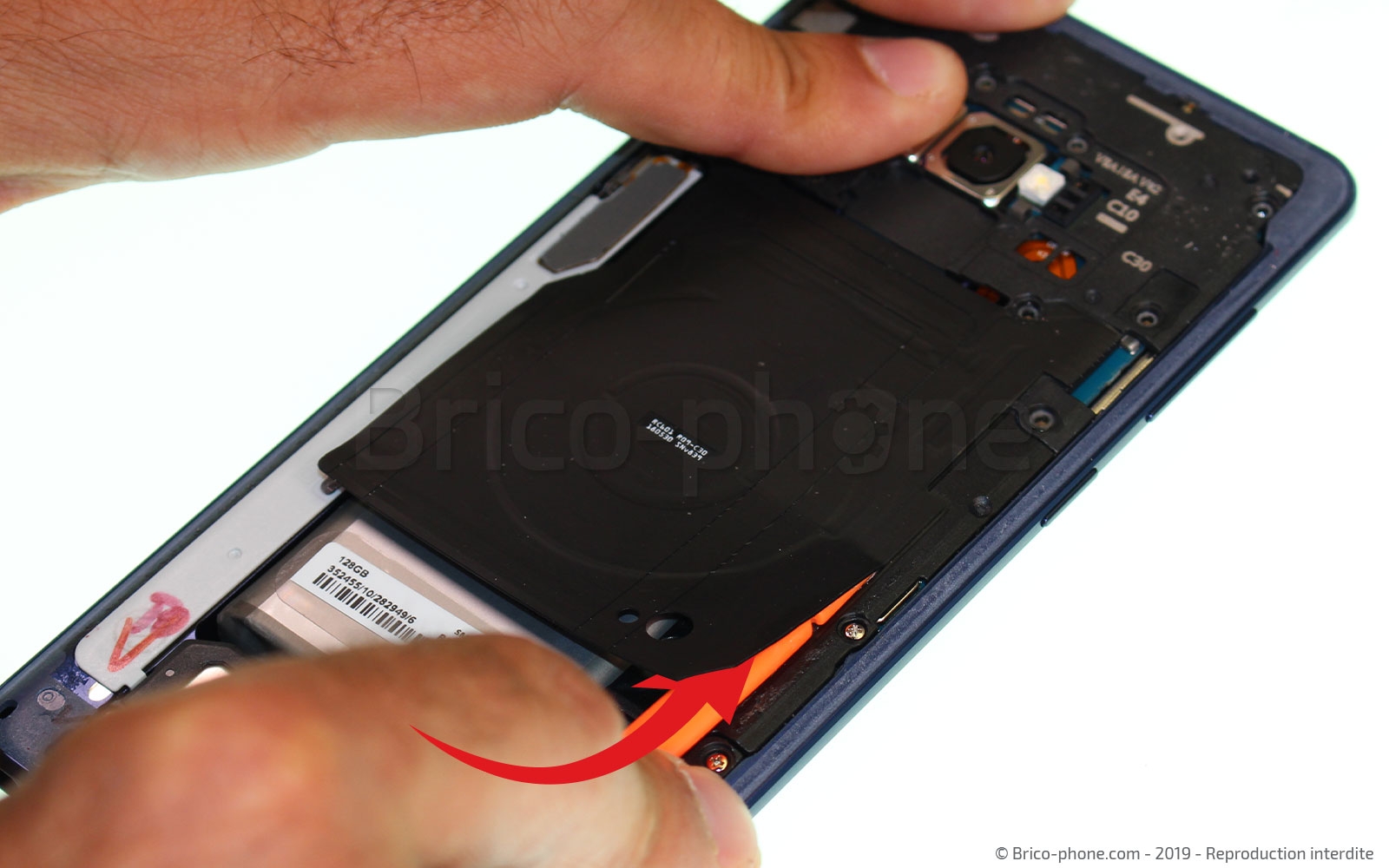

Pour décoller la nappe NFC, aidez-vous du levier en nylon pour la soulever délicatement.
Outils du kit utilisés
Outils du kit utilisés

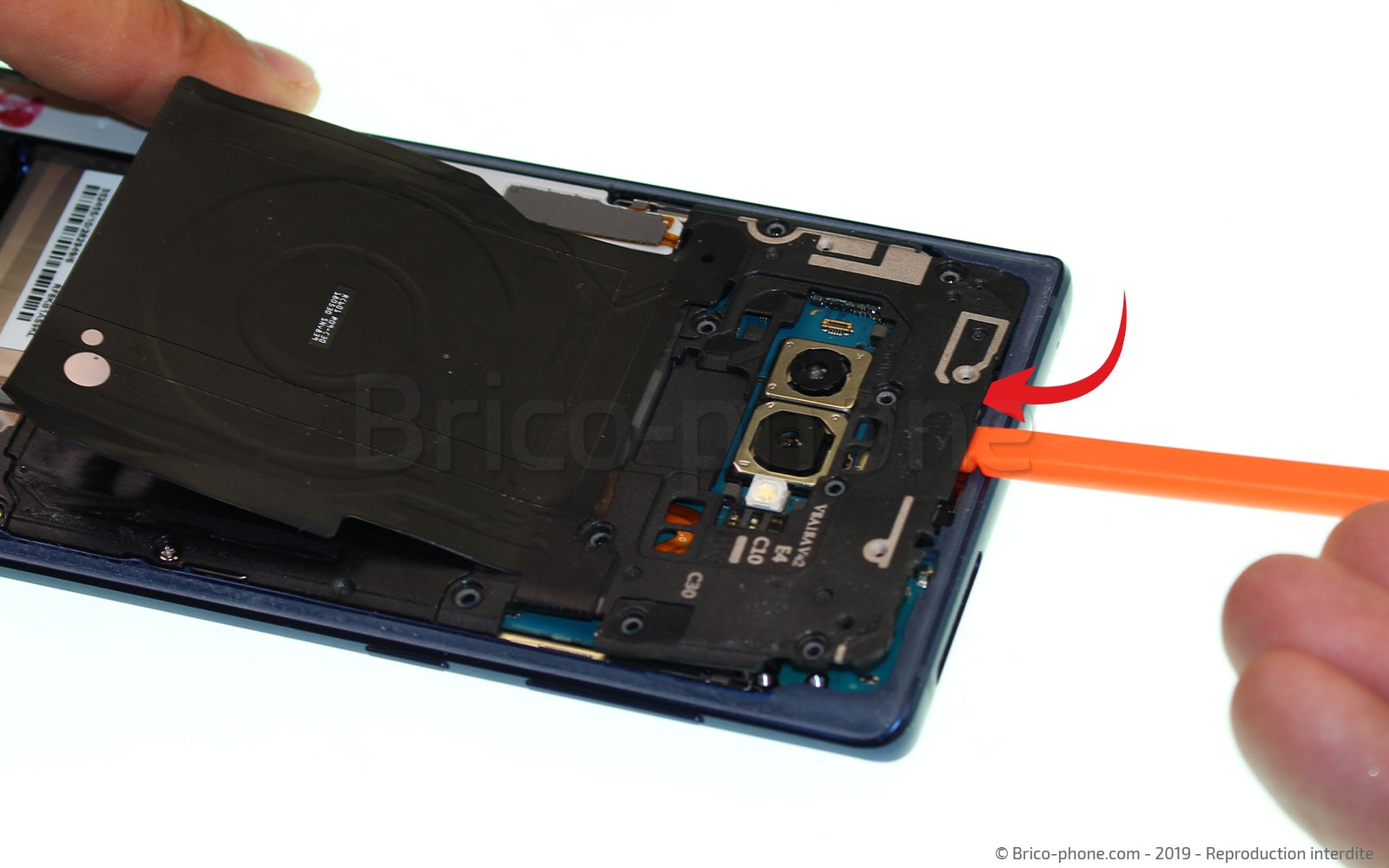

Etape 9 : Retirer le module induction et NFC

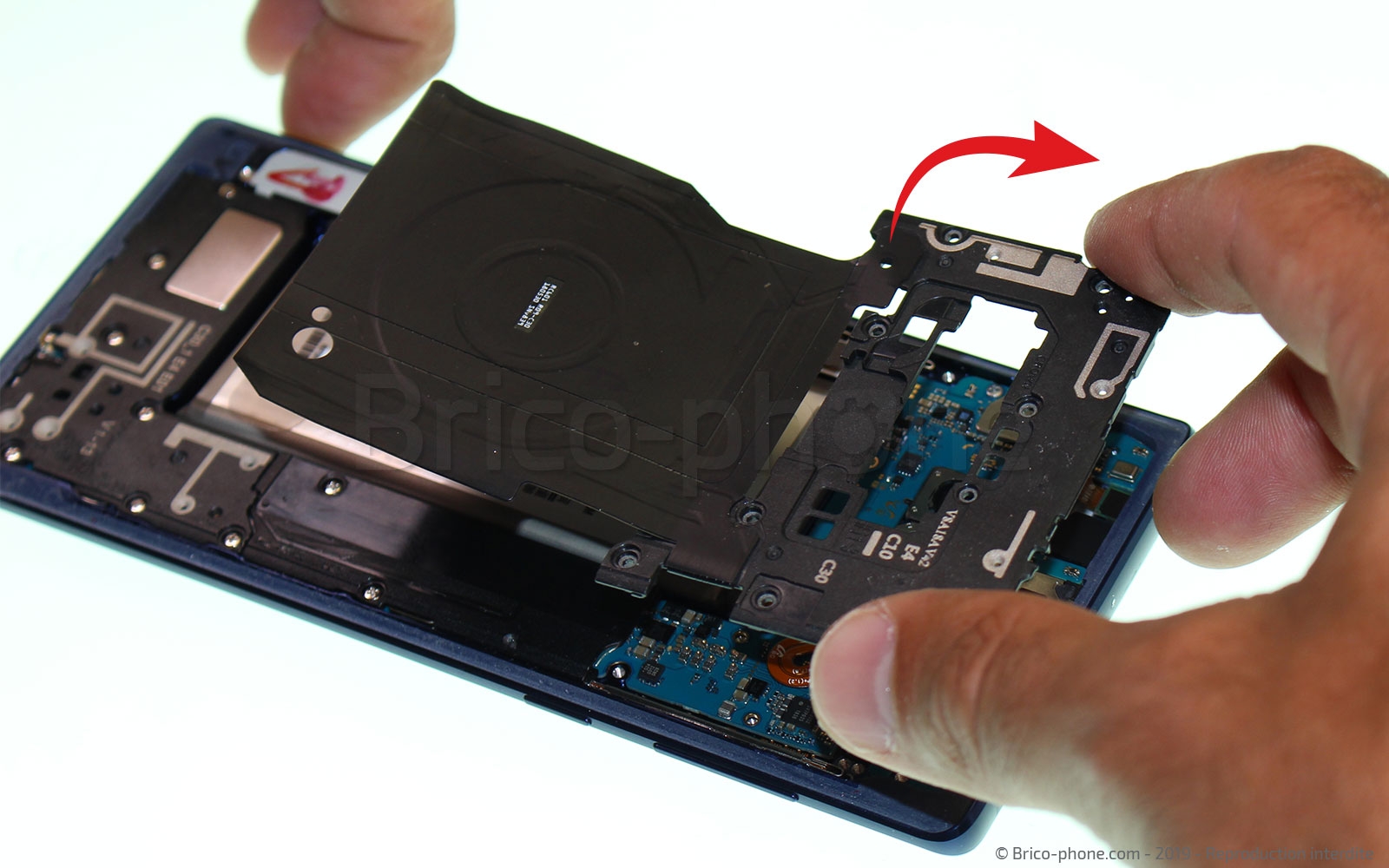

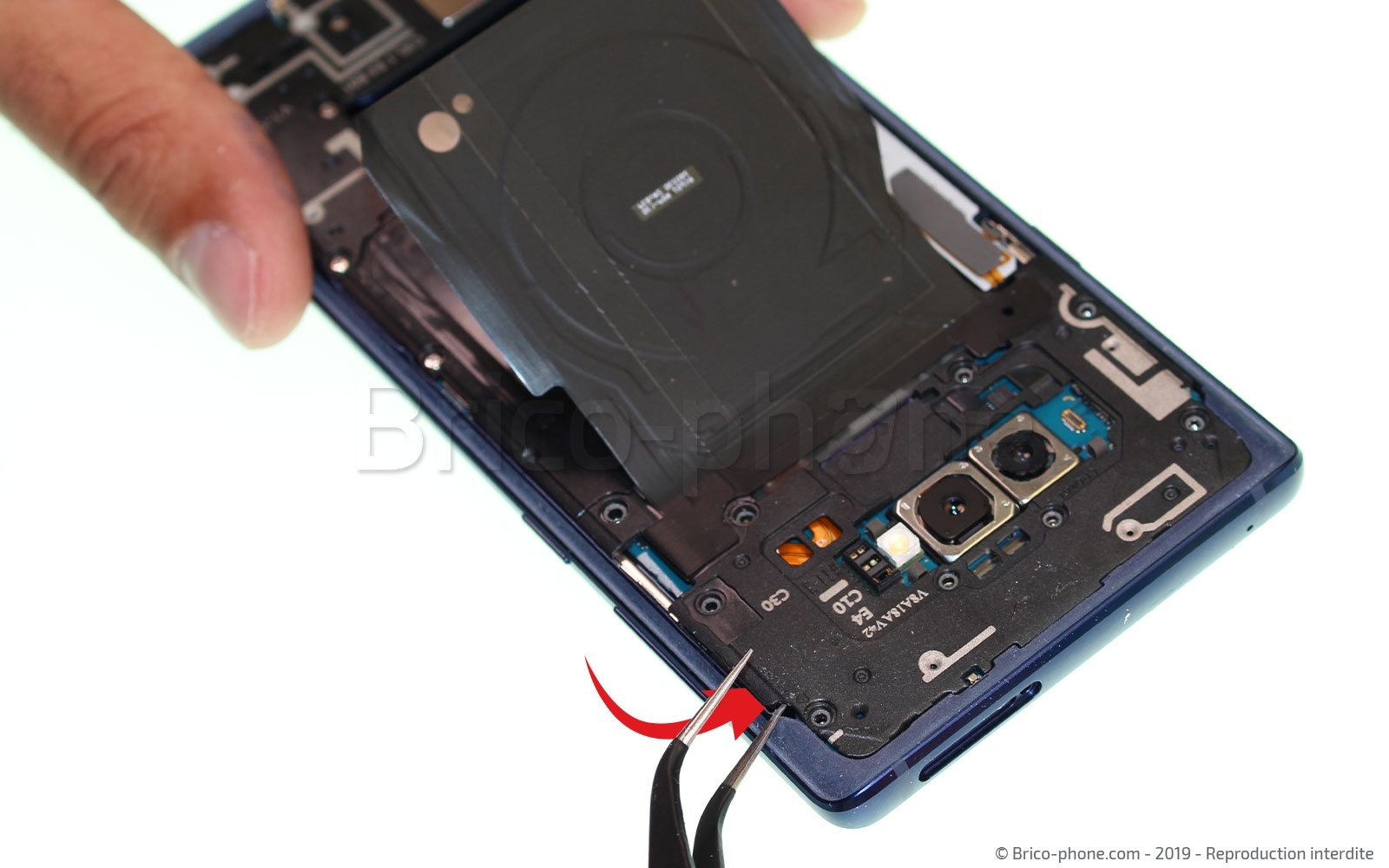

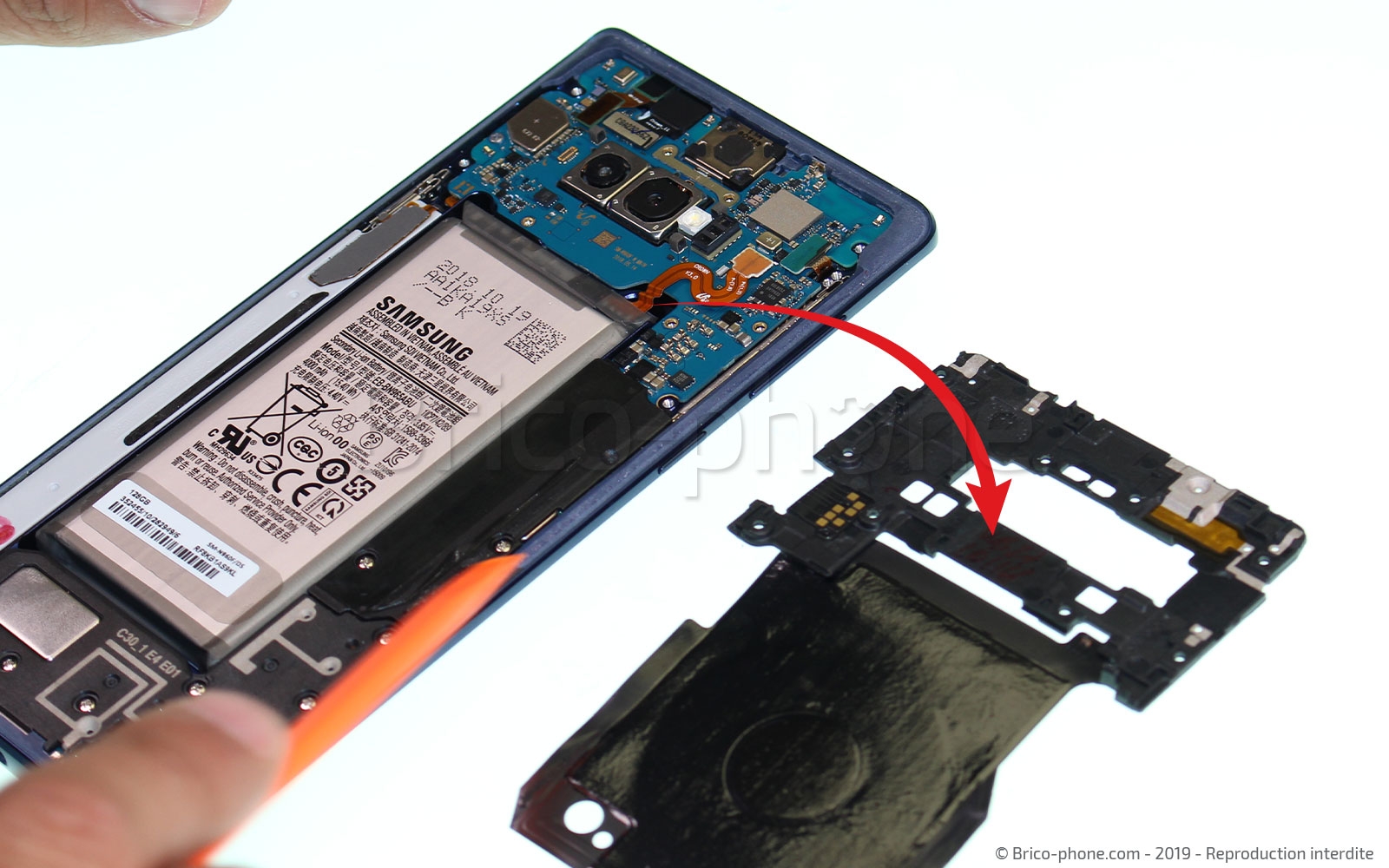

Avec la pince brucelles faites levier sur la partie droite du cache pour le déclipser puis levez le tout avec le levier en nylon.
N'essayez surtout pas de dissocier pour le moment la nappe de son support, sortez cet ensemble puis déposez le sur votre espace de réparation.

Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Déconnecter la batterie

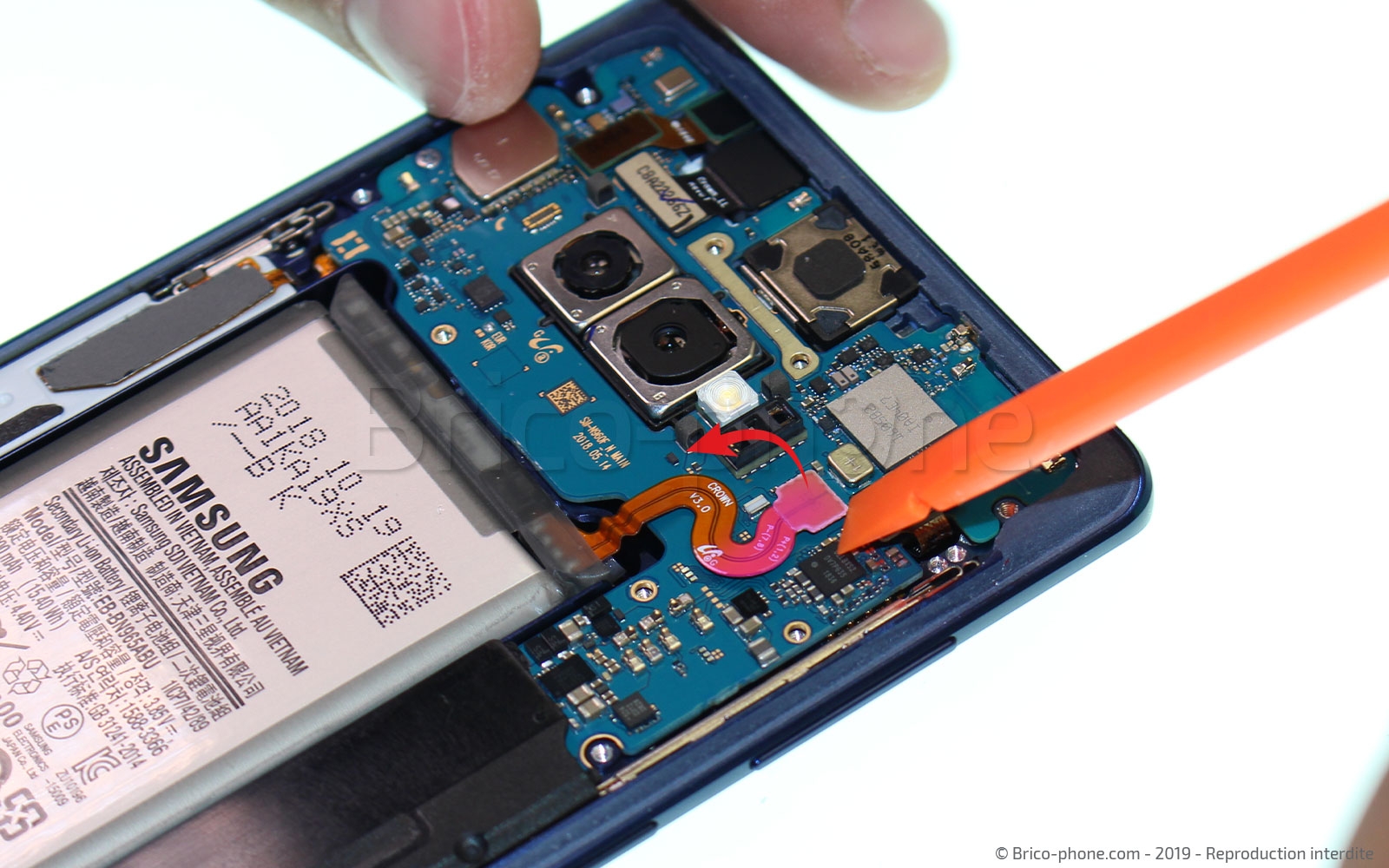

Avec le levier en nylon, déconnectez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

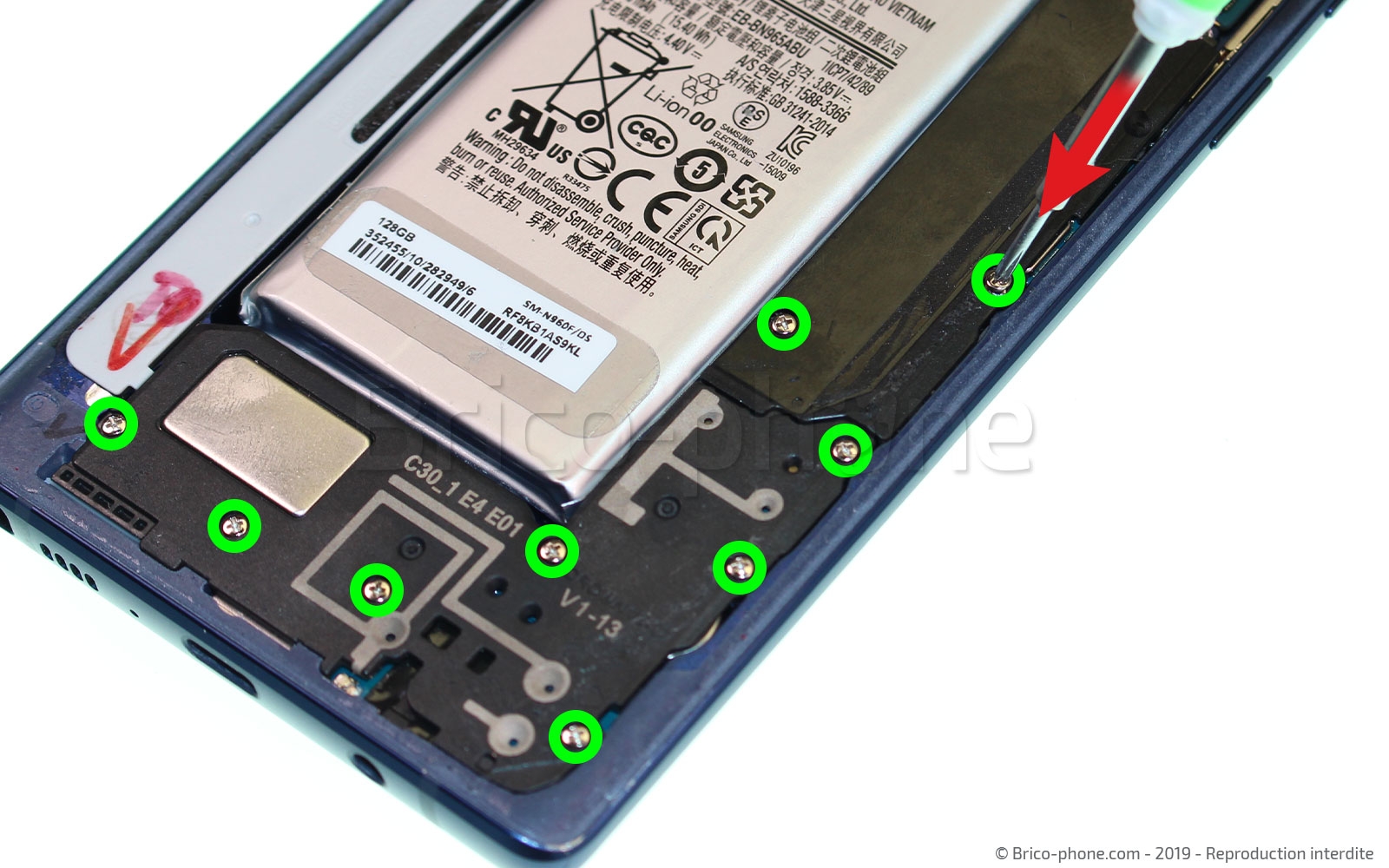

Etape 11 : Retirer le cache latéral et le bloc haut parleur externe
Pour retirer le cache latéral et le bloc haut parleur externe, dévissez les neuf vis qui maintiennent ces deux parties.

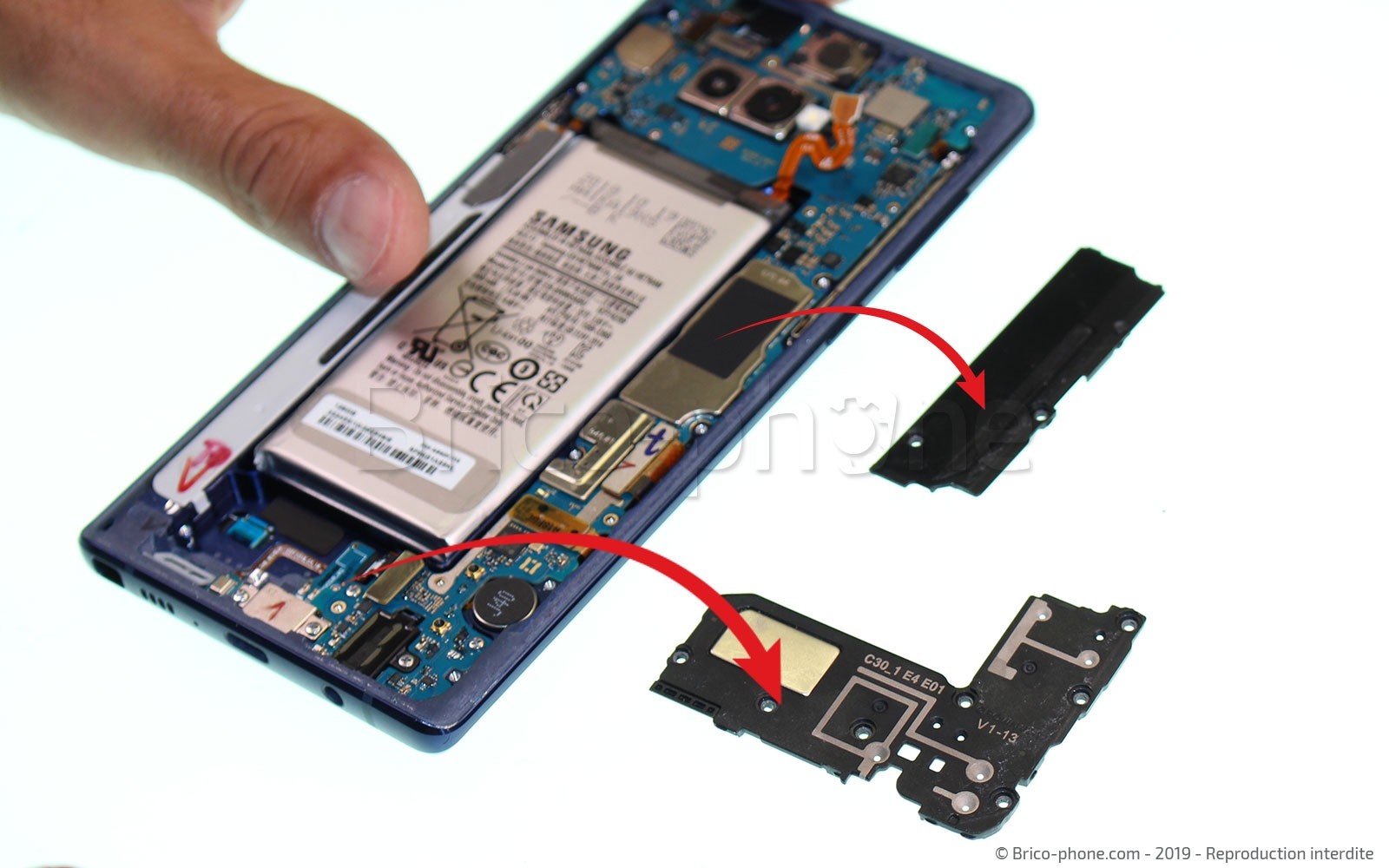

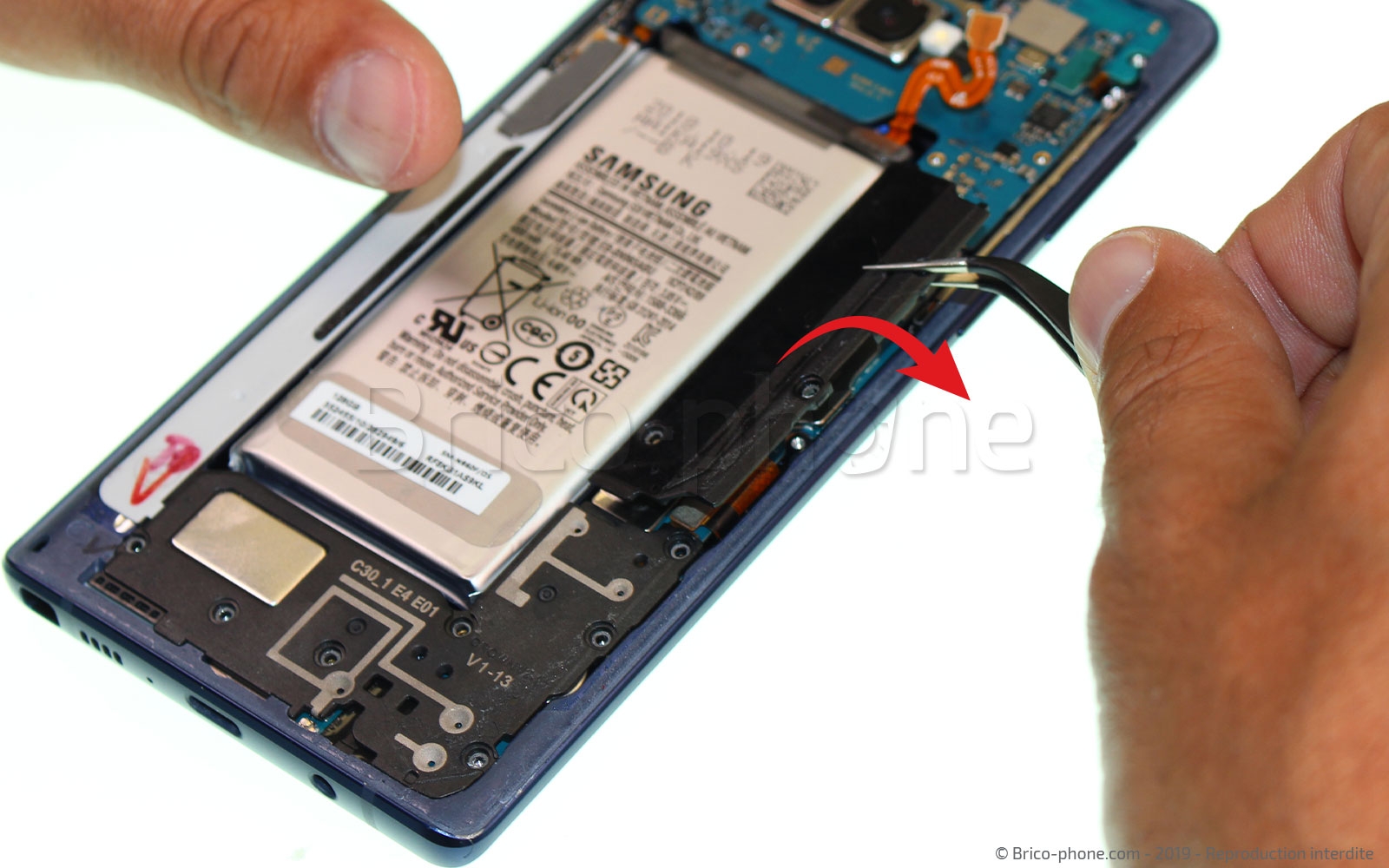

Une fois celles-ci enlevées, vous pouvez retirer le cache latéral ainsi que le bloc haut parleur externe avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

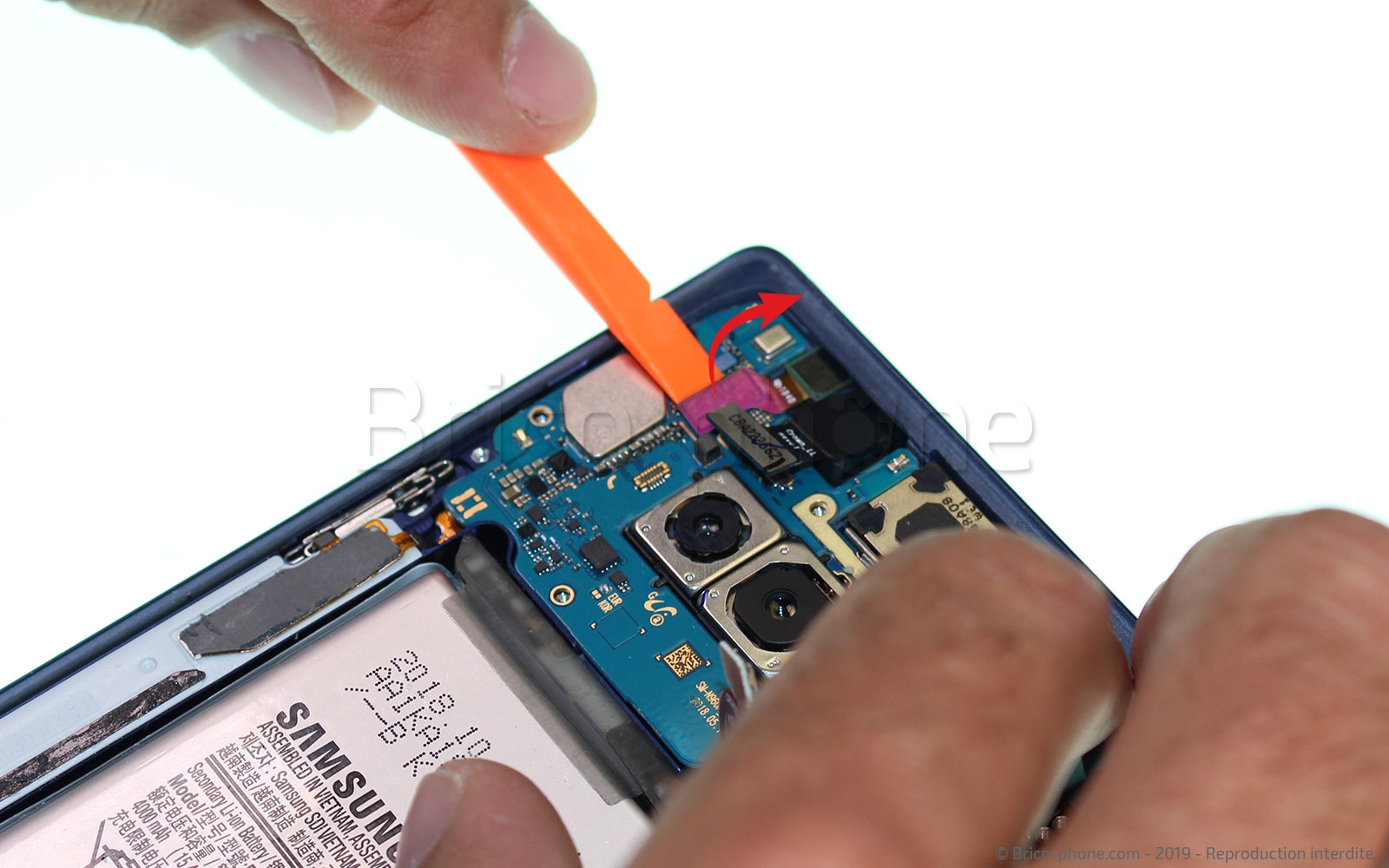

Etape 12 : Enlever la caméra avant et le scanner d'iris

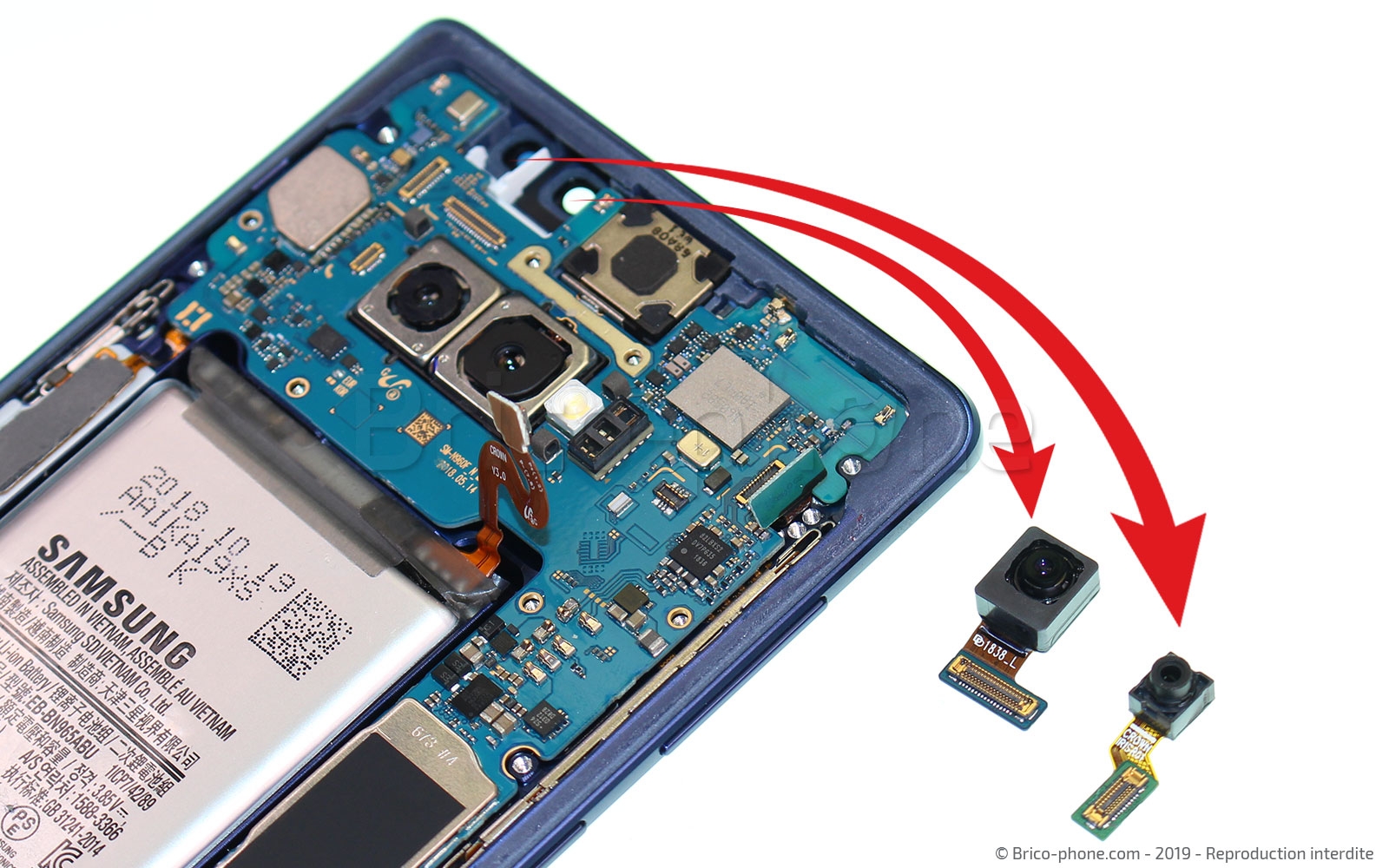

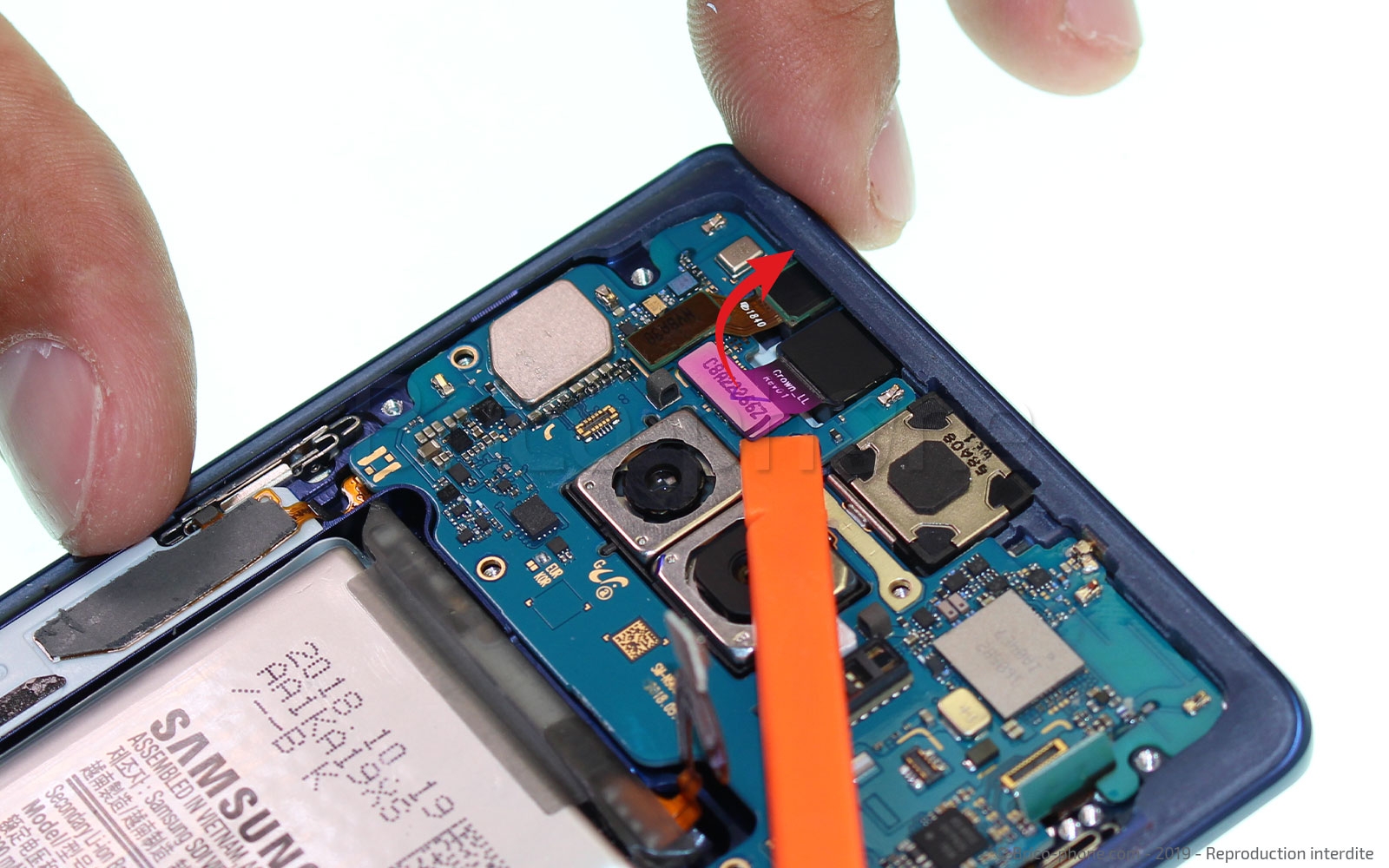

Déconnectez la caméra avant et le scanner d'iris à l'aide du levier en nylon, puis retirez les avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 13 : Retirer les vis de la carte mère

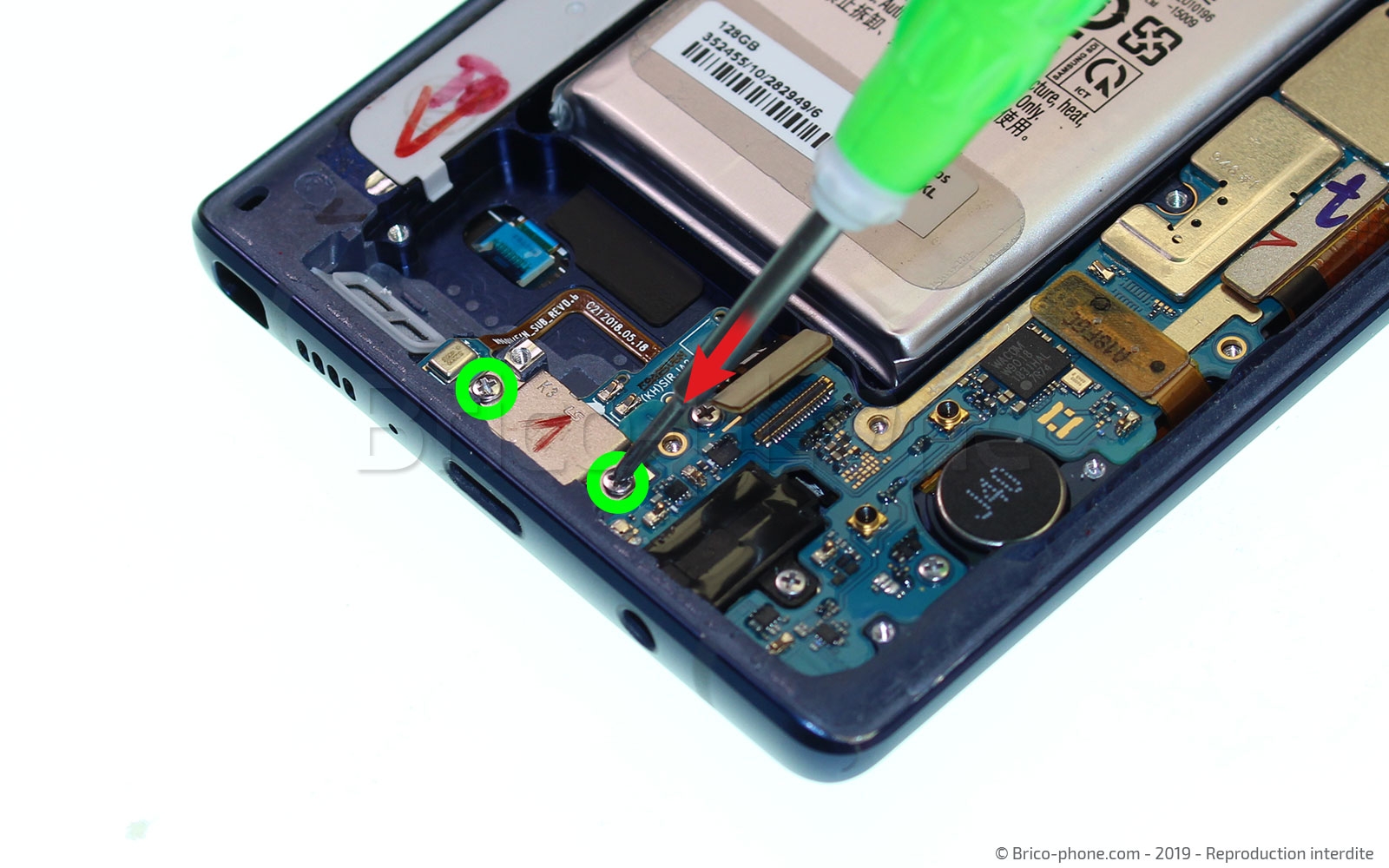

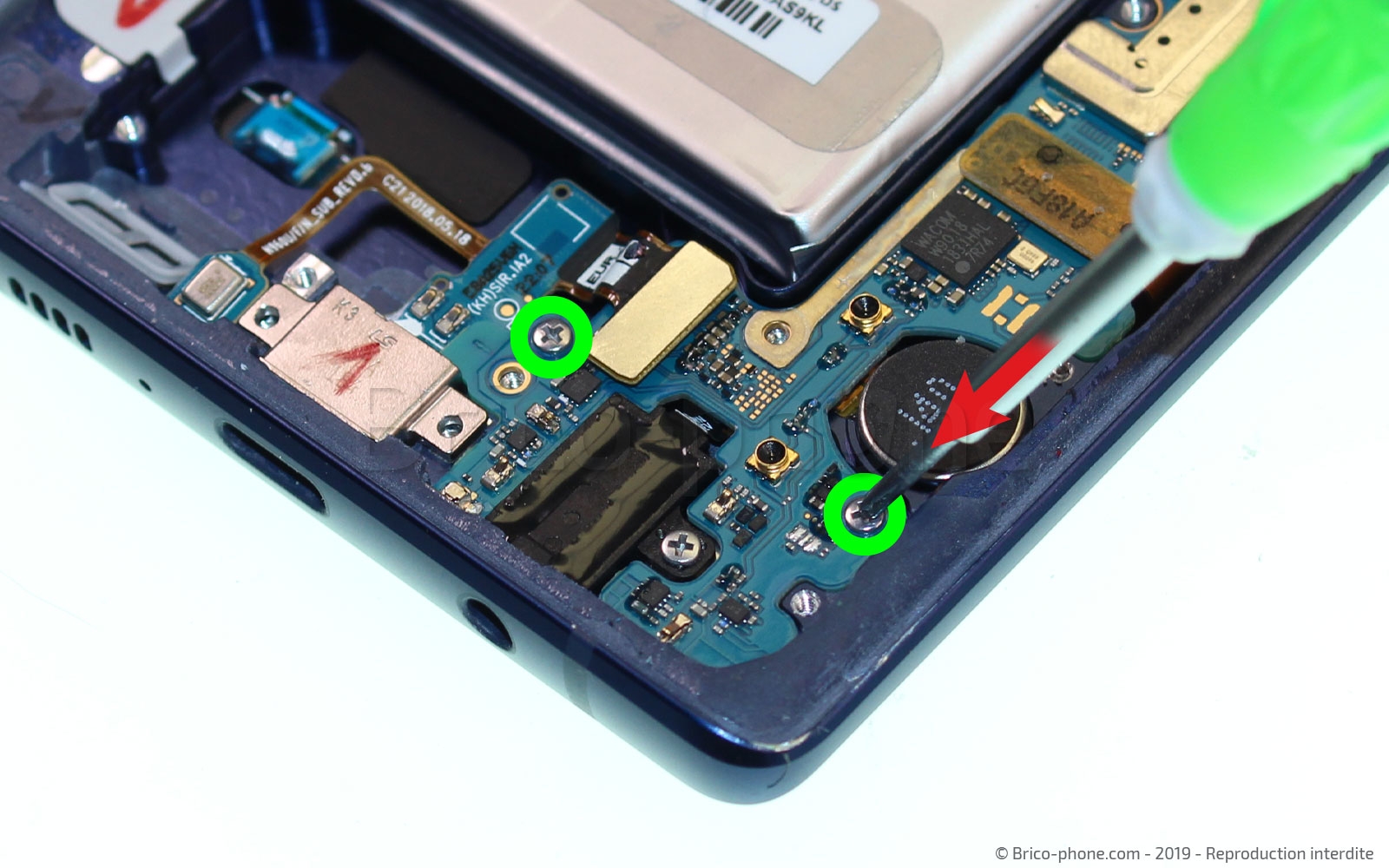

Pour retirer la carte-mère , dévissez les deux vis cruciformes qui se trouvent de chaque côté de la prise USB/dock puis celles situées de part et d'autres de la prise jack.

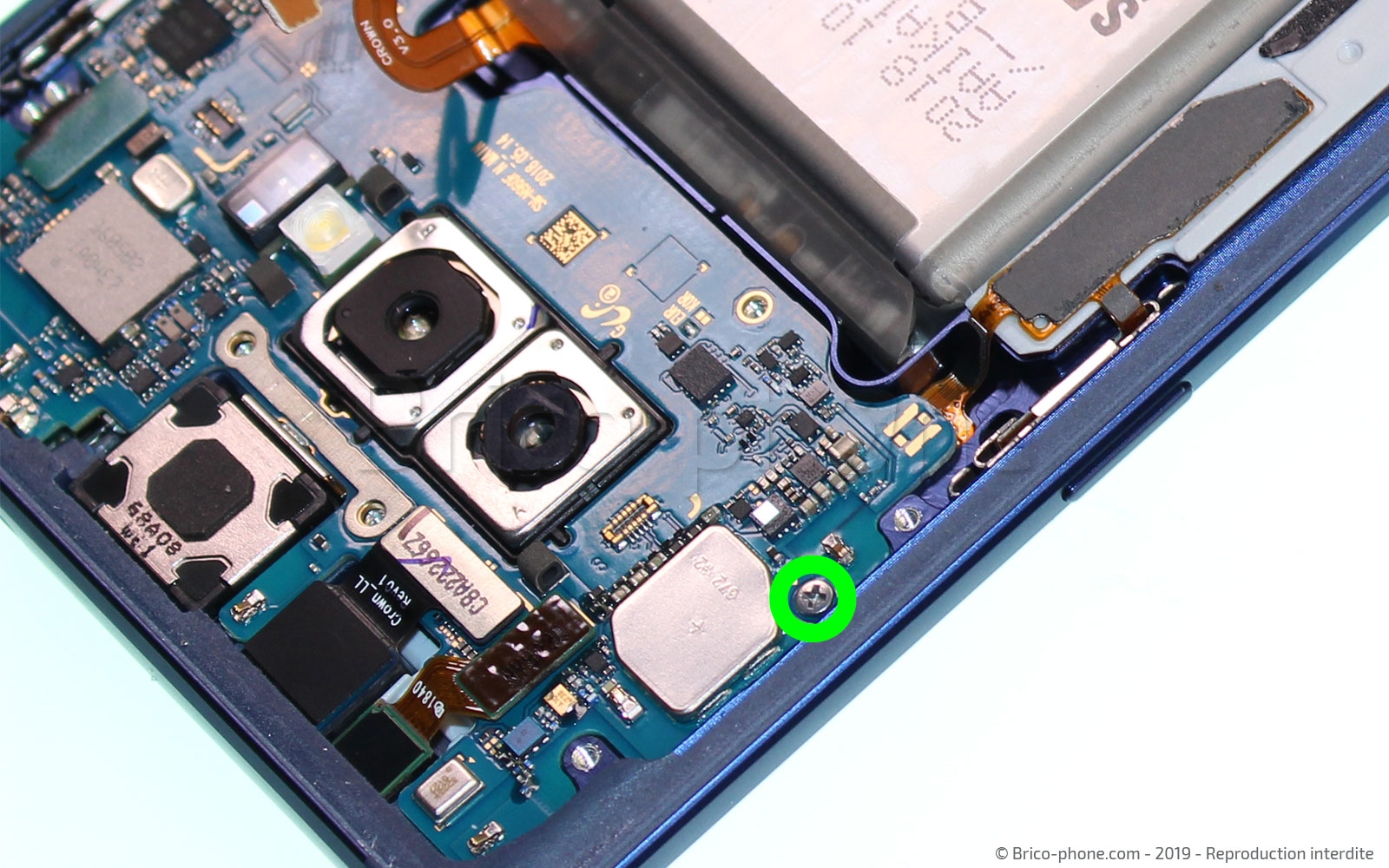

Remontez sur le haut de l'appareil, puis enlevez également celle à gauche du module caméra arrière.
Outils du kit utilisés
Outils du kit utilisés

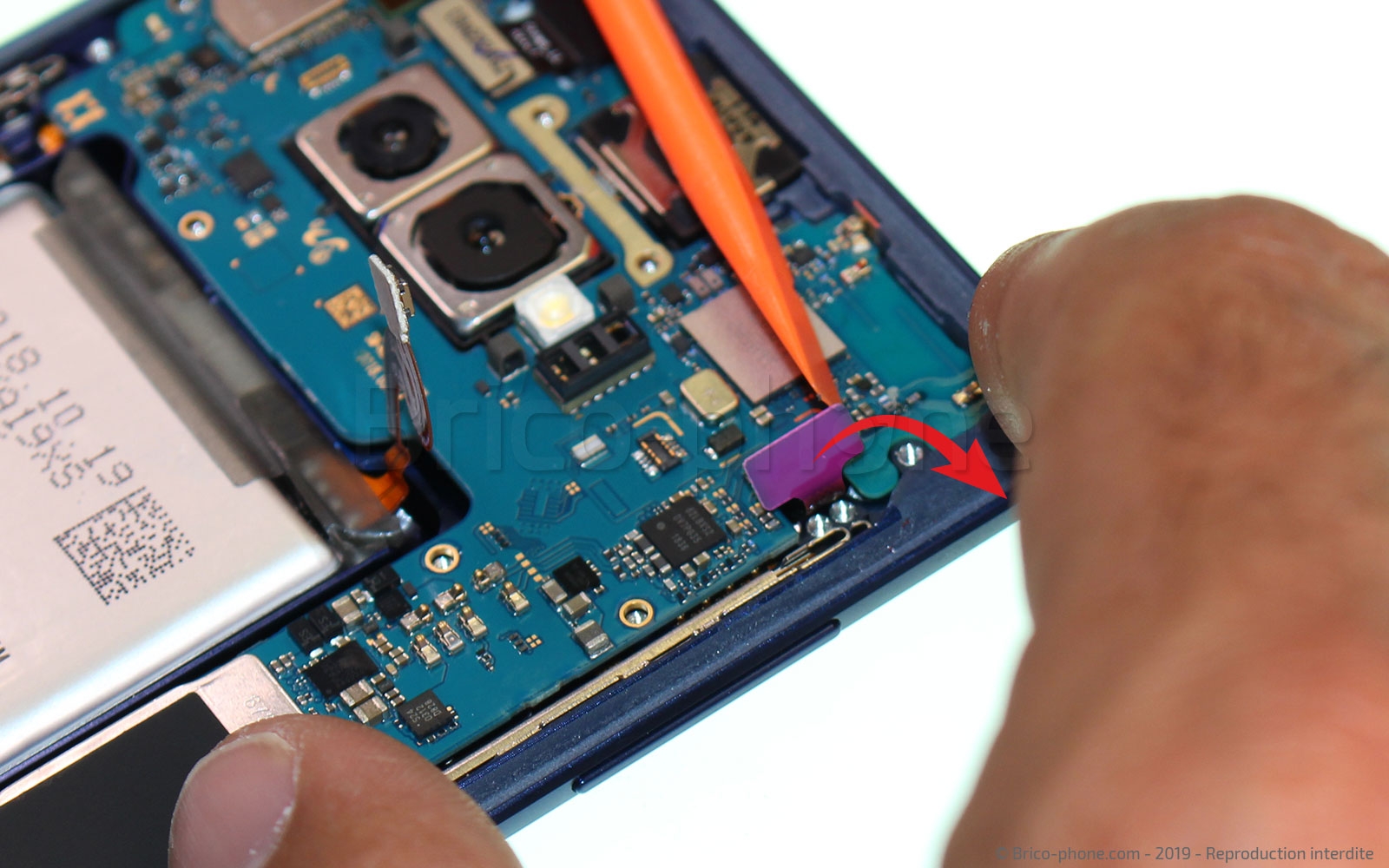

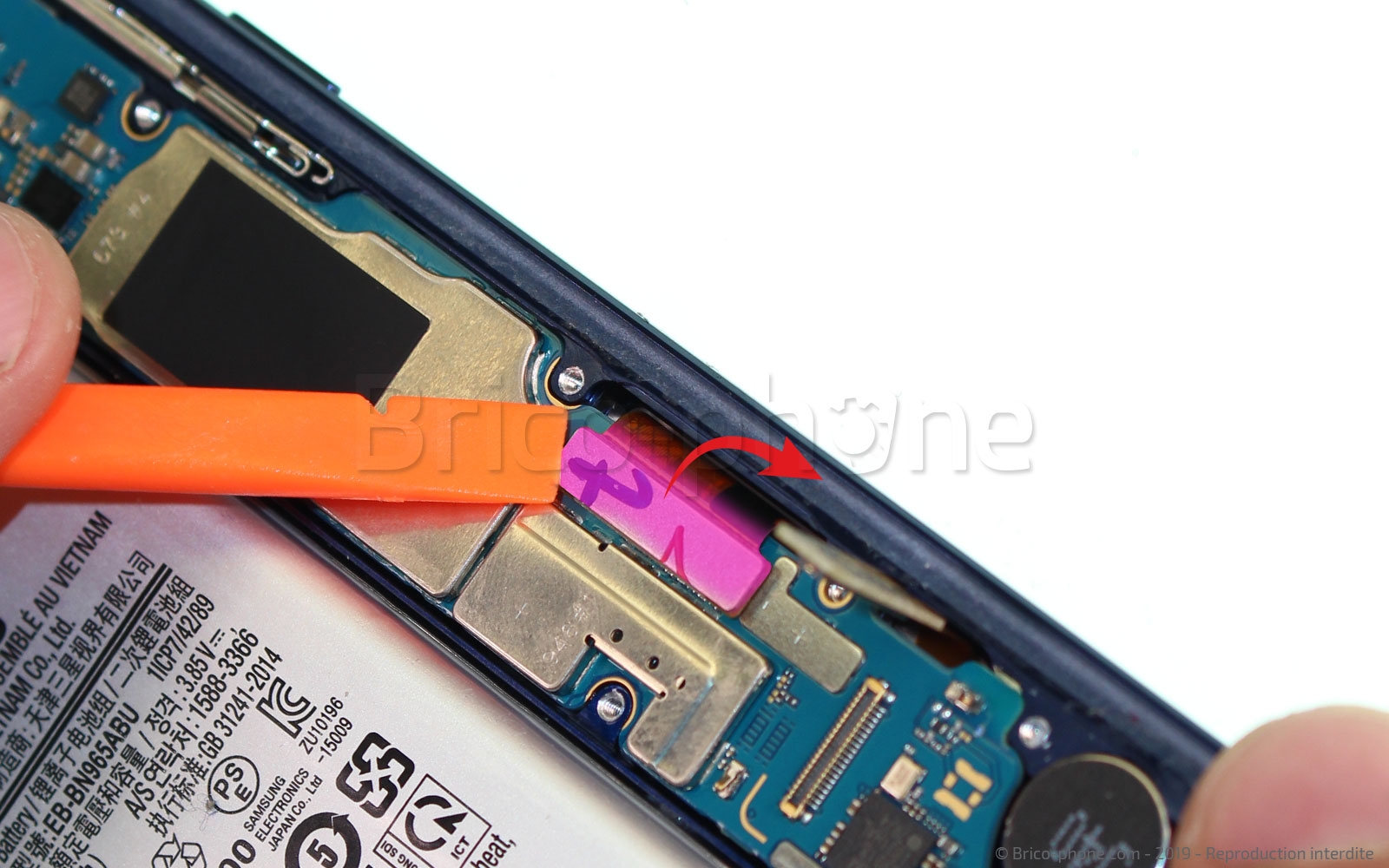

Etape 14 : Déconnecter les composants de la carte mère

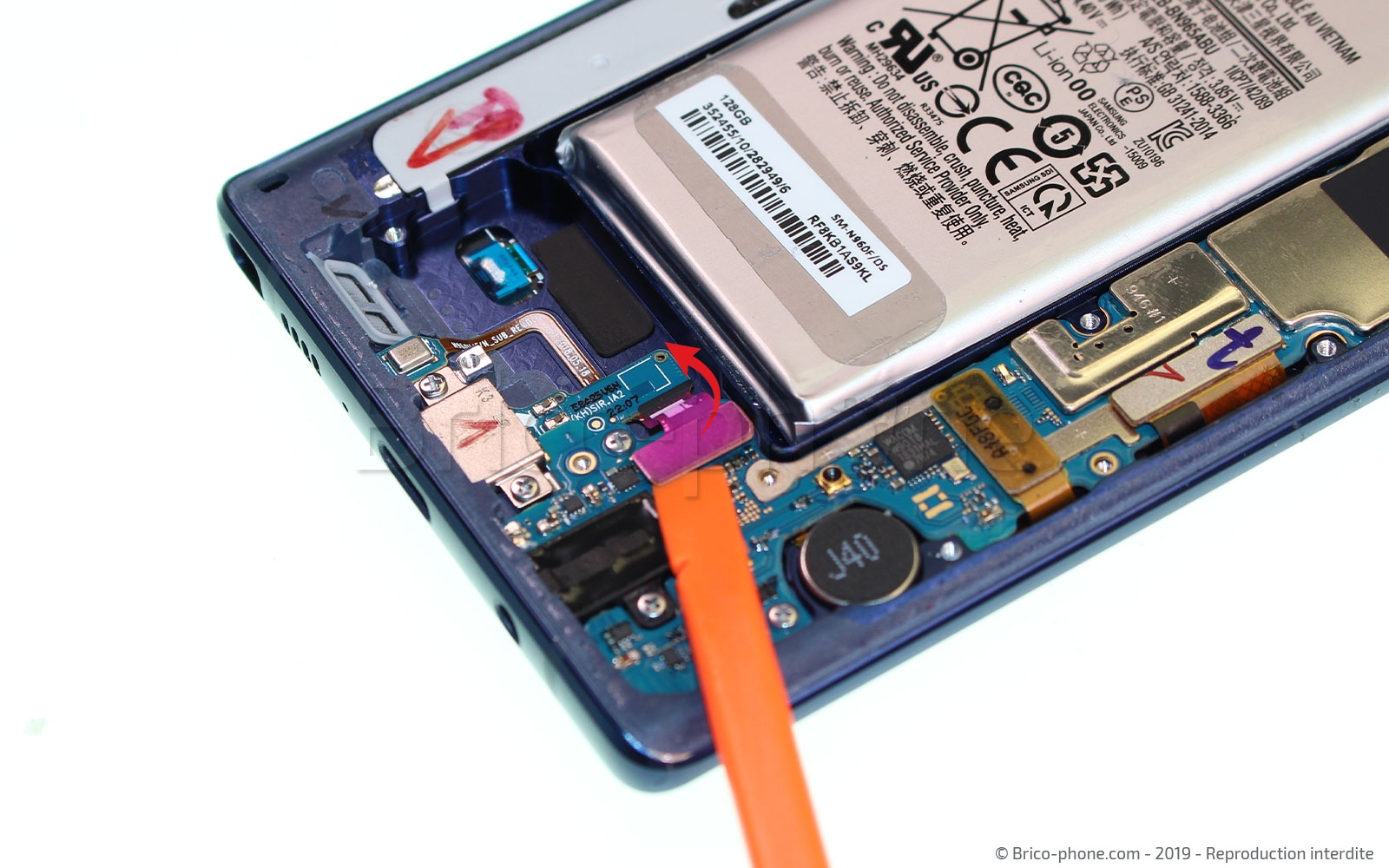

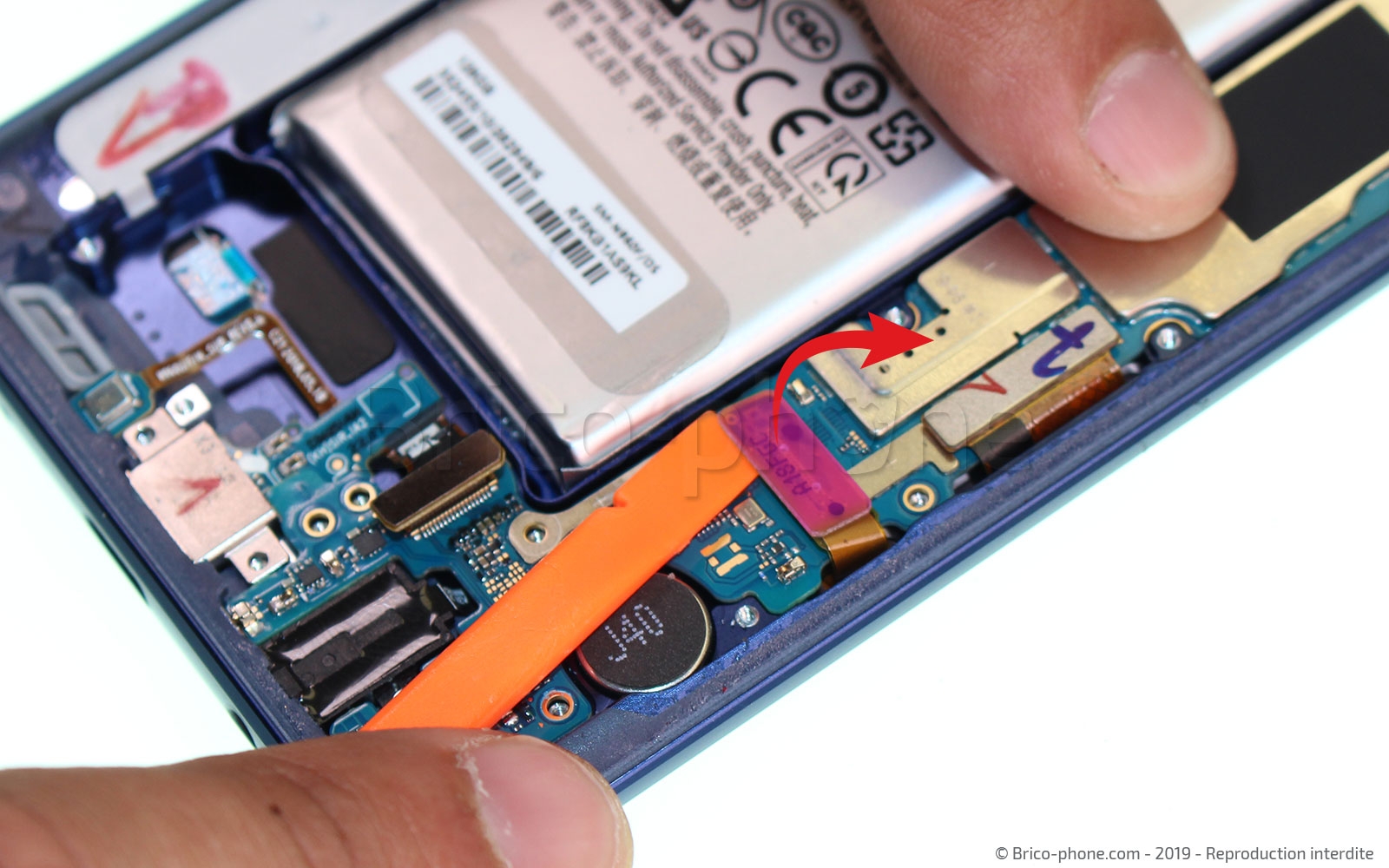

Avant de retirer la carte mère, déconnectez le connecteur de charge, la nappe des boutons et les deux nappes de l'écran avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

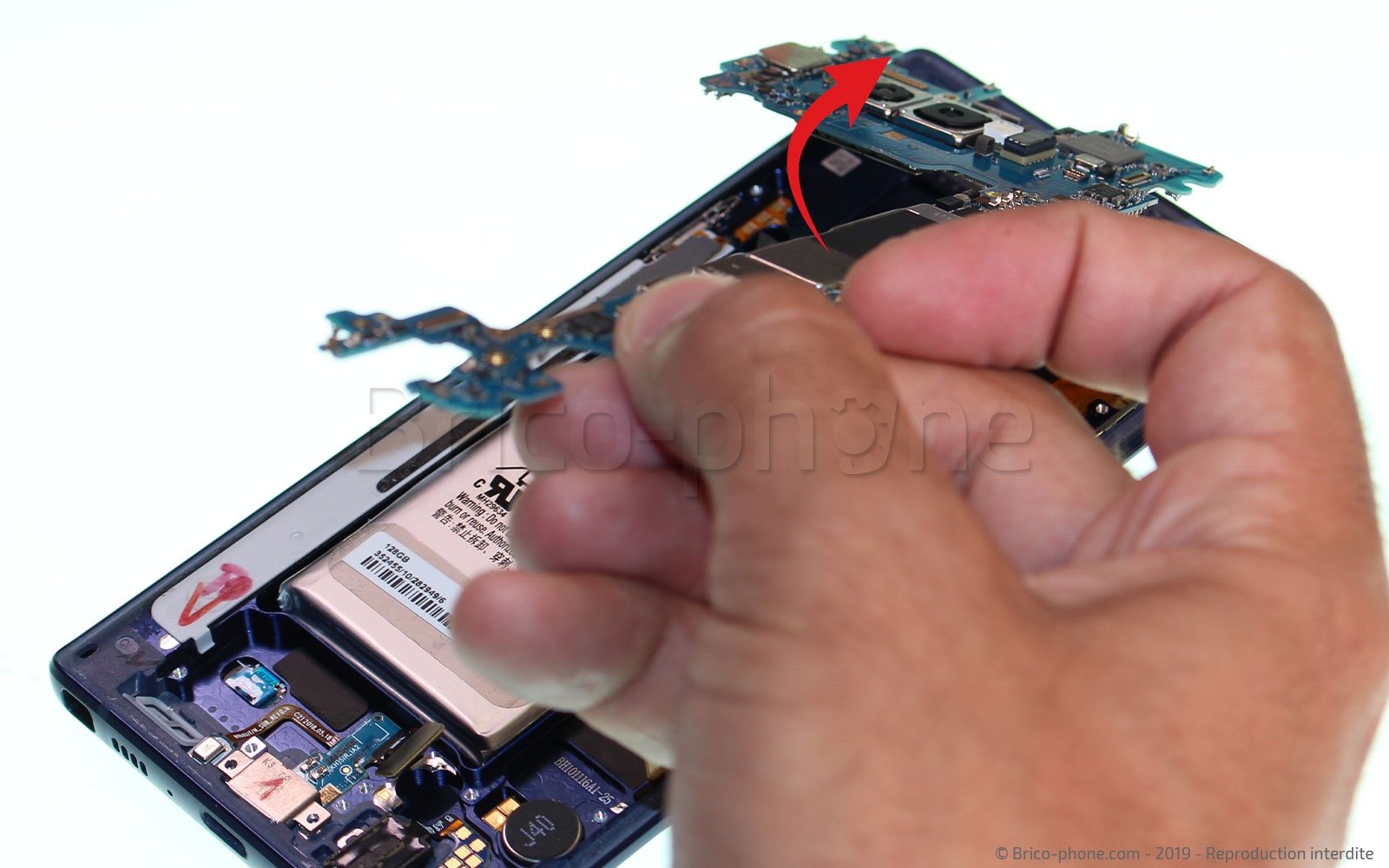

Etape 15 : Retirer la carte mère

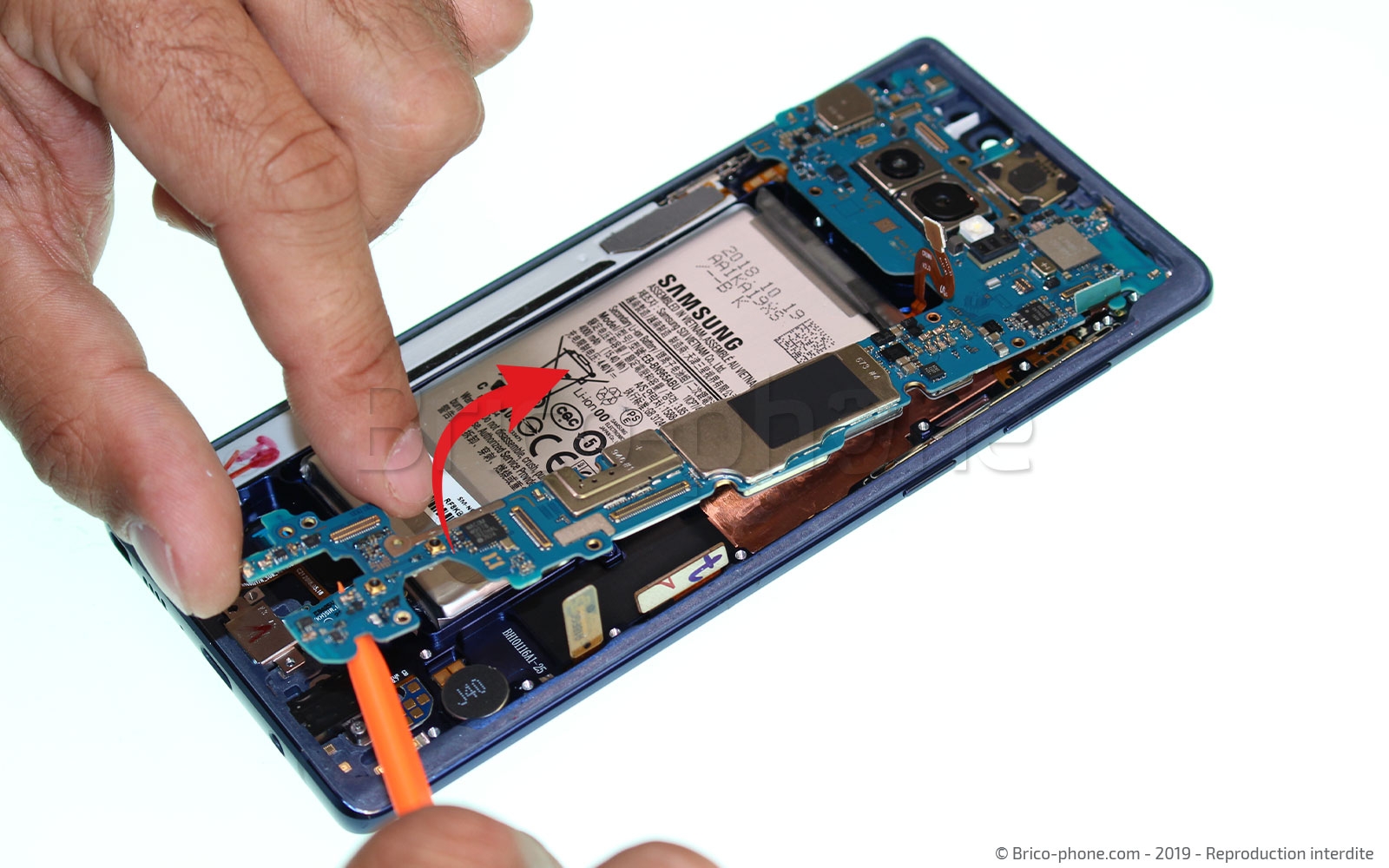

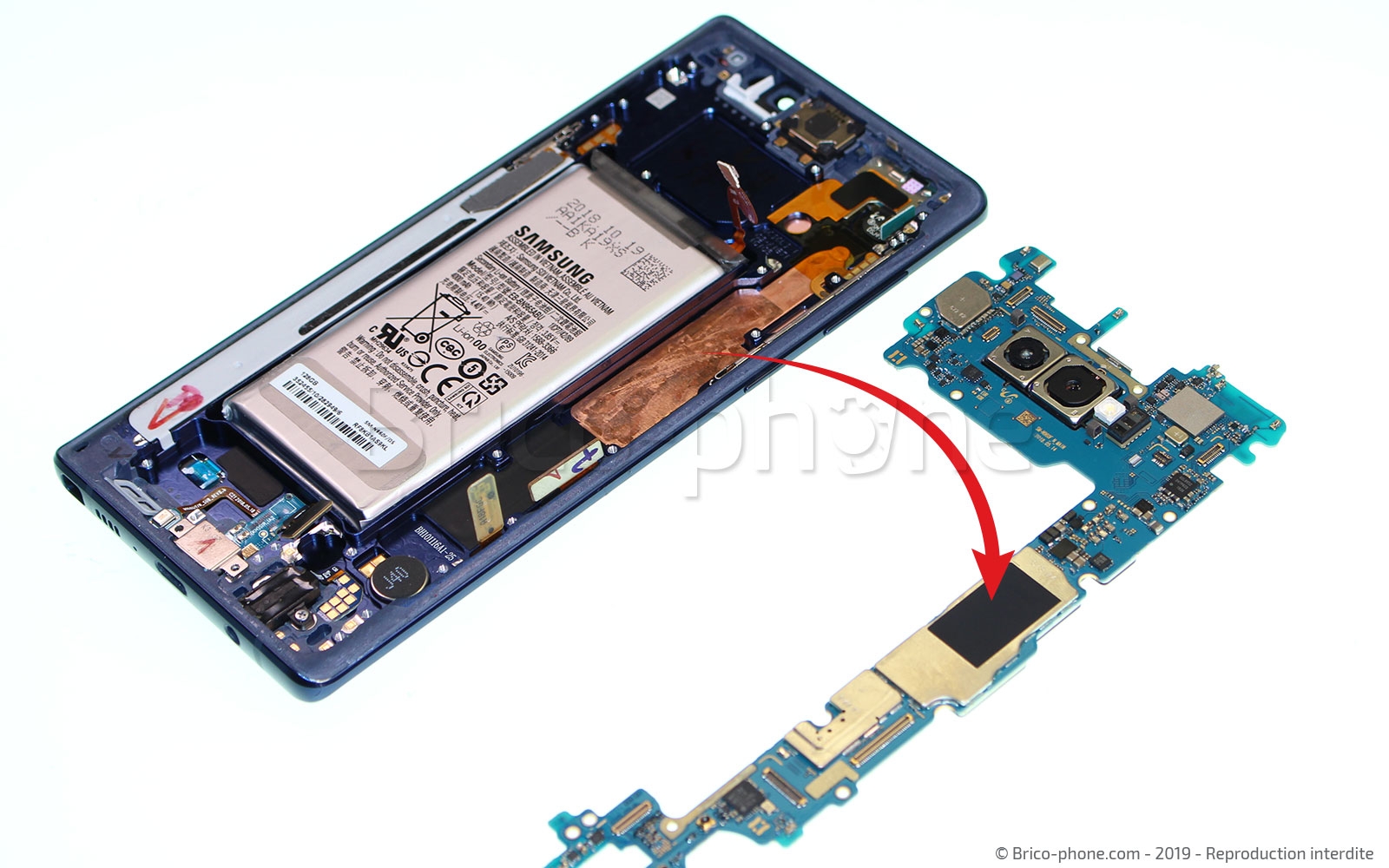

A l'aide du levier, soulevez puis la carte-mère en la prenant par le bas, puis dégagez la délicatement de son emplacement .
Outils du kit utilisés
Outils du kit utilisés

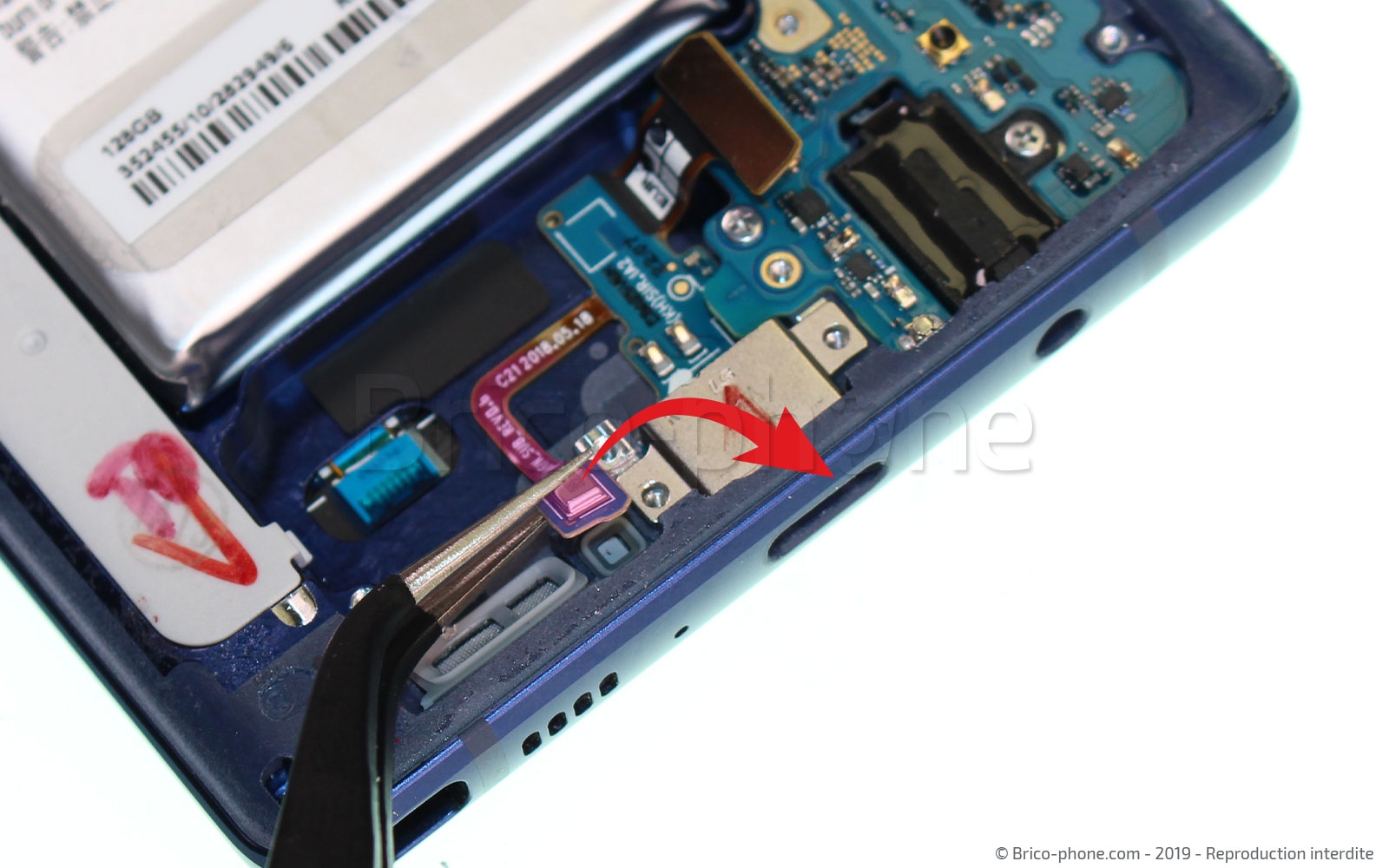

Etape 16 : Enlever le connecteur de charge

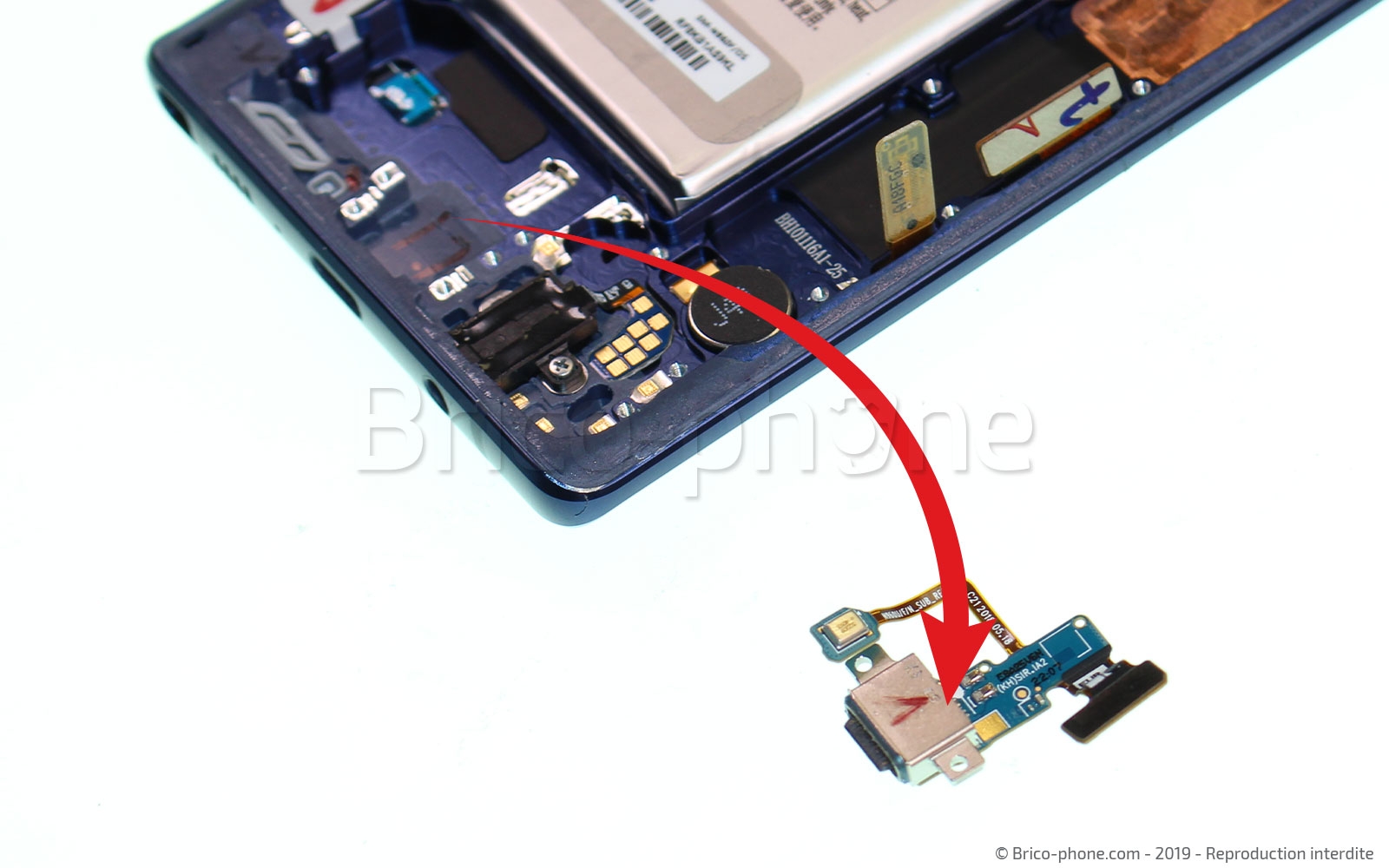

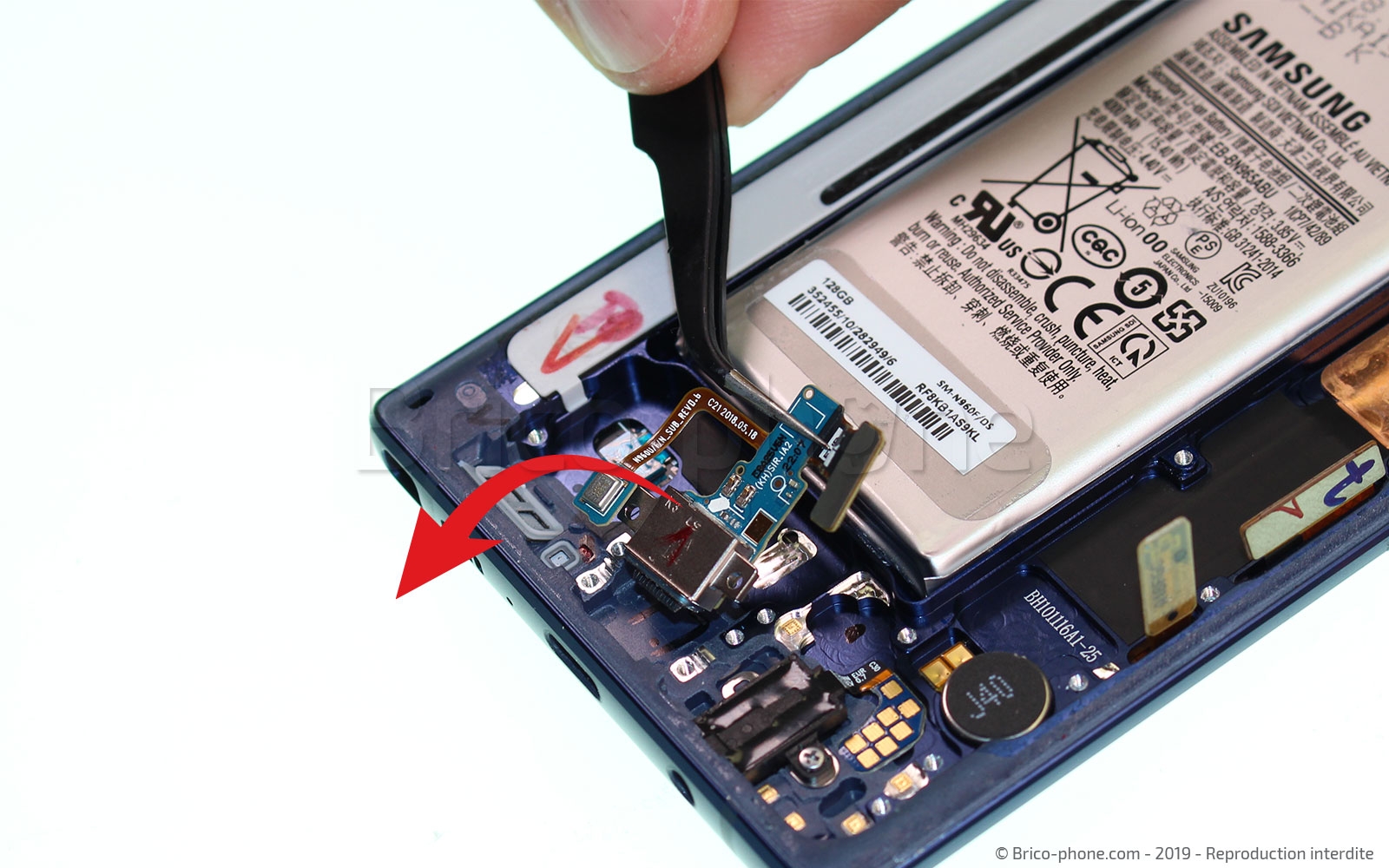

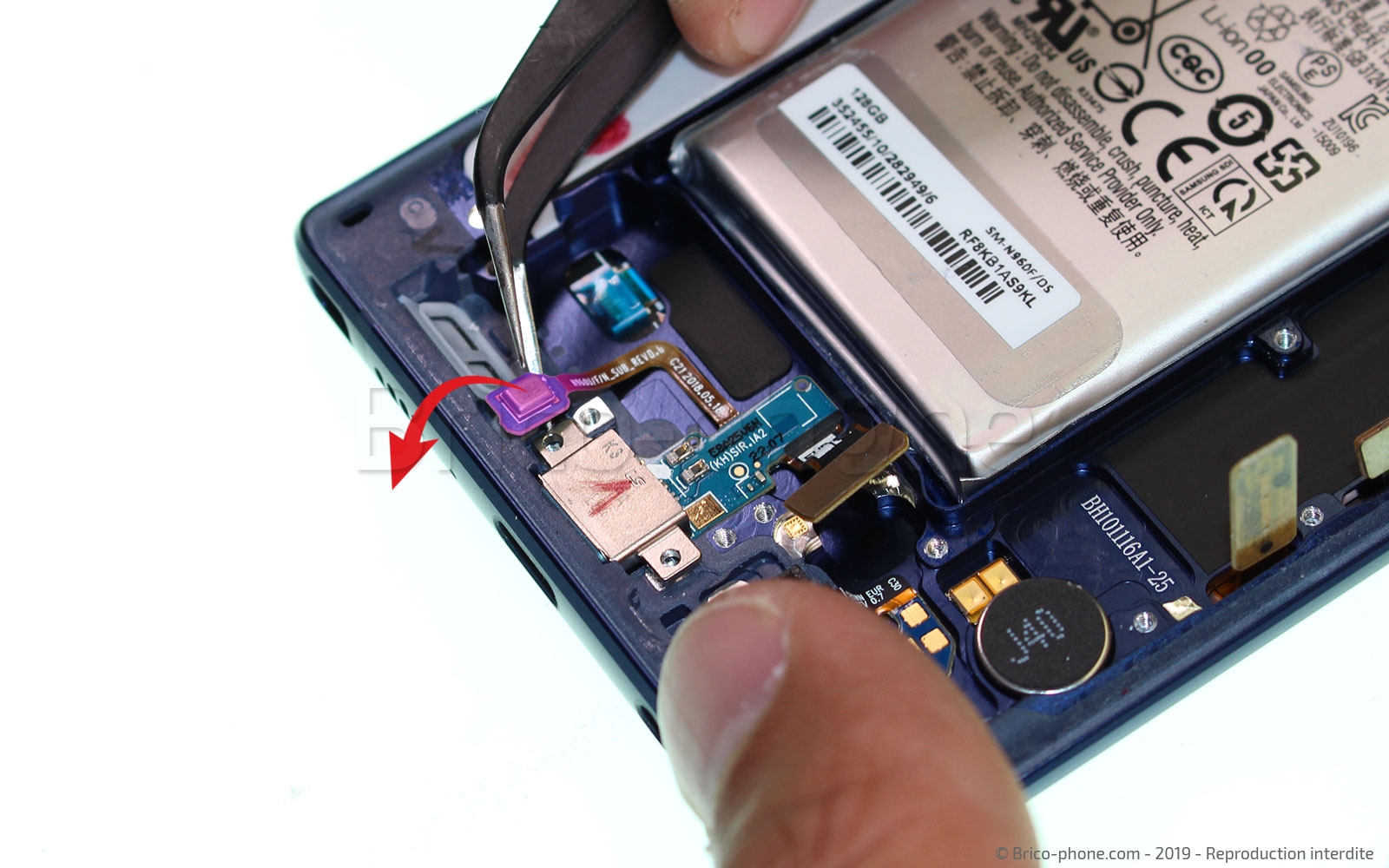

Avant de retirer le connecteur de charge, décollez le micro du châssis avec la pincette puis soulevez la nappe usb type C avec le même outil en faisant attention au micro.
Outils du kit utilisés
Outils du kit utilisés

Remontage du téléphone
Vous pouvez maintenant reprendre le tutoriel en sens inverse afin de procéder au remontage de la nouvelle pièce.
Prenez soin d'enlever les protections si il y en a sur le composant de remplacement.

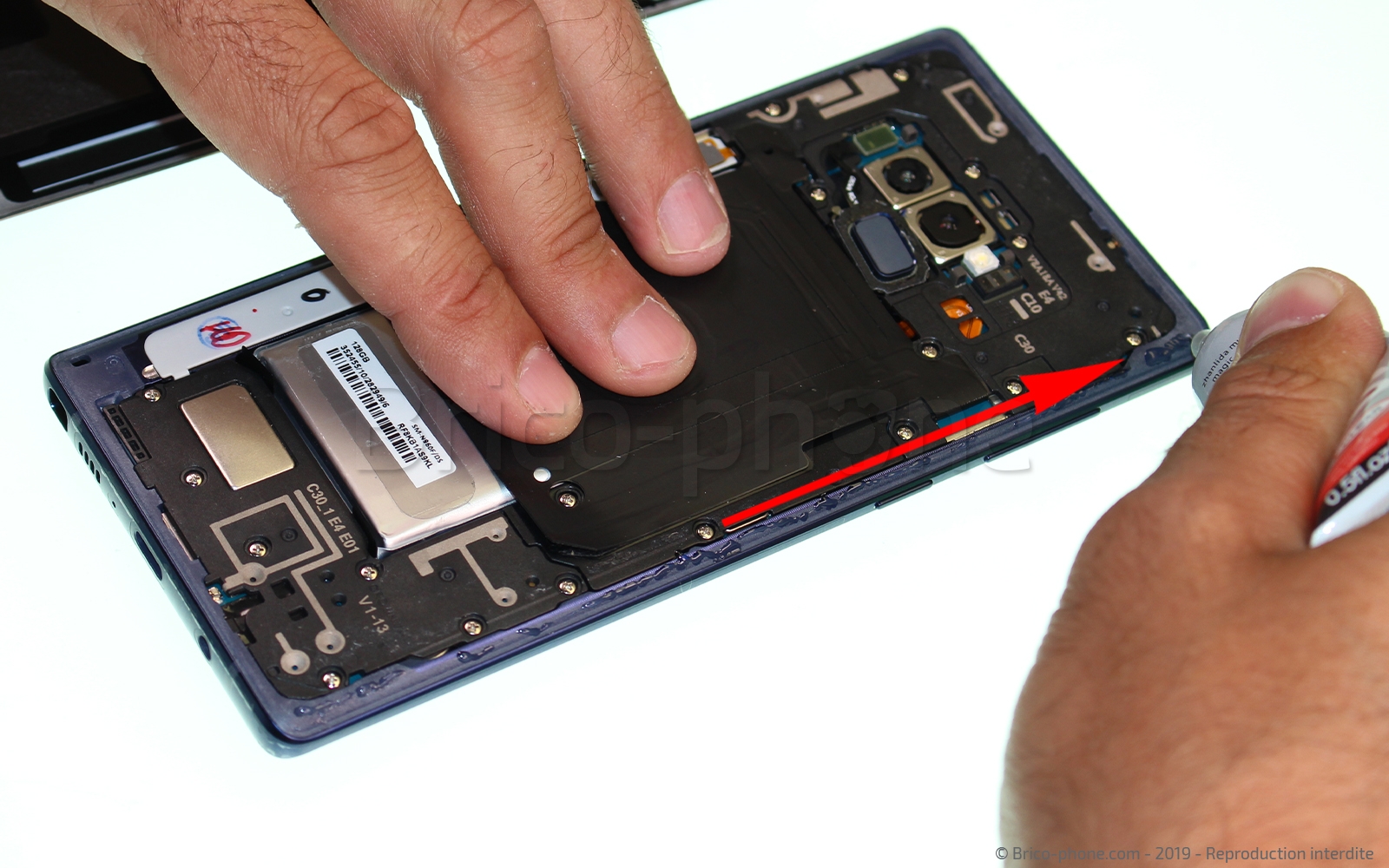

Pour la vitre arrière, il suffira de mettre un léger filet de colle B7000 autour du châssis, de placer la vitre arrière sur le châssis puis de laisser sous presse avec les pinces à ressort environ 30 minutes.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €

Partagez votre succès
Imprimez
