Changement du connecteur de charge sur Mi 9

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 15/20
Mi 9 | Temps estimé : 20 min | Difficulté : 2/5

Votre Xiaomi Mi 9 ne prend plus la charge (le logo n'apparaît pas) ou vous êtes obligé de bouger le câble dans tous les sens pour que la charge prenne ! Le souci vient bien de votre dock de charge. Nous vous proposons ce tutoriel photo afin de remplacer vous-même cet élément vital de votre smartphone.

Diagnostic

› La prise usb de votre Xiaomi Mi9 ne fonctionne plus
› Votre Mi 9 n'est plus reconnu par l'ordinateur quand vous le branchez
› Le câble ne recharge plus la batterie
› Vous rencontrez des problèmes de micro

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Type C pour Xiaomi Mi 9
49,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier

Produit optionnel
Outil d'ouverture iFlex
9,90 €
Ajouter au panier

Avant de commencer

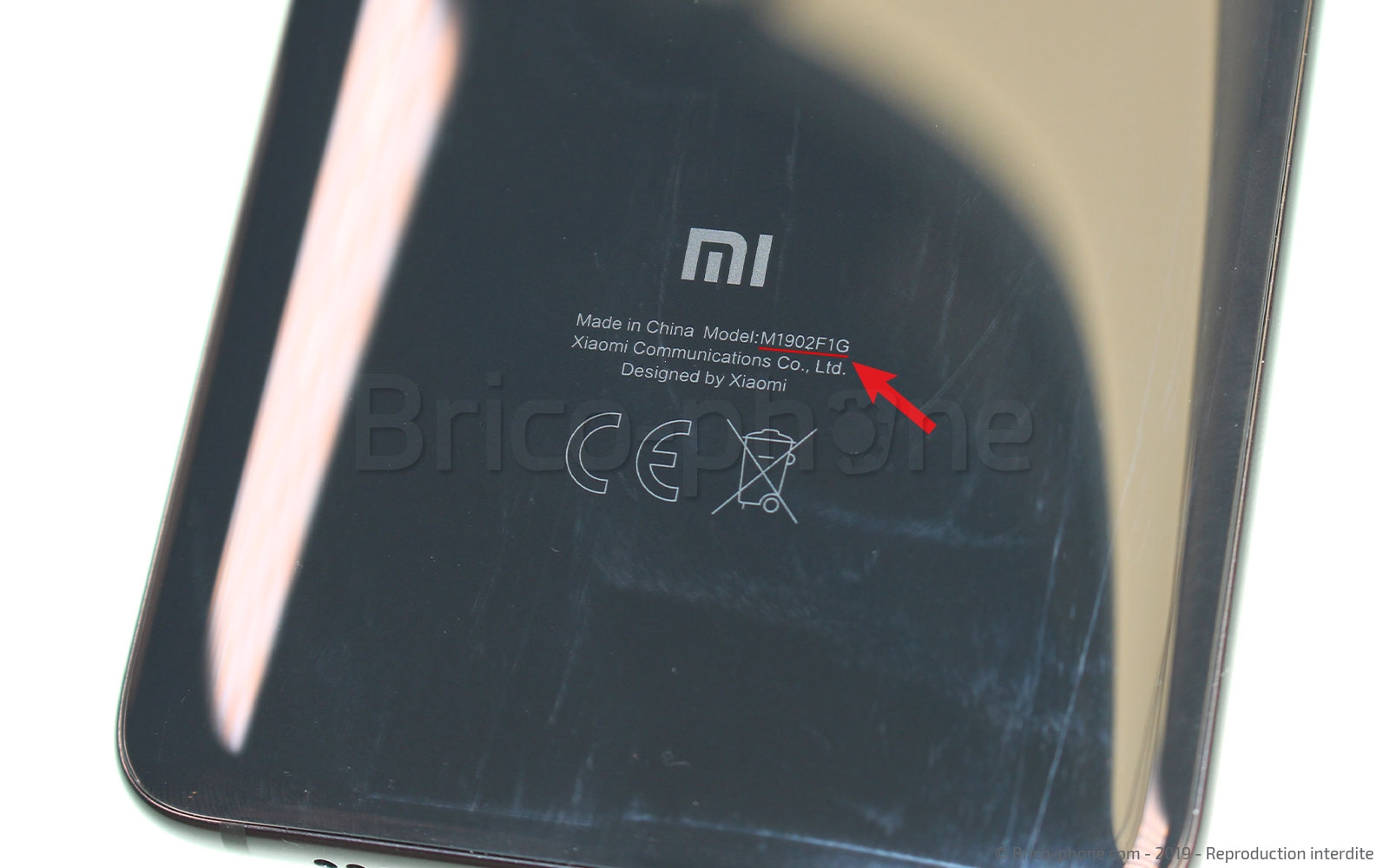

Assurez vous que votre problème de charge vienne bien du connecteur et non de votre câble .Avant de passer commande d'un connecteur dock, vérifiez que vous possédez bien un Xiaomi Mi9 en contrôlant qu le n° de modèle inscrit au dos soit bien le suivant : M1902F1 G .
Vous êtes prêt ! Fixez votre patron d'aide au montage offert avecvotre commande puis sortez les outils.

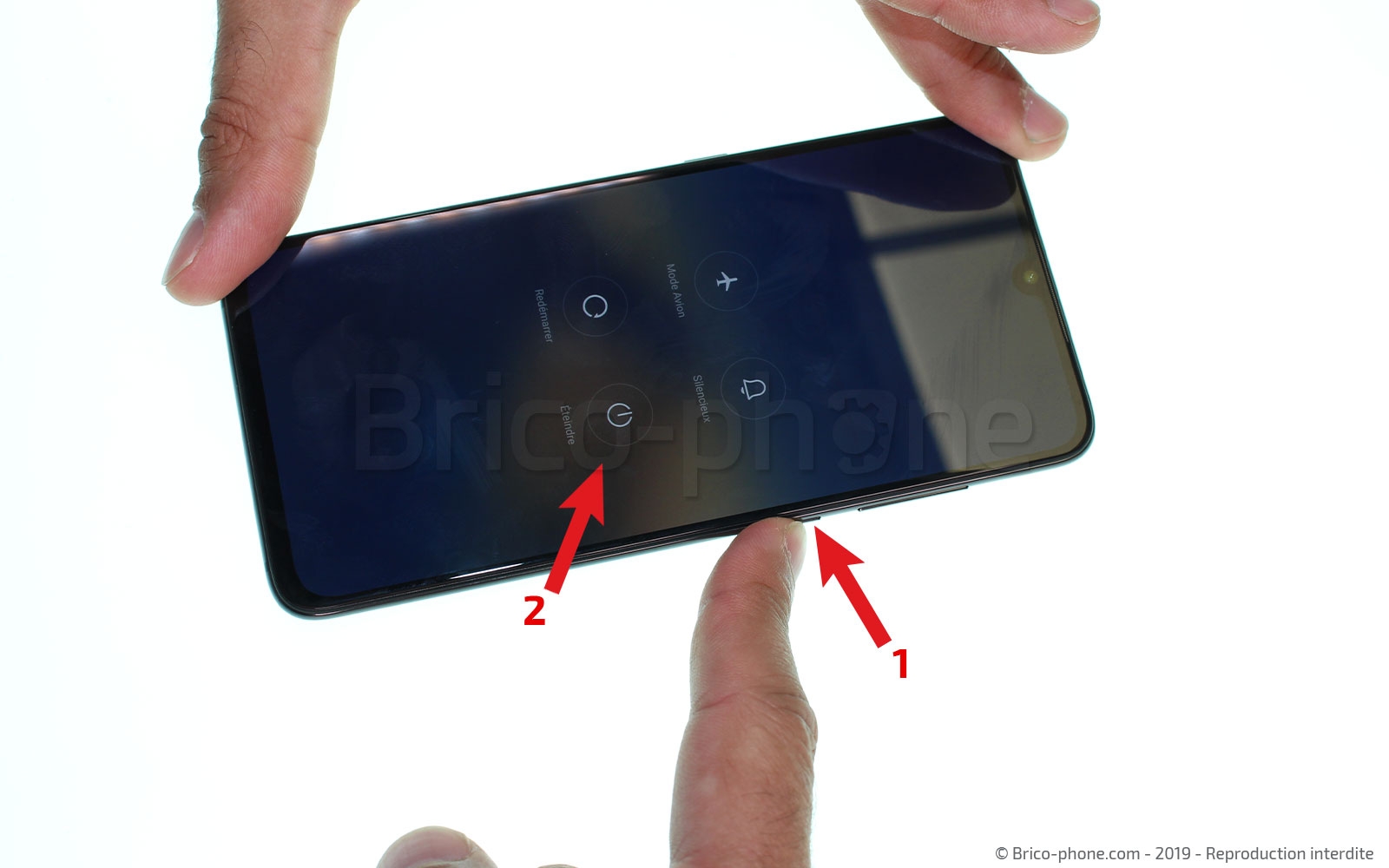

Etape 1 : Eteindre votre appareil
Avant de démarrer le remplacement de votre nappe Dock qui comprend également le micro principal ainsi que le connecteur pour la nappe du lecteur d'empreinte, Pensez à éteindre ce dernier pour travailler en toute sécurité.

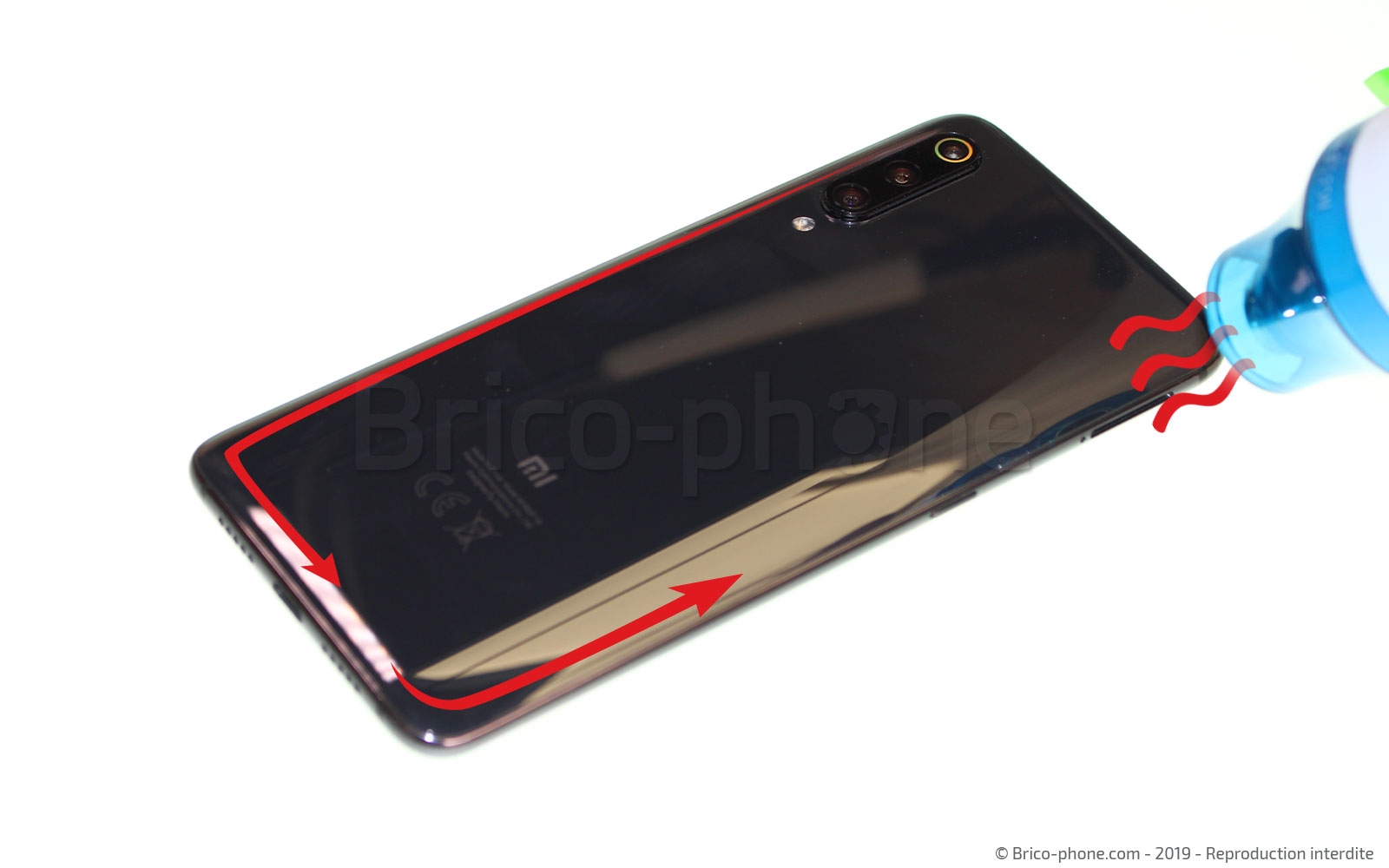

Etape 2 : Chauffer le cache arrière
Les premières étapes de ce tutoriel consistent à retirer le cache arrière de votre Xiaomi afin d'avoir accès aux divers composants .
Nous allons donc comme pour beaucoup d'autres téléphones sous Android commencez par chauffer le contour de la vitre arrière afin de ramollir la colle qui la fixe au châssis. Nous noterons que le Mi9 ne comporte pas de lecteur d'empreintes sur le cache arrière, car celui-ci se situe à présent sous l'écran Amoled.
Munissez-vous de votre sèche-cheveux ou d'un mini décapeur thermique afin de chauffer la vitre. Faites attention a ne pas chauffer trop fort le centre de la vitre, car la batterie se situe en dessous.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

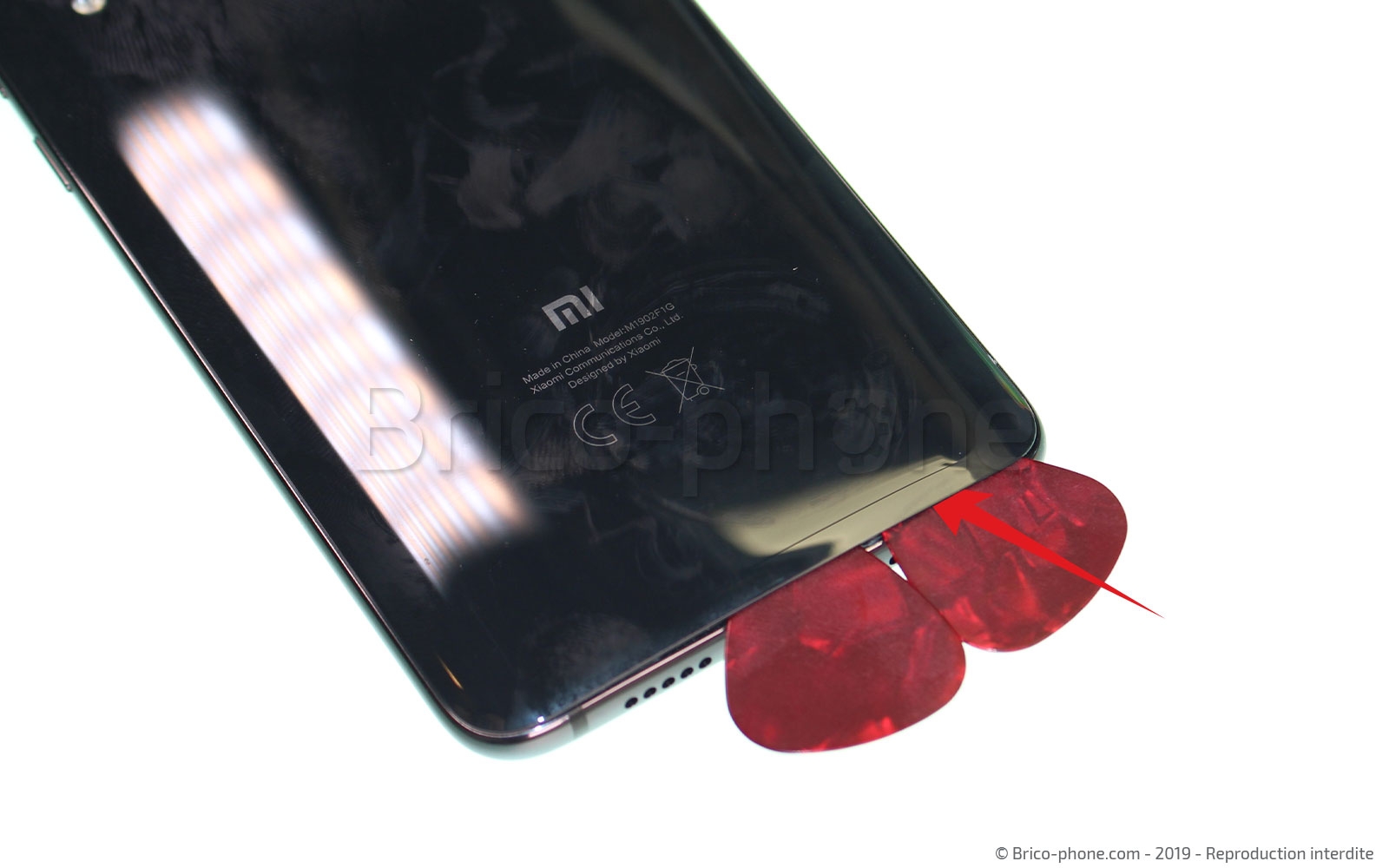

Etape 3 : Décoller la vitre arrière

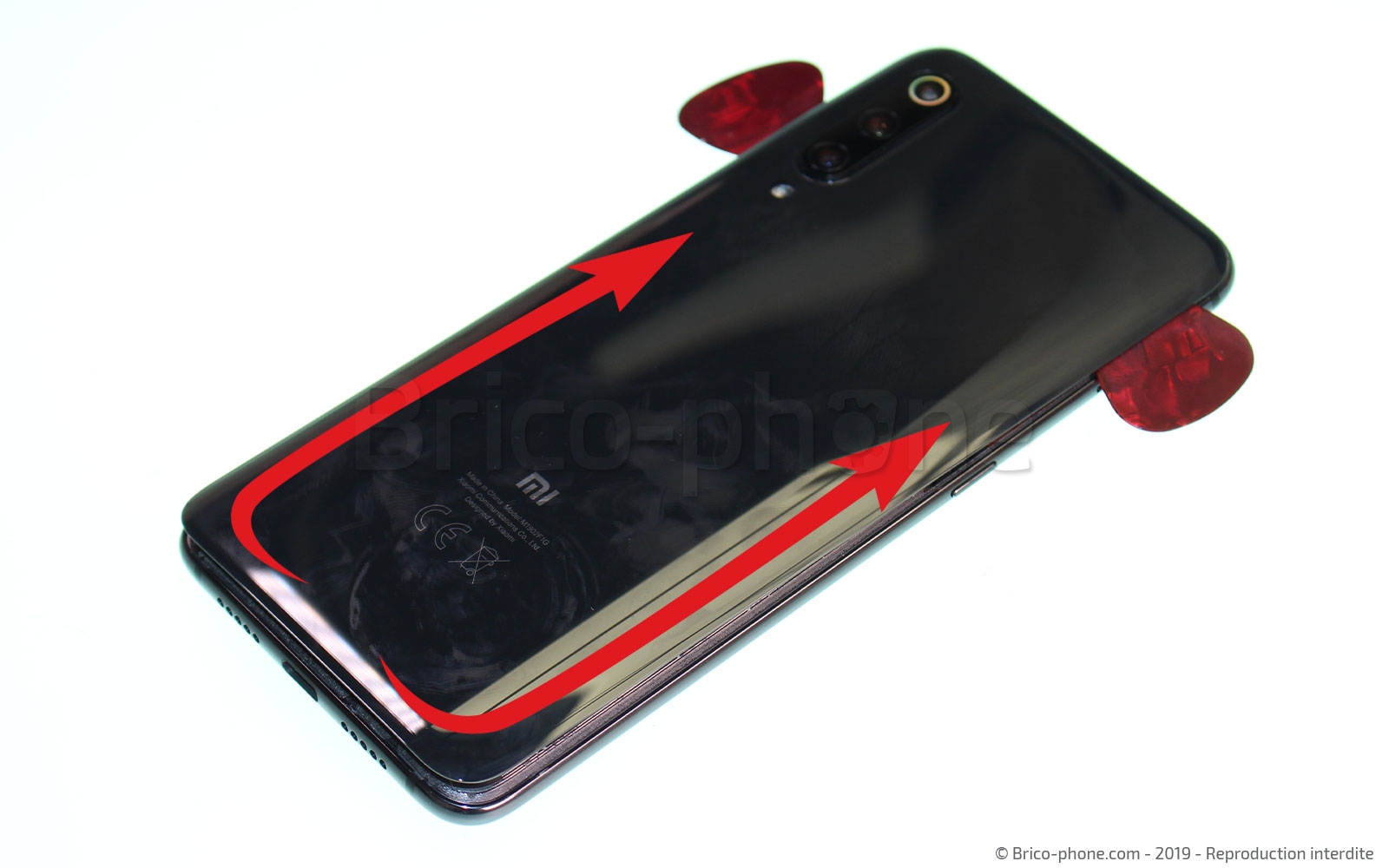

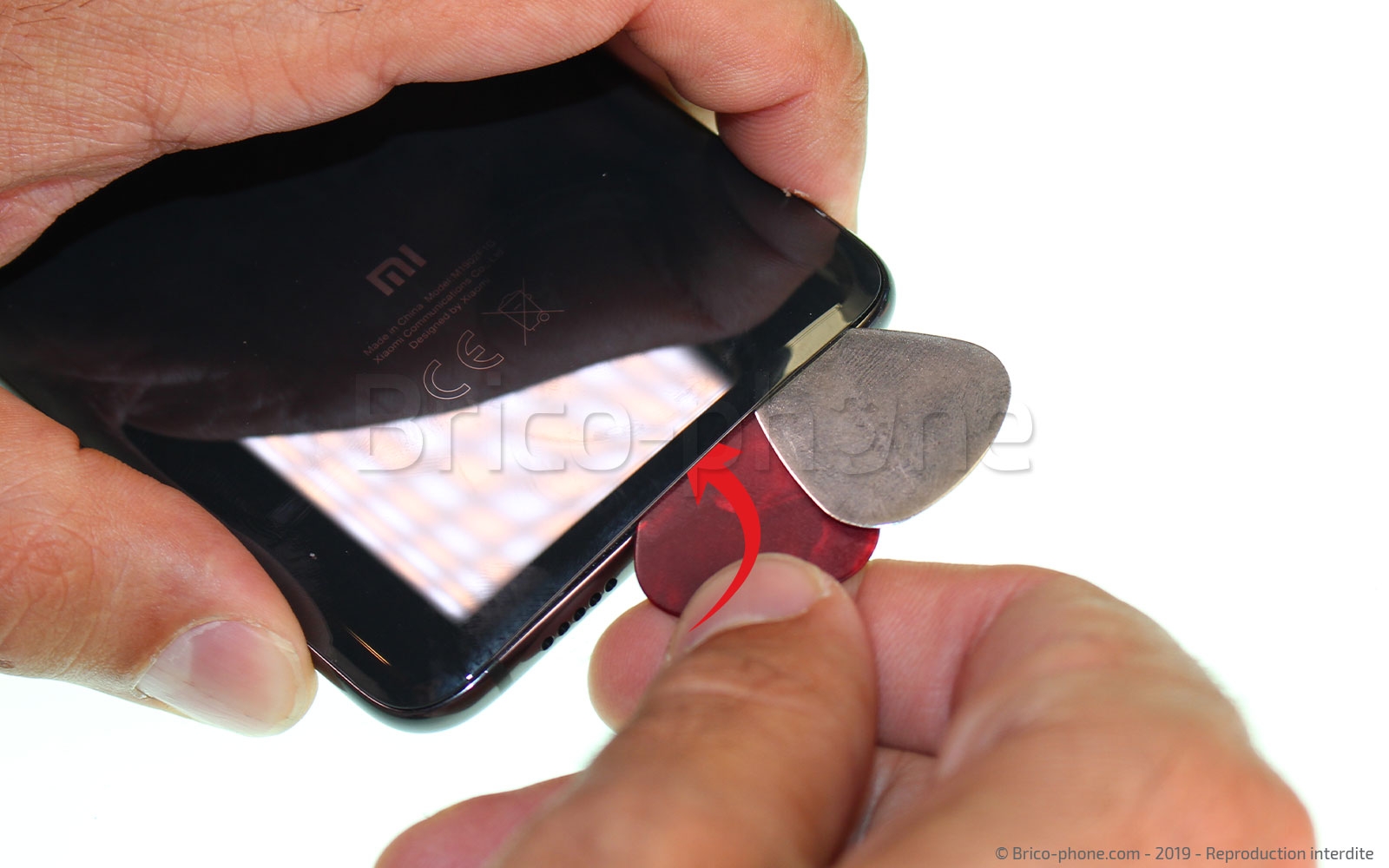

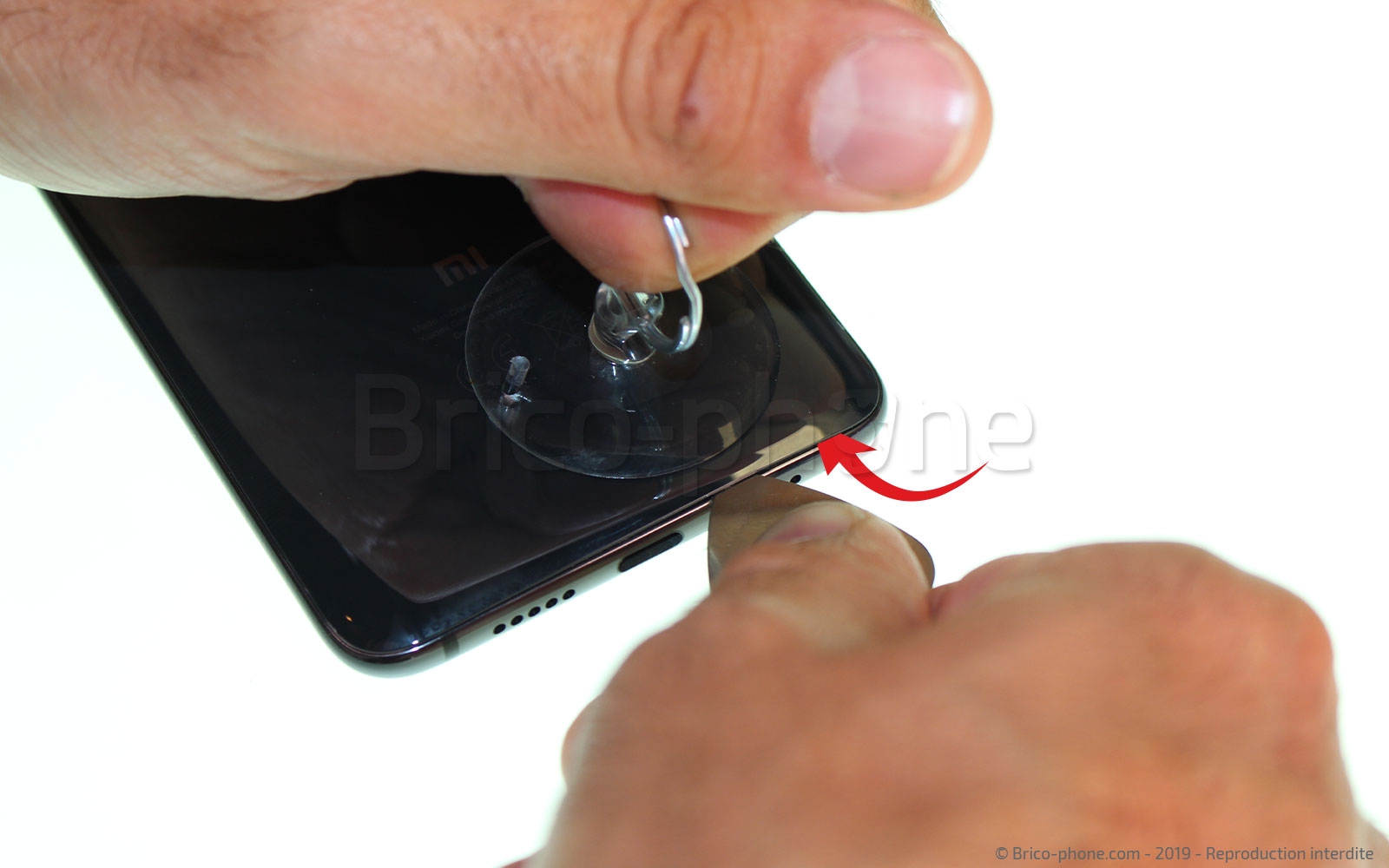

Nous allons maintenant décoller la vitre arrière. Pour cela, placez la ventouse sur l'un des angles inférieurs, puis tout en tirant sur cette dernière, venez glisser le médiator métal entre le châssis et la vitre. Cette opération a pour conséquence de créer deux petits espaces de chaque côté de l'outil métallique dans lesquels nous allons insérer les médiators souples.
Faites ensuite coulisser ces deniers de part et d'autre de la vitre afin de la décoller entièrement. Pour cette étape, vous pouvez également utiliser les outils iFlex ou iPlastix qui procurent une meilleure prise en main (ce qui facilite le décollage).
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Outil d'ouverture iPlastix
9,90 €

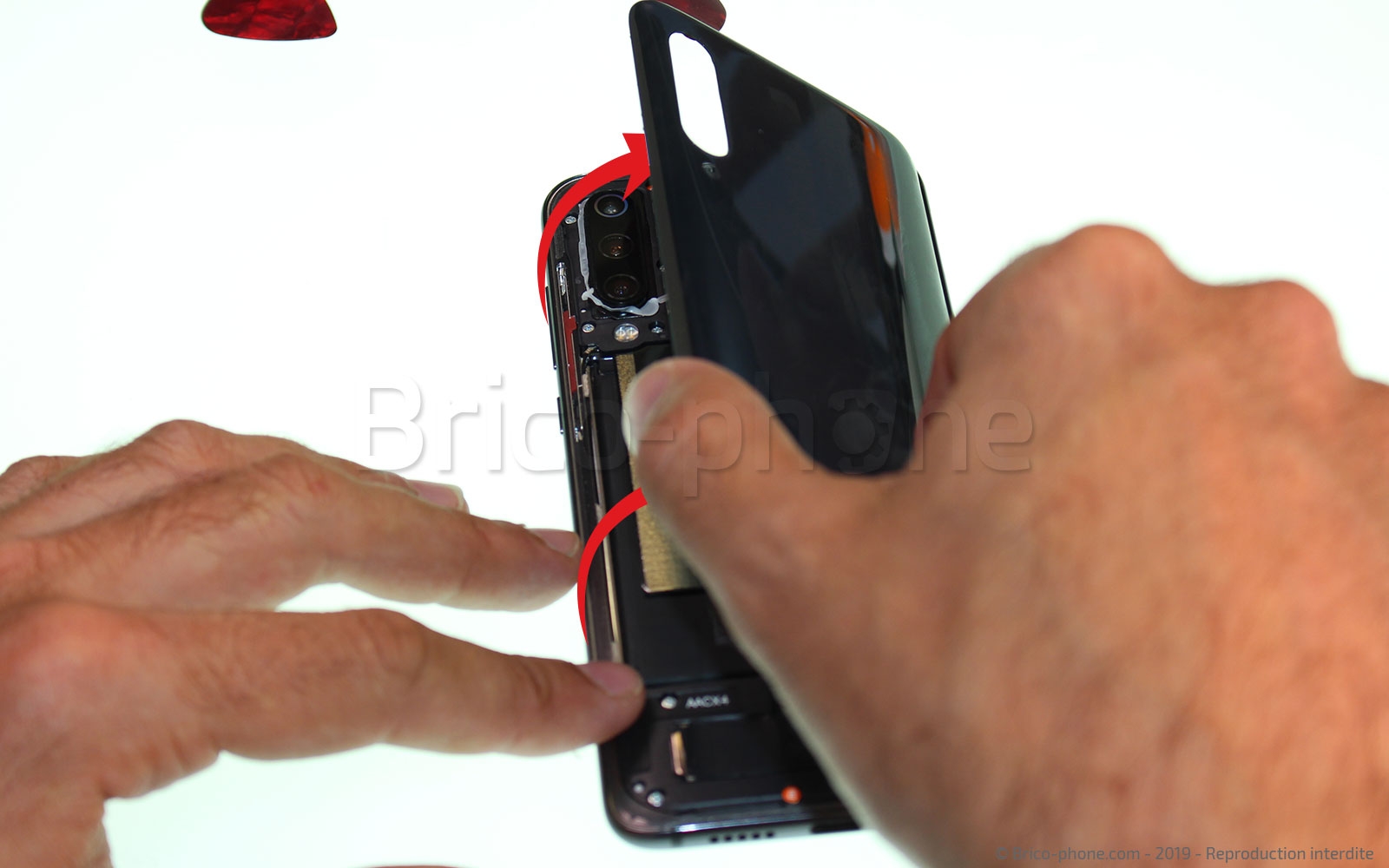

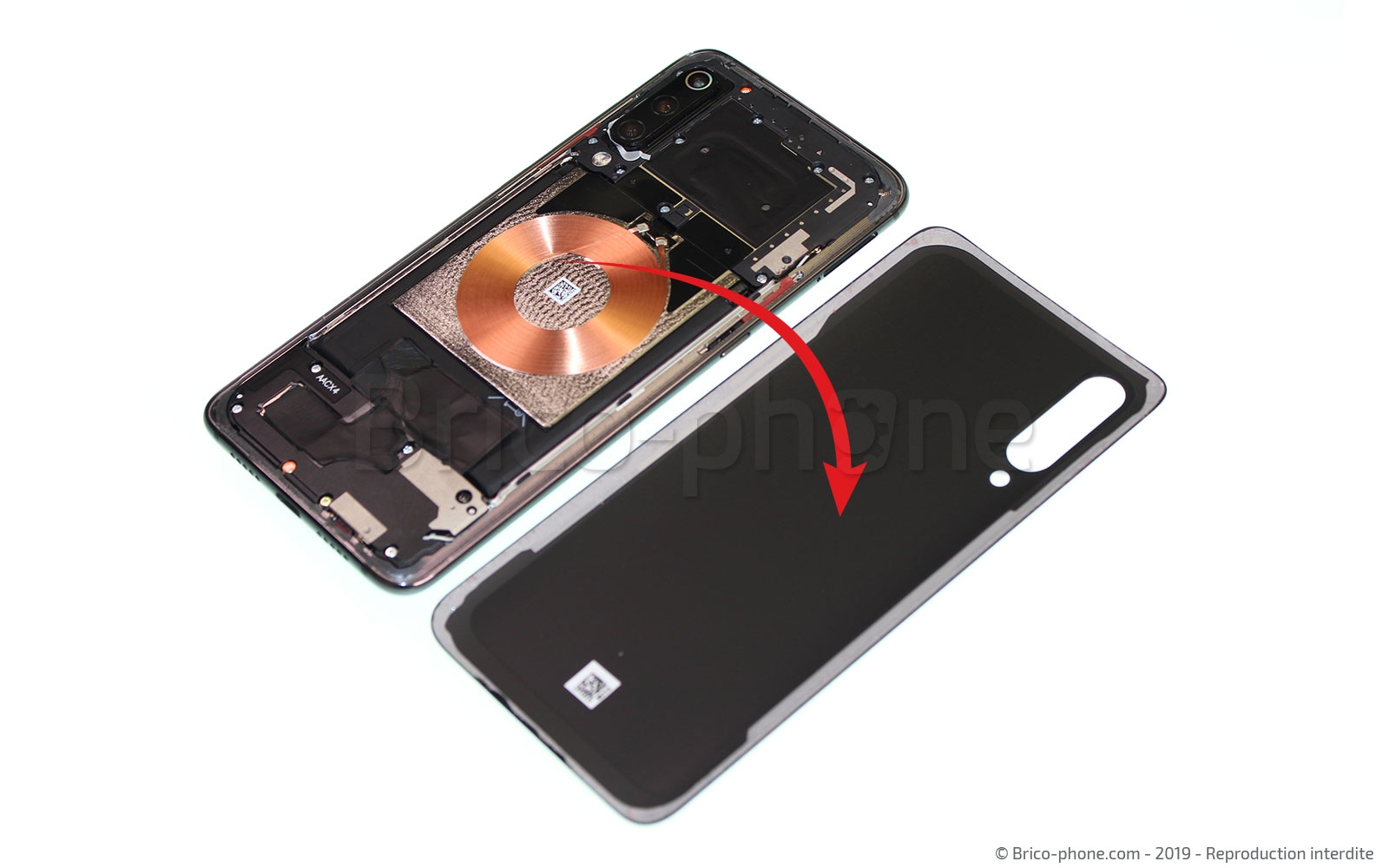

Etape 4 : Retirer le cache arrière
Vous pouvez désormais basculer la vitre sur le côté sans aucune difficulté. La vitre n'étant pas équipée de lecteur d'empreinte, il n'y a donc pas de risques de sectionner ou d'endommager une nappe.
Une fois le téléphone ouvert, nous pouvons apercevoir la nappe induction recouverte d'une protection transparente.

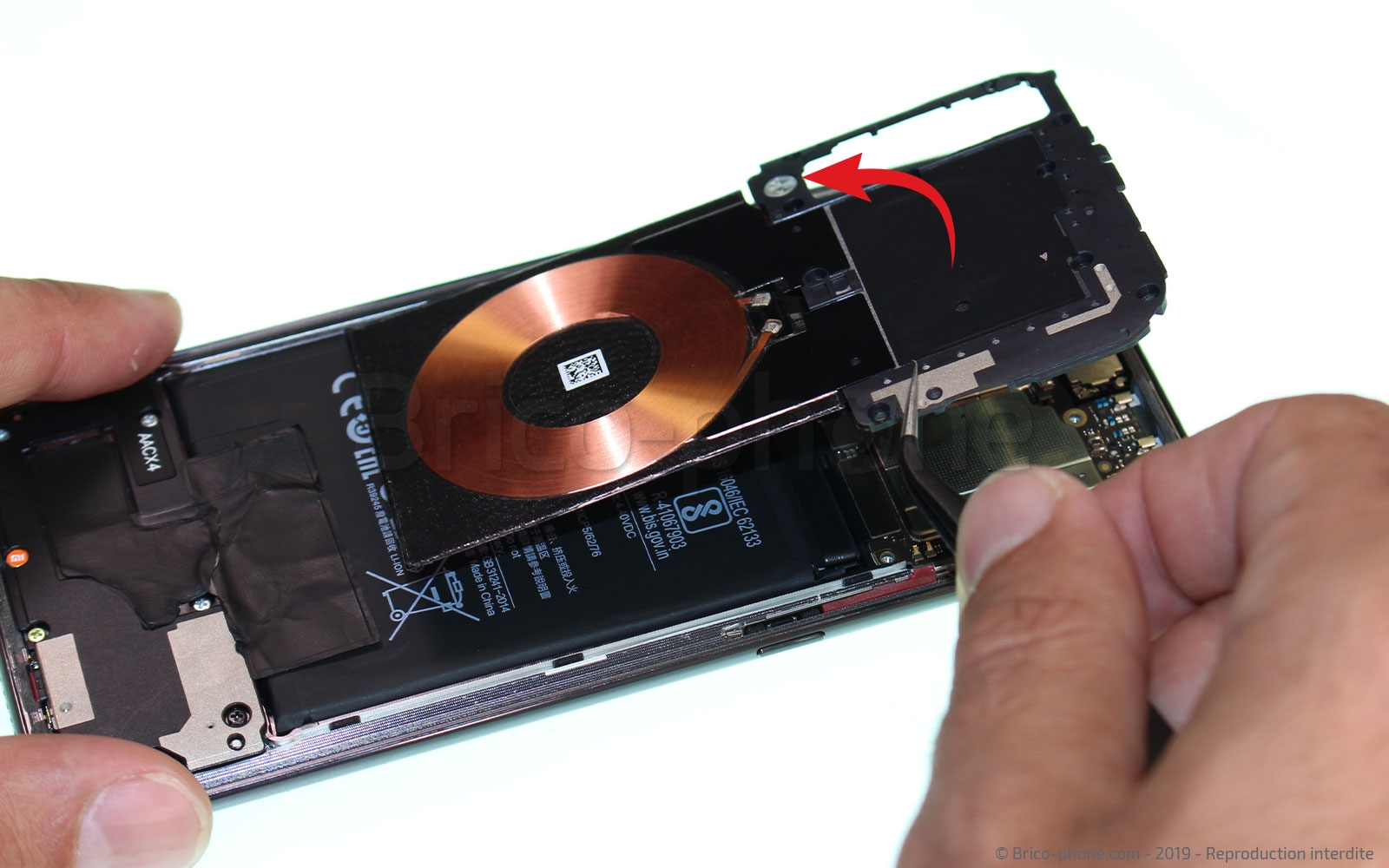

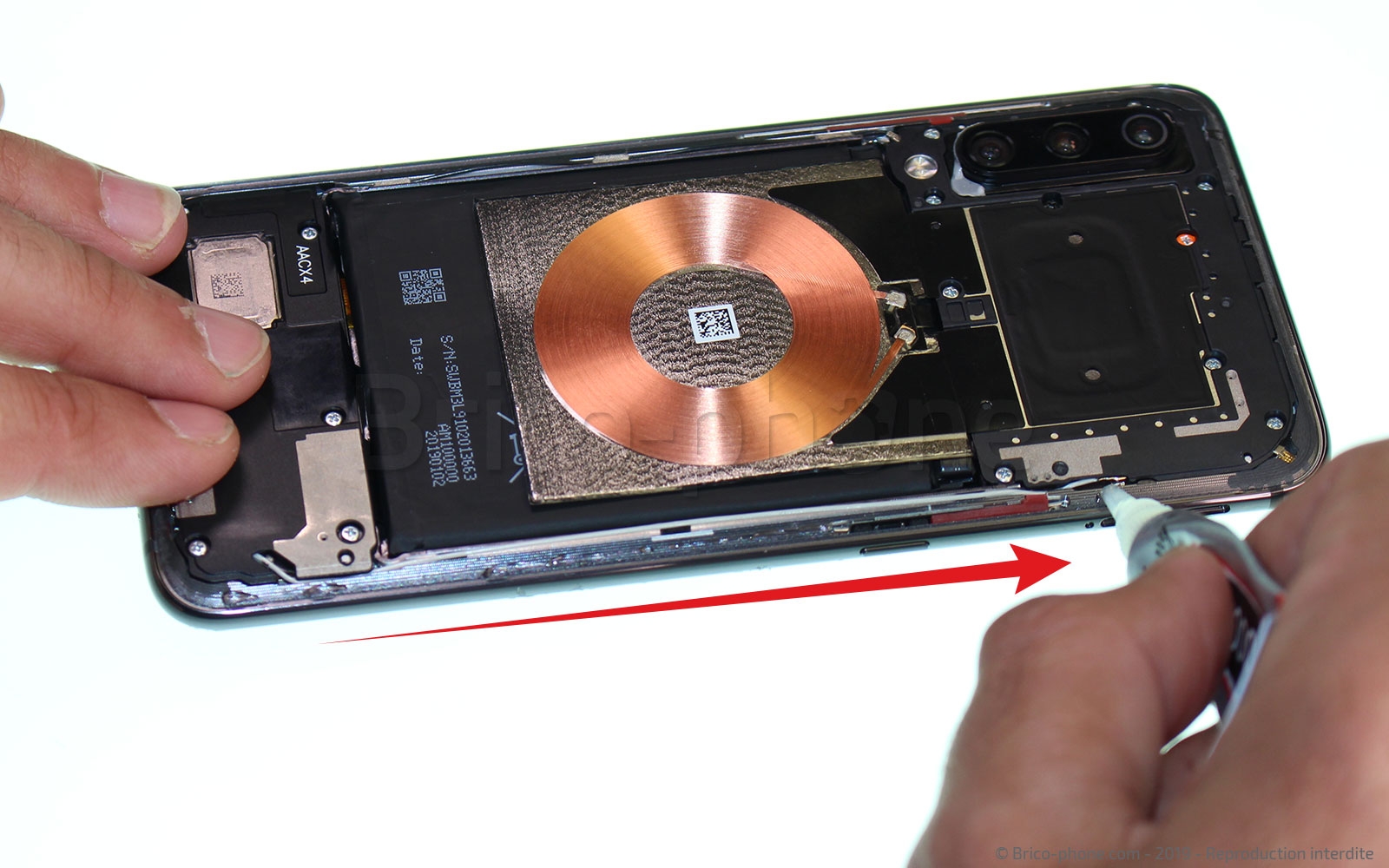

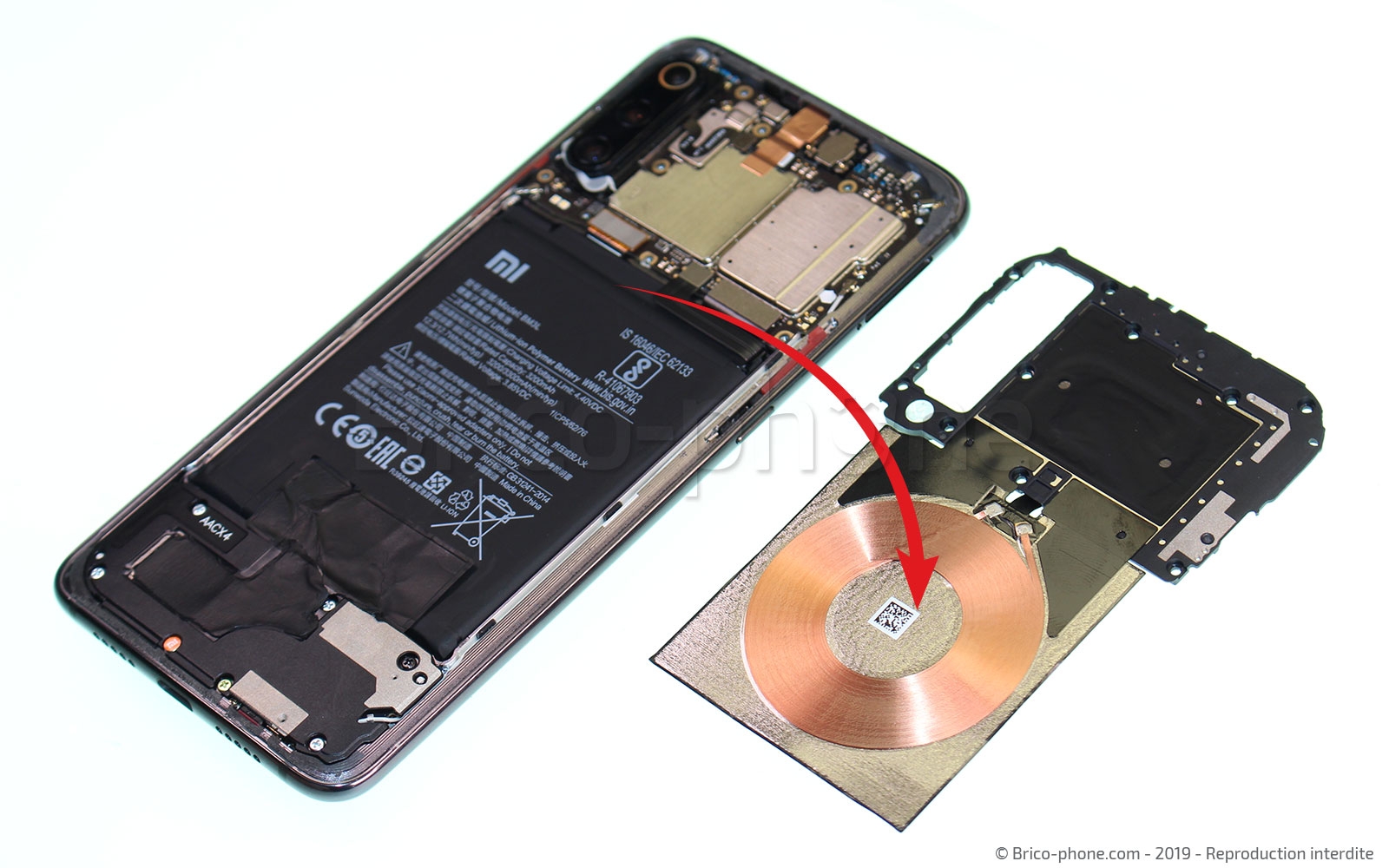

Etape 5 : Retirer le support de la nappe induction

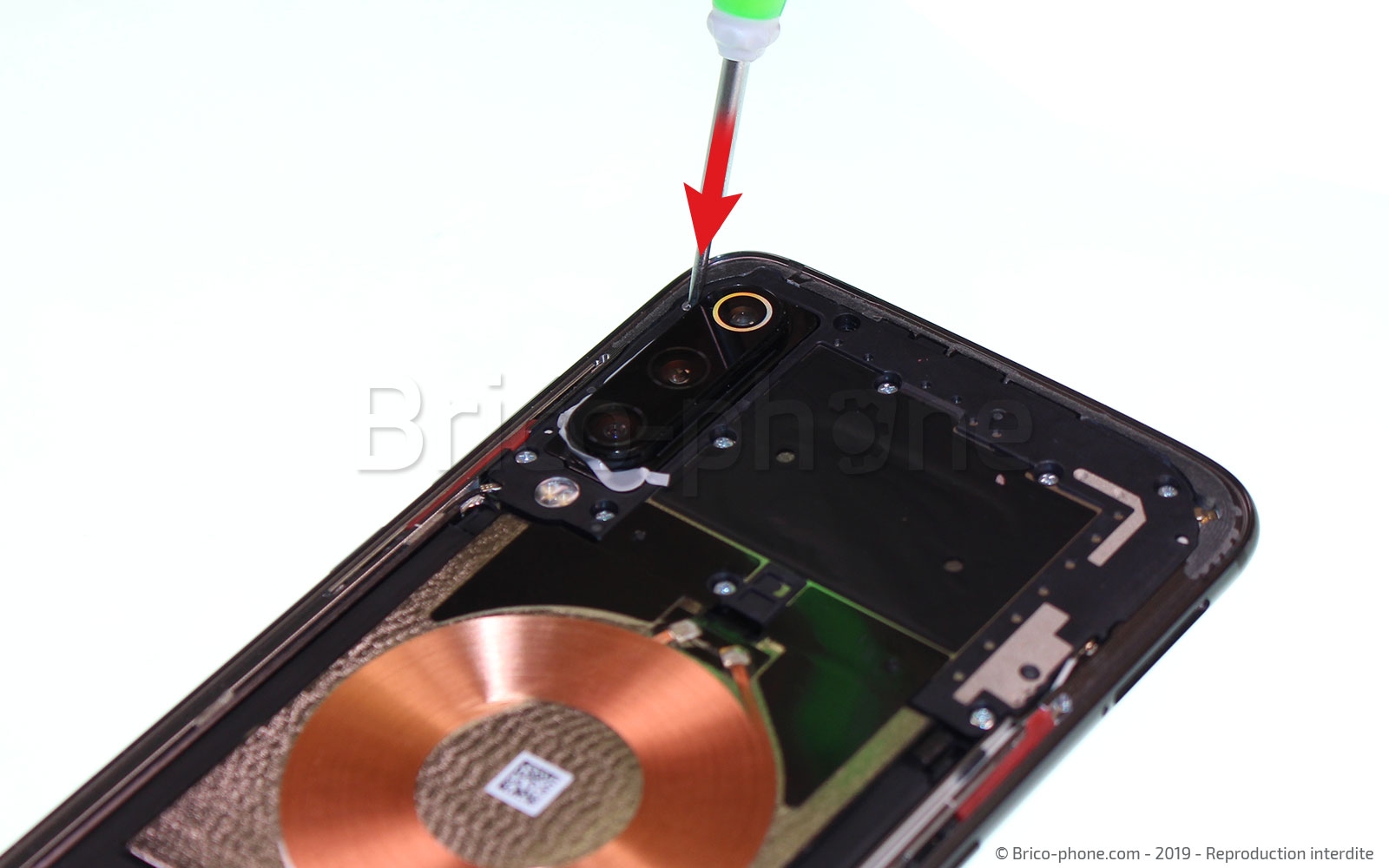

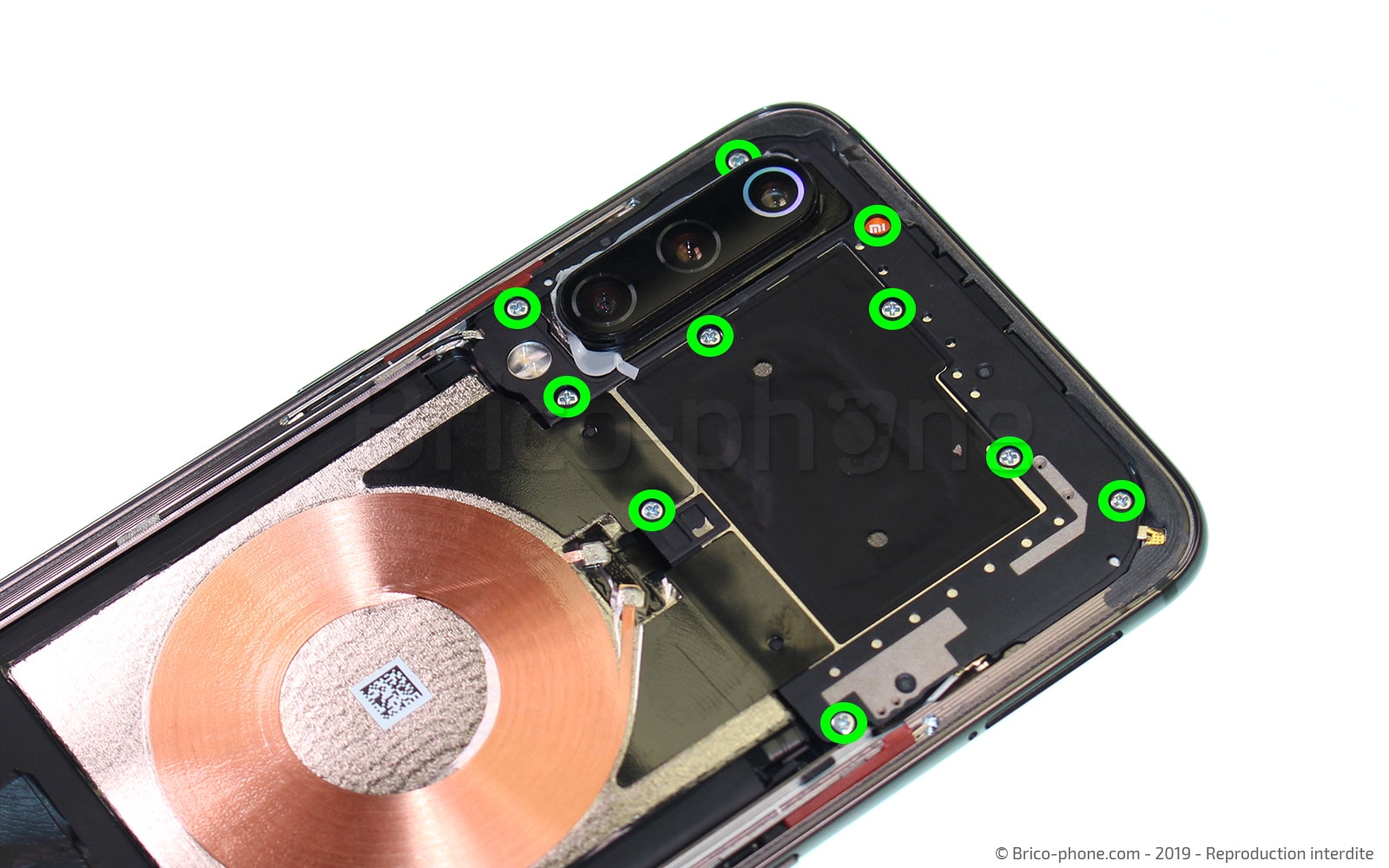

Munissez-vous du tournevis vert fourni dans le kit d'outils n°1 afin de dévisser le 10 vis cruciforme qui maintiennent la nappe induction et son support. Déclipsez ensuite ce dernier à l'aide de la pincette puis sortez délicatement l'ensemble du châssis.
Si vous veniez à endommager la napp ou la bobine , votre téléphone ne pourra plus gérer la recharge sans fil.

Outils du kit utilisés
Outils du kit utilisés

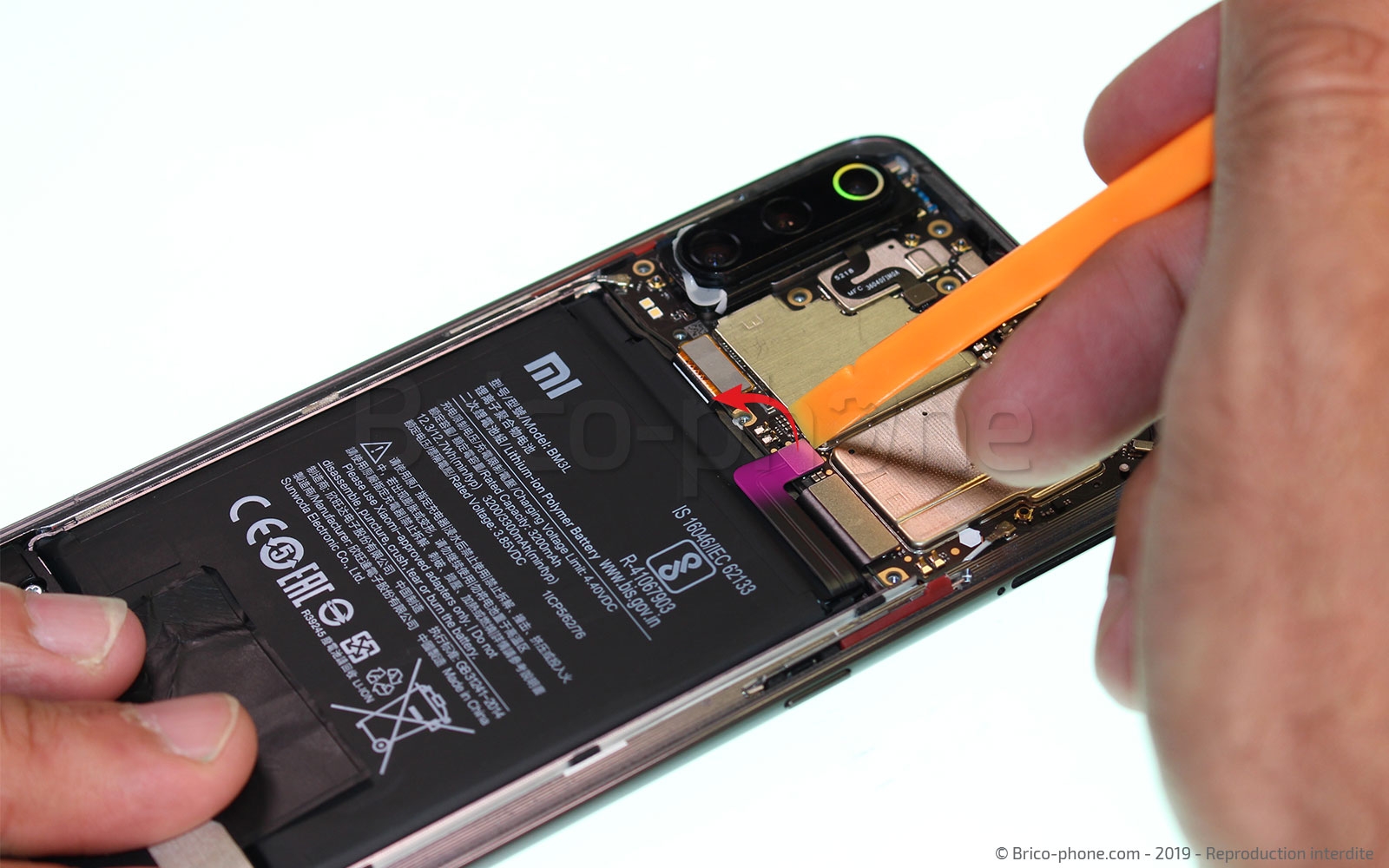

Etape 6 : Déconnecter la batterie

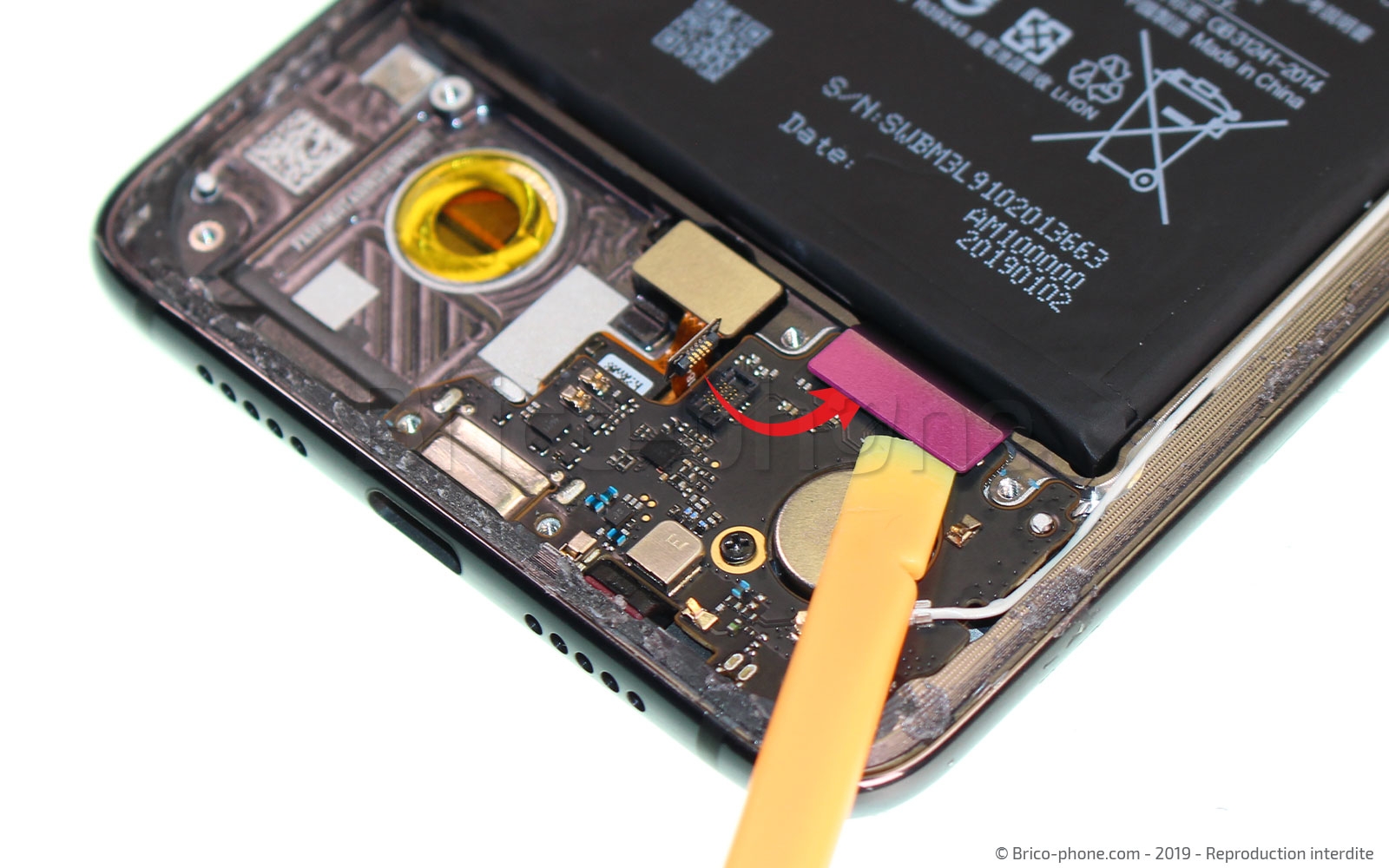

Déconnectez la batterie à l'aide du Spudger. Le remplacement du dock aurait pu se faire sans cette étape, mais nous préférons éviter tout risque de court-circuit qui pourrait créer des dommages irréversibles sur votre téléphone.
Attention ! N'utilisez surtout pas d'outil métallique pour débrancher la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Retirer le dissipateur thermique

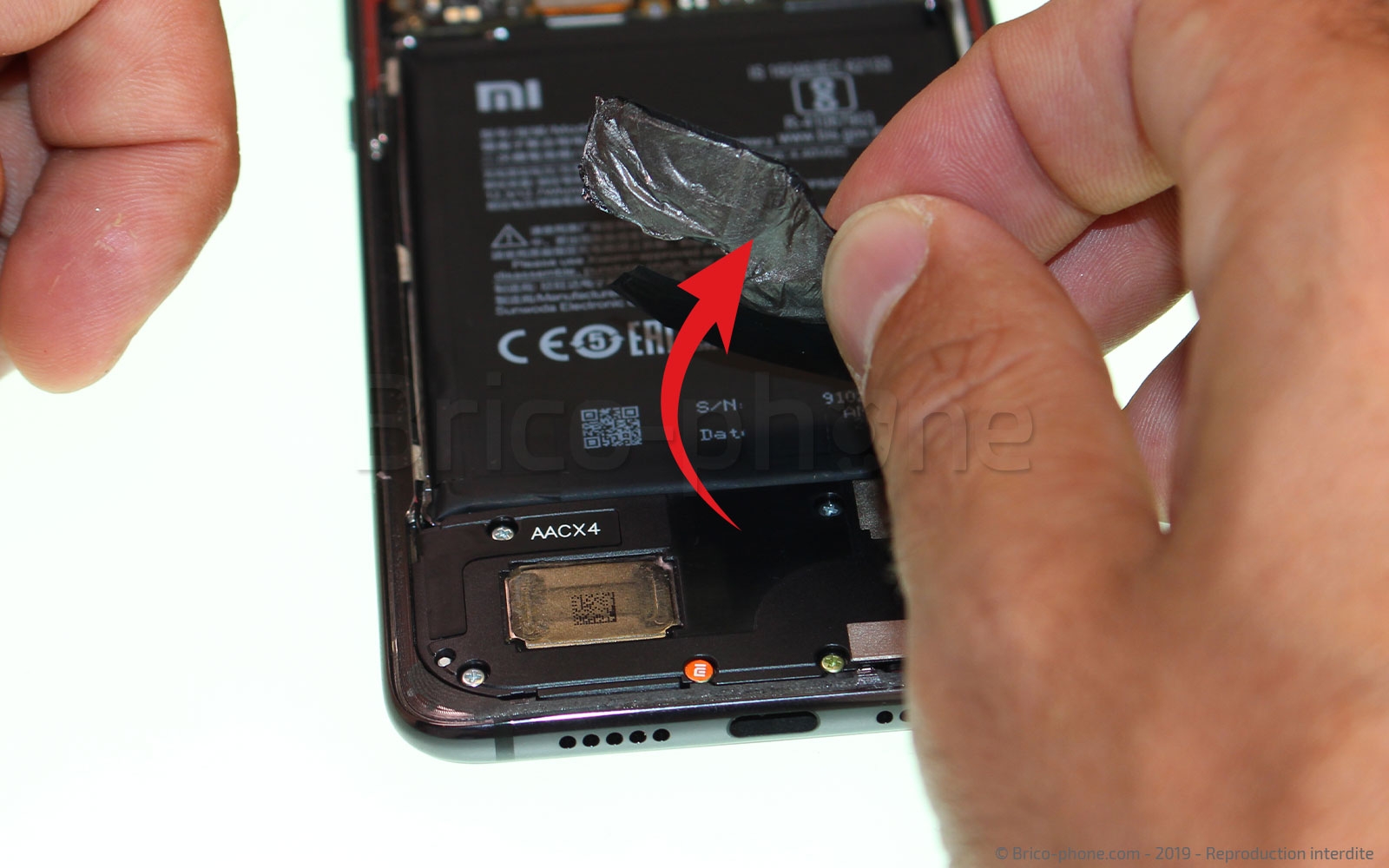

Passez maintenant sur le bas du téléphone. Vous y trouverez un film de protection thermique. Celui-ci est simplement collé sur la batterie et le haut-parleur externe. Il vous suffit de le décoller tout simplement à l'aide de la pincette.

Outils du kit utilisés
Outils du kit utilisés

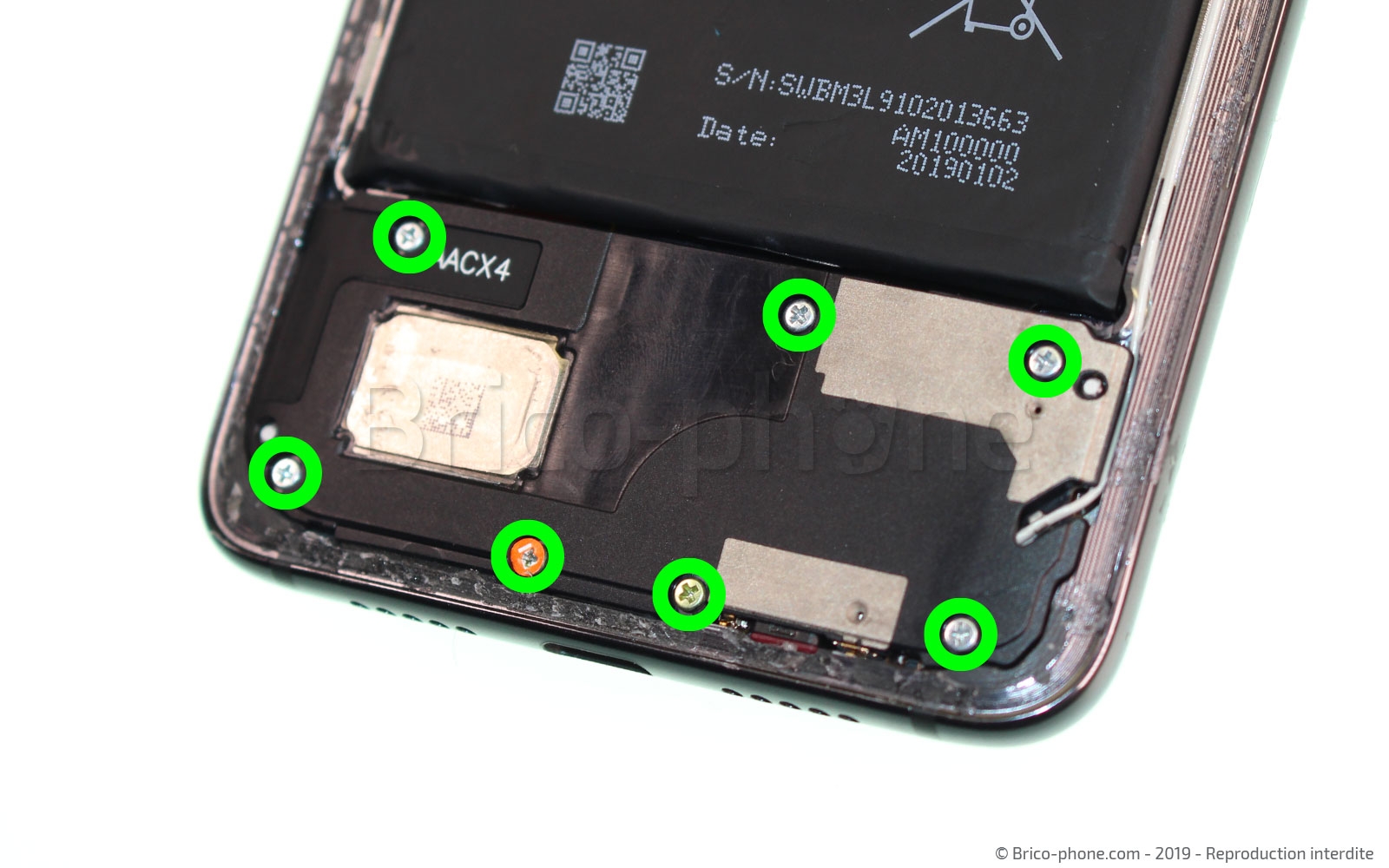

Etape 8 : Dévisser le bloc haut-parleur
Saisissez-vous une nouvelle fois du tournevis cruciforme afin de retirer les 7 vis assurant le maintien du bloc haut-parleur.
Une des vis sur le bas est recouverte d'un petit autocollant blanc avec le logo Xiaomi qui fait office de témoin d'ouverture.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Retirer le haut-parleur externe

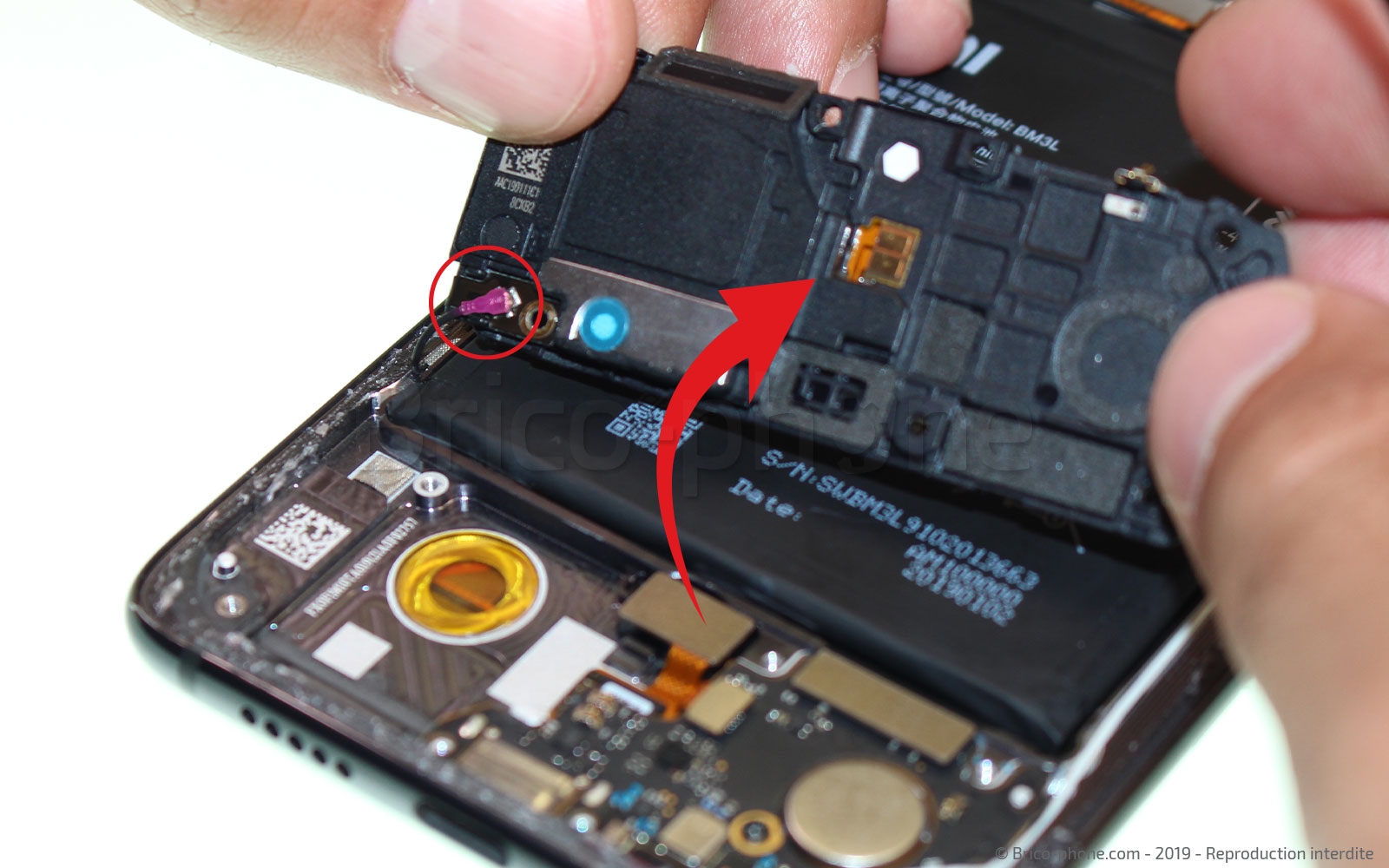

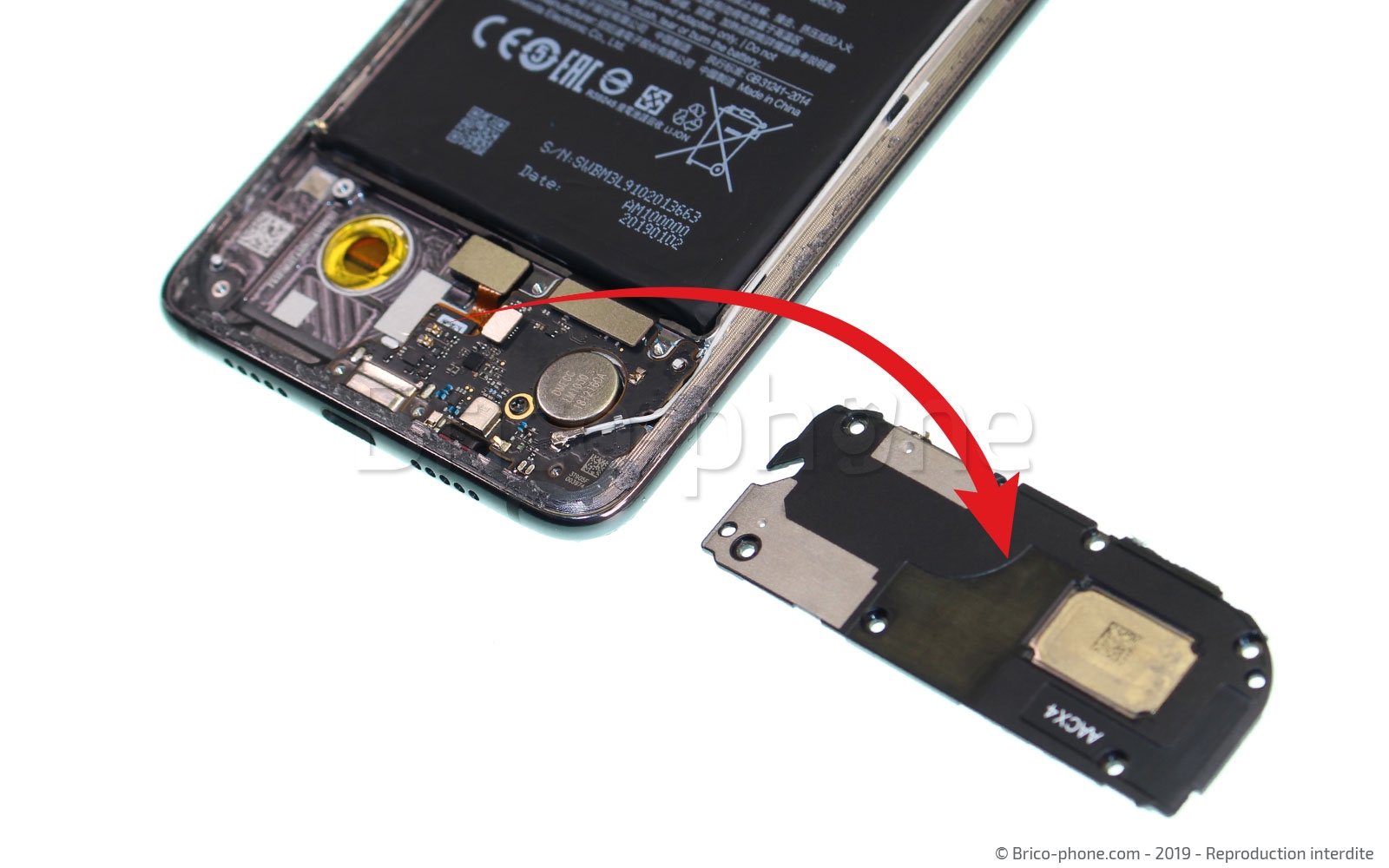

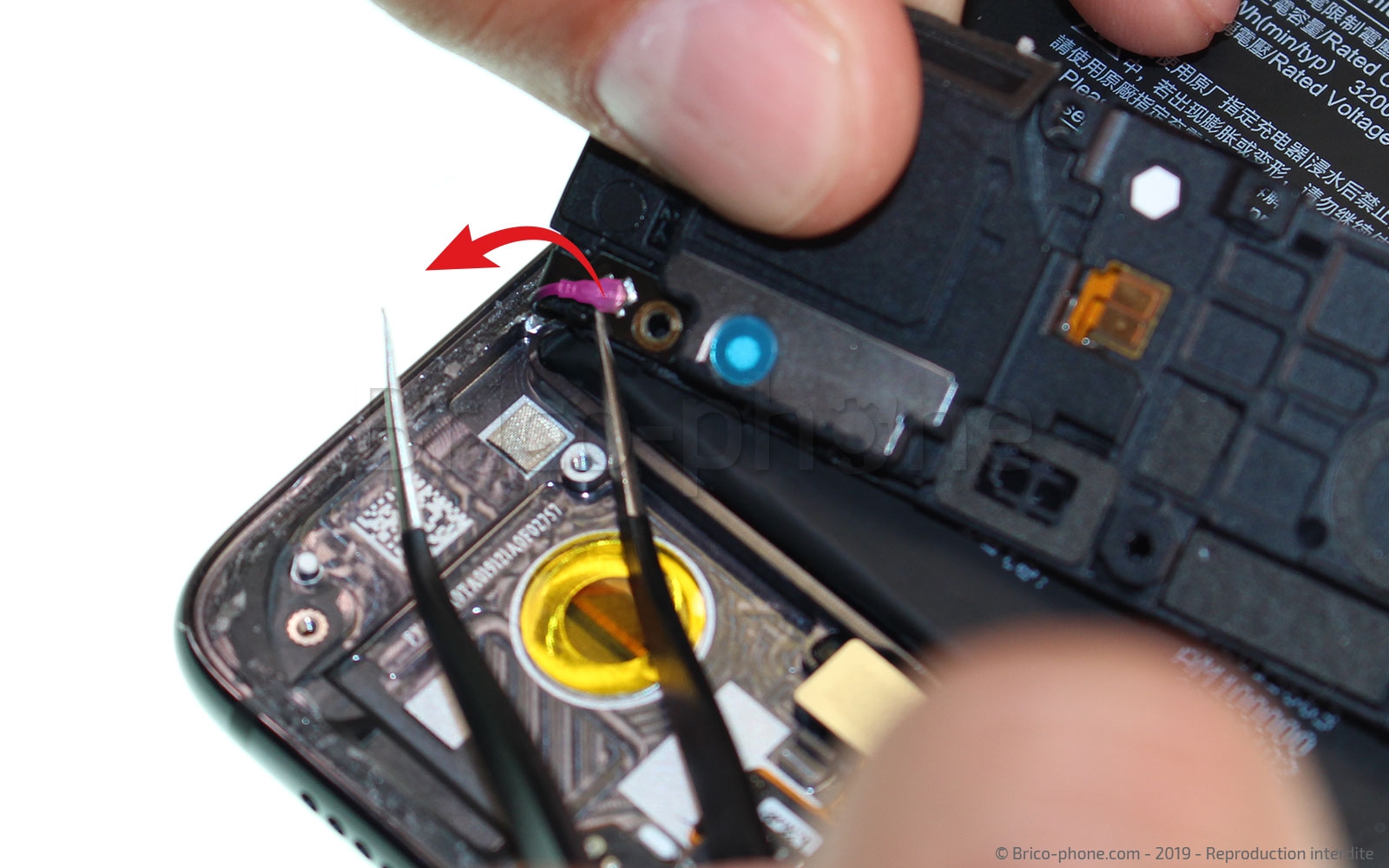

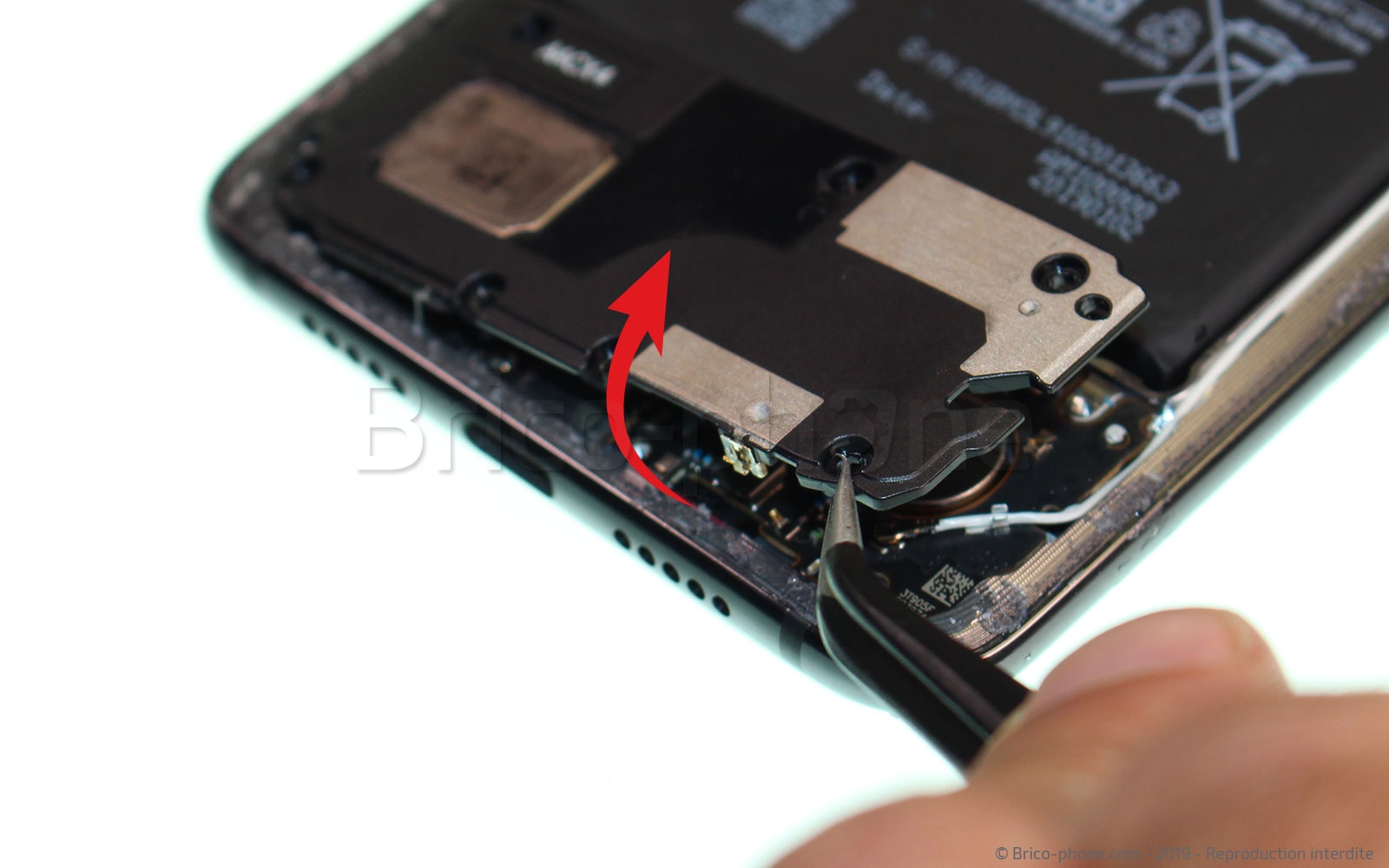

Nous allons passer au retrait du haut-parleur externe. À l'aide de la brucelles,saisissez l'élément puis basculez le afin de déconnecter le câble coaxial qui est branché au dos de celui-ci.
Une fois, le haut-parleur libéré, déposez le sur votre plan de travail.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Libérer le dock de charge

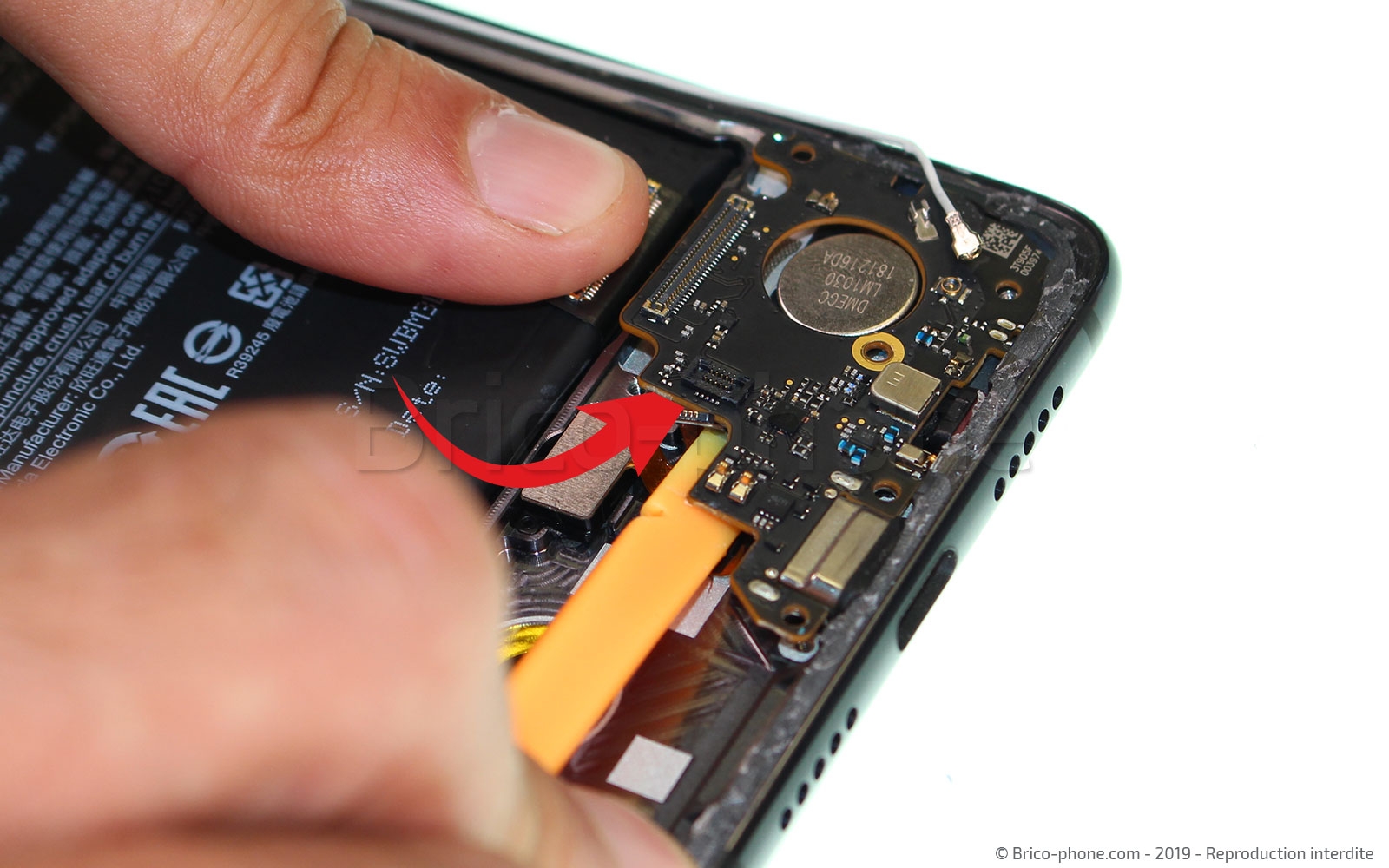

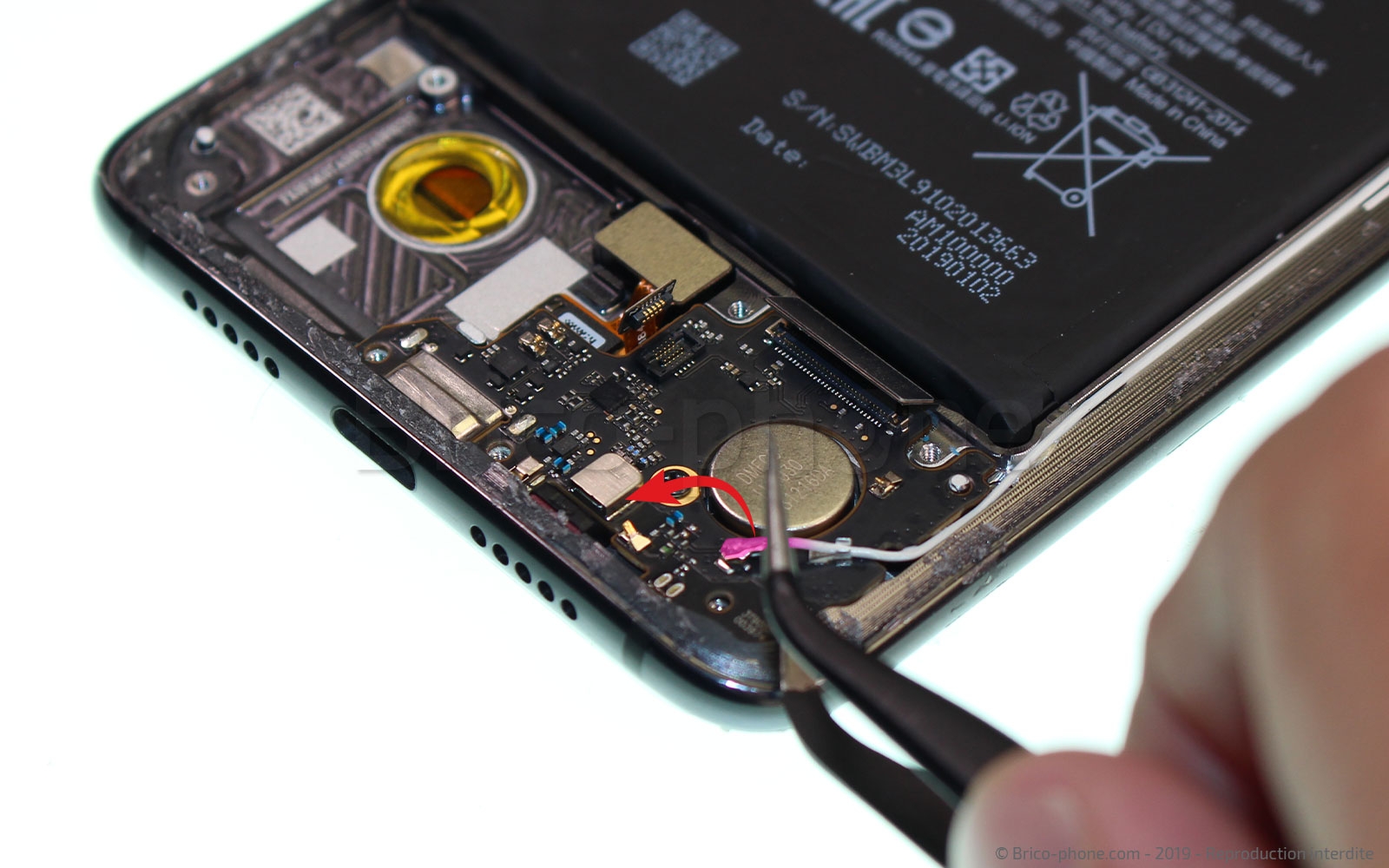

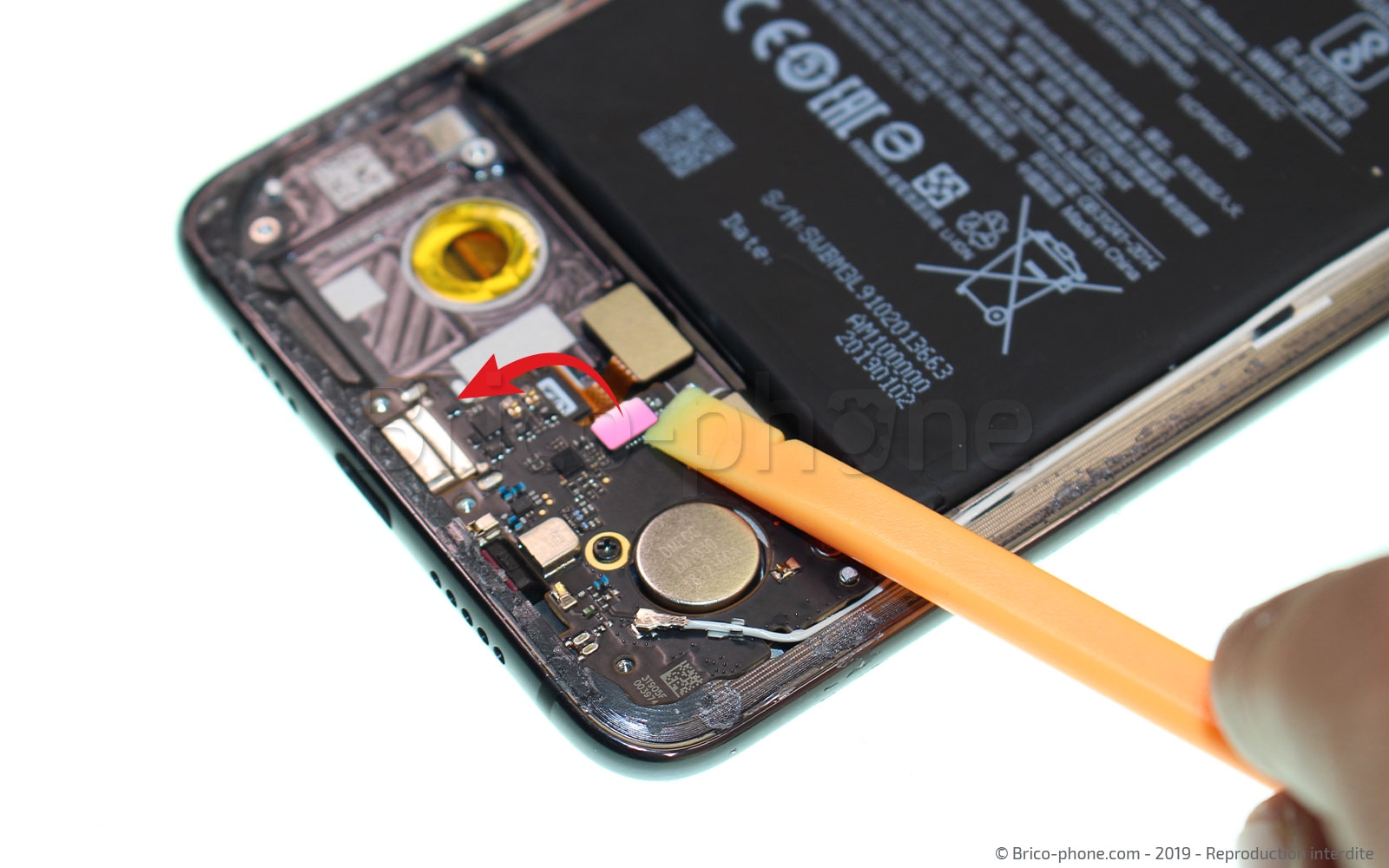

Déconnectez la nappe de la reconnaissance digitale ainsi que la nappe interconnexion à l'aide du levier nylon. Saisissez ensuite la pincette afin de débranchez le câble antenne coaxial .
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Sortir la carte USB

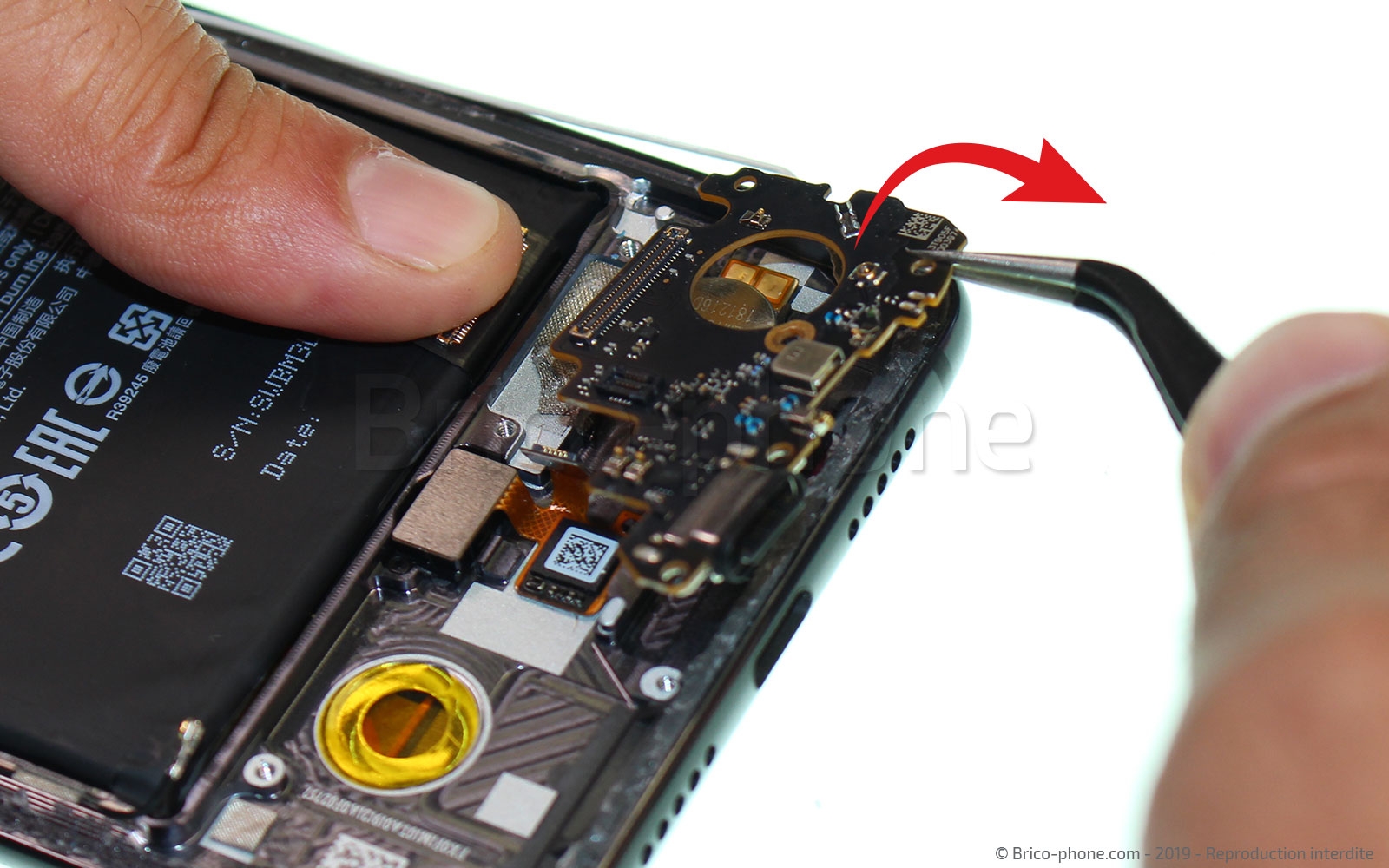

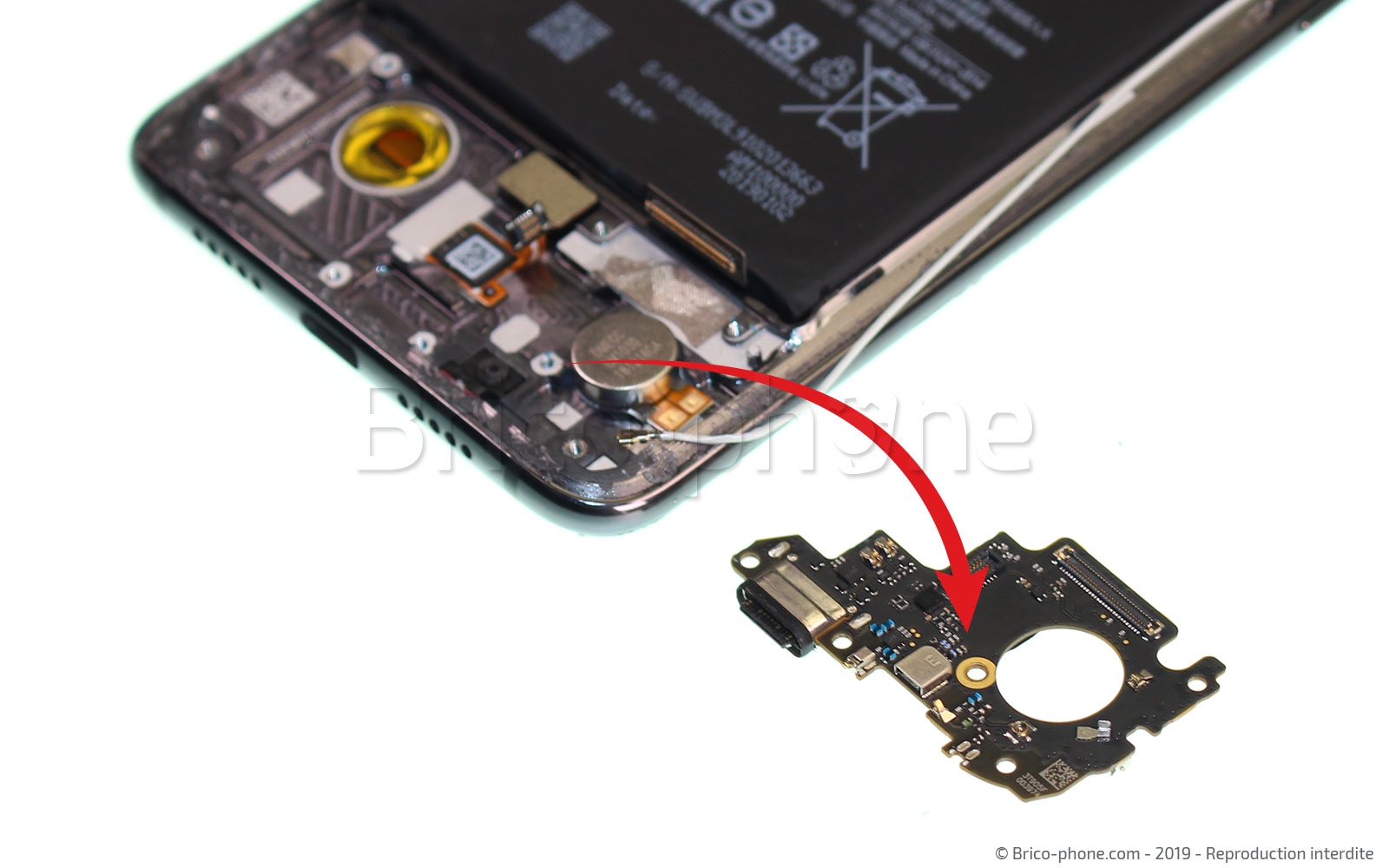

Vous pouvez maintenant sortir le dock de charge. Pour cela faites glisser progressivement le levier sous la carte USB afin de la décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés


Conseil pour le remontage

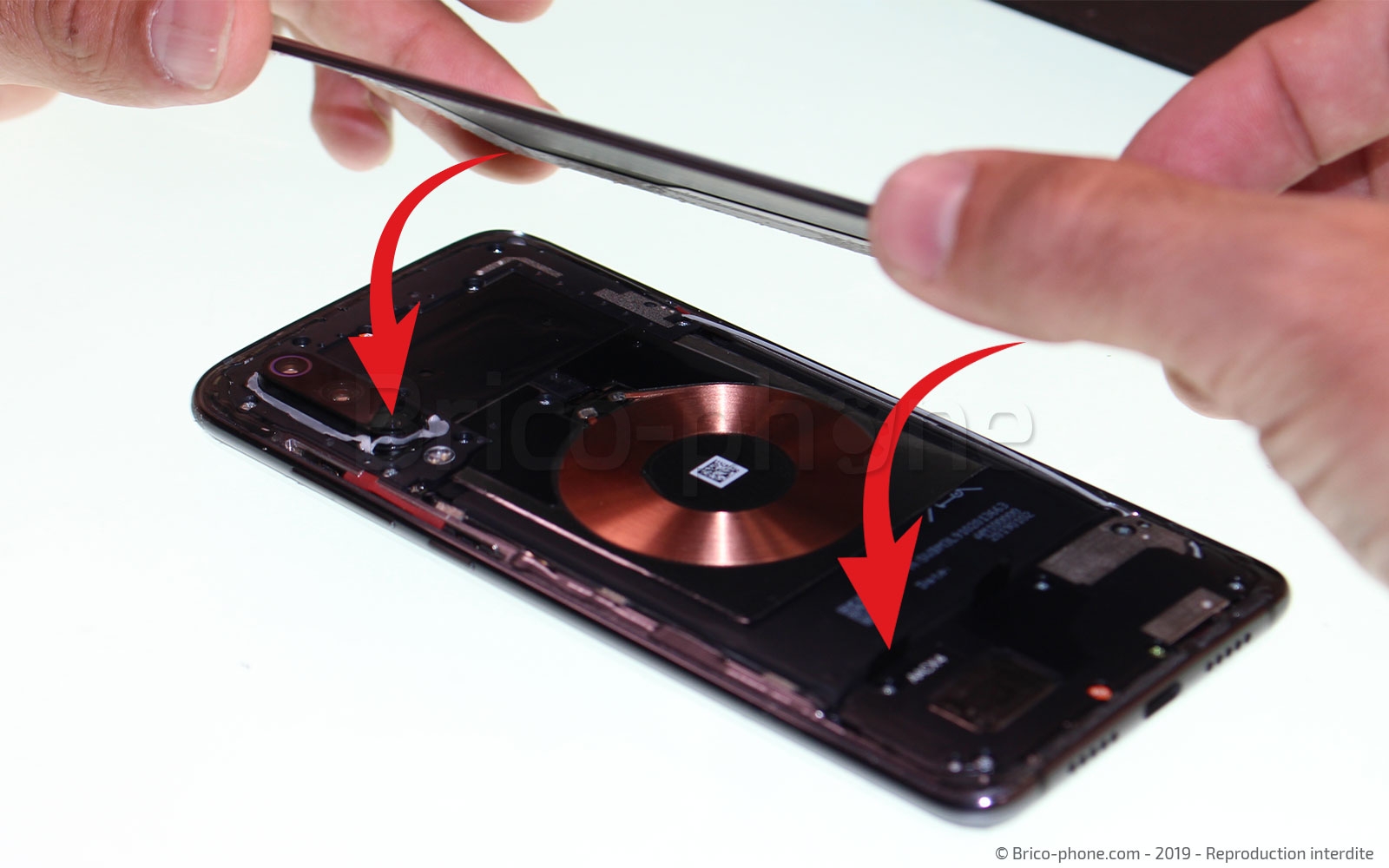

Remplacez votre connecteur de charge USB Type-C, puis reprenez ce tutoriel en sens inverse afin de procéder au remontage.
Nettoyer correctement le châssis avant de passer au recollage de la vite arrière. Vous pouvez utiliser un petit tournevis plat, ou une fine lame de cutter afin de retirer les éventuels résidus de colle.

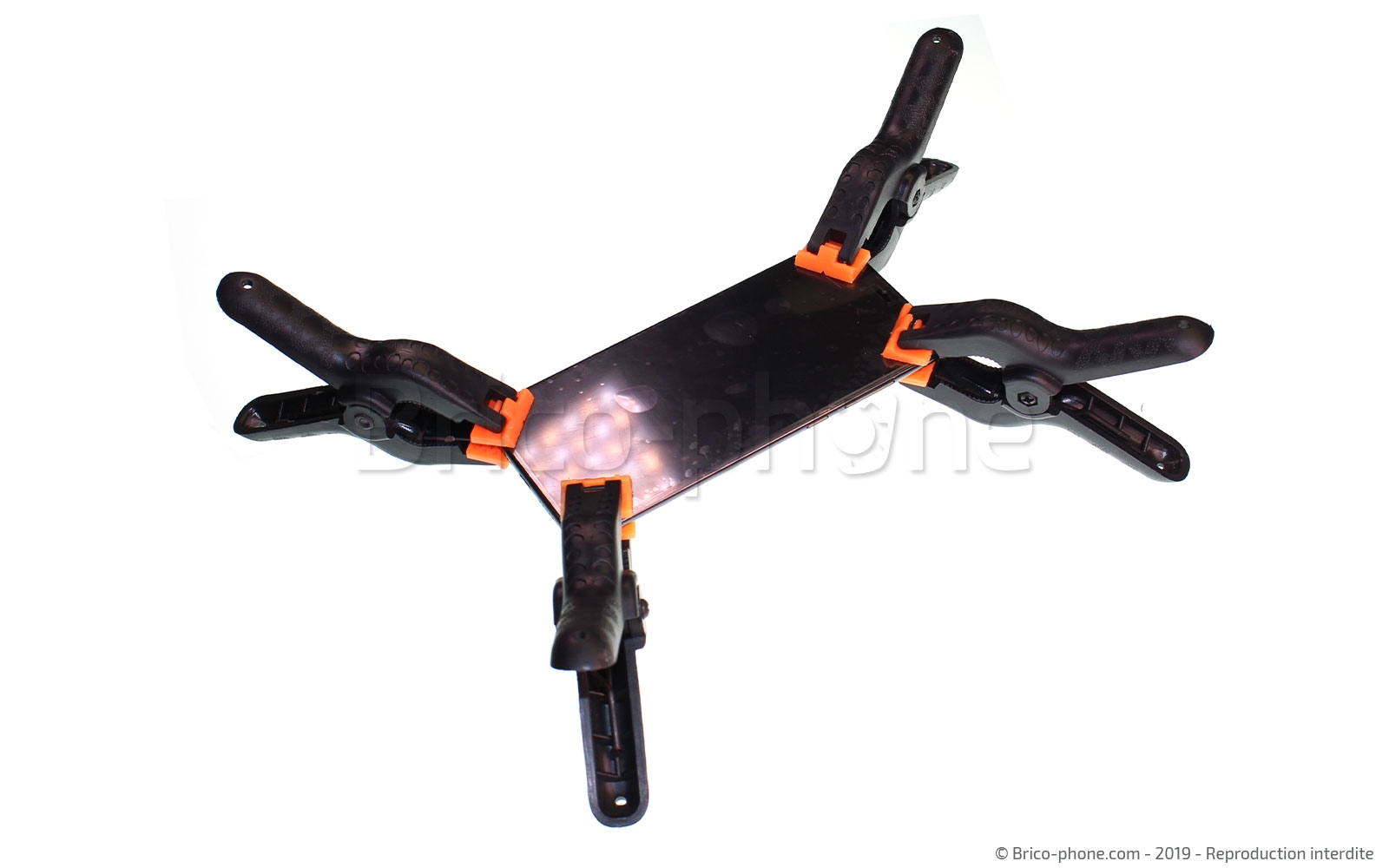

Appliquez ensuite un petit filet de colle B7000 sur le contour du châssis puis appliquez le cache arrière en le mettant sous presse pendant une vingtaine de minutes.
