Démontage complet sur Mi 9

Temps estimé : 75 min
Difficulté : 3/5
Note de réparabilité : 15/20
Mi 9 | Temps estimé : 75 min | Difficulté : 3/5

Vous cherchez à remplacer une pièce bien spécifique de votre Xiaomi Mi9 et vous ne trouvez pas le tutoriel associé. Ce guide de démontage complet vous donnera une vision globale de toutes les pièces détachées présentes dans votre smartphone ainsi que des réparations réalisable sur votre appareil.

Diagnostic

›  Vous souhaitez avoir un aperçu complet

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iFlex
9,90 €
Ajouter au panier

Avant de commencer
Avant de vous lancer dans l'ouverture de votre appareil, assurez-vous d'être bien le possesseur d'un Xiaomi Mi9 afin de ne pas faire d'erreur et de suivre le bon tutoriel.
En effet, il peut exercer différentes versions pour un modèle et les manipulations peuvent être différentes.

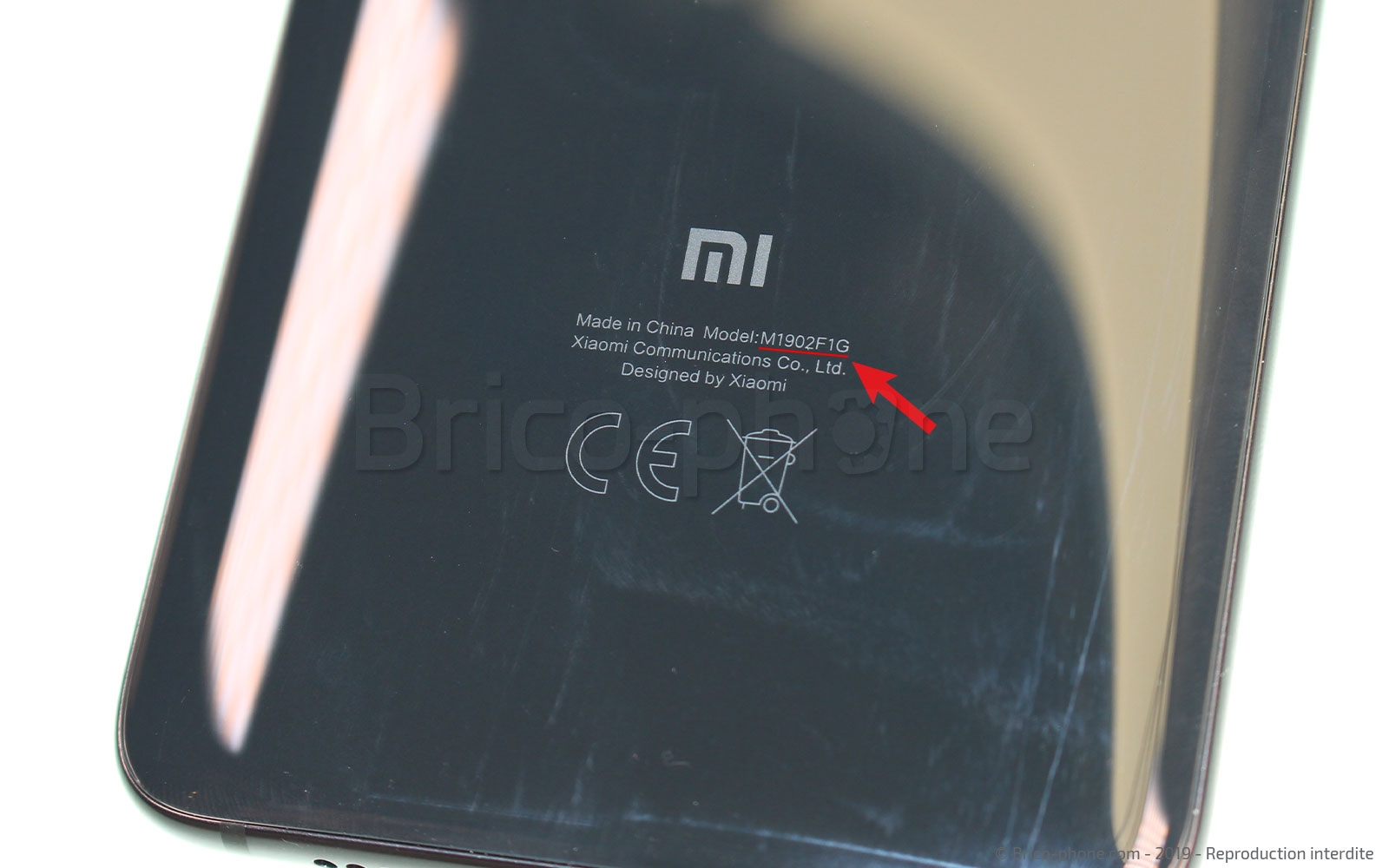

Vérifiez donc que le n° de modèle indiqué au dos de votre appareil soit bien le suivant : M1902F1 G

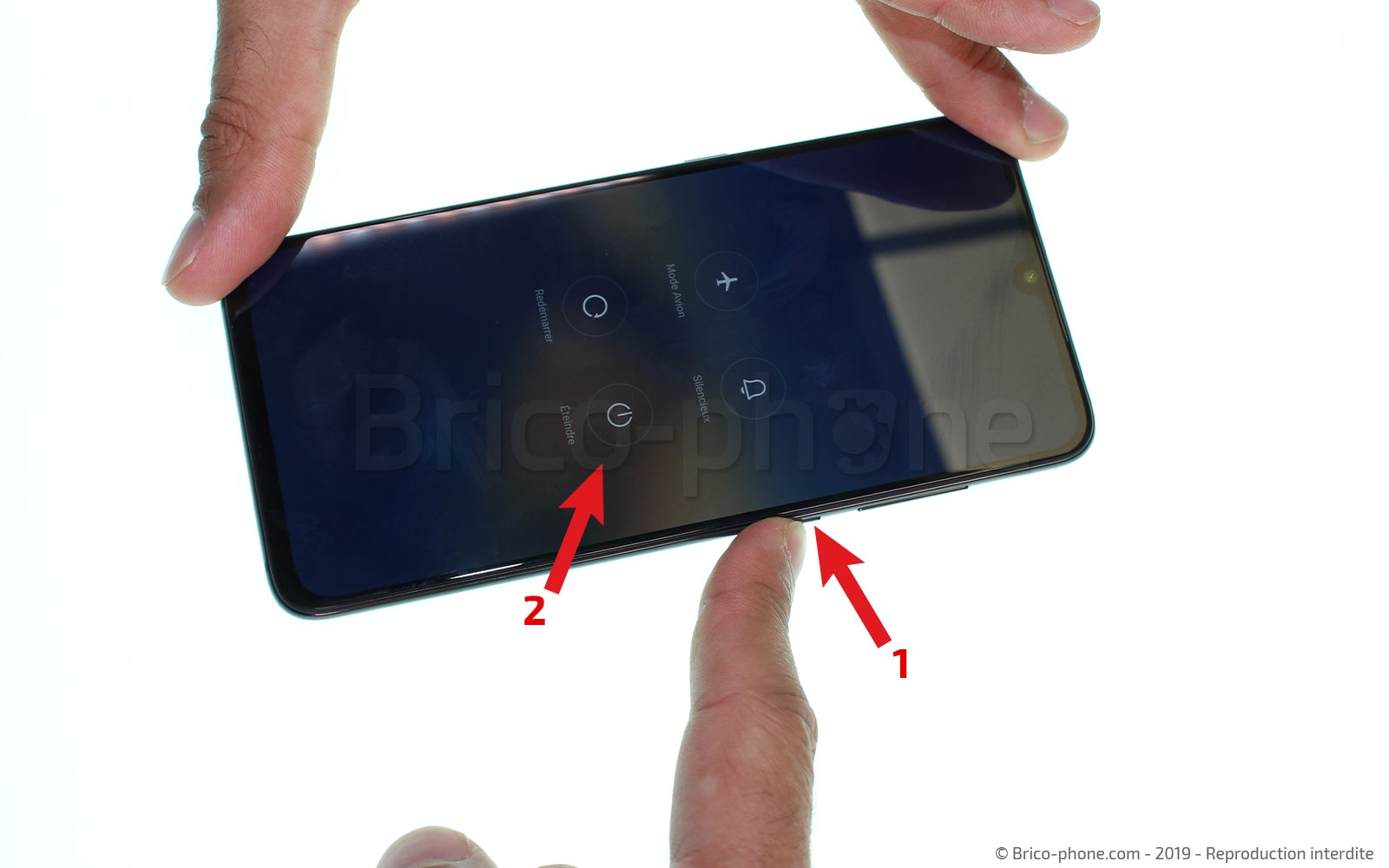

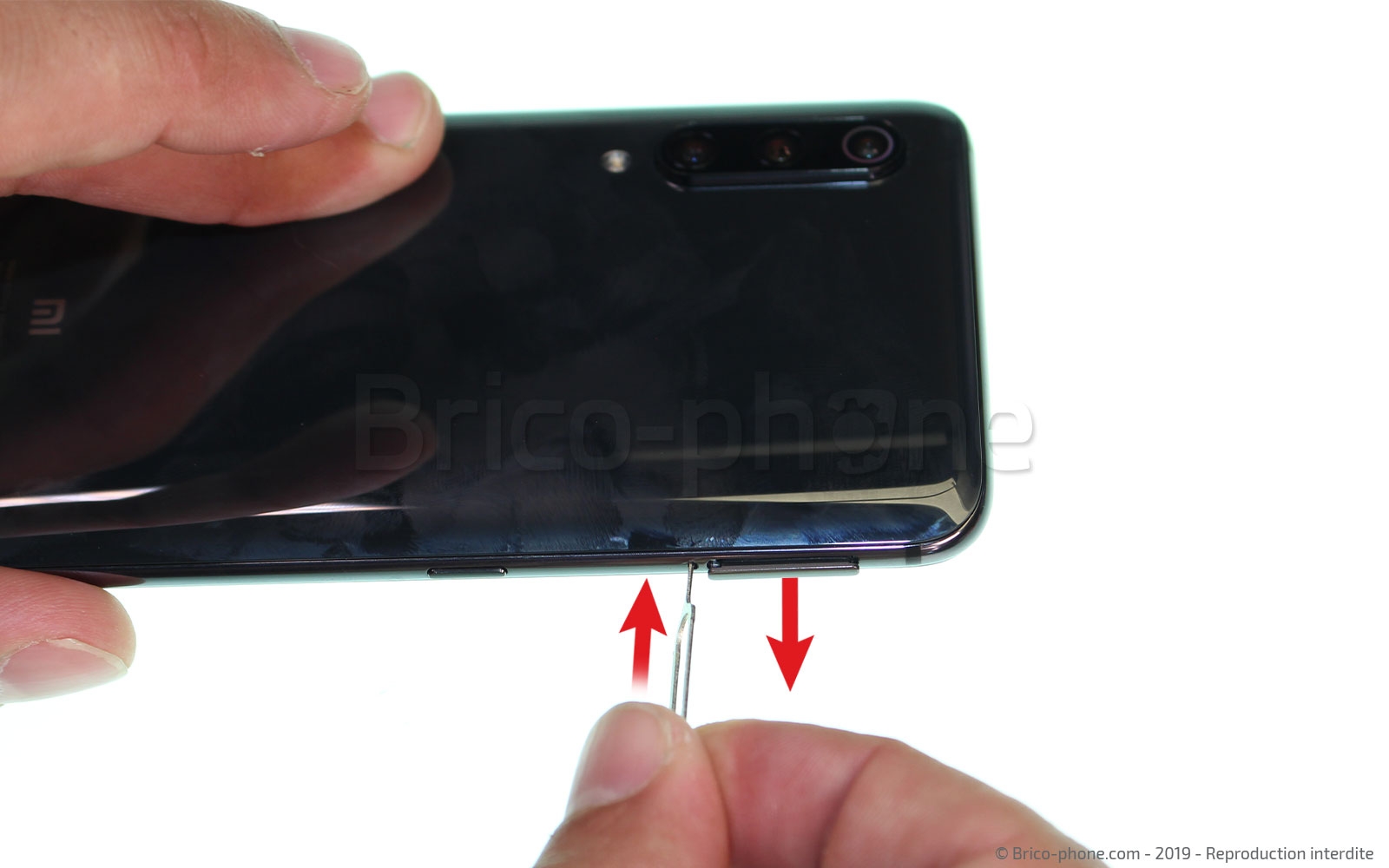

Éteignez ensuite votre appareil à l'aide du bouton prévu à cet effet puis sortez le rack Double Sim en utilisant l'outil d'extraction présent dans notre kit d'outils n°1.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer le cache arrière

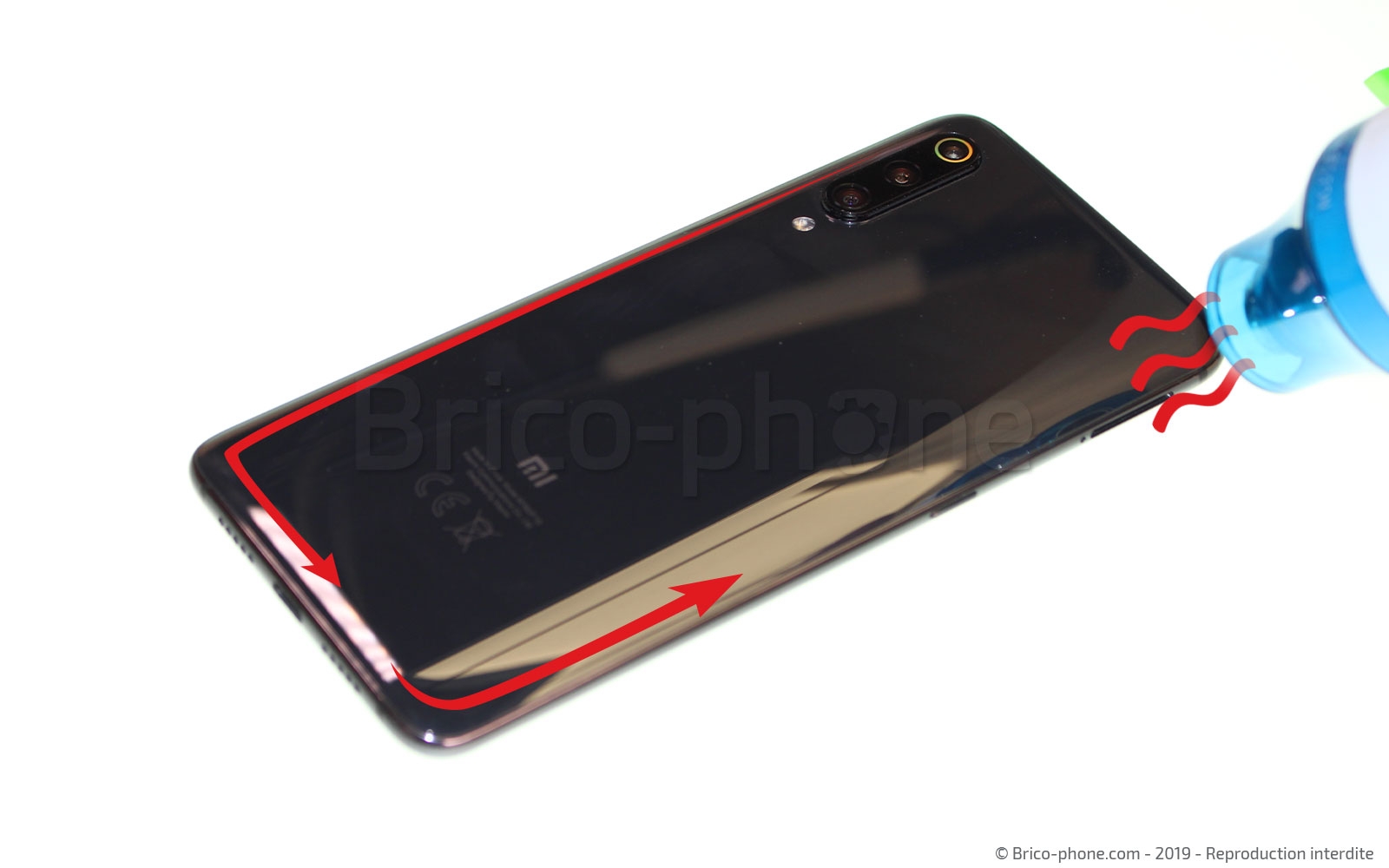

Nous allons maintenant chauffer les contours légèrement arrondis de la vitre arrière. - Nous noterons que cette dernière ne comporte pas de lecteur d'empreintes, car celui-ci est désormais logé sous l'écran.
Saisissez votre propre sèche-cheveux ou un mini décapeur thermique (en vente sur notre site) . Faites attention de ne pas chauffer trop fort ! Pour cela effectuer un mouvement de va-et-vient pour ne pas insister trop longtemps sur une même zone. Faites attention également de ne pas trop chauffer le centre de la vitre, car la batterie se trouve juste en dessous.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

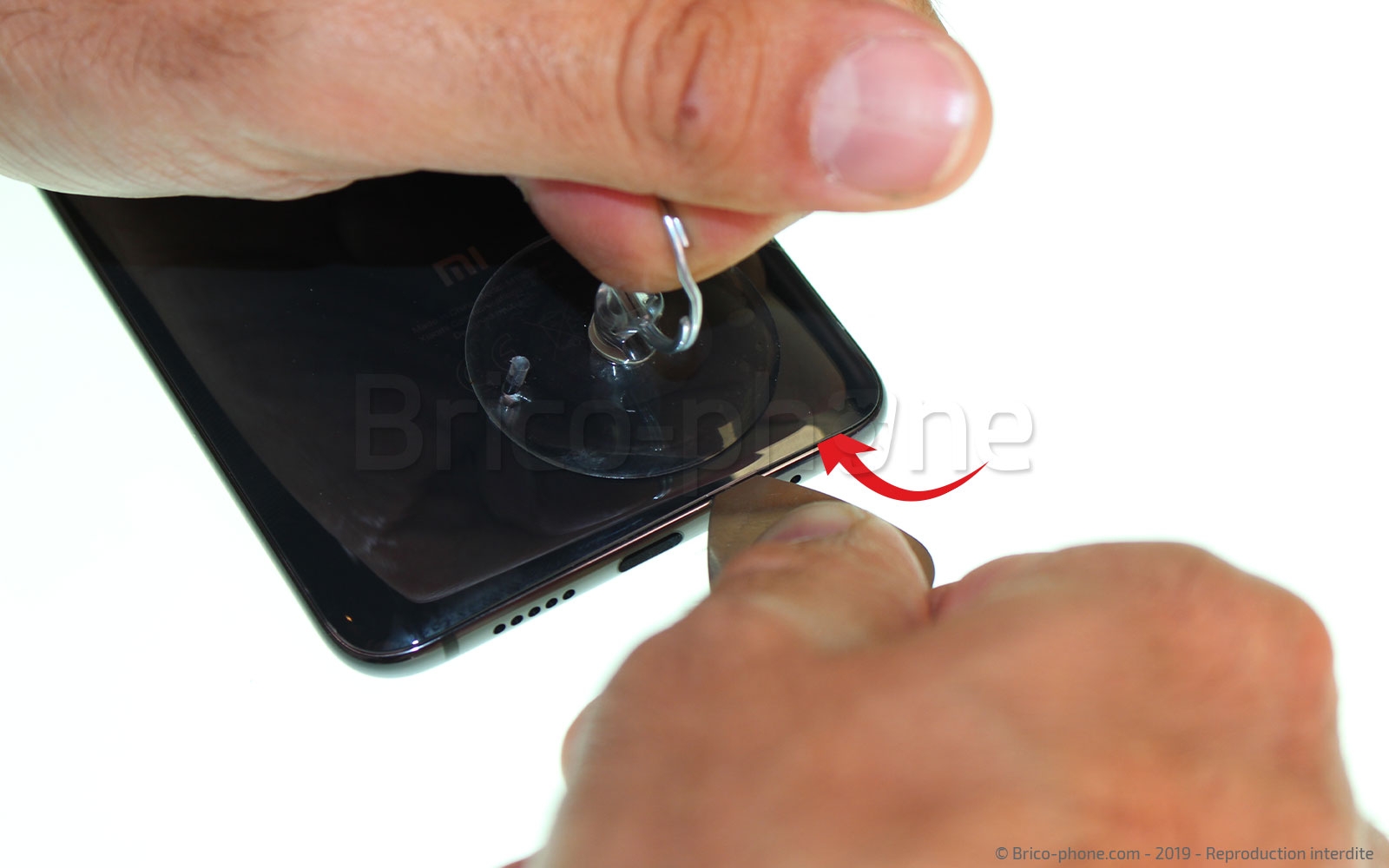

Etape 2 : Insérer les médiators
Nous allons maintenant mettre en place les outils qui seront utilisés pour décoller le cache arrière. Nous faisons le choix des médiators plastiques tout simplement pour éviter de faire des rayures sur le châssis ou la vitre arrière.

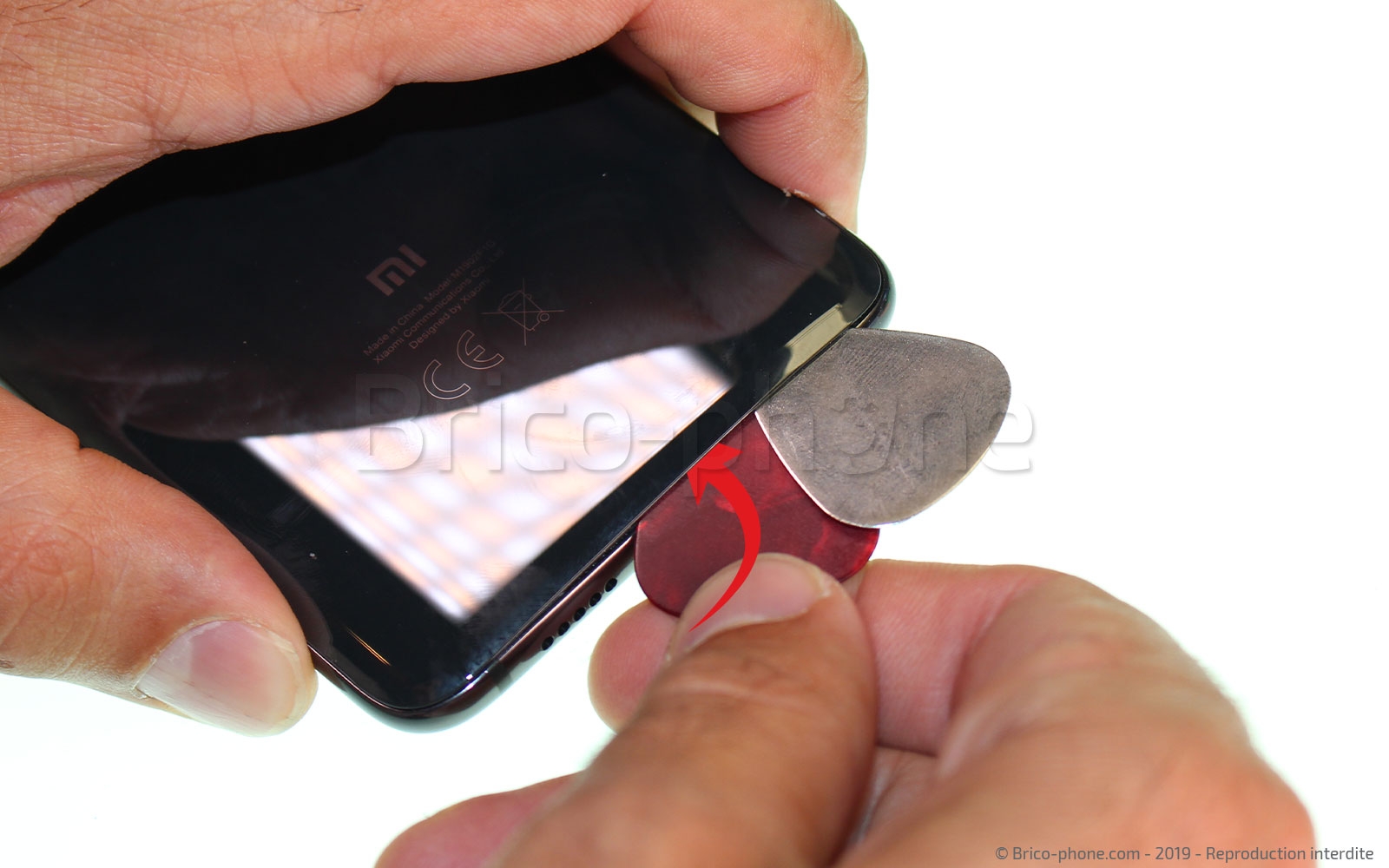

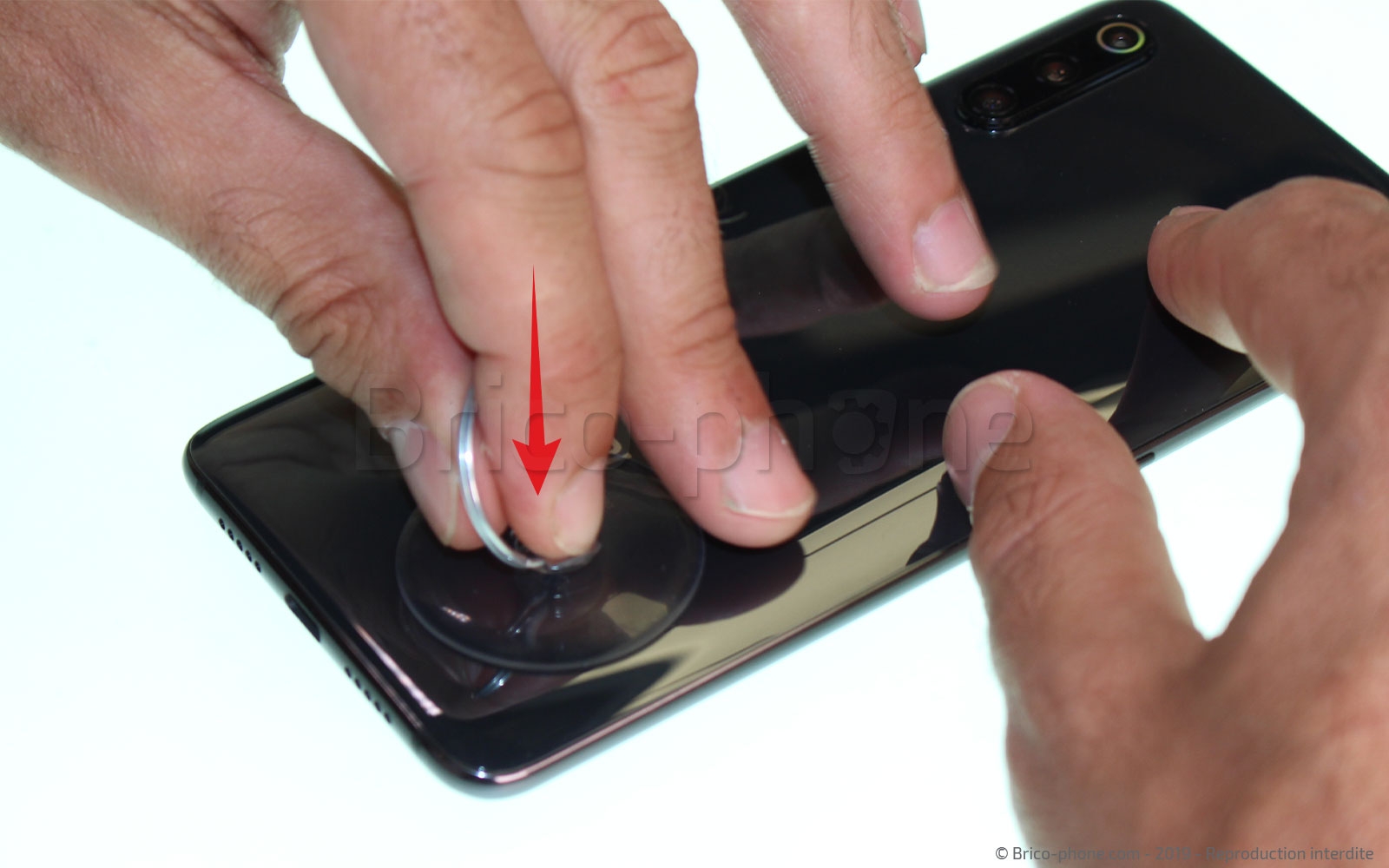

Placez la ventouse sur l'un des angles bas de la vitre puis tout en tirant sur cette dernière à l'aide de l'anneau métallique, insérez le médiator métal entre le cache et le châssis. Pour cette étape, vous pouvez également utiliser un outils iFlex plus fin et plus ergonomique que le médiator métal.

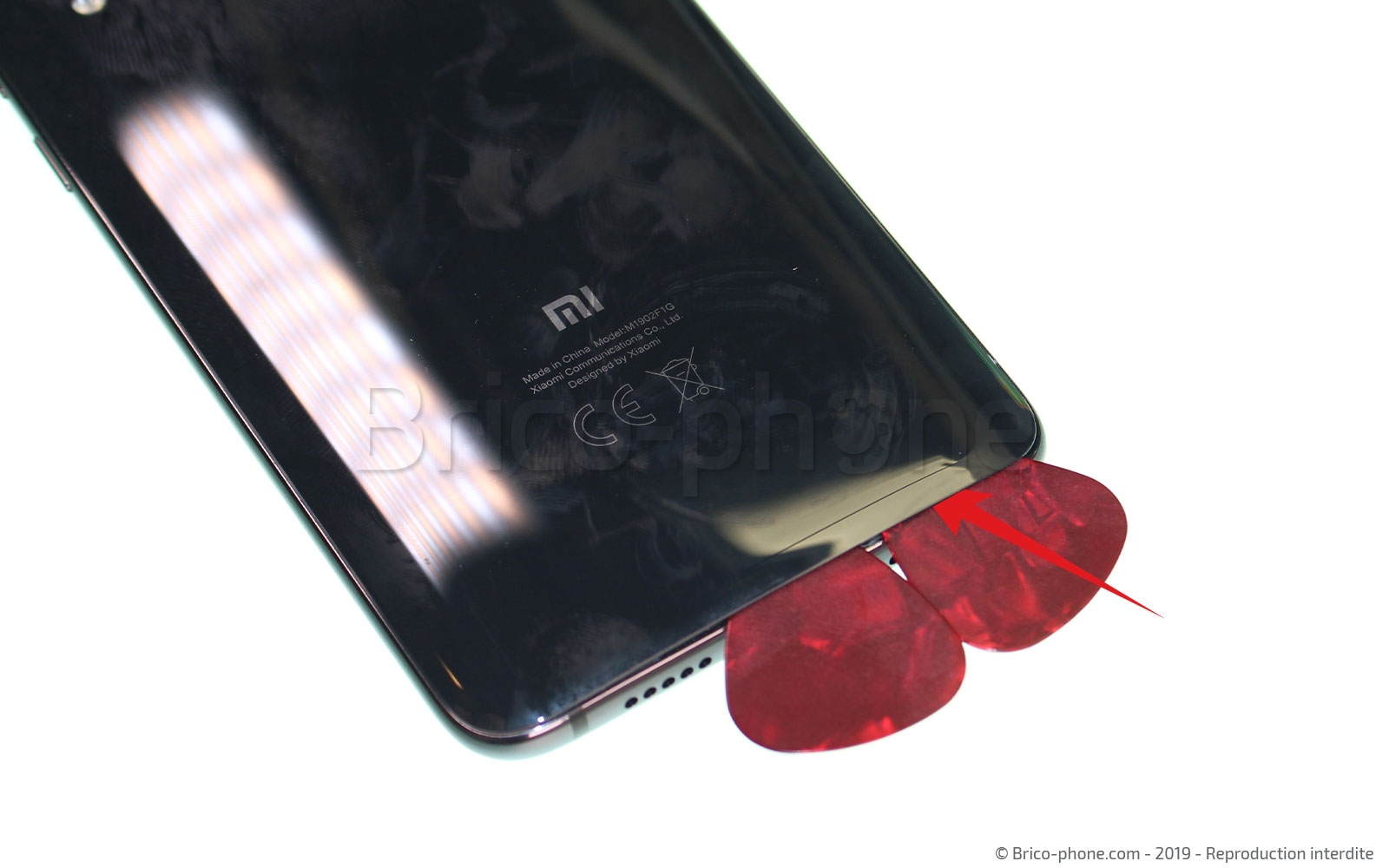

Placez ensuite les médiators plastiques dans les espaces créés par le médiator métal puis retirez ce dernier.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Etape 3 : Ouvrir le cache arrière

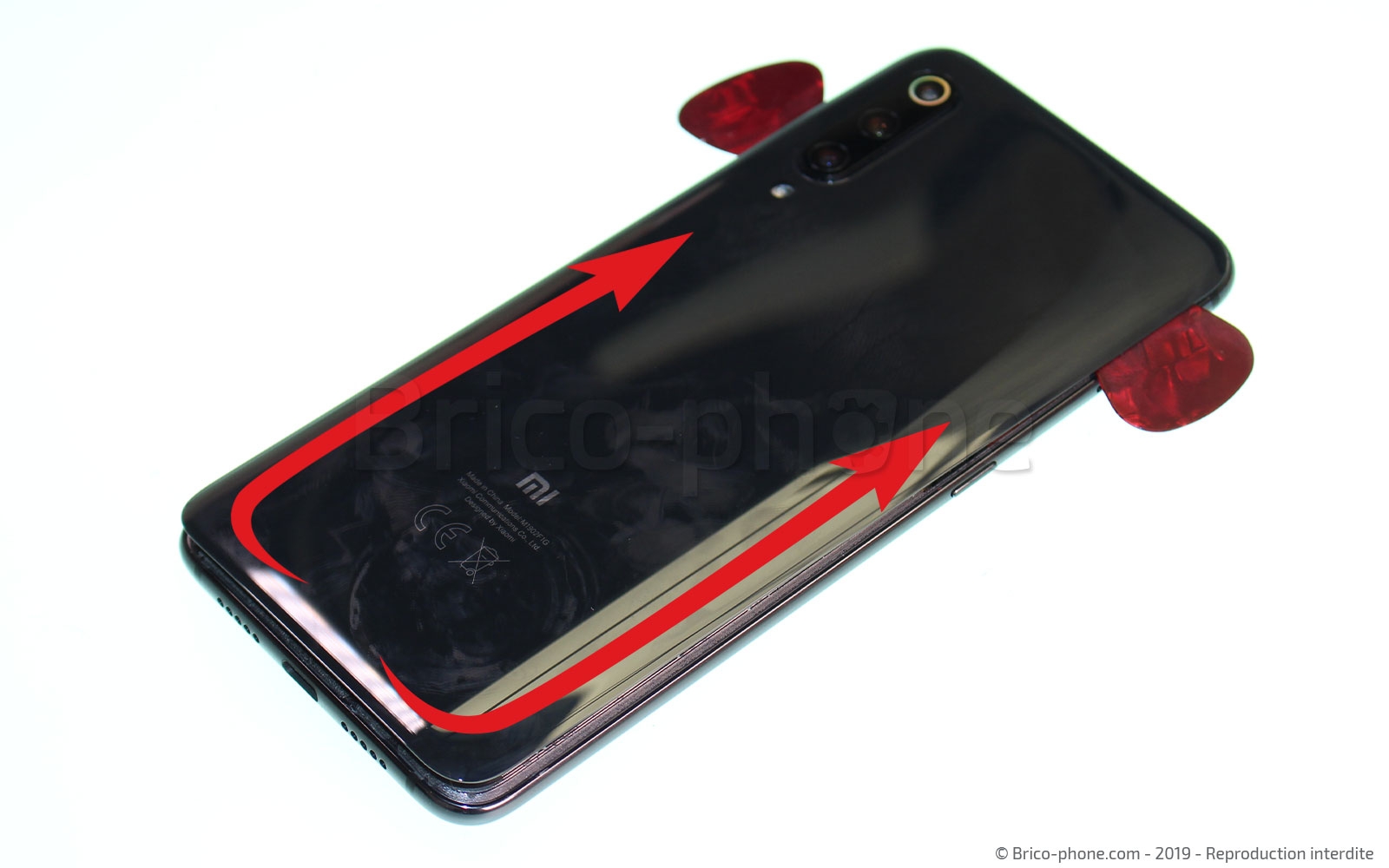

Faites coulisser les médiators sous tout le contour de la vitre arrière afin de décoller entièrement la vitre. À noter qu'il n'y a pas de nappes apparentes sous la vitre, donc peut de chances d'endommager l'appareil sur cette étape.

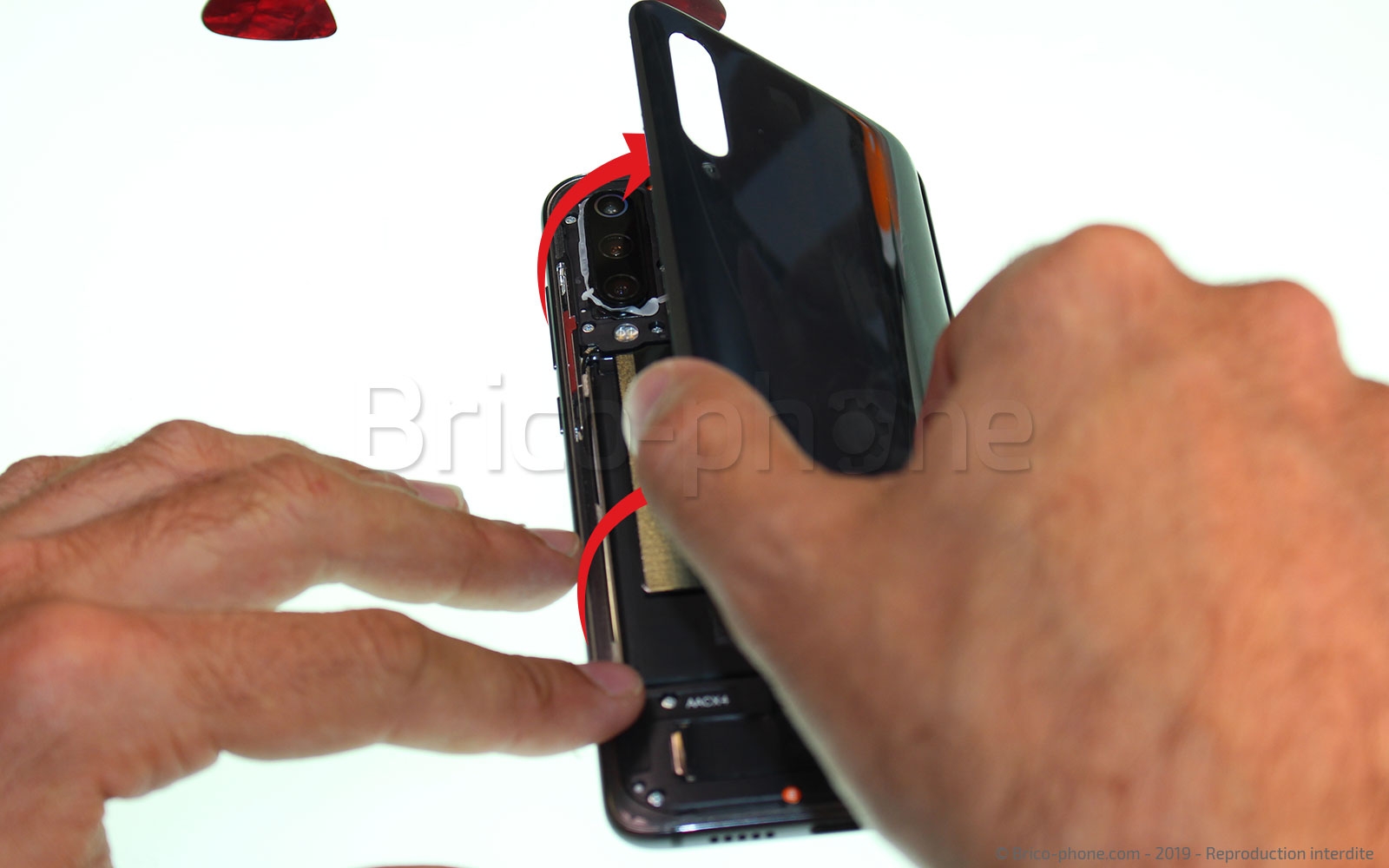

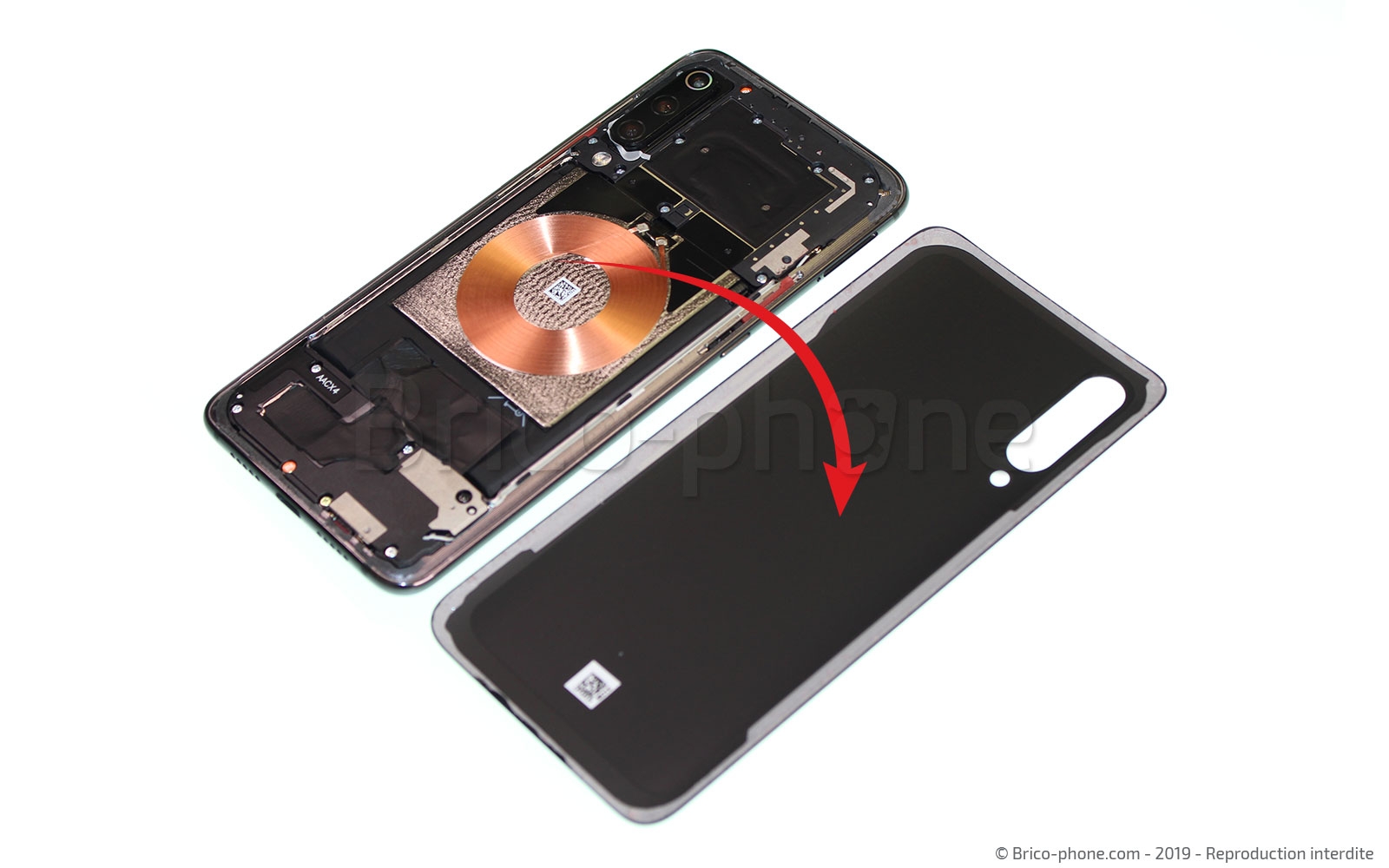

Basculez ensuite le cache sur le côté. Vous apercevez maintenant la bobine de la charge par induction, qui étrangement n'est pas recouverte par un film de protection noir, mais par un film transparent.
Outils du kit utilisés
Outils du kit utilisés

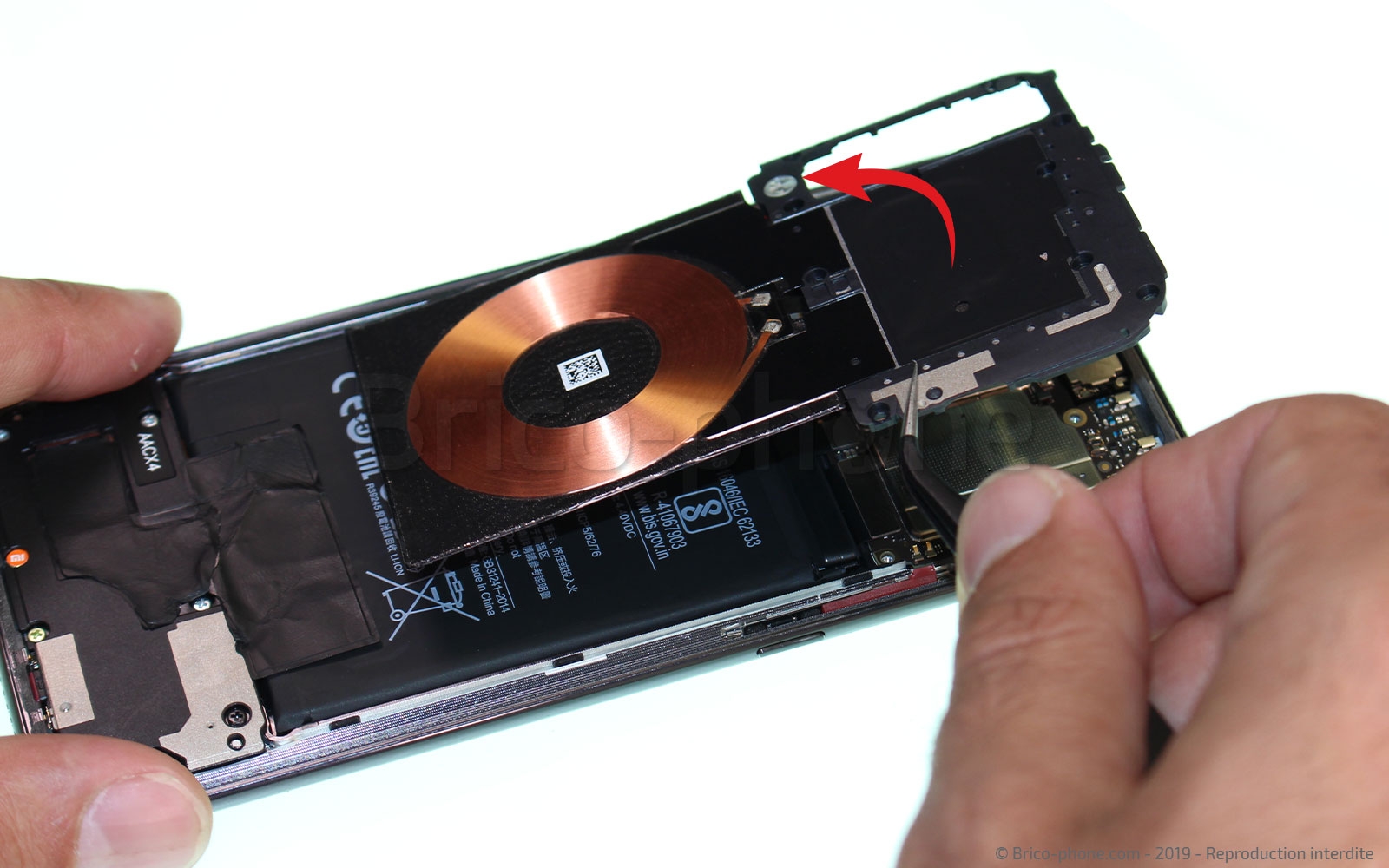

Etape 4 : Retirer la nappe induction

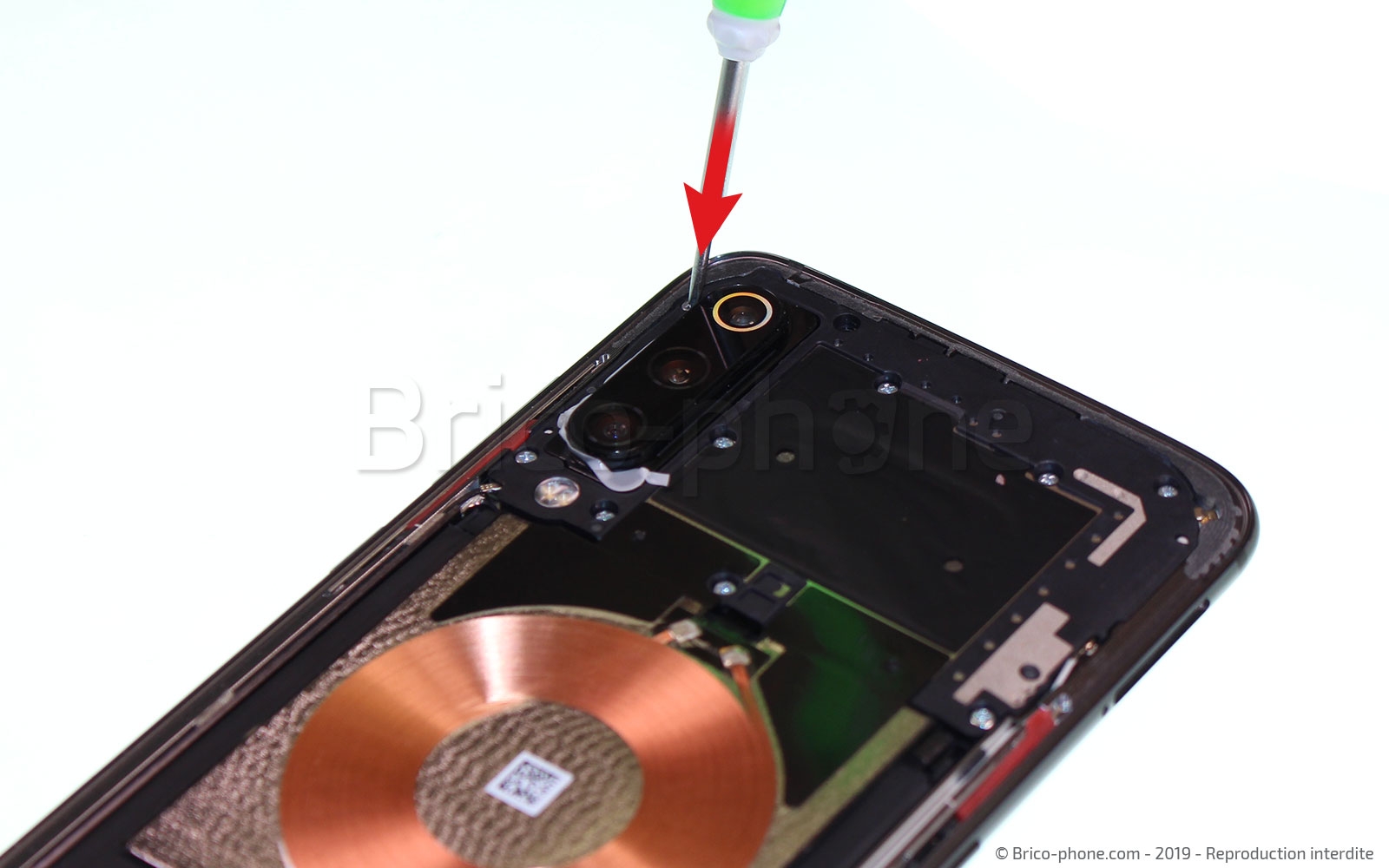

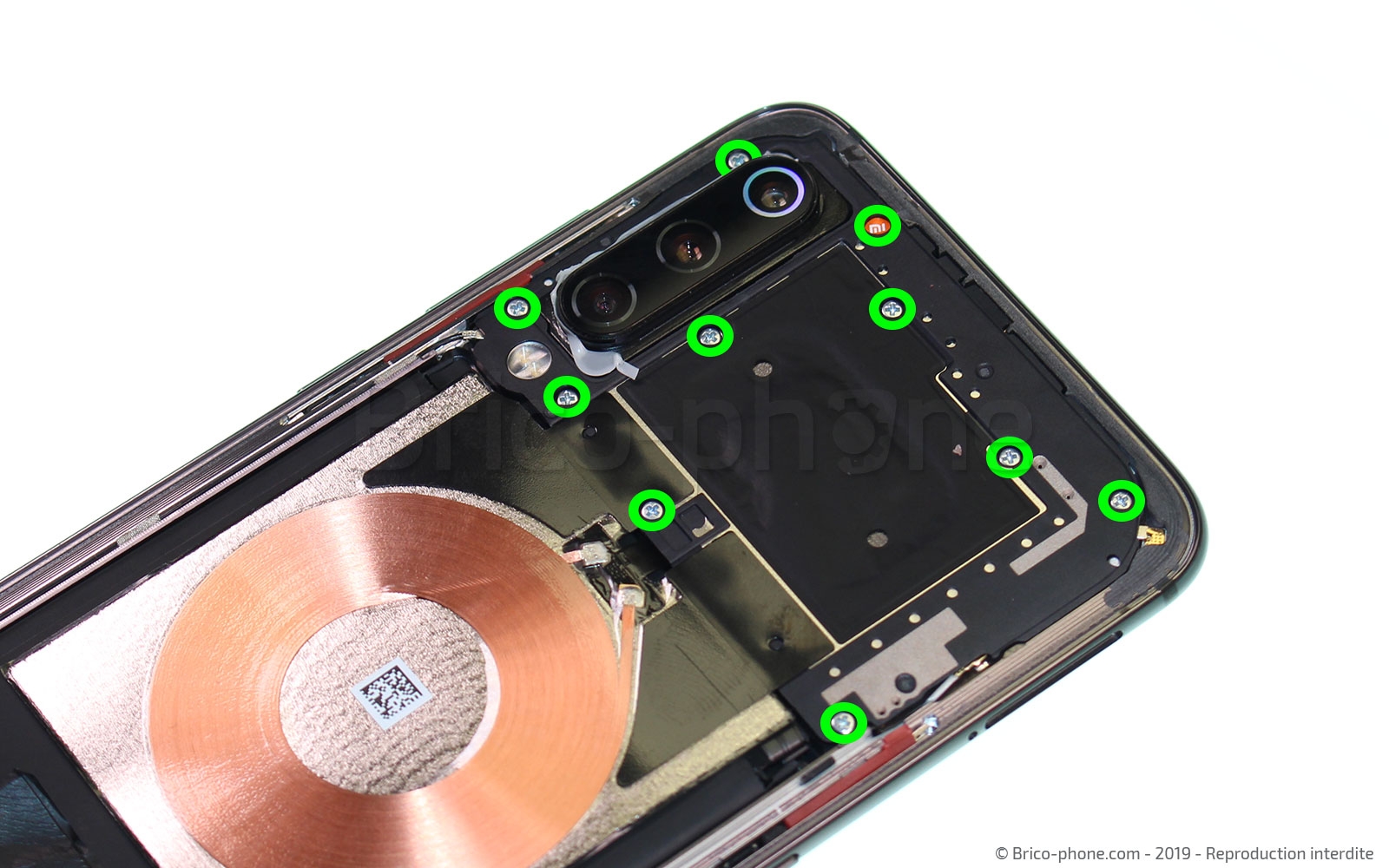

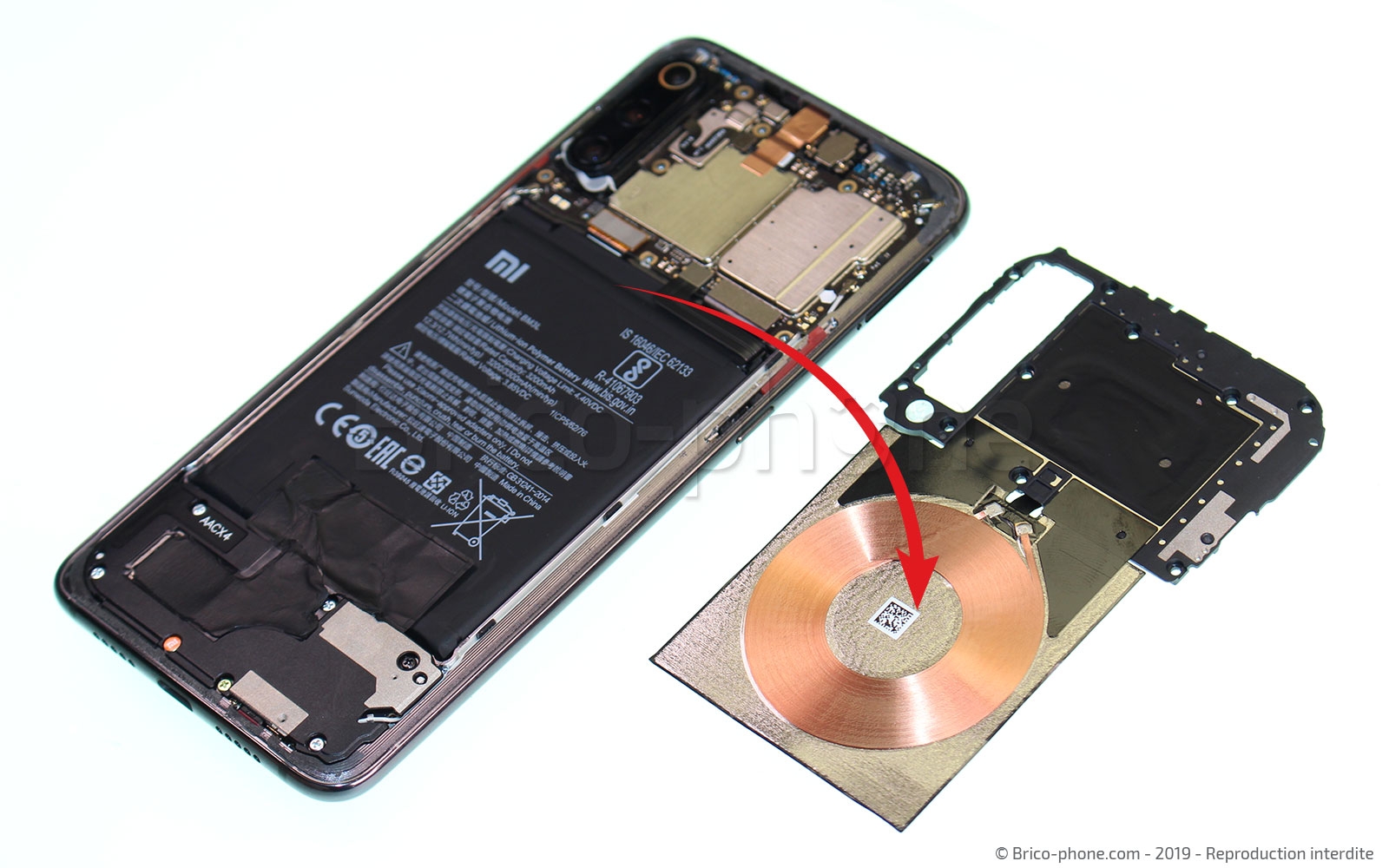

La nappe induction qui permet la recharge sans fil, se trouve sur le dessus de la batterie et est fixé au cache en plastique qui recouvre la carte-mère qui se trouve sur le haut de la carte-mère. Afin de retirer cet ensemble vous allez devoir retirer les 10 vis cruciformes (tournevis vert fourni dans le kit d'outils n°1) puis faire levier avec la pincette afin de déclipser le support de la nappe induction.
Vous pouvez maintenant sortir l'ensemble du châssis.
Outils du kit utilisés
Outils du kit utilisés

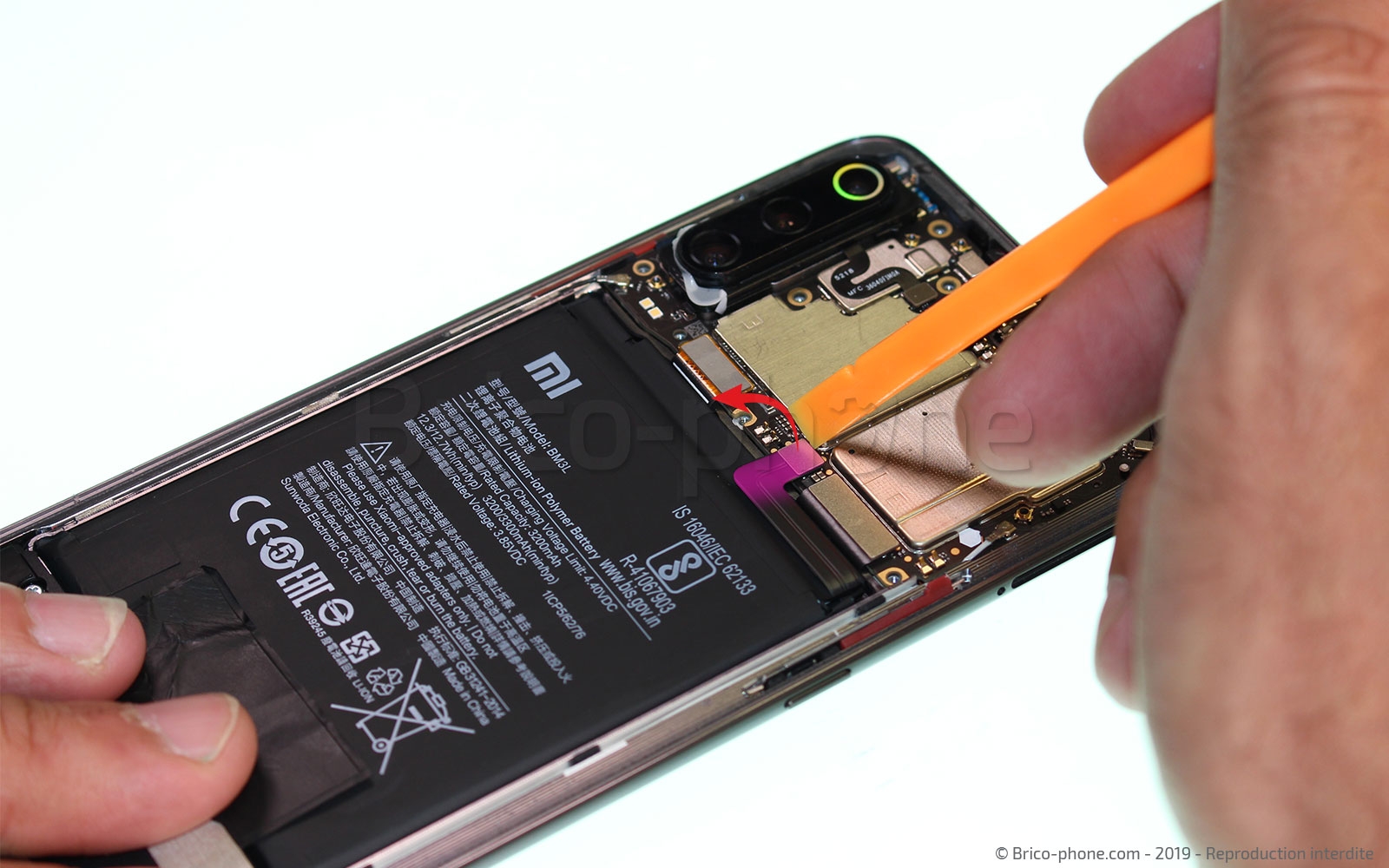

Etape 5 : Déconnecter la batterie

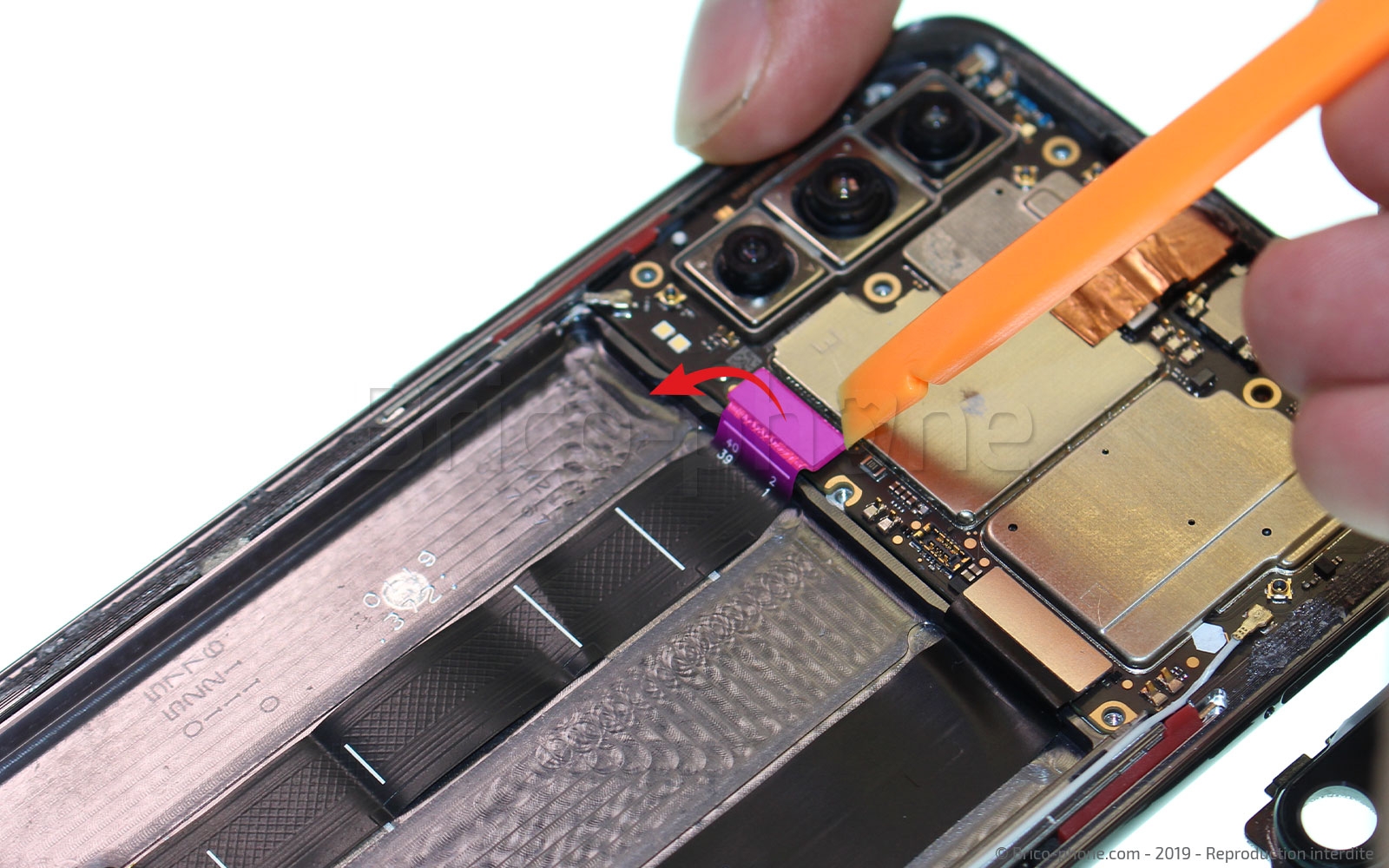

Afin de démonter notre appareil en toute sécurité, nous allons maintenant déconnecter la batterie 3300 Mah de la carte-mère afin d'éviter tout risque de créer un court-circuit, ce qui pourrait endommager la carte-mère.
Pour cela utiliser un outil plastique tel que le spudger .
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Retirer la protection thermique
Passons sur le bas de l'appareil. Nous allons maintenant décoller le petit film servant de dissipateur thermique et qui est simplement collé sur le haut-parleur externe et la batterie. Poser le bien à plat sur votre plan de travail et faite attention que celui-ci ne s'enroule pas sur lui-même, car cela pourrait vous créer des difficultés pour le remonter.

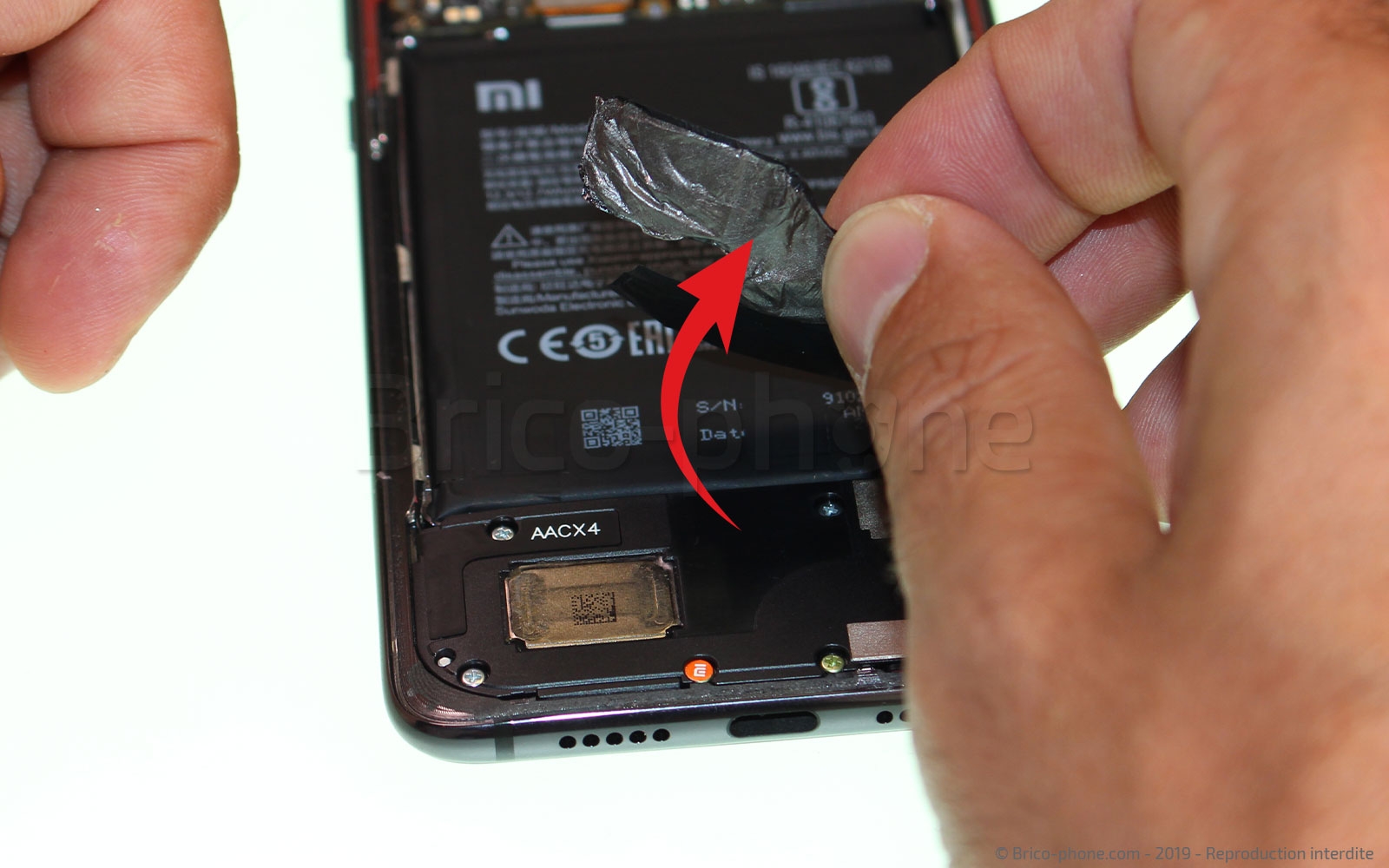

Etape 7 : Décoller la batterie

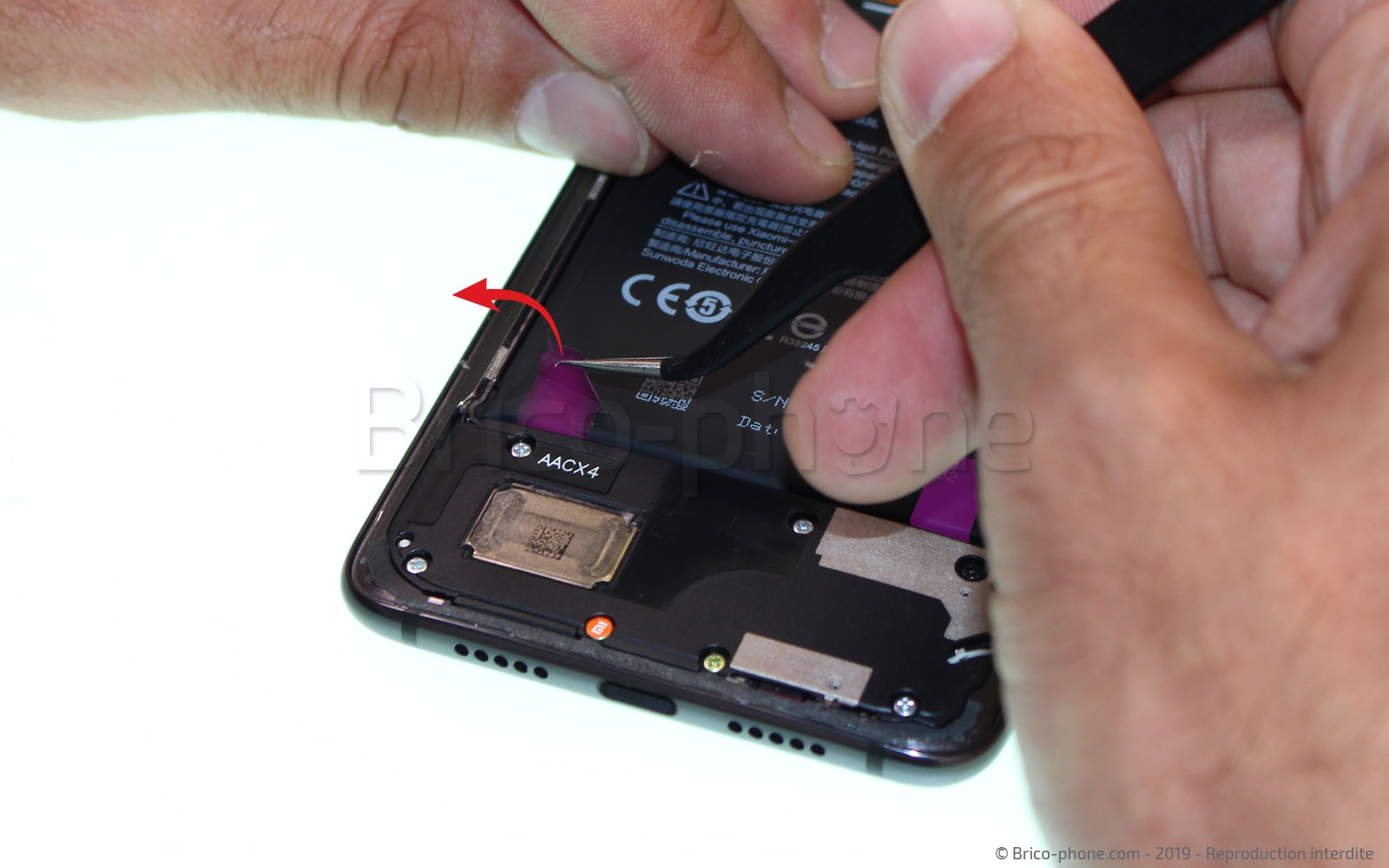

Nous allons maintenant décoller la batterie afin de pouvoir la sortir de son emplacement. Cette dernière est simplement maintenue par 2 petites languettes adhésives qui la fixent au châssis.

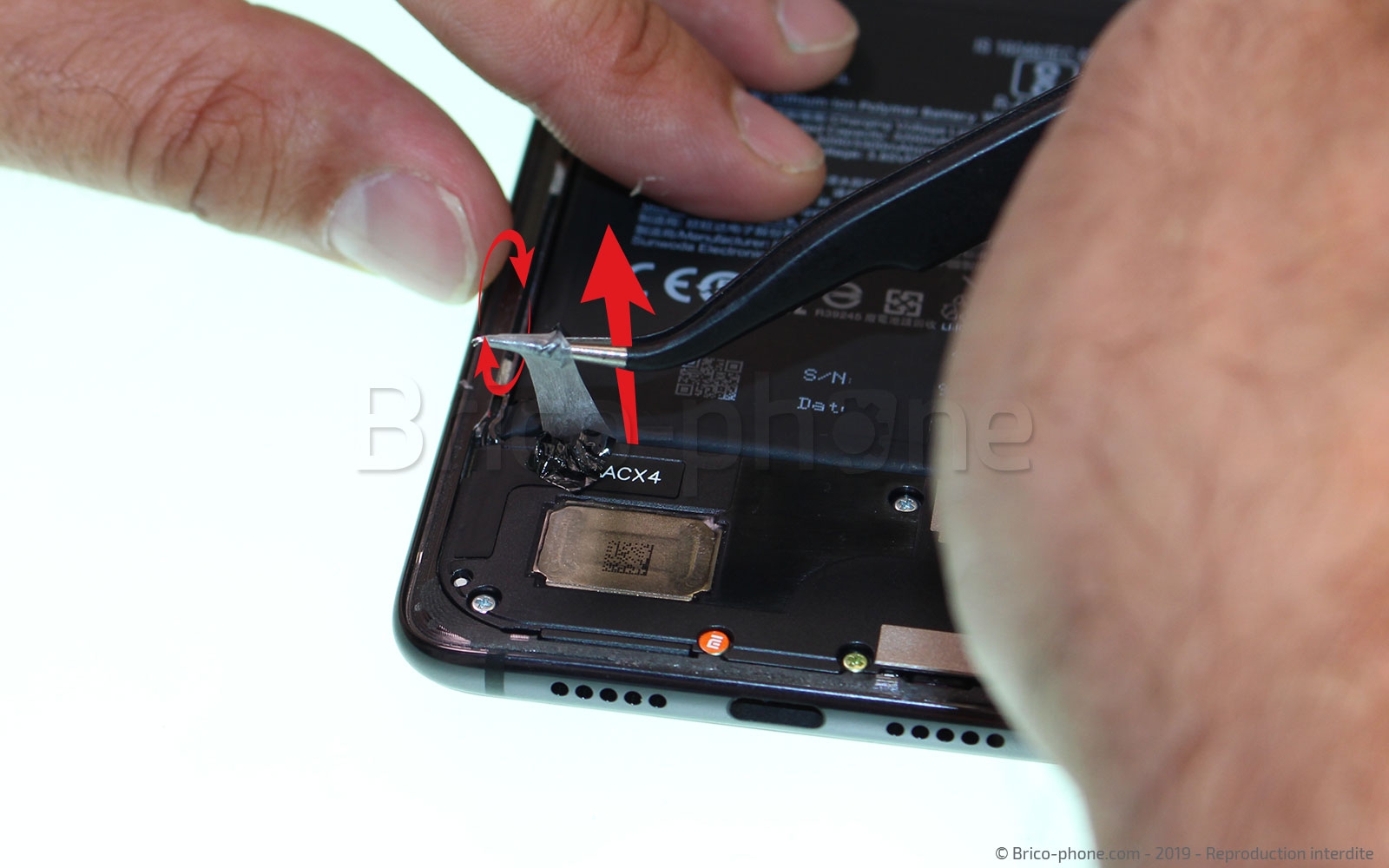

Saisissez l'extrémité noire de la première languette à l'aide de la pincette, puis tout en tirant le plus horizontalement possible (afin que celle-ci ne cède pas), enroulez là autour de la brucelles au fur et à mesure.
Une fois la première languette entièrement retirée faite de même avec la seconde.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Sortir la batterie

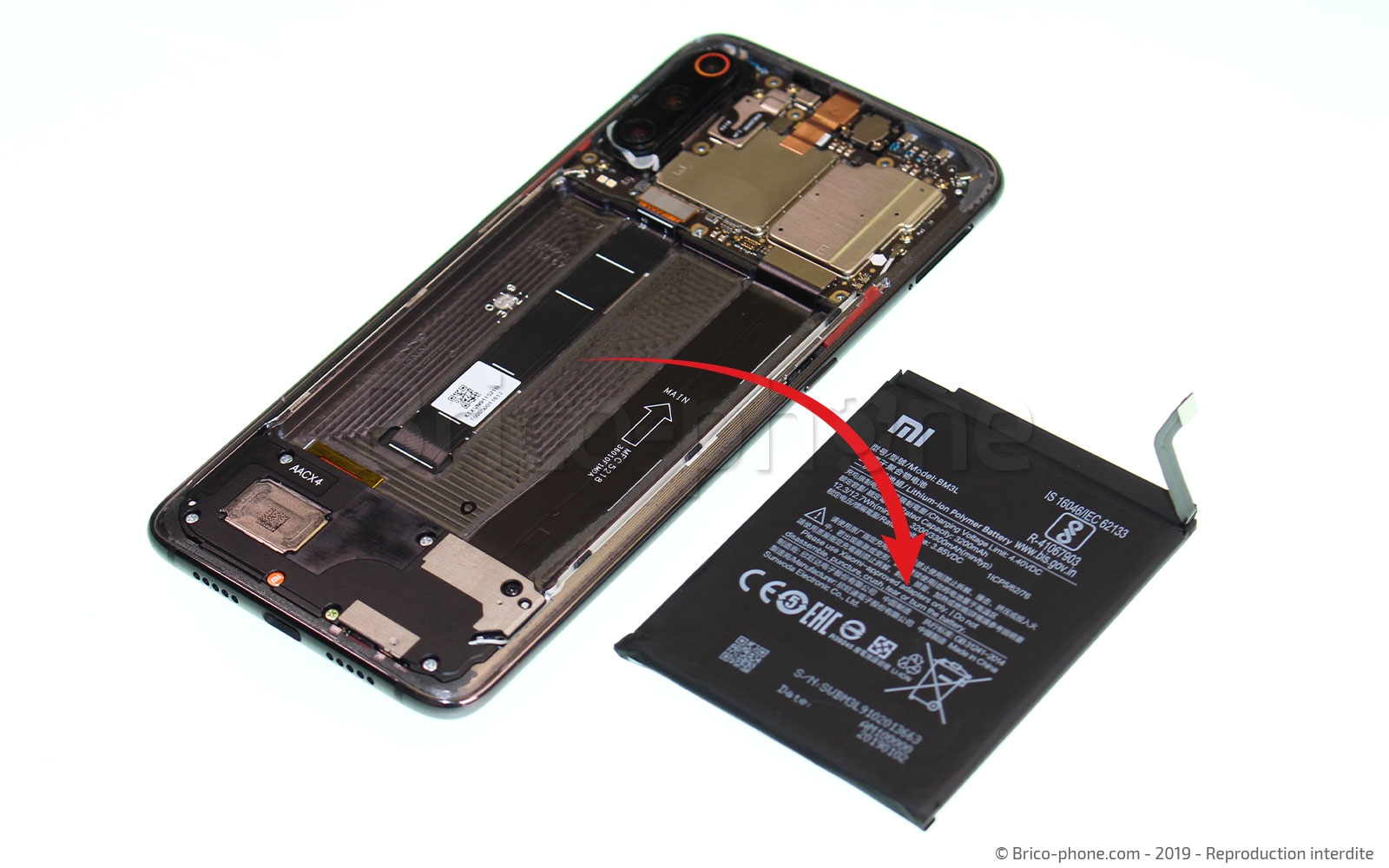

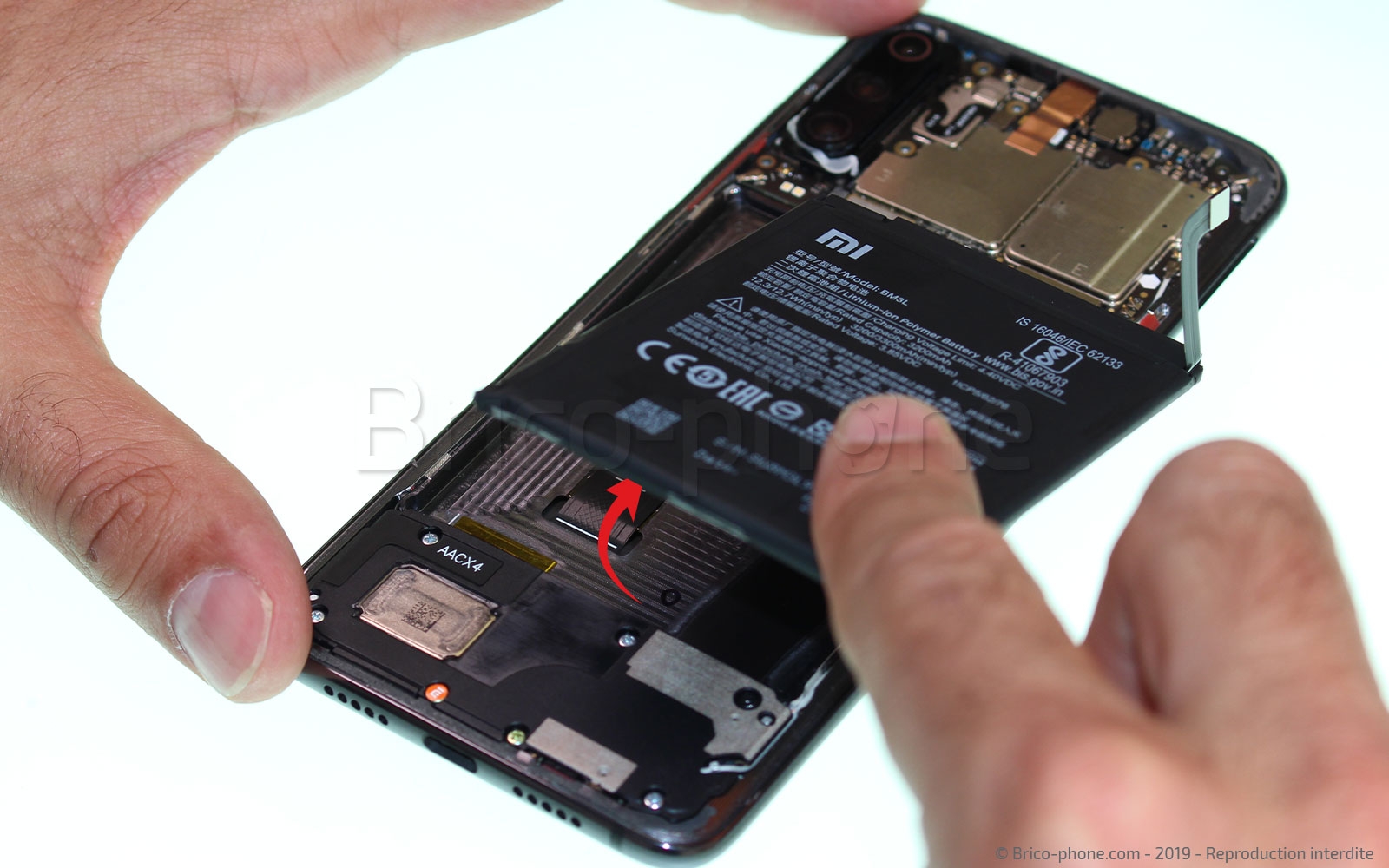

Retirez à présent la batterie 3300 mAh de son emplacement . Nous noterons que la batterie du Mi9 à une capacité identique à son prédécesseur le Mi8

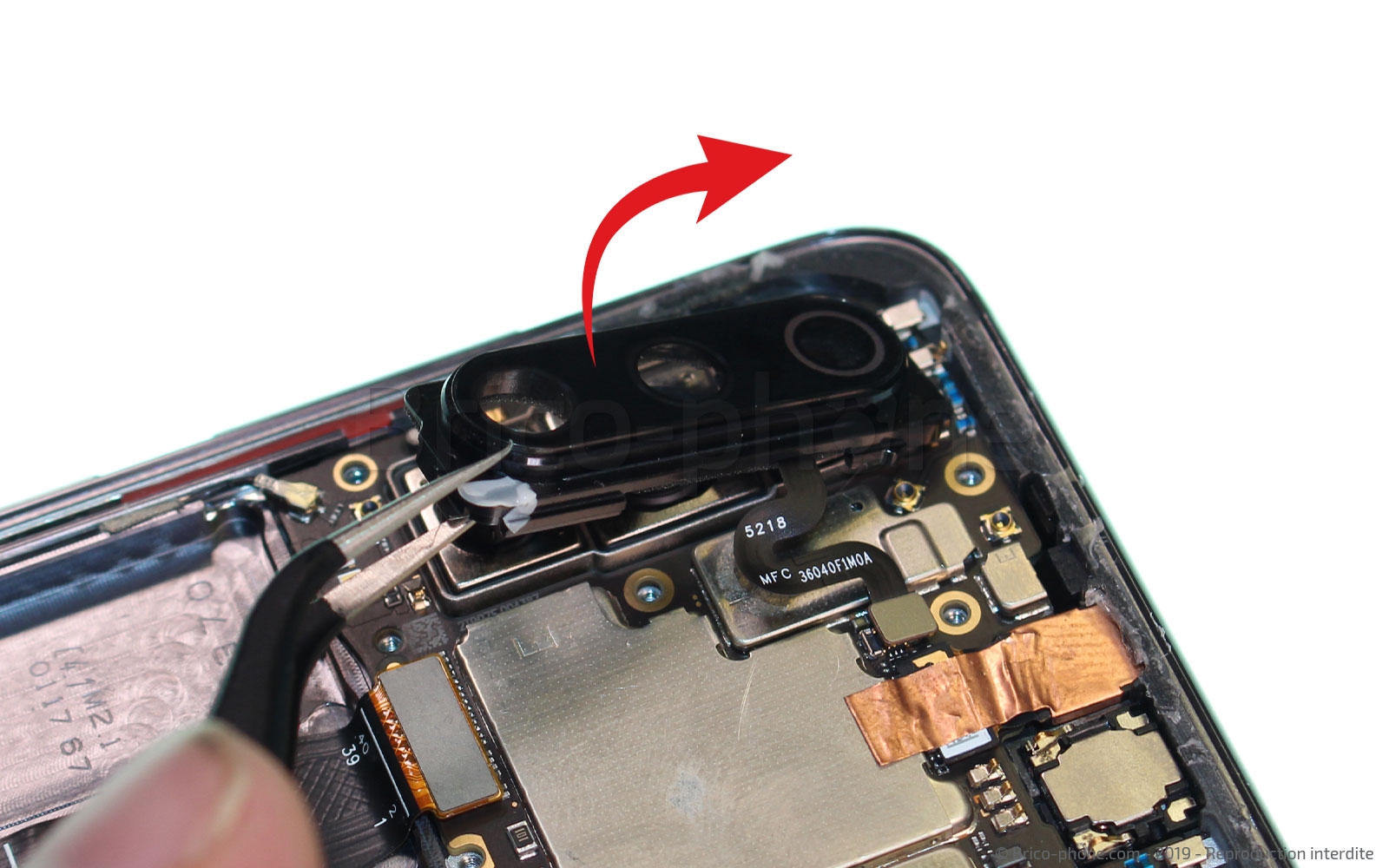

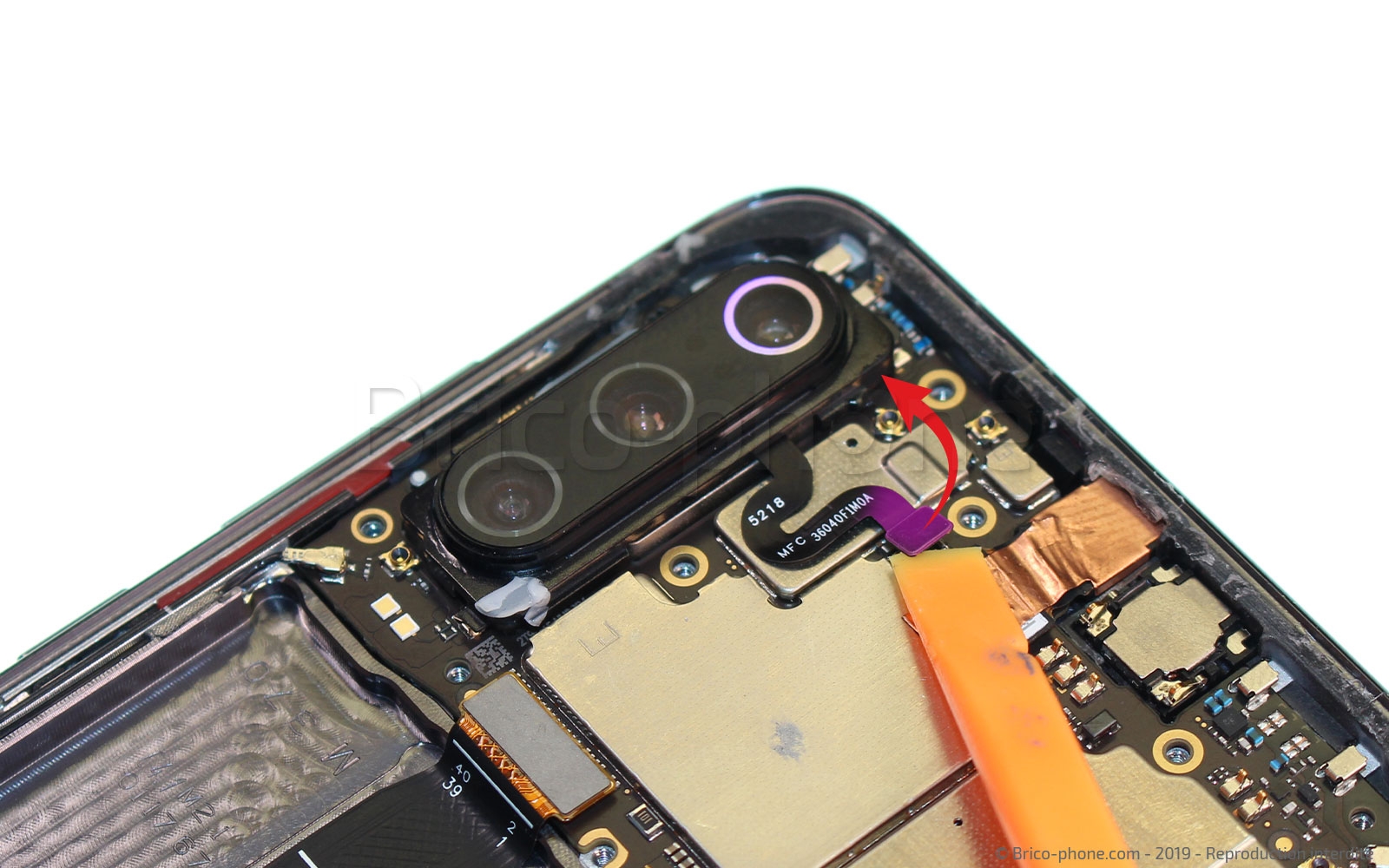

Etape 9 : Retirer le focaliseur et son support

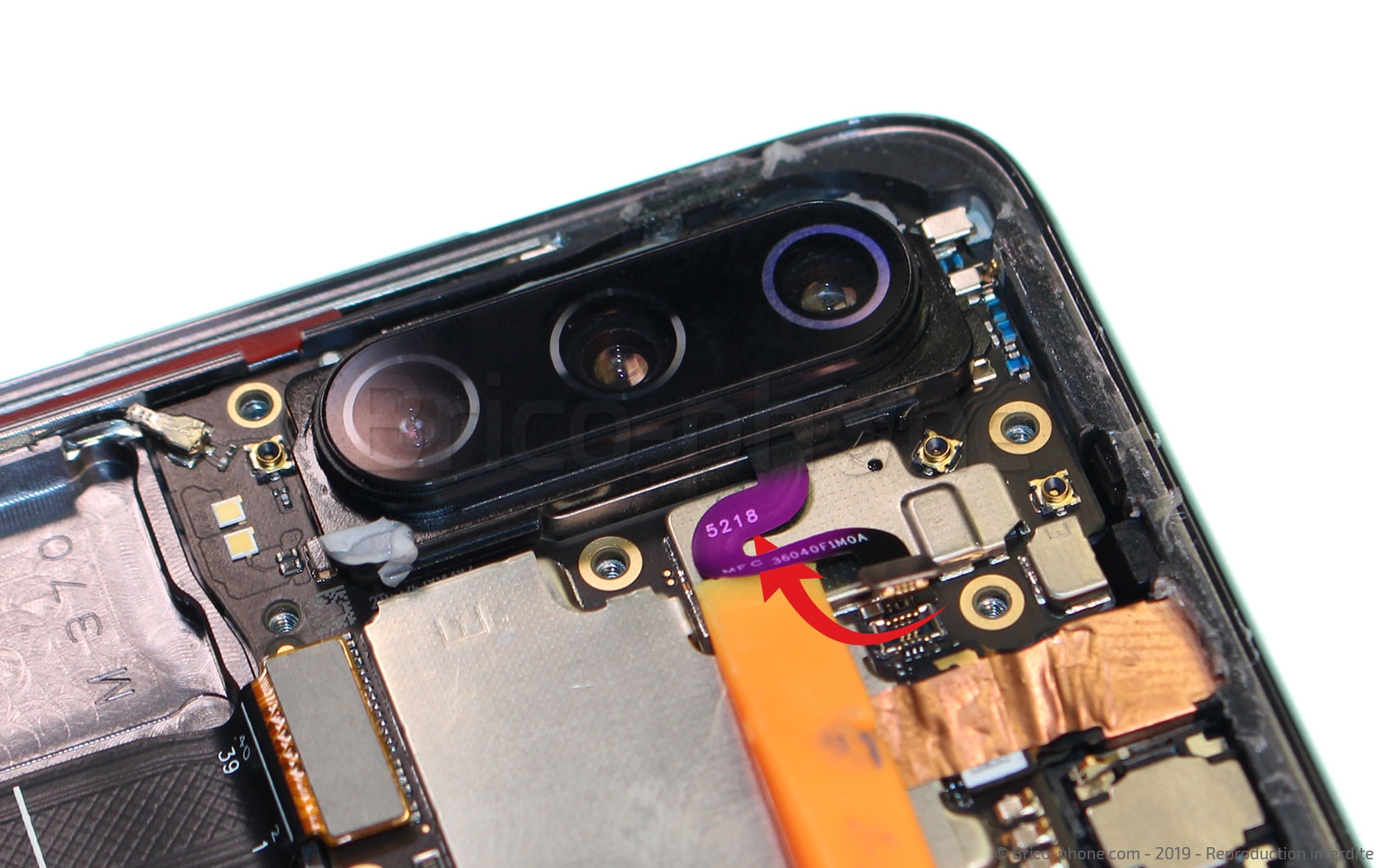

Munissez-vous du levier nylon puis débranchez la connectique du focaliseur qui se trouve juste à droite des appareils photo arrière.

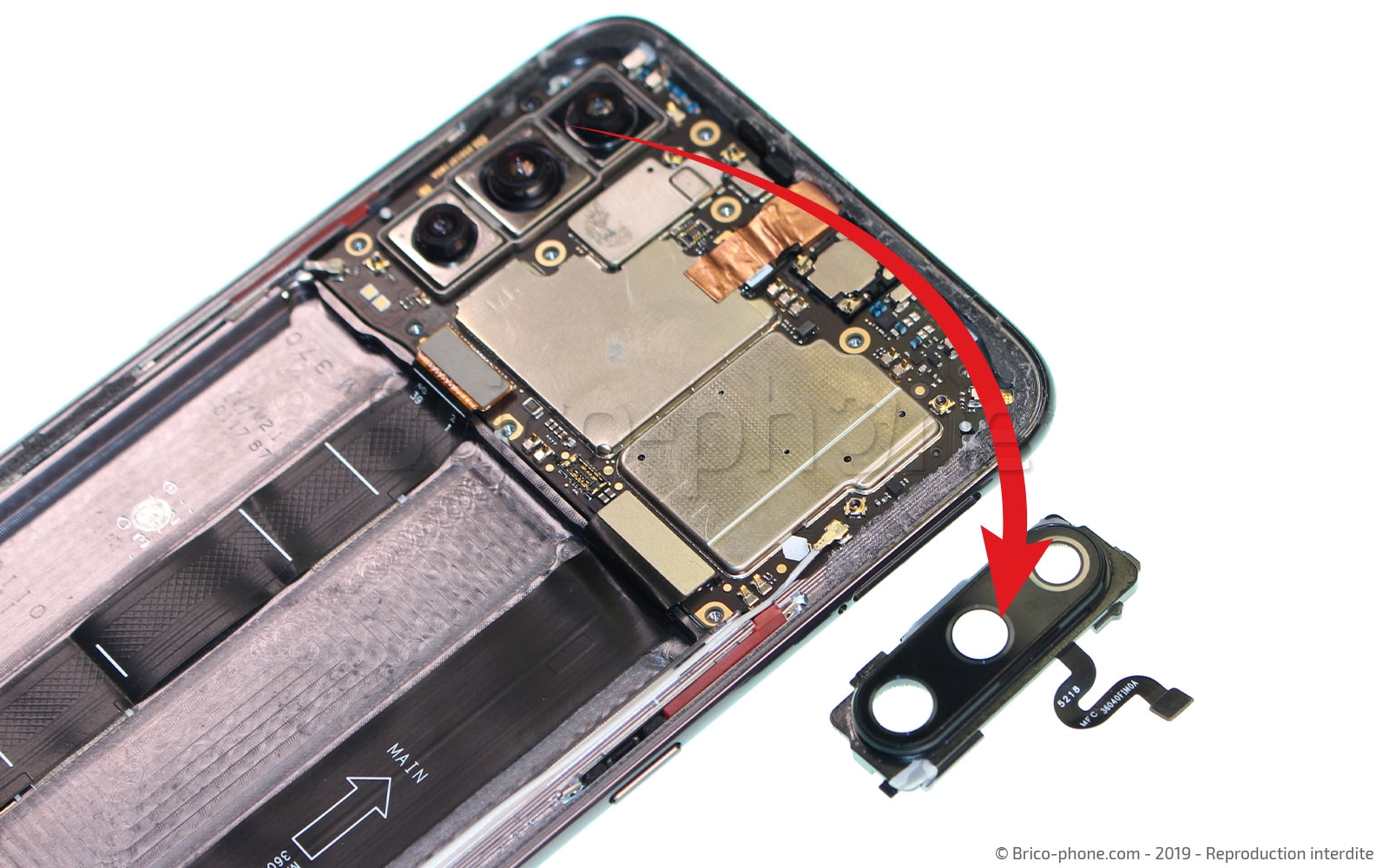

Décollez ensuite la nappe qui est légèrement collée, puis retirez le focaliseur et son support (qui fait également office de support pour les 3 caméras).
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : libérer la connectique de l'écran Oled
Débranchez la connectique de l'écran Oled de la carte-mère avec le spudger , puis décollez délicaement la nappe du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Chauffer l'écran

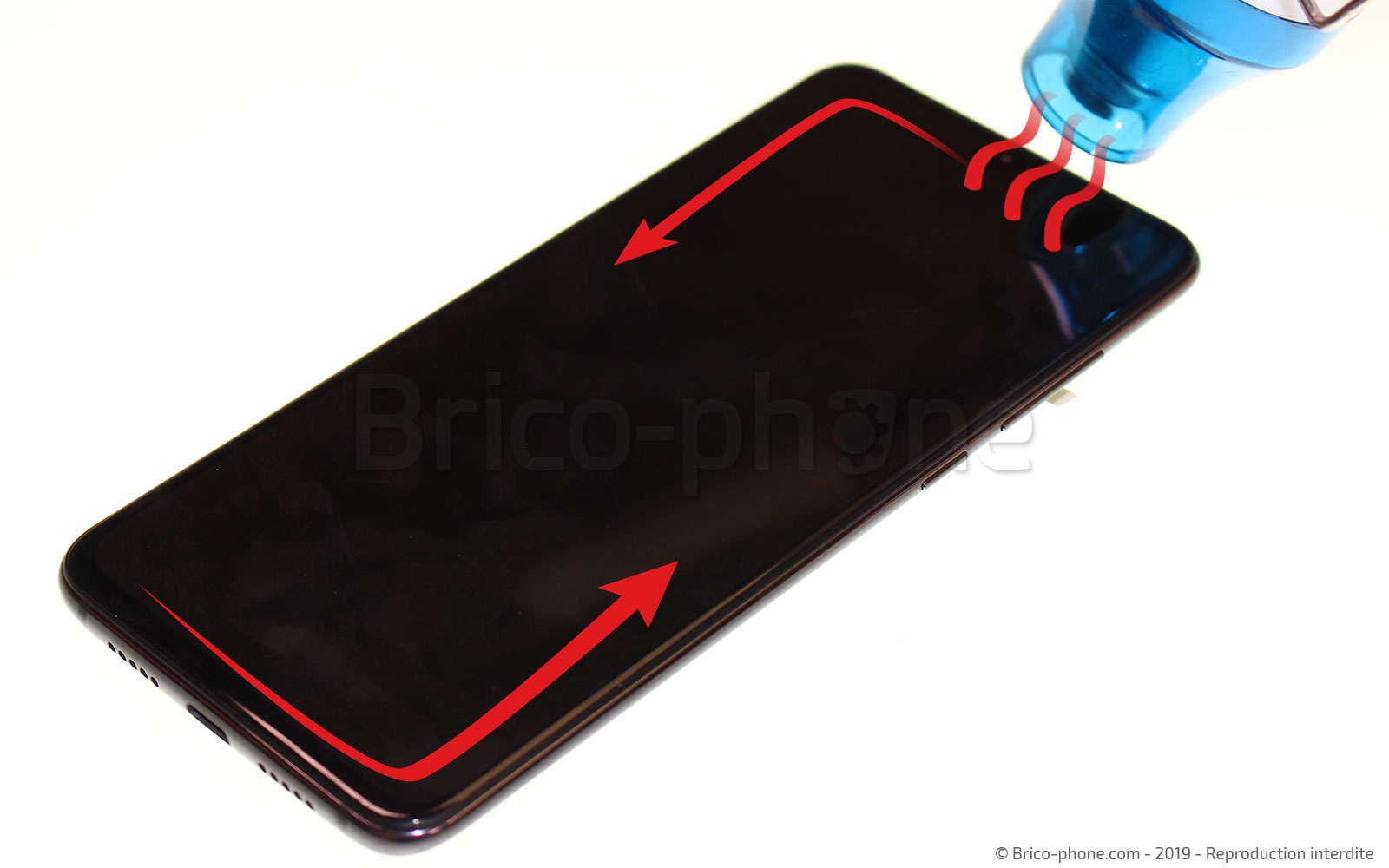

Cette étape et les deux suivantes sont dédiées au retrait de l'écran Oled de 6,39 pouces. Nous allons tout d'abord chauffer le contour de la vitre afin de ramollir la colle qui la fixe au châssis. Effectuer un mouvement de balayage afin de ne pas trop chauffer une même zone .
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

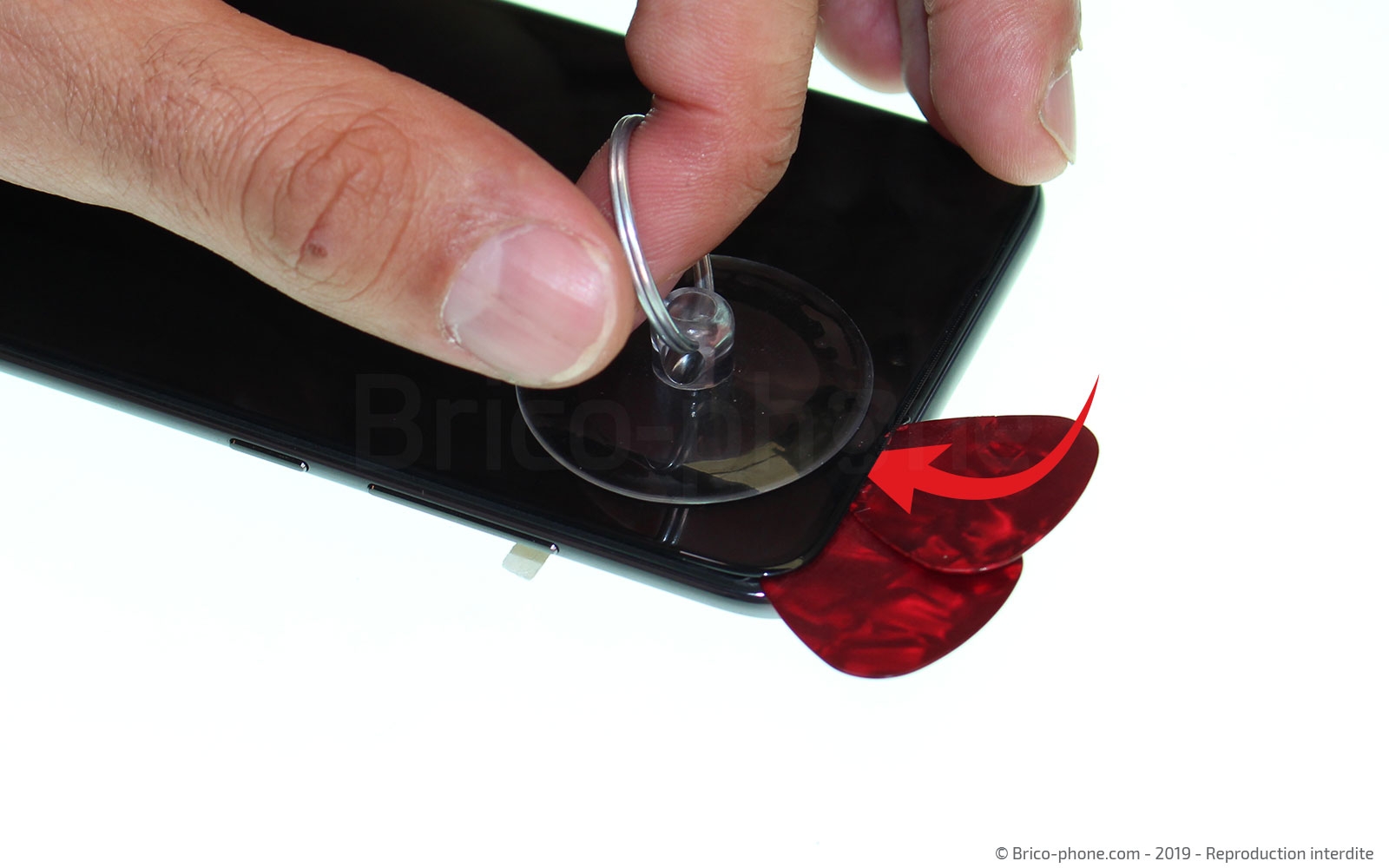

Etape 12 : Créer un point d'insertion

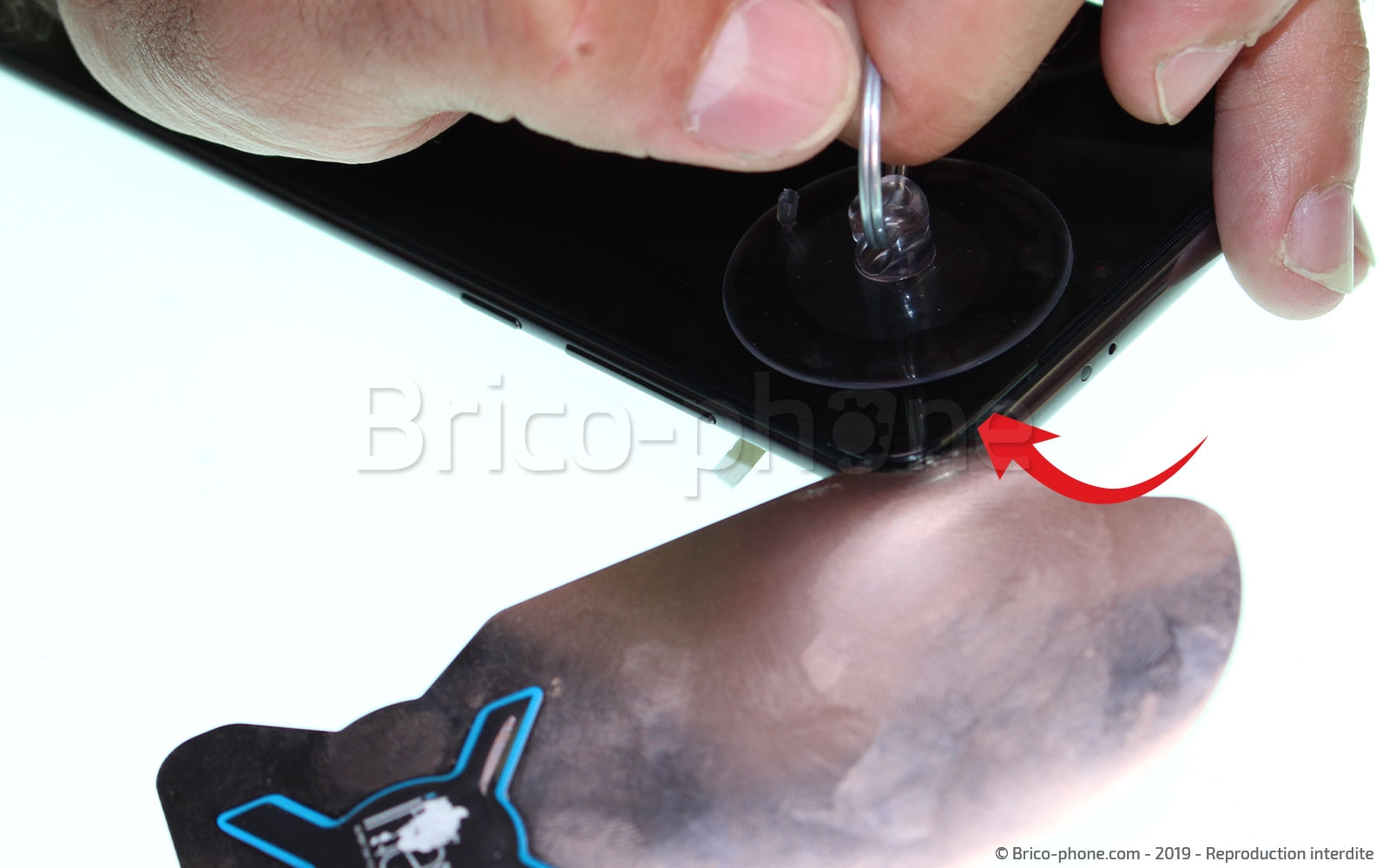

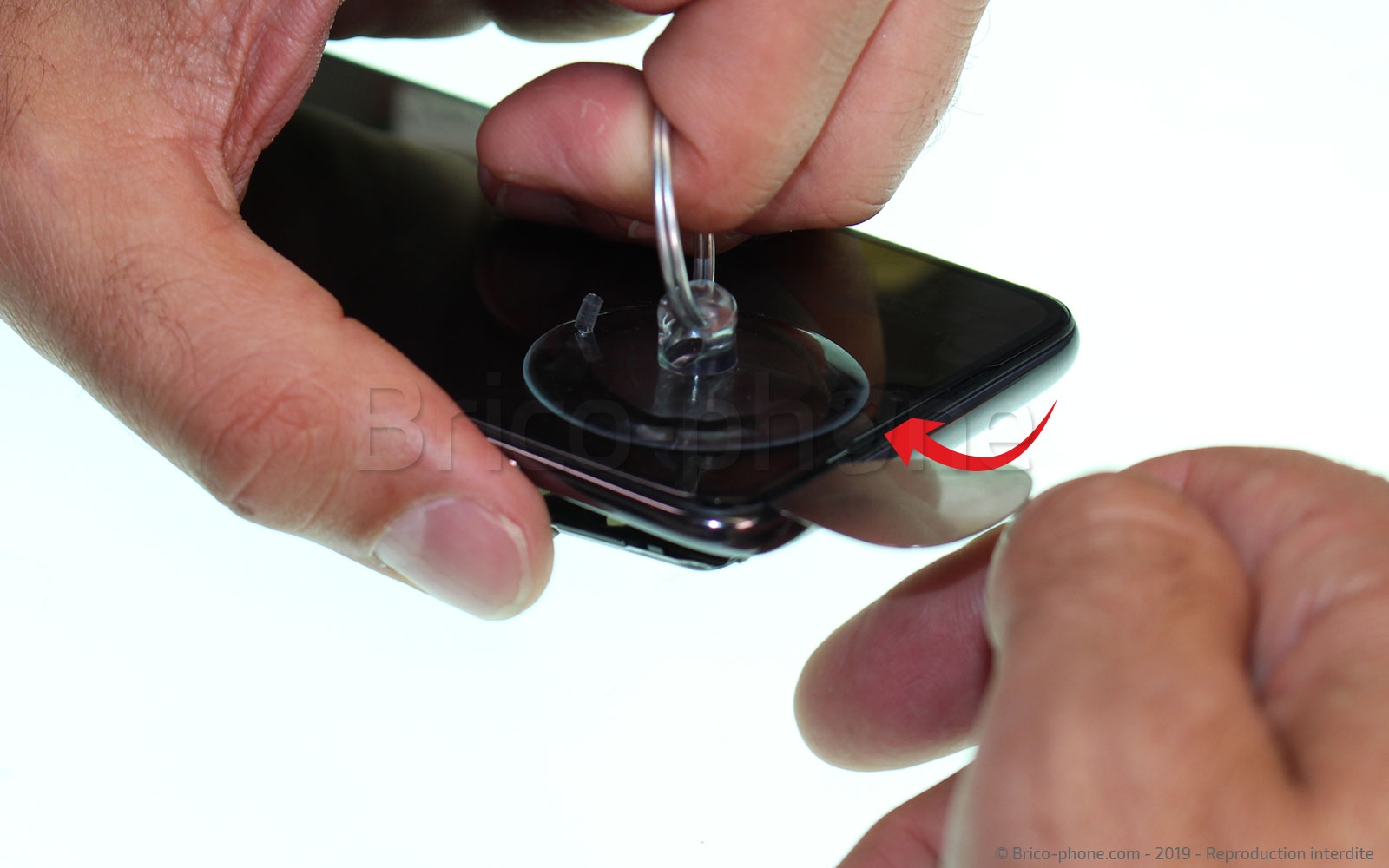

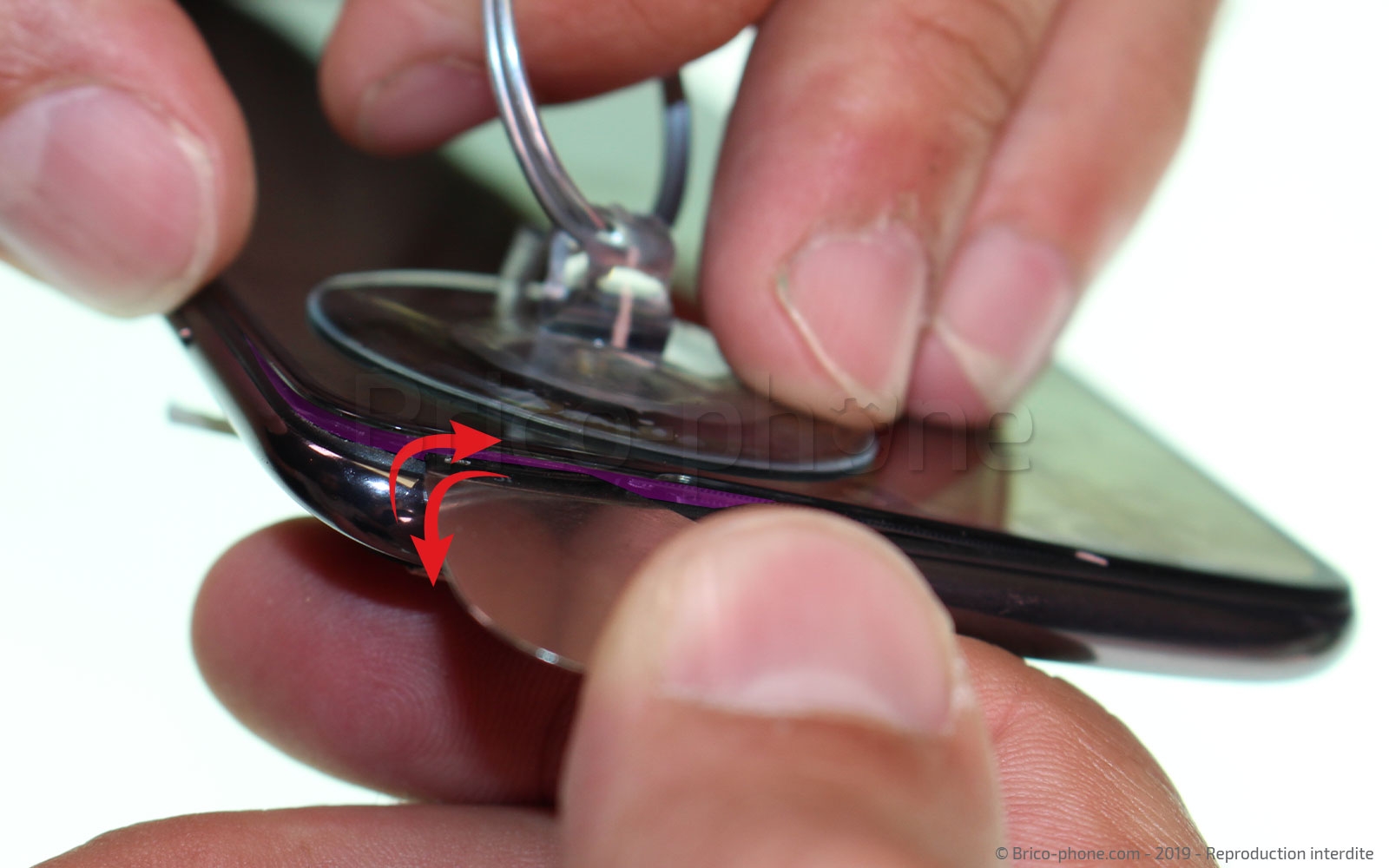

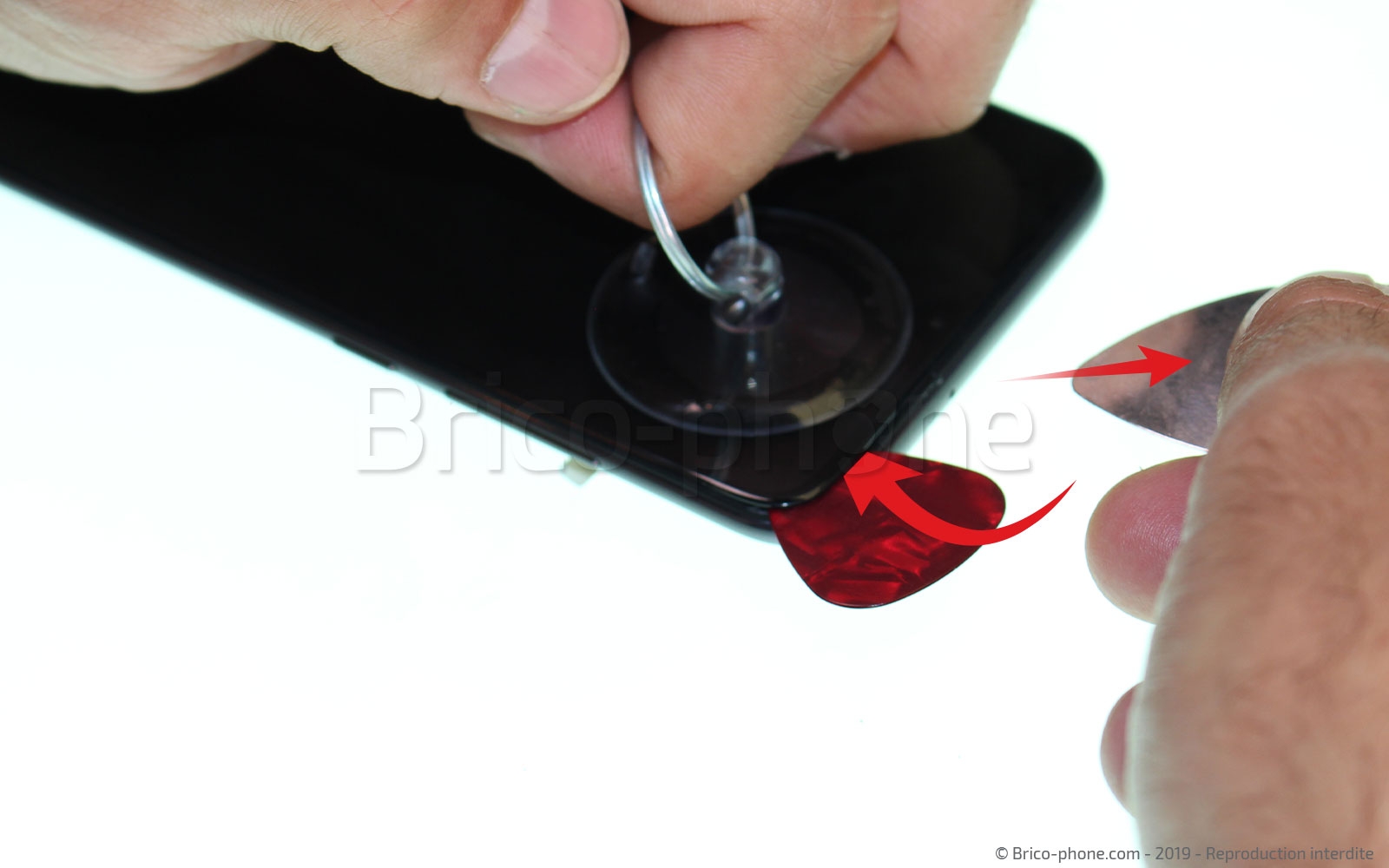

L'objectif de cette étape est de créer un espace sous la vitre dans lequel il sera possible d'insérer les outils pour décoller l'écran. Pour cela, positionnez la ventouse sur l'un des angles supérieur de l'écran, tirez fortement dessus pour faciliter l'insertion du médiator métal entre la vitre et le joint du châssis. L'outil iFlex (produit optionnel) est relativement pratique pour cette étape, car il est plus fin et plus ergonomique que le médiator.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Etape 13 : Placer les médiators
Maintenant que l'interstice est créé, positionnez les médiators plastiques puis retirez celui en métal. Nous faisons le choix d'utiliser des outils plastiques pour la simple et bonne raison qu'un outil métallique pourrait endommager le joint du châssis.
Outils du kit utilisés
Outils du kit utilisés

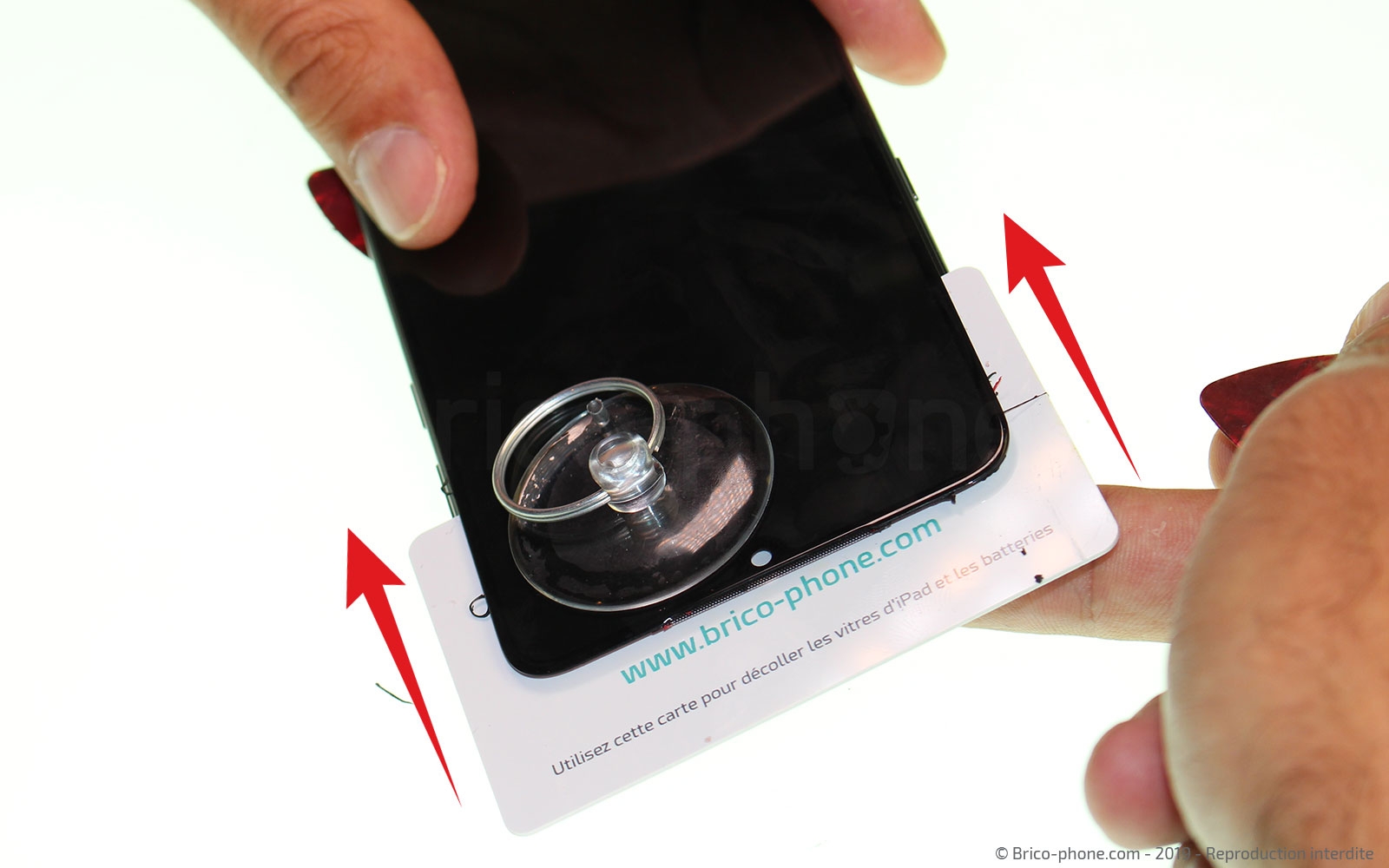

Etape 14 : Décoller l'écran

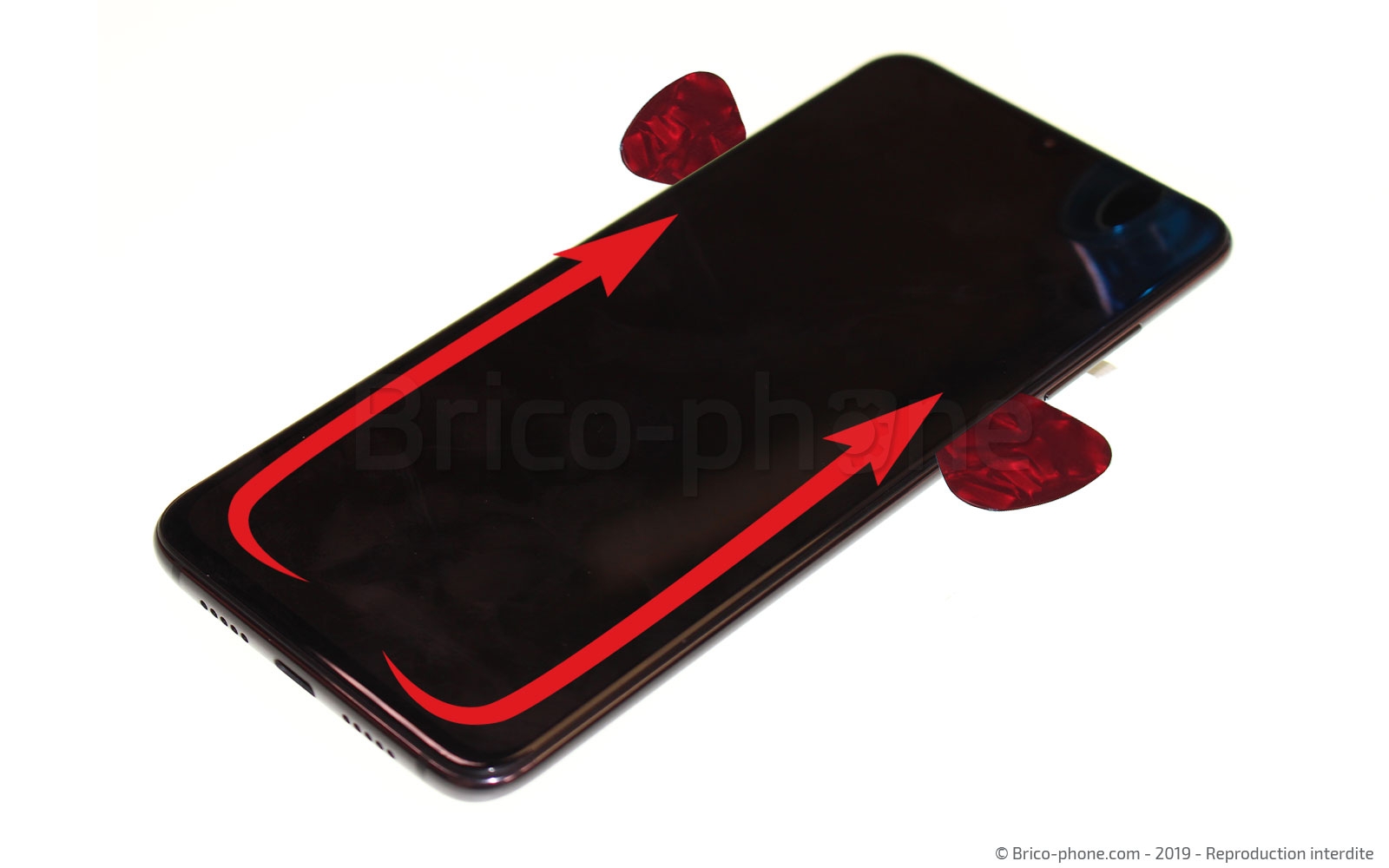

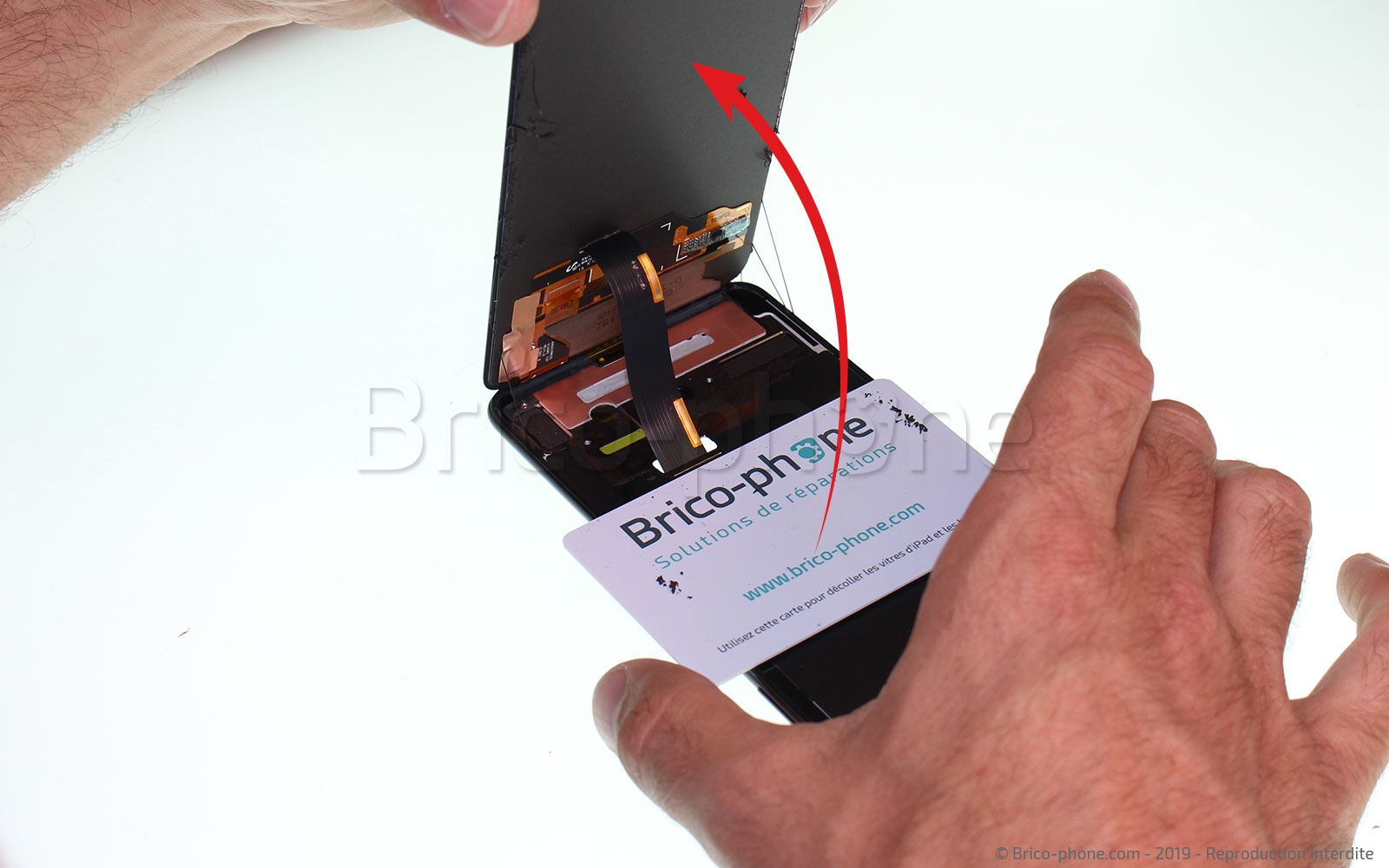

Faites coulisser les médiators tout autour de la vitre afin de décoller tout les rebords, puis insérez la carte PVC par le haut en passant sous l'afficheur Oled. glissez la carte vers le bas afin de terminer le décollage. Arrêtez-vous aux 2/3 du châssis là où passe la nappe de l'écran.
Outils du kit utilisés
Outils du kit utilisés


Etape 15 : Déposer l'écran

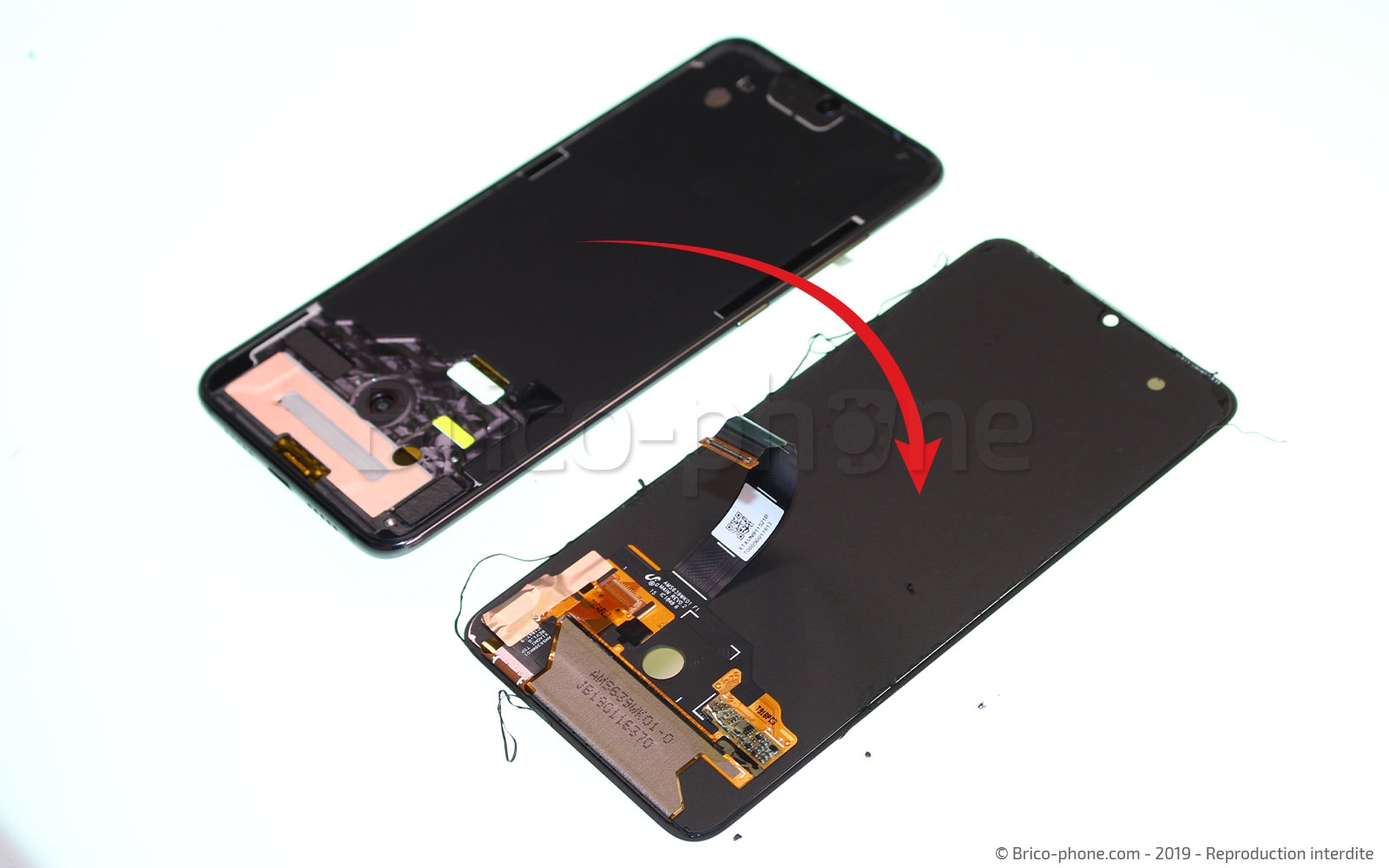

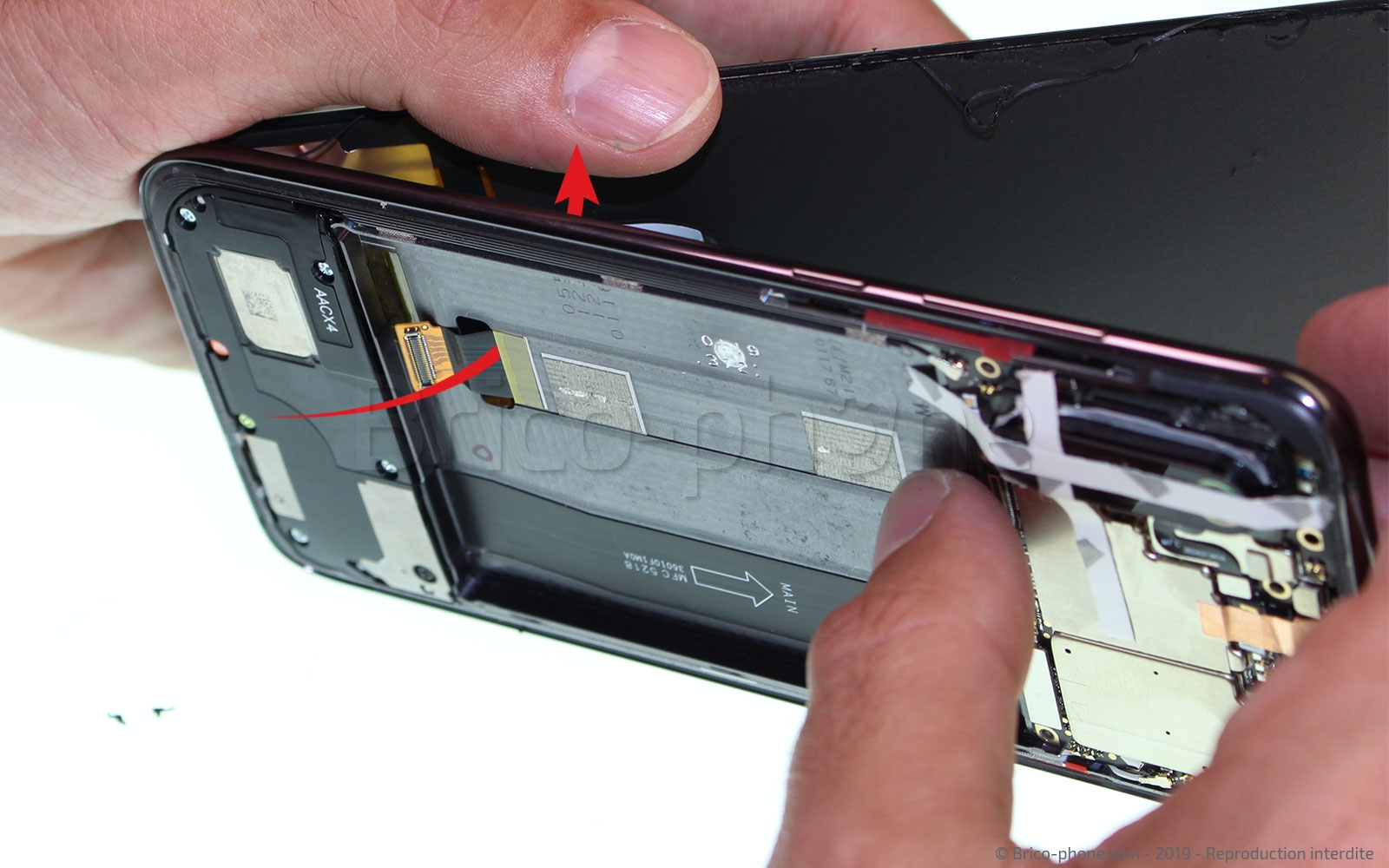

Faites passer la nappe et la connectique de l'écran à travers la fente du châssis en la guidant avec vos doigts. L'écran est maintenant complètement libre vous pouvez le poser sur votre espace travail.

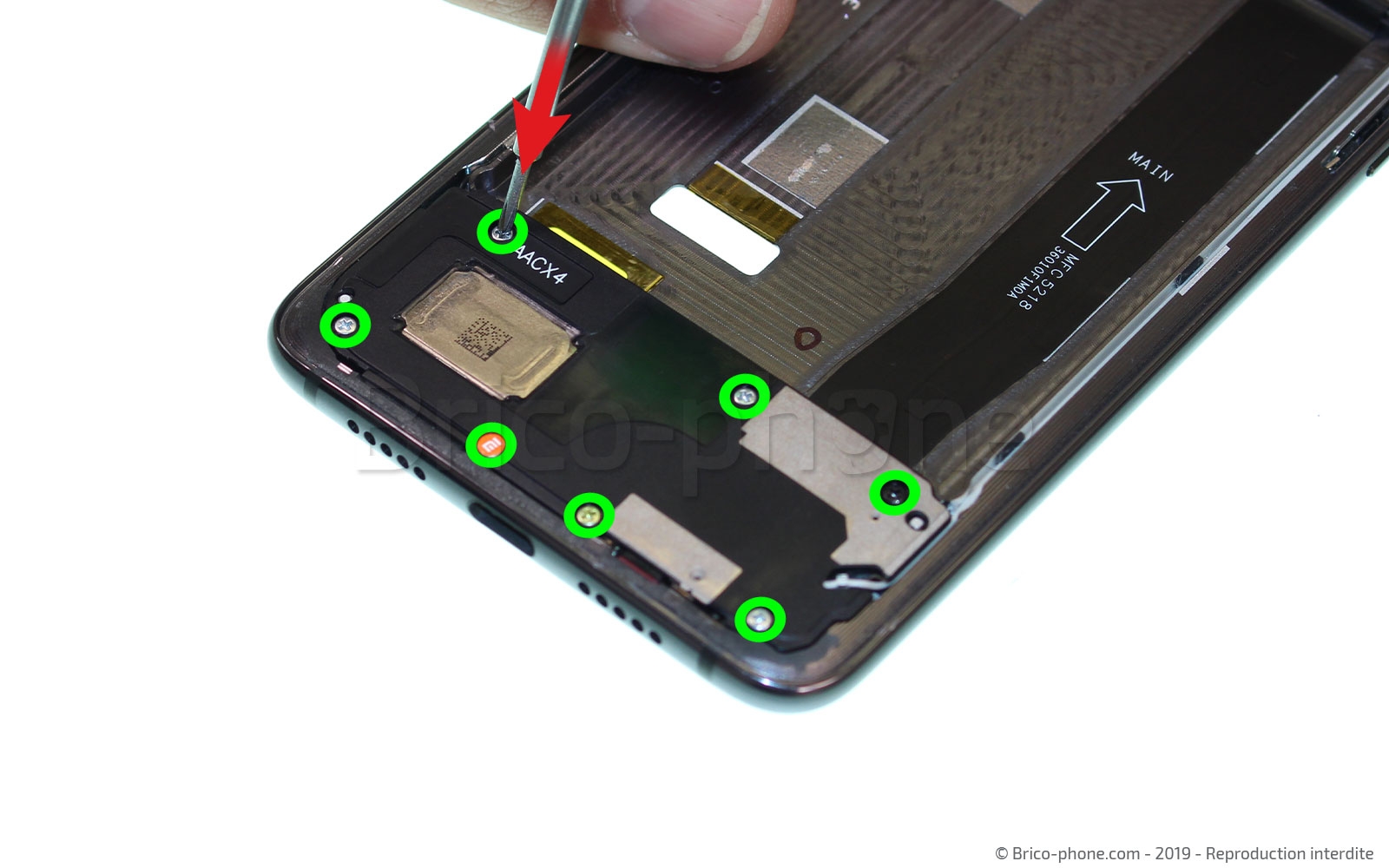

Etape 16 : Dévisser le Haut parleur externe
Reprenez à nouveau le tournevis cruciforme, pour enlever les 7 vis qui maintiennent le bloc Haut-parleur à l'intérieur du châssis.
Etape 17: Retirer le bloc haut-parleur

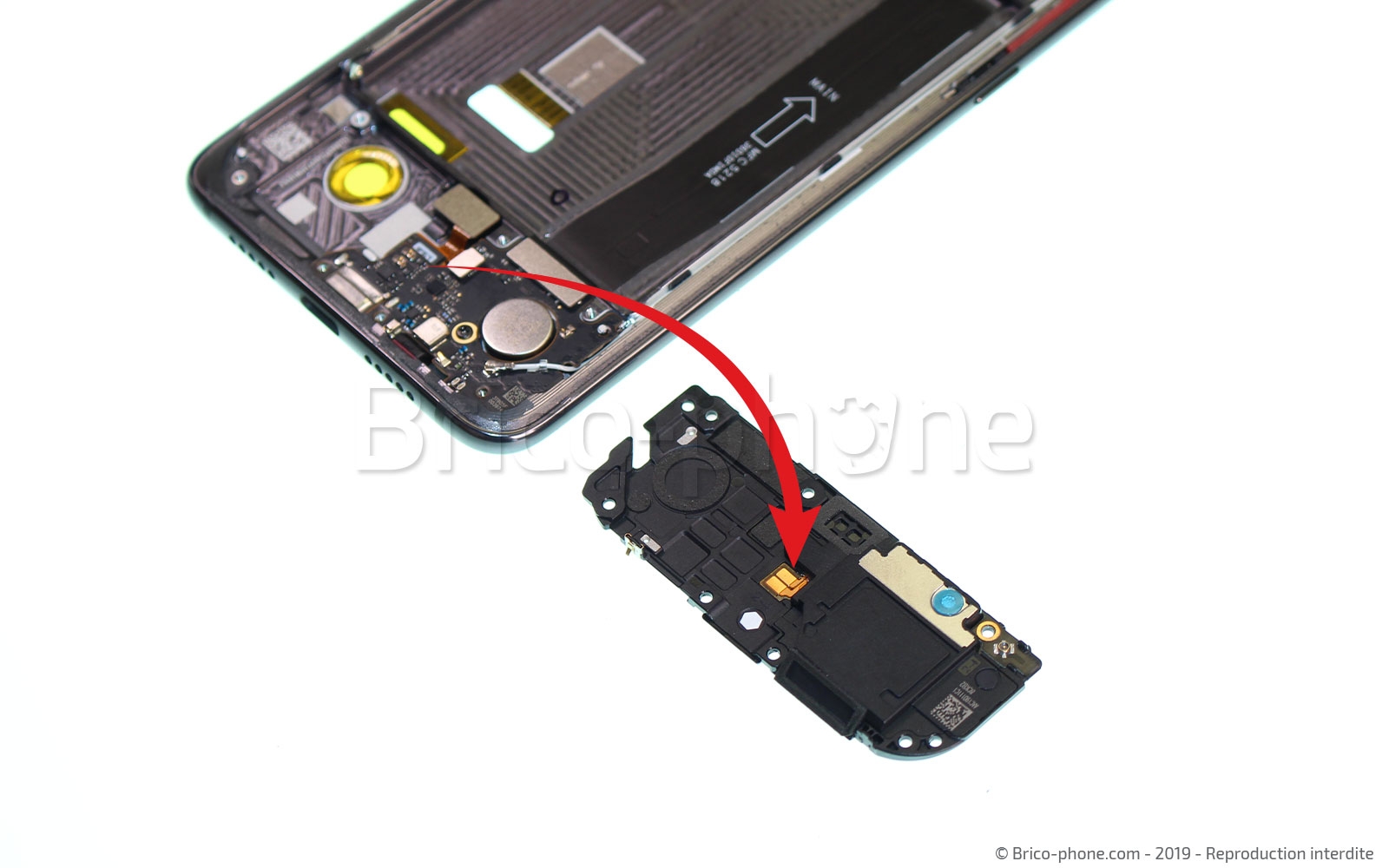

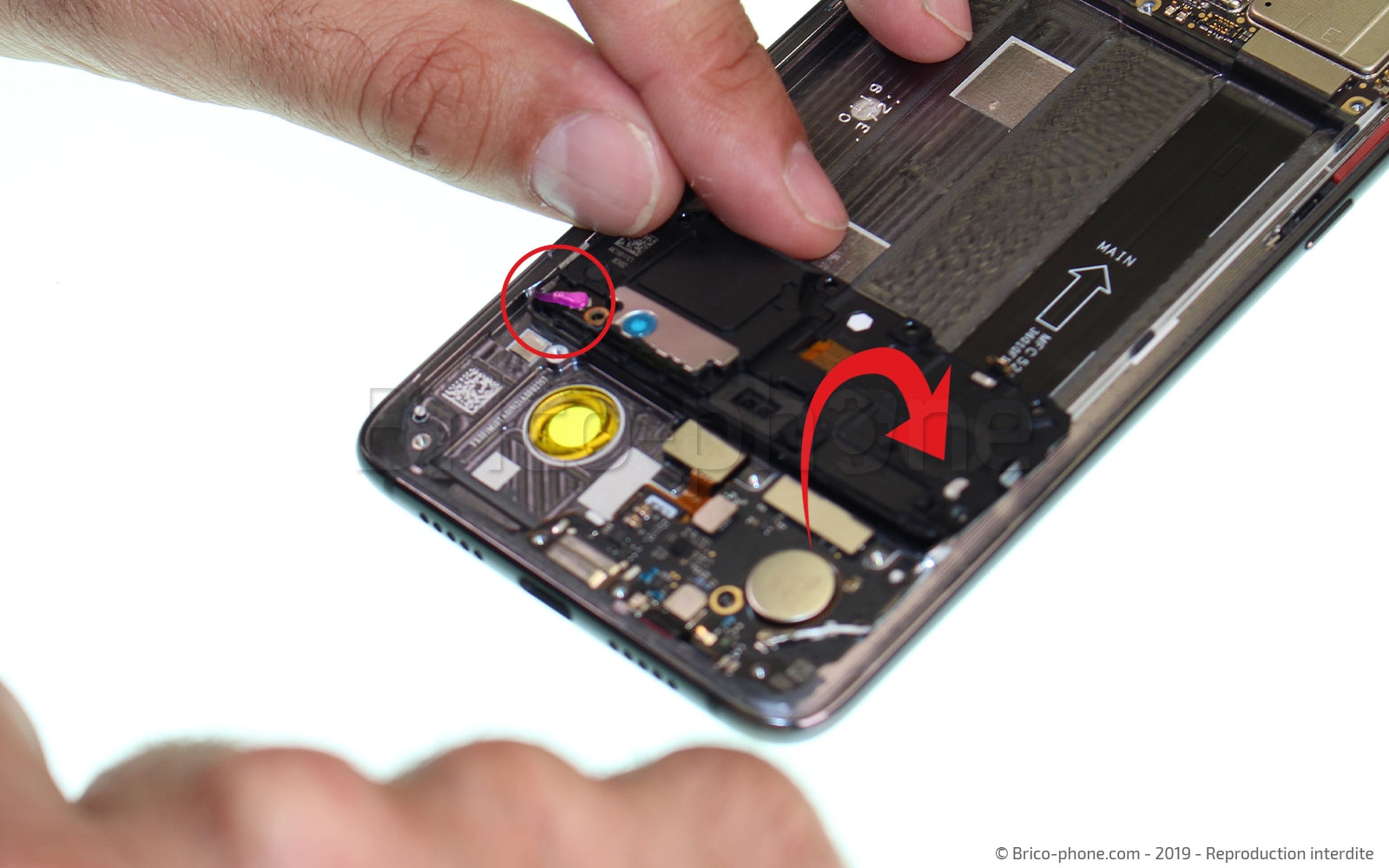

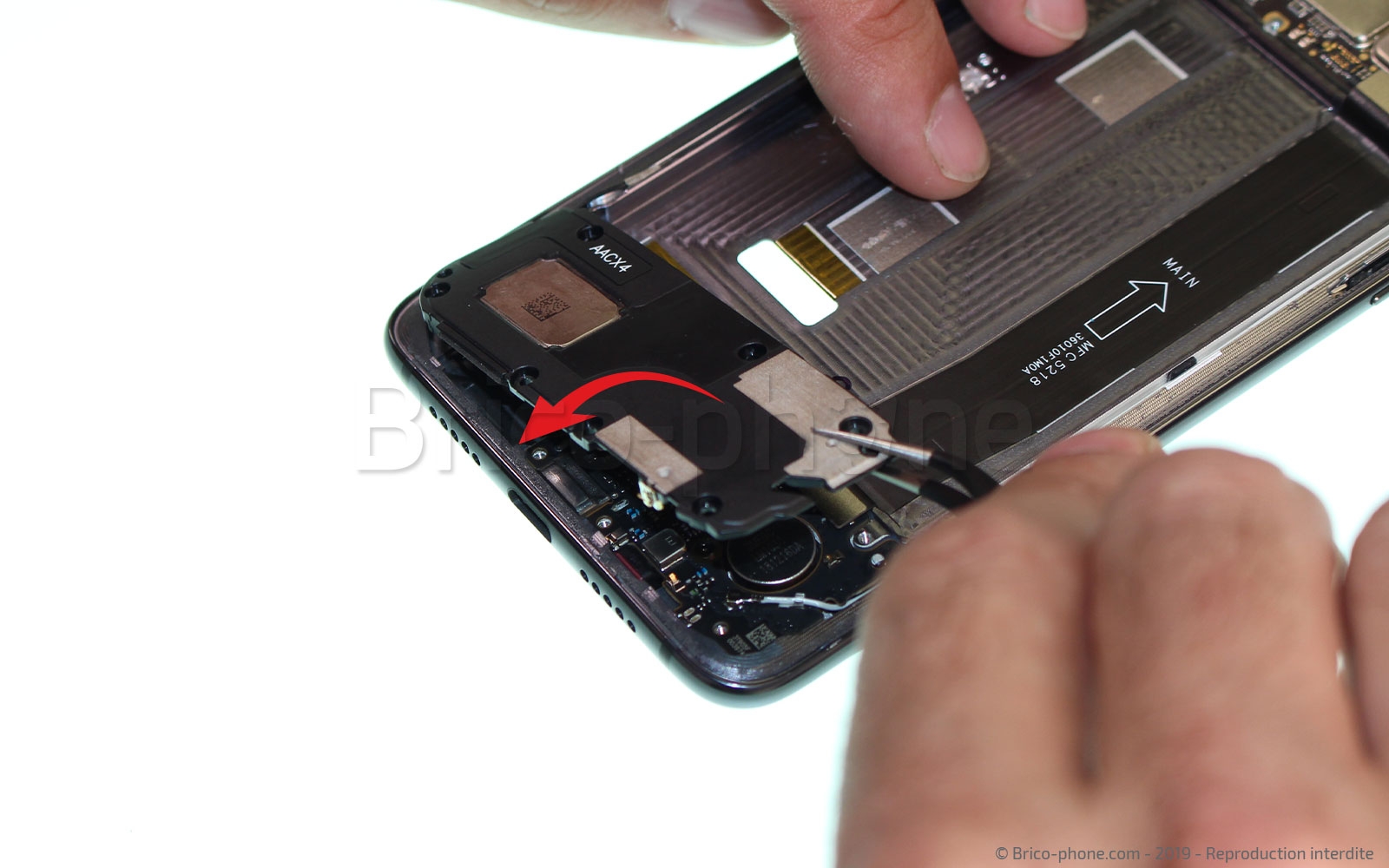

Nous allons maintenant nous attaquer au haut-parleur qui au passage ne propose pas un son stéréo mais Mono. Saisissez le bloc avec la pincette puis basculez le délicatement afin d'avoir accès au câble coaxial qui est connecté sur la gauche.
Libérez ce dernier avec la pincette puis déposez le Haut parleur sur votr eplan de travail.

Outils du kit utilisés
Outils du kit utilisés

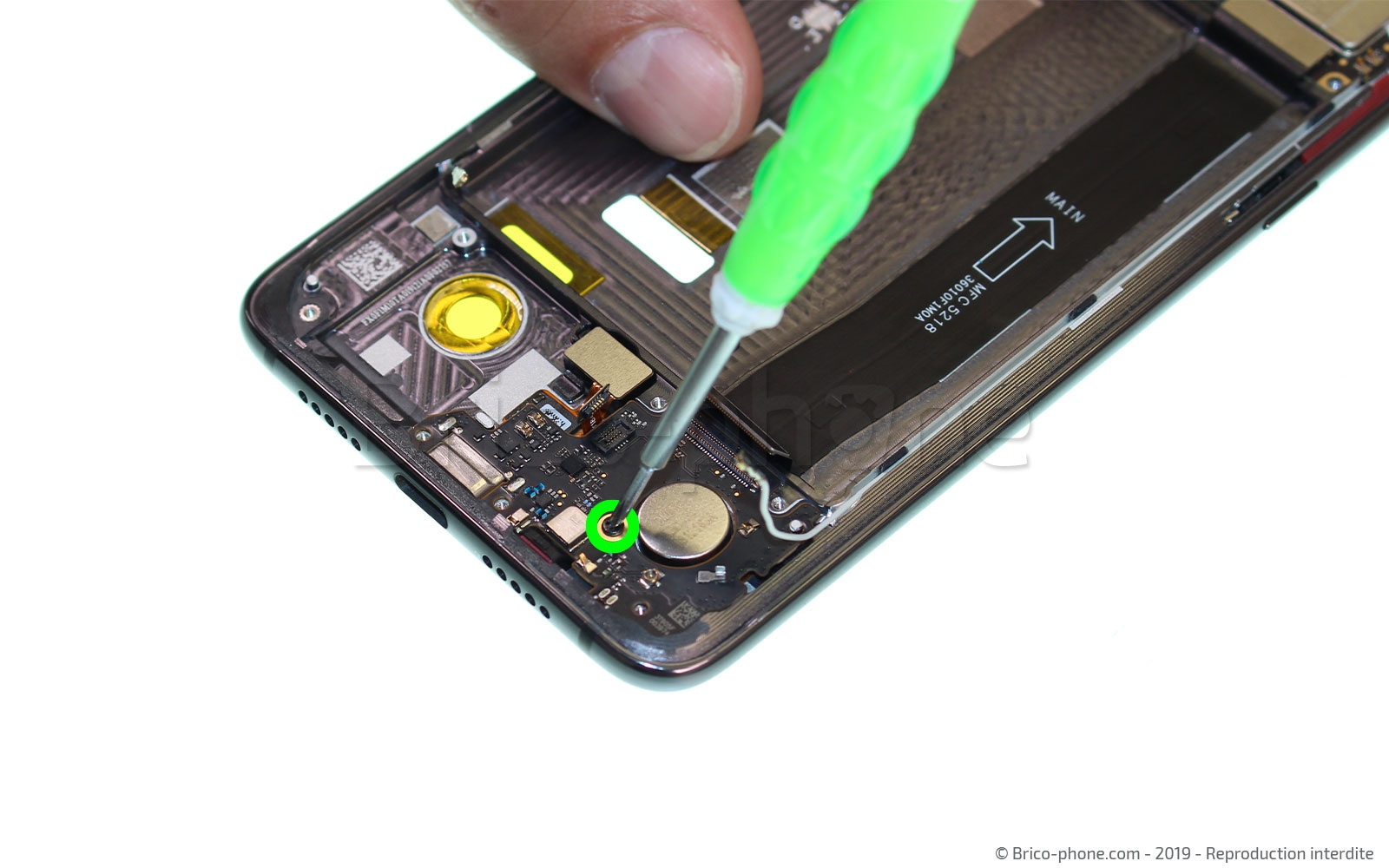

Etape 18 : Libérer la carte USB
Nous allons maintenant retirer la carte sur laquelle se trouve le connecteur USB type -C qui est devenue le standard sur le secteur des téléphones haut de gamme.

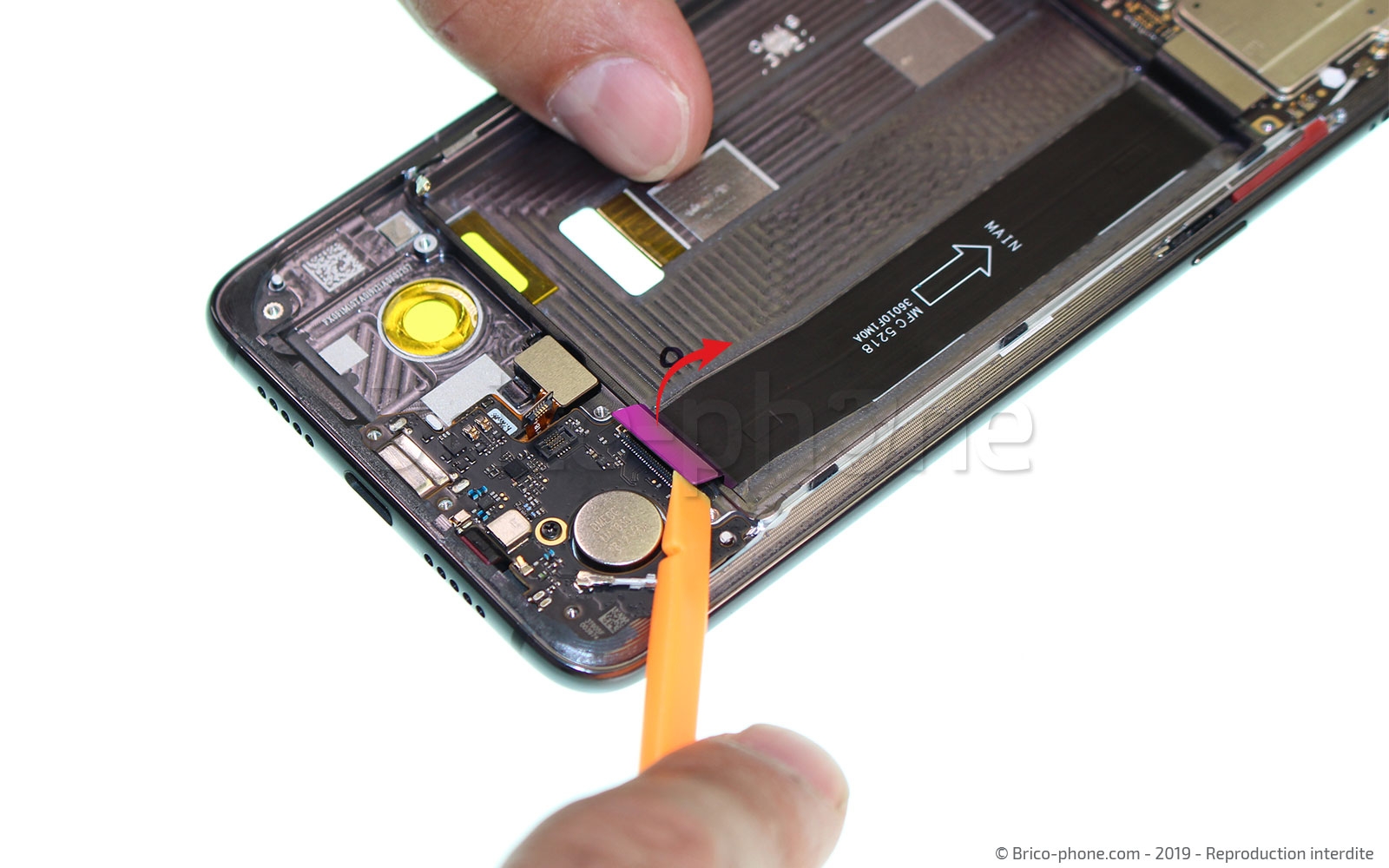

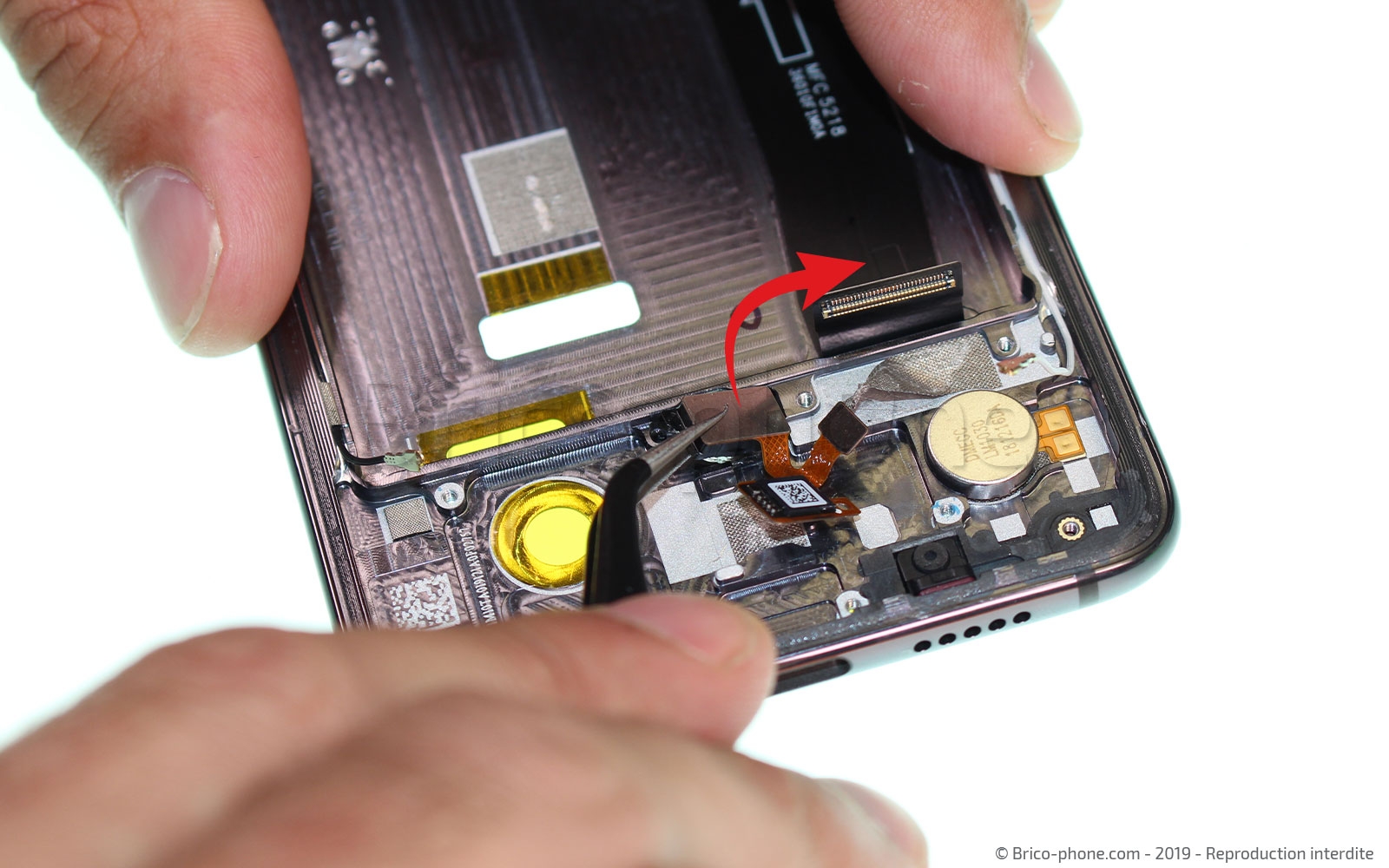

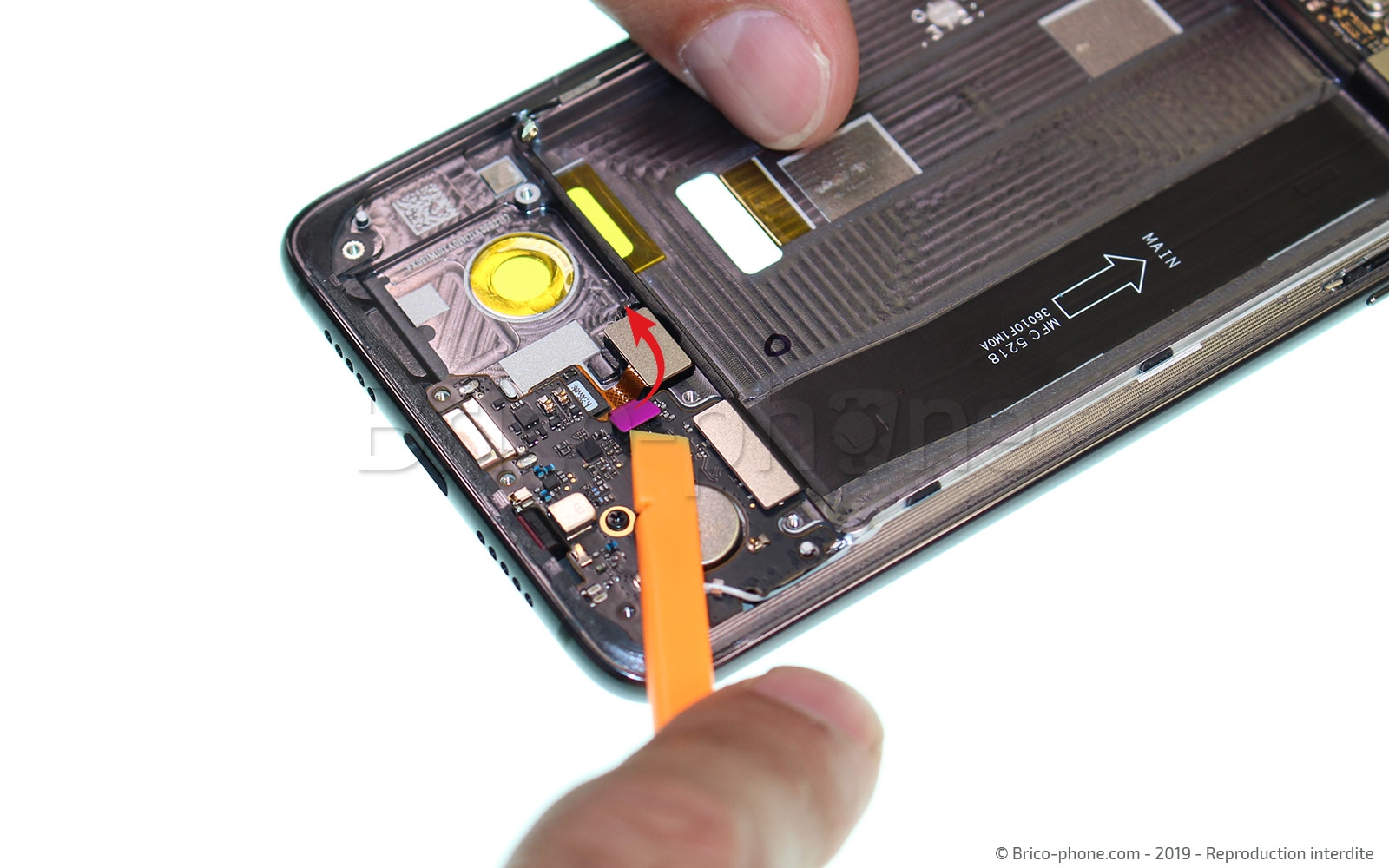

Munissez-vous du levier nylon afin de déconnecter le capteur d'empreintes optique, la nappe interconnexion qui transmet les informations du dock à la carte-mère, puis le câble coaxial.
Prenez de nouveau puis retirer la vis de fixation de la carte.
Outils du kit utilisés
Outils du kit utilisés

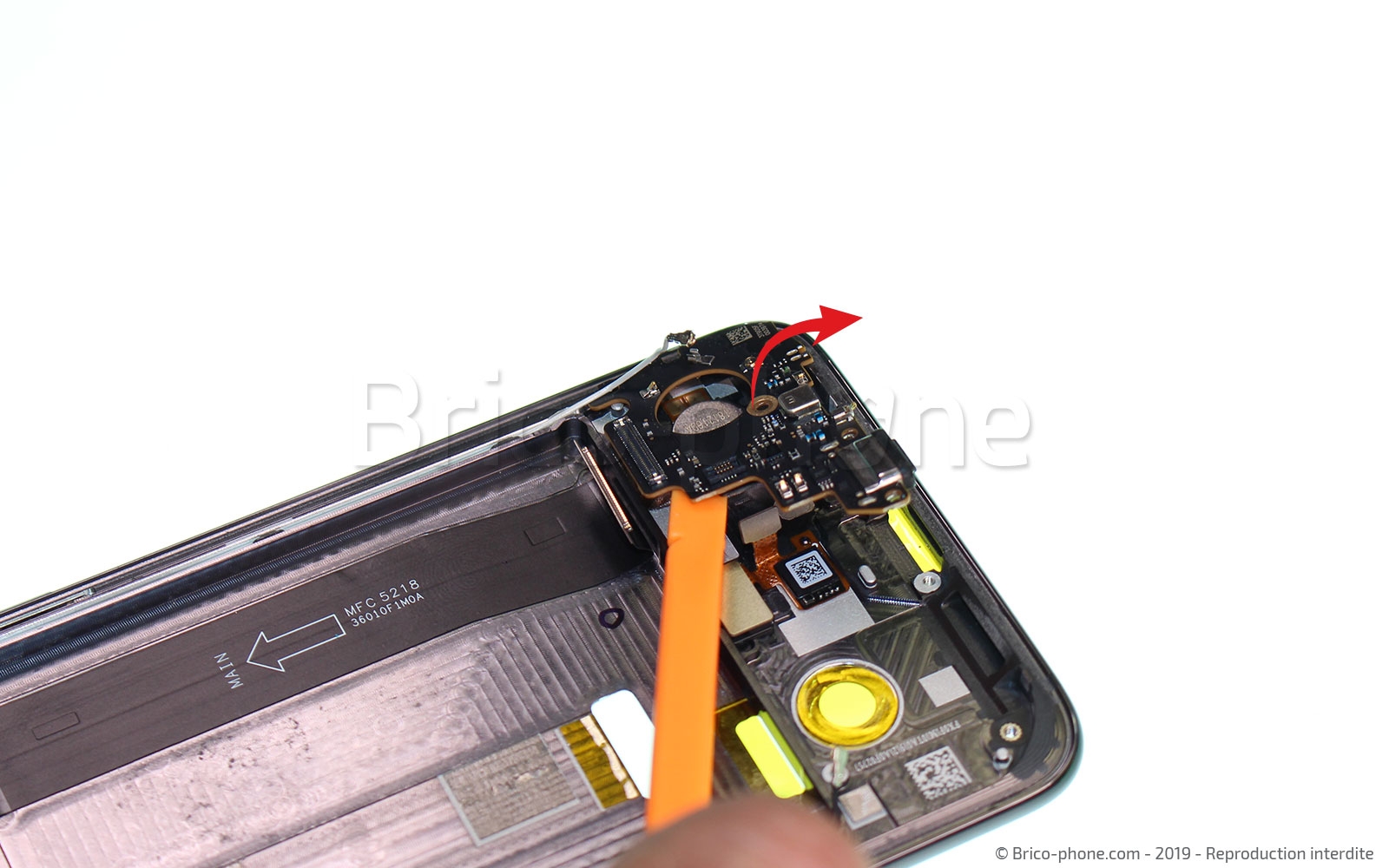

Etape 19 : Sortir la carte USB
Décoller délicatement l'élément en faisant levier avec le spudger puis déposez la carte du dock de charge qui comprend également le micro principal.
Outils du kit utilisés
Outils du kit utilisés

Etape 20 : Retirer le lecteur d'empreintes

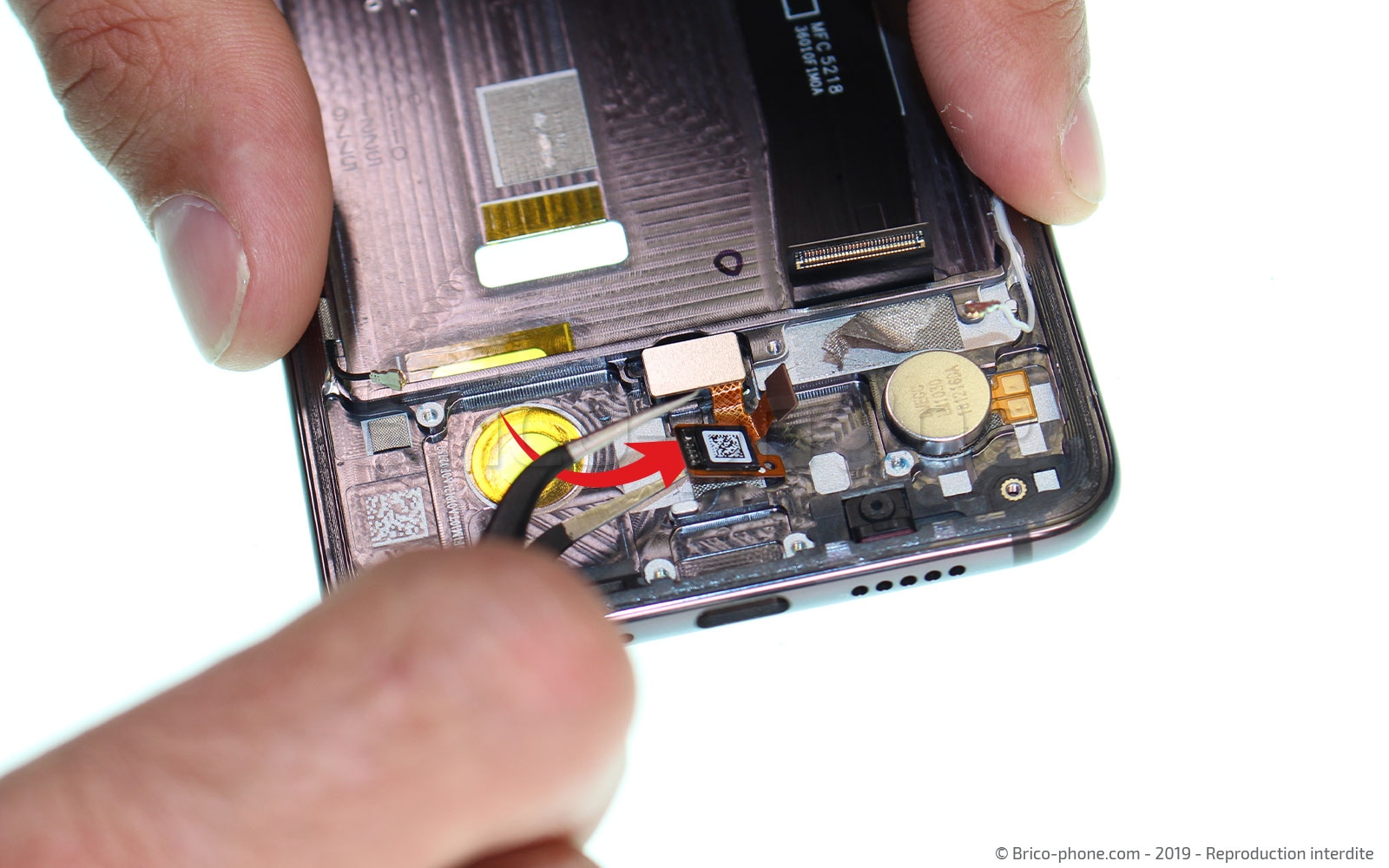

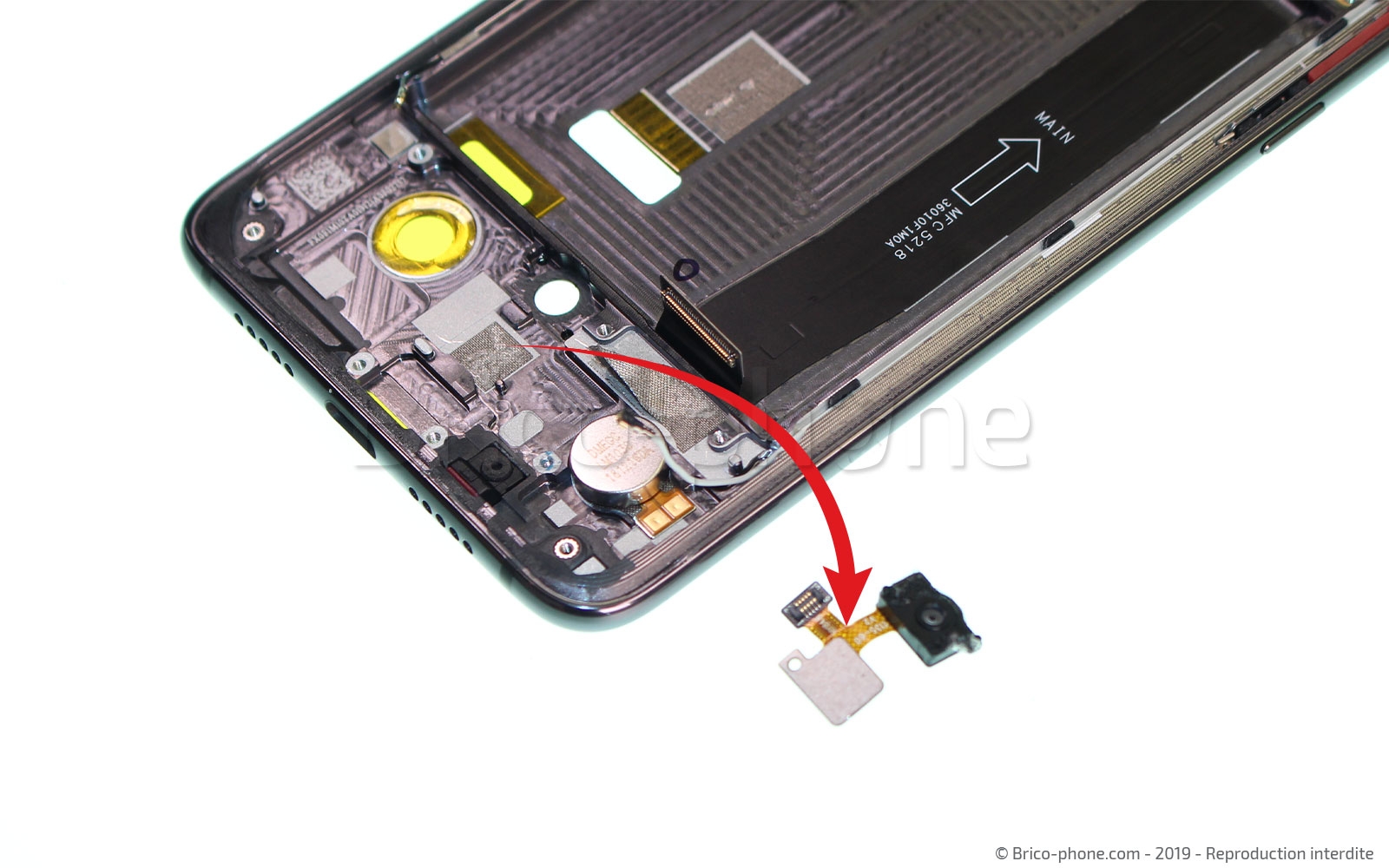

Le capteur d'empreintes optique se situe sur le bas de l'appareil. Celui-ci est tout simplement faiblement collé dans le châssis. Prenez encore une fois la brucelles puis sortez ce dernier.
Outils du kit utilisés
Outils du kit utilisés

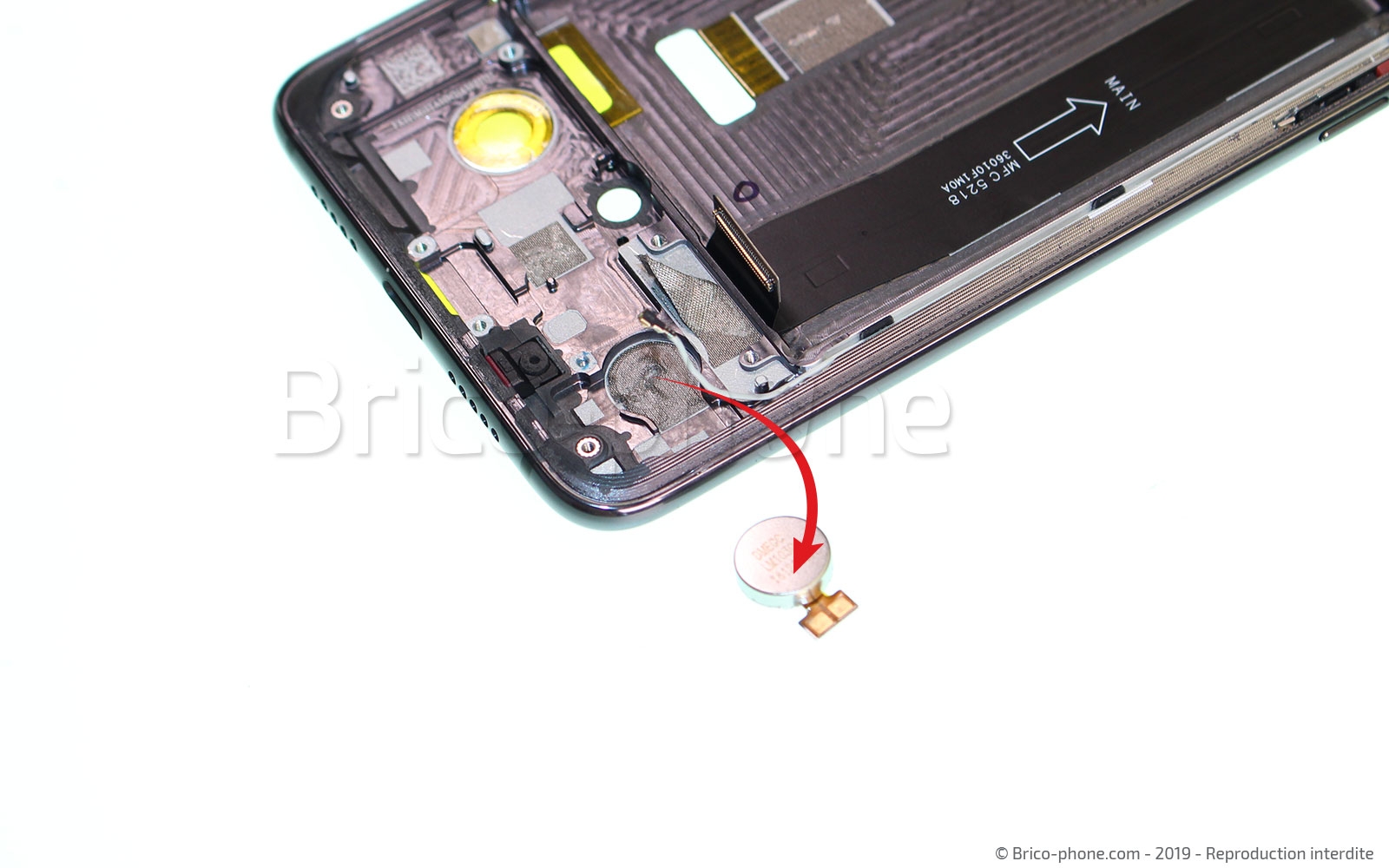

Etape 21 : Sortir le vibreur

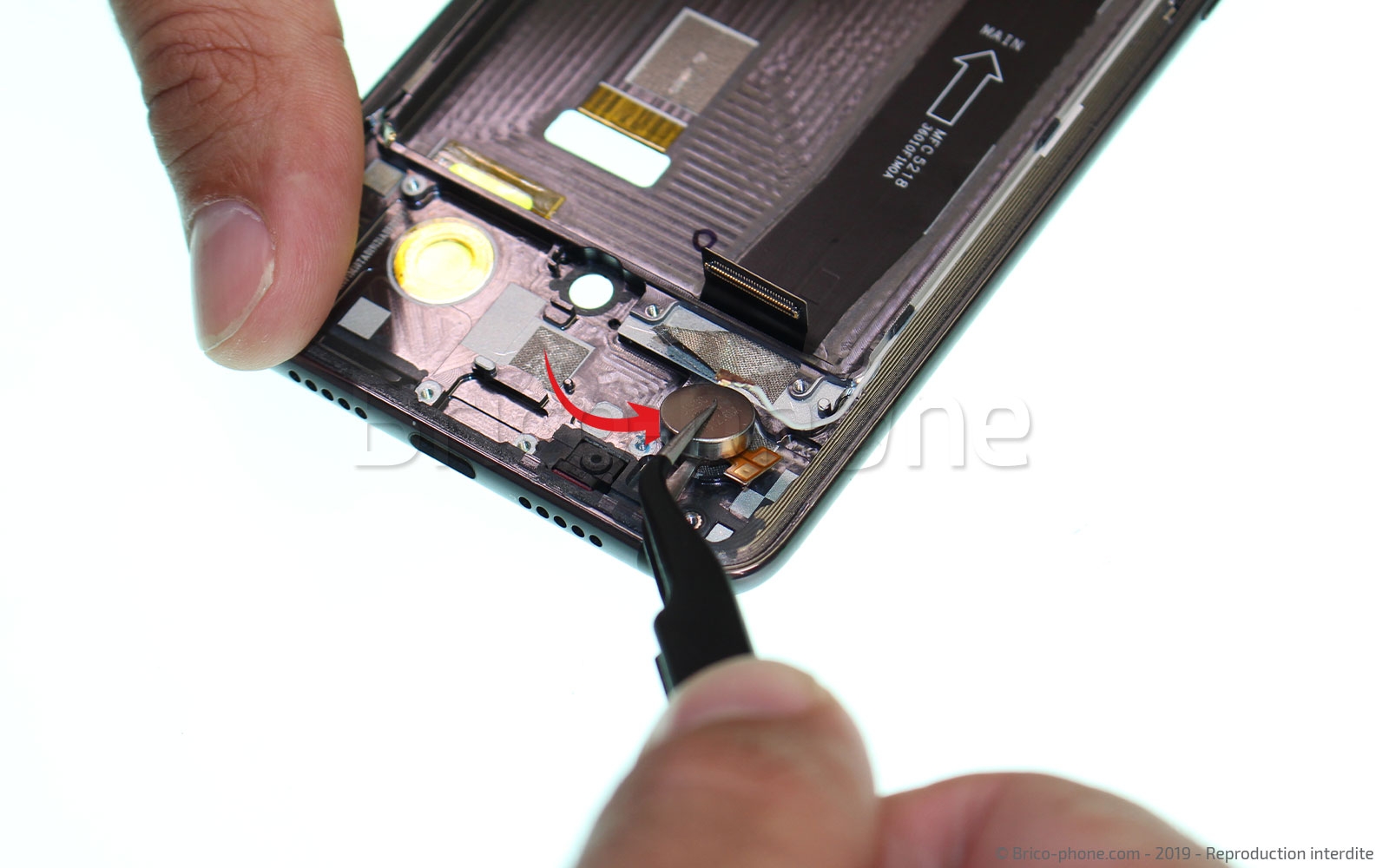

Nous allons maintenant nous attaquer au vibreur qui est facilement repérable pour les habitués de la réparation, du fait que cette pièce soit identique dans la majeur partie des téléphones Android.
Faites simplement levier afin de le décoller du châssis . Celui-ci est fortement collé, n'hésitez pas à forcer un peu.

Outils du kit utilisés
Outils du kit utilisés


Etape 22 : Sortir le câble coaxial

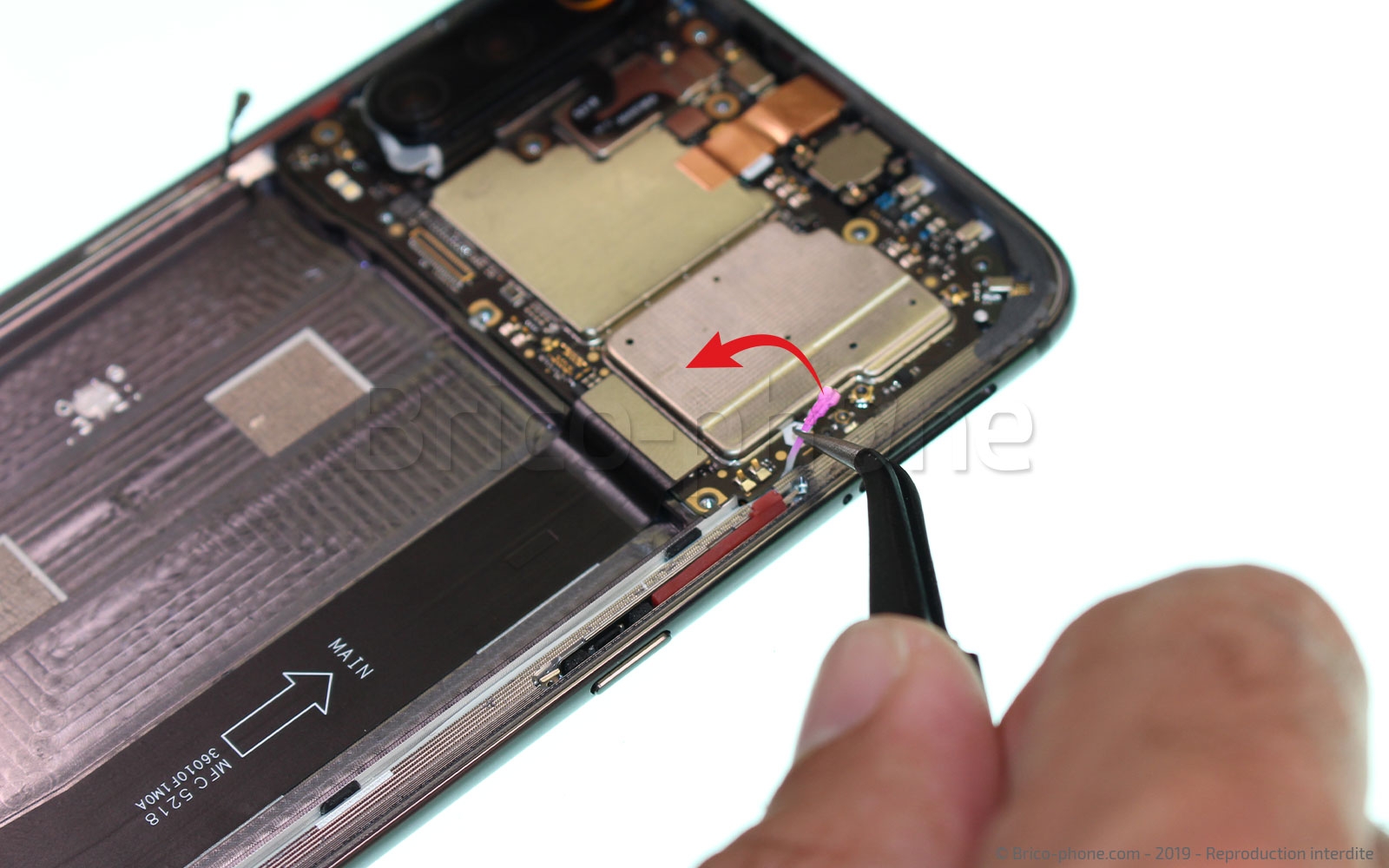

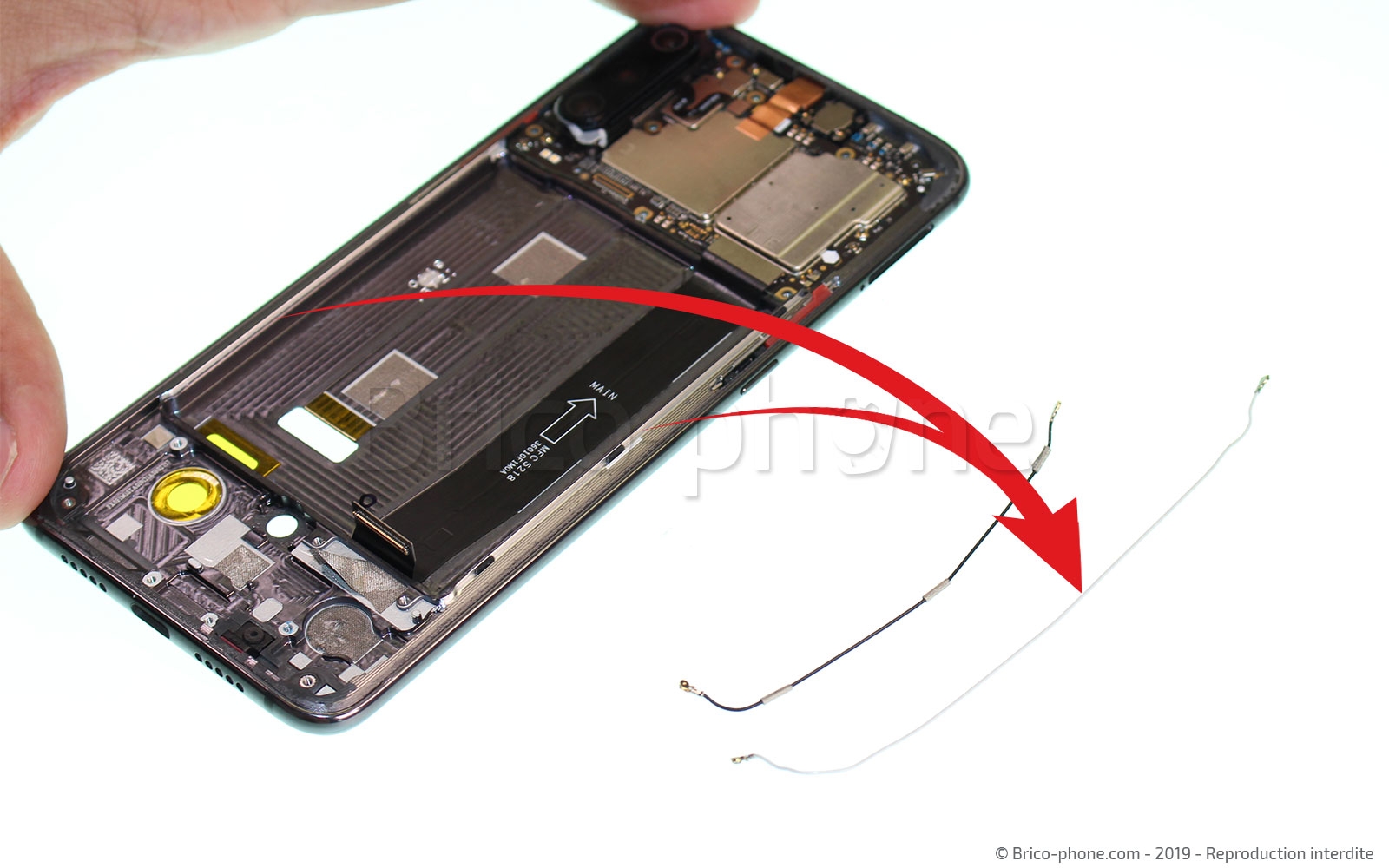

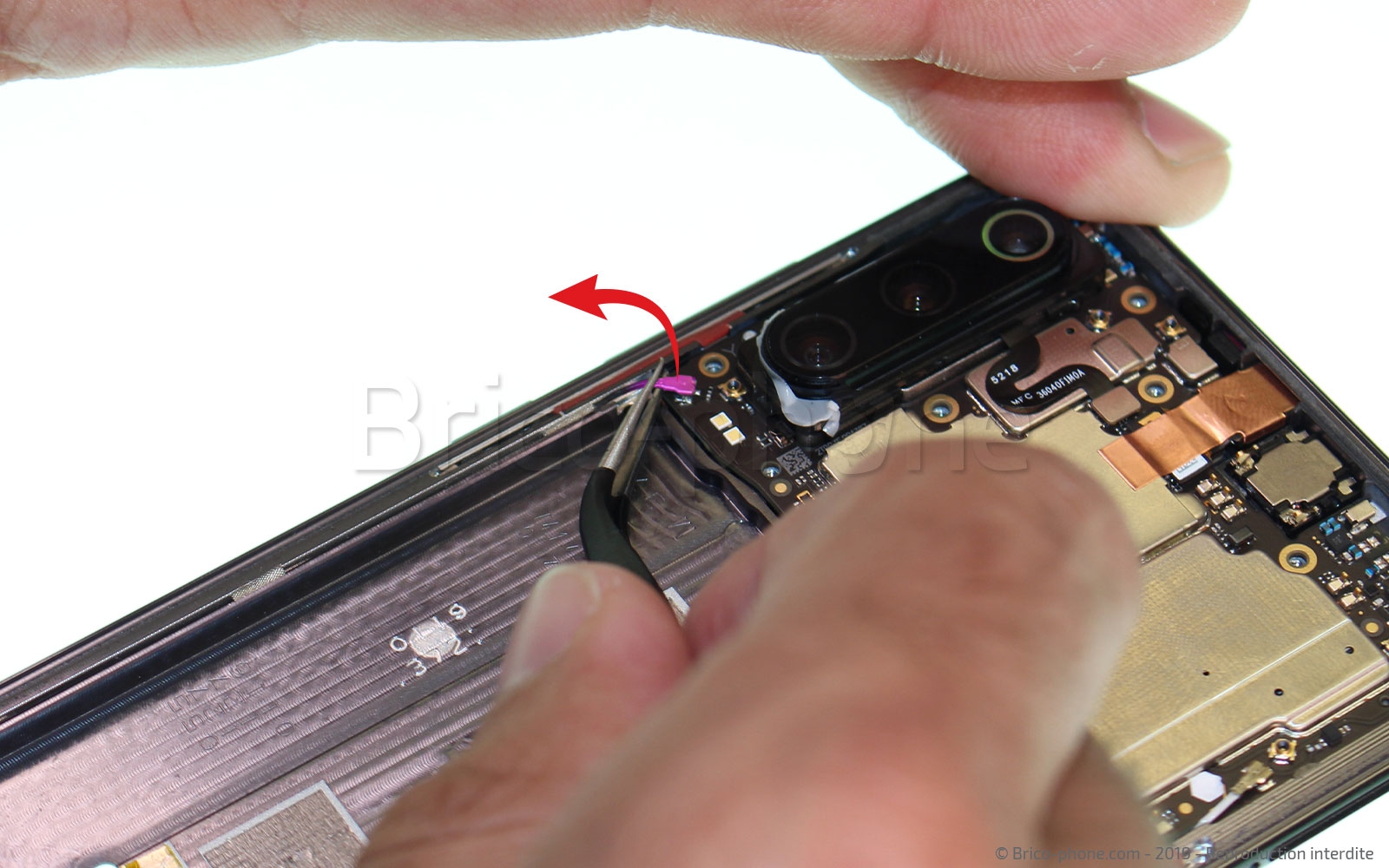

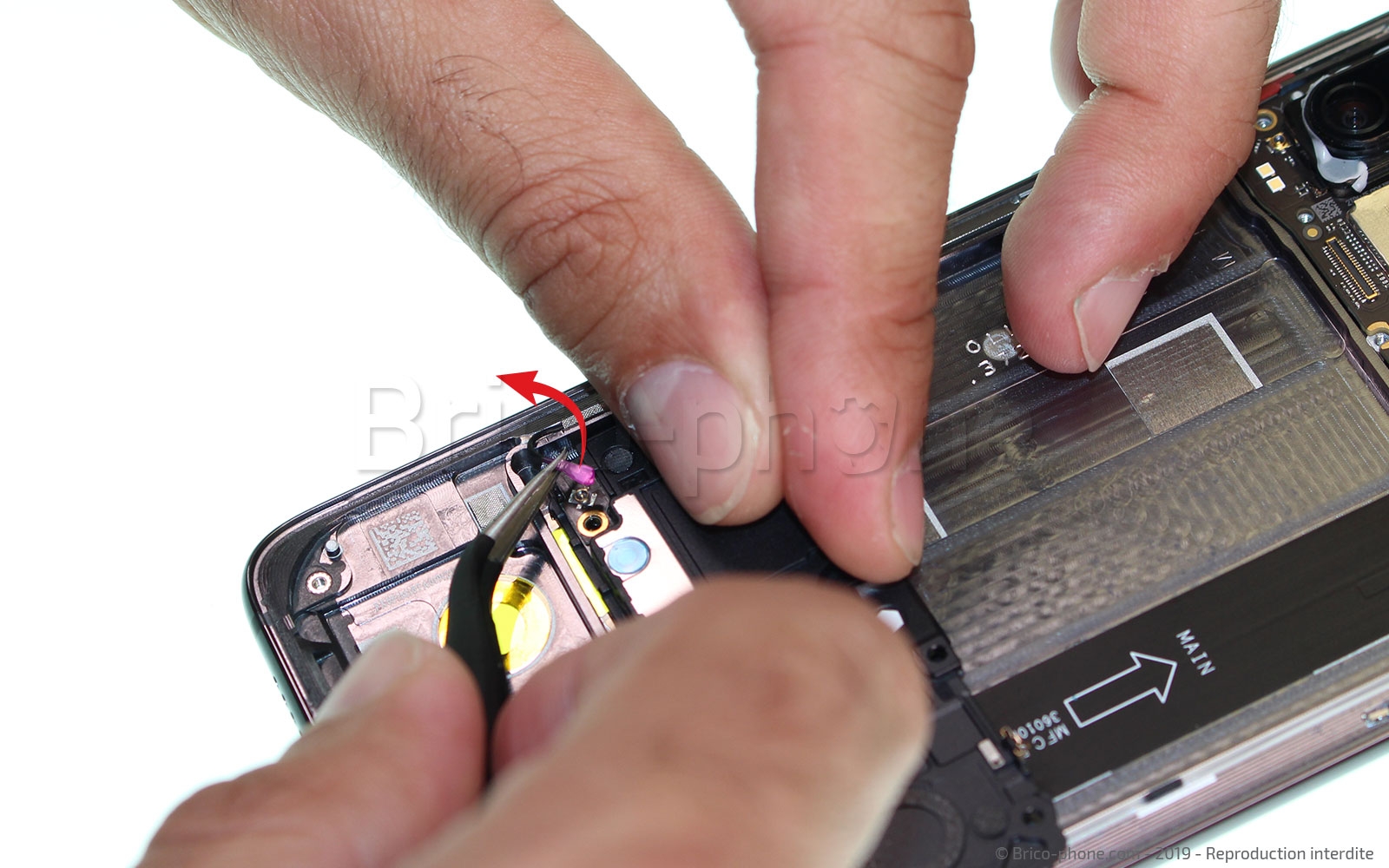

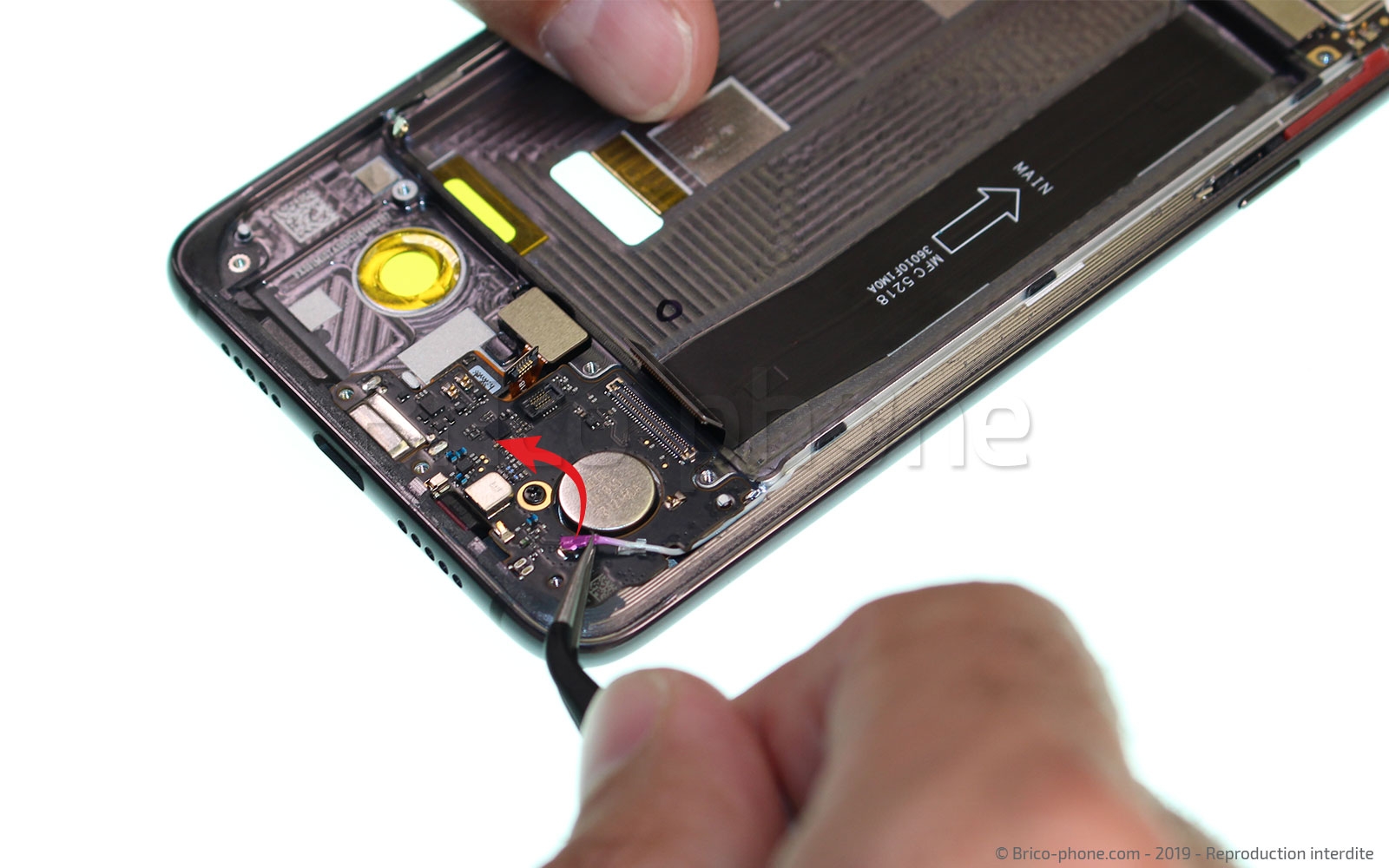

Cette étape relativement simple à réaliser, consiste à retirer les deux câbles coaxiaux présents sur chaque côté du châssis. Il vous suffit de les débrancher de la carte-mère à l'aide de la pincette, puis de les sortir de leurs gouttières.
Outils du kit utilisés
Outils du kit utilisés

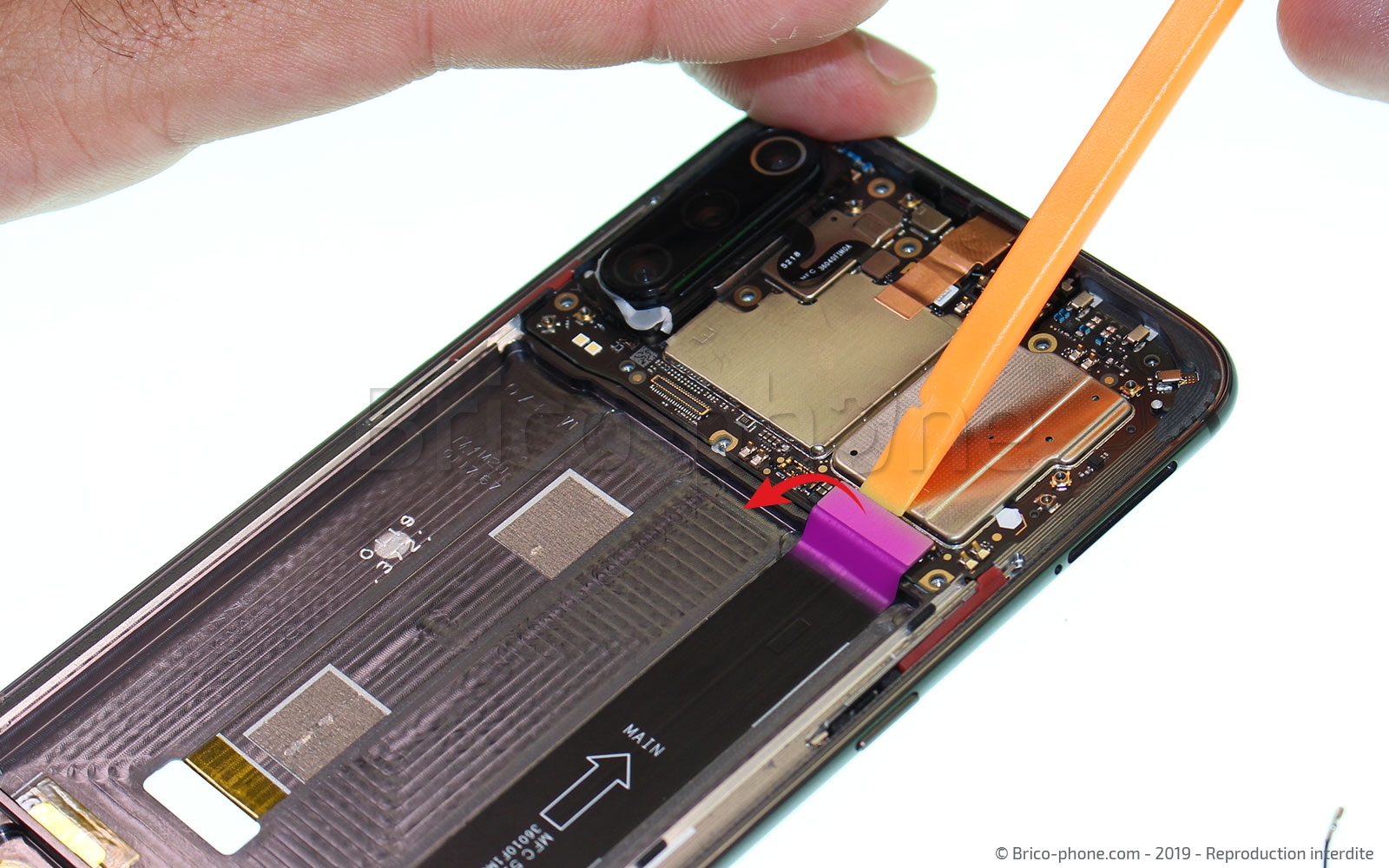

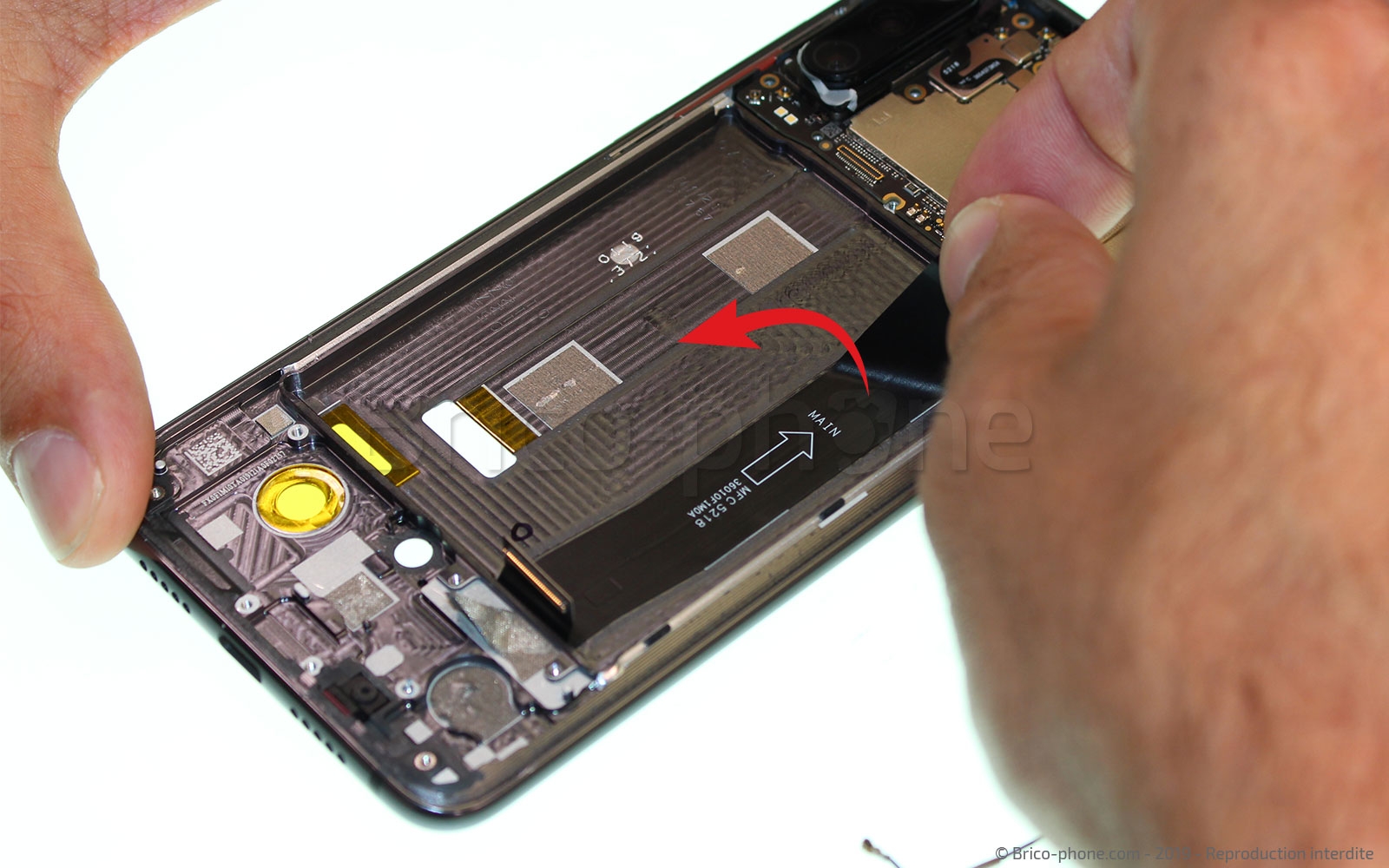

Etape 23 : Décoller la nappe interconnexion

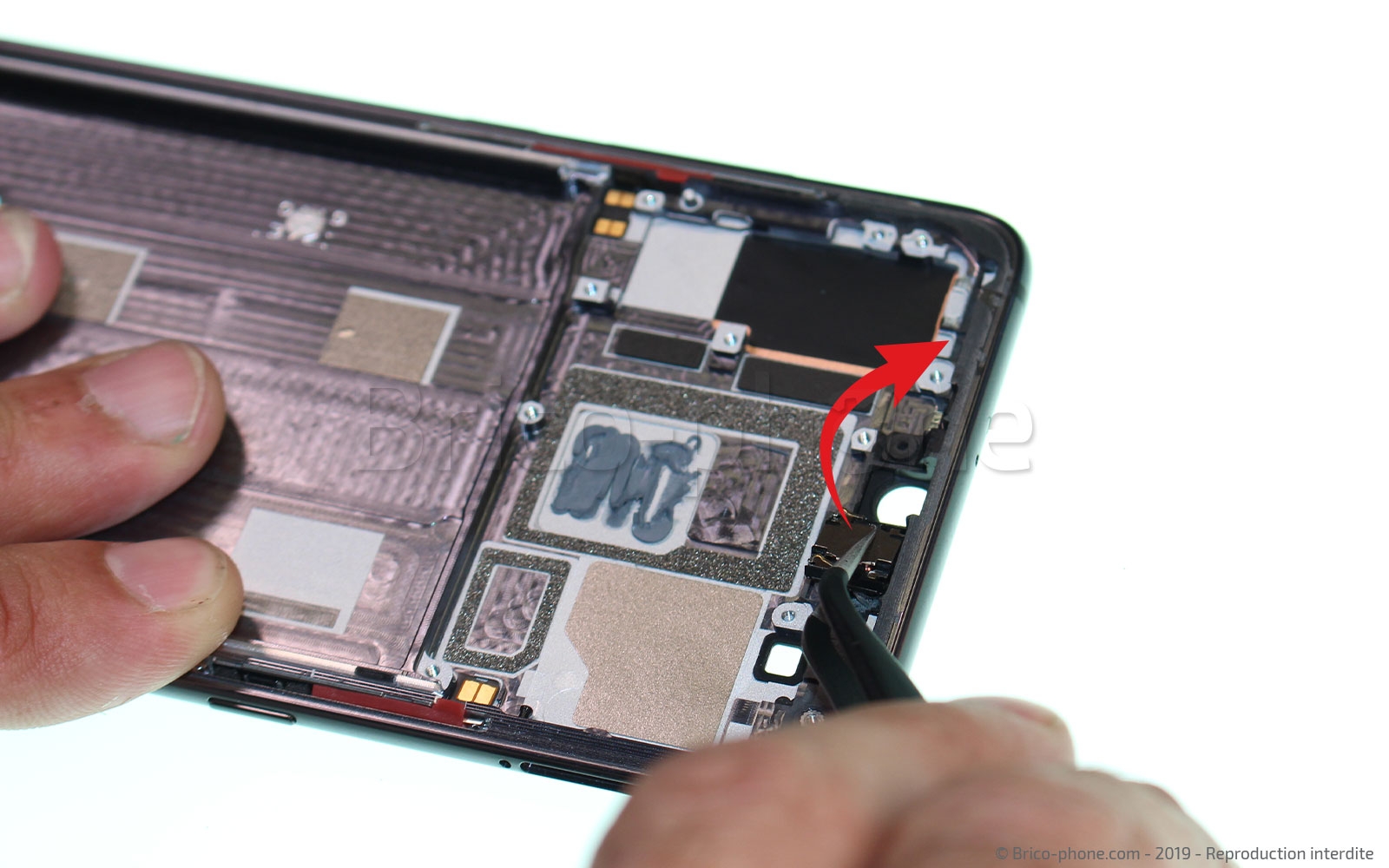

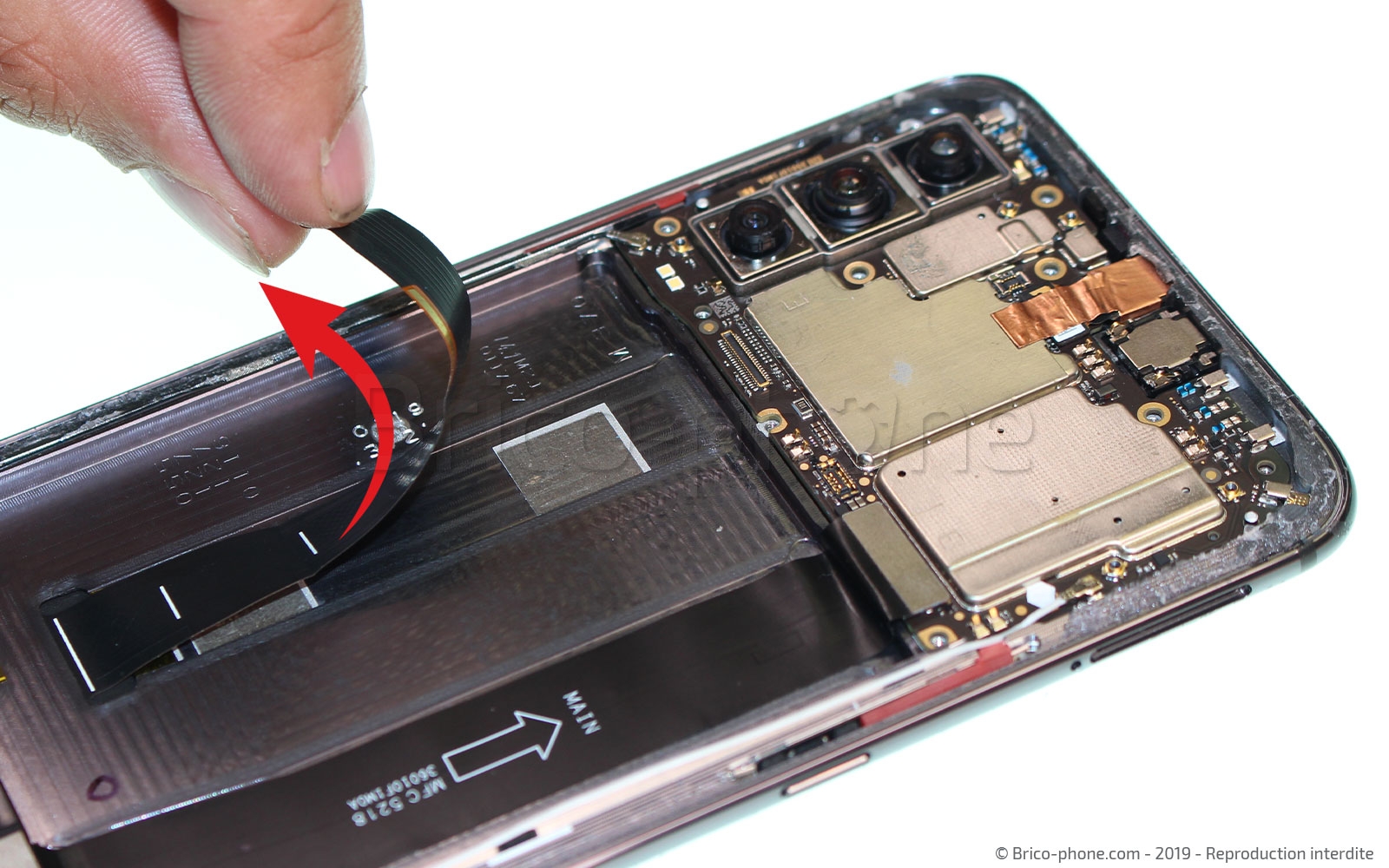

Munissez-vous encore une fois du levier nylon afin de déconnecter la nappe interconnexion (qui relie le dock à la carte-mère) puis décollez là lentement et délicatement du châssis. Posez là bien à plat sur votre plan de travail afin que celle-ci ne s'enroule pas sur elle-même.
Outils du kit utilisés
Outils du kit utilisés

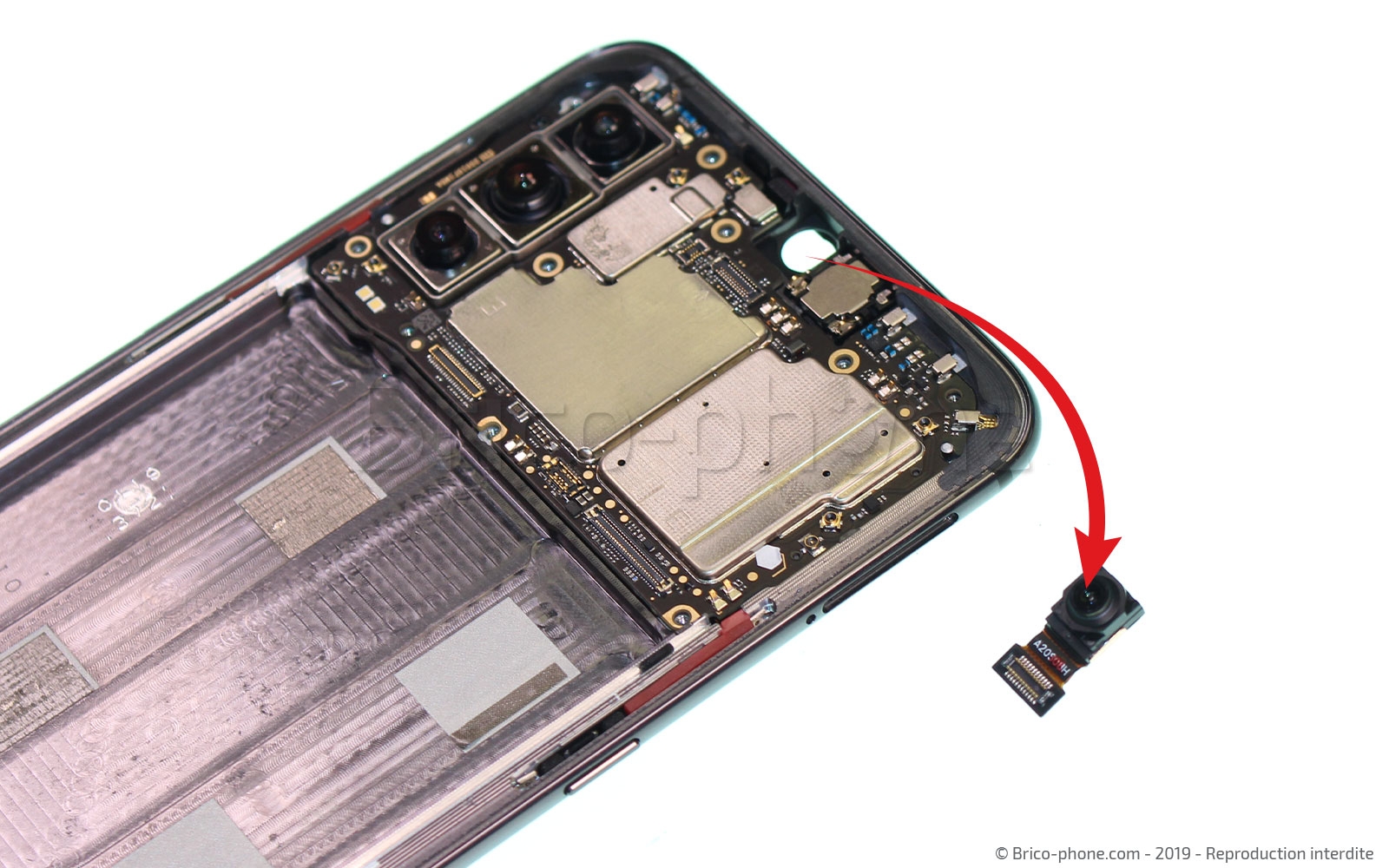

Etape 24 : Retirer la caméra avant

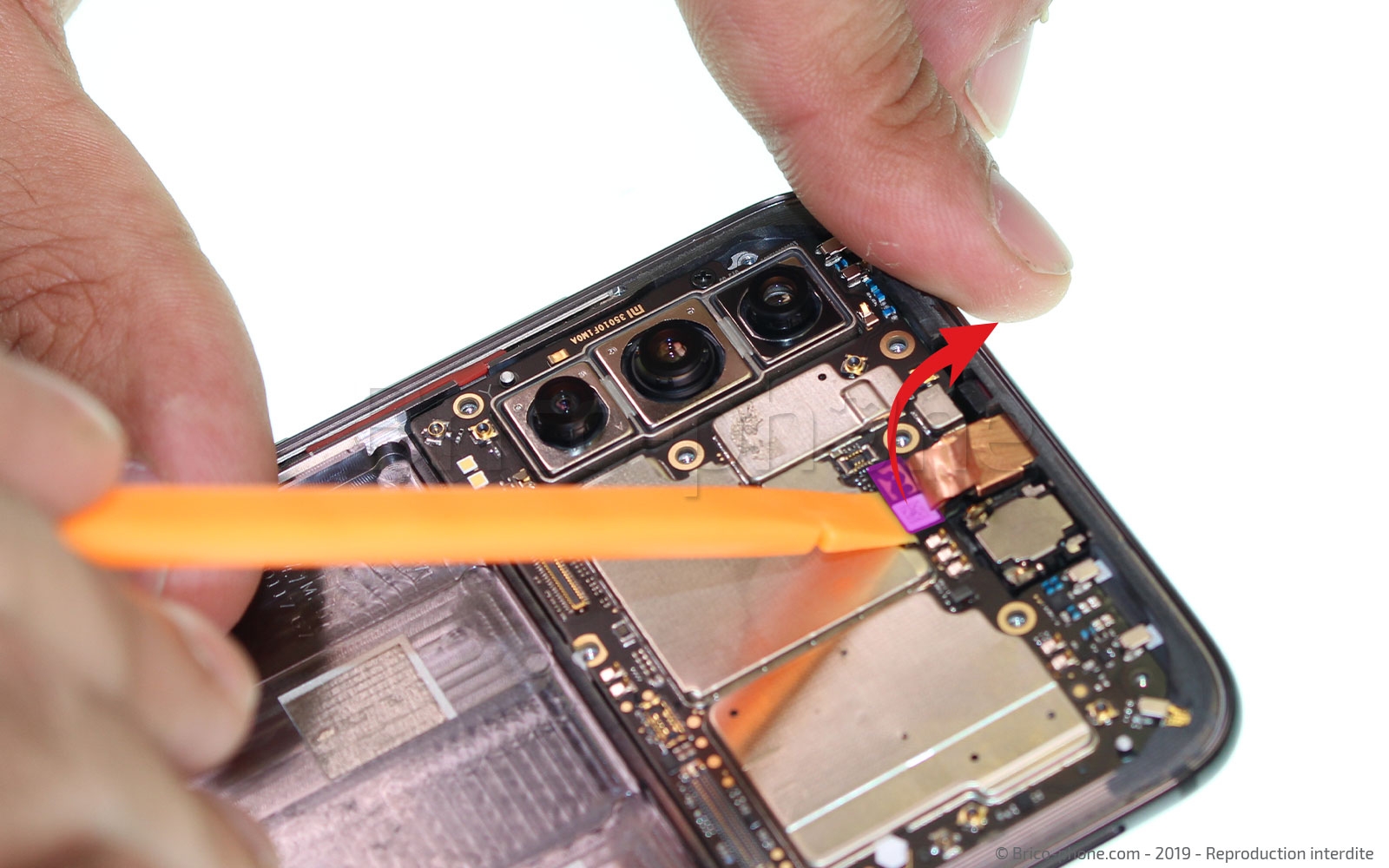

Nous allons maintenant retirer le module photo de 20 Mpx . Afin d'accéder au connecteur de ce dernier, retirez dans un premier temps l'isolant orange qui recouvre la caméra et sa connectique.
Déconnectez ensuite le module de la carte-mère à l'aide du levier nylon puis retirez le de son emplacement avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

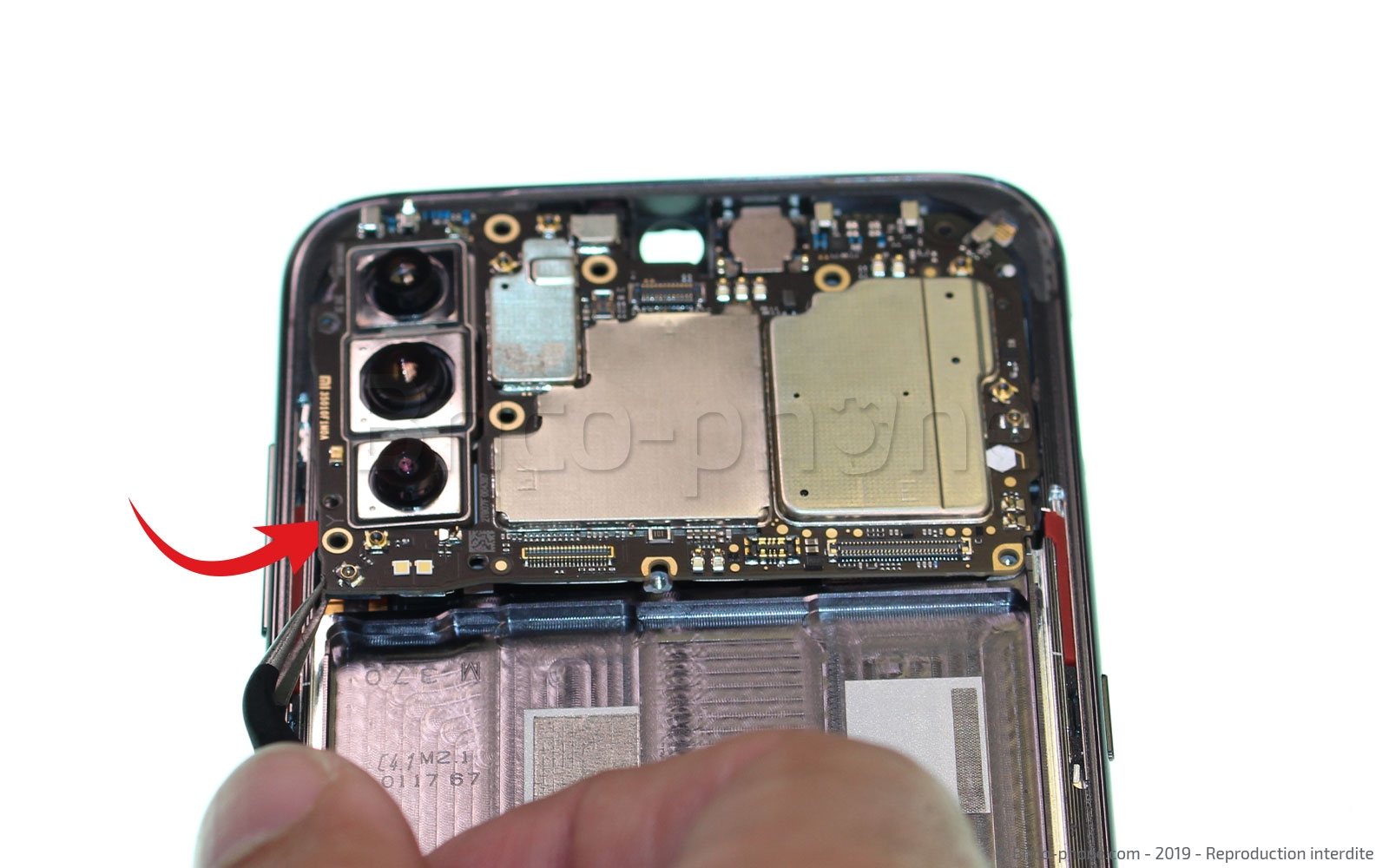

Etape 25 : Déloger la carte-mère

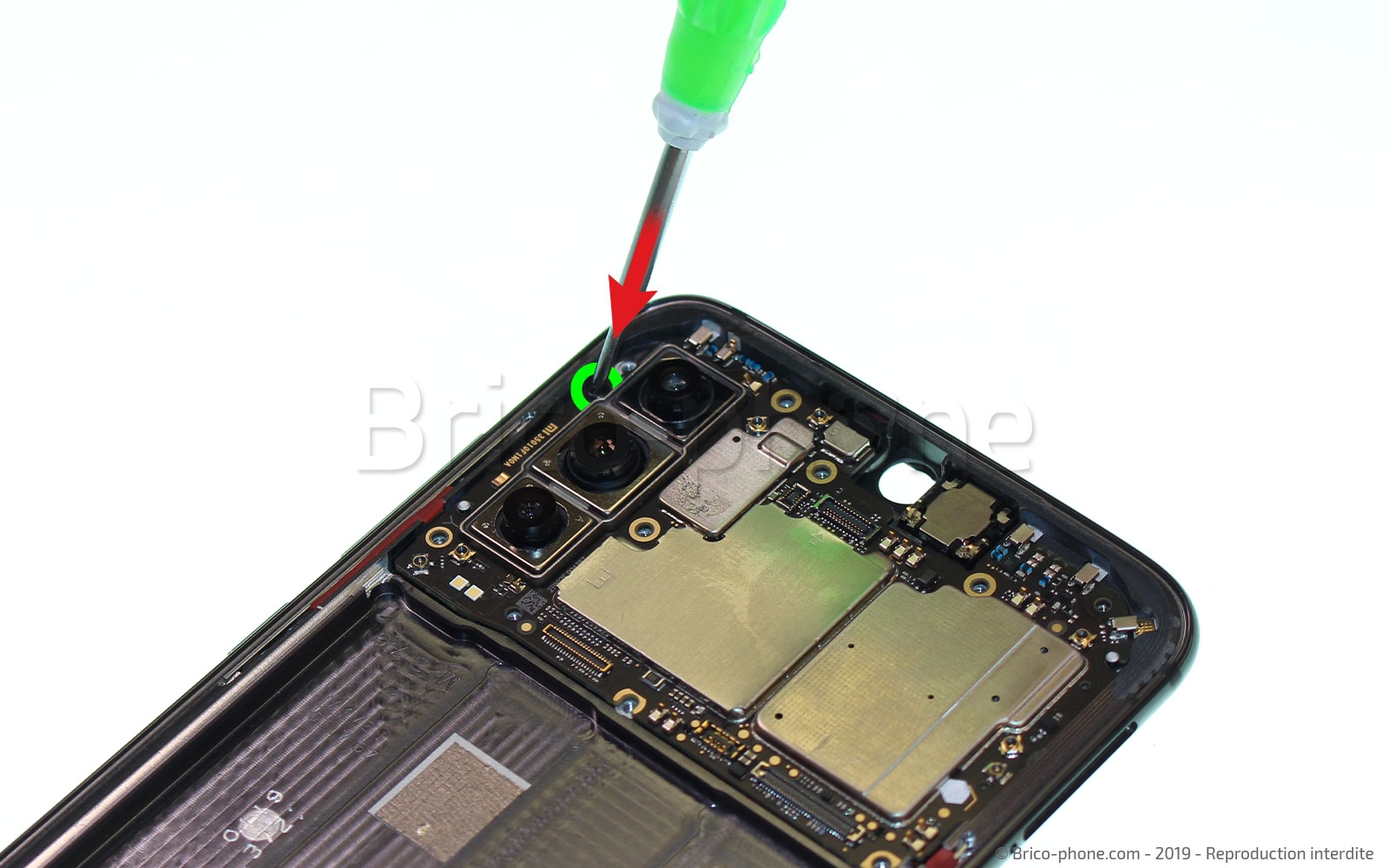

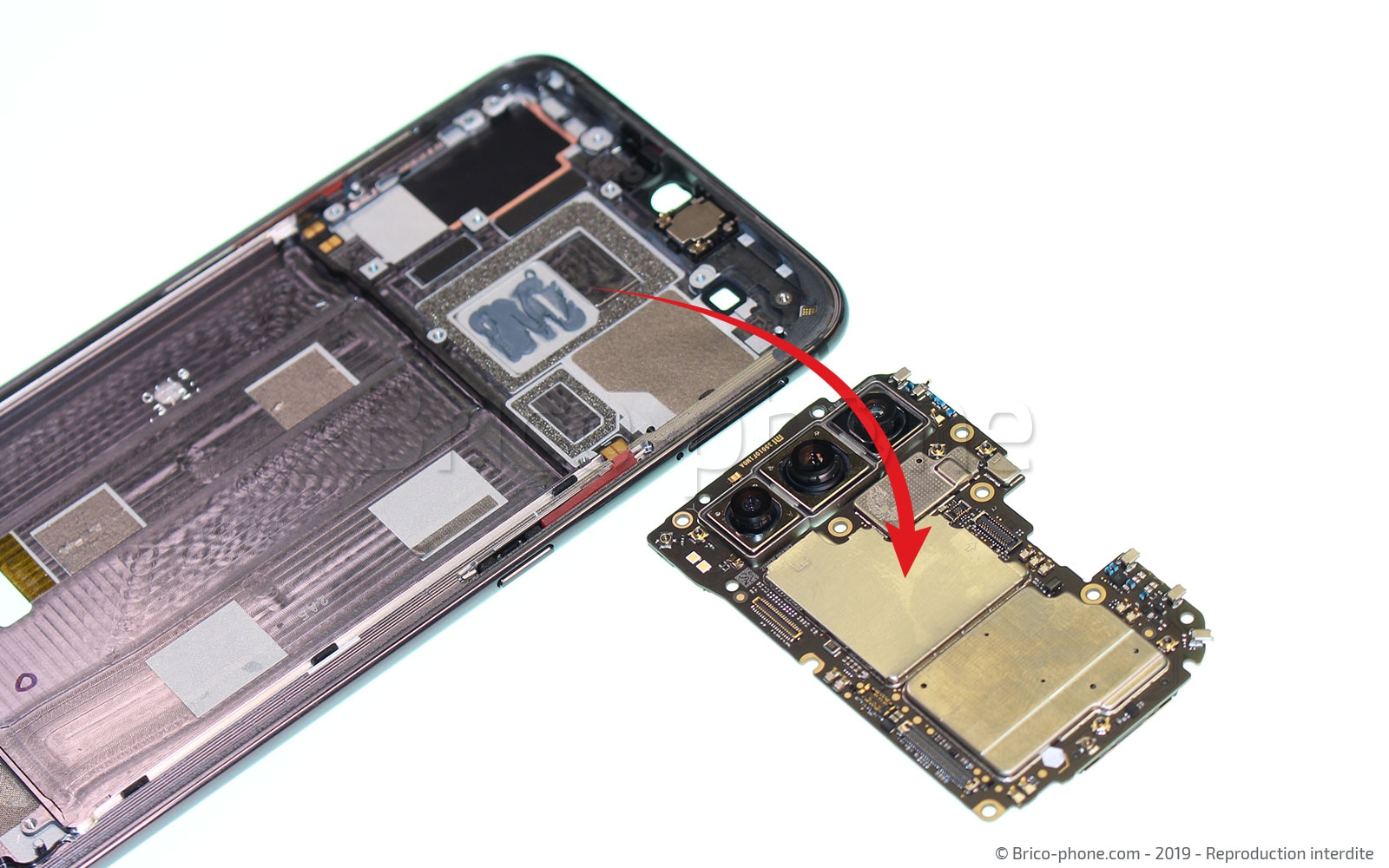

Retirez la vis cruciforme situé sur la gauche de la carte-mère afin de libérer complètement cette dernière.
Faites levier avec la pincette au niveau de l'angle inférieur gauche puis sortez la carte du châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 26 : Enlever le haut-parleur de l'oreille

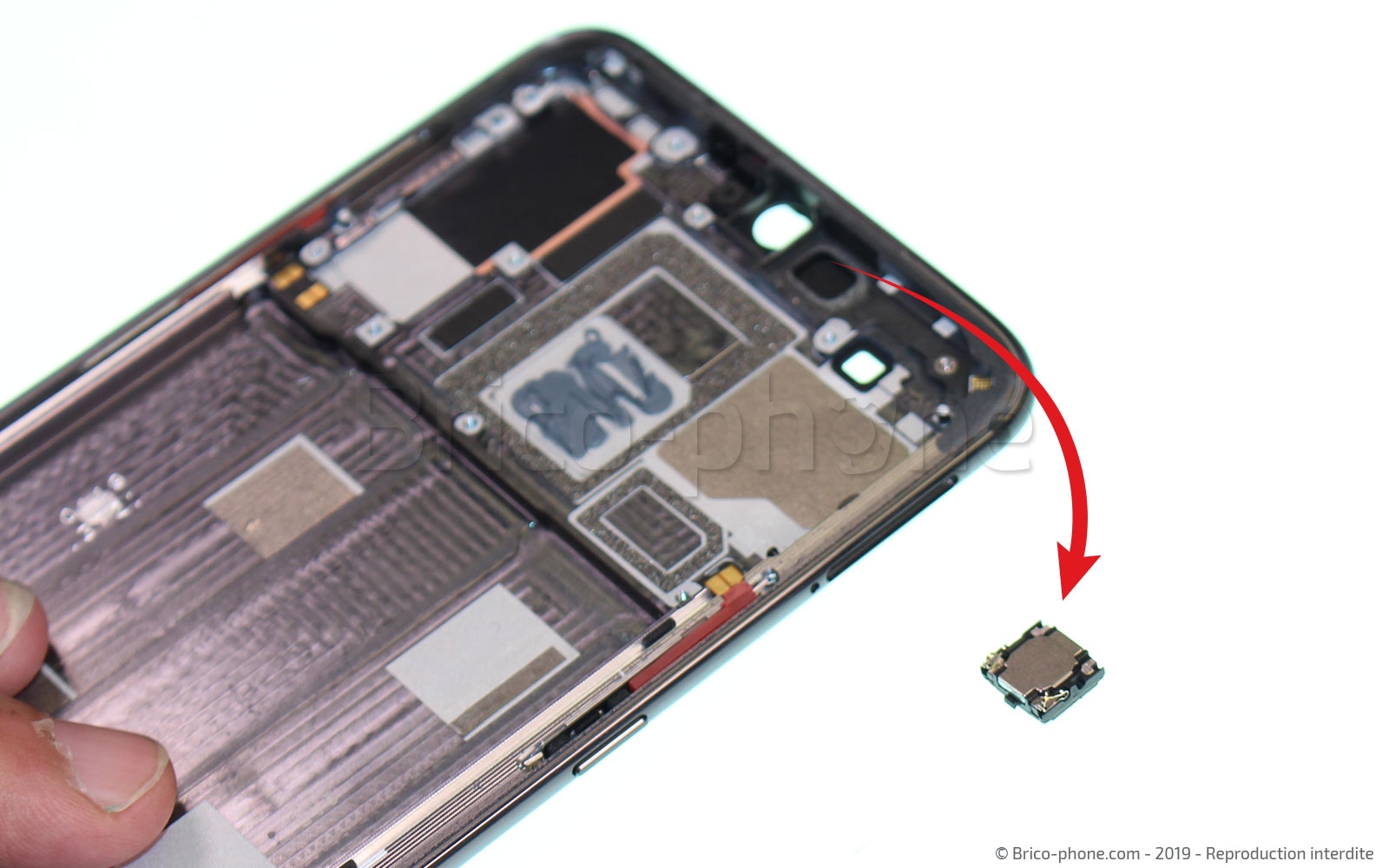

Nous allons maintenant retirer le haut-parleur de l'oreille. Comme le vibreur celui-ci est relativement simple à visualiser, car nous retrouvons le même type de haut-parleur sûr de nombreux téléphones présent sur le marché.
Munissez-vous une nouvelle fois de la brucelles puis faites levier sous le HP buzzer afin de le décoller du châssis . Faites attention de bien passez sous le haut-parleur, car vous risqueriez de l'ouvrir en 2 parties.
Outils du kit utilisés
Outils du kit utilisés

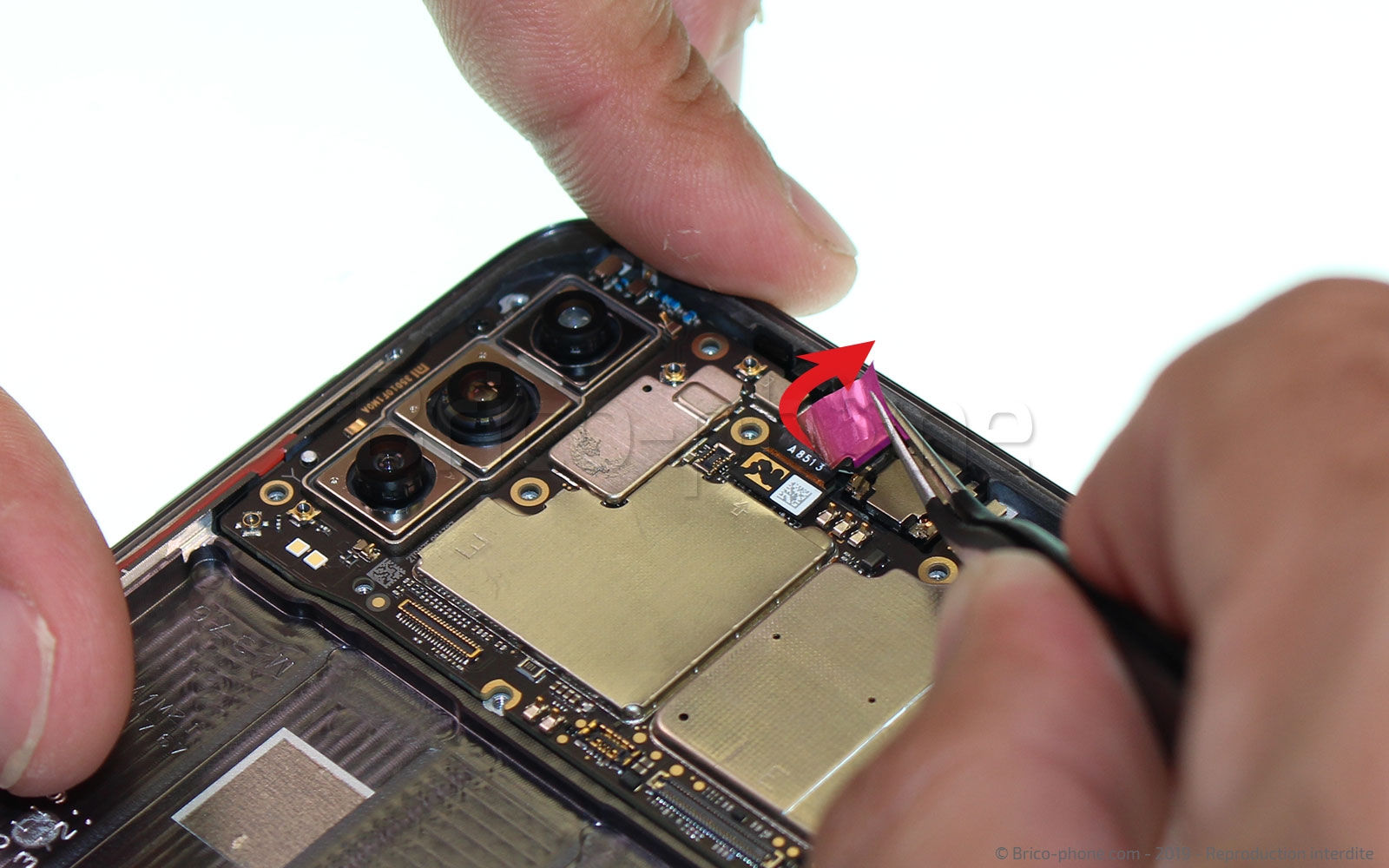

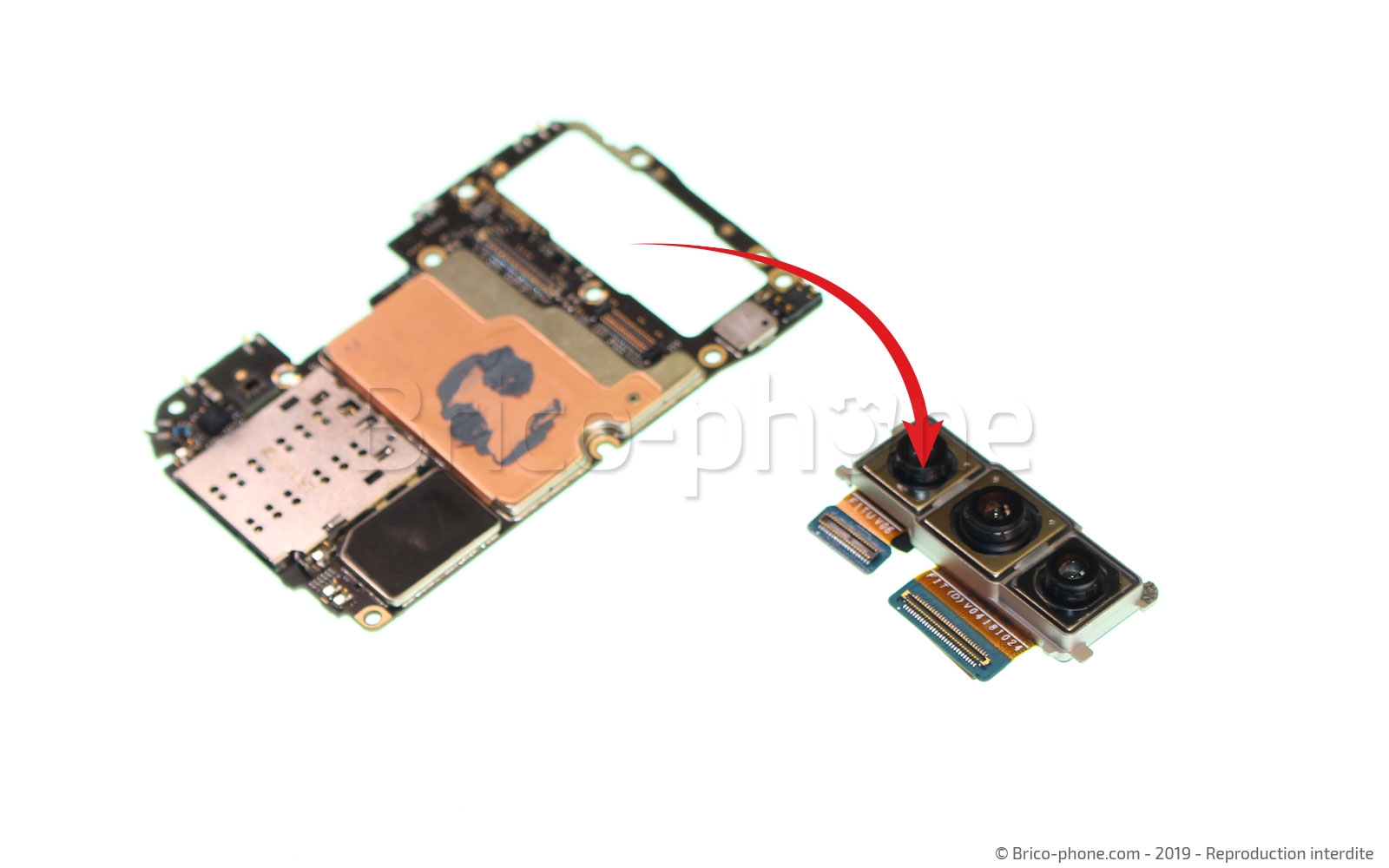

Etape 27 : Débrancher la triple caméra arrière
Repassons sur la carte-mère ! Le module caméra qui est composé des éléments suivants :
- 1x capteur principal de 48 Mpx
- 1x grand-angle de 16 Mpx
- 1 téléobjectif de 12 Mpx

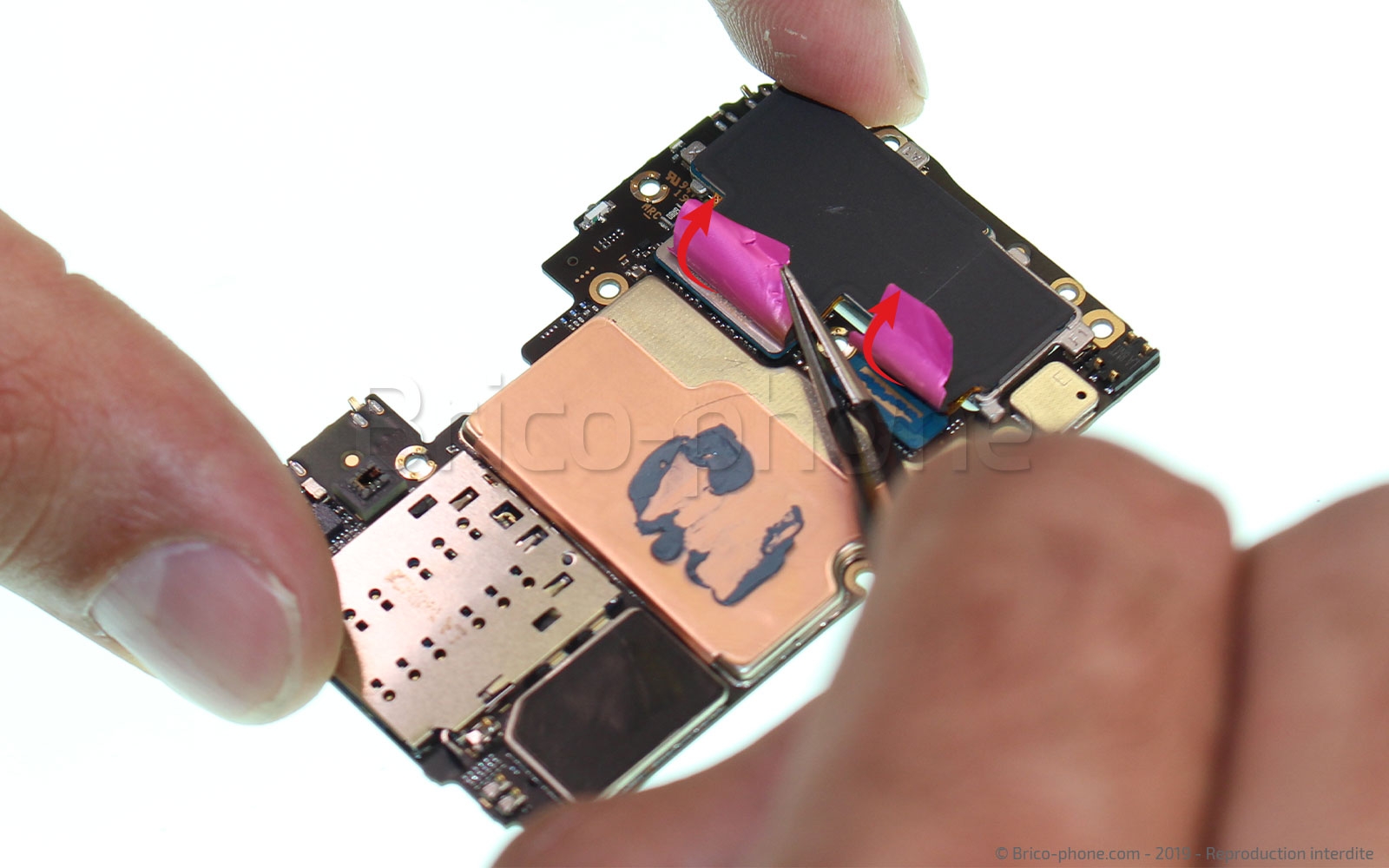

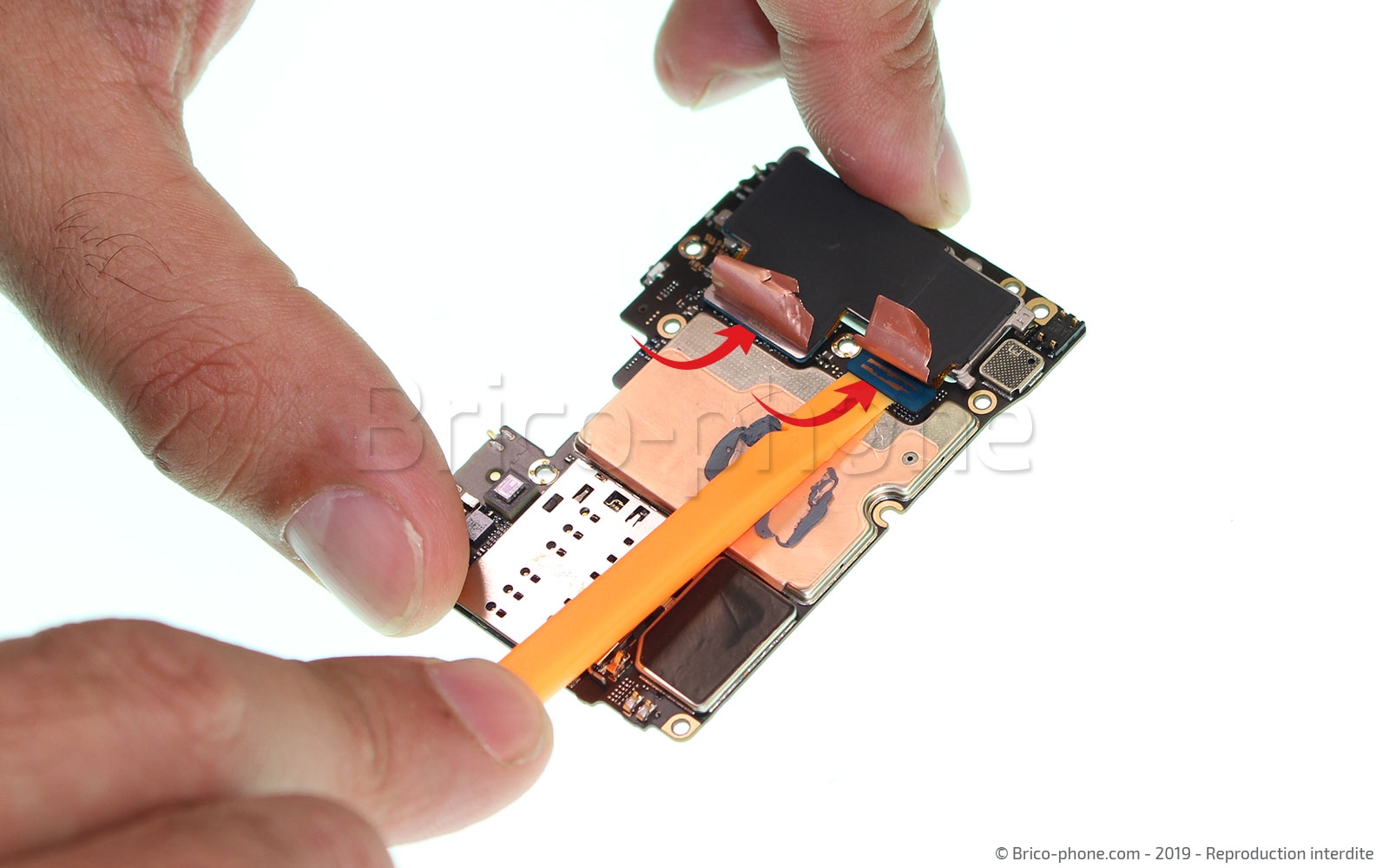

Comme pour la caméra avant, dégagez l'isolant à l'aide de la pincette, puis débranchez les connectiques de ces 3 éléments à l'aide du spudger. Terminez cette étape en séparant la carte-mère du module caméra.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Triple caméra arrière d'origine pour Xiaomi Mi 9
67,90 €

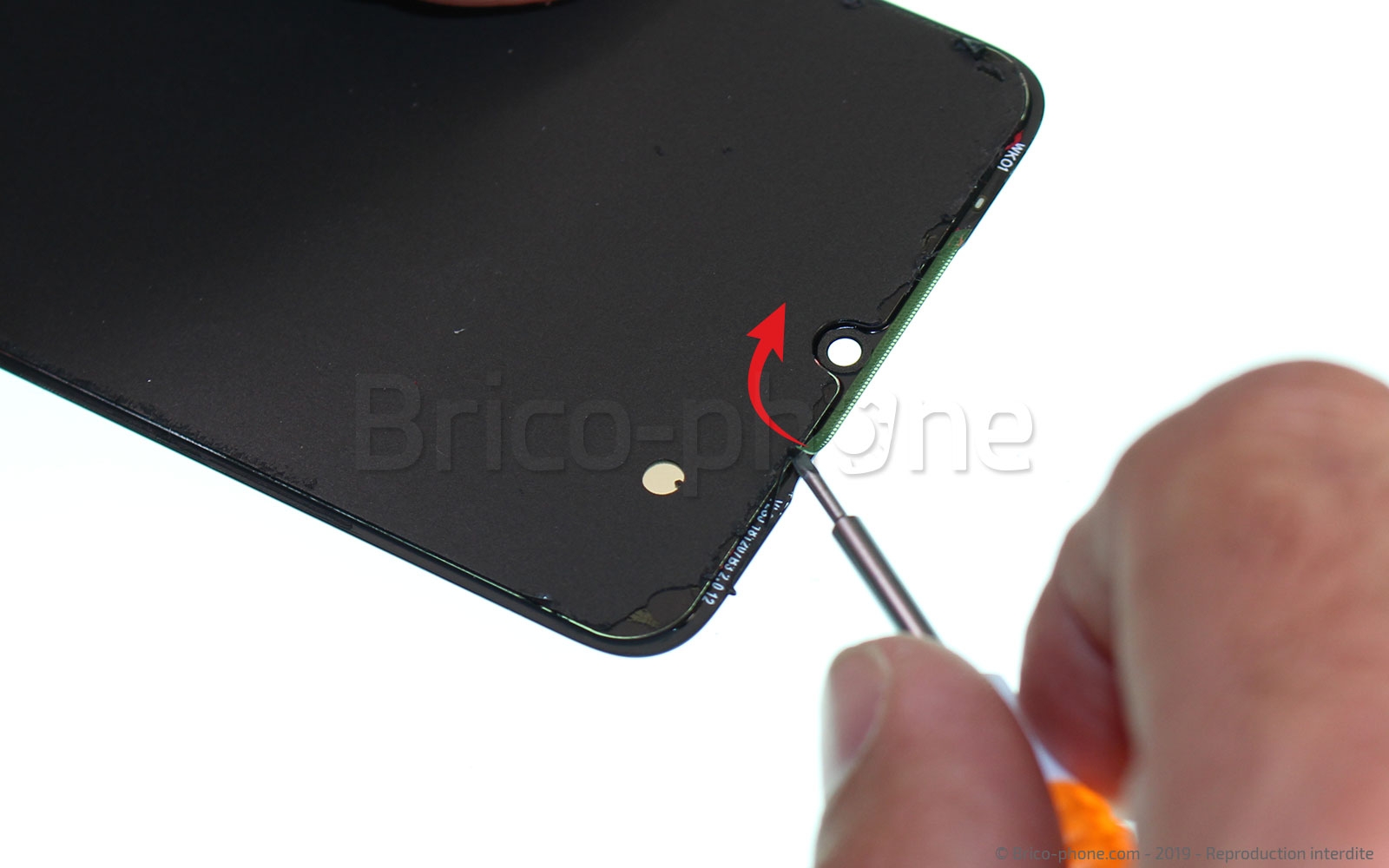

Etape 28 : Sortir la grille du haut-parleur
Avant de clôturer ce tutoriel de démontage complet, il ne nous reste plus qu'à retirer la grille du haut-parleur de l'oreille qui se trouve sur le haut de l'écran. Celle-ci est simplement collée, aidez-vous d'un cutter ou d'un petit tournevis plat pour la récupérer.
Outils du kit utilisés
Outils du kit utilisés


Etape 29 : Fin du tutoriel

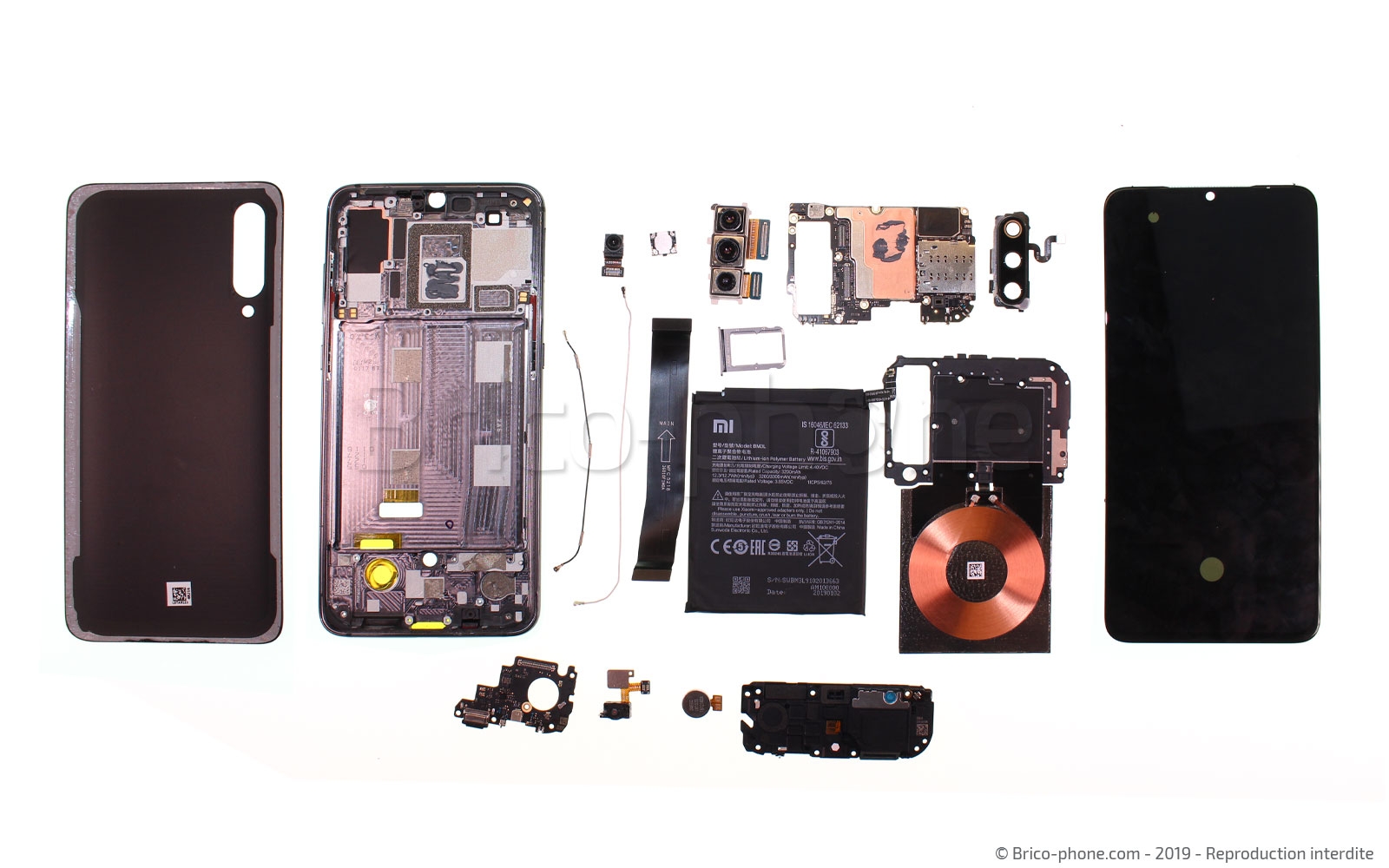

Vue éclatée de votre Smartphone Xiaomi Mi9
