Changement d'écran (vitre+LCD) sur Mi 9

Temps estimé : 45 min
Difficulté : 2.5/5
Note de réparabilité : 15/20
Mi 9 | Temps estimé : 45 min | Difficulté : 2.5/5

Vous rencontrez des problèmes d'affichage ou de tactile sur votre smartphone Xiaomi Mi 9, nous vous proposons de remplacer vous-même votre écran ! En effet, vous trouverez en vente sur notre site internet un écran super Amoled compatible, ainsi que le kit d'outils spécialement conçu pour cette réparation.

Une fois la commande reçue, il ne vous restera plus qu'à suivre ce guide photos afin de rendre à nouveau votre smartphone fonctionnel.

Diagnostic

›  Votre verre est rayé ou brisé
›  Vous avez des traits ou des zones noires sur l'affichage de votre Xiaomi Mi 9
›  Vous n'avez plus de tactile

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir avec vitre et Super Amoled pré-assemblé pour Xiaomi Mi 9
79,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Vous êtes prêt à démarrer la réparation de votre smartphone !

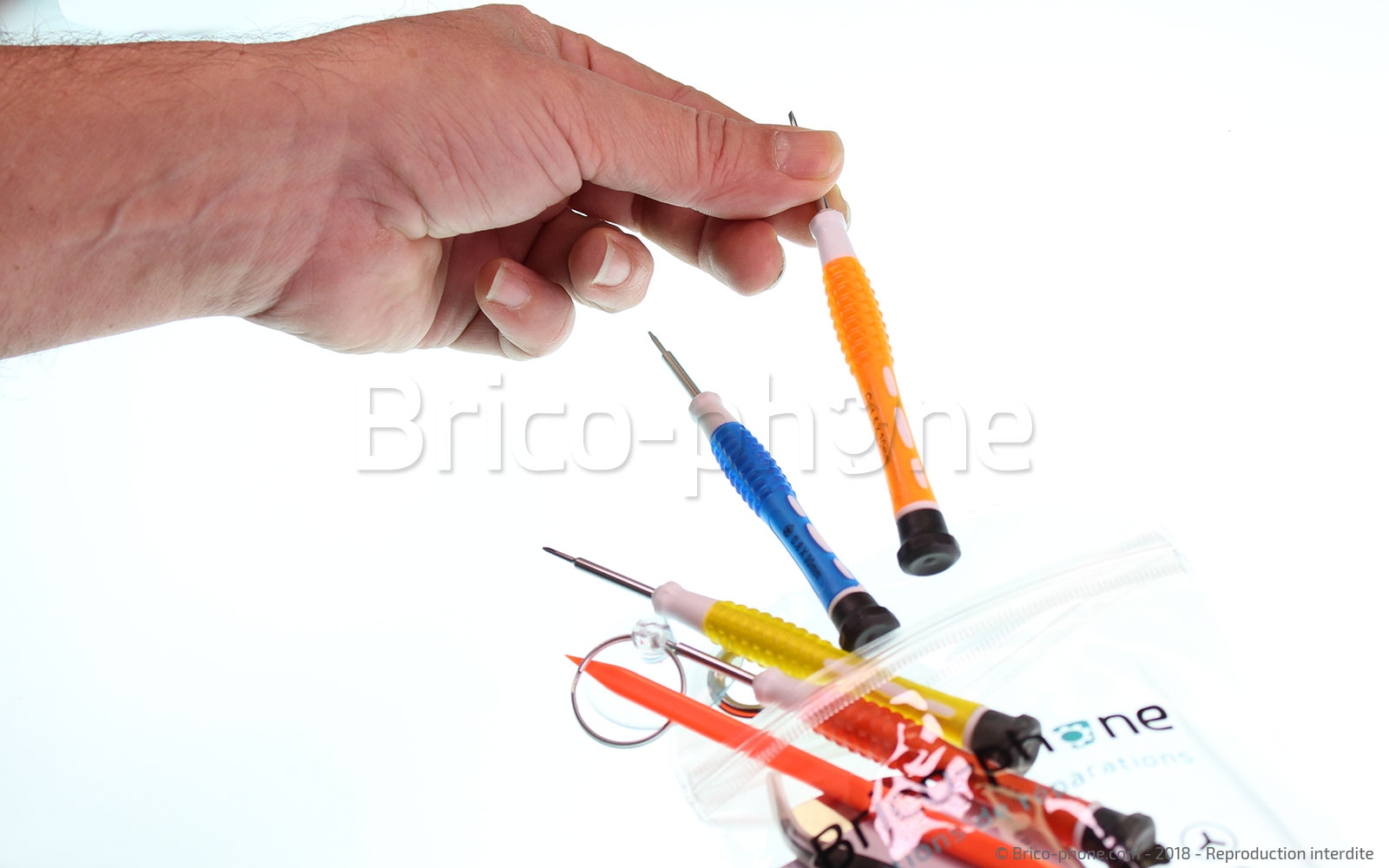

Prenez le temps de bien préparer un espace de travail propre et dégagé. Sortez ensuite les outils, puis fixez le patron d'aide au montage offert dans votre commande afin de bien identifier les vis et les petits composants.

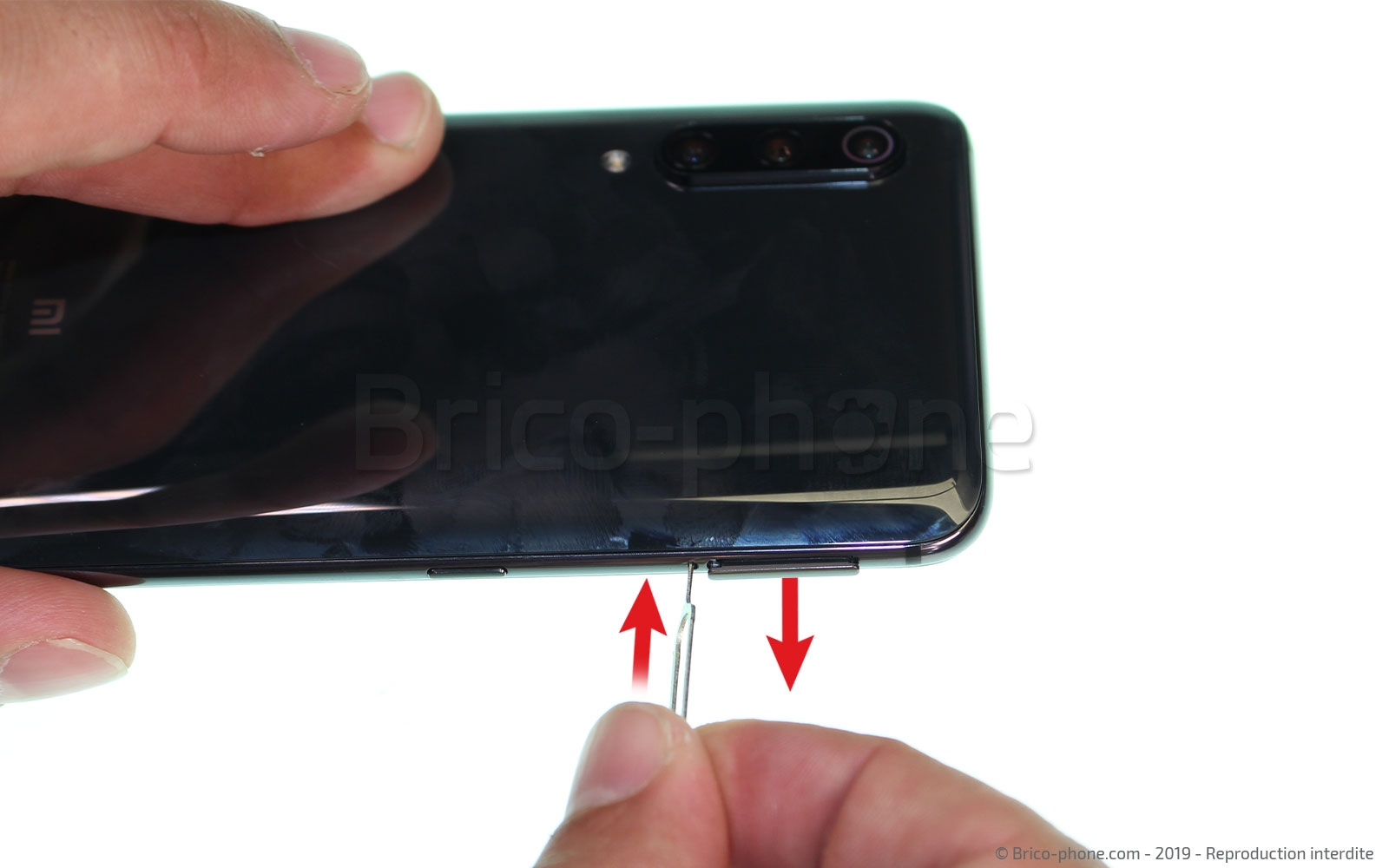

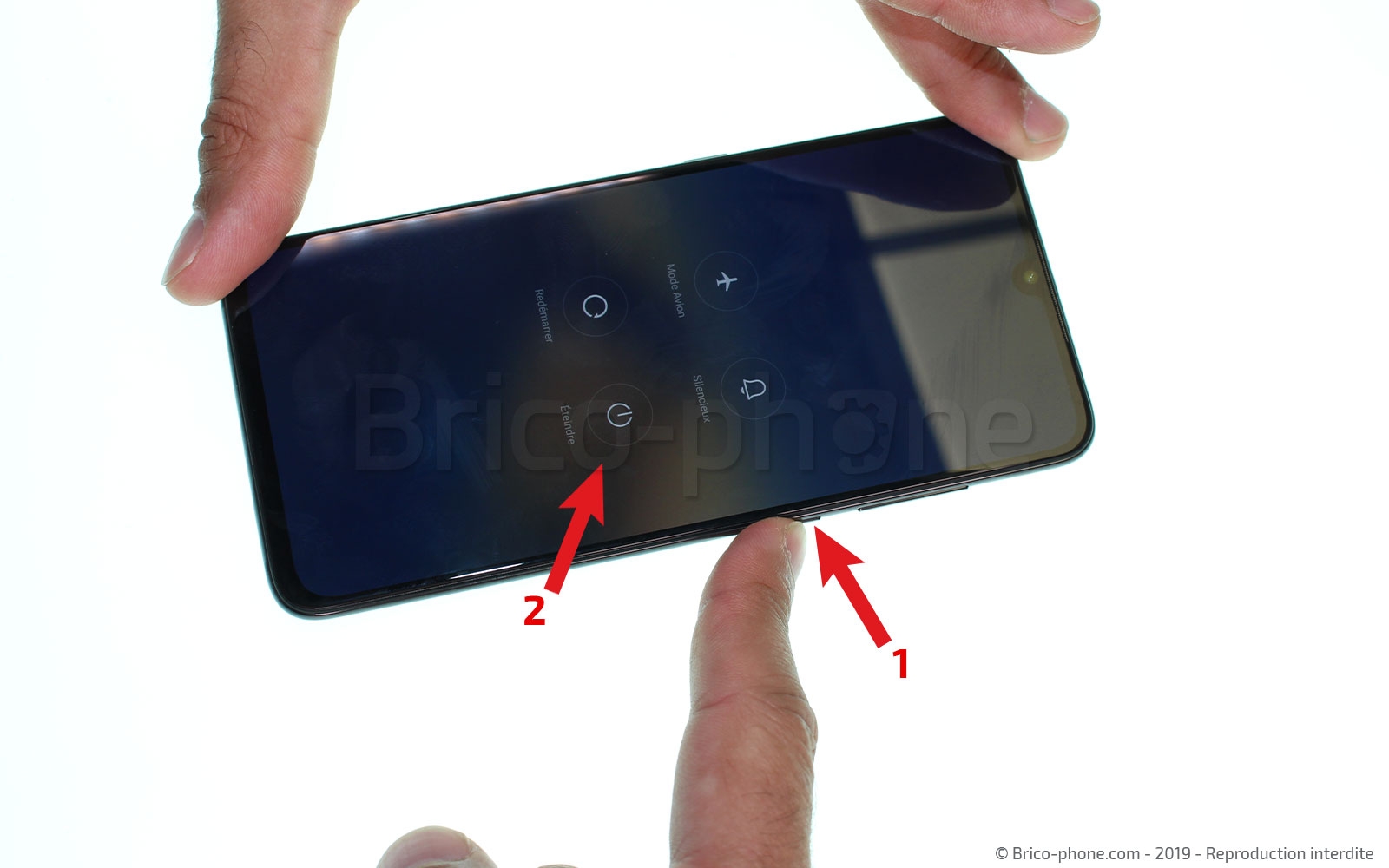

Éteignez ensuite votre smartphone puis sortez le rack des différentes cartes à l'aide de l'outil d'extraction de carte Sim.
Outils du kit utilisés
Outils du kit utilisés

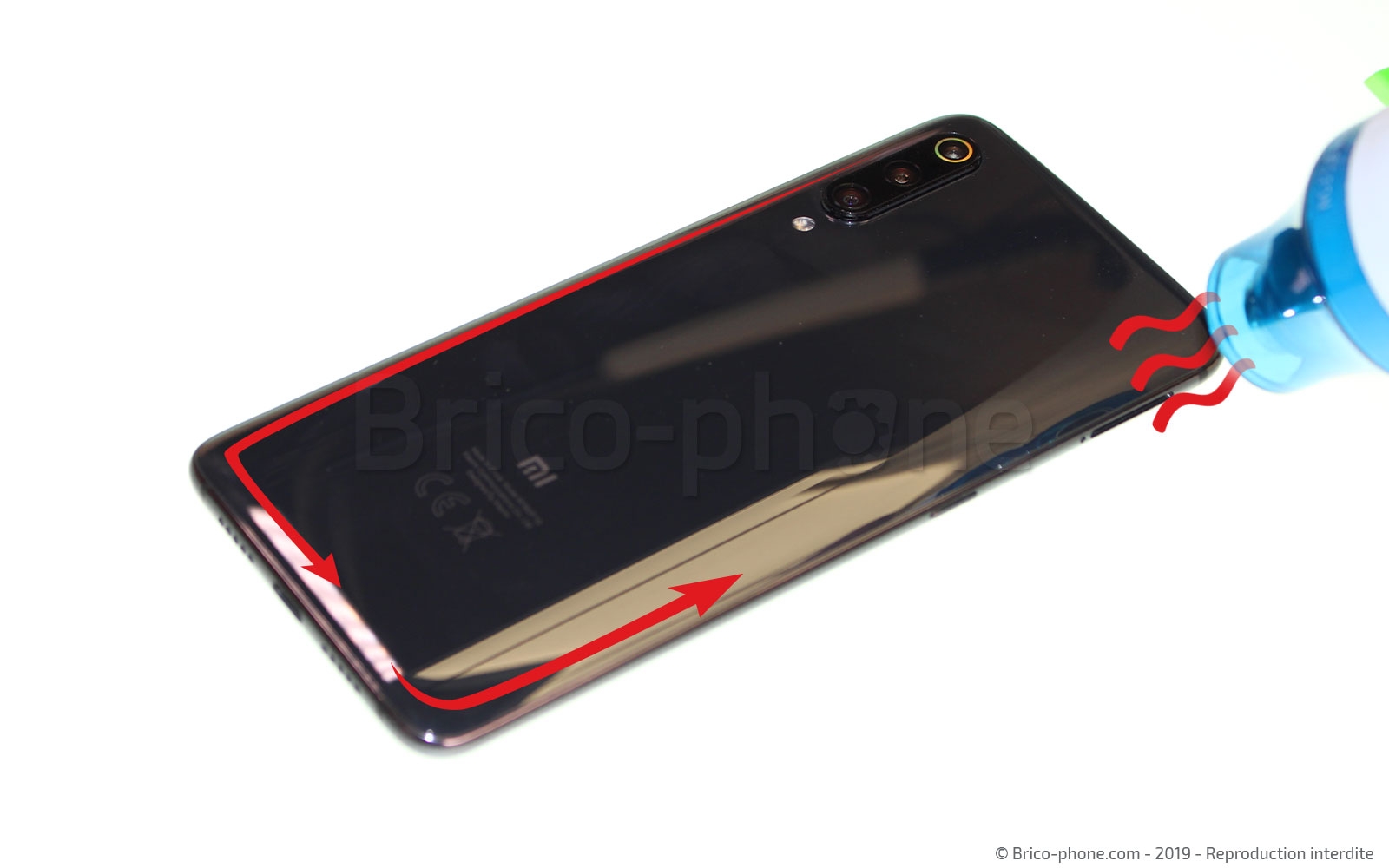

Etape 1 : Chauffer le dos de l'appareil

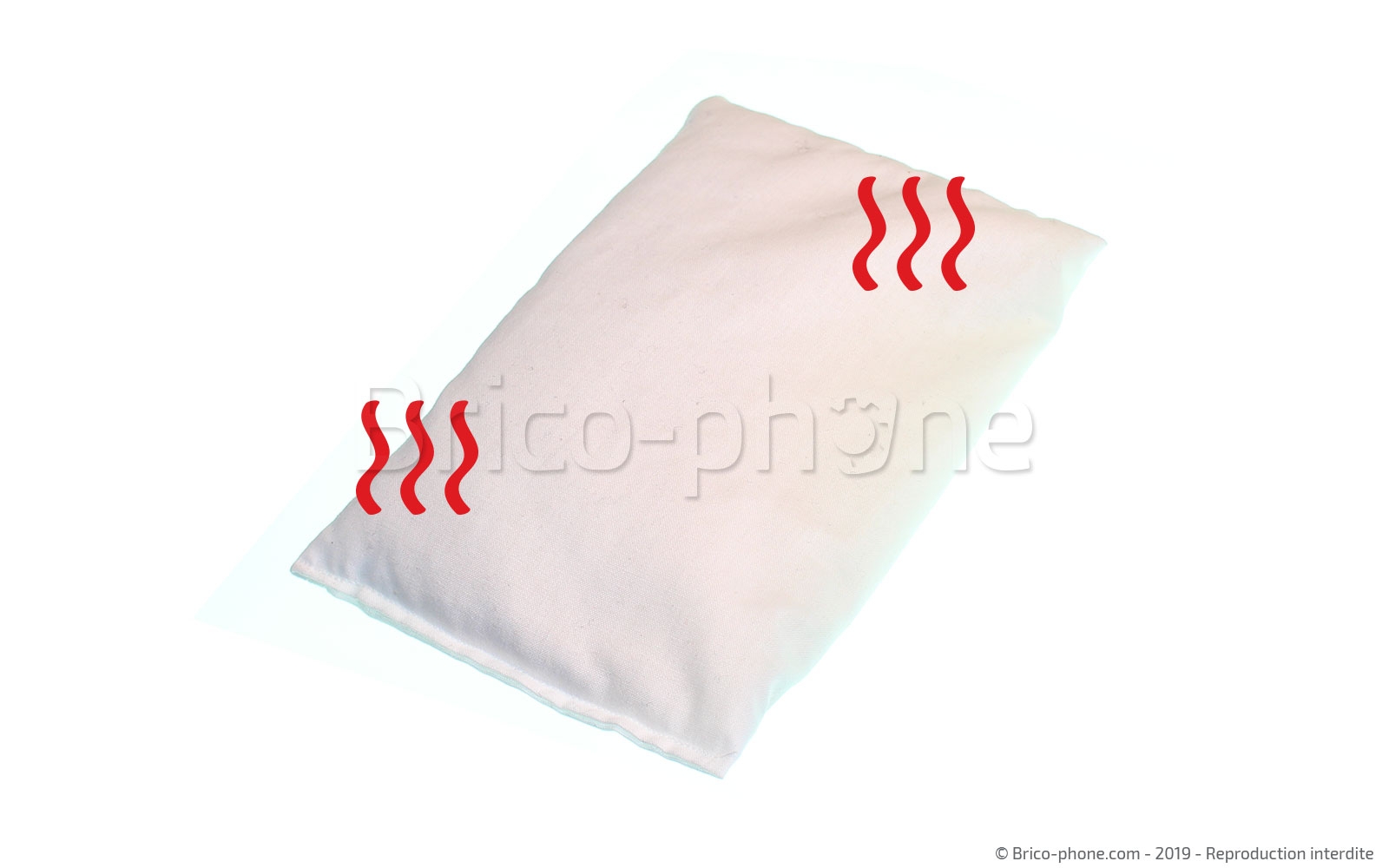

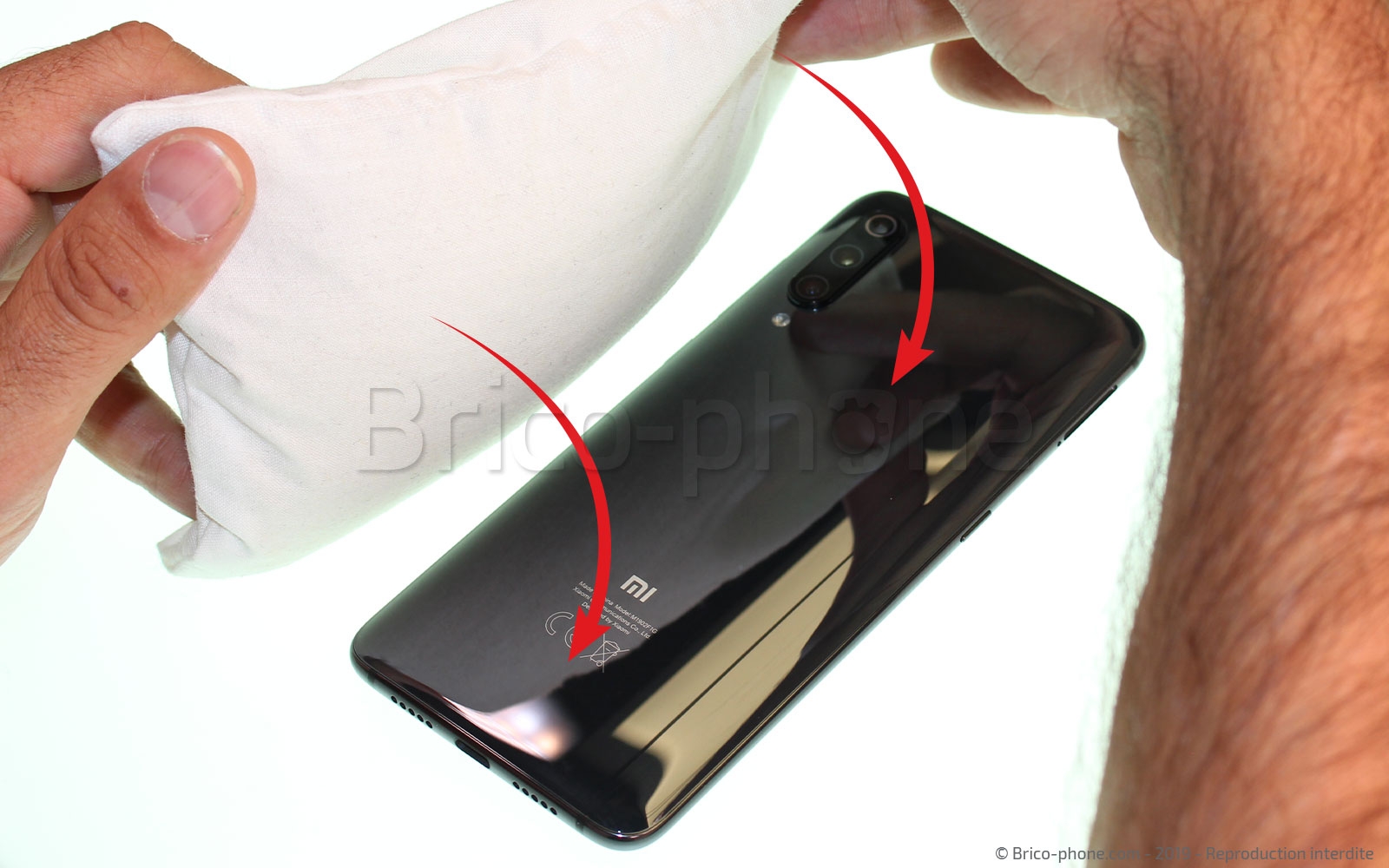

Afin d'ouvrir l'appareil, la première étape consiste à chauffer la vitre arrière de votre smartphone. Pour cela, munissez-vous de votre propre sèche-cheveux, d'un mini-décapeur thermique ou bien d'un coussin chauffant que vous trouverez en vente sur notre site. Si vous optez pour cette dernière solution, il vous suffira de le passer au four à micro-ondes puis de le déposer sur la vitre.
Faites attention de ne pas dépasser les 80°c, car la batterie et la carte-mère se trouvent sous ce cache et cela pourrait les endommager de façon irréversible.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

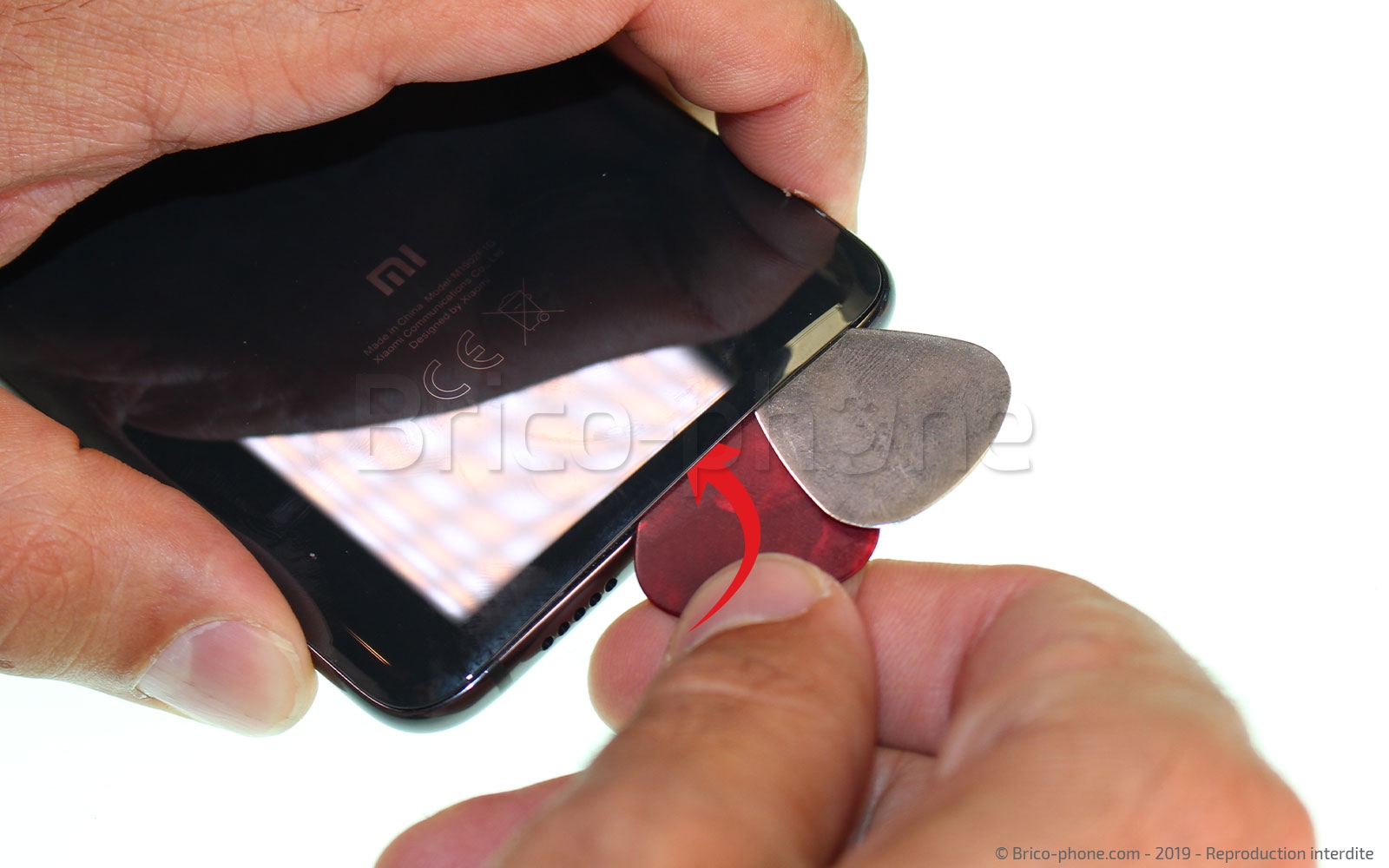

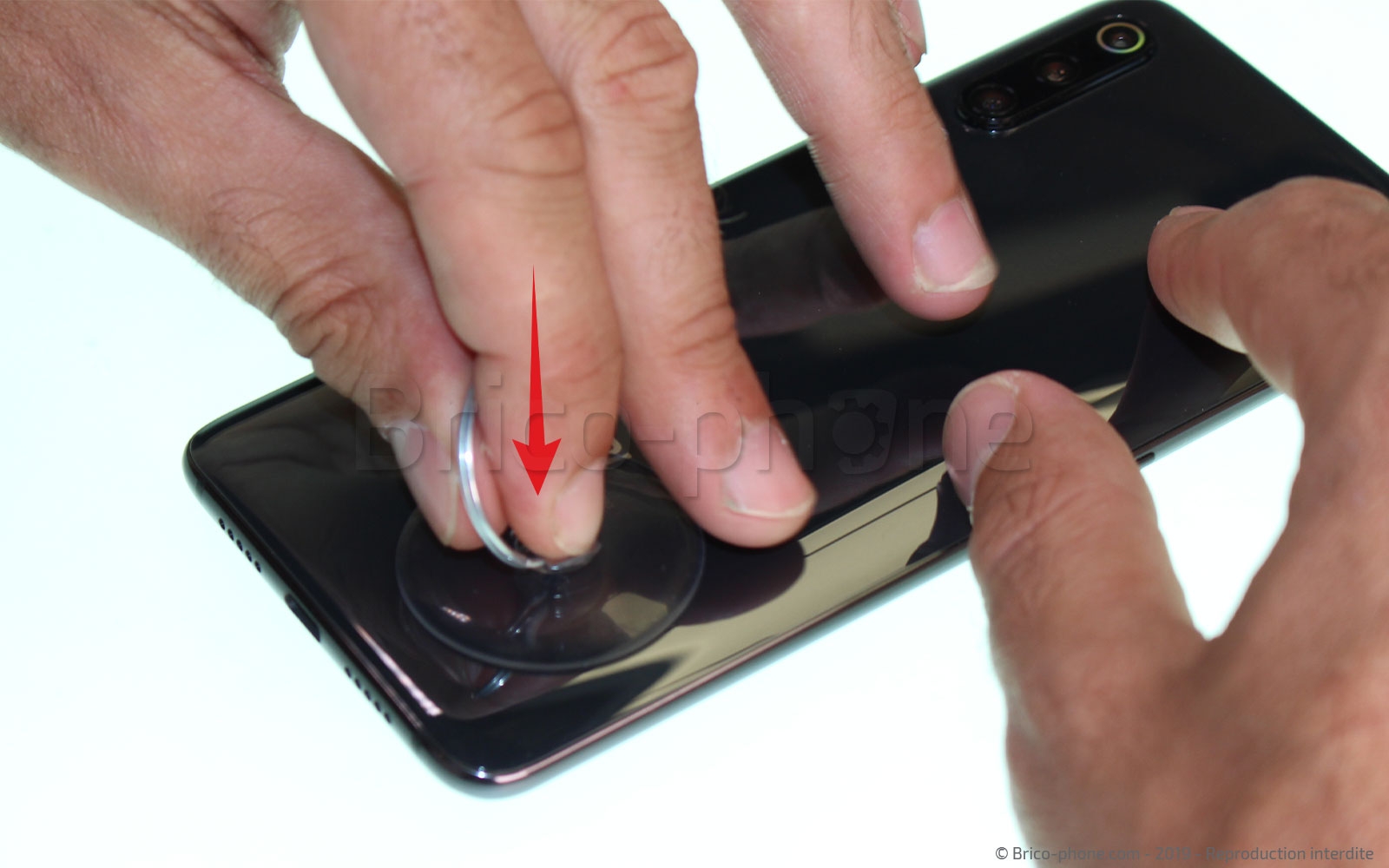

Etape 2 : Mettre en place les outils pour décoller la vitre arrière

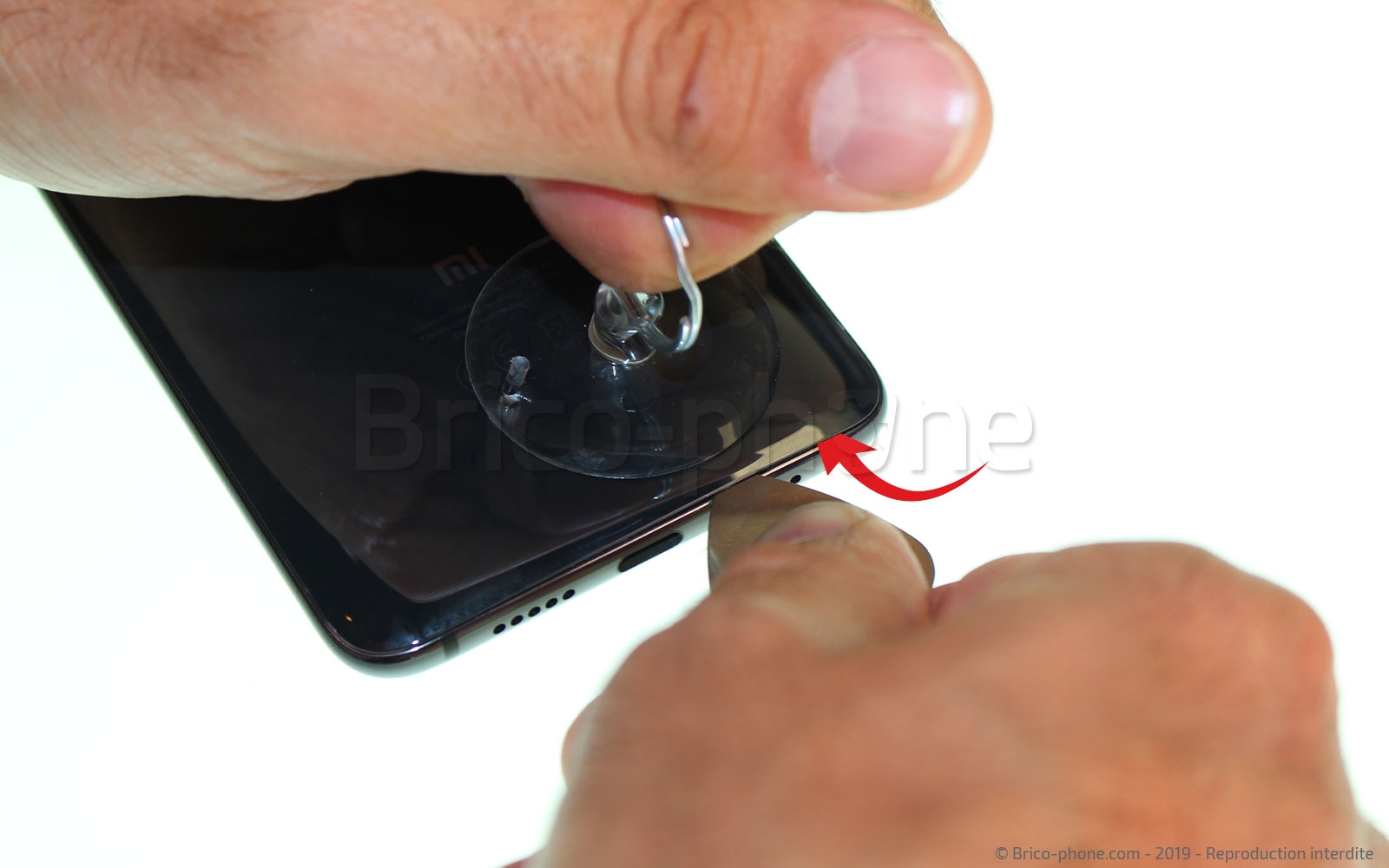

Mettez en place la ventouse sur l'un des angles de la vitre arrière en exerçant une simple pression dessus. Tirez fermement sur la boucle en acier afin de soulager la pression entre la vitre et le châssis, puis insérez le médiator métal entre ces deux derniers éléments. Vous pouvez apercevoir un petit espace dans lequel vous allez venir mettre en place le premier médiator plastique qui sera utilisé pour le décollage de la vitre arrière. Retirez celui en métal puis insérez le second médiator plastique.
Outils du kit utilisés
Outils du kit utilisés

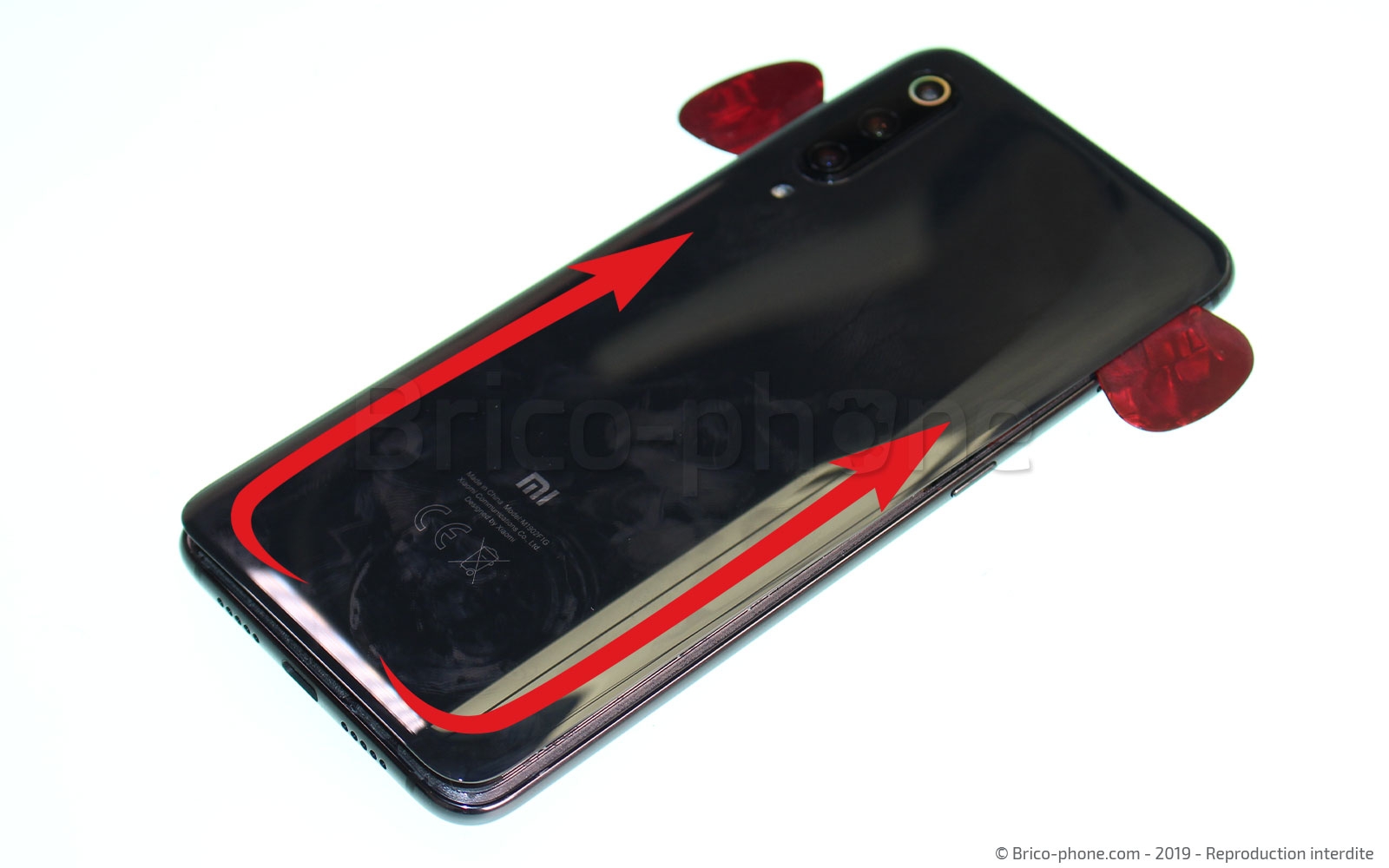

Etape 3 : Décoller le cache arrière

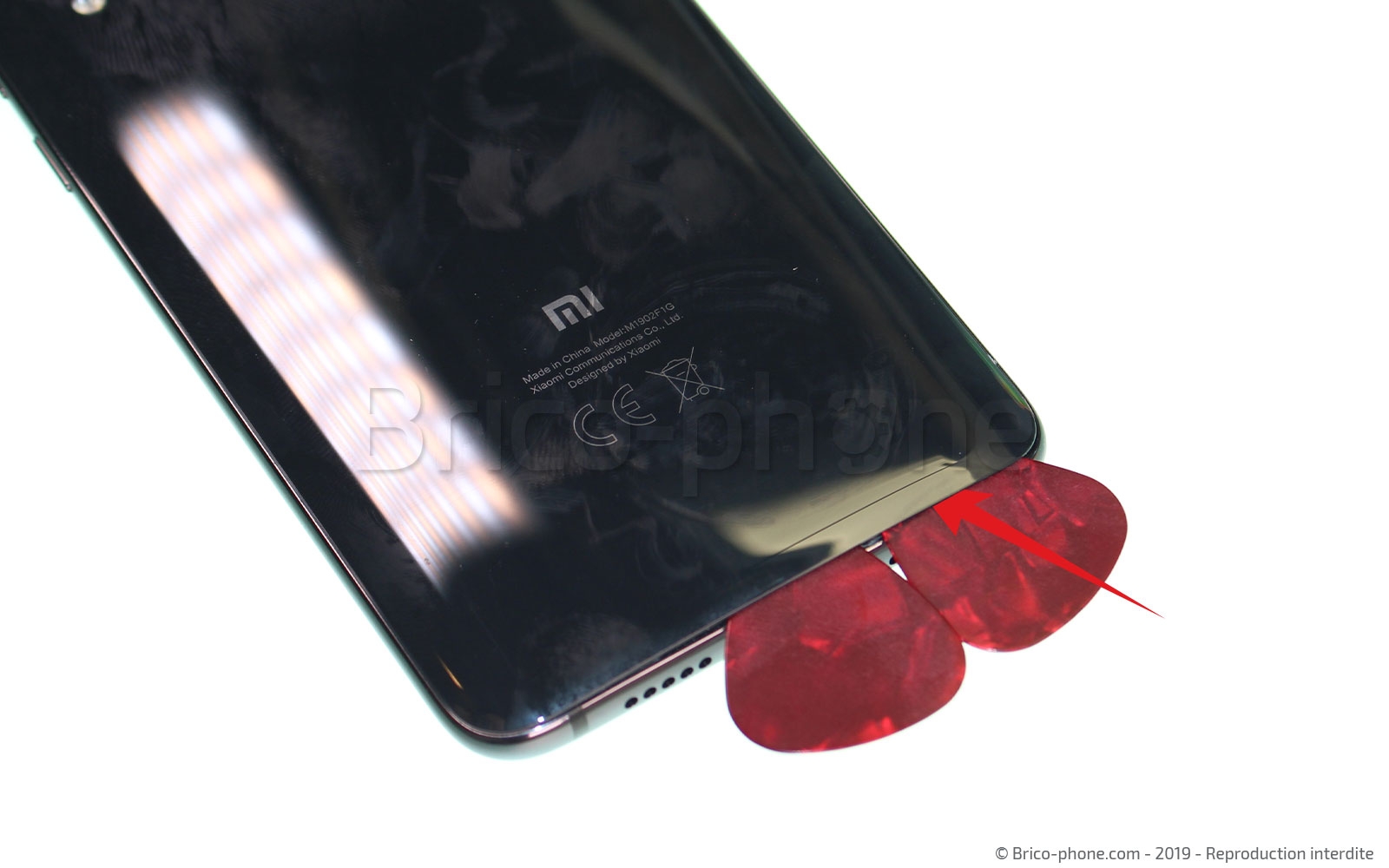

Faites coulisser les médiators sous le contour du cache arrière afin de le décoller entièrement. Vous ne devriez pas avoir trop de difficulté à décoller cet élément, mais si vous sentez que les médiators forcent trop, n'hésitez pas à chauffer de nouveau.

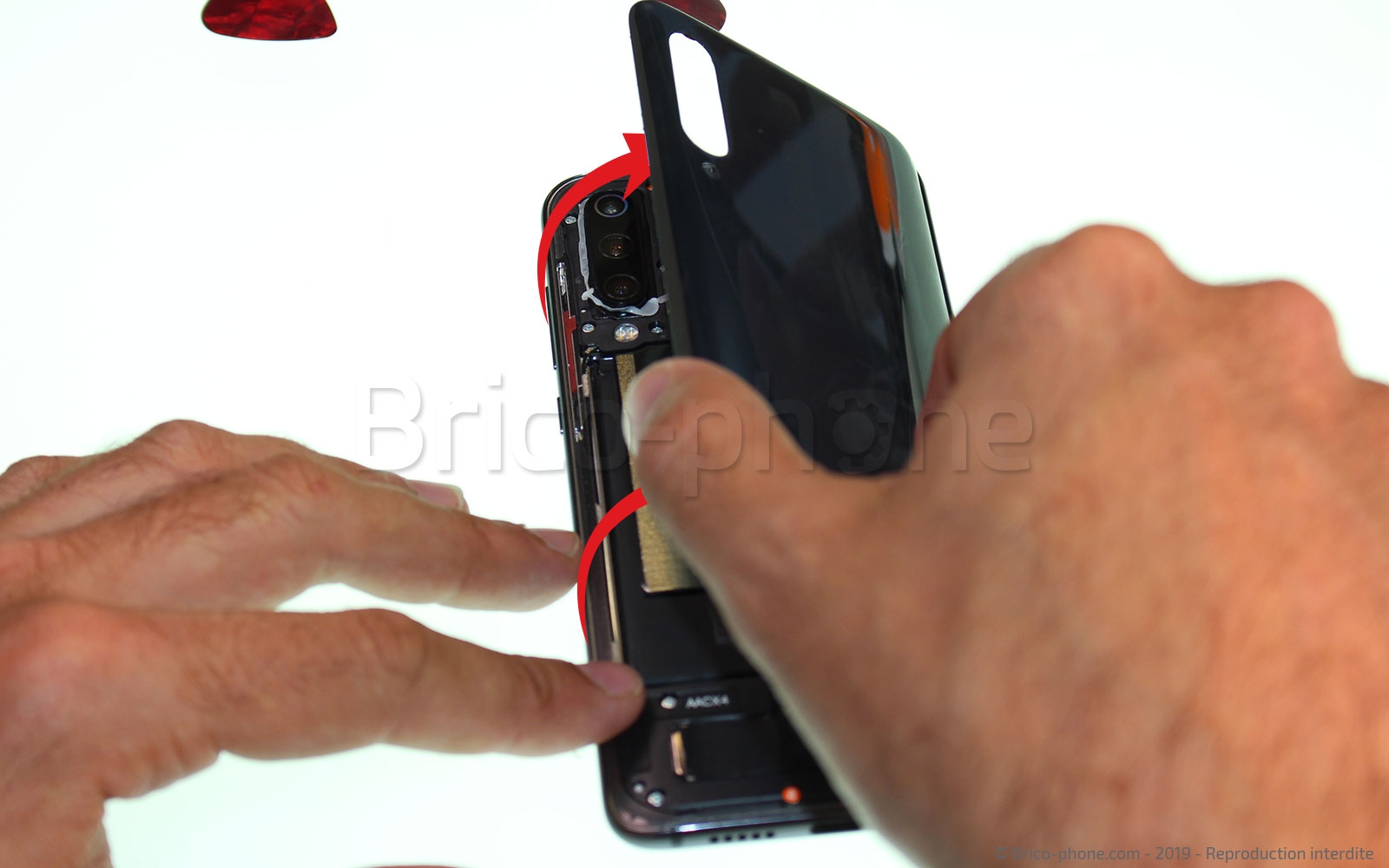

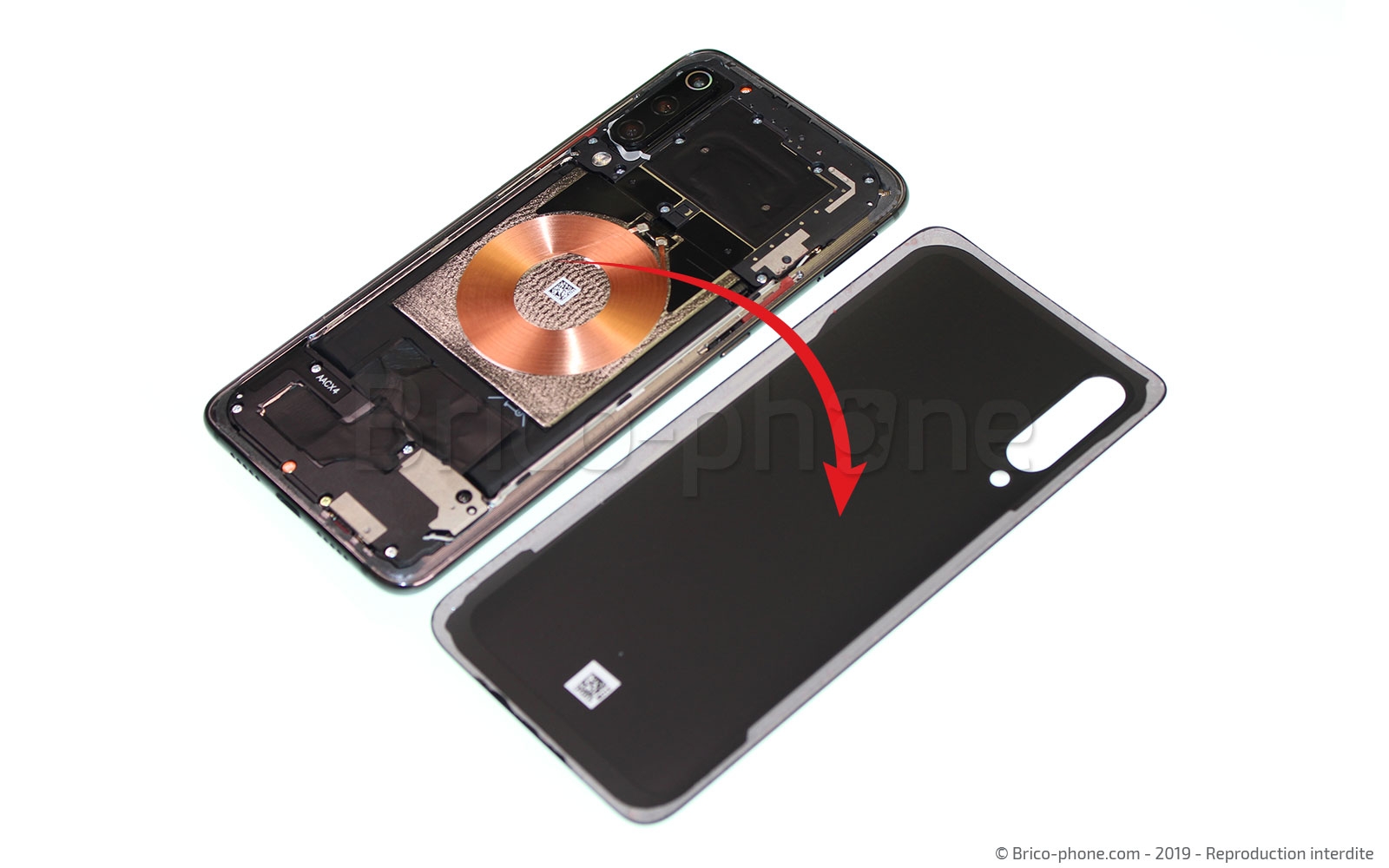

Il ne vous reste plus qu'à basculer le cache sur le côté de l'appareil. Vous pouvez maintenant apercevoir la bobine pour le chargement sans fil qui permet notamment de charger votre téléphone.
Outils du kit utilisés
Outils du kit utilisés

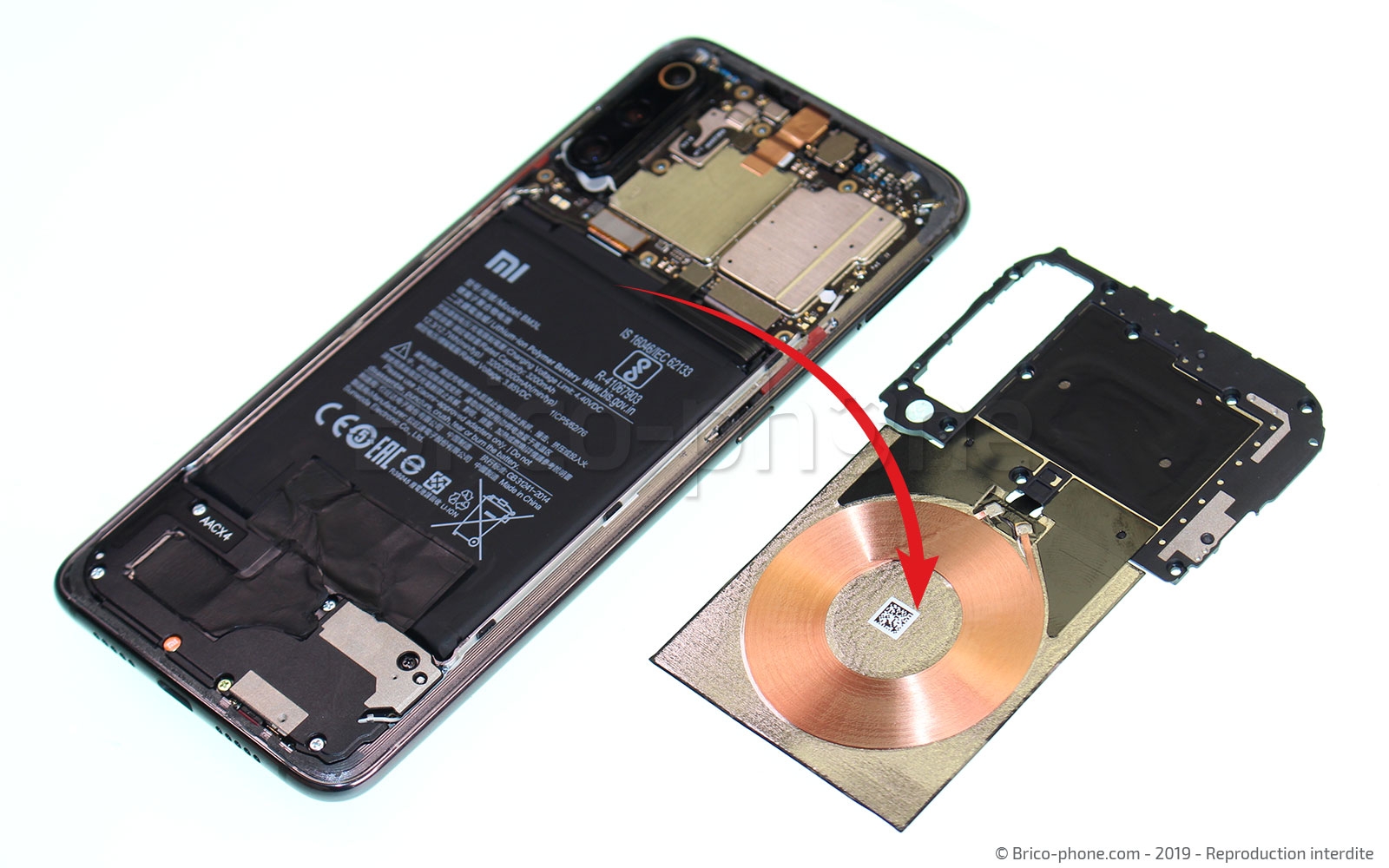

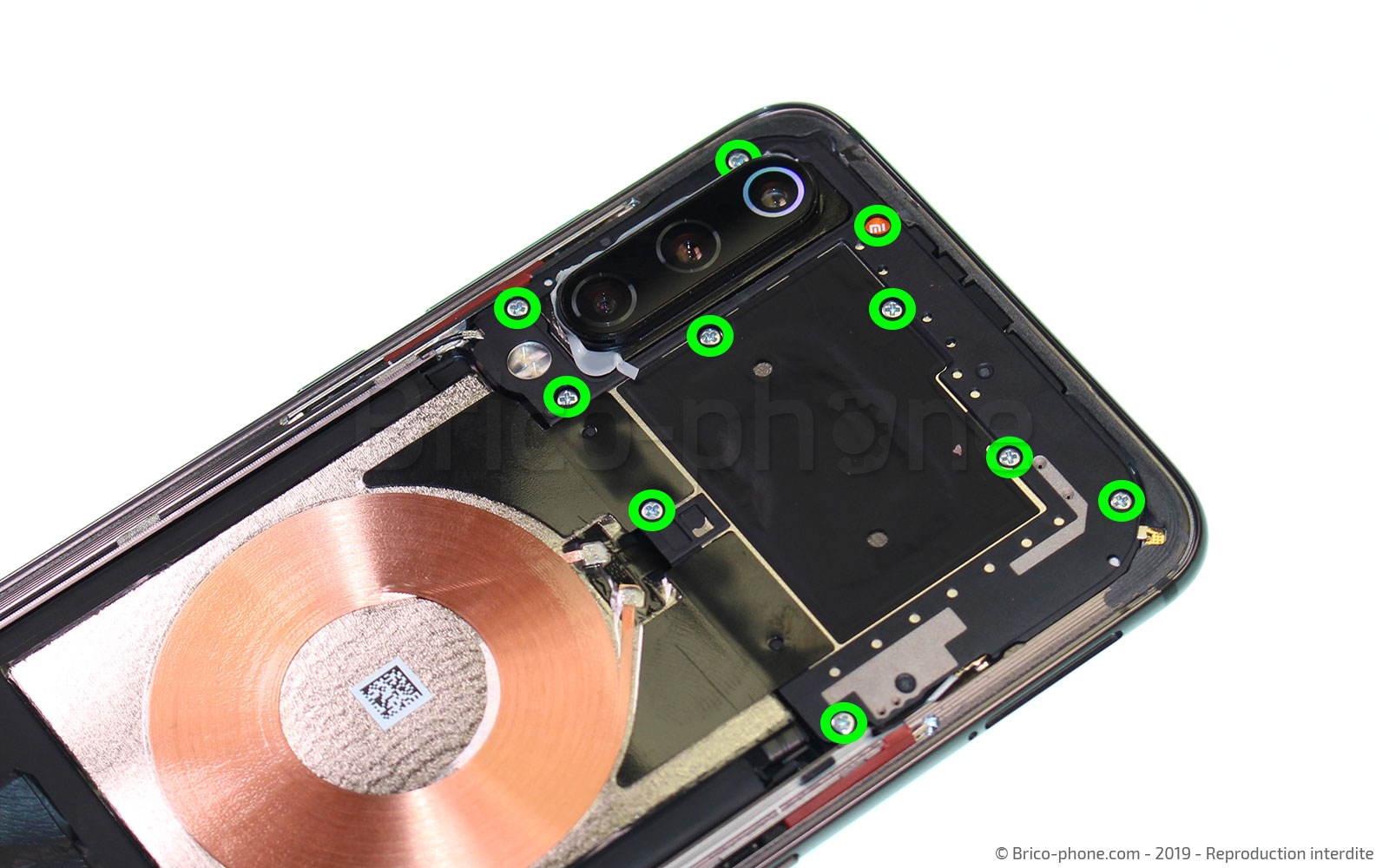

Etape 4 : Retier la nappe induction et son support

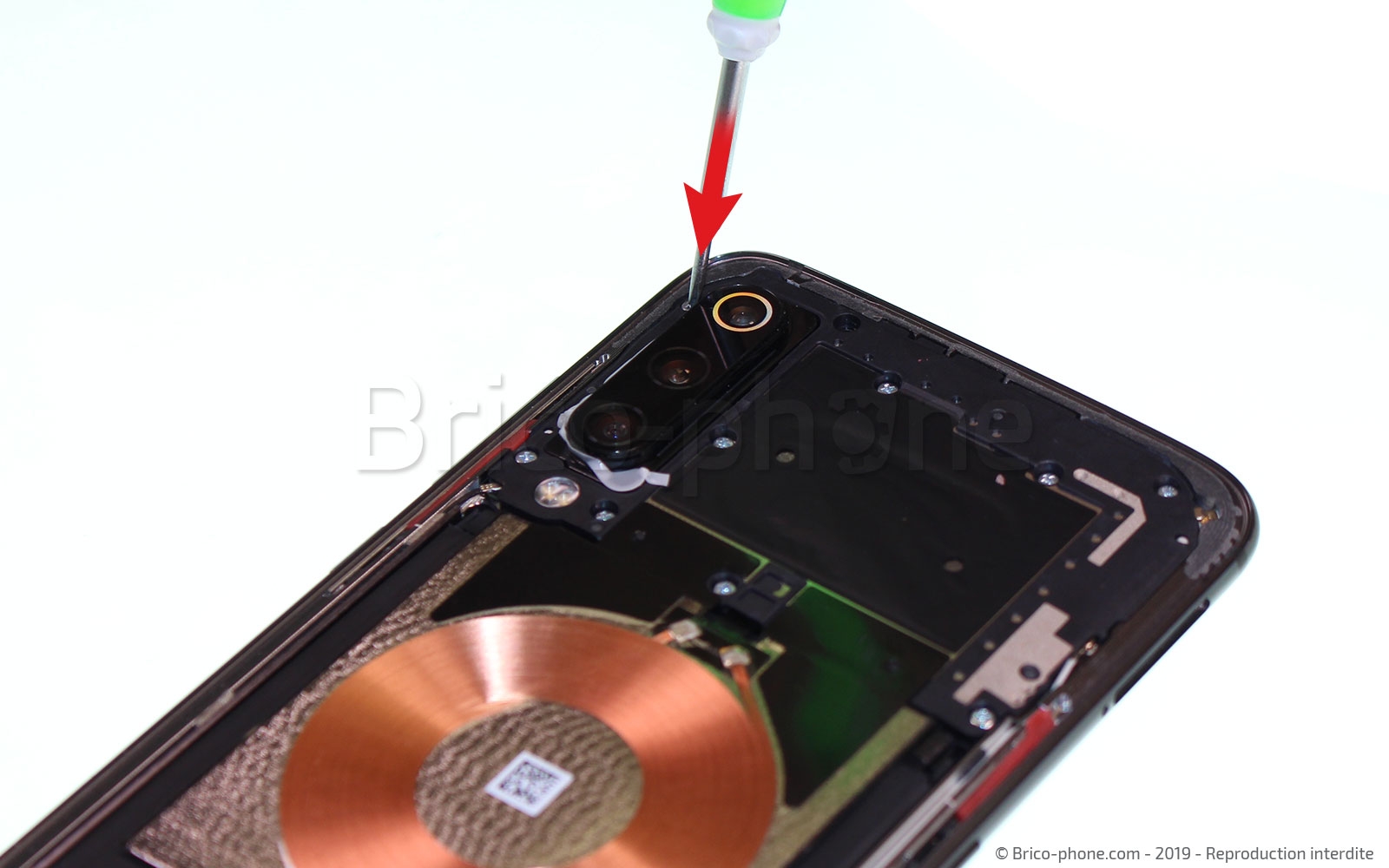

Munissez-vous du tournevis cruciforme fourni dans le kit d'outils afin de dévisser les 10 vis qui maintiennent le support de la nappe induction et qui fait également office de cache carte-mère. Déposez vos vis au fur et à mesure sur le patron d'aide au montage afin de ne pas les égarer.

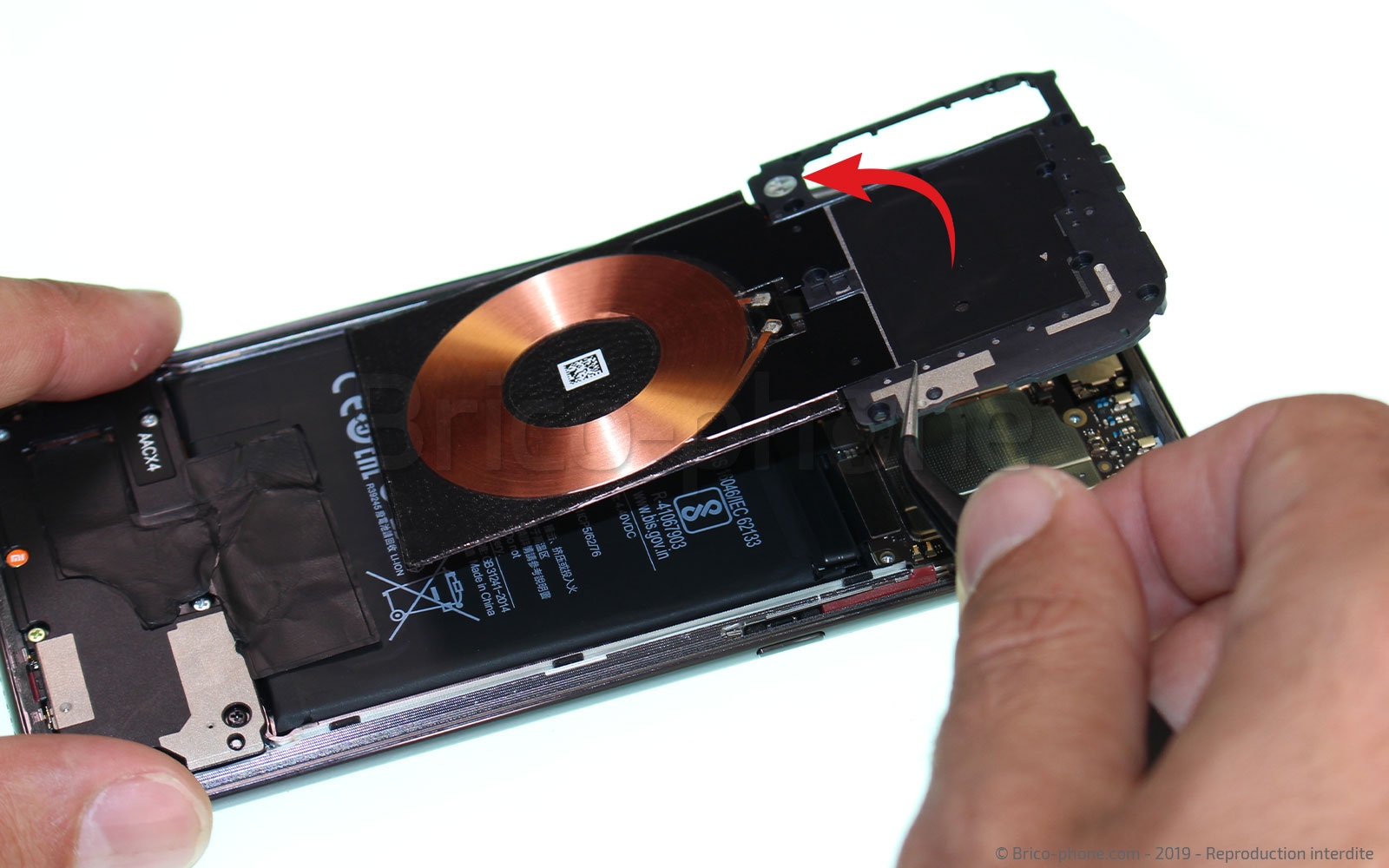

Prenez à présent la petite pincette, puis déclipsez le support. Retirez délicatement l'ensemble puis déposez-le sur votre plan de travail.


Outils du kit utilisés
Outils du kit utilisés

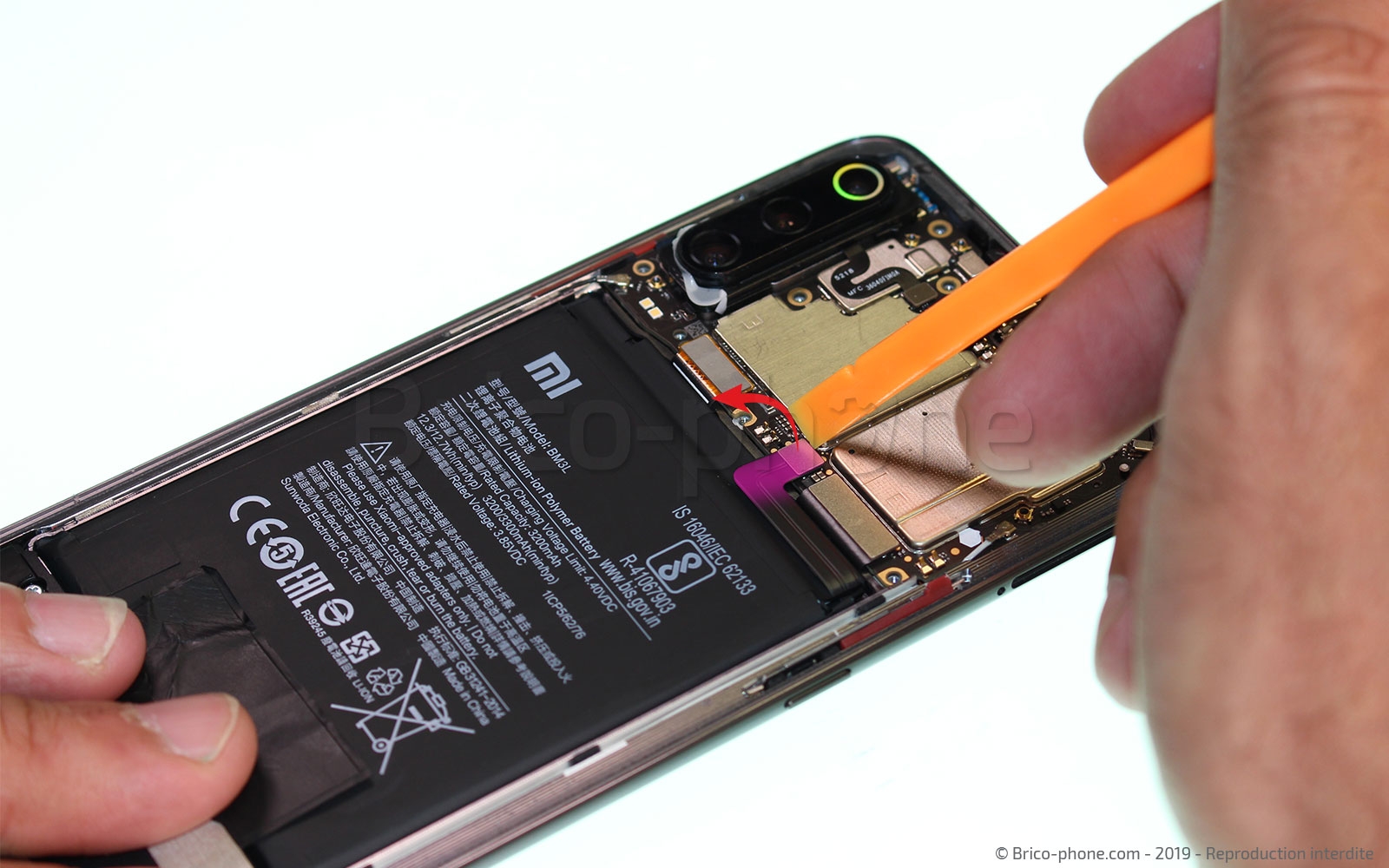

Etape 5 : Déconnecter la batterie

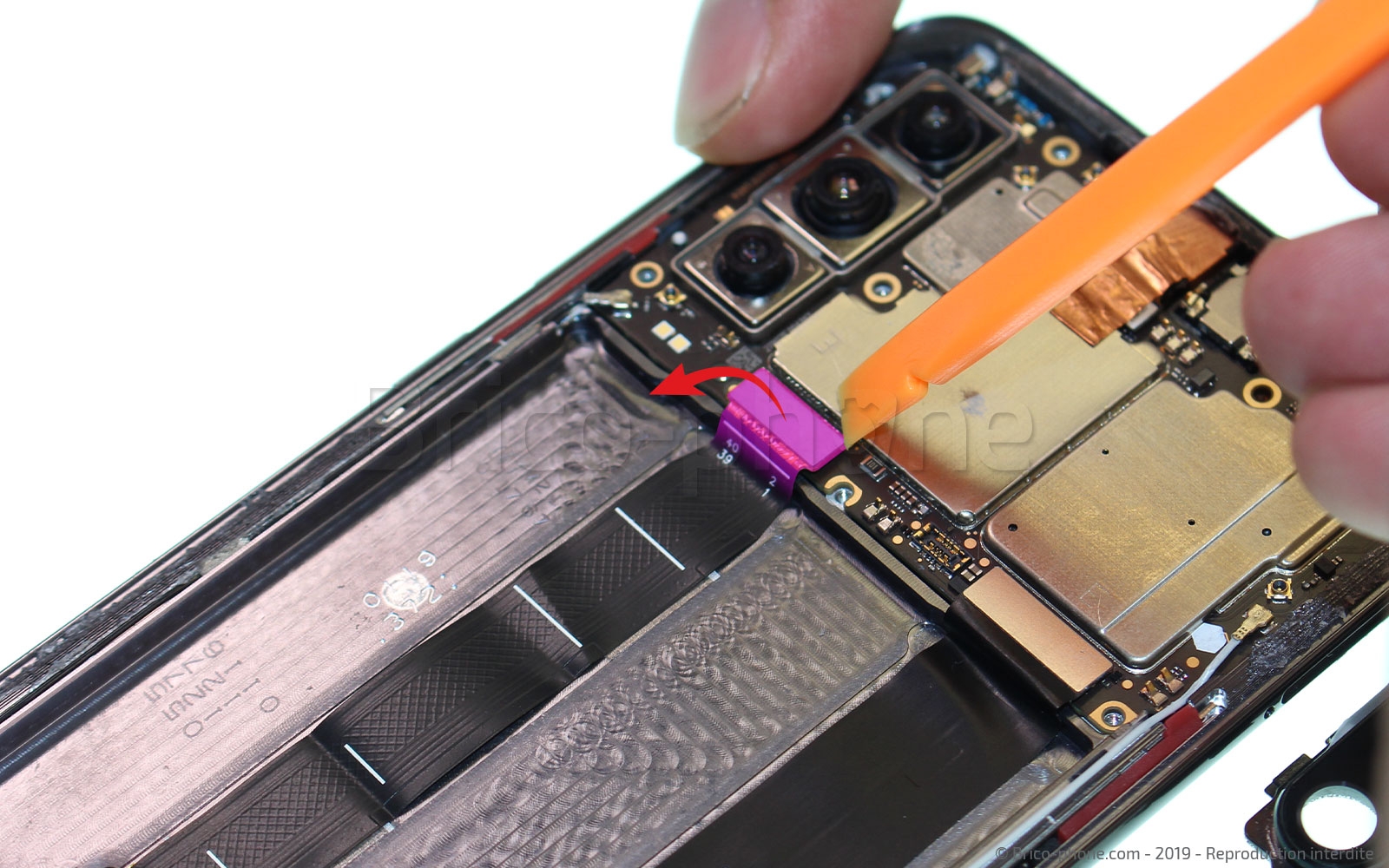

Afin de travailler en sécurité et de ne pas risquer de créer un court-circuit, nous allons maintenant déconnecter la batterie à l'aide du levier nylon, que nous appellerons également "spudger" dans d'autres étapes de ce tutoriel.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Retirer la protection thermique
Décollez la protection thermique situé entre le haut-parleur externe et la batterie.

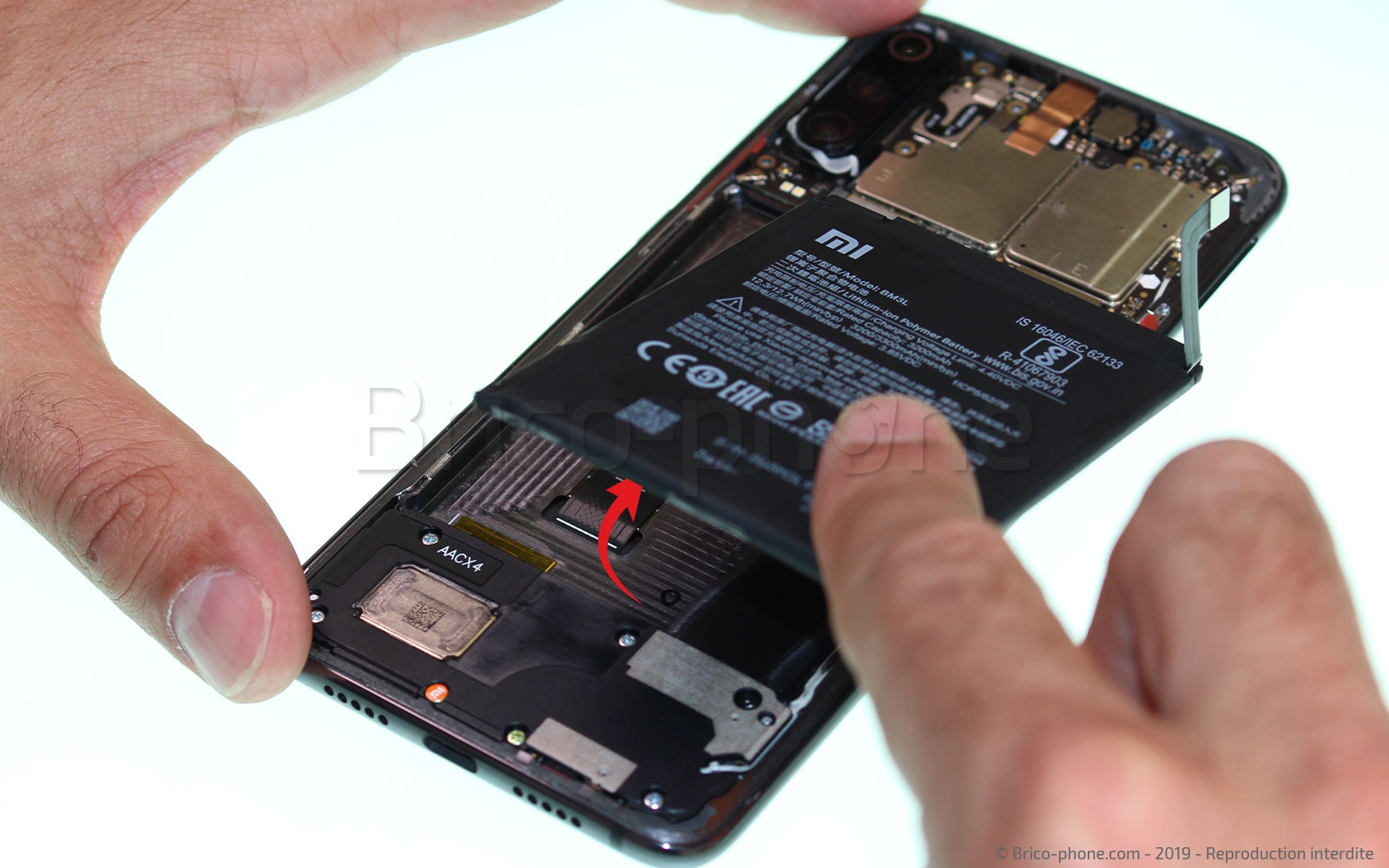

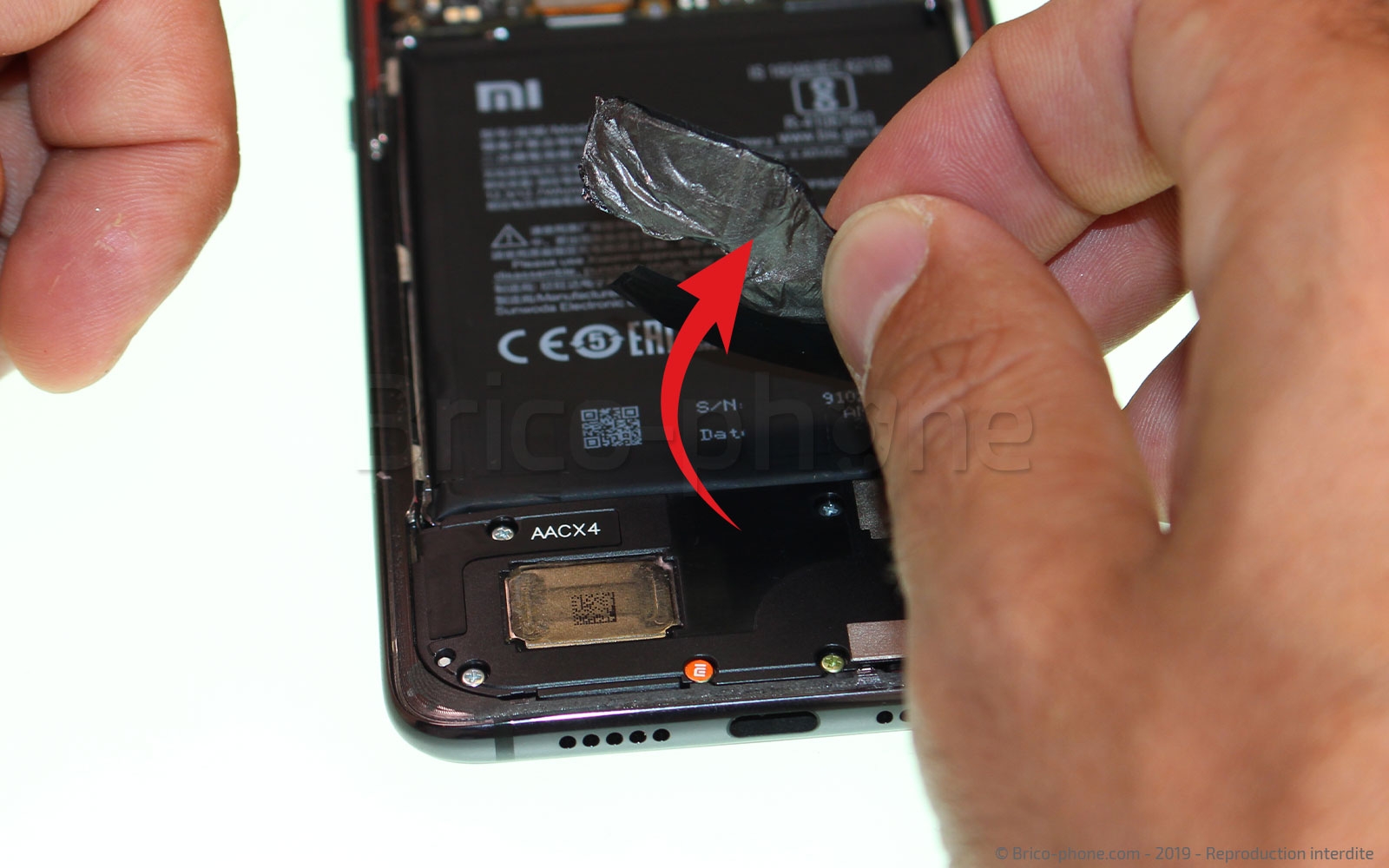

Etape 7 : Retirer la batterie

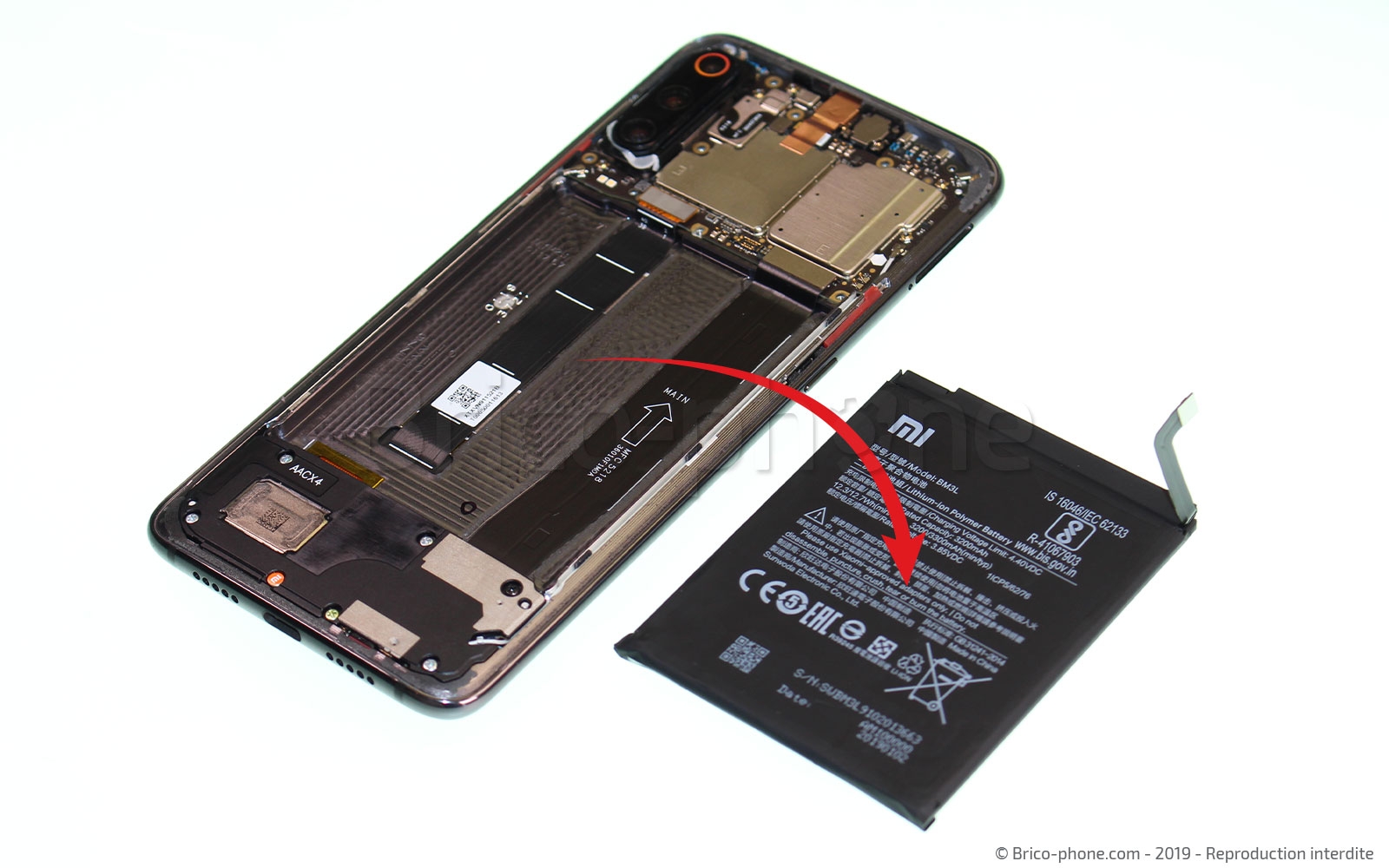

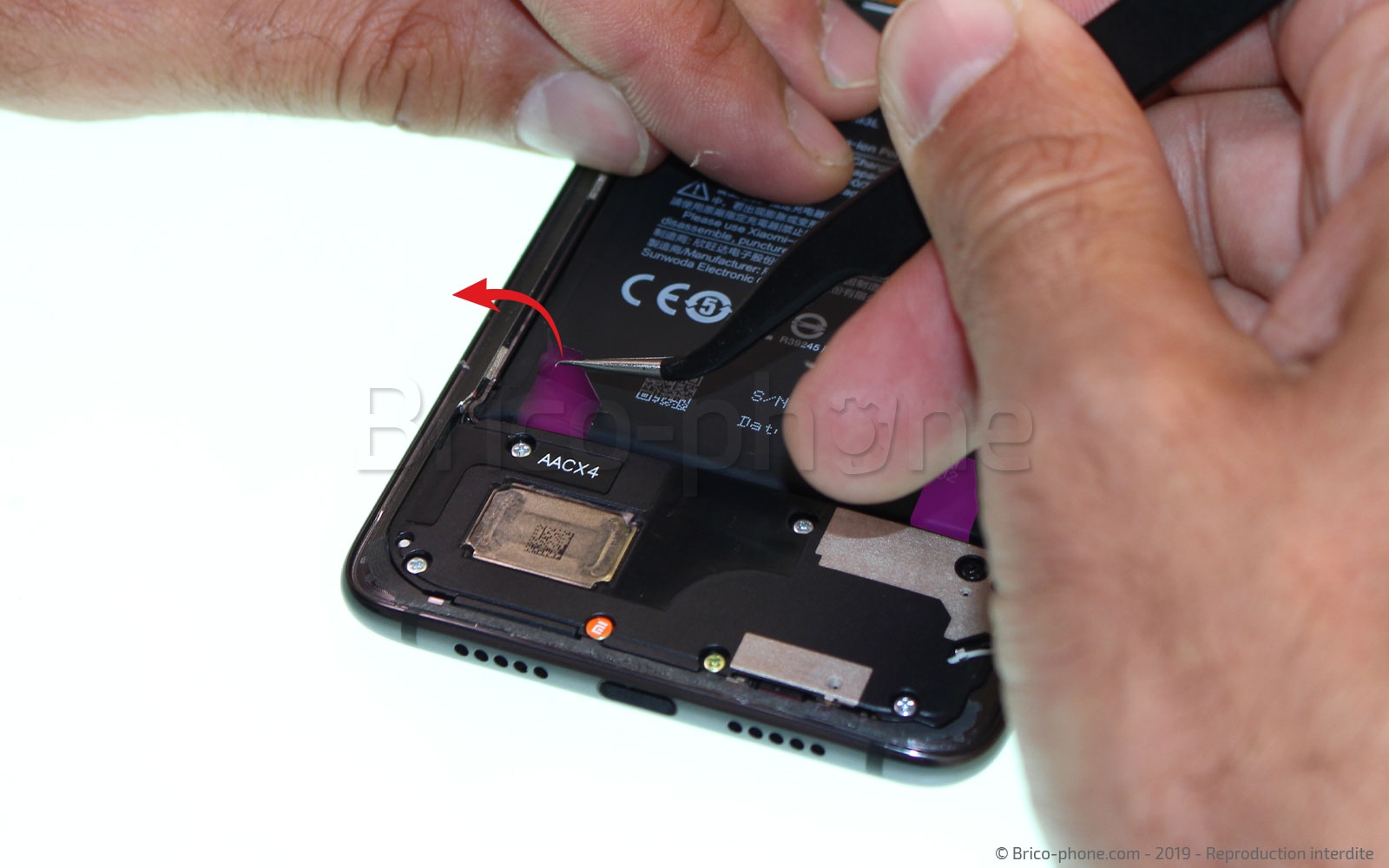

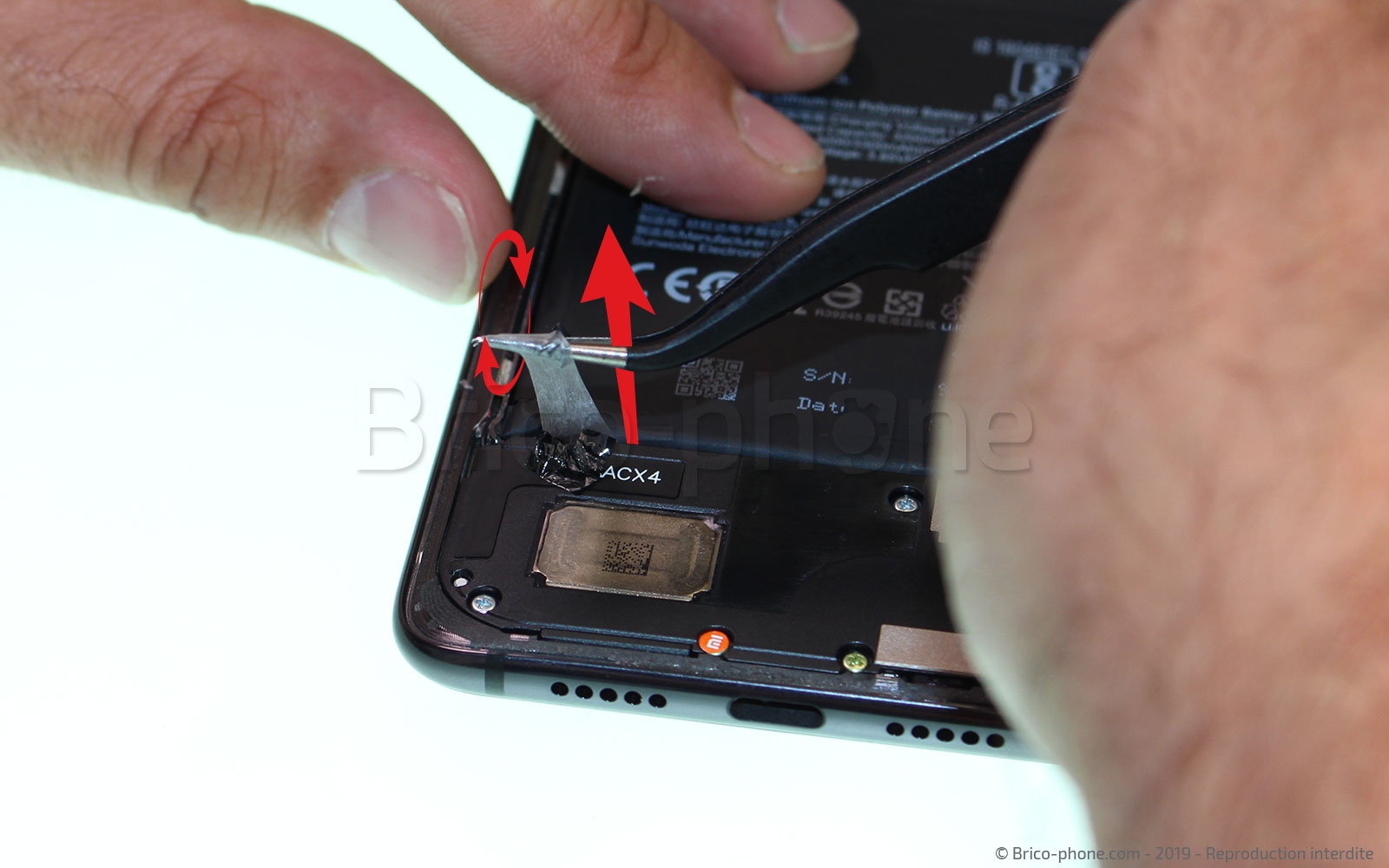

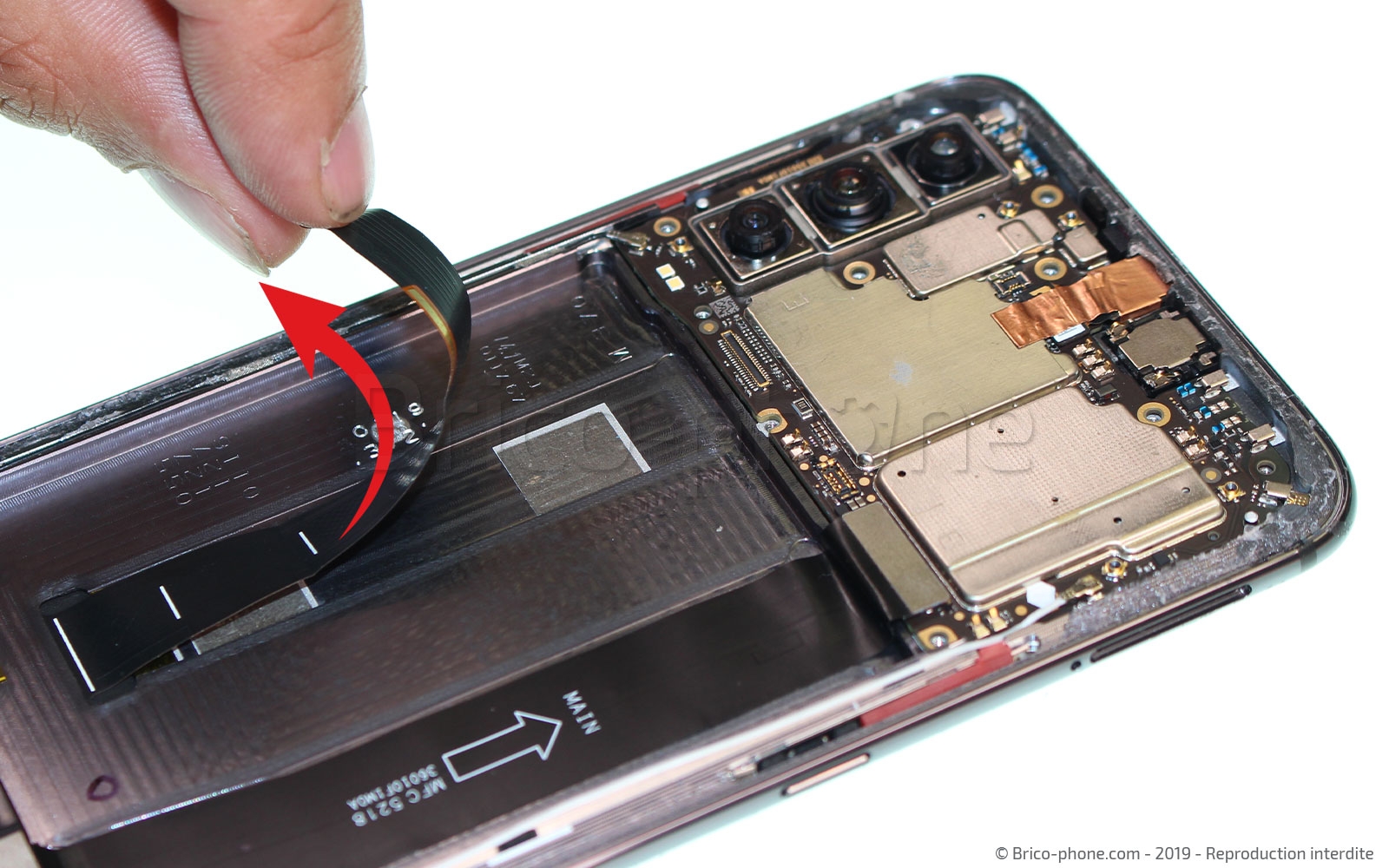

La batterie Li-poly d'une capacité de 3300 mAh est fixée dans le châssis par le biais de deux languettes adhésives. Afin de les retirer saisissez la petite languette noire qui est collée sur la batterie avec la pincette puis tout en tirant progressivement dessus enrouer l'adhésif autour de la brucelles.
Répétez l'opération sur le second adhésif puis sortez la batterie de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

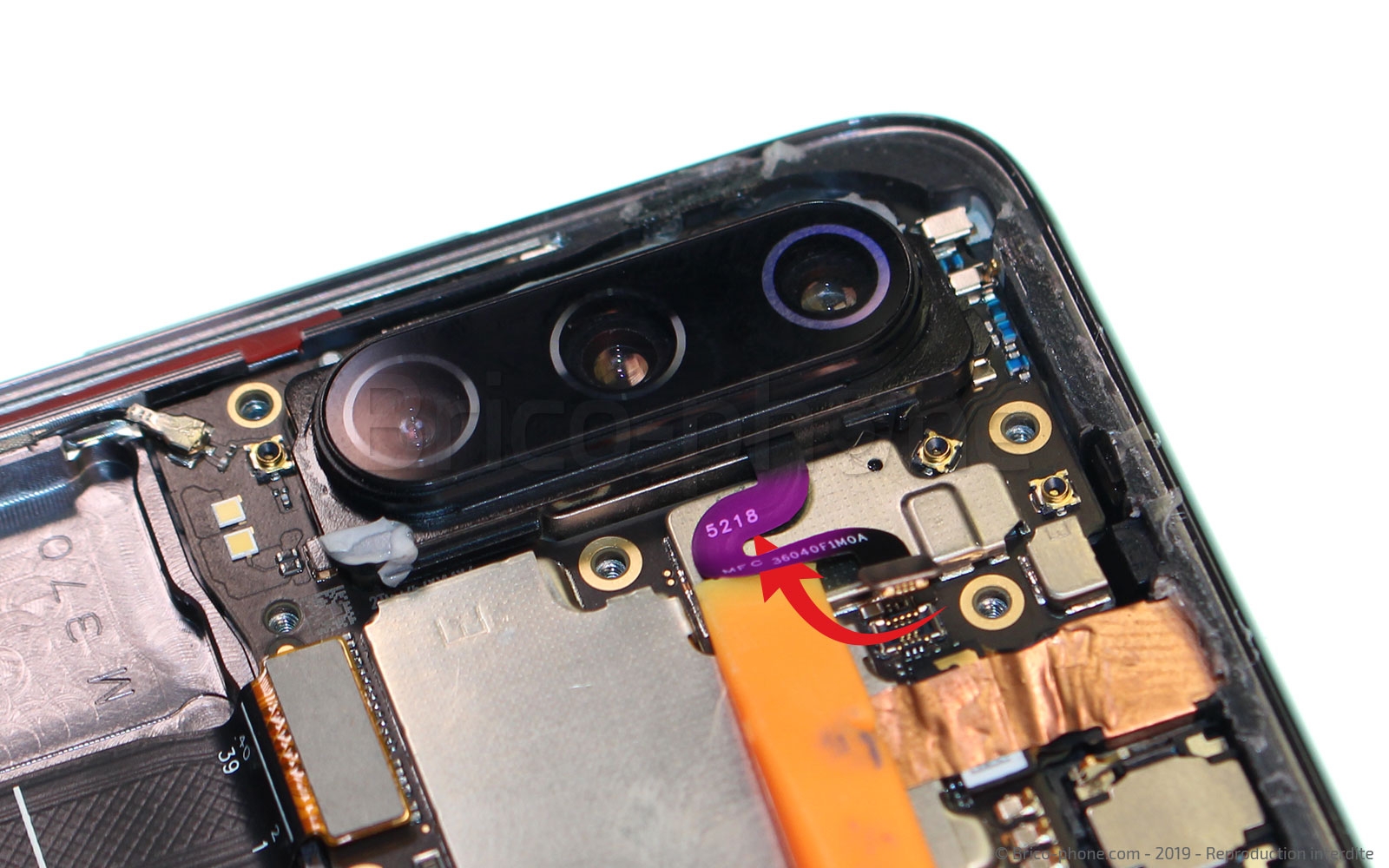

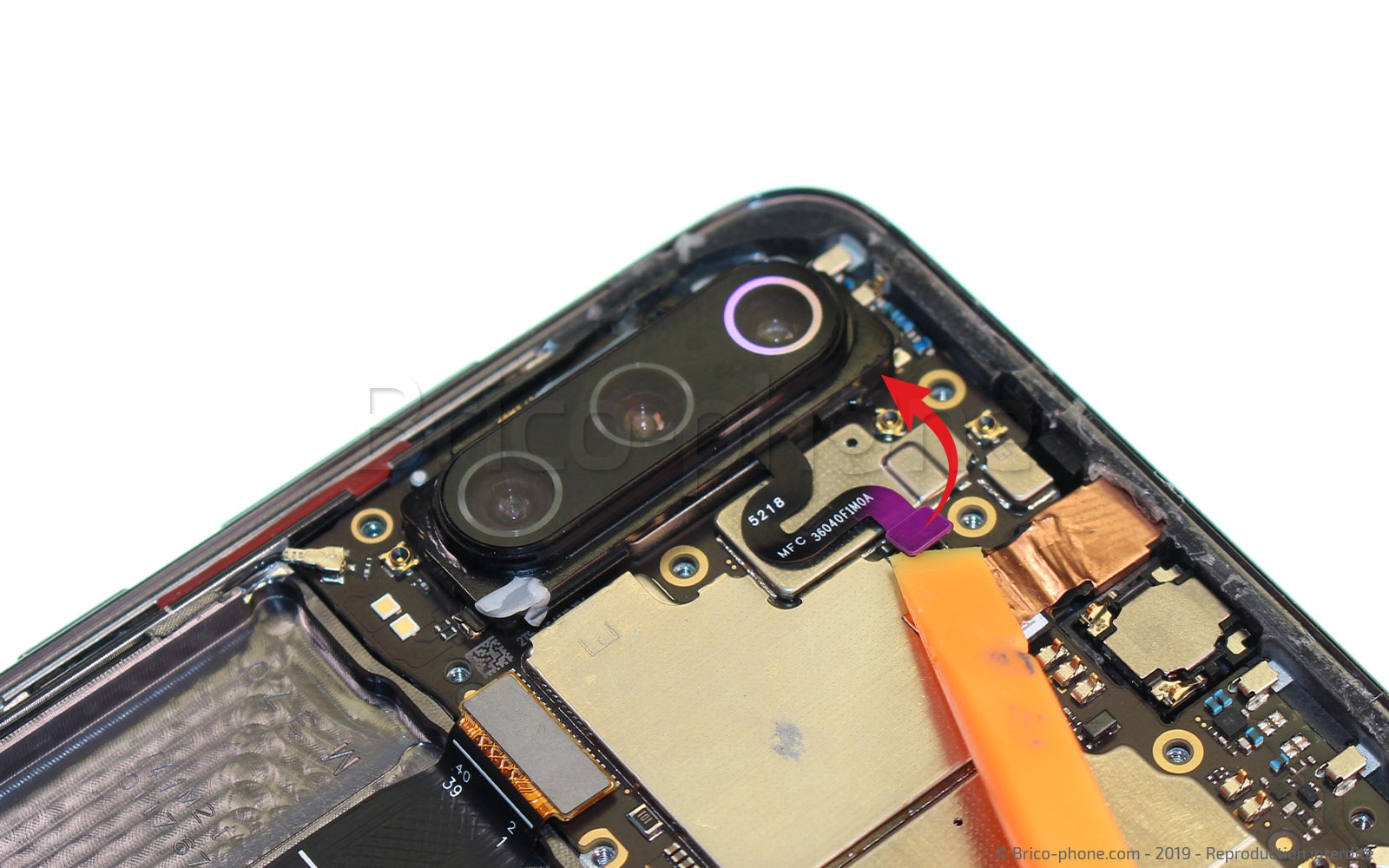

Etape 8 : Retirer le focaliseur laser

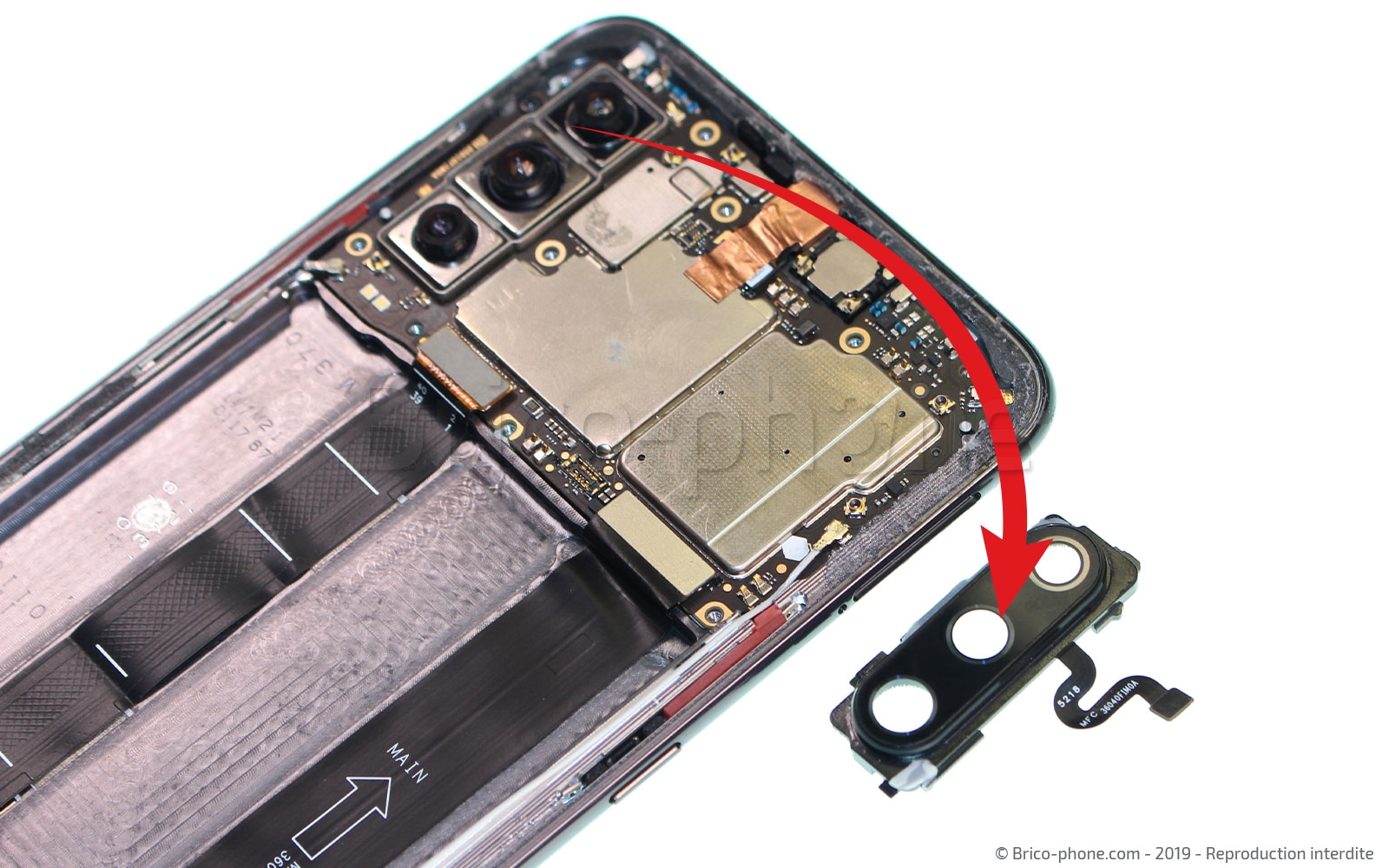

Nous allons maintenant déconnecter le focaliseur laser qui permet de gérer l'autofocus lors de la prise de photo à l'aide du levier nylon. Ce dernier est fixé avec le châssis de la lentille du triple appareil photo arrière. Décollez la nappe avec le spudger puis retirez l'ensemble à l'aide la brucelles.
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Décoller la nappe de l'écran Super Amoled
Prenez le spudger pour déconnecter la nappe de l'écran de la carte-mère puis décollez là délicatement du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Chauffer l'écran

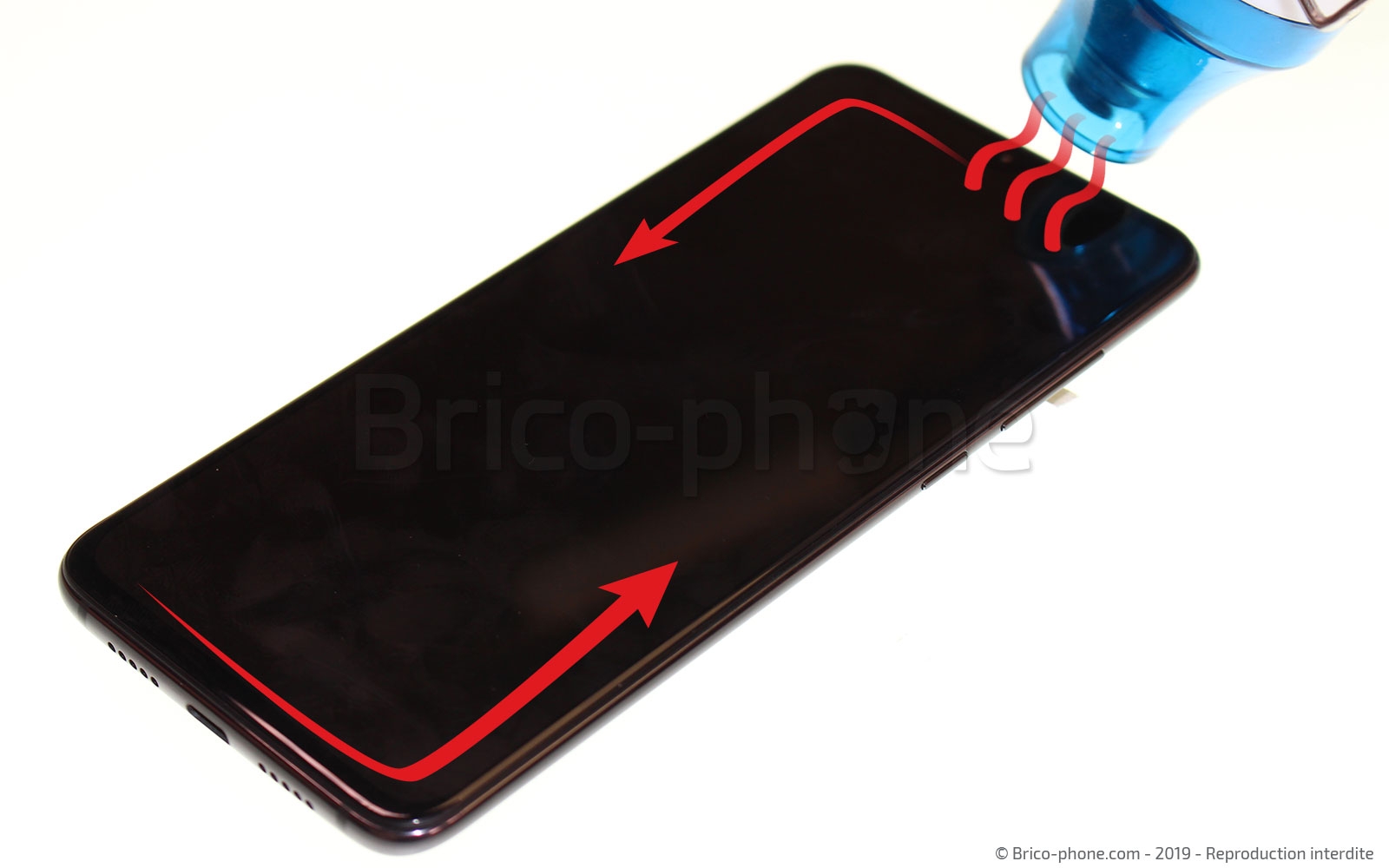

Passons au retrait de l'écran qui est simplement collé au châssis. La première étape consiste donc à ramollir la colle qui fixe l'écran. Pour cela, reprenez à nouveau votre sèche-cheveux ou le mini décapeur thermique afin de chauffer l'écran Amoled.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

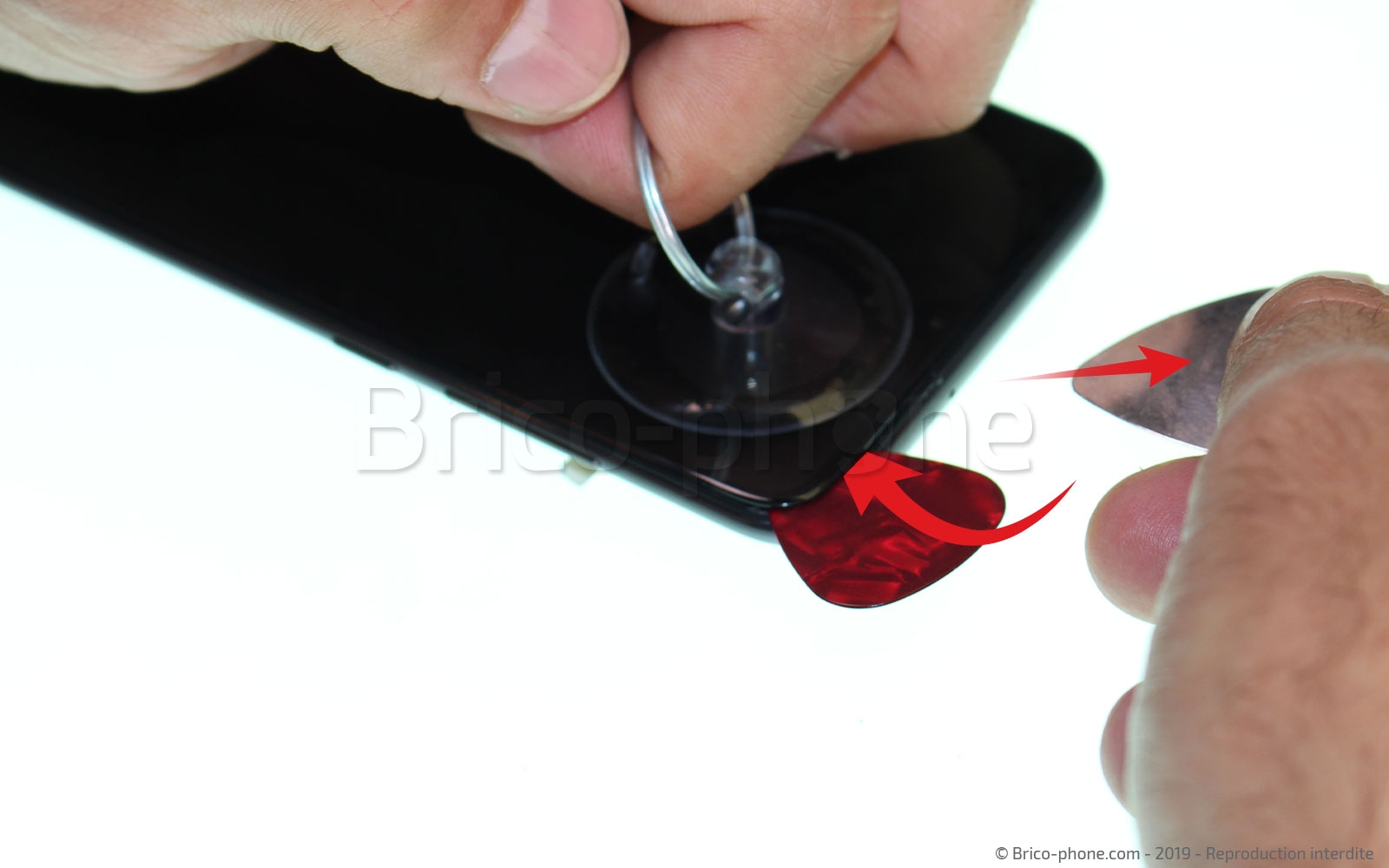

Etape 11 : Créer un point d'insertion

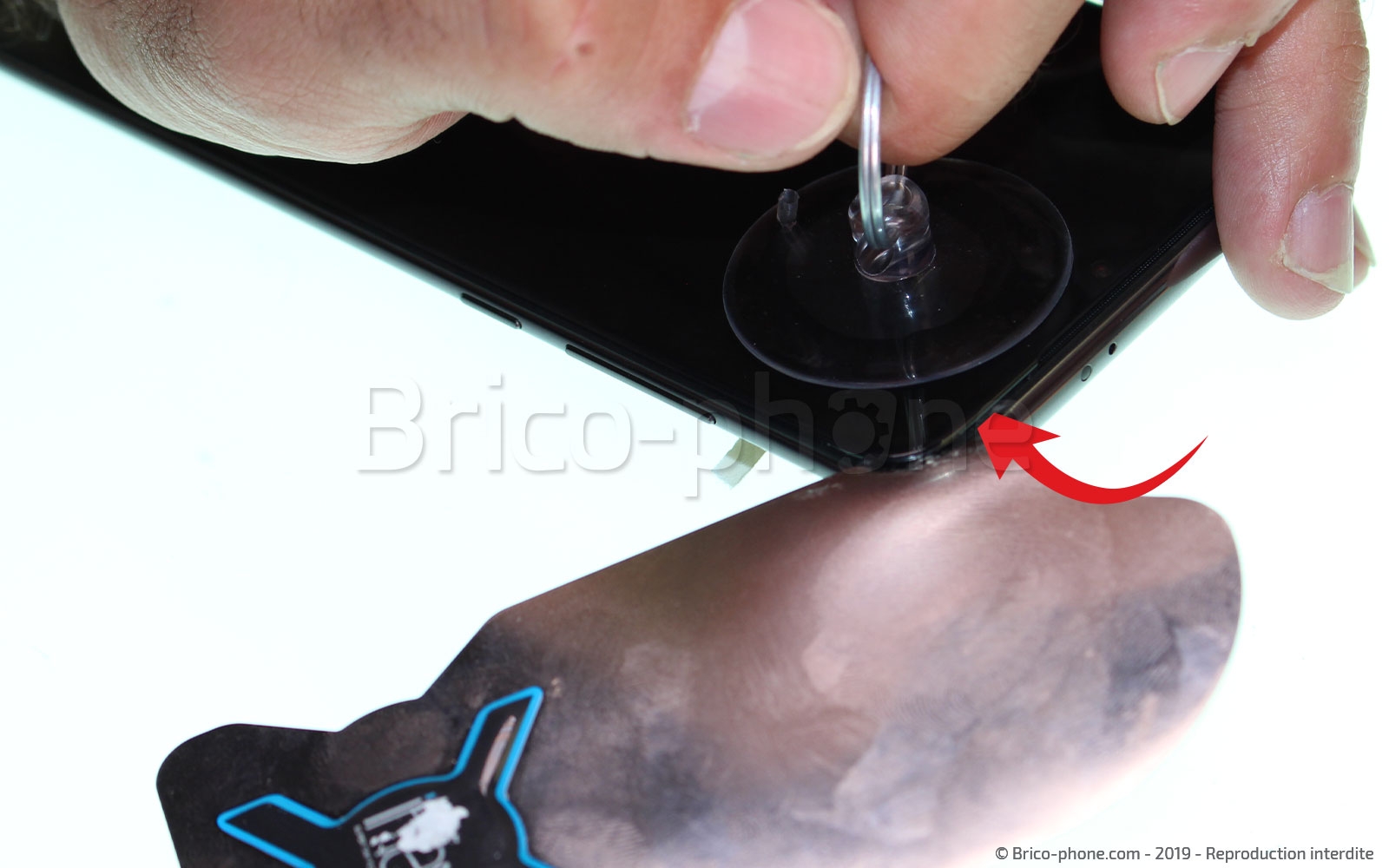

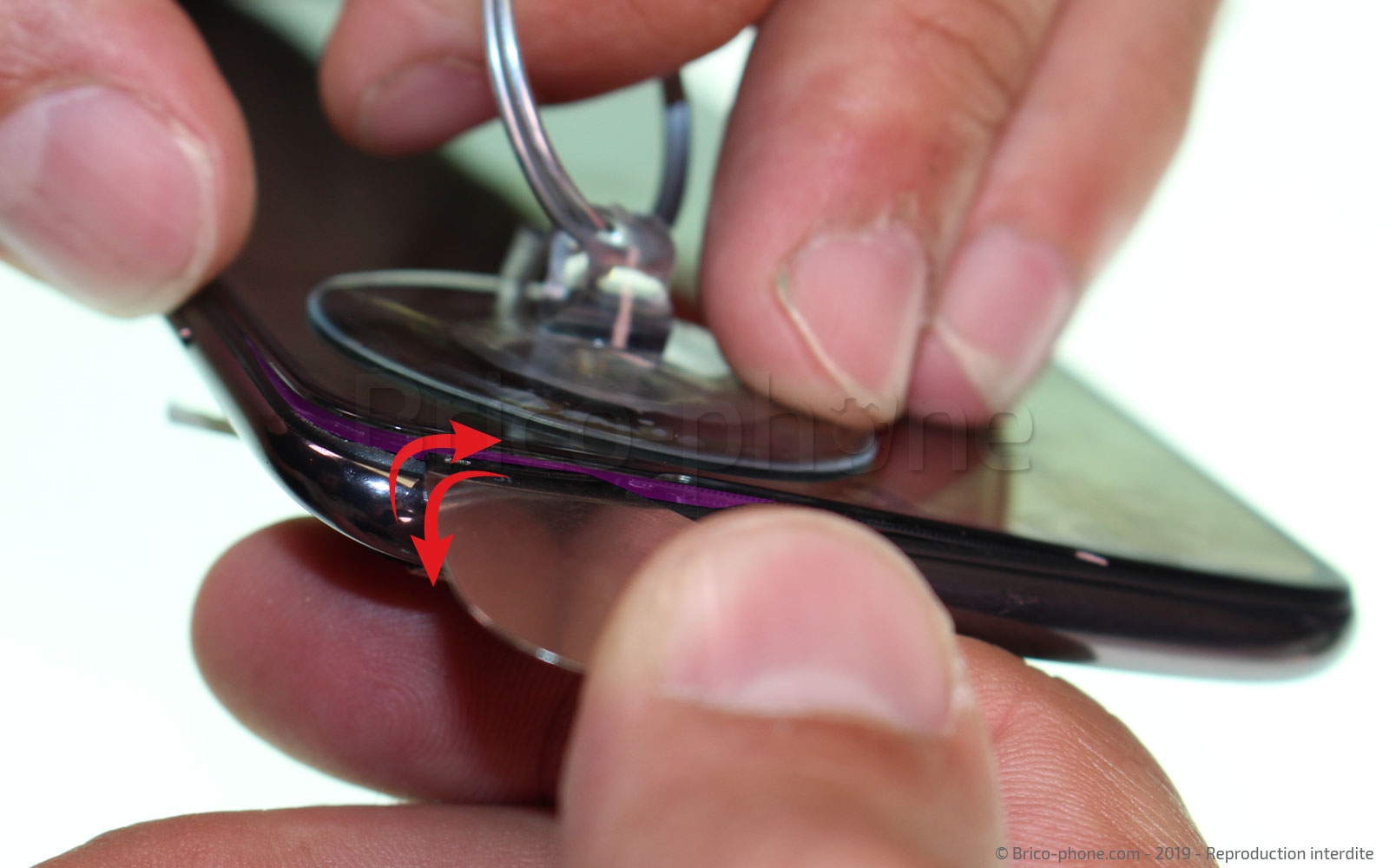

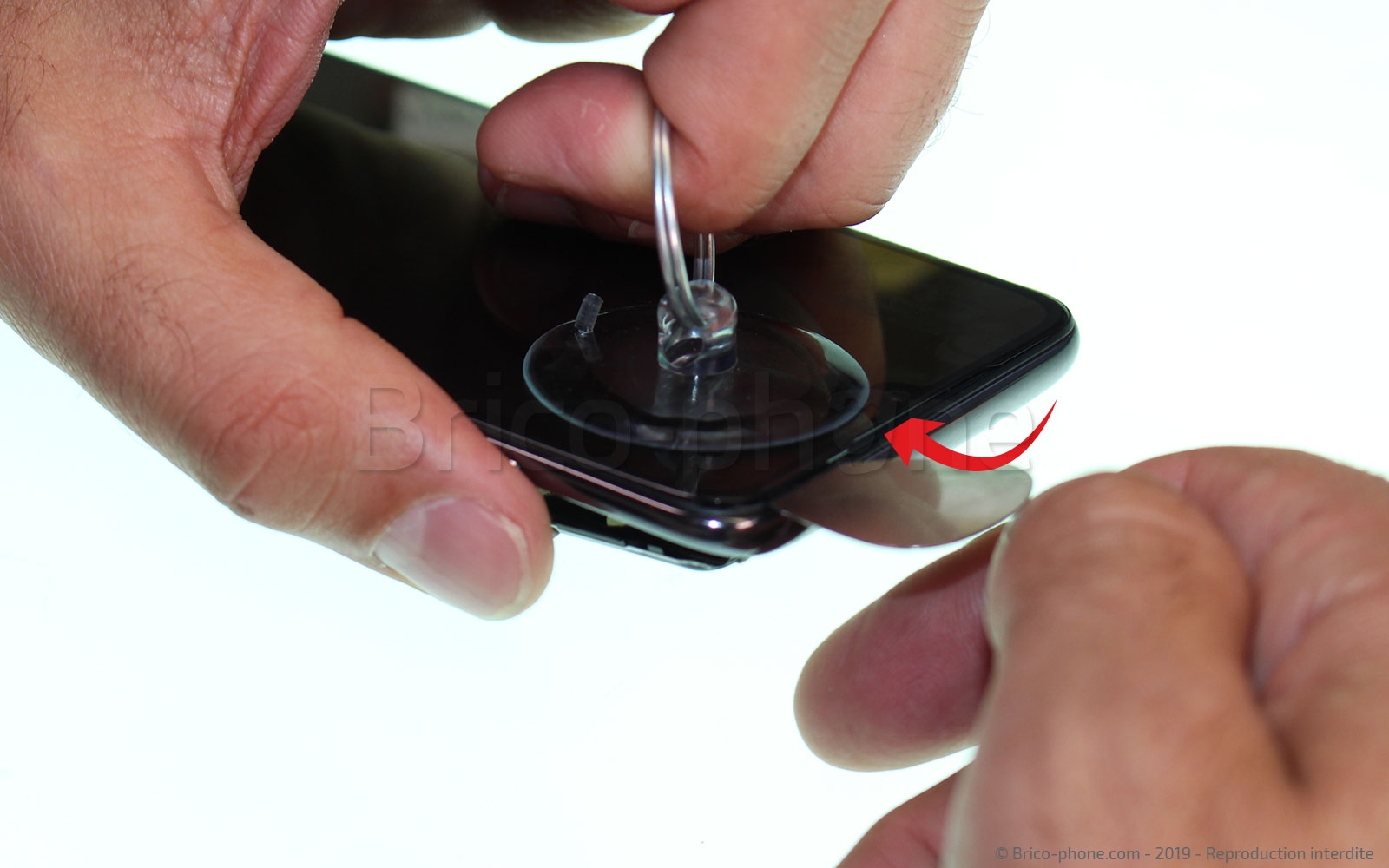

Nous allons maintenant placer la ventouse sur l'un des angles supérieur de l'écran. Tirez fortement dessus tout en insérant le médiator métal entre la vitre et le joint du châssis. Faites bien attention de ne pas endommager le joint, car celui-ci n'est pas fourni avec l'écran.
Le médiator métal va créer un petit espace (point d'insertion) dans lequel nous allons mettre les médiators plastiques
Outils du kit utilisés
Outils du kit utilisés

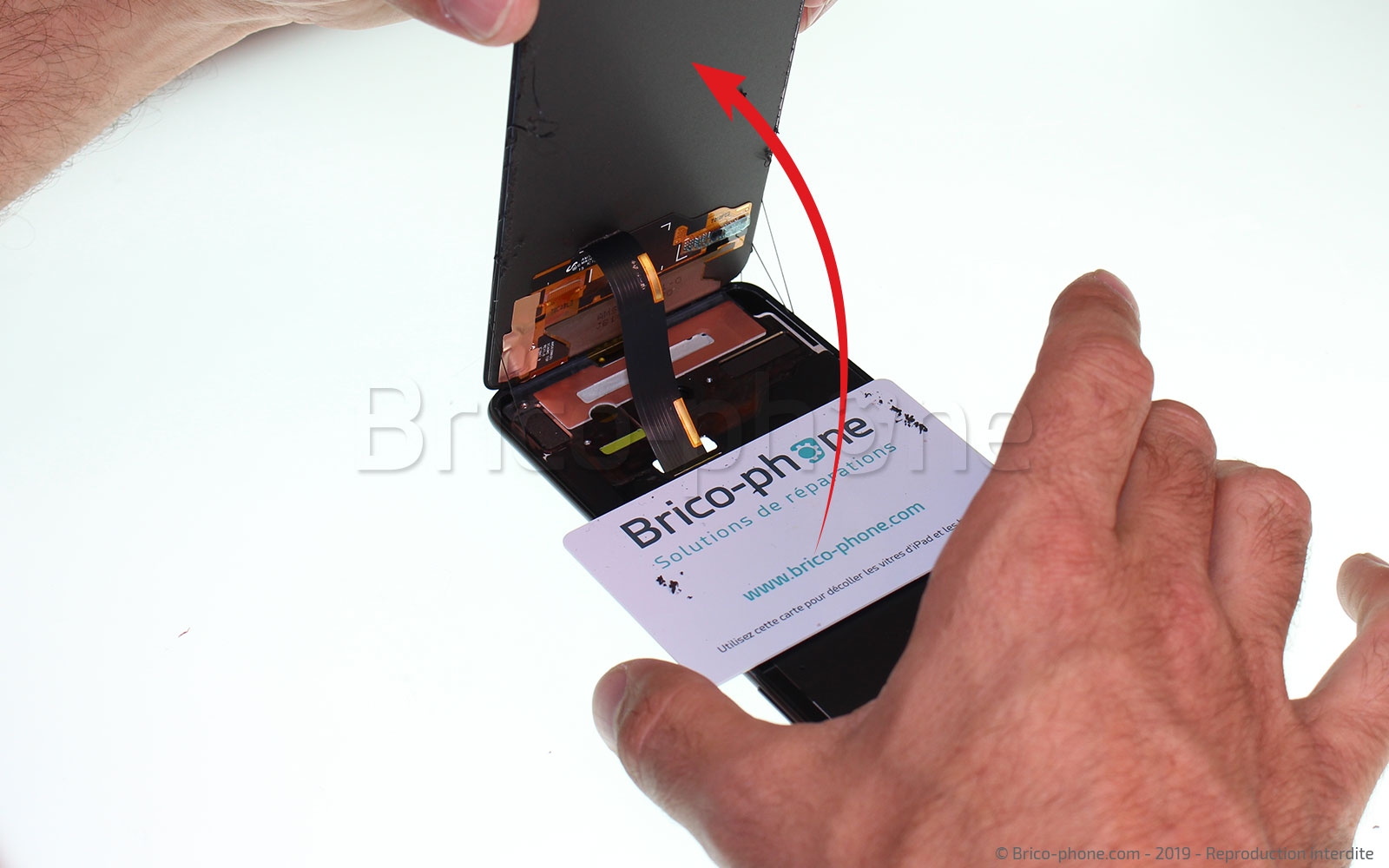

Etape 12 : Décoller l'écran

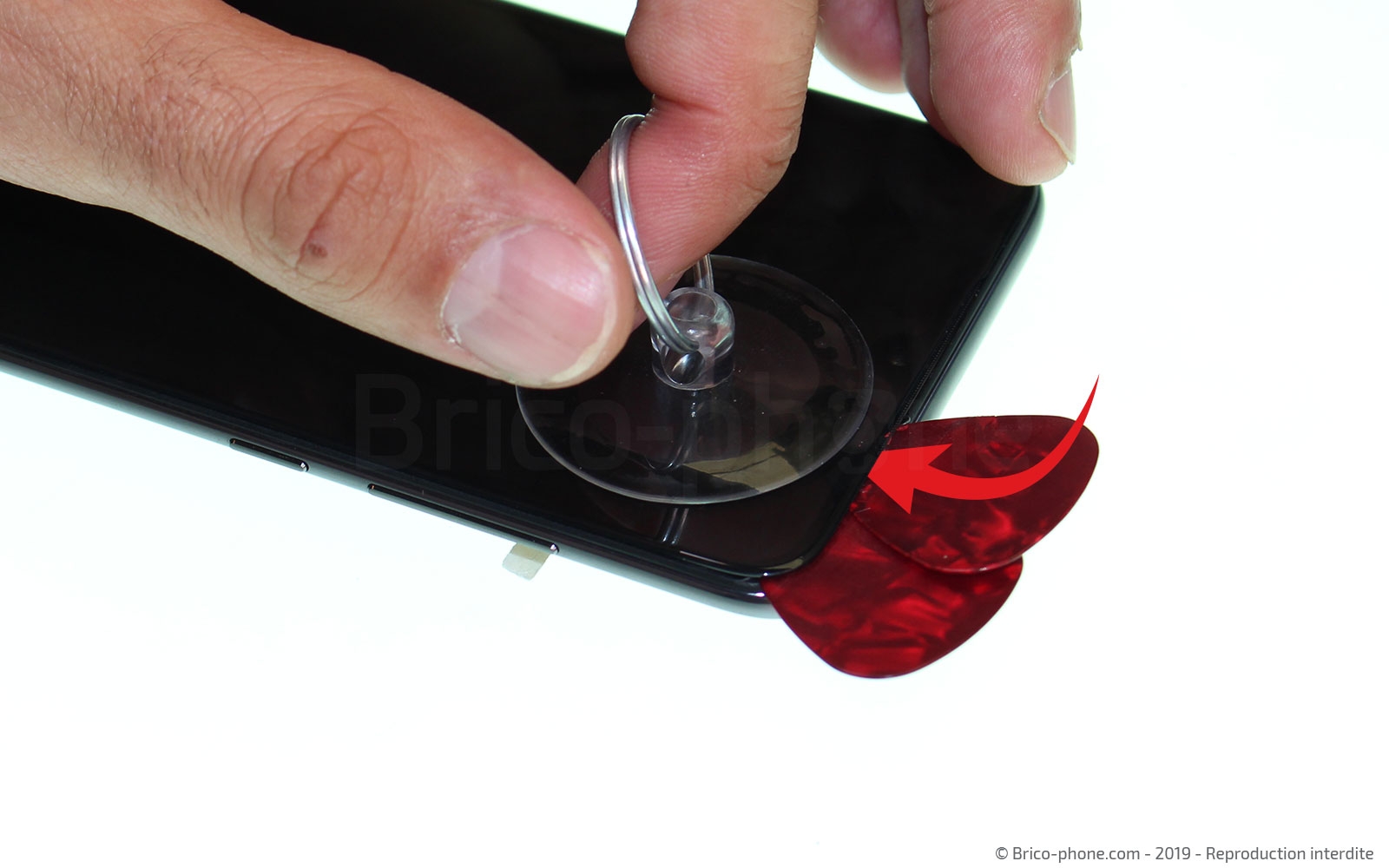

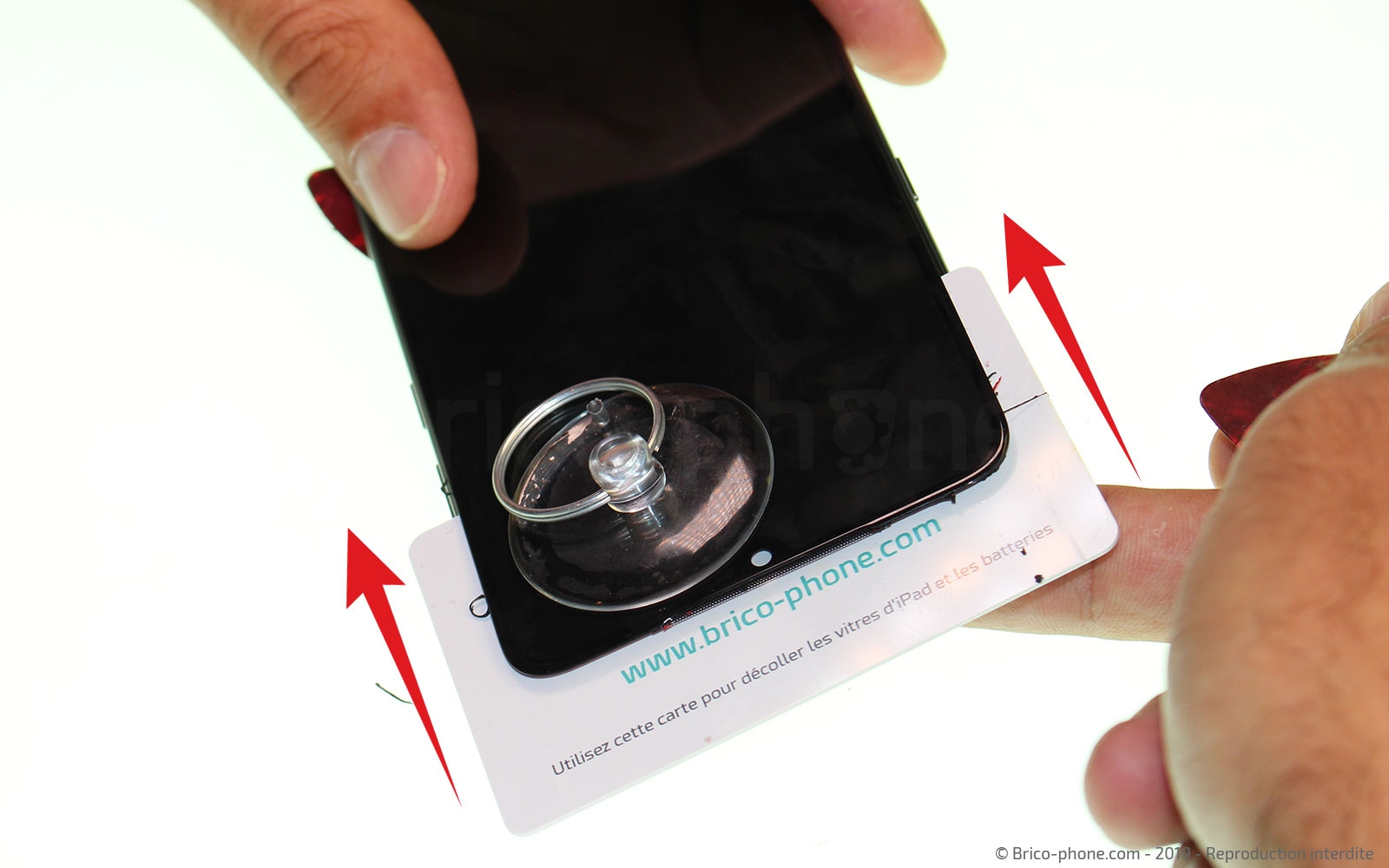

Insérez le premier médiator plastique puis tout en retirant celui en métal insérez le second médiator souple. Faites les ensuite coulisser sous tout le contour de la vitre afin de la décoller. Pour finir, insérez la carte pvc par le haut du téléphone en prenant soin de passer sous l'écran super amoled puis glisser là vers le bas en vous arrêtant au 2/3 de l'écran.
Outils du kit utilisés
Outils du kit utilisés


Etape 13 : Retirer l'écran

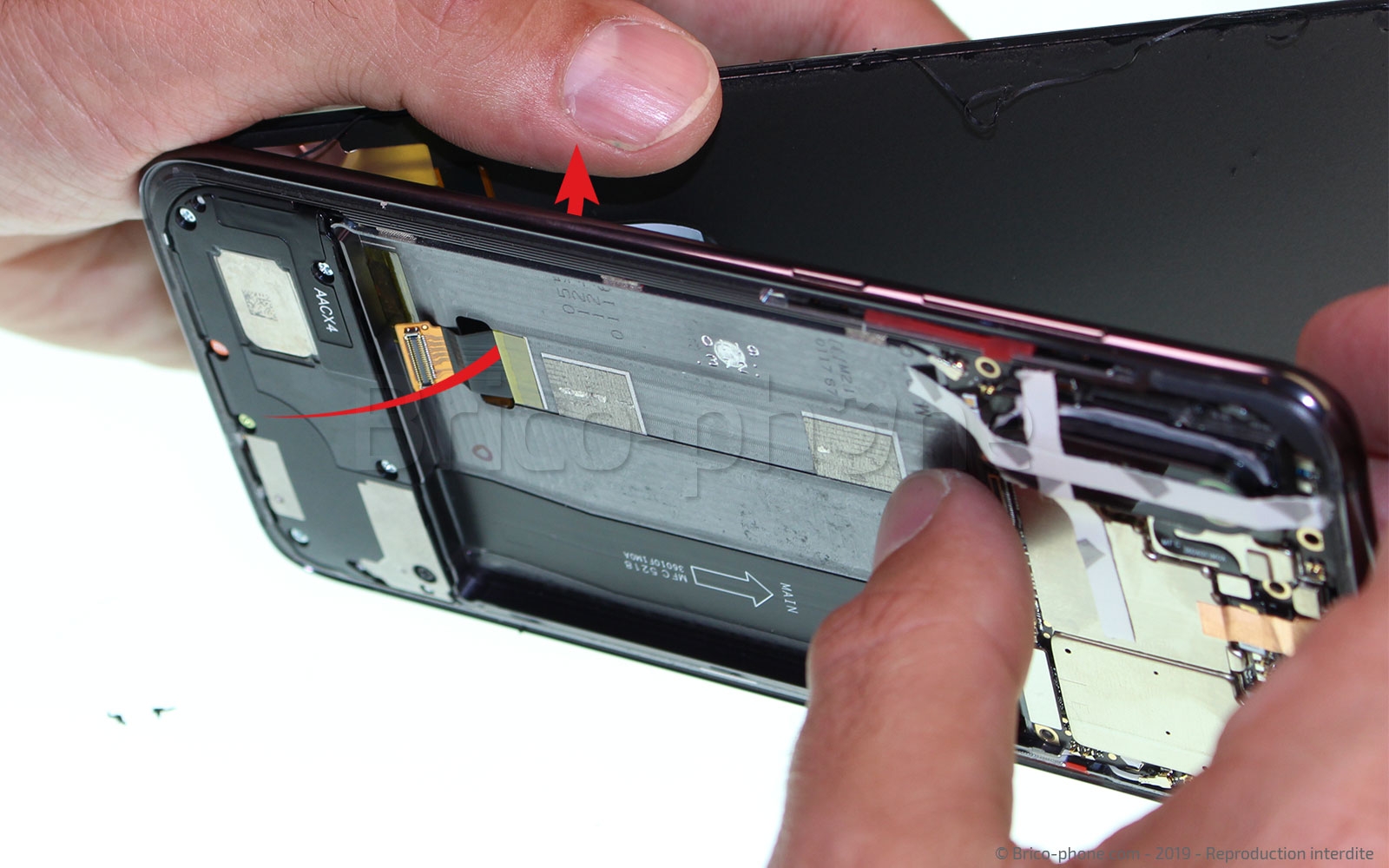

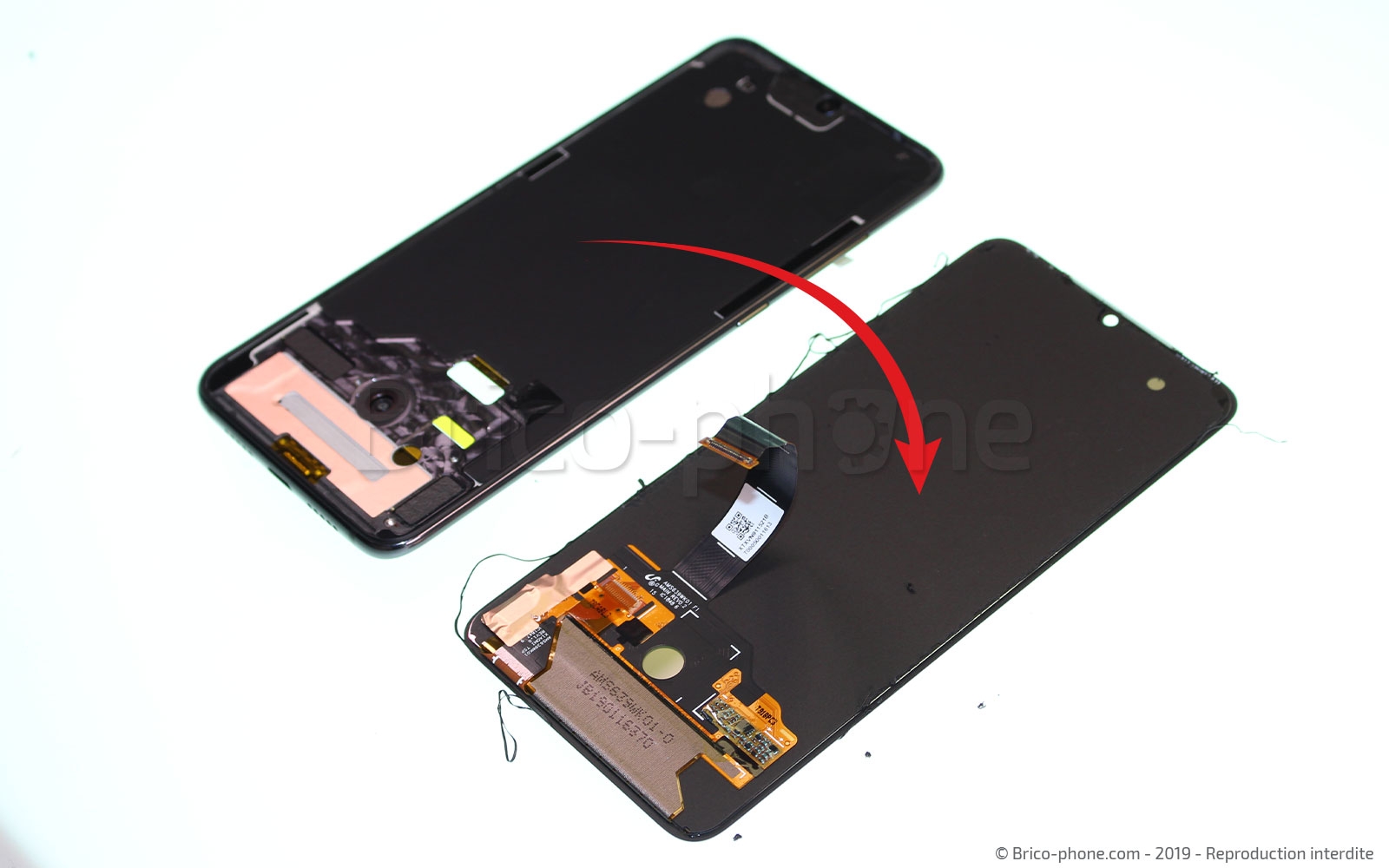

Ouvrez l'écran en le basculant par le haut, puis guidez la nappe de celui-ci afin de lui faire traverser le châssis.
Vous pouvez désormais déposer l'écran sur votre plan de travail.
Etape 14 : Récupérer la grille du haut-parleur

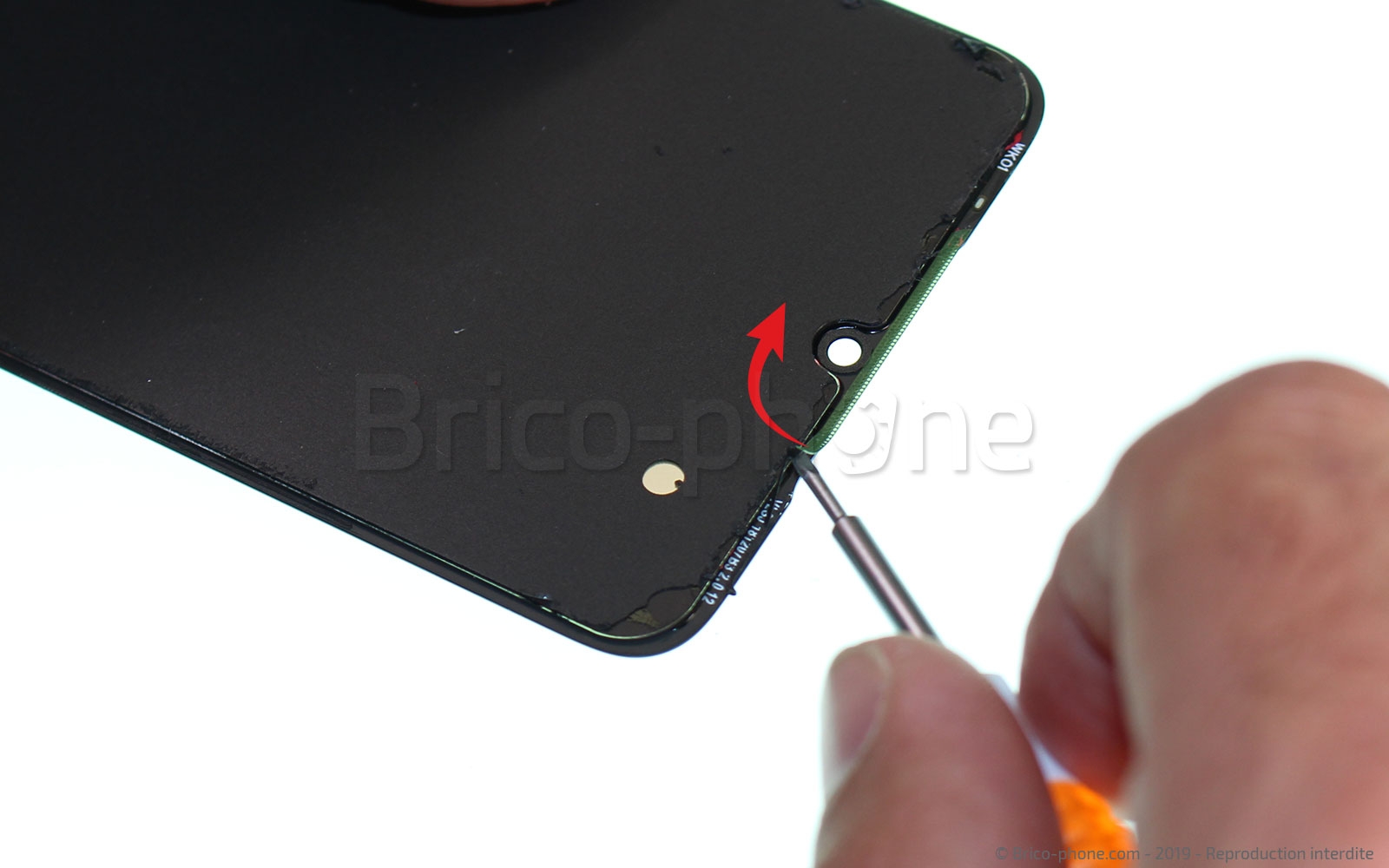

A l'aide d'une fine lame de cutter ou d'un tournevis plat, décollez la grille du haut-parleur interne afin de la remonter sur votre nouvel écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Cutter en inox
6,90 €

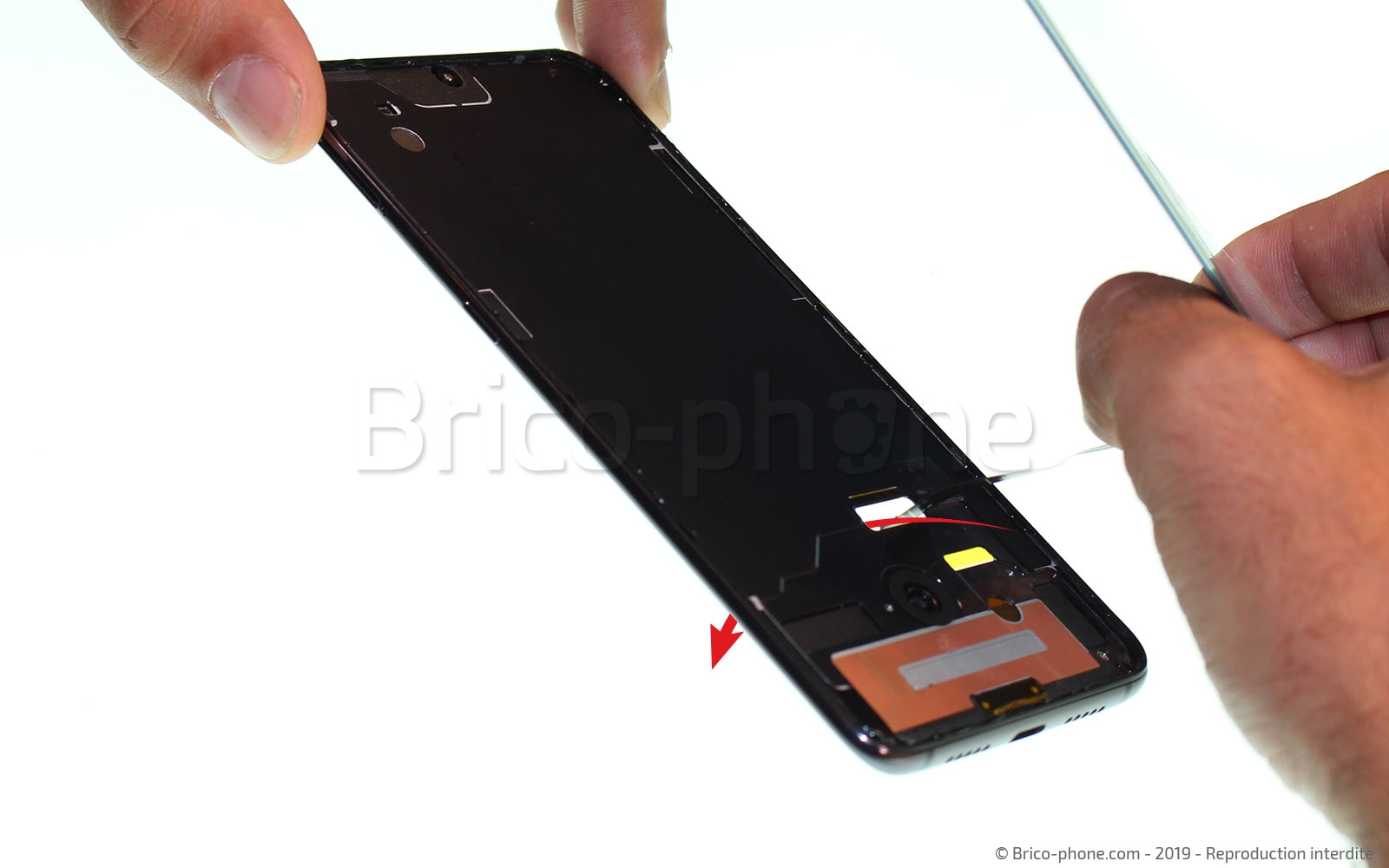

Etape 15 : Préparation pour le recollage
Avant de monter votre Nouvel écran Super Amoled, prenez soin de bien nettoyé le châssi des éventuels poussières ou éclat de Avant de monter votre écran Super Amoled de rempalcemetn , prenez soin de bien nettoyer le châssis des éventuelles poussières ou éclat de verre.

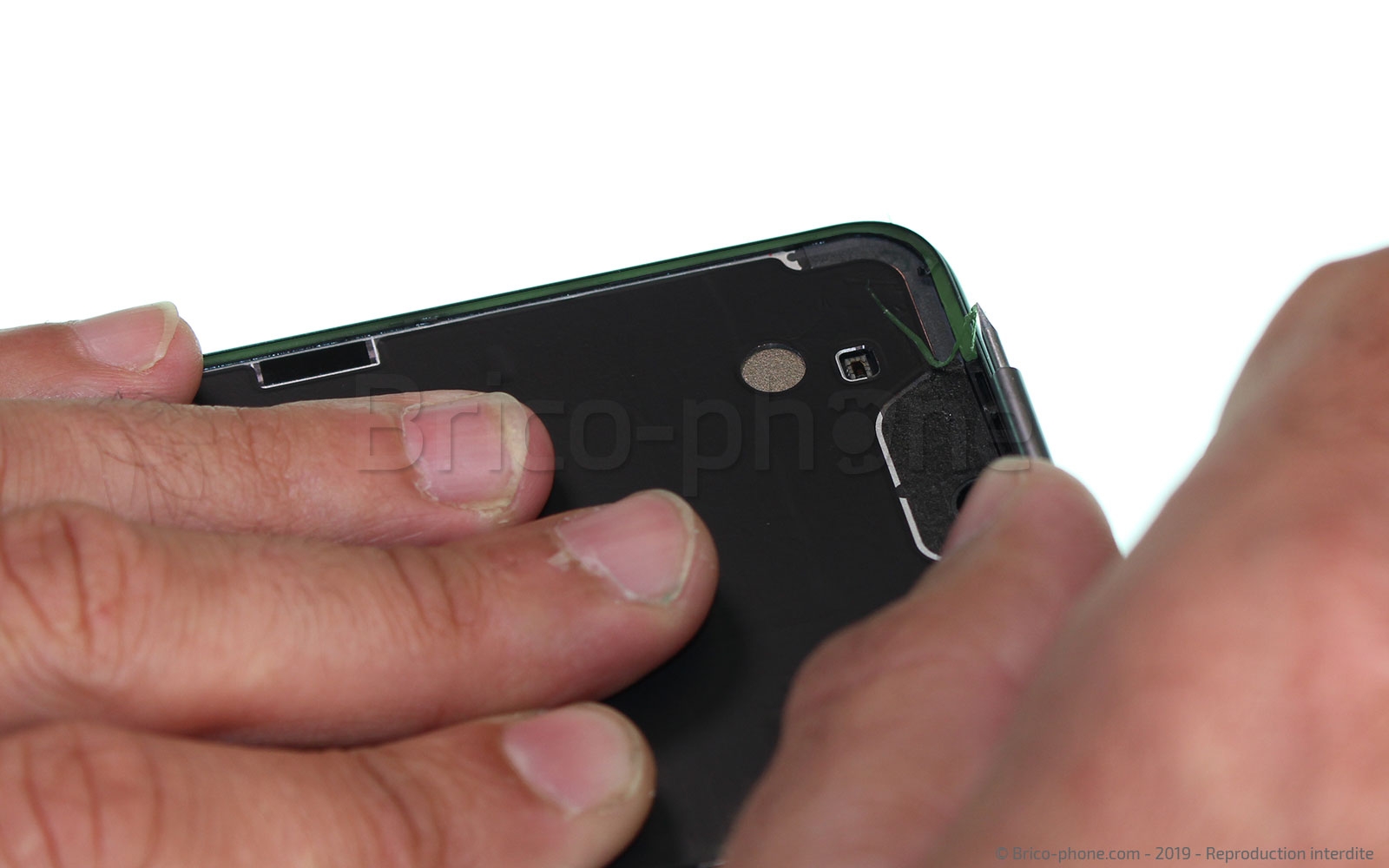

Pour cela gratter tout le contour du châssis à l'aide d'un petit tournevis plat ou d'une fine lame de cutter en faisant attention de ne pas endommager le joint présent sur le châssis.

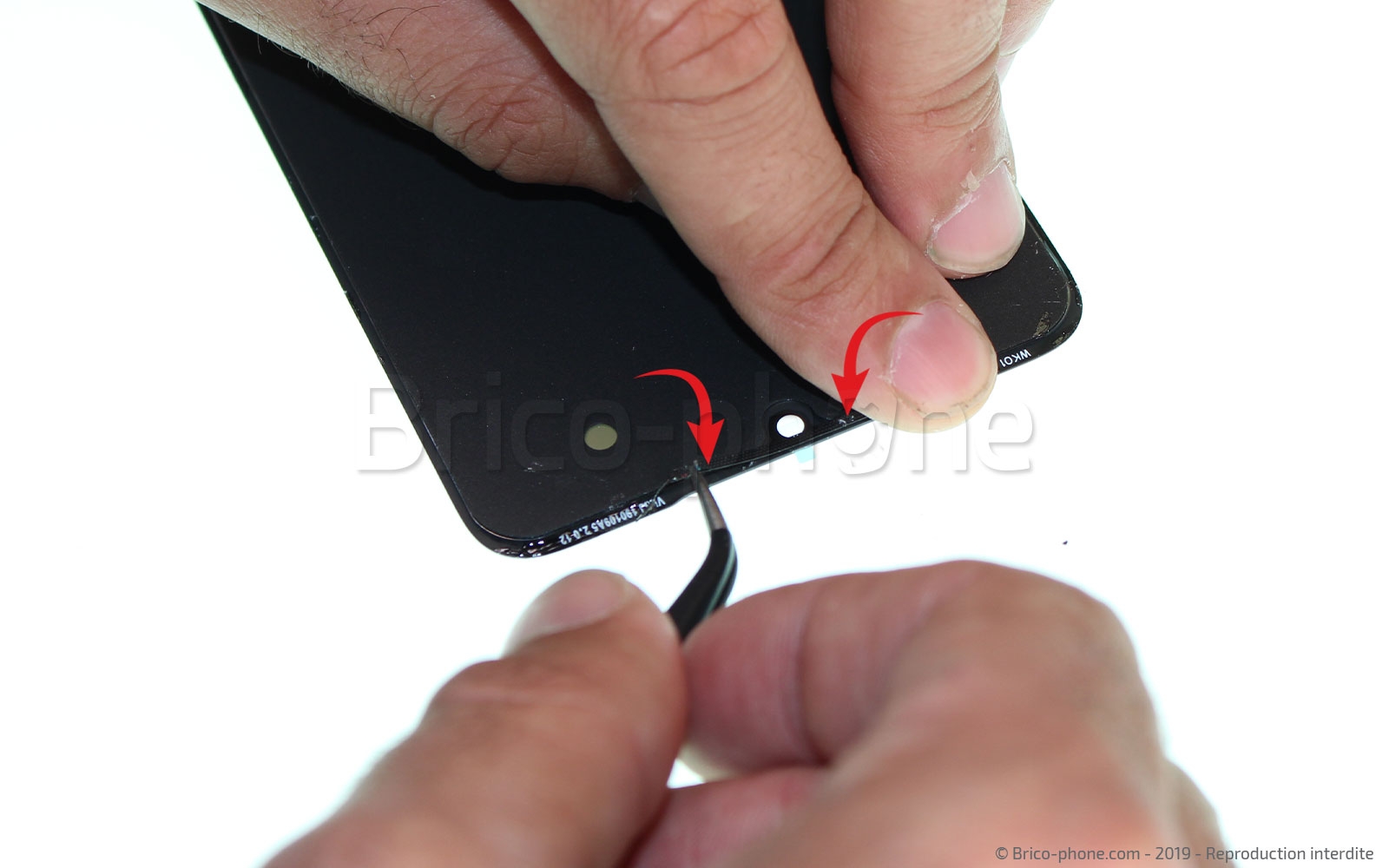

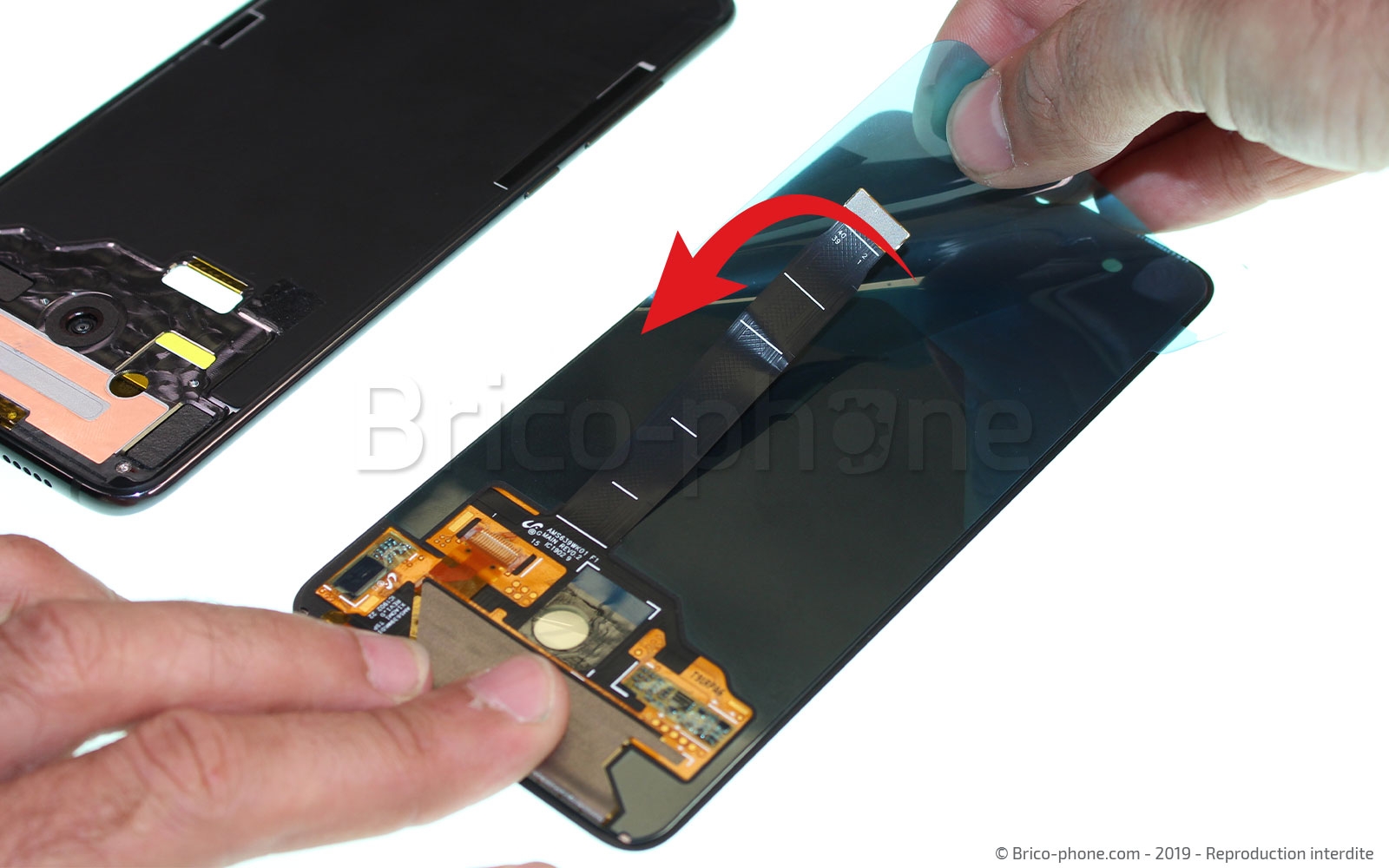

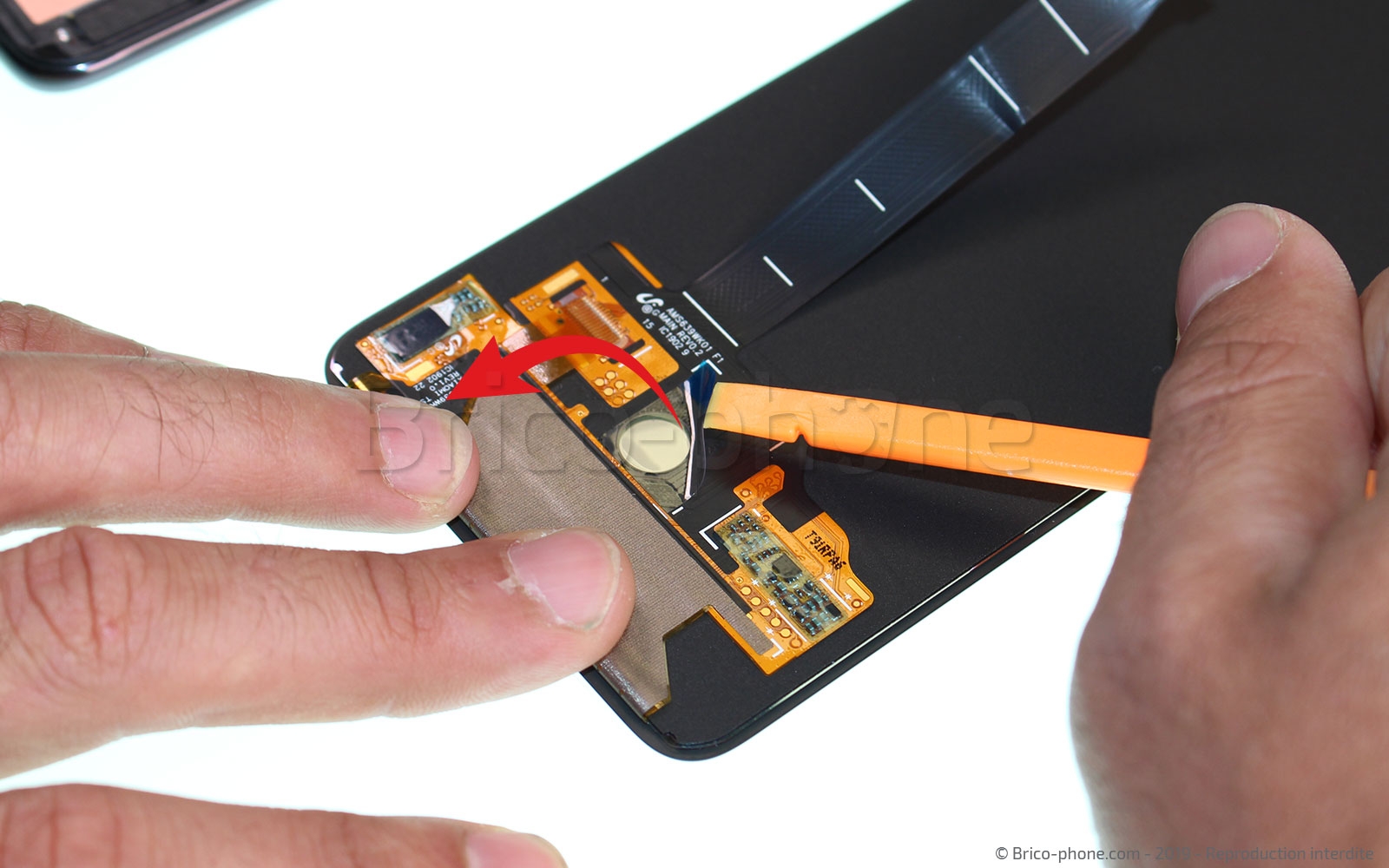

Retirez ensuite la protection présente sur le dos de l'afficheur puis celle qui se trouve au niveau de la reconnaissance digitale.
Outils du kit utilisés
Outils du kit utilisés

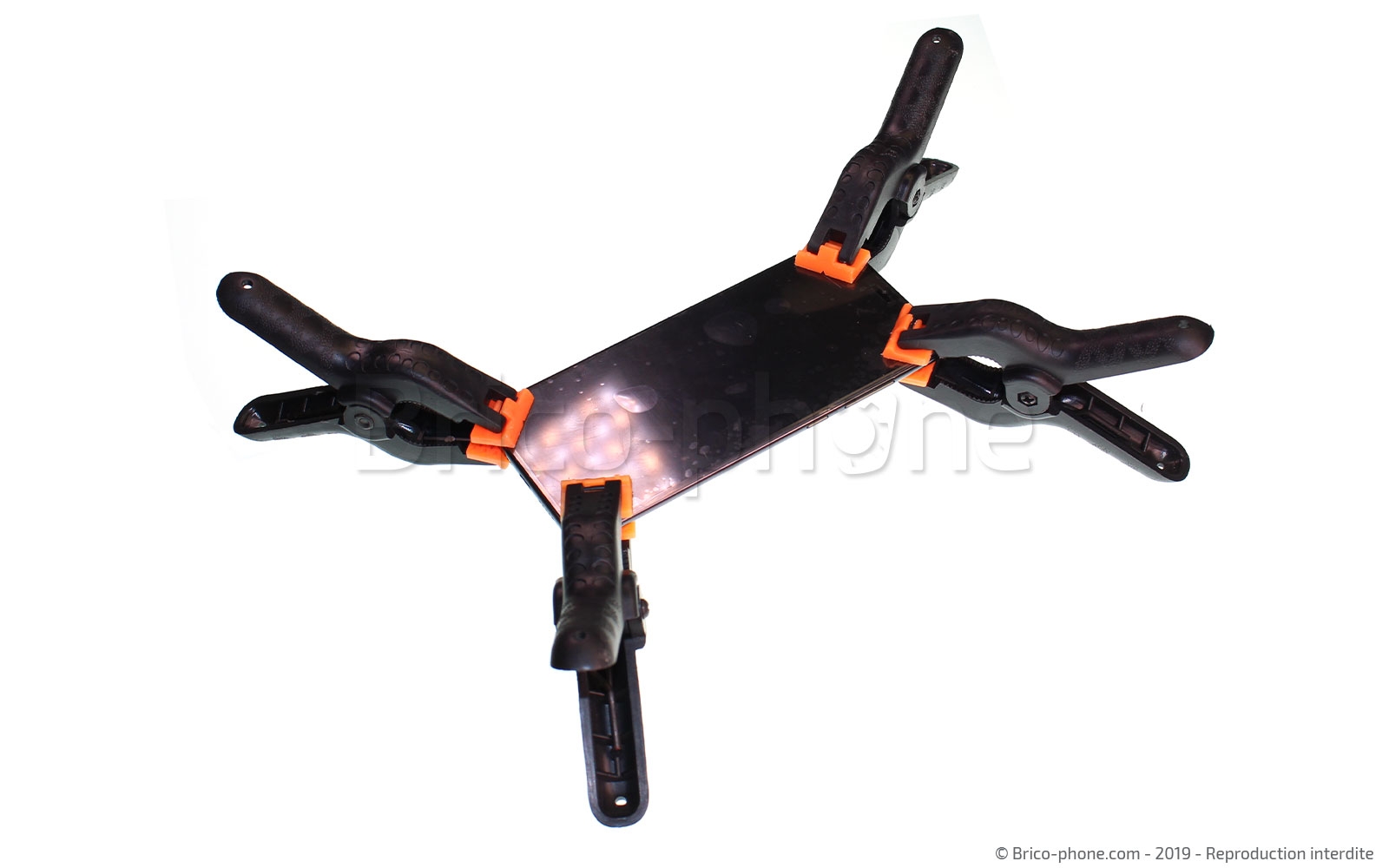

Etape 16 : Recoller l'écran

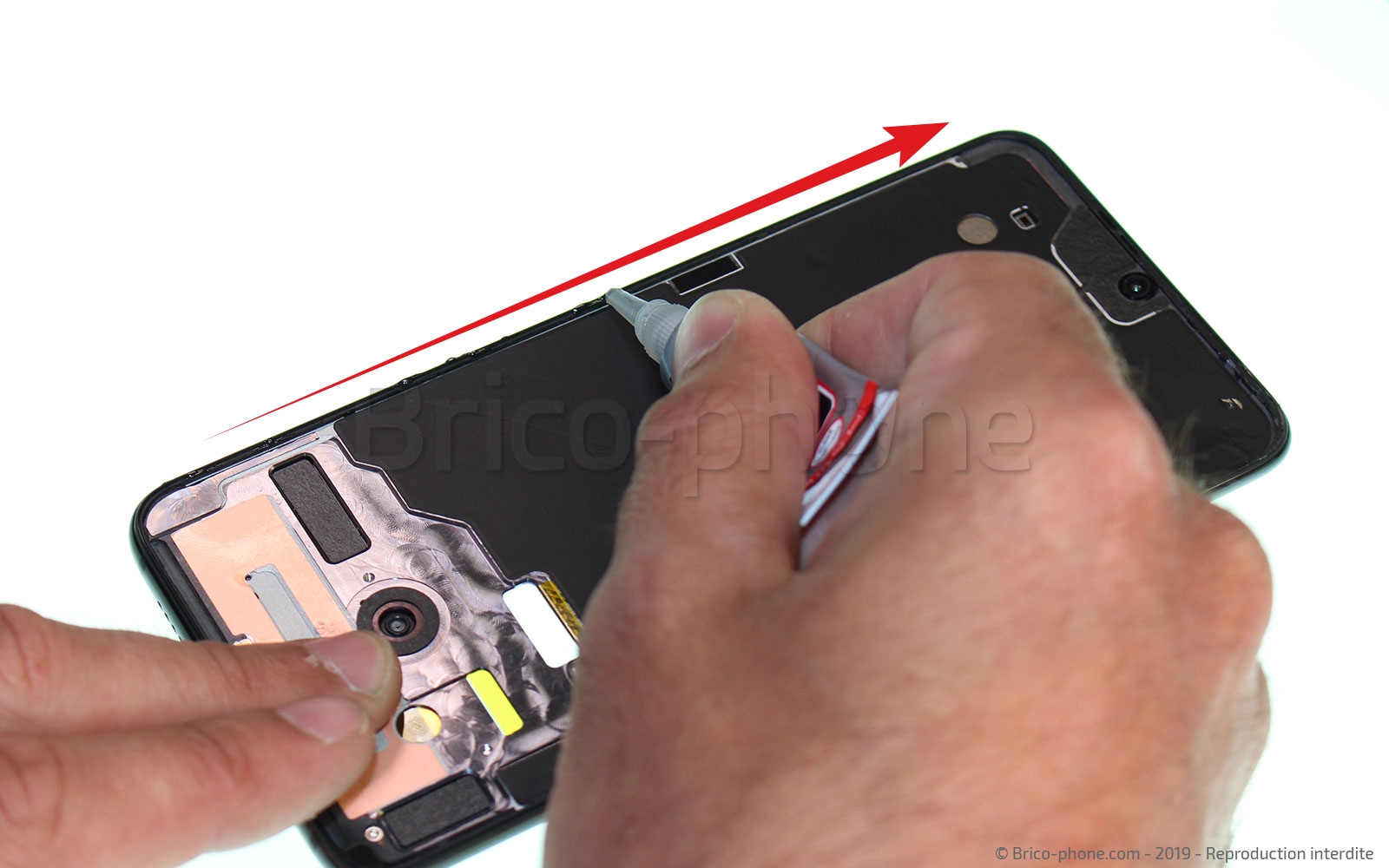

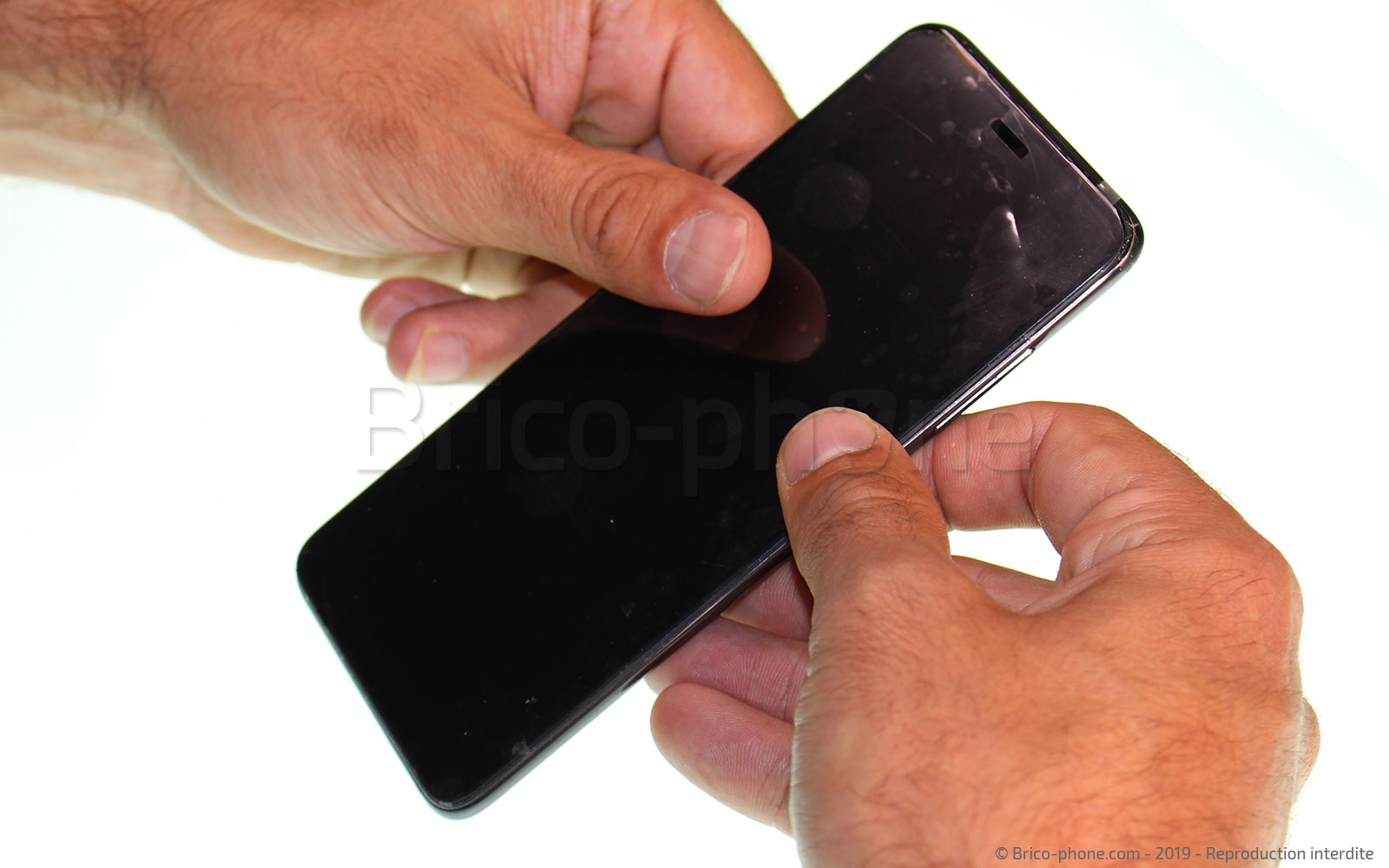

Nous sommes maintenant prêts pour la dernière étape de ce tutoriel. Faites un léger filet de colle B7000 sur tout le contour du châssis, puis positionnez l'écran en guidant la nappe dans la fente du châssis. Ajustez l'écran, puis mettez le sous presse pendant une petite heure.
Pour cela, vous pouvez utiliser un bouquin ou un lot de pincettes.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
Fin du tutoriel
