Changement du bloc haut-parleur externe

IPhone 6 Plus
Temps estimé : 15 min Difficulté : 2/5
IPhone 6 Plus | Temps estimé : 15 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer le bloc haut-parleur externe sur votre iPhone 6 Plus.

Diagnostic

Diagnostic :
➤Vous n'avez pas de son lors de lecture de musiques ou de vidéos en mode haut-parleur.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Haut parleur externe pour iPhone 6 Plus
9,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 6 Plus
5,90 €
Ajouter au panier
Voir toute la gamme

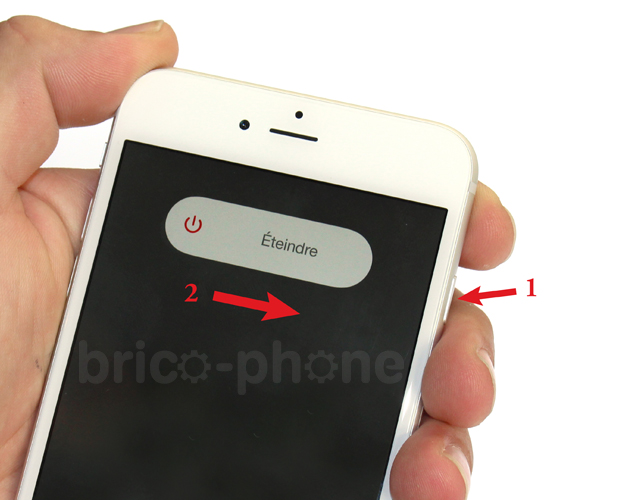

Commencer par éteindre votre iPhone puis retirer la carte SIM
Outils du kit utilisés
Outils du kit utilisés

Etape 1a : Soulever le bloc vitre et LCD

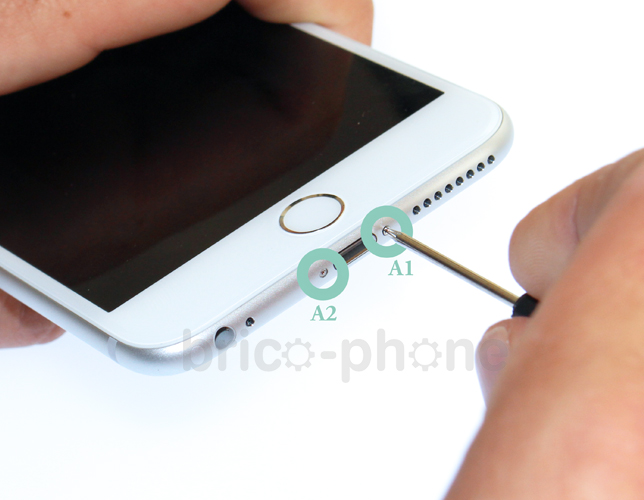

Avec le tournevis pentalobe, retirer les vis A1 et A2 situées de chaque côté du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Etape 1b : Soulever le bloc vitre et LCD

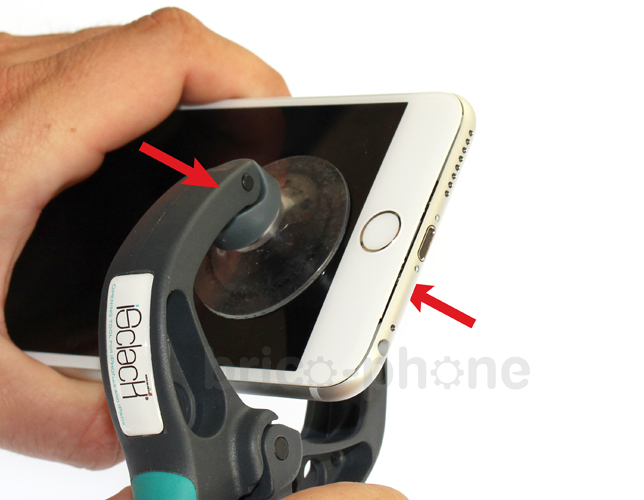

Si vous êtes muni d'un iSclack, placer chacune des ventouses au bas du téléphone au dessus du bouton Home. (Si vous n'avez pas d'iSclack vous pouvez directement vous rendre à la photo 4).
Outils du kit utilisés
Outils du kit utilisés

Etape 1c : Soulever le bloc vitre et LCD

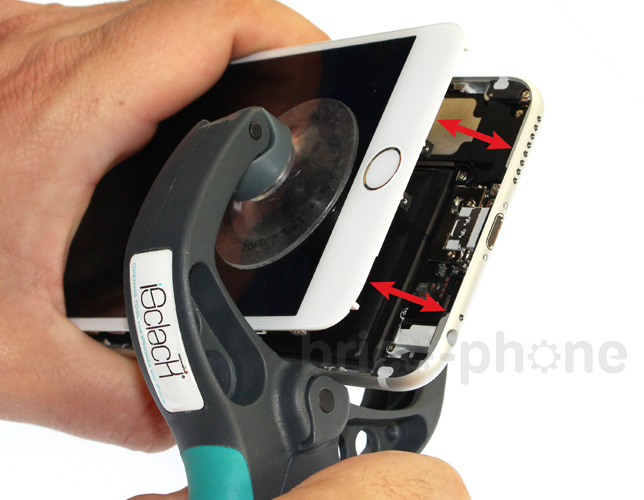

Une fois les ventouses en place, serrer la pince jusqu'à ce que le bloc vitre et écran LCD se détache du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 1d : Soulever le bloc vitre et LCD

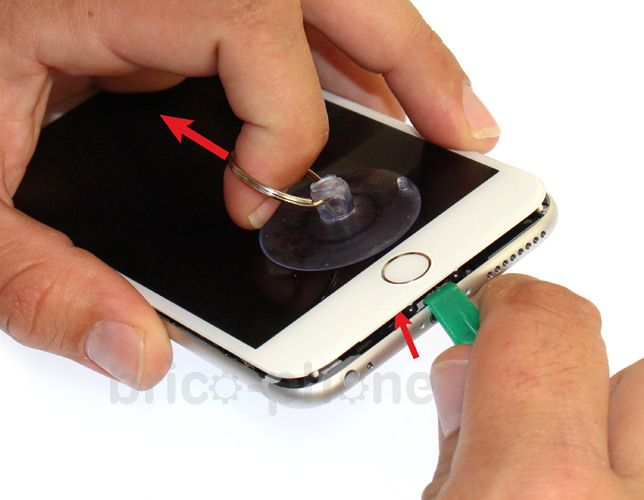

Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le levier en plastique entre la vitre et le châssis de l'iPhone.
Outils du kit utilisés
Outils du kit utilisés

Etape 1e : Soulever le bloc vitre et LCD

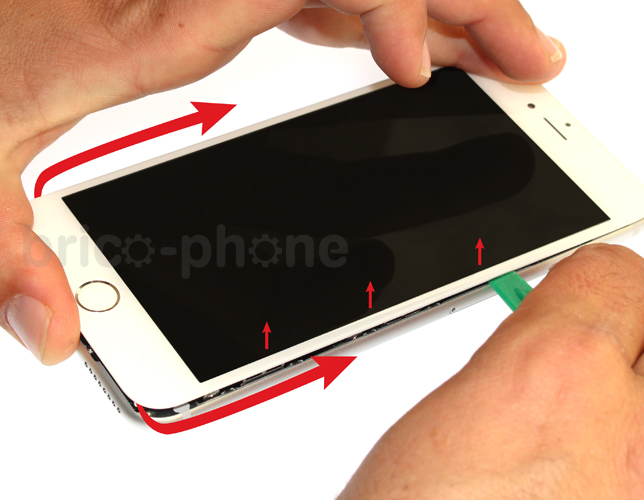

Effectuer le contour de l'iPhone en faisant doucement levier.
Outils du kit utilisés
Outils du kit utilisés

Etape 1f : Soulever le bloc vitre et LCD
Vous pouvez délicatement lever le bloc vitre LCD depuis le bas.
Outils du kit utilisés
Outils du kit utilisés

Etape 1g : Soulever le bloc vitre et LCD

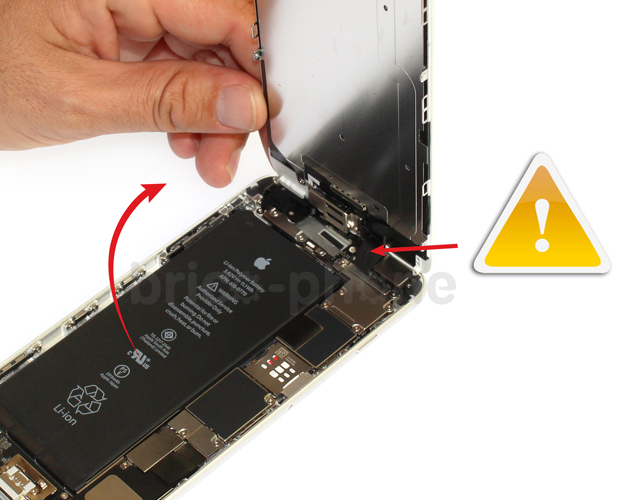

Attention, le bloc n'est pas encore détaché du châssis. Ne tirer pas dessus pour ne pas abîmer les nappes de connexion ou les connecteurs.
Outils du kit utilisés
Outils du kit utilisés

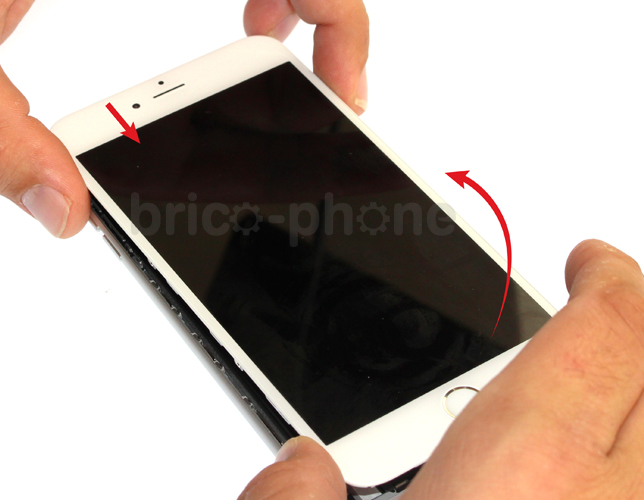

Etape 2a : Retirer l'écran

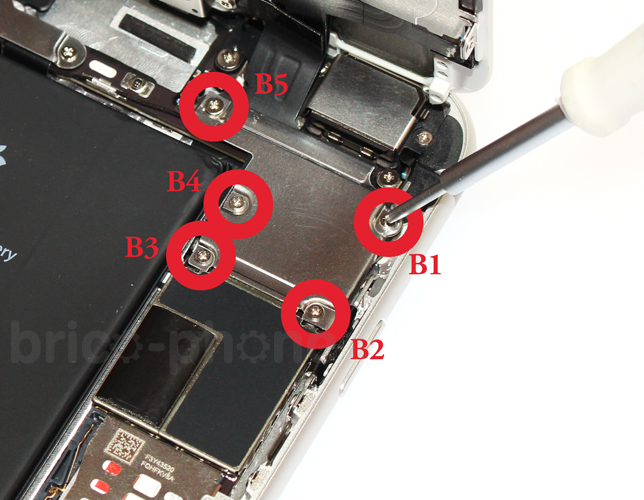

Soulever à environ 90° puis à l'aide du tournevis cruciforme enlever les vis B1 à B5.
Outils du kit utilisés
Outils du kit utilisés

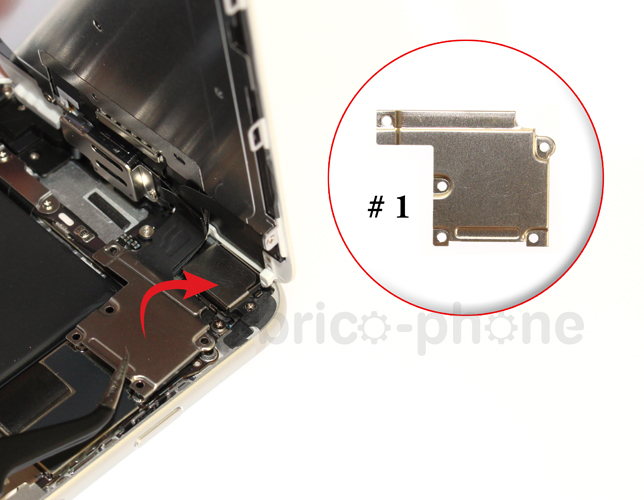

Etape 2b : Retirer l'écran

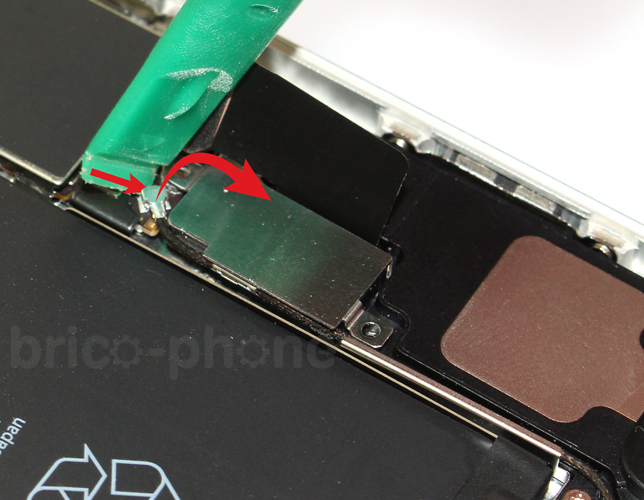

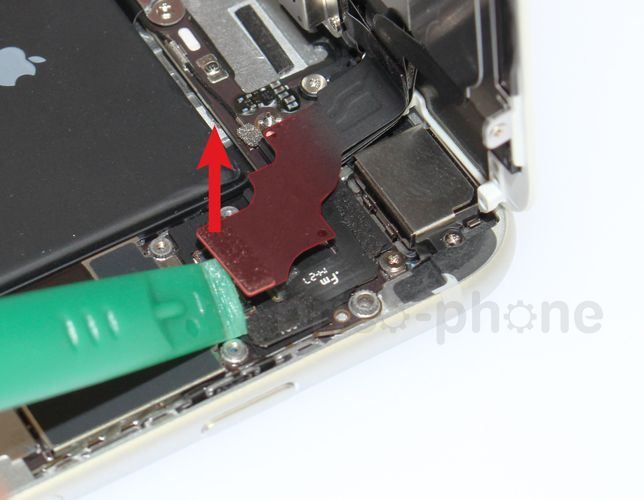

Prendre la pincette puis retirer la plaquette métallique #1 qui protège les nappes de l'écran.
Outils du kit utilisés
Outils du kit utilisés

Etape 2c : Retirer l'écran
Commencer par déconnecter la nappe Facetime (1) avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

Etape 2d : Retirer l'écran

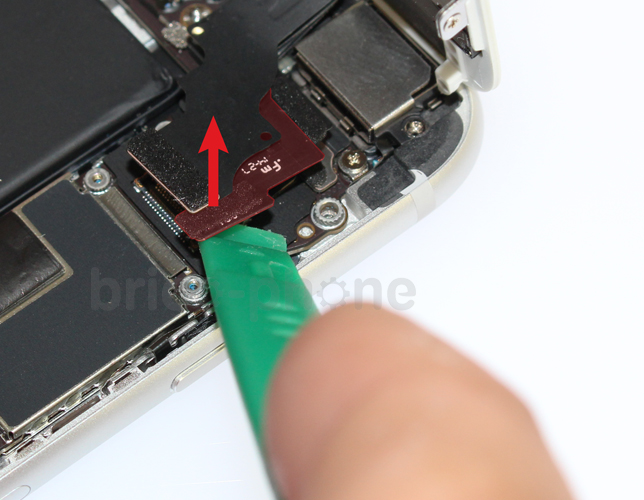

Déconnecter maintenant la nappe du bouton Home.
Outils du kit utilisés
Outils du kit utilisés

Etape 2e : Retirer l'écran

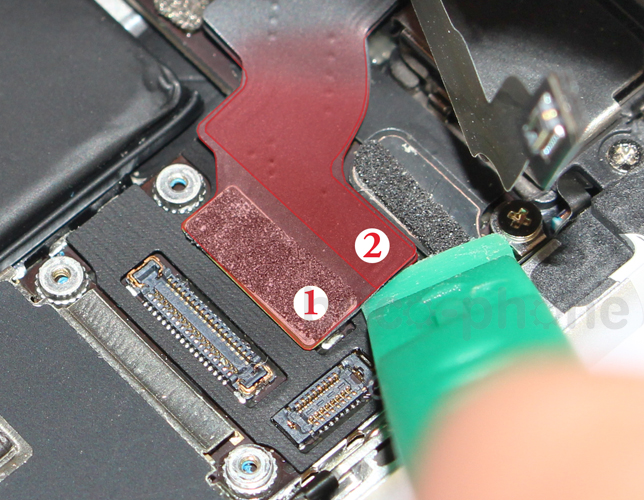

Enfin, déclipser les nappes du LCD (1) puis du Tactile (2) qui se situe en dessous.
Outils du kit utilisés
Outils du kit utilisés

Etape 2f : Retirer l'écran

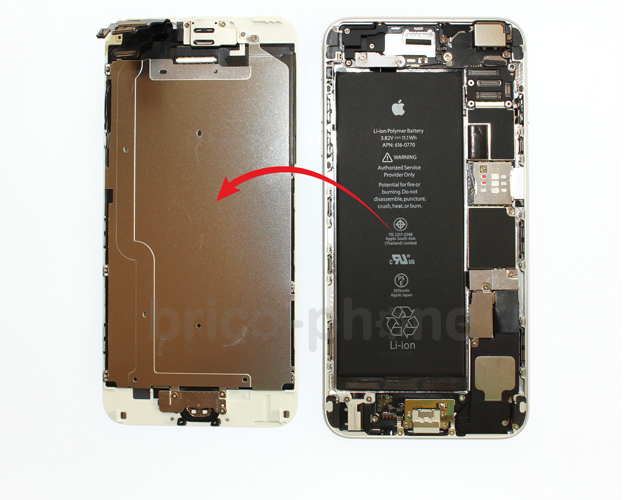

Vous pouvez à présent retirer complètement l'écran.
Outils du kit utilisés
Outils du kit utilisés

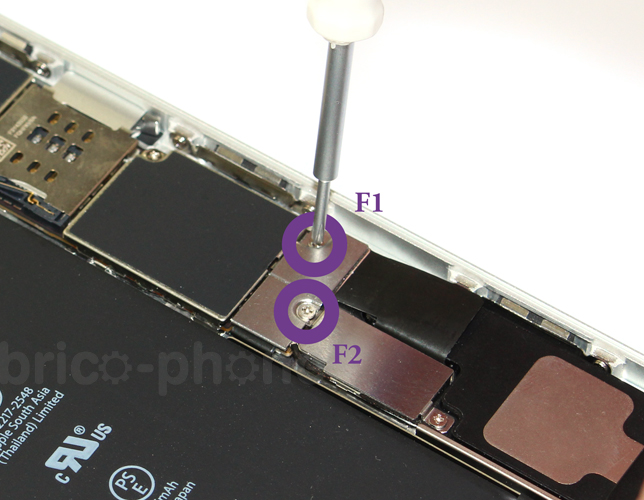

Etape 3a : Retirer le vibreur
Dévisser les vis F1 et F2 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

Etape 3b : Retirer le vibreur

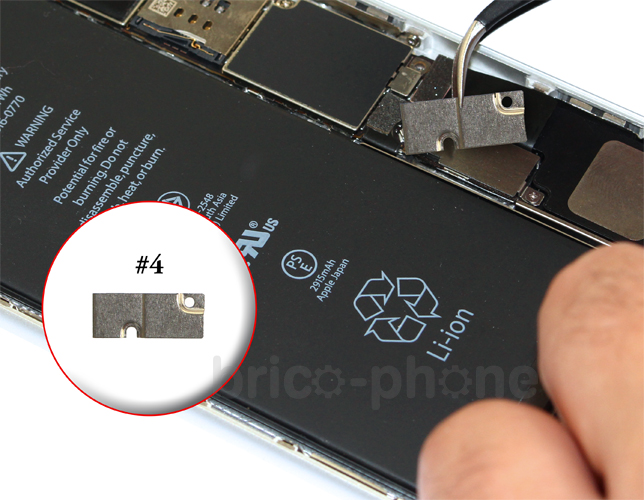

Vous pouvez maintenant retirer la plaquette #4 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Etape 3c : Retirer le vibreur

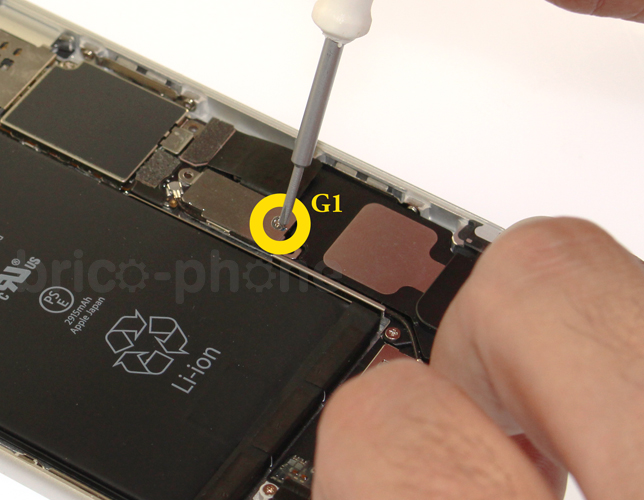

Dévisser la vis G1 située au dessus du vibreur.
Outils du kit utilisés
Outils du kit utilisés

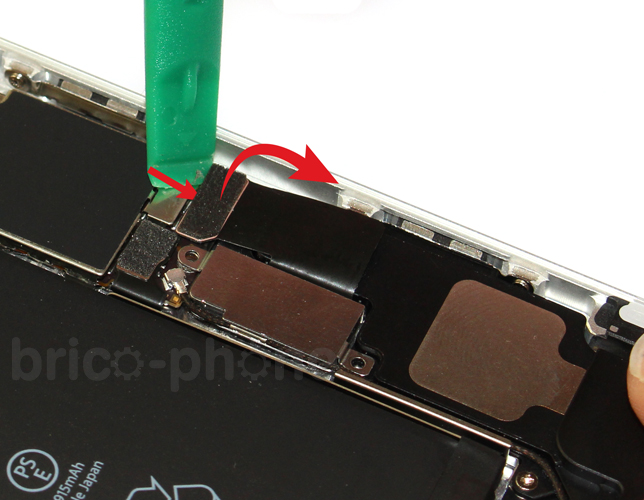

Etape 3d : Retirer le vibreur
Débrancher le connecteur de la nappe Dock avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

Etape 3e : Retirer le vibreur

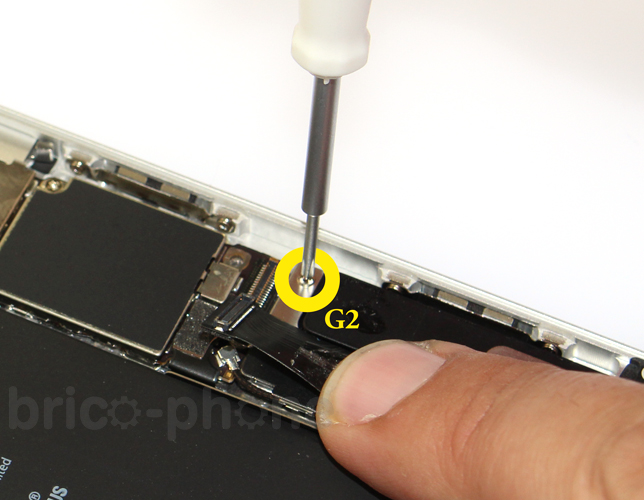

En dessous de la nappe se trouve la vis G2 qu'il vous faut également retirer.
Outils du kit utilisés
Outils du kit utilisés

Etape 3f : Retirer le vibreur
Déconnecter le câble coaxial GSM au niveau du vibreur.
Outils du kit utilisés
Outils du kit utilisés

Etape 3g : Retirer le vibreur

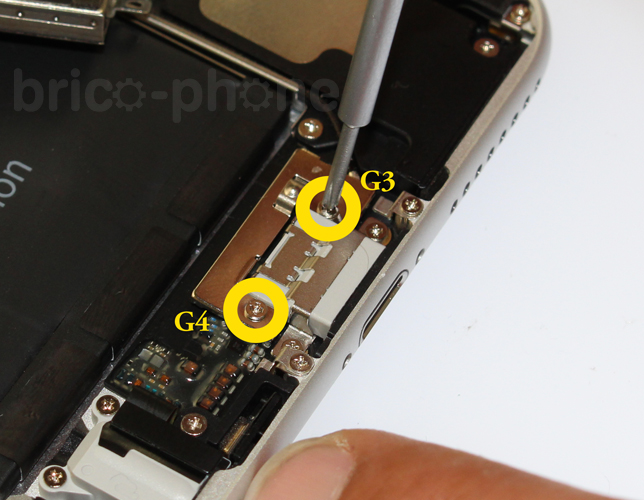

Dévisser les vis G3 et G4 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

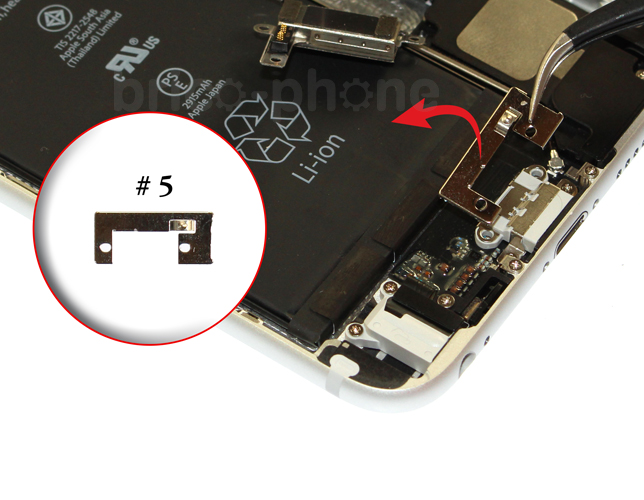

Etape 3h : Retirer le vibreur
Retirer avec la pincette cette pièce de contact désignée #5.
Outils du kit utilisés
Outils du kit utilisés

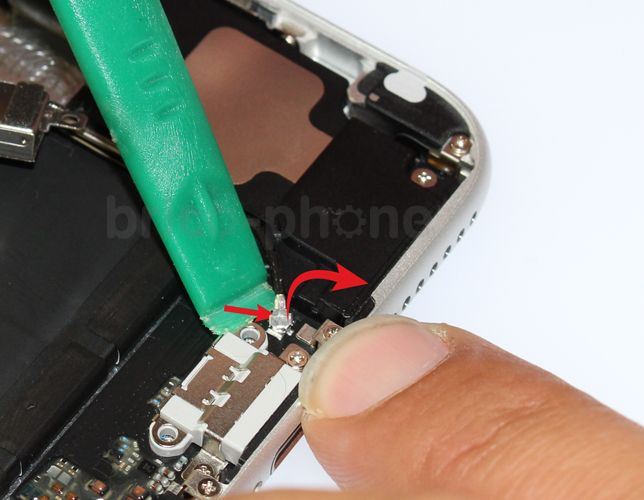

Etape 3i : Retirer le vibreur
Déconnecter le câble coaxial GSM au niveau cette fois ci du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

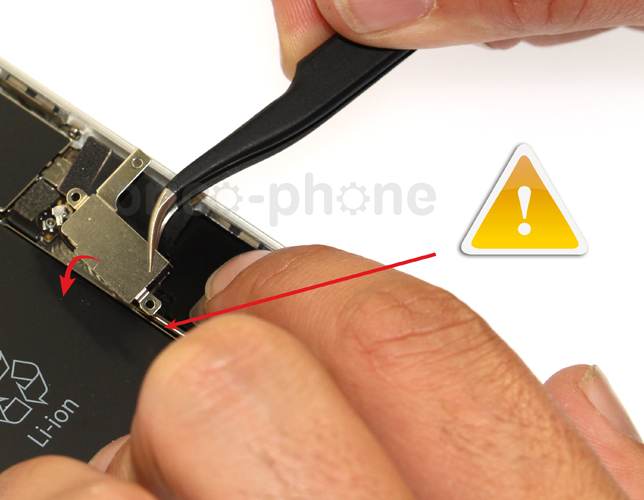

Etape 3j : Retirer le vibreur
Utiliser la pincette pour déloger le vibreur. Attention ce dernier est traversé par le câble coaxial GSM que vous avez débranché de part et d'autre.
Outils du kit utilisés
Outils du kit utilisés

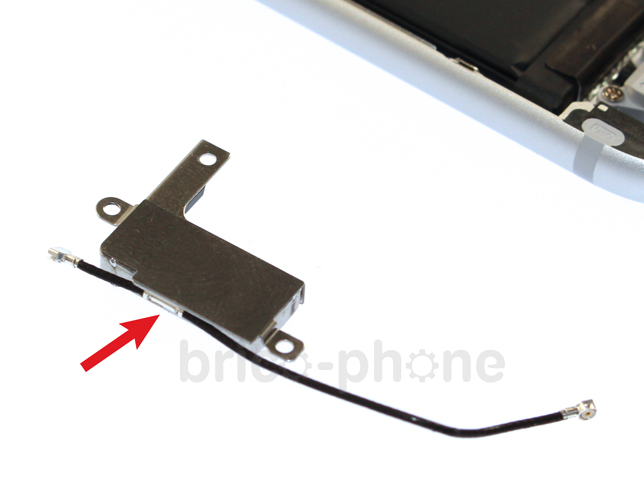

Etape 3k : Retirer le vibreur
Outils du kit utilisés
Outils du kit utilisés

Etape 4a : Retirer le bloc haut-parleur externe

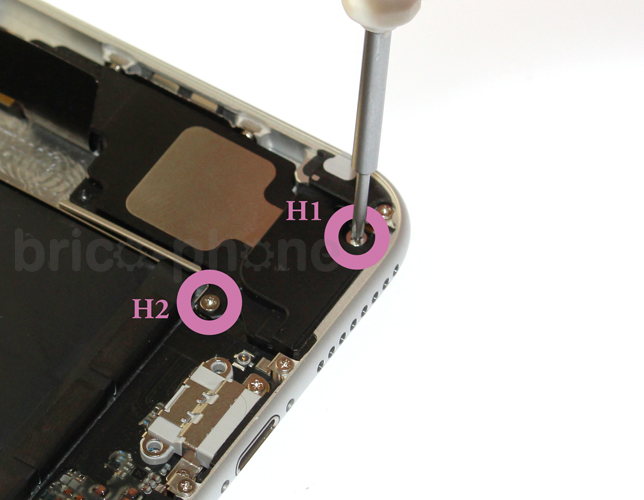

Enlever les vis H1 et H2 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

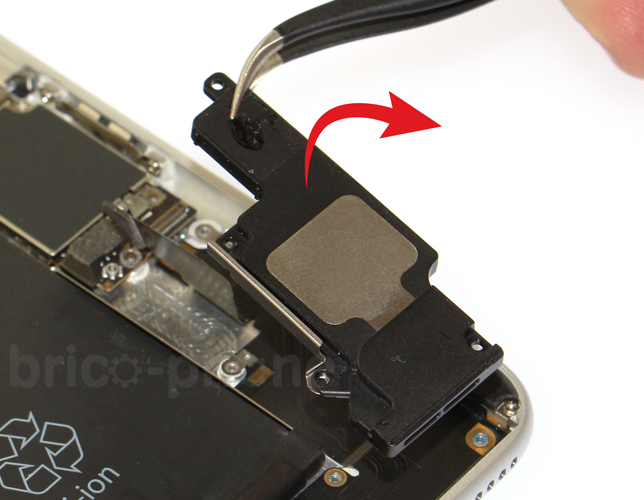

Etape 4b : Retirer le bloc haut-parleur externe
Vous pouvez à présent extraire le bloc haut-parleur externe avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Remontage de l'écran

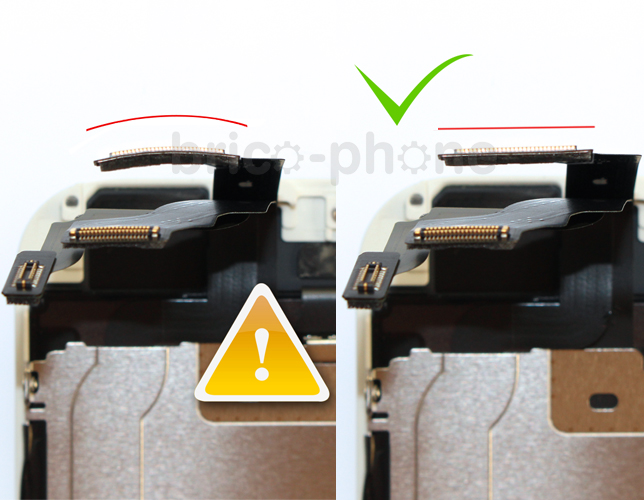

Afin de ne pas rencontrer de défauts au niveau de l'affichage LCD ou si vous rencontrez ce type de défauts après remontage, faites attention à la courbure de la nappe du LCD. Si des lignes persistent en haut de l'écran, ce défaut d'affichage disparaît en général au bout de quelques heures, patienter avant de procéder à un nouveau démontage.
Outils du kit utilisés
Outils du kit utilisés

Remontage de l'écran
Effectuer une torsion très légère avec vos doigts sur le connecteur de la nappe pour vous assurer qu'il est bien droit avant de la reconnecter à la carte mère.
Outils du kit utilisés
Outils du kit utilisés
