Changement du connecteur de charge sur iPhone 7 Plus

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 16/20
iPhone 7 Plus | Temps estimé : 45 min | Difficulté : 3/5

Votre téléphone ne prend plus charge ou vous rencontrez des problèmes de micro en communication téléphonique. Remplacez-vous même le connecteur usb/dock de votre iPhone 7 Plus en commandant la pièce détachée et le kit d'outils spécifique pour cette réparation sur notre site internet puis suivez ce guide afin de changer cette pièce en toute simplicité et à moindre coût.

Diagnostic

› Votre iPhone 7+ ne prend plus la charge lorsque vous branchez le câble
› Votre iPhone 7+ n'est plus reconnu par l'ordinateur
› La prise jack ne fonctionne plus
› Vous rencontrez des problèmes de sons lors de vos communications

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Noir pour iPhone 7 Plus
17,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité Noir pour écran d'iPhone 7 Plus
4,90 €
Ajouter au panier

Avant de vous lancer

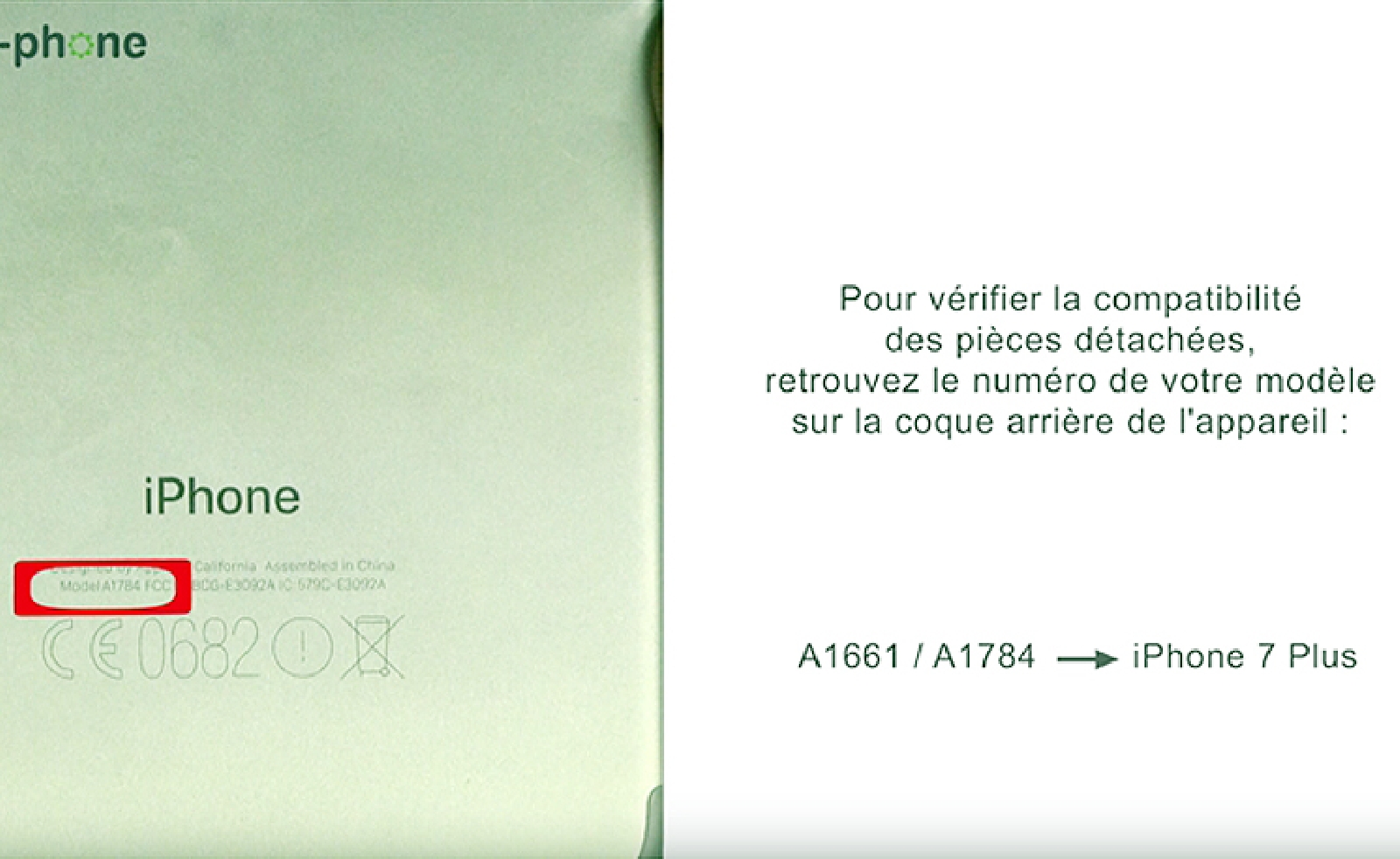

Afin de ne pas rencontrer de problème de compatibilité avec votre nouvelle pièce détachée, assurez-vous de bien posséder un iPhone 7 plus en contrôlant le numéro de modèle. Pour cela, vérifiez que l'une des références A1661 et A1784 soit indiquée sur le dos de l'appareil.

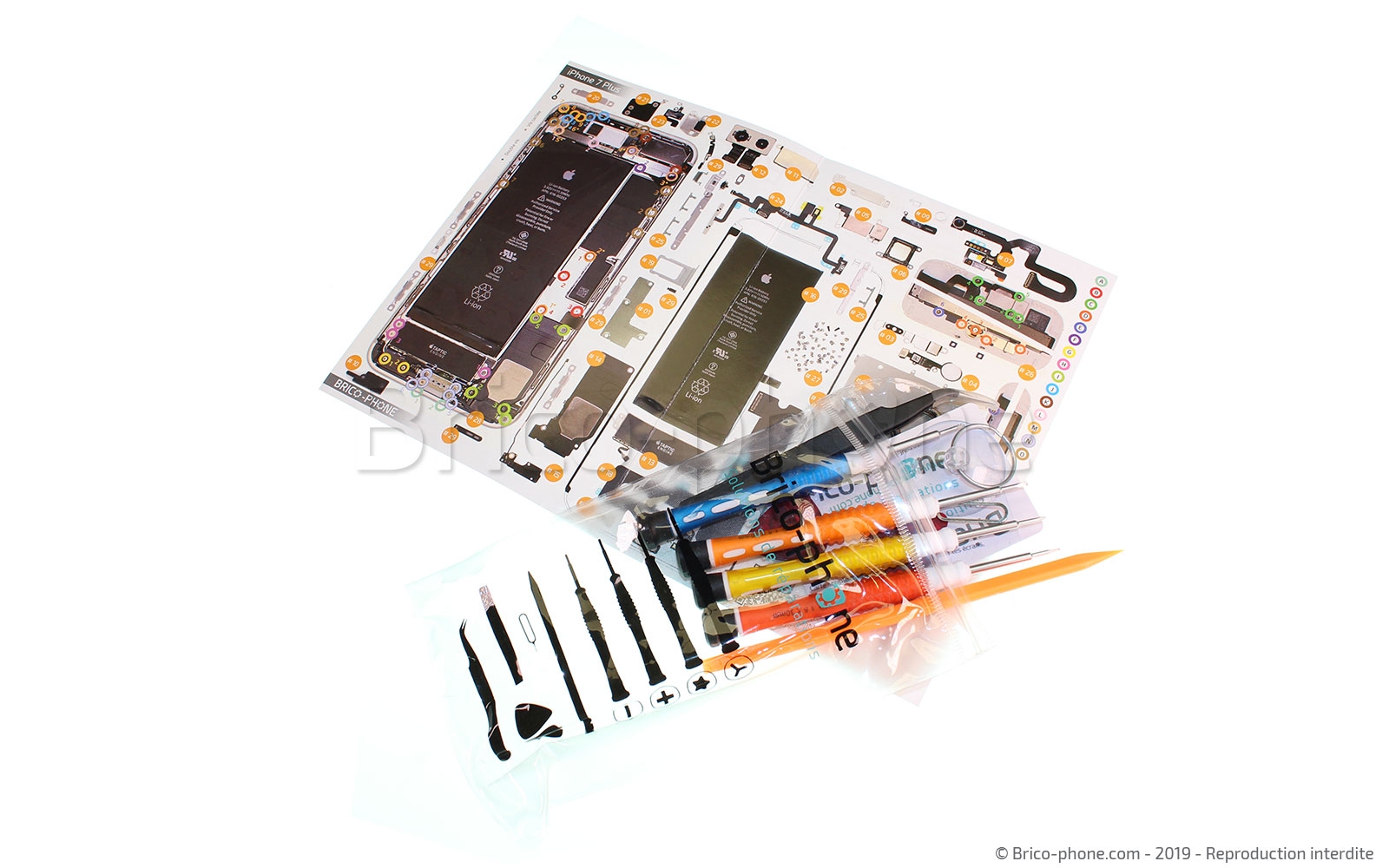

Sortez ensuite les outils puis fixez à l'aide d'un adhésif le patron d'aide au montage fourni avec votre commande.

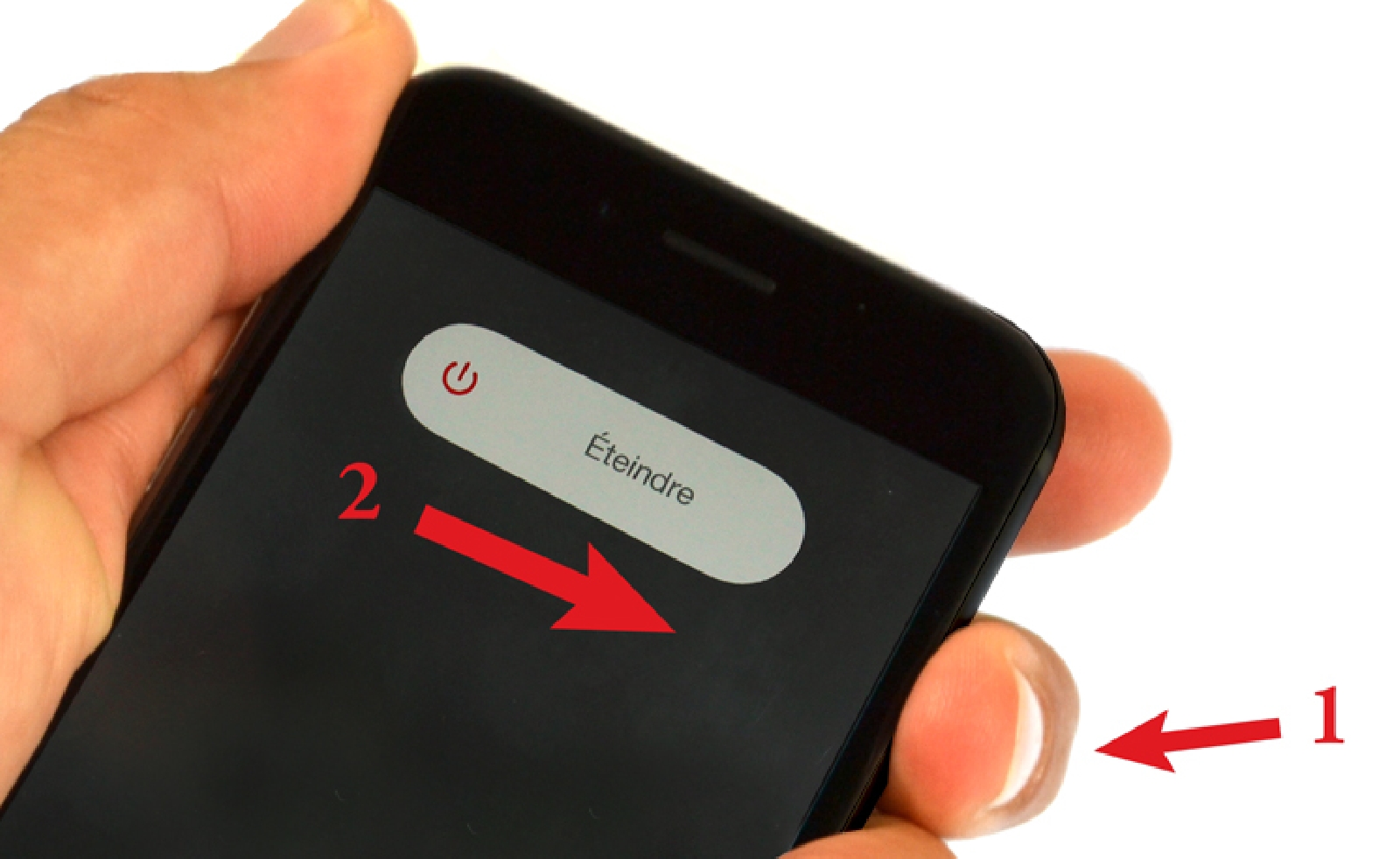

Etape 1 : Eteindre l'iPhone
Avant de vous lancer dans l'ouverture de votre iphone 7 +, il est recommandé de mettre l'appareil hors tension à l'aide du bouton prévu à cet effet.

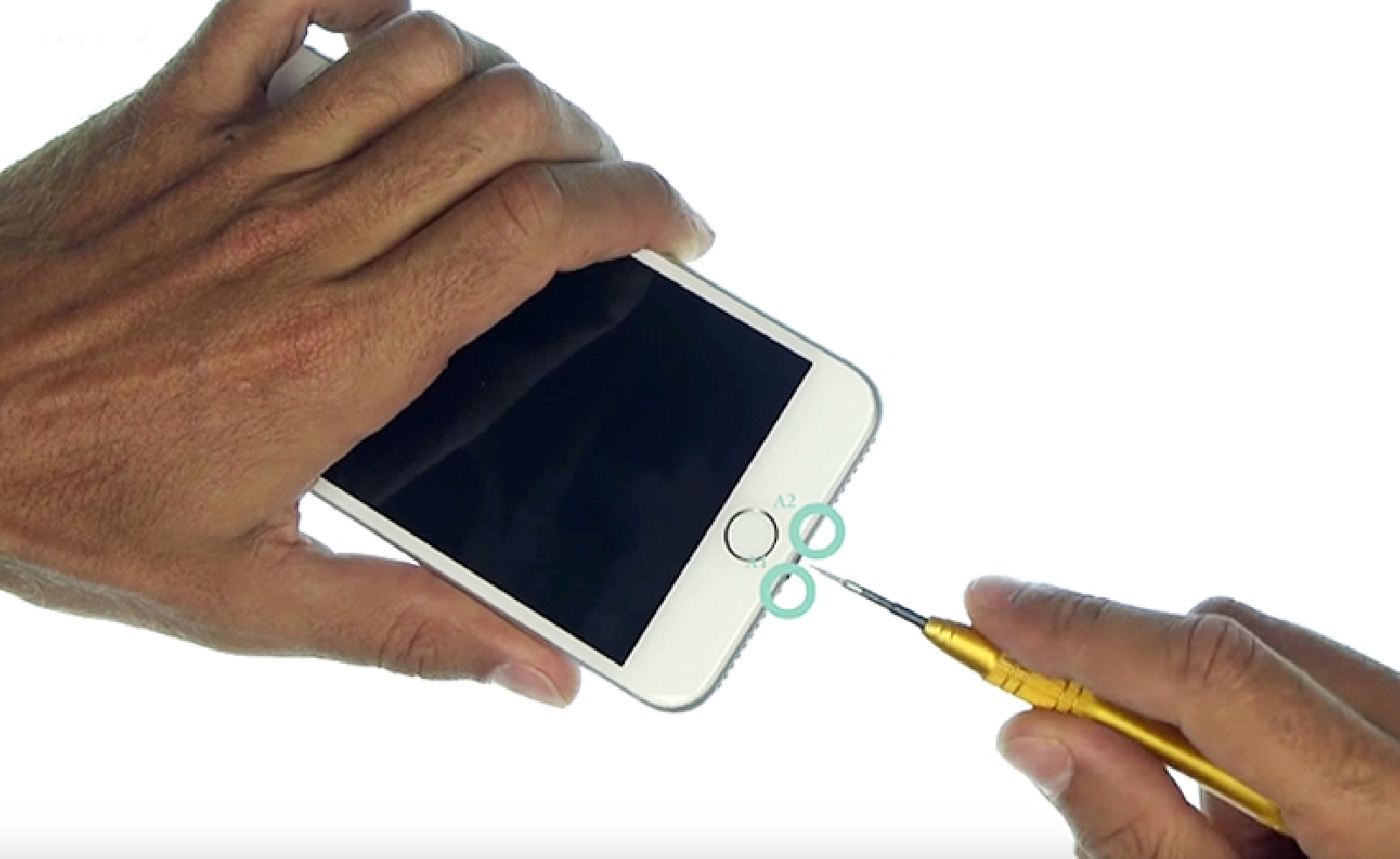

Etape 2 : Retirer les vis pentalobes
Prenez le tournevis pentalobe fourni dans le kit d'outils afin de retirer les vis A1 et A2 situé de part et d'autre du connecteur de charge
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Décoller l'écran

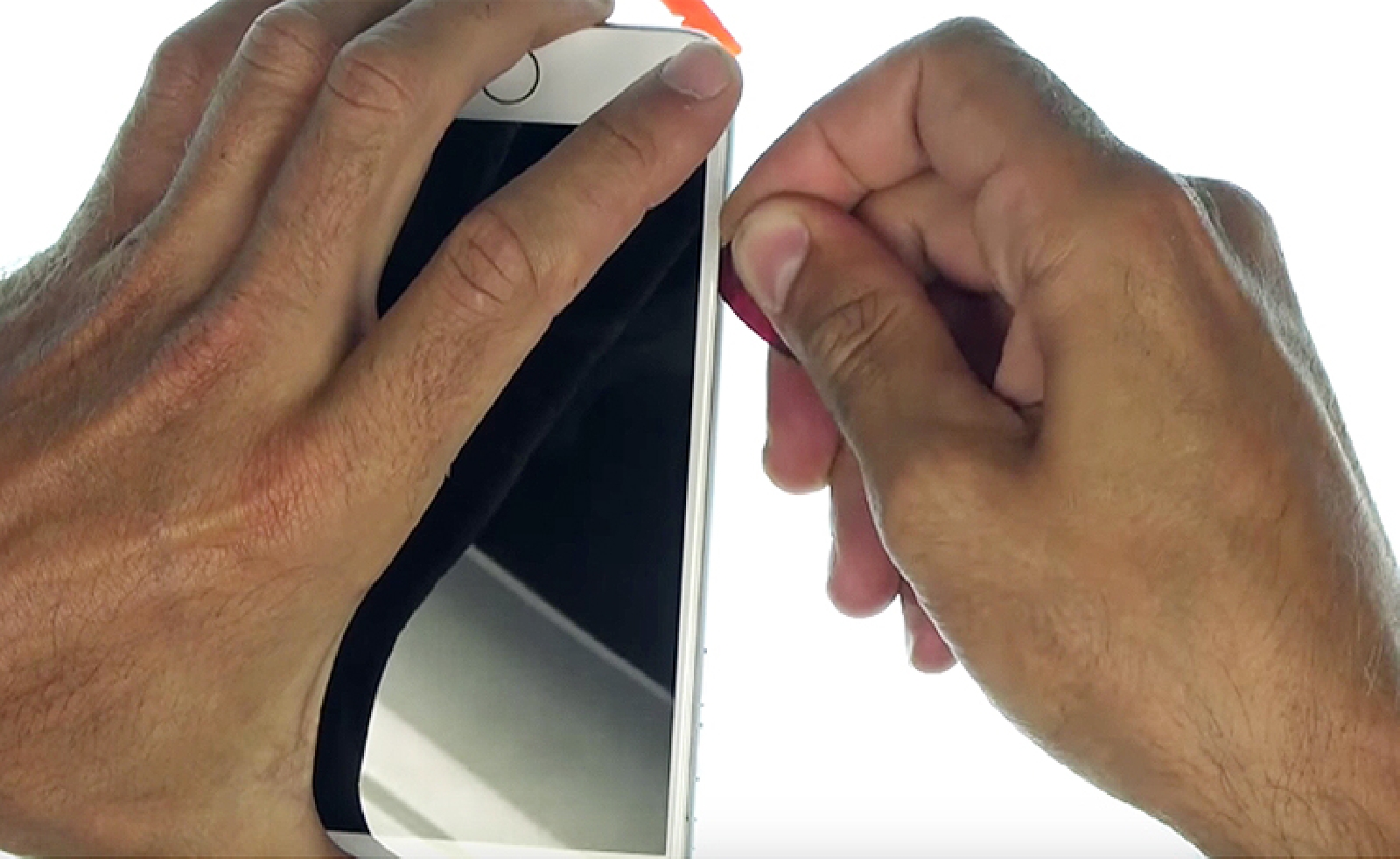

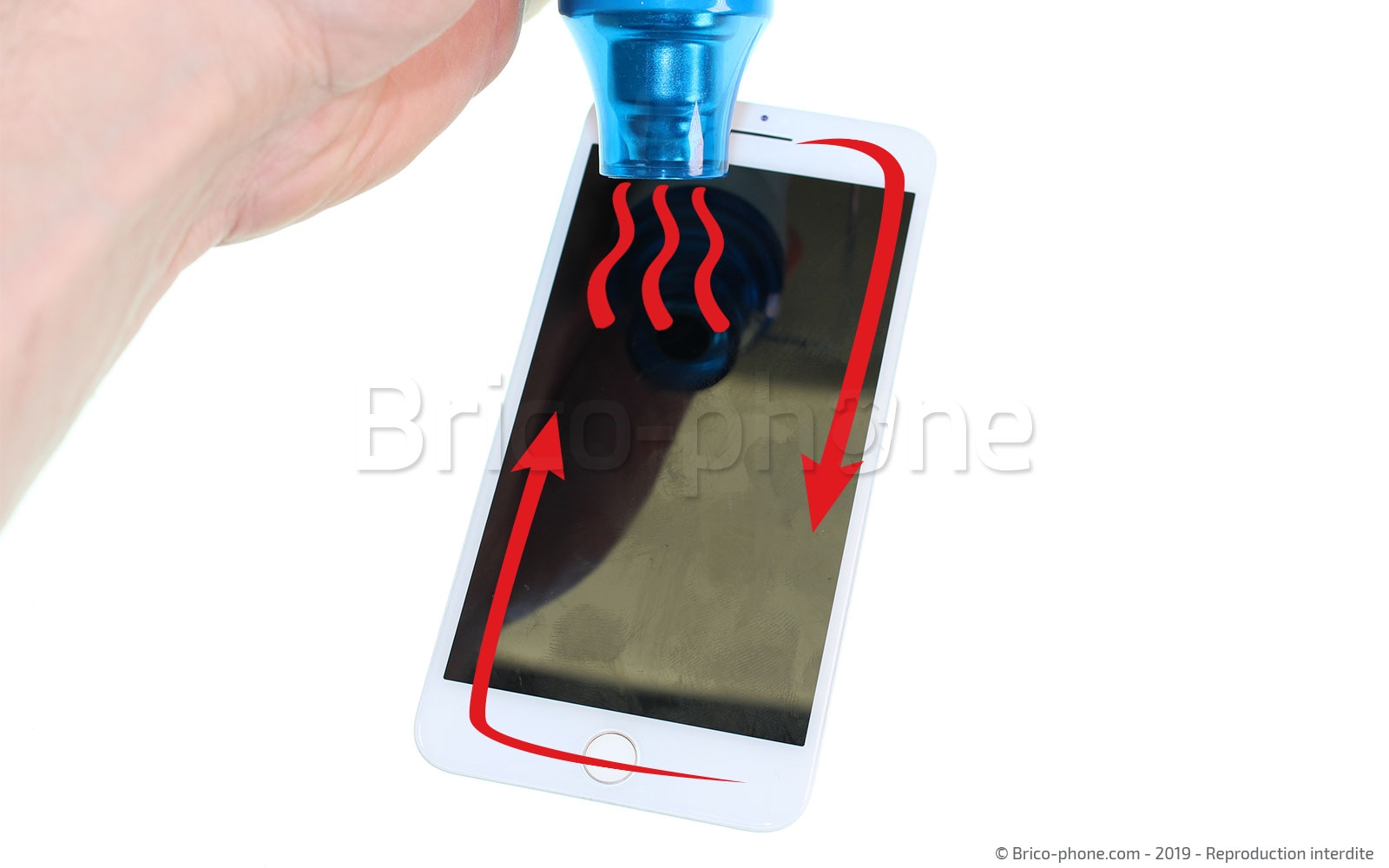

Chauffez légèrement le contour de l'écran afin de ramollir le joint d'étanchéité.

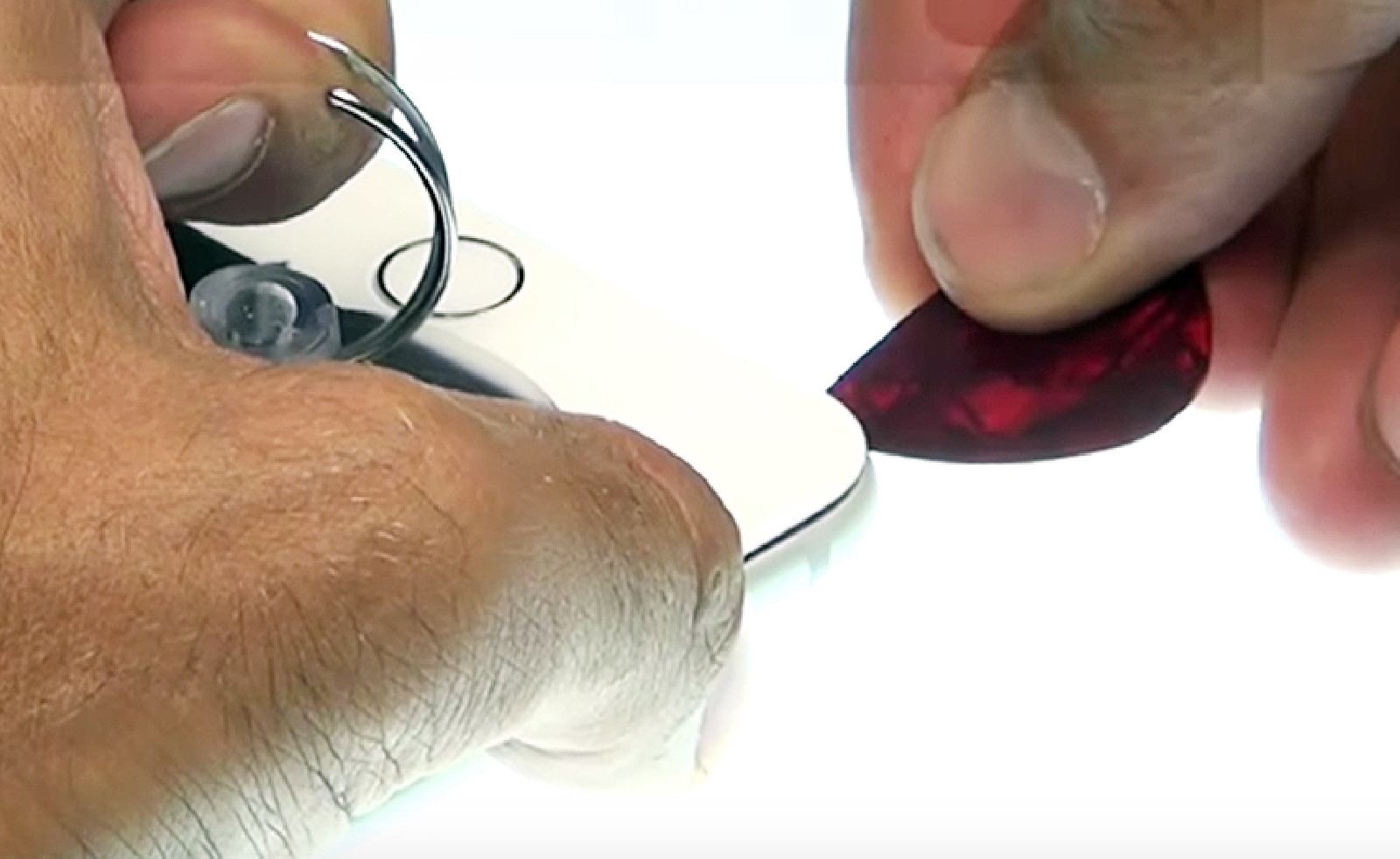

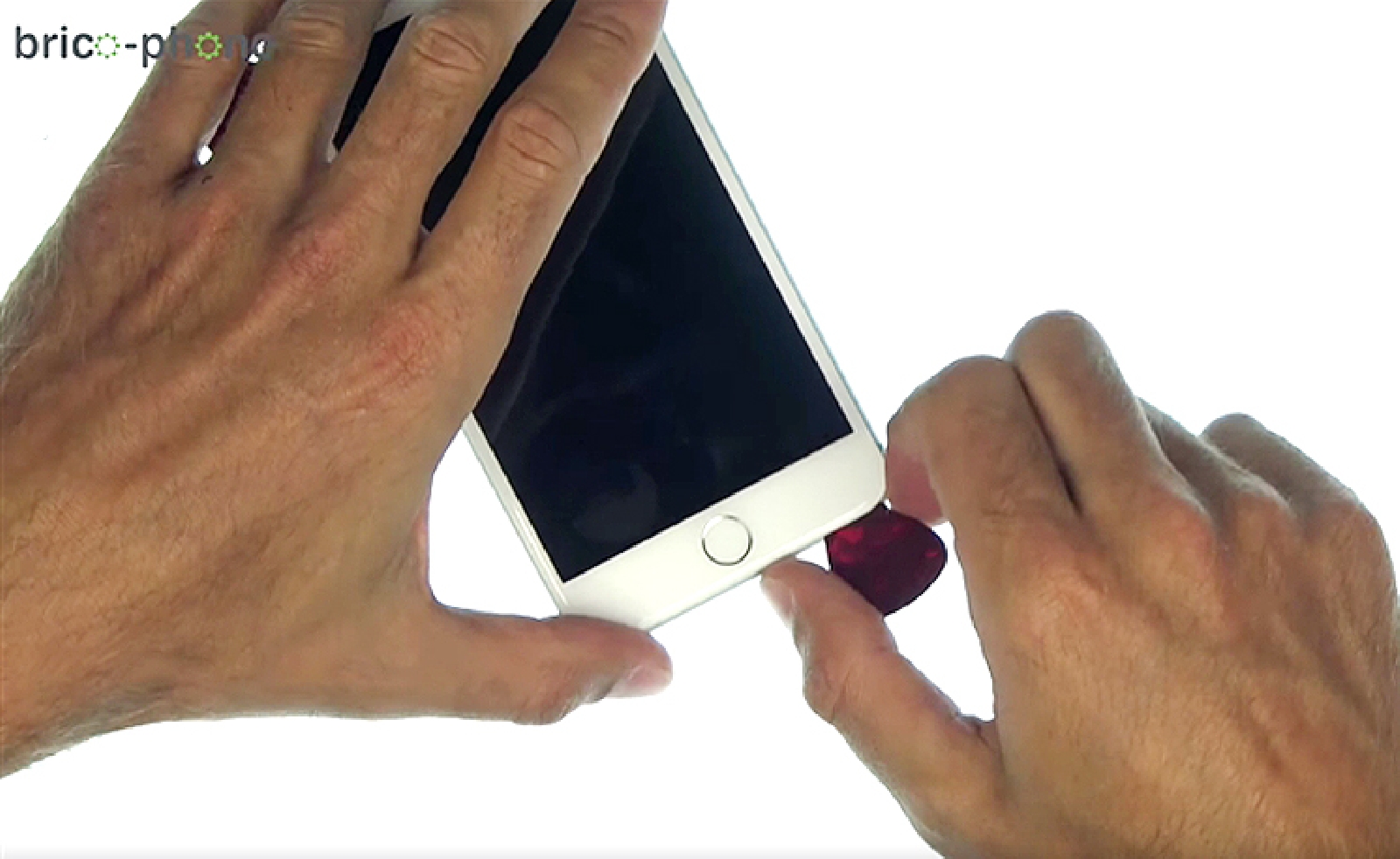

Positionnez la ventouse sur la partie basse de l'écran, à gauche du bouton home, puis tout en tirant dessus insérez le médiator ou entre l'écran et le châssis.

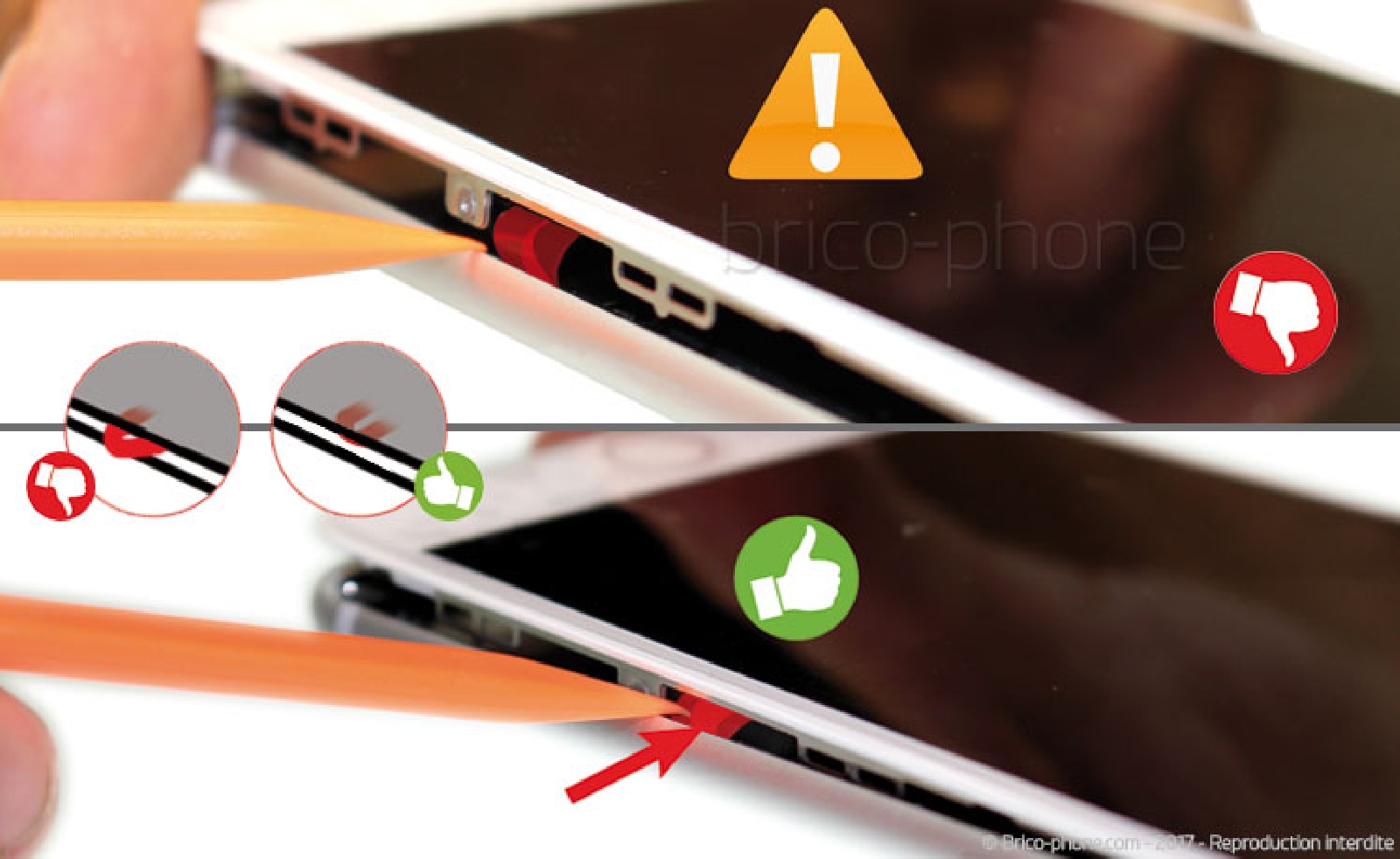

Glissez délicatement le médiator tout autour de l'écran. Ne l'enfoncez pas trop sur la partie droite : les nappes de l'écran sont fragiles et proche du bord.


Outils du kit utilisés
Outils du kit utilisés

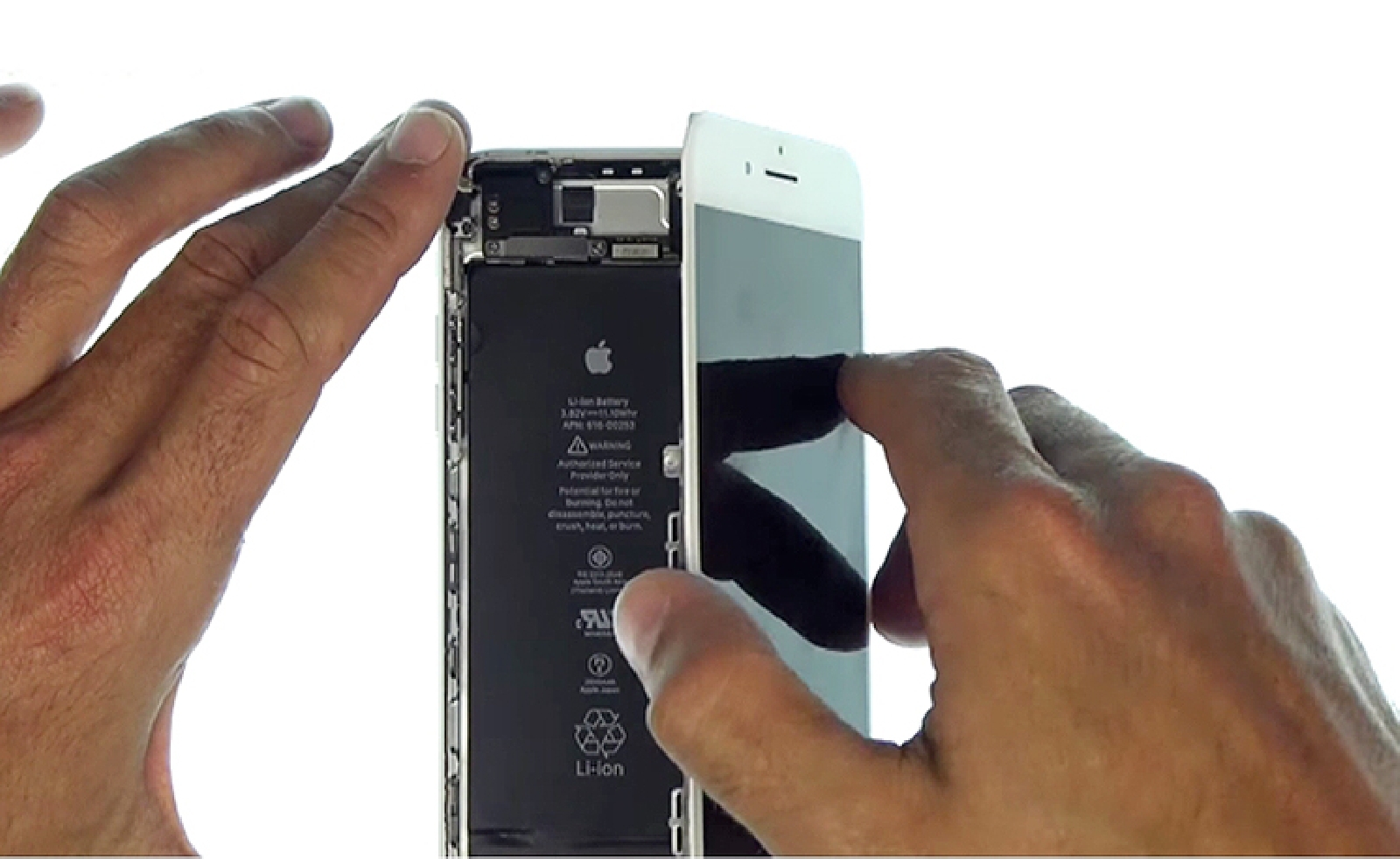

Etape 4 : Ouverture de l'écran

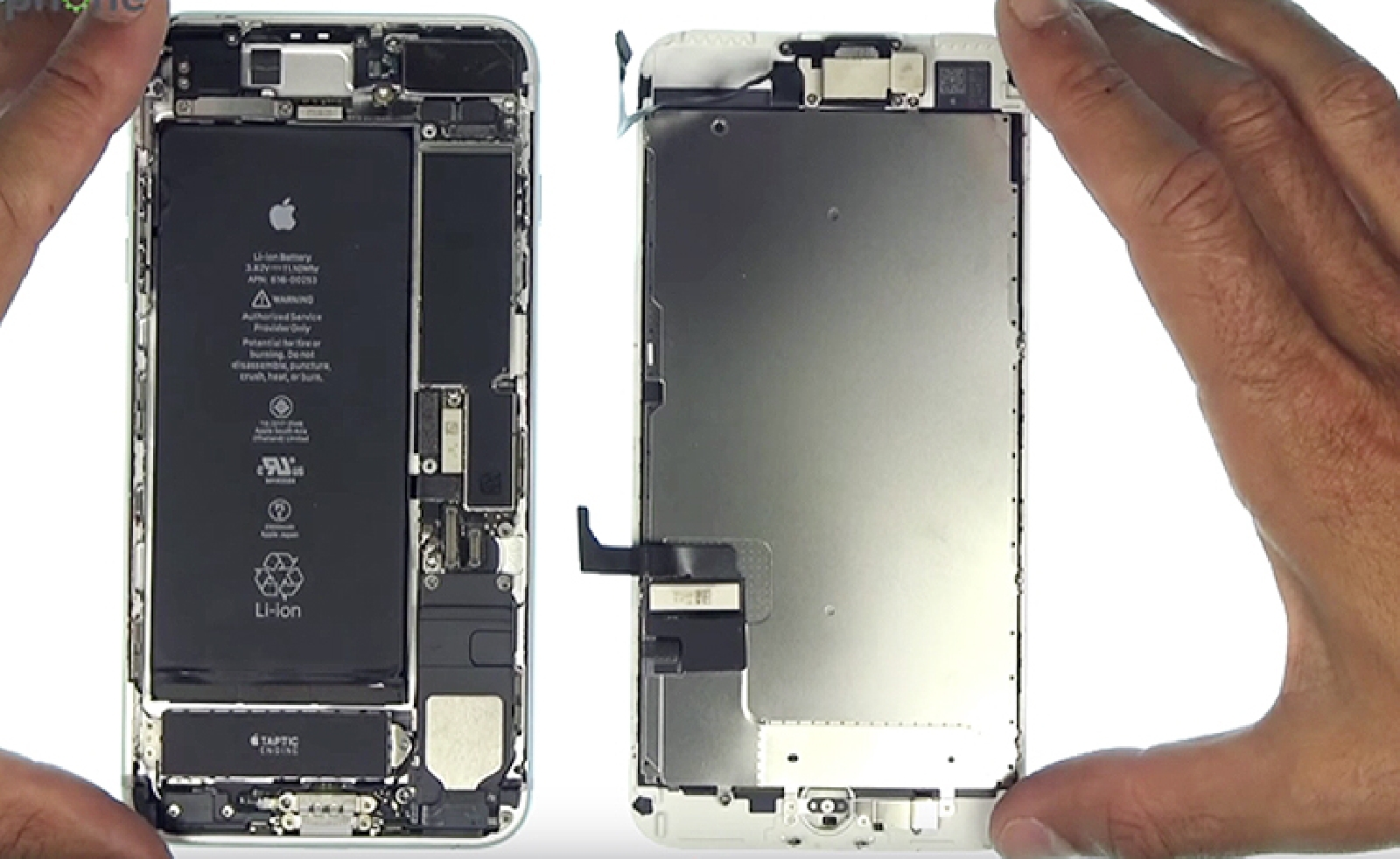

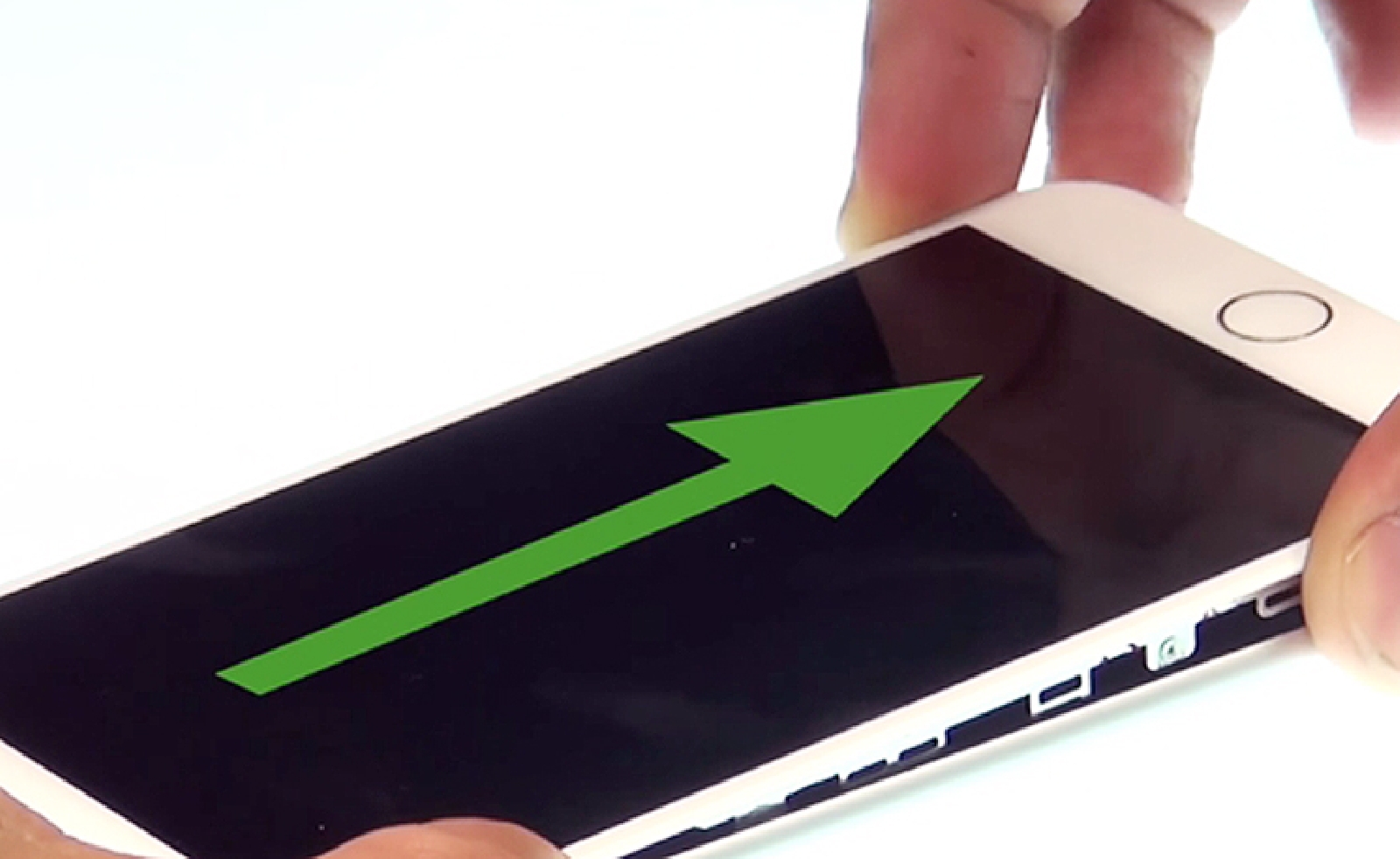

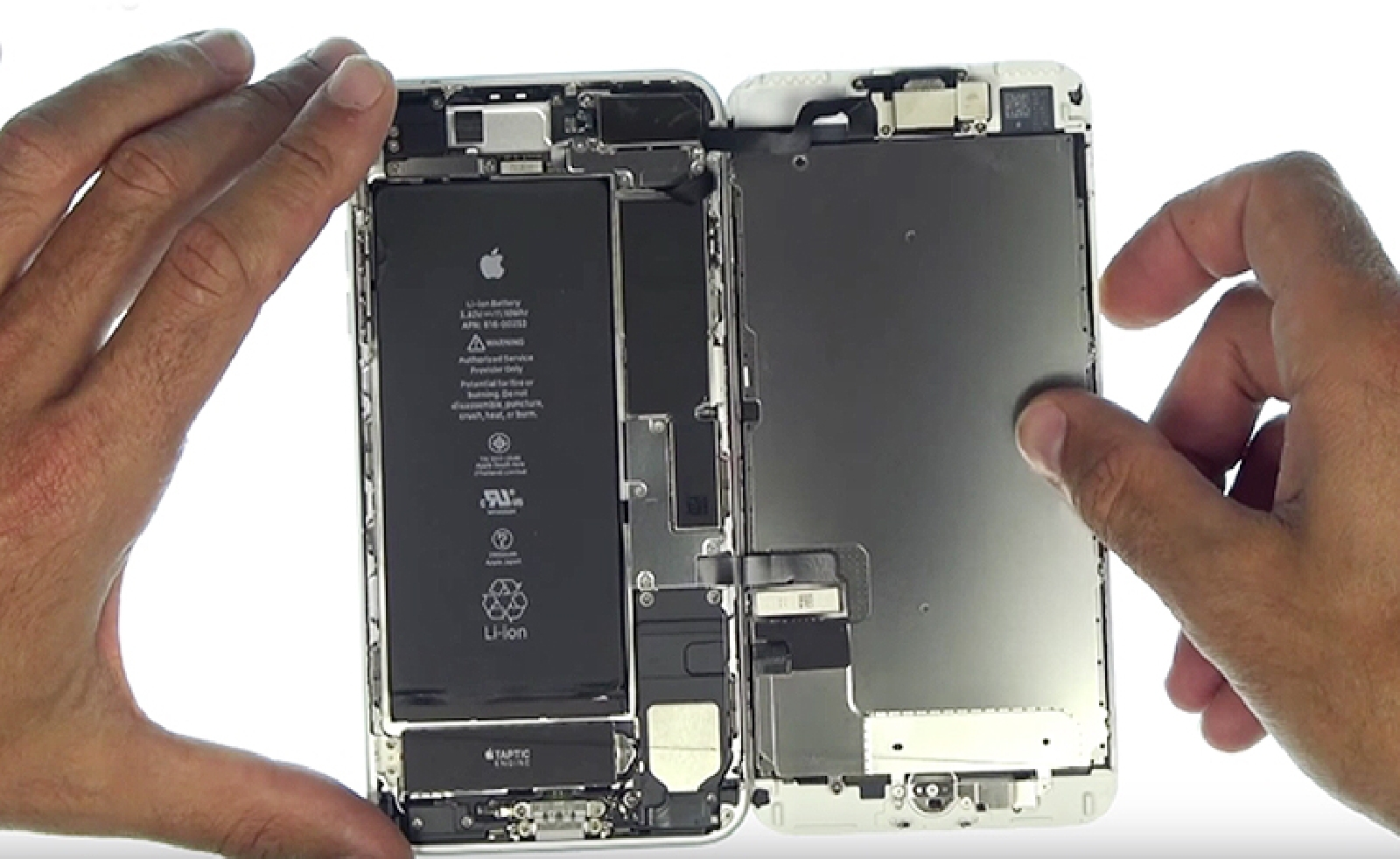

l'écran de l'iPhone 7 plus s'ouvre comme un livre à l'envers, de la gauche vers la droite. Tirez l'écran vers le bas d'un ou deux millimètres puis ouvrez le délicatement sur le côté sans tirer afin de ne pas arracher ou endommager les nappes qui le relient au châssis.

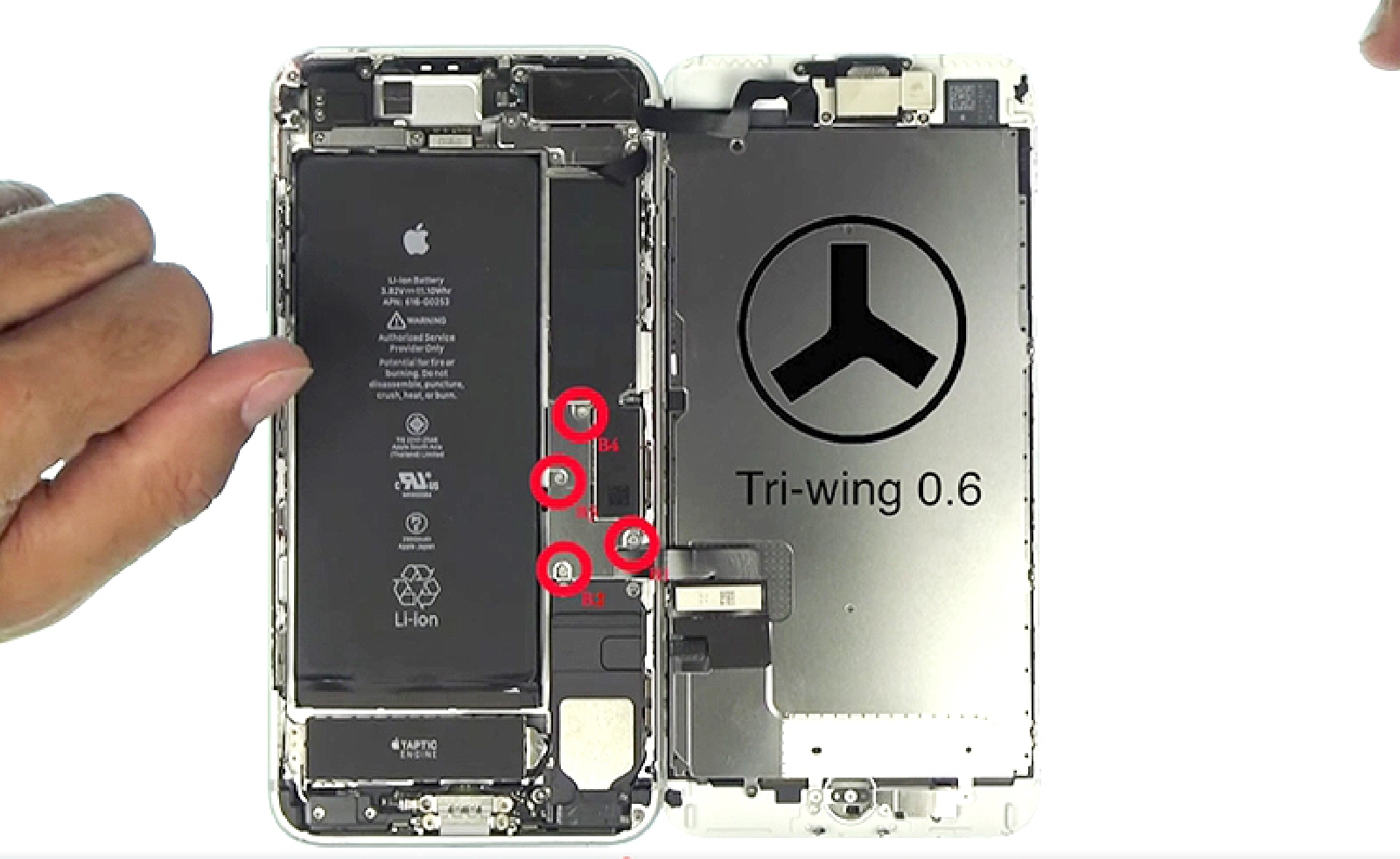

Etape 5 : Retirer la plaquette de protection des nappes de l'écran

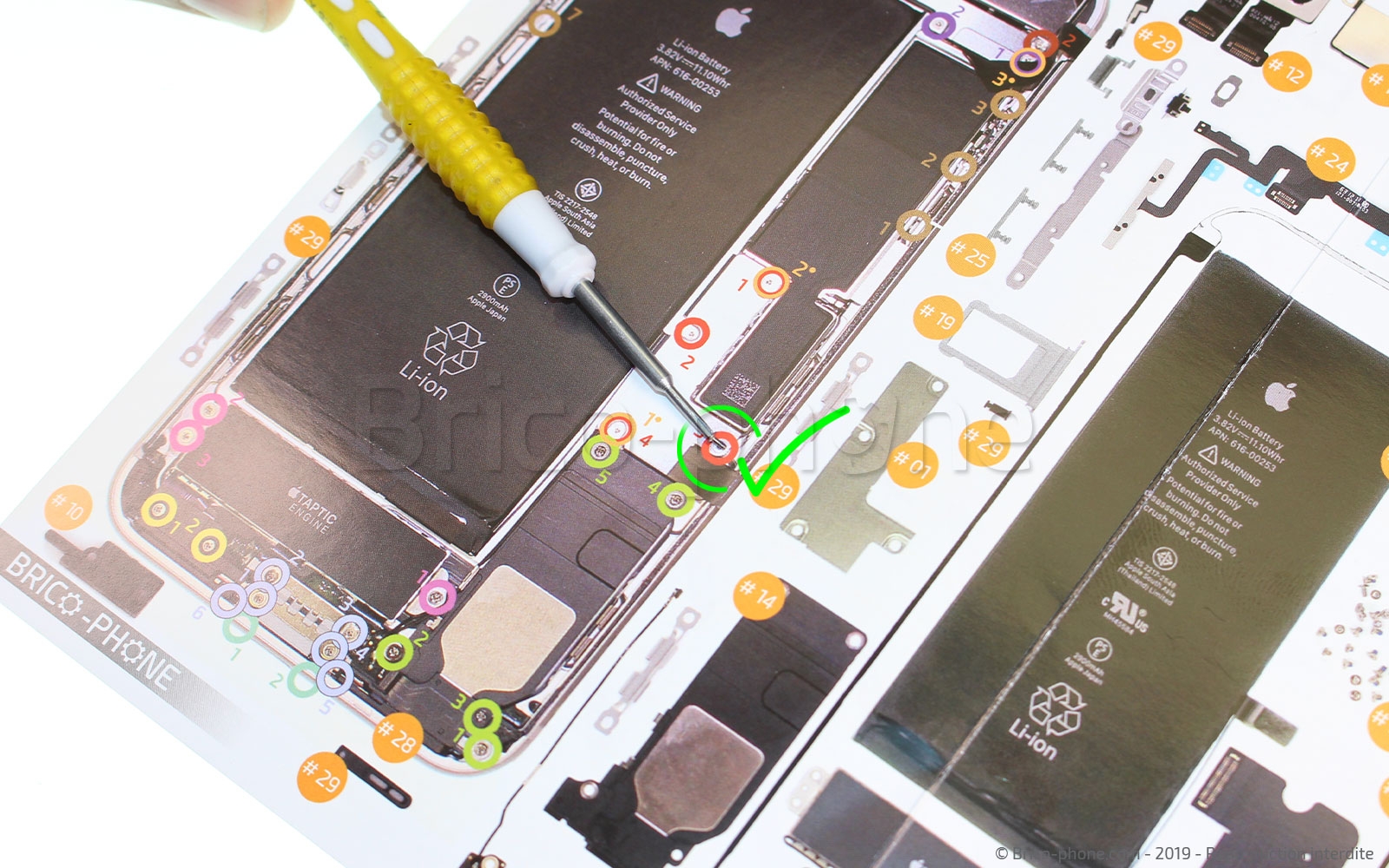

Munissez-vous désormais du tournevis triwing0.6 afin de retirer les B1 à B4 . Positionnez les vis au fur et à mesure sur le patron d'aide au montage afin de ne pas les mélanger car les vis ont des dimensions différentes.
Retirez ensuite la plaquette à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

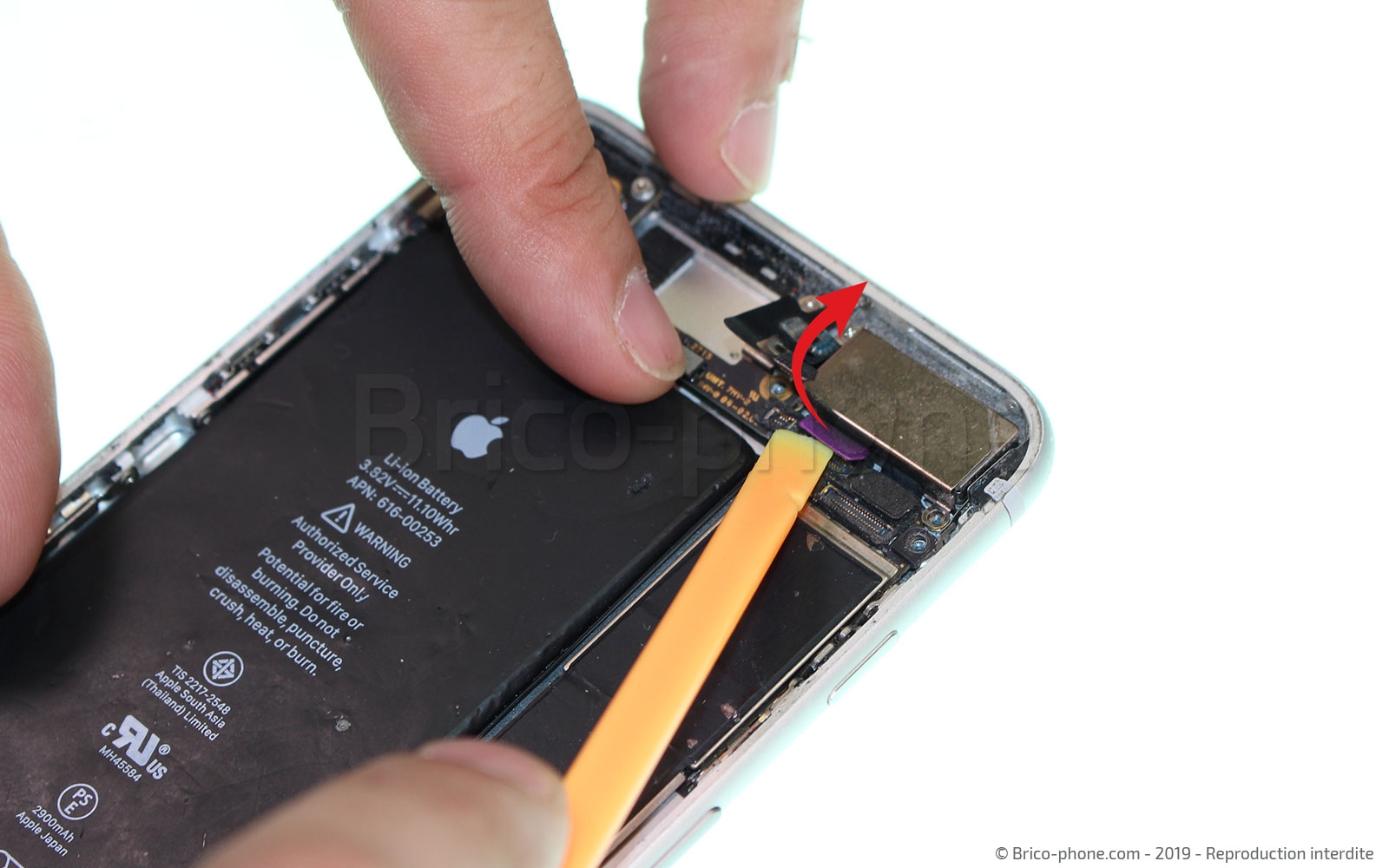

Etape 6 : Déconnecter les nappes de l'écran

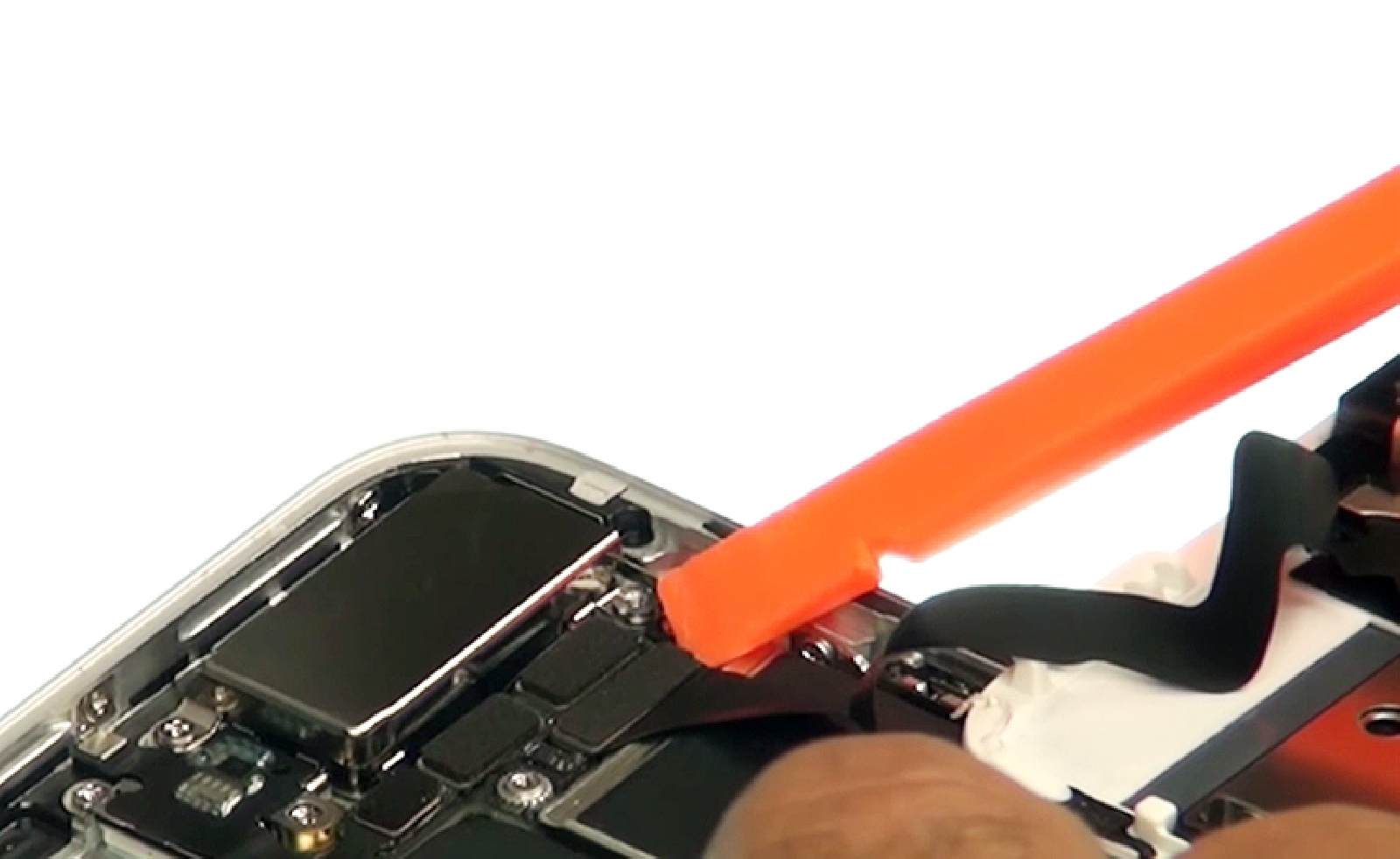

Munissez-vous du levier nylon (également appelé spudger) afin de déconnecter les 2 premières nappes de l'écran.
Outils du kit utilisés
Outils du kit utilisés

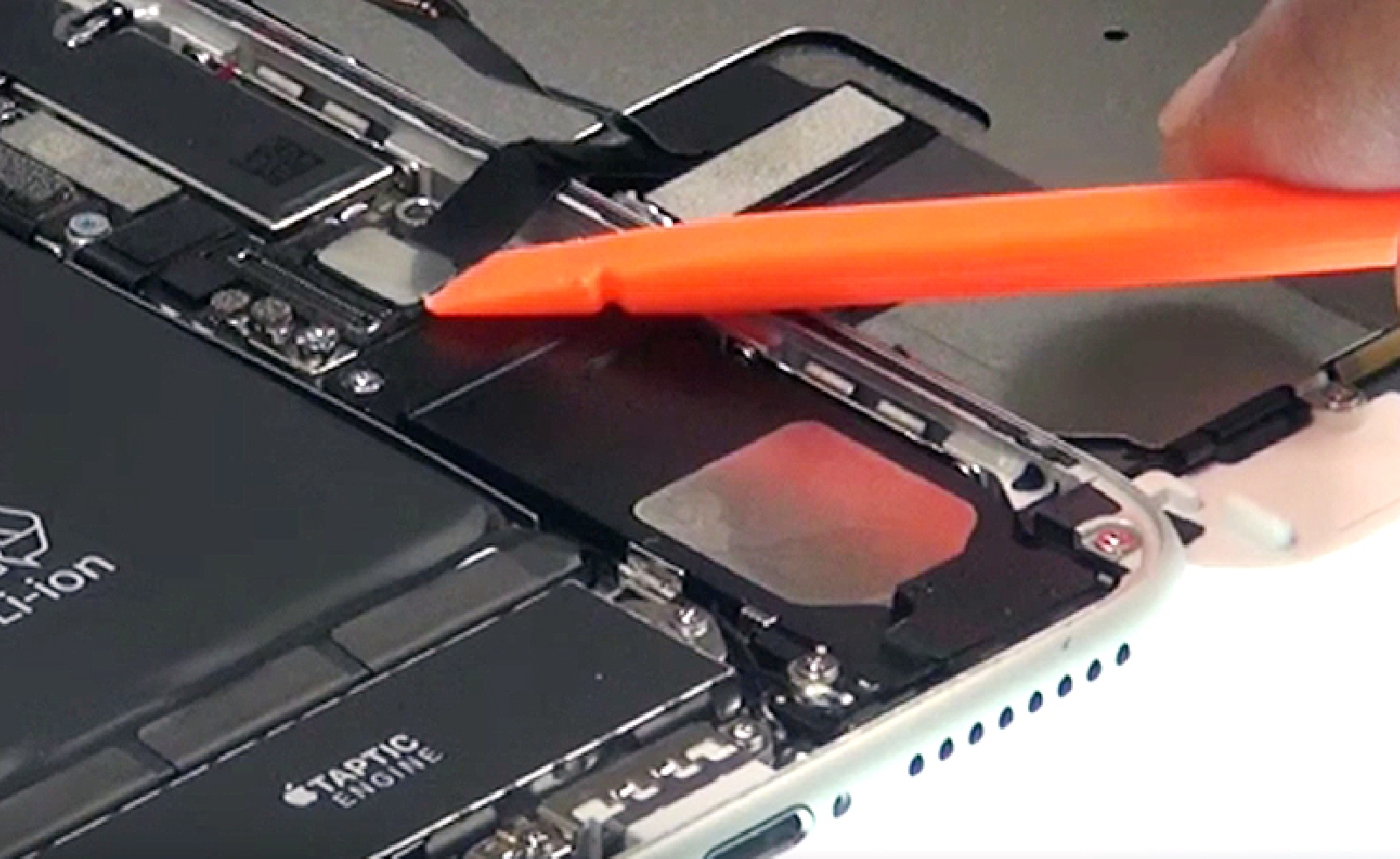

Etape 7 : Déconnecter la batterie

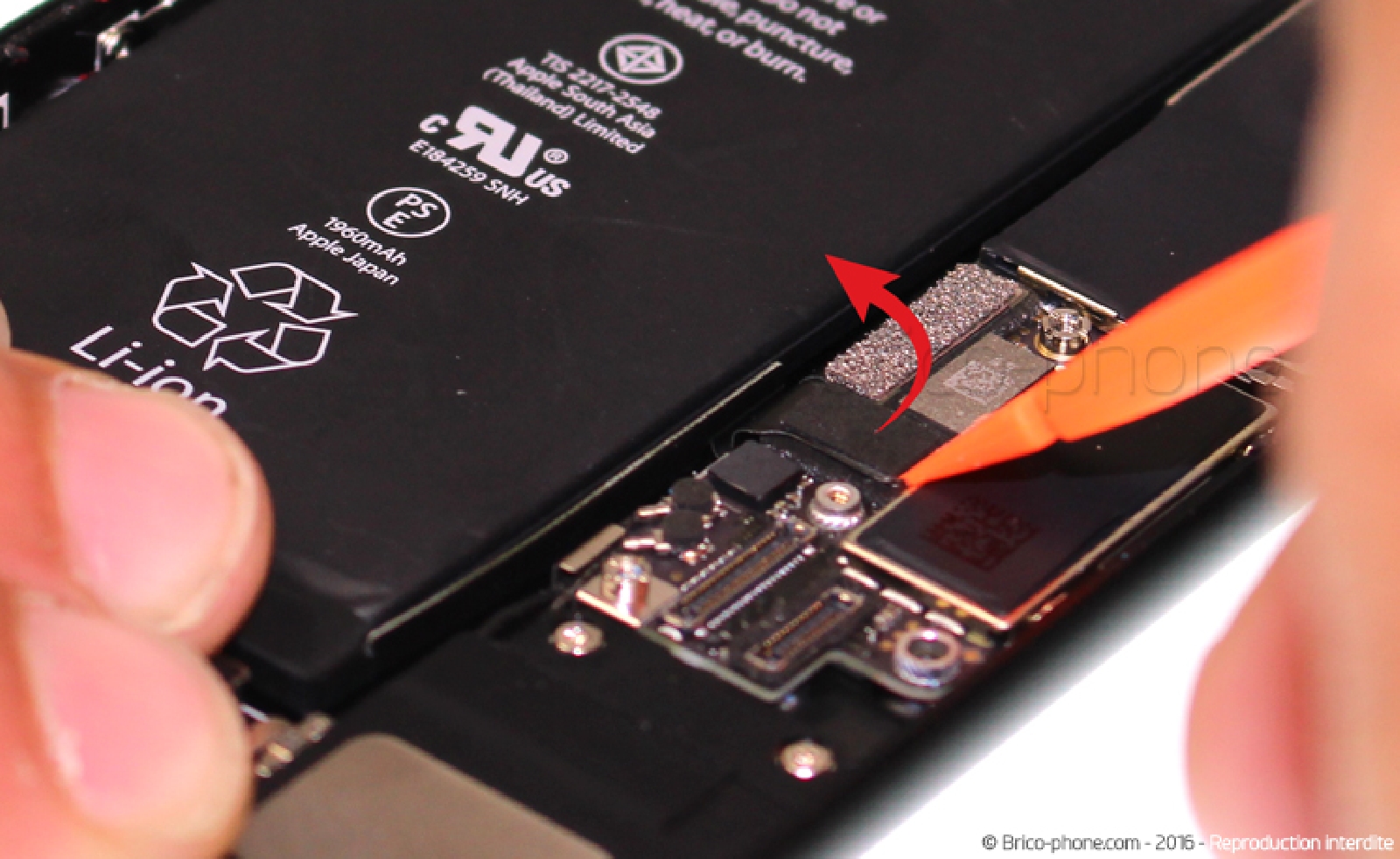

Déconnectez la batterie à l'aide du spudger afin de pouvoir continuer ce tutoriel en toute sécurité sans risque de créer un court-circuit.

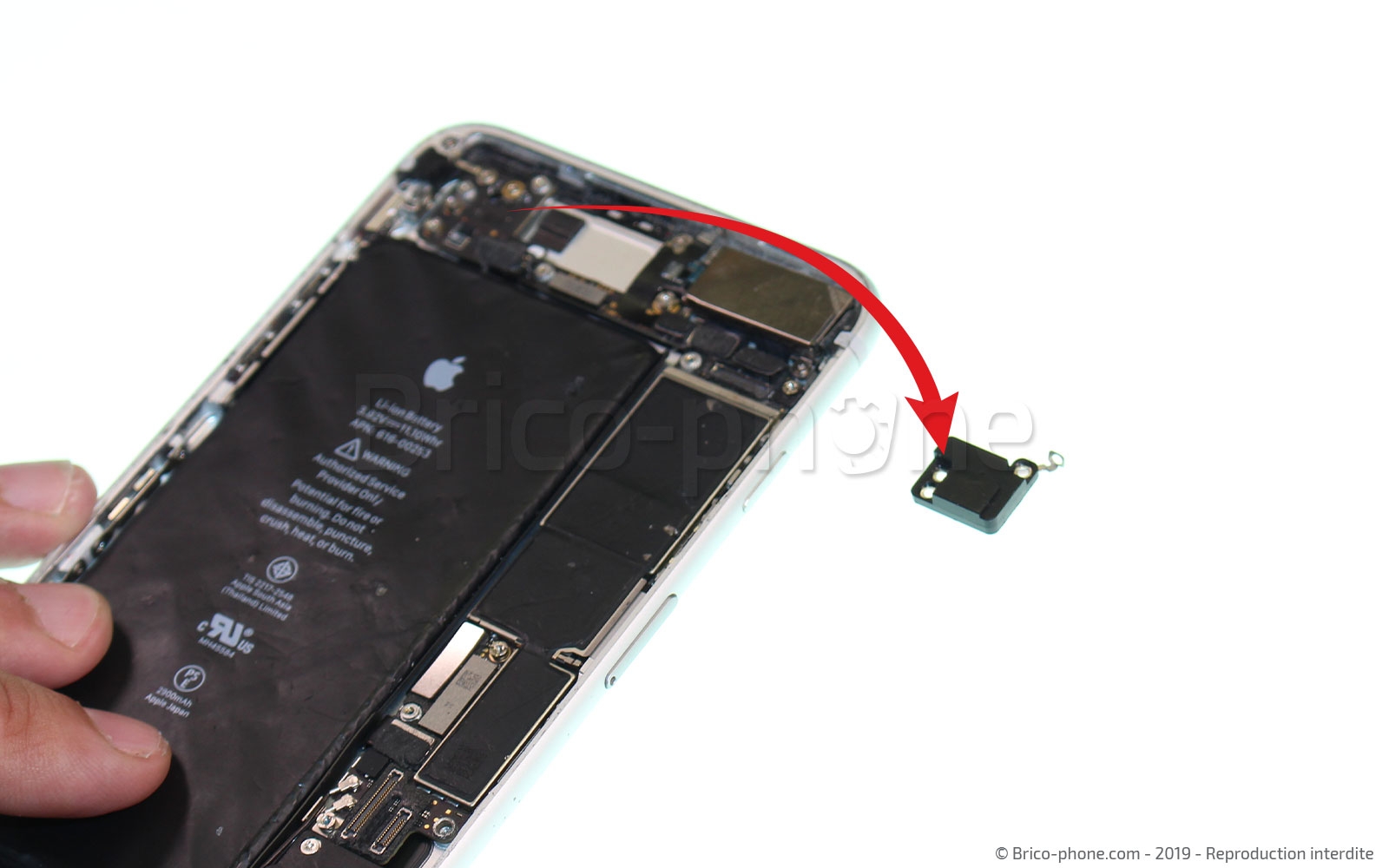

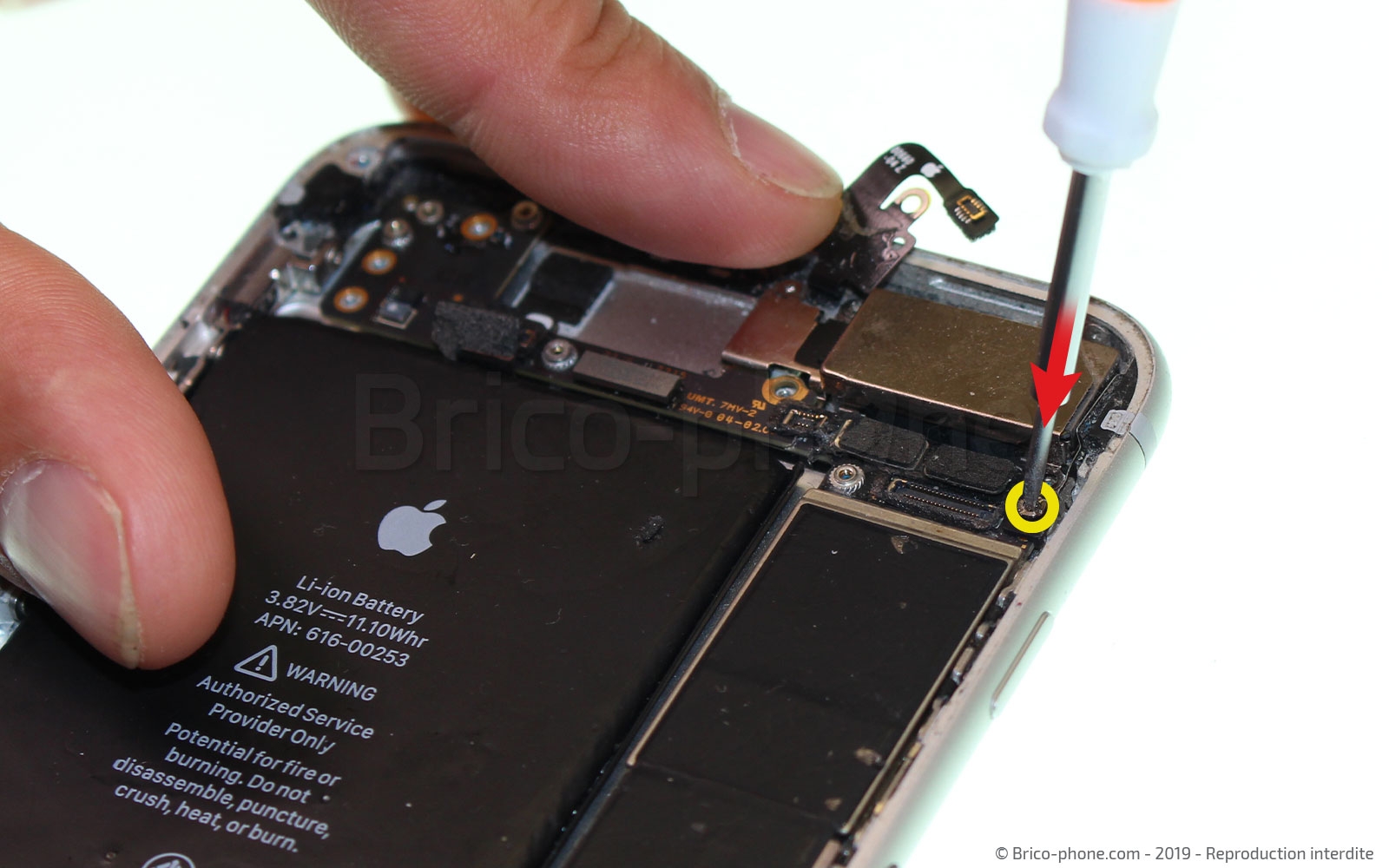

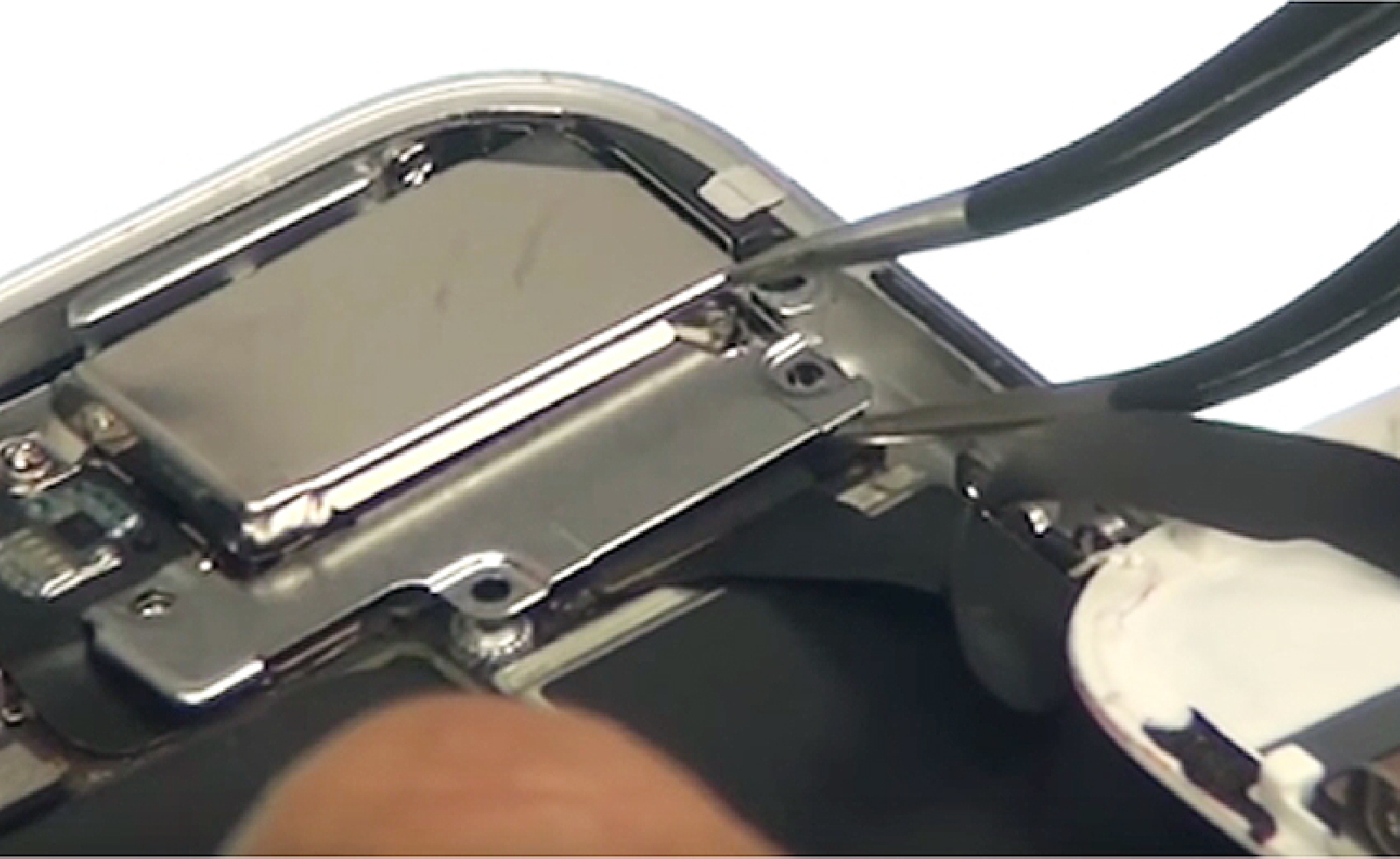

Etape 8 : Déconnecter la nappe facetime

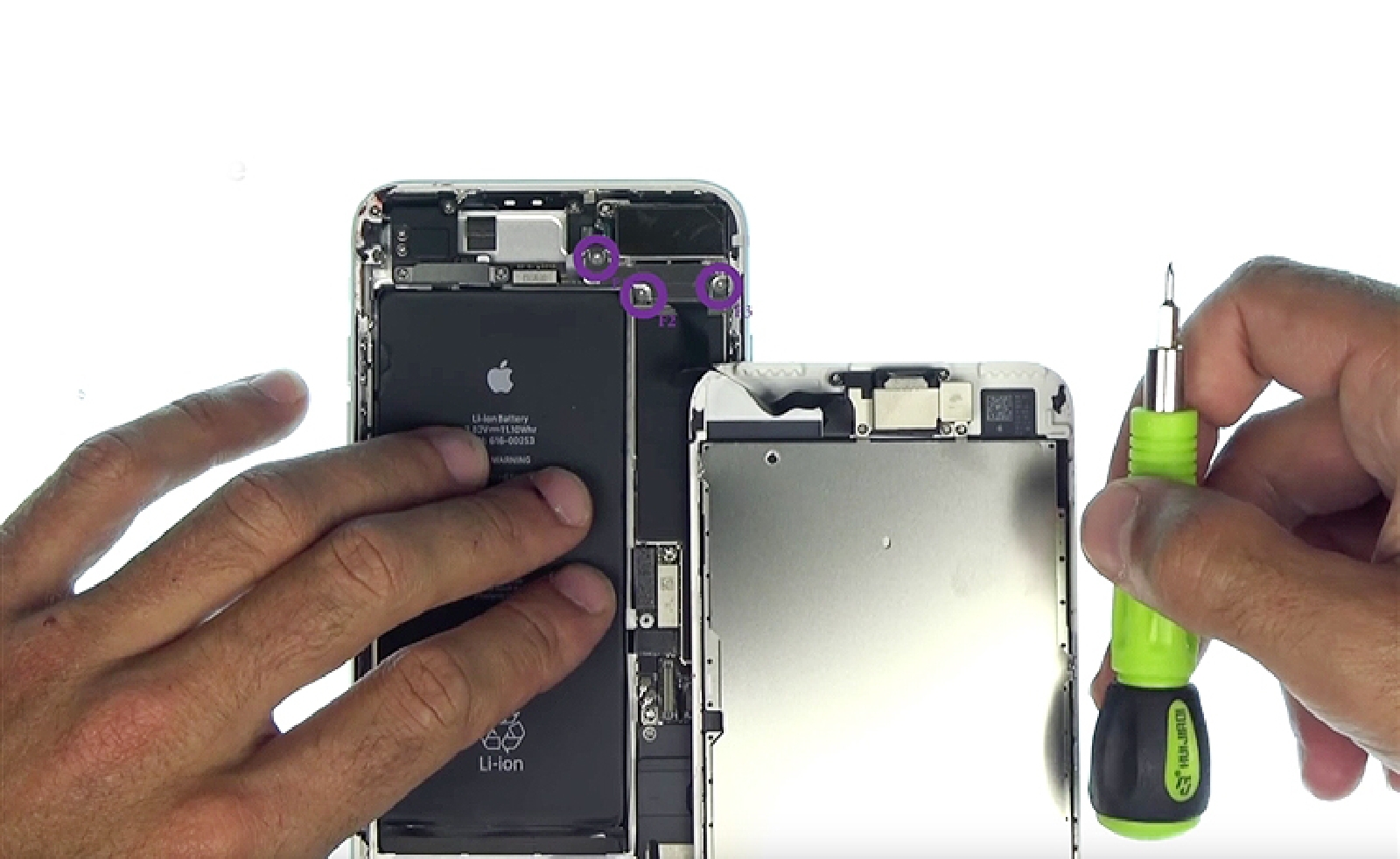

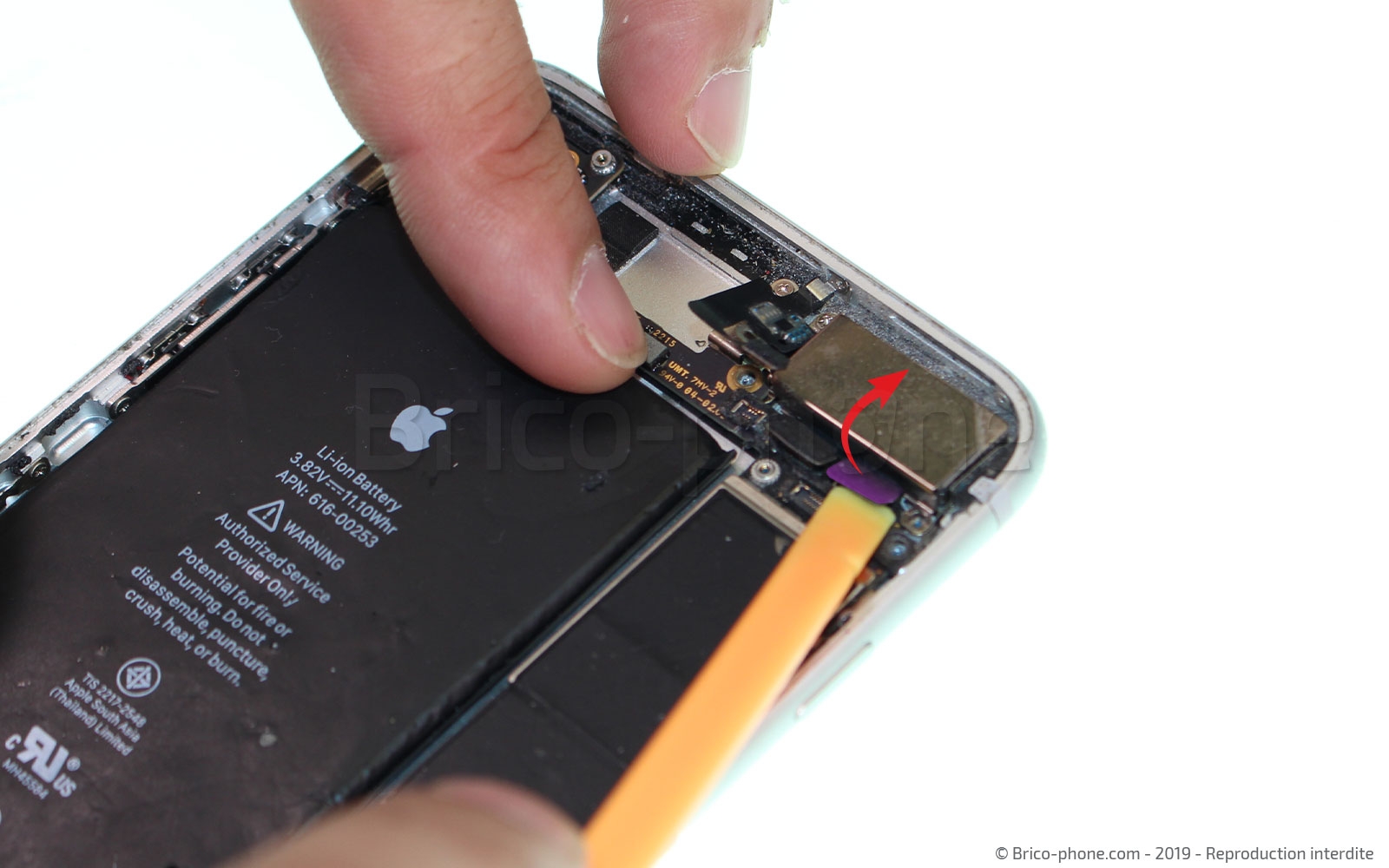

Passez maintenant sur le haut du téléphone. Retirez les vis F1, F2 et F3 à l'aide du tournevis cruciforme puis déposez la petite plaquette métallique qui recouvre le connecteur de la nappe facetime à l'aide de la pincette.

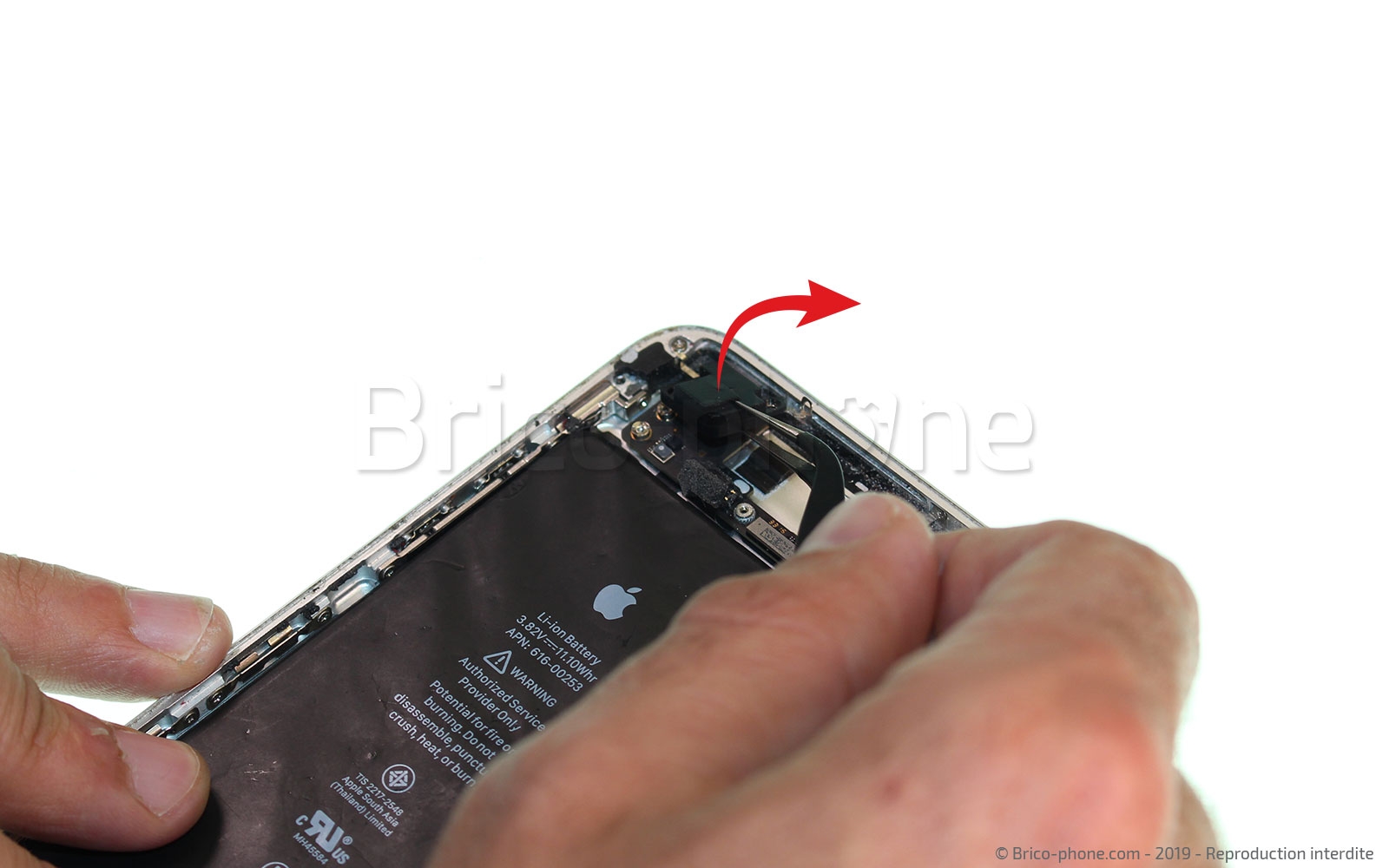

Il ne vous reste plus qu'à déconnecter la nappe gérant le haut-parleur de l'oreille et la caméra avant afin de libérer complètement l'écran.
Outils du kit utilisés
Outils du kit utilisés



Sortir la carte mère
Afin de pouvoir retirer et remplacer le connecteur de charge, nous allons devoir sortir la carte mère de son châssis.

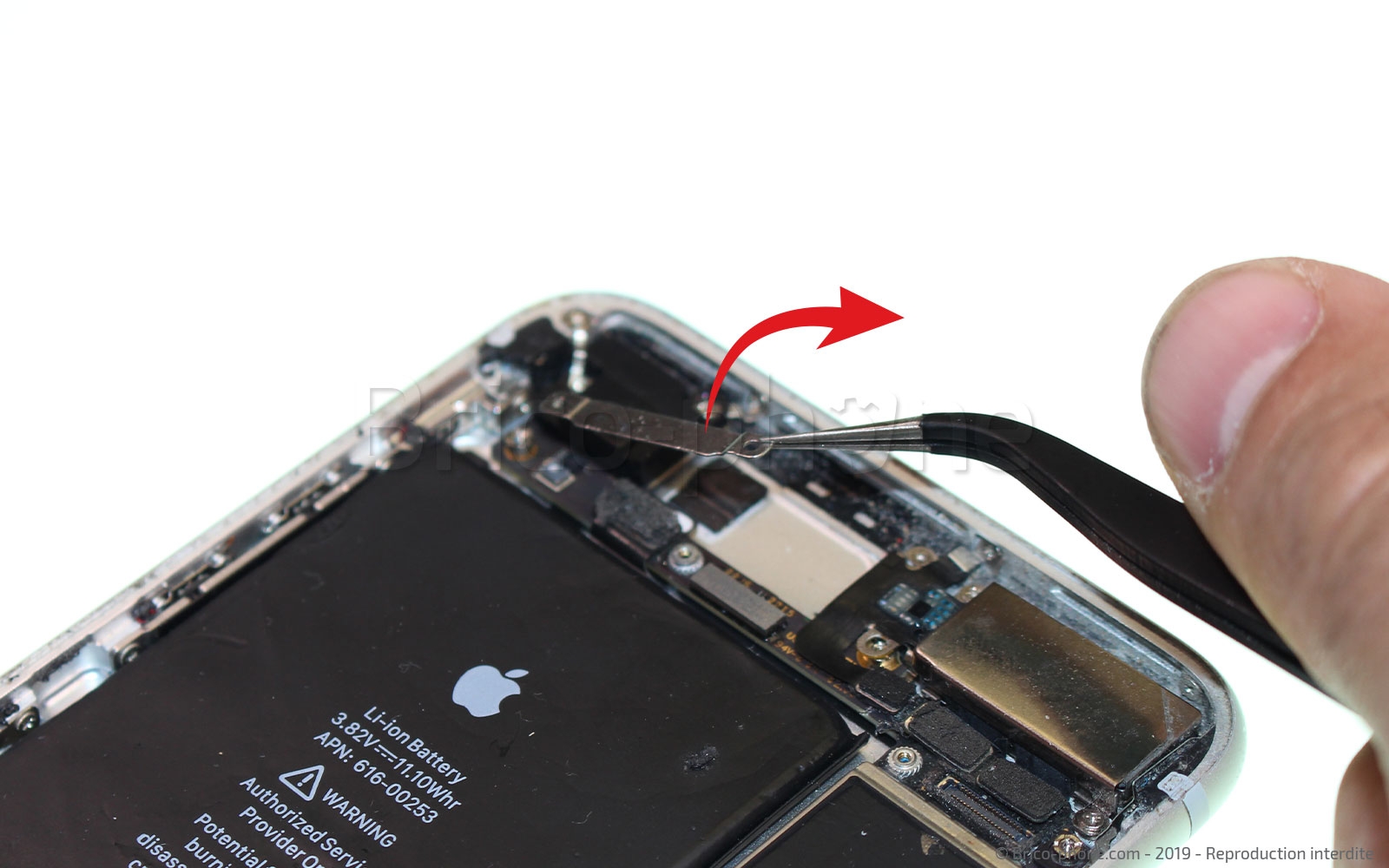

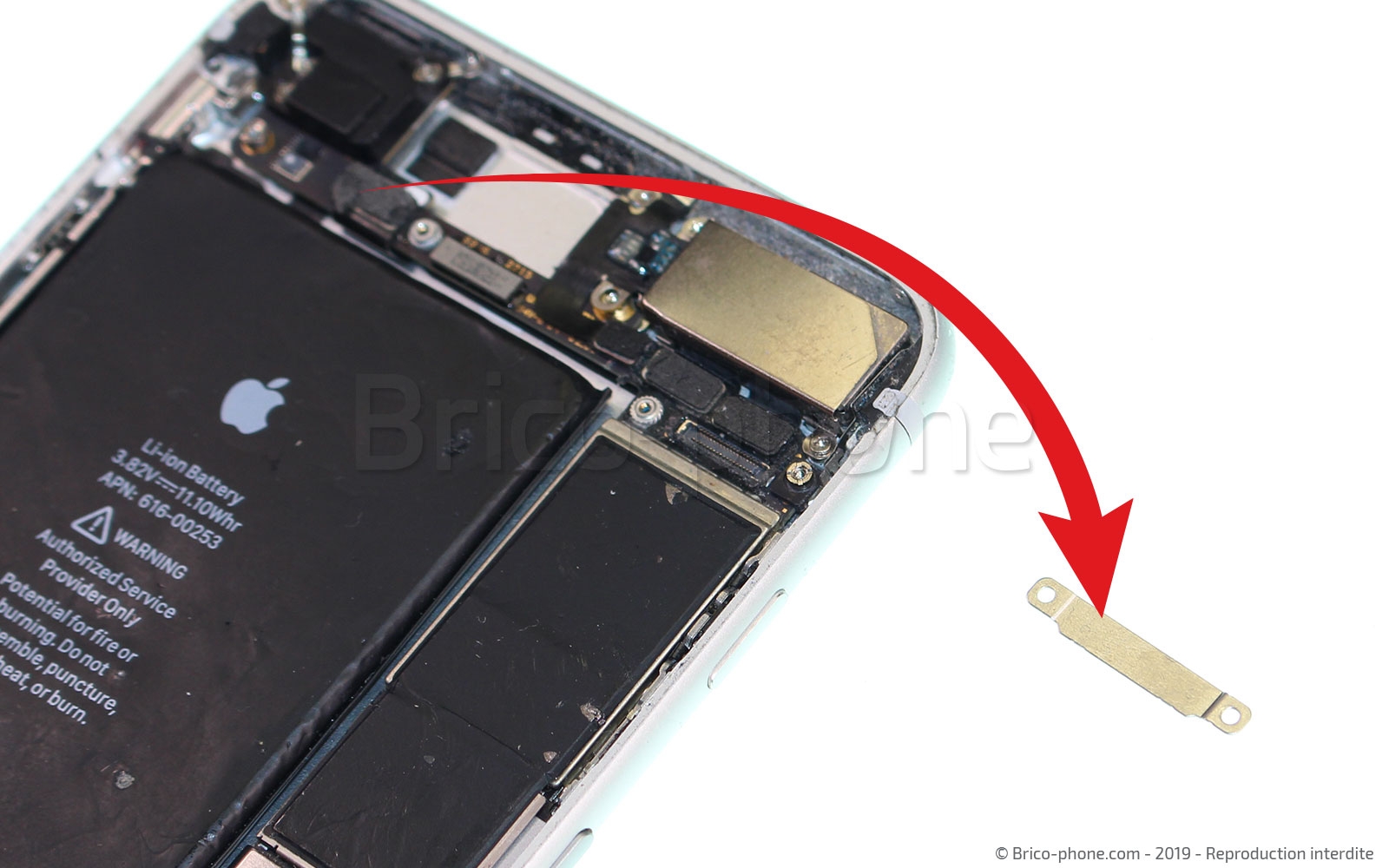

Etape 9 : Déconnecter la nappe power

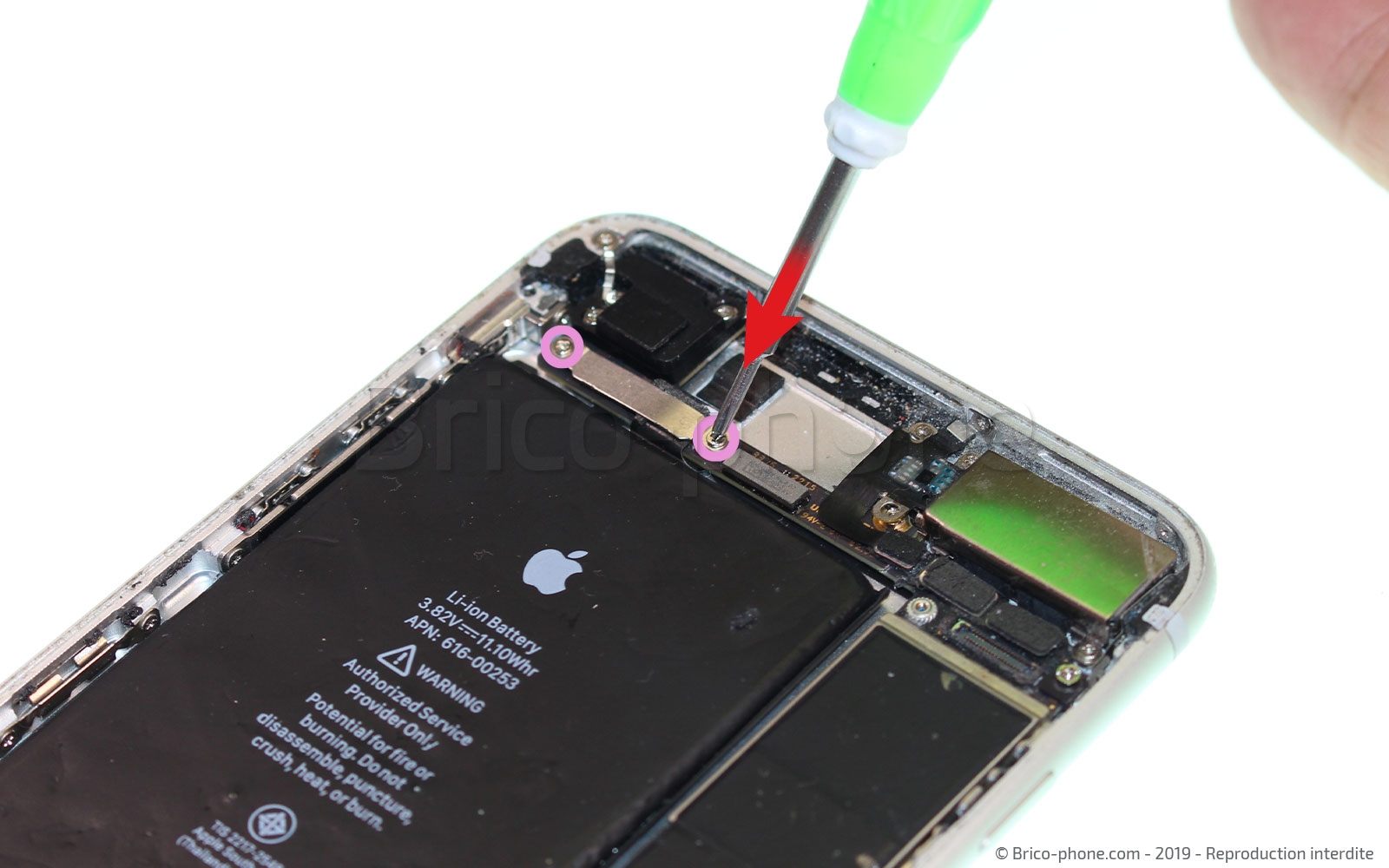

À l'aide du tournevis cruciforme, retirez les L1 et L2 puis retirez la plaquette qui recouvre la connectique de la nappe power.
Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Retirer l'élément #21

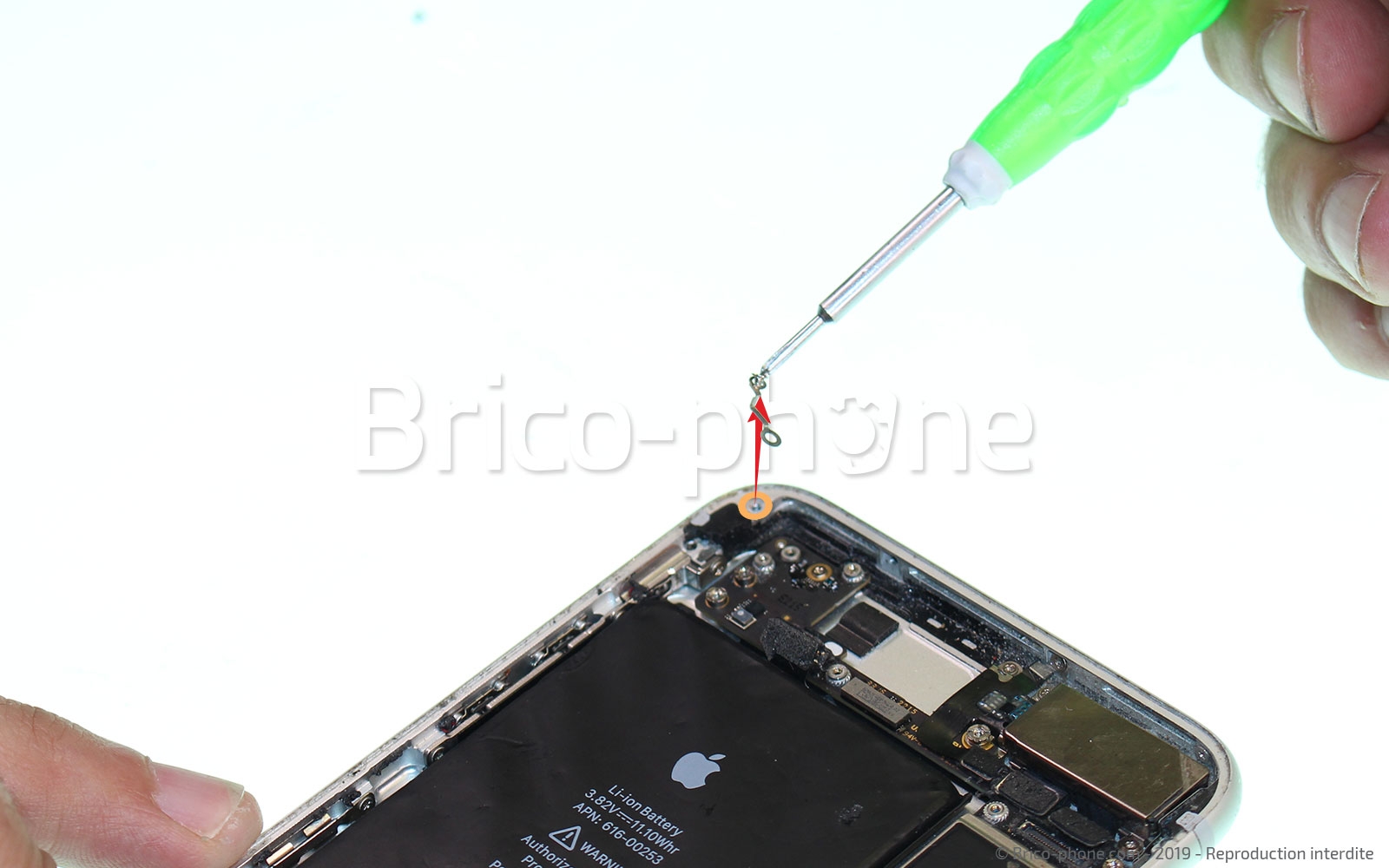

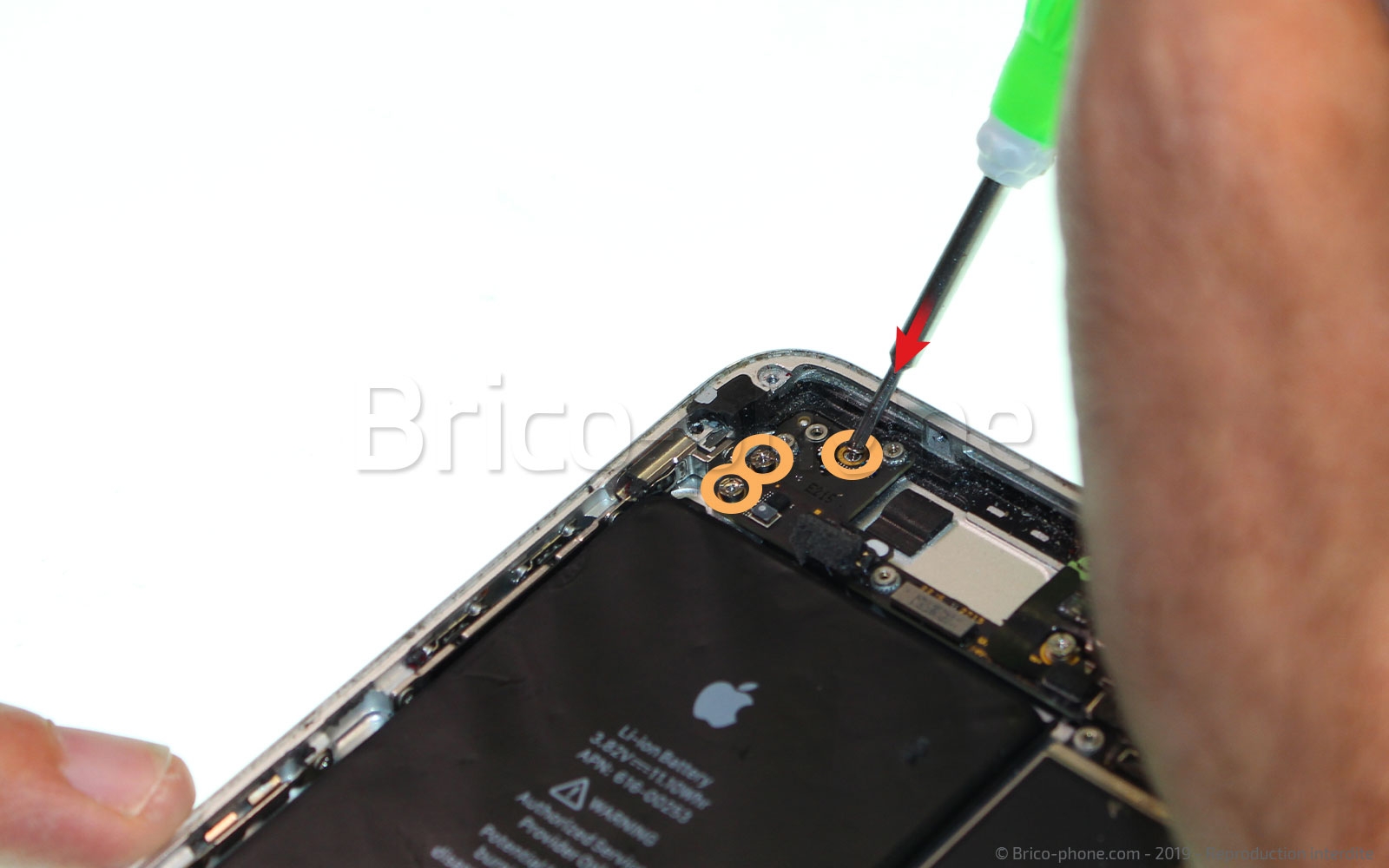

Retirez toutes les vis cruciformes maintenant l'élément #21 sur le haut de la carte mère puis retirez ce dernier à l'aide de la pincette
Outils du kit utilisés
Outils du kit utilisés

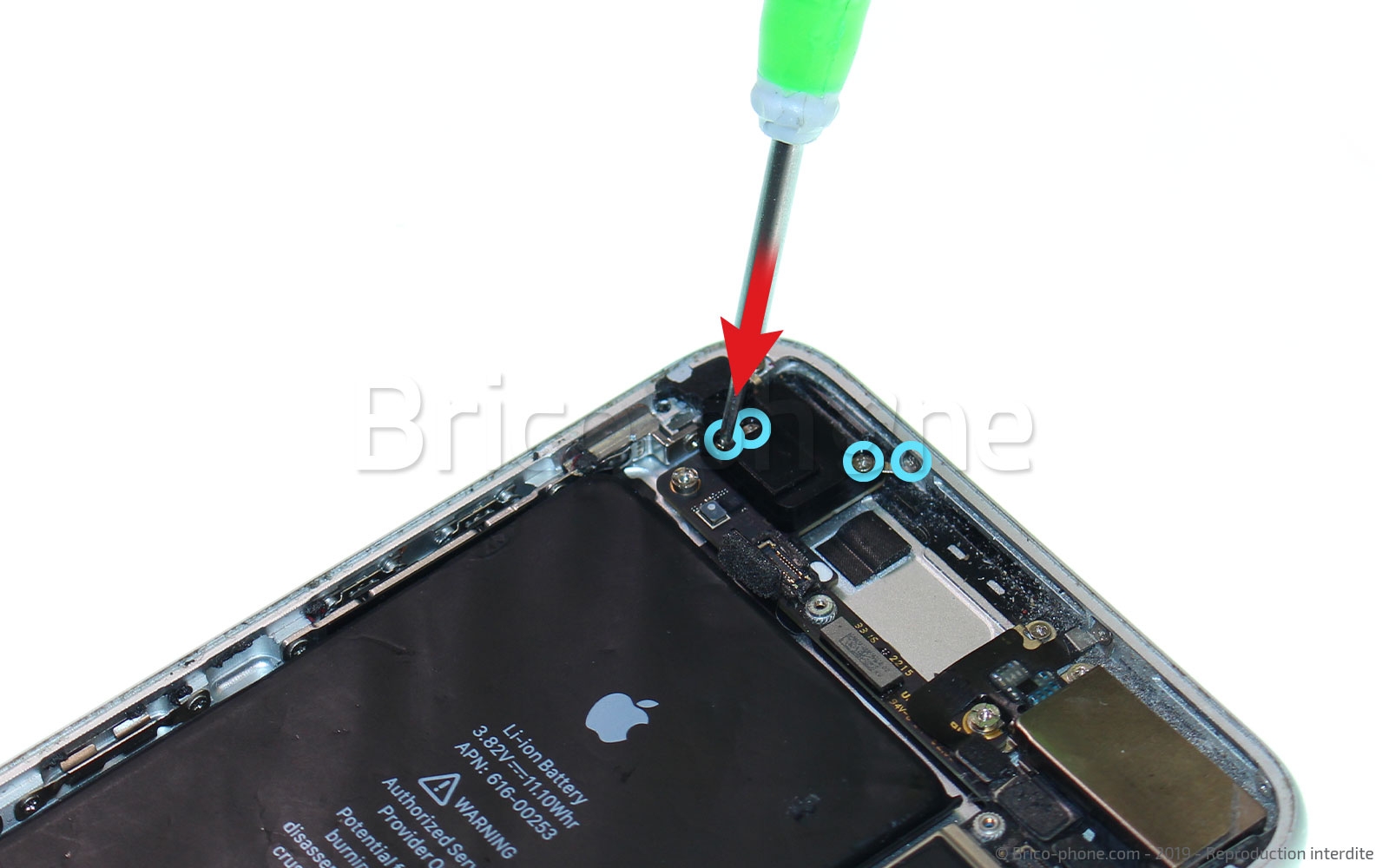

Etape 11 : Retirer les vis

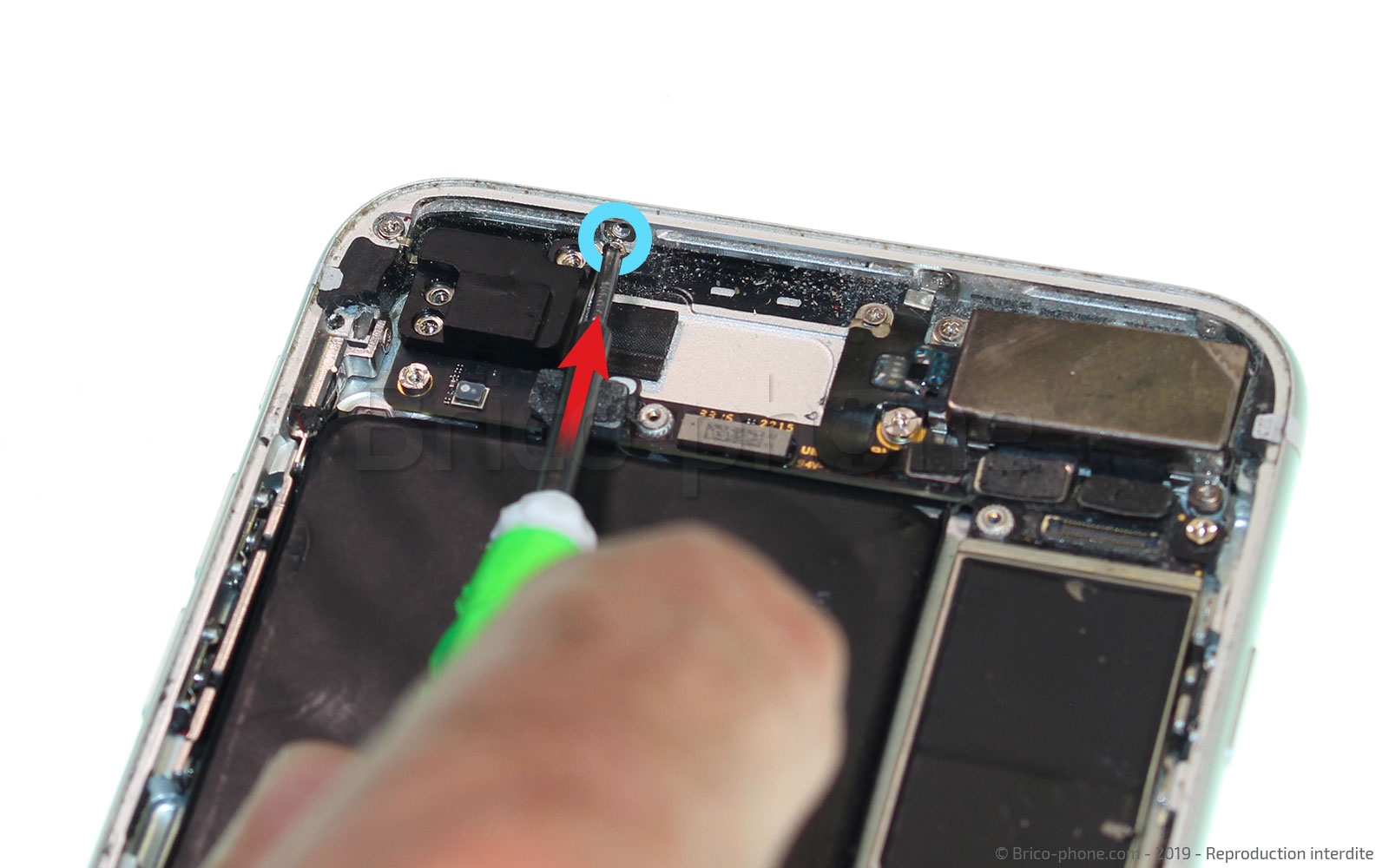

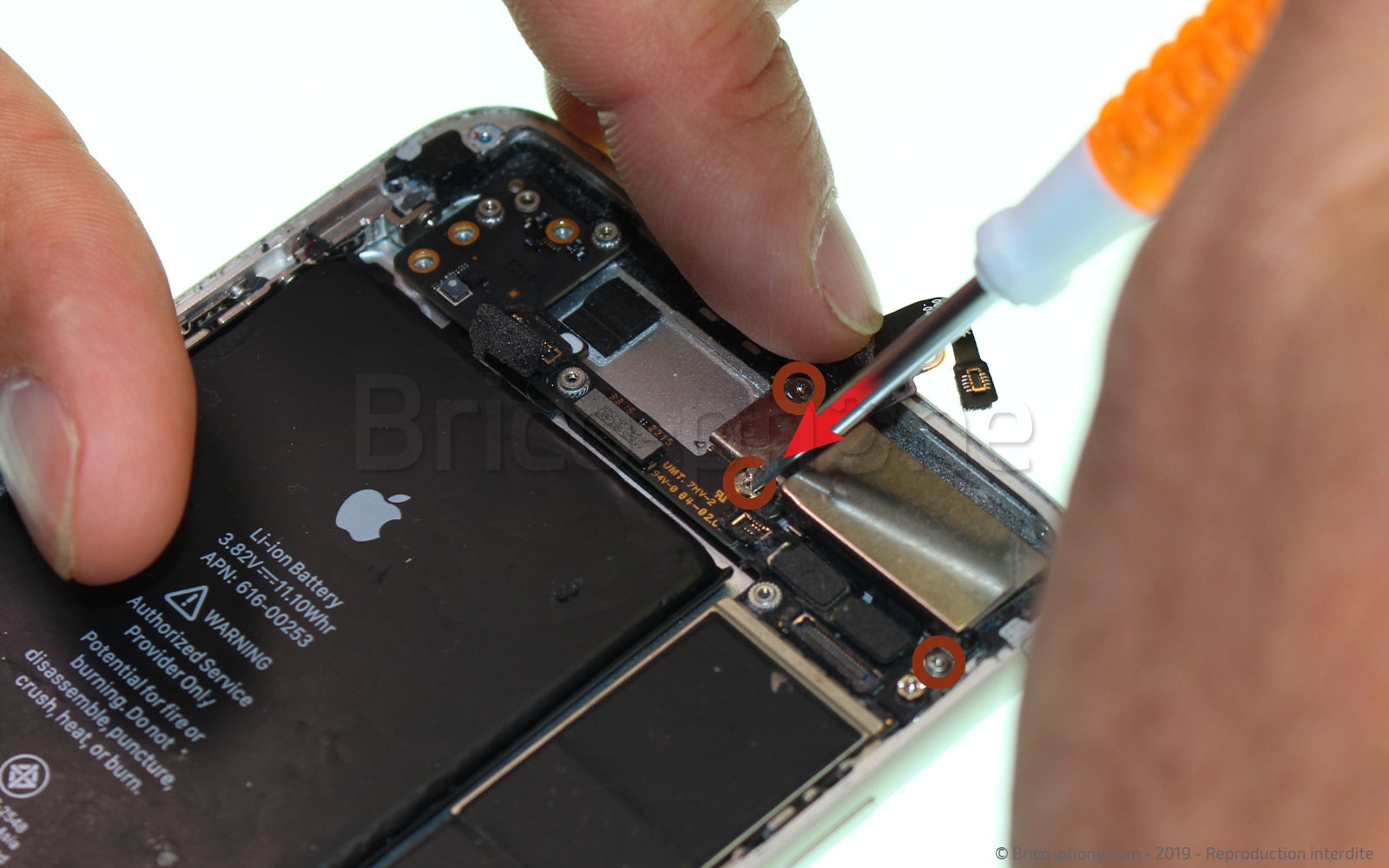

Finissez de retirer les vis cruciformes situées à gauche sur la partie haute de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

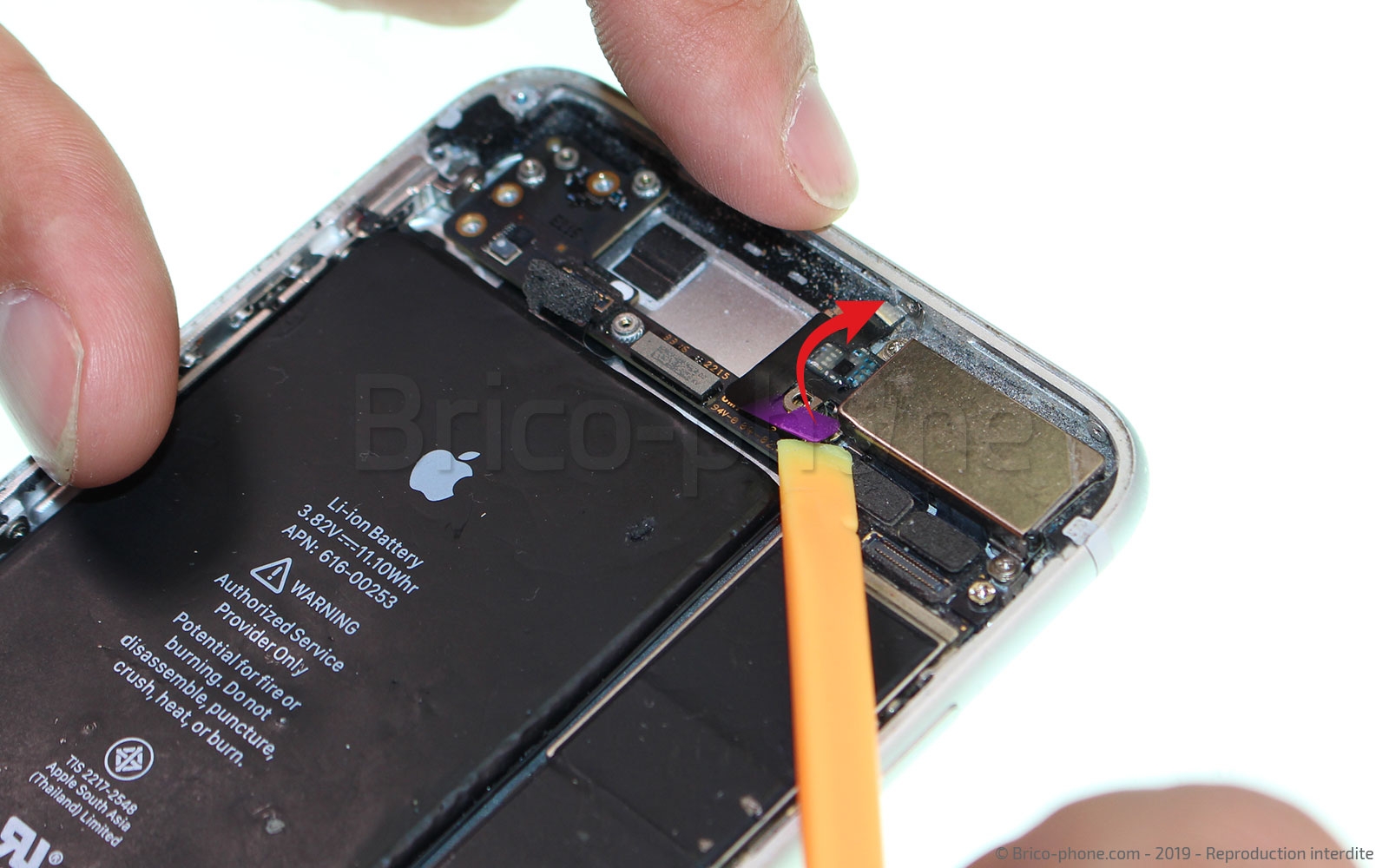

Etape 12 : Déconnecter les nappe power et wifi

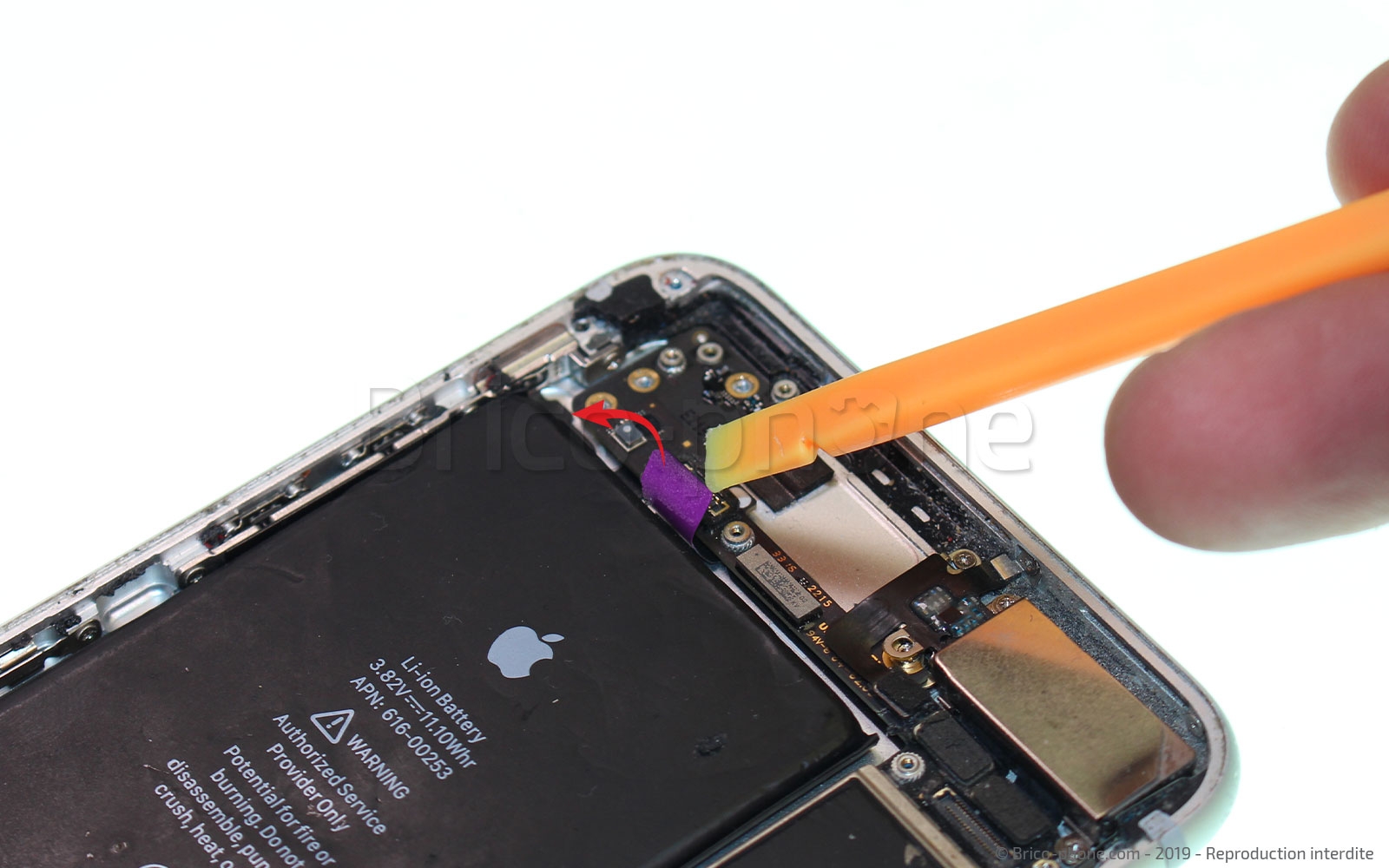

Saisissez le spudger , puis déconnectez la nappe des boutons volume et power puis celle gérant réception du signal WIFI .
Outils du kit utilisés
Outils du kit utilisés

Etape 13 : Déconnecter la double caméra arrière
Retirez les vis entourées en marron à l'aide des tournevis plat et cruciforme puis déconnectez la double caméra arrière à l'aide du levier nylon.
Outils du kit utilisés
Outils du kit utilisés



Etape 14 : Déconnecter le dock
Toujours à l'aide du levier nylon, déconnectez la nappe de charge de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Retirer les vis
Retirez les dernières vis M1 et M2 à l'aide du tournevis plat.
Outils du kit utilisés
Outils du kit utilisés

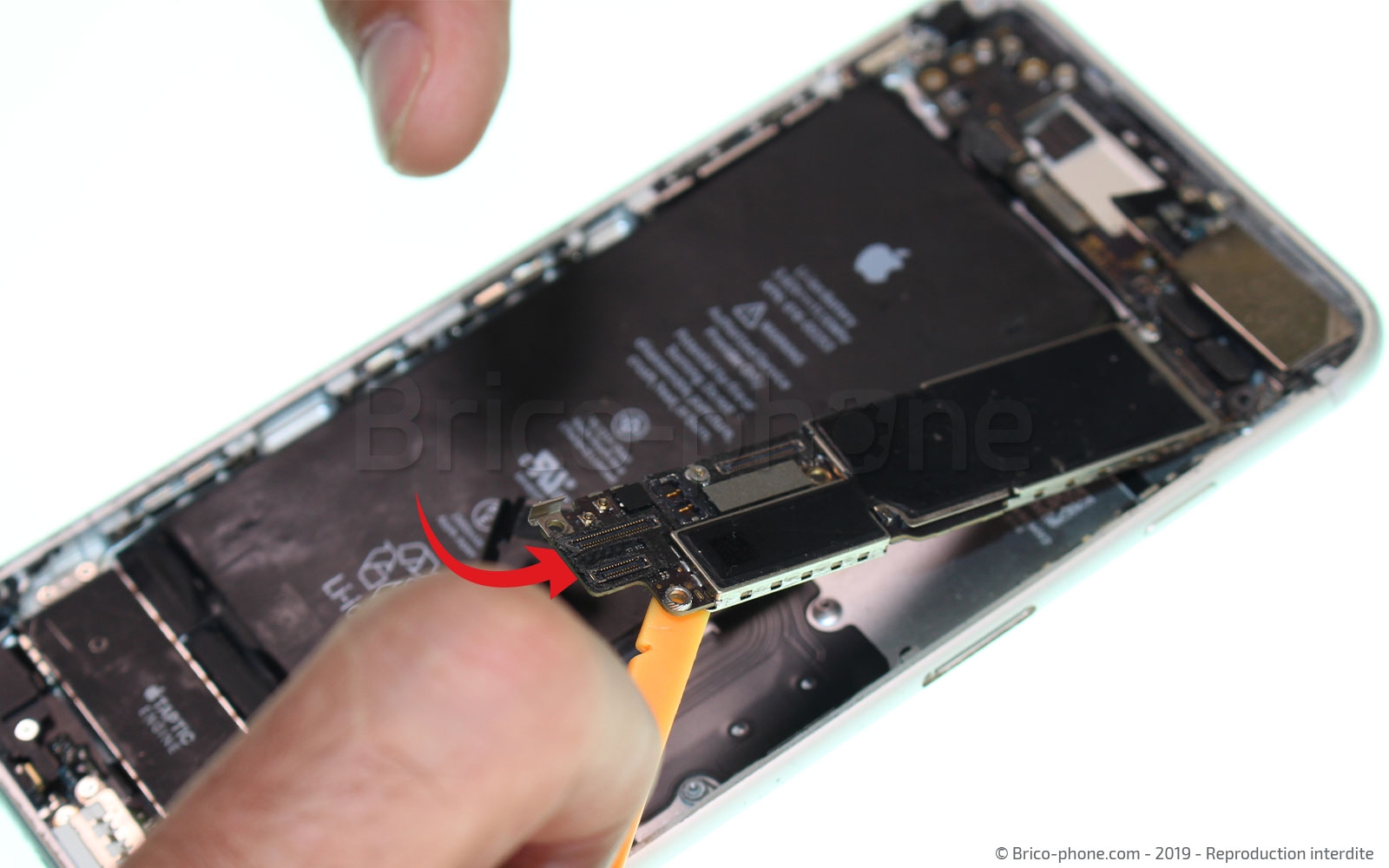

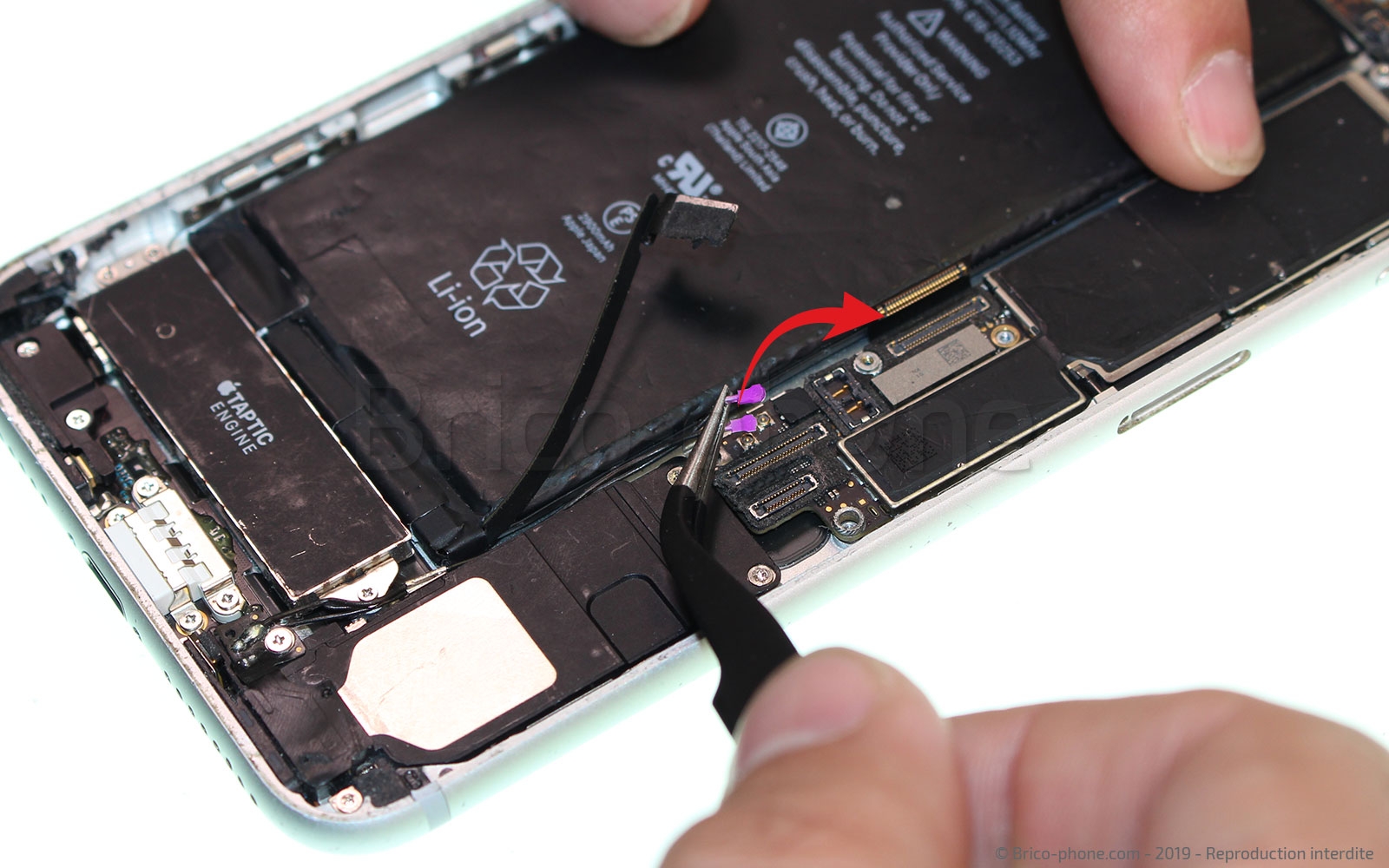

Etape 16 : Sortir la carte-mère

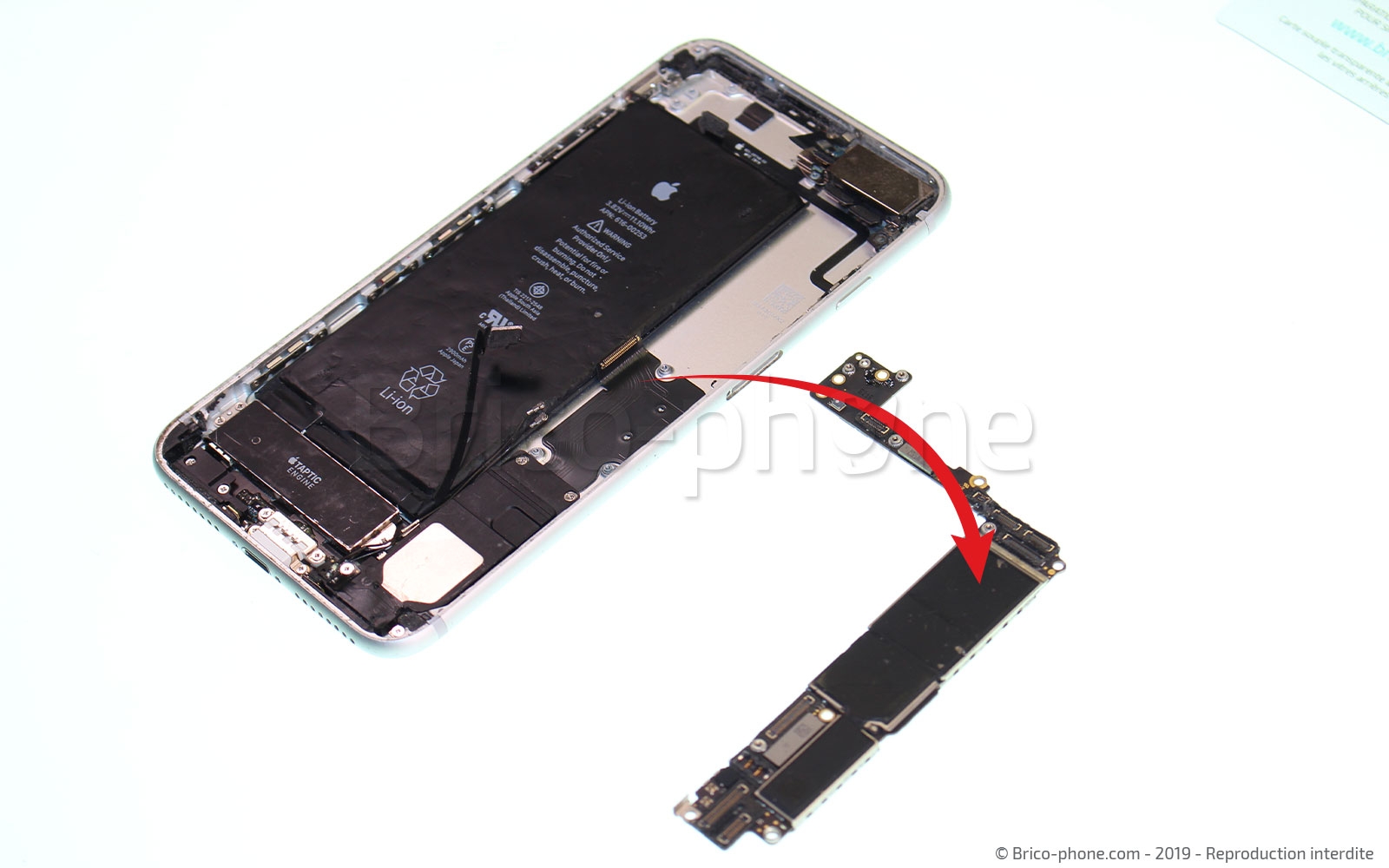

À l'aide de la petite pincette métallique, déconnectez les 2 câbles coaxiaux puis sortez la carte-mère de son emplacement en faisant levier par le bas à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

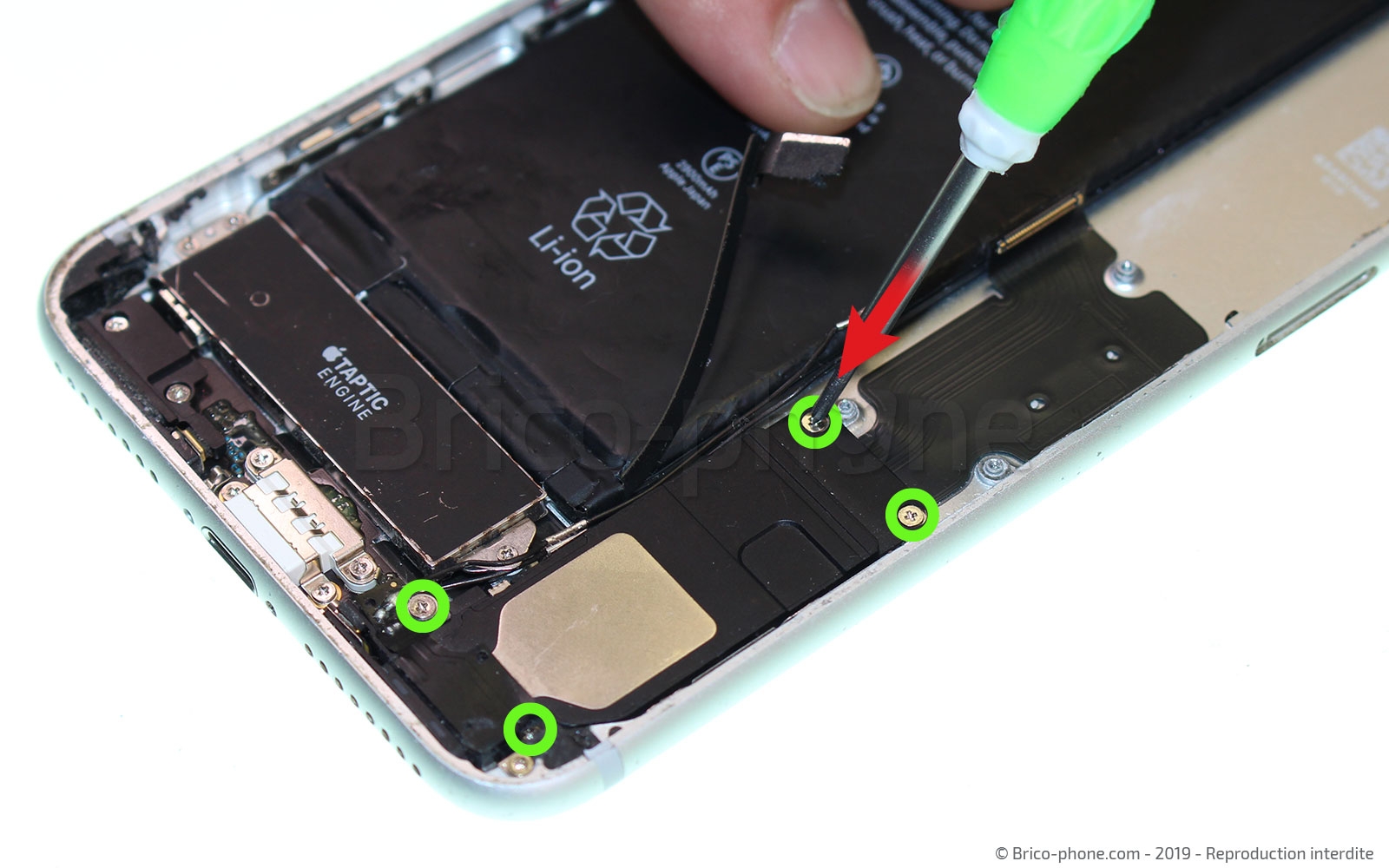

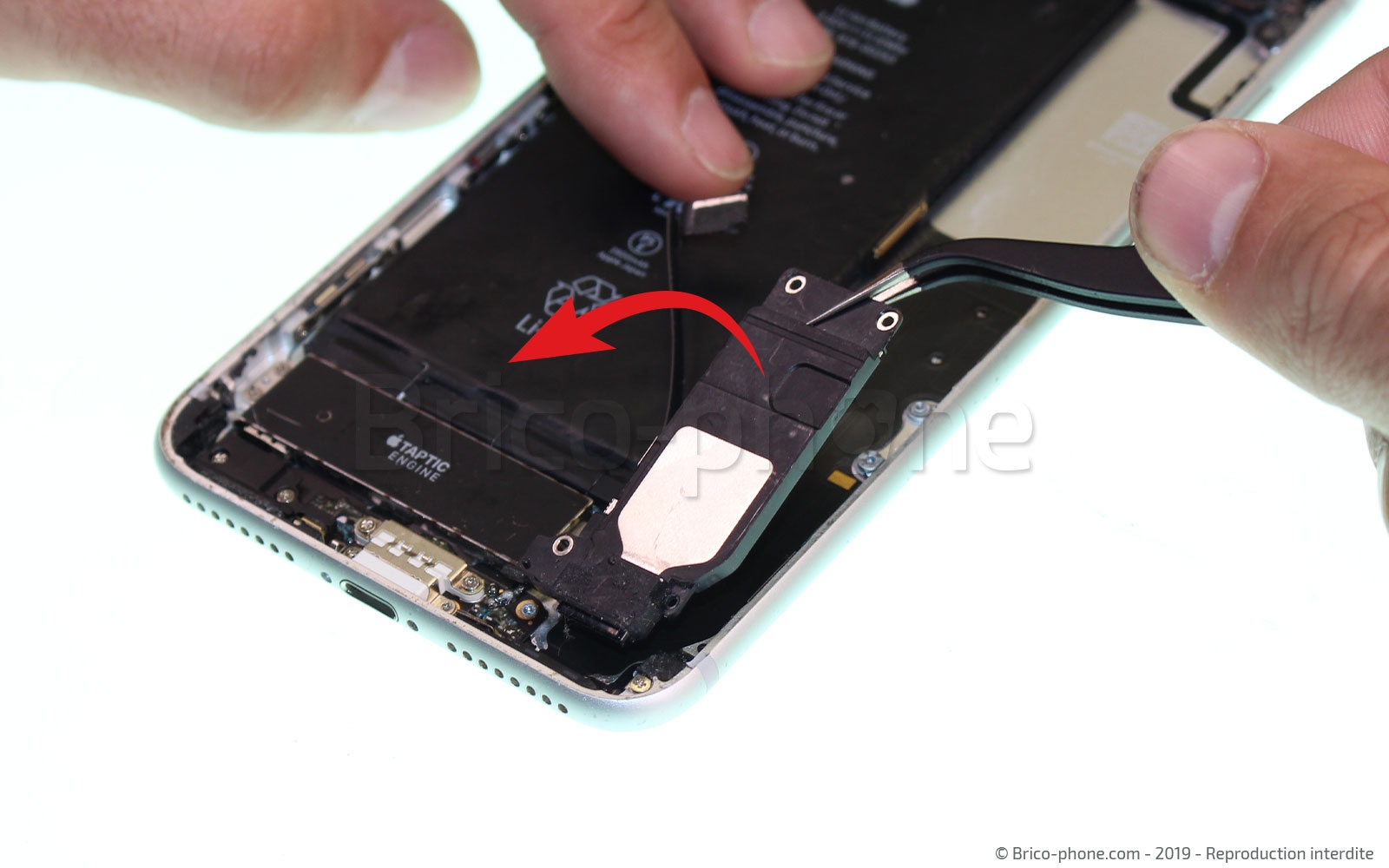

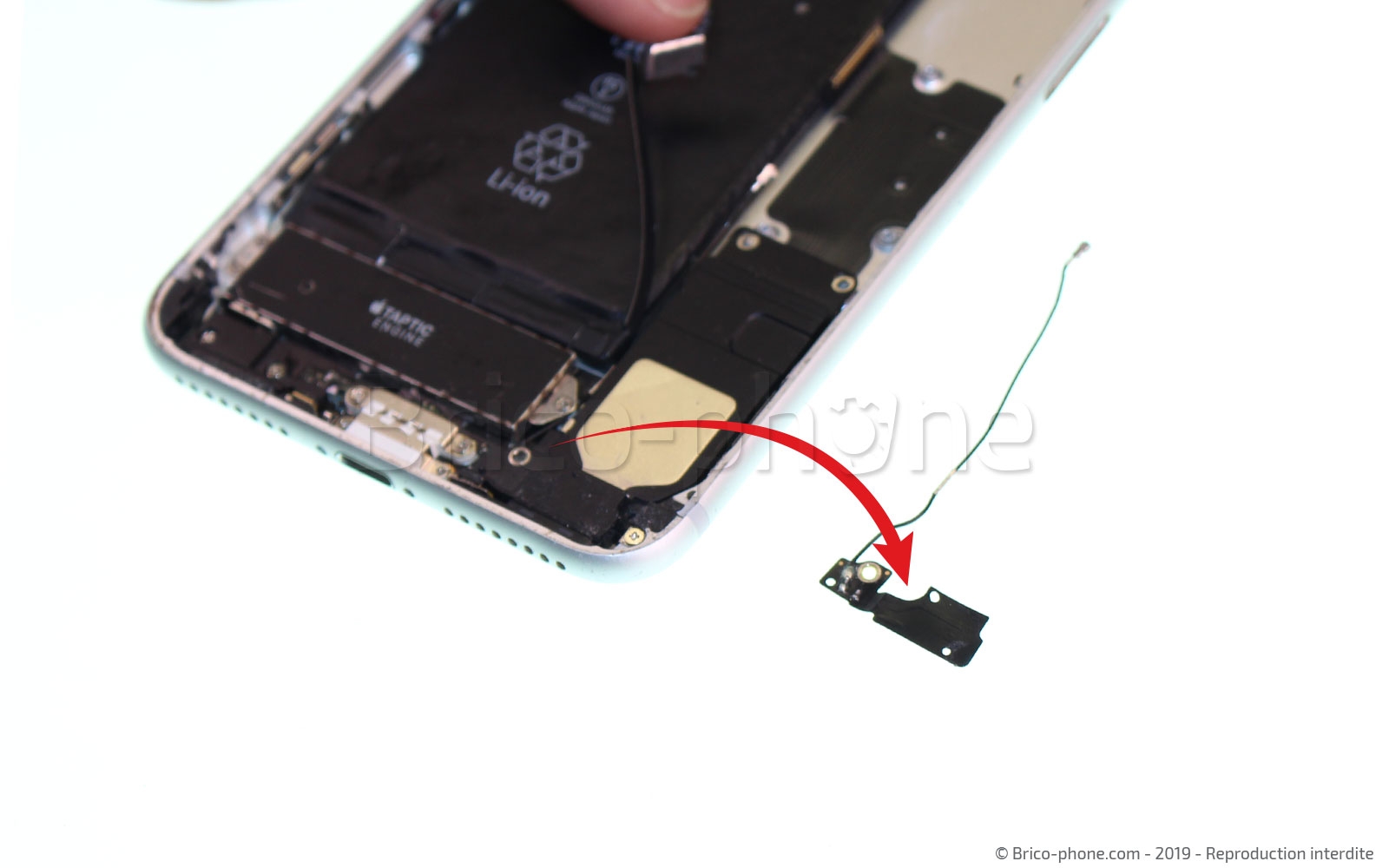

Etape 17 : Sortir l'antenne GSM et le haut-parleur externe

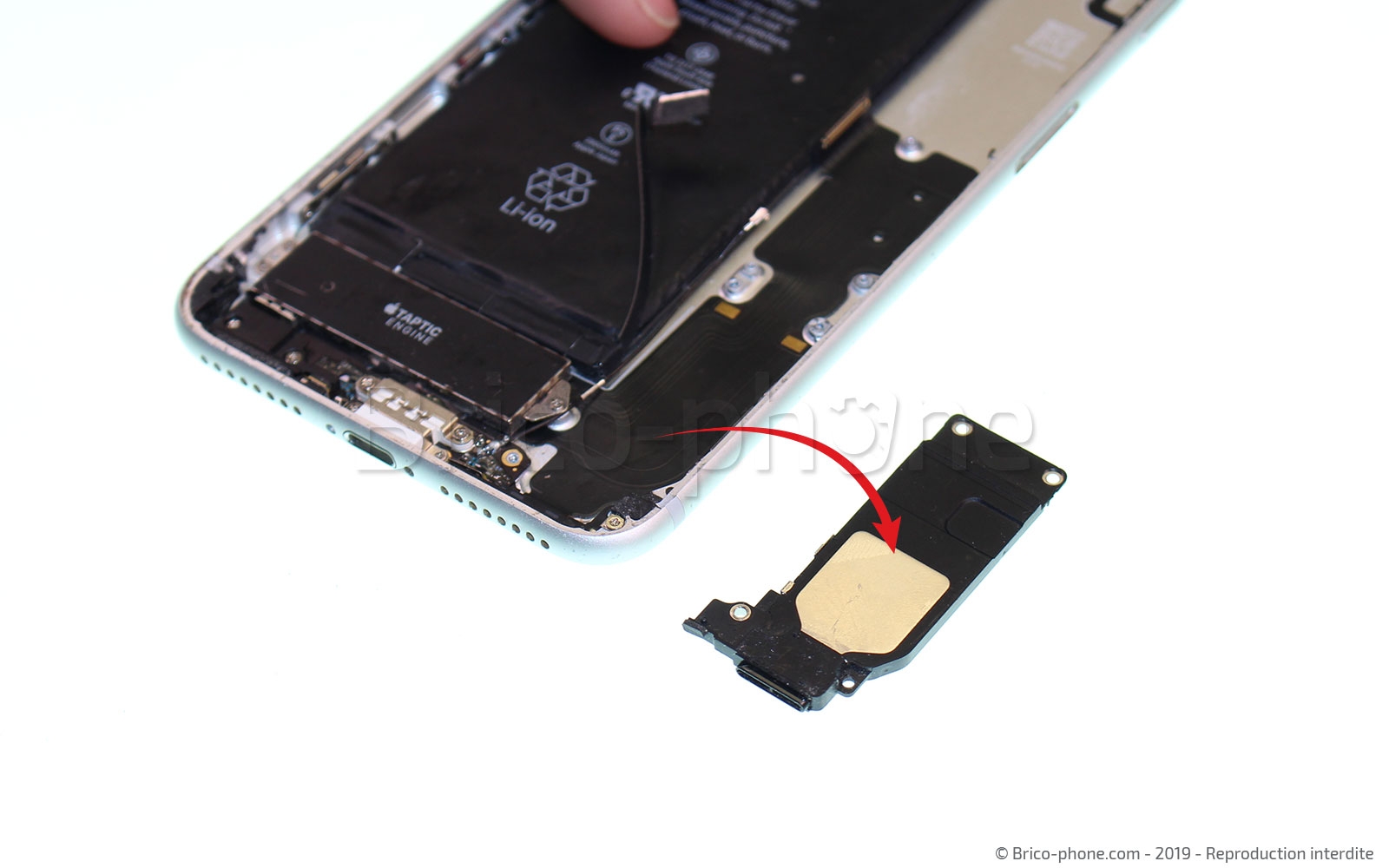

Retirez désormais les 4 vis maintenant l'antenne GSM et le bloc haut-parleur à l'intérieur du châssis, puis sortez successivement les éléments du châssis en vous aidant de la pincette.
Outils du kit utilisés
Outils du kit utilisés

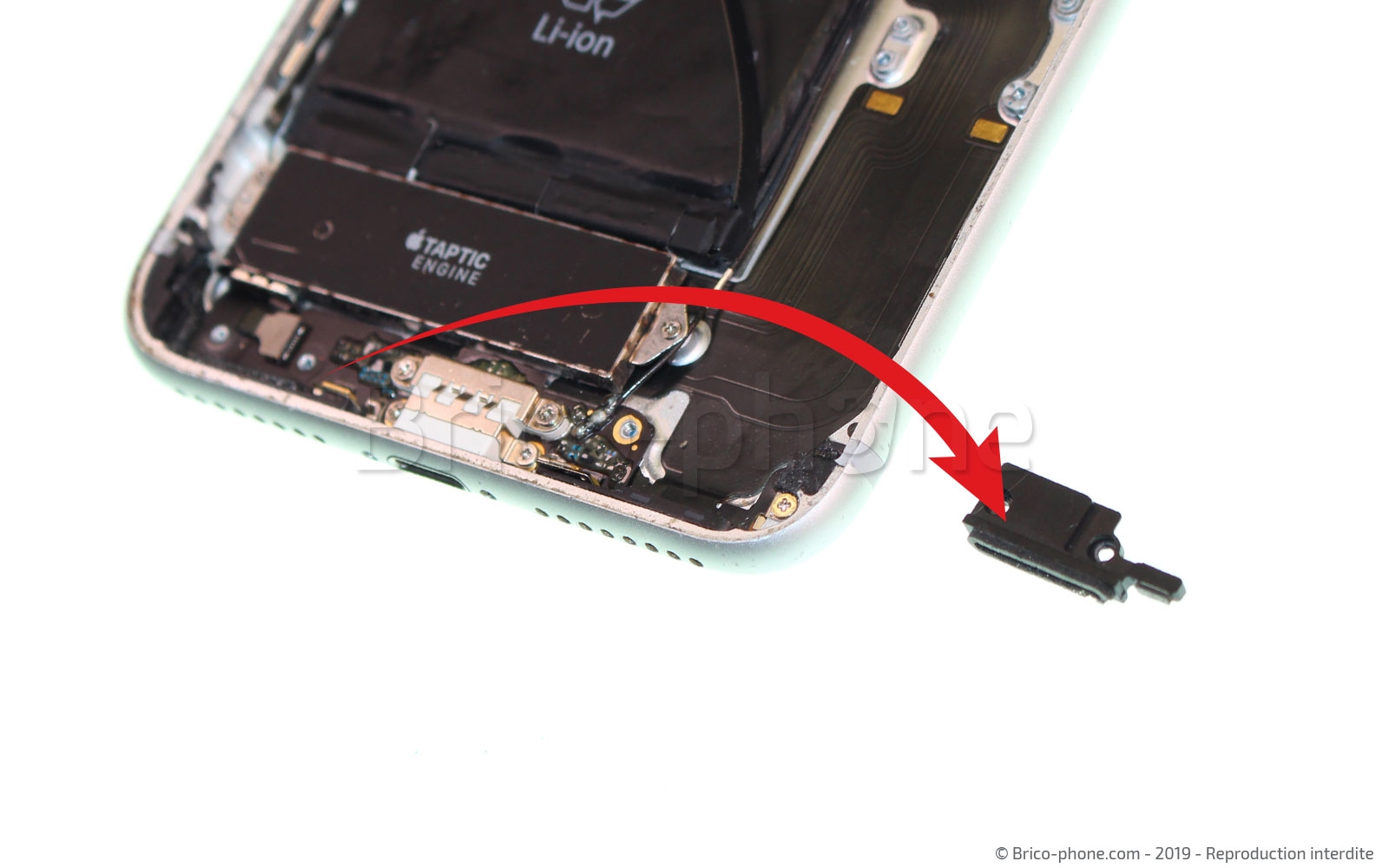

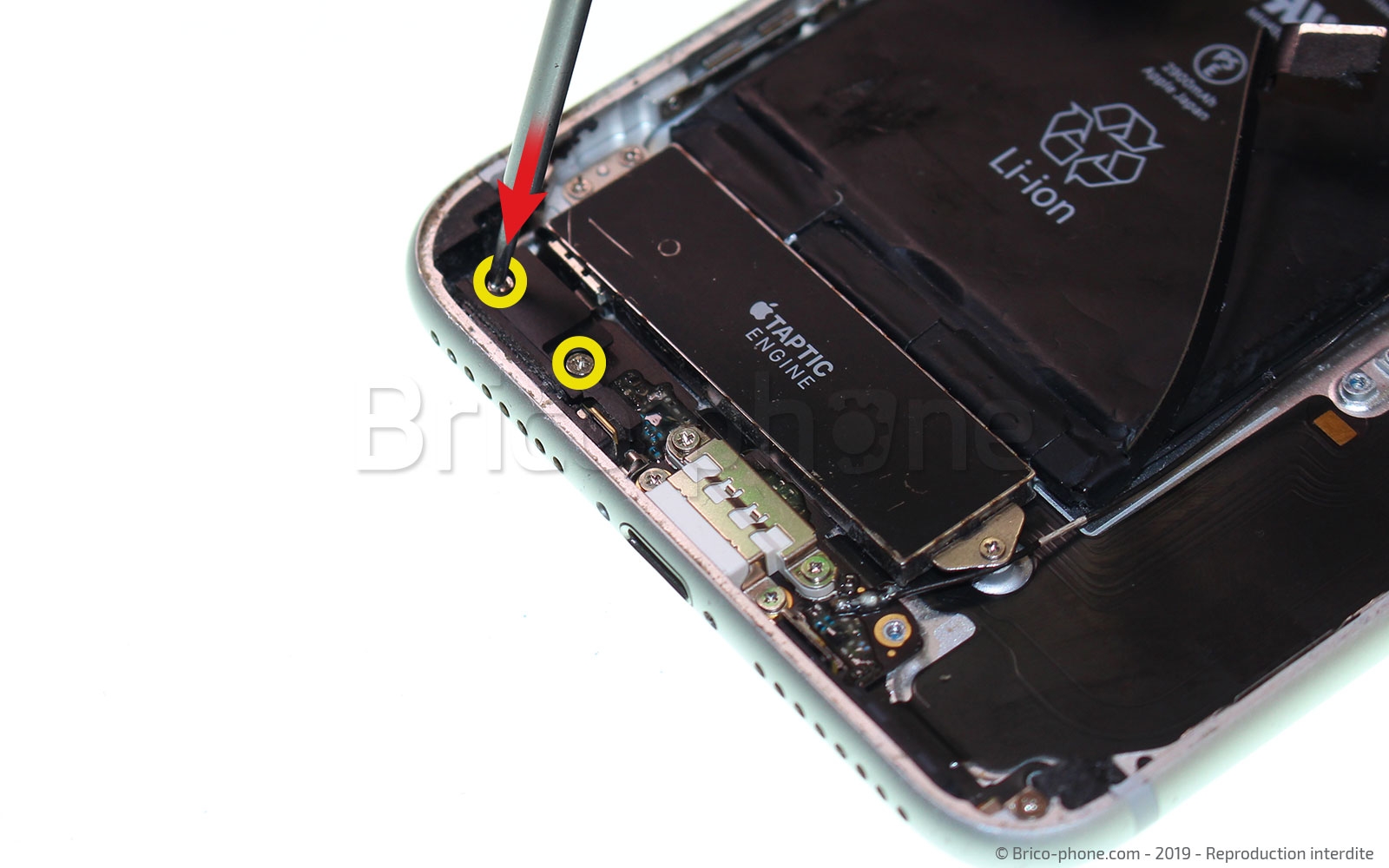

Etape 18 : Retirer le cache micro
Avec le tournevis cruciforme dévissez les vis notées G1 et G2 en jaune sur notre guide. Ensuite vous pouvez extraire avec la pincette le petit cache micro.
Outils du kit utilisés
Outils du kit utilisés

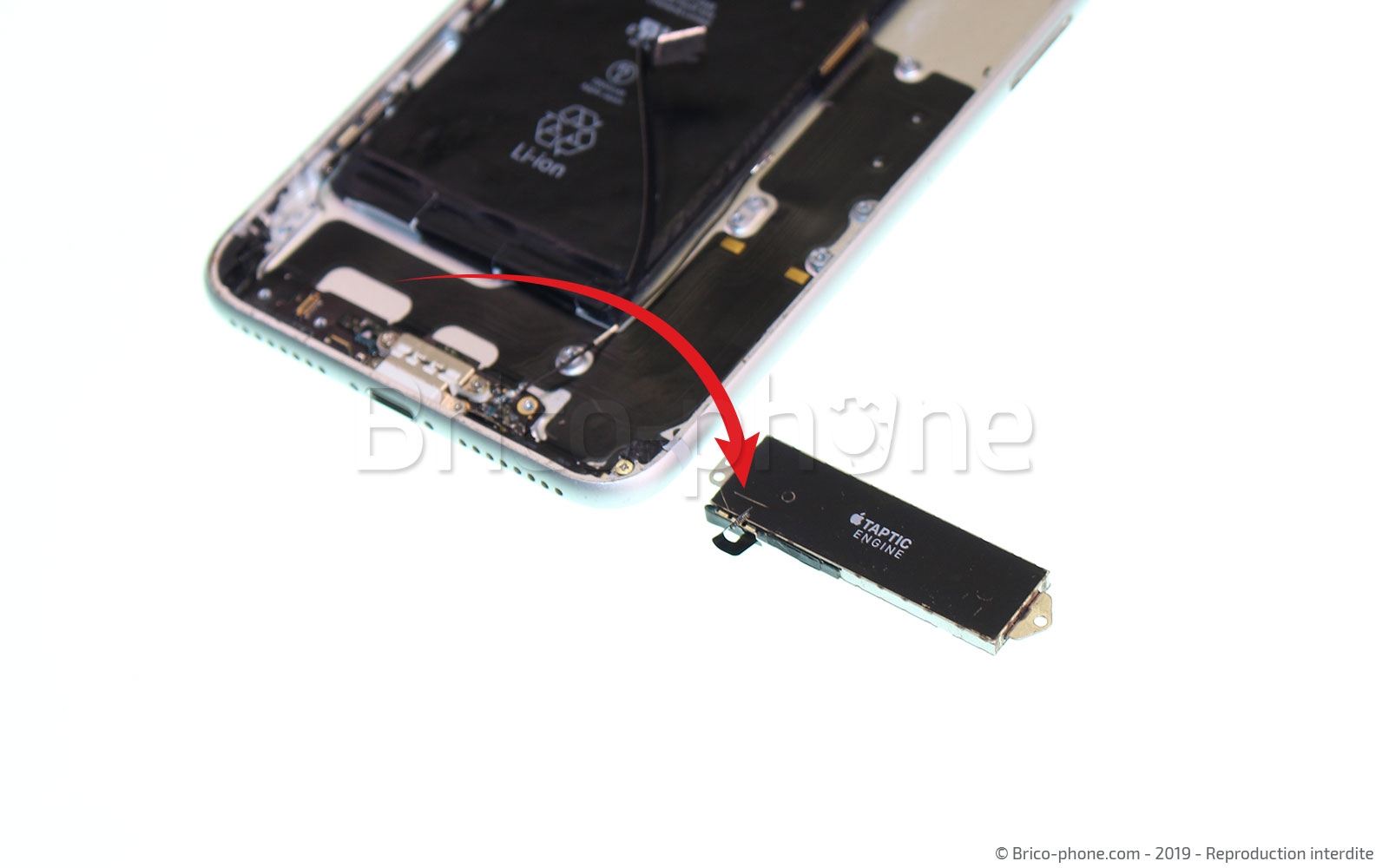

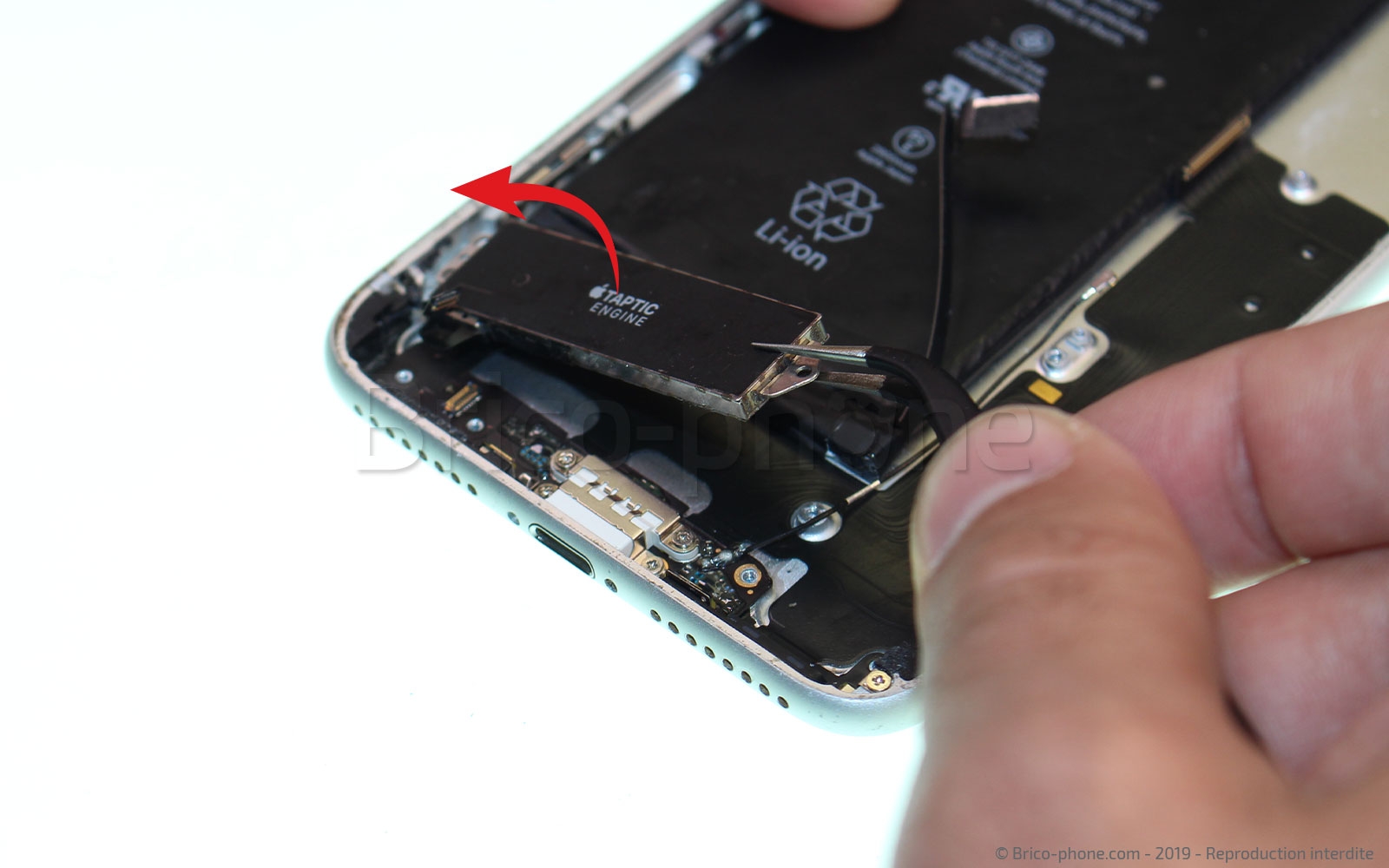

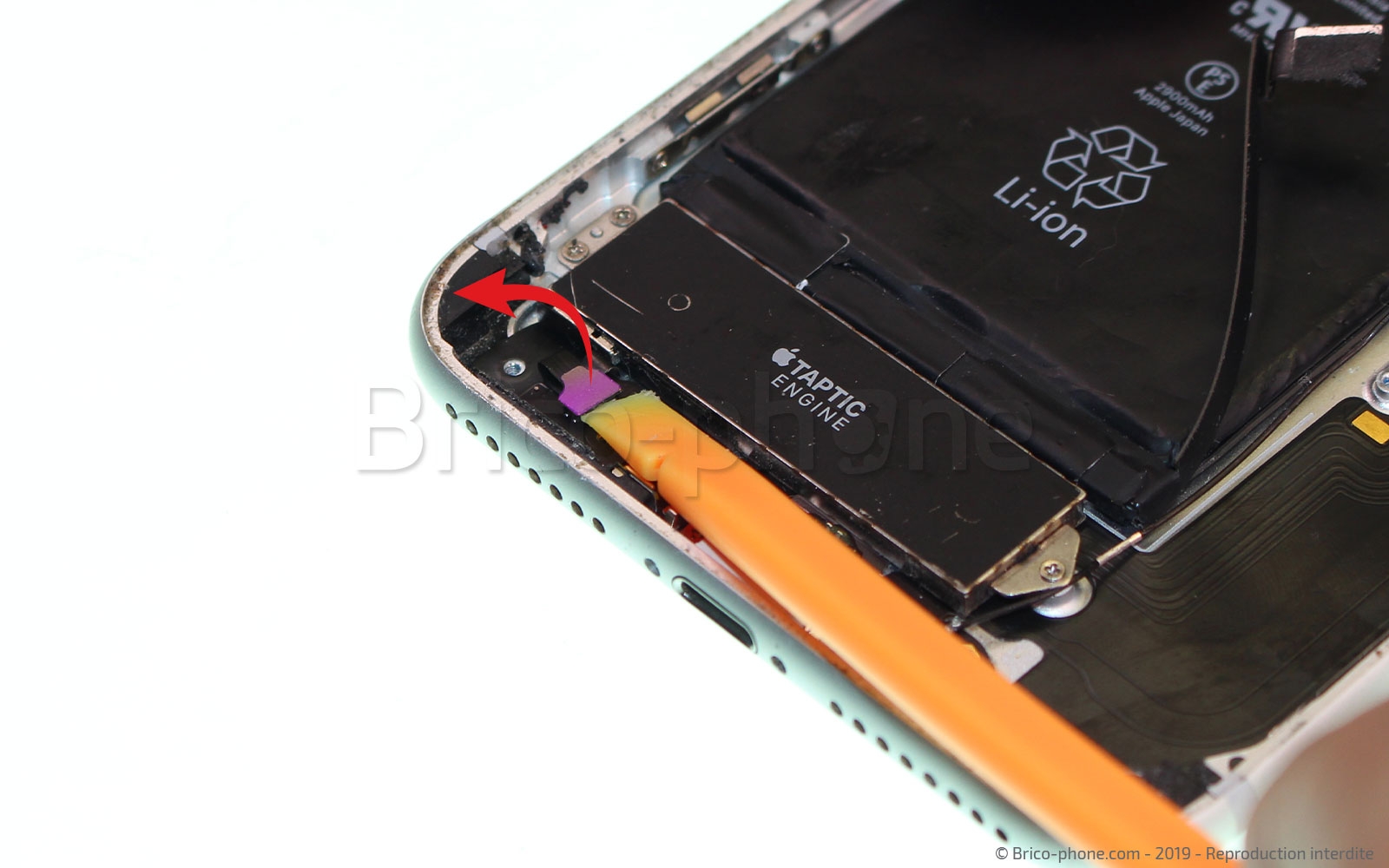

Etape 19 : Retirer le taptic engine

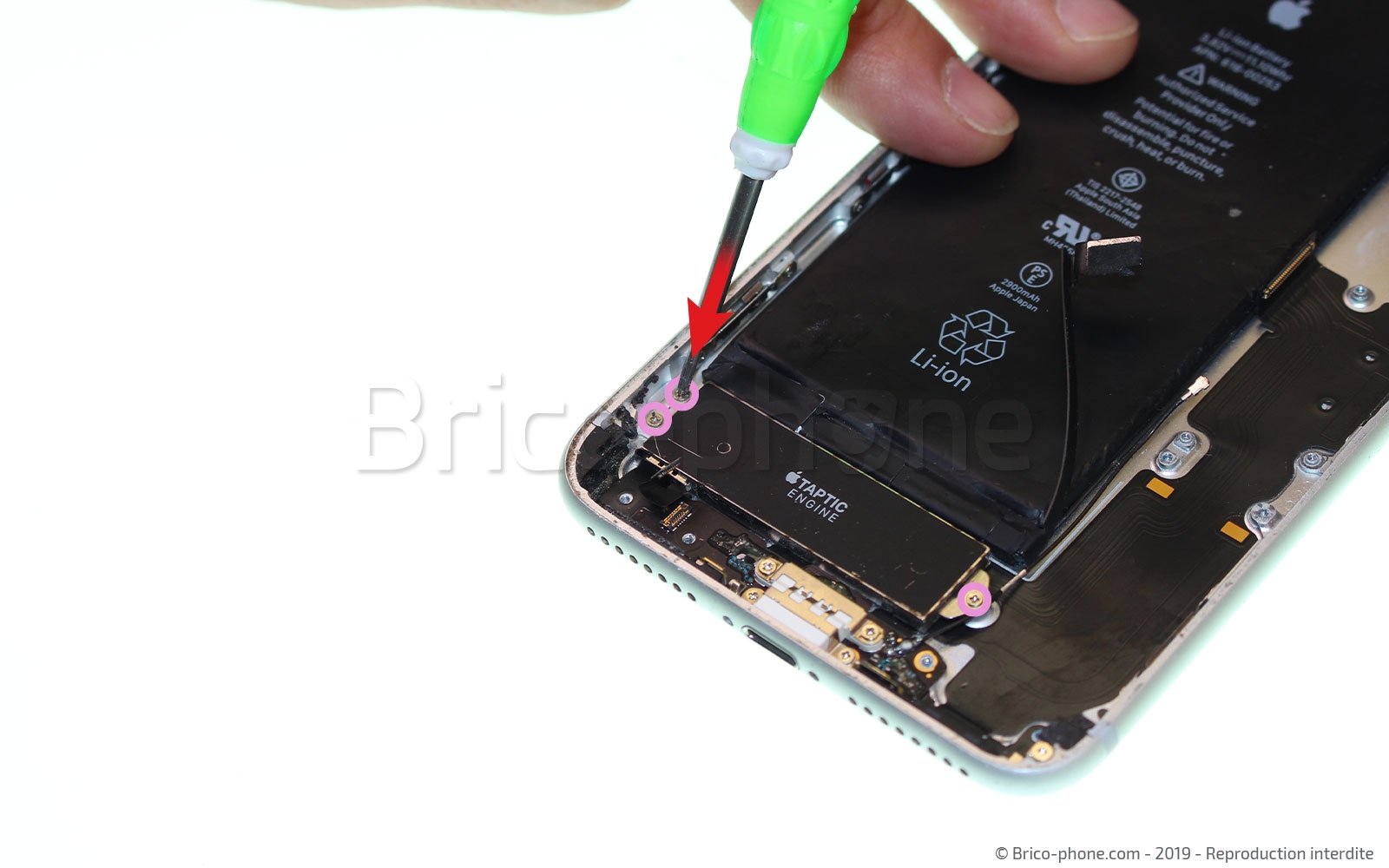

Déconnectez avec le levier en plastique la nappe du taptic engine située au niveau du connecteur de charge. Puis à l'aide du tournevis cruciforme 1.5, retirez les vis H1 à H3. Vous pouvez à présent retirer le vibreur de son emplacement à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

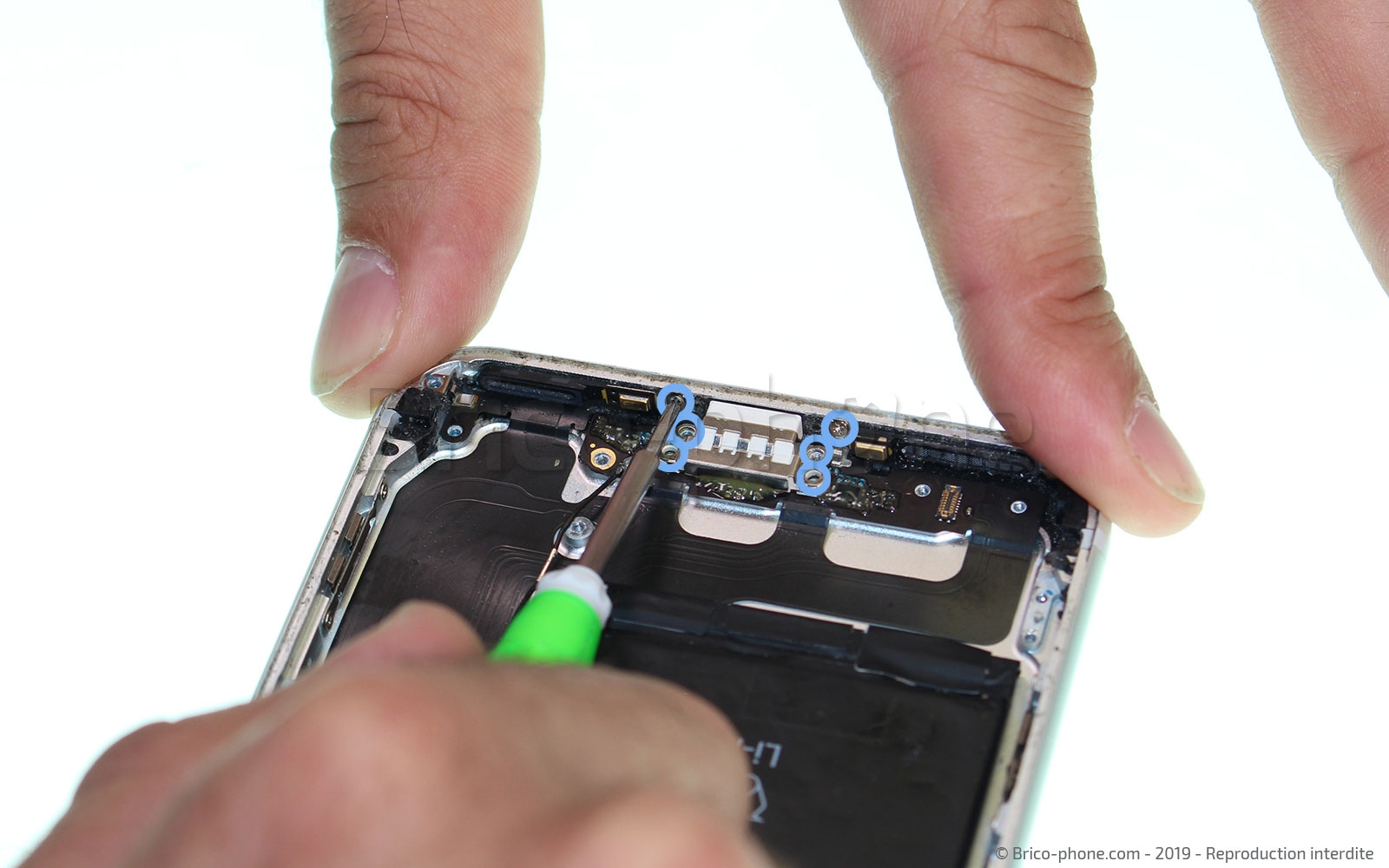

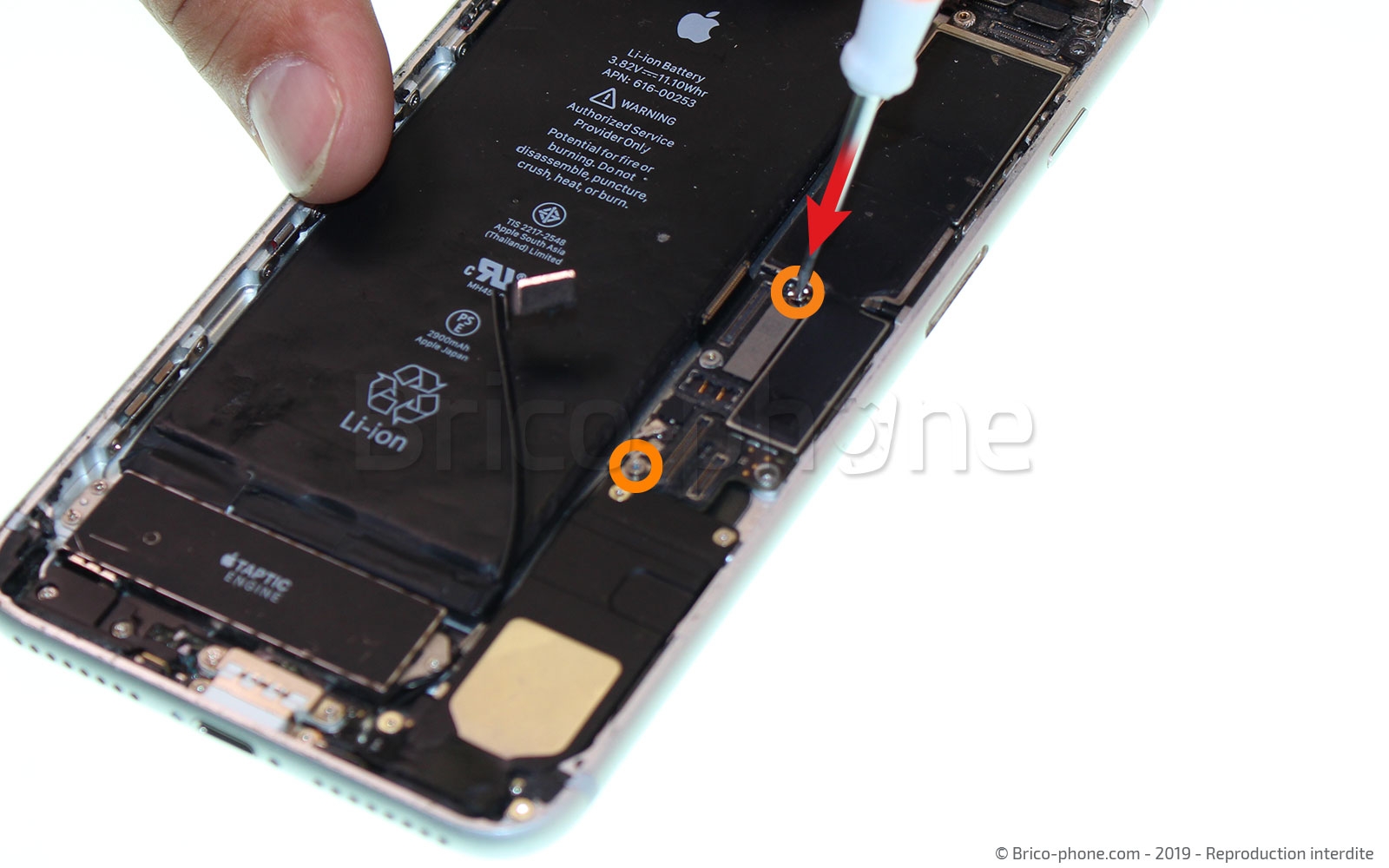

Etape 20 : Retirer les vis du connecteur de charge
Avant de passer au décollage de la nappe de charge il ne vous reste plus qu'à retirer les dernières vis qui fixe la nappe au châssis . Munissez-vous à nuuveau du tournevis puis retirez les vis

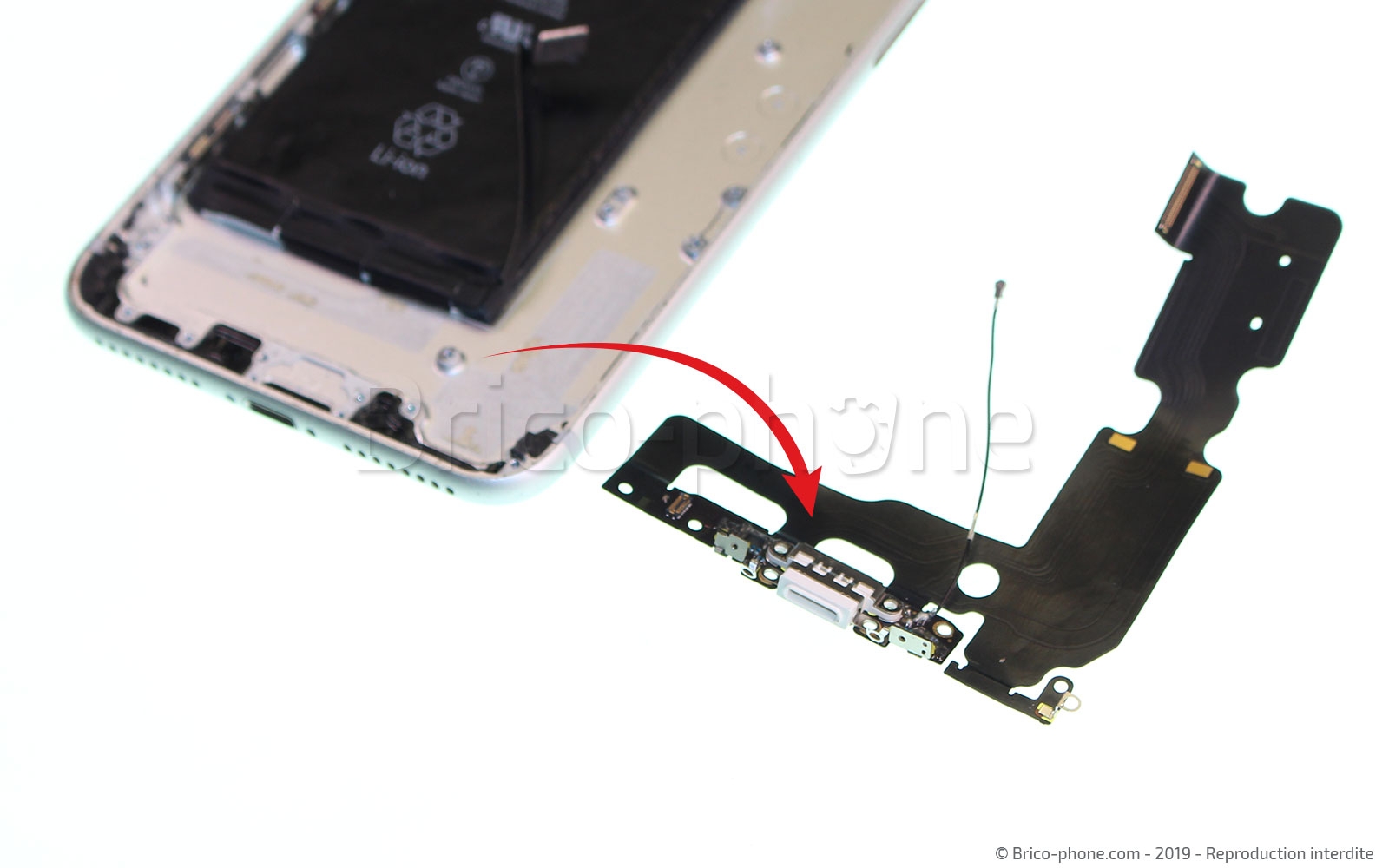

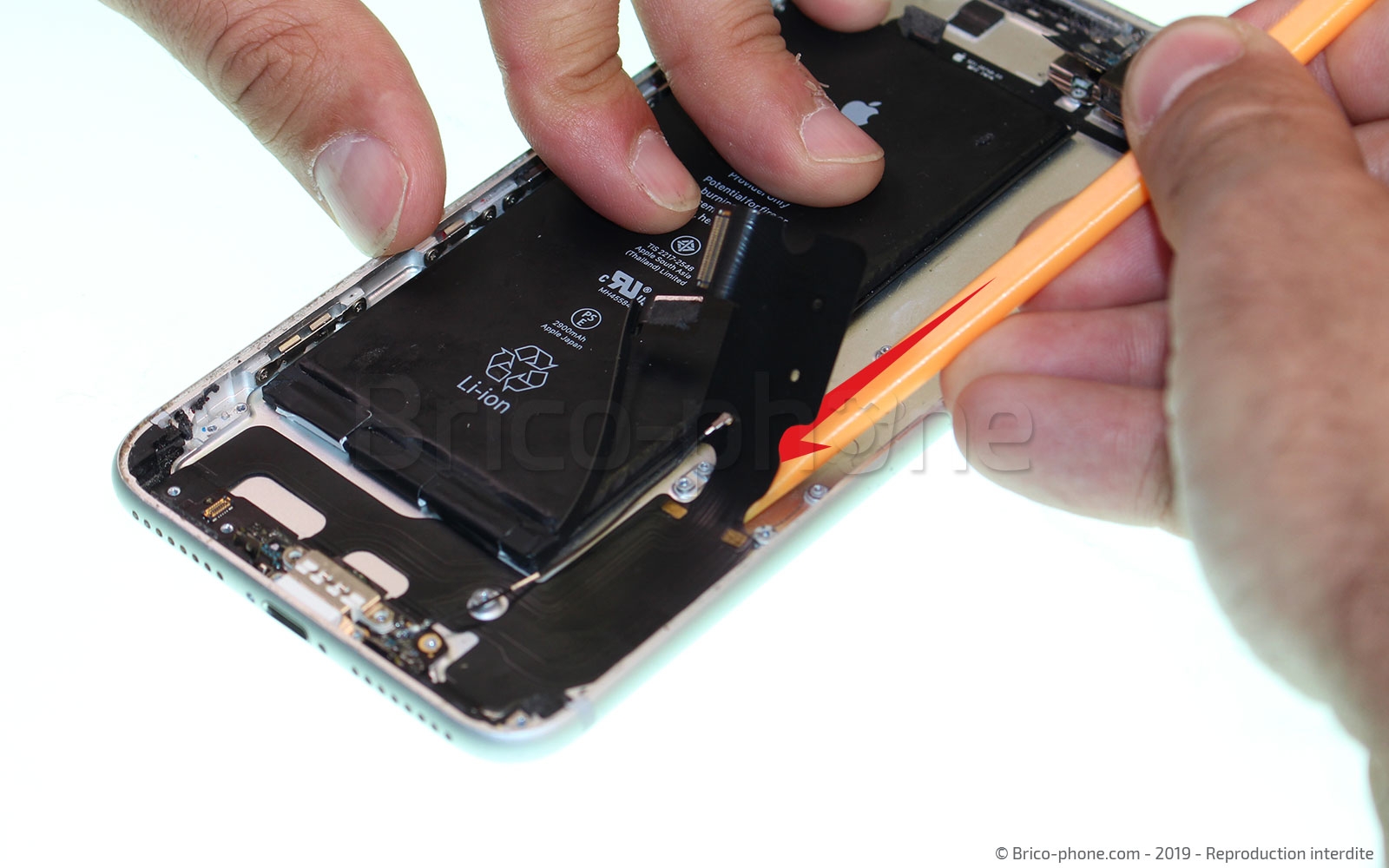

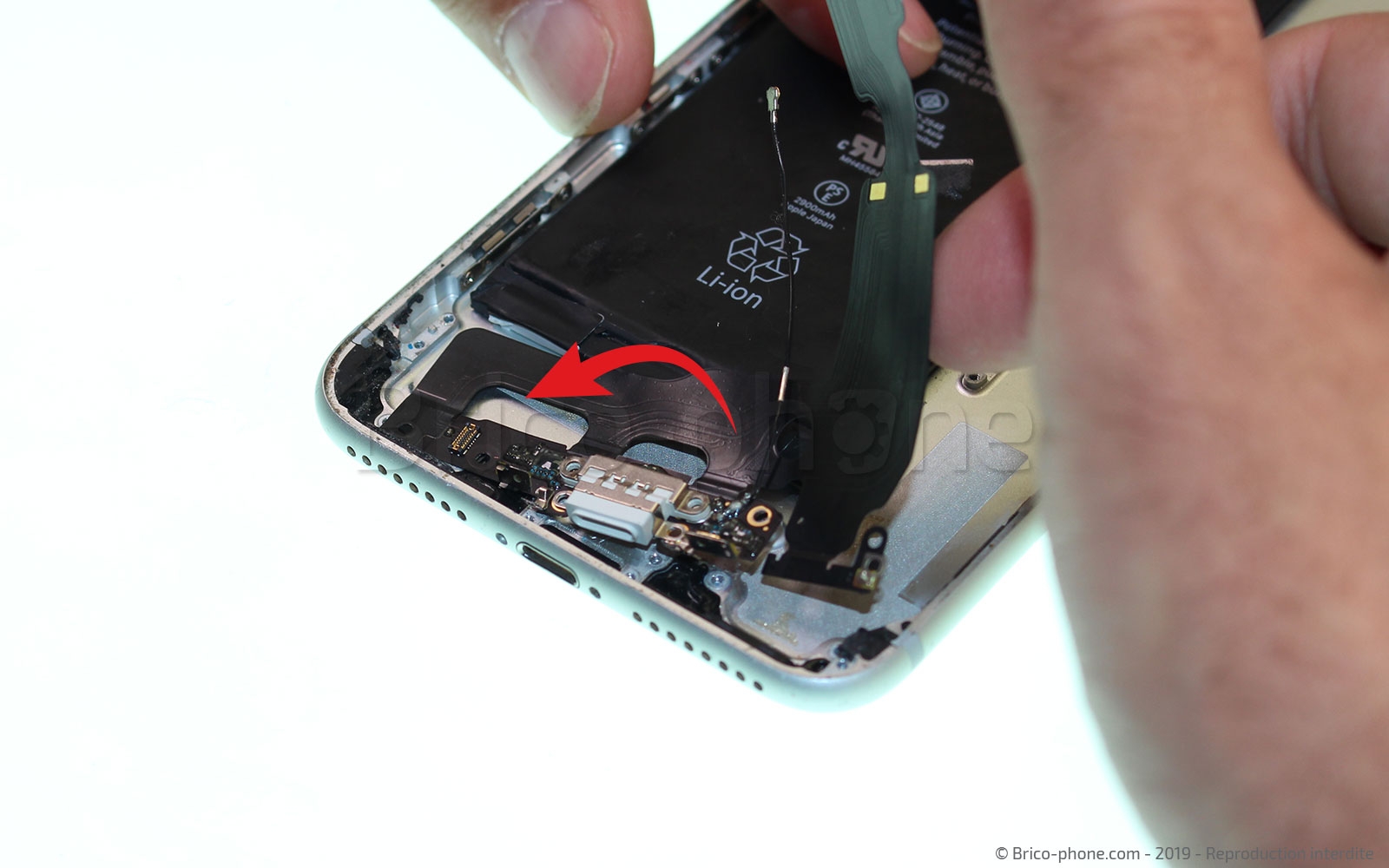

Etape 21 : Retirer la nappe de charge
Décollez la nappe à l'aide du levier en nylon.

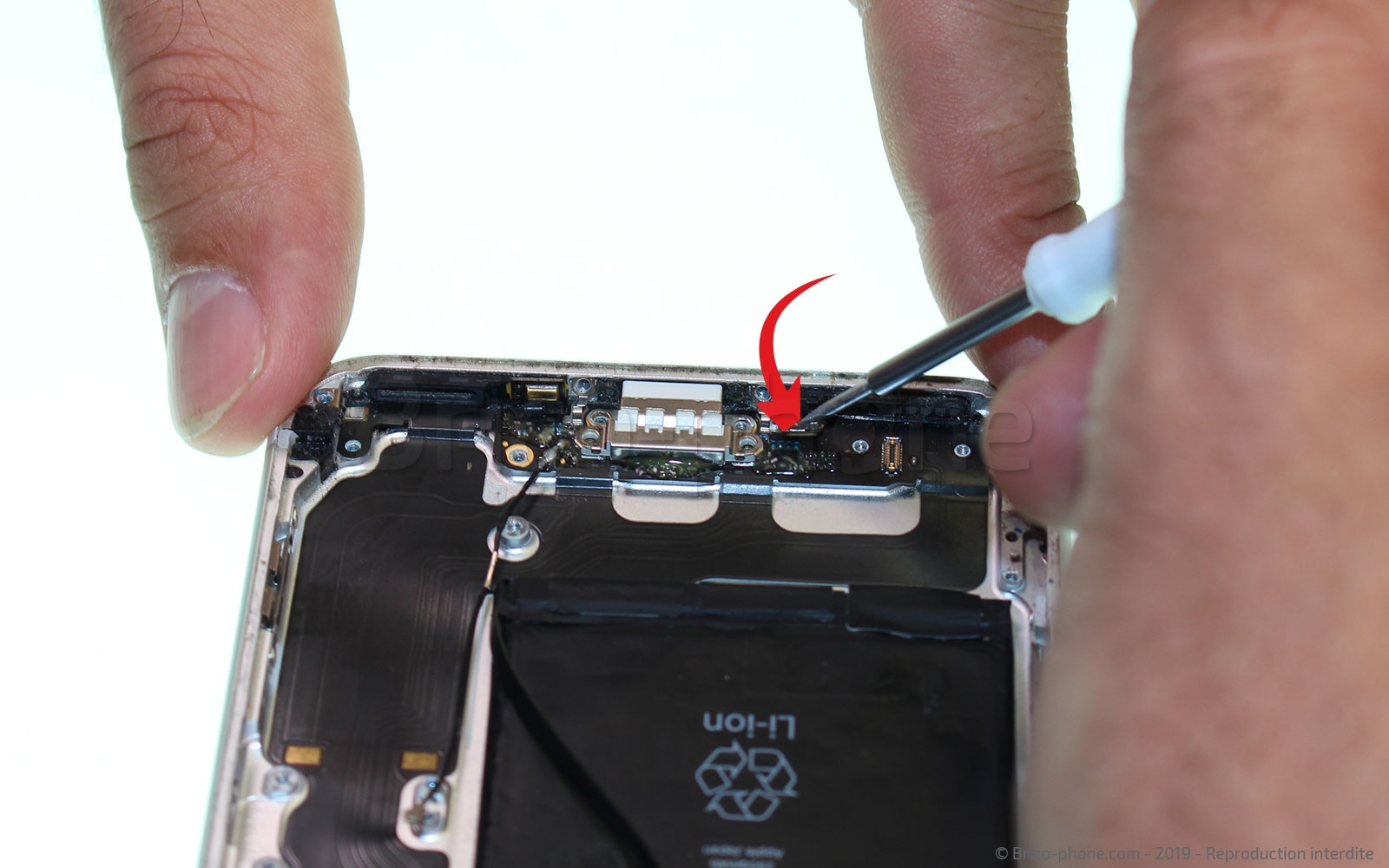

Dégagez ensuite avec le tournevis plat les deux micros de la nappe qui sont collés au châssis.
Une fois entièrement décollée, tirez légèrement vers le haut pour déloger la prise Lightning du châssis.
Outils du kit utilisés
Outils du kit utilisés

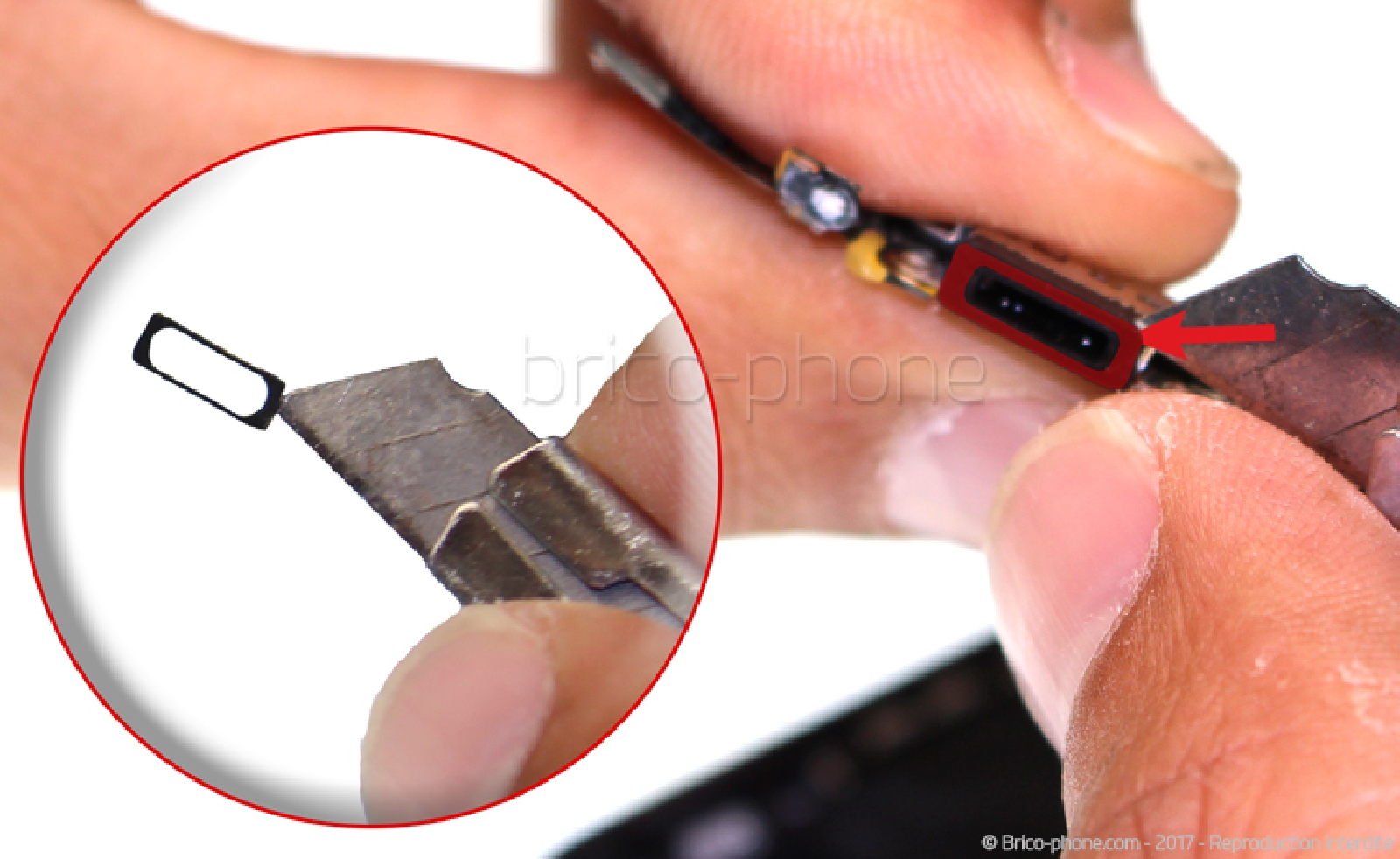

Etape 22 : Mettre le joint d'étanchéité en place
La prise Lightning est équipée d'un petit joint qui vient butter contre le châssis.
Utilisez un cutter afin de le récupérer sur l'ancienne nappe puis le placer sur la nouvelle avant de procéder au remontage.
Outils optionnels
Outils optionnels
Cutter en inox
6,90 €
Conseil pour le remontage
Ce guide photos de démontage pour le remplacement de votre nappe usb/dock est maintenant terminé, vous pouvez prendre le tutoriel en sens inverse pour procéder au remontage.
Faites attention de ne pas pincer les nappes de l' écran contre le châssis lors du remontage de ce dernier.
