Démontage complet sur Redmi Note 6 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi Note 6 Pro
Réparation
Note de réparabilité 15/20
Temps estimé 60 min
Difficulté 3/5 (Moyen)
Diagnostic

Vous ne trouvez pas le tutoriel correspondant à votre panne

Ce démontage complet vous donnera une vision globale de toutes les réparations possibles sur votre Xiaomi Redmi note 6 pro.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

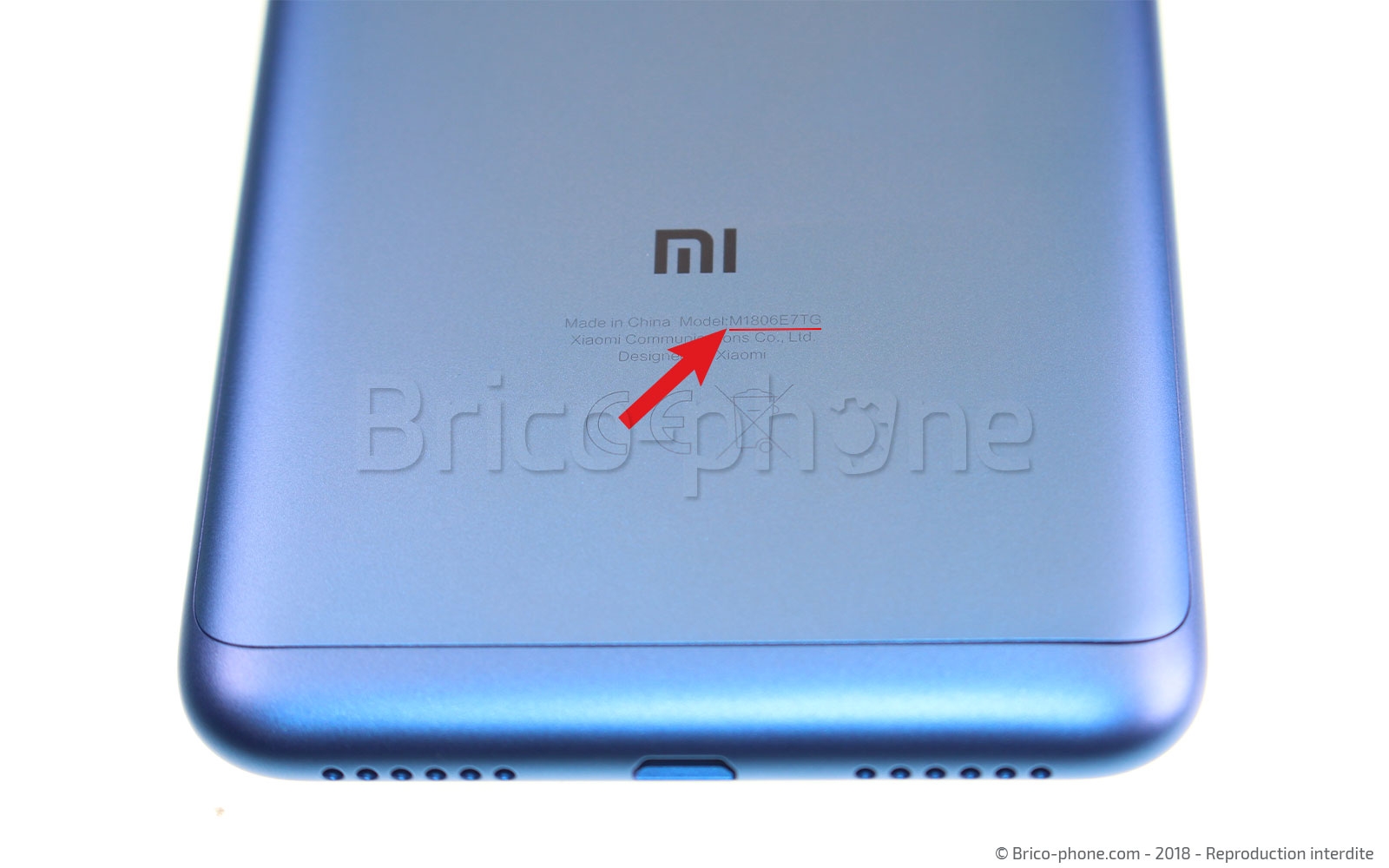

Ouvrez votre colis puis sortez les différents éléments de votre commande. Vérifiez que la pièce détachée soit bien compatible avec votre téléphone en vous assurant que celle-ci soit fonctionnel pour le modèle M1806E7TG.

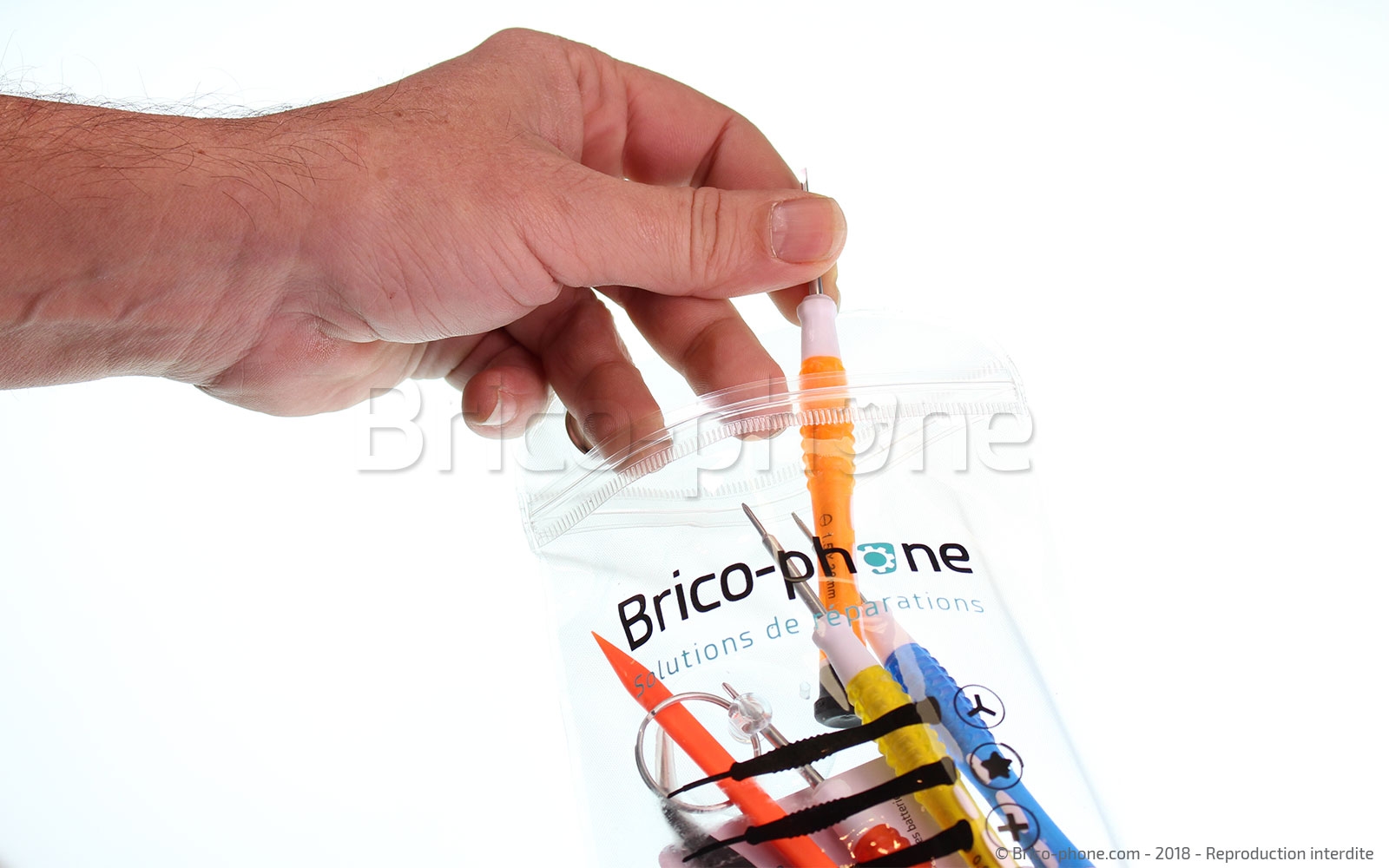

Sortez les outils de leur pochette puis fixez le patron d'aide au montage offert avec cotre commande sur votre table à l'aide de scotch.
Etape 1

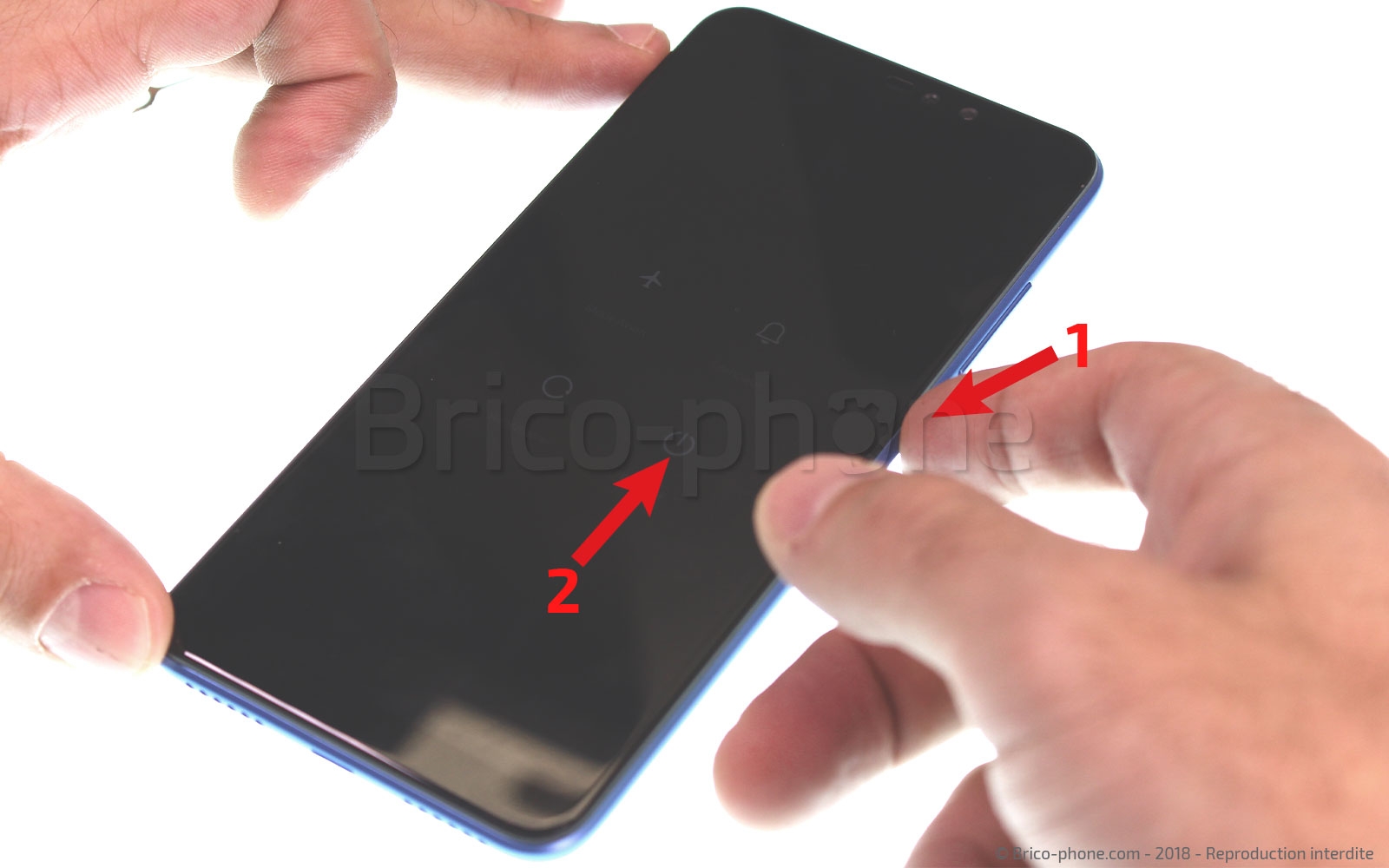

Etape 1 Eteindre l'appareil et retirer le rack

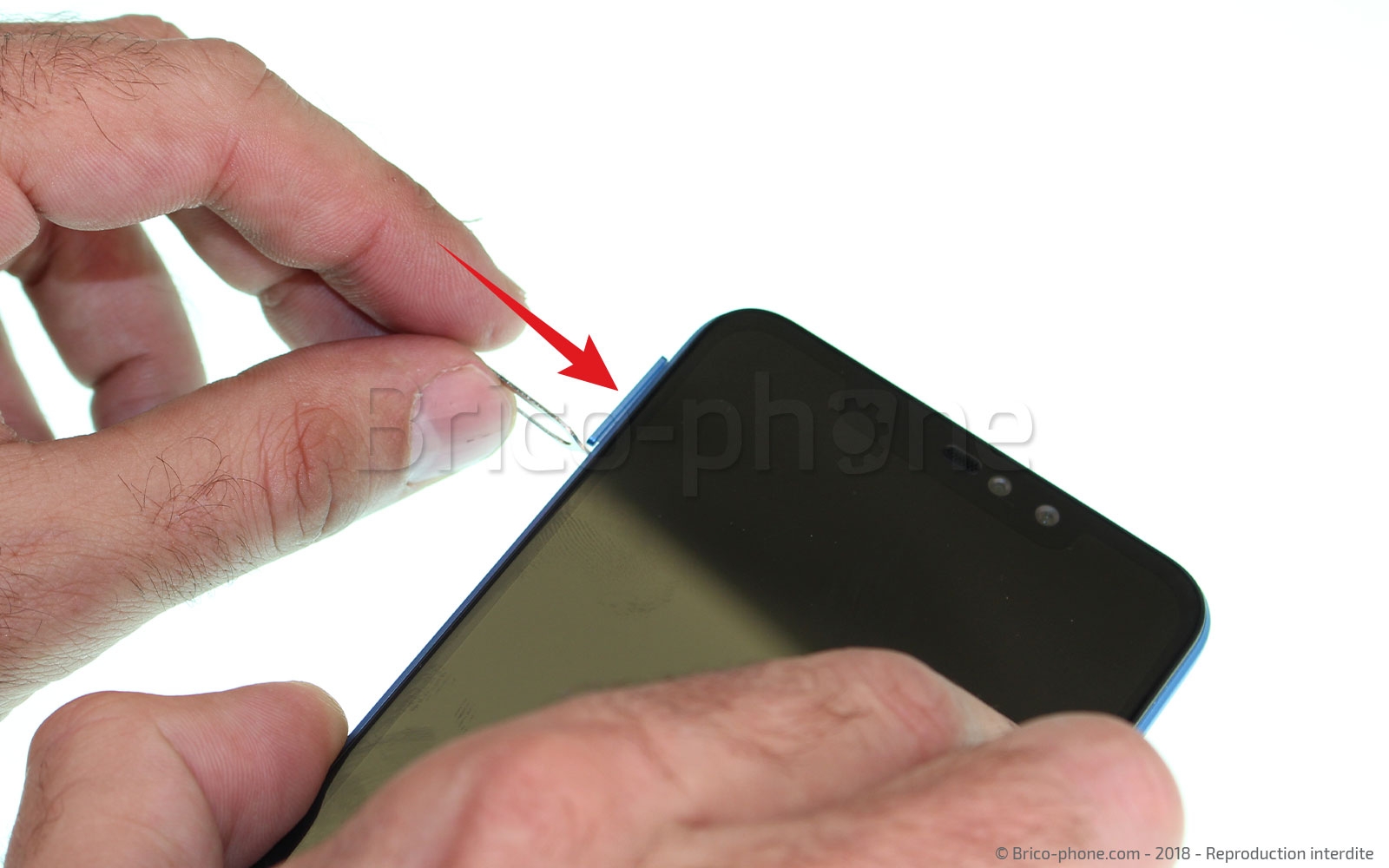

Avant de vous attaquer au démontage de votre smartphone la première chose à faire est de mettre celui-ci hors tension à l'aide du bouton dédié à cet effet, puis de retirer le rack des cartes Sim et SD à l'aide de l'outil d'extraction fourni dans le kit d'outillage.
Outils
SIM
Etape 2

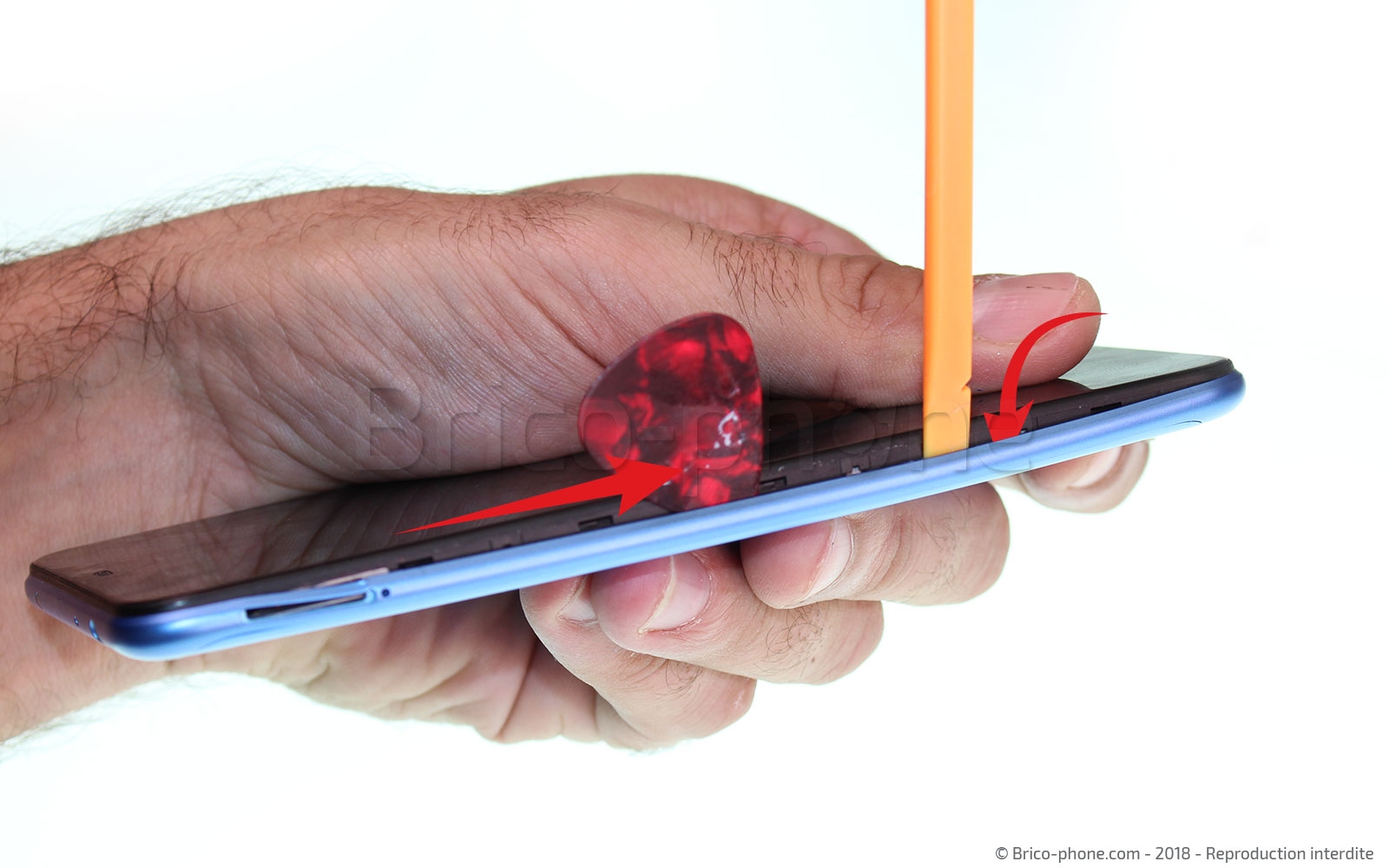

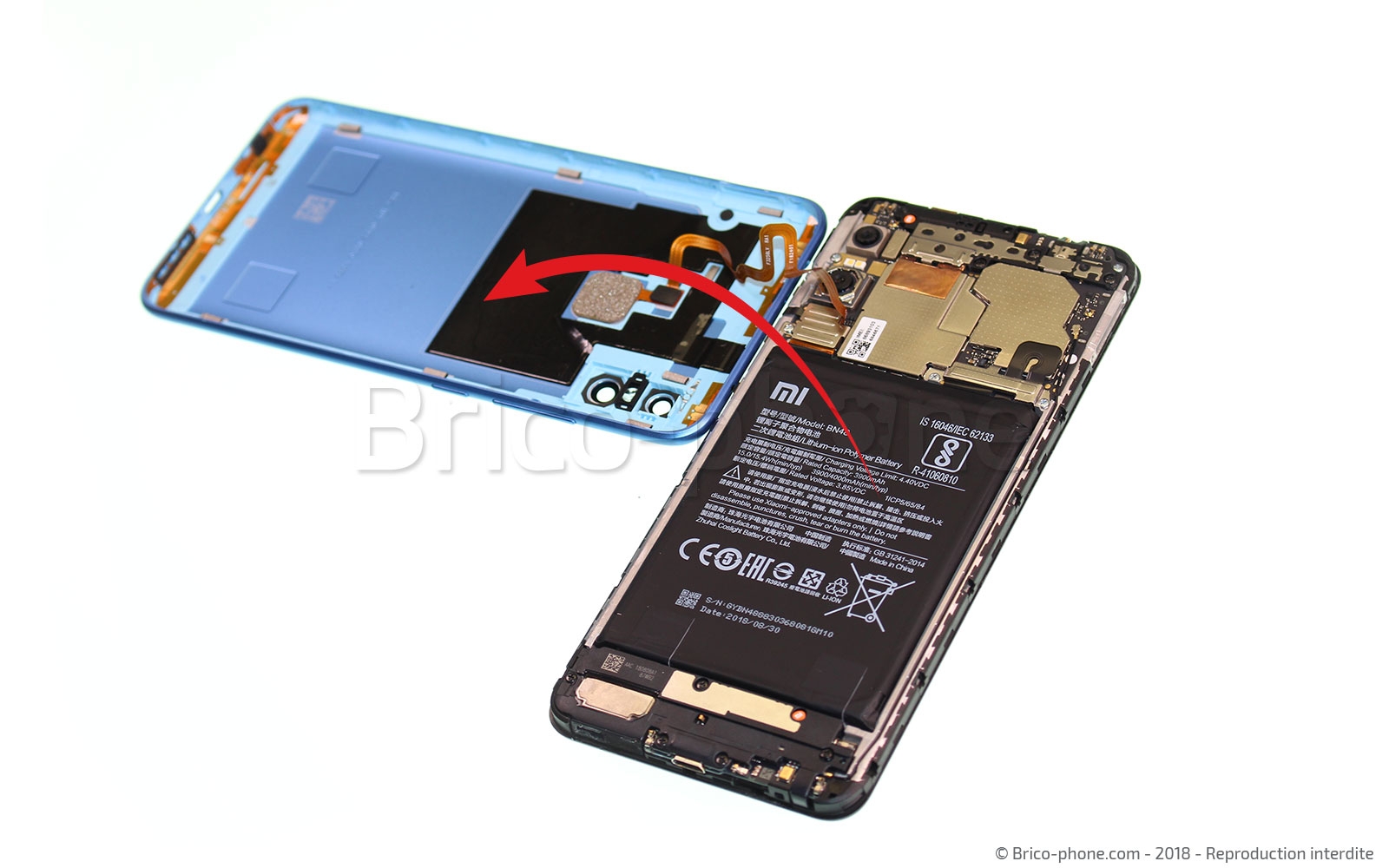

Etape 2 Déclipser et ouvrir la coque arrière

L'ensemble du Xiaomi red mi note 6 pro est assemblé à l'intérieur d'une coque. L'ouverture est donc plus simple que sur d'autres modèles.

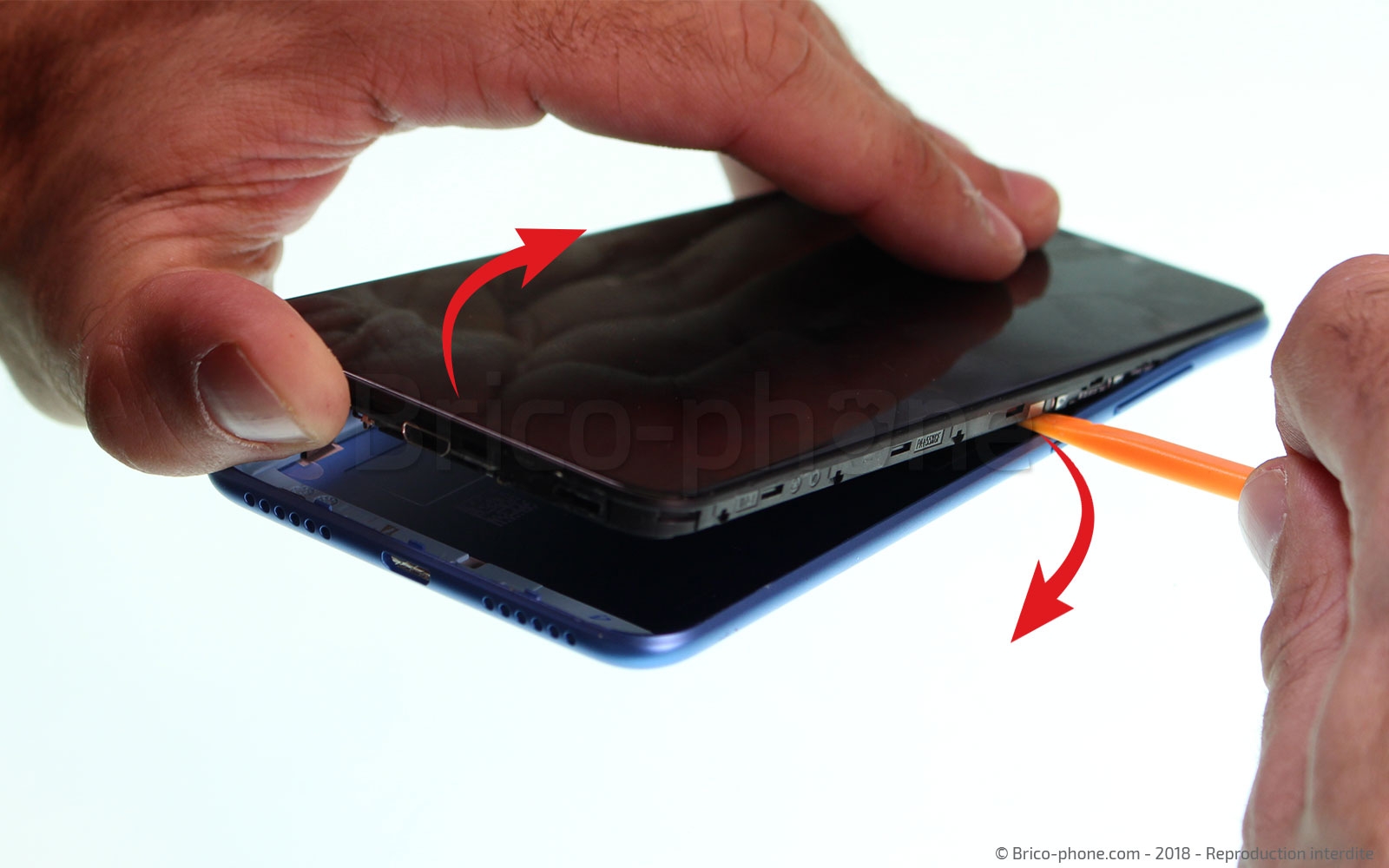

Afin d'accéder aux éléments du téléphone, vous allez devoir simplement déclipser la coque. Pour cela, vous allez créer un interstice entre la coque arrière et le bloc écran à l'aide du médiator métal afin d'y insérer un levier nylon.Faites ensuite levier à différents endroits avec cet outil pour libérer les clips puis sortez le bloc écran en le basculant en partant du connecteur de charge. Faites attention la nappe du lecteur d'empreintes est connecté à la carte mère .Déposez la coque délicatement comme sur a photo n° 4 .
Outils
Levier Nylon
Médiator
Etape 3

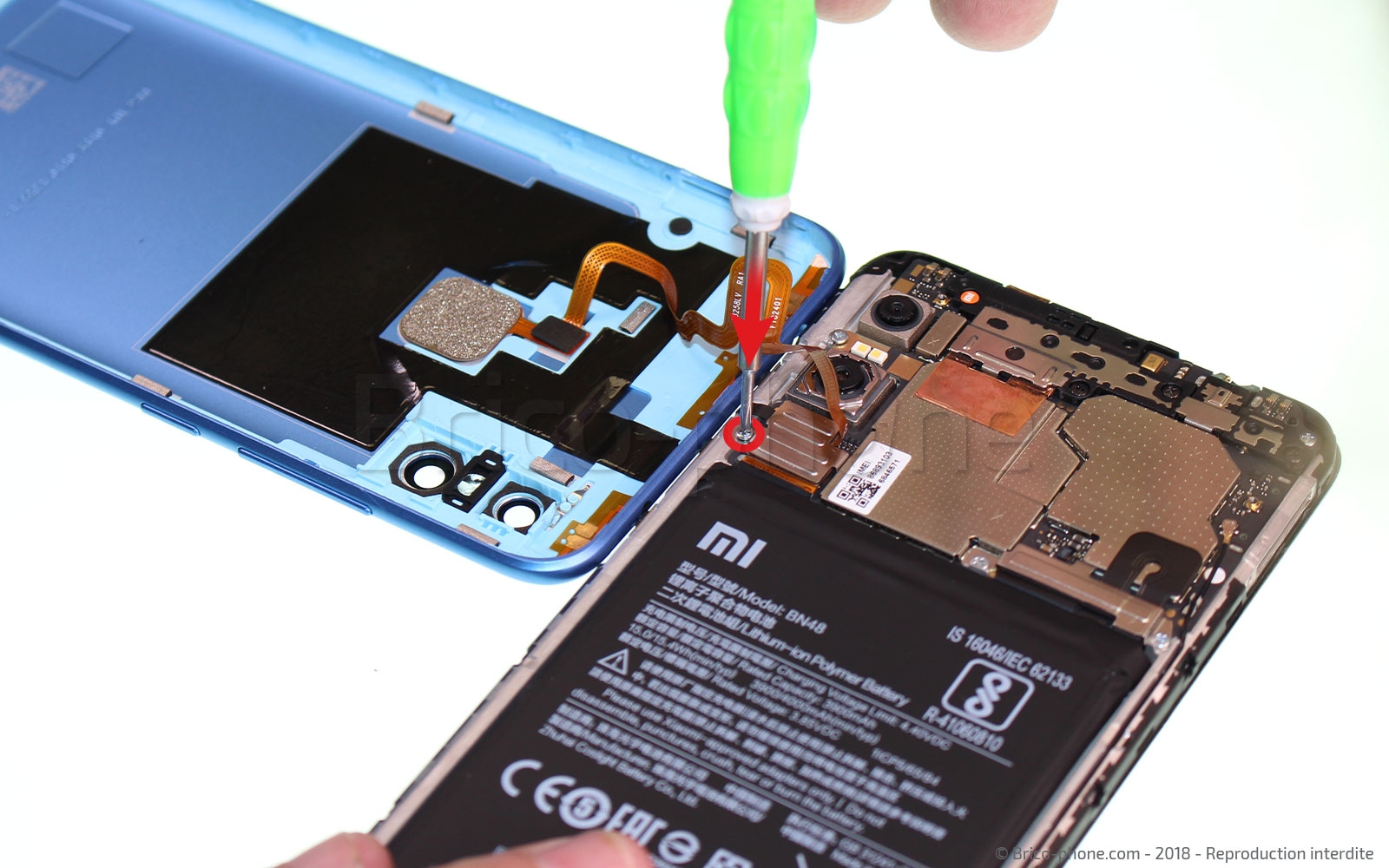

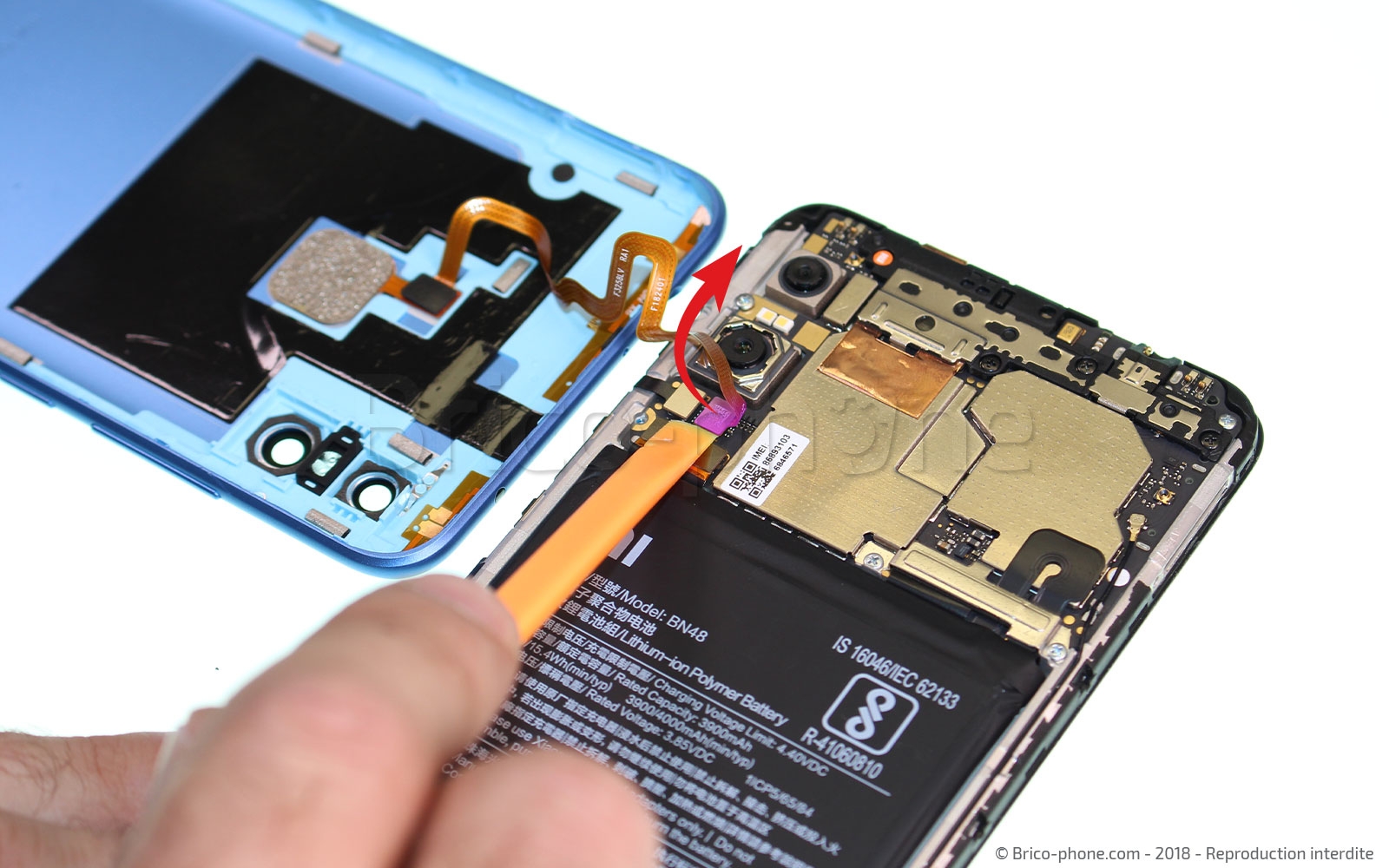

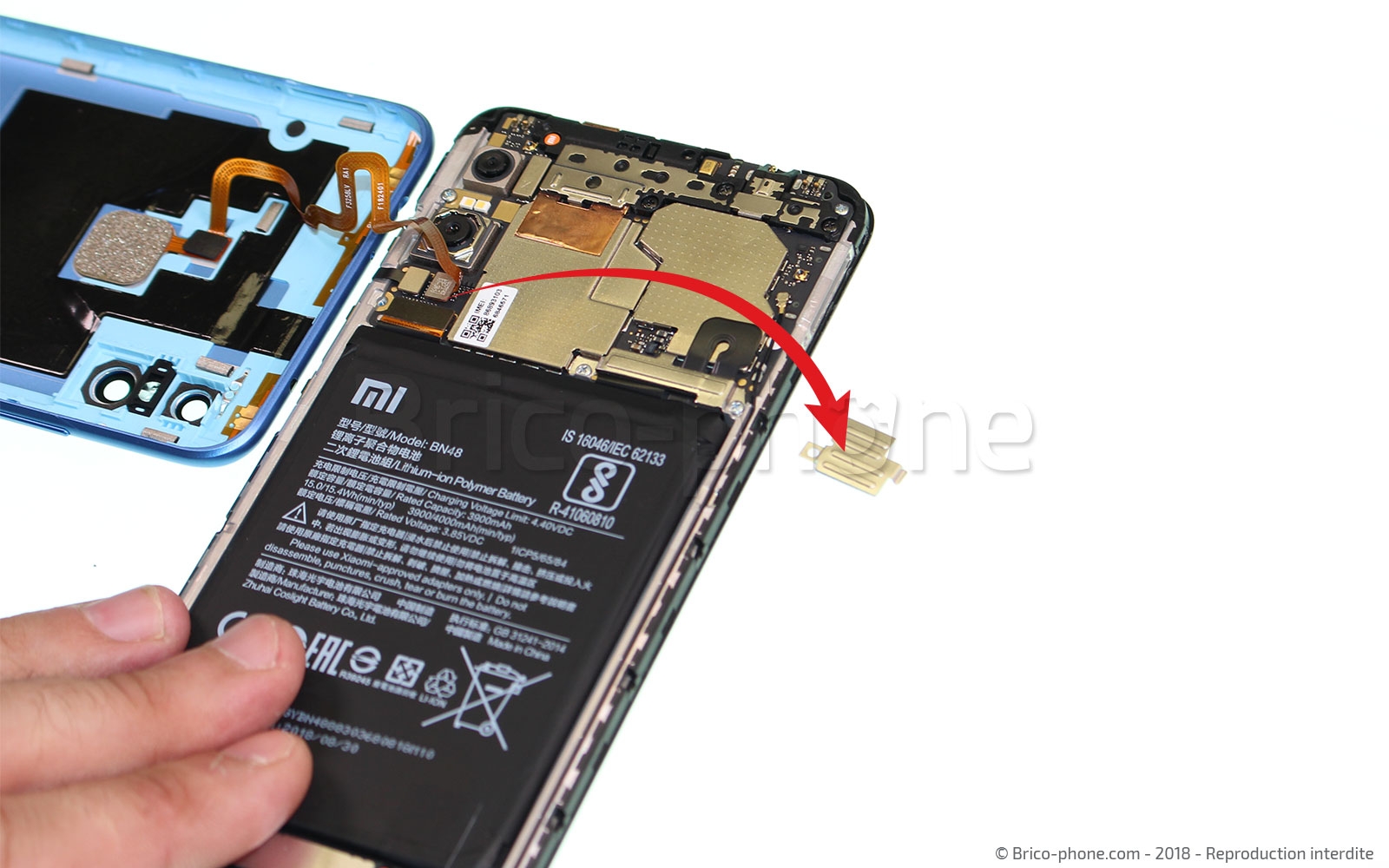

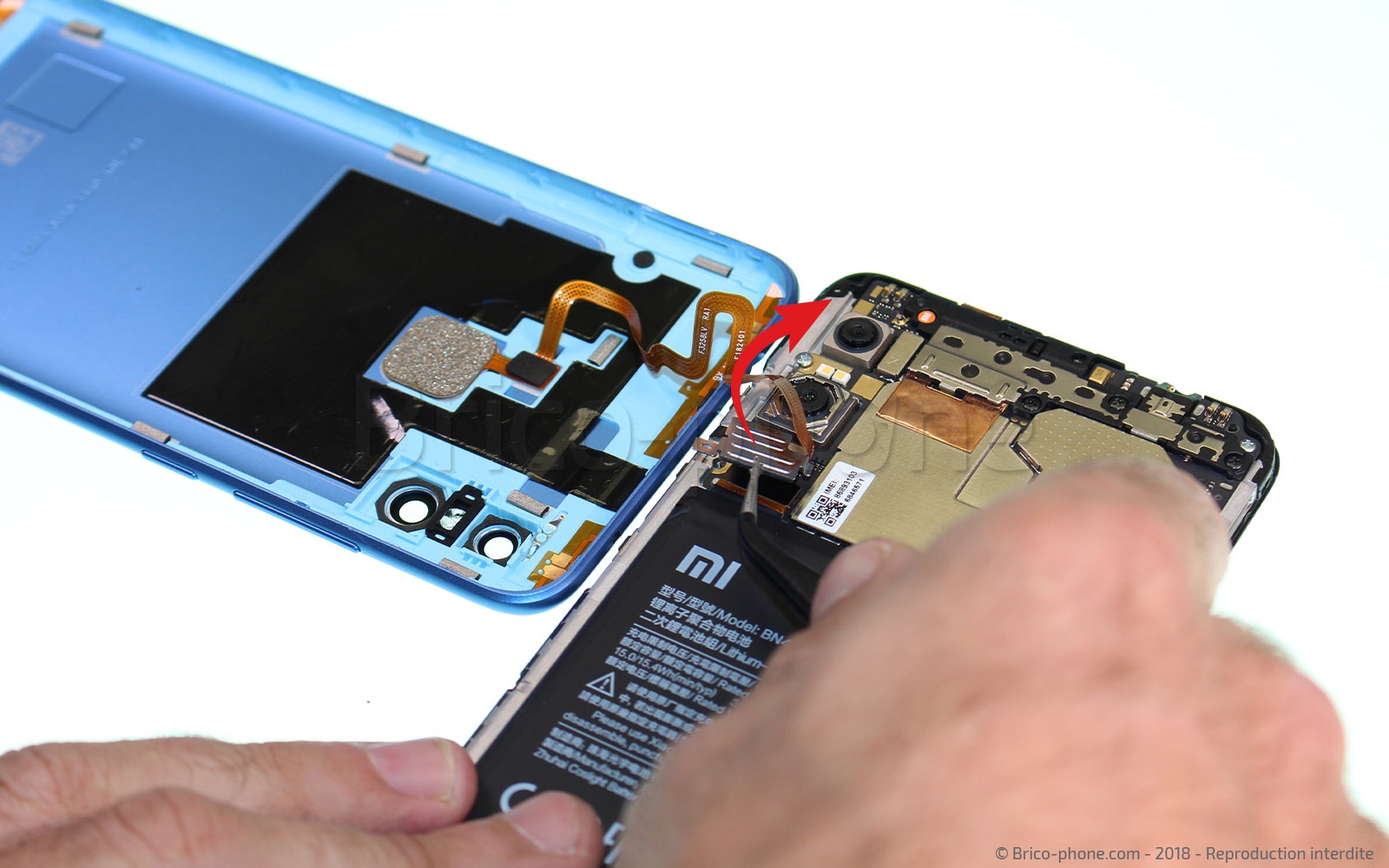

Etape 3 Libérer complètement la coque arrière

À l'aide de votre tournevis cruciforme 1.5x30 mm retirez les 2 vis qui maintiennent la plaquette métallique recouvrant la connectique du lecteur d'empreintes digitales.
Dégagez la plaquette à l'aide de la pincette, puis déconnectez la nappe avec un levier nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 4

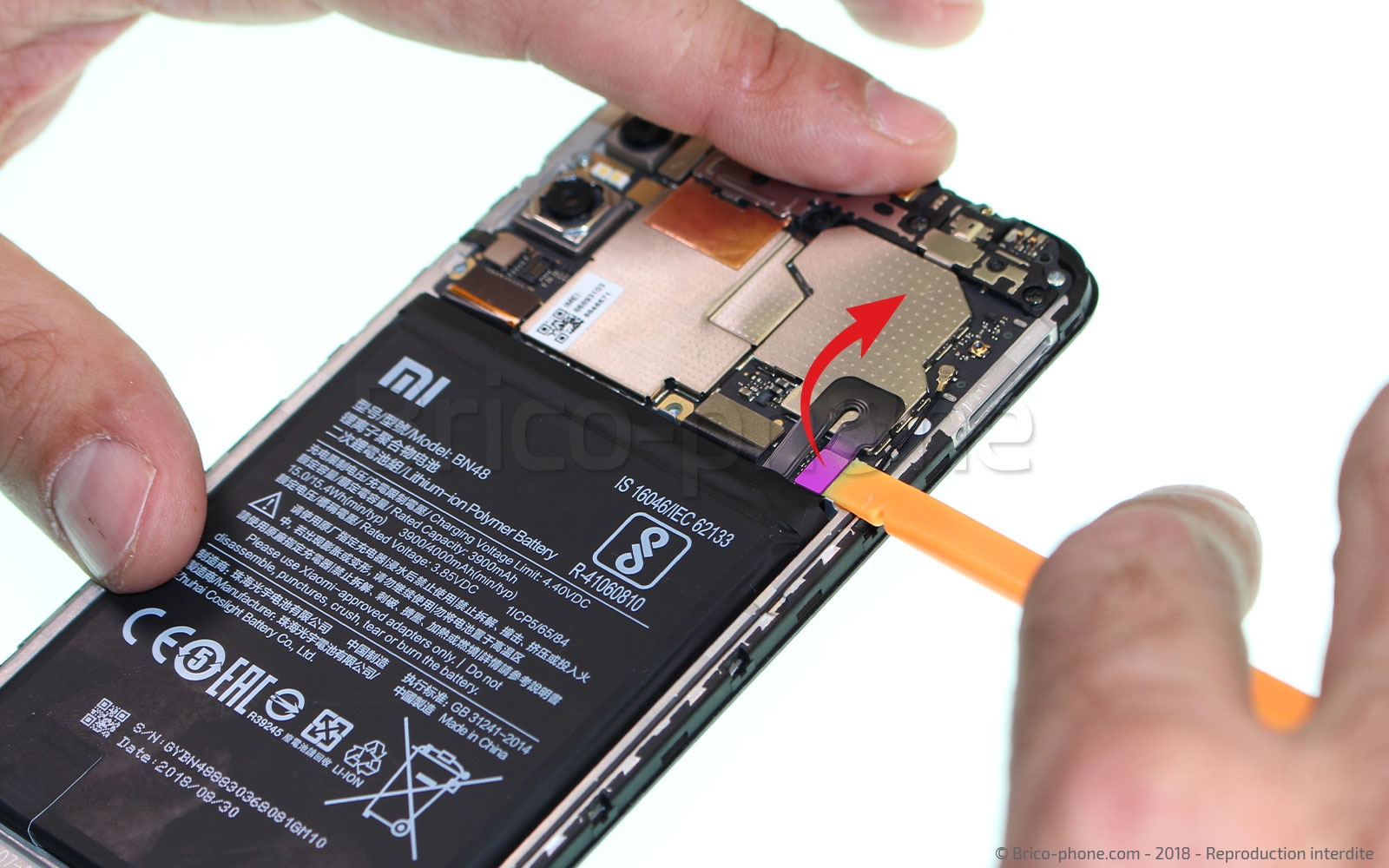

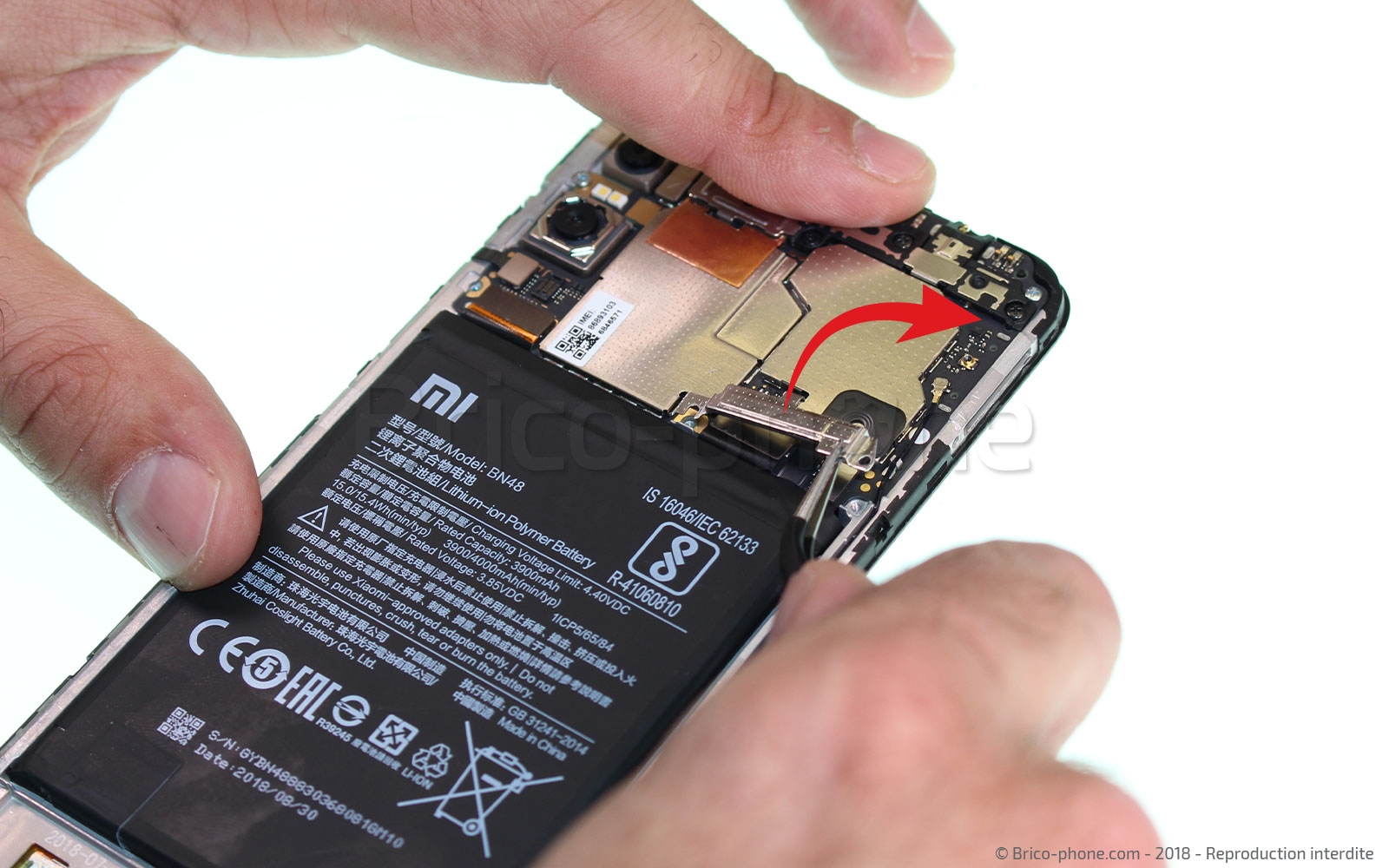

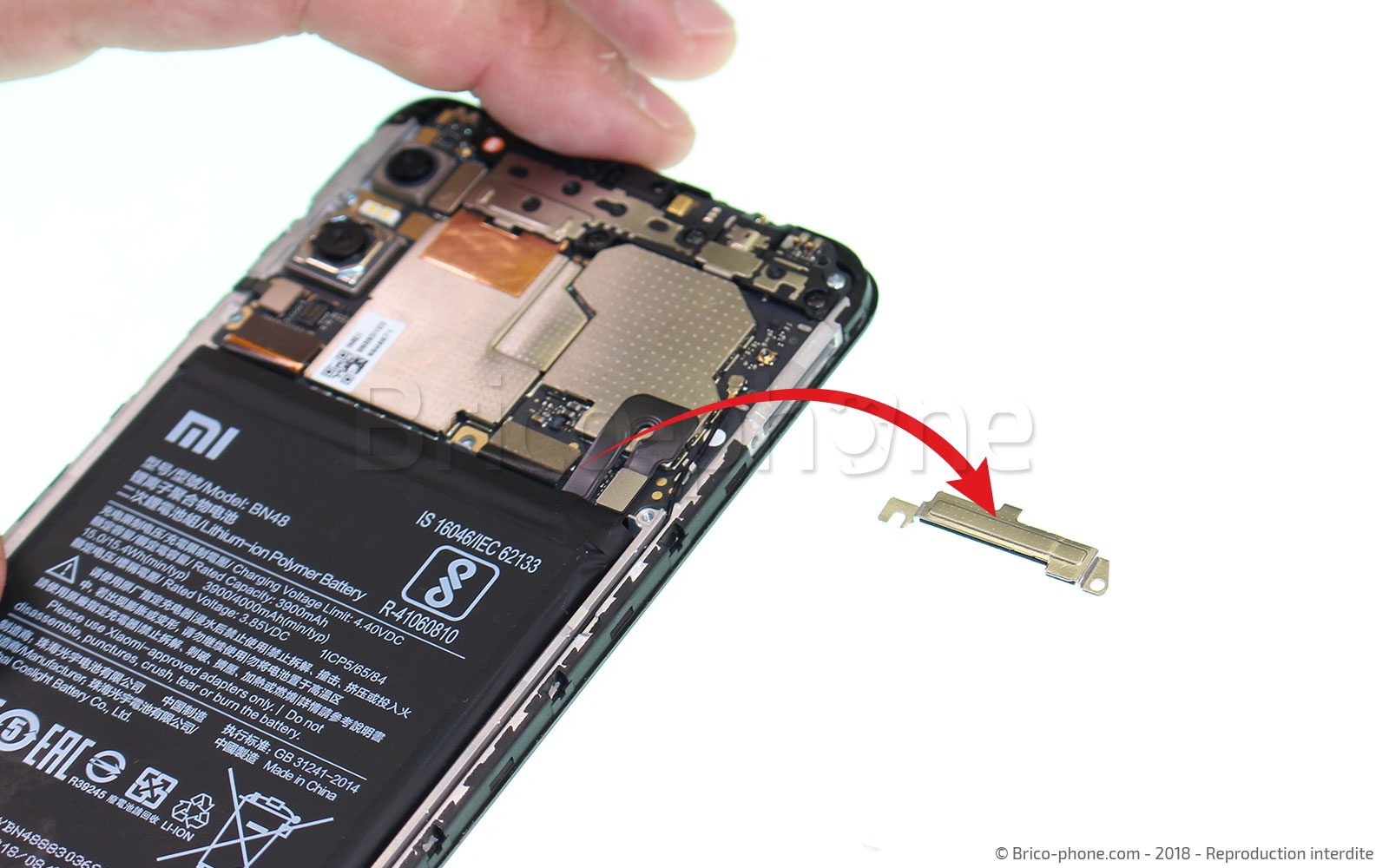

Etape 4 Déconnecter la batterie

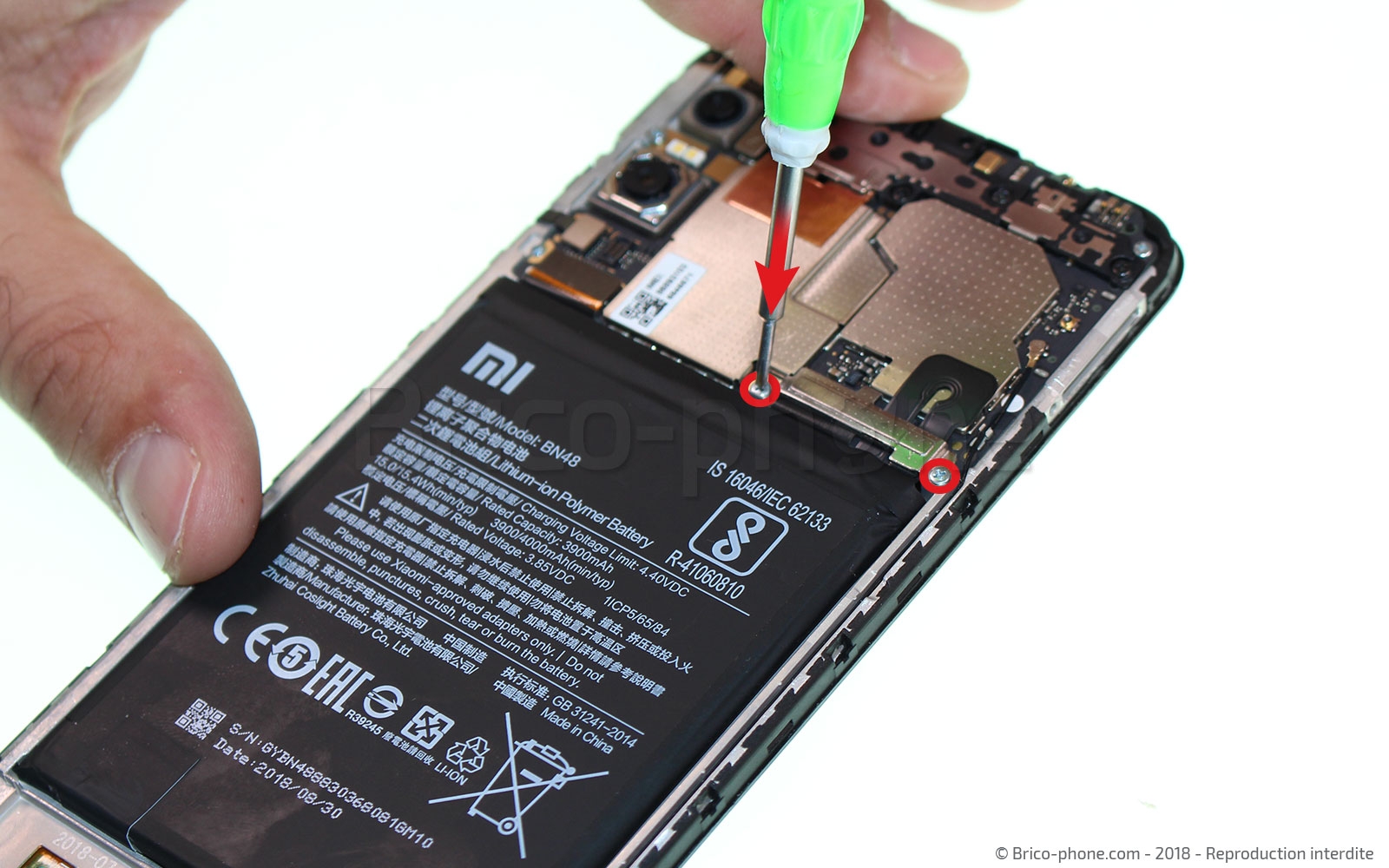

Afin d'avoir accès au connecteur de la batterie, retirez la plaquette métallique qui recouvre ce dernier. Pour cela enlevez les 2 vis cruciformes, puis sortez la plaquette à l'aide de la pincette.
Prenez soin de déposer la visserie et les petits éléments sur votre patron d'aide au montage.
Il ne vous reste plus qu'à déconnecter le connecteur de la batterie de la carte mère.


Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 5

Etape 5 Retirer la batterie

La batterie de votre Smartphone Xiaomi est maintenue dans le châssis à l'aide d'un adhésif double face.

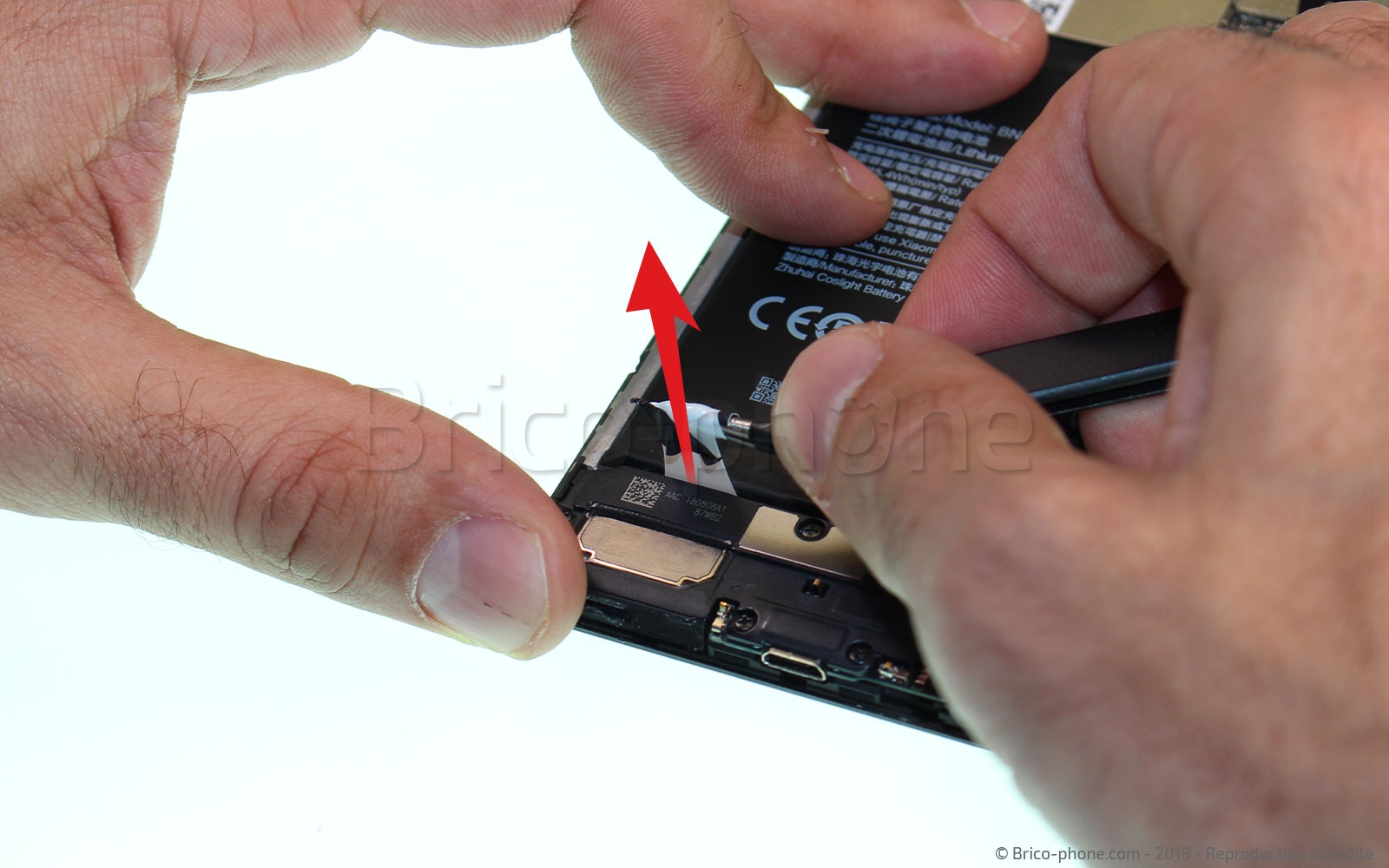

Saisissez la petite languette située en bas à gauche de la batterie puis tirez progressivement sur celle-ci en l'enroulant au fur et à mesure autour de la pincette.

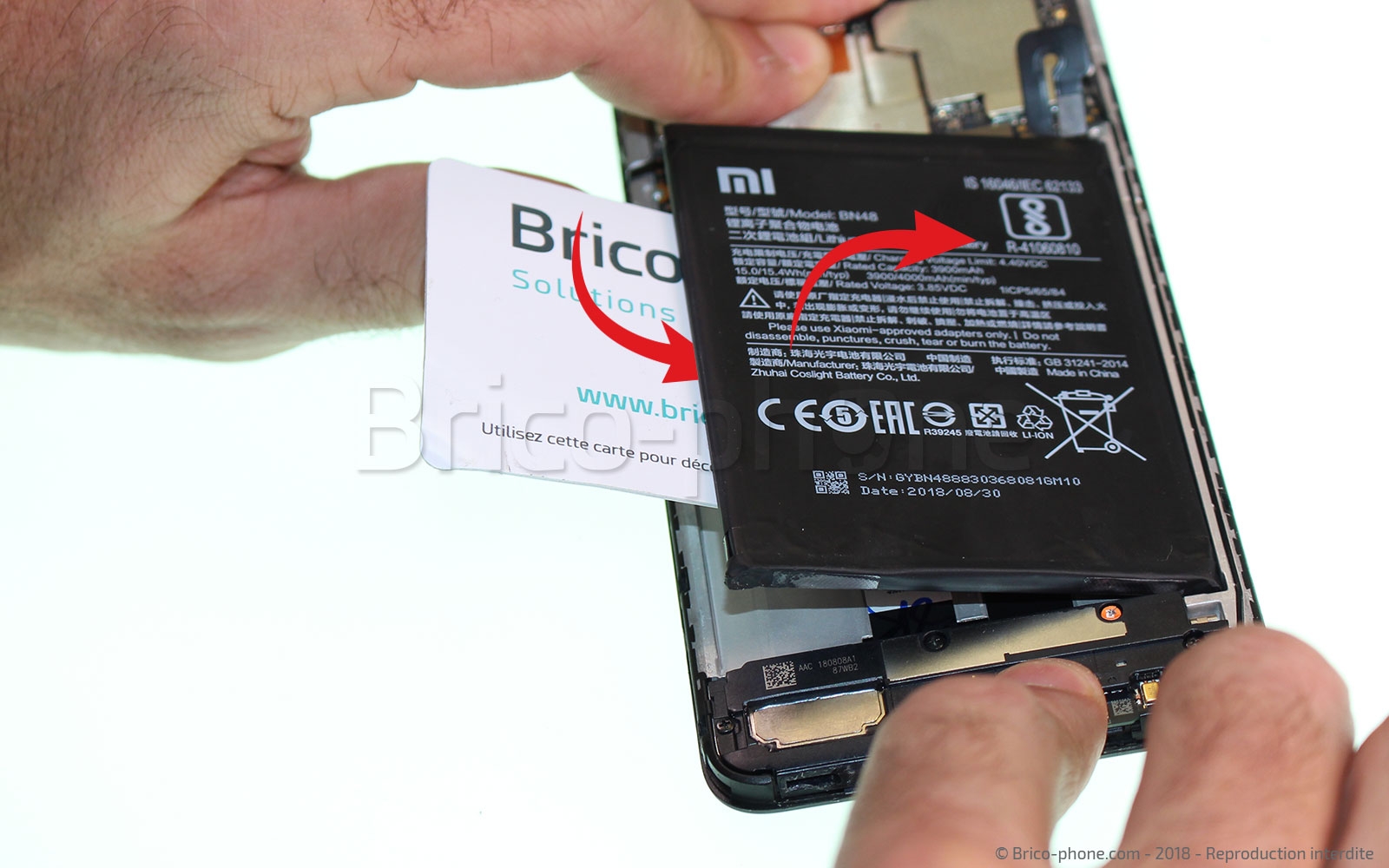

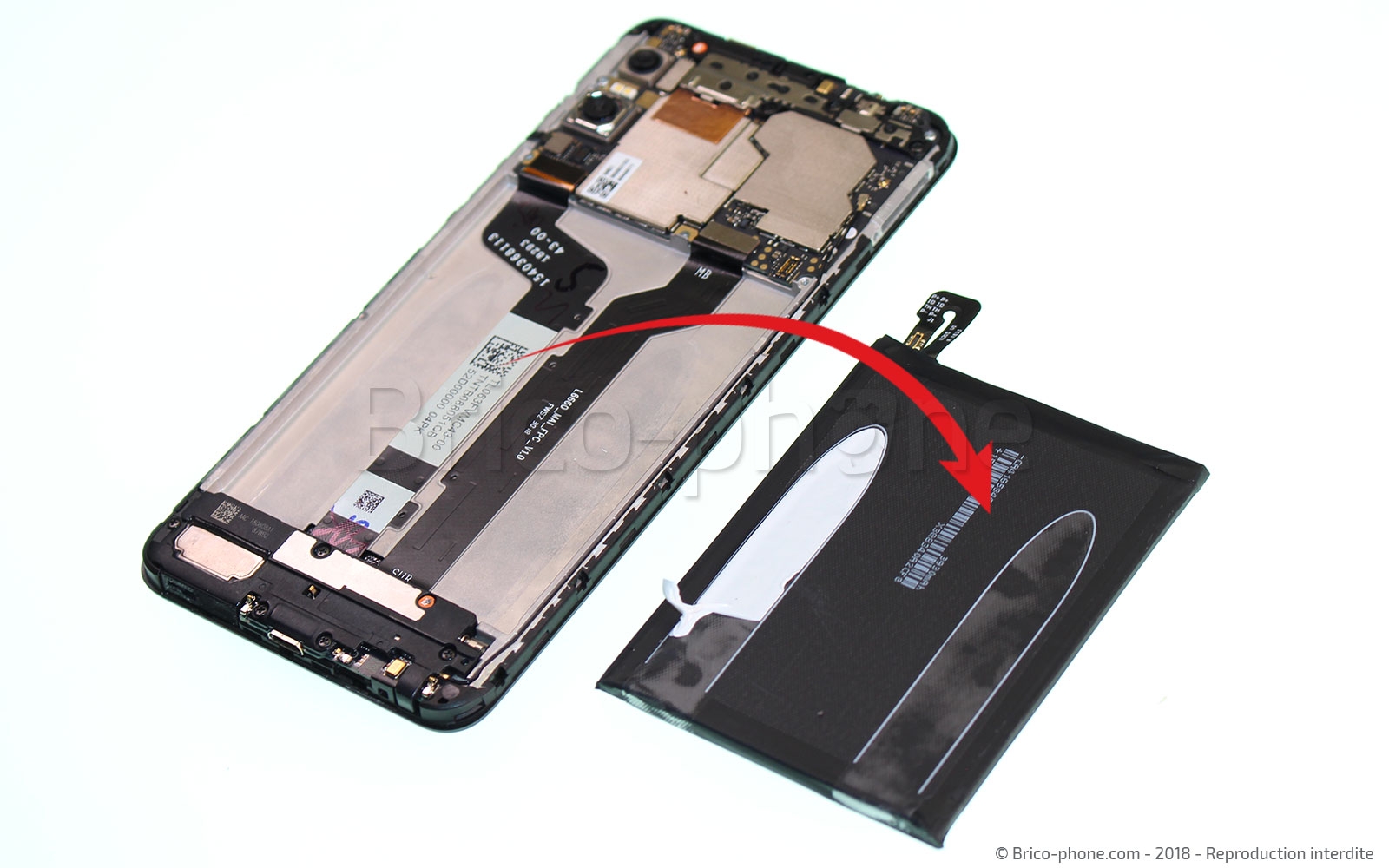

Une fois l'adhésif retiré, faites levier sous la batterie avec la carte PVC puis sortez de là de son logement.
Outils
Carte PVC
Pince Brucelles
Etape 6

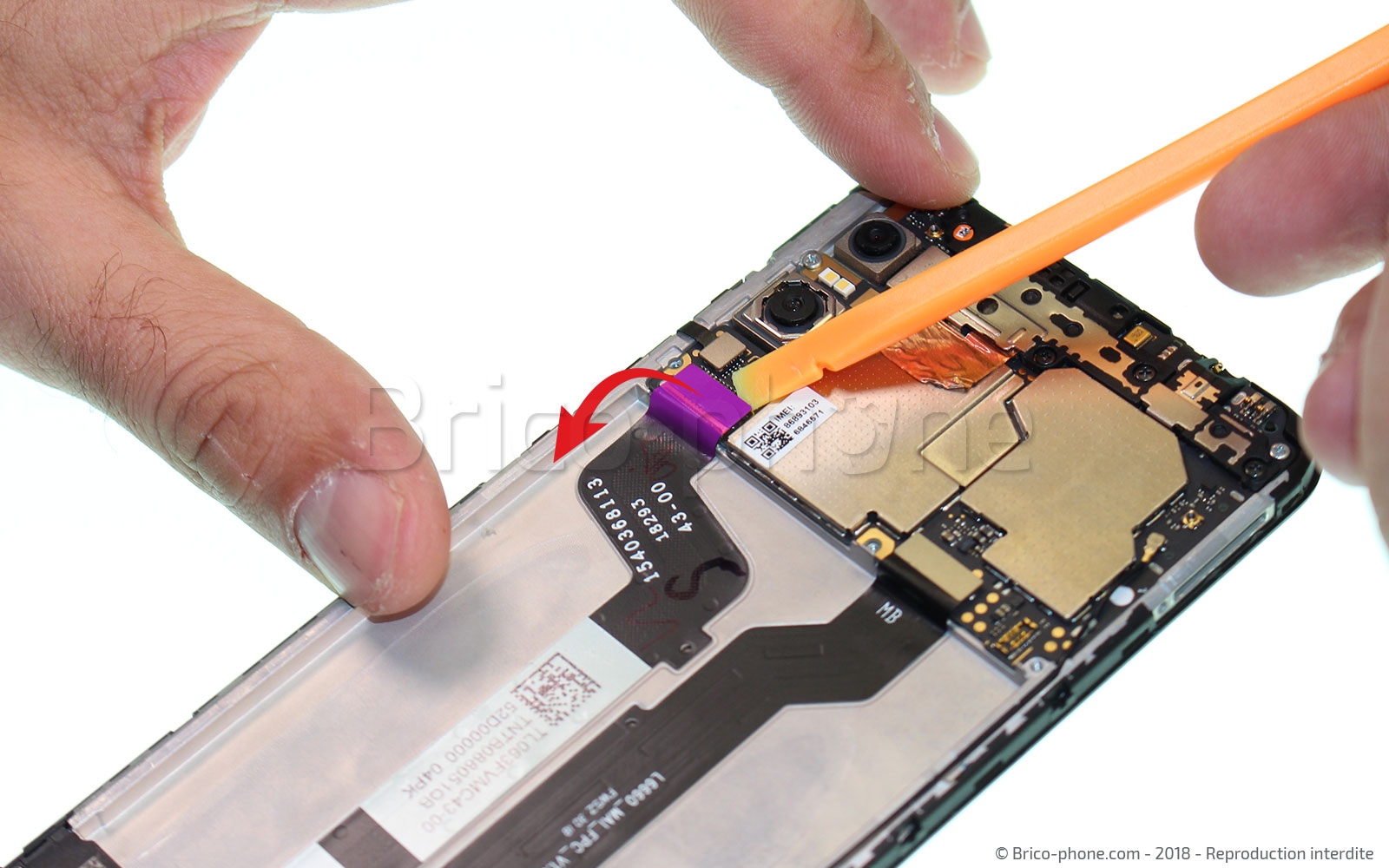

Etape 6 Déconnecter la nappe de l'écran

Saisissez le levier en nylon pour débrancher la nappe de connexion de la vitre avant de votre appareil.
Outils
Levier Nylon
Etape 7

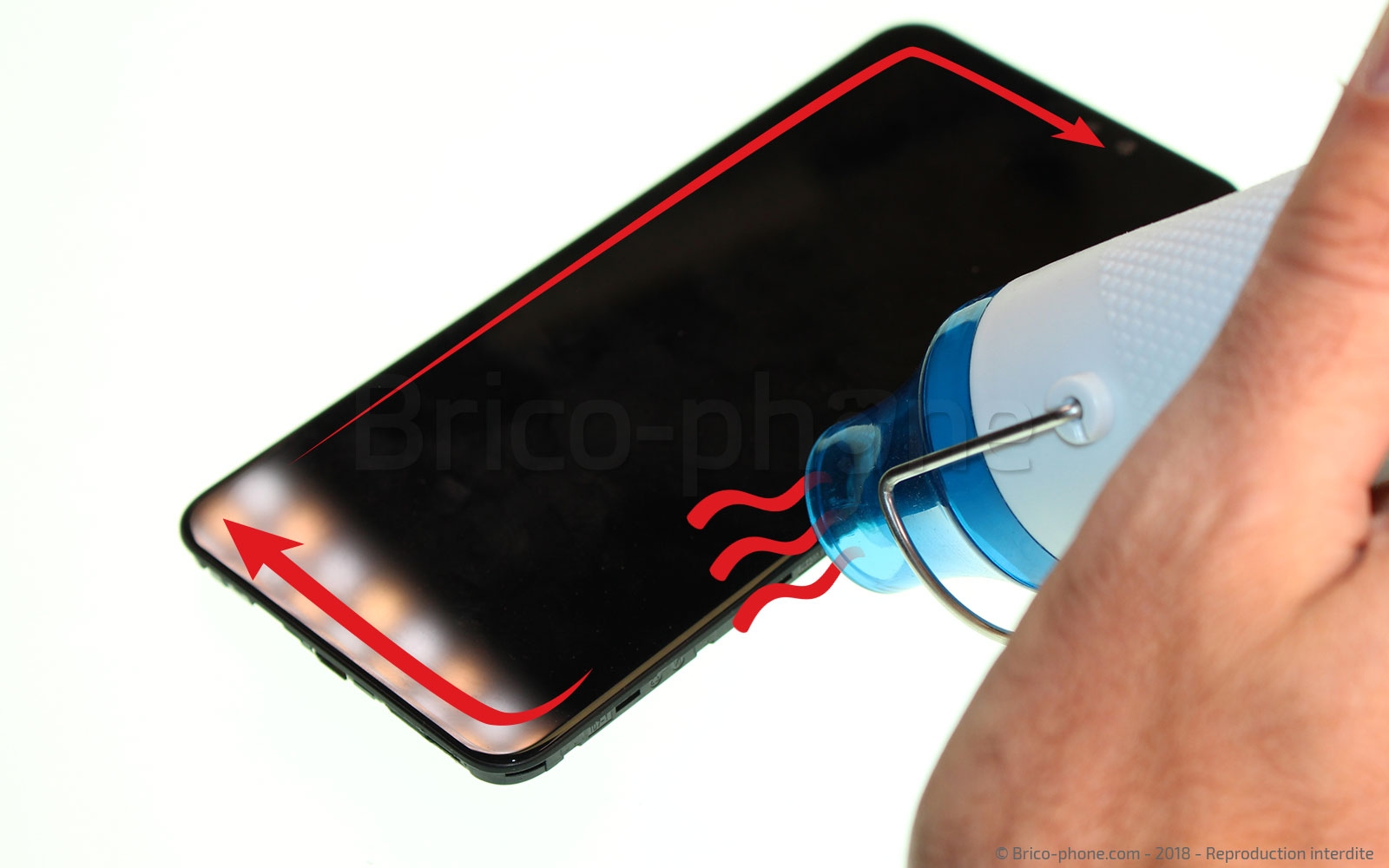

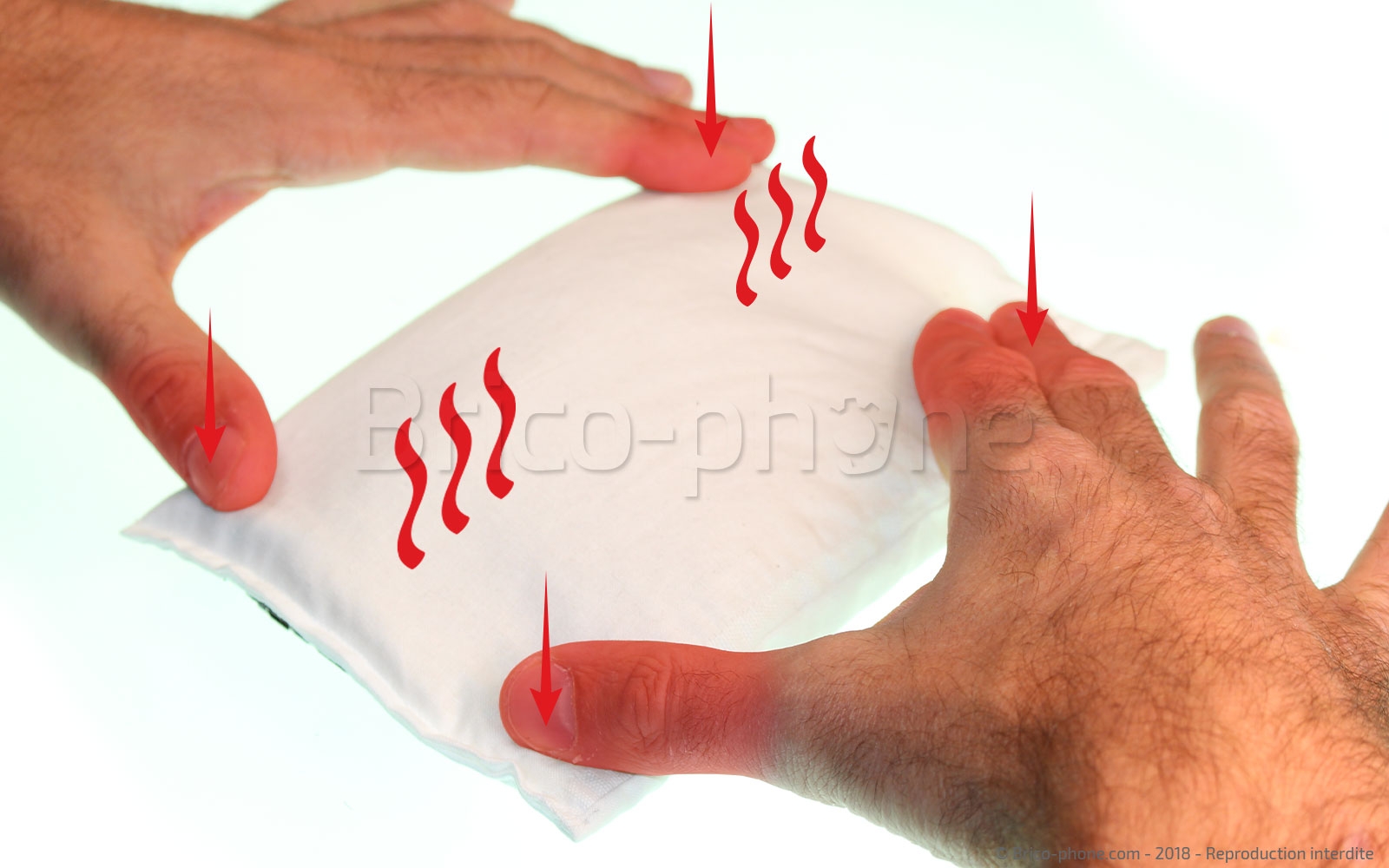

Etape 7 Chauffer l'écran

Afin de retirer l'écran de son châssis, il va falloir chauffer le contour de ce dernier afin de ramollir la colle qui les assemble. Pour cela, munissez-vous d'un mini décapeur thermique ou d'un mini coussin chauffant (que vous trouverez en ventre sur notre site internet) .
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 8

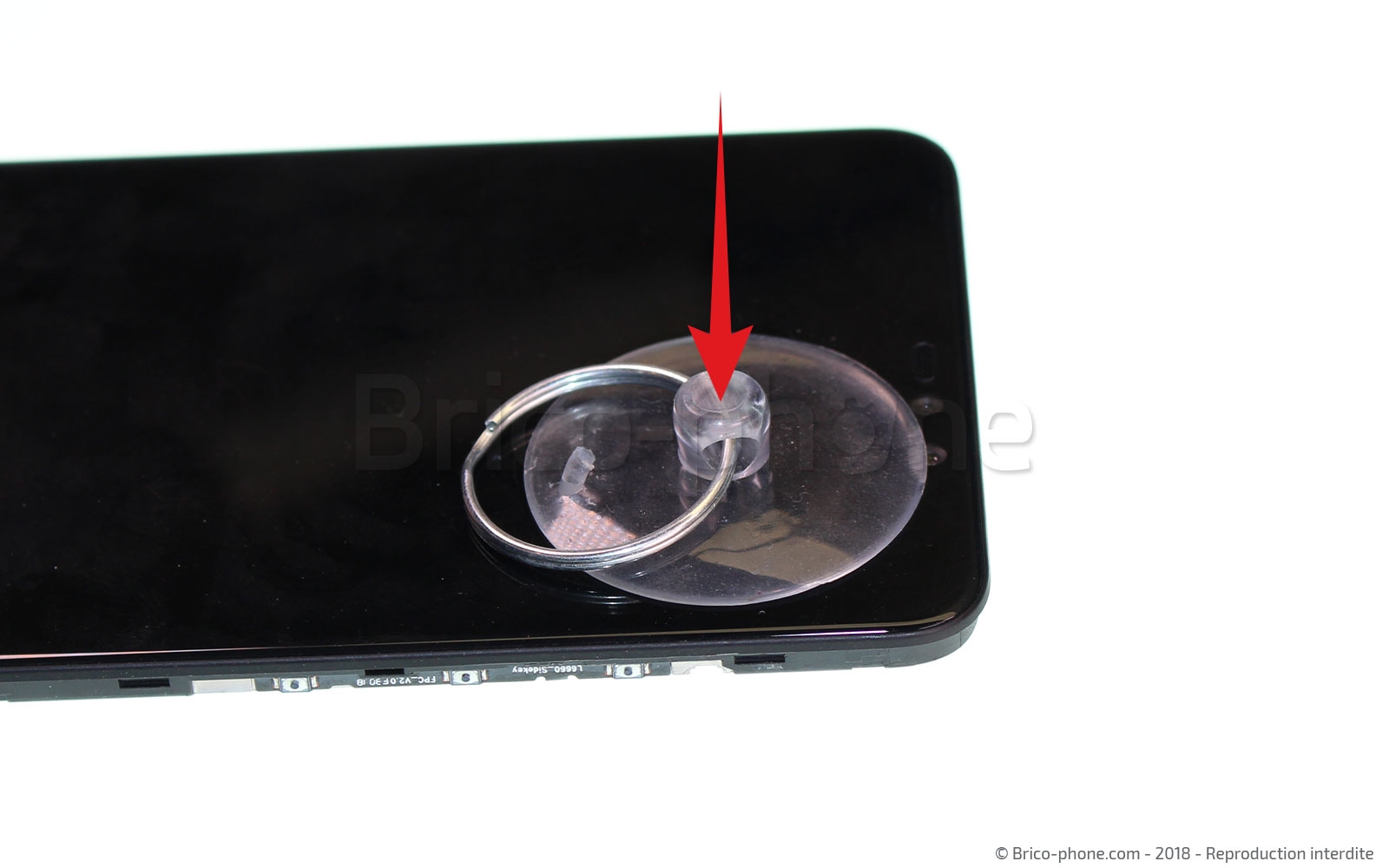

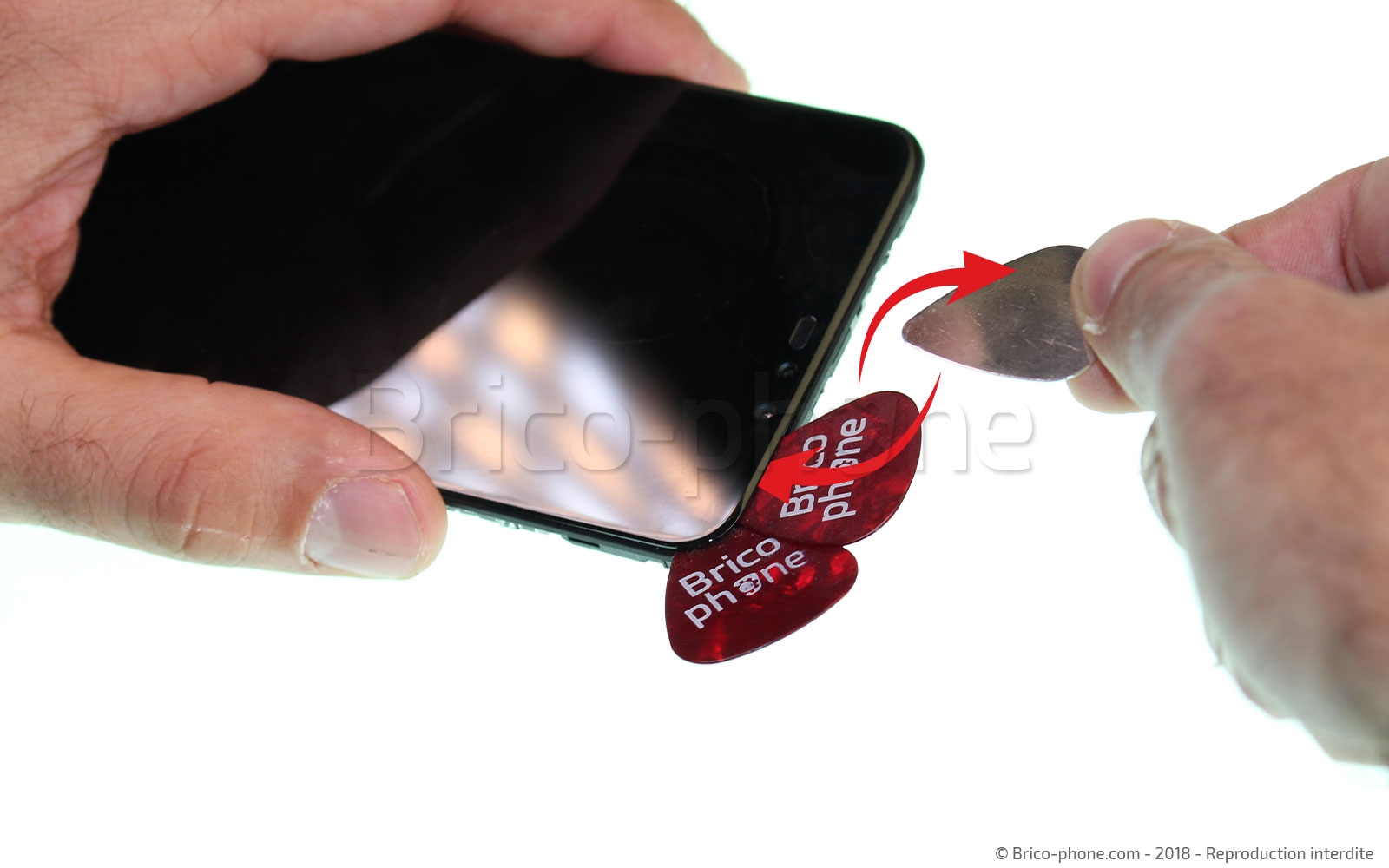

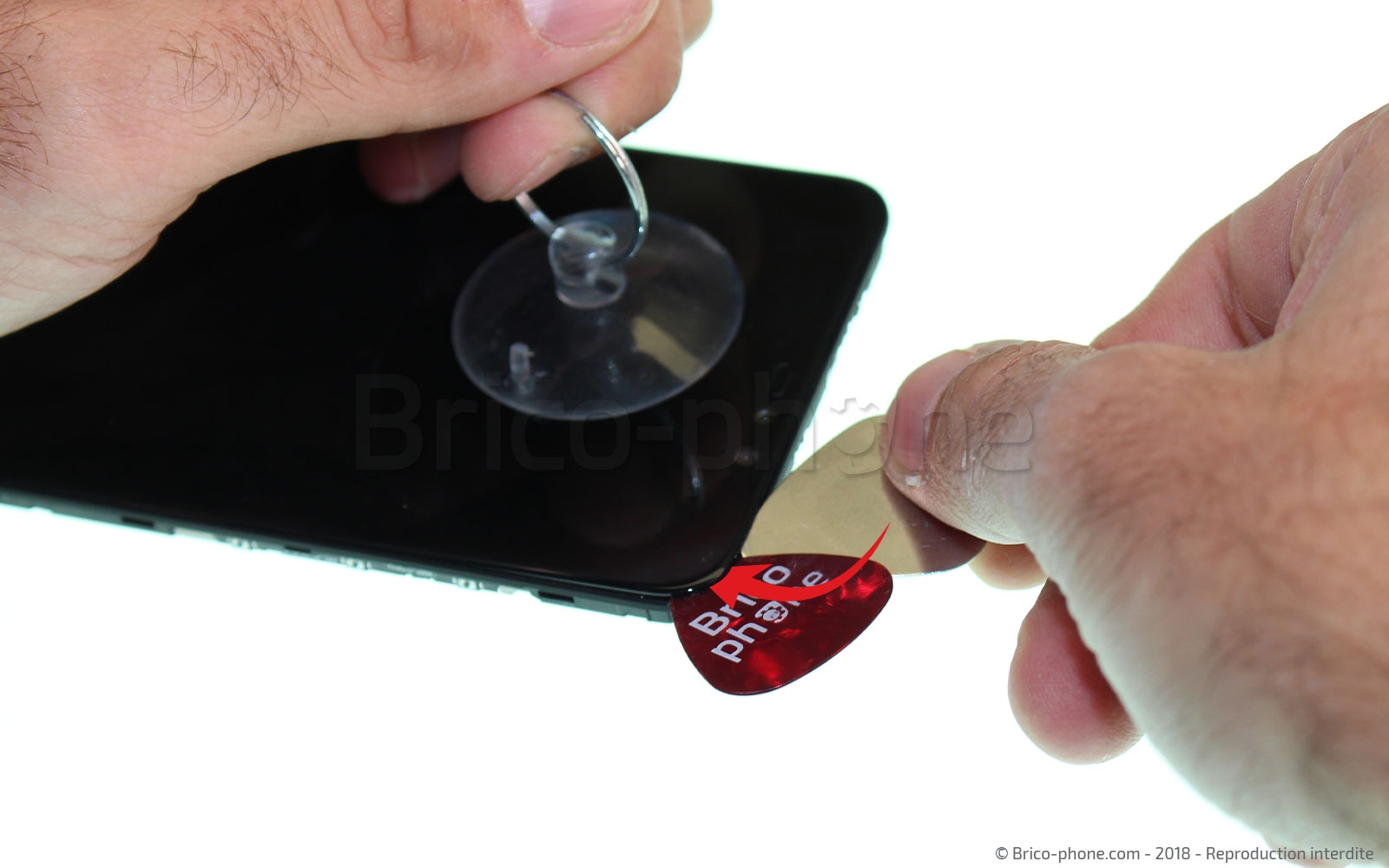

Etape 8 Insérer les médiators plastiques

Cette étape consiste à mettre en place les médiators plastiques qui seront utilisés pour décoller l'écran.

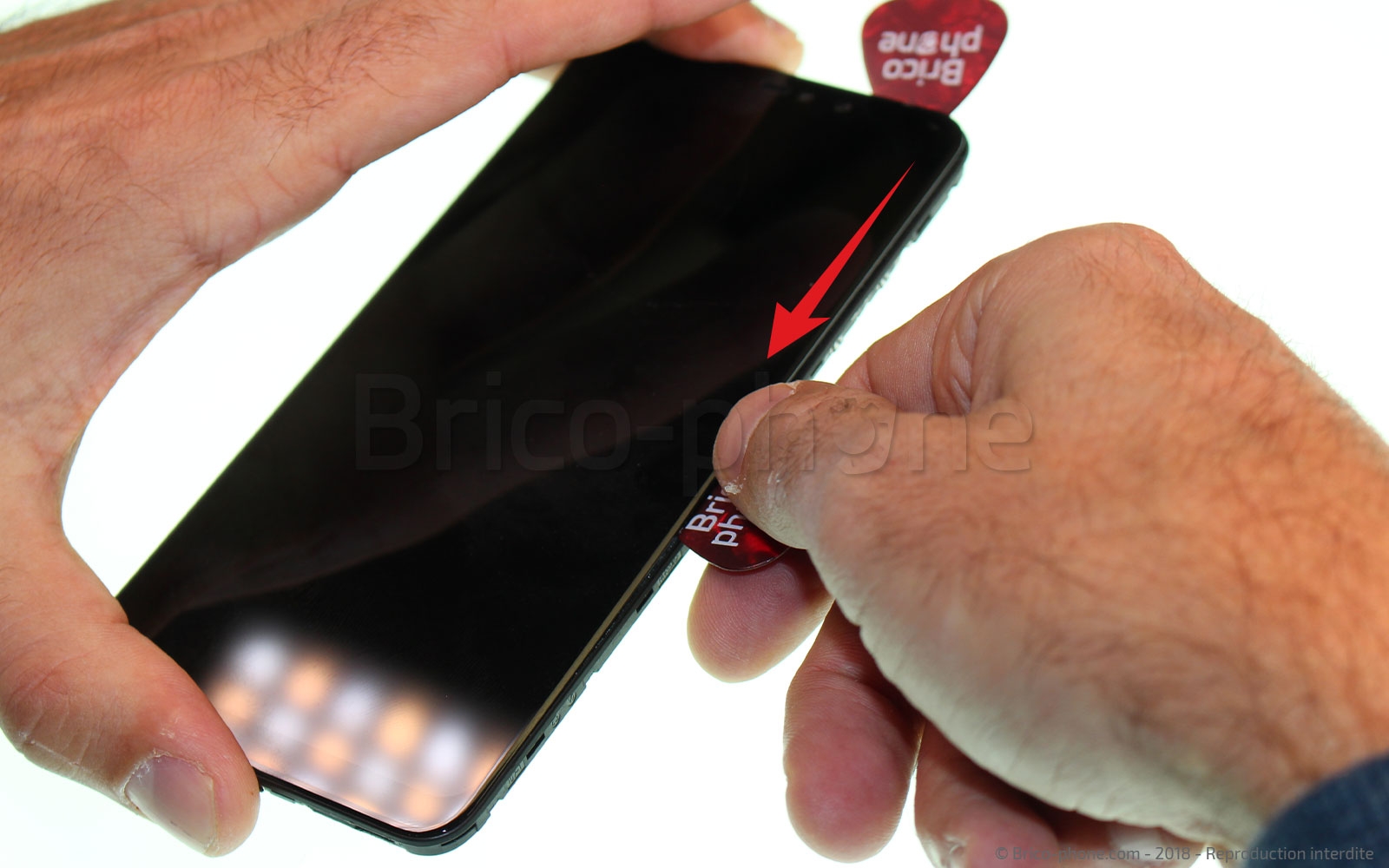

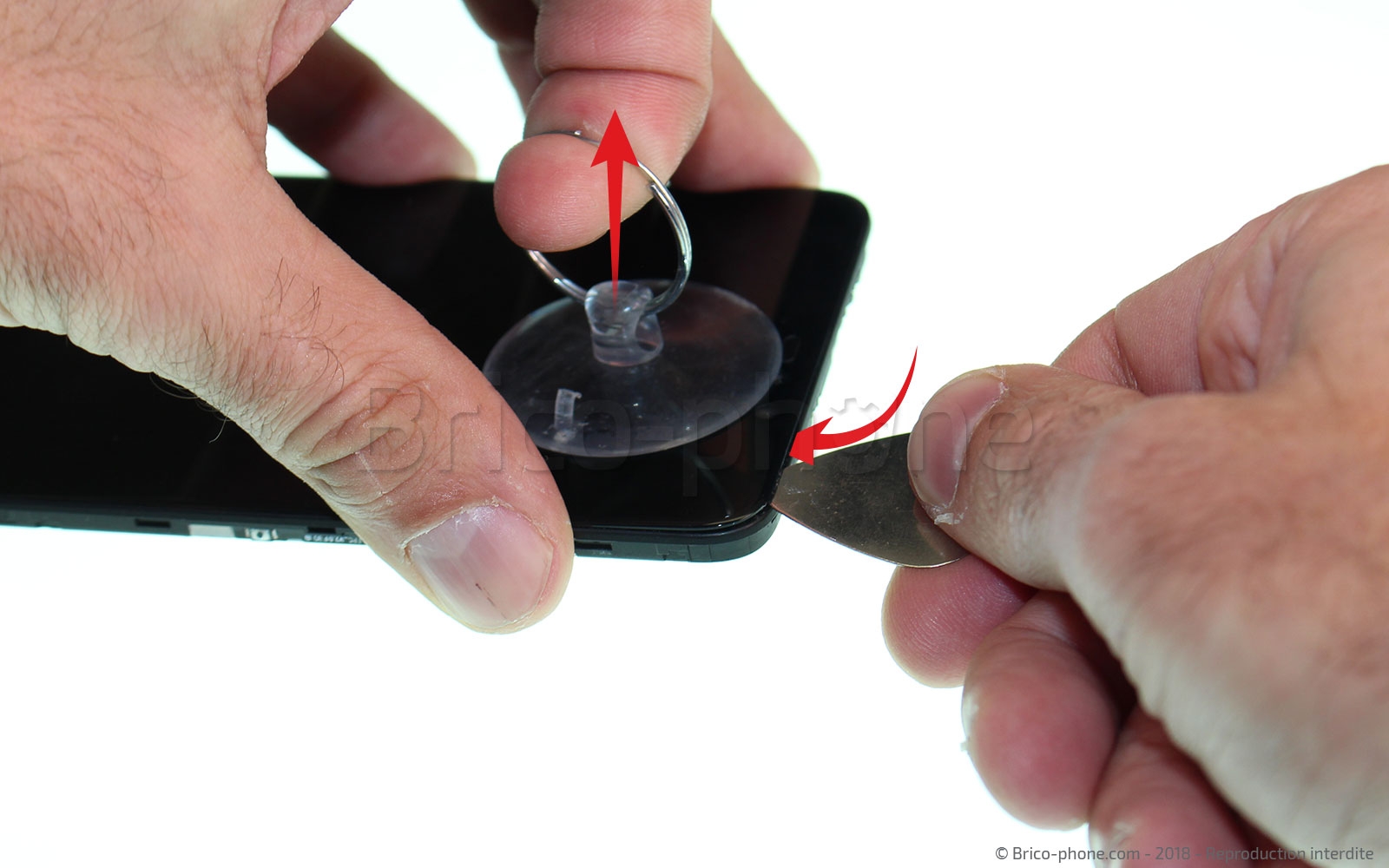

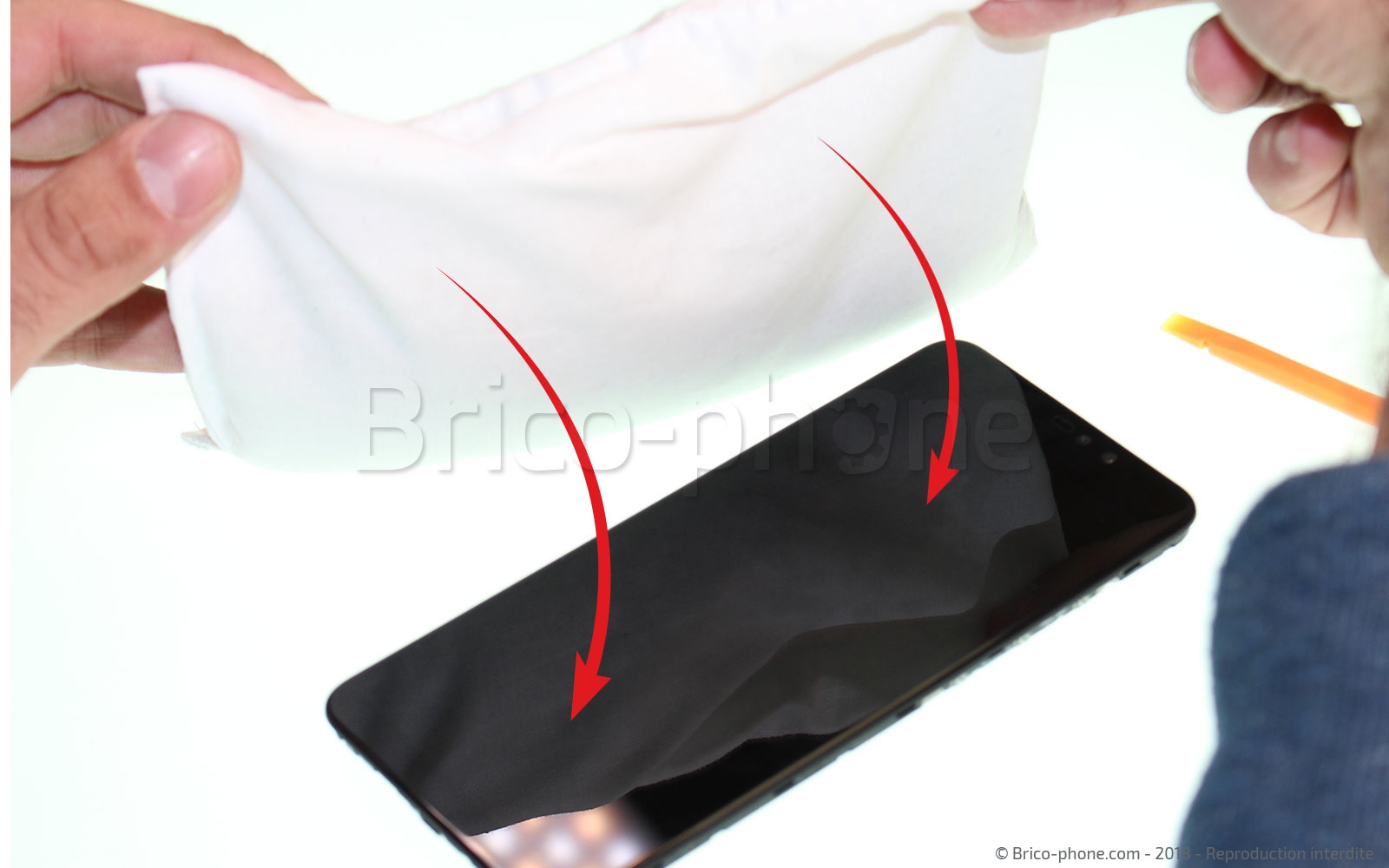

Placez la ventouse sur l'un des angles supérieurs de l'écran puis en tirant dessus placez le médiator métal entre le châssis et l'écran afin de créer un espace. Insérez le premier médiator plastique dans l'interstice créé puis remplacez celui en métal par le second médiator souple.
Outils
Médiator
Ventouse
Etape 9

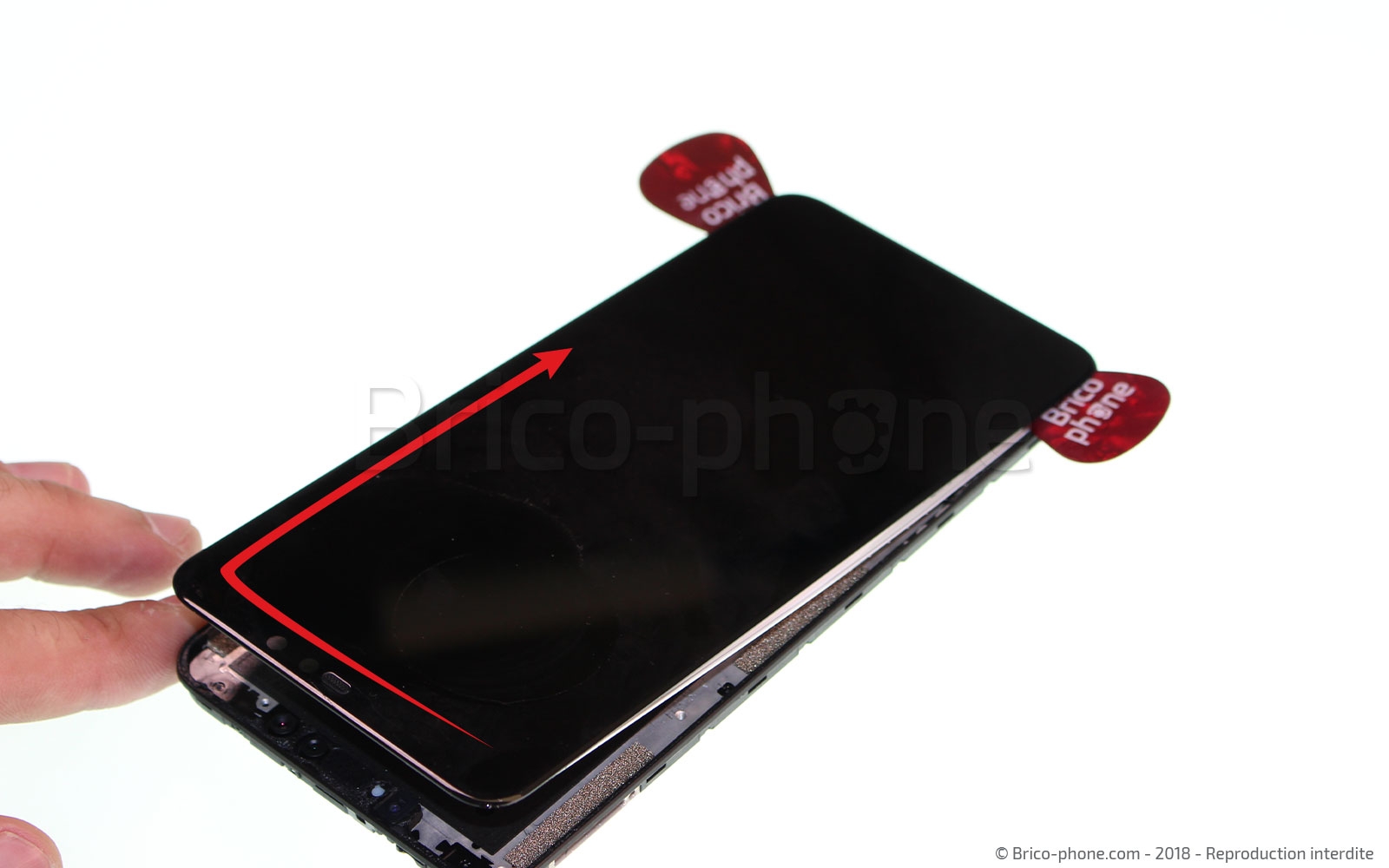

Etape 9 Décoller l'écran

Faites coulisser les médiators plastiques sous l'écran afin de décoller le contour. Insérez ensuite la carte PVC (en faisant attention de bien passer sousl a dalle LCD) par le haut puis faites la glisser vers le bas afin de décoller l'ensemble de façon uniforme.
Outils
Carte PVC
Médiator
Etape 10

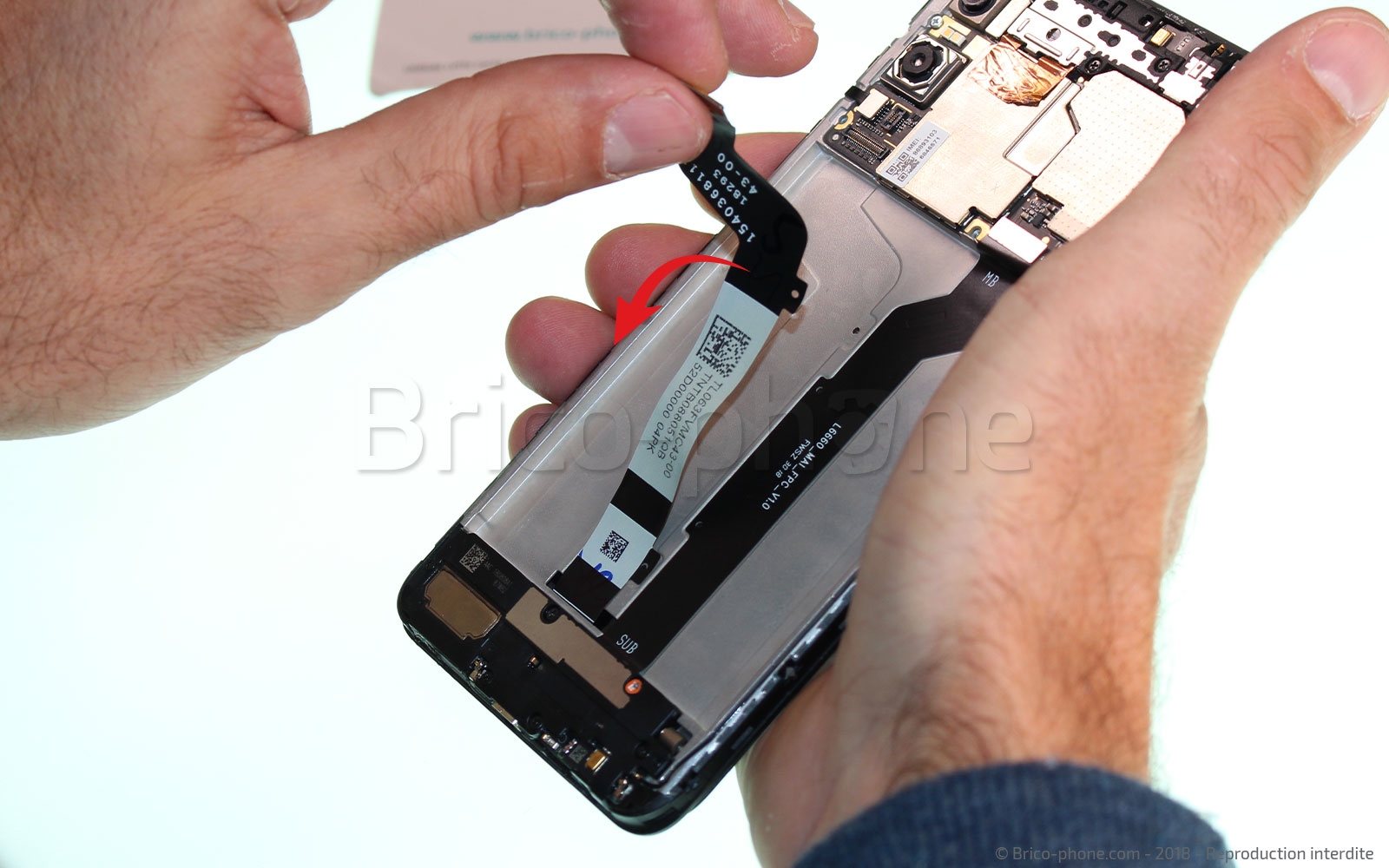

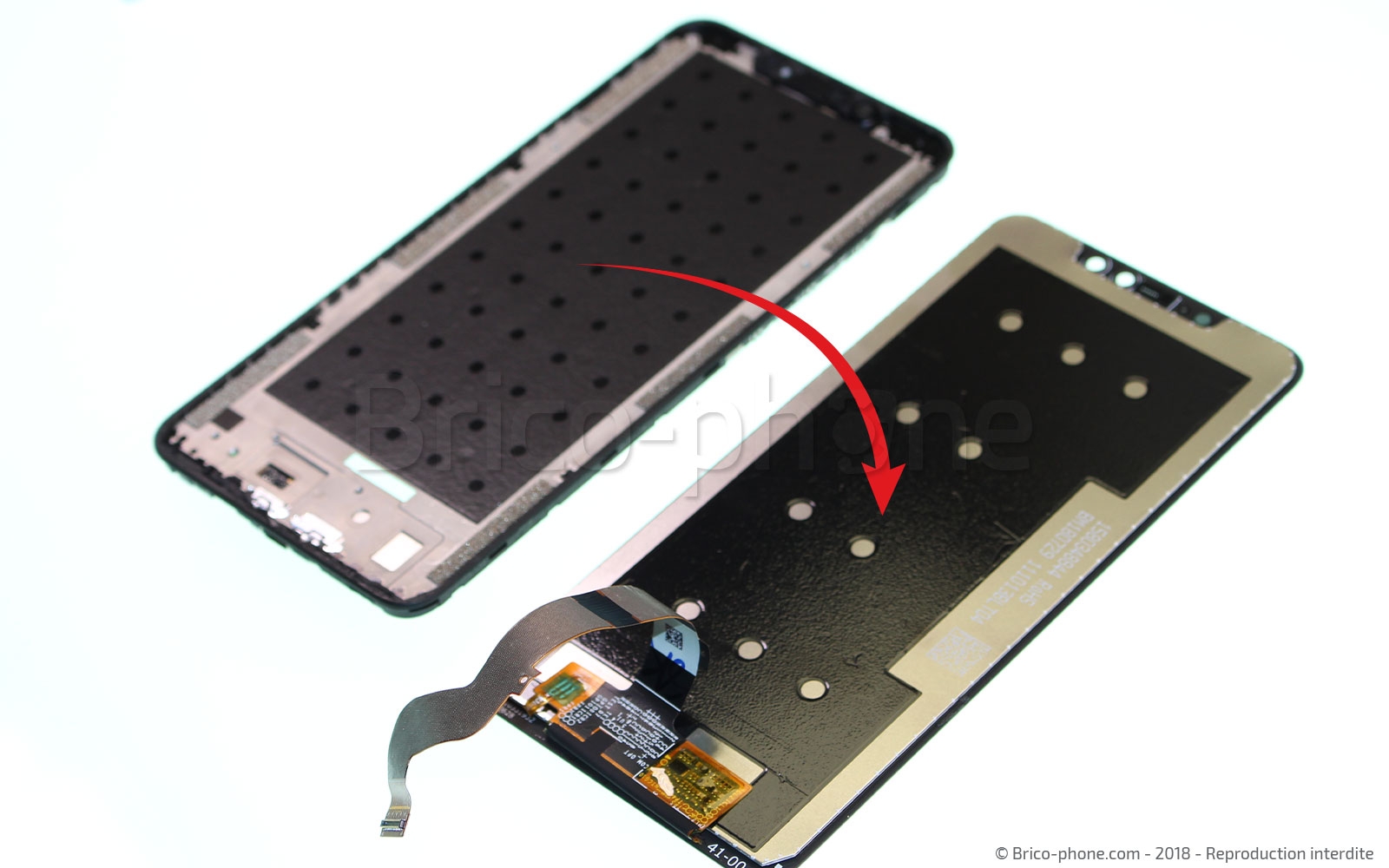

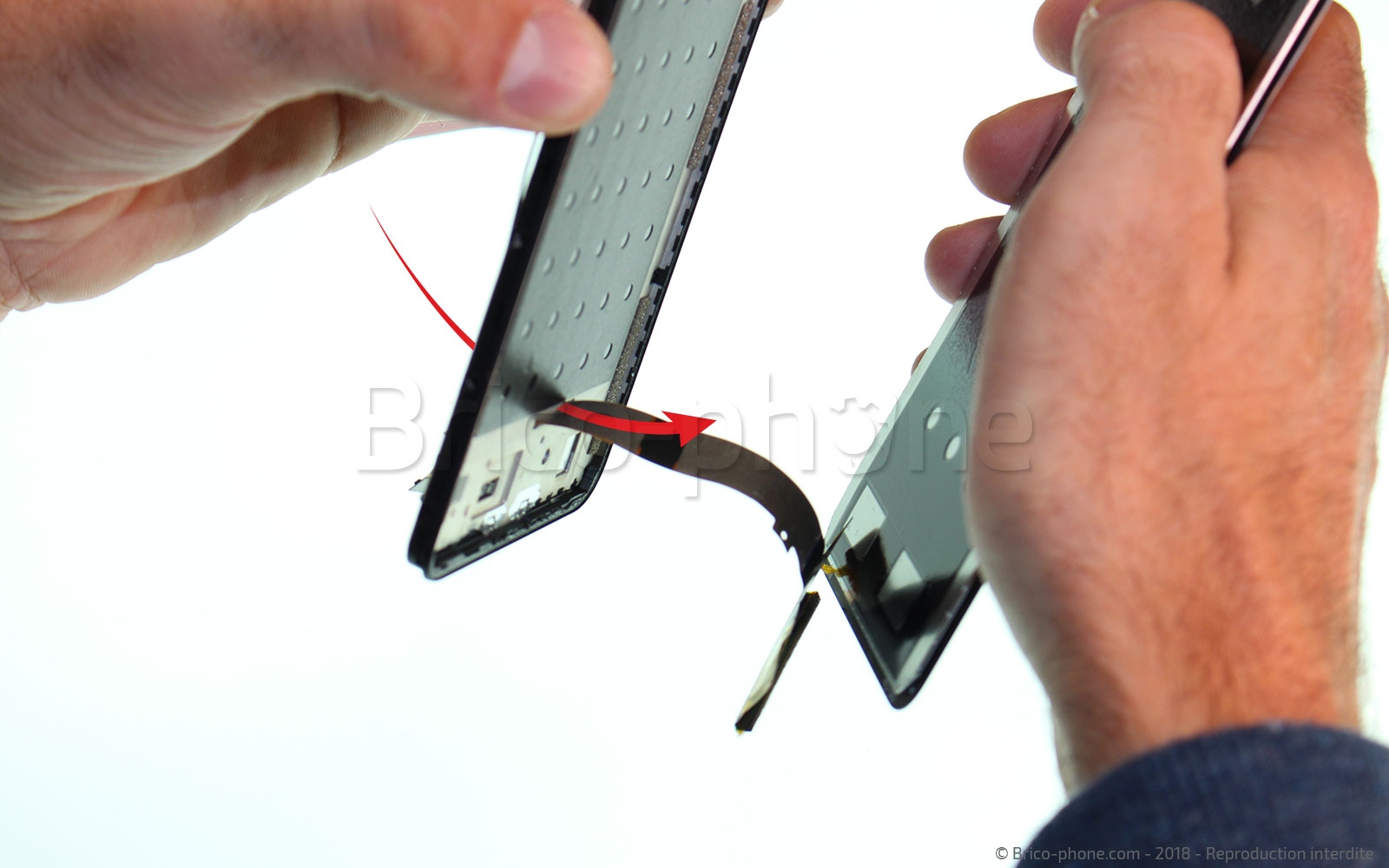

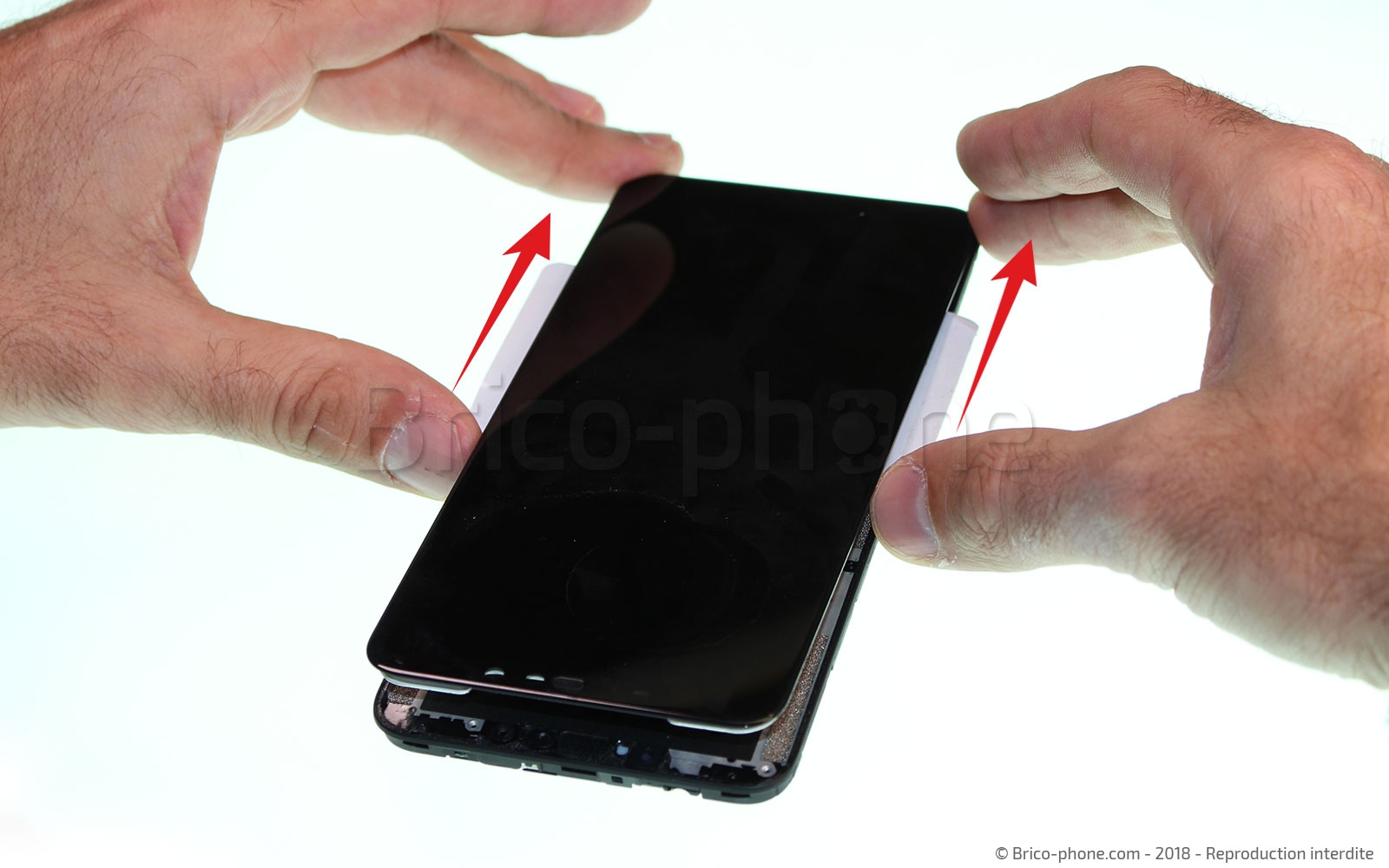

Etape 10 Retirer l'écran

Décoller la nappe de l'écran puis tout en retirant l'écran, guidez cette dernière de façon à la faire passer à travers le châssis.
Etape 11

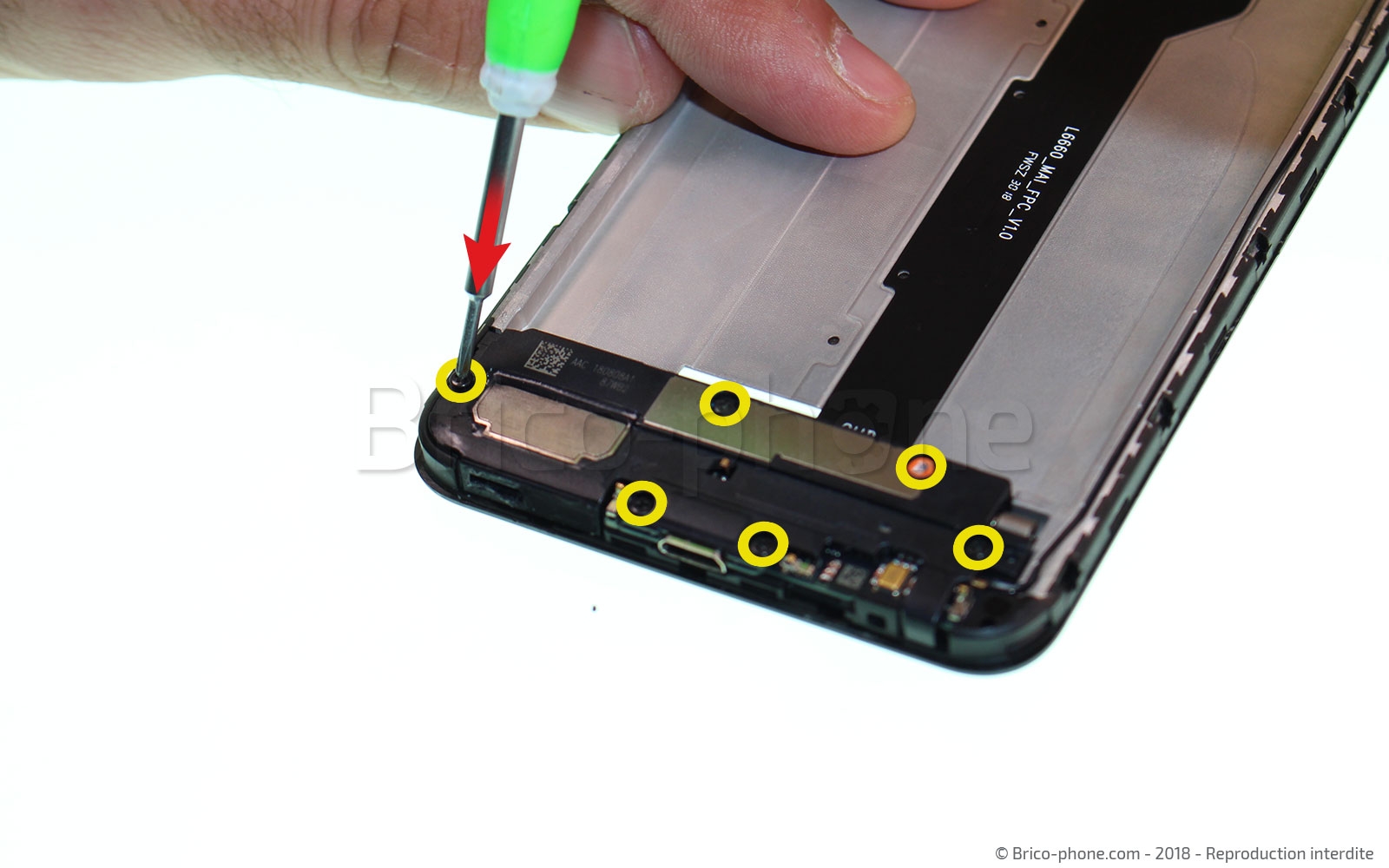

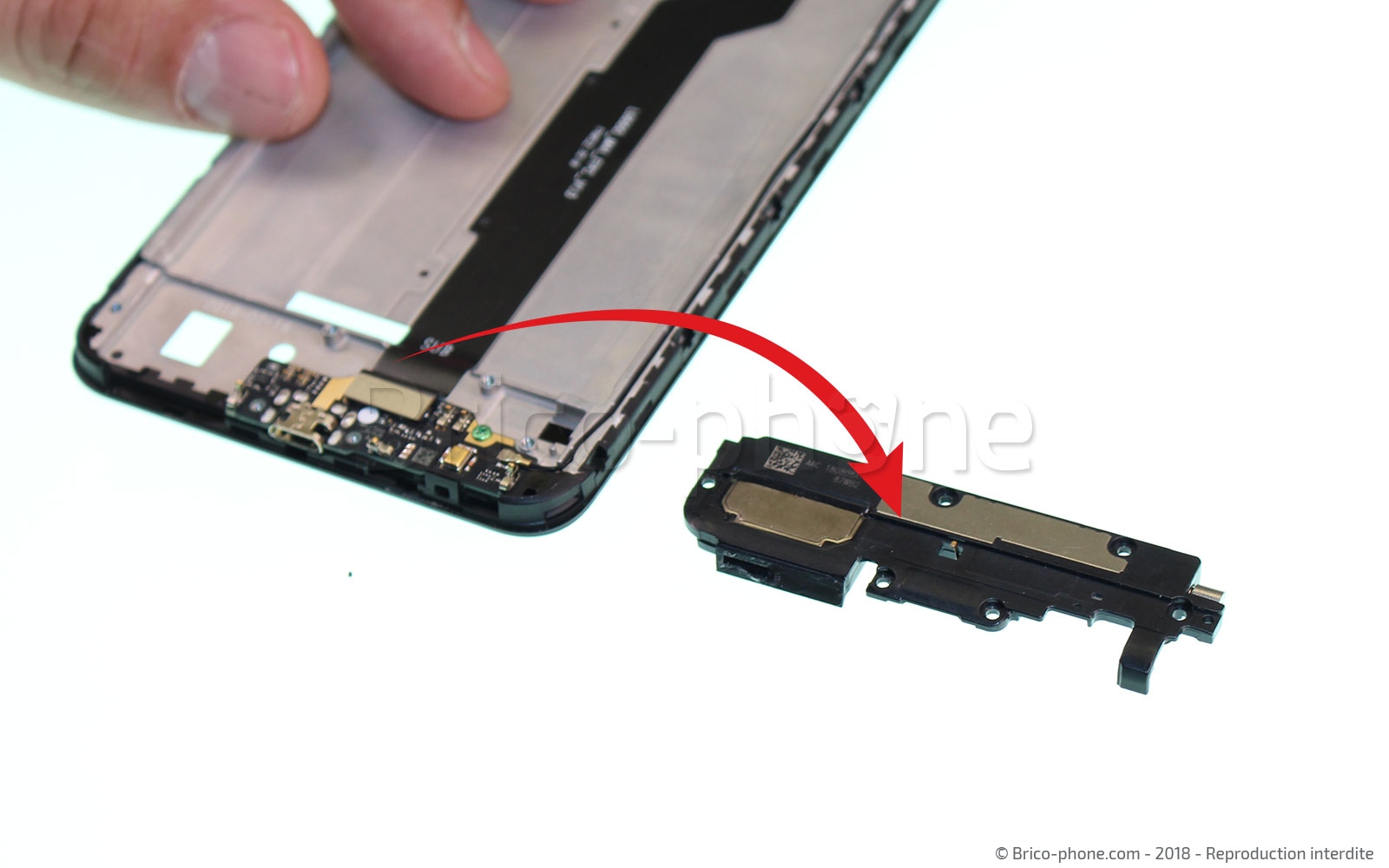

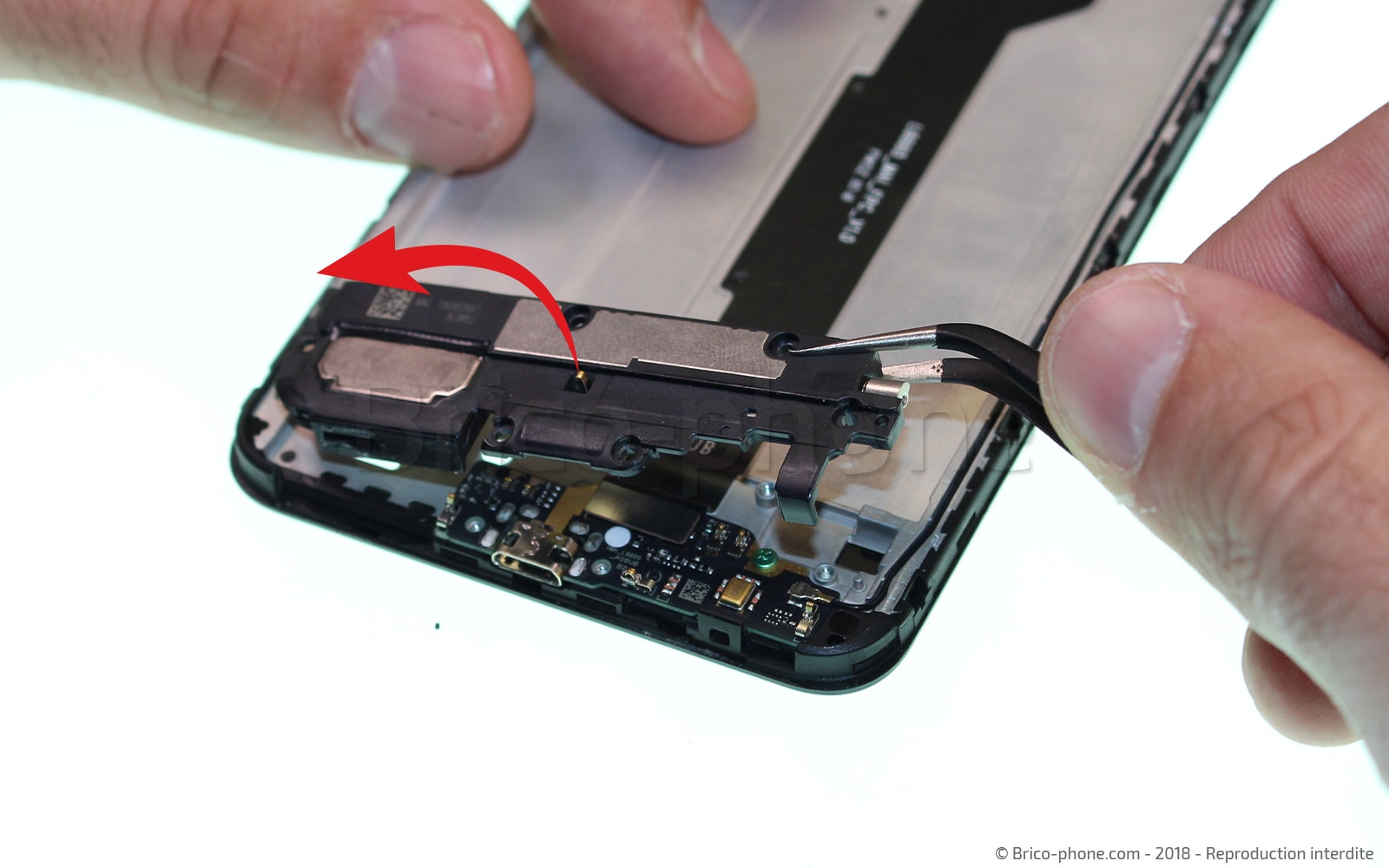

Etape 11 Sortir le Haut-parleur externe

Retirez les 6 vis cruciformes permettant de fixer le haut-parleur dans le châssis puis délogez ce dernier à l'aide de la pincette métallique.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 12

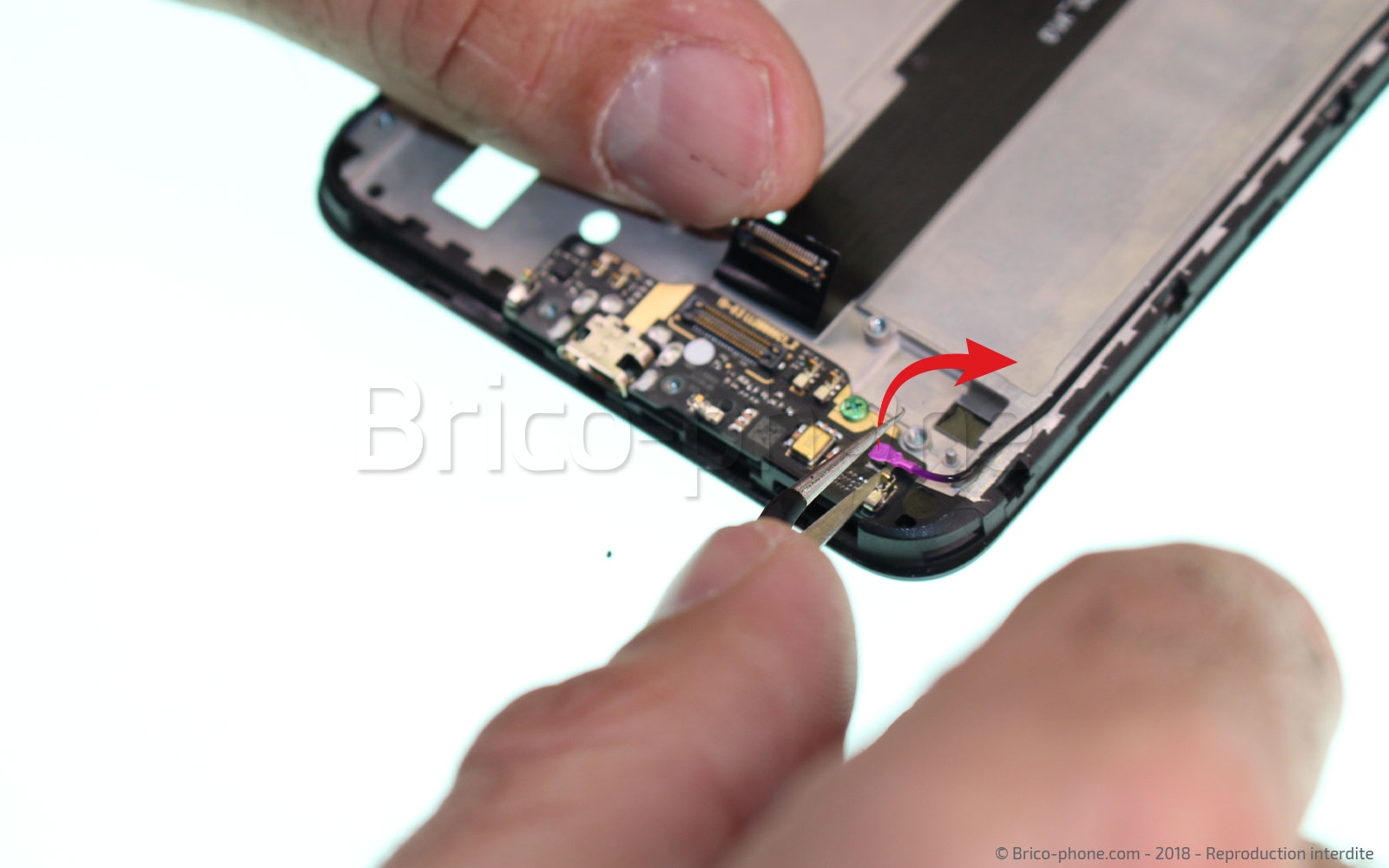

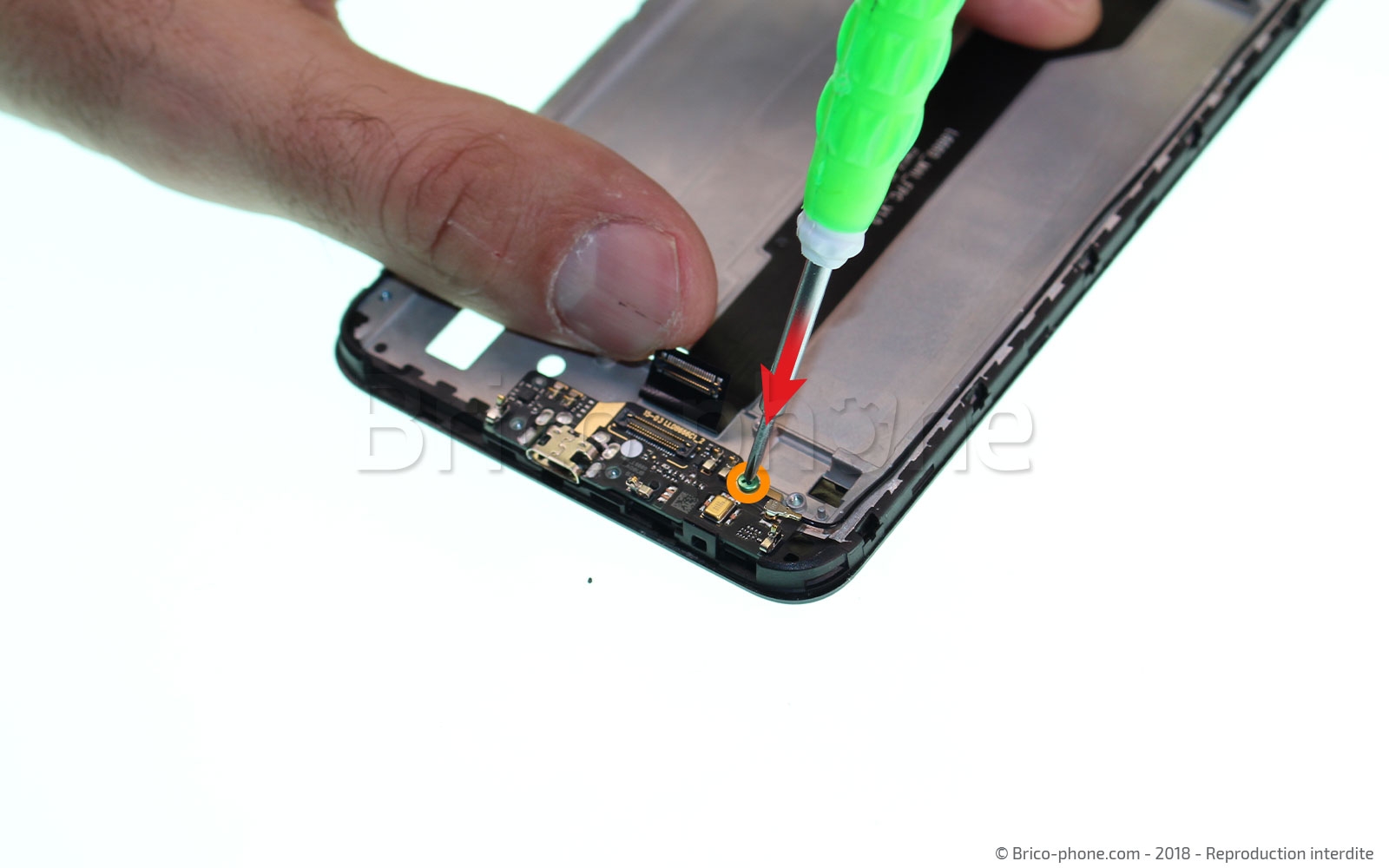

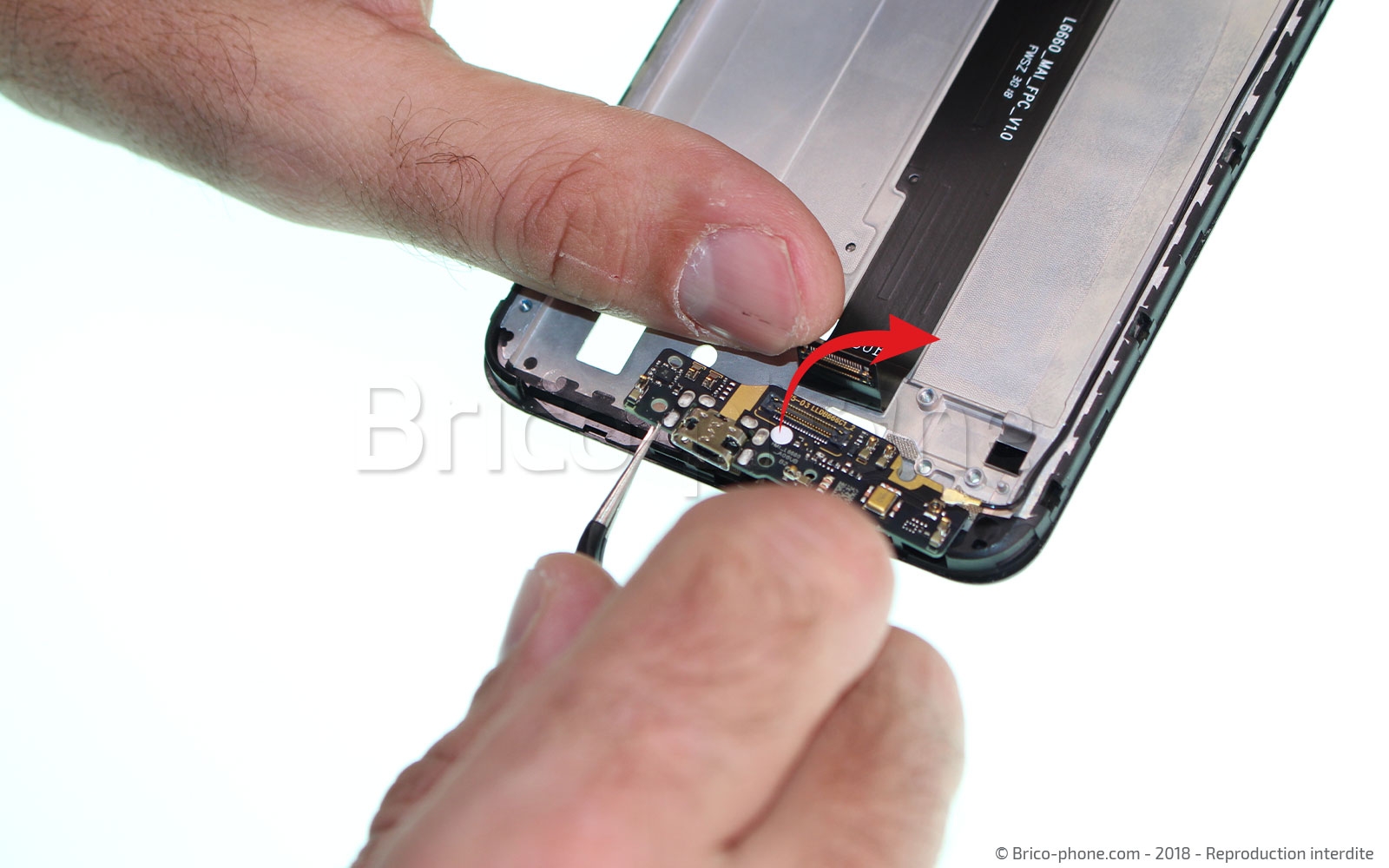

Etape 12 Libérer la nappe connecteur de charge

Afin de pouvoir retirer le connecteur de charge USB Type-C, vous allez devoir commencer par déconnecter les éléments branchés dessus.
Munissez-vous du spudger afin de débrancher la nappe interconnexion, puis débranchez le câble coaxial à l'aide de la pincette.
Il ne vous reste plus qu'a retirer la vis cruciforme situé à droite de la nappe de charge.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 13

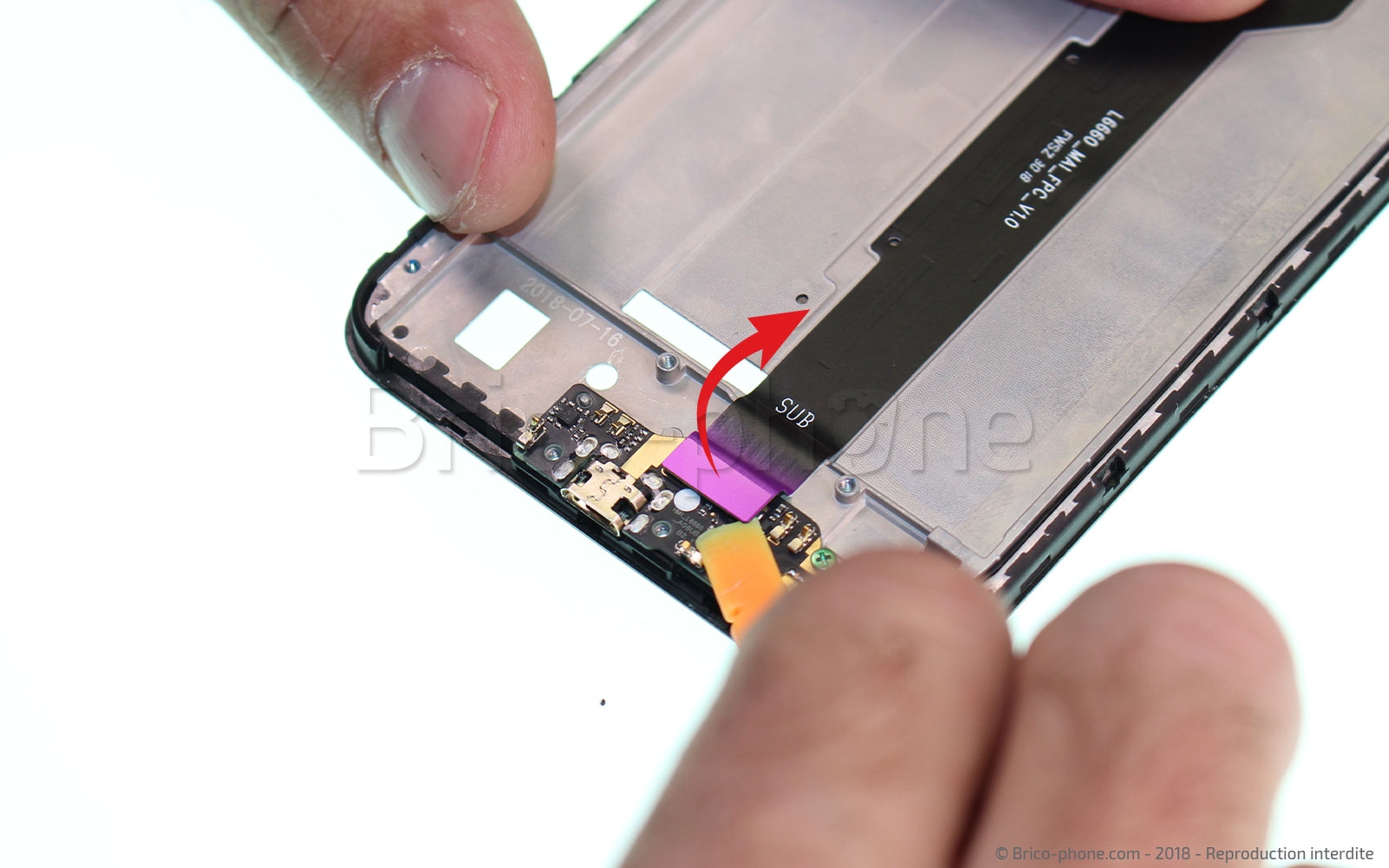

Etape 13 Retirer la nappe USB/dock

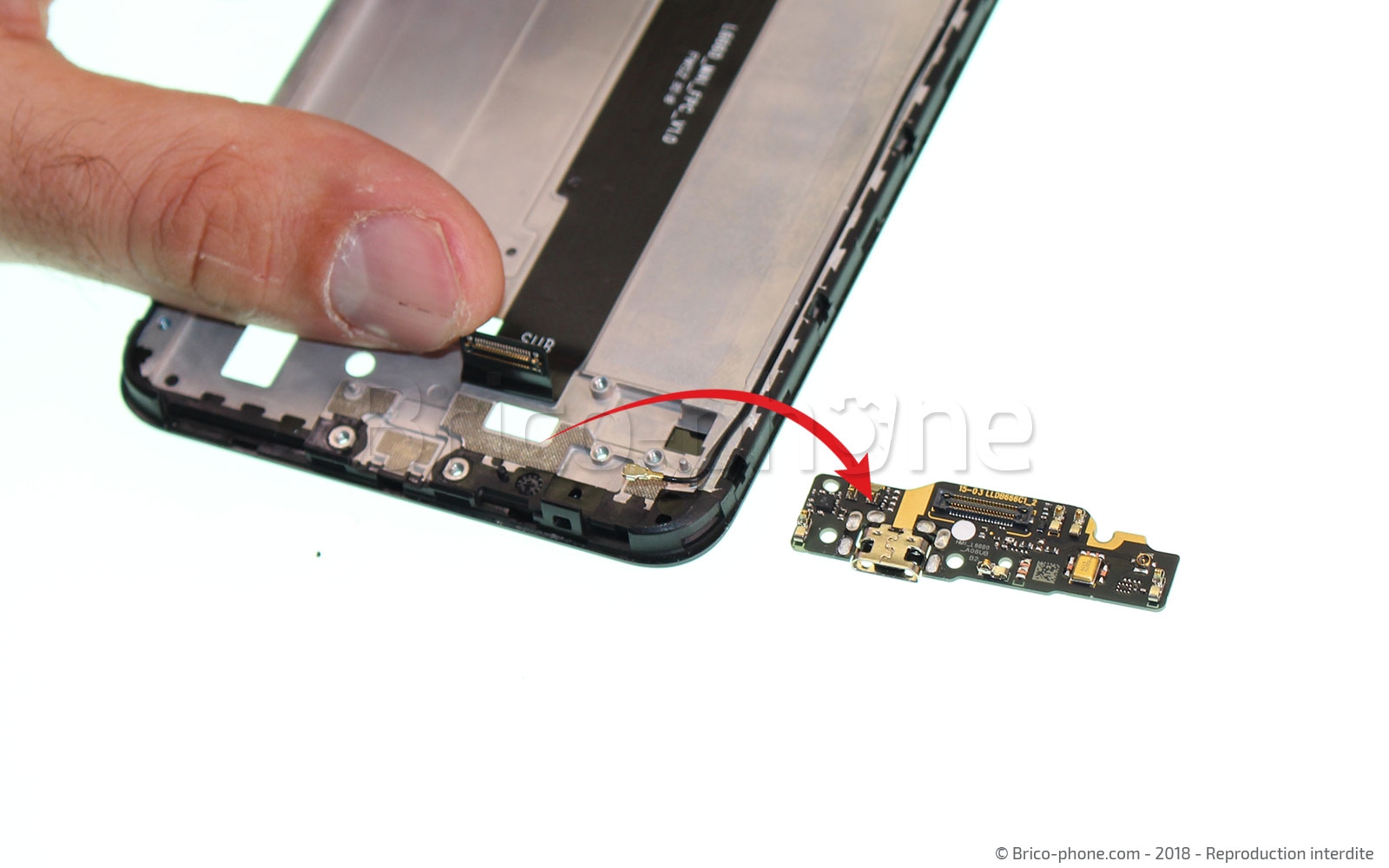

Maintenant que la nappe de charge est libérée tous ses éléments, il ne vous reste plus qu'à la sortir délicatement du châssis à l'aide de la pincette.
Outils
Pince Brucelles
Etape 14

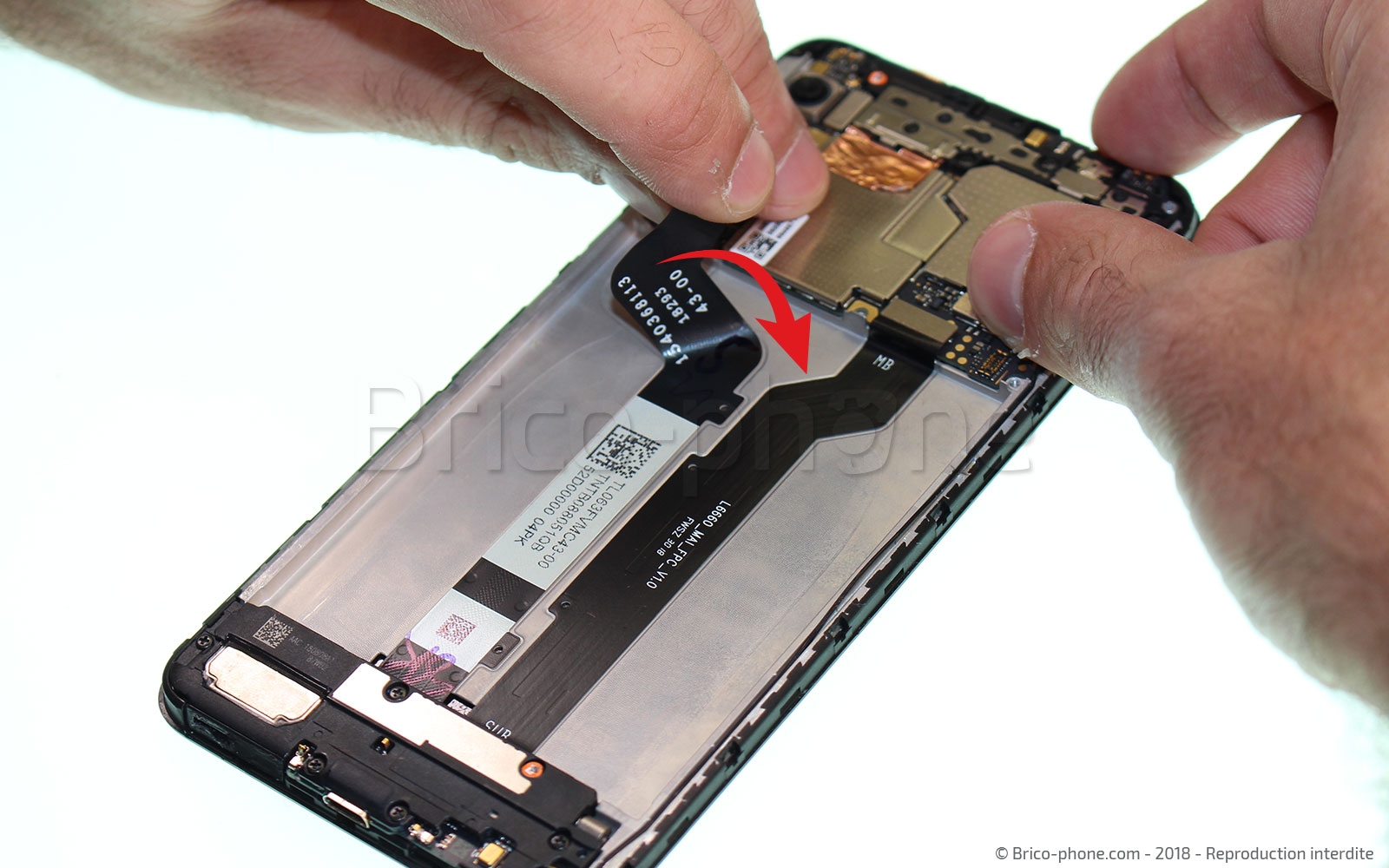

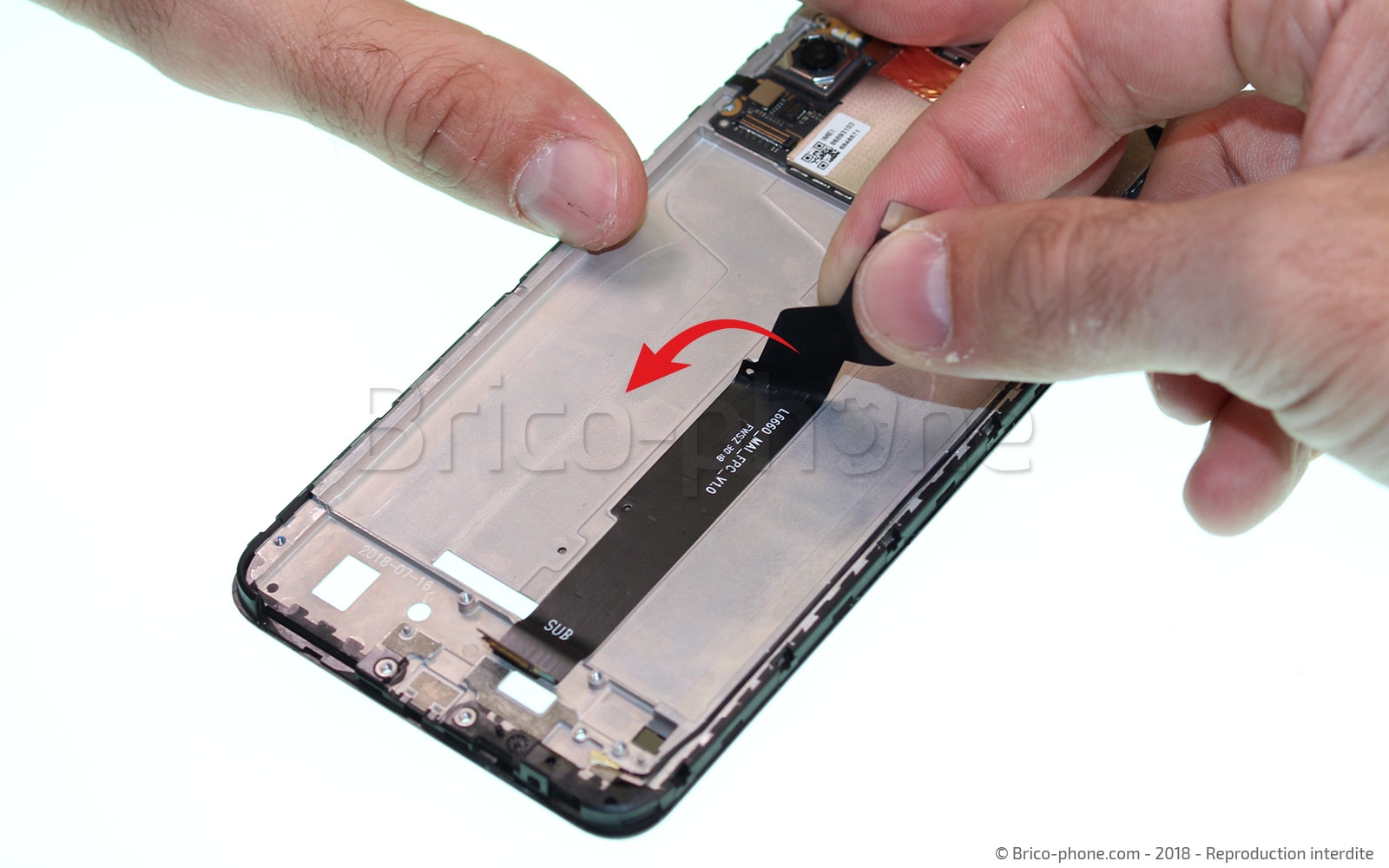

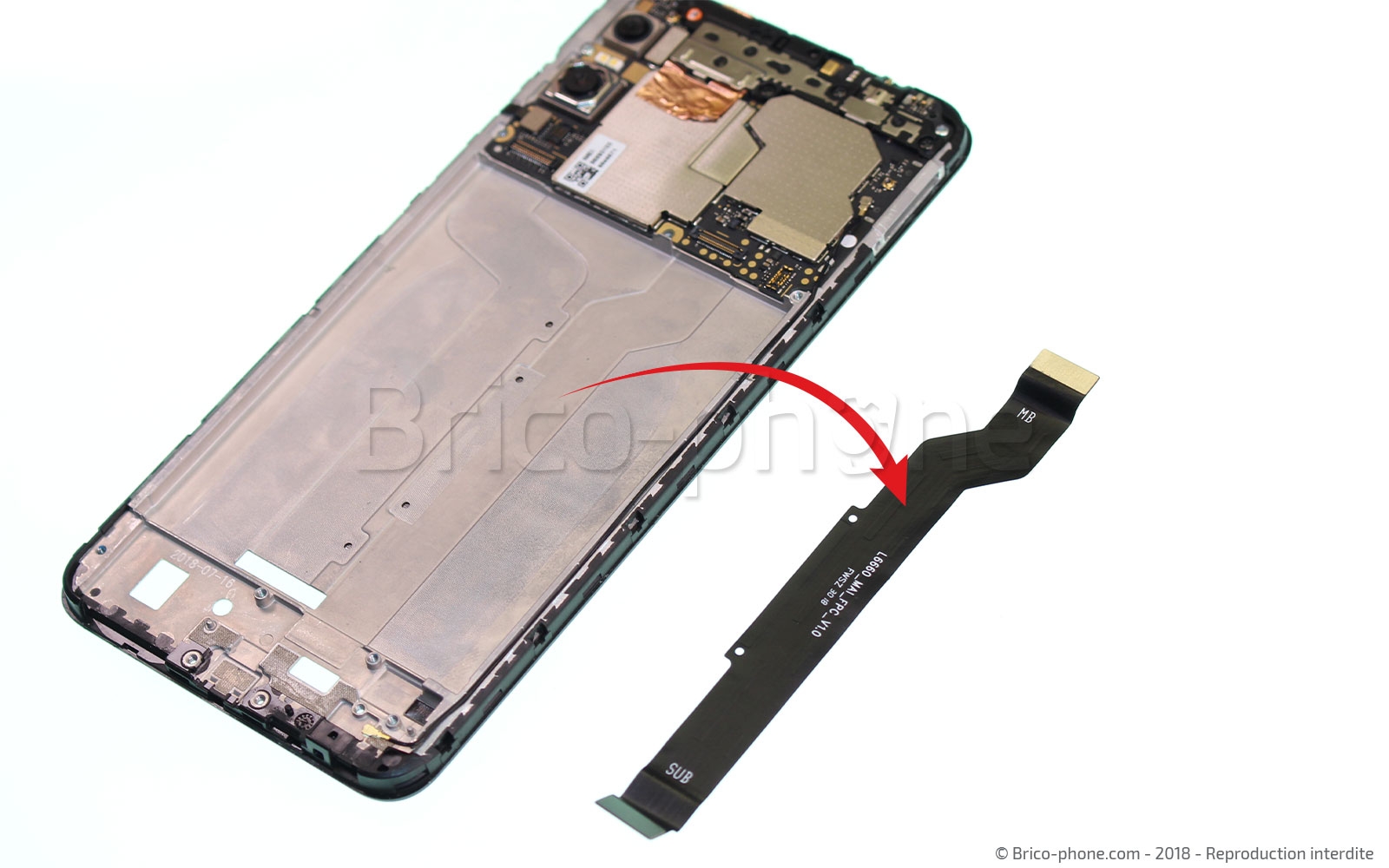

Etape 14 Retirer la nappe interconnexion

Dans cette étape, nous allons retirer la nappe interconnexion qui permet l'échange d'informations entre la carte-mère et la carte comprenant le connecteur de charge et le micro.
Déconnectez la nappe au niveau de la carte-mère puis décollez là progressivement du châssis.
Outils
Levier Nylon
Etape 15

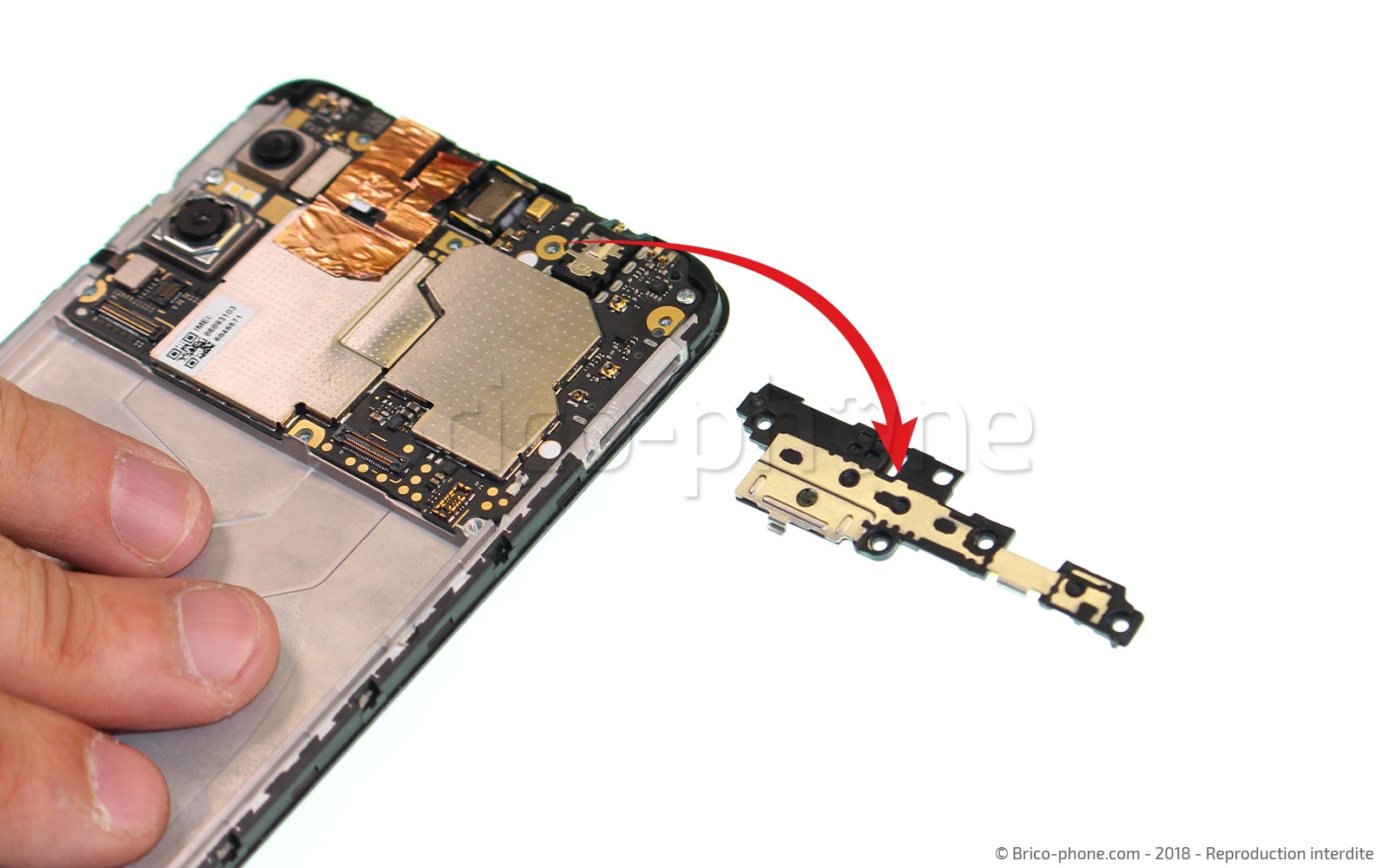

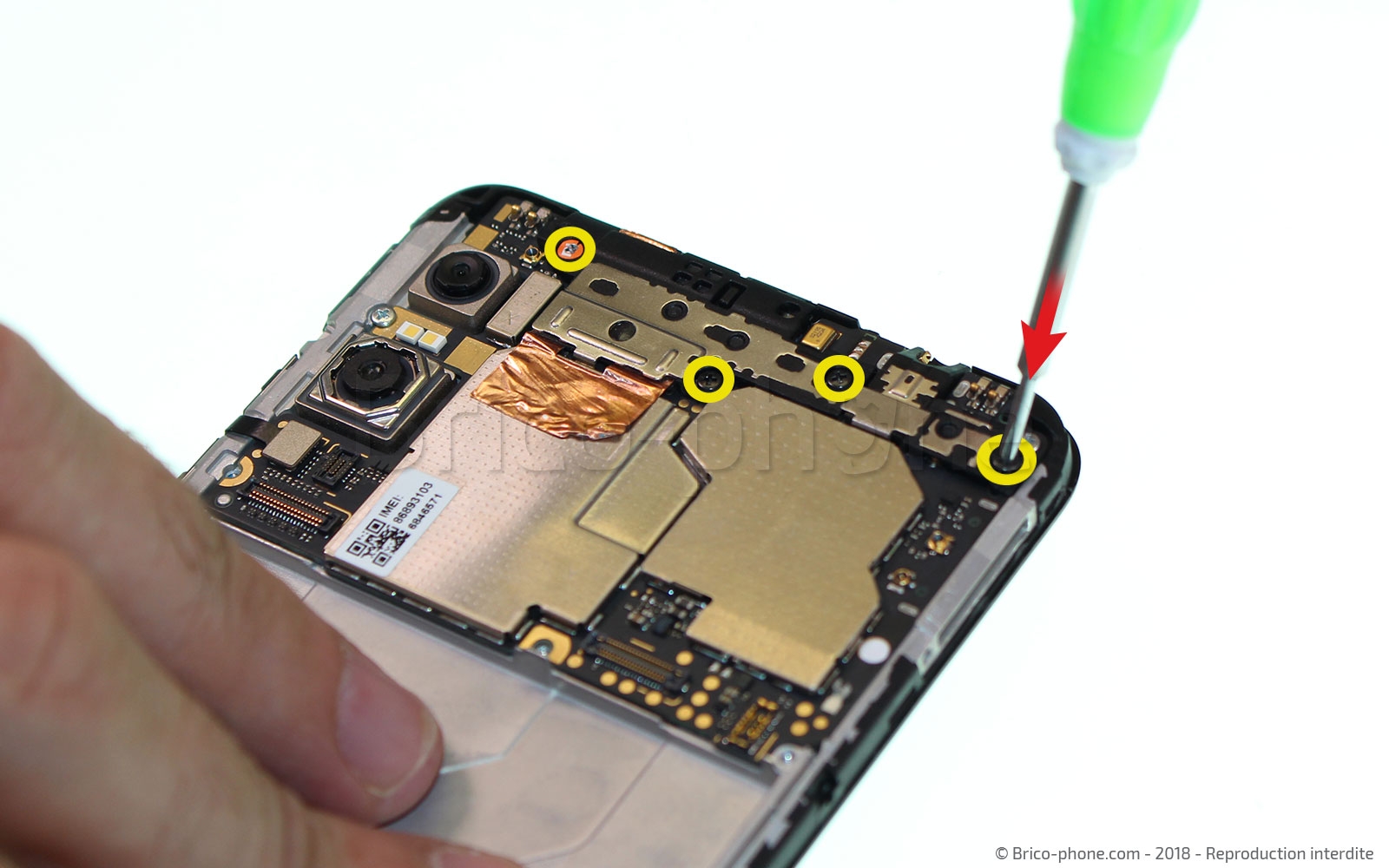

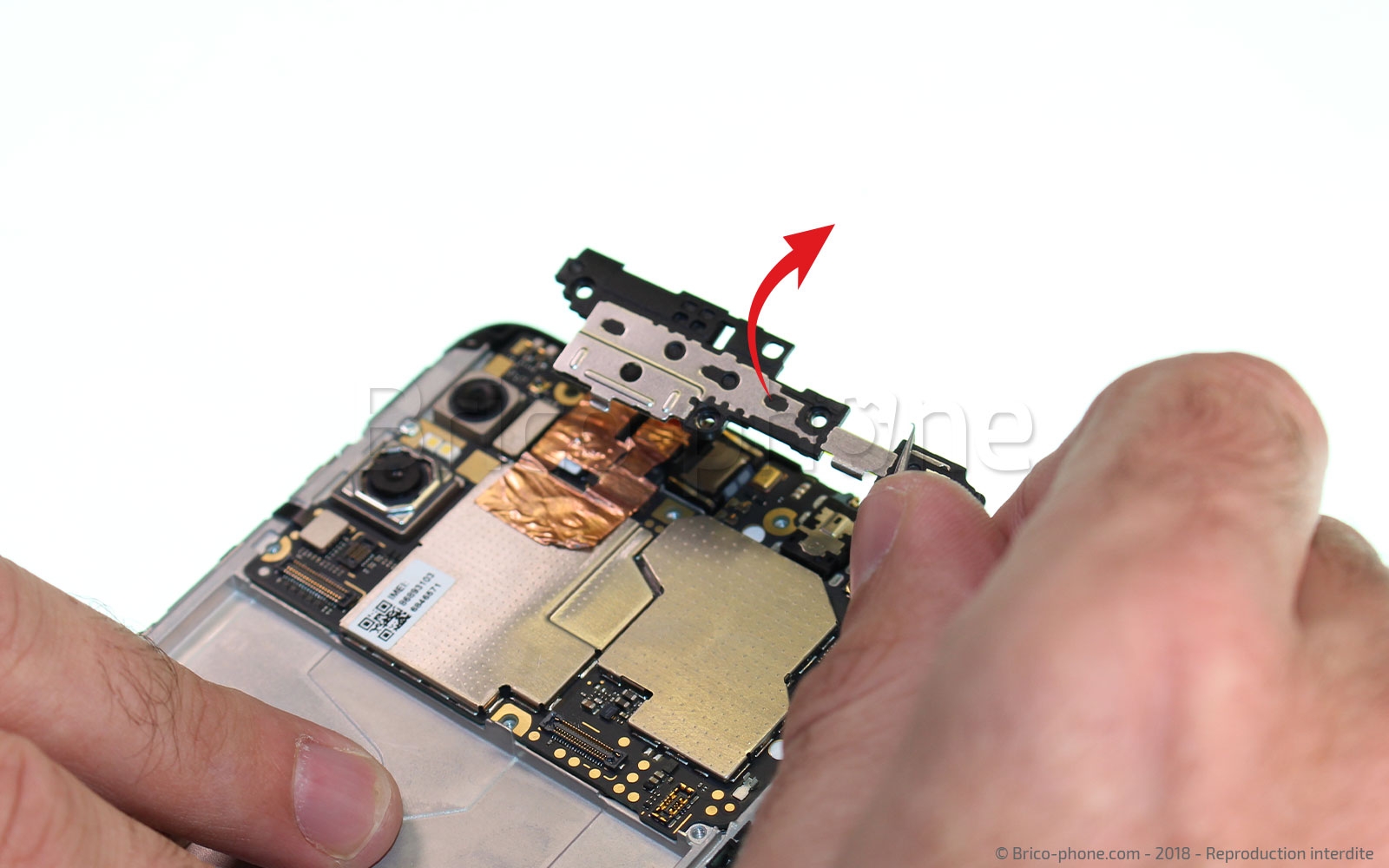

Etape 15 Retirer le cache supérieur

Prenez de nouveau le tournevis cruciforme pour retirer les 4 vis qui maintiennent le cache qui recouvre le haut de la carte-mère. Une fois dévissé, retirez le cache .
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 16

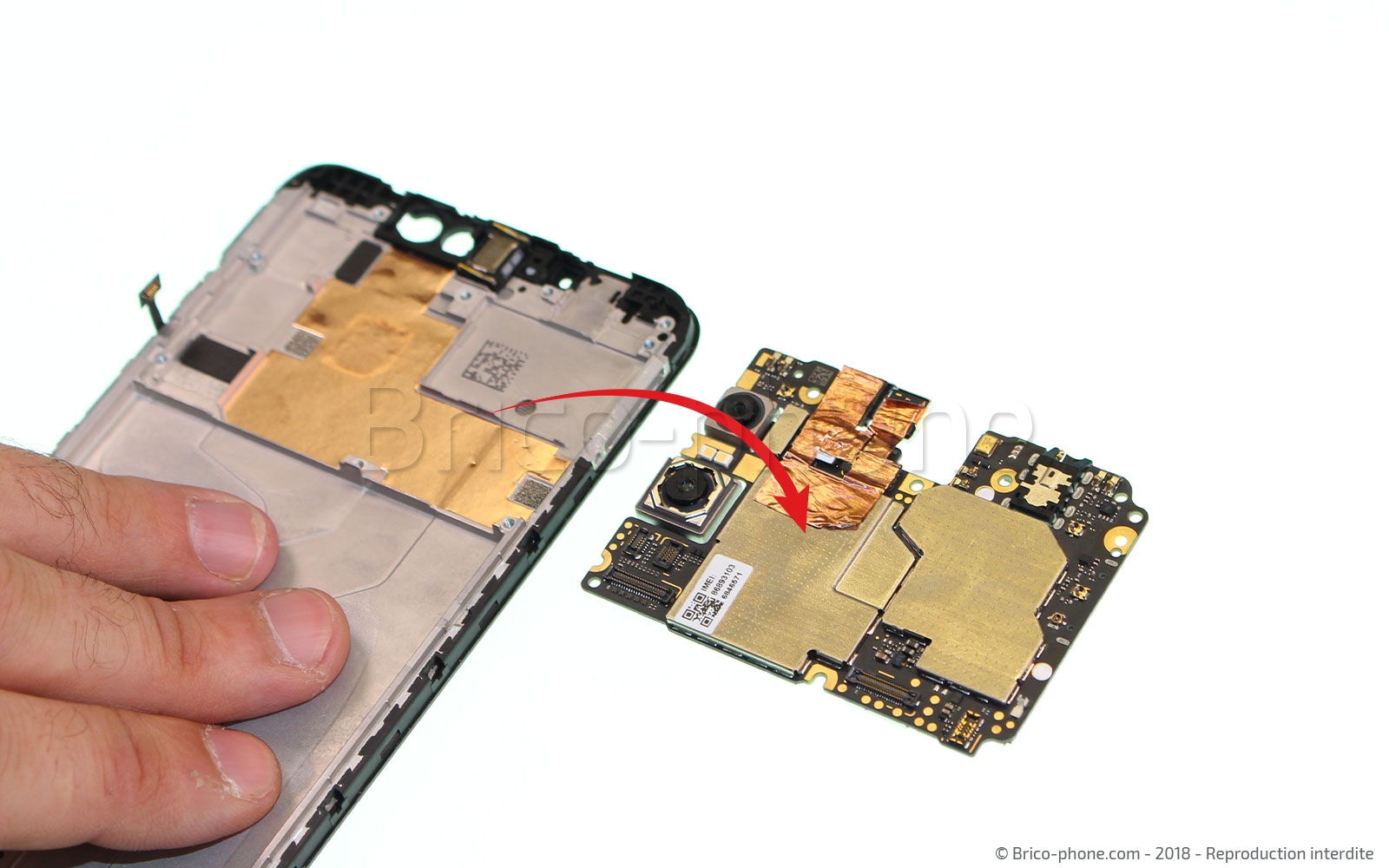

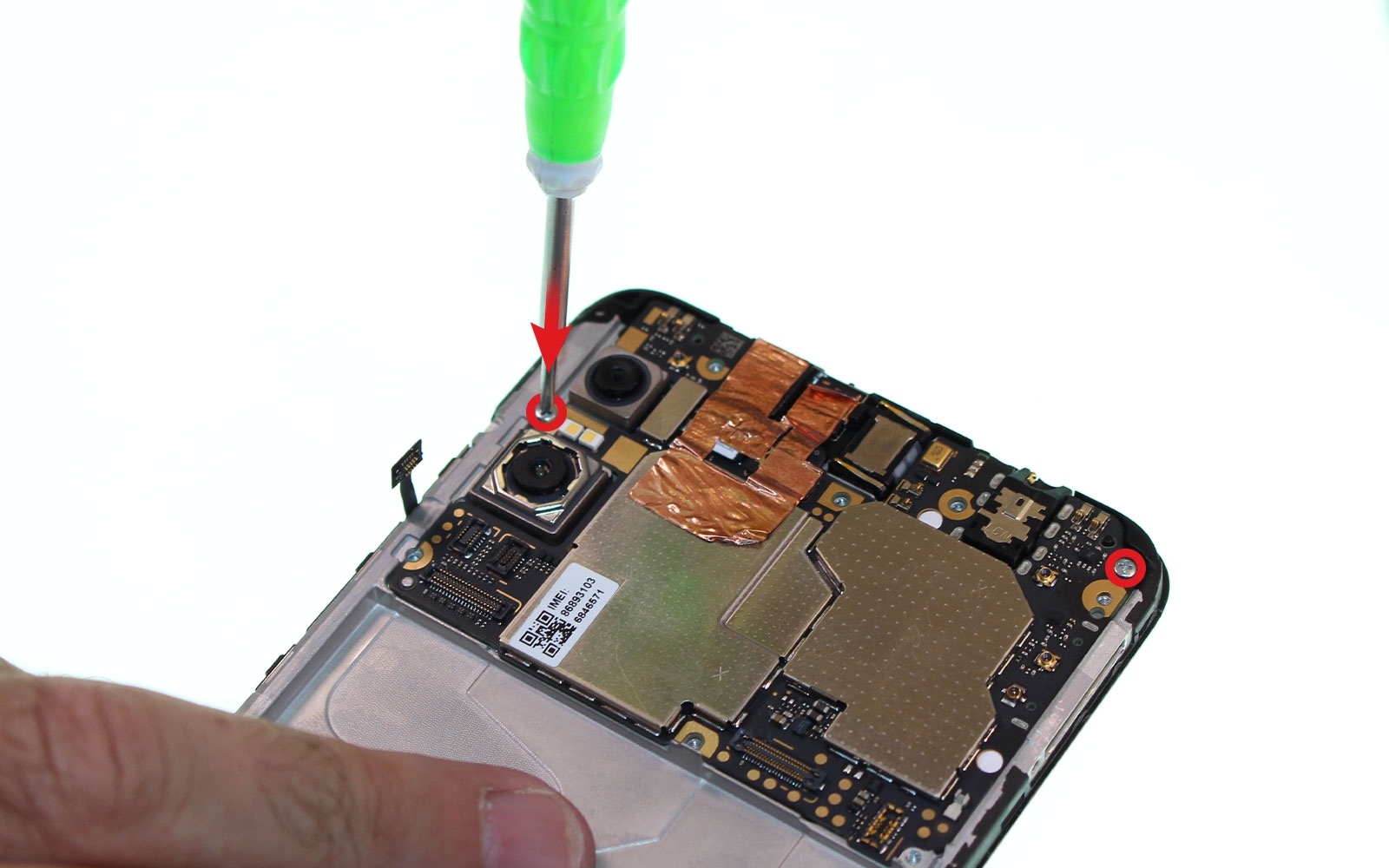

Etape 16 Retirer la carte-mère

Avant de pouvoir retirer la carte-mère, il vous faut déconnecter la nappe volume à l'aide du levier. Retirez ensuite les 2 vis qui maintiennent la carte-mère.

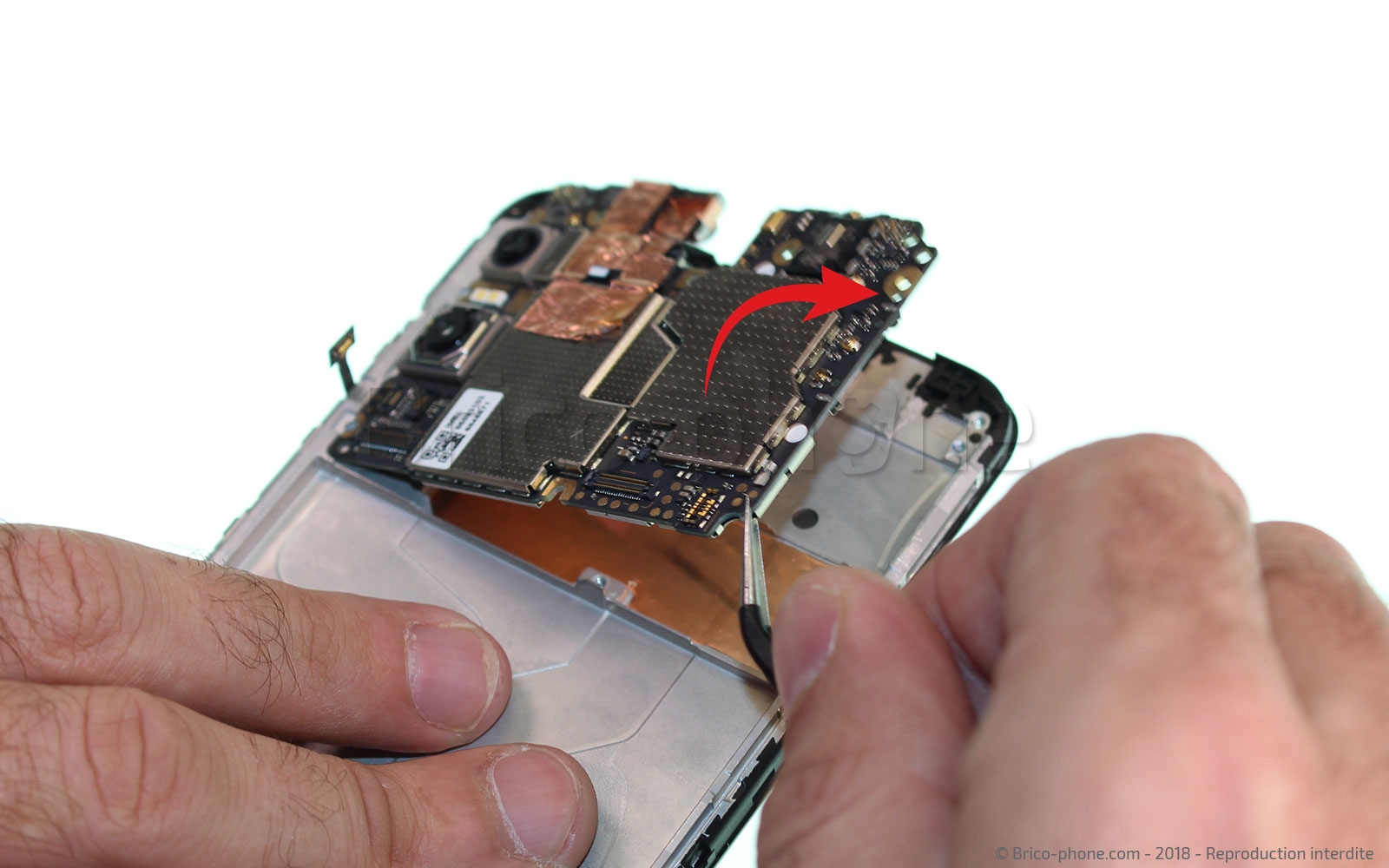

Saisissez ensuite la carte par l'angle inférieur droit puis sortez là doucement et délicatement de son emplacement.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 17

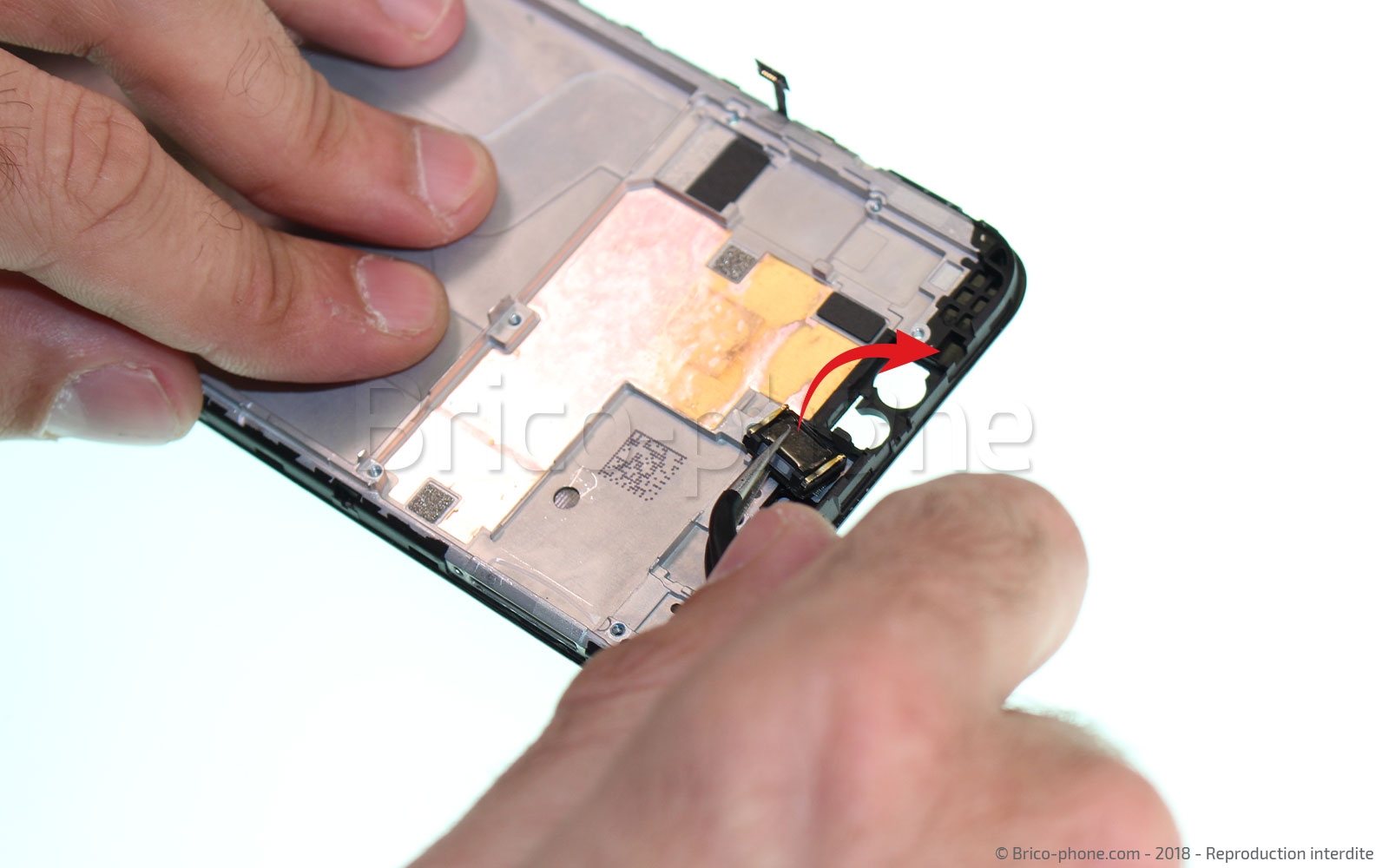

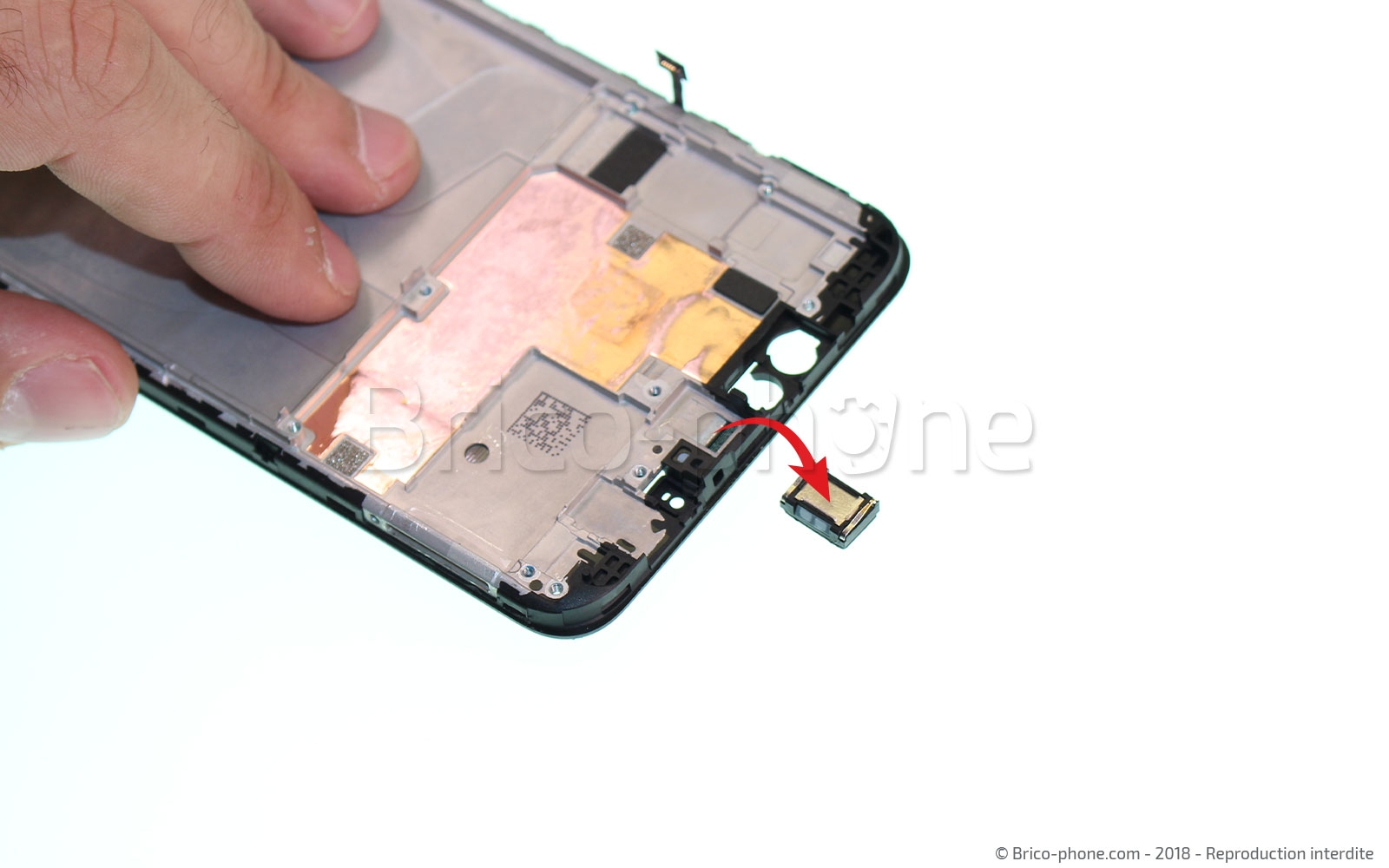

Etape 17 Retirer le Haut parleur Buzzer

À l'aide de la pincette, retirez le haut-parleur utilisé lors d'une communication téléphonique classique.
Celui-ci est fragile et légèrement collé.
Outils
Pince Brucelles
Etape 18

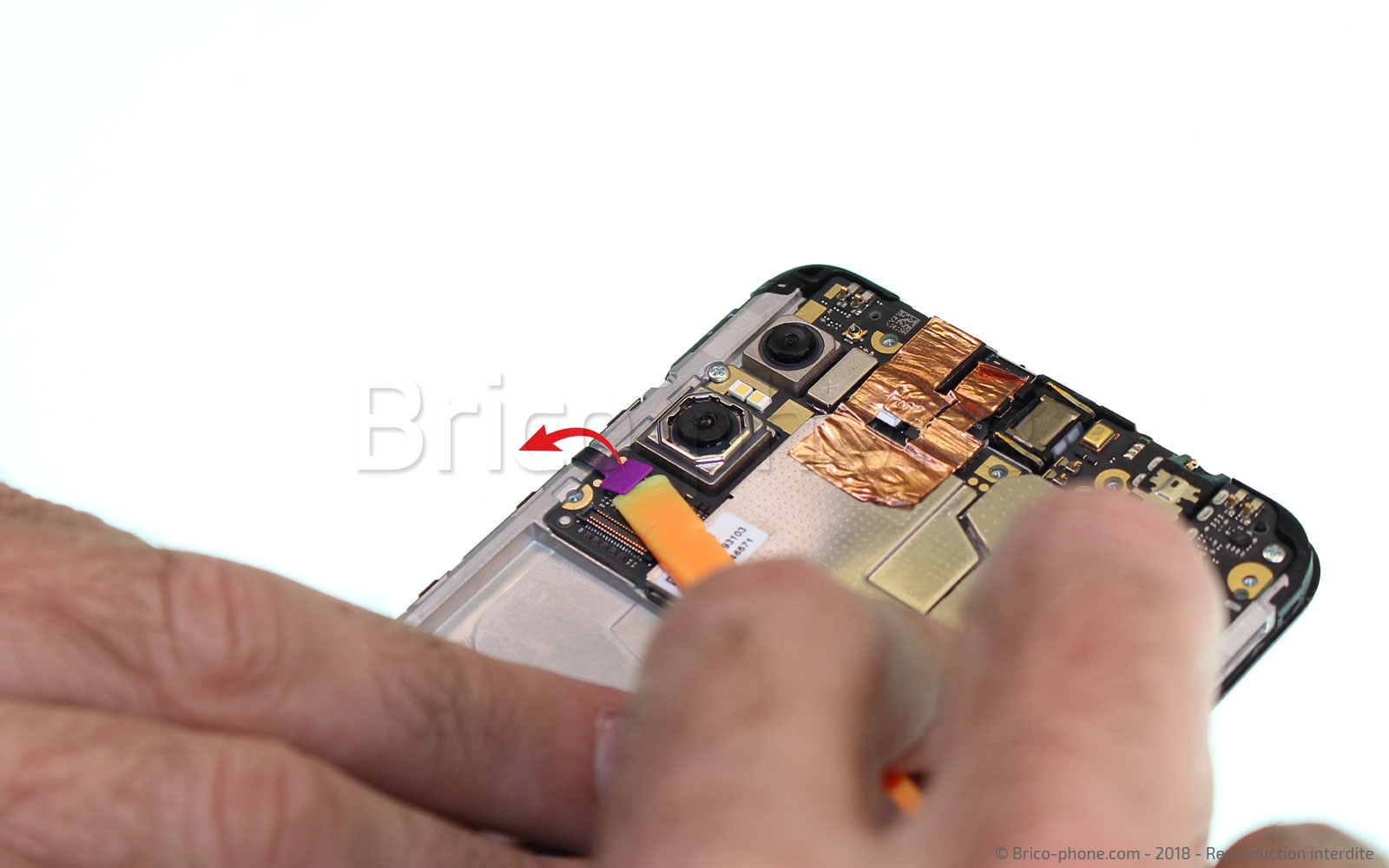

Etape 18 Retirer la double caméra avant.

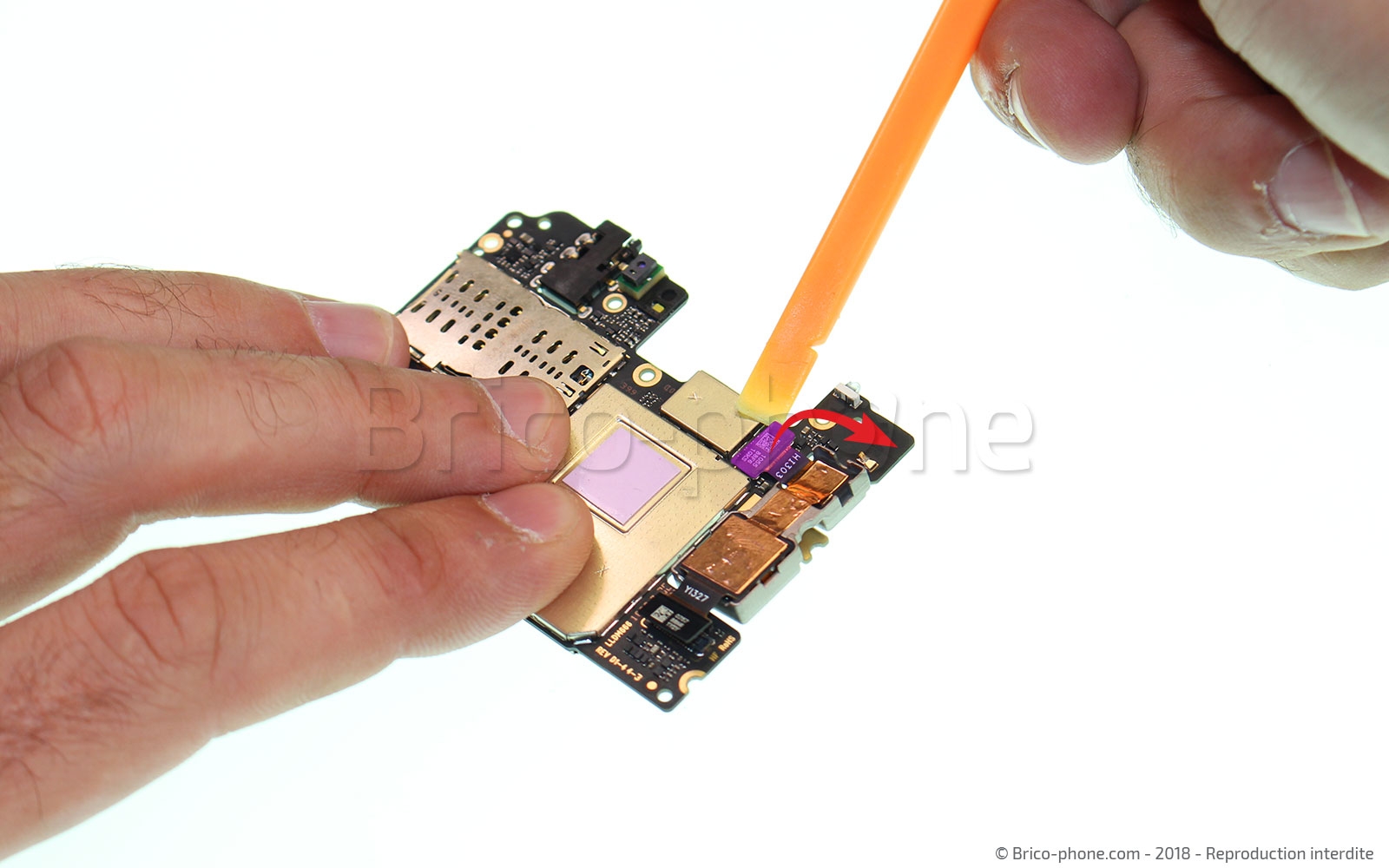

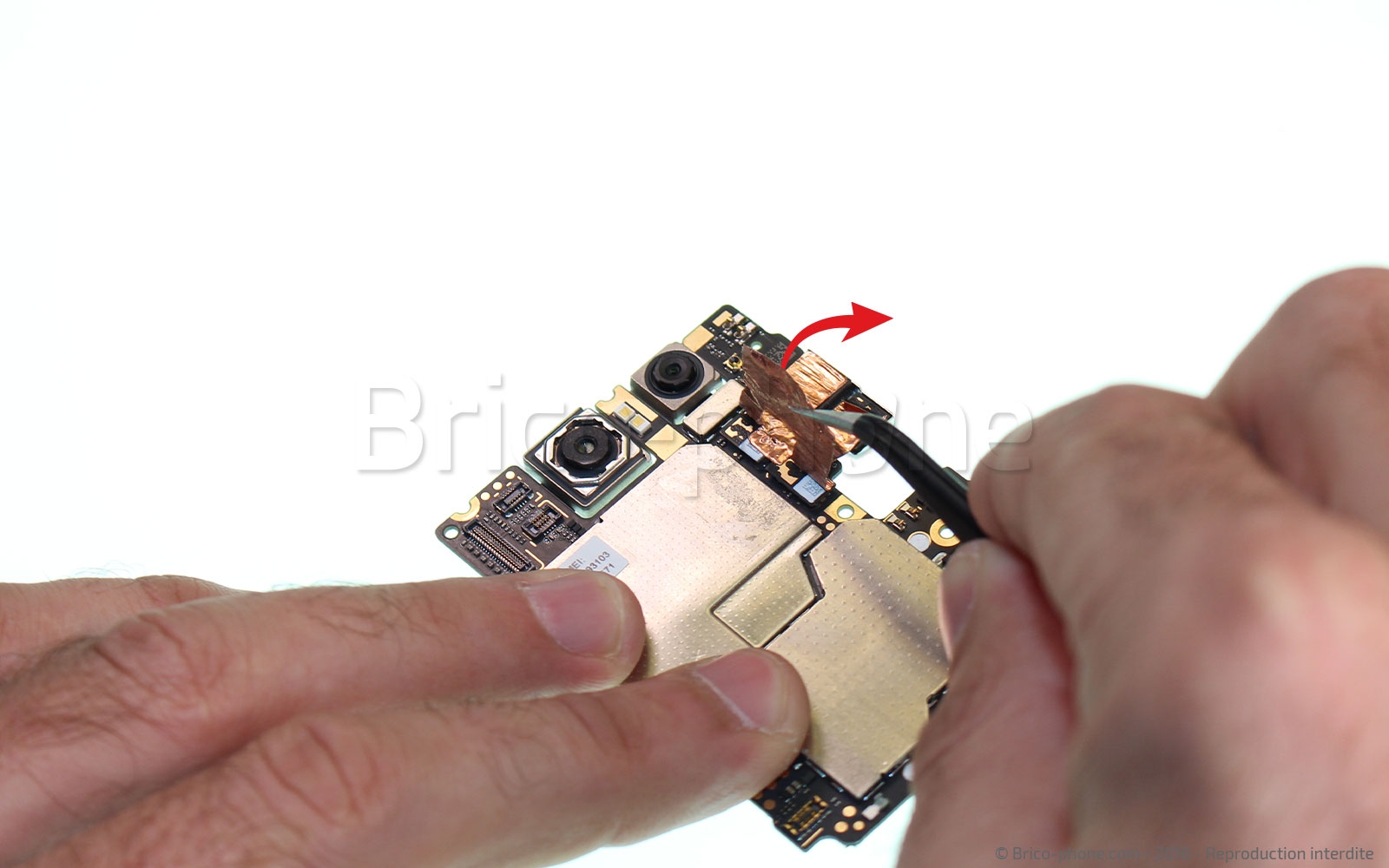

Retirez délicatement le film isolant situé sur la double caméra puis à l'aide du spudger déconnectez les 2 nappes de la carte mère.
Il ne vous reste plus qu'à extraire la caméra et à la déposer sur votre table.
Outils
Levier Nylon
Pince Brucelles
Etape 19

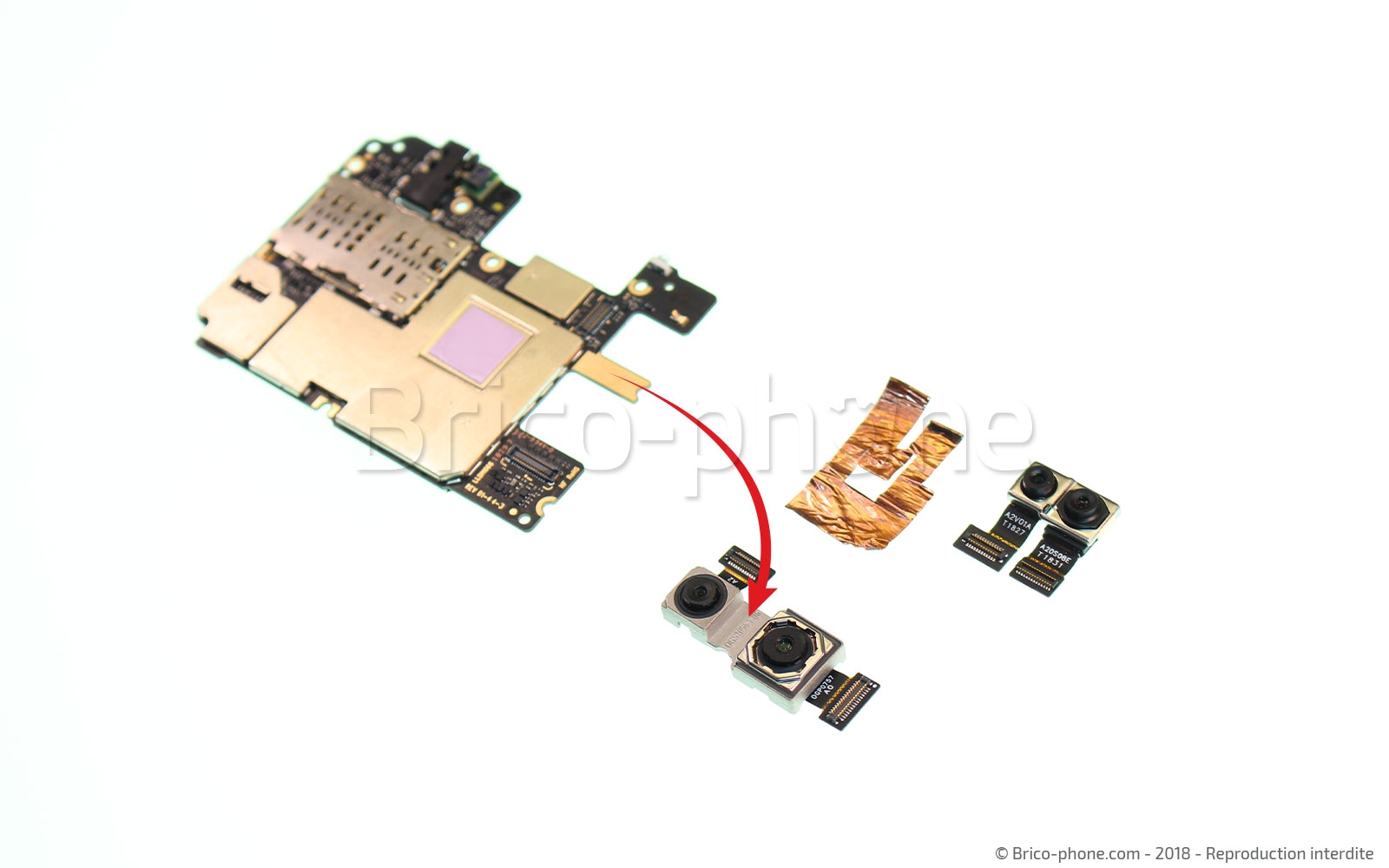

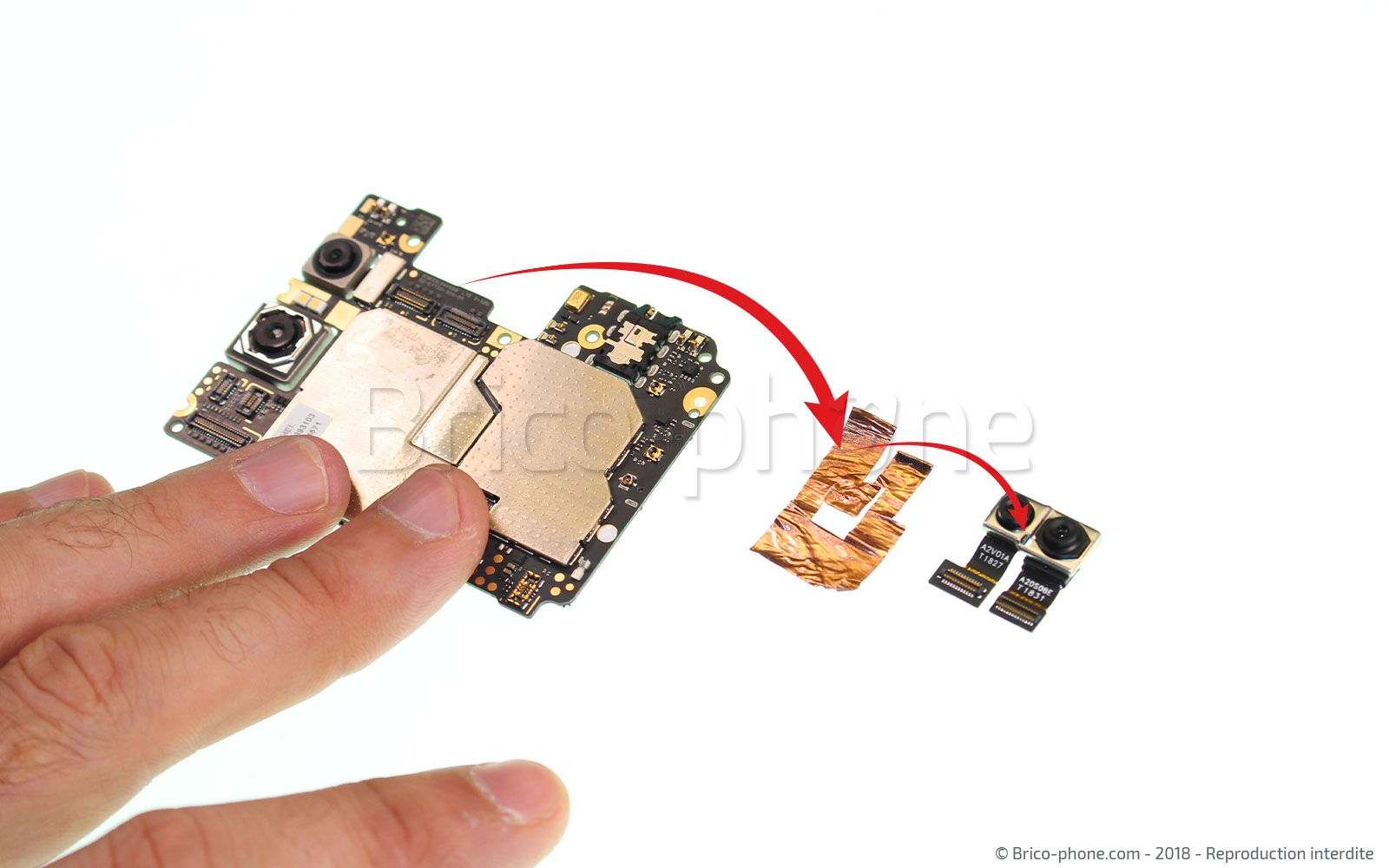

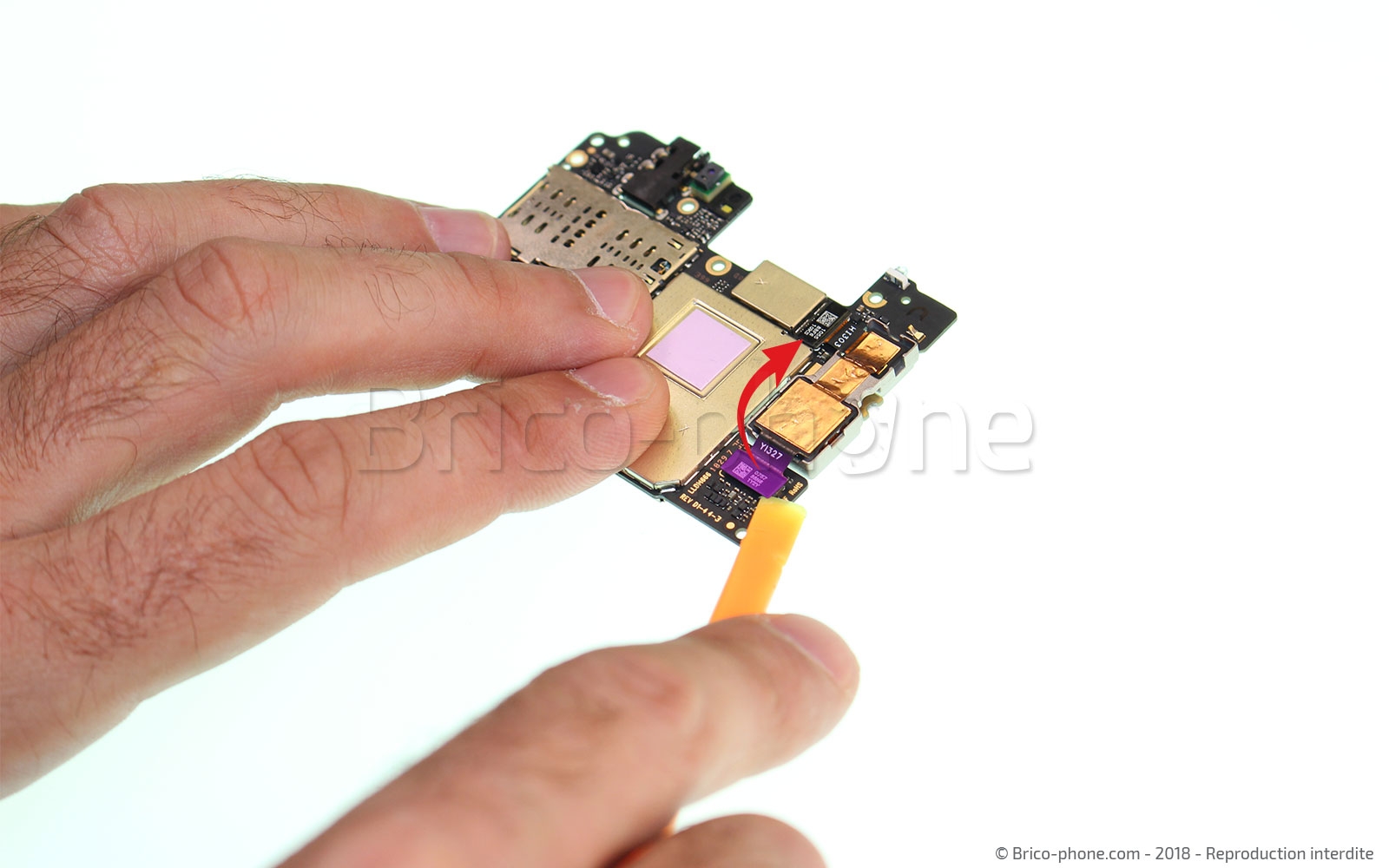

Etape 19 Sortir la double caméra arrière

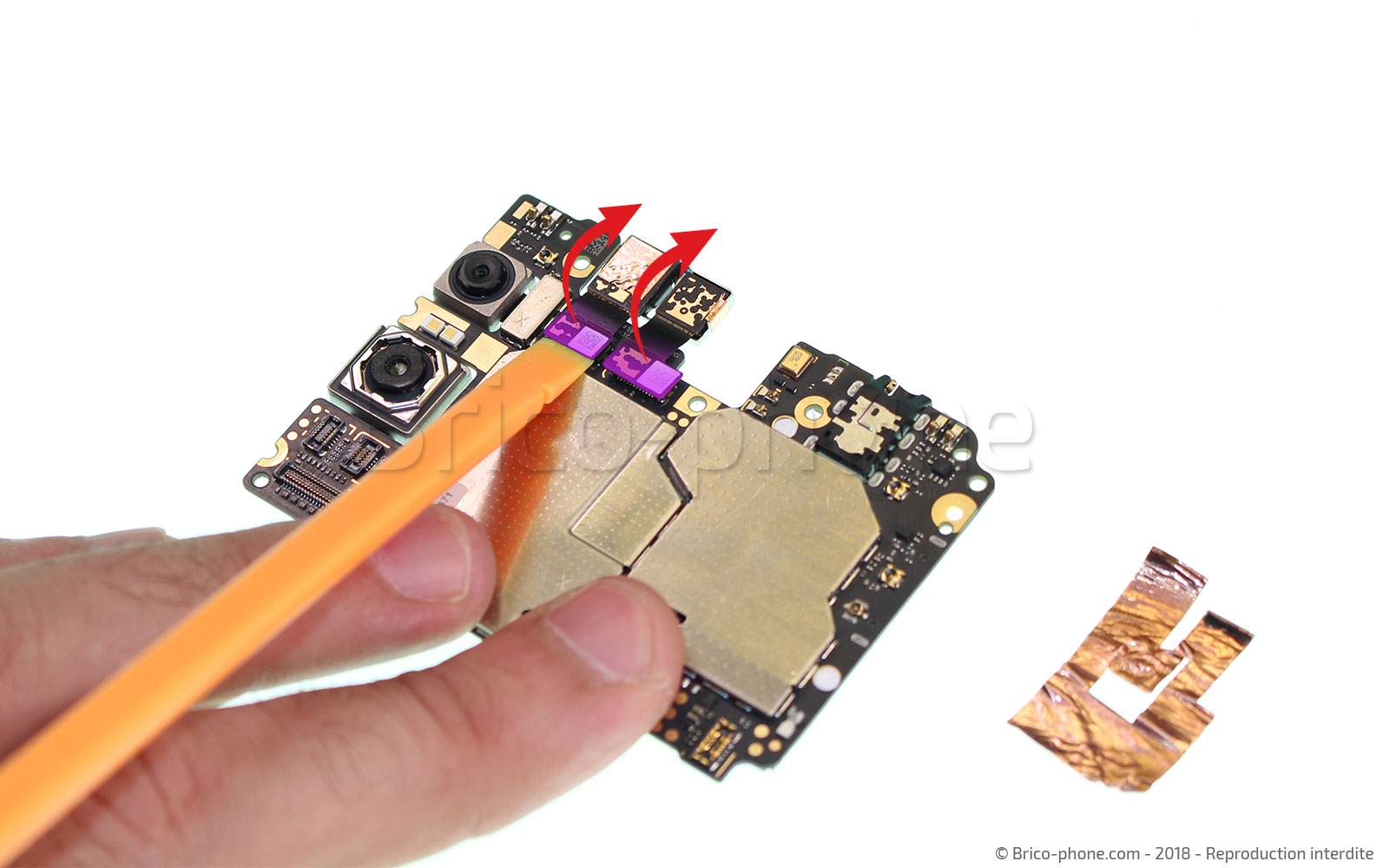

Nous allons maintenant retirer la caméra 16mpx de la carte mère. Pour cela débranchez la bouble connectique avec le spudger .
Outils
Levier Nylon
Etape 20

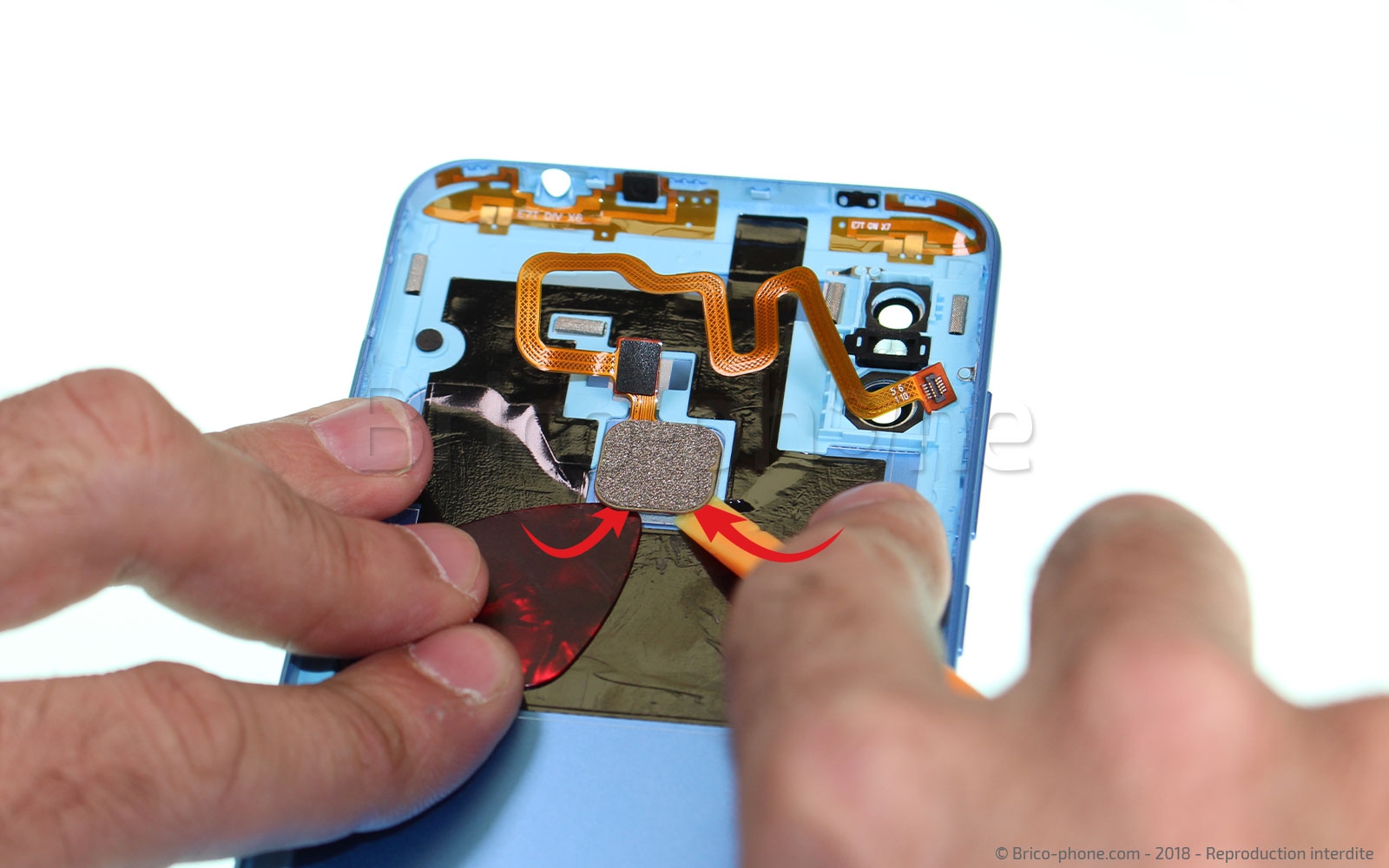

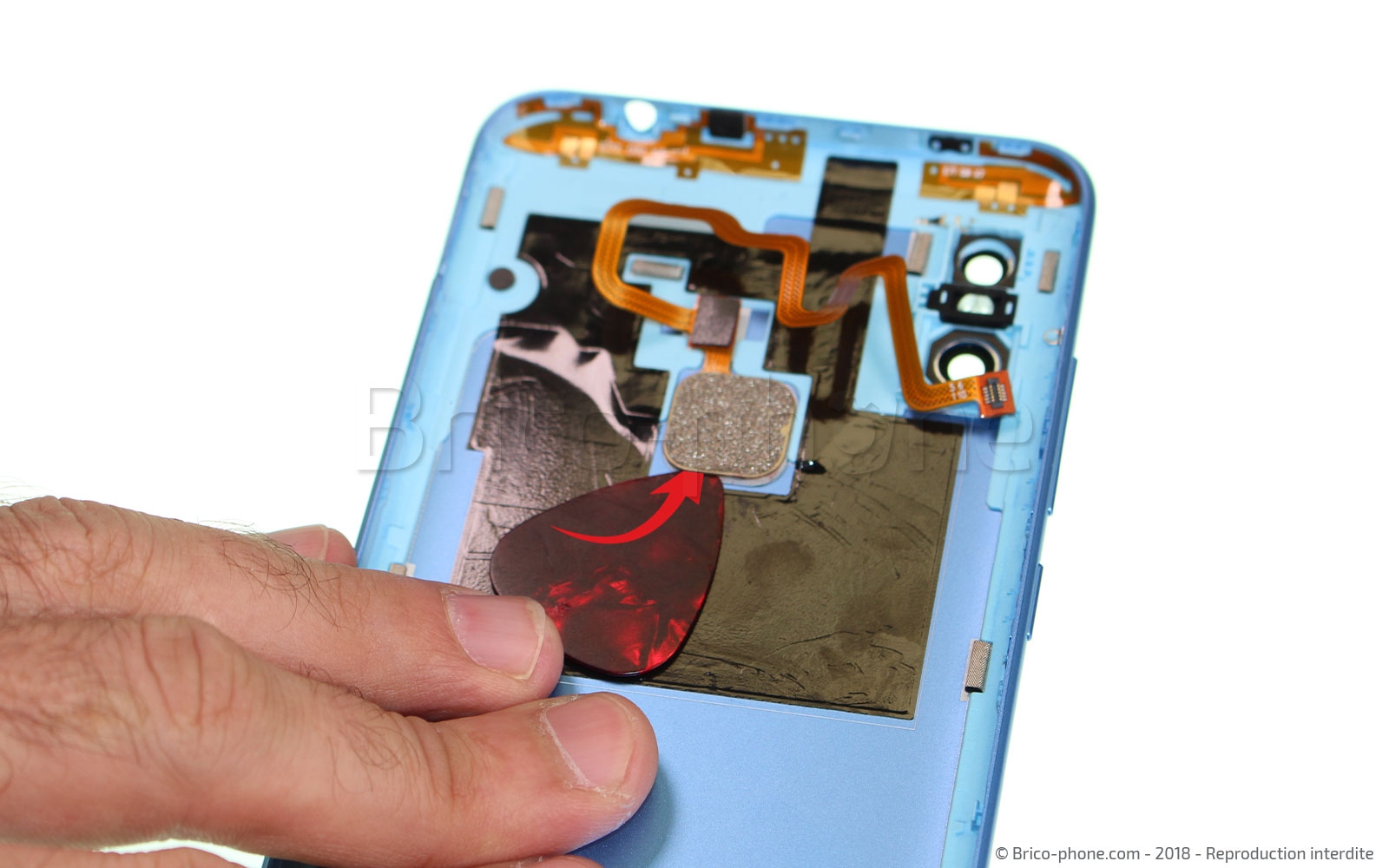

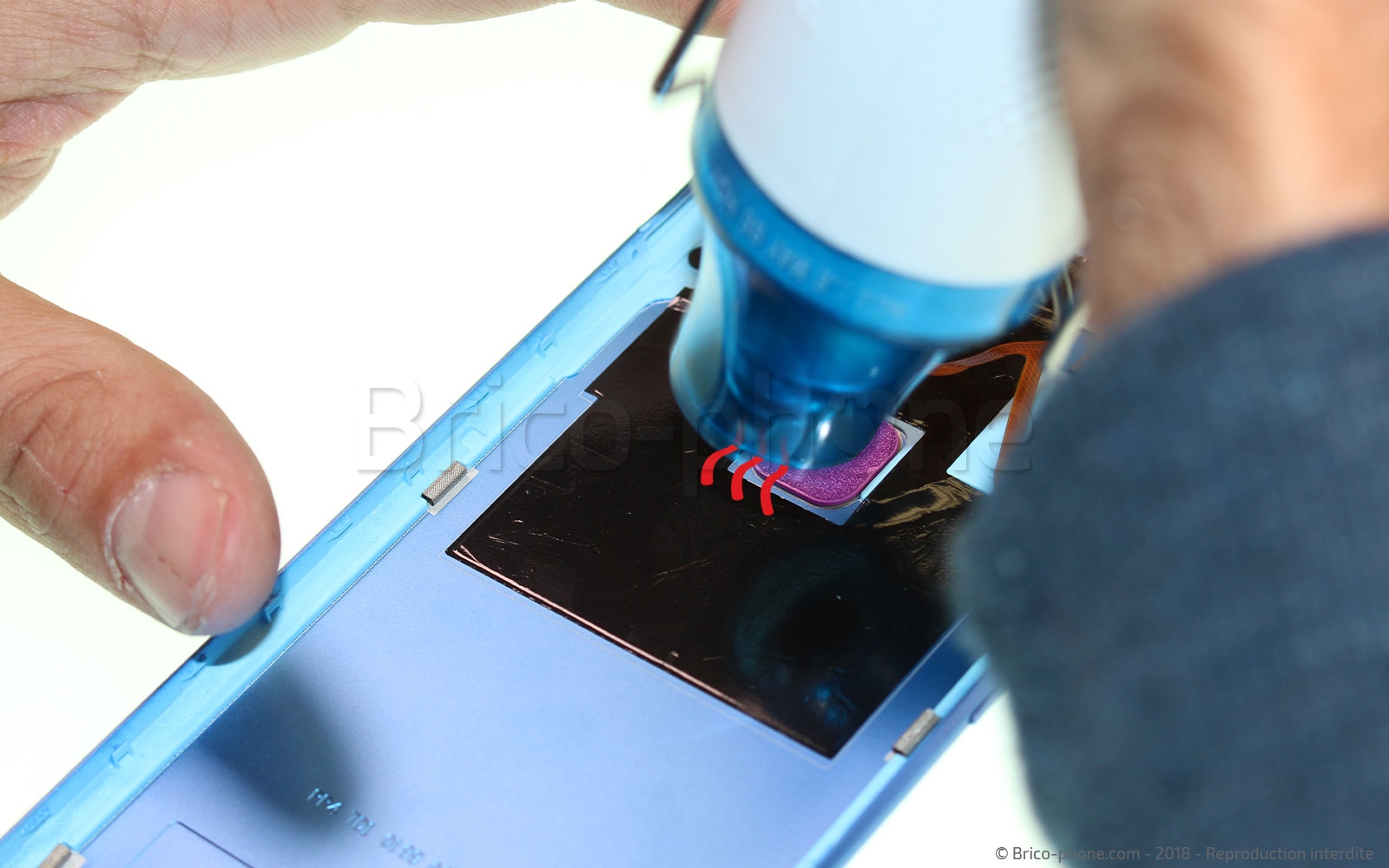

Etape 20 Décoller le lecteur d'empreintes

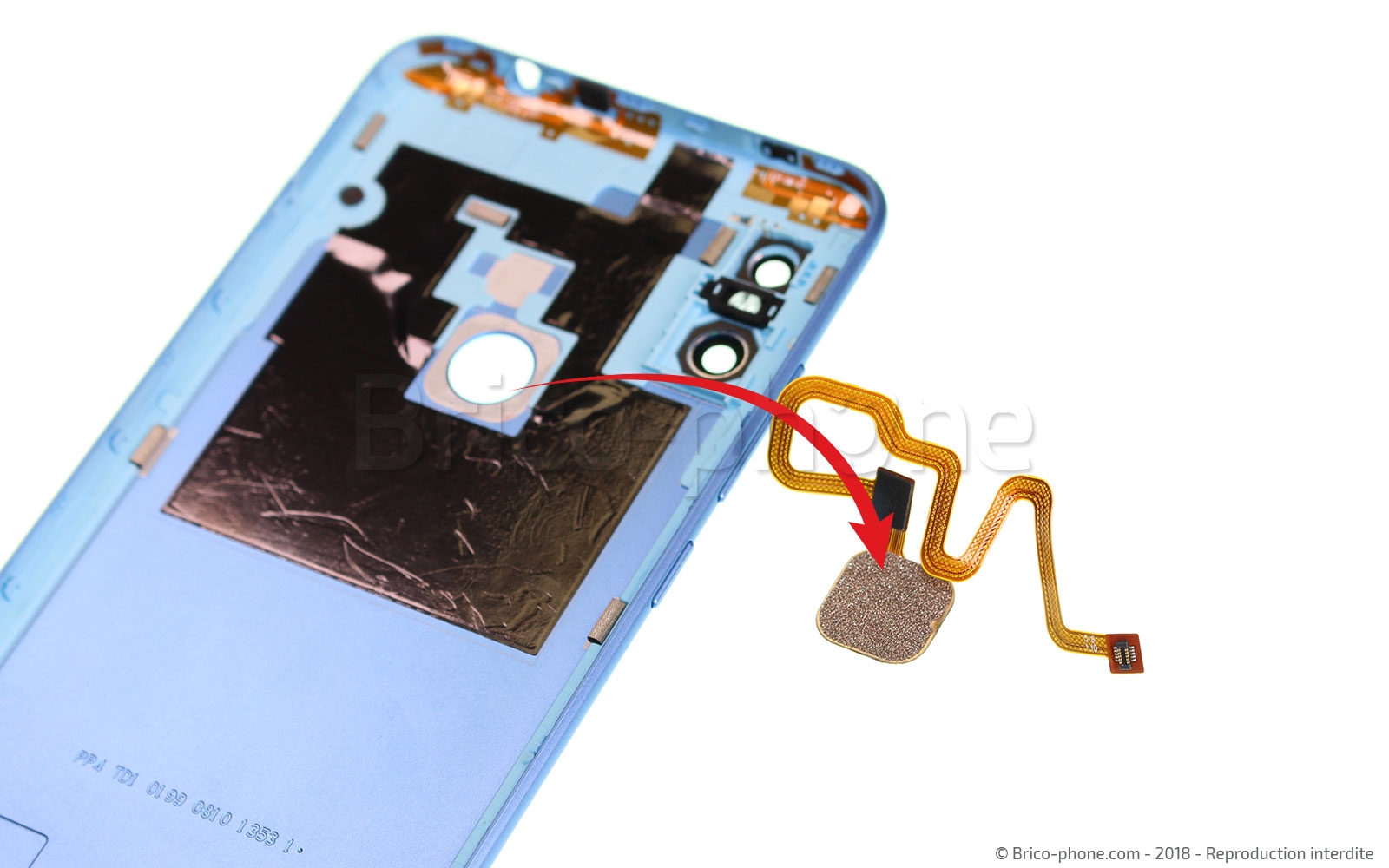

Nous allons maintenant récupérer le lecteur d'empreinte qui est collé sur l'intérieur de la coque arrière.
Chauffez légèrement le dos du lecteur puis en faisant levier avec un médiator ou un levier, décollez-le de la coque.
Outils
Médiator

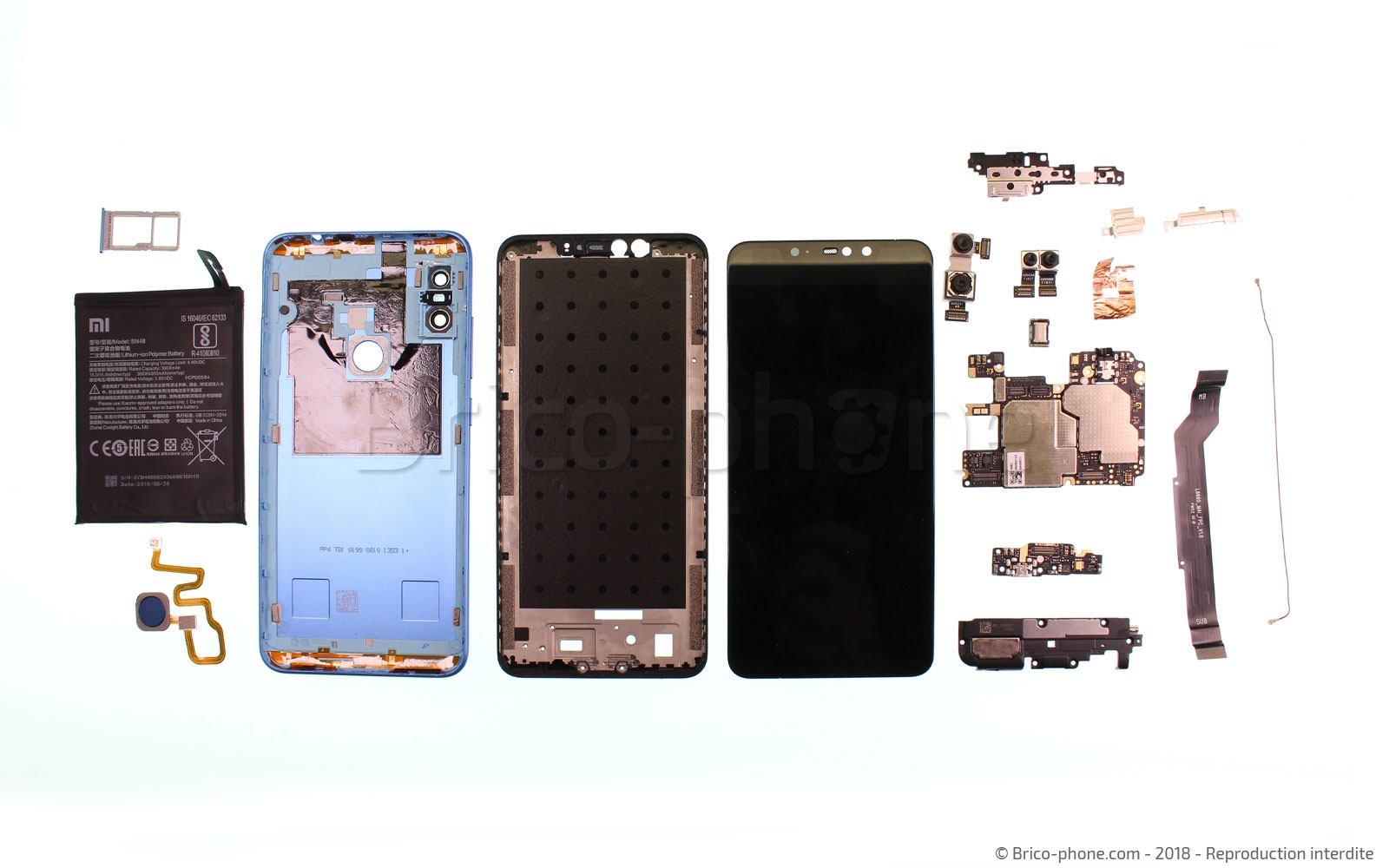

Fin du tutoriel

Ce tutoriel de démontage est maintenant terminé
