Samsung Galaxy A Galaxy A9 2018

Changement de haut parleur interne sur Galaxy A9 2018

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A9 2018
Réparation
Note de réparabilité NC
Temps estimé 20 min
Difficulté 1.5/5 (Facile)
Diagnostic

Le haut parleur interne de votre Samsung Galaxy A9 ne fonctionne plus

Vous n'avez plus de son à l'oreille en communication

Le haut parleur interne de votre Samsung Galaxy A9 2018 ne fonctionne plus correctement ? Vous n'avez plus de son à l'oreille en communication audio ? Vous voulez retrouver les qualités et performances de votre smartphone sans dépenser une fortune ? Vous êtes au bon endroit ! Grâce à ce tutoriel photo, Brico-Phone vous accompagne étape par étape dans le changement de le haut parleur interne de vote appareil pour vous faire economiser de l'argent et du temps. Vous retrouverez sur notre boutique en ligne des haut parleurs identiques aux composants d'origine ainsi que des kits d'outils spécifiques à votre réparation, des guides d'aide au montage et bien plus encore !

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

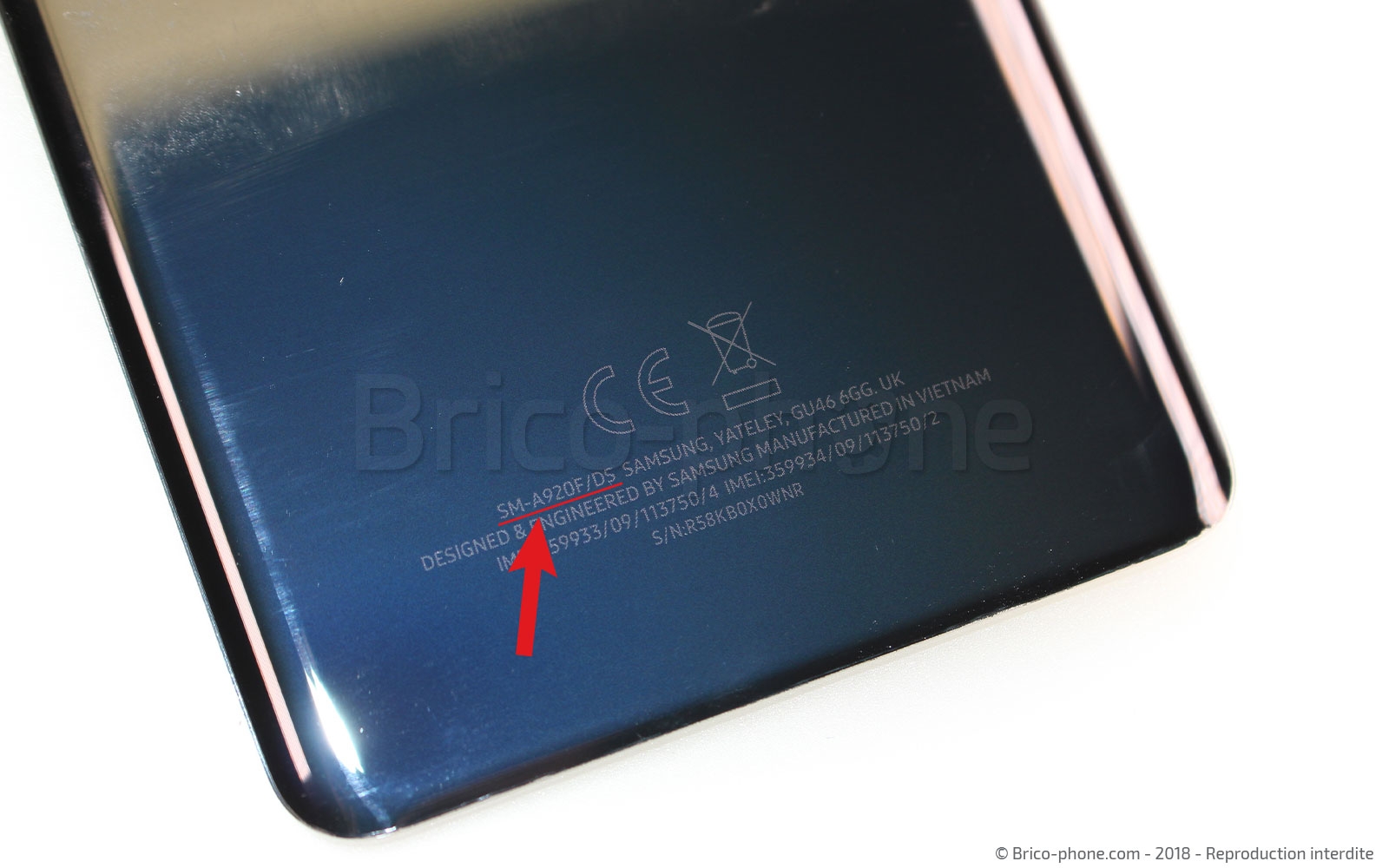

Comme d'habitude, avant de vous lancer dans votre réparation, veillez à bien vérifier le numéro de modèle de votre smartphone. Pour le Samsung Galaxy A9 2018, le numéro au dos du téléphone devrait correspondre à SM-A920F.
Une fois sur de votre modèle, préparez un espace de travail propre et dégagé afin de ne perdre aucun composants, sortez vos outils et vous pouvez commencer.
Etape 1

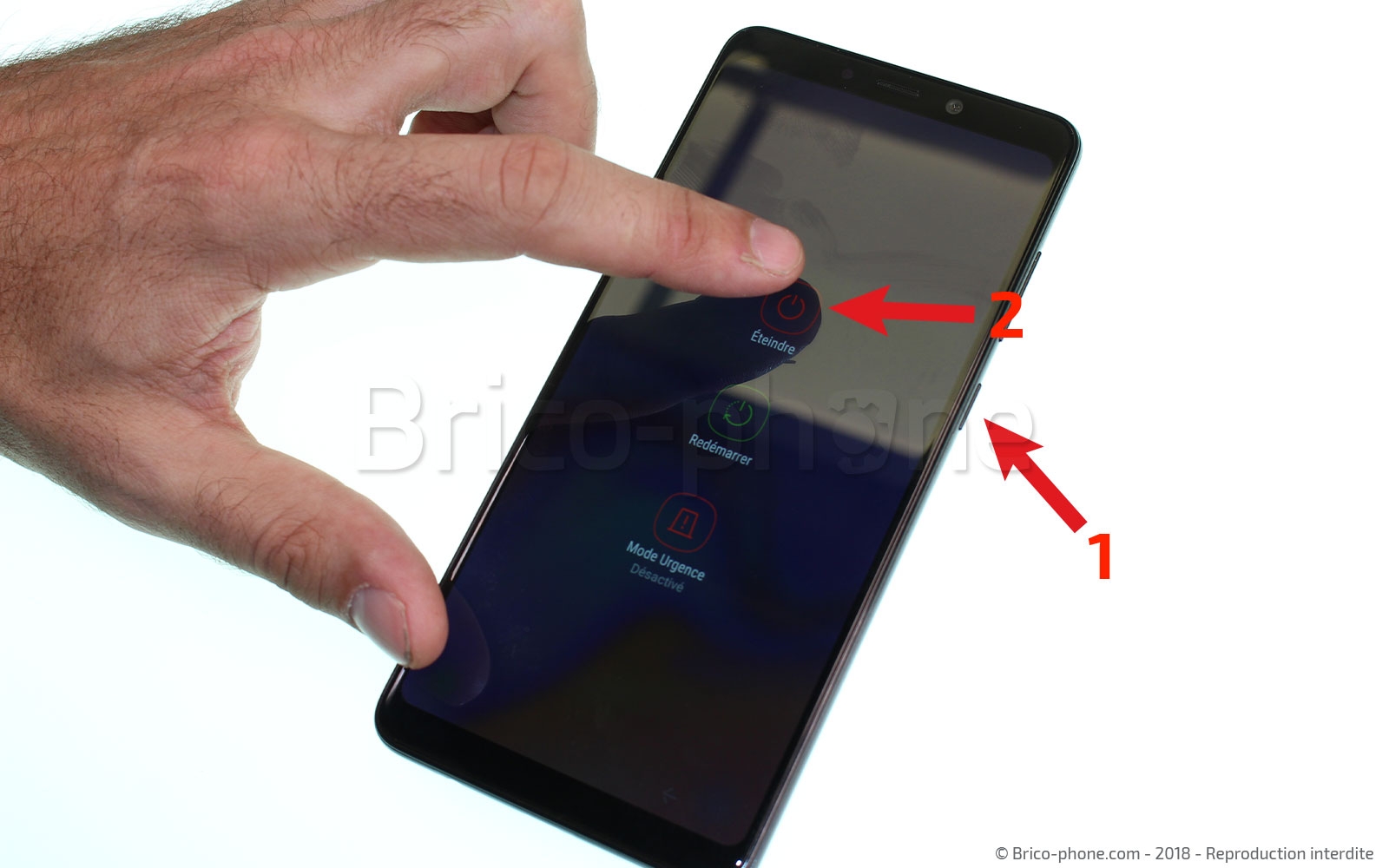

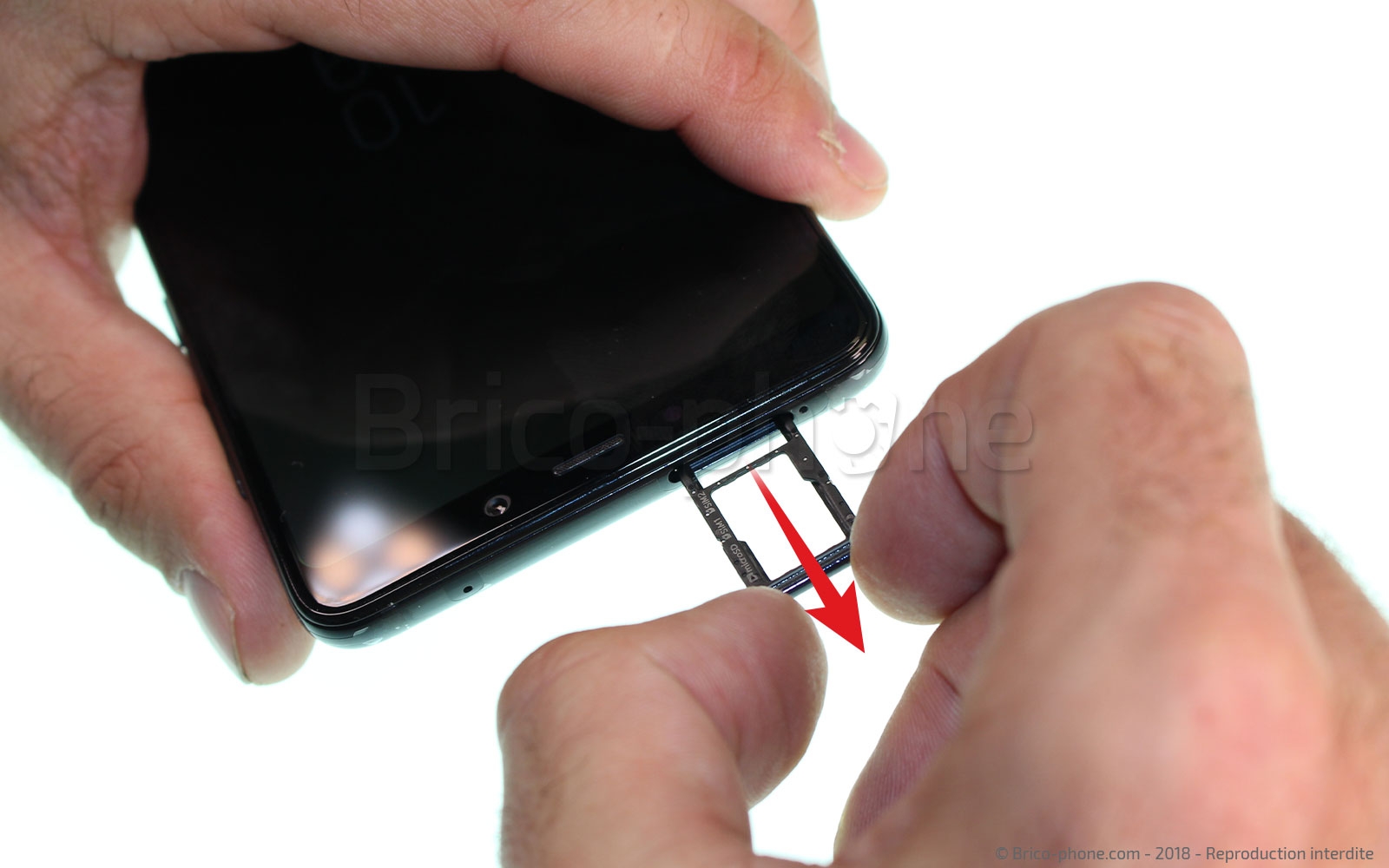

Etape 1 Mettre hors tension et retirer le rack SIM

Avant toute réparation ou tout changement de pièce, veillez à bien mettre votre appareil hors tension ! Un smartphone sous tension durant le démontage risquerai de s'endommager.

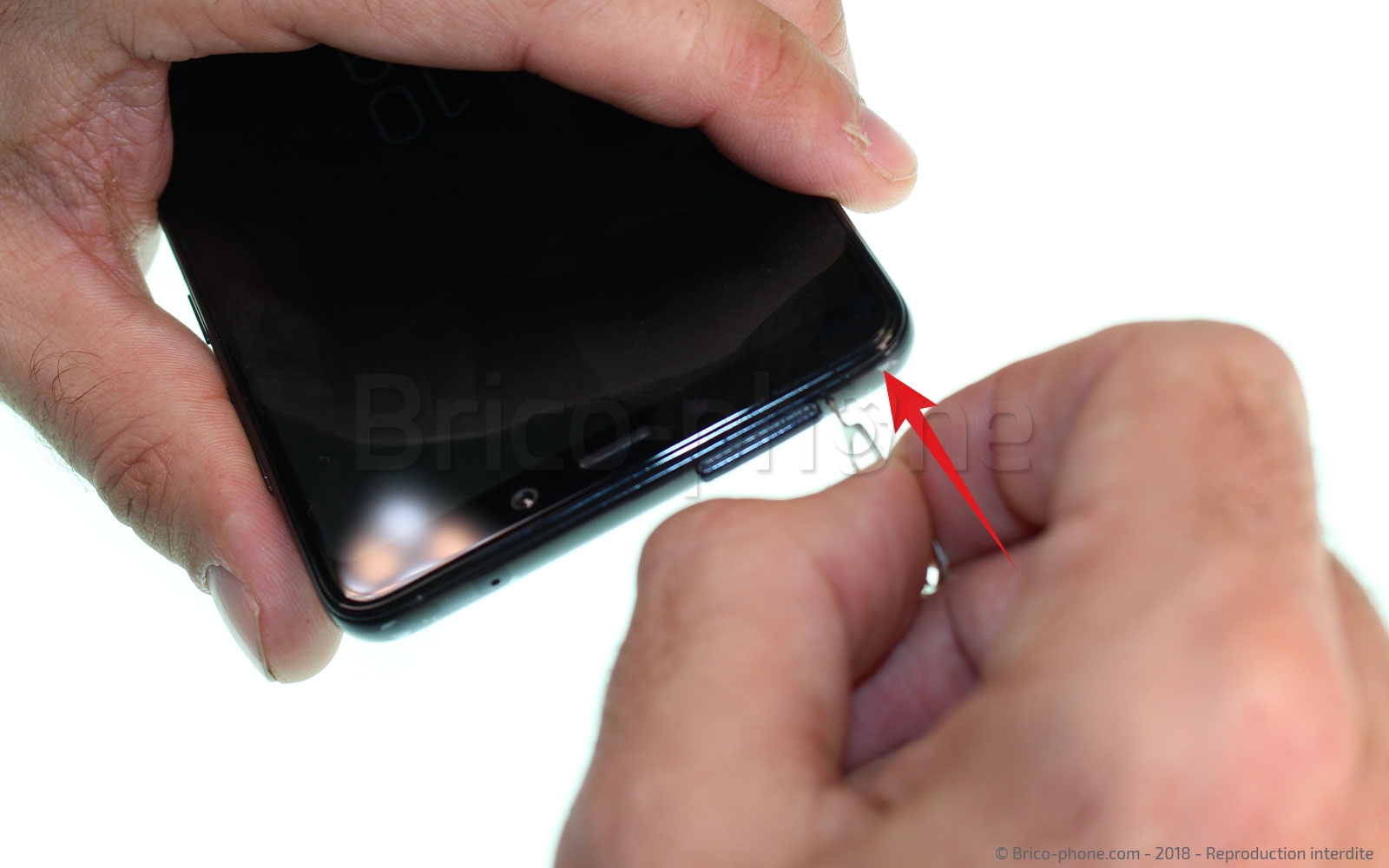

Une fois éteint, utilisez l'outil SIM de votre kit pour extraire le rack SIM puis passez à l'étape suivante.
Outils
SIM
Etape 2

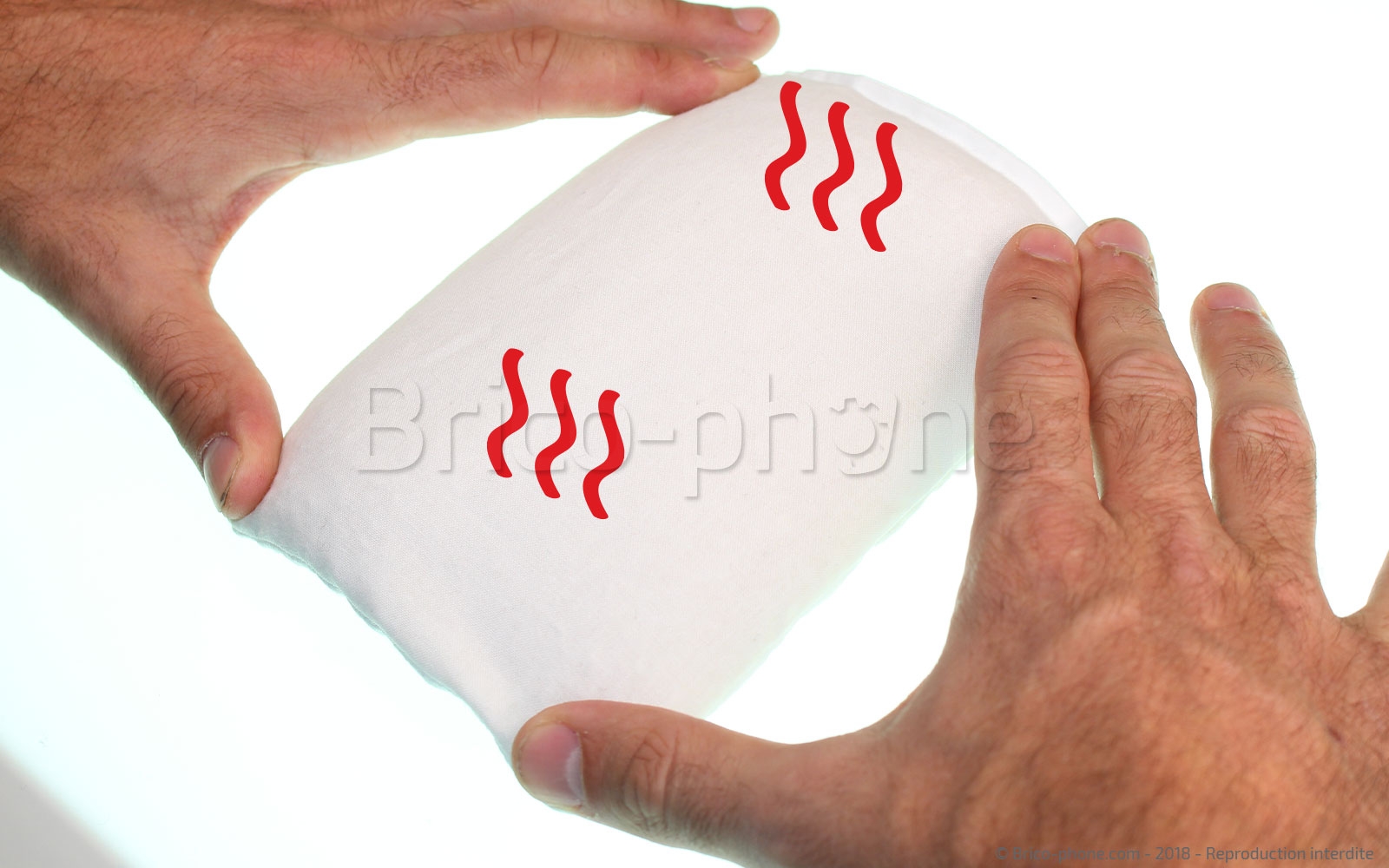

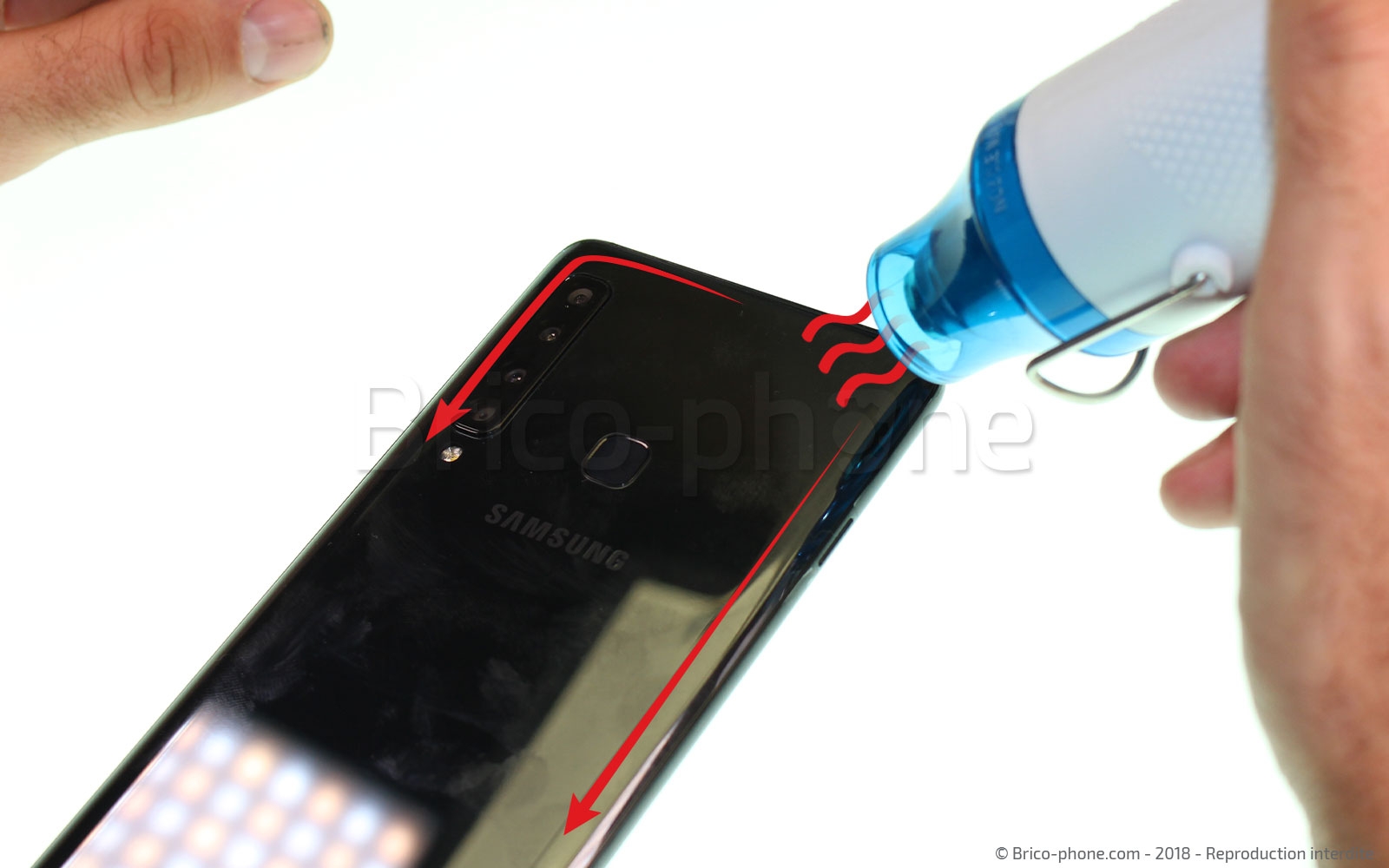

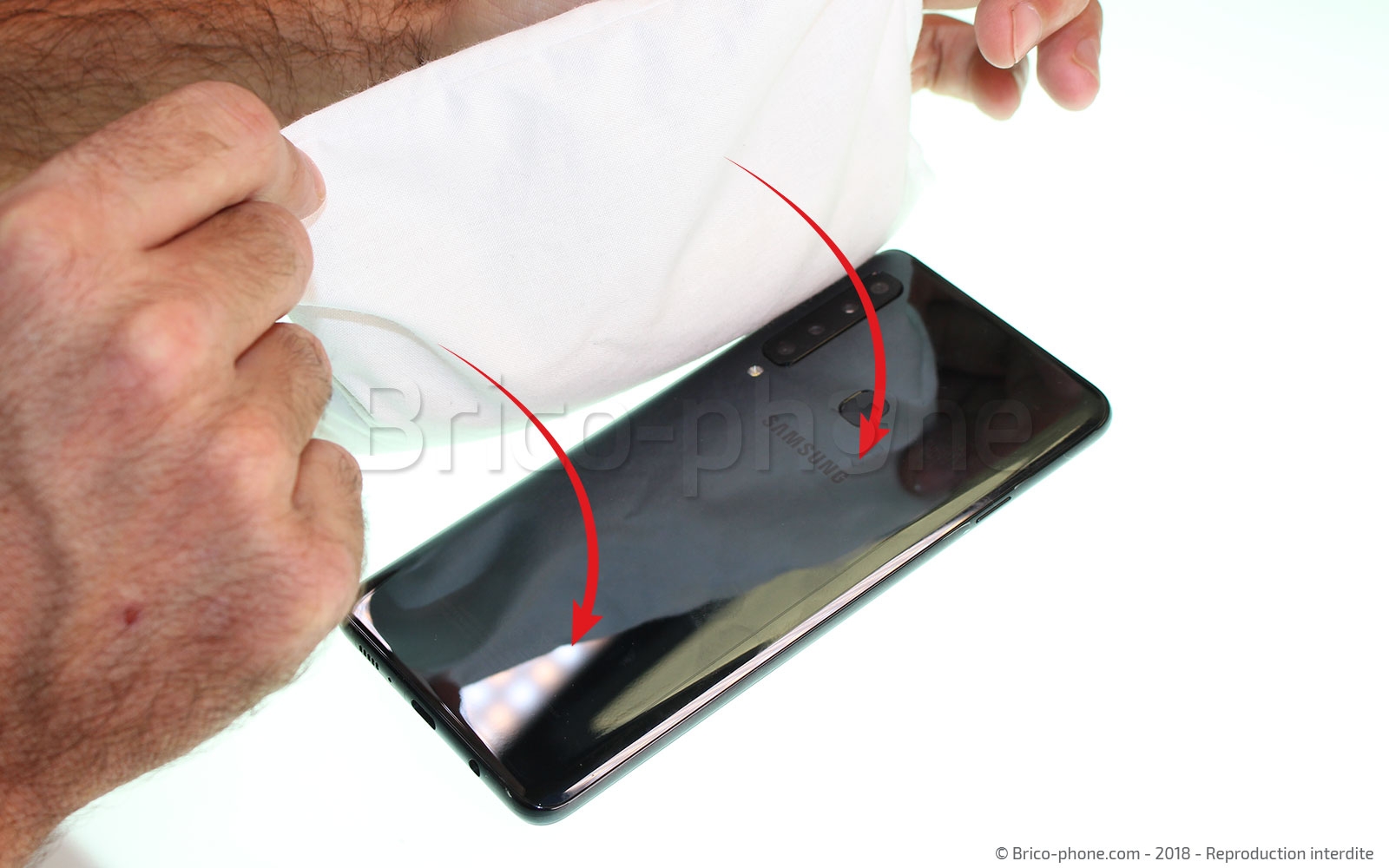

Etape 2 Chauffer la vitre arrière

A l'aide d'un sèche cheveux ou d'un mini décapeur thermique, chauffez le contour de la vitre arrière afin d'en ramollir l'adhésif. Vous pouvez aussi vous servir d'un petit coussin chauffant, en vente sur notre boutique en ligne, qu'il vous suffira de chauffer quelques secondes au microondes puis poser sur votre Samsung Galaxy A9.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

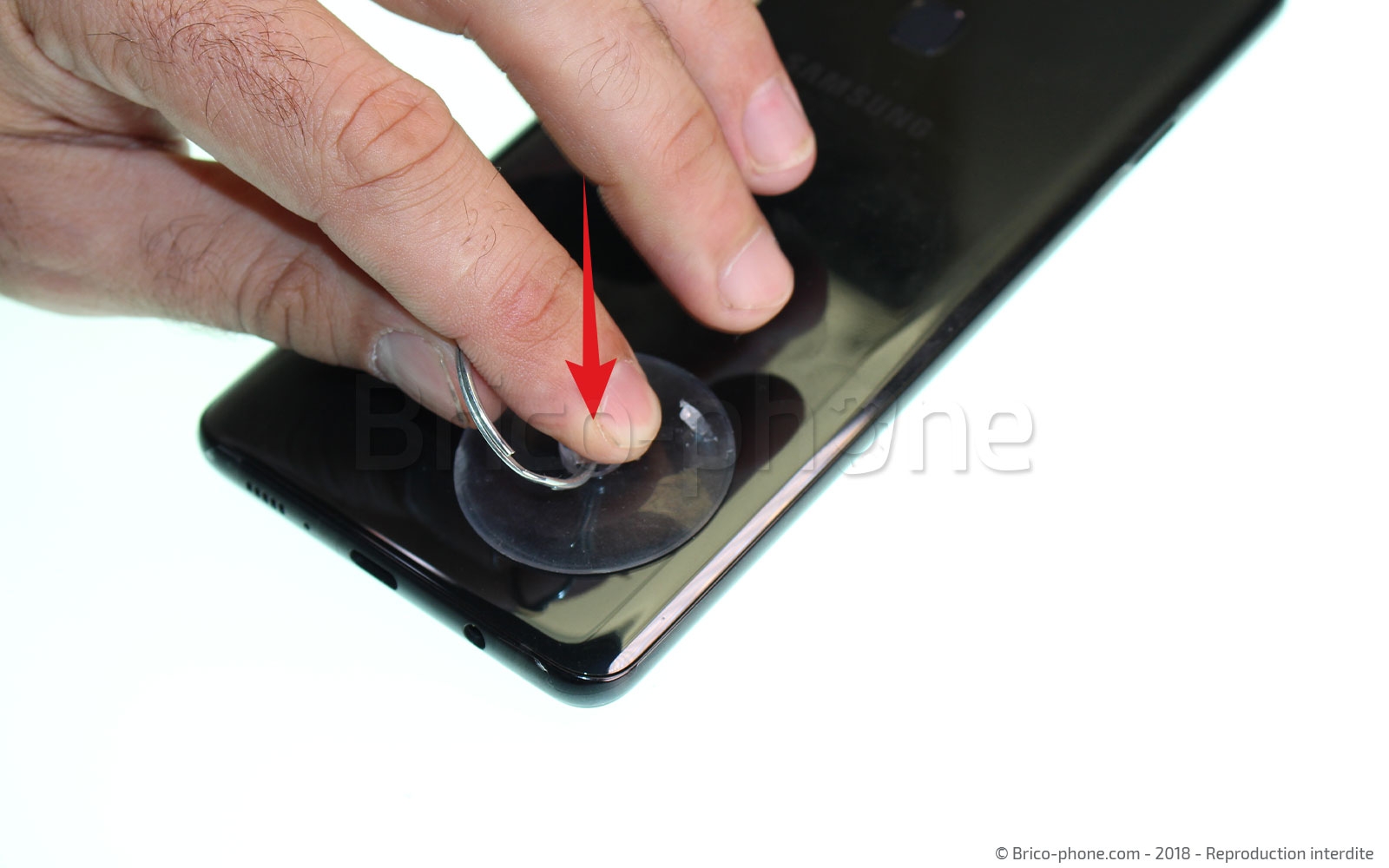

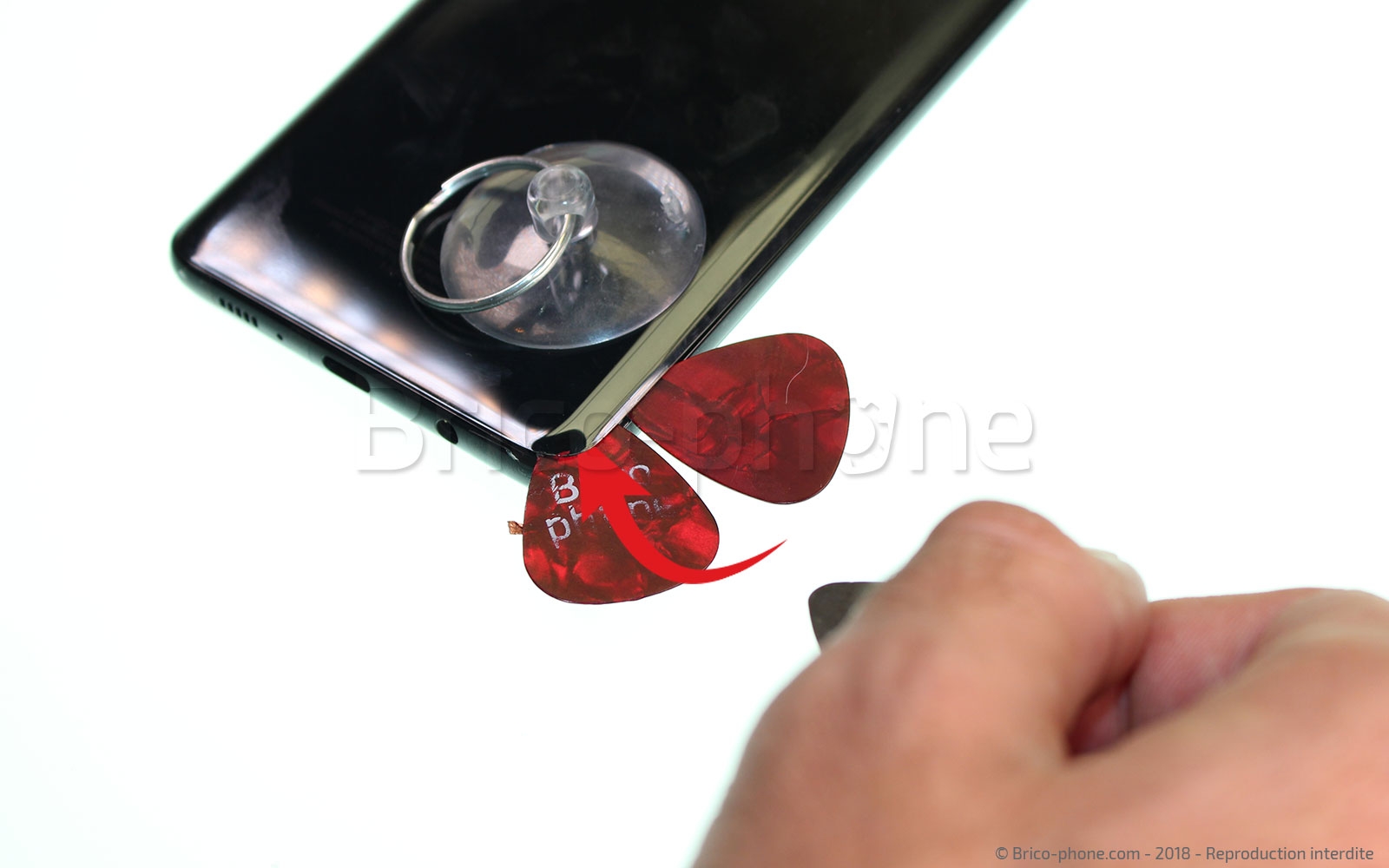

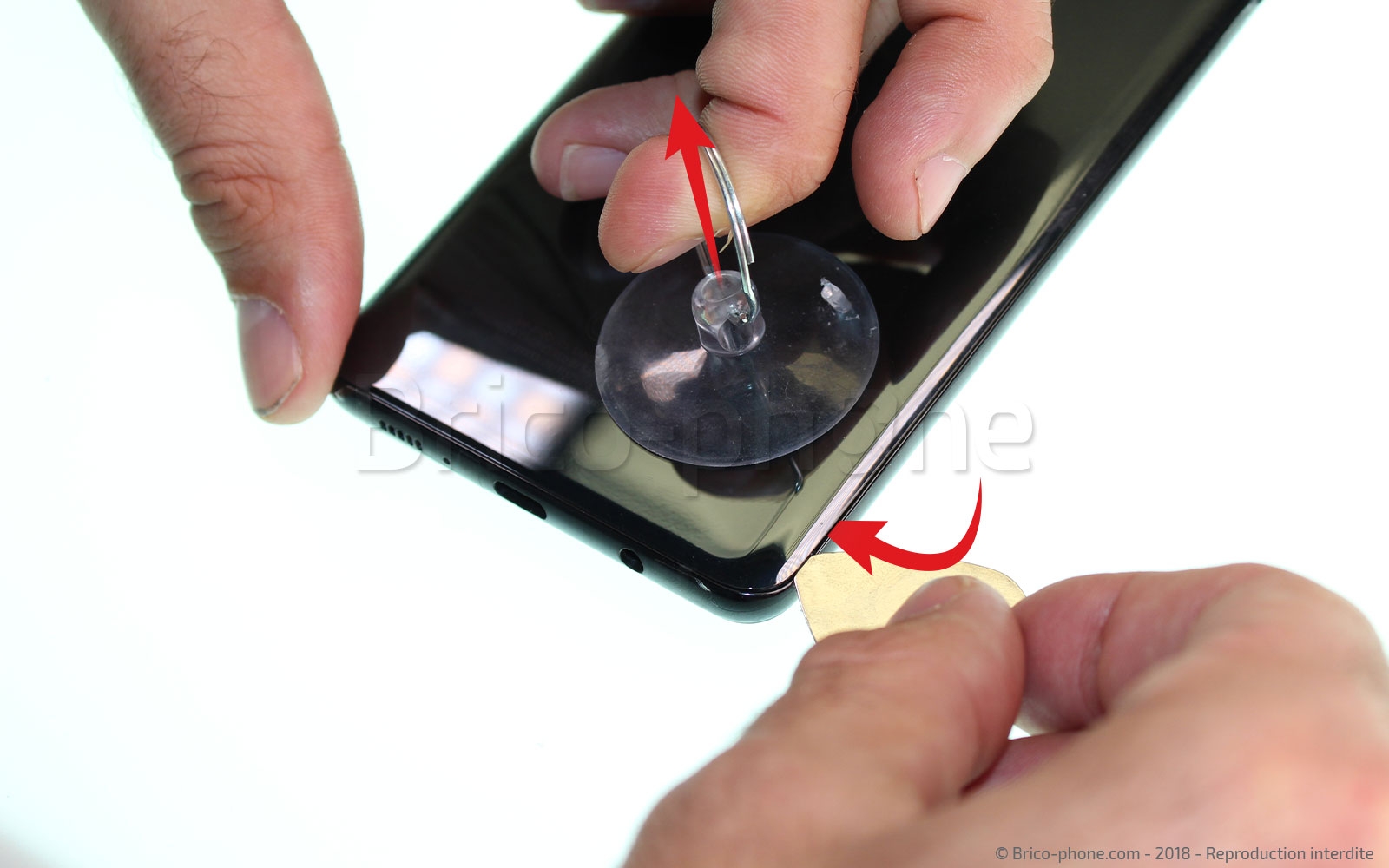

Etape 3 Créer un interstice entre la vitre arrière et le châssis

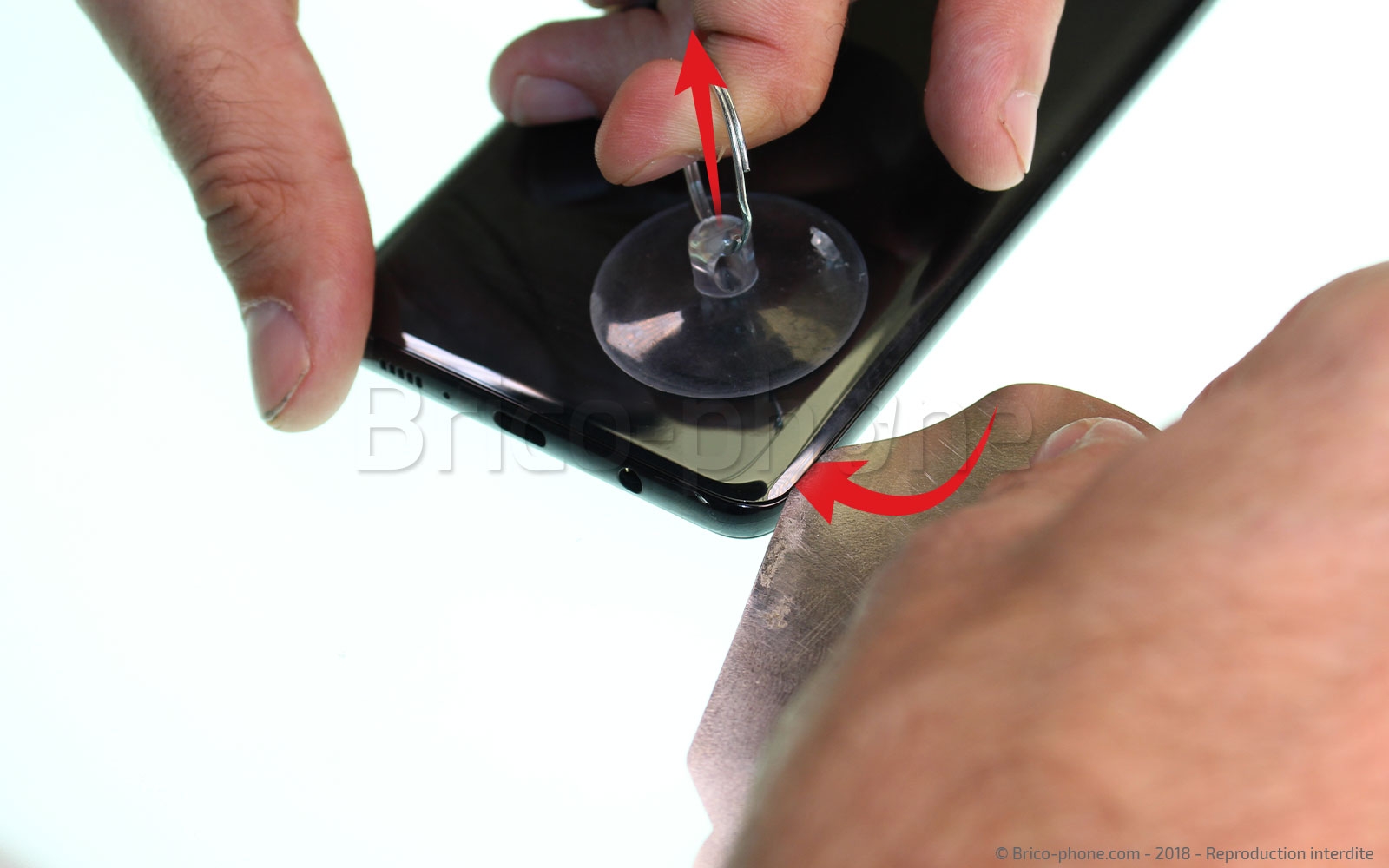

Collez maintenant la ventouse de votre kit d'outils dans le coin de la vitre arrière. En tirant sur la boucle, insérez un médiator métallique entre la vitre et le chassis pour commencer à créer un interstice. Vous pouvez aussi vous munir d'un iFlex, en vente sur notre site internet, plus fin et ergonomique.
Une fois l'interstice créé, placez y un médiator en plastique et passez à l'étape suivante.
Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 4

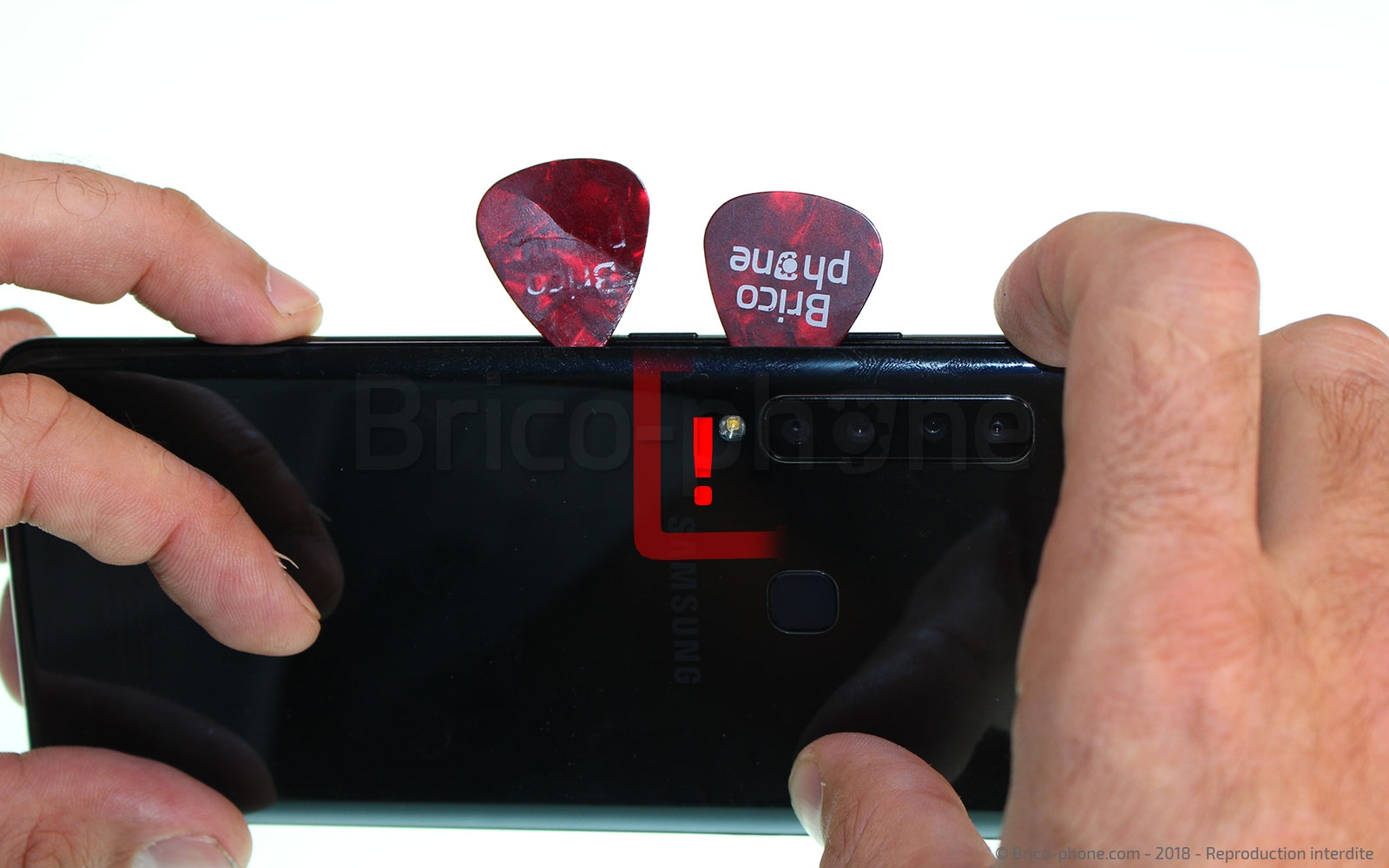

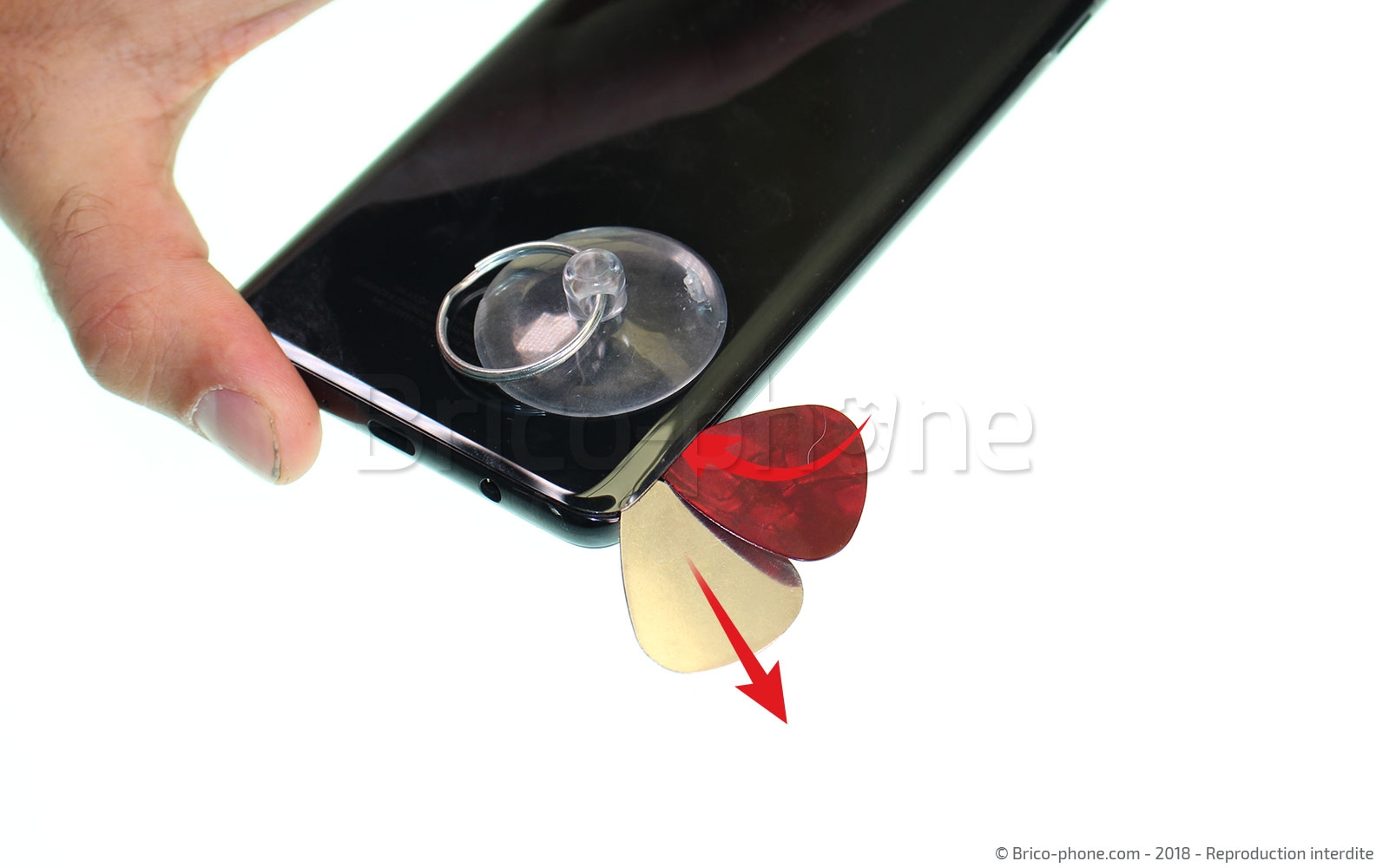

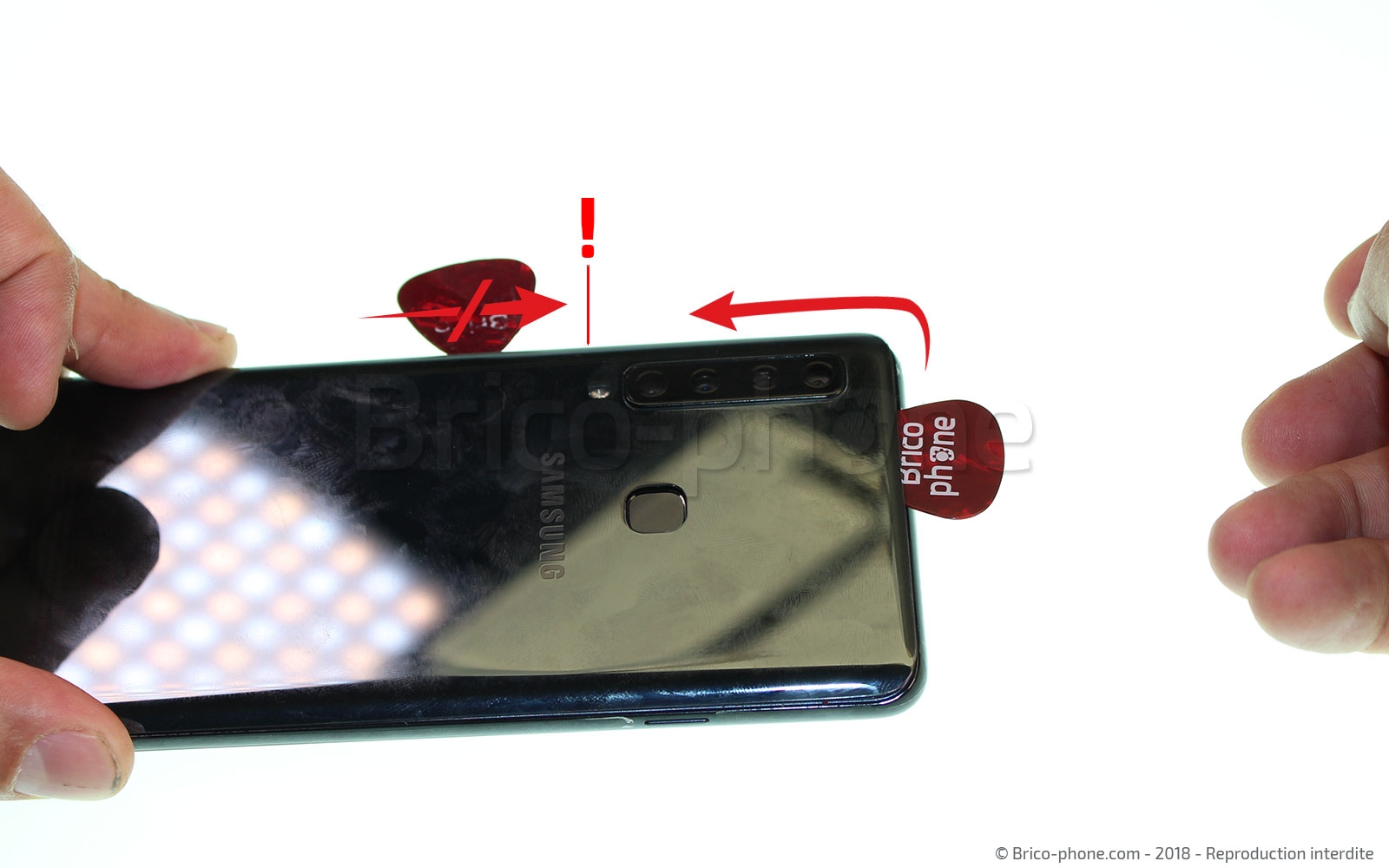

Etape 4 Décoller la vitre arrière

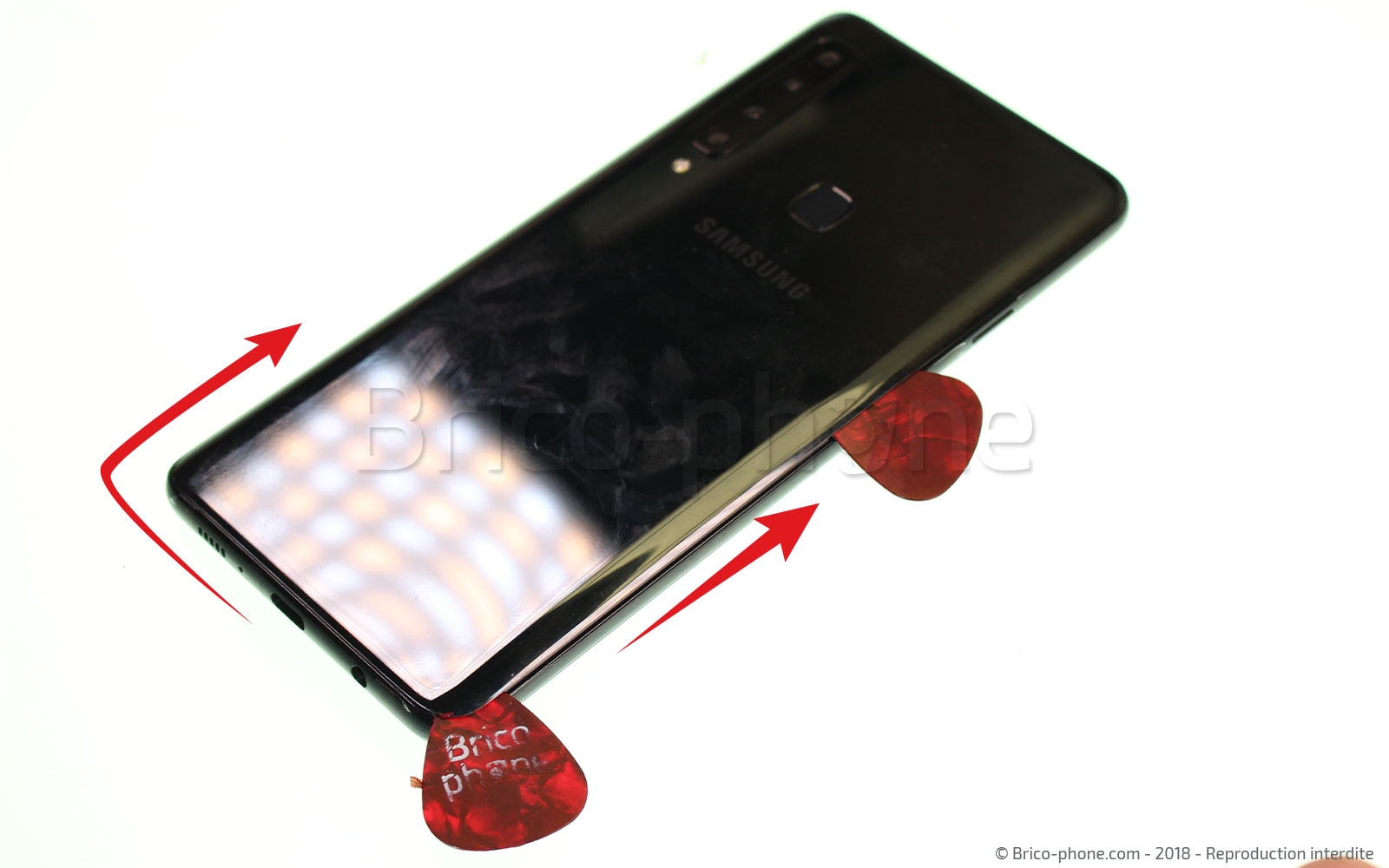

Vous pouvez maintenant remplacer le médiator métallique dans l'interstice par un médiator plastique. Une fois les deux médiators placés sous la vitre arrière, faites les glisser sur tout le contour de la vitre arrière.
ATTENTION : une nappe fragile servant à connecter le bouton power à la carte mère se trouve juste sous la vitre arrière. Faites en sorte de ne pas passer vos médiators au niveau du bouton power afin d'éviter tout risques de dommages irréversibles.
Outils
Médiator
Pièces
Outil d'ouverture iPlastix 9.90€
Etape 5

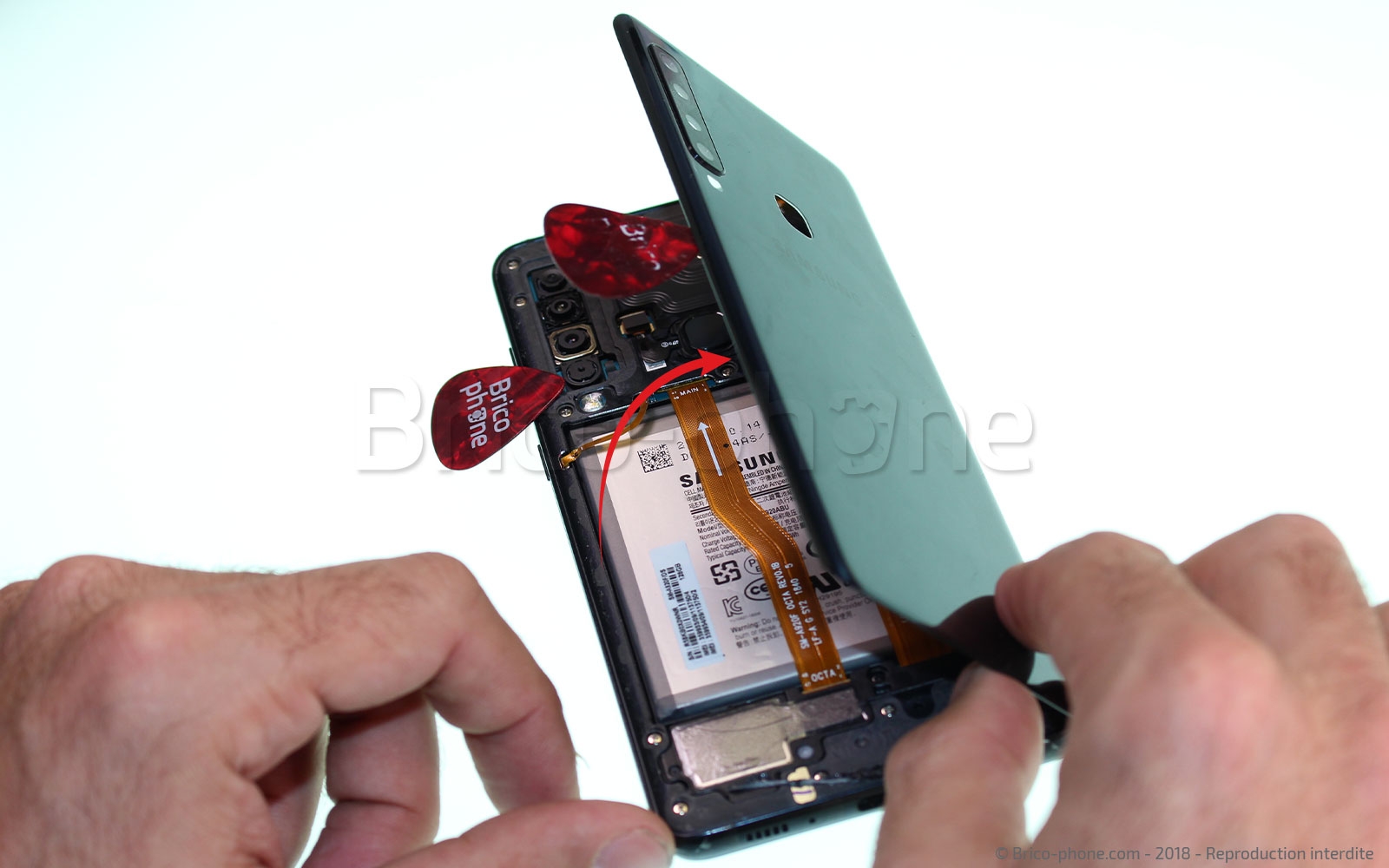

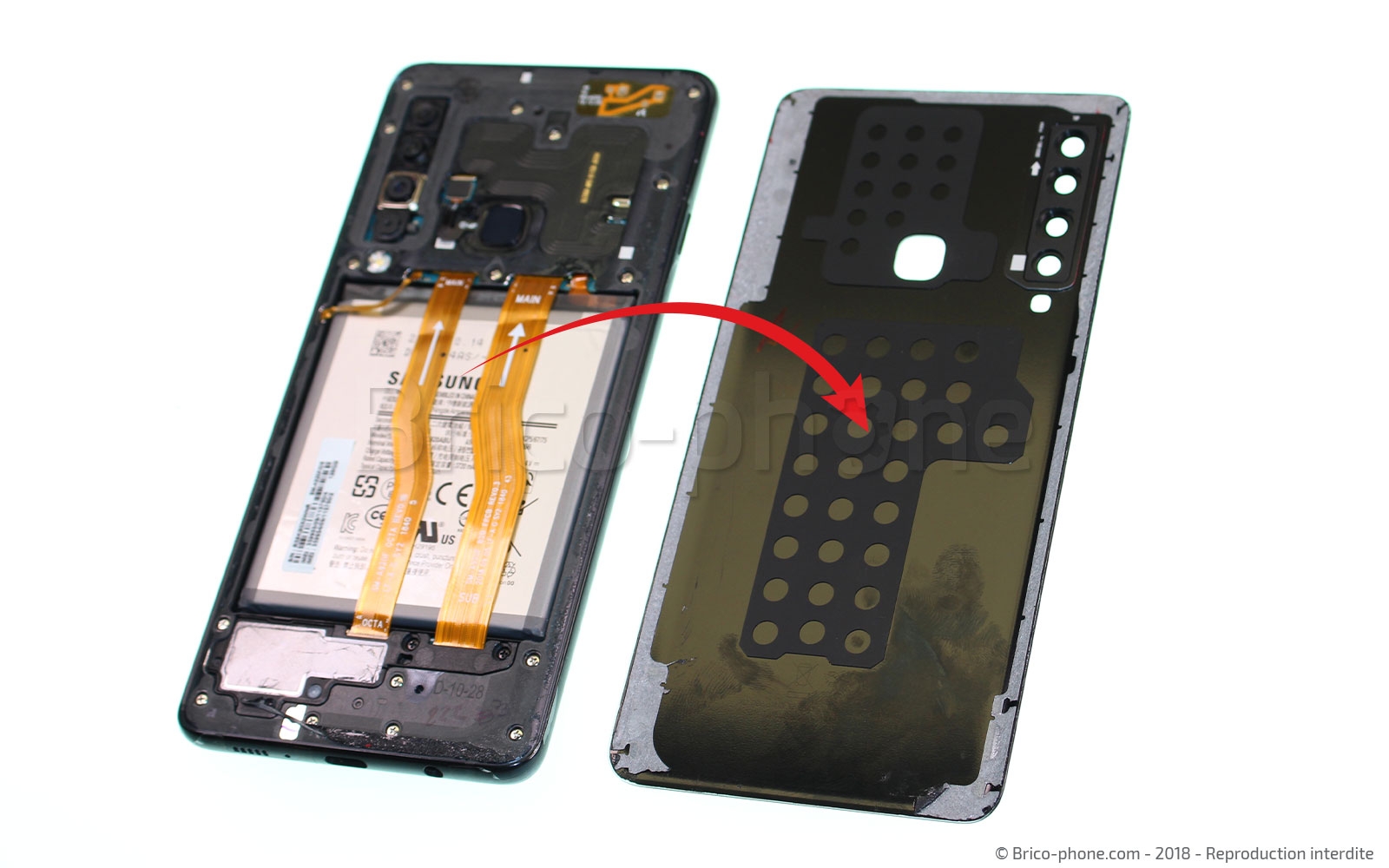

Etape 5 Retirer la vitre arrière

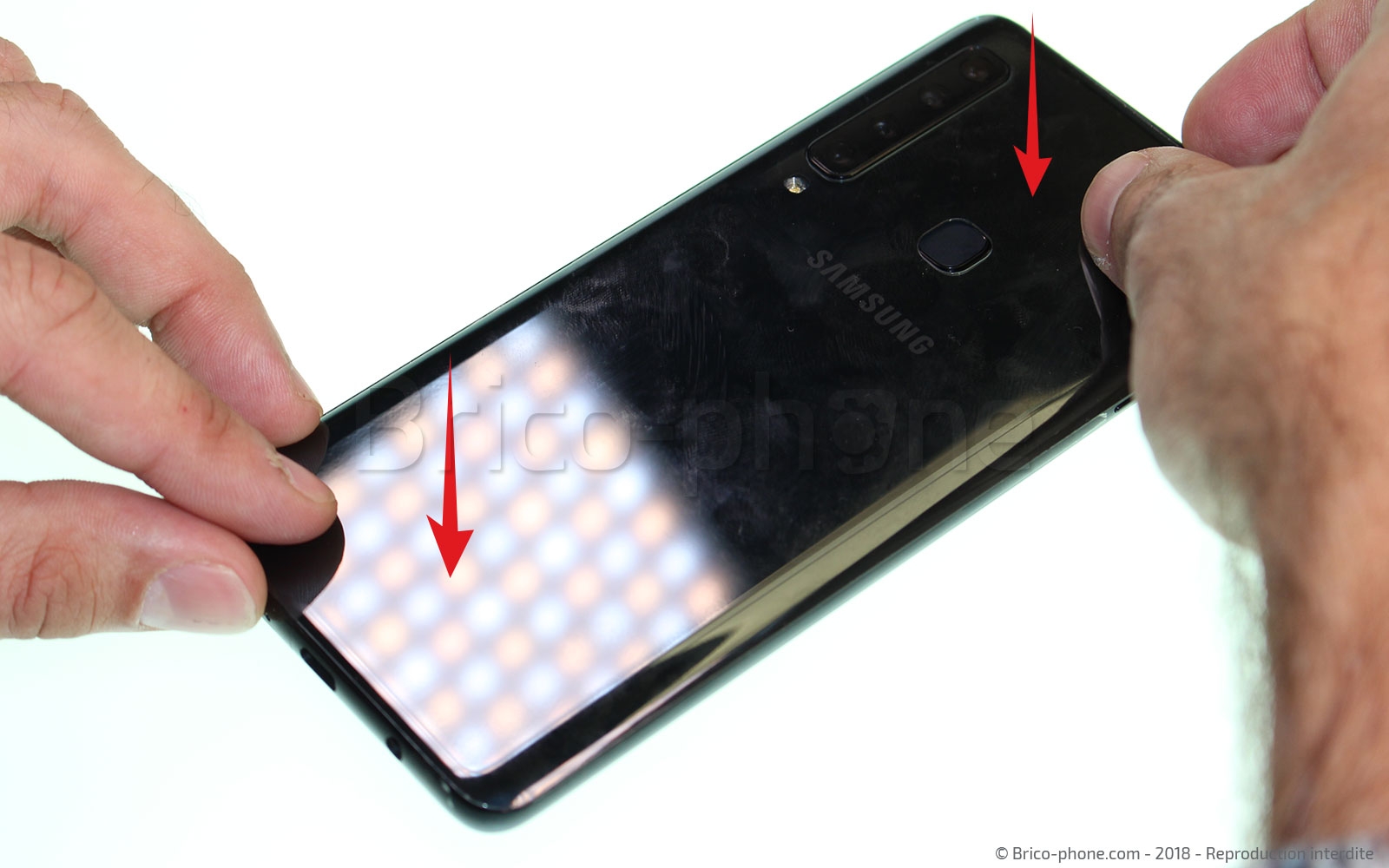

Vous pouvez maintenant retirer la vitre arrière de votre Samsung Galaxy A9 2018 en toute sécurité. Il vous suffit de la basculer pour la retirer complètement du téléphone et laisser place à une vitre arrière neuve de remplacement.
Etape 6

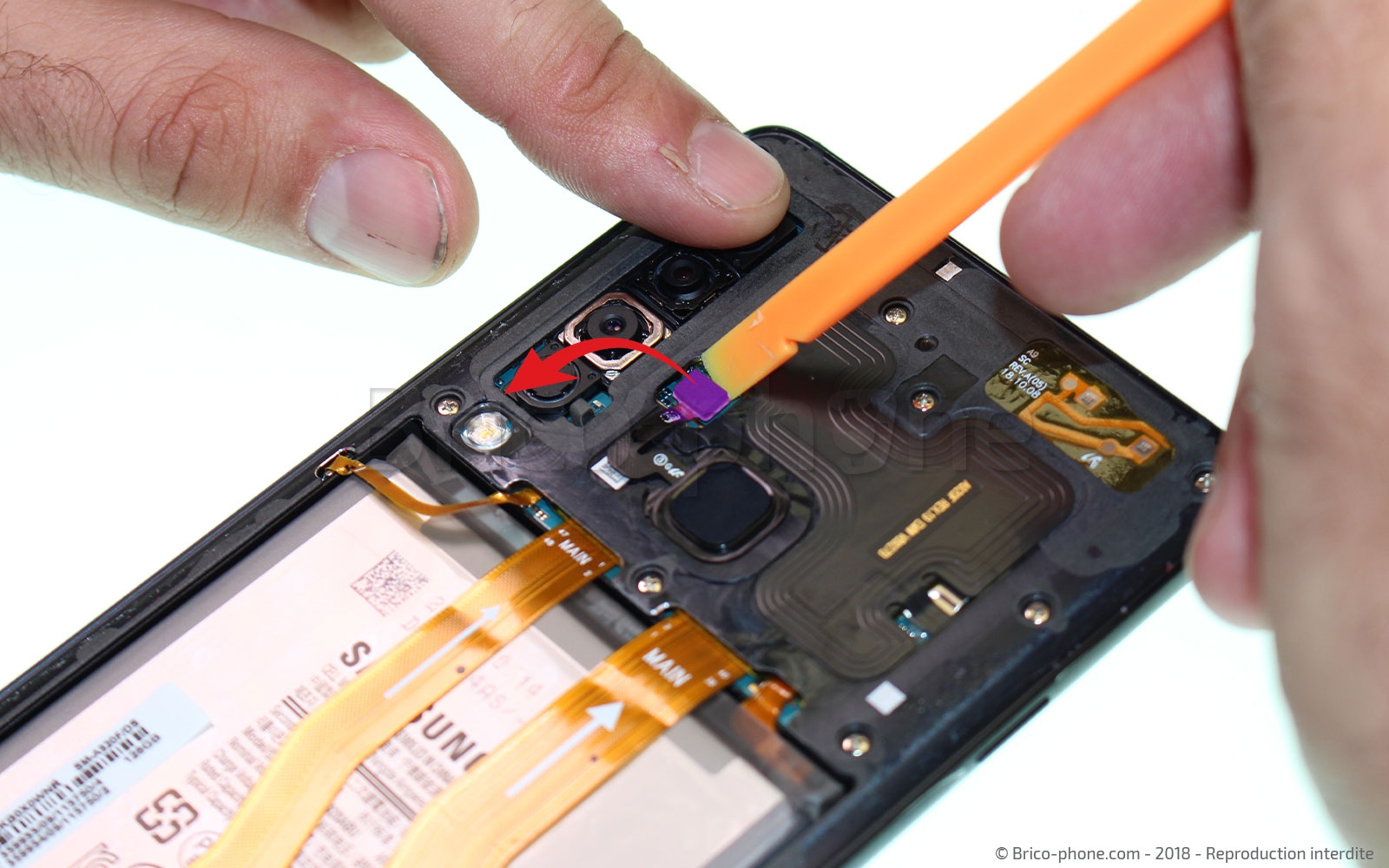

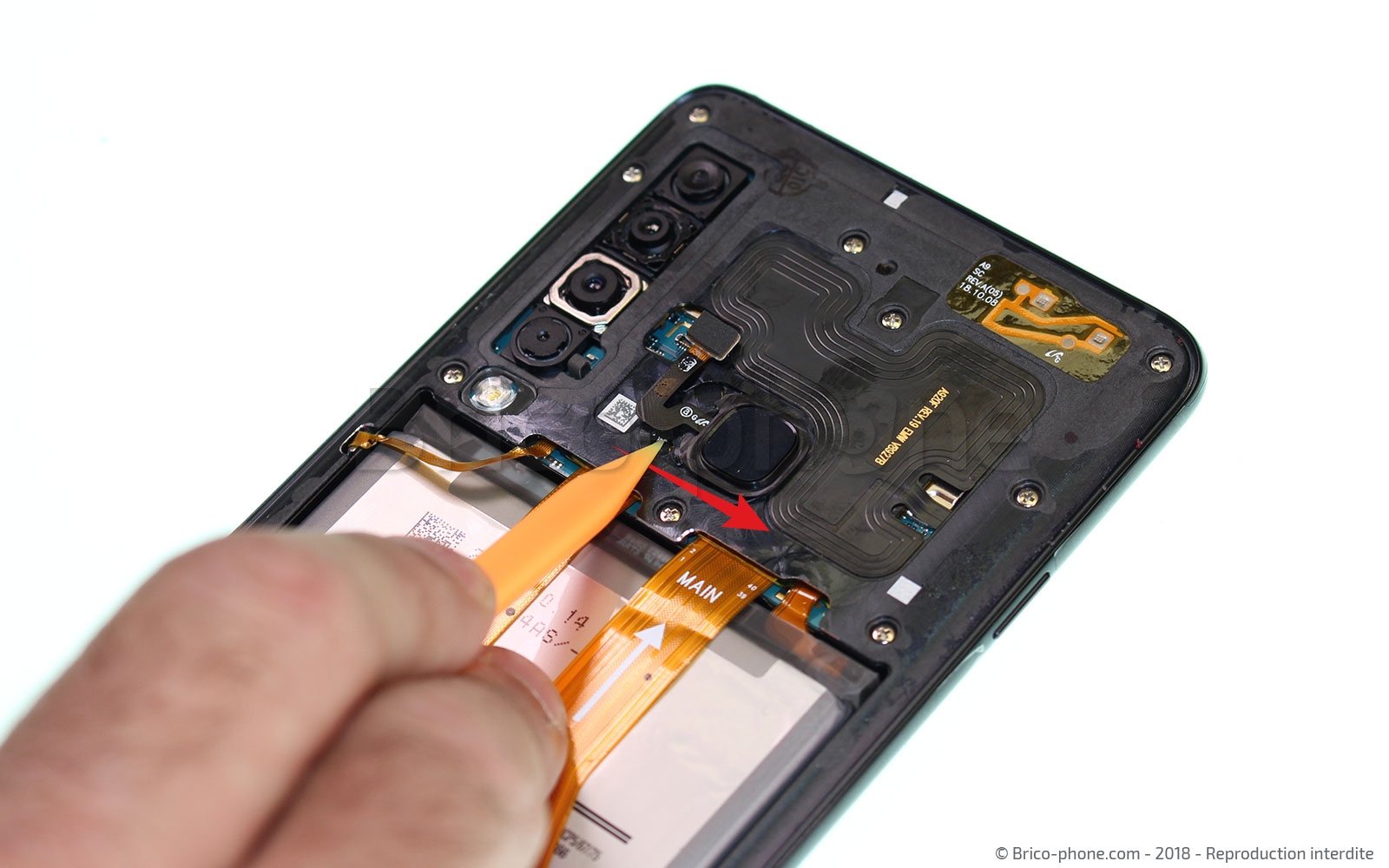

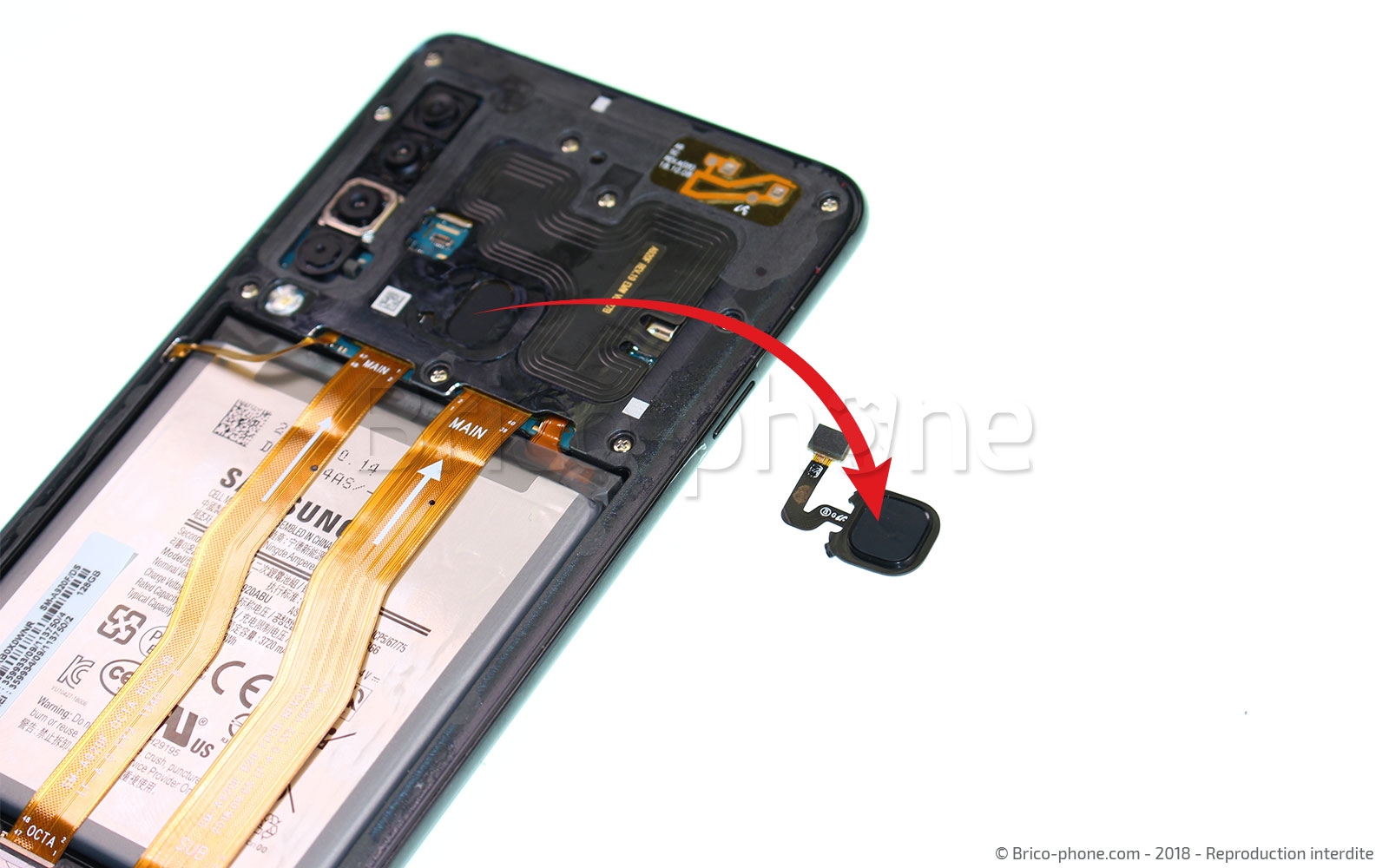

Etape 6 Retirer le lecteur d'empreinte

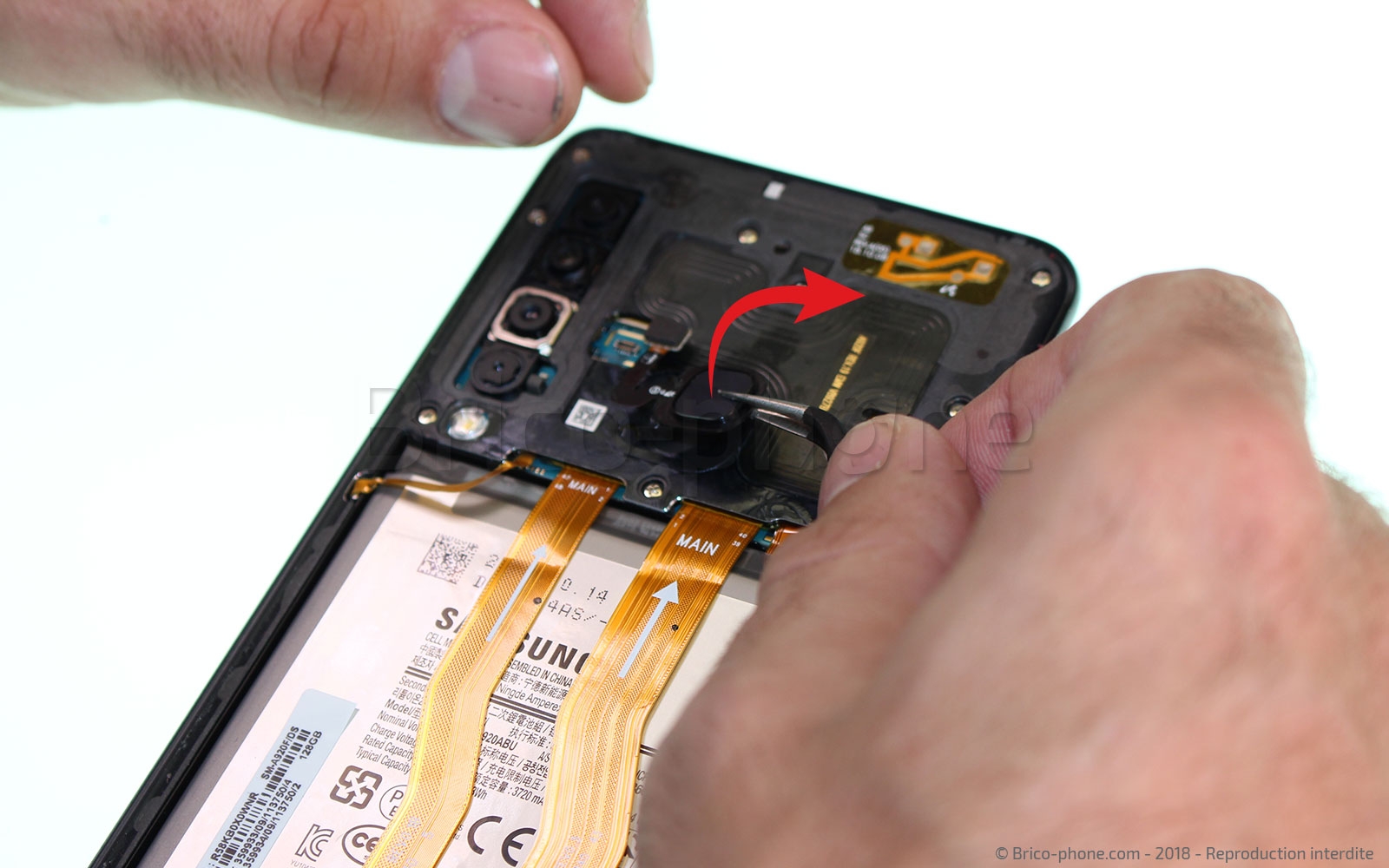

A l'aide de votre levier en nylon, retirez le connecteur qui rattache votre lecteur d'empreintes digitales à la carte mère sous le chassis intermédiaire. Une fois déconnecté, il vous suffira de le glisser légèrement vers la droite pour le dégager de son emplacement puis de le sortir du téléphone à l'aide de la pincette de votre kit d'outils.
Outils
Levier Nylon
Pince Brucelles
Etape 7

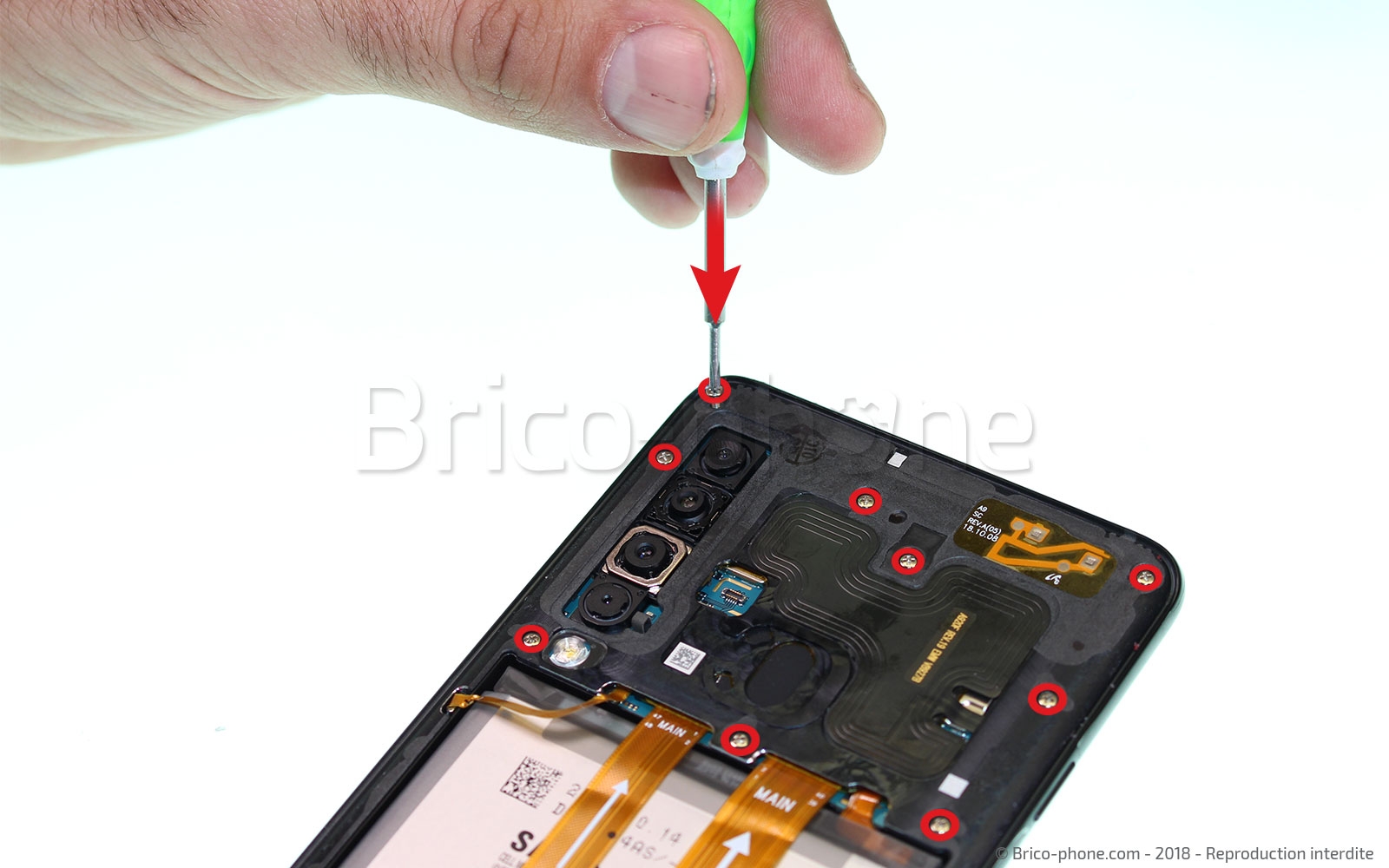

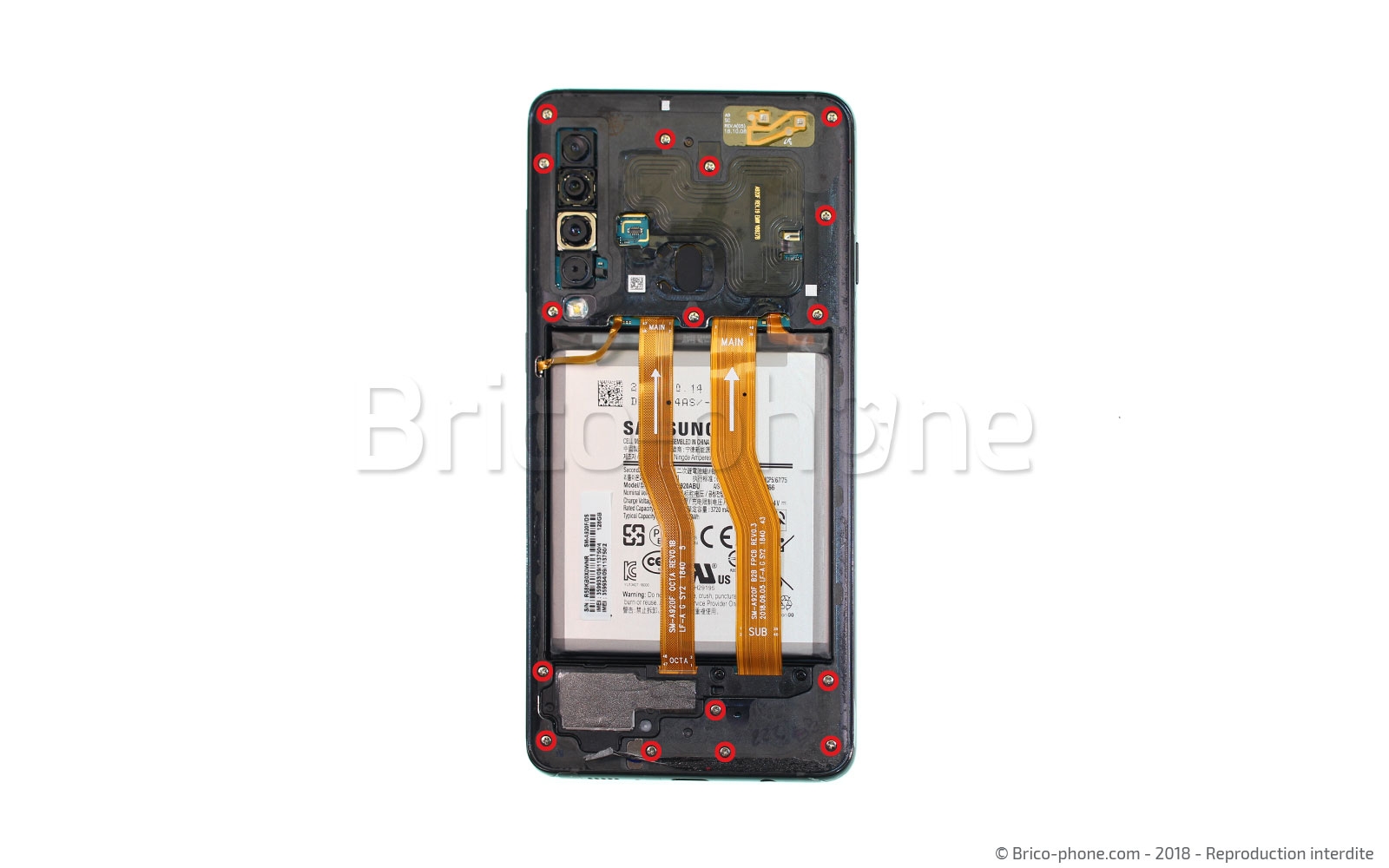

Etape 7 Dévisser le châssis intermédiaire

A l'aide du tournevis cruciforme de votre kit d'outils, retirez les 16 vis qui tiennent le chassis intermédiaire de votre Samsung Galaxy A9 en place. Pour vous assurer de ne perdre aucune vis n'hésitez pas à vous procurer un patron universelle magnétique sur notre boutique en ligne, solution efficace pour une réparation réussi.
Outils
Tournevis Cruciforme
Pièces
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€
Etape 8

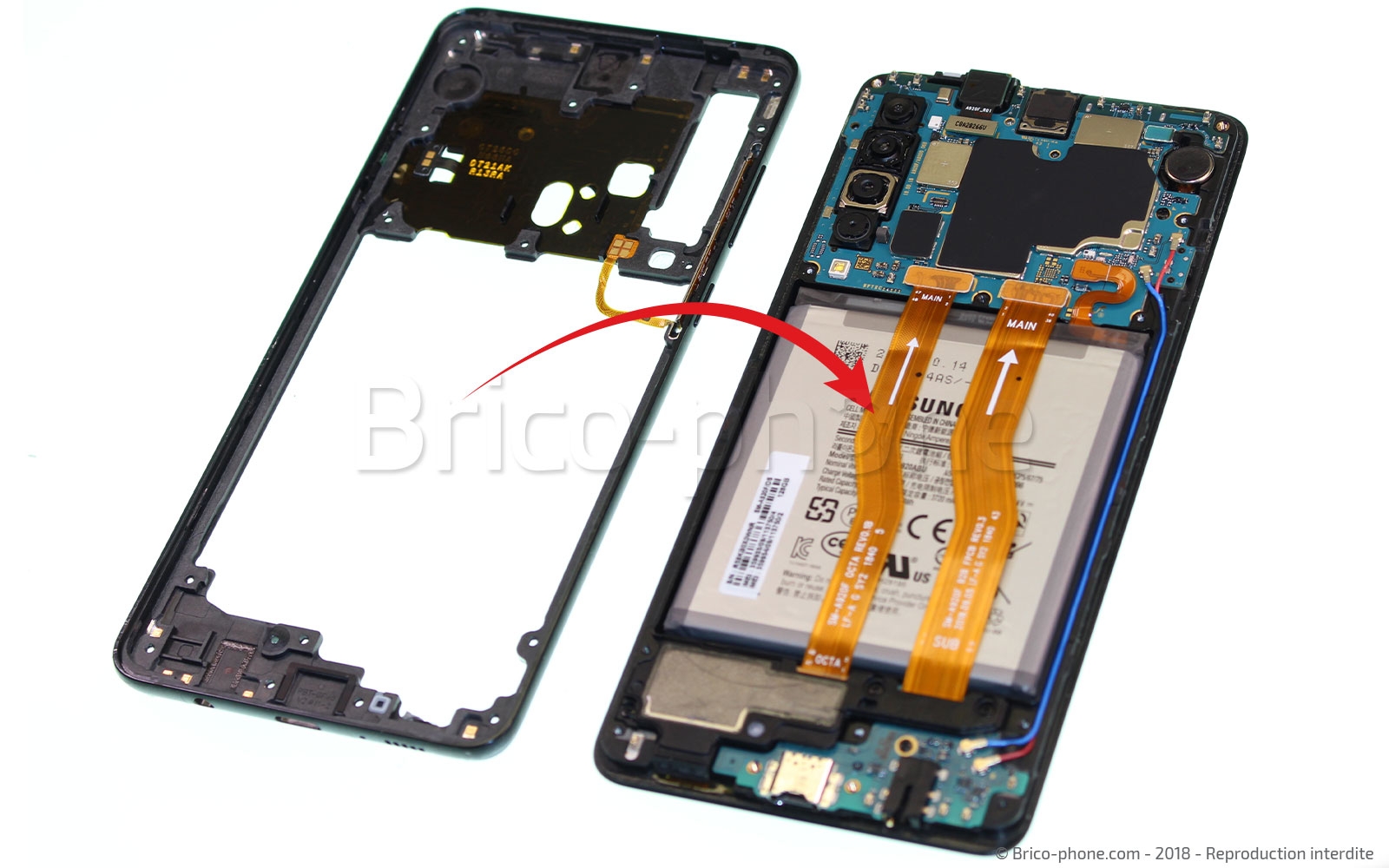

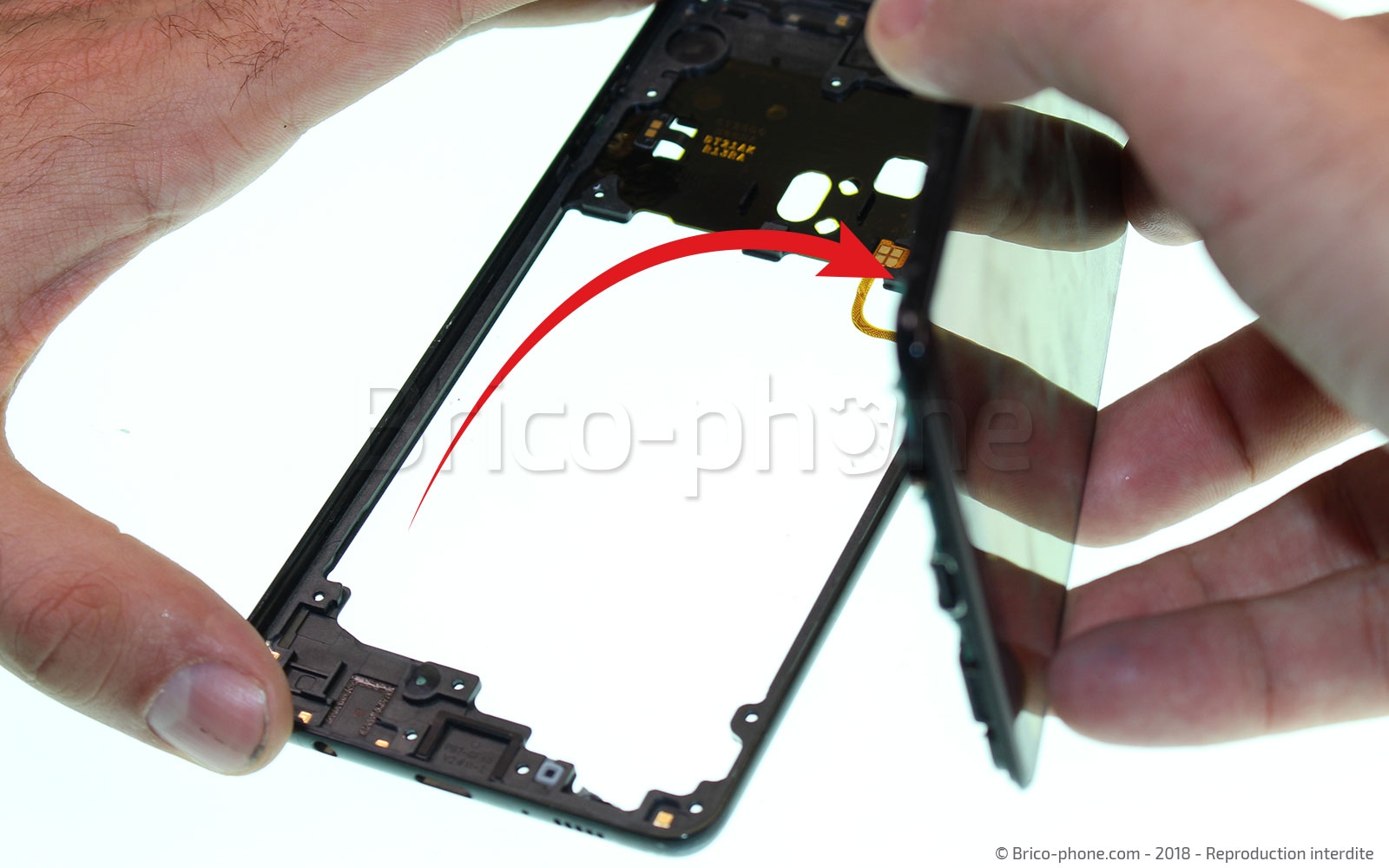

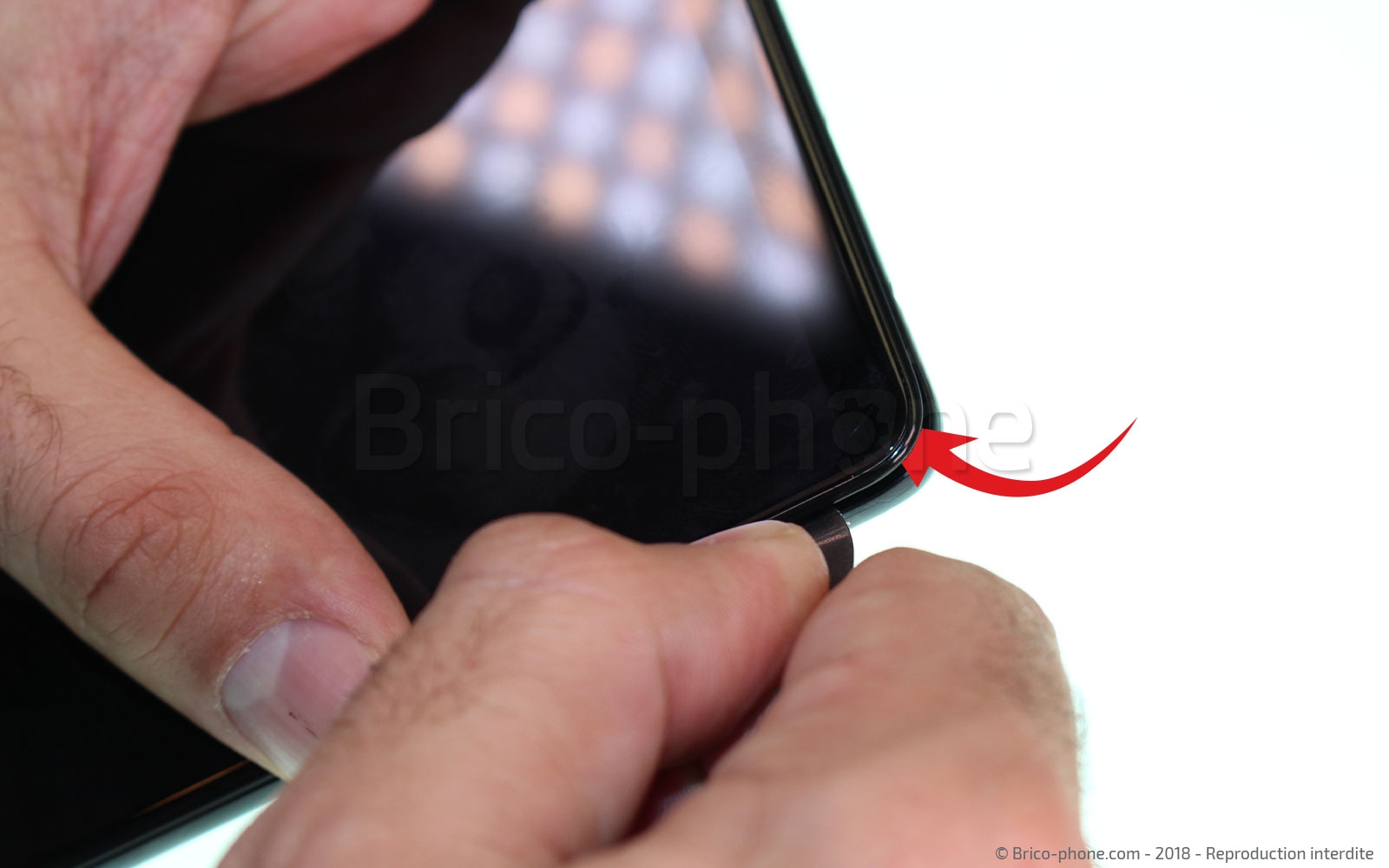

Etape 8 Retirer le châssis intermédiaire

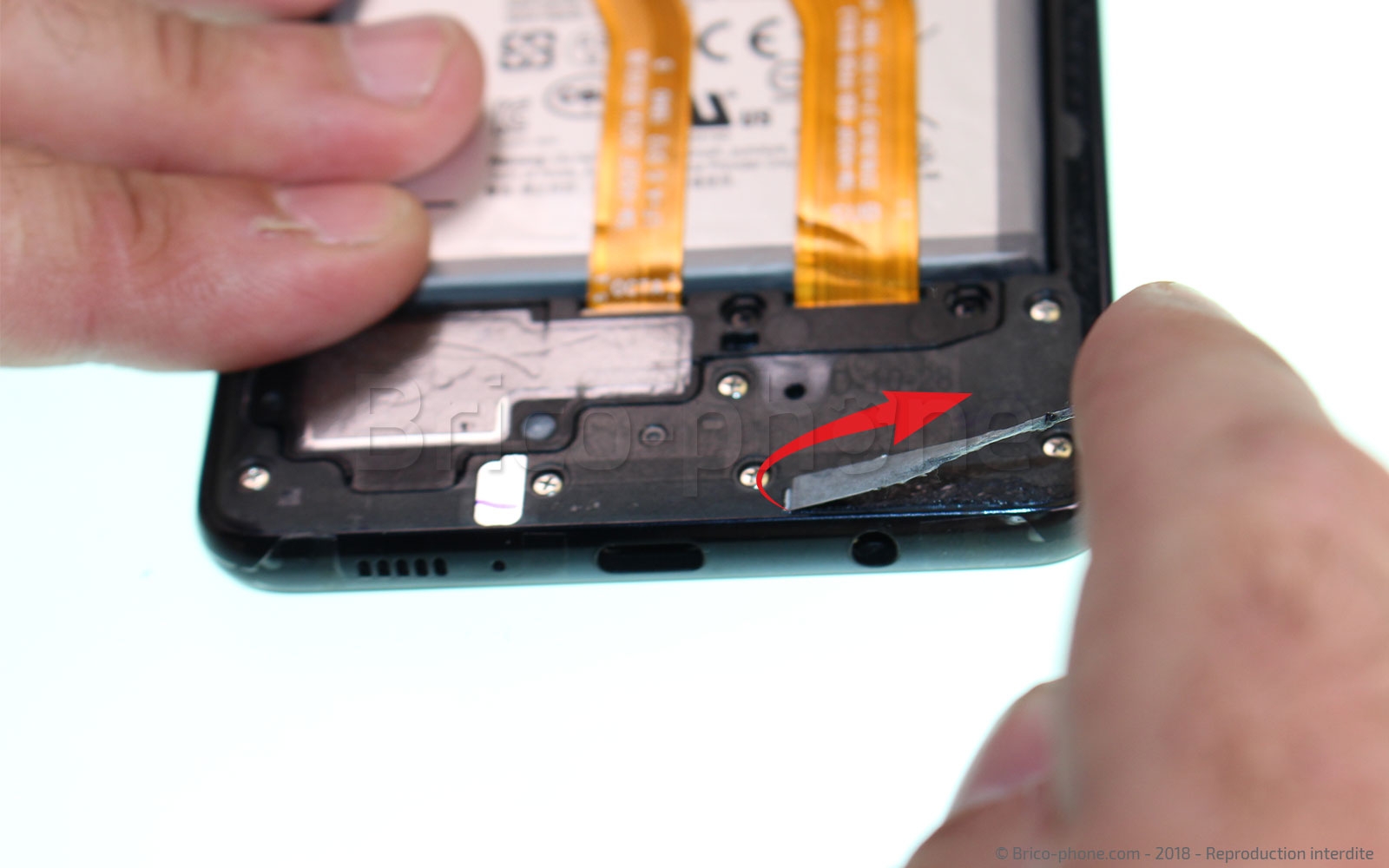

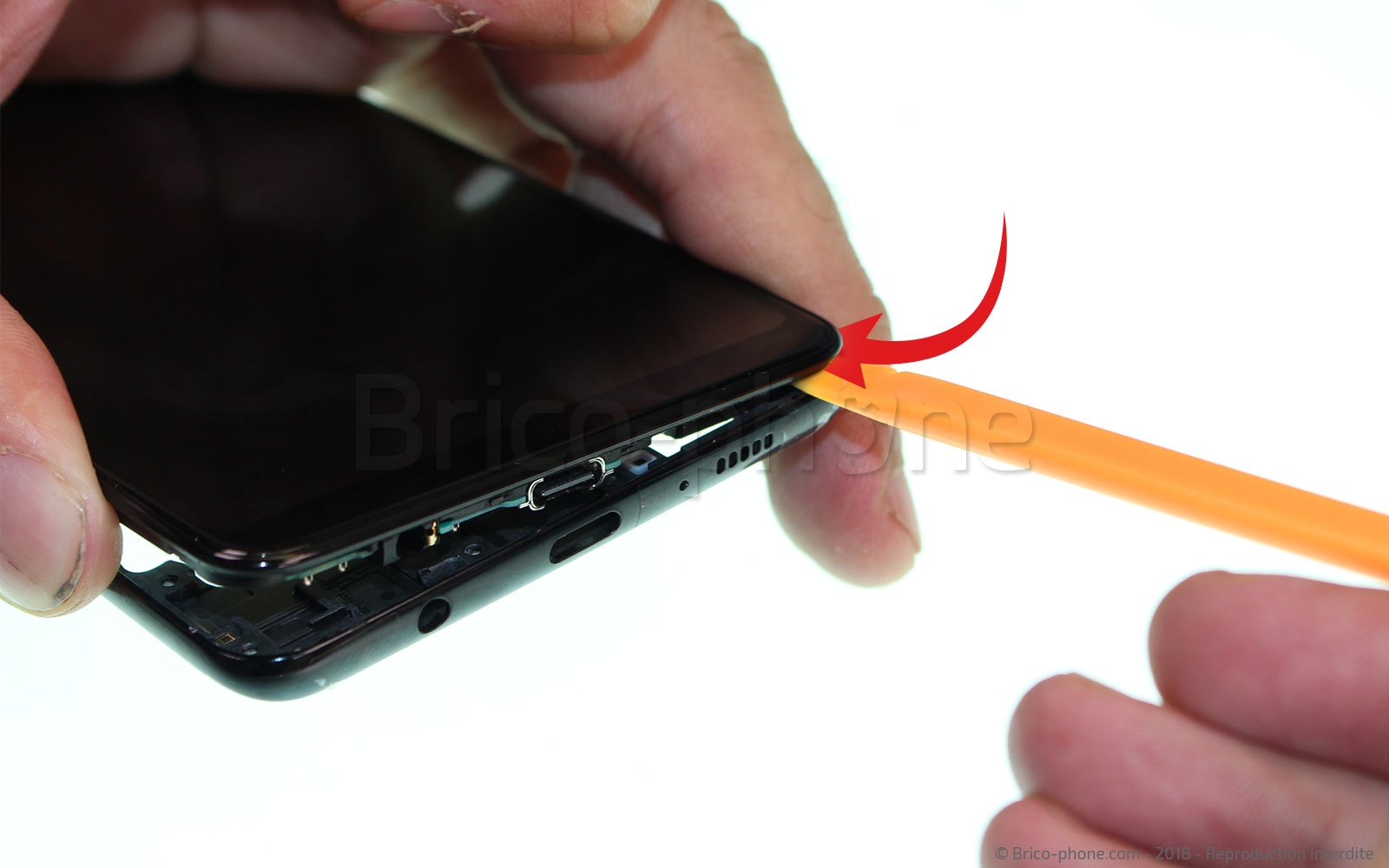

Avec un médiator en métal, commencez à séparer le chassis intermédiaire du bloc écran. Prenez ensuite votre levier en nylon pour déclipser l'ensemble du chassis puis retirez le facilement du reste de votre Samsung galaxy A9.
Outils
Levier Nylon
Médiator
Etape 9

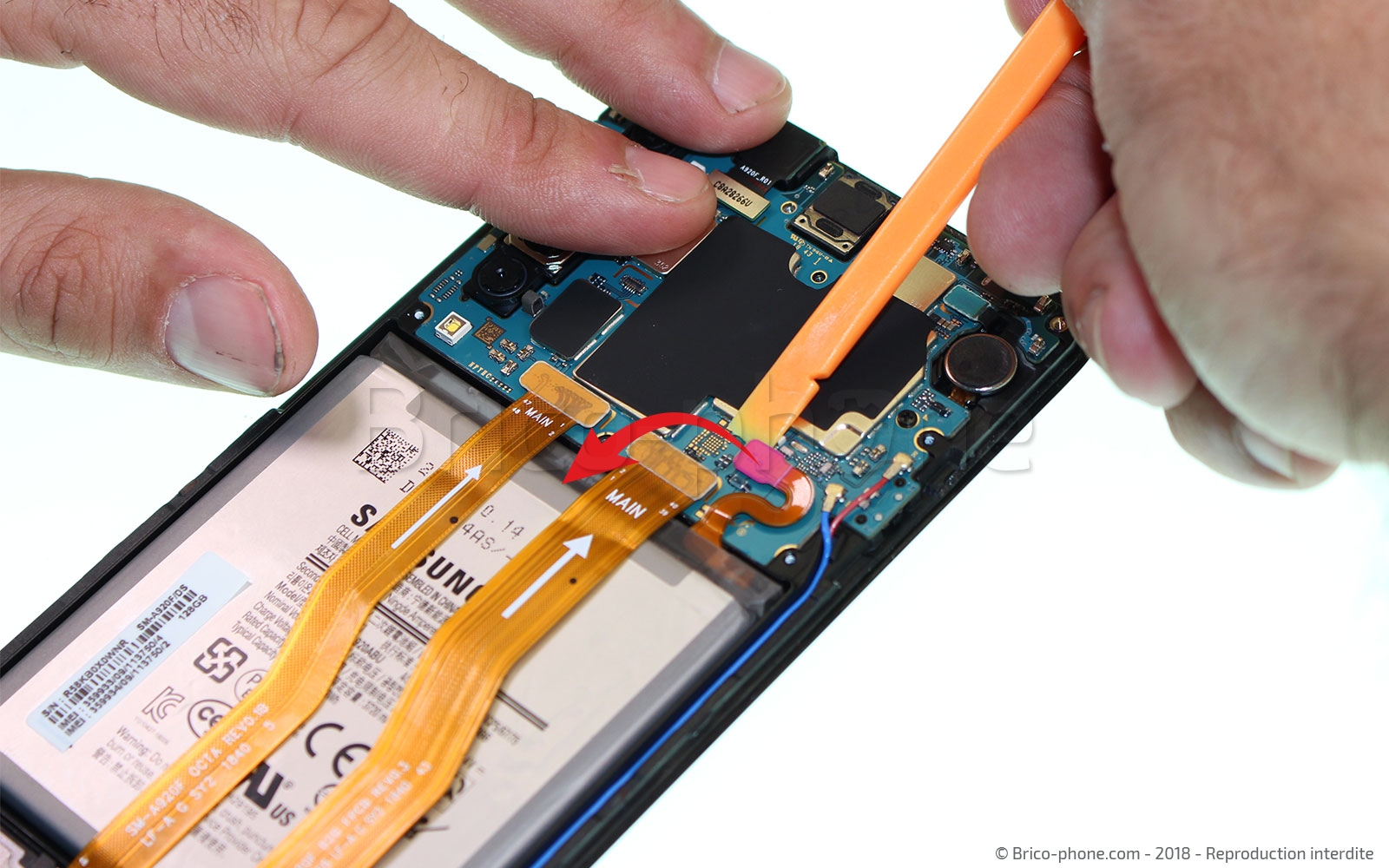

Etape 9 Déconnecter la batterie

A l'aide du levier en nylon, déconnectez la batterie de la carte mère. Cette étape assurera que votre téléphone ne se remettra pas sous tension durant la suite de ce tutoriel, évitant d'endommager des composants par mégarde.
Outils
Levier Nylon
Etape 10

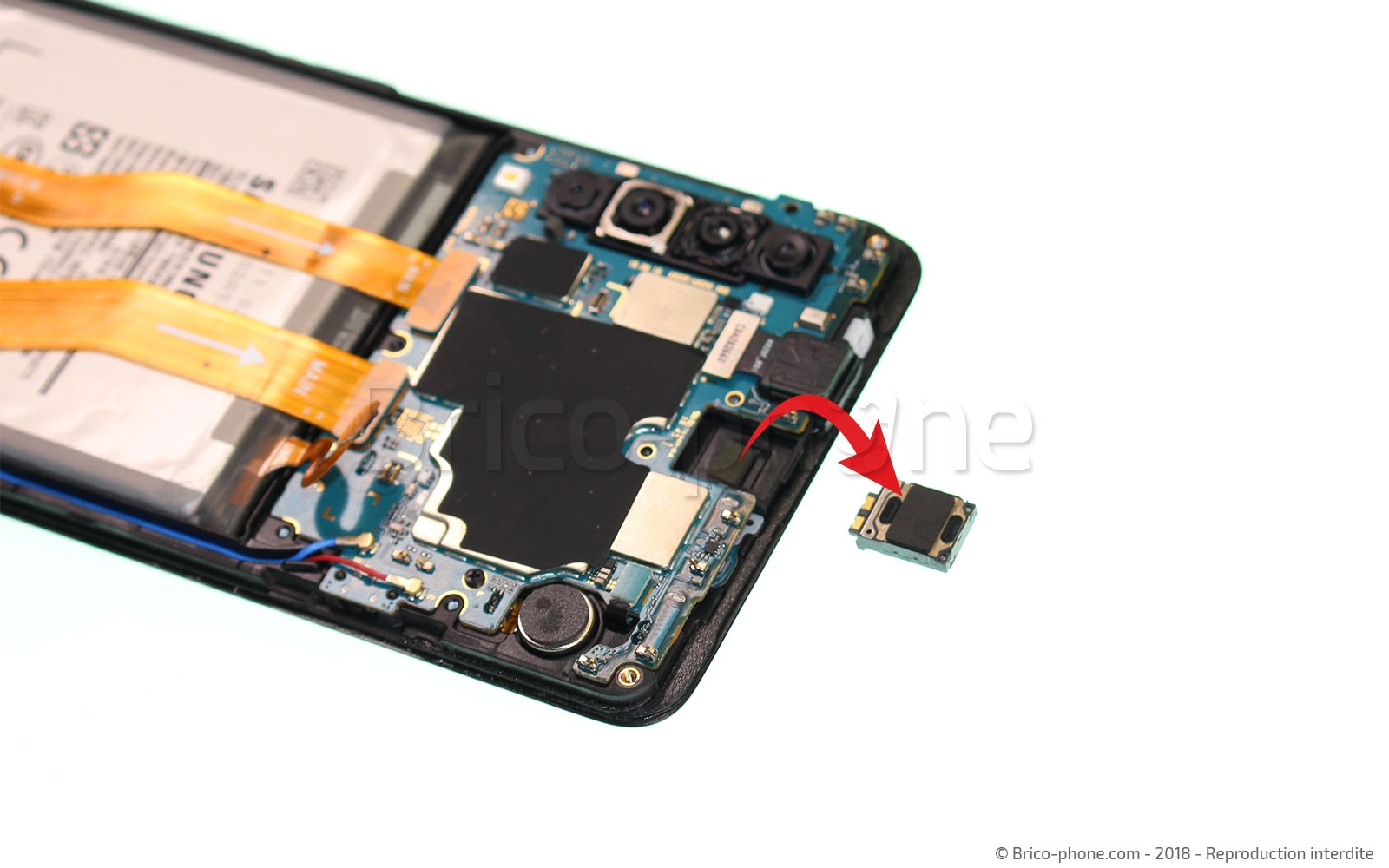

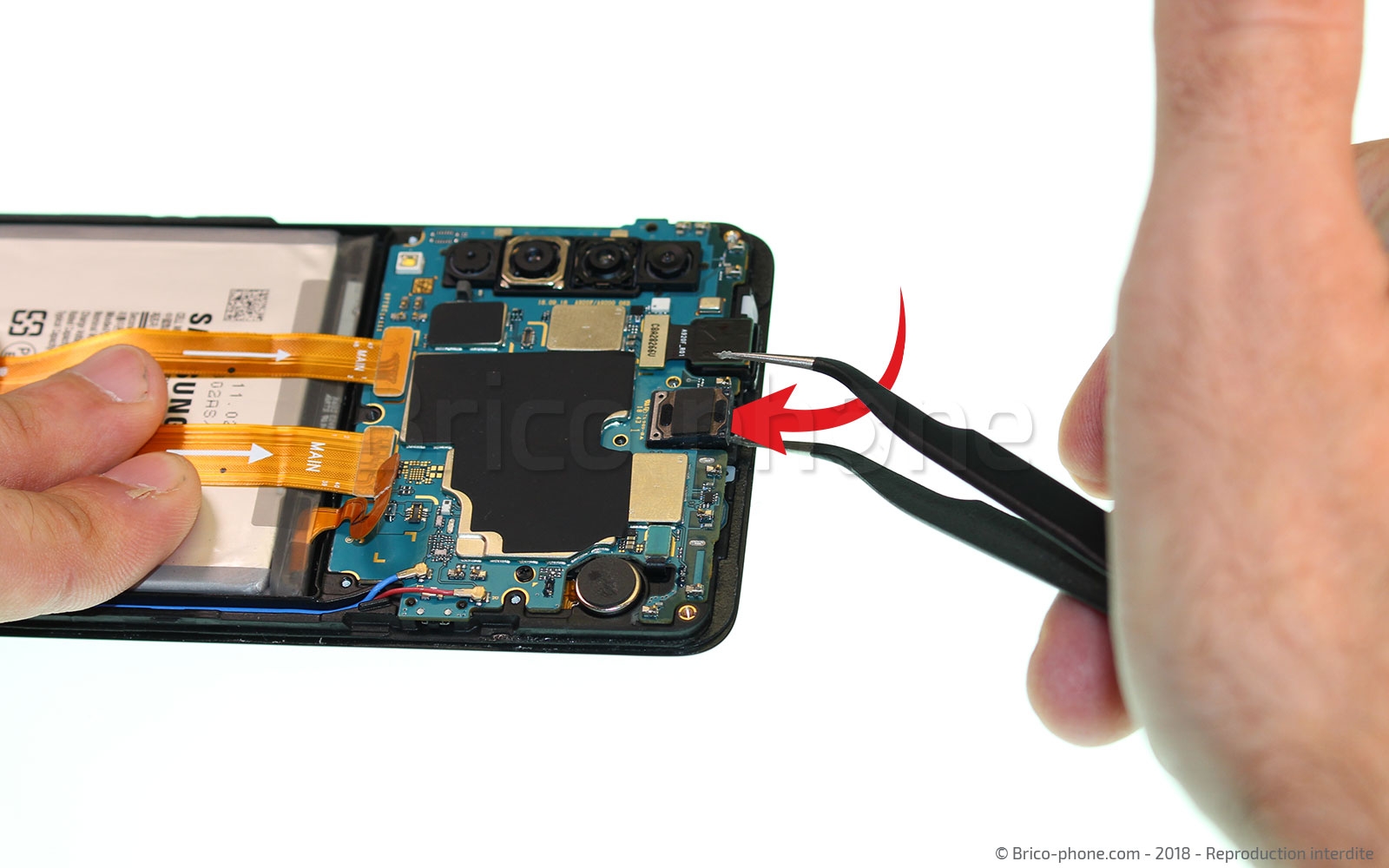

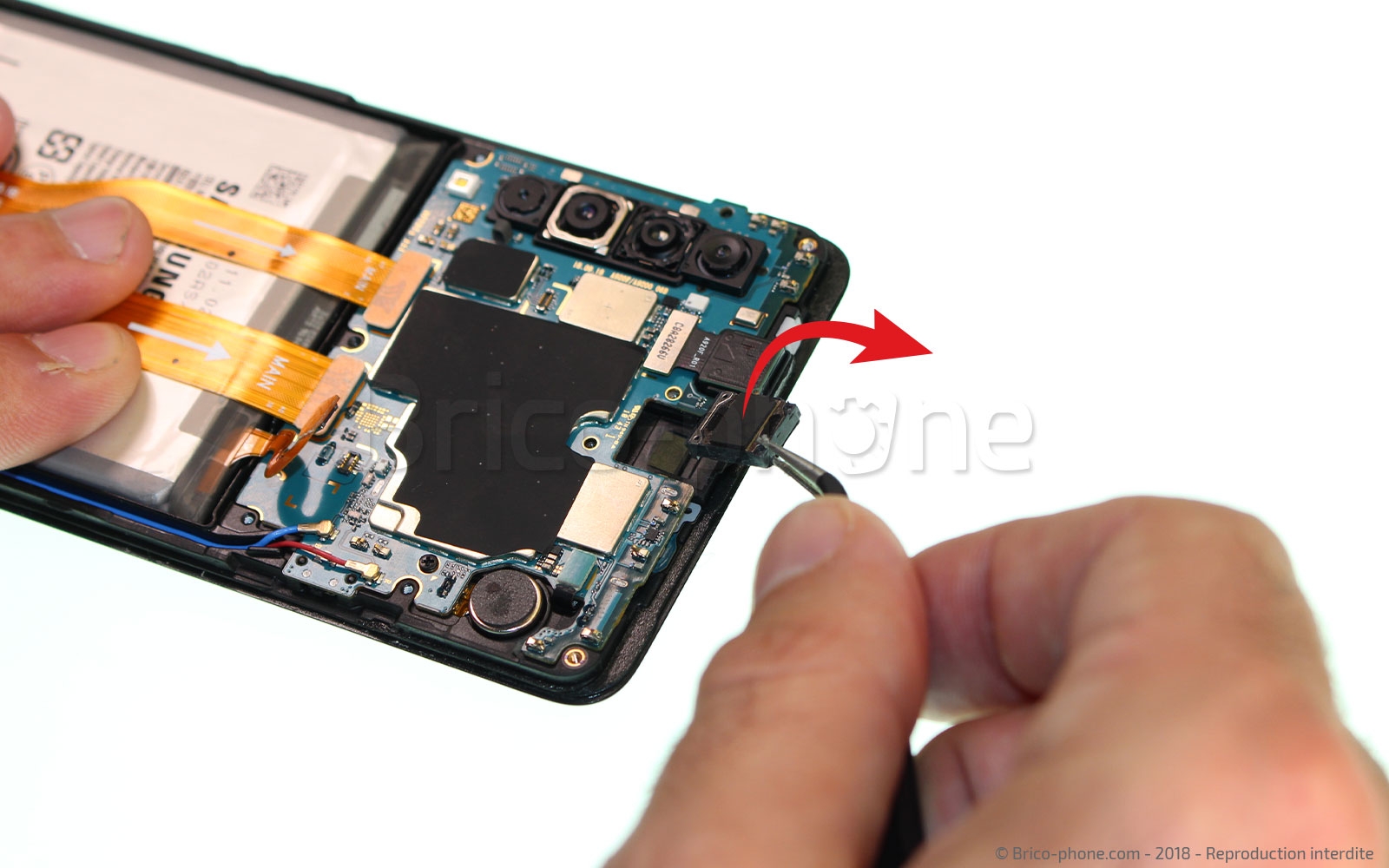

Etape 10 Retirer le haut parleur interne

Il vous suffit maintenant de vous munir de votre pincette pour pouvoir retirer le haut parleur interne défectueux de votre Samsung galaxy A9 et la remplacé par un composant de rechange neuf, identique à l'original, et en vente sur notre boutique en ligne brico-phone.com. Soulevez simplement le haut parleur pour le décoller du bloc écran puis sortez le du téléphone avec la pincette.
Outils
Pince Brucelles

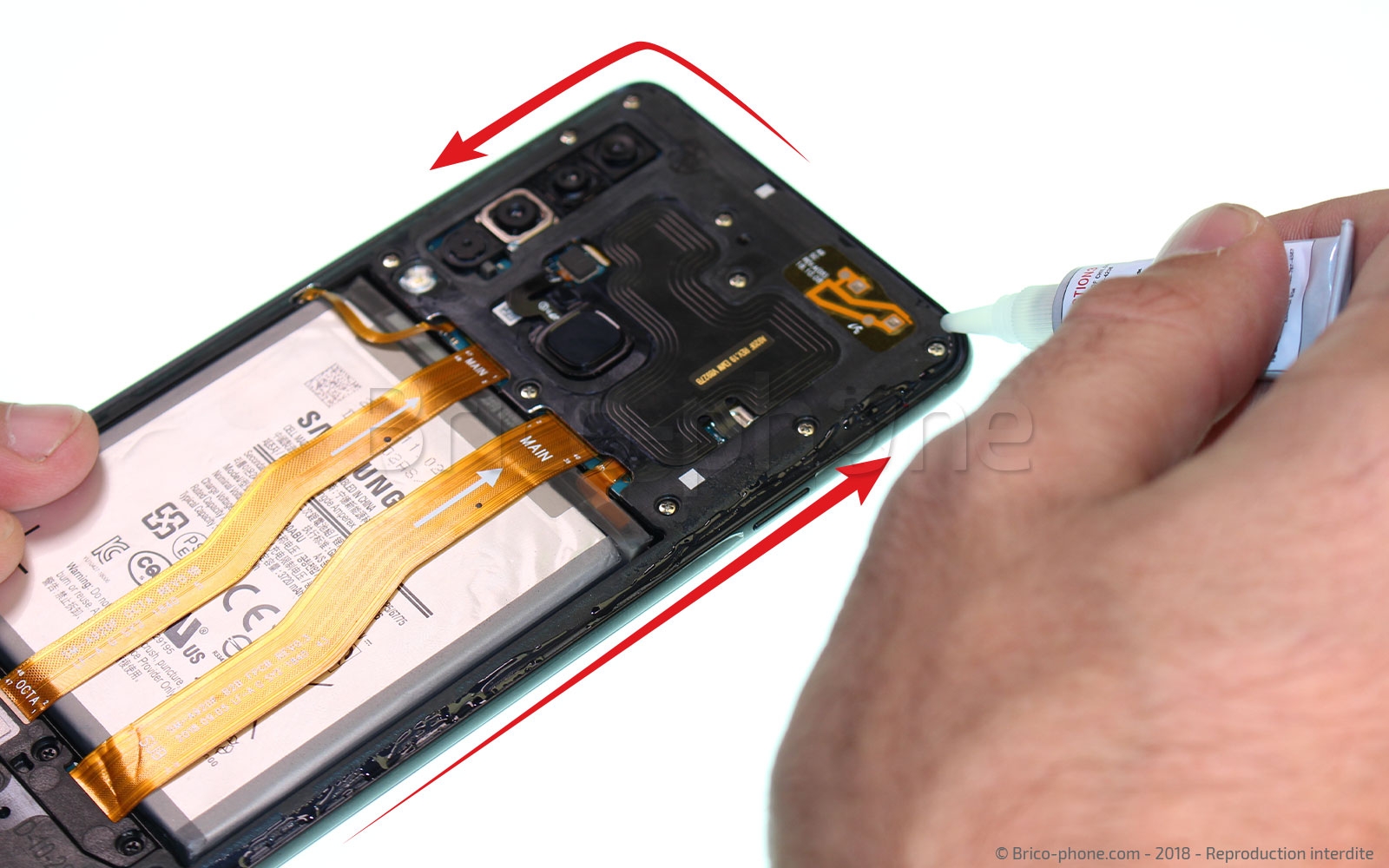

Conseils pour le remontage

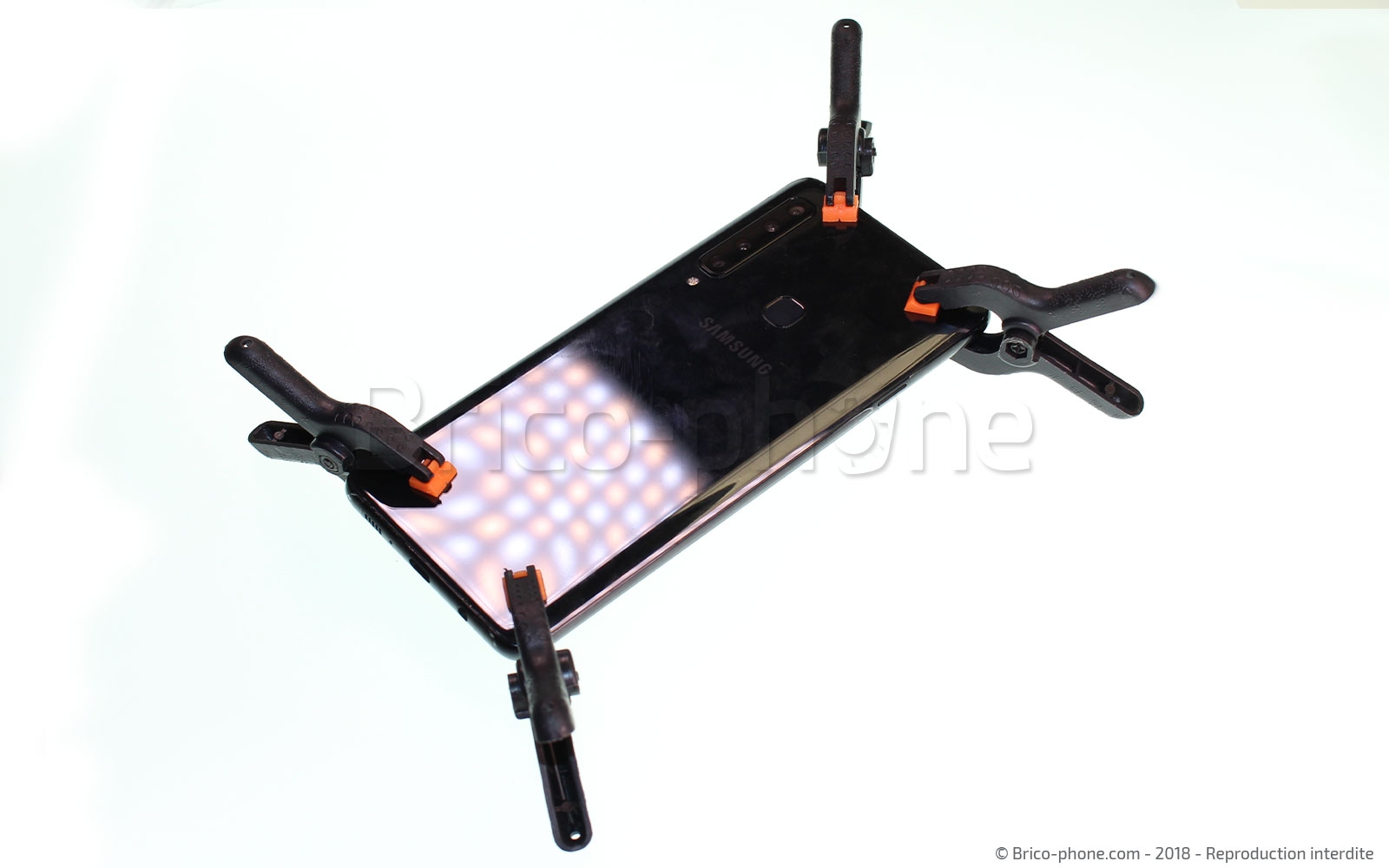

Le moment est venu de remonter votre appareil. Pour ce faire, il vous suffit de suivre les étapes de ce tutoriel dans l'ordre inverse. N'hésitez pas, au moment de coller la nouvelle vitre arrière, à bien gratter et nettoyer le chassis afin d'éliminer tout résidu de colle qui pourrait mettre en péril l'intégrité de votre smartphone. L'utilisation de colle B7000 est recommandé pour une adhérence parfaite de votre vitre. Une fois recollé, placé votre Samsung Galaxy A9 2018 sous presse entre des pinces en plastique ou sous un livre lourd pendant 30 minutes à 1 heure pour un résultat optimal.
Outils
Colle
Pièces
Lot de 4 Pinces à ressort 5.90€
