Changement de caméra arrière sur Mi 8 Lite

Temps estimé : 40 min
Difficulté : 3/5
Note de réparabilité : 12/20
Mi 8 Lite | Temps estimé : 40 min | Difficulté : 3/5

Votre caméra arrière est endommagée et vos photos sont floues ou de mauvaise qualité sur votre Xiaomi Mi 8 Lite ? Brico-phone vous propose de résoudre facilement ces problèmes à l'aide de notre tutoriel. Munissez-vous de la pièce détachée et des outils en option et lancez-vous dans la réparation.

Diagnostic

›  La caméra arrière de votre Xiaomi Mi8 Lite fonctionne mal ou plus du tout
›  Les photos ou vidéos sont de mauvaise qualité
›  Les photos sont floues
›  L'appareil photo reste noir à l'ouverture de l'application

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Double caméra arrière pour Xiaomi Mi 8 Lite
34,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

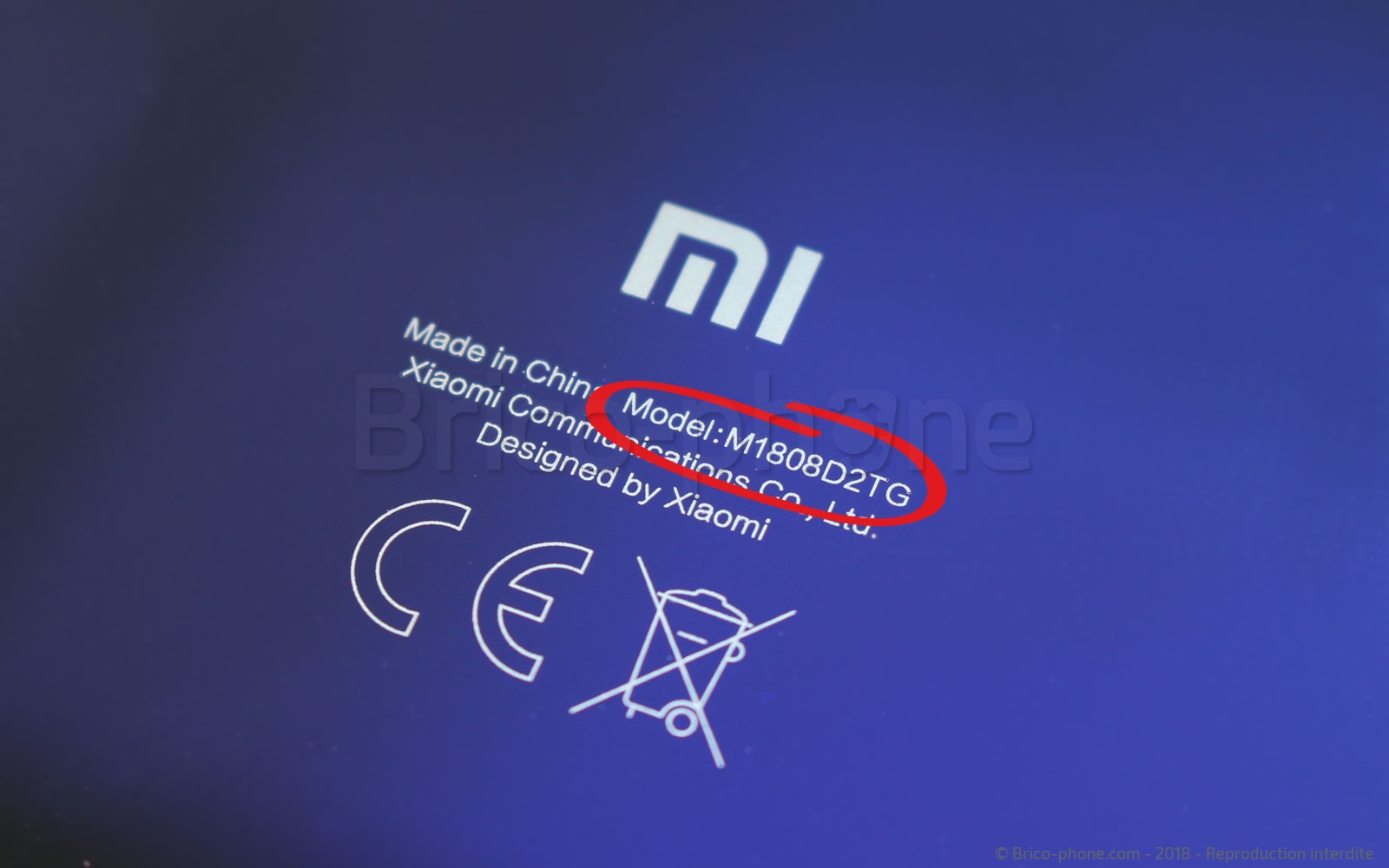

Avant de vous lancer dans le remplacement de votre double caméra arrière, vérifiez que votre pièce est bien compatible avec le n° de modèle suivant : M1808D2T G
La dernière lettre dans notre cas le (G) varie en fonction du coloris de votre Xiaomi Mi 8 Lite .
Commencez à préparer votre espace de travail en sortant les outils de leur pochette puis à fixer le patron d'aide au montage fourni avec votre commande.
Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

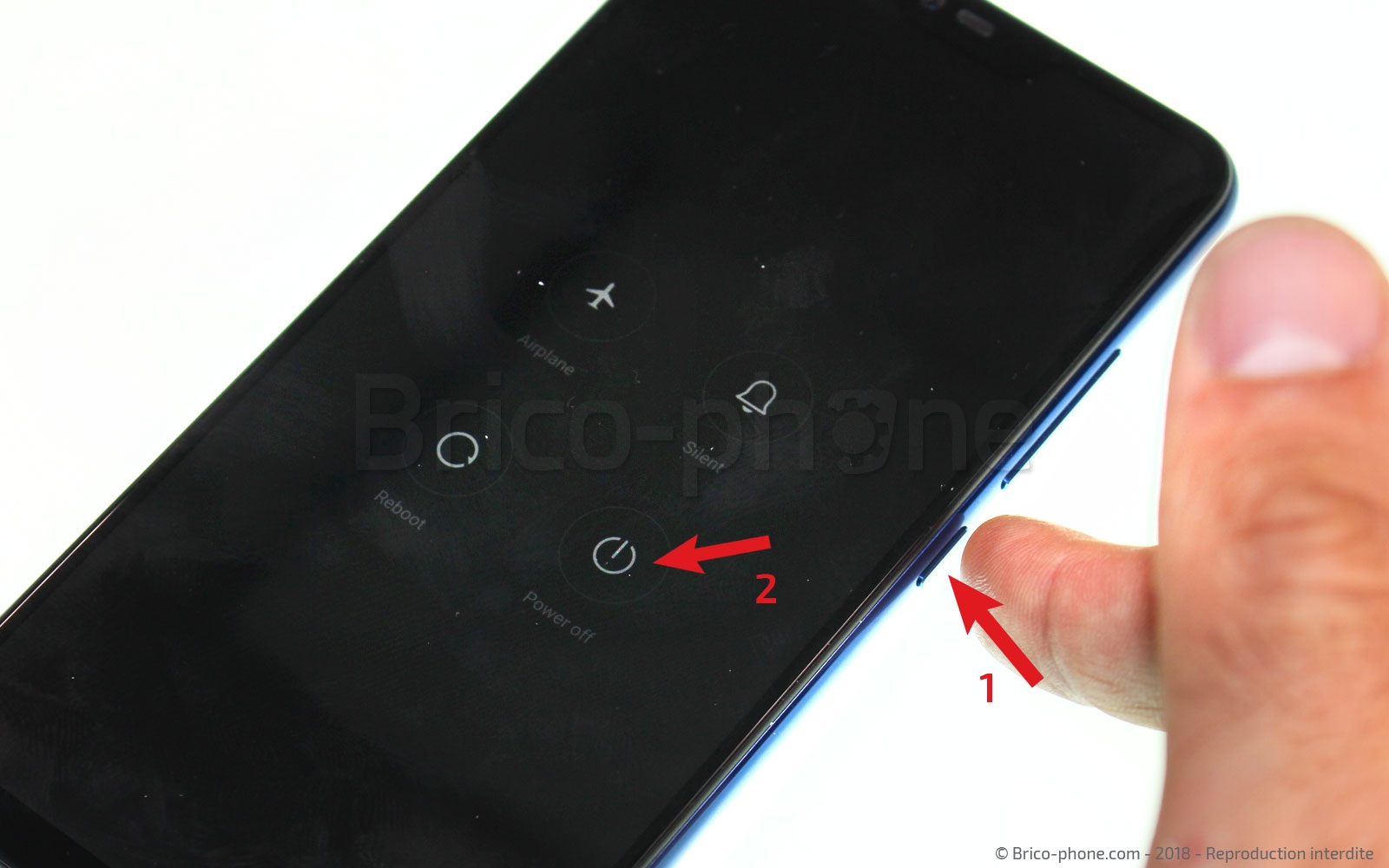

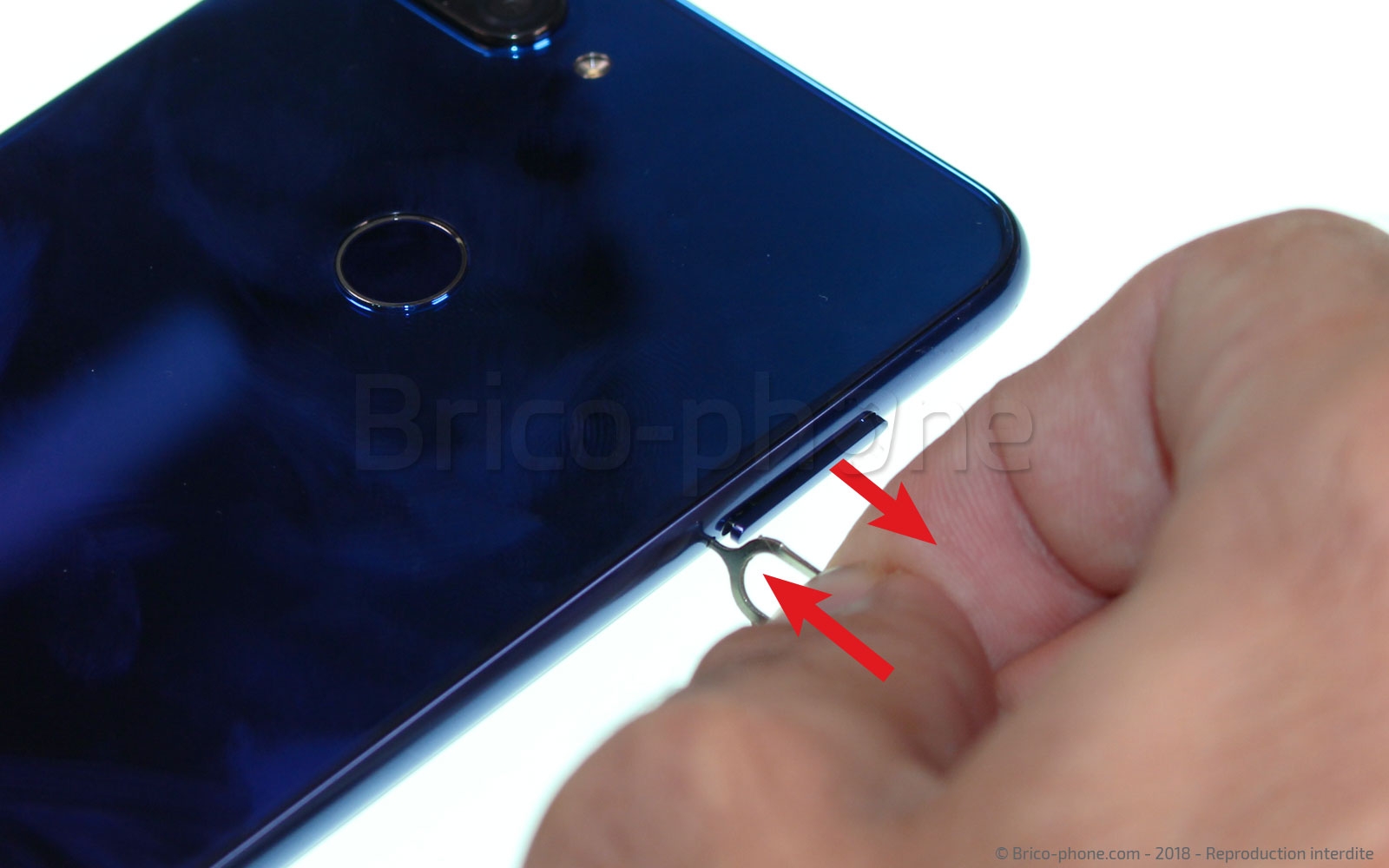

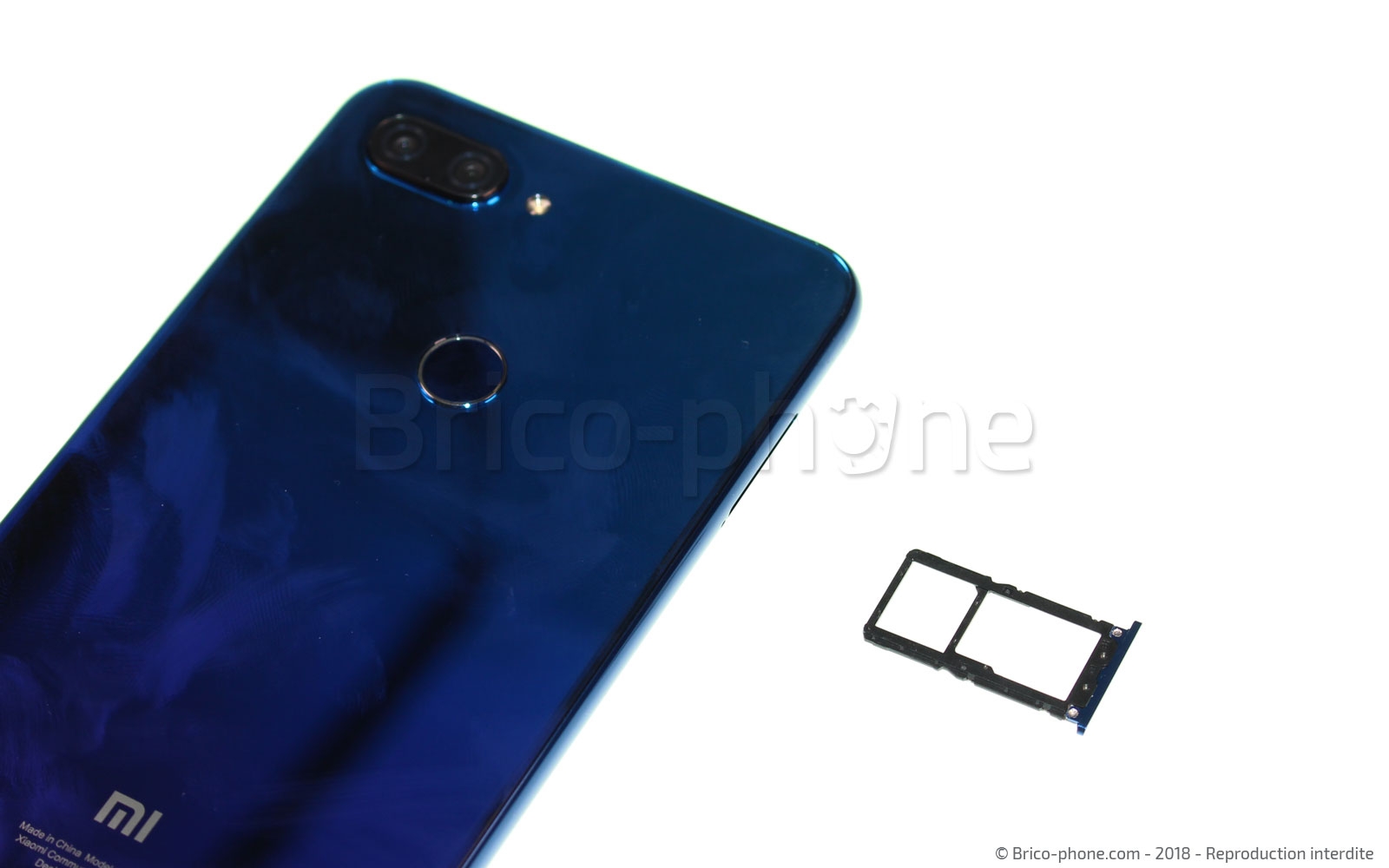

Eteindre votre appareil et retirer le tiroir sim
Éteignez votre appareil puis retirez le tiroir sim à l'aide de l'outil fourni dans le kit.

Outils du kit utilisés
Outils du kit utilisés

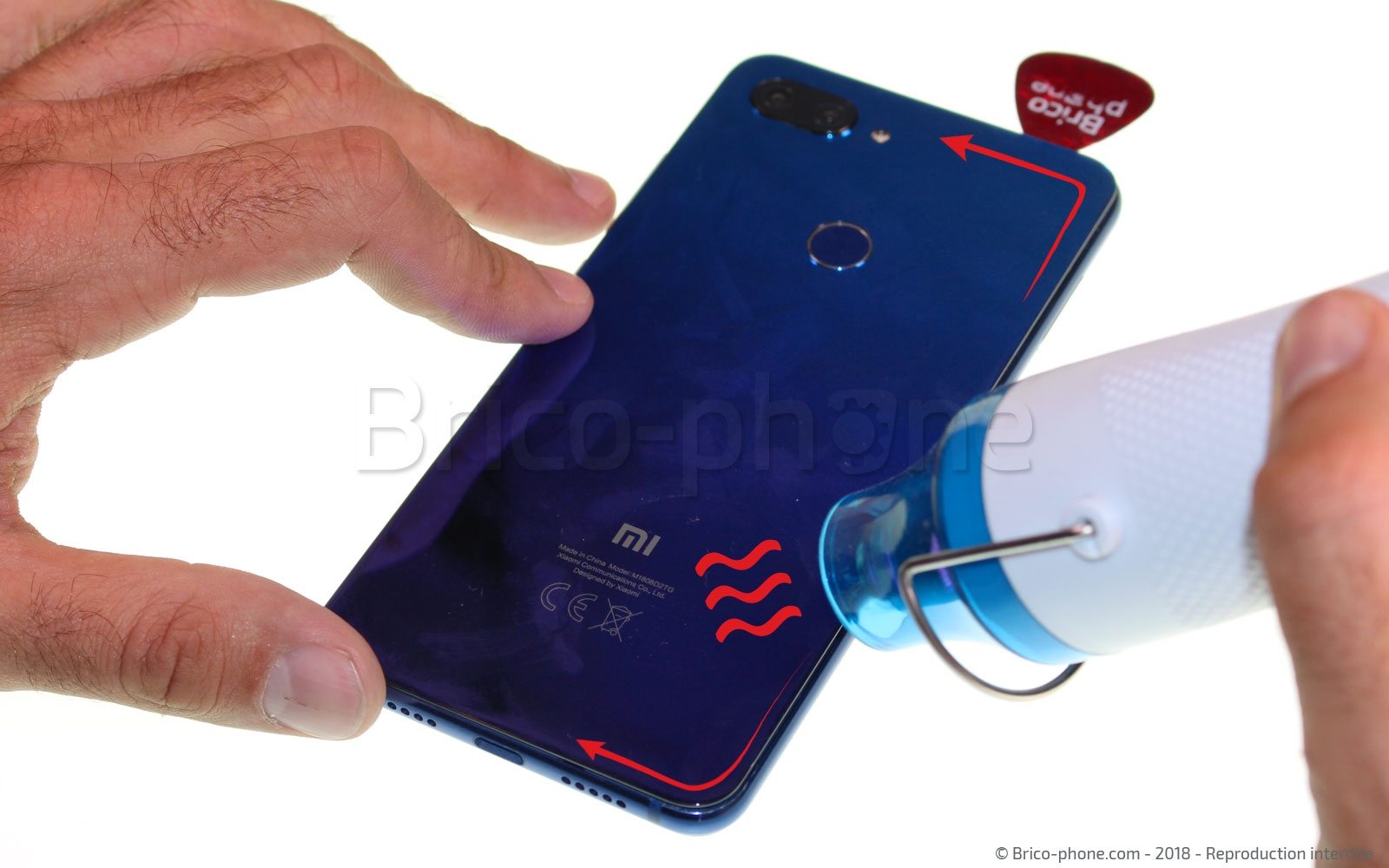

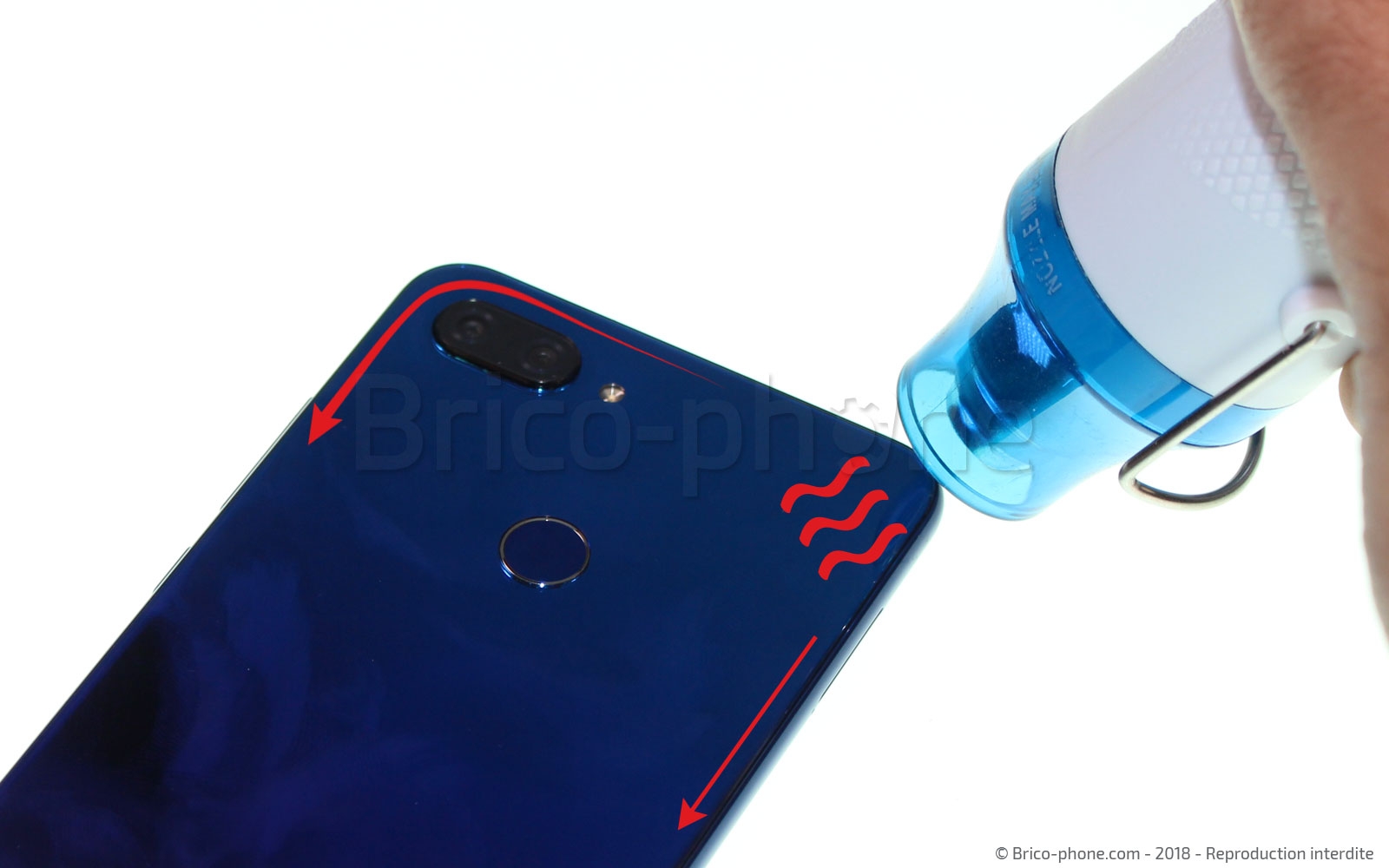

Etape 1 : Chauffer la vitre arrière
Chauffez la vitre arrière à l'aide d'un sèche-cheveux ou d'un mini-décapeur afin de ramollir le joint de fixation. N'insistez pas trop sur le centre de la vitre, car la batterie se trouve juste derrière.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

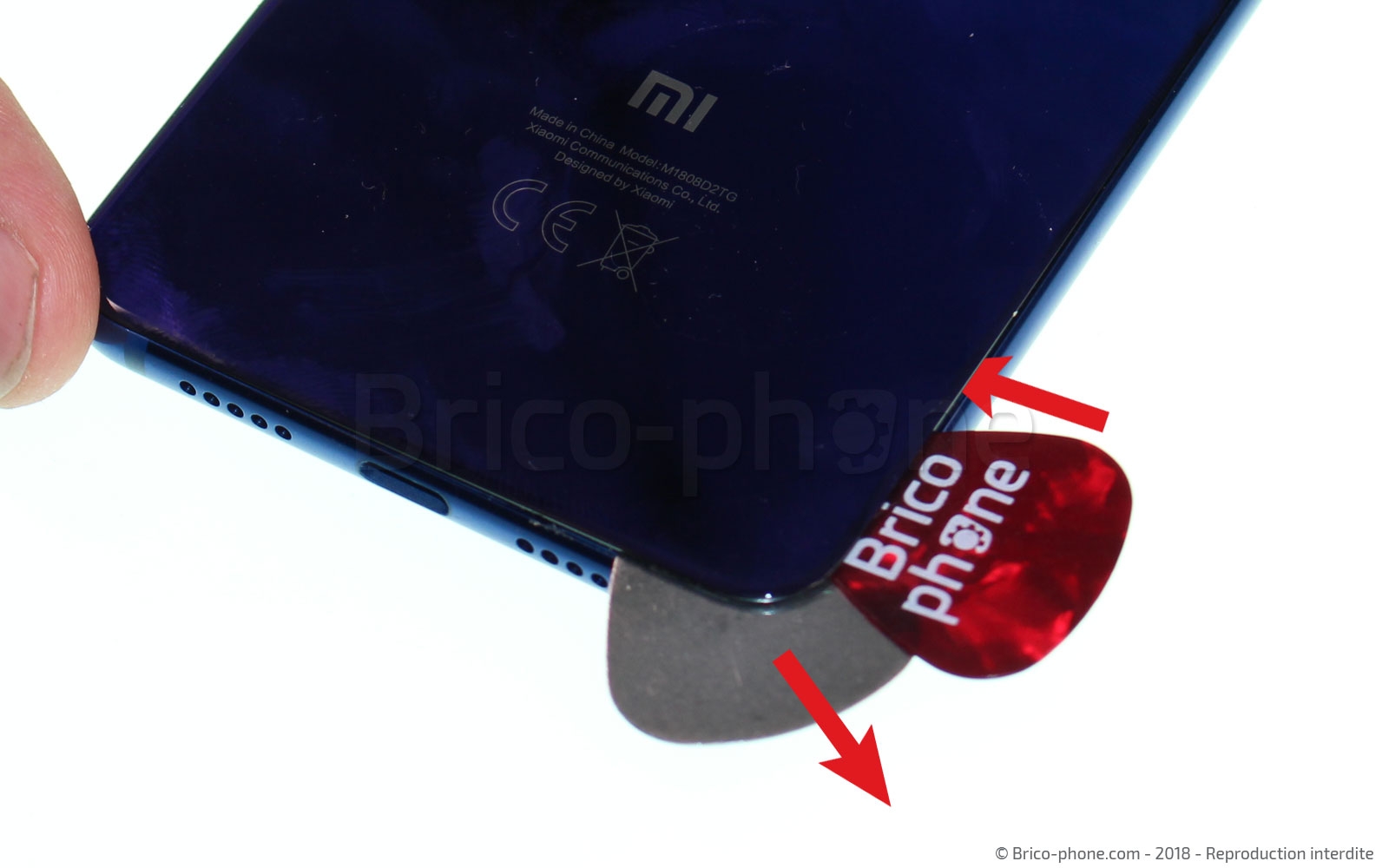

Etape 2 : Créer un point d'insertion

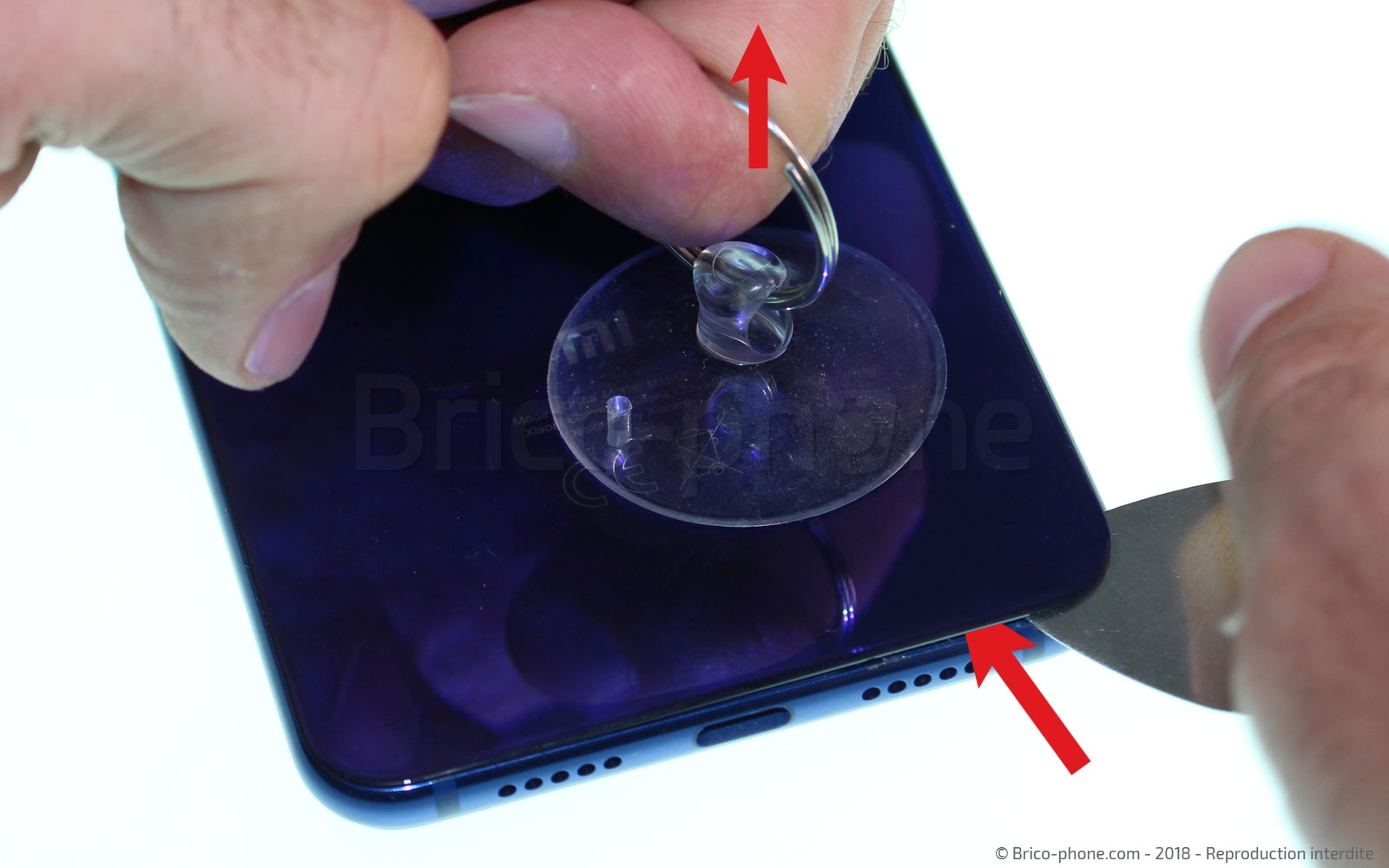

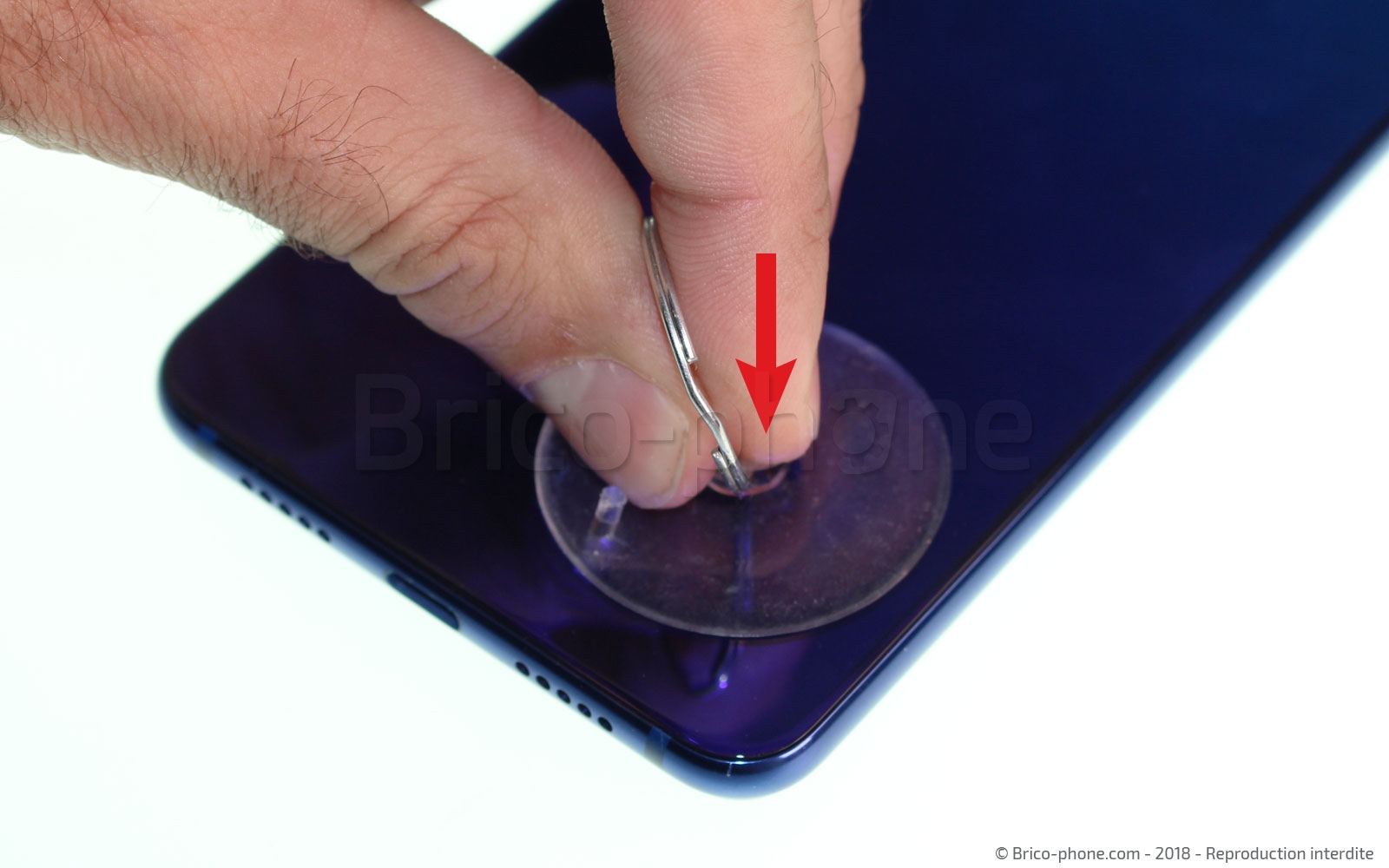

Fixez la ventouse sur l'un des angles inférieurs puis tout en tirant fortement dessus insérer le médiator plastique entre la vitre et le châssis. Cette manipulation a pour effet de créer un petit espace dans lequel vous allez pouvoir placer le premier médiator plastique. Vous pouvez désormais retirer celui en métal.
Outils du kit utilisés
Outils du kit utilisés

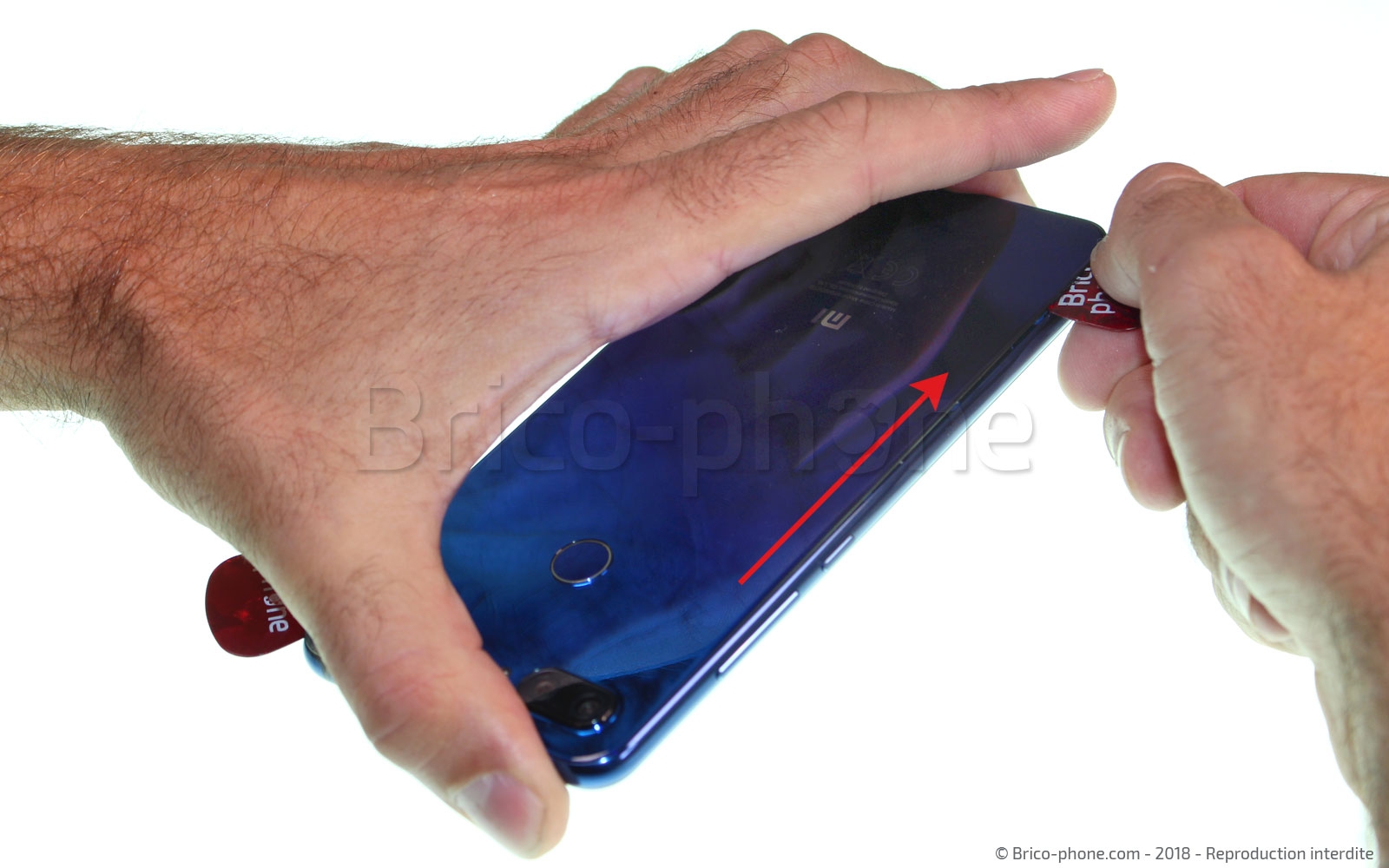

Etape 3 : décoller la vitre

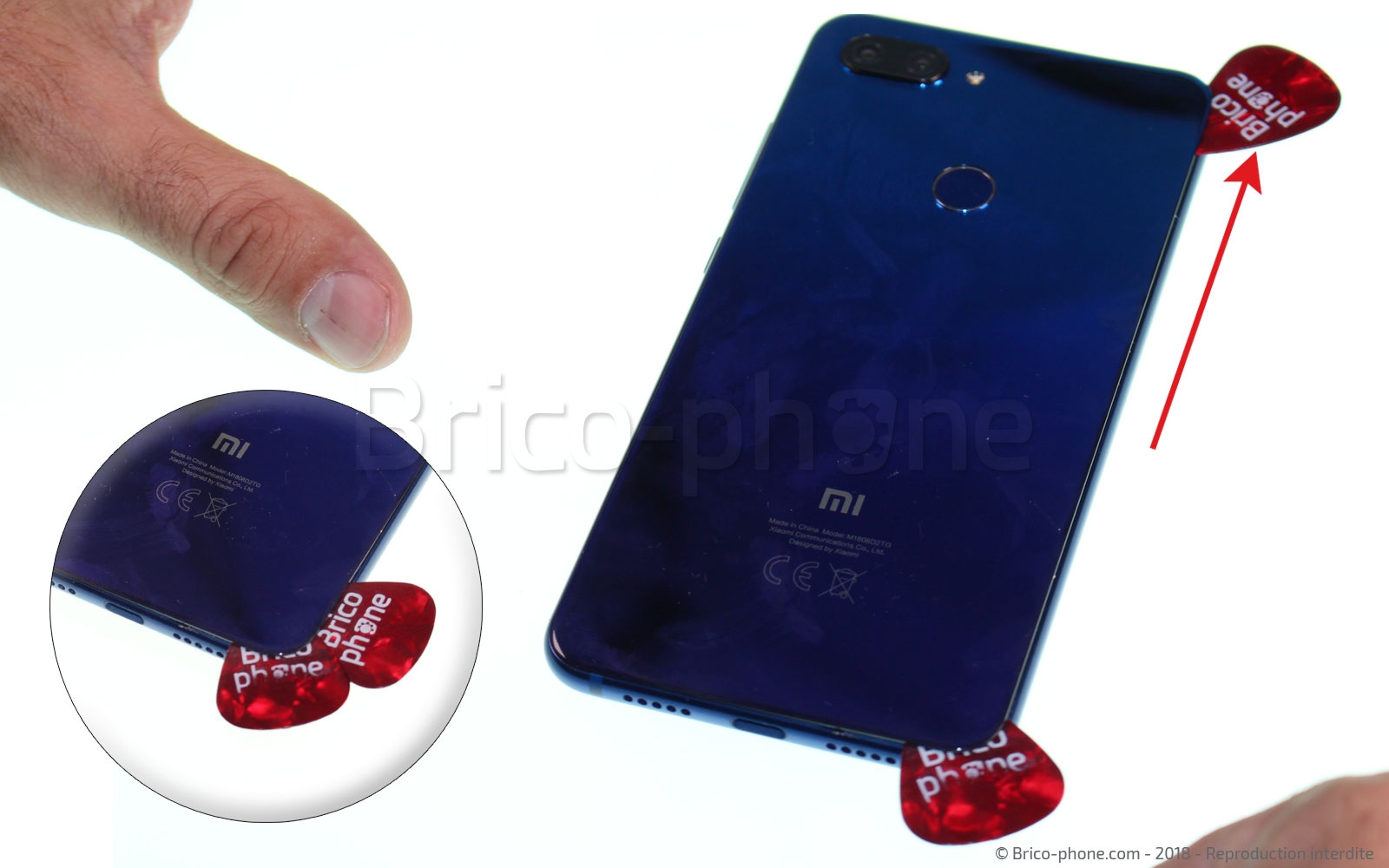

Désormais insérez le second médiator puis faites les coulisser tout autour du châssis. Faites attention à la nappe du lecteur d'empreinte situé au niveau de l'angle supérieur gauche.
Si jamais vous sentez trop de résistance et que vous n'arrivez pas à faire avancer les médiators, n'hésitez pas à chauffer de nouveau le contour.
Outils du kit utilisés
Outils du kit utilisés

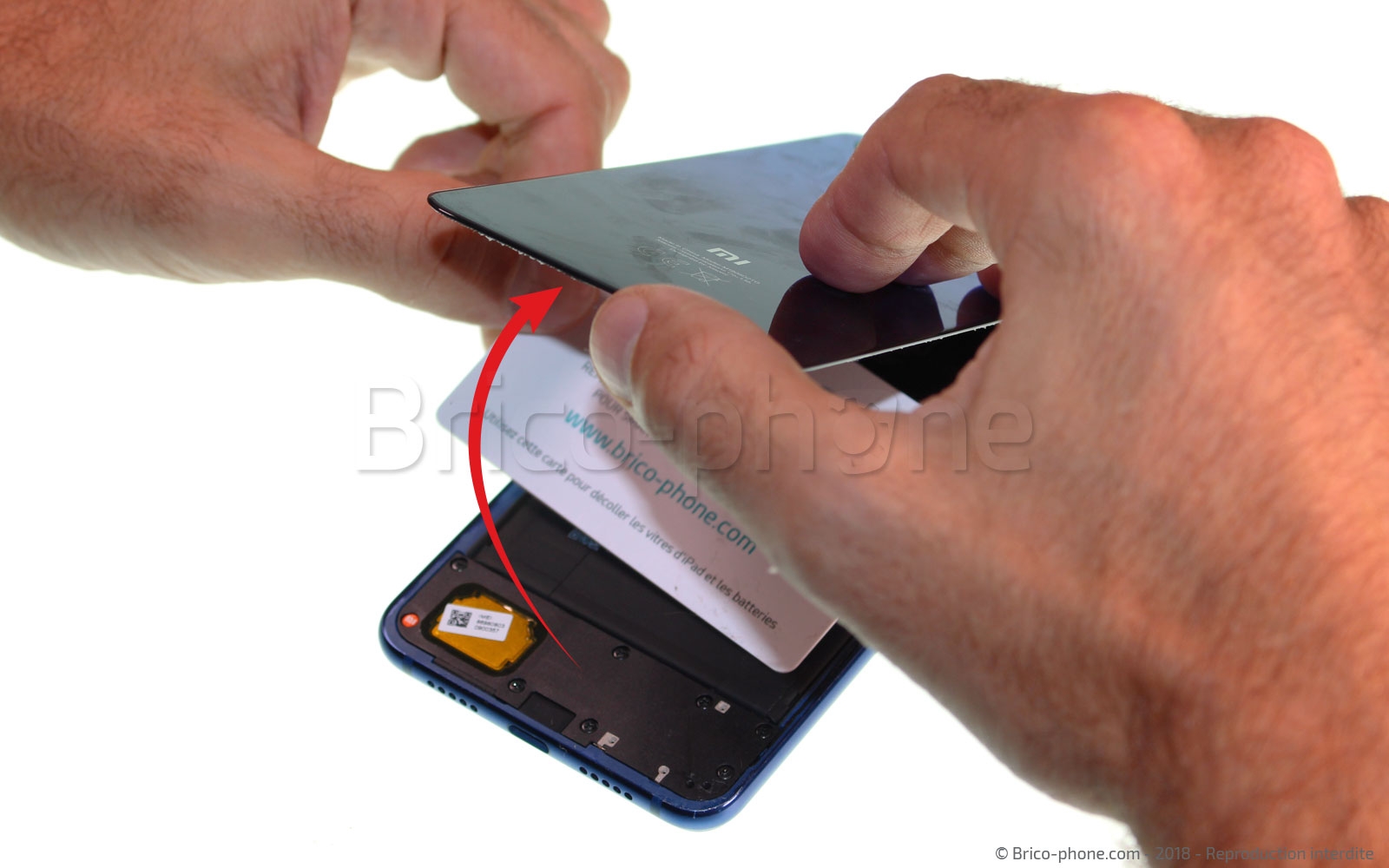

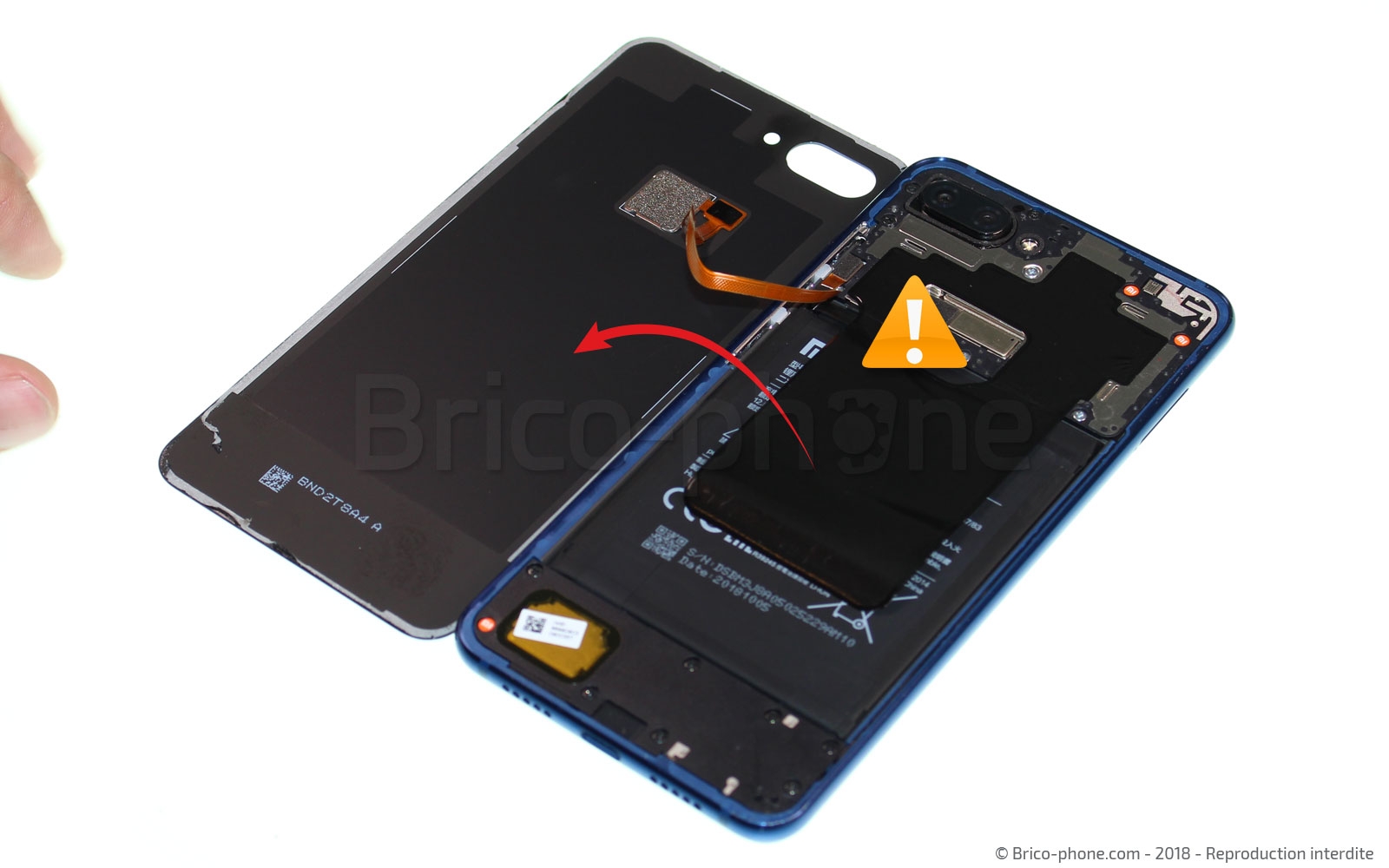

Etape 4 : Ouvrir la vitre arrière
Maintenant que la vitre est décollé vous pouvez l'ouvrir en utilisant la carte PVC. Insérez là puis faite la glisser de bas en haut sur les 2/3 de la longueur de l'appareil. Faites attention à la nappe puis basculez la vitre sur le côté gauche de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

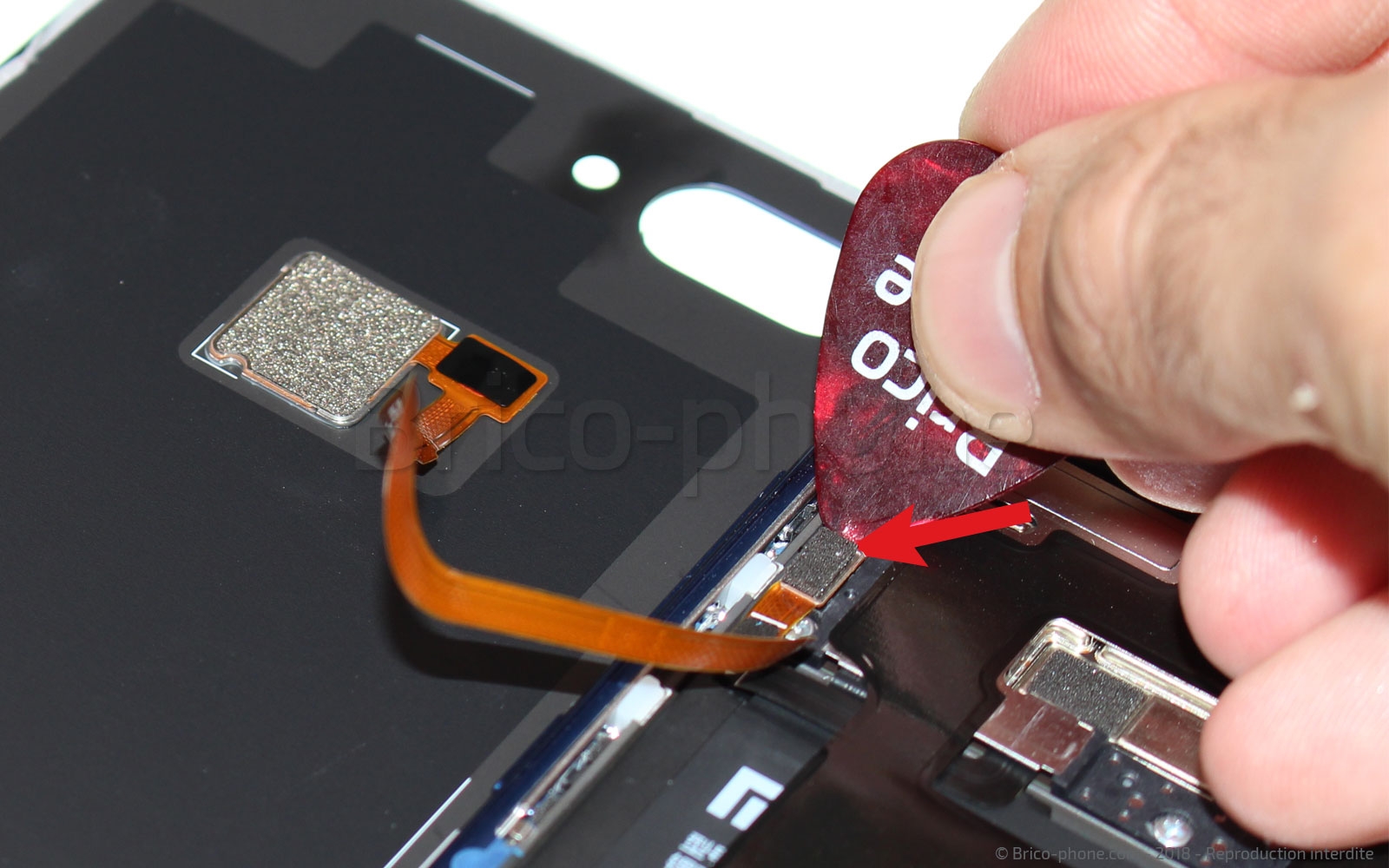

Etape 5 : Déconnecter le lecteur d'empreinte
saisissez un des médiator plastique ou le levier nylon puis déconnectez la nappe du lecteur digital afin de libérer complètement la vitre .
Outils du kit utilisés
Outils du kit utilisés

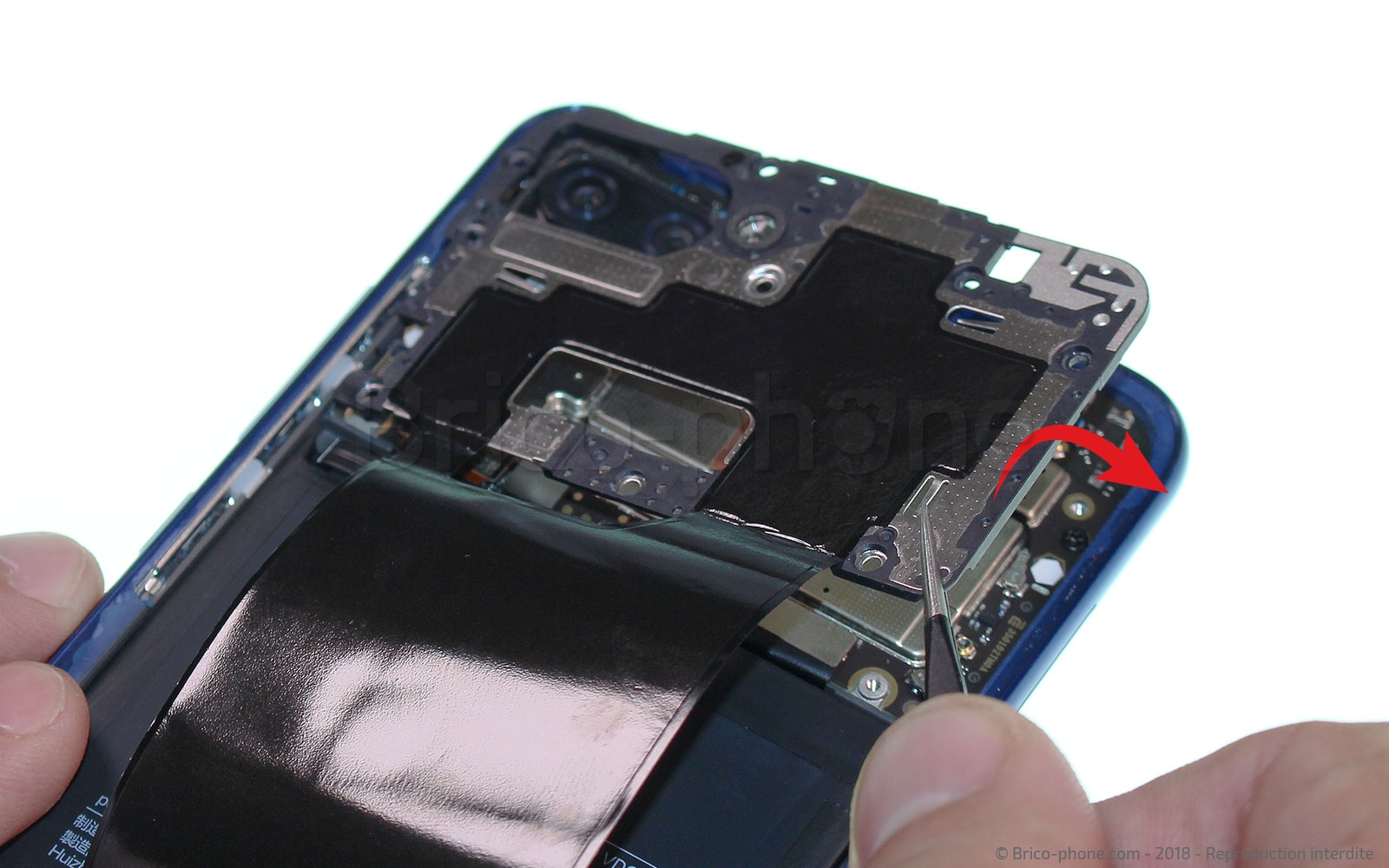

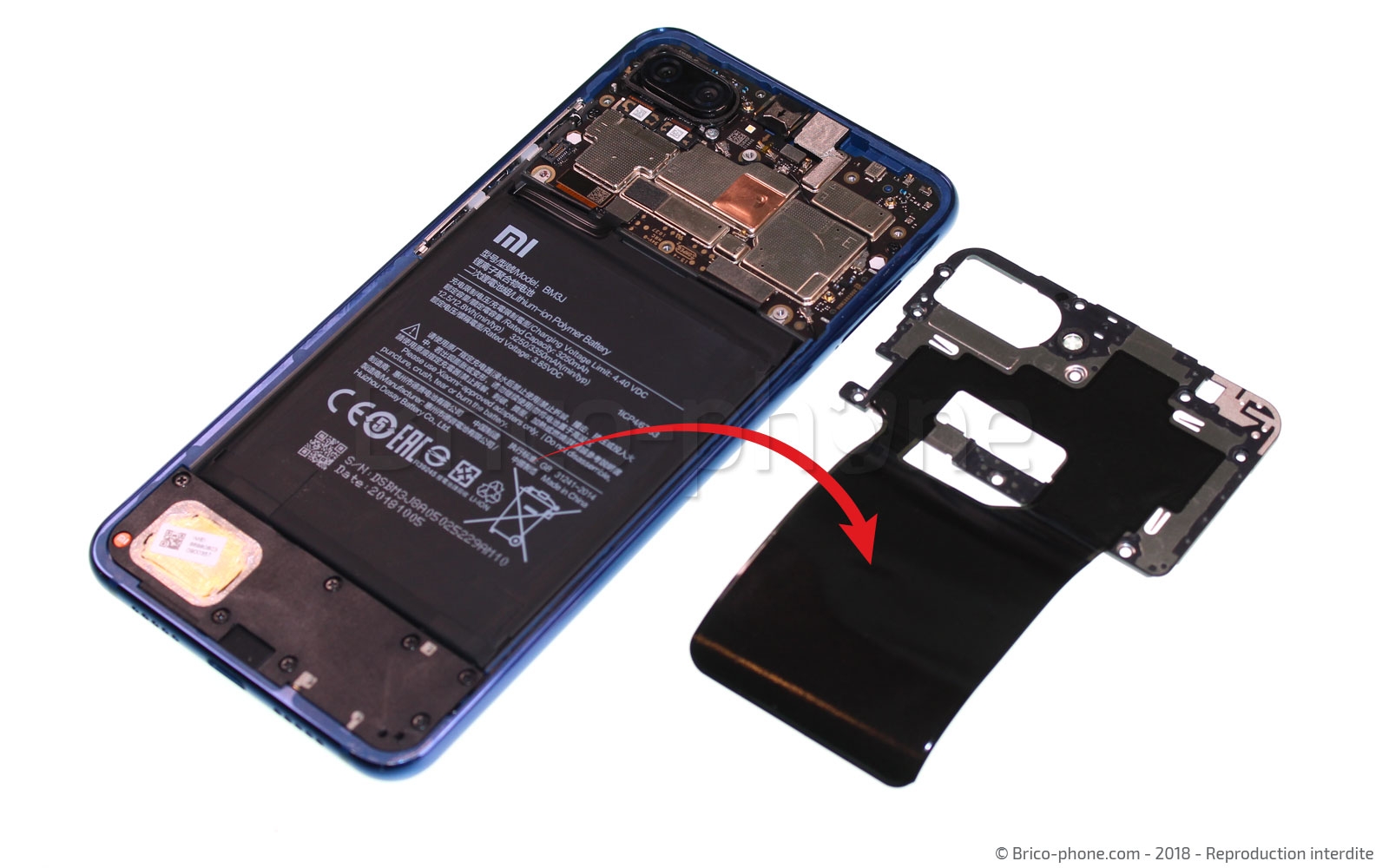

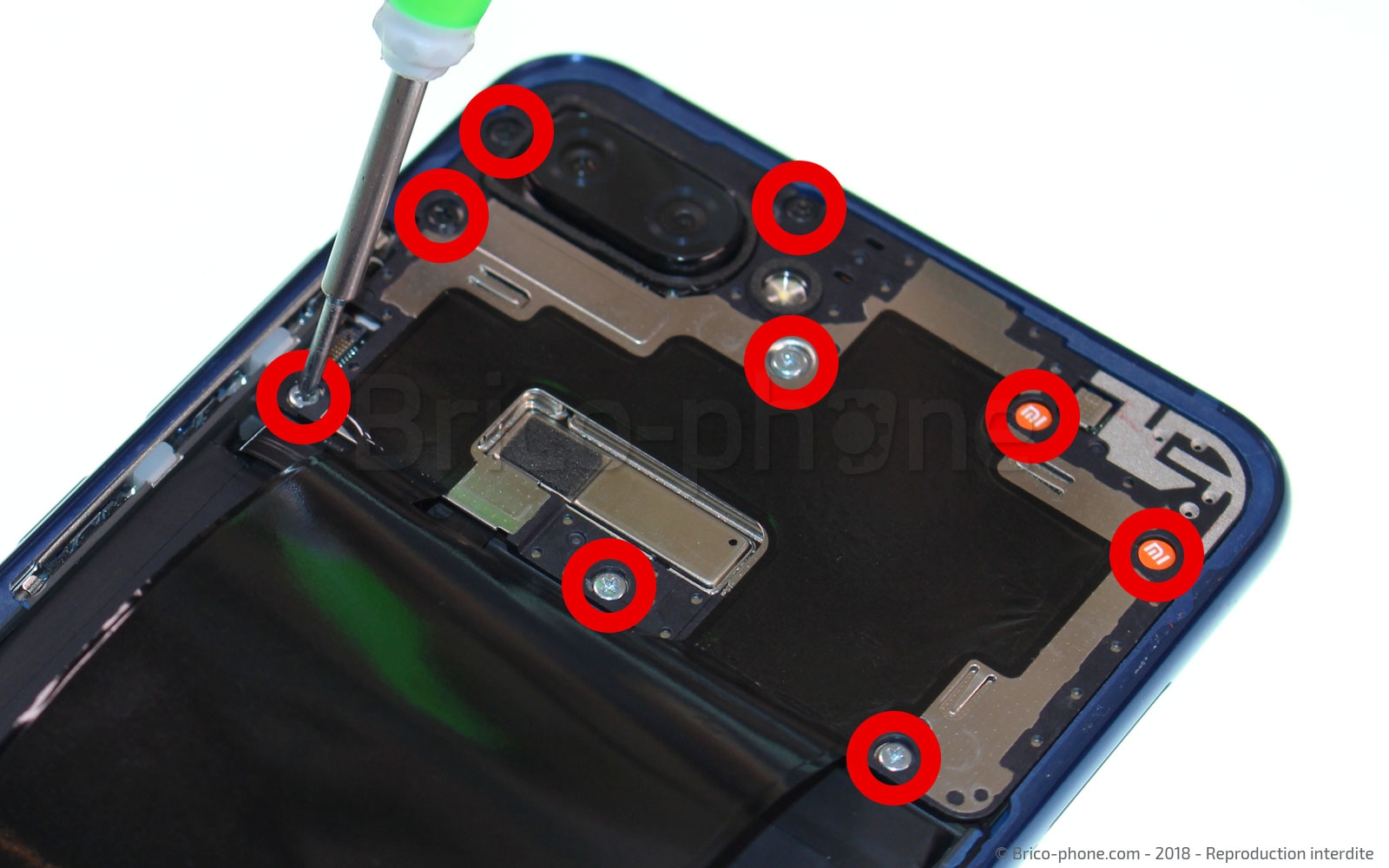

Etape 6 : Dévisser le cache interne
Munissez-vous du tournevis puis retirez les 9 vis cruciformes.
Il ne vous reste plus qu'à retirer le cache à l'aide de la pincette en faisant attention au film qui sert de protection thermique et qui est collé sur le cache .
Outils du kit utilisés
Outils du kit utilisés

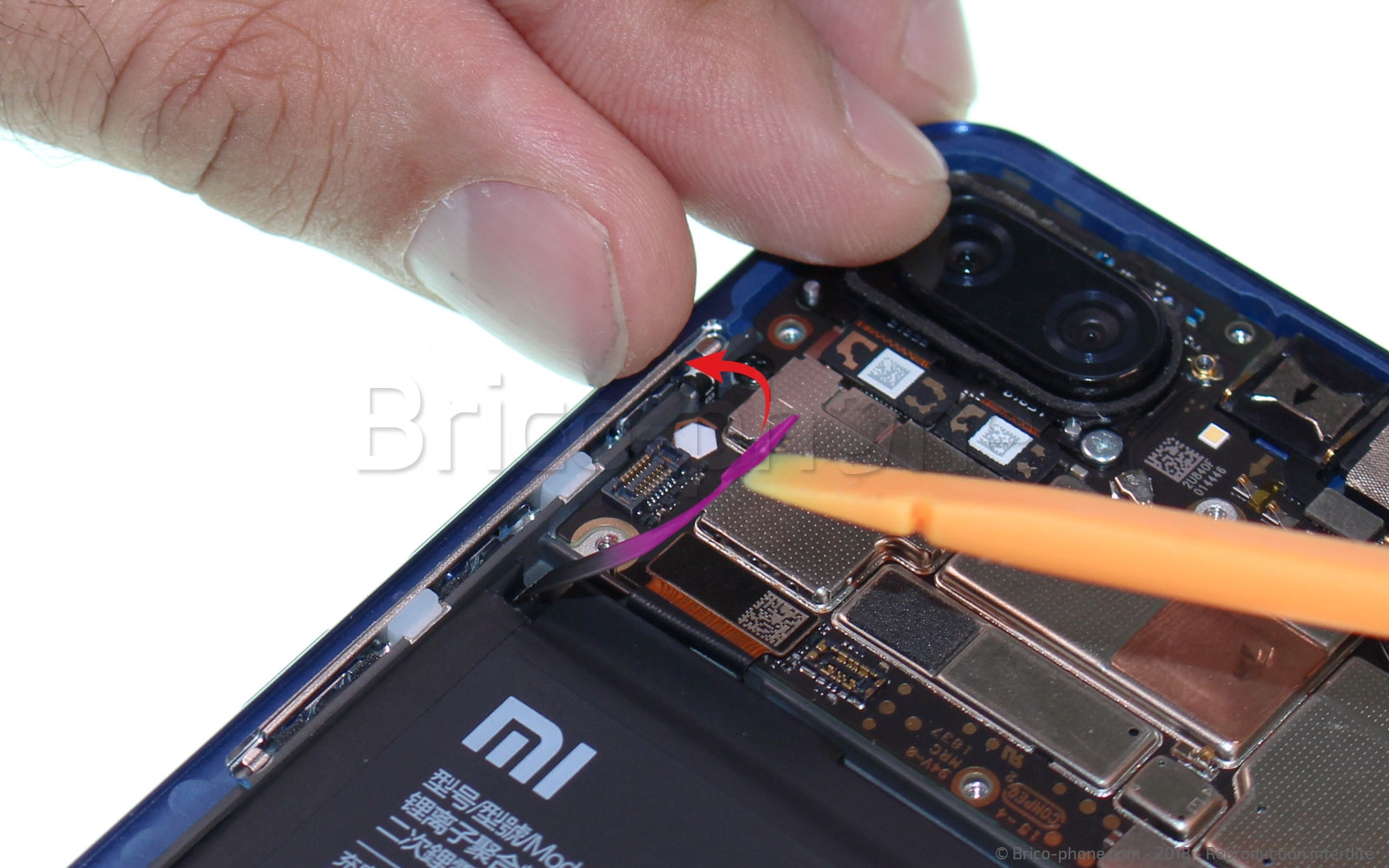

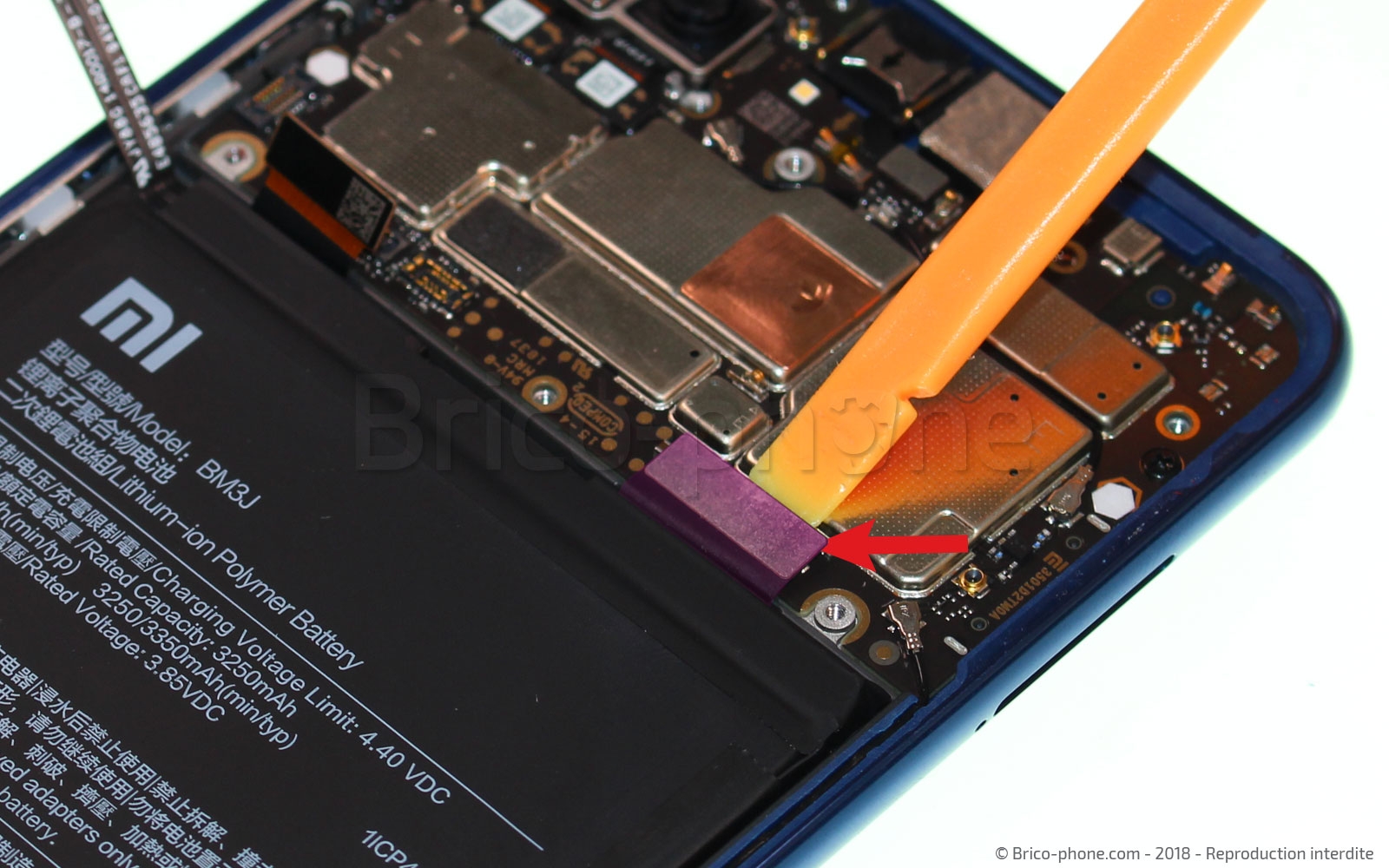

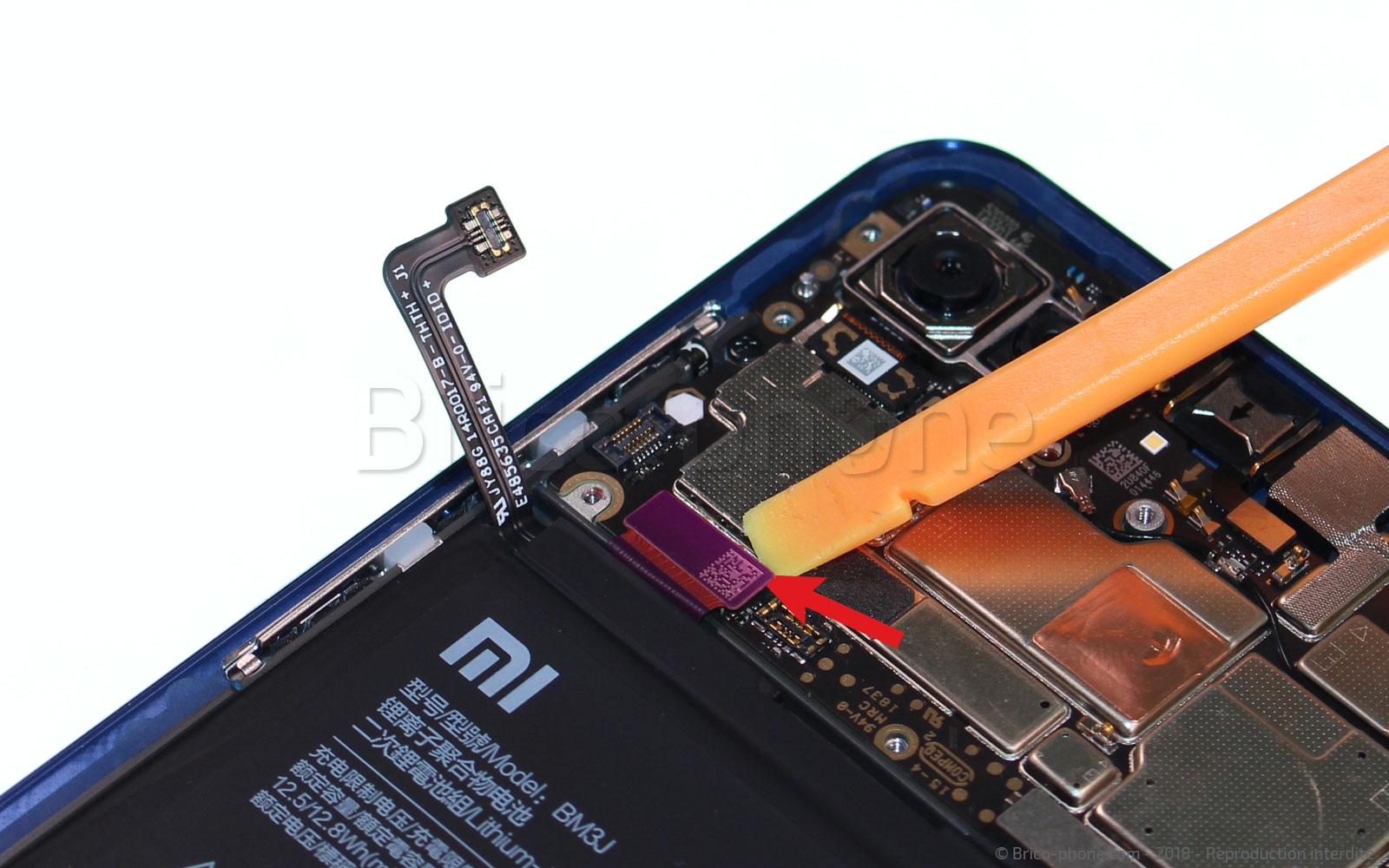

Etape 7 : Déconnecter la batterie

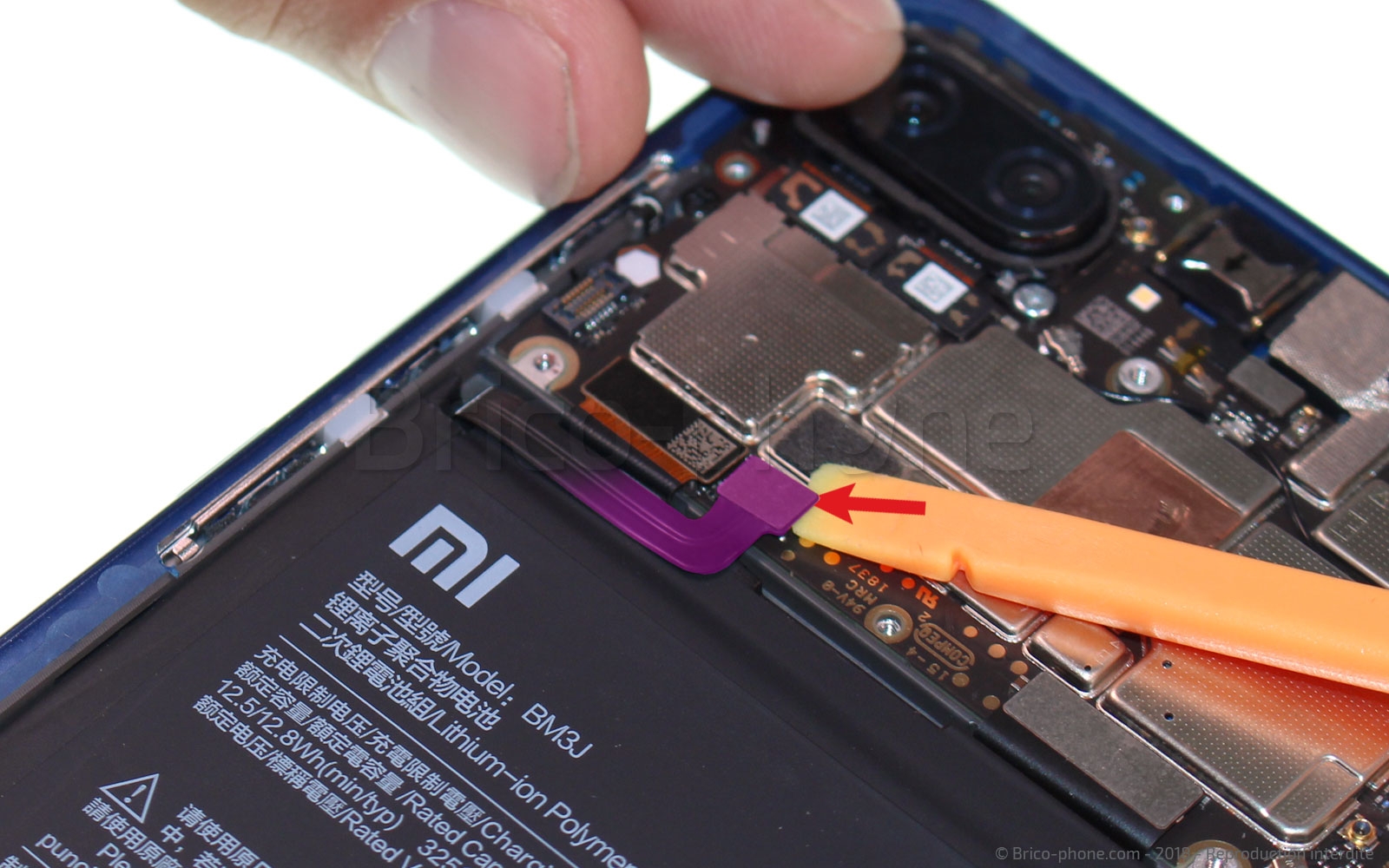

Débranchez la batterie de la carte mère à l'aide du levier nylon pour éviter tout court-circuit qui pourrait endommager la carte mère.
Outils du kit utilisés
Outils du kit utilisés

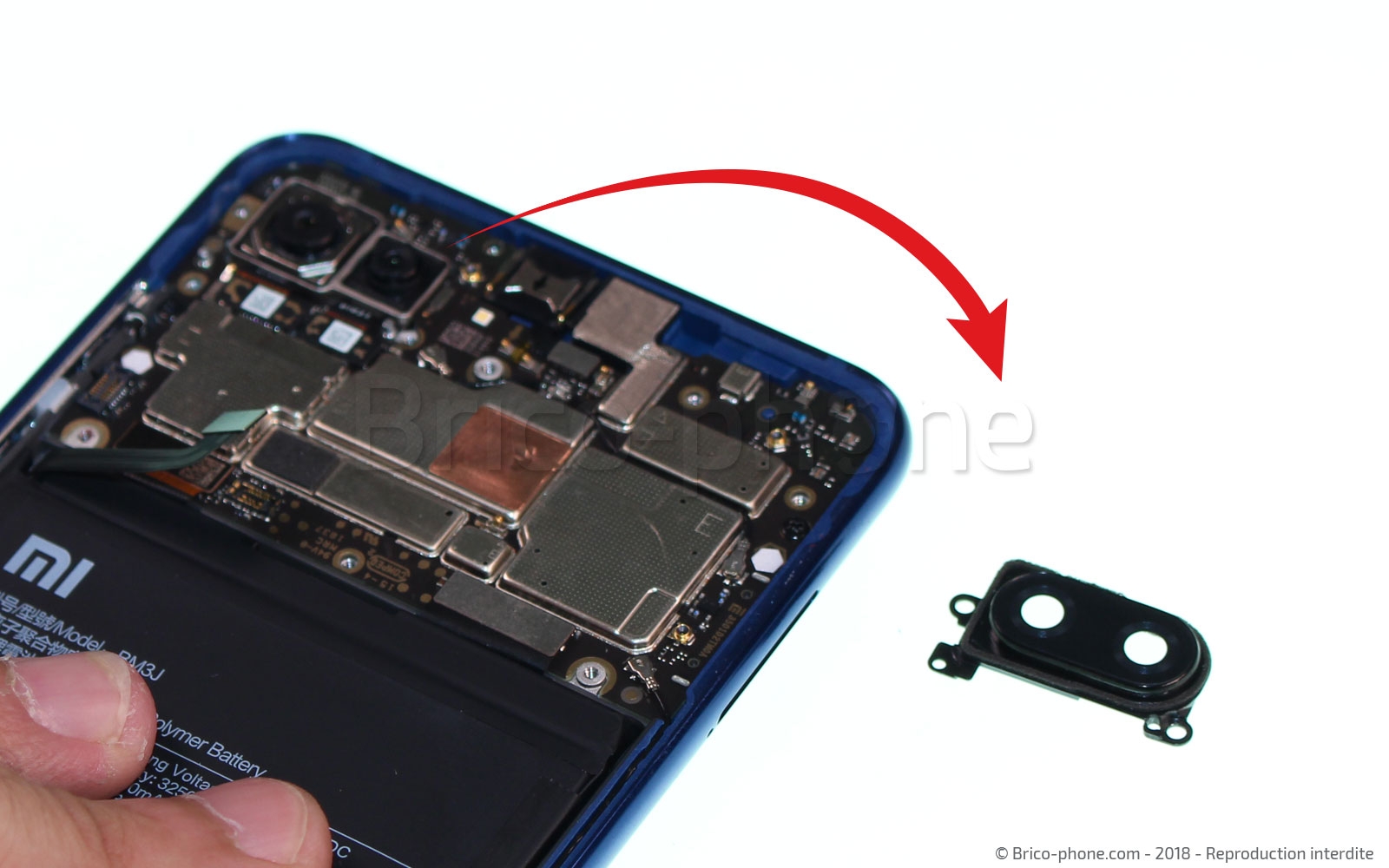

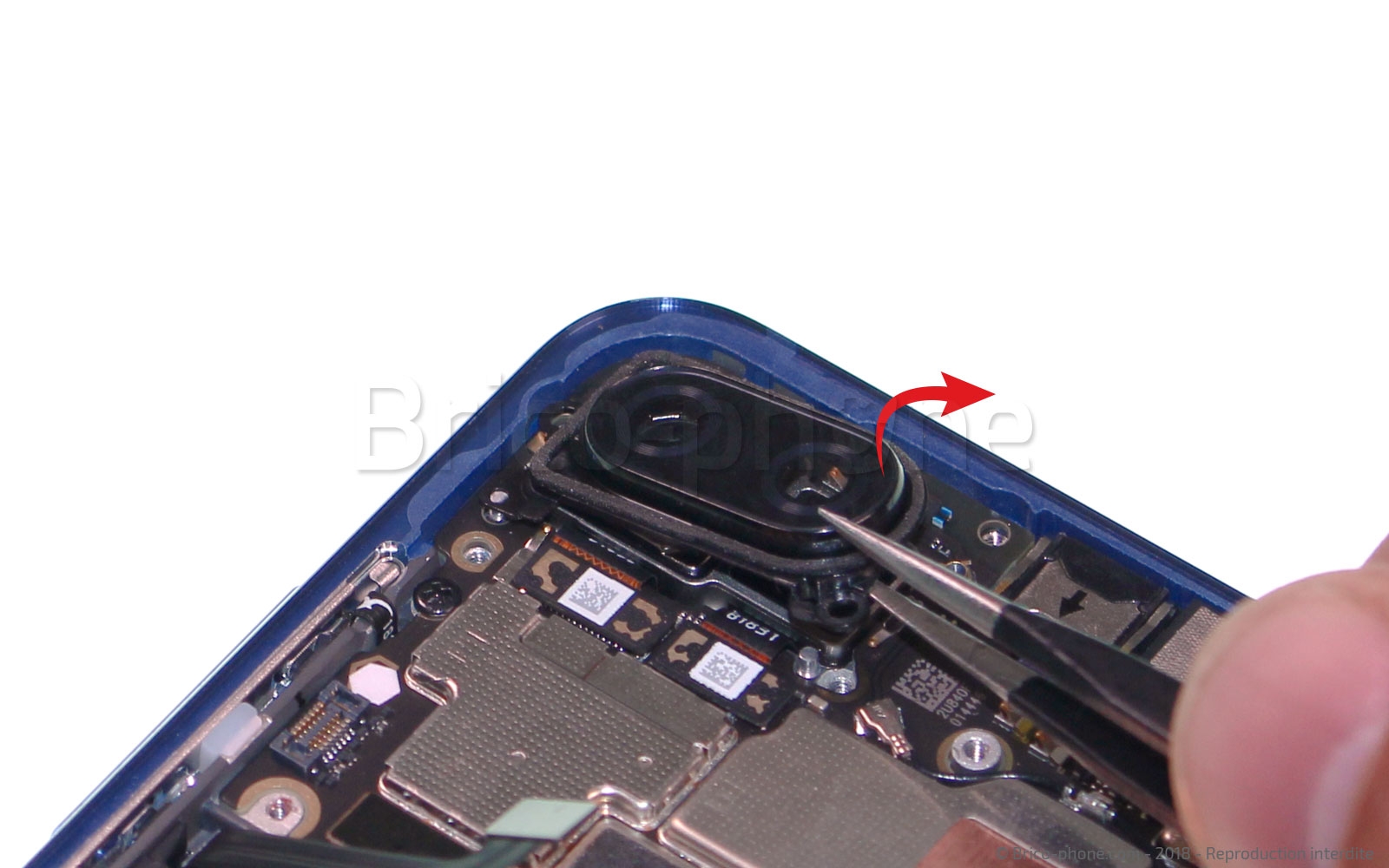

Etape 8 : Retirer la lentille de l'appareil photo

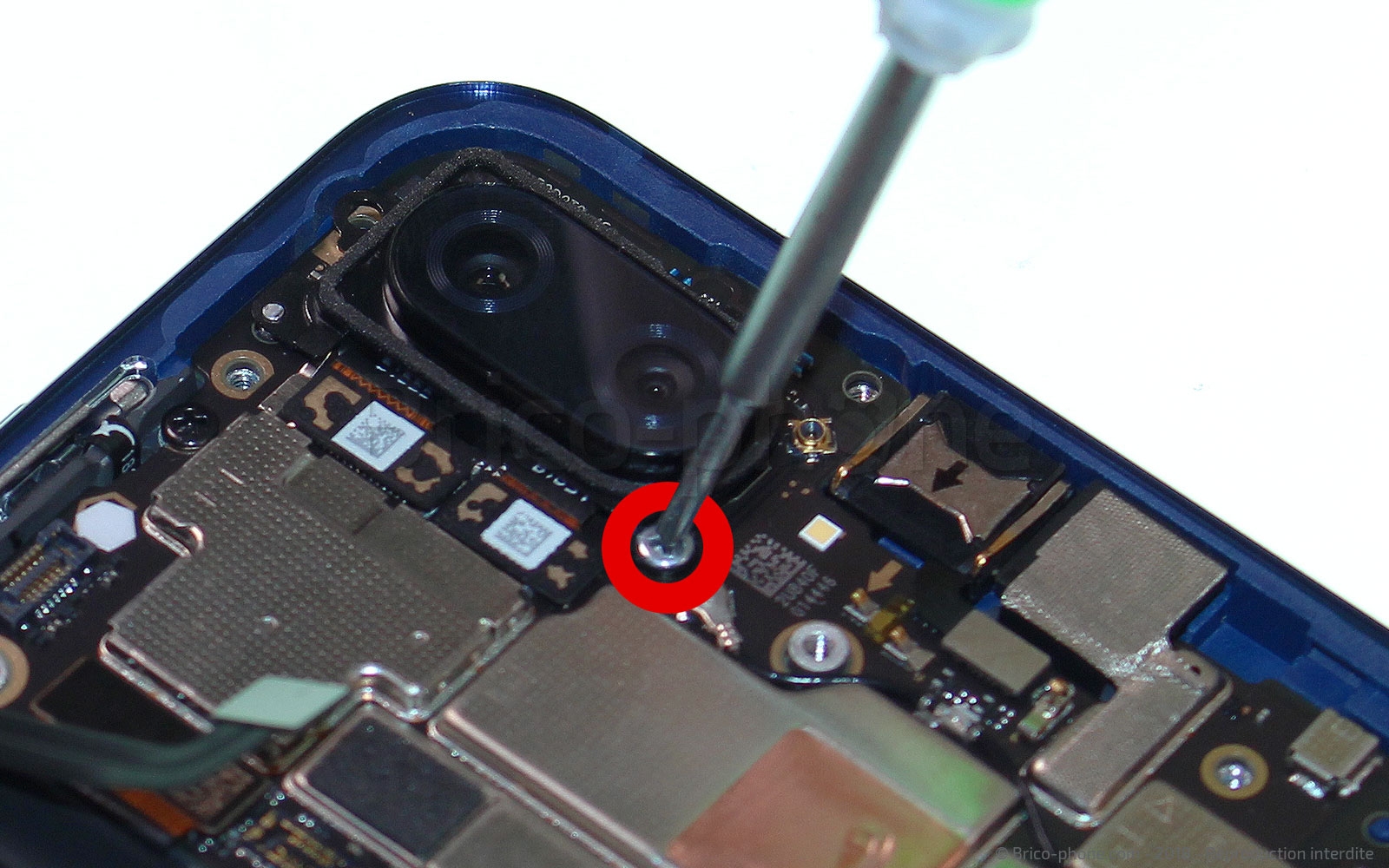

Reprenez le tournevis cruciforme puis dévissez le support de la lentille. Retirez ensuite la lentille et ce dernier à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

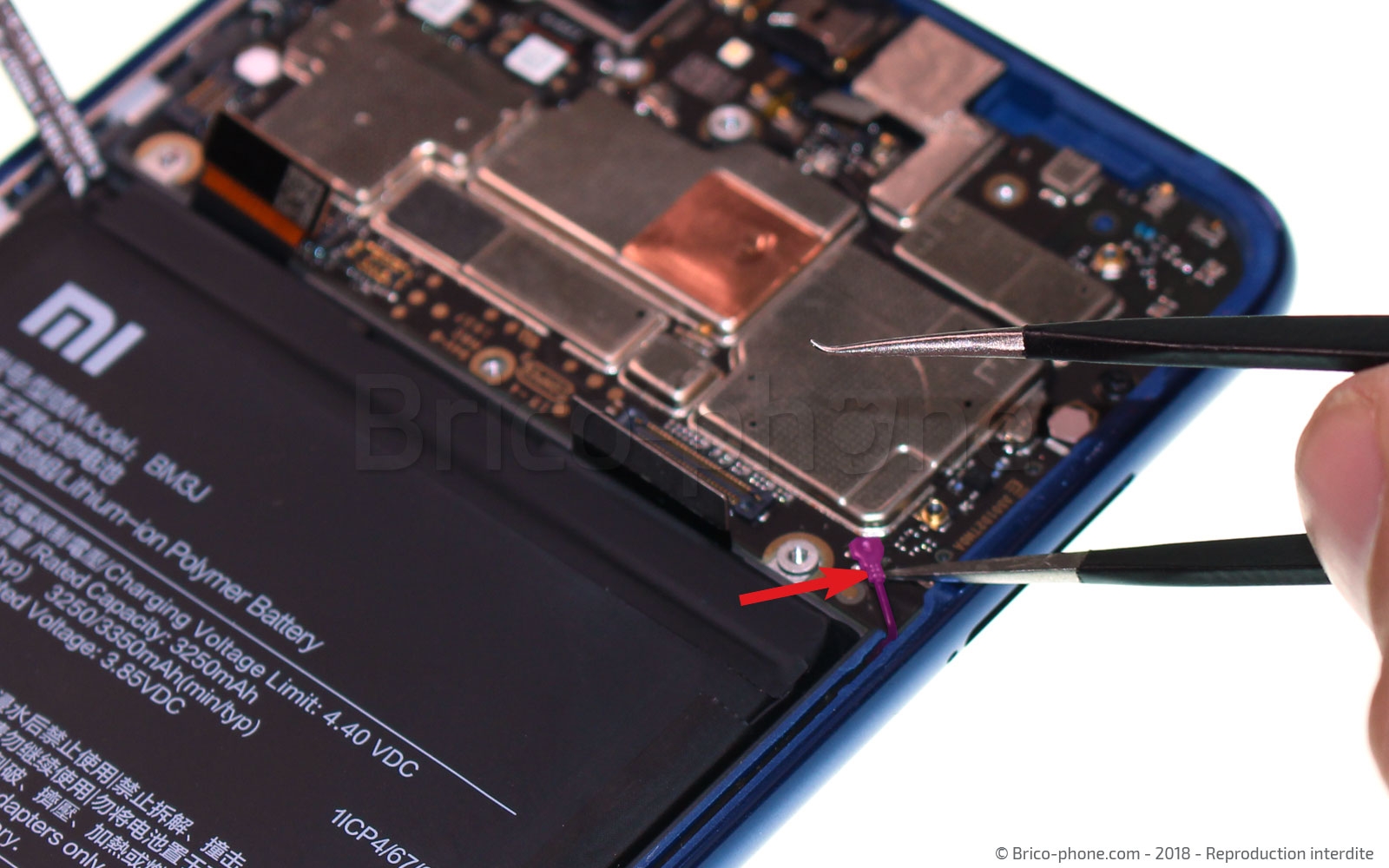

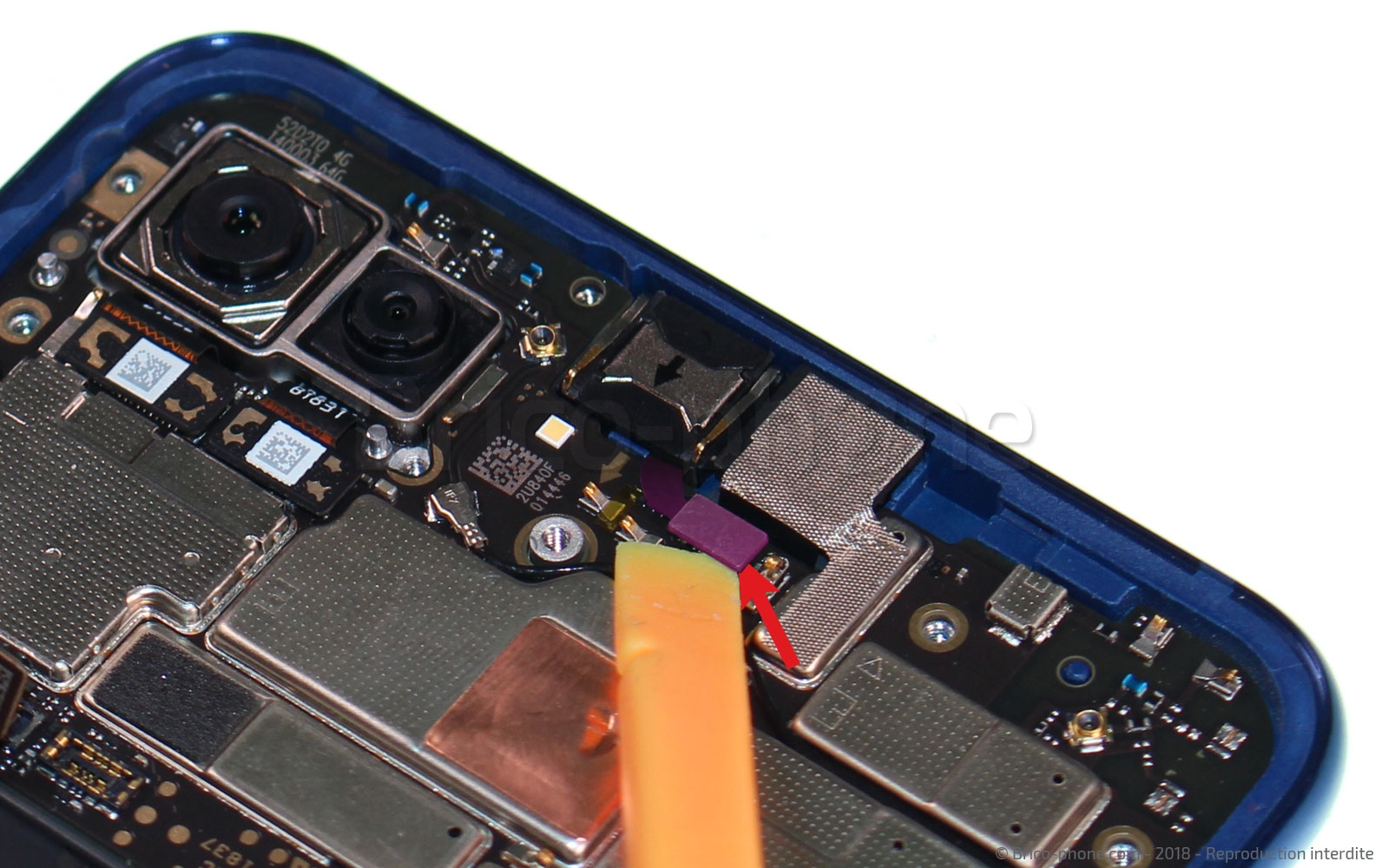

Etape 9 : Déconnecter les éléments de la carte-mère
Munissez-vous du levier nylon, puis déconnectez la nappe de l'écran LCD ainsi que la nappe interconnexion. Remontez légèrement sur le haut de la carte-mère puis débranchez également la connectique du haut-parleur interne. Déconnectez ensuite le câble coaxial situé sur la droite à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Retirer les vis de la carte-mère

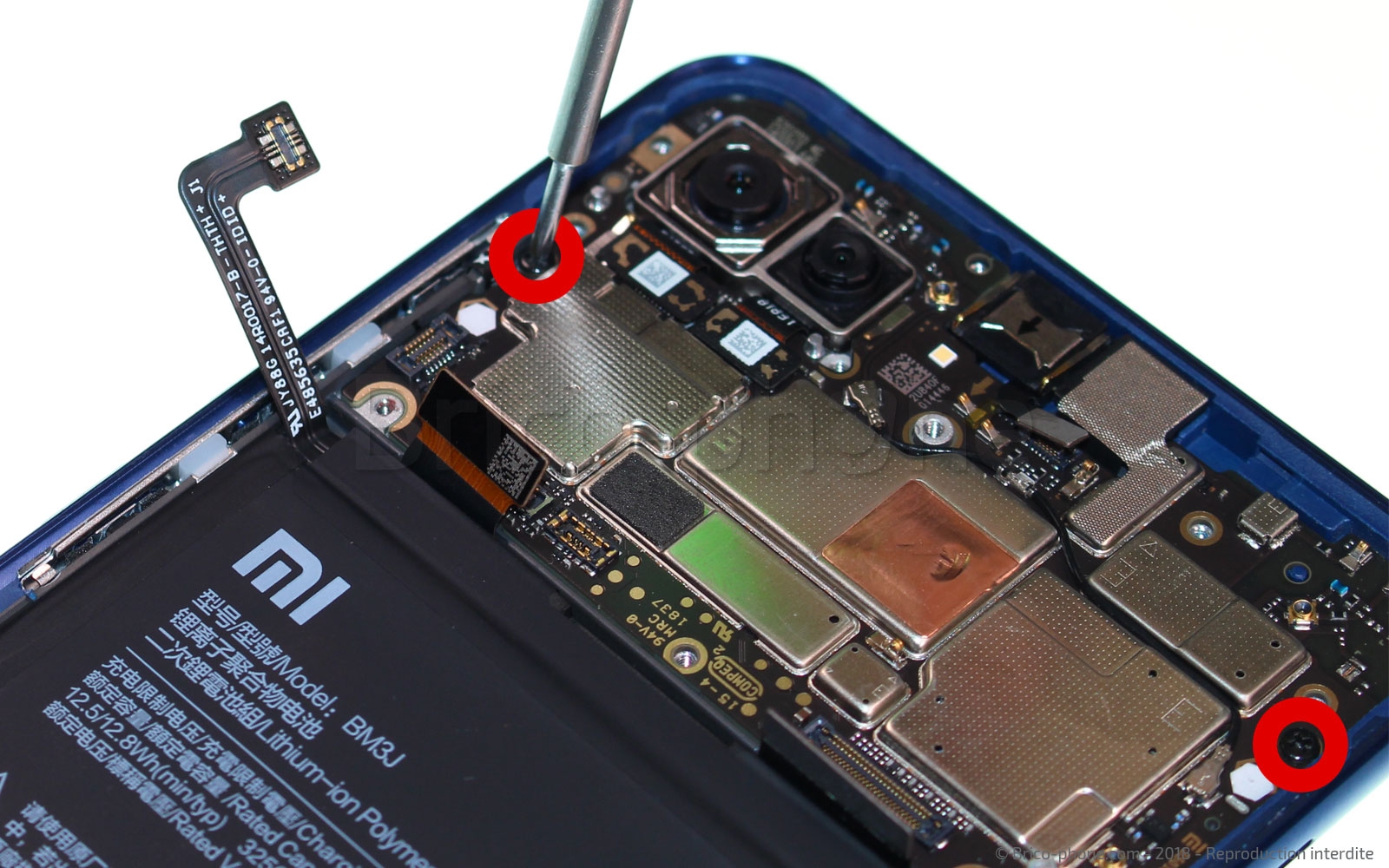

Retirez les 2 vis de fixation de la carte mère à l'aide du tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

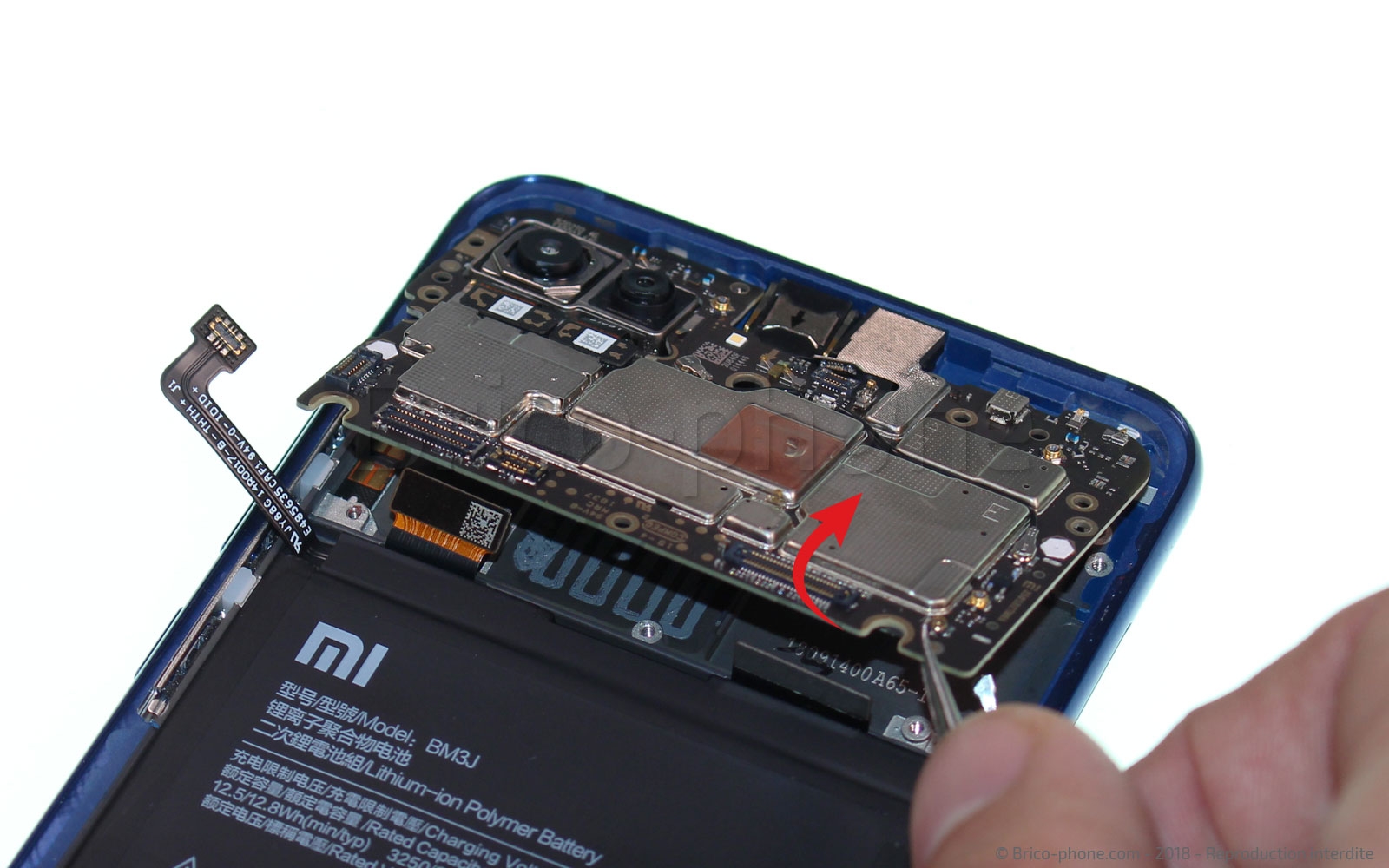

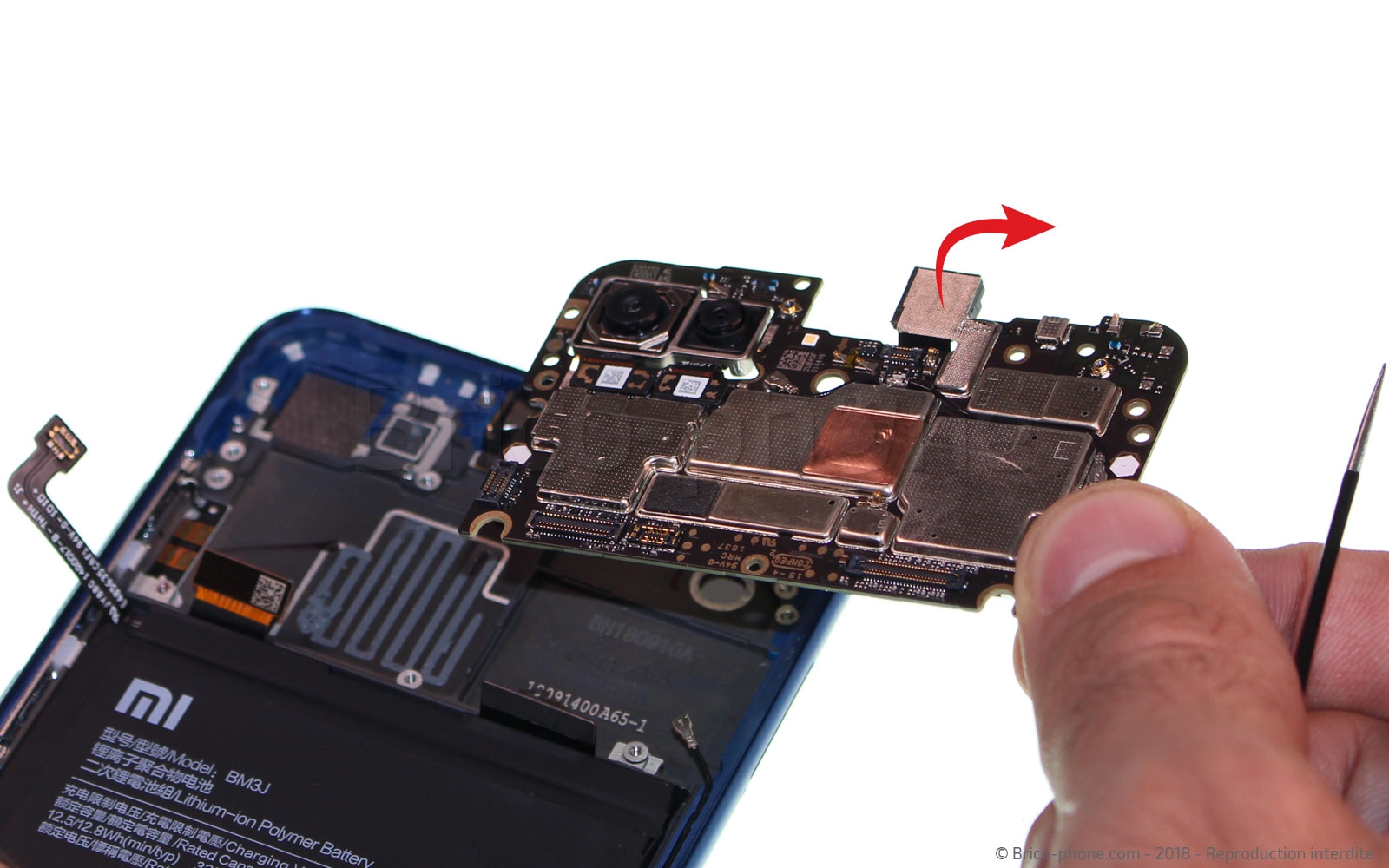

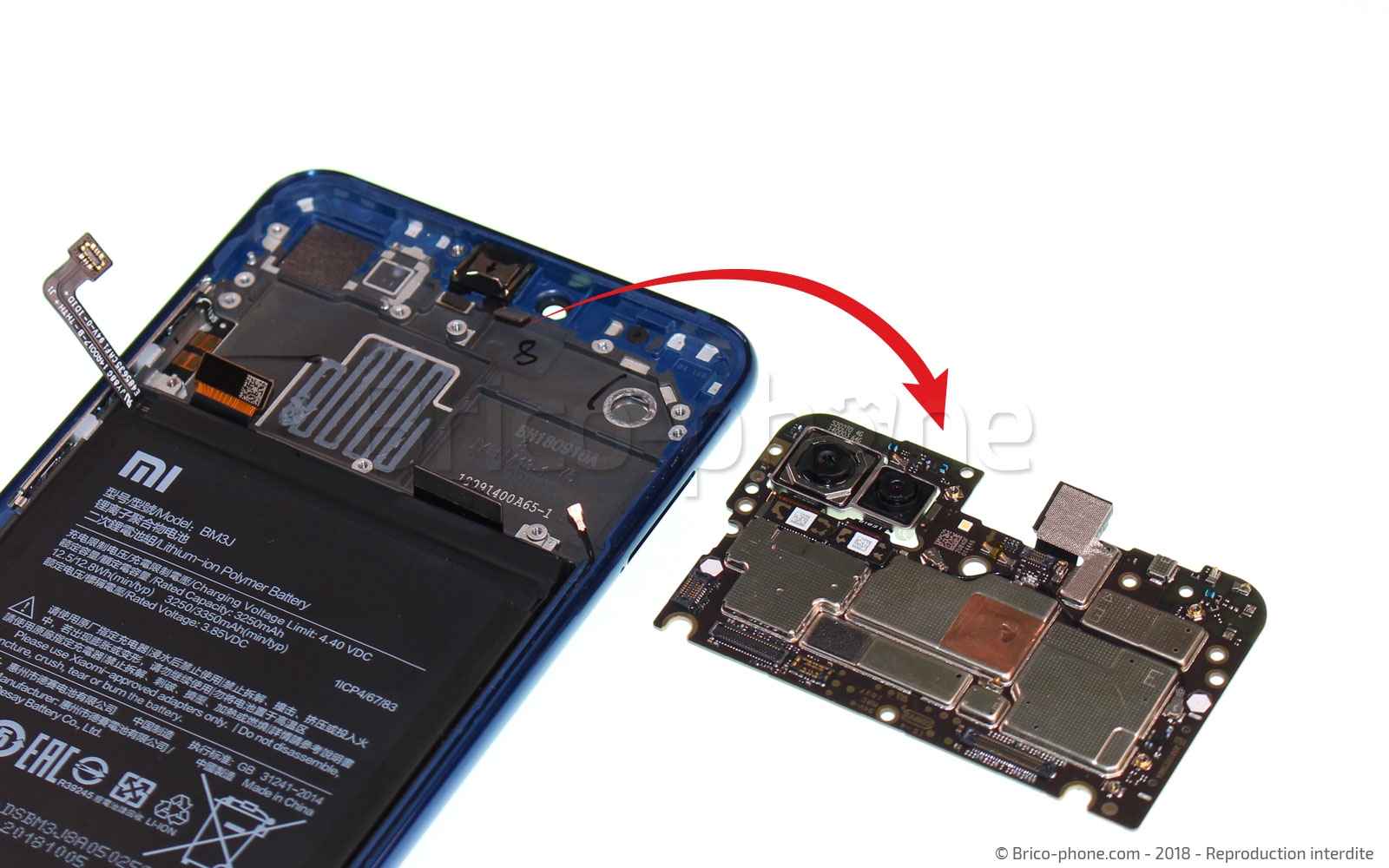

Etape 11 : Sortir la carte mère
Afinde pouvoir sortir la double caméra, il ne vous reste plus qu'à sortir la carte mère de son châssis. Pour cela, aidez-vous de la pincette afin de lever délicatement la carte puis déposez-la sur votre plan de travail.
Outils du kit utilisés
Outils du kit utilisés

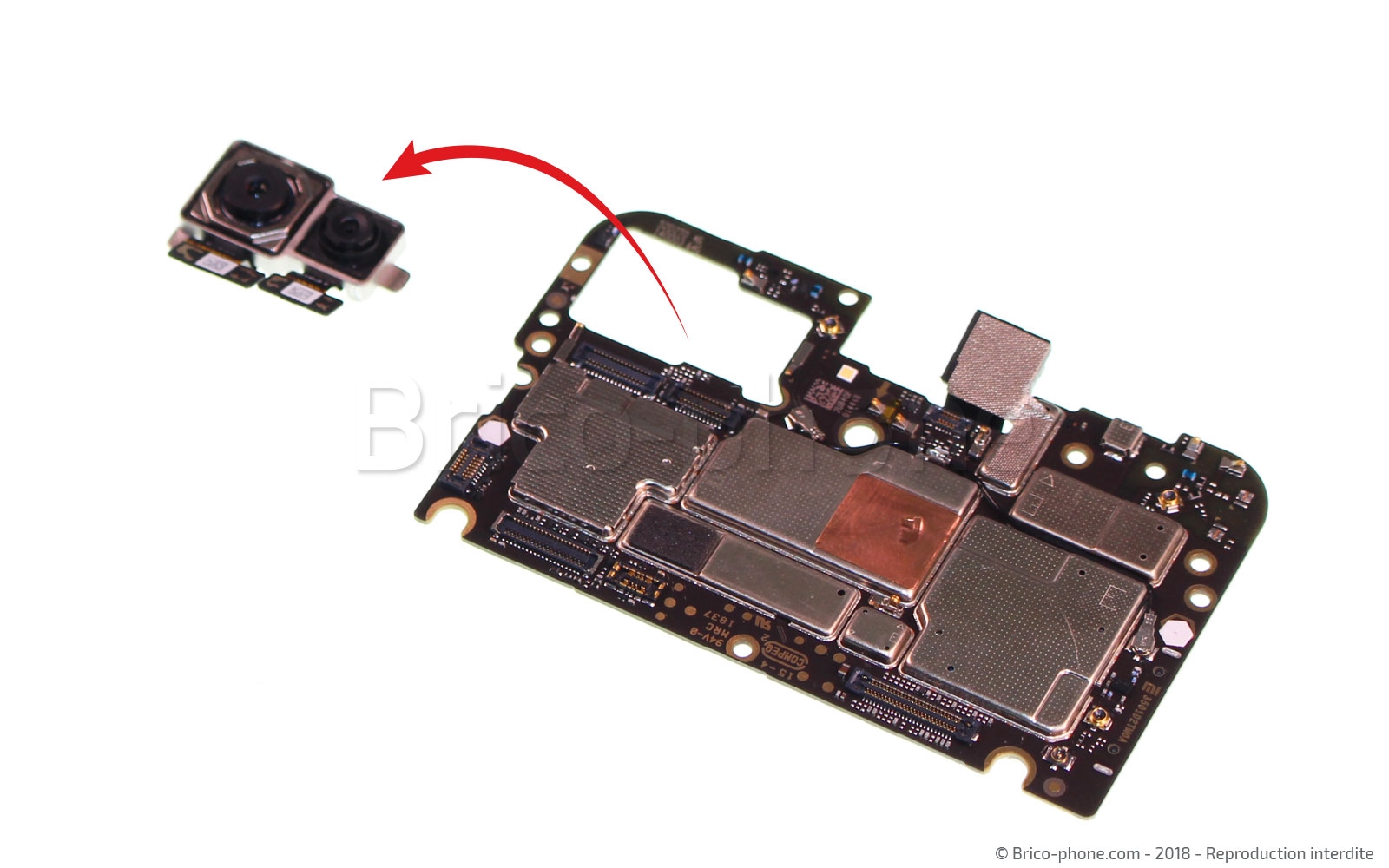

Etape 12 : Retirer la caméra

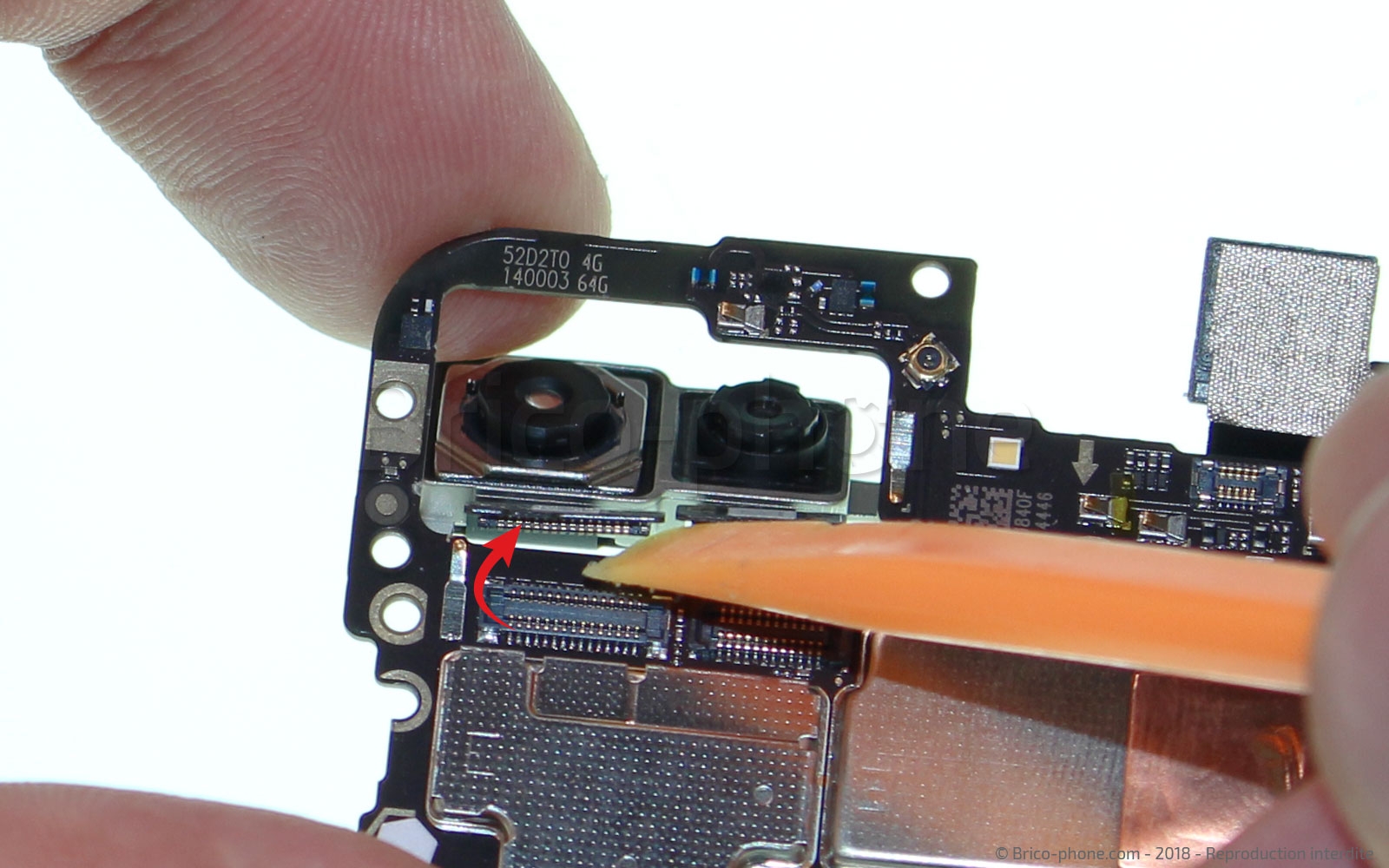

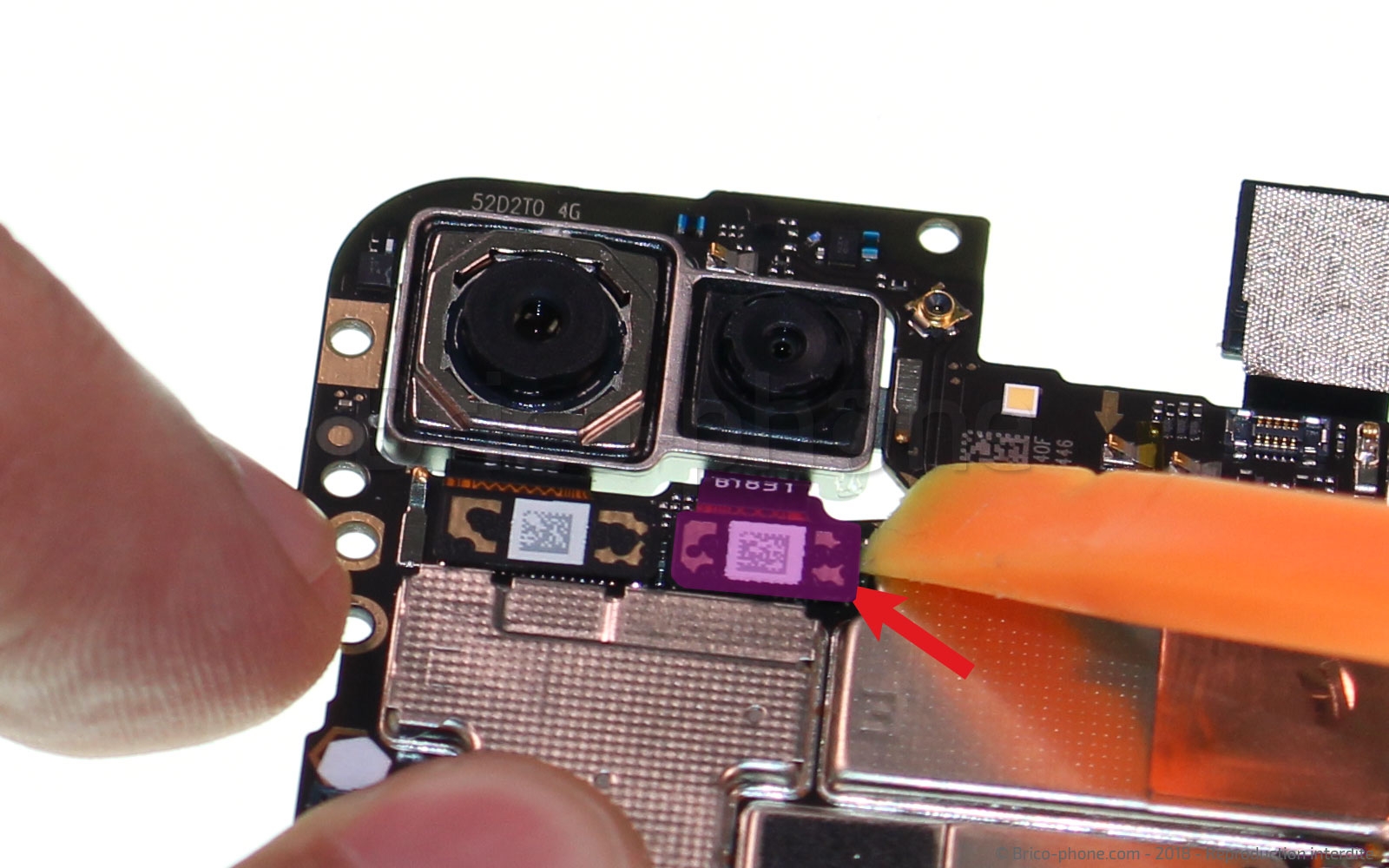

Munissez-vous du spuder afin de déconnecter les 2 connectiques de la double caméra, puis sortez cette dernière en la poussant vers l'extérieur.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour finir le remplacement de la caméra
Mettez en place votre nouvelle caméra puis procédez au remontage de votre Xiaomi Mi 8 Lite en prenant ce tutoriel à l'envers.
Pensez à retirer tout le film de protection présent sur l'optique de la caméra.

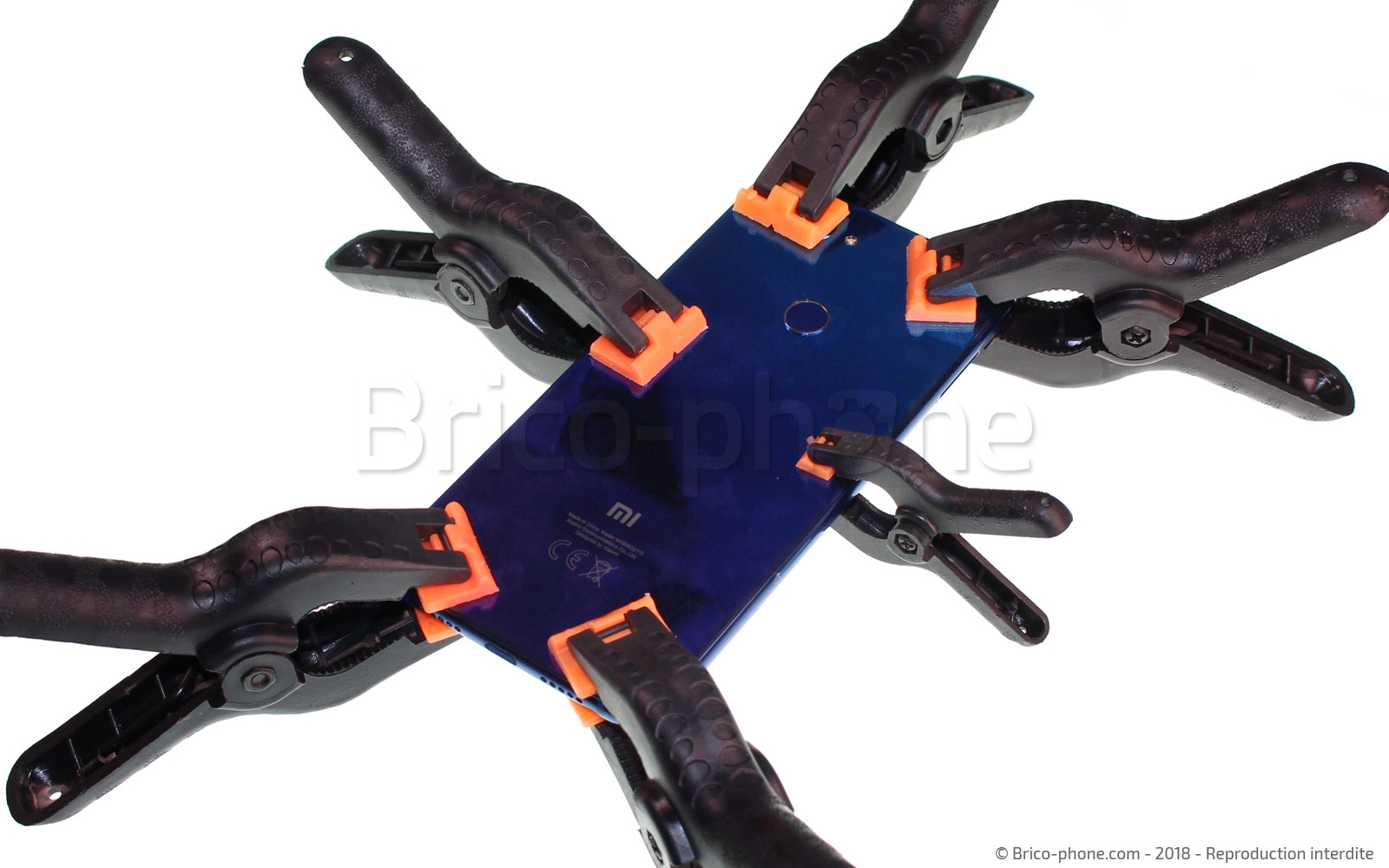

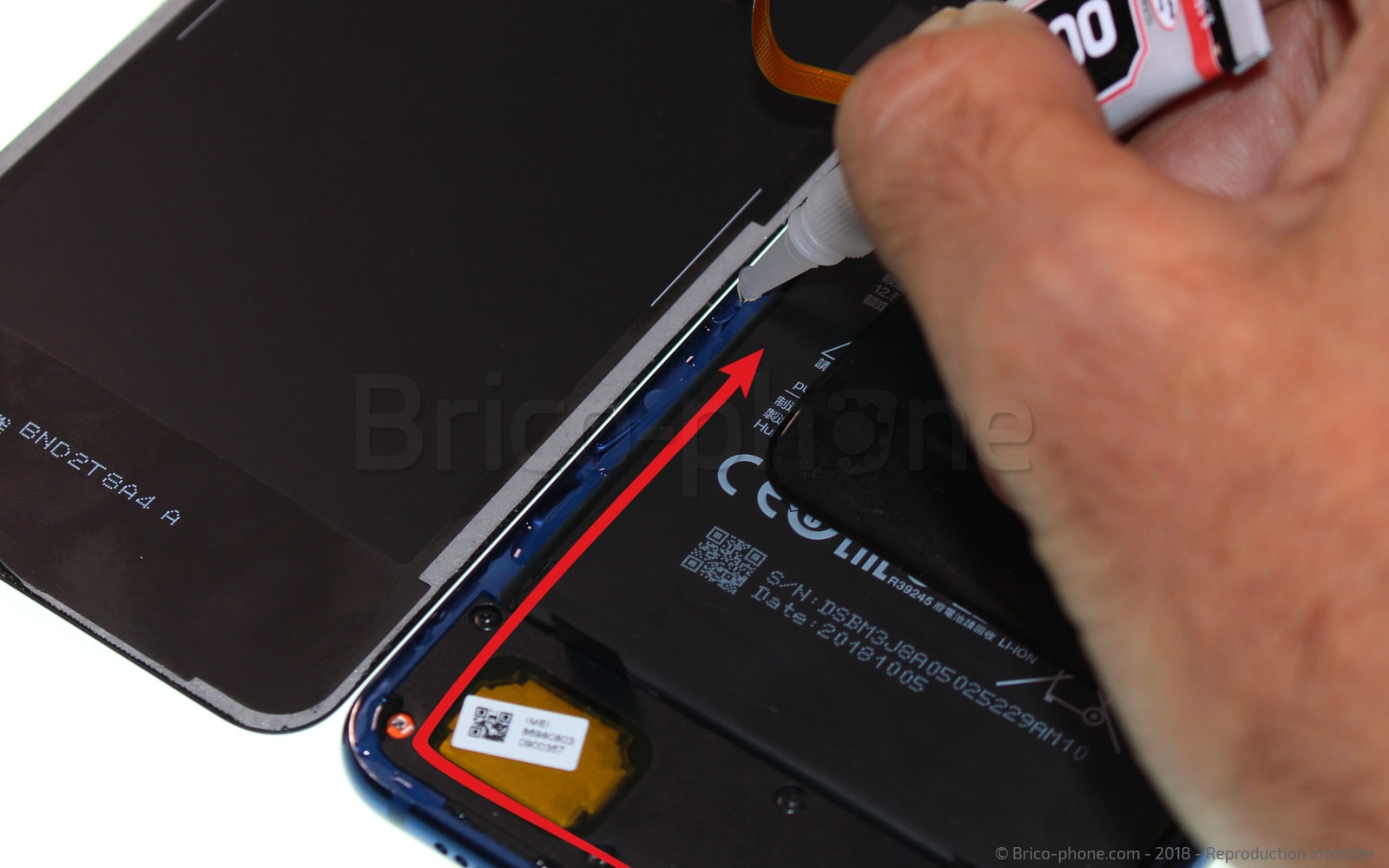

Afin de recoller votre vitre n'hésitez pas à utiliser la colle B7000 présente dans le kit d'outils puis à mettre le téléphone sous presse pendant une petite heure.
