Changement du haut-parleur interne sur Honor 8X

Temps estimé : 15 min
Difficulté : 2/5
Note de réparabilité : 13/20
Honor 8X | Temps estimé : 15 min Difficulté : 2/5

Vous entendez très mal votre correspondant lorsque vous passez ou recevez un appel sur votre Huawei honor 8X. Nous vous proposons de changer vous-même l'écouteur interne de votre téléphone à l'aide de notre tutoriel photo.

Vous trouverez les outils et la pièce détachée nécessaire pour la réparation directement sur notre site internet.

Diagnostic

›  Vous n'entendez plus rien à l'oreille lors des communications
›  le son à l'oreille grésille  lors des communications

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

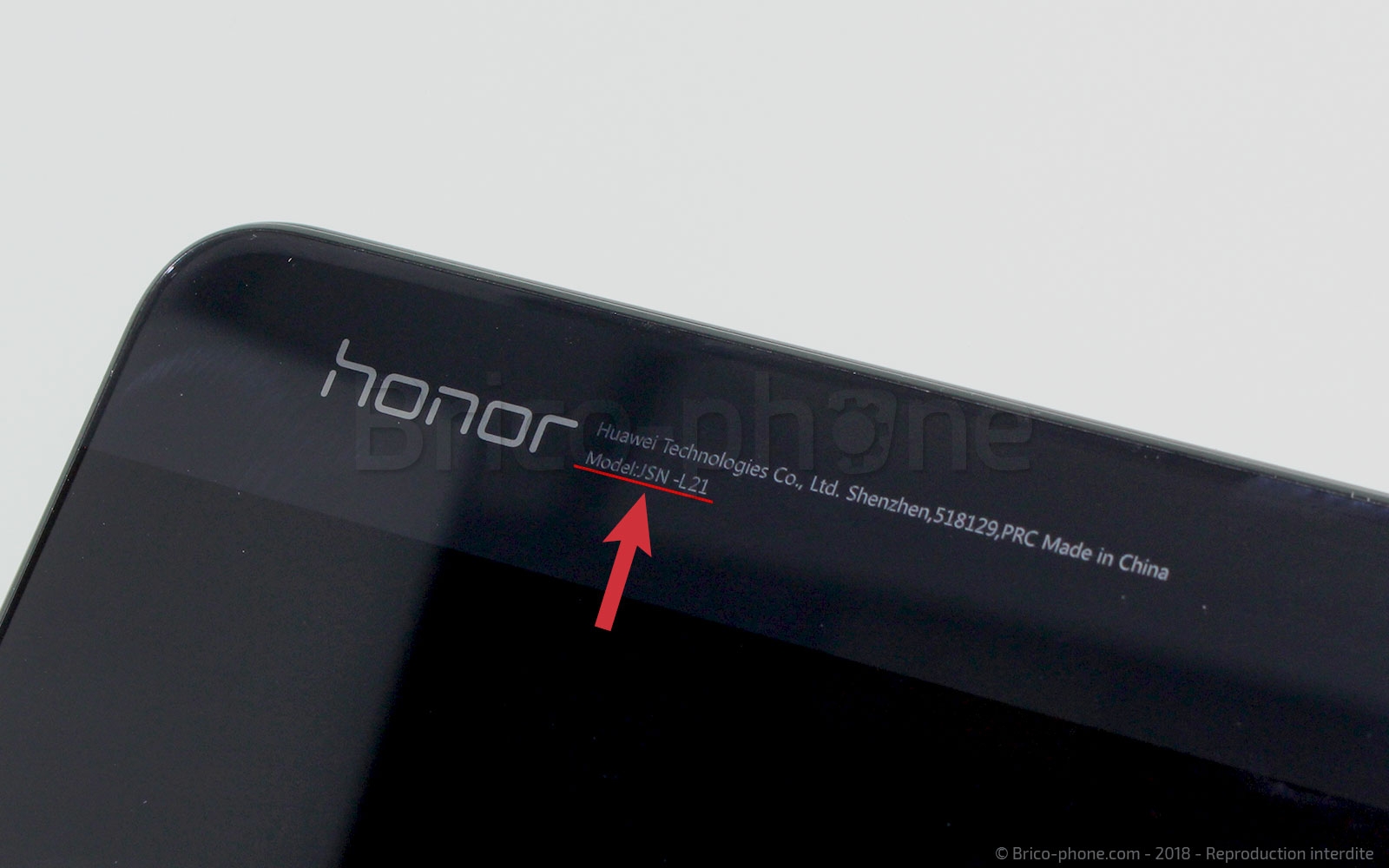

Afin d'être sûr que la pièce que vous avez commandé pour remplacer votre haut parleur interne défectueux soit bien compatible avez votre téléphone, assurez vous d'être bien propriétaire d'un Huawei Honor 8X et que la pièce soit compatible avec de dernier. Pour cela, jetez un coup d'oeil au dos du téléphone afin de vérifier le n° de modèle : la référence indiquée doit être la suivante : JSN-L21

Avant de commencer
Etape 1 : Eteindre le téléphone

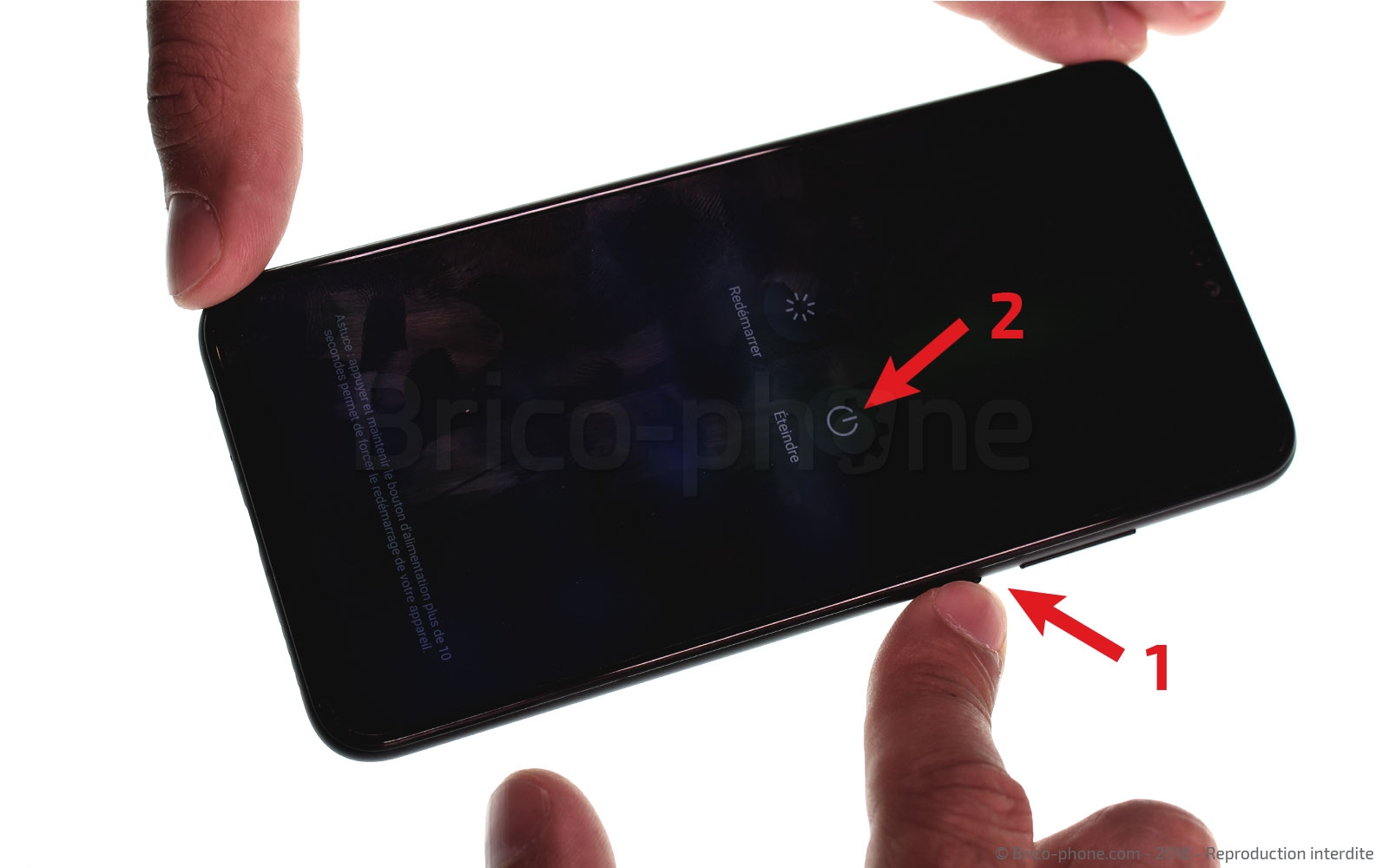

Avant de vous lancer dans le remplacement de votre haut-parleur interne, commencez par éteindre votre téléphone.

Etape 1 : Eteindre le téléphone
Etape 2 : Chauffer la vitre arrière

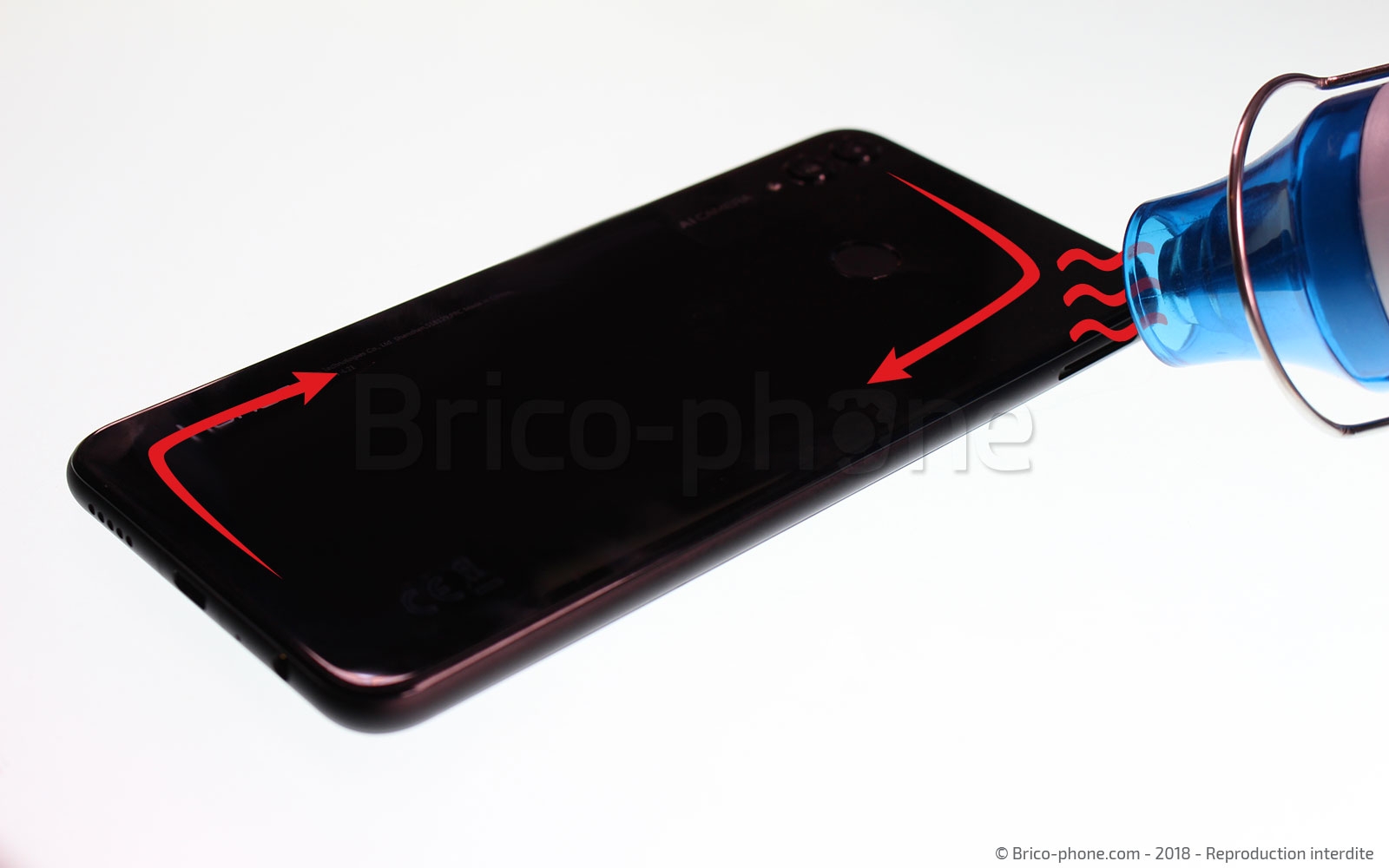

Cette étape bien connue pour l'ouverture des smartphones sous android consiste à chauffer le contour de la vitre arrière afin de ramollir la colle qui fixe cette dernière au châssis. Pour cela, munissez-vous d'un mini décapeur thermique ou de votre sèche-cheveux. Faites cependant attention à ne pas trop chauffer le centre de l'appareil, car la batterie se trouve à cet endroit.
Etape 2 : Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 3 : Mettre en place les outils pour le décollage de la vitre

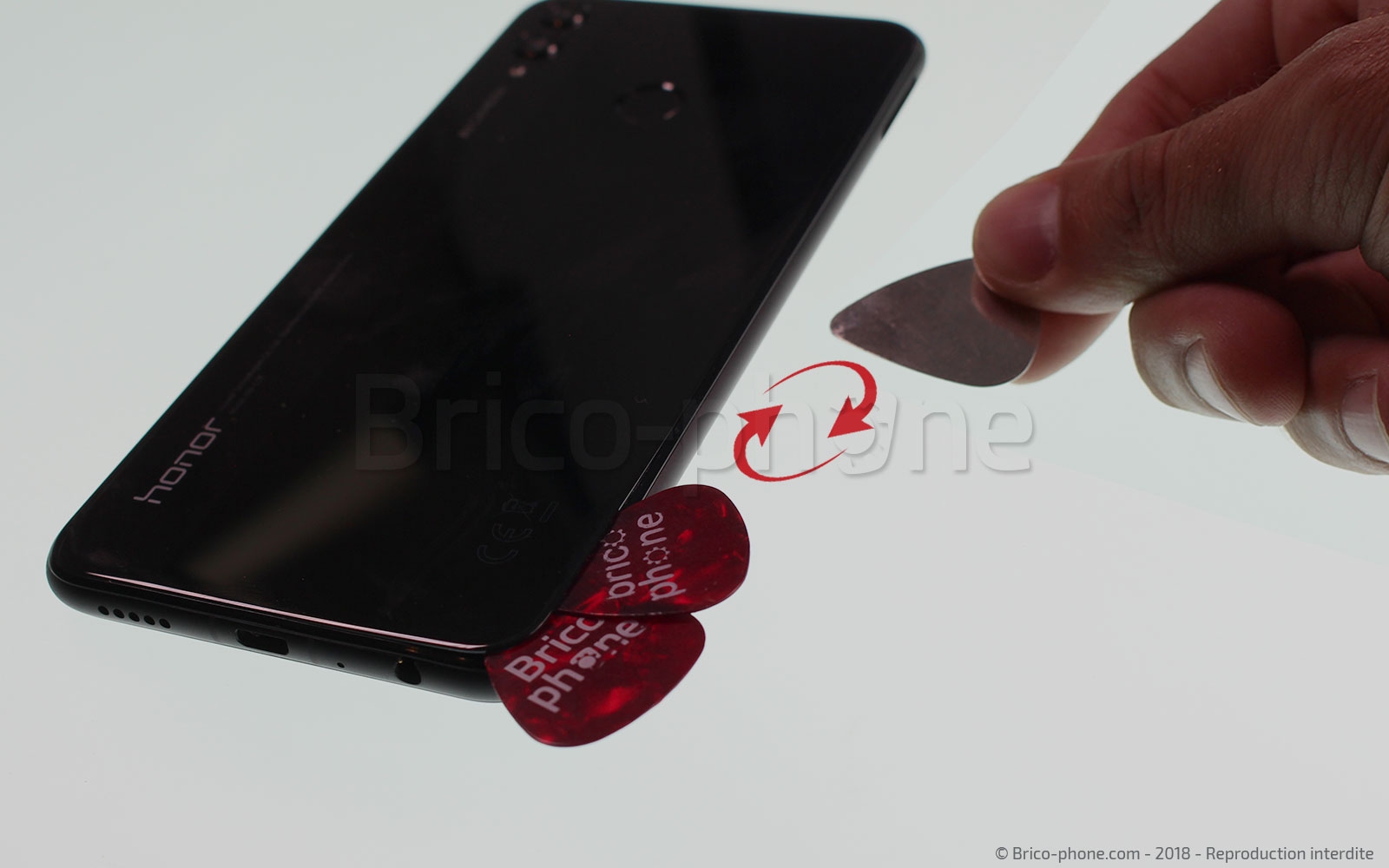

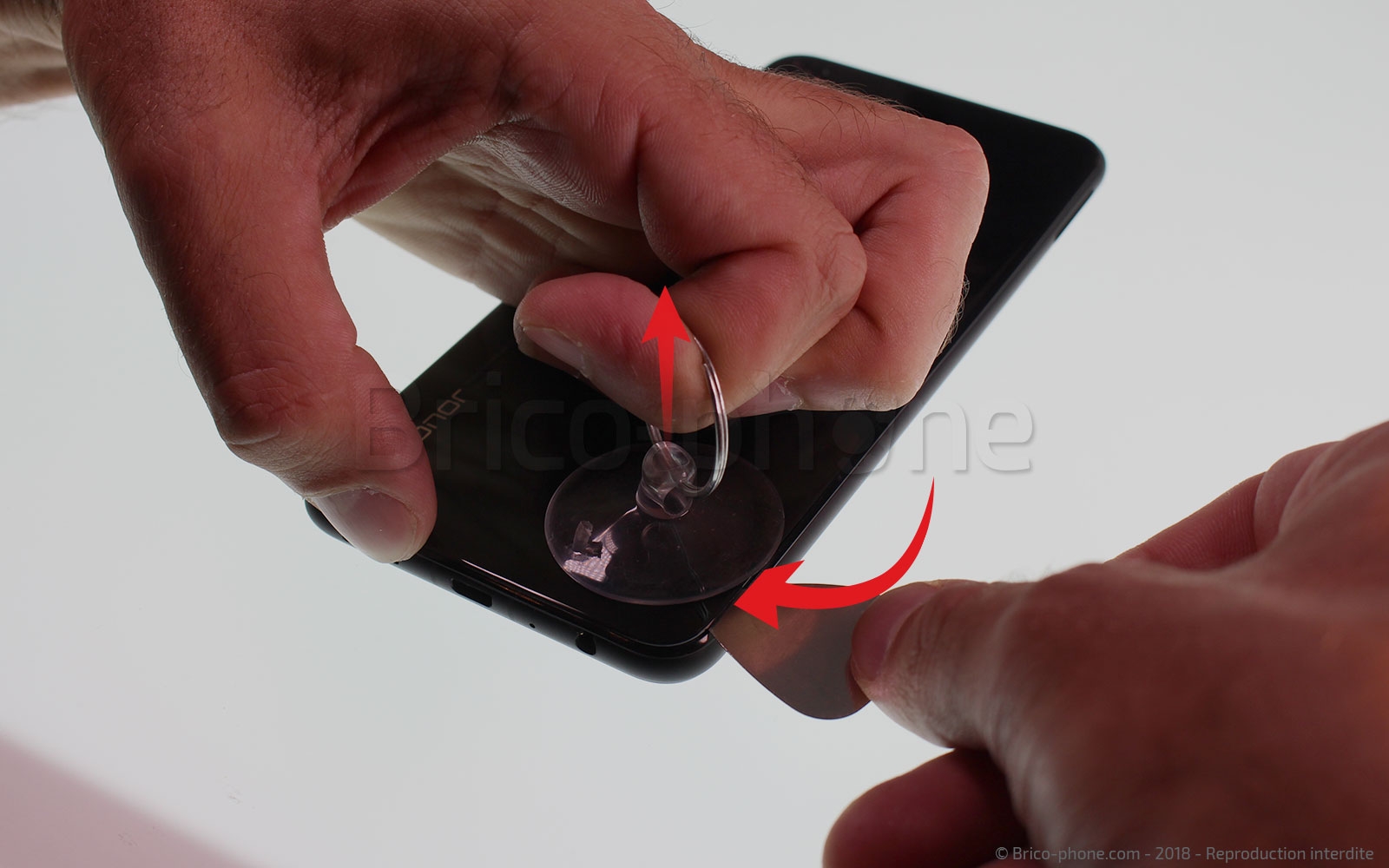

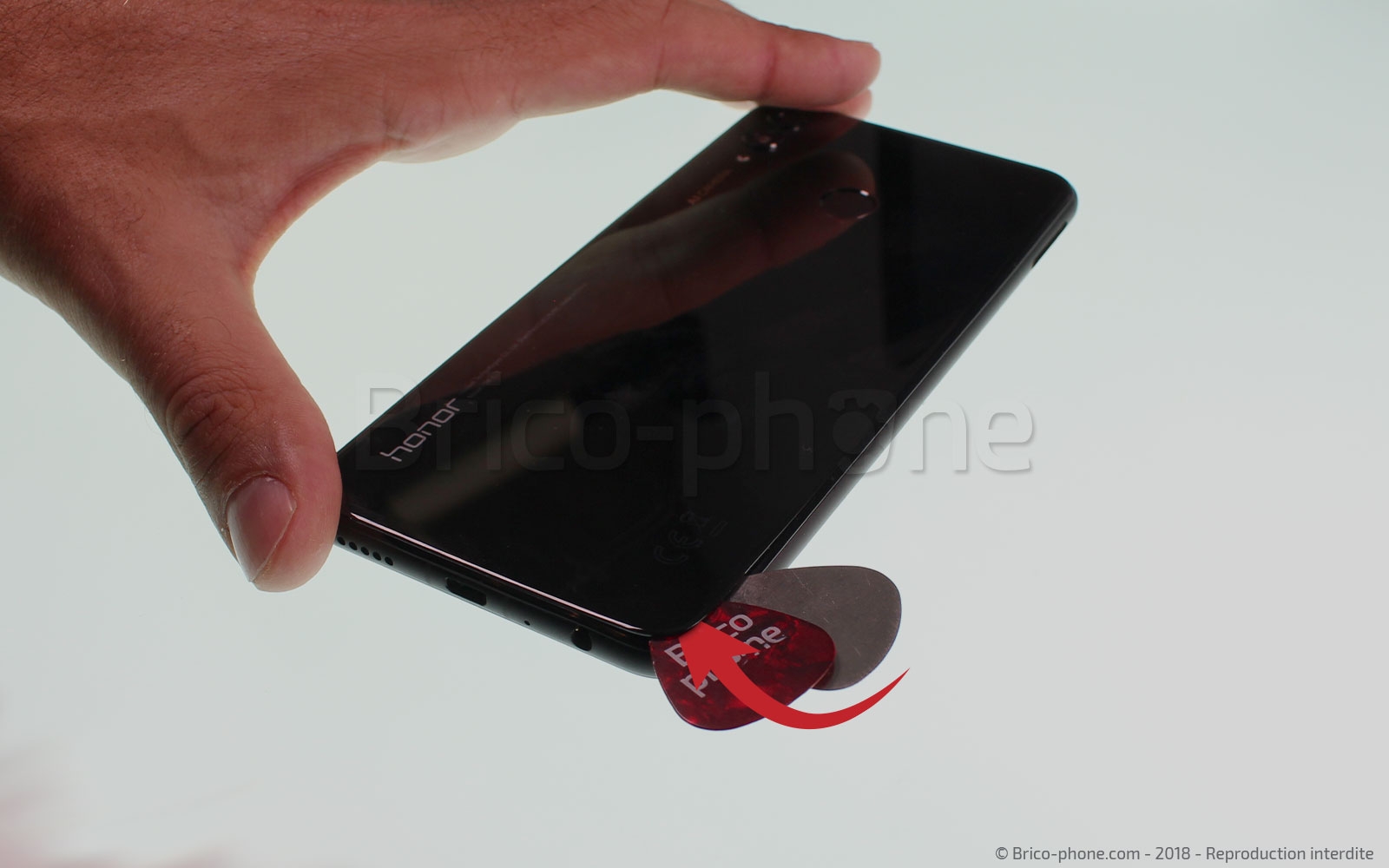

Placez la ventouse en exerçant une pression dessus. Saisissez l'anneau métallique puis tout en tirant dessus, insérez le médiator métal entre le châssis et la vitre.
Cela aura pour conséquence de créer un interstice dans lequel vous pouvez désormais mettre en place les médiators plastiques. Nous n'utiliserons pas celui en métal pour le décollage, car celui-ci pourrait rayer la vitre.
Etape 3 :  Mettre en place les outils pour le décollage de la vitre
Etape 3 :  Mettre en place les outils pour le décollage de la vitre
Etape 3 :  Mettre en place les outils pour le décollage de la vitre
Etape 3 :  Mettre en place les outils pour le décollage de la vitre
Etape 4 : Décoller la vitre

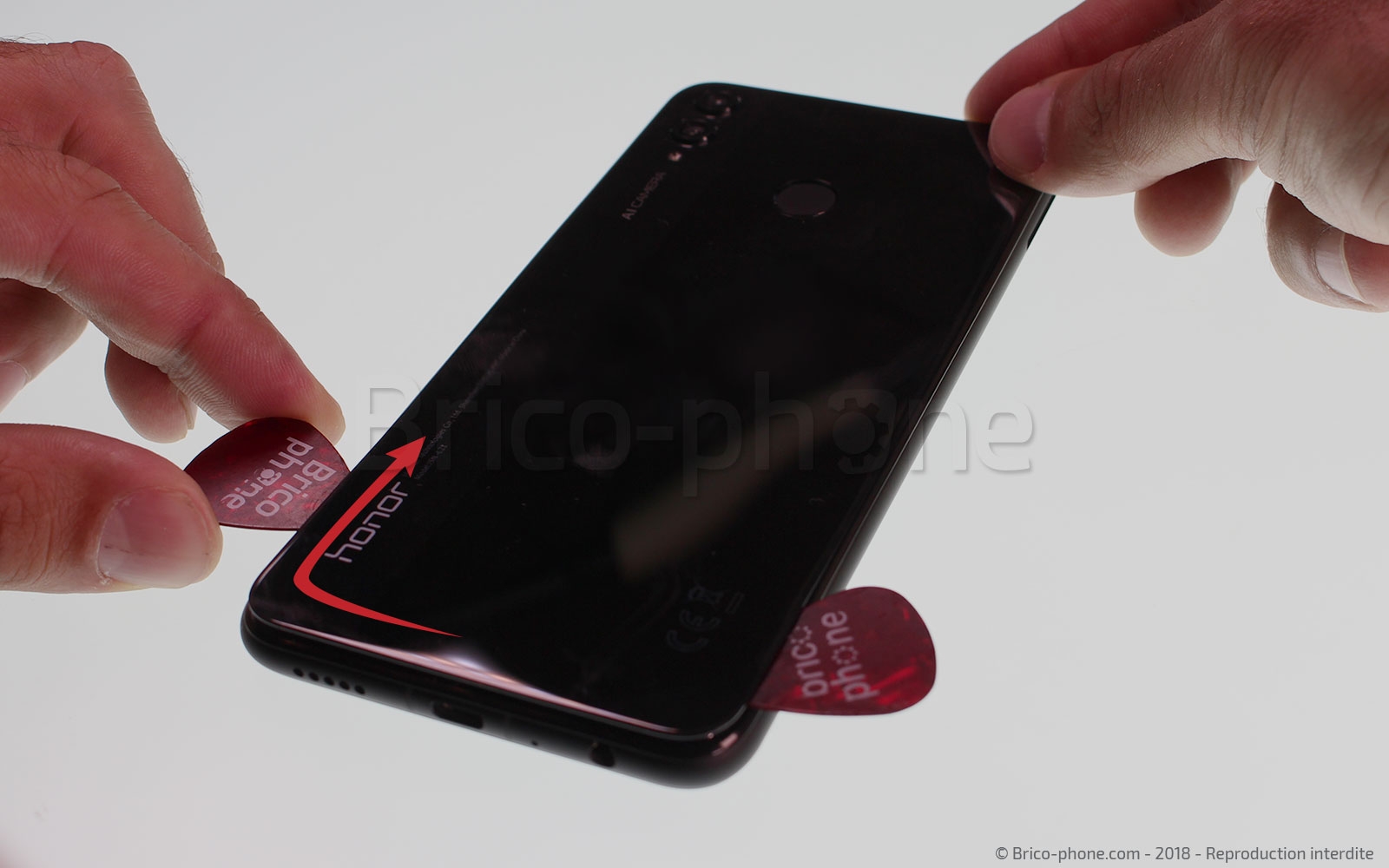

Maintenant décollez la vitre en faisant coulisser les médiators autour du châssis. Faites attention sur le côté supérieur droit, car la nappe du lecteur d'empreintes se trouve à cet endroit.

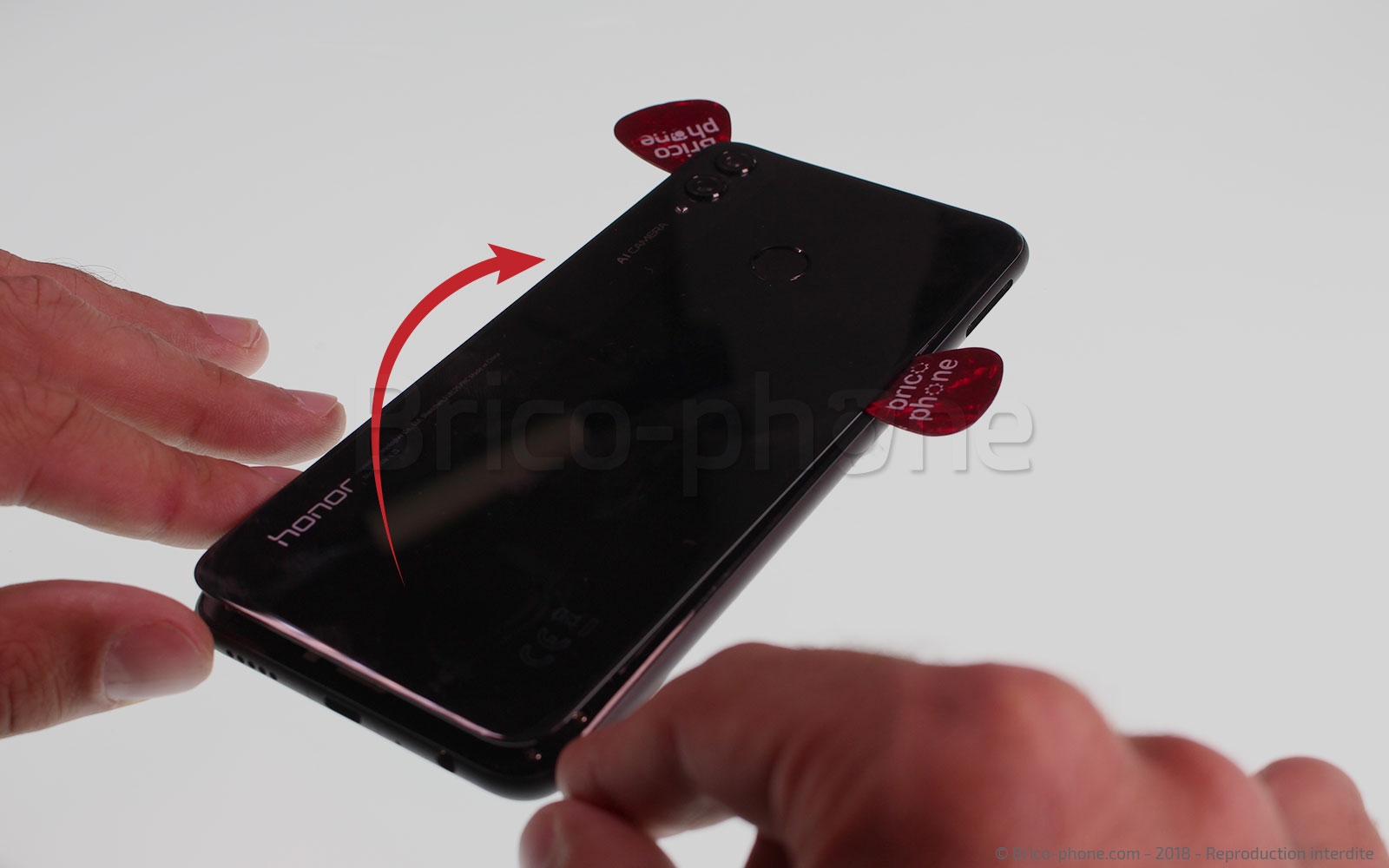

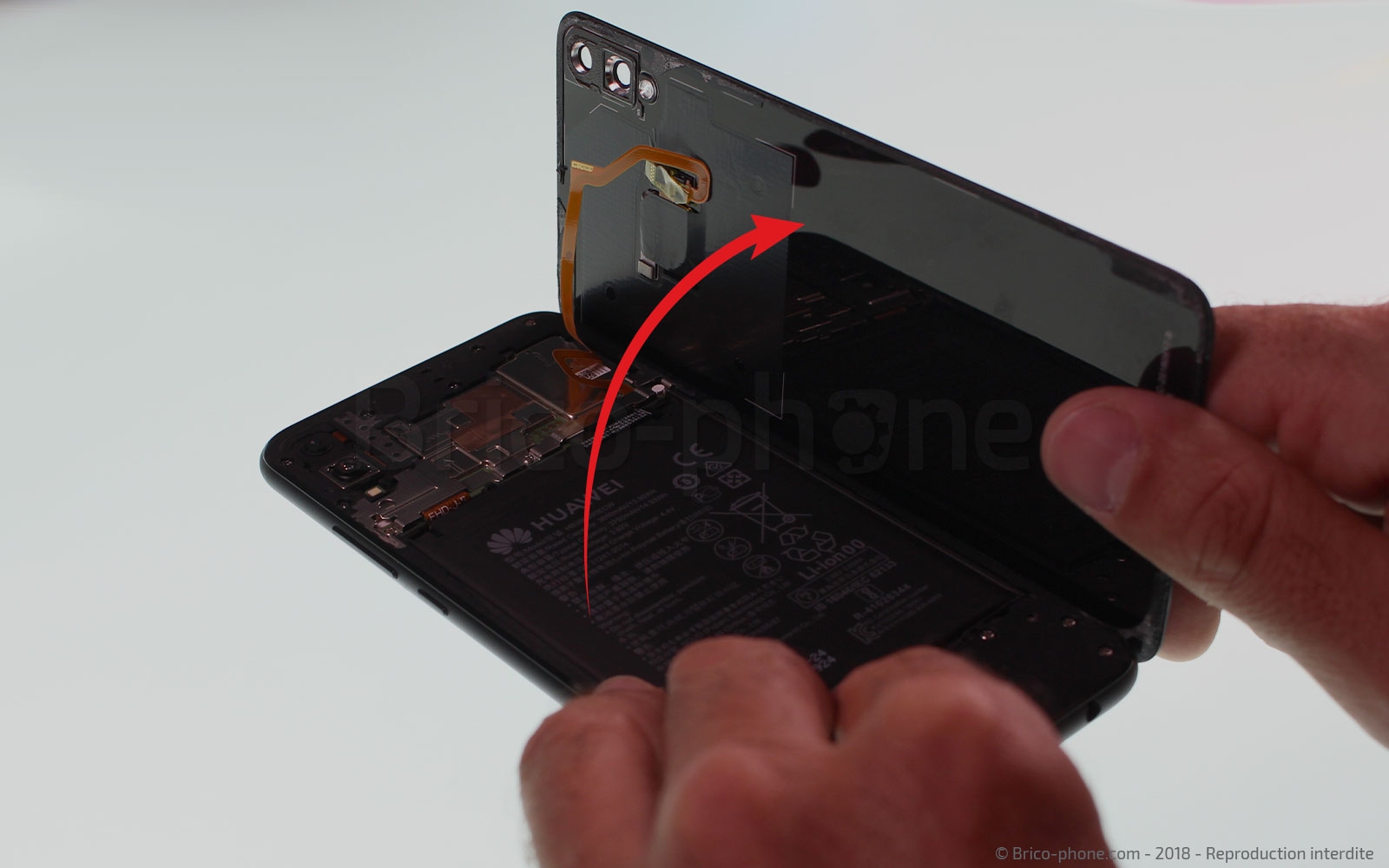

Basculez ensuite la vitre sur le côté de l'appareil en faisant toujours attention à la nappe servant pour la reconnaissance d'empreintes, car celle-ci est toujours connectée à la carte mère.
Etape 4 : Décoller la vitre
Etape 4 : Décoller la vitre
Etape 4 : Décoller la vitre
Etape 4 : Décoller la vitre
Etape 4 : Décoller la vitre
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Dévisser le châssis interne

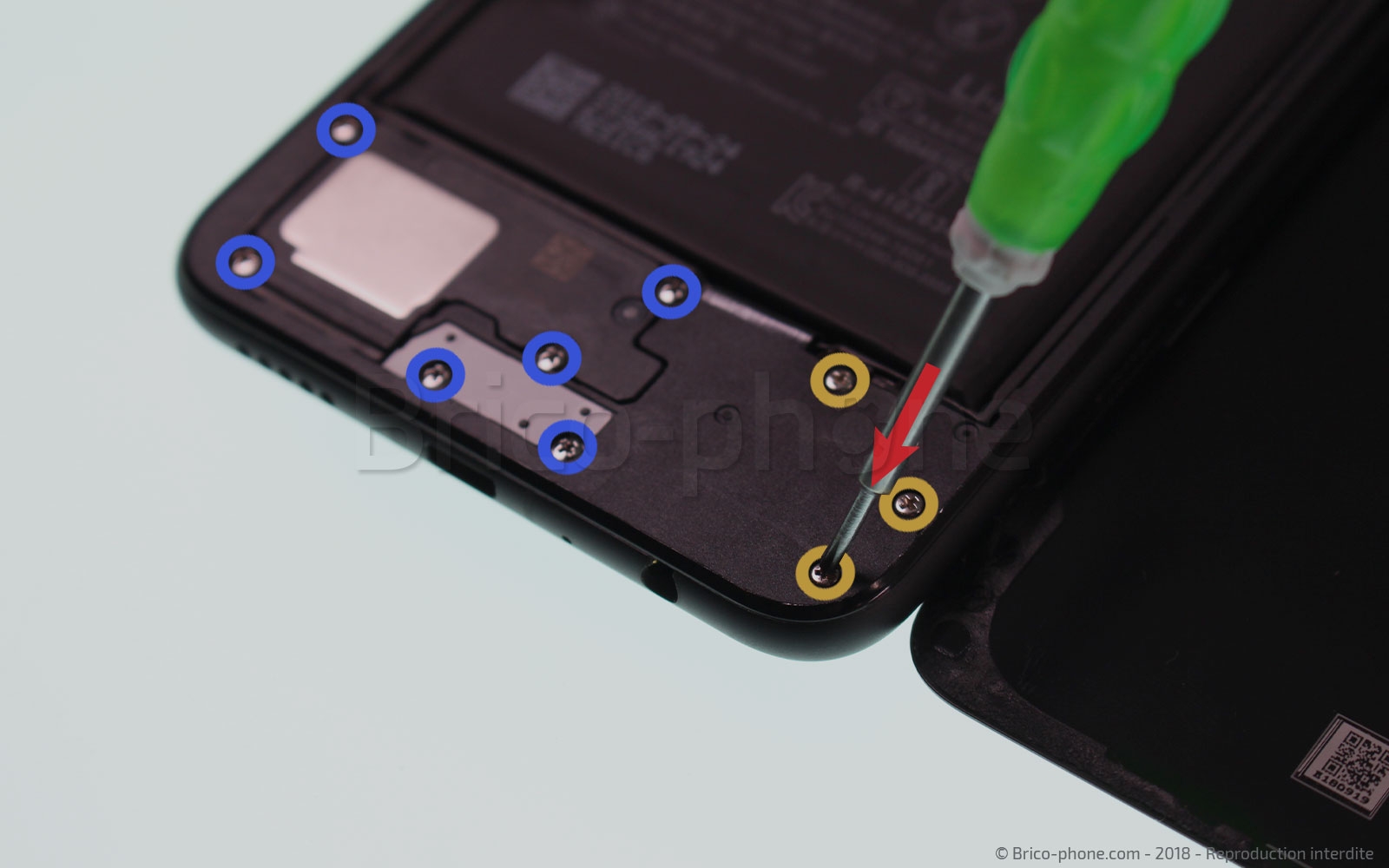

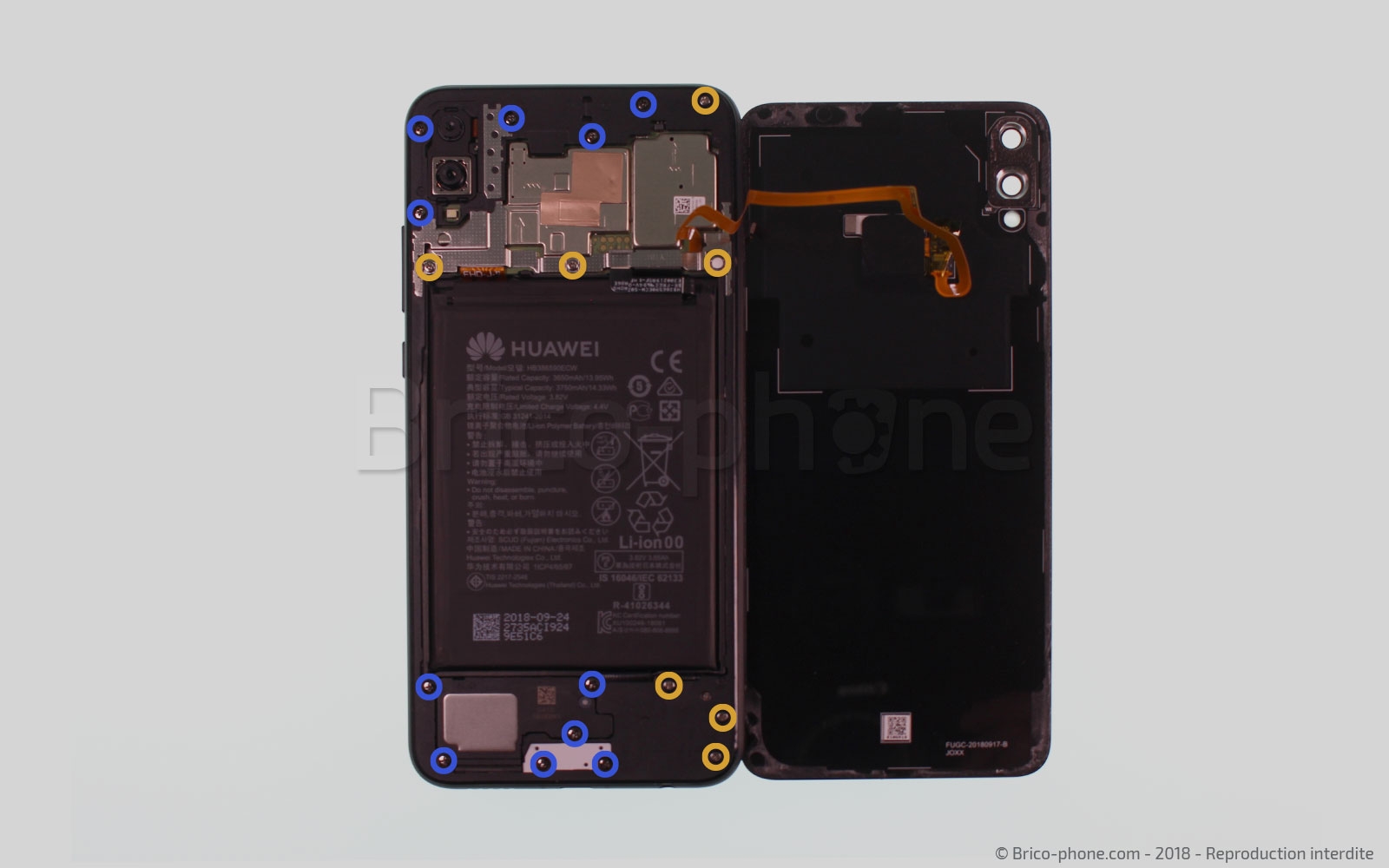

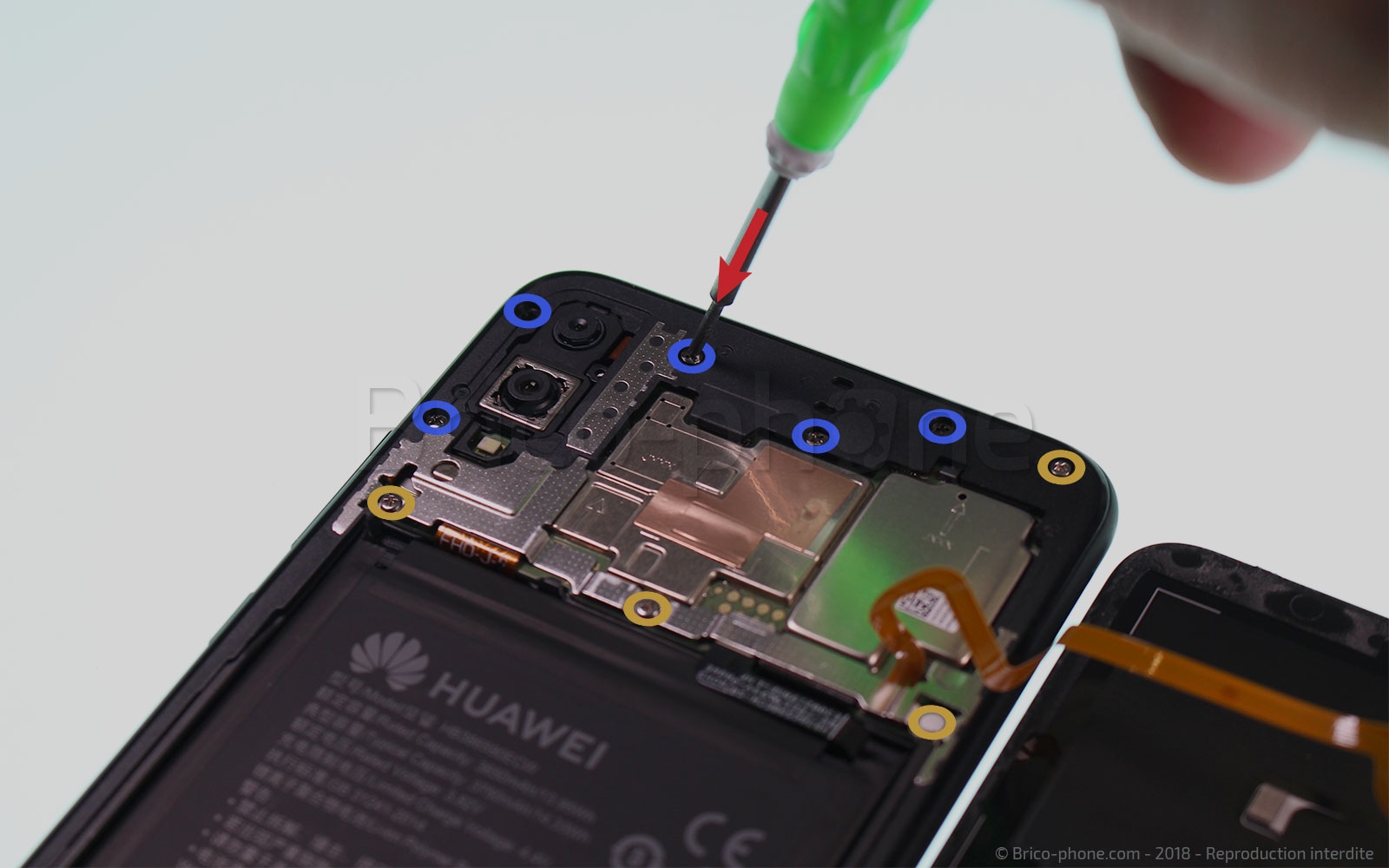

Désormais afin d'accéder aux composants internes du téléphone, il va falloir retirer le châssis interne. Pour cela, commencez par enlever les 18 vis qui maintiennent ce dernier à l'aide du tournevis cruciforme.
Etape 5 : Dévisser le châssis interne
Etape 5 : Dévisser le châssis interne
Etape 5 : Dévisser le châssis interne
Etape 5 : Dévisser le châssis interne
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Décoller et basculer le chassis

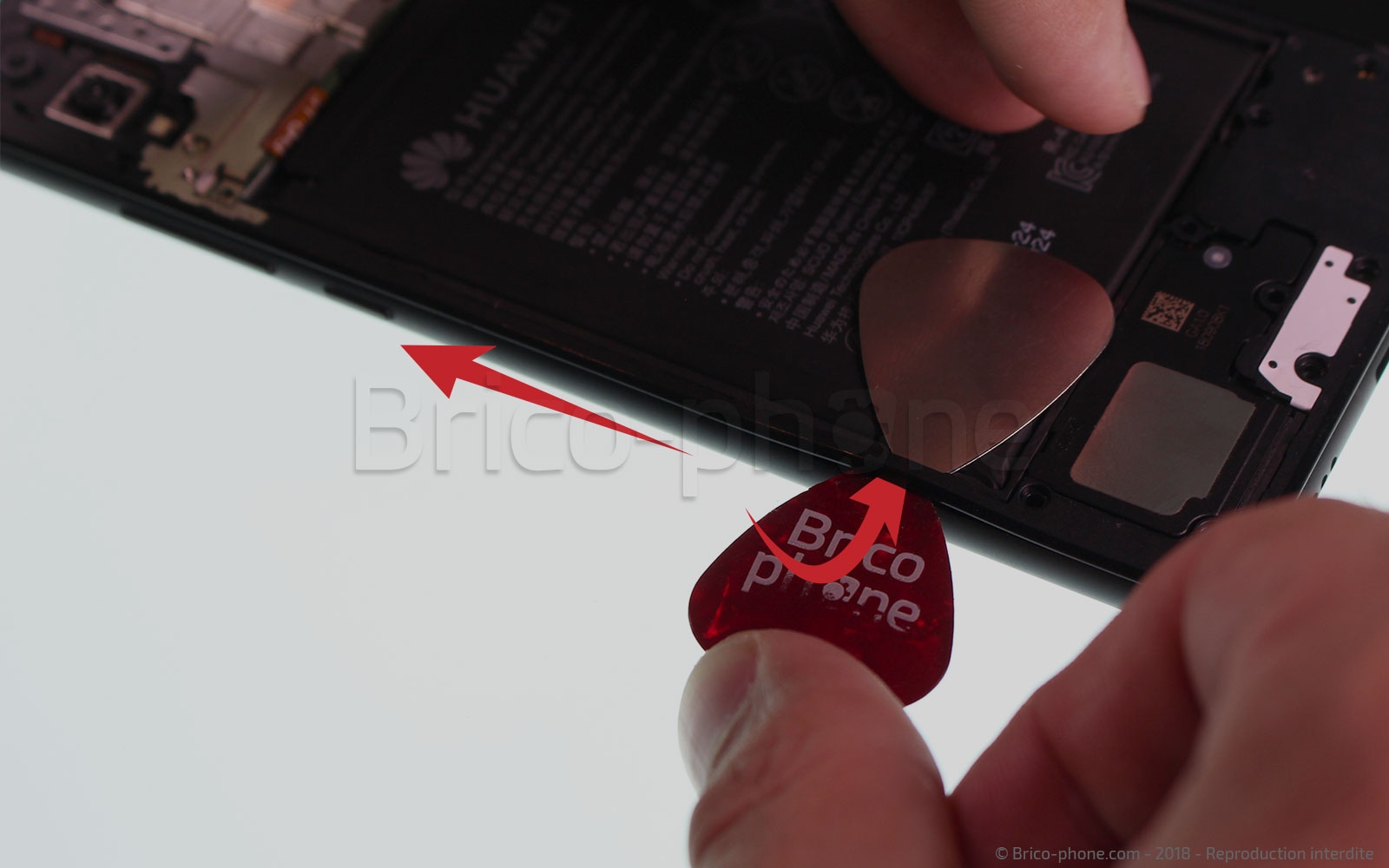

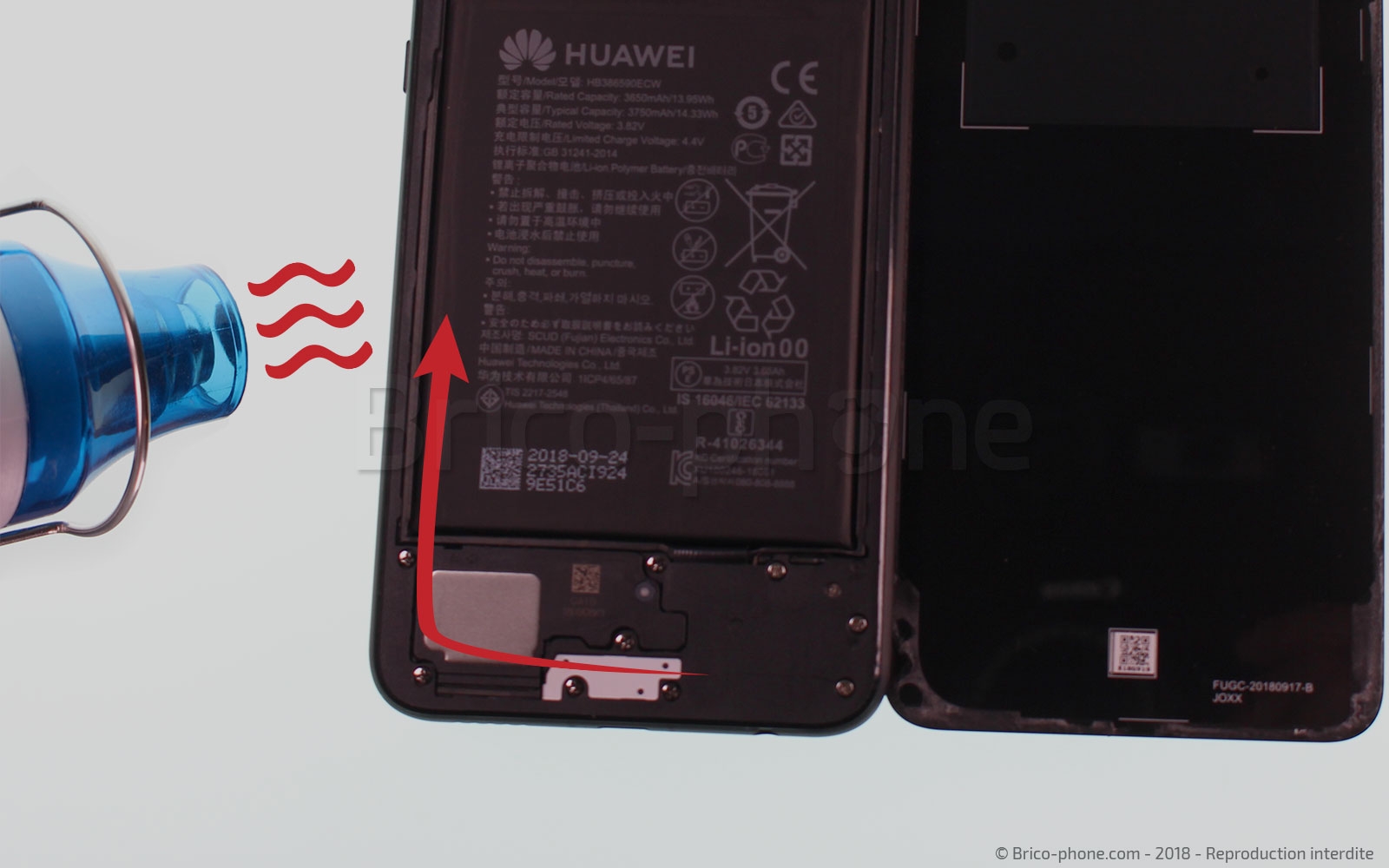

Maintenant que le châssis est libéré de sa visserie, il ne vous reste plus qu'à le décoller. Pour cela, chauffez-le légèrement, car celui-ci est faiblement collé au reste du téléphone. Faites levier avec le médiator métal fin de créer l'espace nécessaire pour pouvoir insérer les médiators plastiques.

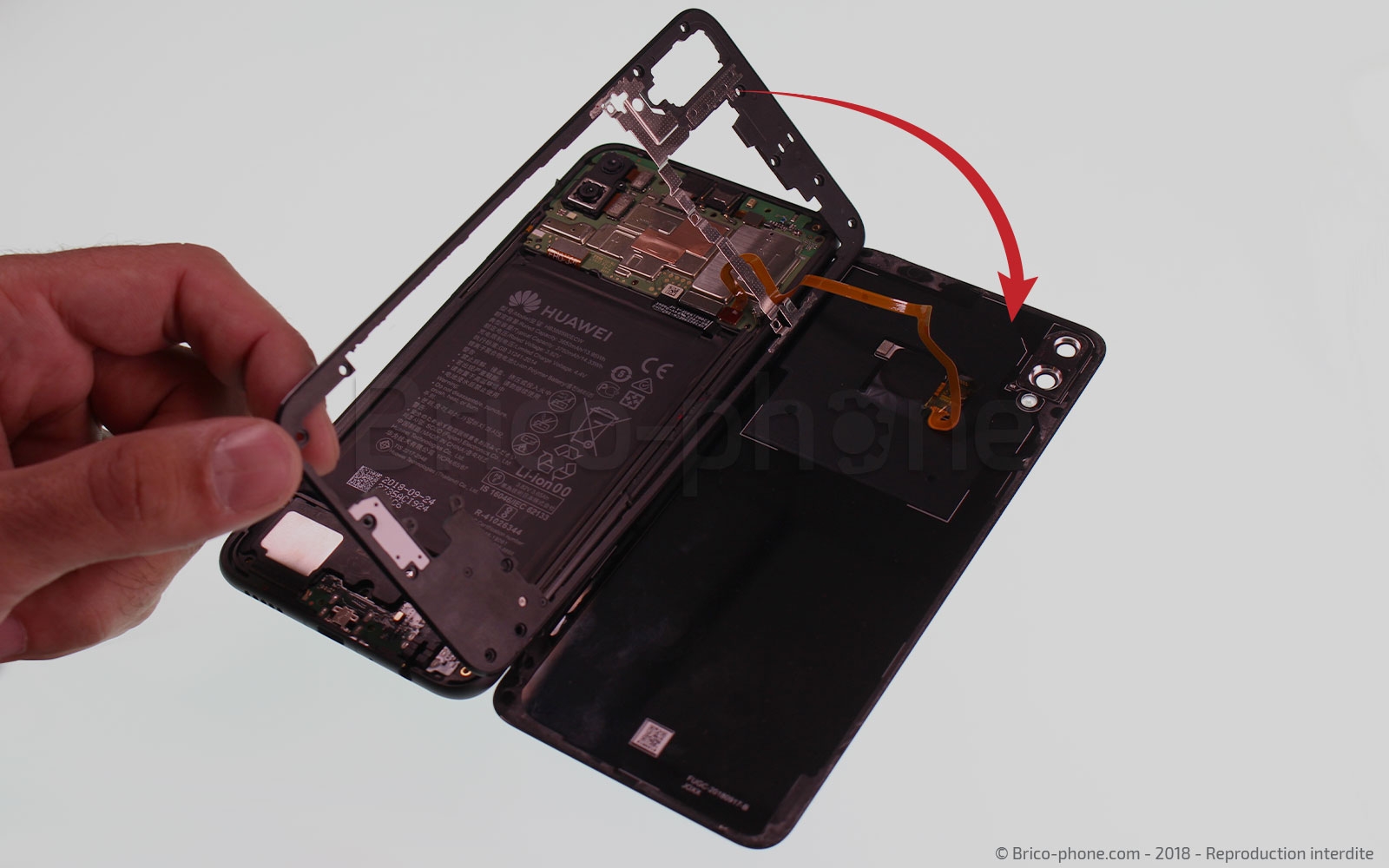

Procédez comme pour la vitre arrière pour terminer le décollage en faisant coulisser les outils autour du châssis puis en basculant celui-ci sur le côté en le posant sur la vitre arrière.
Etape 6 : Décoller et basculer le chassis
Etape 6 : Décoller et basculer le chassis
Etape 6 : Décoller et basculer le chassis
Etape 6 : Décoller et basculer le chassis
Etape 6 : Décoller et basculer le chassis
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 7 : Déconnecter le lecteur d'empreintes et la batterie

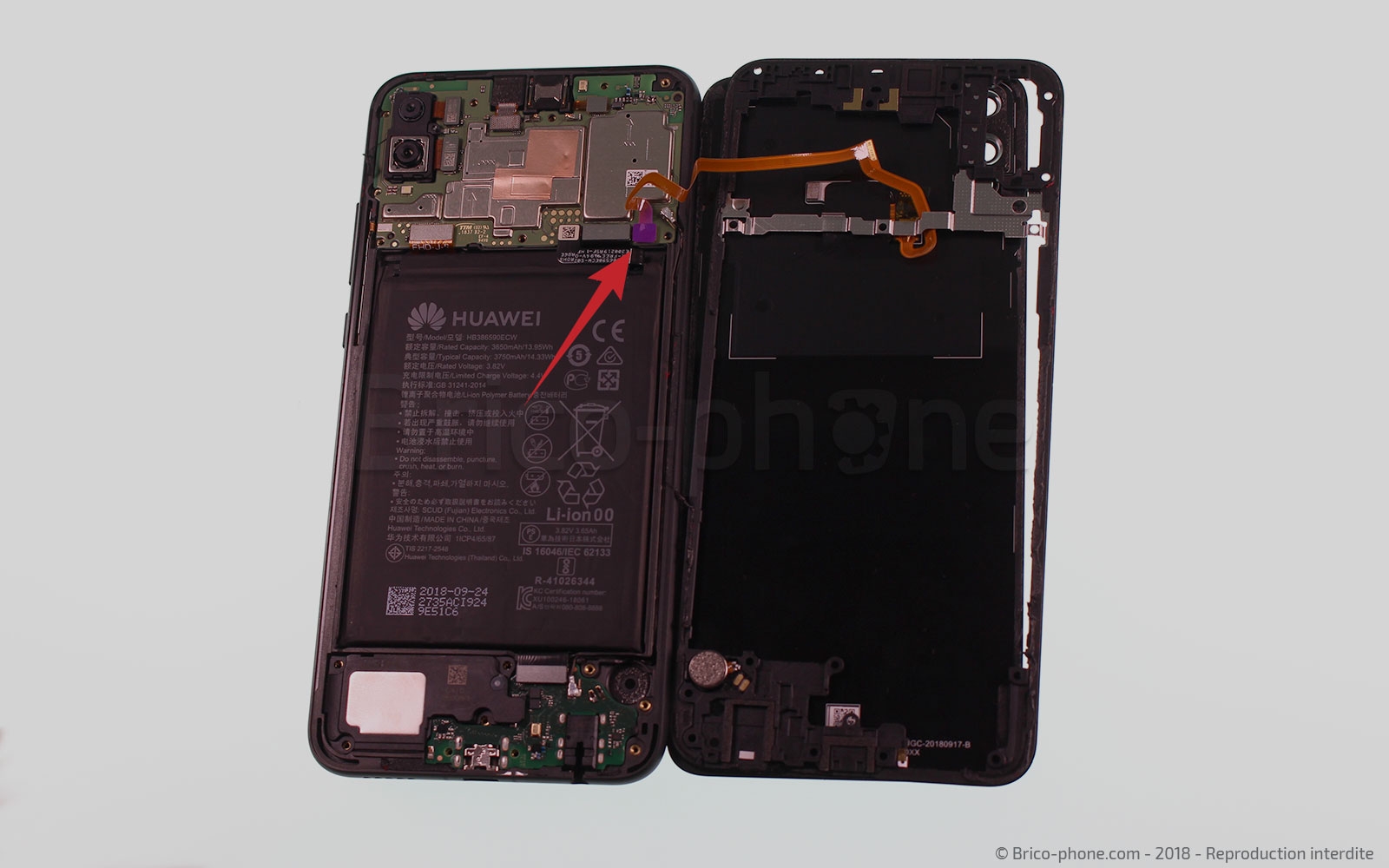

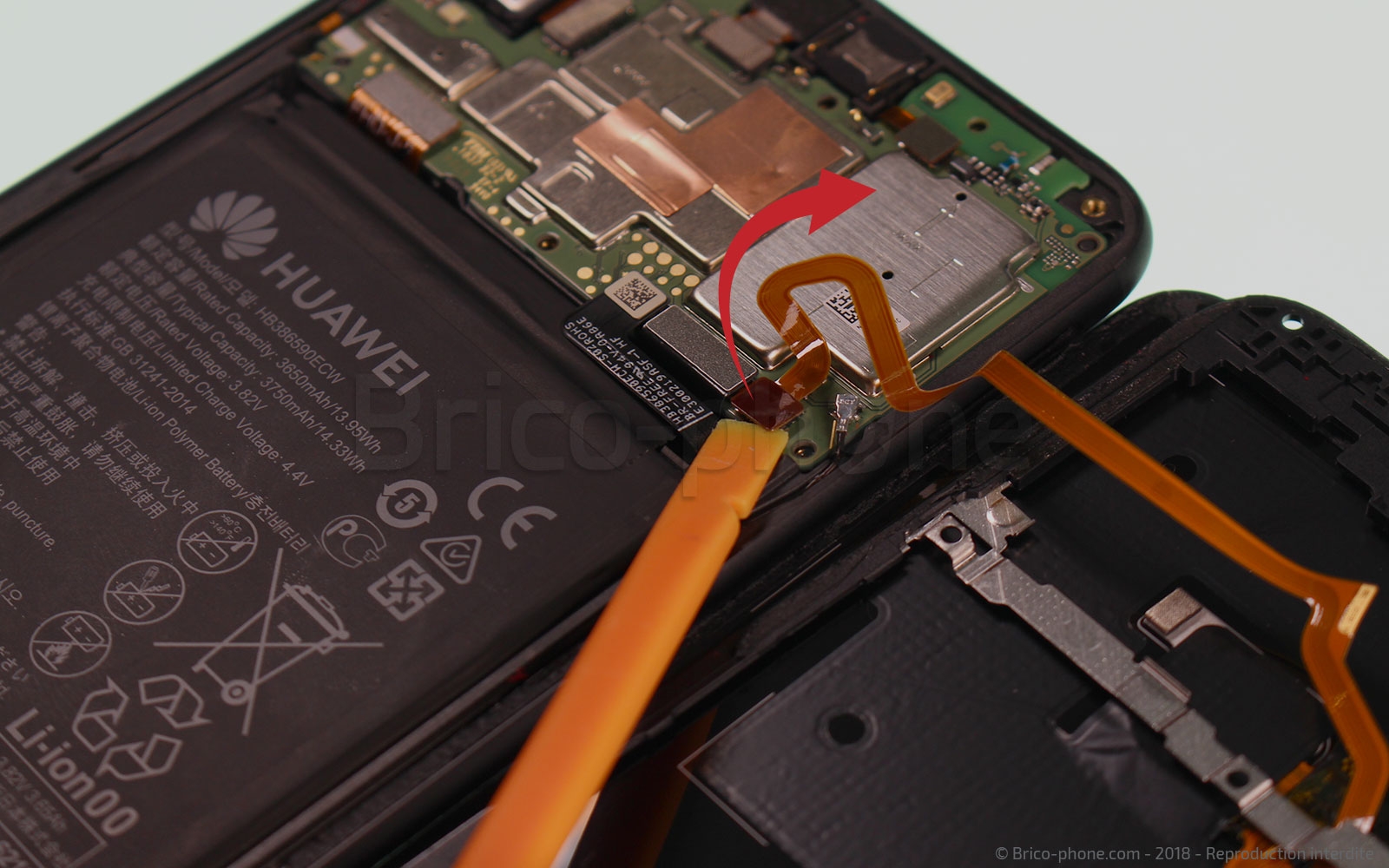

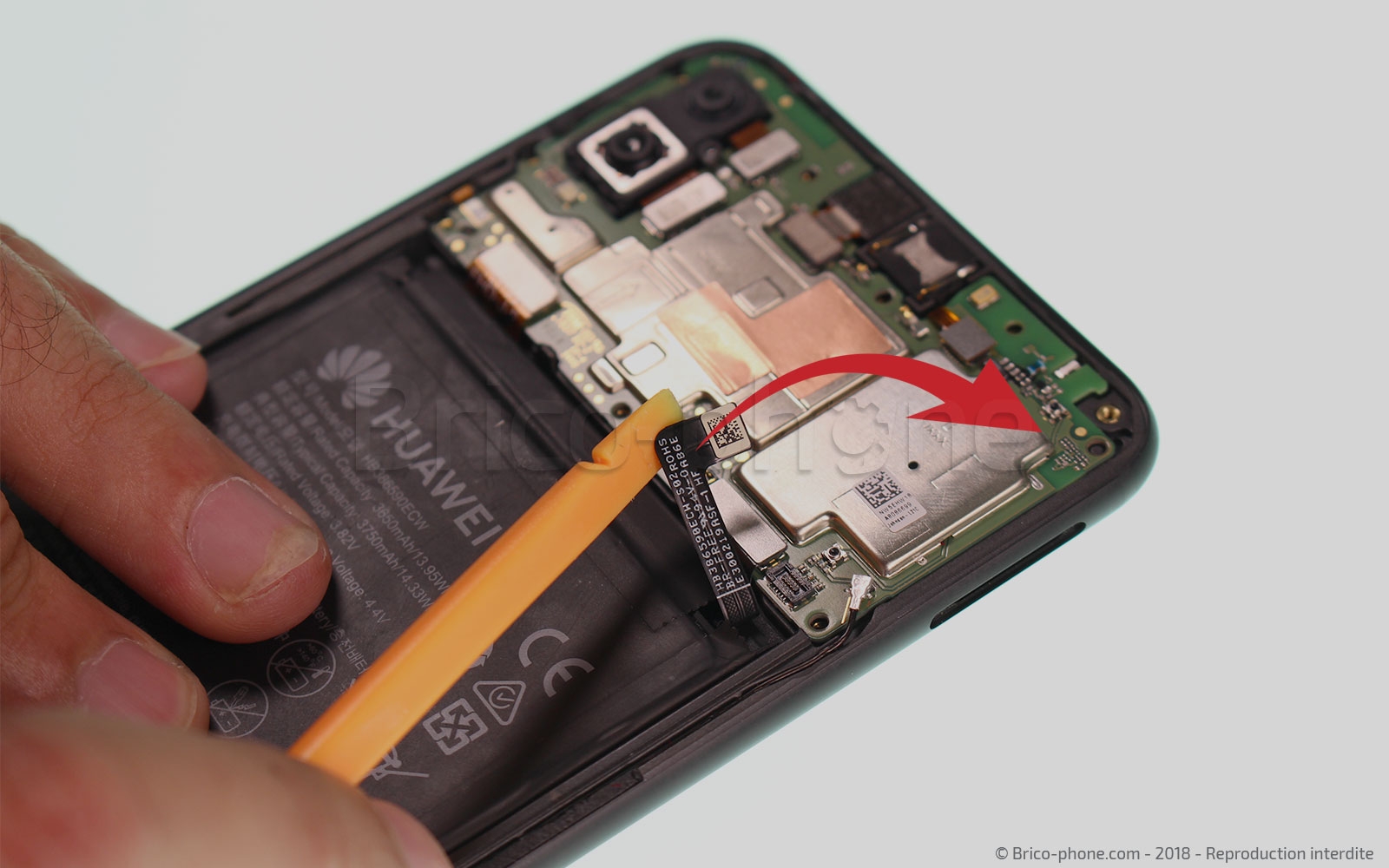

Il ne vous reste plus qu'à débrancher les connecteurs de la batterie et du lecteur d'empreintes à l'aide du levier nylon afin de passer à la dernière étape qui consiste à retirer le haut-parleur interne.
Etape 7 : Déconnecter le lecteur d'empreintes et la batterie
Etape 7 : Déconnecter le lecteur d'empreintes et la batterie
Etape 7 : Déconnecter le lecteur d'empreintes et la batterie
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Retirer le haut-parleur interne

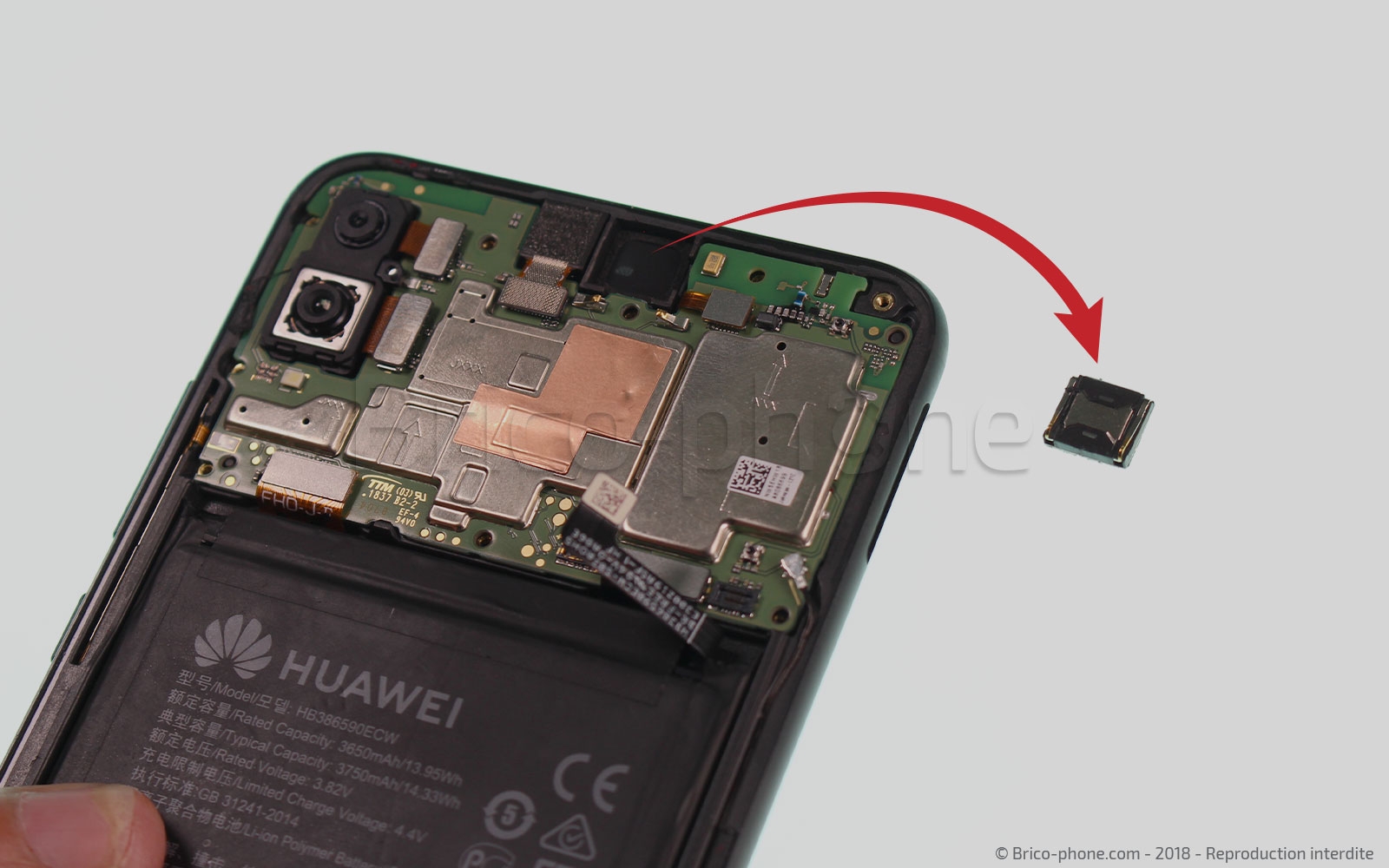

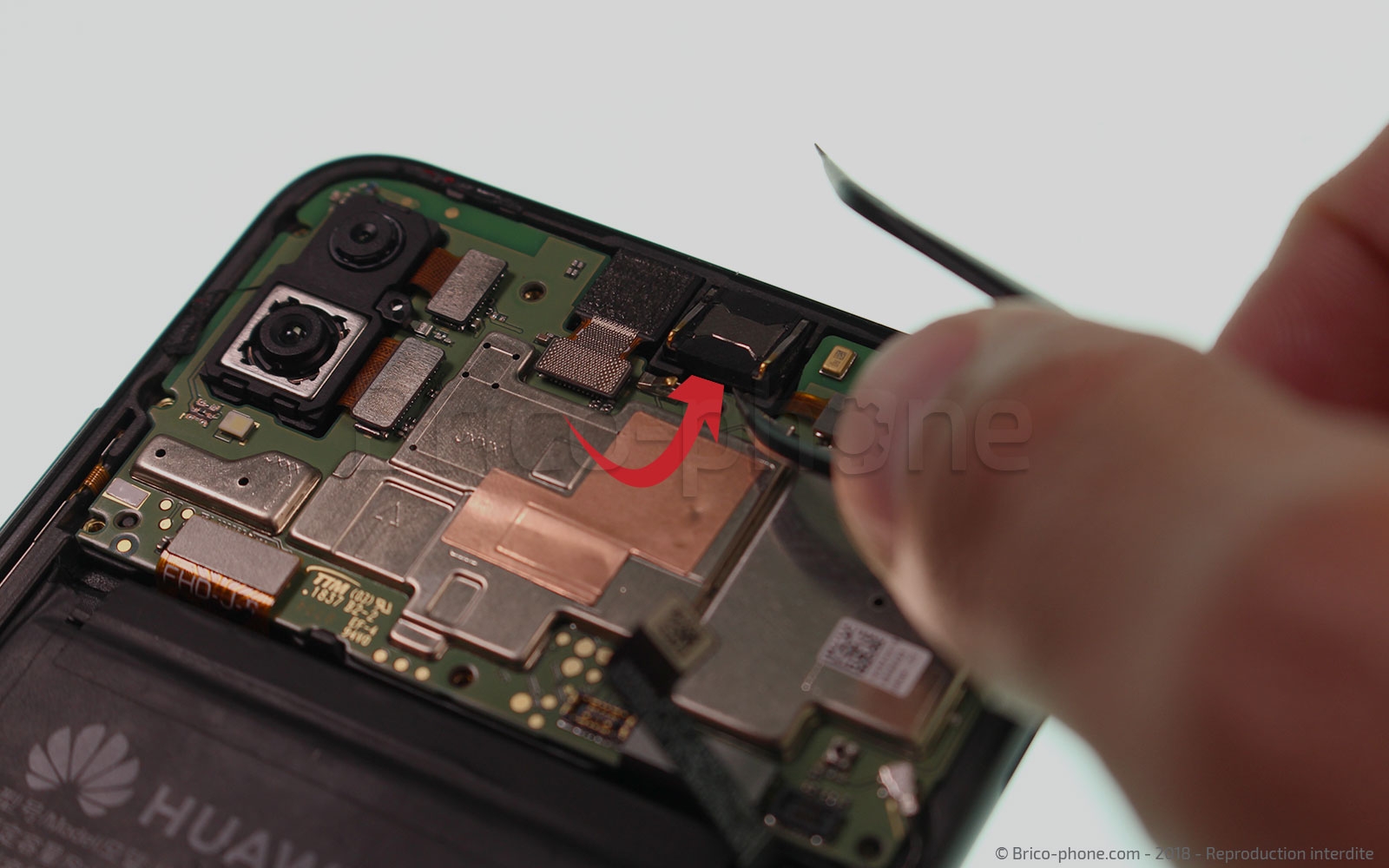

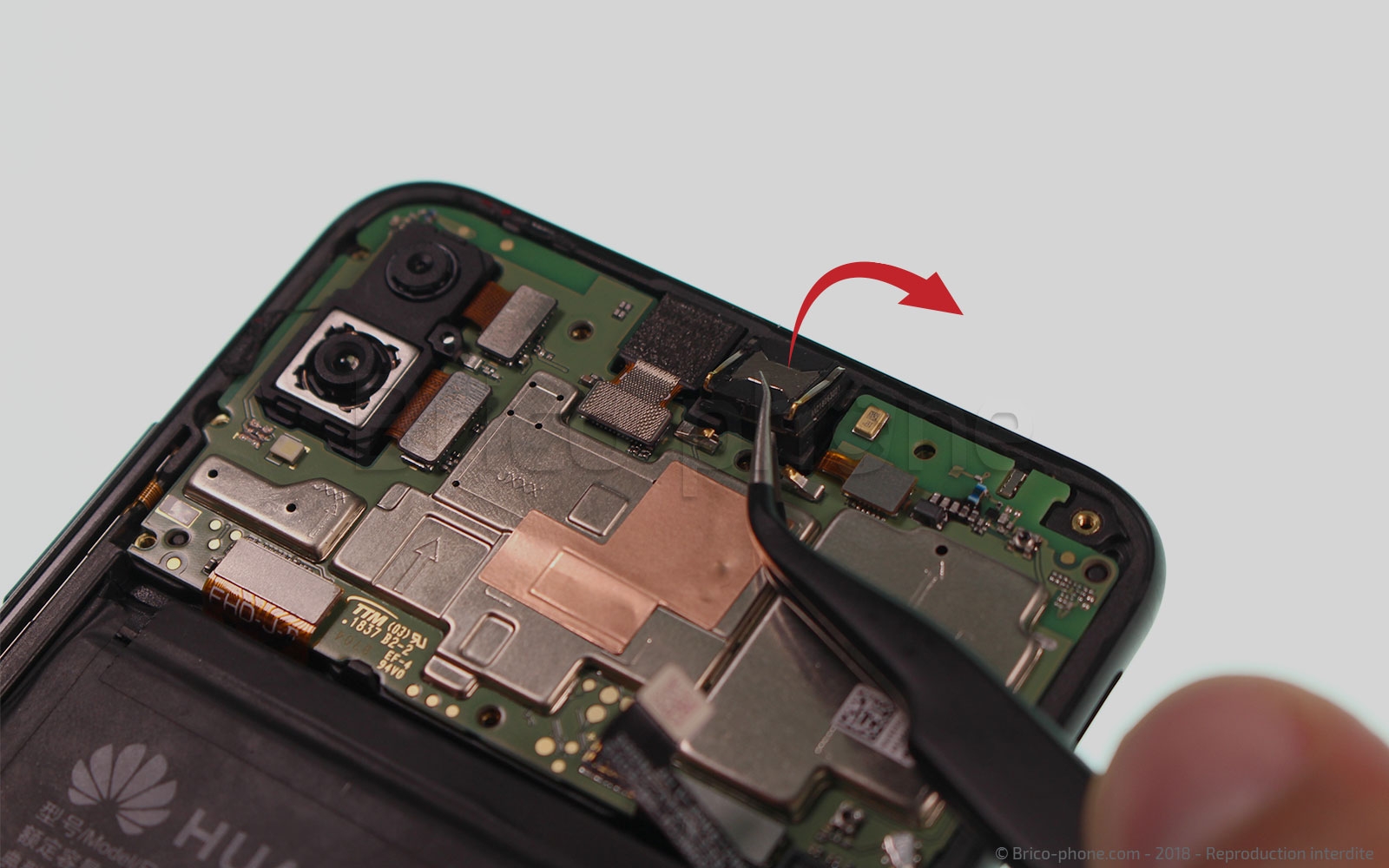

Munissez-vous de la pincette puis, faites levier sous le haut-parleur afin de le décoller et le retirer du châssis.
Etape 8 : Retirer le haut-parleur interne
Etape 8 : Retirer le haut-parleur interne
Etape 8 : Retirer le haut-parleur interne
Etape 8 : Retirer le haut-parleur interne
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Il ne vous reste plus qu'à mettre en place votre nouveau haut-parleur interne dans son emplacement puis de prendre le tutoriel en sens inverse afin de procéder au remontage.
N'hésitez pas à utiliser la colle B7000 pour maintenir la vitre arrière au châssis.
