Changement du connecteur de charge sur P Smart 2018

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 16/20
P Smart 2018 | Temps estimé : 20 min | Difficulté : 2/5

Ce guide photo vous explique comment changer le connecteur de charge de votre Huawei P Smart

Diagnostic

›  Votre Huawei P Smart ne prend plus la cherge
›  Votre connecteur de charge est visiblement endommagé
›  Votre prise audio jack ne fonctionne plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Micro USB pour Huawei P Smart
17,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iPlastix
9,90 €
Ajouter au panier

Avant de commencer

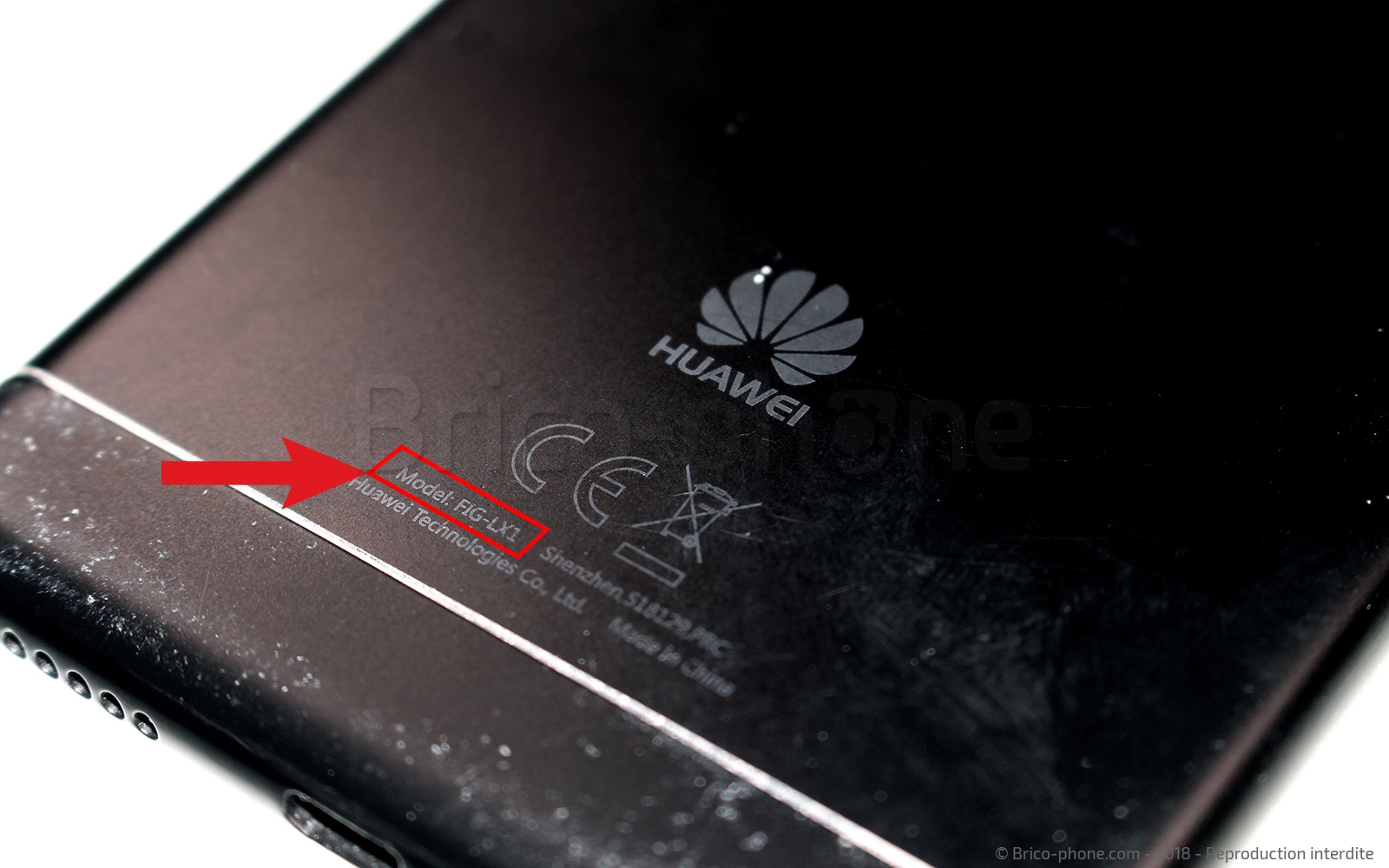

Avant de débuter la moindre réparation, veillez à bien vérifier le modèle de votre smartphone. Sur les smartphones Huawei, un numéro de série peut être trouvé au dos du téléphone. Si vous possédez effectivement un Huawei P Smart, ce numéro devrait correspondre à FIG-LX1.
Une fois sûr de votre modèle de smartphone, préparez un espace de travail propre et dégagé afin de ne perdre aucun petit composant et munissez votre kit d'outils et démarrez le tutoriel.

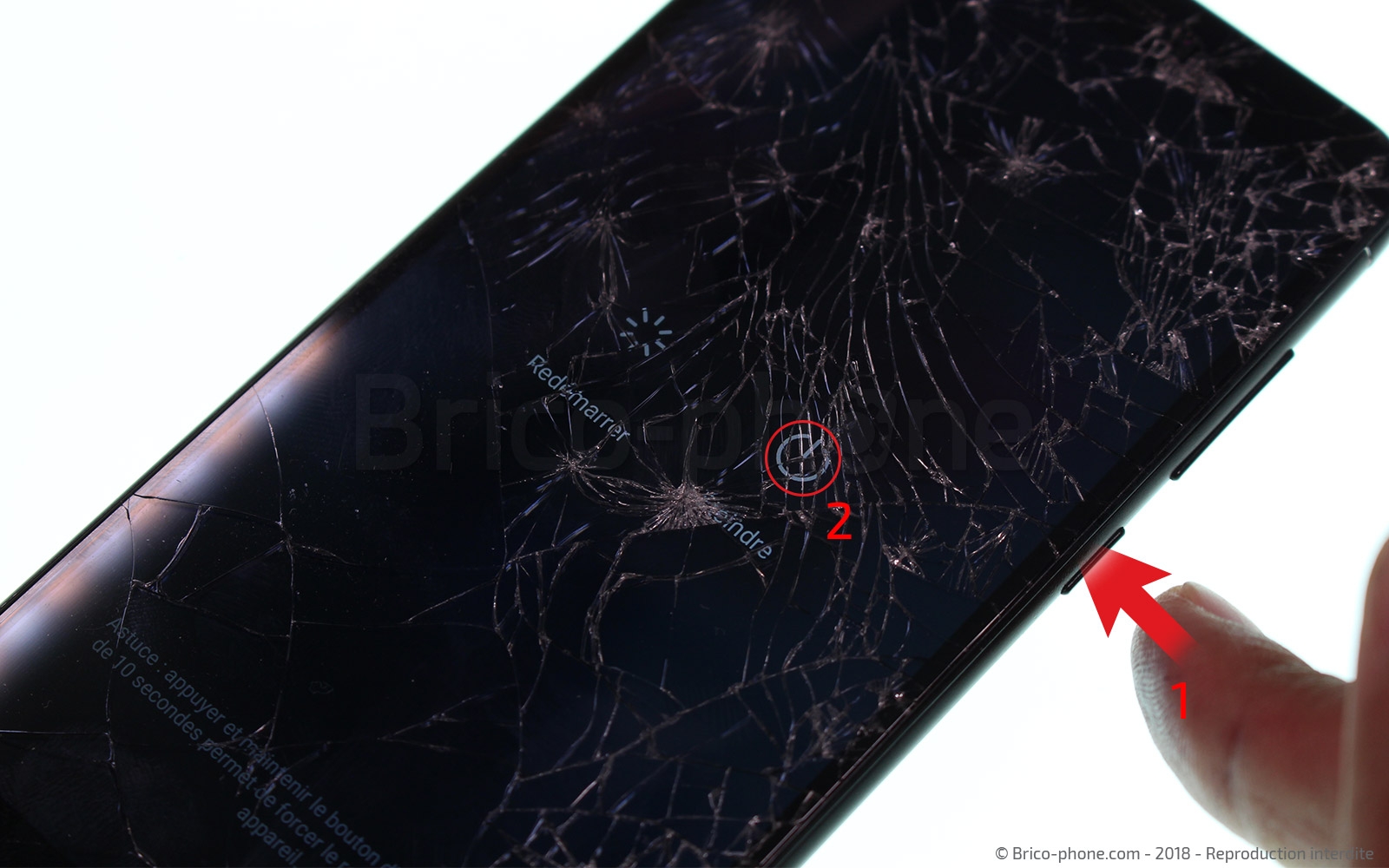

Etape 1 : Eteindre le téléphone
Avant de démonter le moindre composant, veillez à bien mettre votre appareil hors tension. Un téléphone allumé durant la réparation augmente les risque de dégâts.

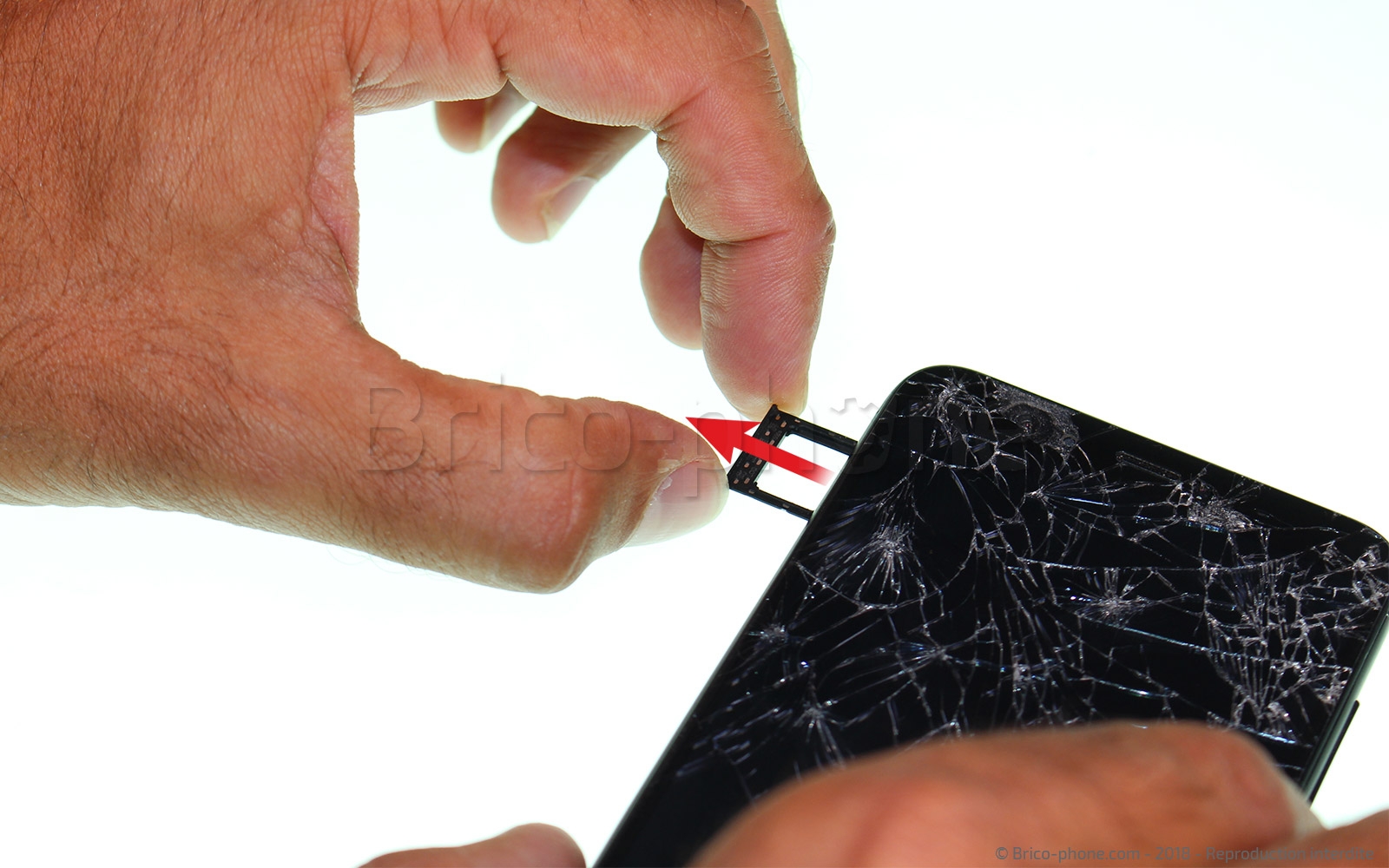

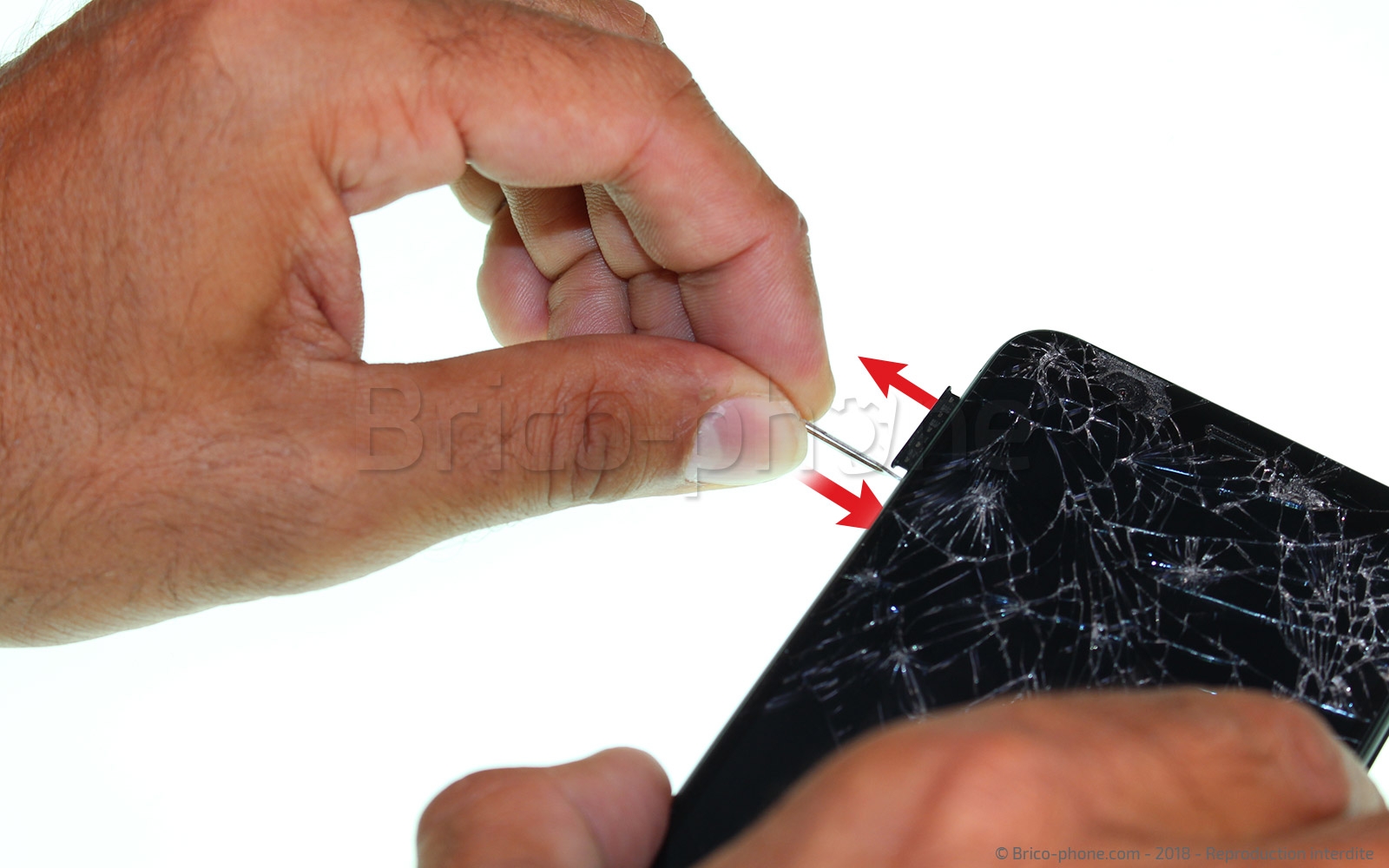

Une fois éteint, utilisez votre outil SIM pour extraire le rack SIM et micro SD de votre Huawei P Smart.
Outils du kit utilisés
Outils du kit utilisés

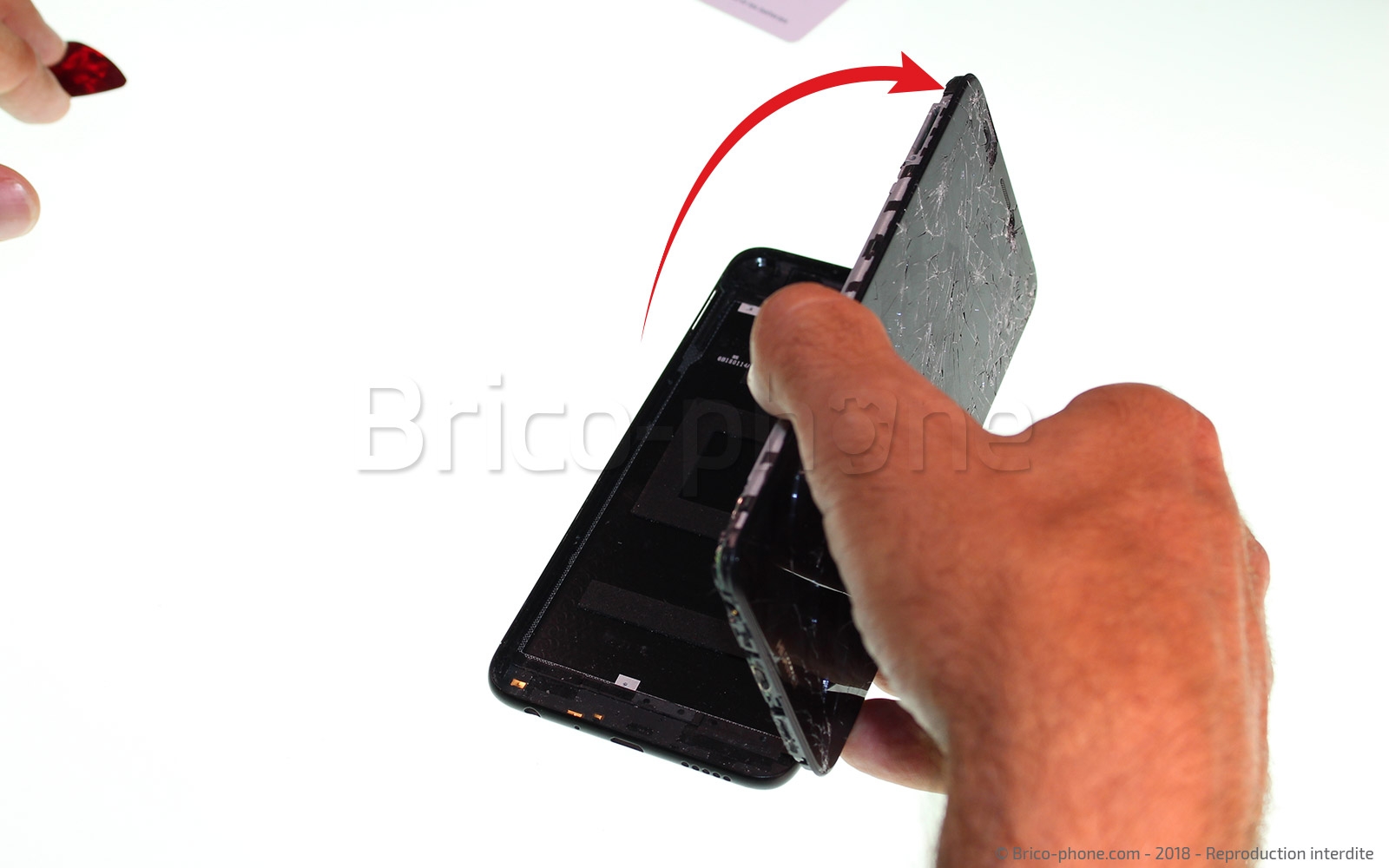

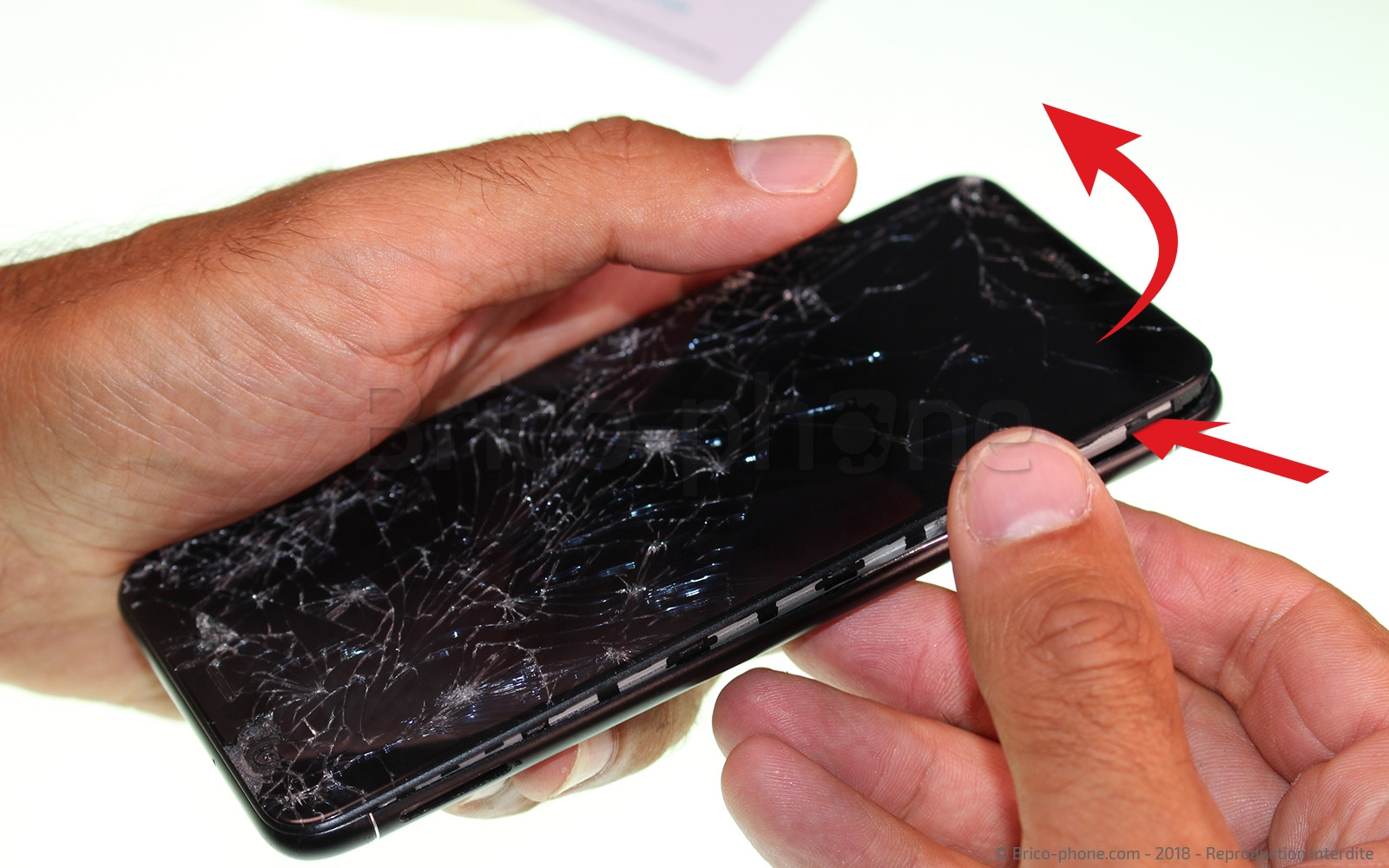

Etape 2 : Déclipser le bloc écran de la coque arrière
Al'aide de votre médiator métal, faites délicatement levier entre la coque arrière et le bloc écran. Cela devrait commencer à libérer votre bloc écran. Utilisez ensuite le médiator plastique pour ne pas abîmer le métal afin de déclipser le bas de l'écran. Celui-ci ne devrait pas opposer trop de résistance.
Outils du kit utilisés
Outils du kit utilisés

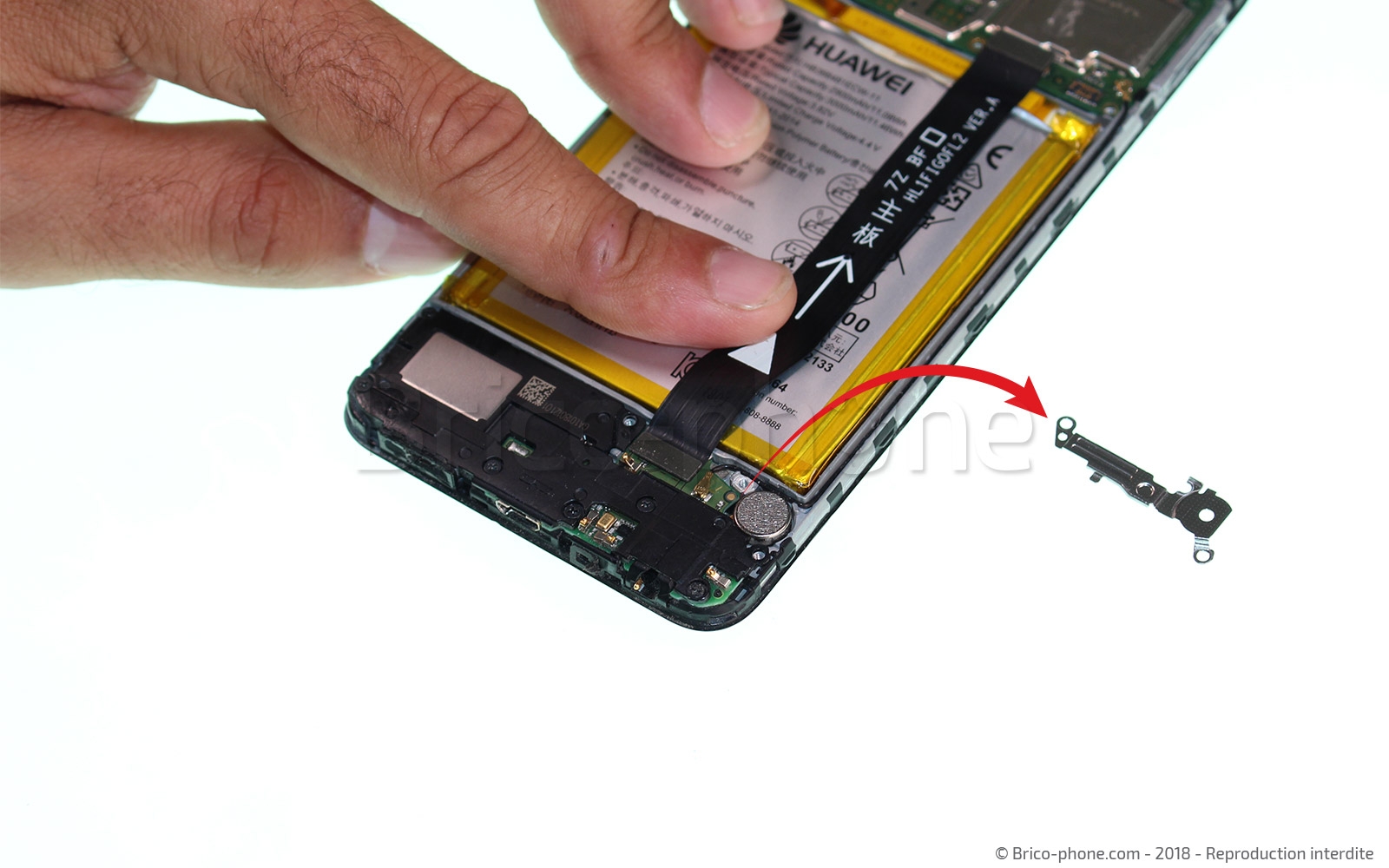

Etape 3 : Retirer la plaquette métallique inférieure

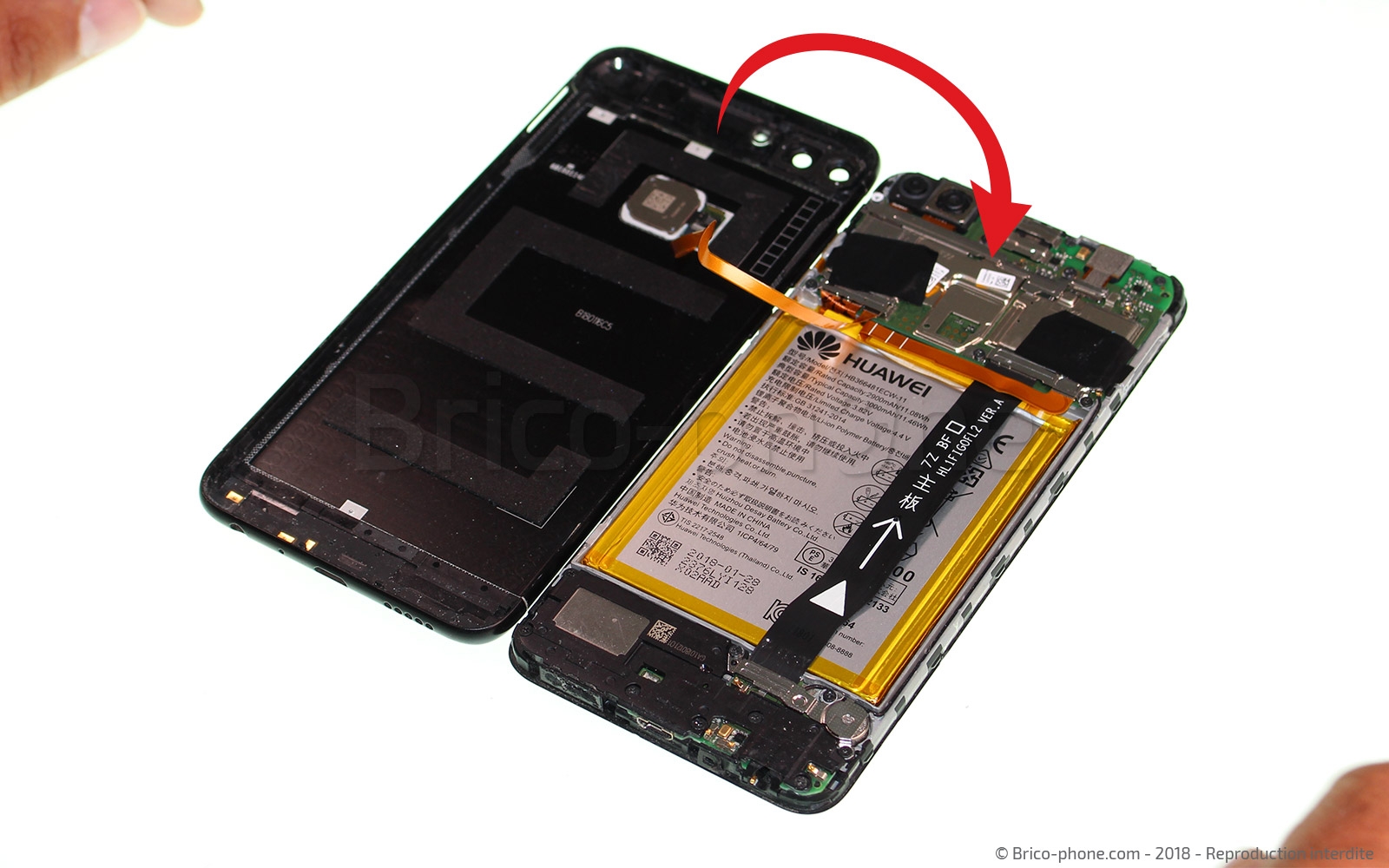

Votre Huawei P Smart est maintenant ouvert, vous laissant accès à ses composants internes.

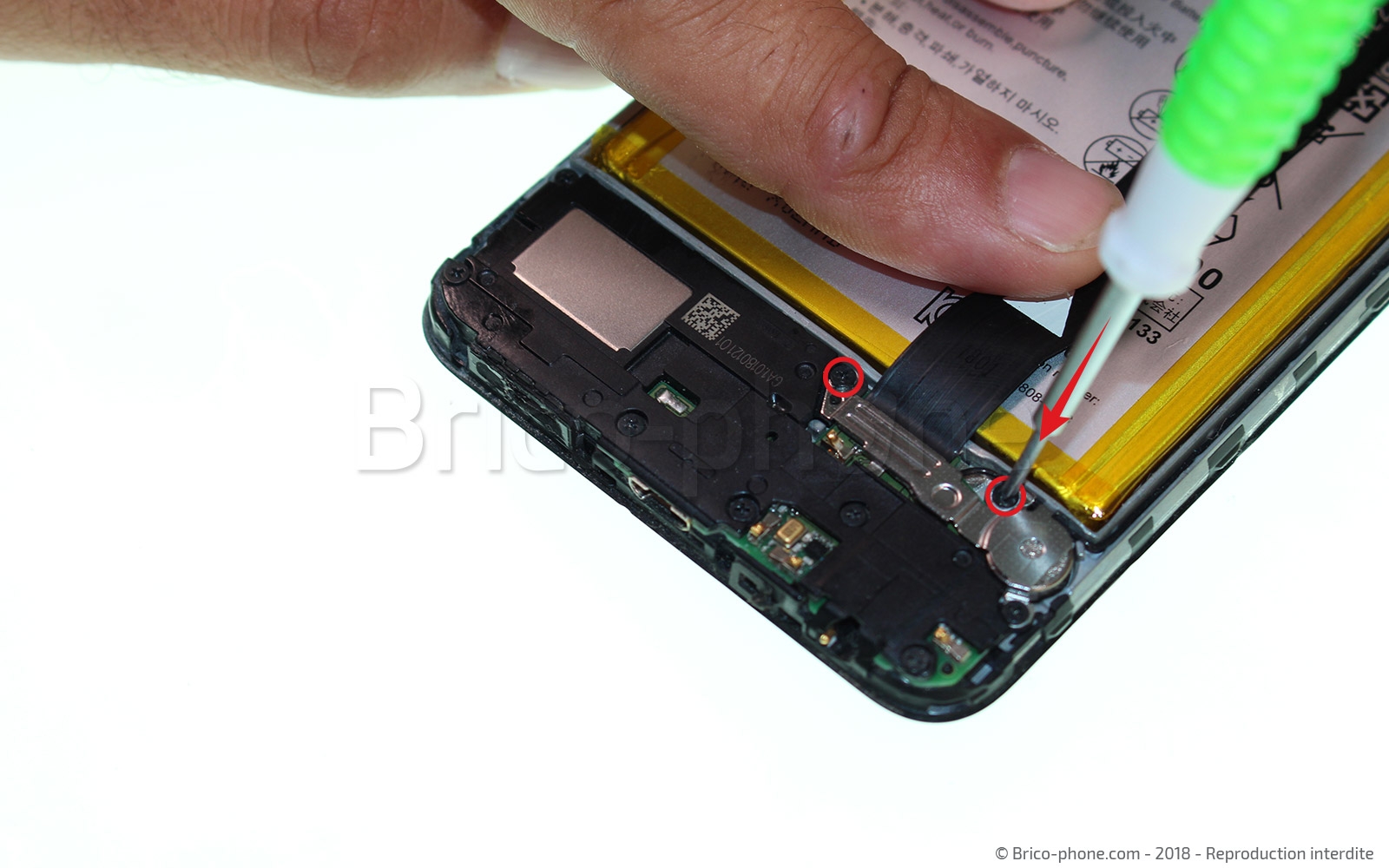

Munissez-vous de votre tournevis cruciforme afin de retirer les deux vis qui tiennent la plaquette métallique inférieure (en bas à droite) puis sortez-la du téléphone à l'aide de votre pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Libérer le connecteur de charge

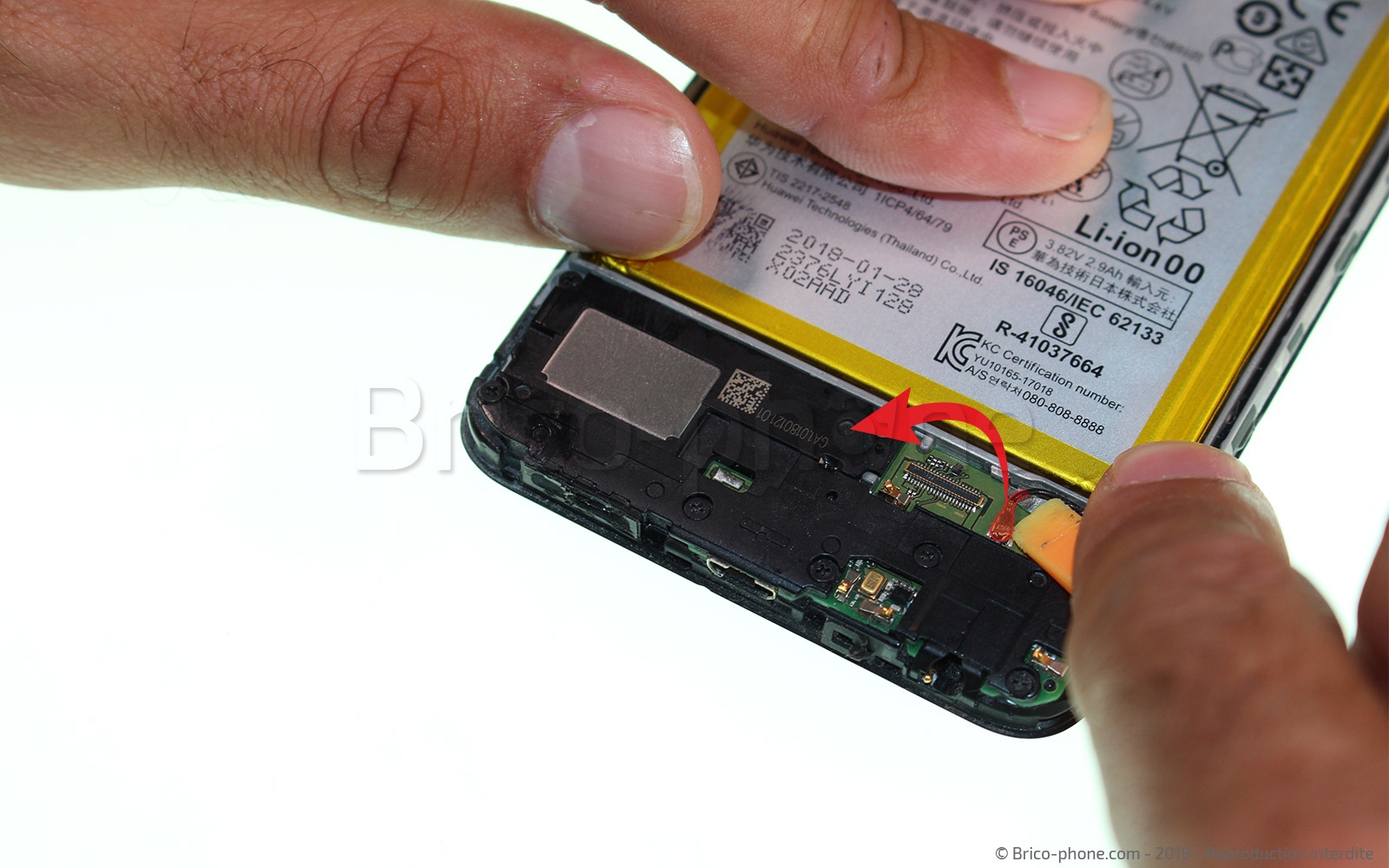

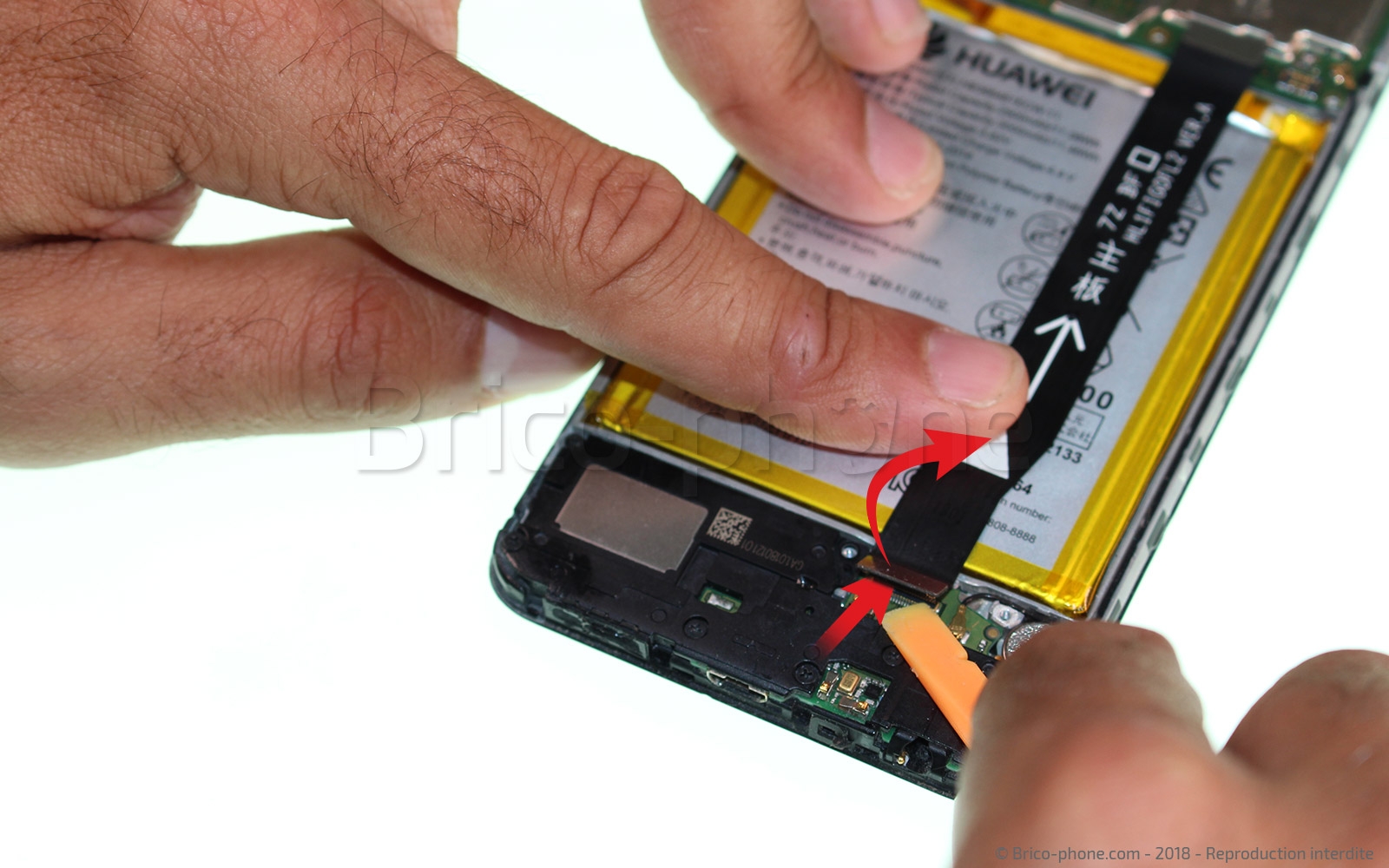

A l'aide du levier en nylon de votre kit d'outils, déconnectez la nappe rallonge qui passe au dessus de votre batterie.

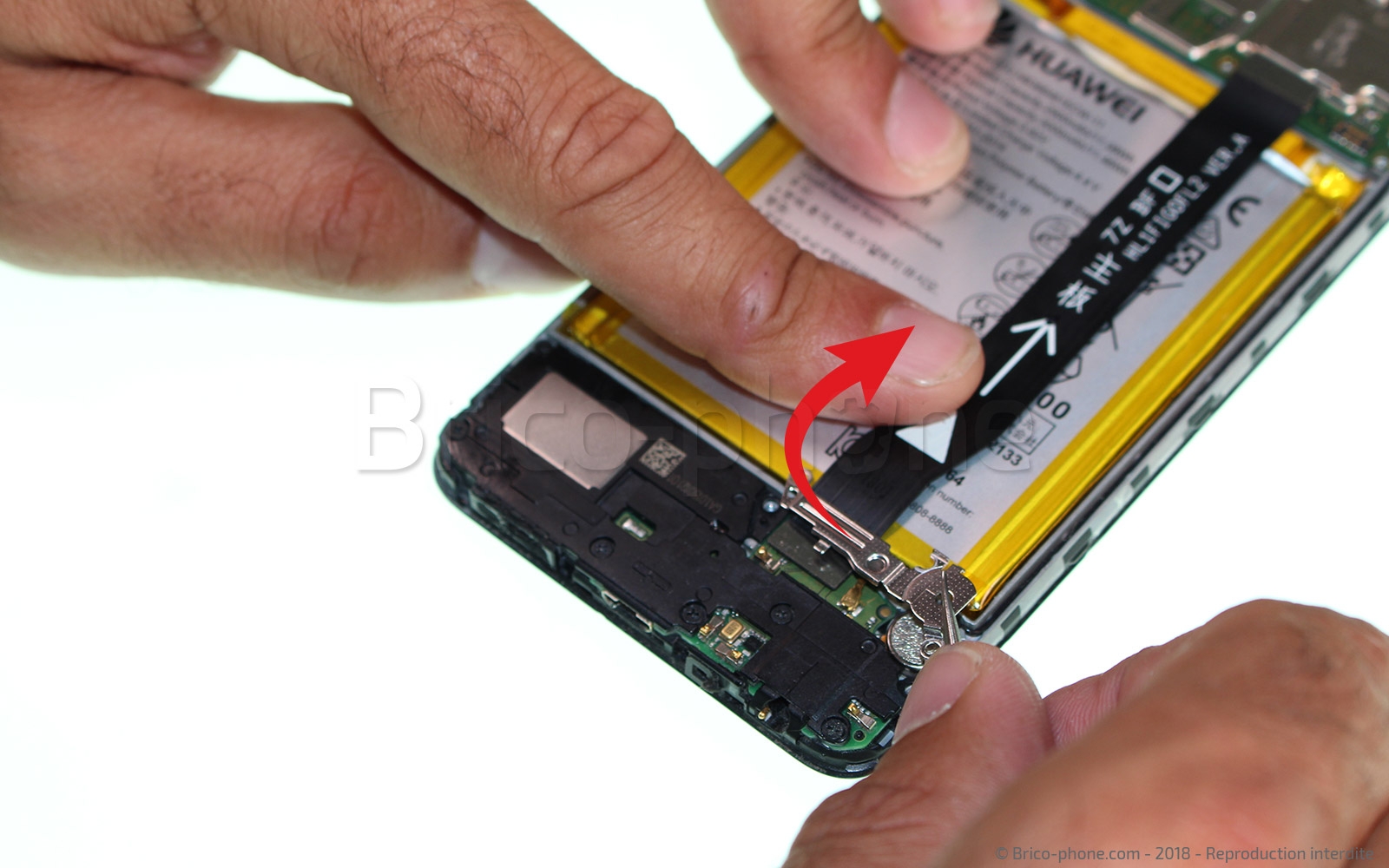

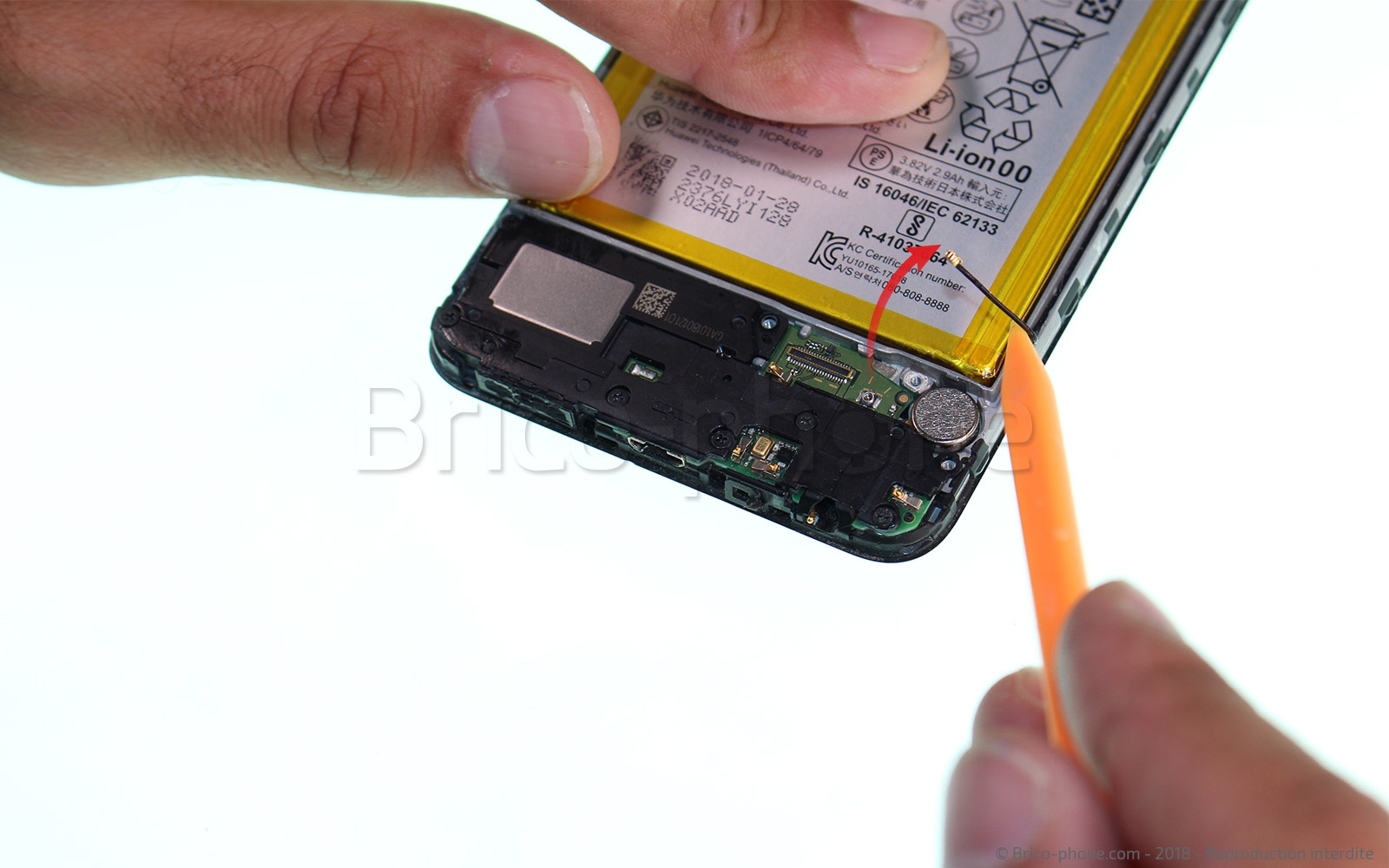

Encore une fois, à l'aide de votre levier en nylon, retirez le câble coaxial du dock.
Outils du kit utilisés
Outils du kit utilisés

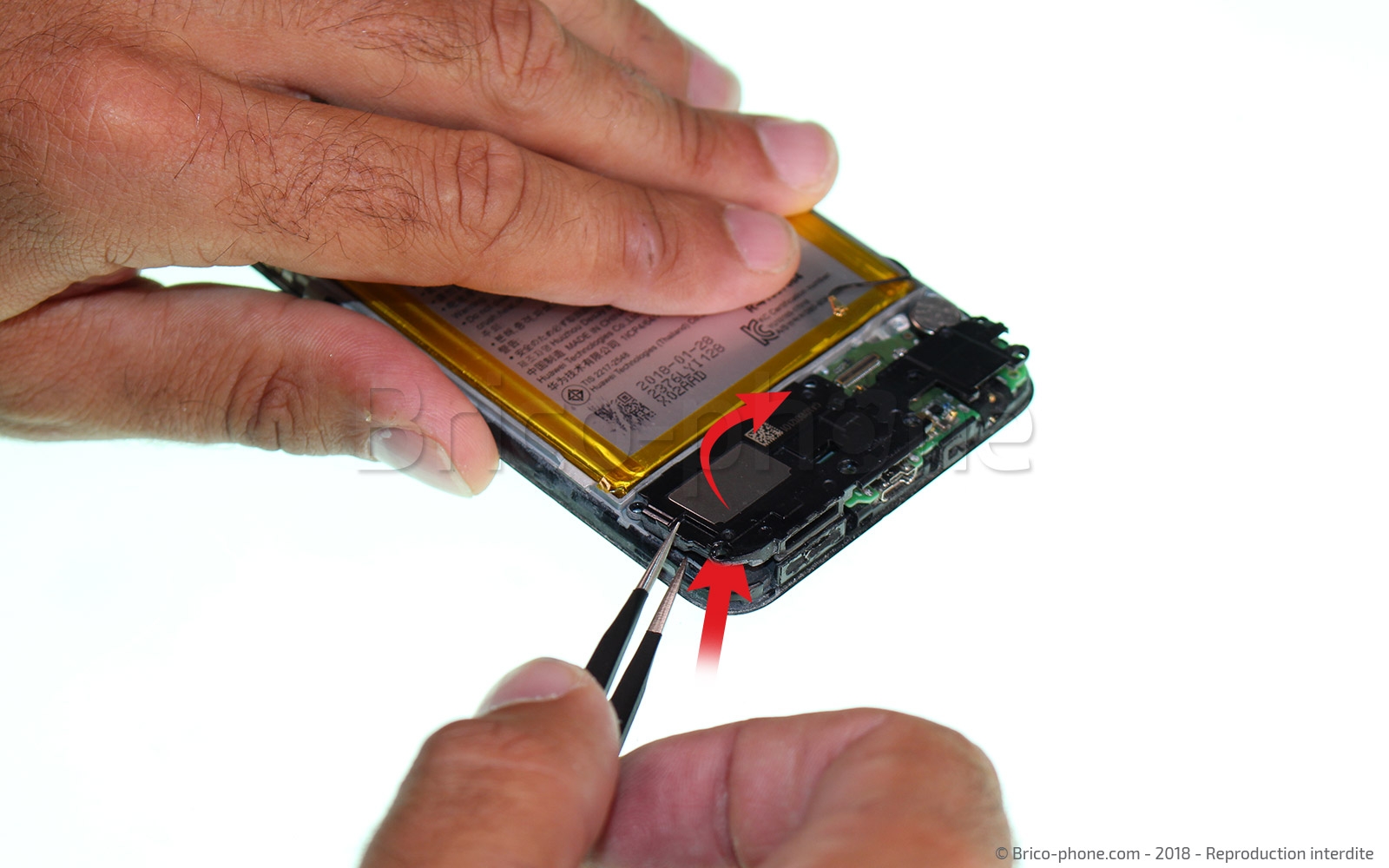

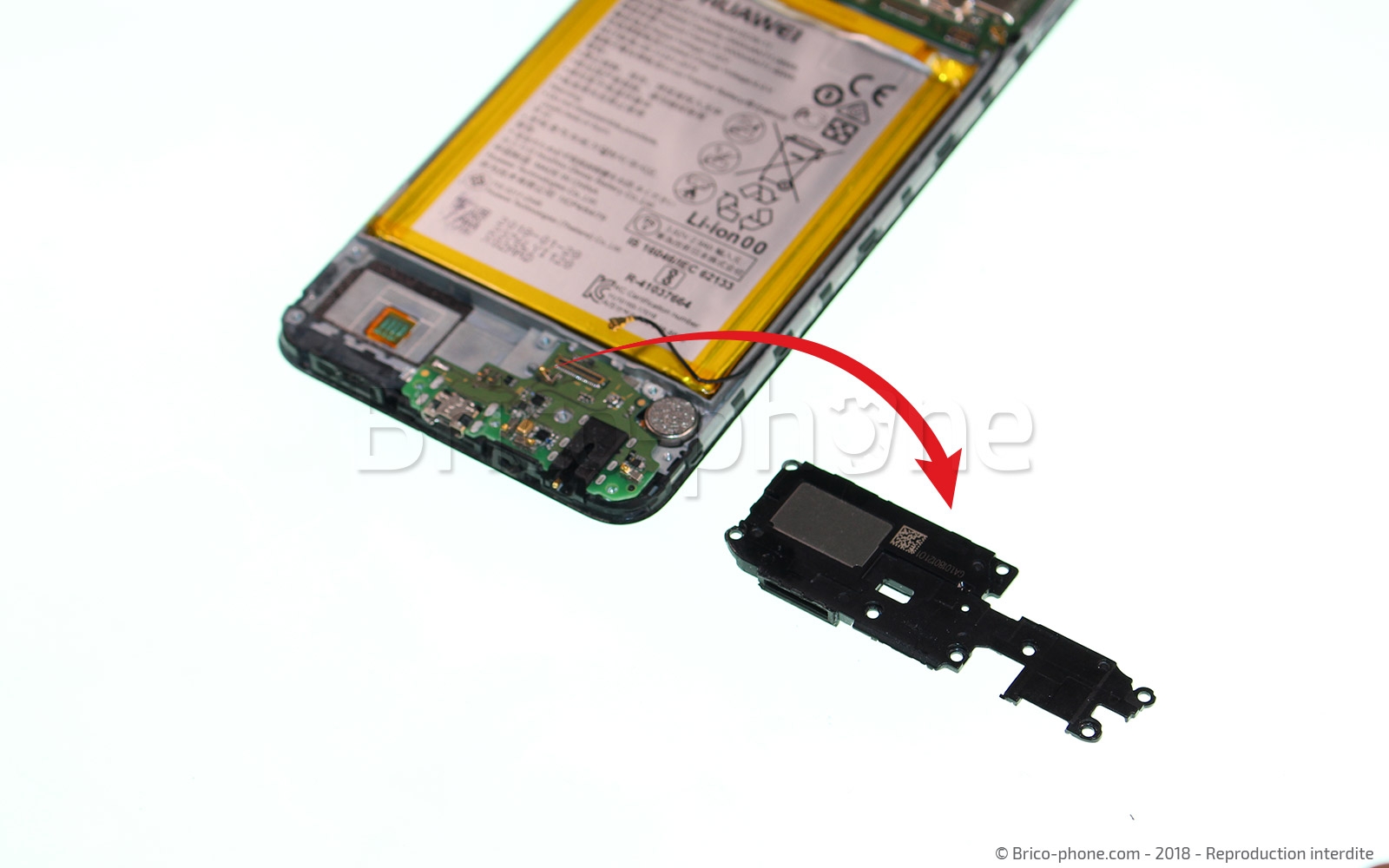

Etape 5 : Retirer le bloc haut-parleur

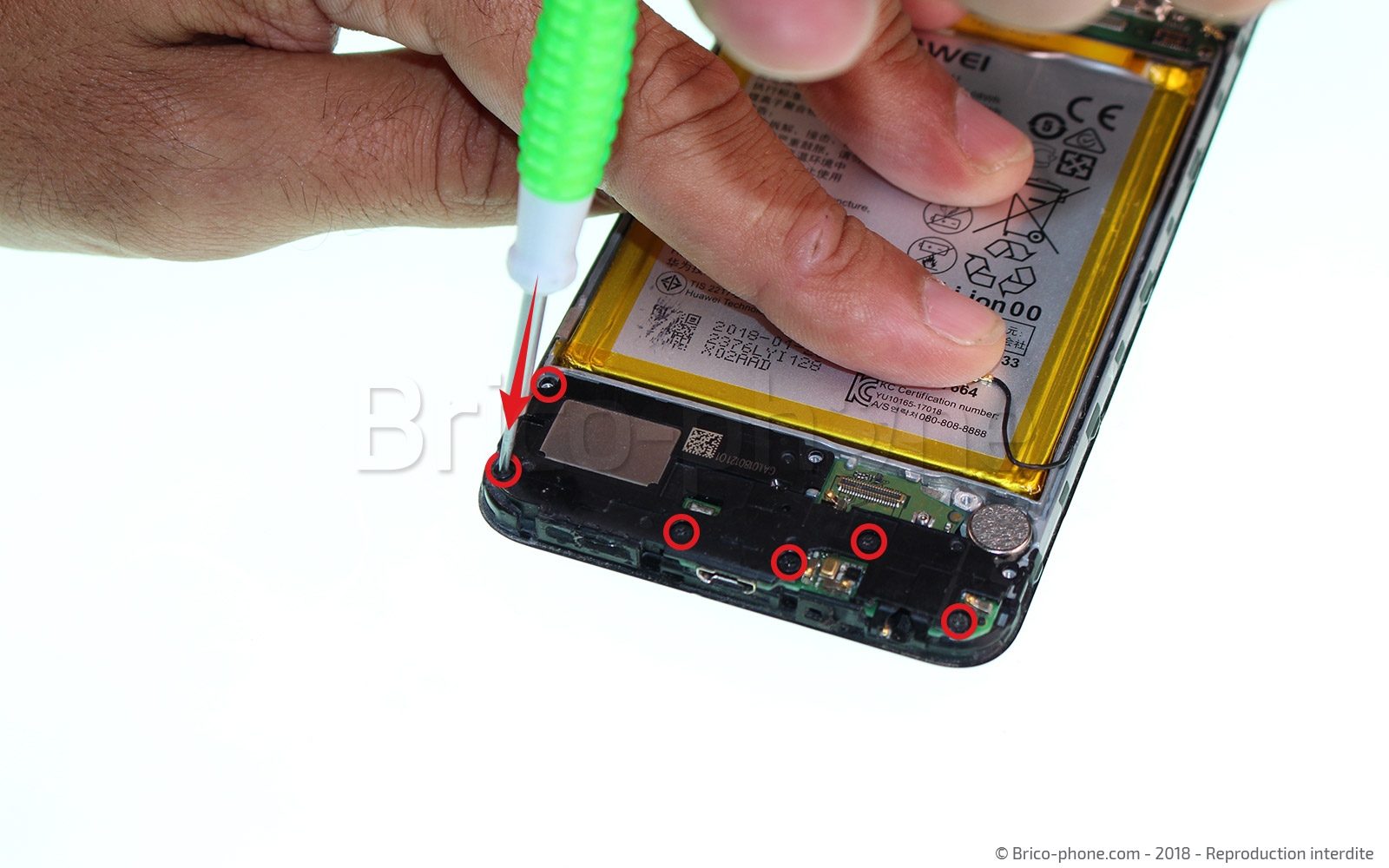

Commencez par retirer les 6 vis qui tiennent le bloc haut parleur avec le tournevis cruciforme de votre kit d'outils. Une fois les vis retirées, utilisez la pincette en métal pour attraper et sortir le bloc du téléphone.
Outils du kit utilisés
Outils du kit utilisés

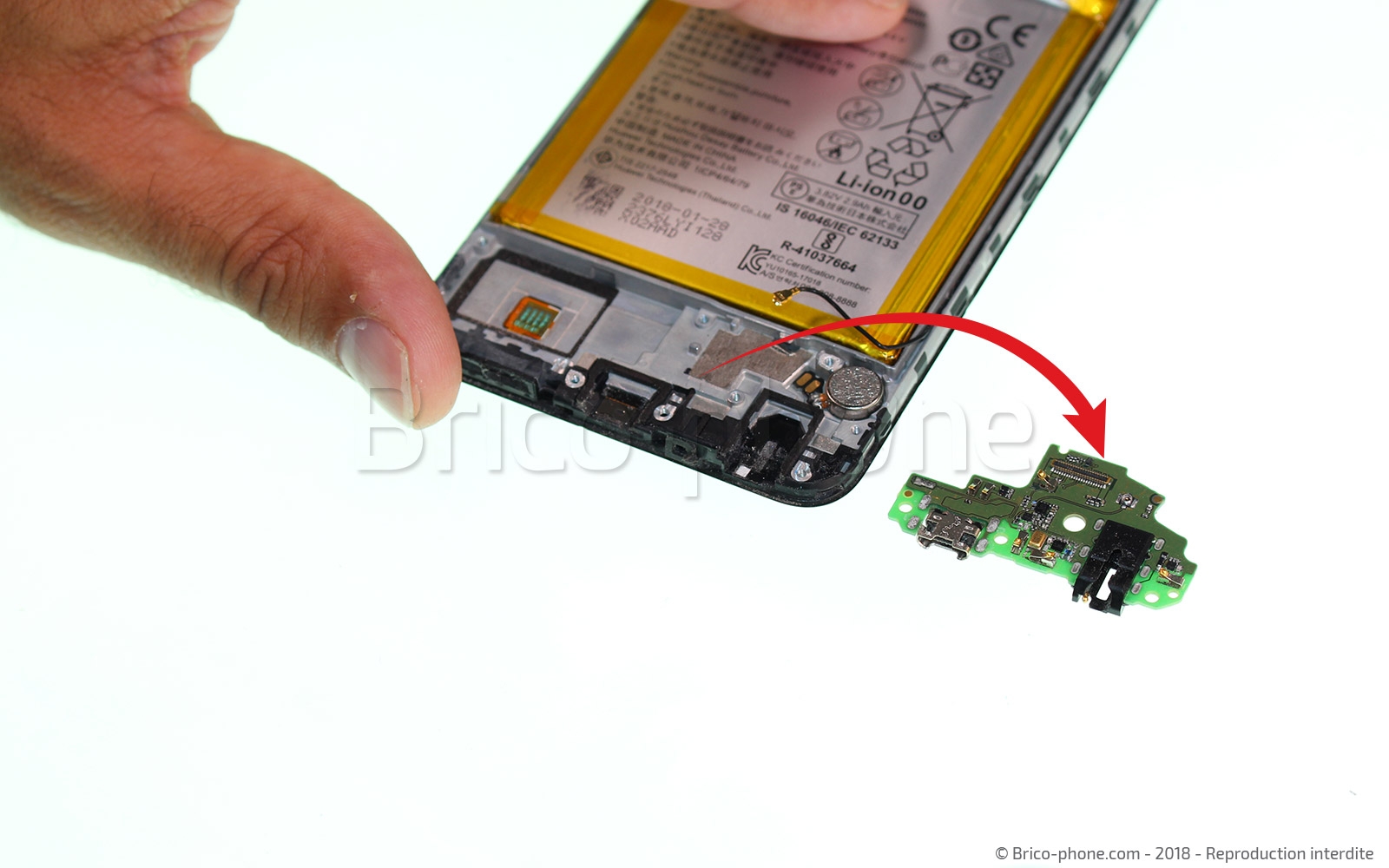

Etape 6 : Retirer le dock connecteur de charge et audio jack

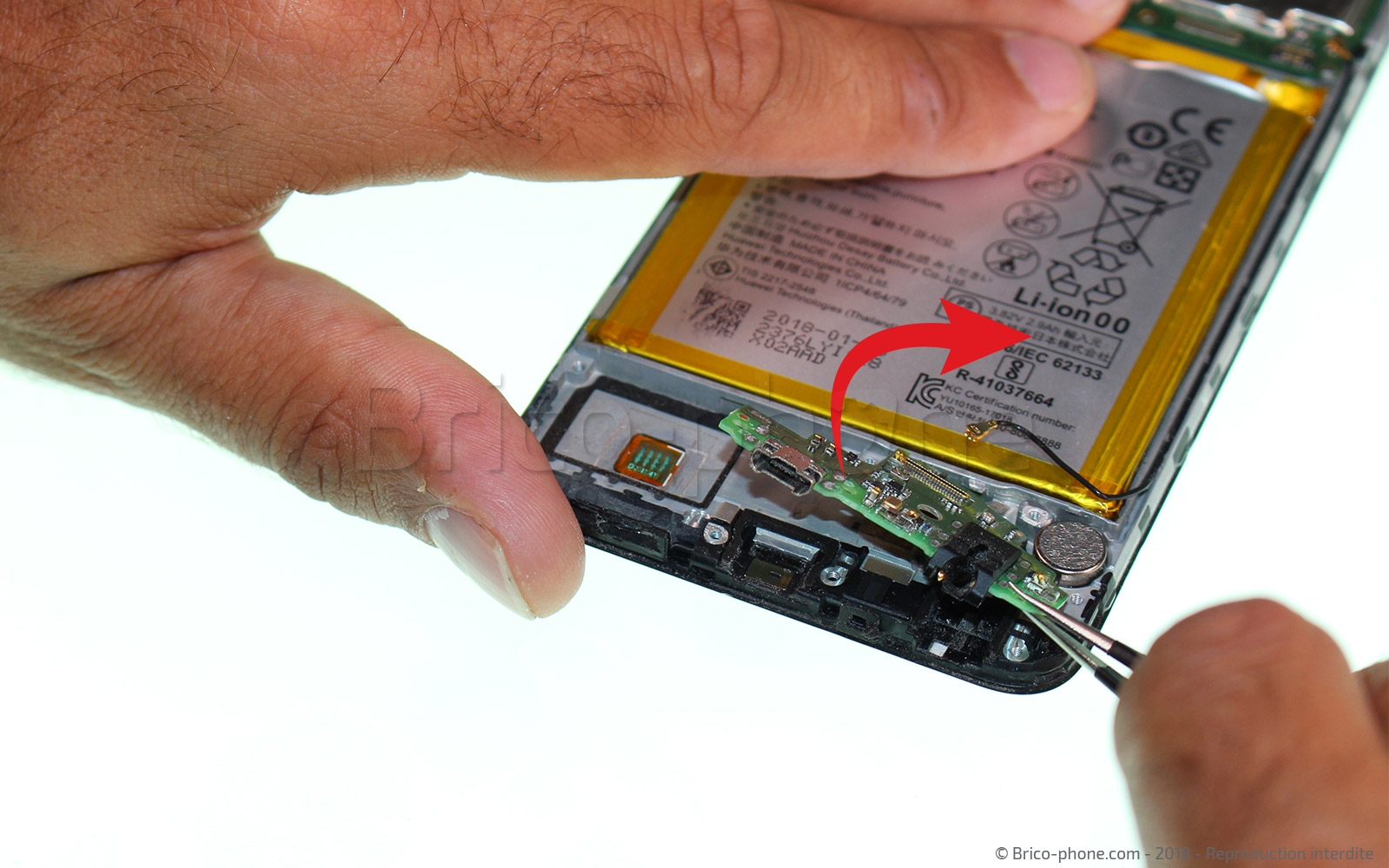

Maintenant que le bloc haut-parleur est extrait du téléphone, vous pouvez facilement accéder au dock comprenant votre connecteur de charge et votre prise audio jack. Pour le sortir du téléphone, il vous suffit de le prendre à l'aide de votre pincette.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Vous avez maintenant démonté le composant défectueux de votre smartphone. Il vous suffit maintenant de suivre les étapes de ce tutoriel photo dans l'ordre inverse afin de remonter votre Huawei P Smart avec un composant neuf. Notre équipe de support technique reste à votre disposition et joignable par Chat, e-mail et téléphone en cas de problèmes.
