Changement d'antenne réseau (WiFi-GPS-Bluetooth) sur iPhone 6

Temps estimé : 45 min
Difficulté : 4/5
iPhone 6 | Temps estimé : 45 min Difficulté : 4/5

Ce guide photos vous explique comment remplacer l'antenne réseau WiFi-GPS-Bluetooth sur votre iPhone 6.

Diagnostic

› Vous avez endommagé la nappe lors d'une réparation
› Vous avez des problèmes de connexion wifi
› Vous avez des problèmes de connexion Bluetooth

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Nappe réseau pour iPhone 6
7,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 6
5,90 €
Ajouter au panier

Commencer par éteindre votre iPhone puis retirer la carte SIM
Utilisez l'outil d'ouverture rack SIM pour ejecter le tiroir SIM.
Commencer par éteindre votre iPhone puis retirer la carte SIM
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Retirer les vis du bas

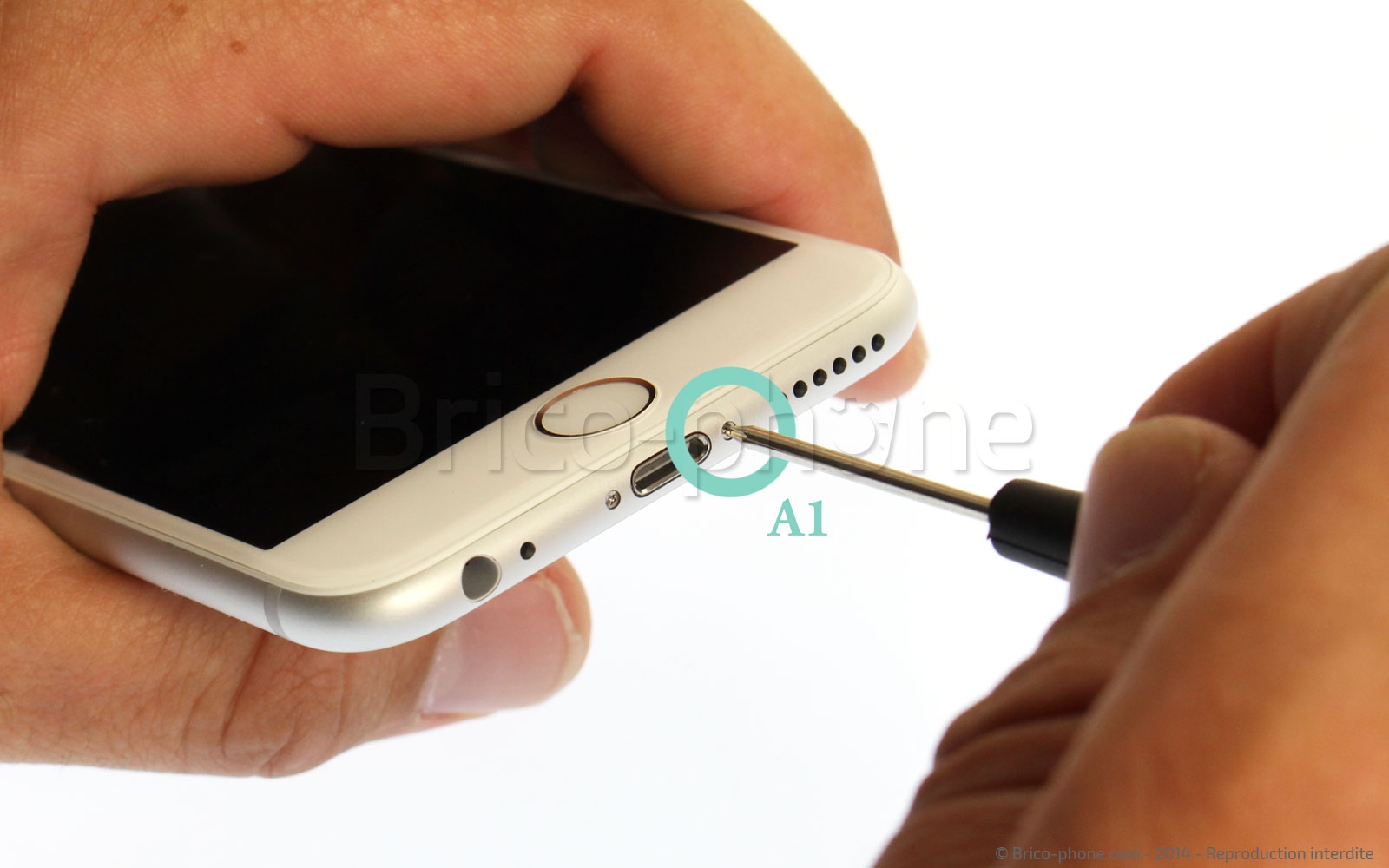

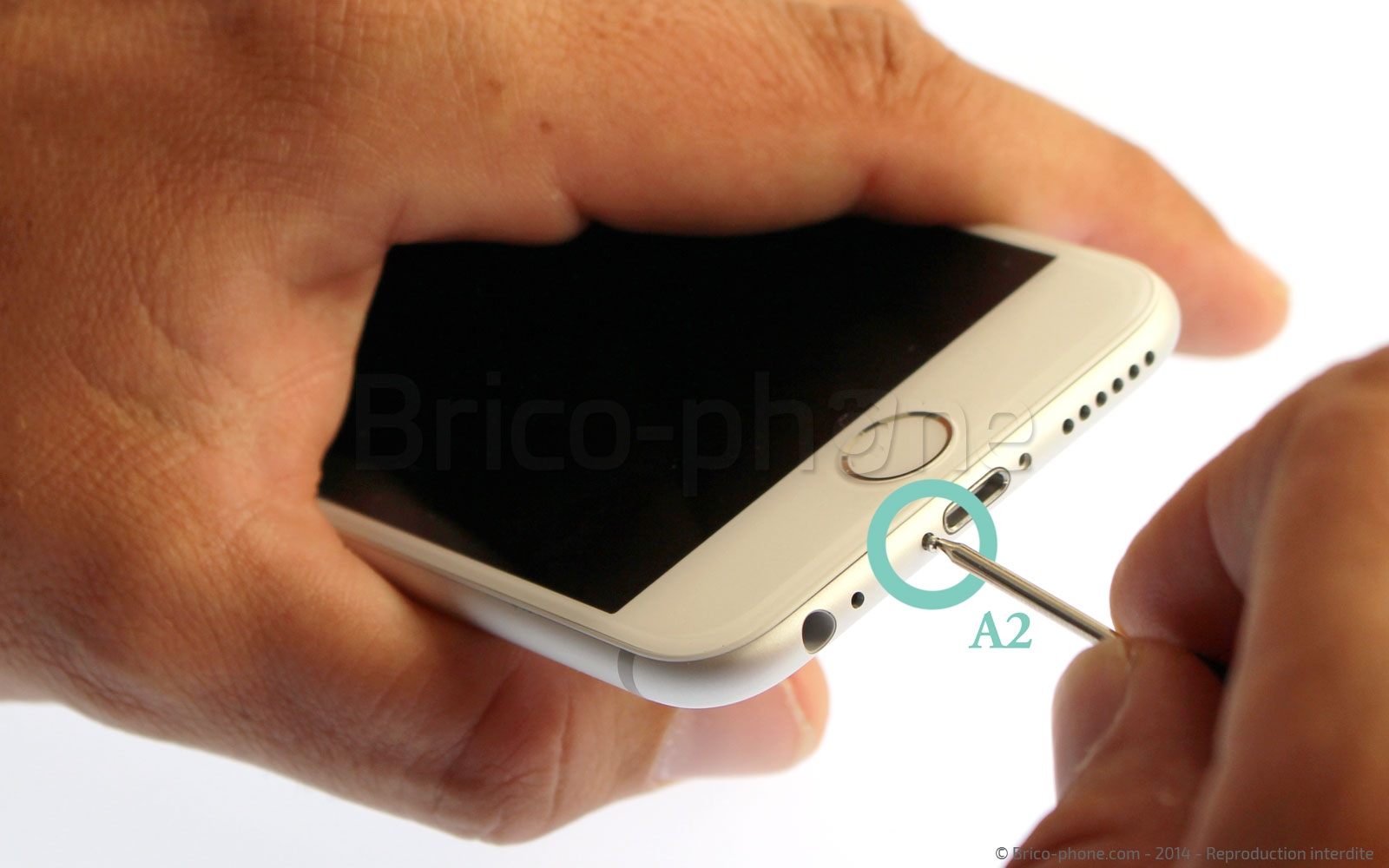

Utiliser le tournevis pentalobe pour retirer les deux vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 1 : Retirer les vis du bas
Etape 1 : Retirer les vis du bas
Etape 1 : Retirer les vis du bas
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €
Etape 2 : Déclipser le bas de l'écran

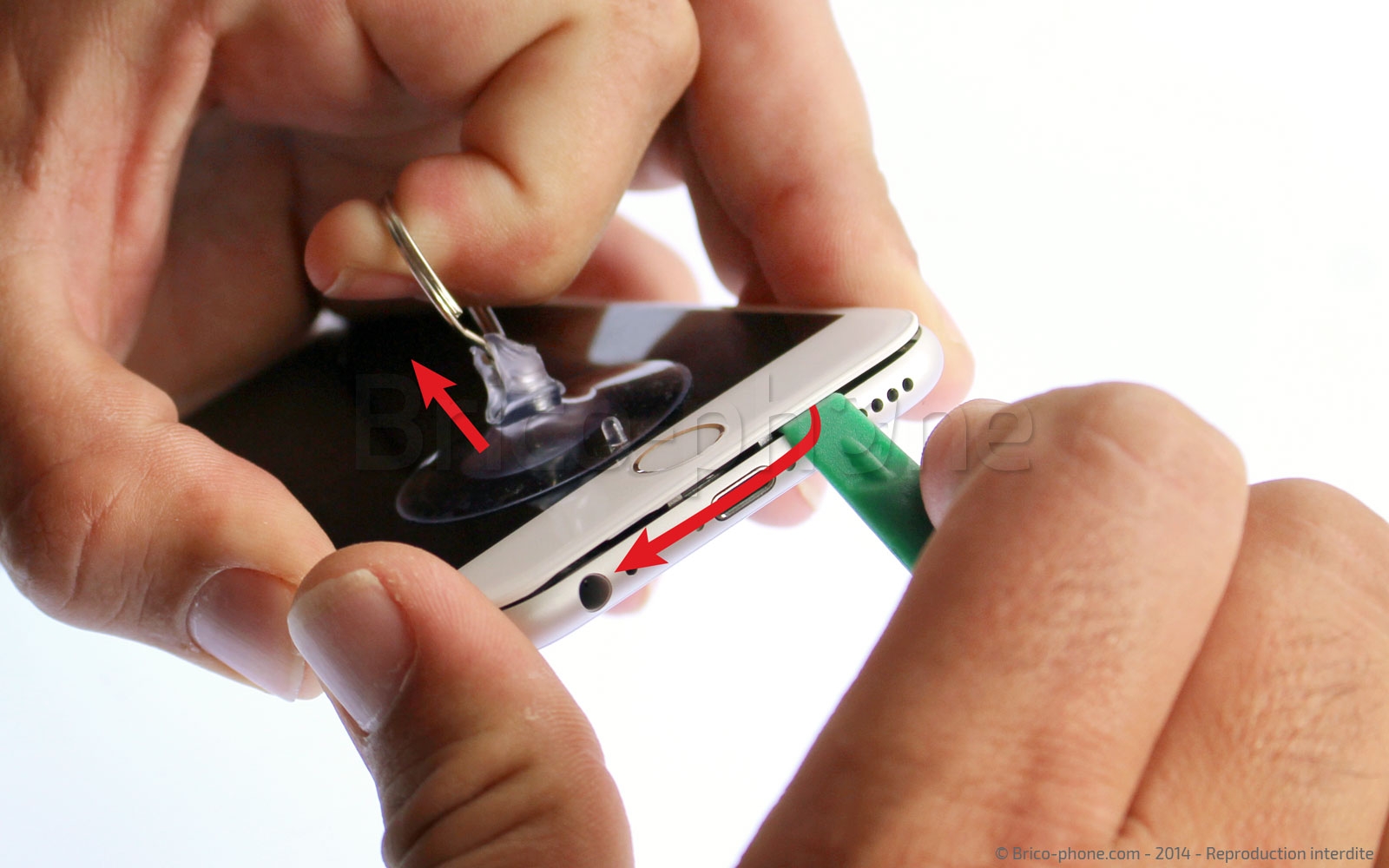

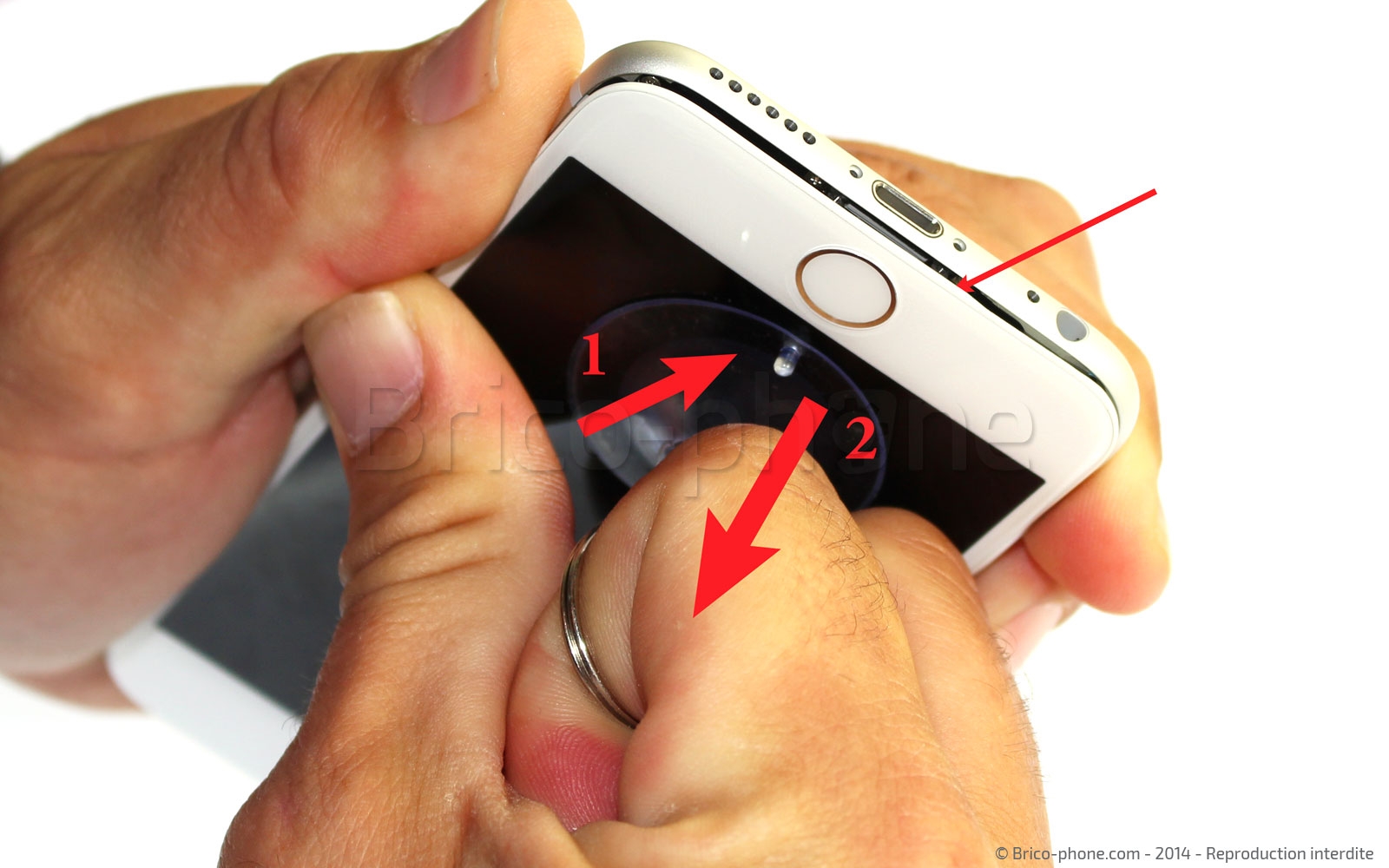

Selon les outils dont vous disposez, deux méthodes pour déclipser la vitre se présentent : en utilisant la ventouse ou bien en utilisant l'iSclack. Positionnez la ventouse au bas de l'écran juste au dessus du bouton Home.

Tirez légèrement sur la ventouse jusqu'à pouvoir insérer le levier en plastique entre la vitre et le châssis de l'iPhone.

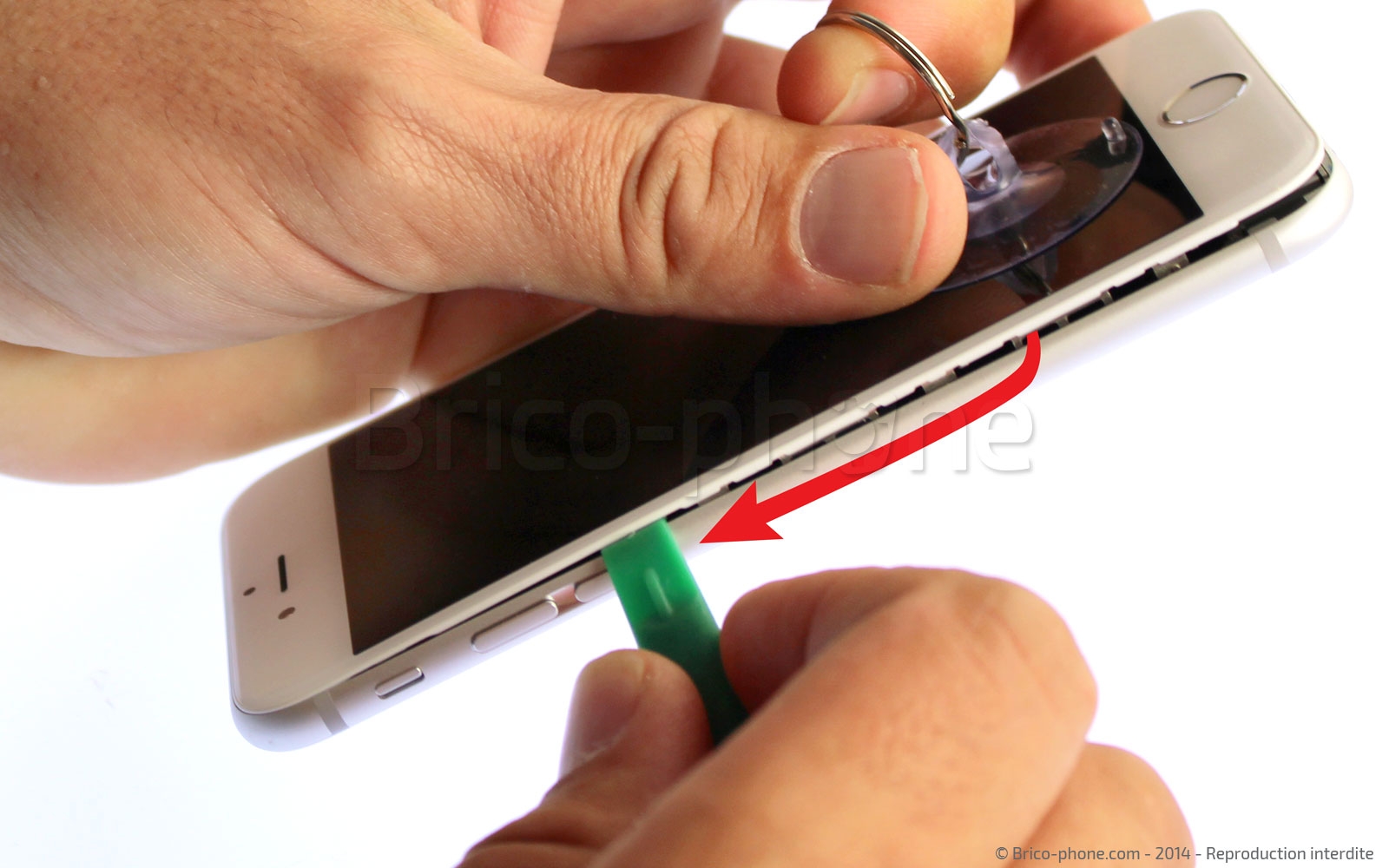

Faites glisser le levier le long du bas du téléphone entre la vitre et le châssis.
Etape 2 : Déclipser le bas de l'écran
Etape 2 : Déclipser le bas de l'écran
Etape 2 : Déclipser le bas de l'écran
Etape 2 : Déclipser le bas de l'écran
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Déclipser les côtés de la vitre

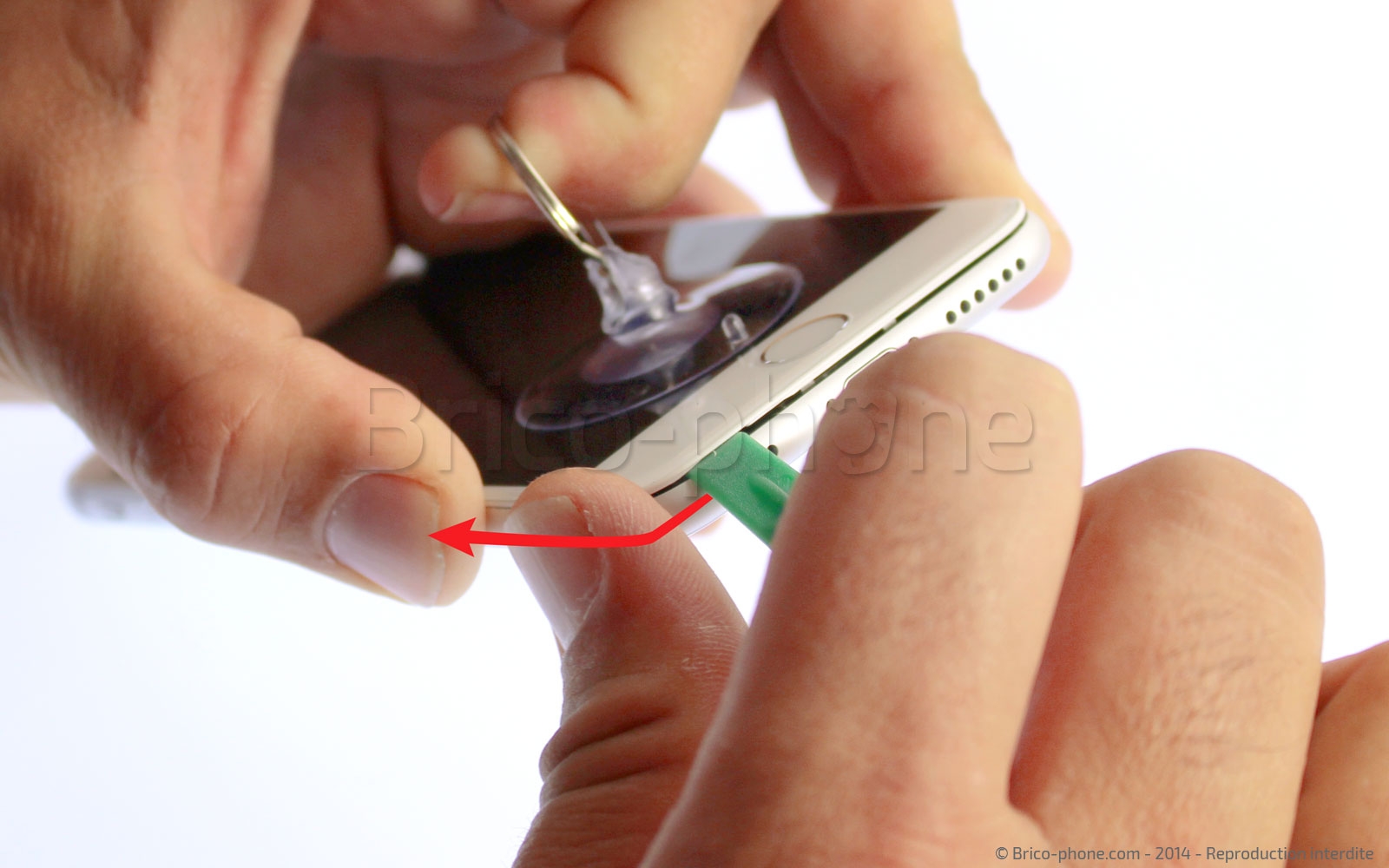

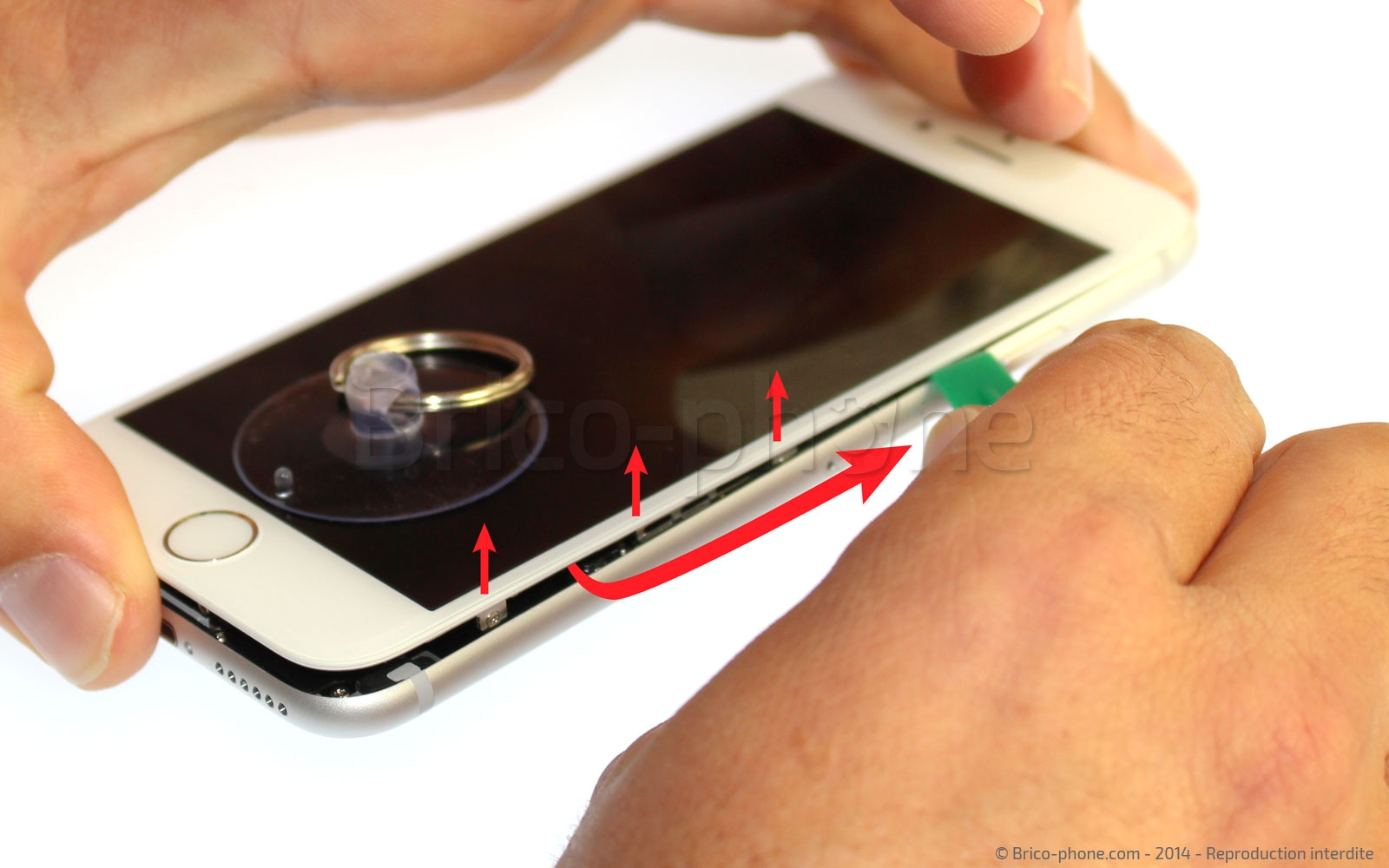

Toujours avec le levier plastique, continuez ensuite le long des côtés de l'iPhone.
Etape 3 : Déclipser les côtés de la vitre
Etape 3 : Déclipser les côtés de la vitre
Etape 3 : Déclipser les côtés de la vitre
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Déclipser la vitre du châssis avec l'iSclack

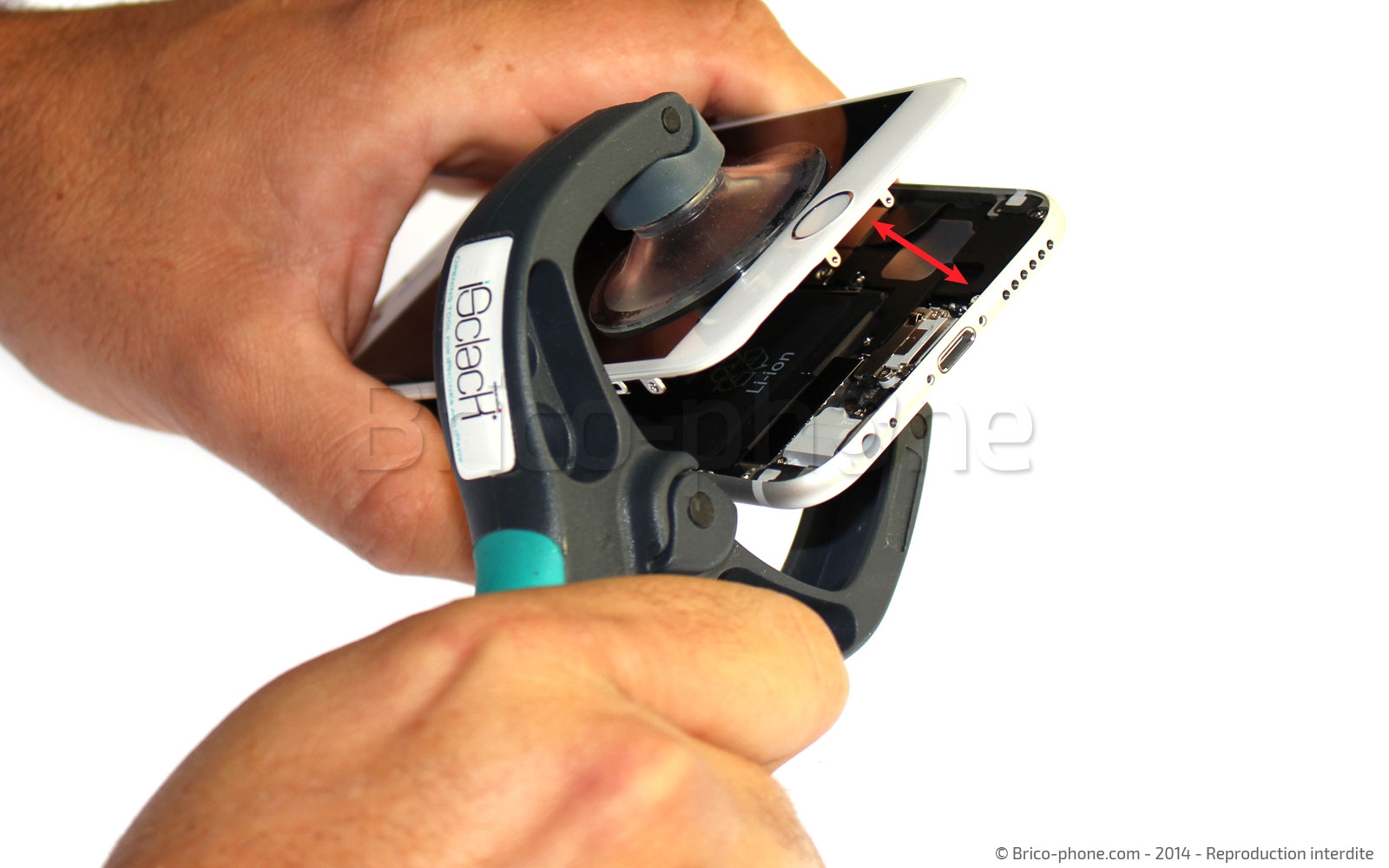

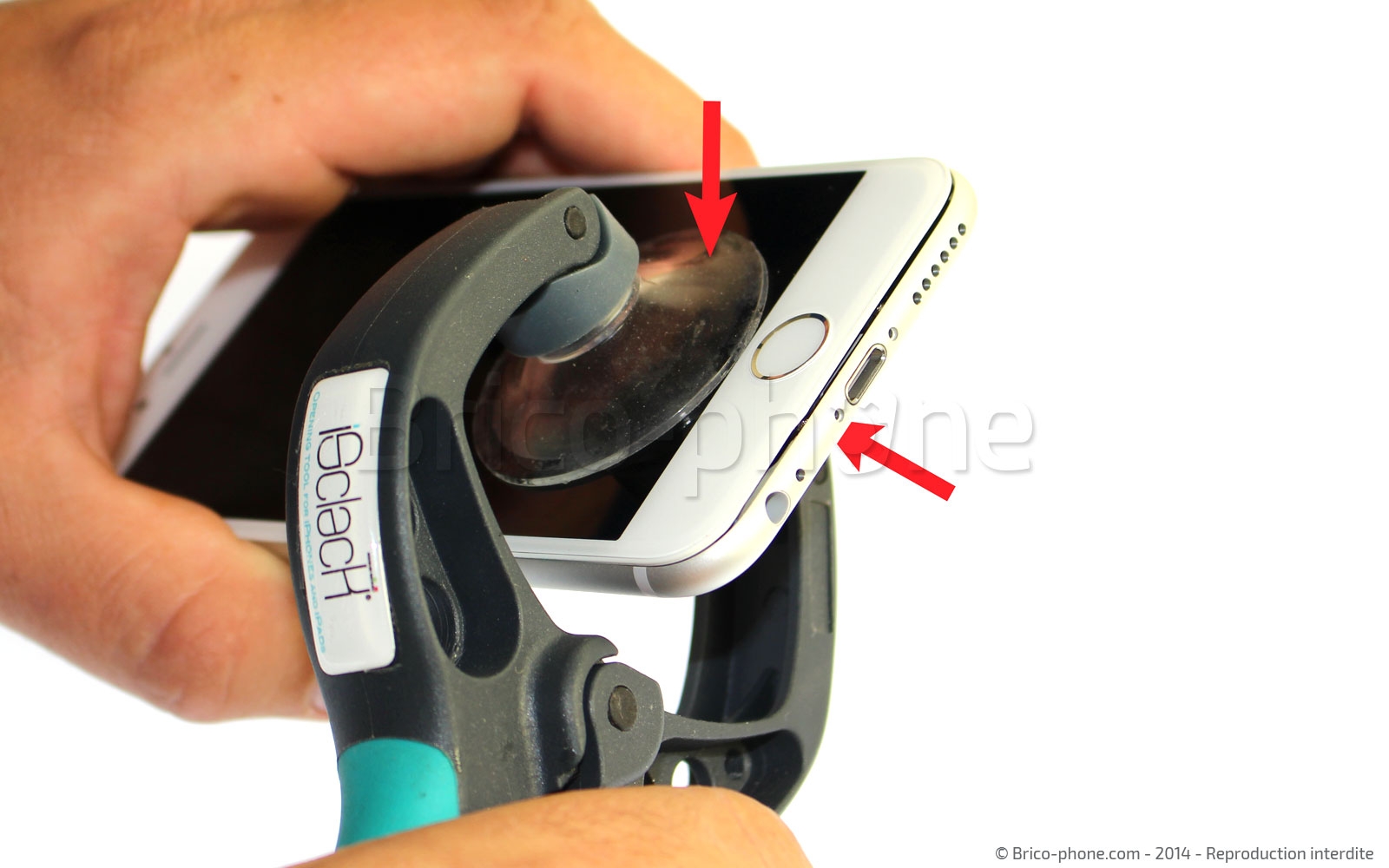

Si vous possédez un outil d'ouverture iSclack, positionnez les ventouses de celui-ci de chaque côté de l'iPhone avec la ventouse côté vitre légèrement au dessus du bouton Home.

Une fois les ventouses en place, serrez la pince jusqu'à ce que le bloc vitre et écran LCD se détache du châssis.
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Outils optionnels
Outils optionnels
Pince double ventouse iSclack
24,90 €
Etape 5 : Retirer le bloc vitre et écran LCD

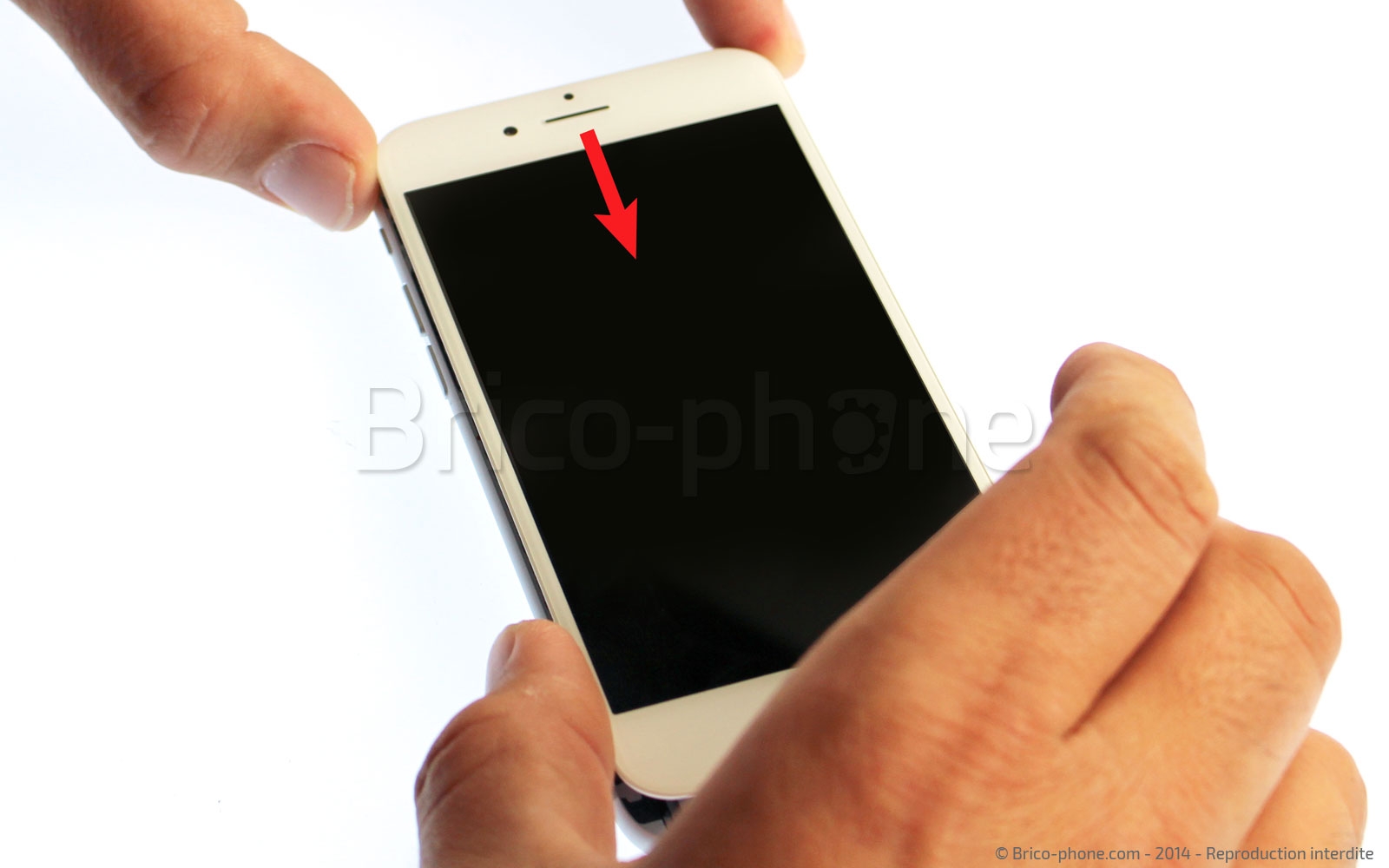

Tirez légèrement (1 ou 2 millimètres) vers le bas afin de déclipser l'écran totalement.

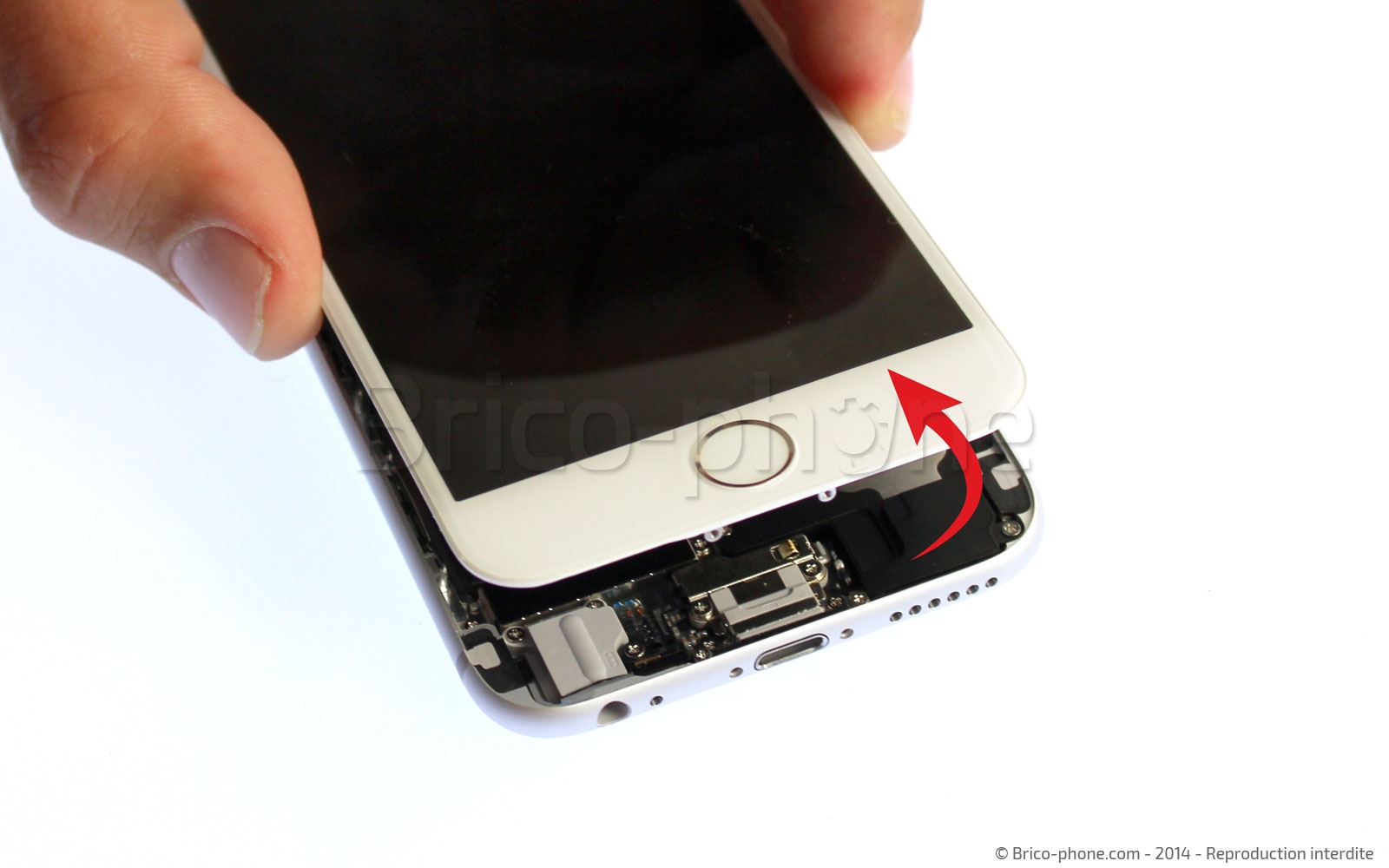

Vous pouvez maintenant lever le bloc vitre et LCD vers le haut.
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 6 : Retirer la plaquette métallique des nappes de l'écran

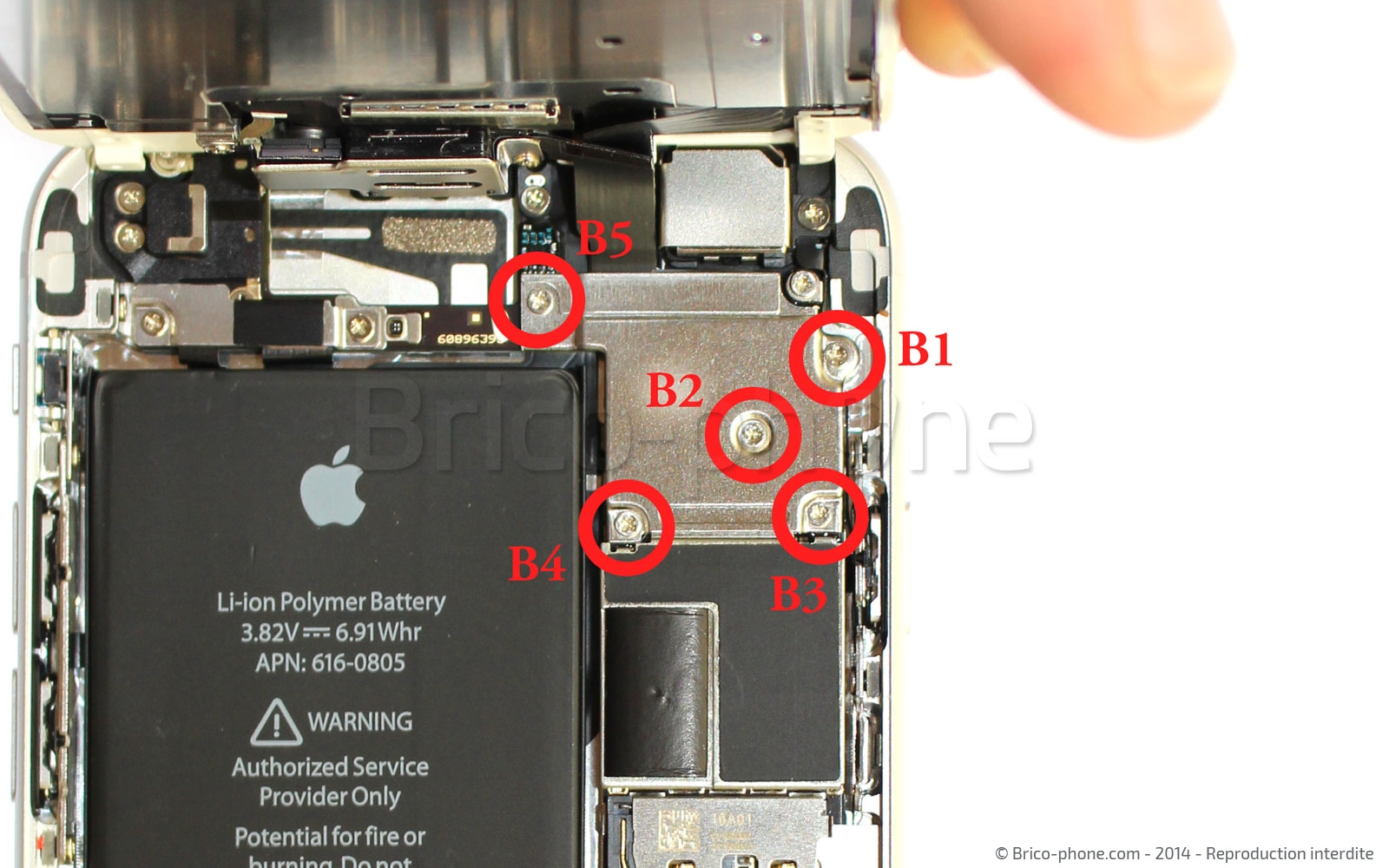

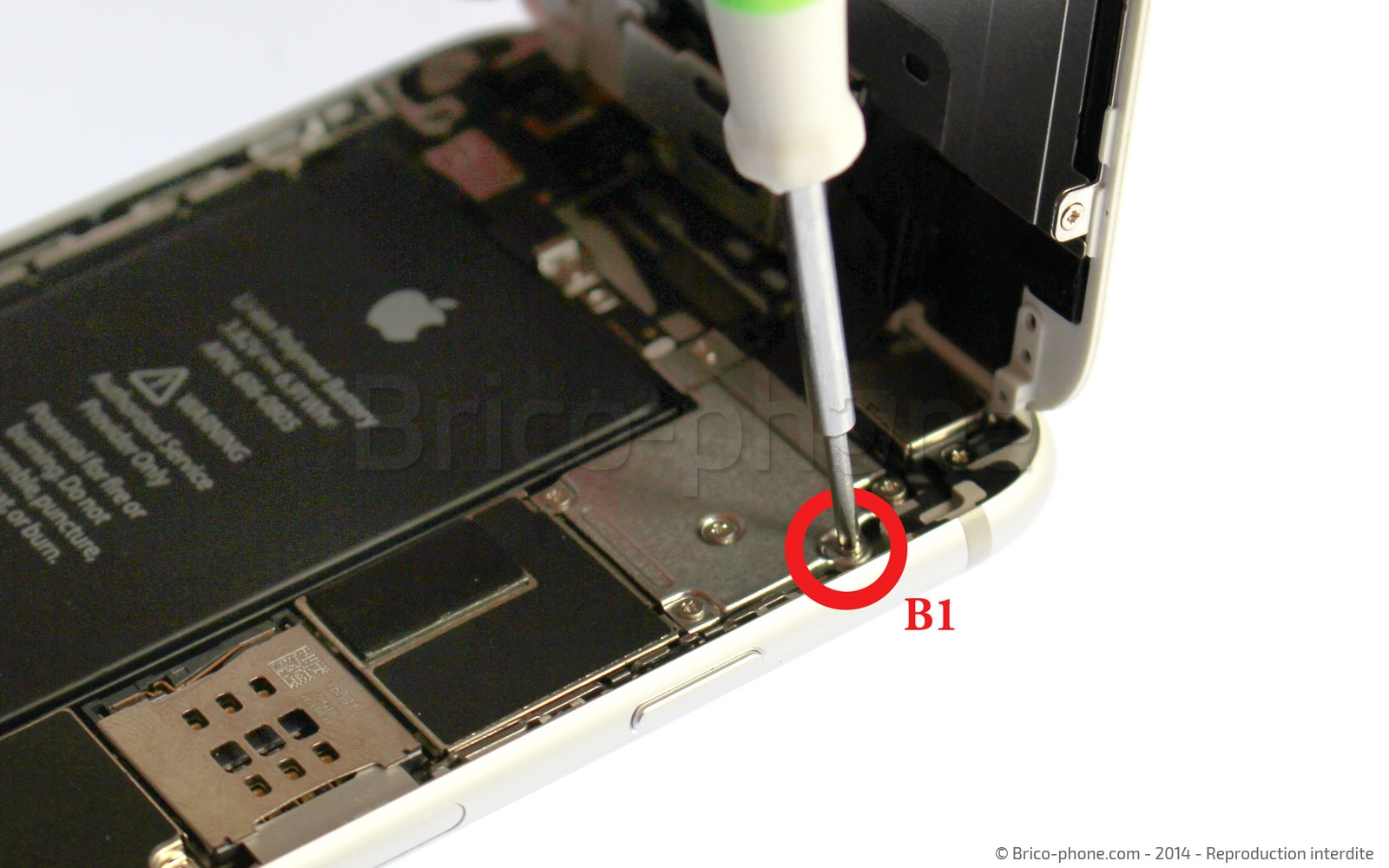

Soulevez l'écran à environ 90° puis à l'aide du tournevis cruciforme enlevez les vis B1 à B5.

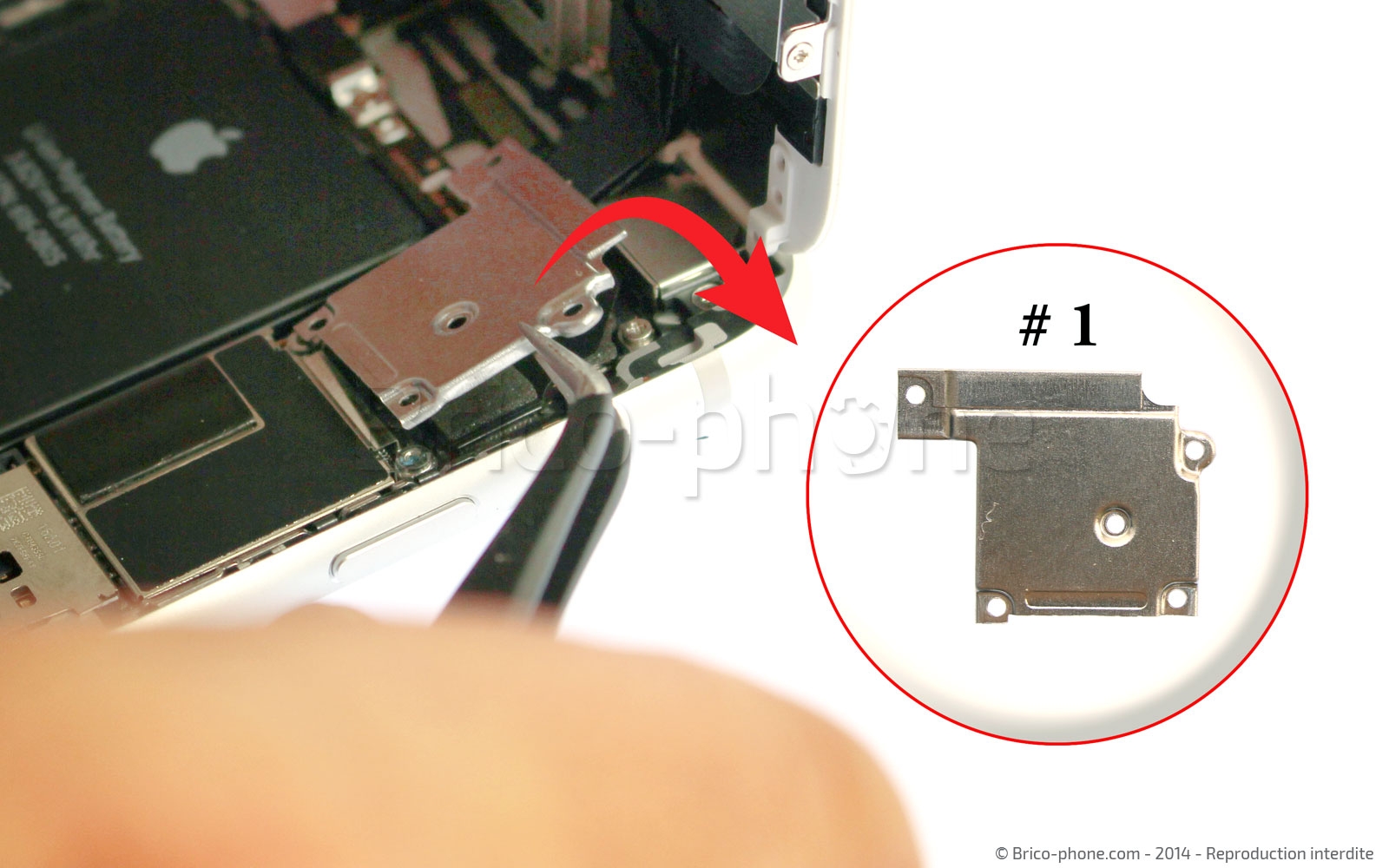

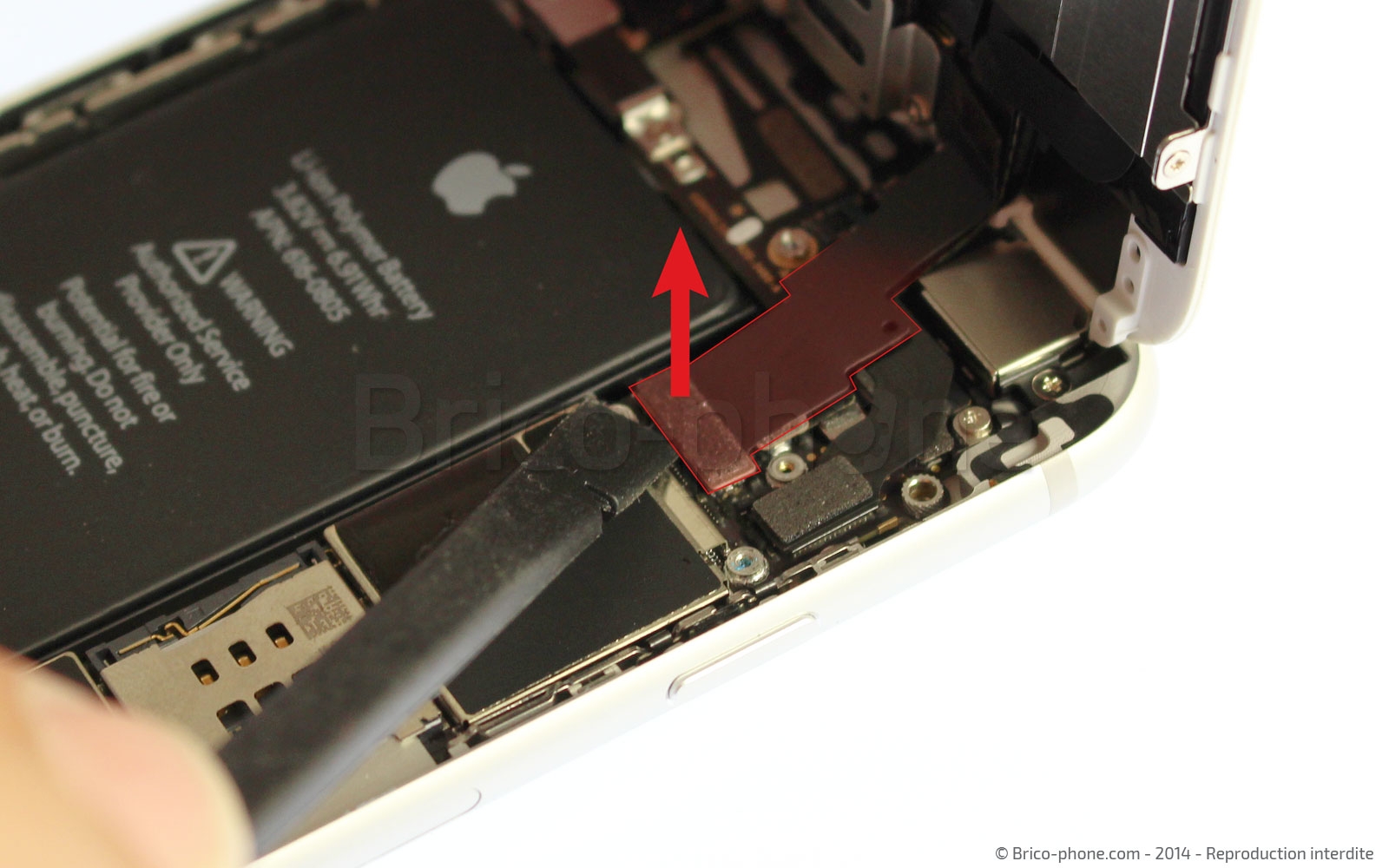

Prenez la pincette puis retirez la plaquette métallique qui protège les nappes de l'écran.
Etape 6 : Retirer la plaquette métallique des nappes de l'écran
Etape 6 : Retirer la plaquette métallique des nappes de l'écran
Etape 6 : Retirer la plaquette métallique des nappes de l'écran
Etape 6 : Retirer la plaquette métallique des nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Déconnecter les nappes de l'écran

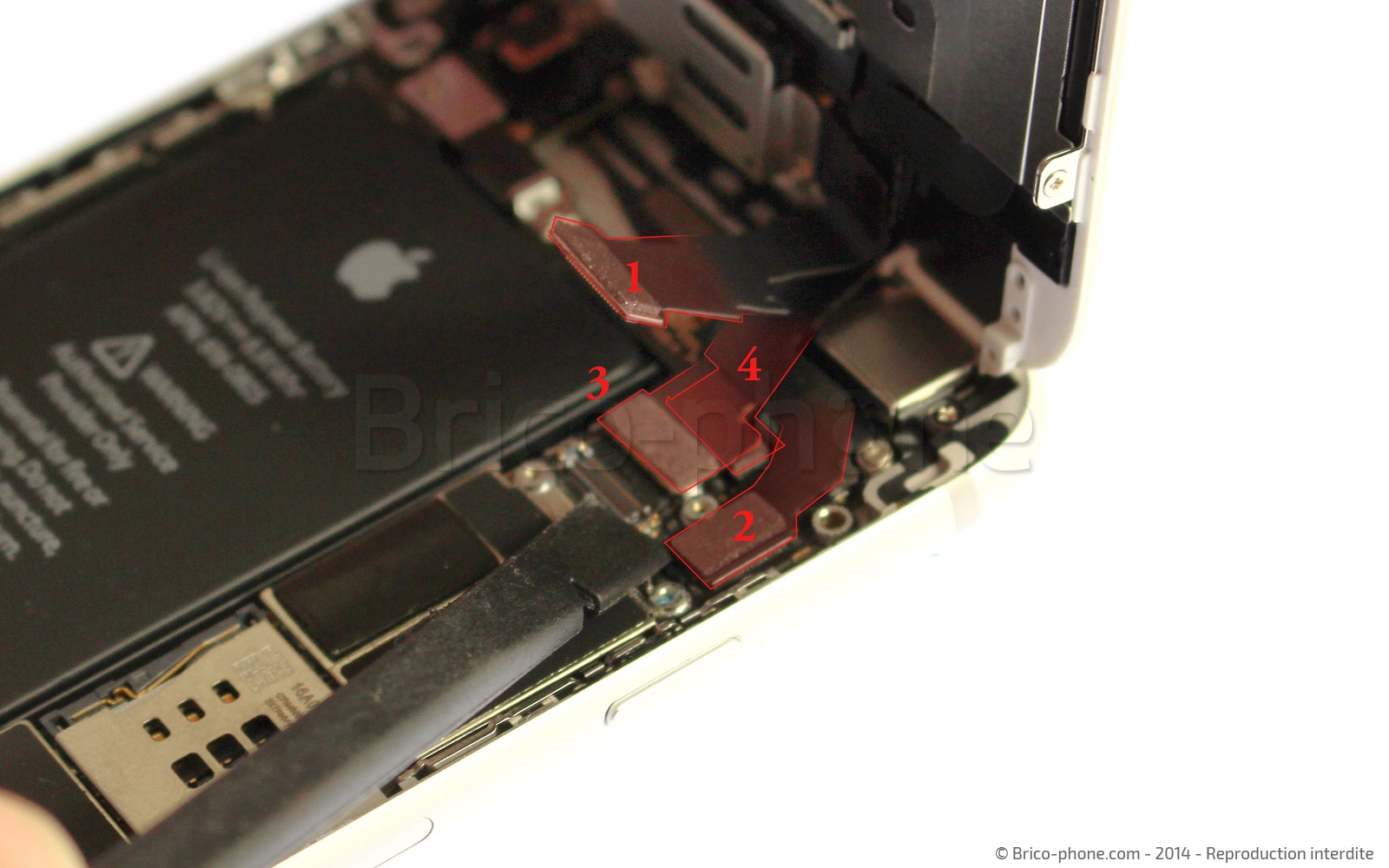

Commencez par déconnecter la nappe de la caméra avant Facetime (1).

Déclipsez maintenant les connecteurs des nappes Home (2), LCD (3) puis Tactile (4).

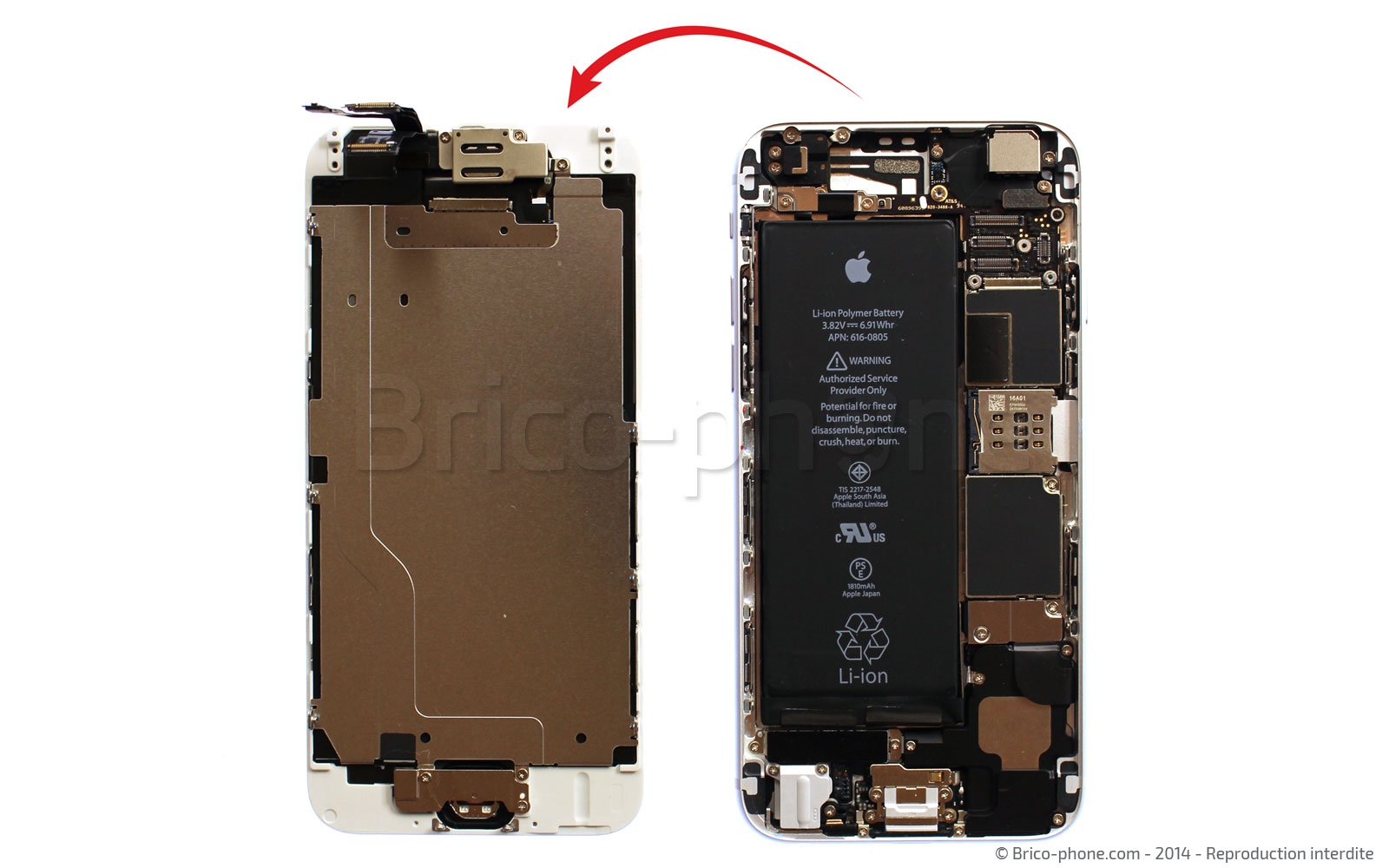

Le bloc de l'écran est maintenant totalement libéré, vous pouvez le déposer à côté du châssis.
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Déconnecter la batterie

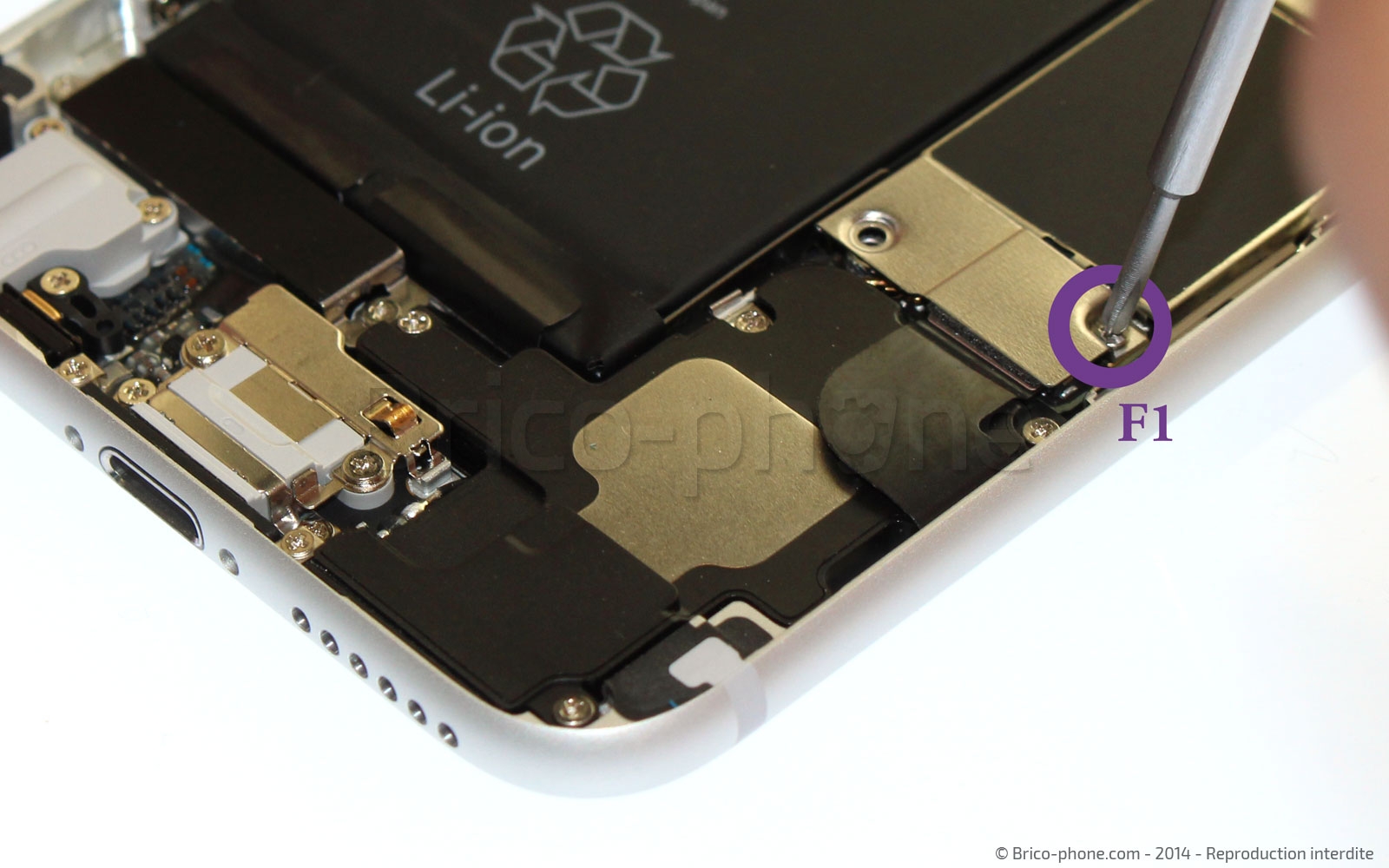

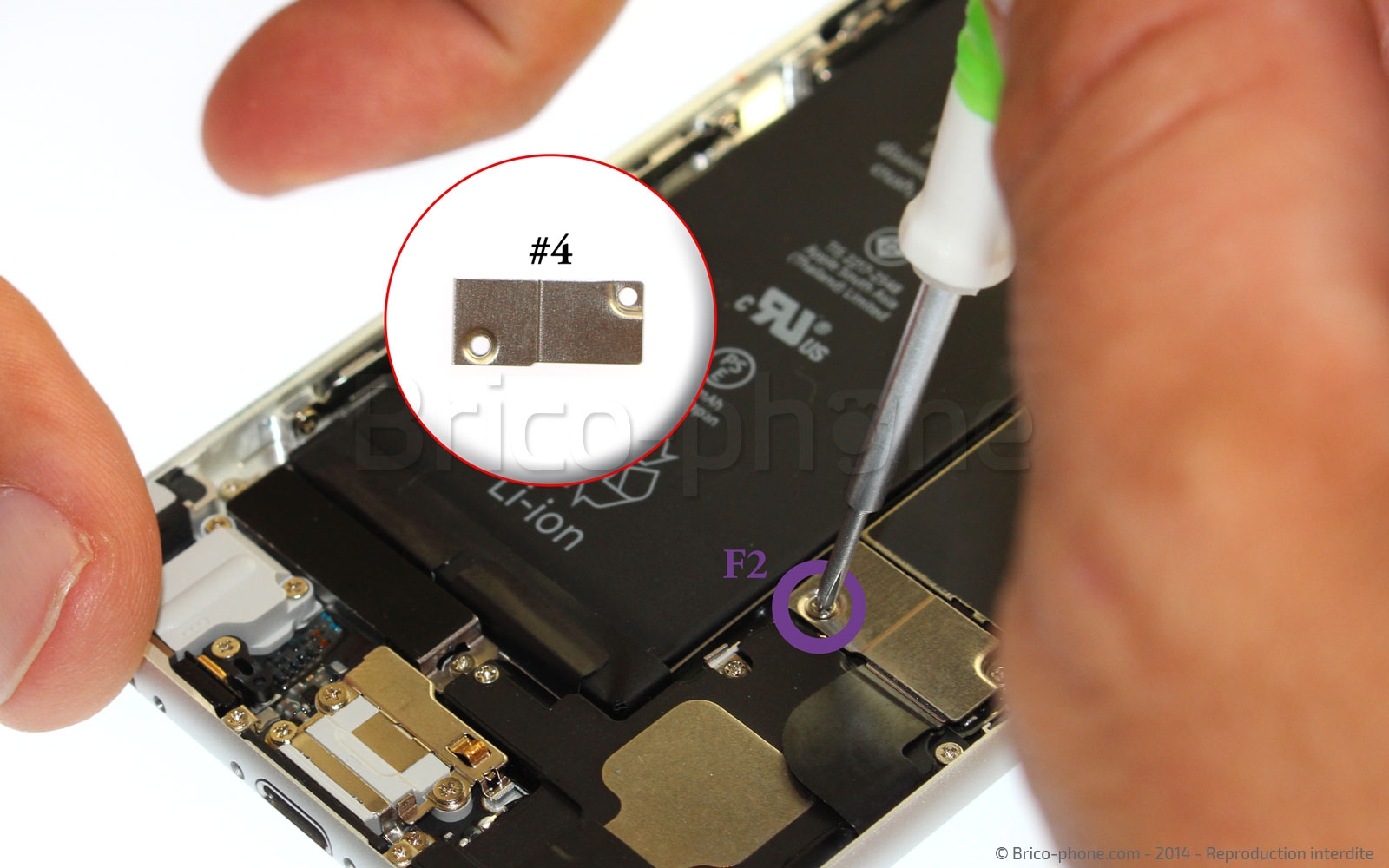

Utilisez le tournevis cruciforme pour rentier les vis F1 et F2 puis enlevez la plaquette métallique #4.

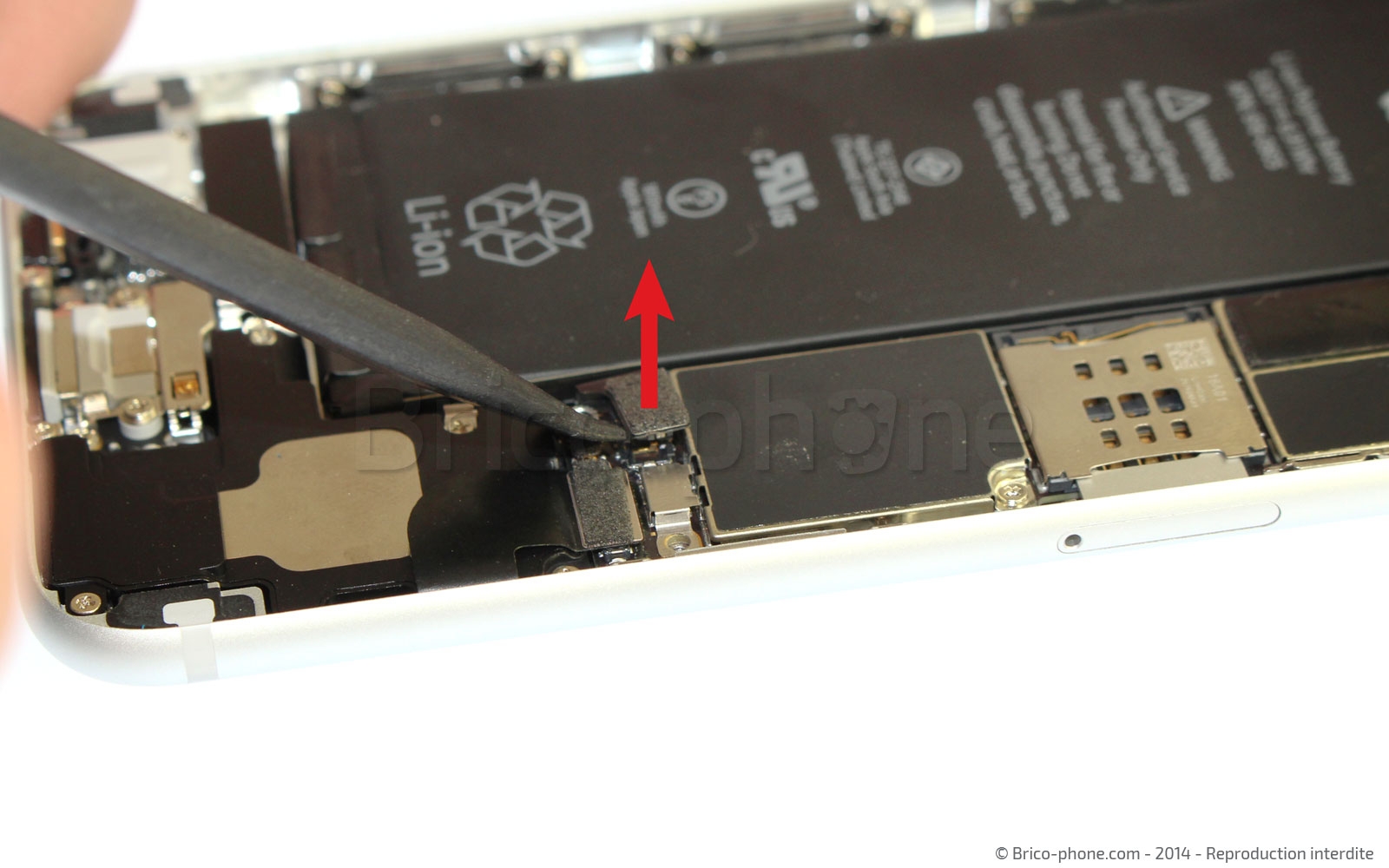

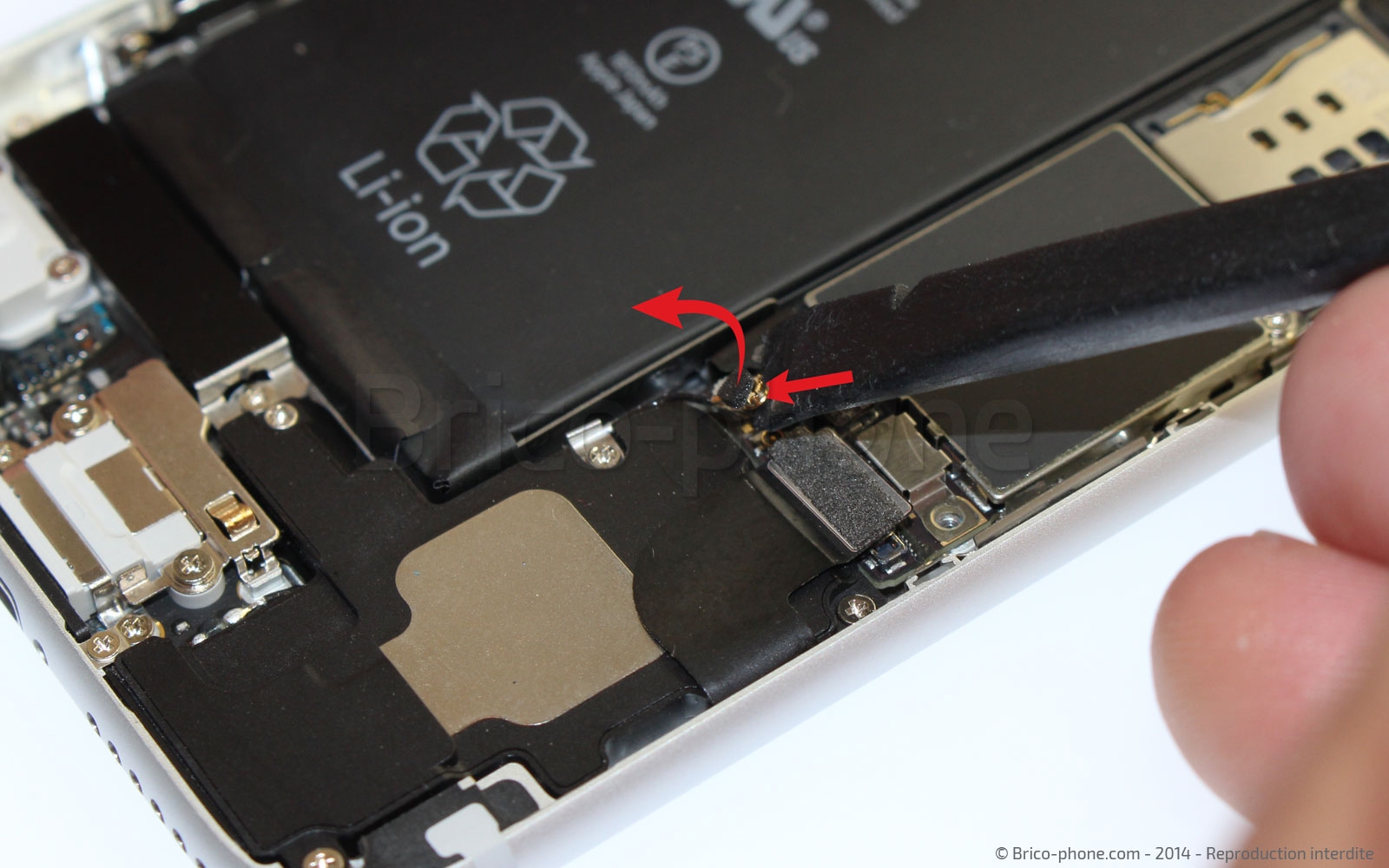

Prenez ensuite le levier nylon et détachez le connecteur de la batterie.
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Déconnecter les nappes Dock et GSM

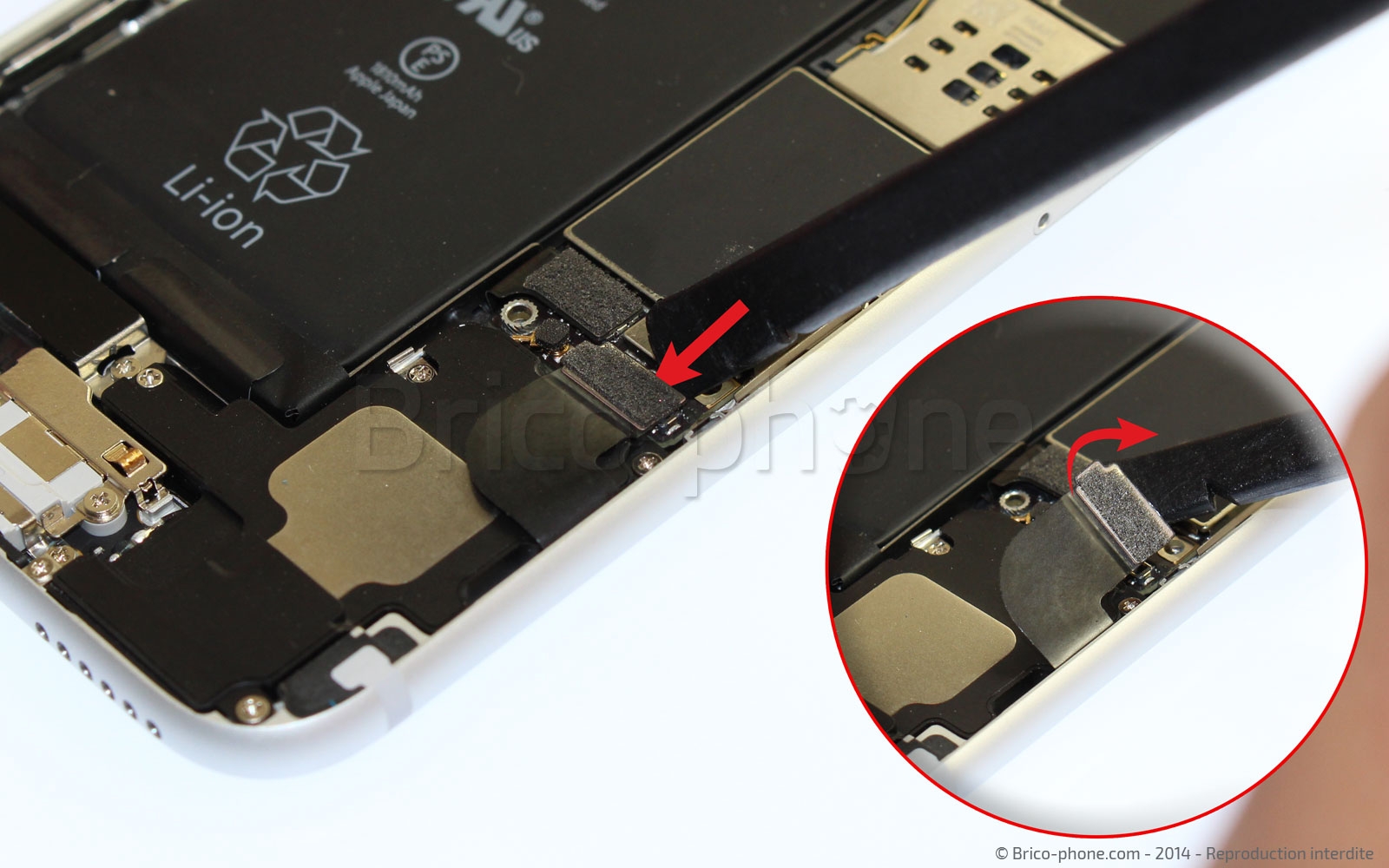

Prenez le levier nylon pour déconnecter premièrement la nappe du connecteur de charge puis ensuite le petit câble coaxial réseau.
Etape 9 : Déconnecter les nappes Dock et GSM
Etape 9 : Déconnecter les nappes Dock et GSM
Etape 9 : Déconnecter les nappes Dock et GSM
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Déconnecter la caméra arrière

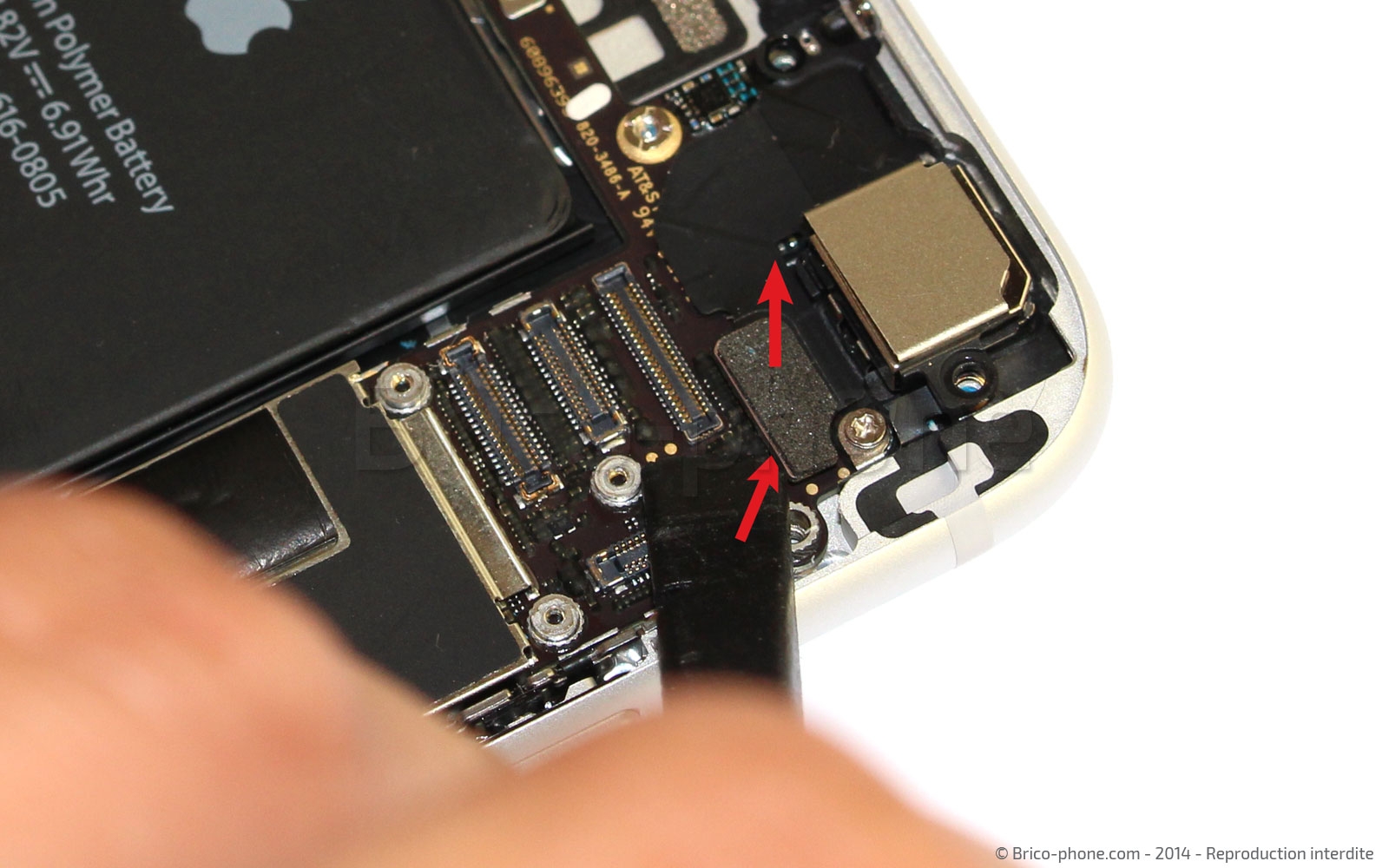

Avec le levier nylon détachez le connecteur de la caméra arrière, puis procédez au décollage de sa nappe.
Etape 10 : Déconnecter la caméra arrière
Etape 10 : Déconnecter la caméra arrière
Etape 10 : Déconnecter la caméra arrière
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Dévisser et retirer la caméra arrière

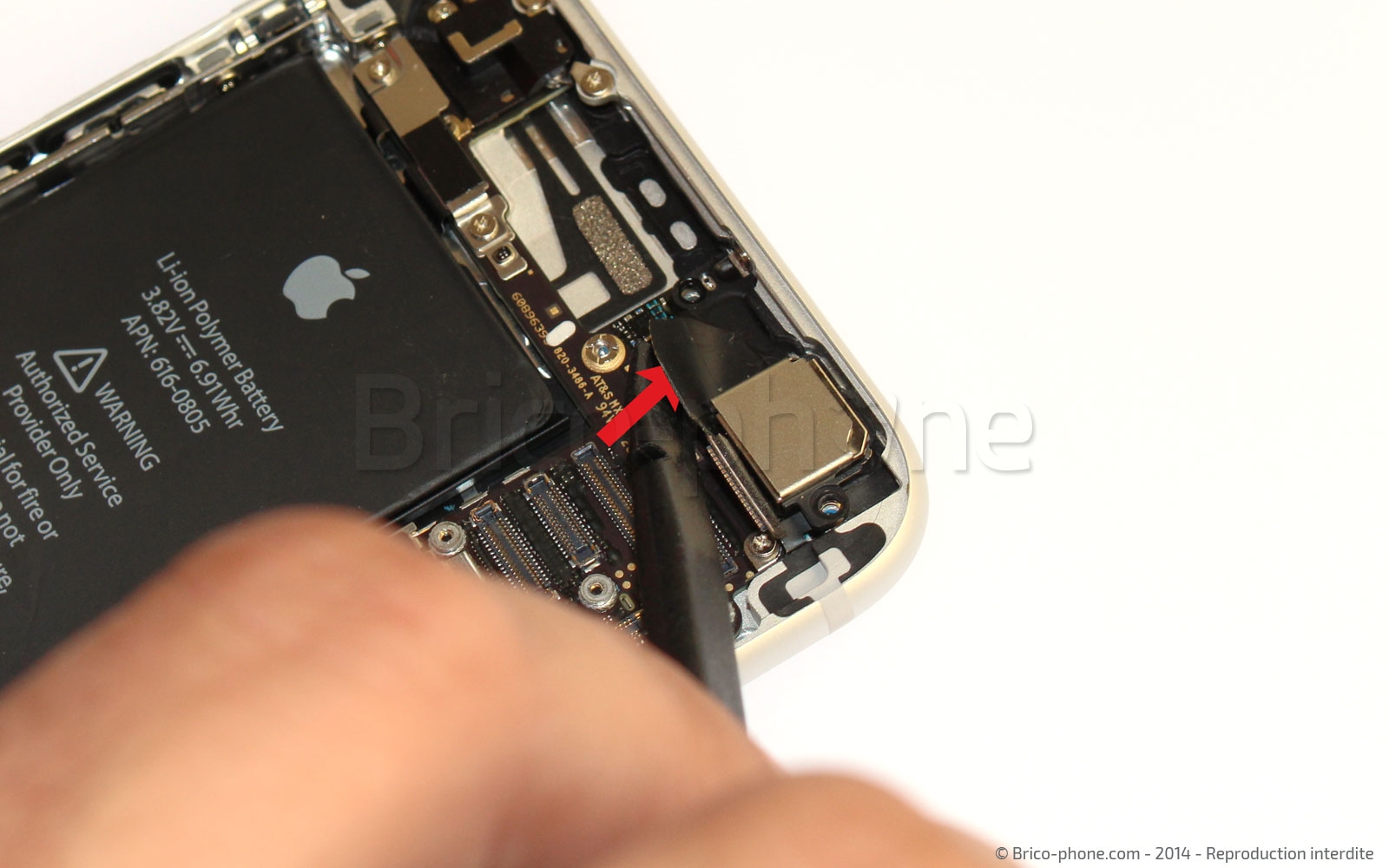

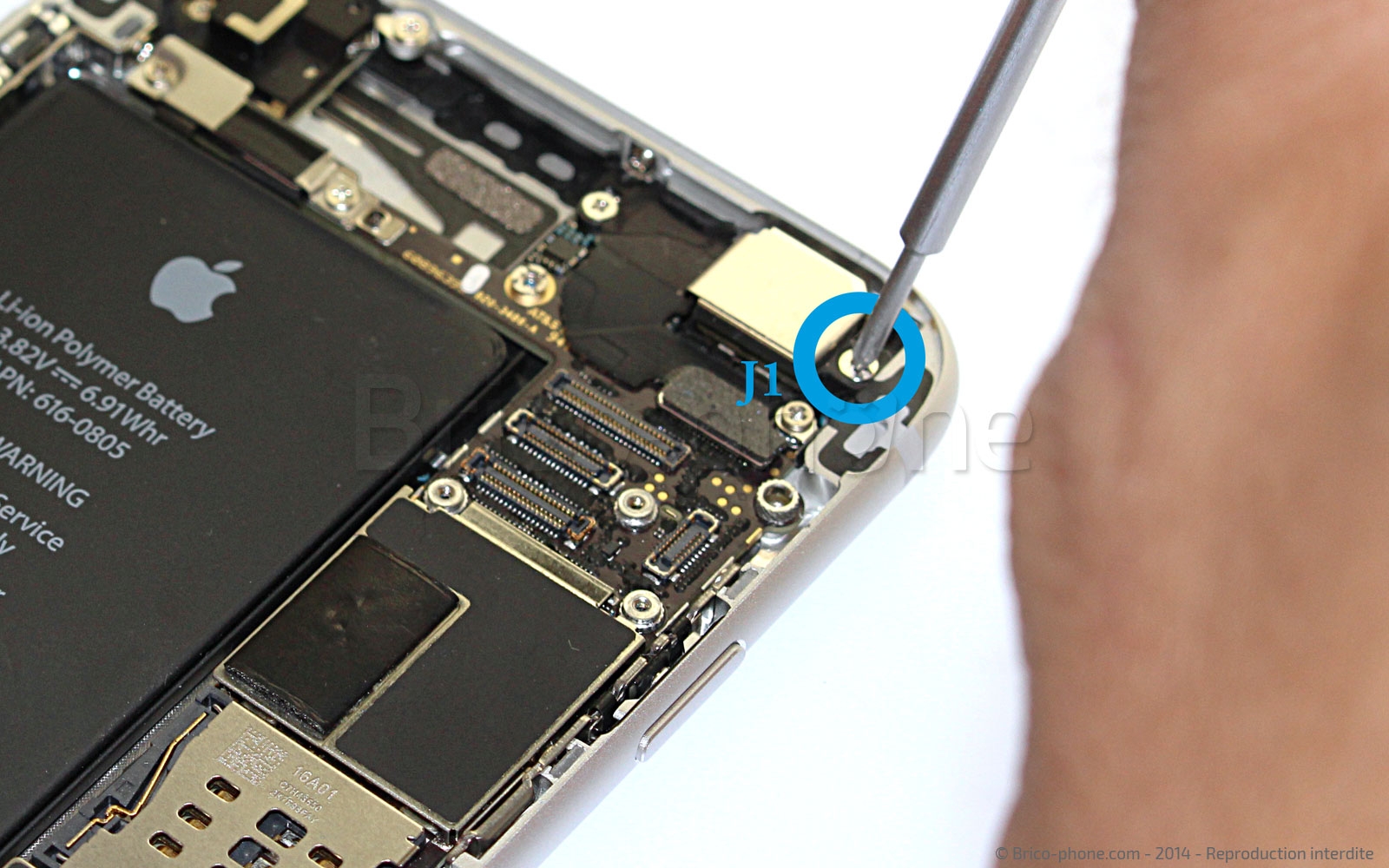

Commencez par dévisser la vis J1 avec le tournevis cruciforme.

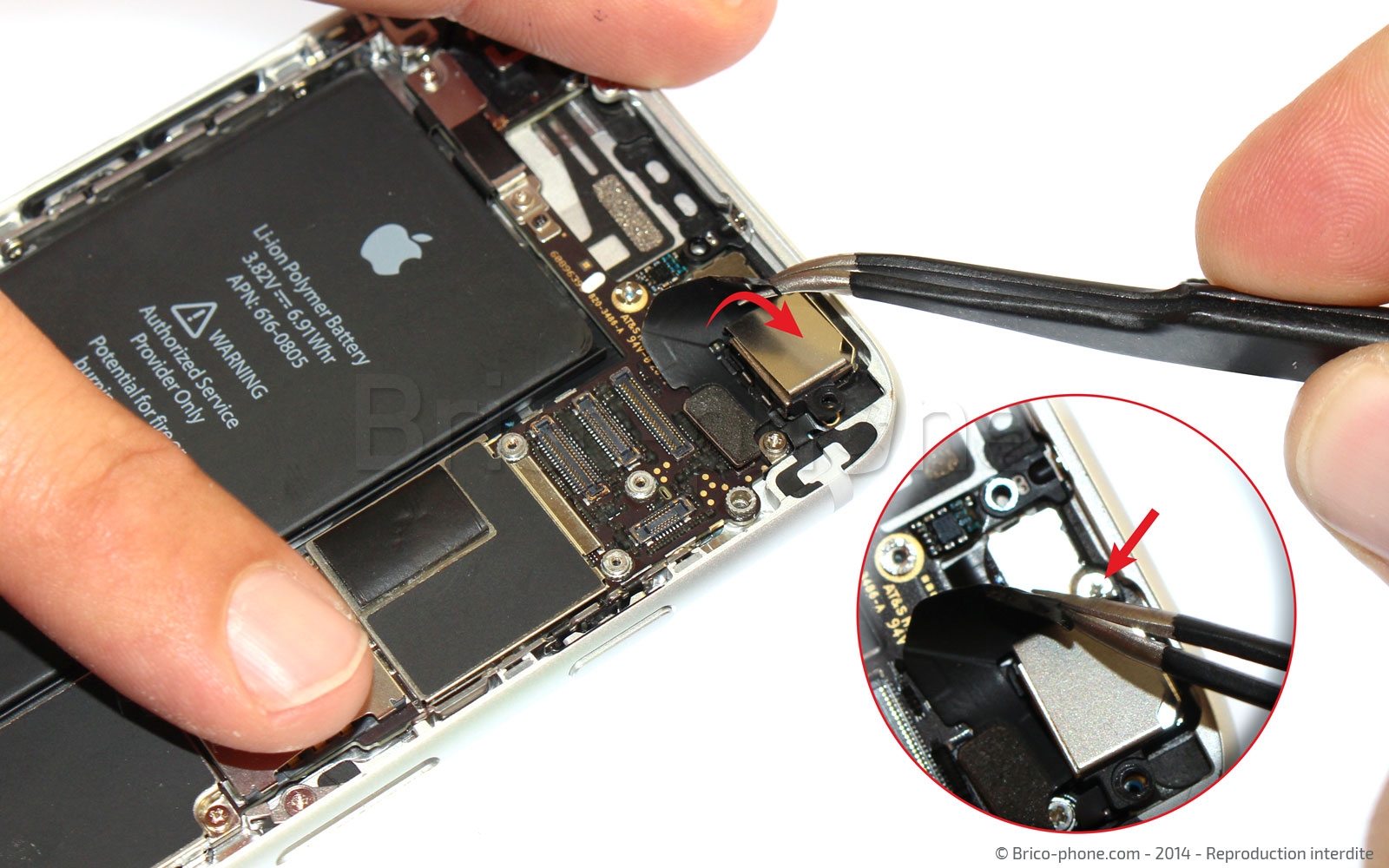

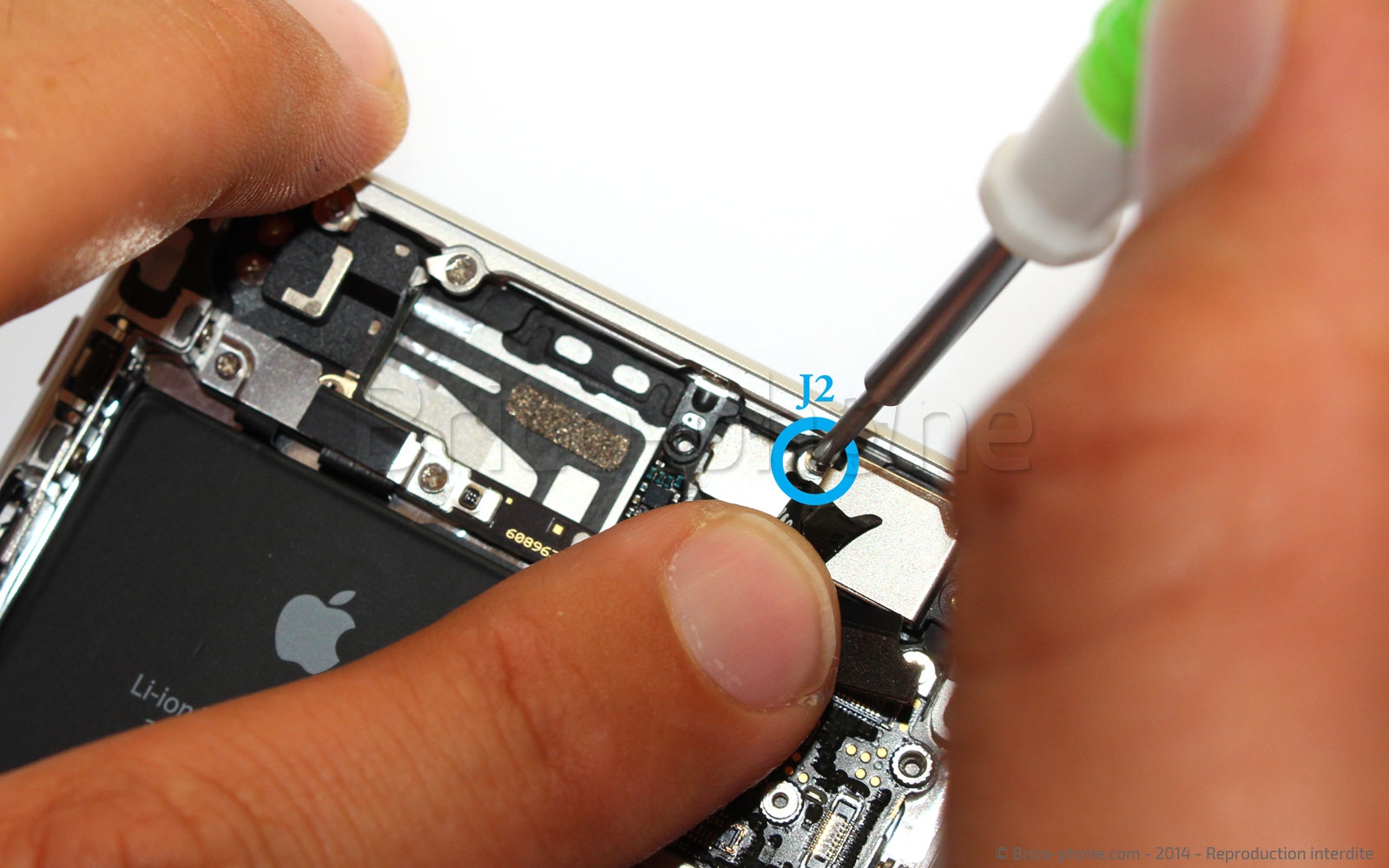

Utilisez ensuite la pincette pour relever délicatement la nappe et entrevoir la deuxième vis. Prenez à nouveau le tournevis cruciforme pour la retirer.

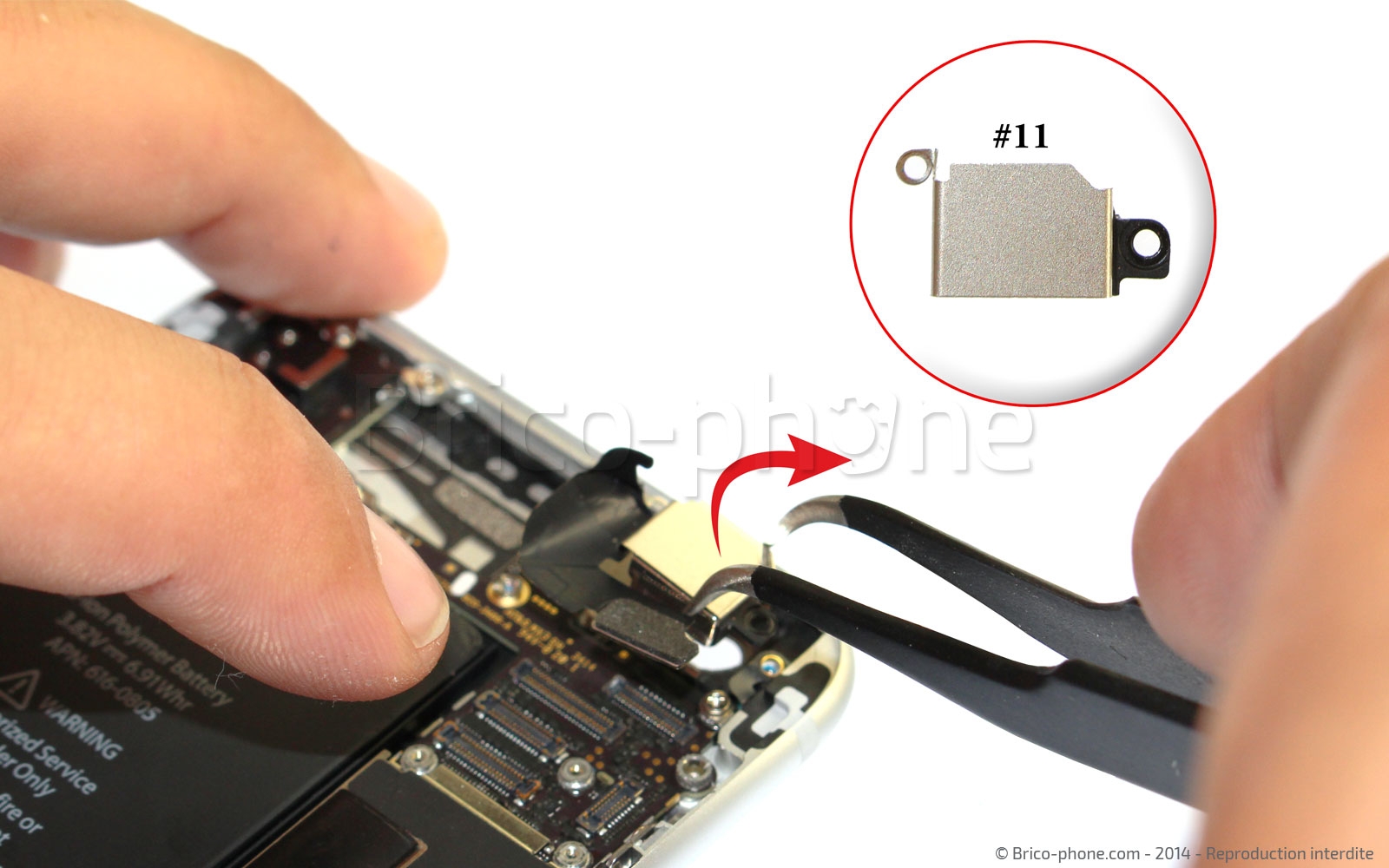

Enfin, munissez-vous de la pincette pour extraire la caméra ainsi que sa plaquette de protection #11
Etape 11 : Dévisser et retirer la caméra arrière
Etape 11 : Dévisser et retirer la caméra arrière
Etape 11 : Dévisser et retirer la caméra arrière
Etape 11 : Dévisser et retirer la caméra arrière
Etape 11 : Dévisser et retirer la caméra arrière
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 12 : Retirer la plaquette de protection du cache WiFi

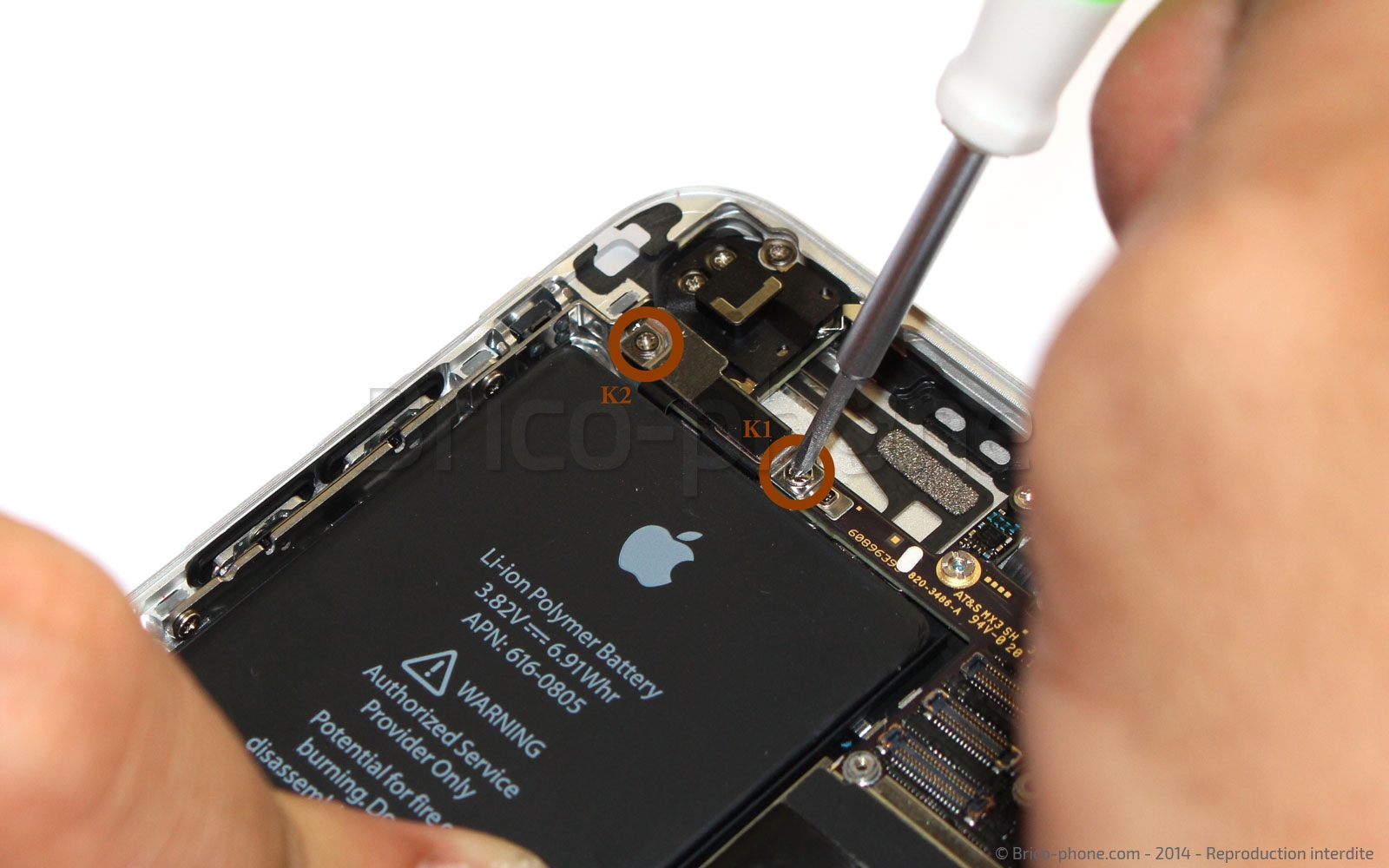

Enlevez avec le tournevis cruciforme les vis K1 et K2.

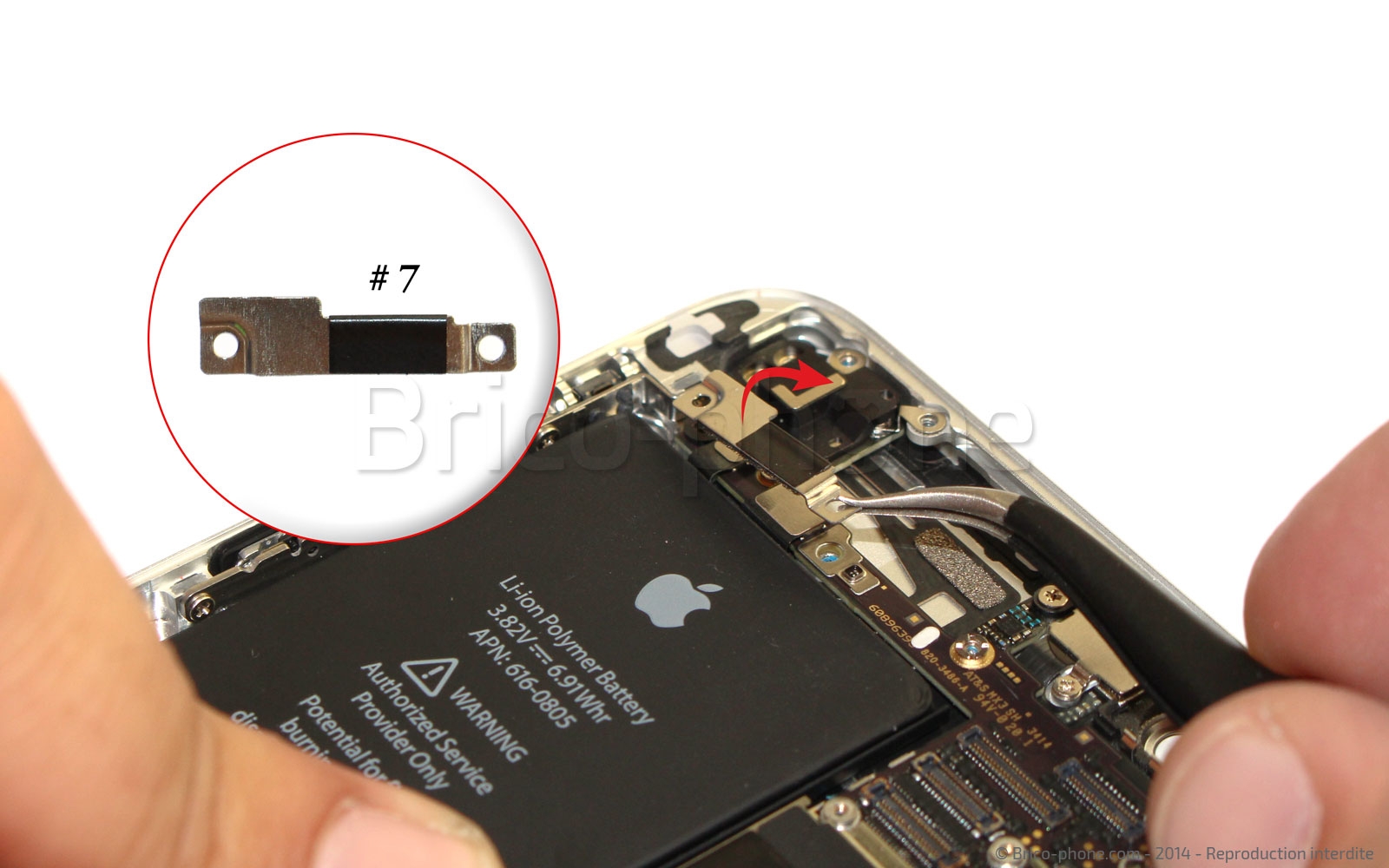

Munissez vous ensuite de la pincette pour extraire la plaquette.
Etape 12 : Retirer la plaquette de protection du cache WiFi
Etape 12 : Retirer la plaquette de protection du cache WiFi
Etape 12 : Retirer la plaquette de protection du cache WiFi
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 13 : Retirer le cache WiFi

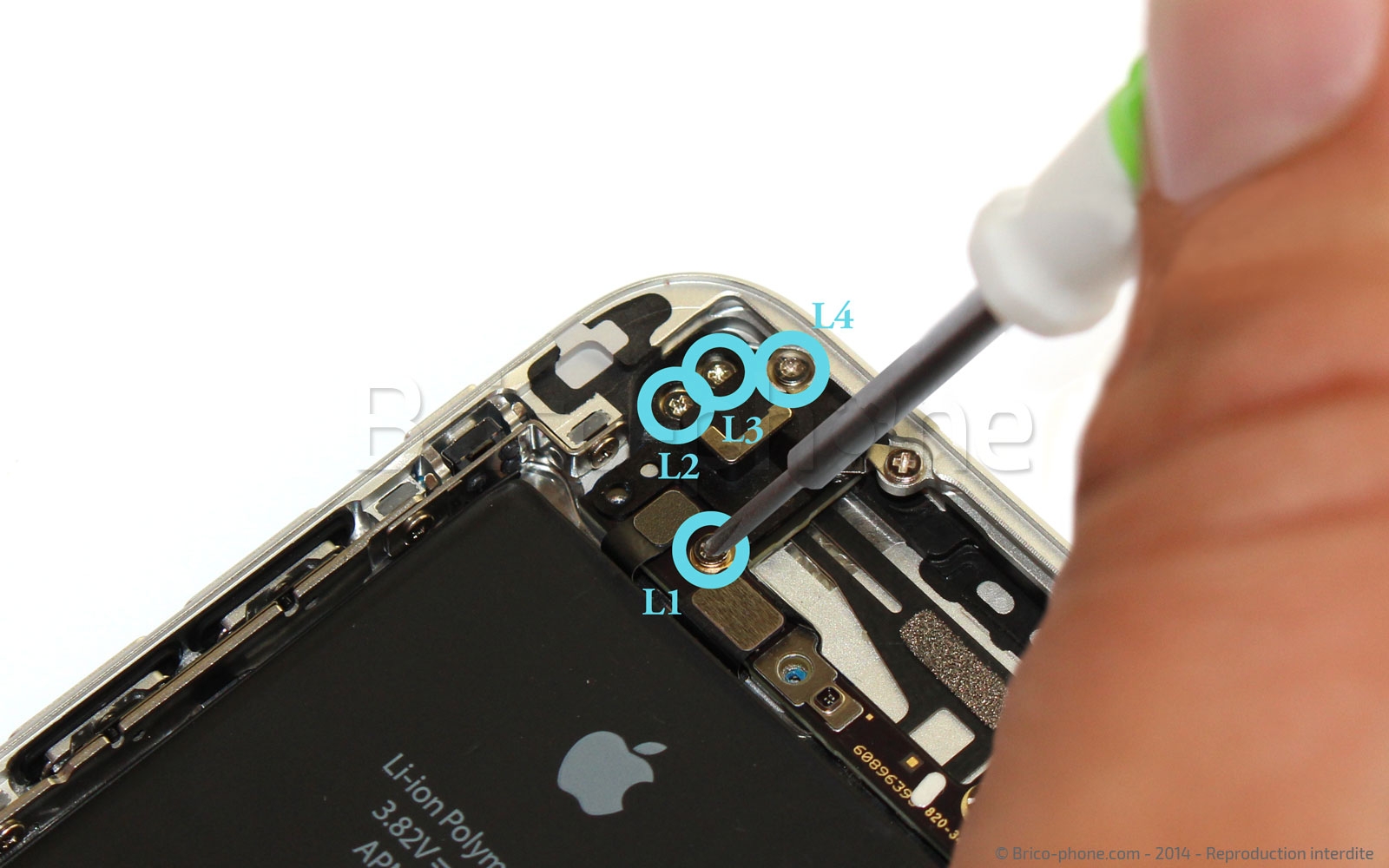

Dévissez les quatre vis L1 à L4 avec le tournevis cruciforme. Prenez ensuite la pincette pour ôter le cache WiFi.

Vous avez à présent terminé, vous pouvez procéder au remplacement de cette pièce puis au remontage en parcourant simplement ce tutoriel dans l'autre sens.
Etape 13 : Retirer le cache WiFi
Etape 13 : Retirer le cache WiFi
Etape 13 : Retirer le cache WiFi
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 14 : Déconnecter les nappes Power et Volume
Utilisez le levier nylon pour déconnecter d'abord la nappe Power puis ensuite la nappe des boutons volume.
Etape 14 : Déconnecter les nappes Power et Volume
Etape 14 : Déconnecter les nappes Power et Volume
Etape 14 : Déconnecter les nappes Power et Volume
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Dévisser la carte mère

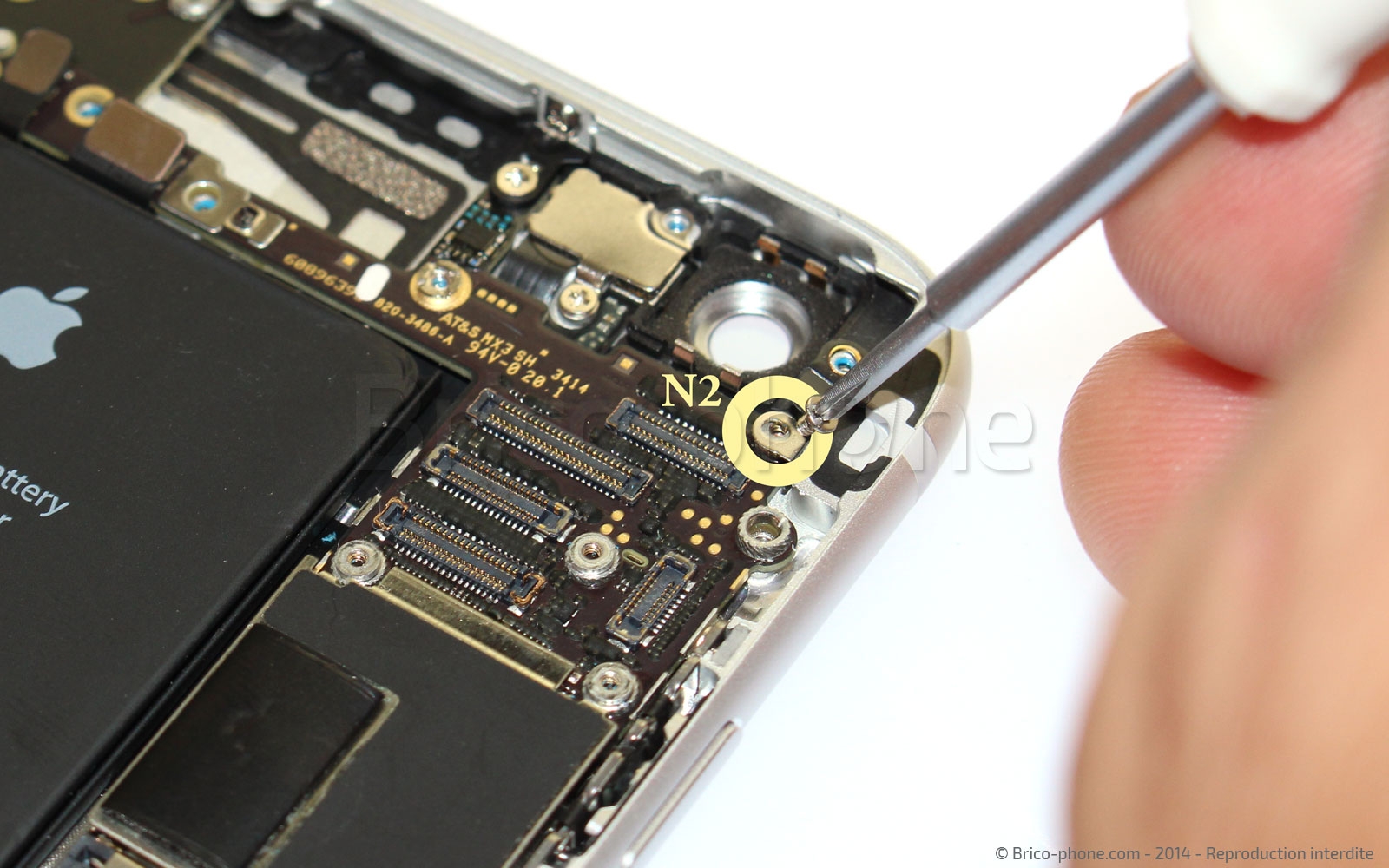

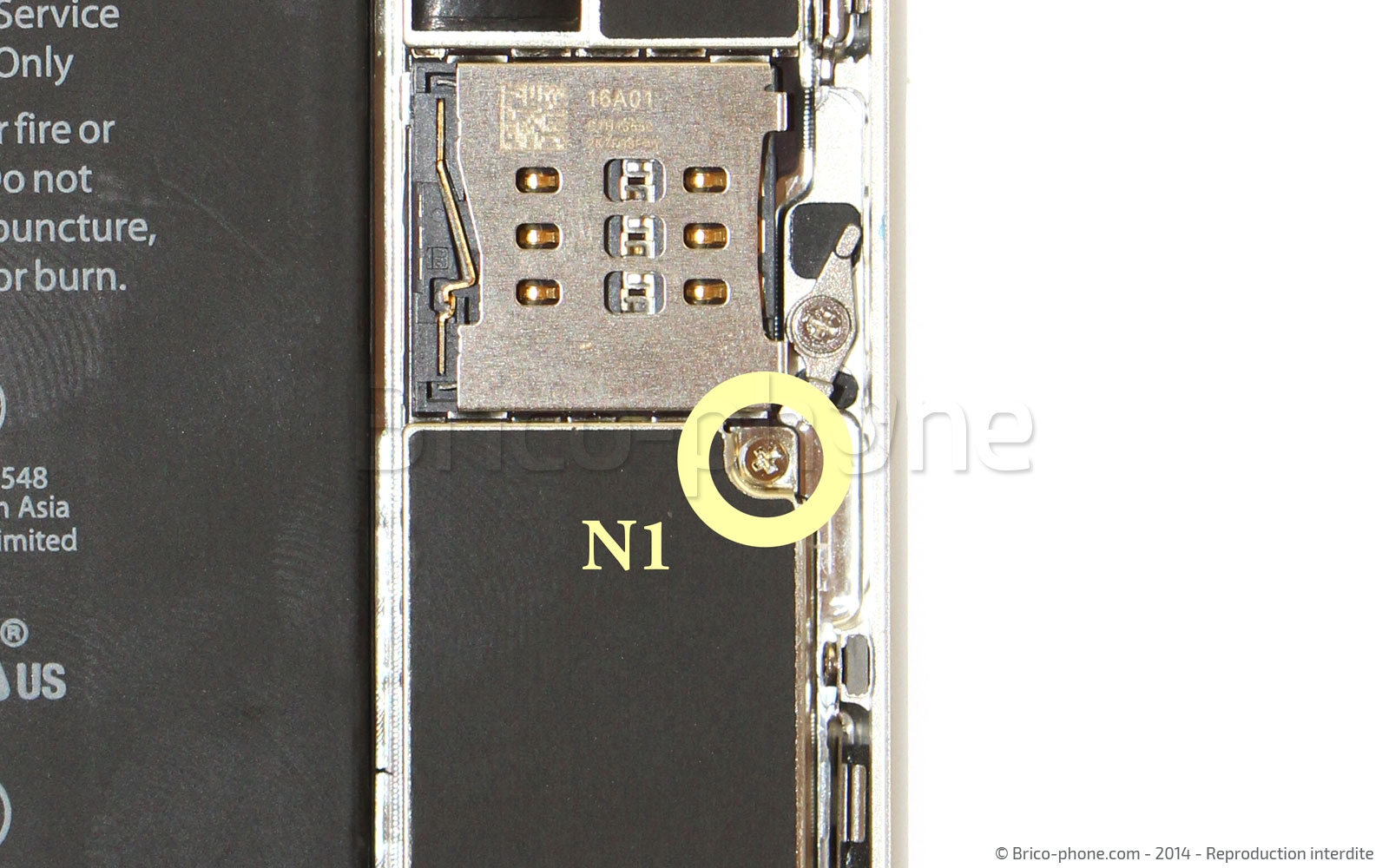

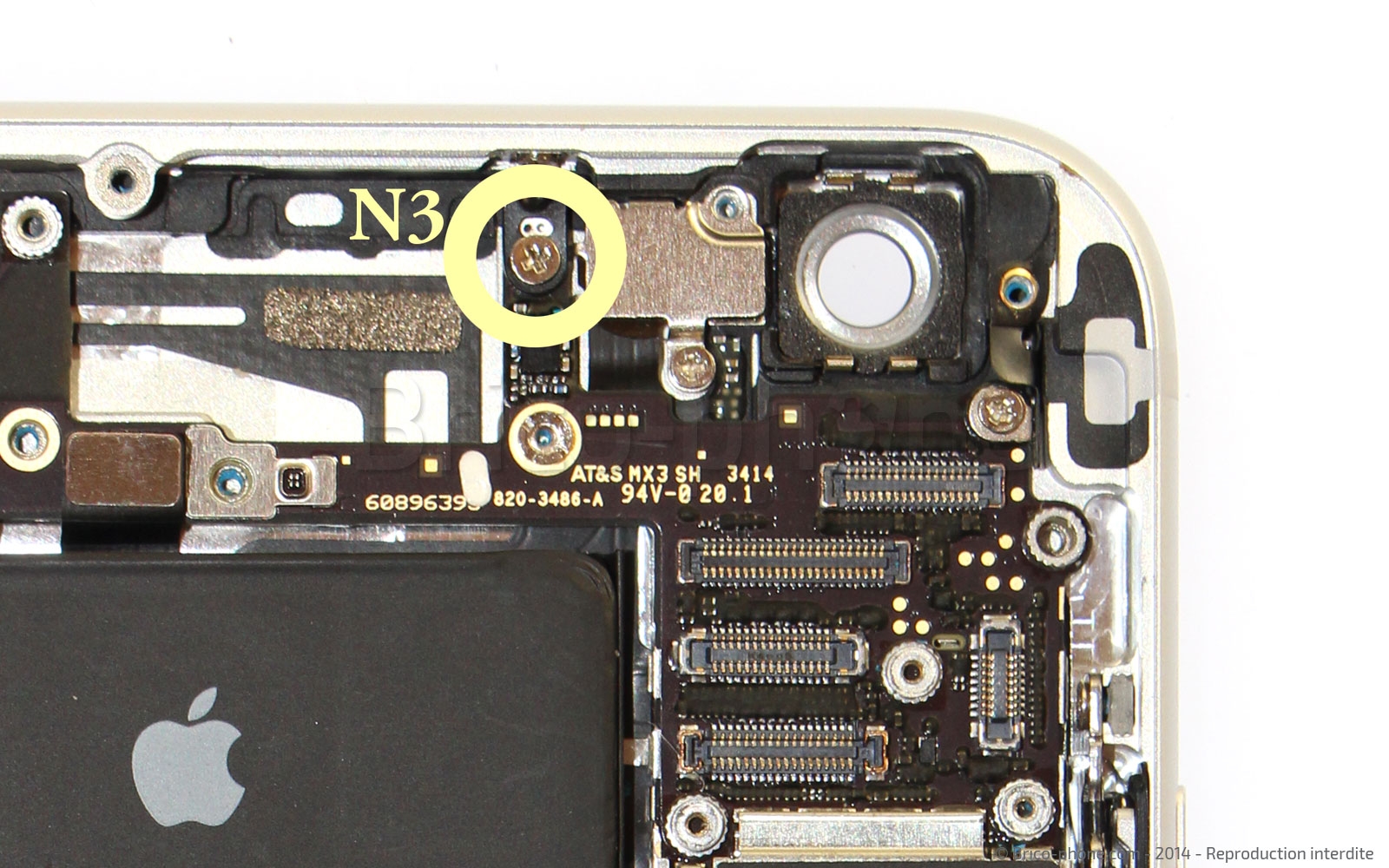

Commencez par retirer les vis N1, N2 puis N3 avec le tournevis cruciforme.

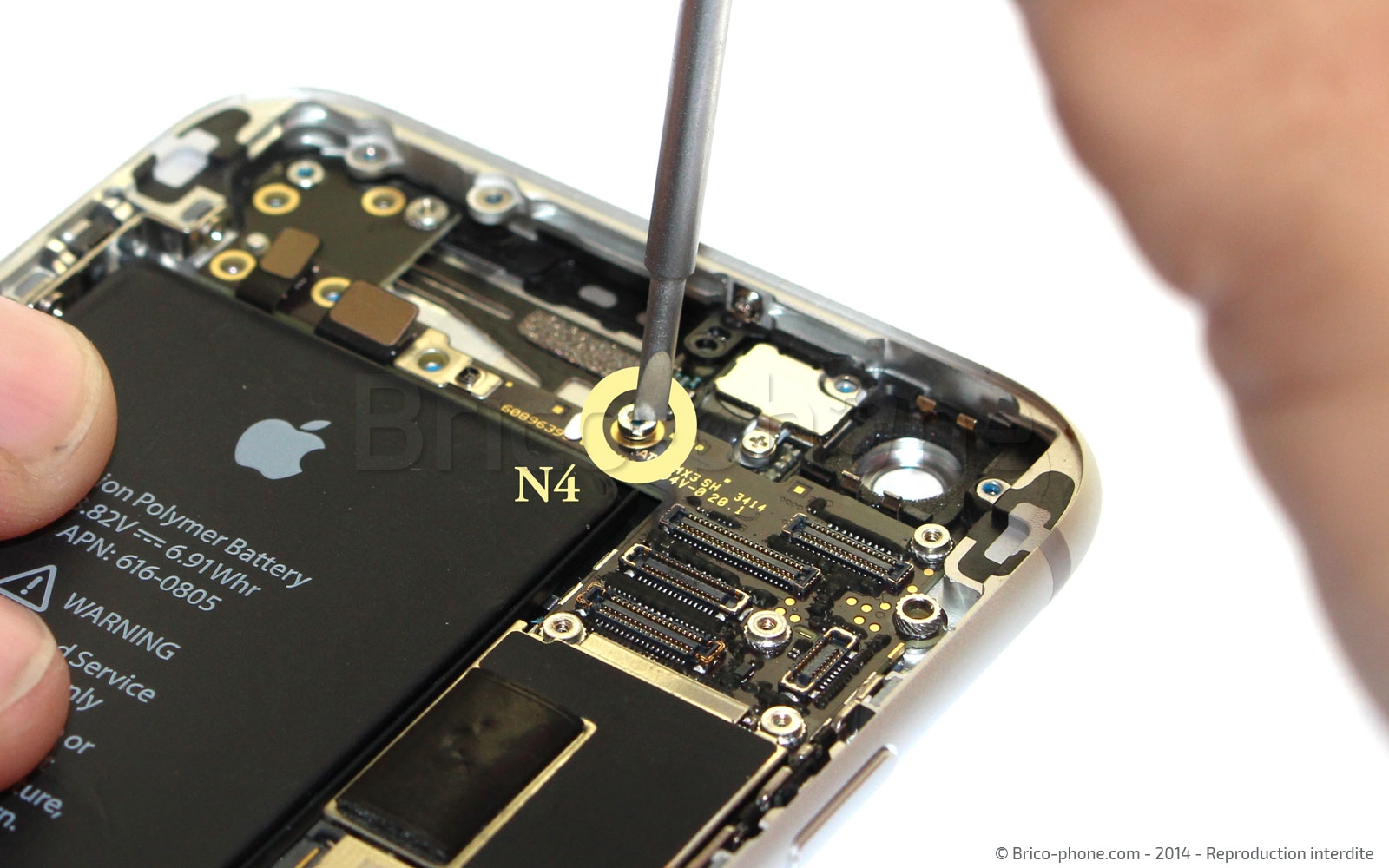

Saisissez cette fois-ci le tournevis plat pour enlever la vis N4.
Etape 15 : Dévisser la carte mère
Etape 15 : Dévisser la carte mère
Etape 15 : Dévisser la carte mère
Etape 15 : Dévisser la carte mère
Etape 15 : Dévisser la carte mère
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Tournevis Professionnel Plat 2.0
12,90 €
Etape 16 : Retirer la carte mère

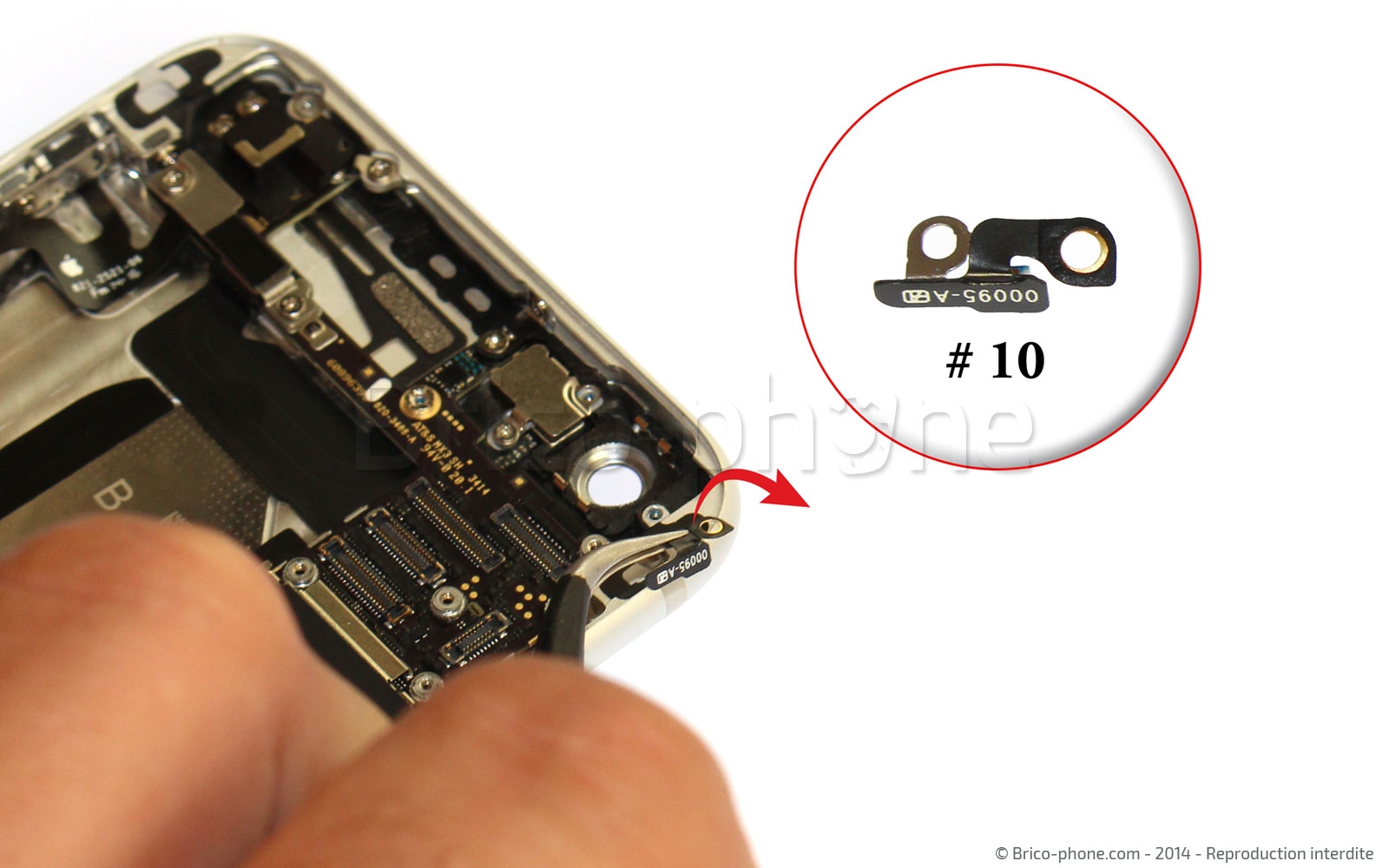

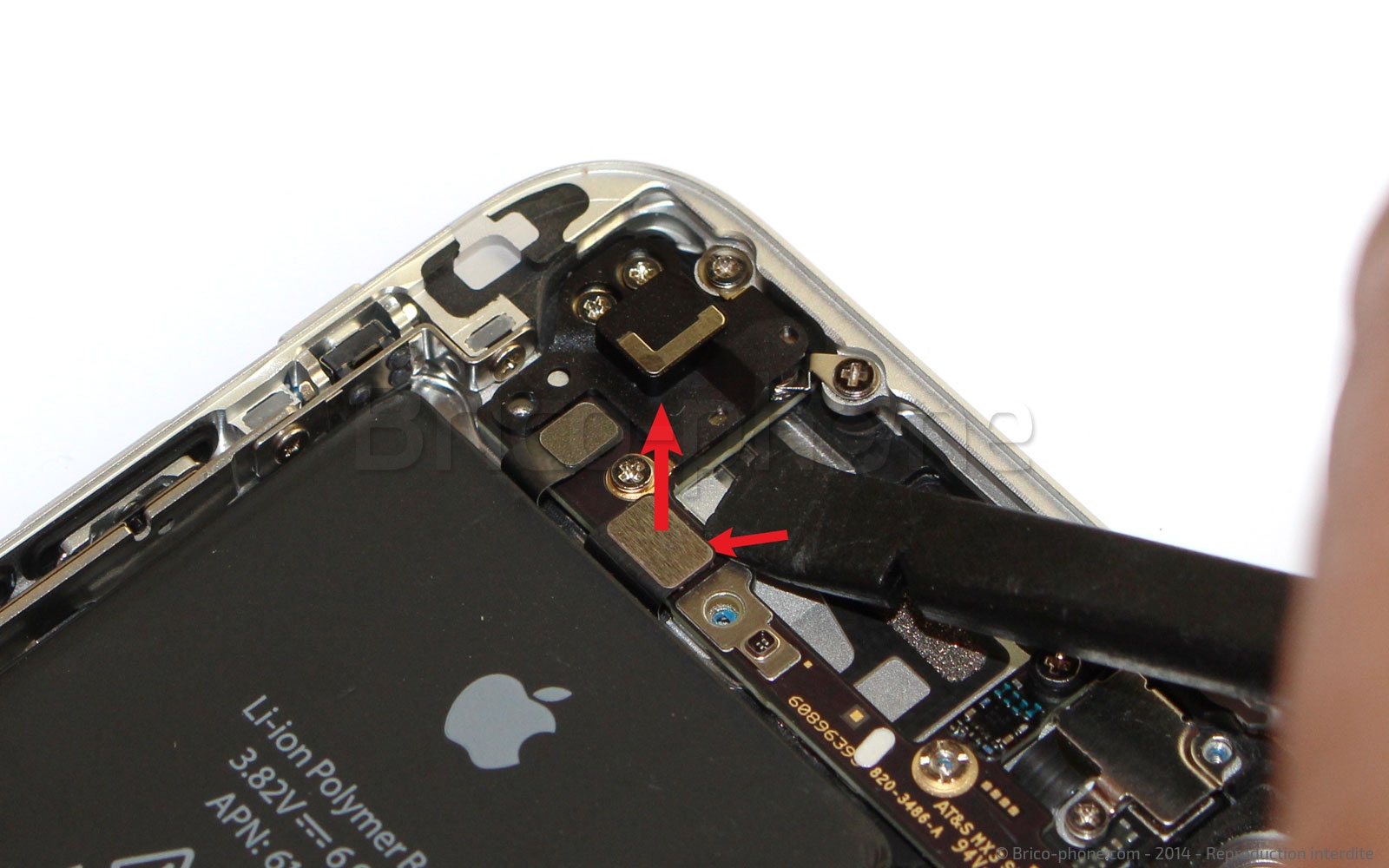

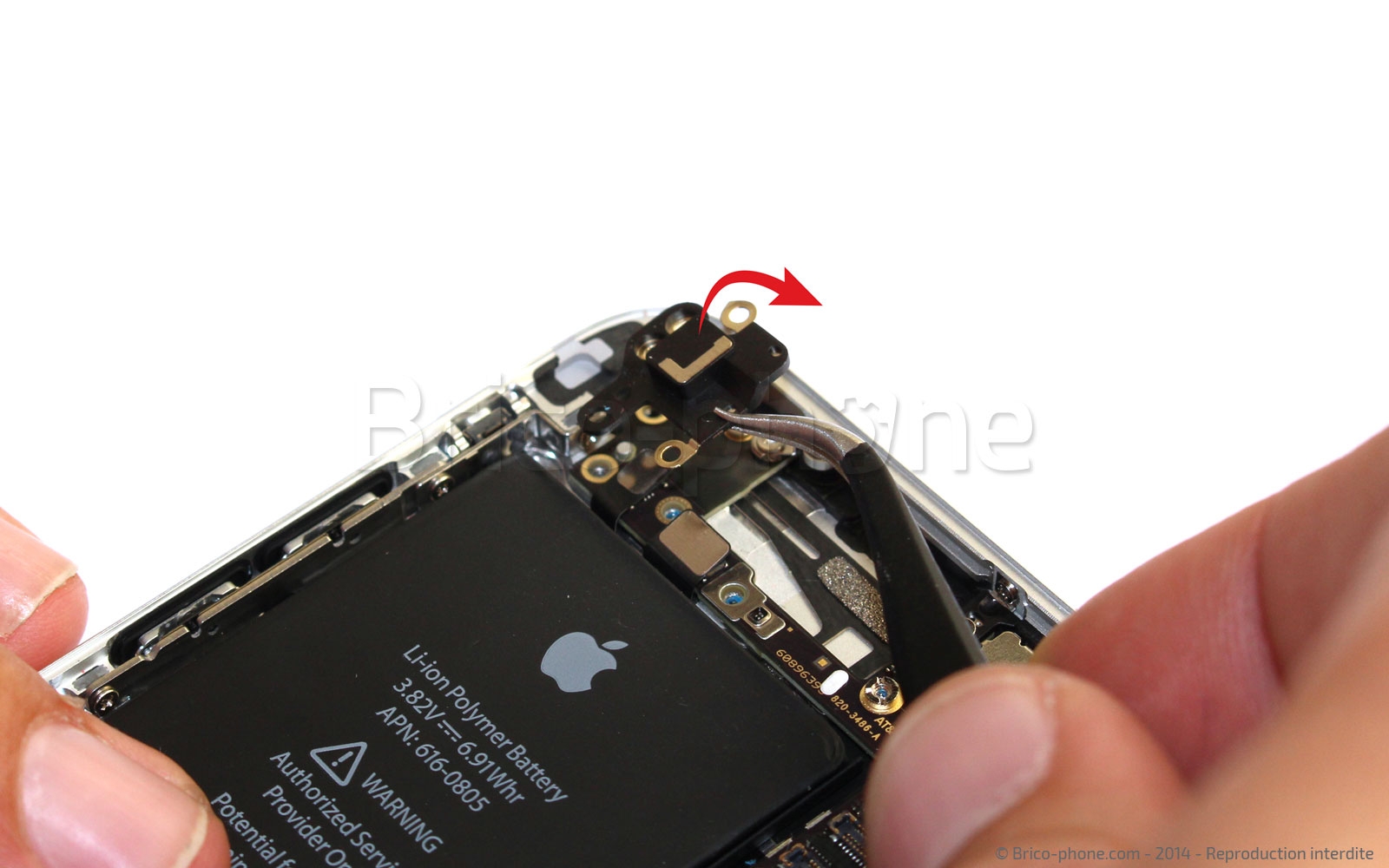

Prenez la pincette et délogez le petit élément #10 qui se situe sur le bord du châssis.

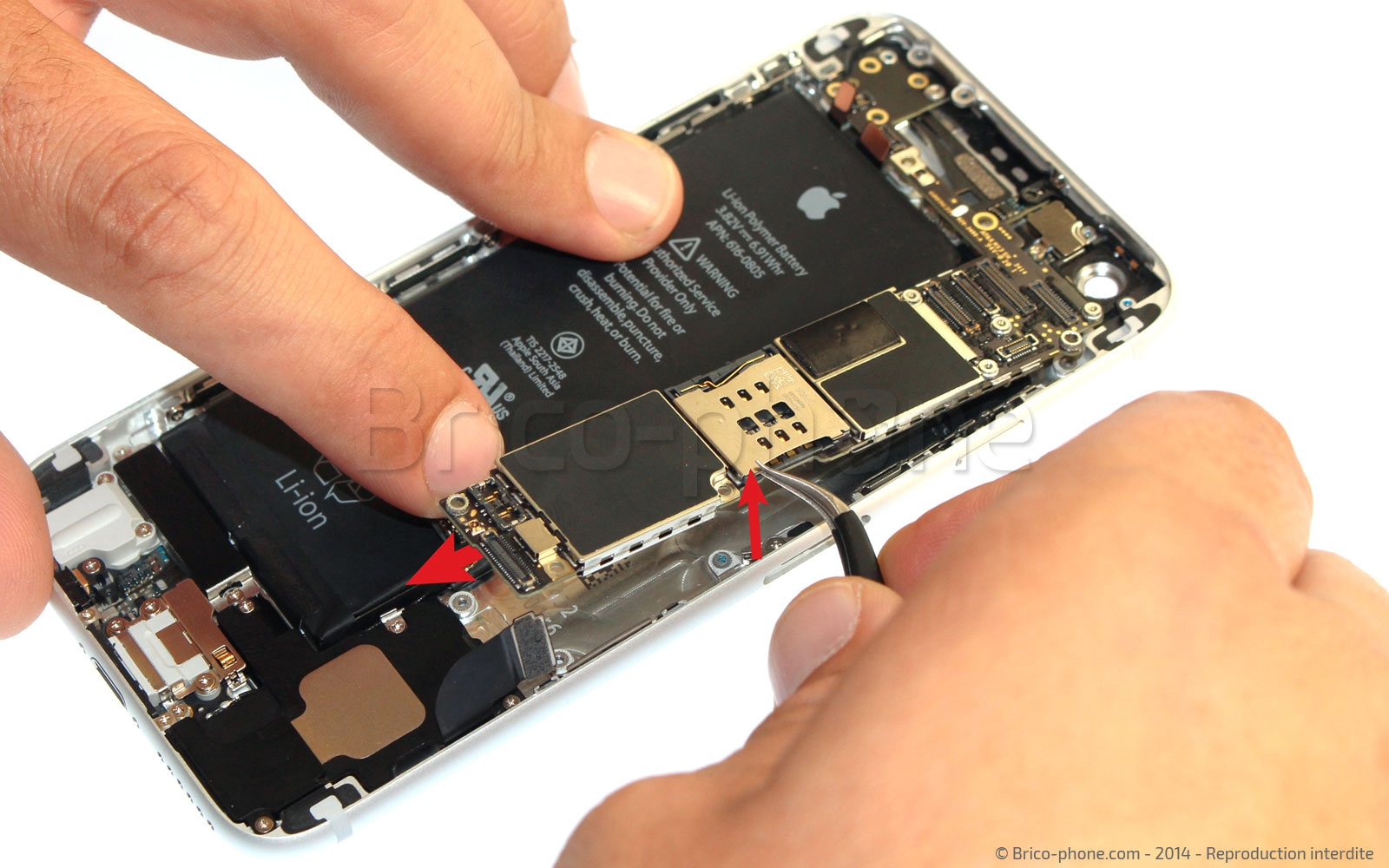

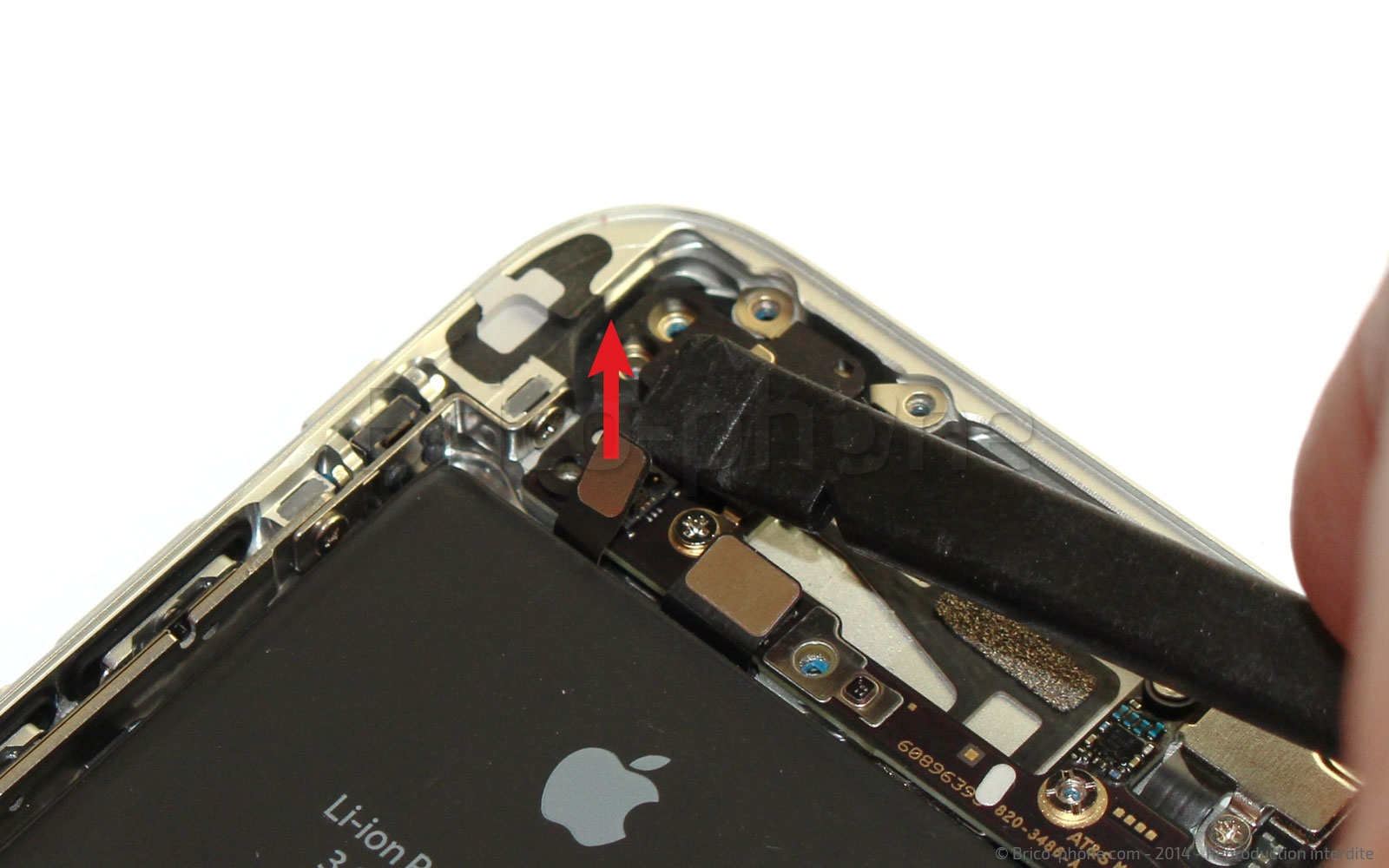

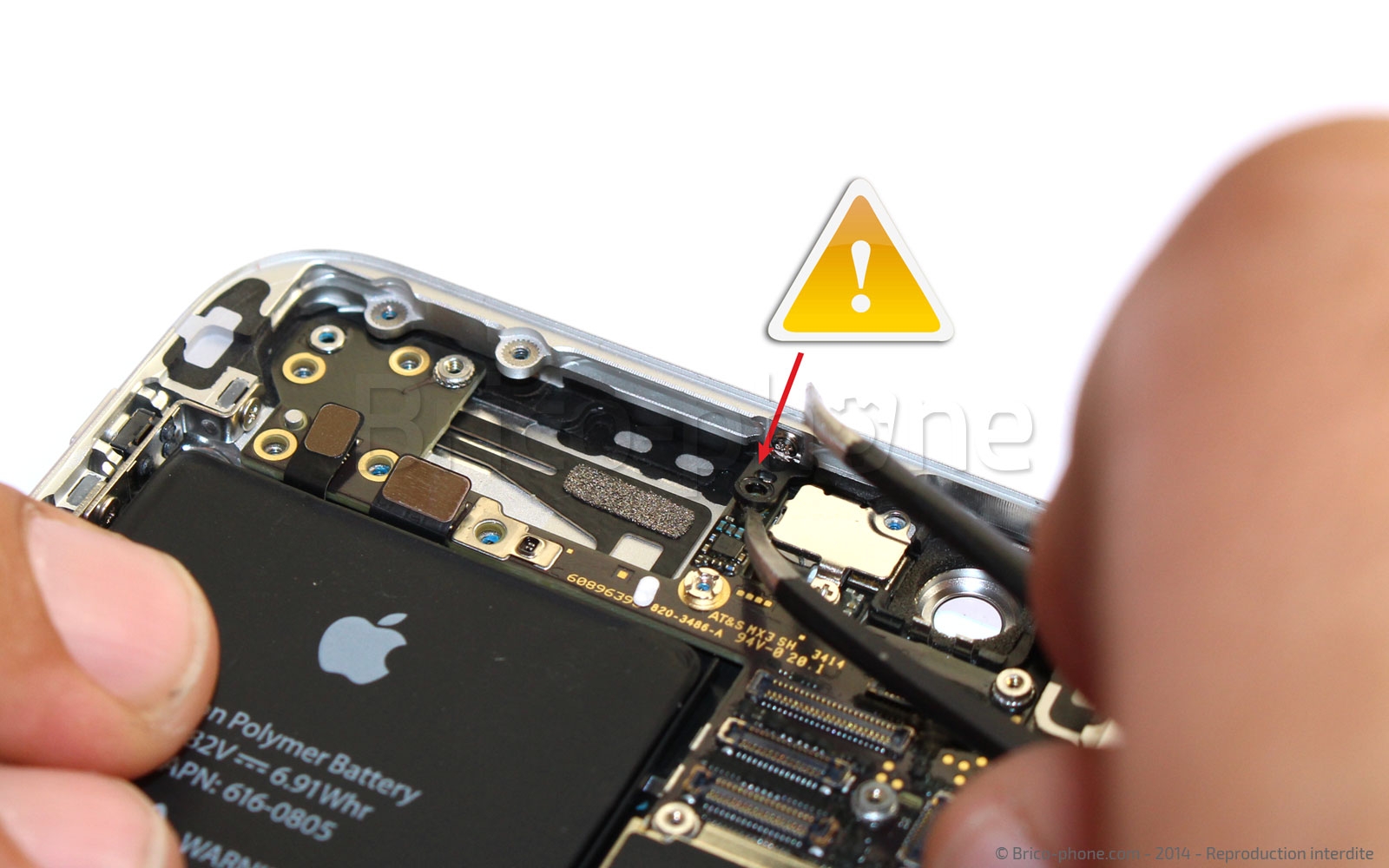

Avant de soulever la carte mère, faite attention à l'élément en plastique noir qui passe haut dessus de celle-ci. Vous pouvez faire levier délicatement avec la pincette sur cette attache mais sans forcer au risque de la casser.

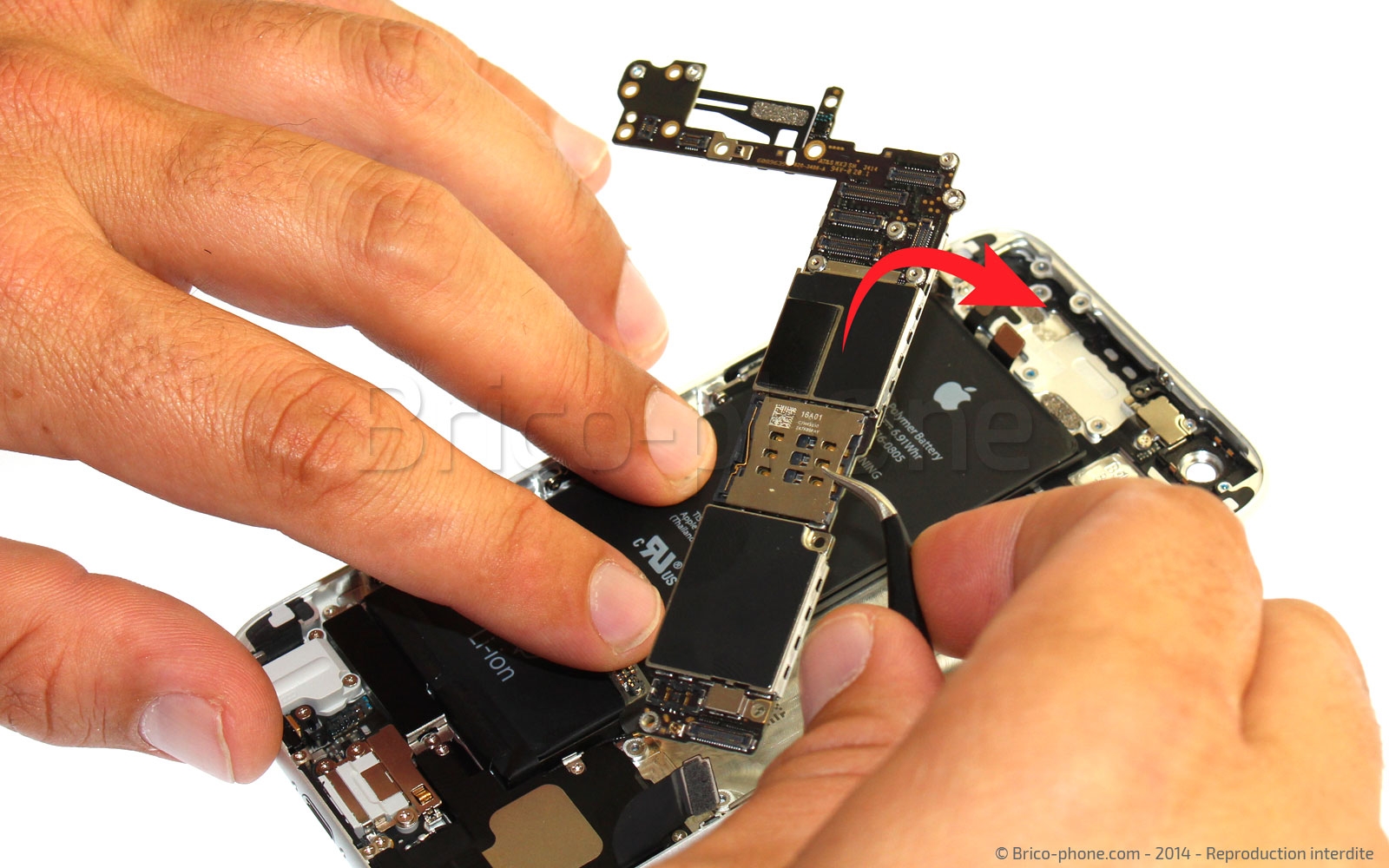

Lever légèrement la carte mère depuis le bas puis tirez la vers vous afin de la déloger intégralement.
Etape 16 : Retirer la carte mère
Etape 16 : Retirer la carte mère
Etape 16 : Retirer la carte mère
Etape 16 : Retirer la carte mère
Etape 16 : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

Etape 17 : Débrancher la nappe WiFi de la carte mère

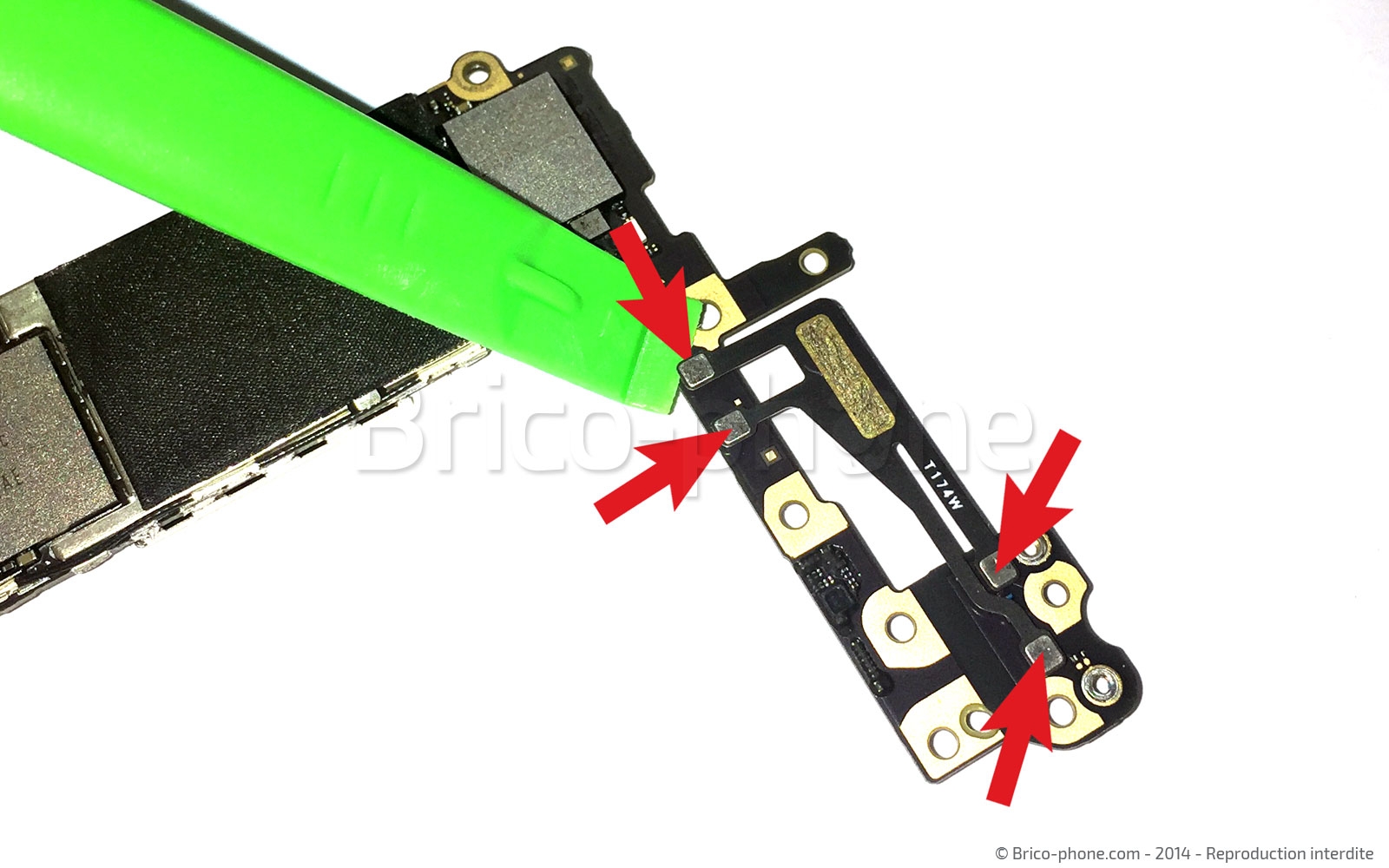

En retournant la carte mère vous observerez que la nappe WiFi y est branchée. Munissez-vous du levier nylon pour la détacher au niveau des quatre points d'accroche de type coaxiaux.

Vous avez à présent terminé, procédez au branchement de la nouvelle nappe WiFi puis suivez tout simplement ce tutoriel dans le sens inverse pour le remontage de votre iPhone 6.
Etape 17 : Débrancher la nappe WiFi de la carte mère
Outils du kit utilisés
Outils du kit utilisés

Remontage de l'écran

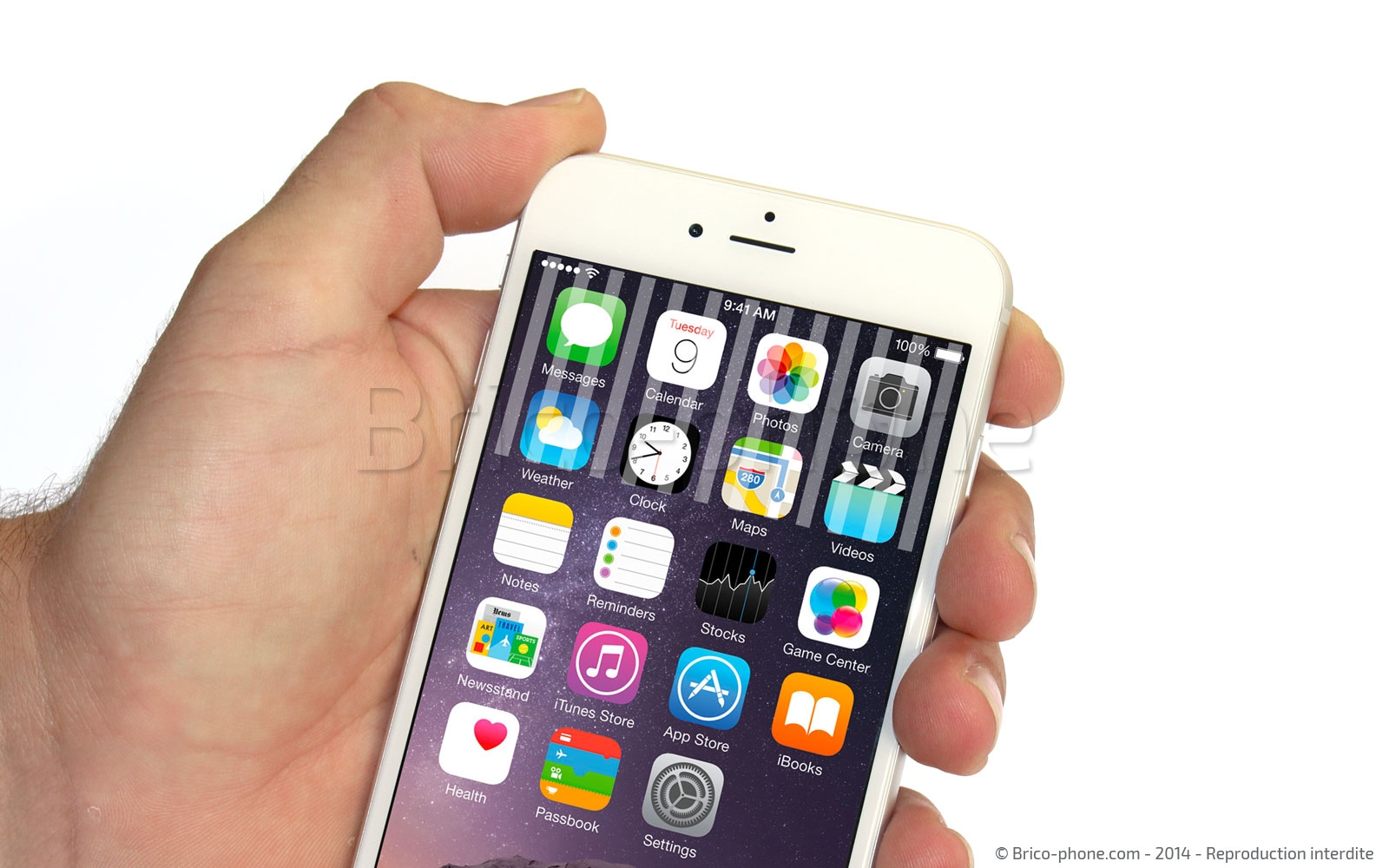

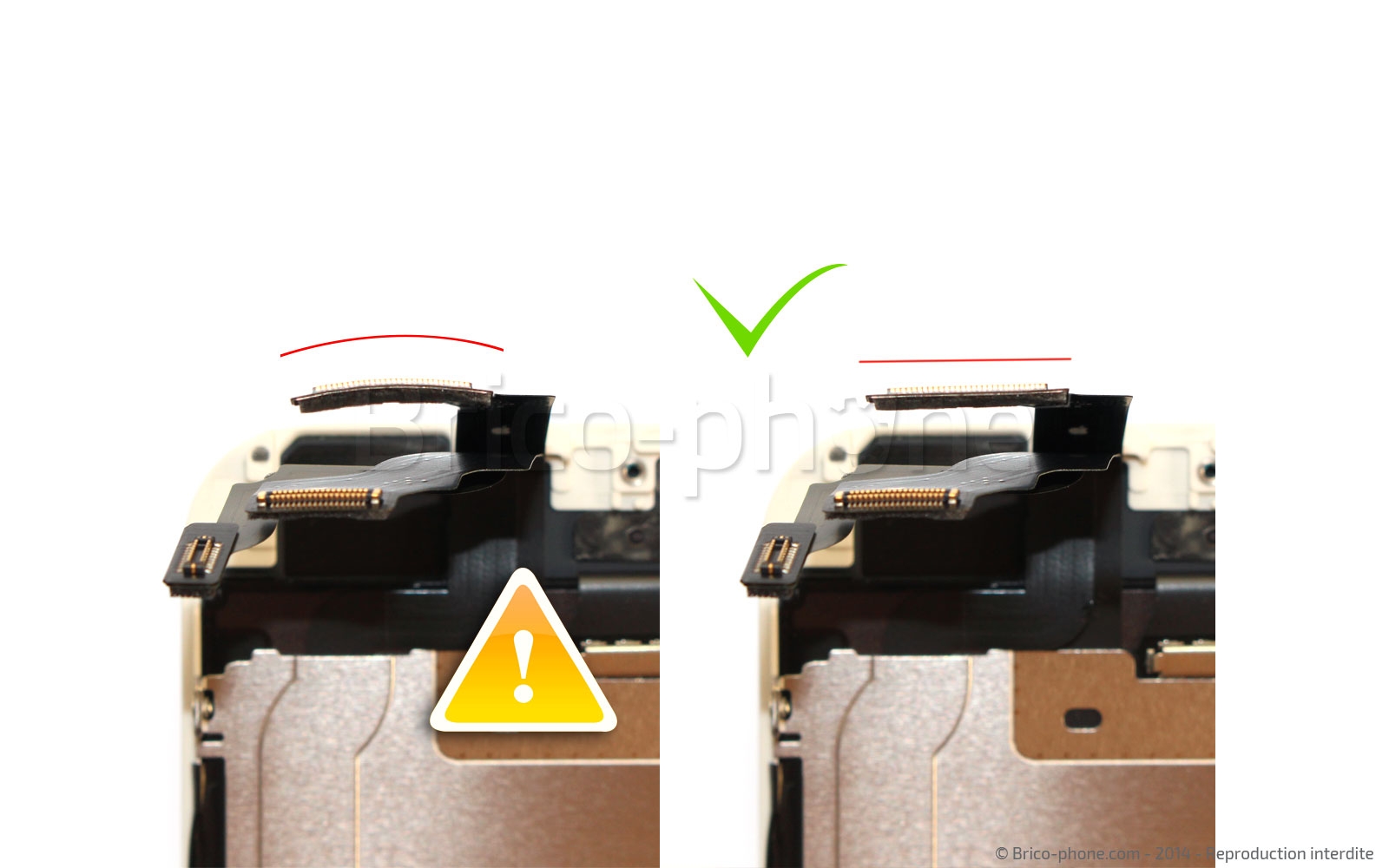

Afin de ne pas rencontrer de défauts au niveau de l'affichage LCD ou si vous rencontrez ce type de défauts après remontage, faites attention à la courbure de la nappe du LCD. Si des lignes persistent en haut de l'écran, ce défaut d'affichage disparaît en général au bout de quelques heures, patienter avant de procéder à un nouveau démontage.

Effectuer une torsion très légère avec vos doigts sur le connecteur de la nappe pour vous assurer qu'il est bien droit avant de la reconnecter à la carte mère.
Remontage de l'écran
Remontage de l'écran
Remontage de l'écran
