Changement de caméra arrière sur Galaxy A6 2018

Temps estimé : 30 min
Difficulté : 3/5
Note de réparabilité : 9/20
Galaxy A6 2018 | Temps estimé : 30 min | Difficulté : 3/5

Vos photos de votre Samsung Galaxy A6 2018 sont de mauvaise qualité, vous voulez changer votre caméra arrière vous-même ?
Ne cherchez pas plus loin, nous allons vous conseiller pour remédier au changement de votre caméra arrière de votre Samsung Galaxy A6 2018.
Notre équipe technique Brico-Phone vous a conçu un tutoriel pour vous expliquer les manœuvres à réaliser pour le remplacement de la caméra arrière de votre Samsung Galaxy A6 2018.

Diagnostic

›  Votre caméra ne fonctionne plus
›  Votre caméra ne fait plus la mise au point

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Caméra arrière pour Samsung Galaxy A6 2018
42,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

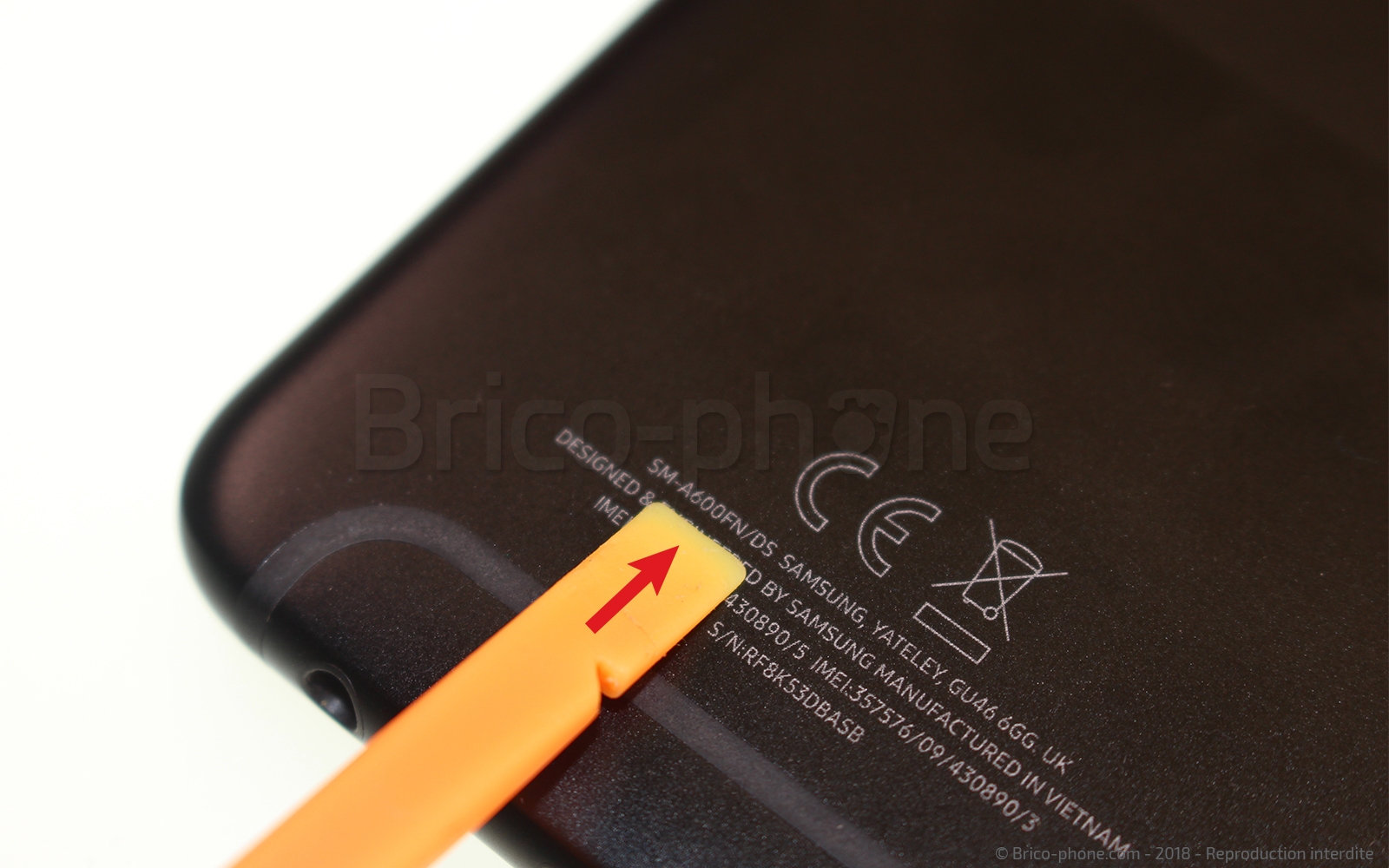

Avant de commencer votre remplacement de composant, assurez vous du modèle précis de votre téléphone.
Préparez un espace de travail propre et dégagé et munissez vous de votre kit outil.
Pensez à utiliser le patron d'aide au montage, le iStick (patron d'aide au montage adhésif) ou le patron magnétique pour ne pas perdre les vis de votre téléphone car il ne faut pas inversé les vis du téléphone, ceci pourrait endommagé votre téléphone.

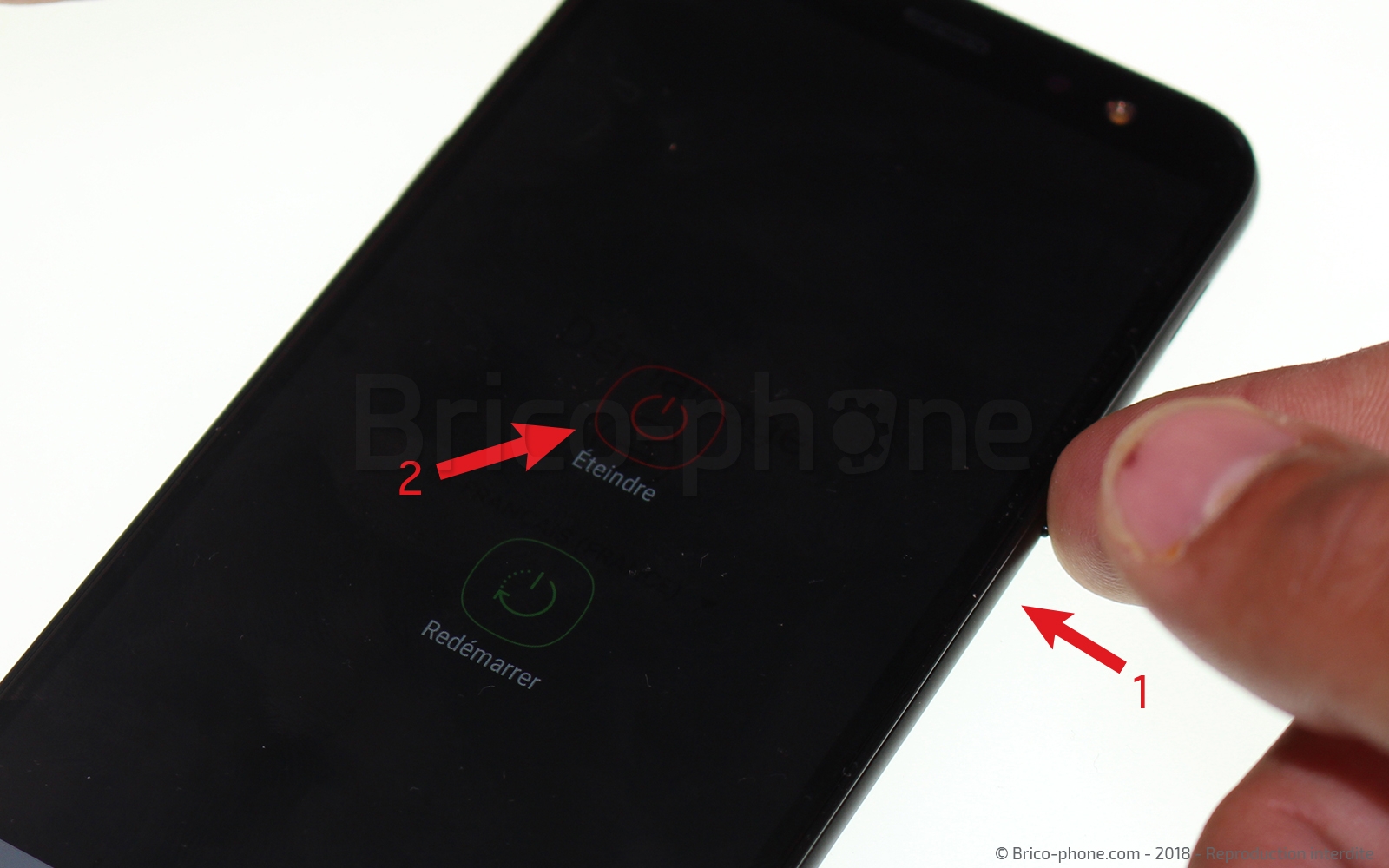

Etape 1 : Eteindre le téléphone
Pour ne pas endommager votre appareil, mettez le hors tension avant toute réparation!

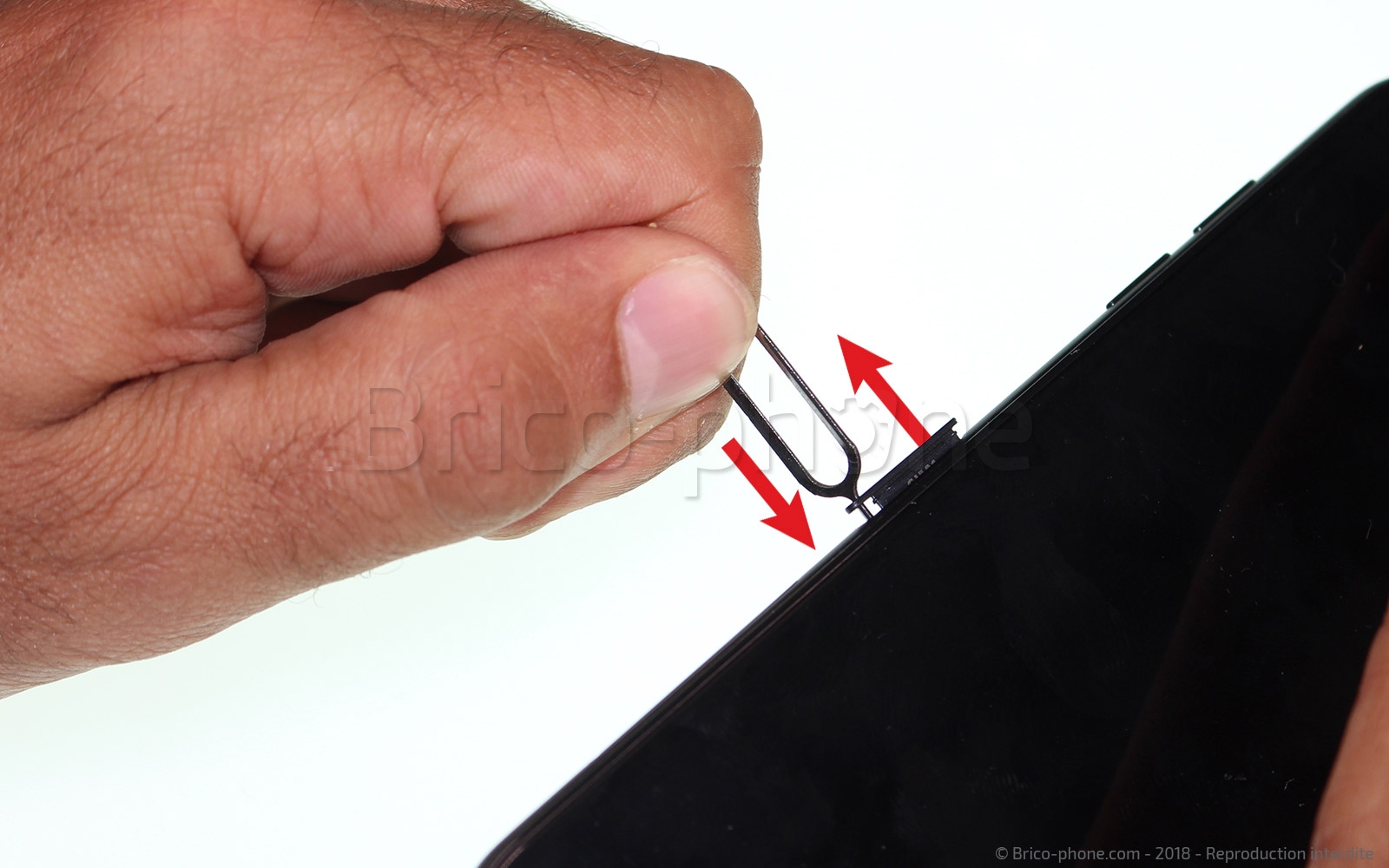

Etape 2 : Retirer le rack SIM
Il vous faut ensuite extraire le rack SIM et SD de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés

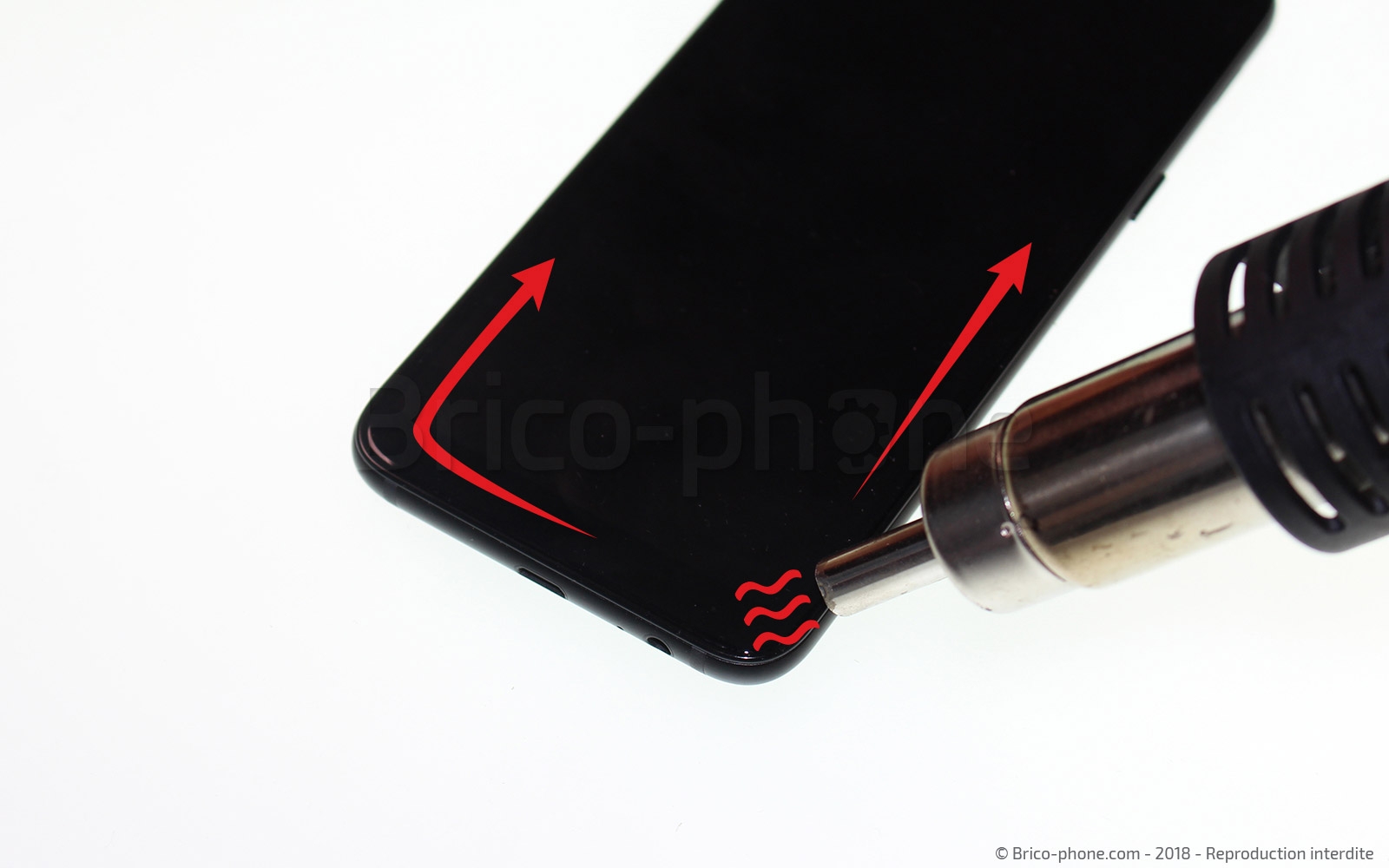

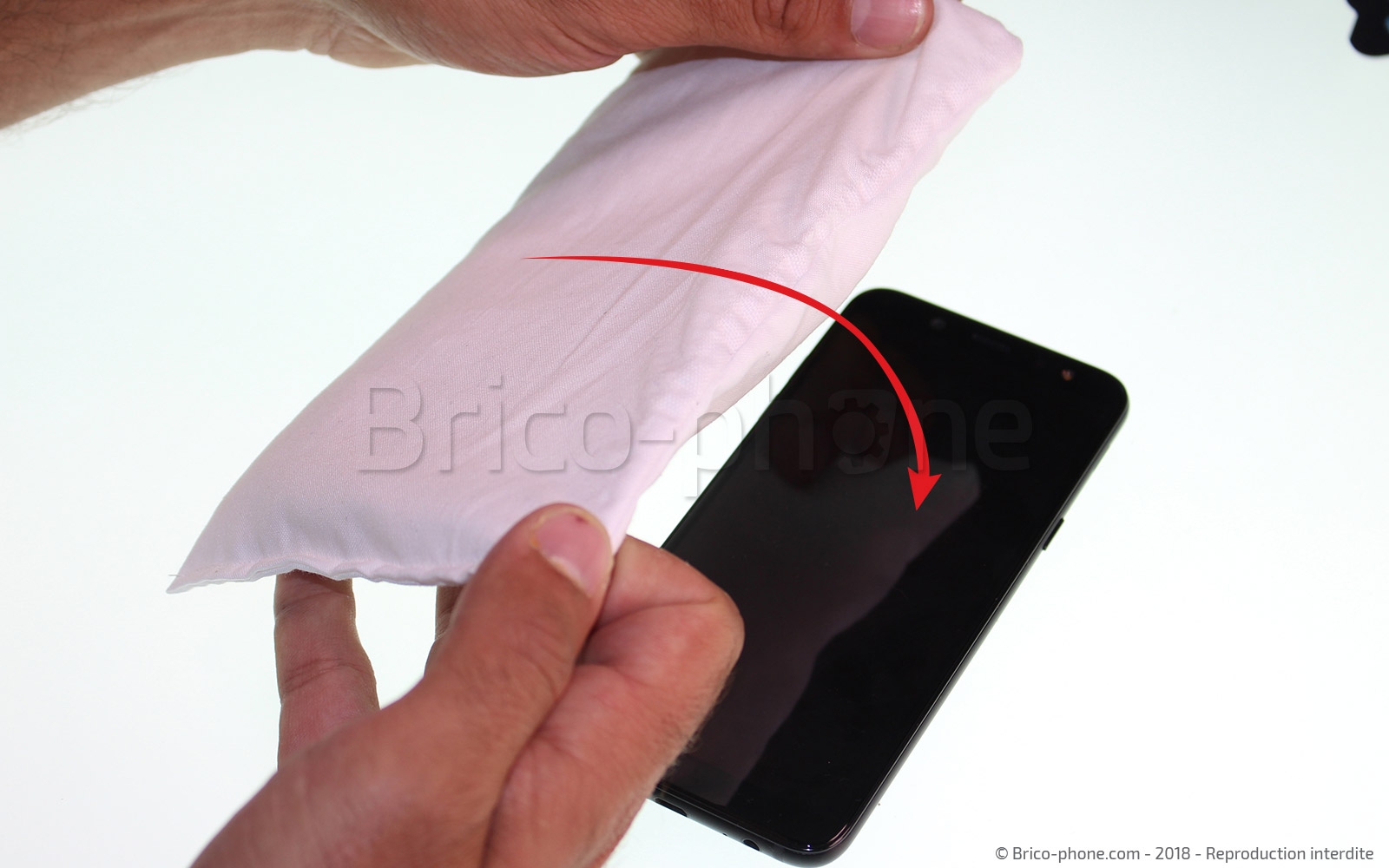

Etape 3 : Chauffer la vitre avant

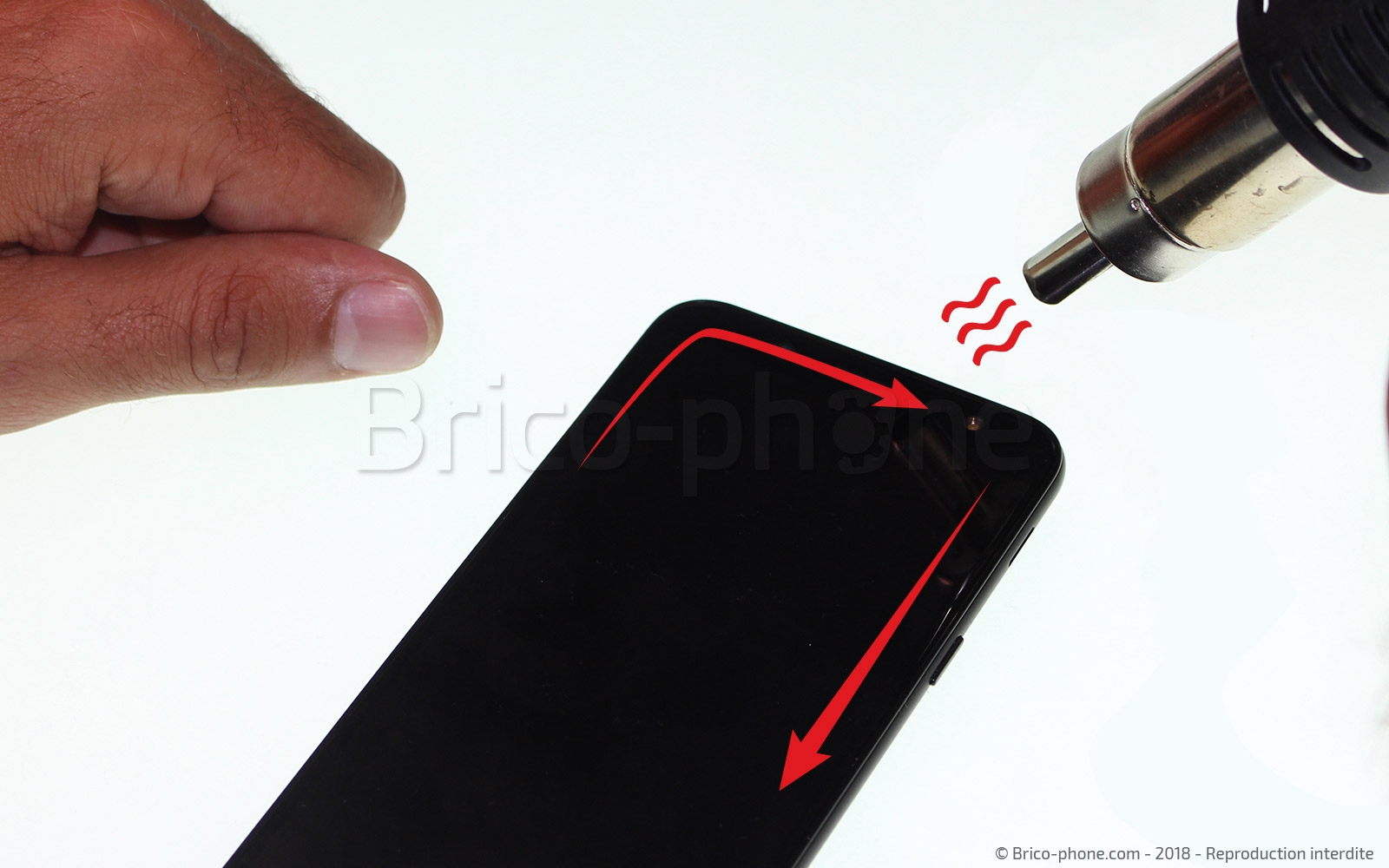

Avec un sèche cheveux ou un mini décapeur, venez chauffer le contour de votre écran afin de faire fondre la colle qui le rattache au reste du téléphone.

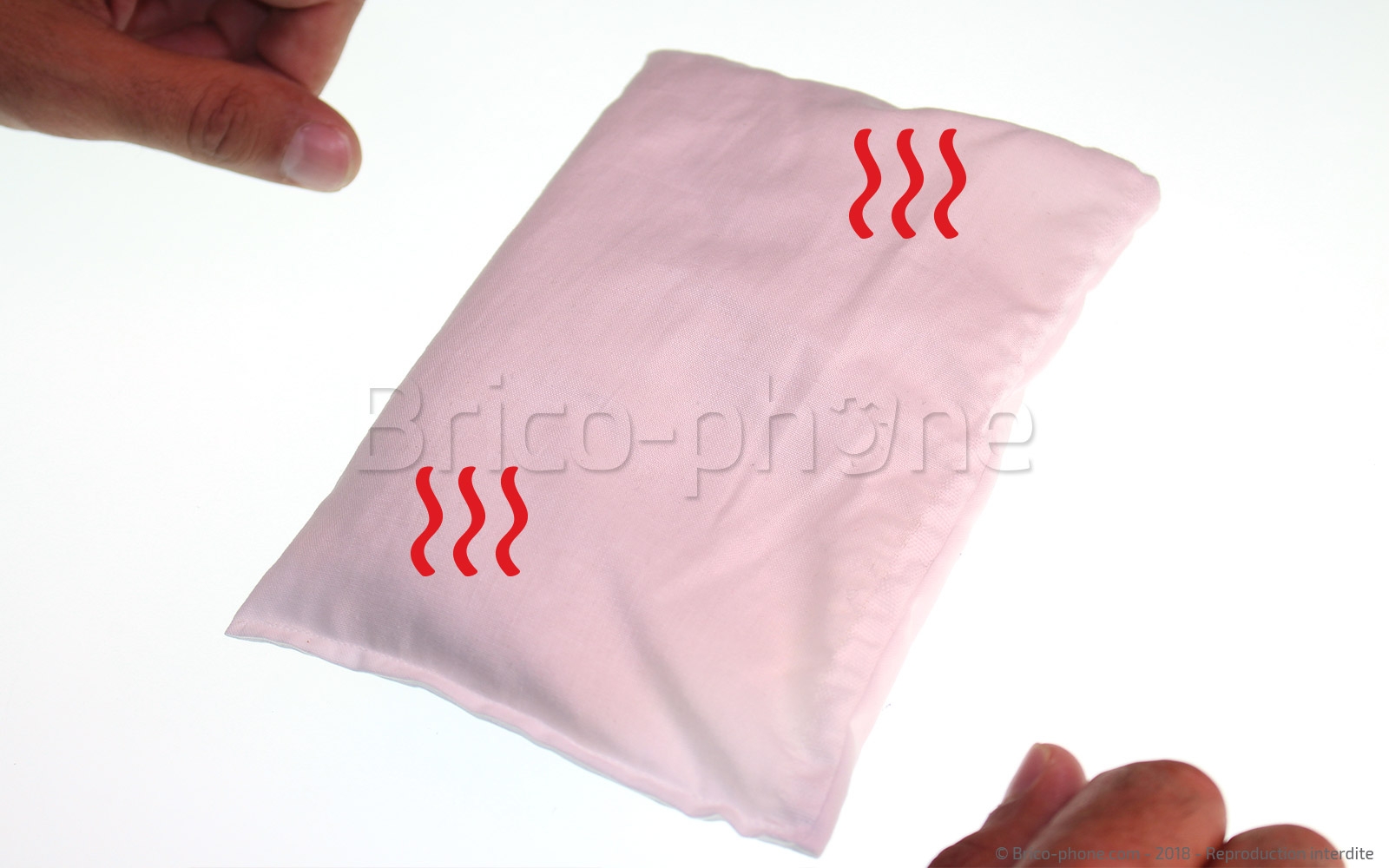

Vous pouvez aussi utiliser un petit coussin chauffant, vendu sur notre site internet, en le chauffant une a deux minutes au micro ondes avant de le placer sur l'écran.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

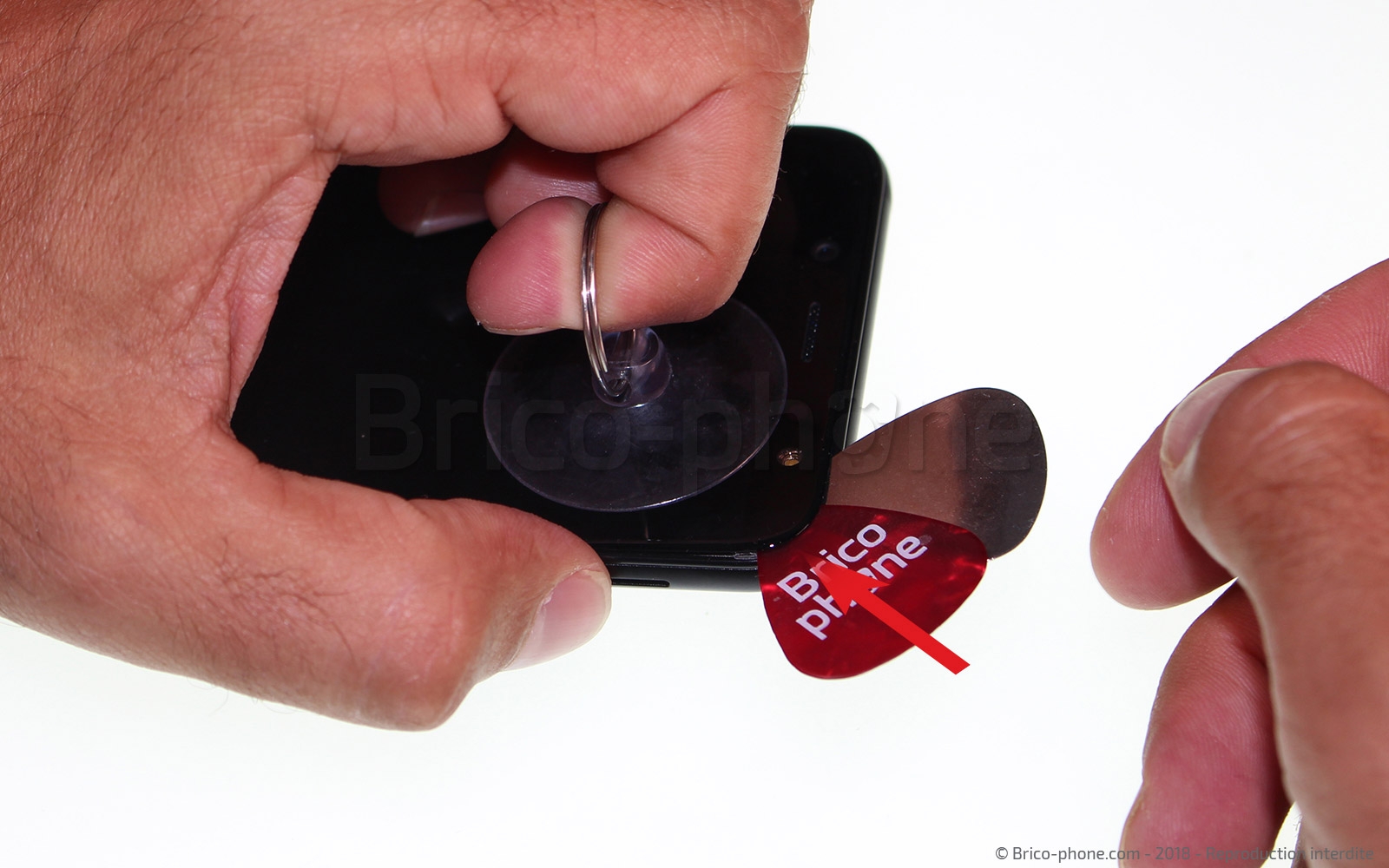

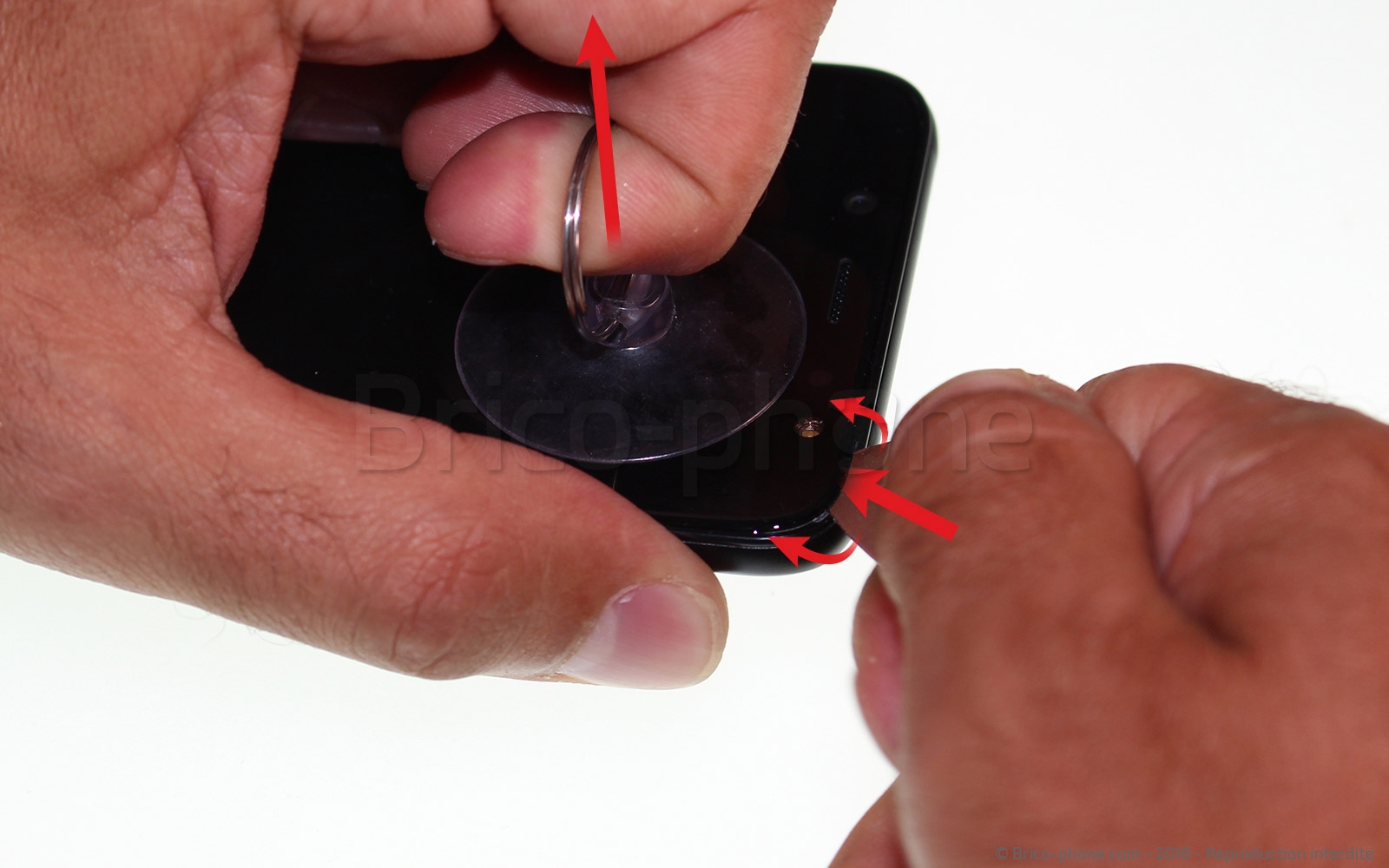

Etape 4 : Créer un point d'insertion

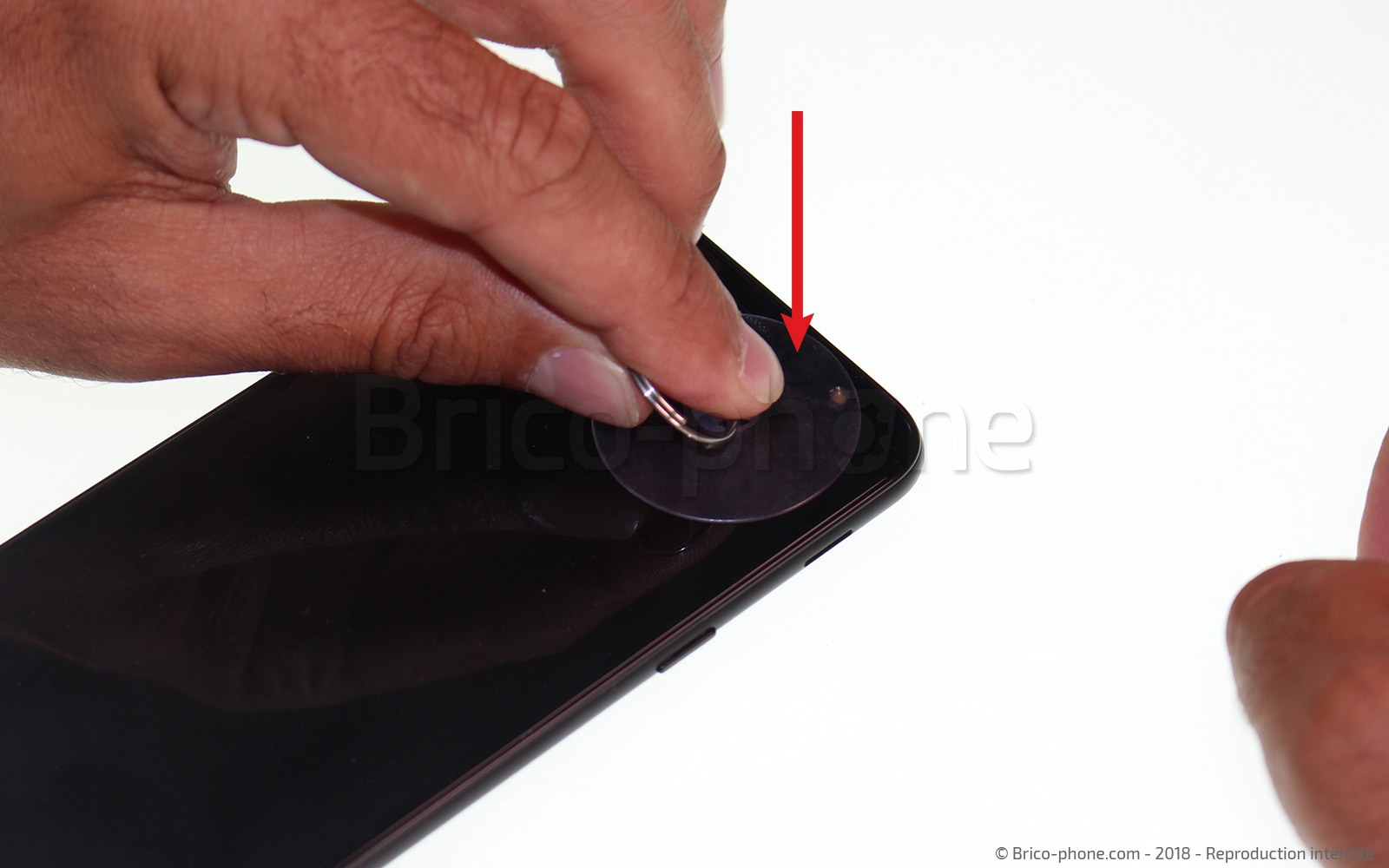

Avec la ventouse collé dans le coin en haut de votre téléphone, tirez sur la boucle et venez placer un médiator métal entre la coque et la vitre. Cela devrait créer un interstice suffisant pour venir placer un médiator plastique (plus épais que le métallique) qui vous servira dans l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

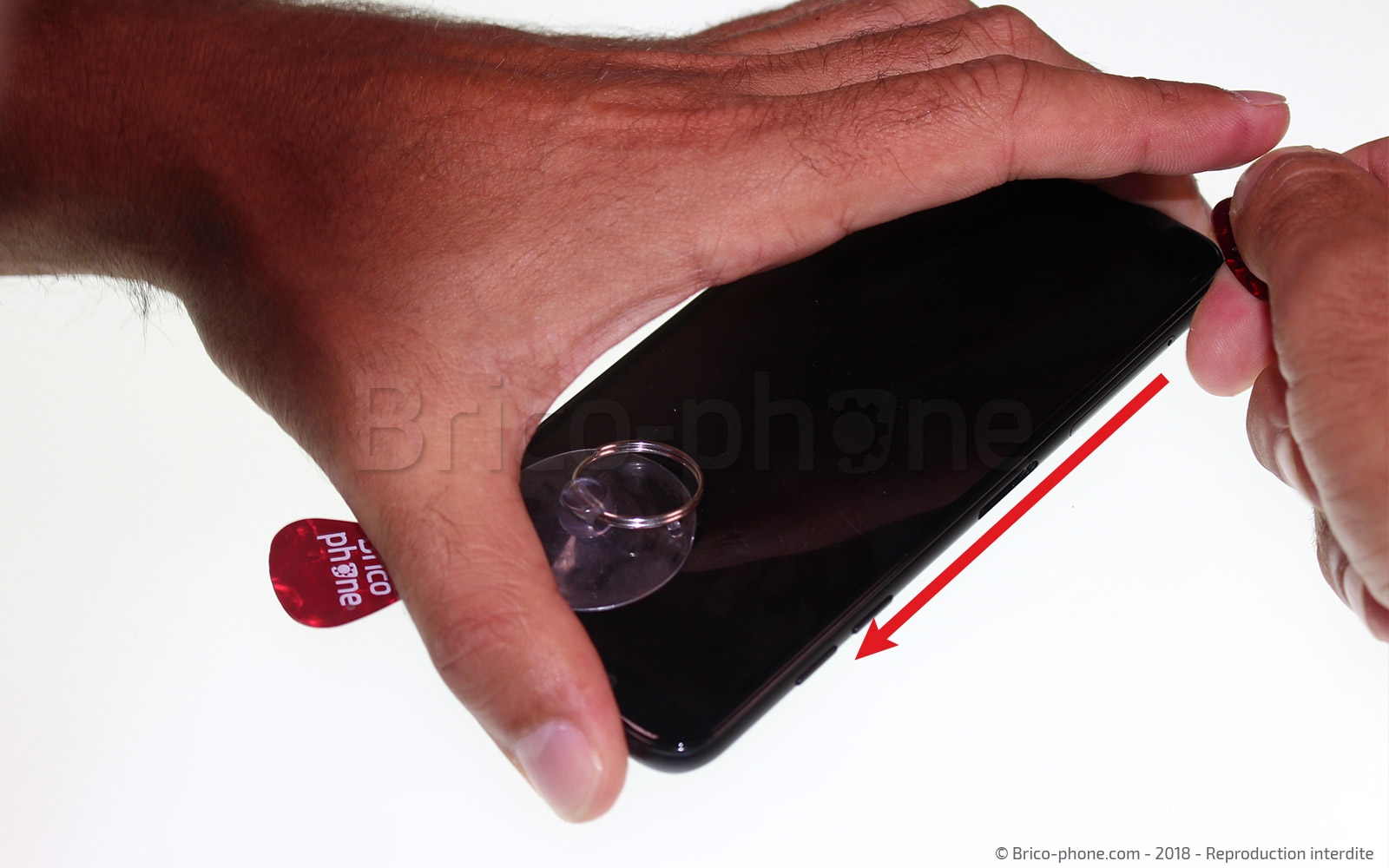

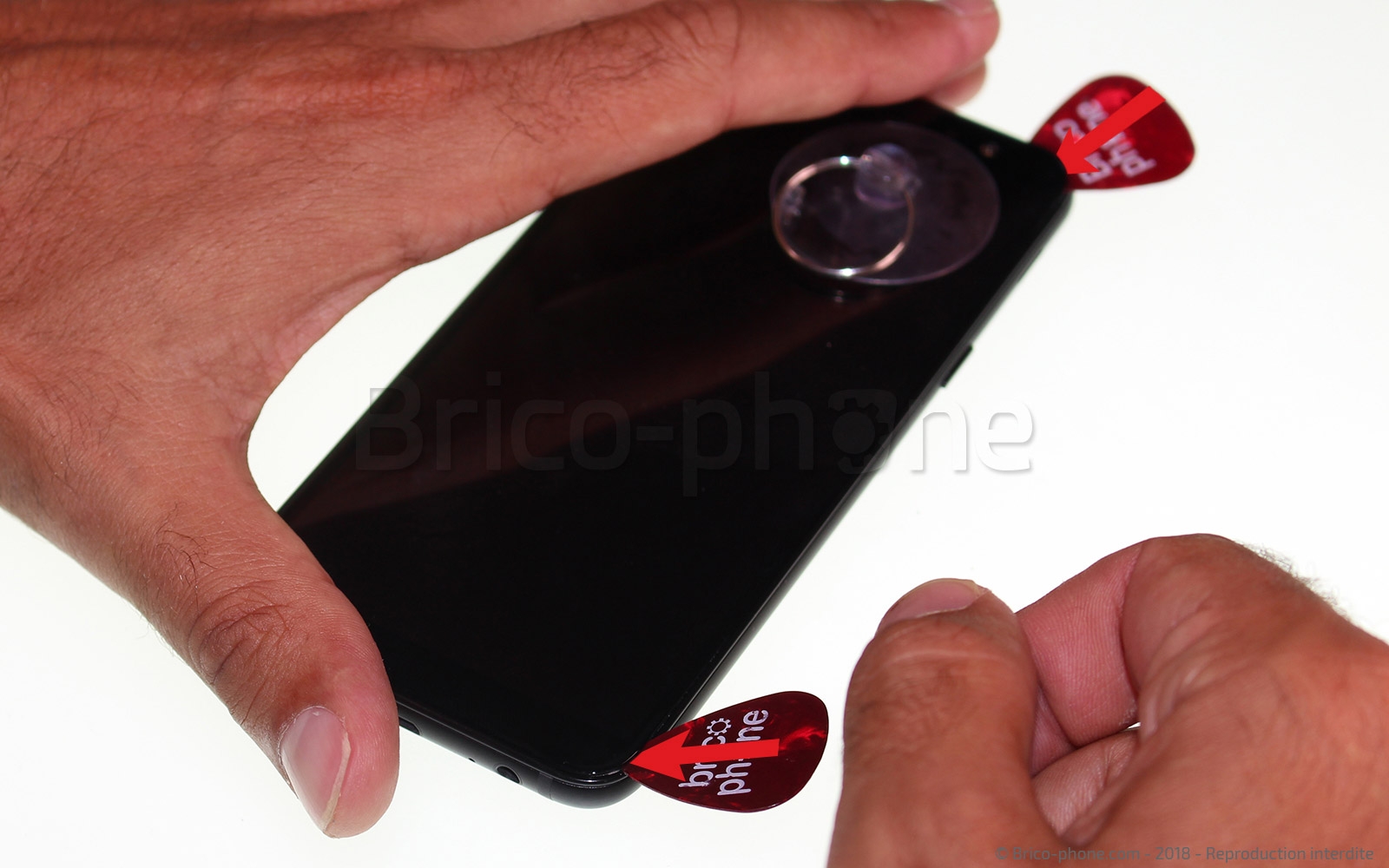

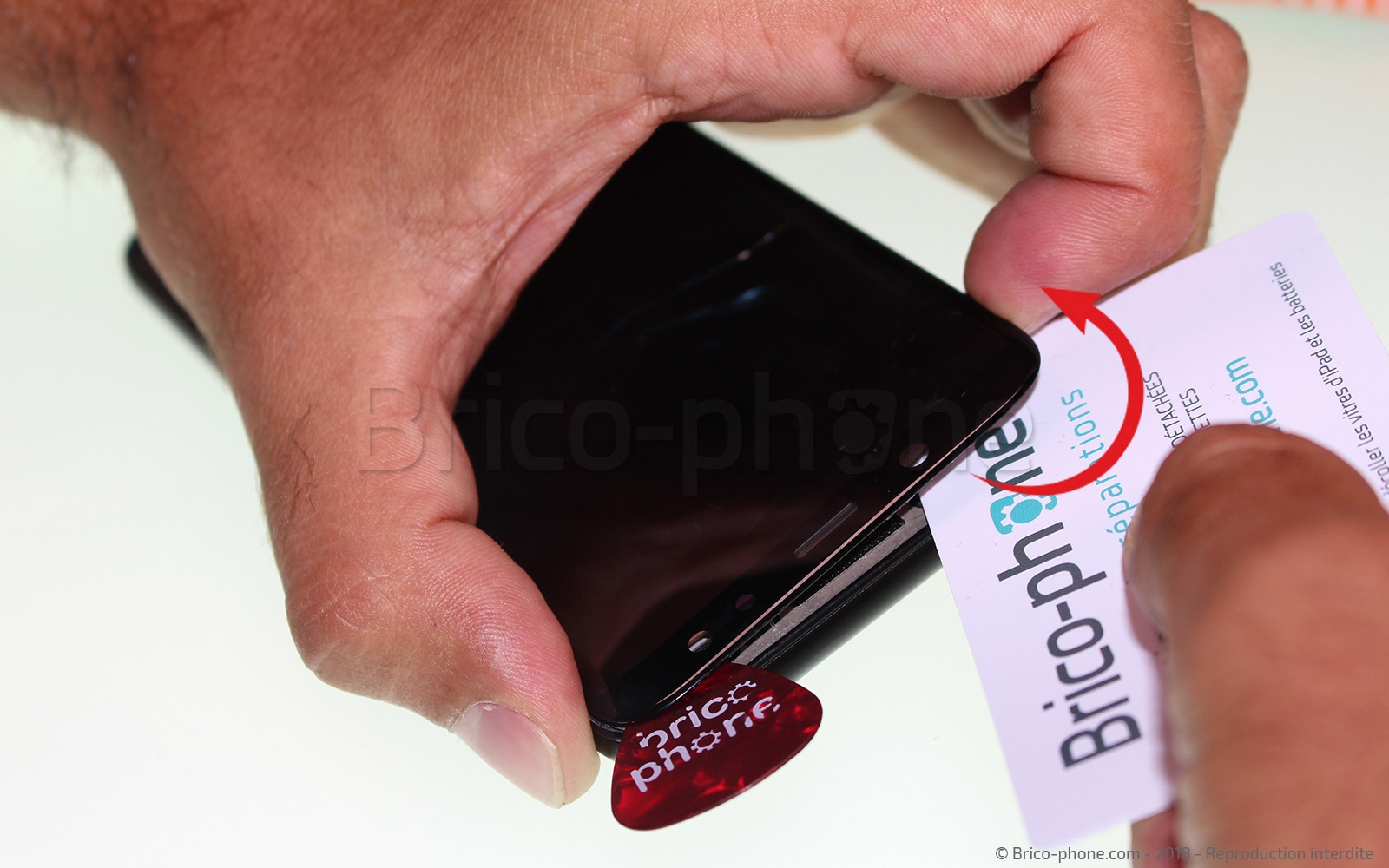

Etape 5 : Décoller la vitre avant
Maintenant que vous avez créé un point d'insertion, glissez les mediators plastique sur tout le contour de votre écran pour le désolidariser du chassis. Si ce dernier résiste trop, vous pouvez chauffer une nouvelle fois les contours pour refaire fondre la colle qui a pu figer entre temps.
Outils du kit utilisés
Outils du kit utilisés

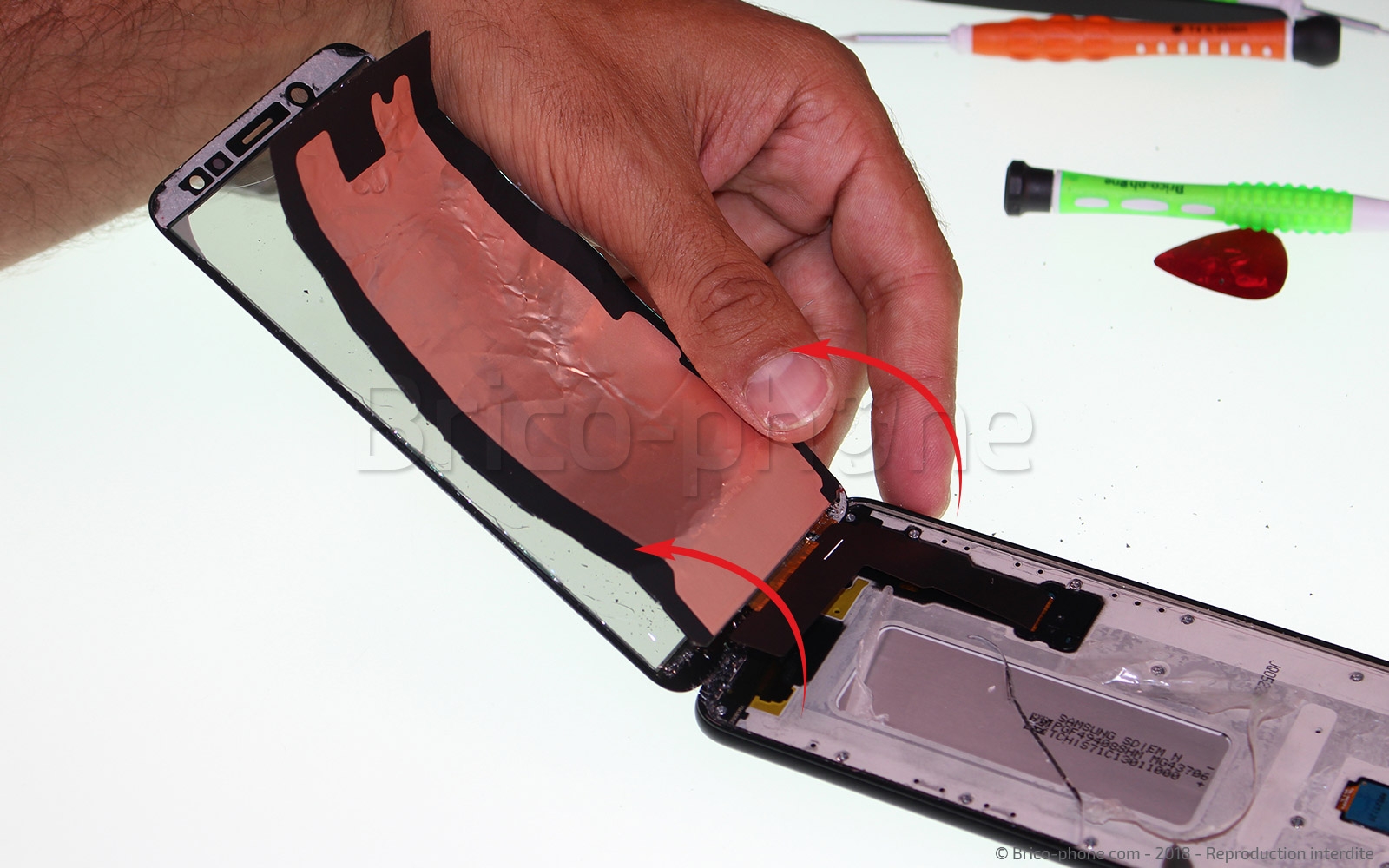

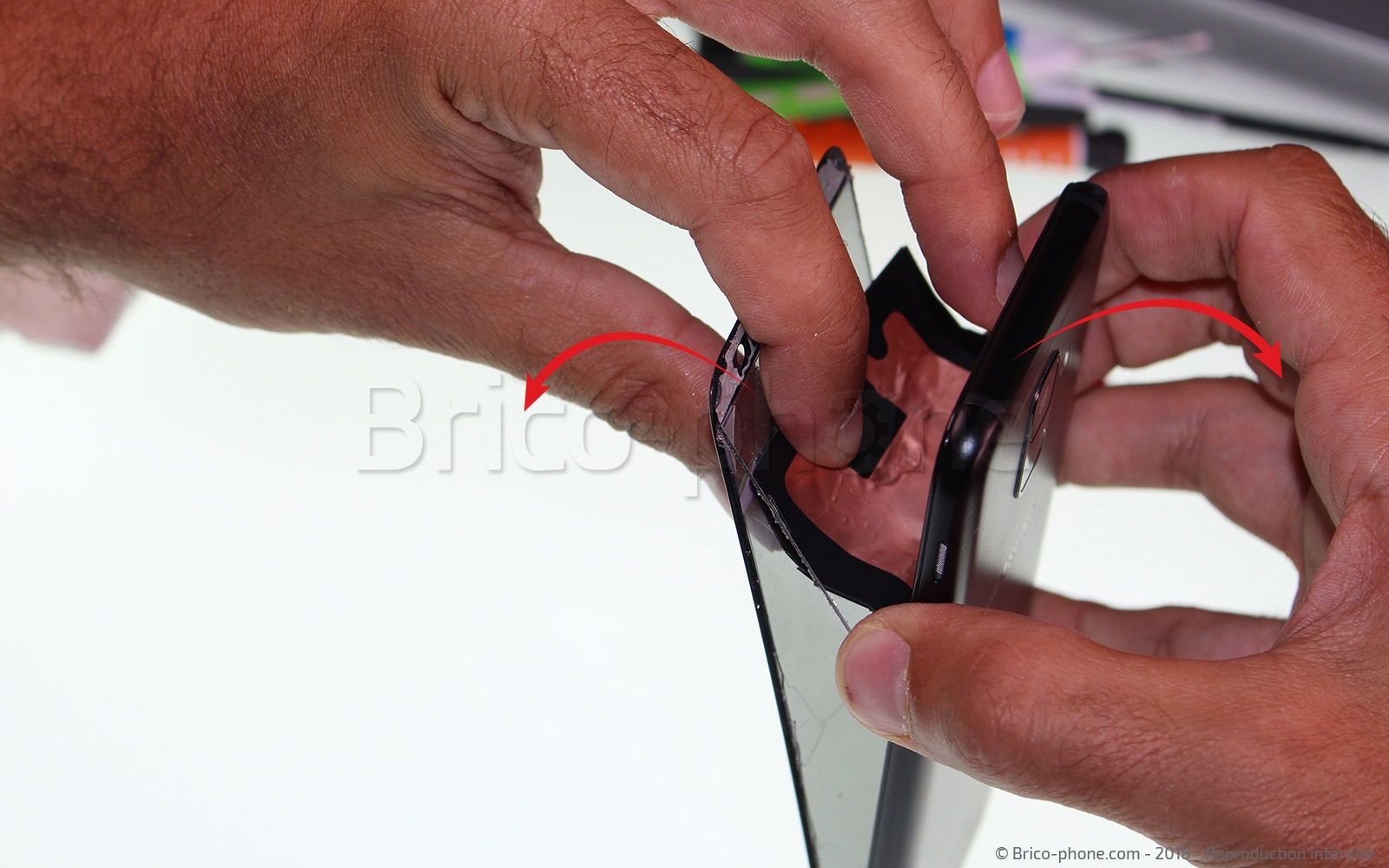

Etape 6 : Arracher du chassis
Vous pouvez maintenant séparer le bloque écran du chassis en le faisant basculer vers le bas.

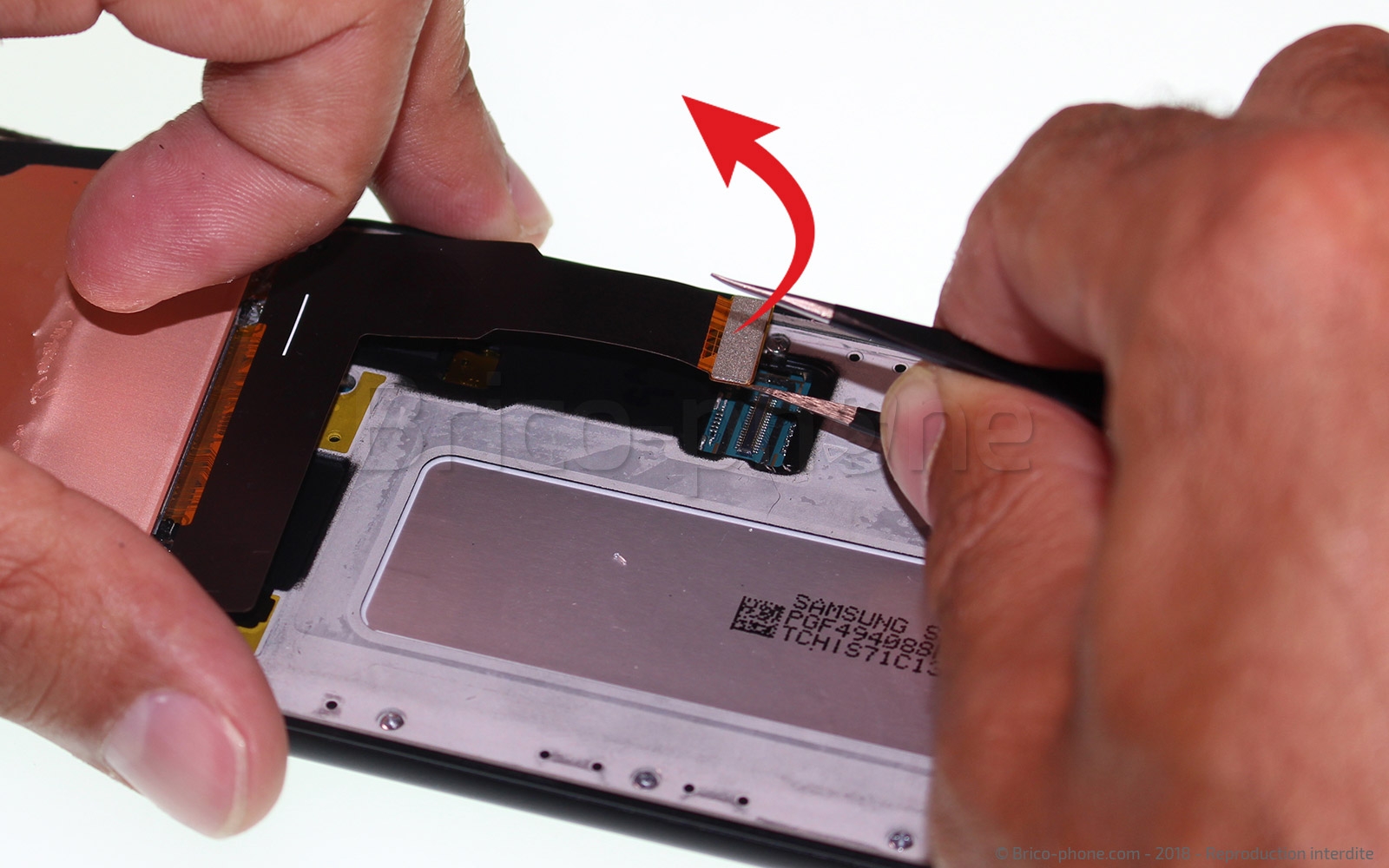

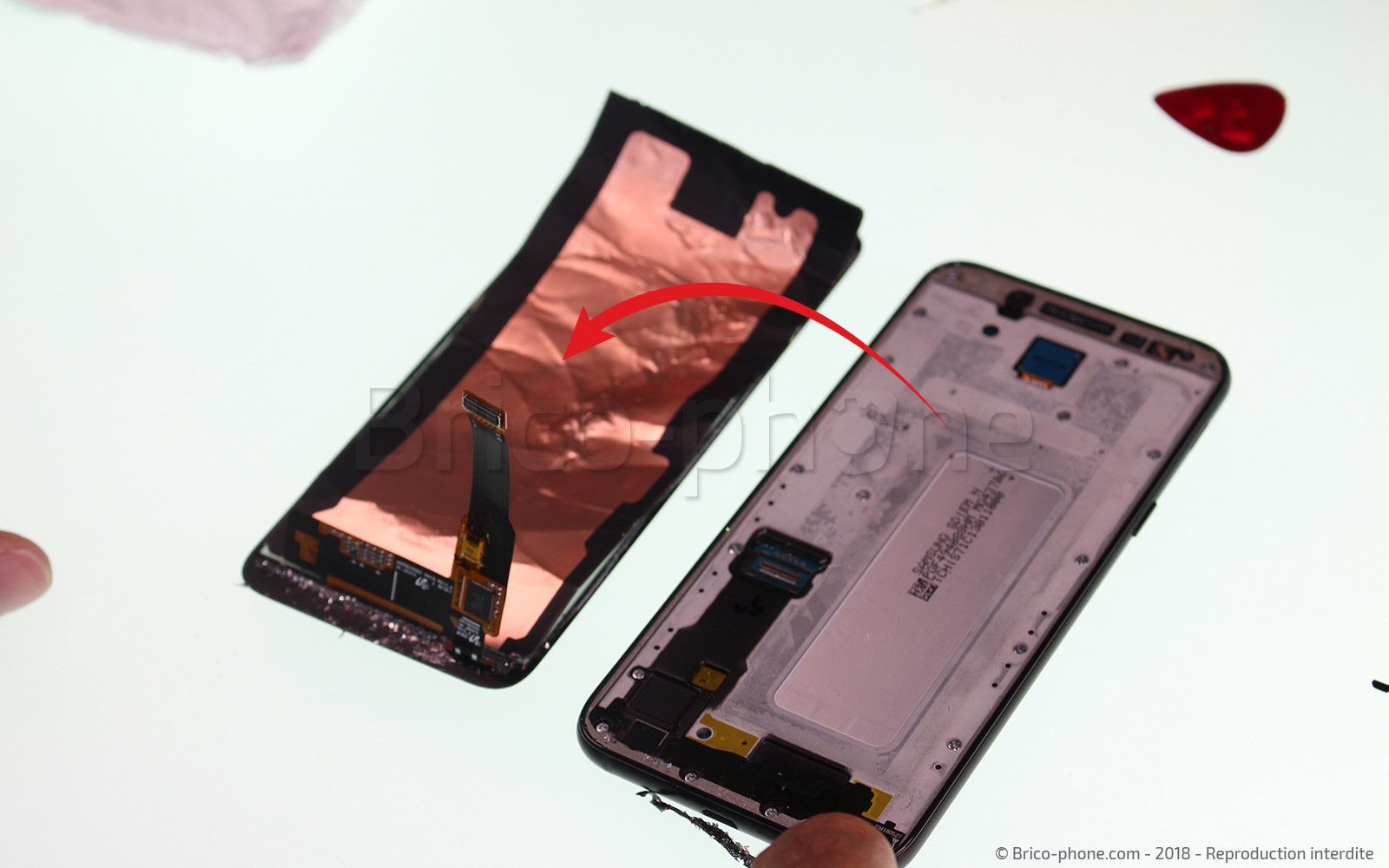

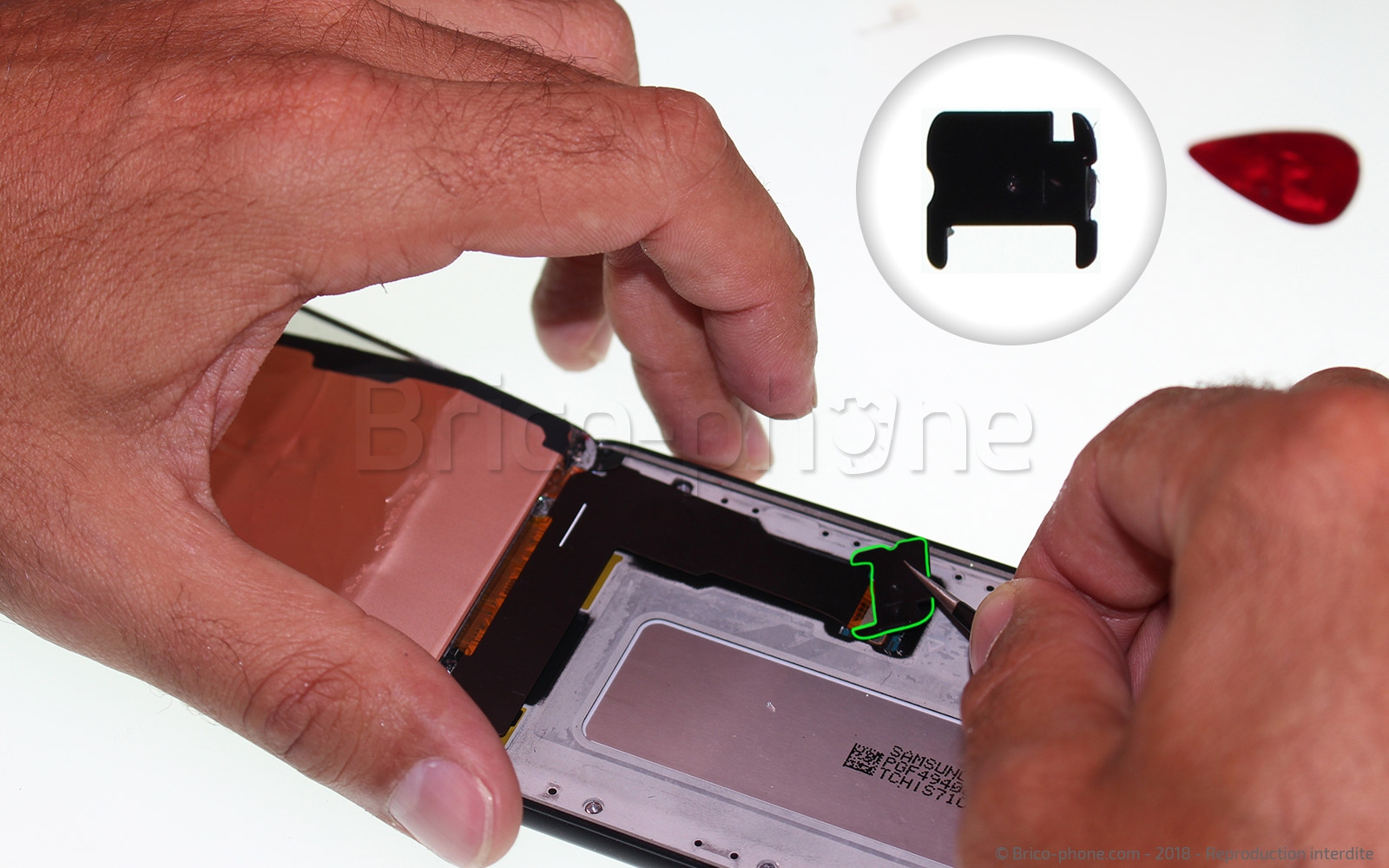

Etape 7 : Déconnecter la nappe de l'écran

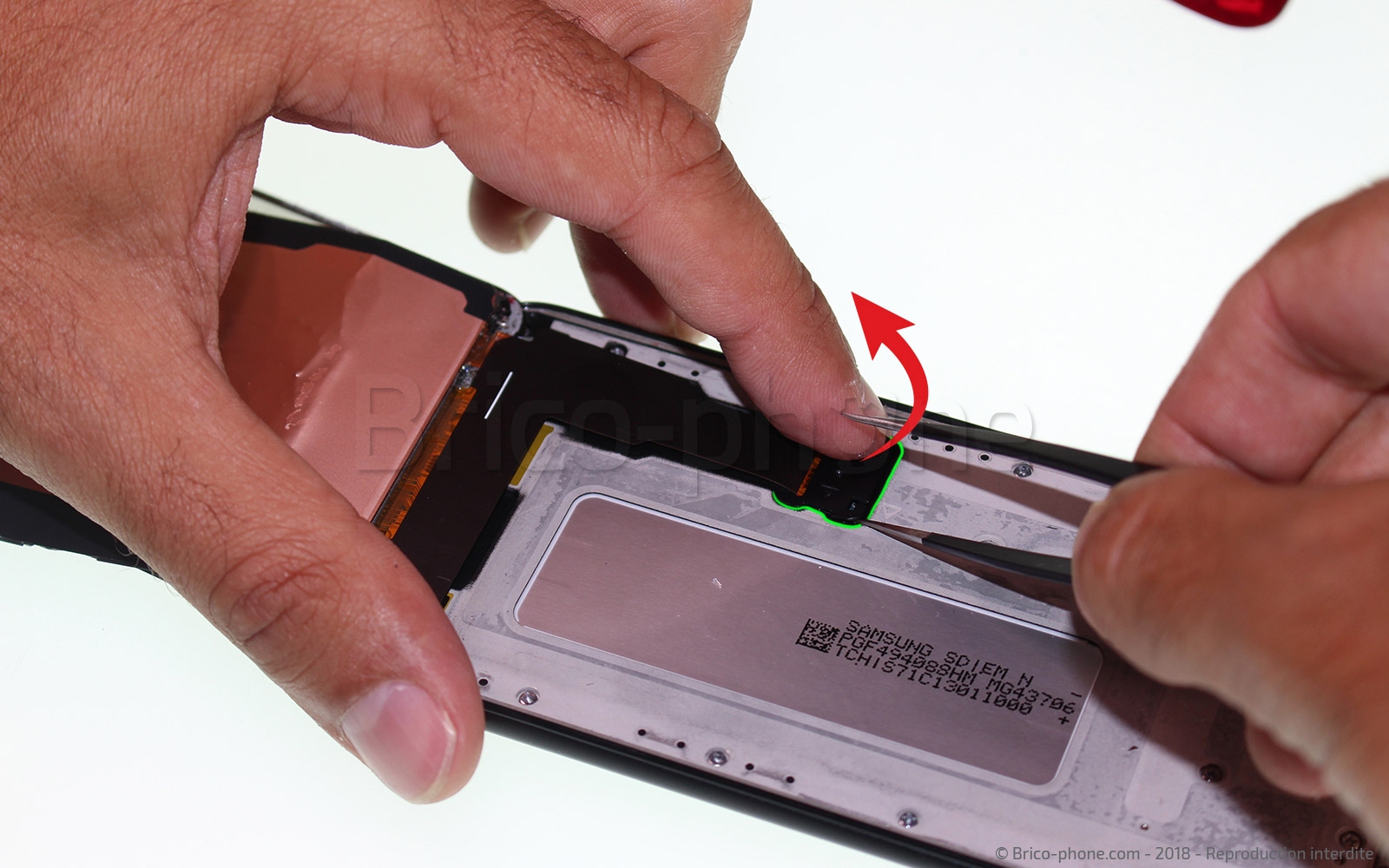

A l'aide votre pincette, vous pouvez maintenant retirer le cache plastique qui couvre la nappe connectant l'écran au reste du téléphone. Vous pourrez ensuite la déconnecter afin d'entièrement séparer le bloque écran.
Outils du kit utilisés
Outils du kit utilisés

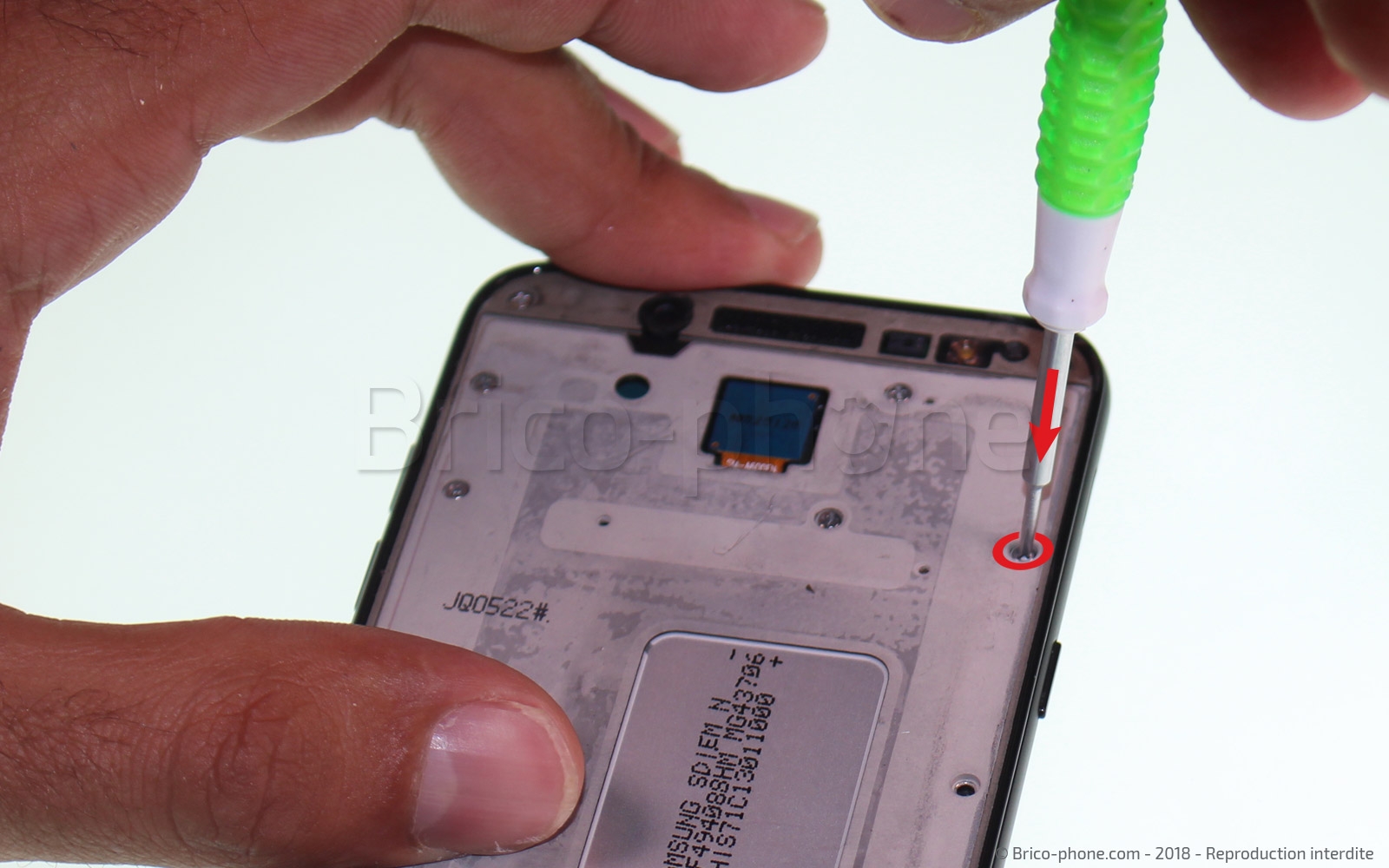

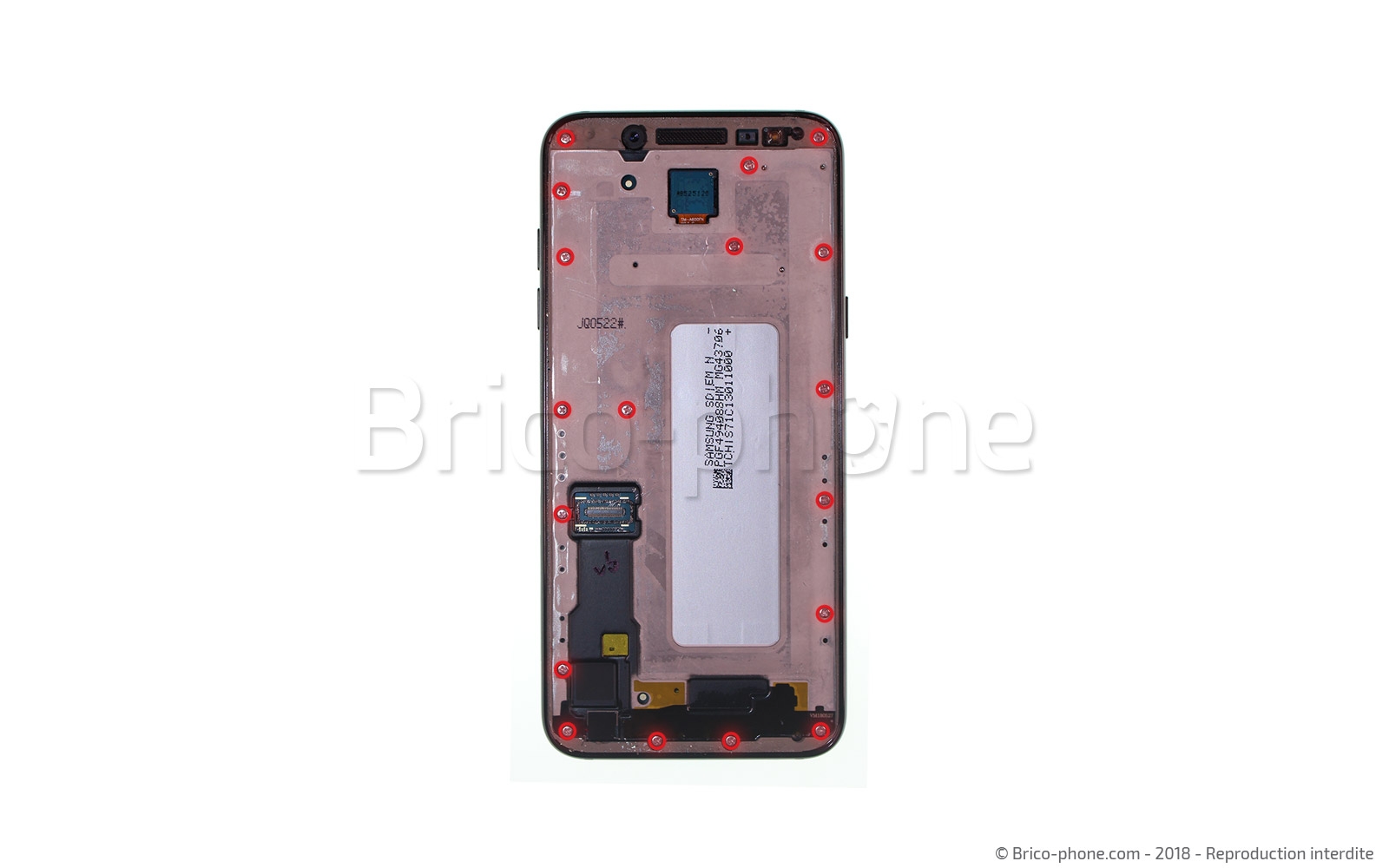

Etape 8 : Dévisser le chassis
Prenez maintenant votre tournevis cruciforme et dévissez les 18 vis qui tiennent votre bloque chassis/carte mère/coque arrière ensemble.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

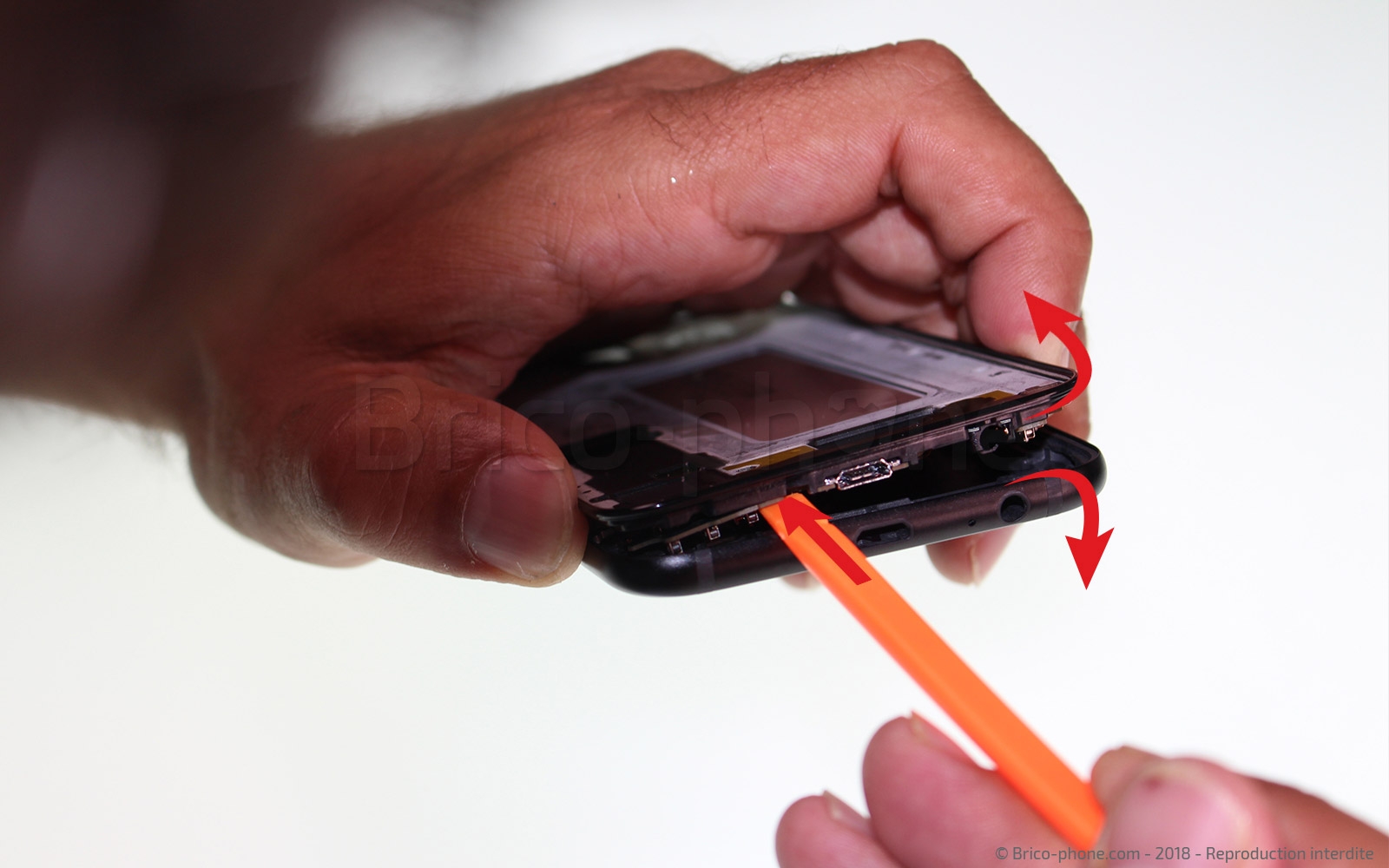

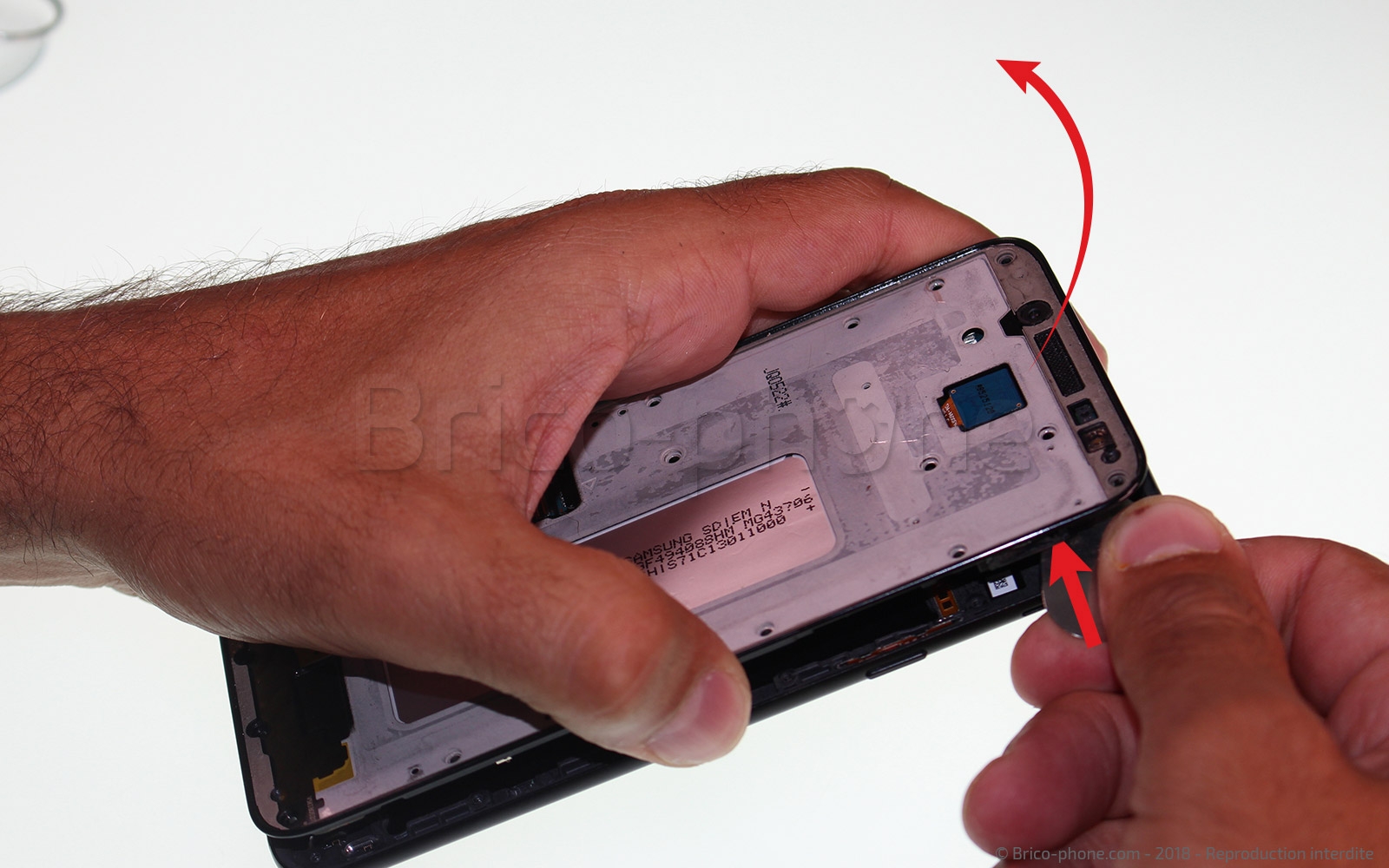

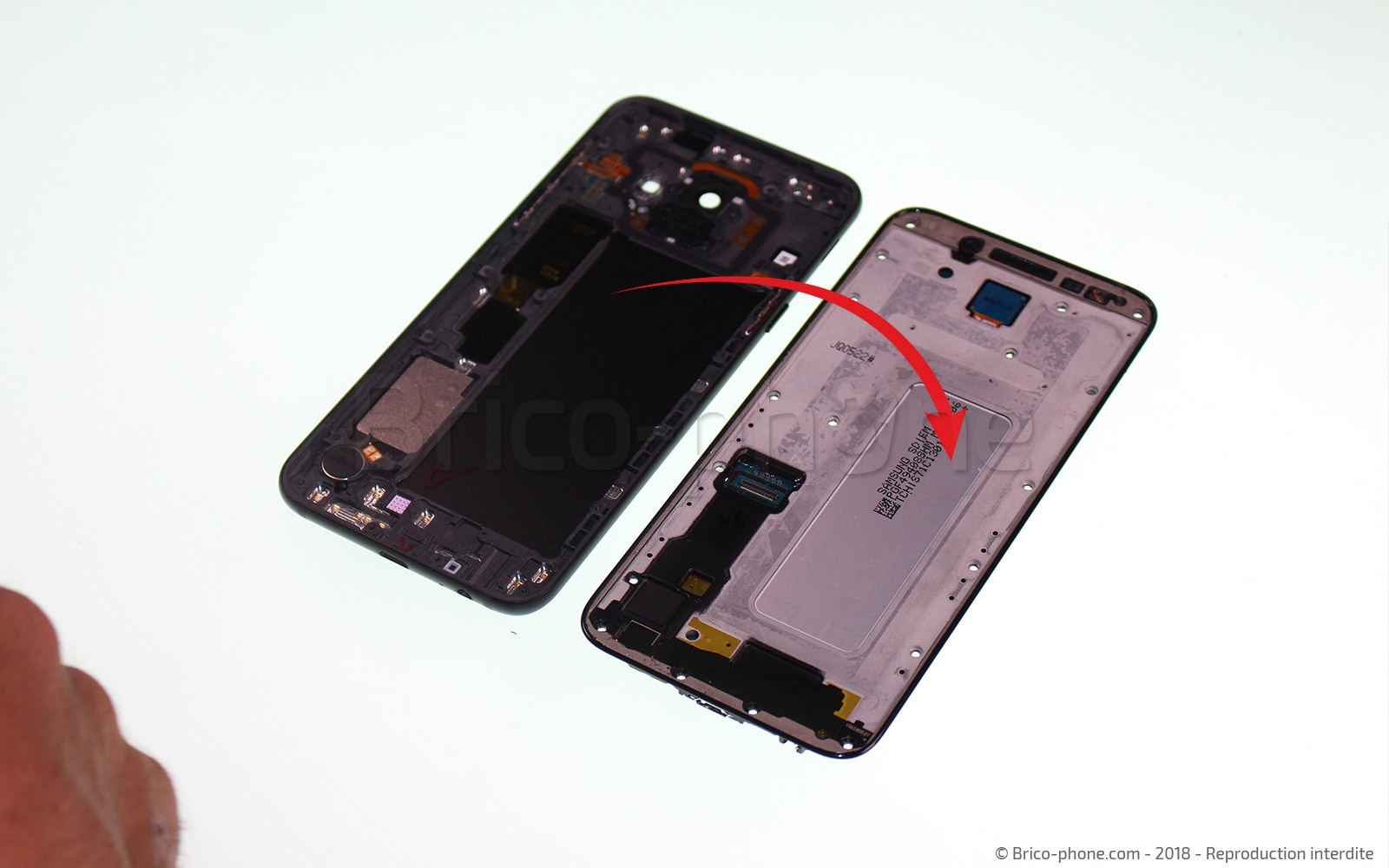

Etape 9 : Démonter le bloc arrière

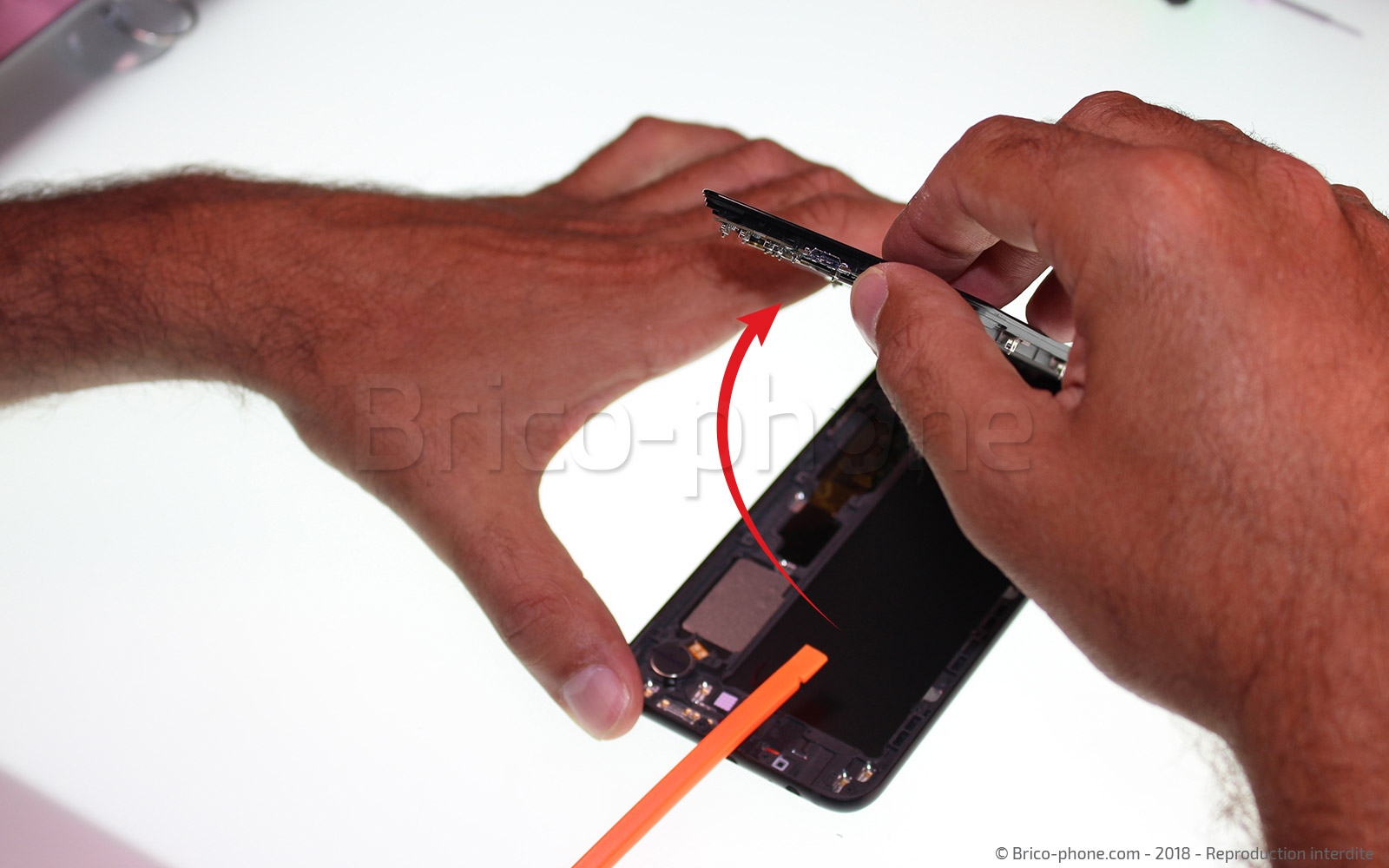

Maintenant que le chassis est dévissé, glissez votre levier nylon entre ce dernier et la coque arrière de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

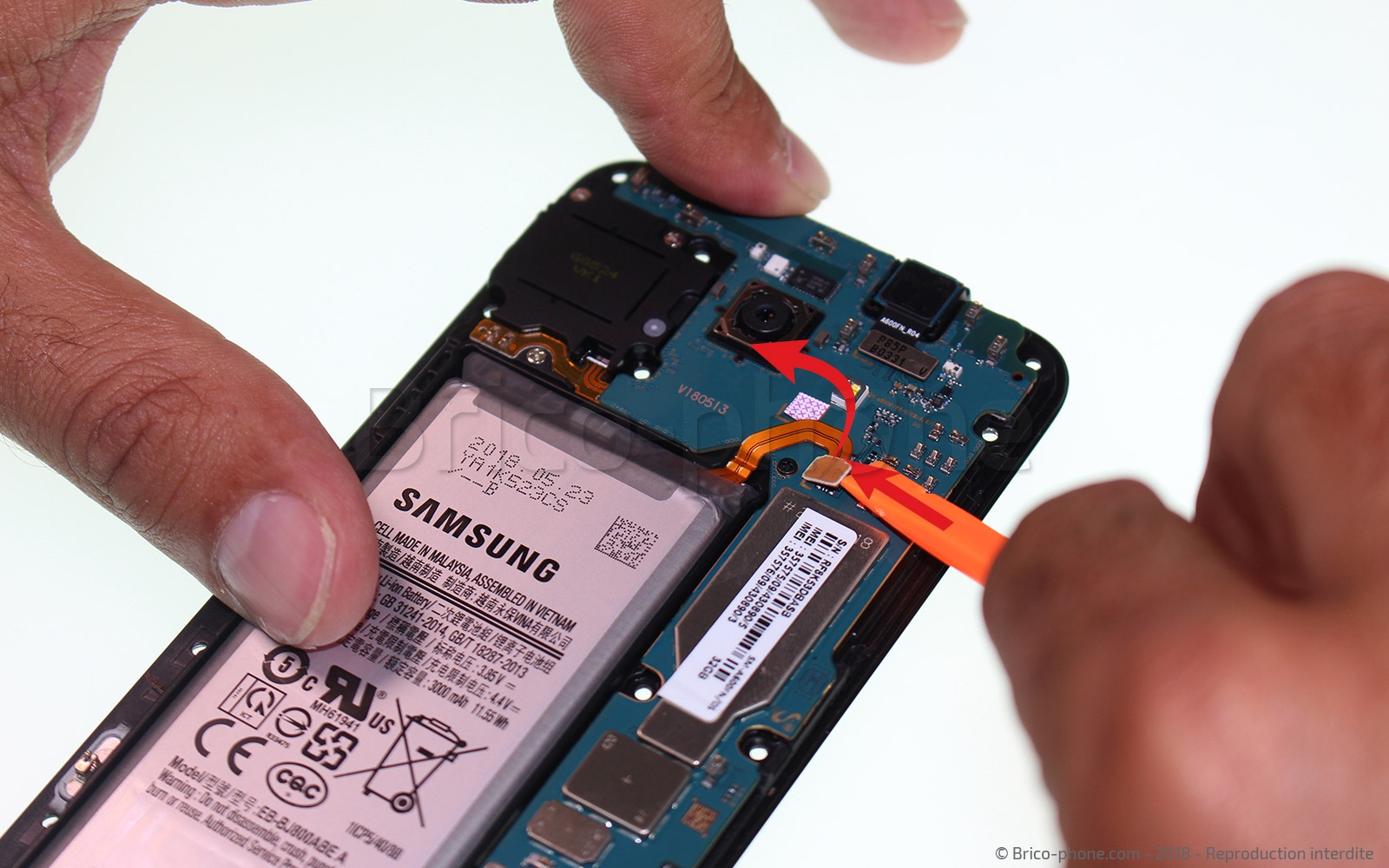

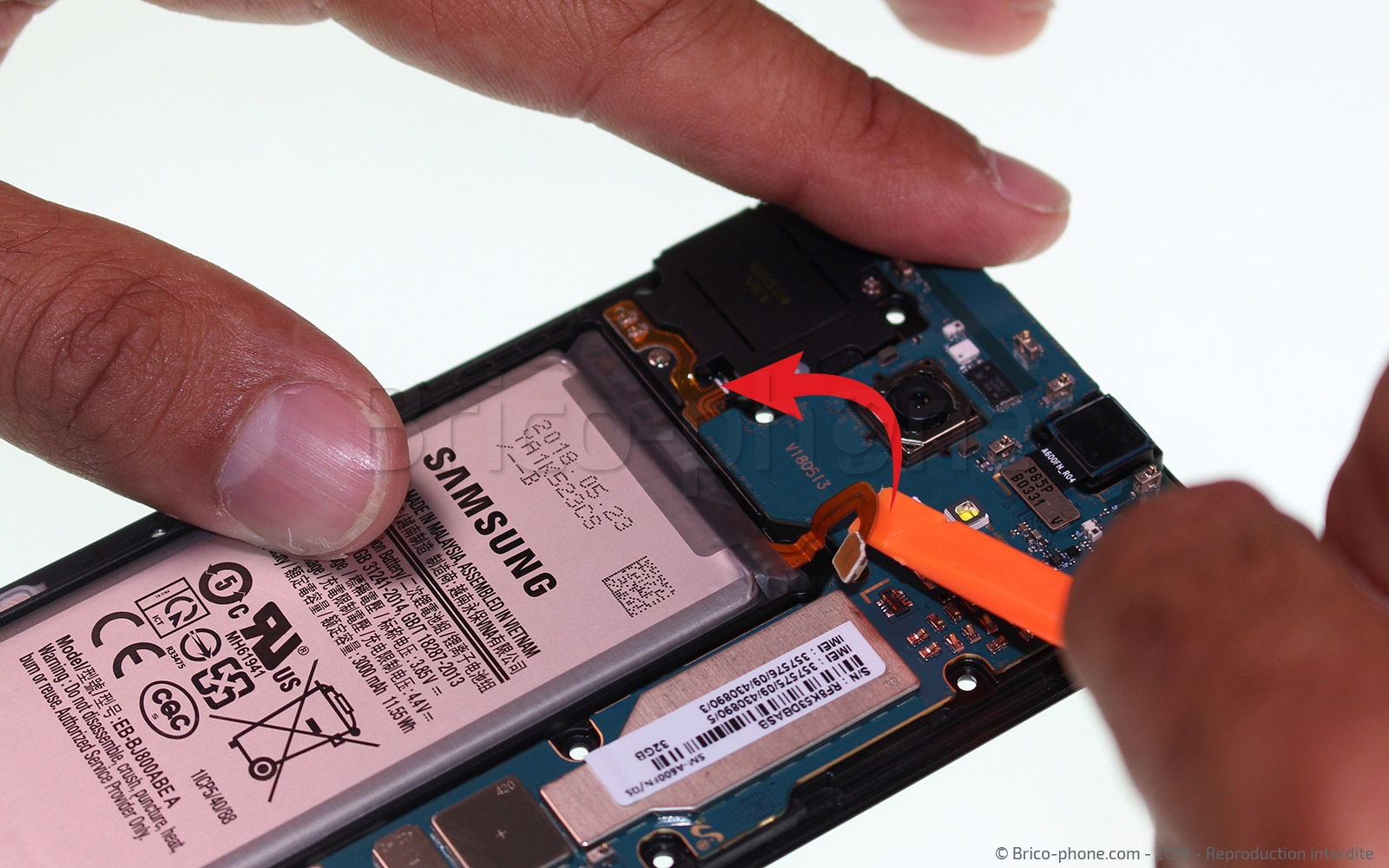

Etape 10 : Déconnecter la batterie
Avec votre levier nylon, déconnectez la nappe qui raccorde la batterie à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

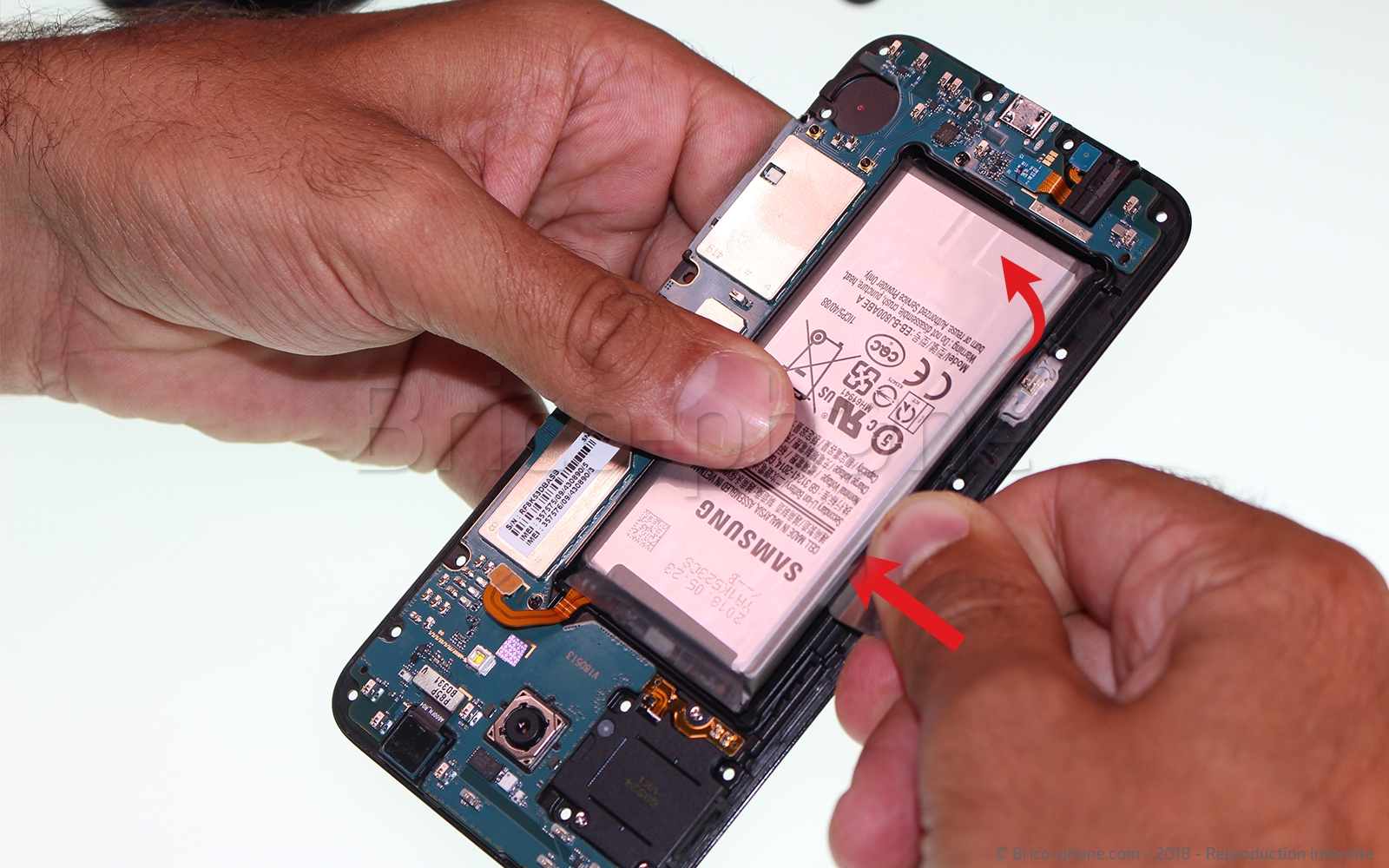

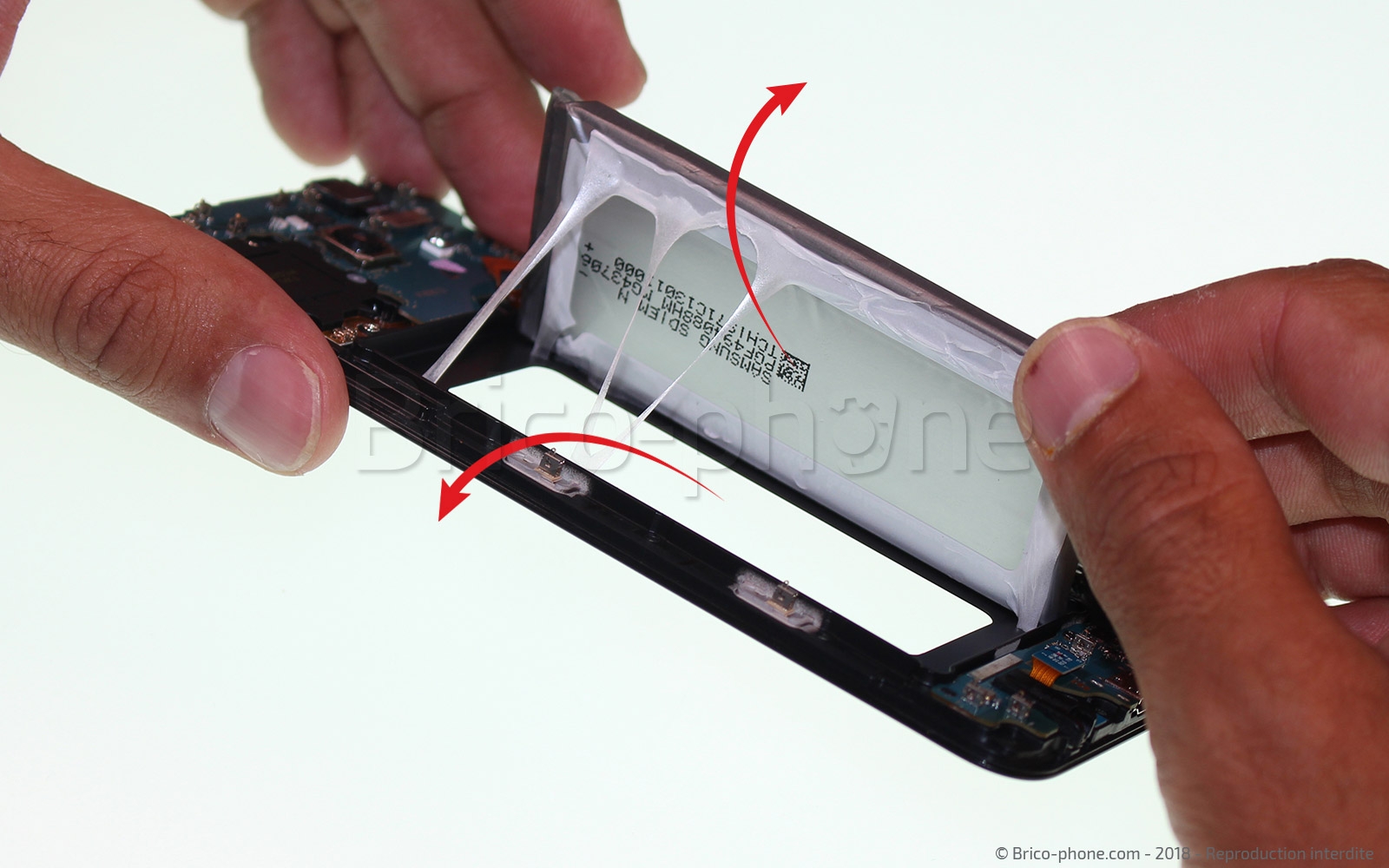

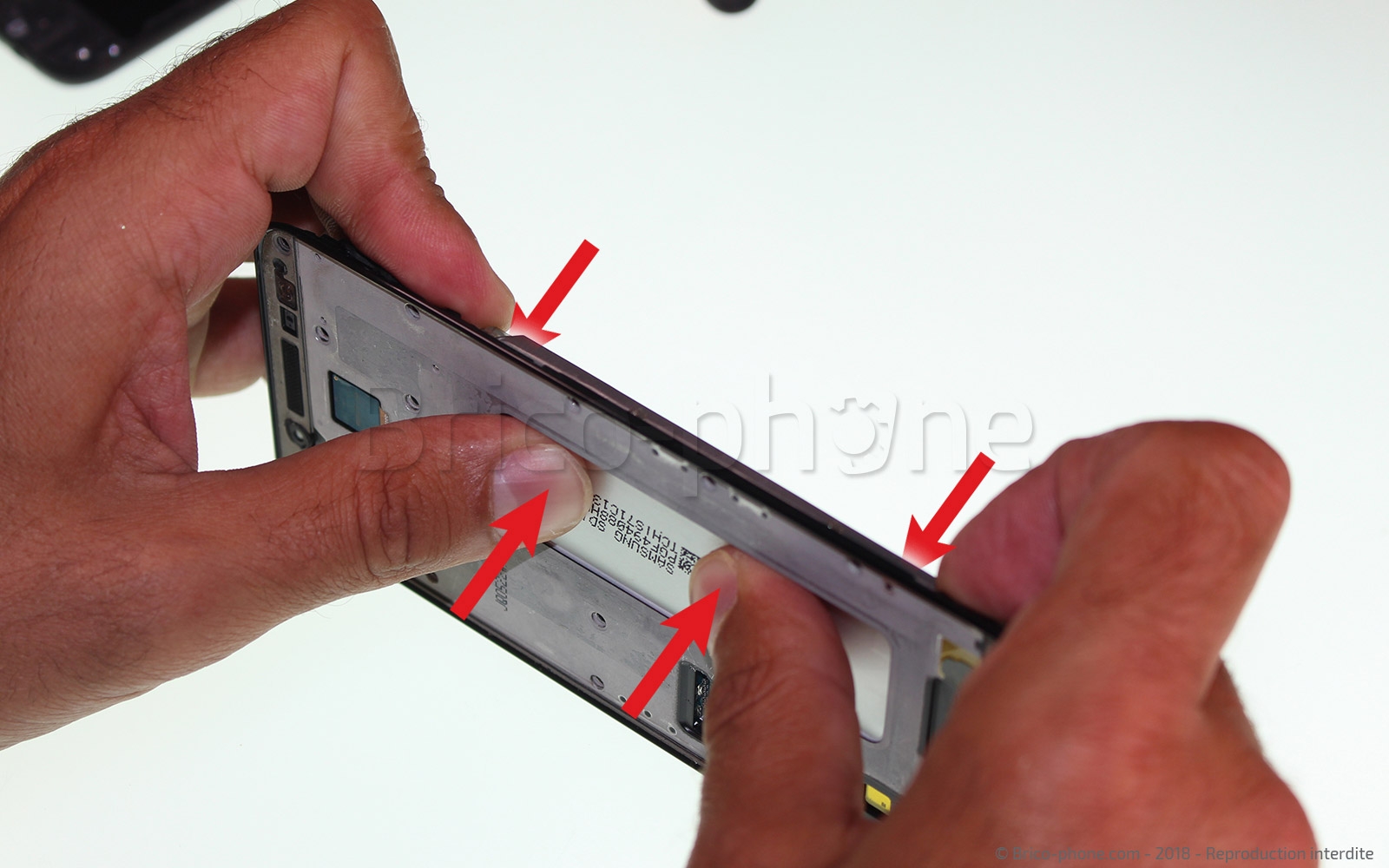

Etape 11 : Décoller la batterie

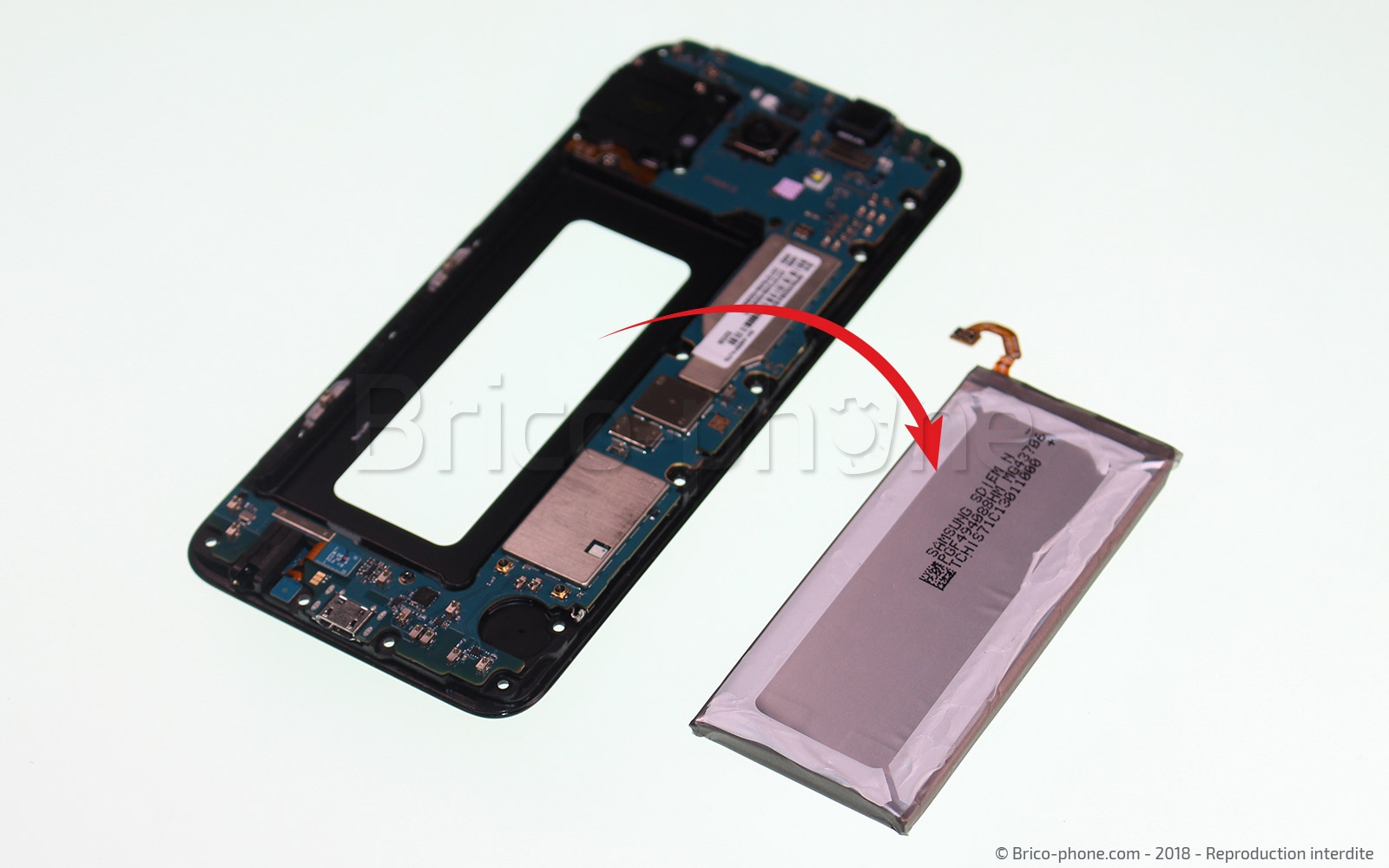

Vous pouvez maintenant extraire la batterie du téléphone. Pour se faire, il vous suffit de faire levier avec un médiator métal puis de pousser la batterie par le trou au dos du chassis. Etant collé, elle peut resister un peu mais devrait sortir sans encombre.
Outils du kit utilisés
Outils du kit utilisés

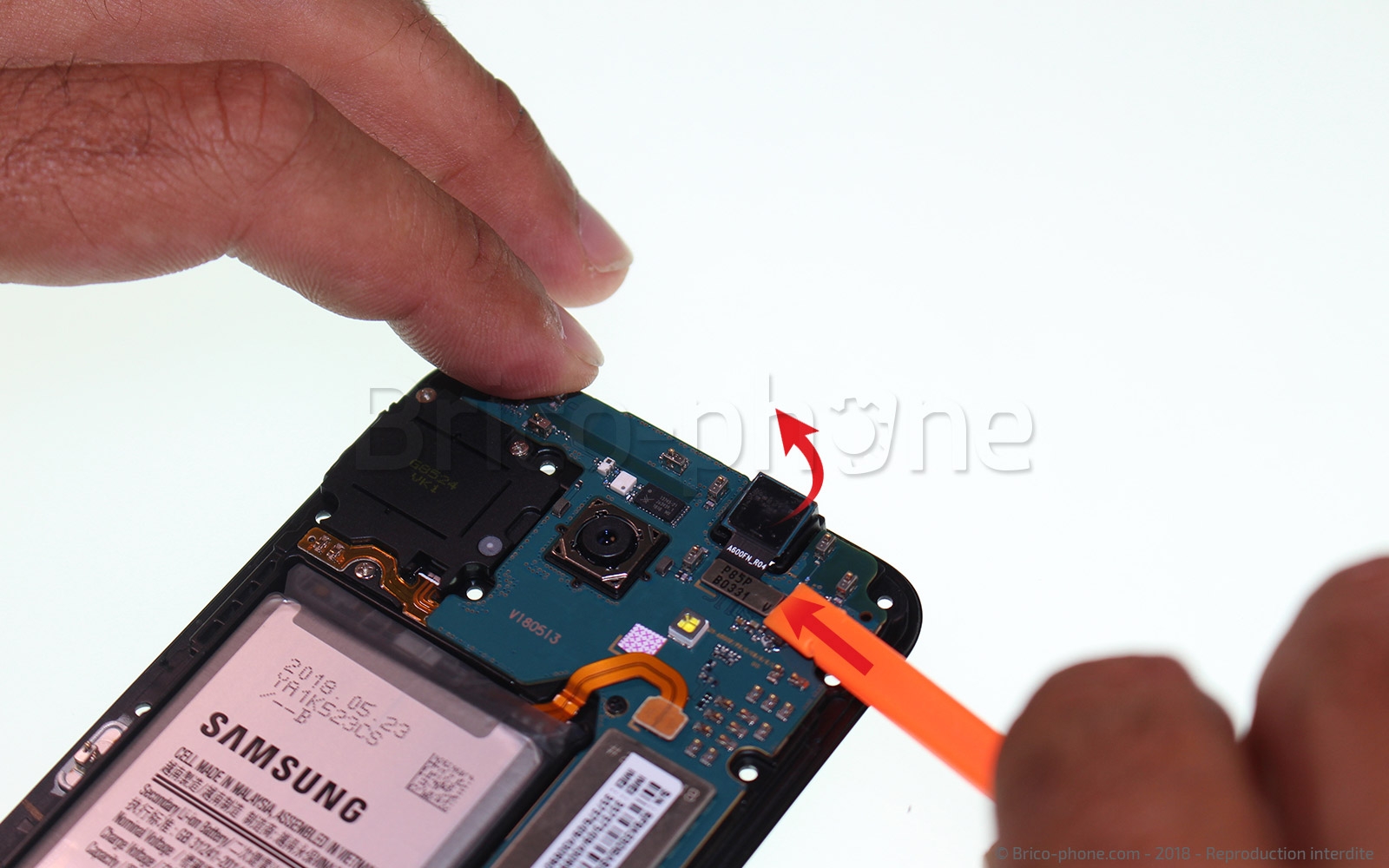

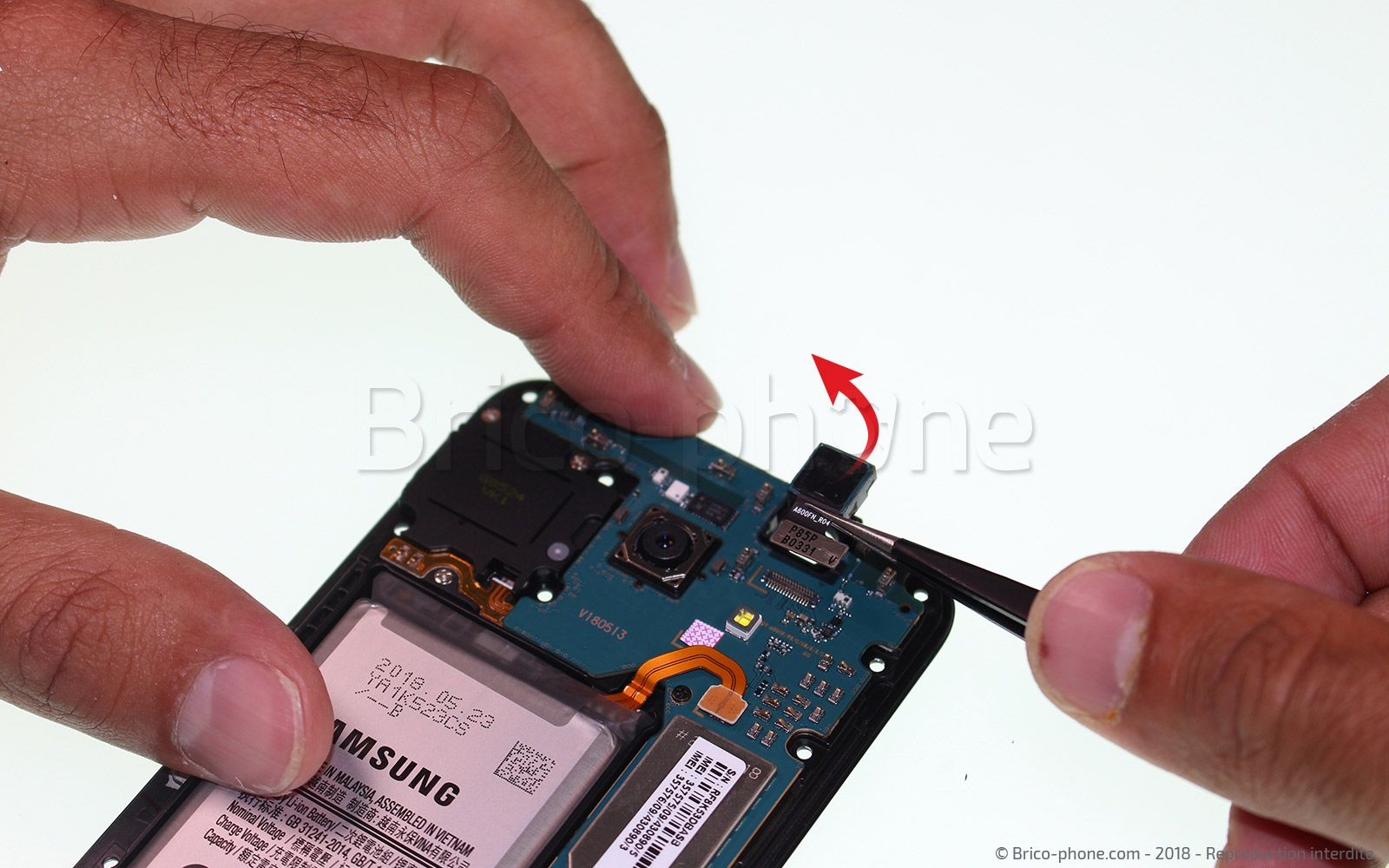

Etape 12 : Retirer la caméra avant

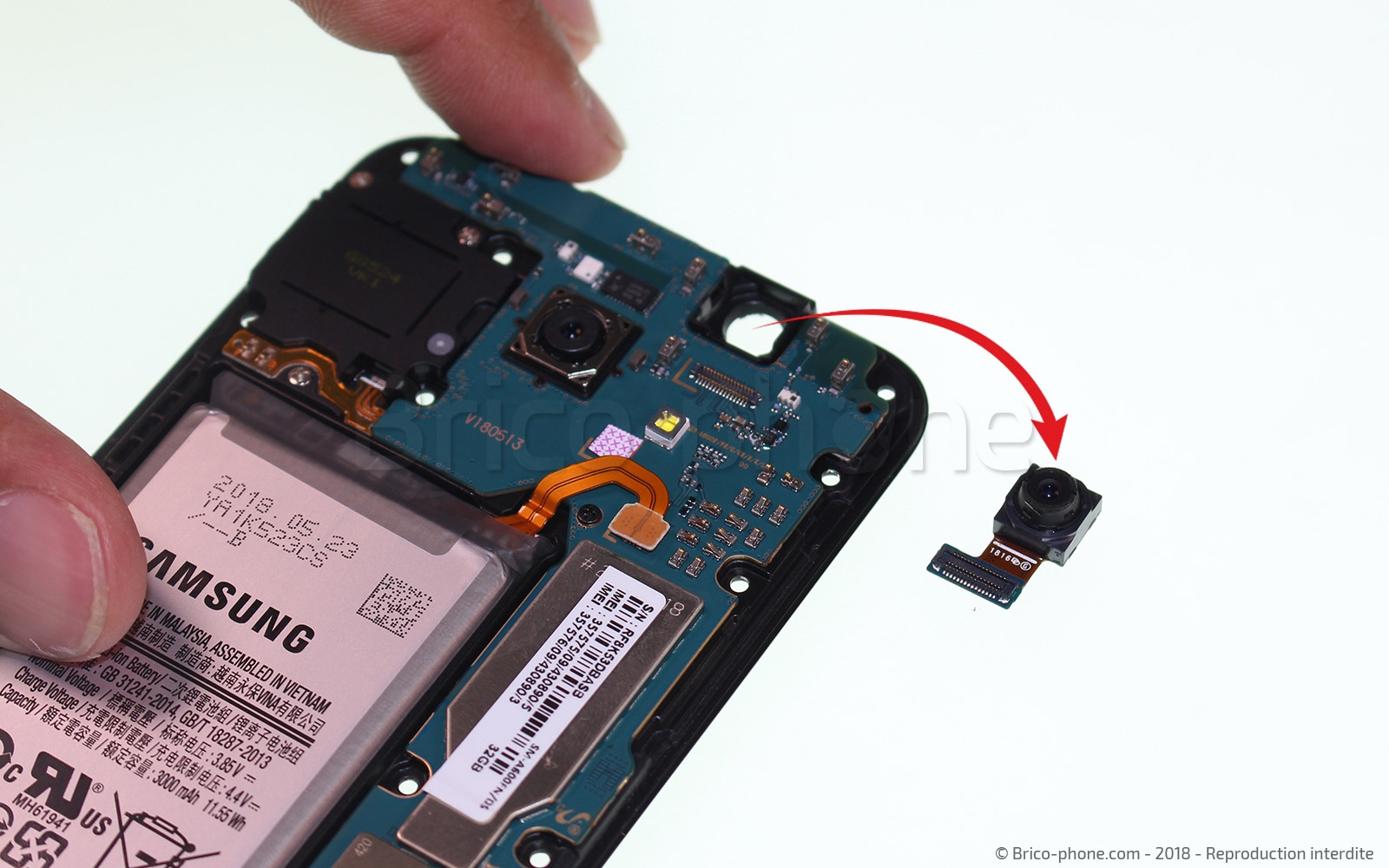

Avec votre levier nylon, venez décrocher le connecteur de la caméra avant puis sortez la du téléphone avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 13 : Retirer la prise mini jack
A l'aide de votre pincette et du levier nylon, retirez les connectiques de votre prise audio jack ainsi que le micro encastré dans le chassis.
Outils du kit utilisés
Outils du kit utilisés

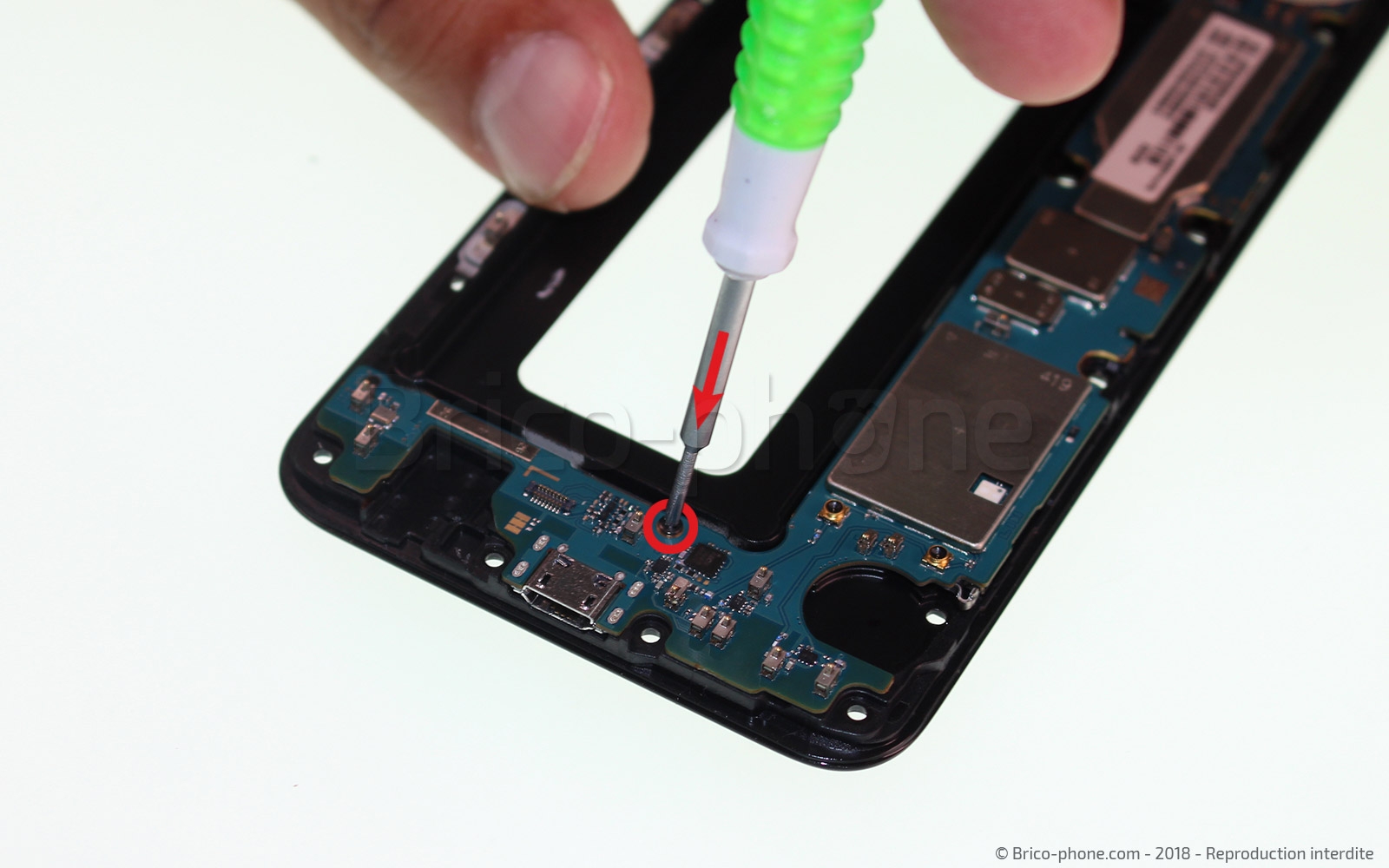

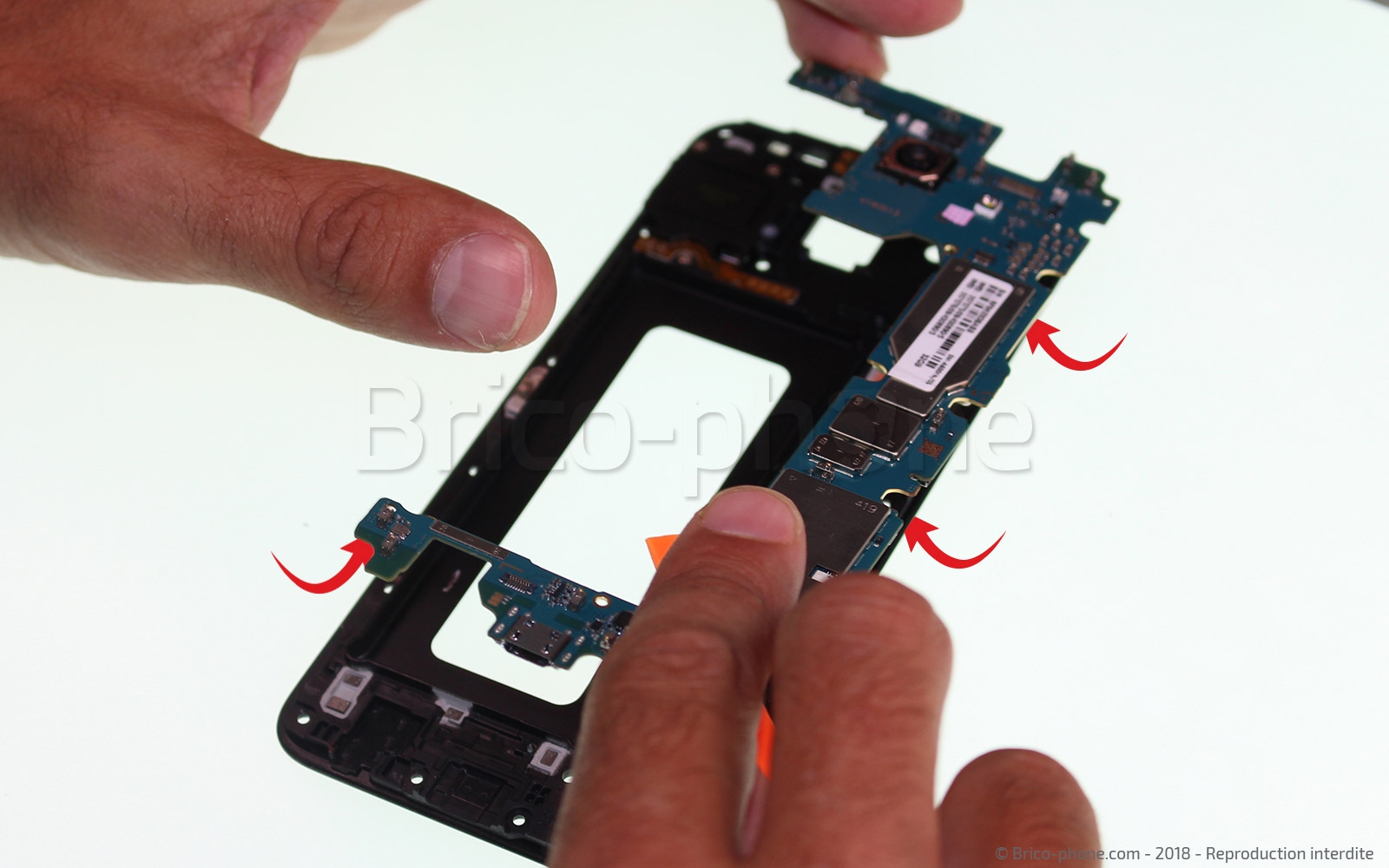

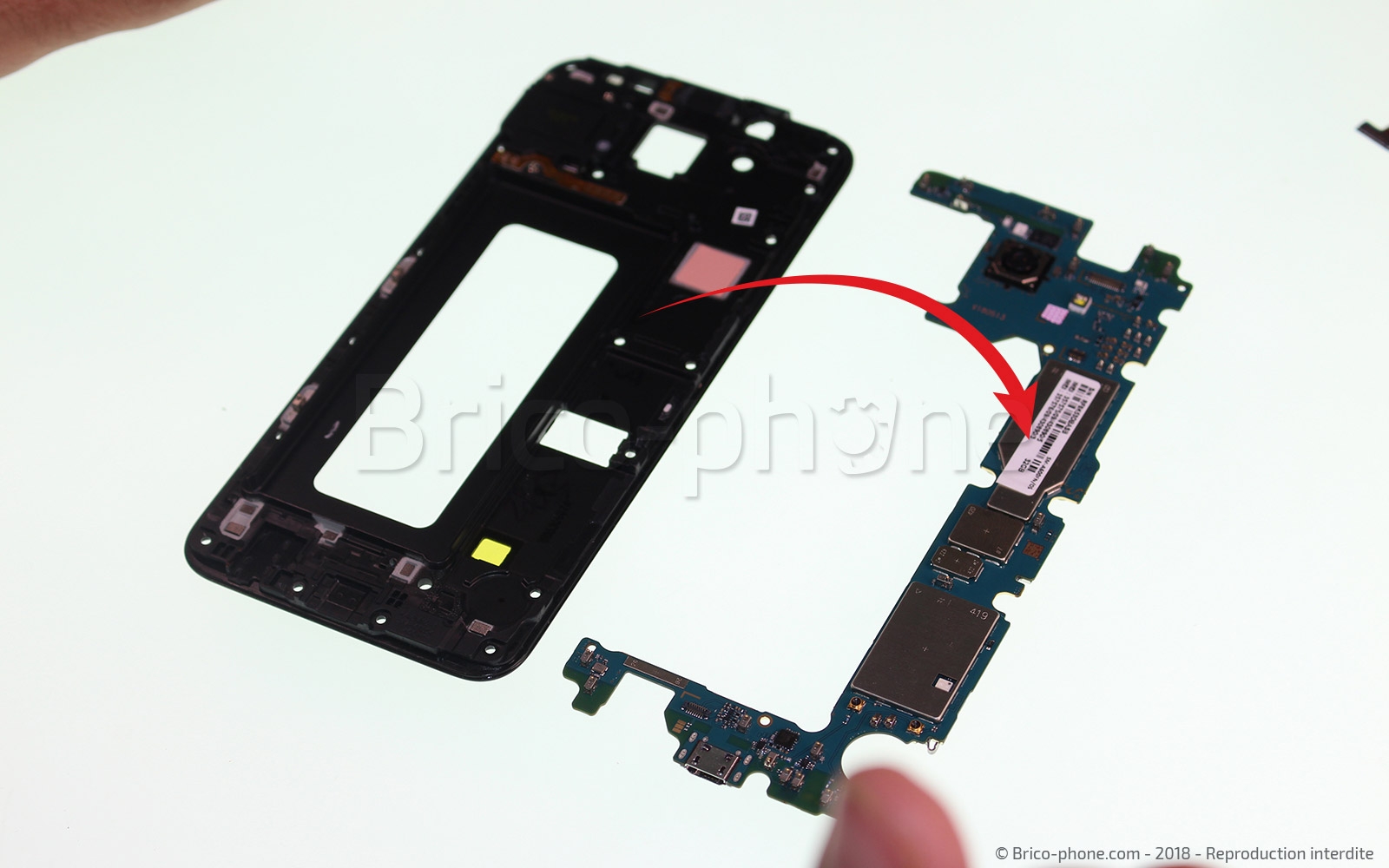

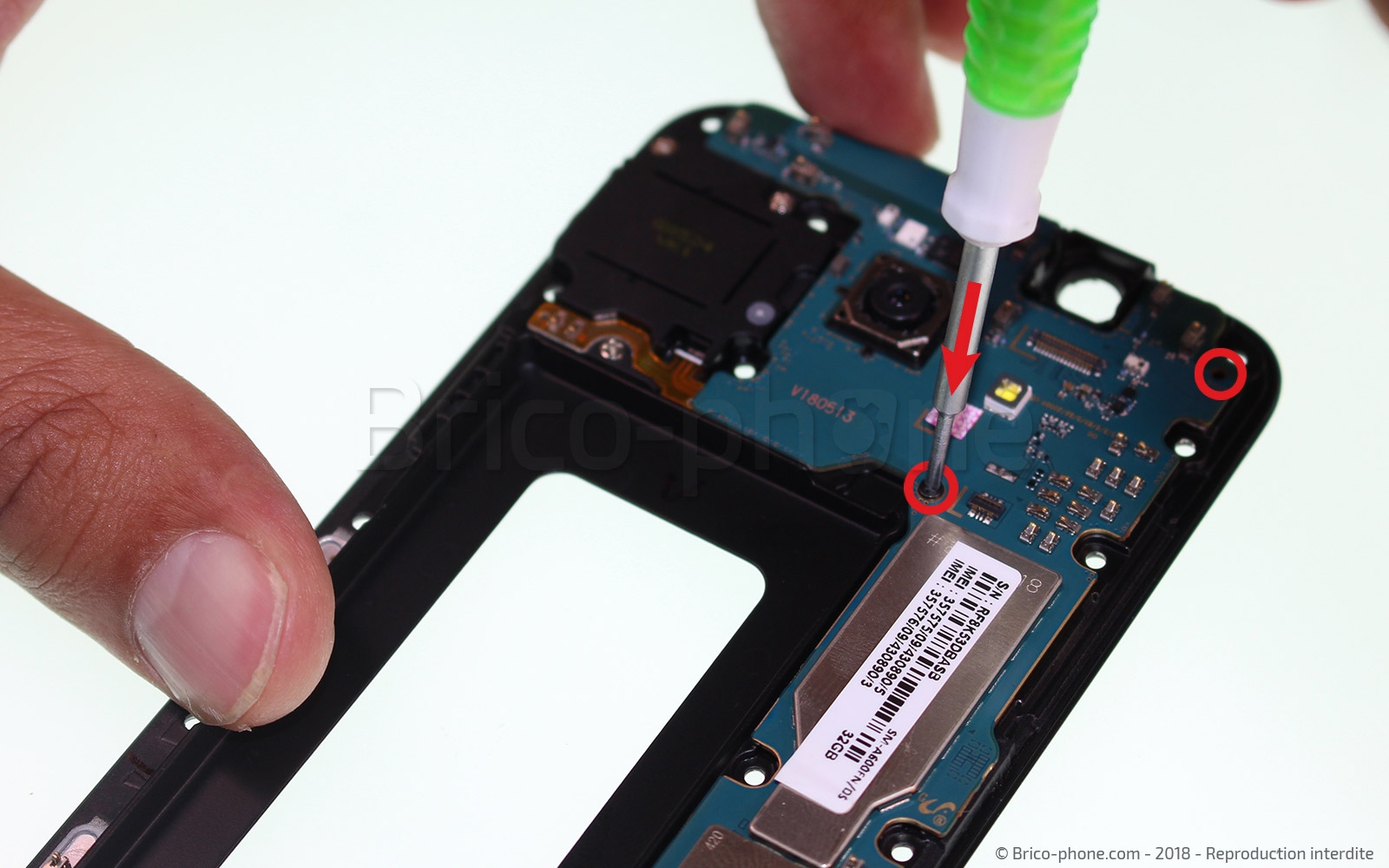

Etape 14 : Sortir la carte mère
Avec votre tournevis cruciforme, retirez les deux vis qui tiennent votre carte mère puis sortez la délicatement de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

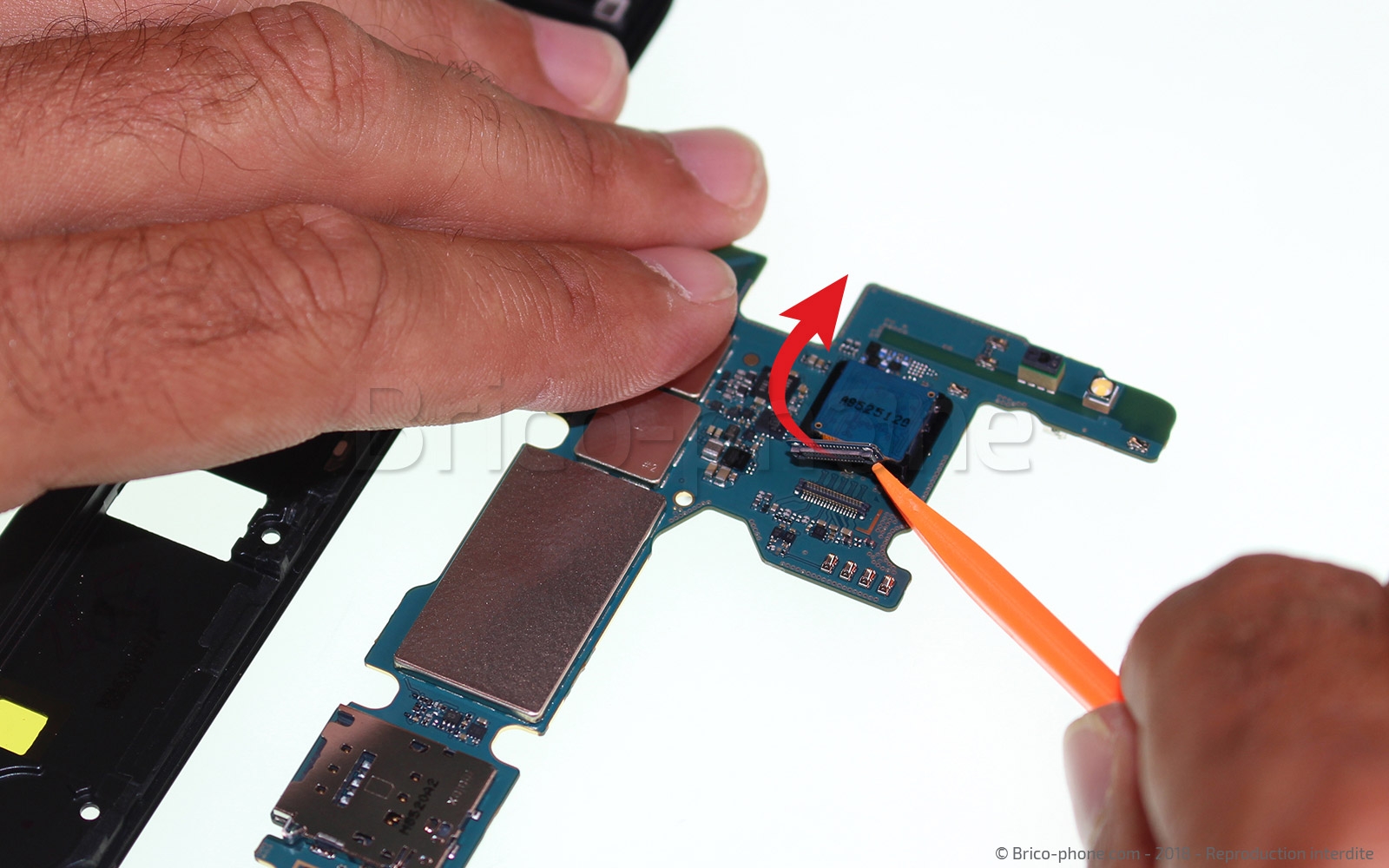

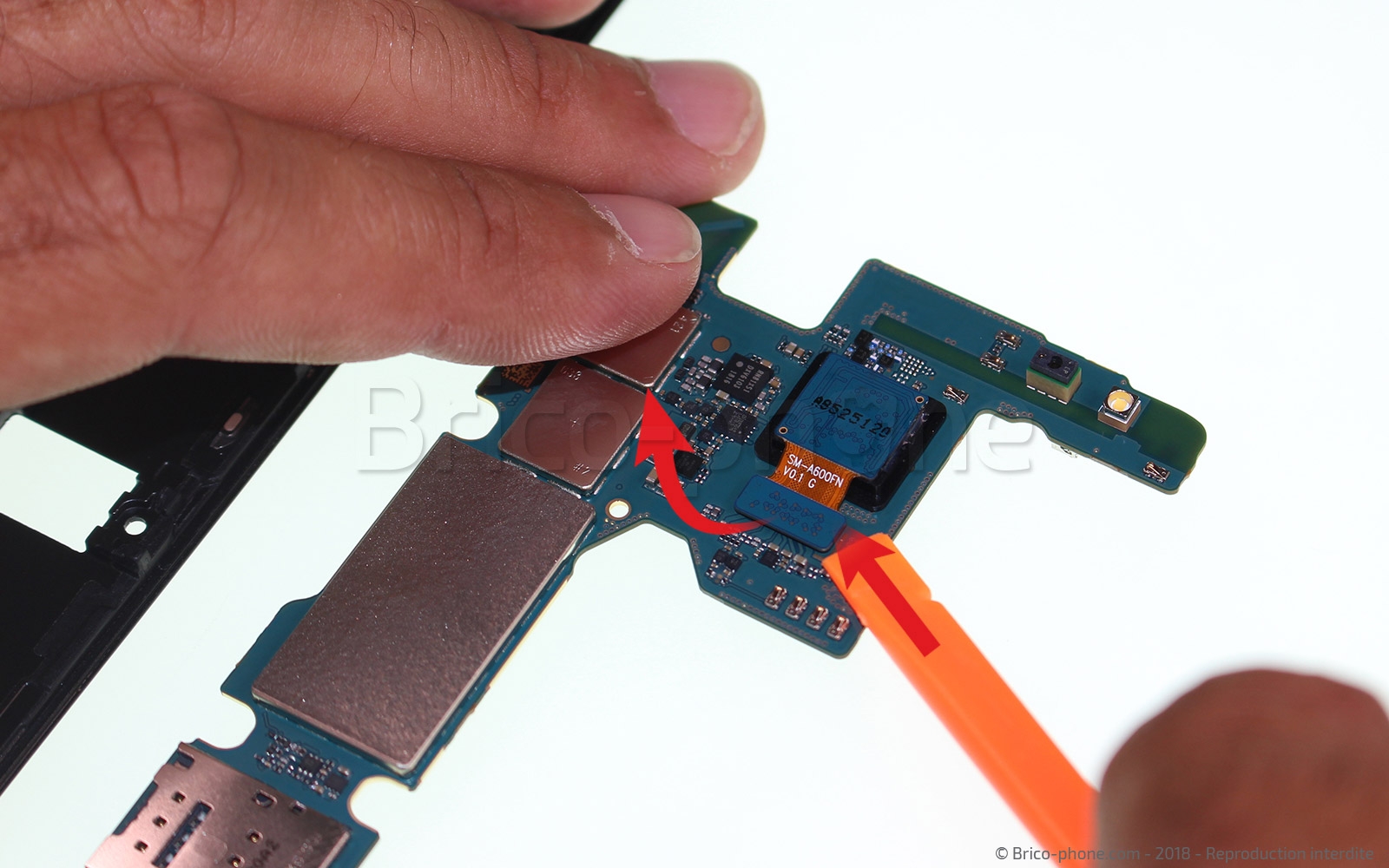

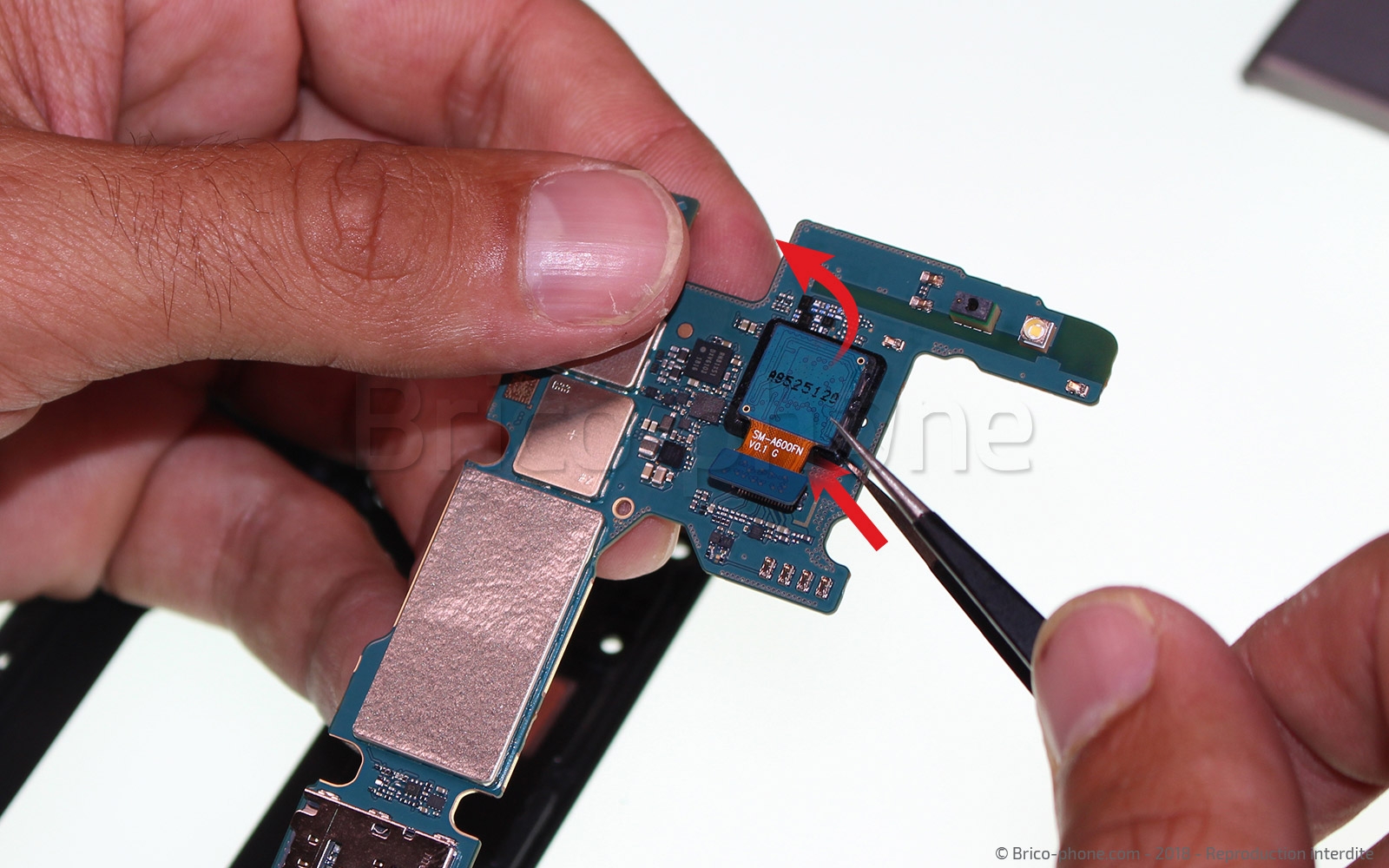

Etape 15 : Retirer la caméra arrière

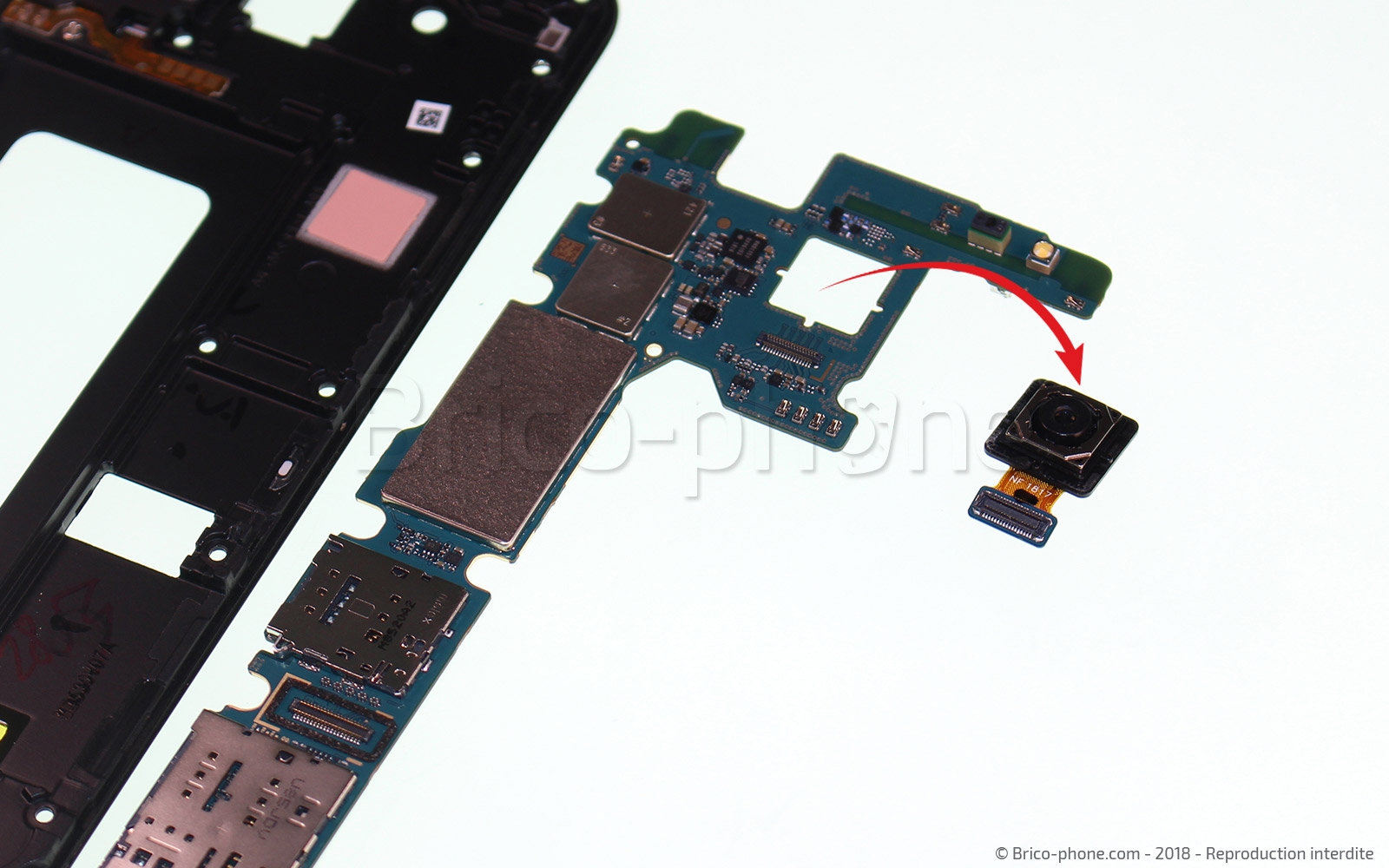

Vous avez maintenant accès à la caméra arrière. Déconnectez la de la carte mère avec un levier nylon (contenu dans votre kit outil).
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Vous pouvez maintenant remplacer votre composant obsolète puis retracer ces étapes dans l'ordre inverse afin de remonter votre smartphone.
