Changement de nappe interconnexion sur Xperia L2 - L2 Dual

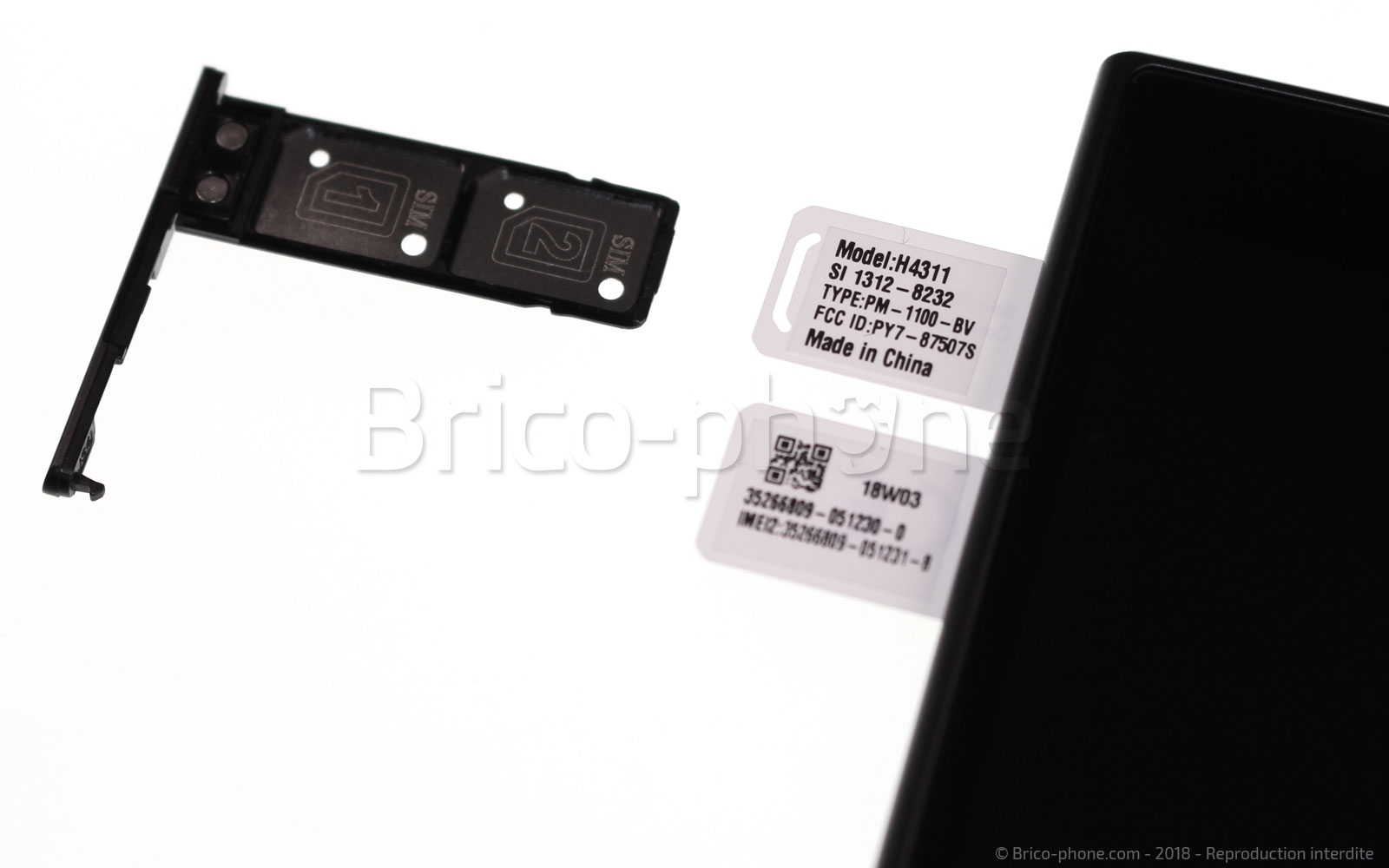

Avant de commencer, vous devez vous assurer que ce tutoriel correspond bien au modèle de votre téléphone. En retirant votre ou vos cartes SIM vous pourrez observer le numéro de modèle qui dans votre cas doit être H4311.

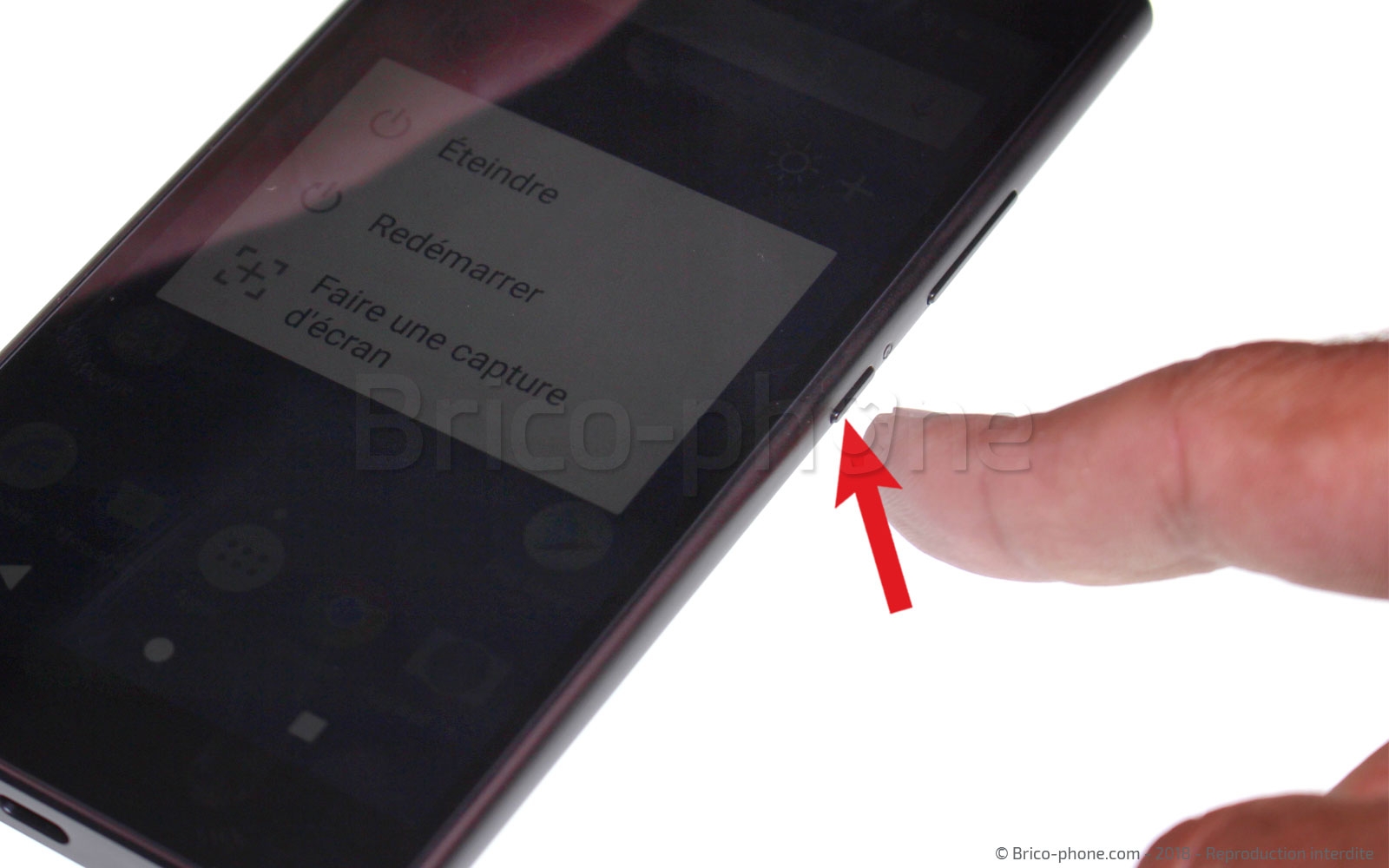

Si votre Xperia L2 est en marche, vous devez le mettre hors tension. Pour cela maintenez le bouton d'allumage situé sur la droite pendant quelques secondes. Ensuite, une fenêtre vous permettra d'appuyer sur le bouton Éteindre.

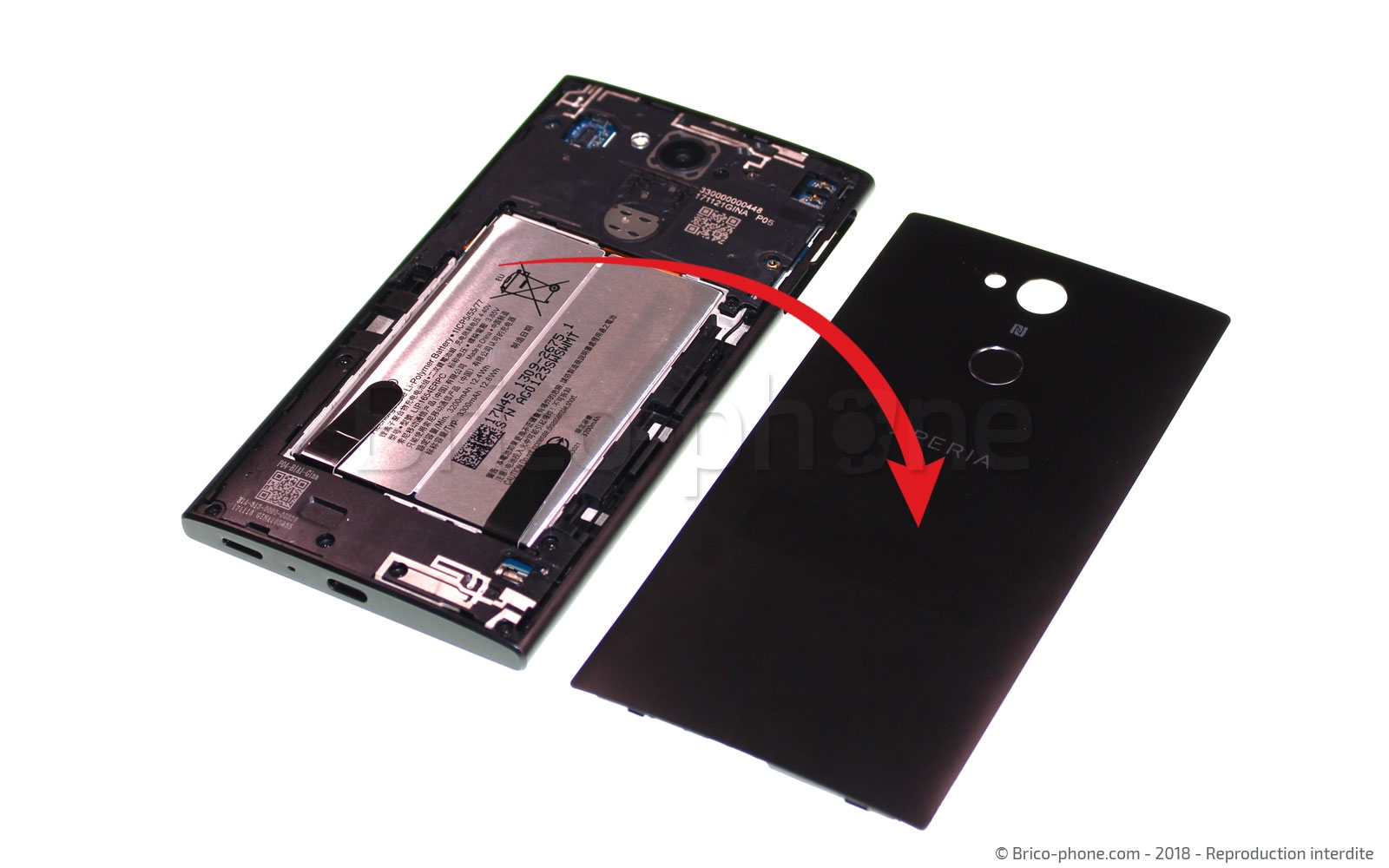

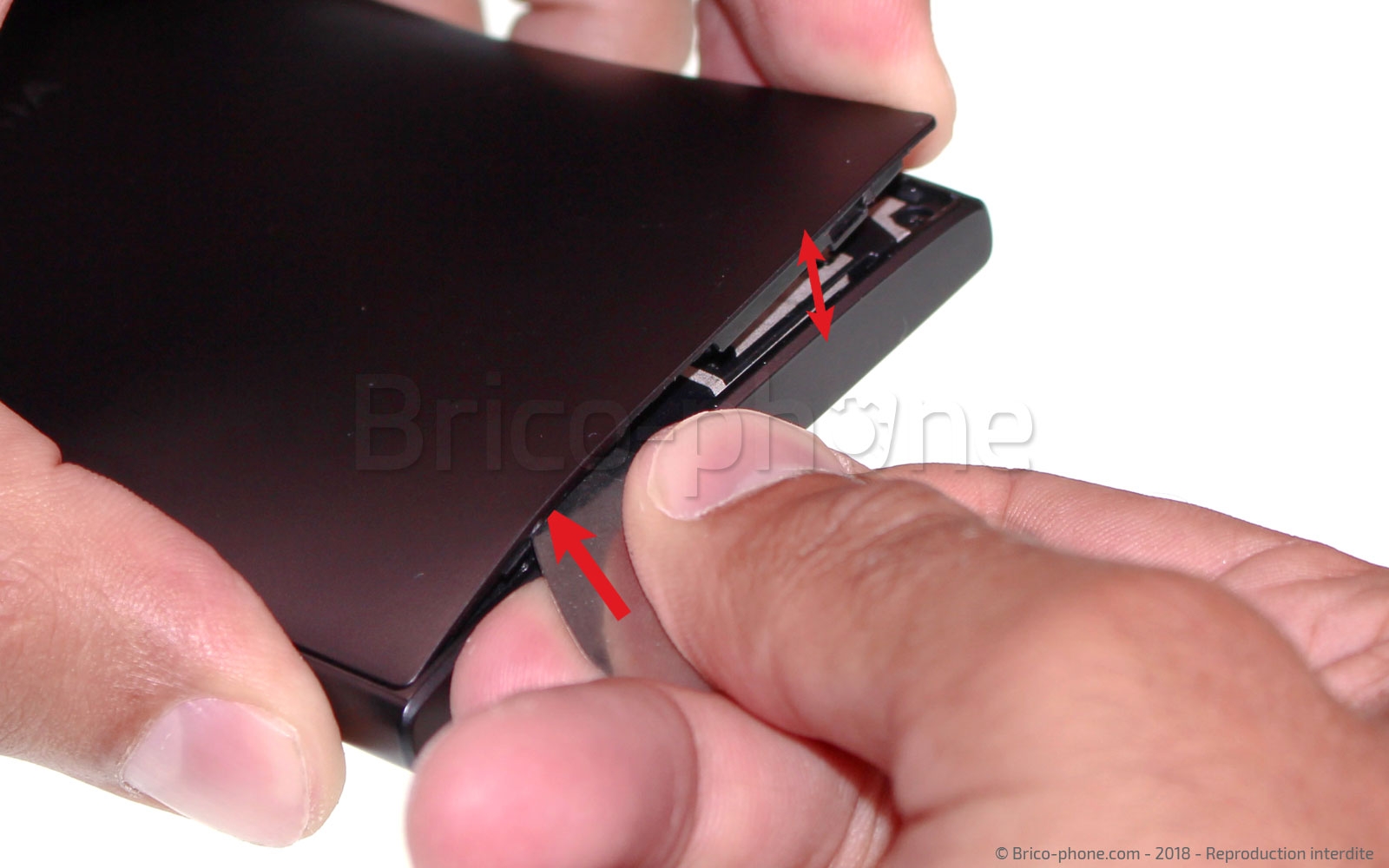

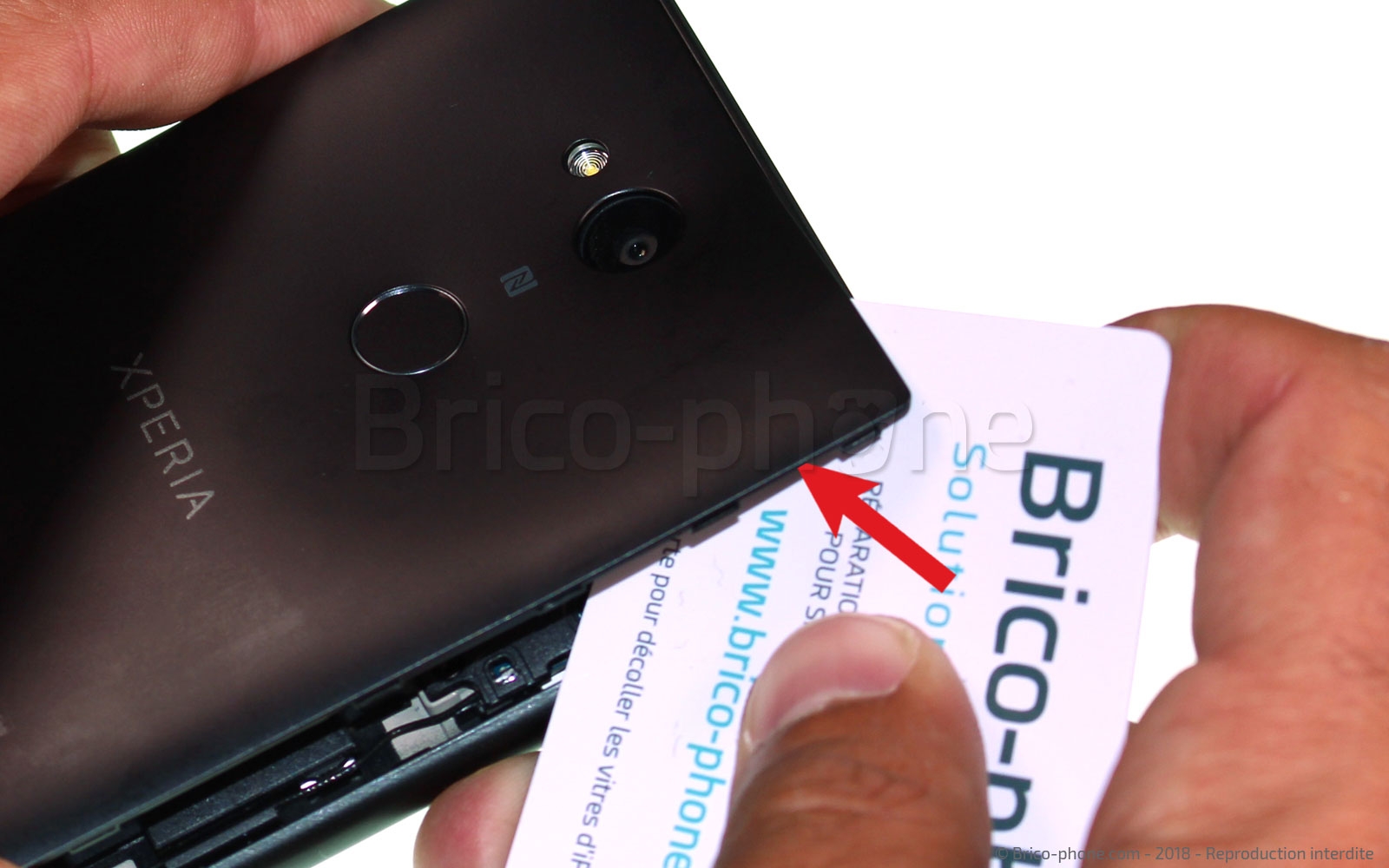

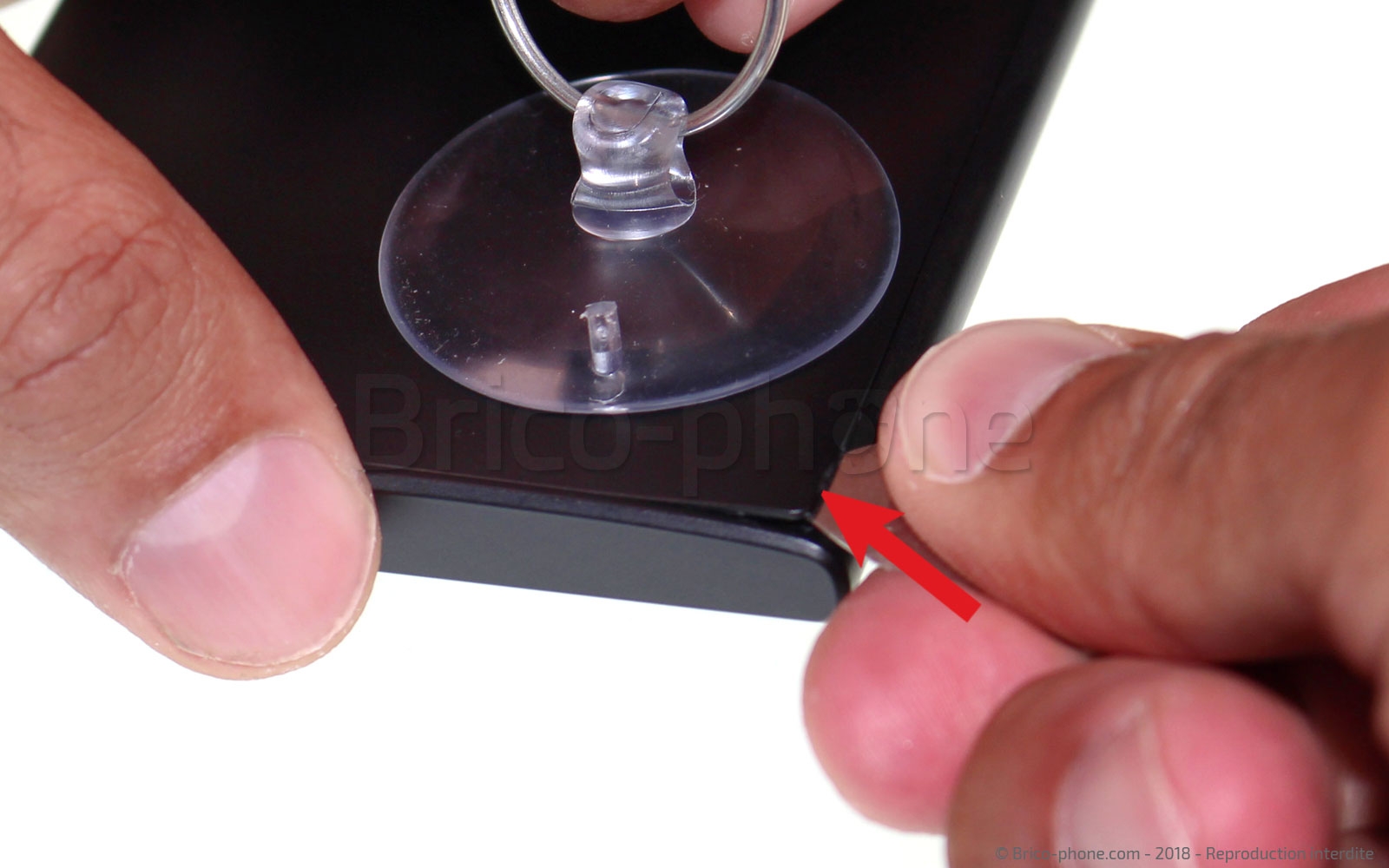

Placez la ventouse dans un des angles inférieurs au dos de l'appareil. Ensuite, tirer sur la ventouse tout en essayant d'insérer une partie du médiator afin de faire levier. Une fois le médiator inséré, effectuer un petit mouvement de vagues le long du châssis pour déboîter le cache arrière. Enfin, prenez la carte plastique qui vous permettra de décoller entièrement sur toute la surface. Attention néanmoins à ne pas tirer trop brusquement car le cache arrière est toujours maintenu au châssis avec la nappe du lecteur d'empreinte.

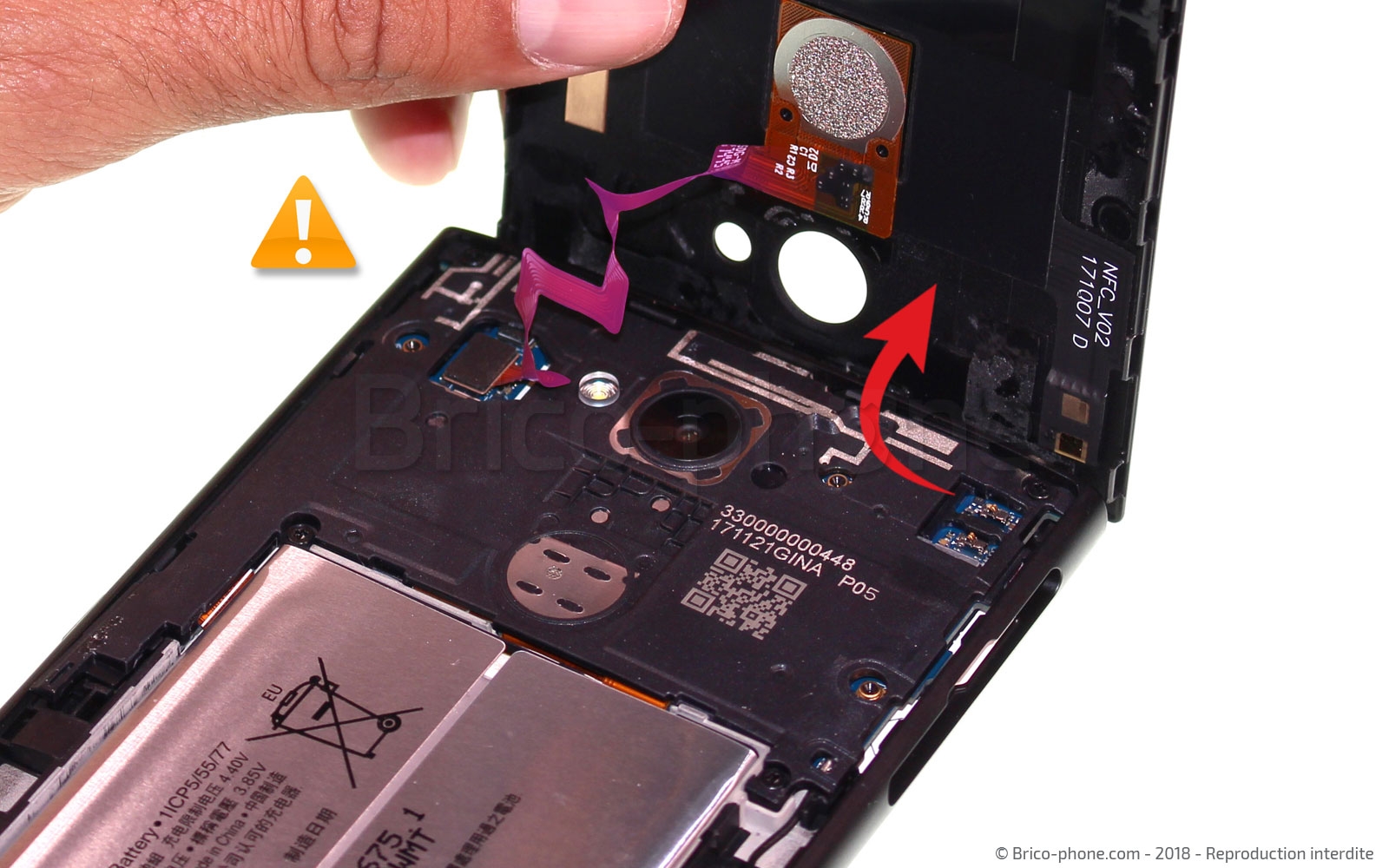

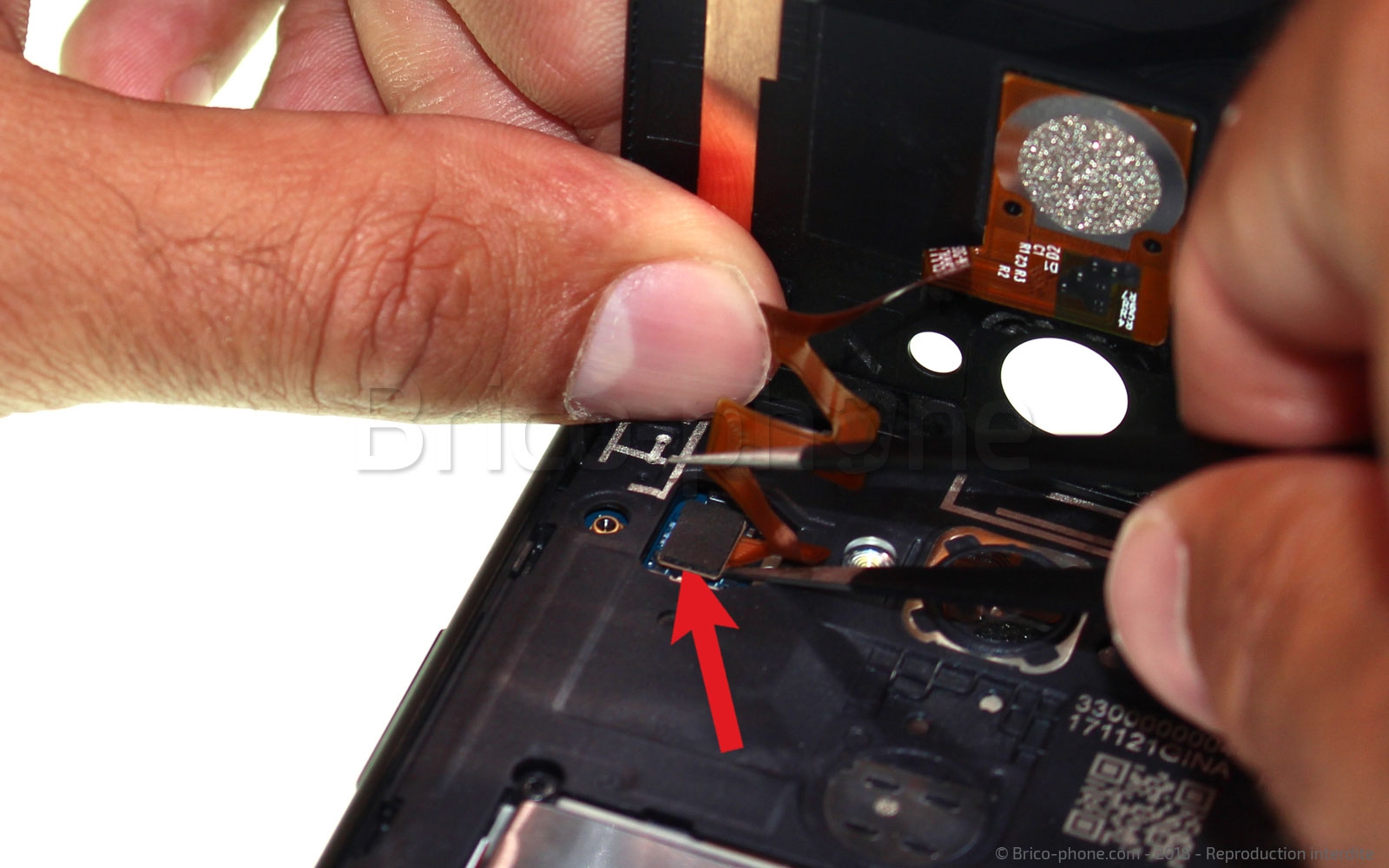

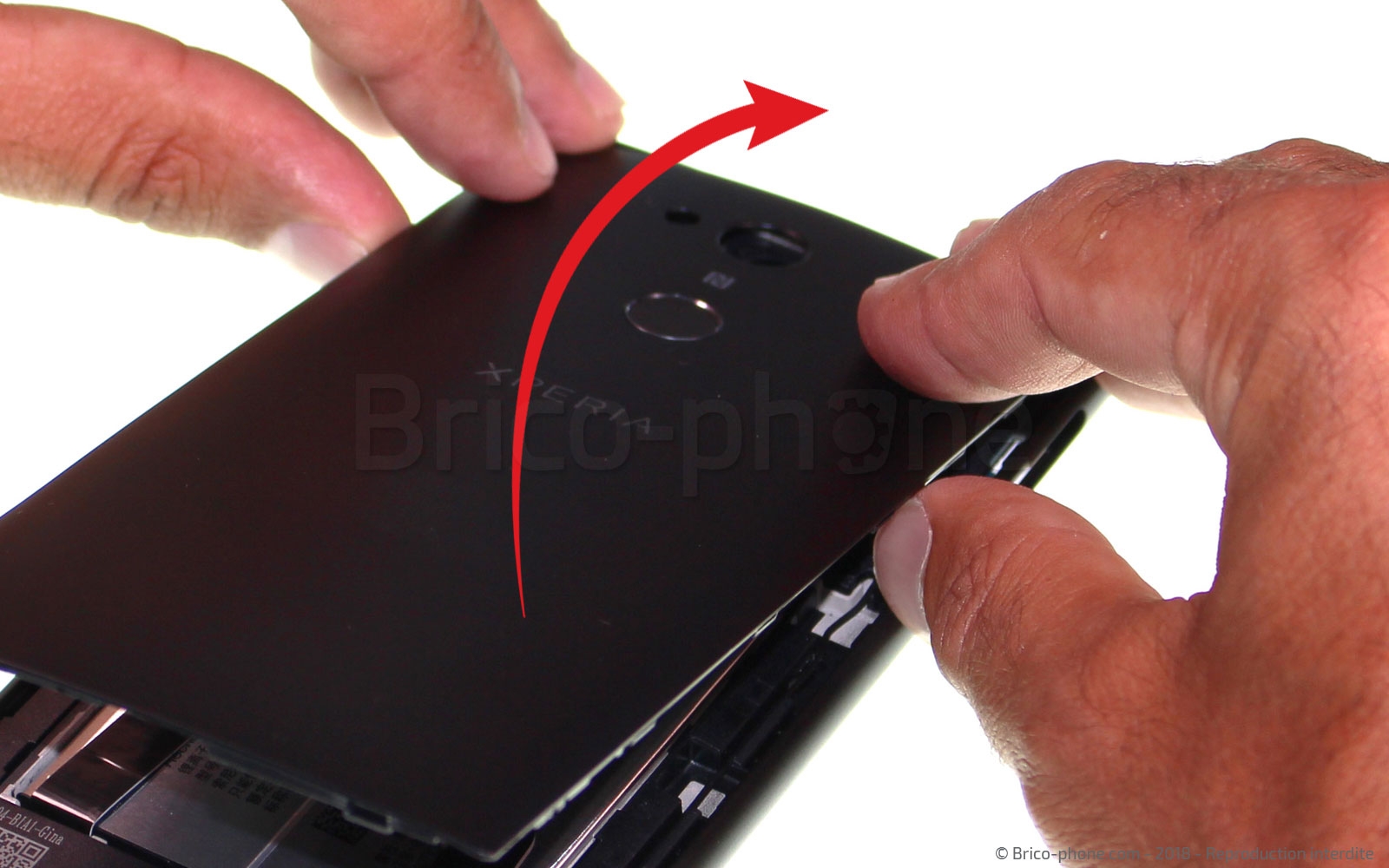

La nappe du lecteur d'empreinte se situe en haut du téléphone, par conséquent soulevez la coque depuis le bas jusqu'à former un angle à 90°. Utilisez ensuite la pincette pour déconnecter la nappe. Votre cache arrière est désormais libéré.

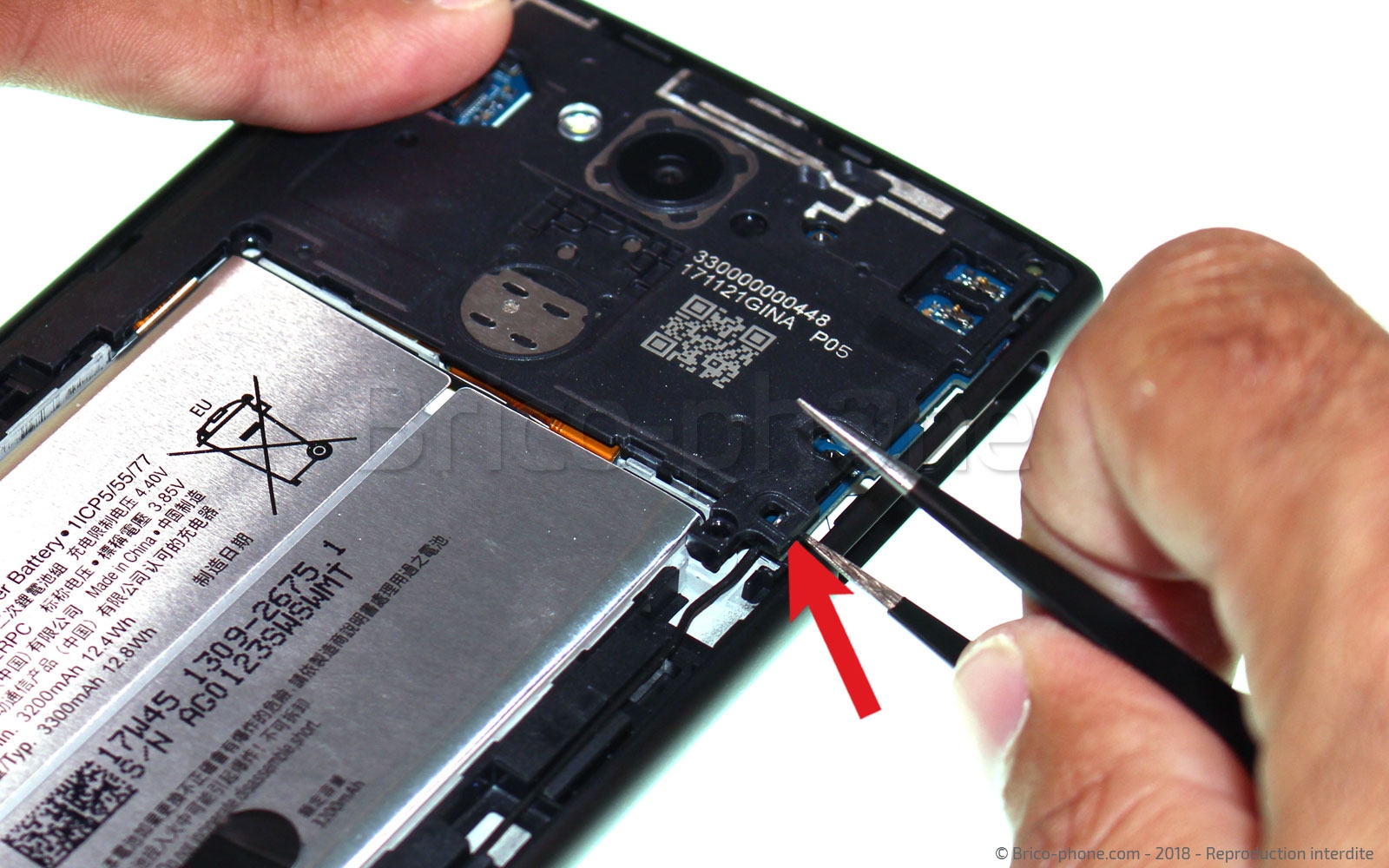

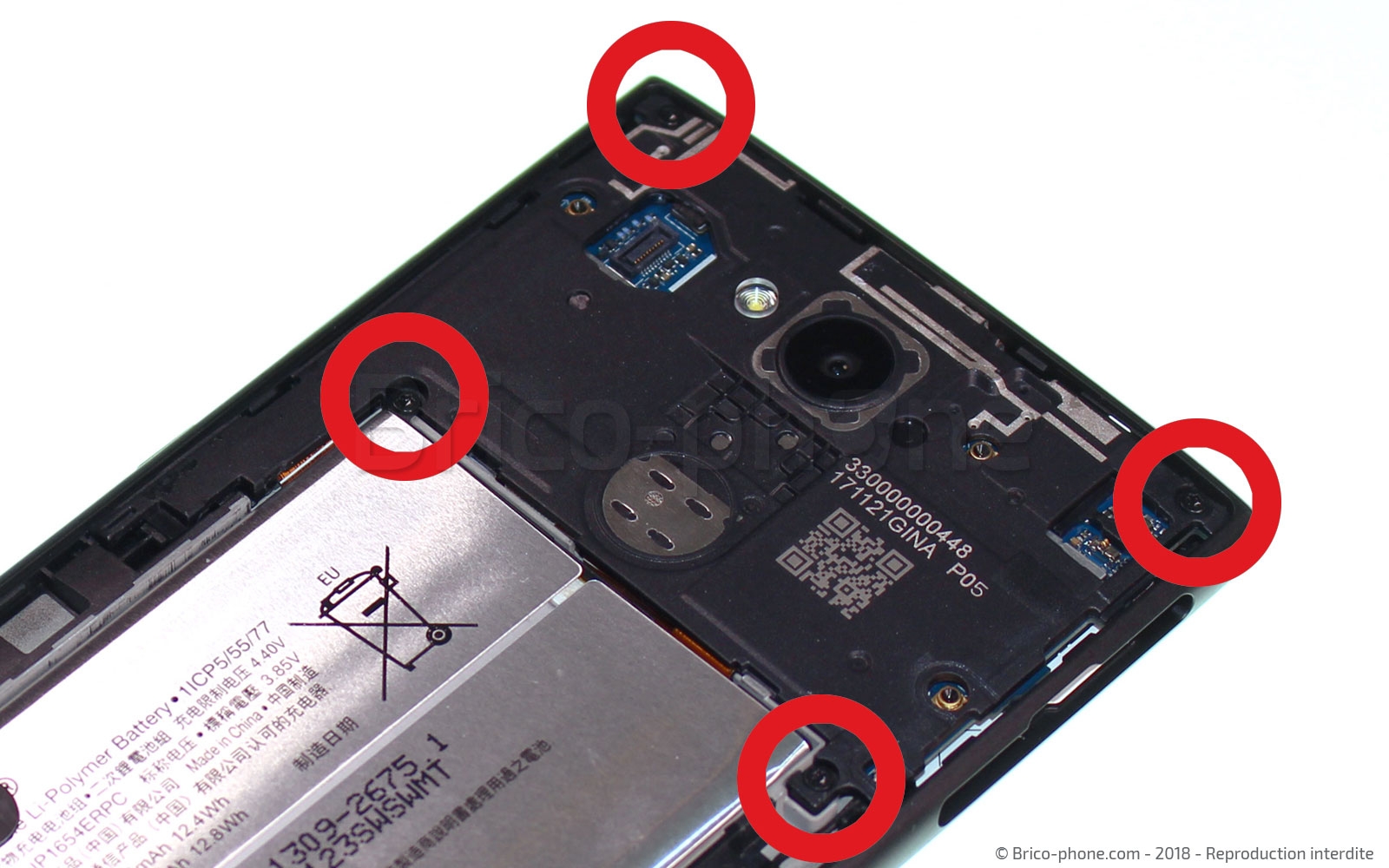

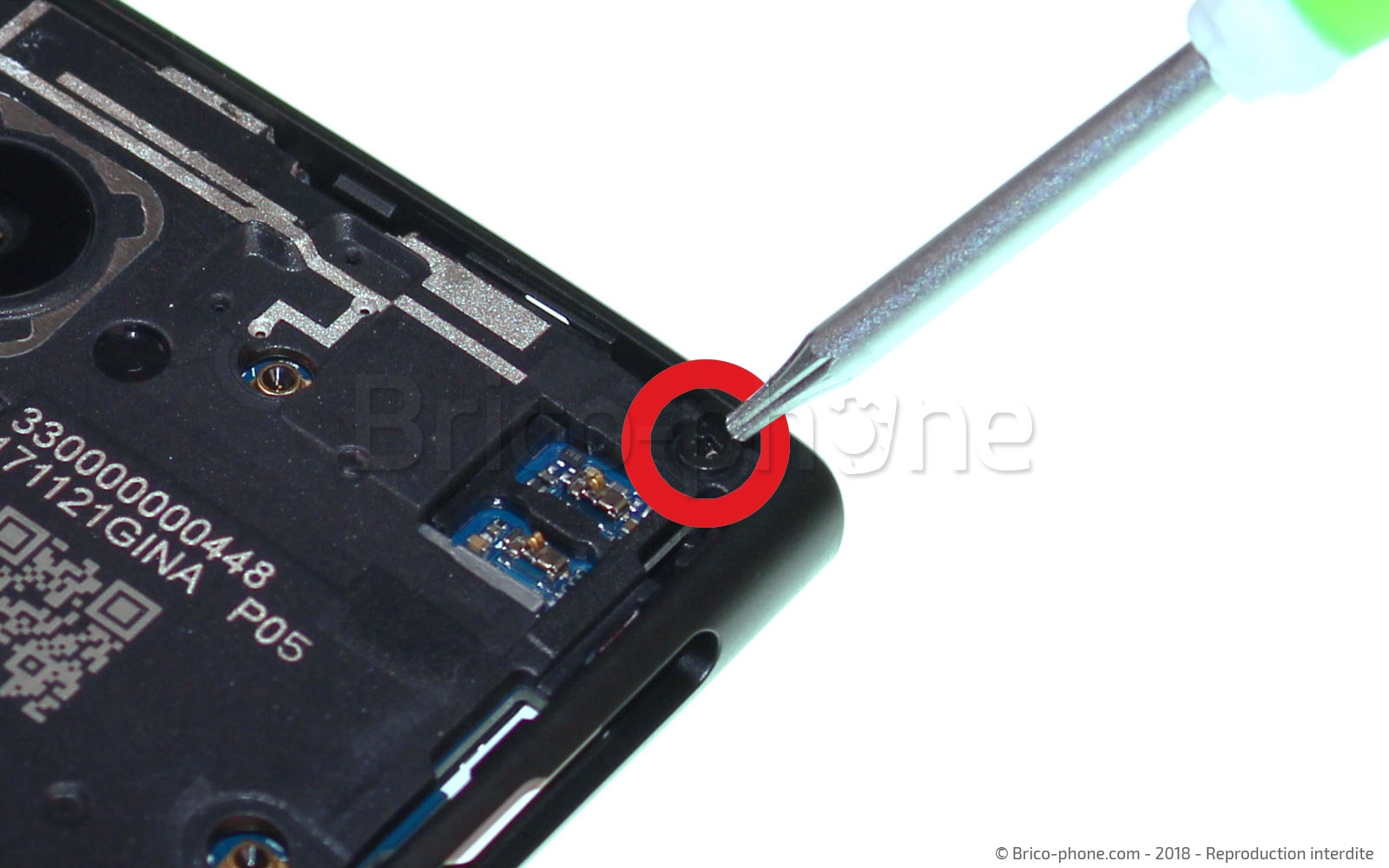

A l'aide du tournevis Torx 4 retirer les quatre vis situés aux angles de ce cache supérieur.

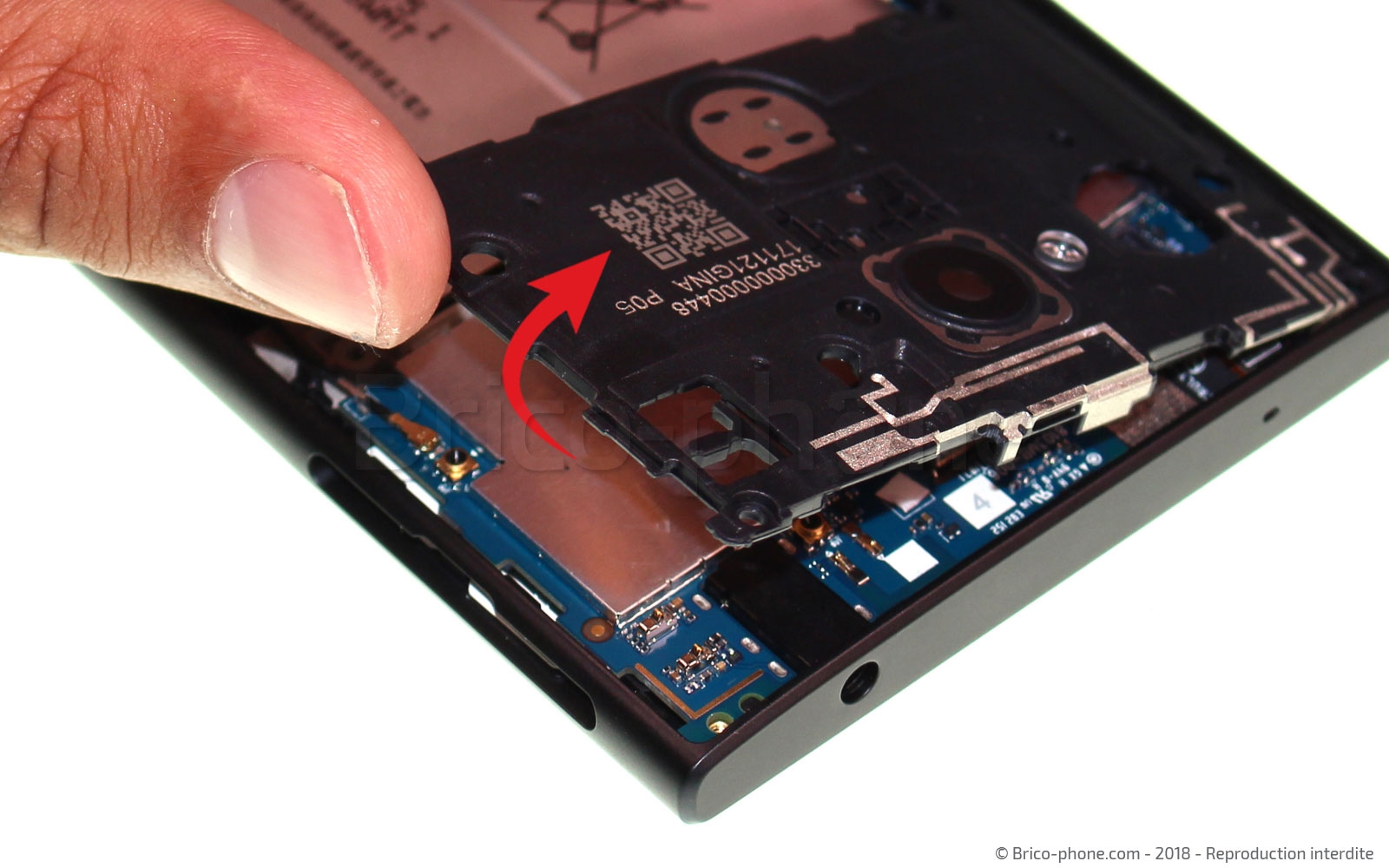

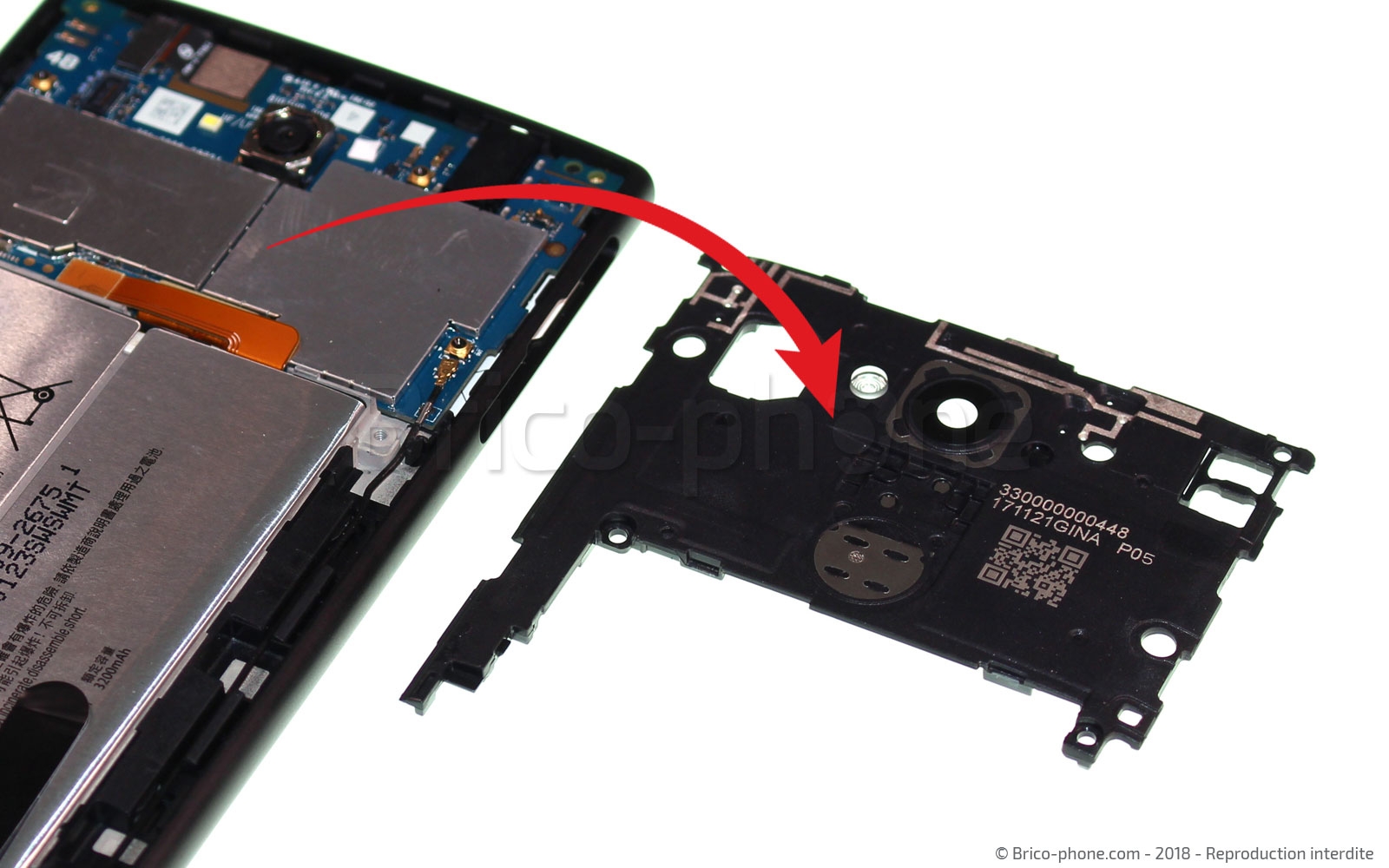

Utiliser ensuite la pincette afin de détacher la plaquette depuis un angle. Vous pouvez à présent soulever le cache et le déposer.

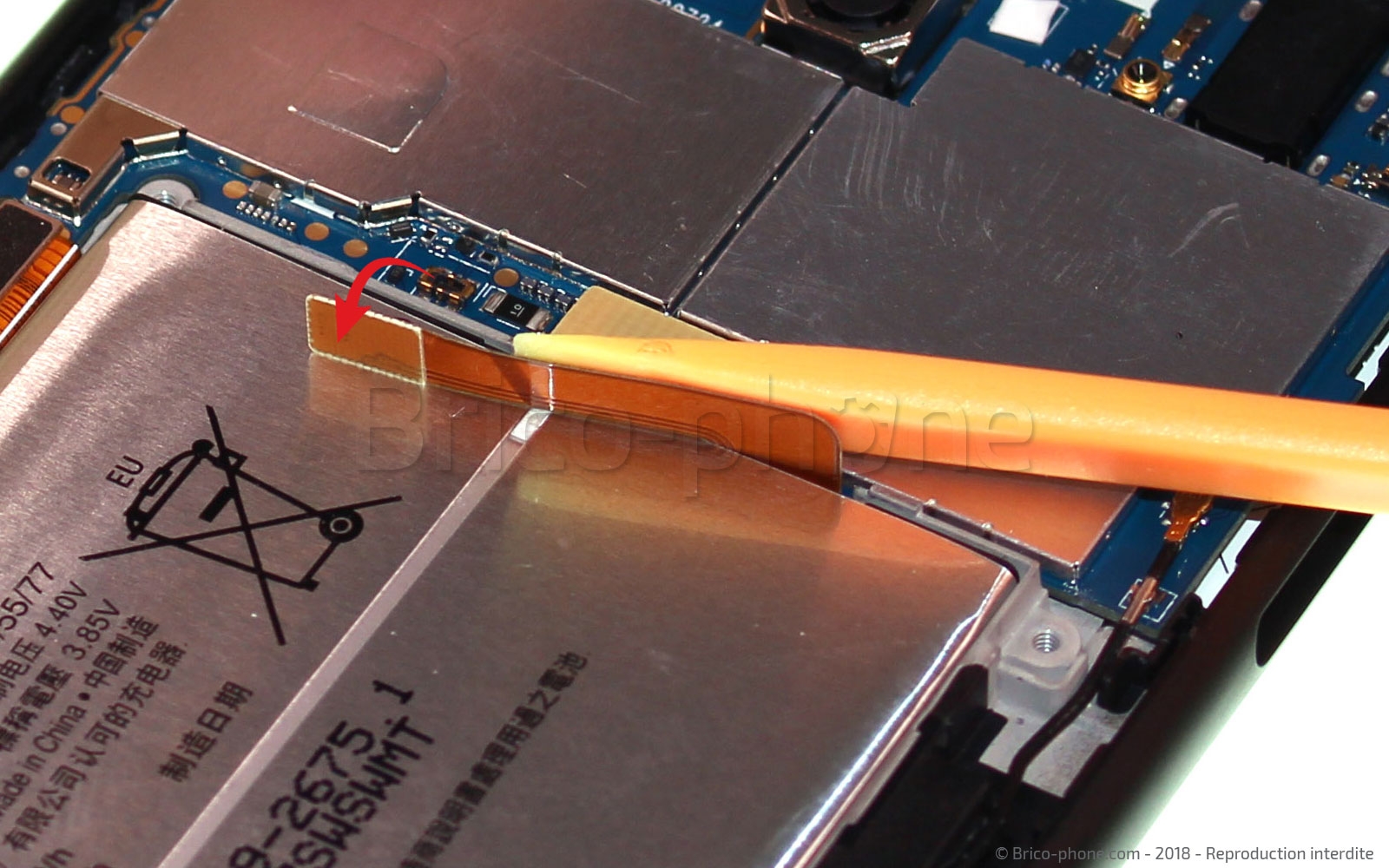

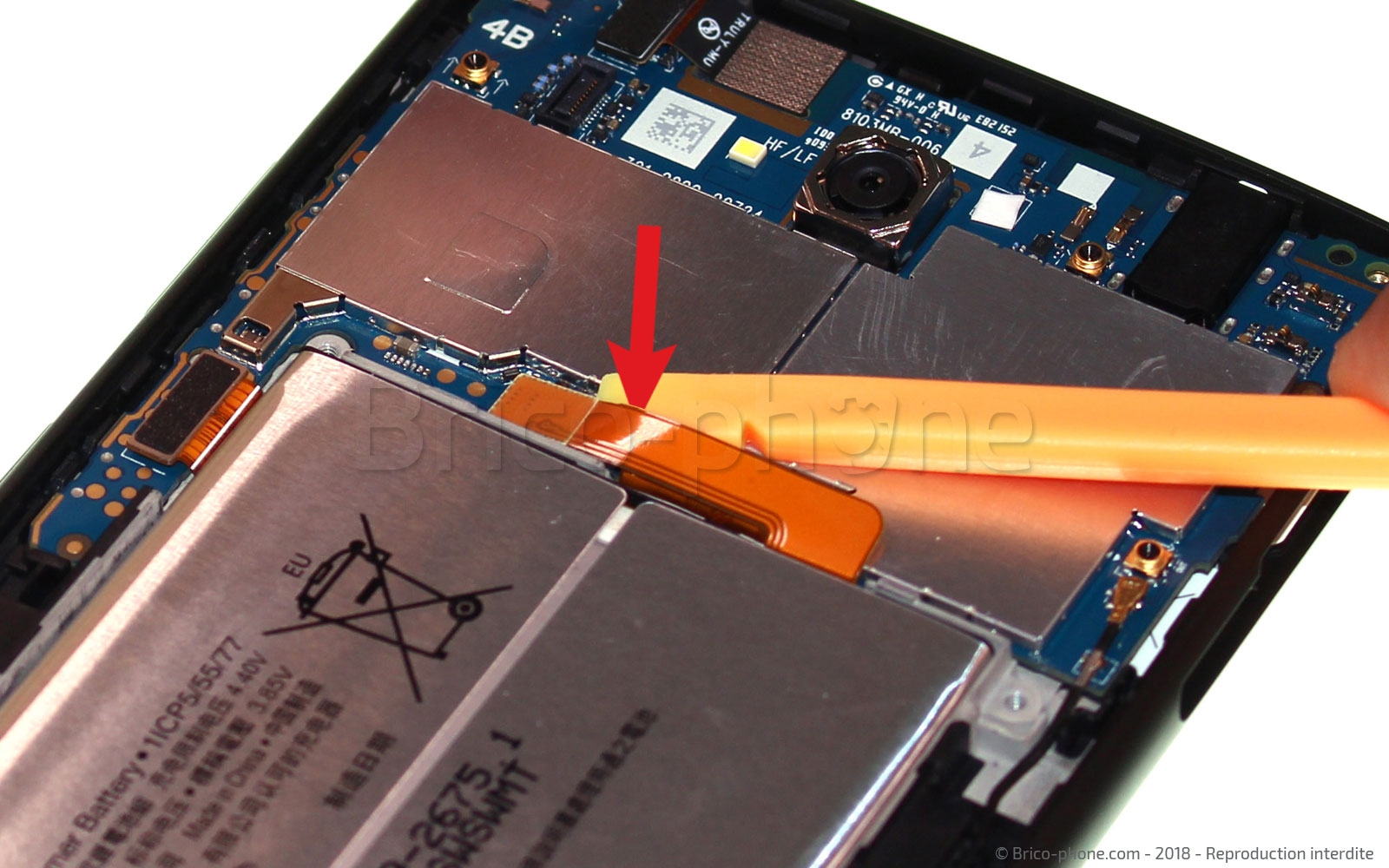

Prenez le levier plastique pour l'insérer délicatement sous le connecteur de la batterie. Une fois déconnectée vous pourrez soulever légèrement la nappe.

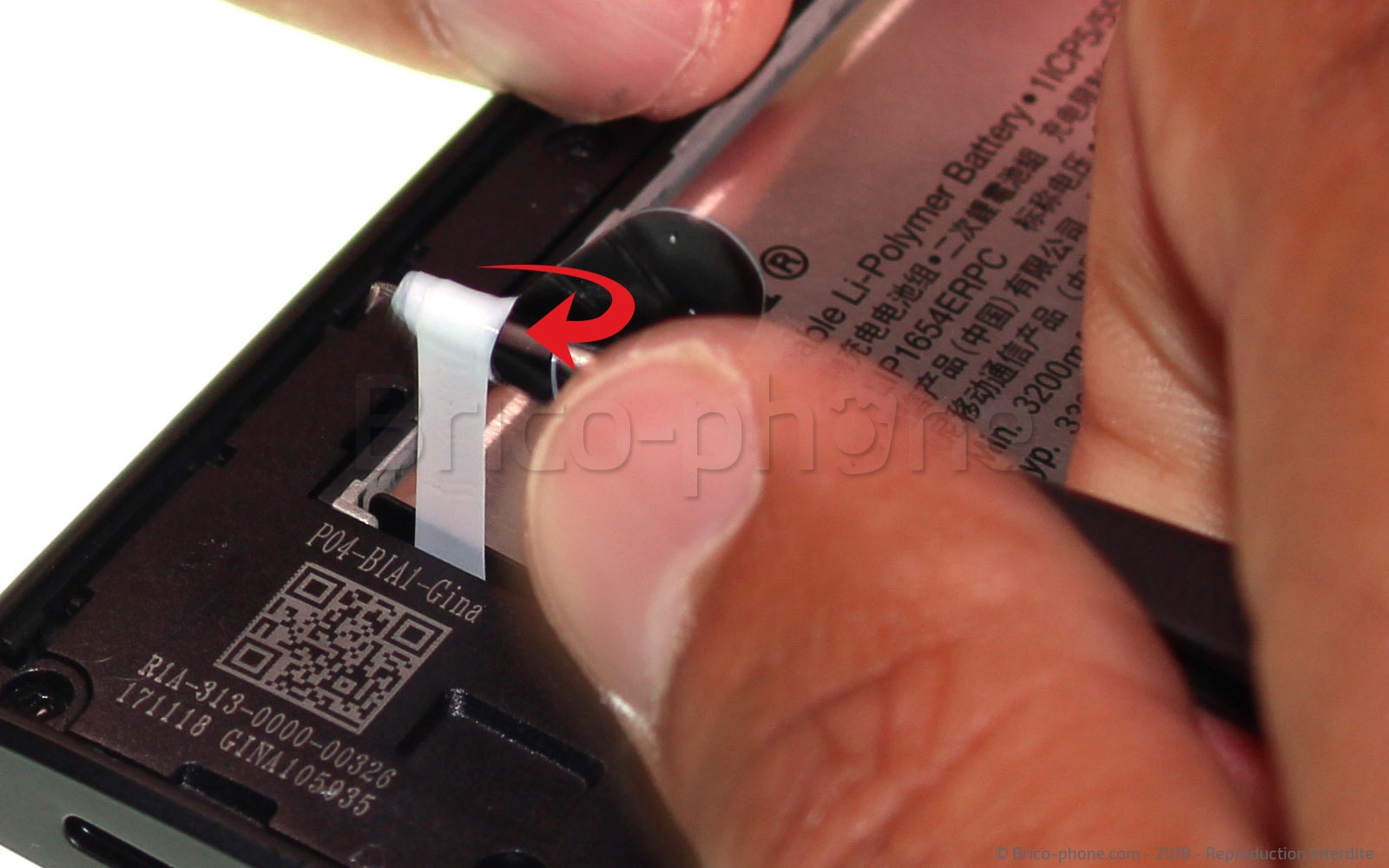

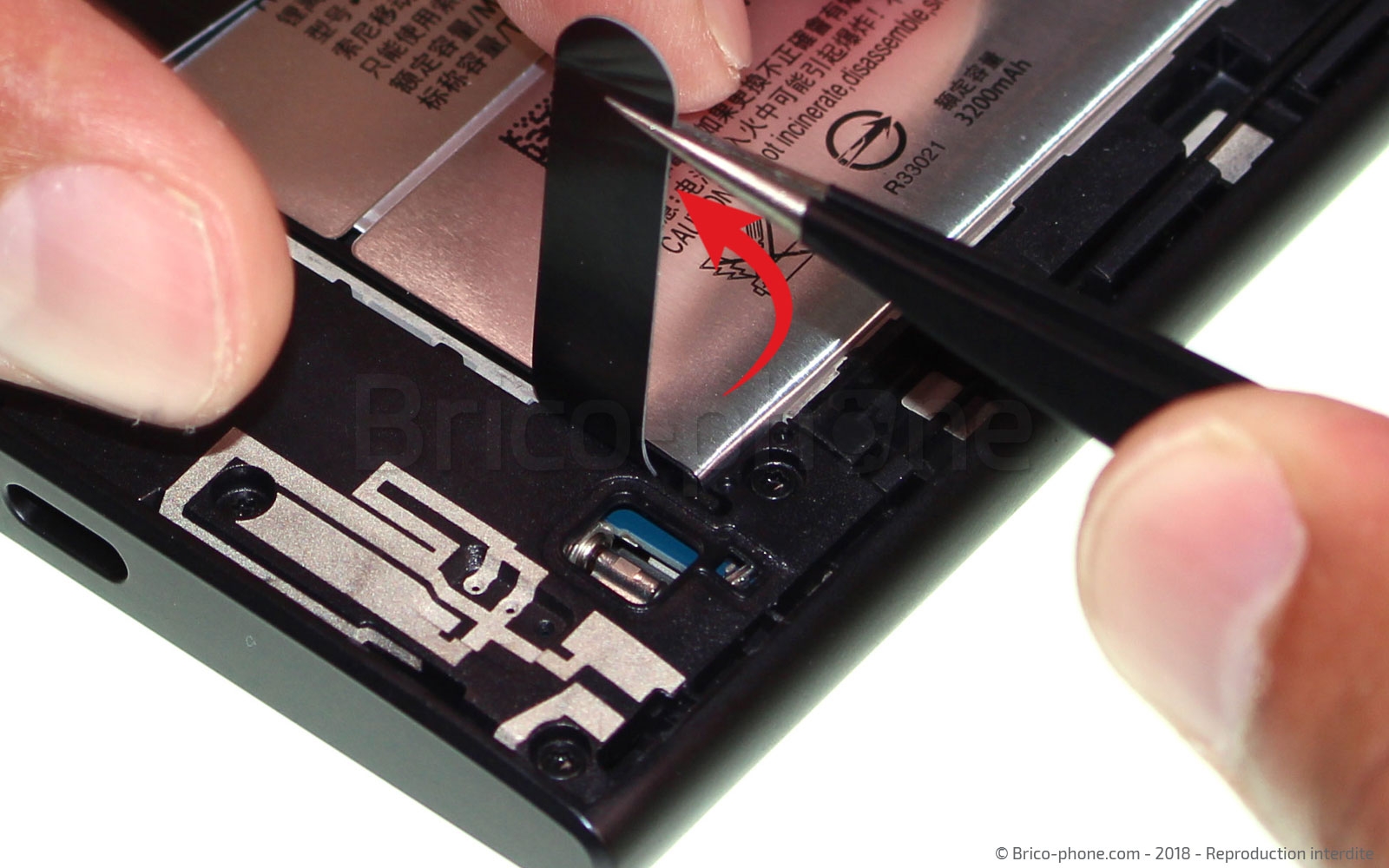

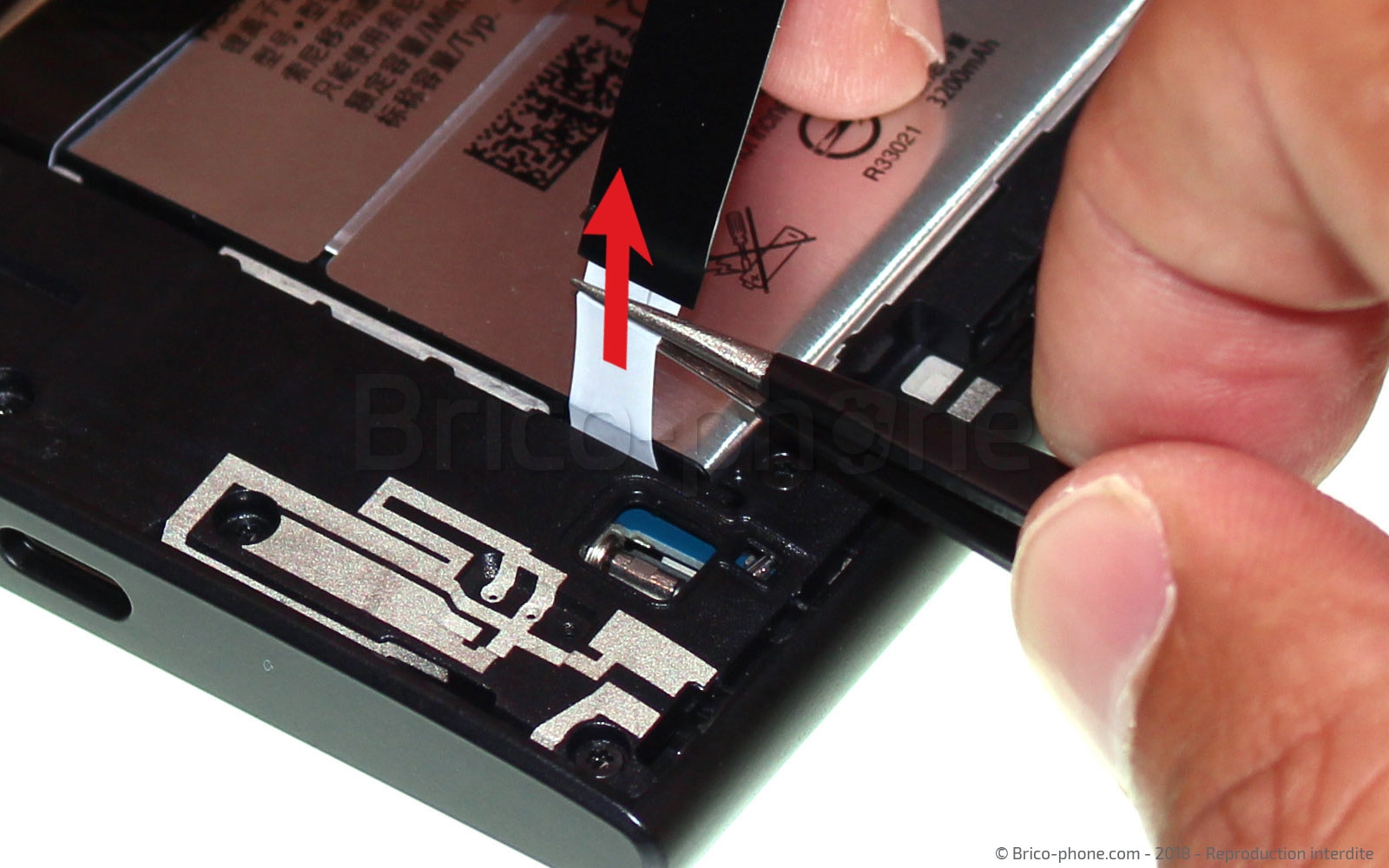

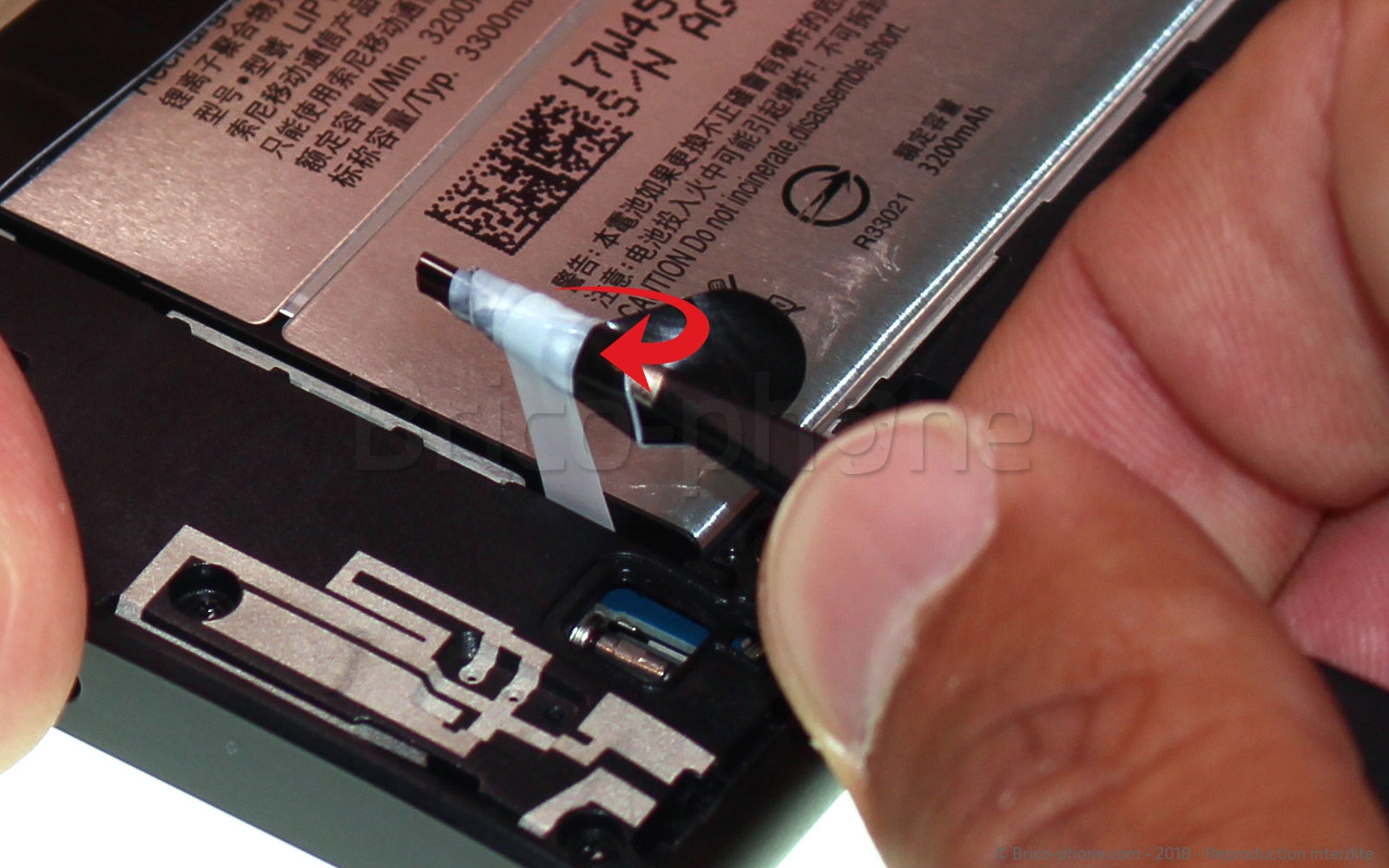

Soulevez à l'aide de la pincette les languettes situées sur la batterie. Enroulez ensuite ces languettes autour de la pincette jusqu'à ce les parties collantes en dessous de la batterie se retirent.

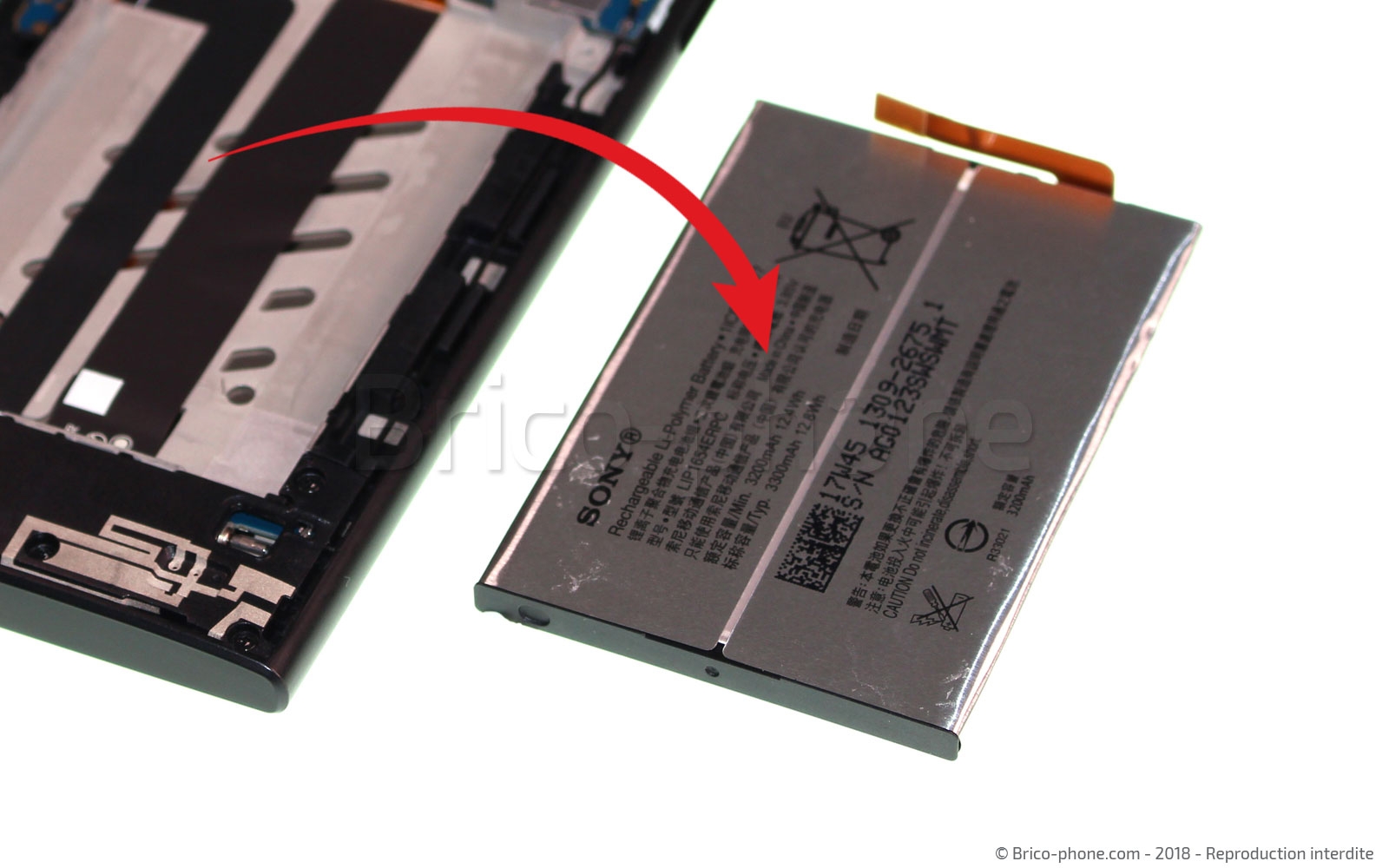

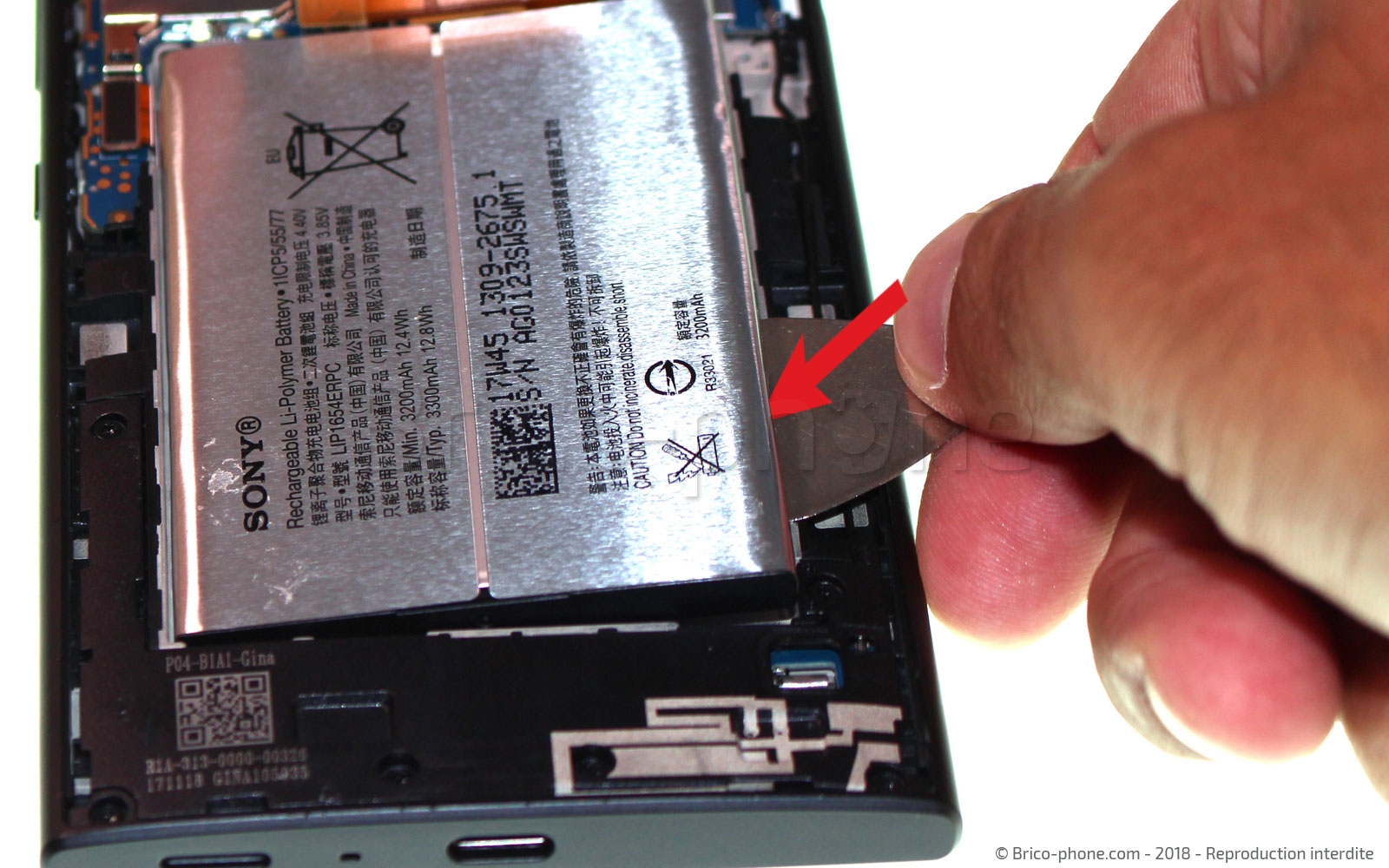

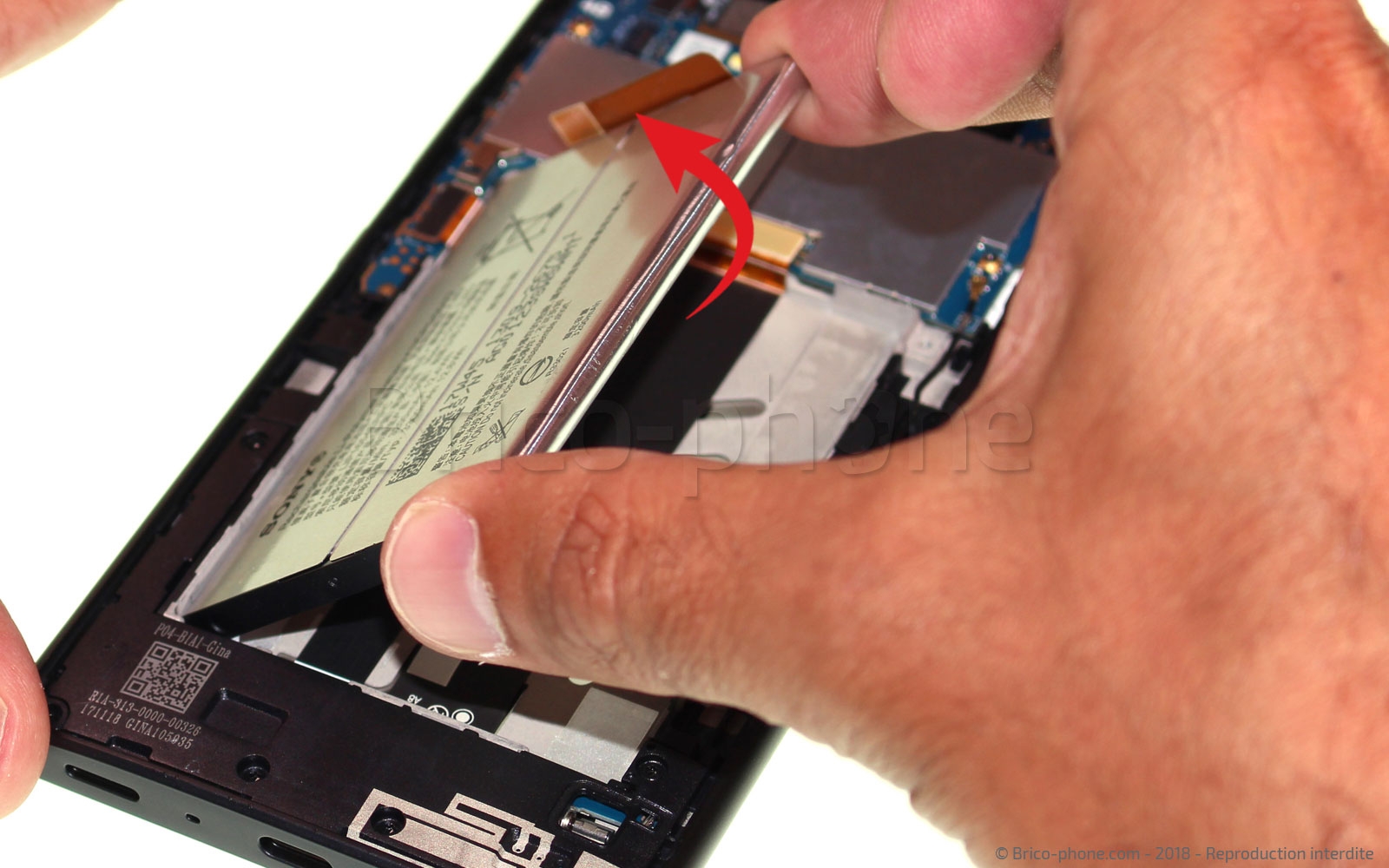

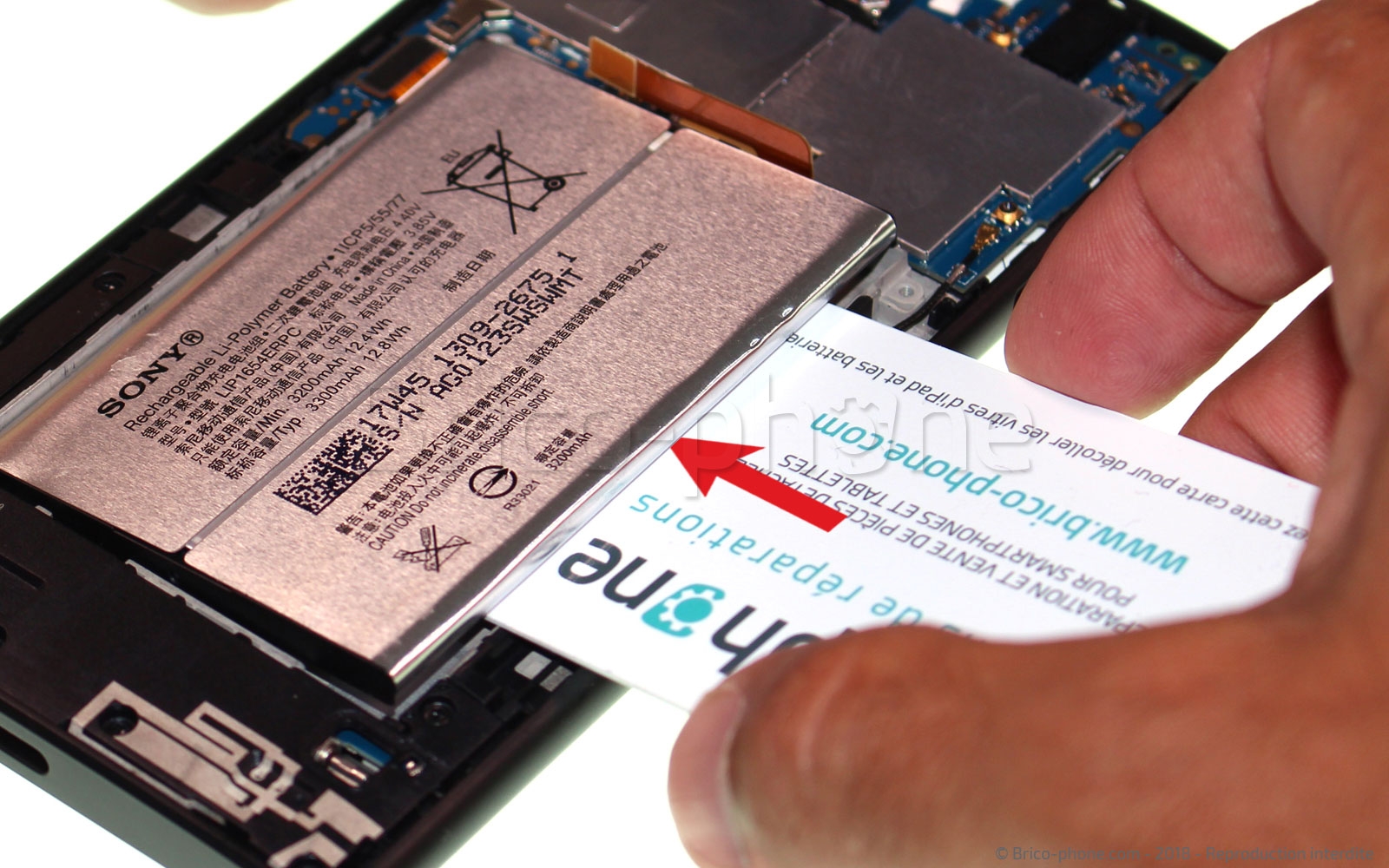

Insérer avec précaution le médiator sur le côté de la batterie afin de la relever un petit peu. Une fois que l'espace est assez grand vous pouvez glisser la carte plastique sur le flan de la batterie puis sur toute la largeur pour finir de la décoller. Enfin vous n'avez plus qu'à la soulever et la retirer.

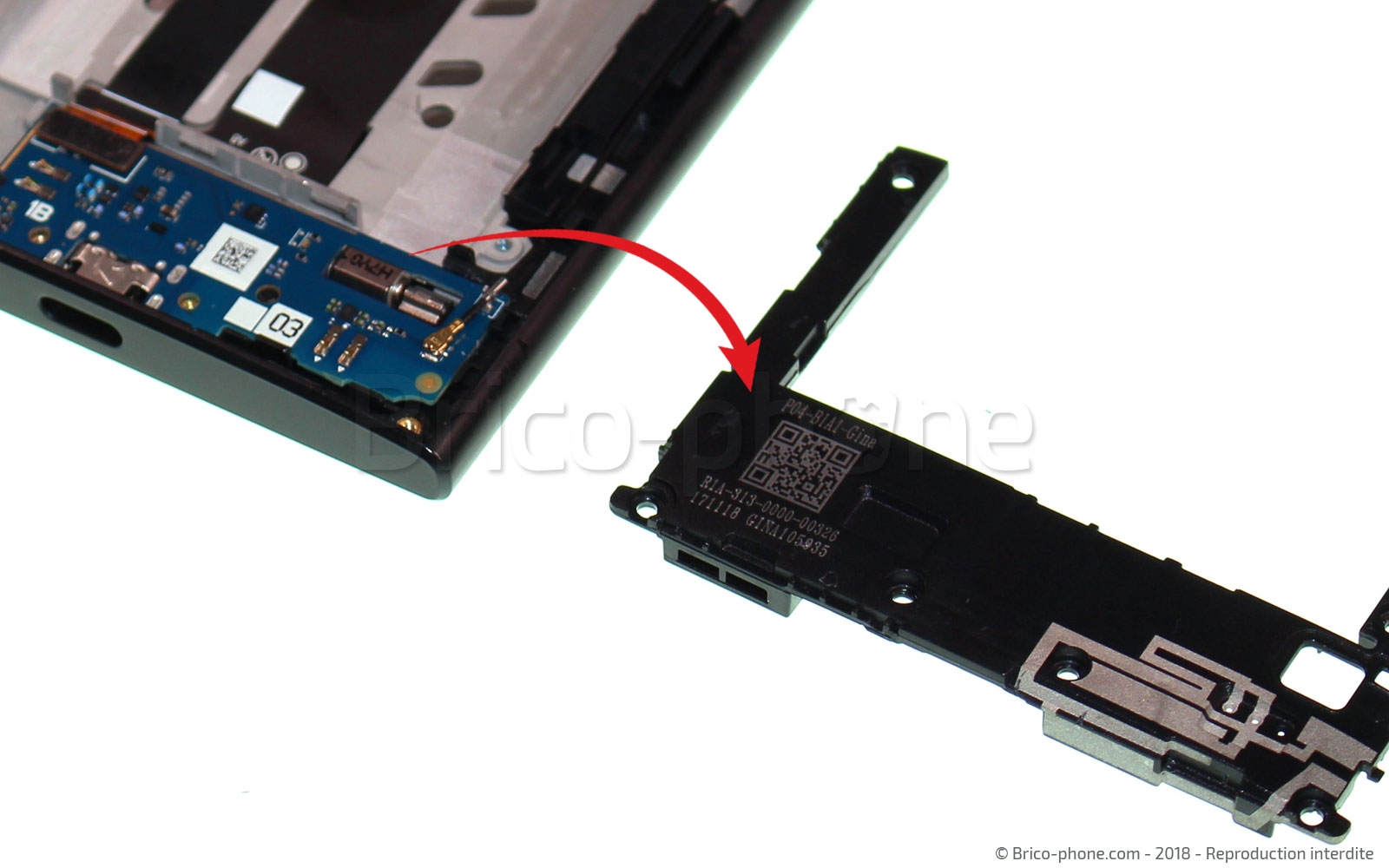

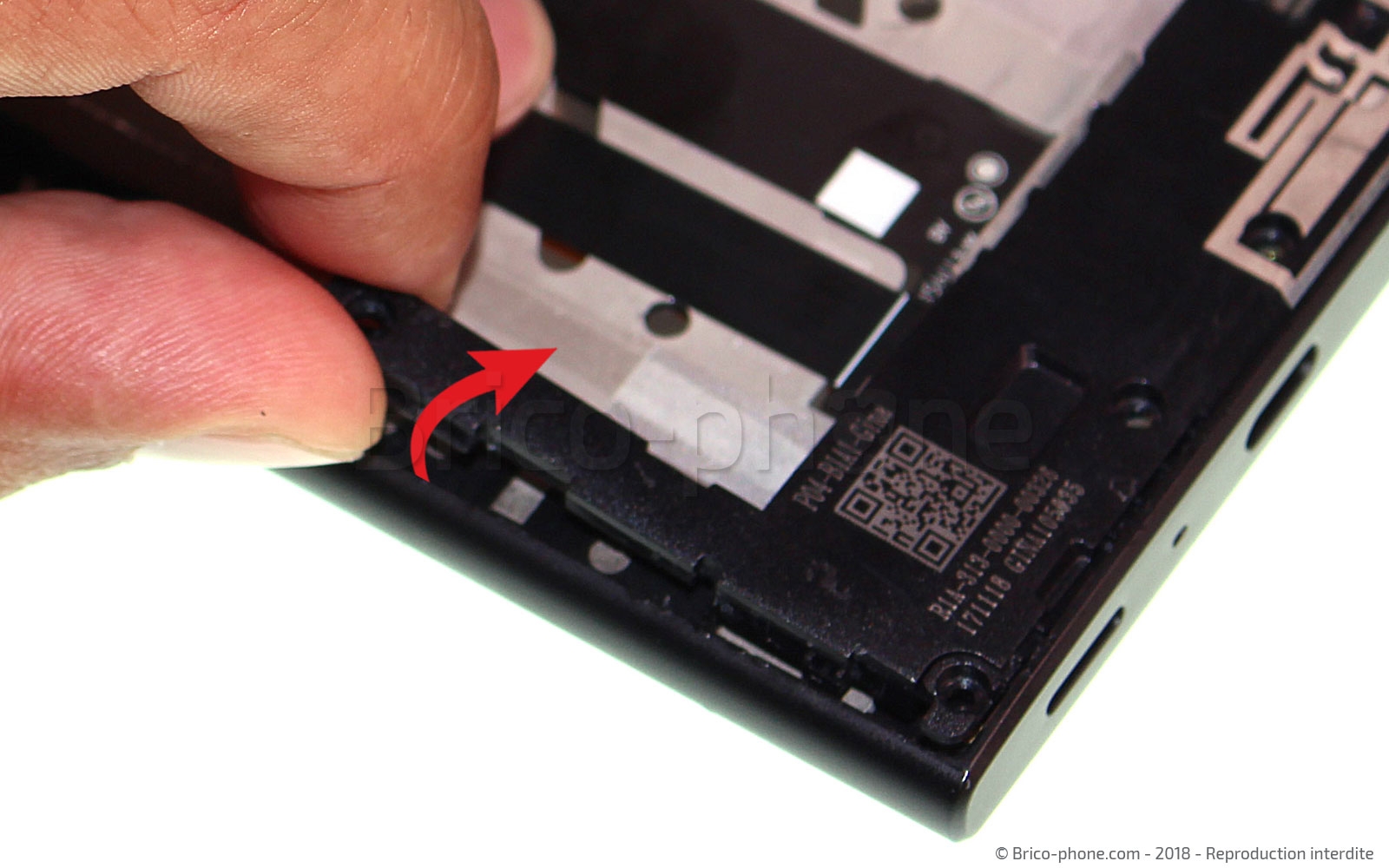

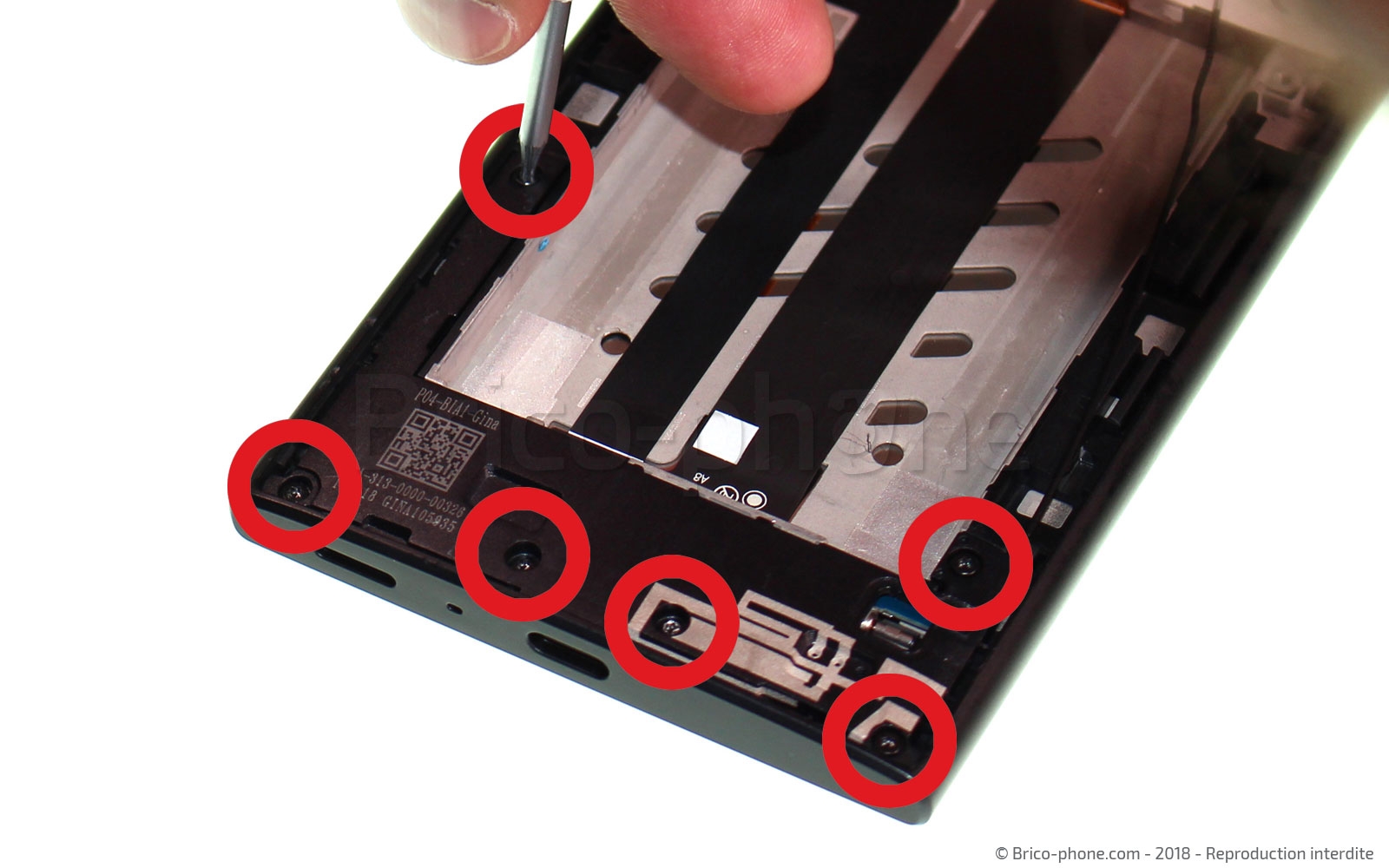

Avec le tournevis Torx 4 retirez les six vis qui maintiennent le bloc haut-parleur. Vous pouvez ensuite vous munir de la pincette afin de le déloger.

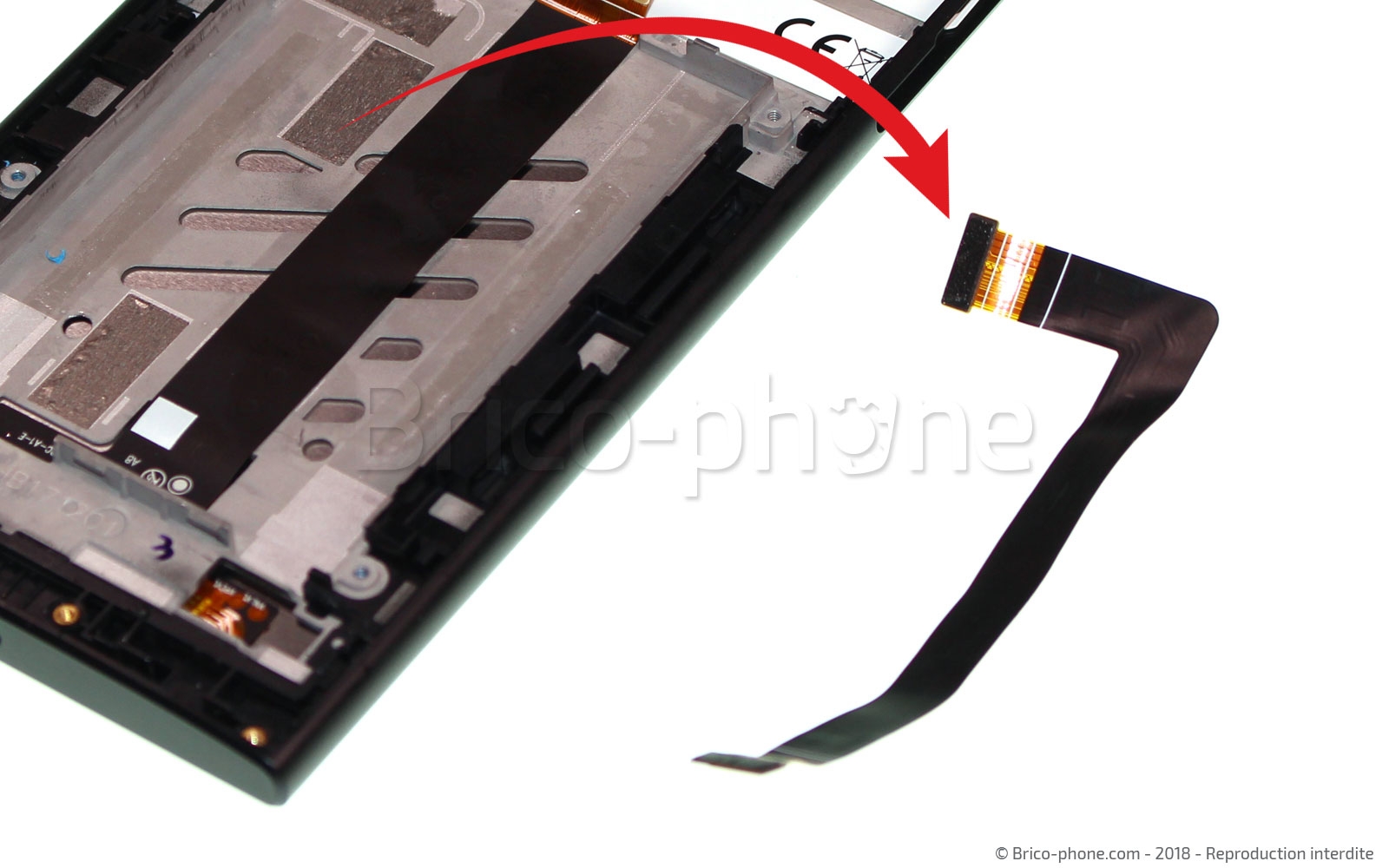

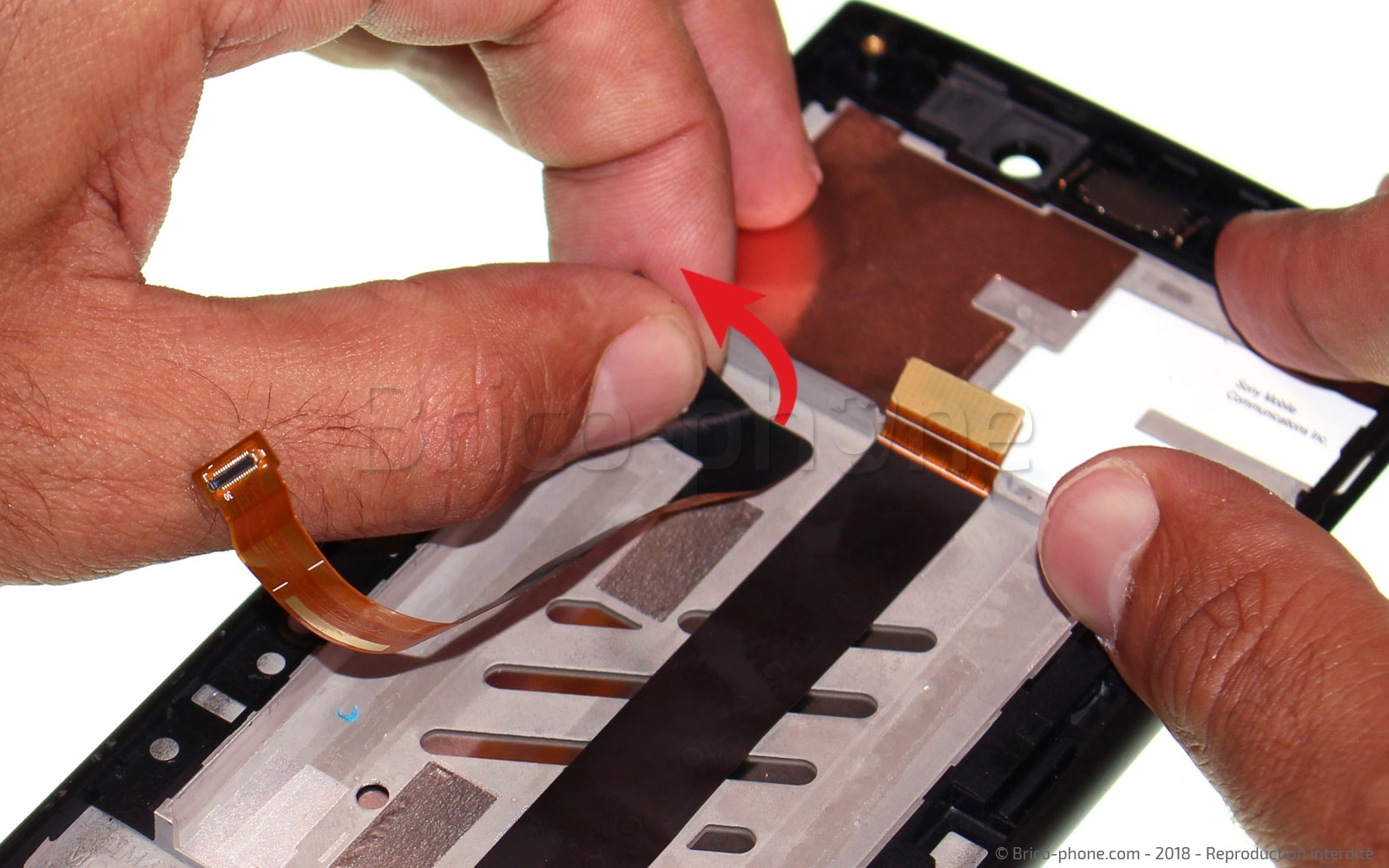

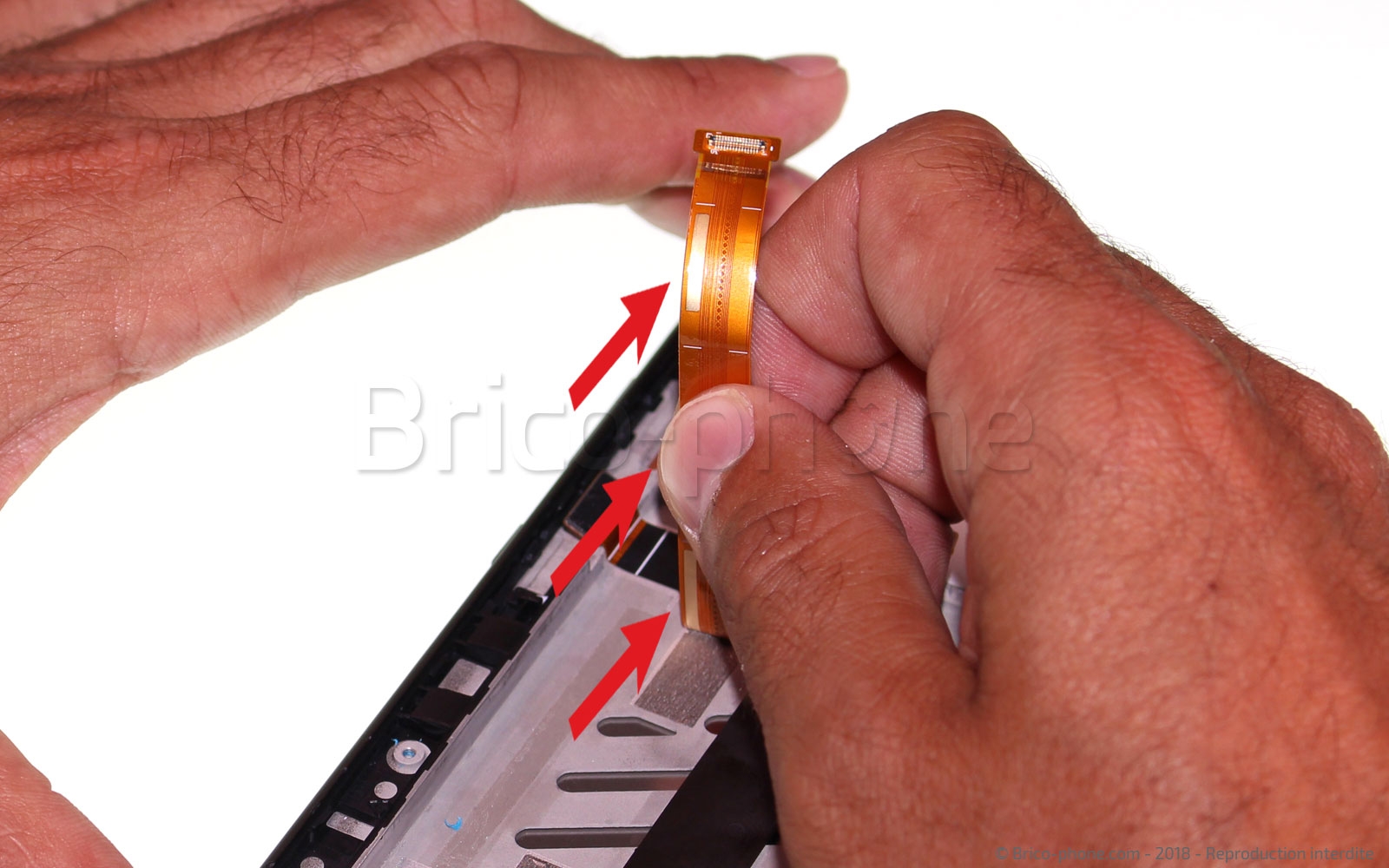

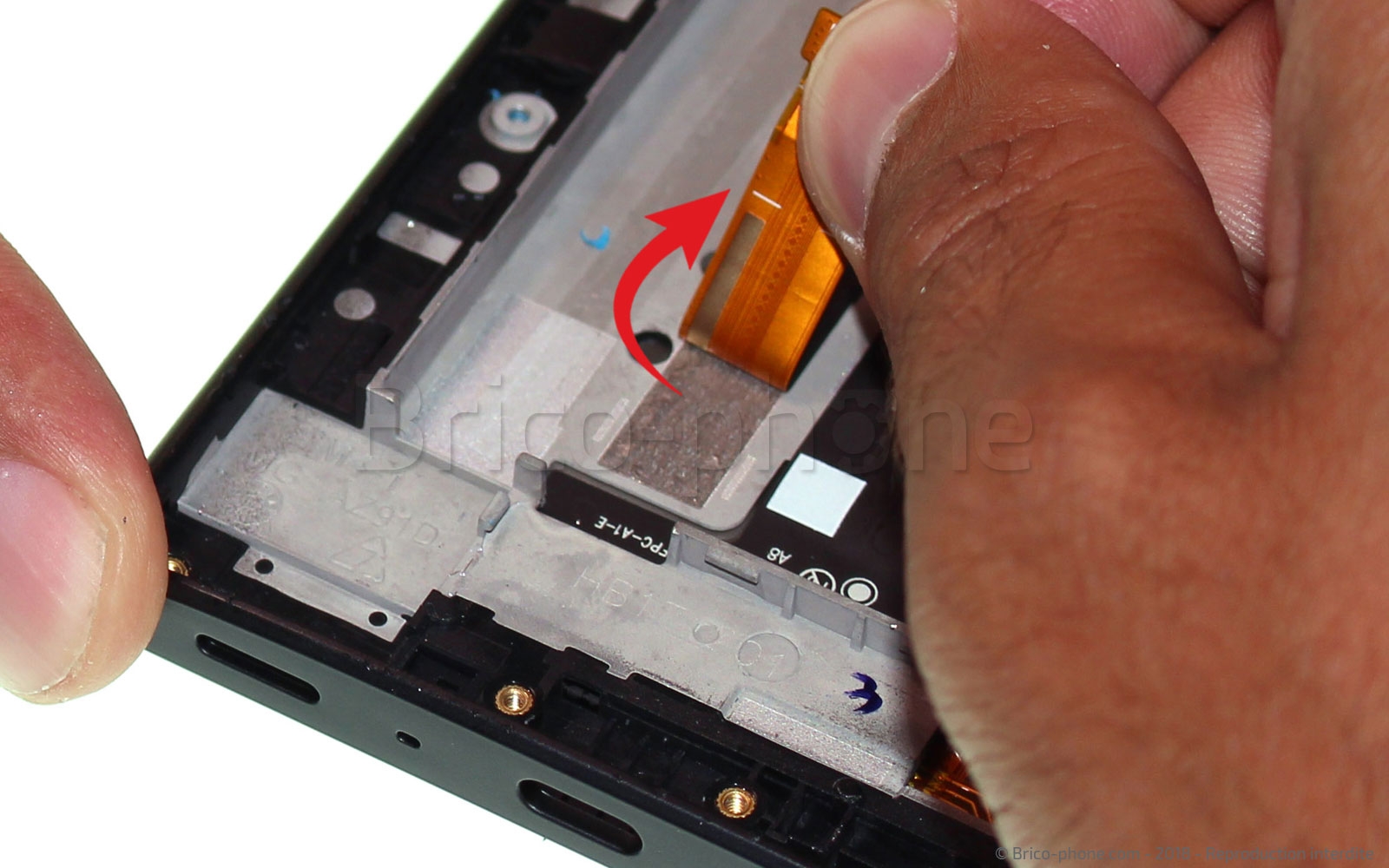

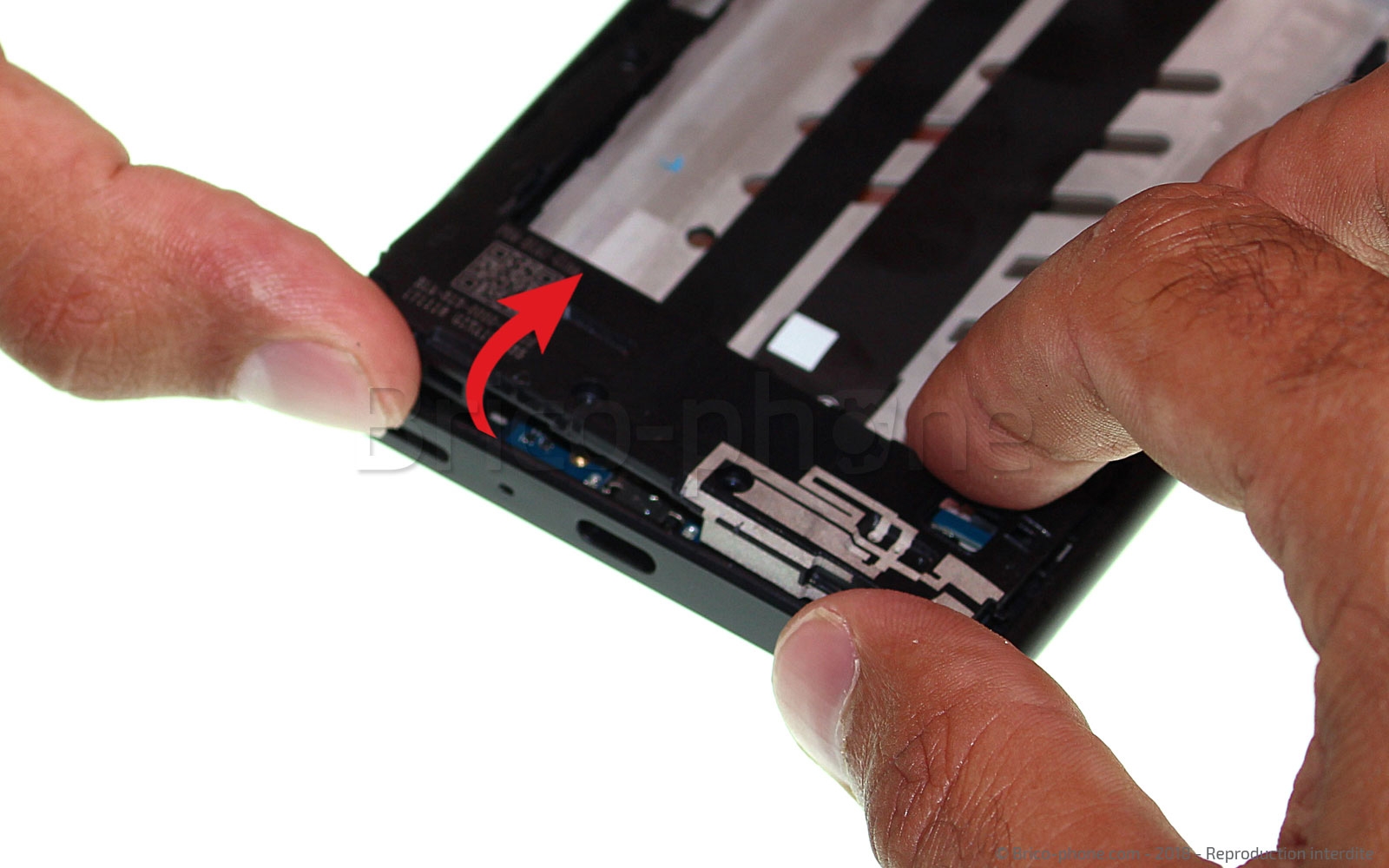

Commencez par soulever doucement la nappe depuis le bas du téléphone. Tirez ensuite délicatement vers le haut pour la décoller progressivement jusqu'à son angle. Effectuez la même opération depuis son autre extrémité et enfin décoller là entièrement depuis l'angle.
