Démontage Complet sur iPad 6 2018

Temps estimé : 1 Heure
Difficulté : 5/5
iPad 6 2018 | Temps estimé : 1 Heure Difficulté : 5/5

Ce tutoriel photos vous aidera à démonter entièrement votre iPad 6 2018 afin de changer le châssis de ce dernier.

Il s'agit d'un démontage complet qui vous donne un aperçu complet des pièces détachées et de leur démontage.

Diagnostic

›  Votre coque arrière ou châssis est endommagé

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils classique pour iPad
13,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iFlex
9,90 €
Ajouter au panier

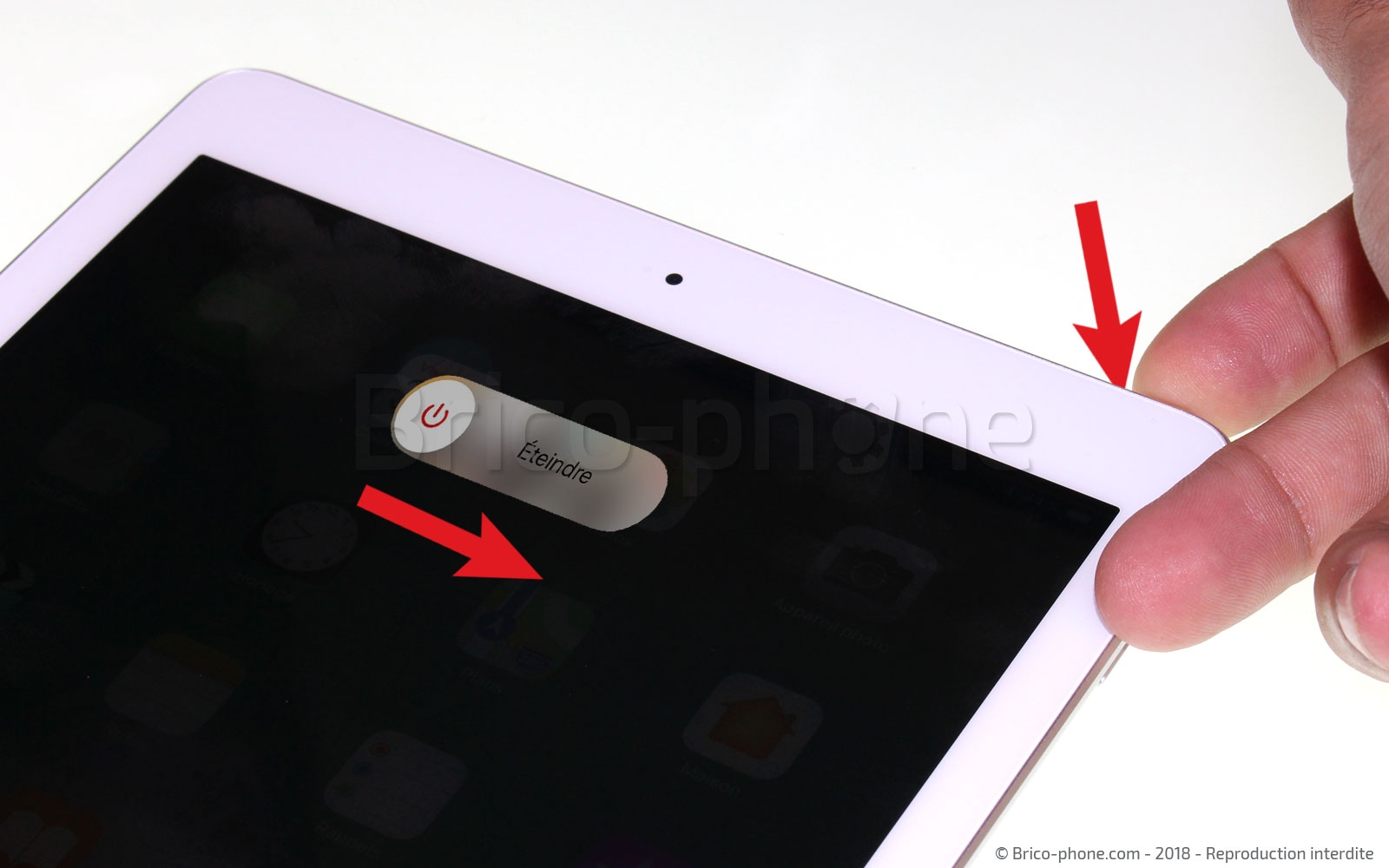

Eteindre l'iPad
Avant de commencer toutes réparations, il est nécessaire pour des raisons de sécurité d'éteindre votre iPad Air 6 2018.

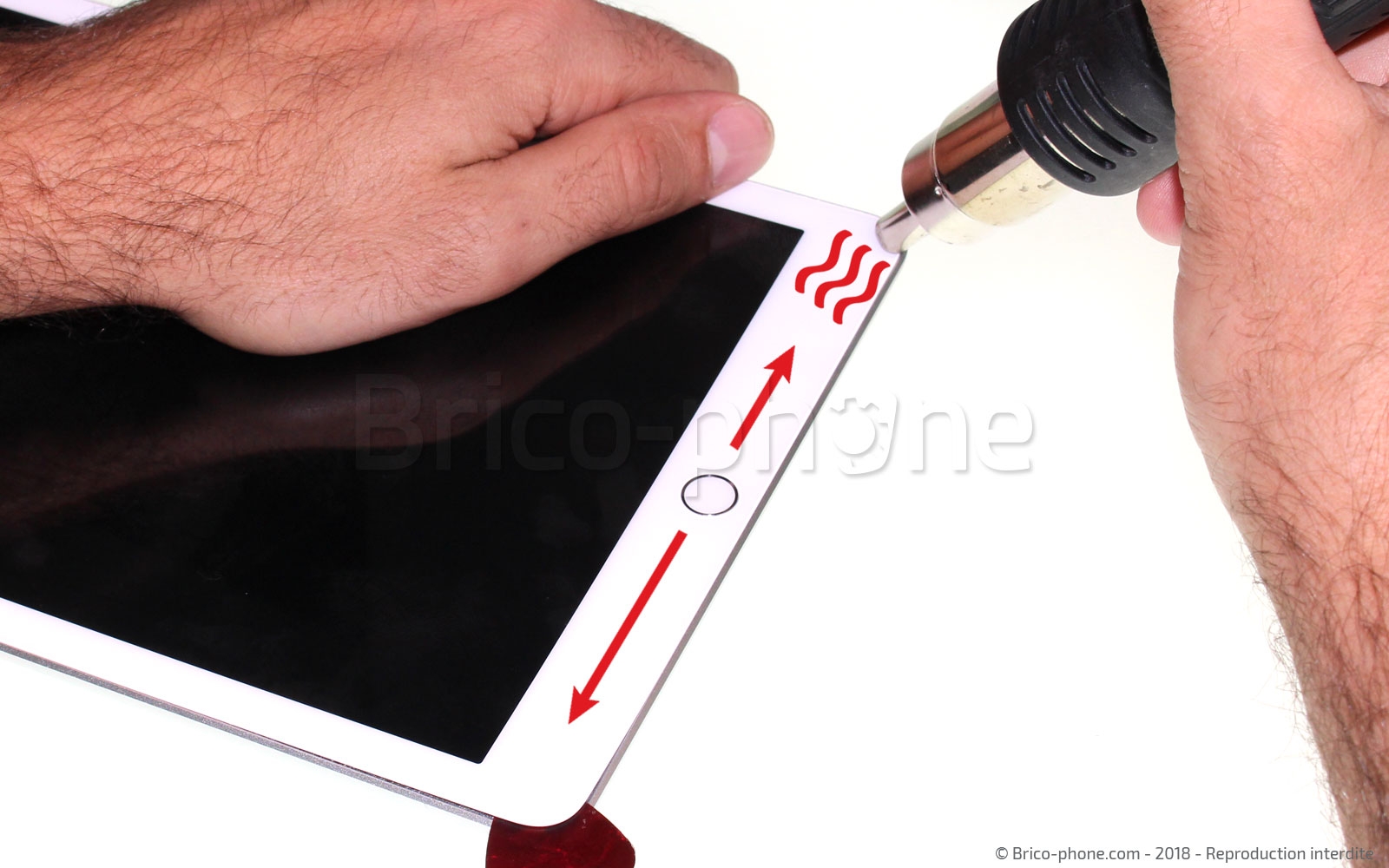

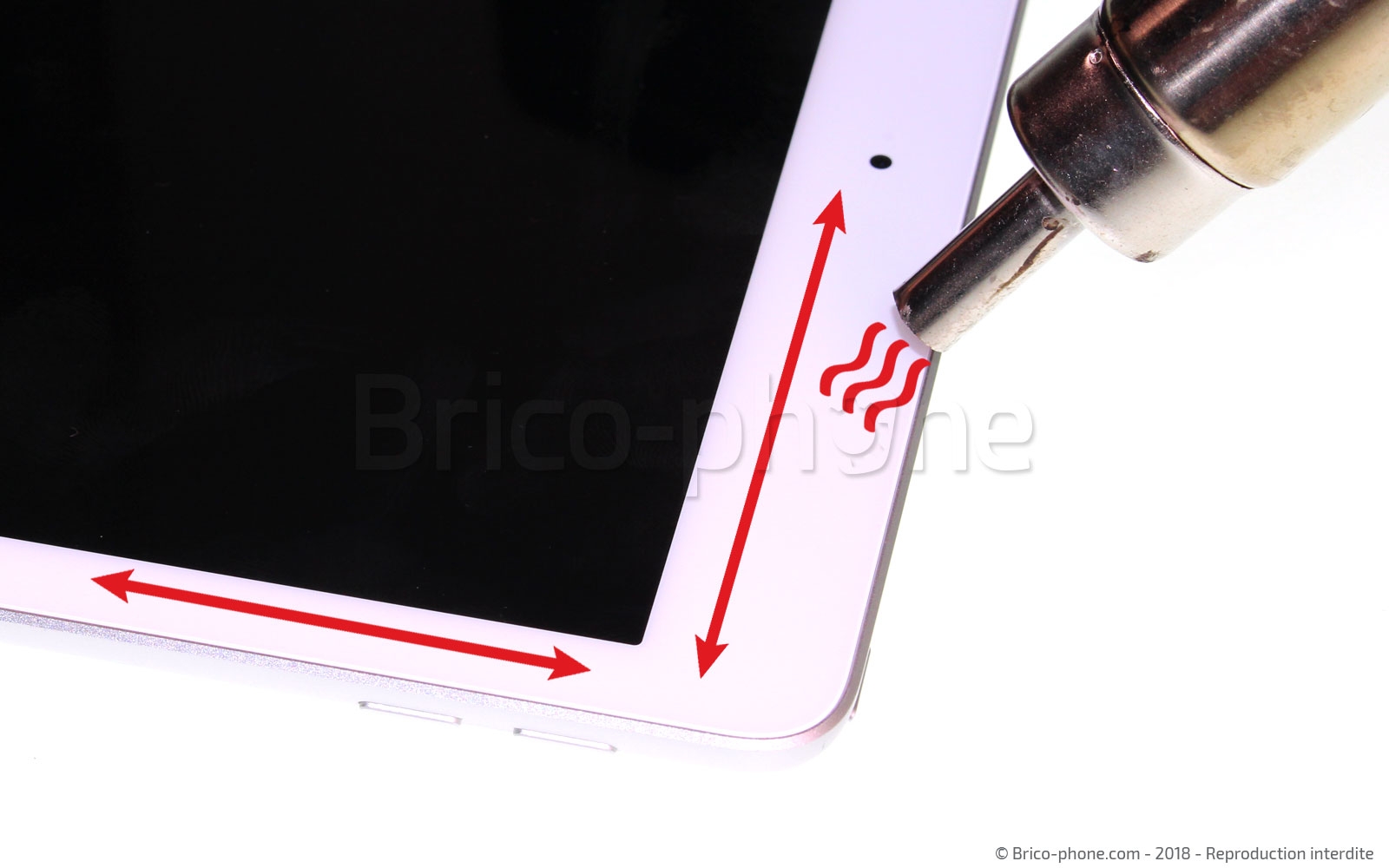

Etape 1 : Chauffer la vitre
La vitre tactile est collée sur l'intégralité de son contour.
La première étape va donc consister à ramollir la colle pour faciliter le décollage de cette dernière.

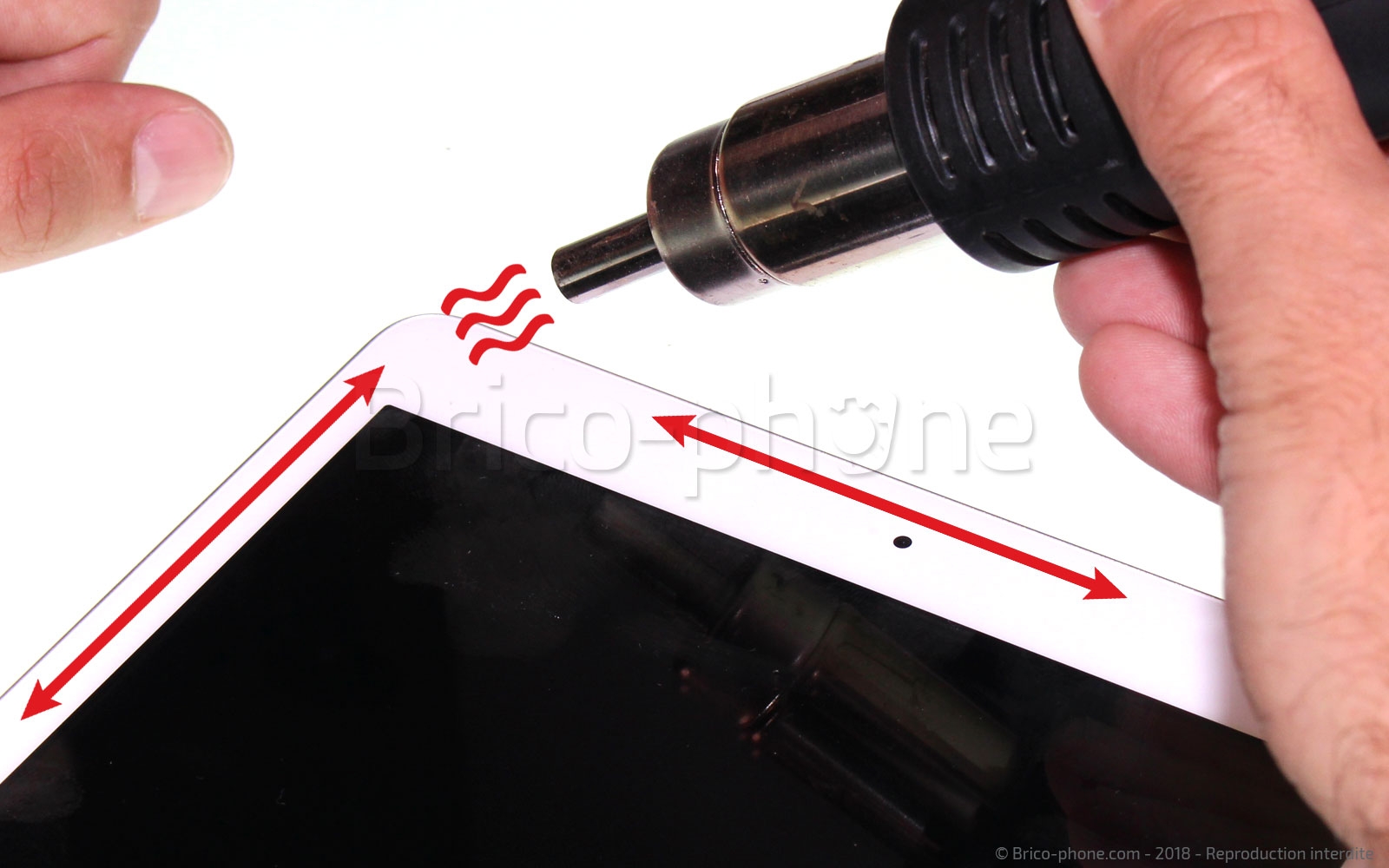

Pour cela, vous allez devoir utiliser un sèche-cheveux ou une station à air chaud et chauffez à 80 degrés maximum le contour du châssis.

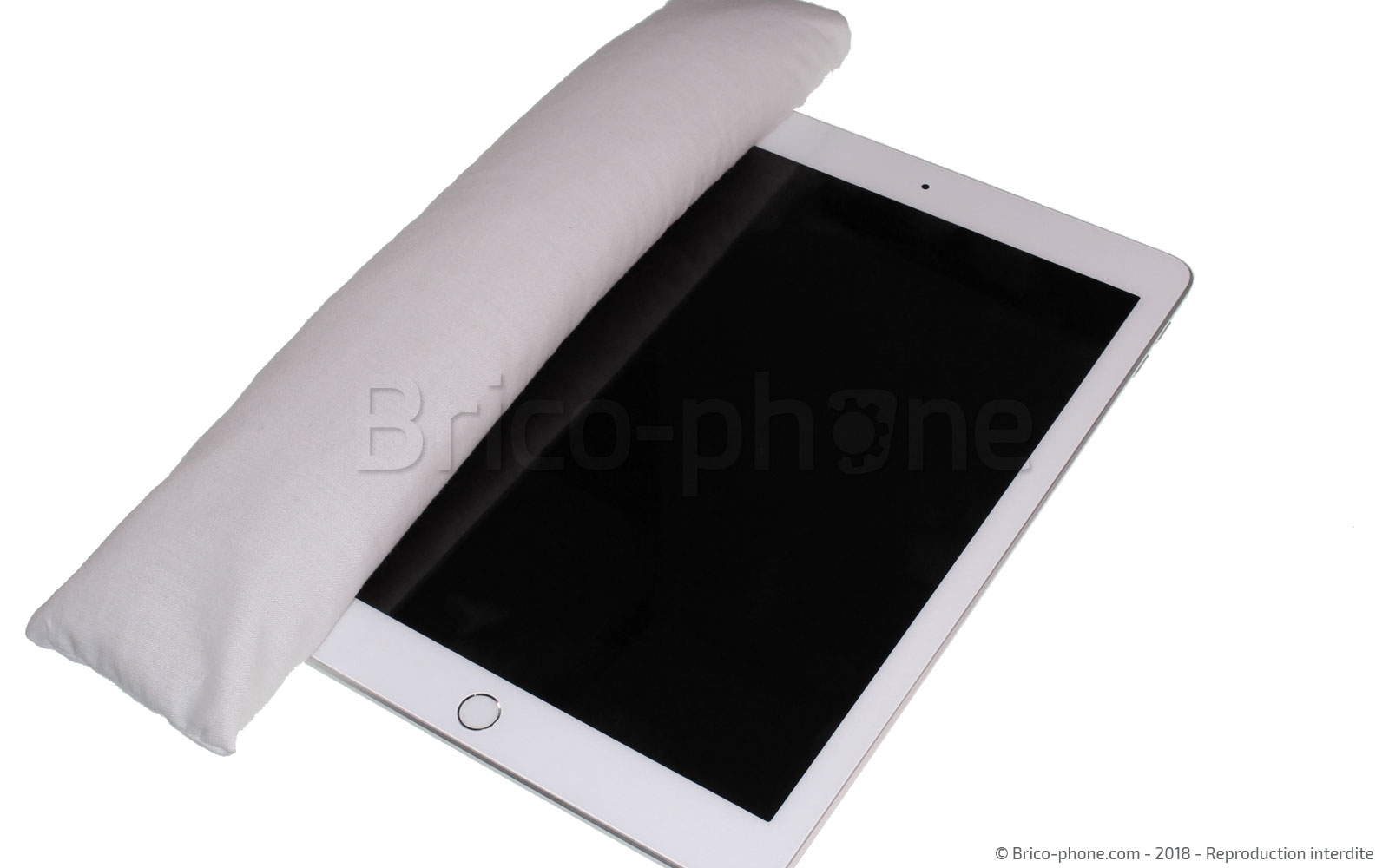

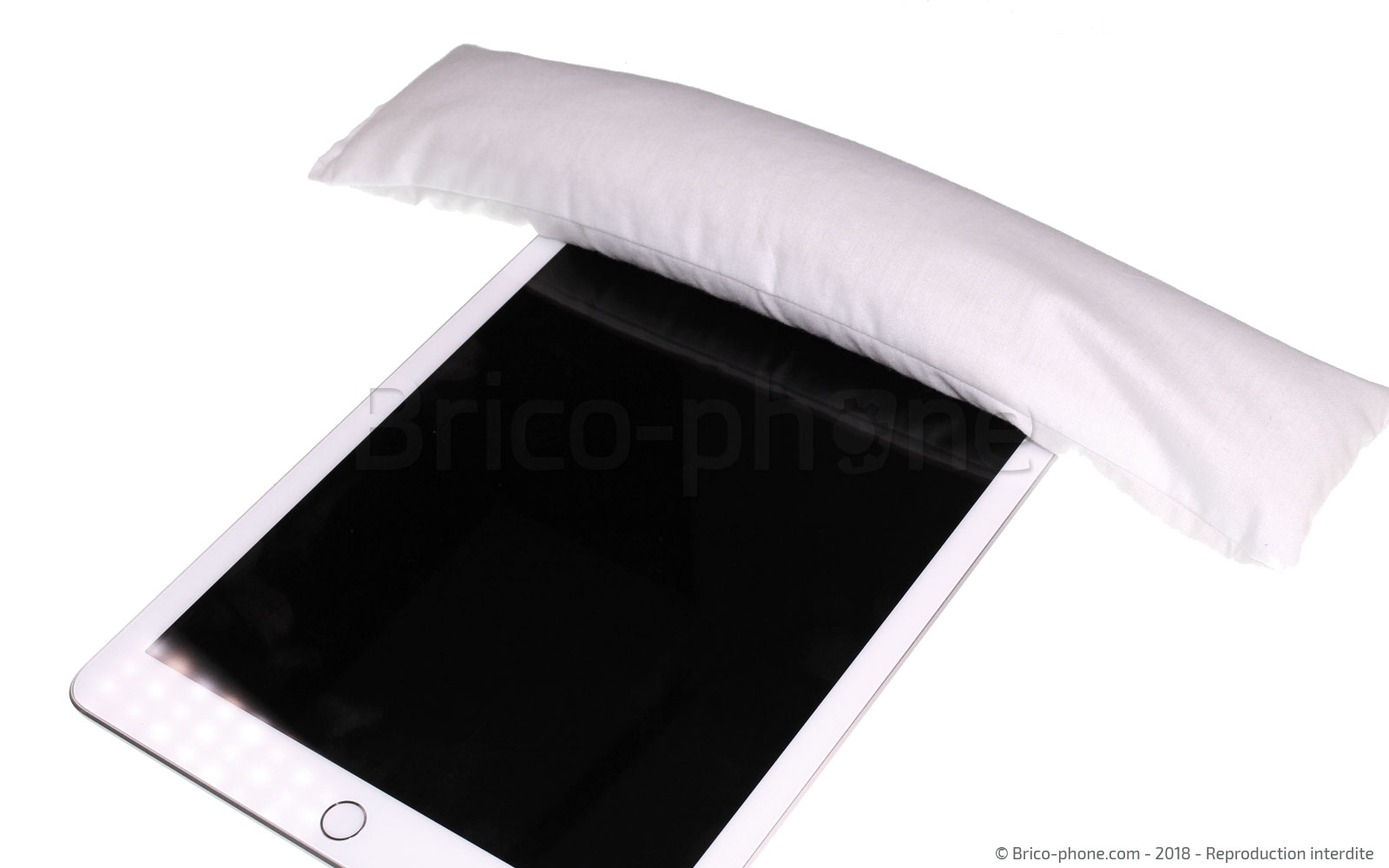

Vous pouvez également vous servir de notre coussin chauffant spécial iPad. Il vous suffira de le mettre 30 secondes au micro-ondes et de l'appliquer sur les 4 côtés de votre tablette.
Outils optionnels
Outils optionnels
Coussin Chauffant pour décoller les vitres d'iPad
7,90 €
Station 2 en 1 : air chaud et à souder
69,90 €

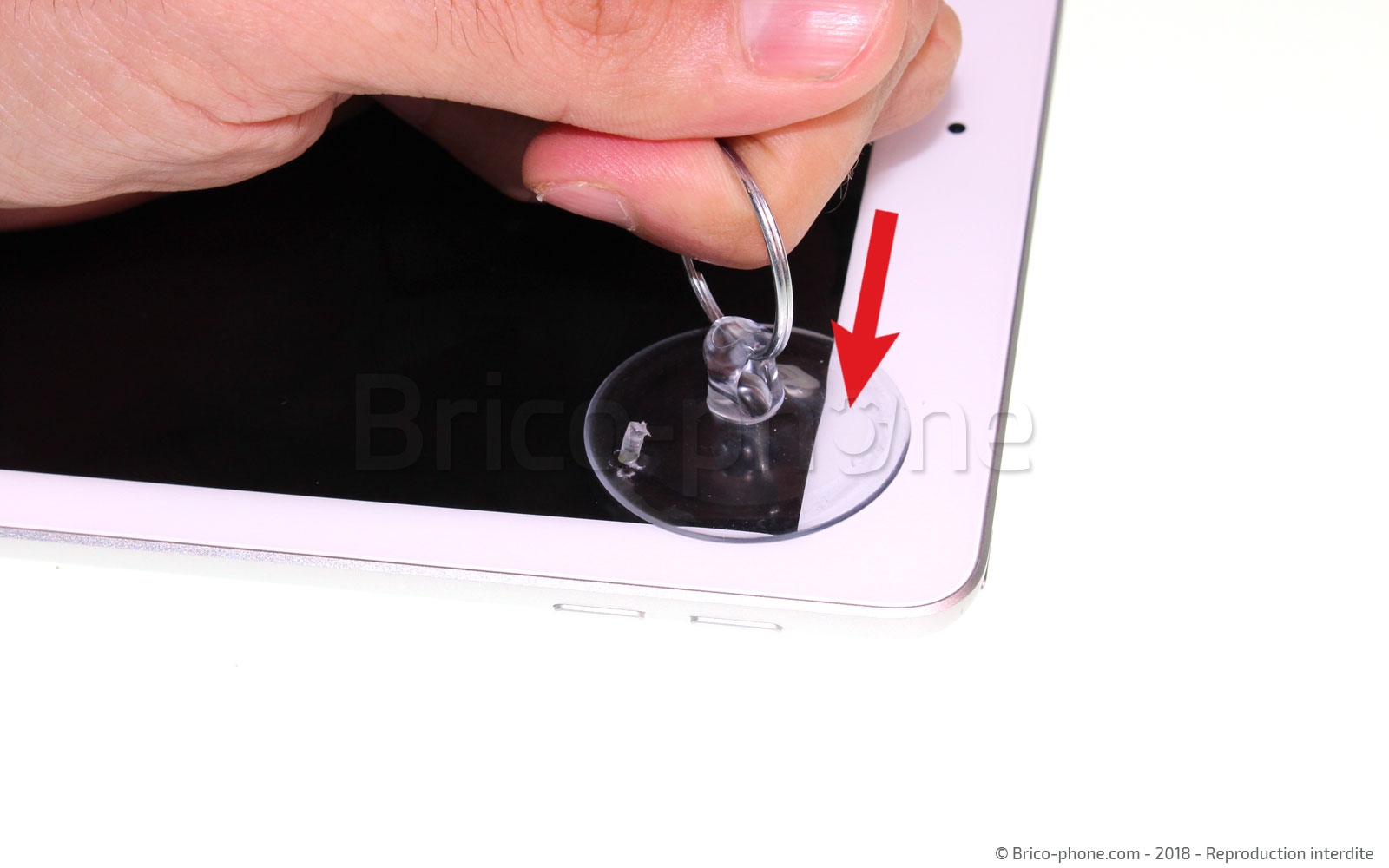

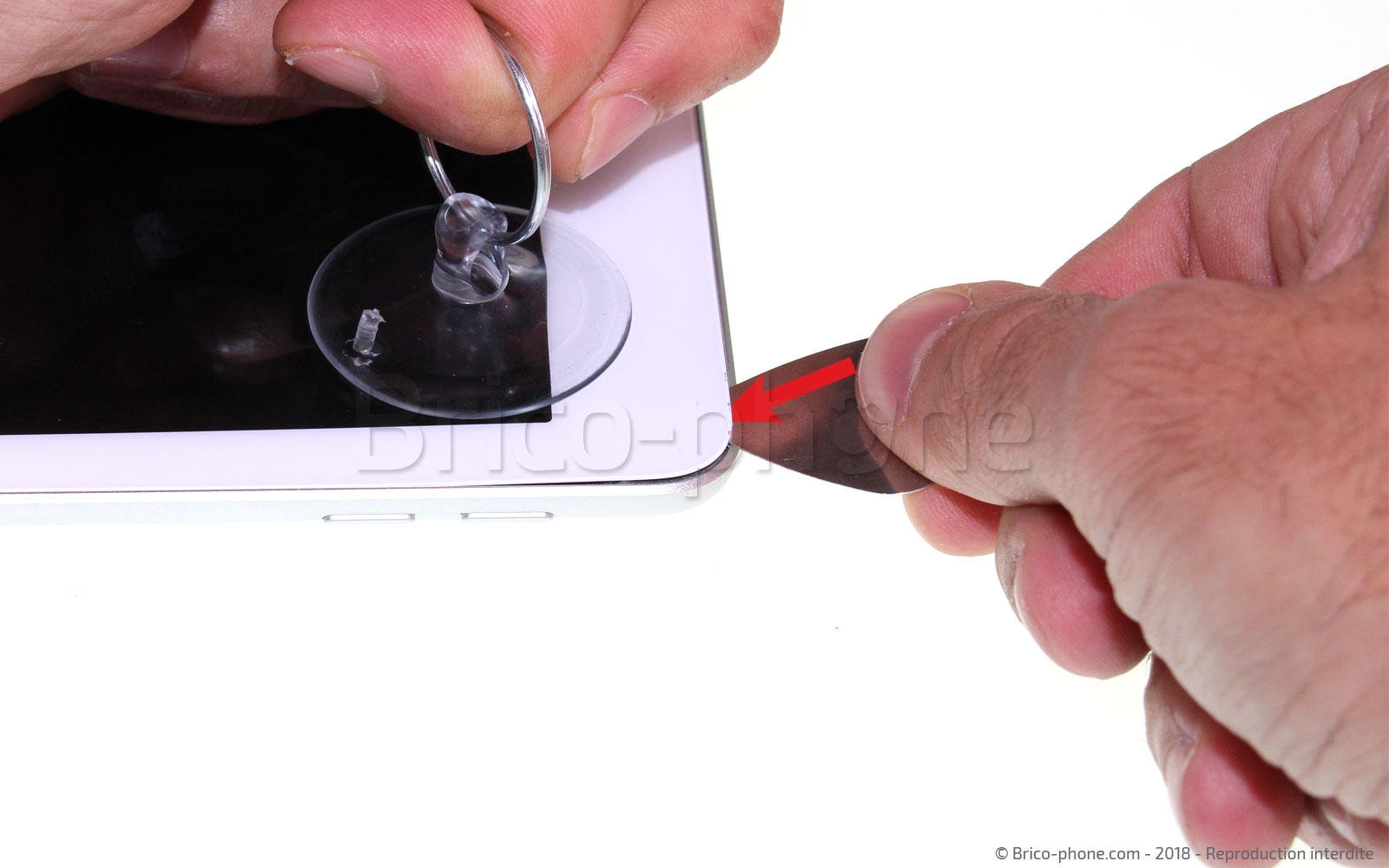

Etape 2 : Créer un point d'insertion
Vous allez devoir, comme pour les autres versions d'iPad, créer un point d'insertion afin de mettre en place les médiators plastiques qui seront utilisés pour le décollage de la vitre.

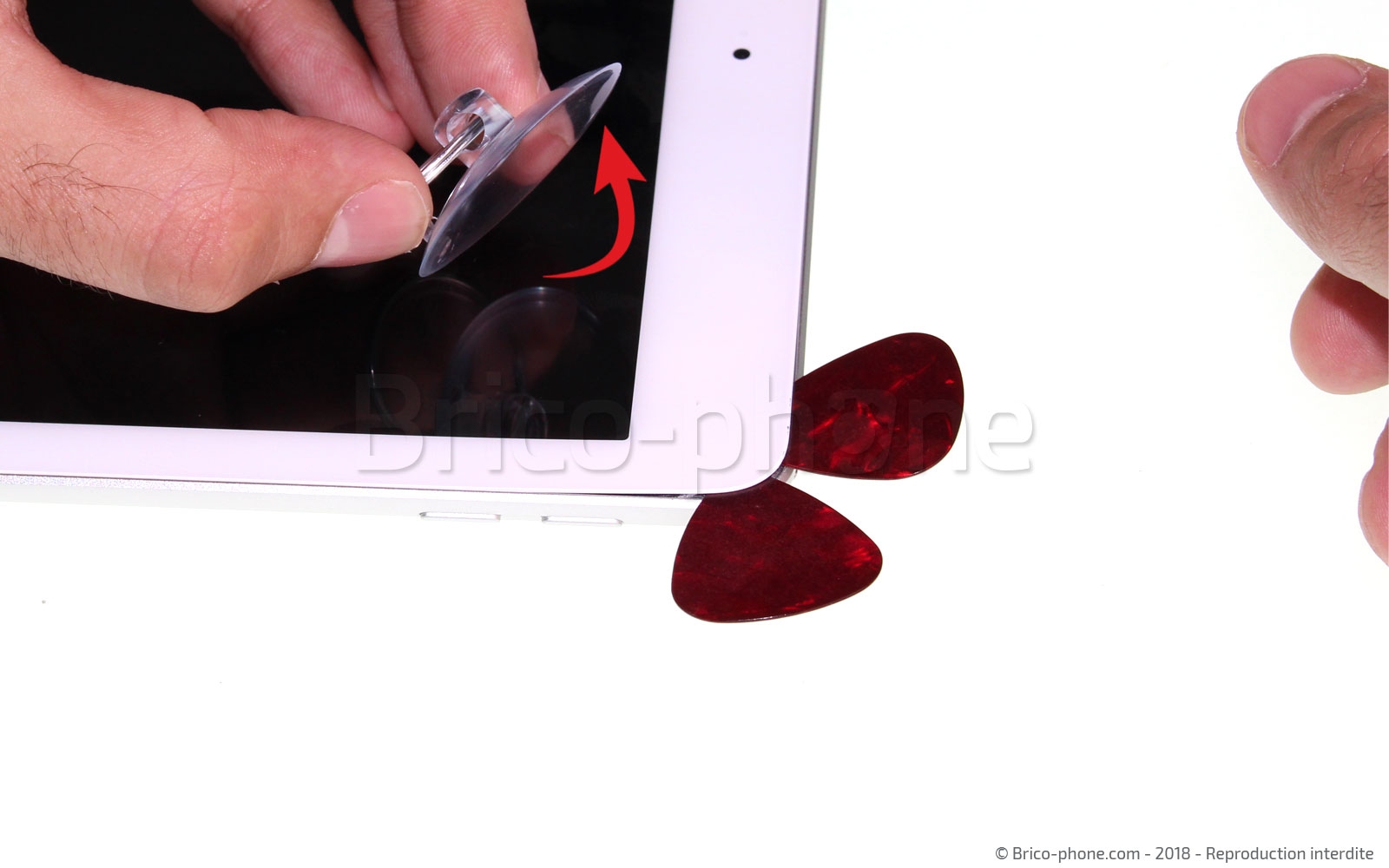

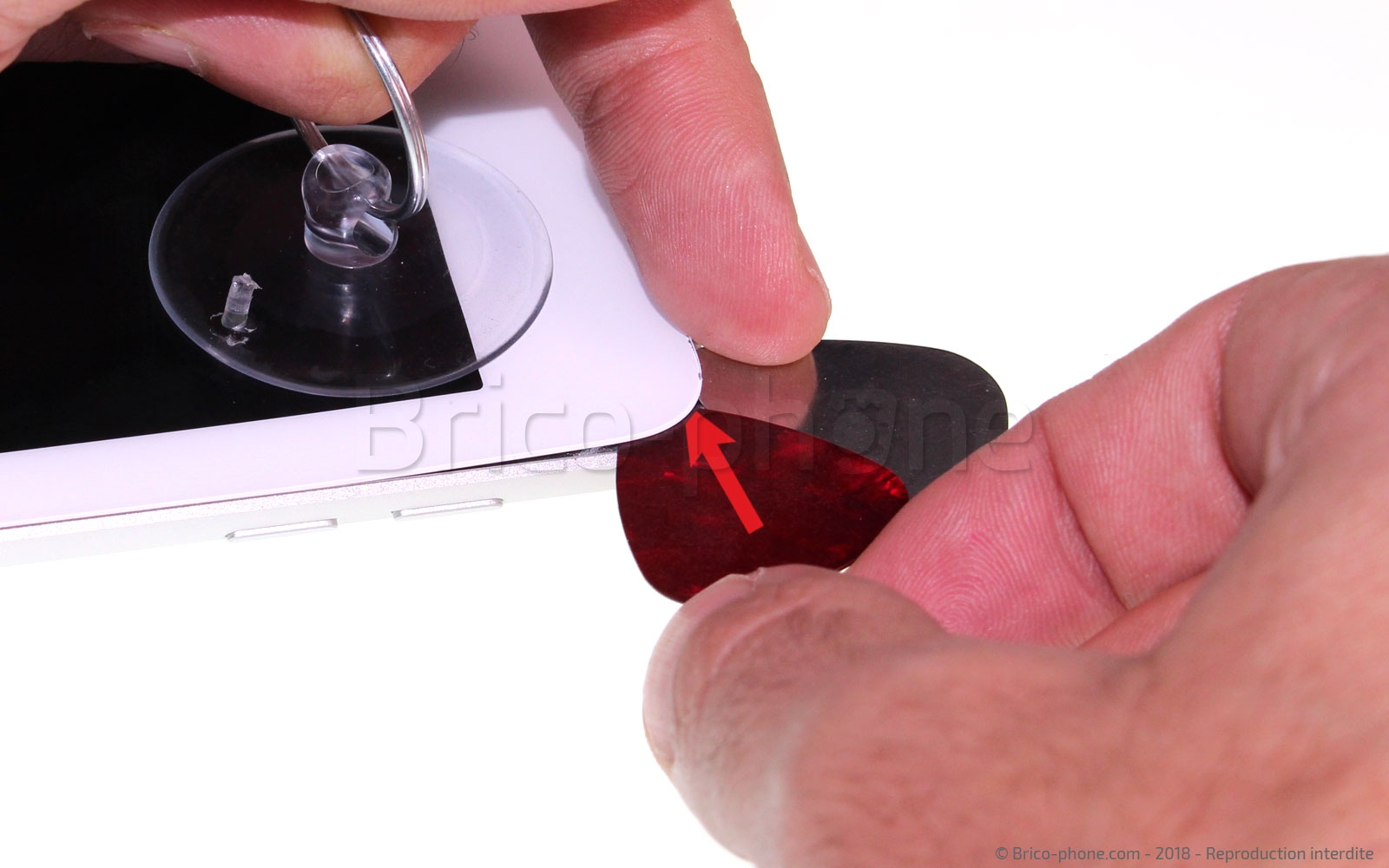

Pour cela, placez la ventouse d'extraction sur un des angles supérieur de l'iPad.
Une fois cette dernière en place, exercez une traction dessus puis insérez le médiator métal entre le châssis et la vitre.
Il ne vous reste plus qu'à mettre en place les médiators plastiques qui seront utilisés à l'étape suivante et retirer la ventouse.
Pour cette étape, vous pouvez également utiliser nos outils de qualités supérieures iFlex et iPlastix.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Outil d'ouverture iPlastix
9,90 €

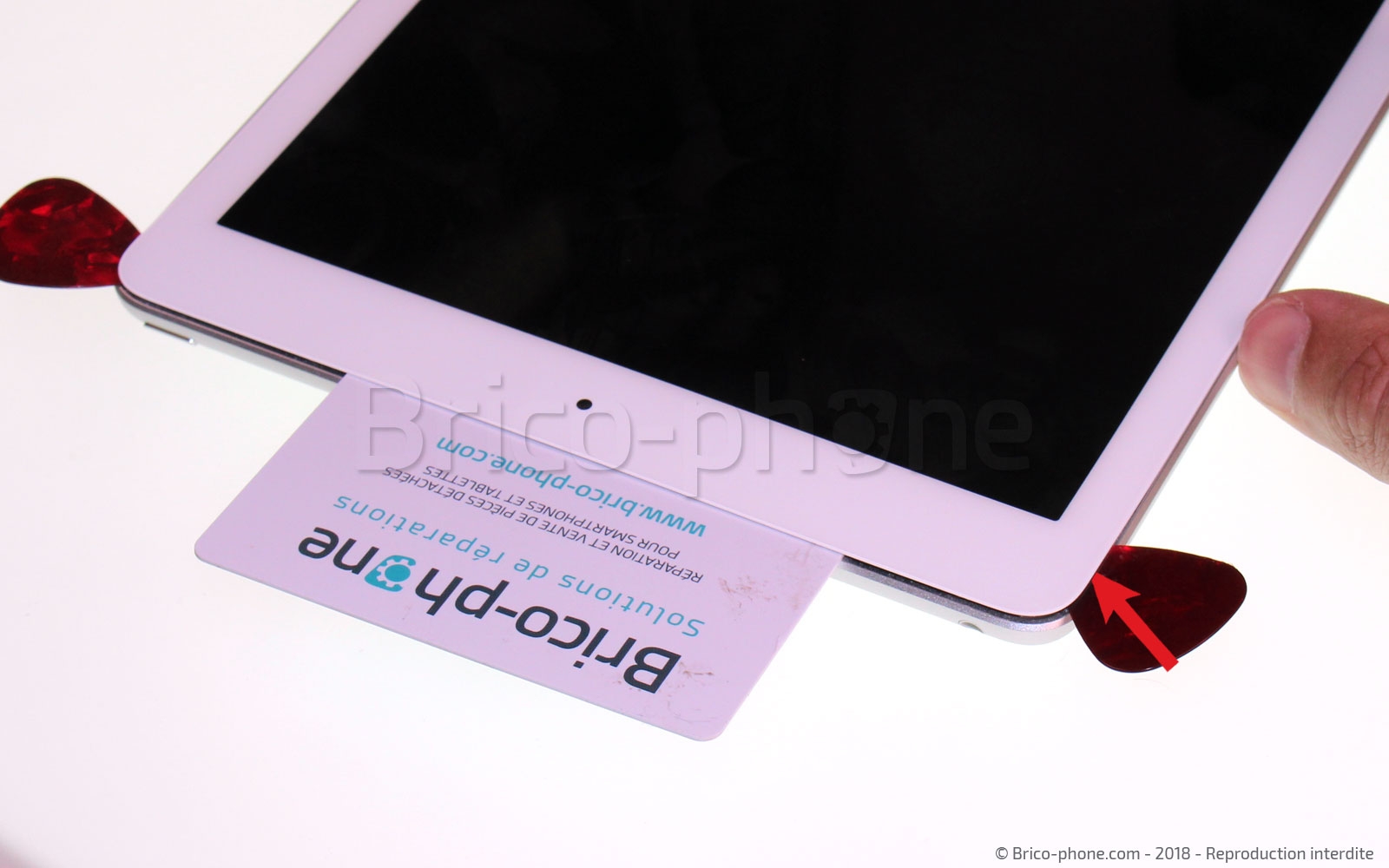

Etape 3 : Décoller le contour de la vitre

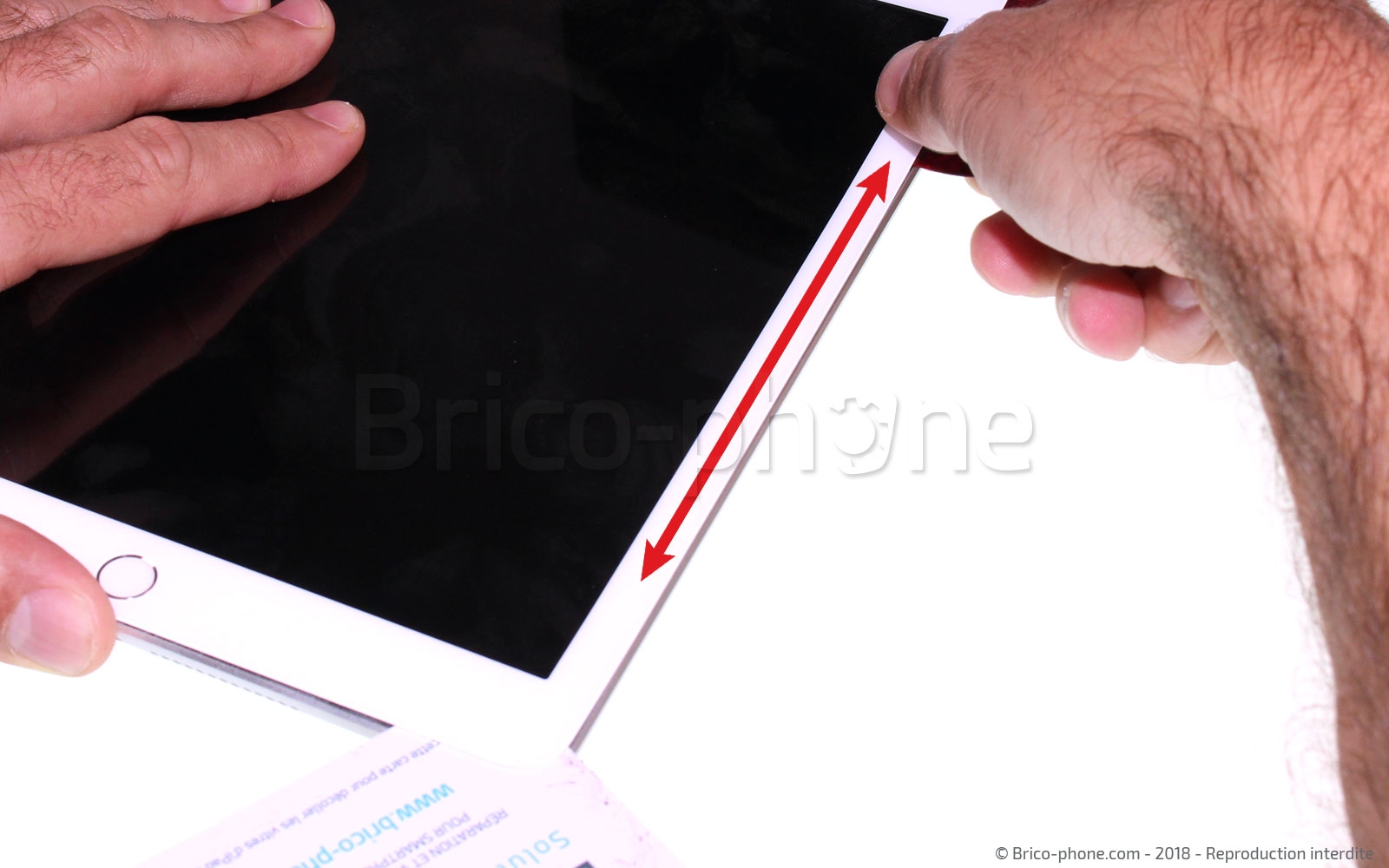

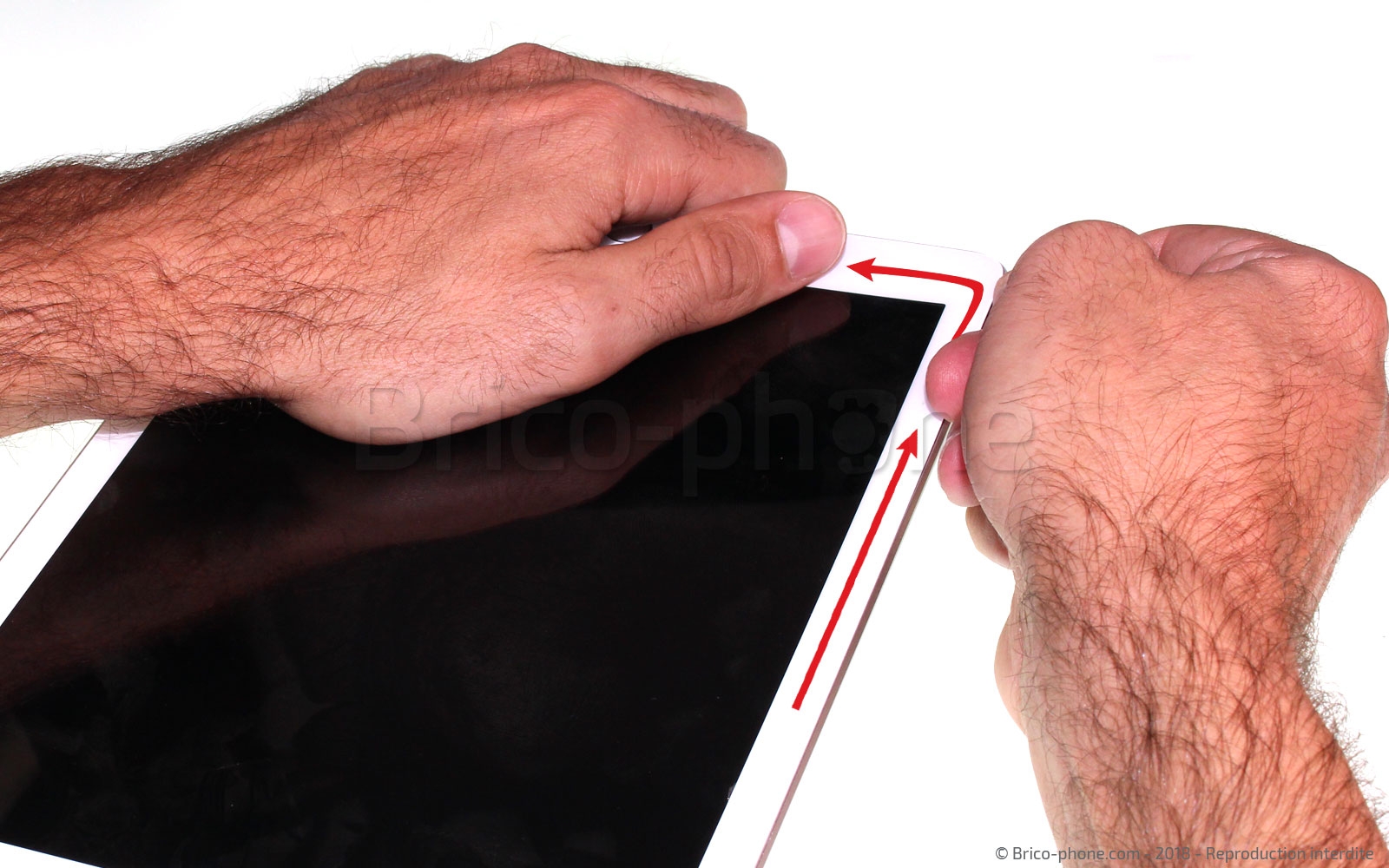

Désormais, il ne vous reste plus qu'à coulisser les médiators de part et d'autres du châssis afin de décoller complètement la vitre tactile de votre iPad 2018.
Au fur et à mesure de l'avancement, placez la carte PVC pour éviter que la vitre ne se recolle.
Si vous devez trop forcer, n'hésitez pas à utiliser de nouveau votre sèche-cheveux.
Outils du kit utilisés
Outils du kit utilisés

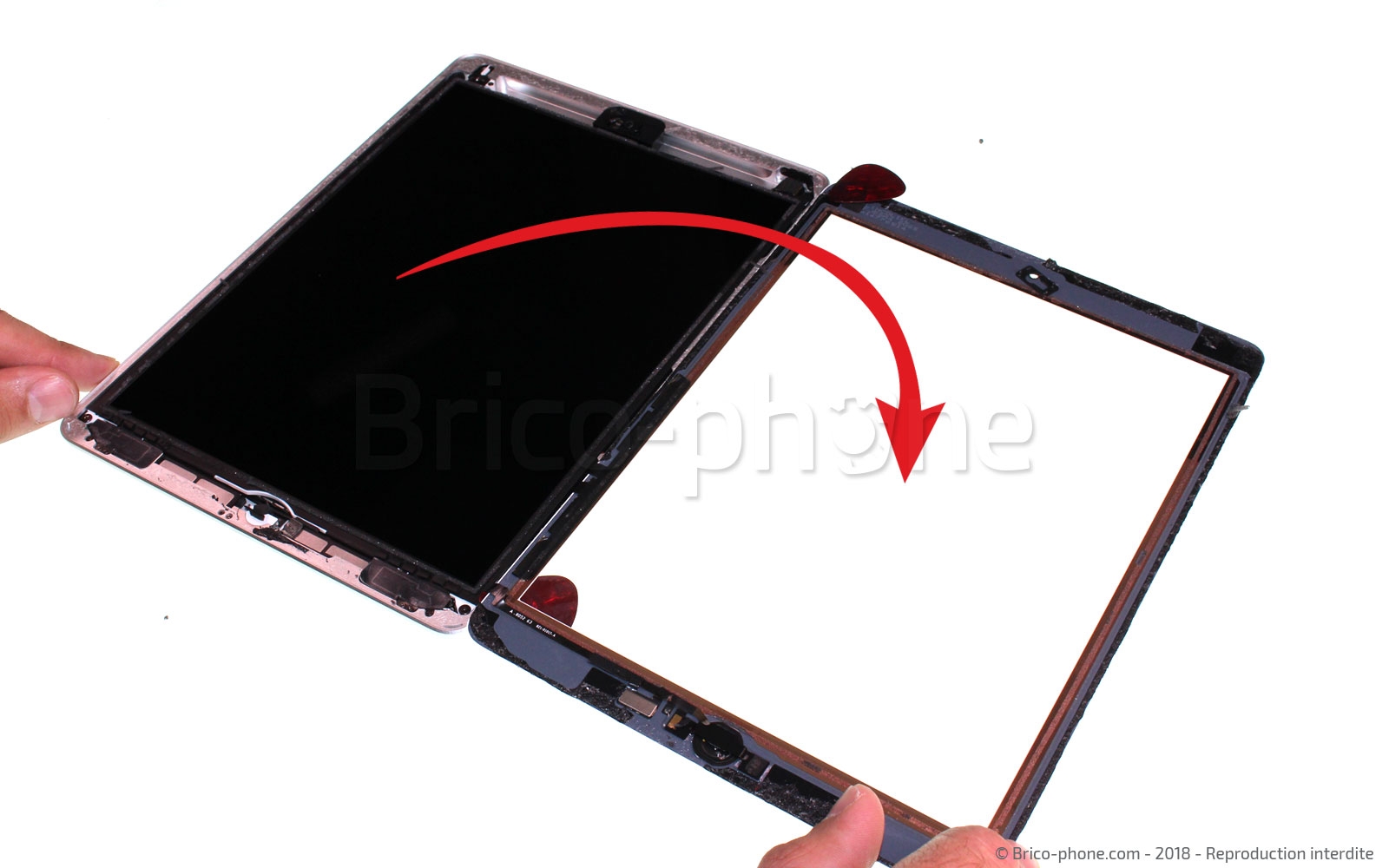

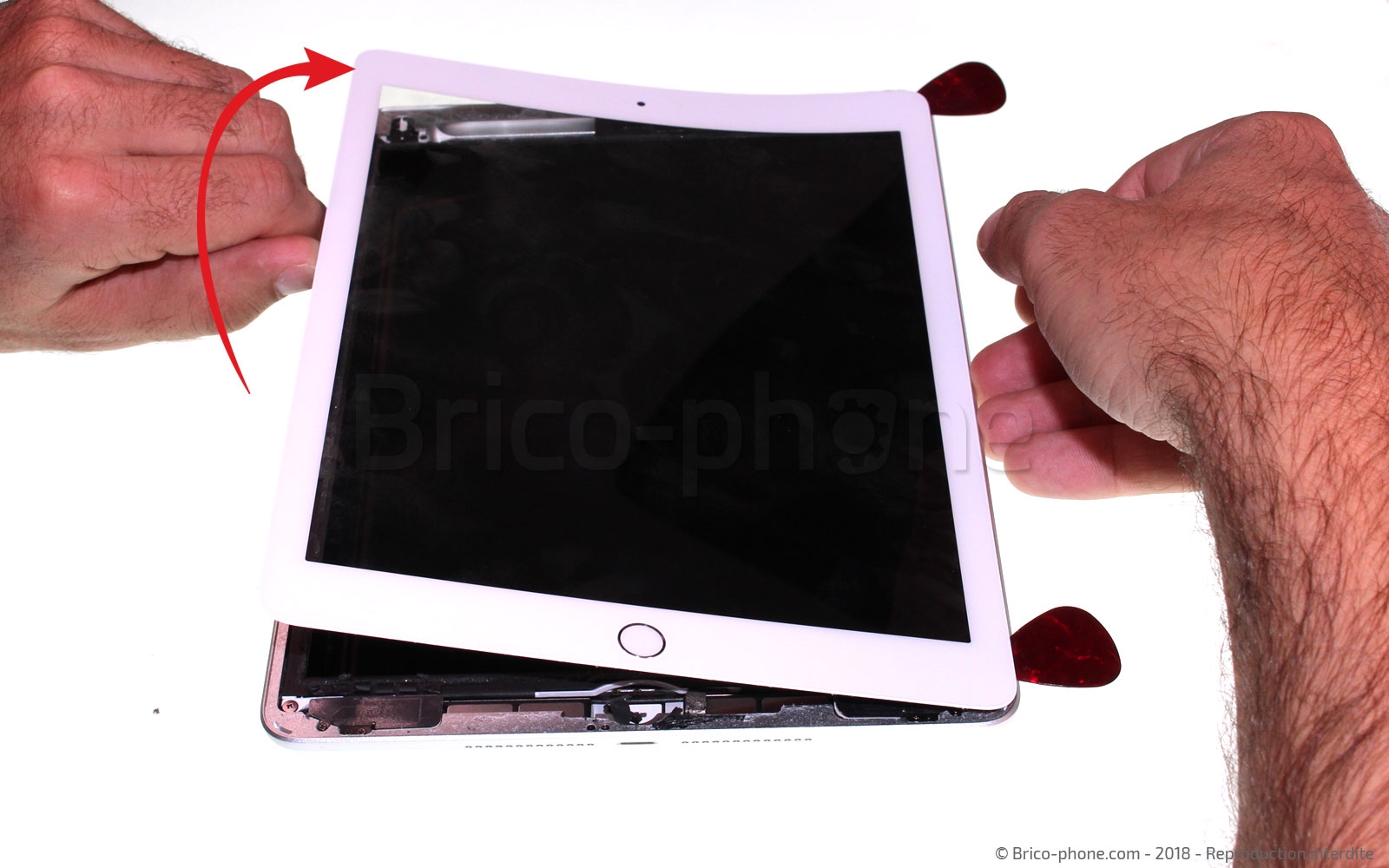

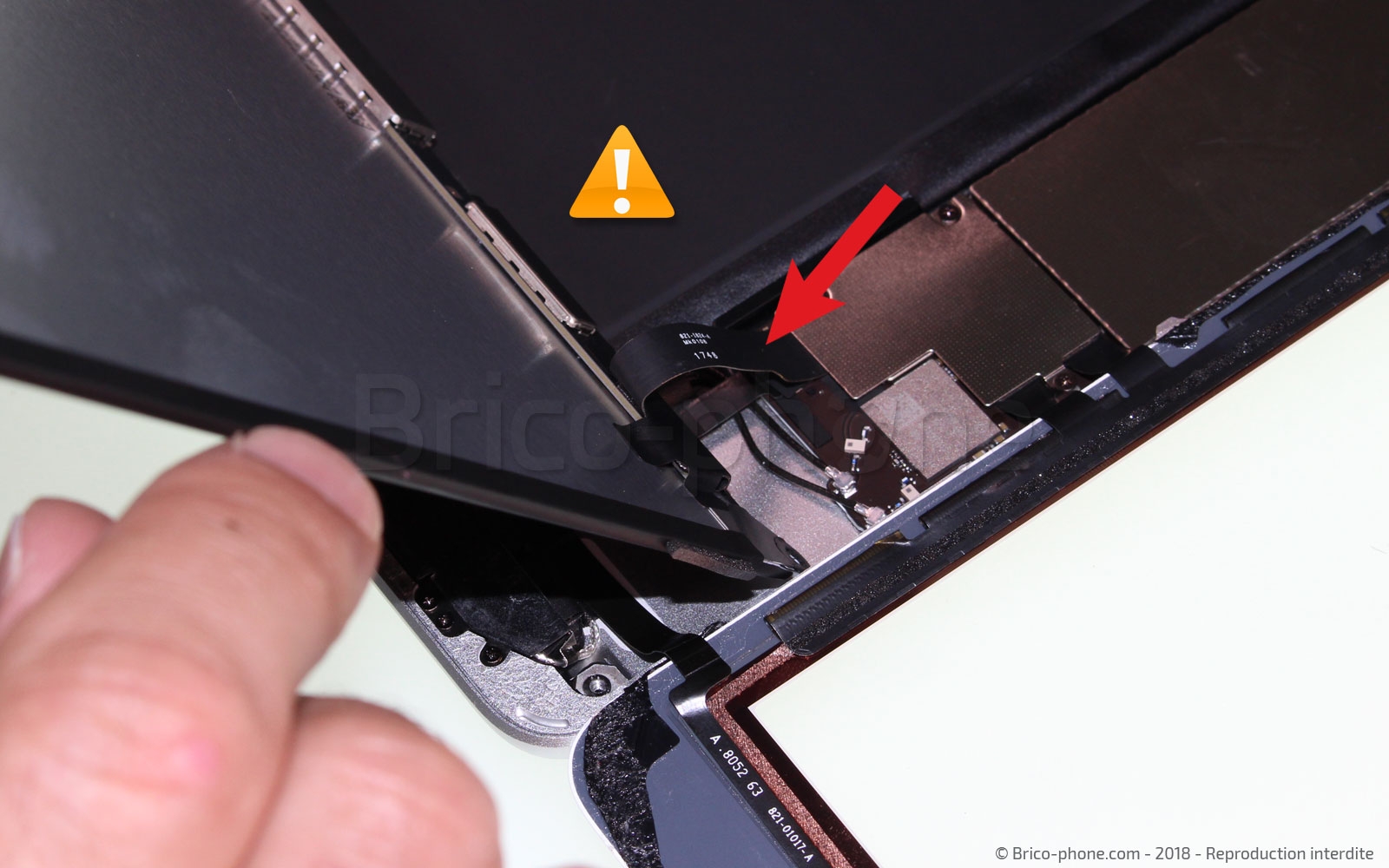

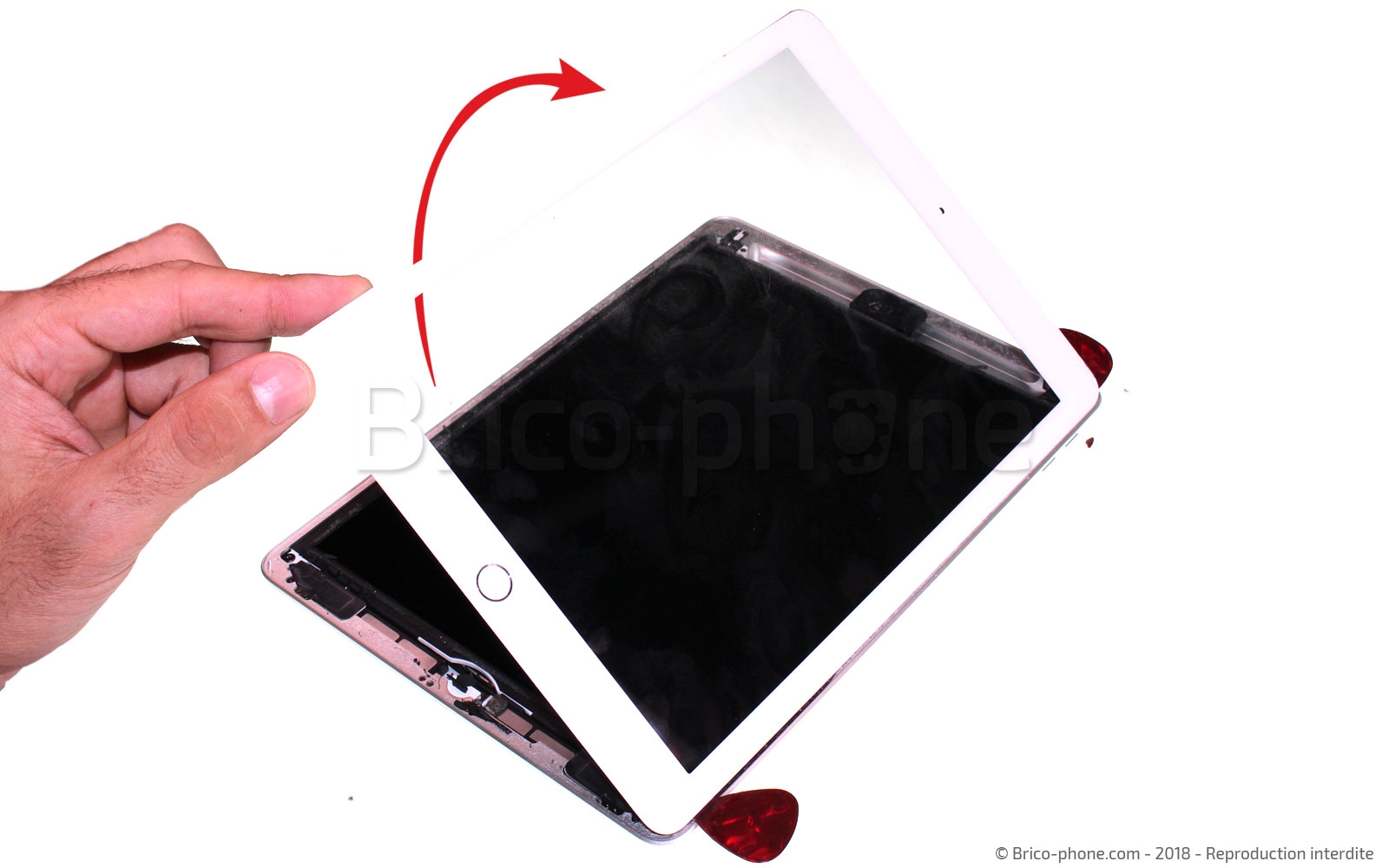

Etape 4 : Ouvrir la vitre
Ouvrez délicatement la vitre de l'iPad en faisant attention à ne pas abîmer la connectique de celle-ci qui se trouve en bas à droite.
Si vous sentez que la vitre résiste, ne forcez surtout pas. Replacez les médiators et chauffez de nouveau.

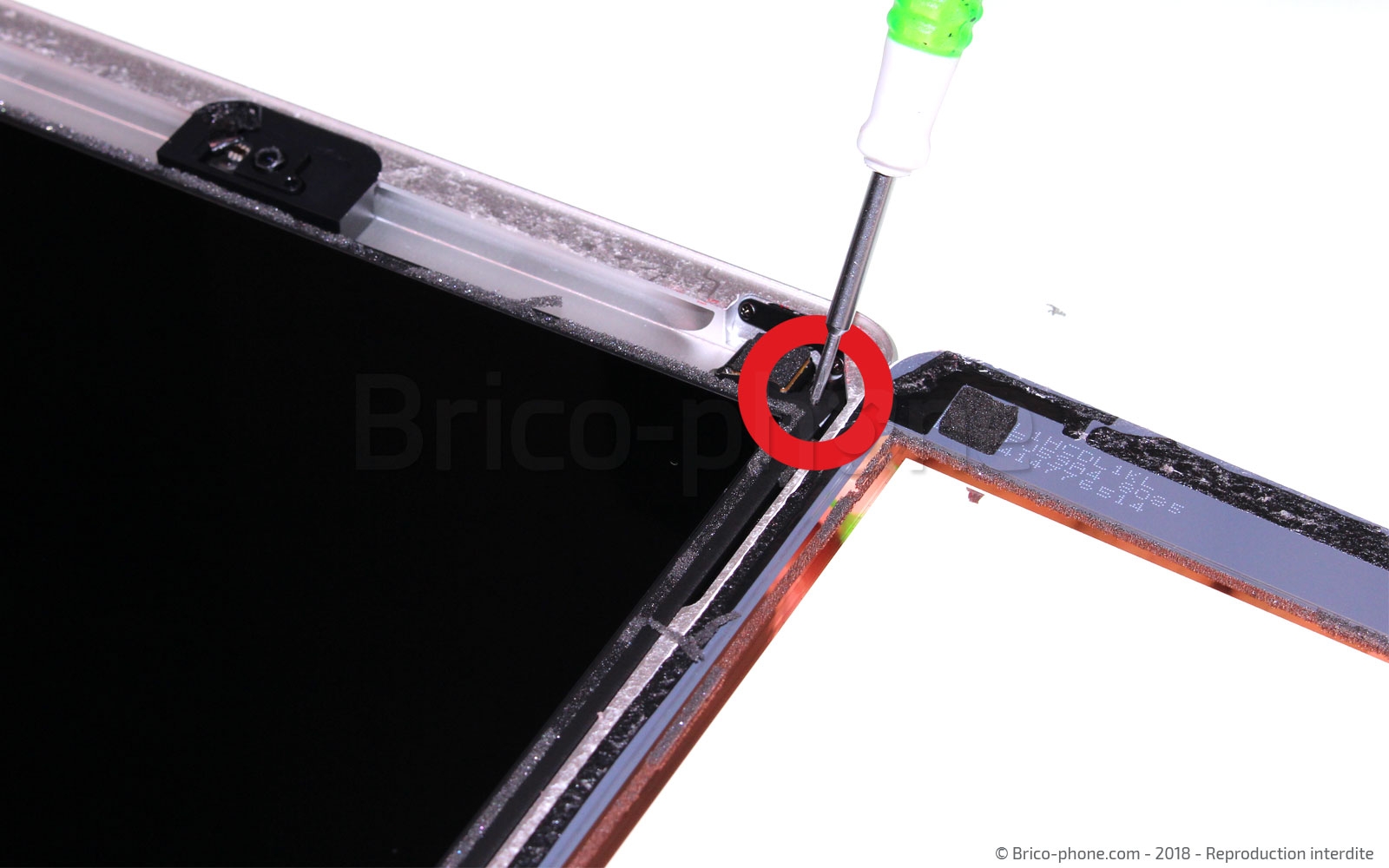

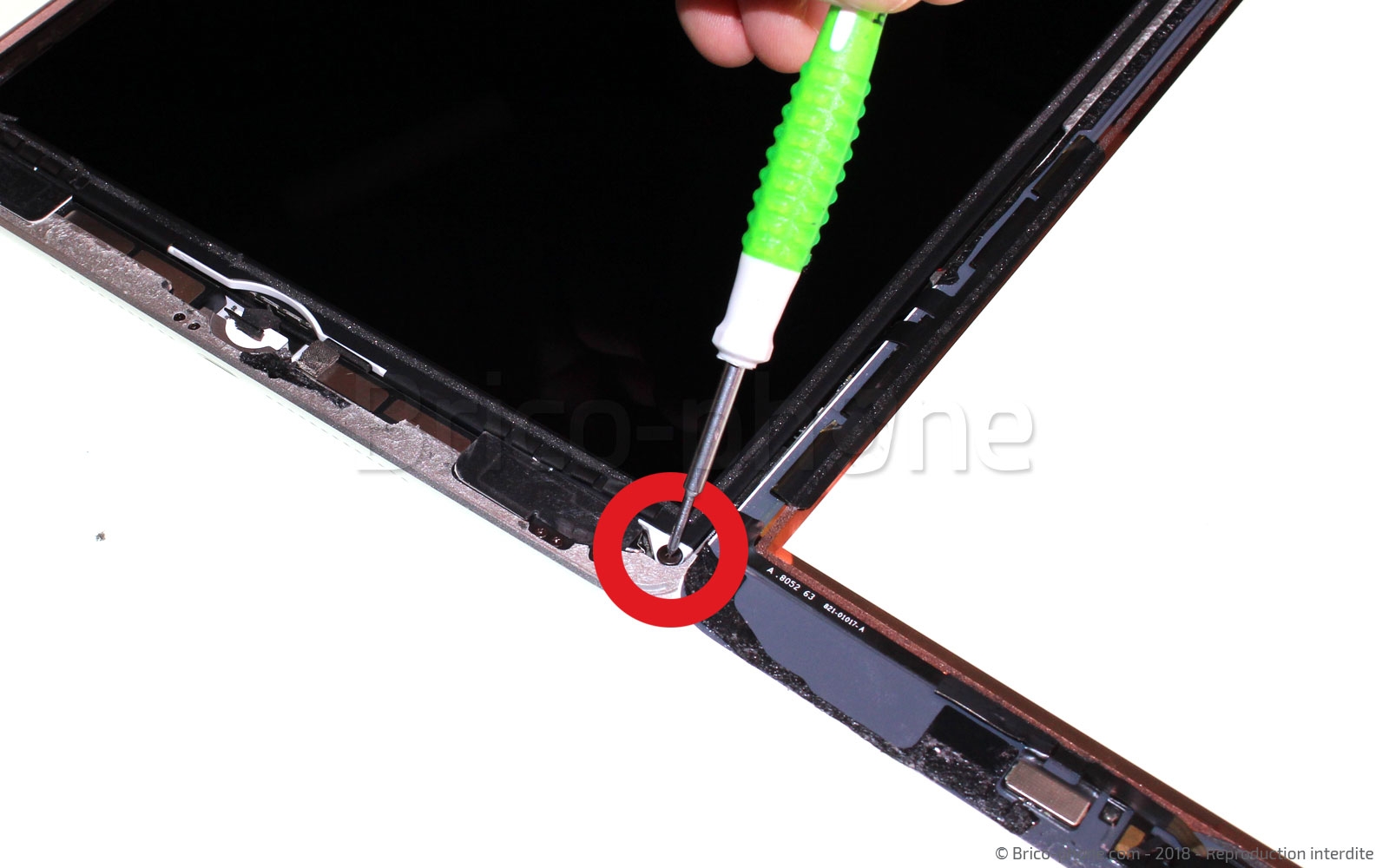

Etape 5 : Dévisser l'écran LCD

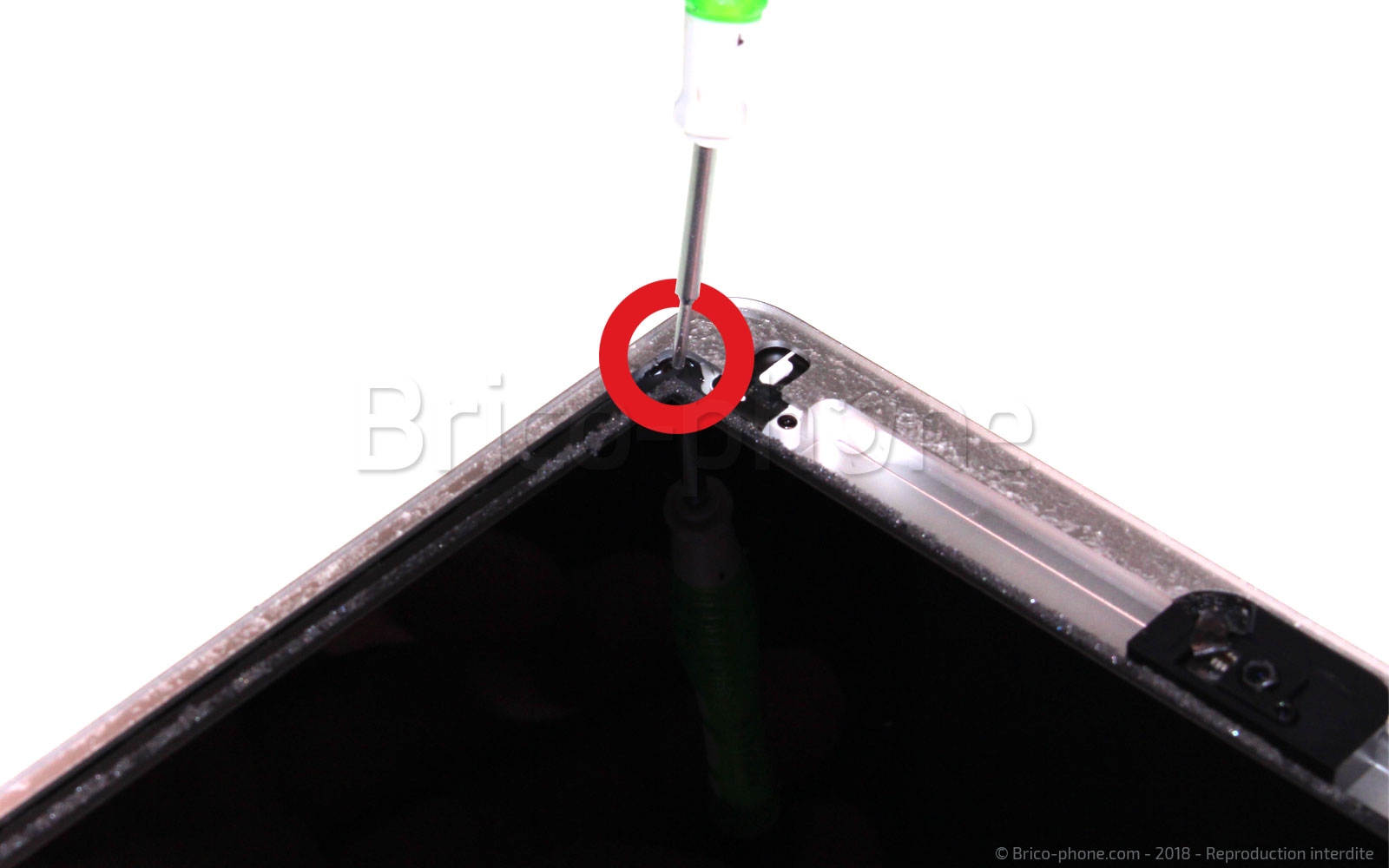

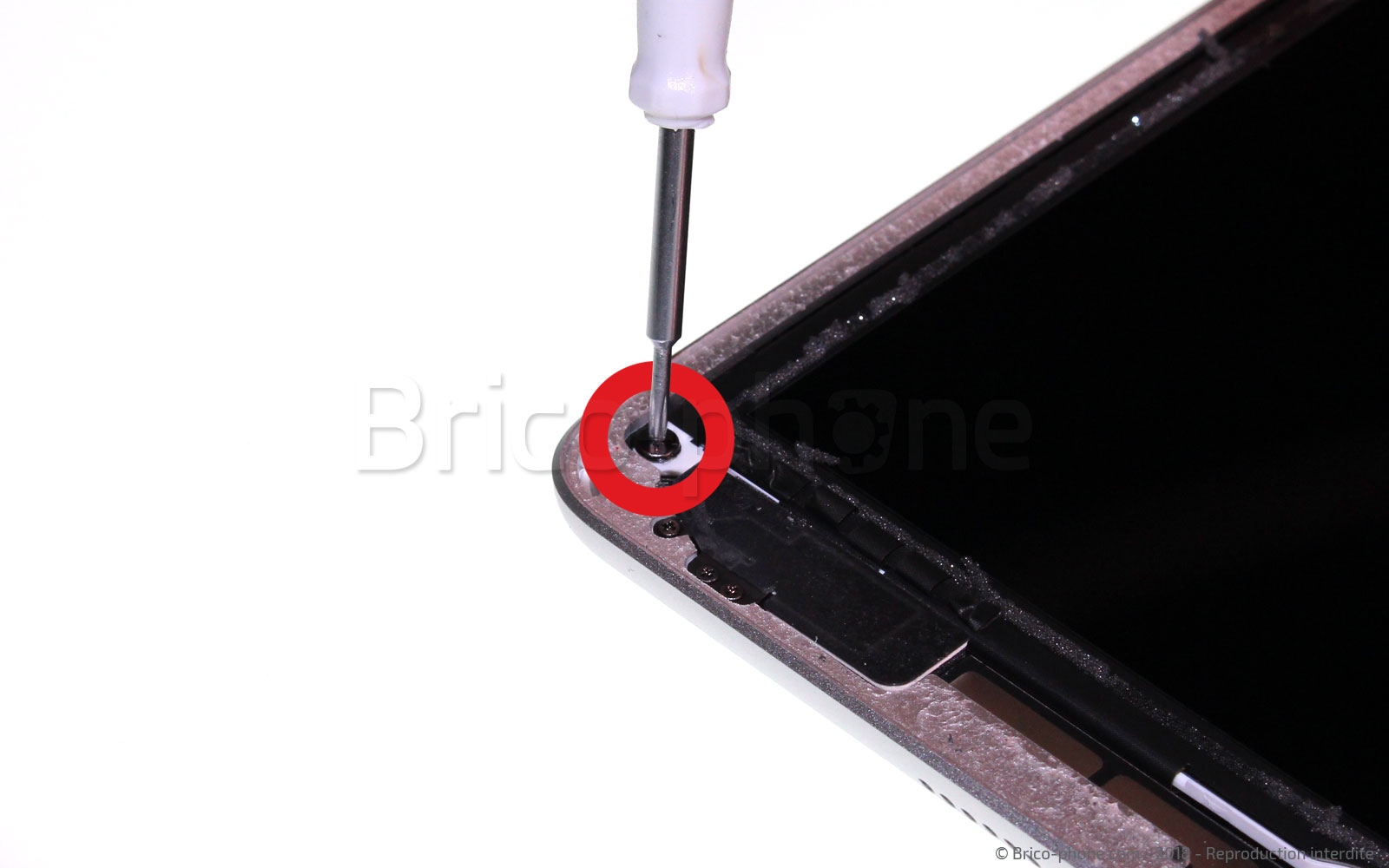

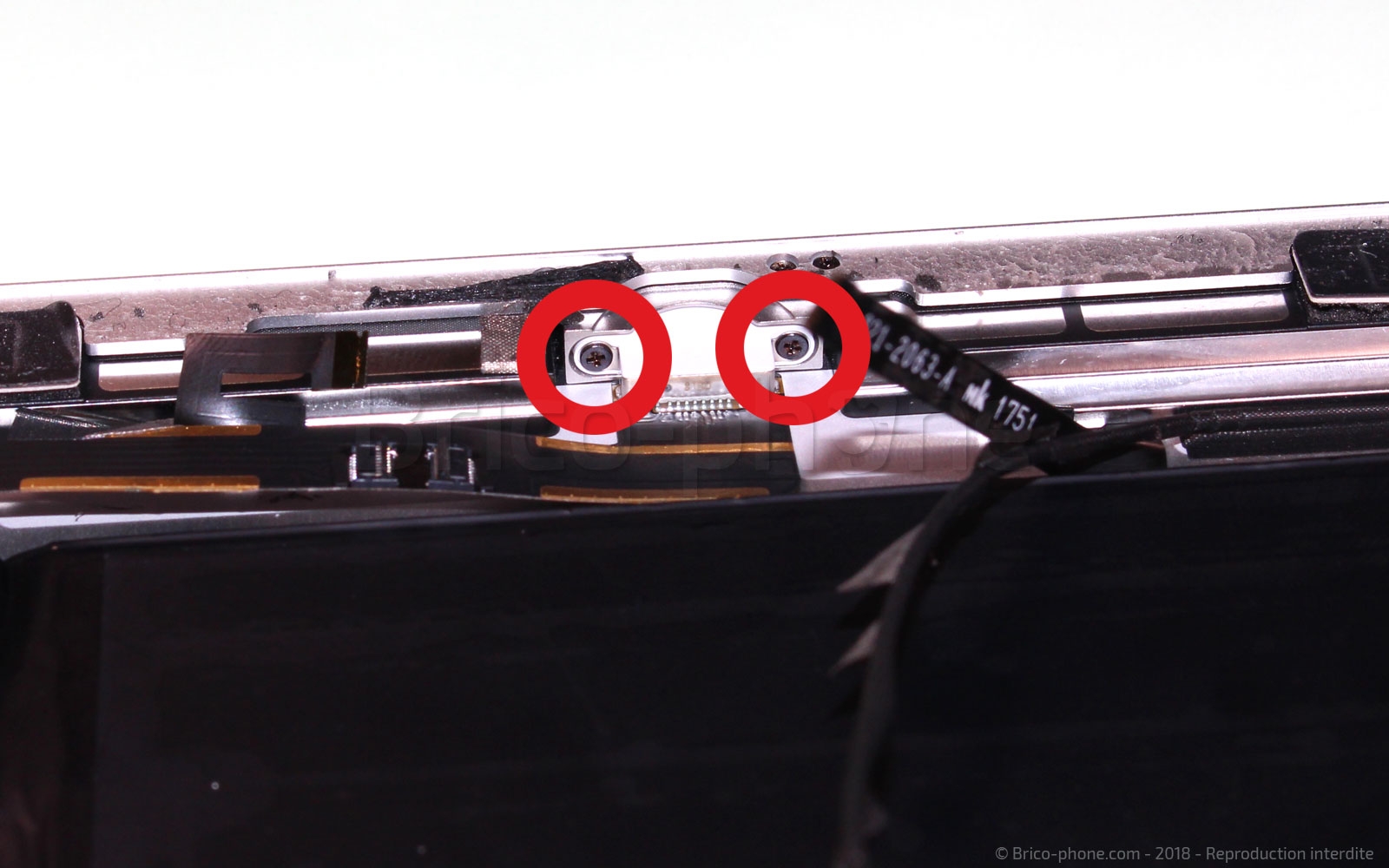

Retirez les 4 vis cruciformes fixant l'écran LCD. Ces vis sont toutes identiques, il n'y a pas de risques à les mélanger.
Outils du kit utilisés
Outils du kit utilisés

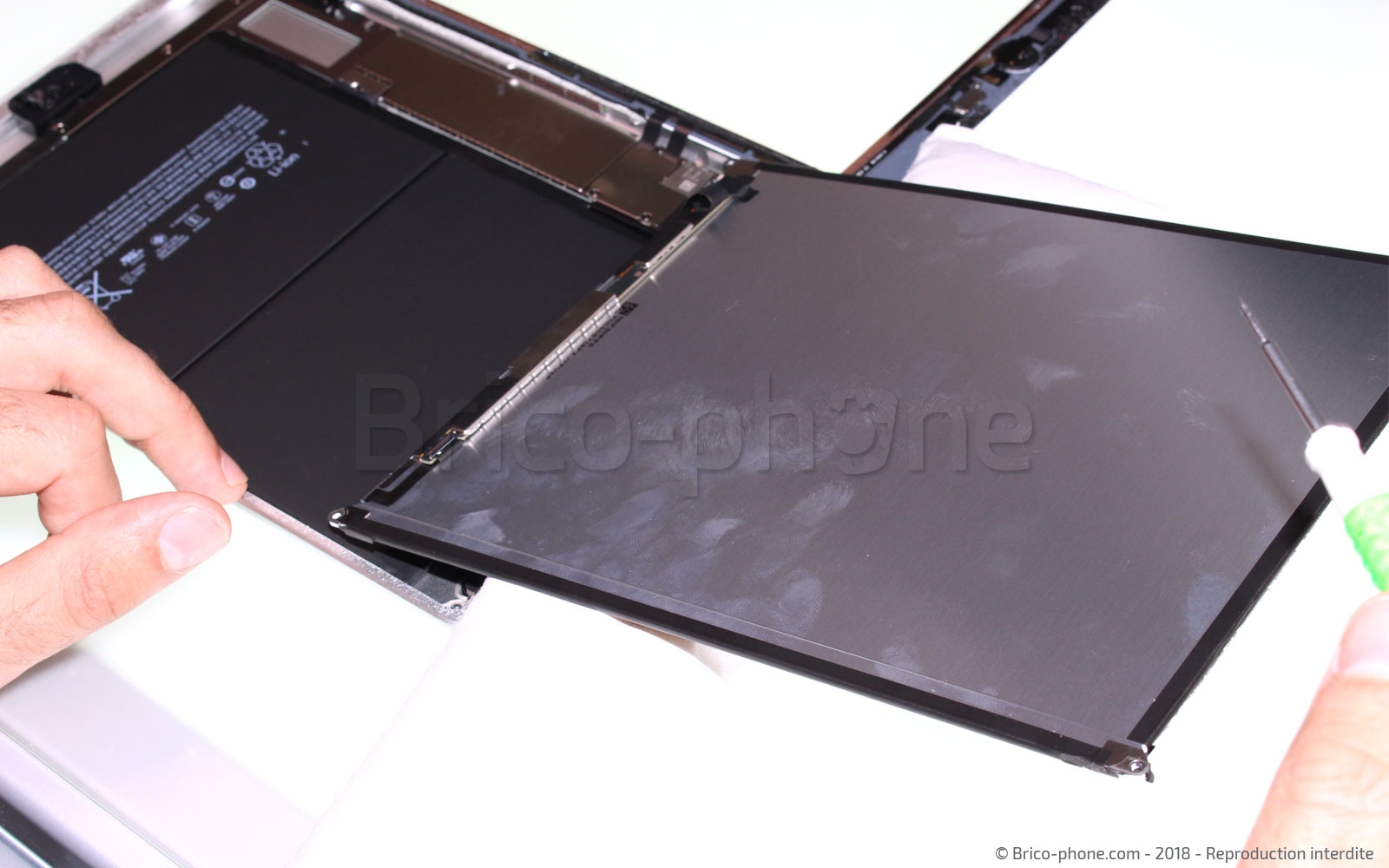

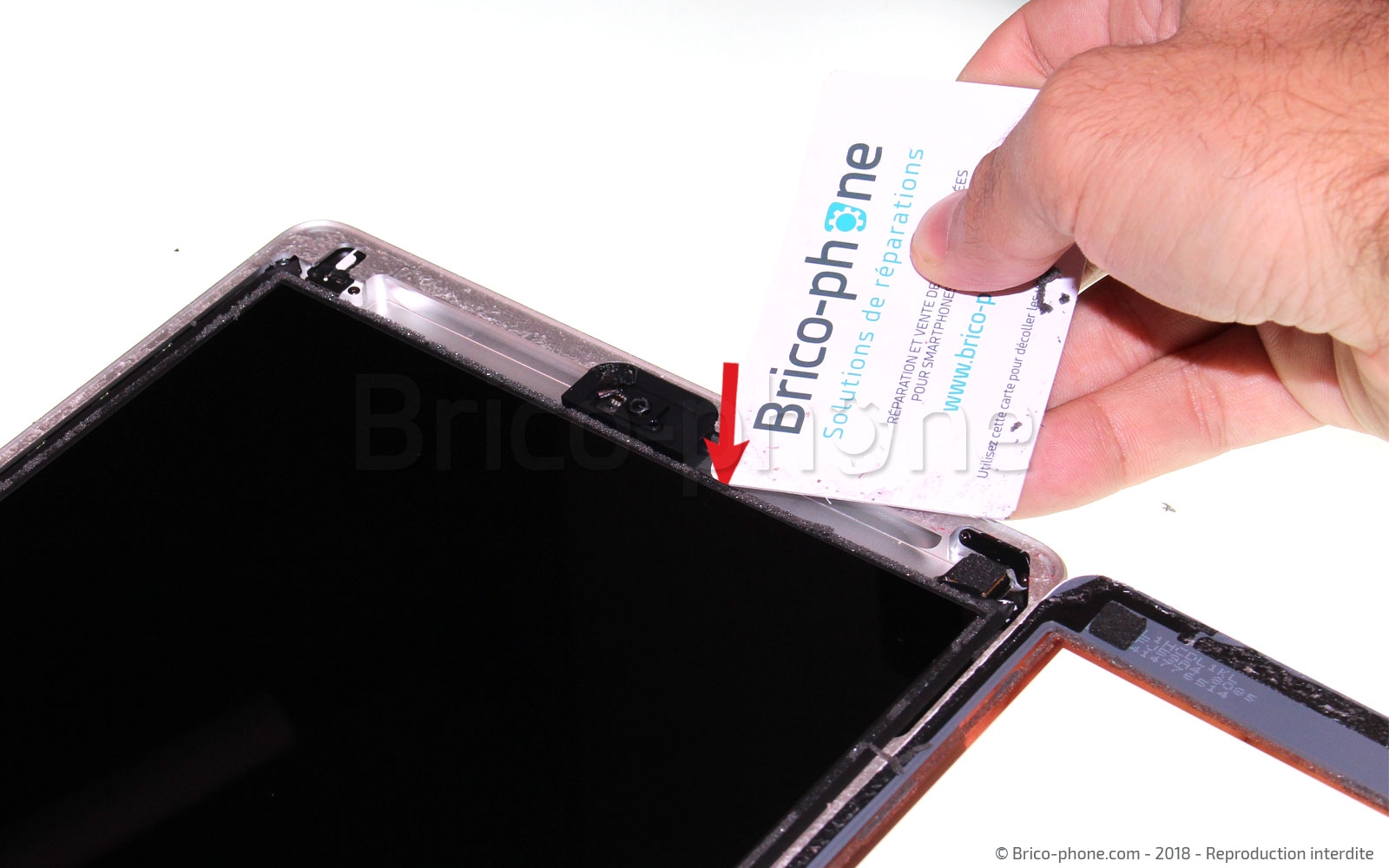

Etape 6 : Sortir l'écran LCD
N'essayez pas d'enlever complètement l'écran LCD. Il est toujours connecté à la carte-mère par une nappe.
Soulevez-le uniquement du côté de la caméra avant. Pour cela utilisez la carte pvc pour faire levier sur l'écran LCD afin de le saisir avec vos doigts.
Posez l'écran LCD sur sa face avant afin de passer à l'étape suivante.
Opérez délicatement en faisant attention de ne pas endommager la nappe.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Dévisser la plaquette métallique

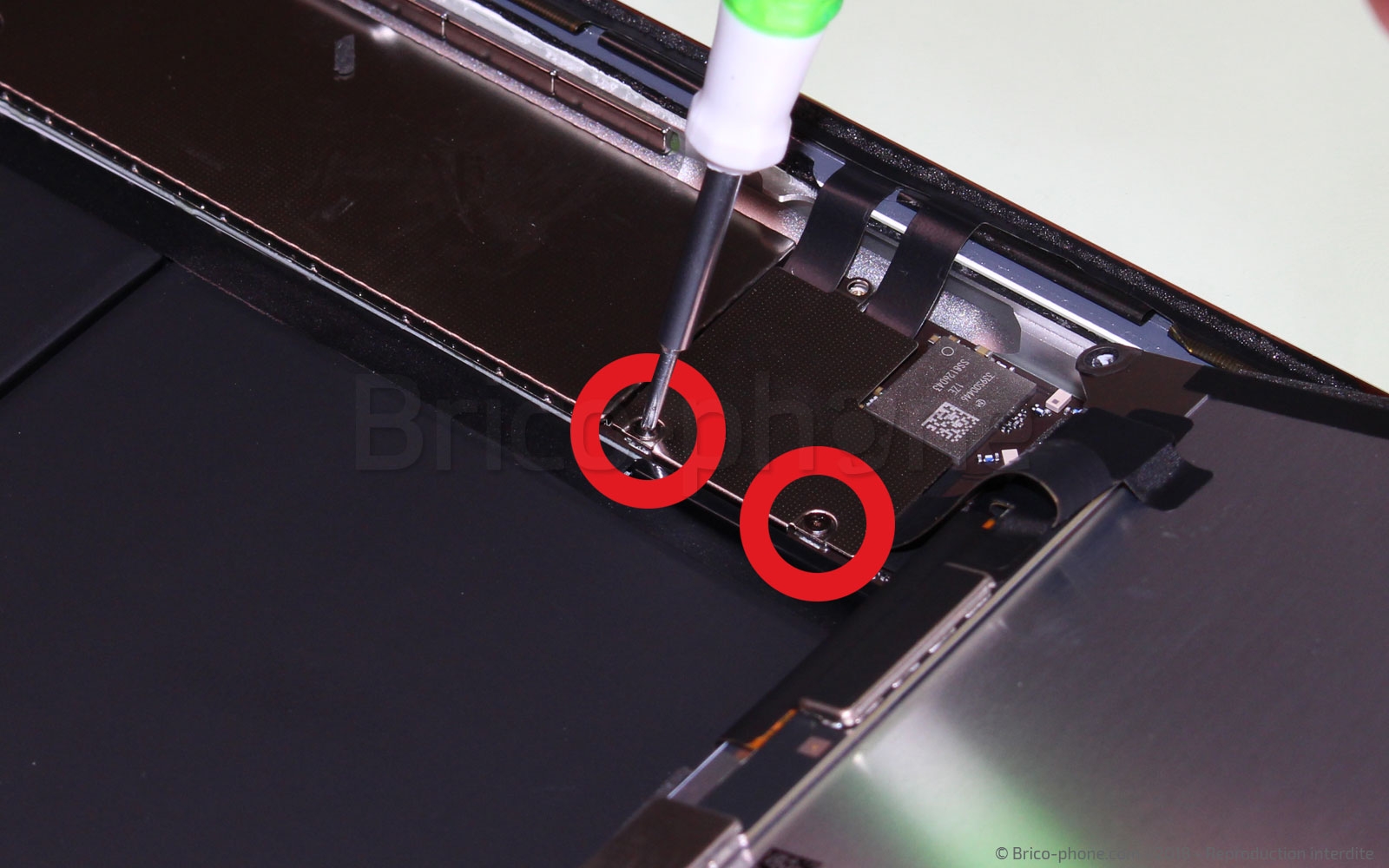

Retirez les trois vis cruciformes de 1,4 mm du cache des nappes de l'écran.
Outils du kit utilisés
Outils du kit utilisés

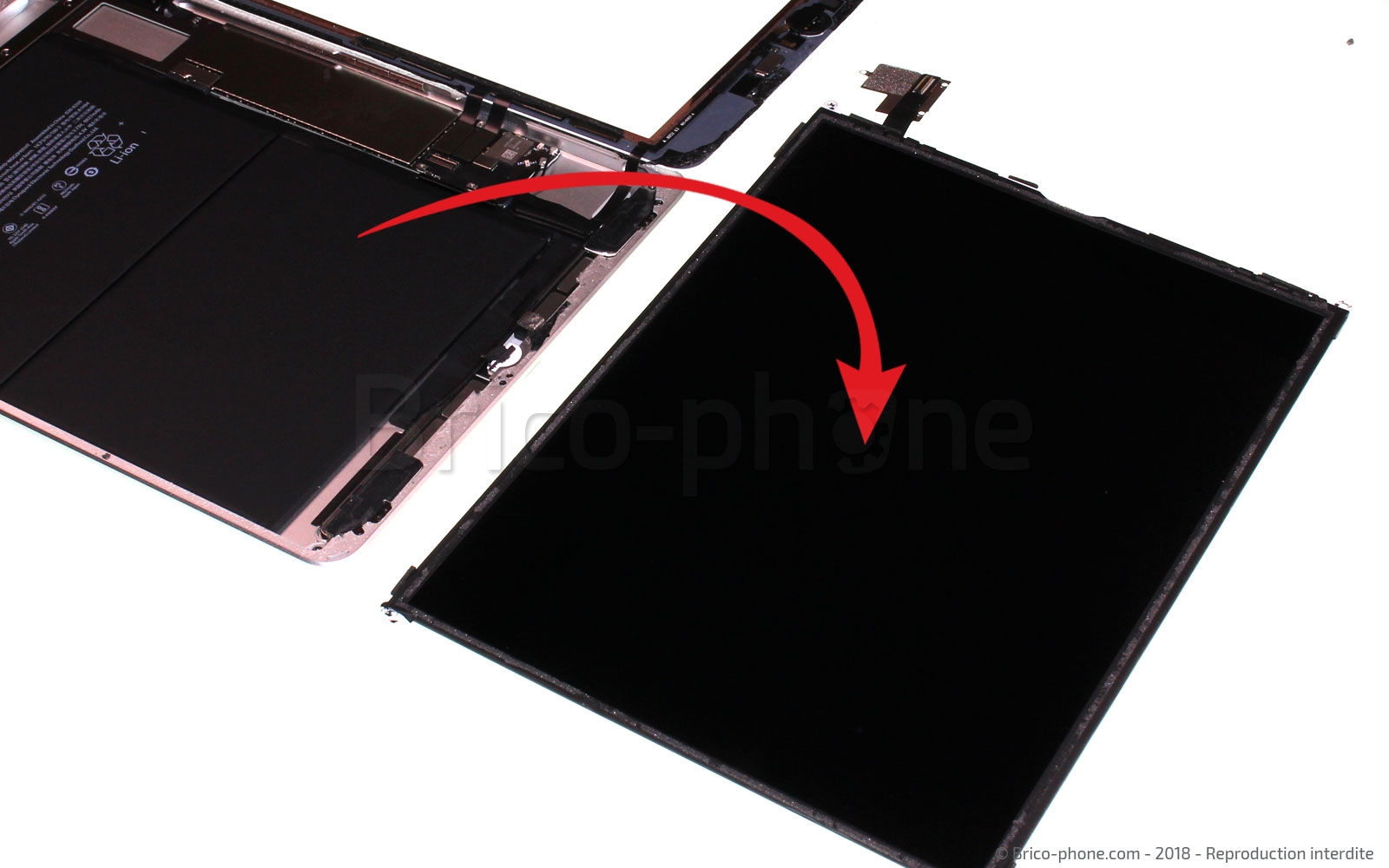

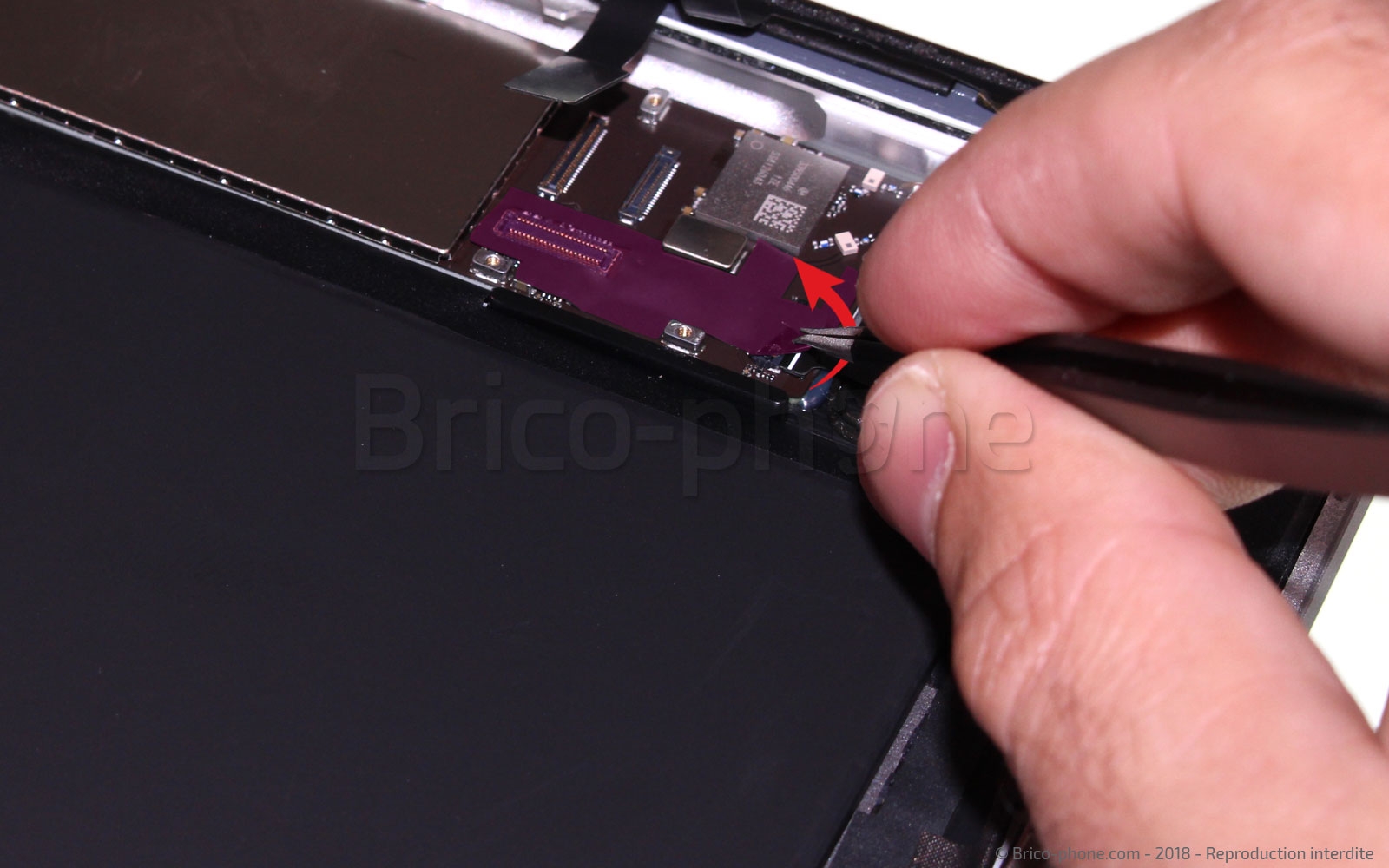

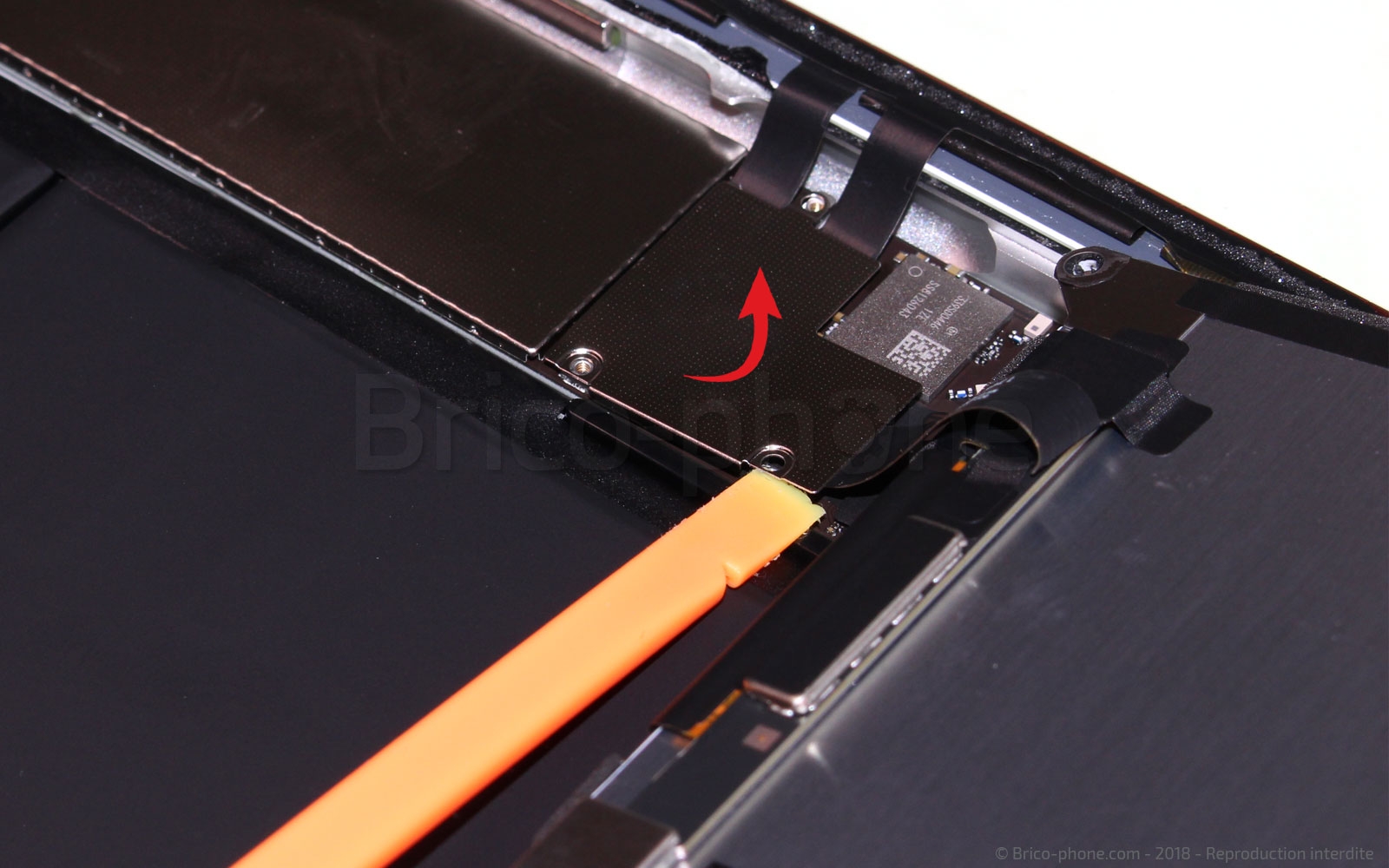

Etape 8 : Déconnecter et retirer l'écran LCD

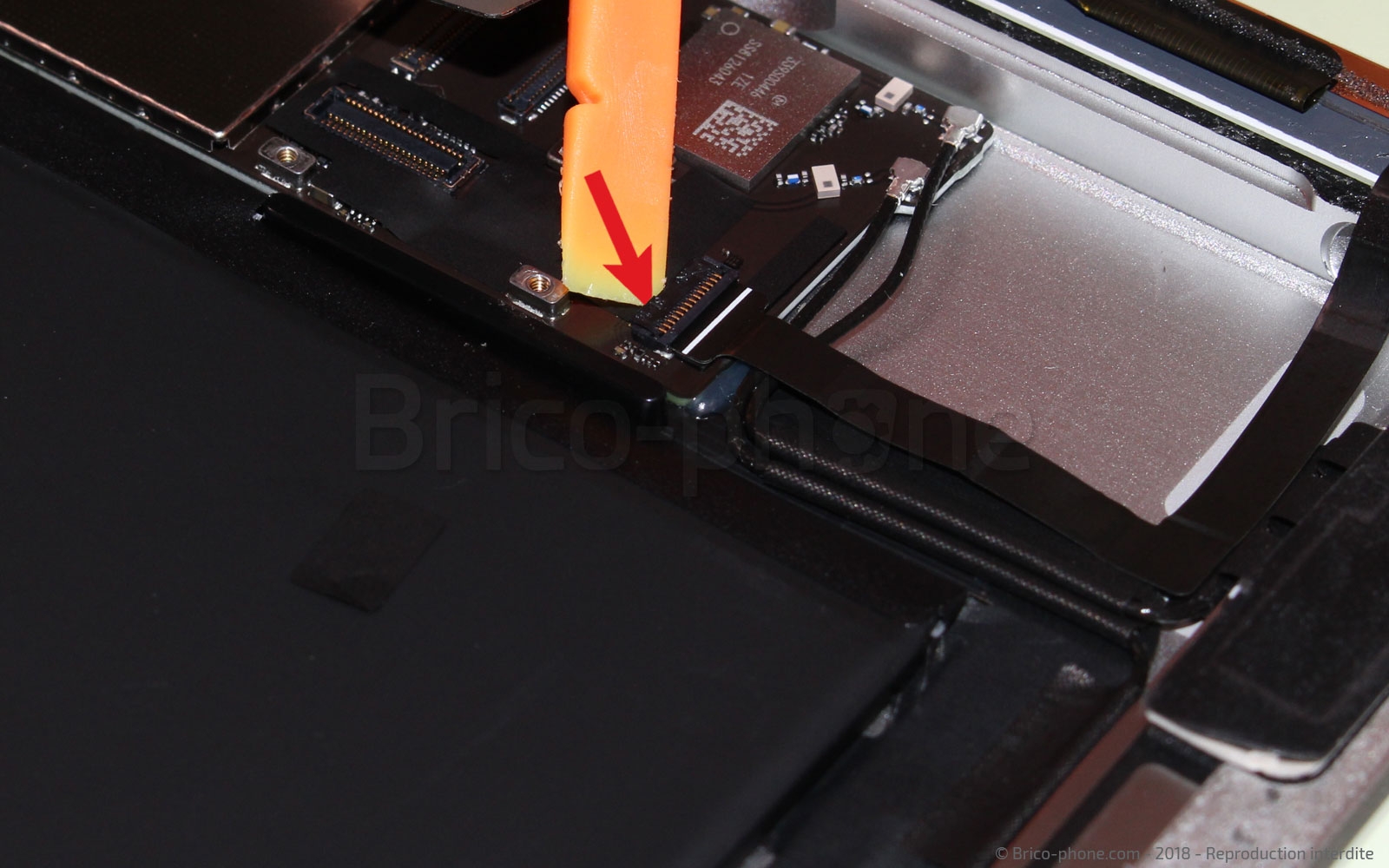

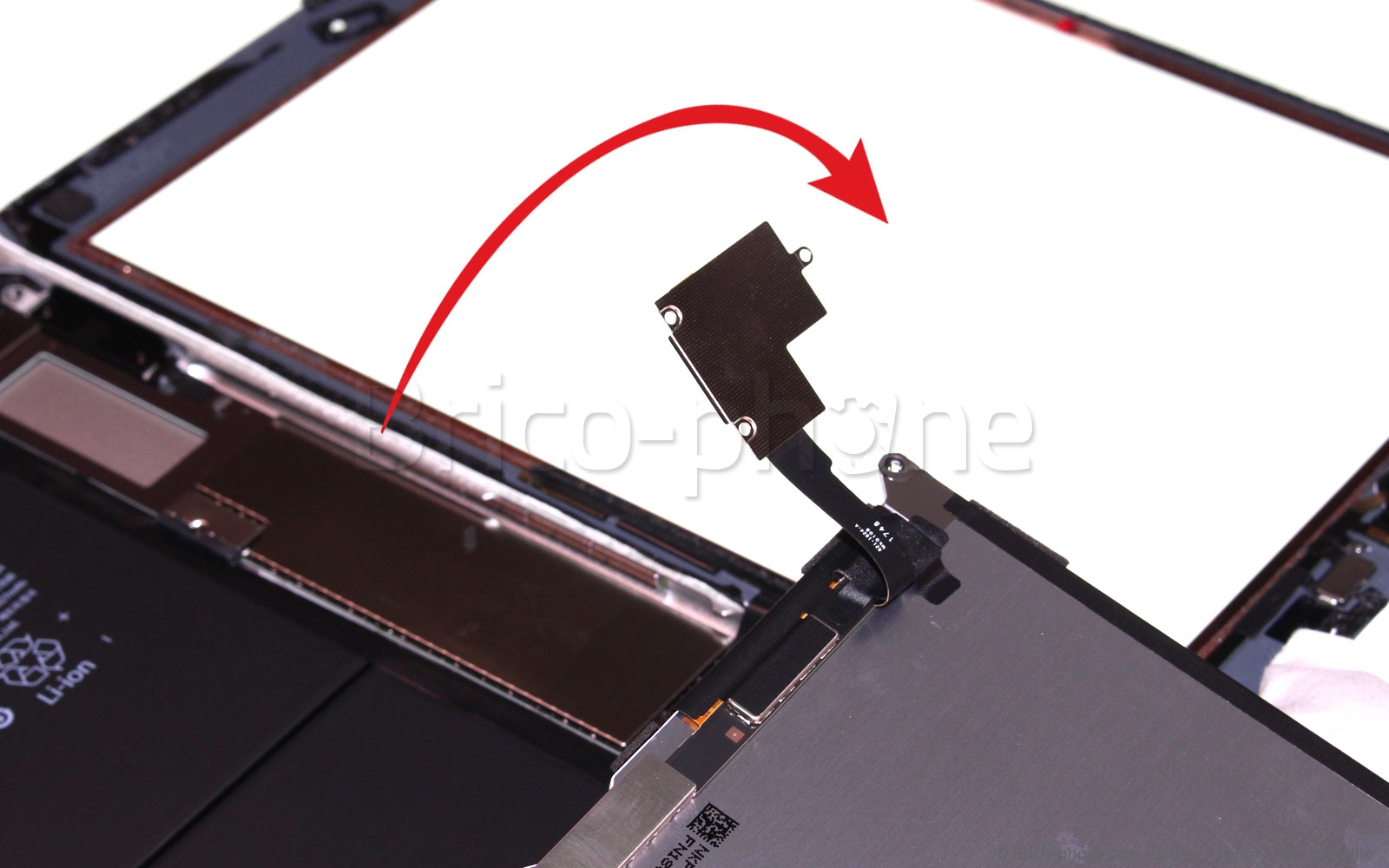

Avec l'extrémité plate d'un spudger, faites délicatement levier sur le cache métallique pour le soulever de la carte-mère.
Le connecteur de la nappe d'écran est collé sur la face inférieure du cache.
Vous pouvez désormais retirer l'écran.
Outils du kit utilisés
Outils du kit utilisés

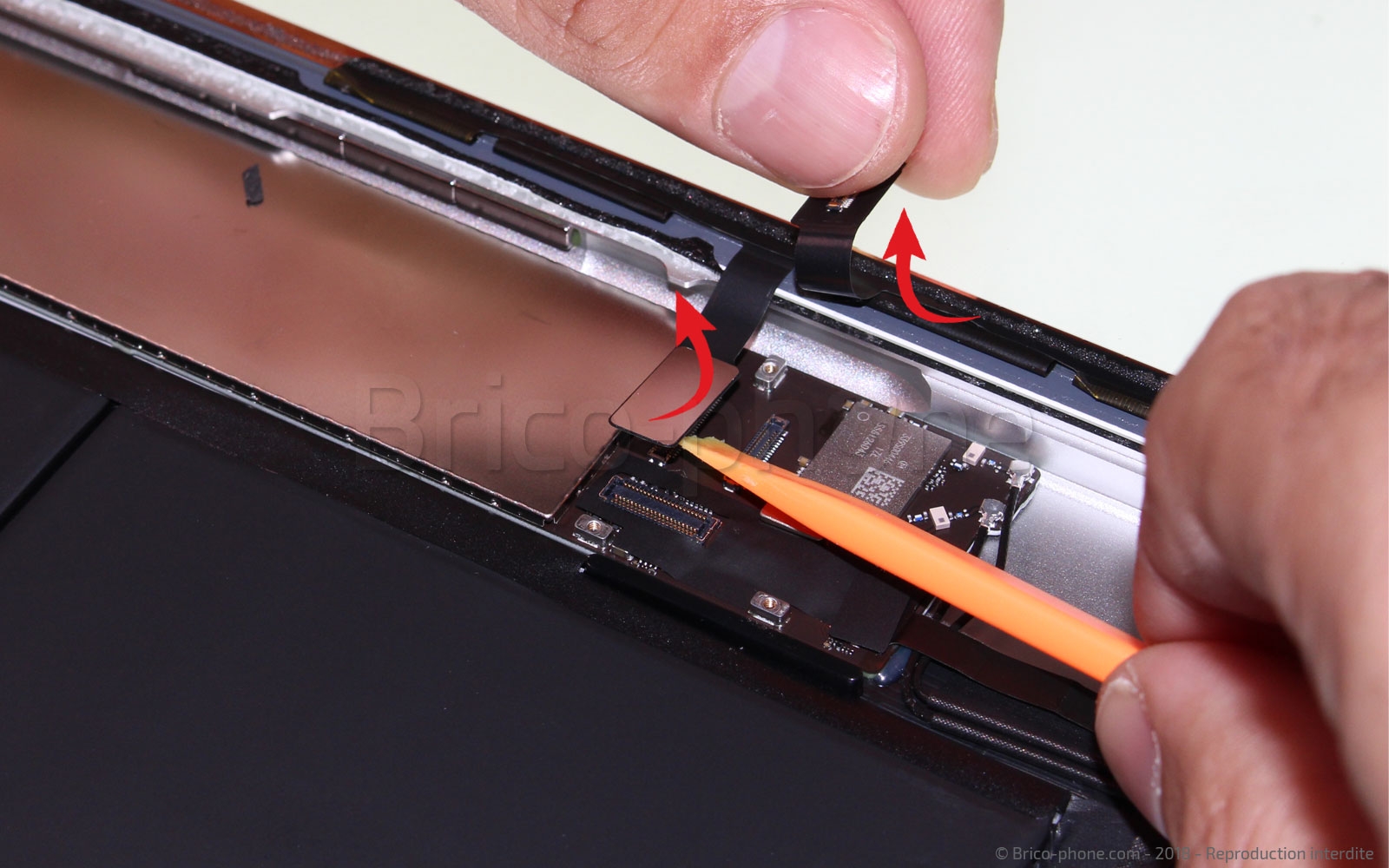

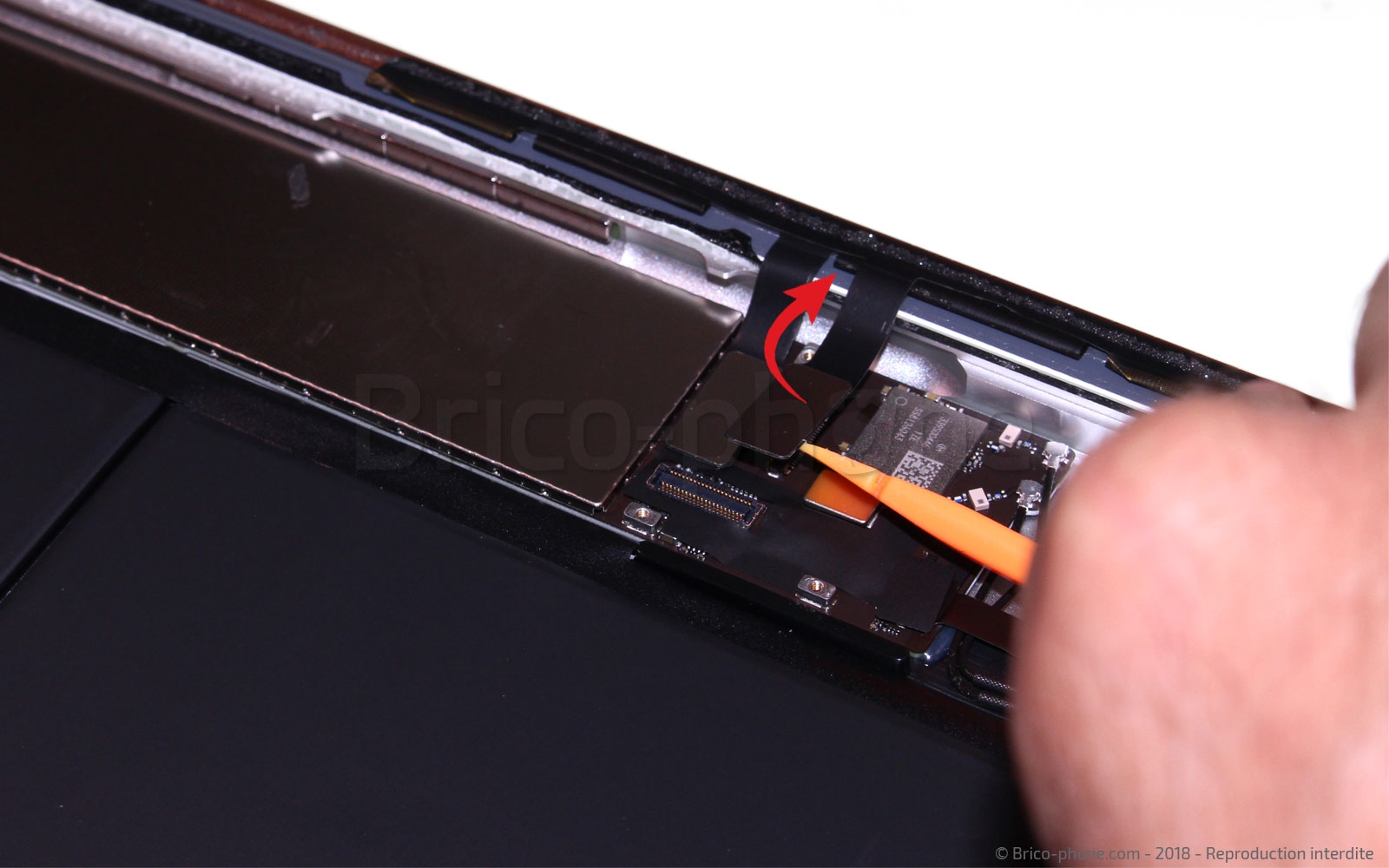

Etape 9 : Déconnecter la vitre tactile

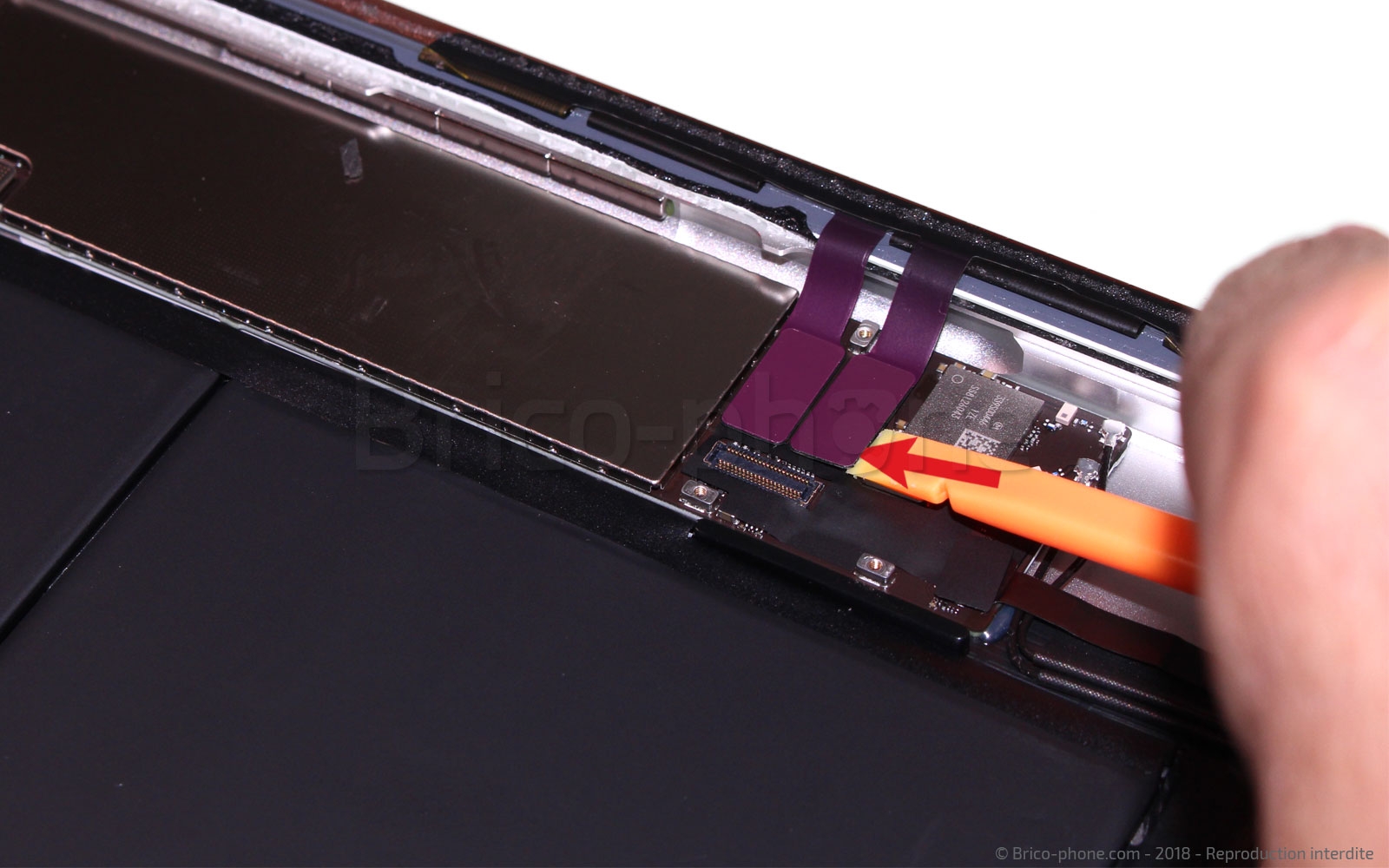

Utilisez l'extrémité du levier nylon pour débrancher avec précaution les deux nappes de la vitre tactile.
Outils du kit utilisés
Outils du kit utilisés

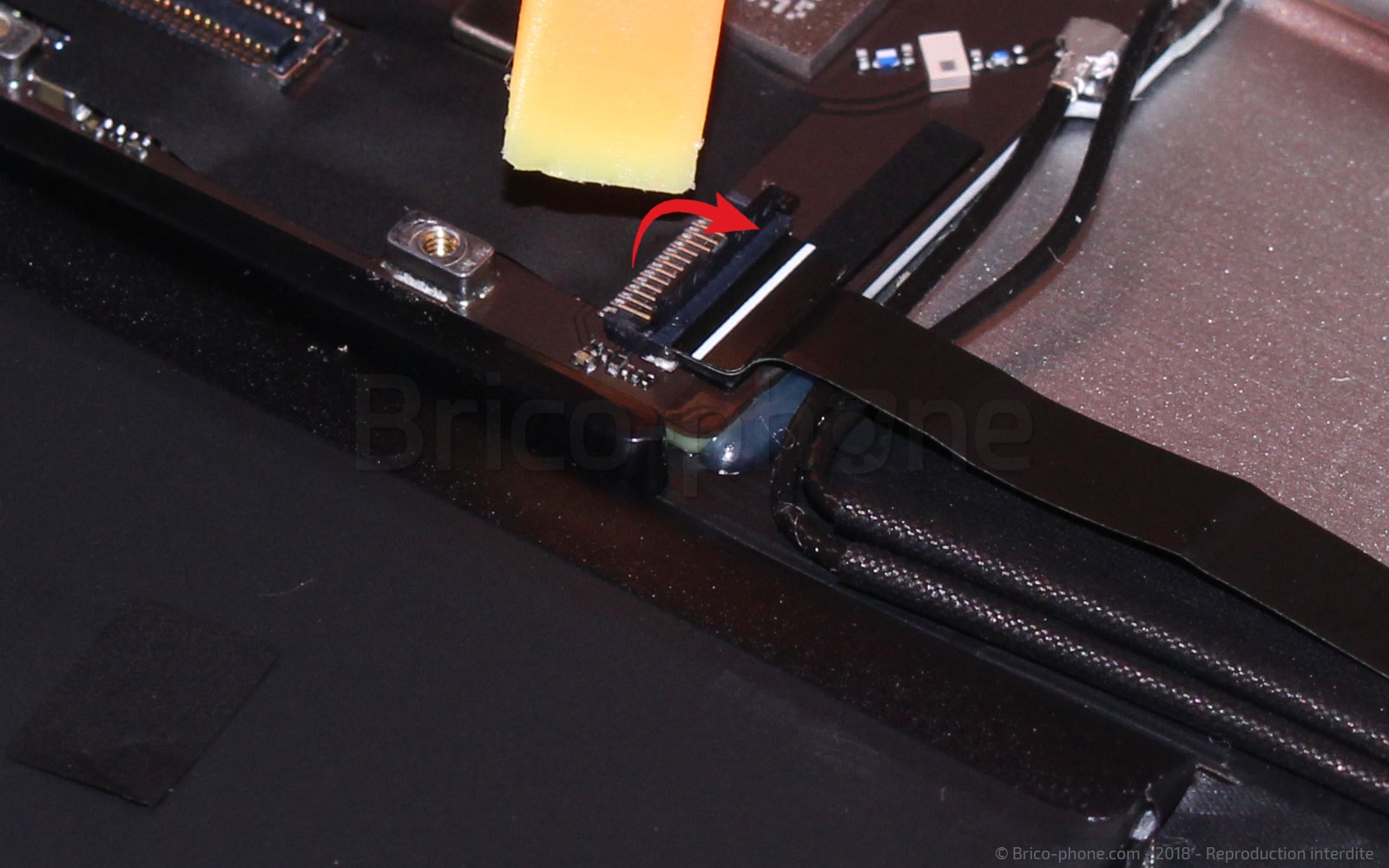

Etape 10 : Déconnecter la nappe home
Retirez la bande adhésive qui recouvre le connecteur de la nappe du bouton home.
Utilisez un levier pour faire pivoter le clapet de retenue du connecteur ZIF de la nappe du bouton home.
Avec la pincette, retirez avec précaution la nappe du bouton home tout droit hors du connecteur.
Outils du kit utilisés
Outils du kit utilisés

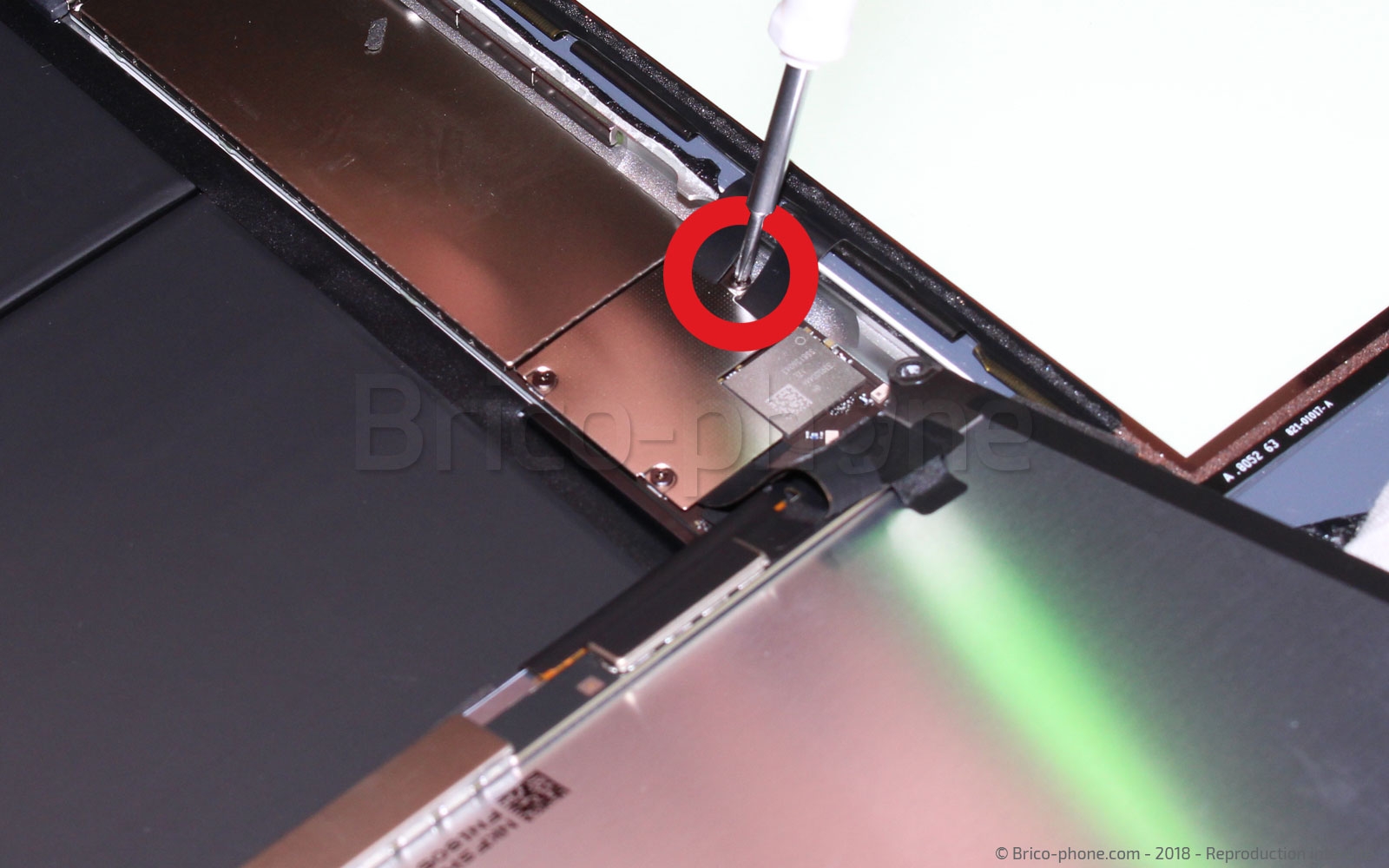

Etape 11 : Retirer la vis de la batterie

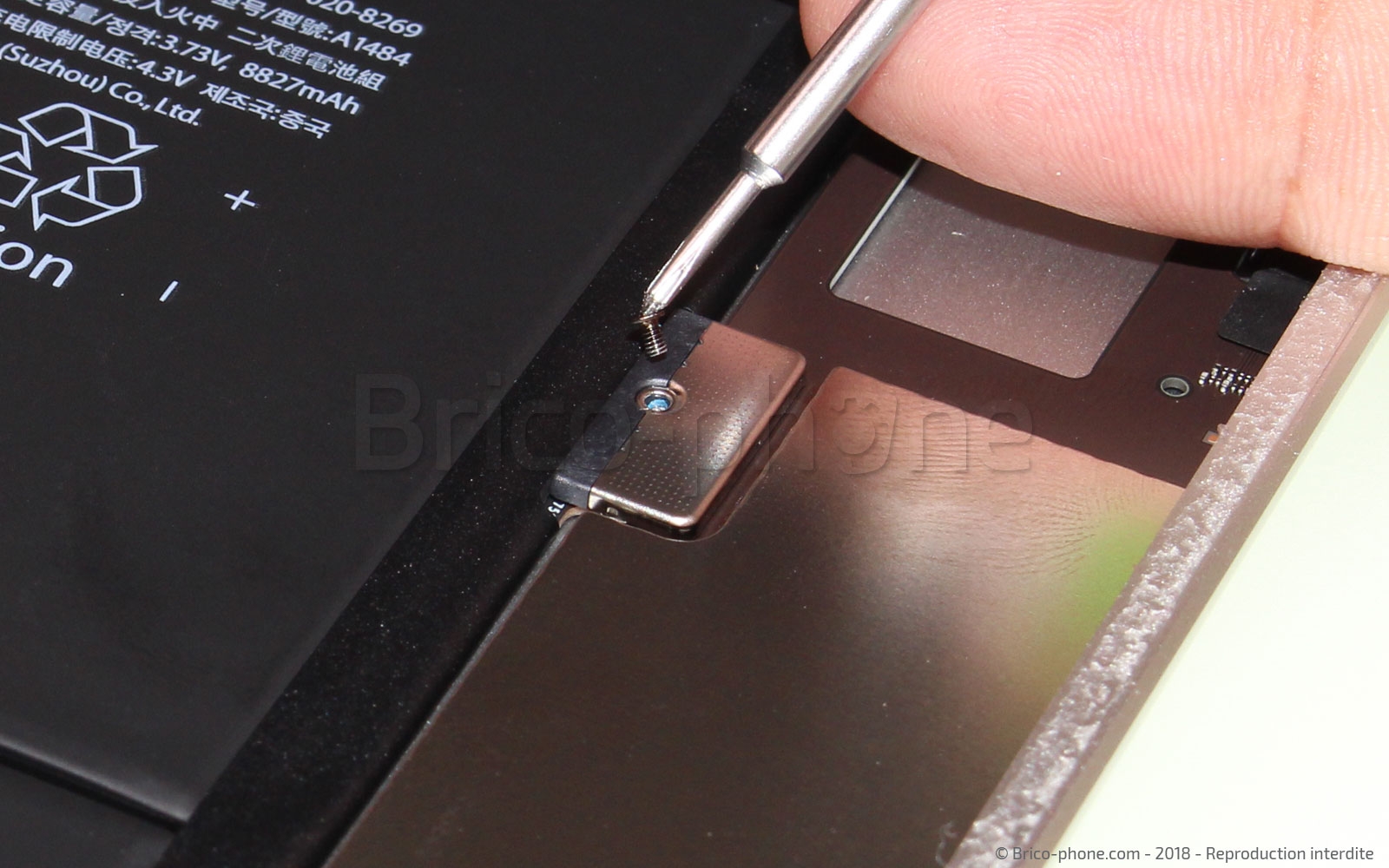

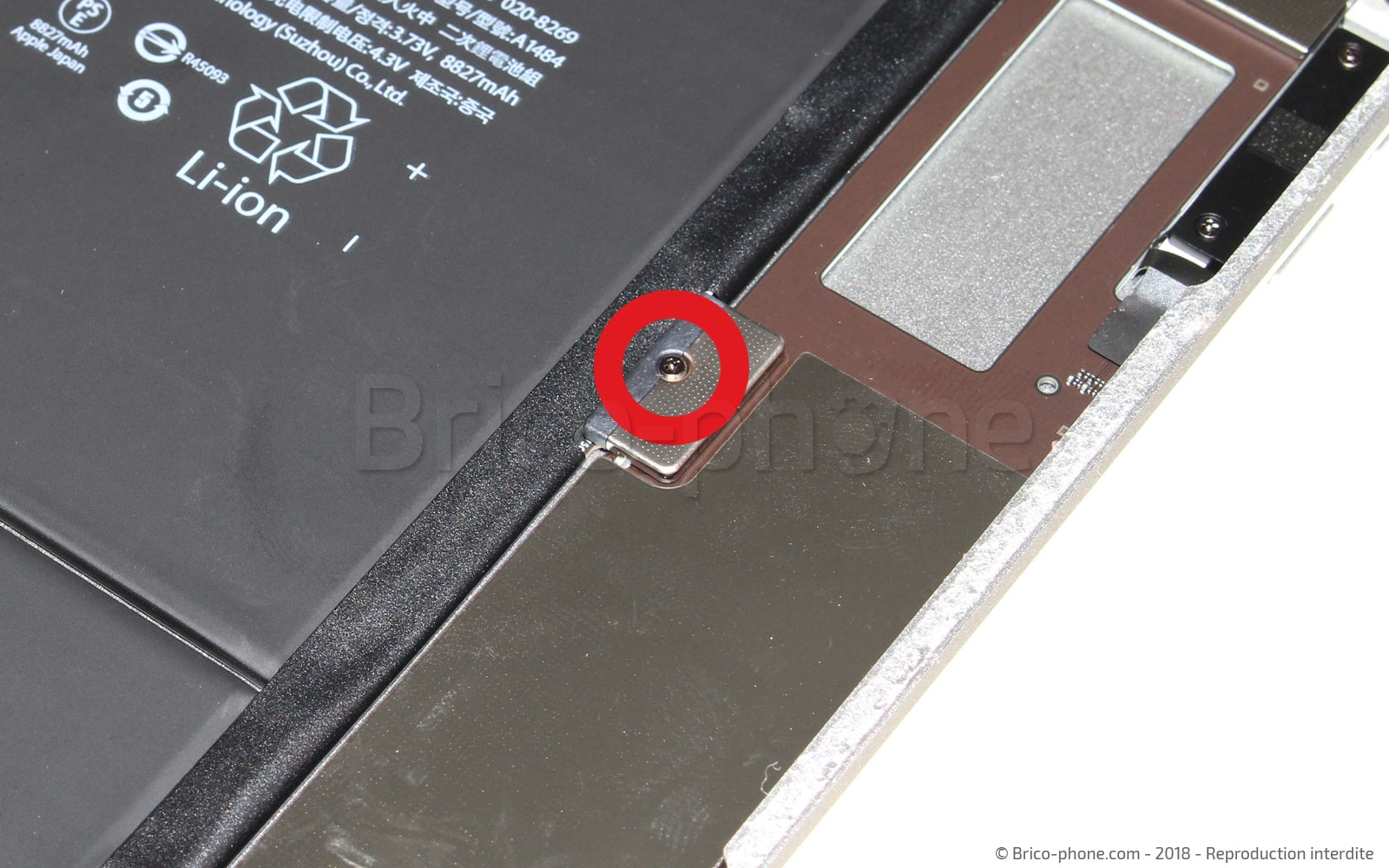

Retirez la seule vis cruciforme de 2,3 mm fixant le connecteur de la batterie à la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 12 : Déconnecter la caméra arrière

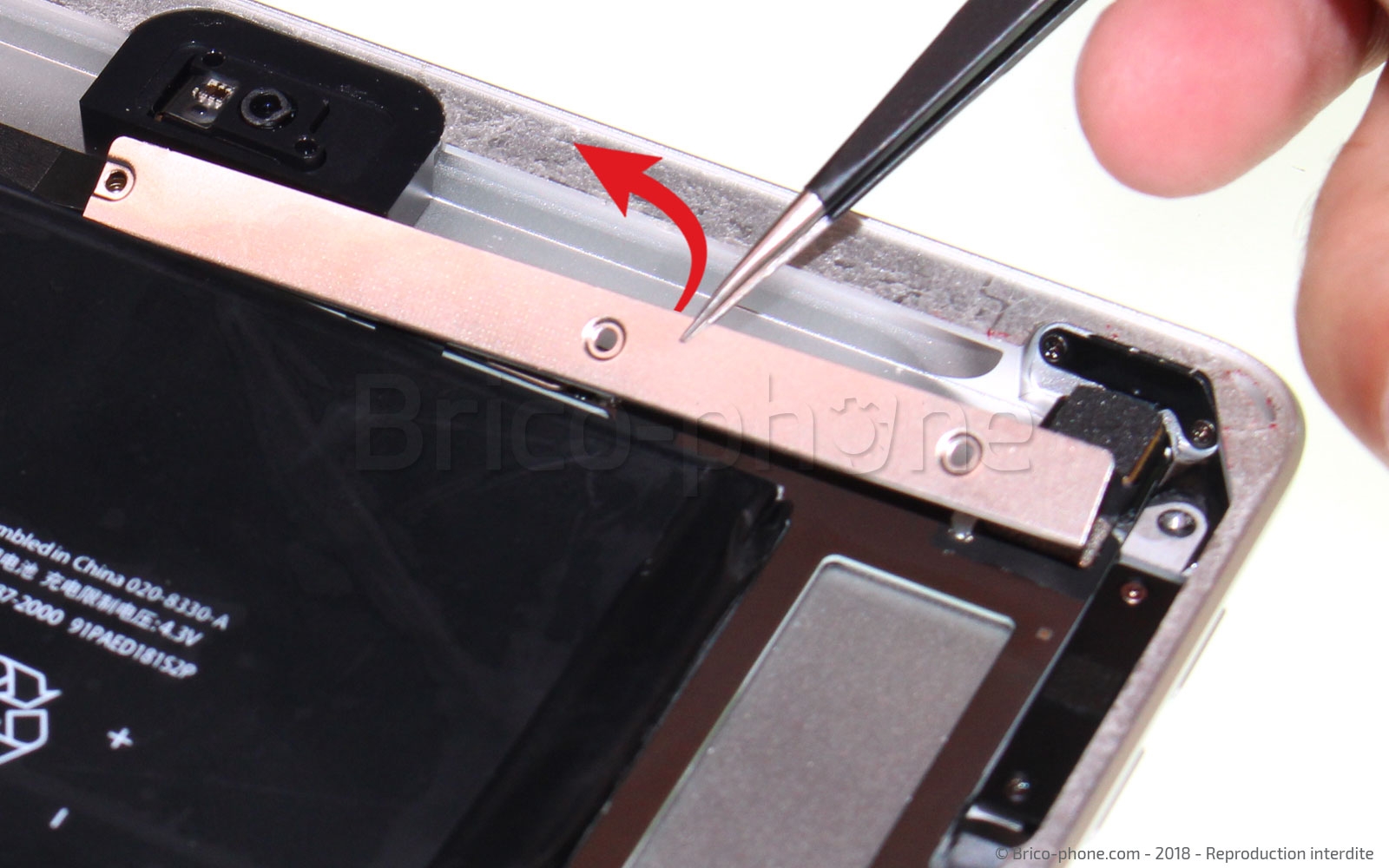

Retirez les 3 vis cruciformes du cache de protection métallique puis retirez ce dernier.
A l'aide du levier nylon, déconnectez la caméra arrière 8 Mpx (identique à celle de l'iPad air 2 et iPad 2017)


Outils du kit utilisés
Outils du kit utilisés

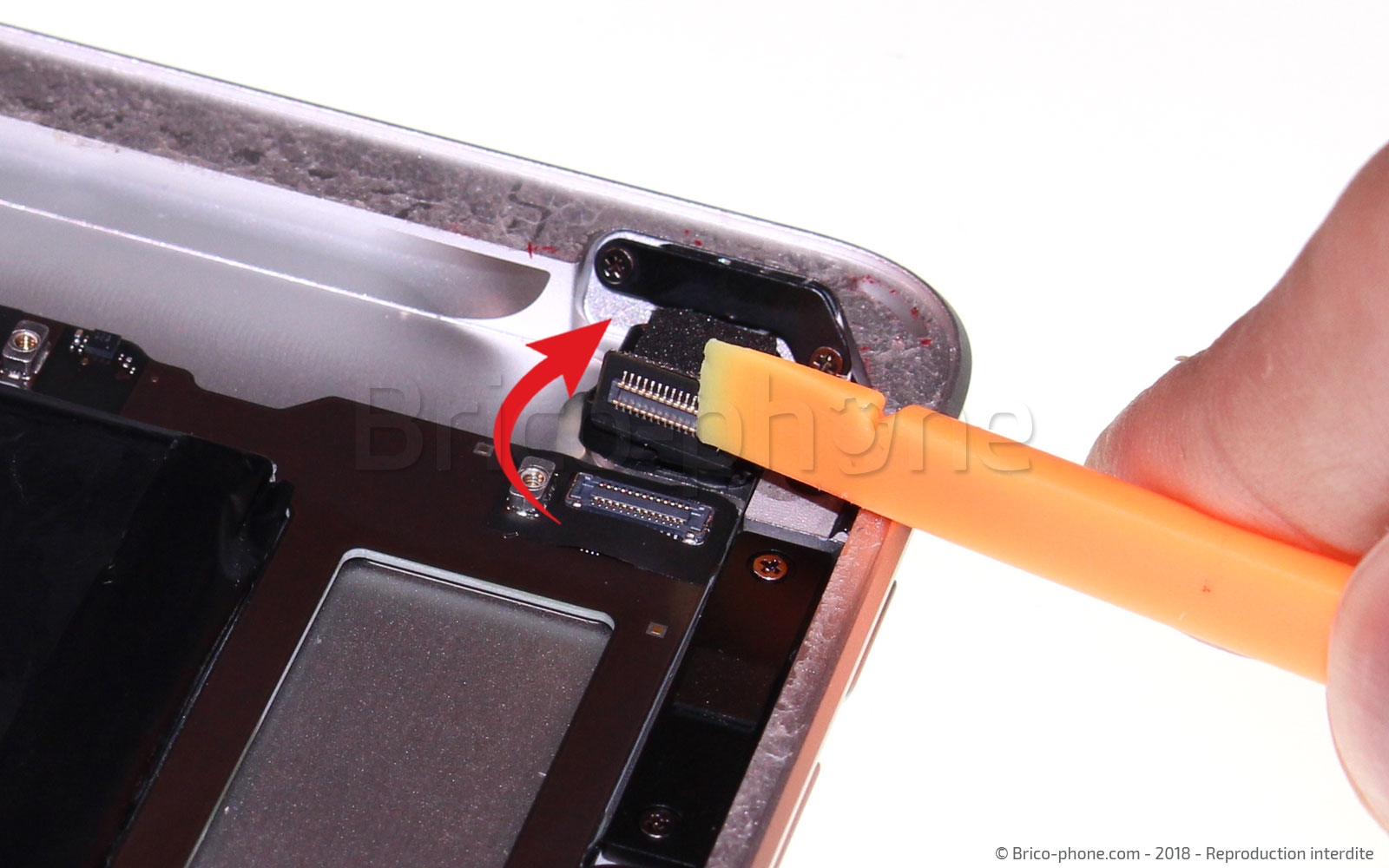

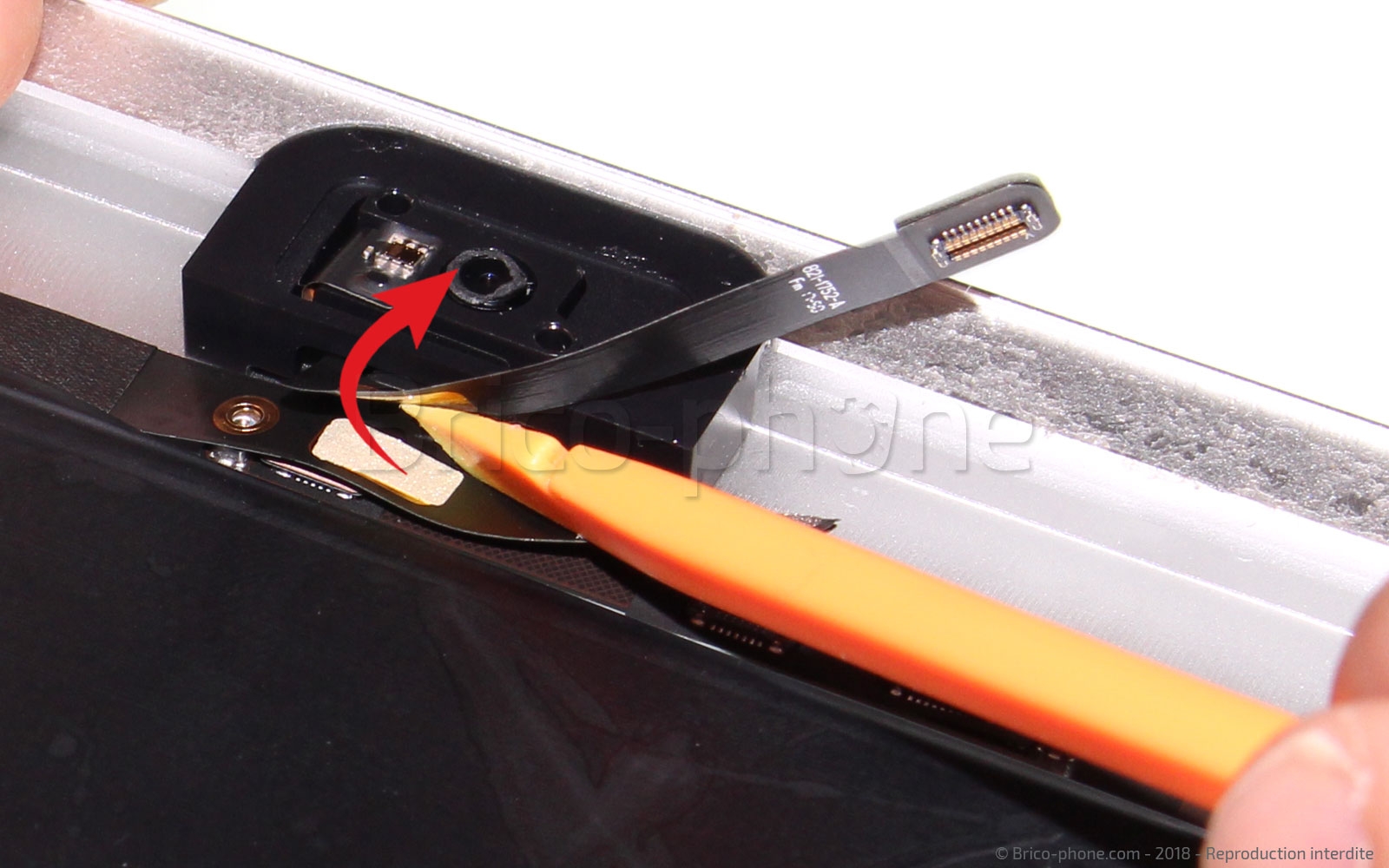

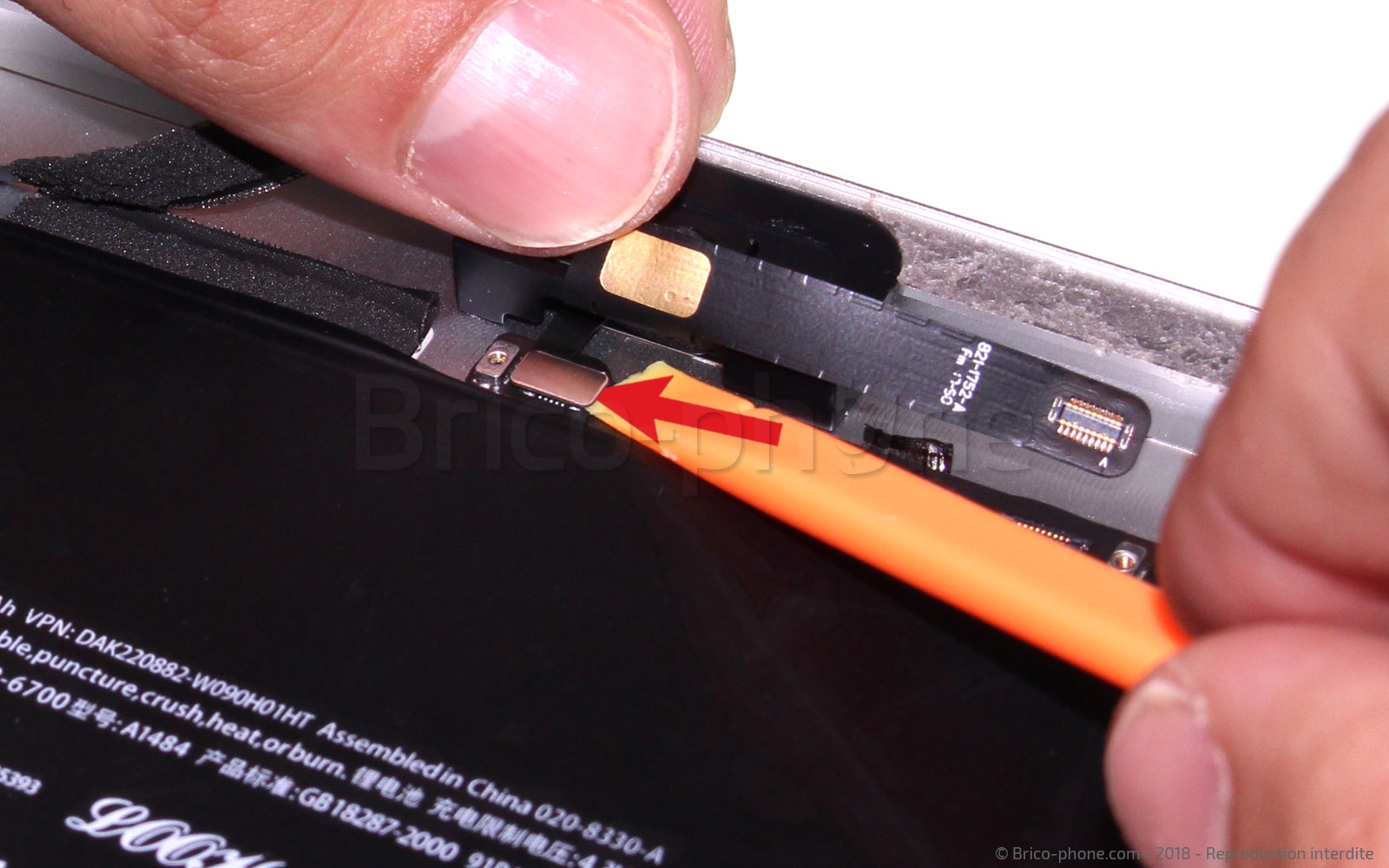

Etape 13 : Déconnecter la caméra avant
À l'aide du côté plat du levier nylon, déconnectez la nappe de la caméra avant (caméra FaceTime) puis décollez cette dernière du châssis.
Outils du kit utilisés
Outils du kit utilisés

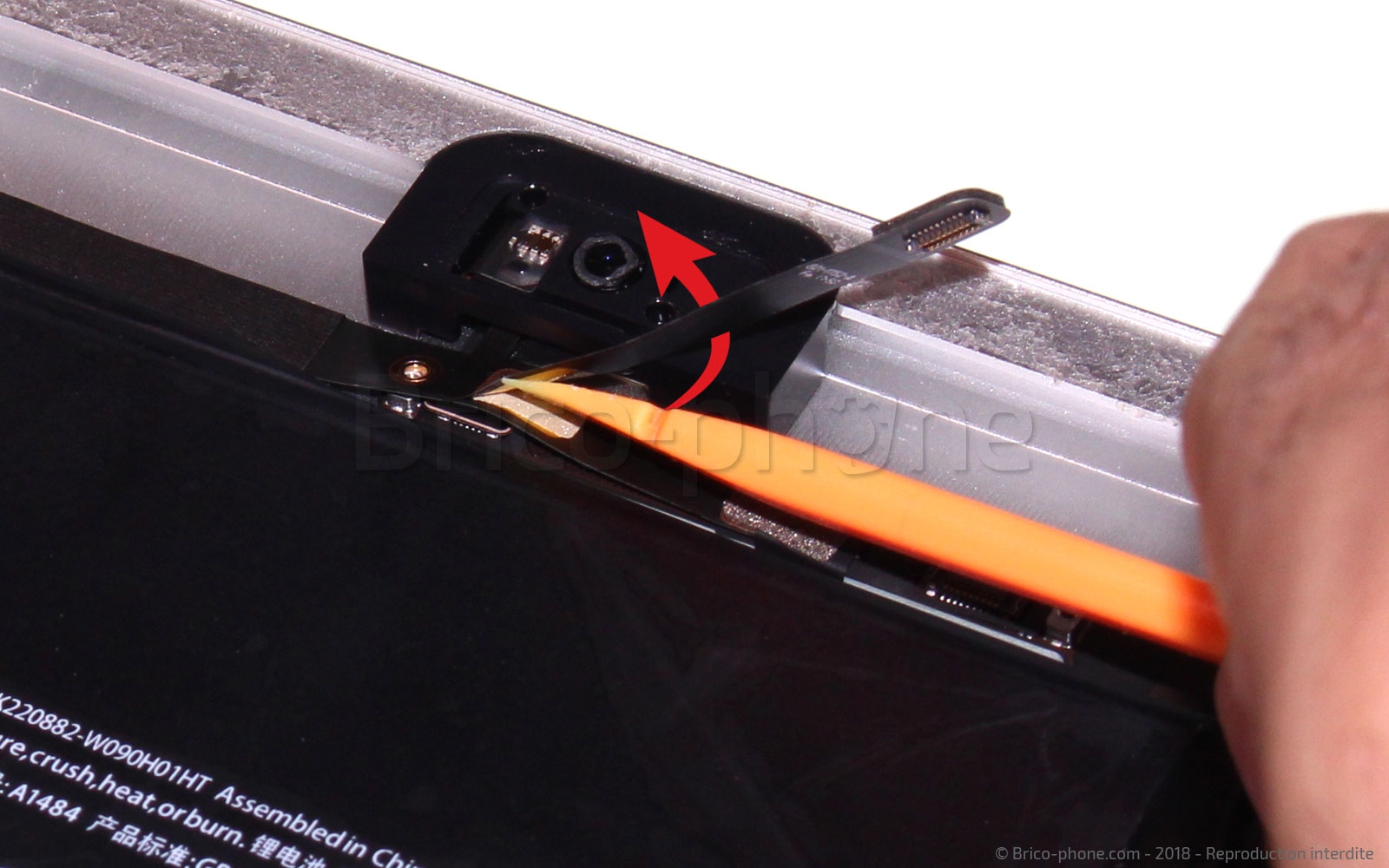

Etape 14 : Déconnecter la prise jack et le micro

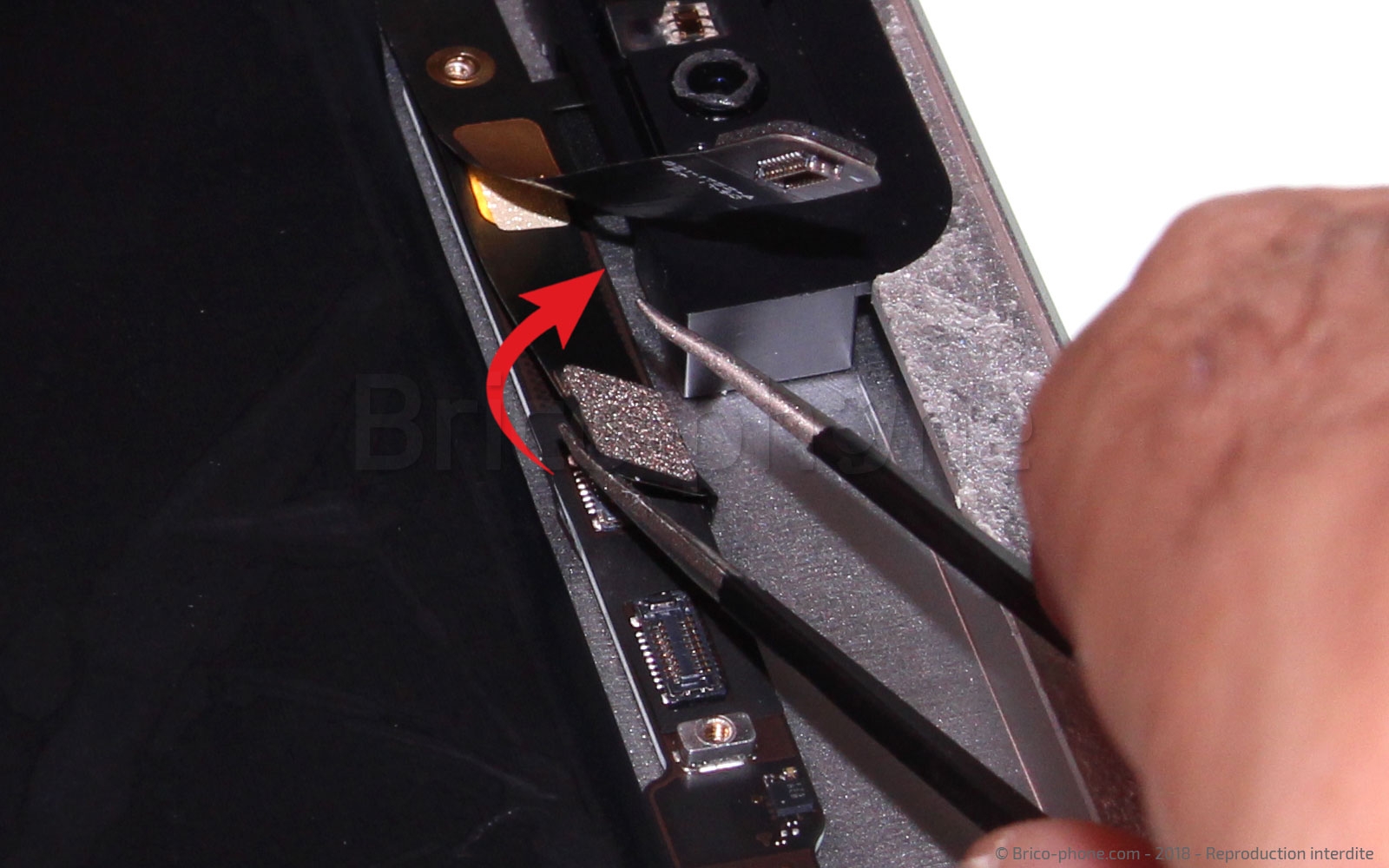

En vous aidant de la pince brucelles et du levier nylon, déconnectez la nappe jack et micro de la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

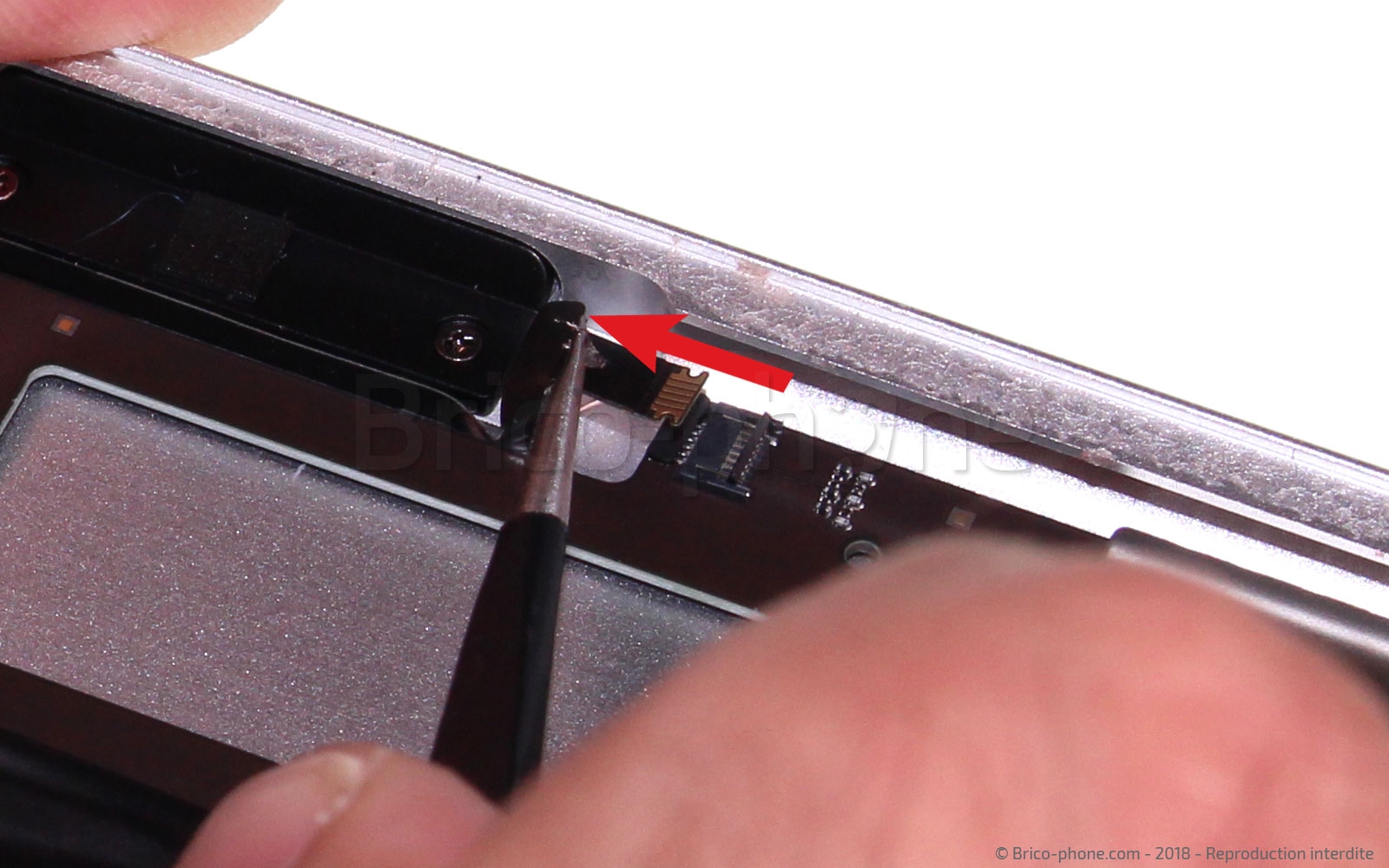

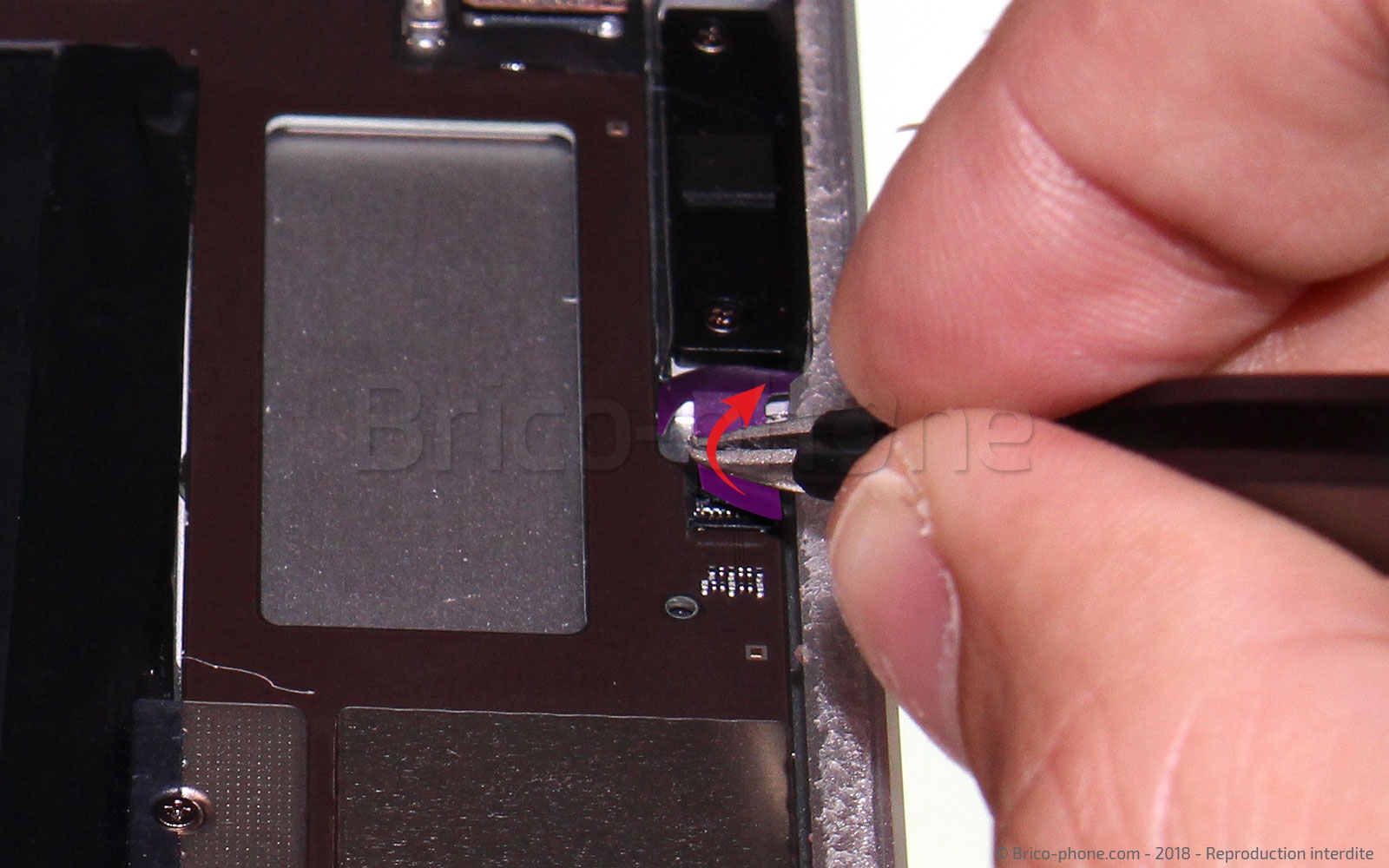

Etape 15 : Déconnecter la nappe volume power

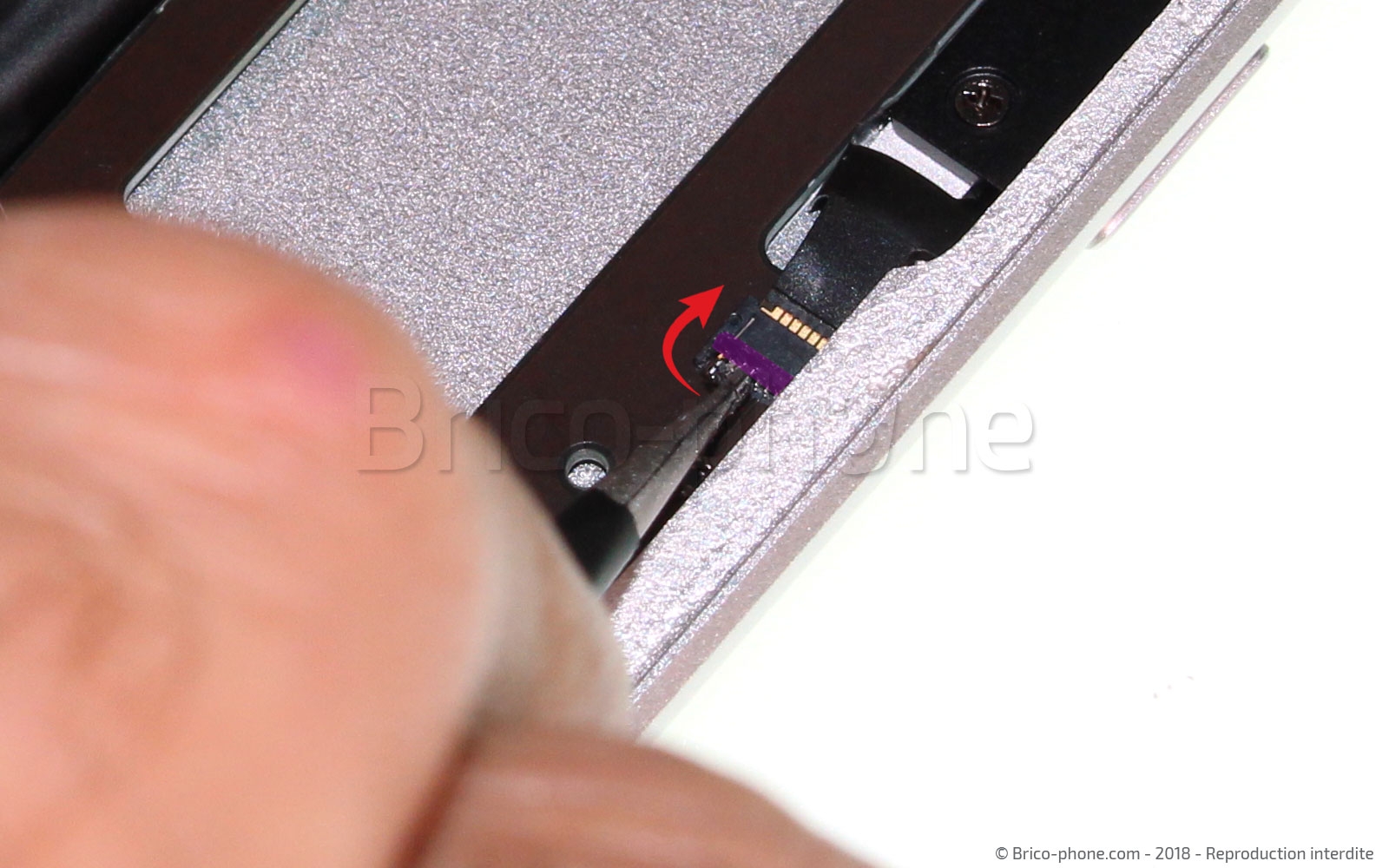

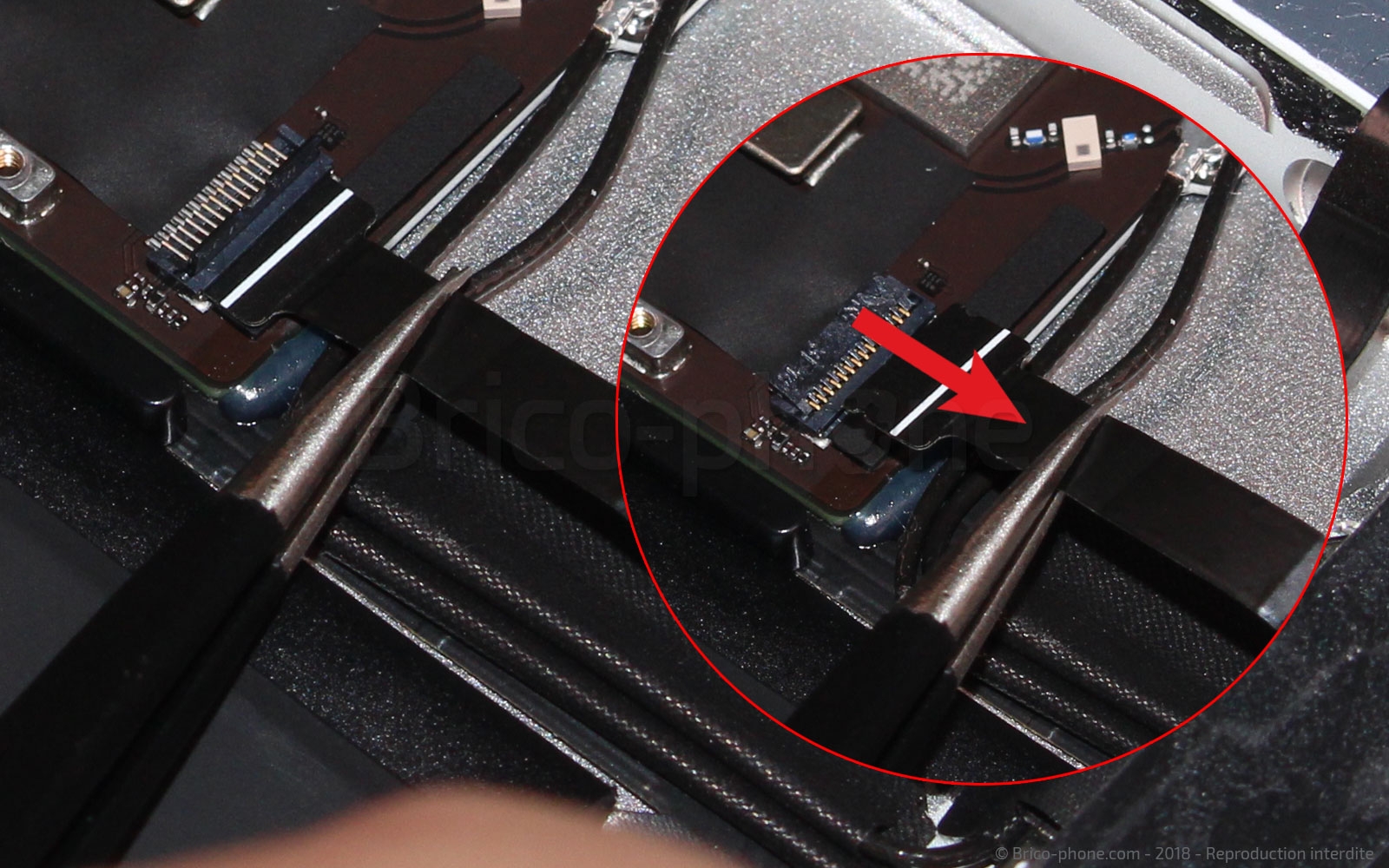

A l'aide de la pincette, retirez le scotch de protection qui se trouve sur le connecteur de la nappe. Levez le clapet du connecteur puis libérez délicatement la nappe du bouton power et volume.
Outils du kit utilisés
Outils du kit utilisés

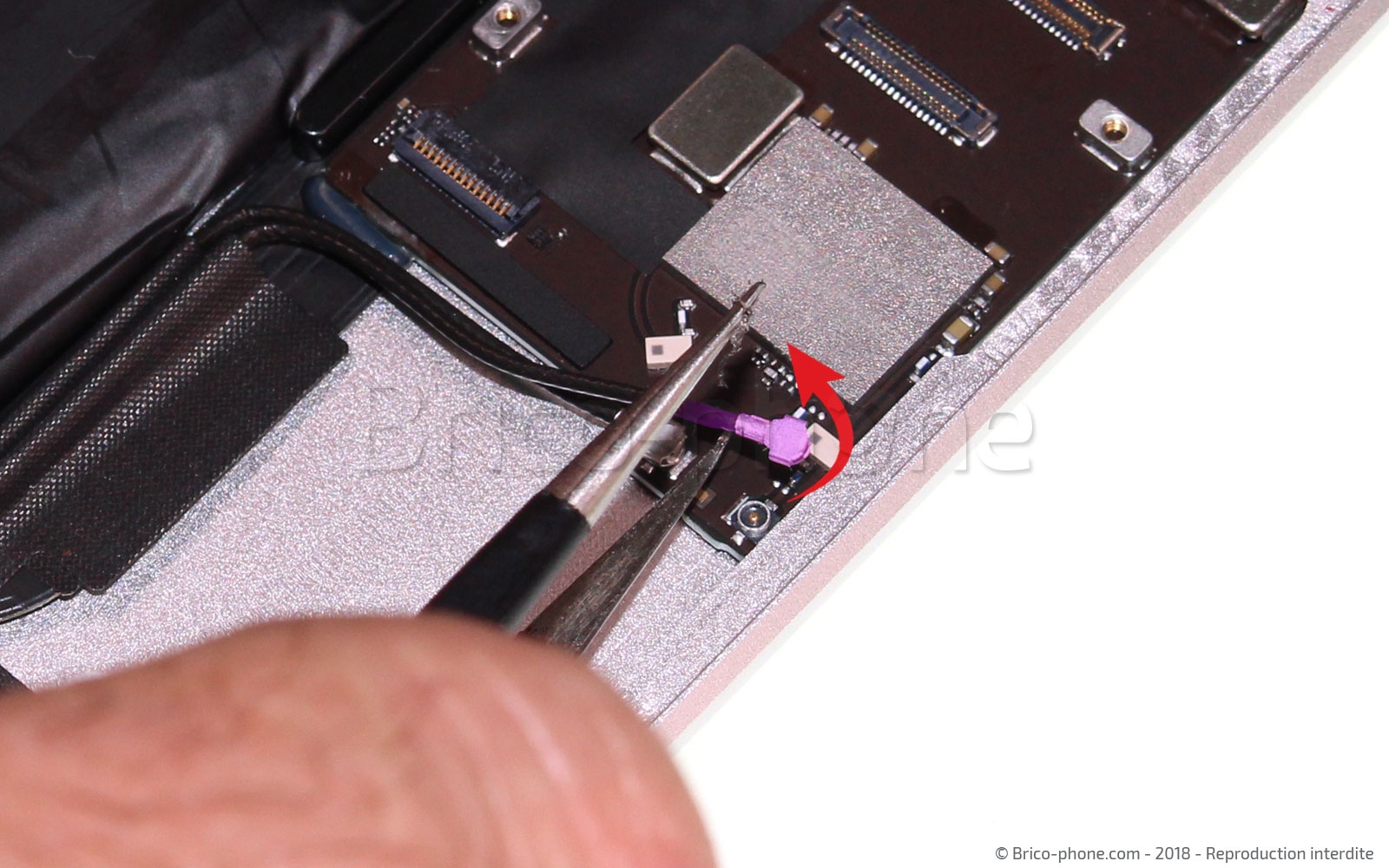

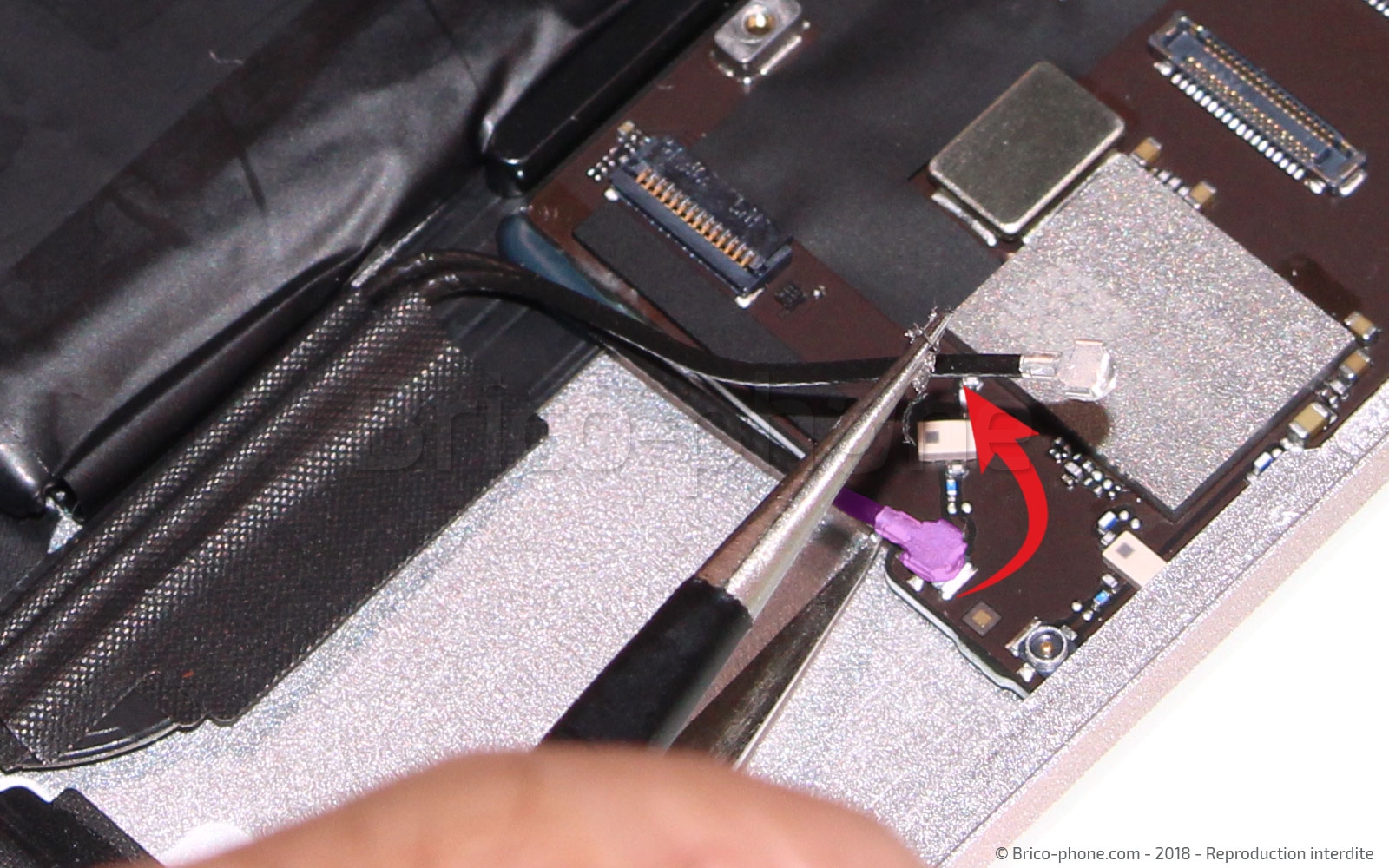

Etape 16 : Déconnecter les câbles coaxiaux
A l'aide de la pincette métallique, déconnectez les câbles coaxiaux qui servent d'antenne pour la réception Wifi.
Outils du kit utilisés
Outils du kit utilisés

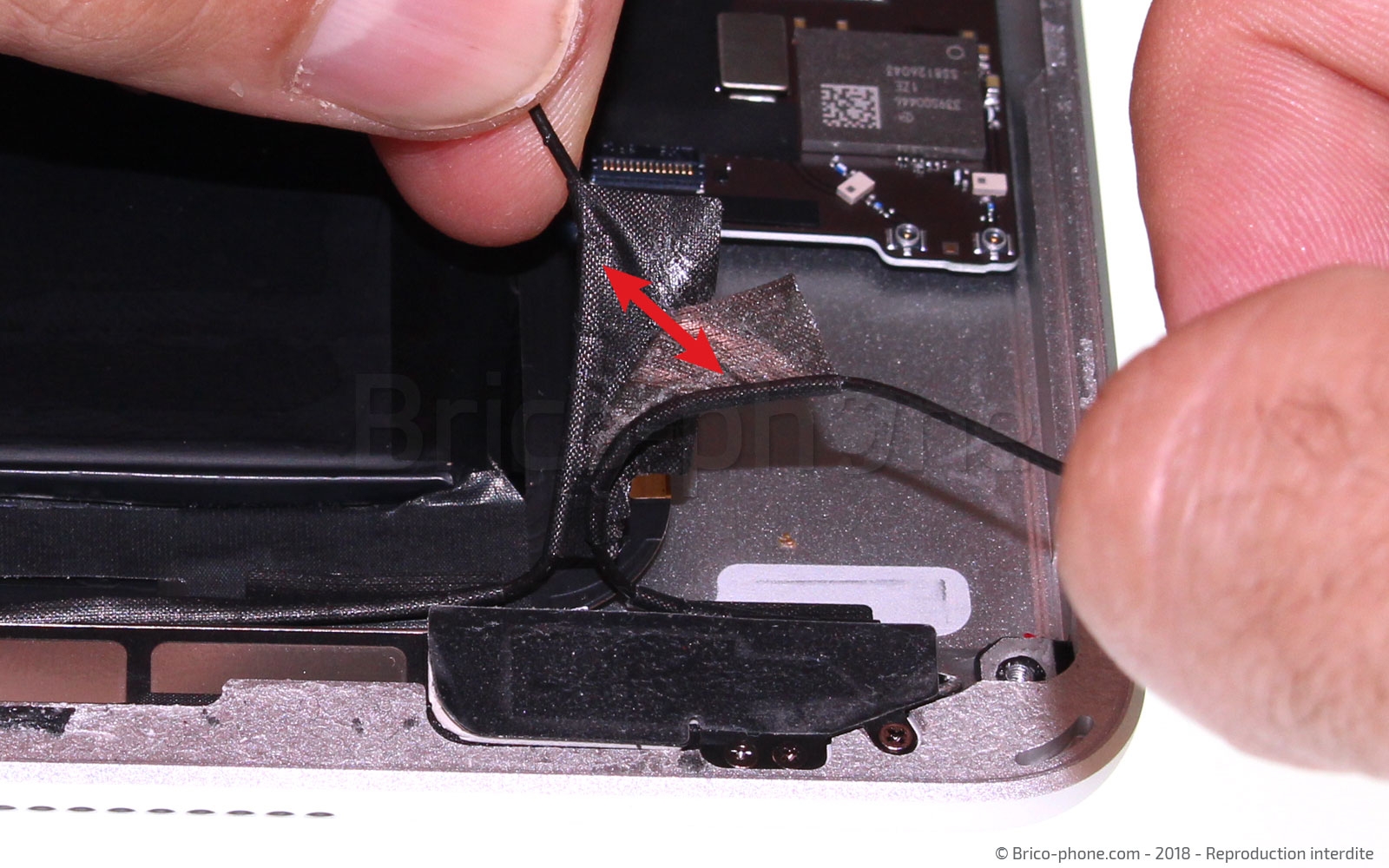

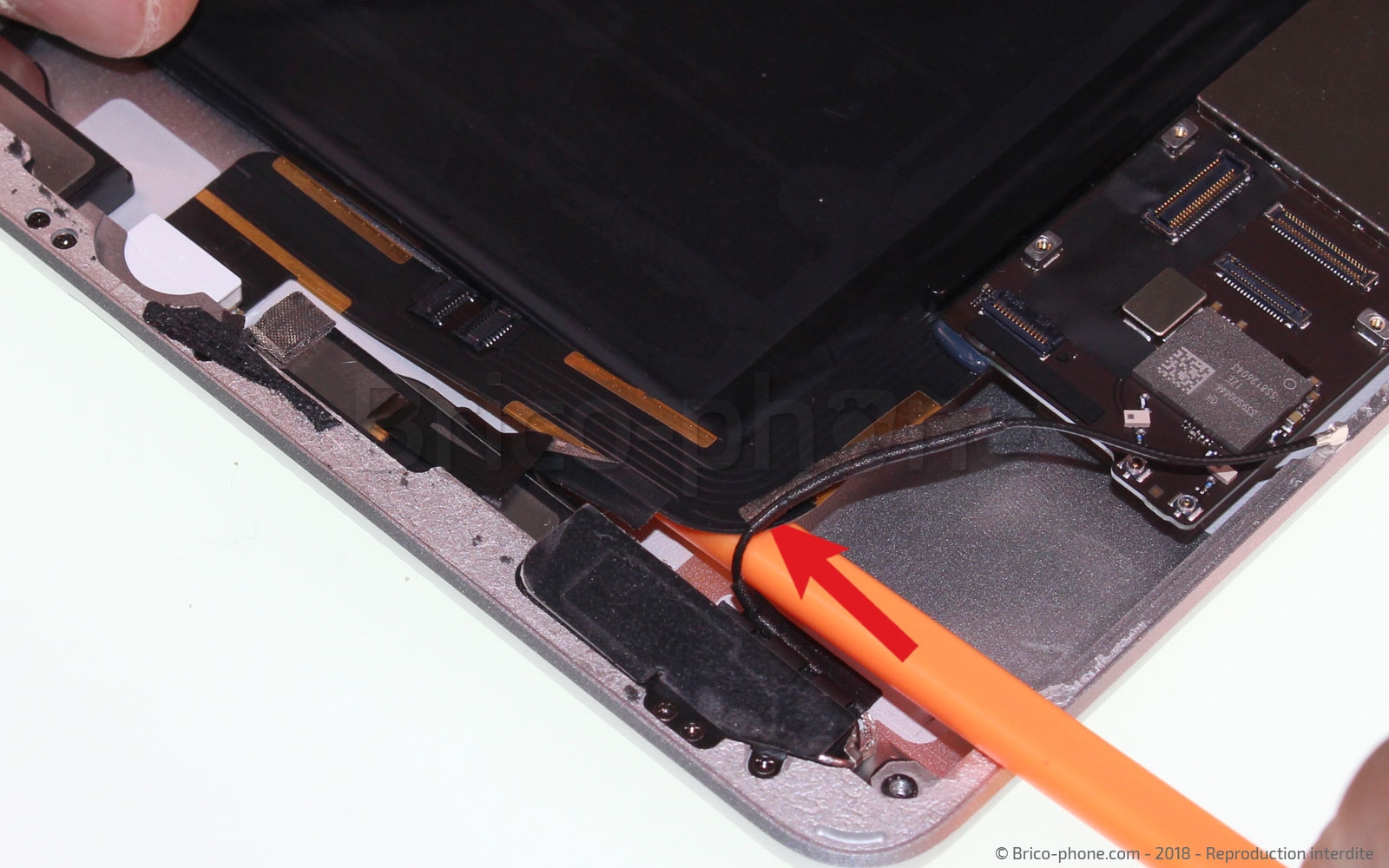

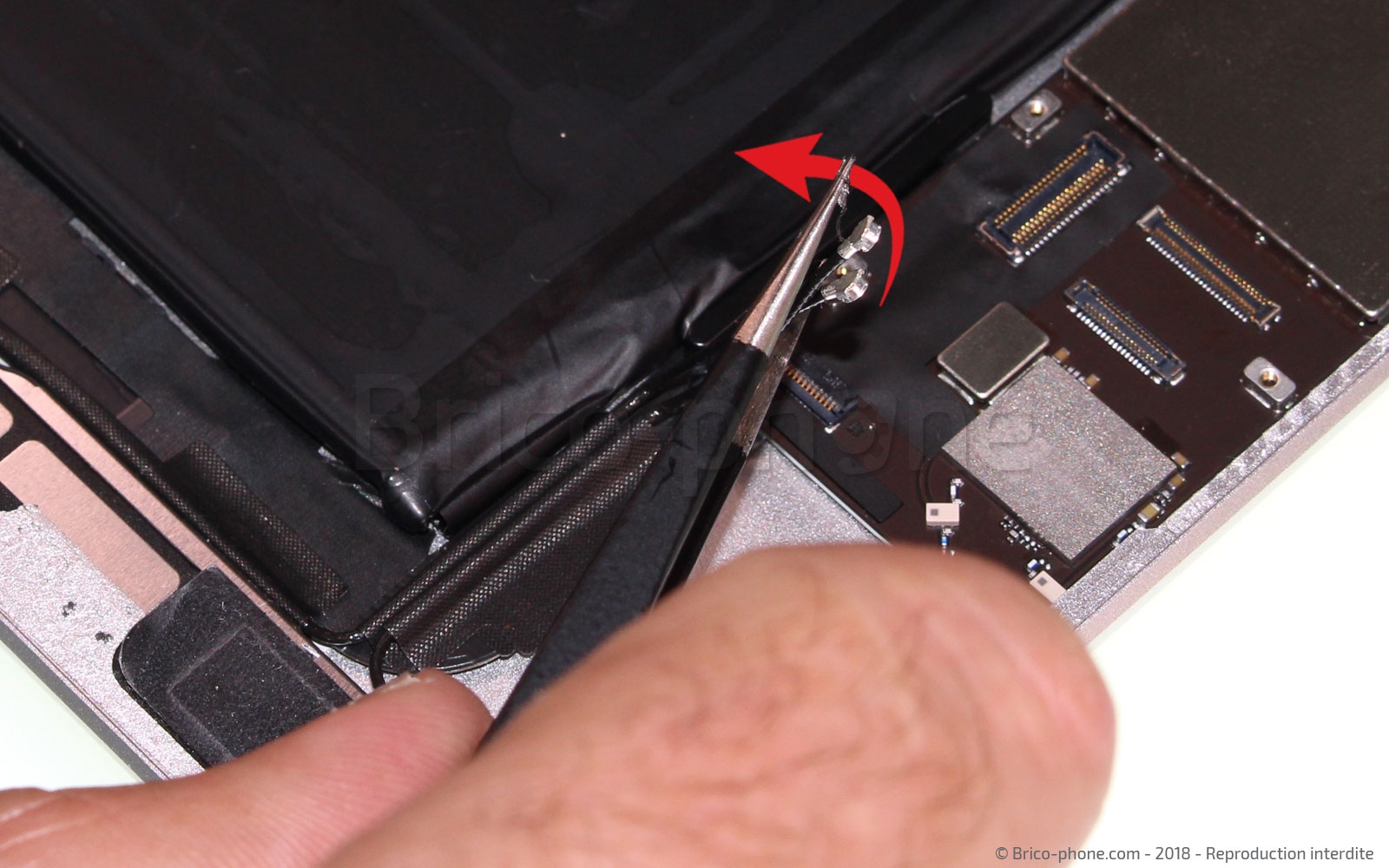

Etape 17 : Séparer les câbles coax

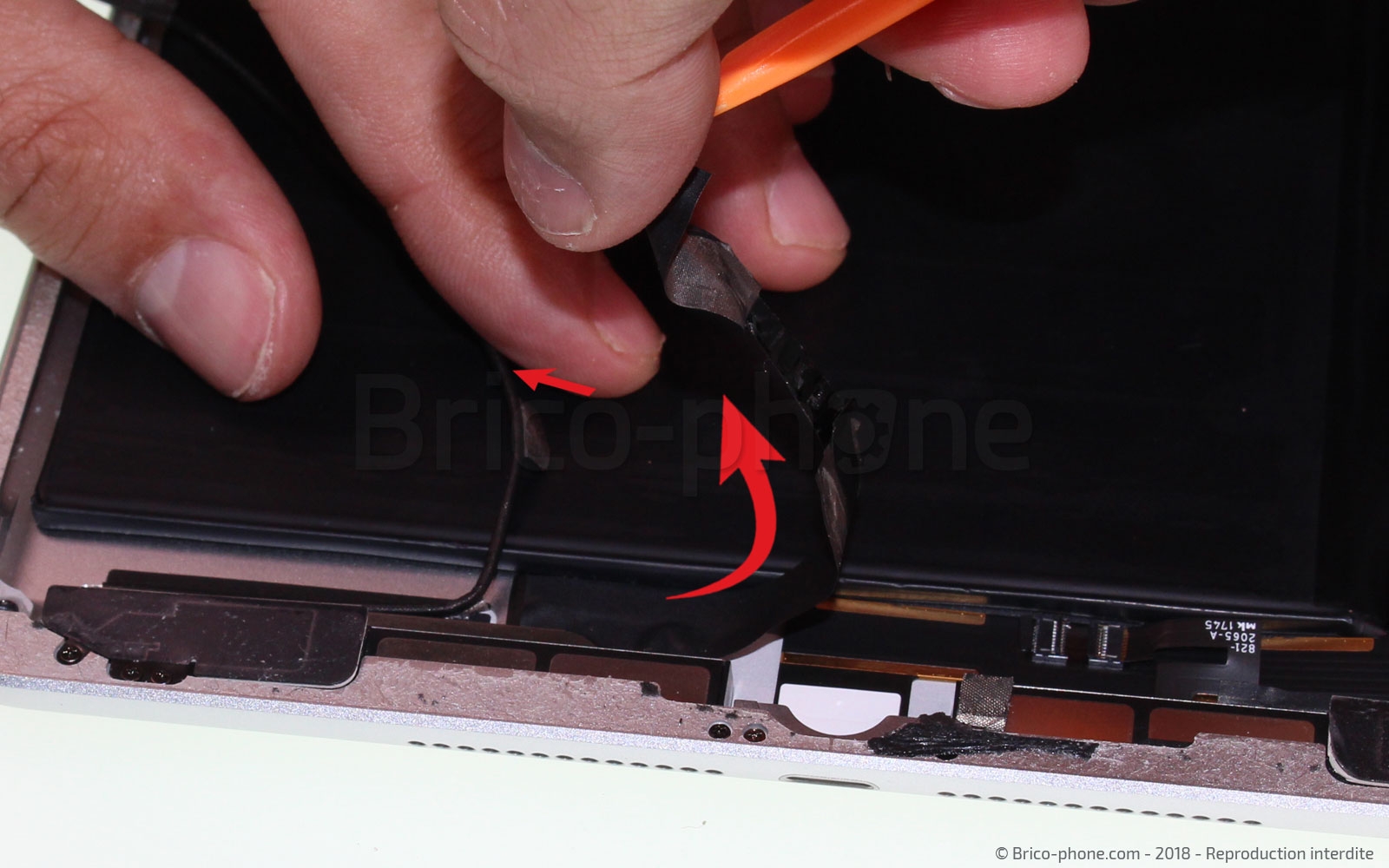

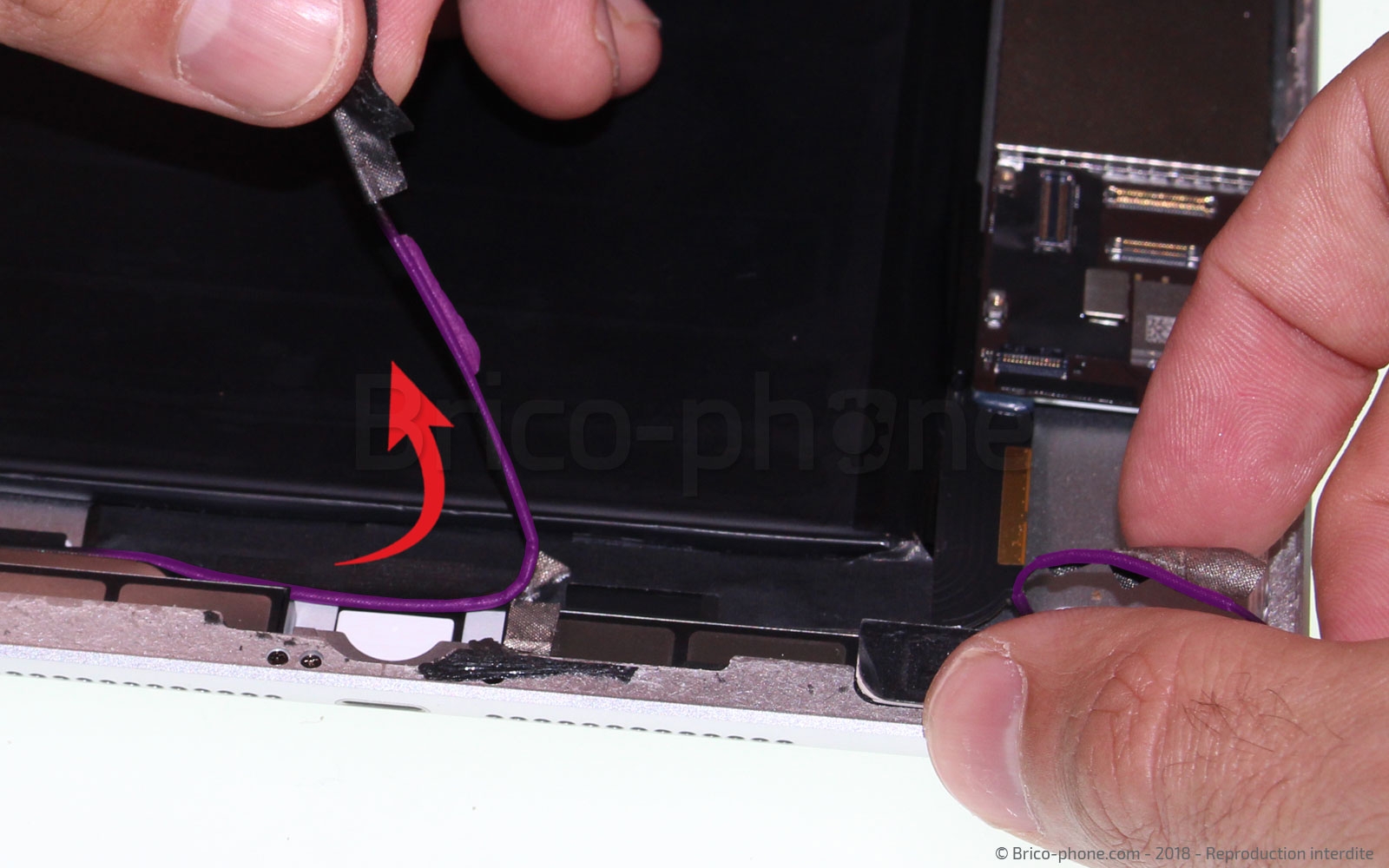

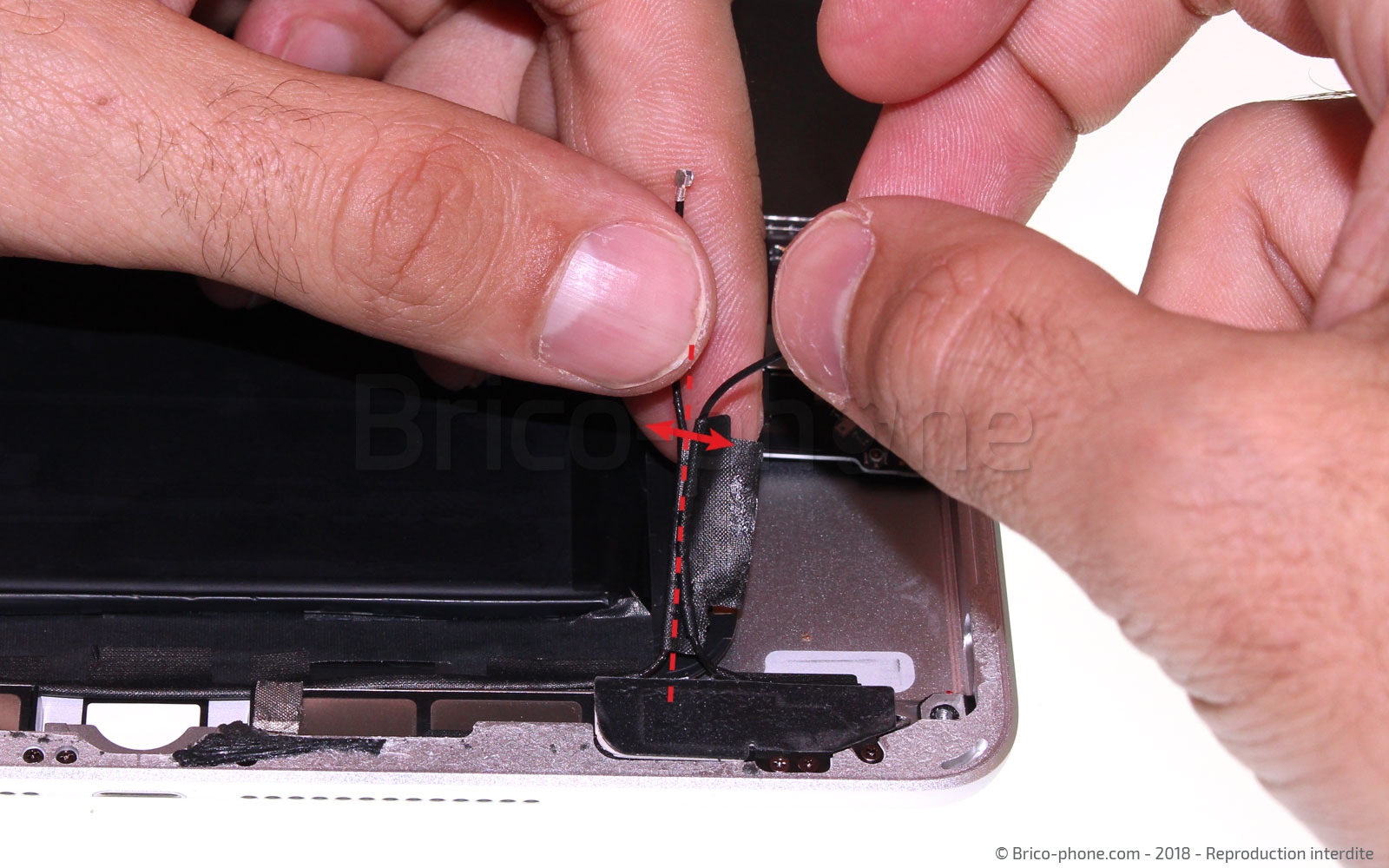

Séparez et décollez les câbles coaxiaux en tirant délicatement dessus.

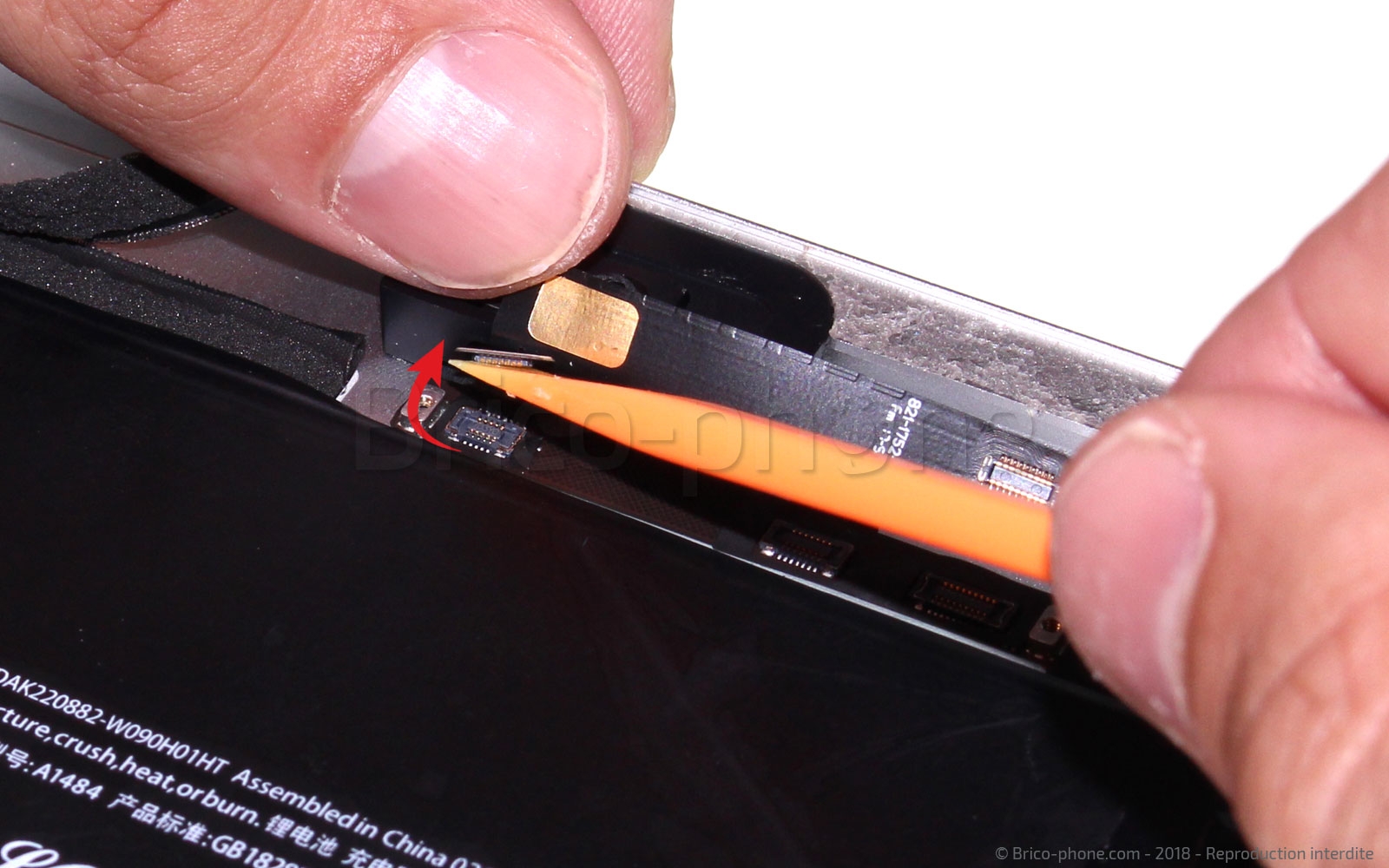

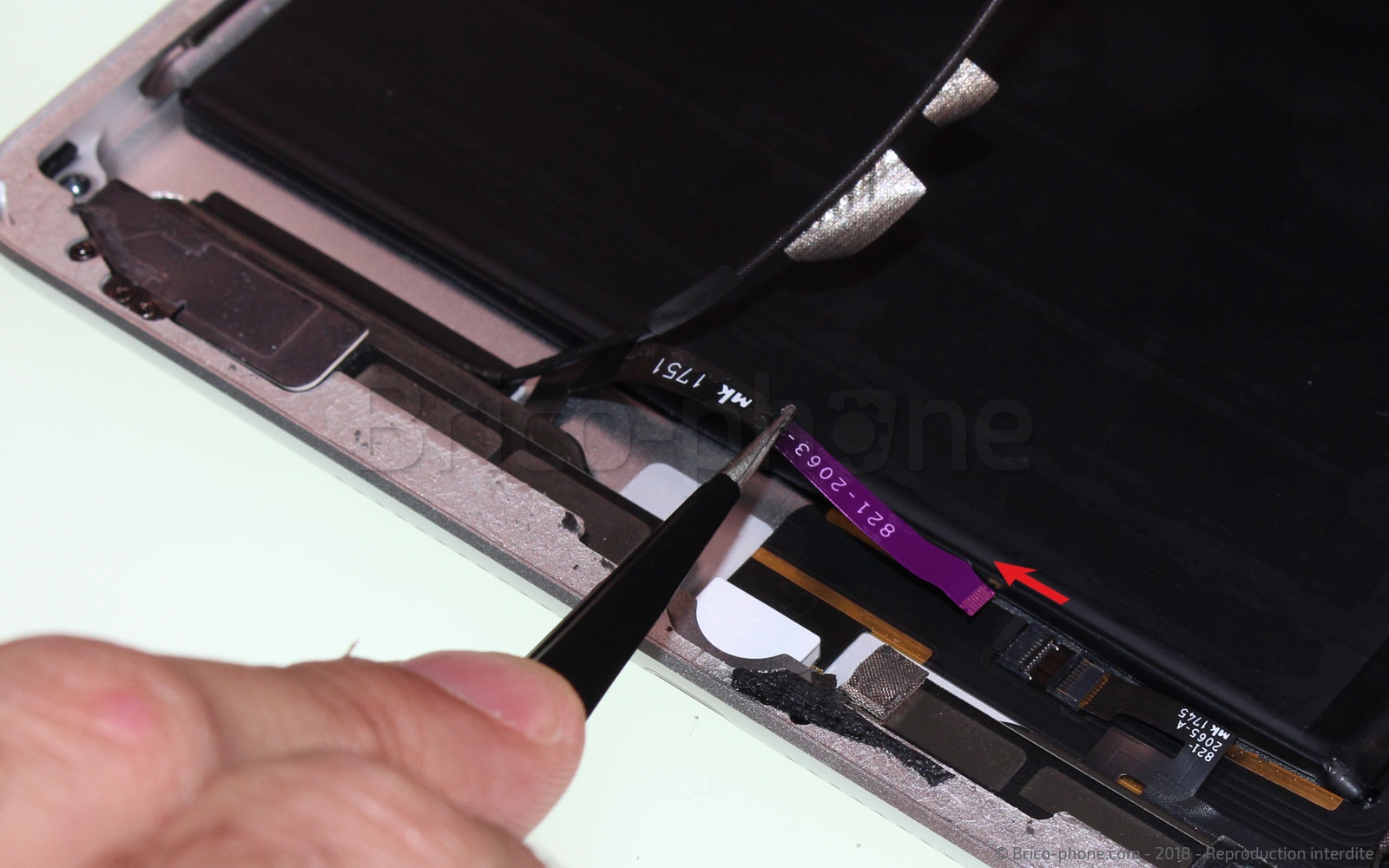

Etape 18 : Déconnecter le haut-parleur gauche

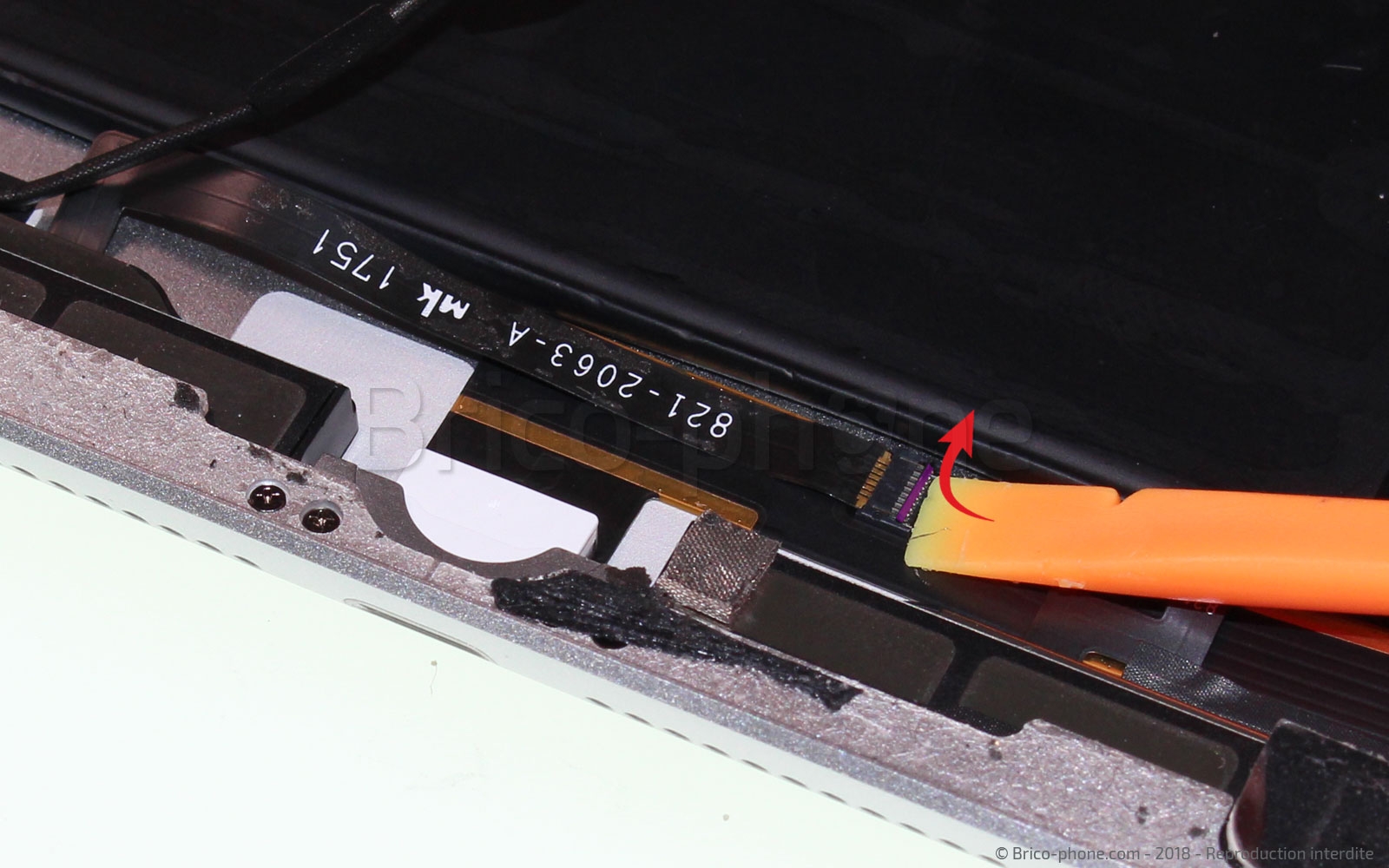

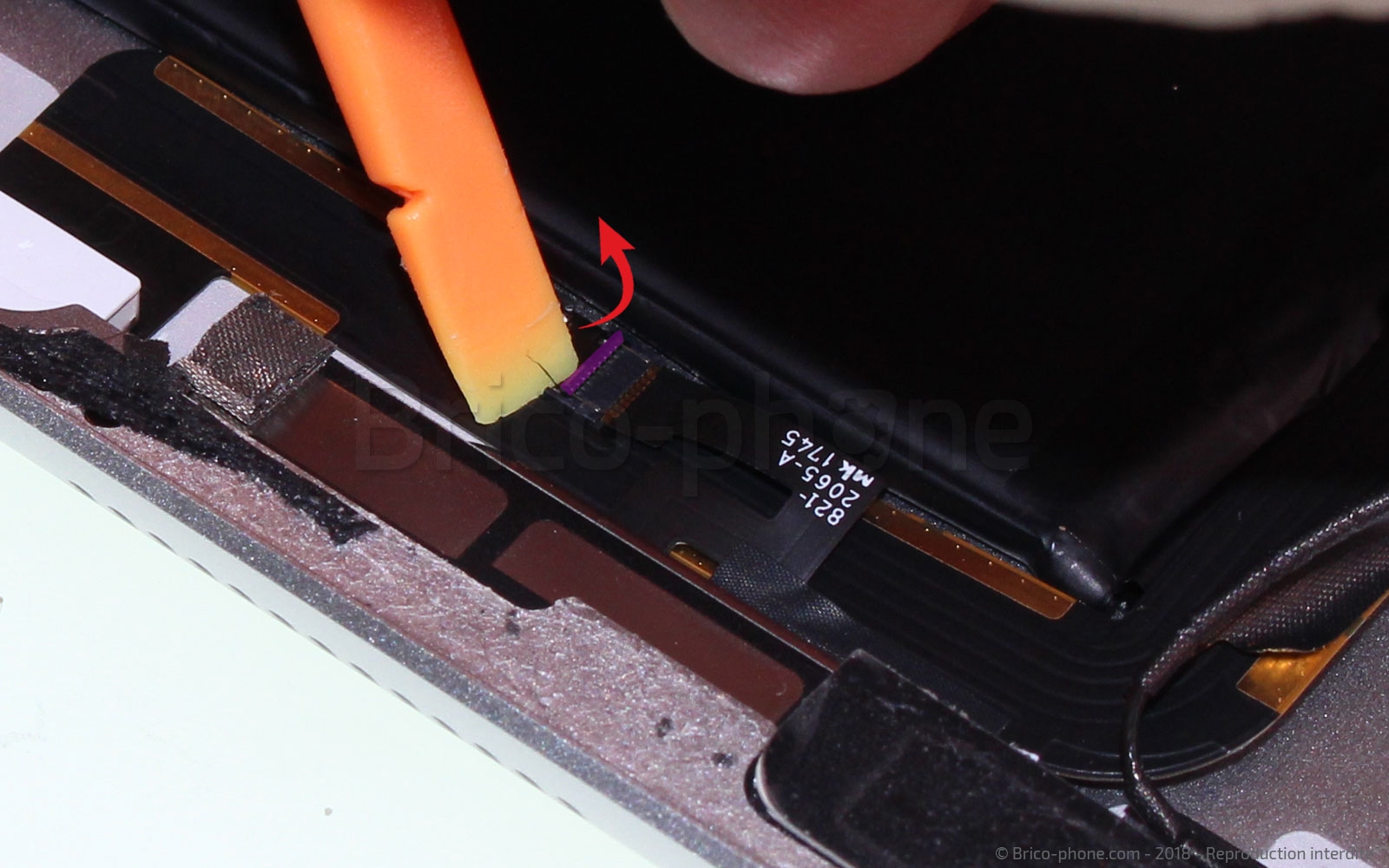

En vous aidant du spudger, retirer le scotch de protection qui recouvre la connectique du haut-parleur externe gauche.
Une fois cet adhésif retiré, il ne vous reste plus qu'à lever le petit clapet plastique puis à retirer la nappe du HP à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

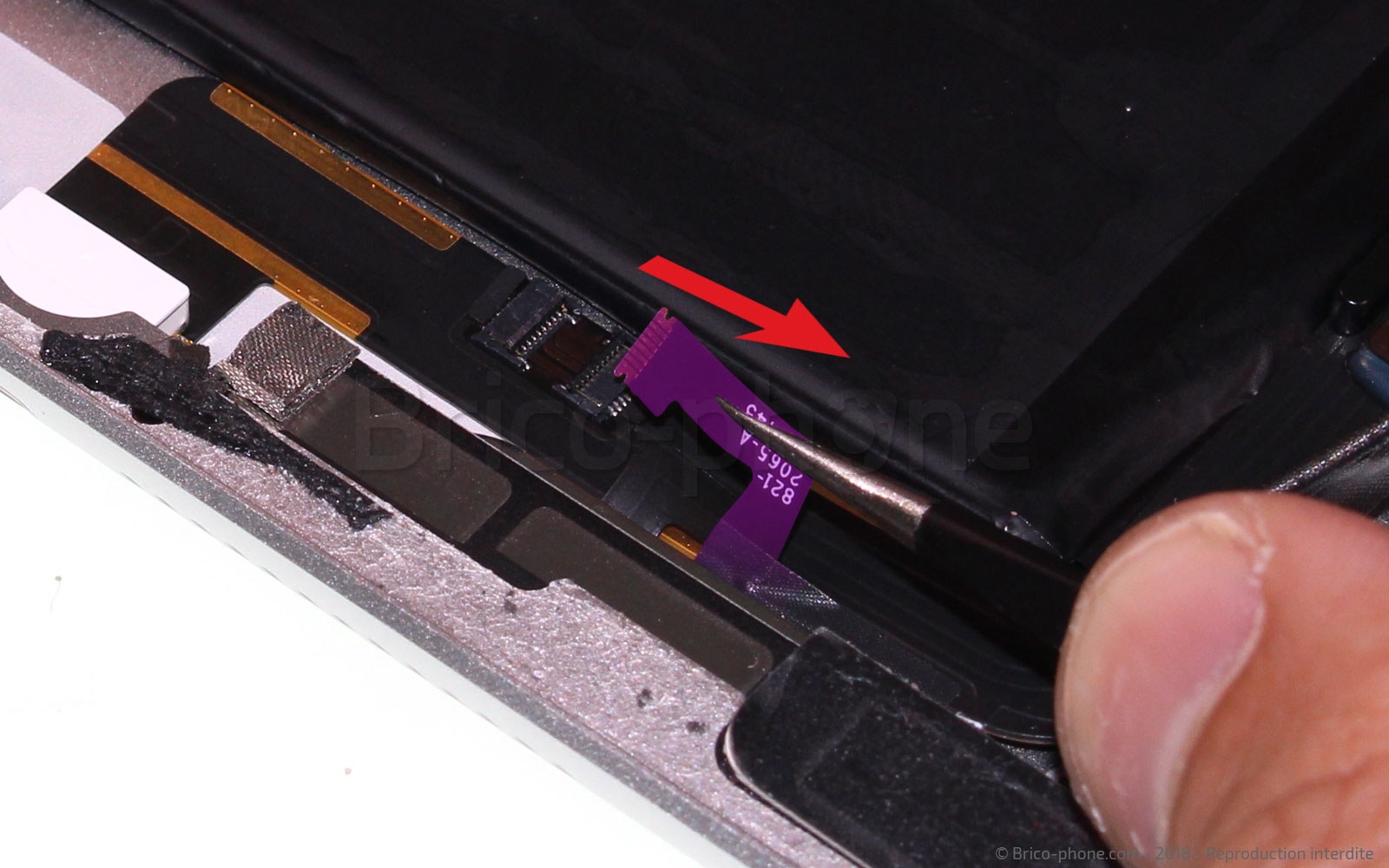

Etape 19 : Déconnecter le second HP
Maintenant il vous faut déconnecter le HP de droite. Pour cela, procédez de la même façon qu'à l'étape précédente.
Outils du kit utilisés
Outils du kit utilisés

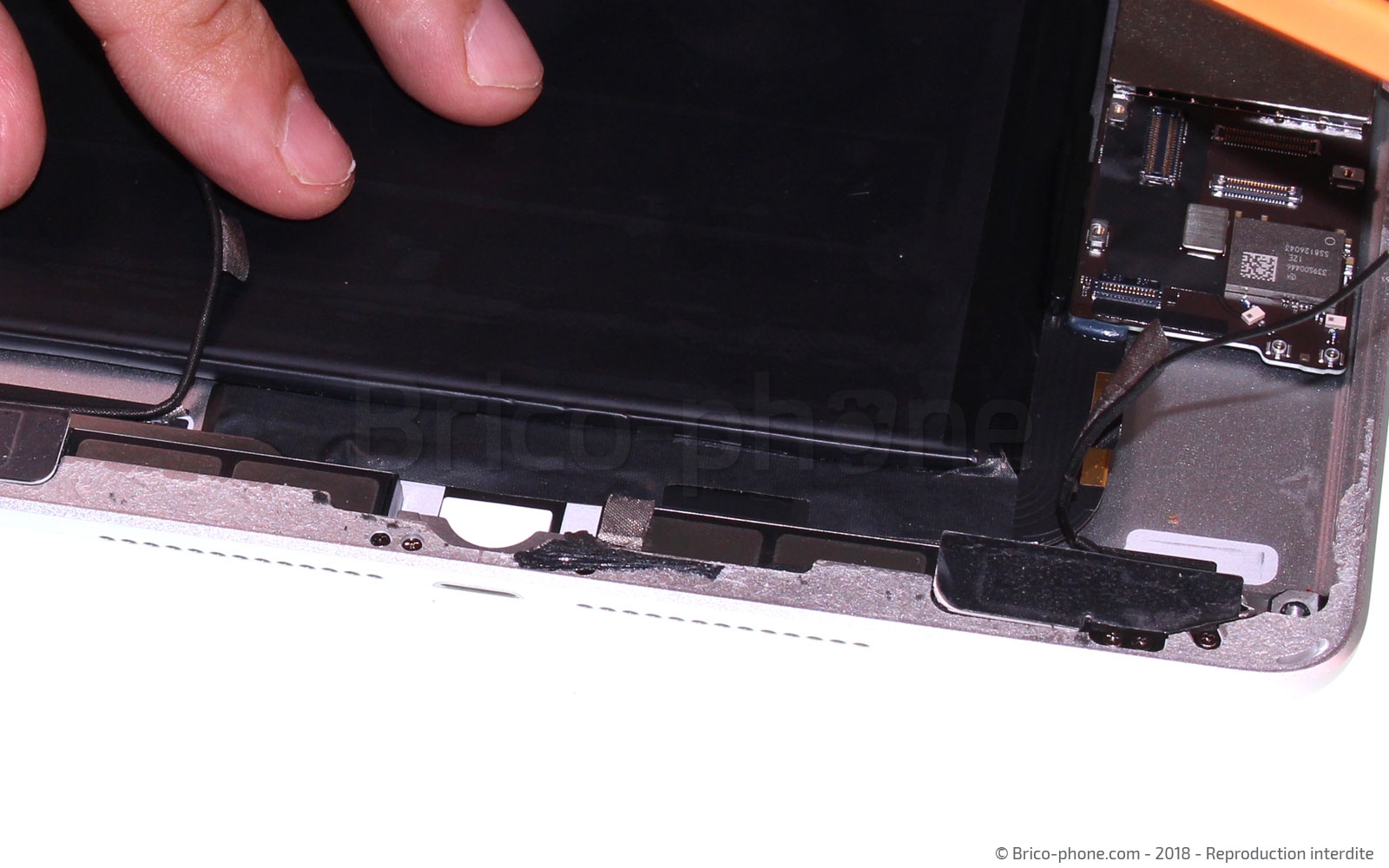

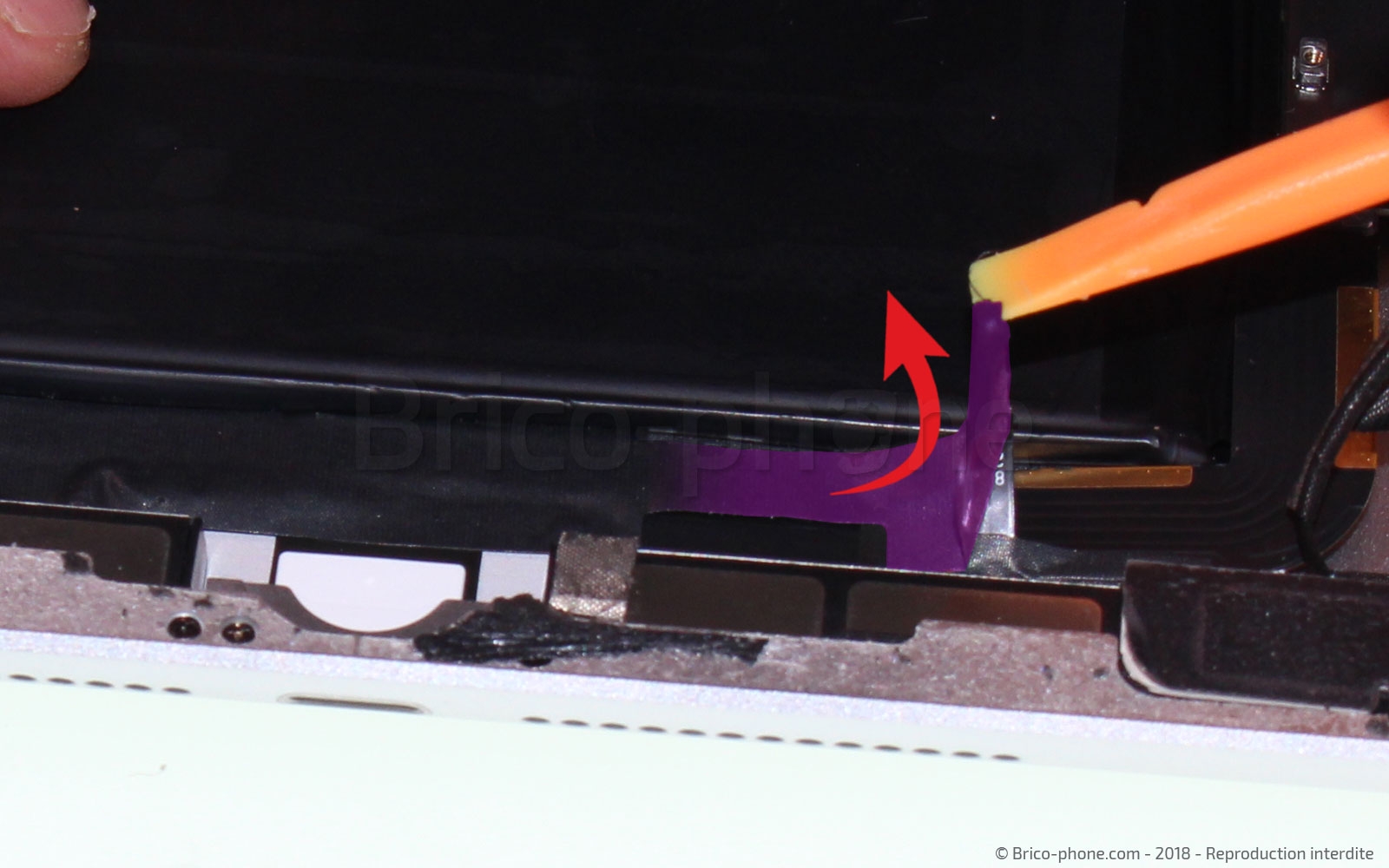

Etape 20 : Libérer le dock
Afin de pouvoir sortir complètement la carte-mère et le dock de charge (les 2 éléments étant soudés, ils sortiront ensemble) , il ne vous reste plus qu'à libérer ce dernier en retirant les 2 vis cruciformes qui le maintiennent au châssis, puis de le déloger de son emplacement en vous aidant du levier nylon.
Outils du kit utilisés
Outils du kit utilisés

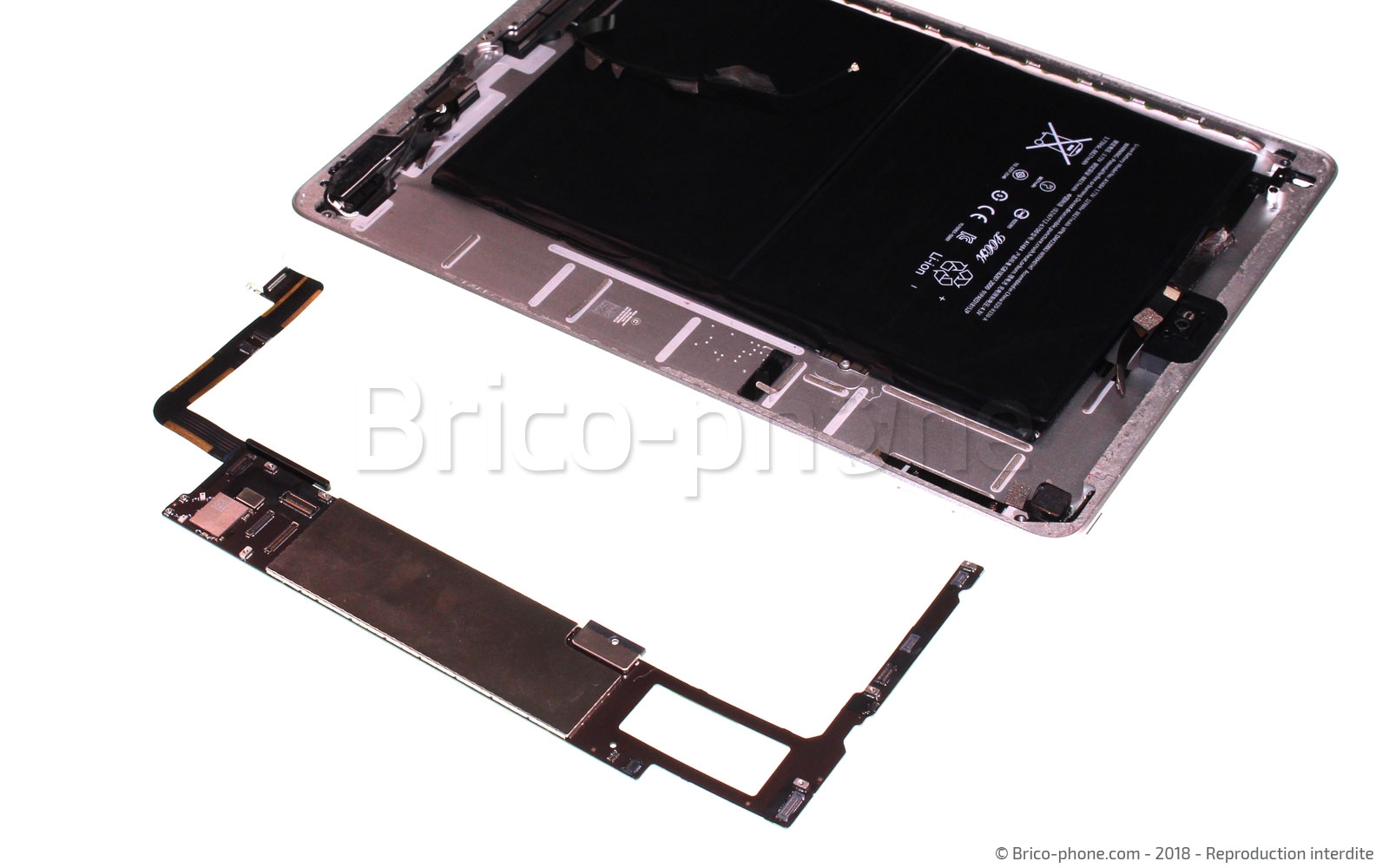

Etape 21: Sortir la carte mère

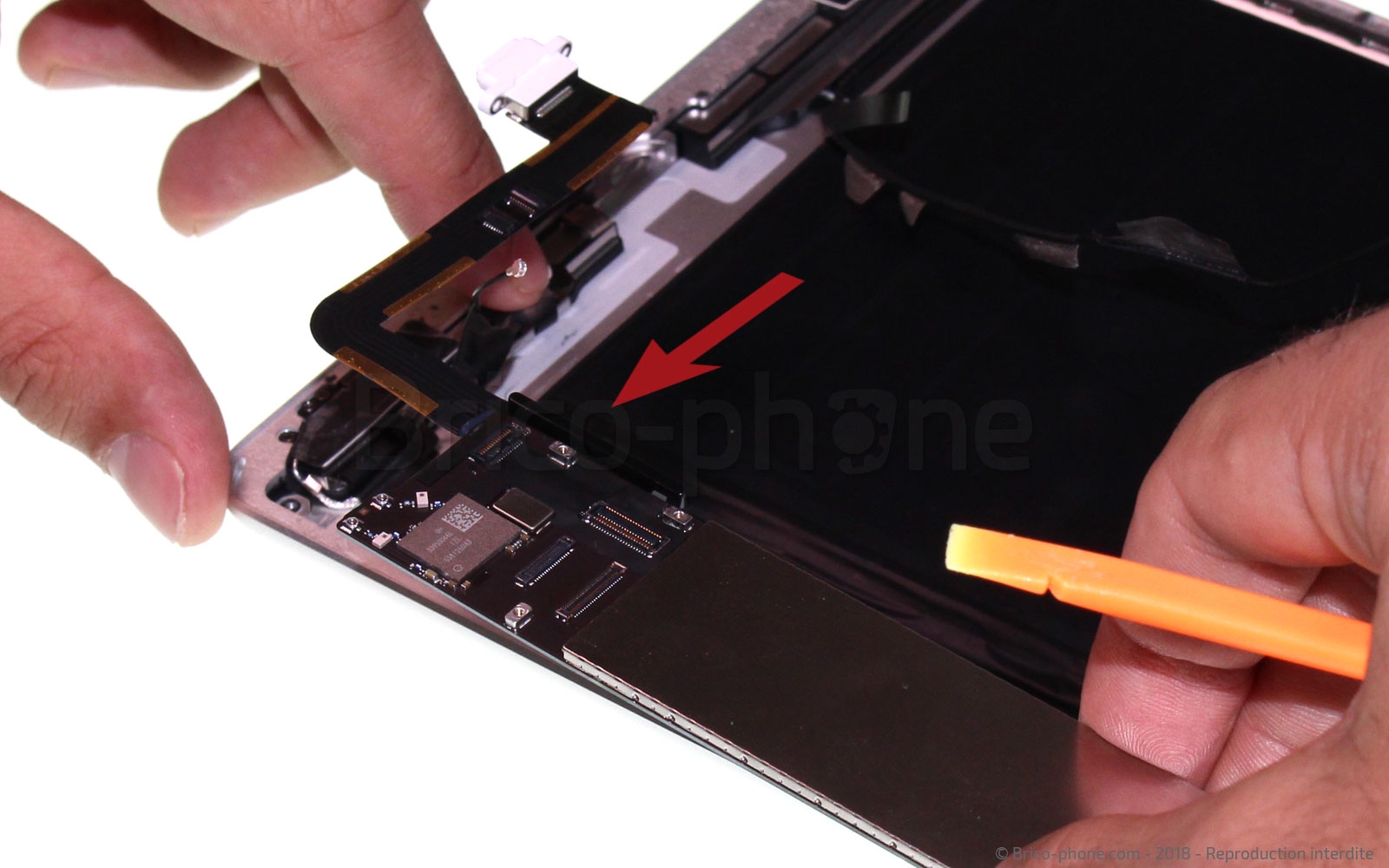

La carte-mère est maintenant complètement libre et prête à être retirée. Pour cela, faites levier à différents endroits à l'aide d'un outil plastique. Faites attention au dock qui nous vous le rappelons est soudé sur le bas de la carte.
Outils du kit utilisés
Outils du kit utilisés

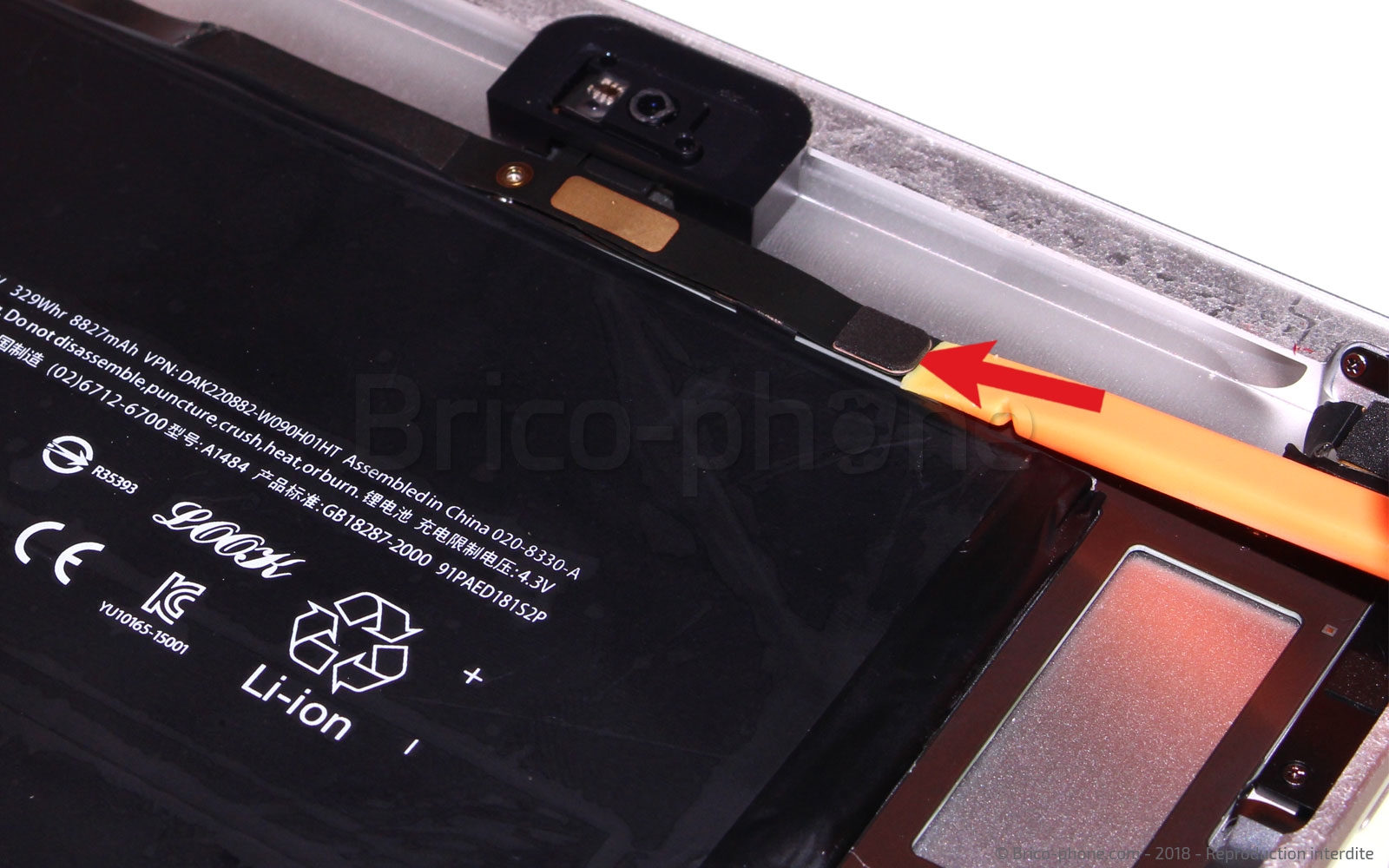

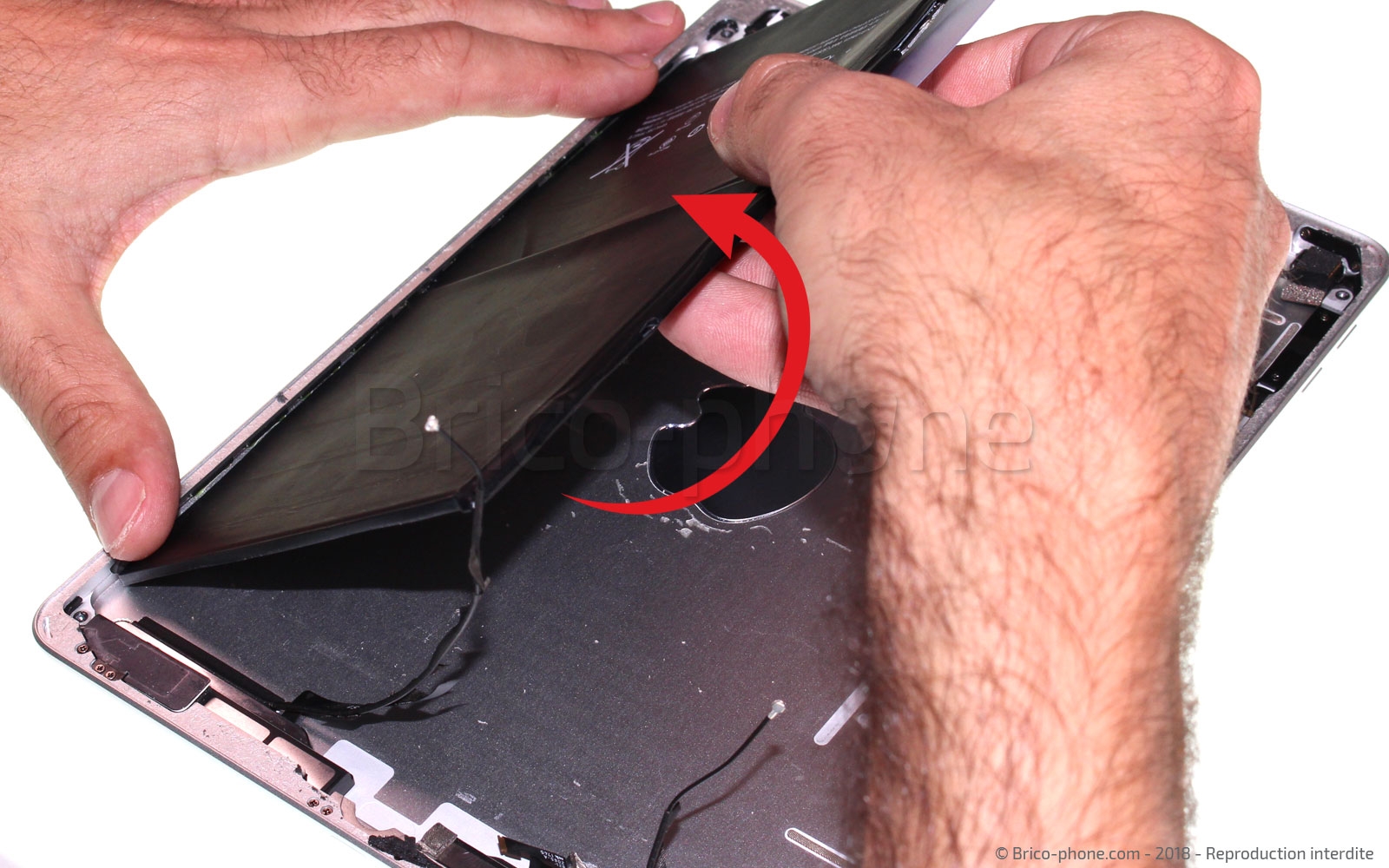

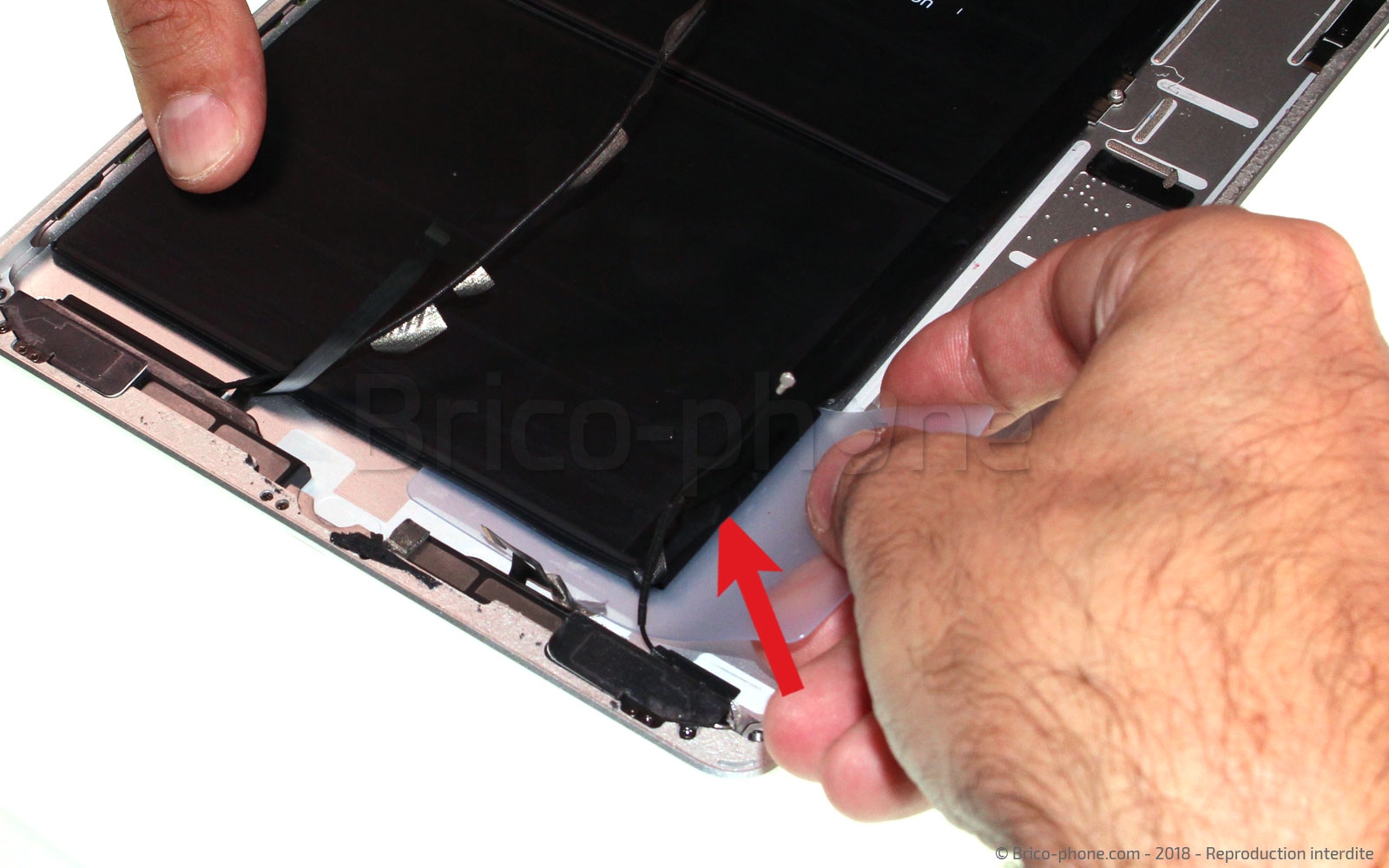

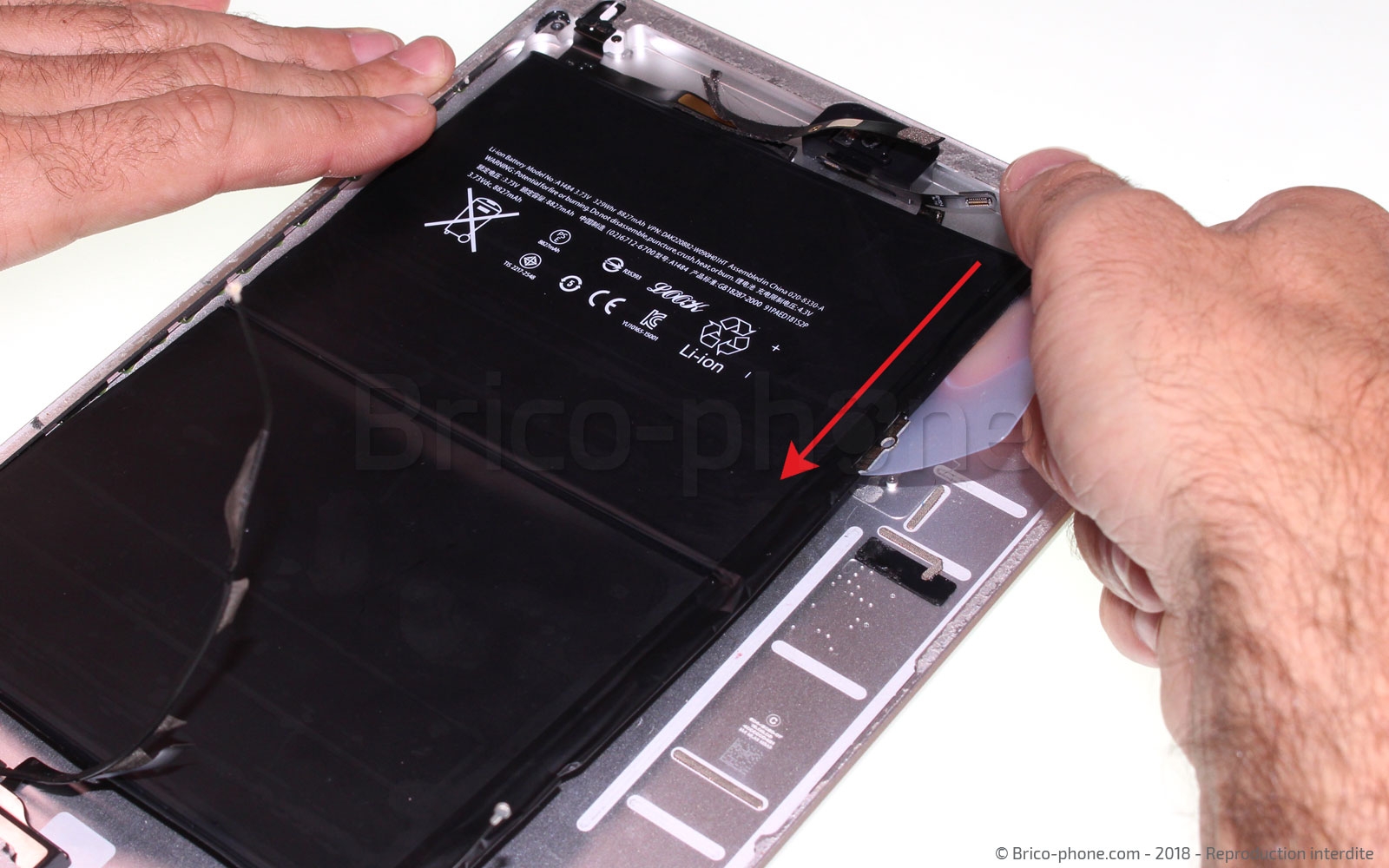

Etape 22 : Décoller et retirer la batterie

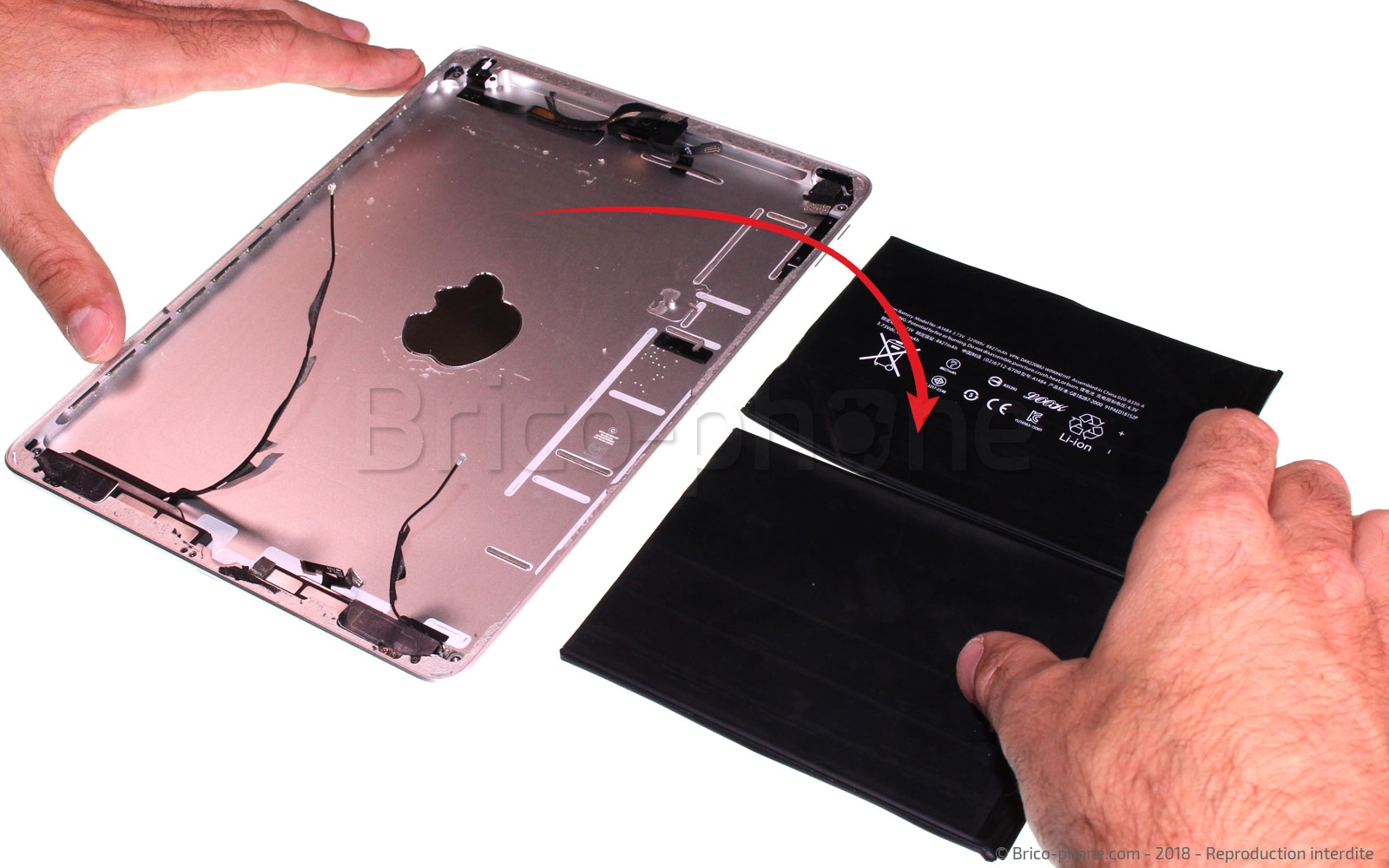

Vous pouvez désormais retirer la batterie.
Pour cela vous allez devoir la décoller en glissant une carte pvc ou un outil iPlastix (outil optionnel) entre la coque de l'iPad et cette dernière.

Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 23 : Retirer l'antenne wifi de droite
Nous allons désormais passer au retrait des deux antennes Wi-Fi, en commençant par celle de droite. Celle-ci ayant été déconnectée de la carte-mère précédemment il ne vous reste plus qu'à retirer les 3 vis cruciformes qui la maintiennent au châssis, puis décollez-la à l'aide de la spatule nylon.
Outils du kit utilisés
Outils du kit utilisés

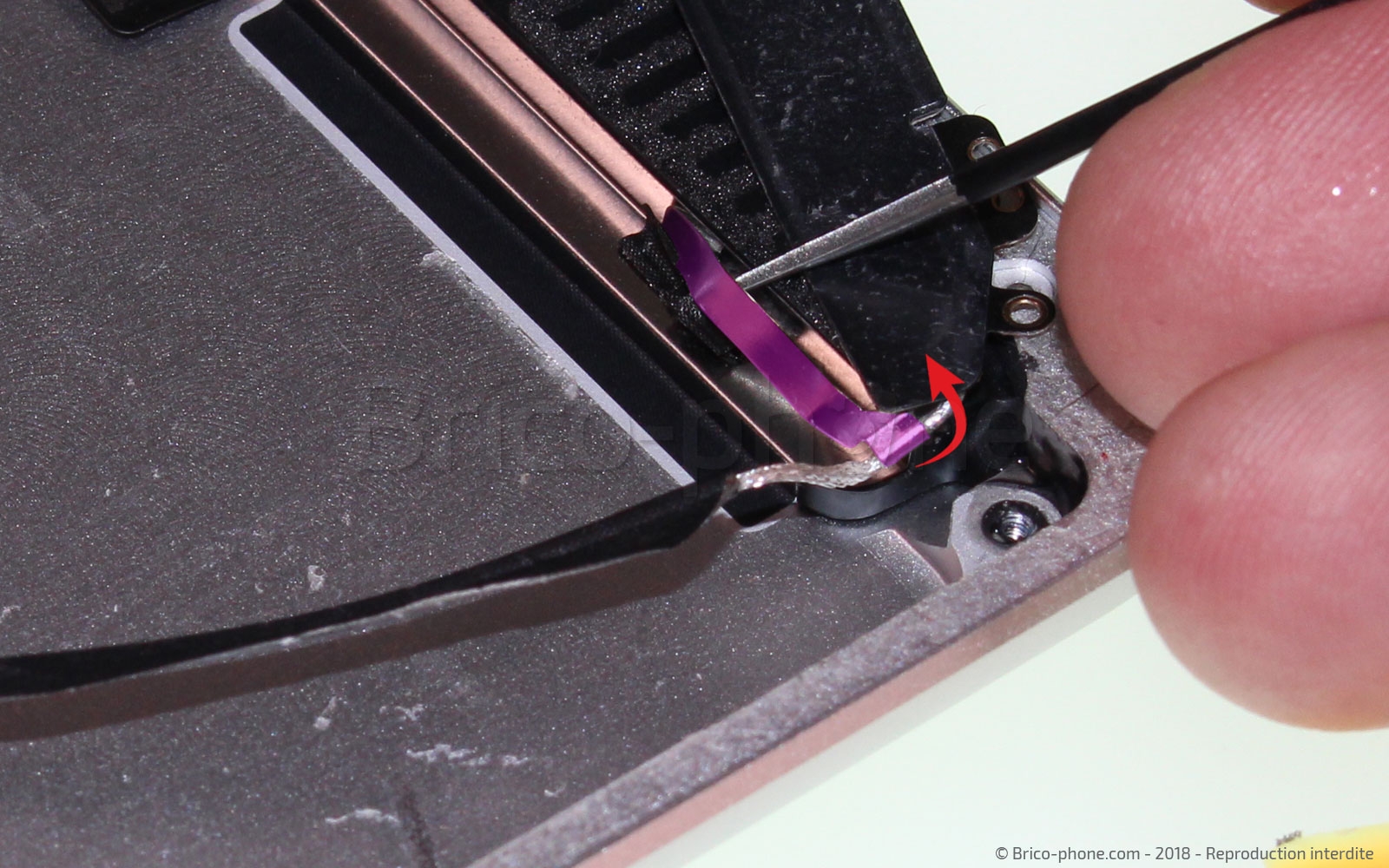

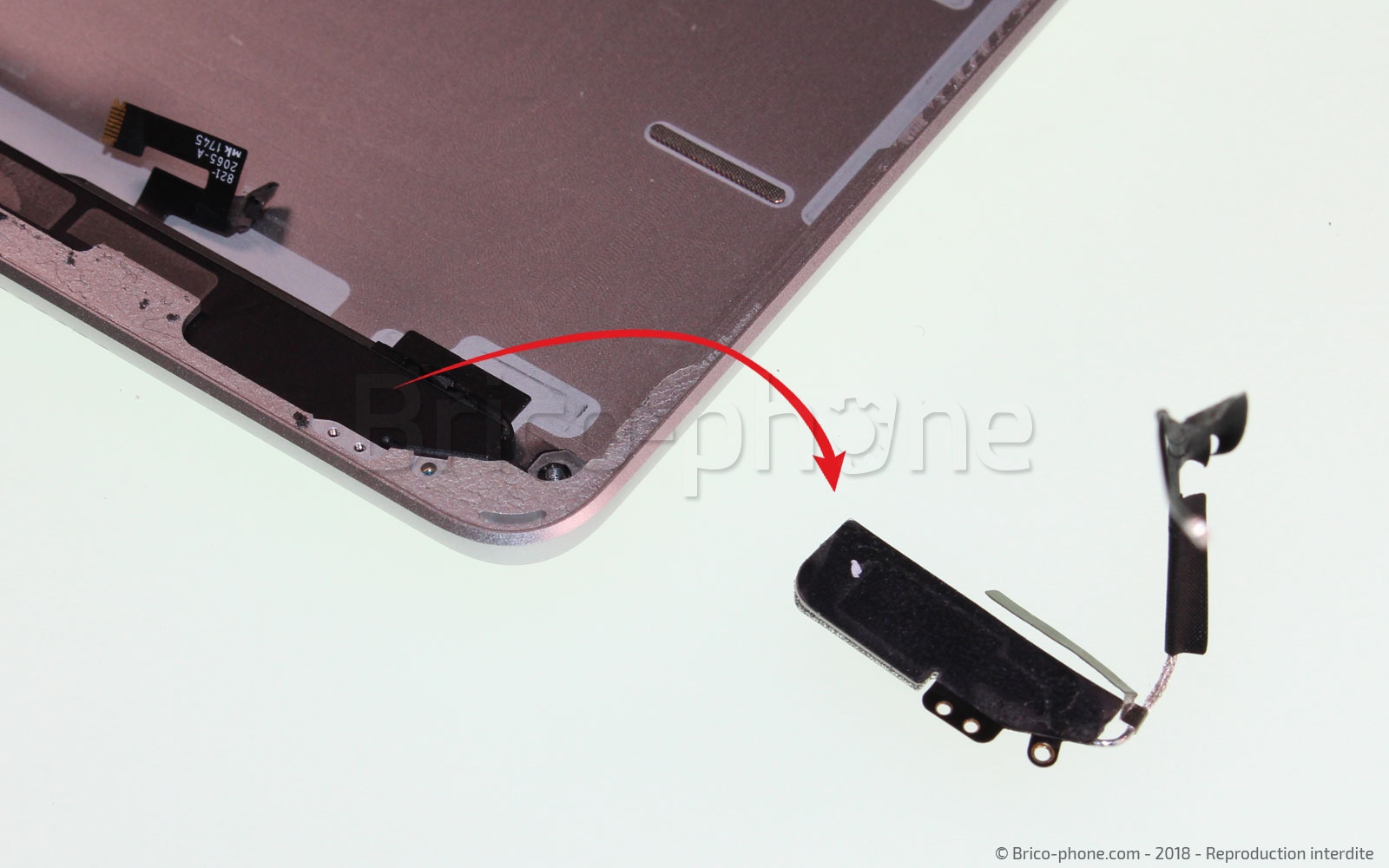

Etape 24 : Retirer l'antenne WIFI de gauche

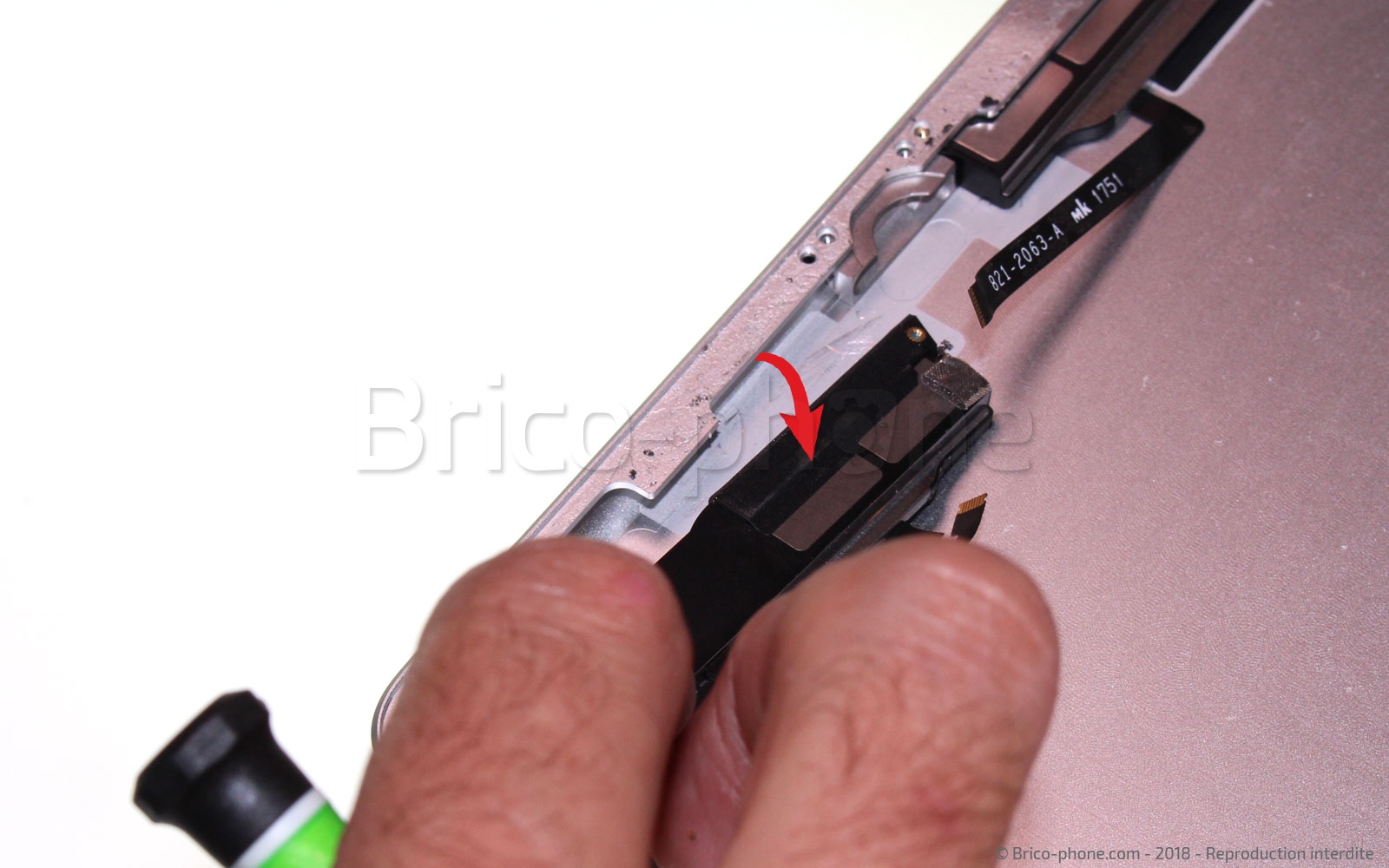

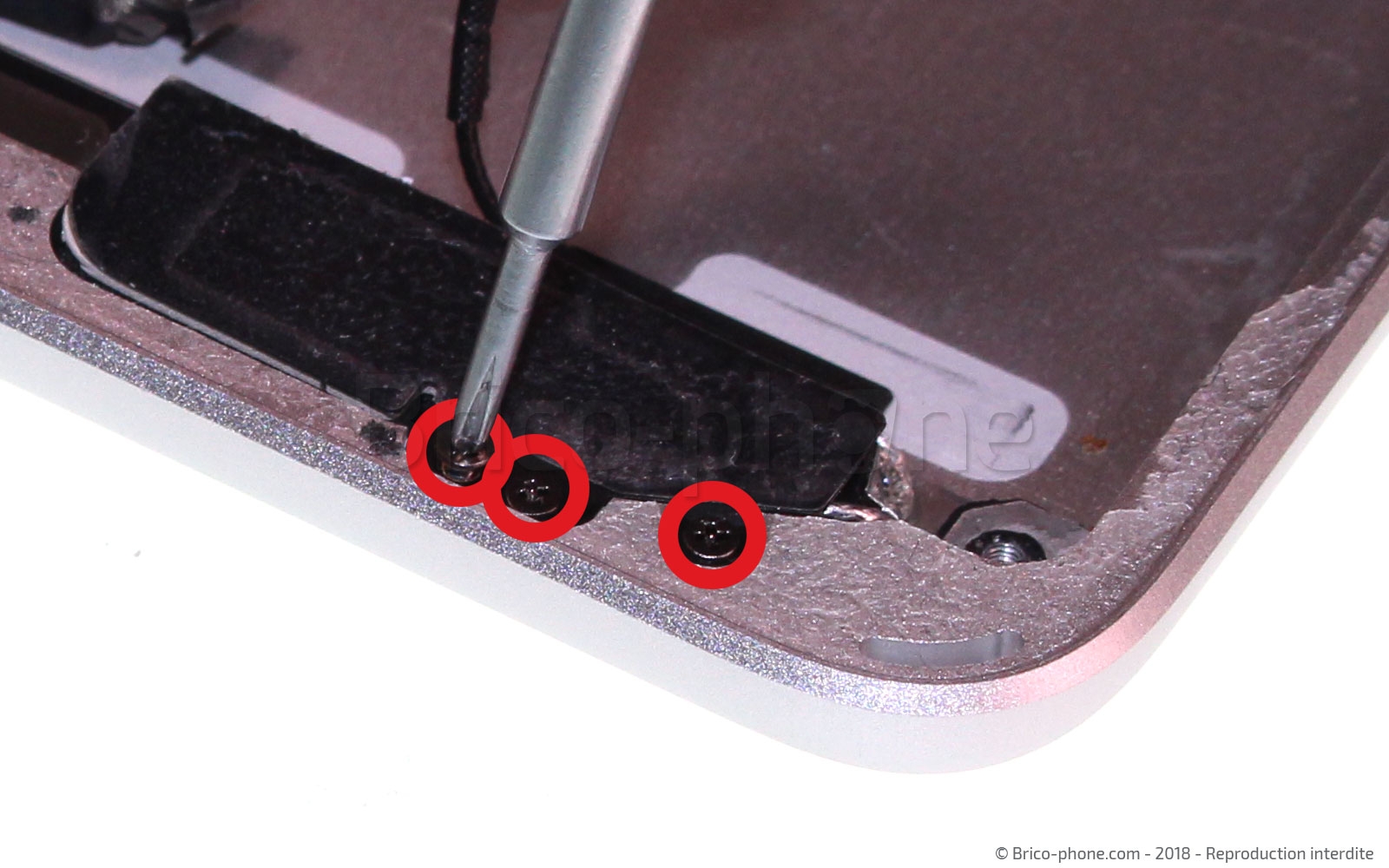

Comme pour l'antenne Wi-Fi de droite, dévissez les 3 vis cruciformes. Retirez ensuite l'adhésif qui maintient l'antenne dans le châssis à l'aide de la pincette puis décollez cette dernière à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

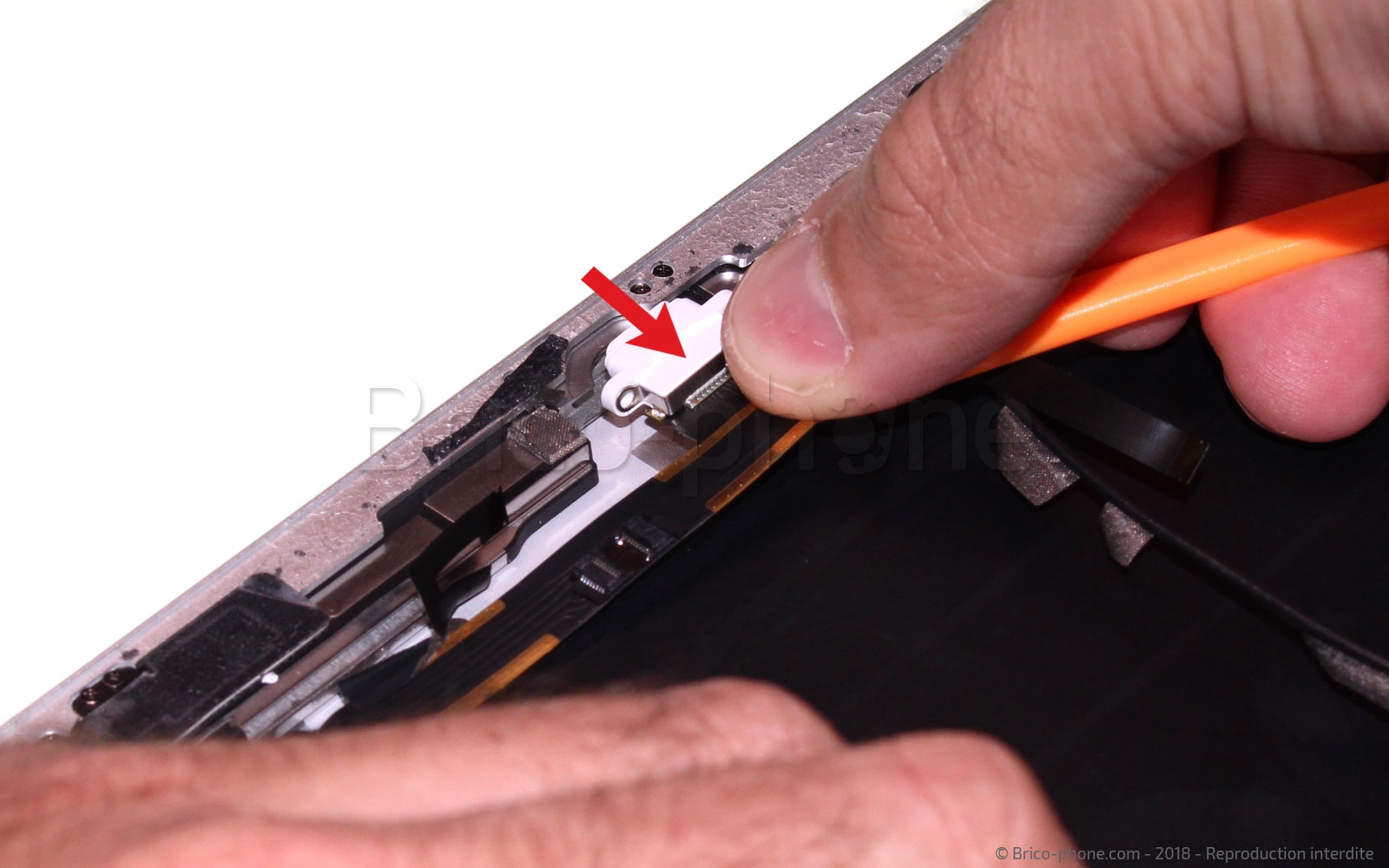

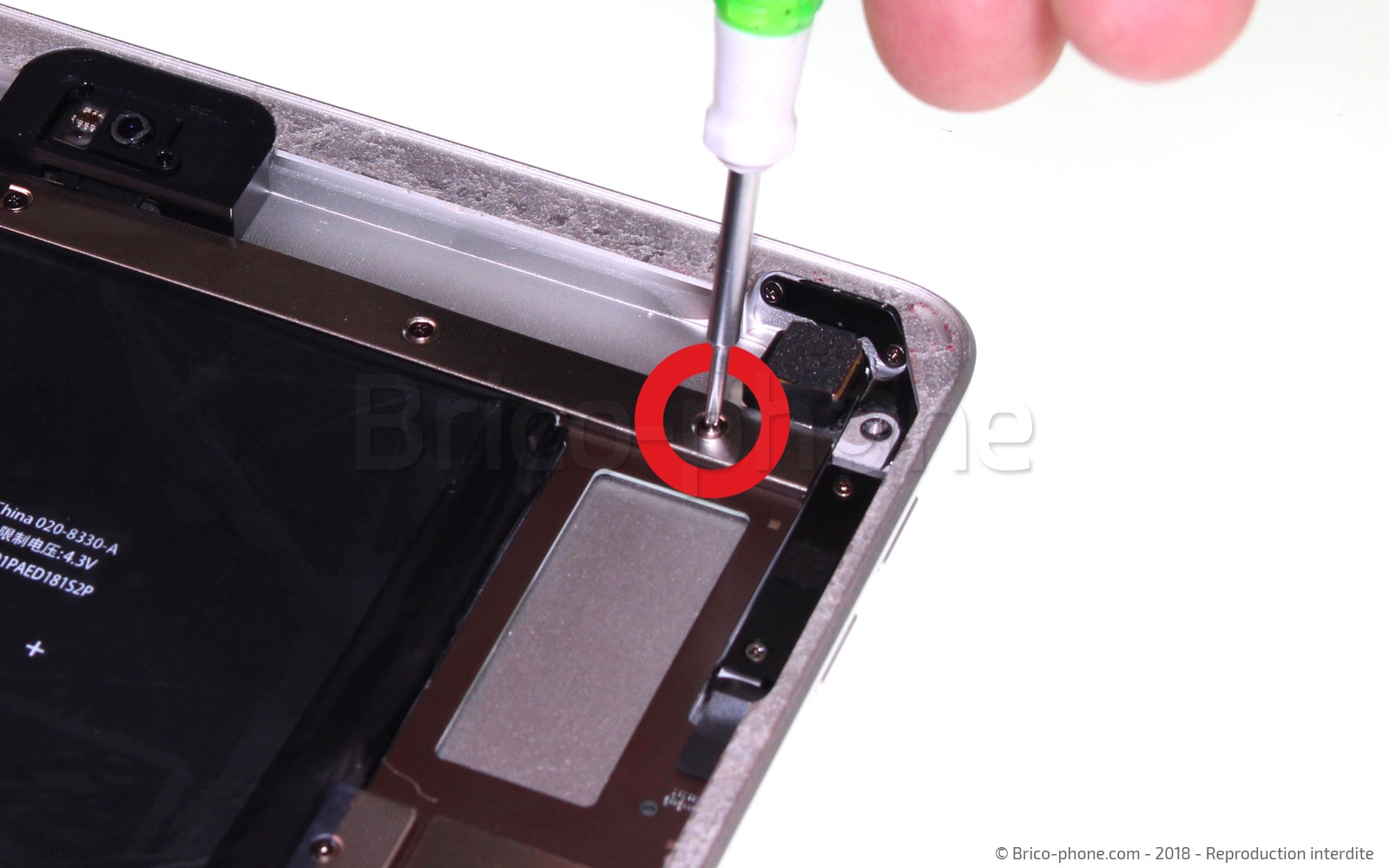

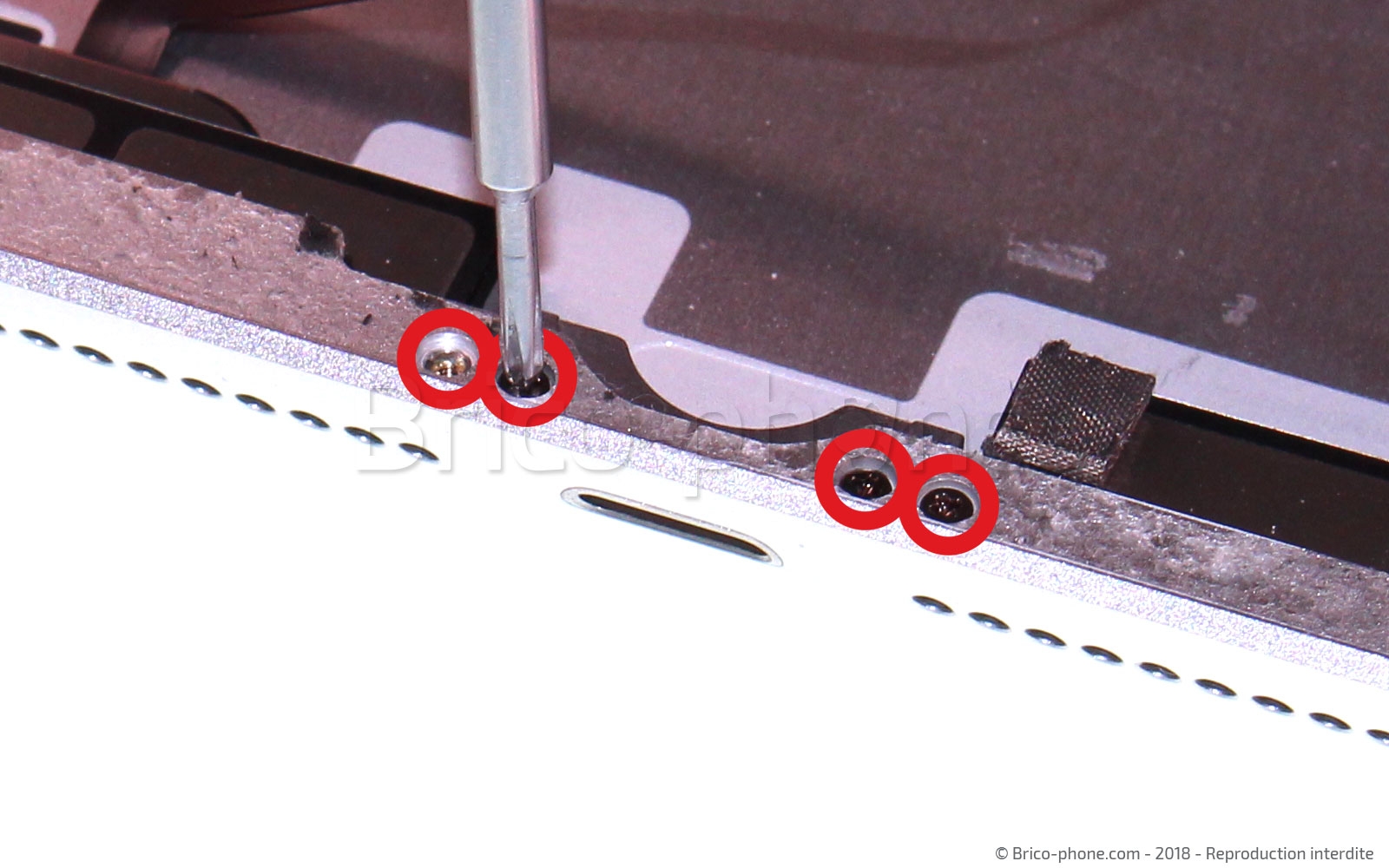

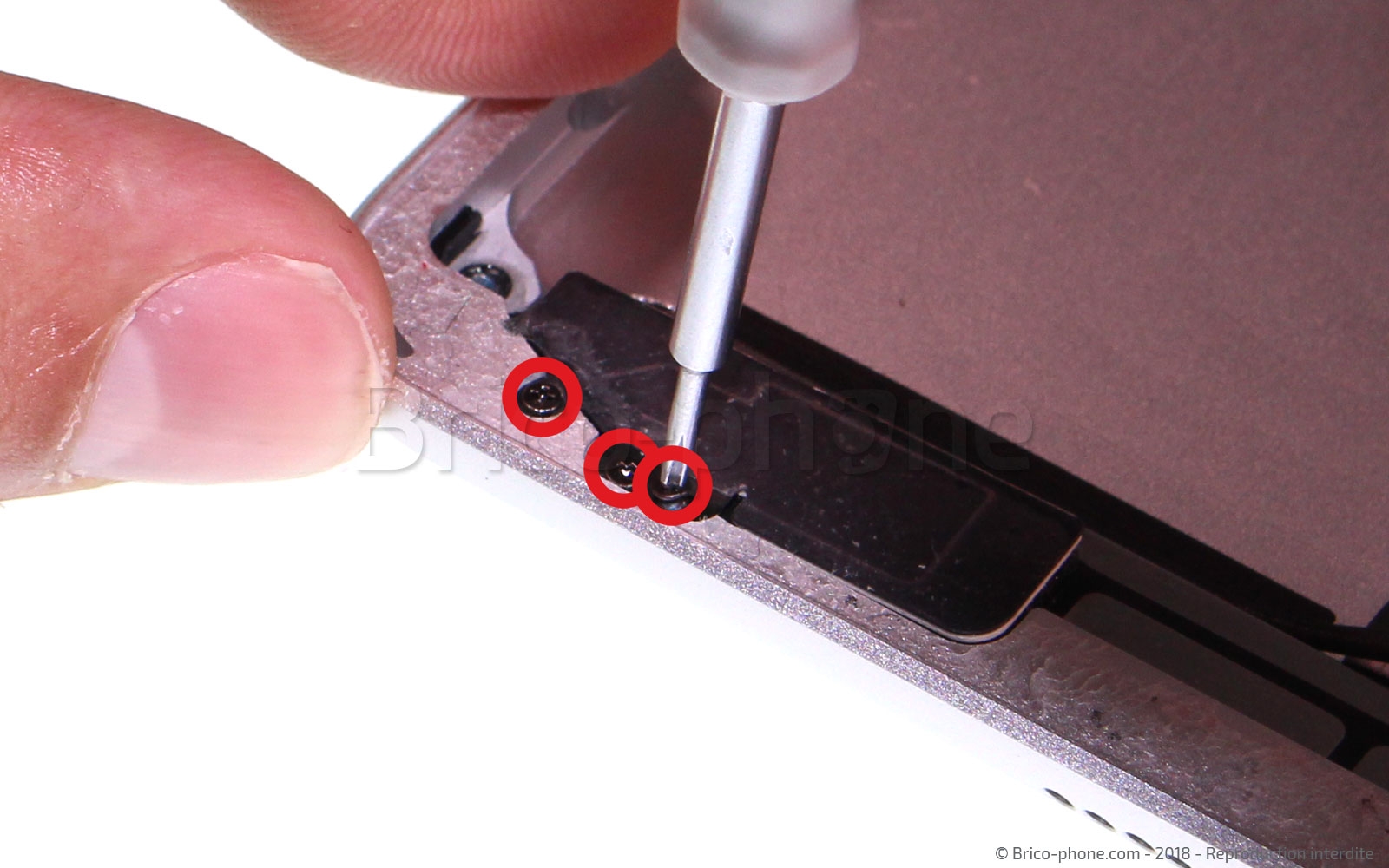

Etape 25 : Dévisser les vis qui maintiennent les haut-parleurs

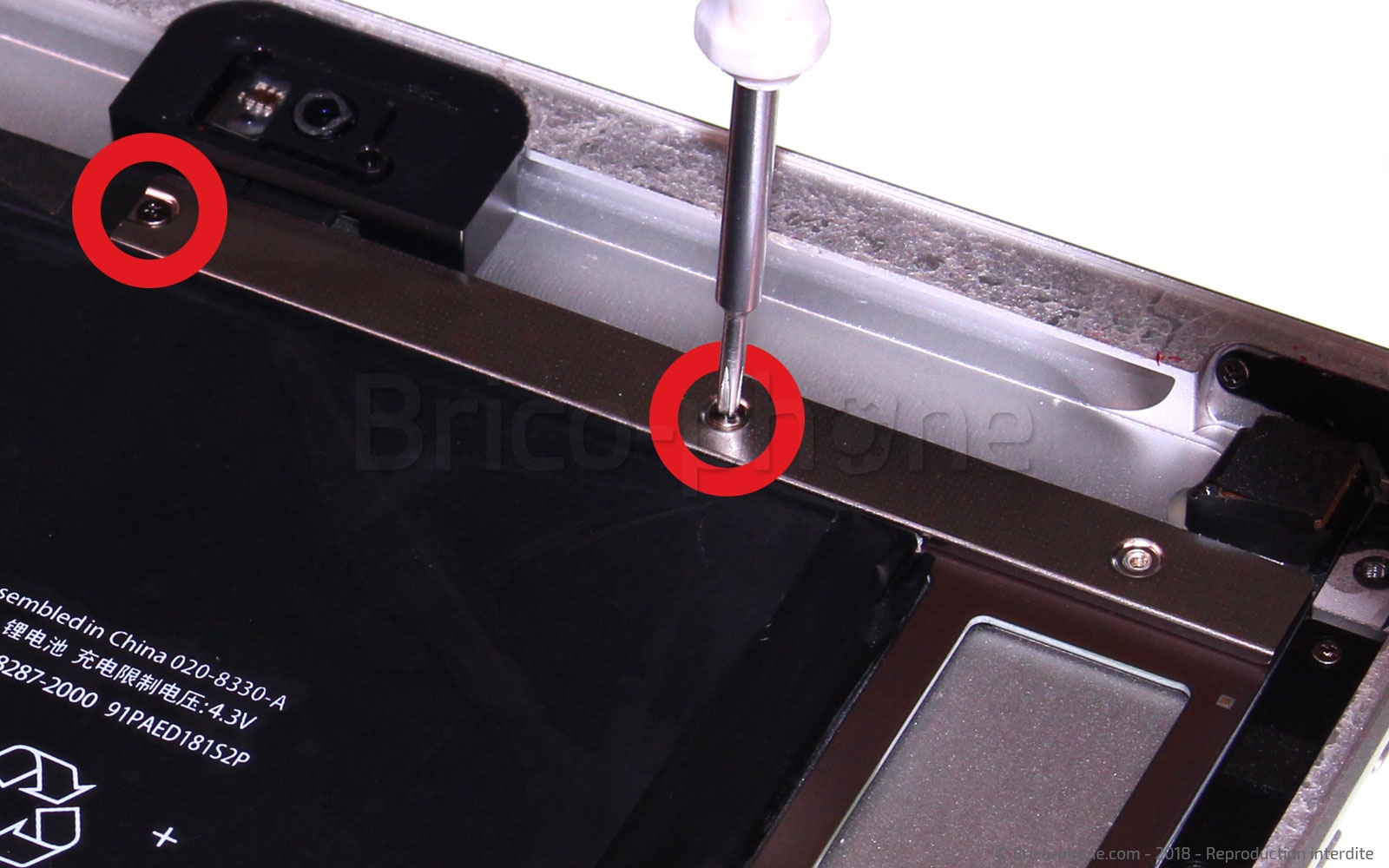

Afin de sortir les 2 hauts parleurs externes, il va falloir dans un premier temps retirer les 4 vis qui maintiennent ces 2 éléments dans la coque de l'iPad.
Pour cela, retirez les éventuels résidus de stickers avec la brucelle puis enlevez les 4 vis avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

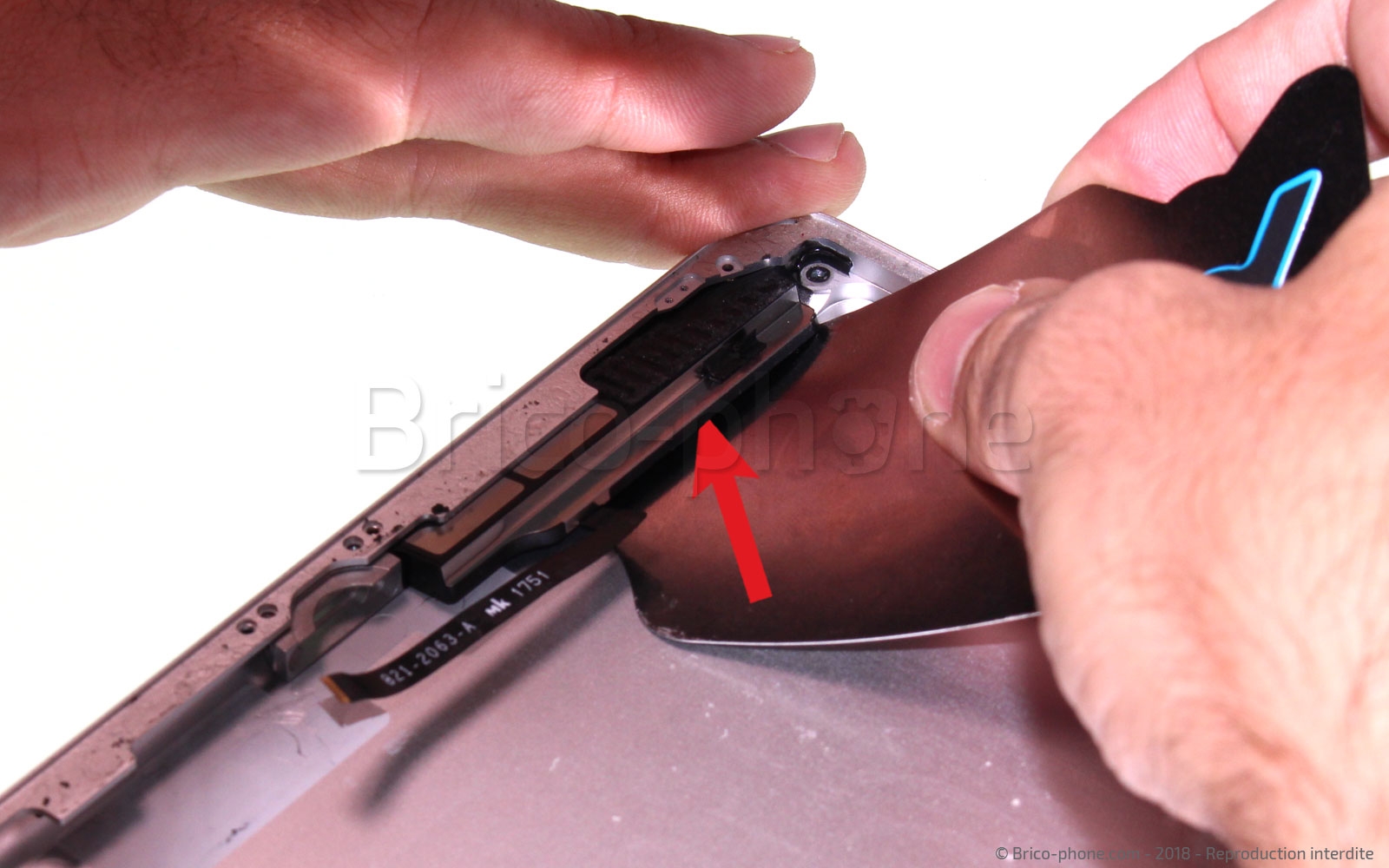

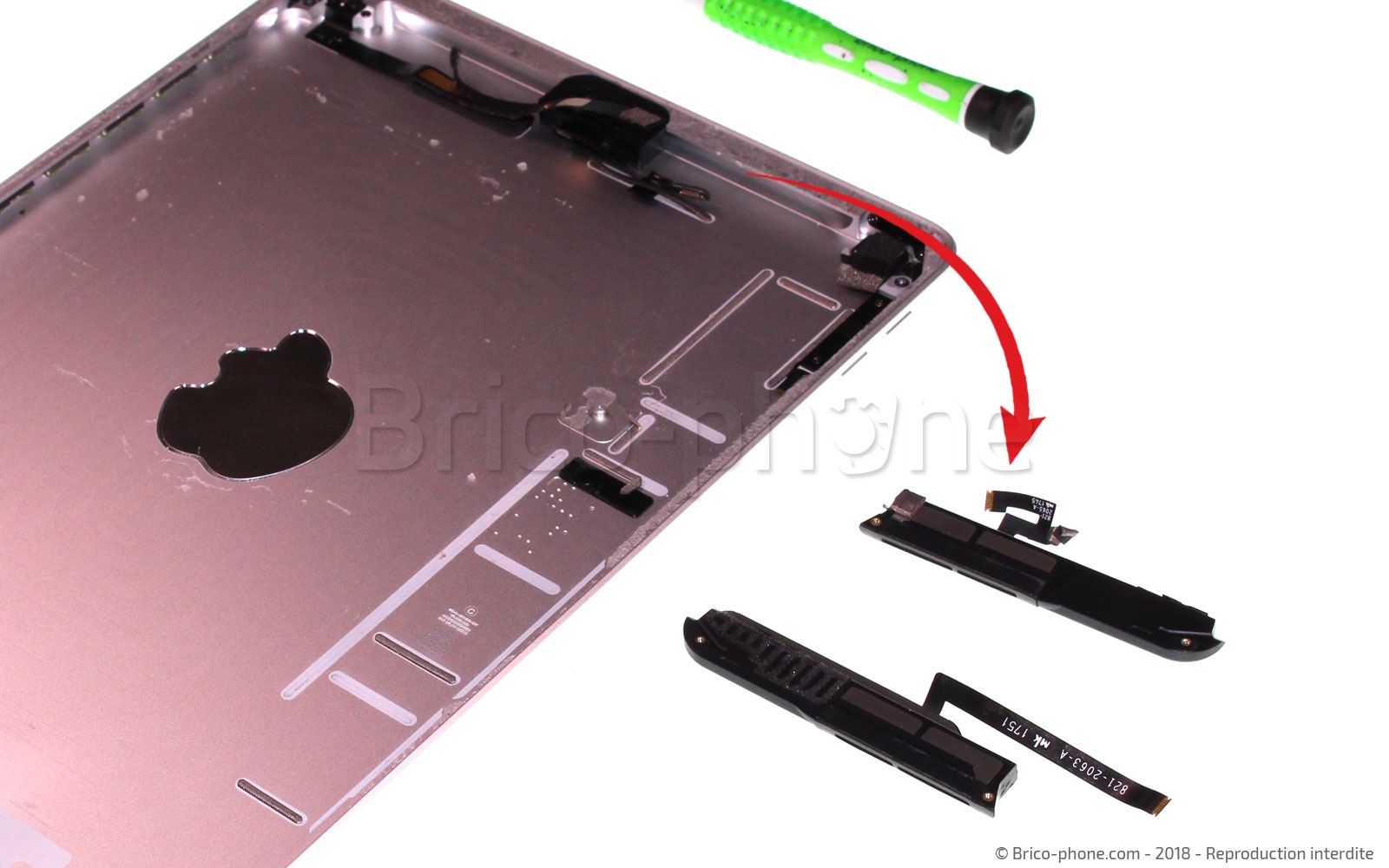

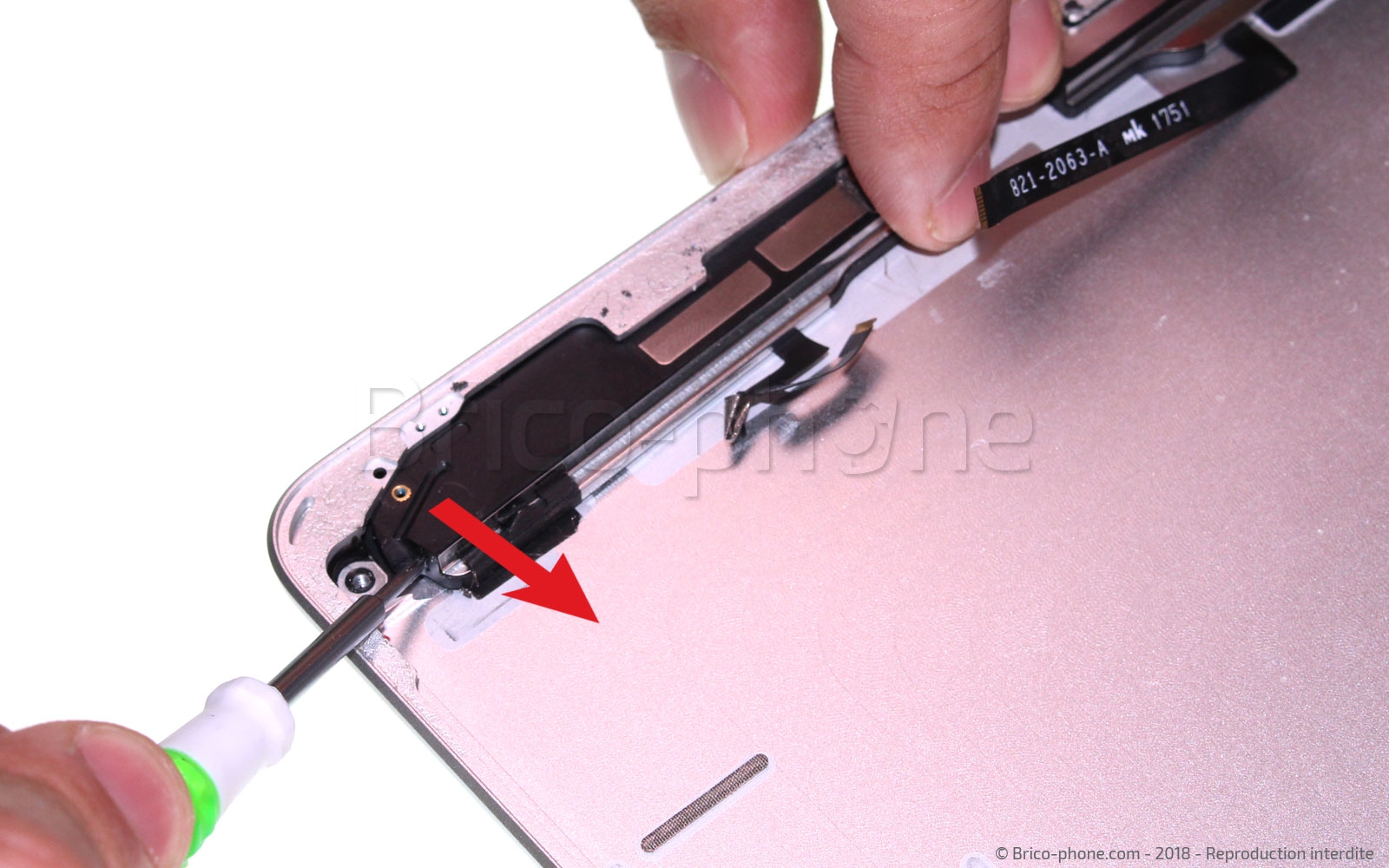

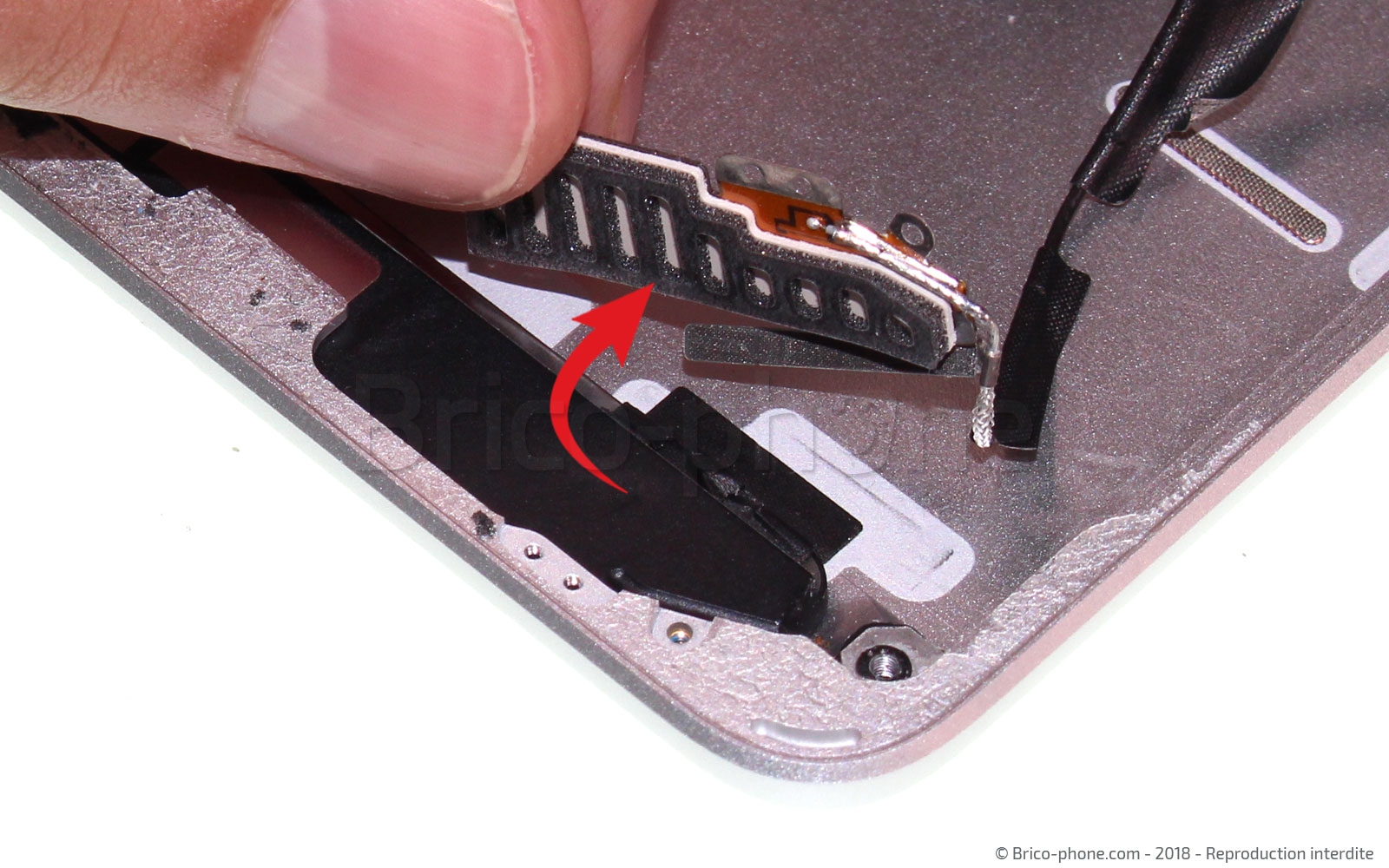

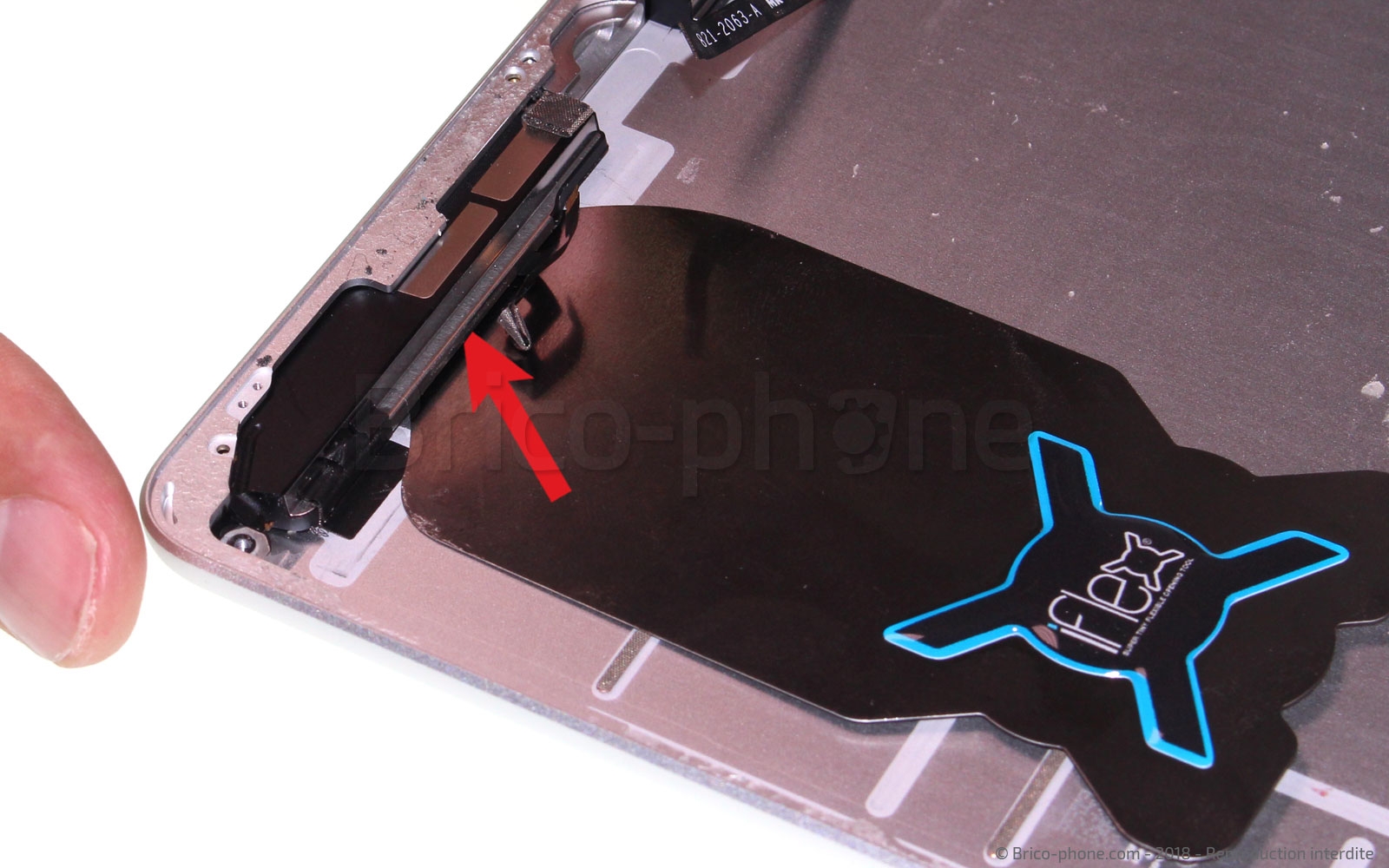

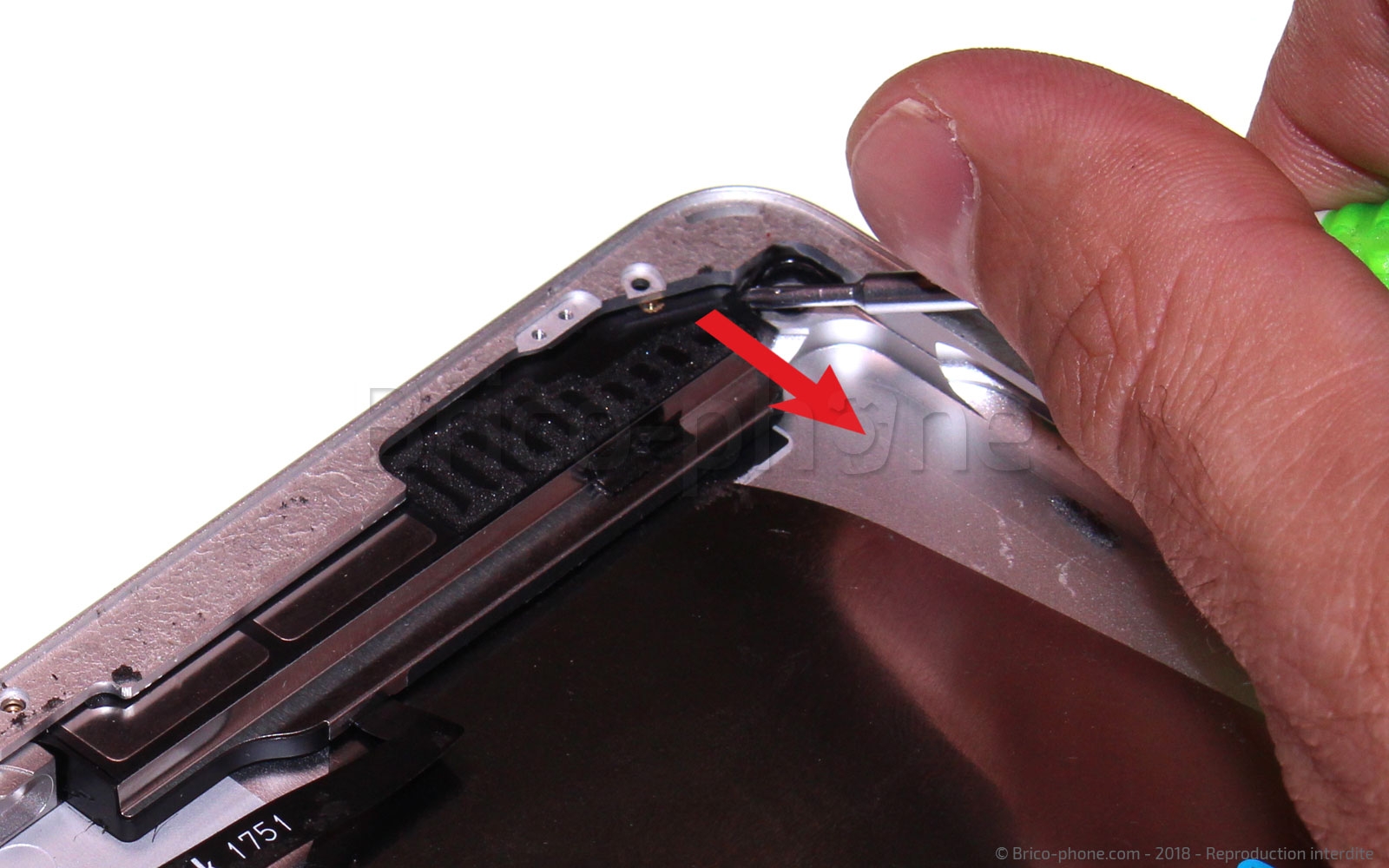

Etape 26 : Retirer le HP droit

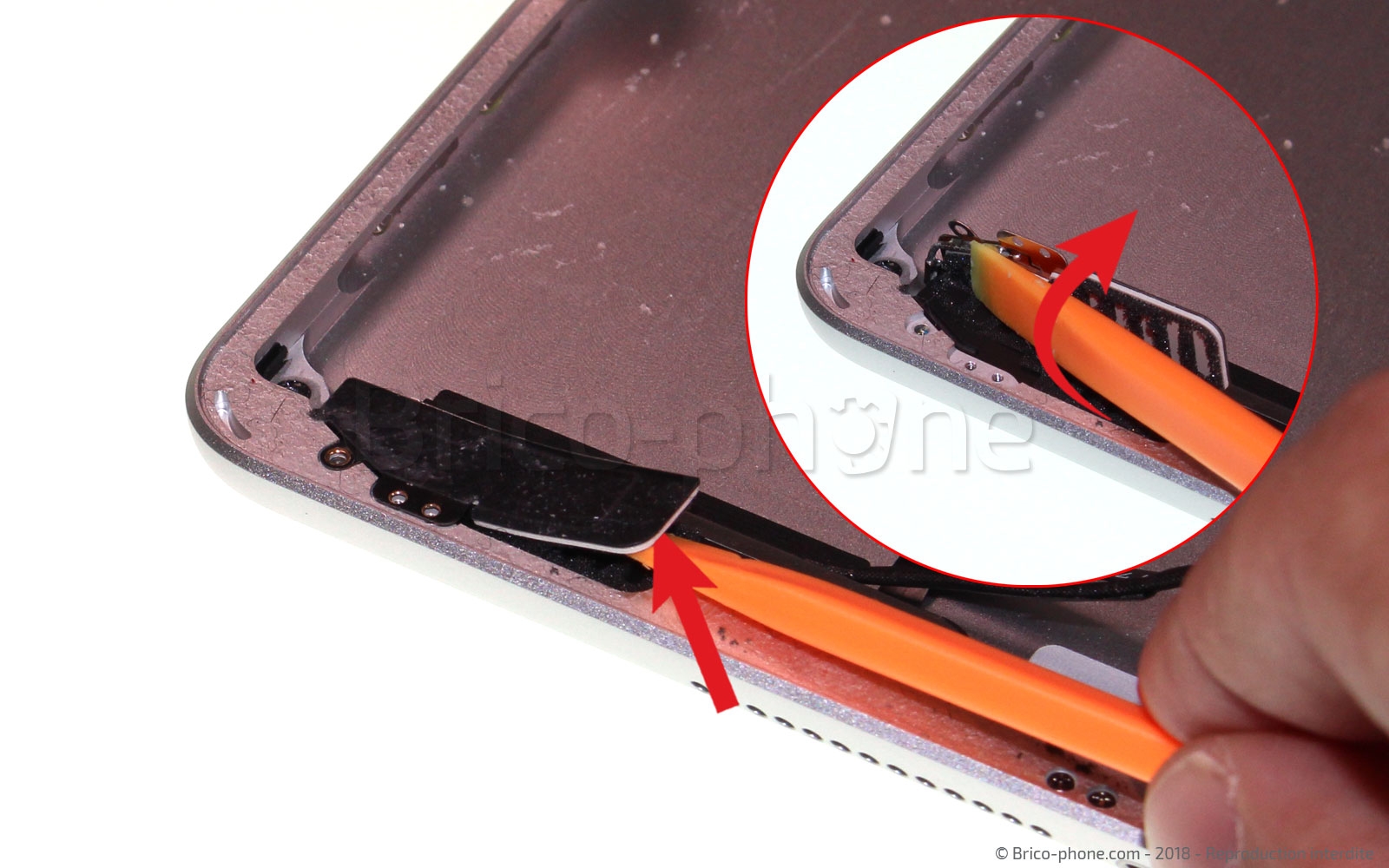

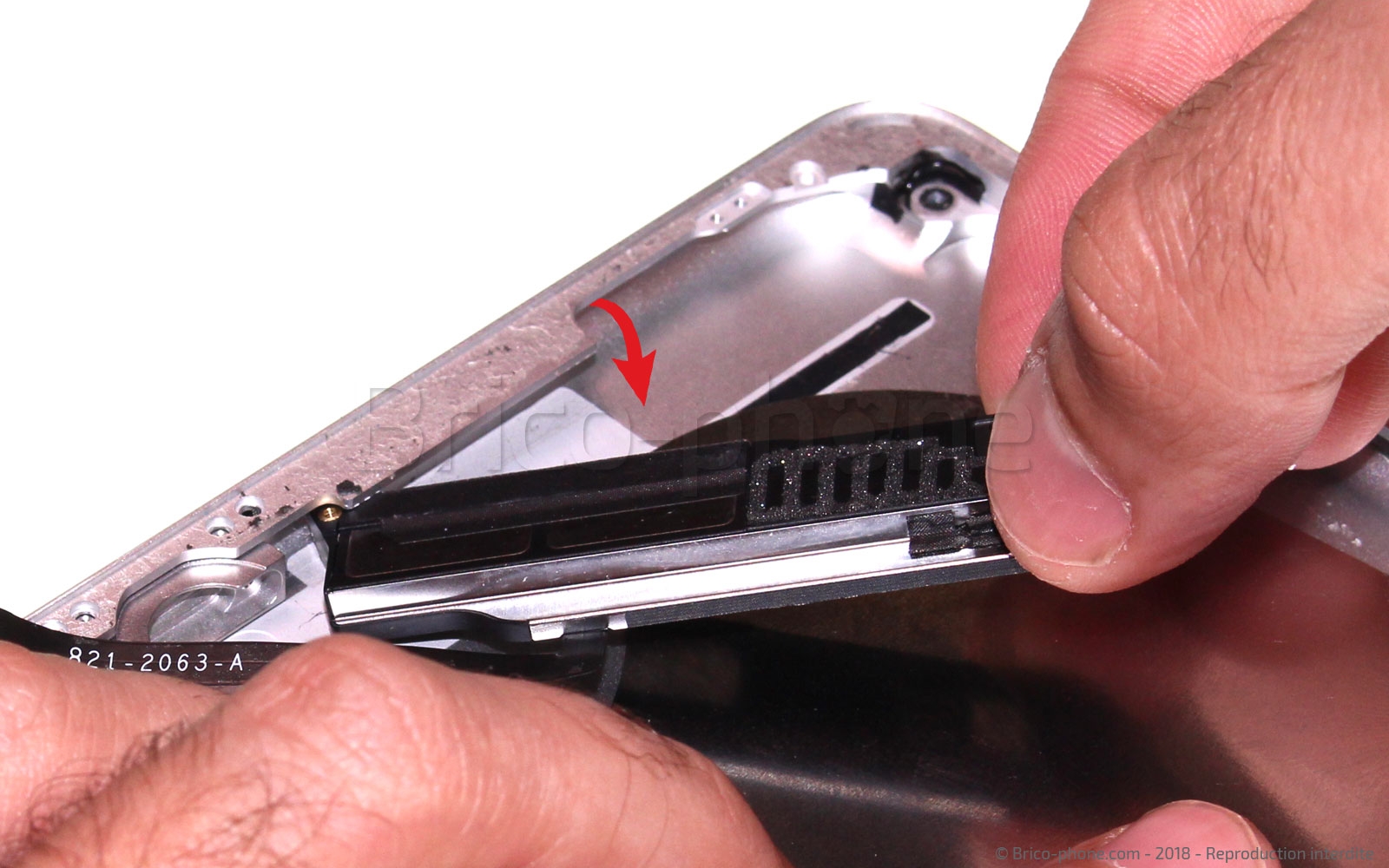

Pour faciliter le retrait du haut-parleur, insérez le tournevis plat ou par exemple un iFlex, une lame de cutter afin de faire légèrement levier dans le but de faciliter le retrait de cet élément.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Etape 27 : Retirer le HP gauche
La procédure est identique à celle de l'étape 26.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

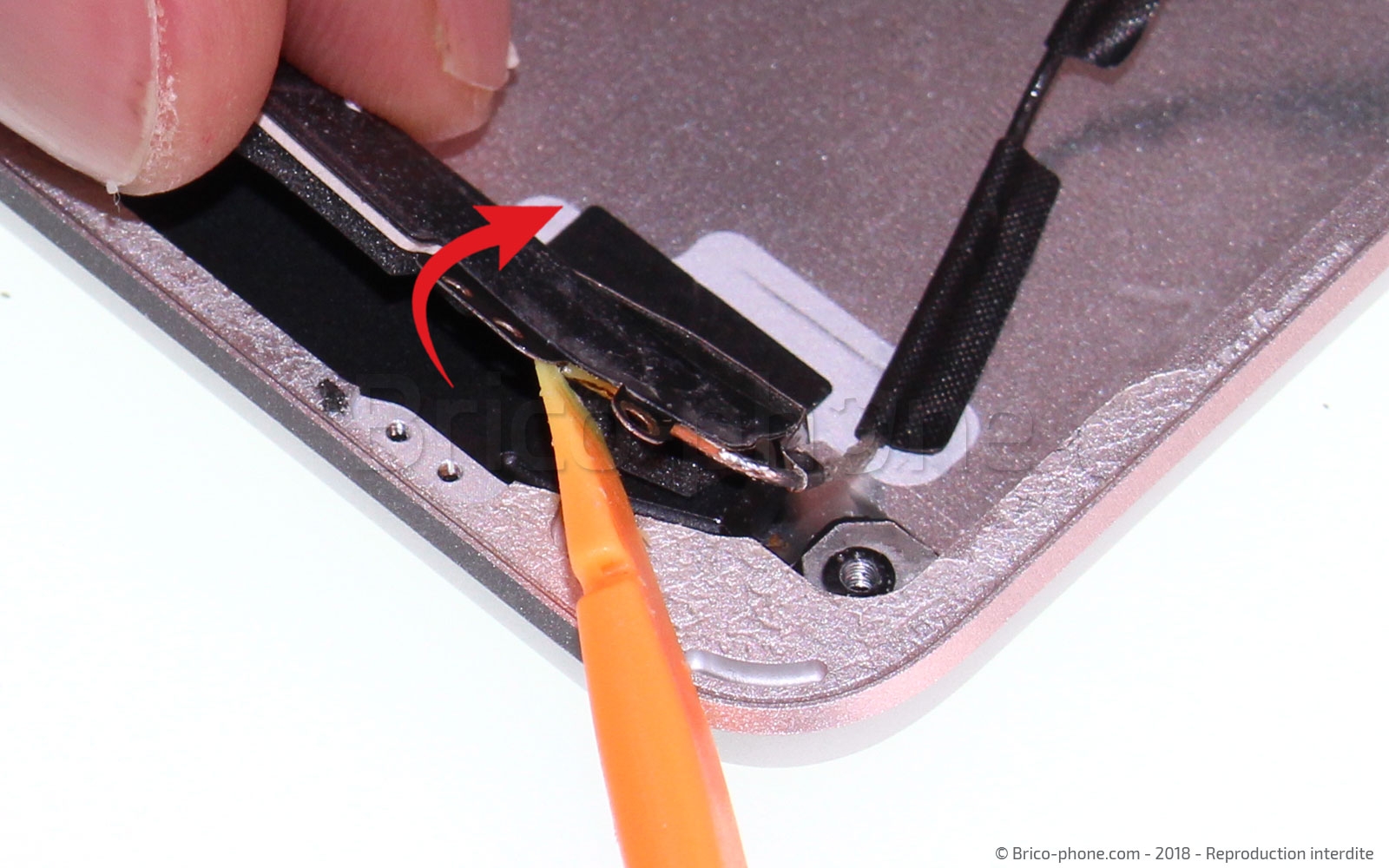

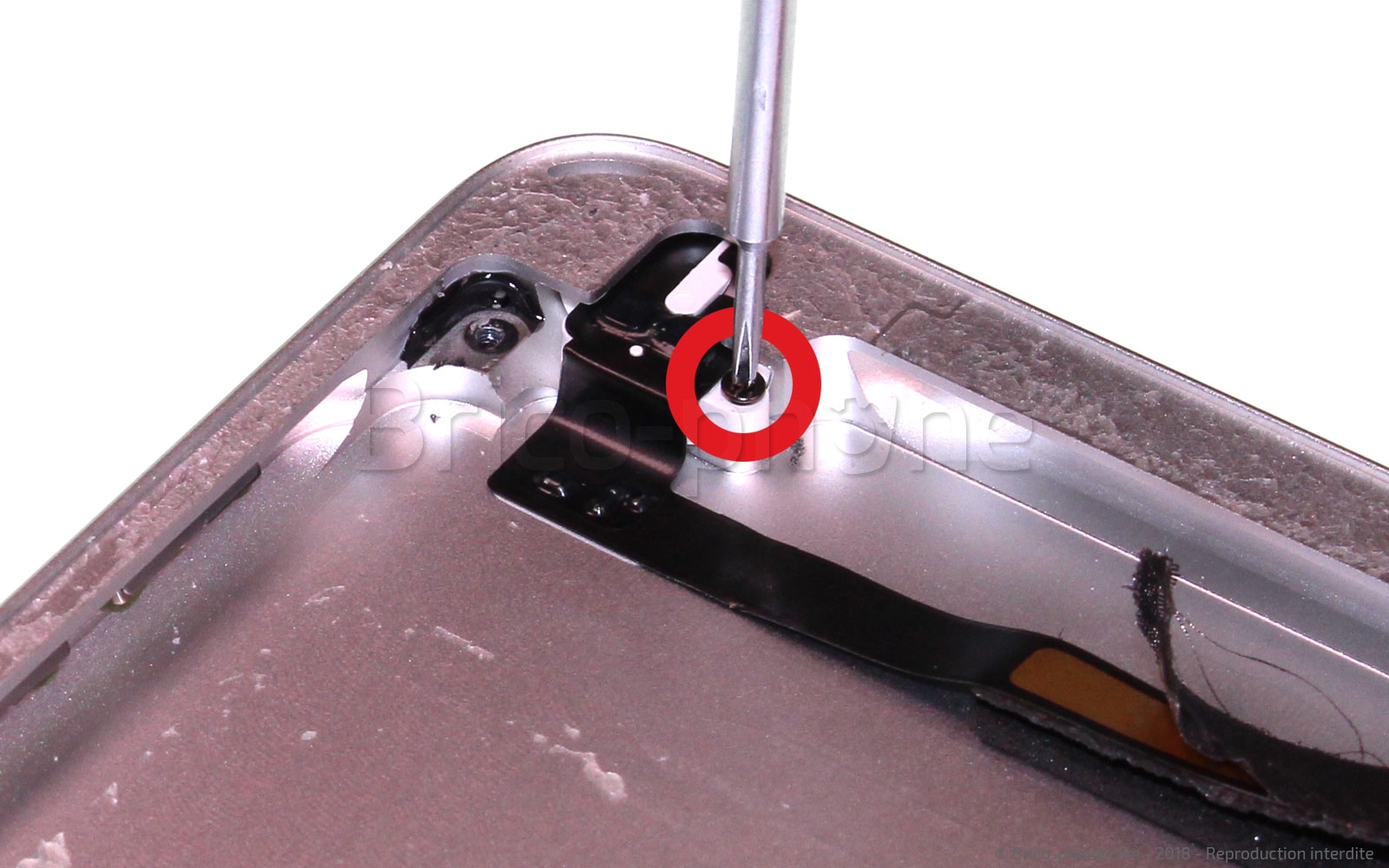

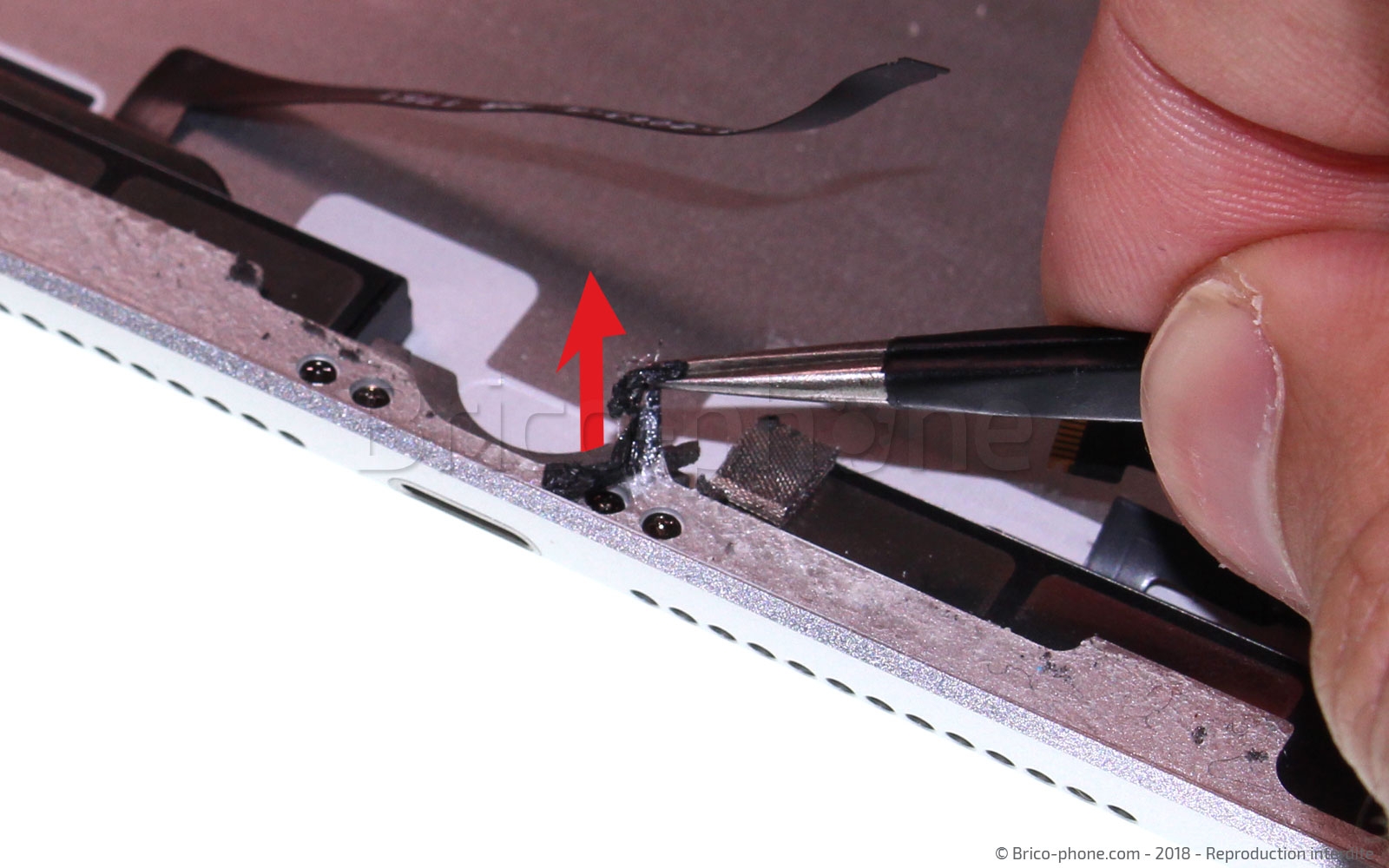

Etape 28 : Retirer la jack
Le bas de l'iPad étant maintenant complètement démonté, nous allons nous attaquer à la prise jack.

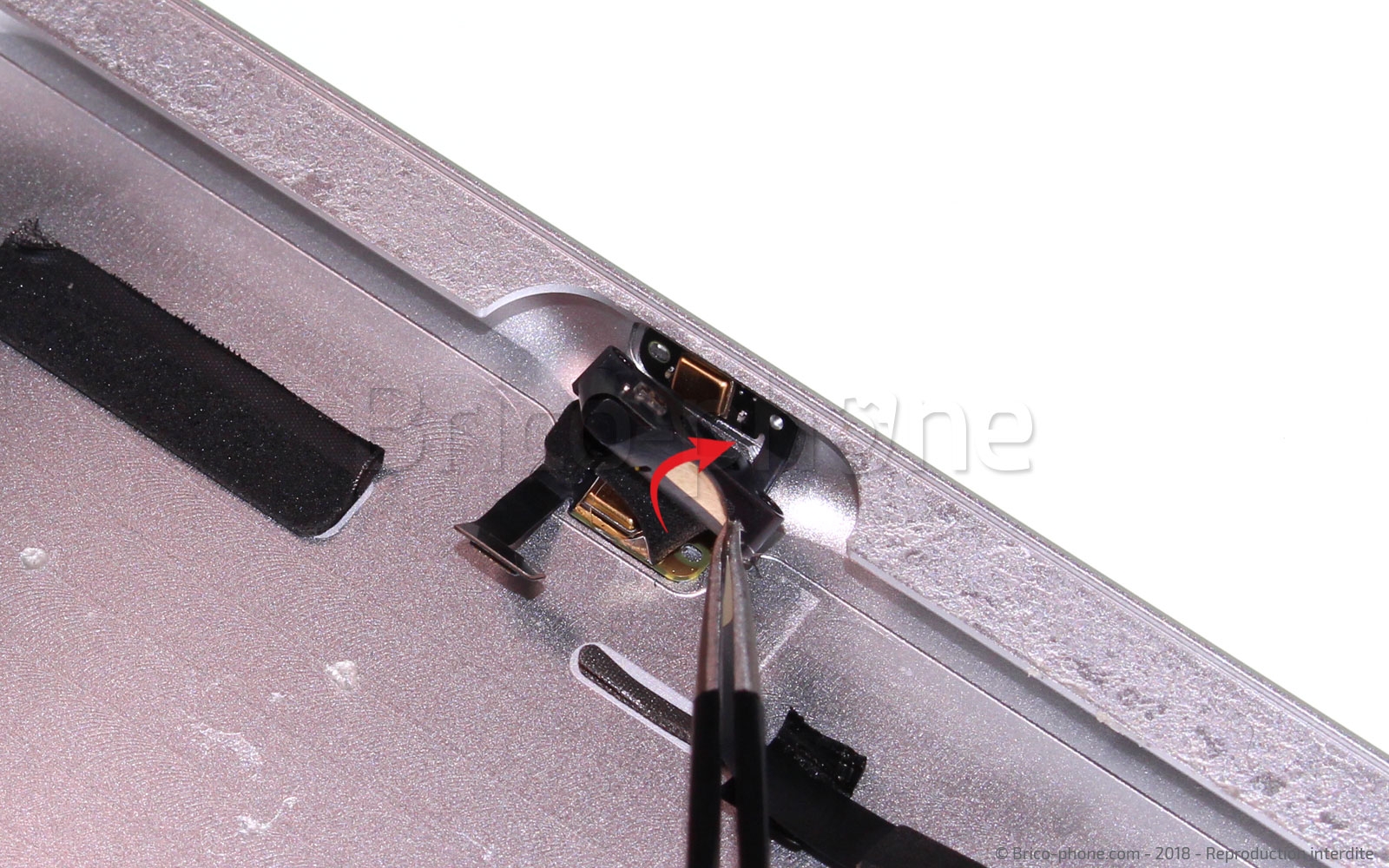

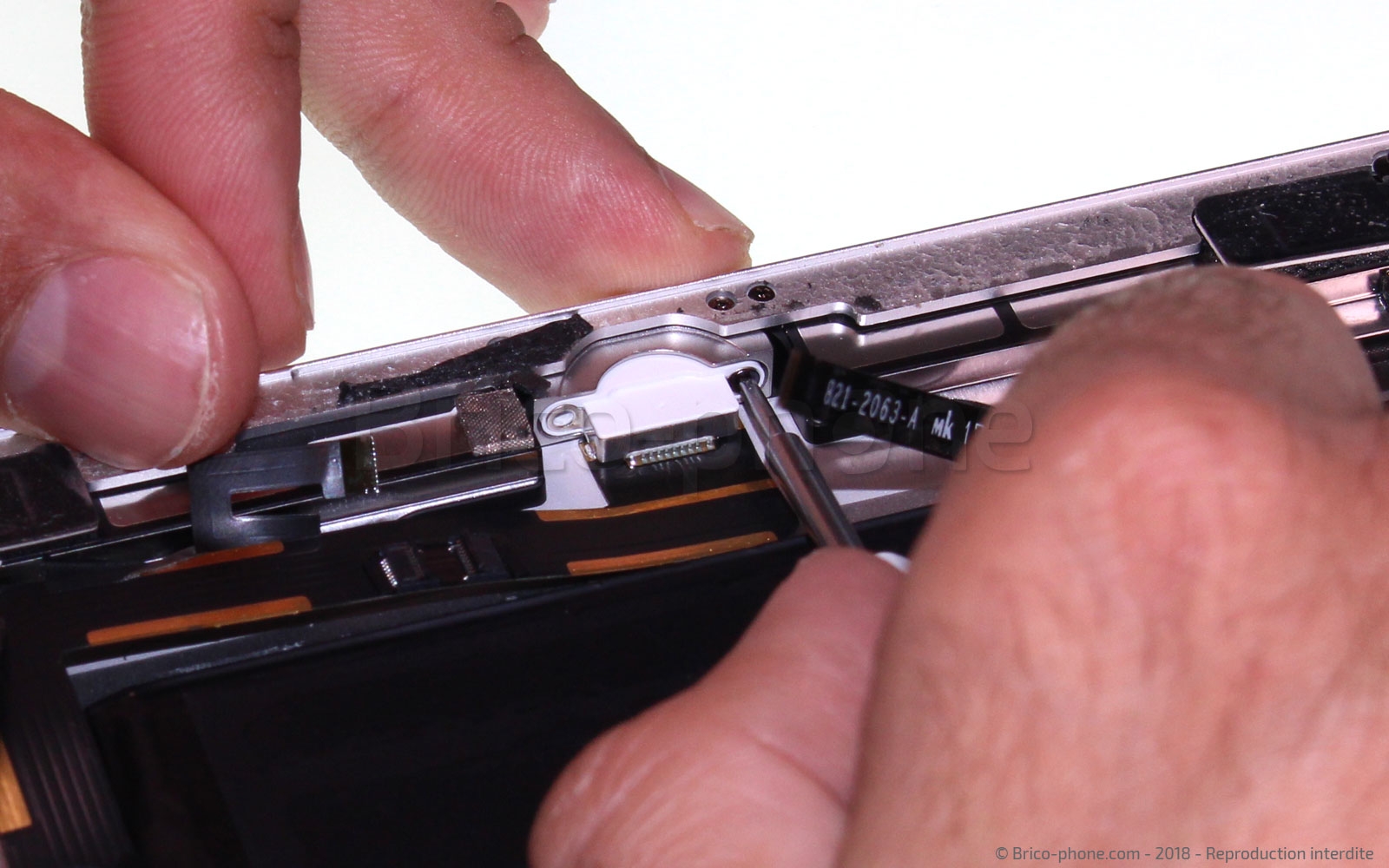

La nappe ayant déjà été déconnectée de la carte-mère dans les étapes précédentes, il ne vous reste plus qu'à retirer la vis cruciforme qui fixe la jack au châssis afin de pouvoir sortir cette prise auxiliaire.
Outils du kit utilisés
Outils du kit utilisés

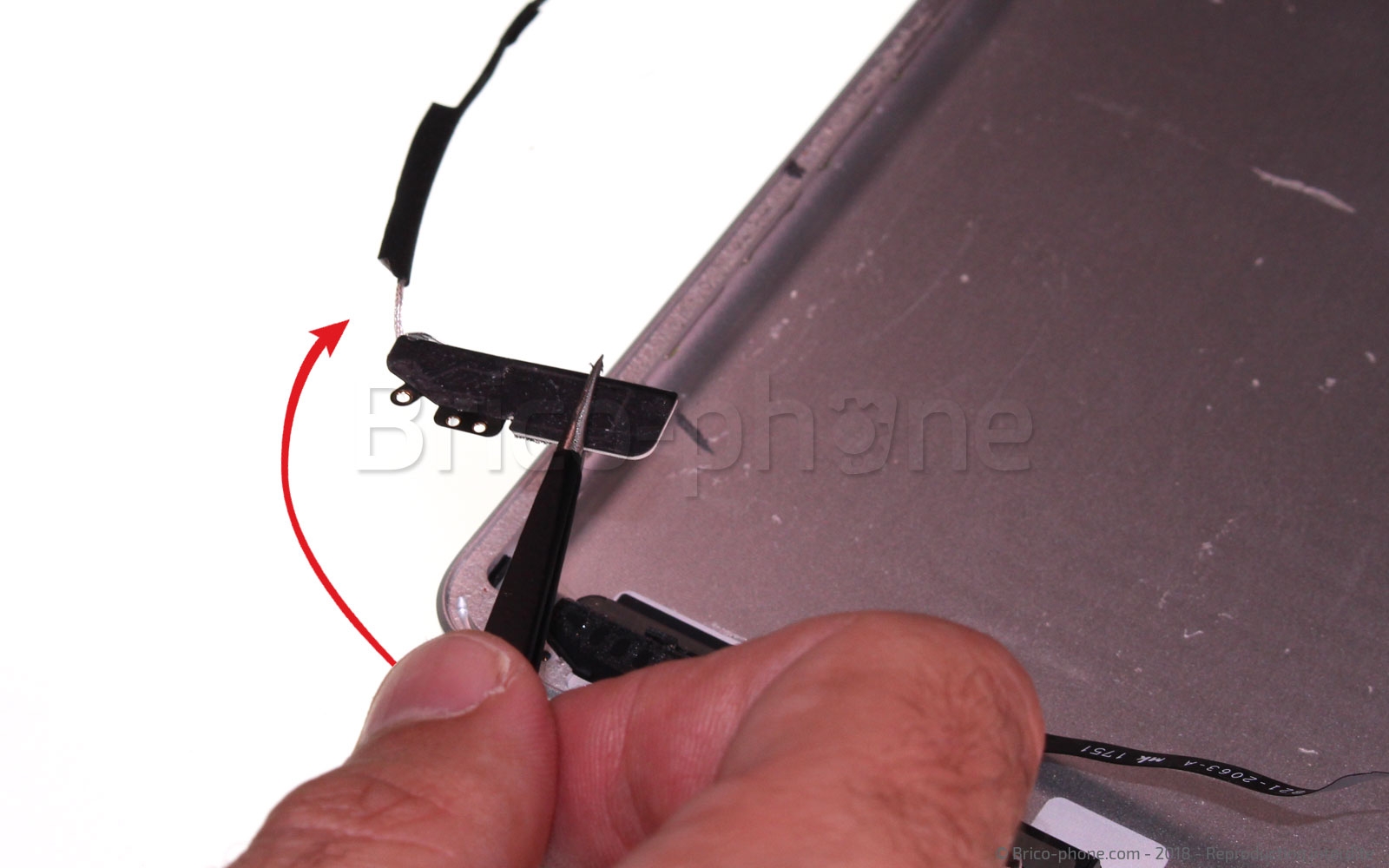

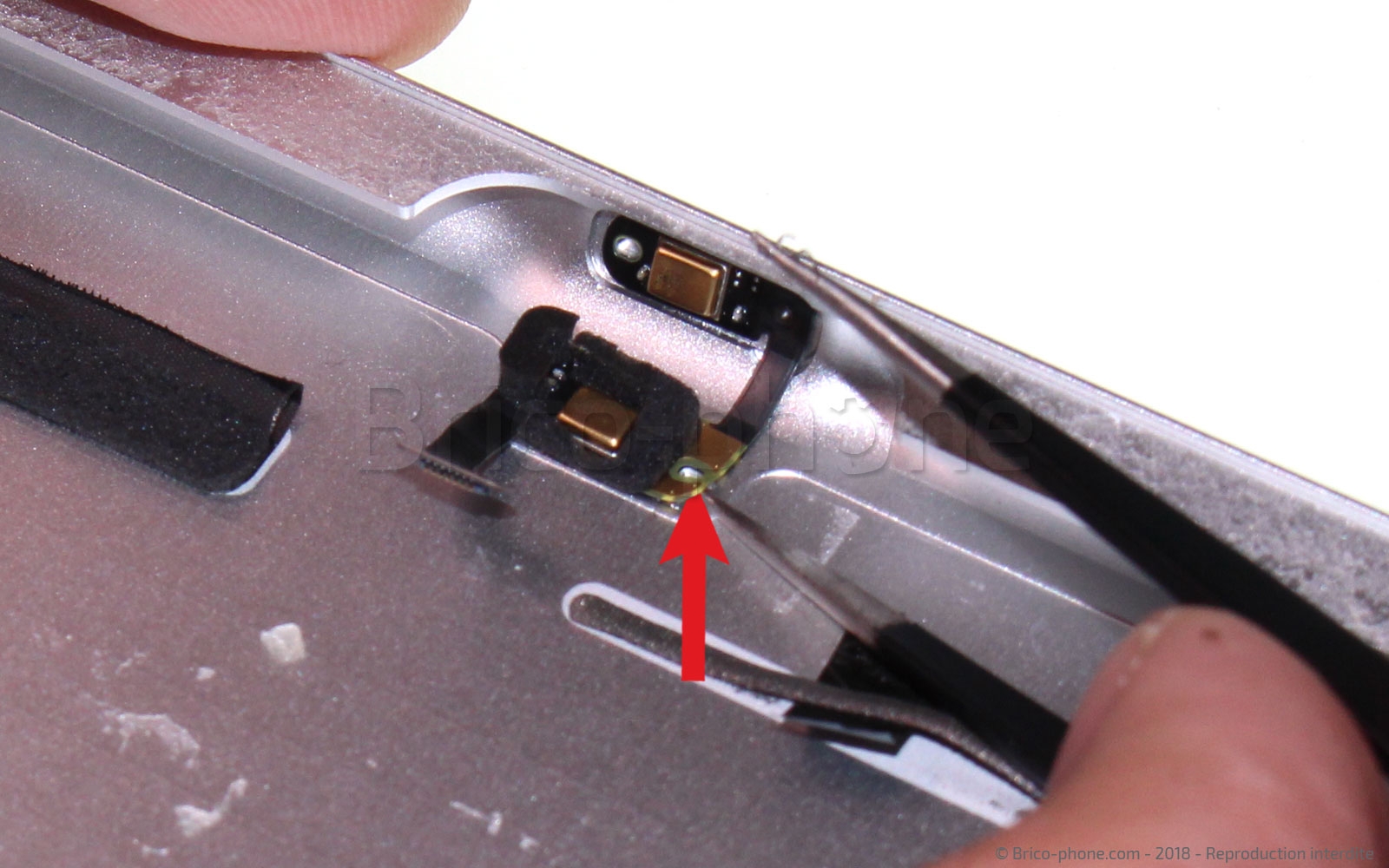

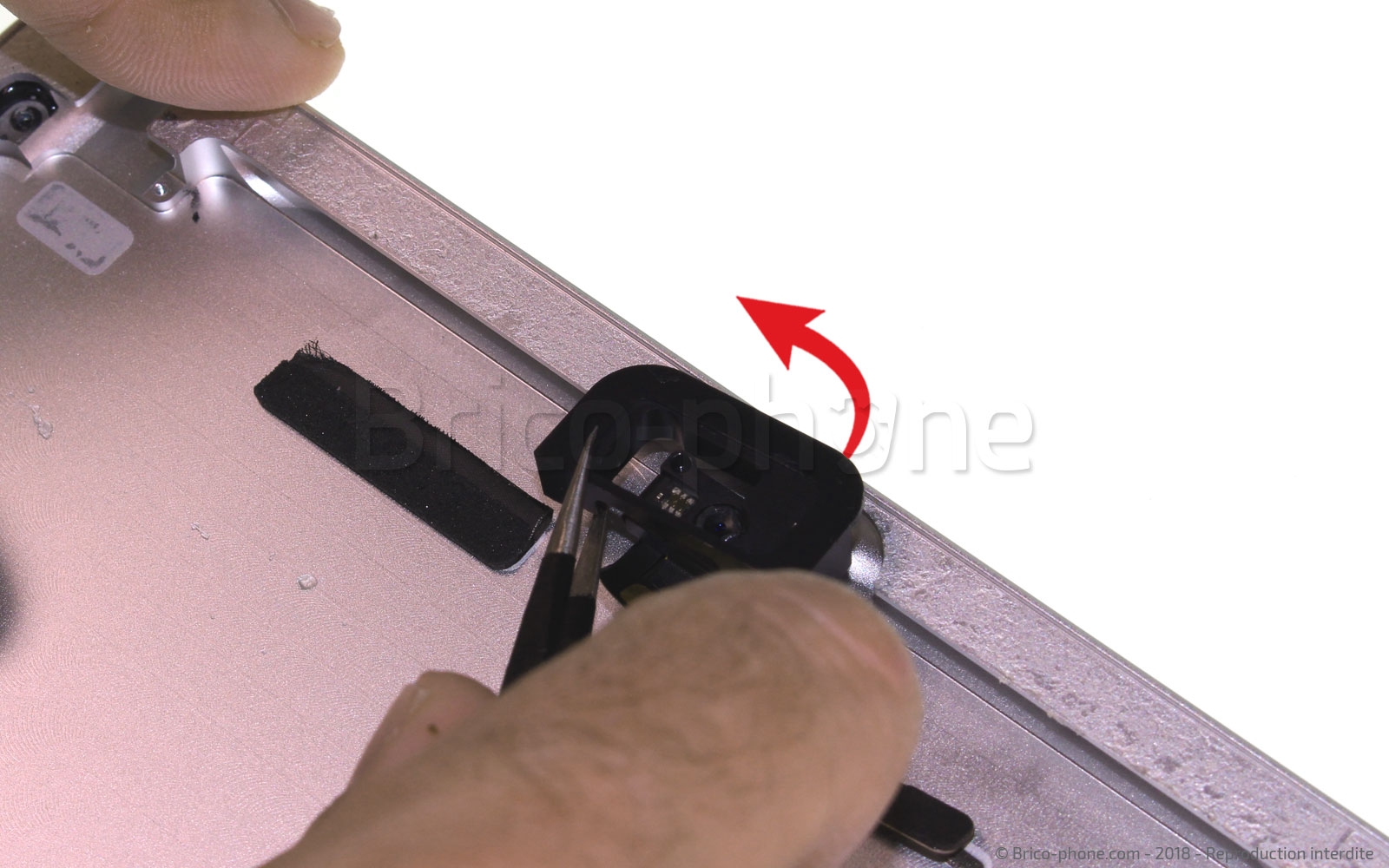

Etape 29 : Retirer la camera avant

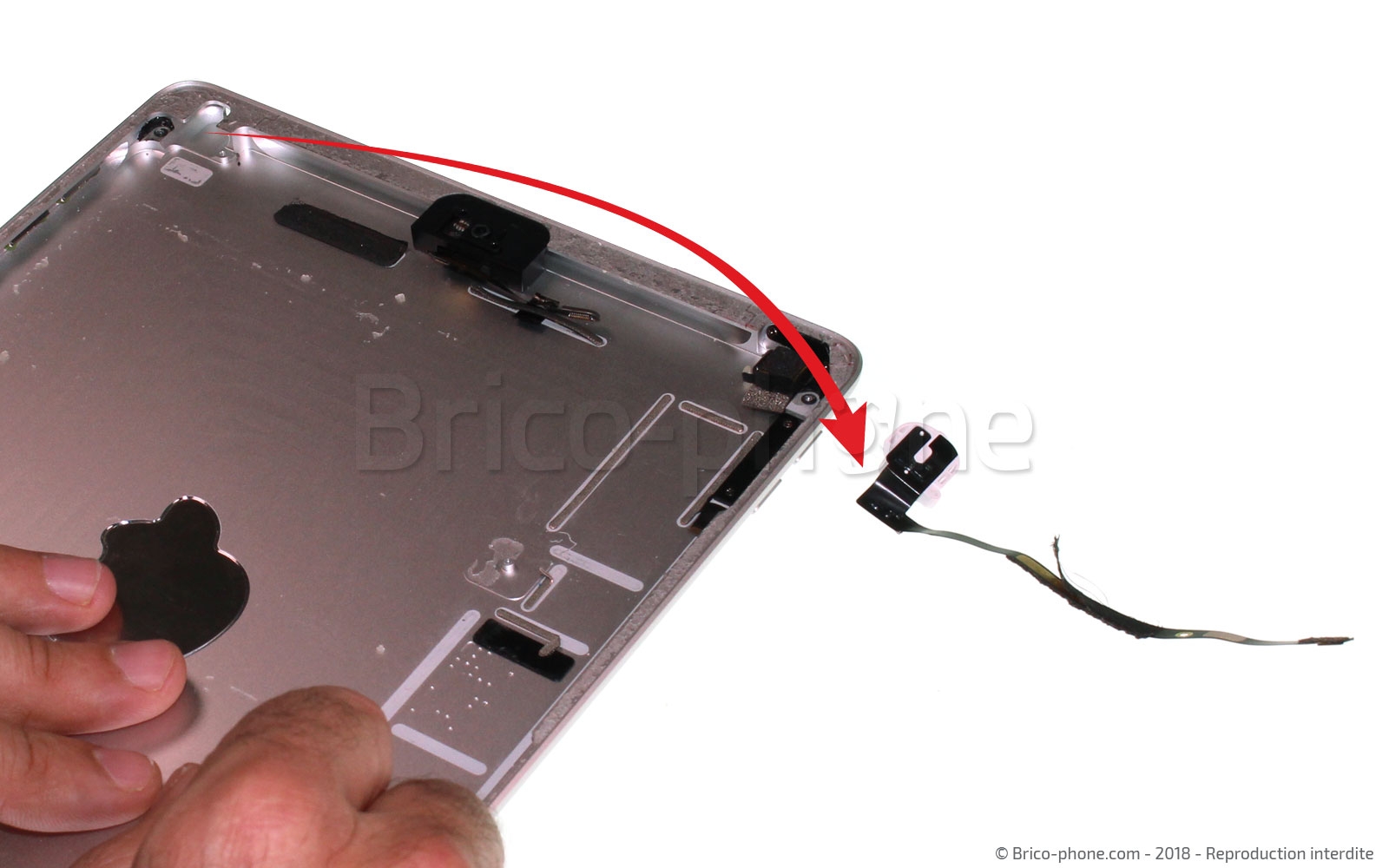

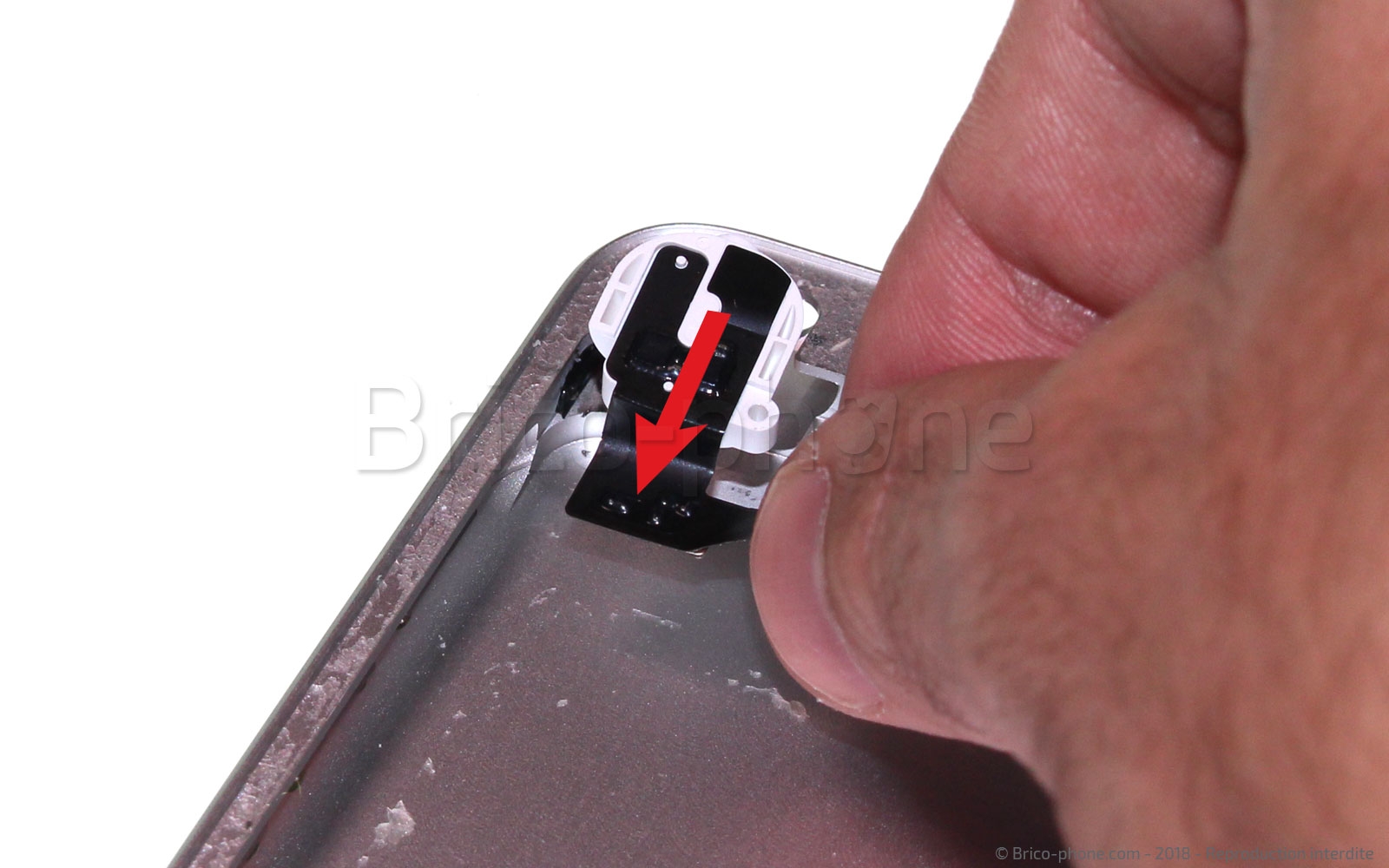

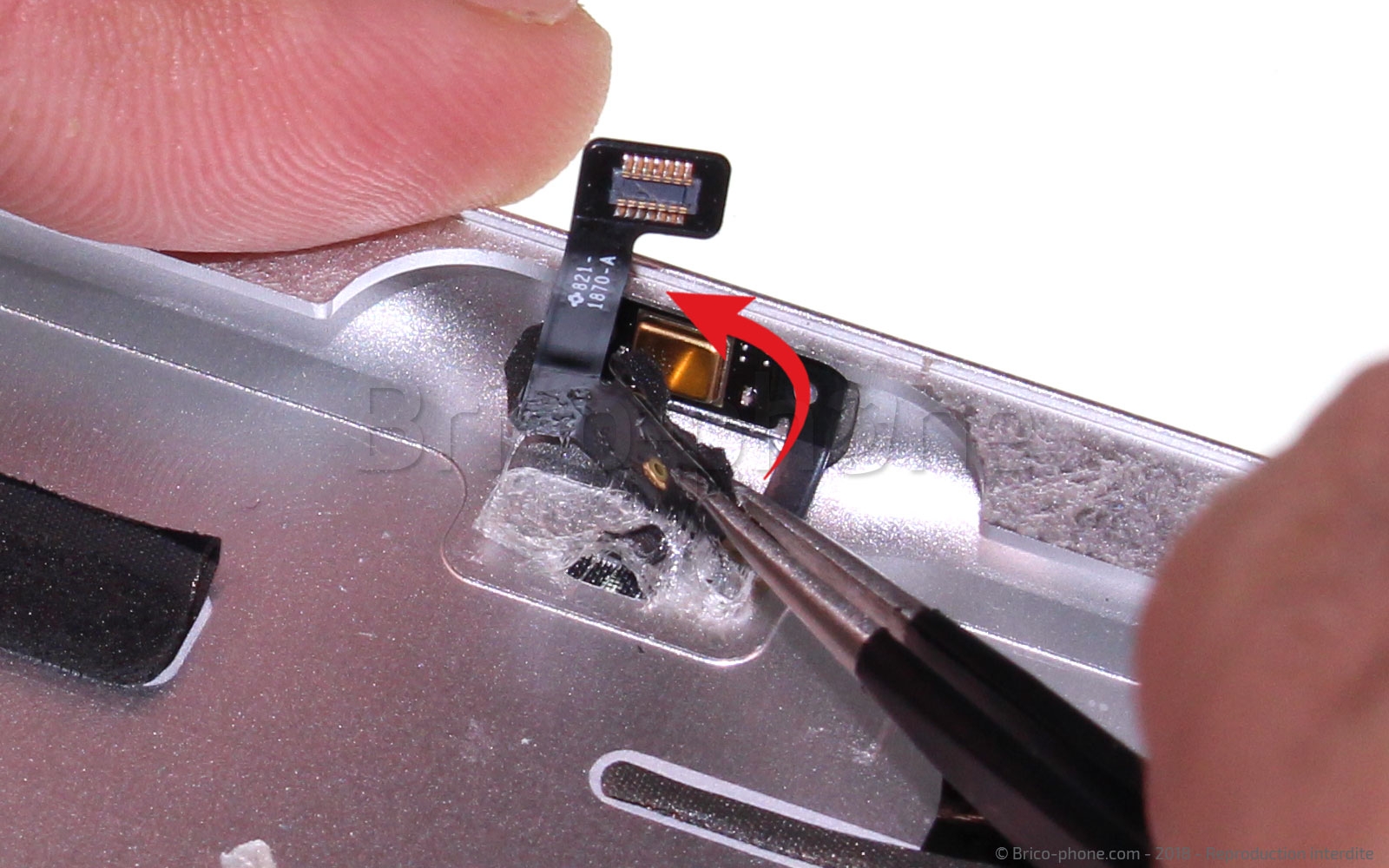

Retirez le support plastique de la caméra avant à l'aide de la brucelle puis décollez délicatement la nappe de cette dernière.
Outils du kit utilisés
Outils du kit utilisés

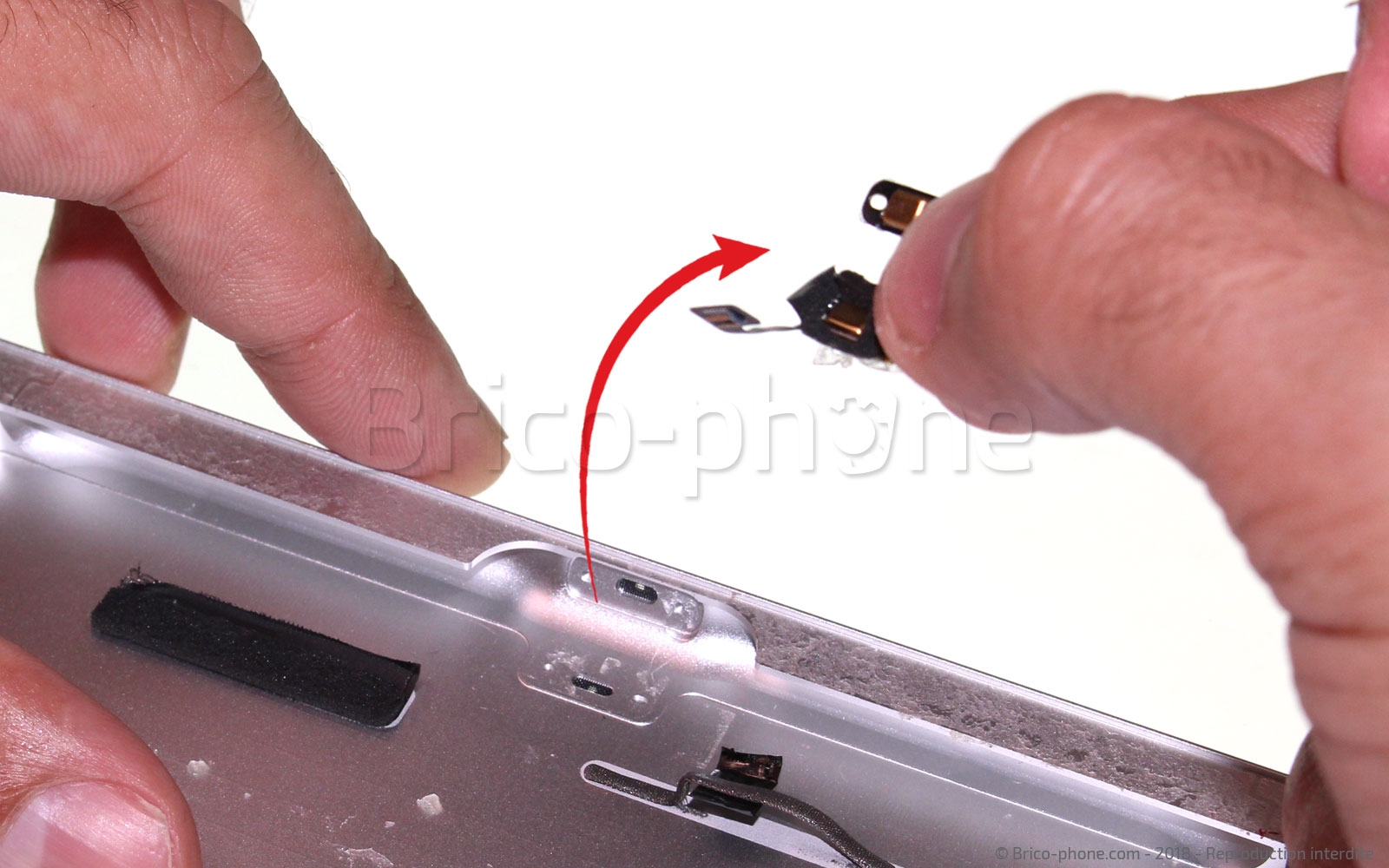

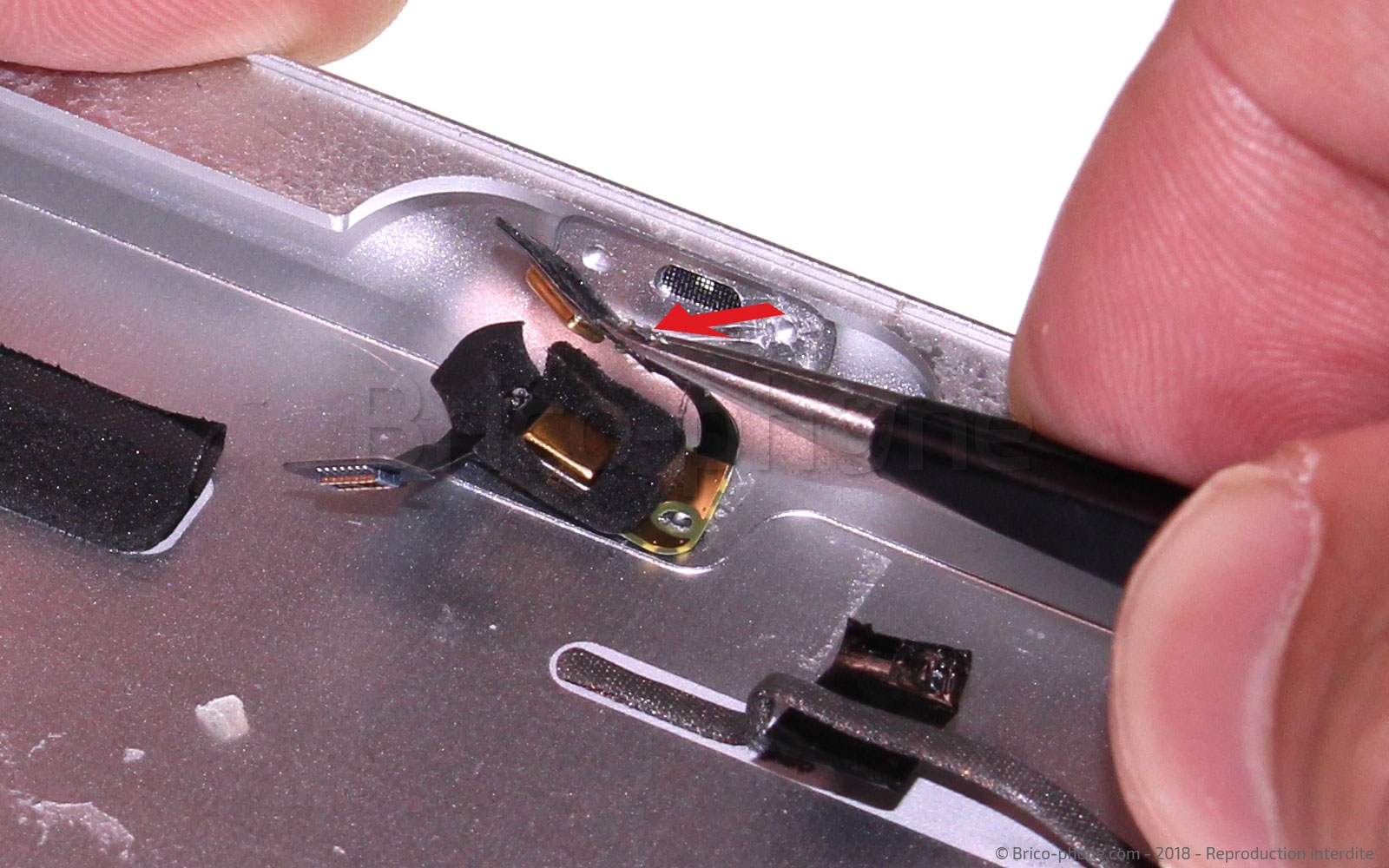

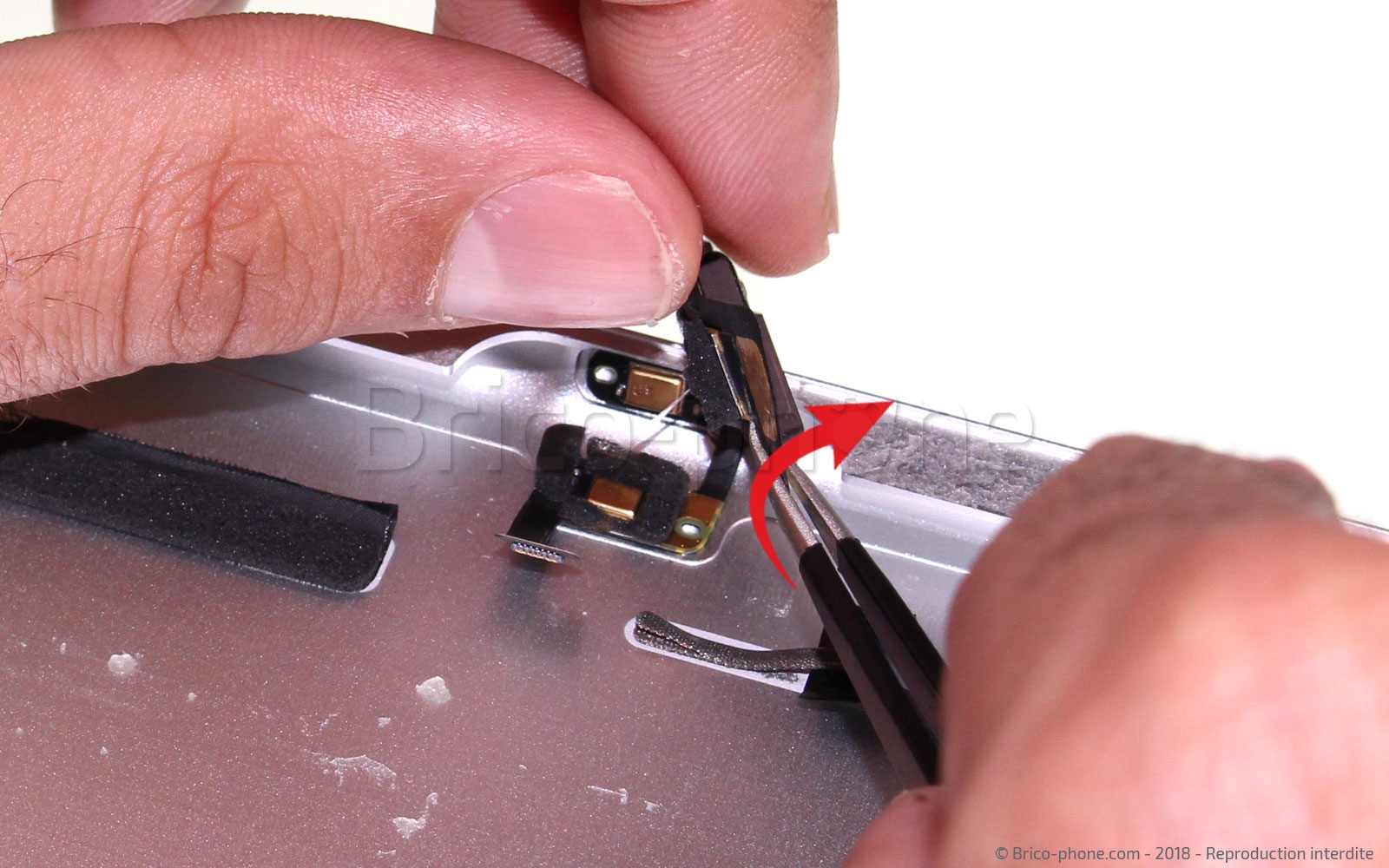

Etape 30 : Retirer les micros
L'iPad 6 dispose de 2 micros montés sur la même nappe.

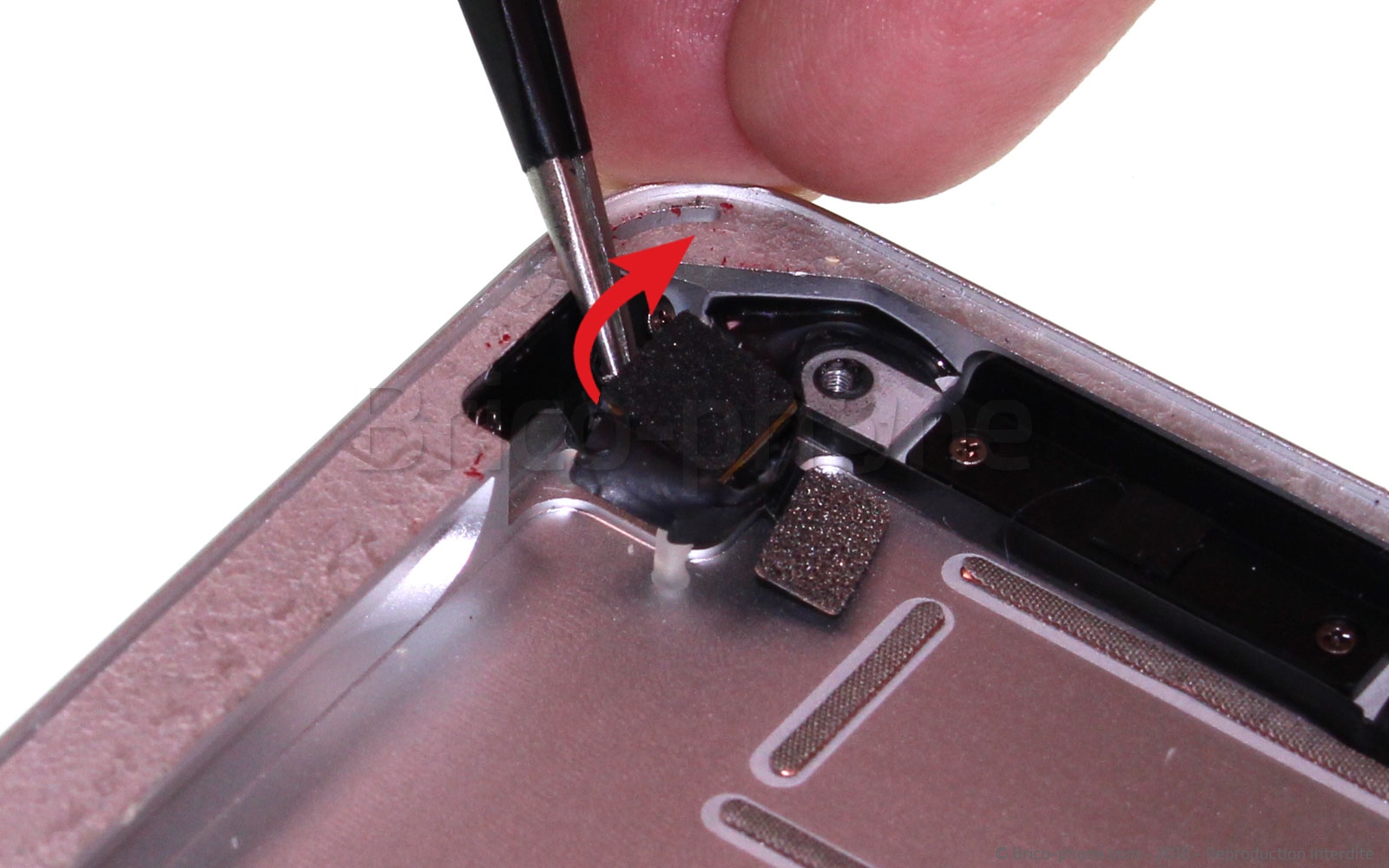

Utilisez la petite pincette afin de décoller délicatement l'élément.
Outils du kit utilisés
Outils du kit utilisés

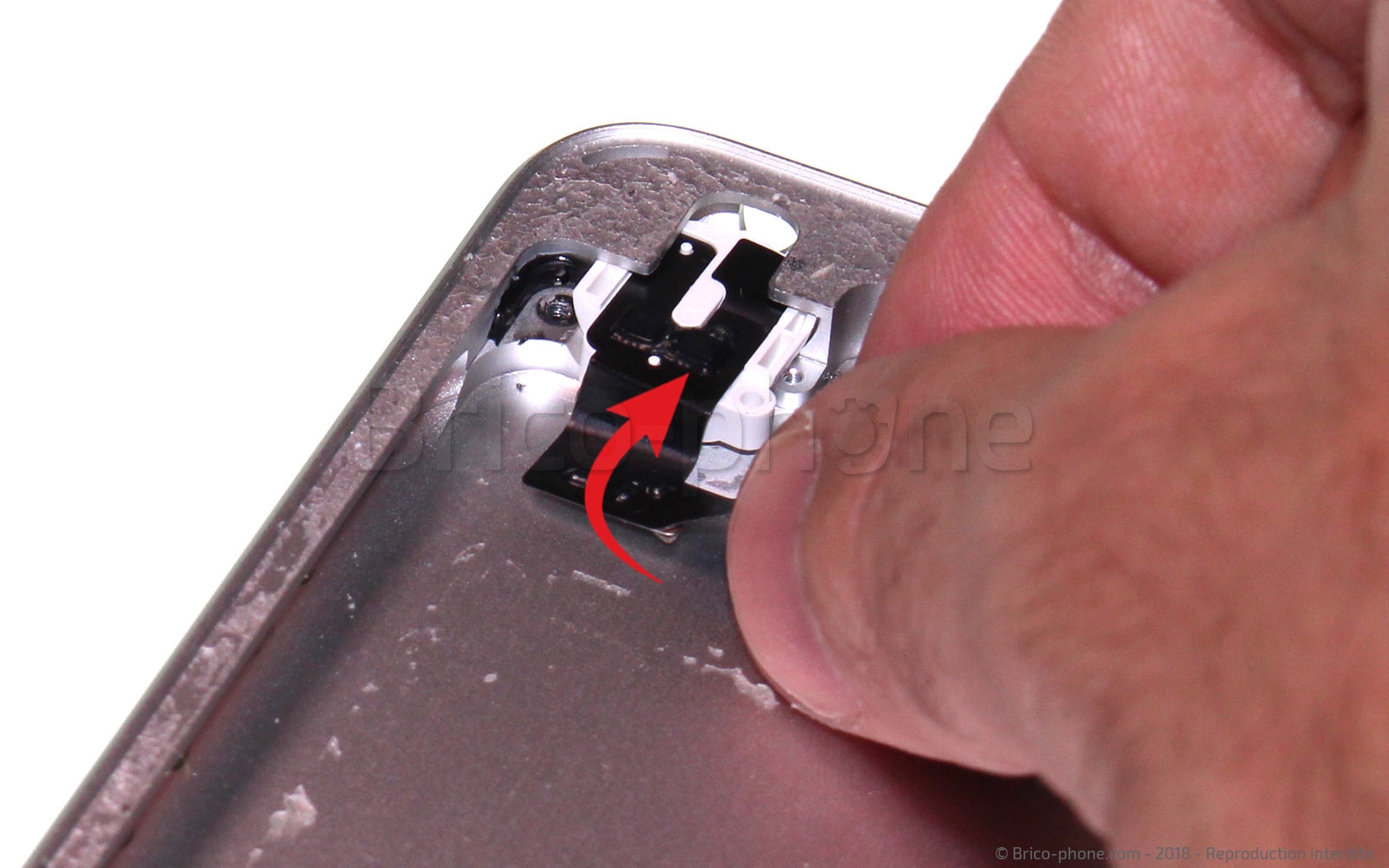

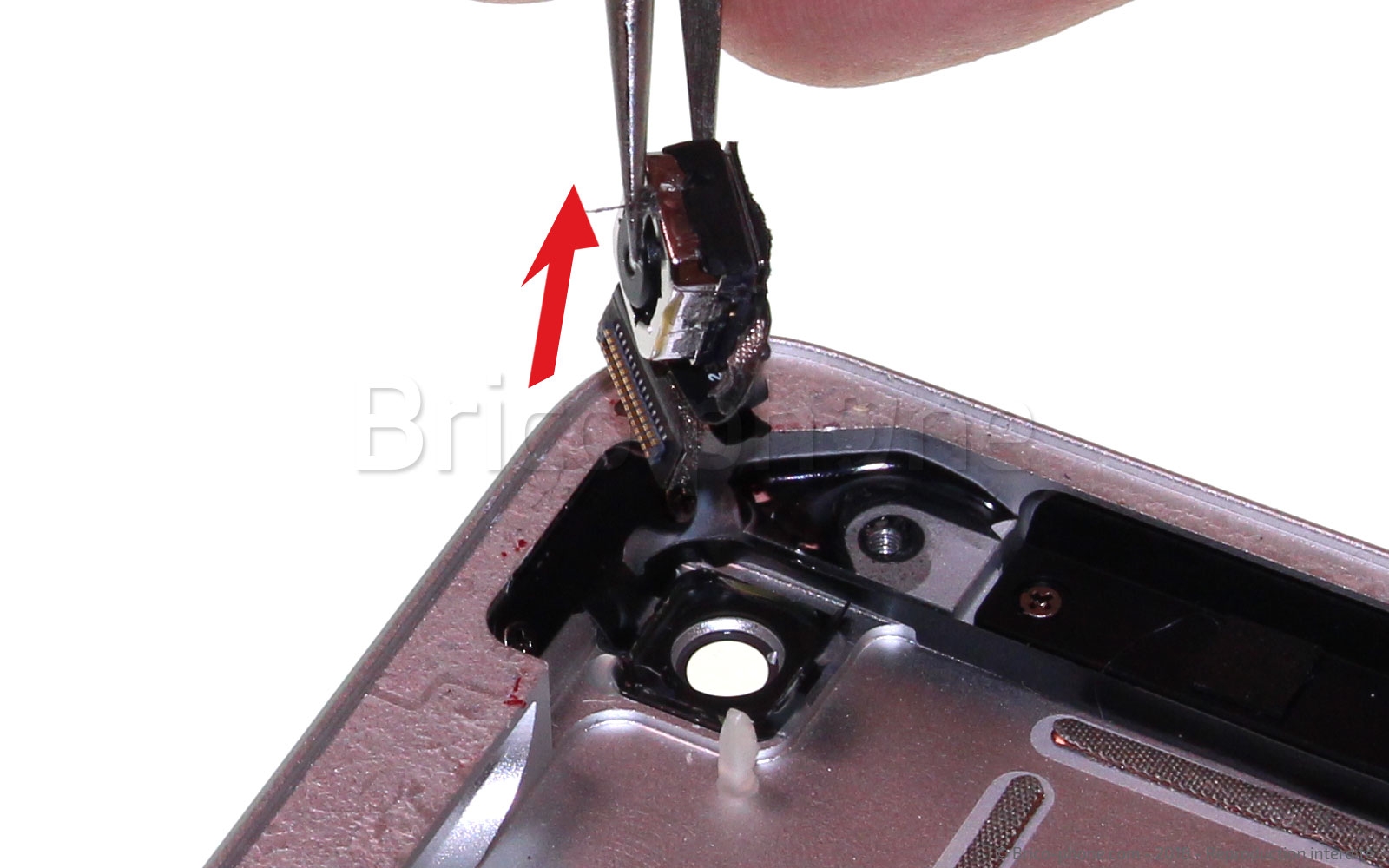

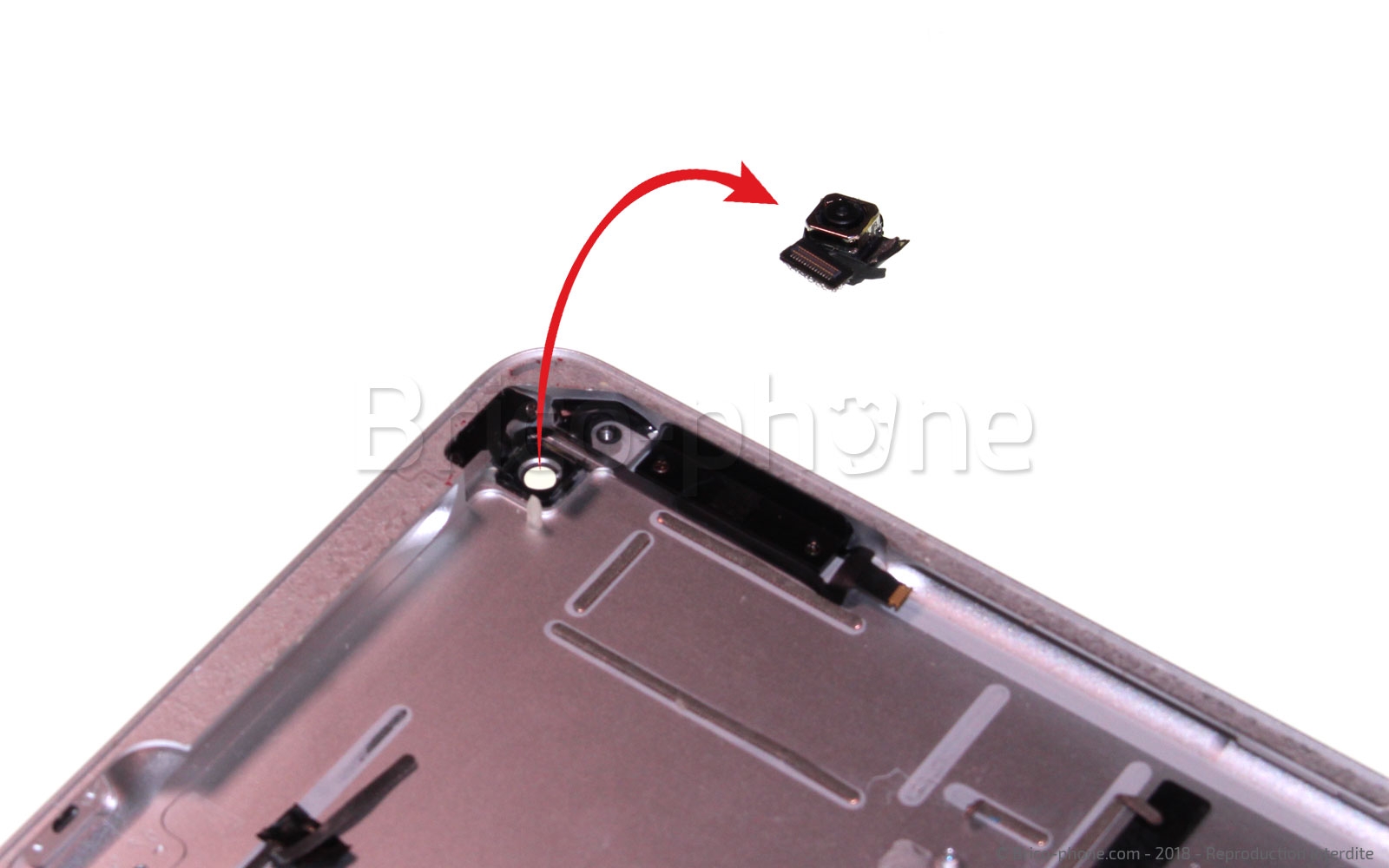

Etape 31 : Retirer la camera arrière

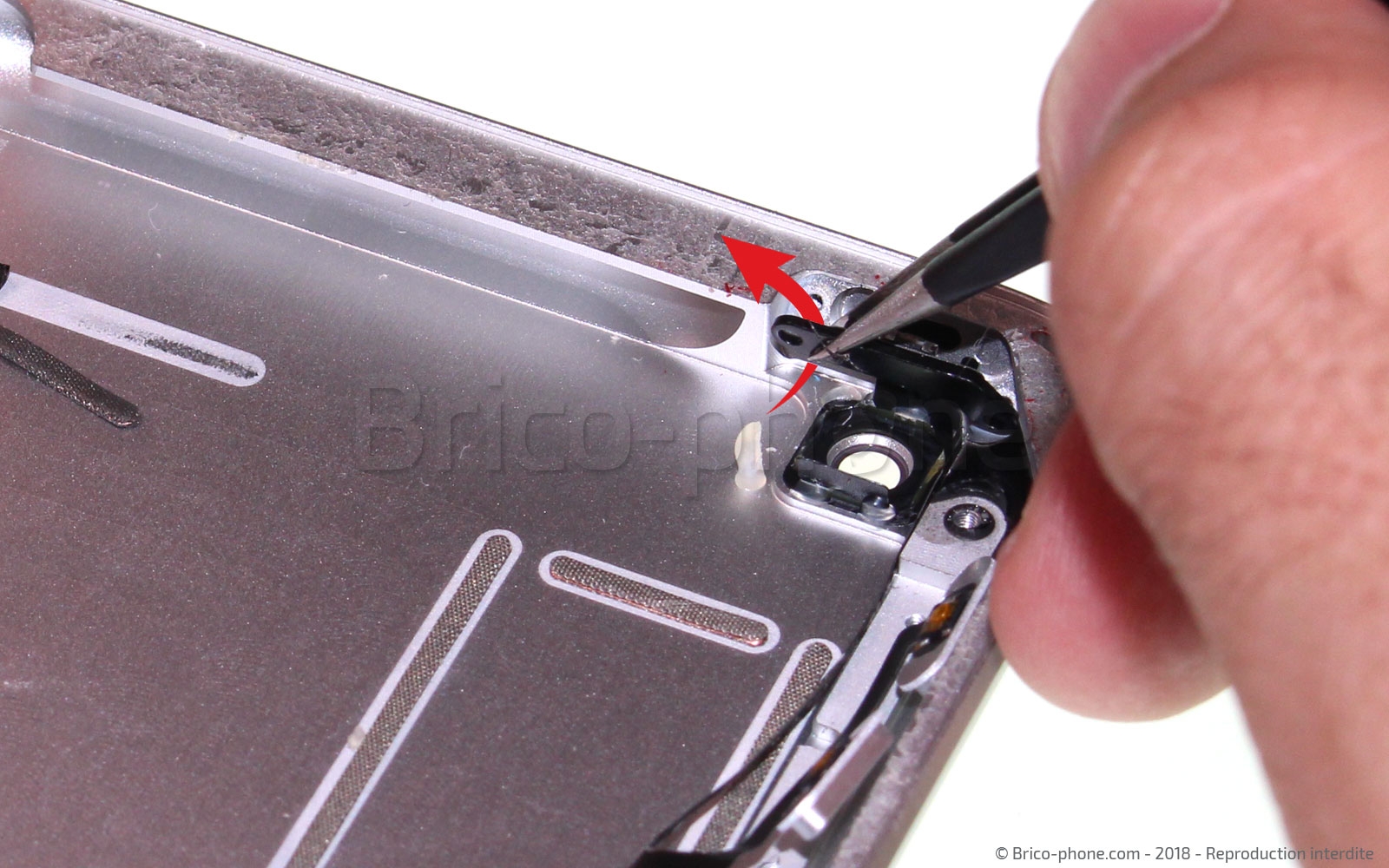

La caméra est légèrement collée sur ses côtés ce qui implique que vous allez devoir légèrement forcer en faisant levier avec la pincette pour la déloger de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

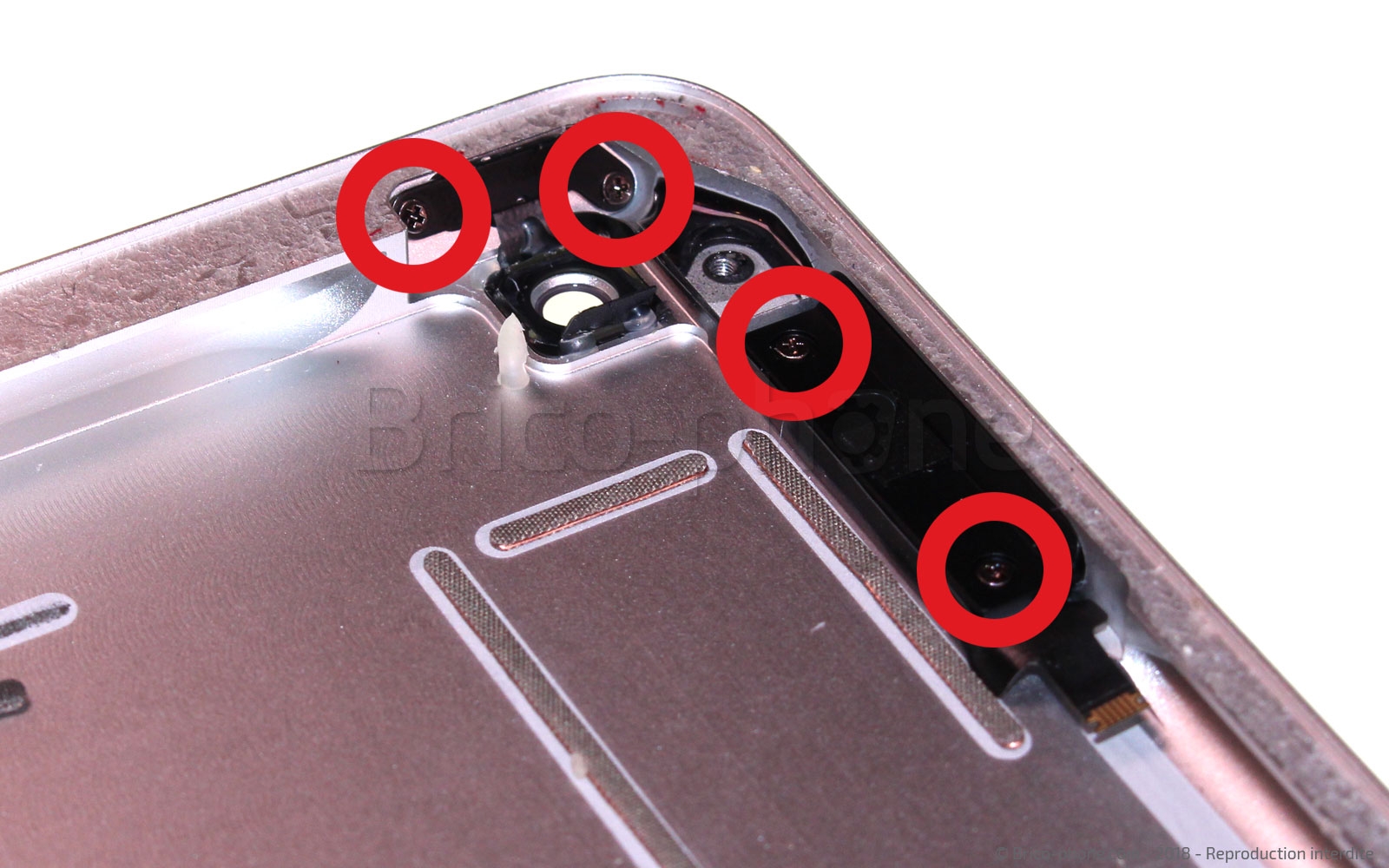

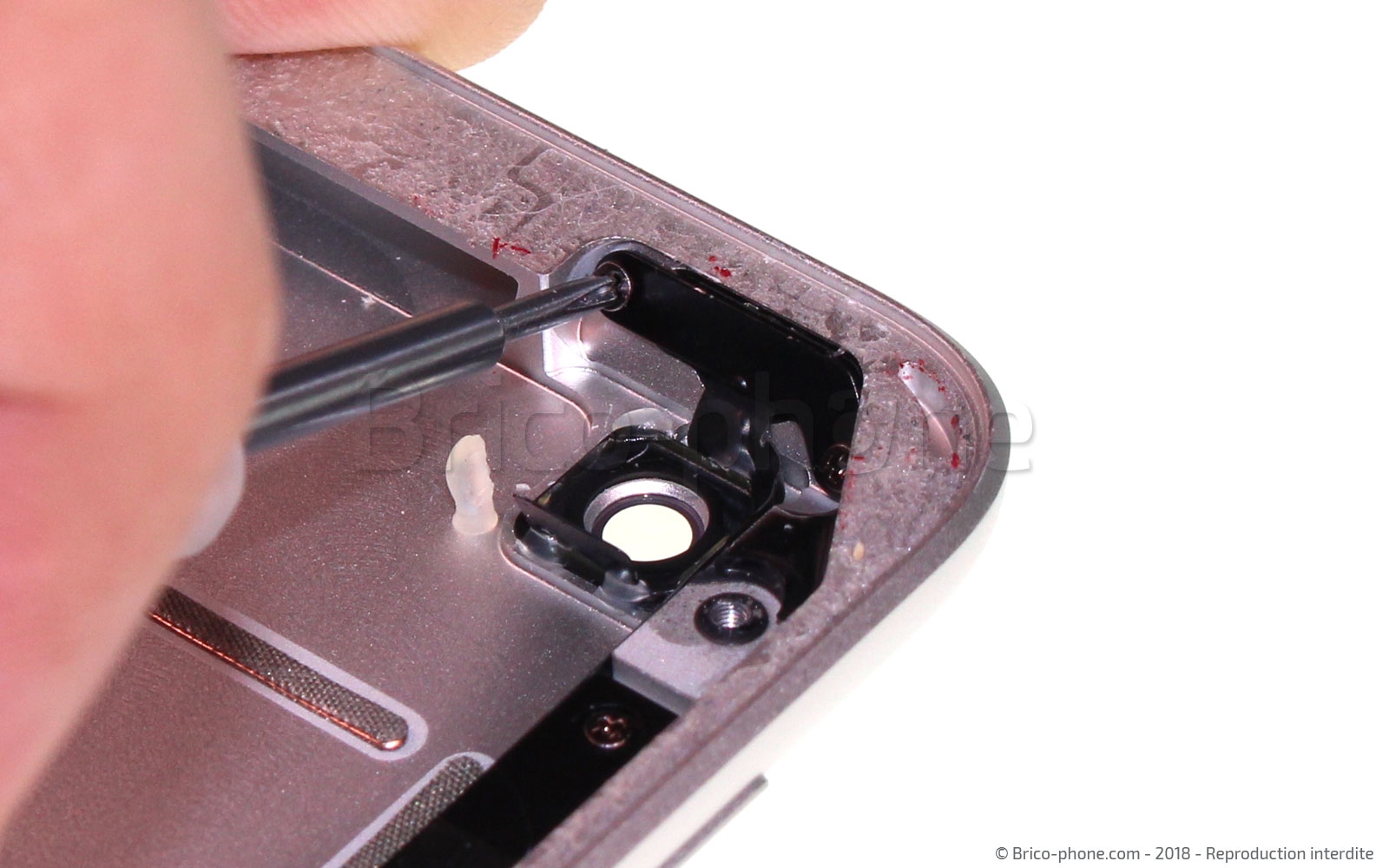

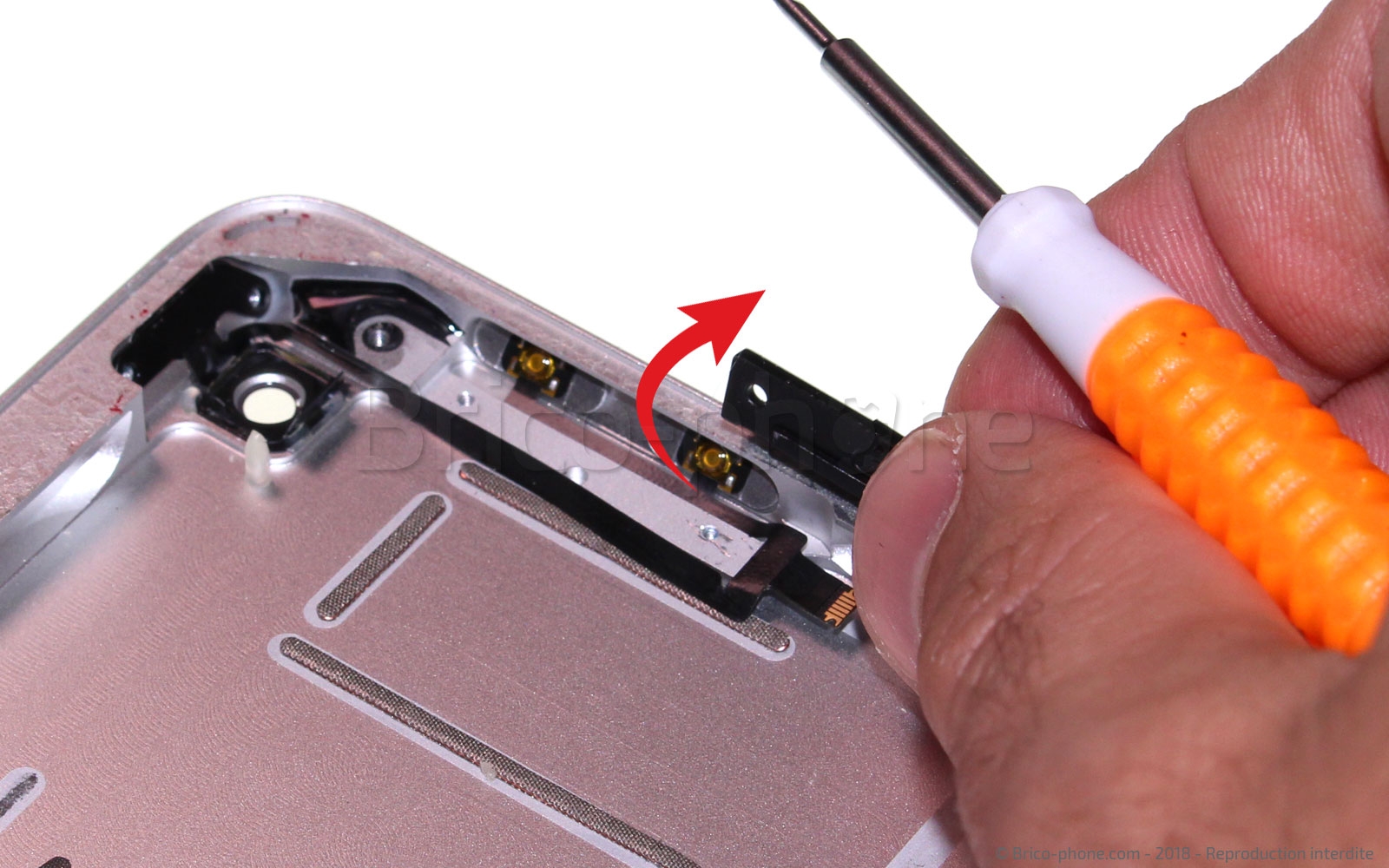

Etape 32 : Retirer la plaquette de la nappe power
Passons à la dernière étape de ce démontage complet de l'iPad 6 qui consiste à retirer la nappe power.
Retirez les 4 vis cruciformes à l'aide du tournevis fourni dans le kit puis à l'aide de la pincette retirez le cache métallique situé au niveau des boutons volume.
Outils du kit utilisés
Outils du kit utilisés

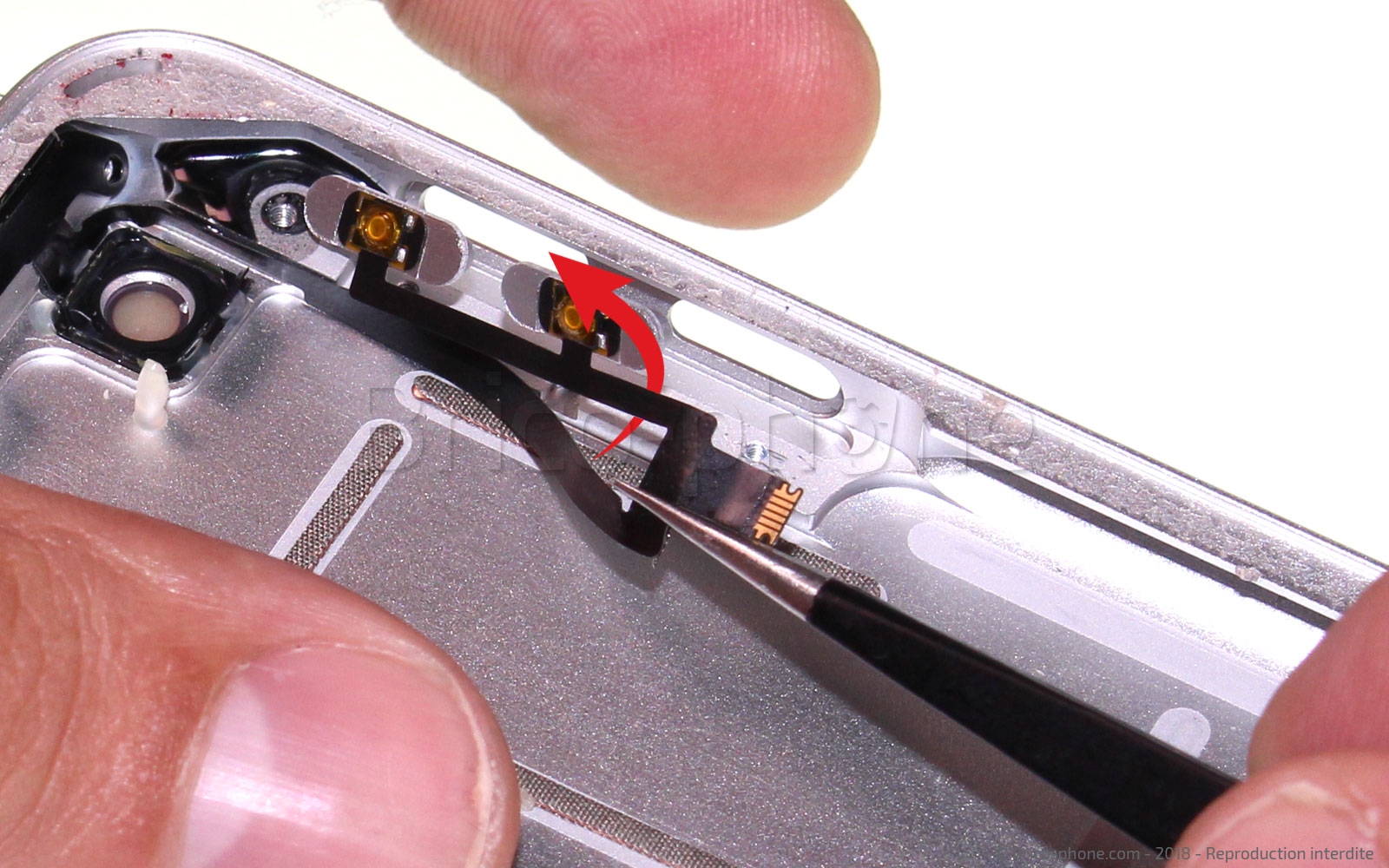

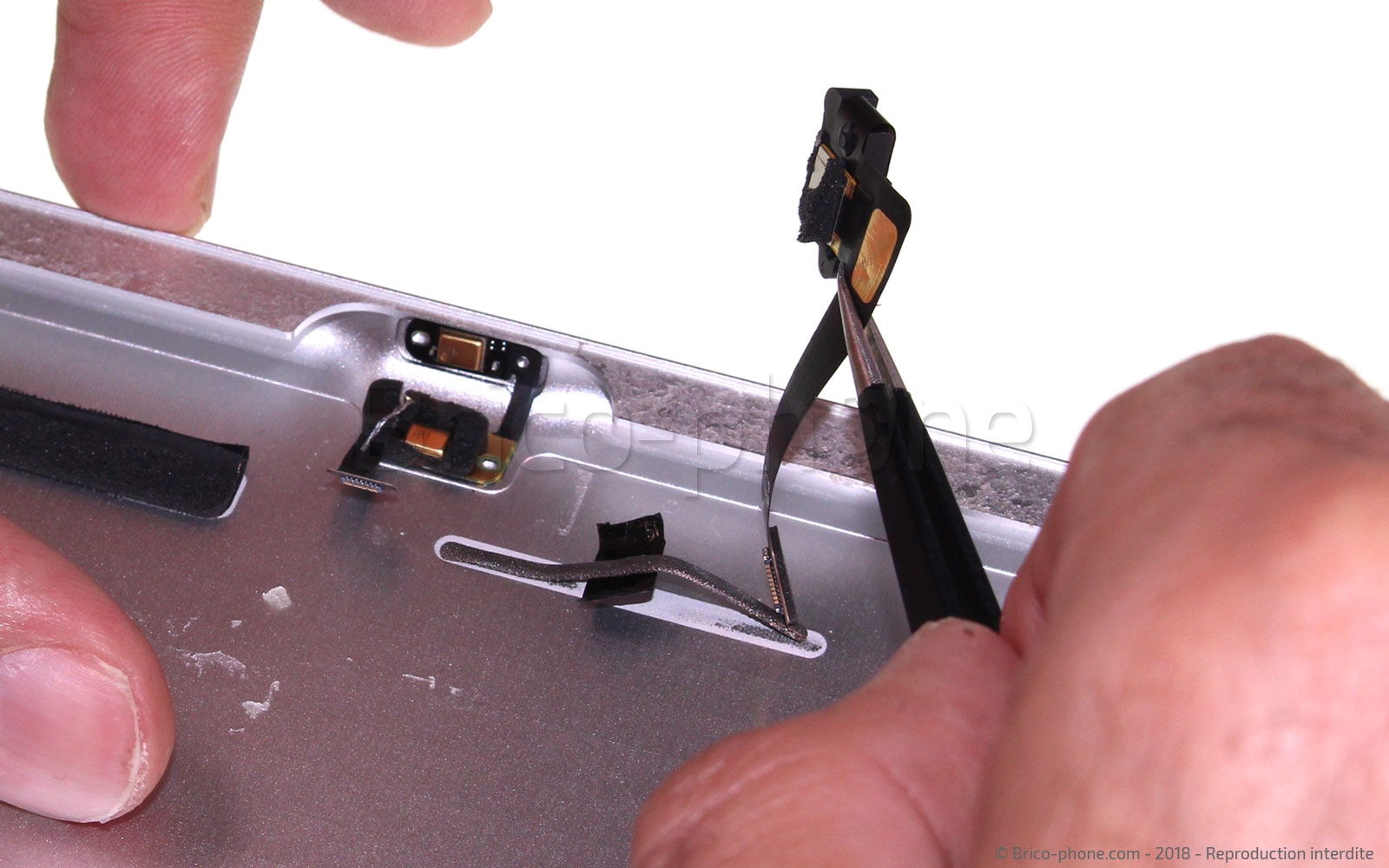

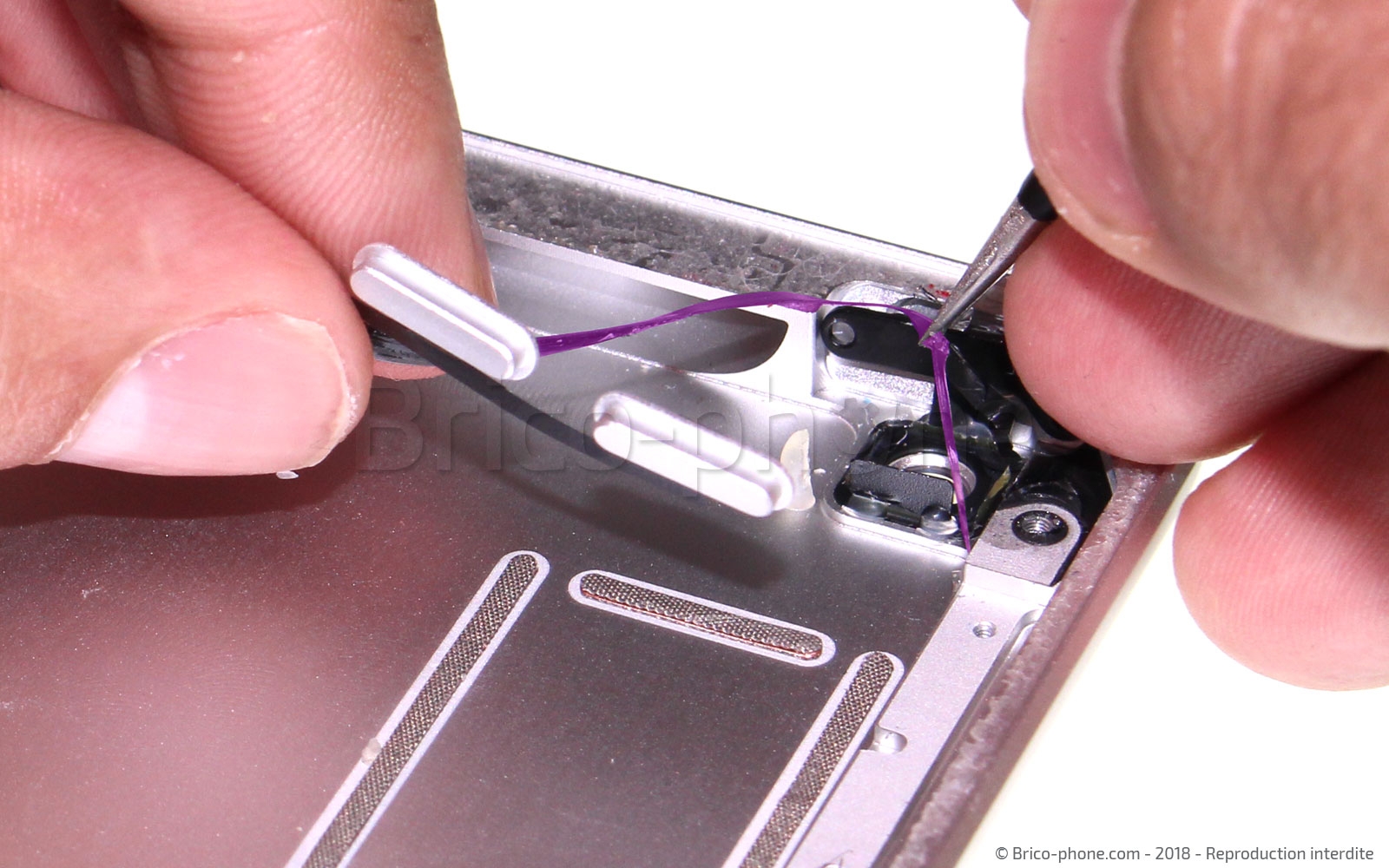

Etape 33 : Retirer la nappe power

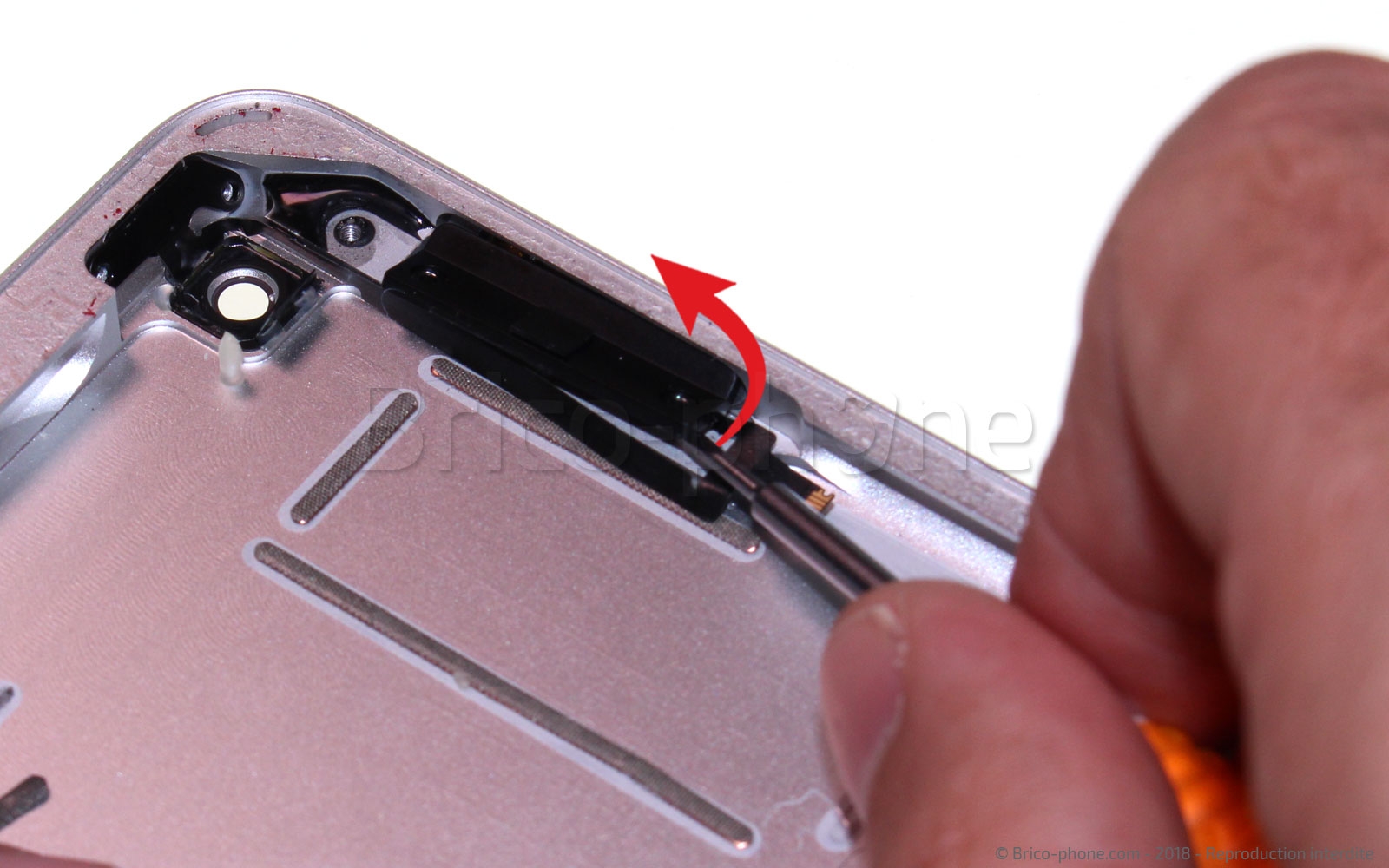

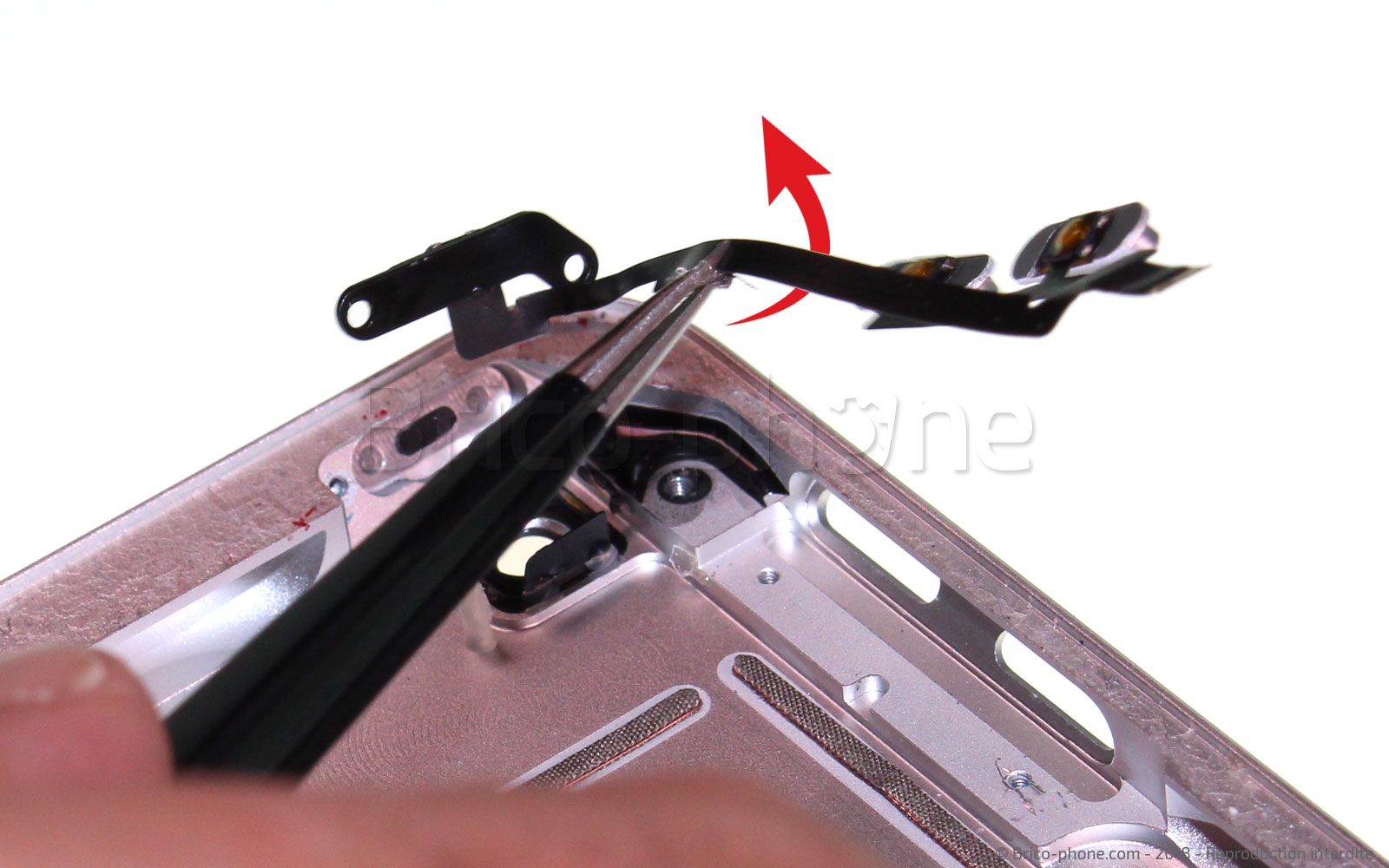

Il ne vous reste plus qu'à sortir l'ensemble en commençant par le bas à l'aide de la pincette pour décoller les boutons volume puis le haut pour décoller le bouton power.
Les boutons peuvent être sortis de leur logement et la nappe retirée.
Outils du kit utilisés
Outils du kit utilisés

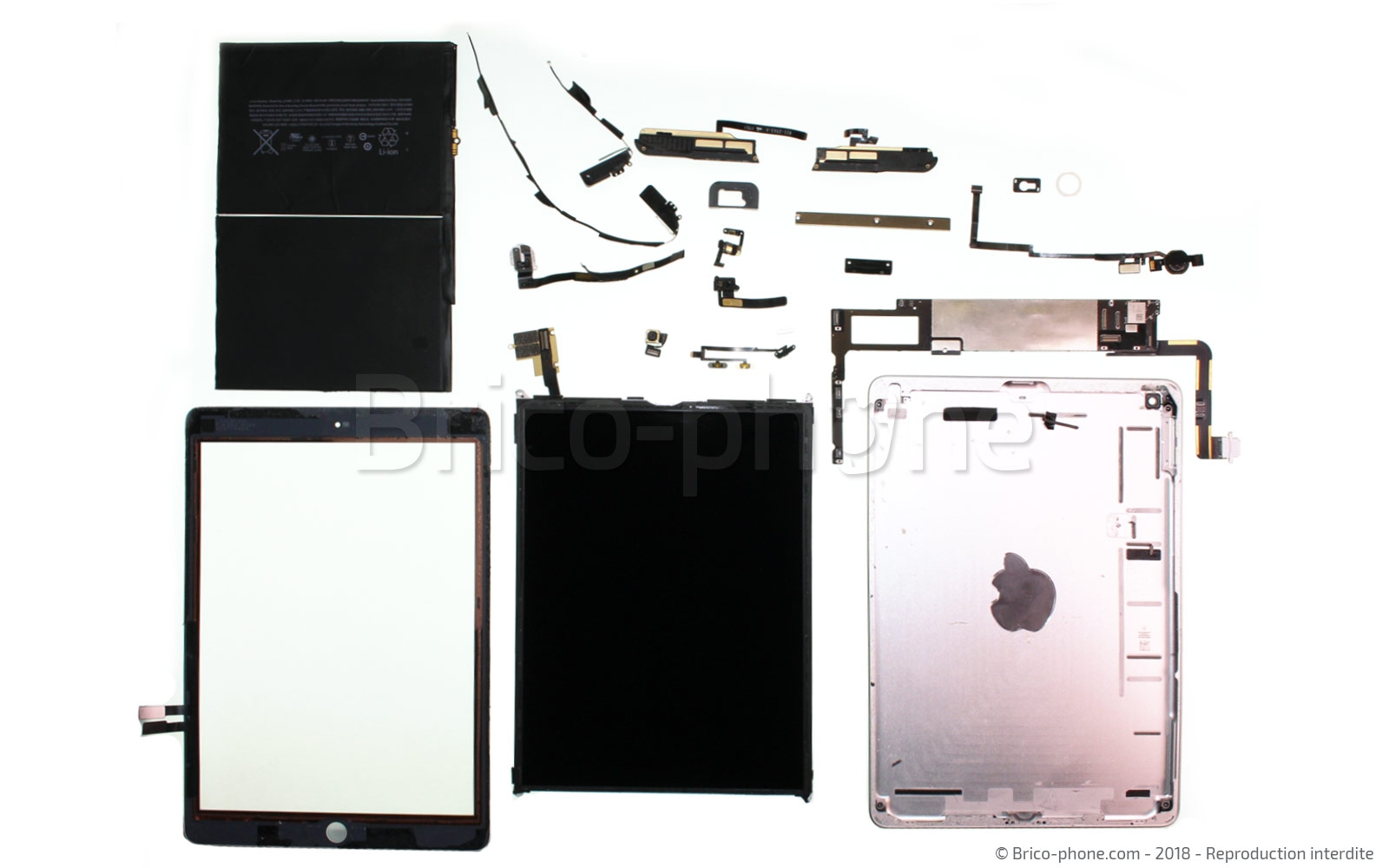

Vue éclatée
Le démontage de l'iPad 2018 (6ème génération) est désormais terminé.
Vous avez une vue globale de toutes les pièces détachées qui le composent.

En plus d'un démontage assez long mais pas spécialement compliqué, on notera le principal inconvénient de ce nouvel iPad en terme de réparation : le connecteur de charge est soudé à la carte mère donc non réparable. Veillez à prendre soin de votre connecteur !
