Changement du haut-parleur externe sur P20

Temps estimé : 45 min
Difficulté : 3/5
P20 | Temps estimé : 45 min Difficulté : 3/5

Ce tutoriel photos vous aidera à remplacer le haut-parleur externe de votre Huawei P20.

Diagnostic

›  Votre Huawei P20 n'a plus de son externe
›  Vous n'avez pas de son lors de lecture de musique ou de vidéos en mode haut-parleur

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Haut-parleur Externe pour Huawei P20
17,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

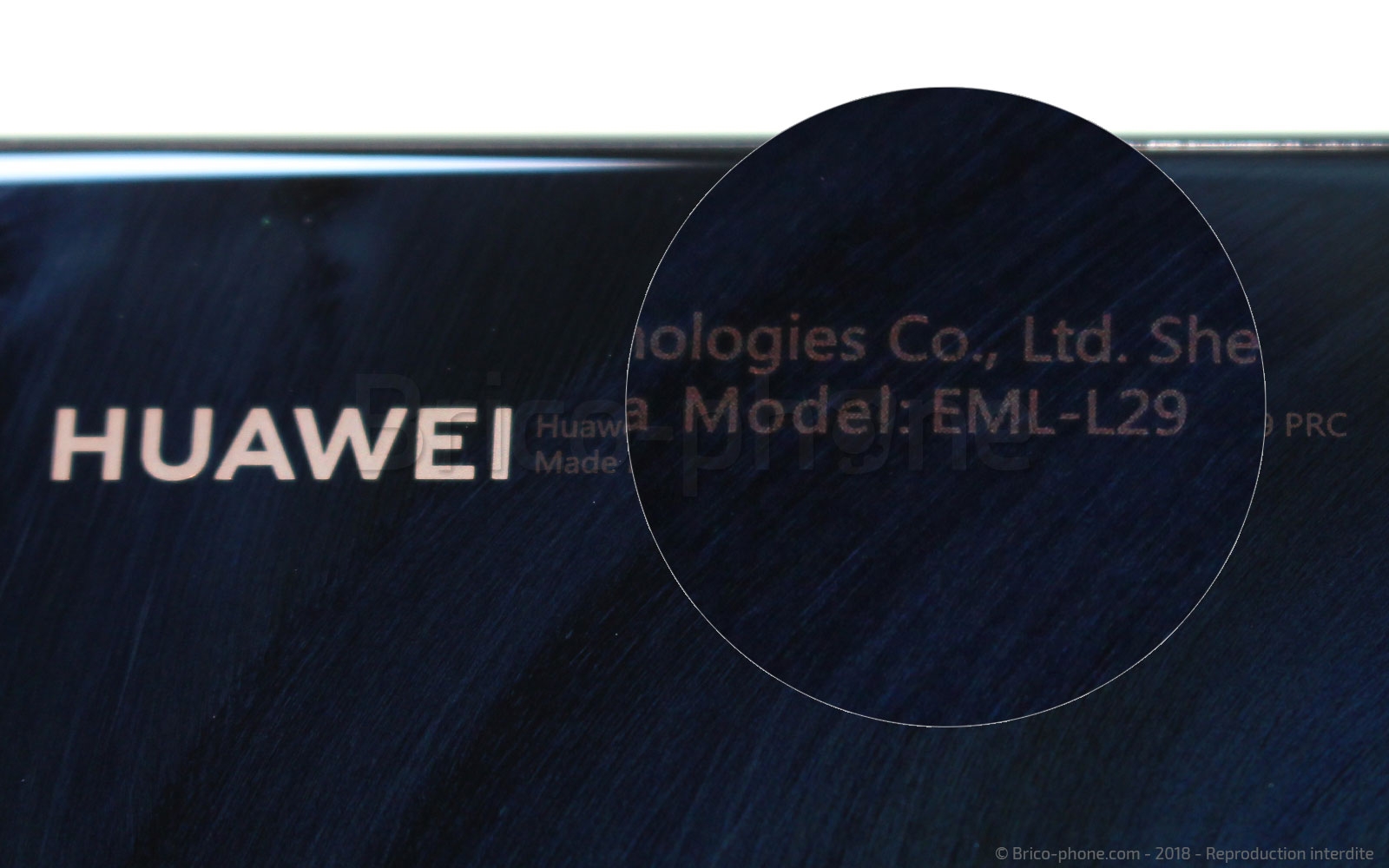

Vérifiez bien votre modèle de Huawei en regardant au dos de ce dernier. Le numéro EML-L29 correspond bien à un Huawei P20. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette? pour connaître le modèle que vous possédez.

Avant de vous lancer, voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.
Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.
Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.
Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.
La réparation peut maintenant commencer !
Avant de commencer
Eteindre et retirer le rack Sim

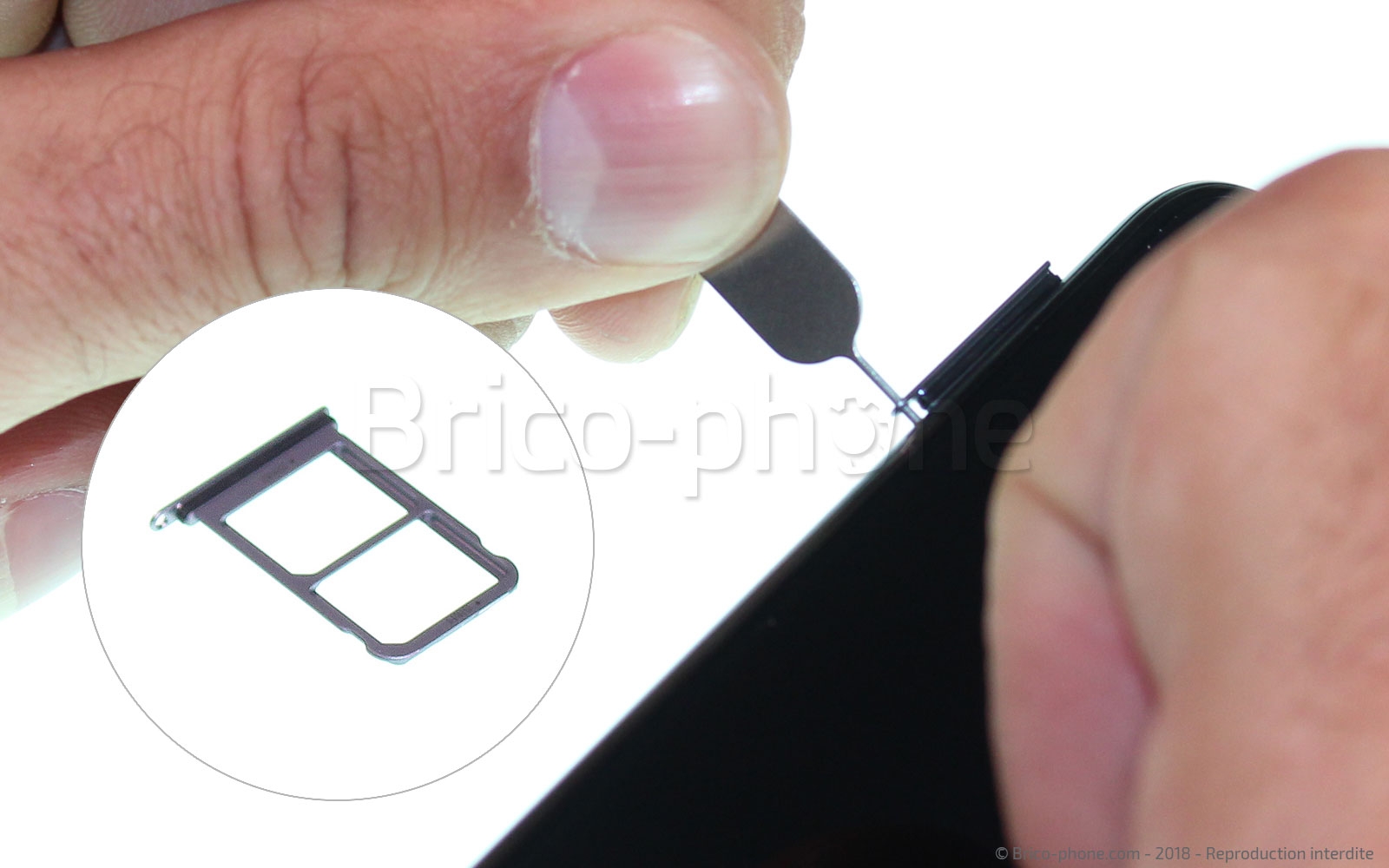

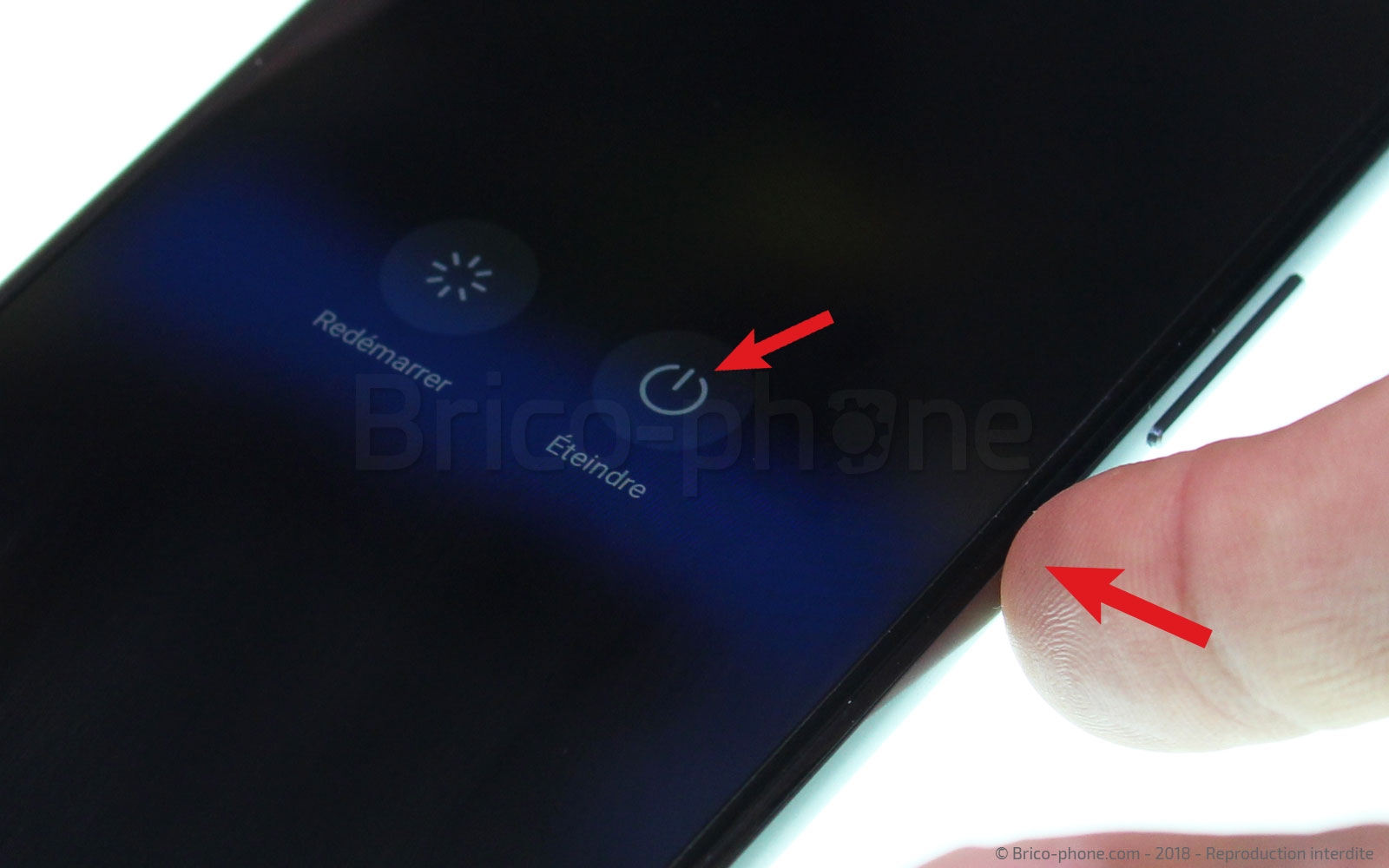

Eteignez votre appareil puis à l'aide de l'outil d'ouverture, retirez le tiroir SIM.
Eteindre et retirer le rack Sim
Eteindre et retirer le rack Sim
Eteindre et retirer le rack Sim
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer la vitre arrière
Deux méthodes sont disponibles pour effectuer cette étape.

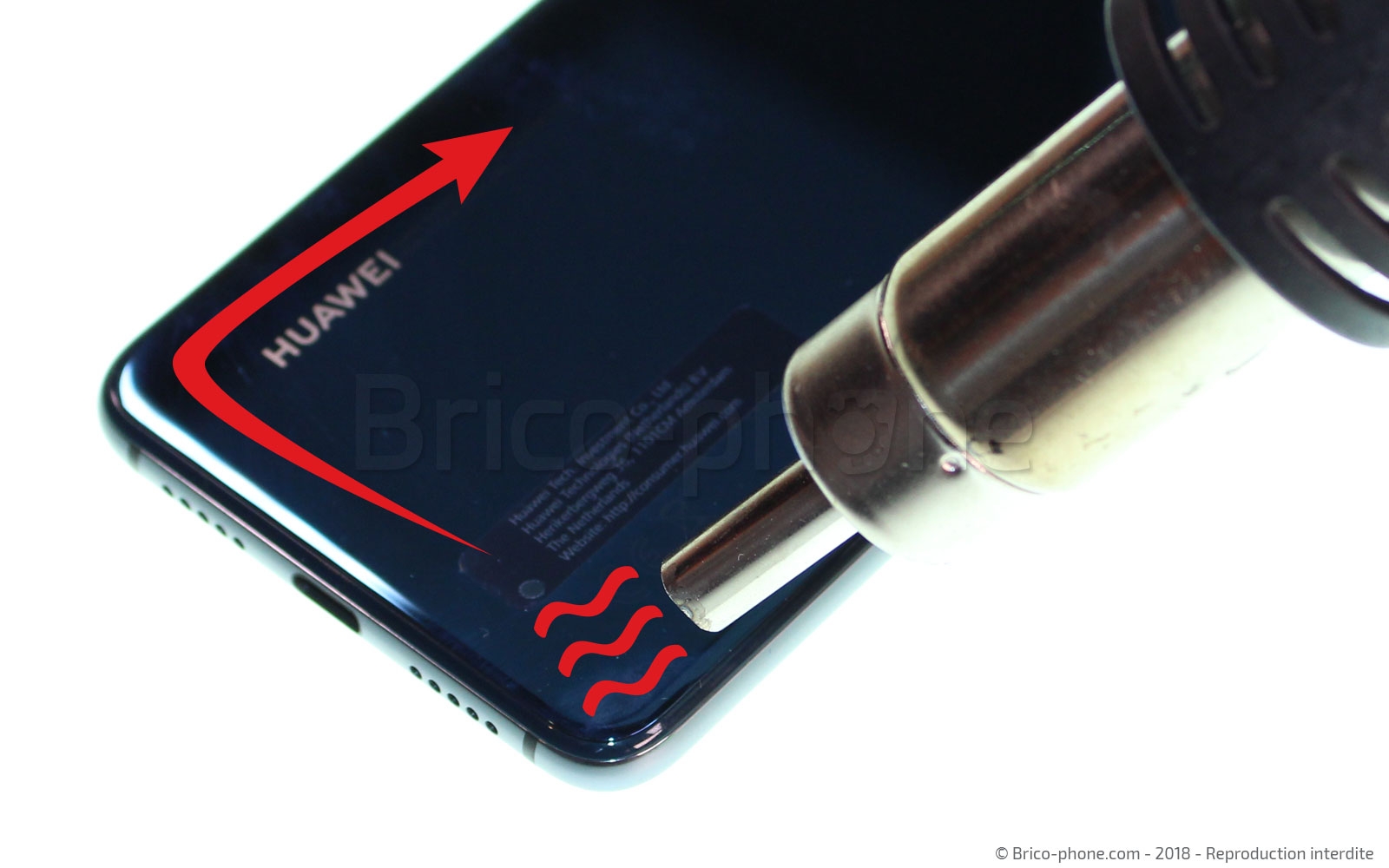

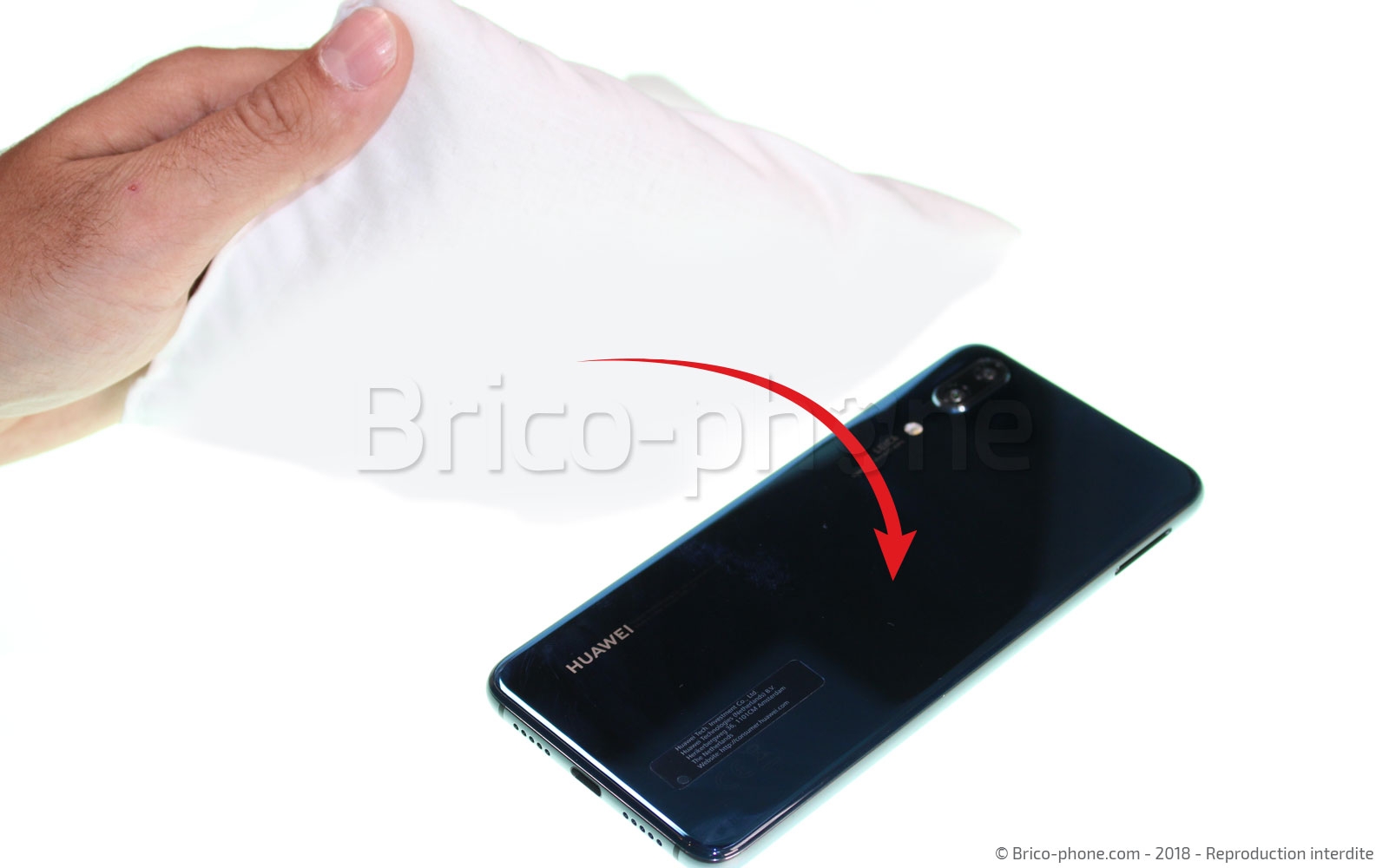

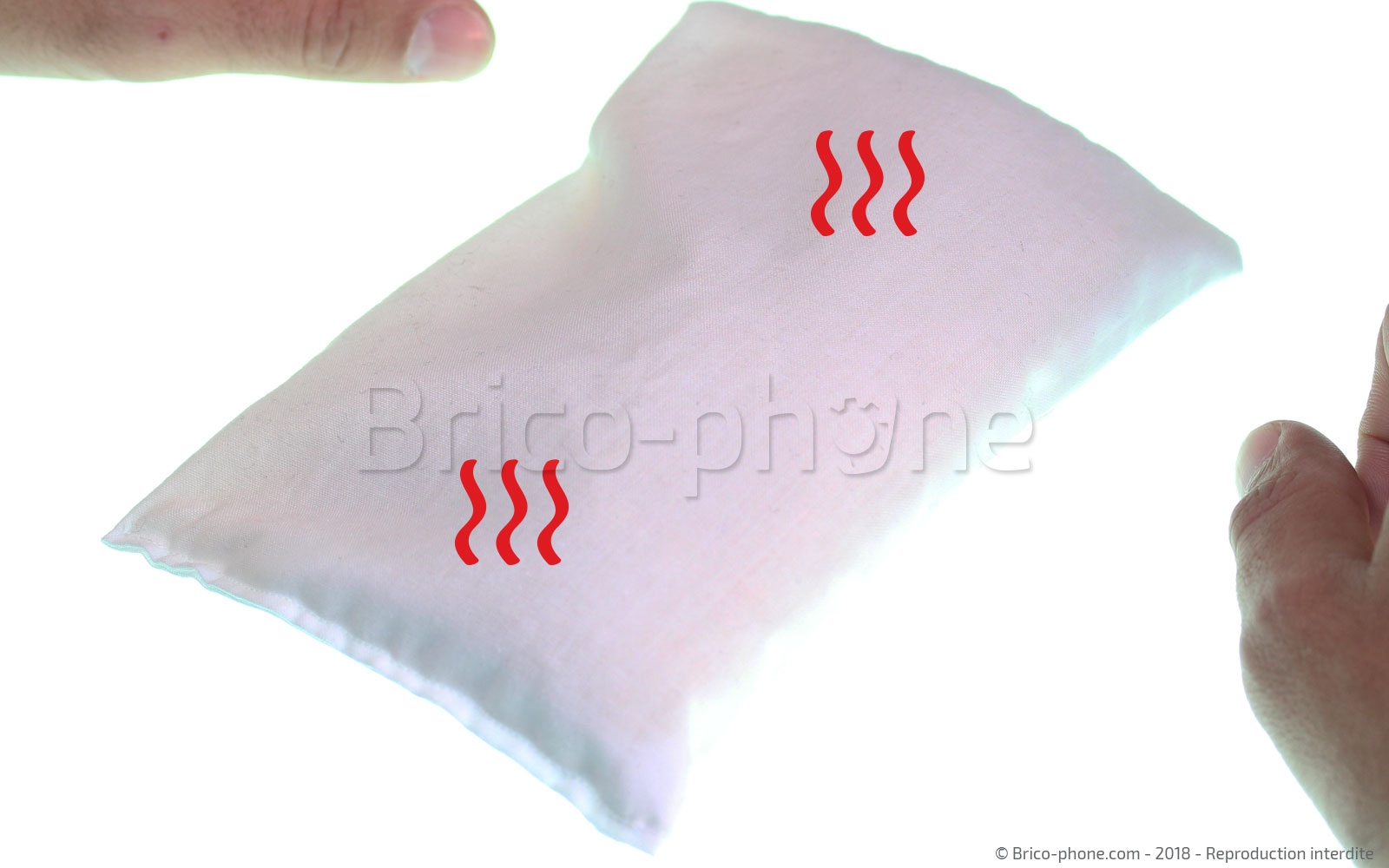

- A l’aide du coussin chauffant, passez ce dernier au four à micro-ondes pendant 1 à 2 minutes puis appliquez le sur la vitre arrière pendant 30 à 40 secondes.

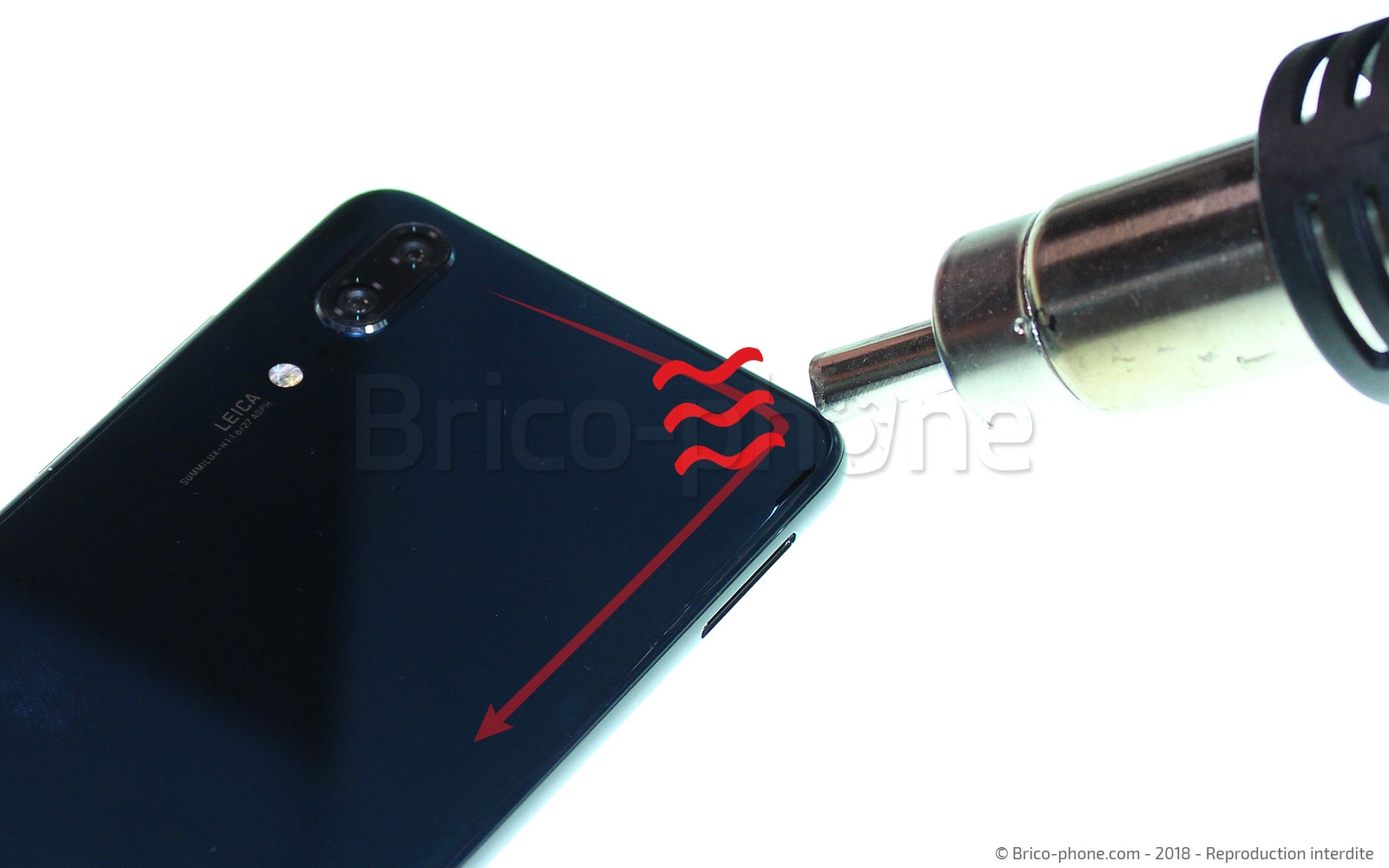

- A l’aide d’une station à air chaud ou d’un sèche cheveux, chauffez le contour la vitre en évitant de dépasser les 80 °C.
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Station 2 en 1 : air chaud et à souder
69,90 €
Etape 2 : Créer un point d'insertion

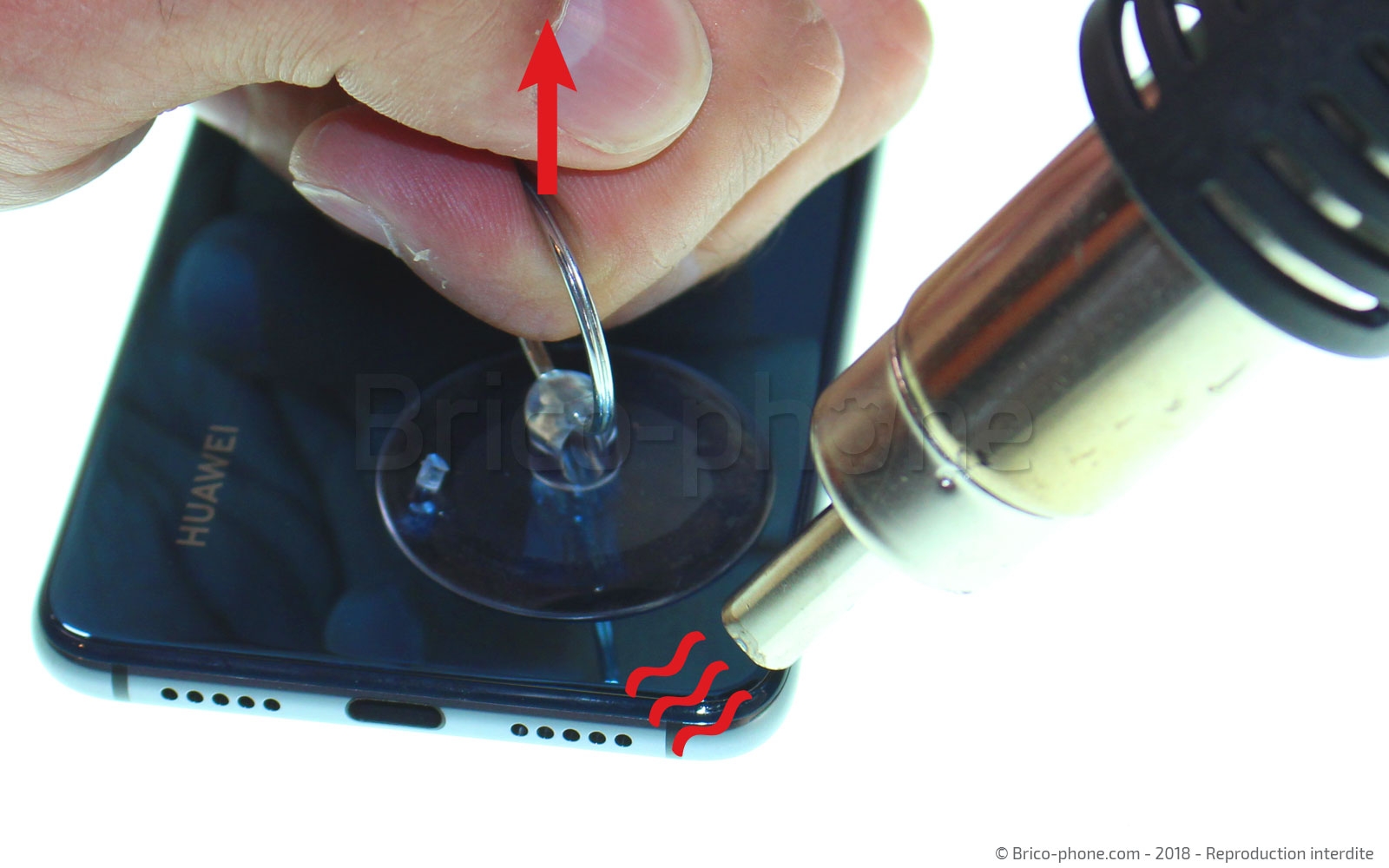

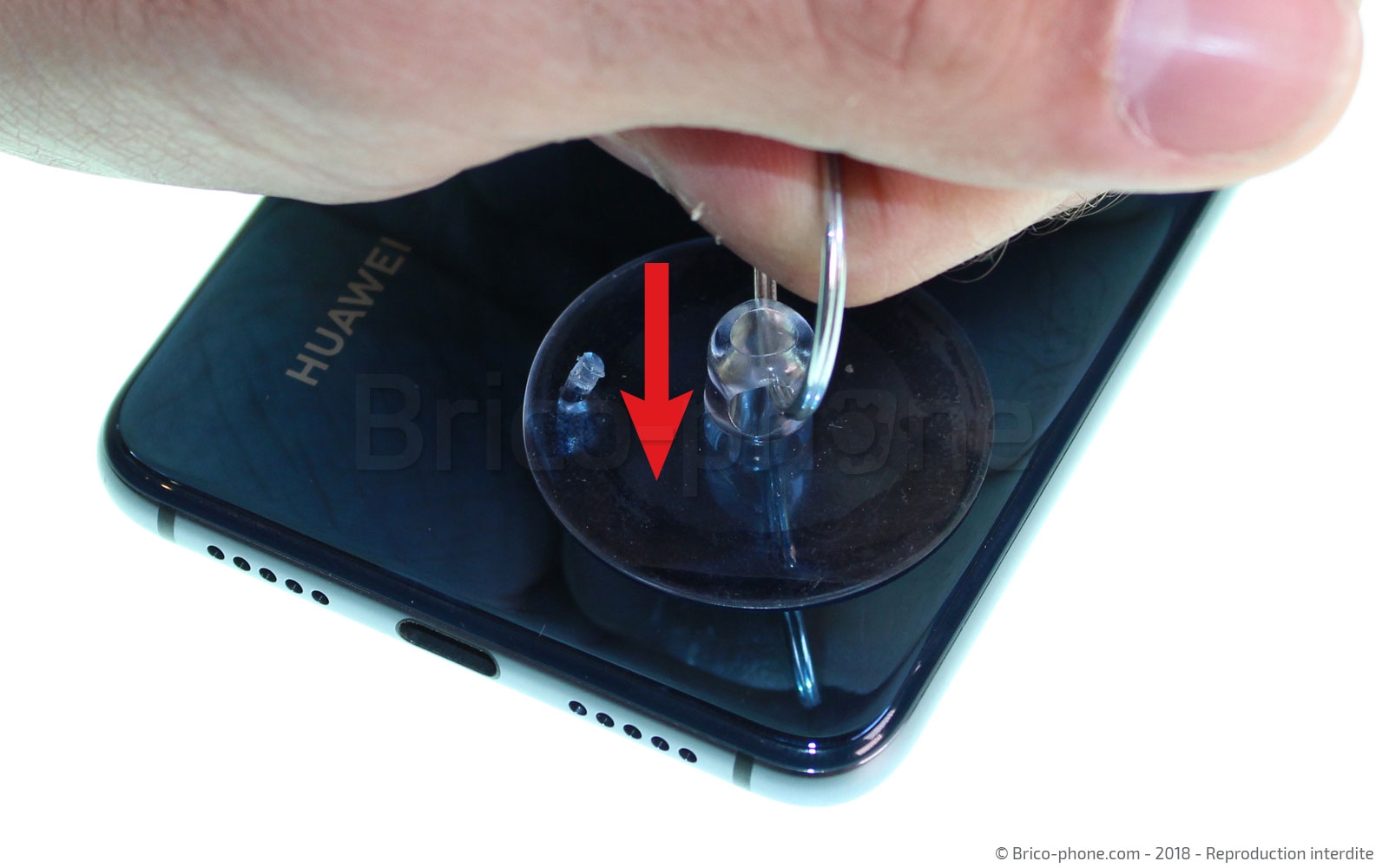

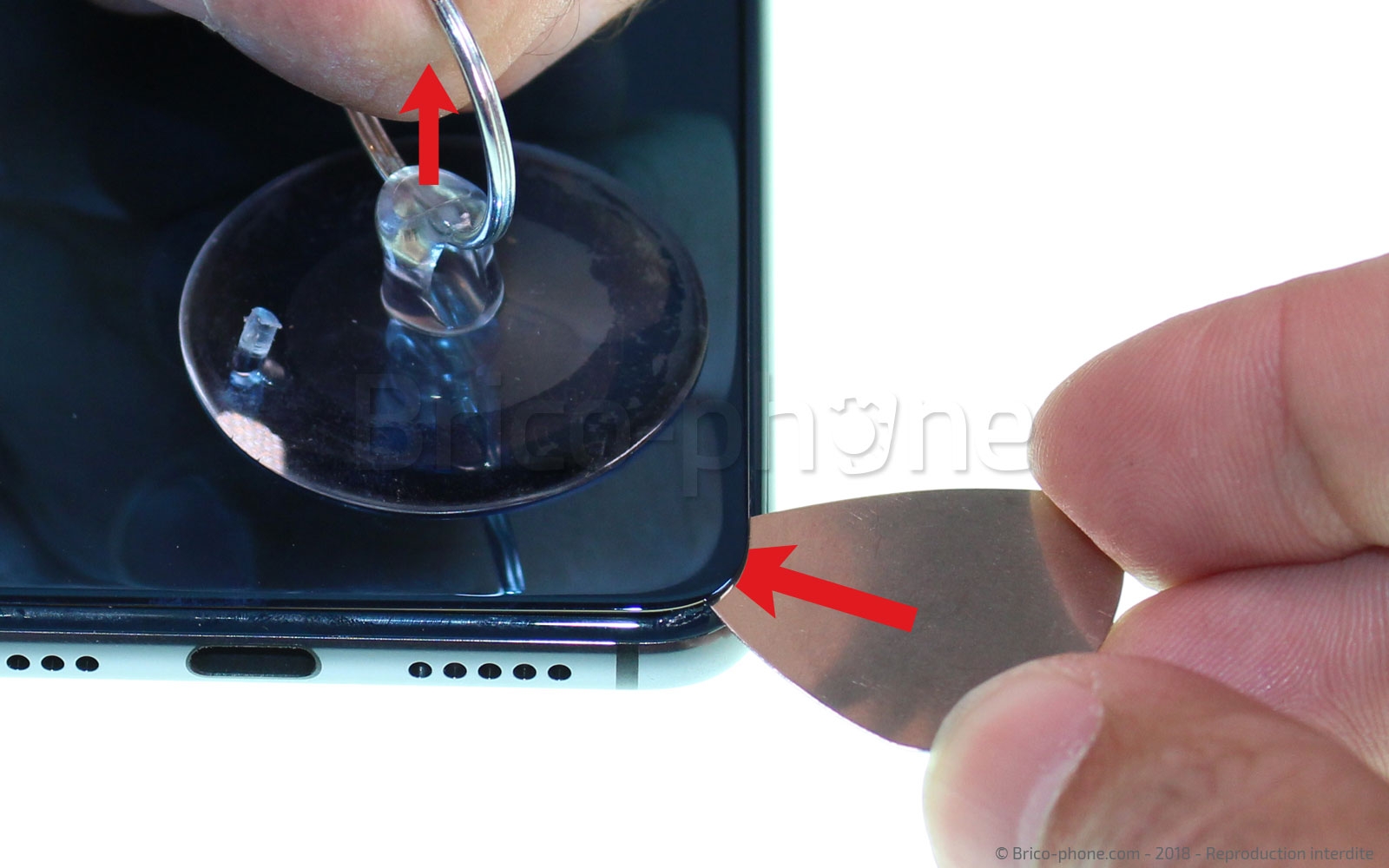

Appliquez la ventouse sur le bas de la vitre, puis tirez dessus afin de créer une ouverture pour insérer le médiator métal entre le châssis et la vitre. N'hésitez pas à chauffer de nouveau la vitre si vous sentez une résistance. Insérez ensuite les médiators plastiques qui seront utilisés pour décoller la vitre afin de ne pas faire de marques sur le châssis.
Etape 2 : Créer un point d'insertion
Etape 2 : Créer un point d'insertion
Etape 2 : Créer un point d'insertion
Etape 2 : Créer un point d'insertion
Etape 2 : Créer un point d'insertion
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Outil d'ouverture iPlastix
9,90 €
Etape 3 : Décoller la vitre arrière

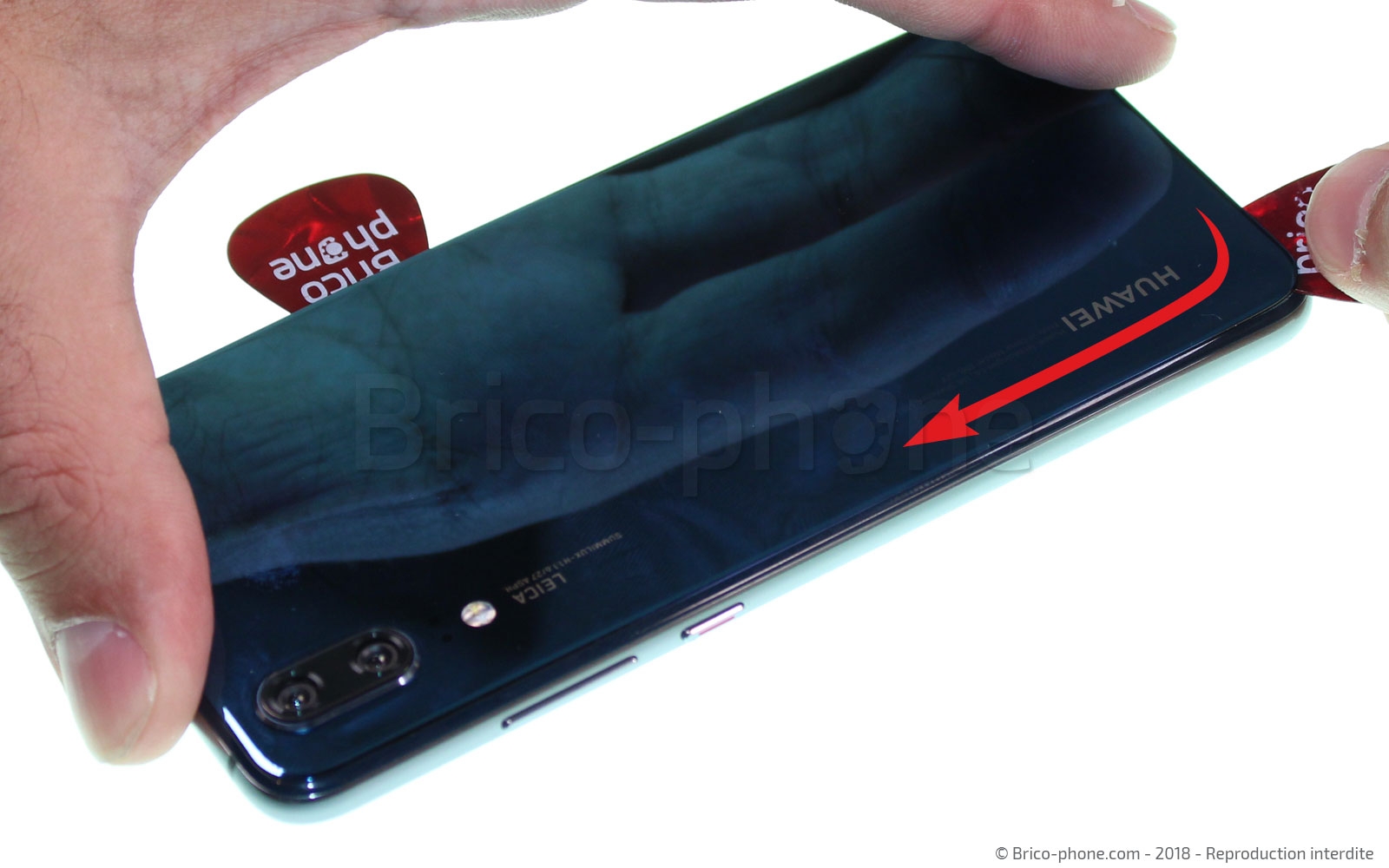

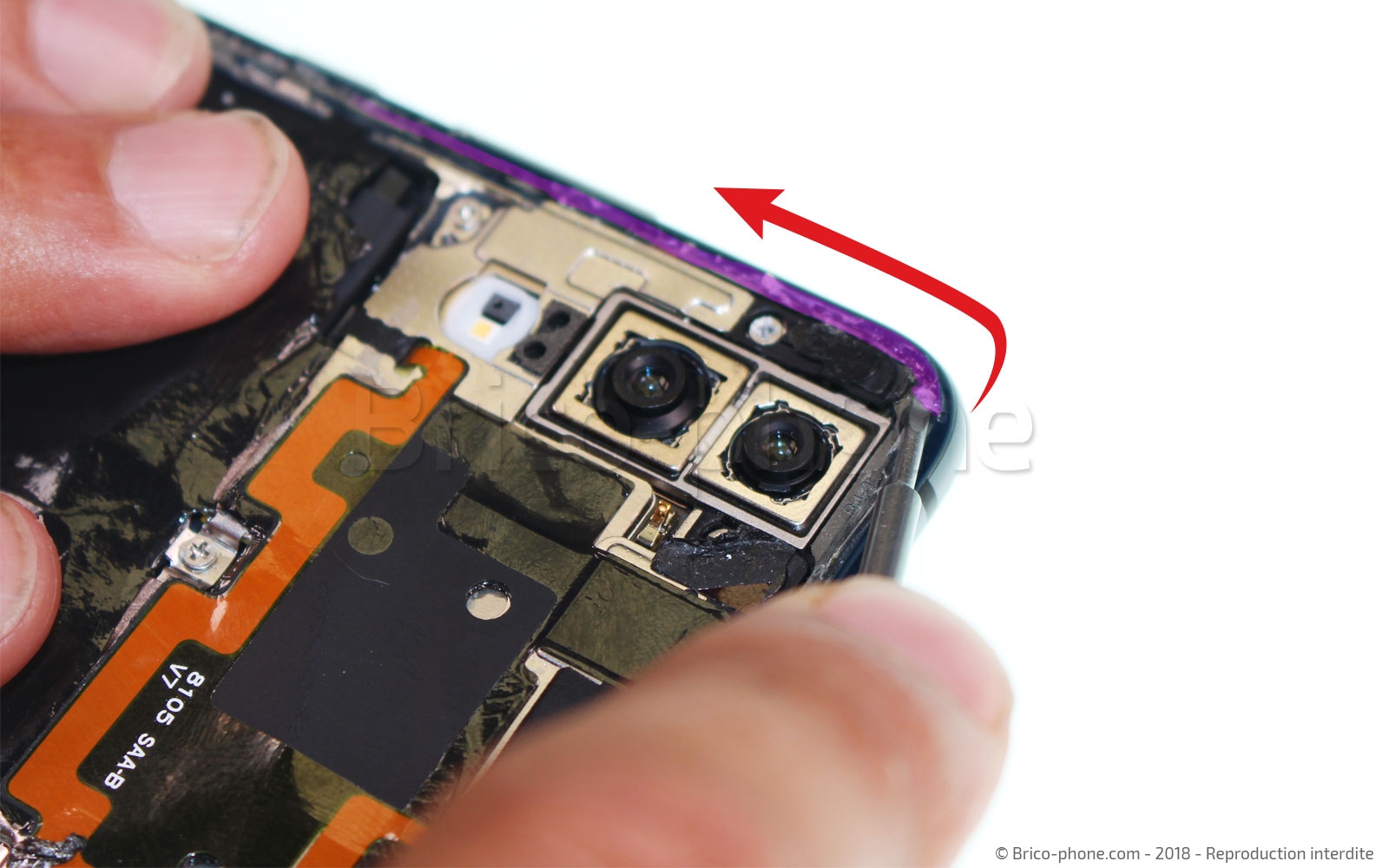

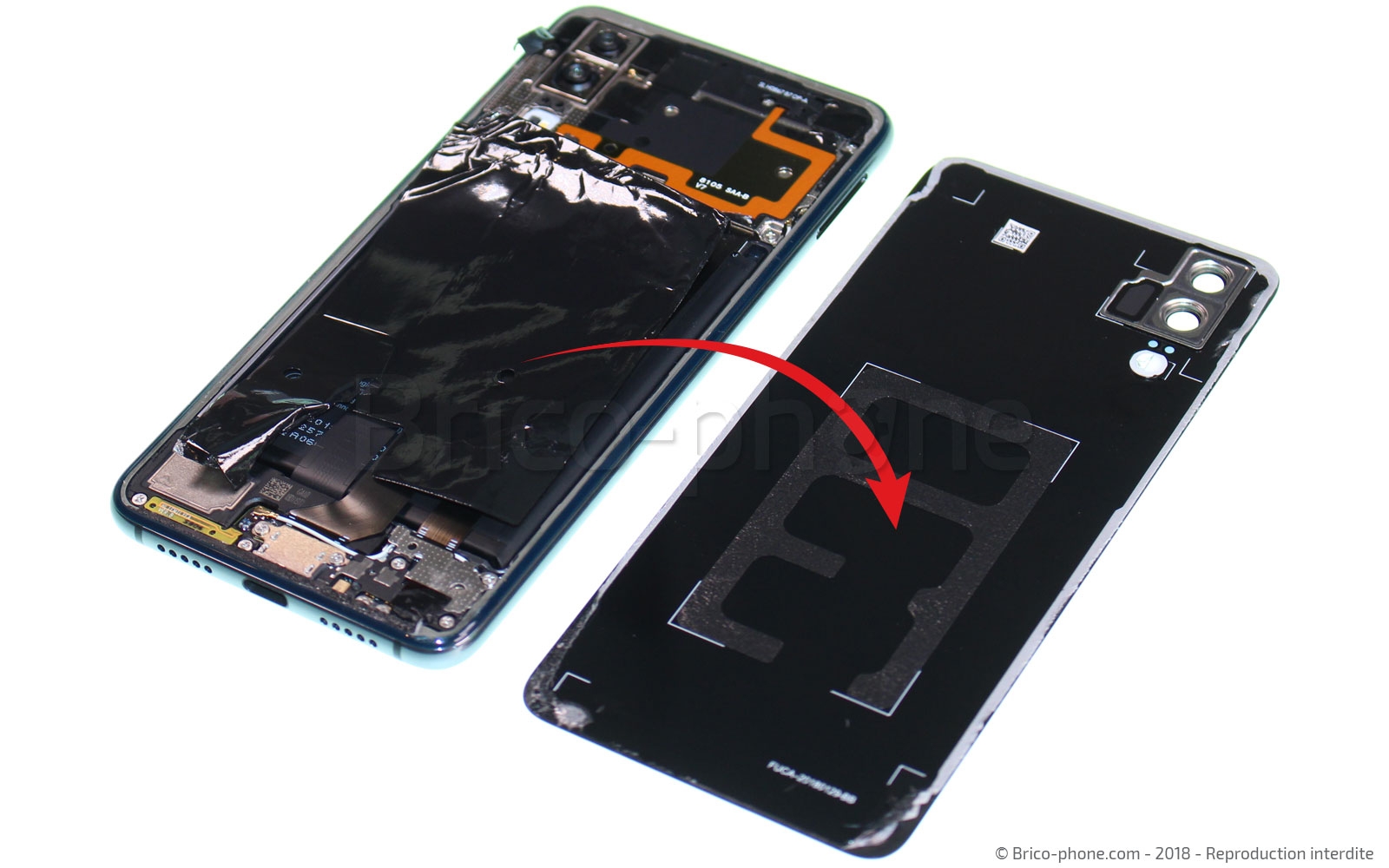

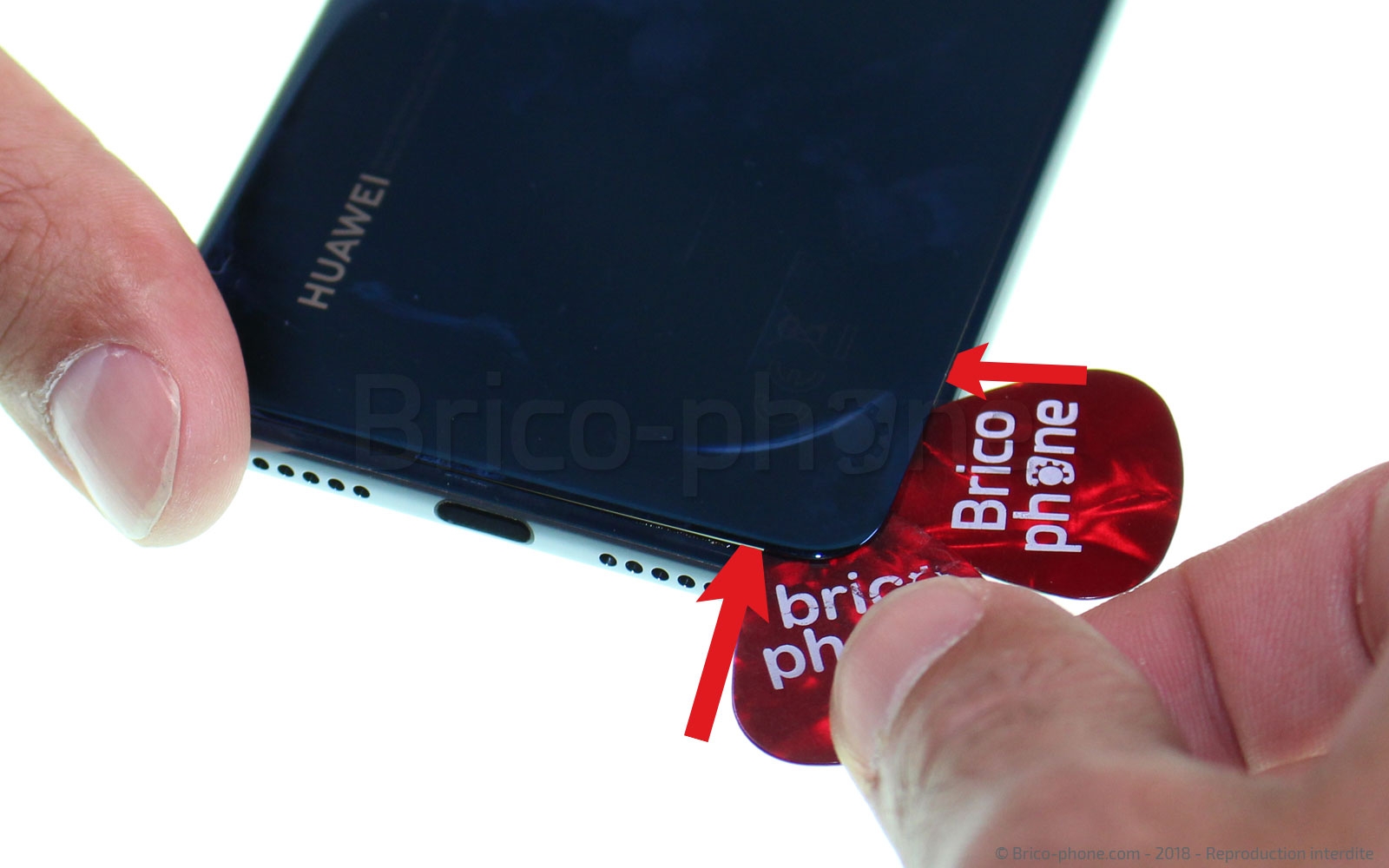

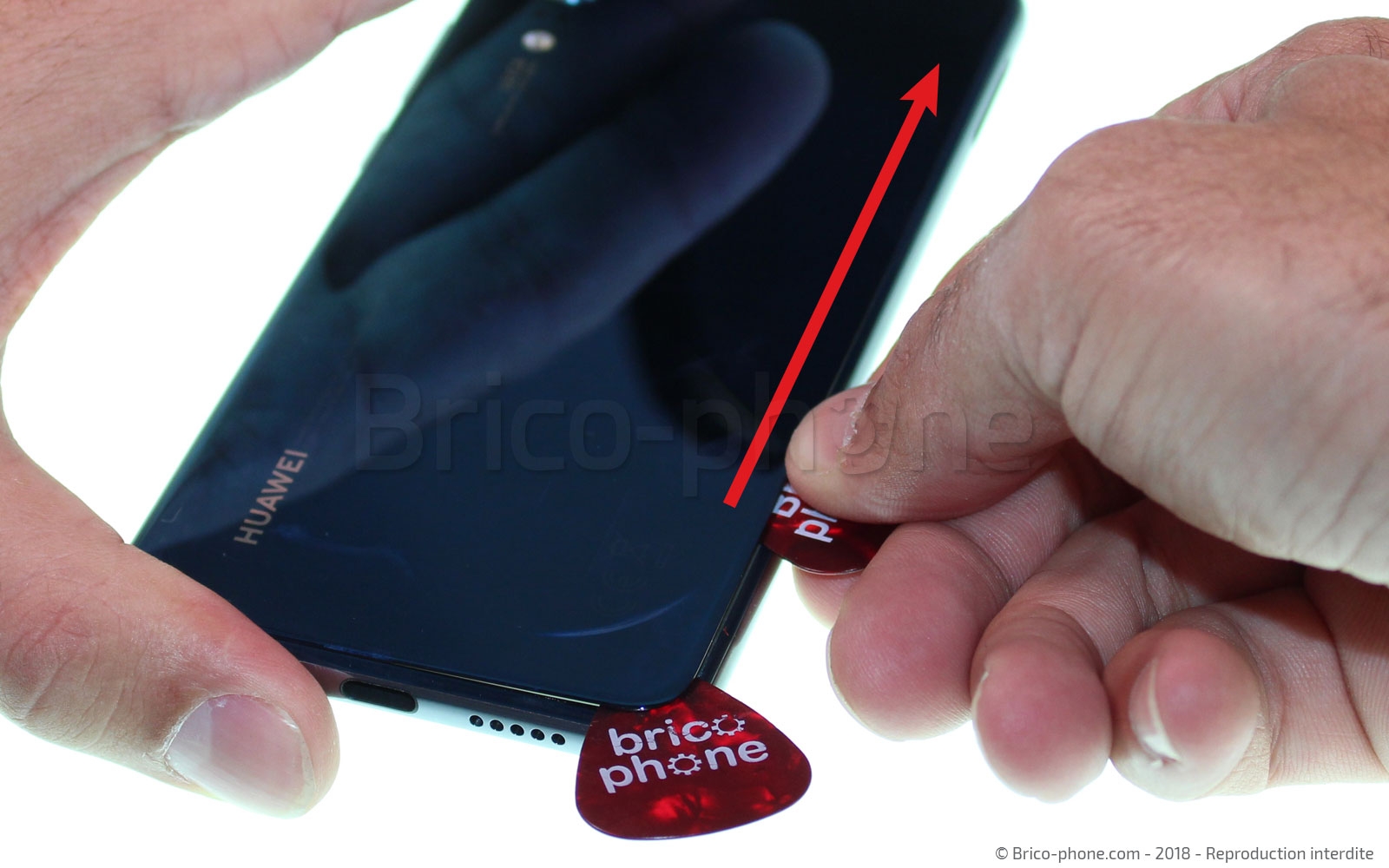

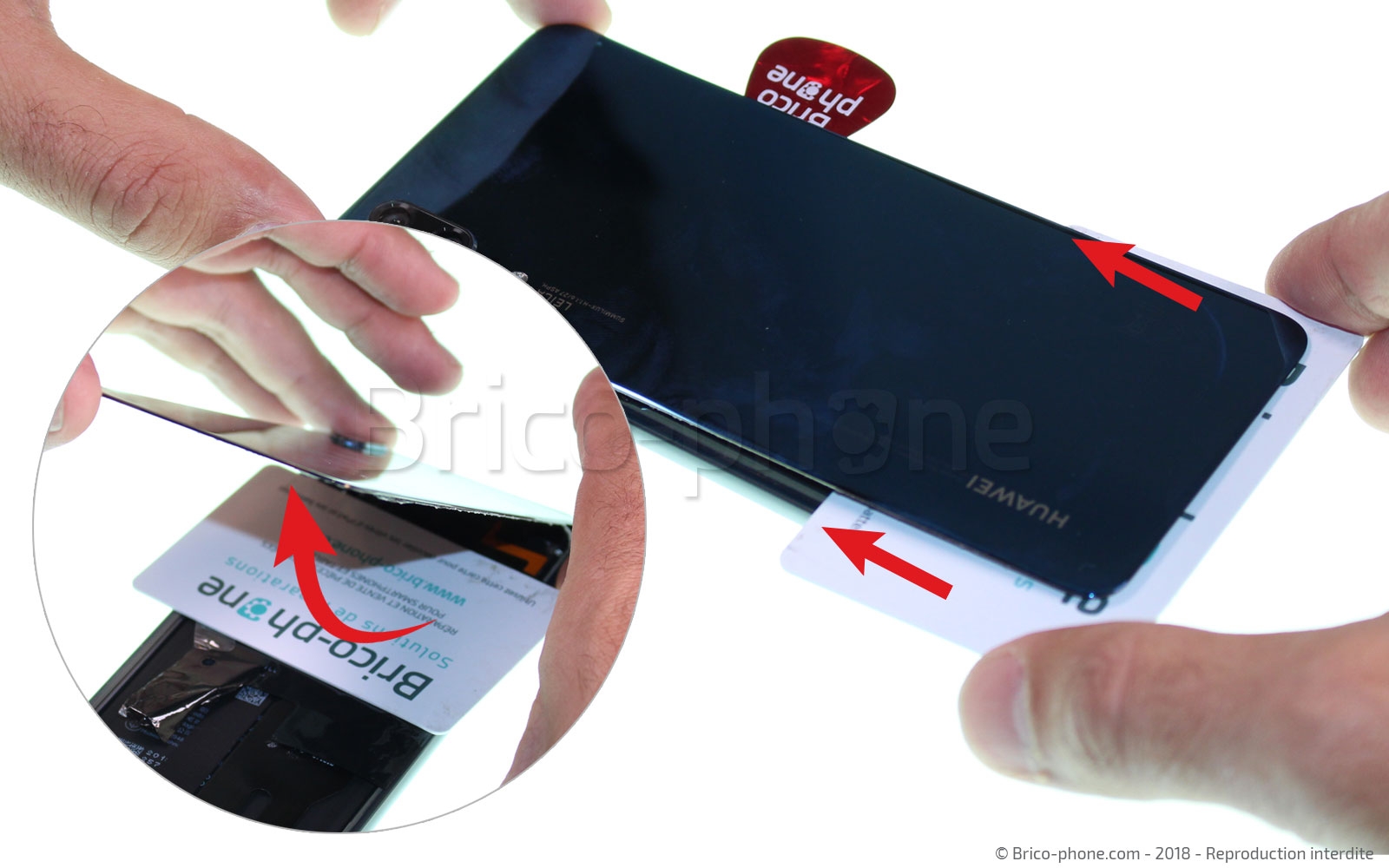

Il ne vous reste plus qu’à glisser les médiators autour de la vitre. Si vous devez trop forcer, n’hésitez pas à chauffer légèrement. Vous pouvez également vous aider de la carte PVC pour faciliter le retrait de la vitre arrière.
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 4 : Retirer la plaquette métallique

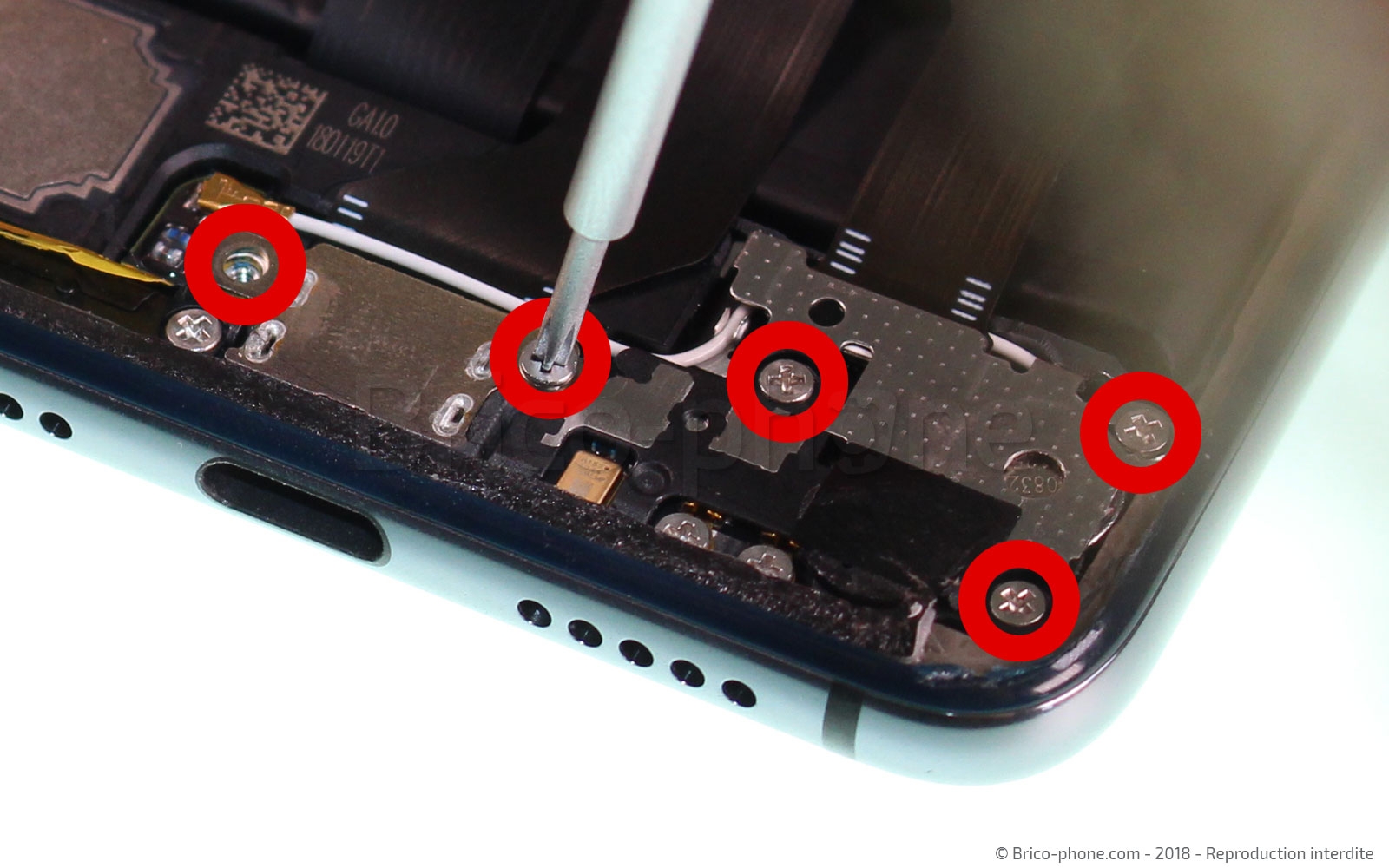

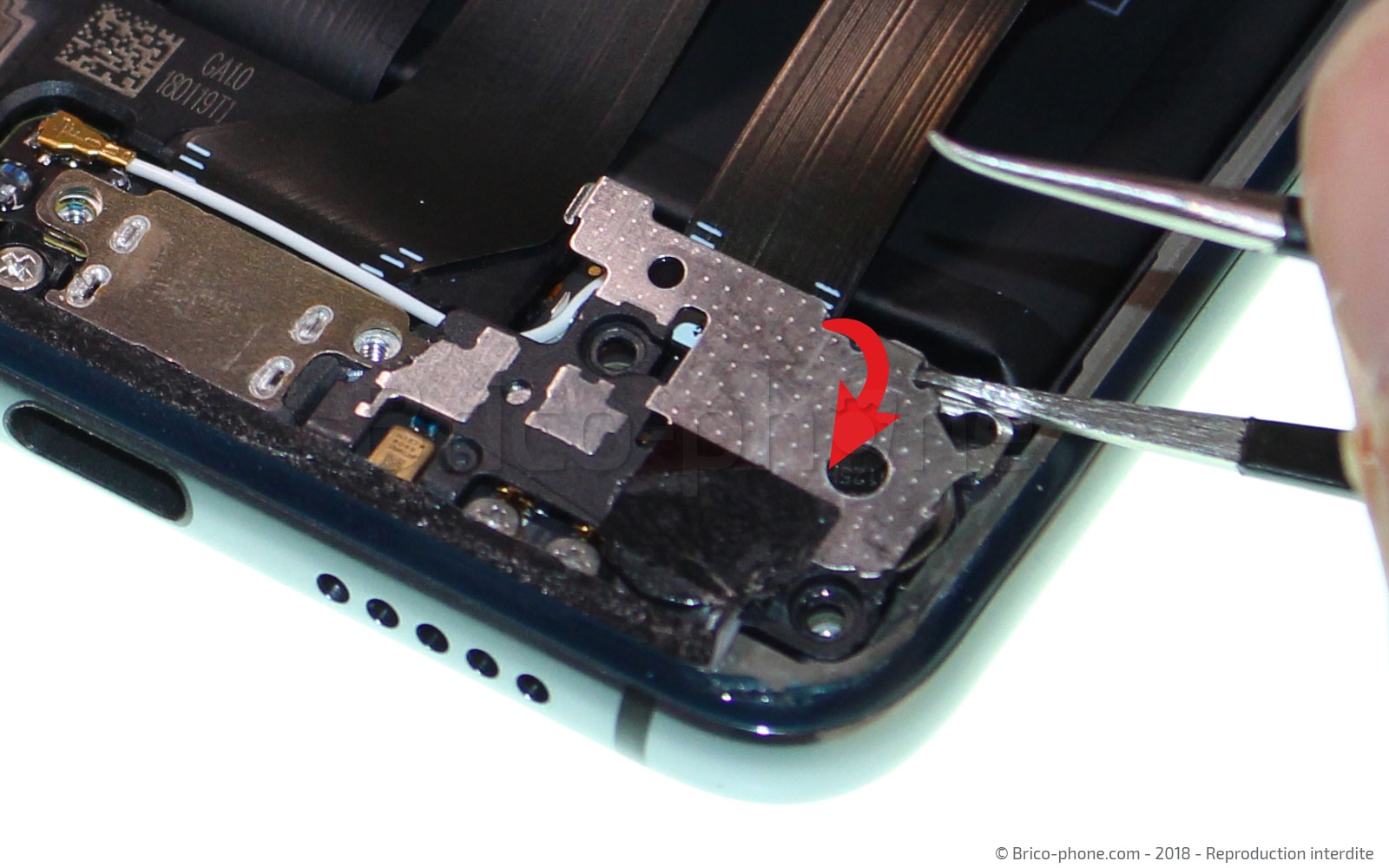

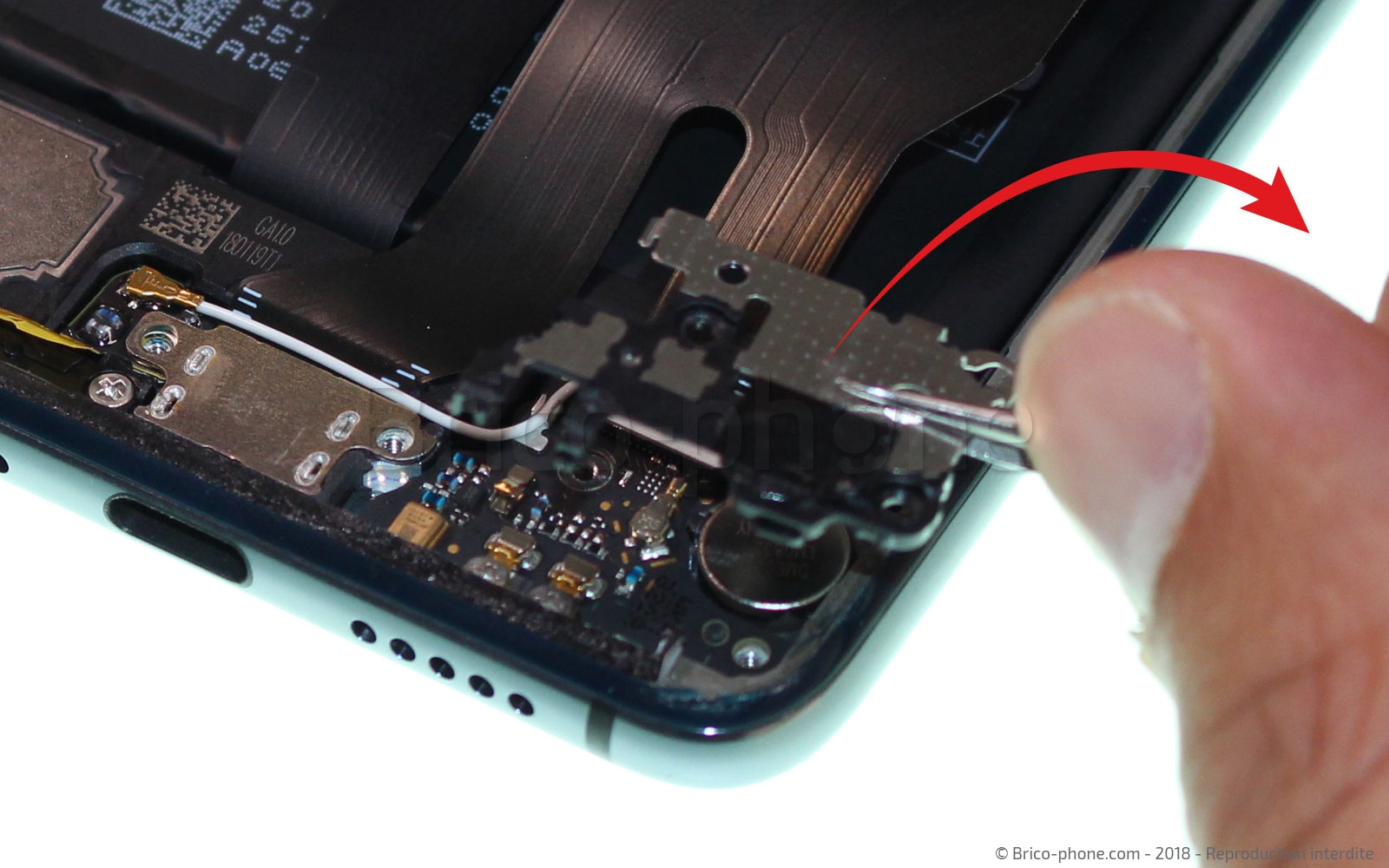

A l'aide du tournevis cruciforme 1.5, retirez les 5 vis qui maintiennent la plaquette métallique du bas et la nappe dock.
Puis, utilisez la pincette afin déclipser et sortir l'élément.


Etape 4 : Retirer la plaquette métallique
Etape 4 : Retirer la plaquette métallique
Etape 4 : Retirer la plaquette métallique
Etape 4 : Retirer la plaquette métallique
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Retirer la nappe USB / interconnexion

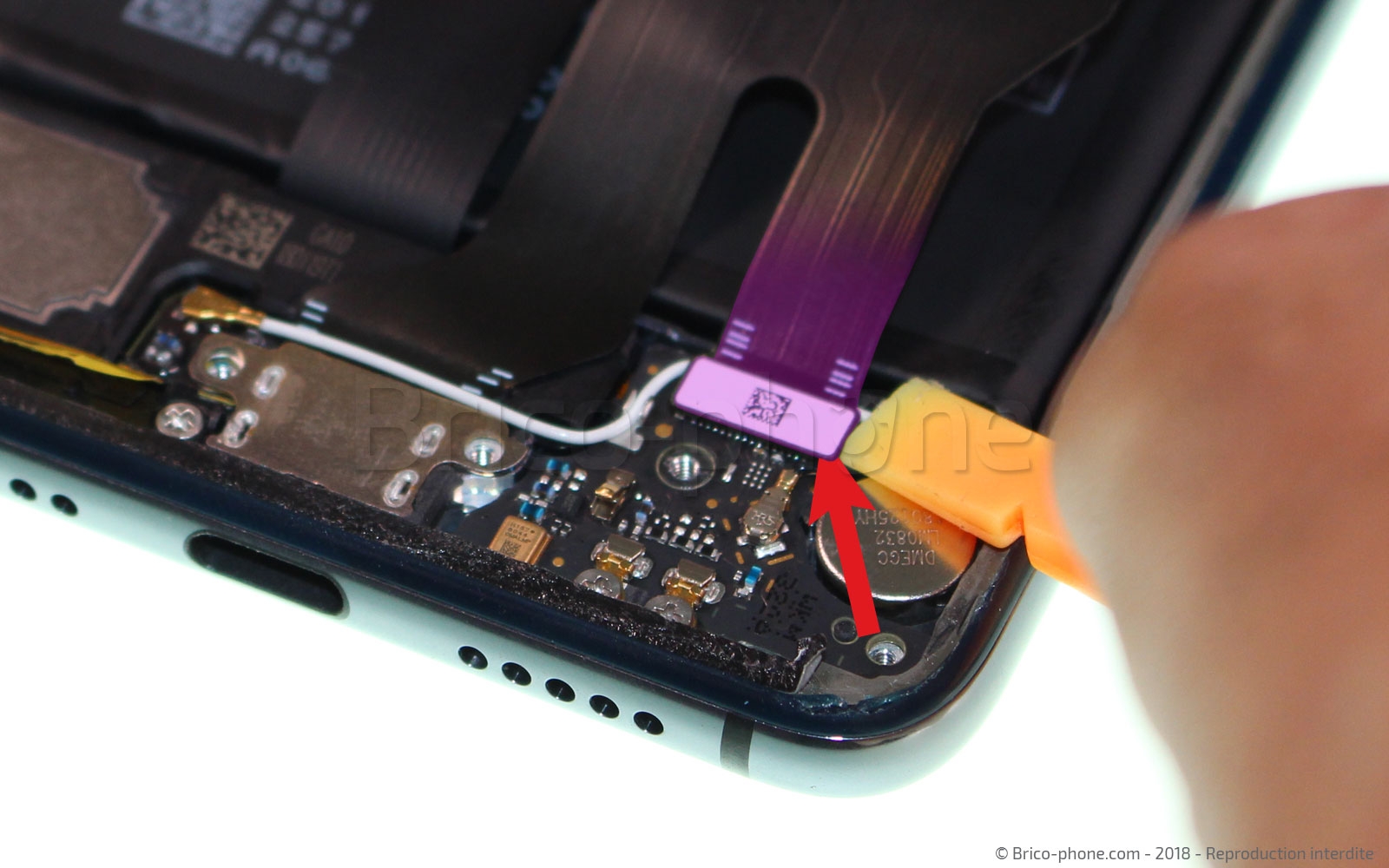

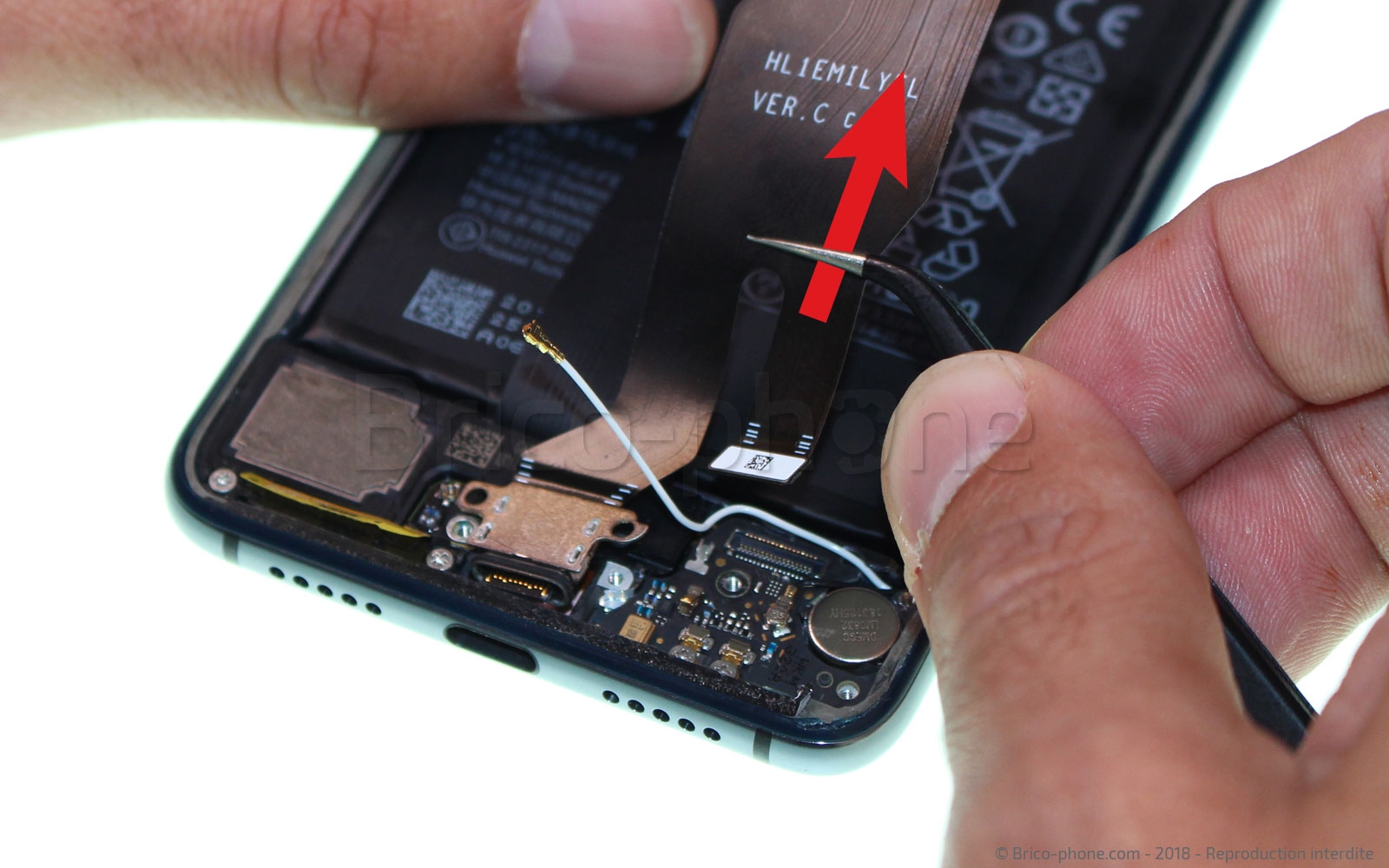

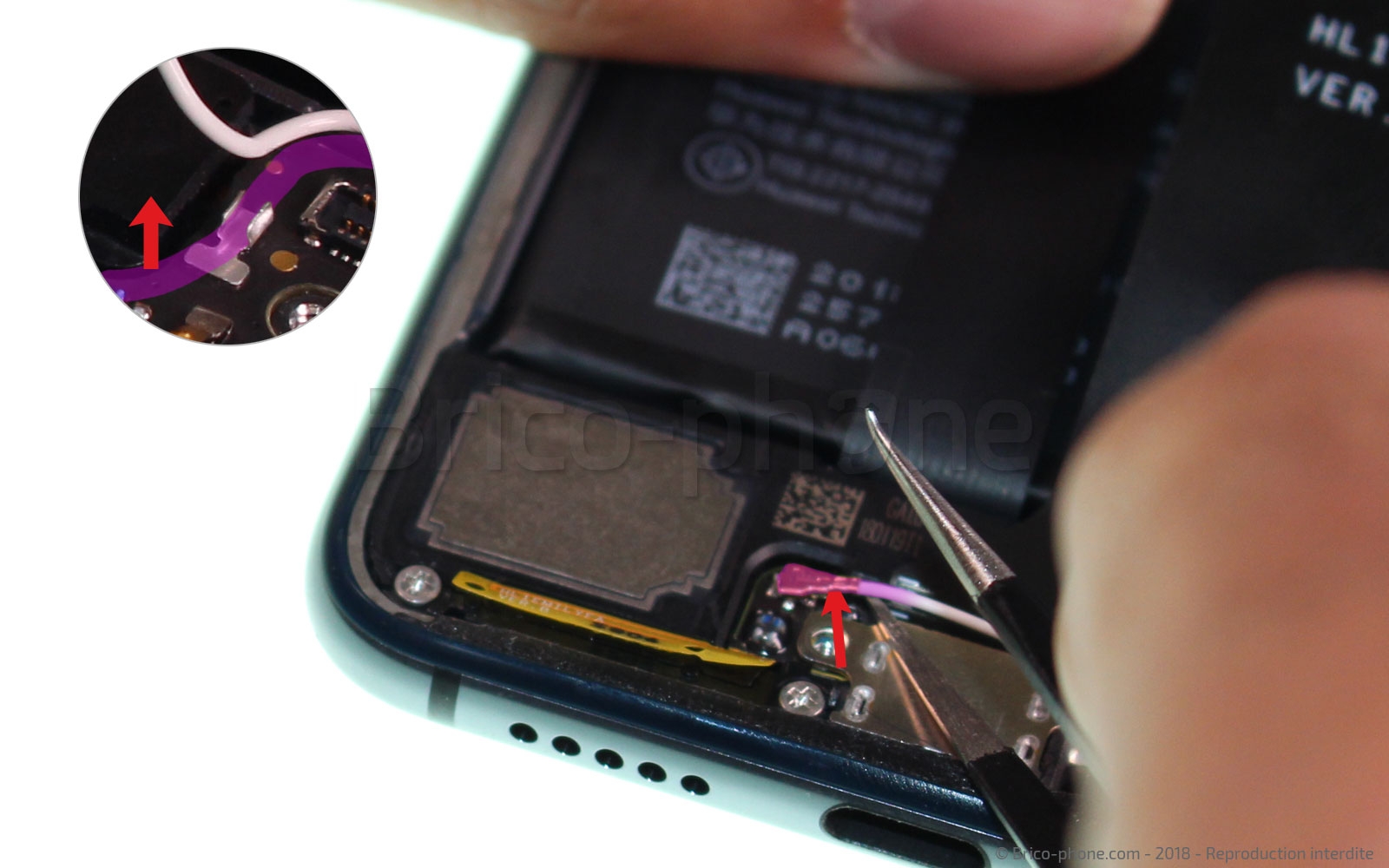

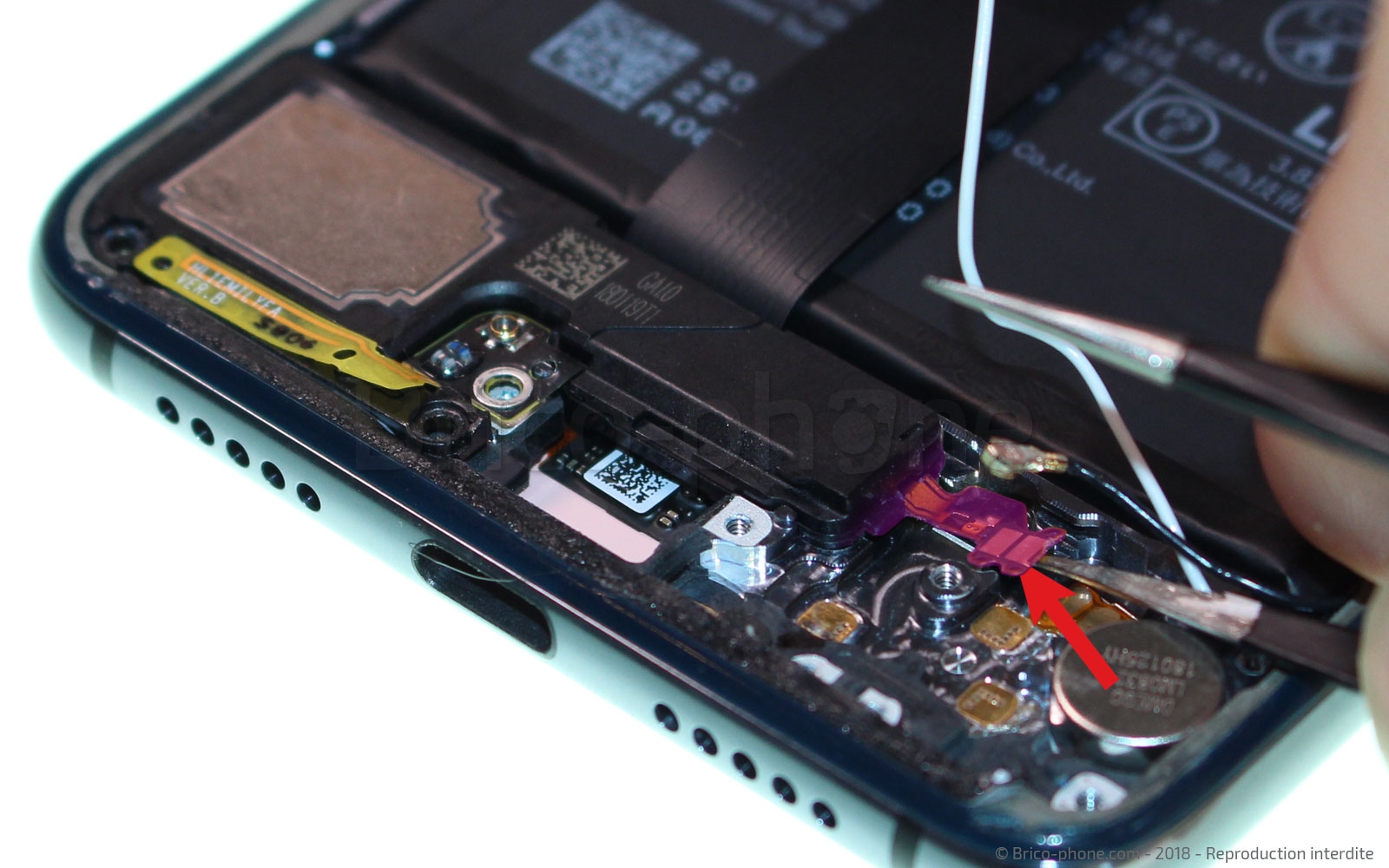

Munissez-vous du levier nylon afin déconnecter la nappe interconnexion puis à l'aide de la pincette, débranchez le câble coaxial blanc.

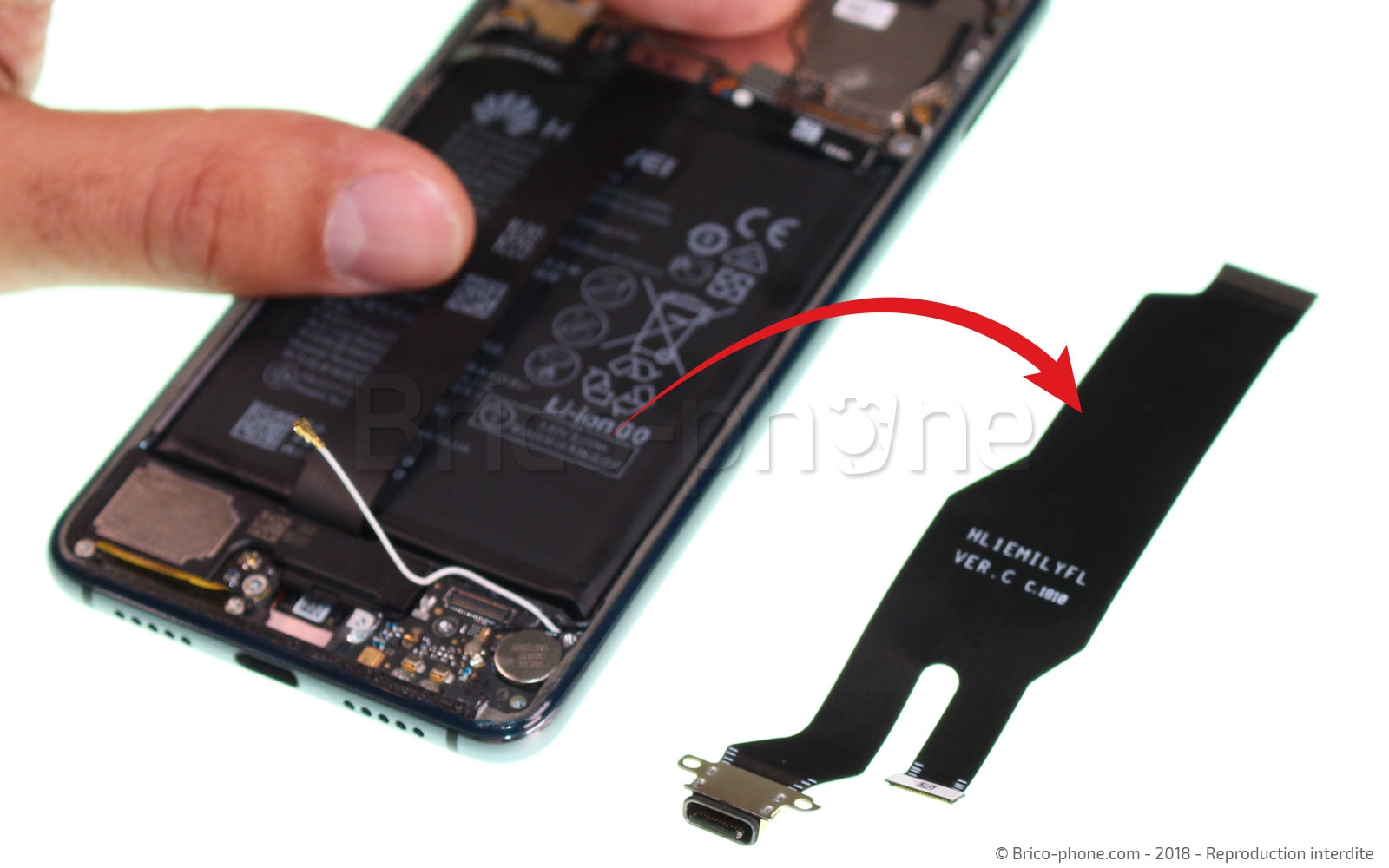

Il ne vous reste plus qu'à extraire la nappe du châssis.
Etape 5 : Retirer la nappe USB / interconnexion
Etape 5 : Retirer la nappe USB / interconnexion
Etape 5 : Retirer la nappe USB / interconnexion
Etape 5 : Retirer la nappe USB / interconnexion
Etape 5 : Retirer la nappe USB / interconnexion
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Retirer la carte secondaire

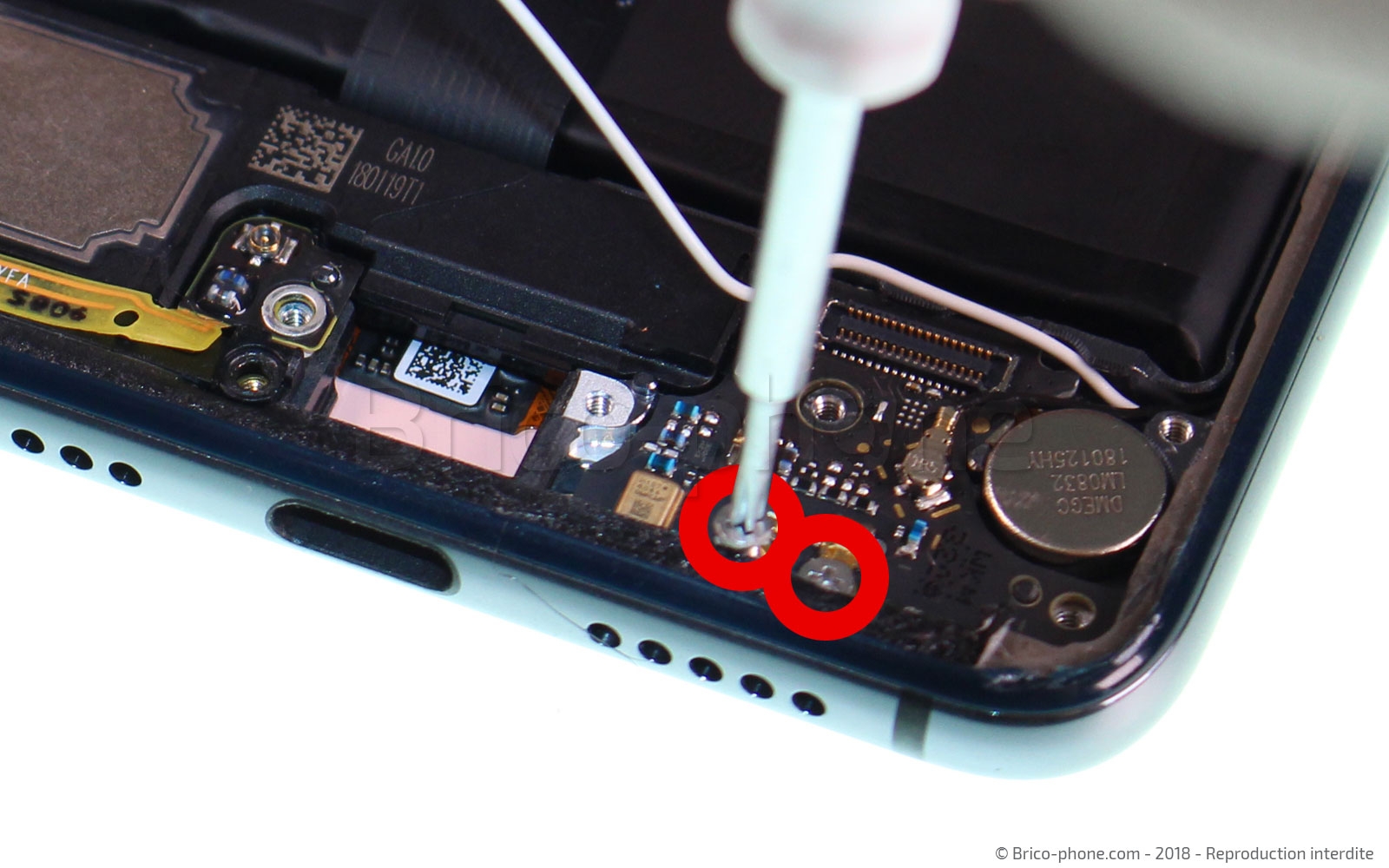

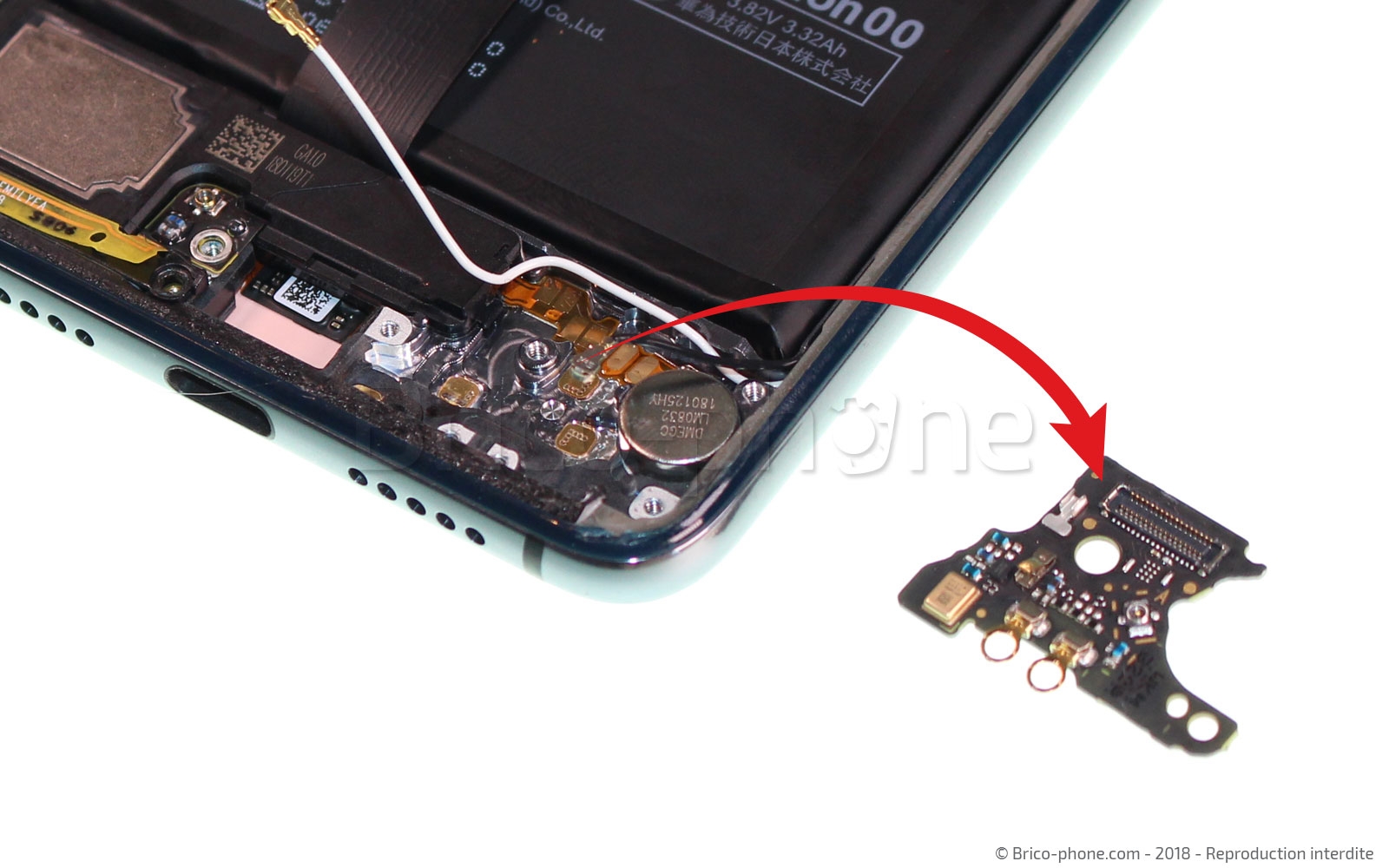

Retirez les 2 vis qui assurent le maintien de la carte à l'aide du tournevis cruciforme 1.5 fourni dans le kit d'outils.

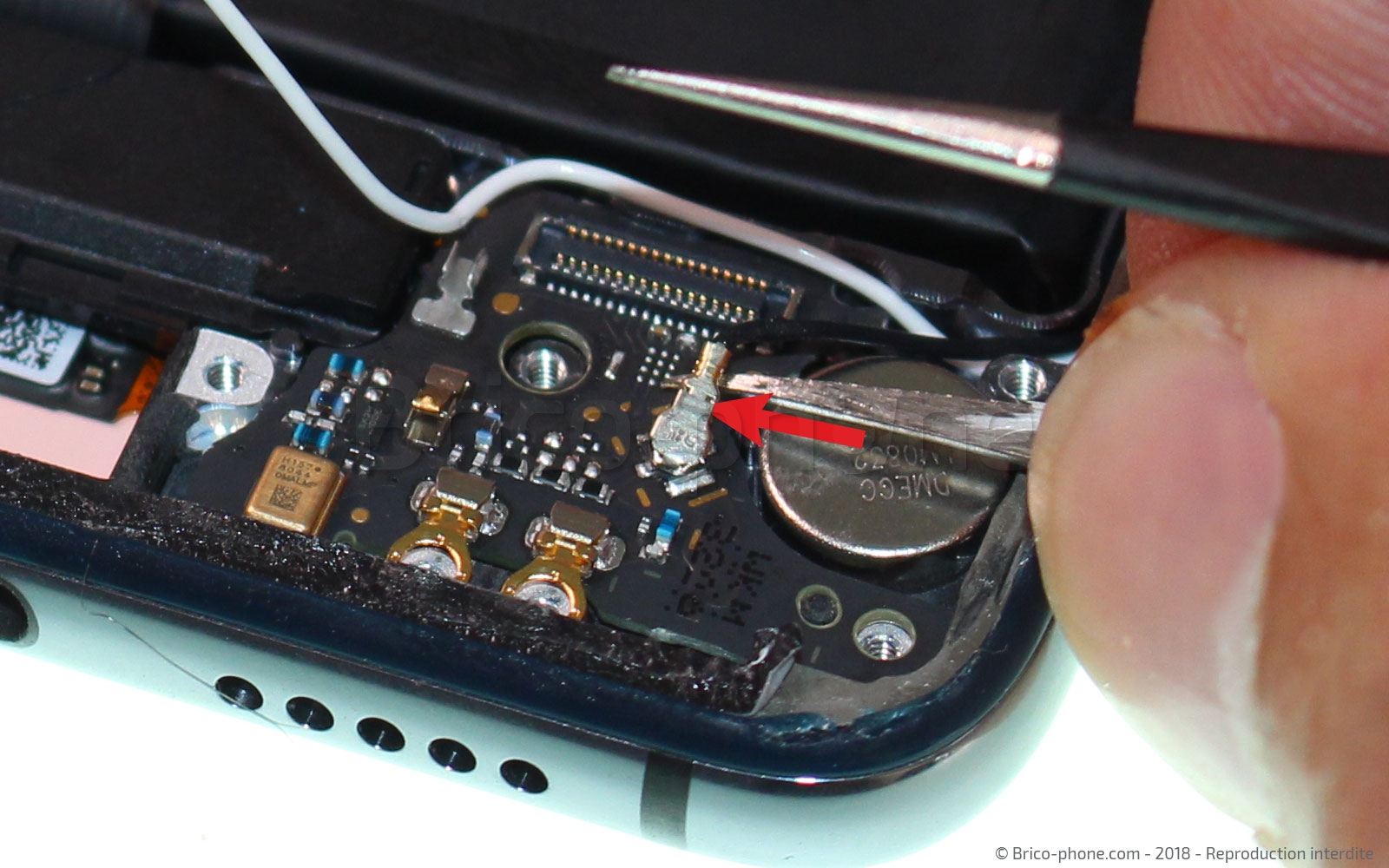

Ensuite, déconnectez le câble coaxial de couleur blanche à l'aide de la pincette puis toujours en vous aidant de cette dernière, délogez la carte secondaire de son emplacement.
Etape 6 : Retirer la carte secondaire
Etape 6 : Retirer la carte secondaire
Etape 6 : Retirer la carte secondaire
Etape 6 : Retirer la carte secondaire
Etape 6 : Retirer la carte secondaire
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Retirer le bloc Haut-parleur

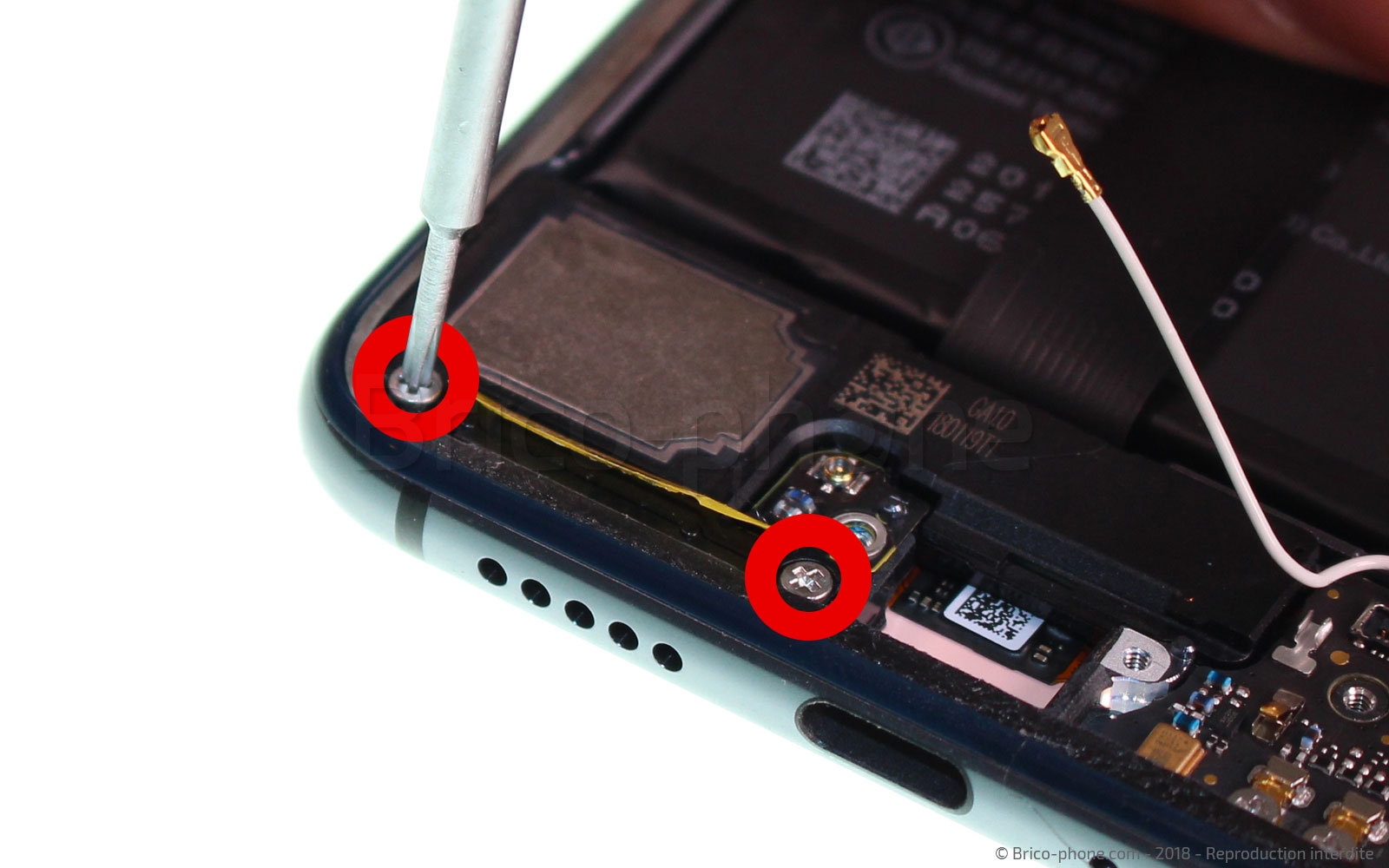

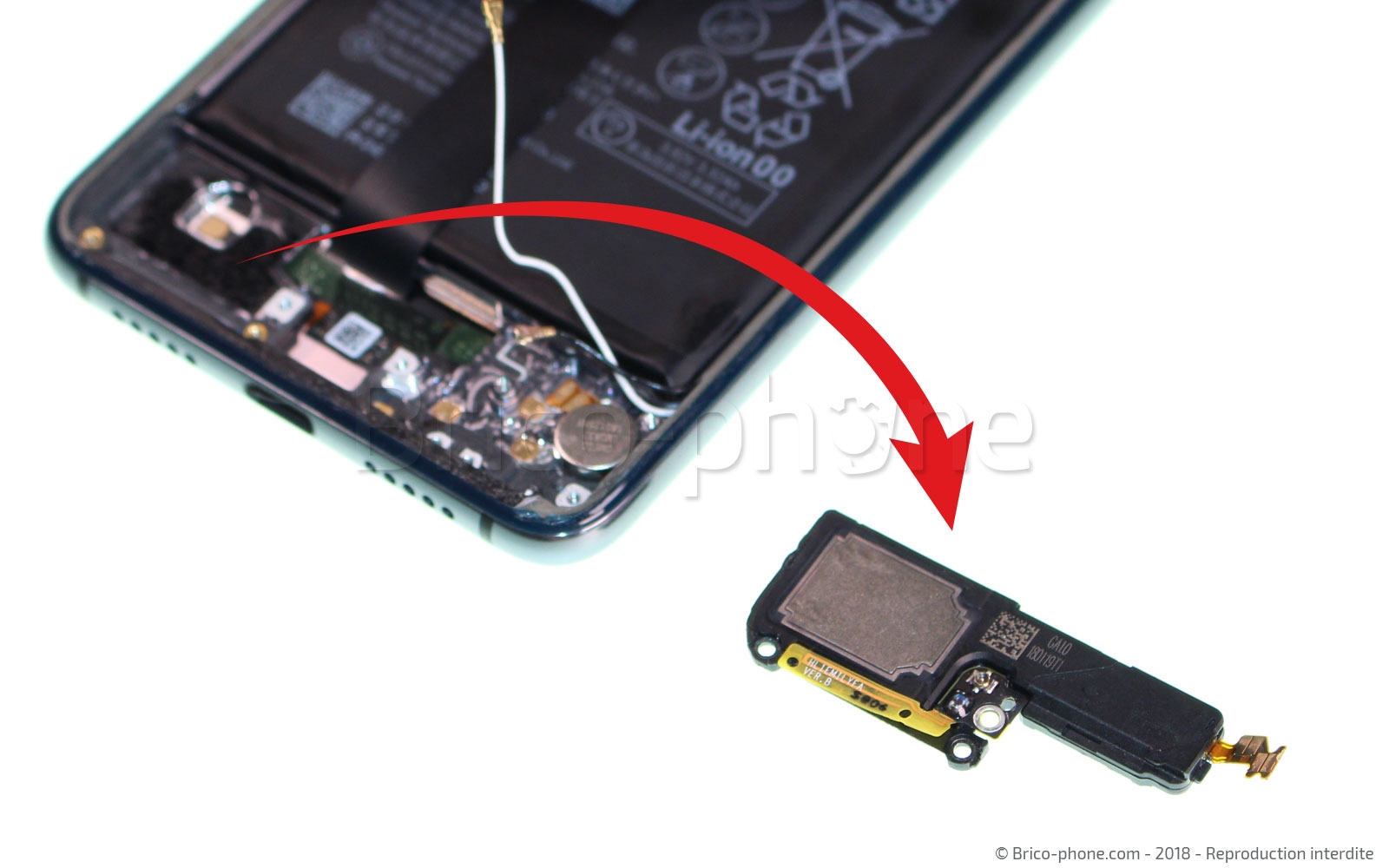

Retirez les vis cruciformes qui maintiennent le haut-parleur.

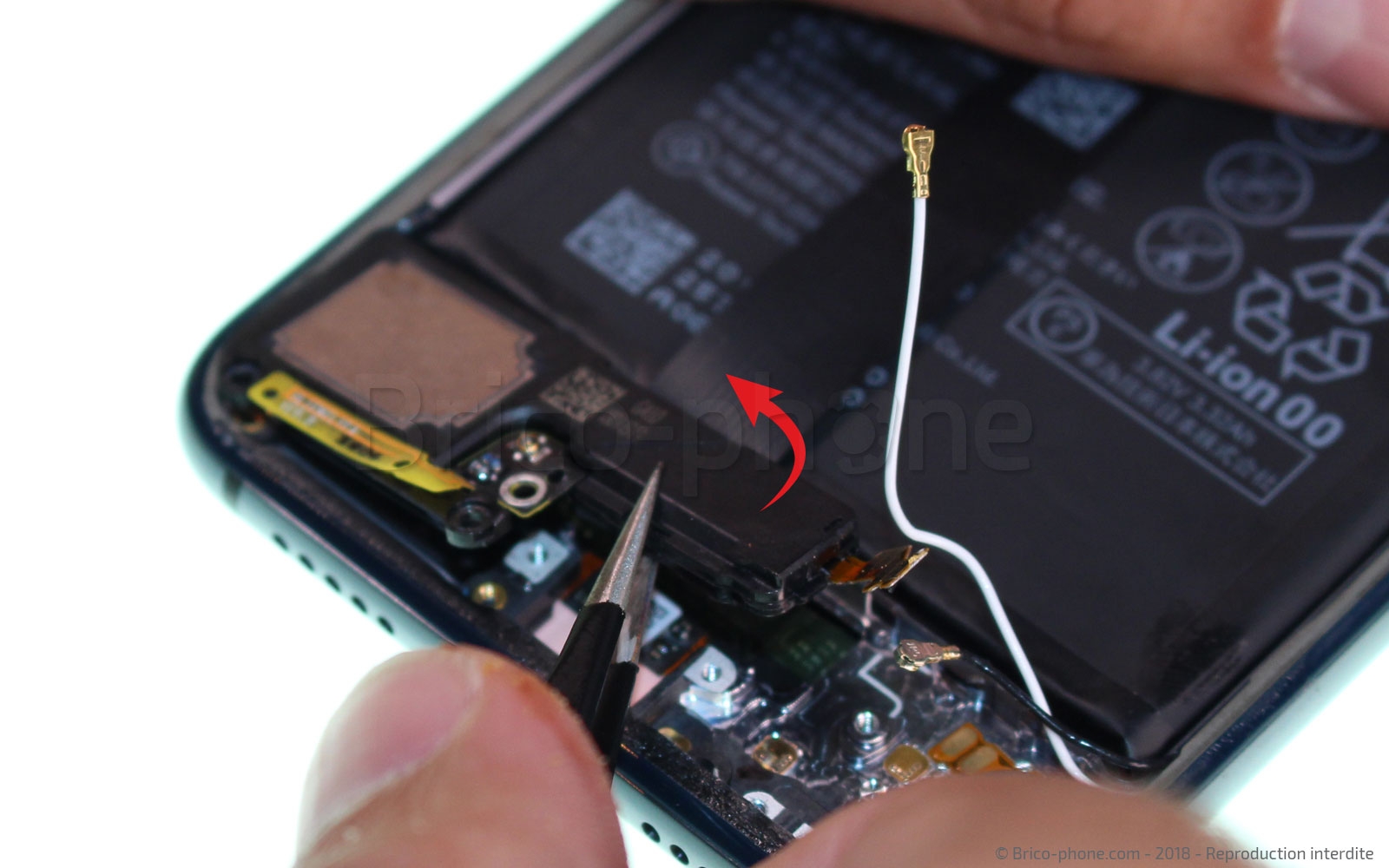

En glissant délicatement la pincette entre le châssis et le connecteur du haut-parleur, décollez ce dernier, puis faites levier afin de sortir le HP de son emplacement.
Etape 7 : Retirer le bloc Haut-parleur
Etape 7 : Retirer le bloc Haut-parleur
Etape 7 : Retirer le bloc Haut-parleur
Etape 7 : Retirer le bloc Haut-parleur
Etape 7 : Retirer le bloc Haut-parleur
Outils du kit utilisés
Outils du kit utilisés


Conseil pour le remontage
Suivez ce tutoriel à l'envers pour procéder au remontage.
Voici quelques conseils pour vous facilitez cette étape :
A l'aide d'un tournevis plat ou de la pointe d'un cutter, nettoyez le contour du châssis en retirant toutes traces de colle.
Appliquez un léger filet de colle B7000 pour assurer le maintien de la vitre arrière.
Conseil pour le remontage
Conseil pour le remontage
Conseil pour le remontage
Conseil pour le remontage
Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
12,90 €
Colle professionnelle B7000 en tube de 3ml
3,90 €
