Changement de double caméra arrière sur P20

Temps estimé : 30 min
Difficulté : 3/5
P20 | Temps estimé : 30 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer la caméra arrière sur votre Huawei P20

Diagnostic

›  L'appareil photo de votre Huawei P20 ne se déclenche pas
›  La mise au point ne se fait plus
›  Le zoom le fonctionne pas
›  Vos photos sont de mauvaise qualité
›  Vos photos sont floues

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Double caméra arrière pour Huawei P20
98,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

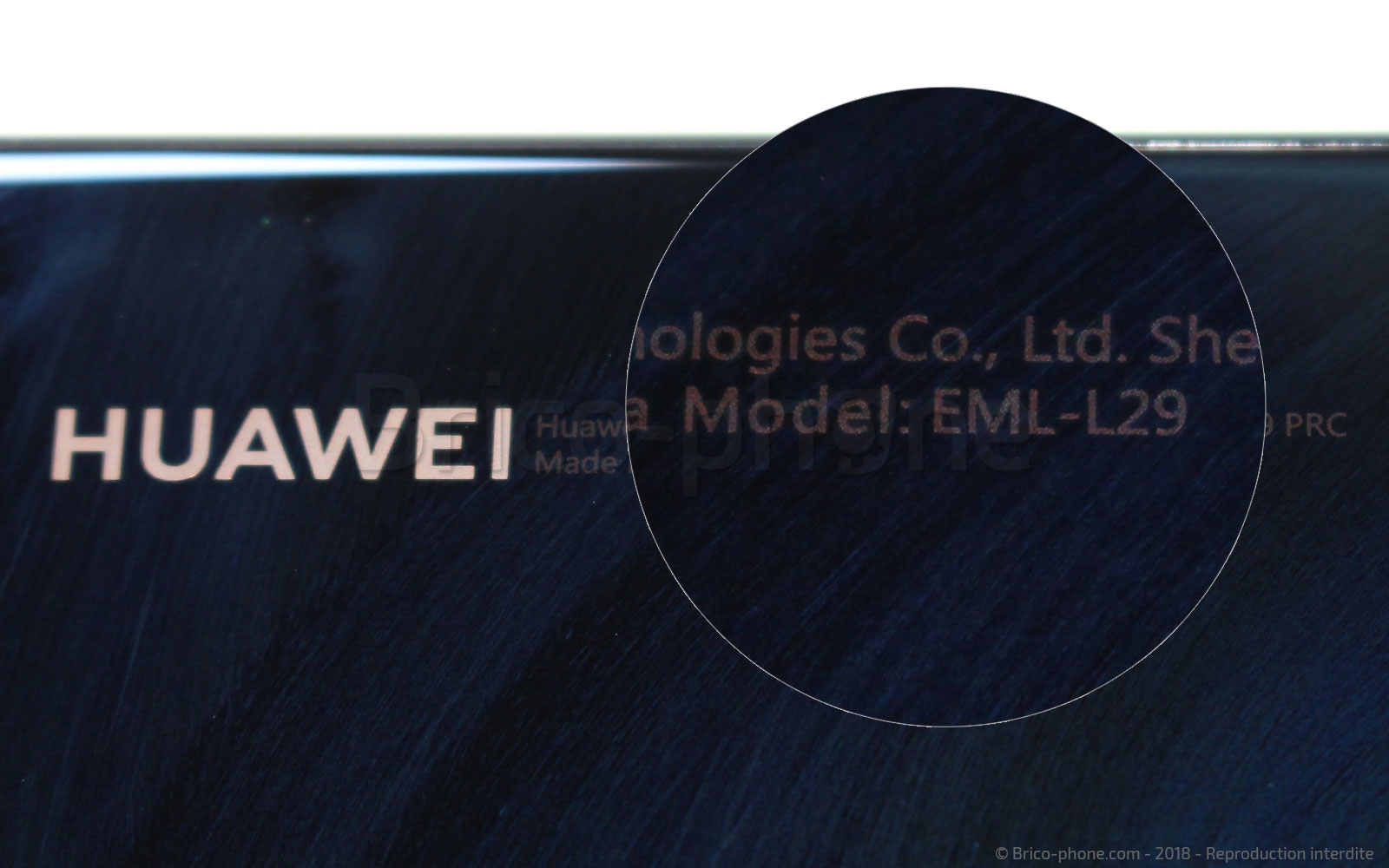

Vérifiez bien votre modèle de Huawei en regardant au dos de ce dernier. Le numéro EML-L29 correspond bien à un Huawei P20. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette? pour connaître le modèle que vous possédez. Avant de vous lancer, voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !
Avant de commencer
Eteindre et retirer le rack sim

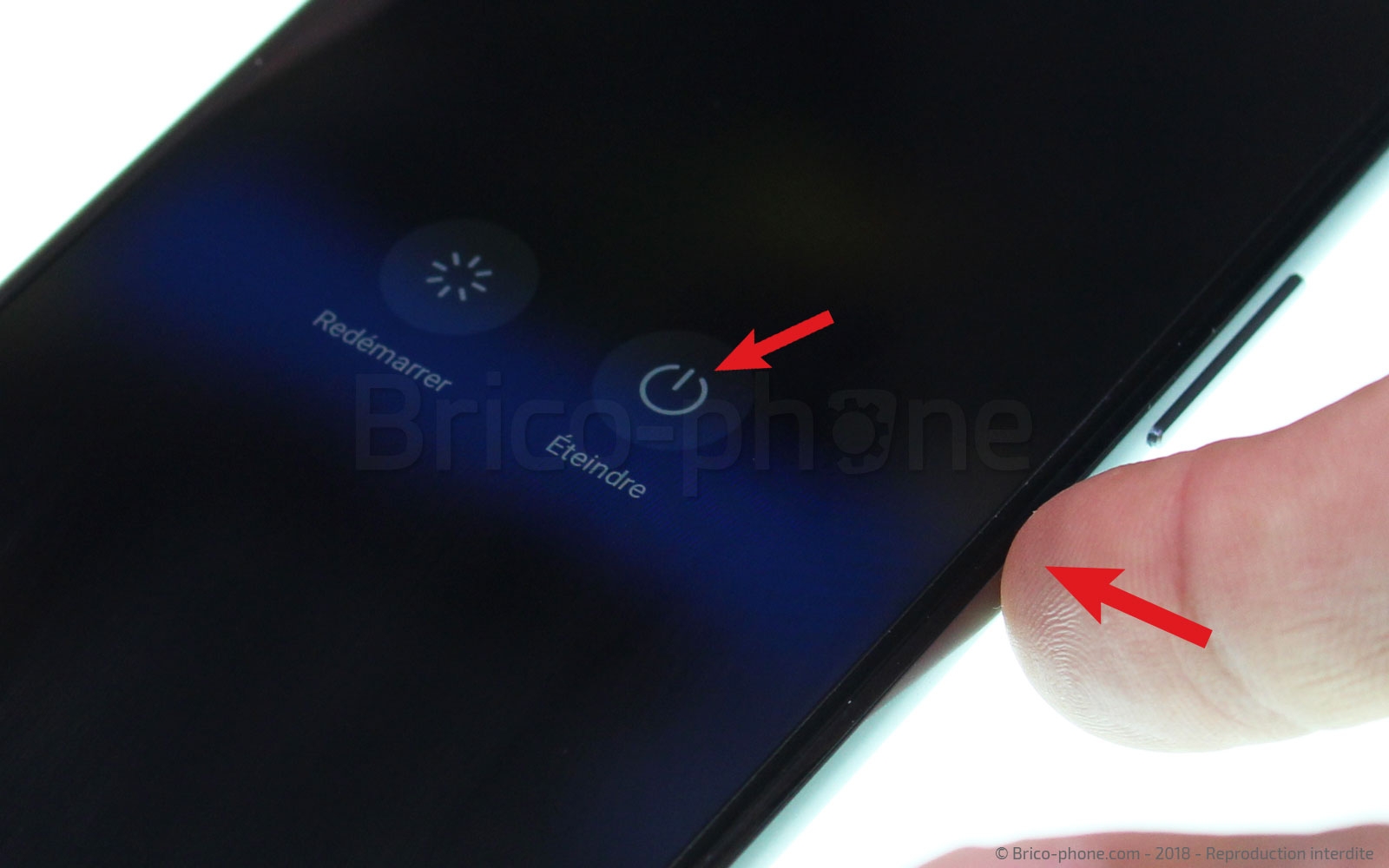

Commencez par éteindre votre téléphone en appuyant longuement sur le bouton Power. Validez par la suite cette action directement sur l'écran du téléphone.

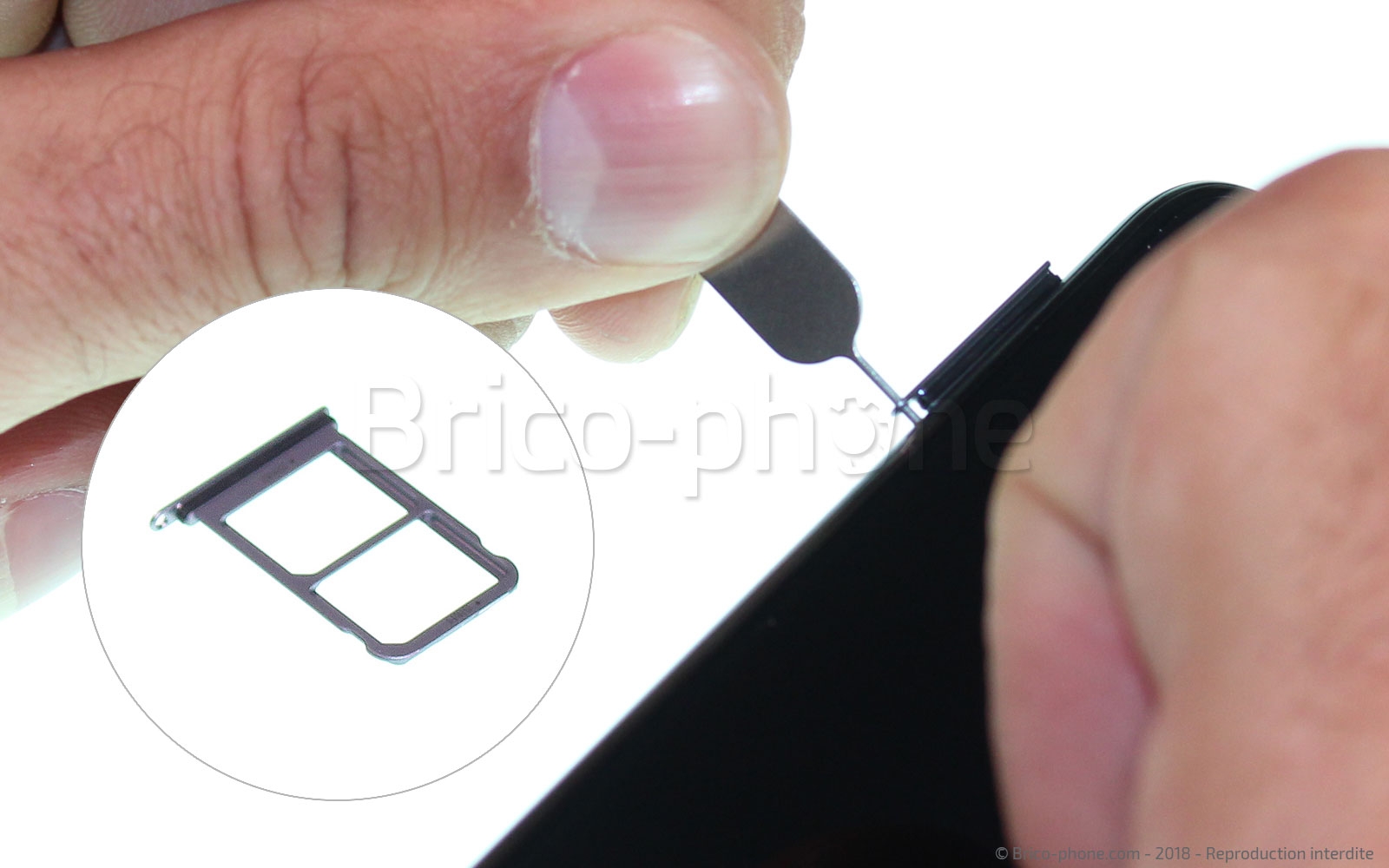

Retirez désormais la carte SIM.

Eteindre et retirer le rack sim
Eteindre et retirer le rack sim
Eteindre et retirer le rack sim
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer la vitre arrière

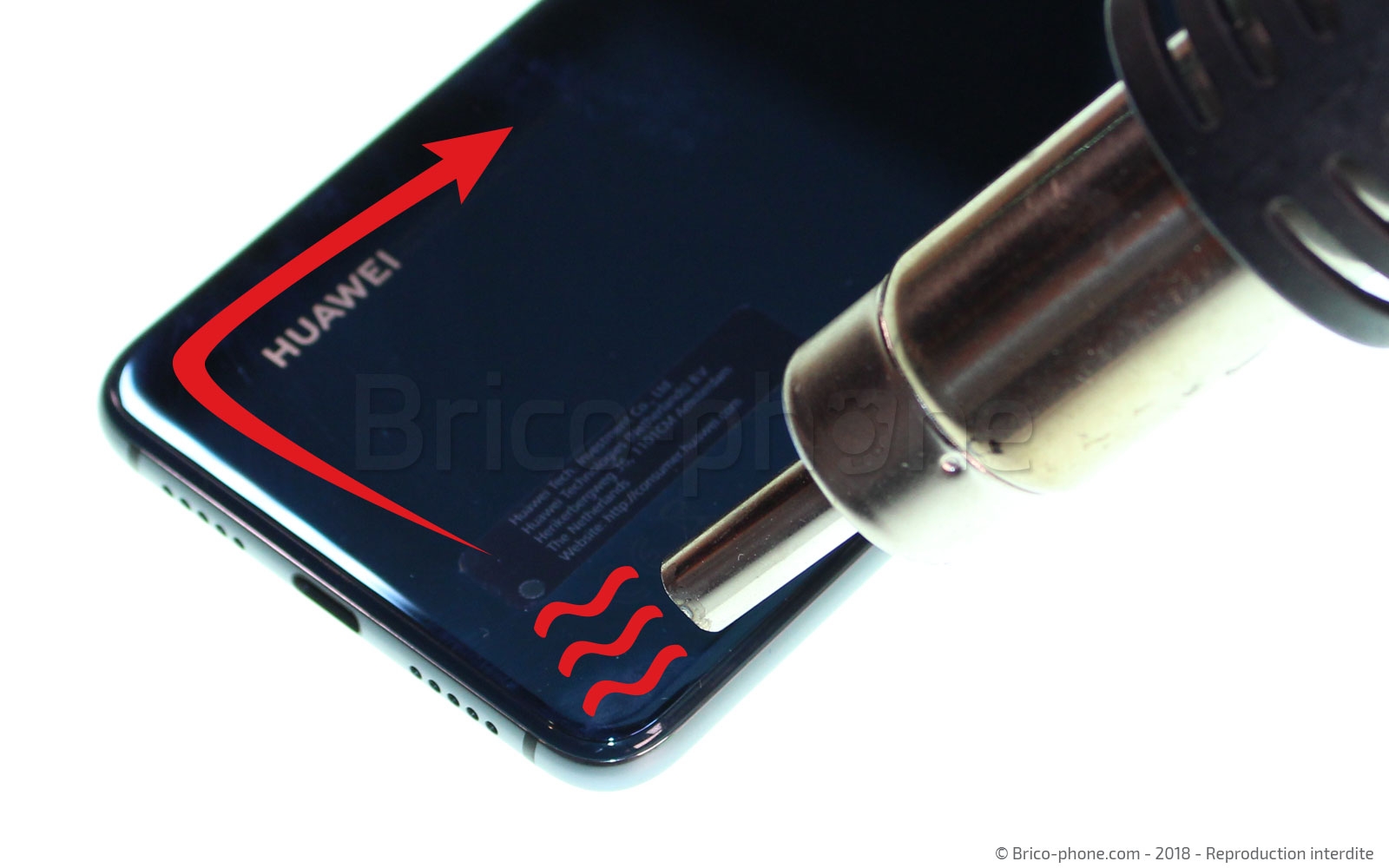

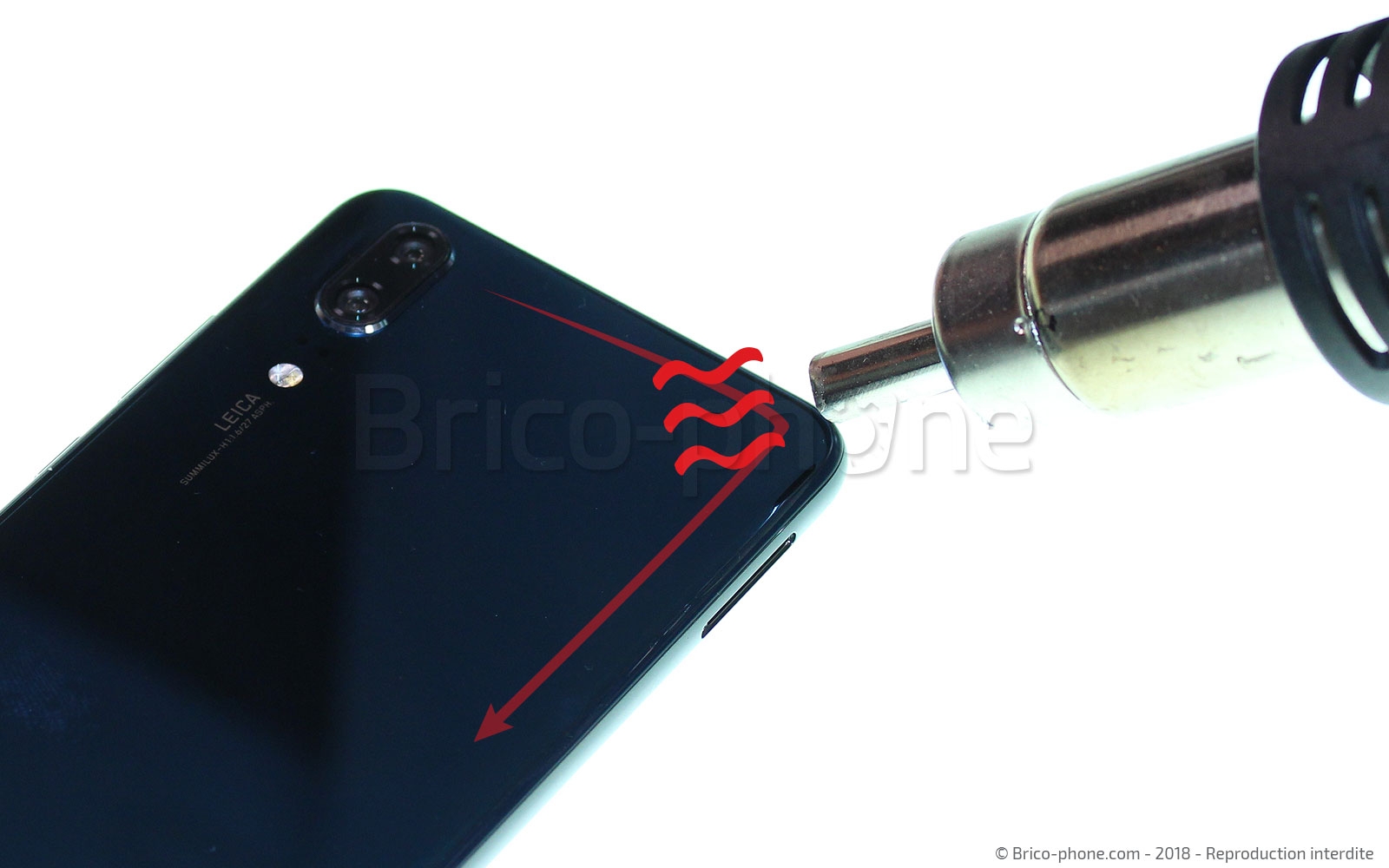

A l'aide d'un sèche cheveux ou d'un décapeur thermique, chauffez le contour de la vitre.
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Station 2 en 1 : air chaud et à souder
69,90 €
Etape 2 : Créer un point d'insertion

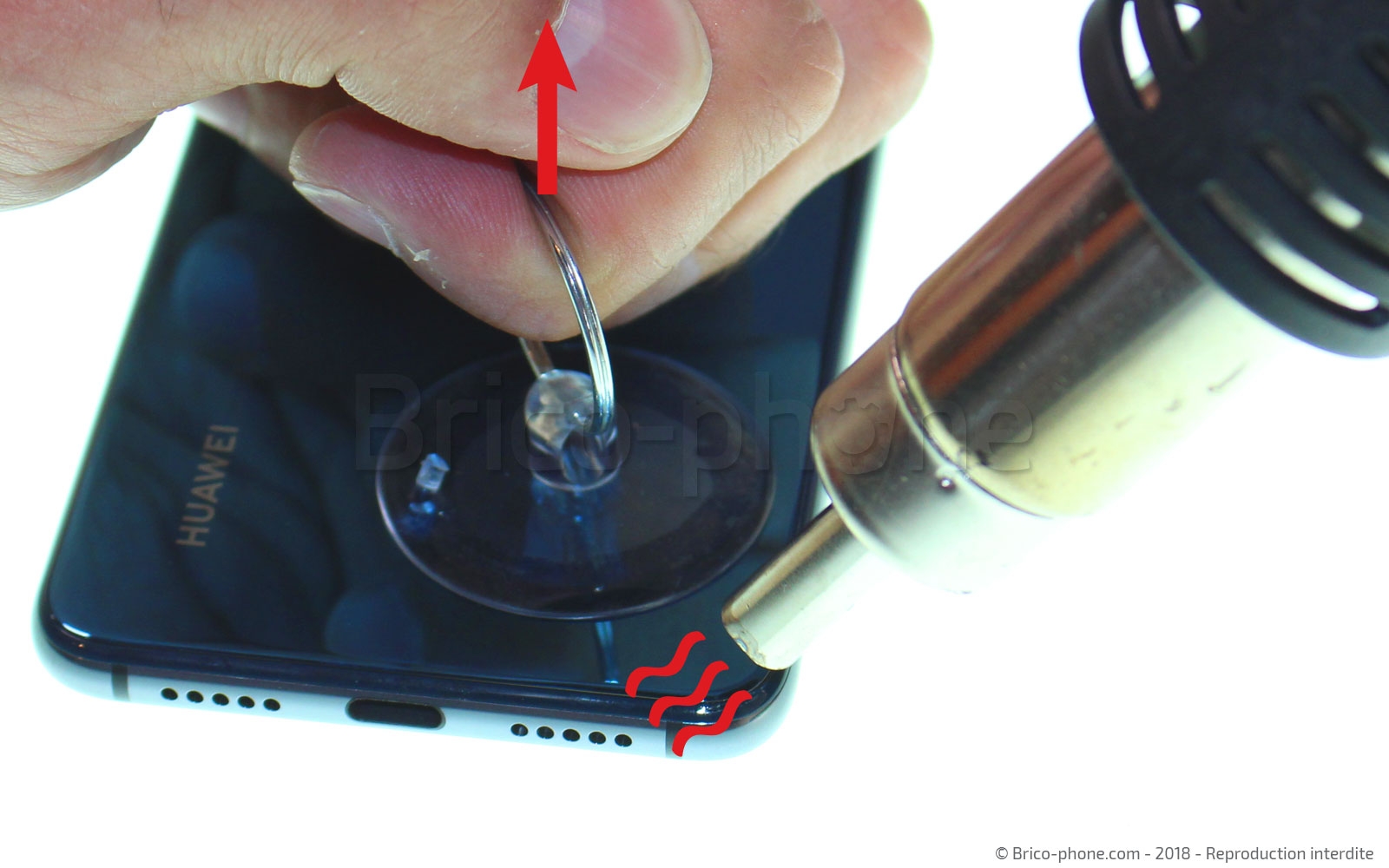

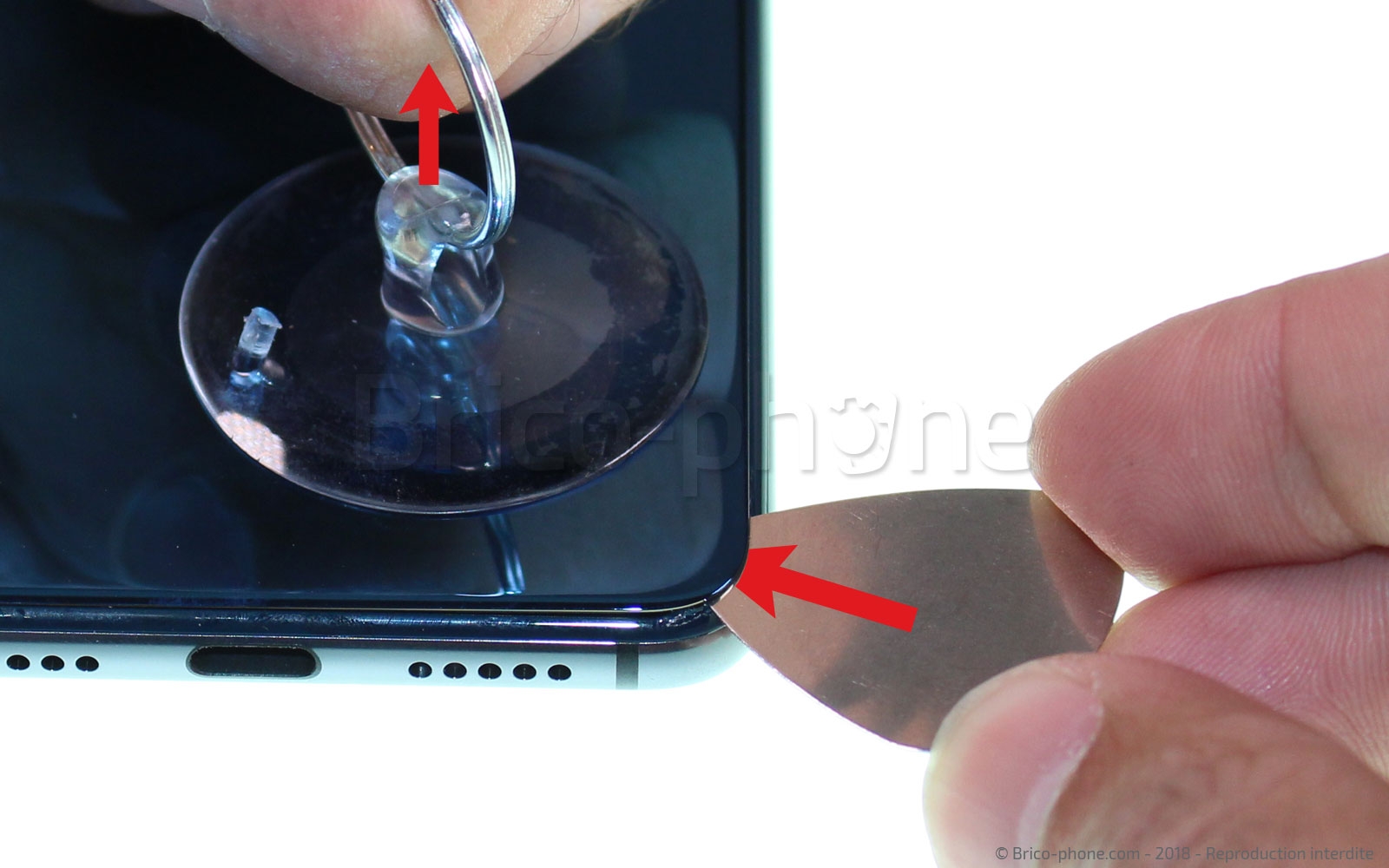

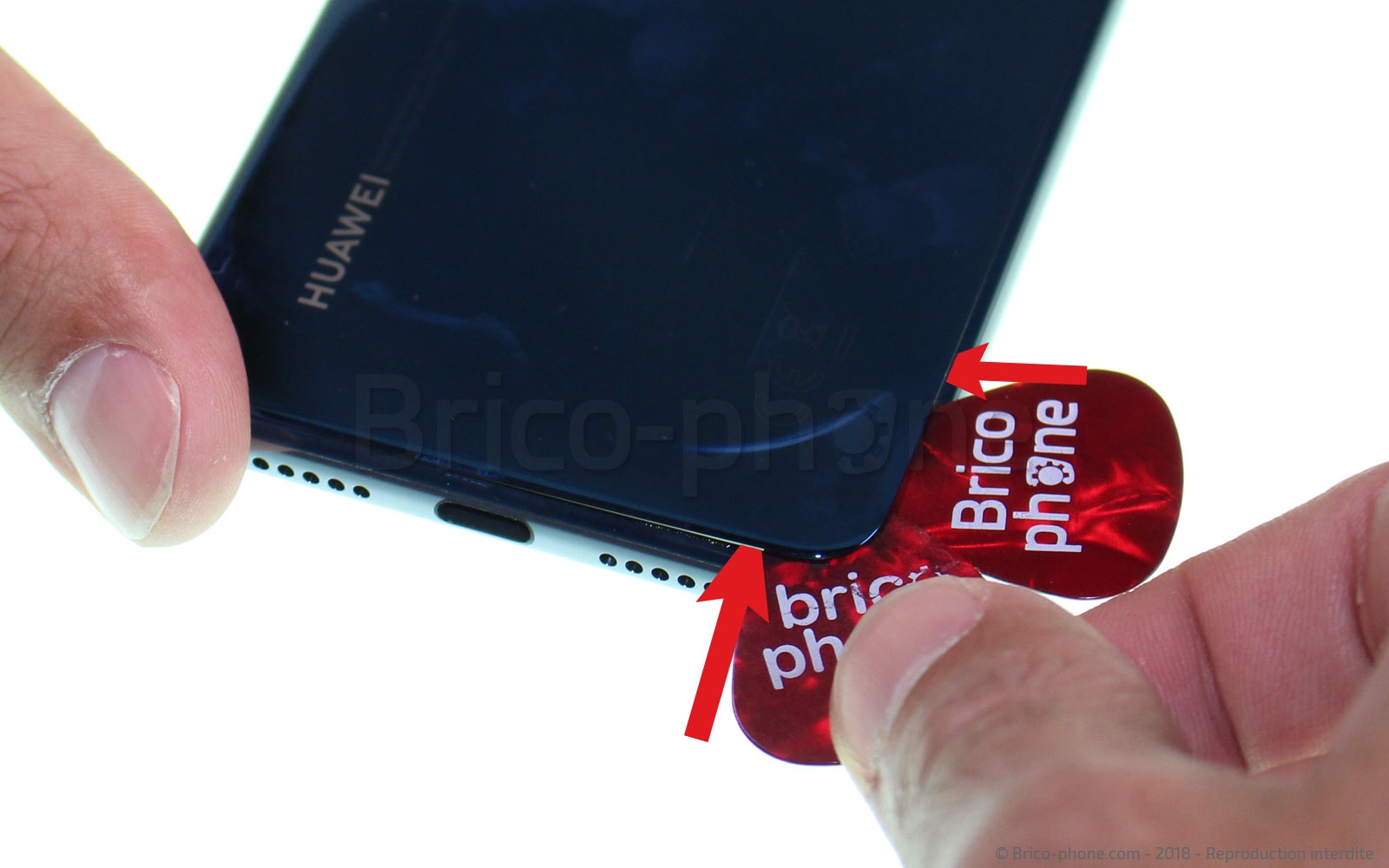

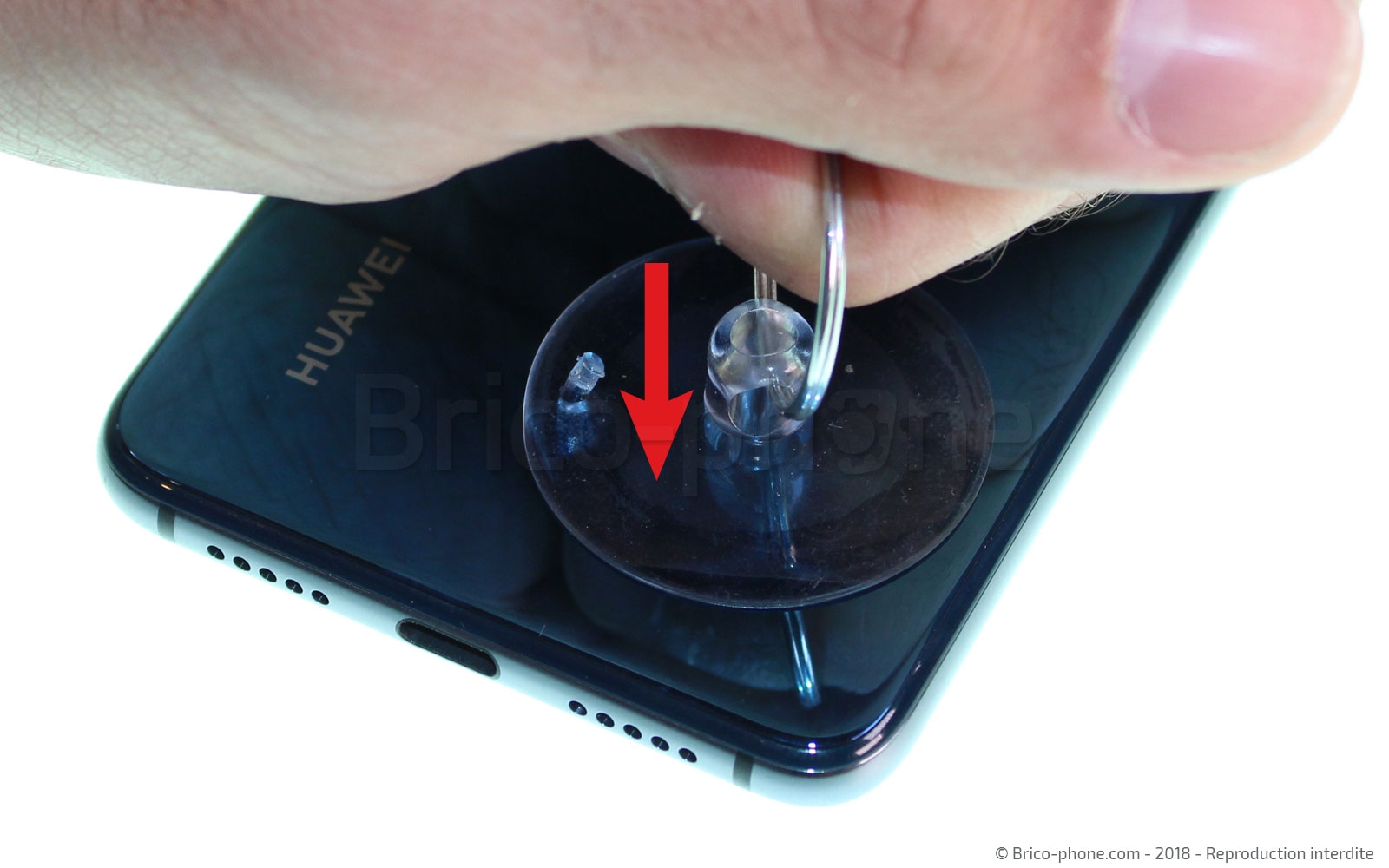

Positionnez la ventouse fournie dans le kit d'outils dans l'angle inférieur droit de la vitre arrière, puis tirez dessus afin de soulever la vitre et insérez le levier ou le médiator dans la fente.
Insérez ensuite les médiators plastiques puis retirez celui en métal.
Etape 2 : Créer un point d'insertion
Etape 2 : Créer un point d'insertion
Etape 2 : Créer un point d'insertion
Etape 2 : Créer un point d'insertion
Etape 2 : Créer un point d'insertion
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Outil d'ouverture iPlastix
9,90 €
Etape 3 : Décoller la vitre arrière

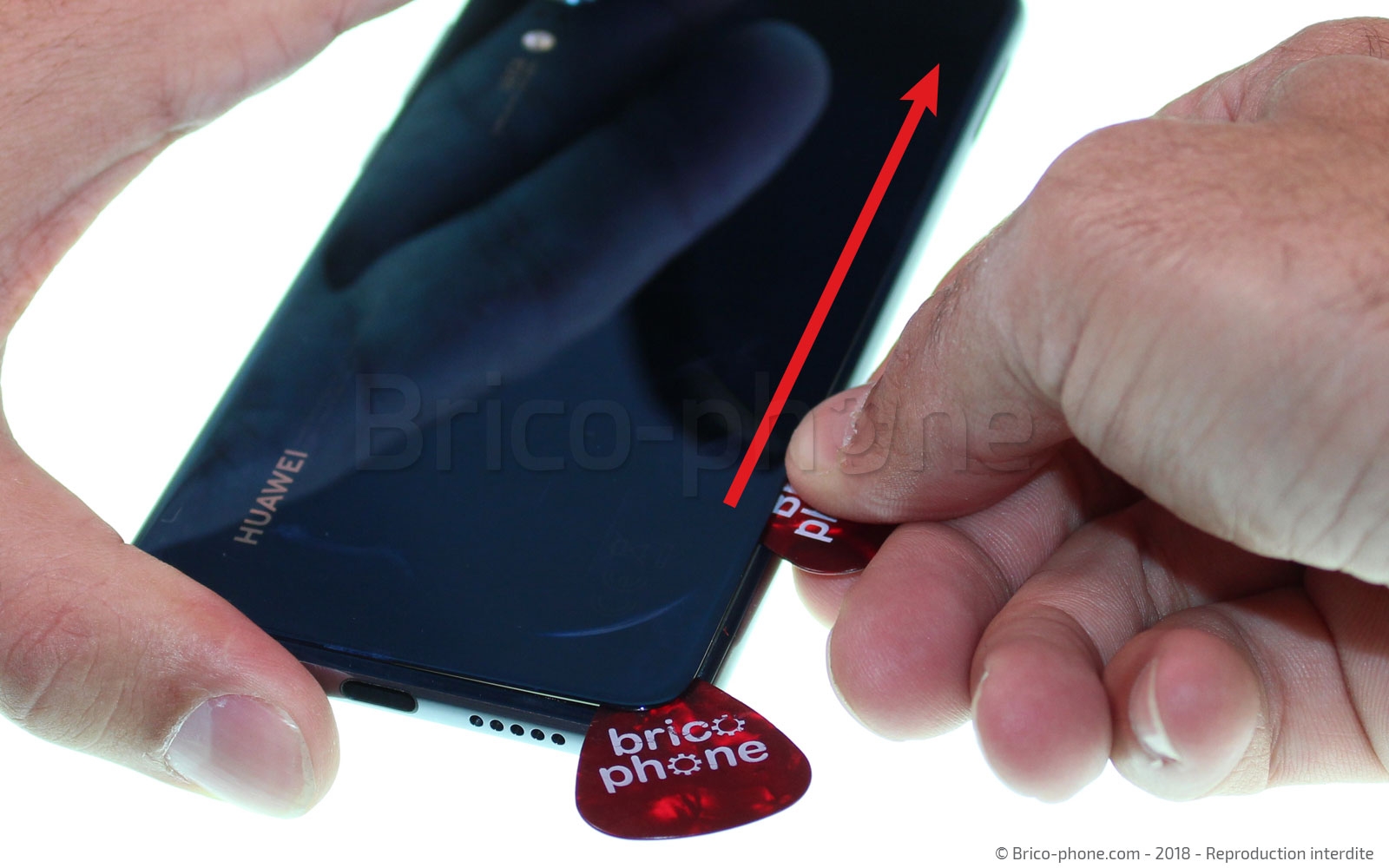

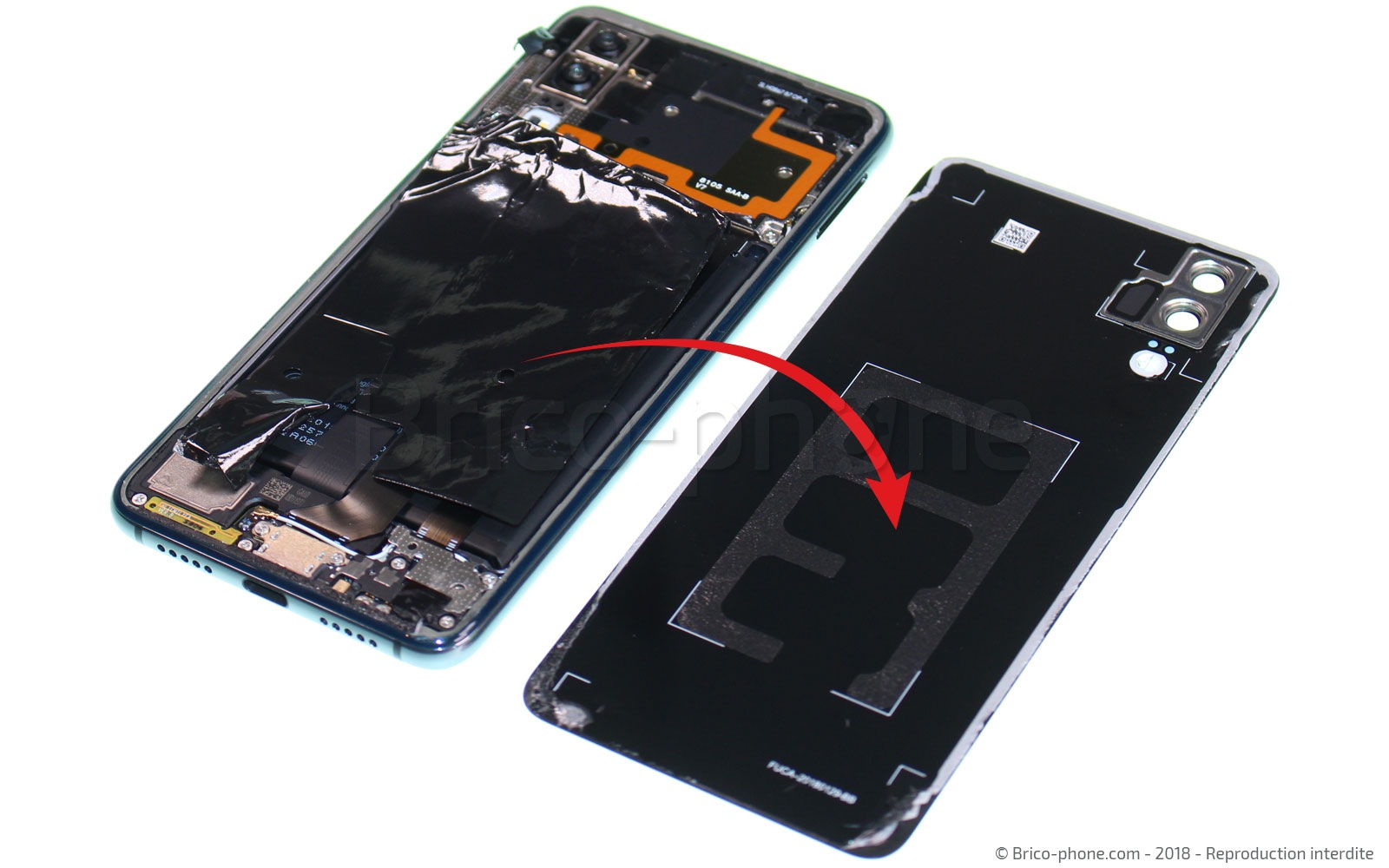

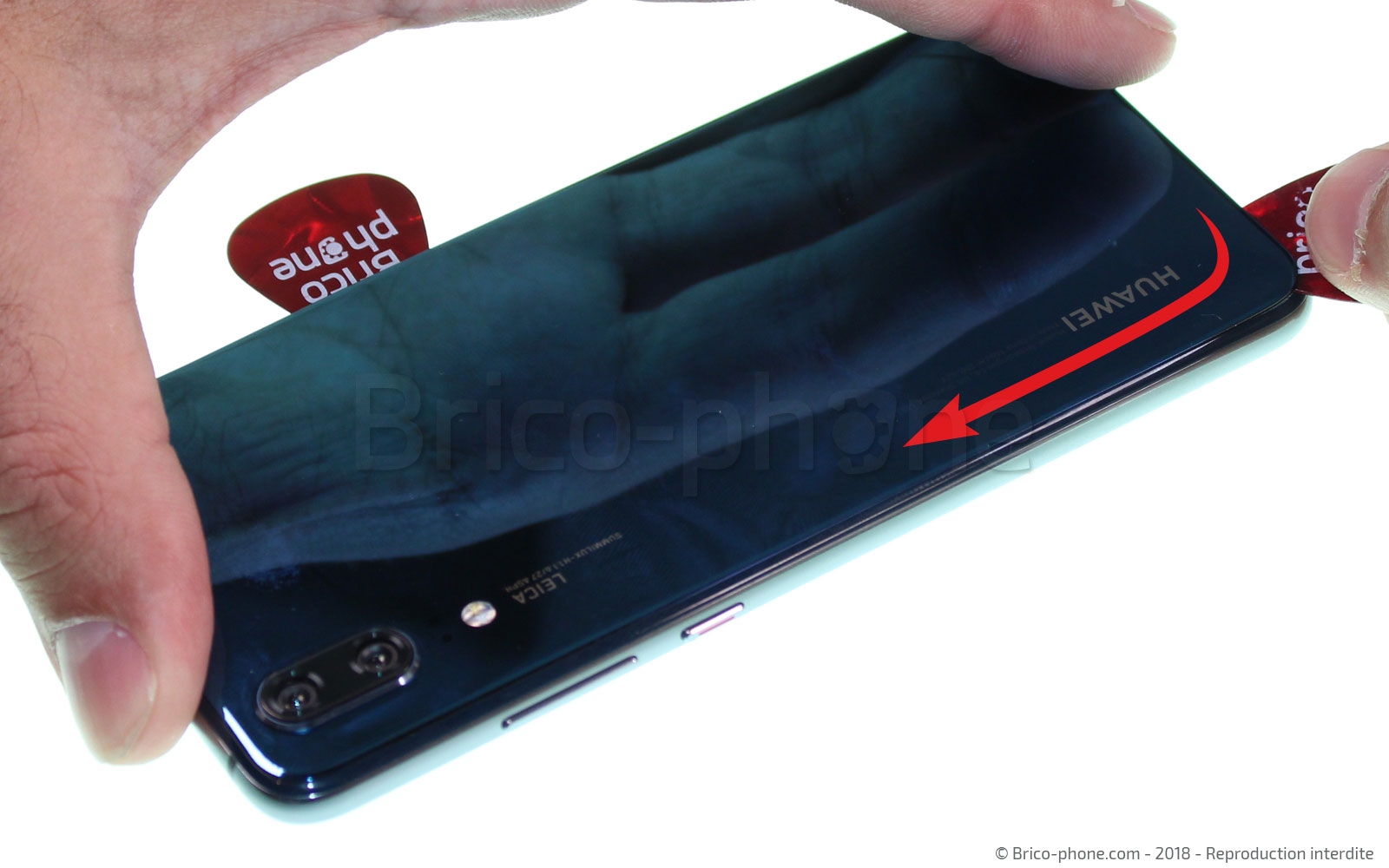

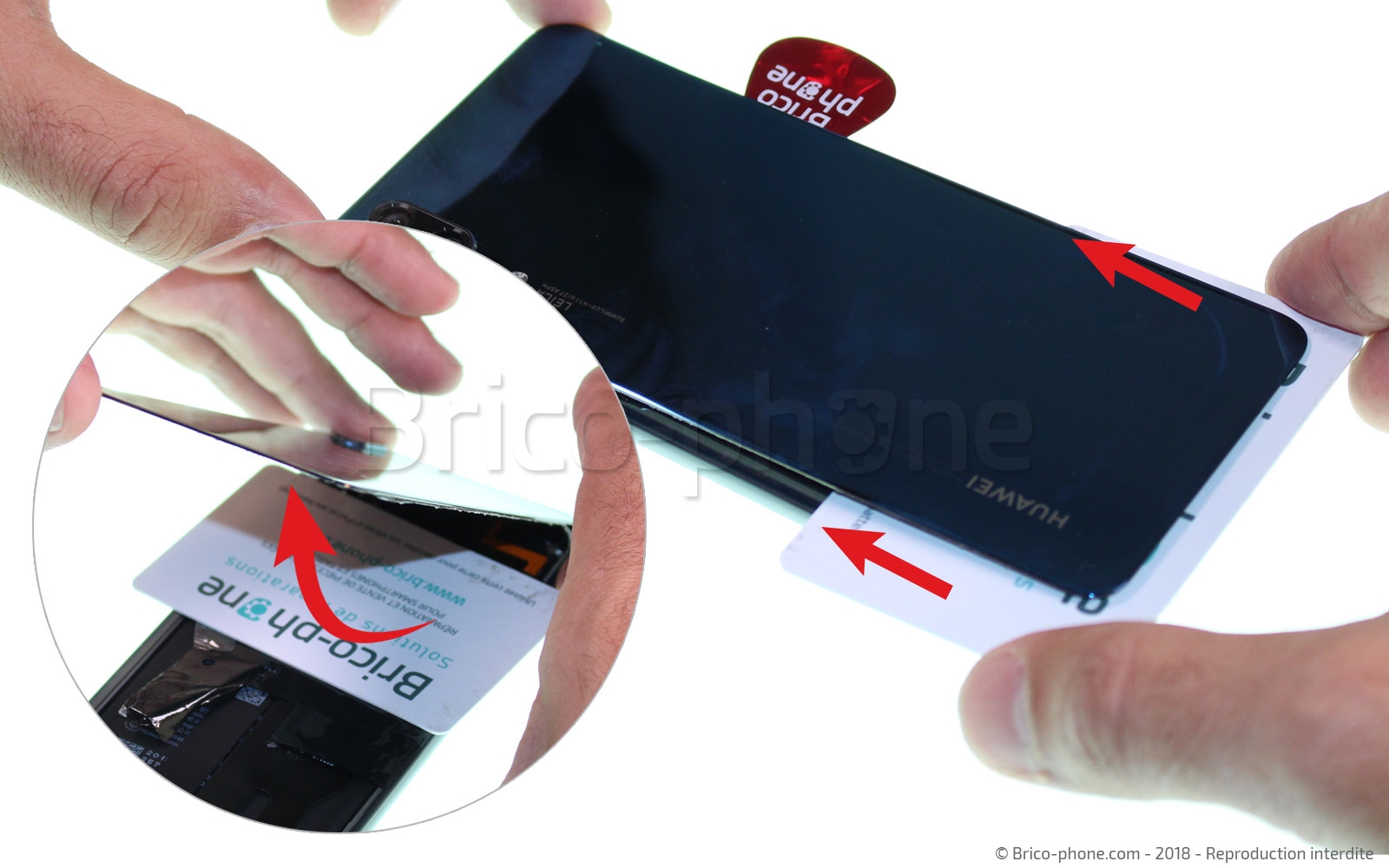

Une fois les médiators insérés entre la vitre et le châssis, glissez-les doucement tout autour de l'écran afin de libérer complètement la vitre
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 4 : Dévisser et retirer le module NFC

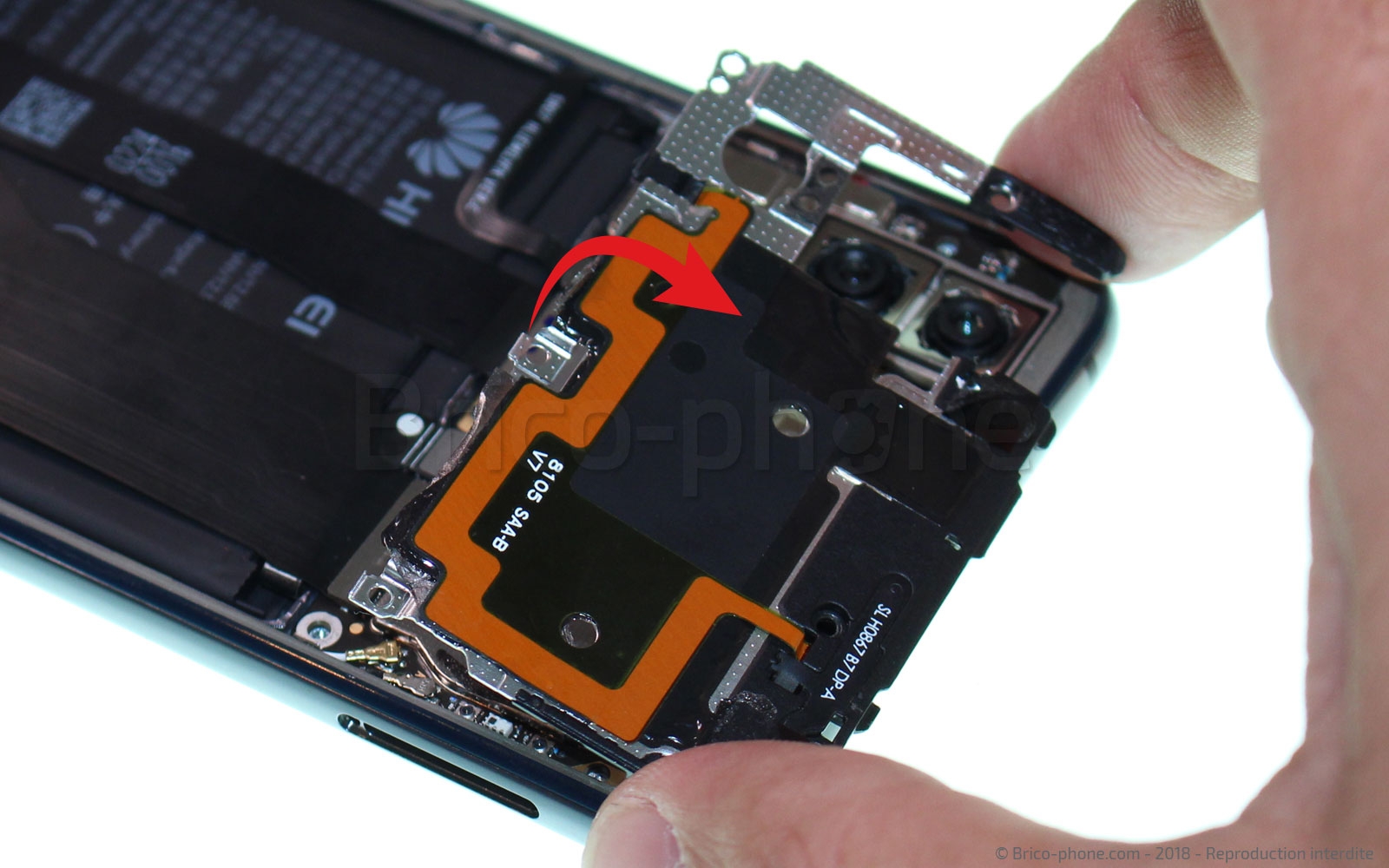

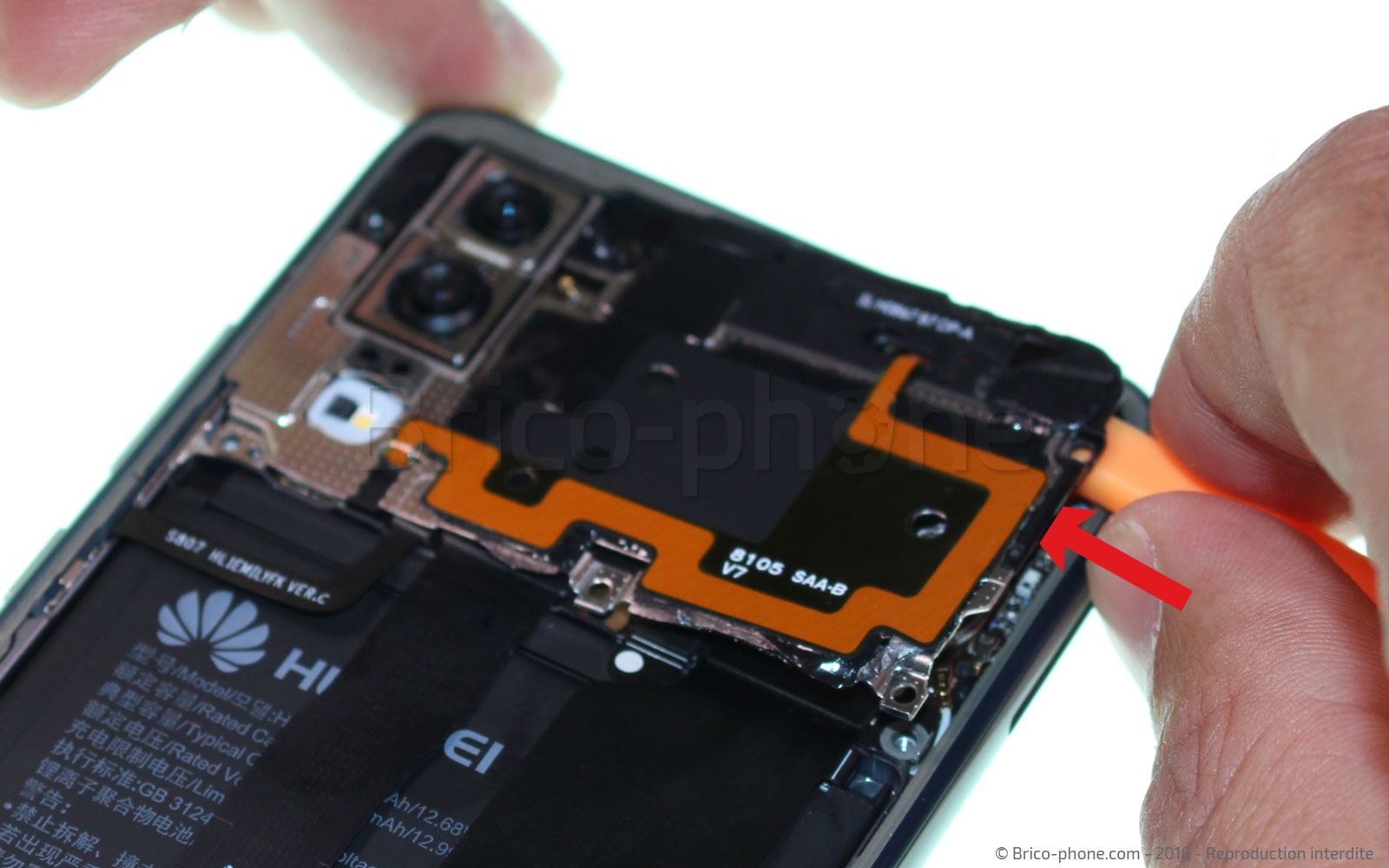

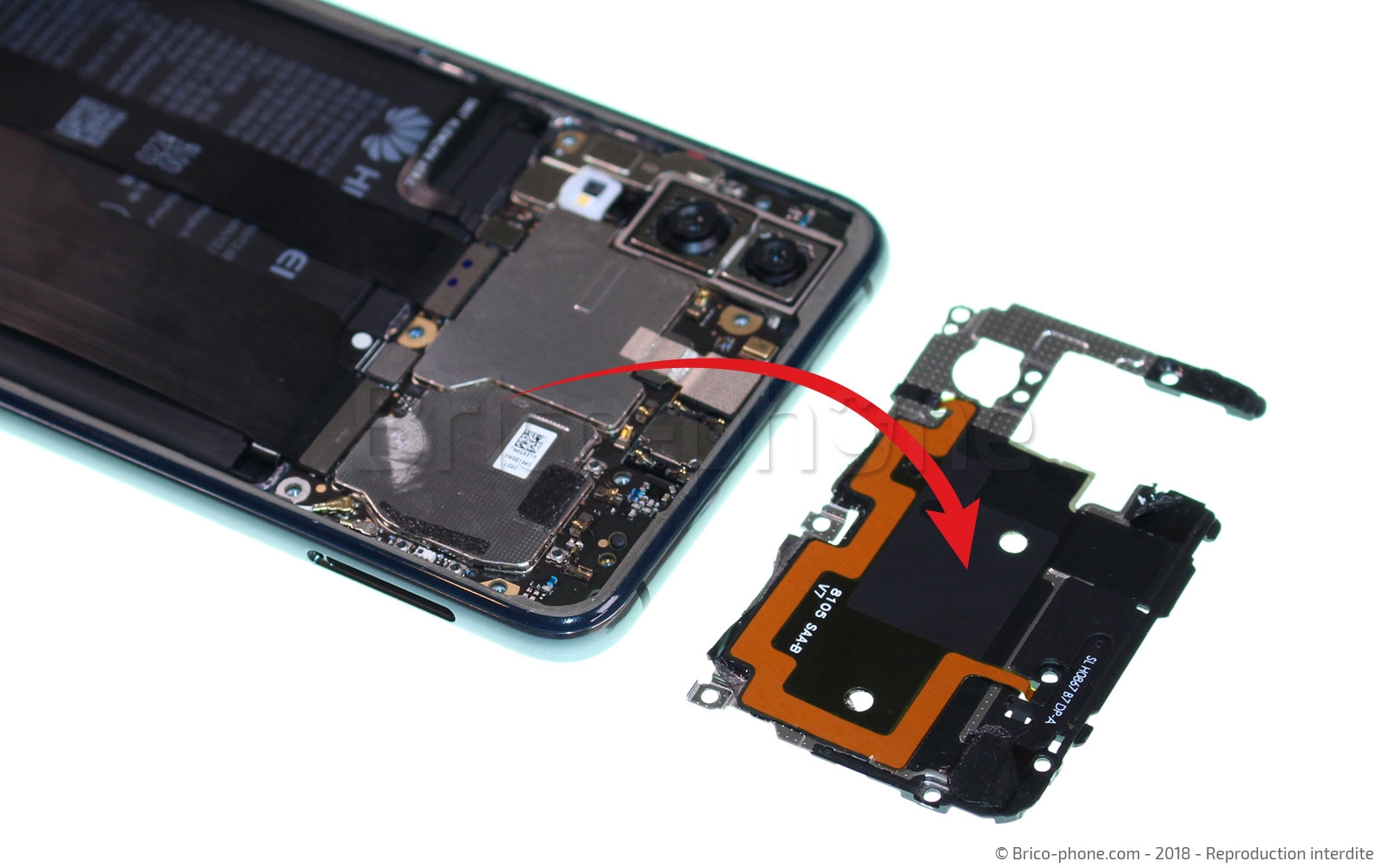

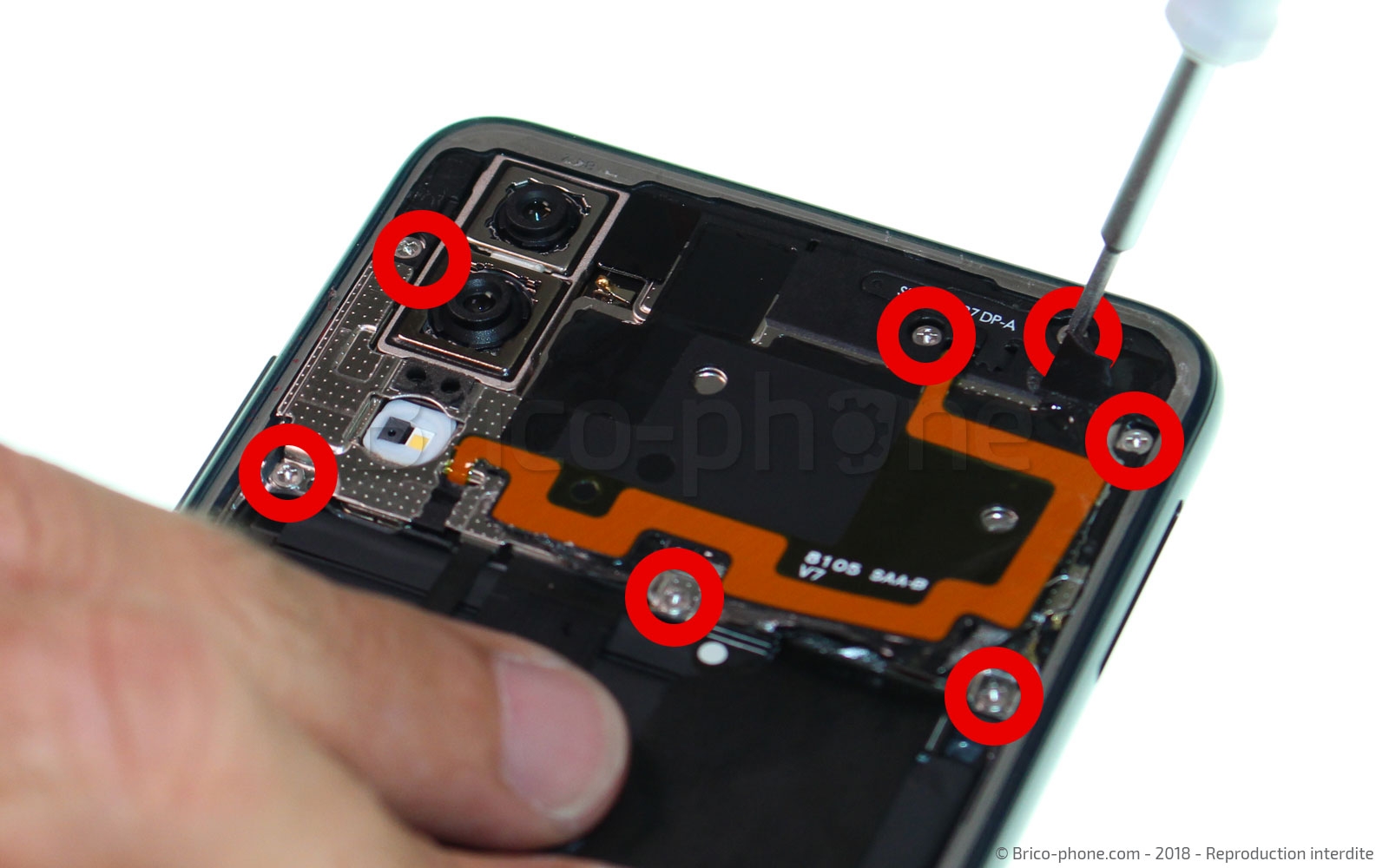

A l’aide du tournevis cruciforme, retirez les 8 vis qui maintiennent le support de la nappe NFC situé sur la carte-mère puis déclipsez le à l'aide du spudger.
Etape 4 : Dévisser et retirer le module NFC
Etape 4 : Dévisser et retirer le module NFC
Etape 4 : Dévisser et retirer le module NFC
Etape 4 : Dévisser et retirer le module NFC
Etape 4 : Dévisser et retirer le module NFC
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 5 : Déconnecter les nappes

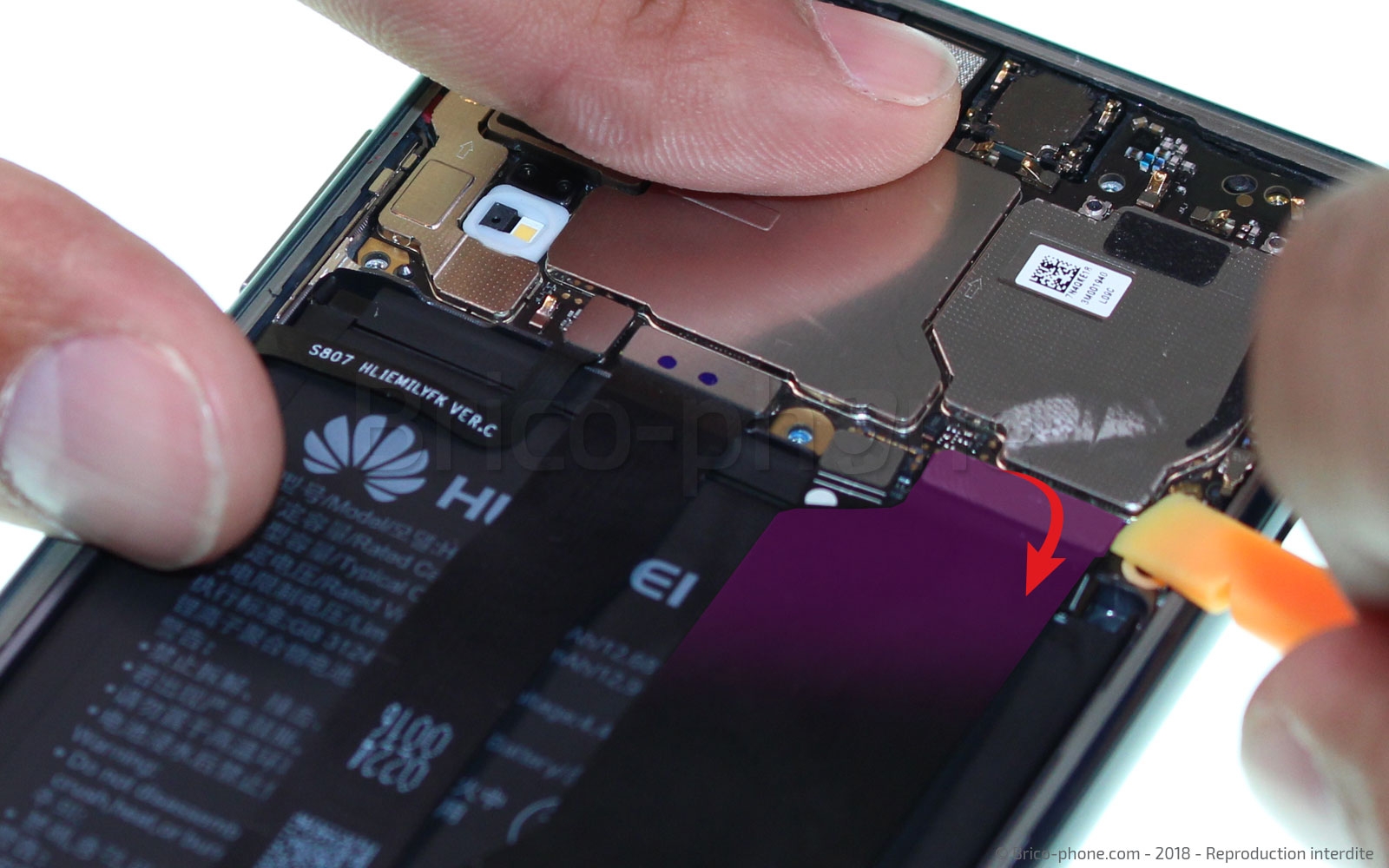

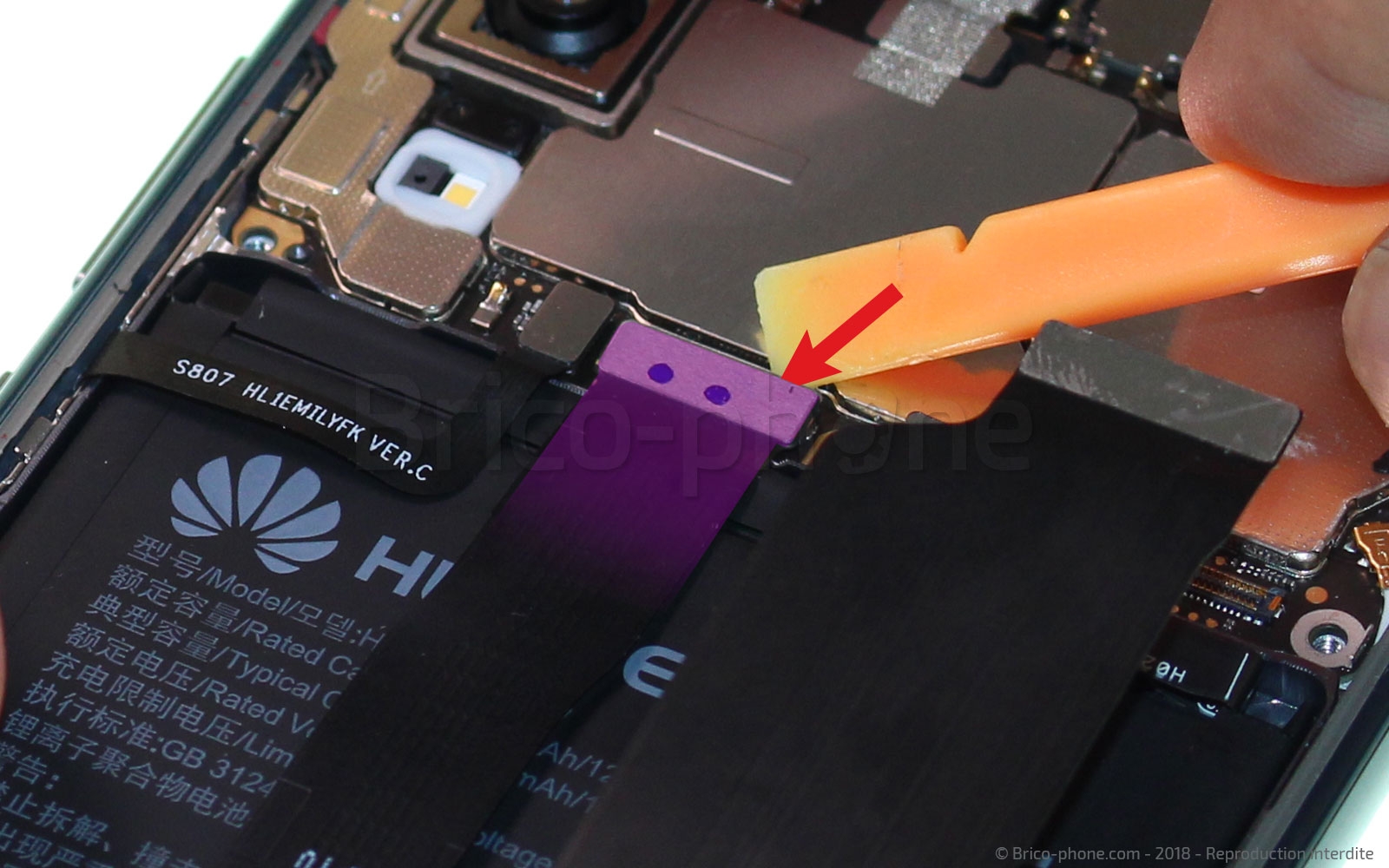

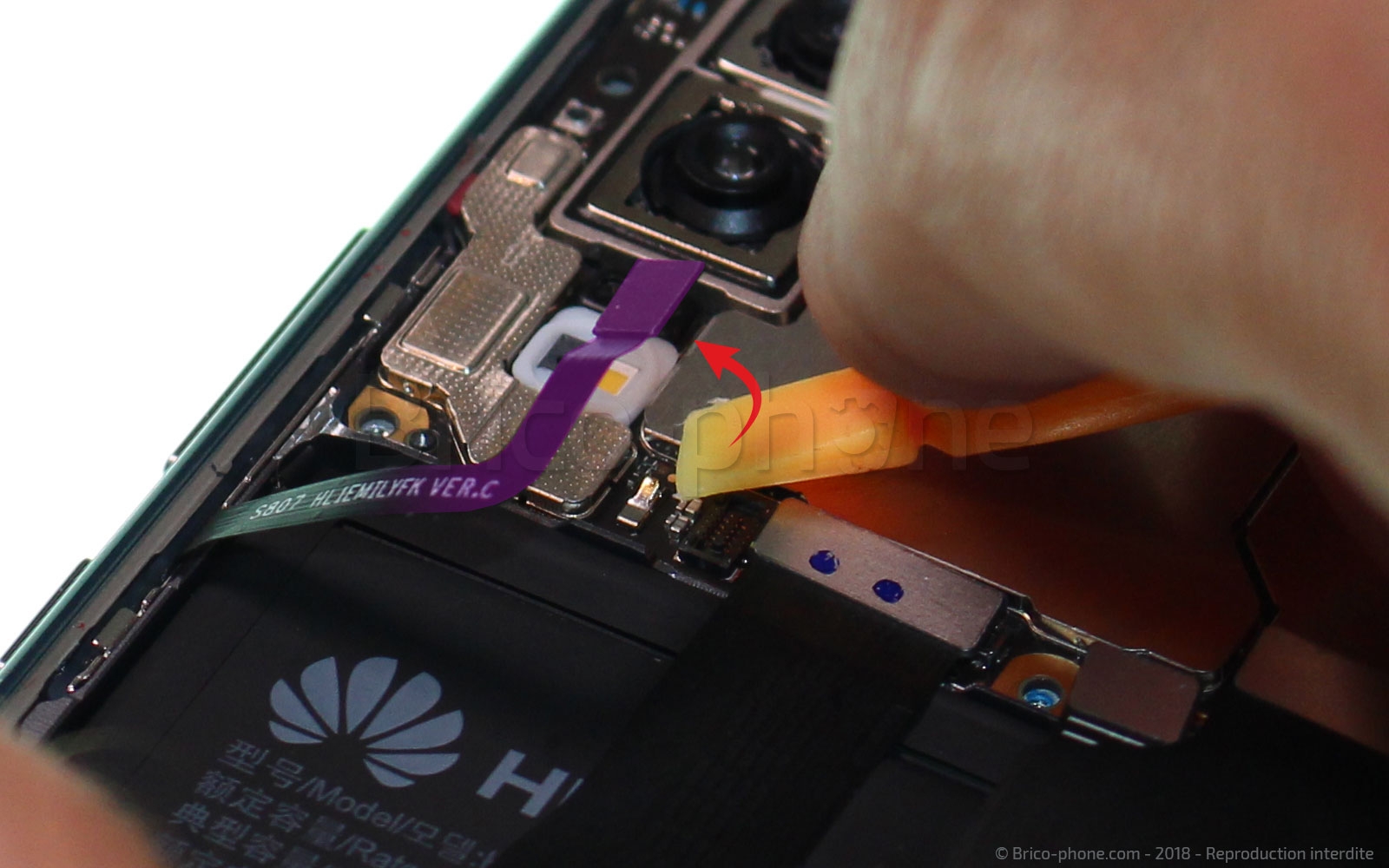

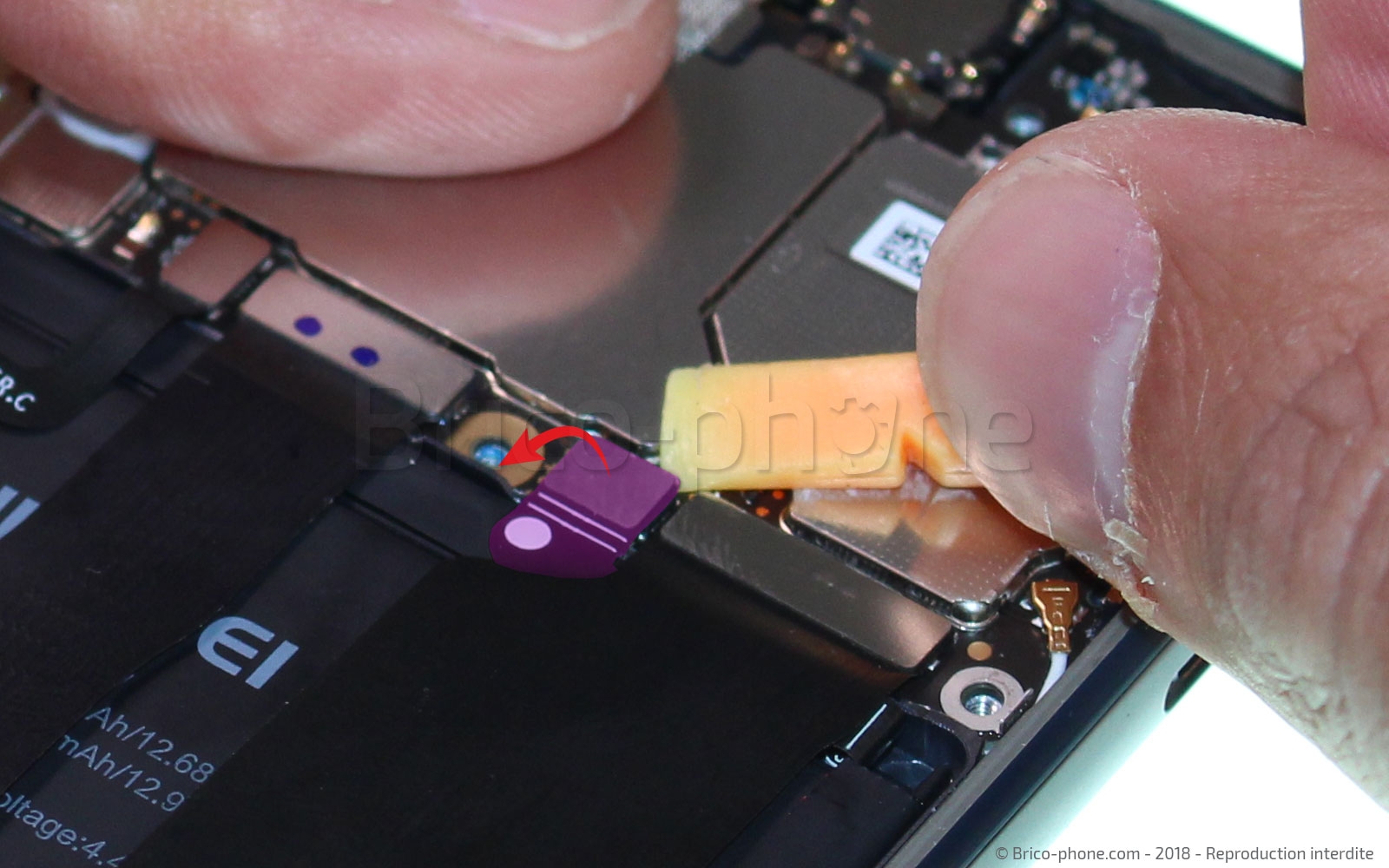

A l'aide du spudger, déconnectez délicatement les 4 nappes qui se trouvent en haut de la batterie. Commencez par le connecteur de la batterie, puis les nappes usb, LCD et power .
Etape 5 : Déconnecter les nappes
Etape 5 : Déconnecter les nappes
Etape 5 : Déconnecter les nappes
Etape 5 : Déconnecter les nappes
Etape 5 : Déconnecter les nappes
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Déconnecter les câbles coaxiaux

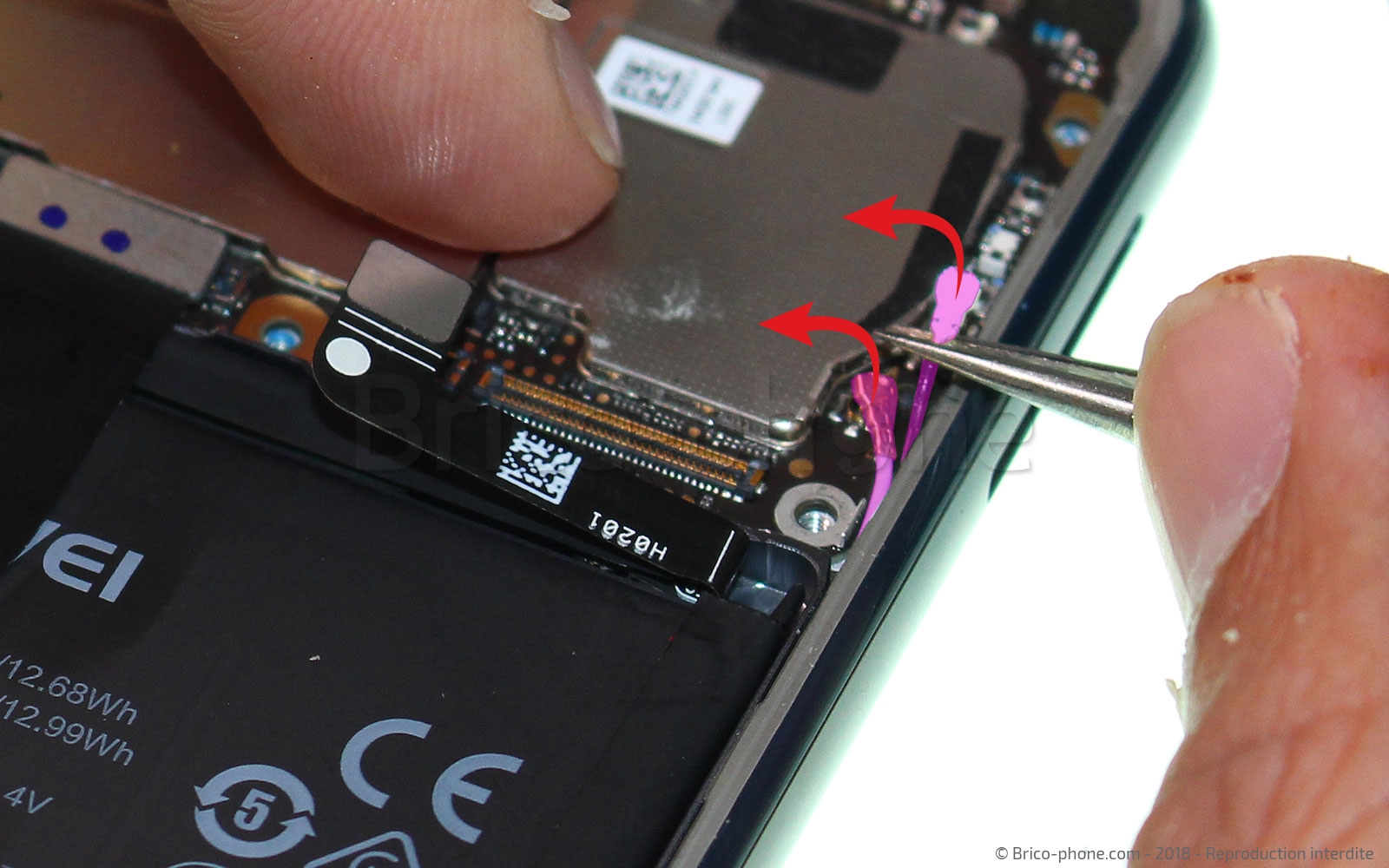

Il ne reste plus qu'à déconnecter les 2 câbles coaxiaux afin de pouvoir passer au retrait de la carte mère. Pour cela, utilisez la pincette en métal et saisissez le câble juste à la base de la tête ronde. Procédez avec délicatesse pour ne pas arracher les connecteurs de la carte mère.
Etape 6 : Déconnecter les câbles coaxiaux
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Retirer la carte mère

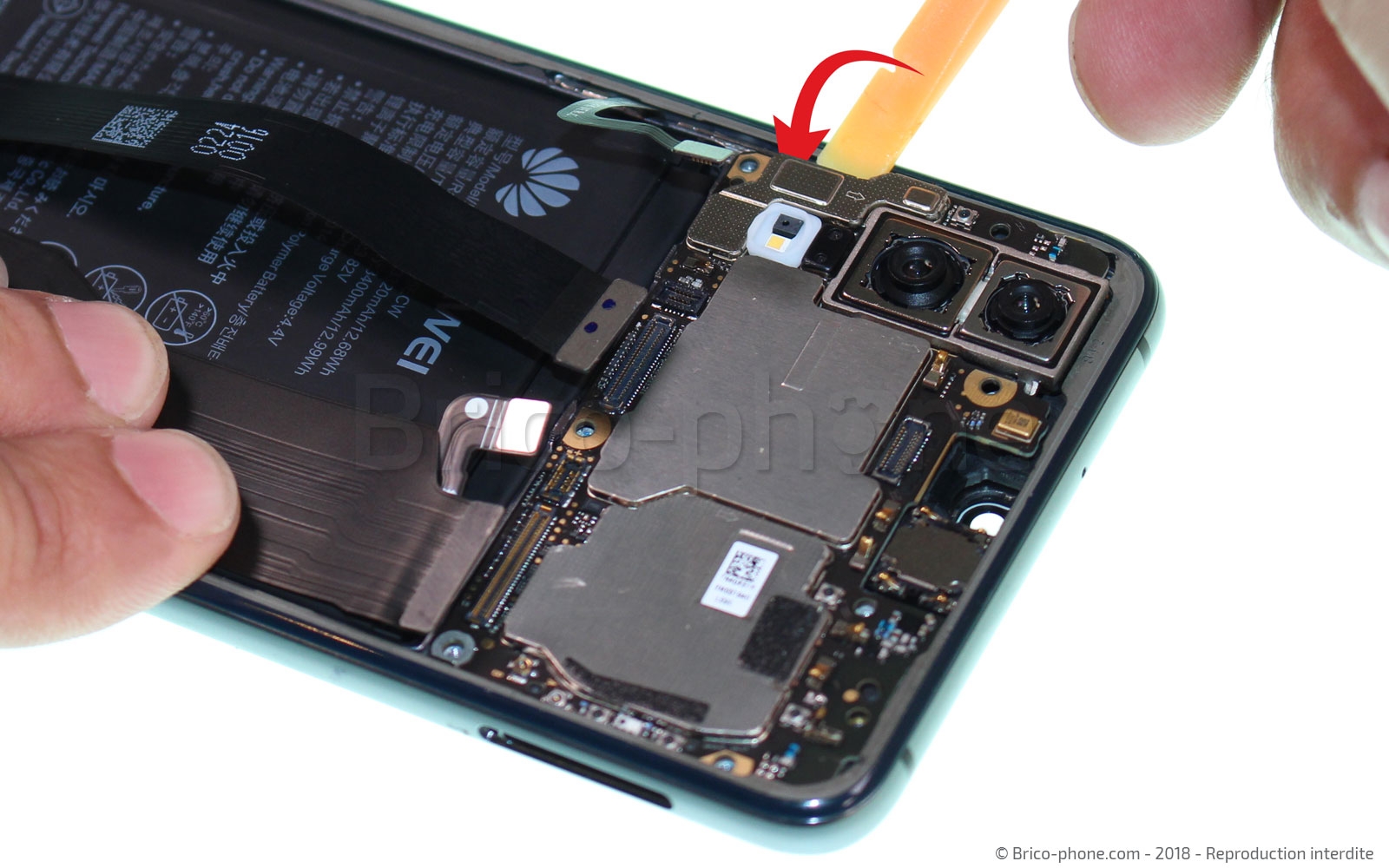

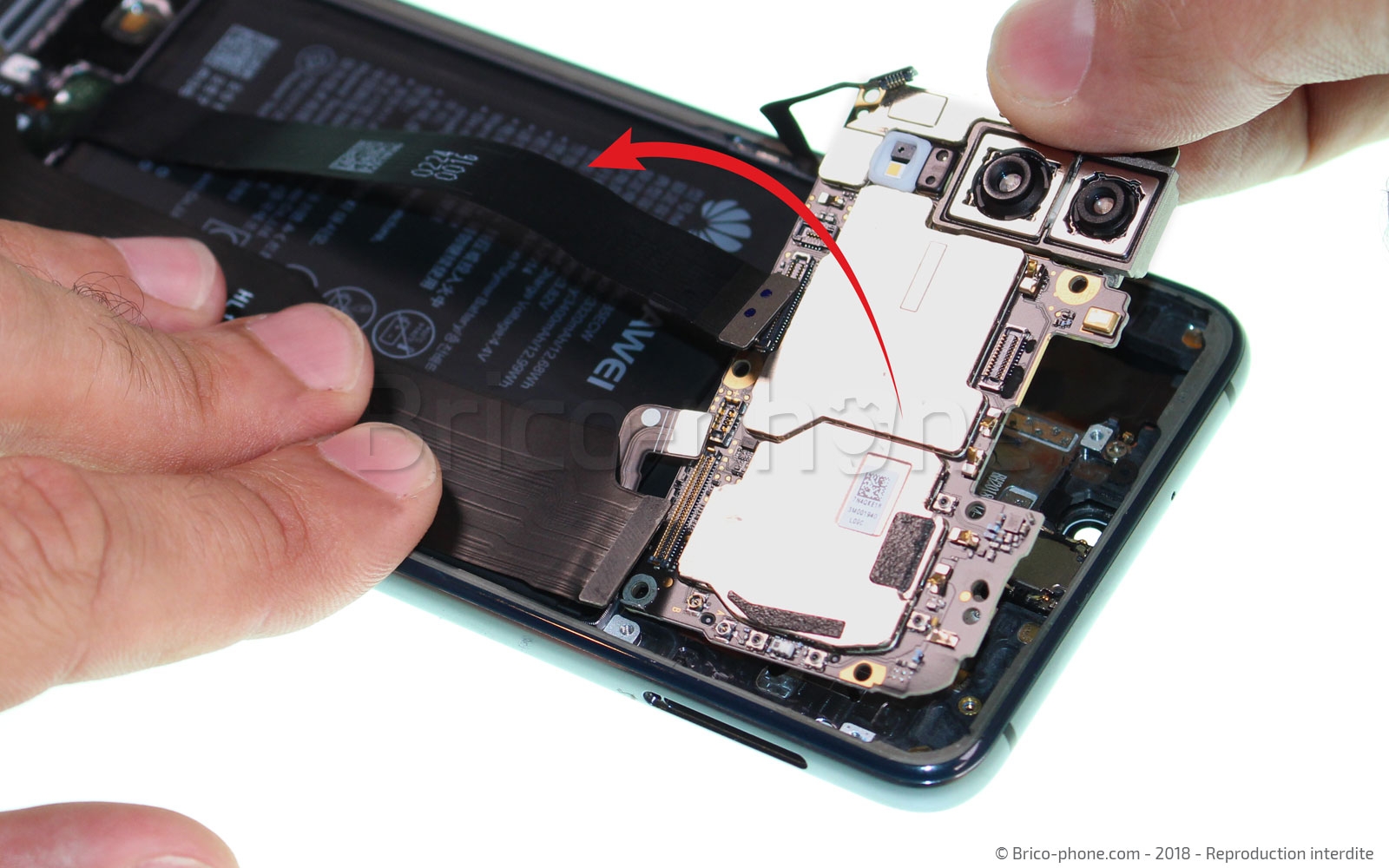

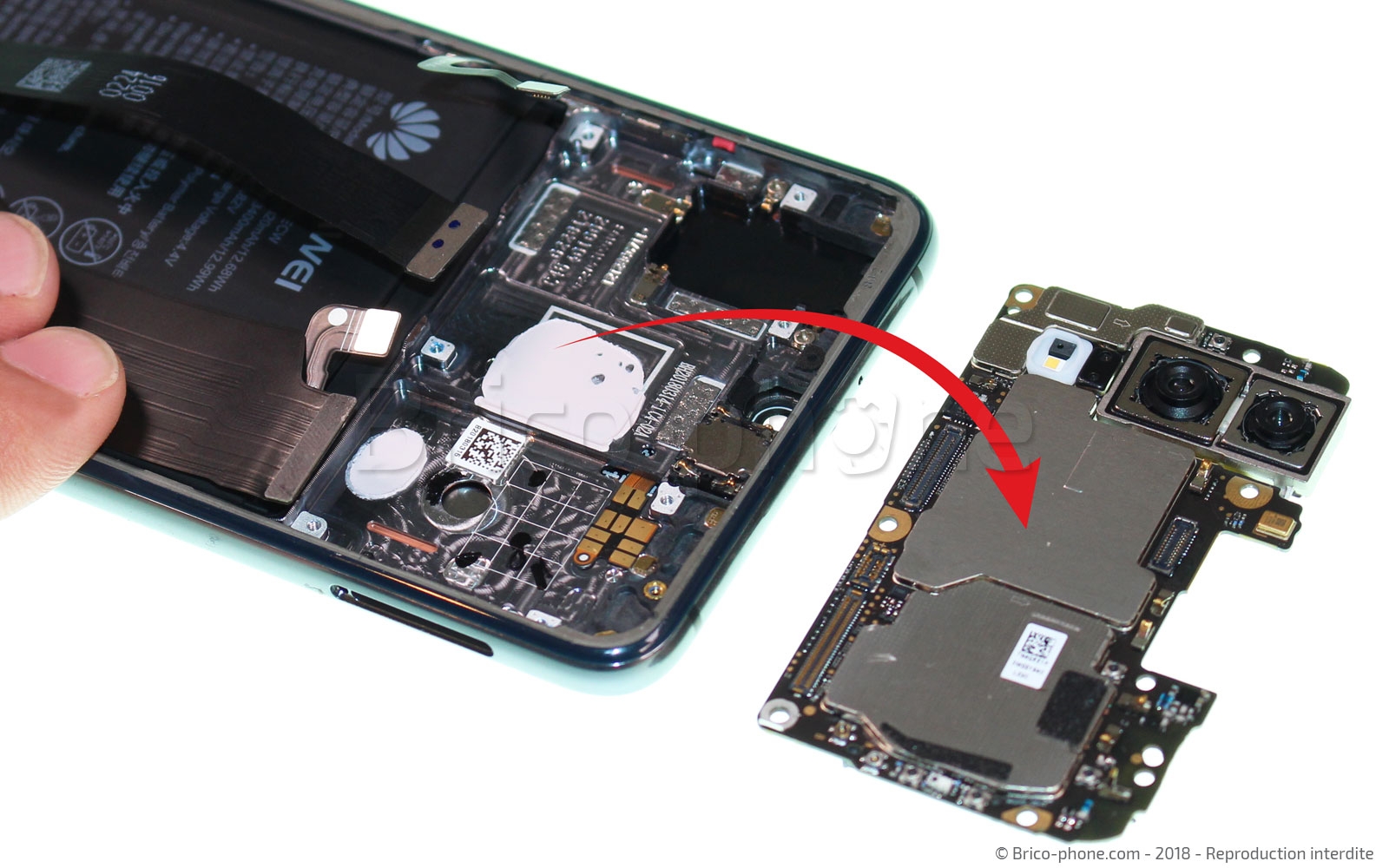

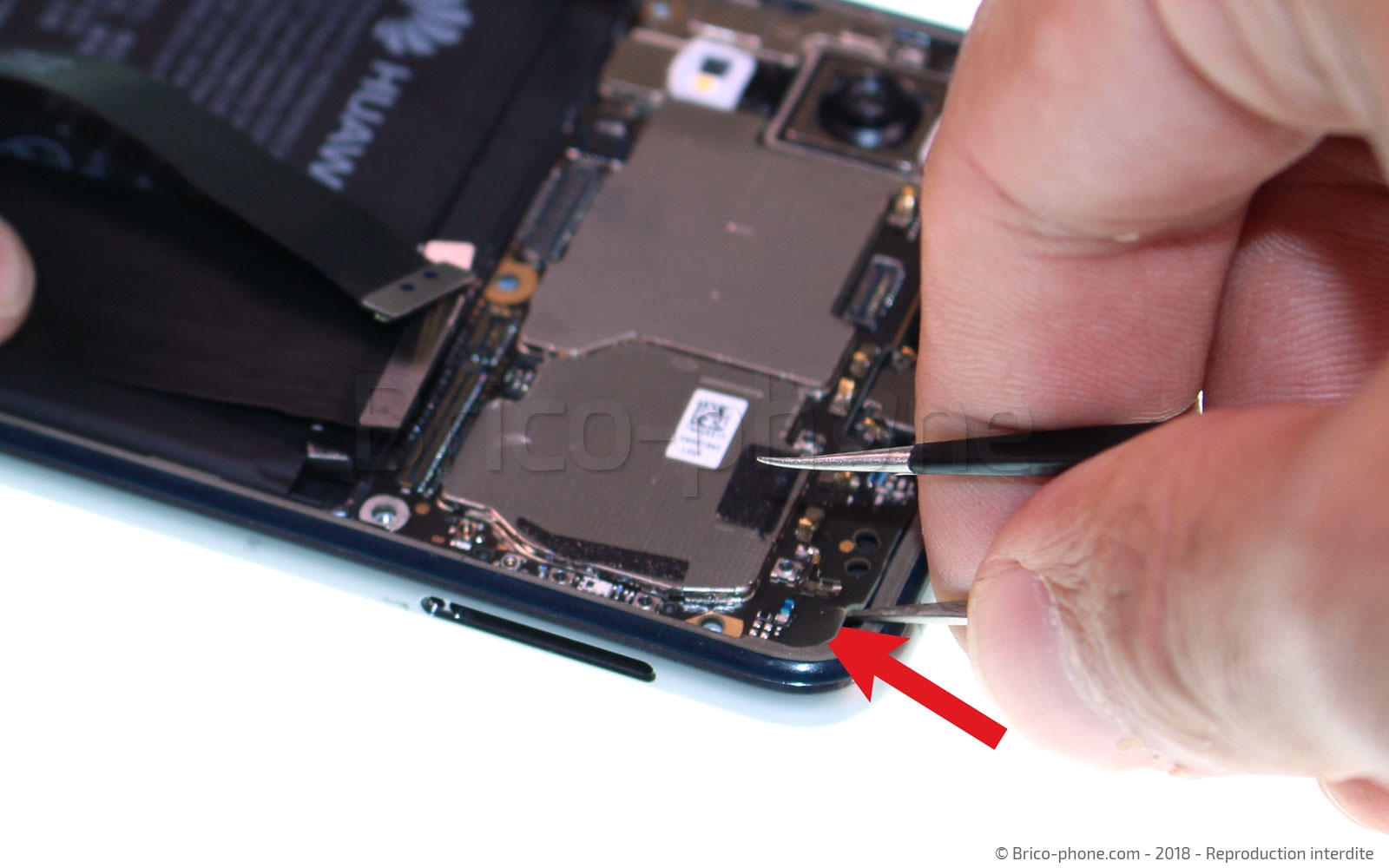

A l'aide de la pincette métallique et du levier nylon, faites levier à différents endroits entre le châssis et la carte-mère afin de libérer et retirer cette dernière. Celle-ci est légèrement collée avec de la pâte thermique ce qui crée une très légère résistance.
Etape 7 : Retirer la carte mère
Etape 7 : Retirer la carte mère
Etape 7 : Retirer la carte mère
Etape 7 : Retirer la carte mère
Etape 7 : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Retirer la caméra arrière

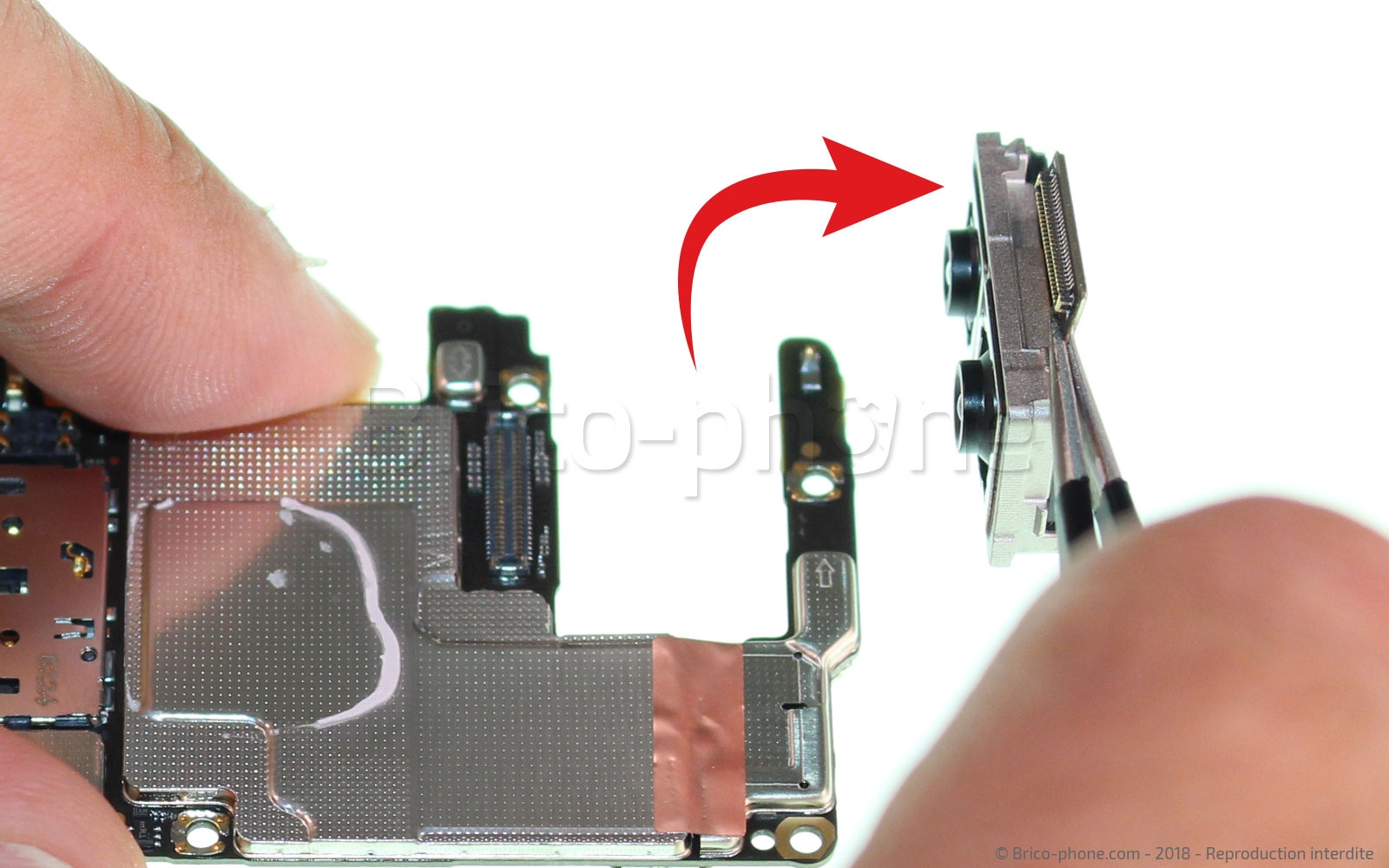

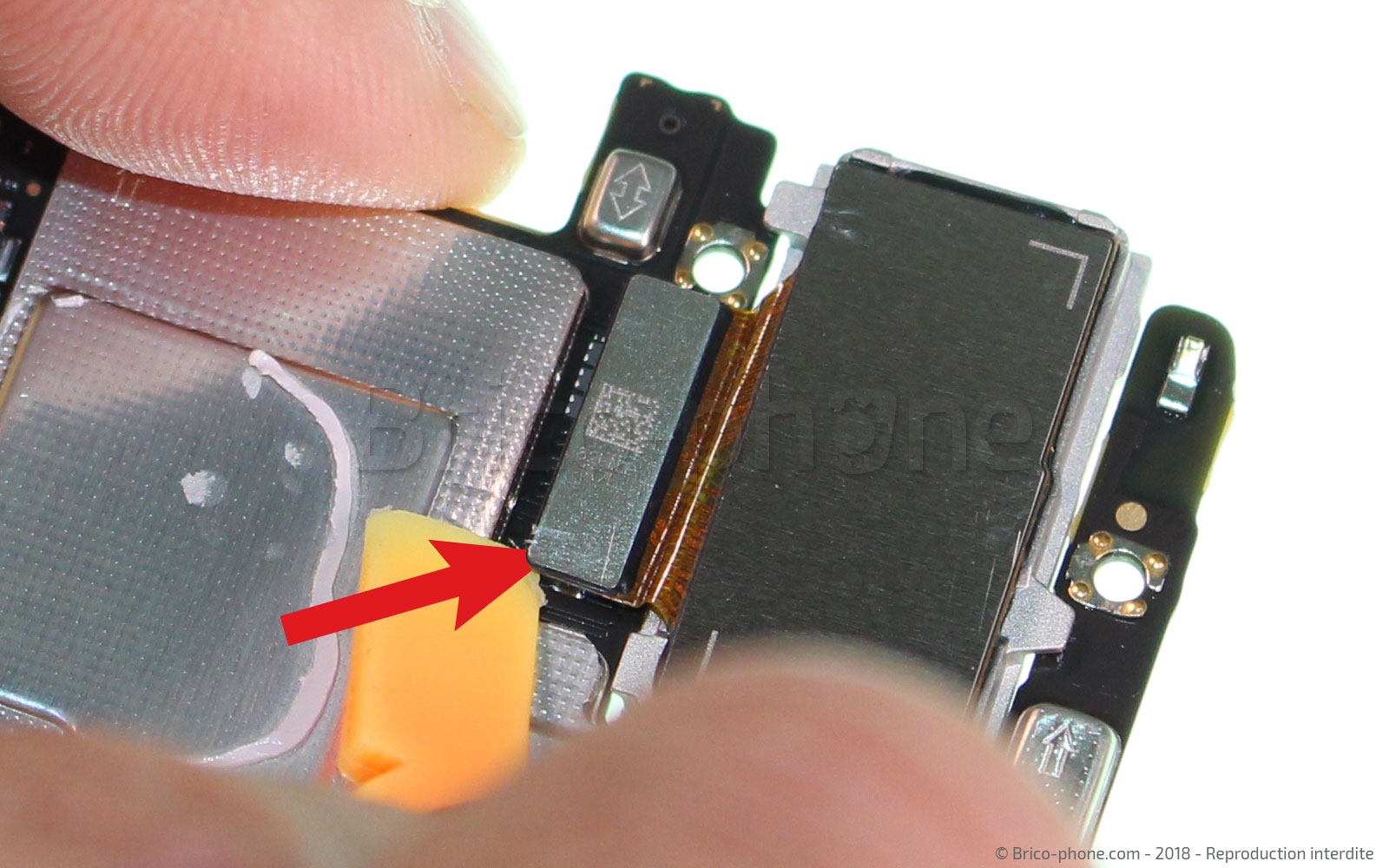

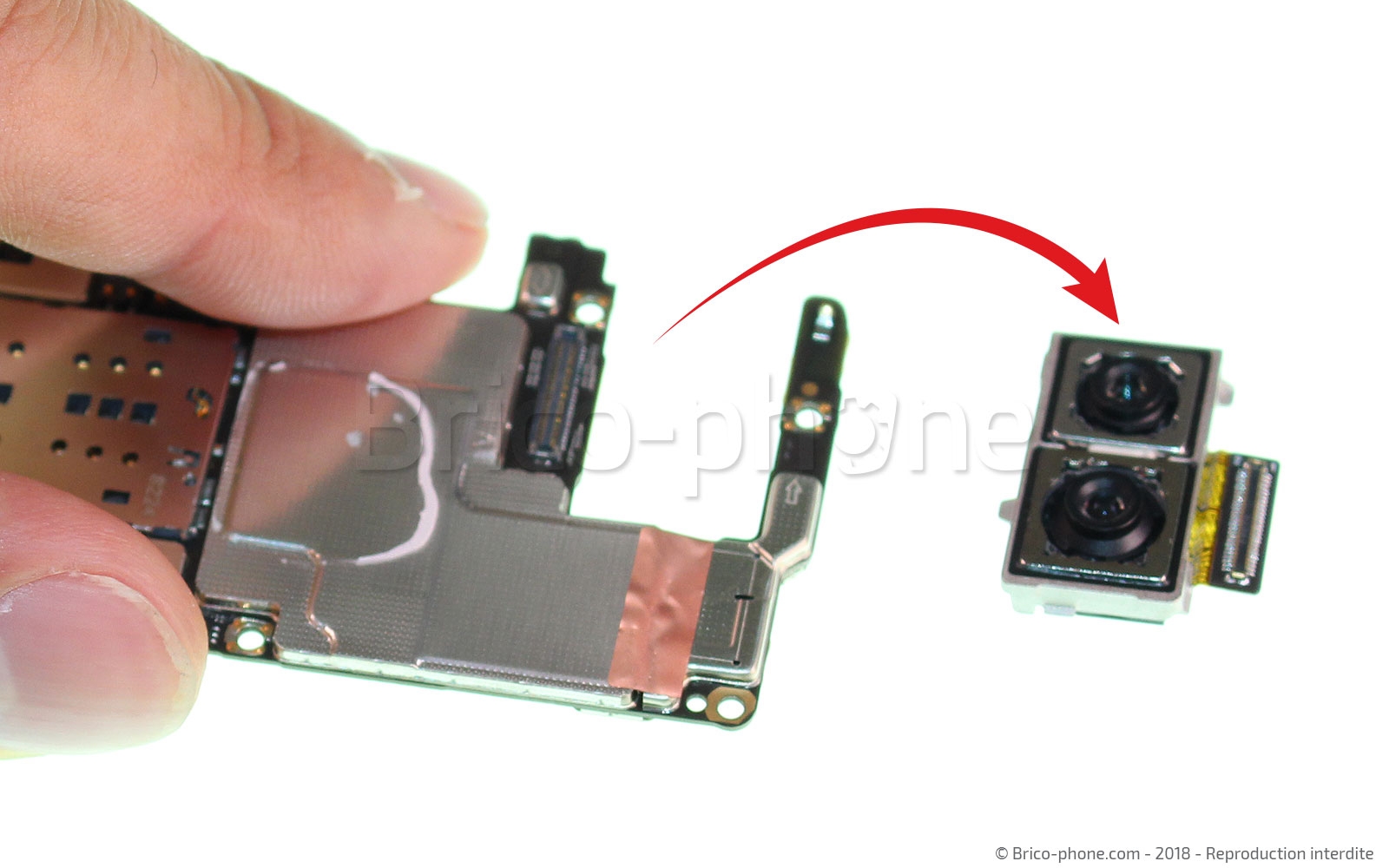

Prenez le levier nylon afin de ne pas endommager le connecteur de la carte mère puis déclipsez la nappe de l'appareil photo arrière.
Etape 8 : Retirer la caméra arrière
Etape 8 : Retirer la caméra arrière
Etape 8 : Retirer la caméra arrière
Etape 8 : Retirer la caméra arrière
Outils du kit utilisés
Outils du kit utilisés


Conseil pour le remontage
Le nouvel appareil peut désormais être mis en place.
Suivez les étapes à l'envers pour procéder au remontage. Veillez à ne pas coincer de connecteurs sous la carte mère lors de la remise en place, vous devez en avoir quatre plus les deux petits connecteurs coaxiaux.
Utilisez la colle présente dans le kit pour recoller la vitre arrière et laissez prendre au moins deux heures en utilisant des pincettes ou sous un bon livre.
