Changement de nappe power et volume sur iPhone 8 Plus

Temps estimé : 45 min
Difficulté : 4/5
iPhone 8 Plus | Temps estimé : 45 min | Difficulté : 4/5

Ce guide photos vous montre comment remplacer la nappe power volume sur iPhone 8.

Diagnostic

› Vos boutons volume ne fonctionnent plus ou ne cliquent plus
› Votre bouton d'allumage ne fonctionne plus ou ne clique plus
› Le flash ne se déclenche plus
› Vous rencontrez des problèmes de son
› La lampe torche ne s'allume plus
› Le bouton vibreur est coincé

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Nappe power et volume complète pour iPhone 8 Plus
17,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 8 Plus
5,90 €
Ajouter au panier

Avant de commencer

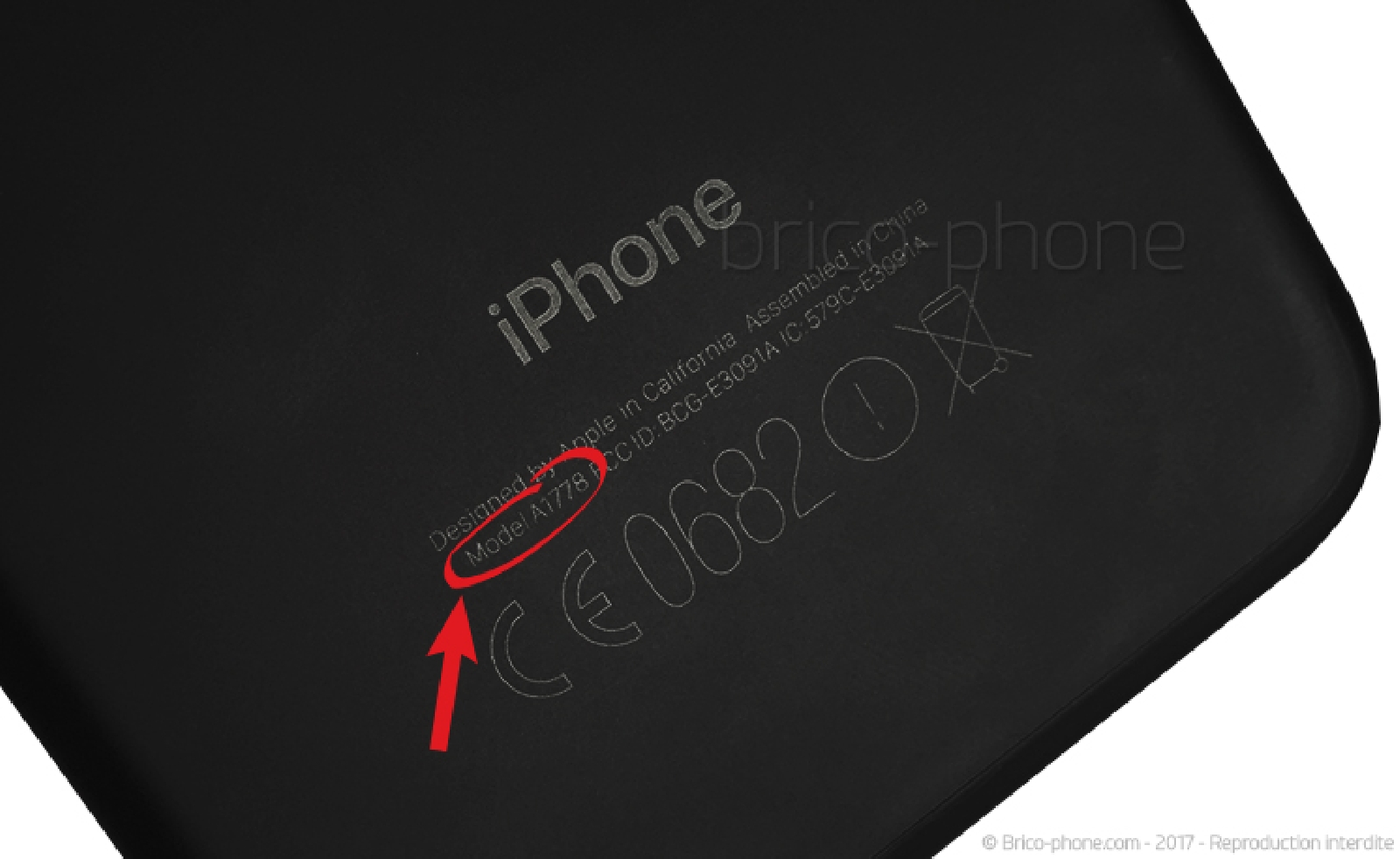

Vérifiez bien votre modèle d'iPhone en regardant au dos de ce dernier : un numéro de modèle s'y trouve commençant par la lettre A suivie de 4 chiffres. Les numéros A1864 et A1897 correspondent bien à un iPhone 8 Plus. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification pour connaître le modèle que vous possédez.
Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !
Etape 1 : Eteindre l'iPhone

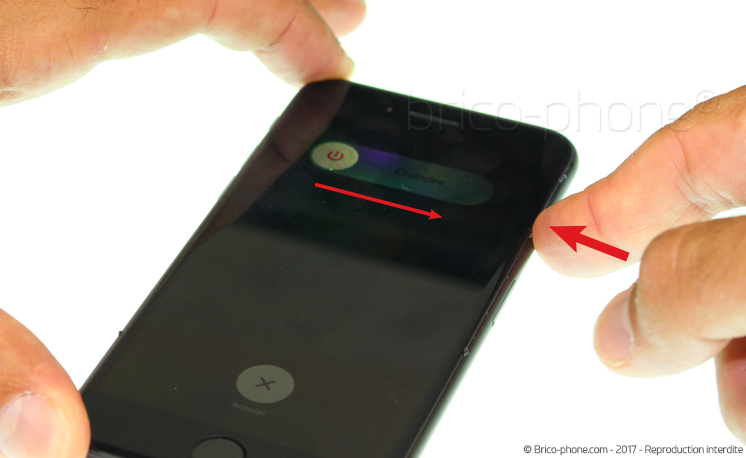

Commencez par éteindre votre iPhone en appuyant longuement sur le bouton power situé sur la gauche du châssis. La fonction d?extinction apparaît alors. Vous n?avez plus qu?à slider pour l?éteindre.
Etape 2 : Retirer les vis pentalobes

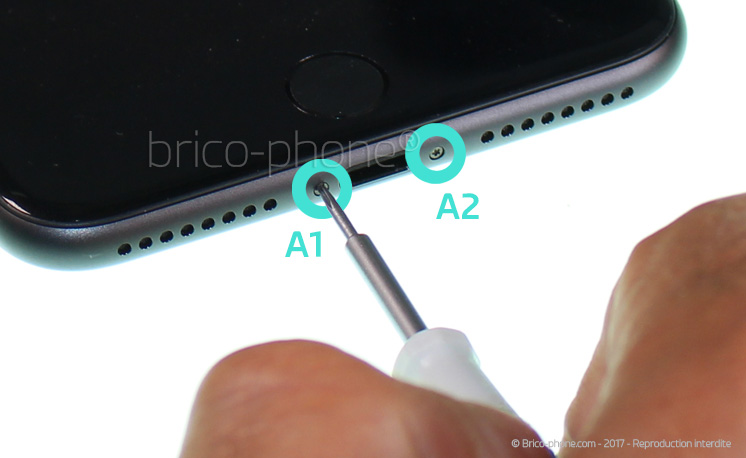

A l?aide du tournevis pentalobe 0.8, dévissez les deux vis entourées en turquoise nommées A1 et A2.
Etape 3 : Créer un interstice entre l'écran et le châssis

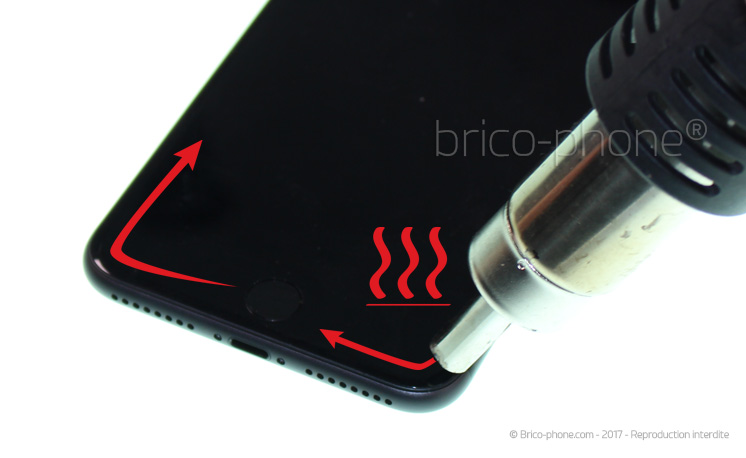

Commencez par chauffer le contour de l'écran à l'aide d'un décapeur thermique ou d'un sèche-cheveux afin de ramollir le joint d'étanchéité et faciliter le décollement.

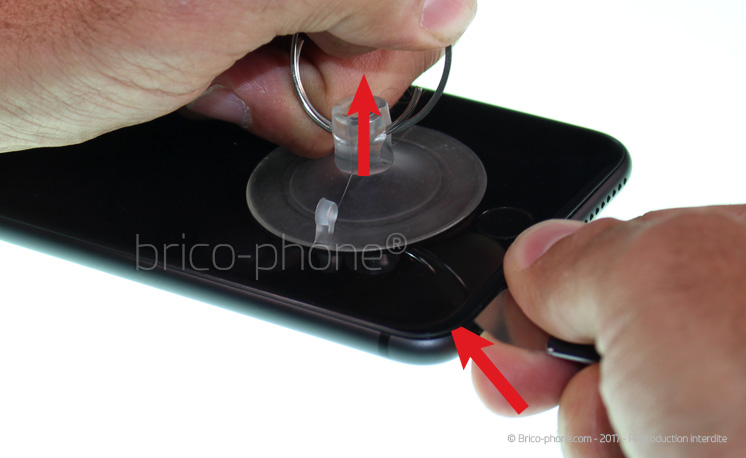

Placez la ventouse en bas de l'écran juste au dessus du bouton home.

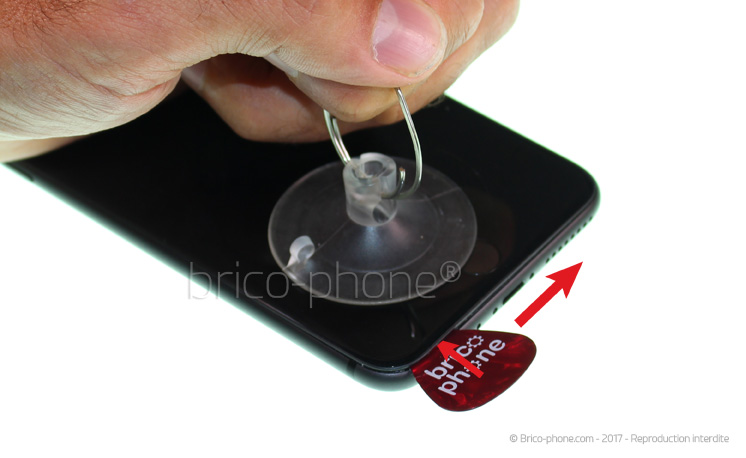

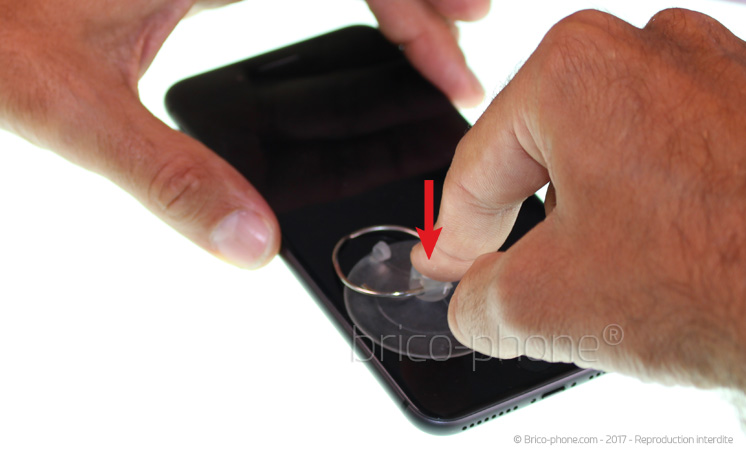

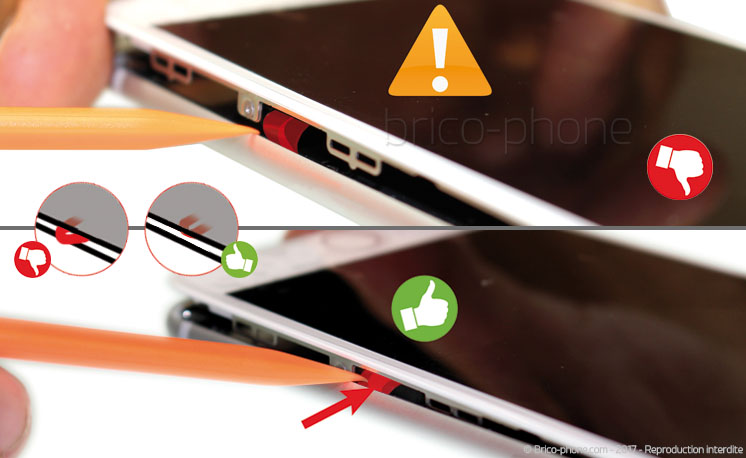

Tirez fortement sur la ventouse afin de créer l'interstice entre l'écran et le châssis qui vous permettra d'y glisser un médiator. Nous vous conseillons d'utiliser un médiator en métal, plus fin et plus rigide que ceux en plastique ou encore un iFlex. Cela facilitera grandement l'insertion.


Il ne vous reste plus qu'à glisser le médiator plastique à la place du métal. L'utilisation du métal peut endommager le châssis, le plastique est donc recommandé.

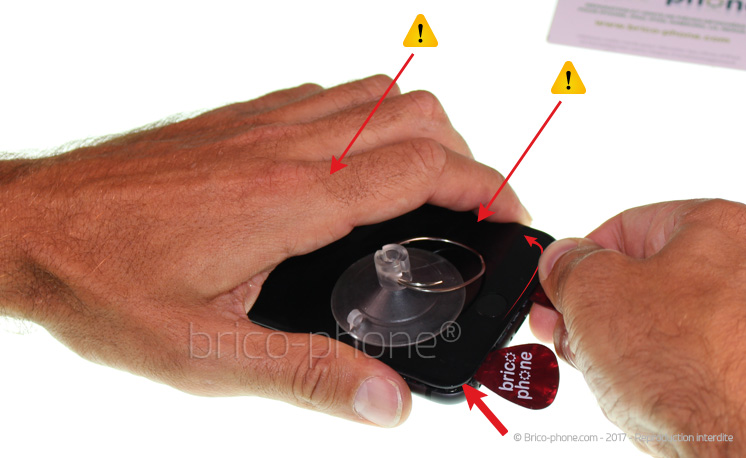

Etape 4 : Décoller l'écran

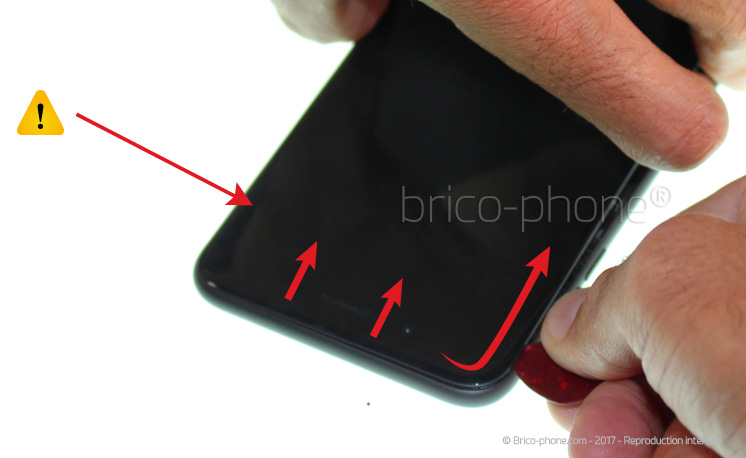

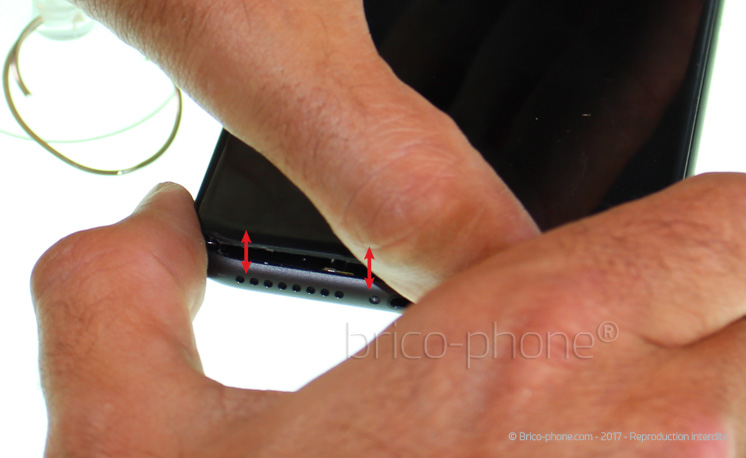

Utilisez les médiators en plastiques fournis dans le kit et insérez-les entre l'écran et le châssis. Ensuite, effectuez le tour de l'écran en partant du bouton Home et en remontant de chaque côté. Attention à ne pas trop enfoncer le médiator sur la partie droite car les nappes qui relient l'écran à la carte mère sont fragiles.


Déclipsez l'écran au fur et à mesure de quelques millimètres. Au besoin, placer des médiators tout au long de l'opération pour éviter que l?écran ne se recolle pendant l?avancement de l?étape.


Pour finir, tirez le bloc écran très légèrement sur 1 ou 2 millimètres vers le bas afin de le déclipser totalement. Ne pas le soulever pour le moment.
Etape 5 : Ouvrir l'écran

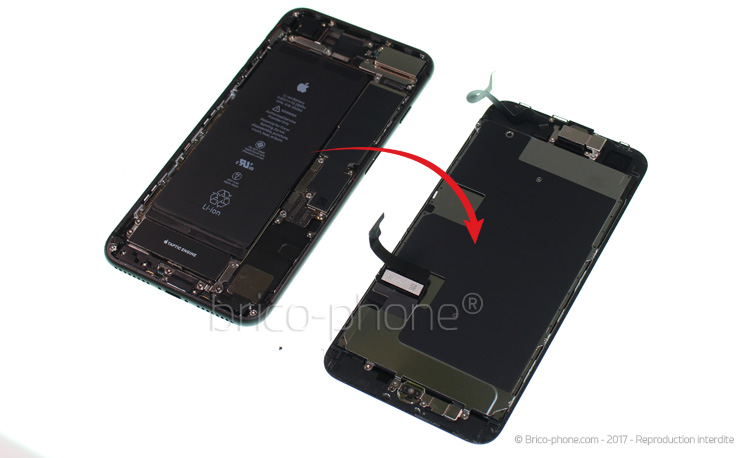

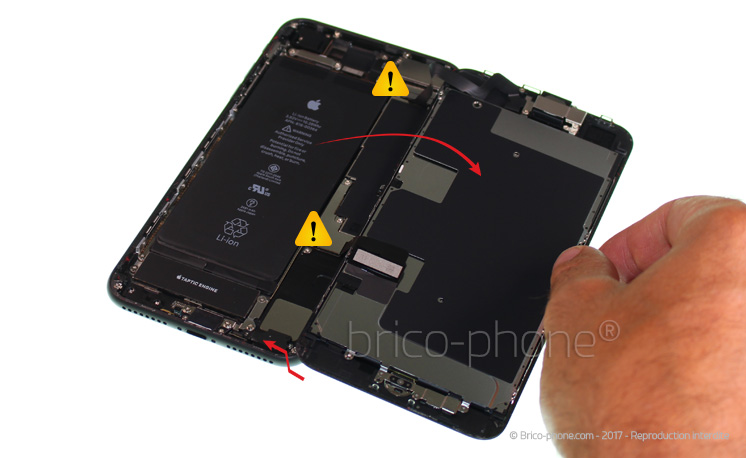

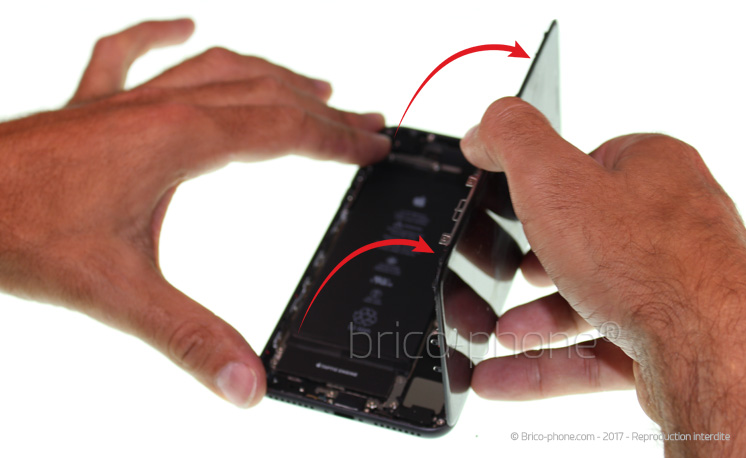

Ouvrez ensuite l'écran comme une page de livre sans tirer pour ne pas arracher les nappes. Le joint d?étanchéité va s?arracher en même temps des contours de l'écran et du châssis, c?est normal.


L?écran est désormais ouvert.
Etape 6 : Retirer la plaquette de protection des nappes de l'écran

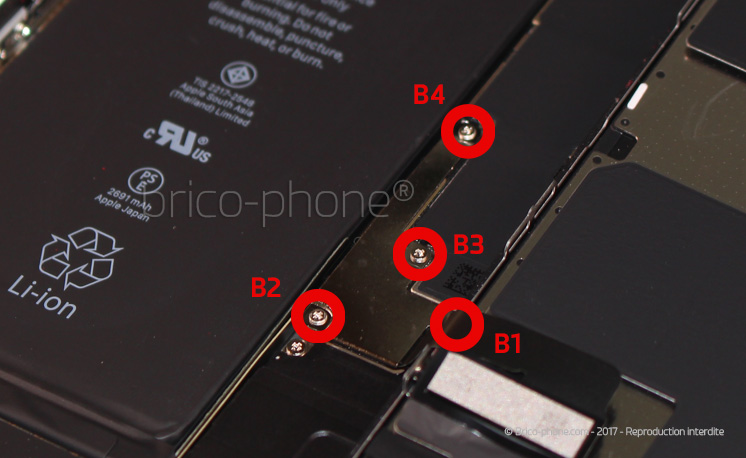

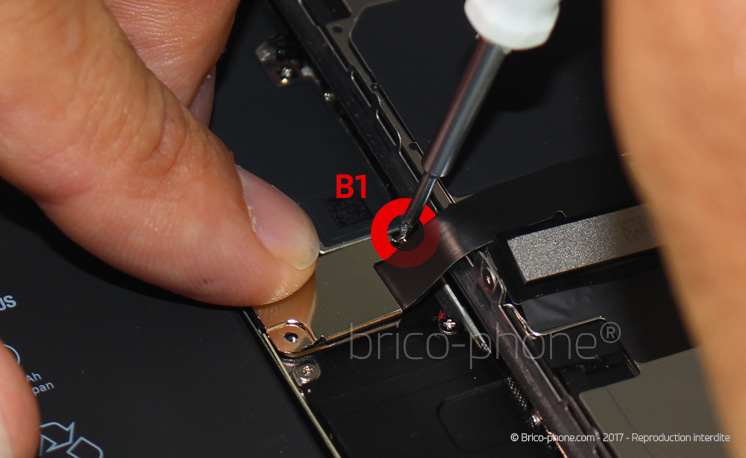

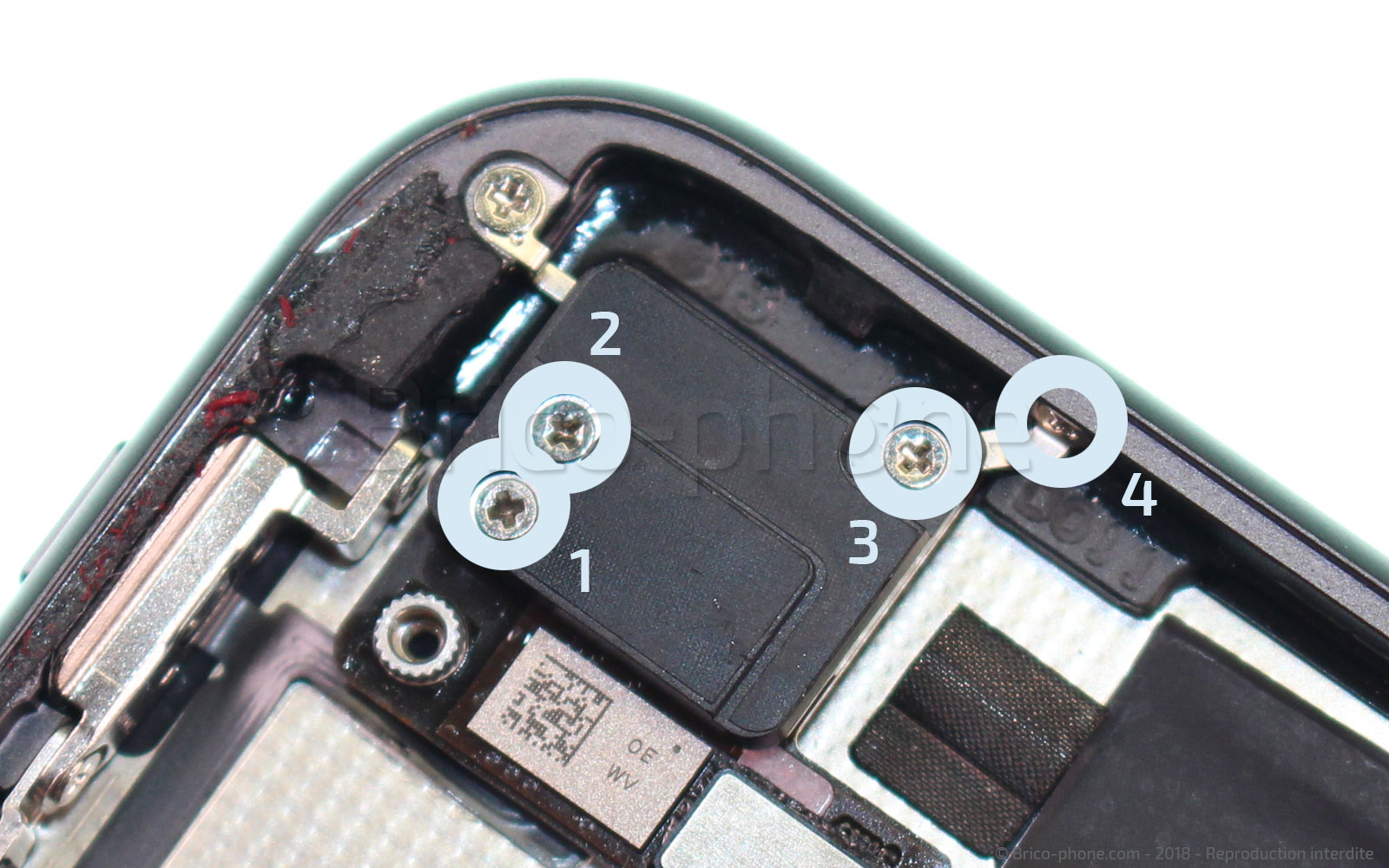

Une petite plaquette métallique protège les nappes de l'écran. Celle-ci est maintenue par les vis B1 à B4 indiquées en rouge. Dévissez les quatre vis à l?aide du tournevis cruciforme 1.5.


La plaquette notée #01 est désormais libre, vous pouvez la retirer avec la pincette.

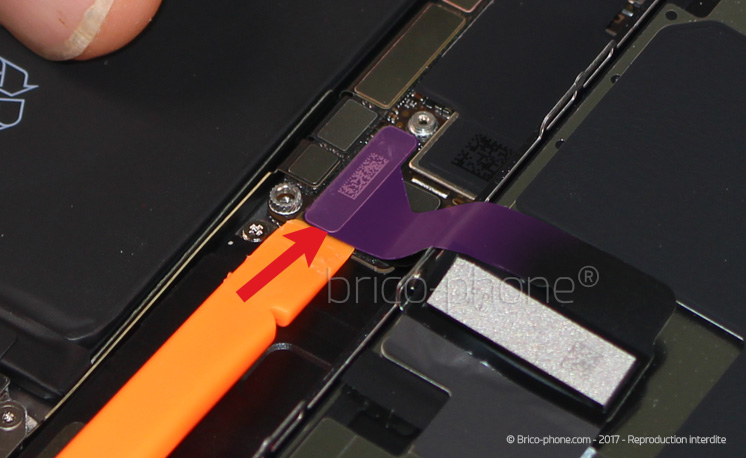

Etape 7 : Déclipser les nappes de l'écran

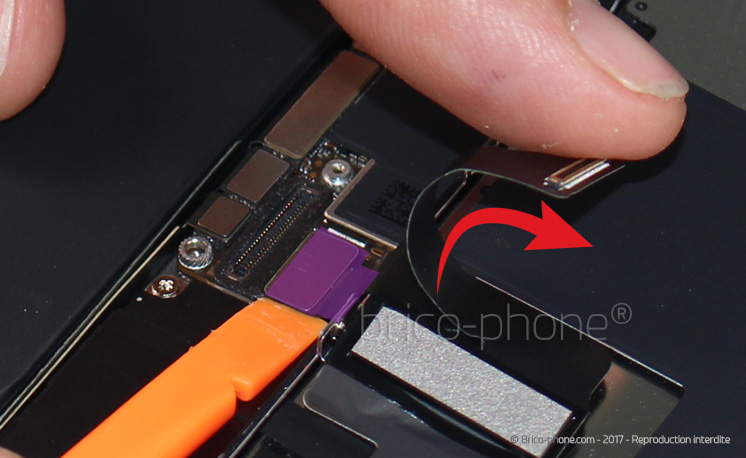

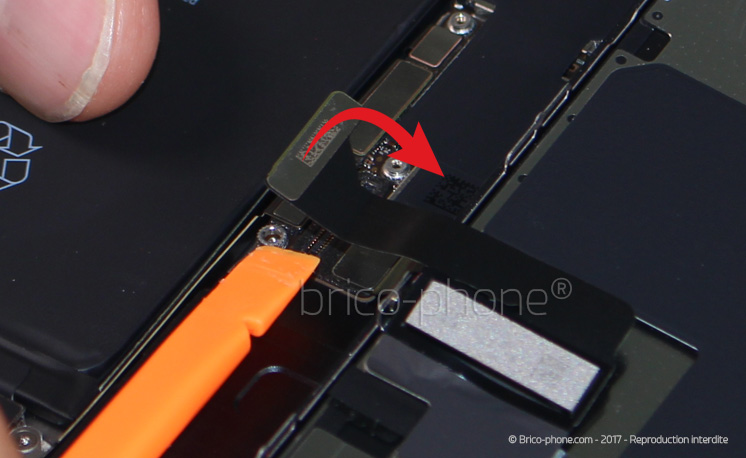

Munissez-vous du levier en nylon et soulevez très délicatement les connecteurs des nappes de l'écran. Il s'agit de la nappe tactile/LCD puis la nappe qui gère le bouton Home marquées en surbrillance violette.
Etape 8 : Retirer la plaquette de protection de la nappe FaceTime
Vous avez détaché l'écran sur une partie mais il reste un dernier point d?accroche.

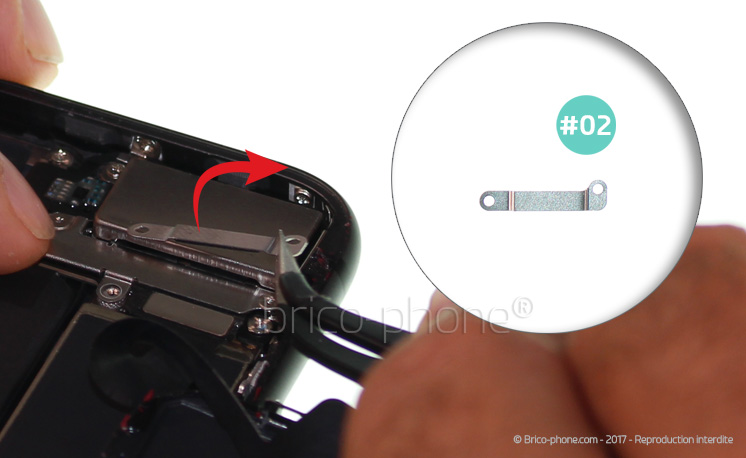

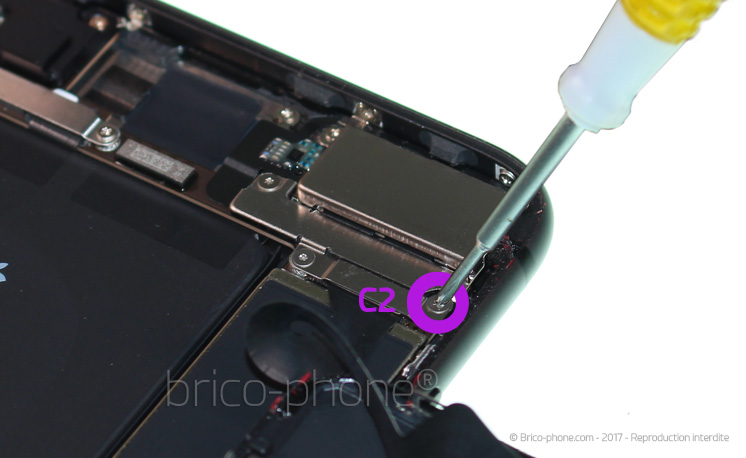

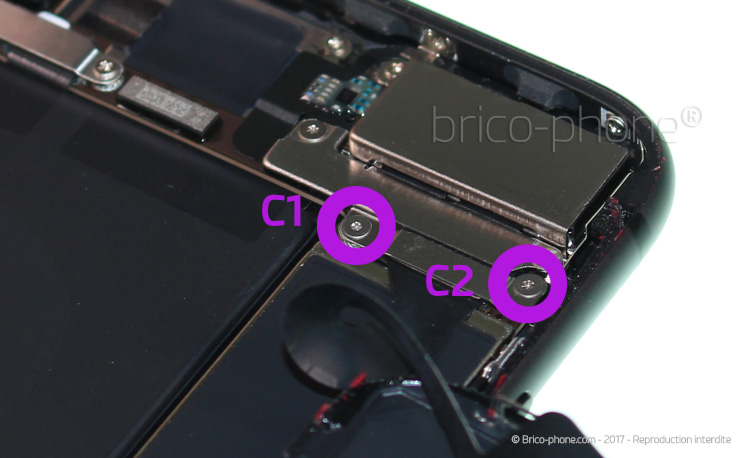

Il vous faut extraire les vis entourées en violet, nommées C1 et C2 grâce au tournevis cruciforme.


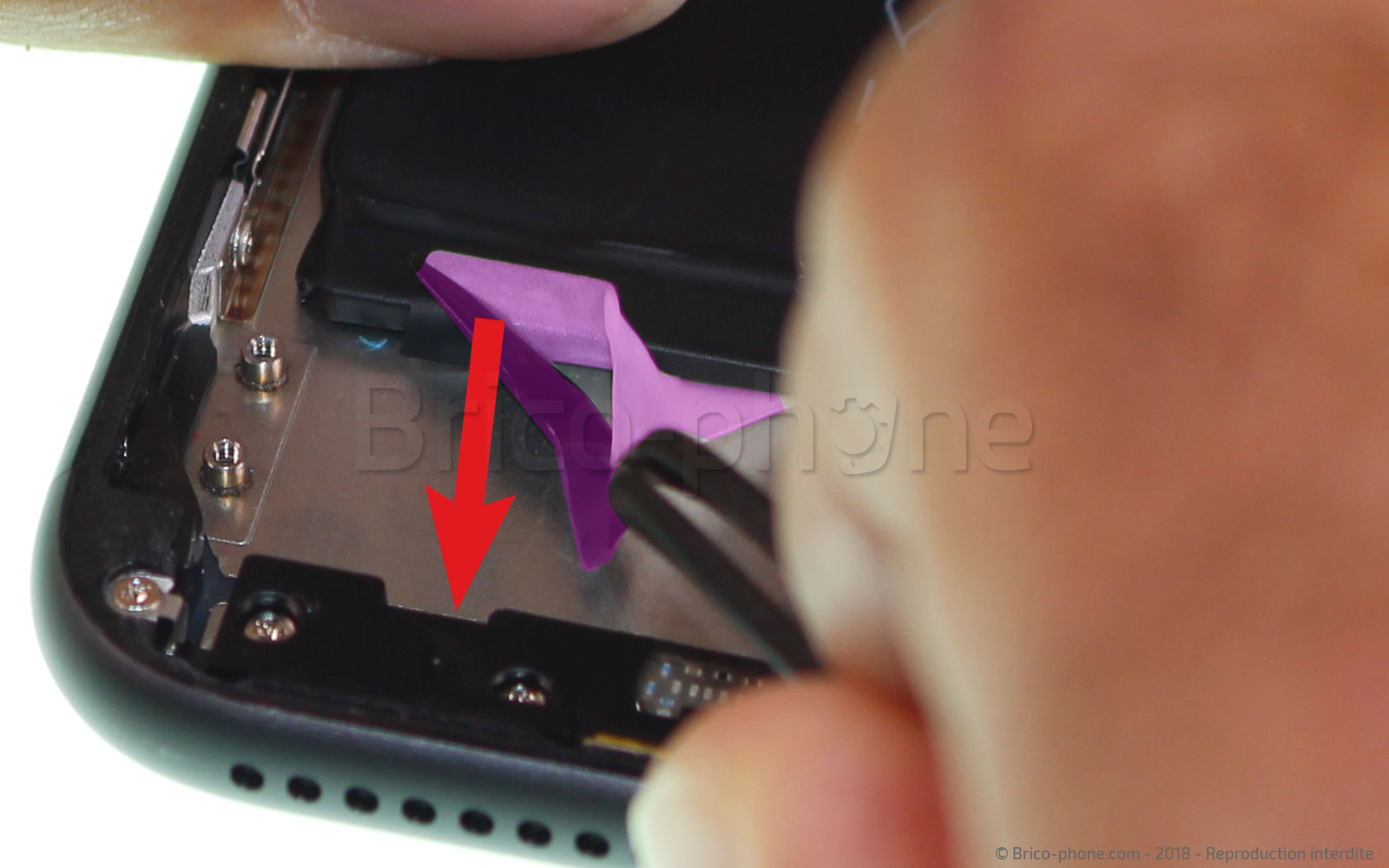

La plaquette #02 est désormais dégagée, retirez-la avec la pincette.
Etape 9 : Déclipser la nappe FaceTime

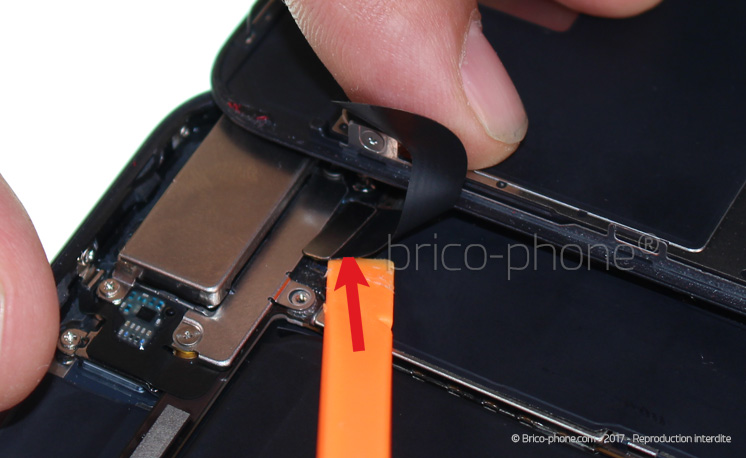

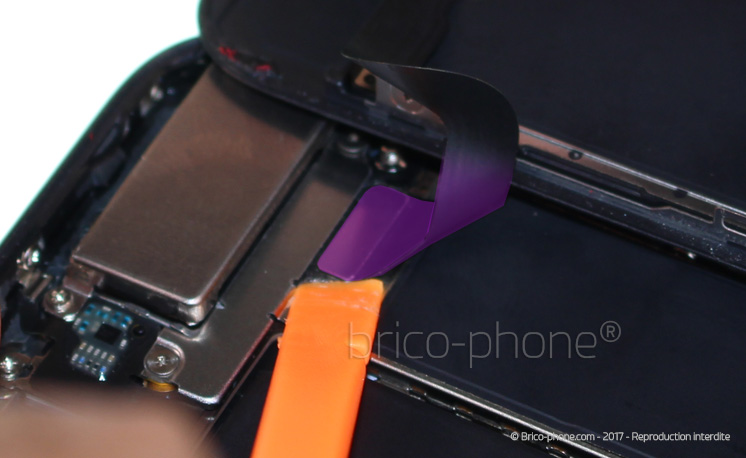

Prenez le levier plastique puis déclipsez la nappe de la caméra avant Facetime.


L?écran est maintenant complètement désolidarisé du châssis.


Conservez le châssis dans un endroit sûr, à l?abri de toute chute, car les composants et la carte mère sont fragiles et sensibles.
Etape 10 : Déconnecter la batterie

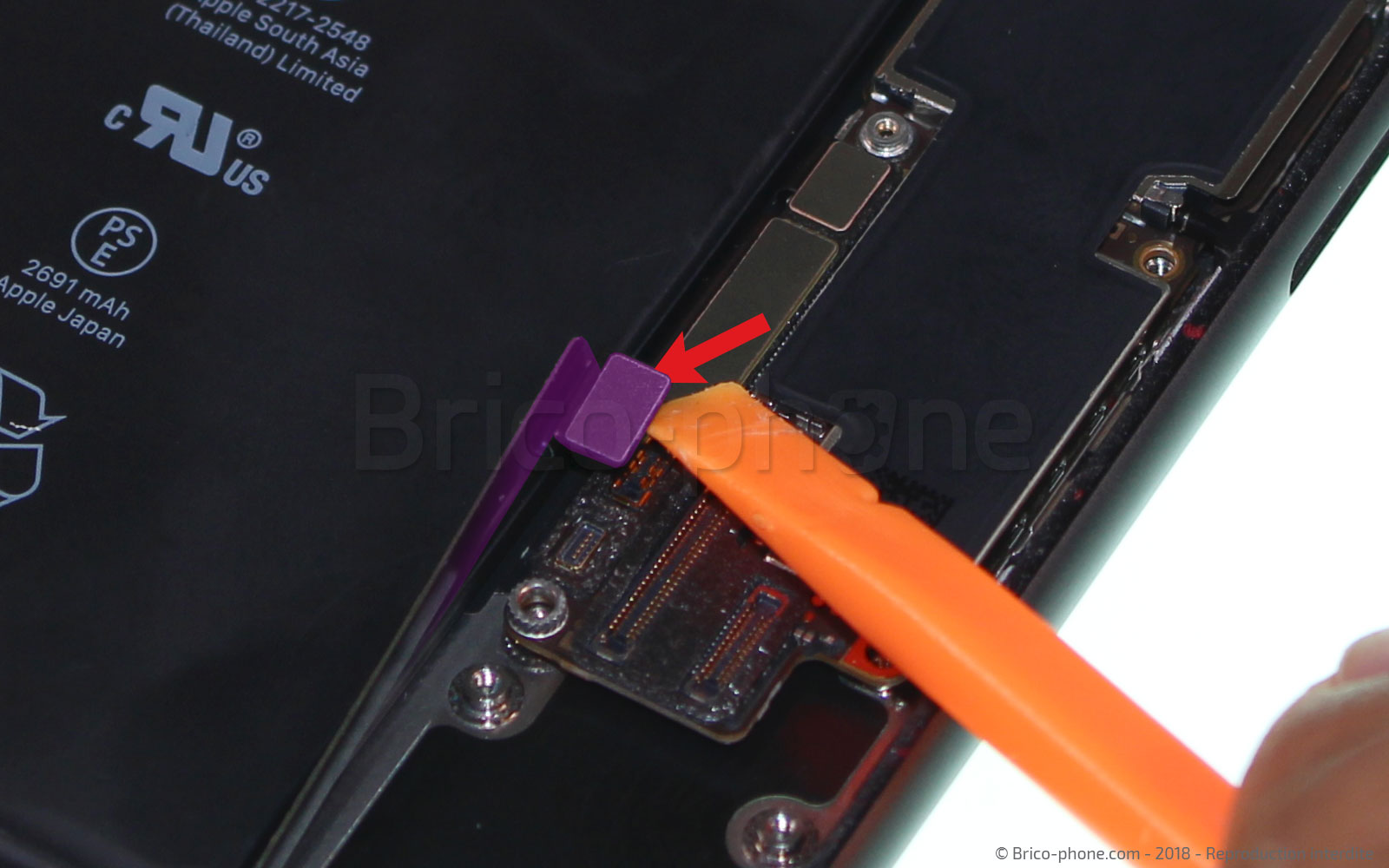

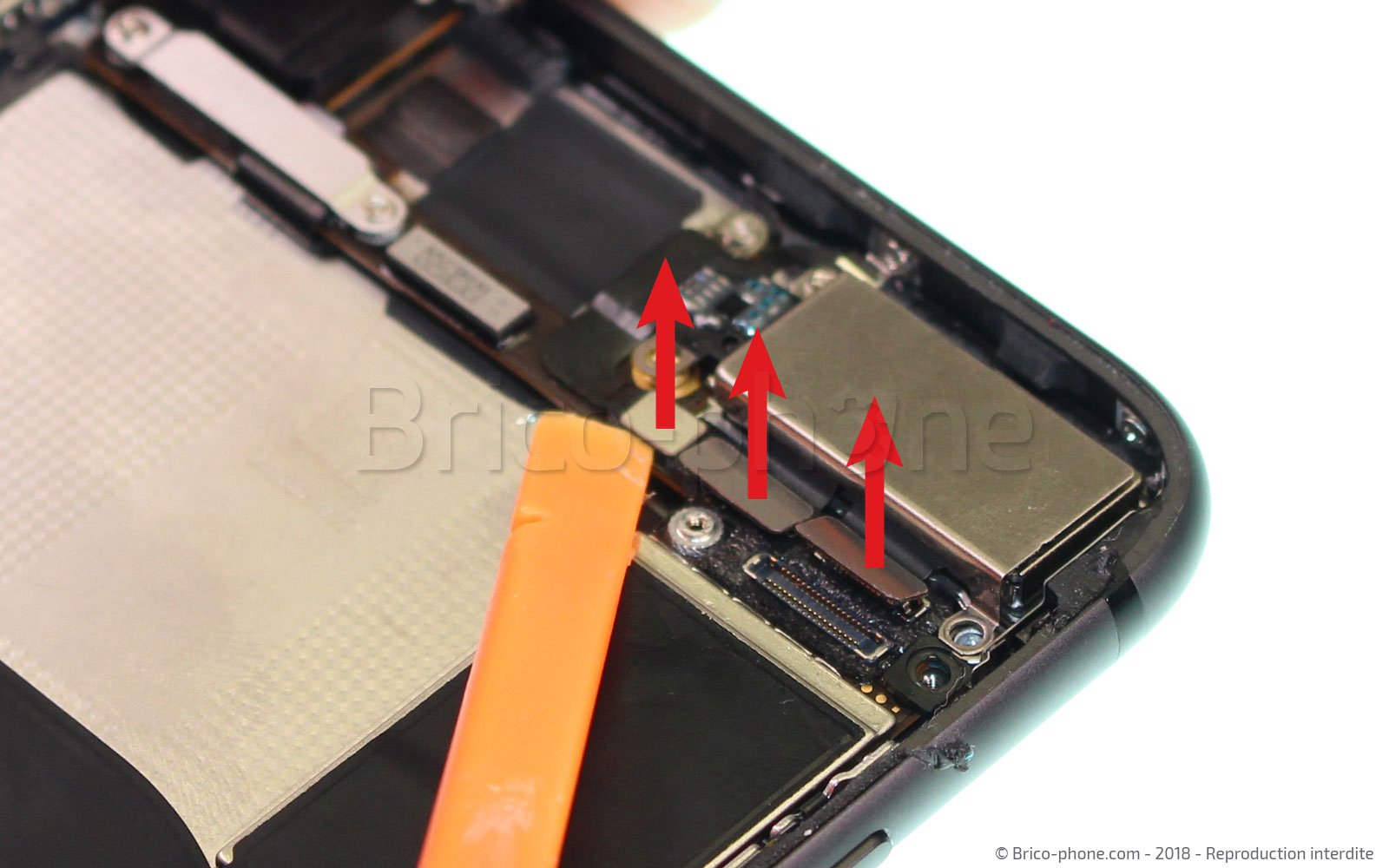

A l'aide du levier nylon, soulever délicatement le connecteur de la batterie.
Etape 11 : Retirer la batterie
Pour décoller la batterie, le plus simple est de retirer les languettes.

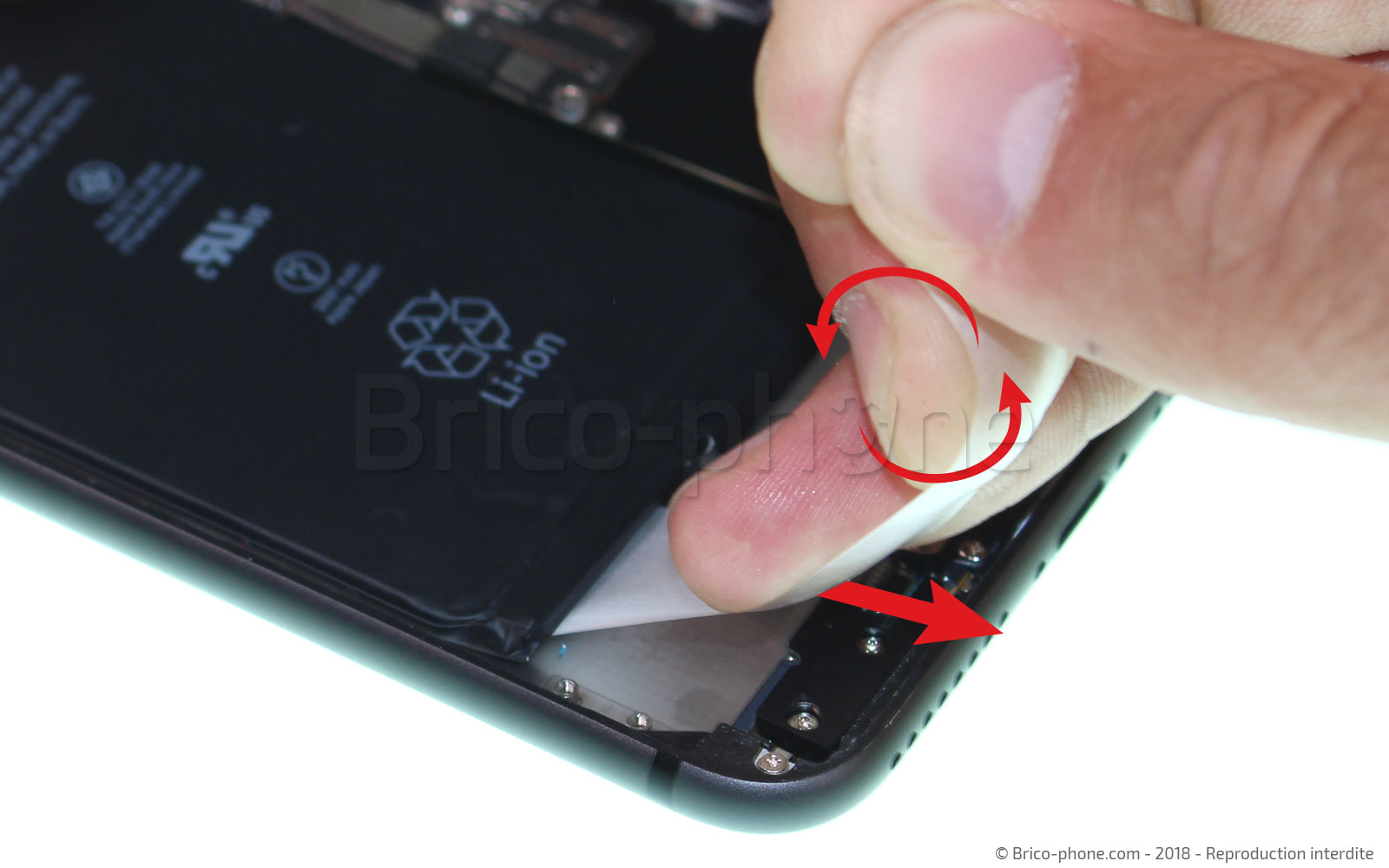

Pour cela utiliser la pincette, saisir le bout de la languette noire puis tirer soit en entourant la languette autour de la pincette soit avec vos doigts. Une fois la première languette retirée, réitérer l'opération sur toutes les languettes.

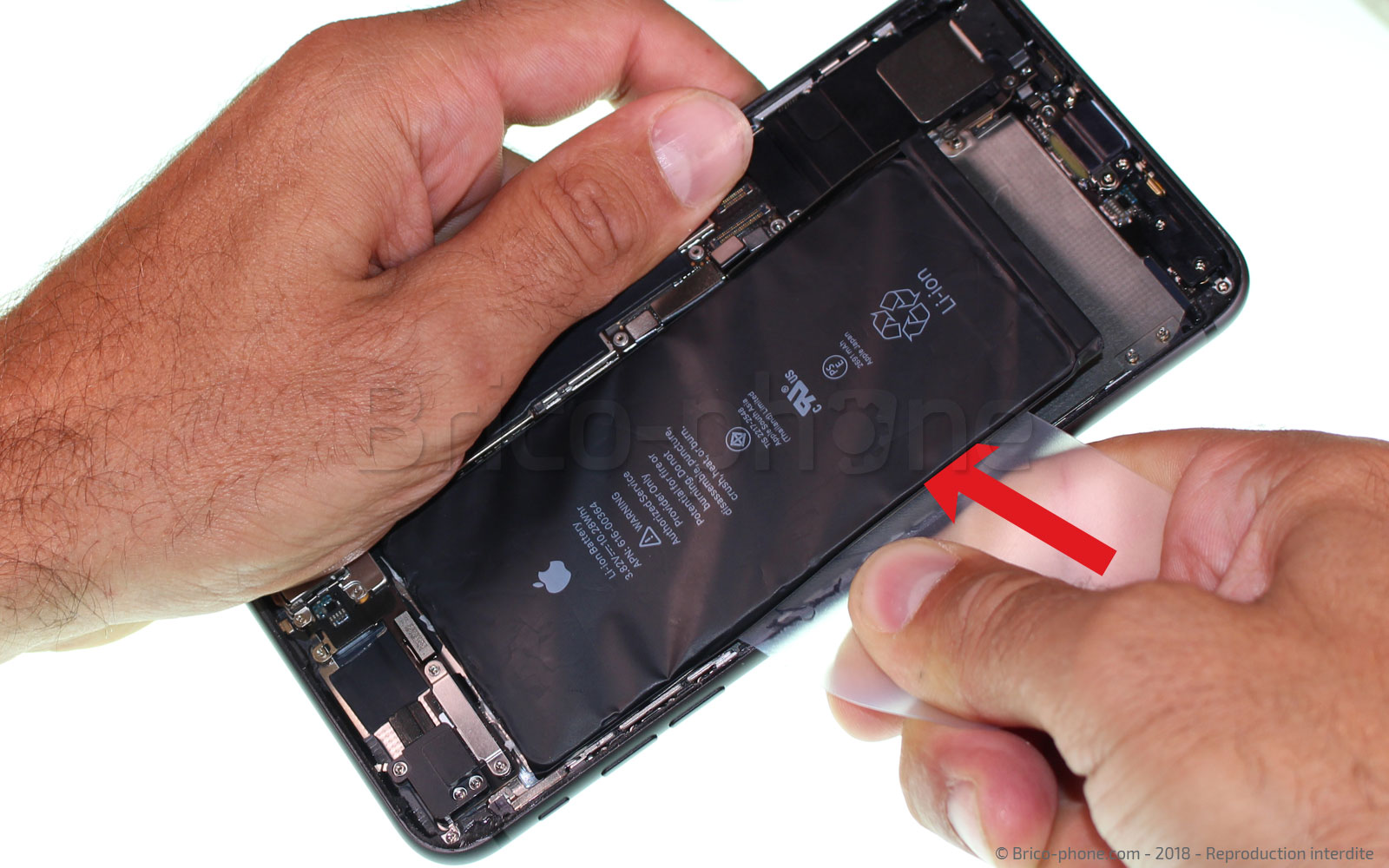

Si jamais une des languettes a cassé, utiliser la carte transparente pour terminer de décoller la batterie.

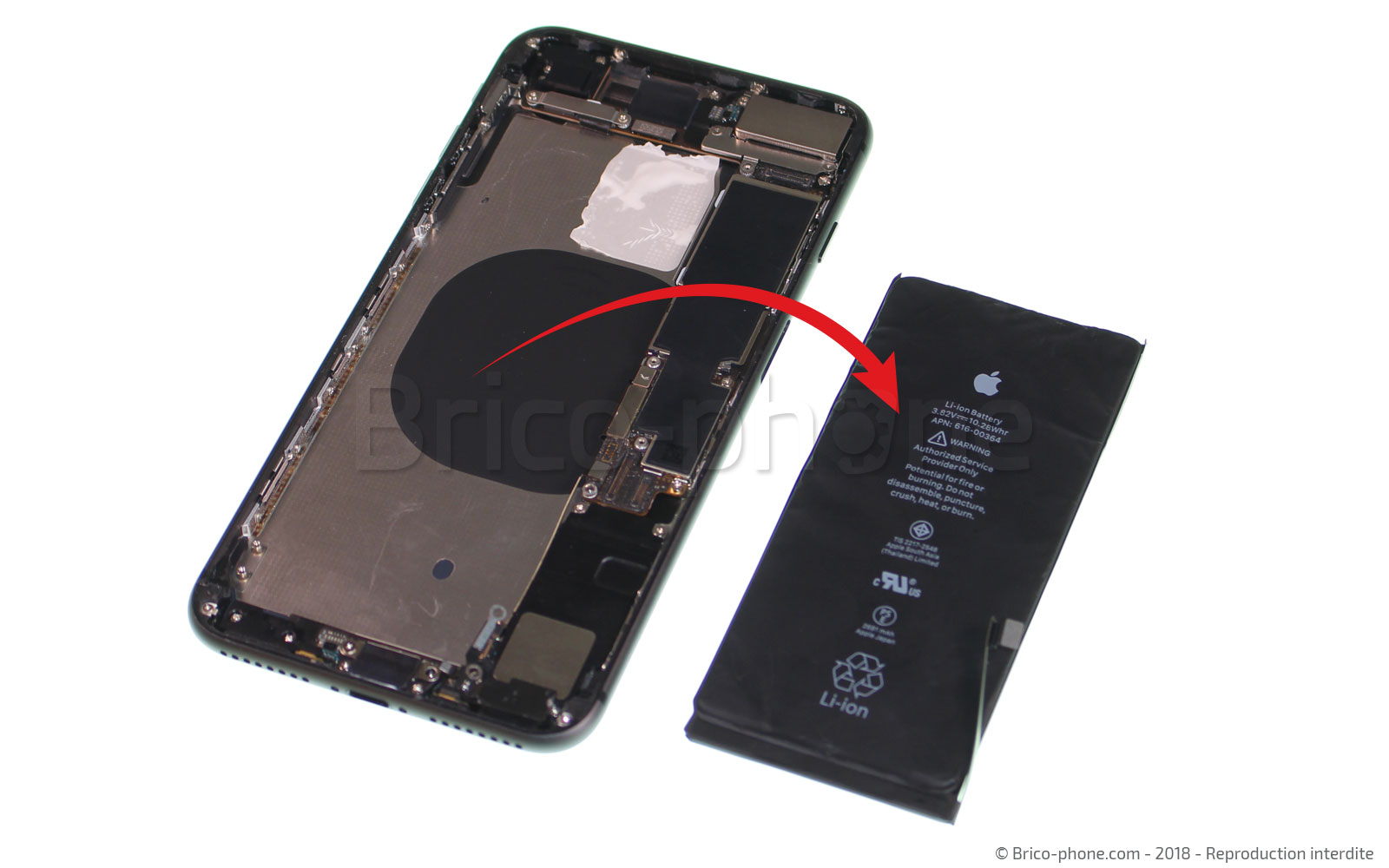

La batterie peut maintenant être retirée et remplacée.
Etape 12 : Déconnecter l'antenne GSM
Avec le bout plat du levier nylon, soulever délicatement sous le connecteur de l'antenne GSM pour le déconnecter.
Etape 13 : Libérer les éléments bas de la carte mère

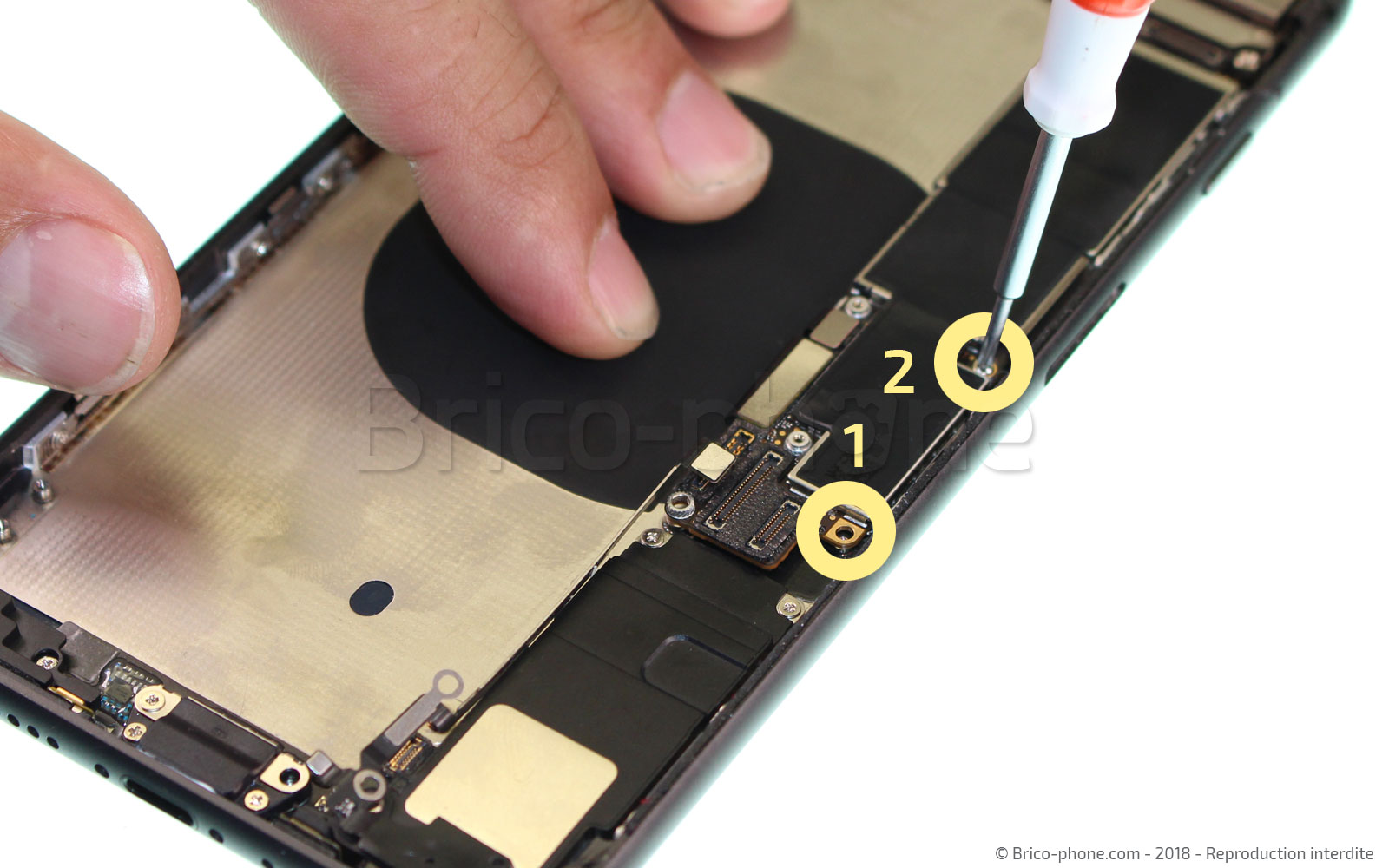

Retirer les vis N1 et N2 avec le cruciforme, puis déconnecter la nappe connecteur de charge à l'aide du levier nylon puis renouveler le geste pour le connecteur de la nappe induction juste au dessus.


Plus aucun?élément?ne bloque?le bas de la carte mère.
Etape 14 : Retirer la plaquette de la caméra arrière

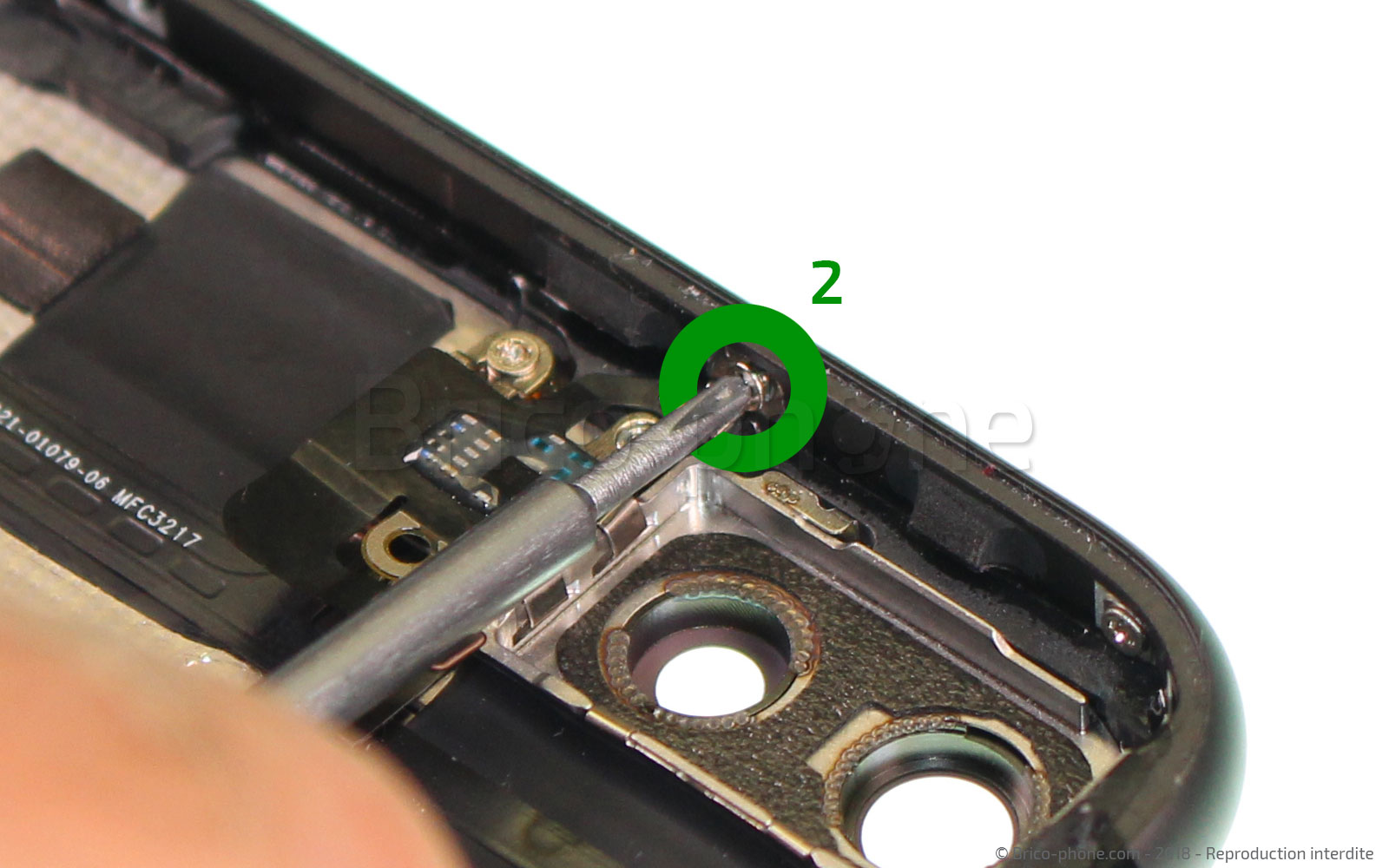

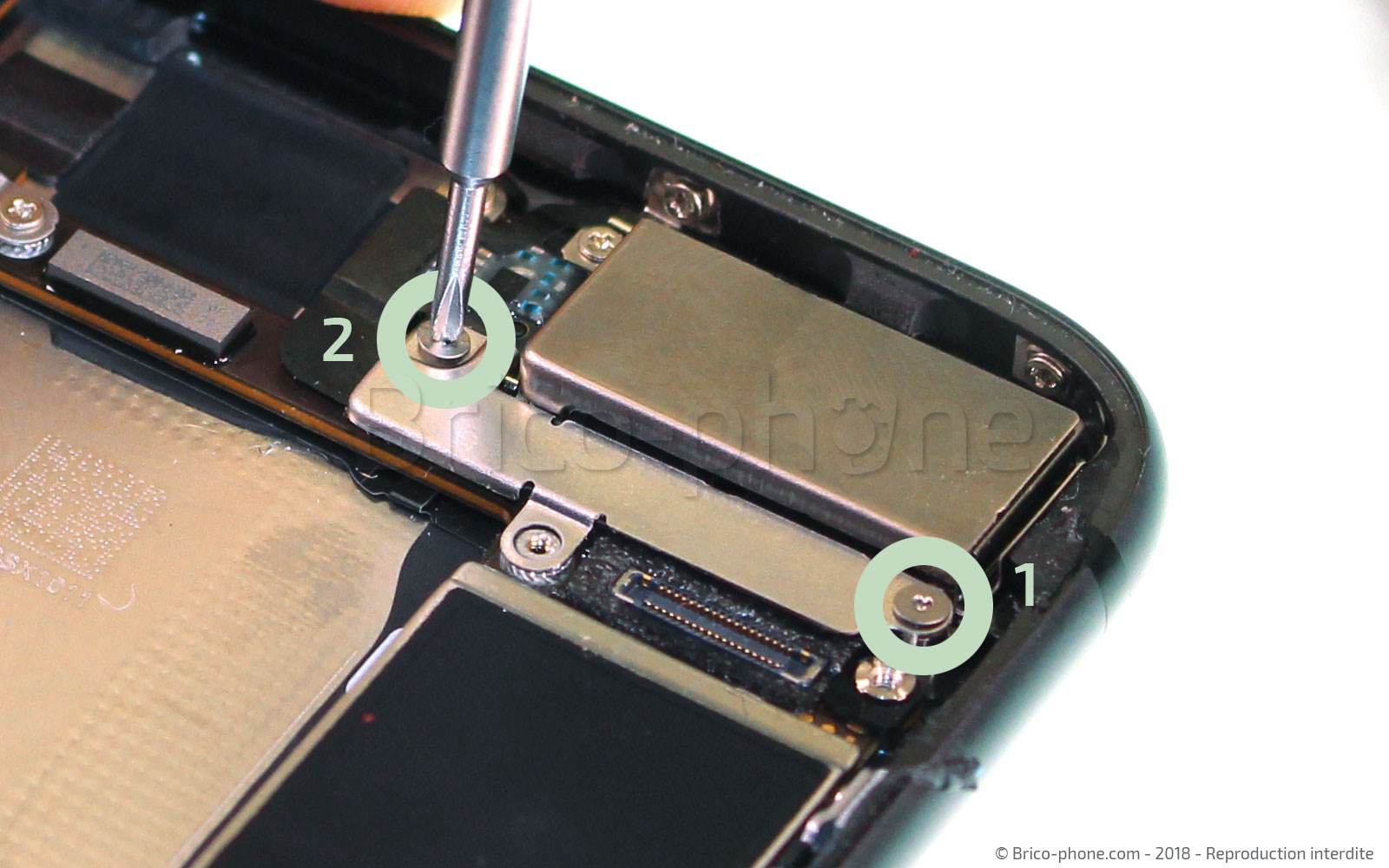

A l'aide du tournevis triwing, retirer les deux vis entourées en vert d'eau nommées S1 et S2.

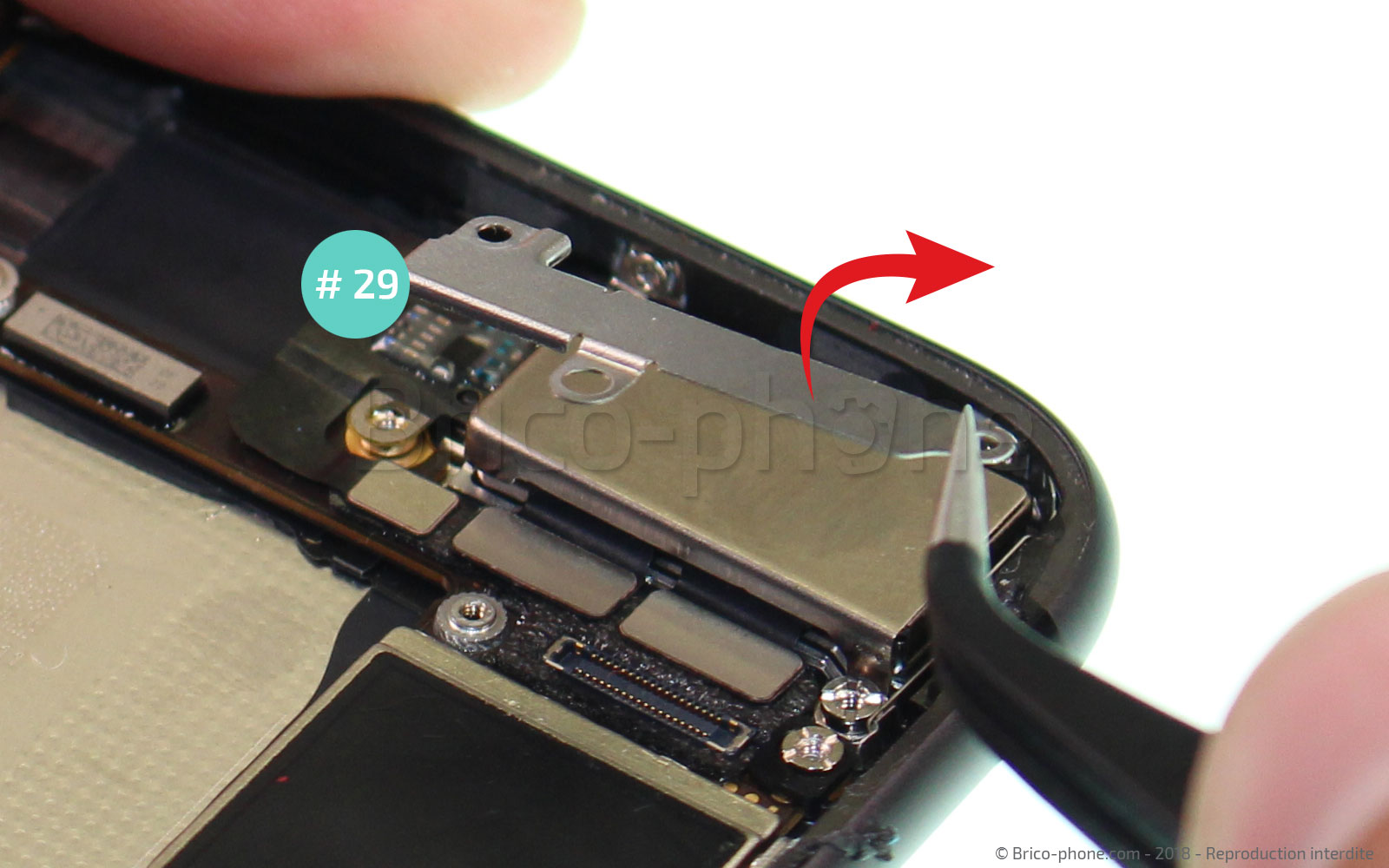

La plaquette métallique #29 peut être délogée avec la pincette. Puis déconnecter les trois connecteurs situés dessous.

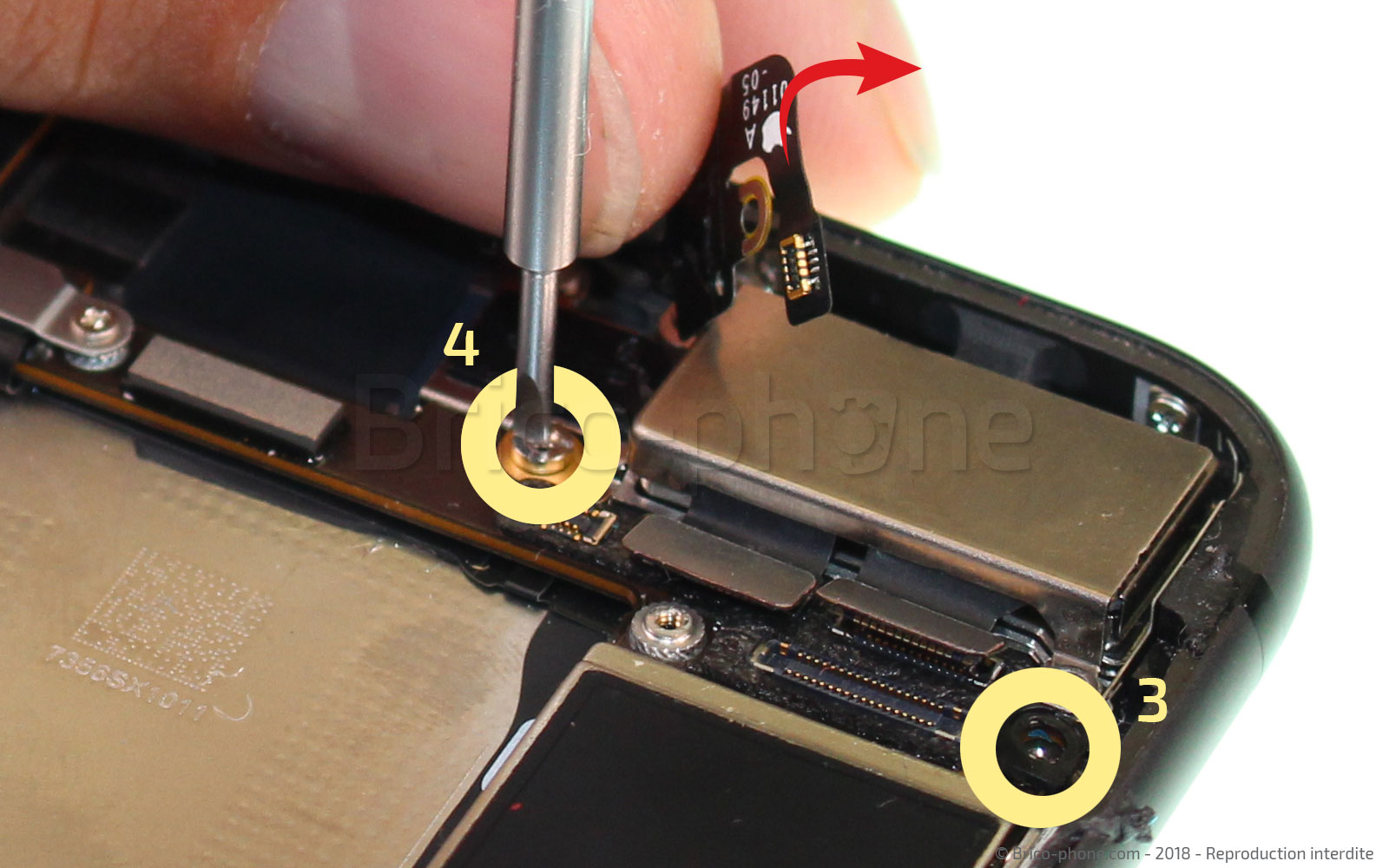

Etape 15 : Libérer le haut de la carte mère (partie droite)
Les deux vis à retirer de ce côté sont des doubles vis plus grosses N3 et N4 qui nécessitent l' utilisation du tournevis plat.


La vis N4 est cachée sous la nappe wifi, pour y accéder, soulever délicatement le connecteur de celle-ci puis relever la nappe jusqu'à ce que la vis soit accessible pour être retirée.

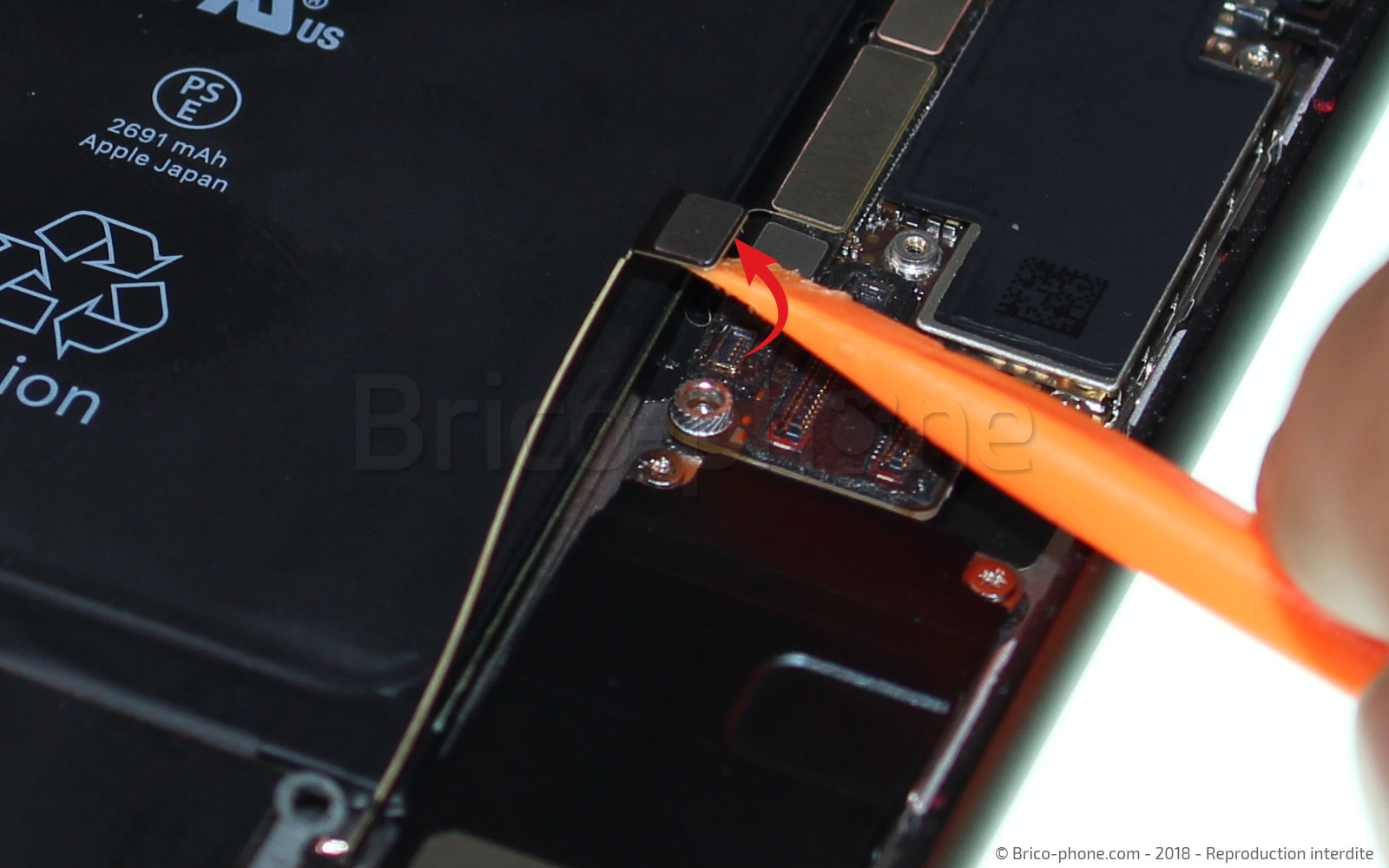

Etape 16 : Retirer la plaquette de la nappe power / volume

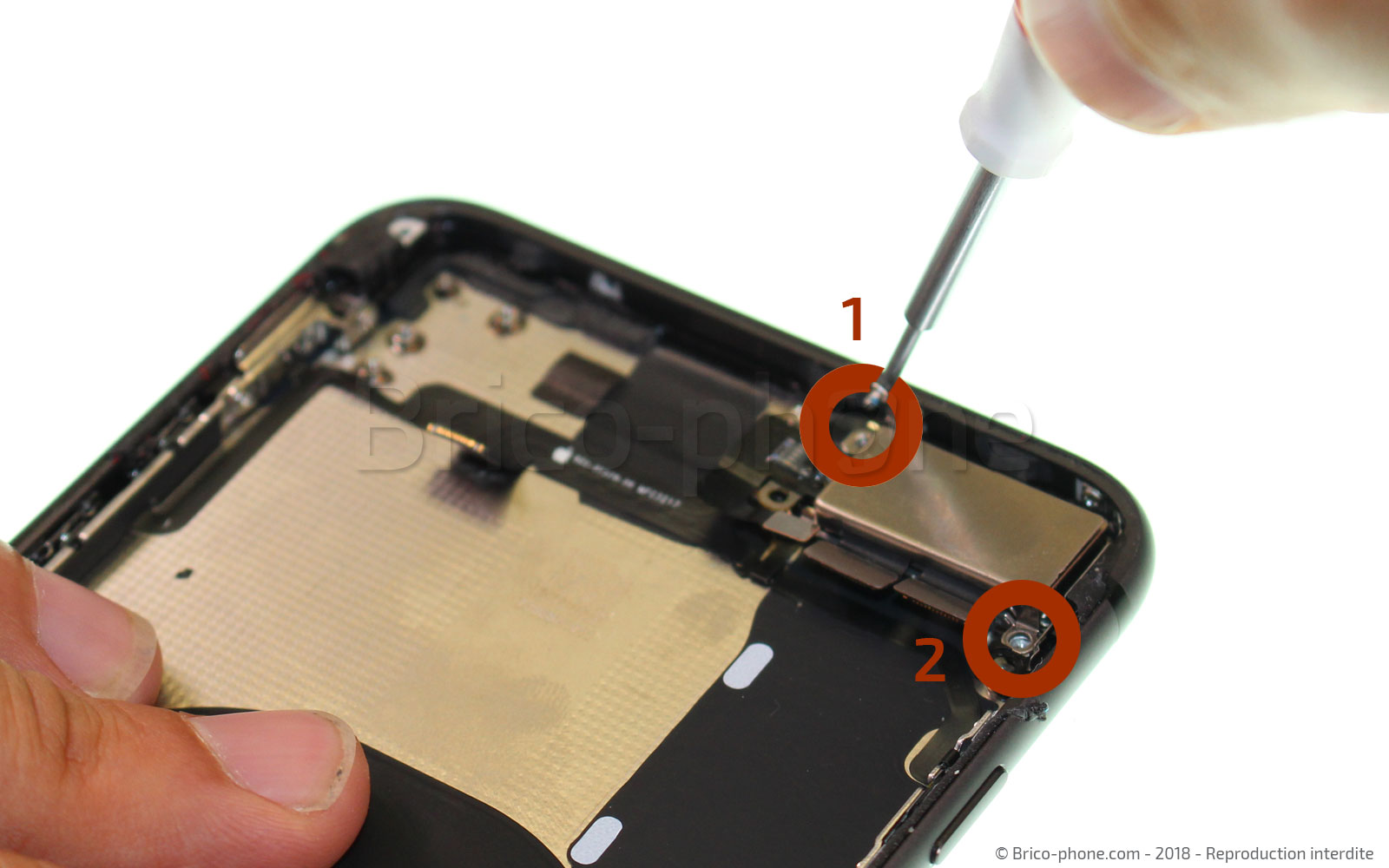

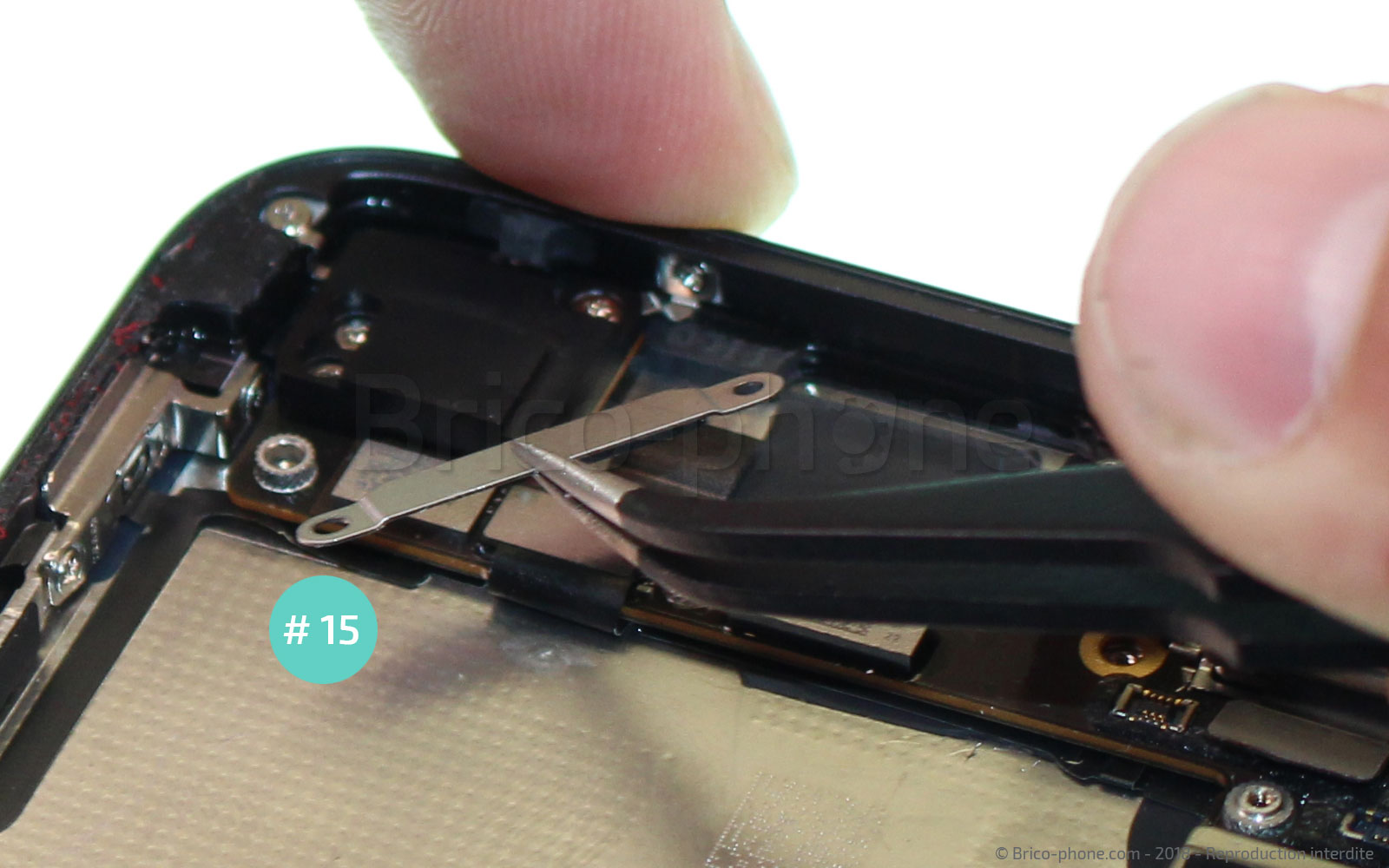

Avec le tournevis cruciforme, retirer les deux vis en bleu nommées J1 et J2, puis placer la plaquette métallique #15 sur votre patron d'aide au montage.
Etape 17 : Libérer le haut de la carte mère (partie gauche)

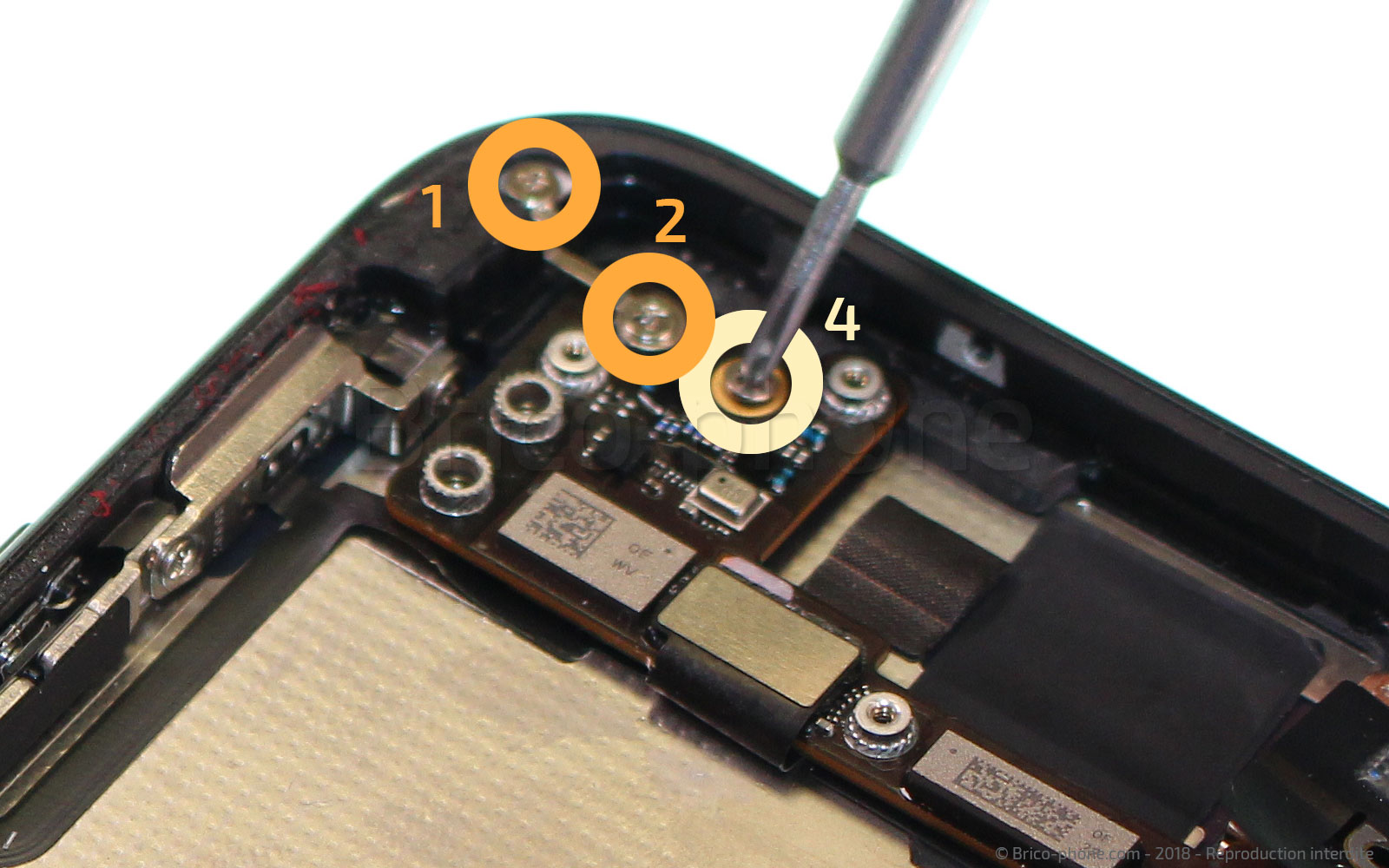

Tout d'abord, retirer les vis cruciformes entourées en bleu clair et appelées L1 à L4 afin de déloger l'élément #16.


Dévisser ensuite les trois vis toujours cruciformes N4, M1 et M2. Mettre de côté le petit élément #26.
Etape 18 : Déconnecter la nappe power

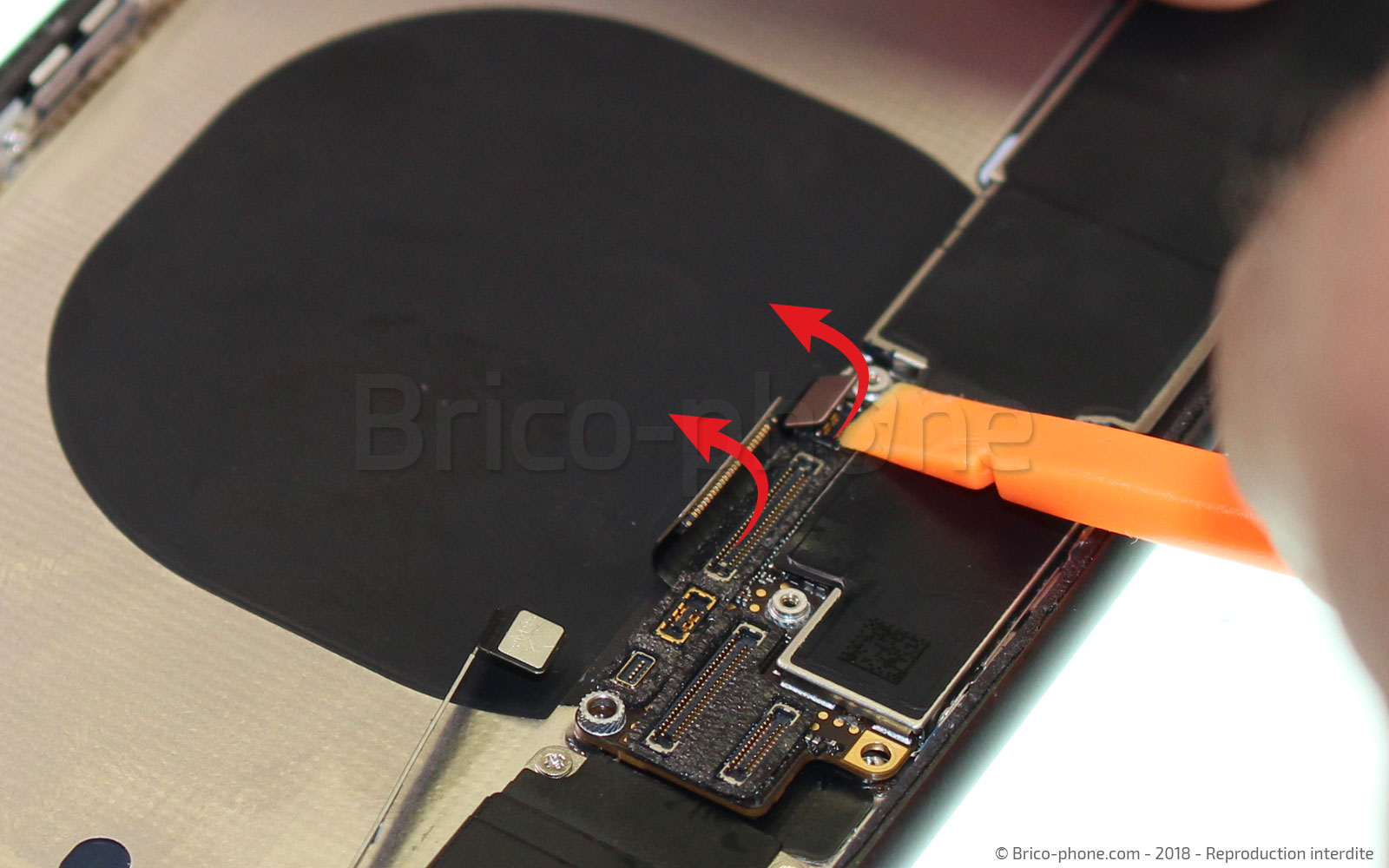

A l'aide du levier nylon, soulever le connecteur de la nappe power/volume.
Etape 19 : Retirer la carte mère
Pour retirer la carte mère, repousser le petit ressort qui maintient le tiroir de la carte sim si besoin.

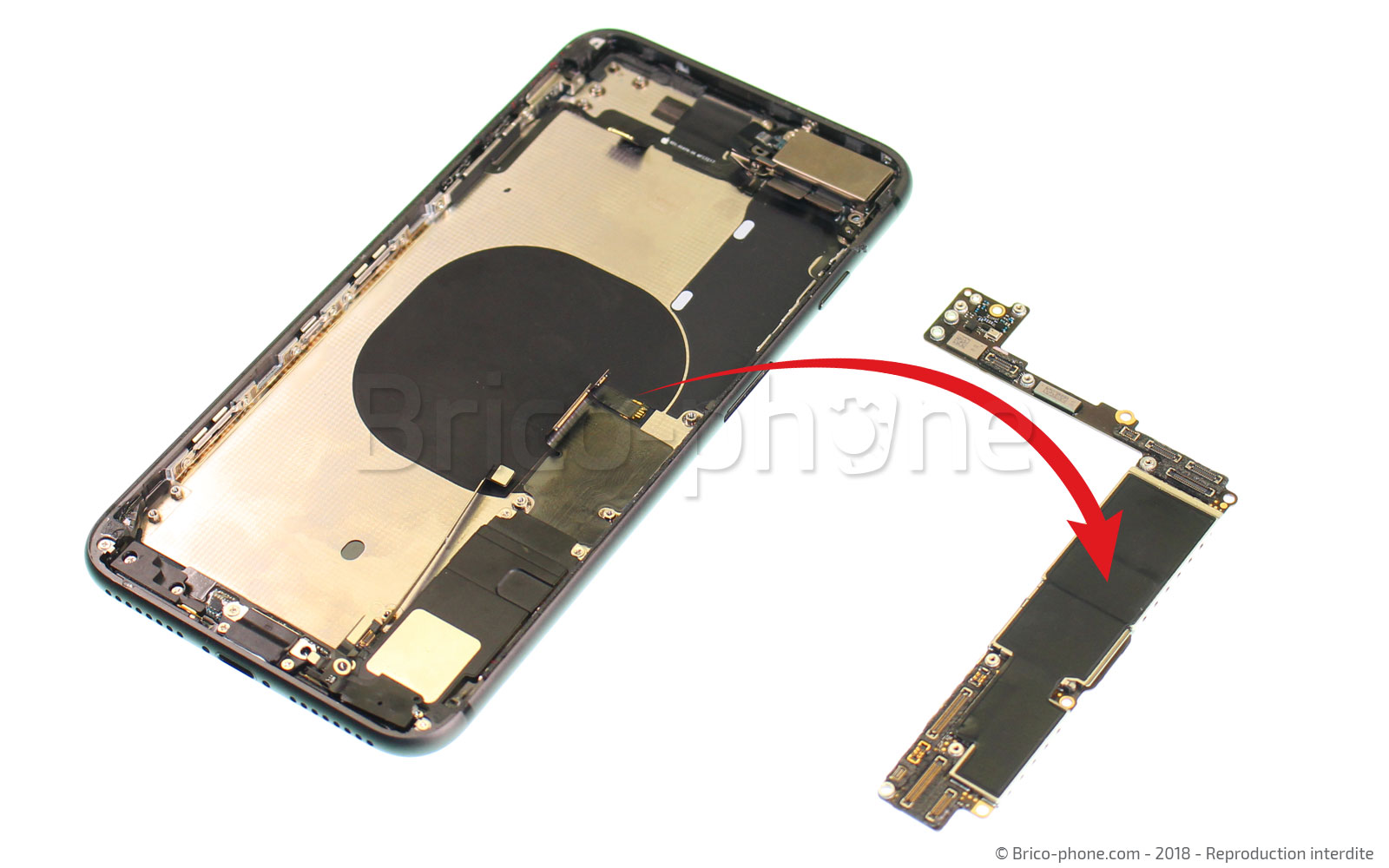

Soulever la carte mère en partant du bas avec le levier en veillant à ne pas endommager la carte mère très fragile. Ne jamais forcer.
Etape 20 : Retirer la caméra arrière

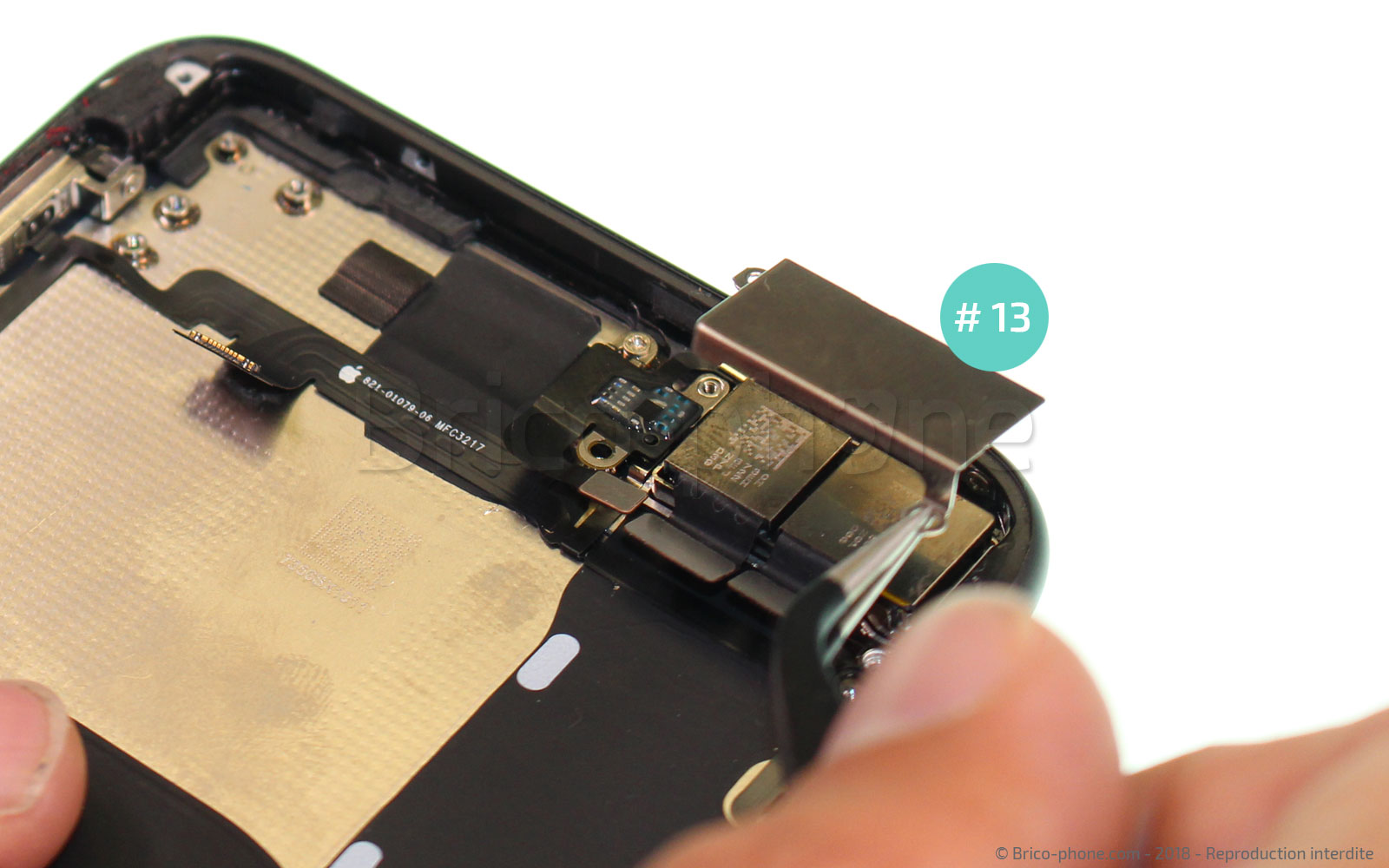

Avec le tournevis cruciforme, retirer les vis en marron K1 et K2. Puis déloger la plaquette de protection métallique nommée #13.

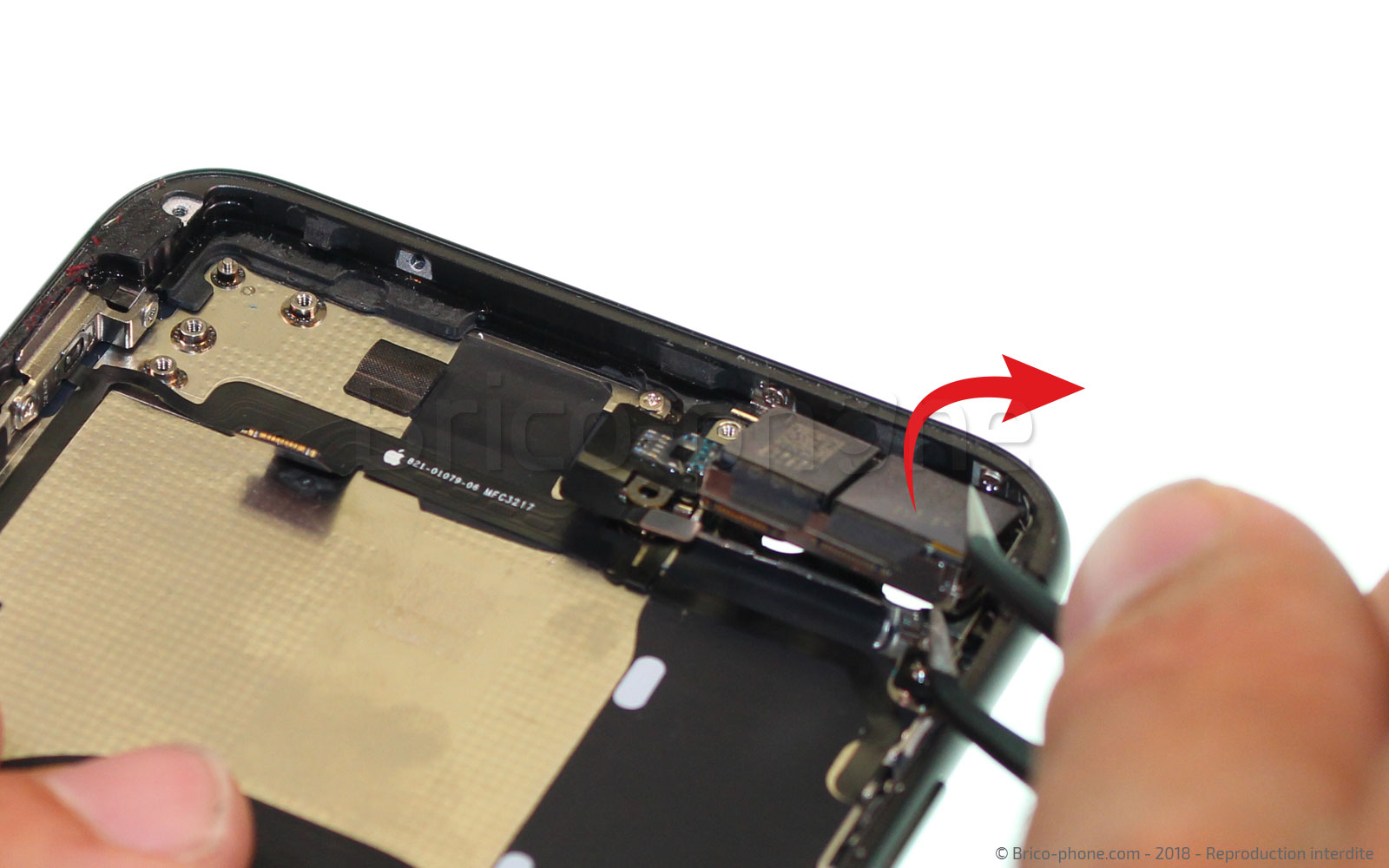

La double caméra arrière peut être délogée en la saisissant avec la pincette.
Etape 21 : Retirer la nappe wifi
Dévisser la vis entourée en vert gazon Q2 avec le cruciforme.

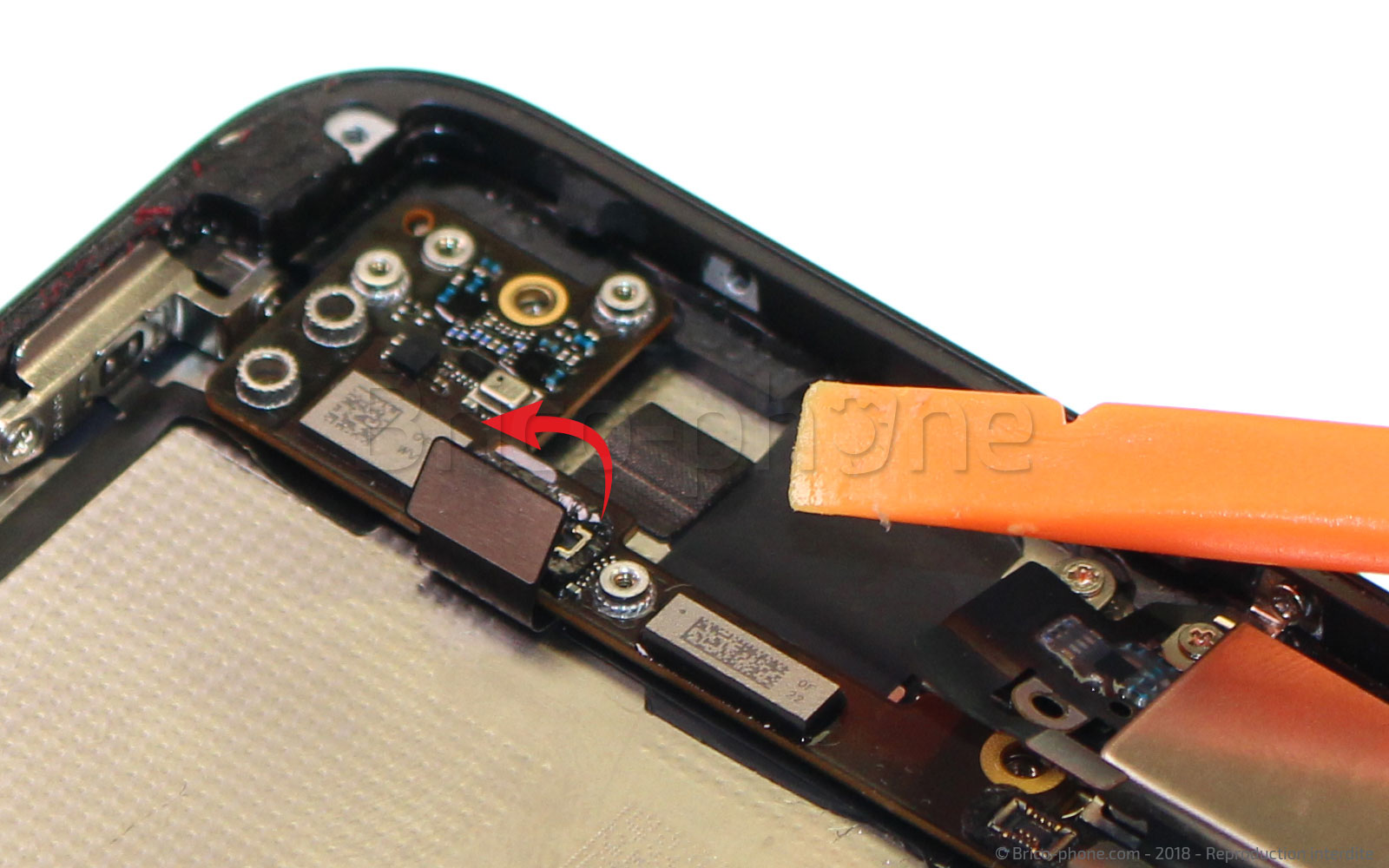

Puis retirer la nappe wifi avec la pincette.

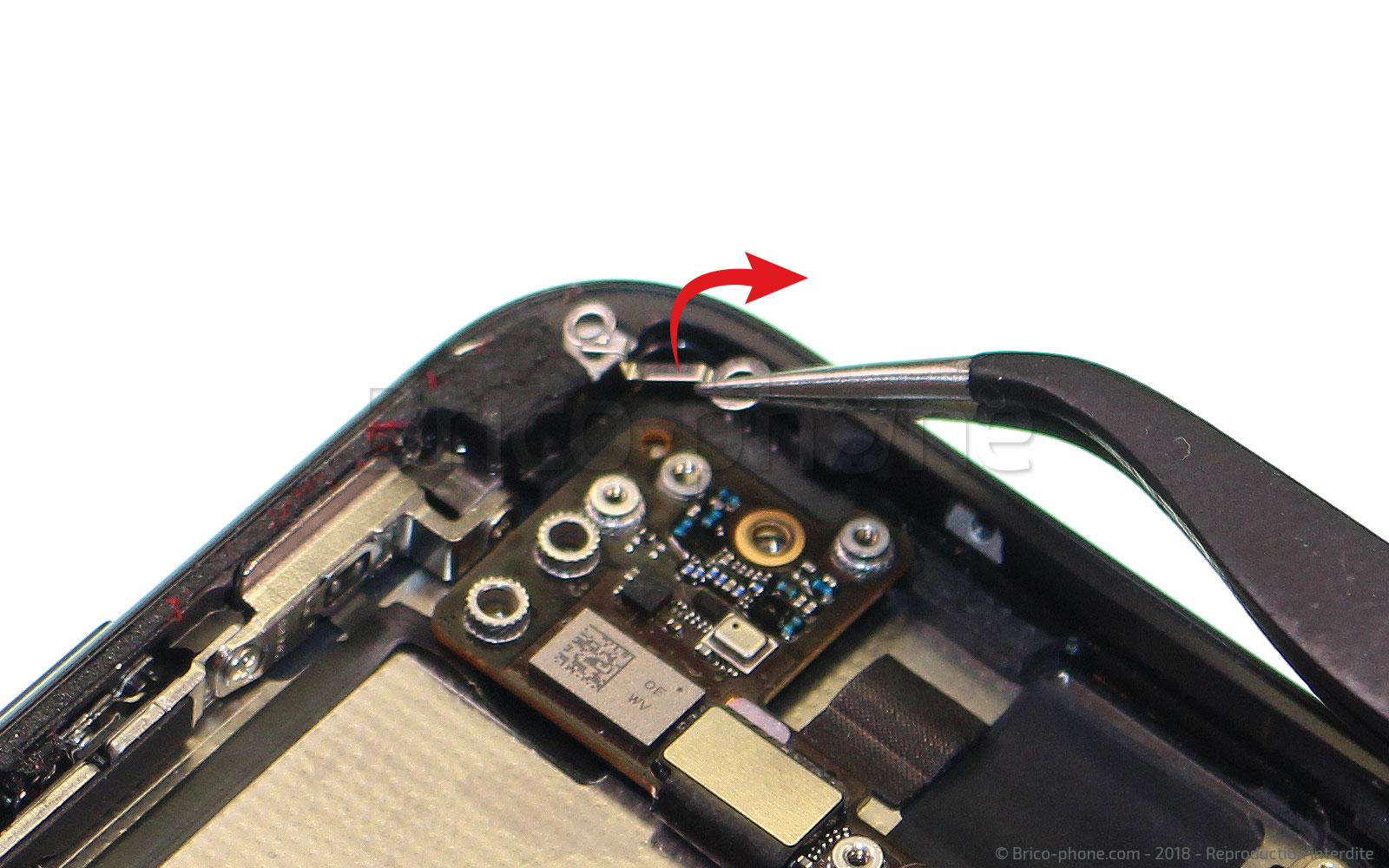

Etape 22 : Retirer la protection du flash et micro
Toujours à l'aide du tournevis cruciforme, retirer la vis Q1.

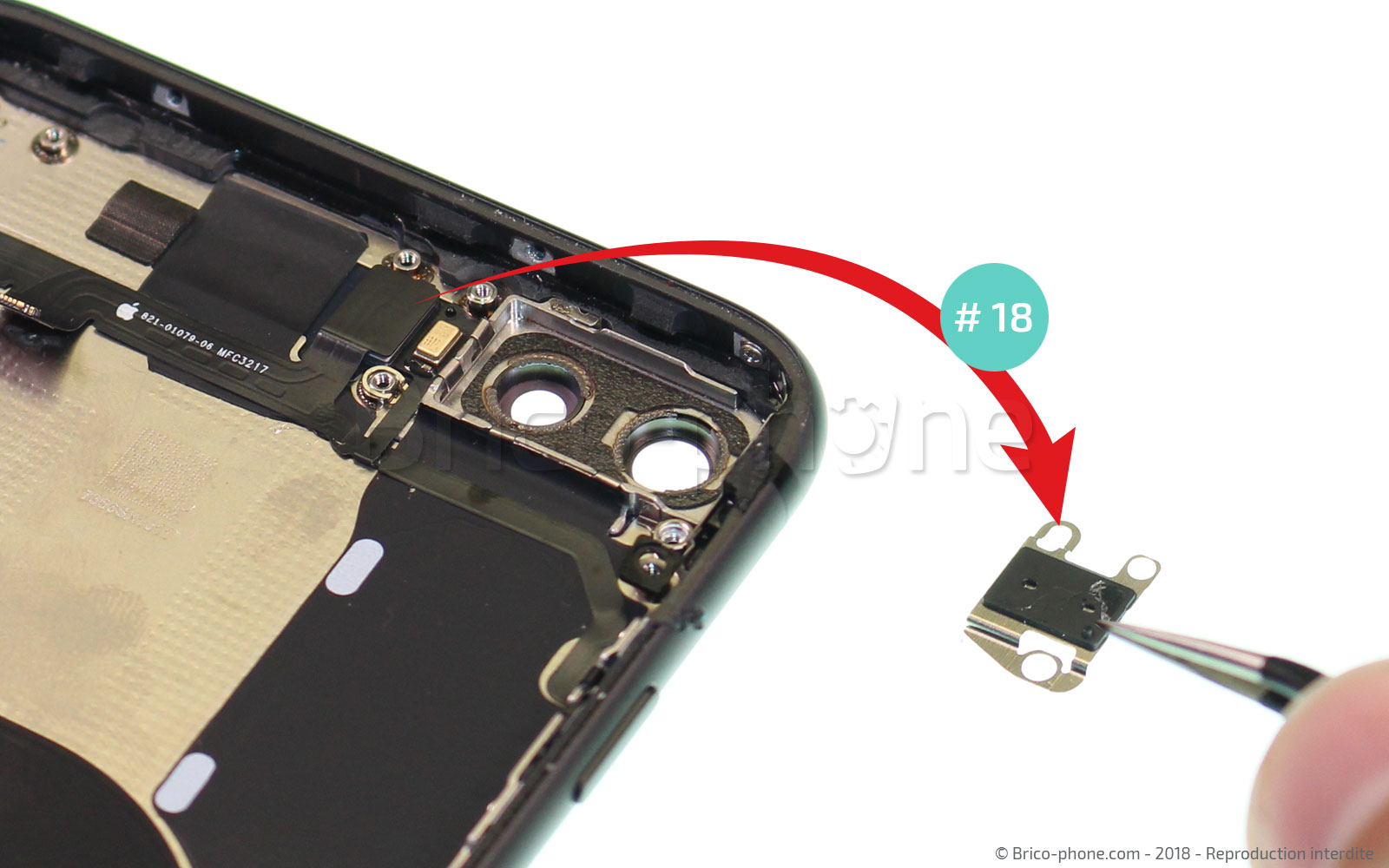

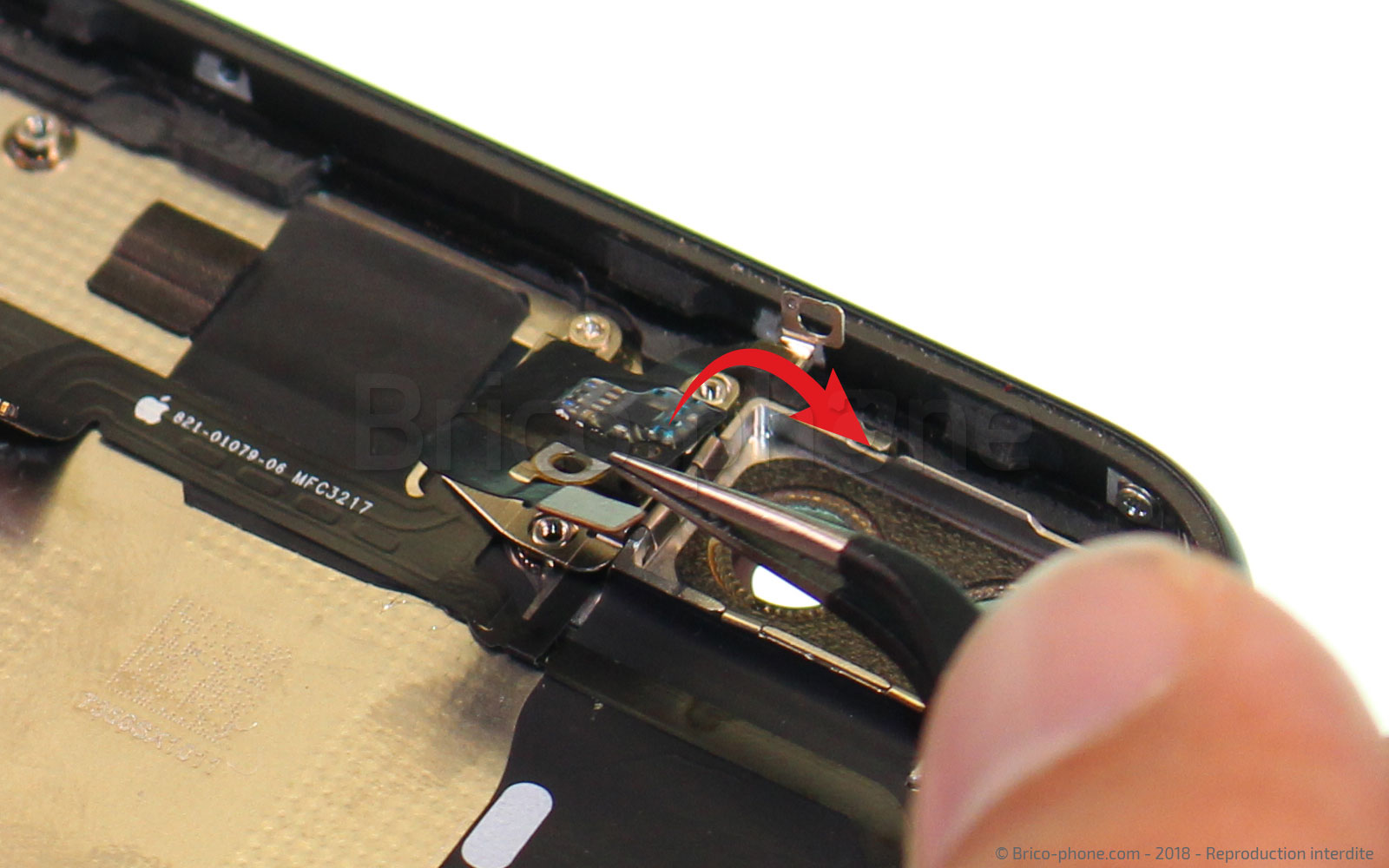

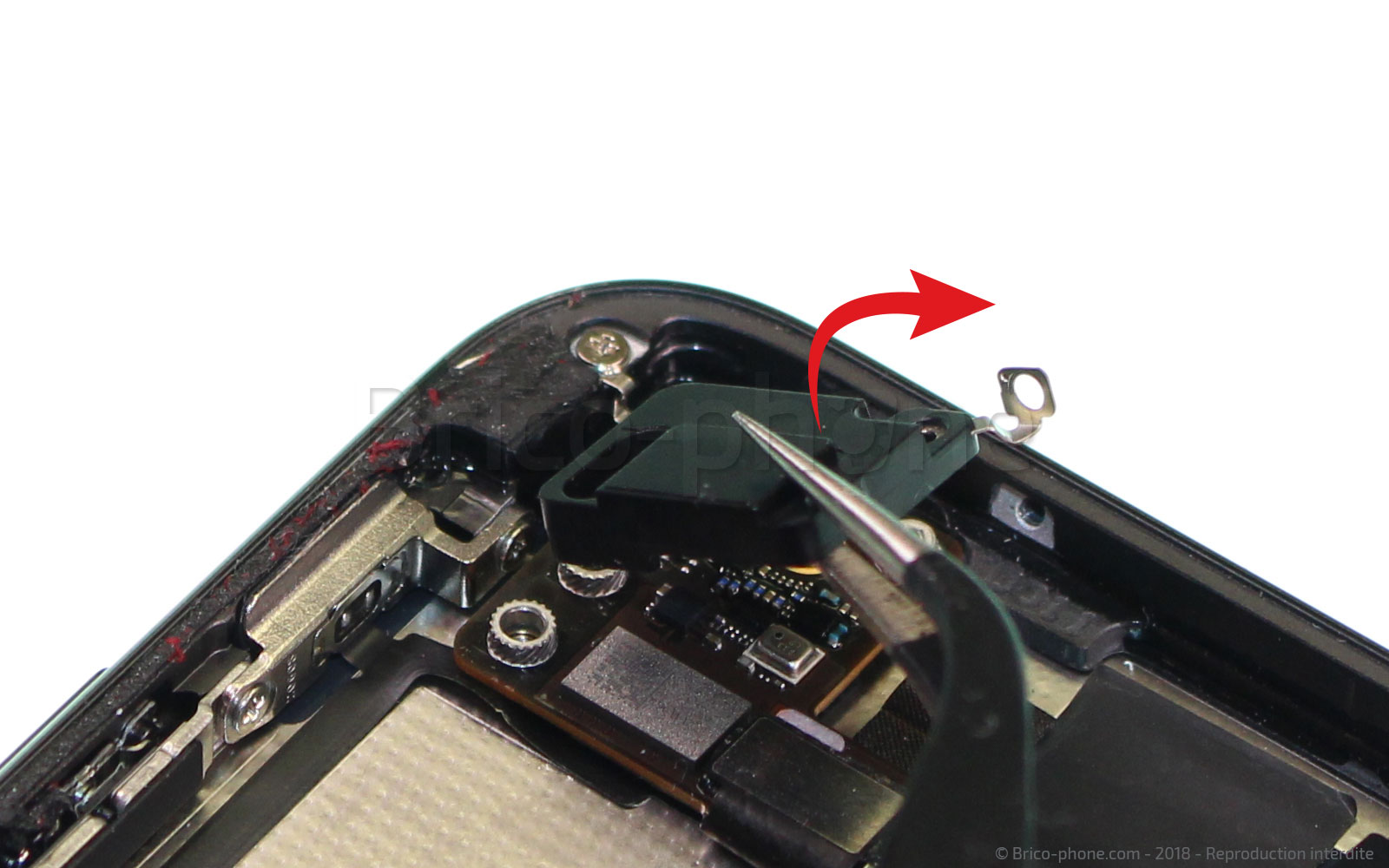

Puis déloger l'élément #18 qui protège l'arrière du flash et le micro d'ambiance.
Etape 23 : Retirer les vis de la nappe power

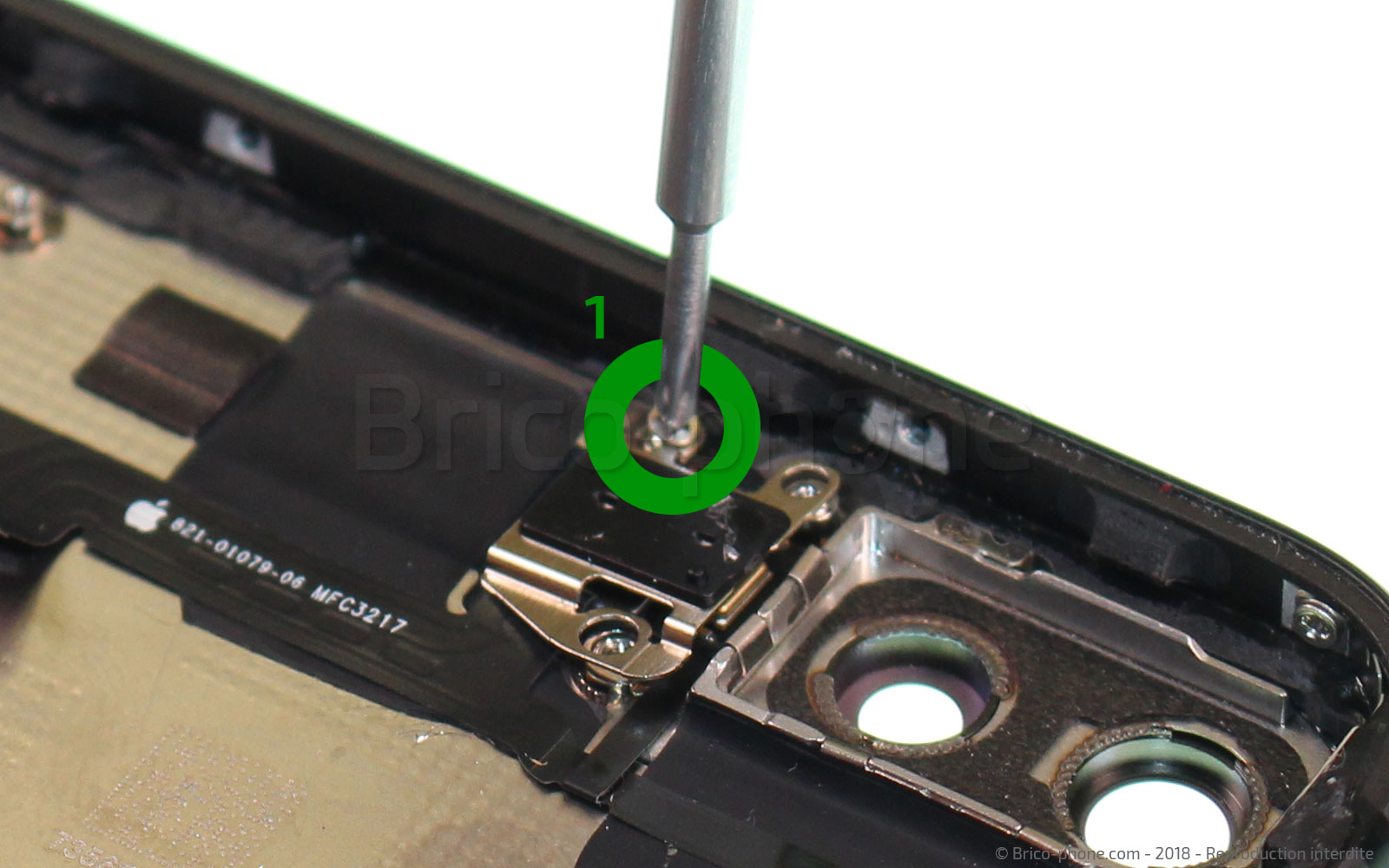

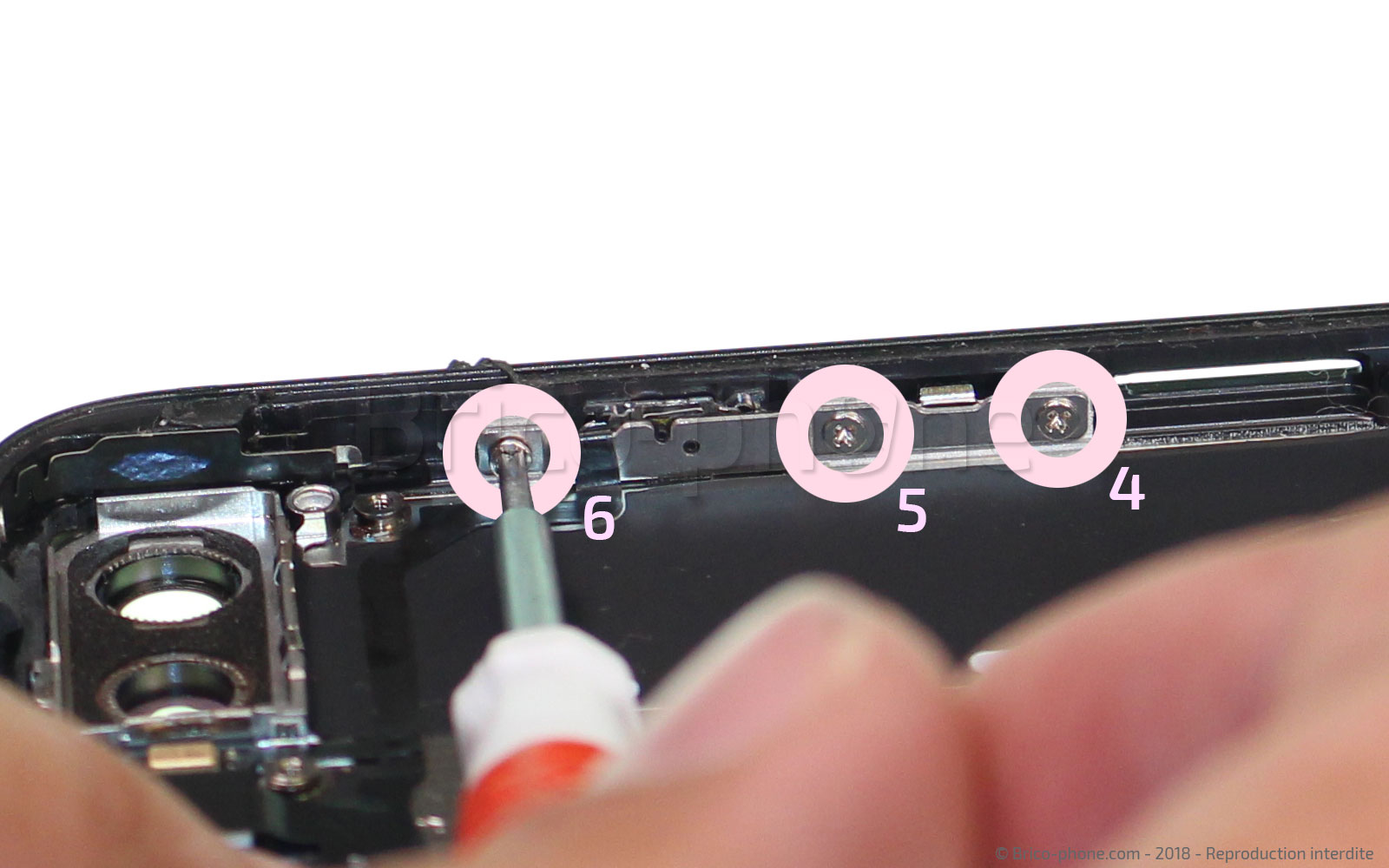

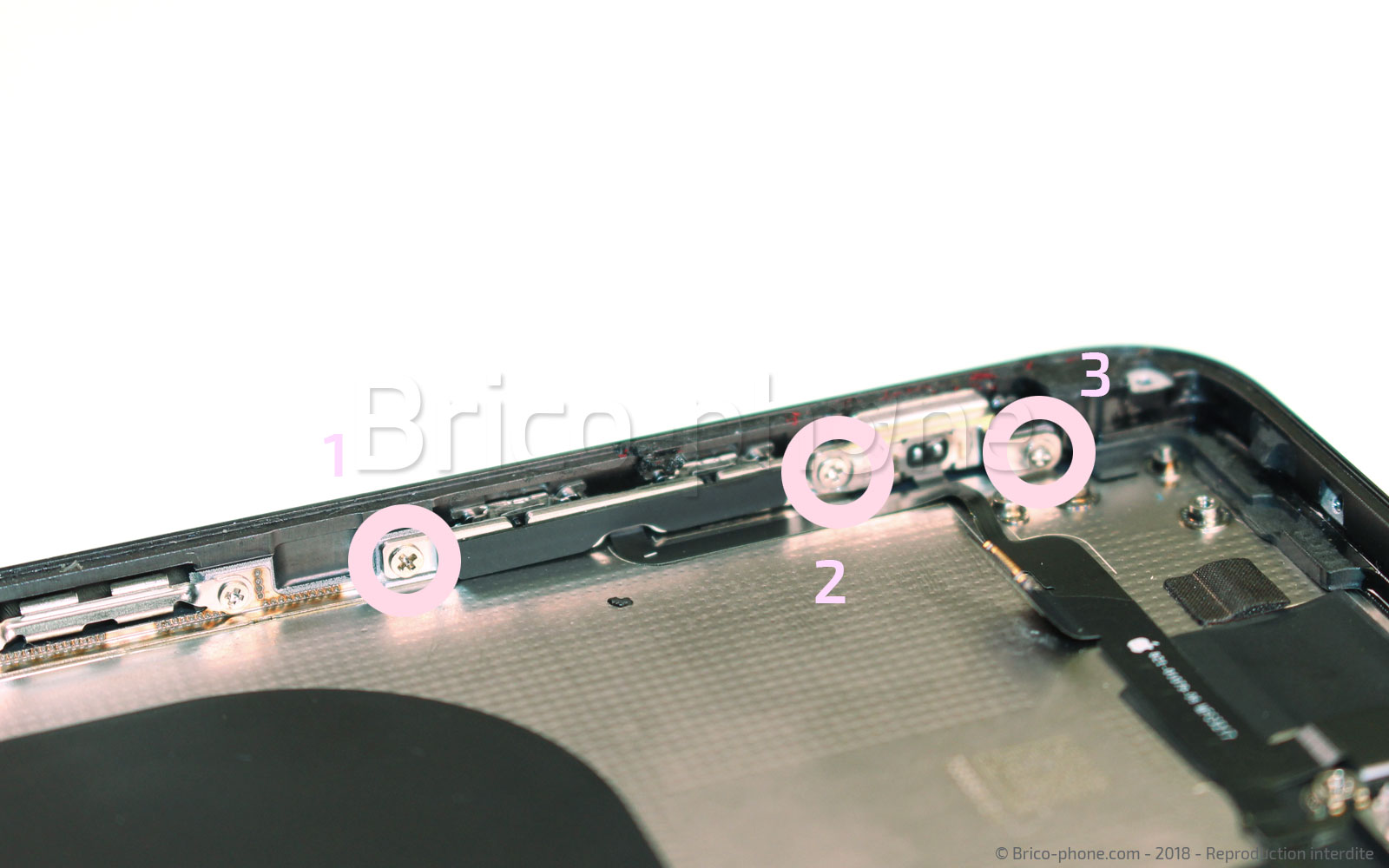

Pour retirer les 6 vis qui maintiennent la nappe power, utiliser le tournevis cruciforme.


Vous trouverez trois vis de part et d'autre : trois sur le côté bouton power et trois sur le côté boutons volume.

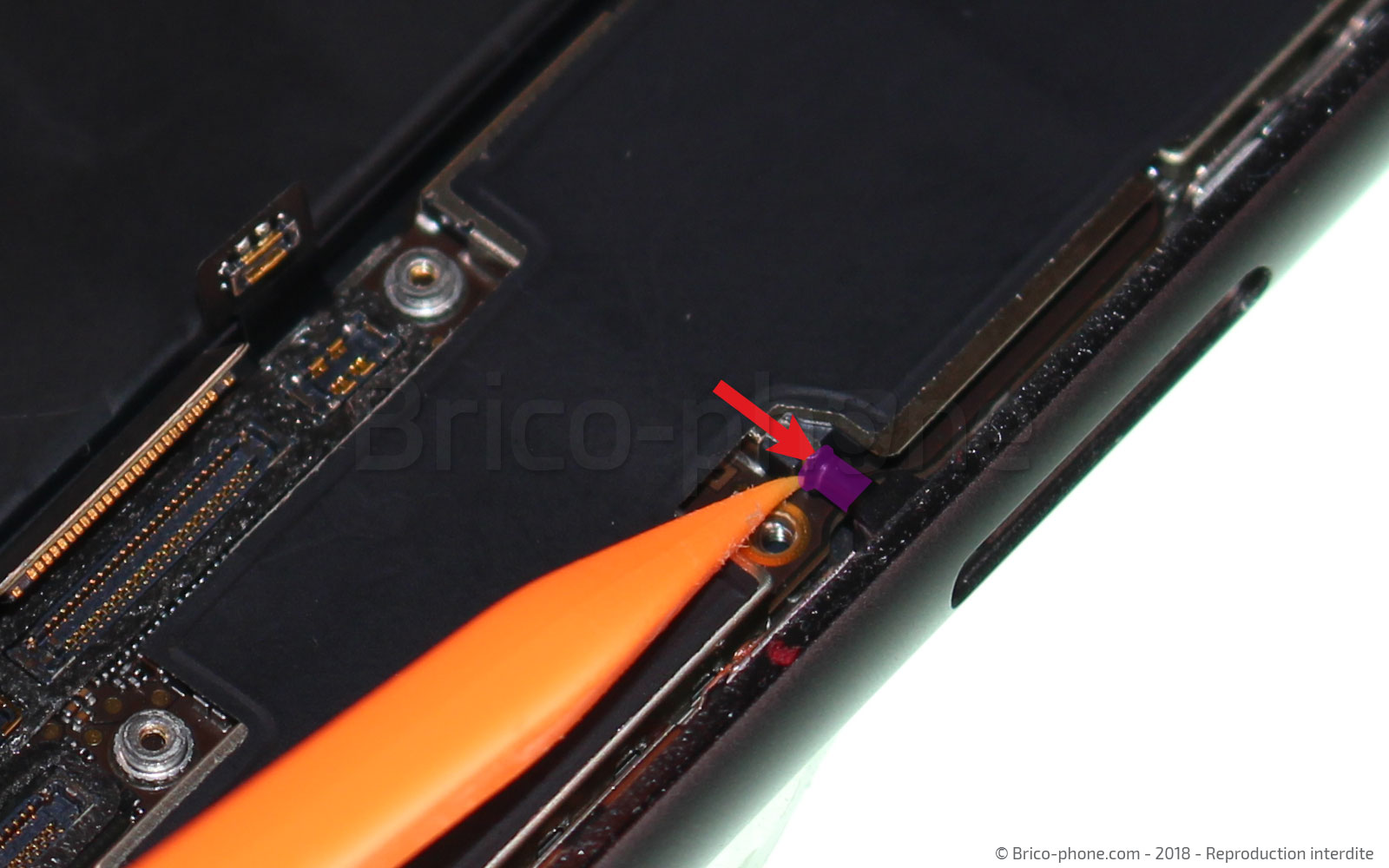

Etape 24 : Décoller la partie boutons volume

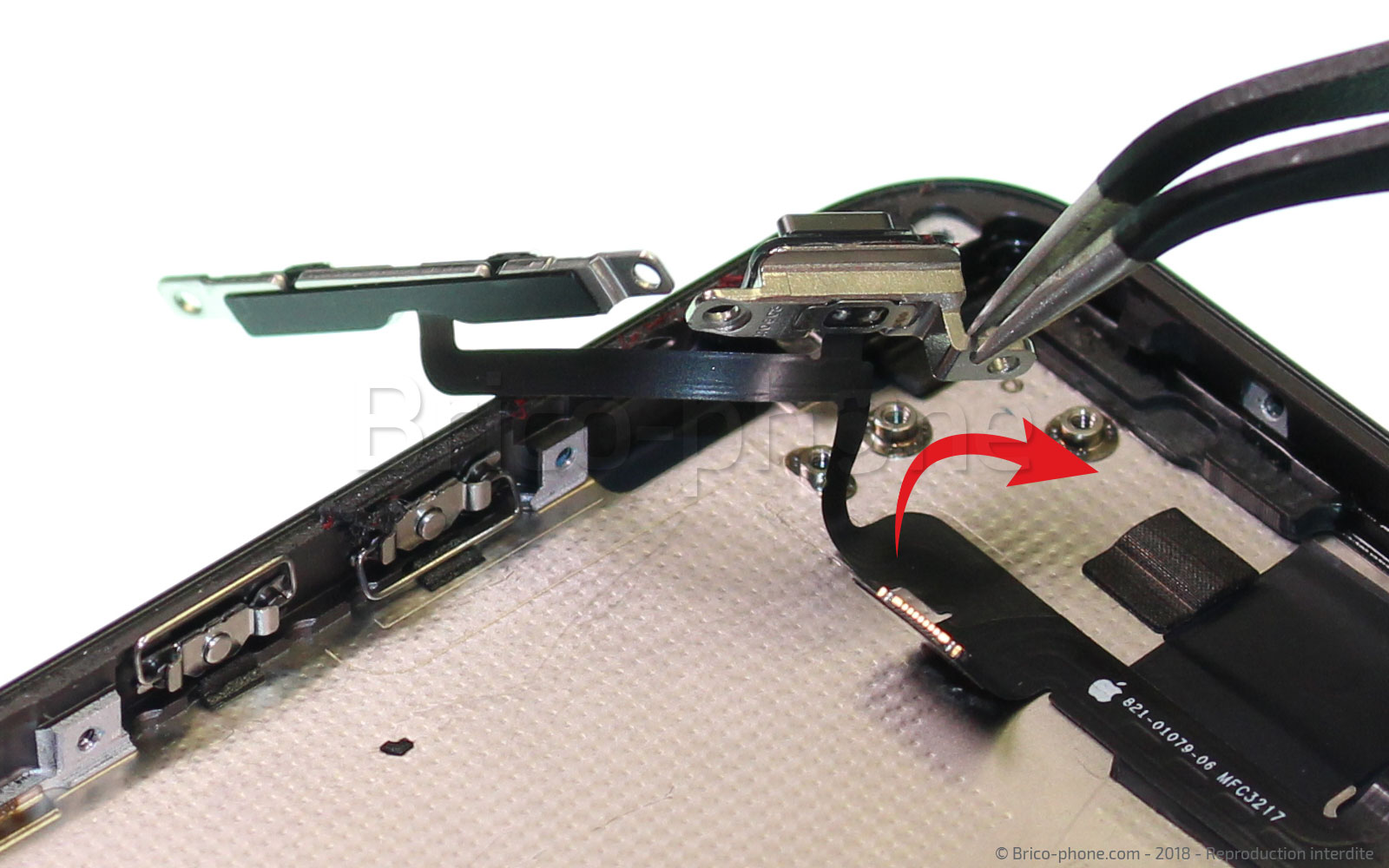

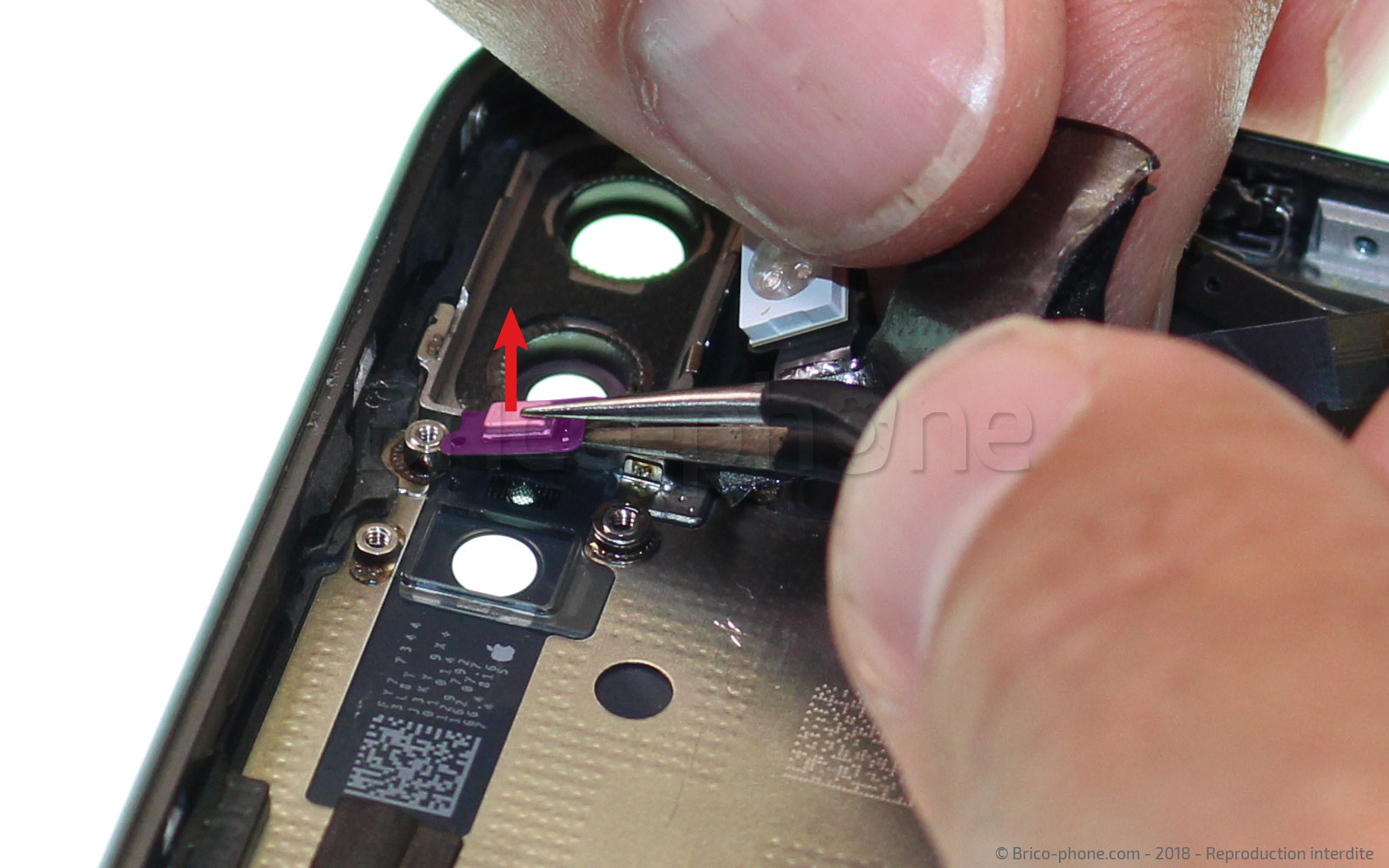

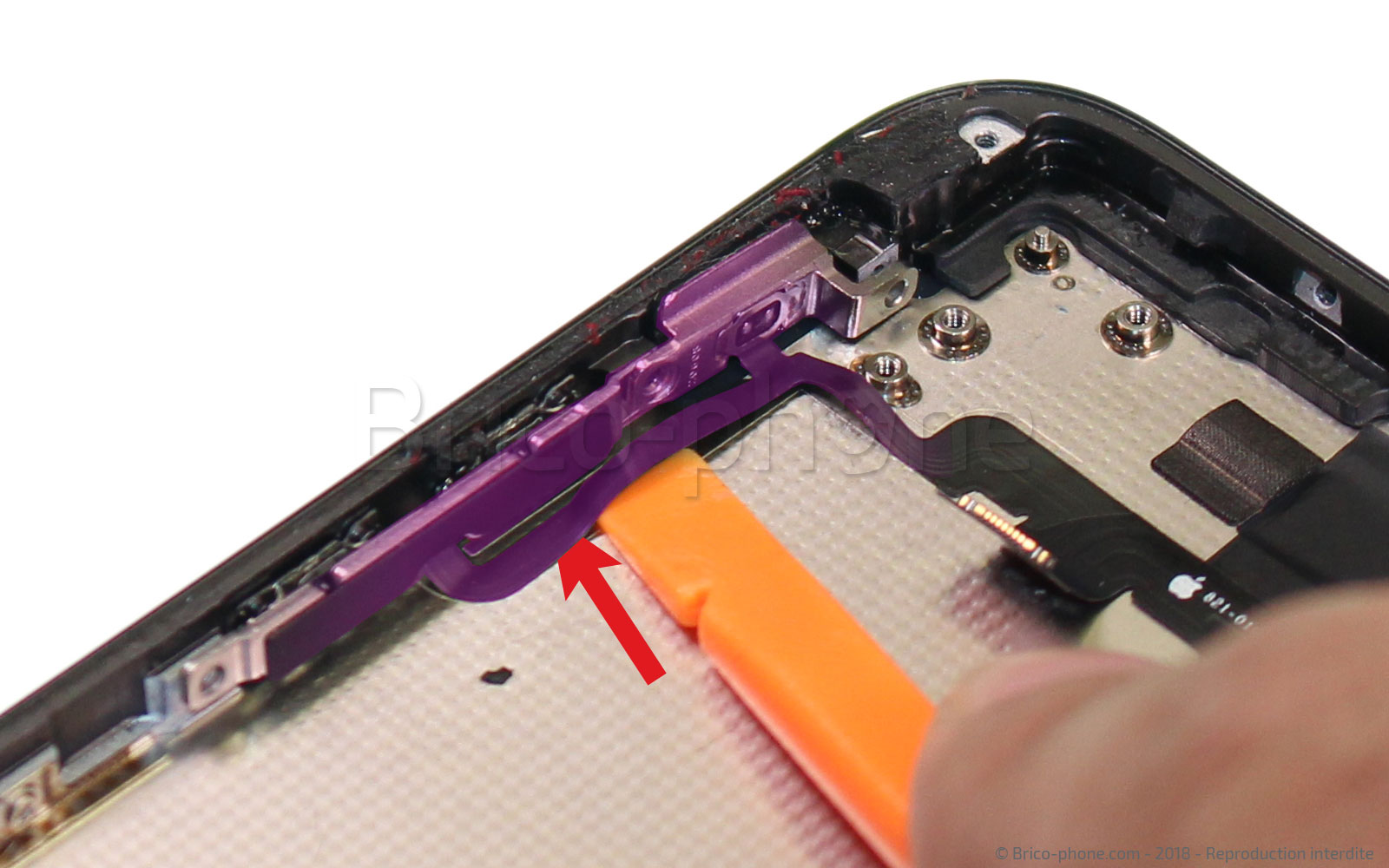

Pour retirer la nappe power, commencer par décoller la partie de nappe où se trouvent les boutons volume. Pour cela, utiliser le levier et décoller jusqu'à ce que le support métallique des boutons se déloge.


Saisir les supports avec la pincette et tirer pour décoller jusqu'au niveau du flash.

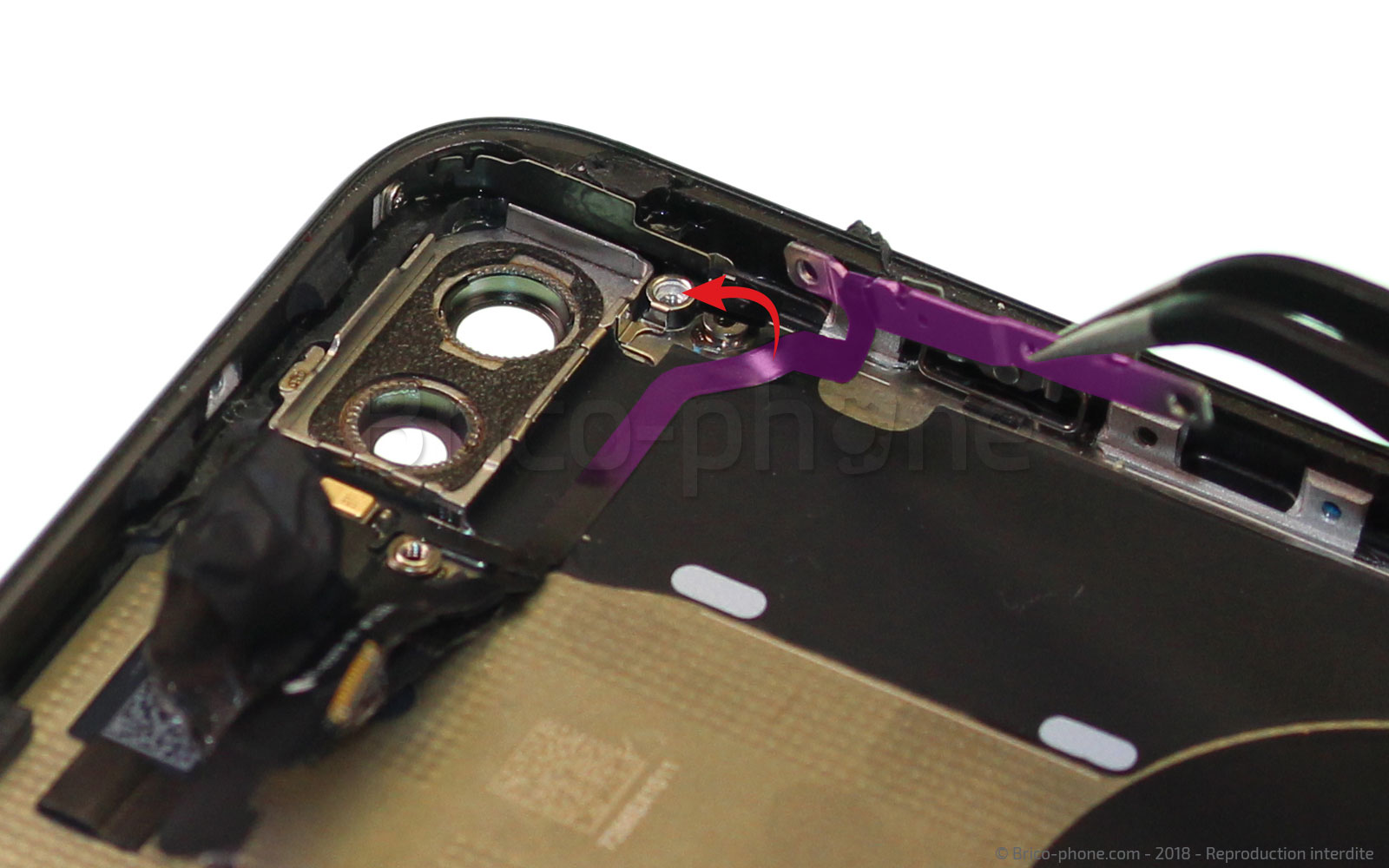

Etape 25 : Retirer la nappe power

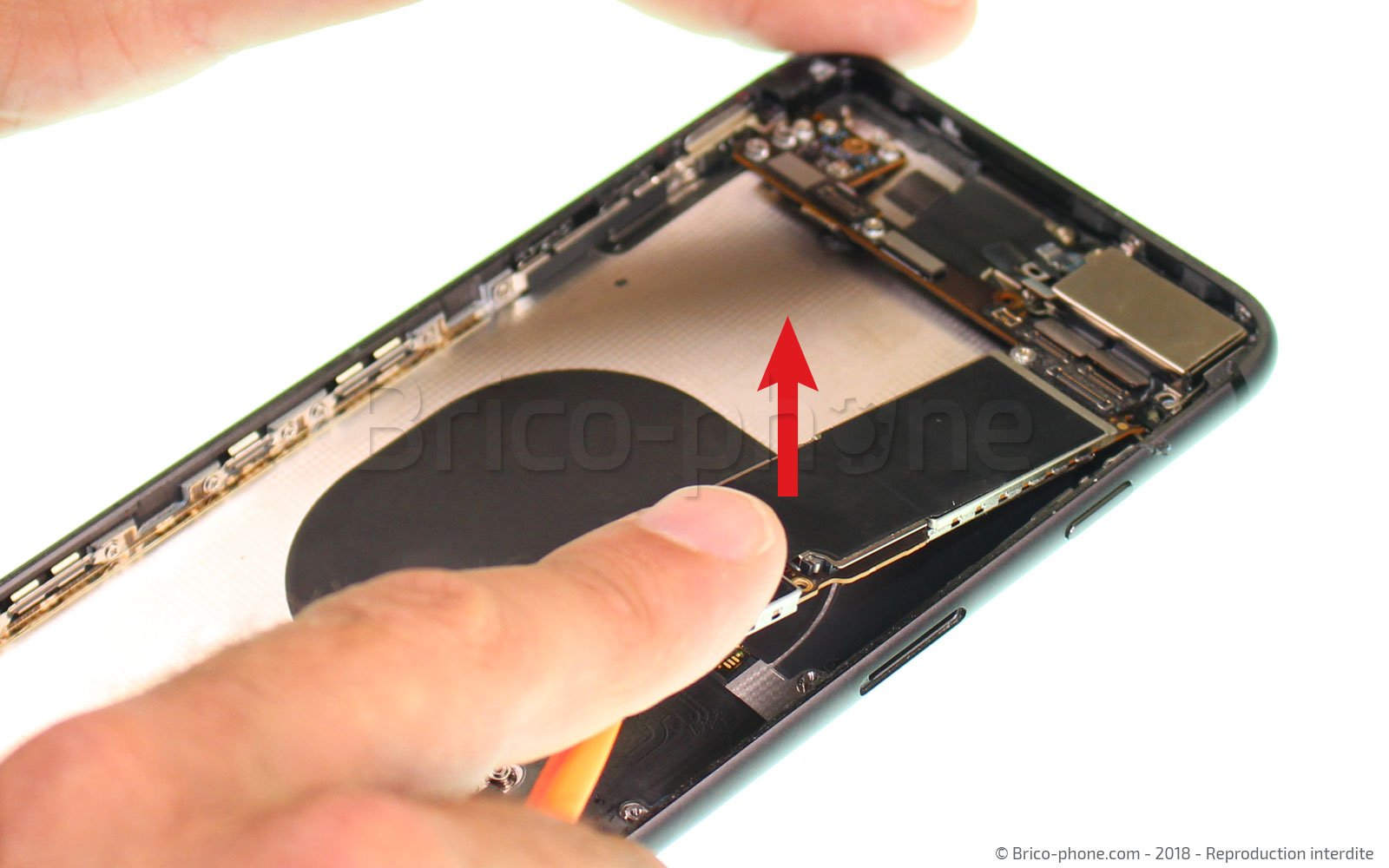

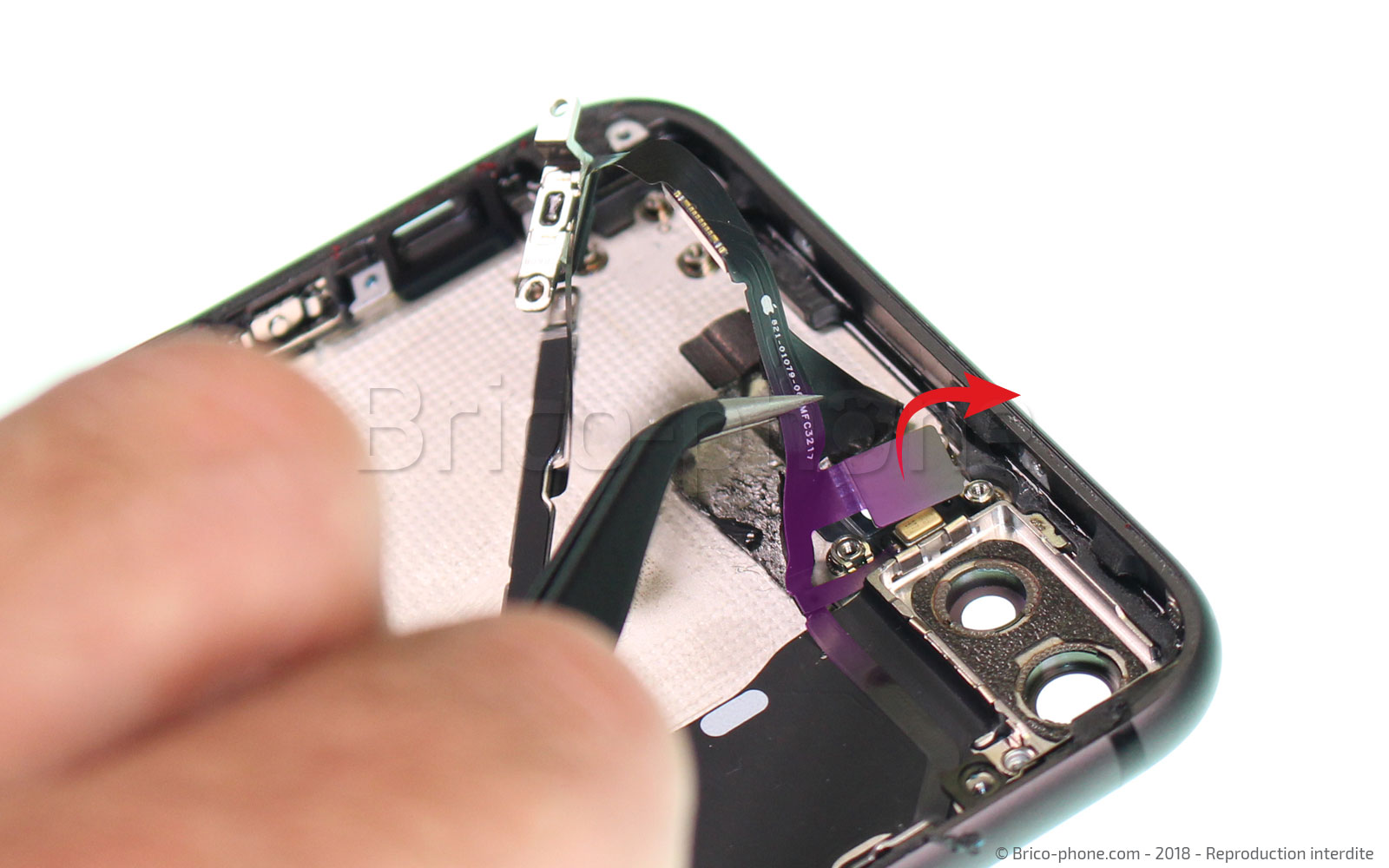

Procéder de la même manière avec la partie droite au niveau du bouton d'allumage puis arriver au niveau du micro, le décoller avec la pincette.

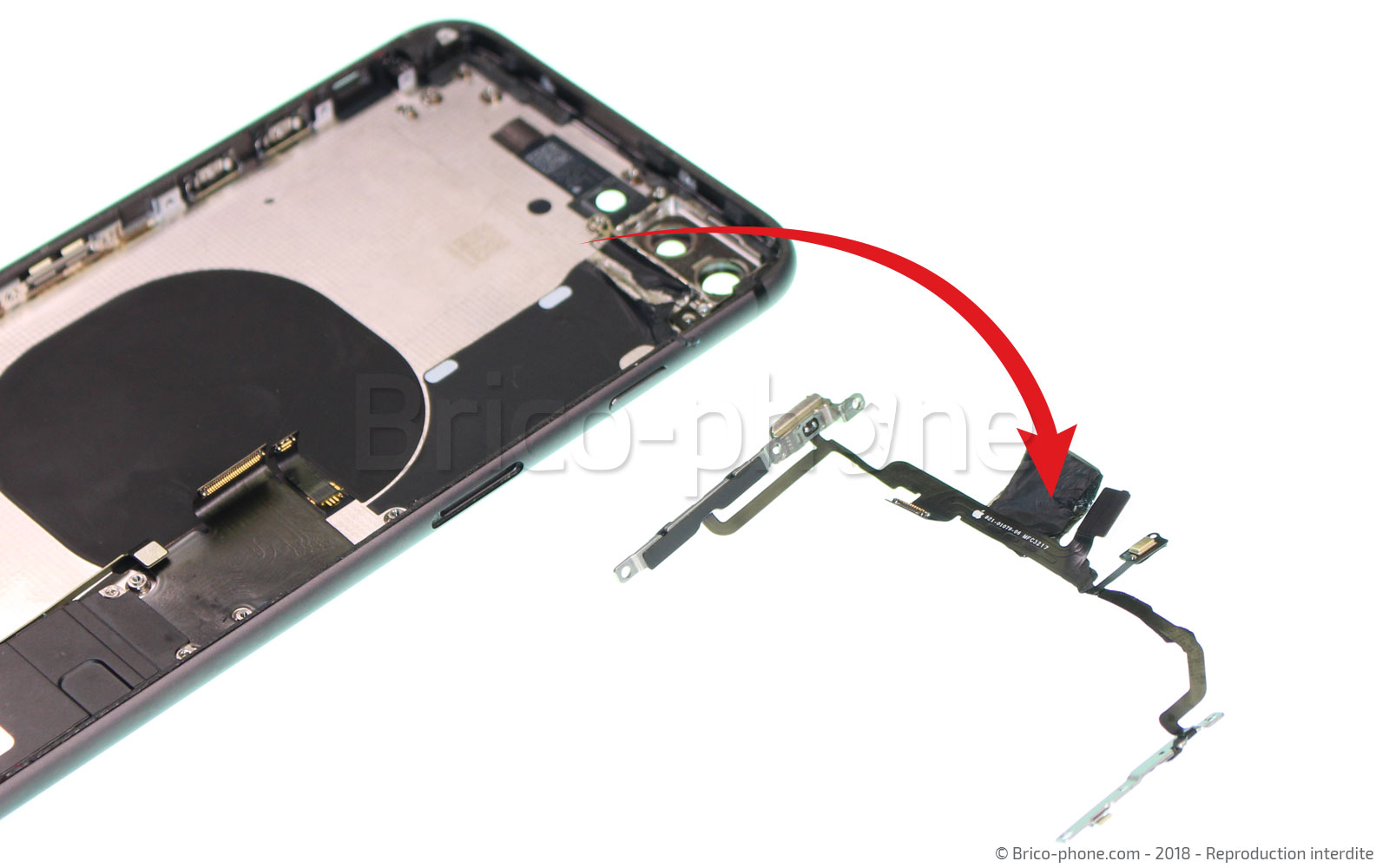

La nappe power peut désormais être libérée.

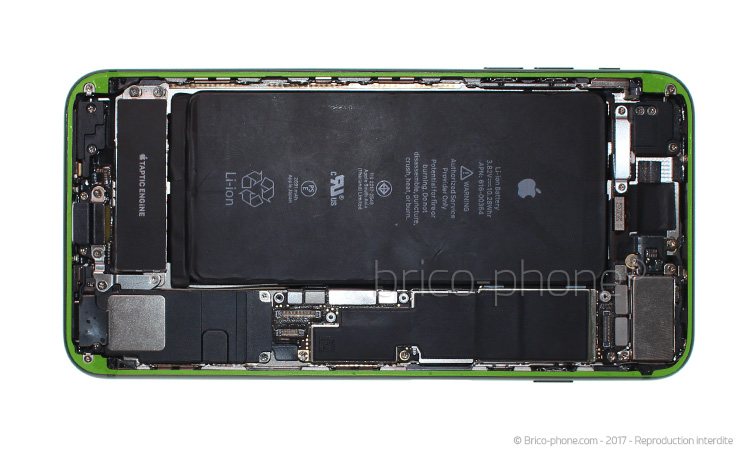

Etape 26 : Nettoyer le contour du châssis (facultatif)
Si vous souhaitez conservez l'étanchéité de votre iPhone 8 Plus, suivez les étapes suivantes. Nous vous mettons toutefois en garde : nous ne pourrons être tenu pour responsable en cas de défaillance d'étanchéité.

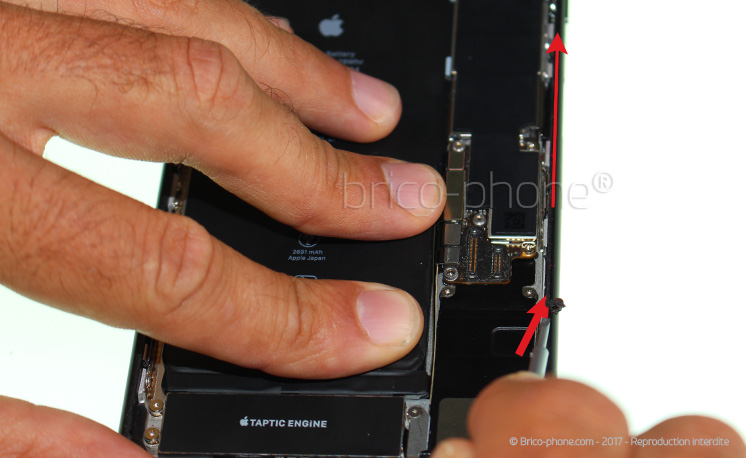

Nettoyez les bords internes du châssis à l?aide du tournevis plat. Vous devez retirer tous les résidus de joint d?étanchéité afin de rendre propre le contour de châssis.


Sans cette étape, la pose d?un nouveau joint risque d'être compromise, les surépaisseurs ne permettront pas une bonne adhérence de l?écran et des infiltrations de poussières ou d'humidité vont se produire.

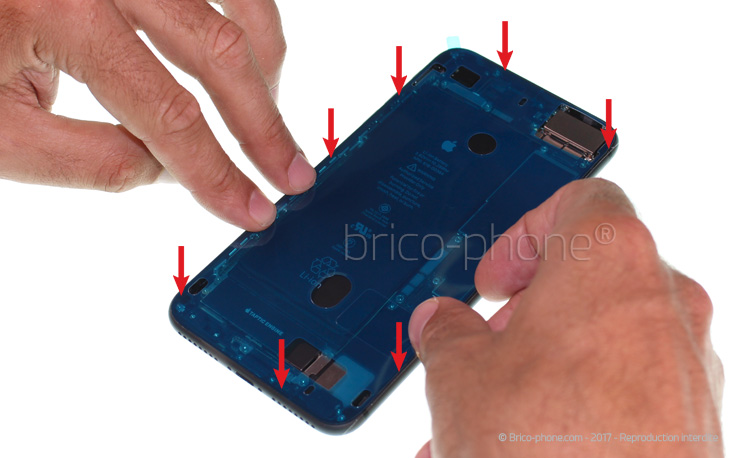

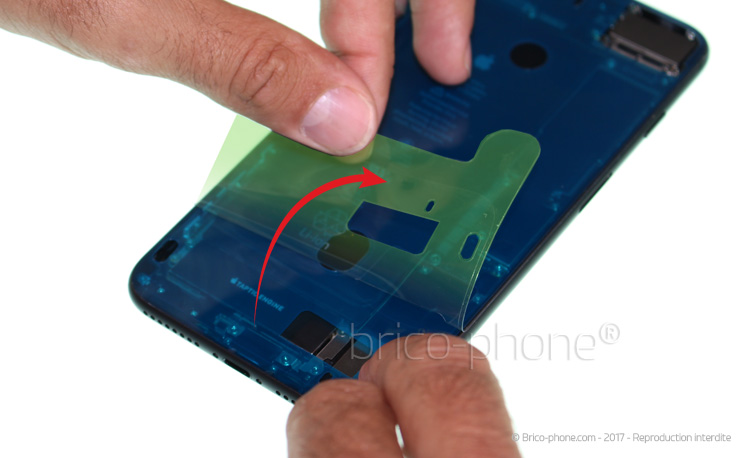

Etape 27 : Positionner le joint d'étanchéité

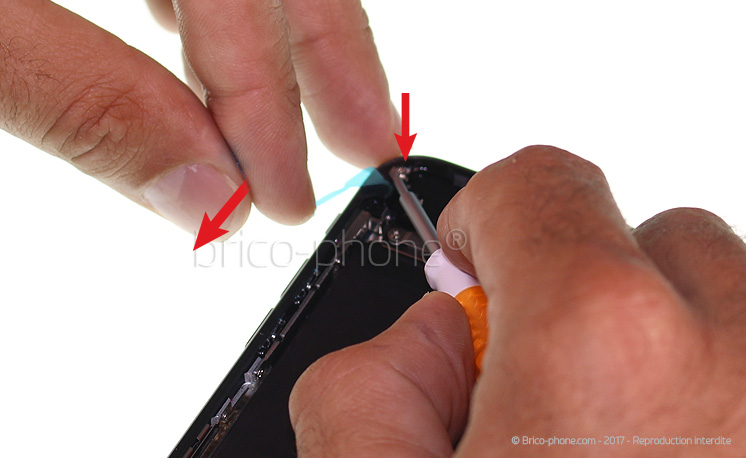

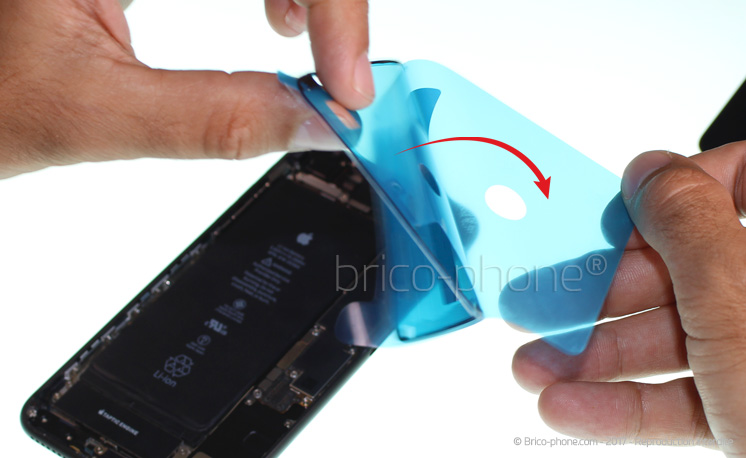

Préparez le nouveau joint d?étanchéité, en retirant le film de protection.


Placez le nouveau joint sur le châssis propre. Attention à ne pas trop appuyer dans un premier temps car une fois le joint collé, il sera impossible de le retirer.


Une fois bien calé, retirez le second film de pose.

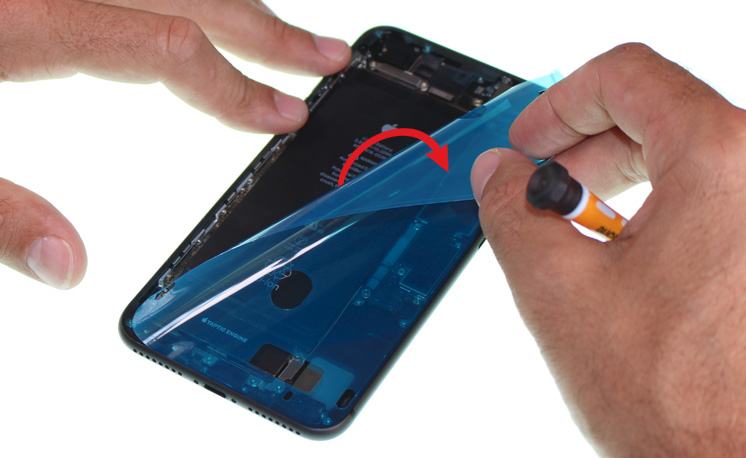

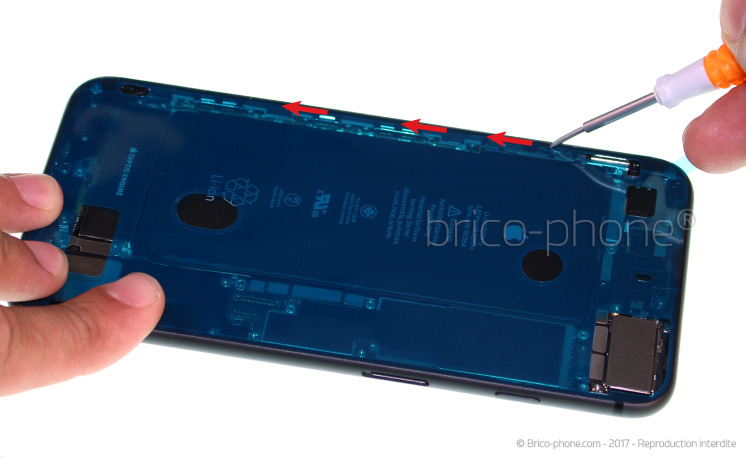

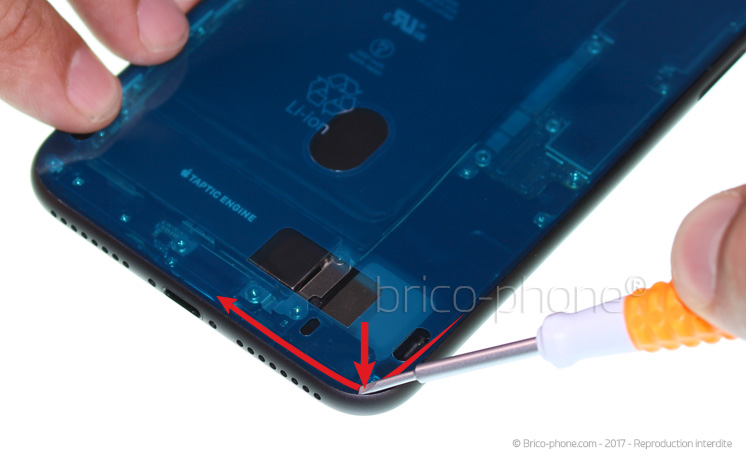

Etape 28 : Coller le joint
Appuyez sur le contour du joint pour assurer la bonne adhérence grâce au tournevis plat.


Une fois bien collé, retirez l'avant dernier guide.

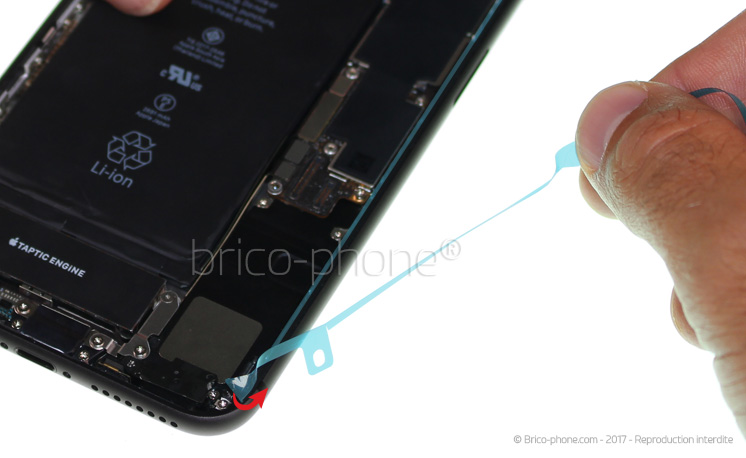

Etape 29 : Retirer le dernier film
Retirez le dernier film de pose avant le collage de l'écran.
Etape 30 : Procéder au remontage
La réparation est terminée. Vous pouvez désormais suivre le tutoriel à l?envers pour procéder au remontage de votre appareil.

N?oubliez pas de rebrancher le connecteur de la batterie si vous l'avez déconnecté.
