Guide de réparation sur PIXEL 10A

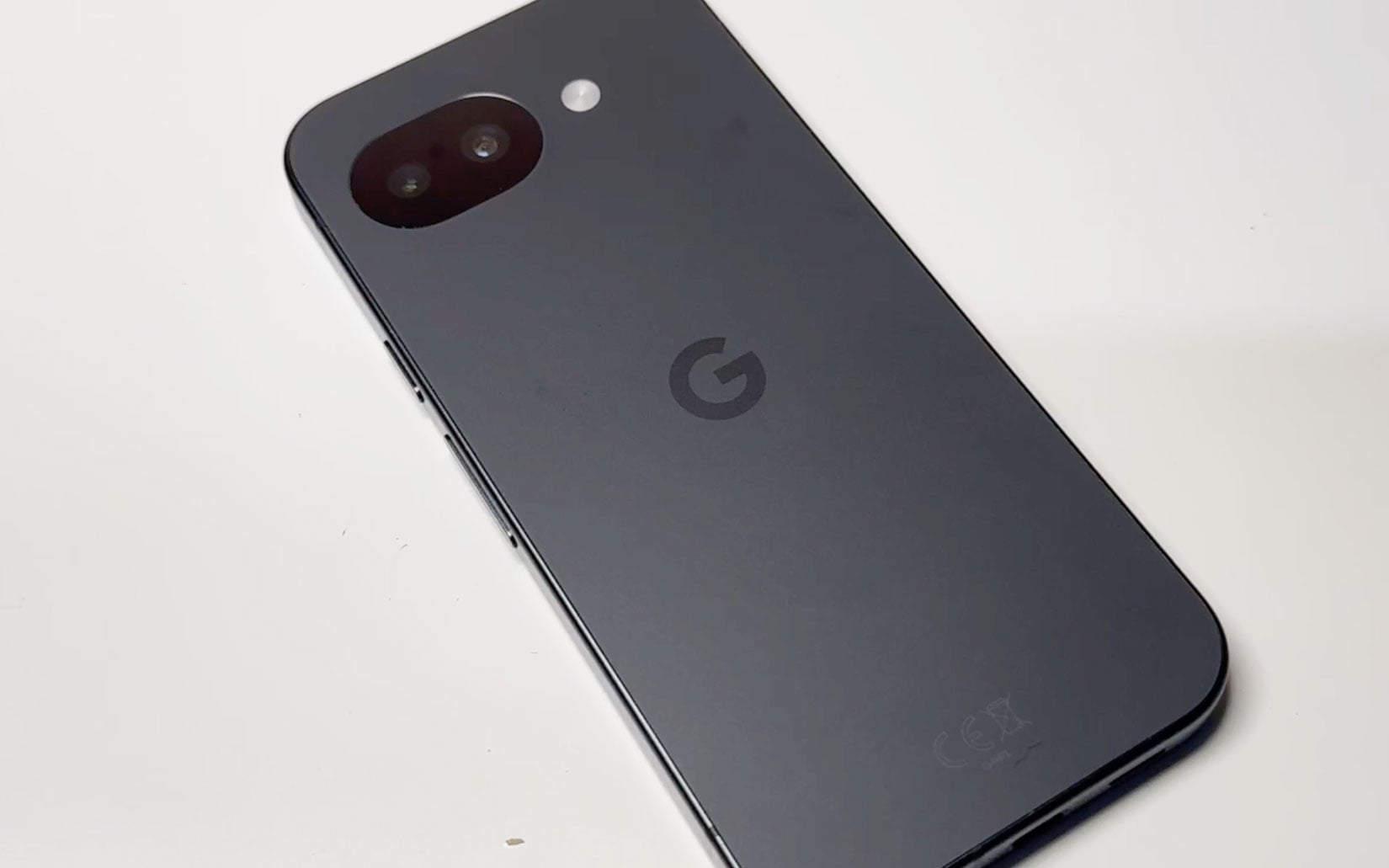

Avant de démarrer la réparation ou de commander vos pièces détachées, il est essentiel de vérifier le modèle exact de votre smartphone. Google décline parfois ses gammes en plusieurs variantes (Pixel 10A, Pixel 10, Pixel 10 Pro) et les pièces ne sont pas toujours interchangeables. Dans un premier temps, il vous faut donc identifier votre téléphone grâce à son numéro de modèle.

Pour éviter toute erreur de commande, allez dans les Paramètres de votre Pixel puis descendez tout en bas et appuyez sur À propos du téléphone. Repérez la ligne Modèle (ou le numéro de modèle exact) et utilisez ce numéro précis sur votre boutique de pièces détachées pour sélectionner le bon composant ou les bons outils.

Une fois votre commande reçue et votre matériel prêt sur un plan de travail dégagé, il vous faut éteindre le smartphone en maintenant le bouton d'alimentation enfoncé, puis validez l'option Éteindre à l'écran. Vérifiez que l'écran est complètement noir et que l'appareil ne vibre plus.

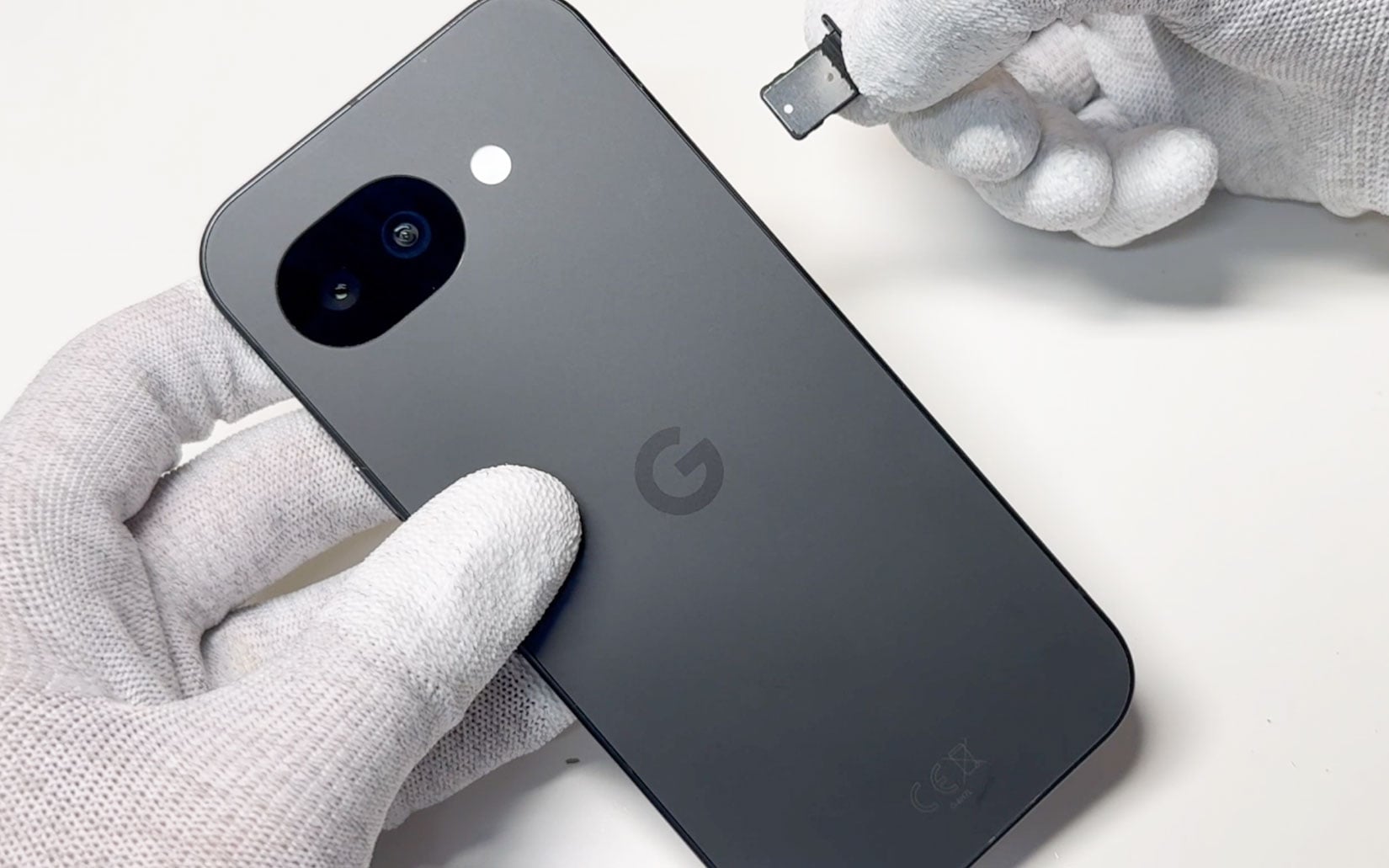

Ensuite, insérez l'outil d'extraction SIM (ou une pointe fine) dans le petit orifice situé sur la tranche du téléphone. Poussez délicatement jusqu'à ce que le tiroir s'éjecte, puis retirez-le complètement.

Pour retirer la vitre arrière de votre Pixel 10A, vous devez d'abord en ramollir la colle. Vous pouvez utiliser un décapeur thermique, un sèche-cheveux ou un coussin chauffant.

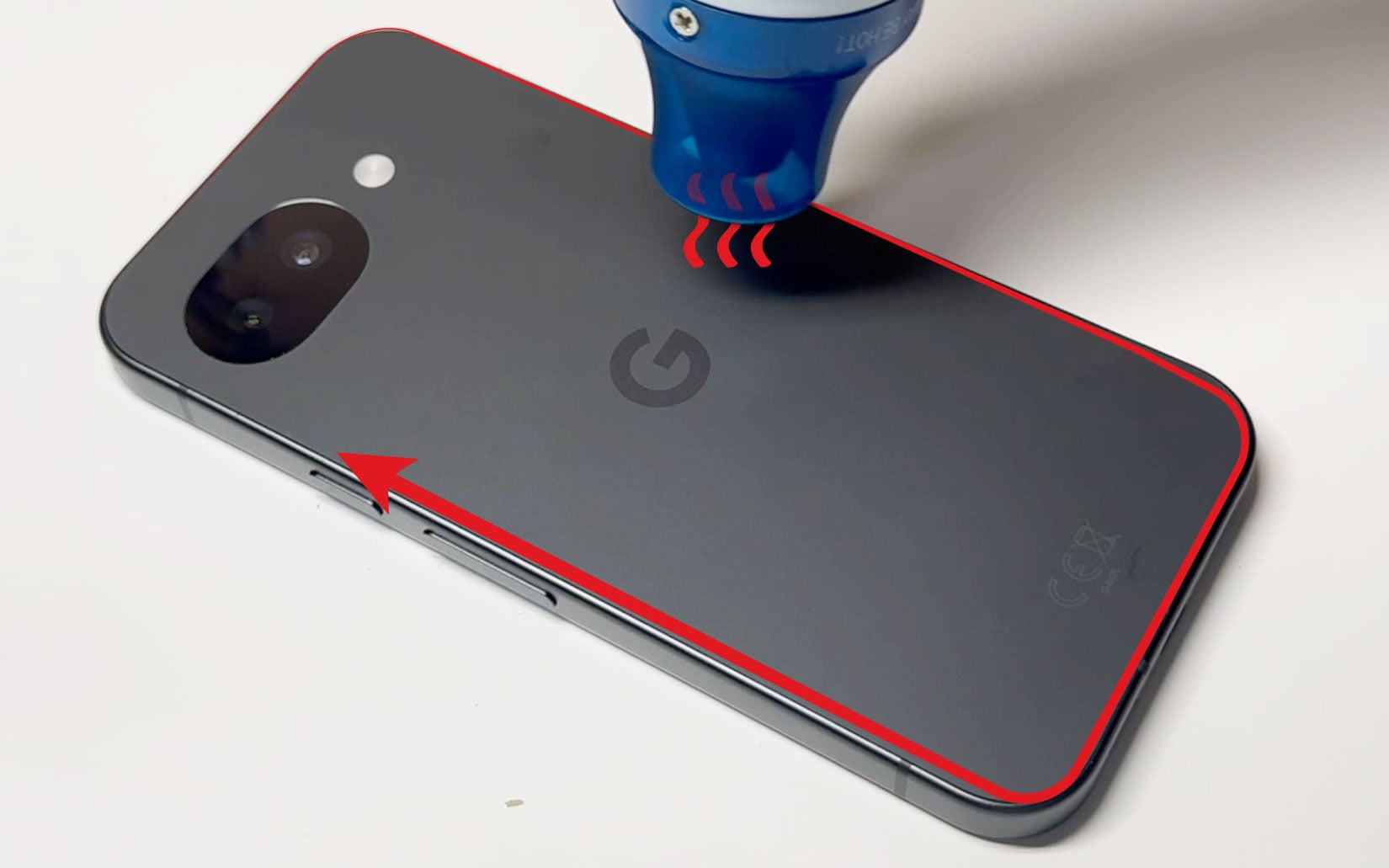

• Sèche-cheveux ou décapeur thermique : allumez l'appareil et balayez les contours de la face arrière avec un mouvement circulaire, en maintenant une distance d'au moins 10 cm pour protéger les composants internes.

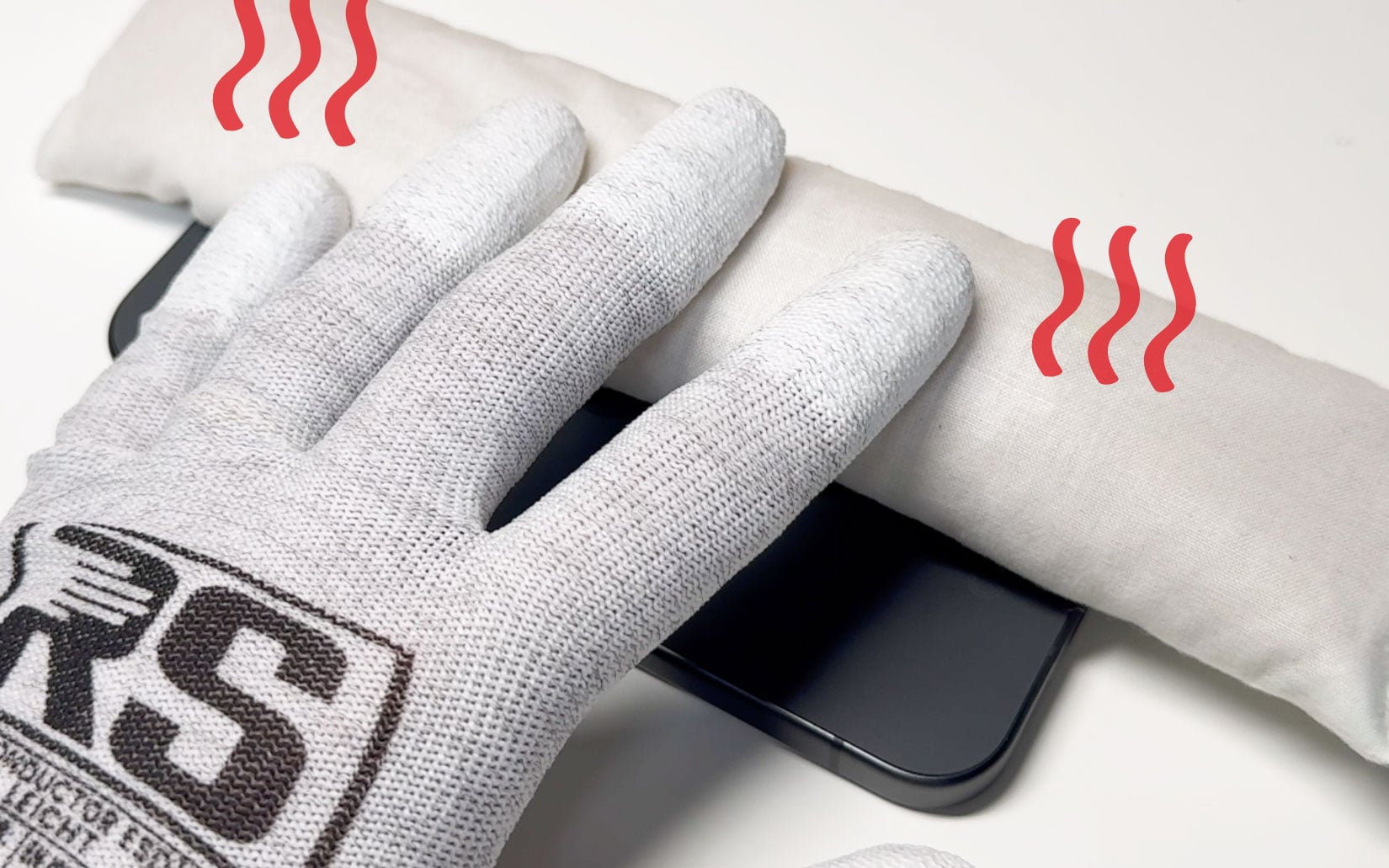

• Coussin chauffant : réchauffez-le environ 1 min 30 au micro-ondes, puis posez-le sur le dos de votre Pixel 10A afin d'appliquer la chaleur de manière homogène sur les bords.

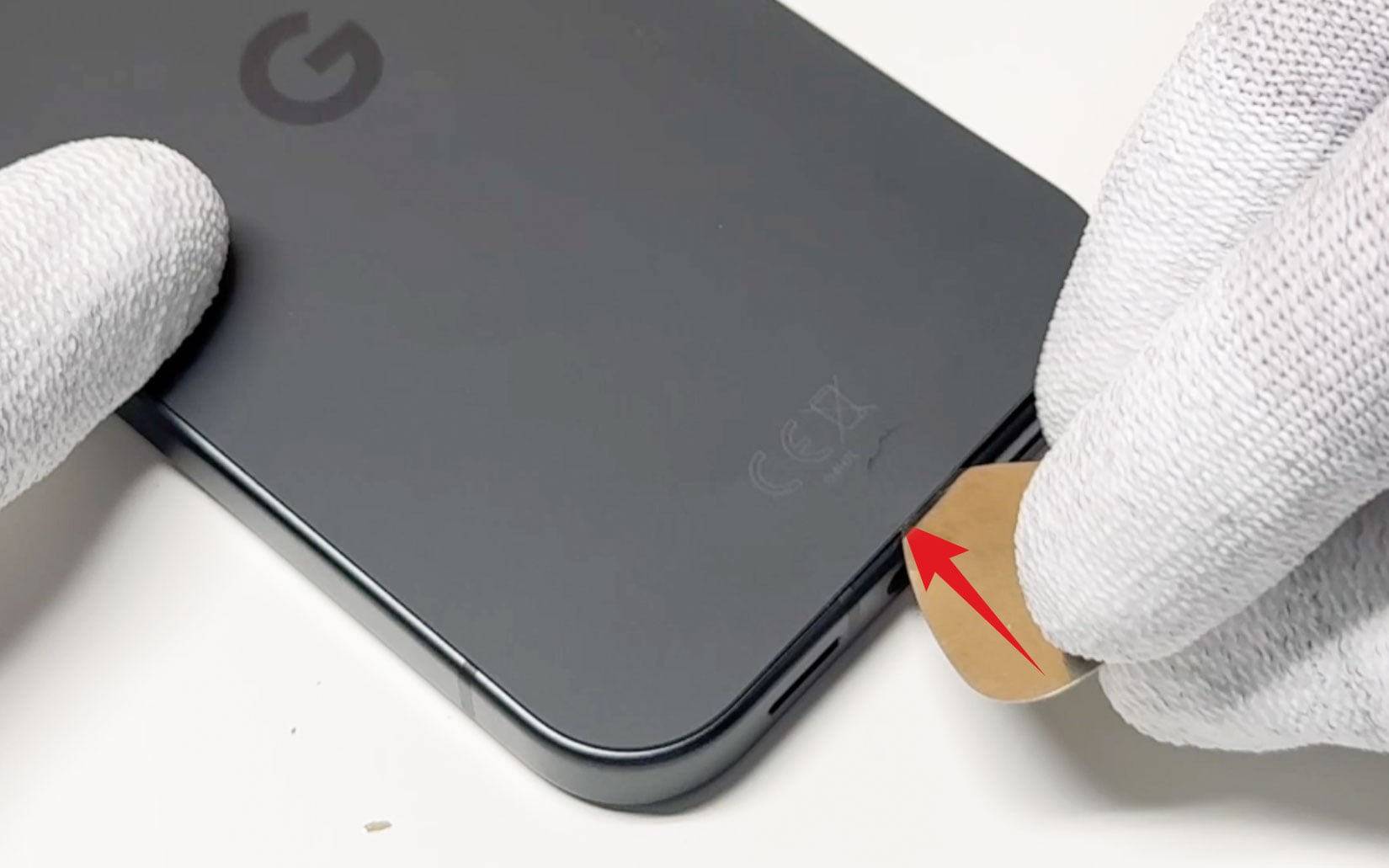

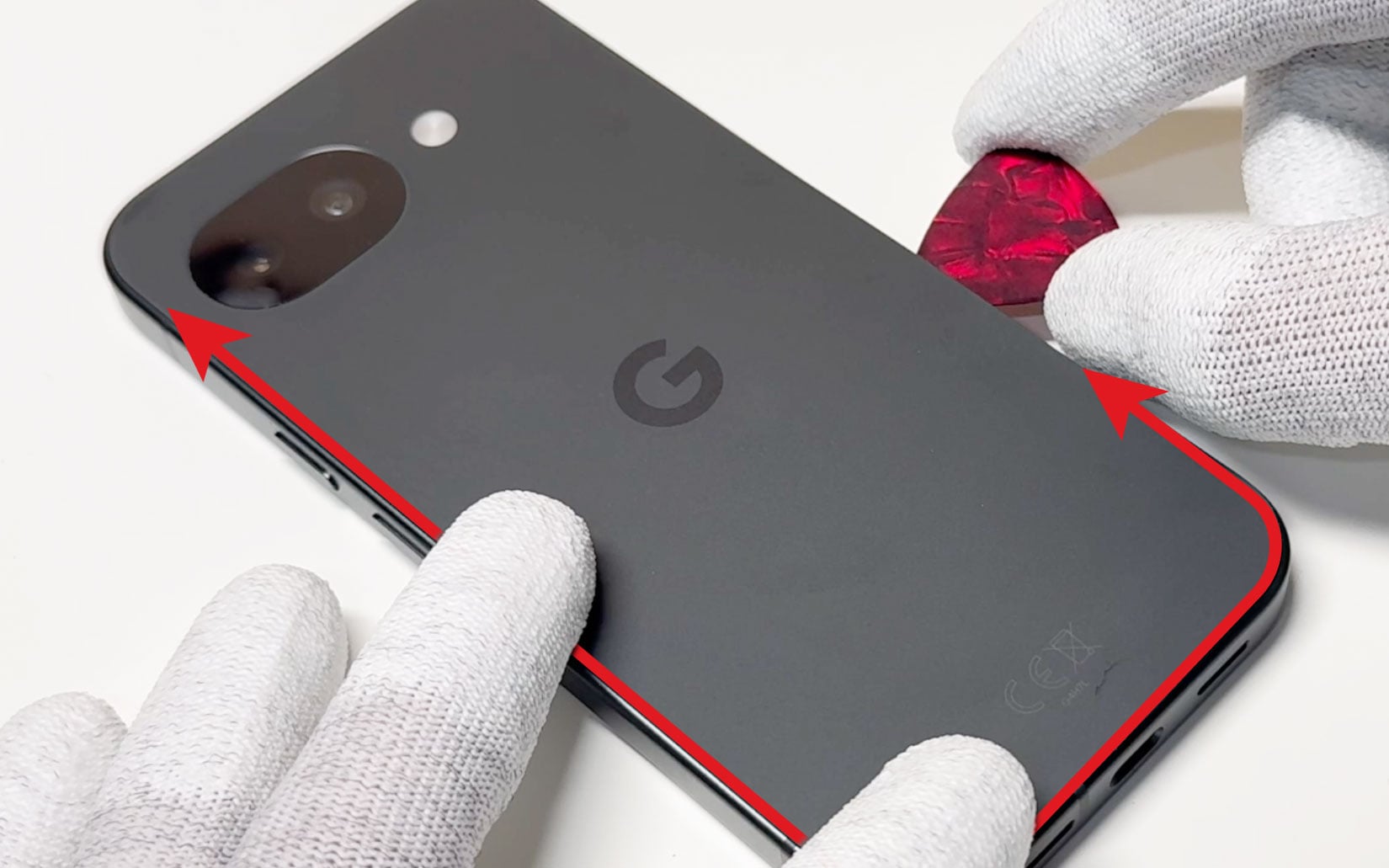

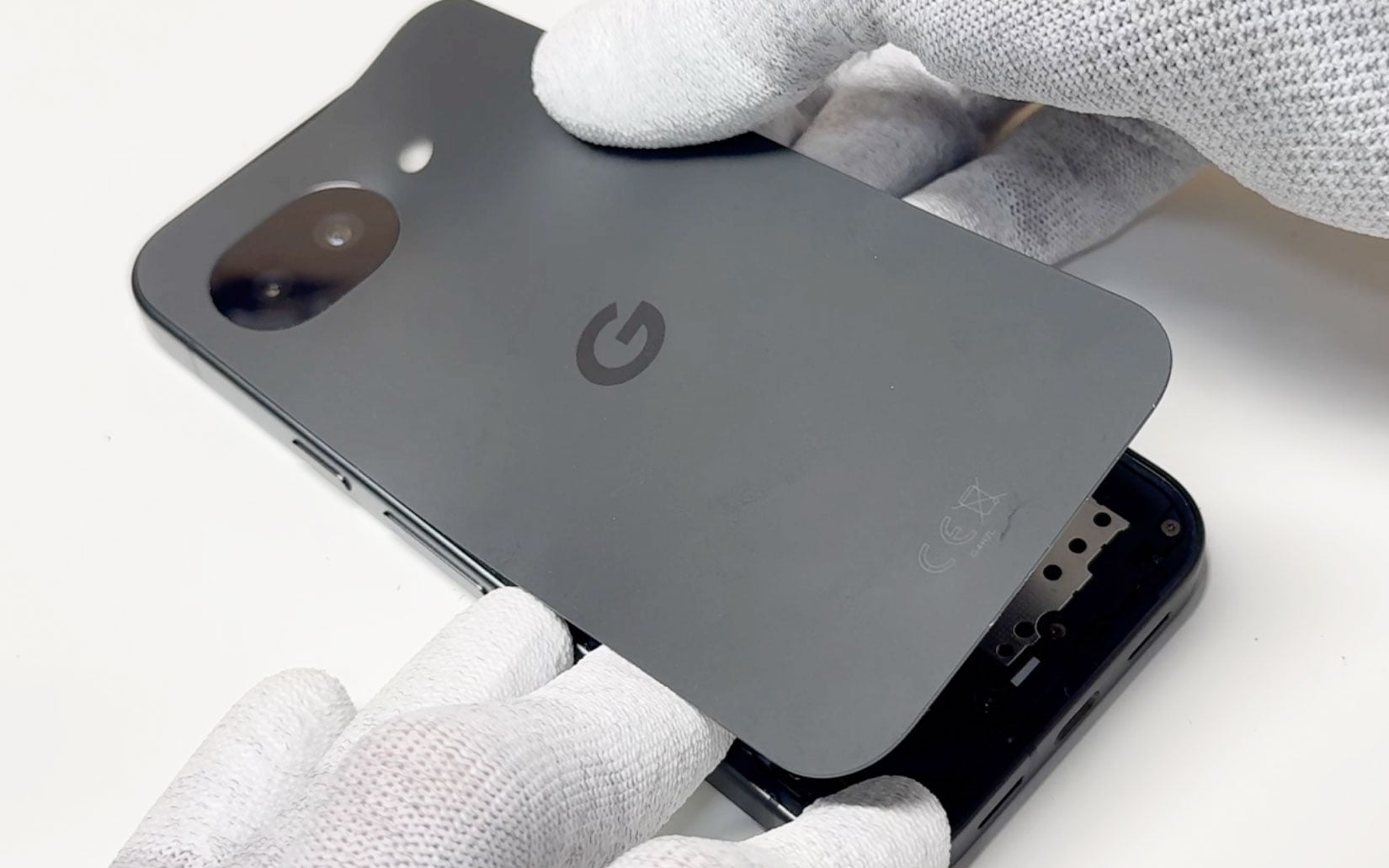

Une fois le téléphone bien chaud, insérez délicatement le médiator métallique troué à la verticale entre la vitre arrière et le châssis pour créer une amorce. Glissez ensuite les deux médiators en plastique de chaque côté du premier, puis retirez l'outil en métal. Faites enfin le tour du téléphone avec les médiators en plastique pour sectionner la colle et soulever la vitre en toute sécurité.

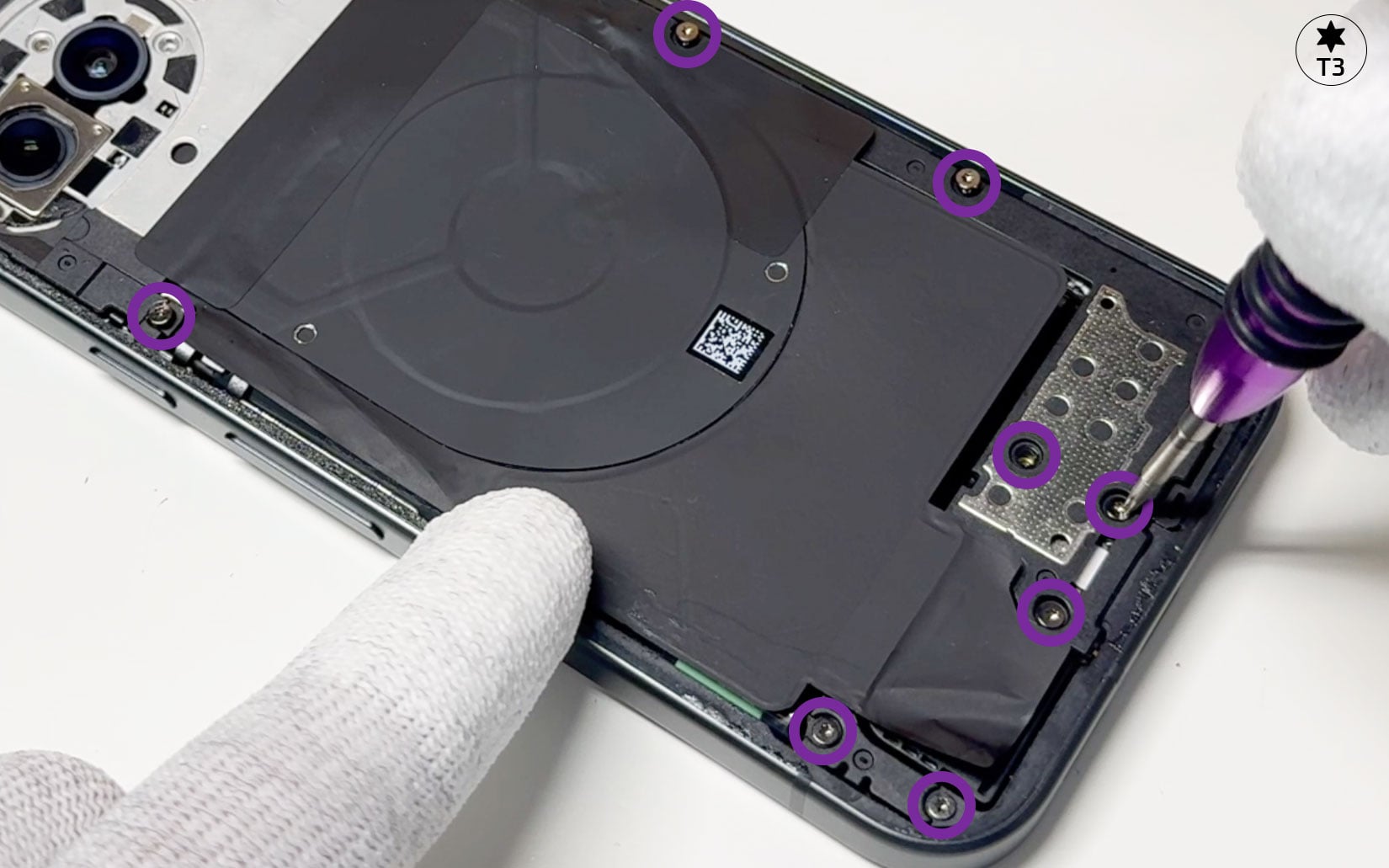

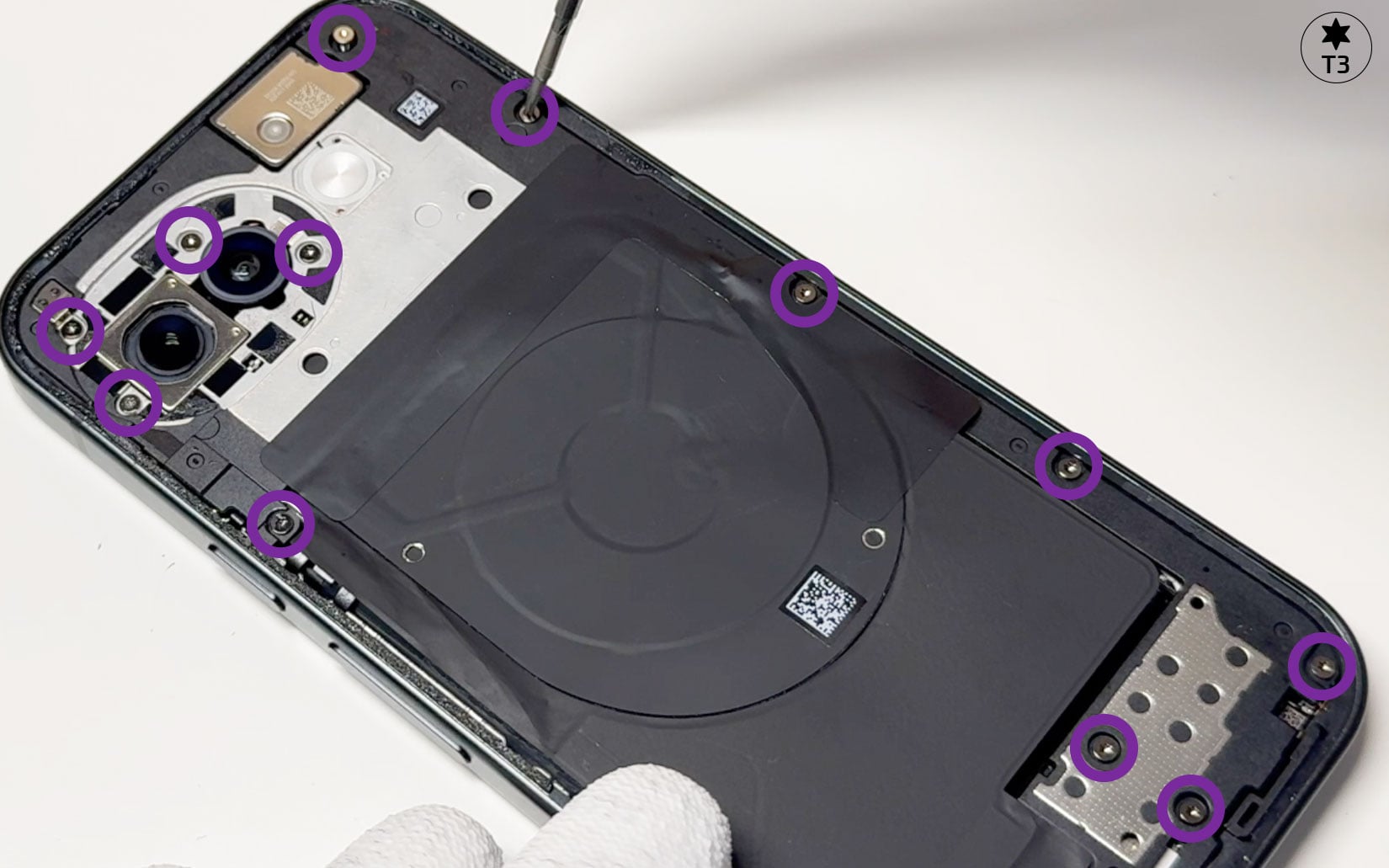

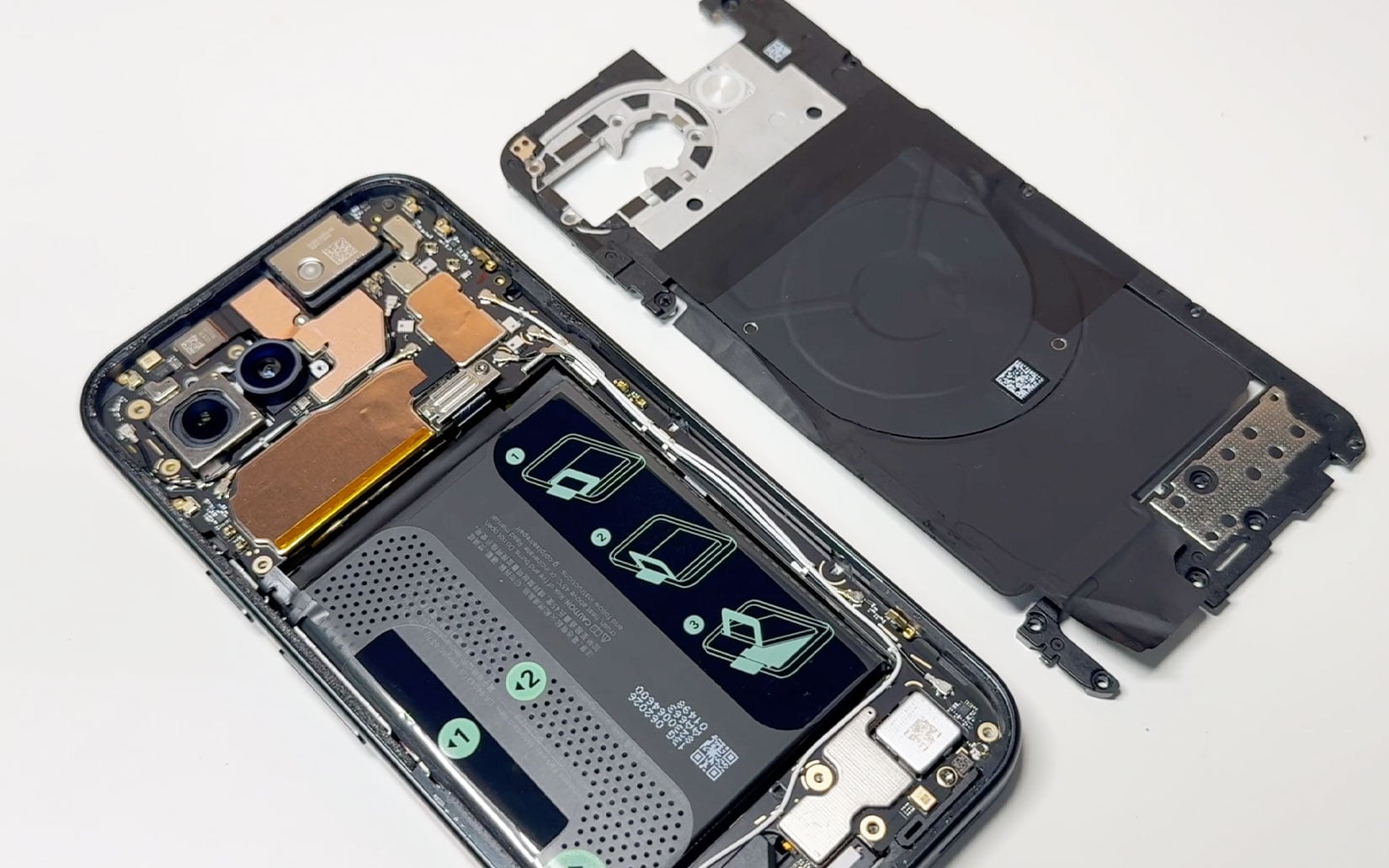

Retirez toutes les vis avec le tournevix Torx 3 de la plaquette intermédiaire. Soulevez le composant en vous aidant du spudger afin de la mettre de coté.

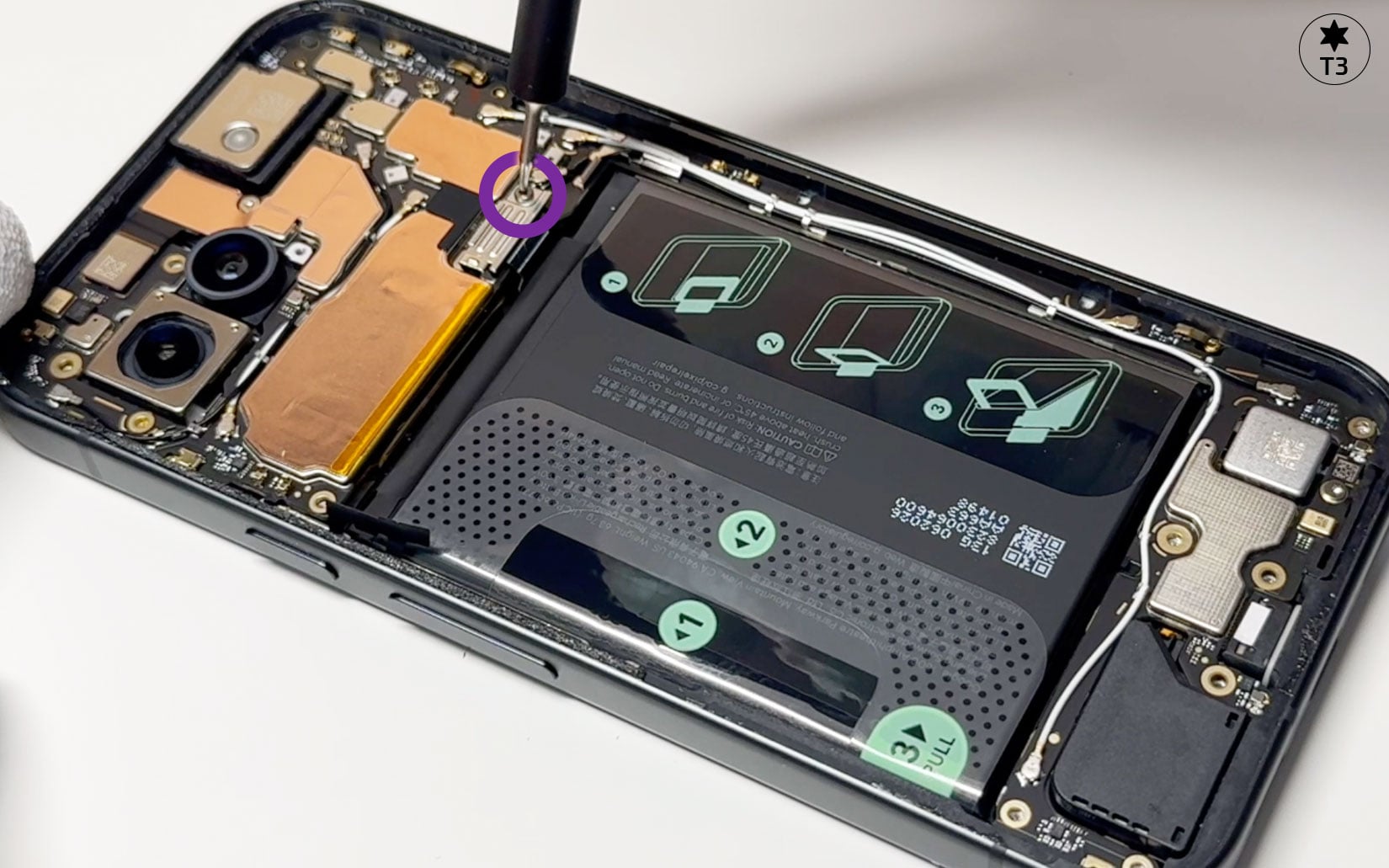

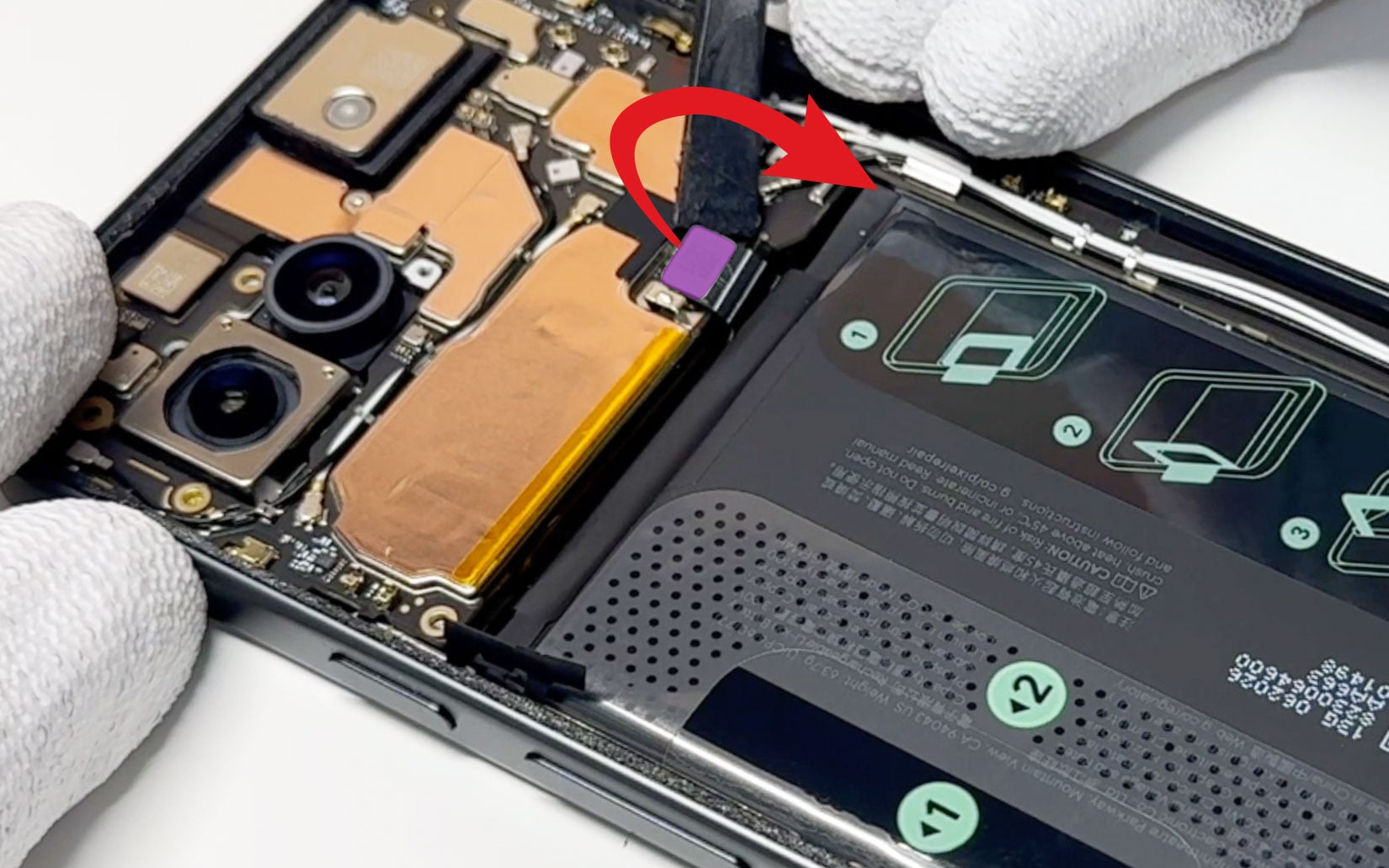

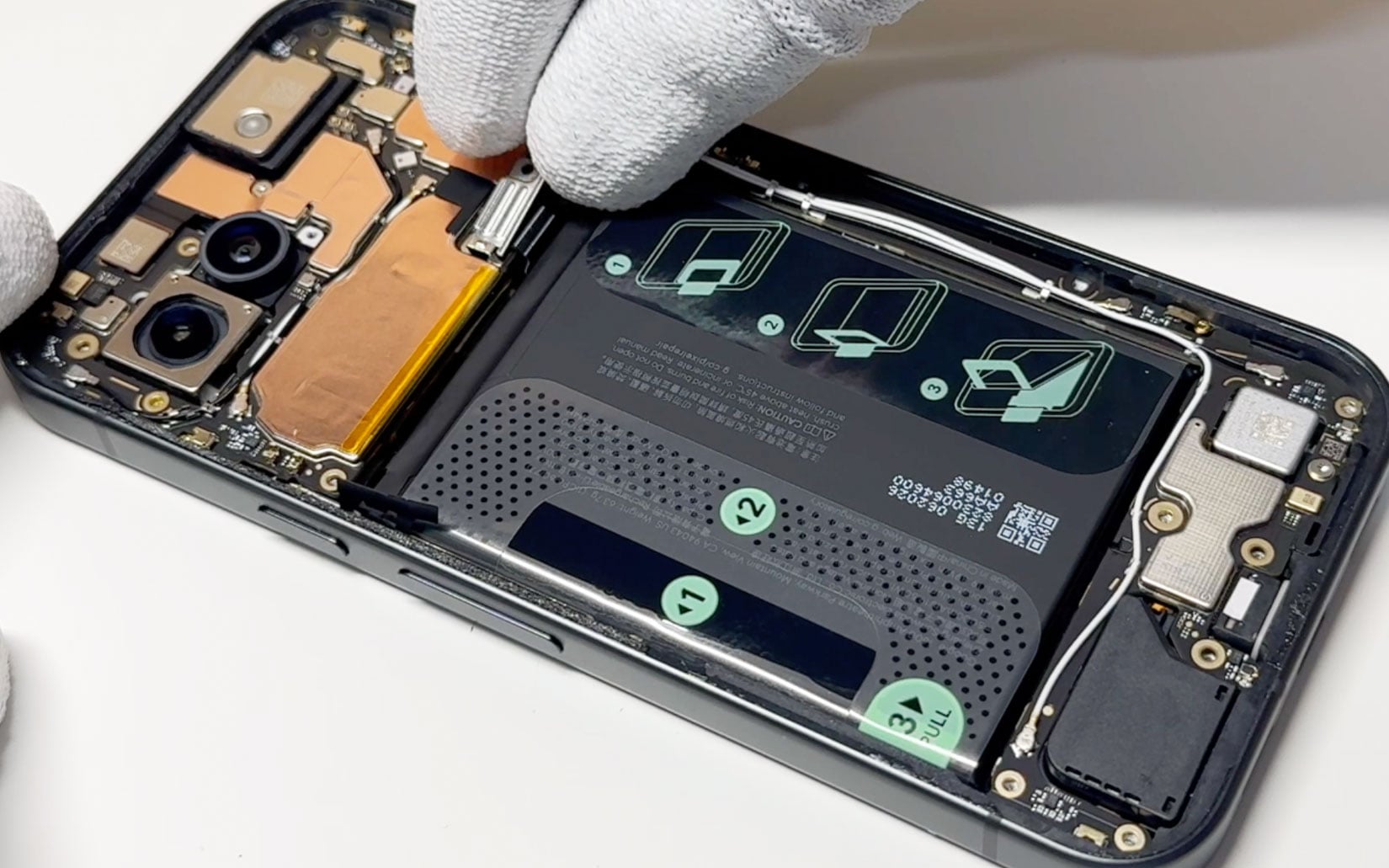

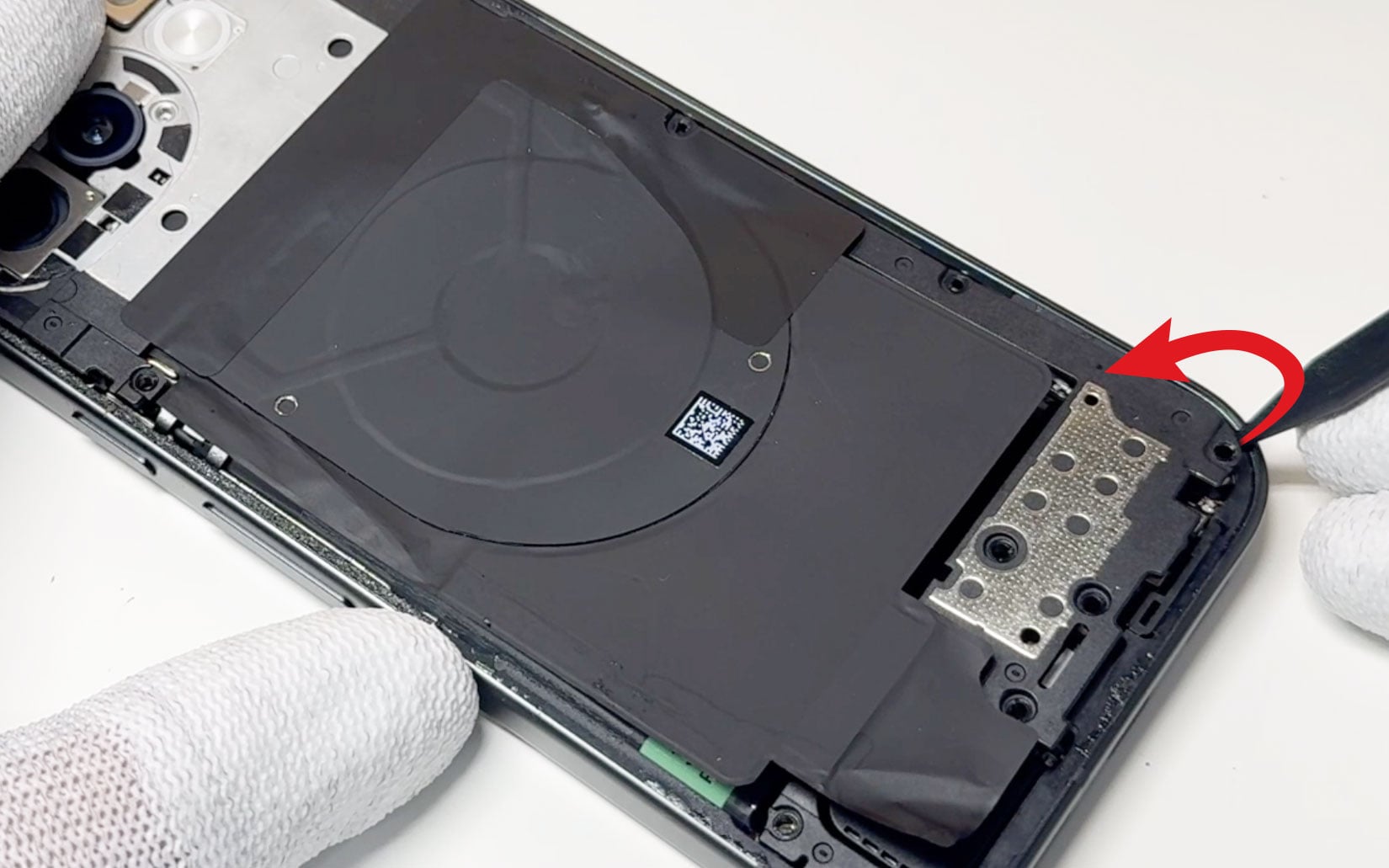

Ôtez la vis Torx 3 de la plaquette métallique qui protège la nappe de batterie. Retirez la palquette et déconnectez la batterie afin de pouvoir continuer la réparation en toute sécurité.

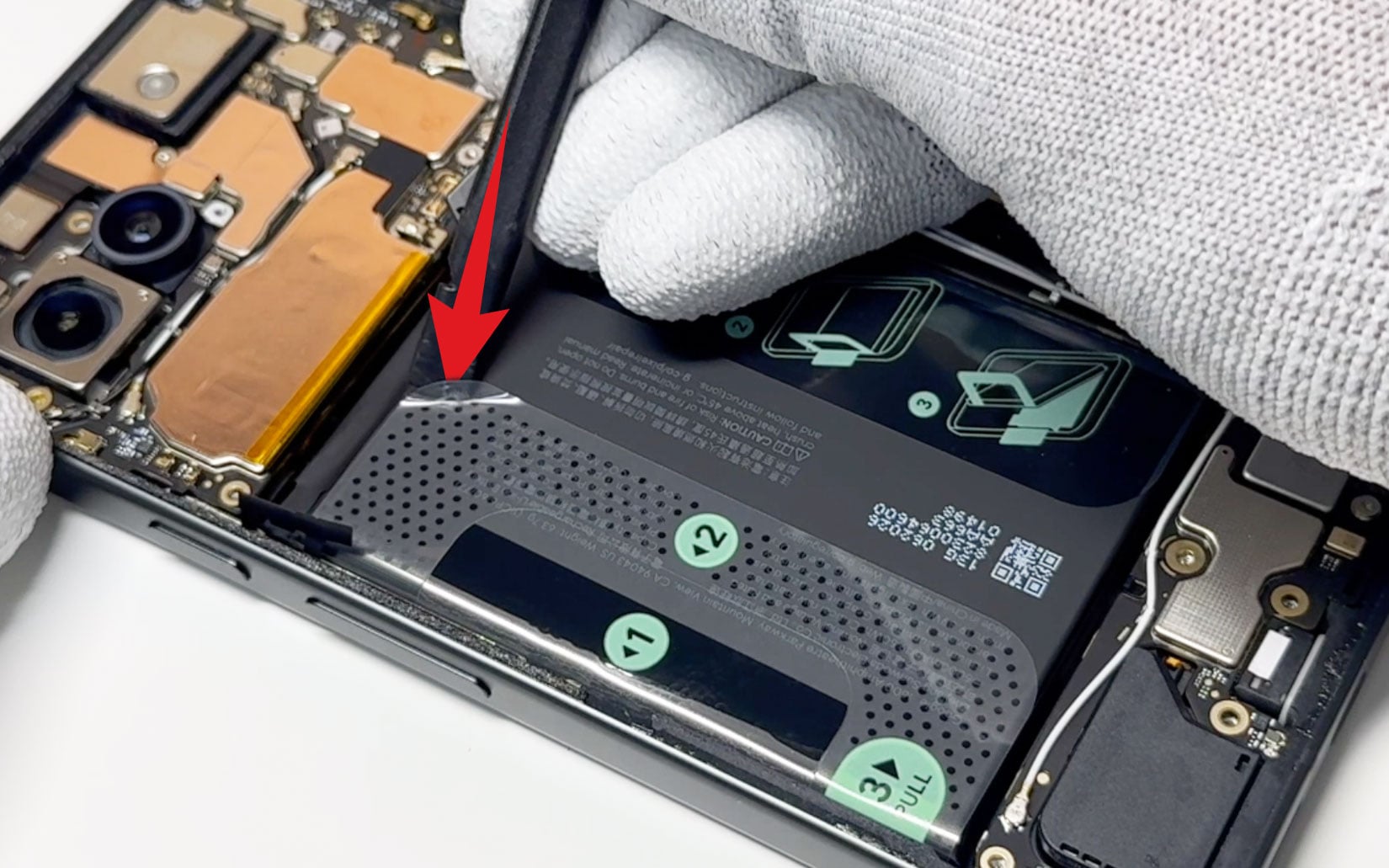

Commencez par décoller le coin de la languette d'extraction nommée « 2 » avec vos doigts ou le levier en nylon. Saisissez cette languette avec vos doigts et décollez-la entièrement du dessus de la batterie. Ensuite, décollez complètement la languette numérotée « 1 ».

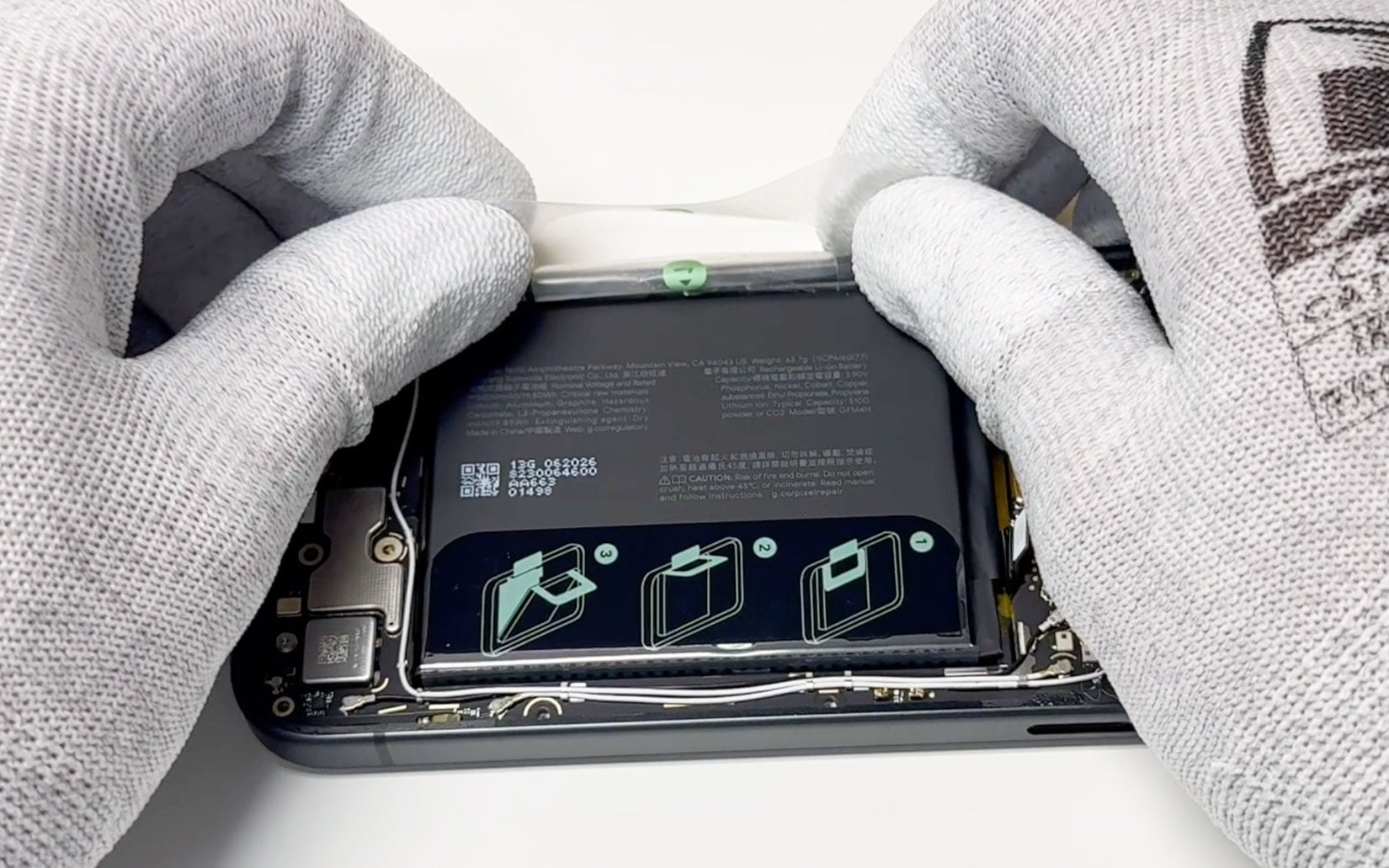

Saisissez à deux mains la languette « 2 » en positionnant vos doigts au plus près du bord gauche. Prenez appui avec vos mains contre le reste du châssis du téléphone pour vous stabiliser, puis tirez vers le haut avec une force ferme et constante jusqu'à ce que la batterie se décolle.

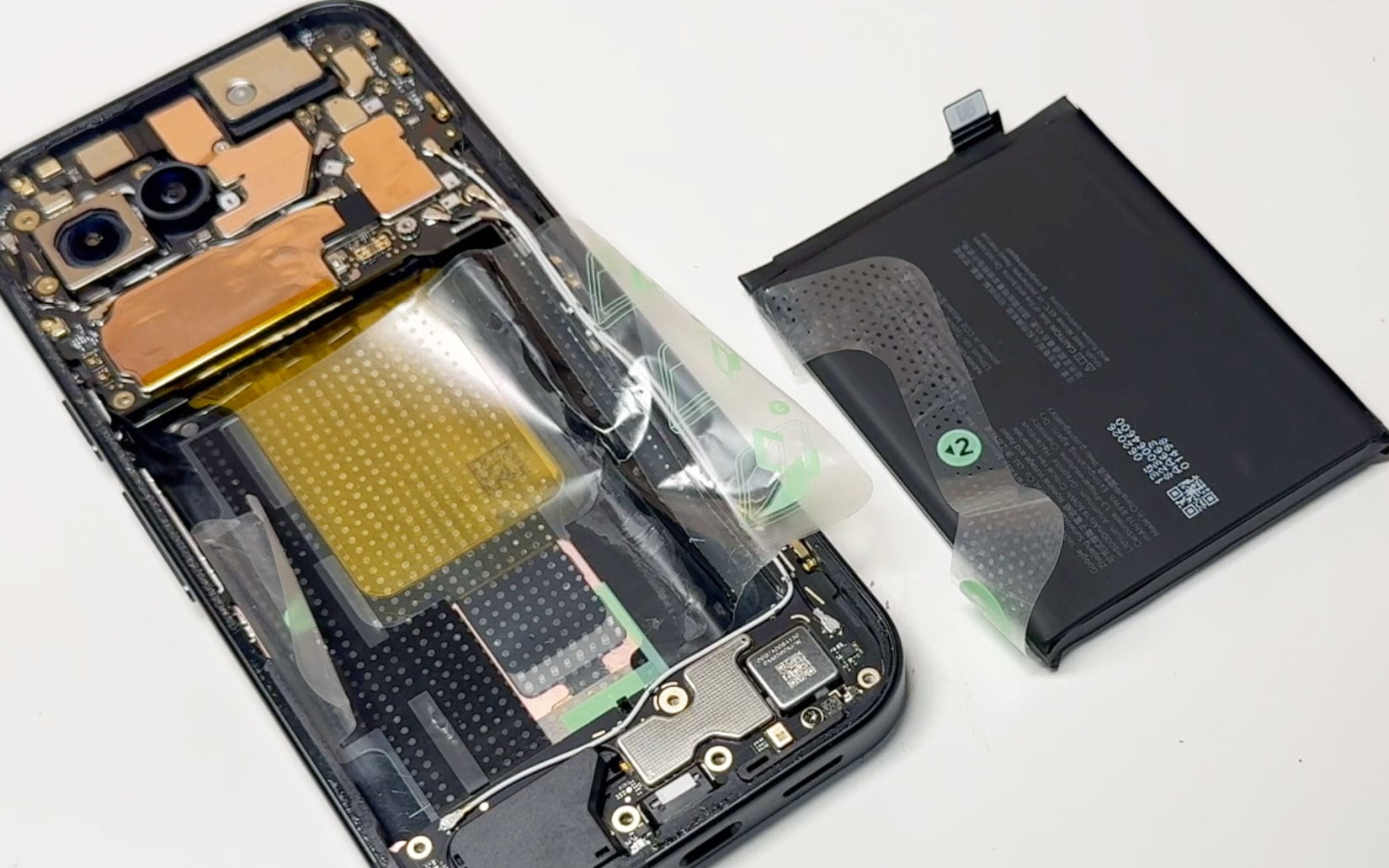

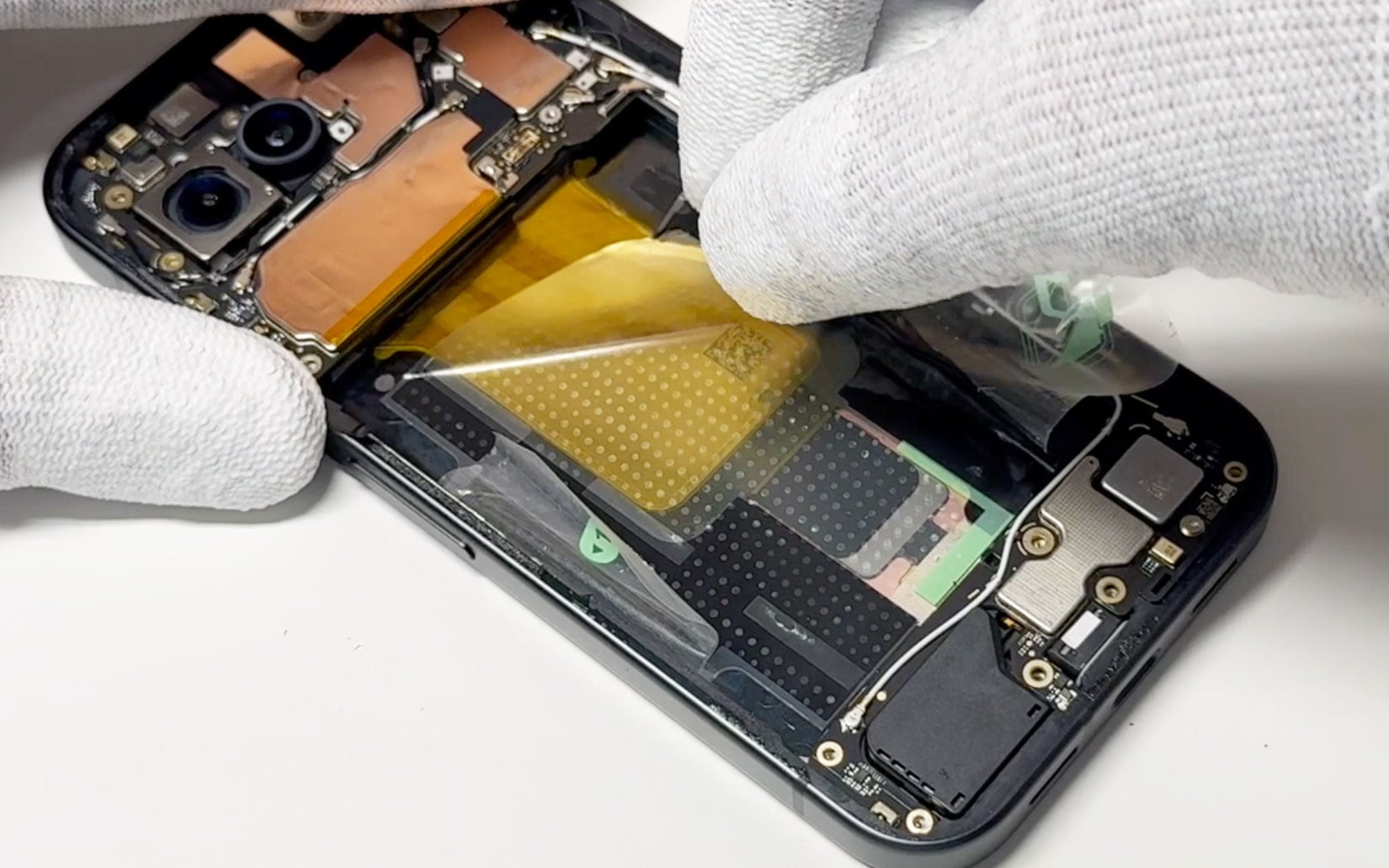

Récupérez le film transparent et replacez-le à l'arrière de votre batterie si vous ne comptez pas la remplacer.

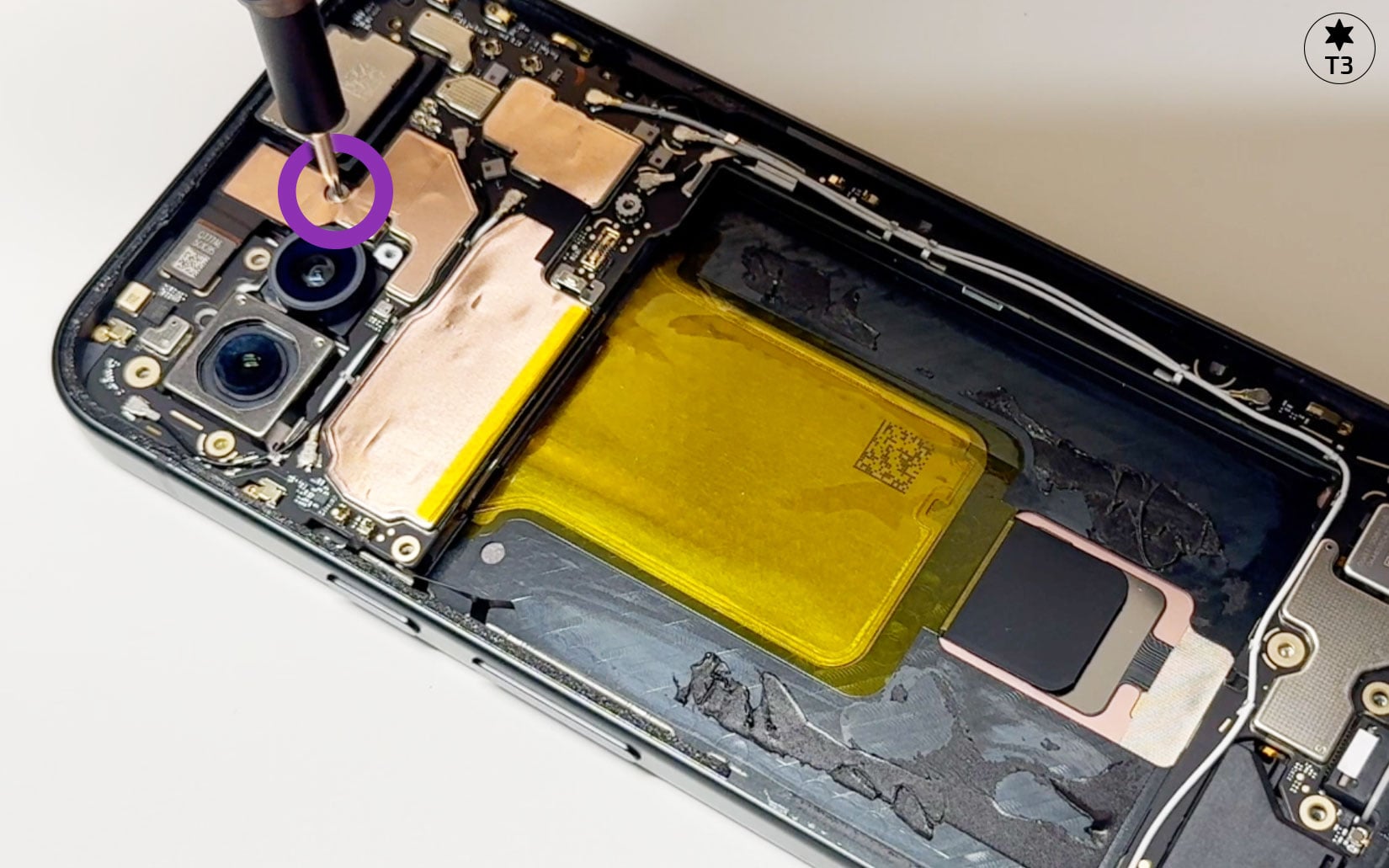

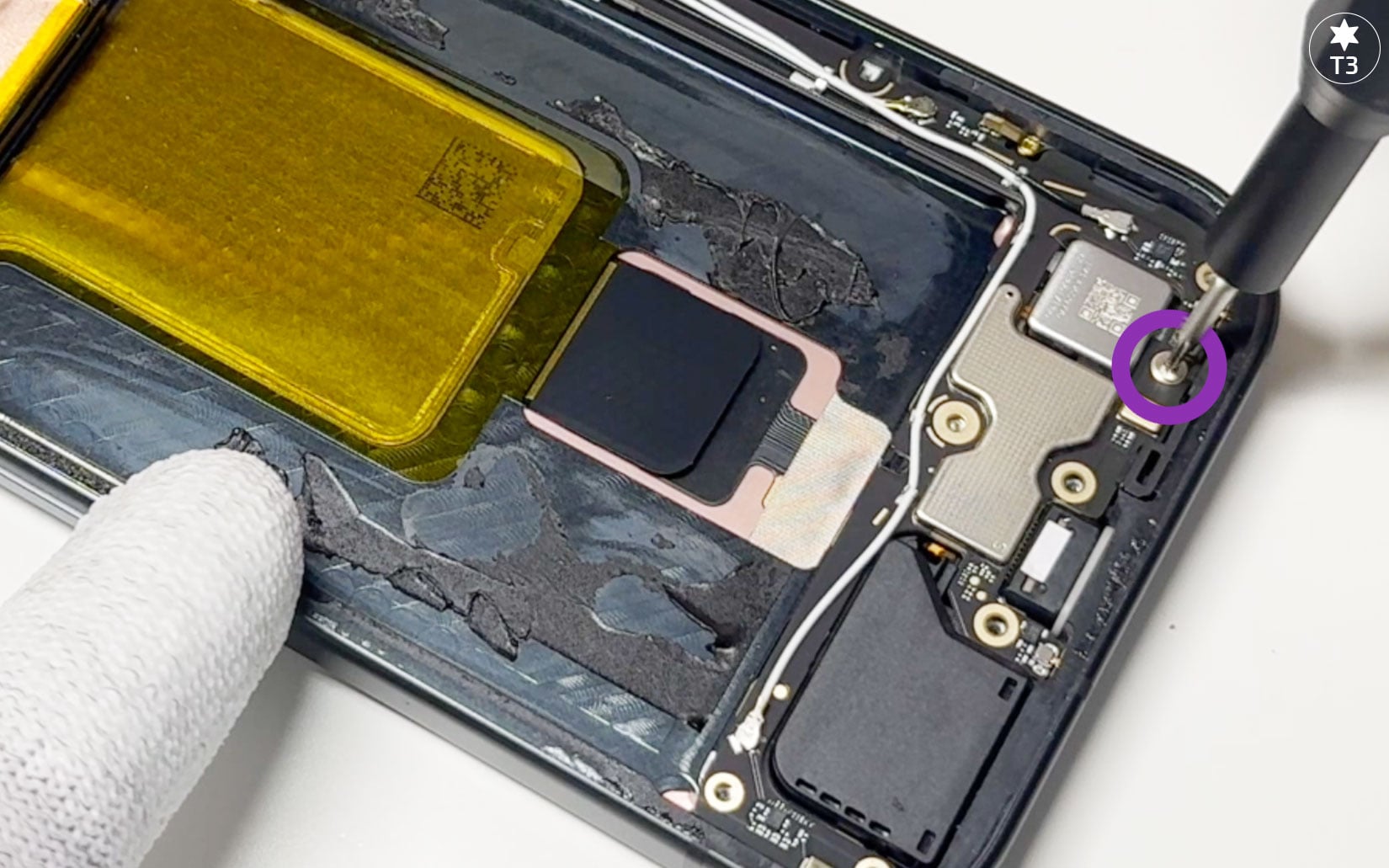

Utilisez un tournevis Torx pour dévisser les deux vis qui maintiennent la carte mère en place.

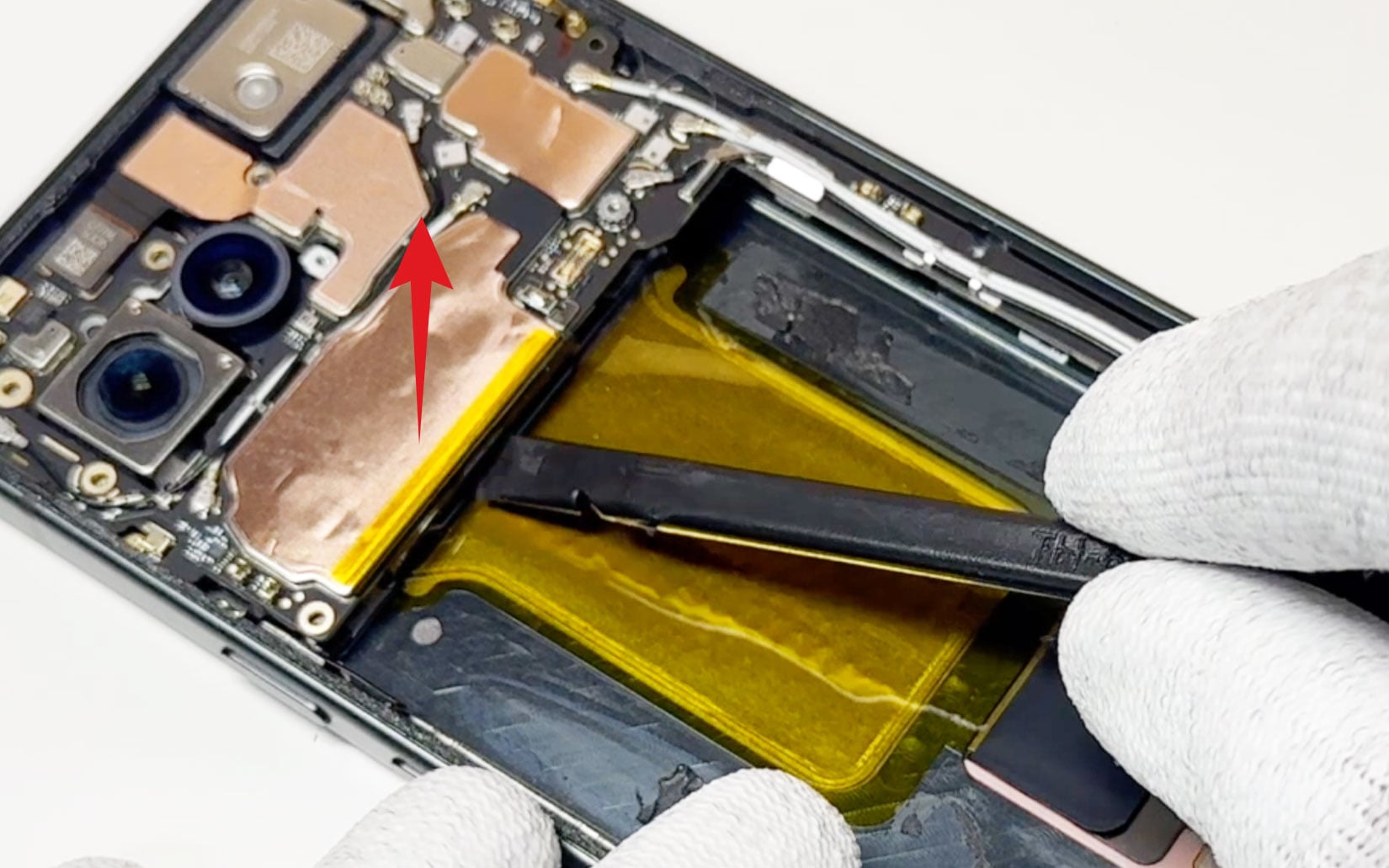

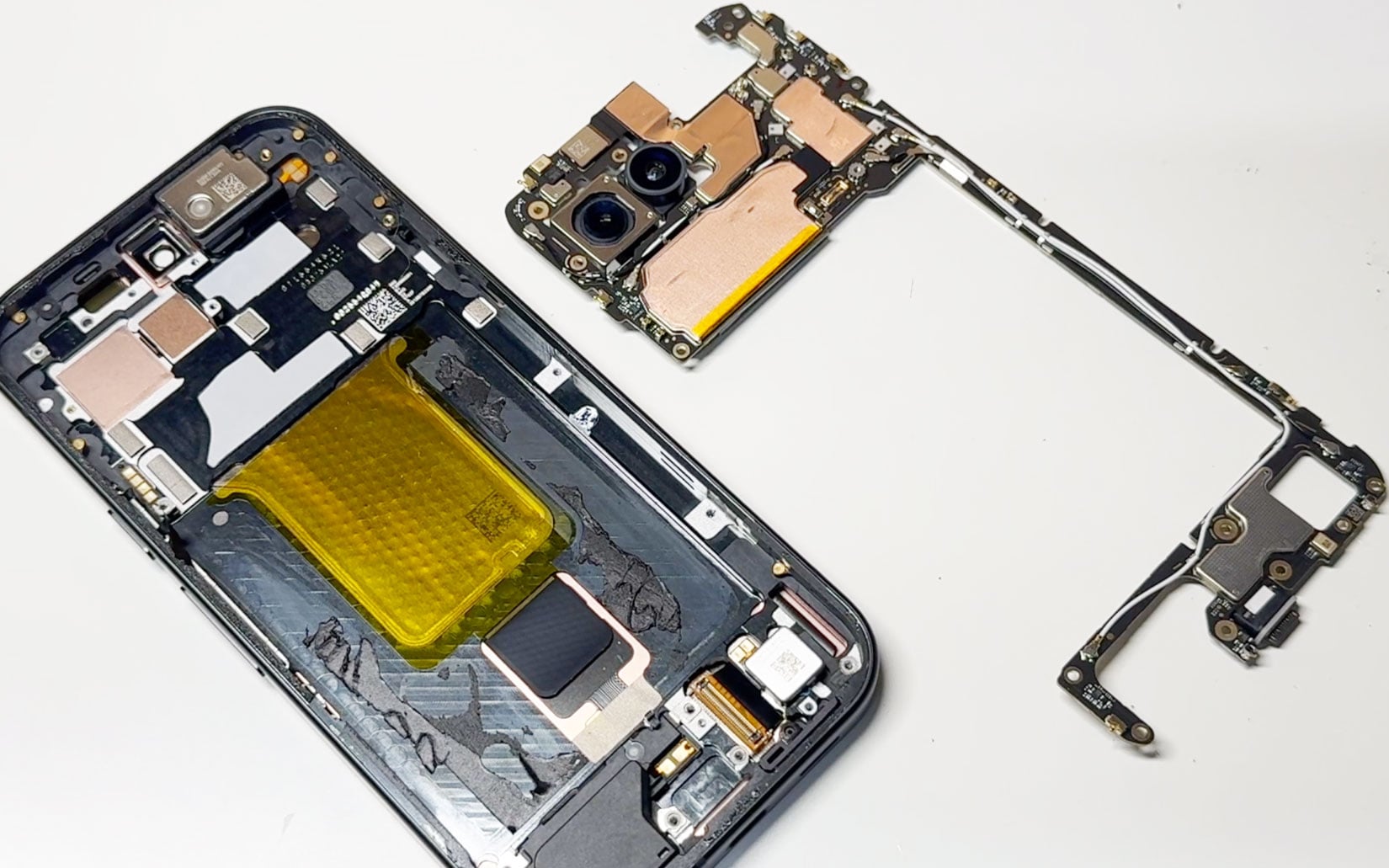

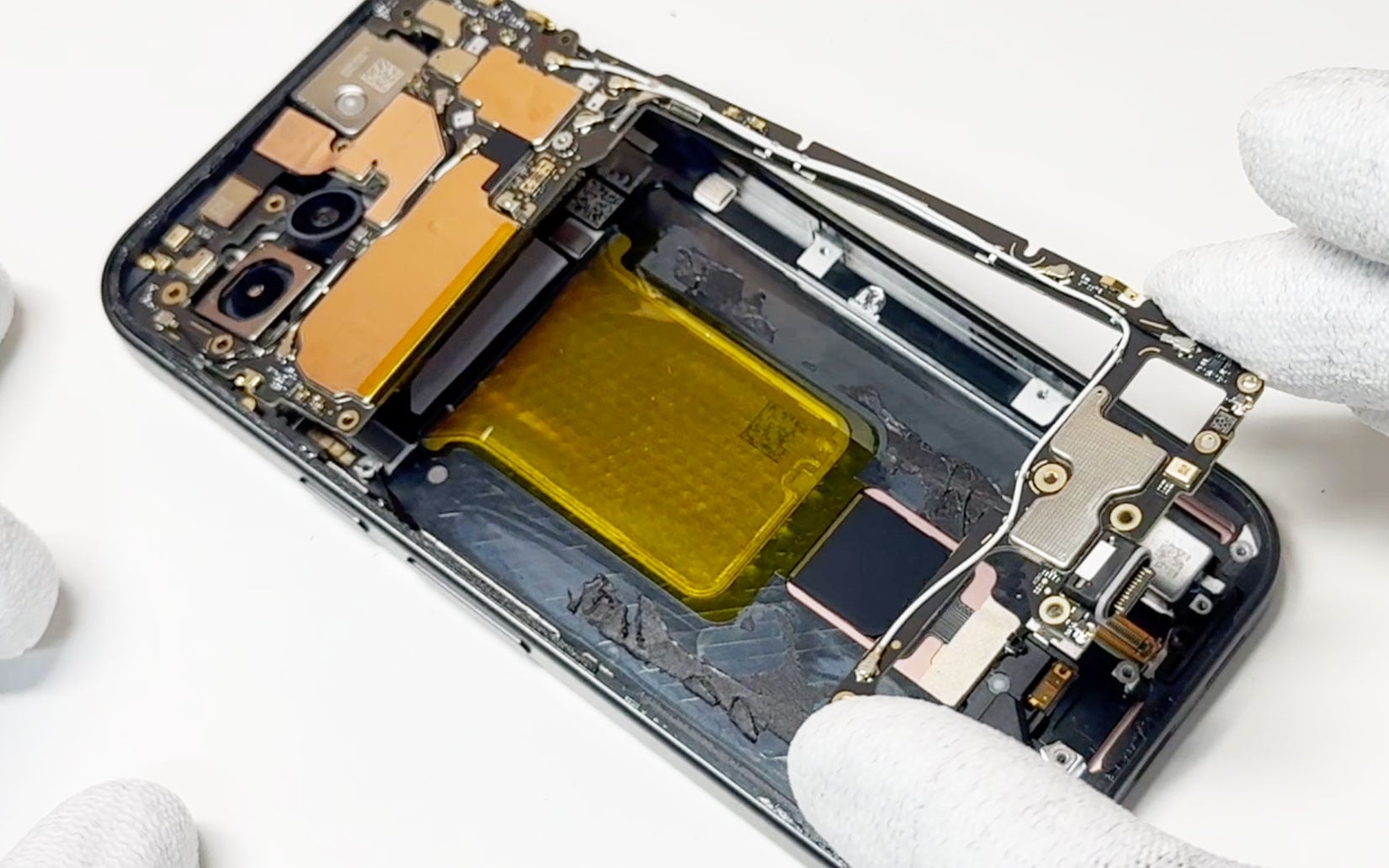

Insérez délicatement un levier nylon sous la carte mère pour la soulever sans l’endommager. Manipulez-la avec précaution et mettez-la de côté sur une surface propre.

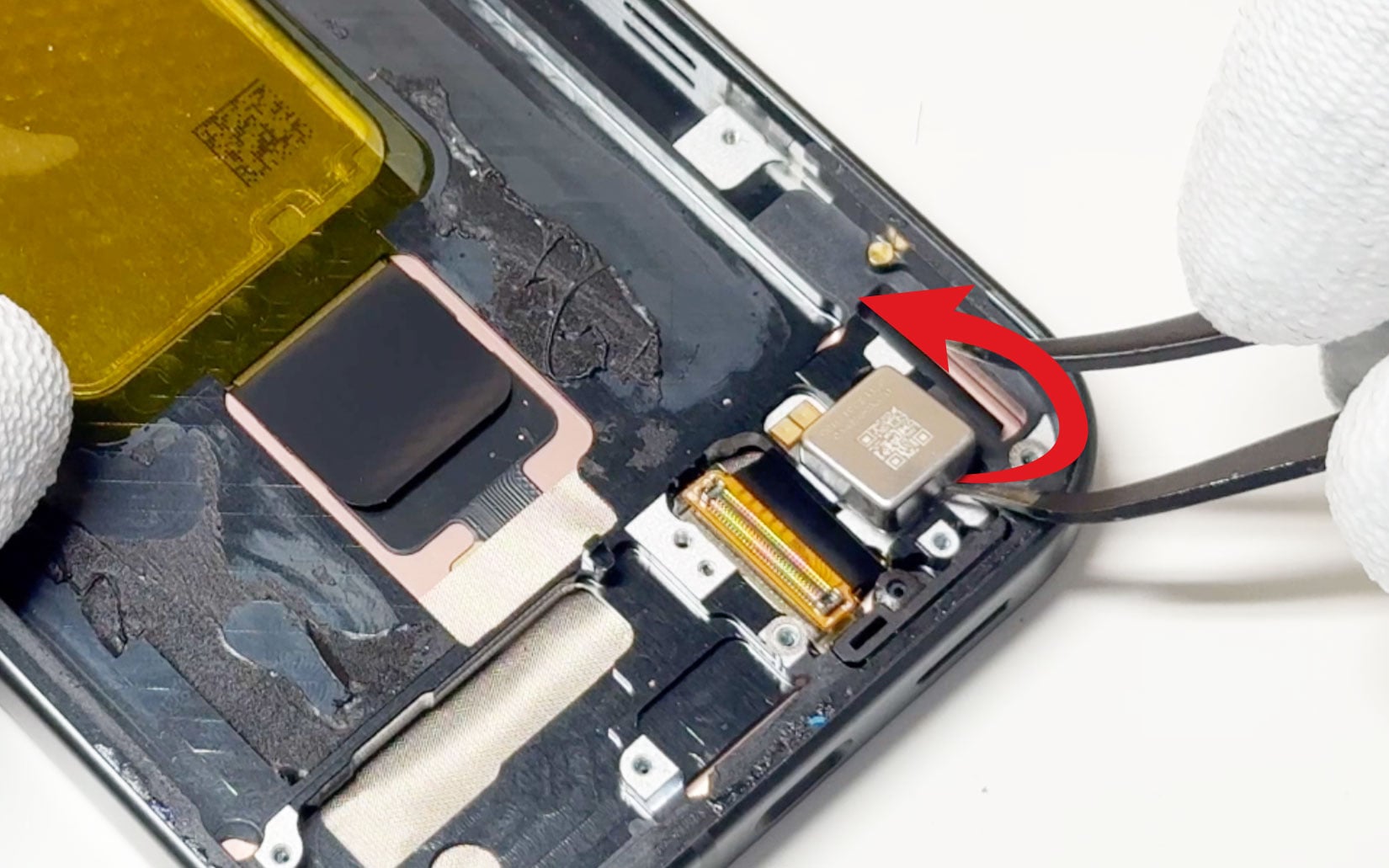

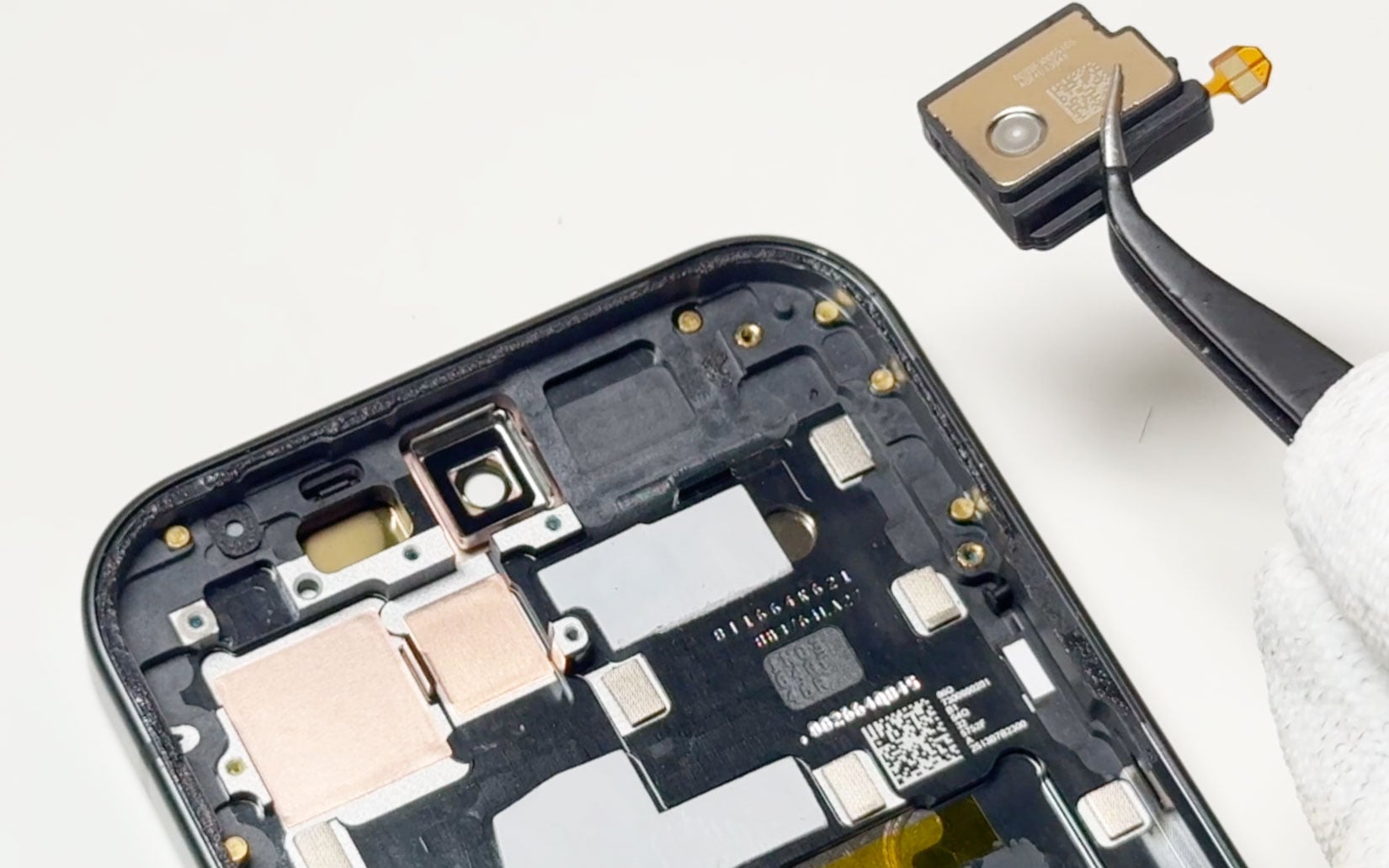

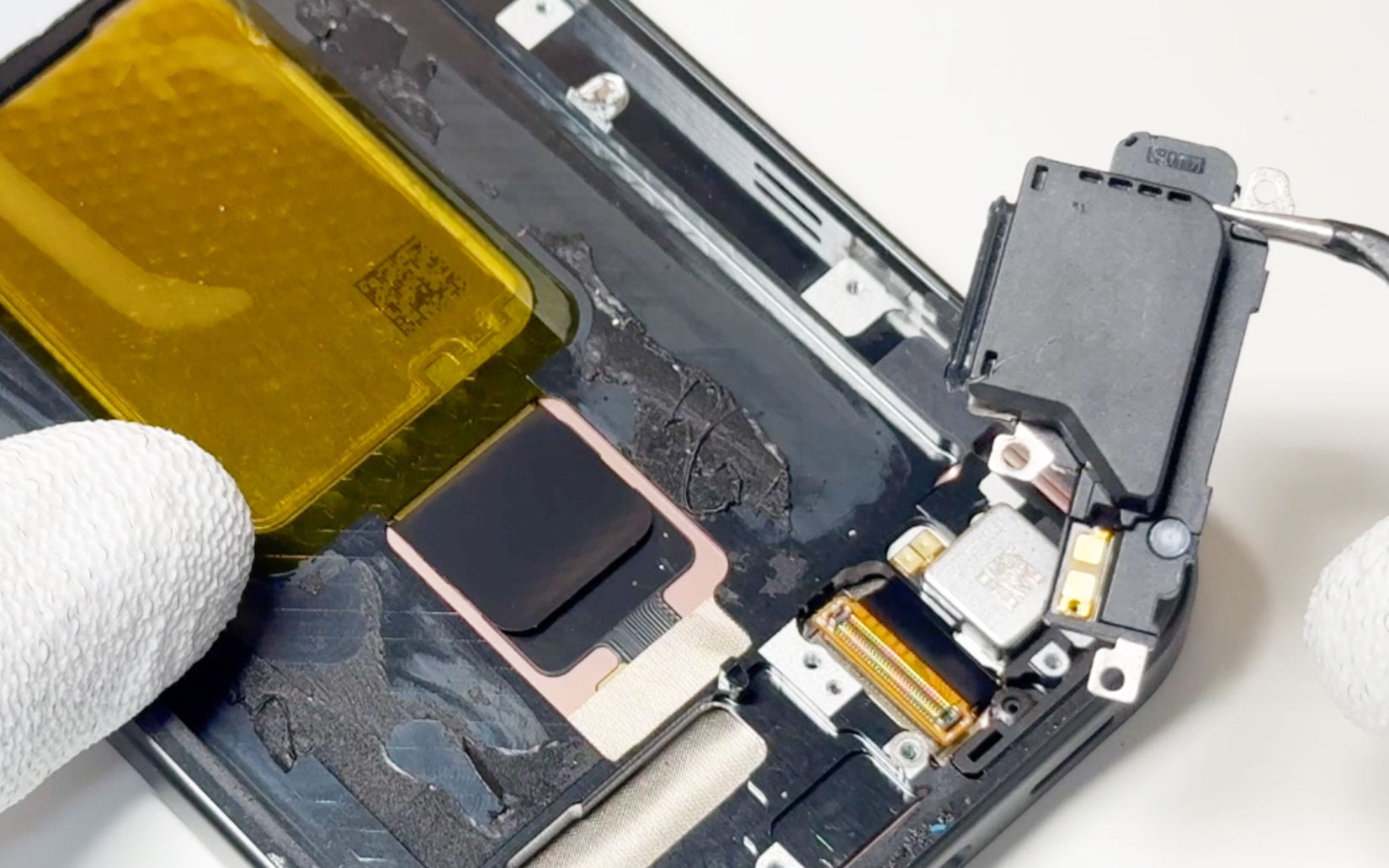

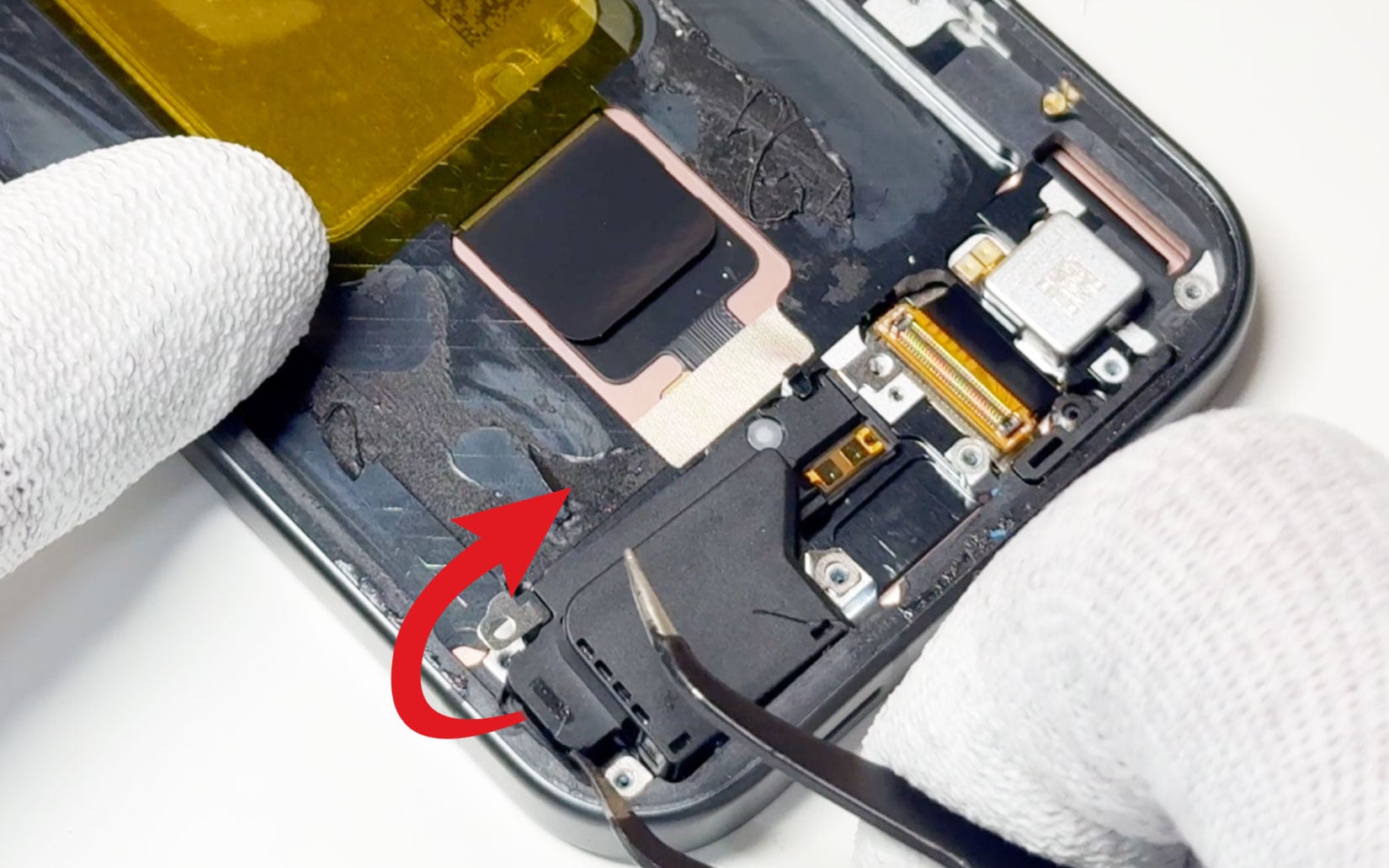

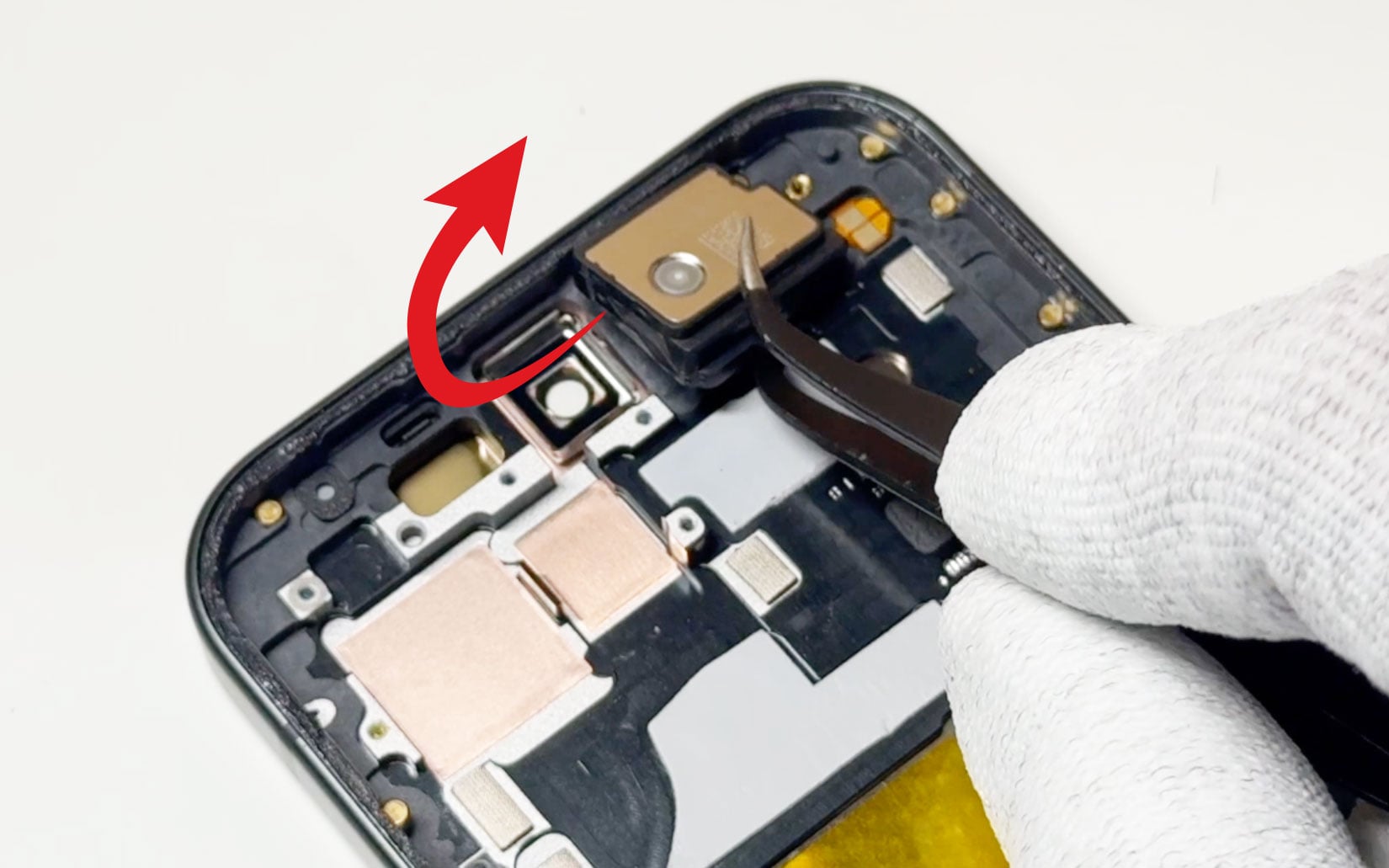

Délogez le haut-parleur avec la pincette puis saisissez le vibreur et enfin l'écouteur de l'oreille.

Après avoir démonter votre smartphone, effectuez les étapes du démontage dans l'ordre inverse pour remonter l'ensemble des composants dans le châssis du Pixel 10a. Avant de tout fermer définitivement, rebranchez temporairement l'écran et allumez le téléphone afin de vérifier que tout fonctionne correctement.

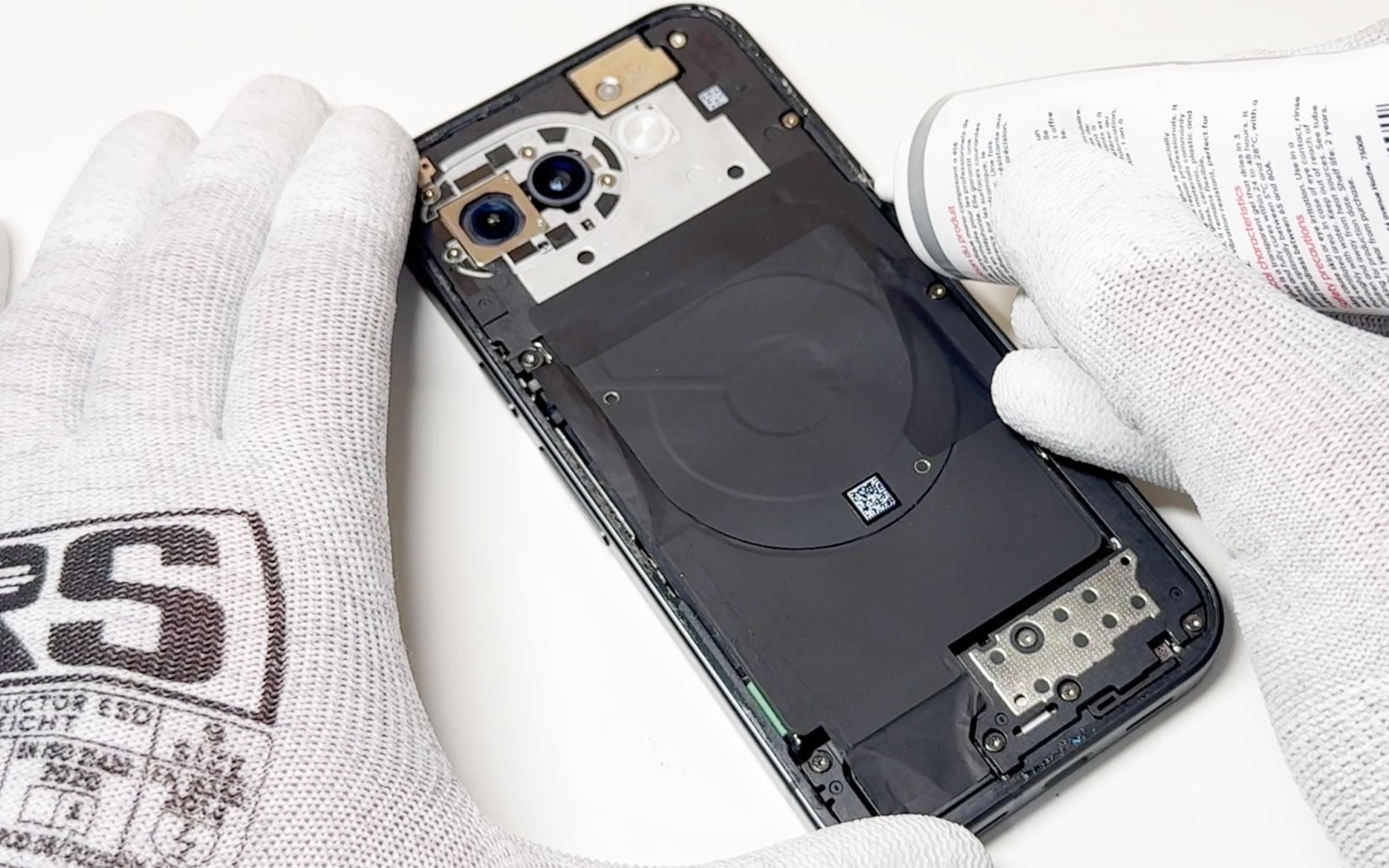

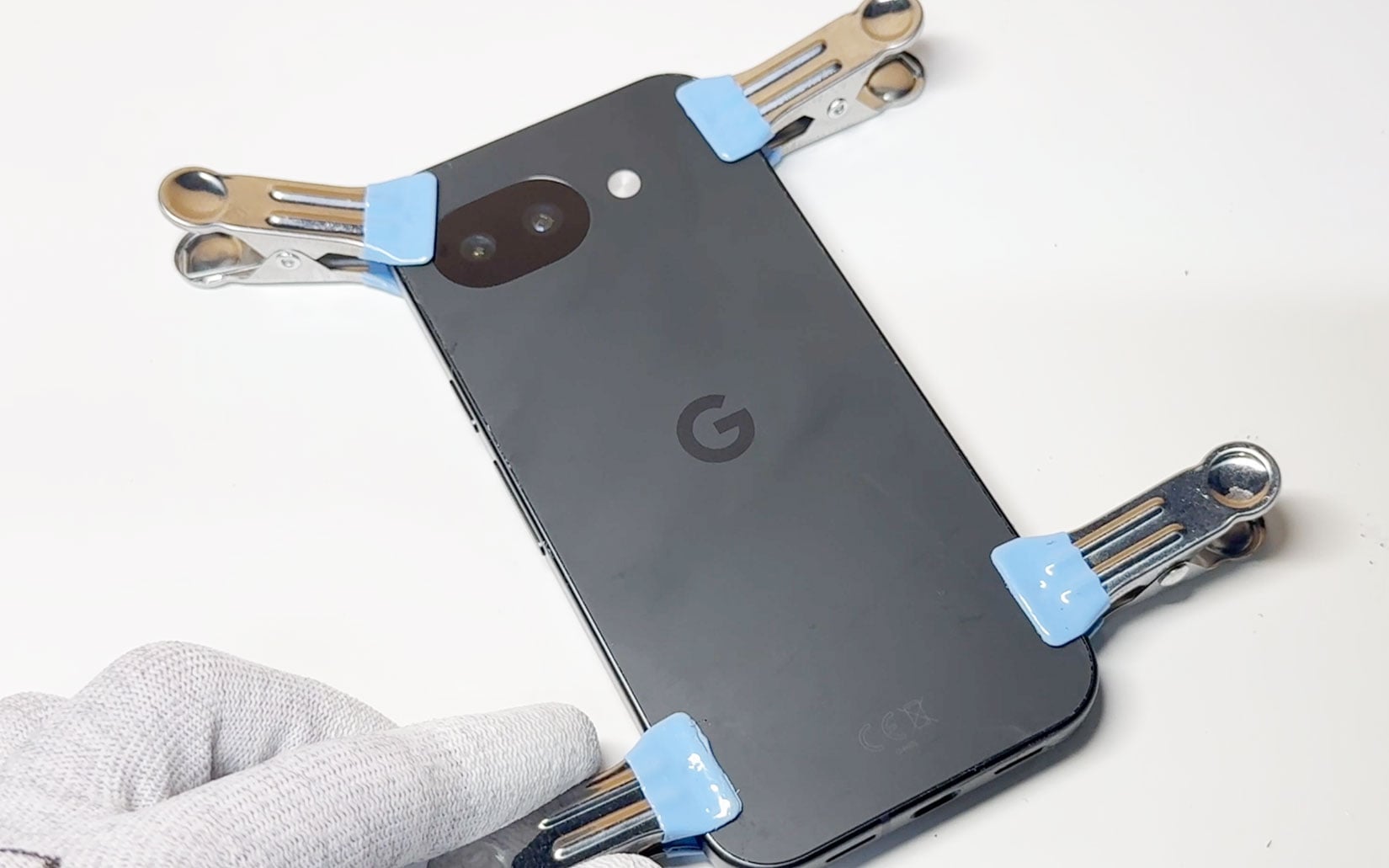

Nettoyez soigneusement la face interne de la vitre arrière et le rebord du bloc écran pour éliminer les anciens résidus d'adhésif, puis appliquez un filet de colle spécial réparation sur le contour du châssis. Reposez la vitre arrière et maintenez l'appareil sous presse pendant environ 45 minutes à l'aide de pinces de serrage ou de livres lourds pour assurer un séchage optimal.
