Comment changer le connecteur de charge sur Xiaomi 15

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Xiaomi 15
Réparation
Note de réparabilité 1/20
Temps estimé 30 min
Difficulté 2/5 (Facile)
Diagnostic

Votre appareil ne se charge plus même en utilisant un câble et un chargeur fonctionnels

Le connecteur de charge est lâche ou bouge lorsque vous branchez le câble

Le chargement s’interrompt de manière intermittente sans raison apparente

Le port de charge présente des signes visibles d’usure ou des débris impossibles à nettoyer

La batterie ne se remplit pas alors que tout le reste semble en ordre

Le Xiaomi 15 est un smartphone haut de gamme reconnu pour ses performances, son design élégant et ses fonctionnalités avancées. Comme tous les appareils mobiles, il est soumis à des usages intensifs au quotidien, notamment pour la recharge et la synchronisation des données via son connecteur de charge. Ce dernier joue un rôle crucial puisqu’il permet de maintenir la batterie de l’appareil opérationnelle tout en assurant une connexion stable avec le chargeur ou un ordinateur. Cependant, le connecteur de charge du Xiaomi 15 peut subir divers dysfonctionnements causés par des usages fréquents et parfois maladroits.

Parmi les problèmes les plus courants, on note l’usure mécanique due à des branchements répétitifs, l’accumulation de poussière ou de saleté qui empêche un bon contact, ou encore des dommages liés à des chocs et des torsions accidentelles du câble. Ces pannes entraînent souvent une difficulté à charger l’appareil, des coupures intermittentes ou même l’impossibilité totale de recharger la batterie.

La réparation du connecteur de charge peut être réalisée grâce au tutoriel Brico-phone, qui propose des guides détaillés sous forme de vidéos et de photos étape par étape. Ce type d’assistance permet à l’utilisateur de remplacer lui-même la pièce endommagée sans recourir systématiquement à un professionnel ou à l’achat d’un nouvel appareil. Outre l’aspect économique, réparer soi-même contribue également à réduire les déchets électroniques et à prolonger la durée de vie du smartphone, tout en offrant une grande satisfaction personnelle liée à la maîtrise technique acquise.

Pièces nécessaires
Voir plus de produits

Avant de commencer

Avant toute intervention, il est primordial de vérifier précisément le modèle de votre téléphone. Pour cela, ouvrez les paramètres de votre smartphone, puis rendez-vous dans la rubrique dédiée aux informations générales, où figurera le numéro de modèle. Cette vérification garantit que vous choisissez des pièces parfaitement adaptées à votre appareil. Pour le Xiaomi 15, les références concernées sont 24129PN74C, 24129PN74G et 24129PN74I.

Une fois votre commande réceptionnée, commencez la réparation en éteignant votre Xiaomi. Ensuite, retirez avec précaution le plateau qui contient la carte SIM.

Outils
SIM
Etape 1

Etape 1 Chauffer la vitre arrière

Pour accéder aux éléments internes du Xiaomi 15 et effectuer des réparations telles que le remplacement de la batterie ou d'autres composants, il est nécessaire de décoller la vitre arrière. Cette étape requiert une manipulation délicate afin d'éviter toute casse lors du démontage, car la vitre est solidement fixée à l’aide d’un adhésif.

Pour faciliter le retrait tout en préservant l’intégrité du verre et du châssis, il est recommandé de chauffer l’adhésif afin de le rendre plus souple. Vous pouvez utiliser un coussin chauffant ou un pistolet à air chaud réglé à une température modérée. Appliquez une chaleur uniforme le long des bordures de la vitre arrière sans dépasser une température qui pourrait endommager les composants internes.

Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 2

Etape 2 Ouvrir le téléphone

Une fois que l’adhésif est suffisamment ramolli, insérez délicatement un médiator métallique fin pour commencer à séparer doucement la vitre arrière. Dès que l'outil est en place, remplacez-le par un médiator en plastique afin de préserver la surface de la vitre. Faites ensuite glisser les médiators en plastique tout autour du contour de l’appareil, ce qui permettra de décoller progressivement la vitre arrière. Avancez avec précaution et n’hésitez pas à réchauffer de nouveau l’adhésif si nécessaire, afin de faciliter le retrait du composant. Cette étape est essentielle pour accéder à l’intérieur de votre téléphone en évitant tout dommage.
Outils
Médiator
Etape 3

Etape 3 Décoller les films de protection

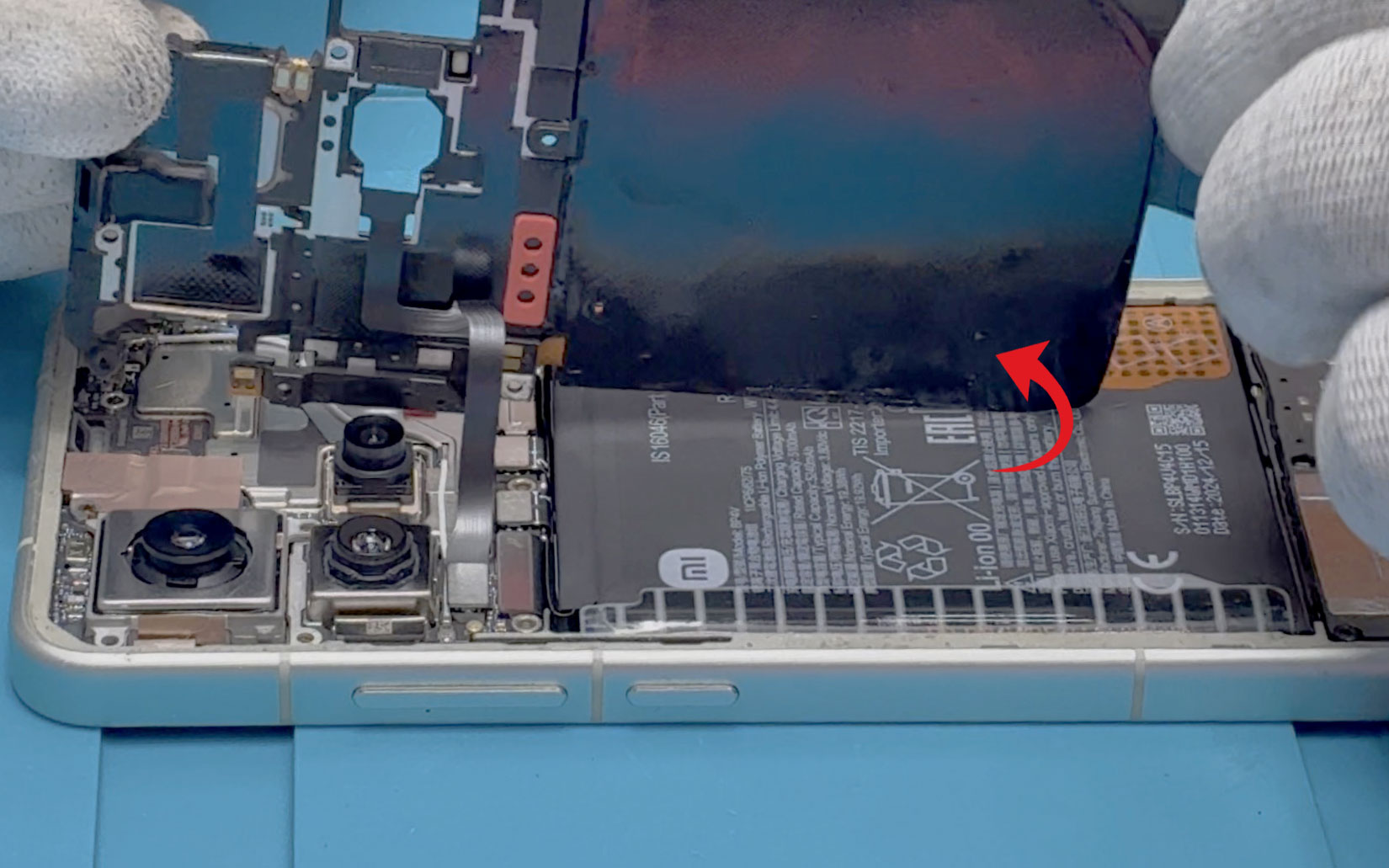

Retirez délicatement les sections noires situées sur les composants en haut à droite ainsi qu'en bas à gauche.

Outils
Tournevis Cruciforme
Levier Nylon
Etape 4

Etape 4 Dévisser la plaquette de protection

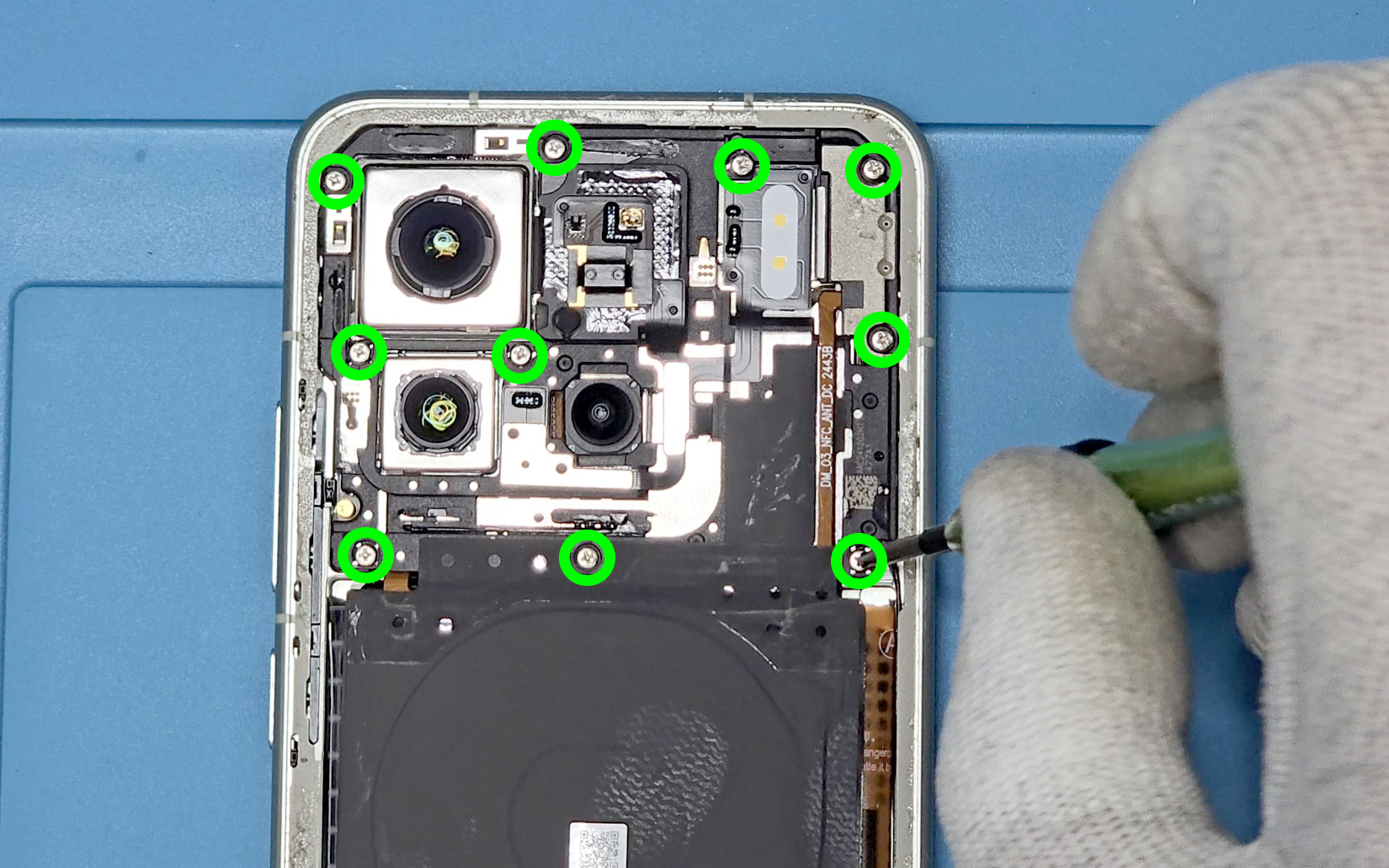

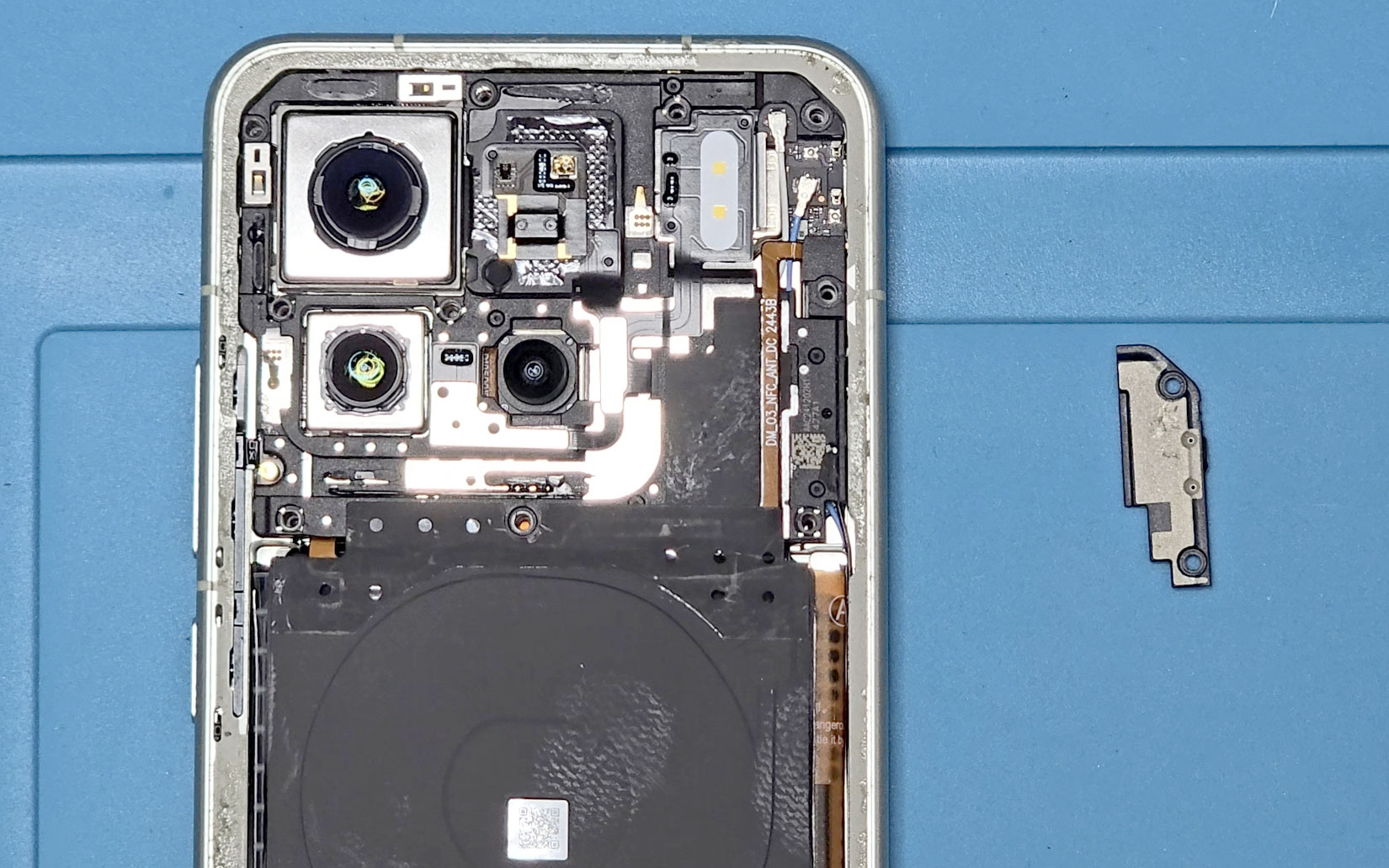

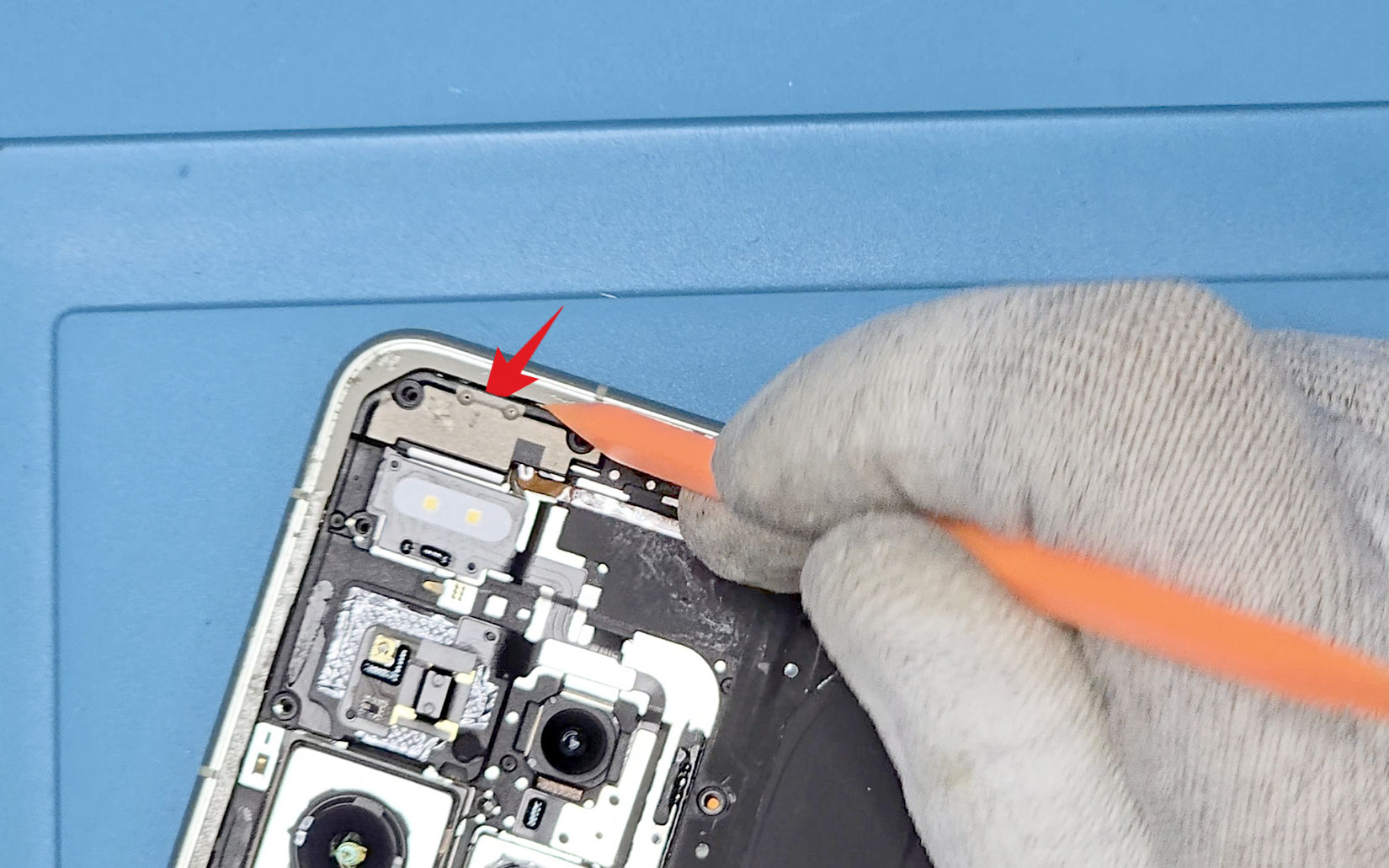

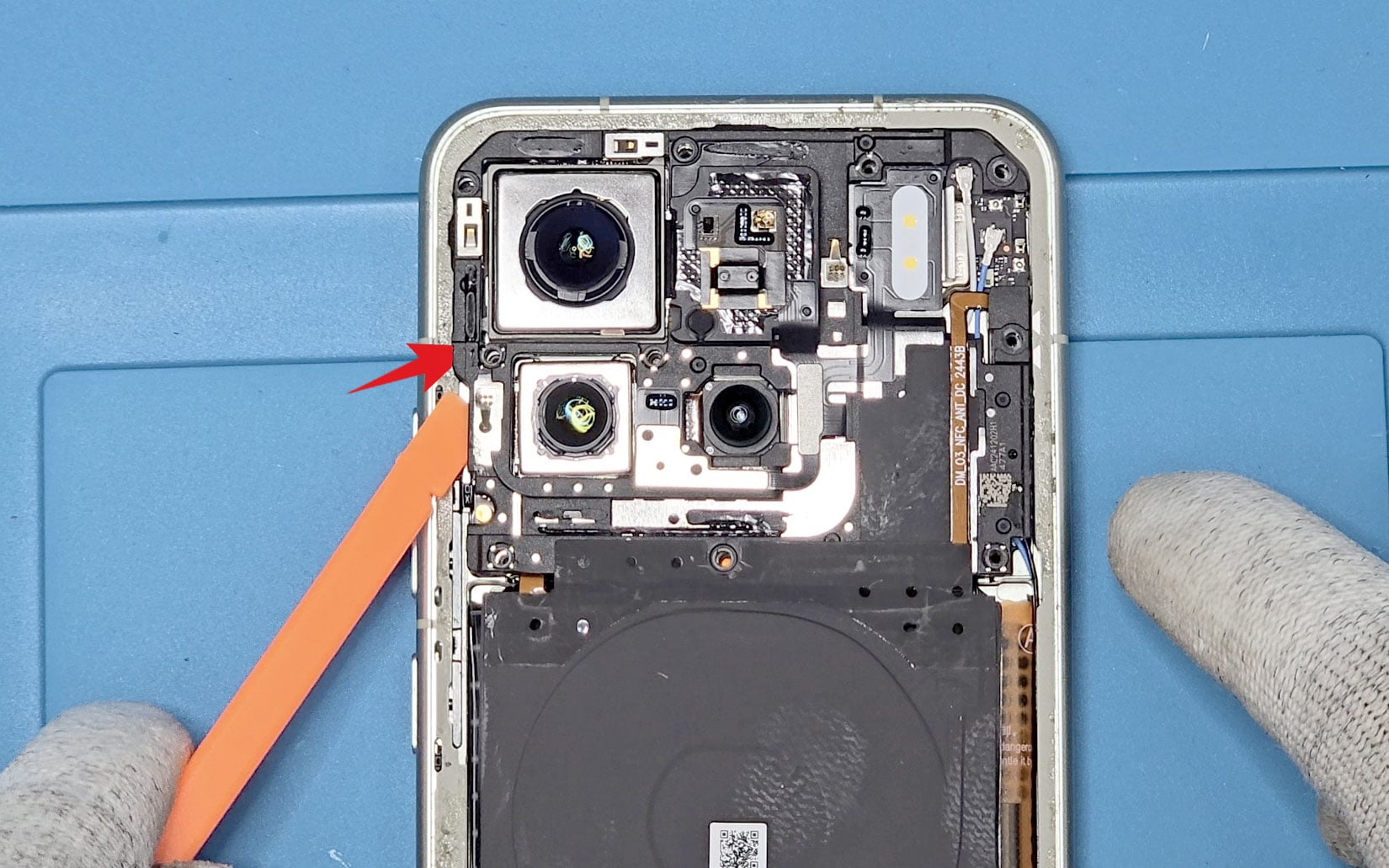

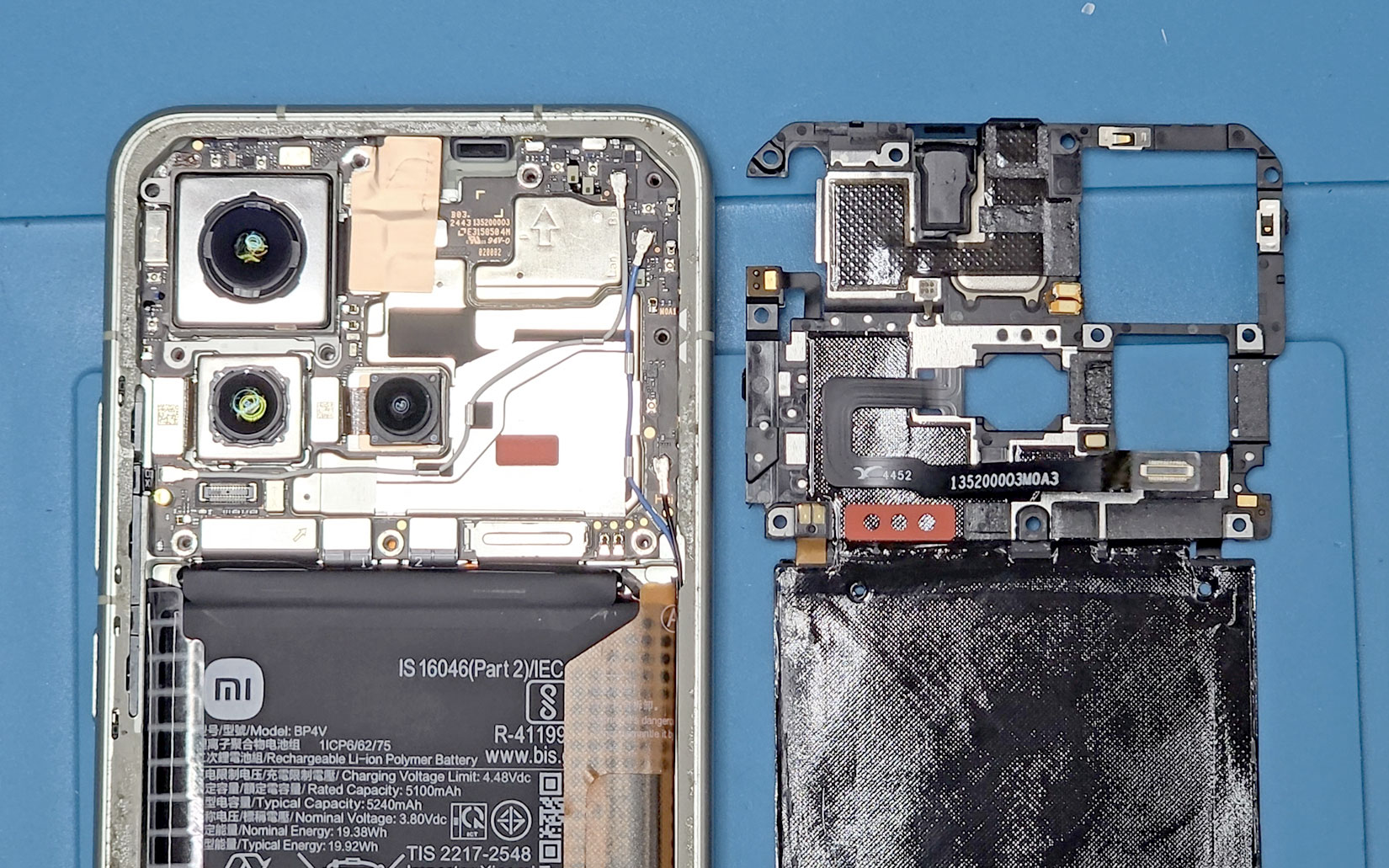

À ce stade, débutez en retirant minutieusement la plaquette de protection à l’aide d’un tournevis cruciforme. Assurez-vous de garder précieusement toutes les vis afin de faciliter le remontage ultérieur de l’appareil. Après avoir retiré les 10 vis, employez un levier en nylon pour soulever délicatement la petite plaquette située en haut à droite, en prenant soin de ne pas abîmer les composants avoisinants.

Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Retirer la plaquette NFC et l'écouteur interne

Lors de cette étape, vous allez procéder au retrait de la plaque NFC fixée à l'intérieur de l'écouteur du Xiaomi 15.

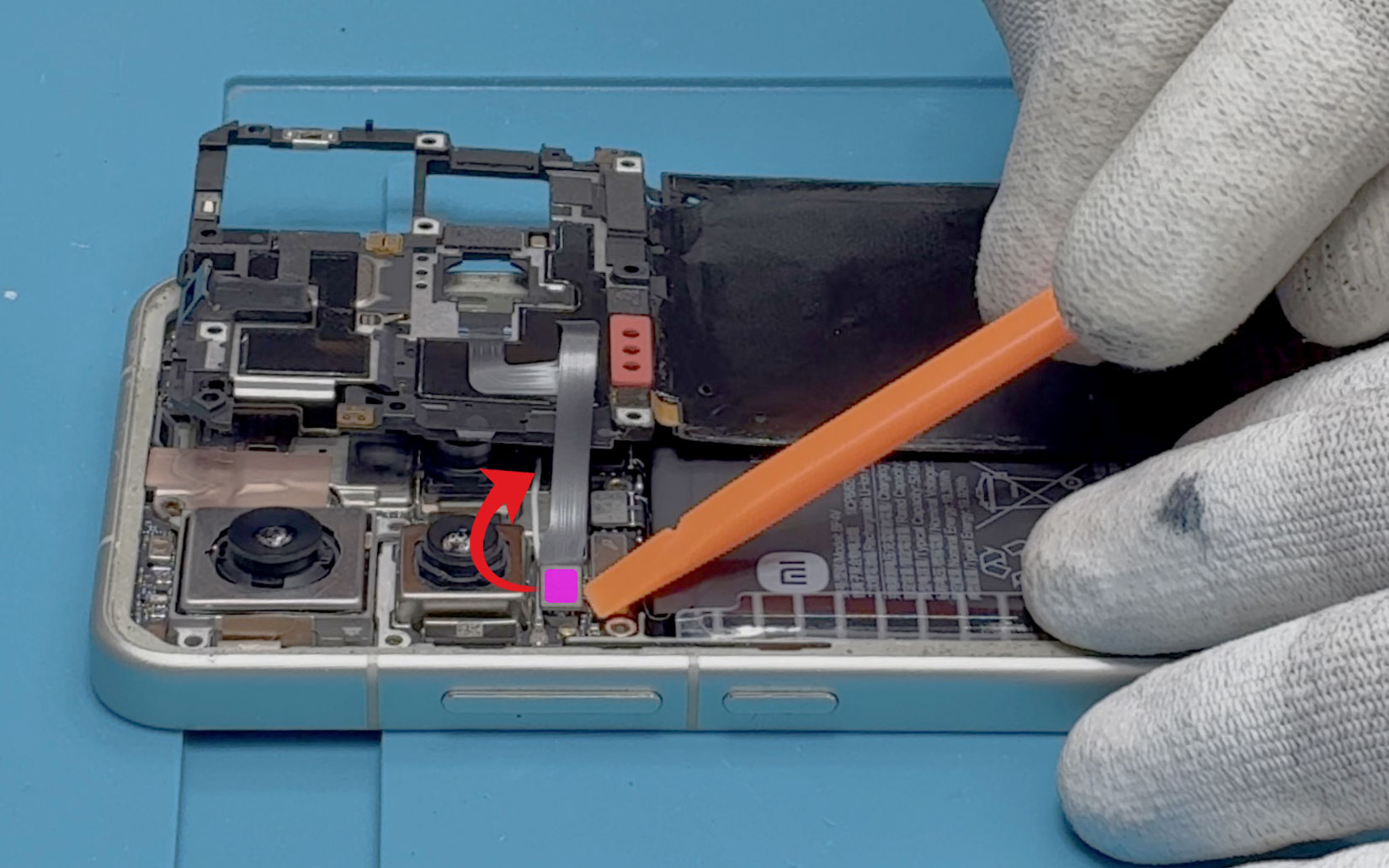

Après avoir soulevé la plaque, évitez de tirer directement dessus. Servez-vous plutôt d'un outil d'ouverture pour déconnecter délicatement la nappe positionnée derrière. Une fois ces composants détachés, placez-les soigneusement dans un endroit sûr avant de continuer le démontage complet de votre téléphone.

Outils
Levier Nylon
Etape 6

Etape 6 Déconnecter la batterie

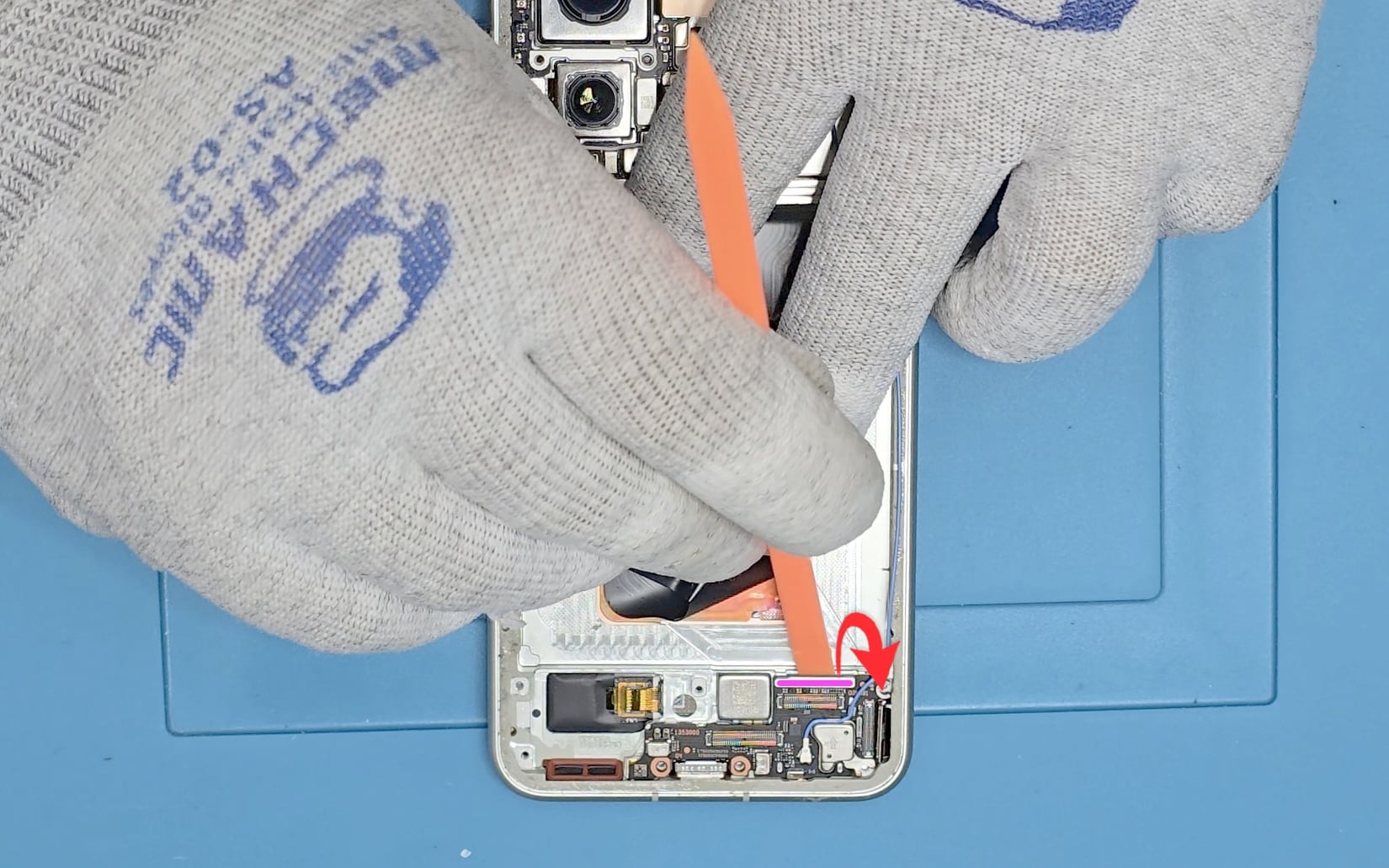

À l’aide d’un spudger, déconnectez soigneusement les deux câbles de la batterie.

Outils
Levier Nylon
Etape 9

Etape 9 Ôter le HP externe

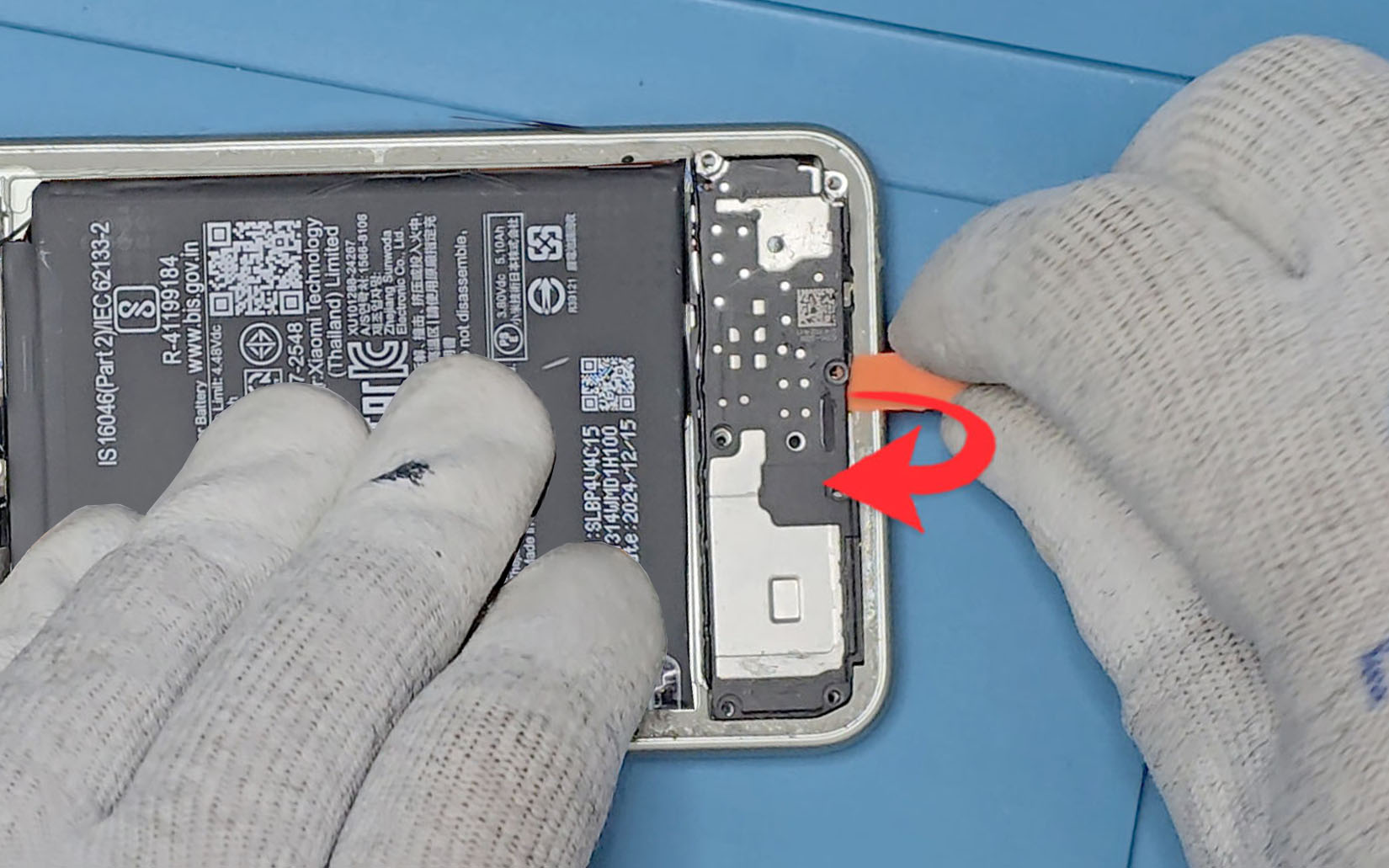

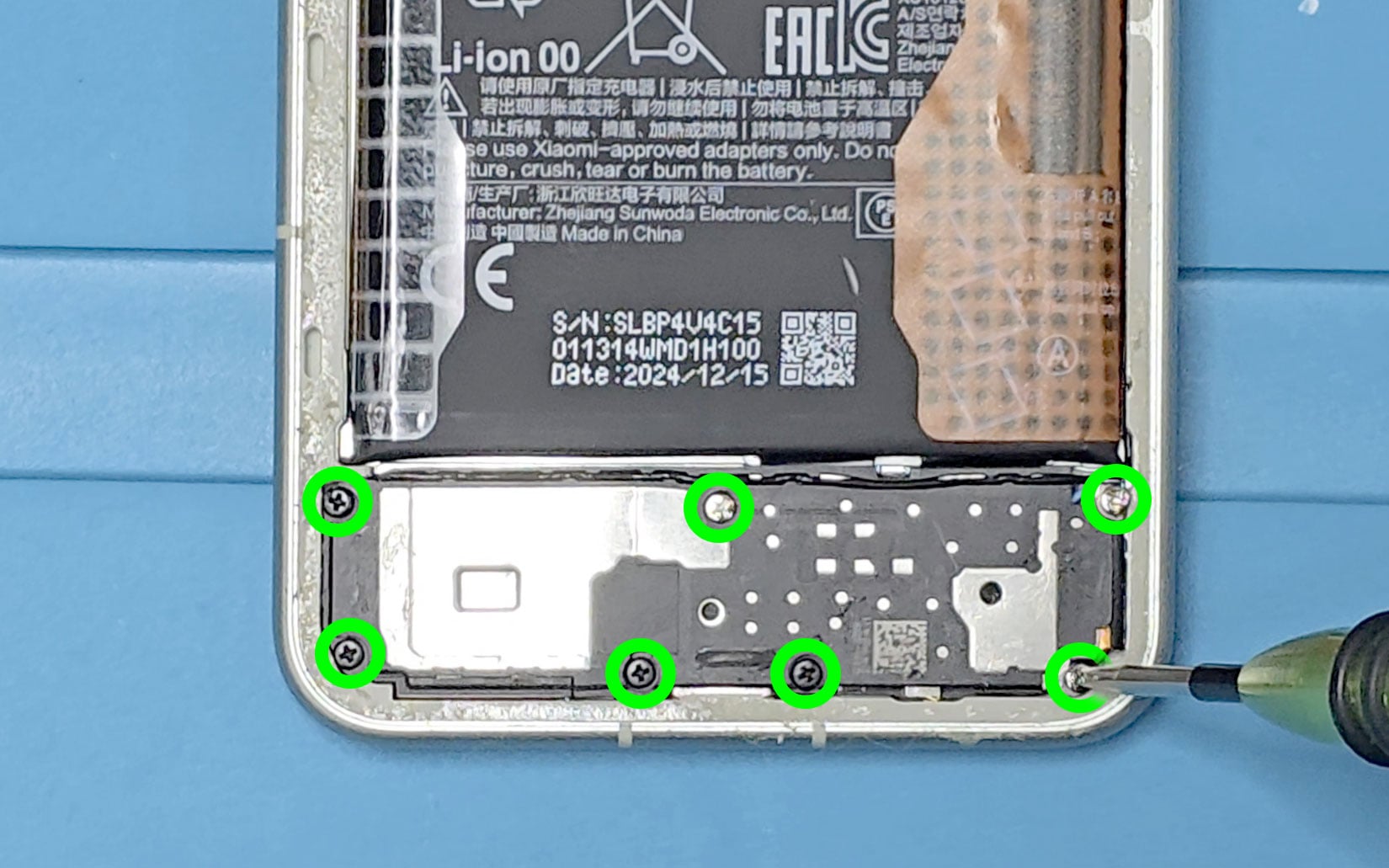

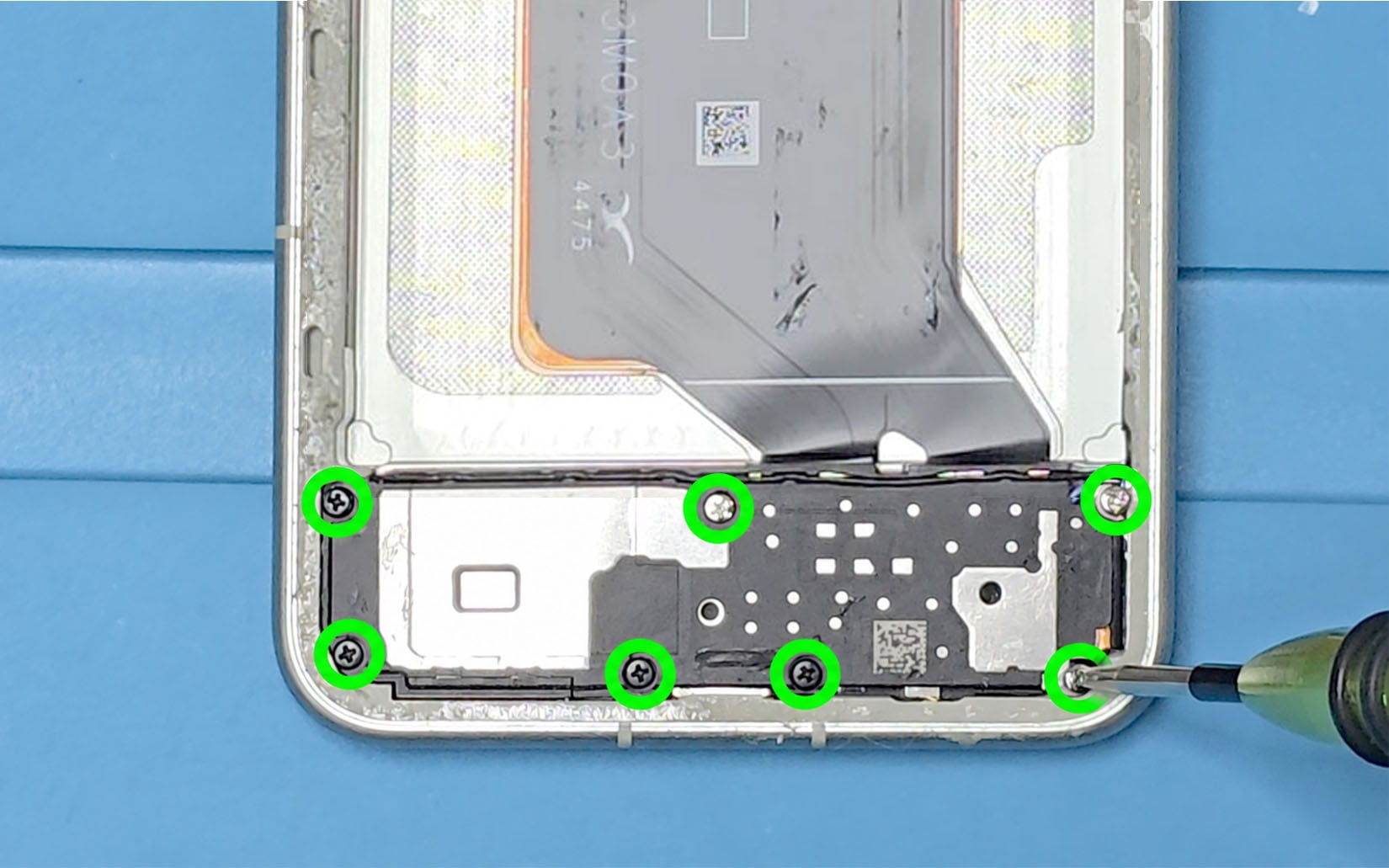

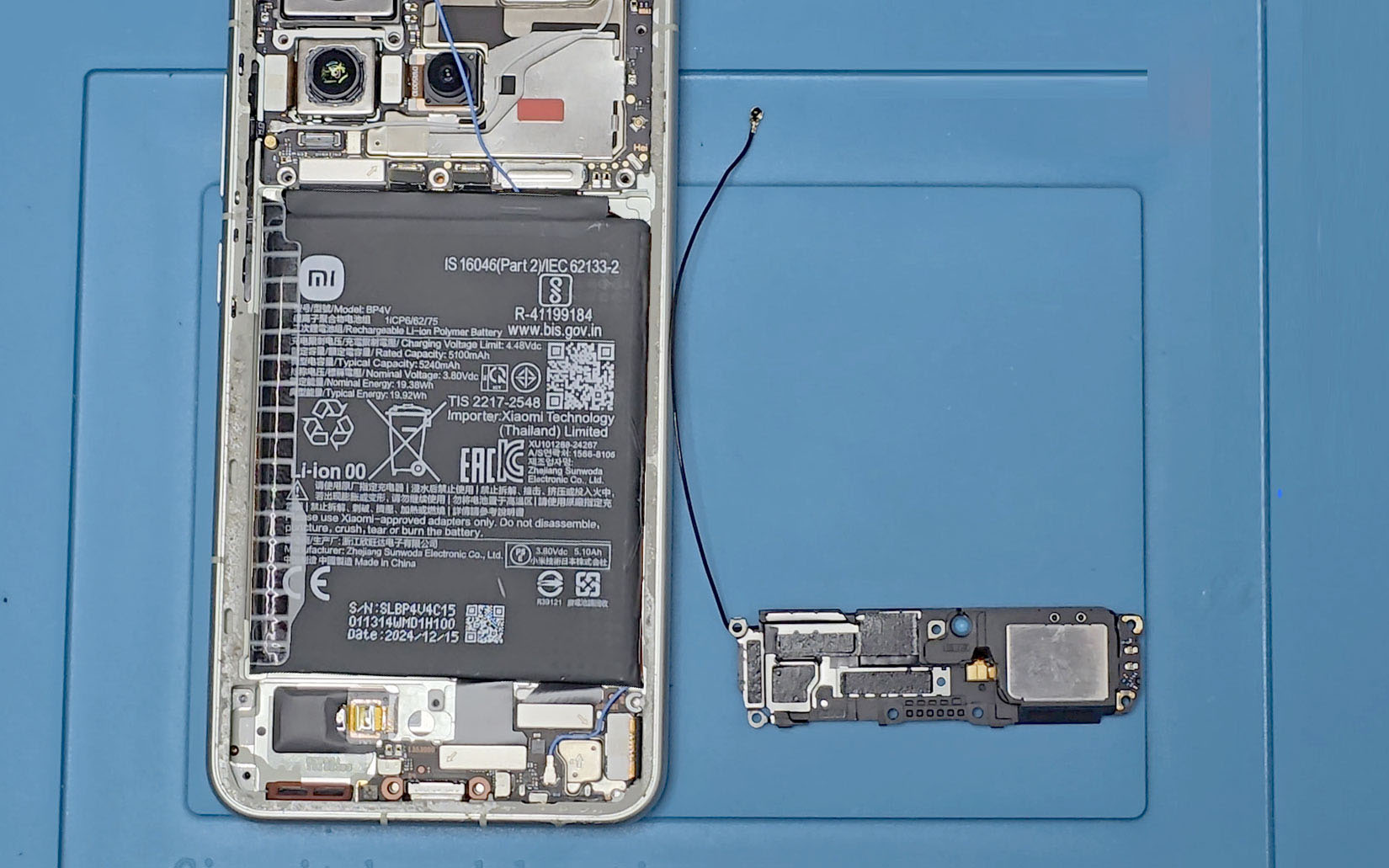

Retirez les 7 vis maintenant le haut-parleur externe, puis relevez et retirez soigneusement ce composant.

Le HP est attaché en haut à droite par un câble coaxial qui longe la droite de la batterie. Soit vous délogez et déconnecter le câble soit il reste accroché au HP.

Attention
Attention si le câble coaxial noir n'a pas été détaché, ne tirez pas sur le haut-parleur !
Outils
Tournevis Cruciforme
Levier Nylon
Etape 10

Etape 10 Enlever le connecteur de charge

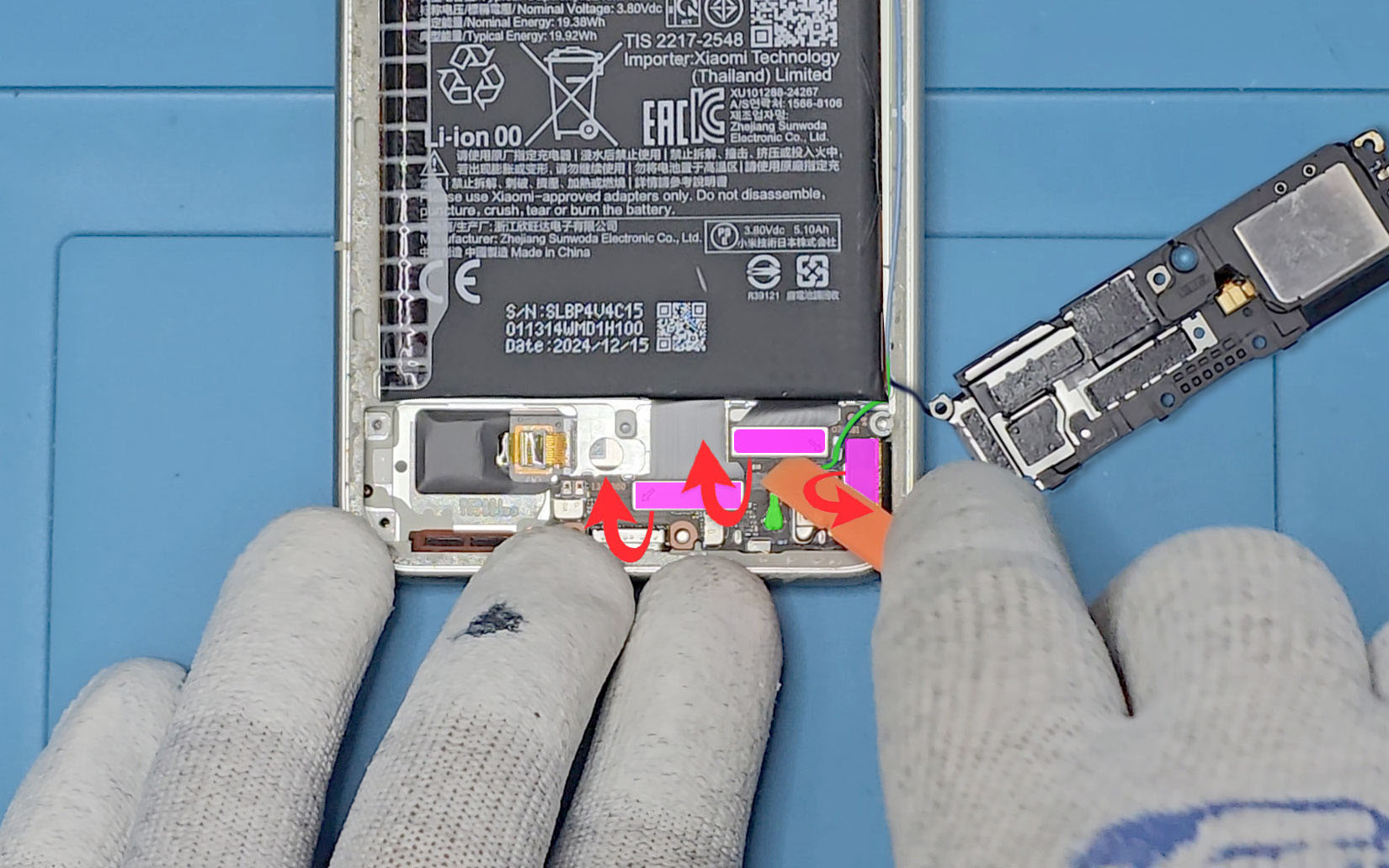

Pour débuter, déconnectez les deux câbles de la nappe interconnexio.

Procédez de la même façon pour débrancher le connecteur situé à droite en bas de l'écran.

Enfin, le câble coaxial bleu.

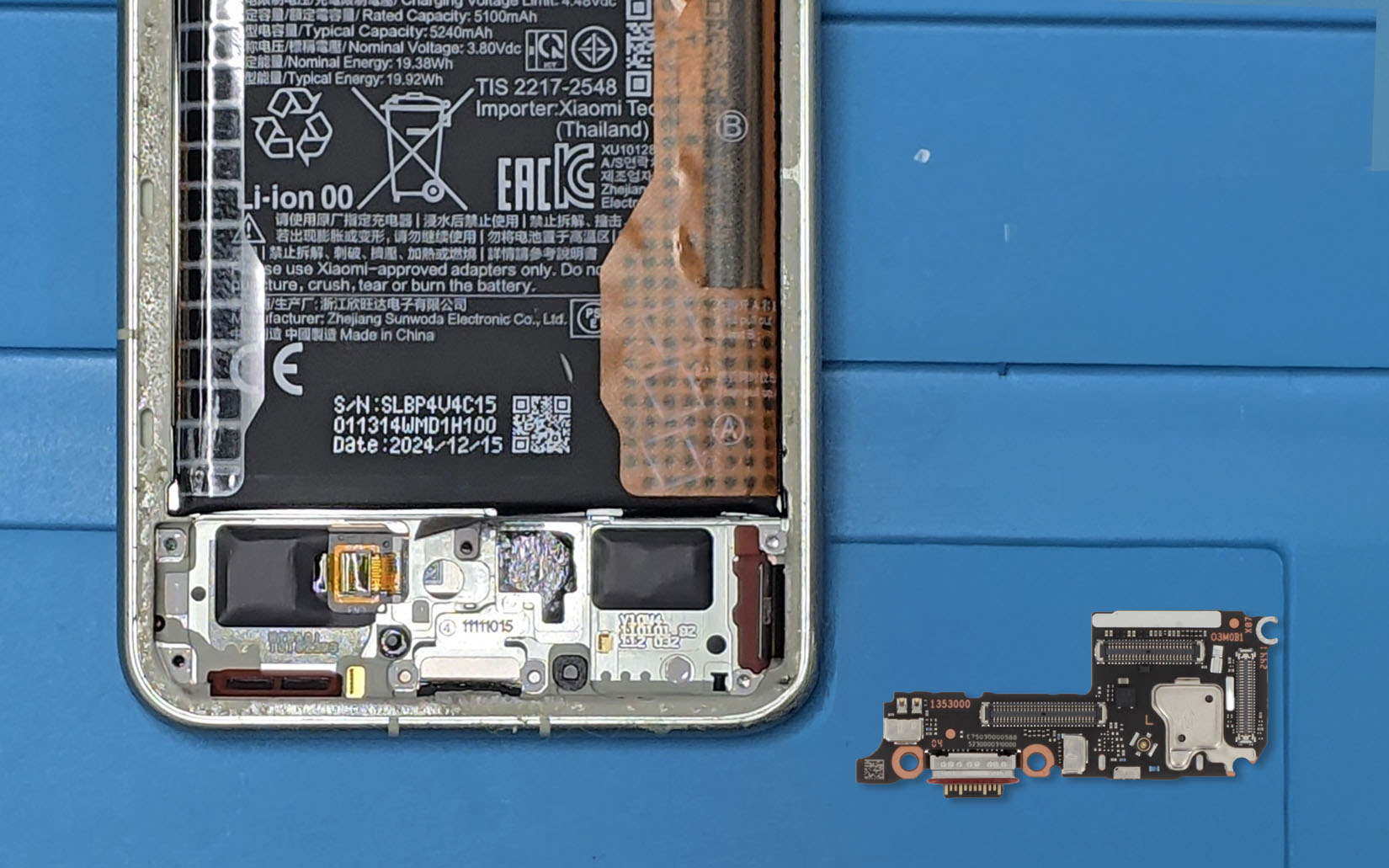

Le dock est alors prêt à être retiré du châssis en le soulevant délicatement à l'aide du levier.

Outils
Levier Nylon
Pièces
Connecteur de charge Xiaomi 15 - Origine Xiaomi 18.90€
