Comment changer le connecteur de charge sur Redmi 15

Avant d'entamer le démontage de votre Xiaomi Redmi 15 5G (référence modèle 25057RN09E), vérifiez soigneusement que vos pièces détachées correspondent à la version 5G, car les composants internes diffèrent souvent de la version 4G.

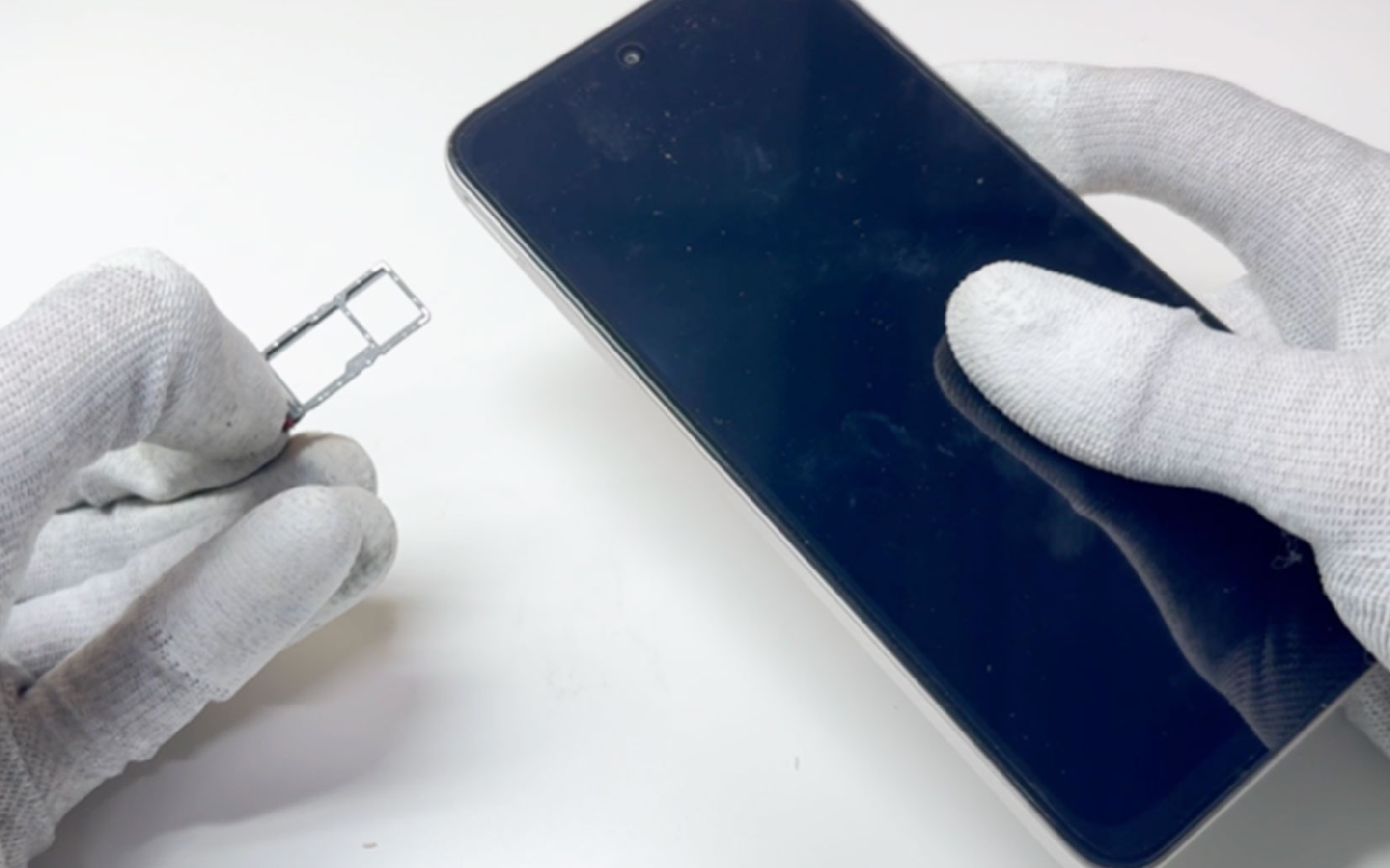

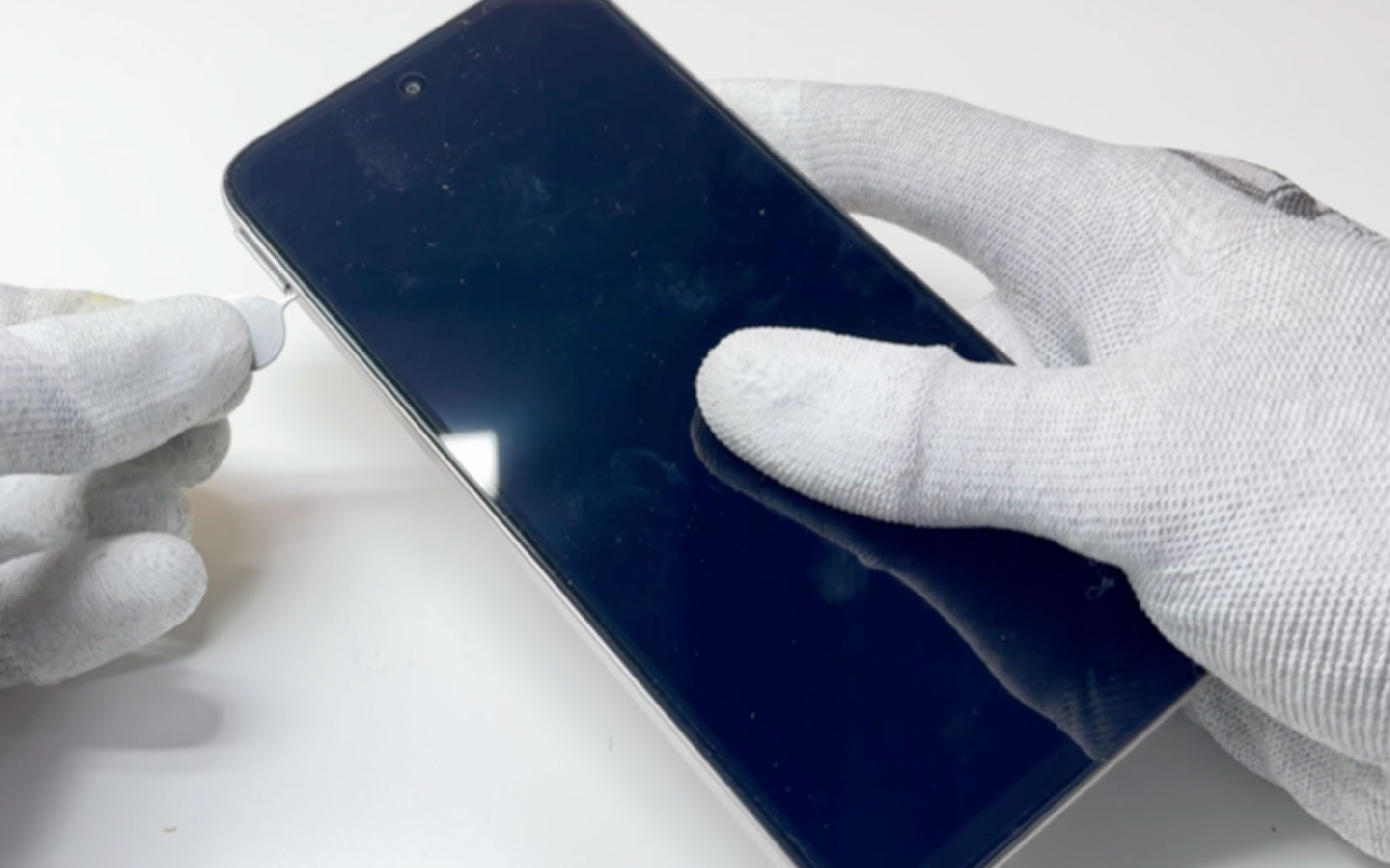

Installez-vous sur une surface stable et propre. Éteignez votre appareil pour prévenir tout court-circuit et utilisez l'outil dédié pour retirer le tiroir SIM. Une préparation minutieuse est le socle d'une réparation sans imprévu.

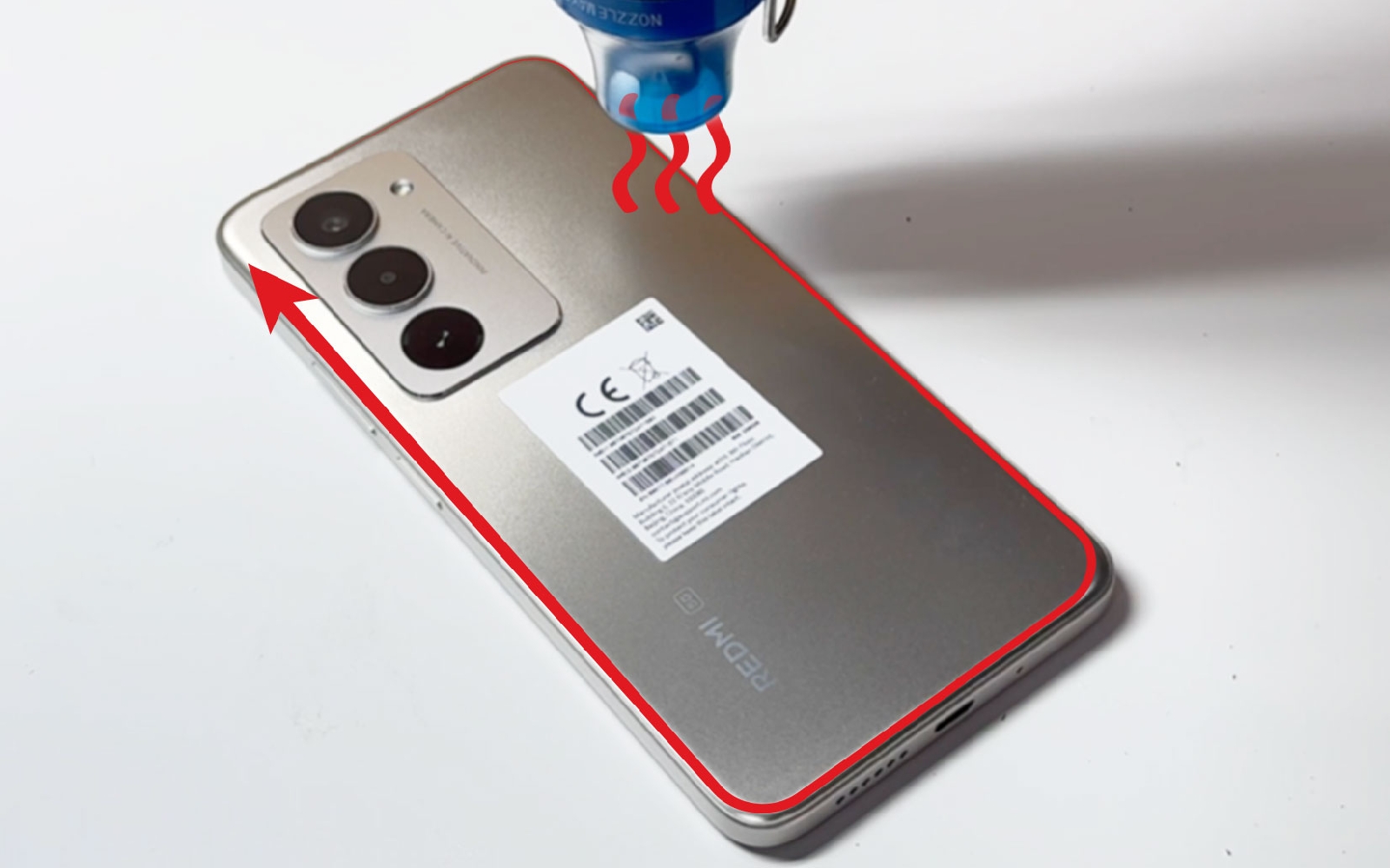

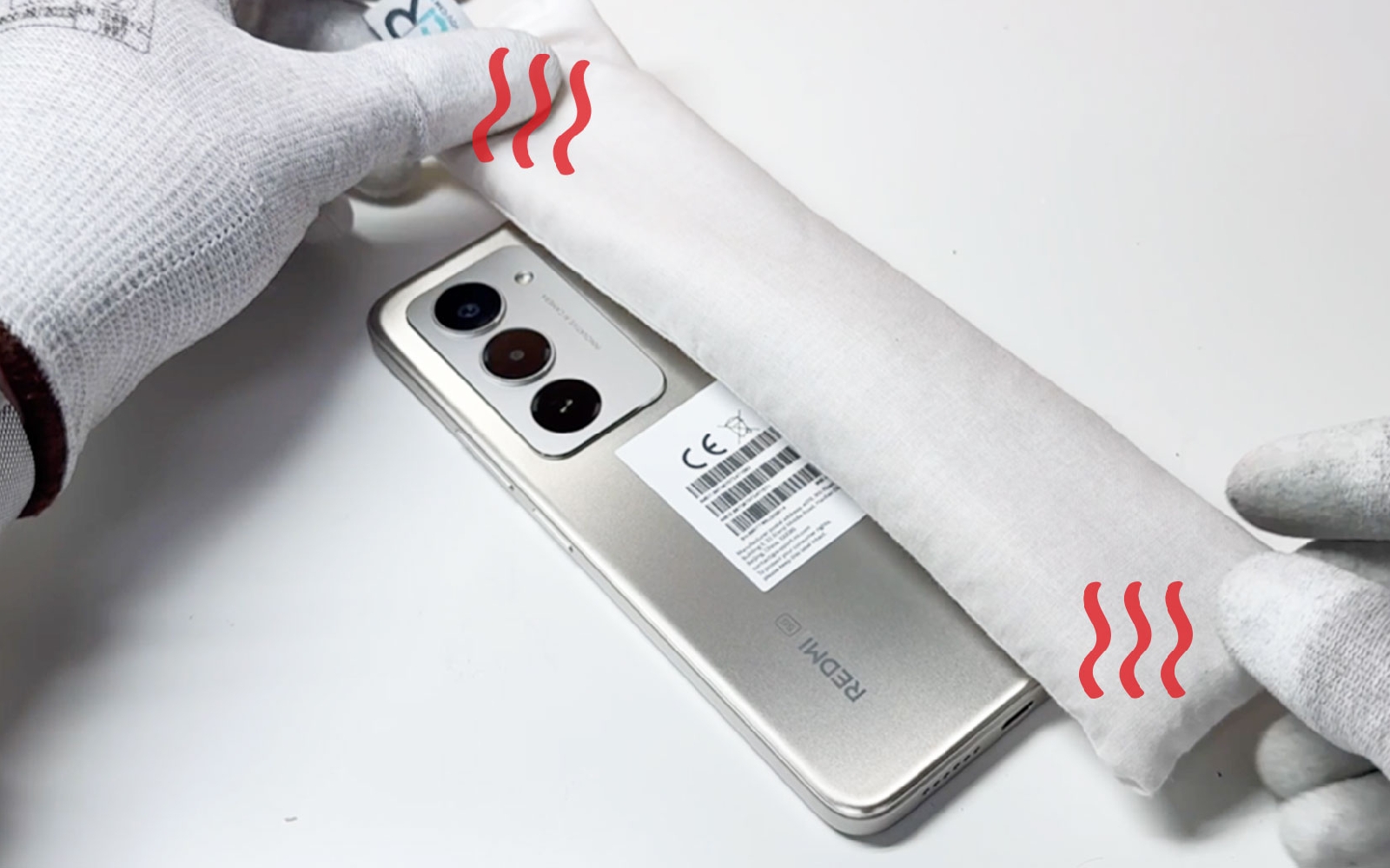

L'accès aux entrailles du Redmi 15 5G impose de ramollir l'adhésif de la face arrière. Si vous utilisez un coussin chauffant, laissez-le agir environ une minute après l'avoir chauffé au micro-ondes. Avec un décapeur thermique, effectuez des mouvements circulaires lents sur le pourtour.

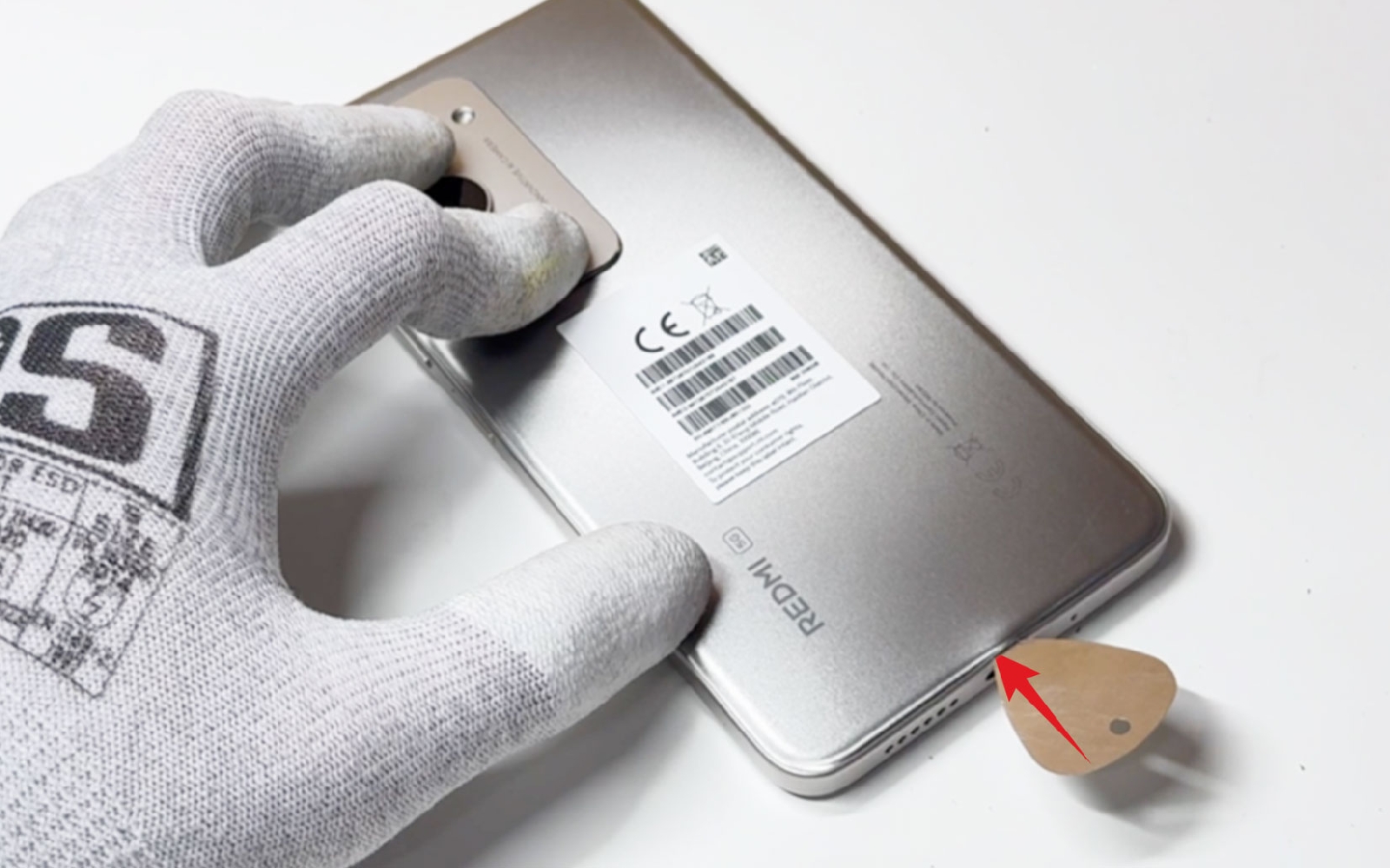

Attention particulière : la version 5G comporte des nappes d'antennes sensibles juste sous la vitre ; lors de l'insertion de votre médiator, ne l'enfoncez que de quelques millimètres pour ne pas sectionner ces câbles fragiles.

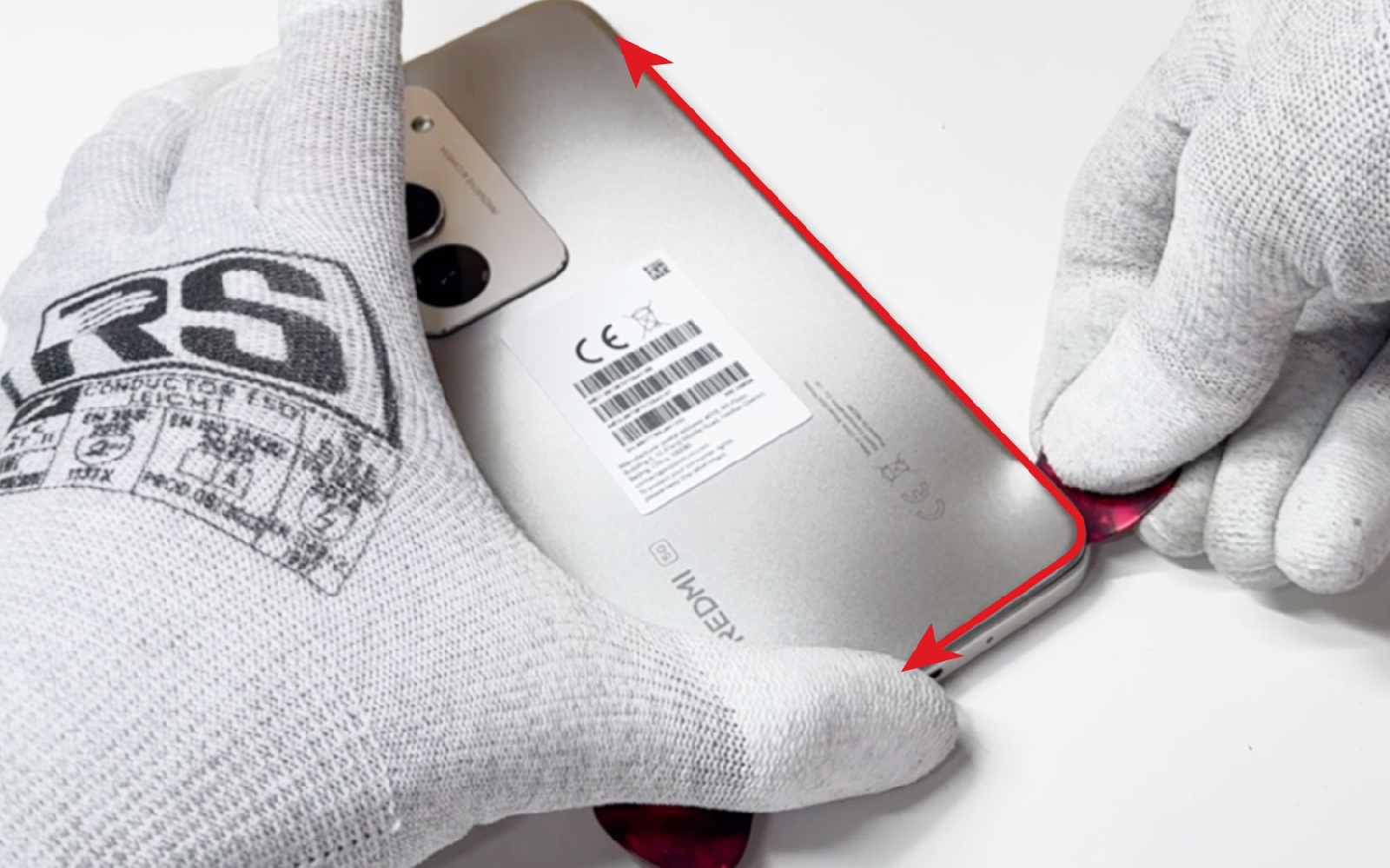

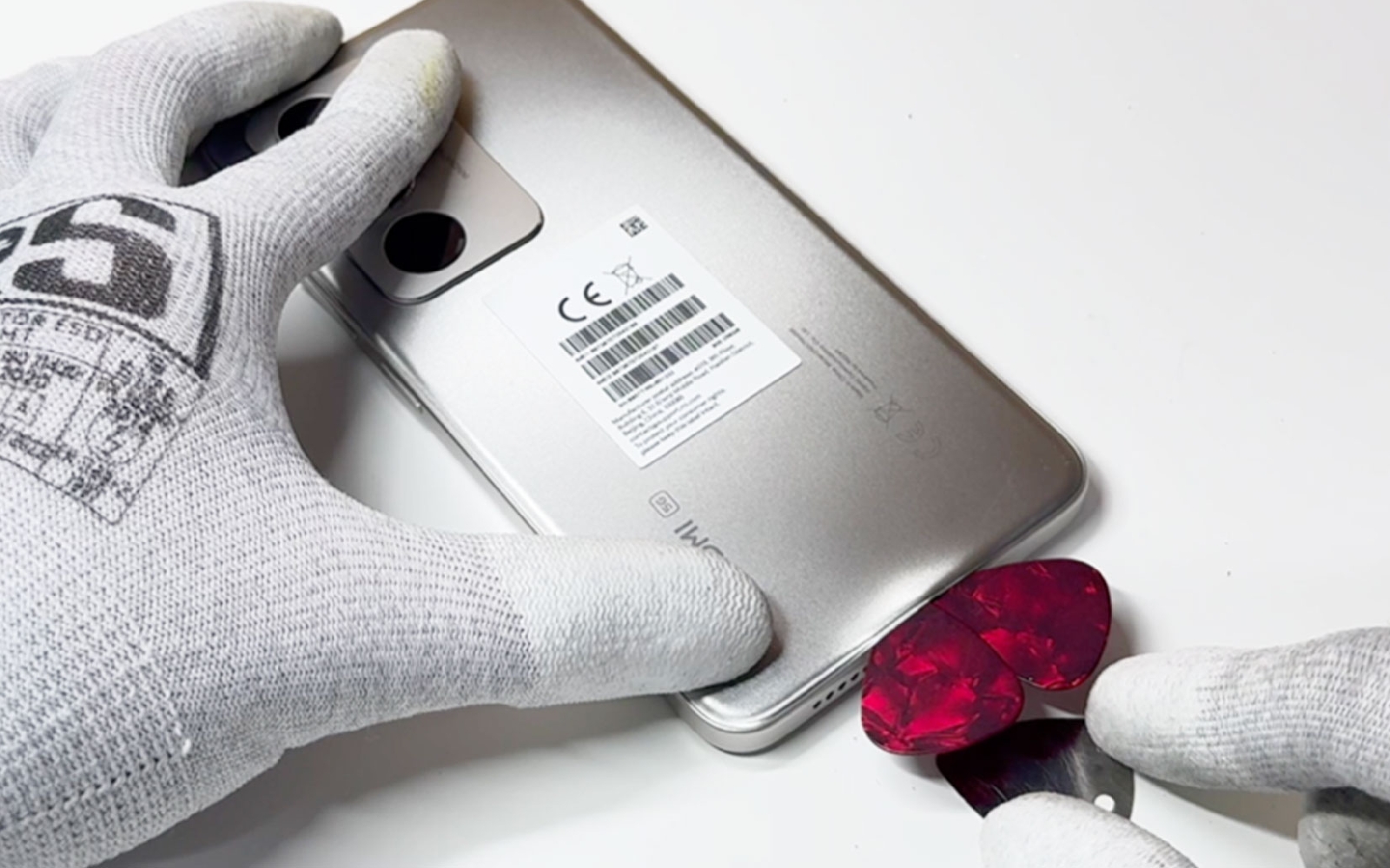

Replacez le médiator troué par ses homologues en plastique. Ensuite, faites circuler les deux médiators tout autour du châssis afin de casser le joint.
N'hésitez pas à rechauffer si vous sentez de la résistance.

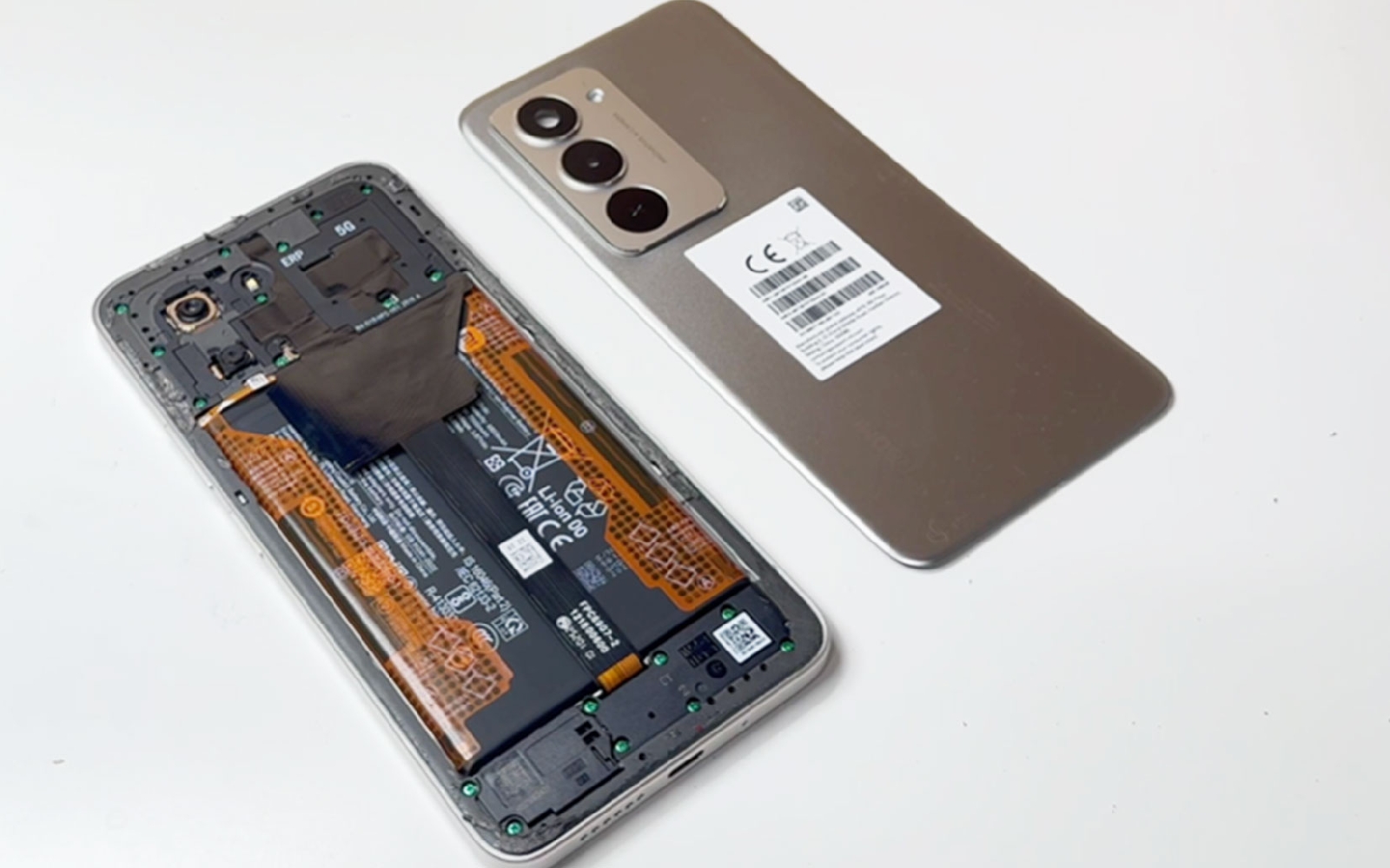

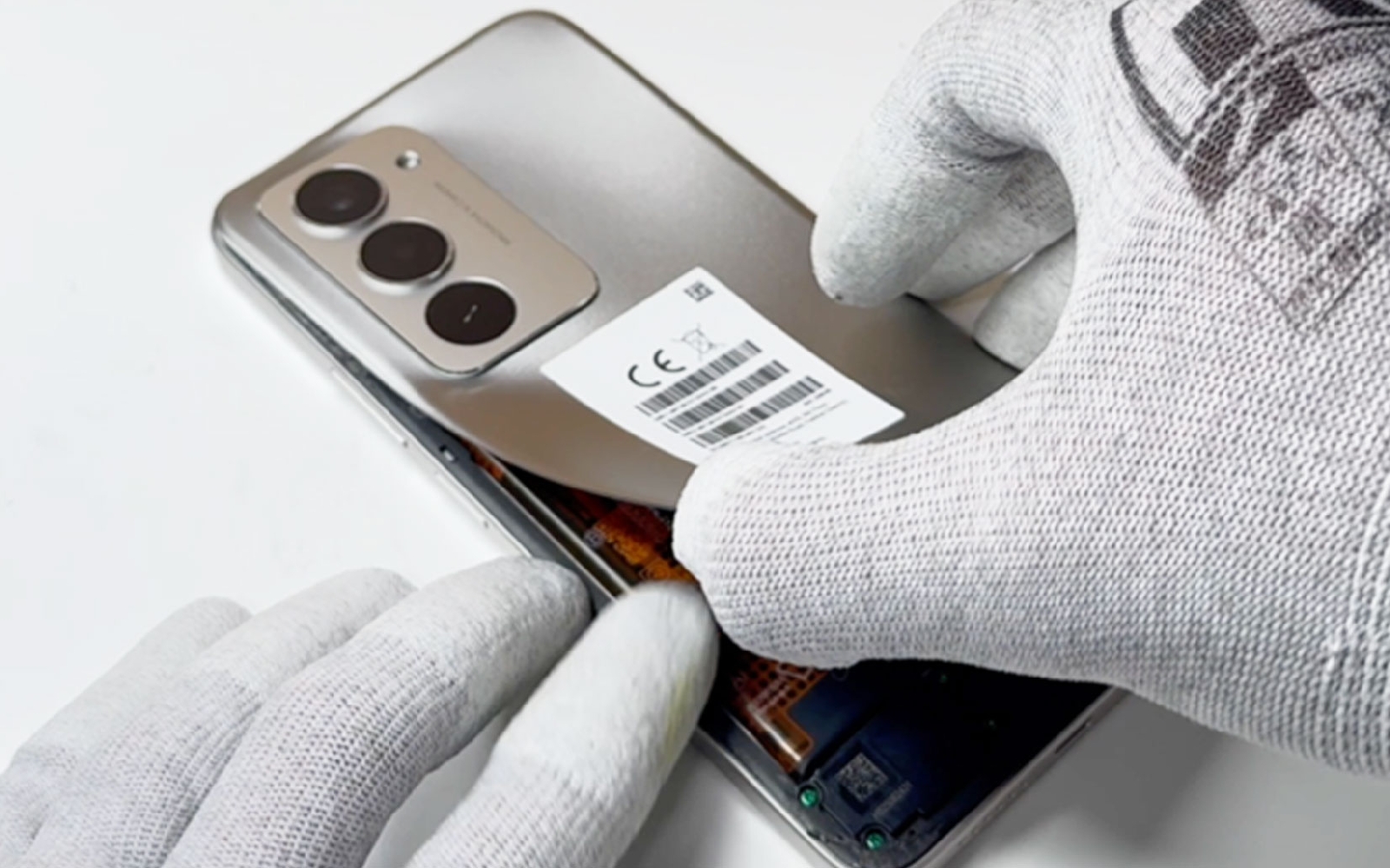

Une fois le joint décollé, soulevez la vitre arrière pour finaliser l'ouverture et accéder aux composants internes de votre téléphone.

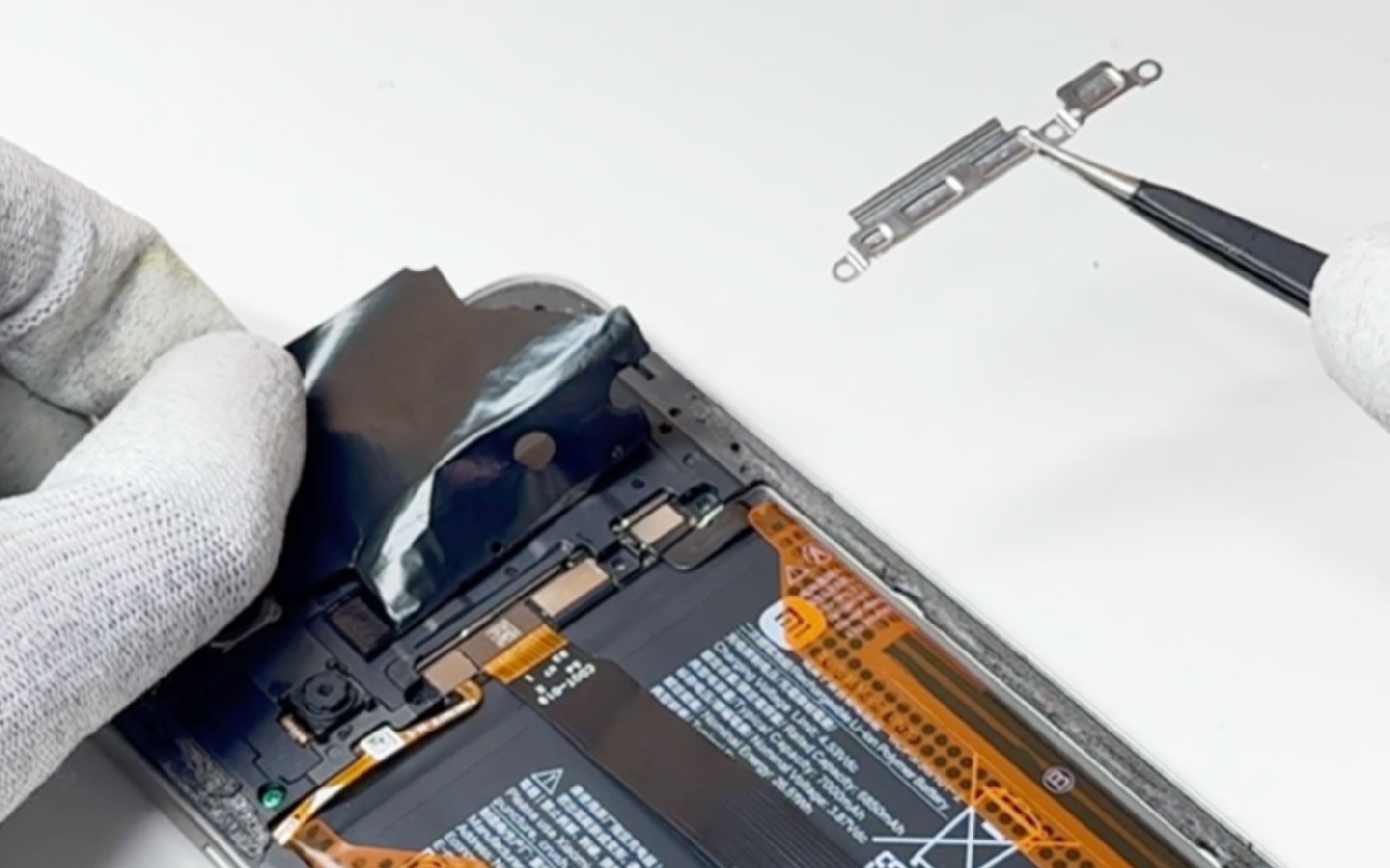

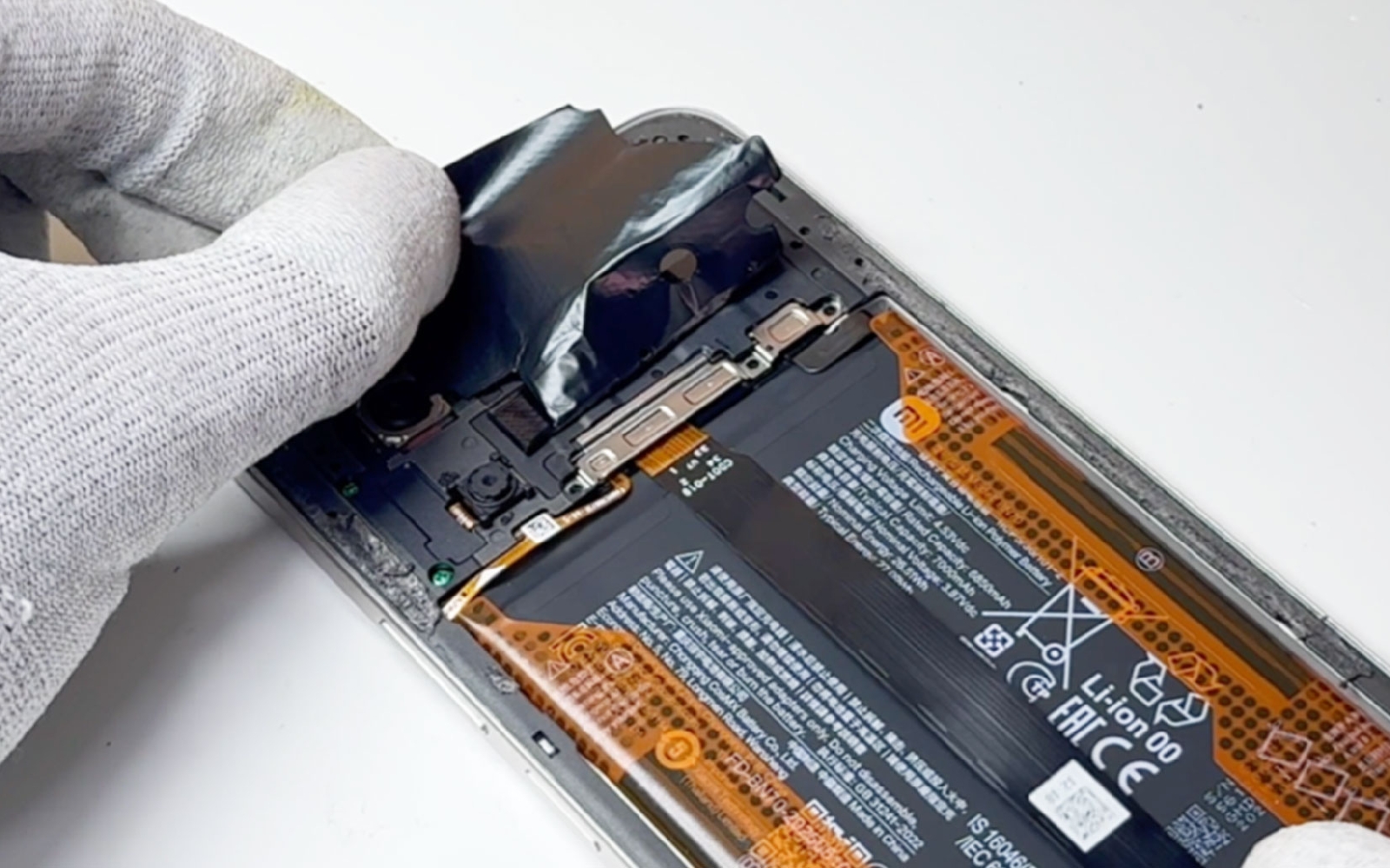

Retirez les trois vis cruciforme afin de pouvoir saisir la plaquette métallique.

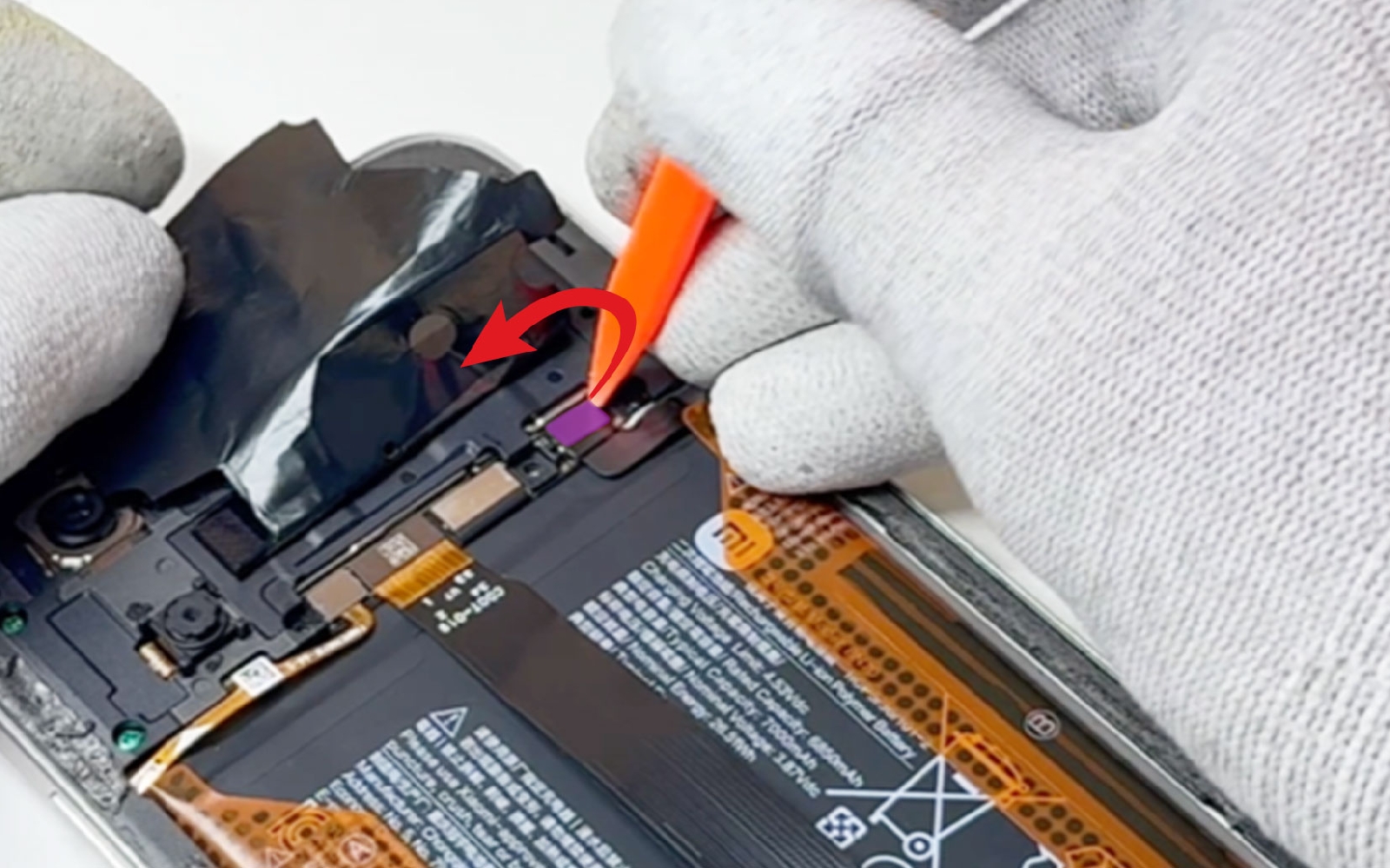

Déconnectez la nappe de la batterie pour continuer la réparation sans risquer le court-circuit.

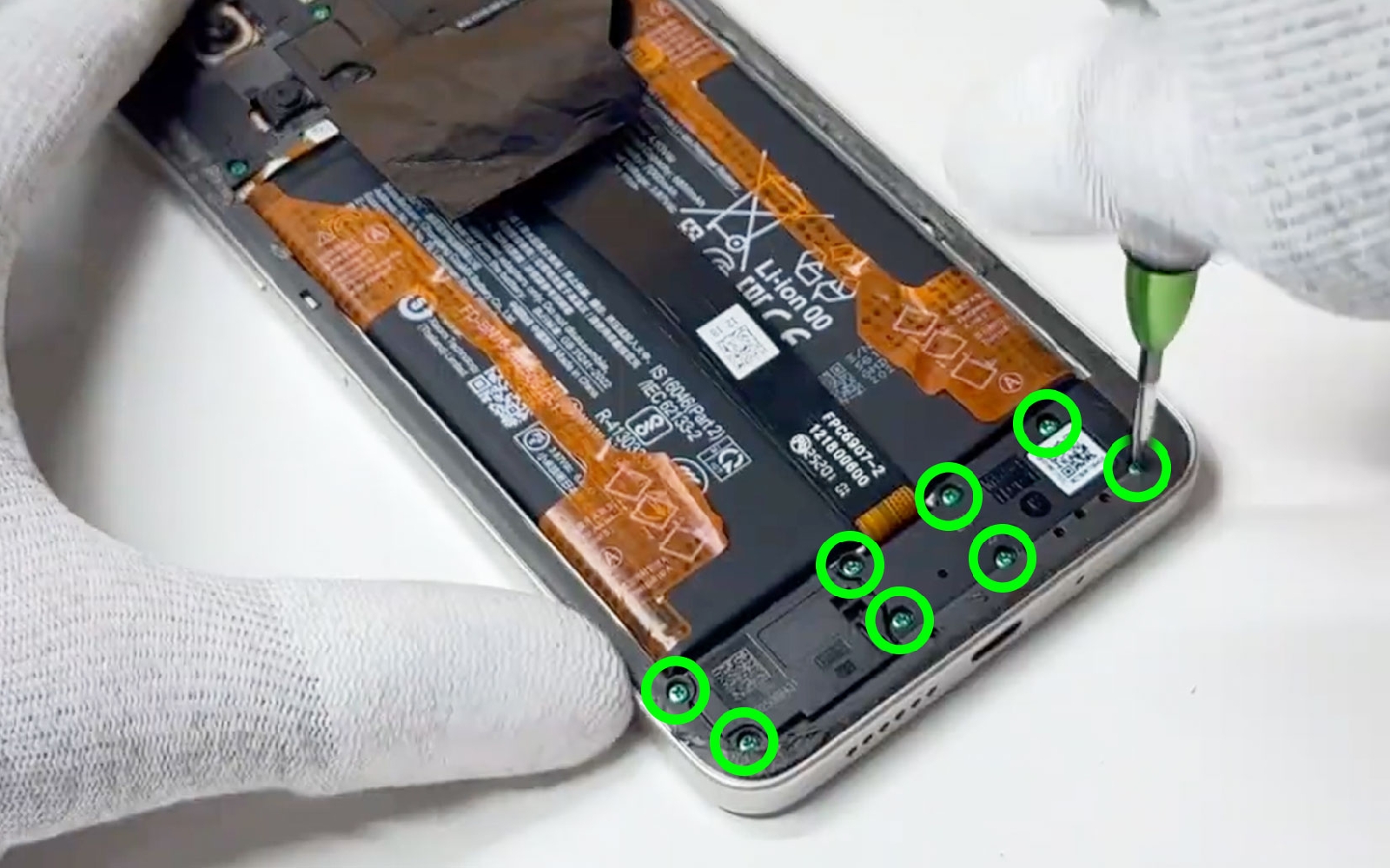

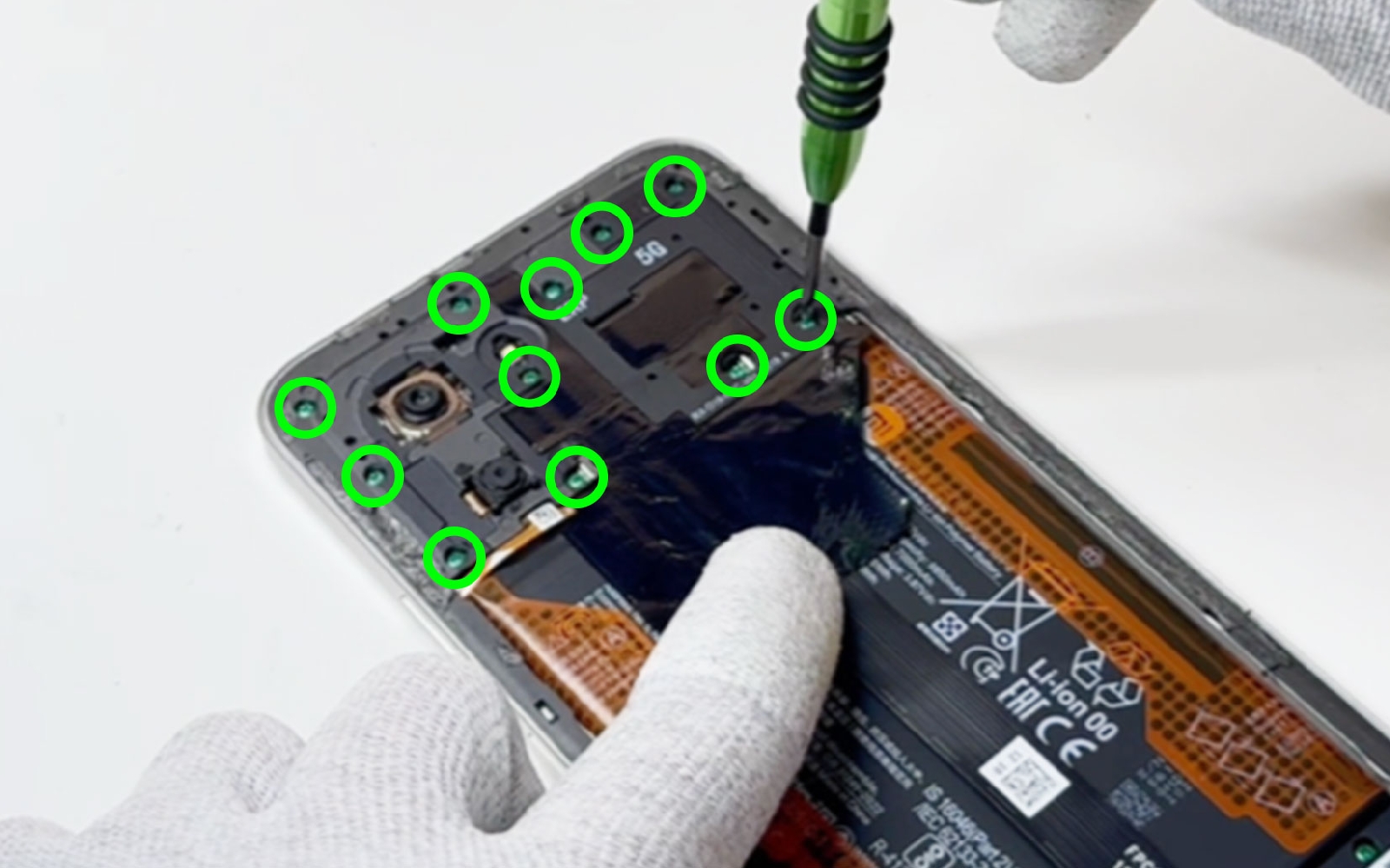

A l'aide du tournevis cruciforme, ôtez toutes les vis du châssis intermédiaire.

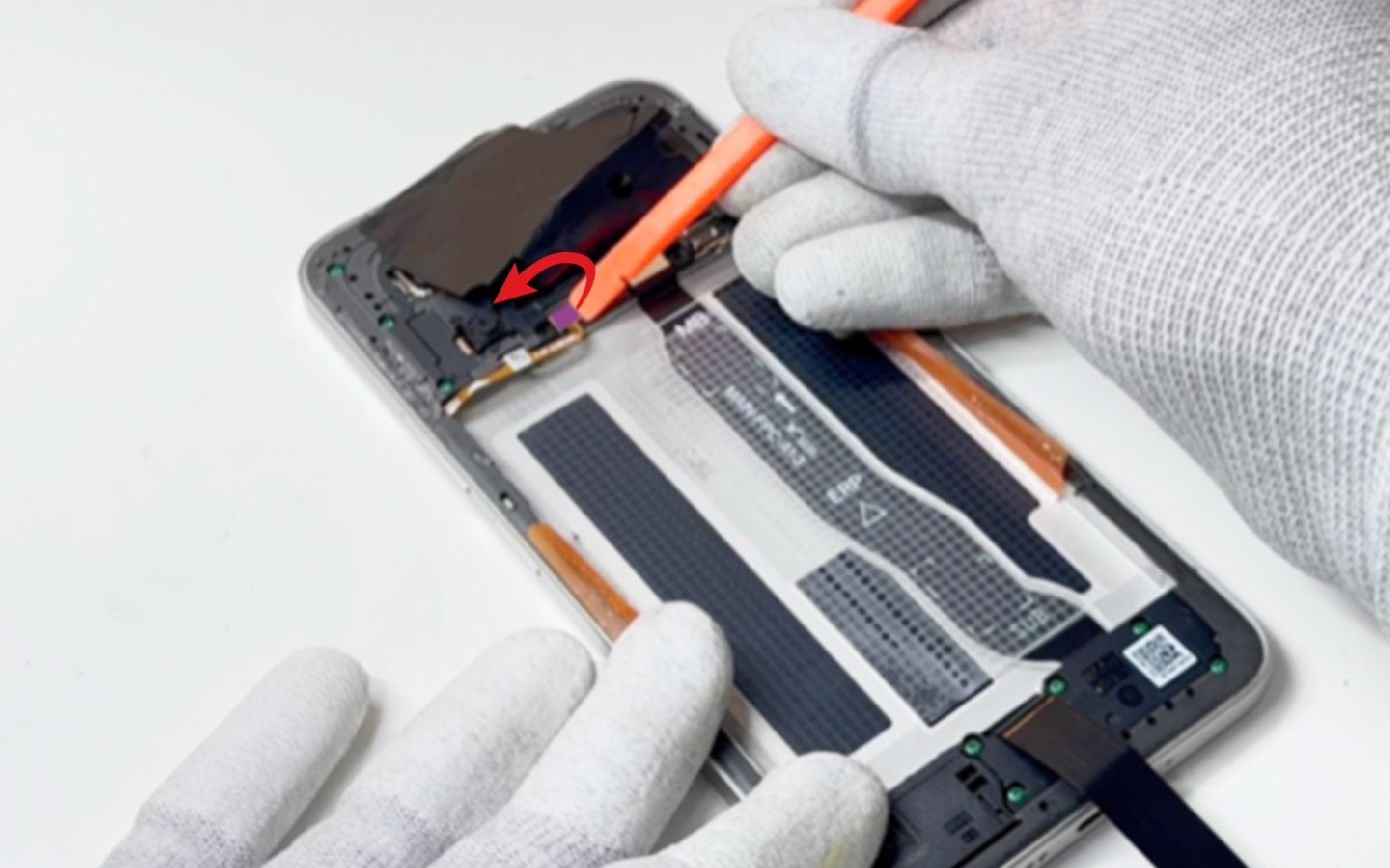

Ensuite, n'oubliez pas de débrancher la nappe du bouton Power.

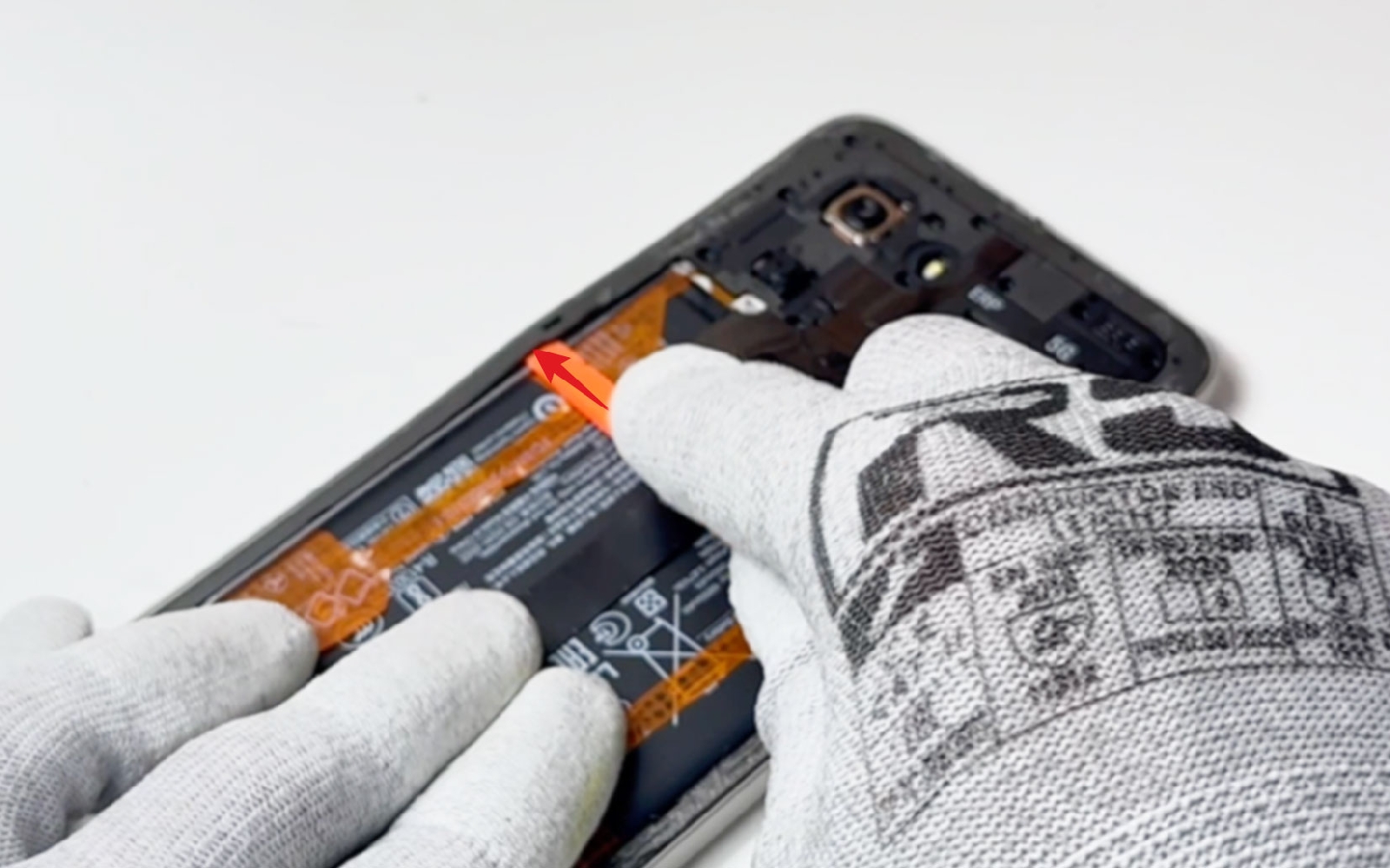

Insérez le levier entre le châssis et le bloc écran pour le déclipser une première fois. Retournez l'appareil pour continuer le retrait du composant.

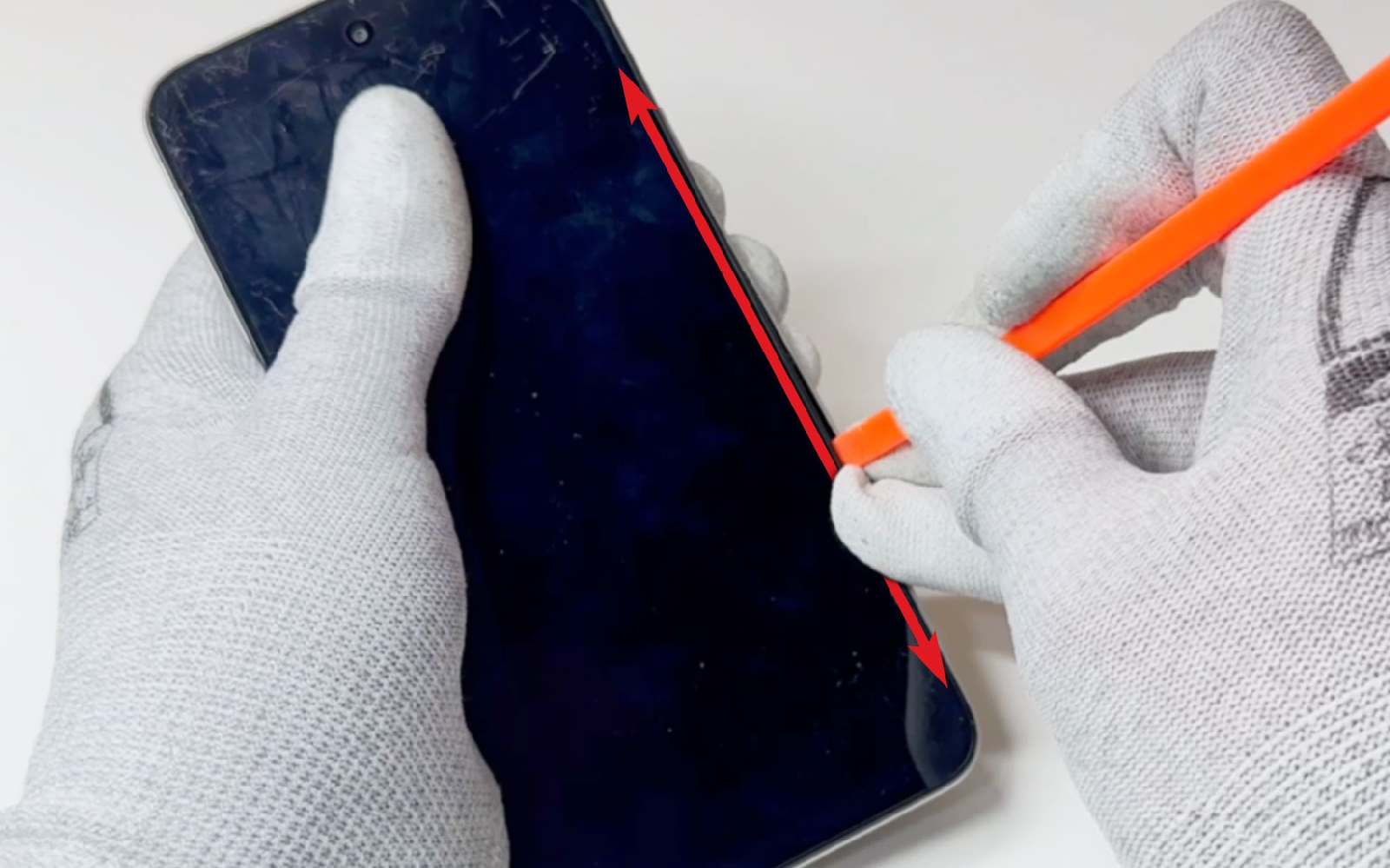

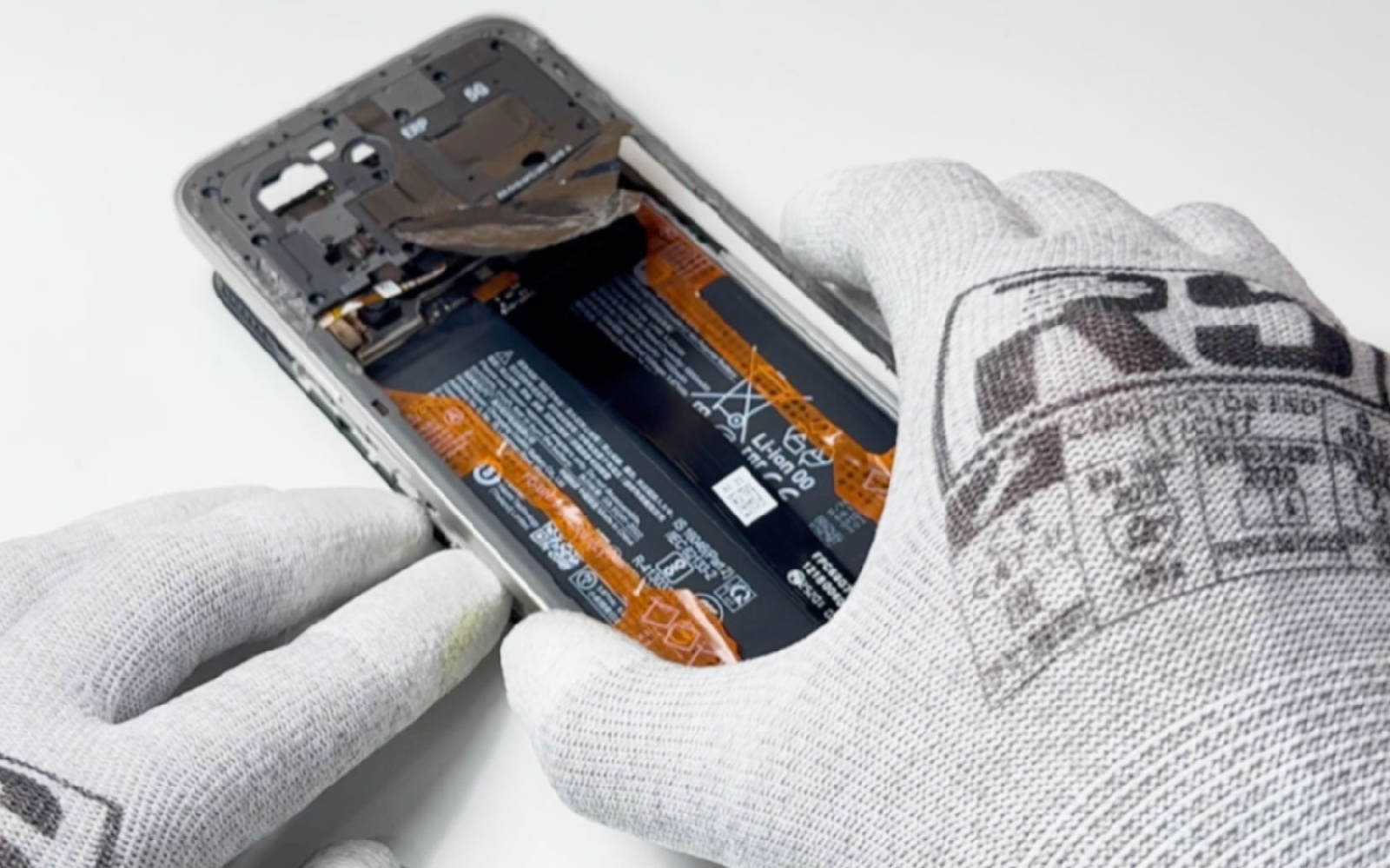

Faites circuler l'outil tout autour de l'écran pour détacher entièrement le châssis intermédiaire.

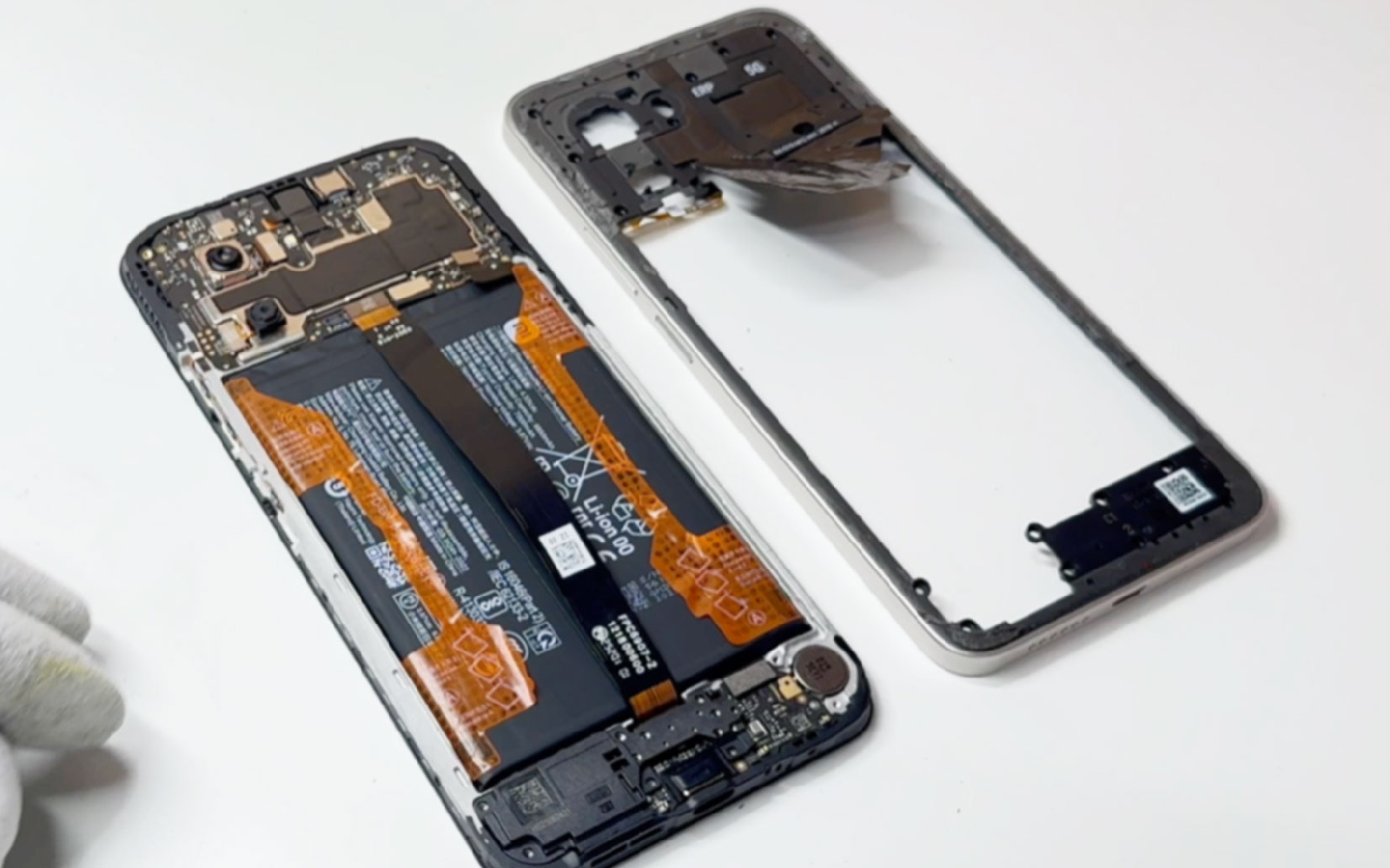

Mettez de coté le châssis pour accéder aux autres composants.

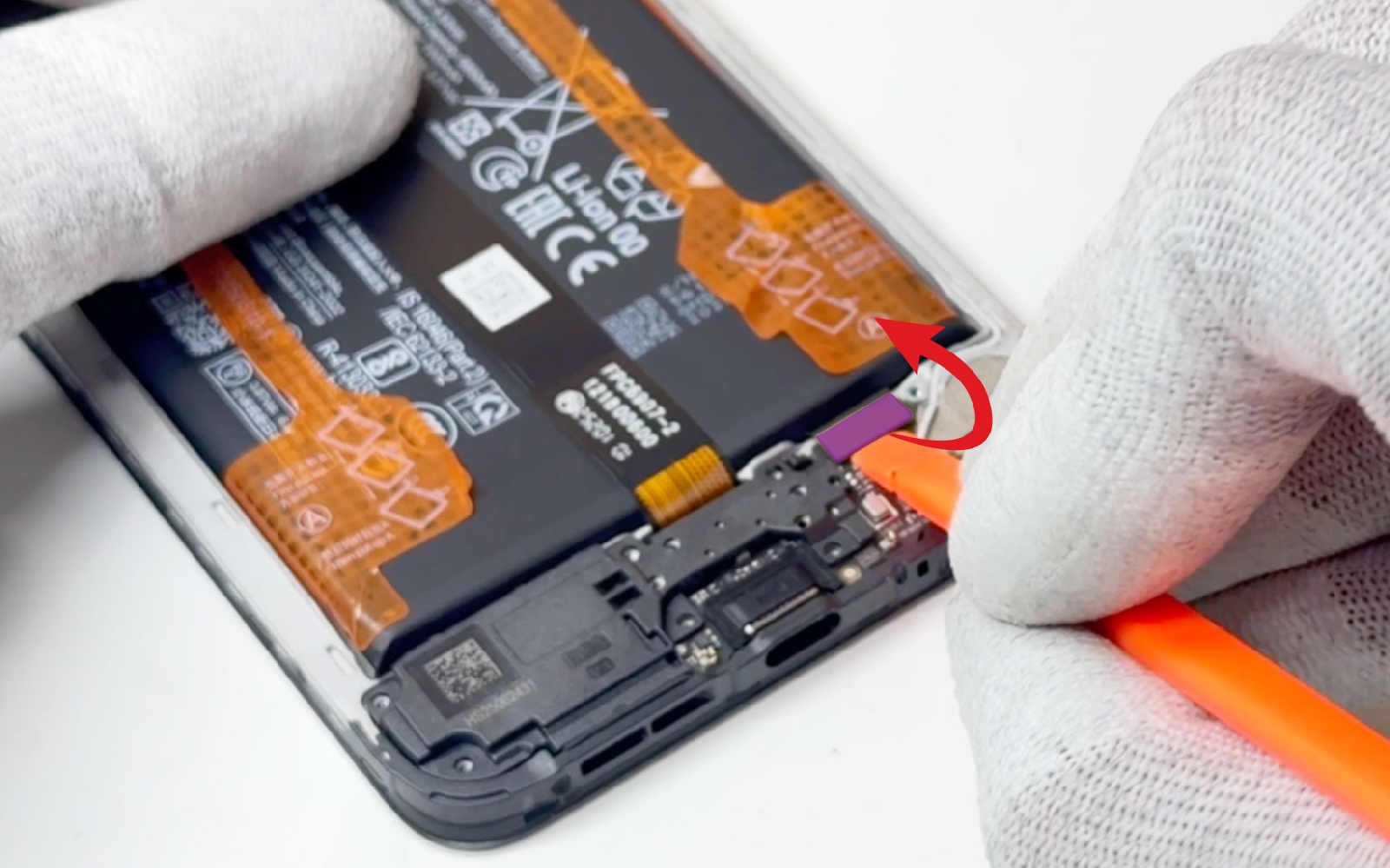

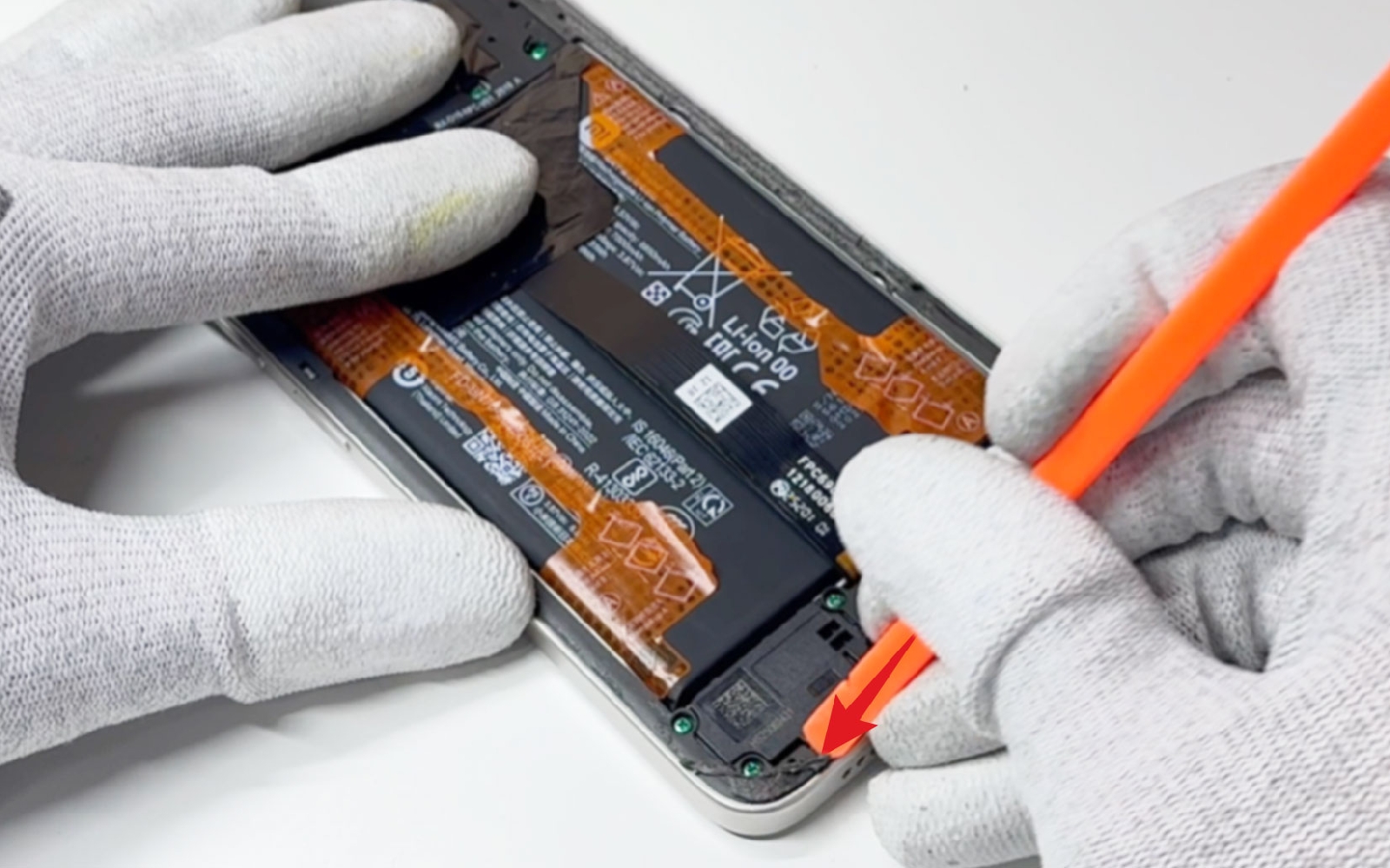

Déconnectez la nappe de la rallonge d'interconnexion.

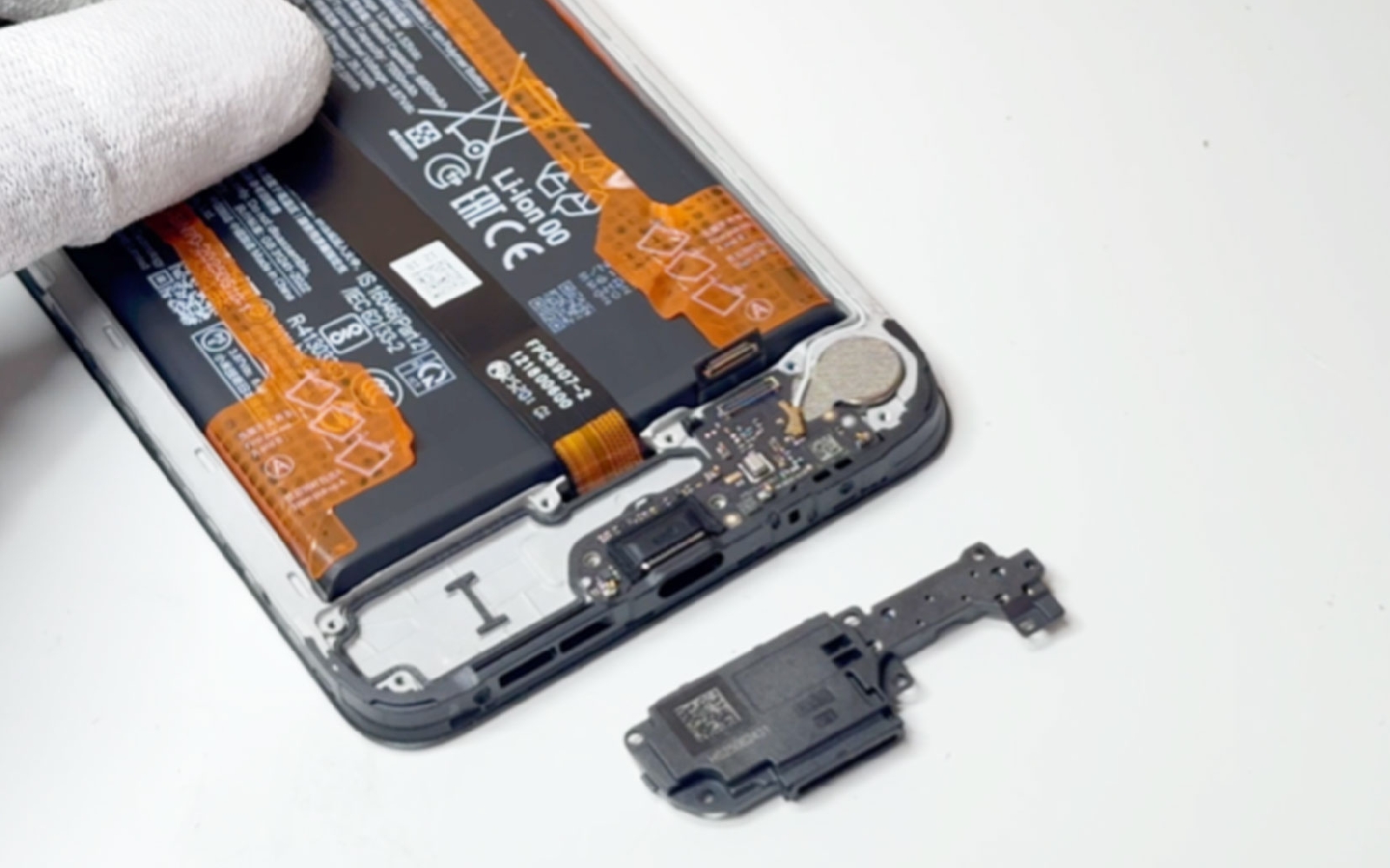

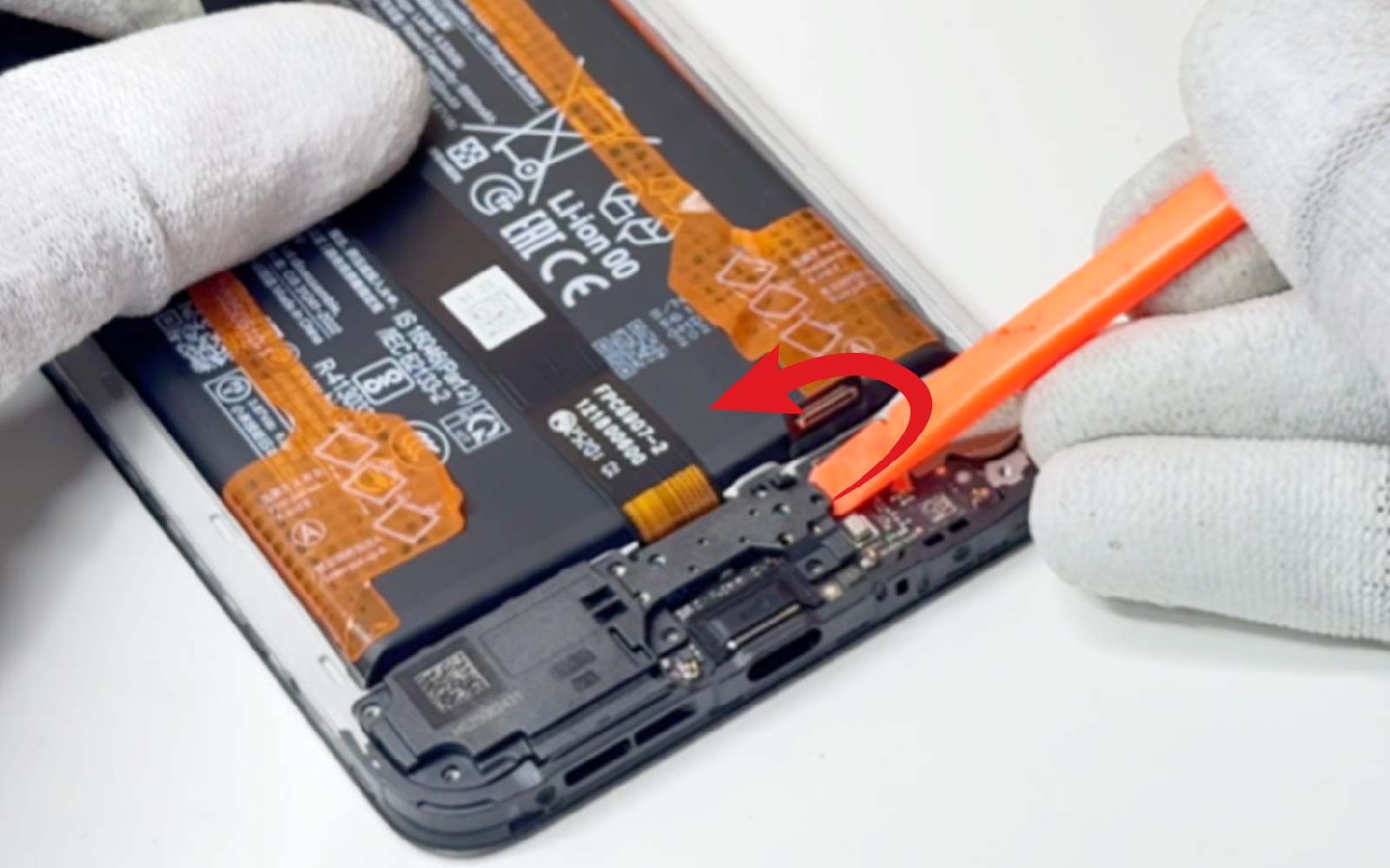

Puis, glissez le spudger sous le haut-parleur externe pour le sortir du châssis.

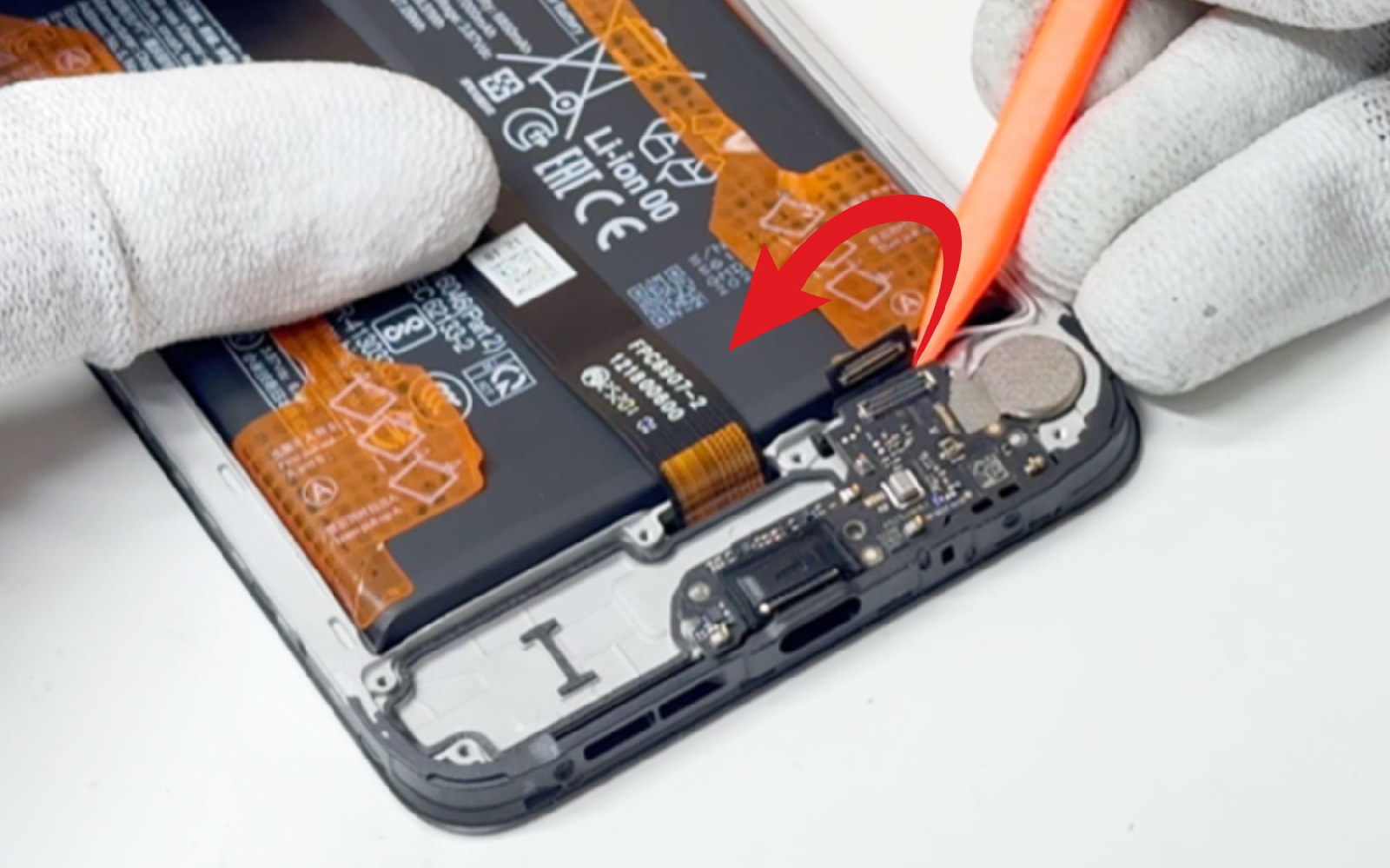

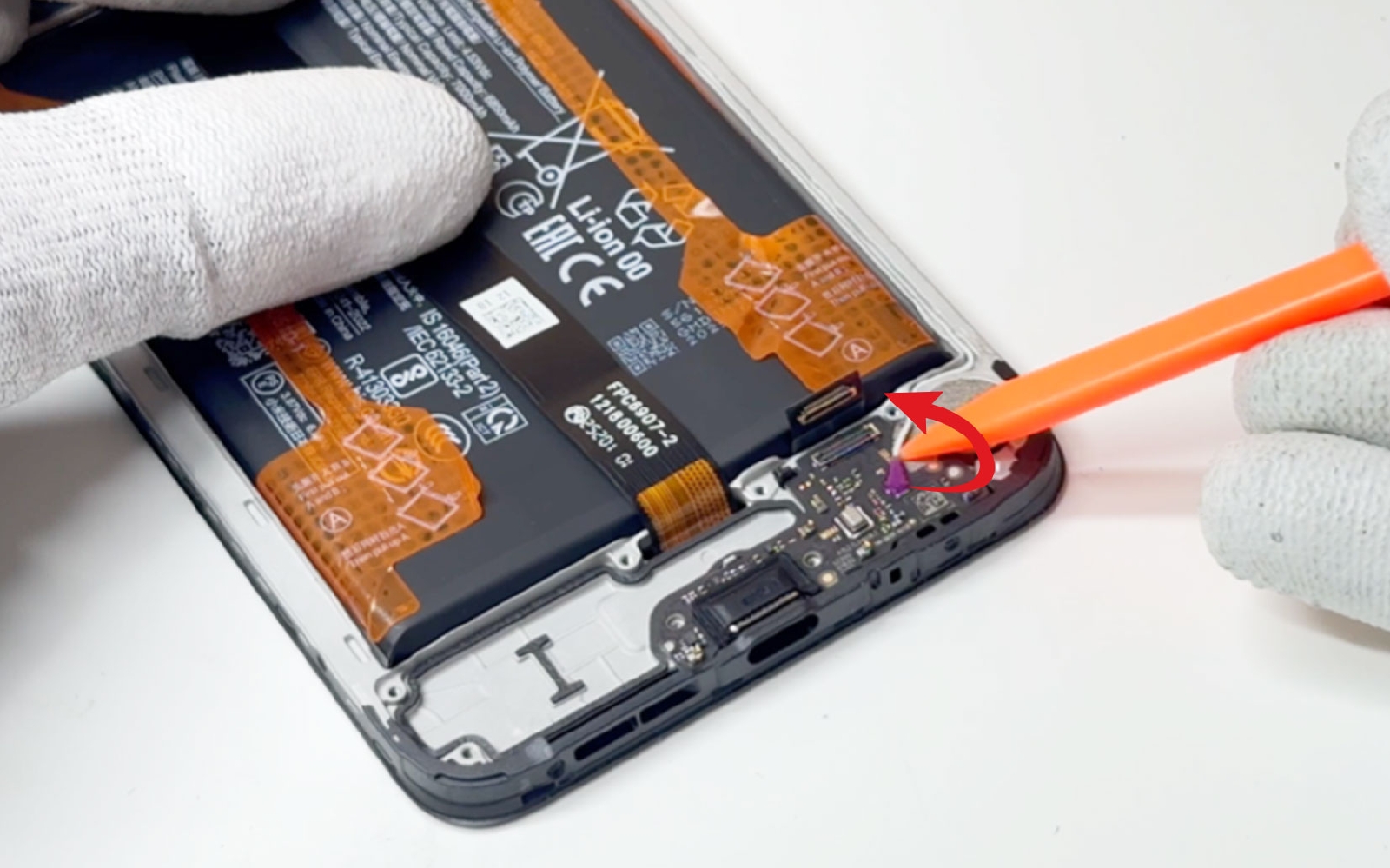

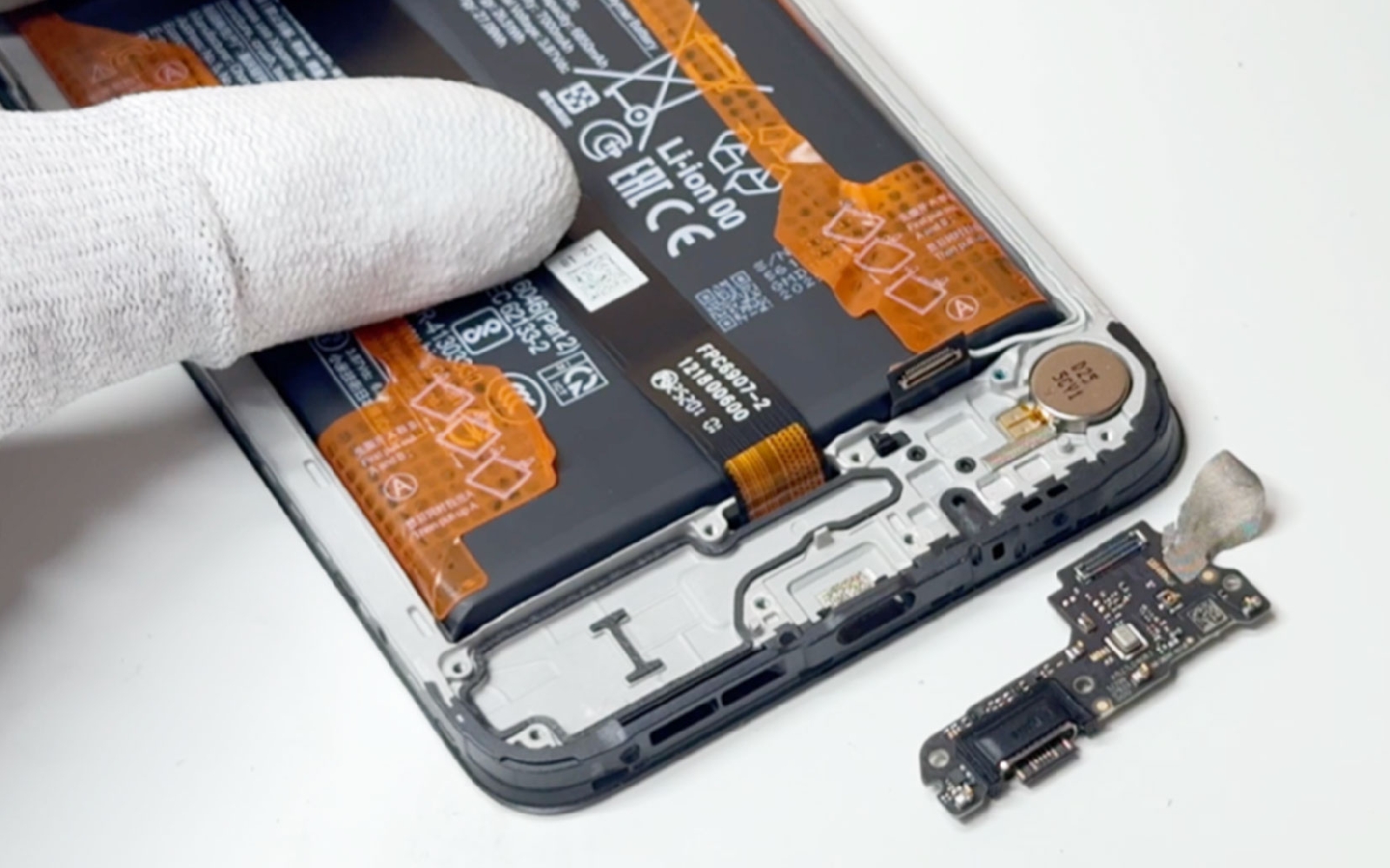

Débranchez le câble coaxial puis soulevez le connecteur de charge pour l'extraire du châssis et pouvoir le remplacer.

Félicitations, vous venez de franchir les étapes les plus complexes de cette réparation !
Pour redonner vie à votre appareil, il vous suffit désormais de reprendre ce tutoriel en sens inverse.

Toutefois, avant de sceller définitivement votre téléphone, voici quelques points cruciaux pour assurer une finition parfaite :
- la préparation des surfaces : un bon collage ne dépend pas de la quantité de colle, mais de la propreté des supports. Utilisez une spatule pour retirer soigneusement les résidus de l'ancien adhésif sur le châssis et sur la vitre arrière ;

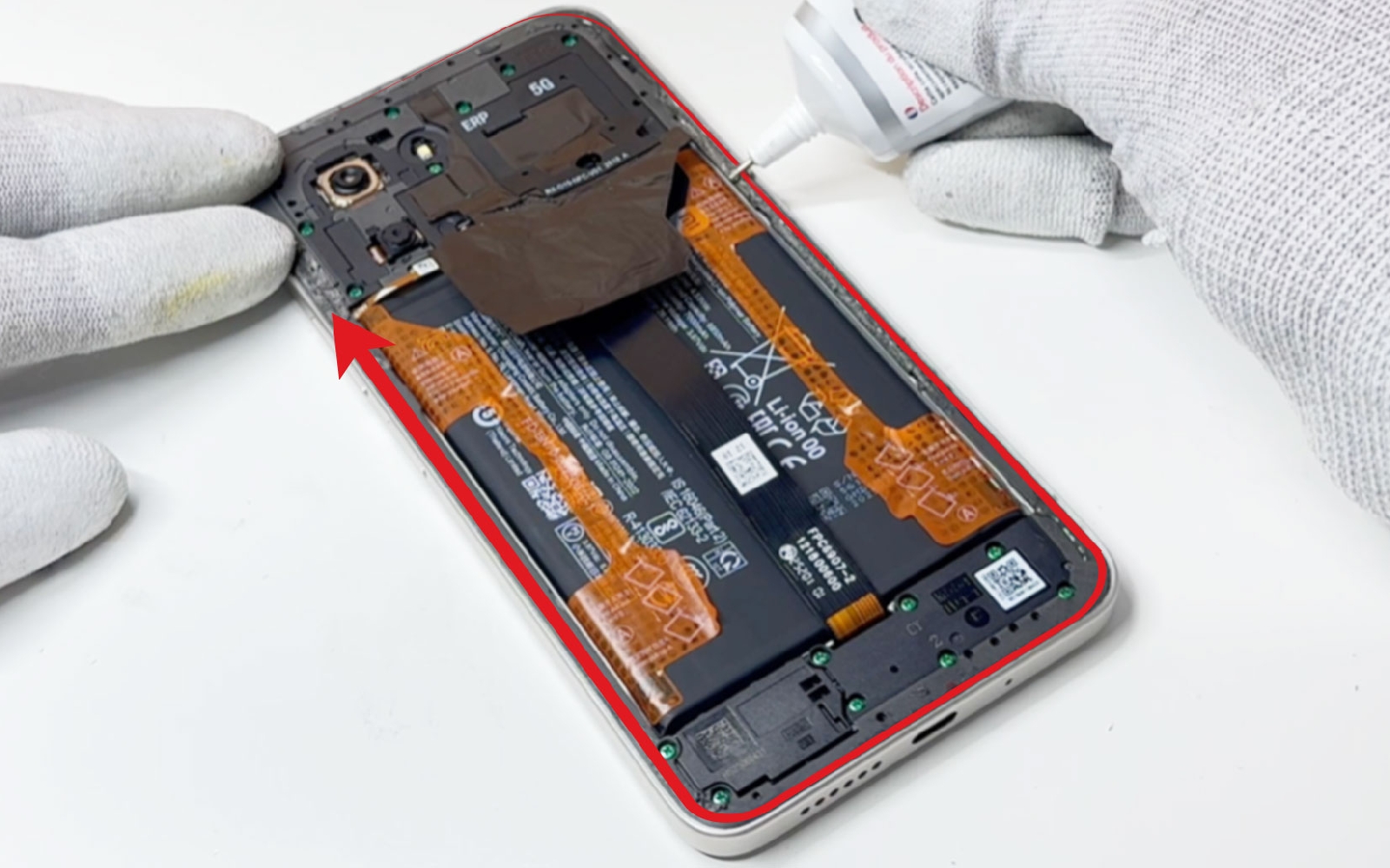

- l'étape du collage : une fois les surfaces bien propres et sèches, appliquez un mince filet de colle spéciale (type B-7000) sur tout le pourtour du châssis ;
- la mise sous presse : après avoir refermé le téléphone, maintenez une pression uniforme à l'aide de pinces de serrage, de quelques élastiques ou de gros livres pendant environ 30 minutes à 1 heure pour garantir une étanchéité et une fixation durables.

Votre smartphone est maintenant prêt à reprendre du service pour de nouvelles aventures !
