Comment changer le connecteur de charge sur Galaxy A36 (5G)

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 12/20
Galaxy A36 (5G) | Temps estimé : 20 min | Difficulté : 2/5

Un port USB-C qui bouge ou qui n'accepte plus le câble peut paralyser votre usage quotidien du Samsung Galaxy A36 5G. Souvent dû à l'accumulation d'humidité ou à l'usure mécanique, ce défaut de charge est l'une des pannes les plus courantes.

Heureusement, le remplacement de la carte fille (le dock de charge) permet de solutionner le problème définitivement. Suivez nos instructions pour démonter la partie inférieure de votre mobile et rétablir une synchronisation et une recharge rapide comme au premier jour.

Diagnostic

›  Dock défectueux...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge et lecteur SIM reconditionné pour Samsung Galaxy A36 5G
15,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

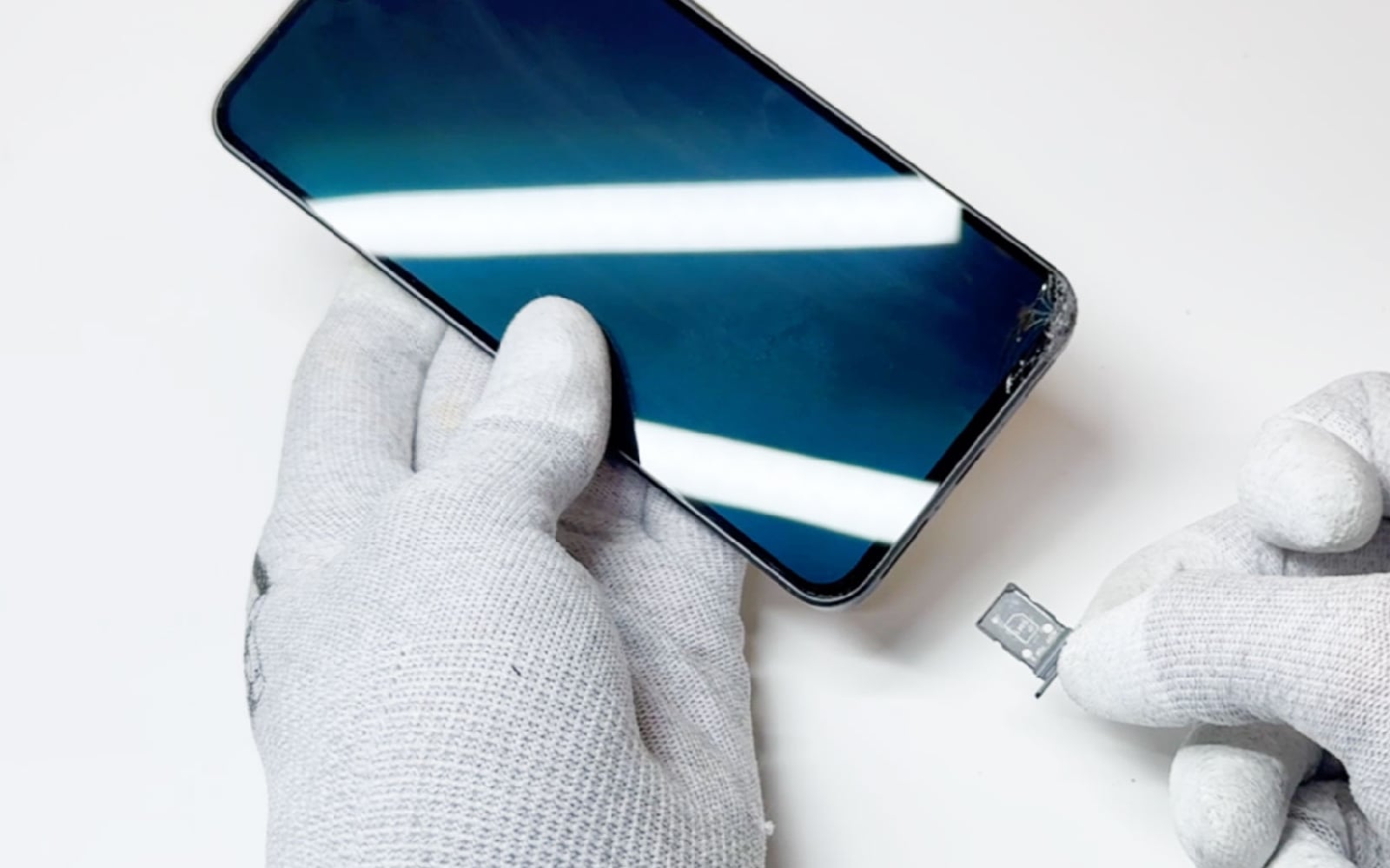

Avant de commencer
Avant d'entamer l'ouverture de votre Samsung Galaxy A36 5G (référence SM-A366B), la rigueur est de mise. Vérifiez bien votre numéro de modèle dans les réglages système pour vous assurer de la compatibilité des pièces commandées.

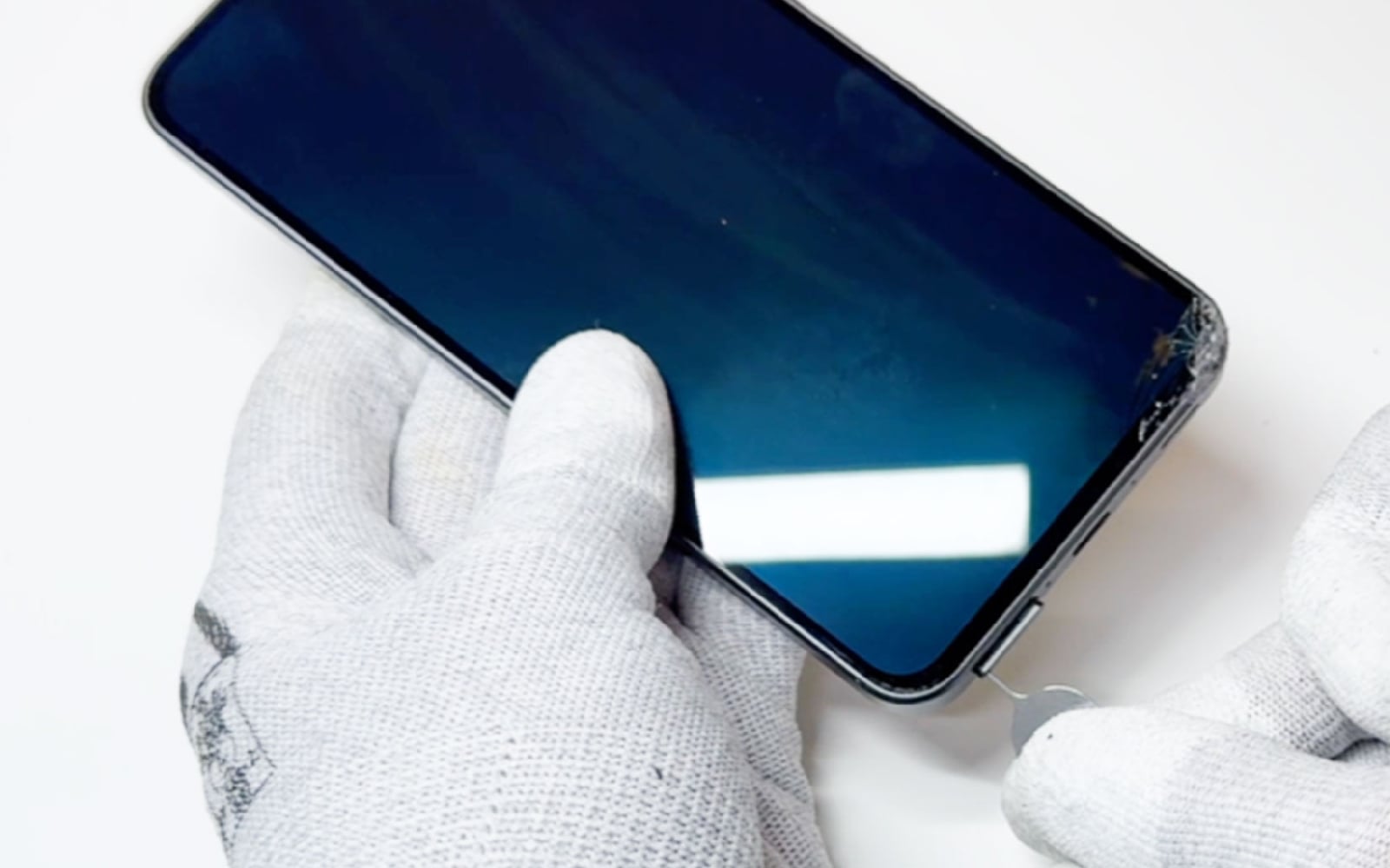

Prévoyez un plan de travail propre, idéalement avec un tapis antistatique. Commencez par éteindre votre téléphone pour isoler les circuits et utilisez l'extracteur fourni pour retirer le tiroir SIM. Une bonne préparation évite 90 % des erreurs lors du démontage.
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 2
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

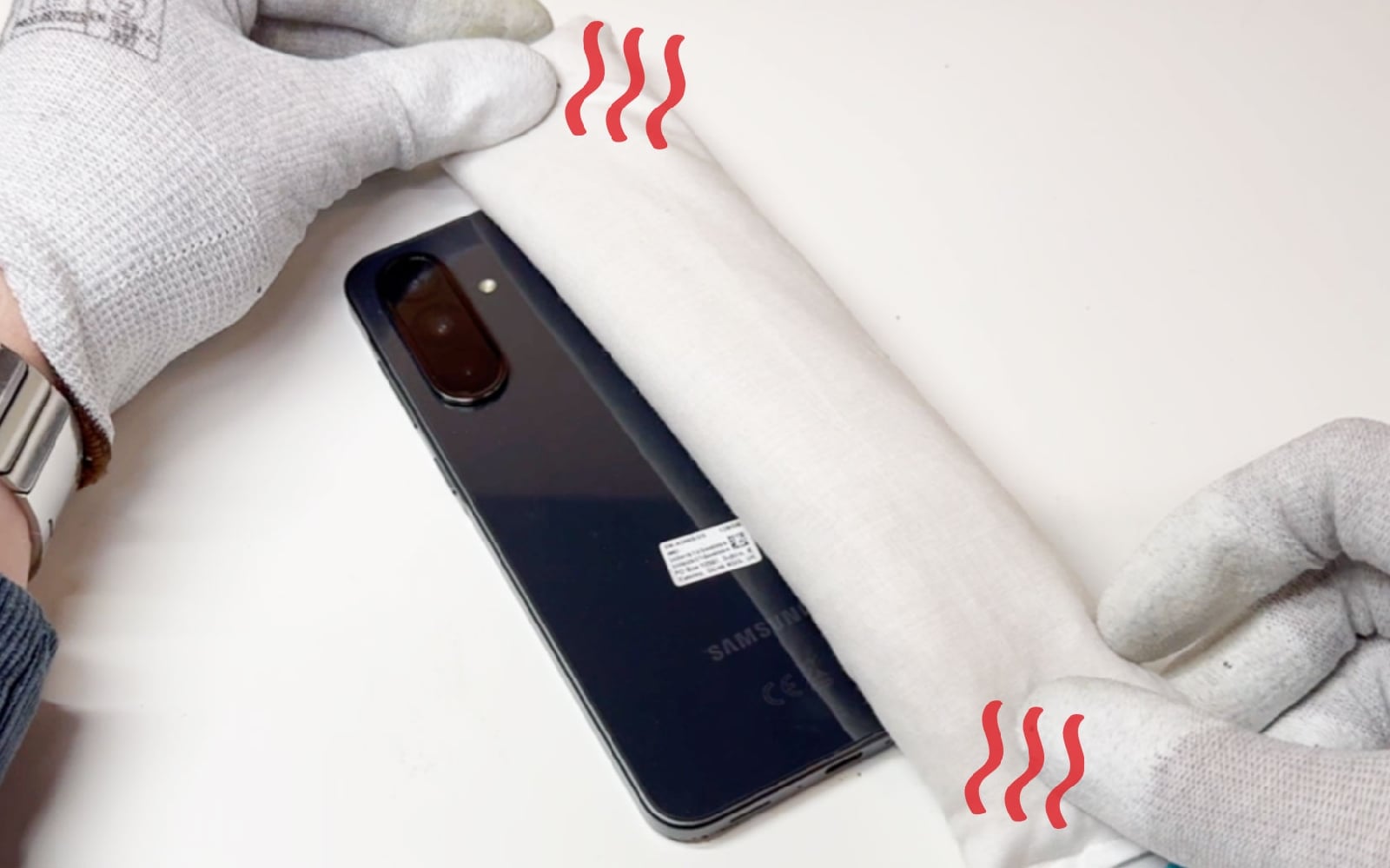

Etape 1 : Chauffer l'arrière de l'appareil
L'ouverture du Galaxy A36 5G nécessite de vaincre un joint d'étanchéité périphérique assez résistant.

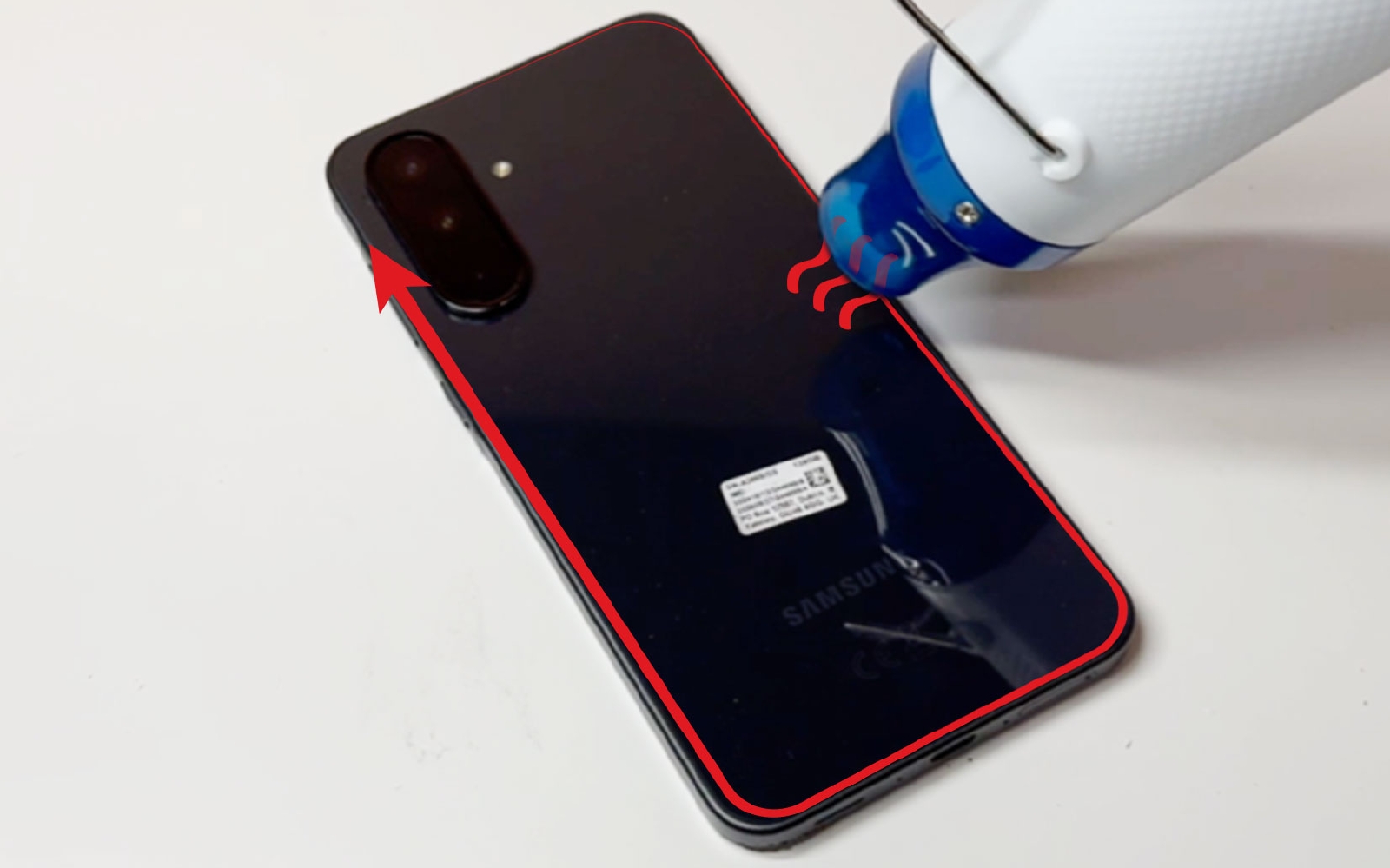

Pour ramollir cette colle sans altérer les composants, utilisez un coussin chauffant (2 minutes au micro-ondes) posé sur la vitre arrière pendant 1 minute. Si vous travaillez au décapeur thermique, maintenez une distance de sécurité et effectuez des mouvements de va-et-vient constants sur les bords.
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 2
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
9,90 €

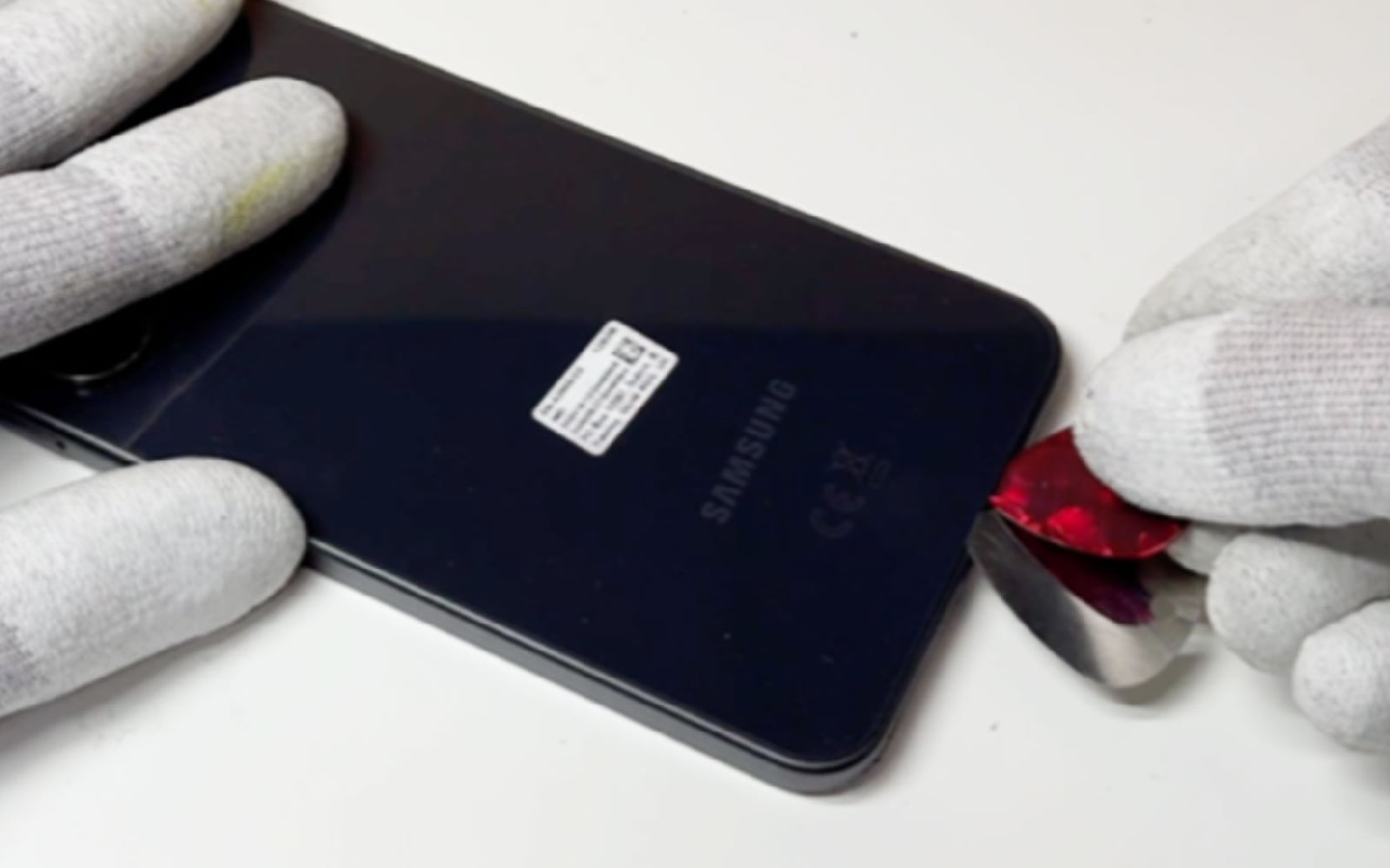

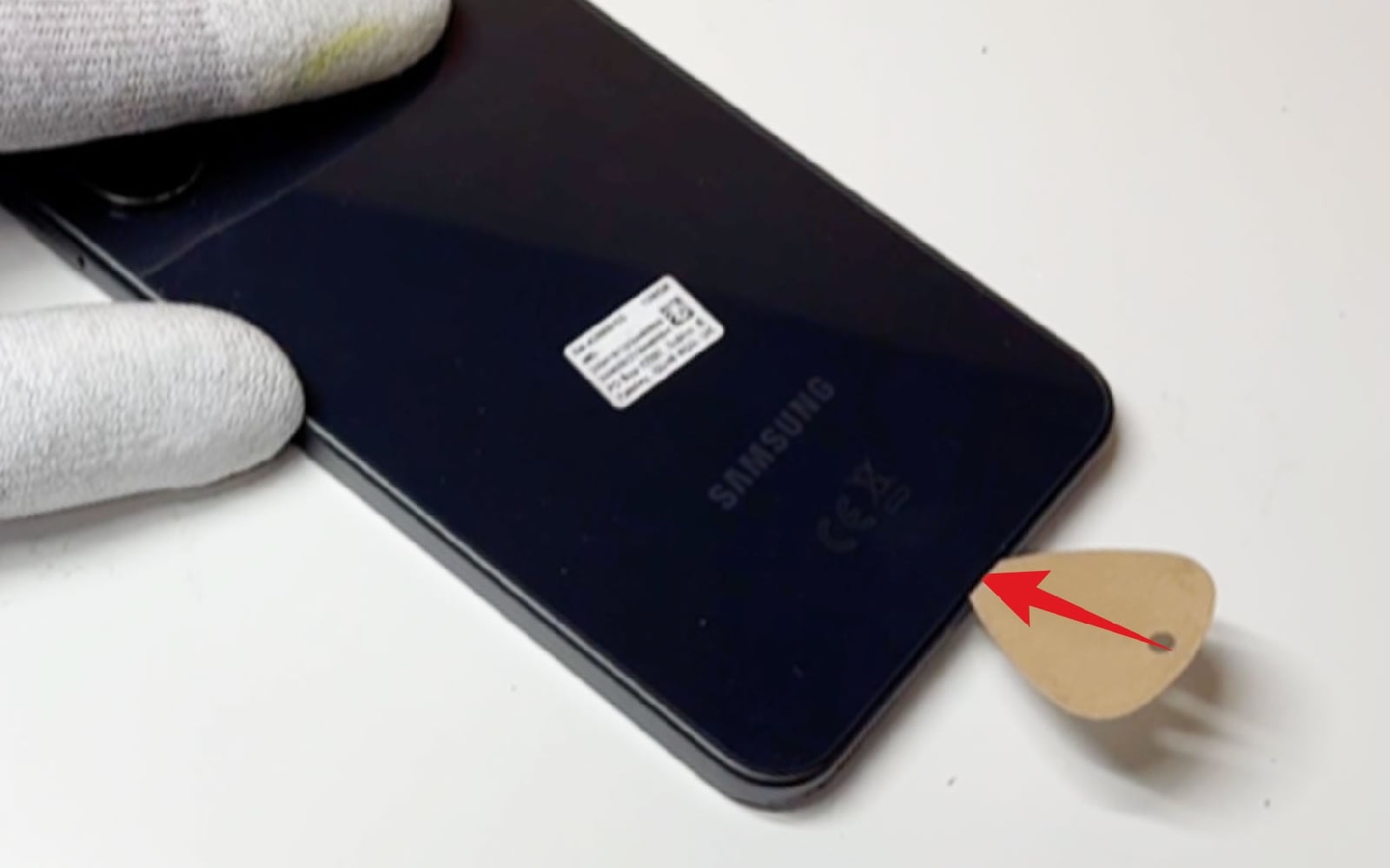

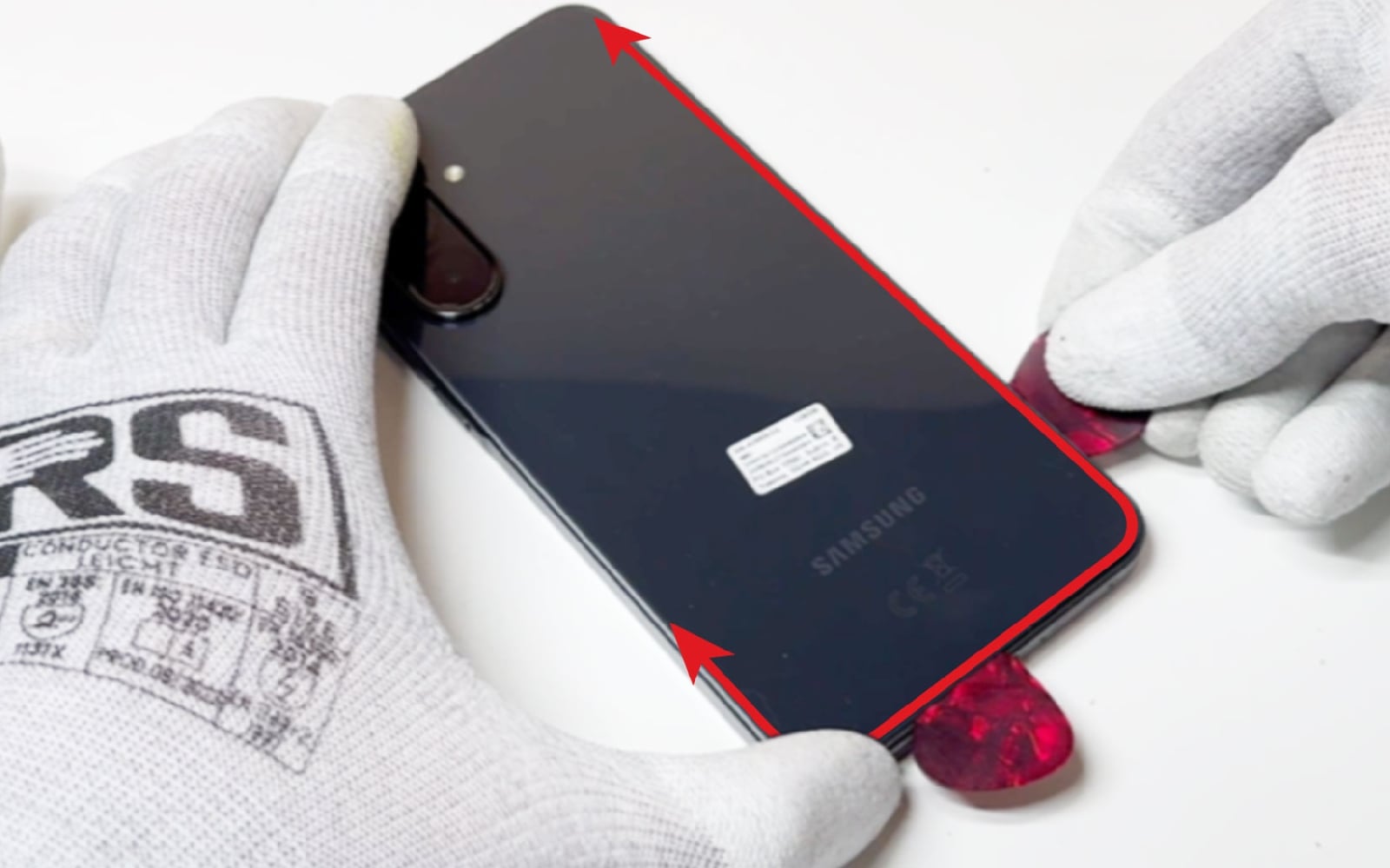

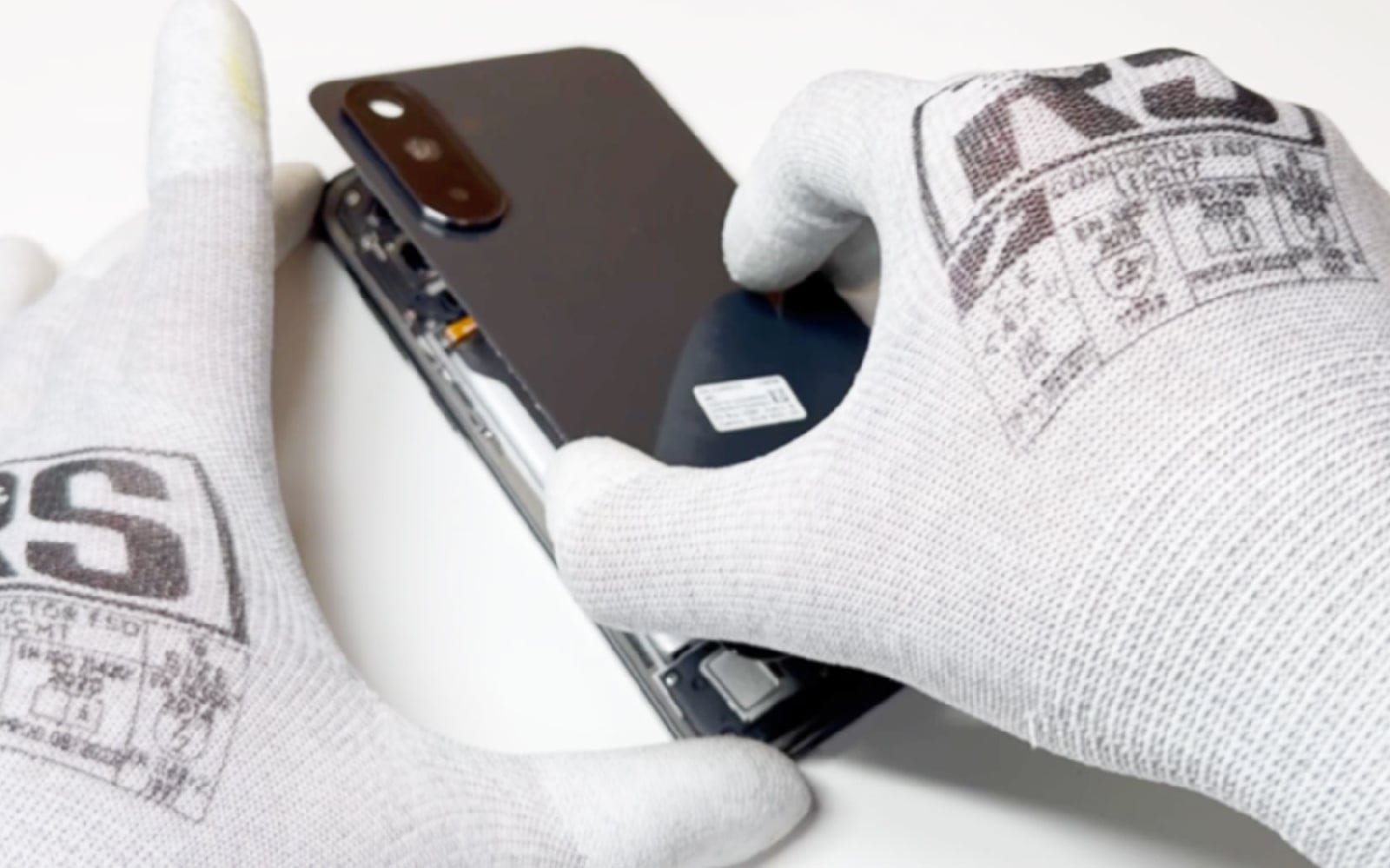

Etape 2 : Ouvrir le téléphone
Une fois la chaleur bien répartie, fixez une ventouse sur le bas de la vitre et tirez délicatement pour insérer un médiator.

Glissez-le ensuite sur tout le tour pour séparer la coque du châssis, en prenant soin de ne pas l'enfoncer trop profondément afin de ménager les nappes internes.
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 2
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 3
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 4
Outils du kit utilisés
Outils du kit utilisés

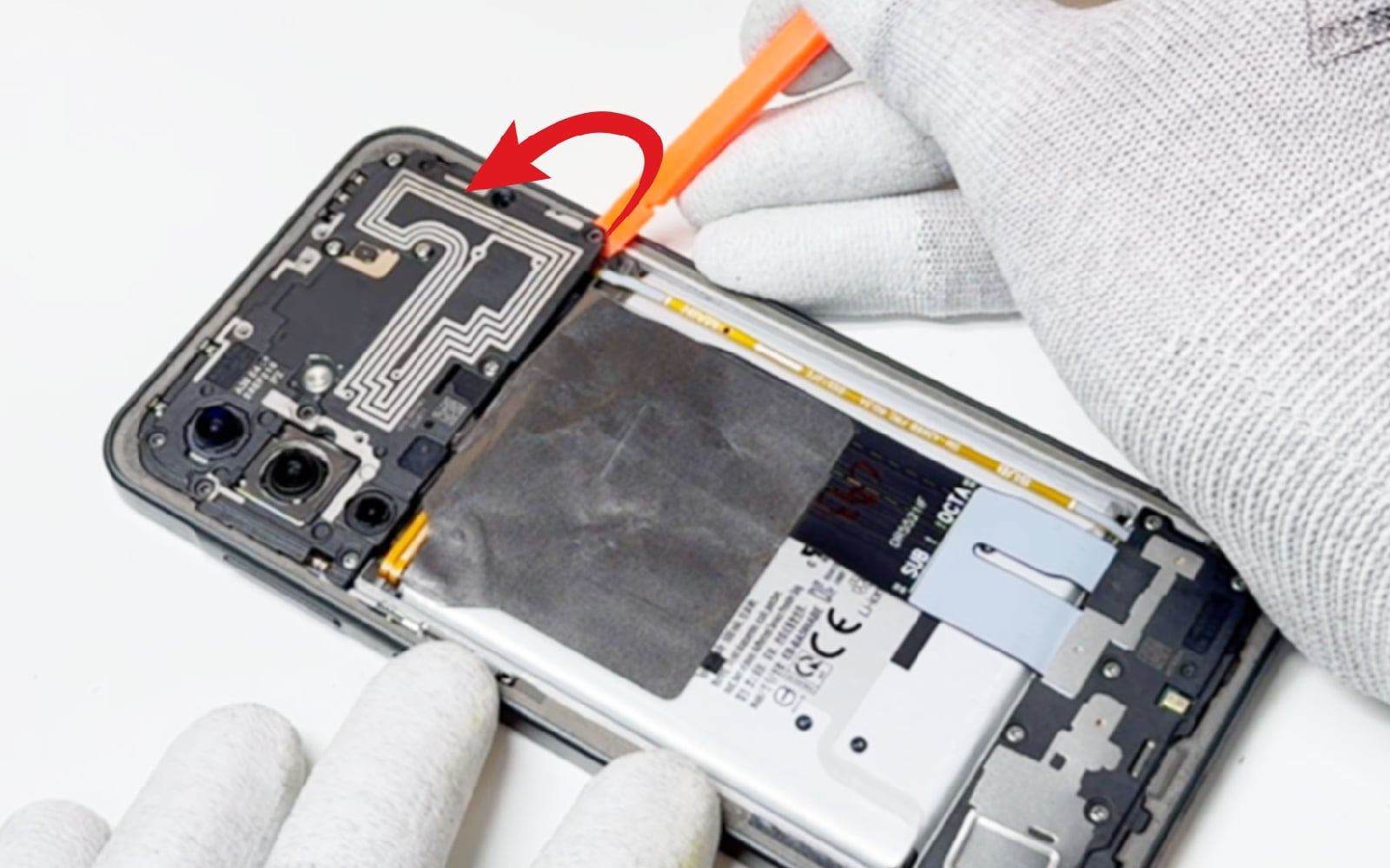

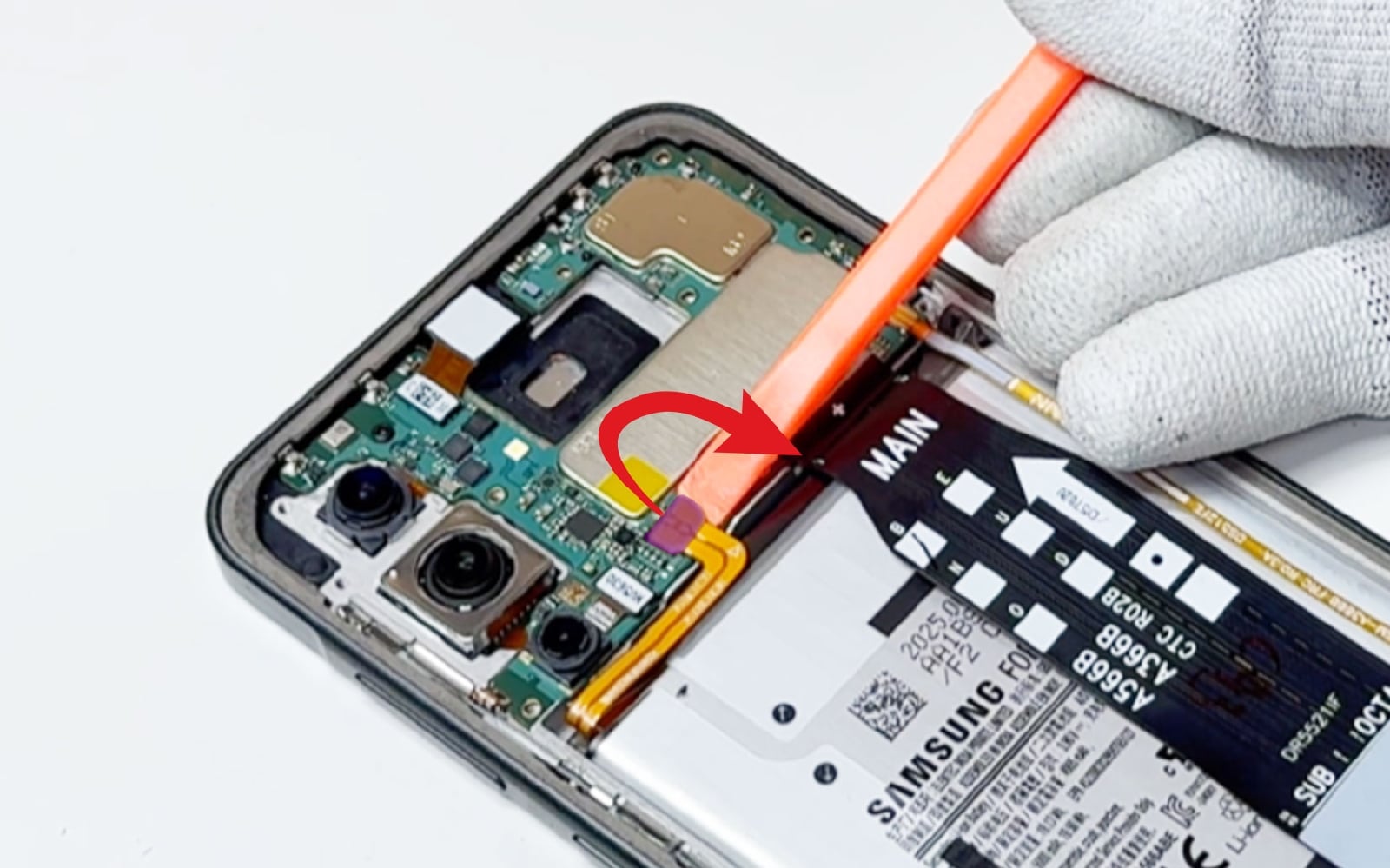

Etape 3 : Déconnecter la batterie

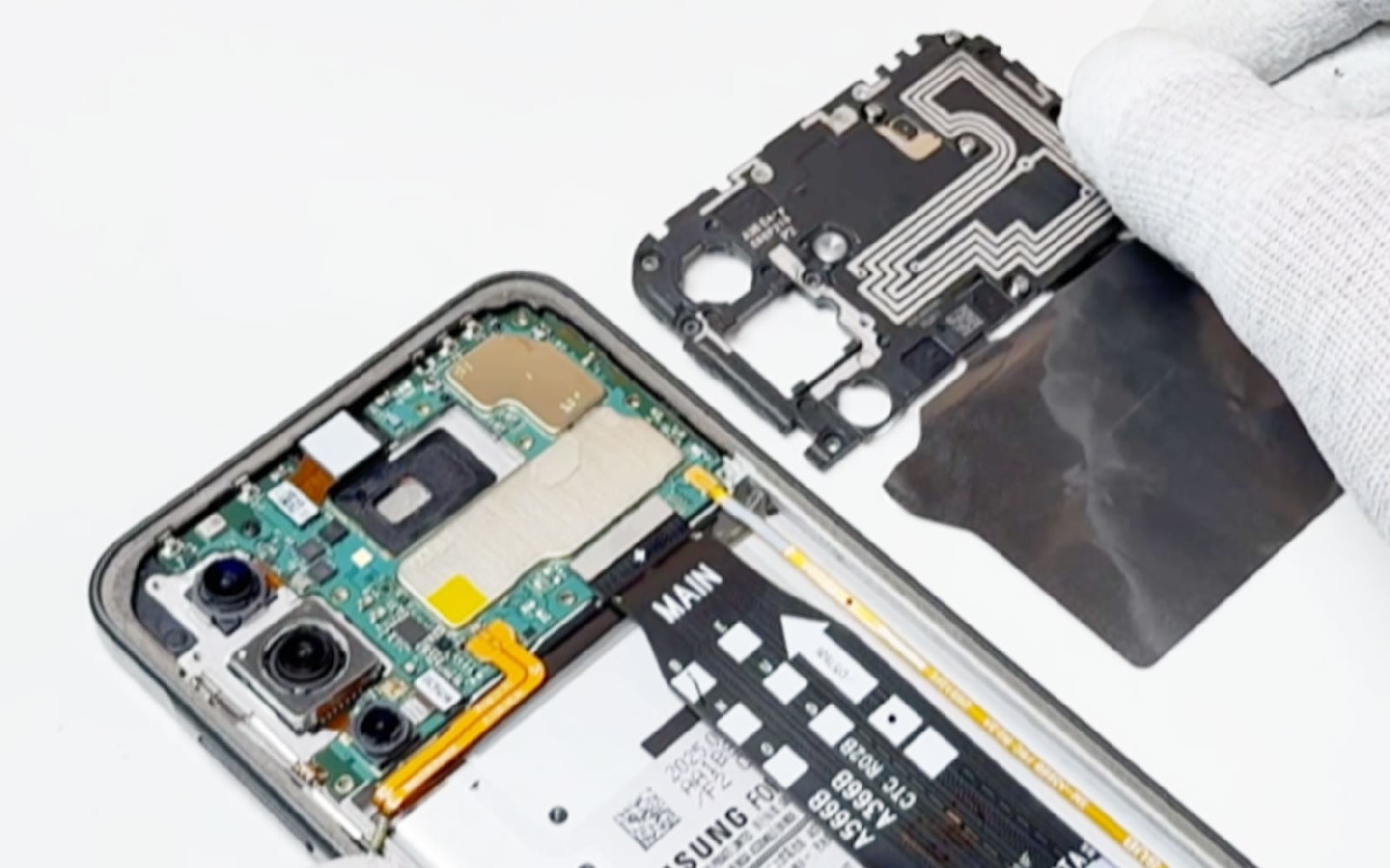

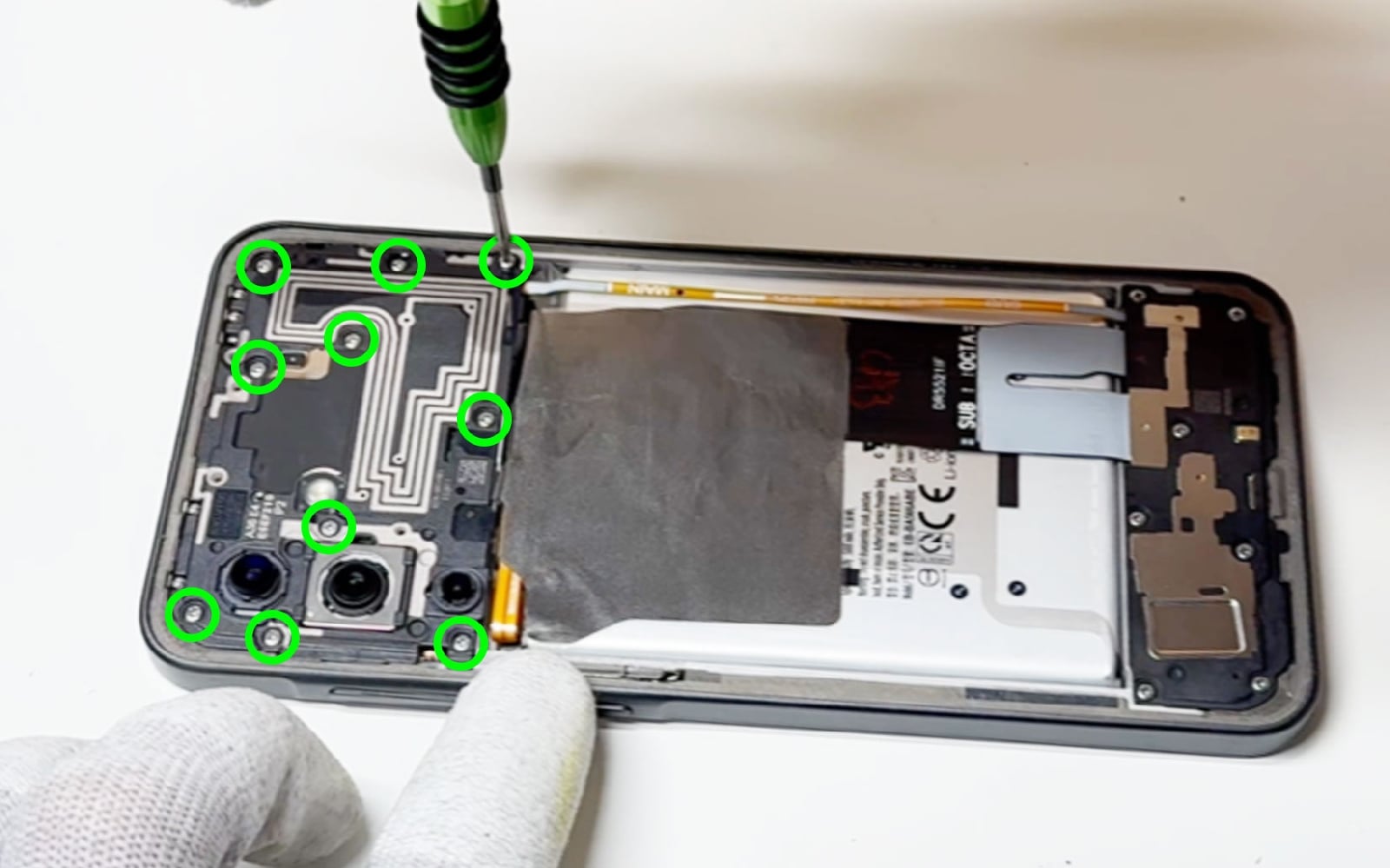

Retirez la dizaine de vis avec le tournevis cruciforme de la plaquette NFC. Insérez le levier sous le composant pour le déclipser et accéder à la carte mère.

Débranchez la nappe de la batterie pour continuer la réparation en toute sécurité.
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 2
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 3
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 4
Outils du kit utilisés
Outils du kit utilisés

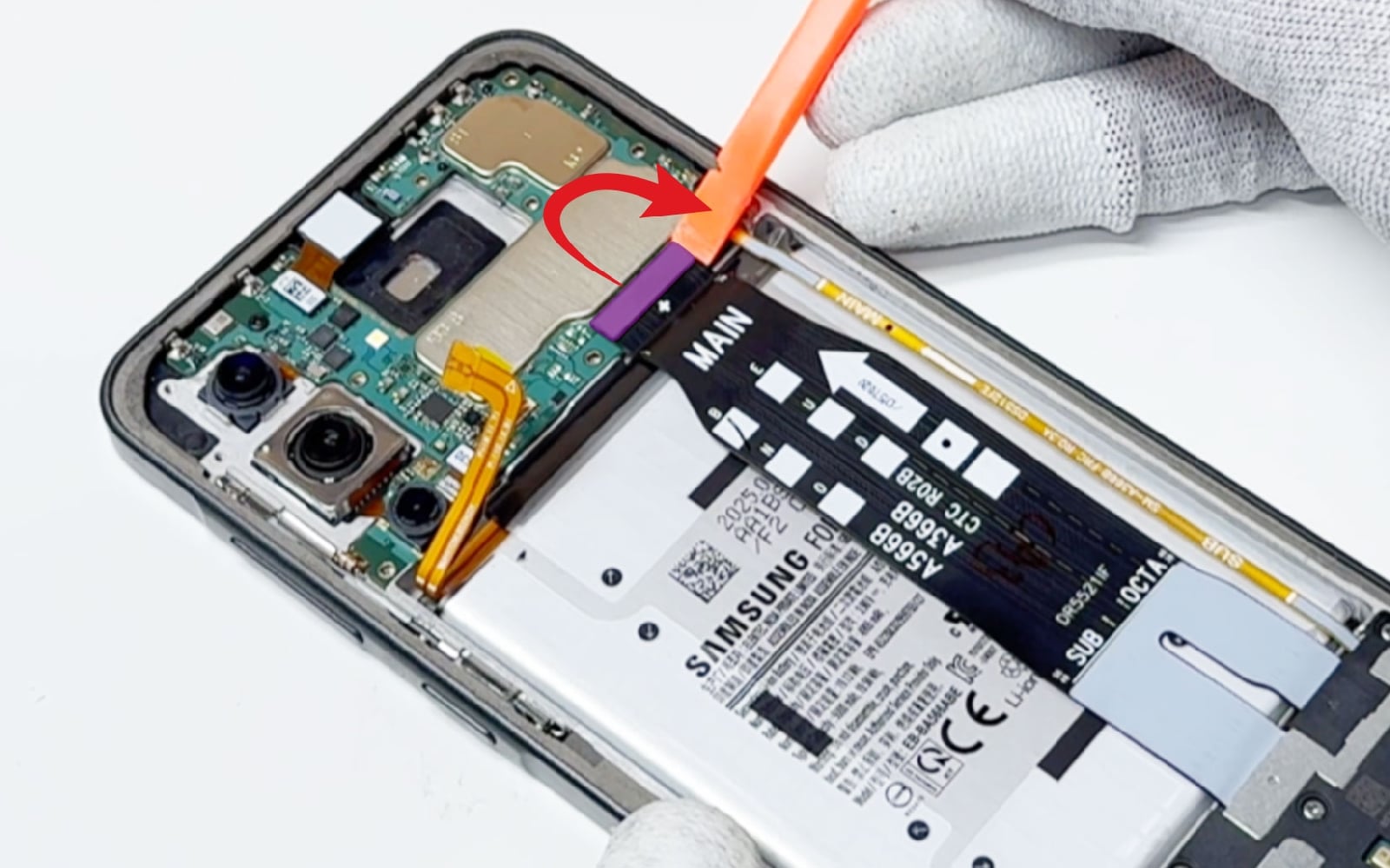

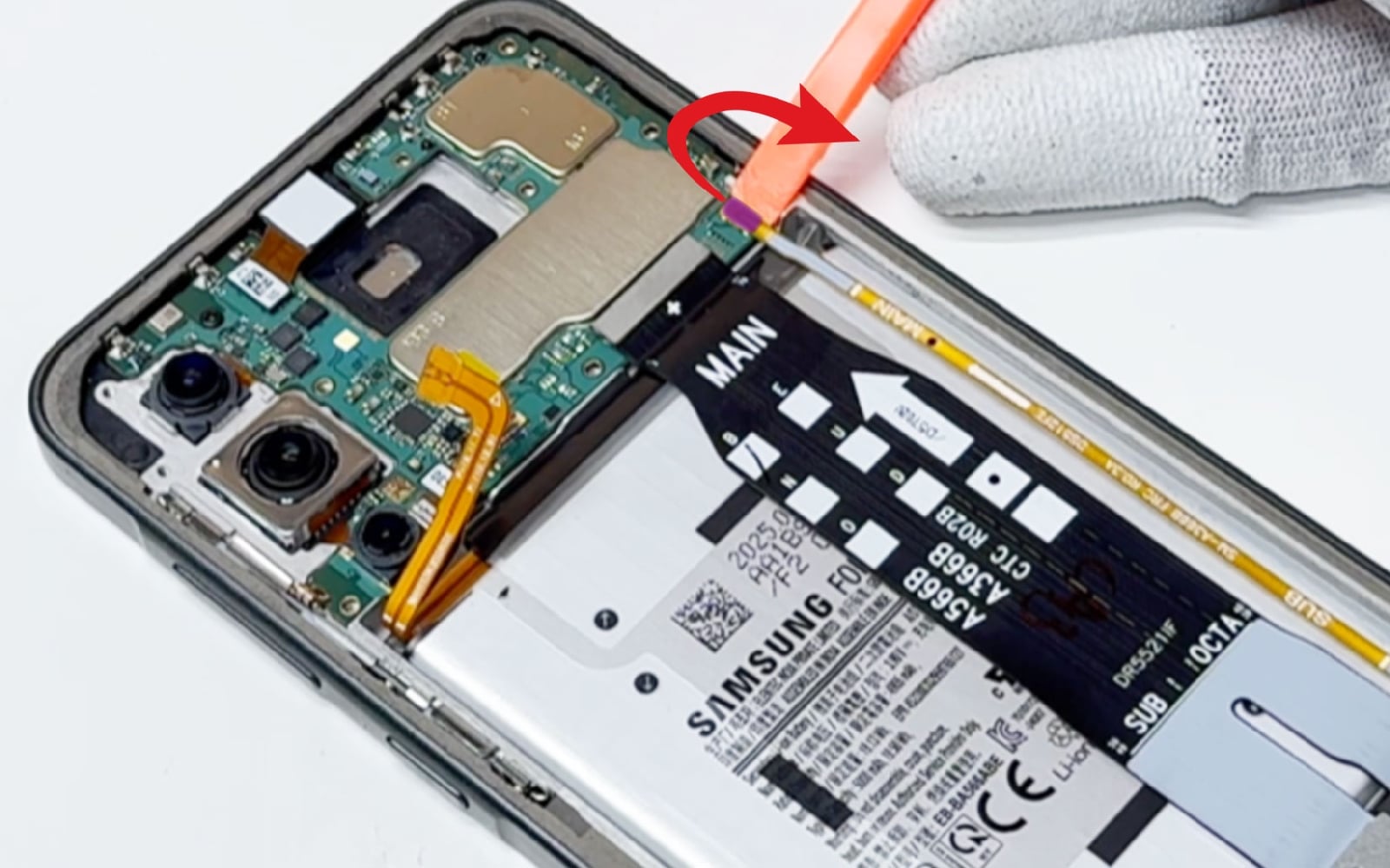

Etape 4 : Débrancher les autres nappes
Toujours avec le spudger, débranchez la nappe de la rallonge d'interconnexion puis celle de l'antenne FRC.
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 2
Outils du kit utilisés
Outils du kit utilisés

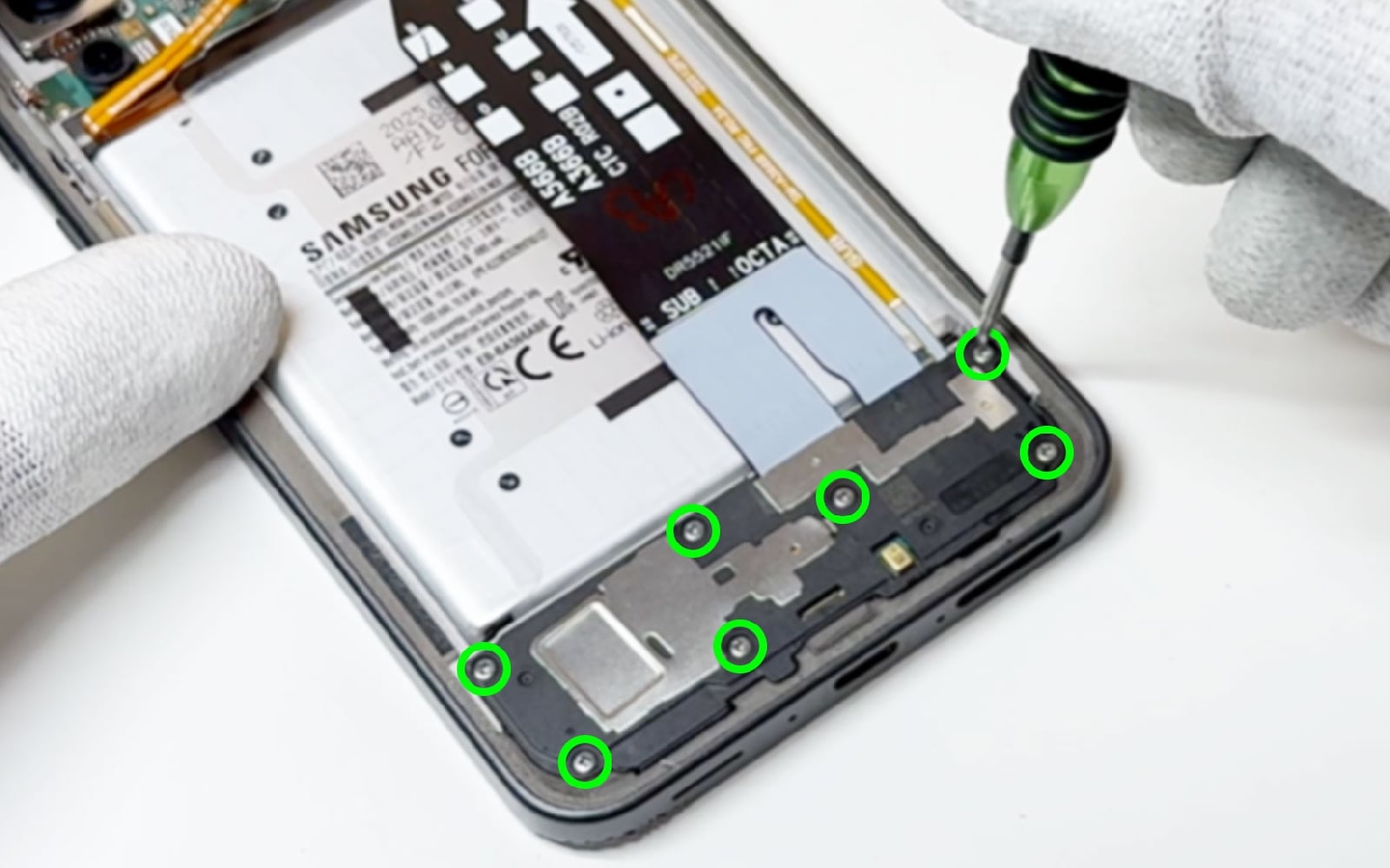

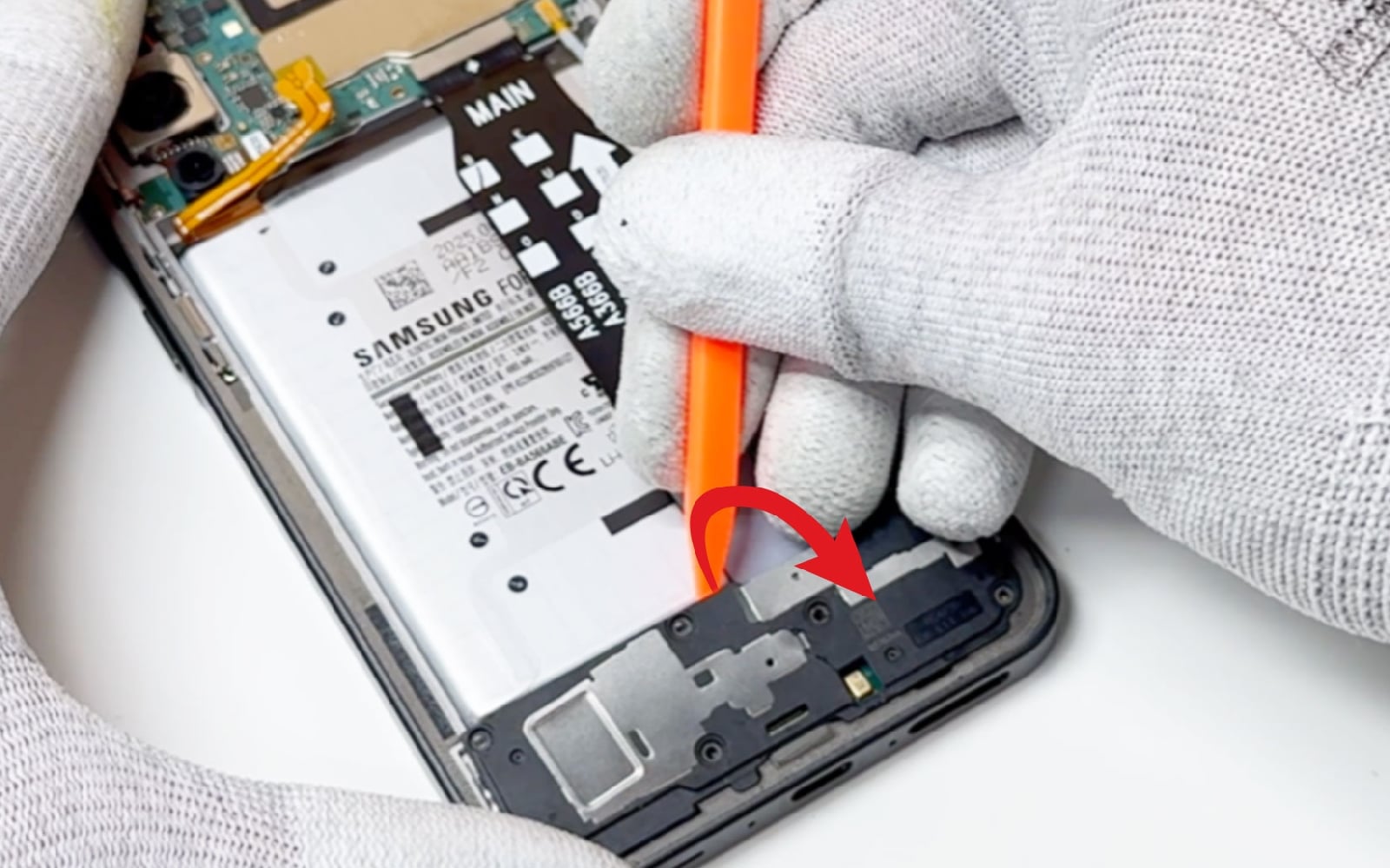

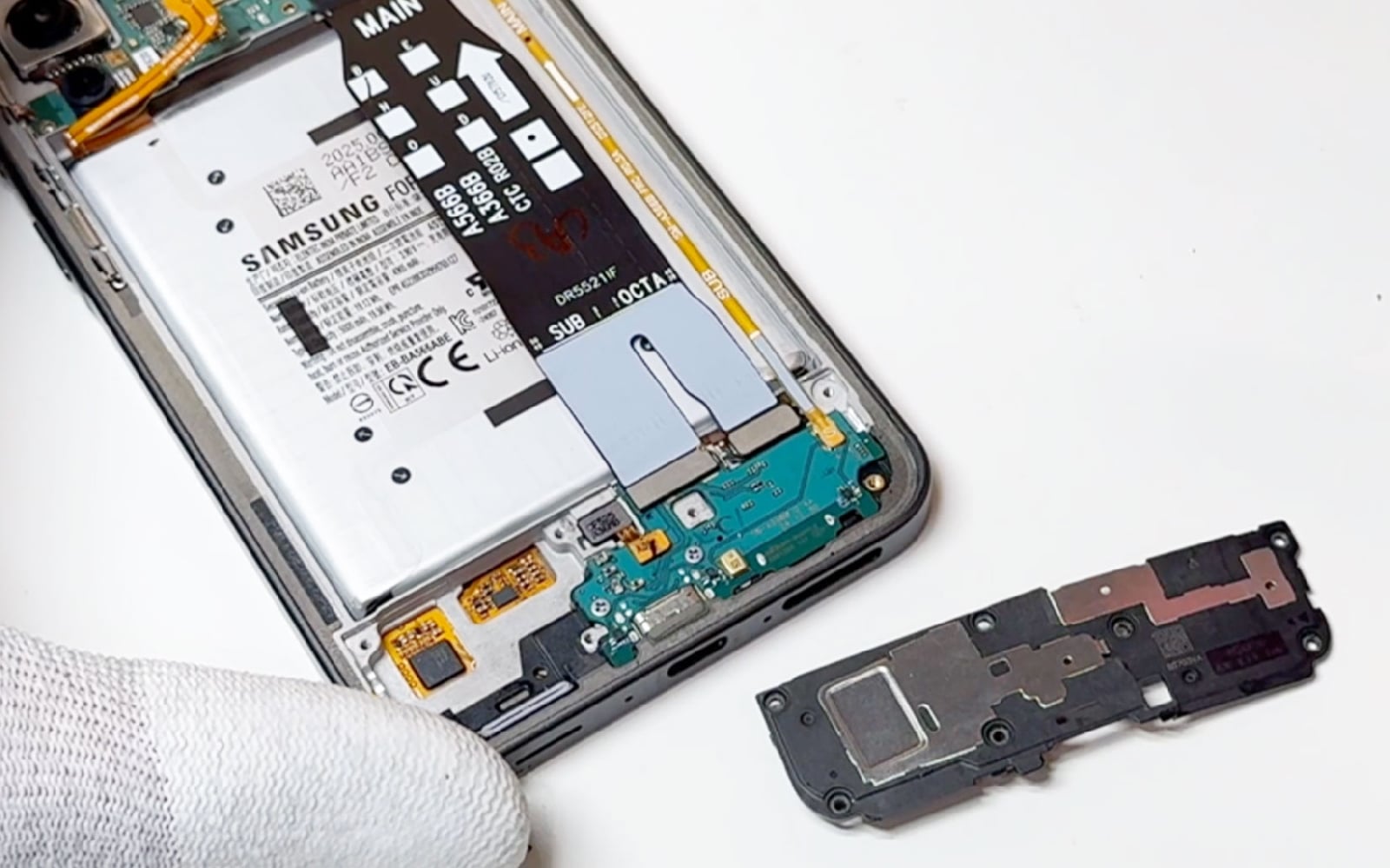

Etape 5 : Sortir le haut-parleur externe
Sortez les quelques vis cruciforme puis insérez le levier sous le composant pour le détacher du châssis et le mettre de coté.
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 2
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 3
Outils du kit utilisés
Outils du kit utilisés

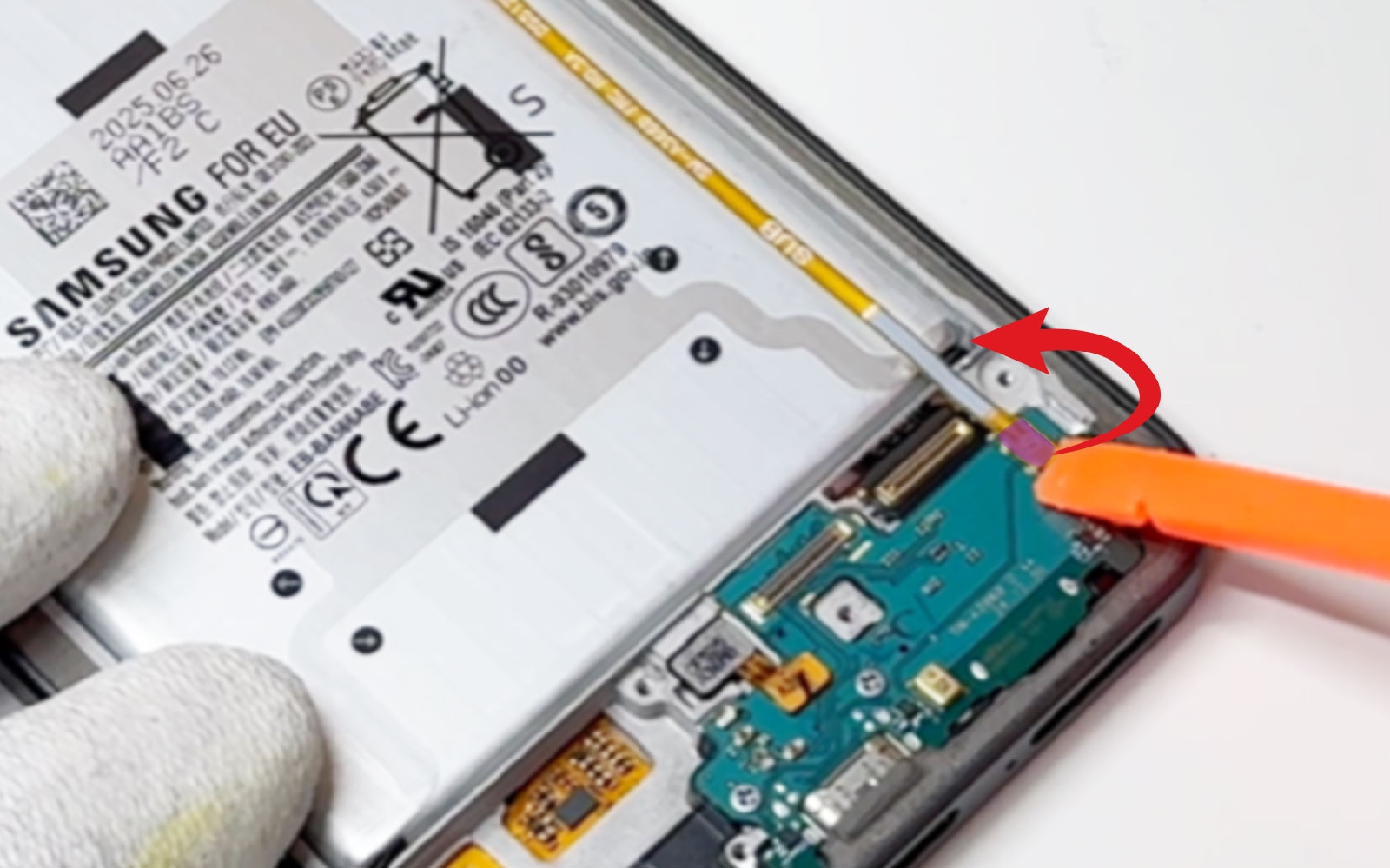

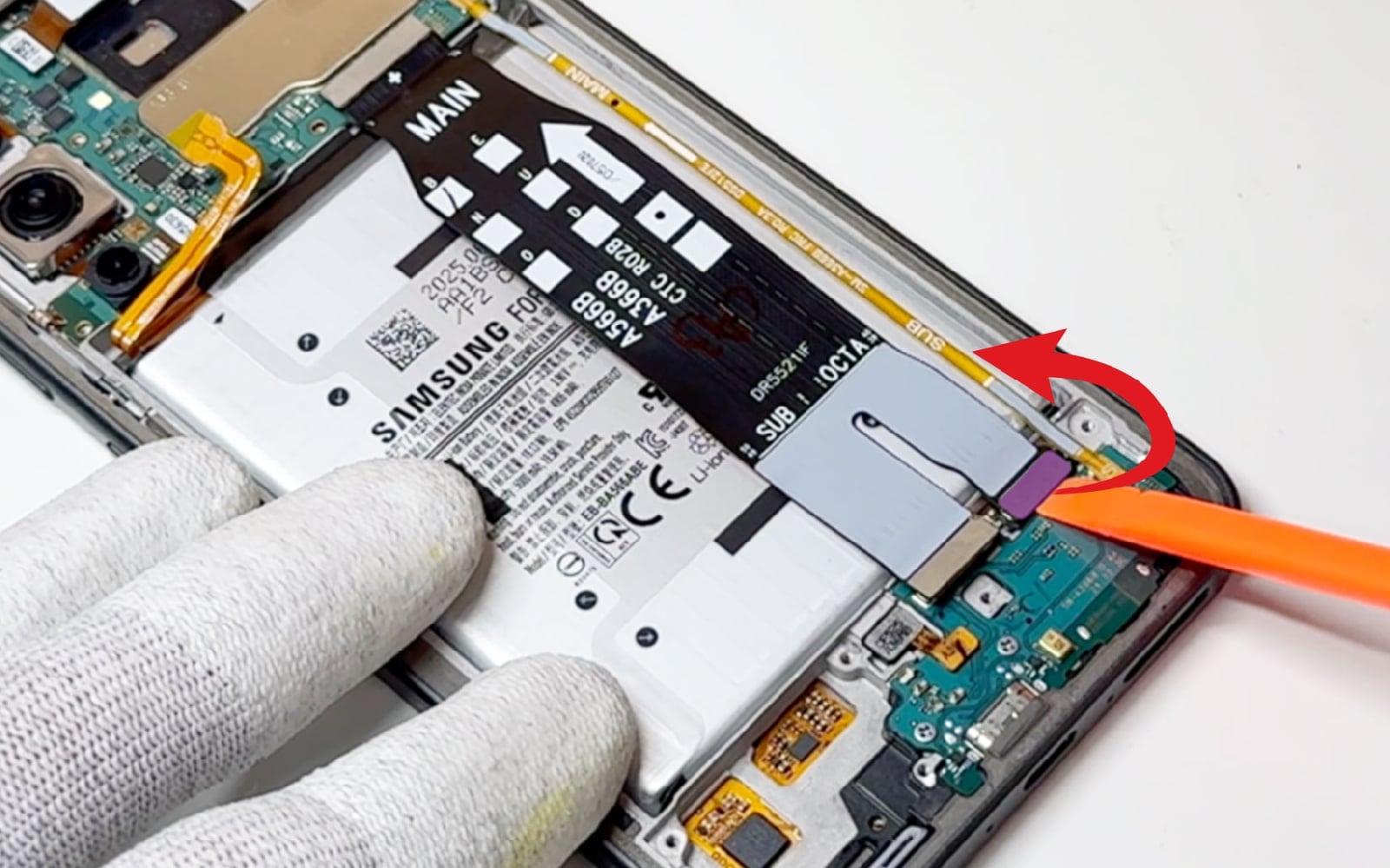

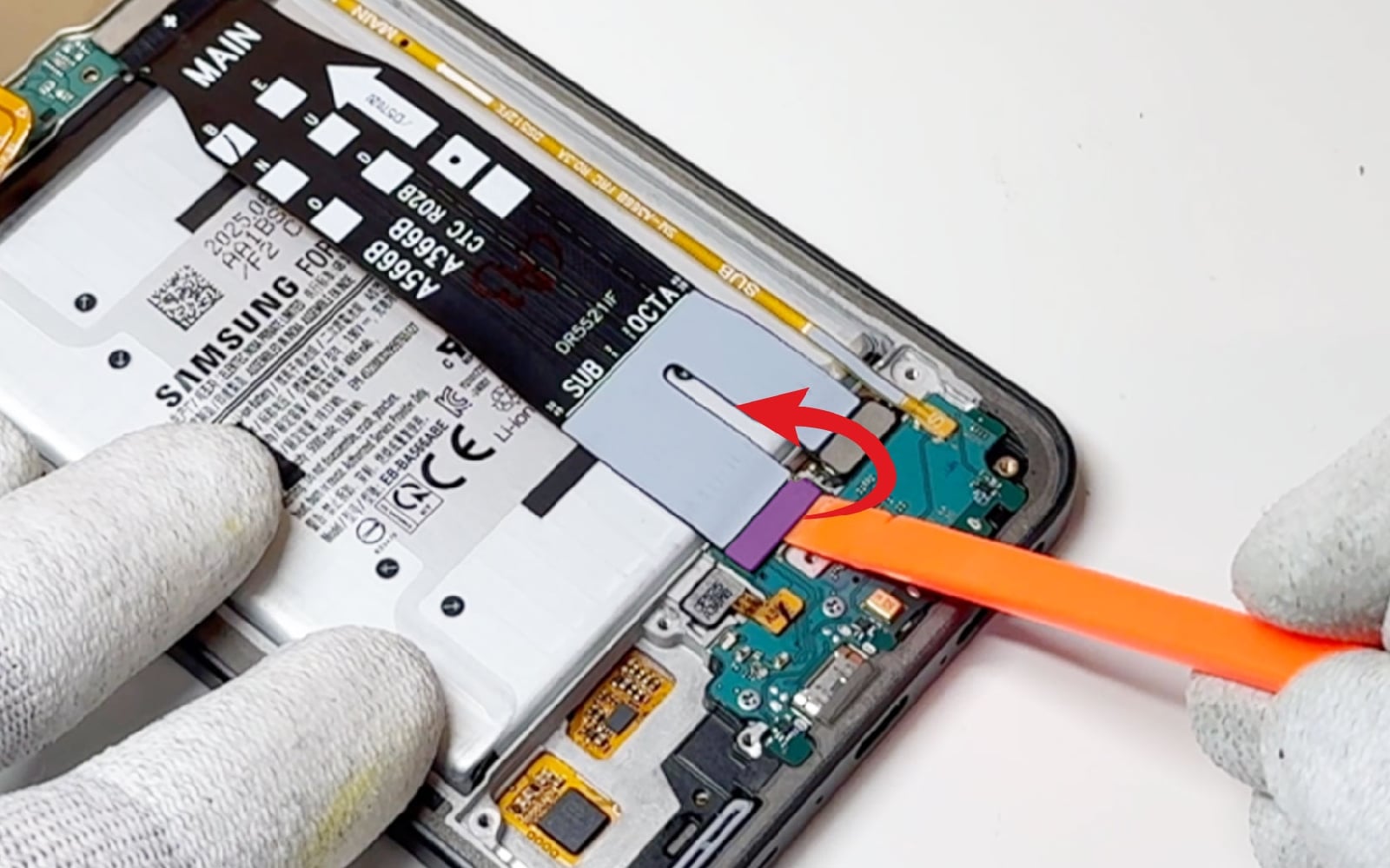

Etape 6 : Mettre de coté les nappes
Déconnectez la rallonge d'interconnexion et la nappe FRC avant de les mettre de coté.
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 2
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 3
Outils du kit utilisés
Outils du kit utilisés

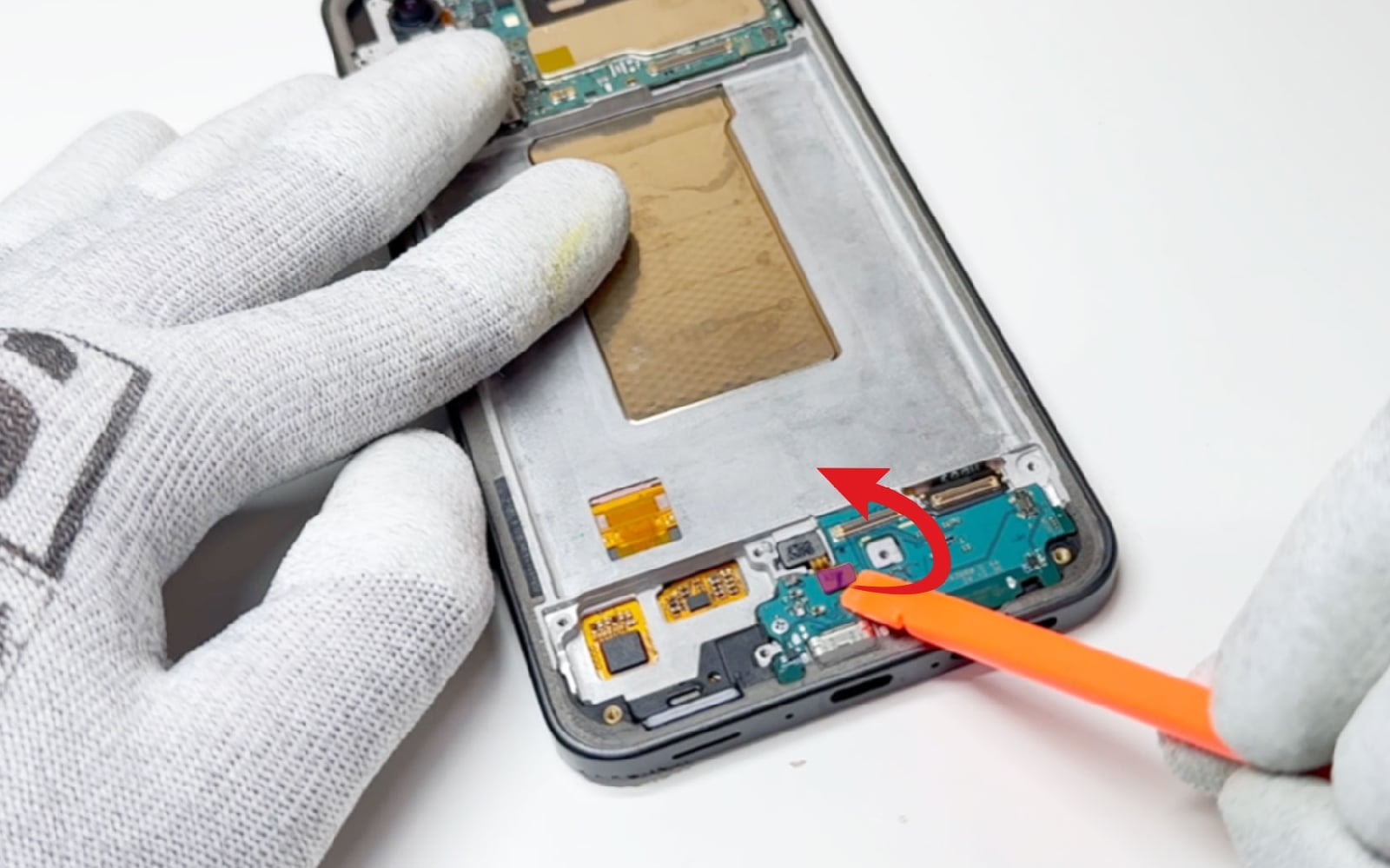

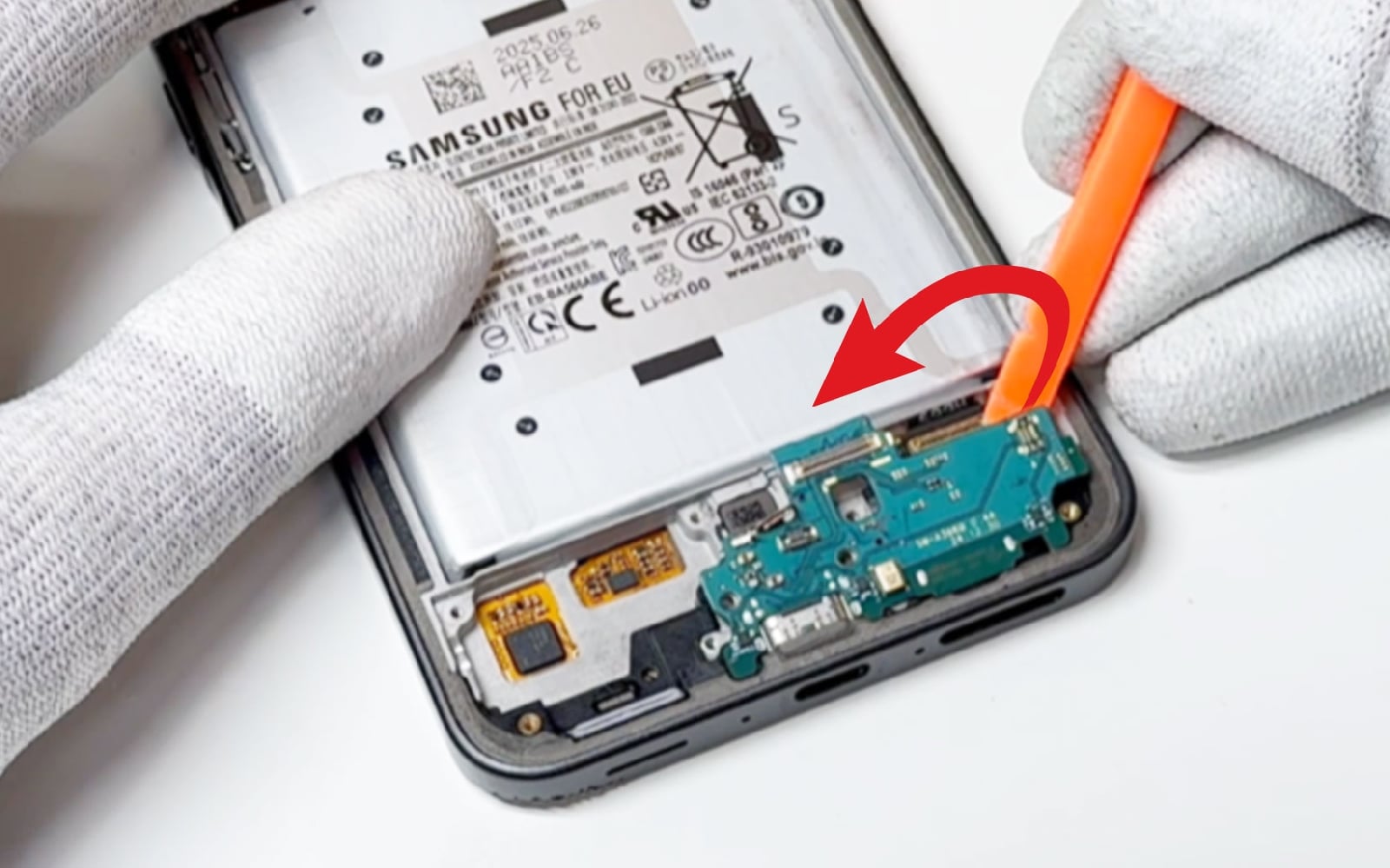

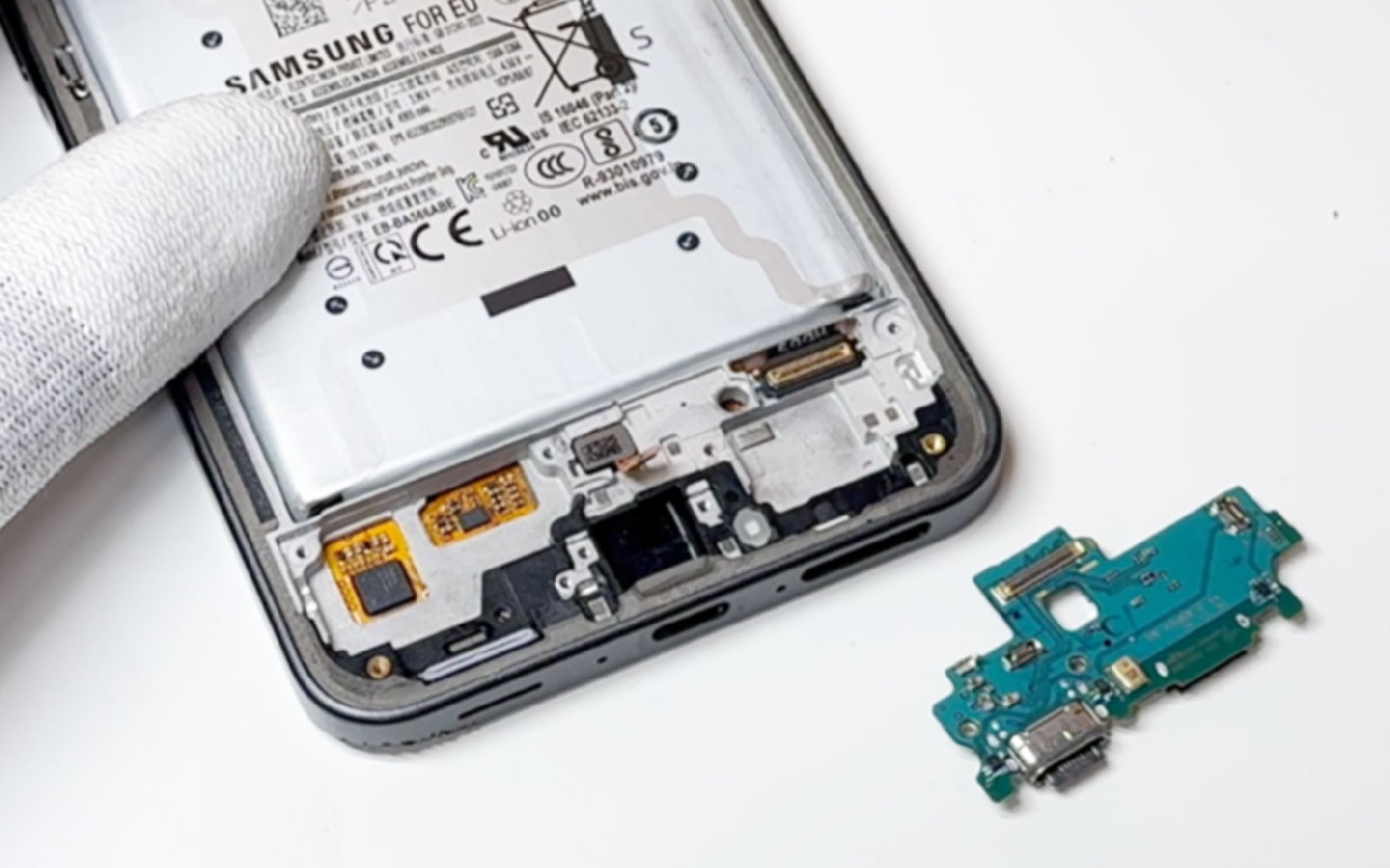

Etape 7 : Récupérer le connecteur de charge

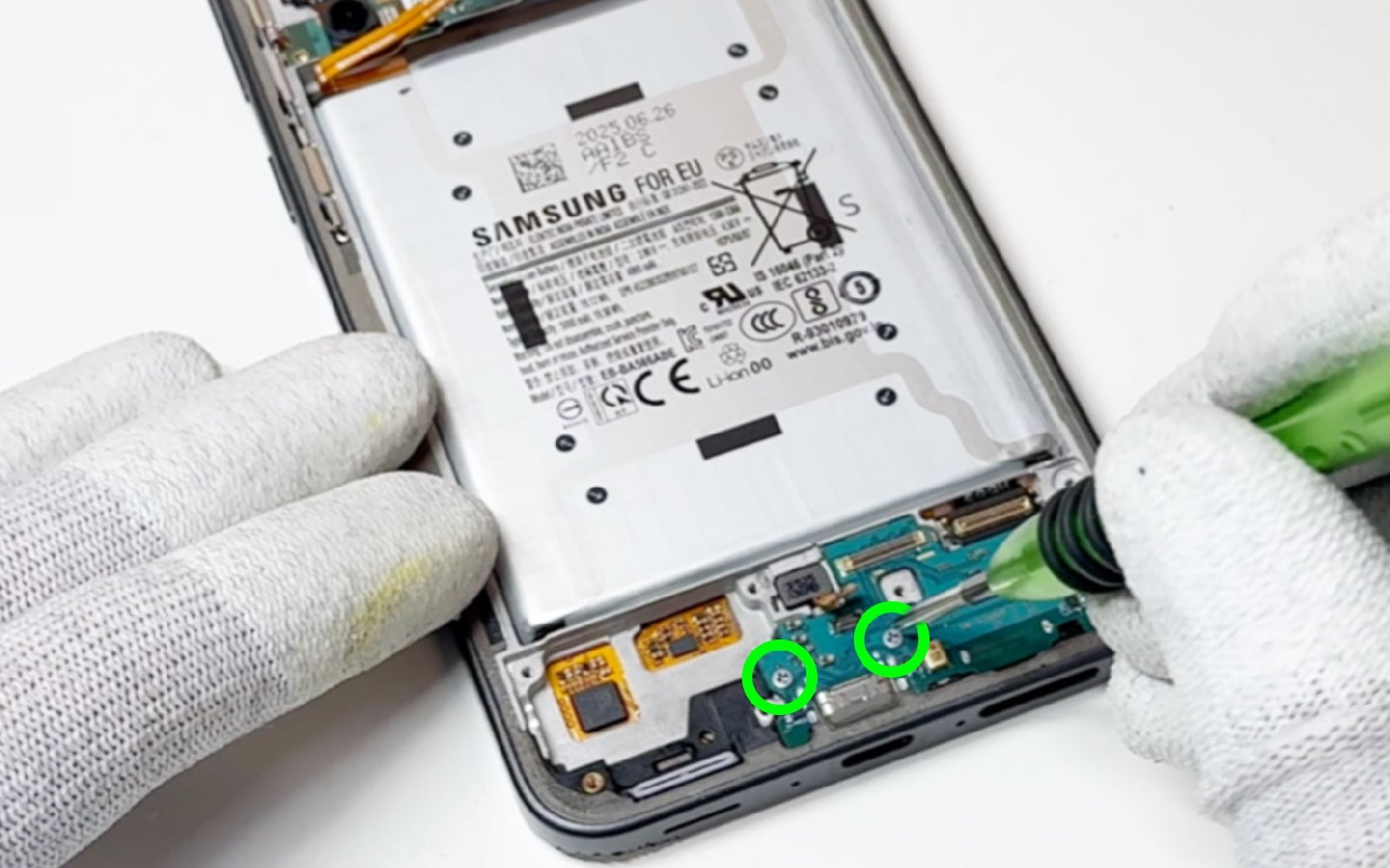

Débranchez la nappe du capteur d'empreintes puis ôtez les deux vis cruciforme.

Par la suite, insérez le levier sous le dock pour le faire basculer hors du châssis.
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 2
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 3
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 4
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Félicitations, vous venez de retirer le dock endommagé de votre Samsung Galaxy A36 (5G). Pour remonter chaque élément, suivez ce tutoriel dans le sens contraire.

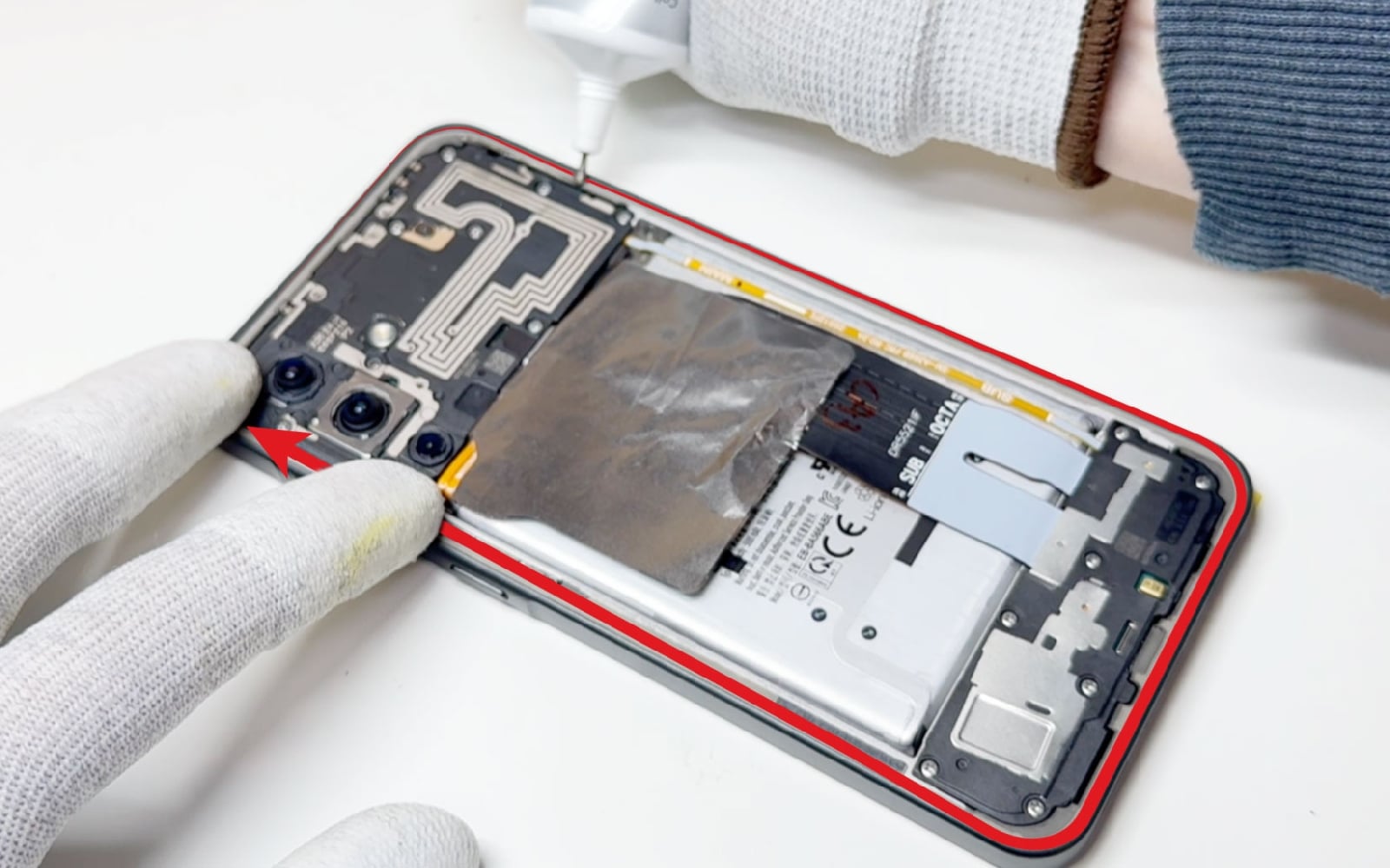

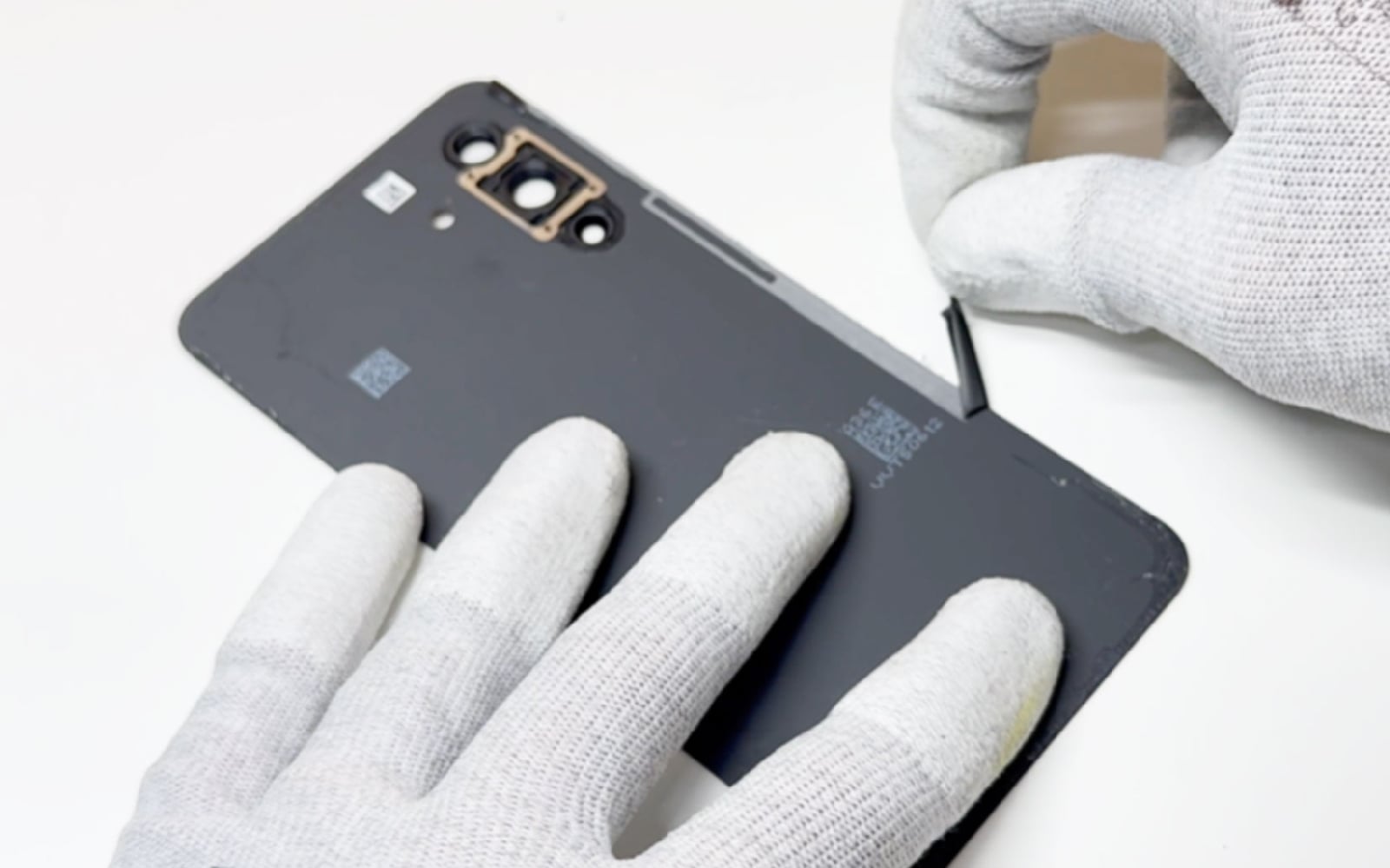

Avant de refermer votre téléphone, procédez au nettoyage de la vitre arrière et du châssis avant d'appliquer un filet de colle sur tout le contour de l'appareil.
Laissez sécher la colle environ 1 heure en le mettant sous presse à l'aide de pinces métallique ou de gros livres.
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A36 (5G) photo 2
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
