Comment changer le connecteur de charge sur Redmi 13C

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi 13C
Réparation
Note de réparabilité 14/20
Temps estimé 20 min
Difficulté 2/5 (Facile)
Diagnostic

Problème de charge

Un faux contact lors de la recharge ou une impossibilité totale de connecter votre Xiaomi Redmi 13C à votre ordinateur est souvent le signe d'un connecteur de charge (port USB-C) fatigué ou encrassé. Soumis à de nombreuses manipulations quotidiennes, ce composant peut s'user ou s'oxyder avec le temps. Heureusement, sur ce modèle, le connecteur est situé sur une petite carte fille indépendante appelée "dock", ce qui facilite grandement son remplacement.

Ce tutoriel vous guide pas à pas dans l'ouverture de l'appareil et le changement de ce module indispensable. En quelques minutes, vous pourrez rétablir une alimentation stable et sécurisée sans avoir à investir dans un nouveau smartphone.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter la réparation de votre Xiaomi Redmi 13C, il est impératif de confirmer que vous possédez le bon numéro de modèle afin d'éviter toute erreur lors de la commande de votre bloc écran. Vous pouvez identifier cette référence au dos de l'appareil ou dans les paramètres du téléphone sous l'onglet « À propos » : pour ce modèle, vous devriez trouver la mention 23100RN82L, 23106RN0DA, 23108RN04Y ou 2311DRN14I. Une fois cette vérification faite, installez-vous sur un plan de travail propre, dégagé et parfaitement éclairé pour manipuler les composants en toute sérénité. Enfin, pour garantir votre sécurité et celle des circuits électroniques, veillez à éteindre complètement votre smartphone et à retirer impérativement le tiroir de la carte SIM à l'aide de l'outil d'extraction avant de procéder aux étapes suivantes.
Outils
SIM
Etape 1

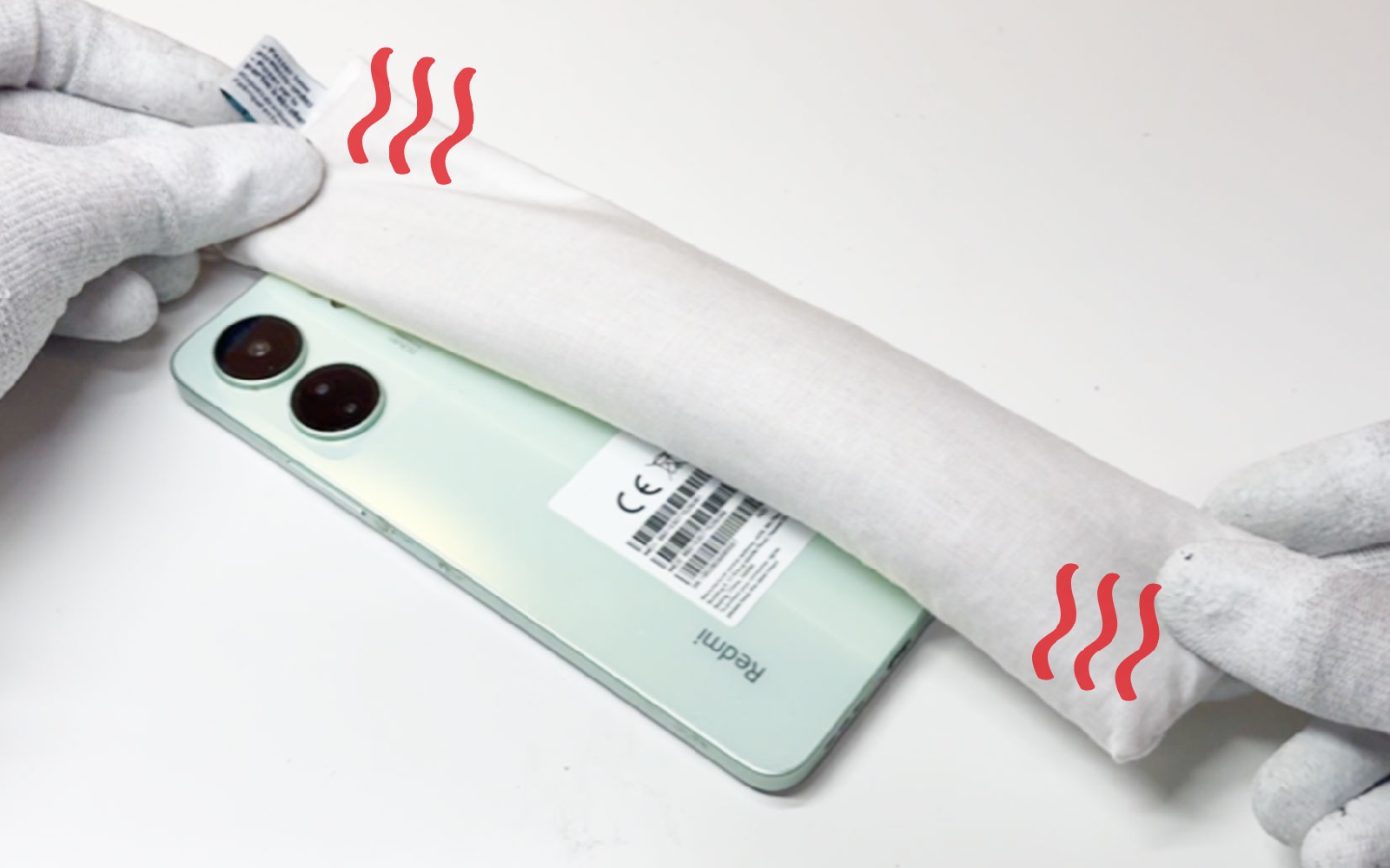

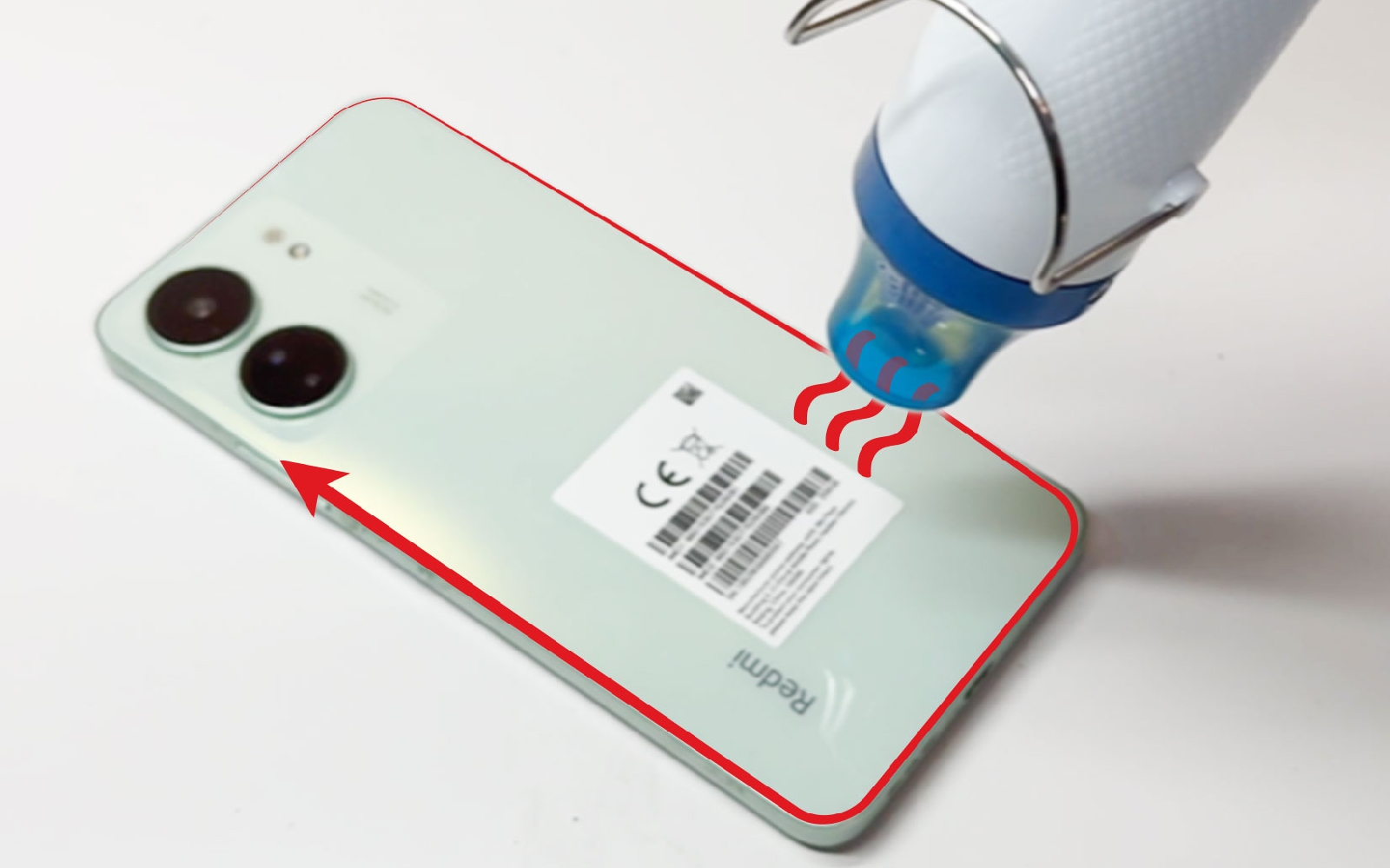

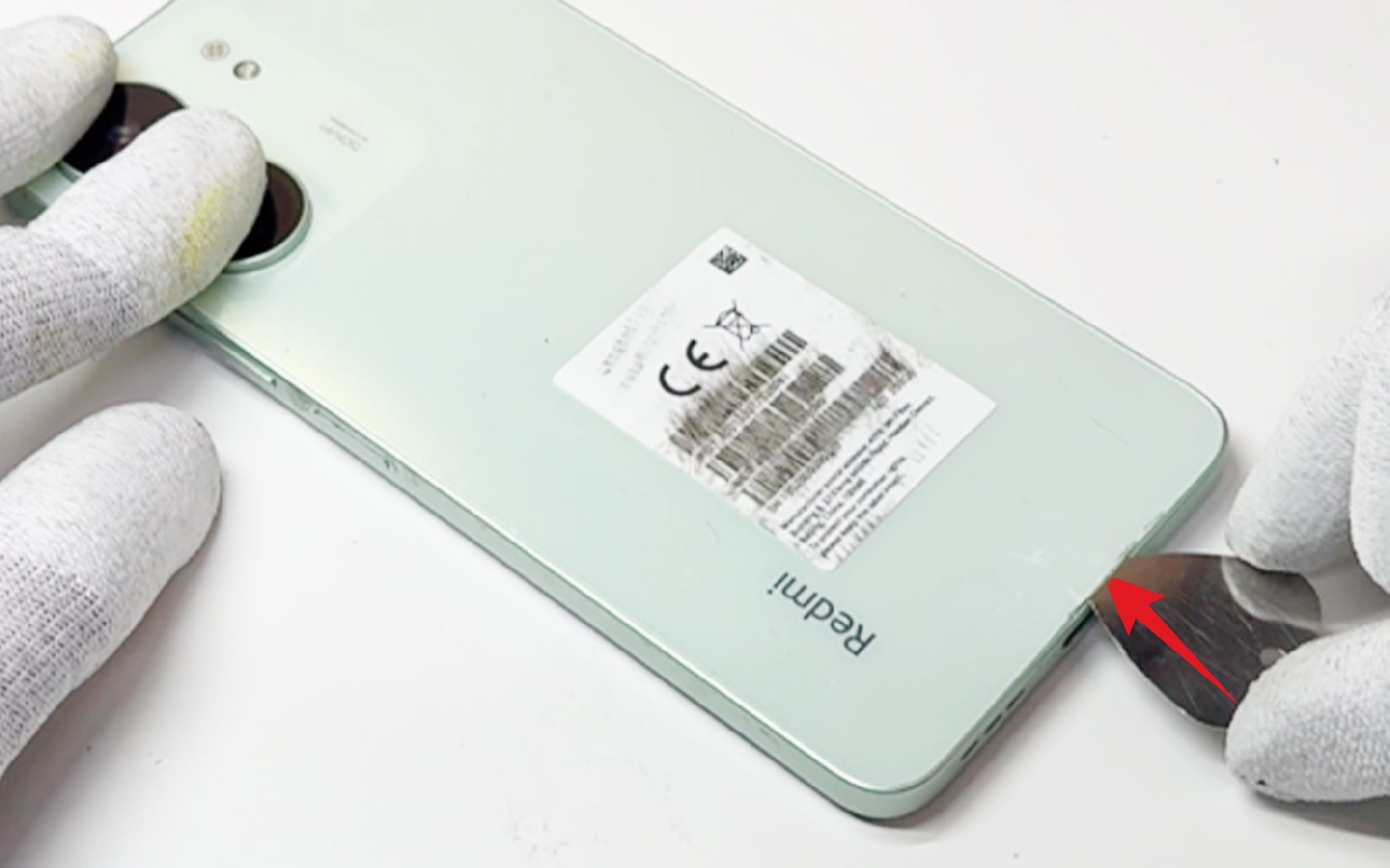

Etape 1 Chauffer la vitre arrière

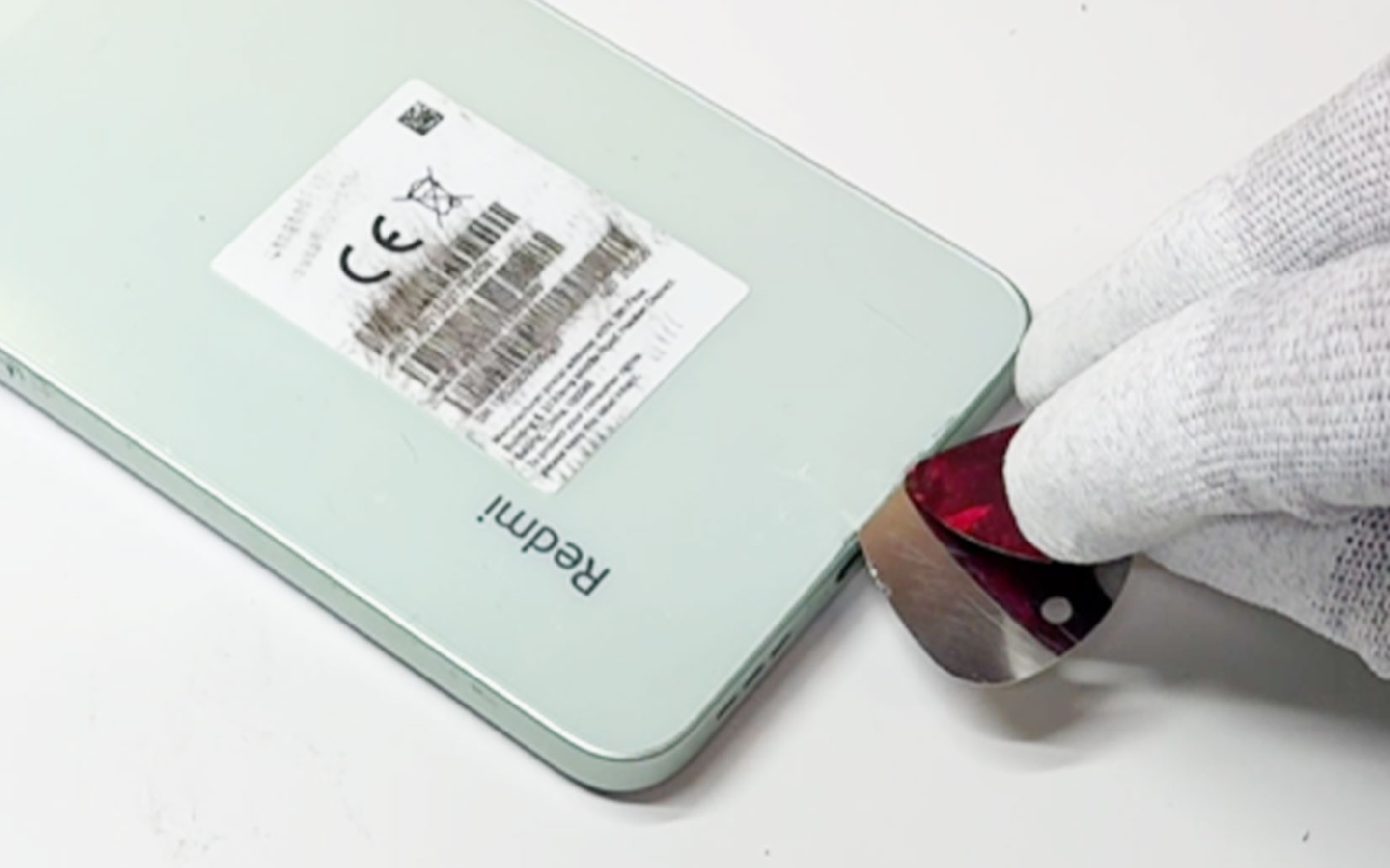

Pour accéder aux composants internes de votre Xiaomi Redmi 13C, vous devez impérativement ramollir l'adhésif qui scelle la vitre arrière au châssis en utilisant une source de chaleur adaptée. Si vous choisissez le coussin chauffant, passez-le au micro-ondes pendant environ deux minutes avant de le déposer sur la face arrière du téléphone durant une soixantaine de secondes pour une diffusion thermique homogène. Dans le cas où vous utiliseriez un décapeur thermique ou un simple sèche-cheveux, maintenez l'appareil en mouvement constant sur tout le pourtour de la vitre pour éviter toute concentration de chaleur sur un point précis, ce qui pourrait endommager les lentilles de l'appareil photo ou déformer la coque. Une fois que la surface est suffisamment chaude au toucher, l'adhésif aura perdu de sa résistance, vous permettant ainsi d'insérer avec précaution un médiator pour commencer le décollage de la paroi arrière sans risquer de la briser. Une fois l'outil en place, remplacez le par ceux en plastique avant de passer à l'étape suivante.
Outils
Médiator
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 2

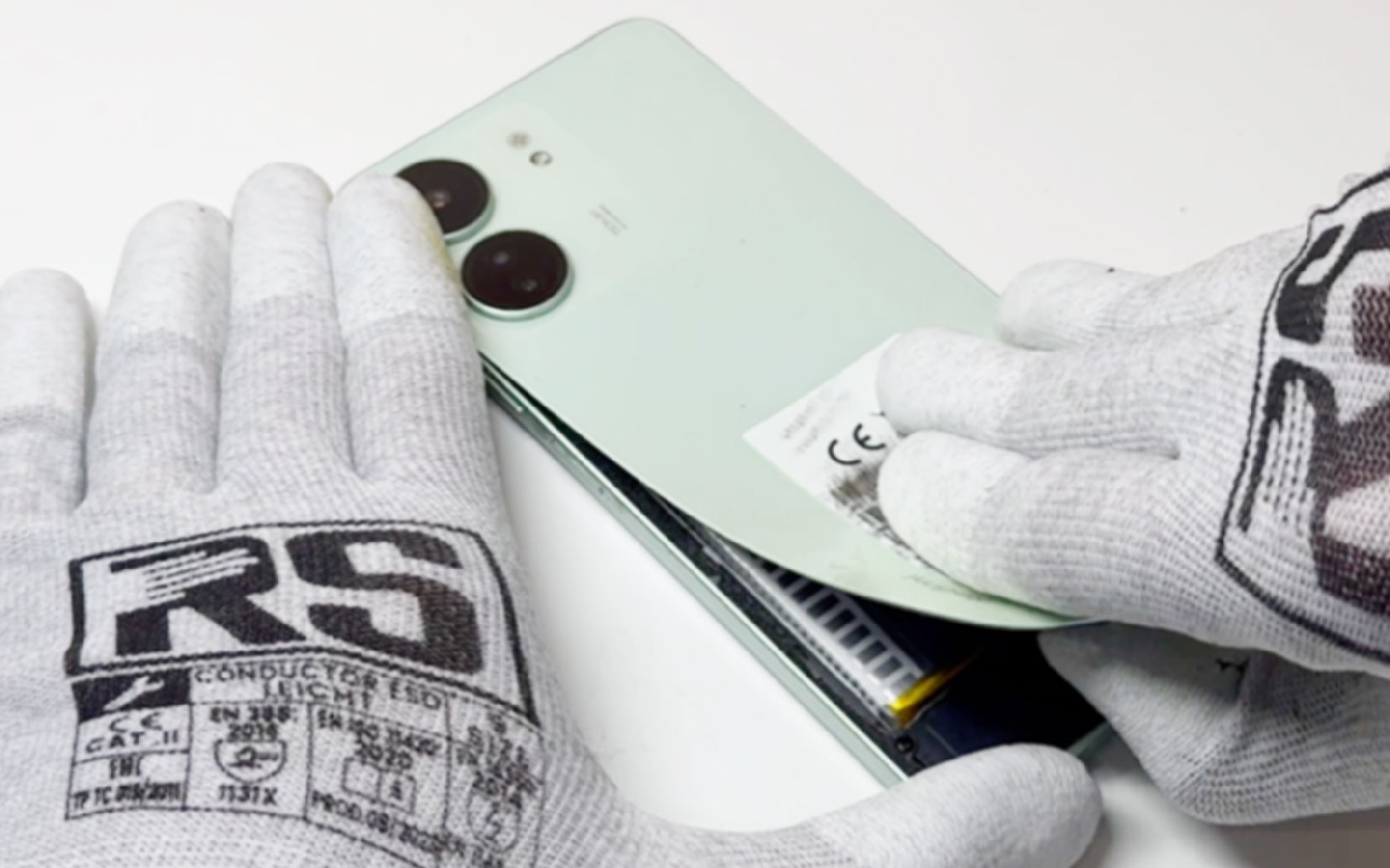

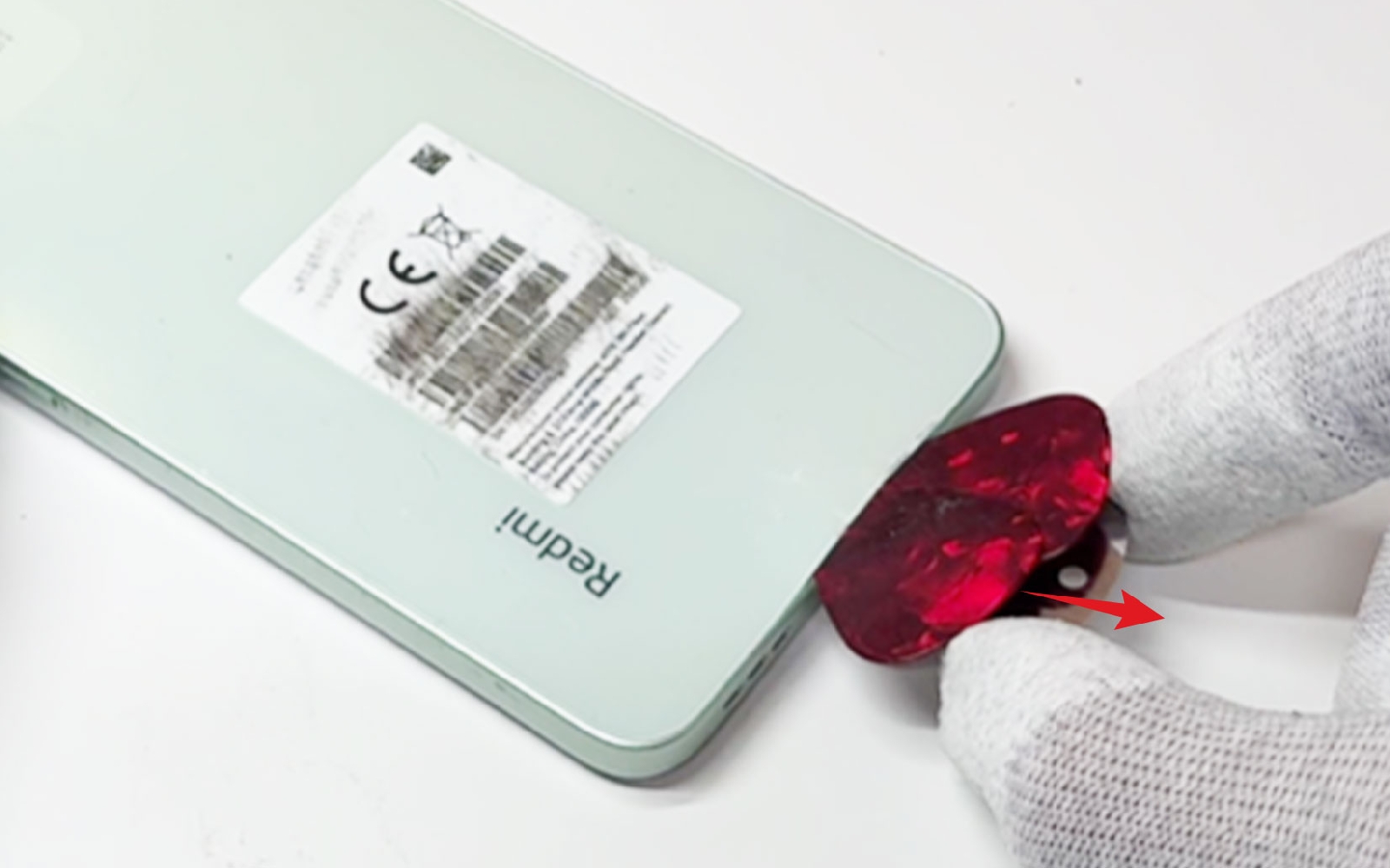

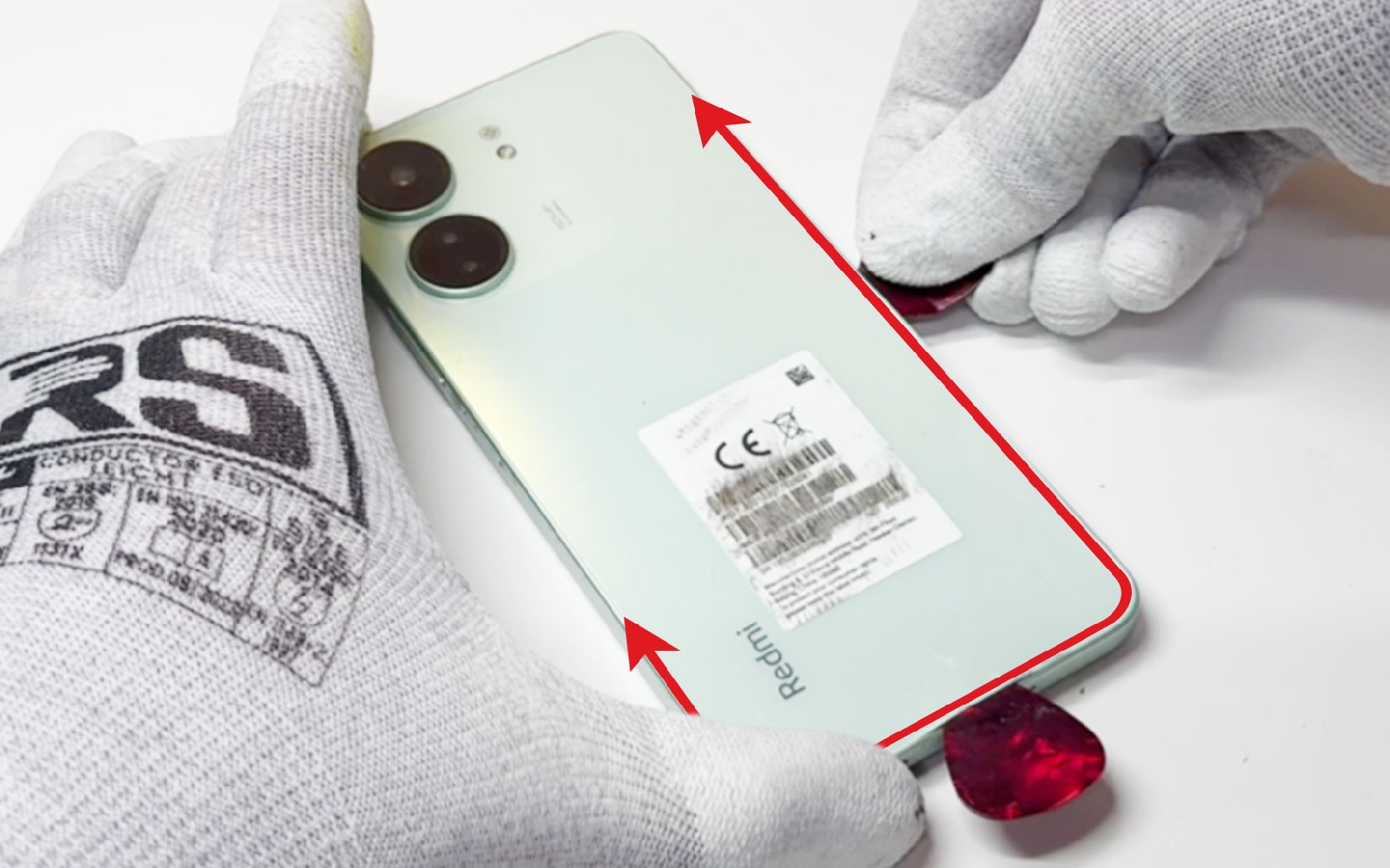

Etape 2 Ouvrir le téléphone

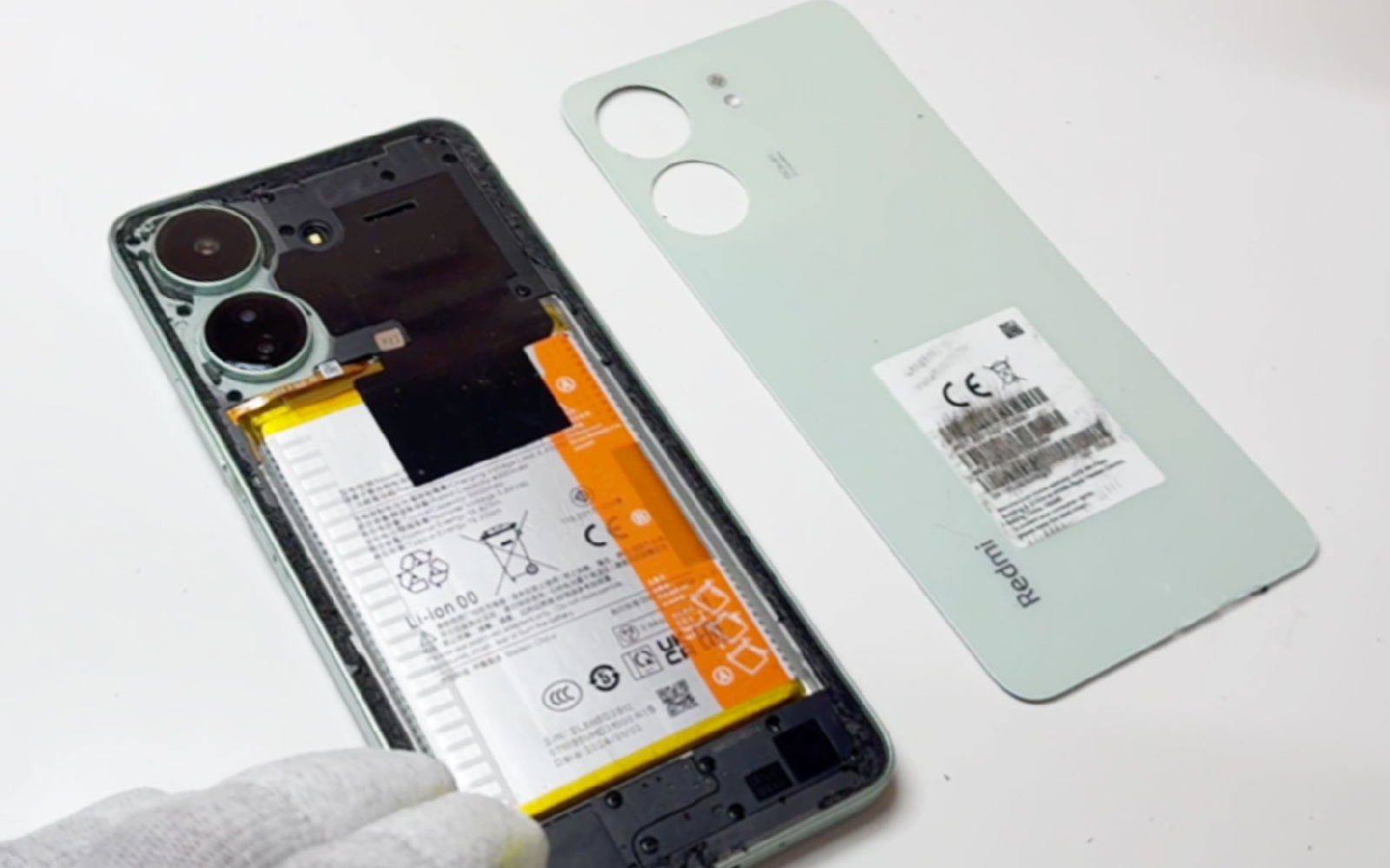

A l'aide des médiators en plastique, décollez délicatement la vitre arrière en les faisant circuler tout autour pour casser le sticker qui maintient votre Xiaomi Redmi 13C fermé.
Outils
Médiator
Etape 3

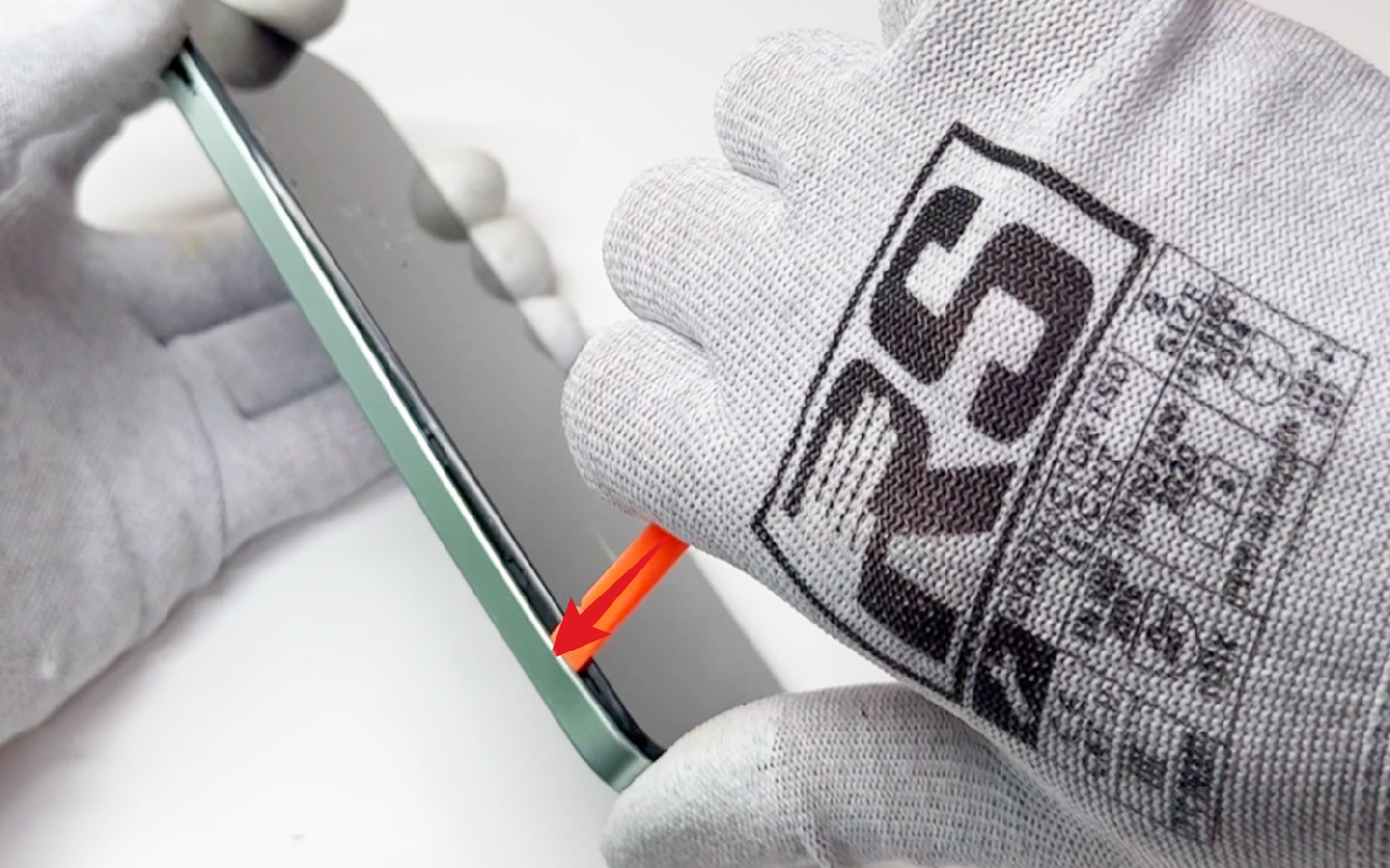

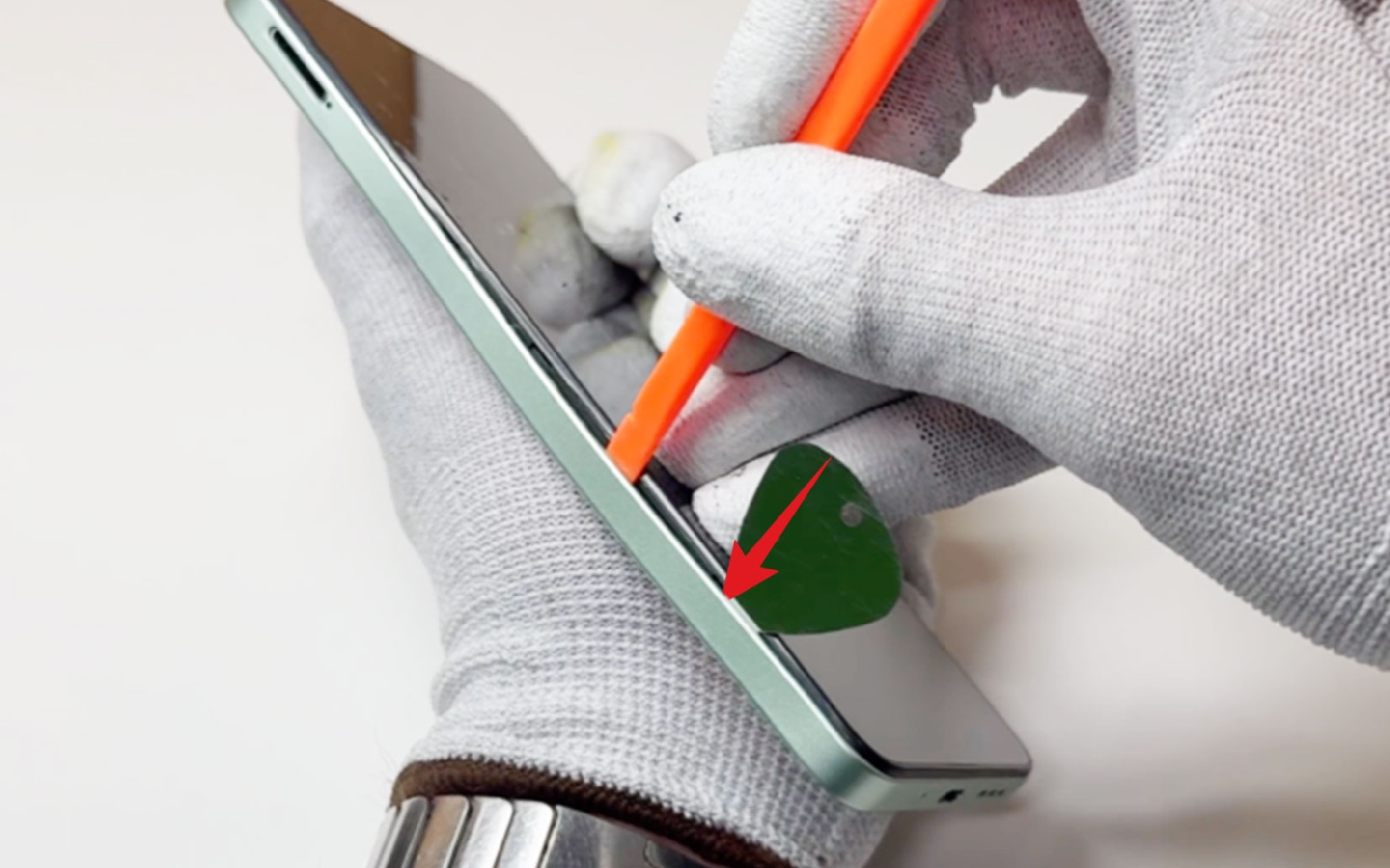

Etape 3 Déclipser le chassis intermédiaire

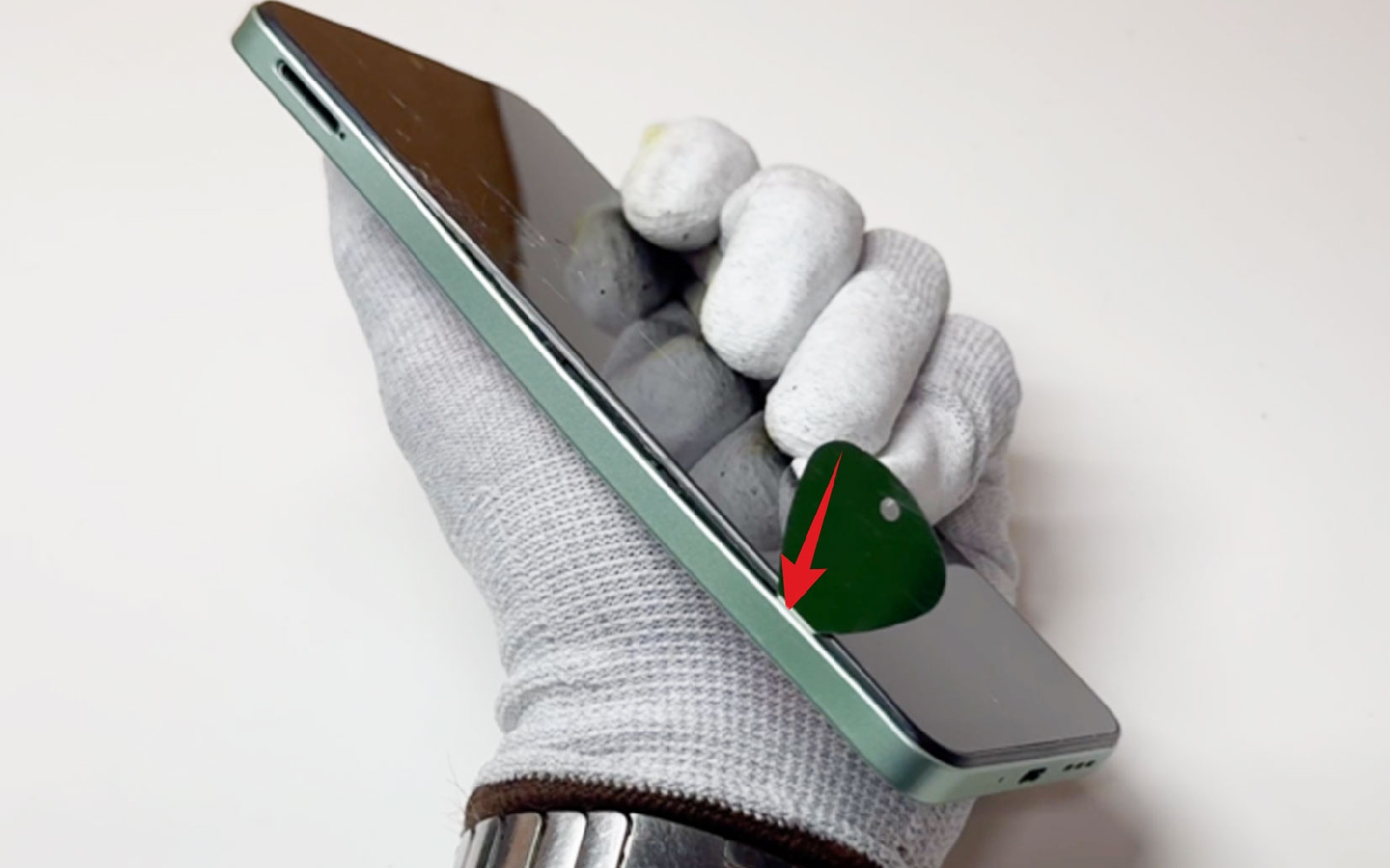

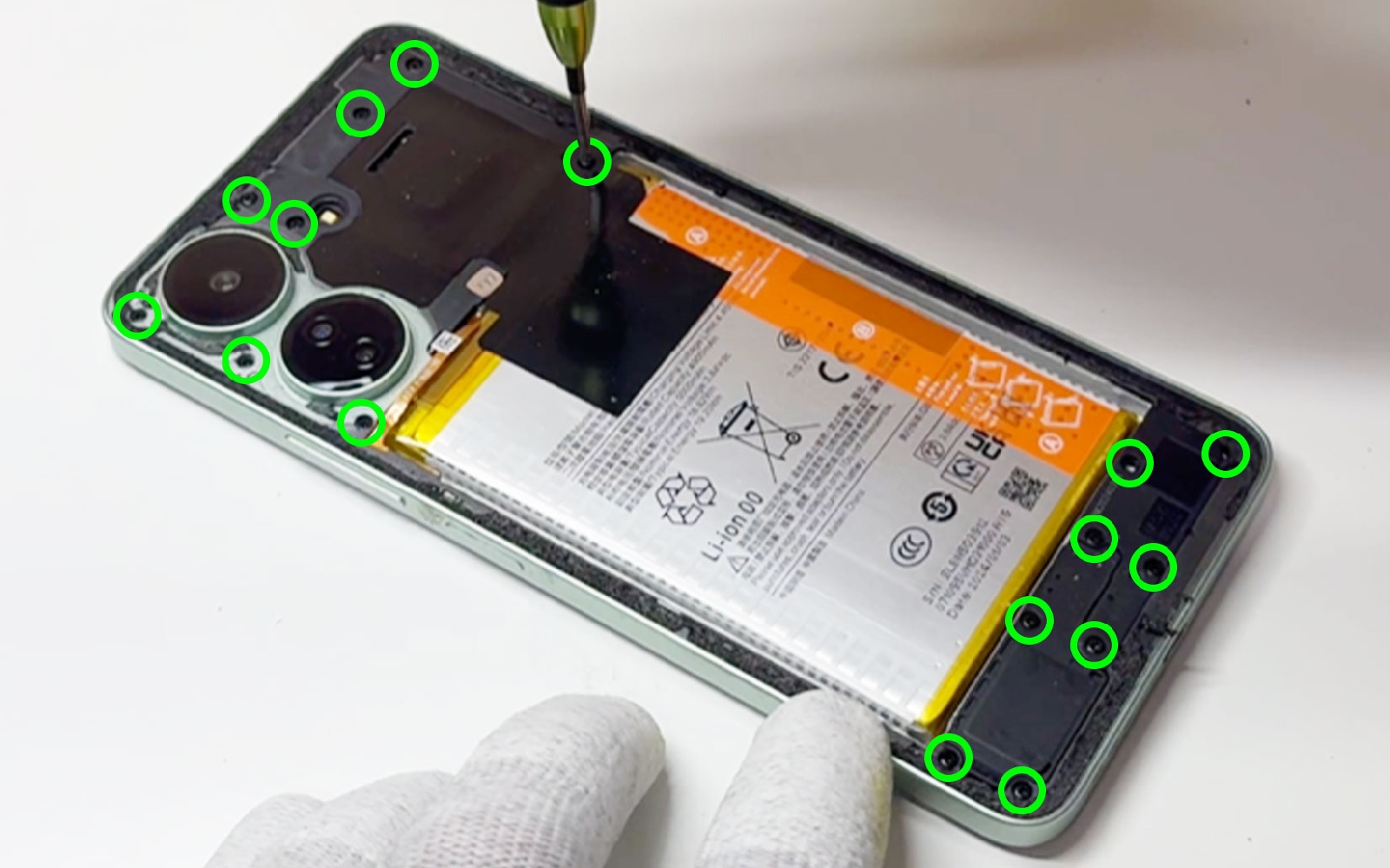

Sortez toutes les vis avec le tournevis cruciforme du châssis intermédiaire. Ensuite avec le médiator en métal, déclipsez le composant en passant l'outil entre ce dernier et l'écran. Une fois le premier espace créé, insérez le levier pour détacher tout le châssis de l'écran et pouvoir accéder aux composants internes donc la nappe de la batterie de votre téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Médiator
Etape 4

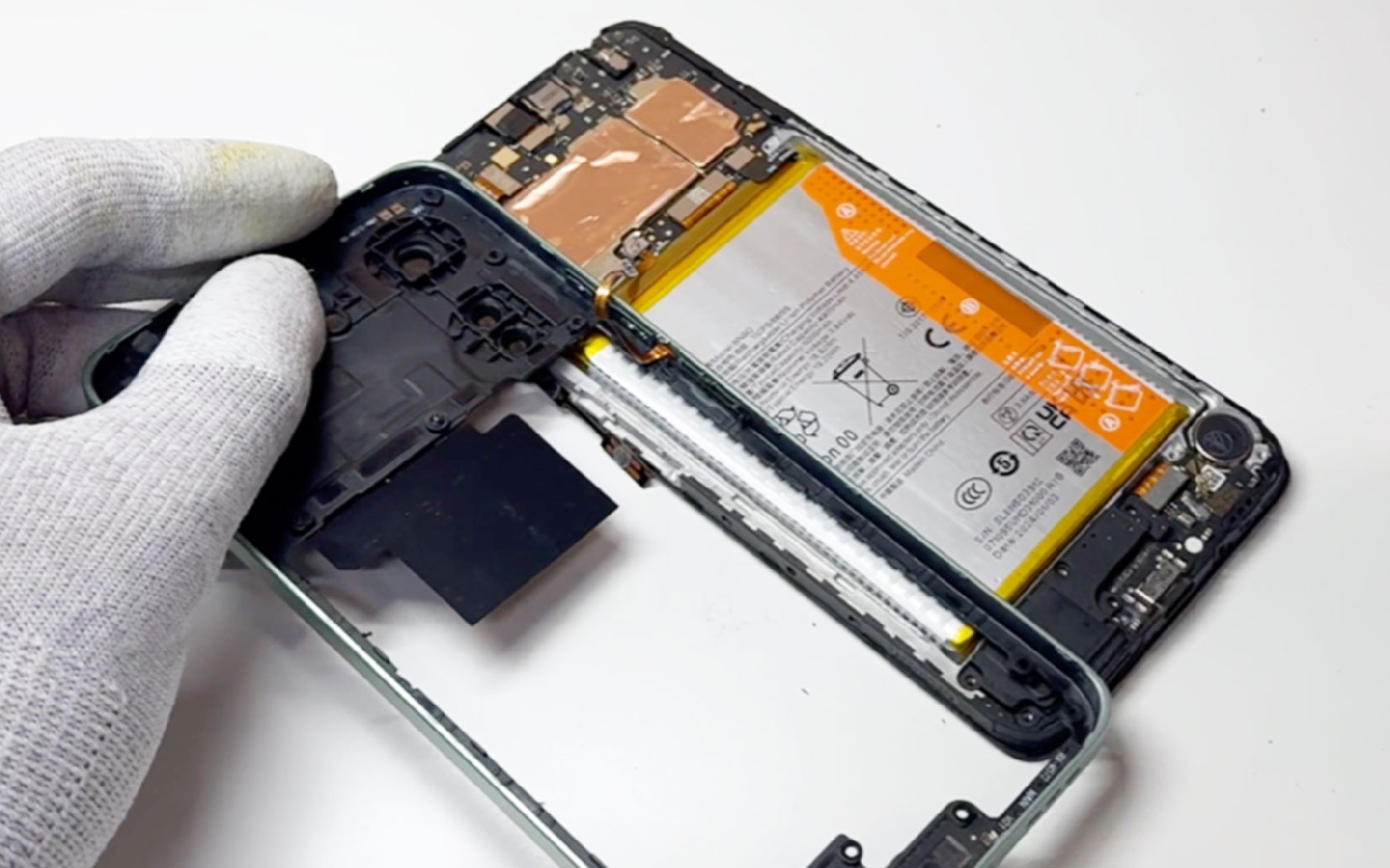

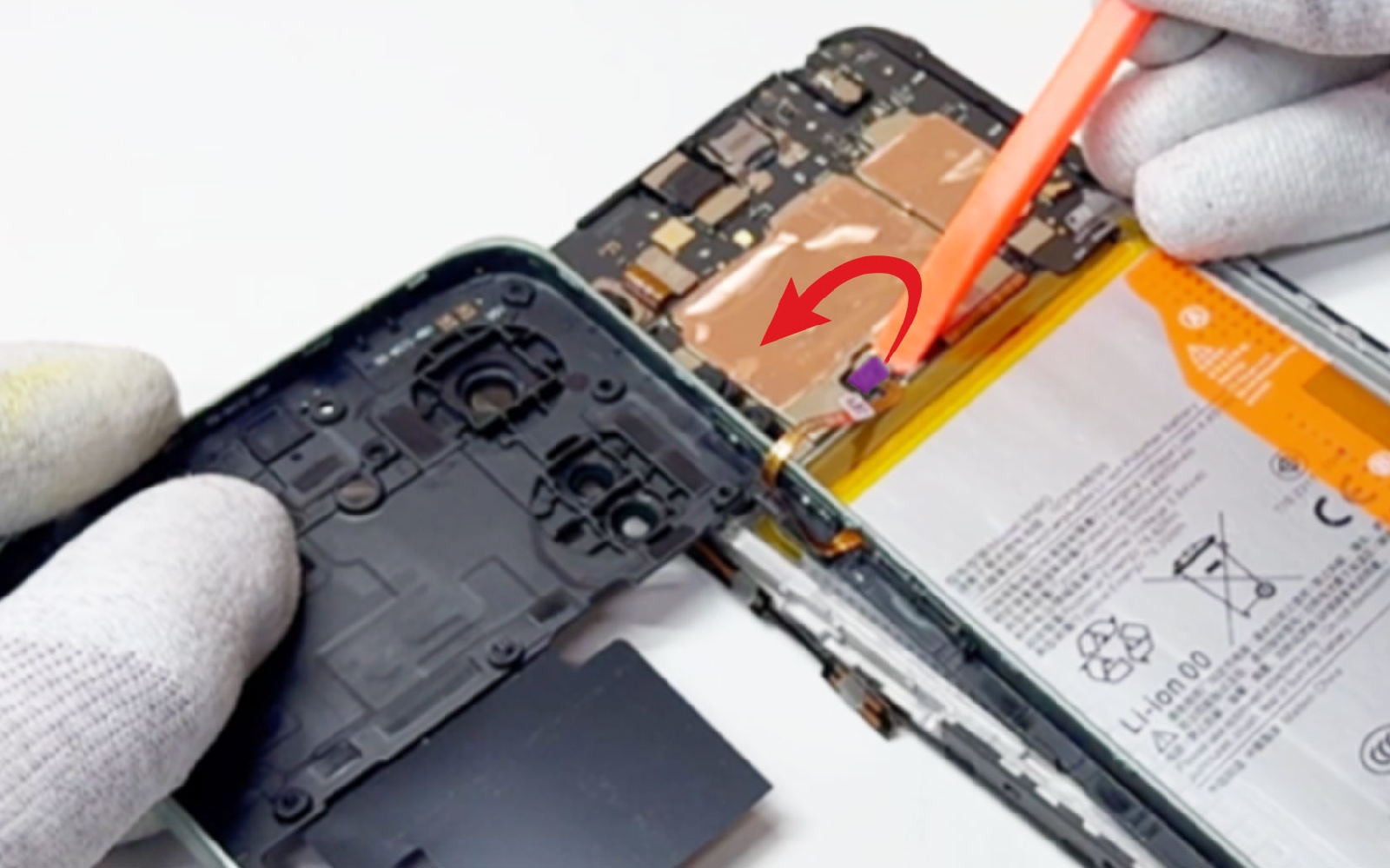

Etape 4 Mettre de coté le châssis intermédiaire

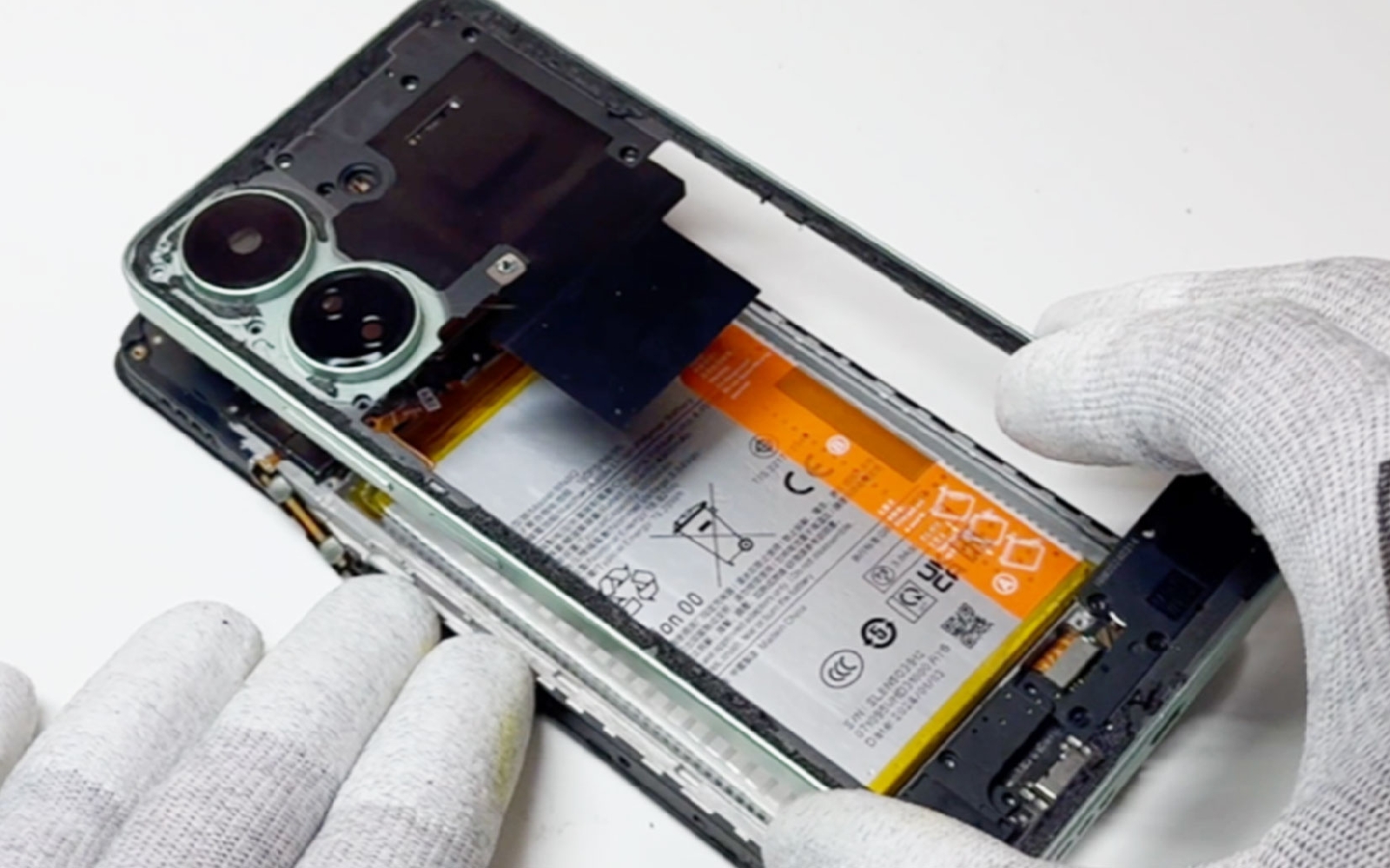

Faites basculer le châssis vers la gauche afin de pouvoir accéder à la nappe du bouton Power.
Outils
Levier Nylon
Etape 5

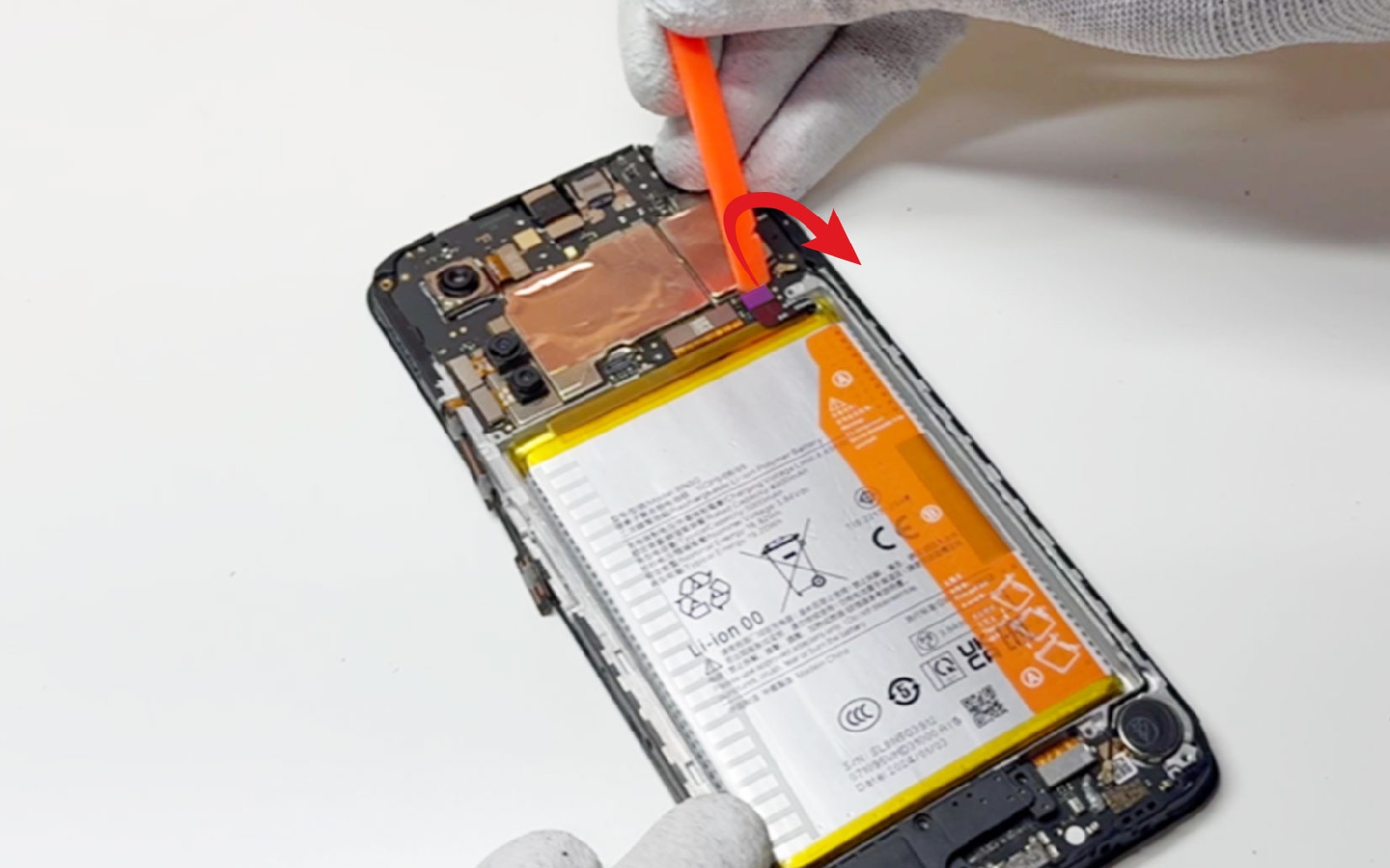

Etape 5 Déconnecter la batterie

Débranchez la nappe de la batterie pour continuer la réparation en toute sécurité.
Outils
Levier Nylon
Etape 6

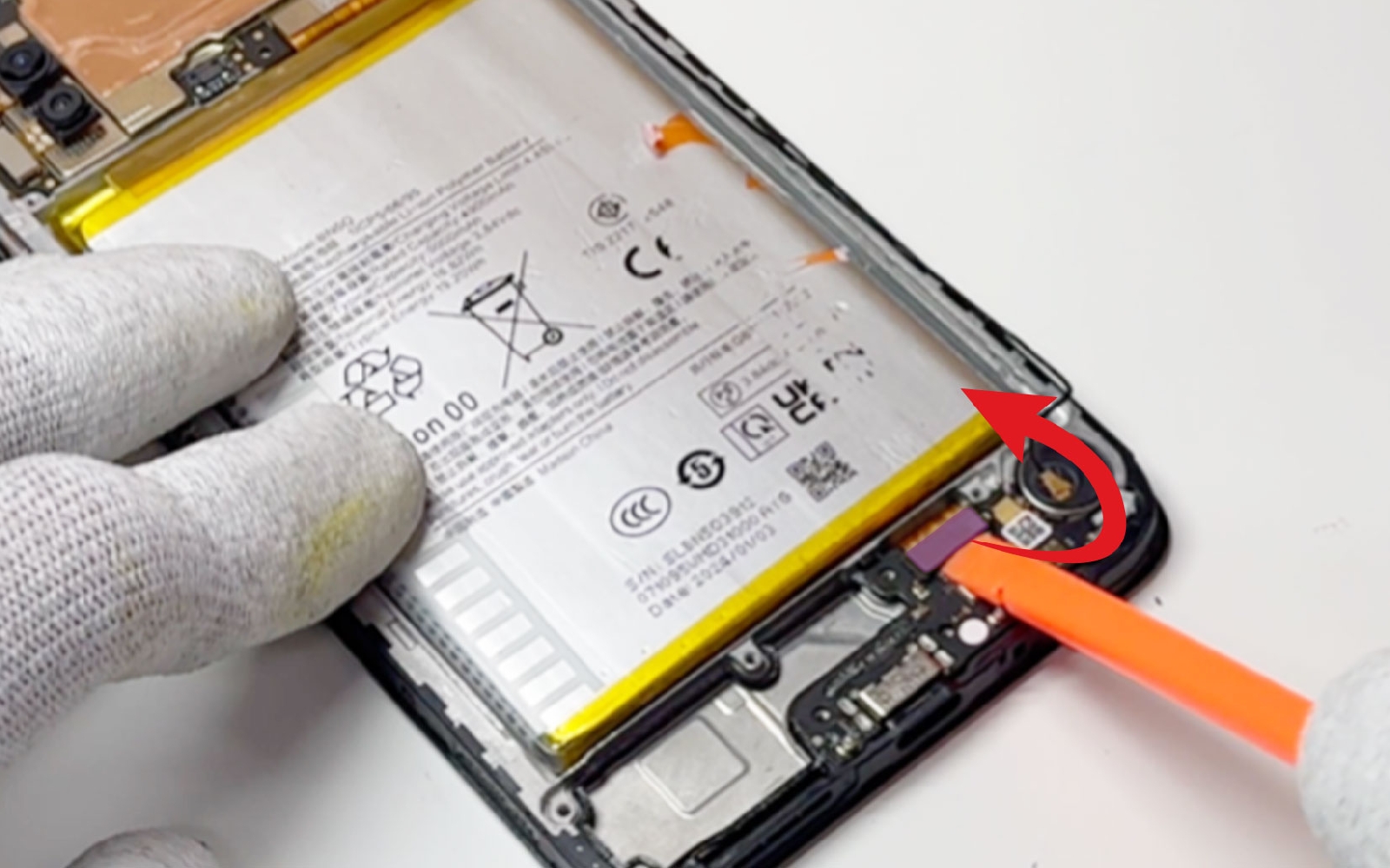

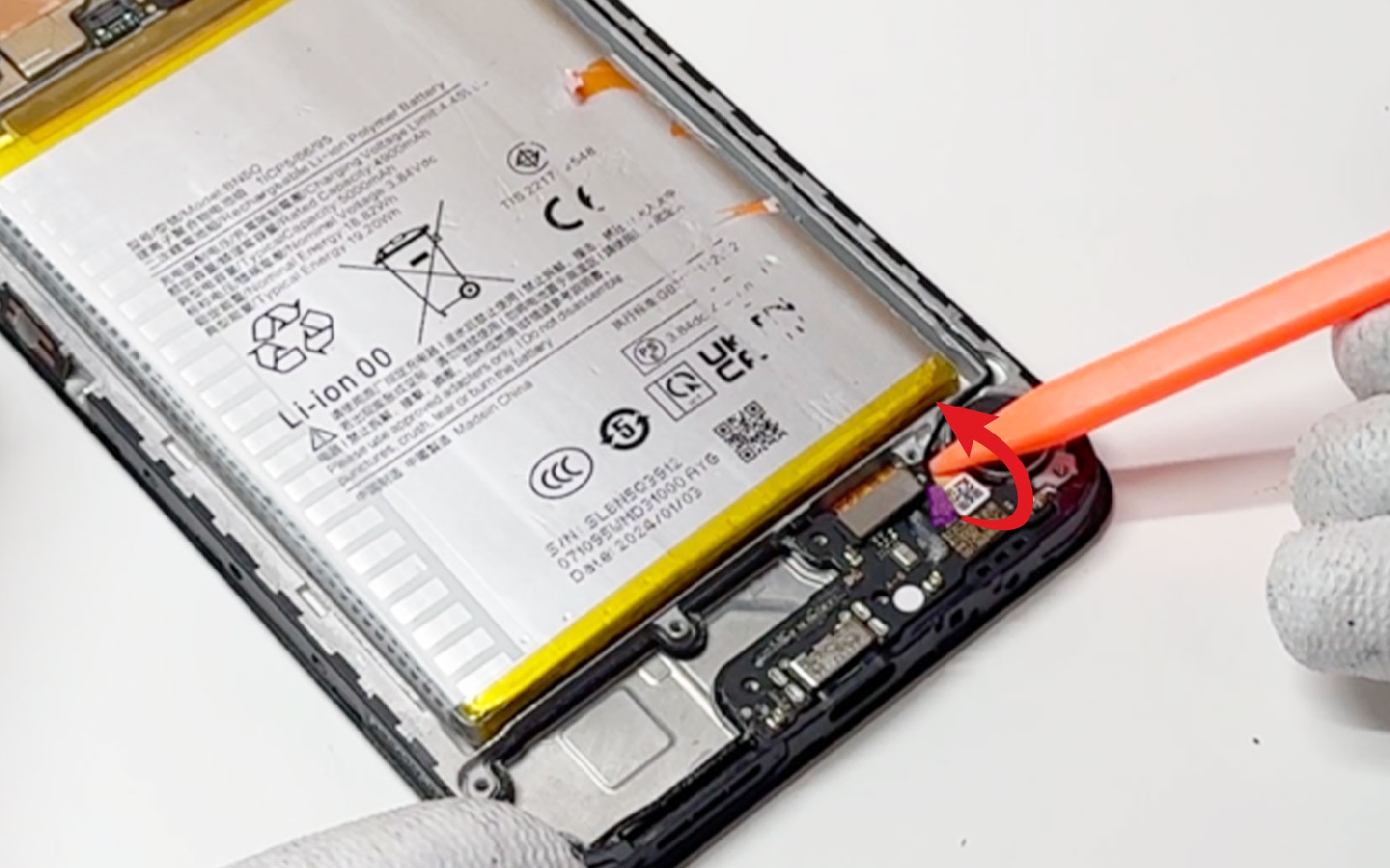

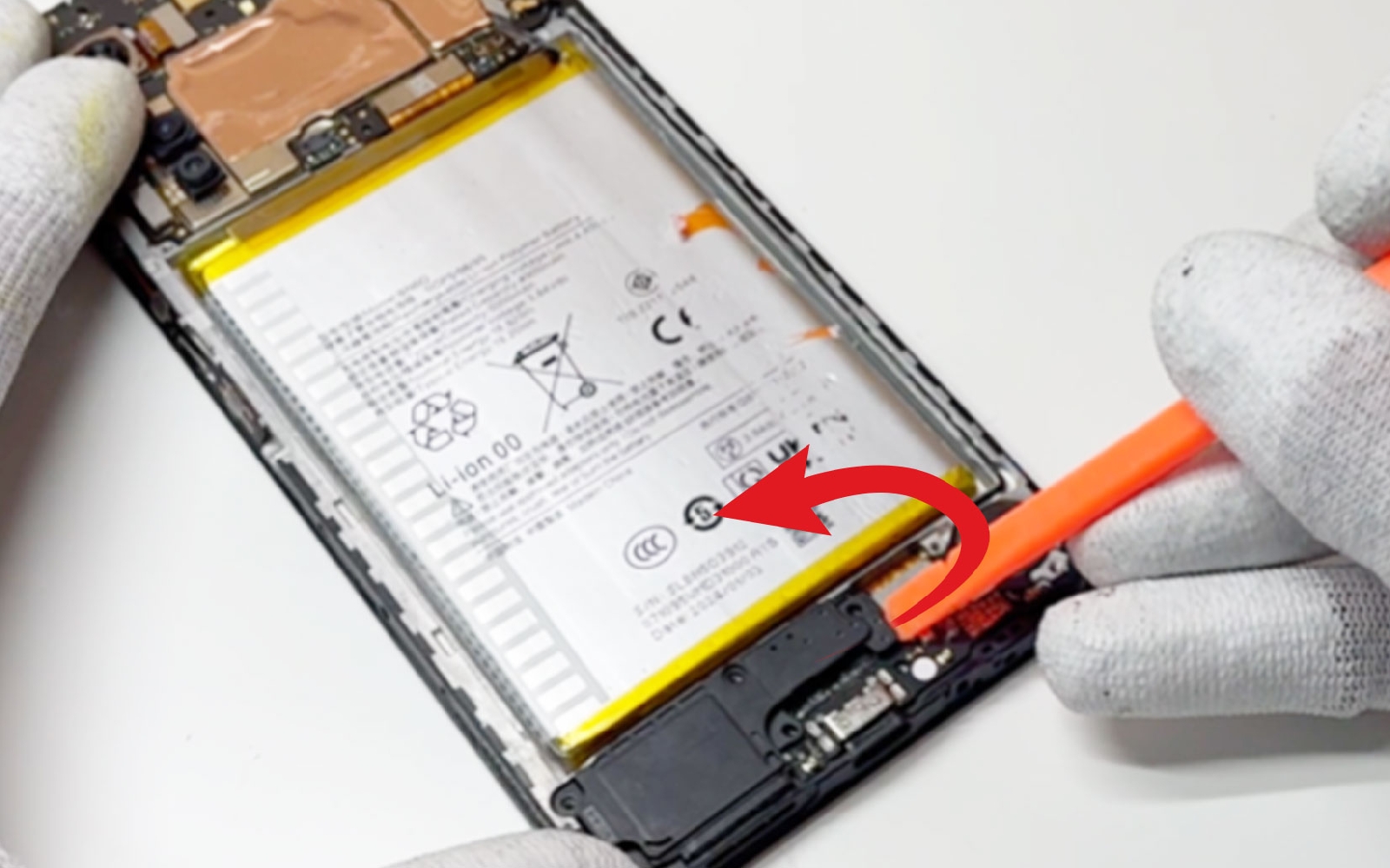

Etape 6 Récupérer le haut-parleur externe

Soulevez le haut-parleur externe avec le spudger pour le mettre de coté. Ensuite, débranchez la seconde nappe de l'écran puis le câble coaxial.
Outils
Levier Nylon
Etape 7

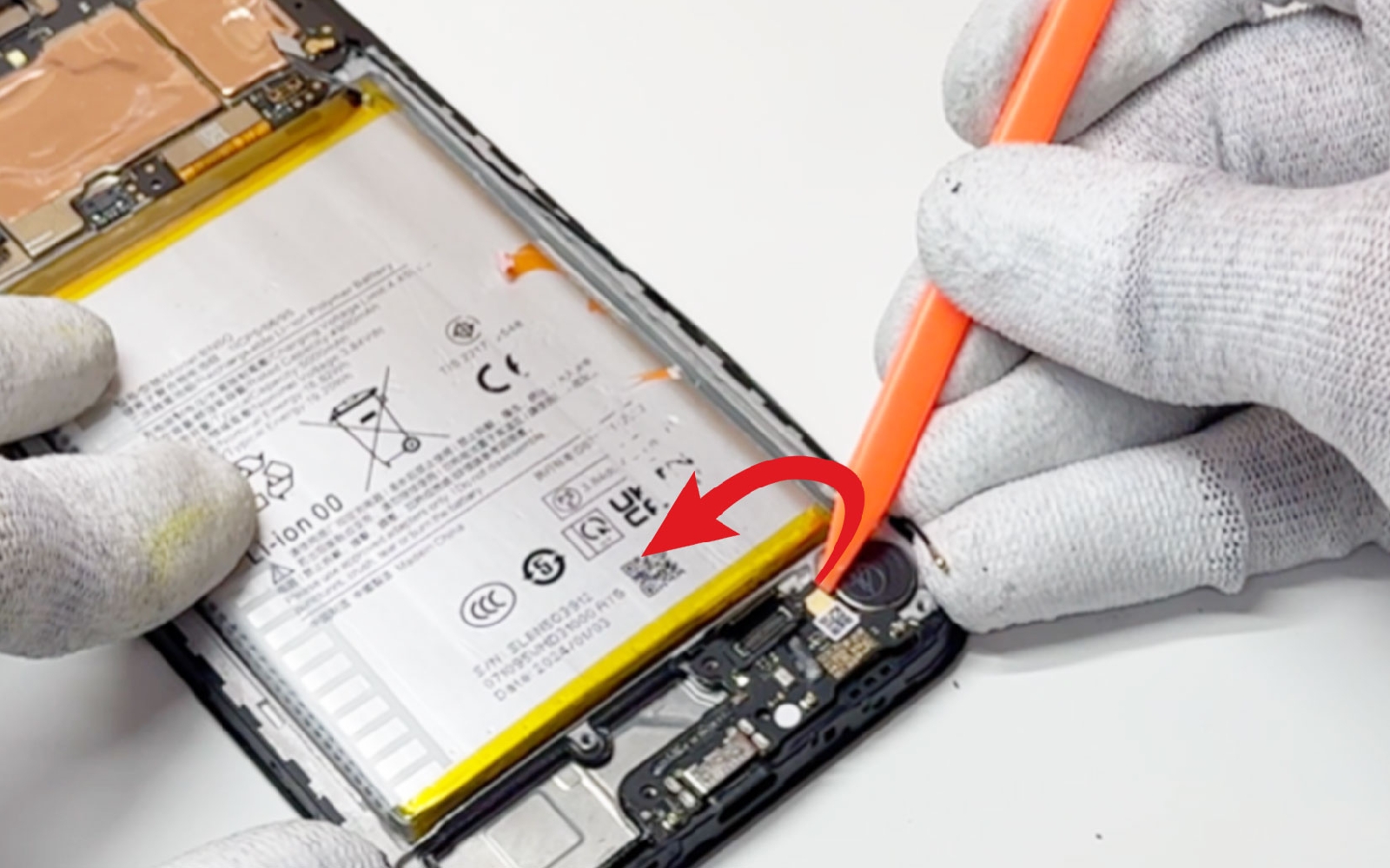

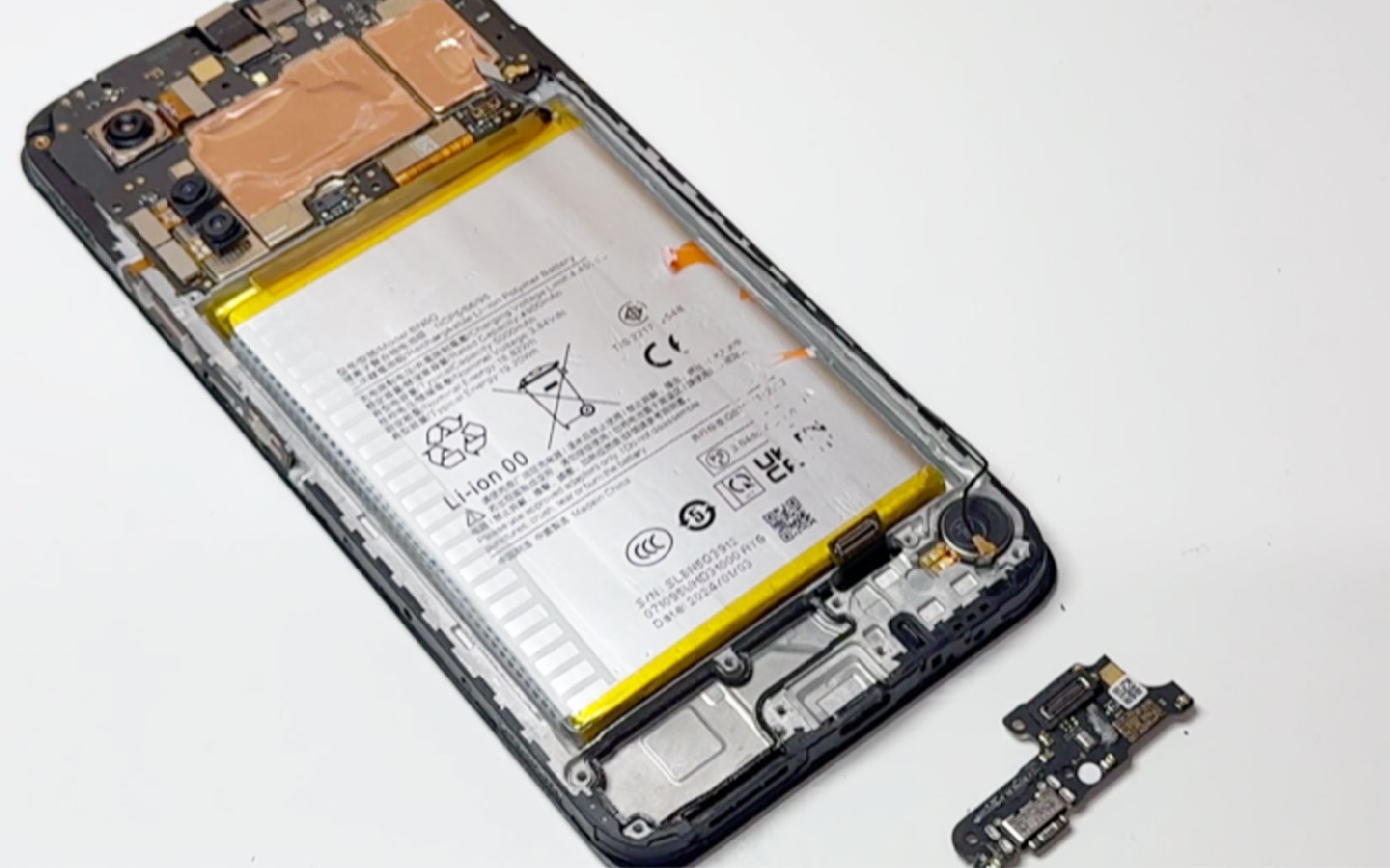

Etape 7 Retirer le connecteur de charge

Comme pour l'étape précédente, glissez le levier sous le composant pour le soulever et pouvoir le saisir afin de le mettre de coté.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€

Conseils pour le remontage

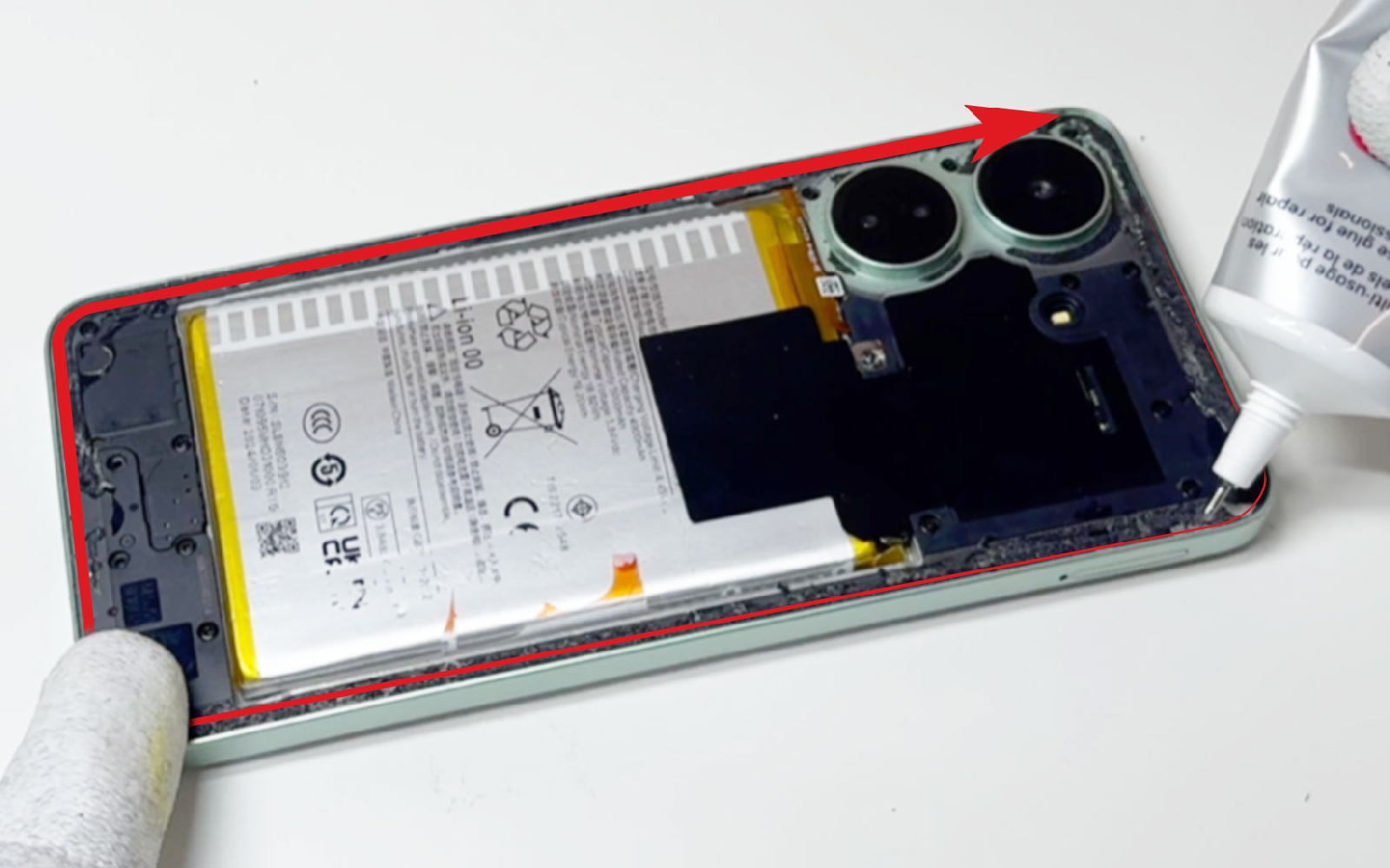

Félicitations vous venez de retirer le connecteur de charge défectueux. Pour remonter chaque composant, suivez ce guide de réparation dans le sens contraire. Avant de refermer votre Redmi 13C, nettoyez la vitre arrière ainsi que le châssis des résidus de stickers. Appliquez la colle sur tout le contour du téléphone avant de déposer la face arrière. Laissez sécher environ 1 heure avant de pouvoir utiliser votre Xiaomi de nouveau. Pour sceller correctement, nous vous conseillons d'utiliser des pinces ou de gros livres pour mettre sous presse votre smartphone.
Outils
Colle
