Comment changer le bloc écran sur Redmi 13C

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi 13C
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2/5 (Facile)
Diagnostic

Ecran fissuré

Châssis déformé

L’écran de votre Xiaomi Redmi 13C a subi un choc et présente désormais des fissures, des lignes multicolores ou un tactile capricieux ? Malgré sa robustesse, une chute malheureuse peut rendre l'utilisation de votre smartphone frustrante, voire impossible. Heureusement, changer le bloc écran complet est une opération tout à fait réalisable qui permet de restaurer la qualité d'image d'origine.

Dans ce tutoriel, nous vous détaillons chaque étape du processus, de l'ouverture sécurisée du châssis au transfert des composants essentiels. Avec un peu de précision et les bons outils, vous pourrez redonner vie à votre Redmi 13C et éviter ainsi le coût élevé d'une réparation en atelier ou l'achat d'un nouveau téléphone.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter la réparation de votre Xiaomi Redmi 13C, il est impératif de confirmer que vous possédez le bon numéro de modèle afin d'éviter toute erreur lors de la commande de votre bloc écran. Vous pouvez identifier cette référence au dos de l'appareil ou dans les paramètres du téléphone sous l'onglet « À propos » : pour ce modèle, vous devriez trouver la mention 23100RN82L, 23106RN0DA, 23108RN04Y ou 2311DRN14I. Une fois cette vérification faite, installez-vous sur un plan de travail propre, dégagé et parfaitement éclairé pour manipuler les composants en toute sérénité. Enfin, pour garantir votre sécurité et celle des circuits électroniques, veillez à éteindre complètement votre smartphone et à retirer impérativement le tiroir de la carte SIM à l'aide de l'outil d'extraction avant de procéder aux étapes suivantes.
Outils
SIM
Etape 1

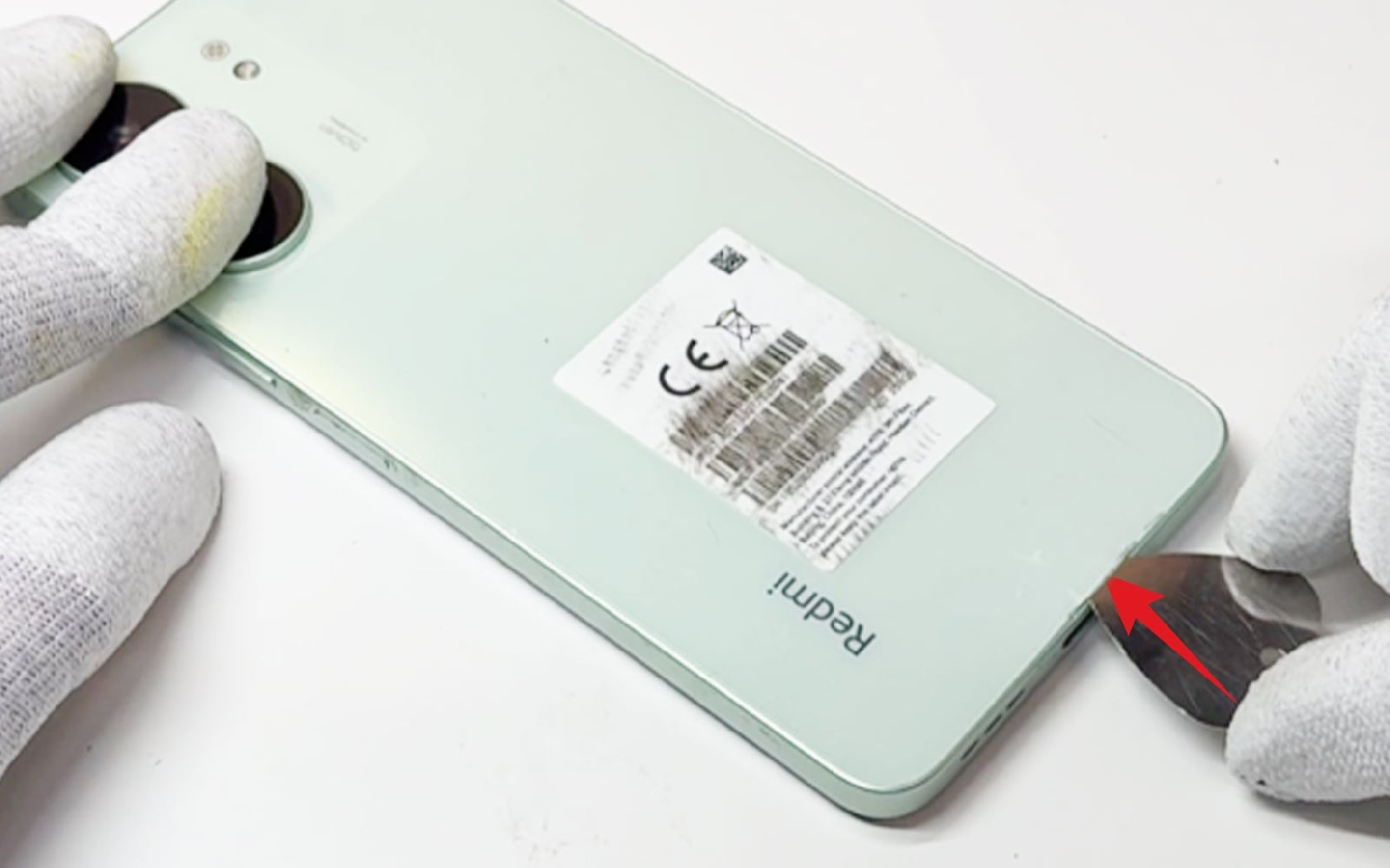

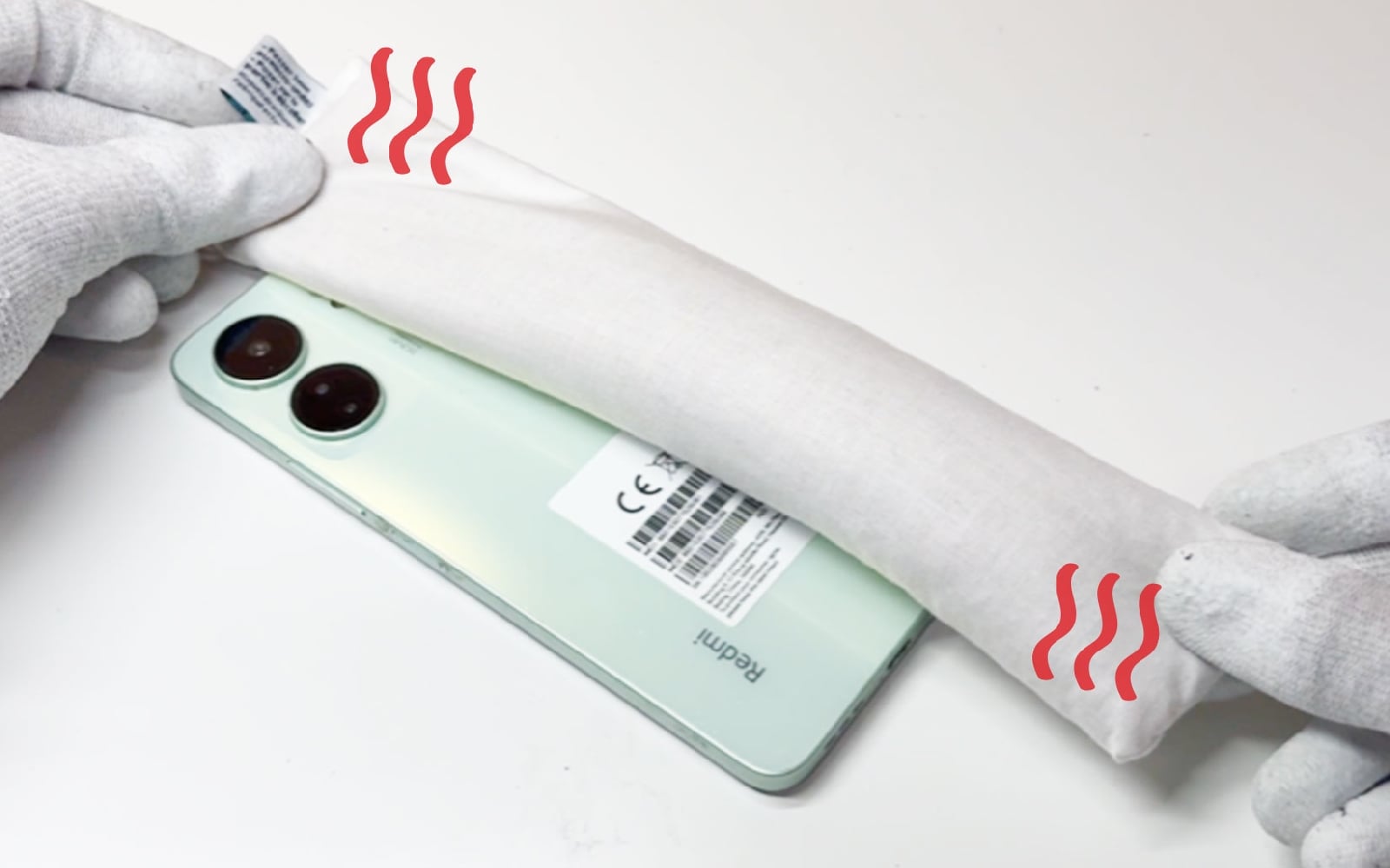

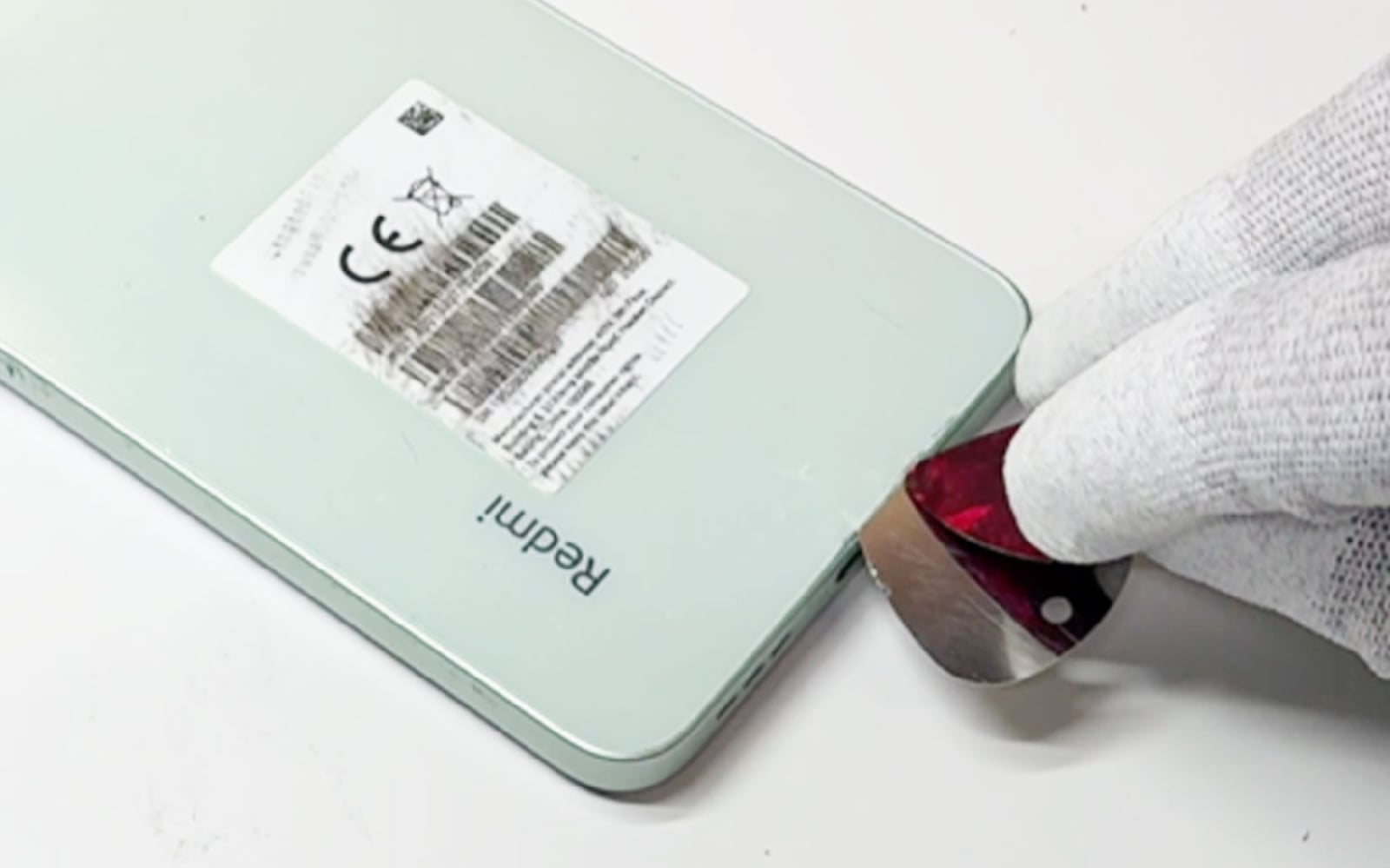

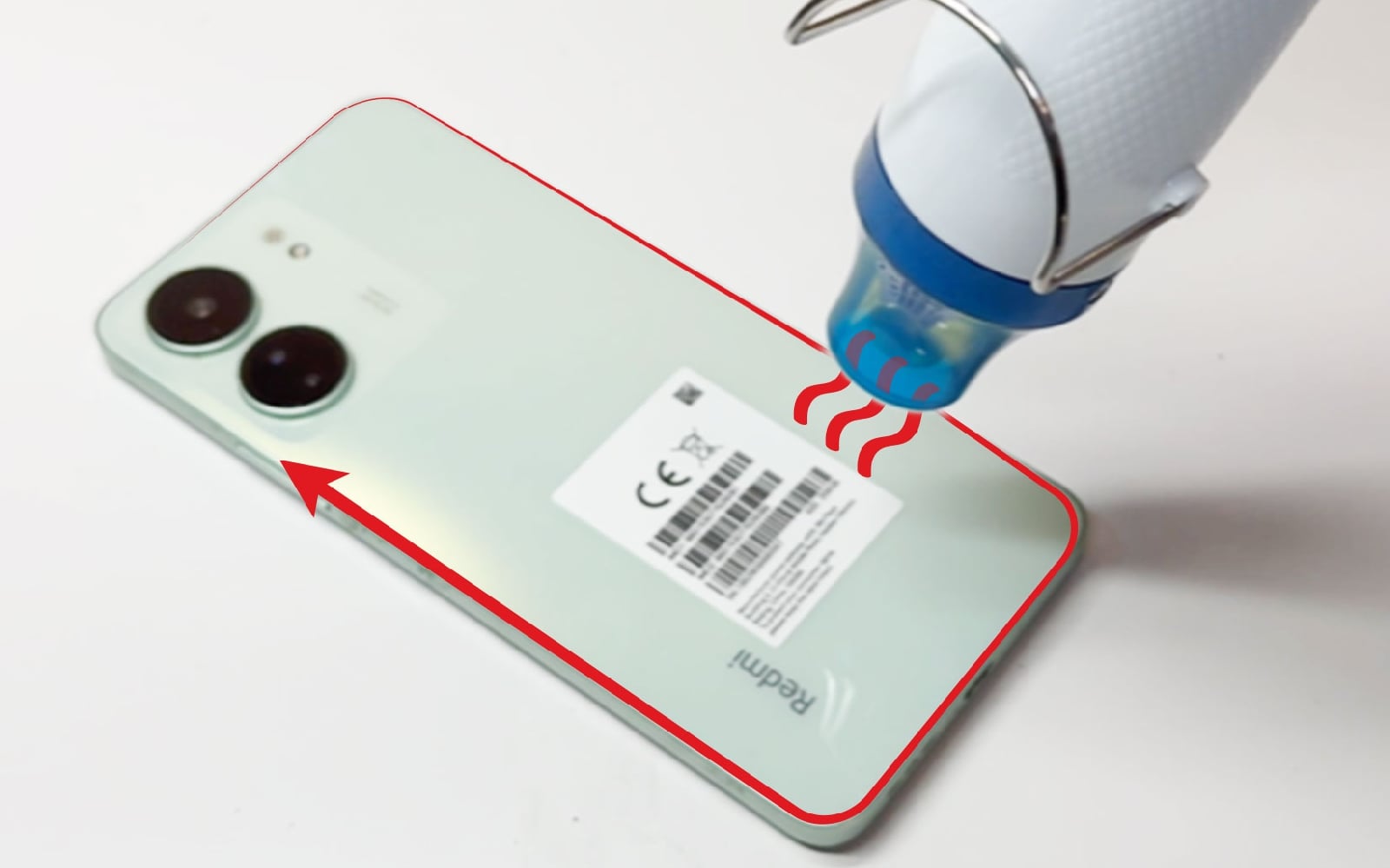

Etape 1 Chauffer la vitre arrière

Pour accéder aux composants internes de votre Xiaomi Redmi 13C, vous devez impérativement ramollir l'adhésif qui scelle la vitre arrière au châssis en utilisant une source de chaleur adaptée. Si vous choisissez le coussin chauffant, passez-le au micro-ondes pendant environ deux minutes avant de le déposer sur la face arrière du téléphone durant une soixantaine de secondes pour une diffusion thermique homogène. Dans le cas où vous utiliseriez un décapeur thermique ou un simple sèche-cheveux, maintenez l'appareil en mouvement constant sur tout le pourtour de la vitre pour éviter toute concentration de chaleur sur un point précis, ce qui pourrait endommager les lentilles de l'appareil photo ou déformer la coque. Une fois que la surface est suffisamment chaude au toucher, l'adhésif aura perdu de sa résistance, vous permettant ainsi d'insérer avec précaution un médiator pour commencer le décollage de la paroi arrière sans risquer de la briser. Une fois l'outil en place, remplacez le par ceux en plastique avant de passer à l'étape suivante.
Outils
Médiator
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 2

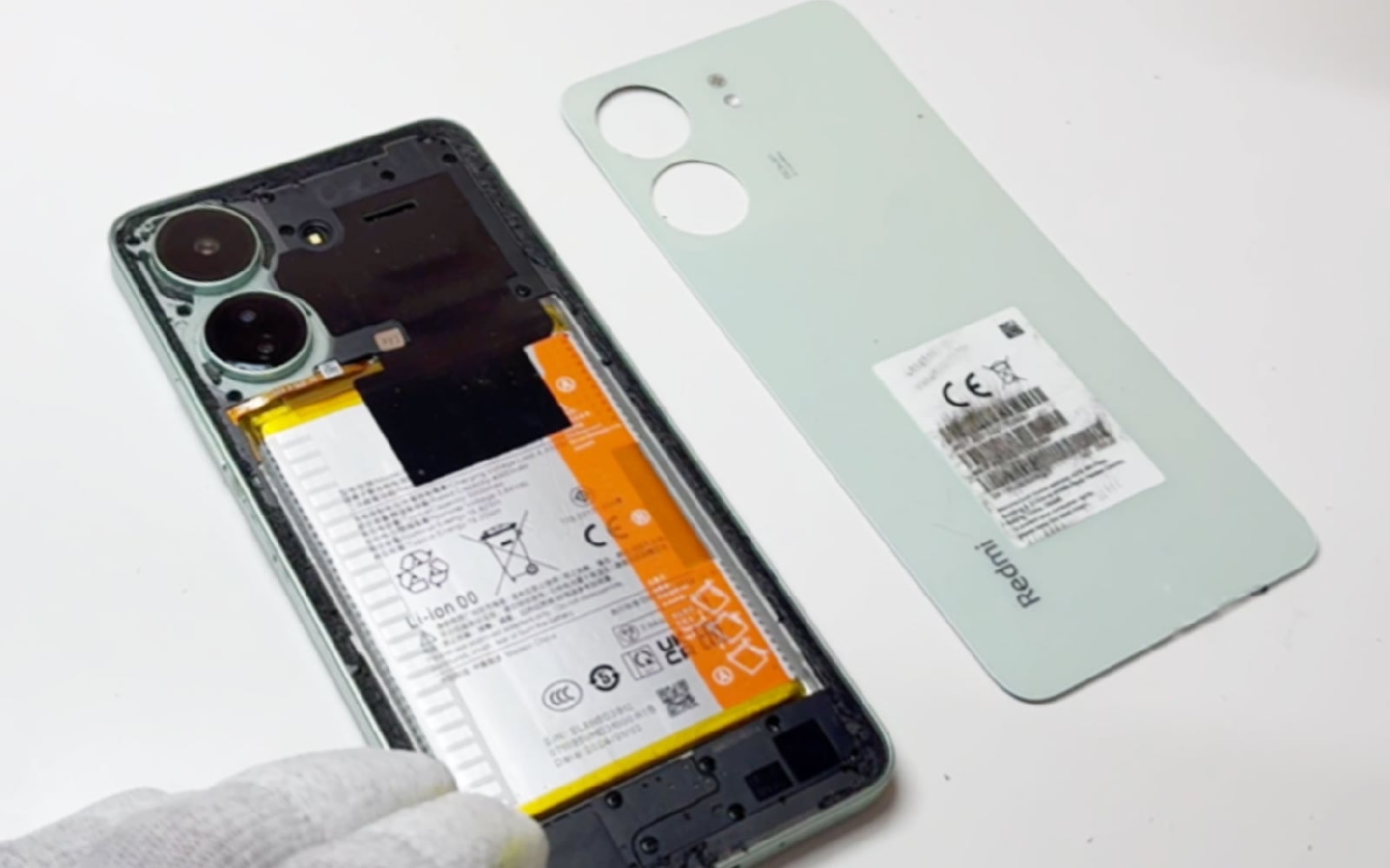

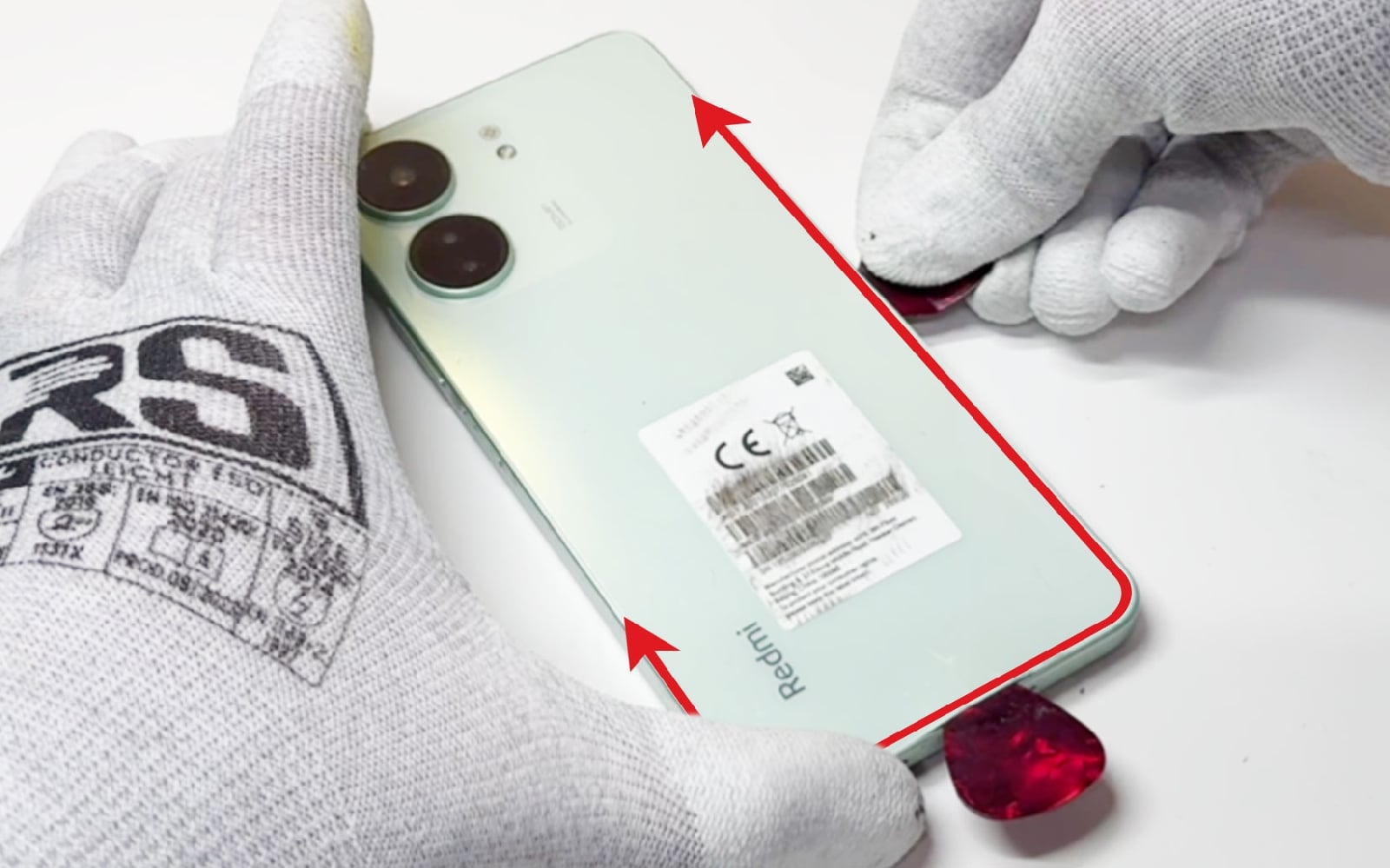

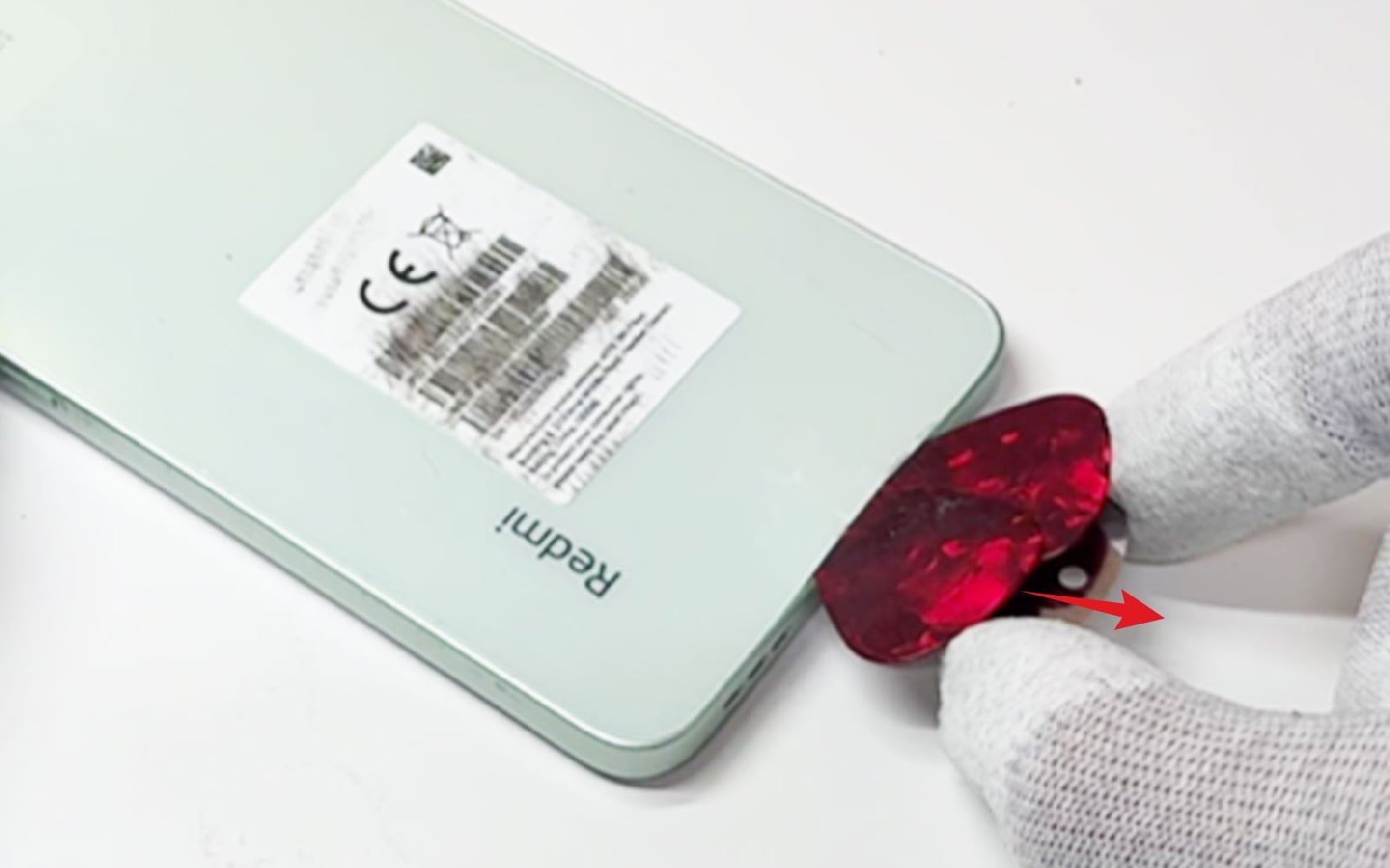

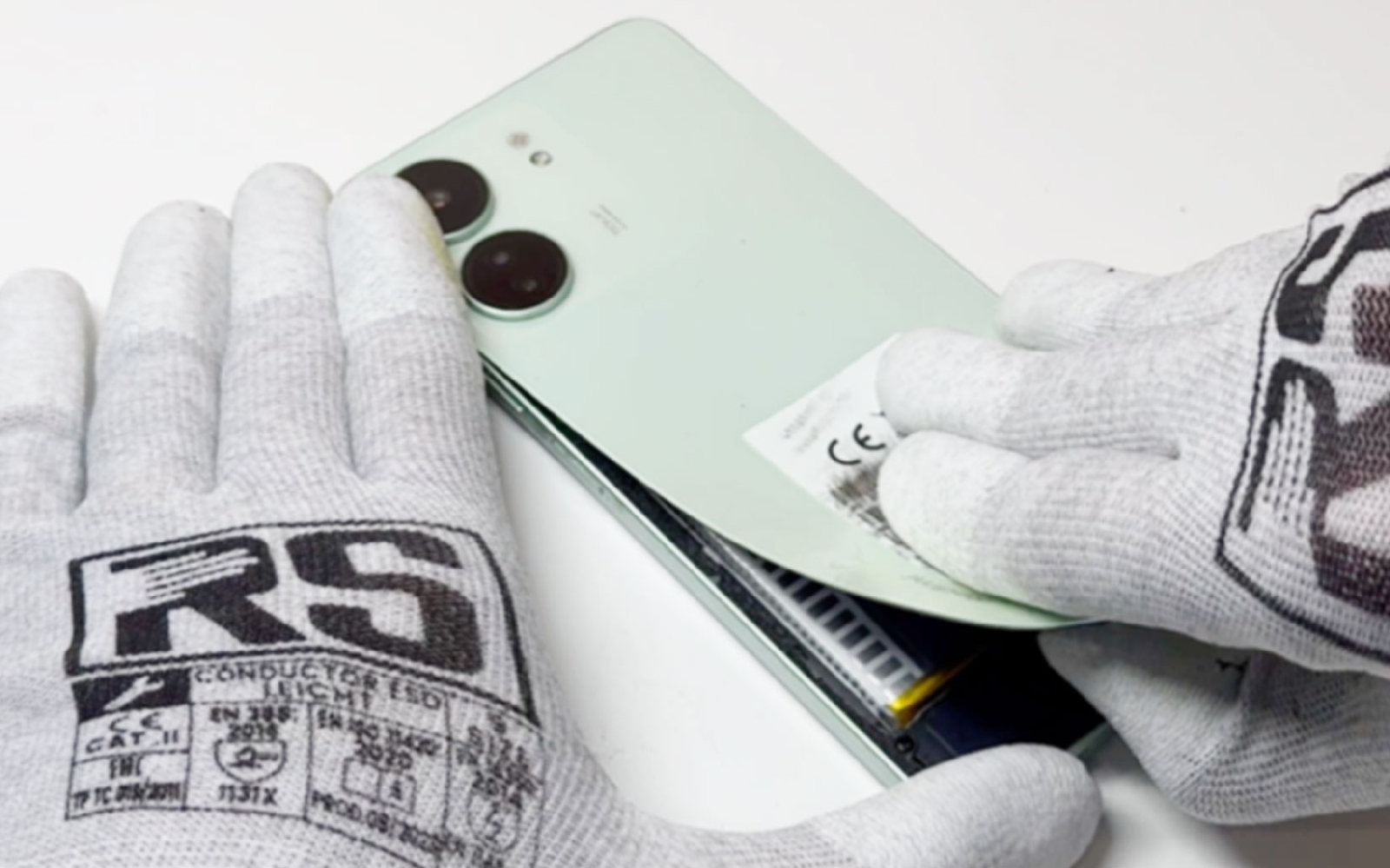

Etape 2 Ouvrir le téléphone

A l'aide des médiators en plastique, décollez délicatement la vitre arrière en les faisant circuler tout autour pour casser le sticker qui maintient votre Xiaomi Redmi 13C fermé.
Outils
Médiator
Etape 3

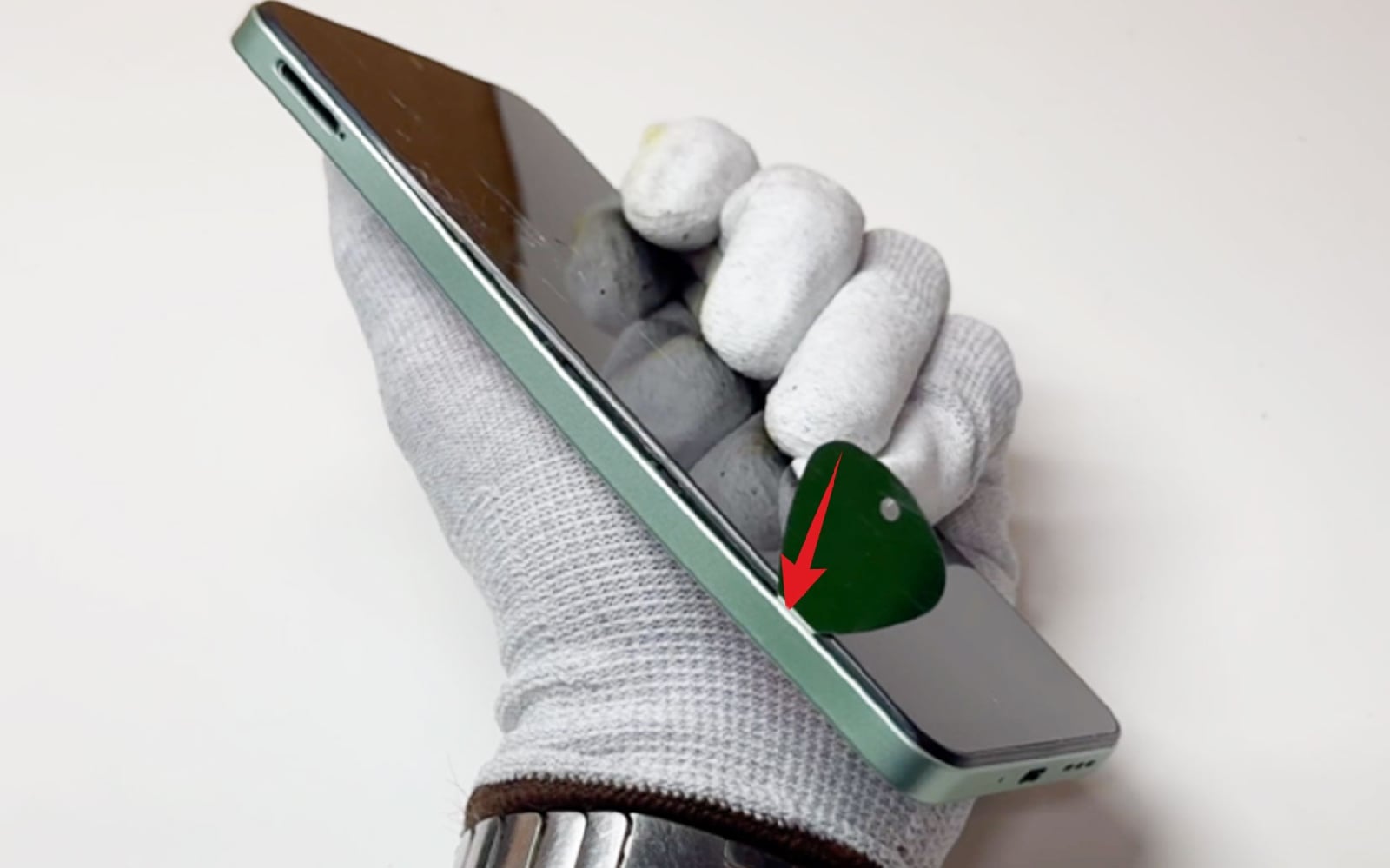

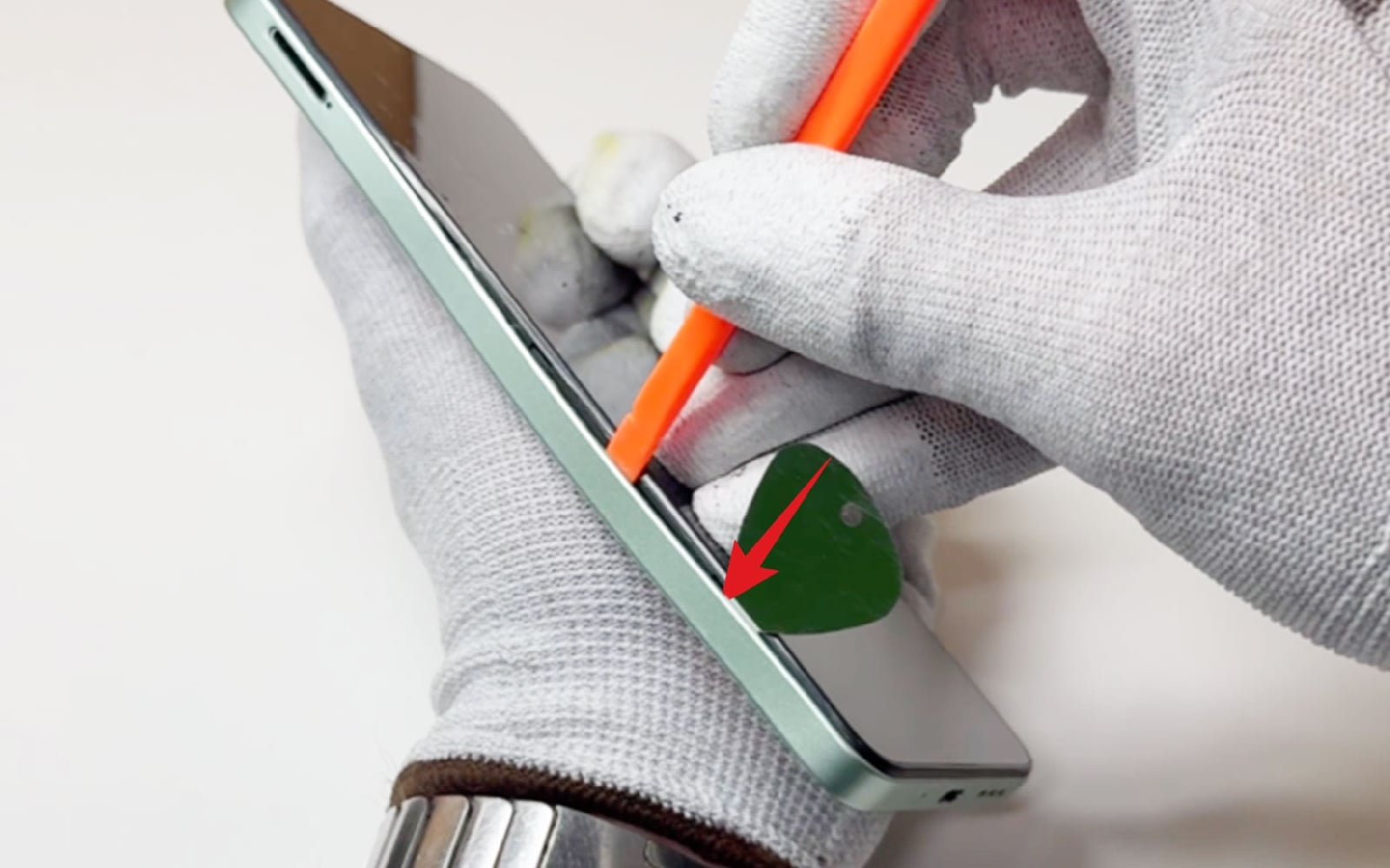

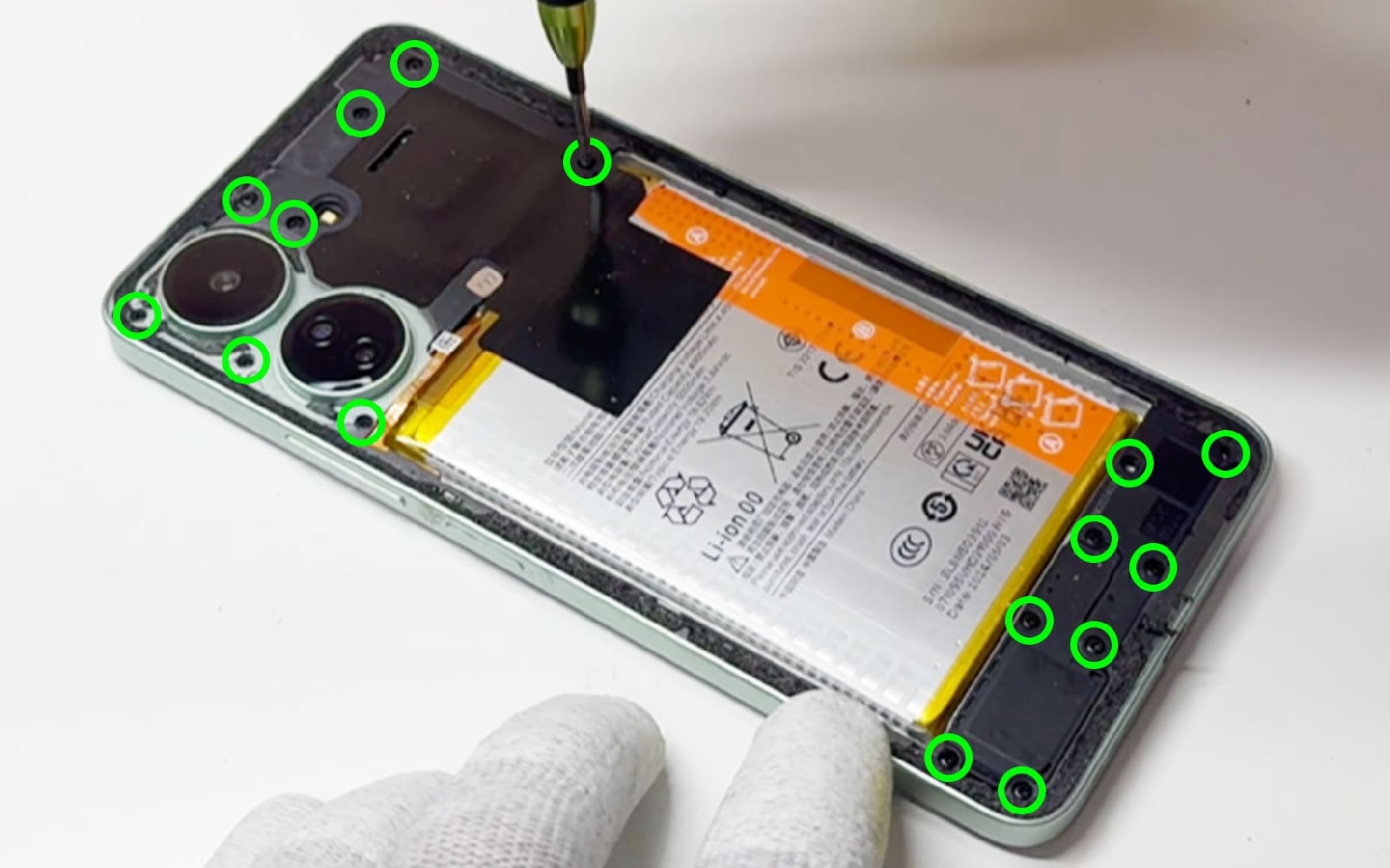

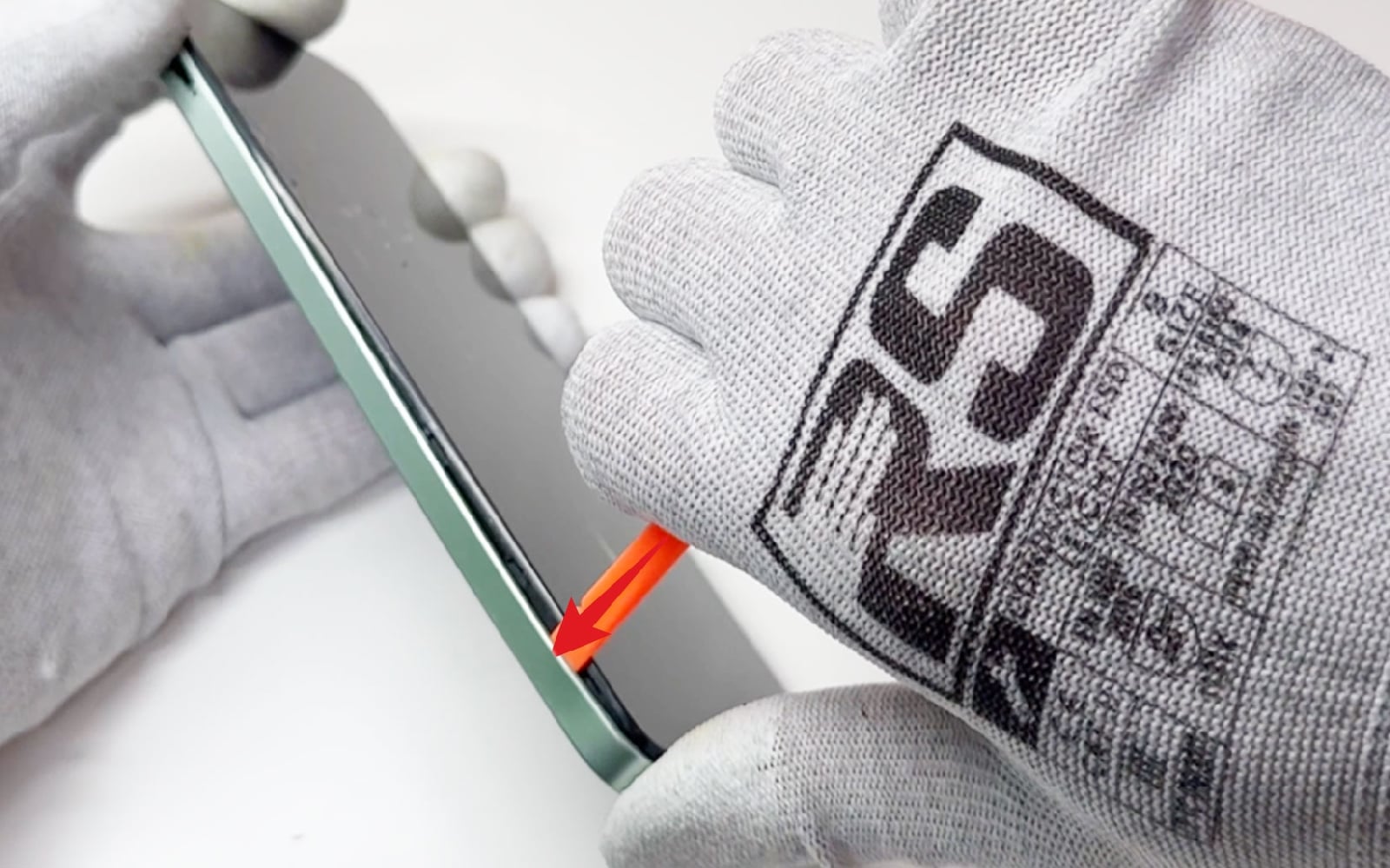

Etape 3 Déclipser le chassis intermédiaire

Sortez toutes les vis avec le tournevis cruciforme du châssis intermédiaire. Ensuite avec le médiator en métal, déclipsez le composant en passant l'outil entre ce dernier et l'écran. Une fois le premier espace créé, insérez le levier pour détacher tout le châssis de l'écran et pouvoir accéder aux composants internes donc la nappe de la batterie de votre téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Médiator
Etape 4

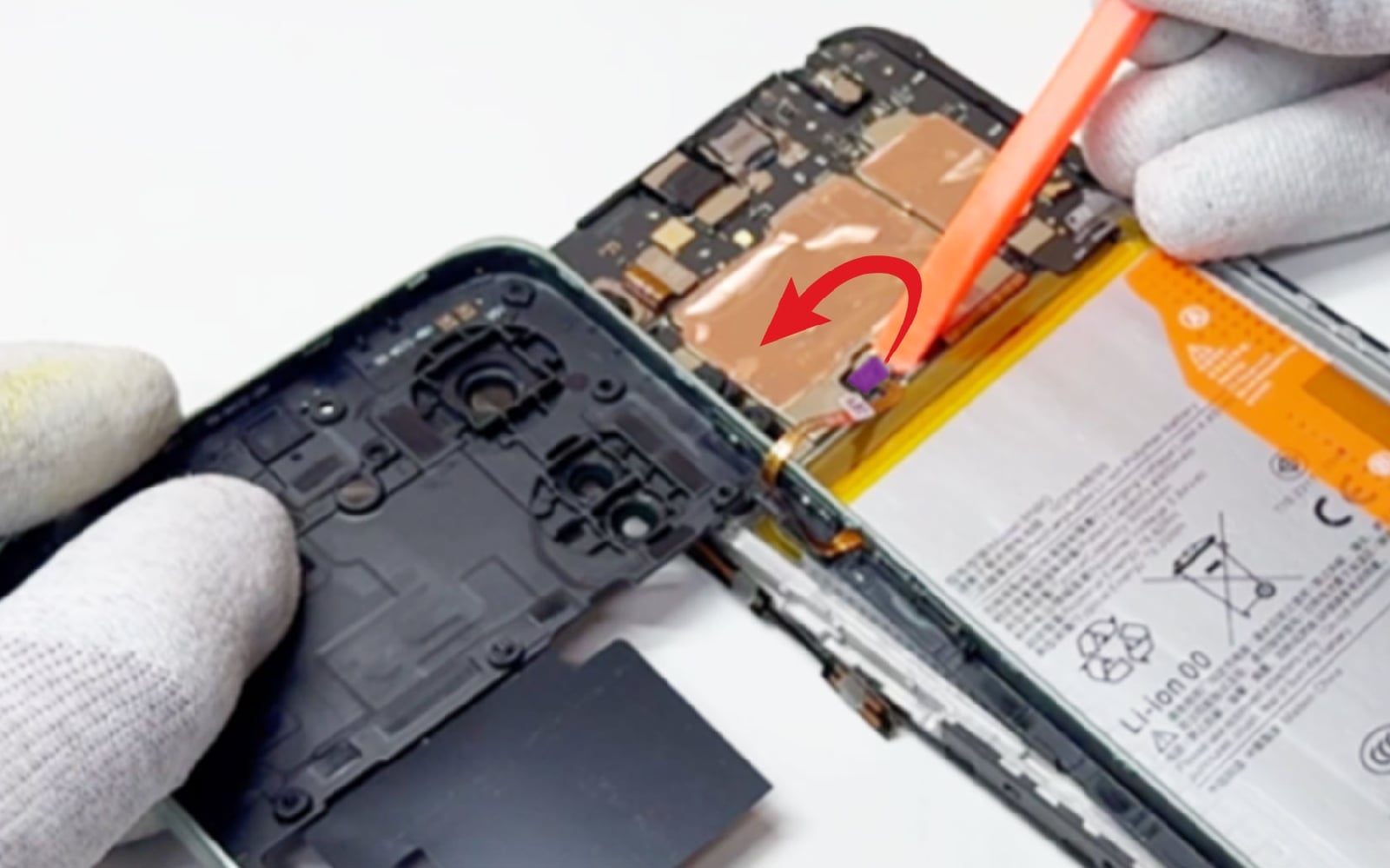

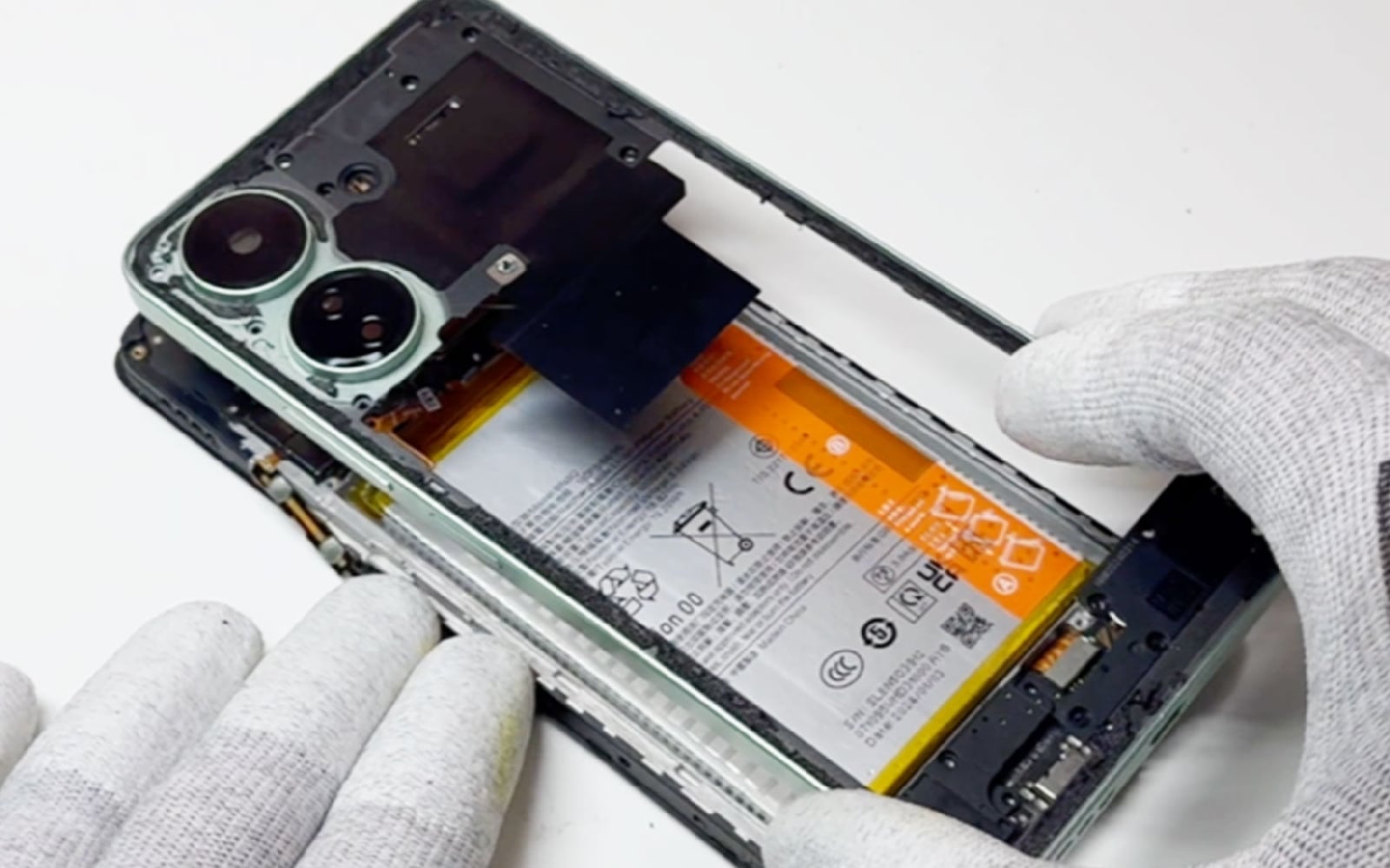

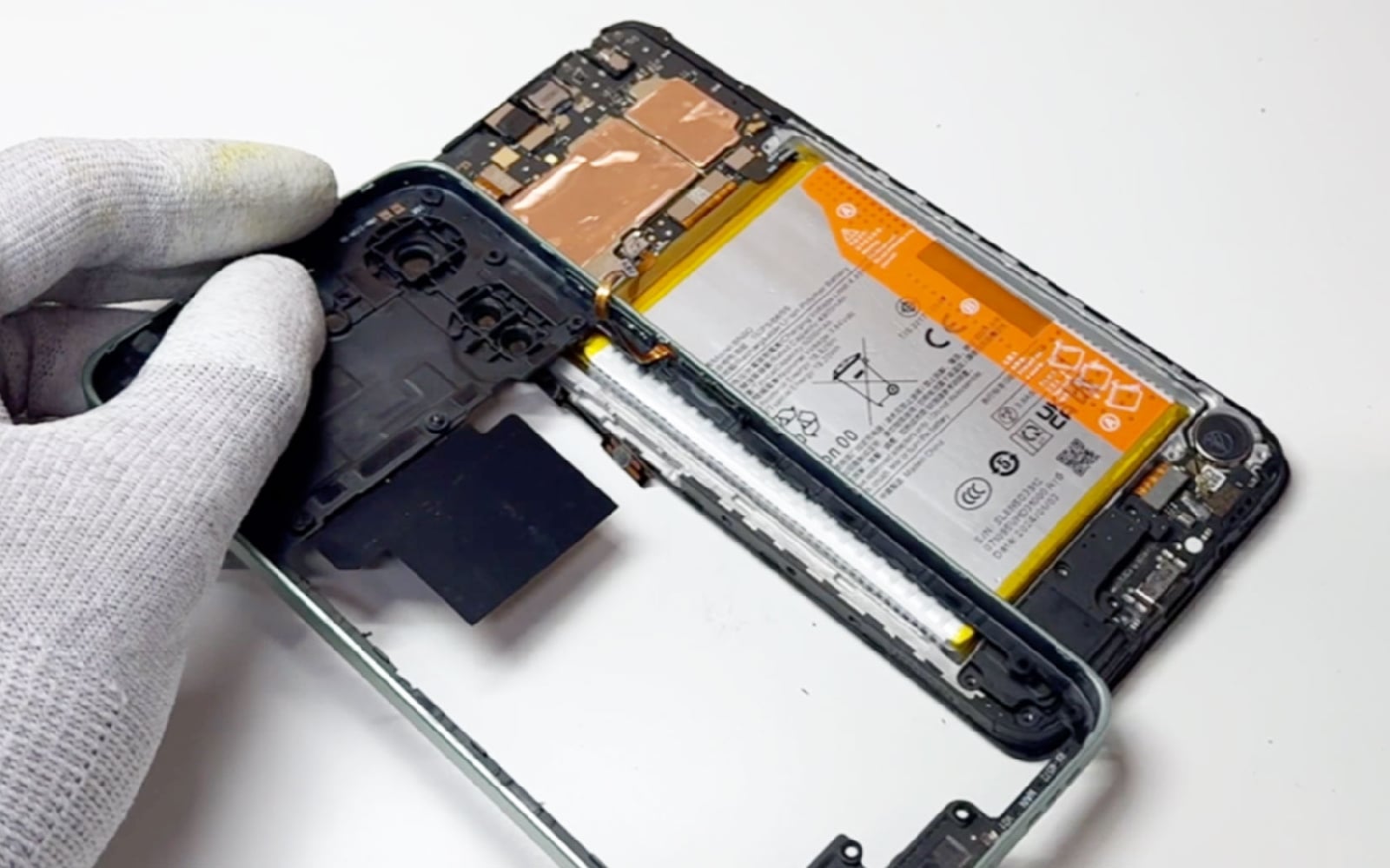

Etape 4 Mettre de coté le châssis intermédiaire

Faites basculer le châssis vers la gauche afin de pouvoir accéder à la nappe du bouton Power.
Outils
Levier Nylon
Etape 5

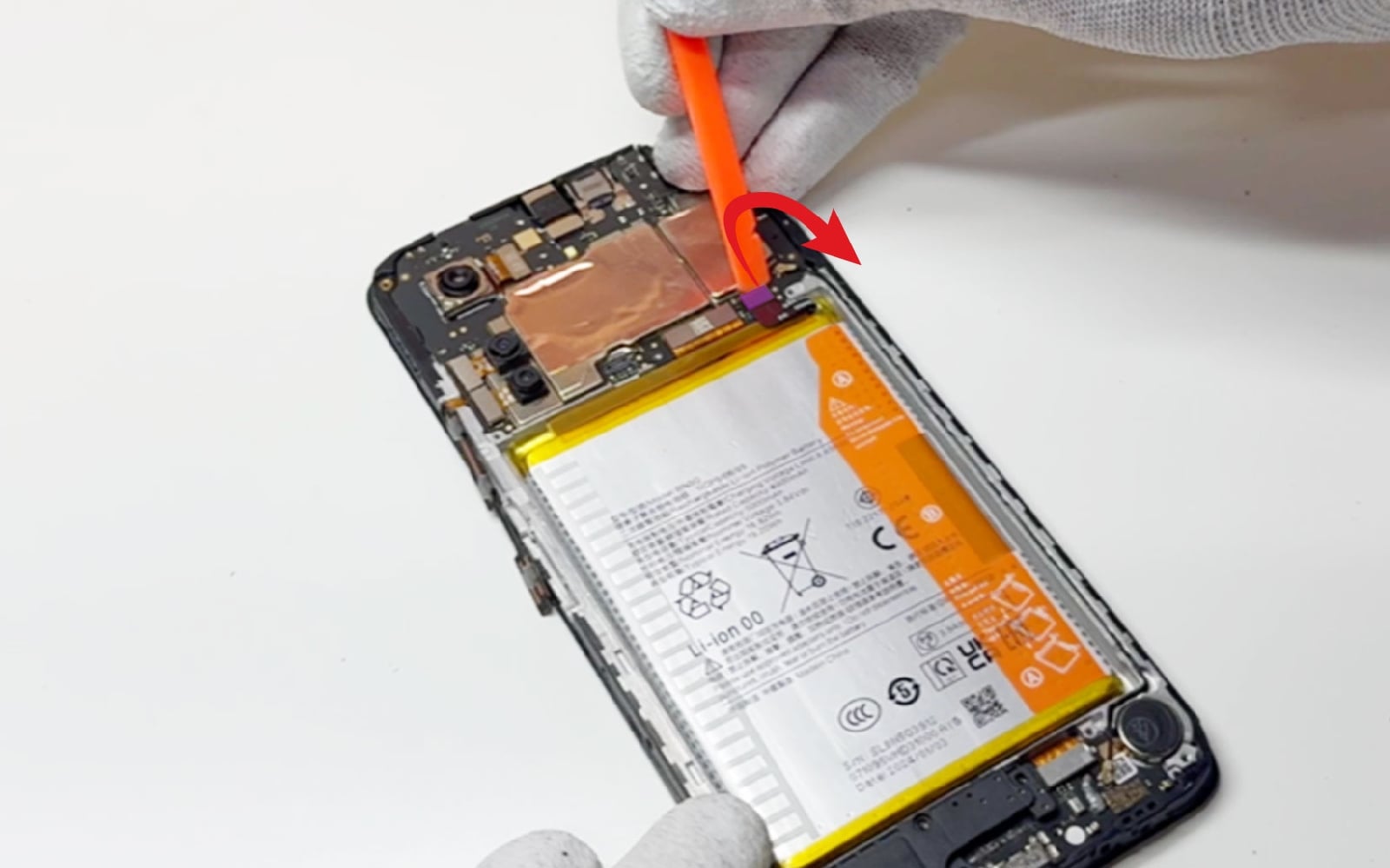

Etape 5 Déconnecter la batterie

Débranchez la nappe de la batterie pour continuer la réparation en toute sécurité.
Outils
Levier Nylon
Etape 6

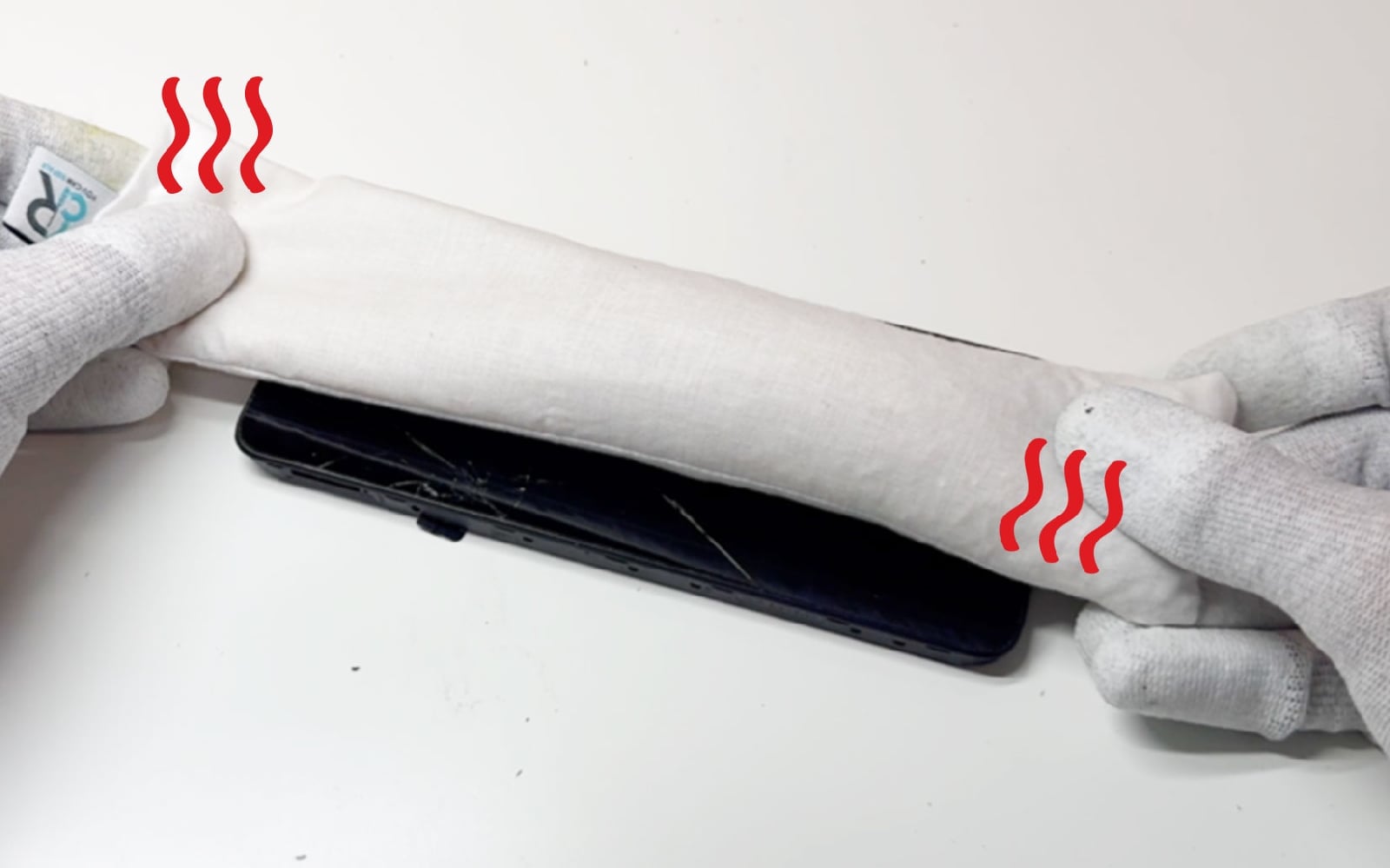

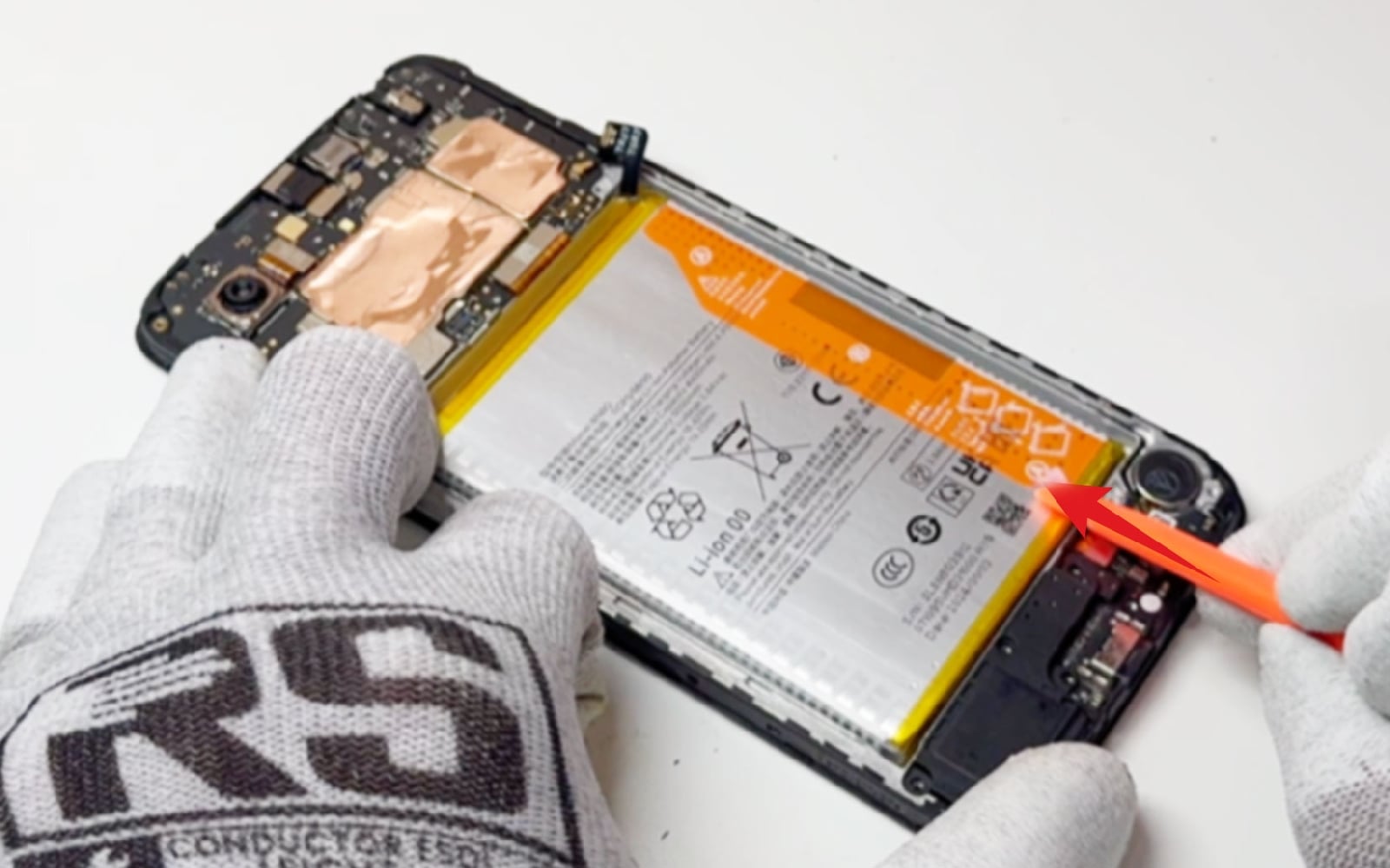

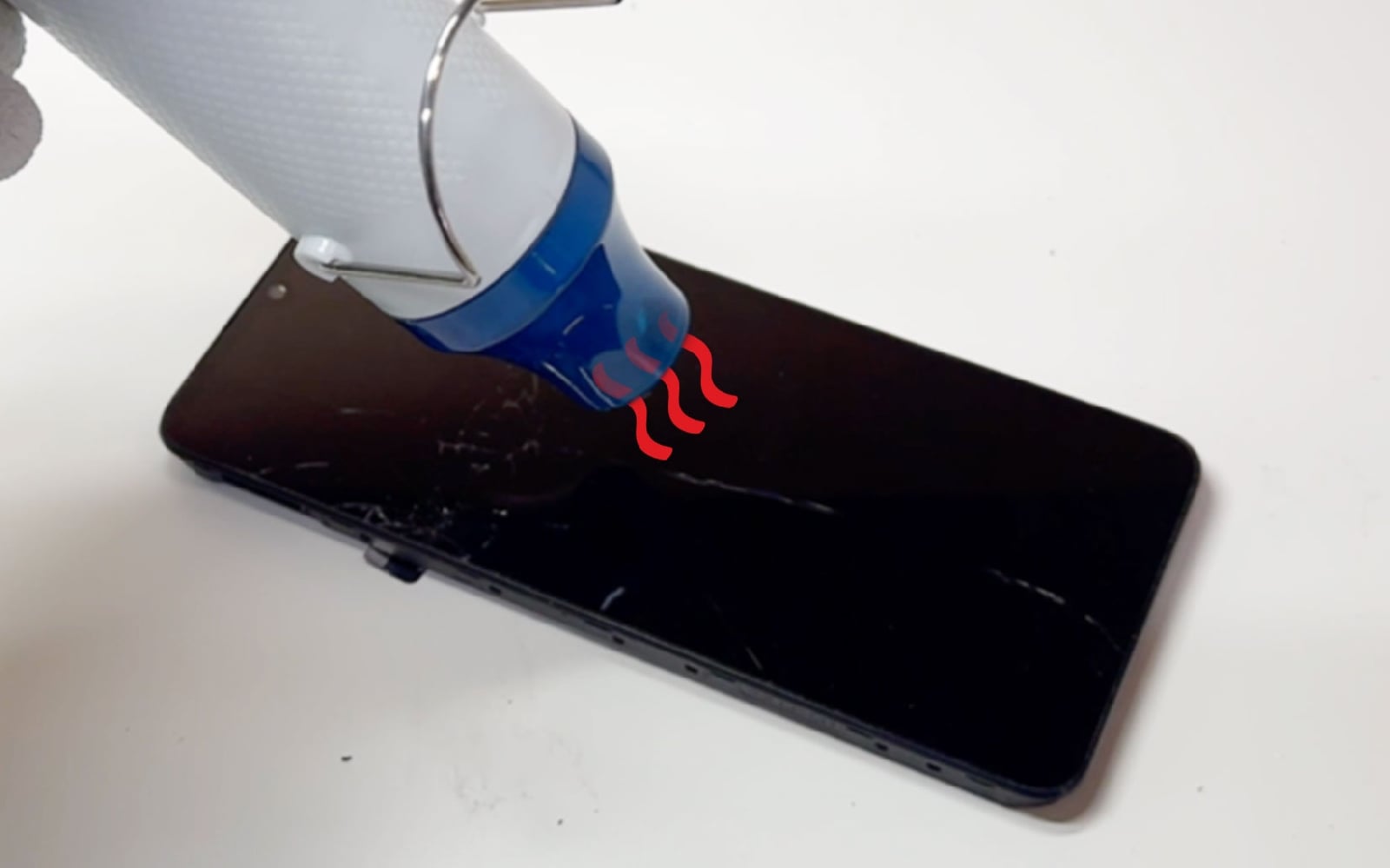

Etape 6 Ramollir les stickers de la batterie

Chauffez légèrement l'arrière de la batterie à travers l'écran pour ramollir son sticker. Puis, décollez les languettes orange de la batterie.
Outils
Levier Nylon
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 7

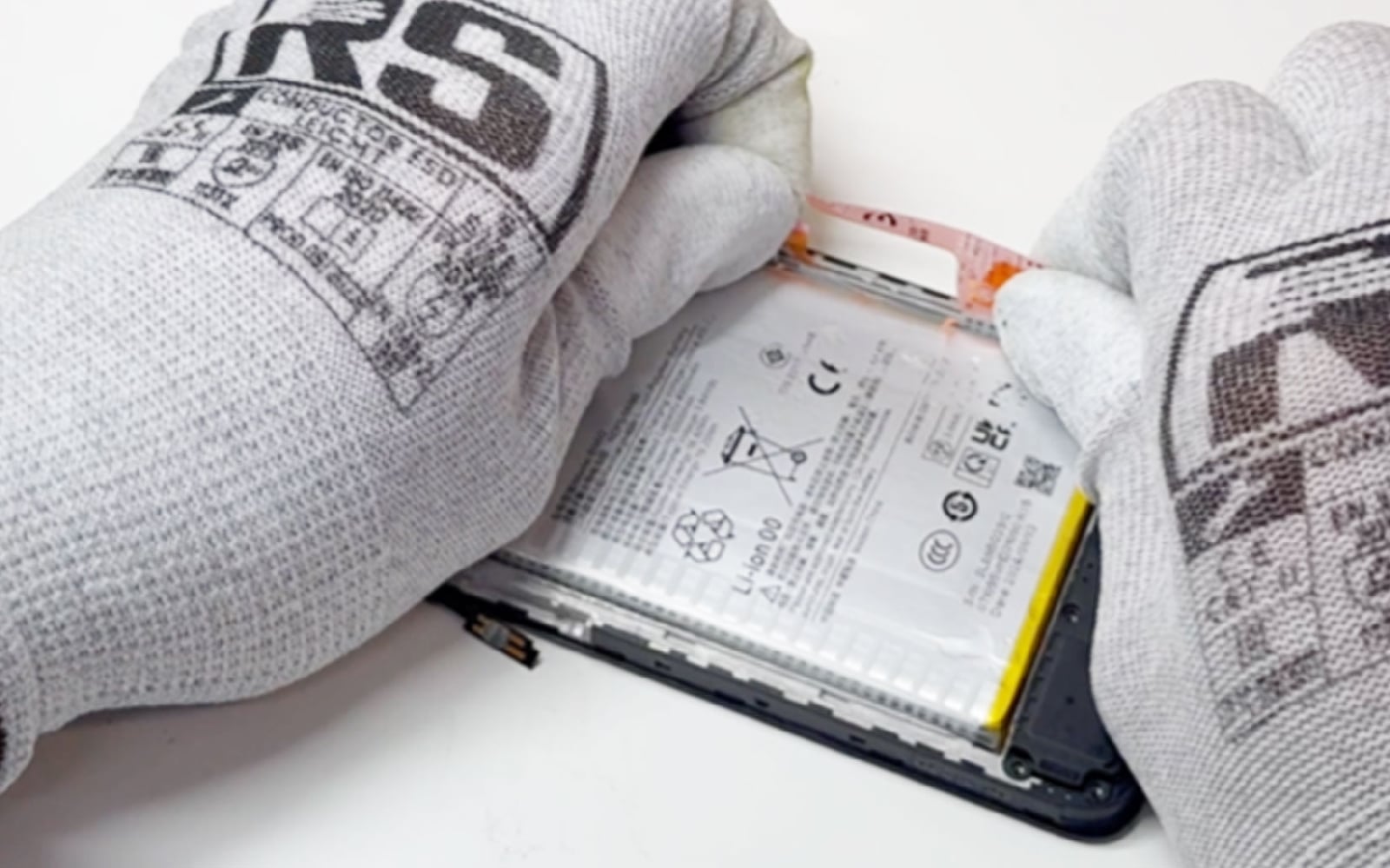

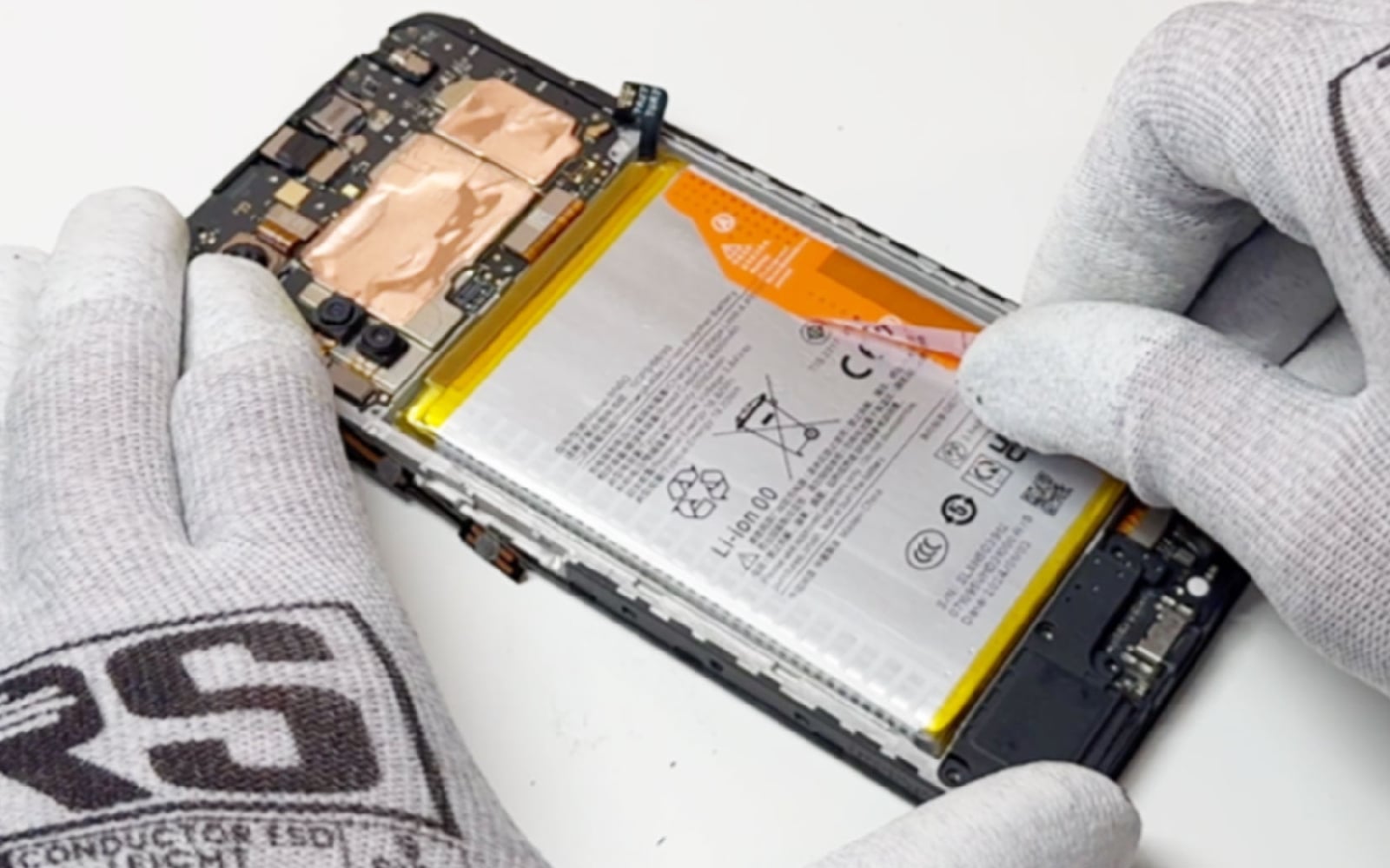

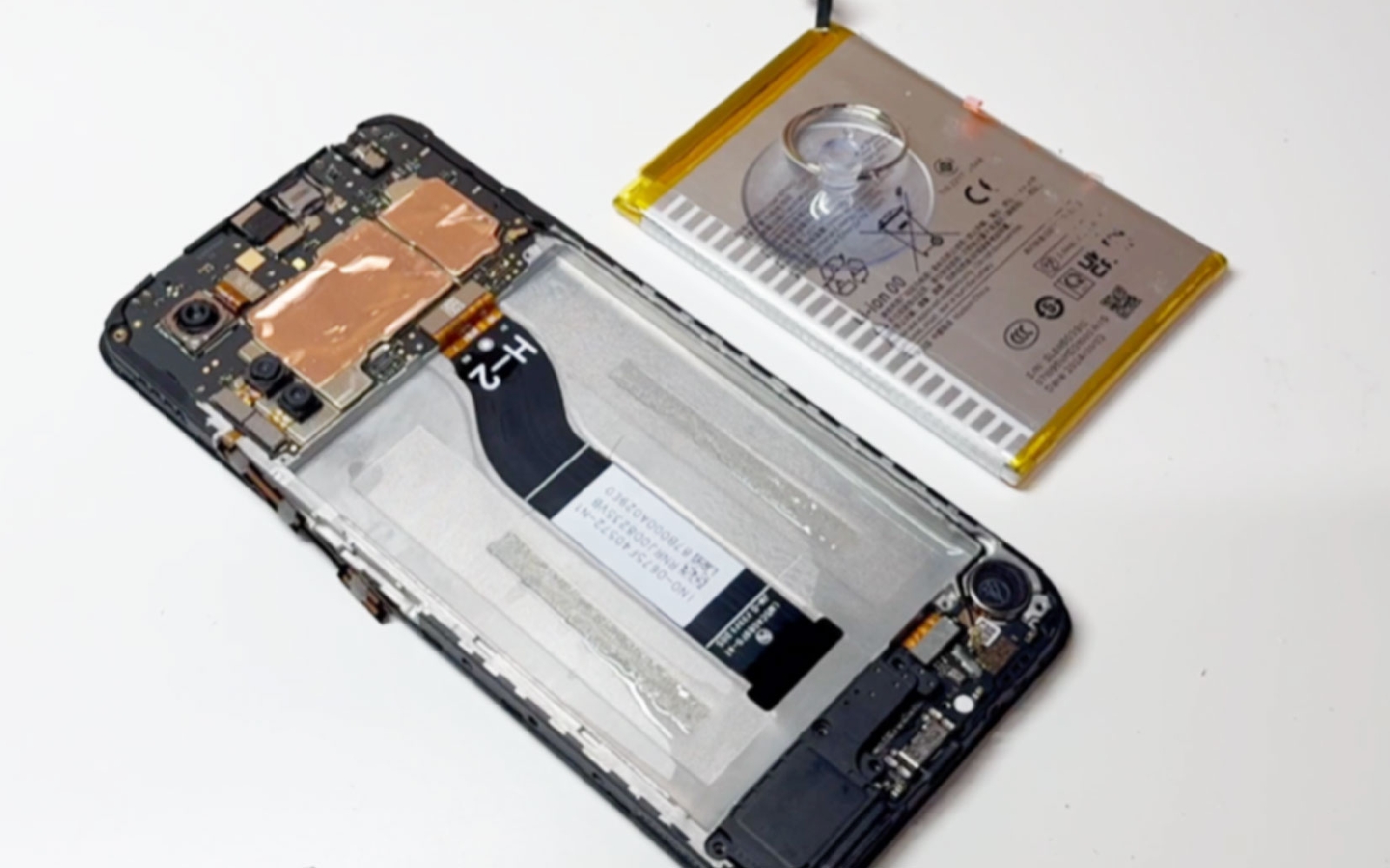

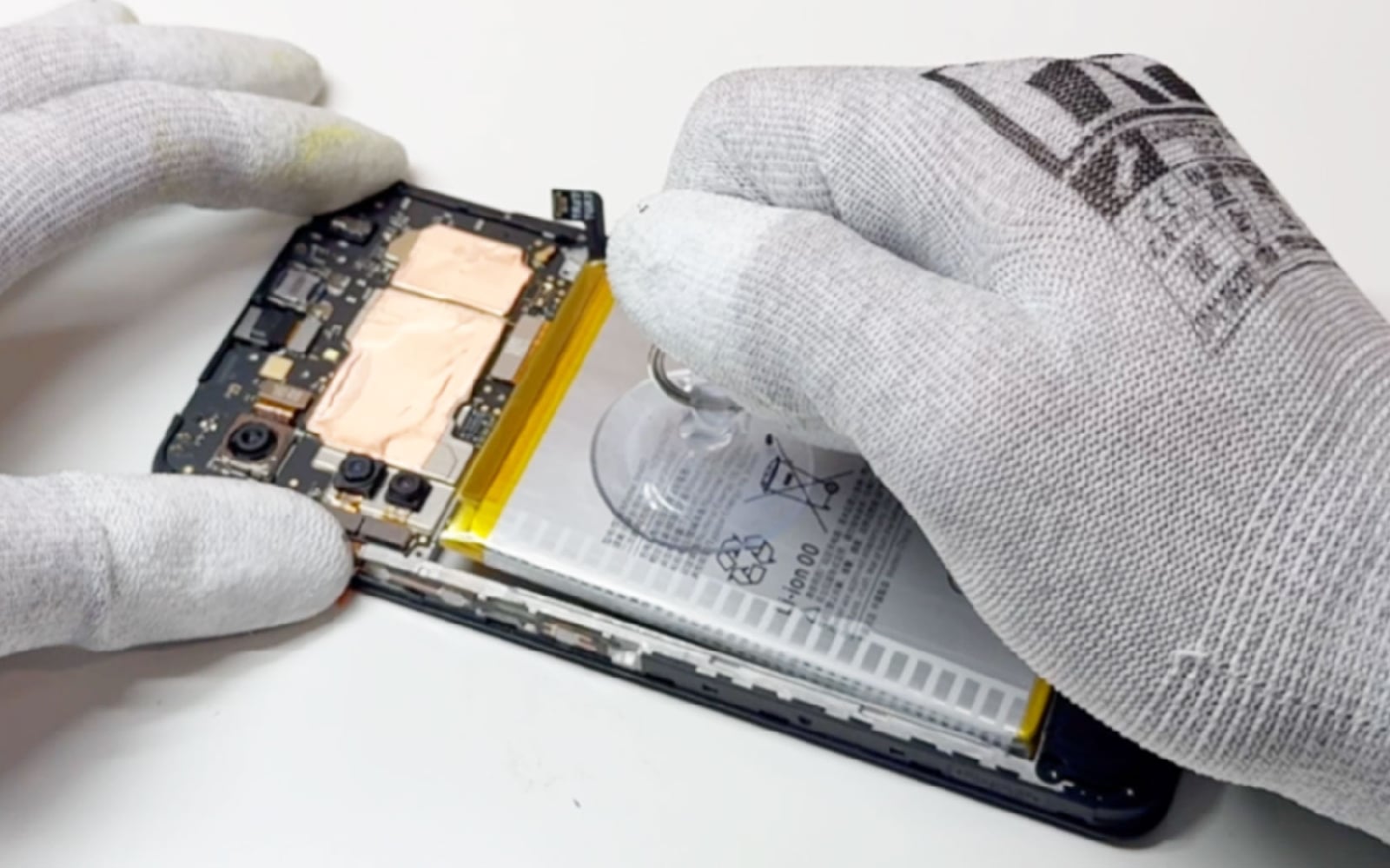

Etape 7 Sortir la batterie

Tirez la languette principale pour déloger la batterie de son emplacement. Si la languette casse, n'hésitez pas à utiliser la ventouse pour sortir la batterie du bloc écran.
Outils
Ventouse
Etape 8

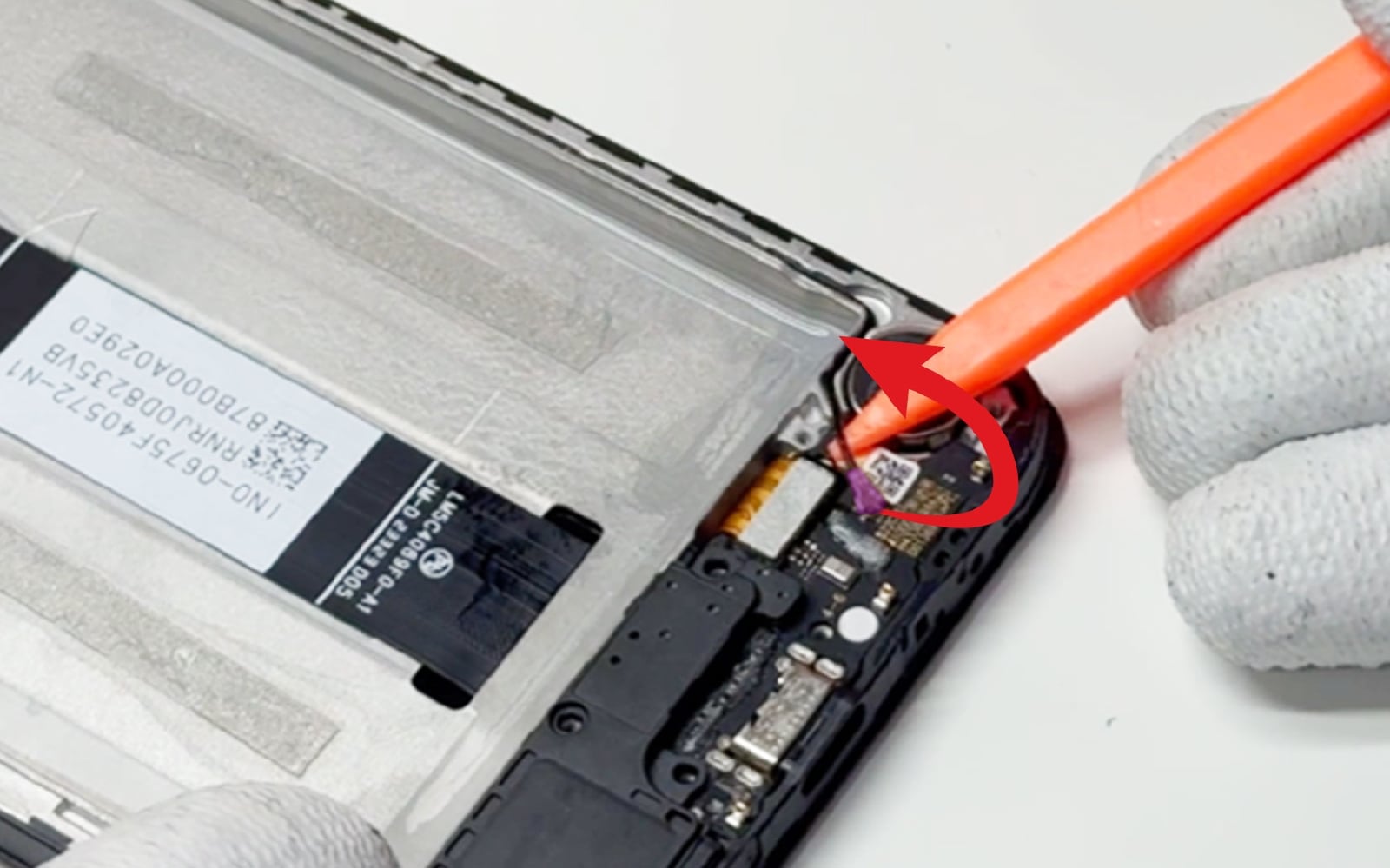

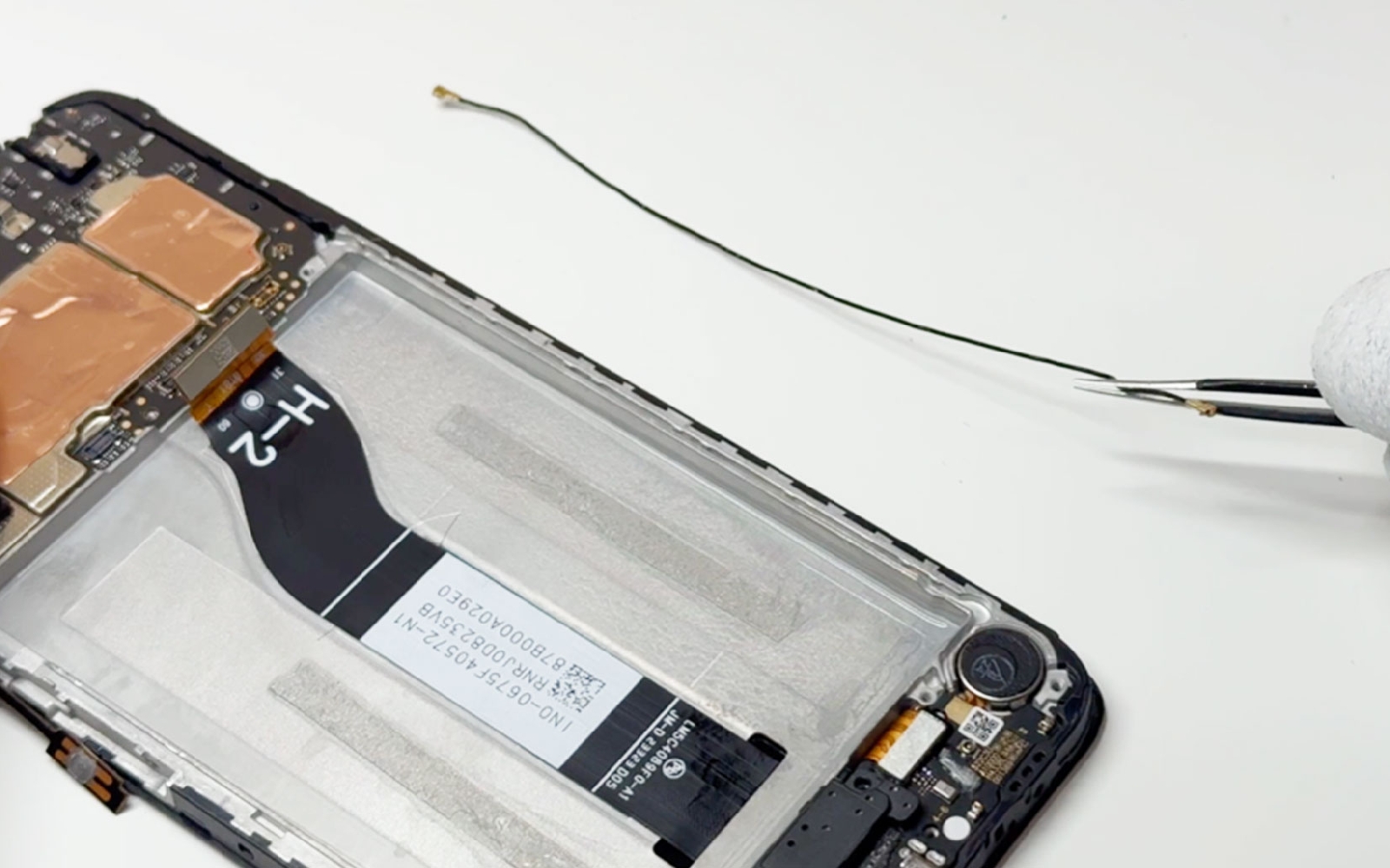

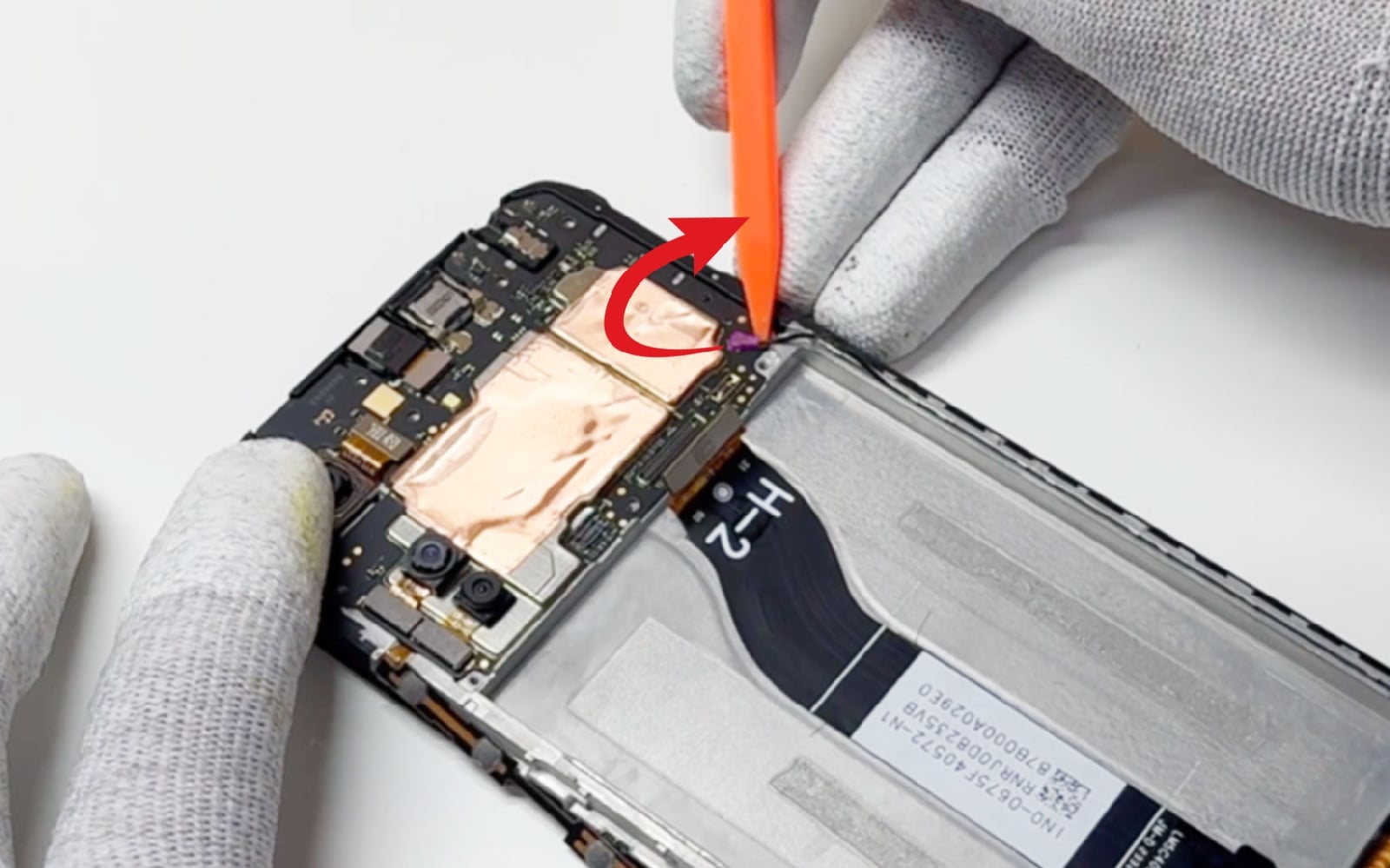

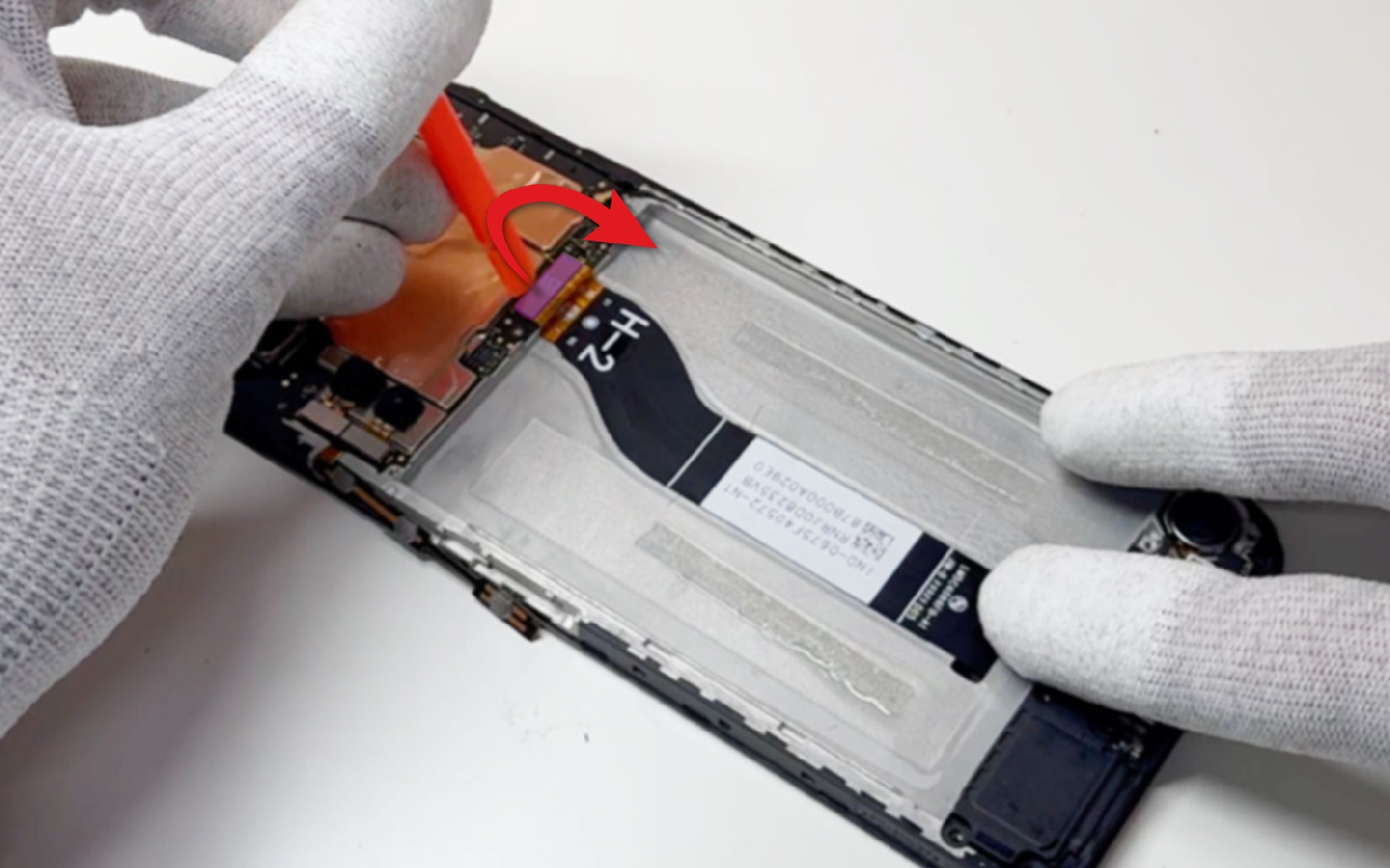

Etape 8 Déloger le câble coaxial

Déconnectez la nappe de l'écran puis les extrémités du câble coaxial. Il ne vous reste plus qu'à le déloger de sa rainure.
Outils
Levier Nylon
Etape 9

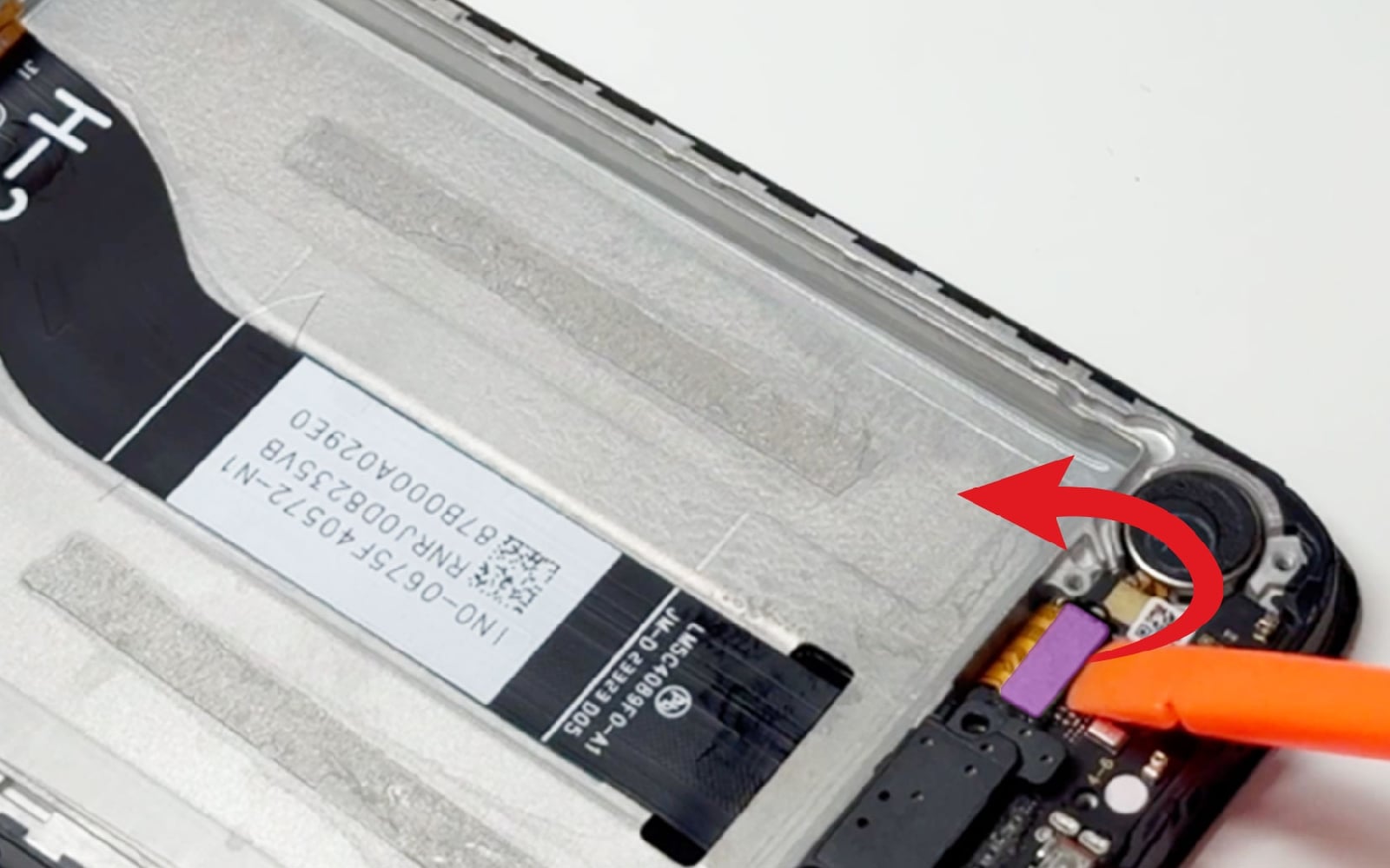

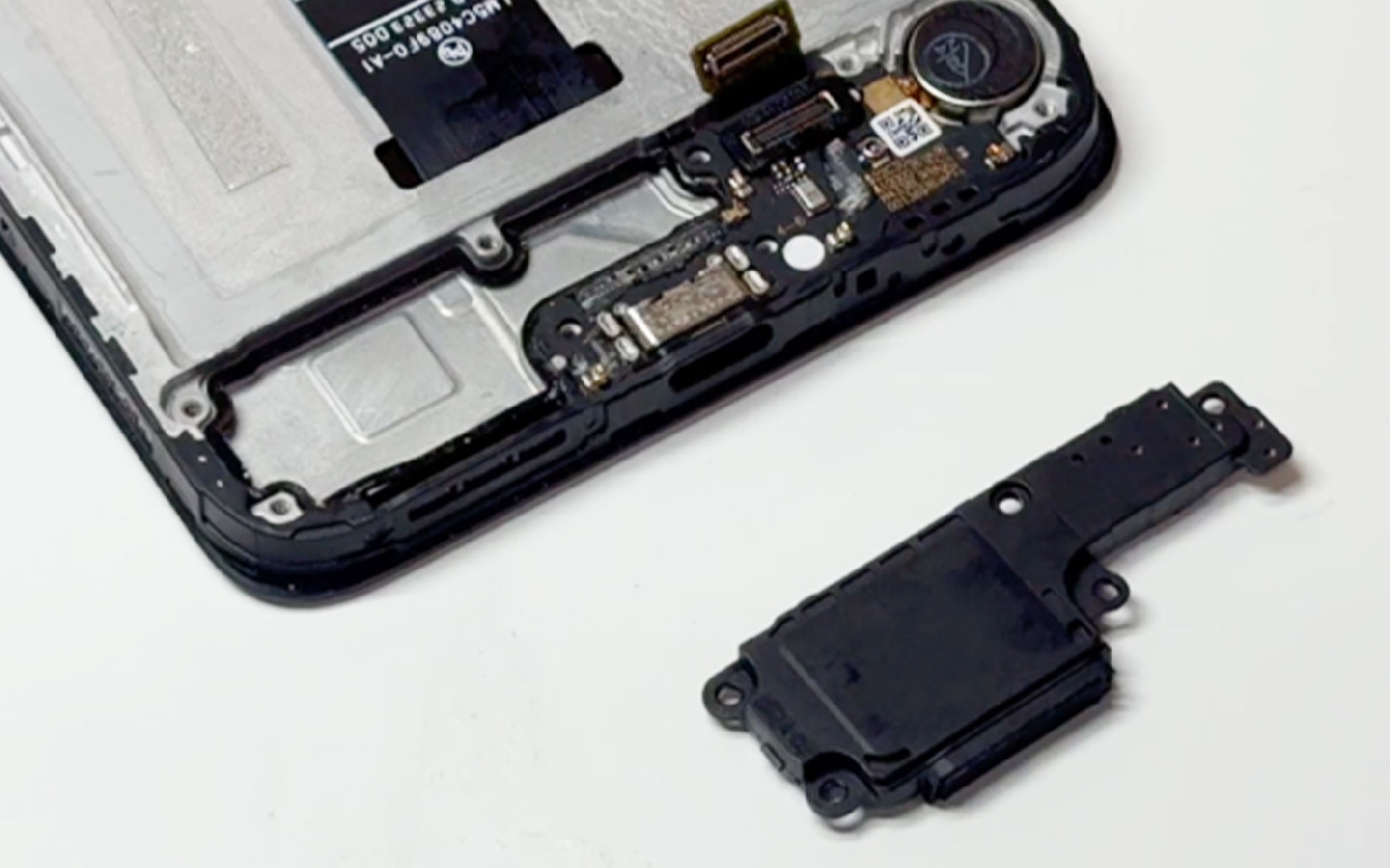

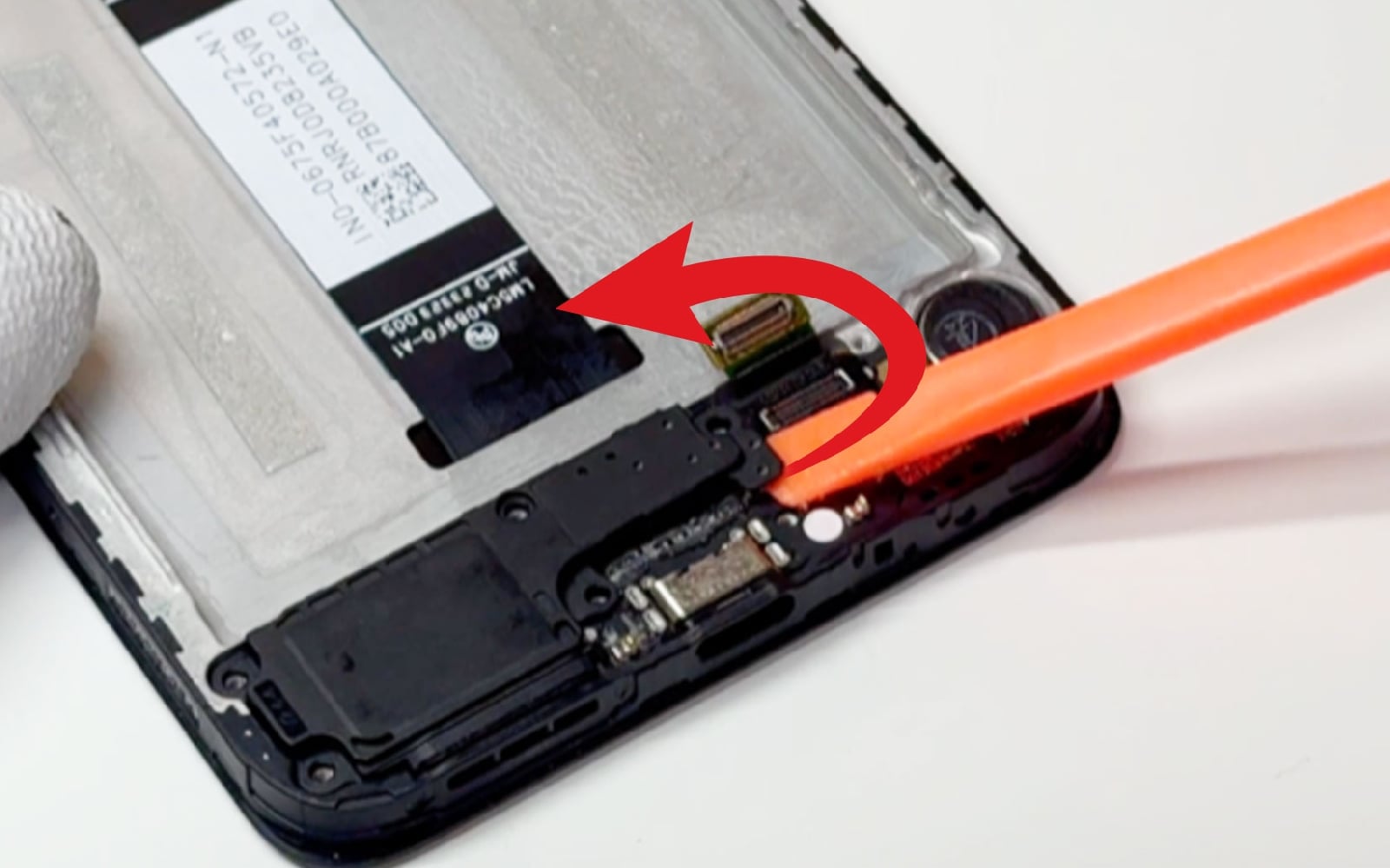

Etape 9 Récupérer le haut-parleur externe

Débranchez la seconde nappe de l'écran avant de soulever le haut-parleur externe avec le spudger pour le mettre de coté.
Outils
Levier Nylon
Etape 10

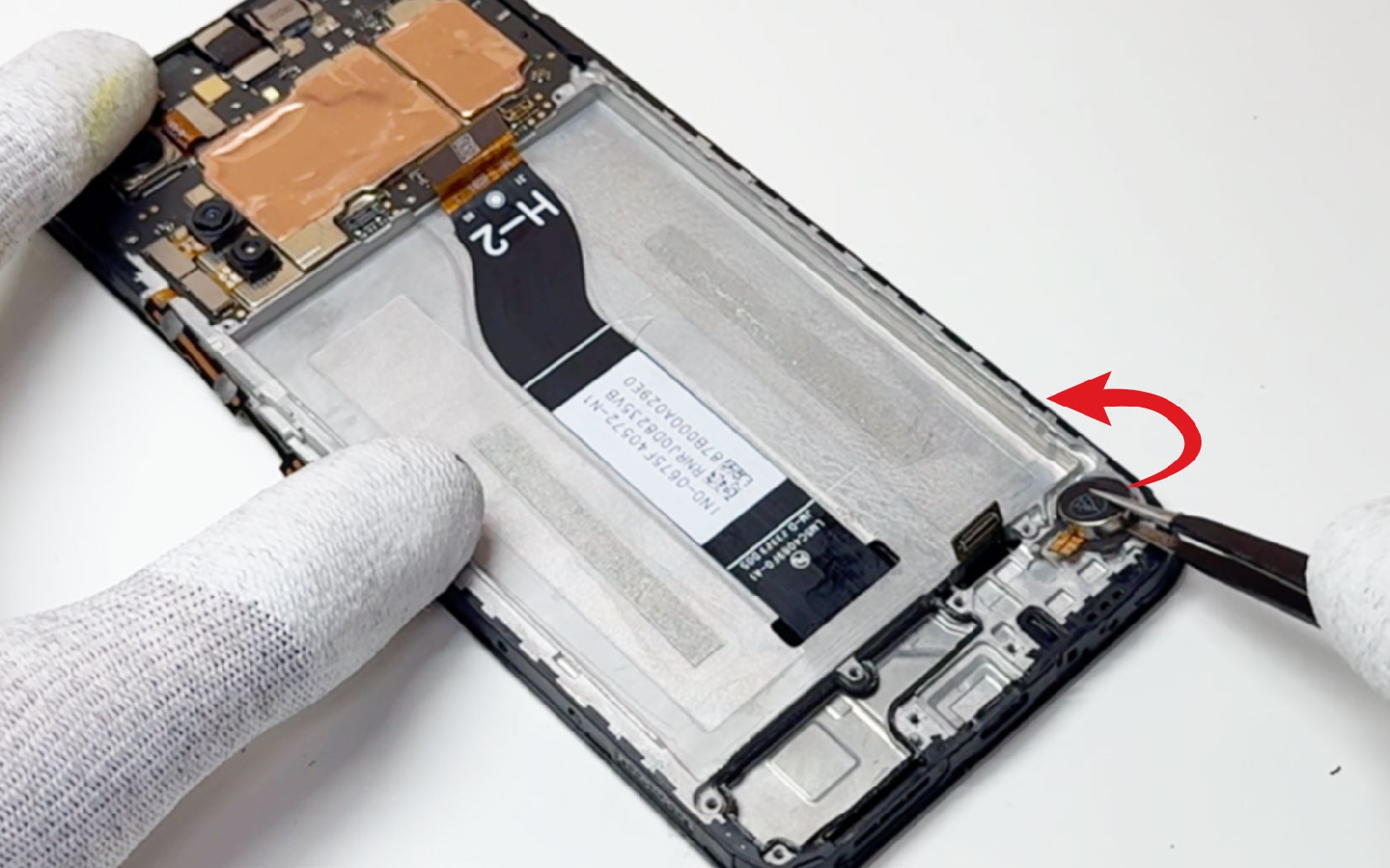

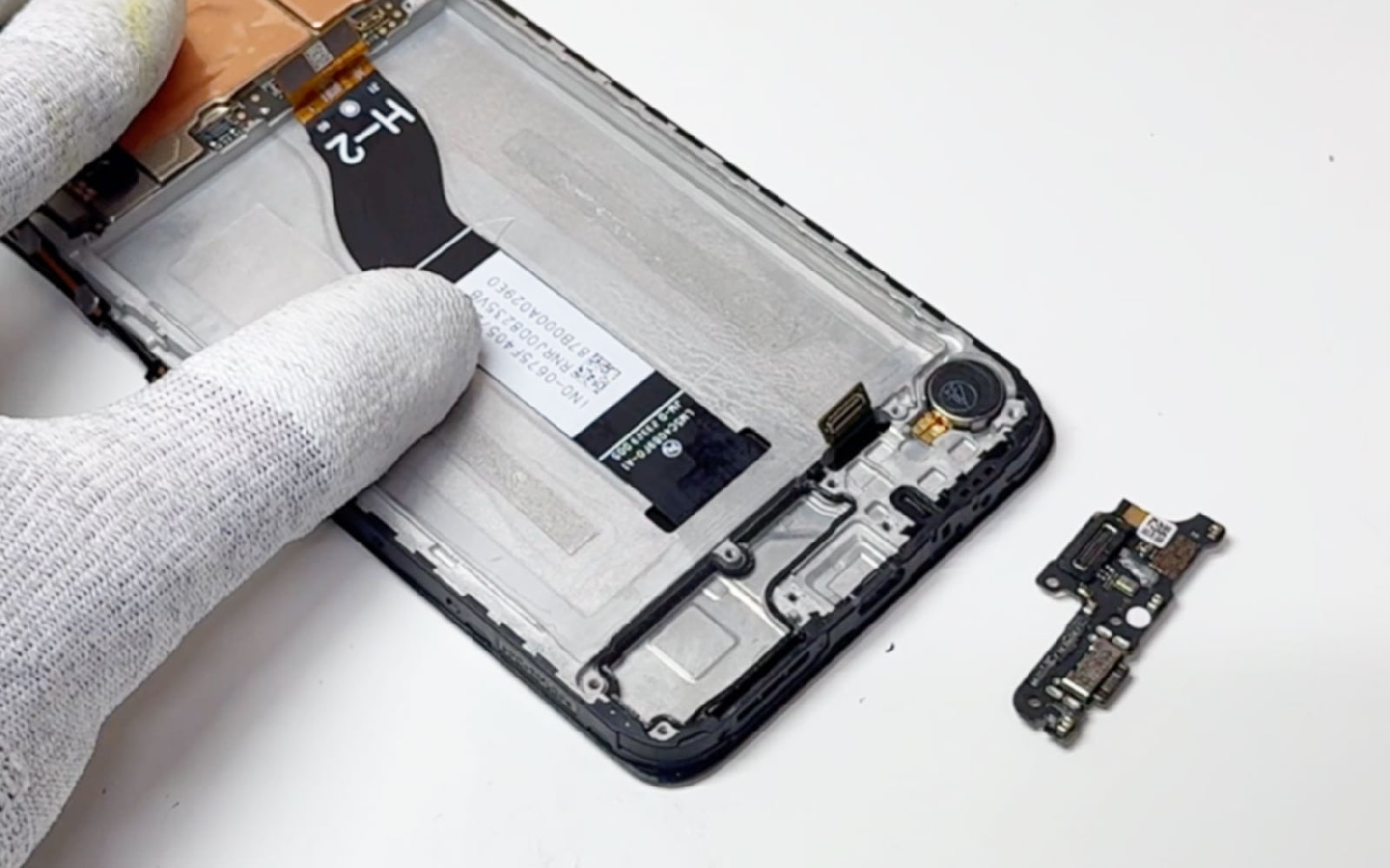

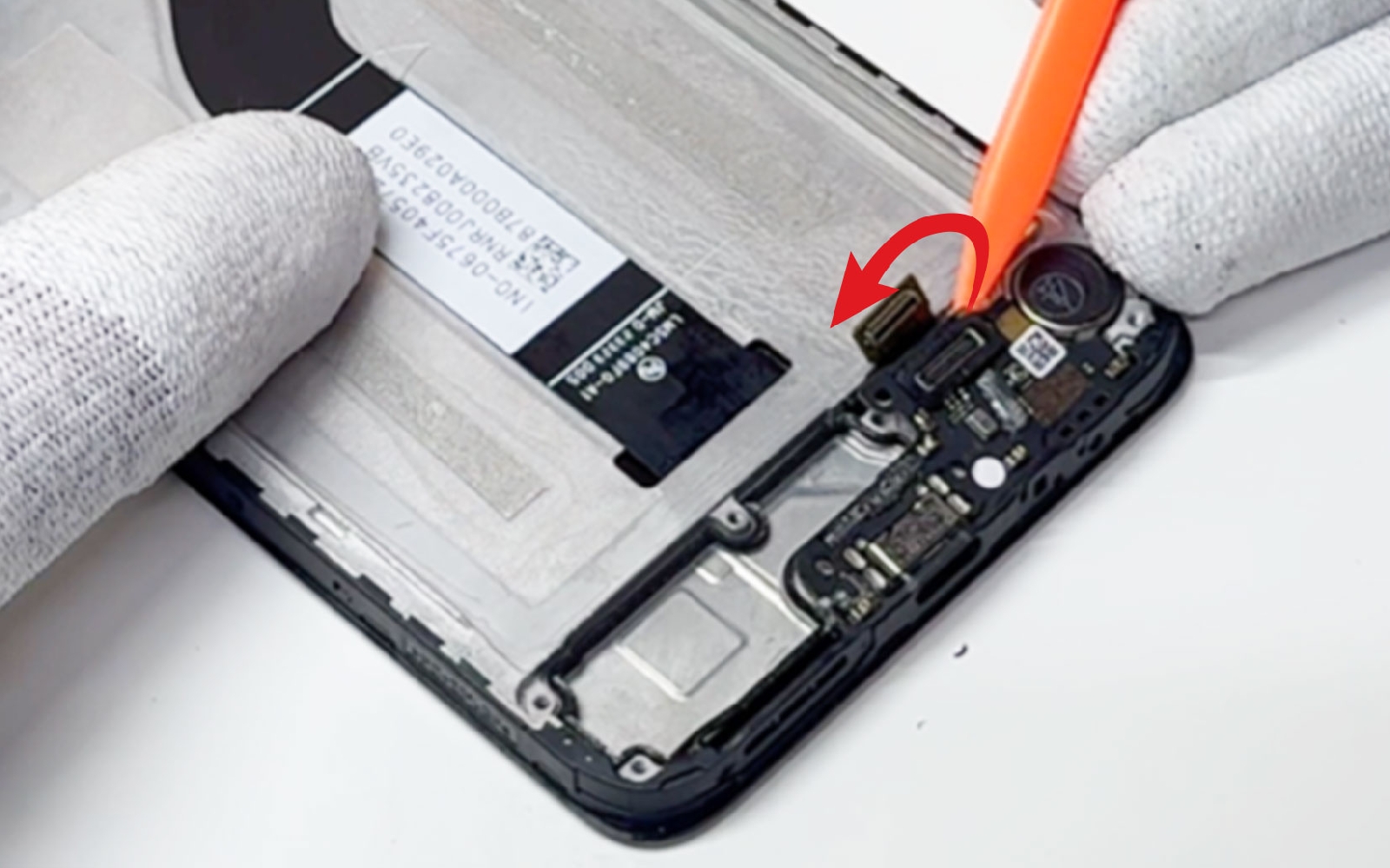

Etape 10 Retirer le connecteur de charge

Comme pour l'étape précédente, glissez le levier sous le composant pour le soulever et pouvoir le saisir afin de le mettre de coté. Ensuite, décollez délicatement le vibreur avec la pincette. Si vous sentez une petite résistance, n'hésitez pas à chauffer légèrement le composant.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 11

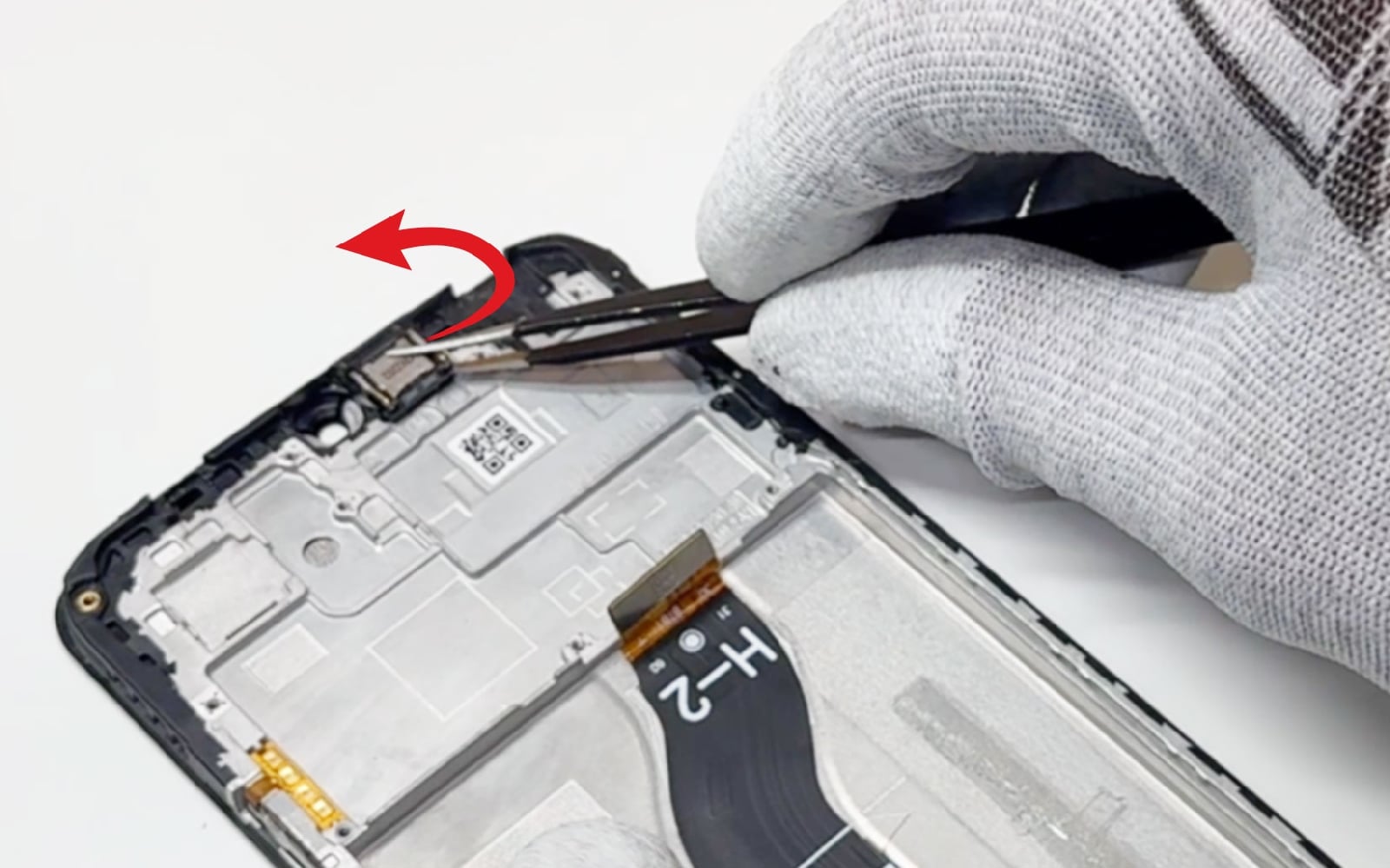

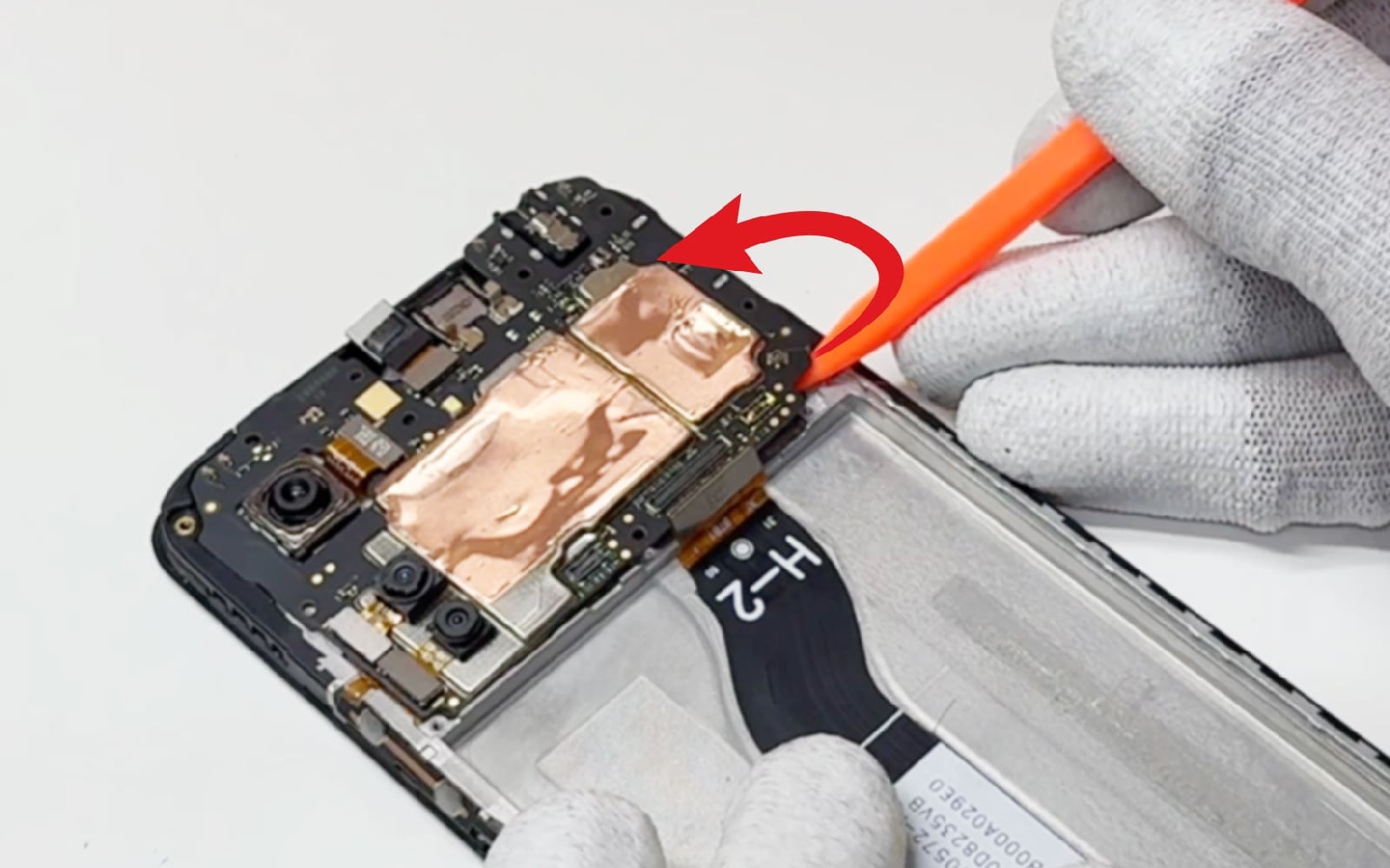

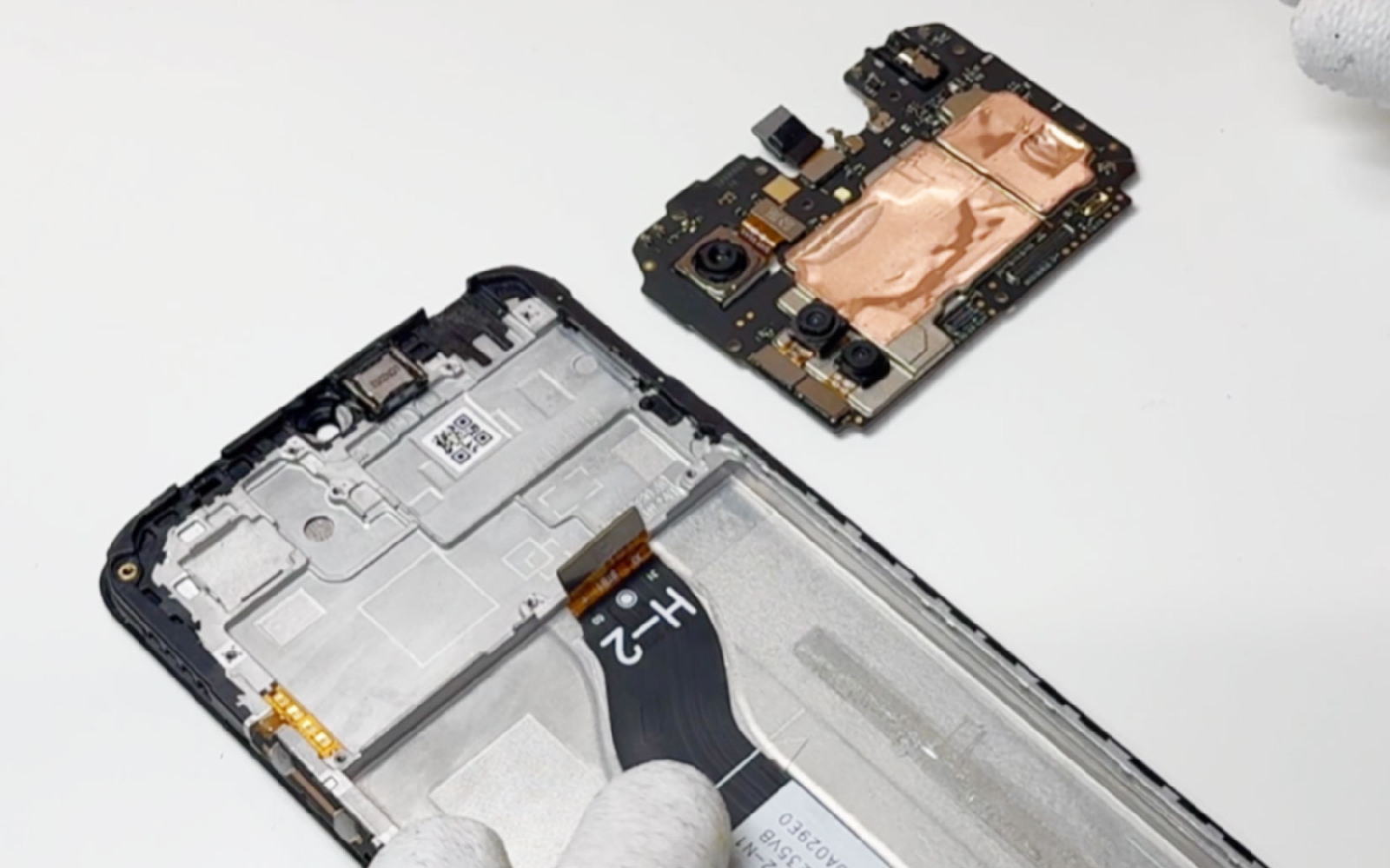

Etape 11 Libérer la carte mère

Comme pour le connecteur de charge, introduisez le levier sous la carte mère pour l'extraire du châssis. Récupérez ensuite l'écouteur de l'oreille en insérant la pointe de la pincette sous le composant pour le décoller.
Outils
Levier Nylon
Pince Brucelles

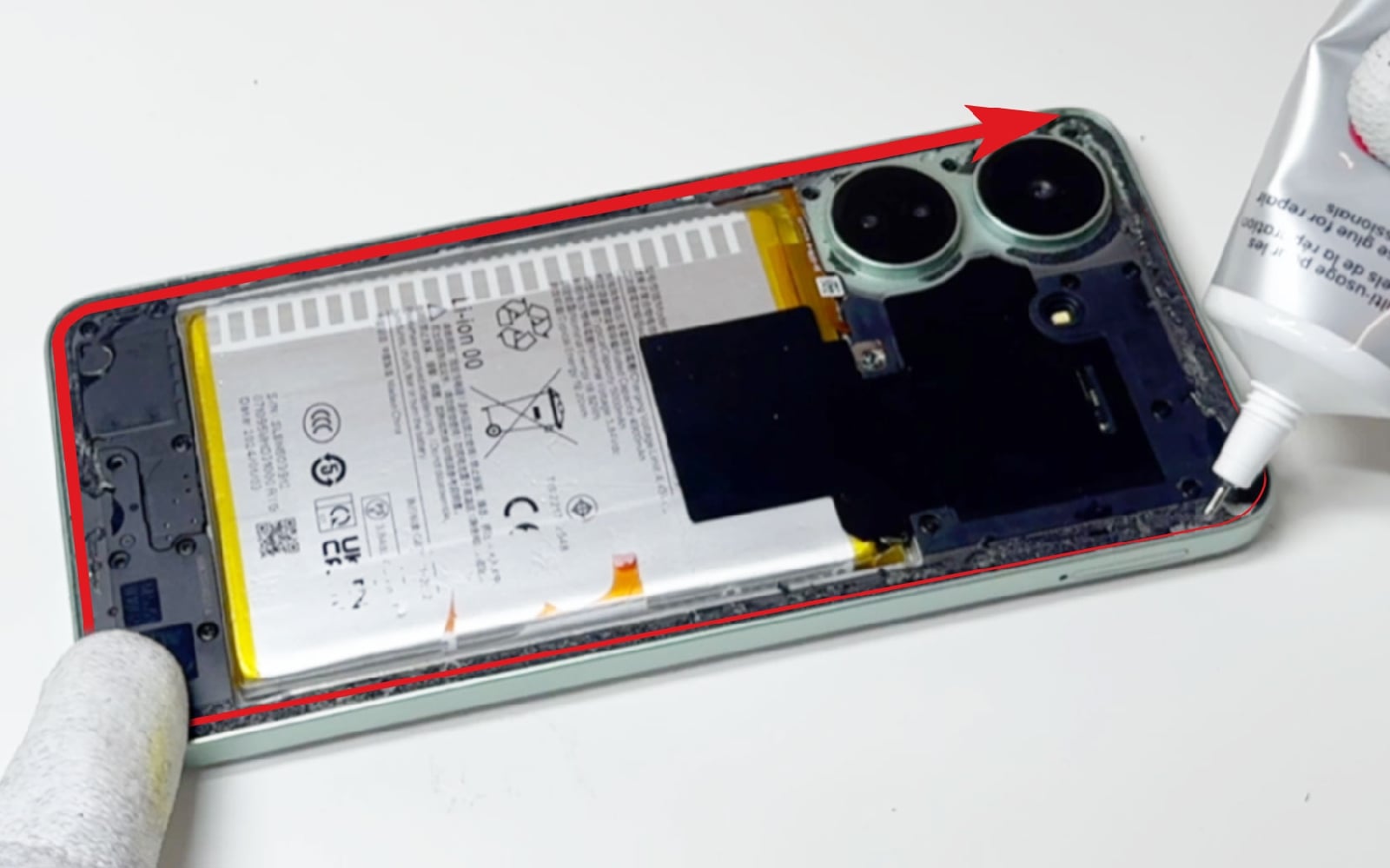

Conseils pour le remontage

Félicitations vous venez de retirer tous les éléments de votre ancien bloc écran. Pour les transférer dans le nouveau bloc écran, suivez ce guide de réparation dans le sens contraire. Retirez les adhésifs de protection avant d'installer les composants. Pour fixer la batterie, vous pouvez utilisez les stickers universels et pour le coller suivez l'un de nos tutoriels : - tuto vidéo - tuto photos. Avant de refermer votre Redmi 13C, testez l'écran. Si tout est ok, nettoyez la vitre arrière ainsi que le châssis des résidus de stickers. Appliquez la colle sur tout le contour du téléphone avant de déposer la face arrière. Laissez sécher environ 1 heure avant de pouvoir utiliser votre Xiaomi de nouveau. Pour sceller correctement, nous vous conseillons d'utiliser des pinces ou de gros livres pour mettre sous presse votre smartphone.
Outils
Colle
Pièces
Lot de 4 Pinces à ressort en métal 5.90€
