Comment changer le connecteur de charge sur Redmi Note 13 (4G)

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi Note 13 (4G)
Réparation
Note de réparabilité 14/20
Temps estimé 2 min
Difficulté 2/5 (Facile)
Diagnostic

Prise de charge endommagée

Si le branchement de votre câble USB-C est devenu instable, que la charge rapide ne s'active plus ou que votre Xiaomi Redmi Note 13 4G refuse tout simplement de reprendre des forces, le connecteur de charge est probablement en cause. Soumise à de nombreuses manipulations quotidiennes, cette pièce peut s'oxyder ou s'user mécaniquement.

Ce guide Brico-phone vous accompagne étape par étape pour accéder au module de charge situé à la base du téléphone et le remplacer par un composant neuf. En réalisant cette réparation, vous rétablirez une connexion fiable pour la recharge et le transfert de données, prolongeant ainsi l'utilisation de votre smartphone à moindre frais.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de vous lancer dans la réparation de votre Xiaomi Redmi Note 13 4G, il est impératif de confirmer que vous possédez le bon numéro de modèle afin d'éviter toute erreur lors de la commande de votre bloc écran. Vous pouvez identifier cette référence au dos de l'appareil ou dans les paramètres du téléphone sous l'onglet « À propos » : pour ce modèle spécifique, vous devriez trouver la mention 23129RAA4G ou 23124RA7EO. Une fois cette vérification faite, installez-vous sur un plan de travail propre, dégagé et parfaitement éclairé pour manipuler les composants en toute sérénité. Enfin, pour garantir votre sécurité et celle des circuits électroniques, veillez à éteindre complètement votre smartphone et à retirer impérativement le tiroir de la carte SIM à l'aide de l'outil d'extraction avant de procéder au démontage.
Outils
SIM
Etape 1

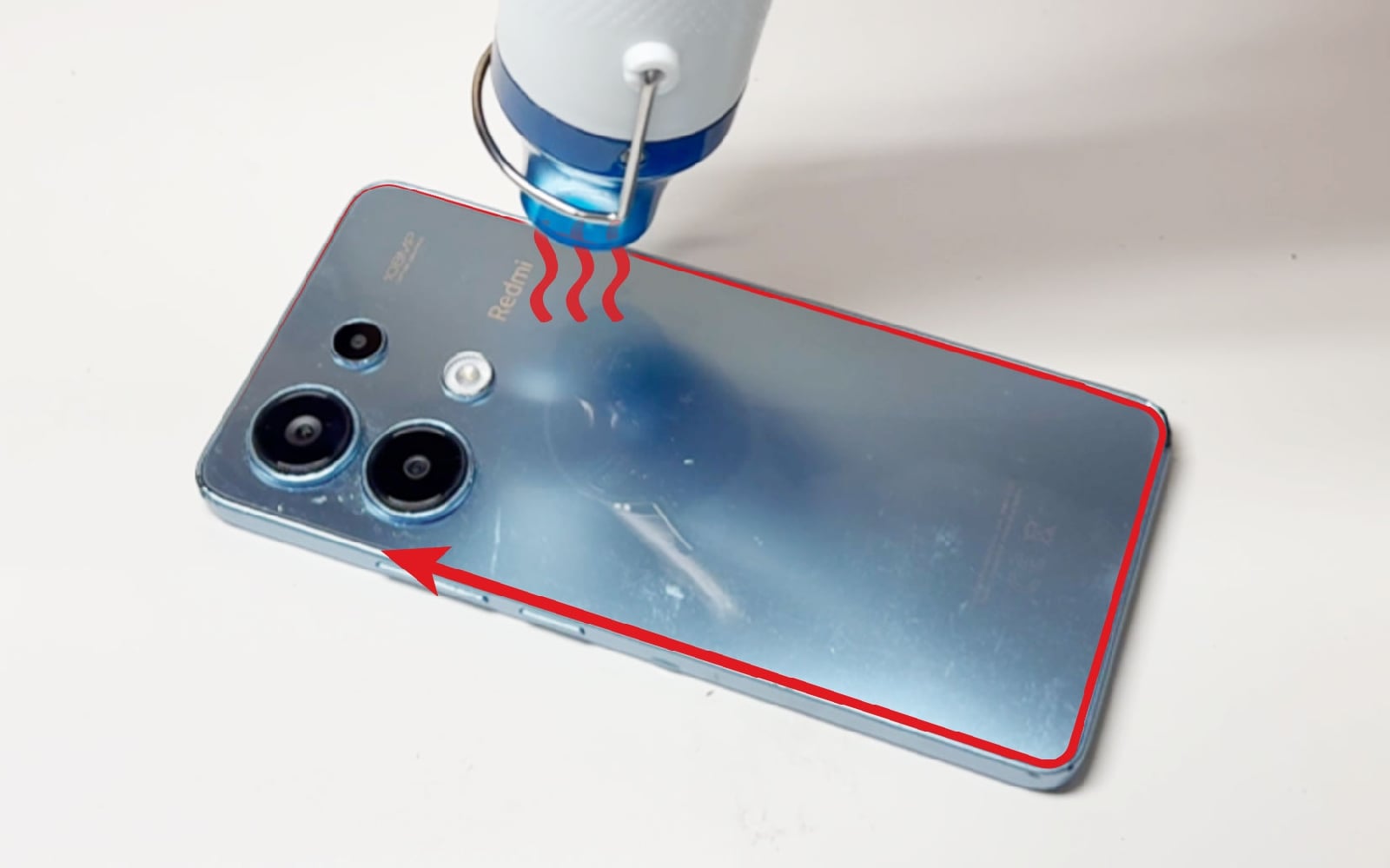

Etape 1 Chauffer la vitre arrière

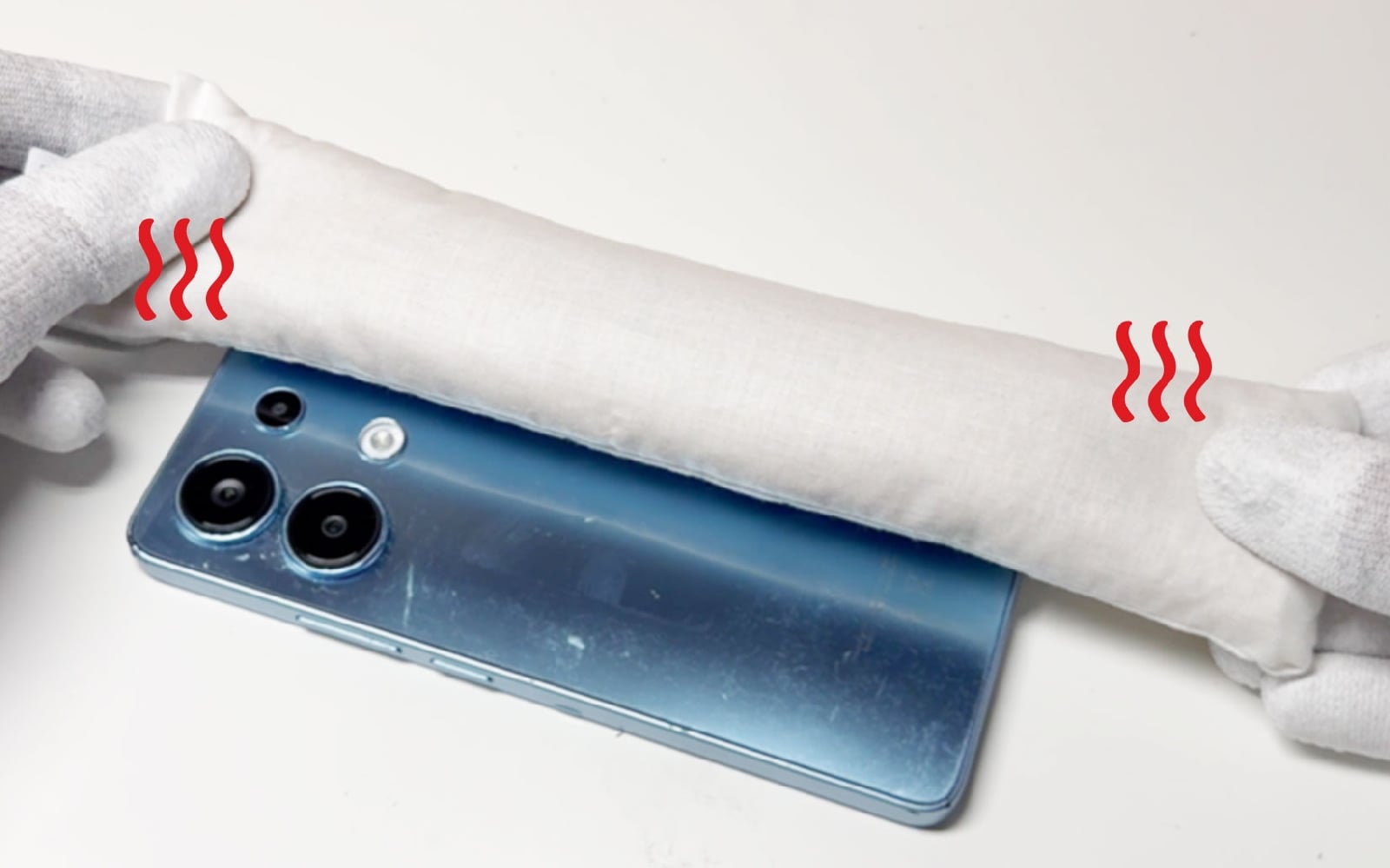

Pour accéder aux composants internes de votre Xiaomi Redmi Note 13 4G, vous devez impérativement ramollir l'adhésif qui scelle la vitre arrière au châssis en utilisant une source de chaleur adaptée. Si vous choisissez le coussin chauffant, passez-le au micro-ondes pendant environ deux minutes avant de le déposer sur la face arrière du téléphone durant une soixante de secondes pour une diffusion thermique homogène. Dans le cas où vous utiliseriez un décapeur thermique ou un simple sèche-cheveux, maintenez l'appareil en mouvement constant sur tout le pourtour de la vitre pour éviter toute concentration de chaleur sur un point précis. Une fois que la surface est suffisamment chaude au toucher, l'adhésif aura perdu de sa résistance, vous permettant ainsi d'insérer avec précaution une ventouse ou un médiator pour commencer le décollage de la paroi arrière sans risquer de la briser.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 2

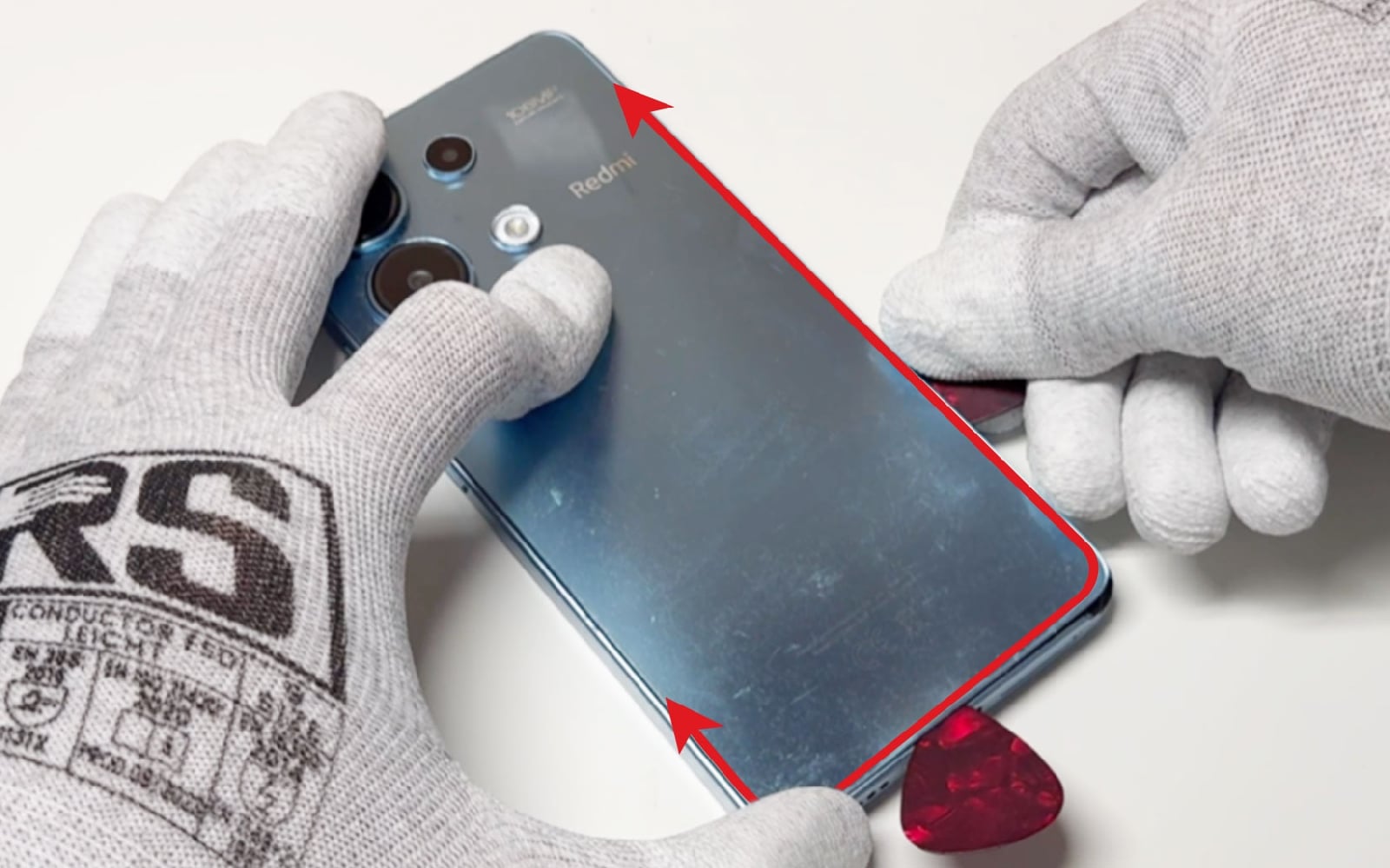

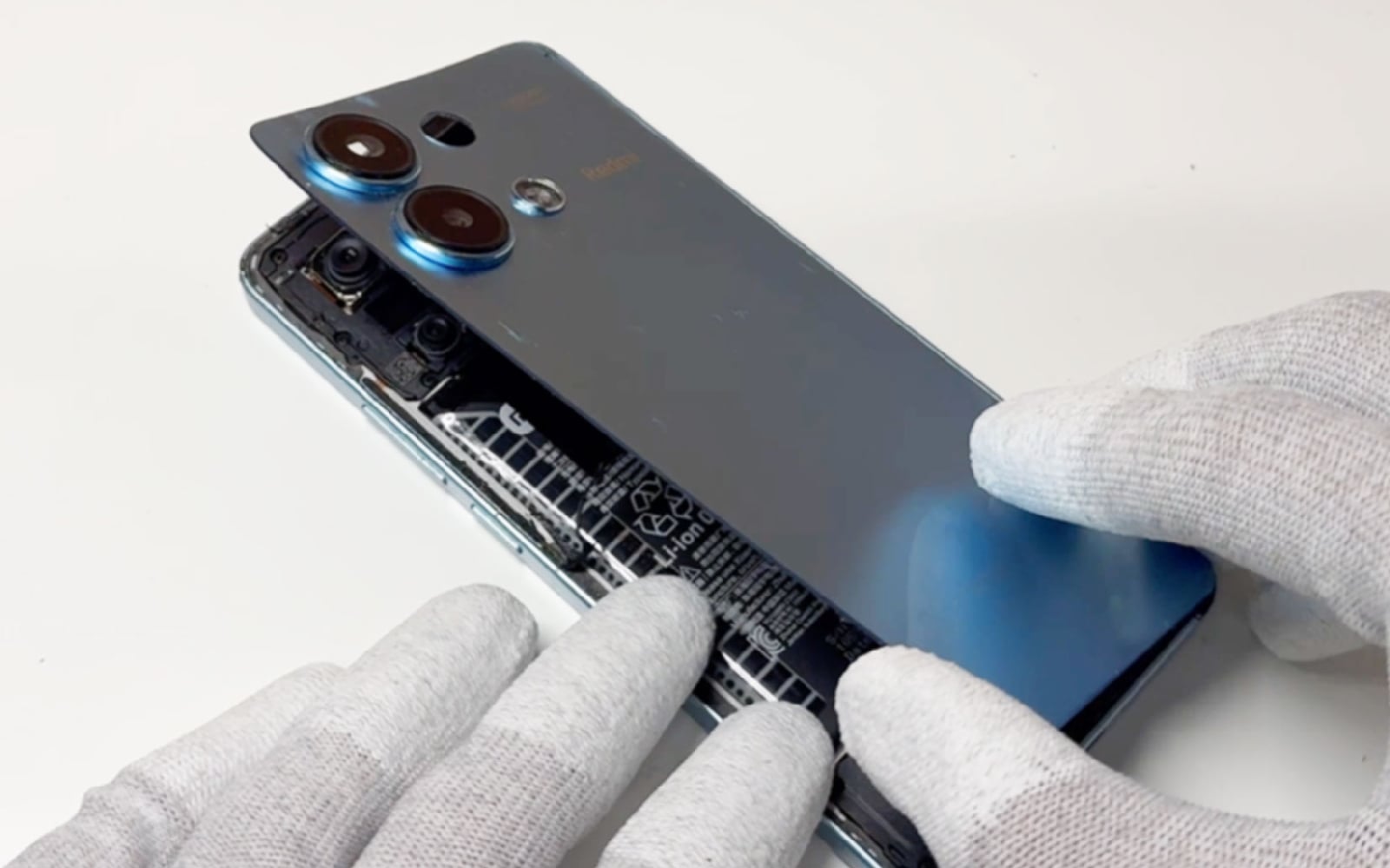

Etape 2 Ouvrir le téléphone

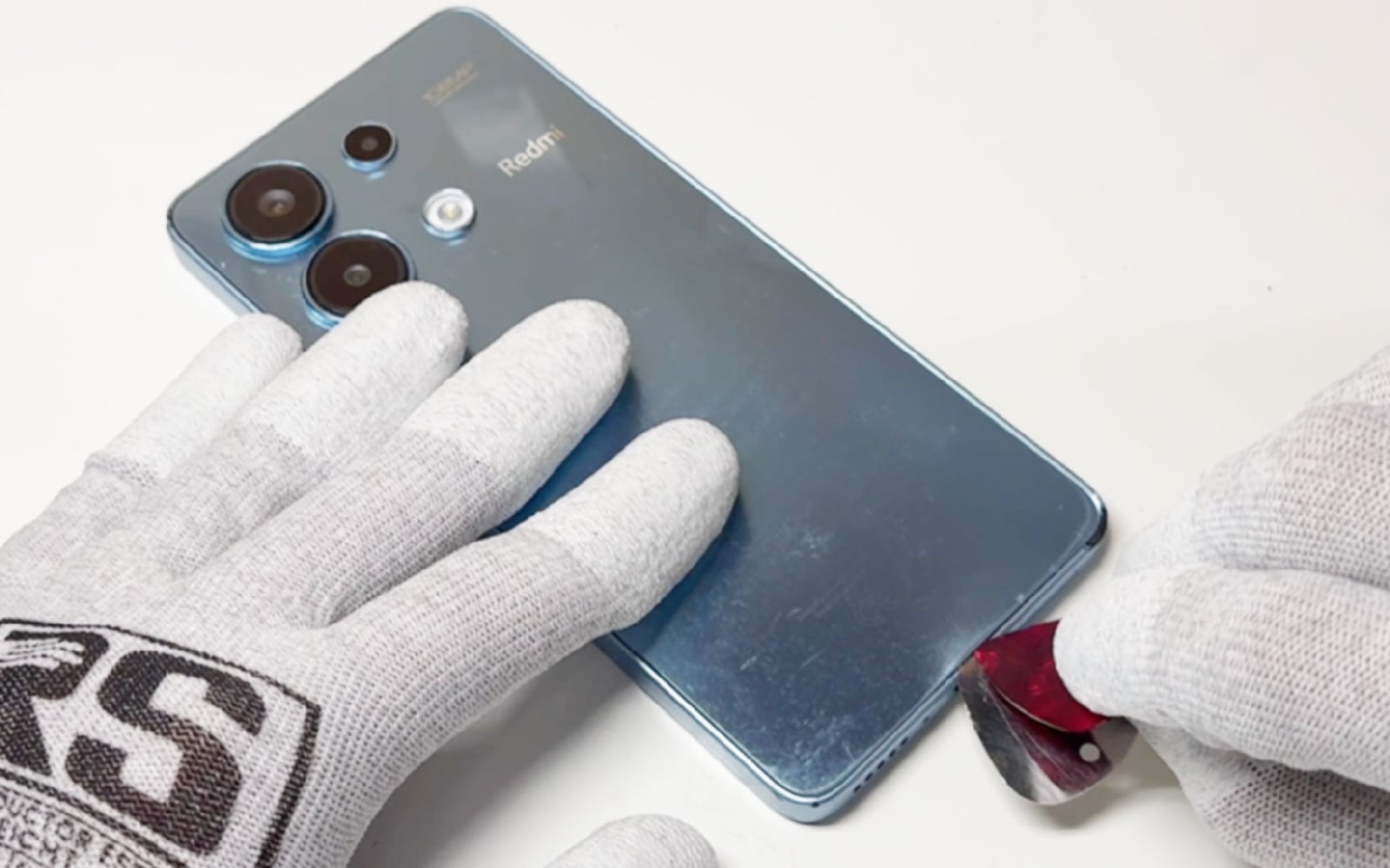

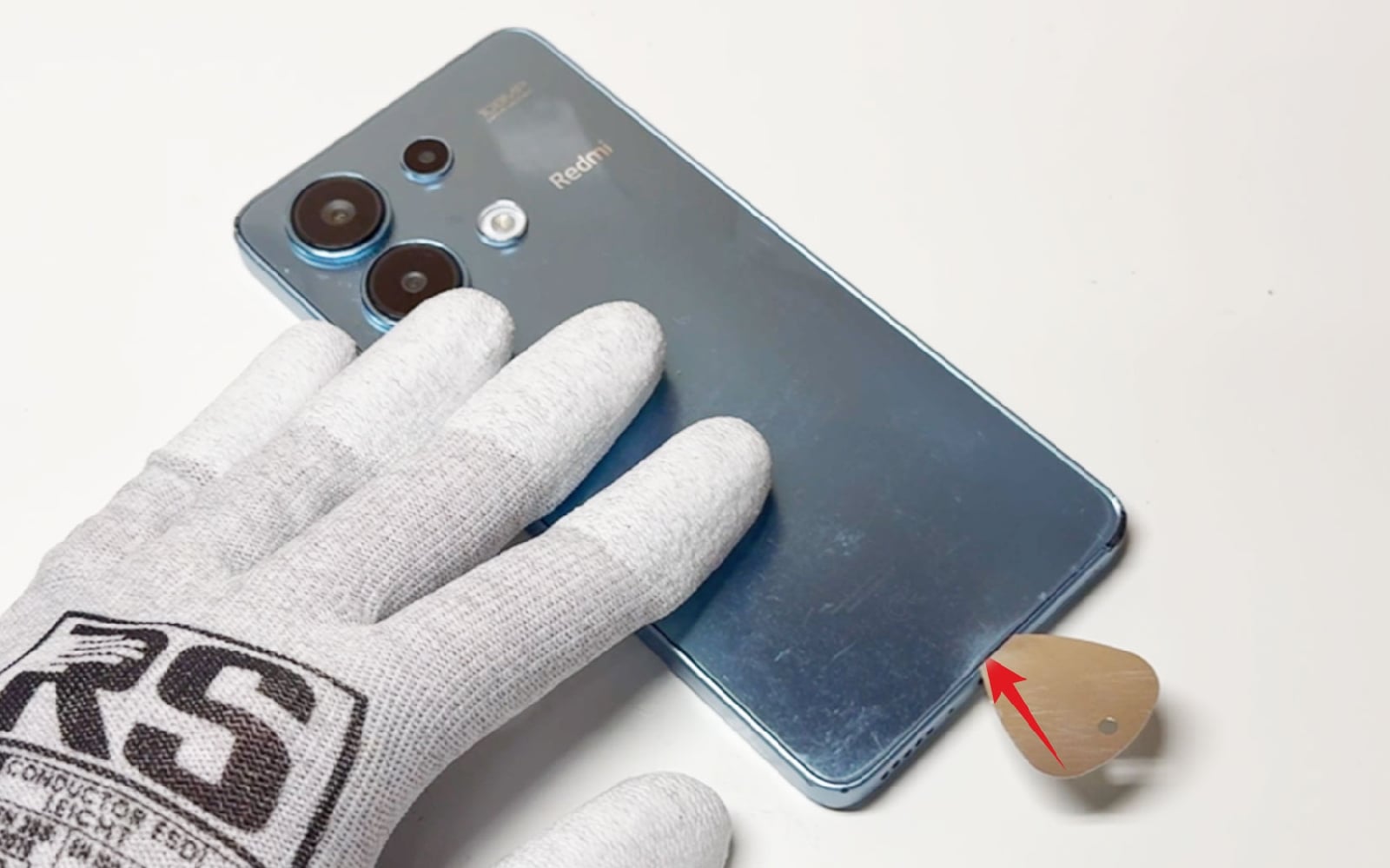

Insérez le médiator en métal entre la vitre arrière et le châssis pour créer un interstice. Ensuite, il ne vous restera à remplacer le médiator par ces version en plastique afin de pouvoir décoller la vitre arrière. Faites circuler les deux outils sur le contour du téléphone pour briser le sticker qui retient la vitre au châssis. Mettez de coté la vitre arrière pour accéder à l'intérieur de votre smartphone.
Outils
Médiator
Etape 3

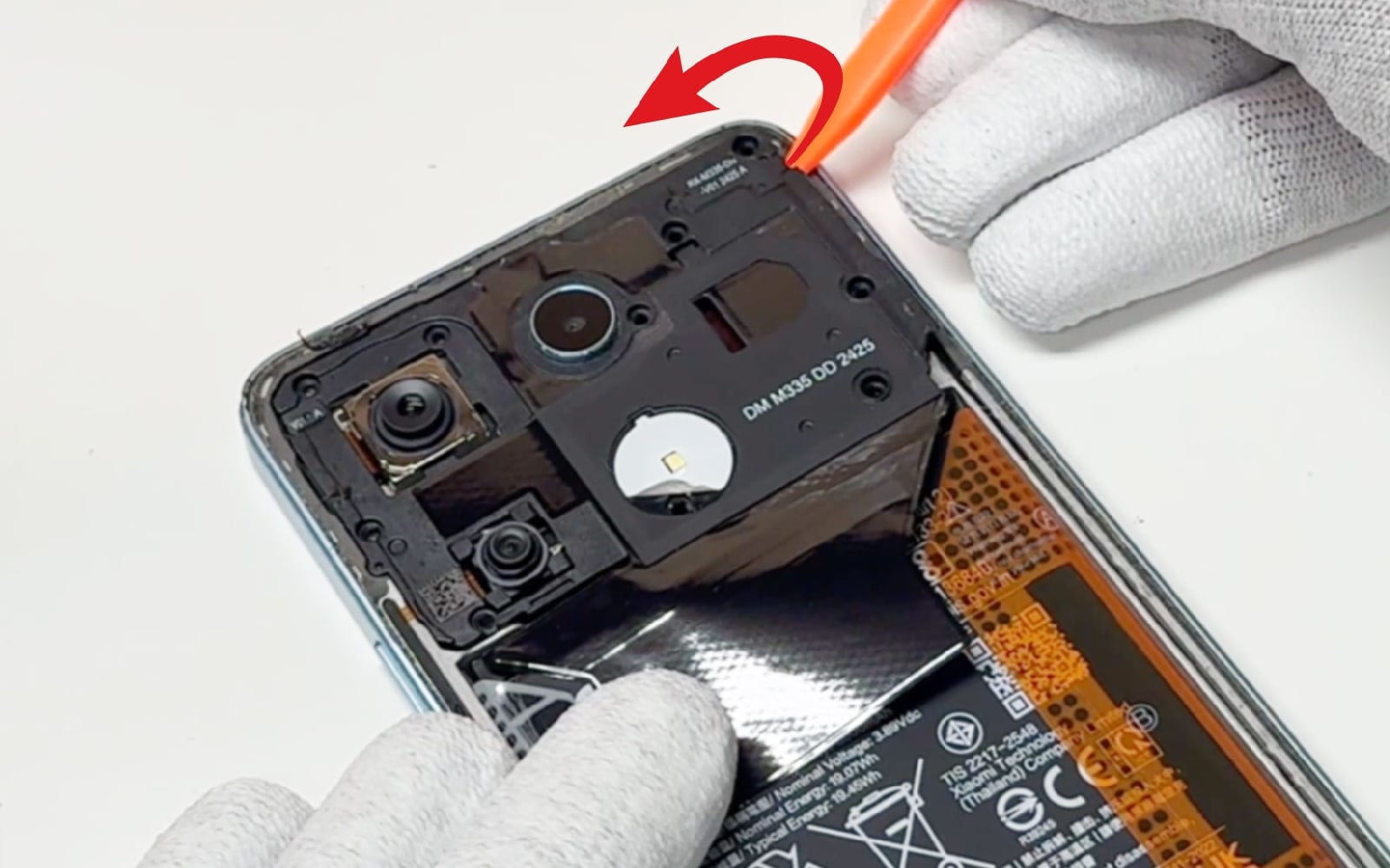

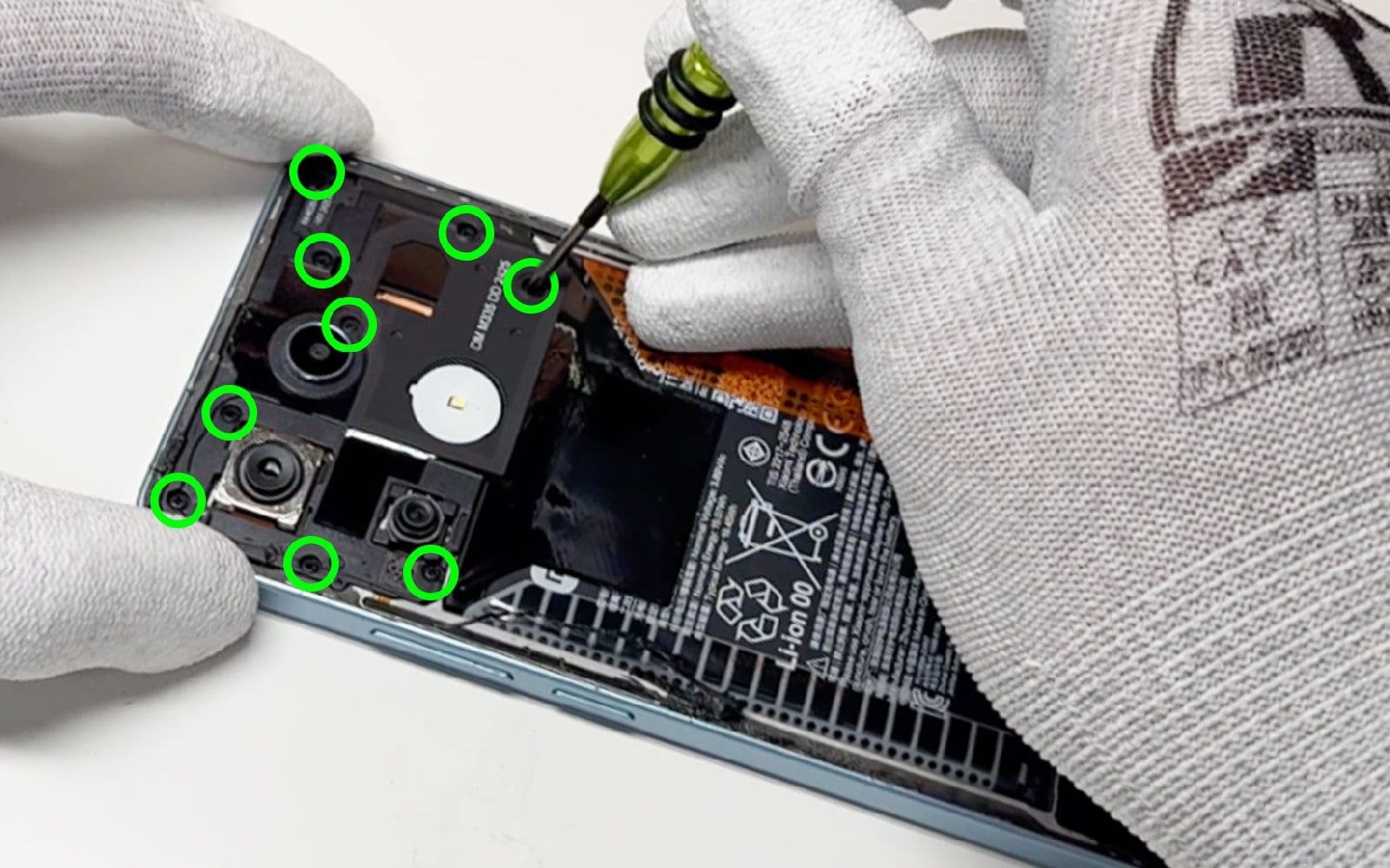

Etape 3 Retirer la plaquette Flash et NFC

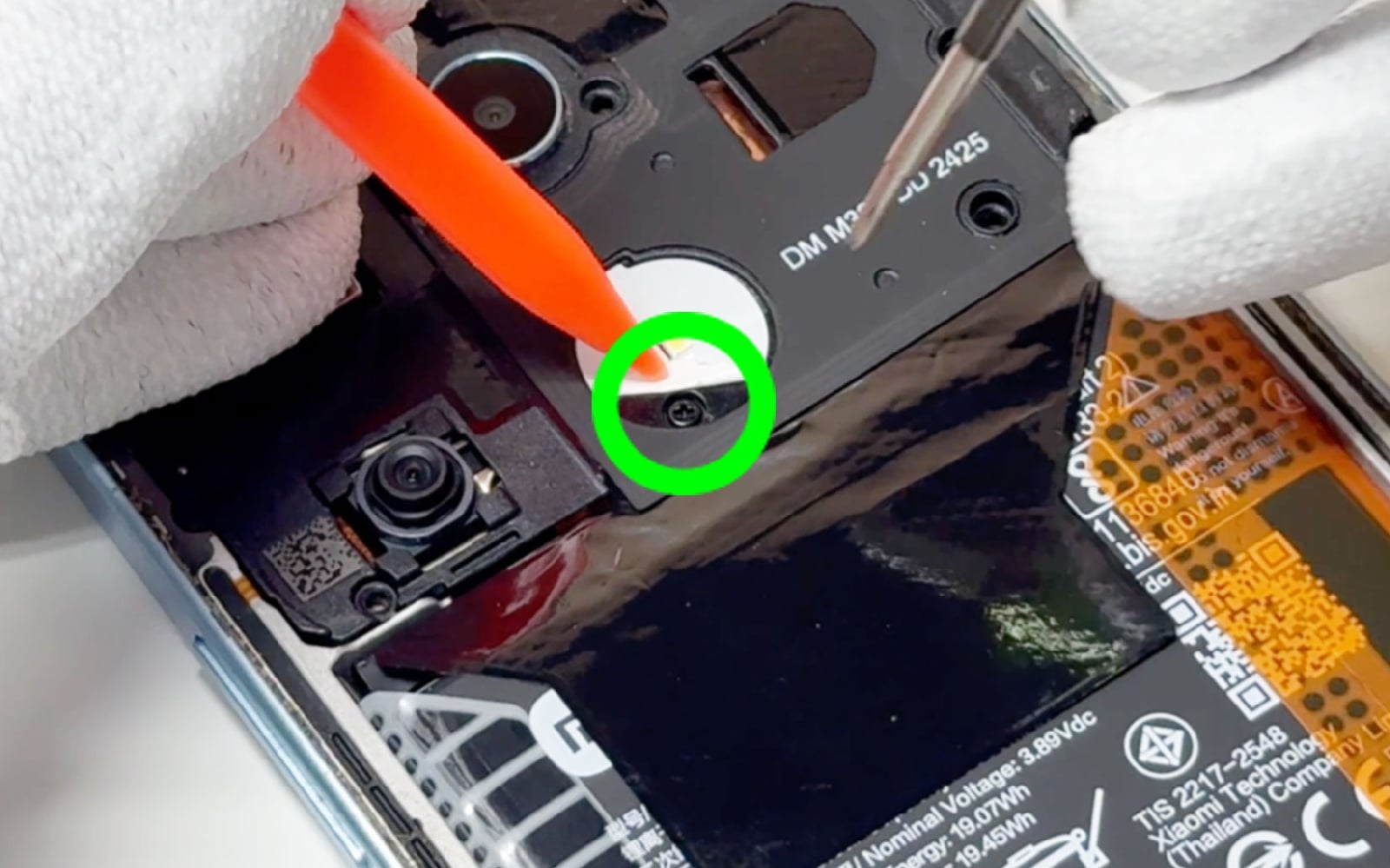

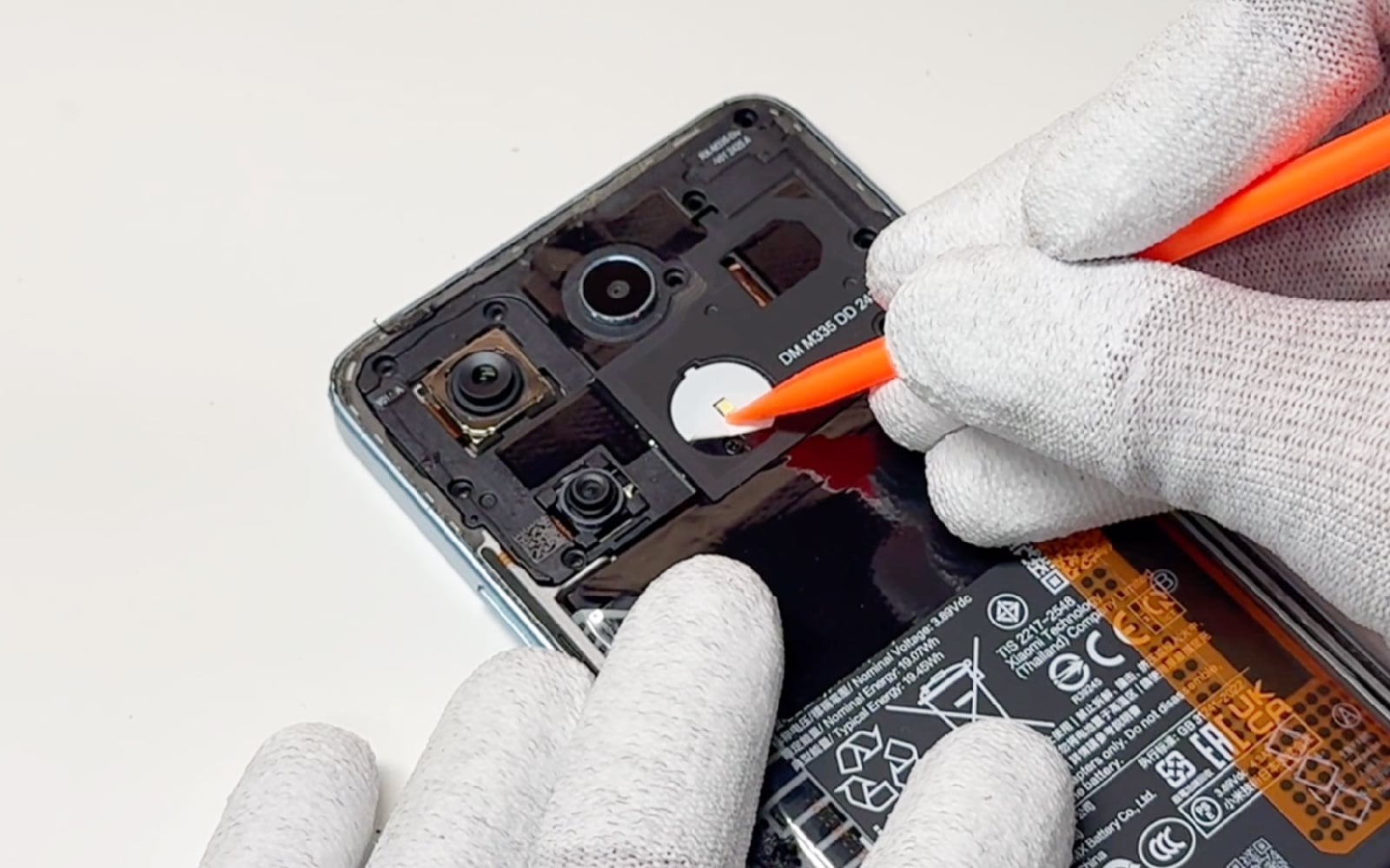

Retirez les vis cruciforme dans oublier celle cachée sous l'adhésif blanc près du flash. Ensuite, insérez le levier osus la plaquette pour la déclipser du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 4

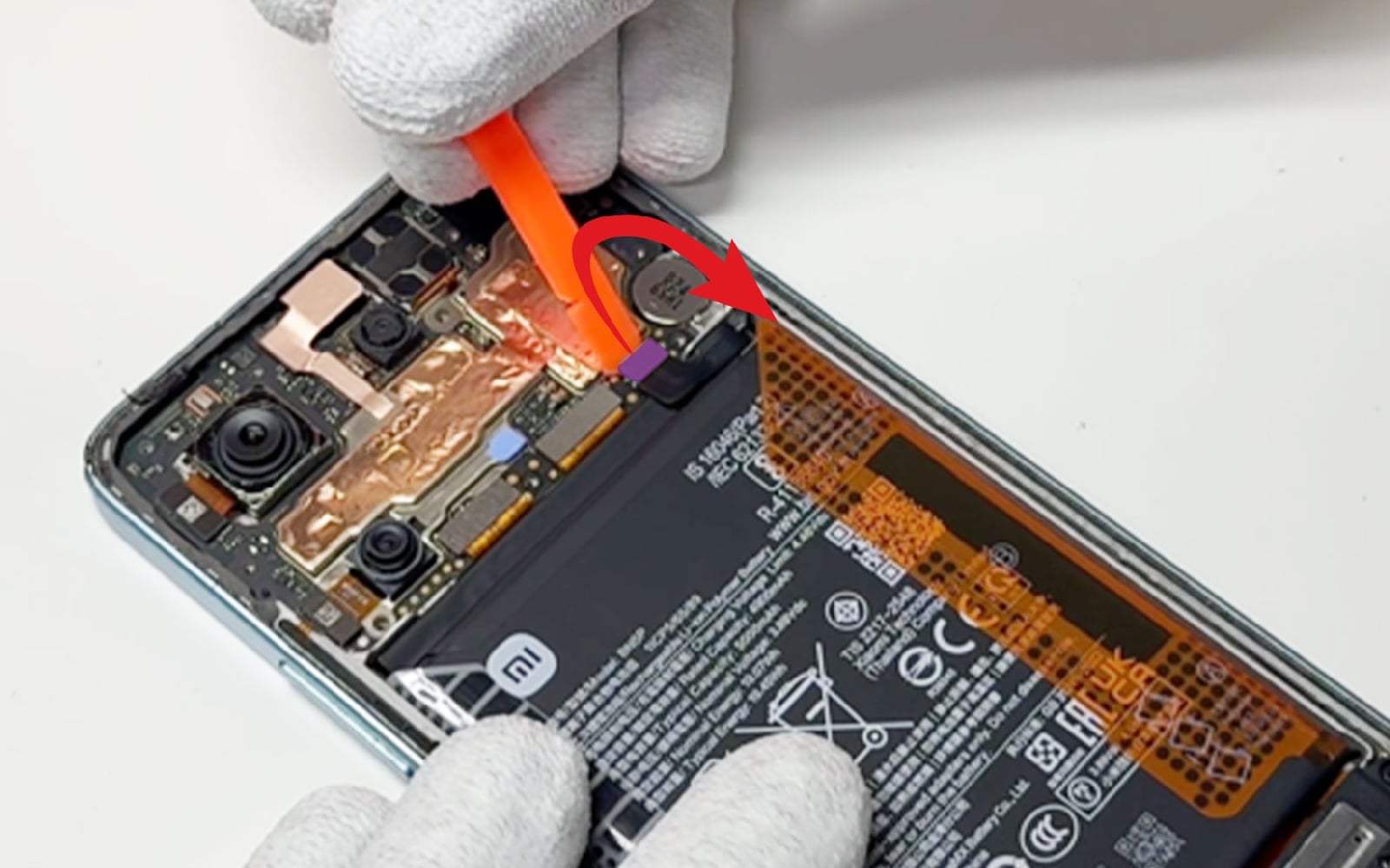

Etape 4 Déconnecter la batterie

Soulevez la nappe de la batterie pour continuer la réparation en toute sécurité.
Outils
Levier Nylon
Etape 5

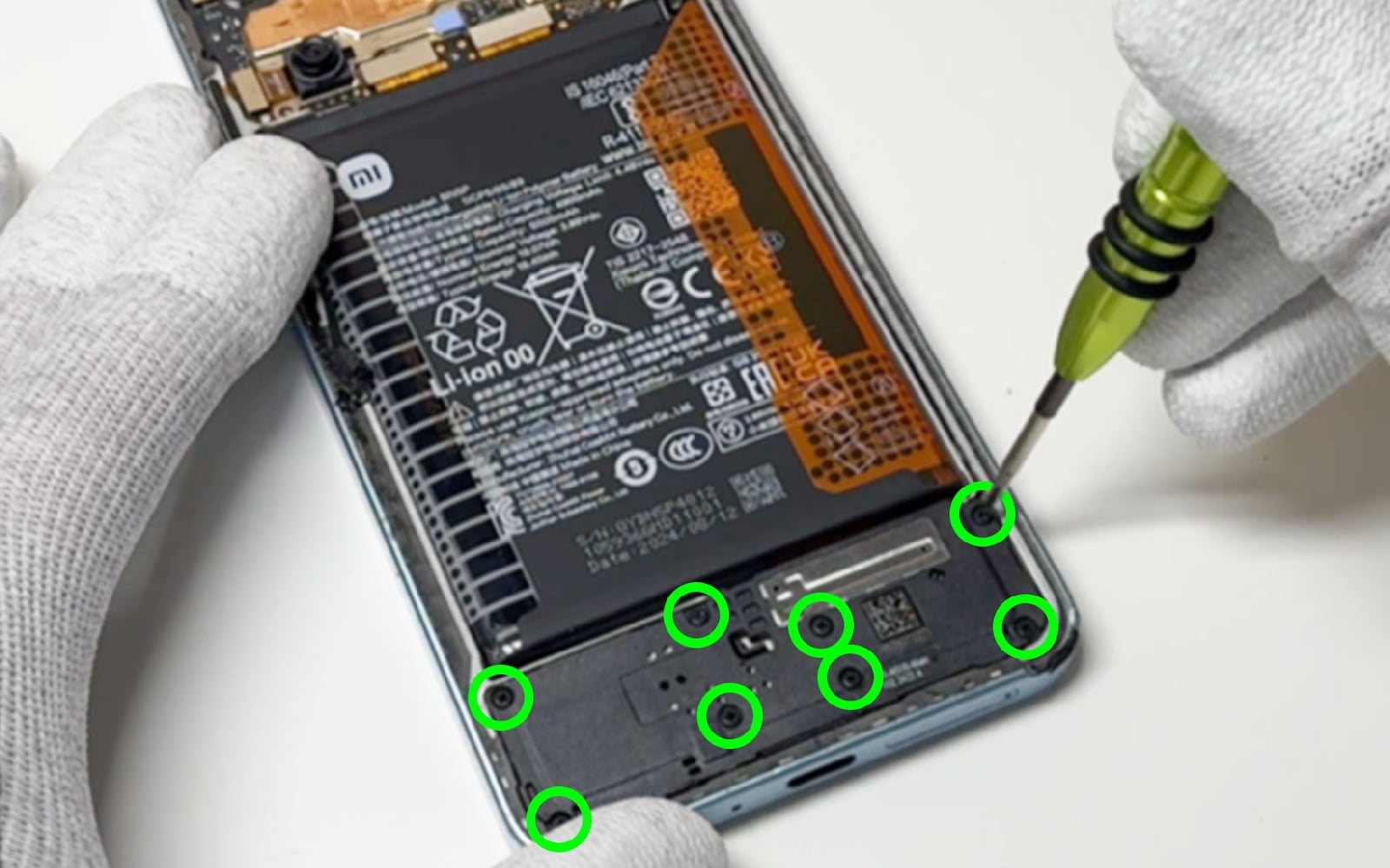

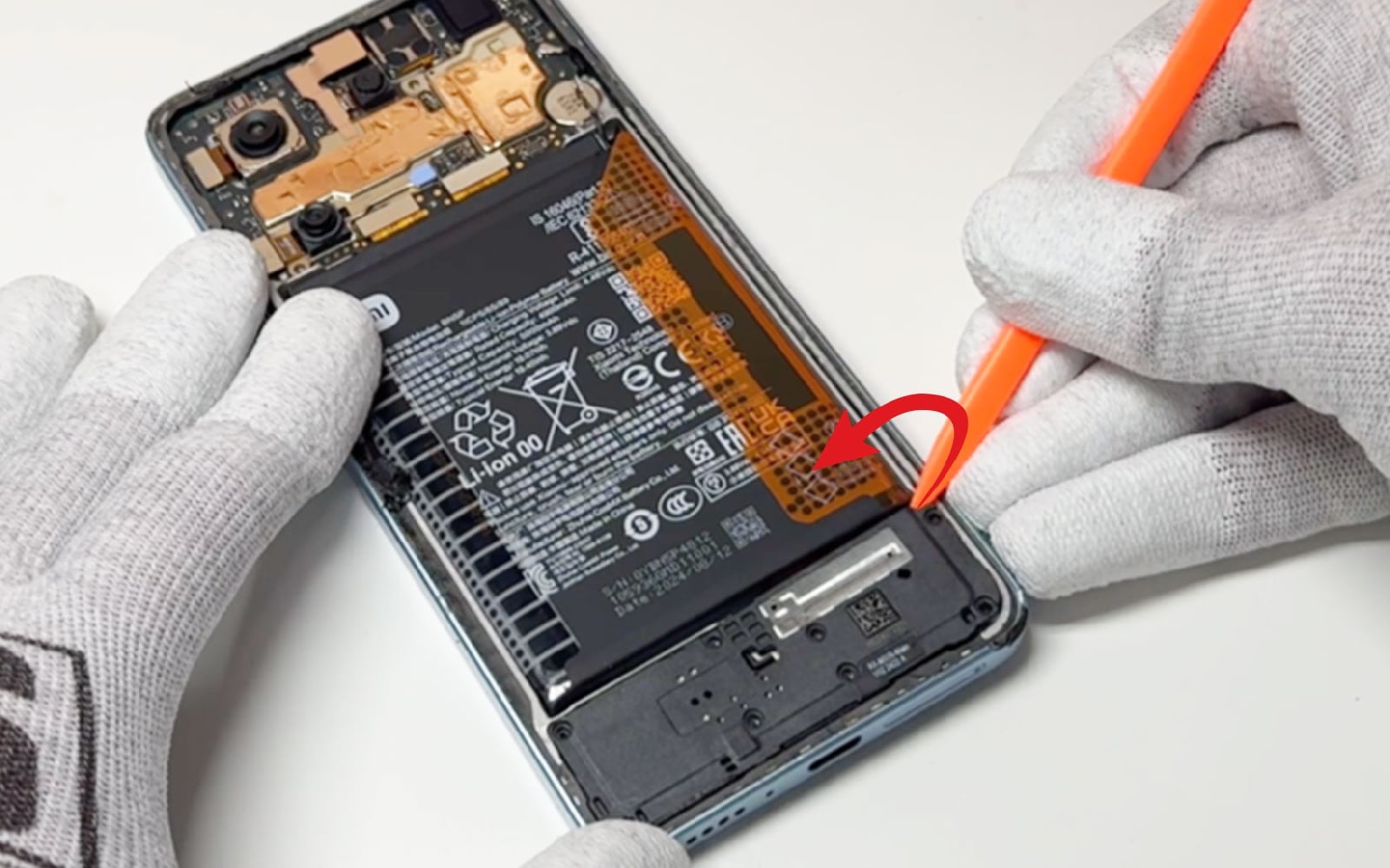

Etape 5 Récupérer le haut-parleur externe

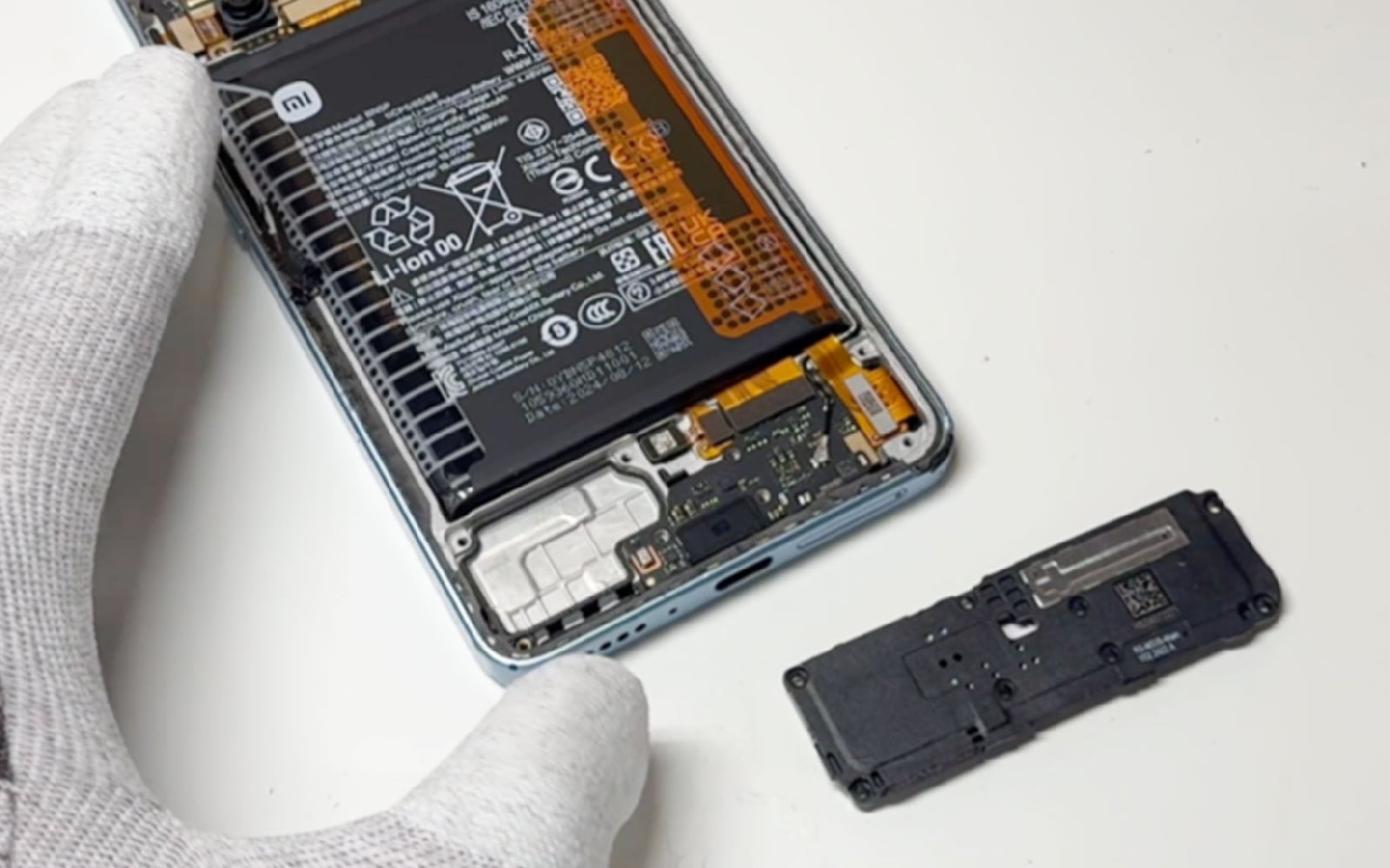

Ôtez les vis cruciforme du haut-parleur externe avant d'introduire le levier sous le composant pour le déclipser et le mettre de coté.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

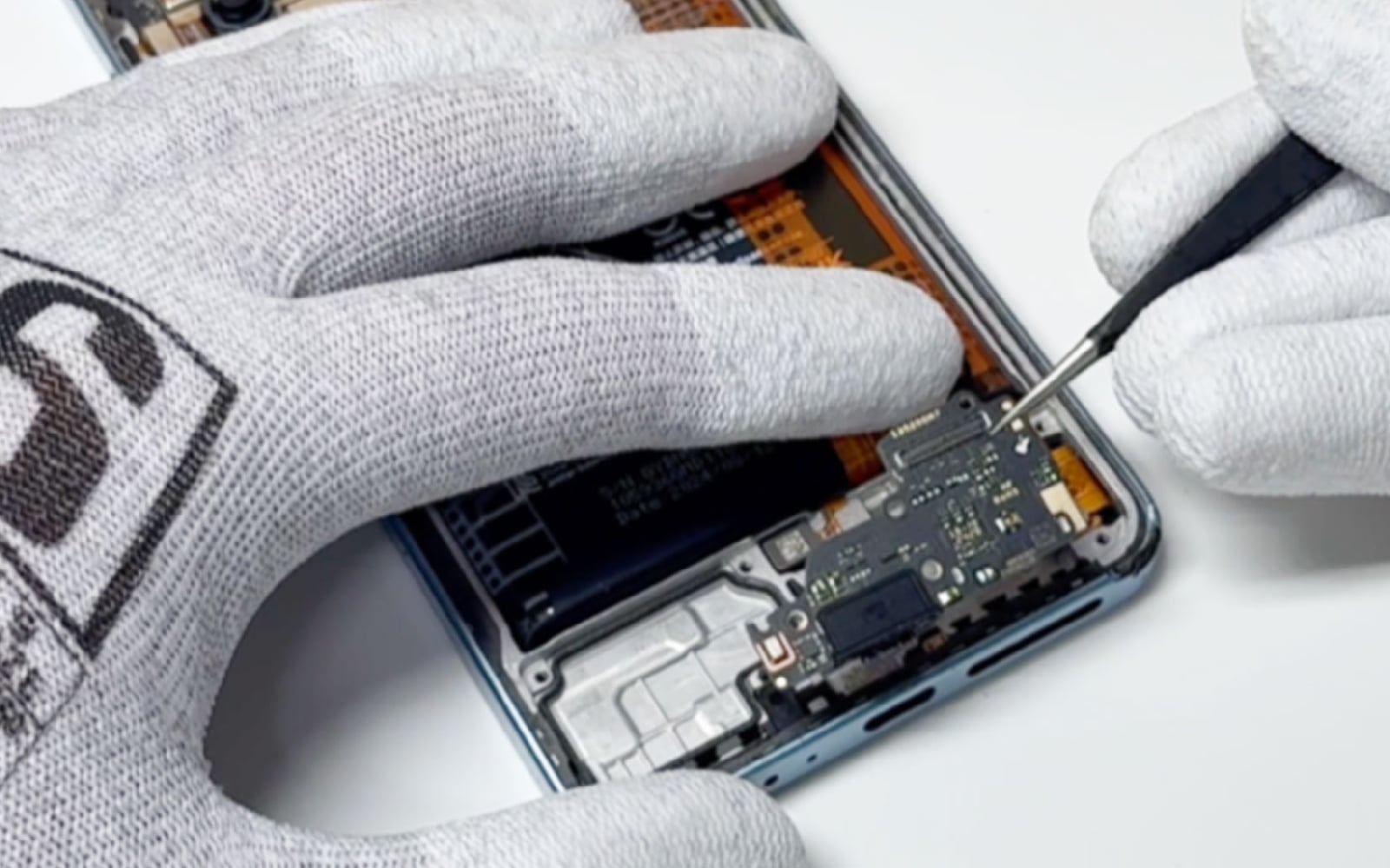

Etape 6 Retirer le connecteur de charge

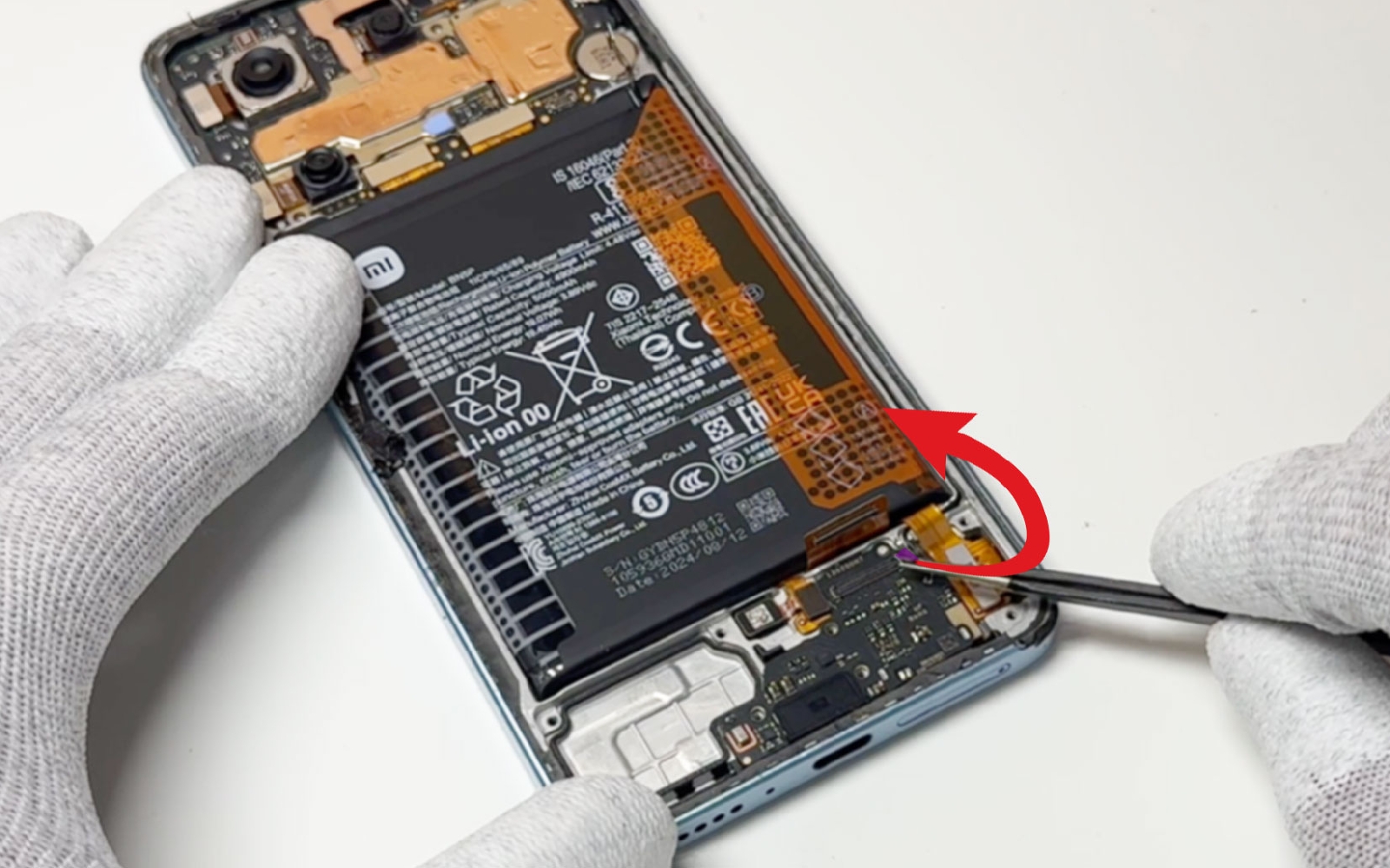

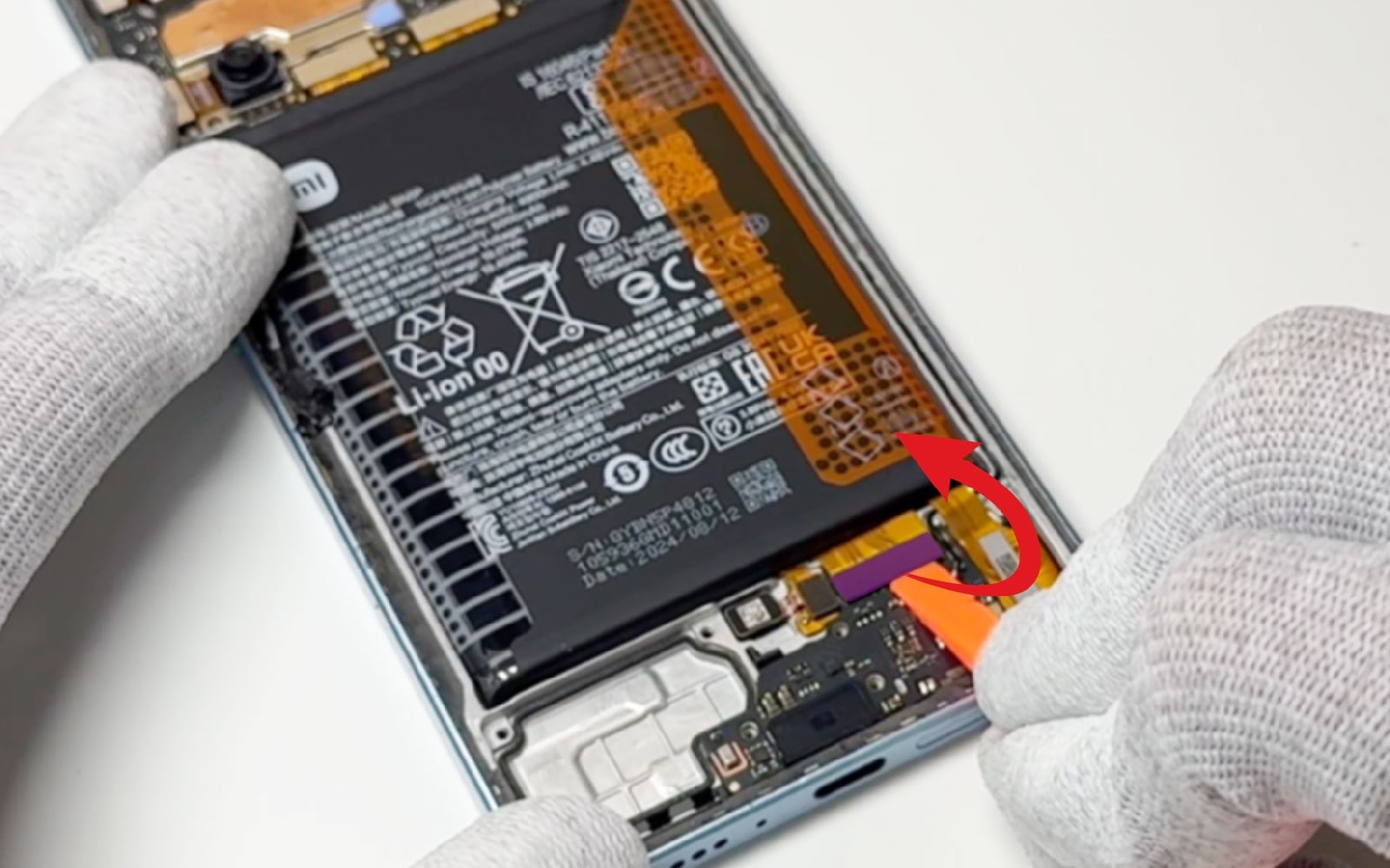

Déconnectez la rallonge d'interconnexion et le câble coaxial. Utilisez ensuite la pincette pour sortir le connecteur de charge du bloc écran.
Outils
Pince Brucelles

Conseils pour le remontage

Vous venez de réussir le retrait du connecteur de charge défectueuse de votre Xiaomi Redmi Note 13 (4G), félicitations ! Maintenant, remontez chaque élément à sa place en suivant ce guide dans le sens contraire. Une fois arrivé à la fermeture de votre téléphone, nettoyez correctement la vitre arrière et le châssis afin de retirer tous les résidus de stickers. Appliquez la colle sur tout le contour du téléphone puis installez la vitre arrière. Laissez sécher la colle environ 1 heure avant de pouvoir utiliser votre Xiaomi Redmi Note 13 (4G).
Outils
Colle
