Comment changer le bloc écran sur Redmi Note 13 (4G)

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi Note 13 (4G)
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2/5 (Facile)
Diagnostic

Ecran fissuré, rayé

Panne de tactile

Affichage présentant des traits colorés

Le superbe écran AMOLED de votre Xiaomi Redmi Note 13 4G est malheureusement fissuré ou ne s'allume plus du tout ? Qu'il s'agisse de rayures profondes entravant le tactile ou de pixels morts altérant la qualité d'image, le remplacement du bloc écran est l'étape indispensable pour restaurer les fonctionnalités de votre smartphone.

Ce guide vous accompagne minutieusement dans le processus de démontage et d'installation d'un nouvel afficheur. En prenant le temps de réaliser cette réparation vous-même, vous retrouverez la fluidité et l'éclat des couleurs d'origine tout en prolongeant durablement la vie de votre appareil à moindre coût.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de vous lancer dans la réparation de votre Xiaomi Redmi Note 13 4G, il est impératif de confirmer que vous possédez le bon numéro de modèle afin d'éviter toute erreur lors de la commande de votre bloc écran. Vous pouvez identifier cette référence au dos de l'appareil ou dans les paramètres du téléphone sous l'onglet « À propos » : pour ce modèle spécifique, vous devriez trouver la mention 23129RAA4G ou 23124RA7EO. Une fois cette vérification faite, installez-vous sur un plan de travail propre, dégagé et parfaitement éclairé pour manipuler les composants en toute sérénité. Enfin, pour garantir votre sécurité et celle des circuits électroniques, veillez à éteindre complètement votre smartphone et à retirer impérativement le tiroir de la carte SIM à l'aide de l'outil d'extraction avant de procéder au démontage.
Outils
SIM
Etape 1

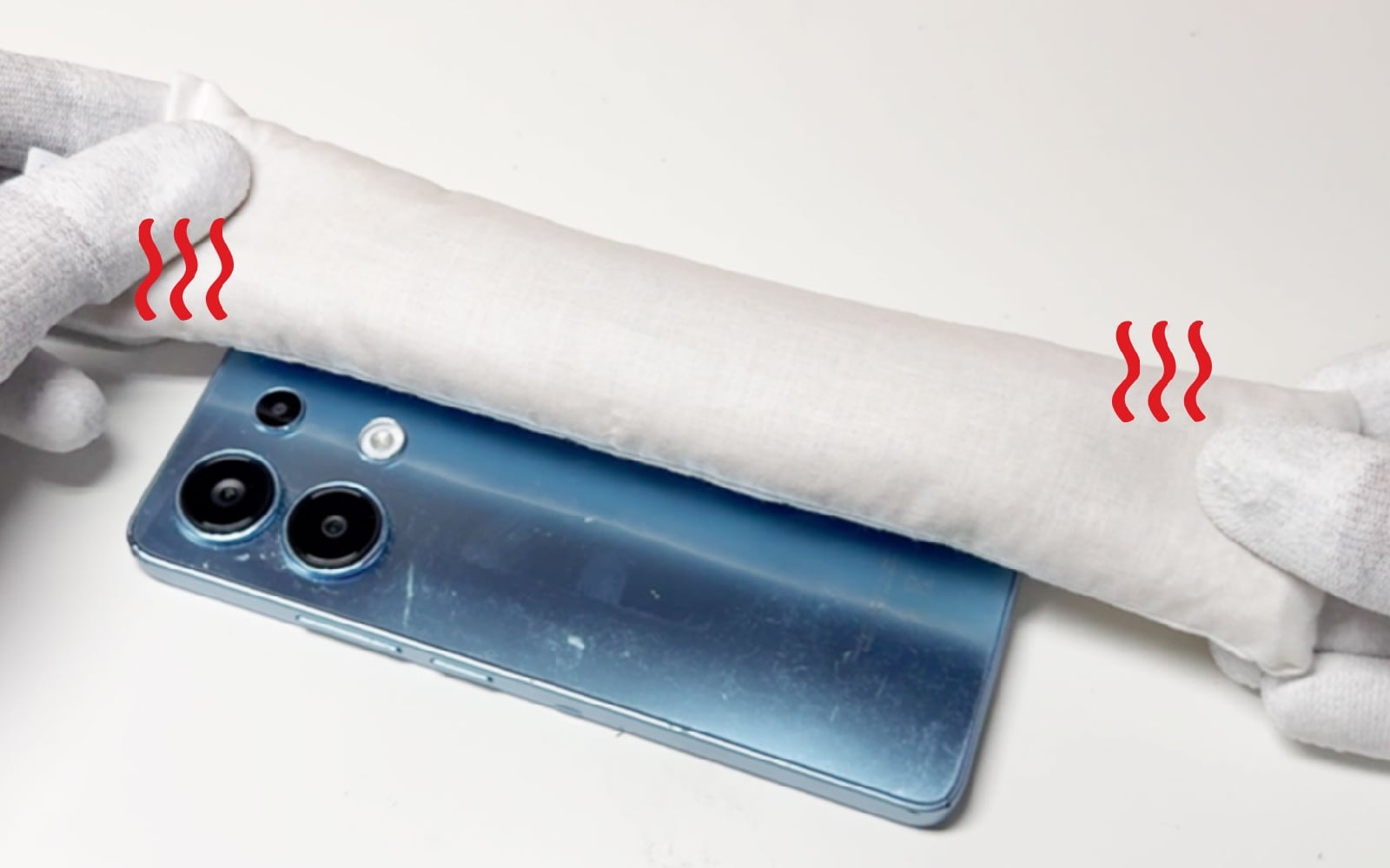

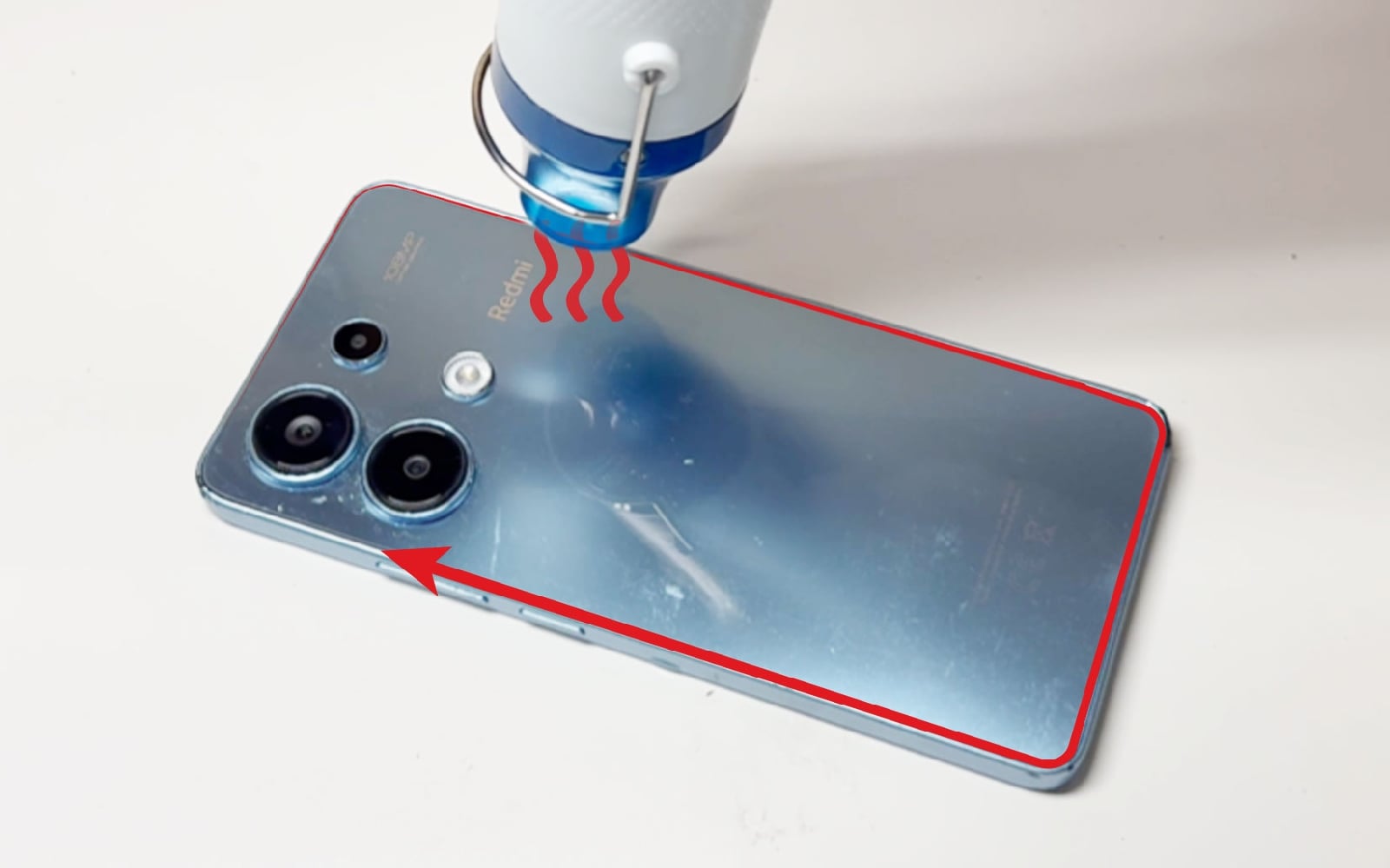

Etape 1 Chauffer la vitre arrière

Pour accéder aux composants internes de votre Xiaomi Redmi Note 13 4G, vous devez impérativement ramollir l'adhésif qui scelle la vitre arrière au châssis en utilisant une source de chaleur adaptée. Si vous choisissez le coussin chauffant, passez-le au micro-ondes pendant environ deux minutes avant de le déposer sur la face arrière du téléphone durant une soixante de secondes pour une diffusion thermique homogène. Dans le cas où vous utiliseriez un décapeur thermique ou un simple sèche-cheveux, maintenez l'appareil en mouvement constant sur tout le pourtour de la vitre pour éviter toute concentration de chaleur sur un point précis. Une fois que la surface est suffisamment chaude au toucher, l'adhésif aura perdu de sa résistance, vous permettant ainsi d'insérer avec précaution une ventouse ou un médiator pour commencer le décollage de la paroi arrière sans risquer de la briser.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 2

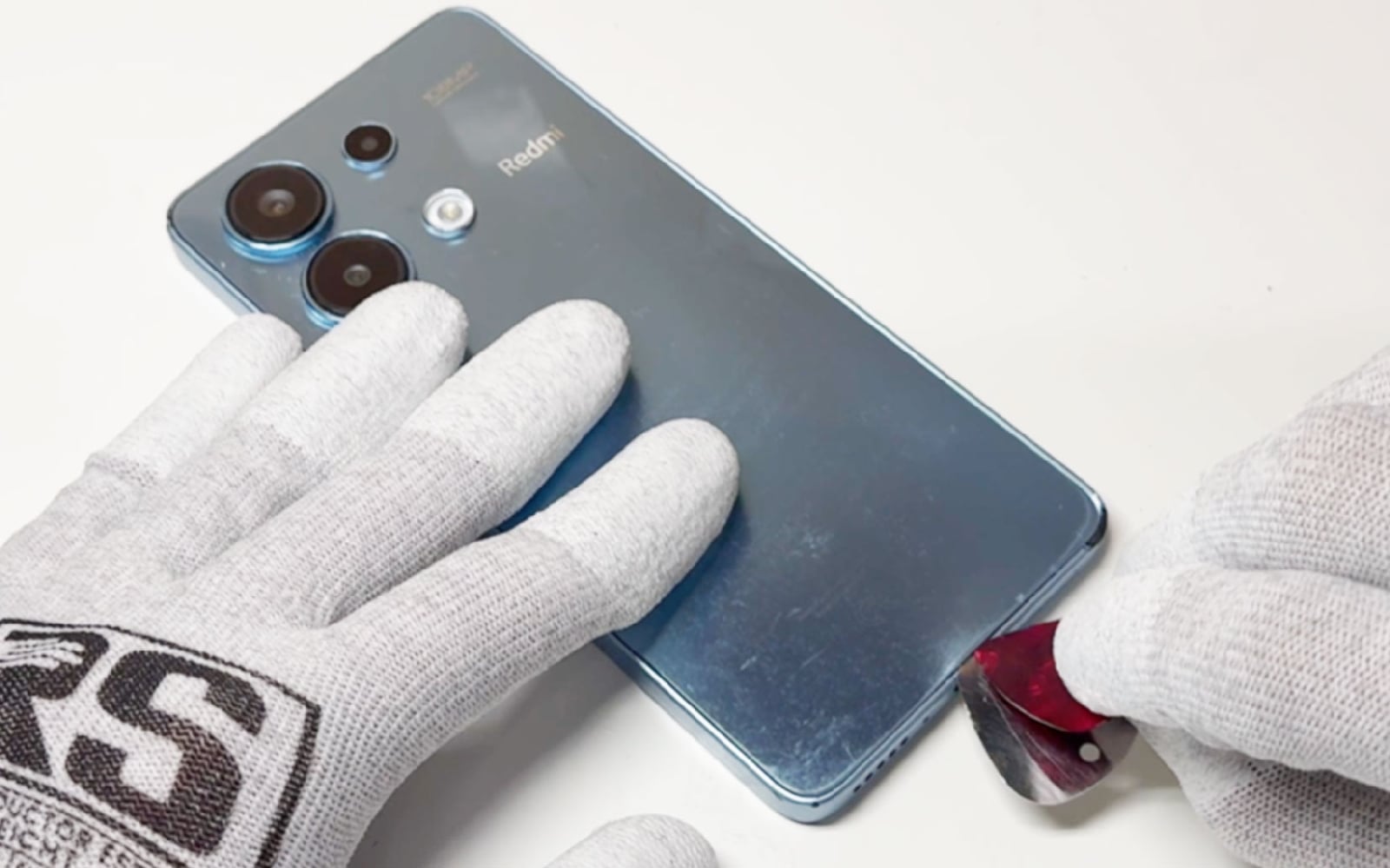

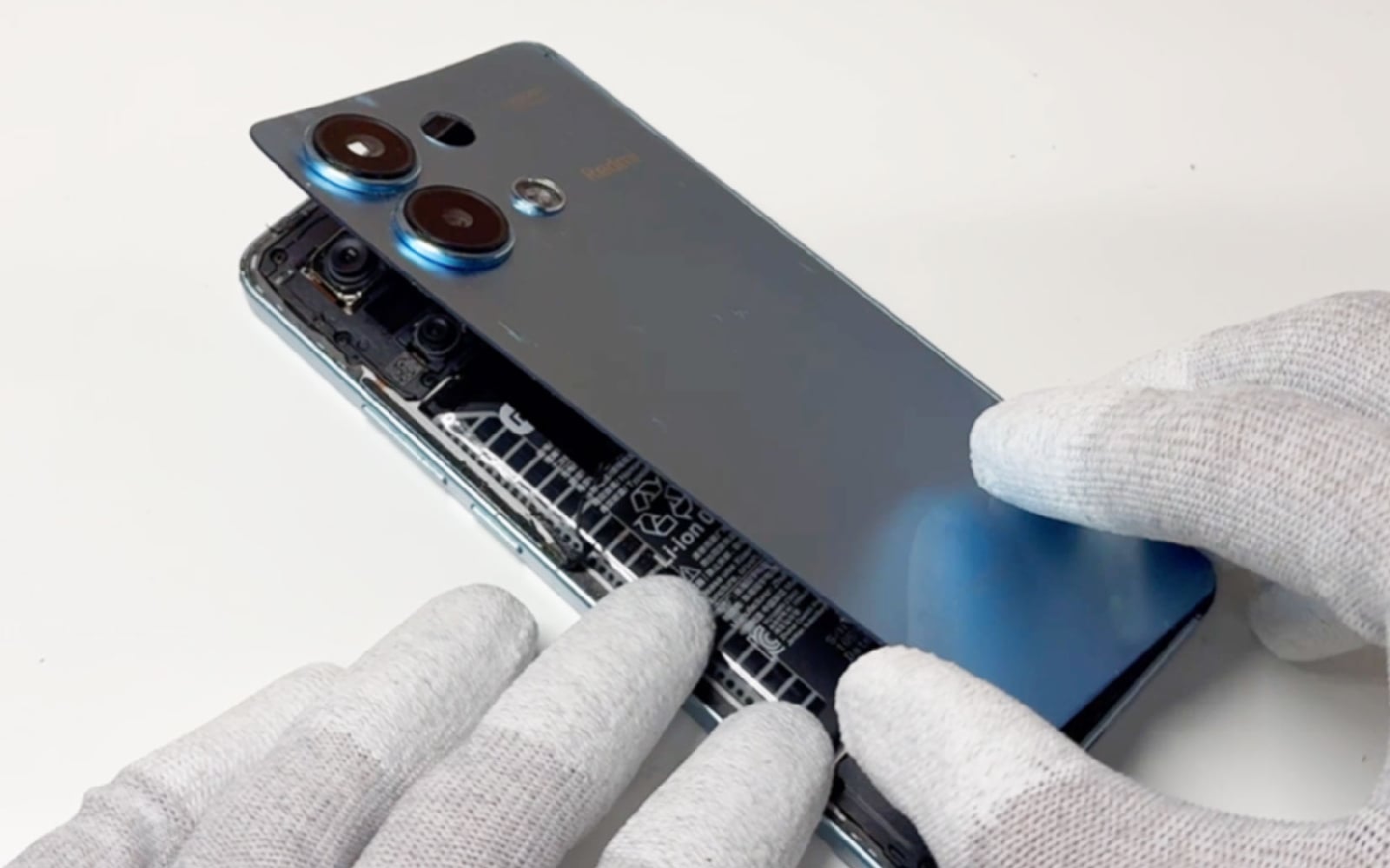

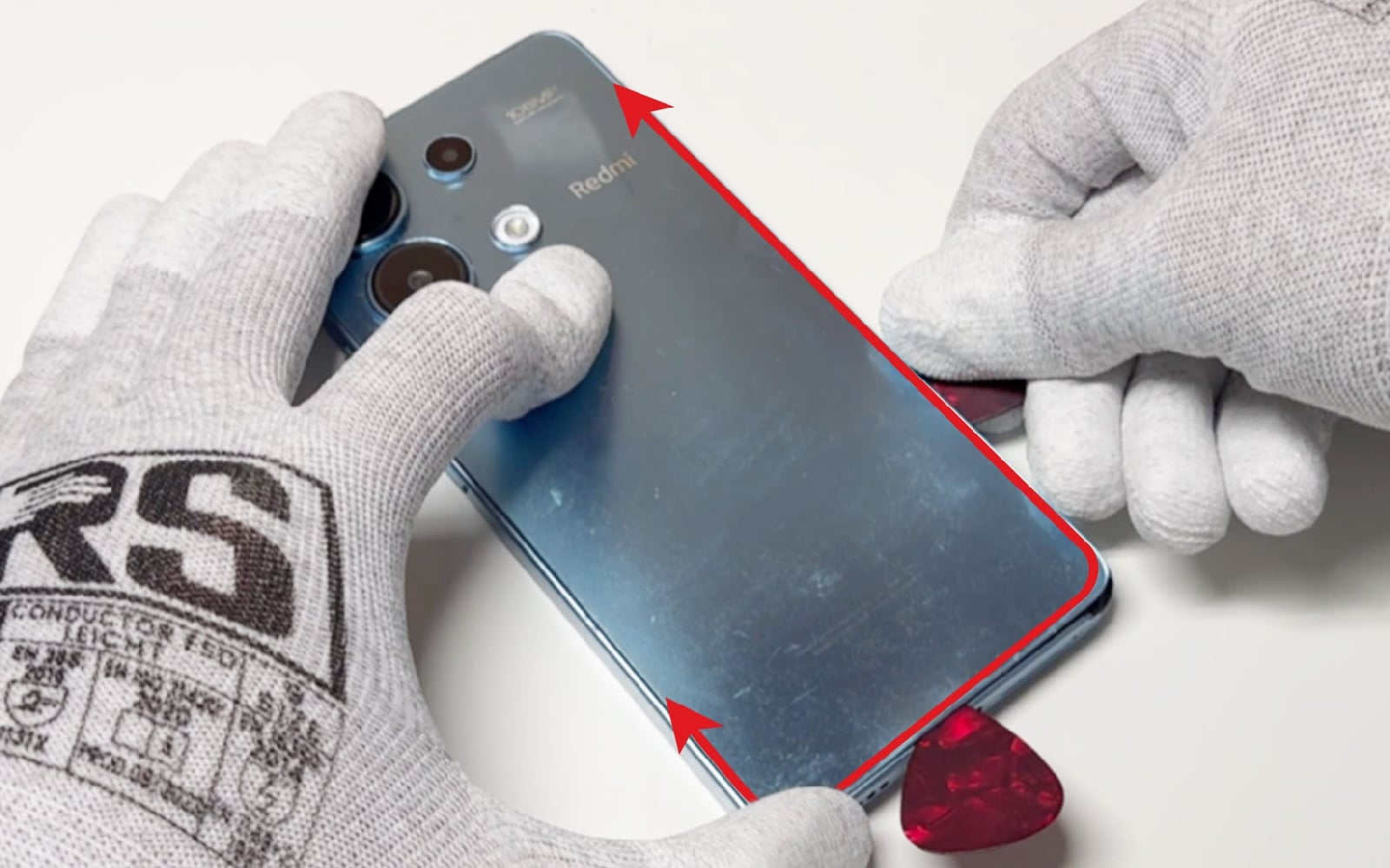

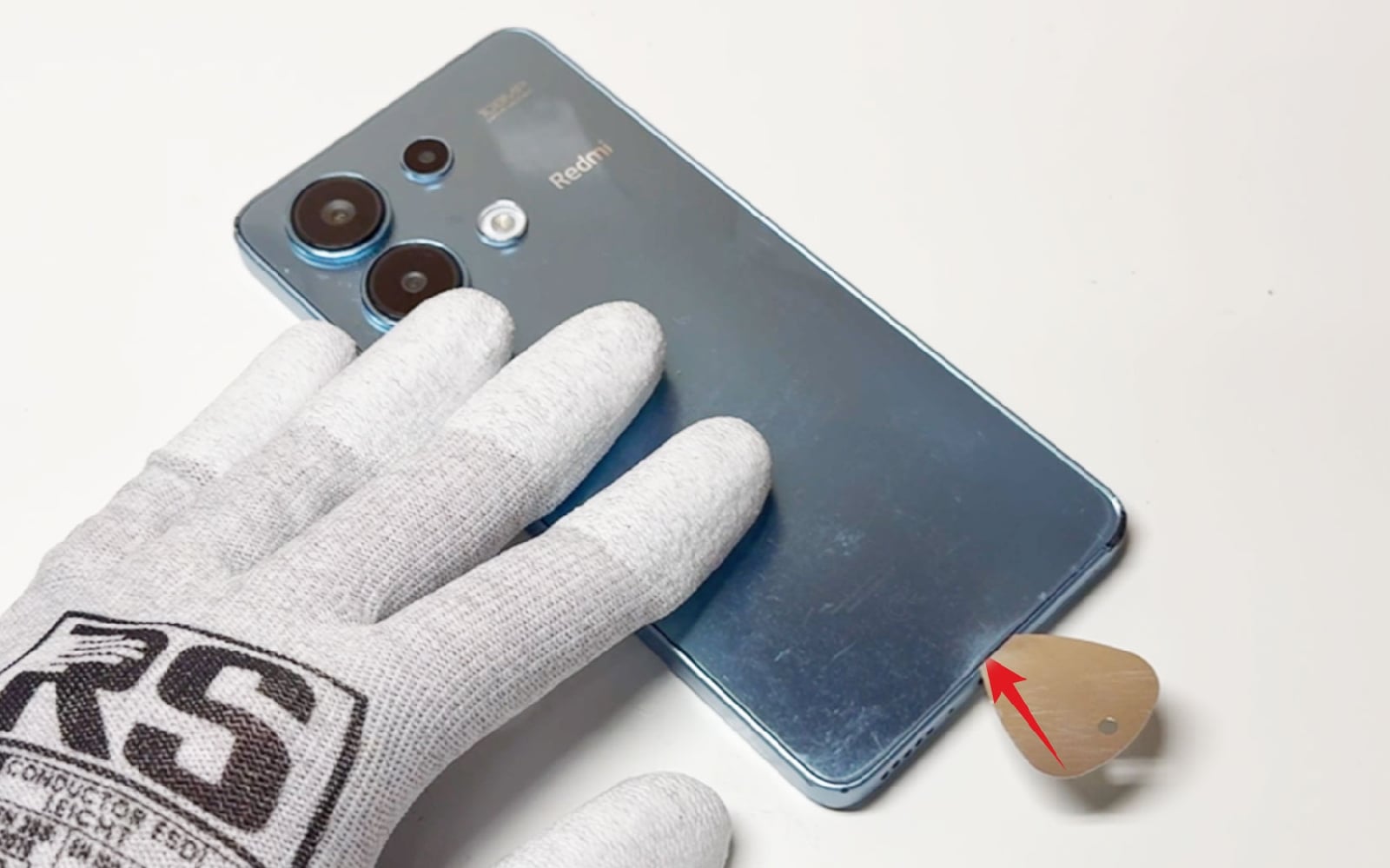

Etape 2 Ouvrir le téléphone

Insérez le médiator en métal entre la vitre arrière et le châssis pour créer un interstice. Ensuite, il ne vous restera à remplacer le médiator par ces version en plastique afin de pouvoir décoller la vitre arrière. Faites circuler les deux outils sur le contour du téléphone pour briser le sticker qui retient la vitre au châssis. Mettez de coté la vitre arrière pour accéder à l'intérieur de votre smartphone.
Outils
Médiator
Etape 3

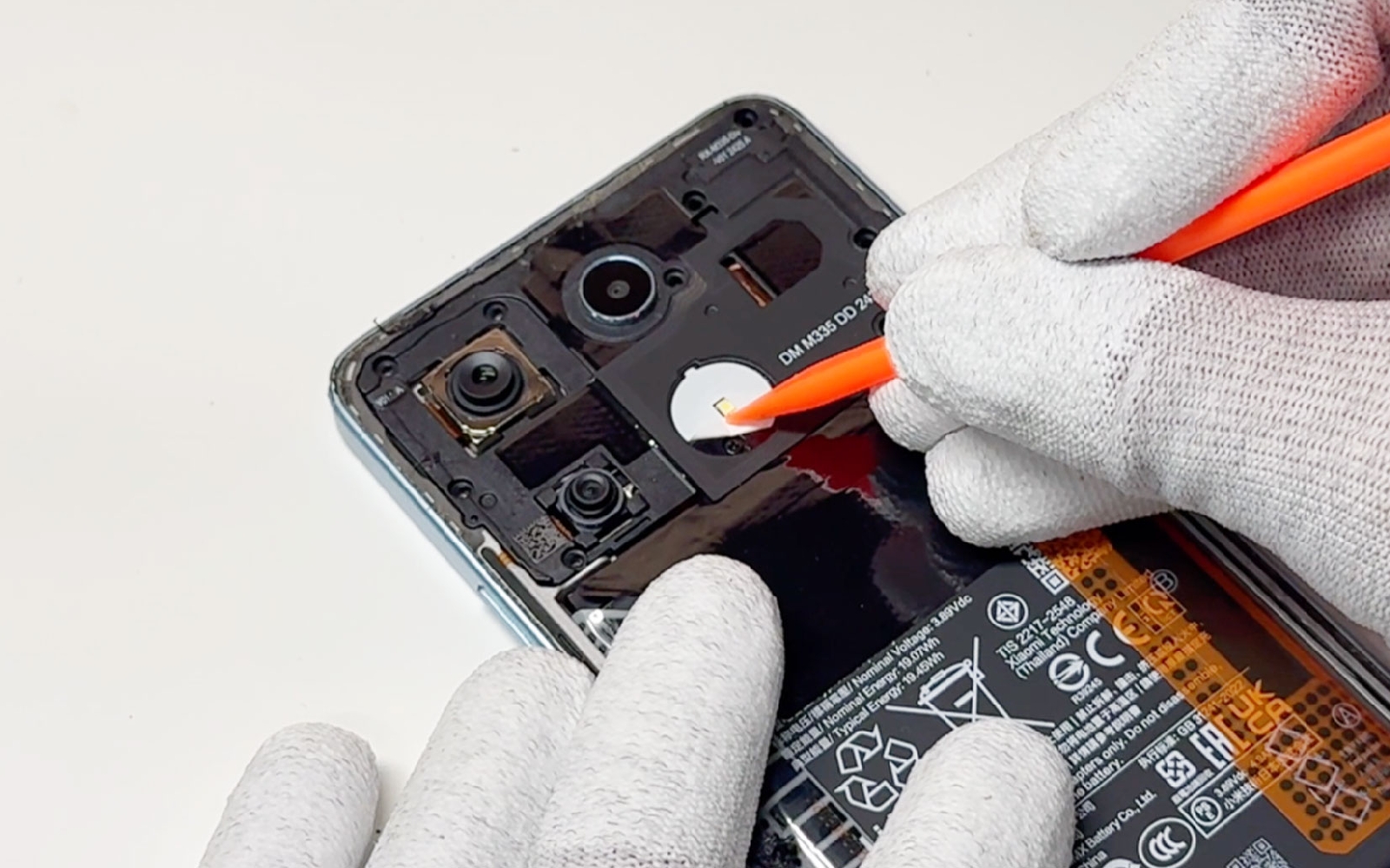

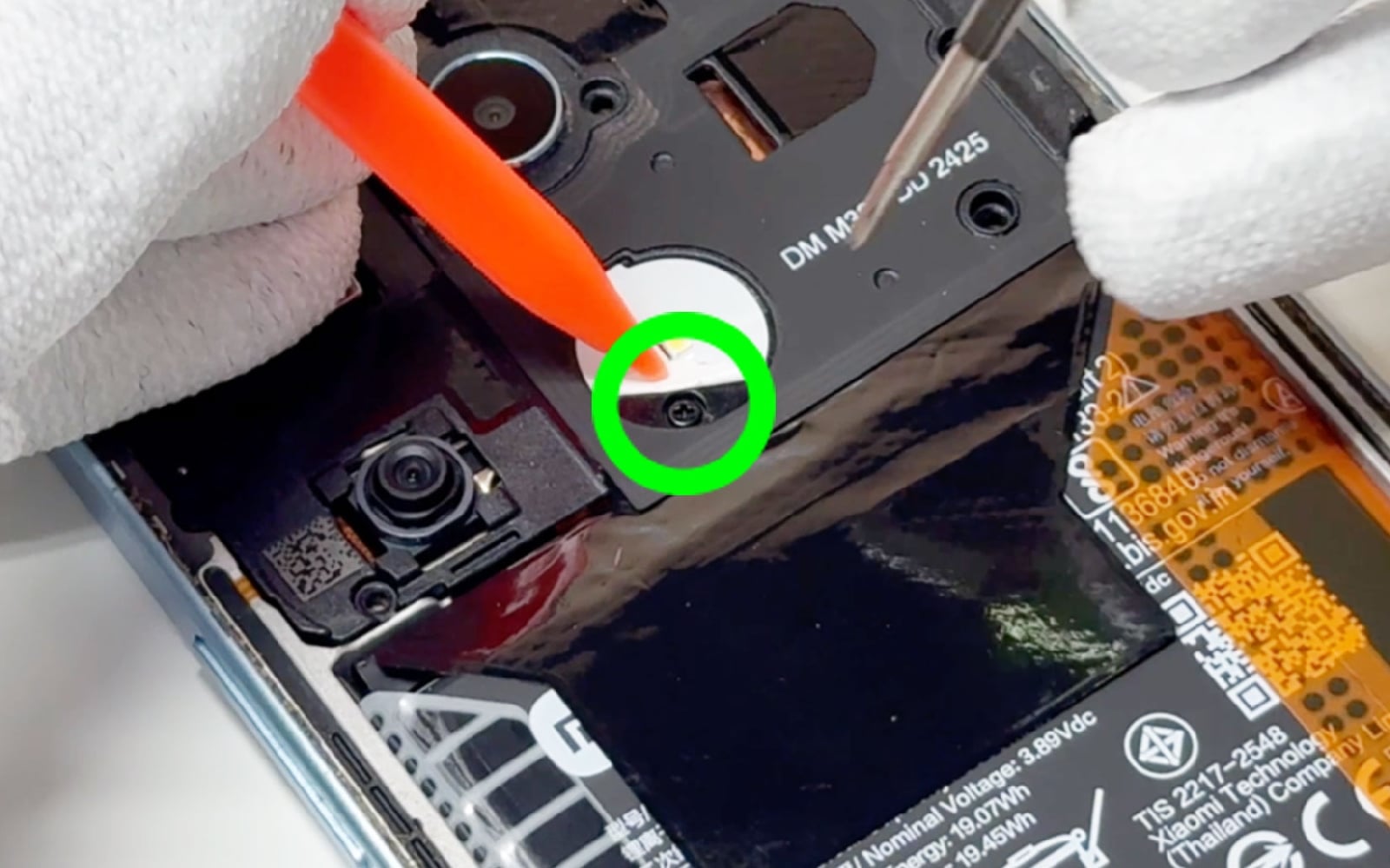

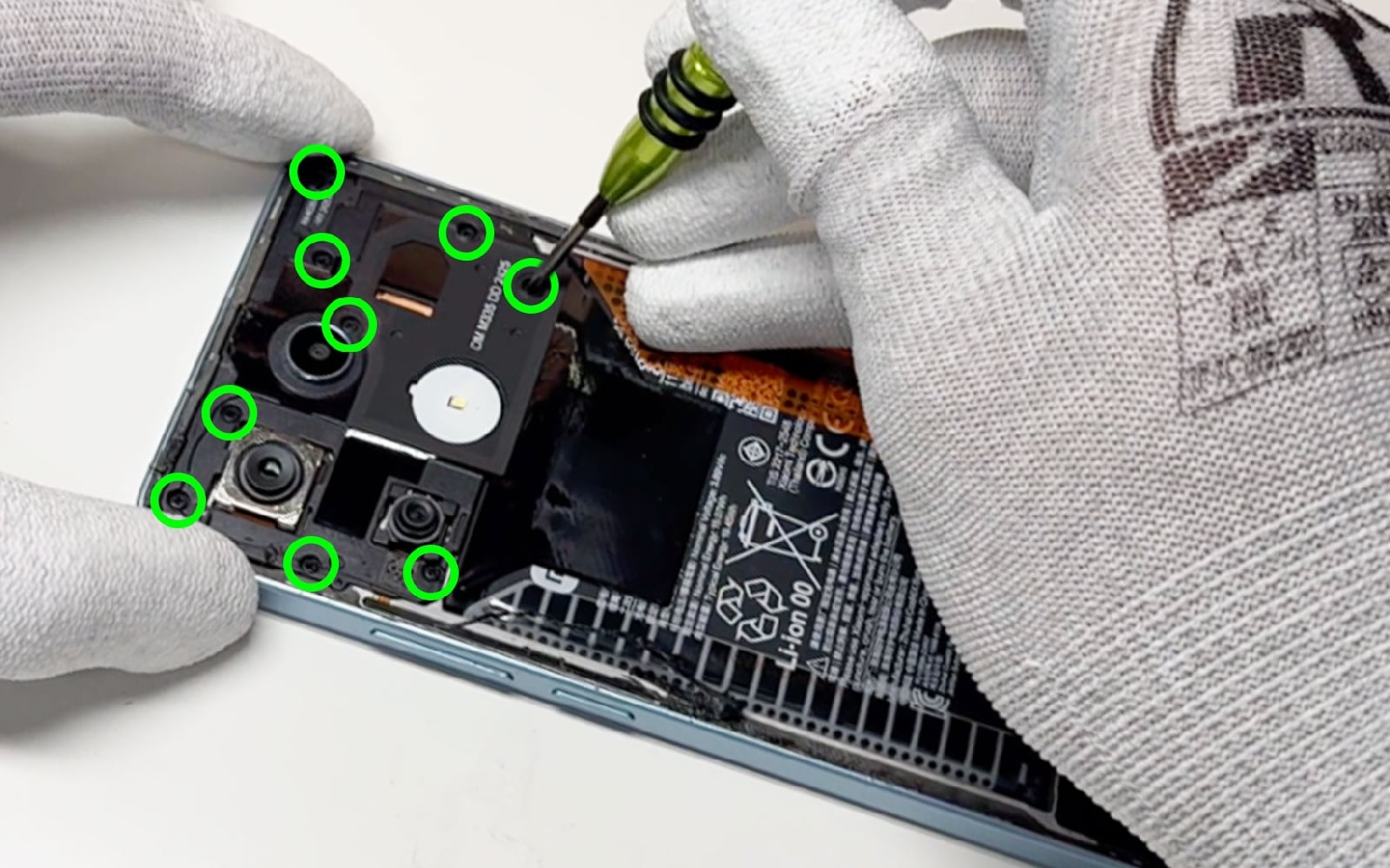

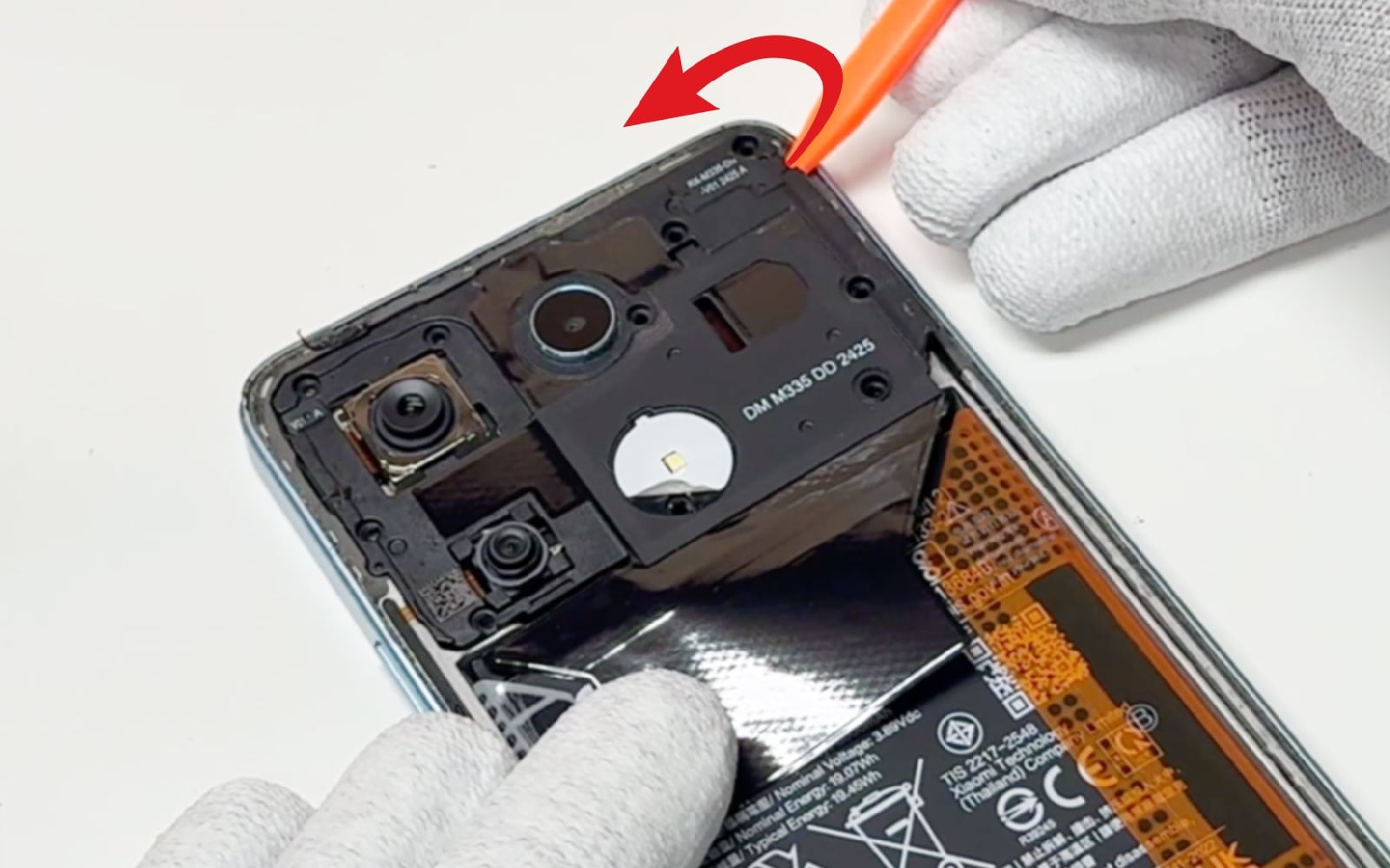

Etape 3 Retirer la plaquette Flash et NFC

Retirez les vis cruciforme dans oublier celle cachée sous l'adhésif blanc près du flash. Ensuite, insérez le levier osus la plaquette pour la déclipser du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 4

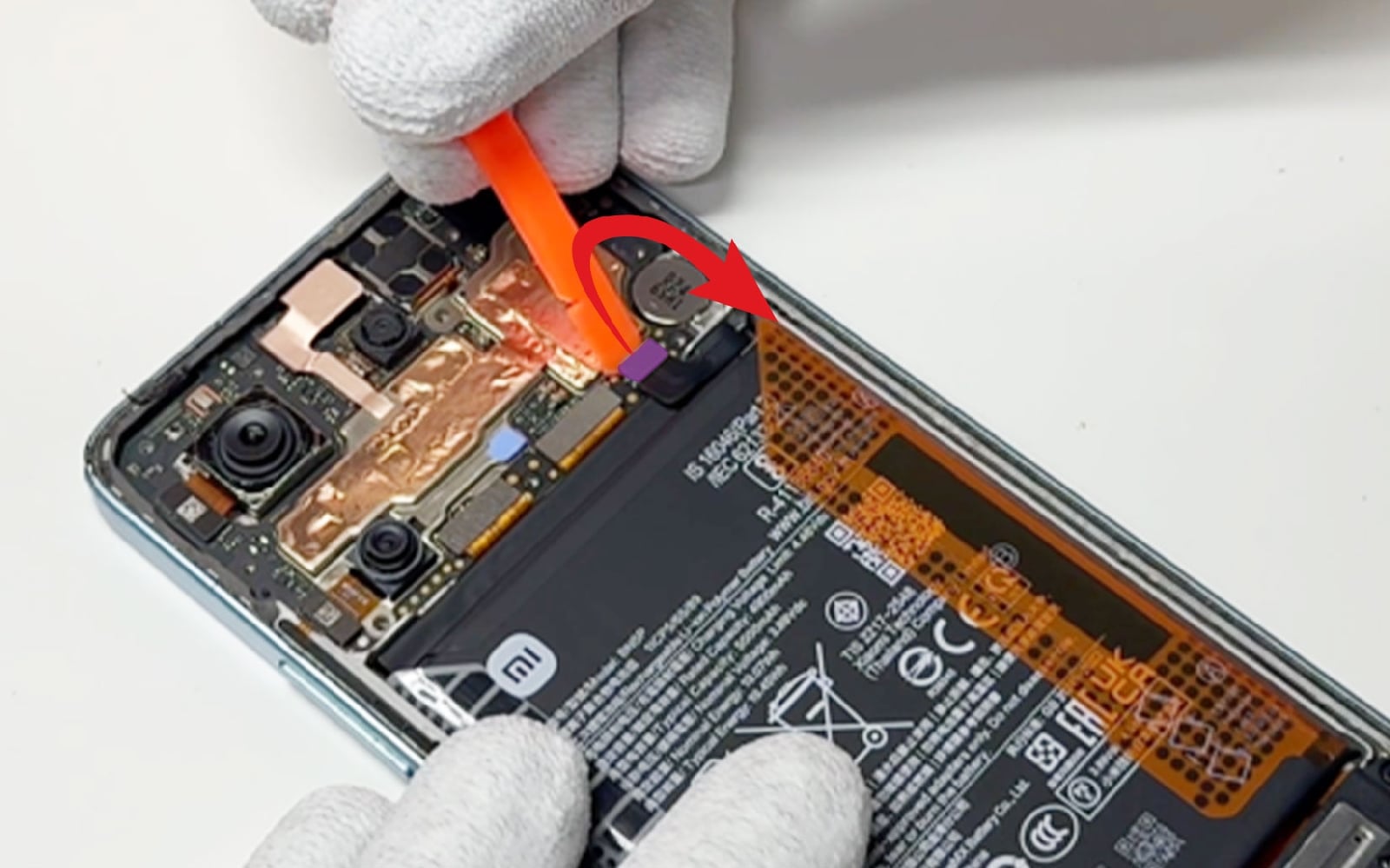

Etape 4 Déconnecter la batterie

Soulevez la nappe de la batterie pour continuer la réparation en toute sécurité.
Outils
Levier Nylon
Etape 5

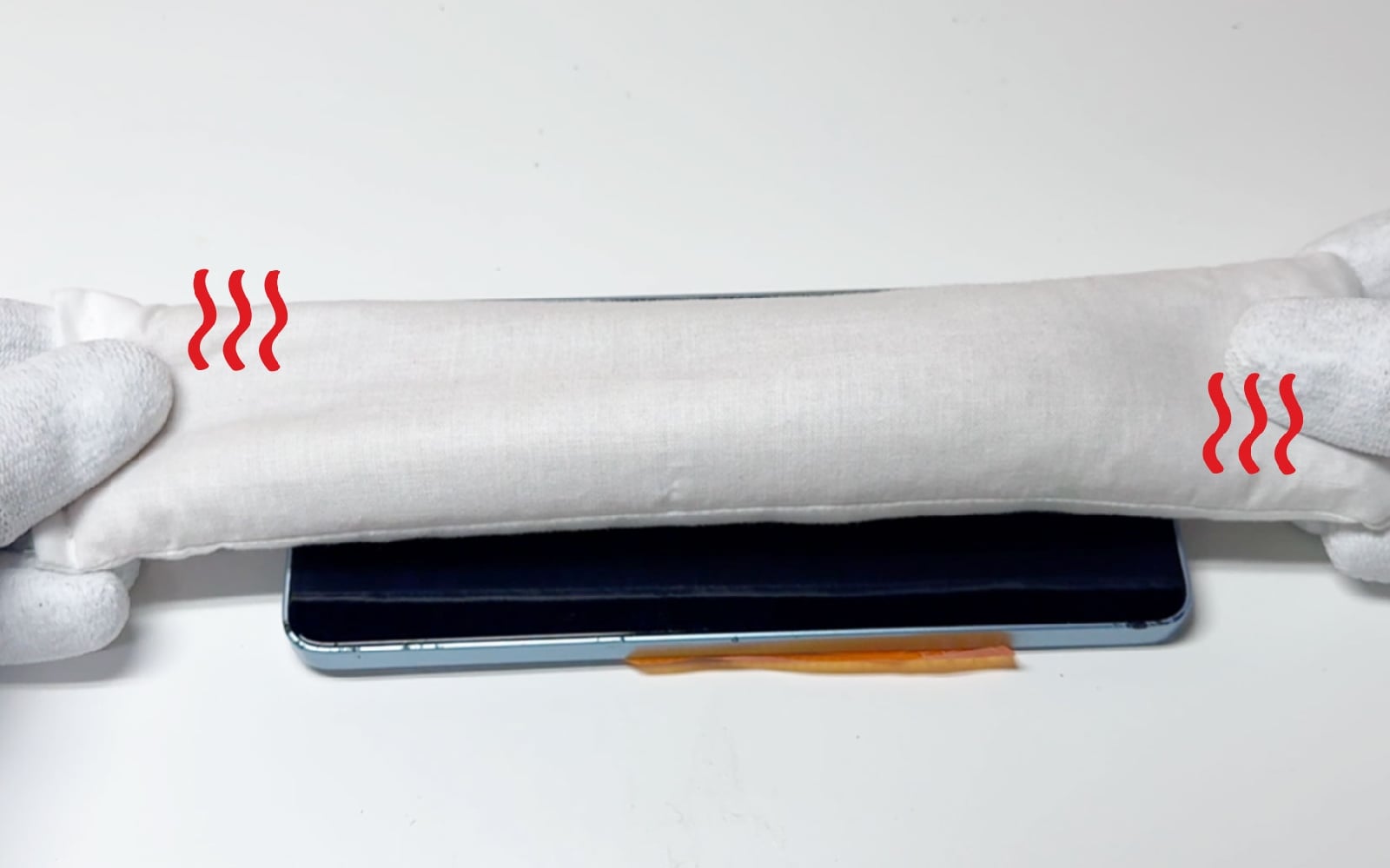

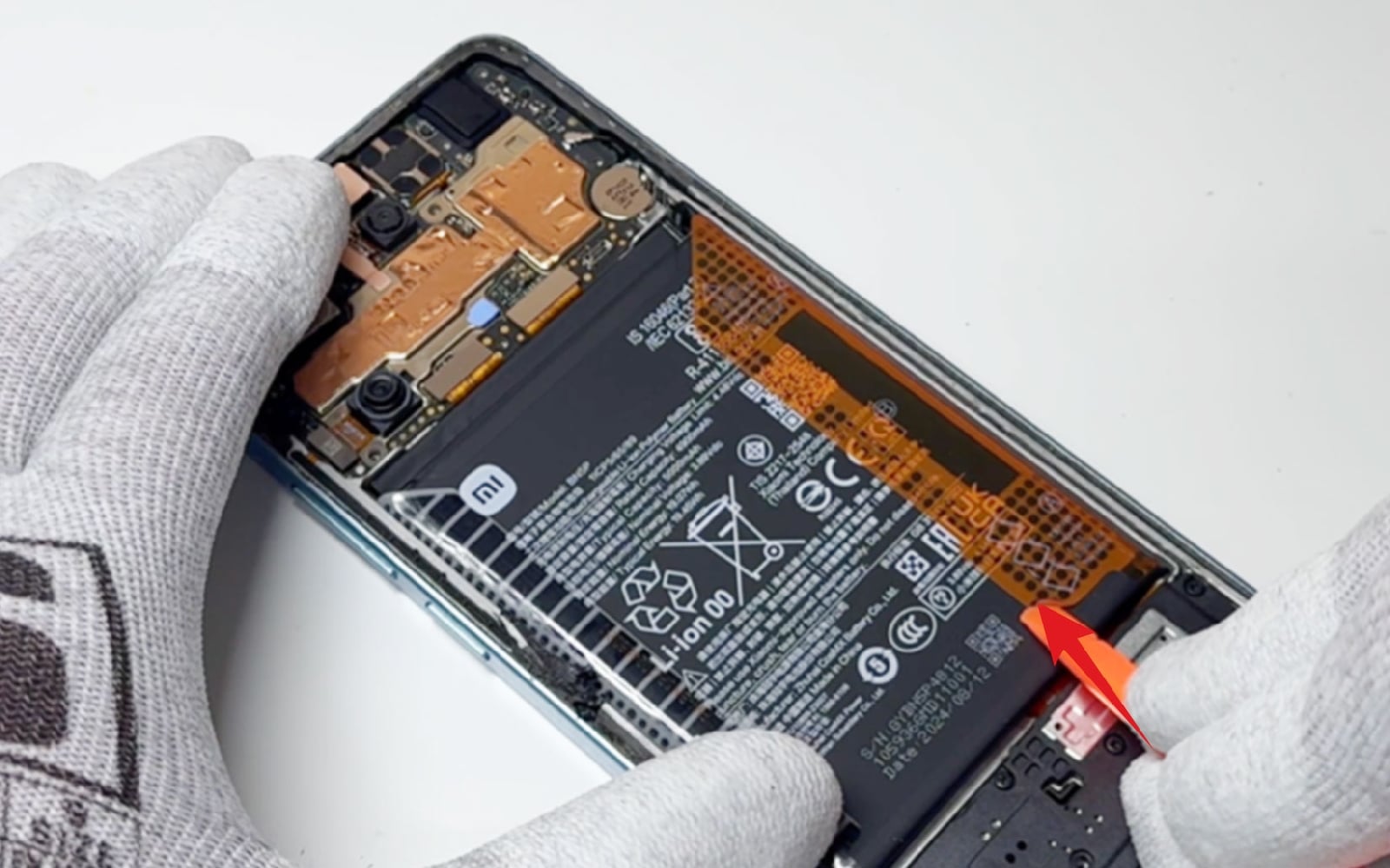

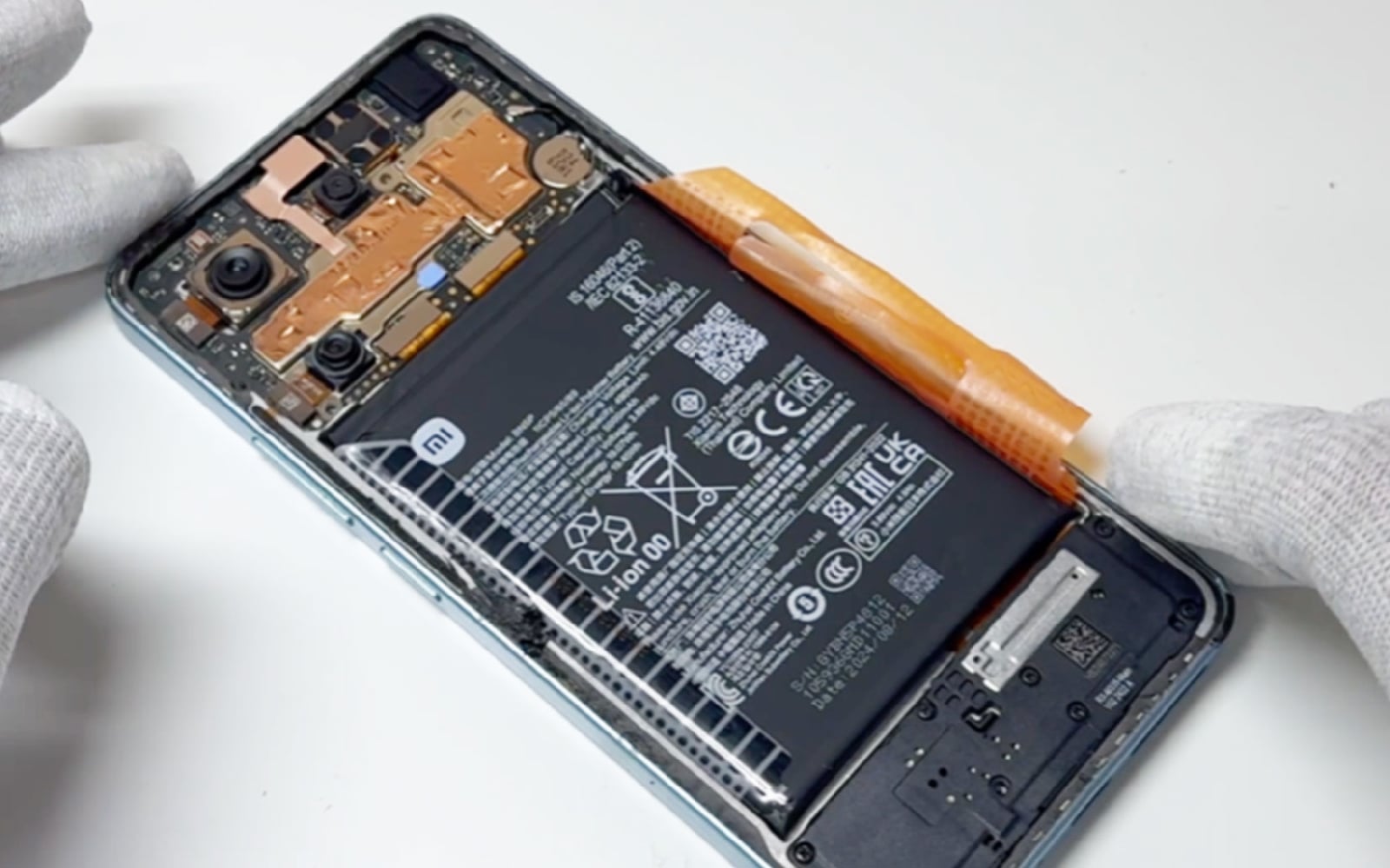

Etape 5 Préparer la batterie

Décollez les languettes orange du devant de la batterie avant de chauffer son dos à travers l'écran à l'aide du coussin chauffant ou du décapeur thermique.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 6

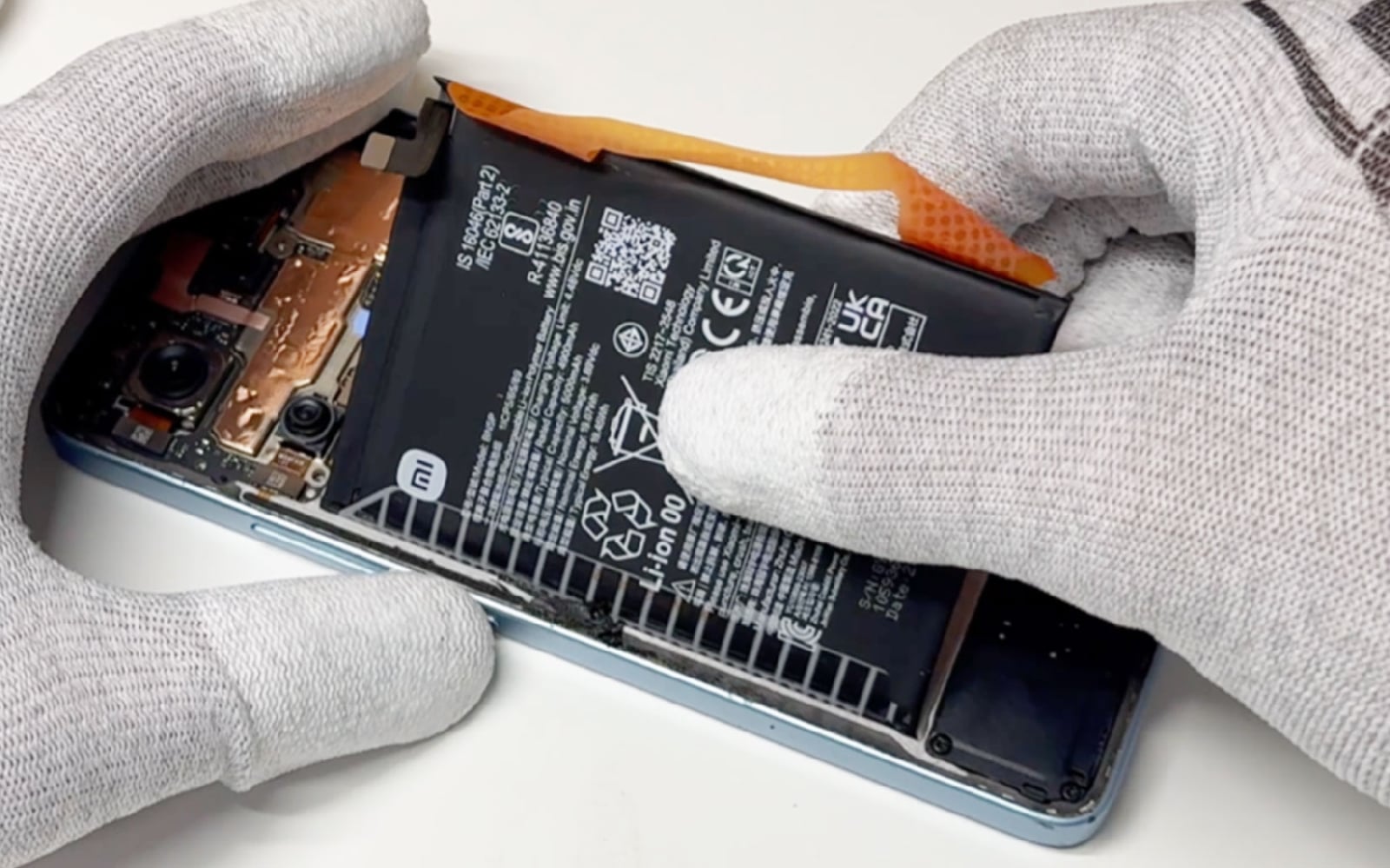

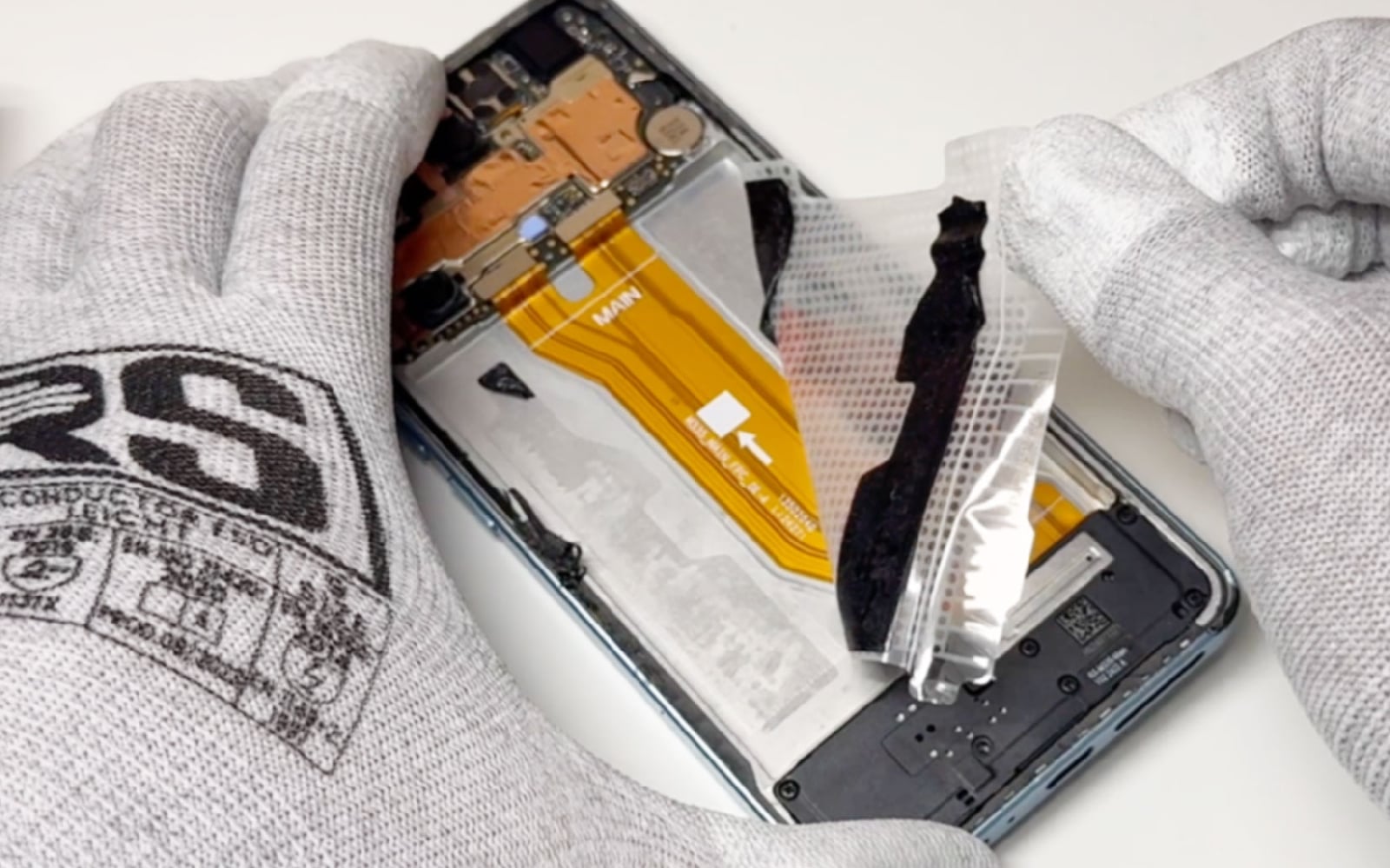

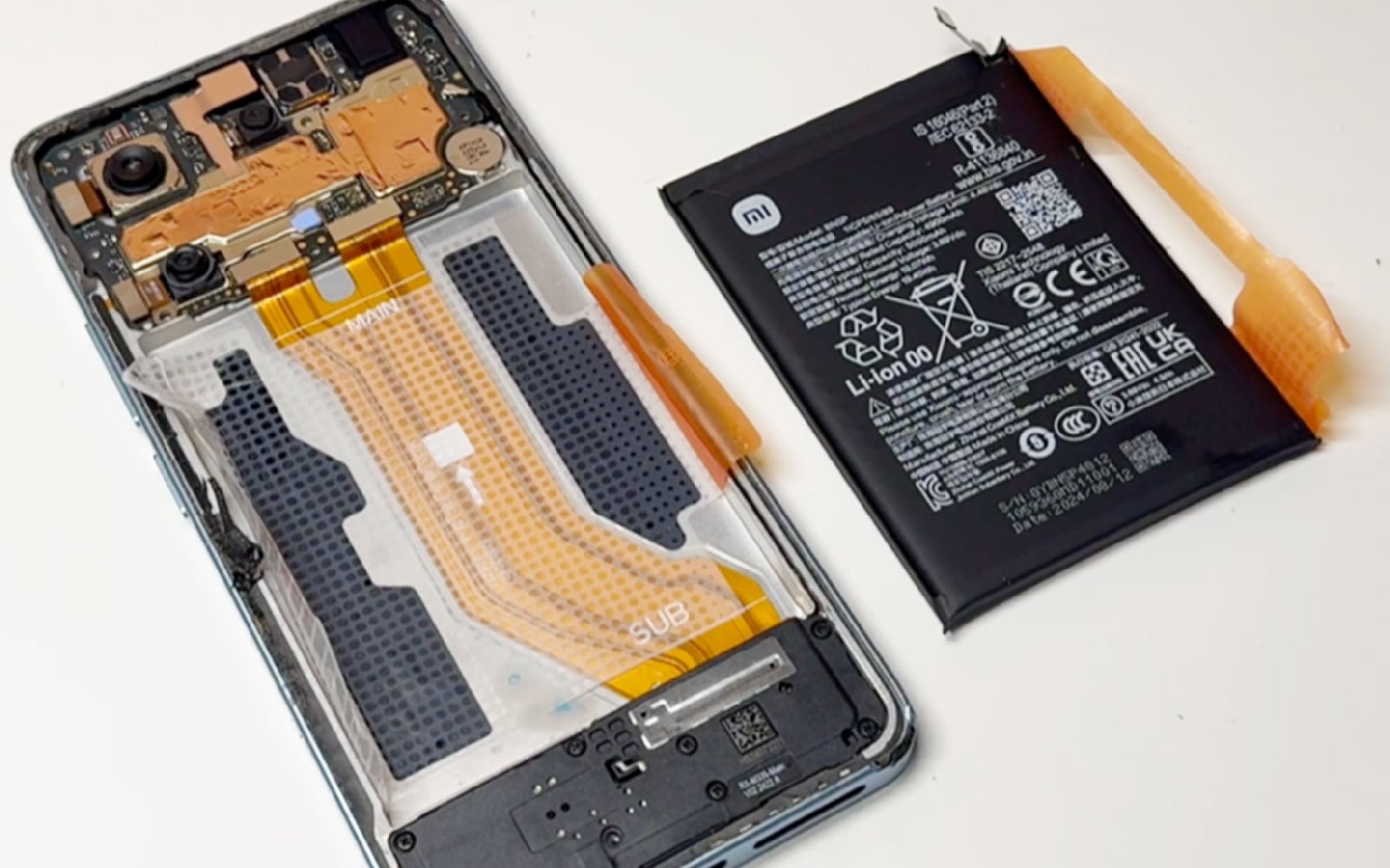

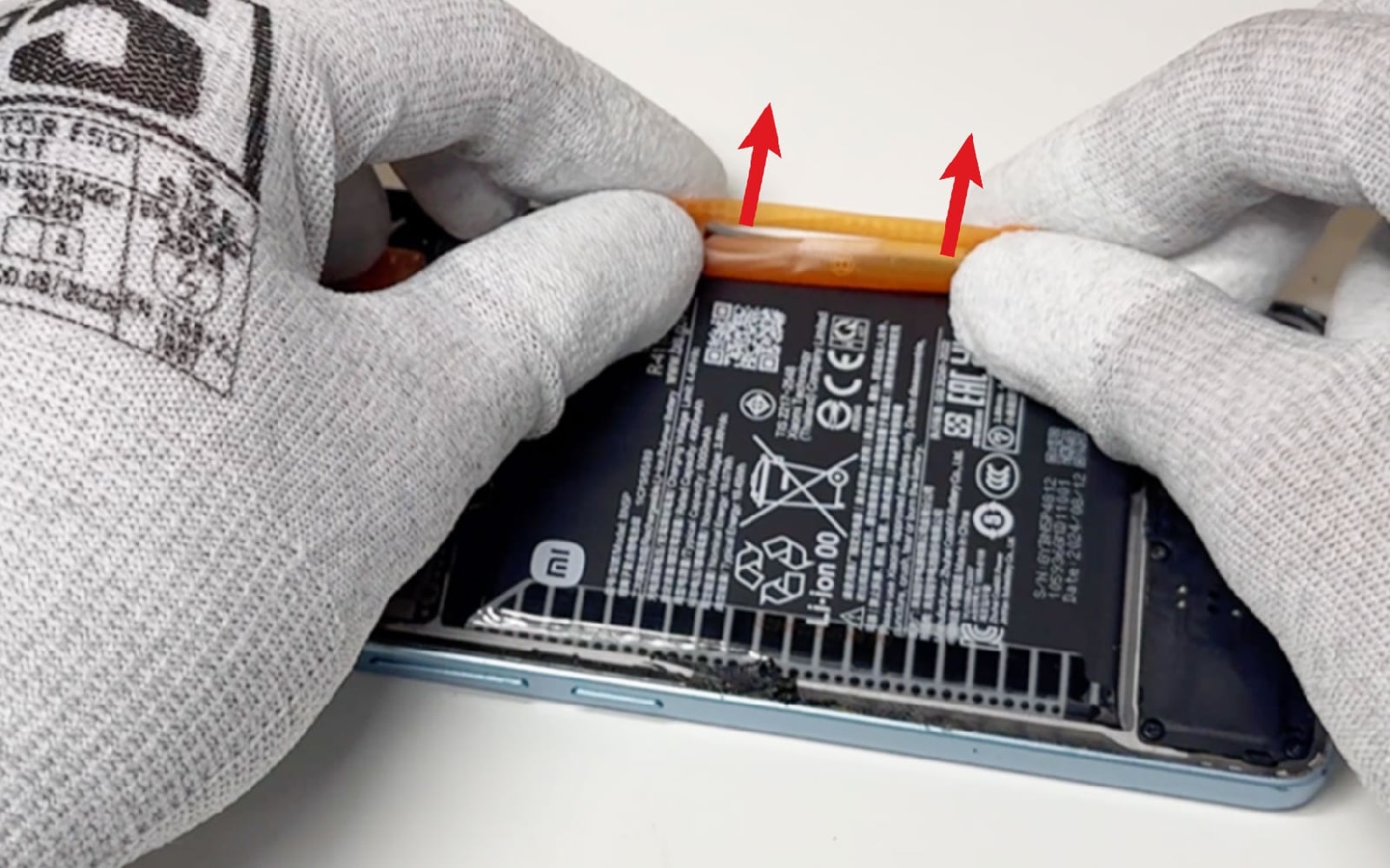

Etape 6 Sortir la batterie

Tirez sur les languettes pour sortir la batterie de son emplacement. Cette manipulation peut demander de la force car les stickers maintiennent correctement en place la batterie à l'interieur du châssis. Récupérez ensuite le film transparent et replacez le au dos de votre batterie.
Etape 7

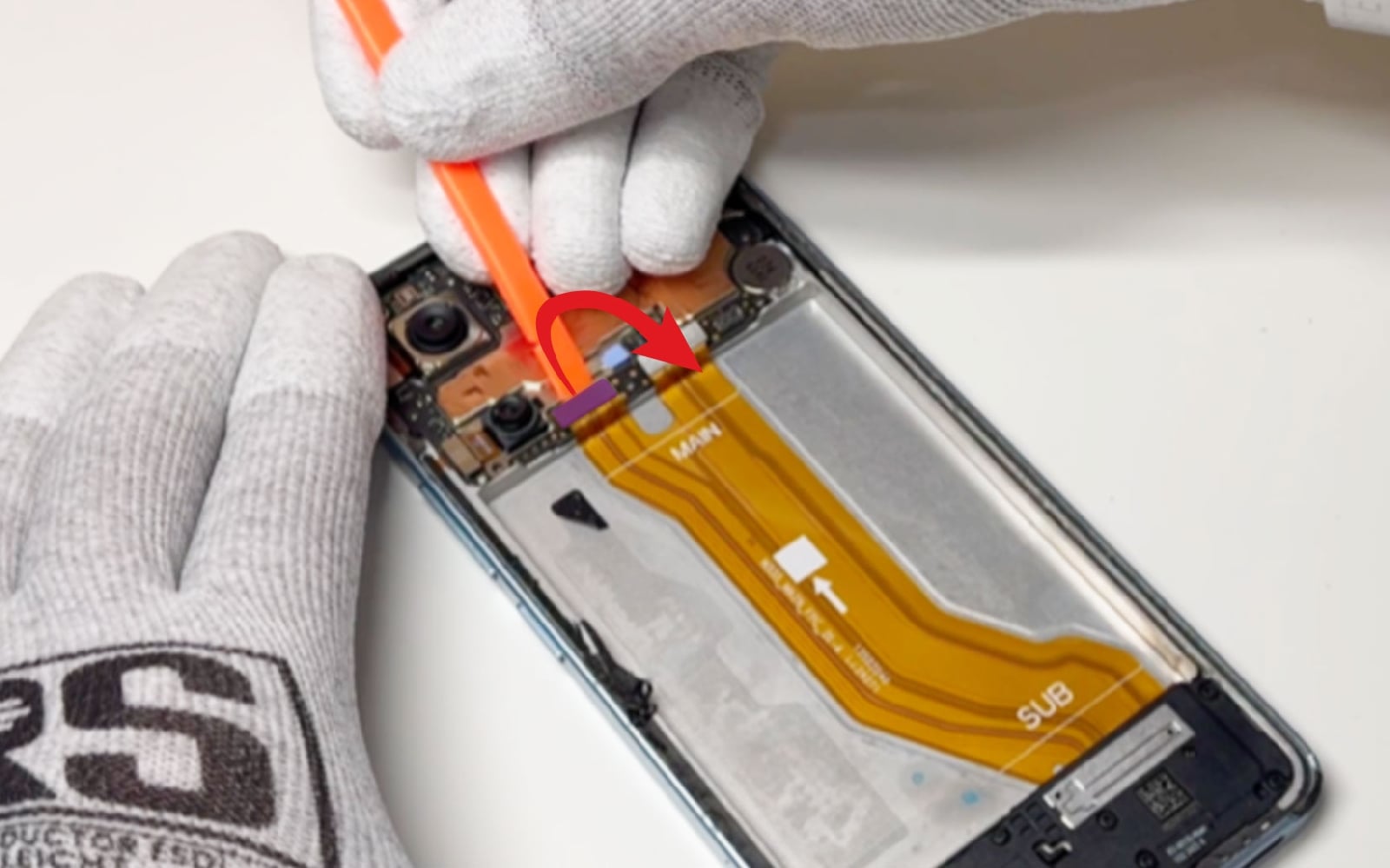

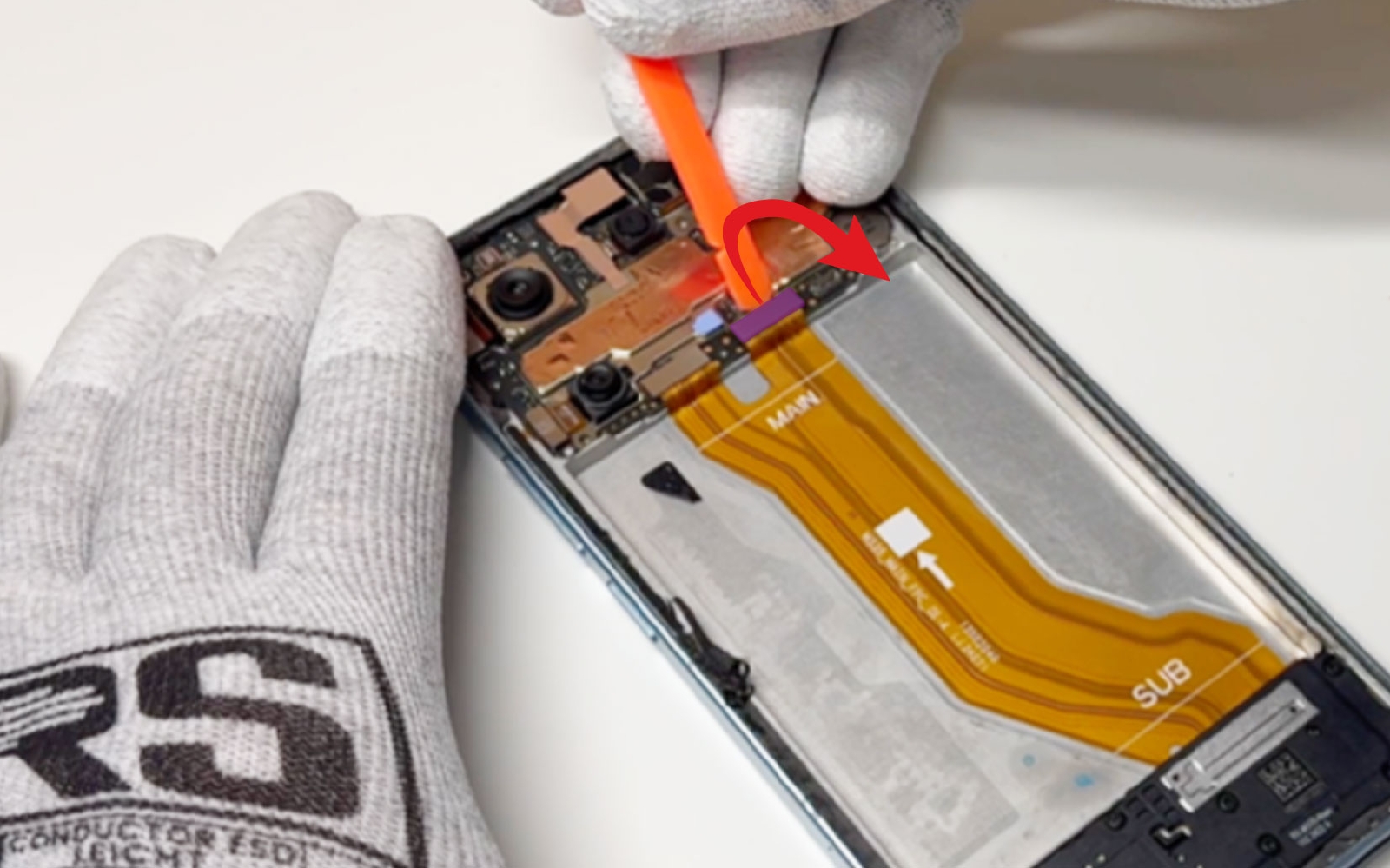

Etape 7 Débrancher la rallonge d'interconnexion

Débranchez les deux connectiques de la rallonge d'interconnexion branchées sur la carte mère.
Outils
Levier Nylon
Etape 8

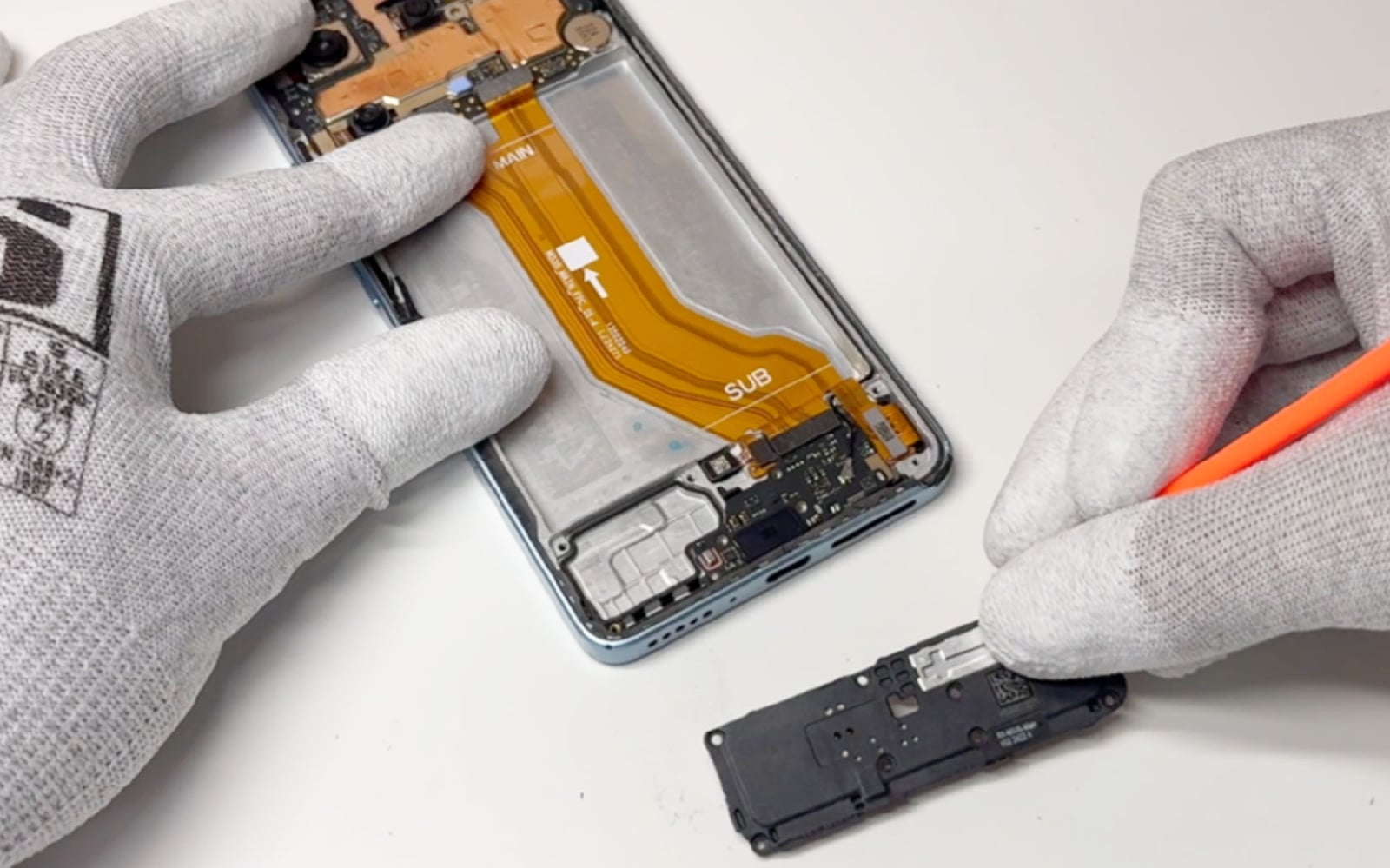

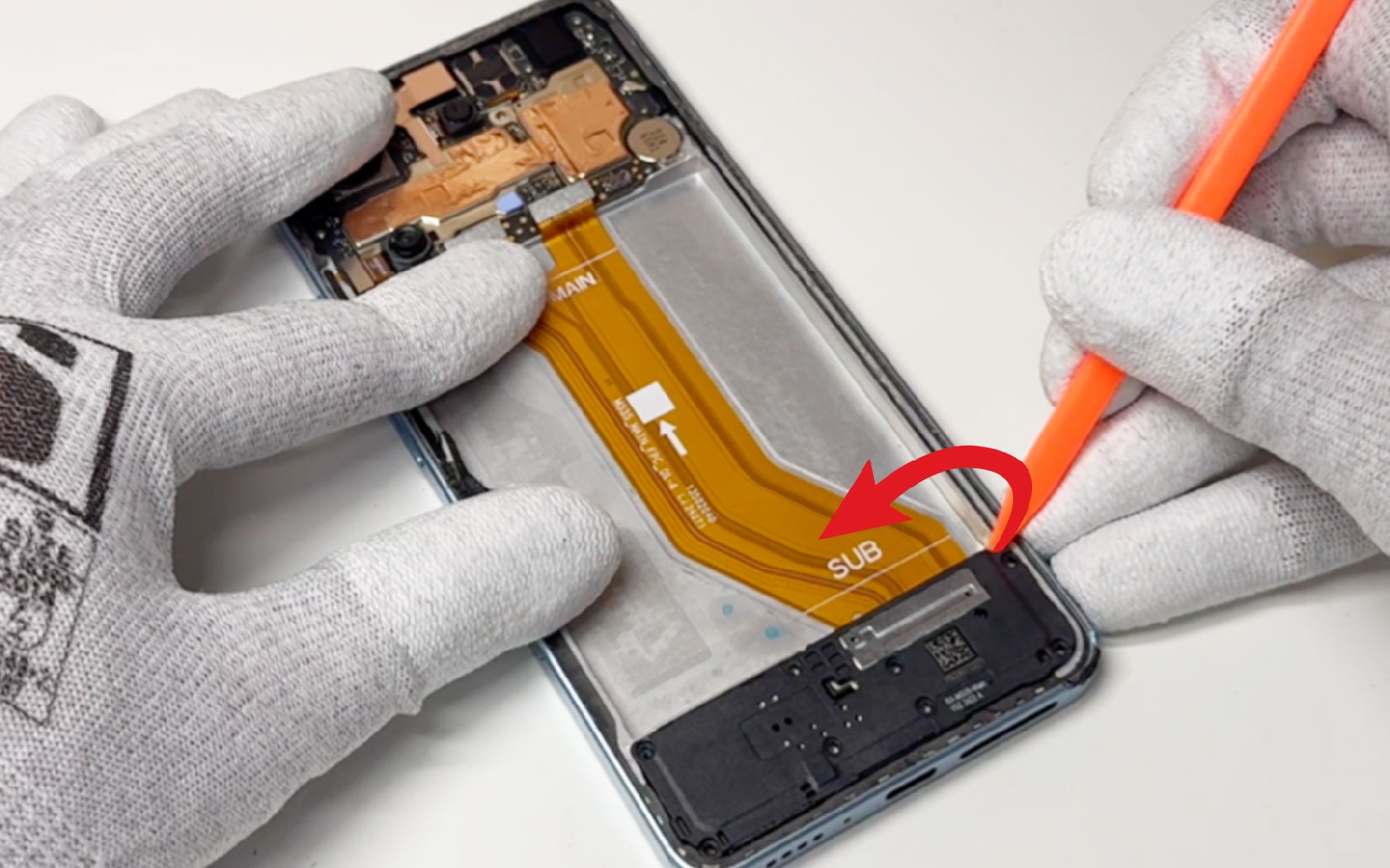

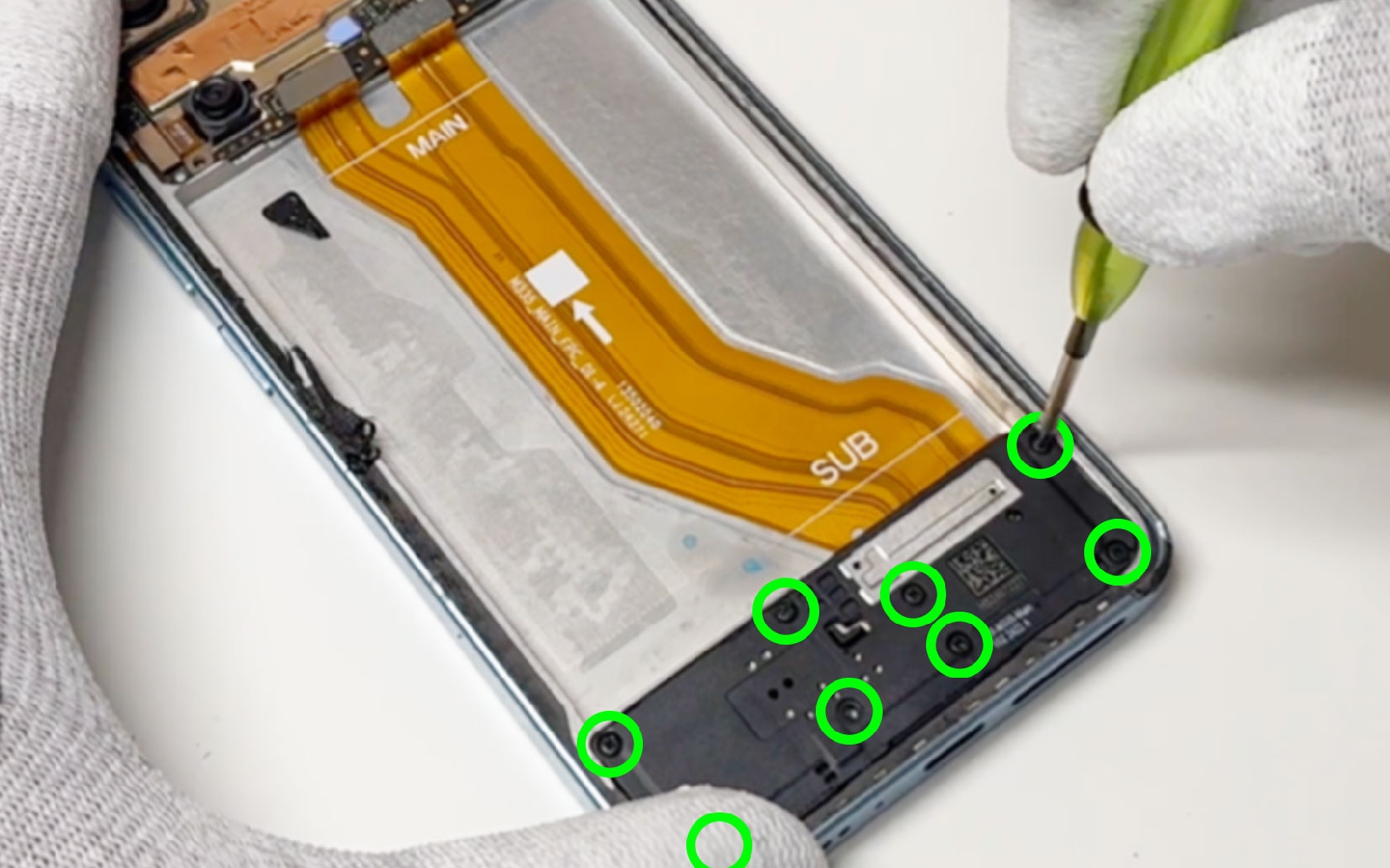

Etape 8 Récupérer le haut-parleur externe

Ôtez les vis cruciforme du haut-parleur externe avant d'introduire le levier sous le composant pour le déclipser et le mettre de coté.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 9

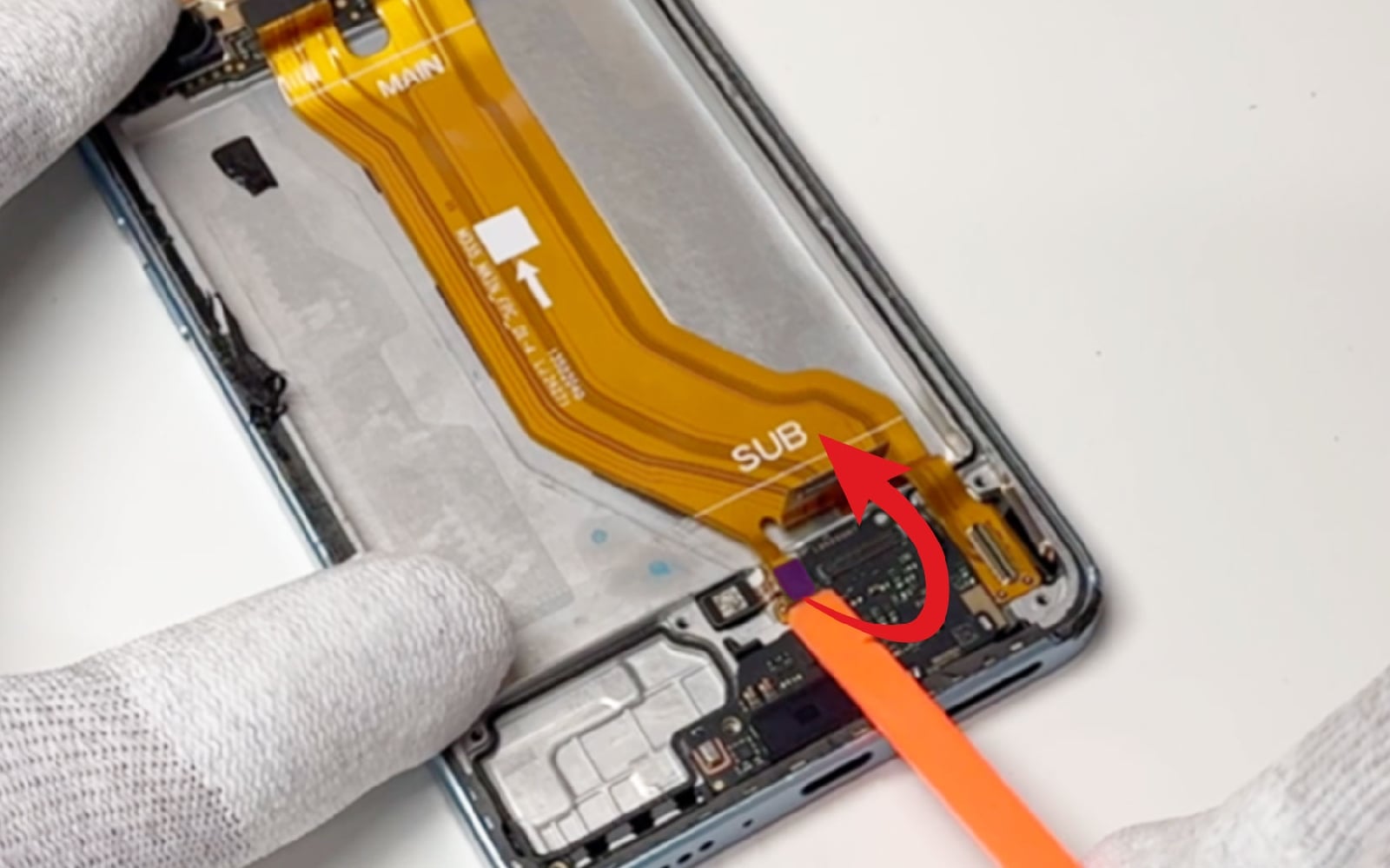

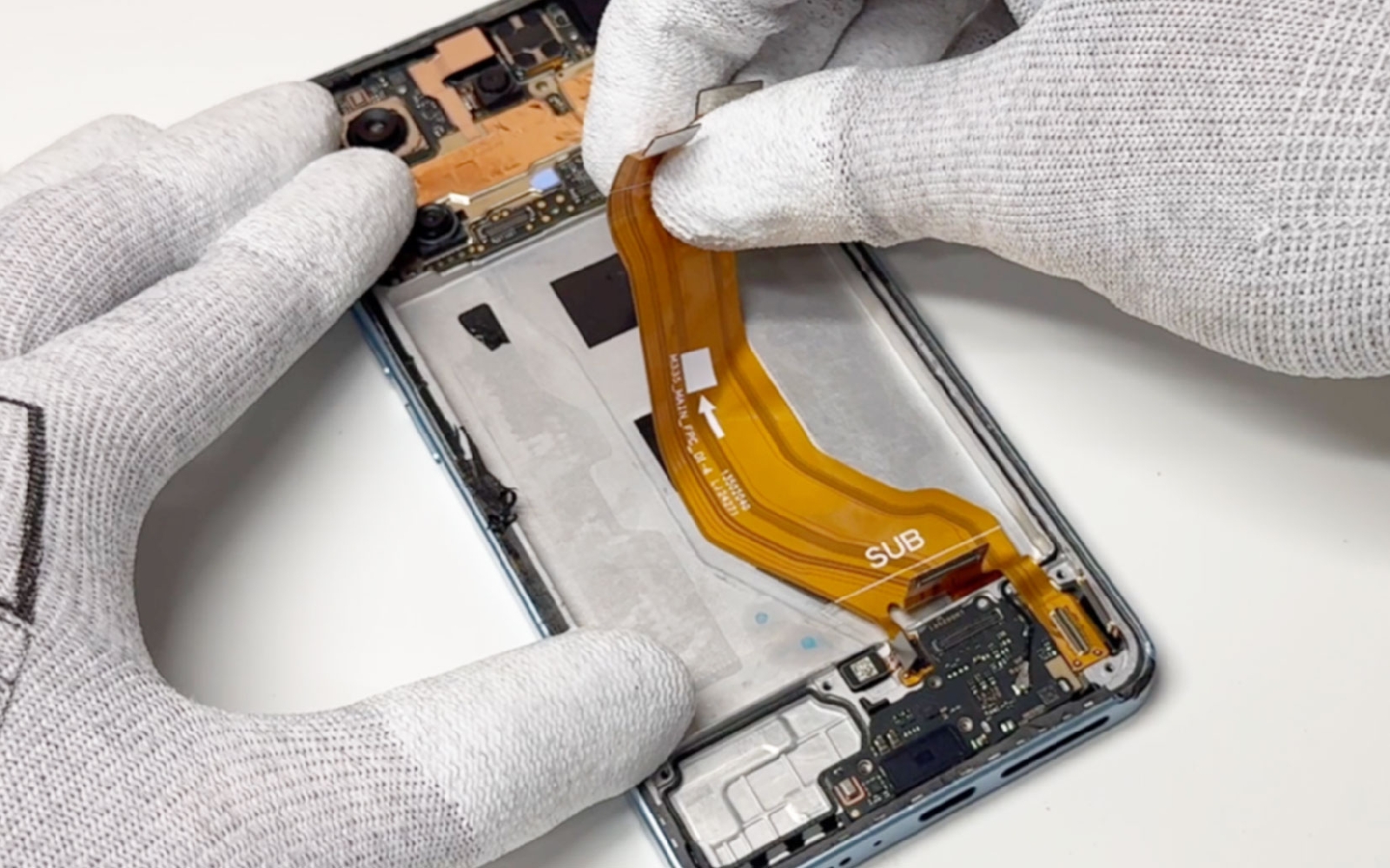

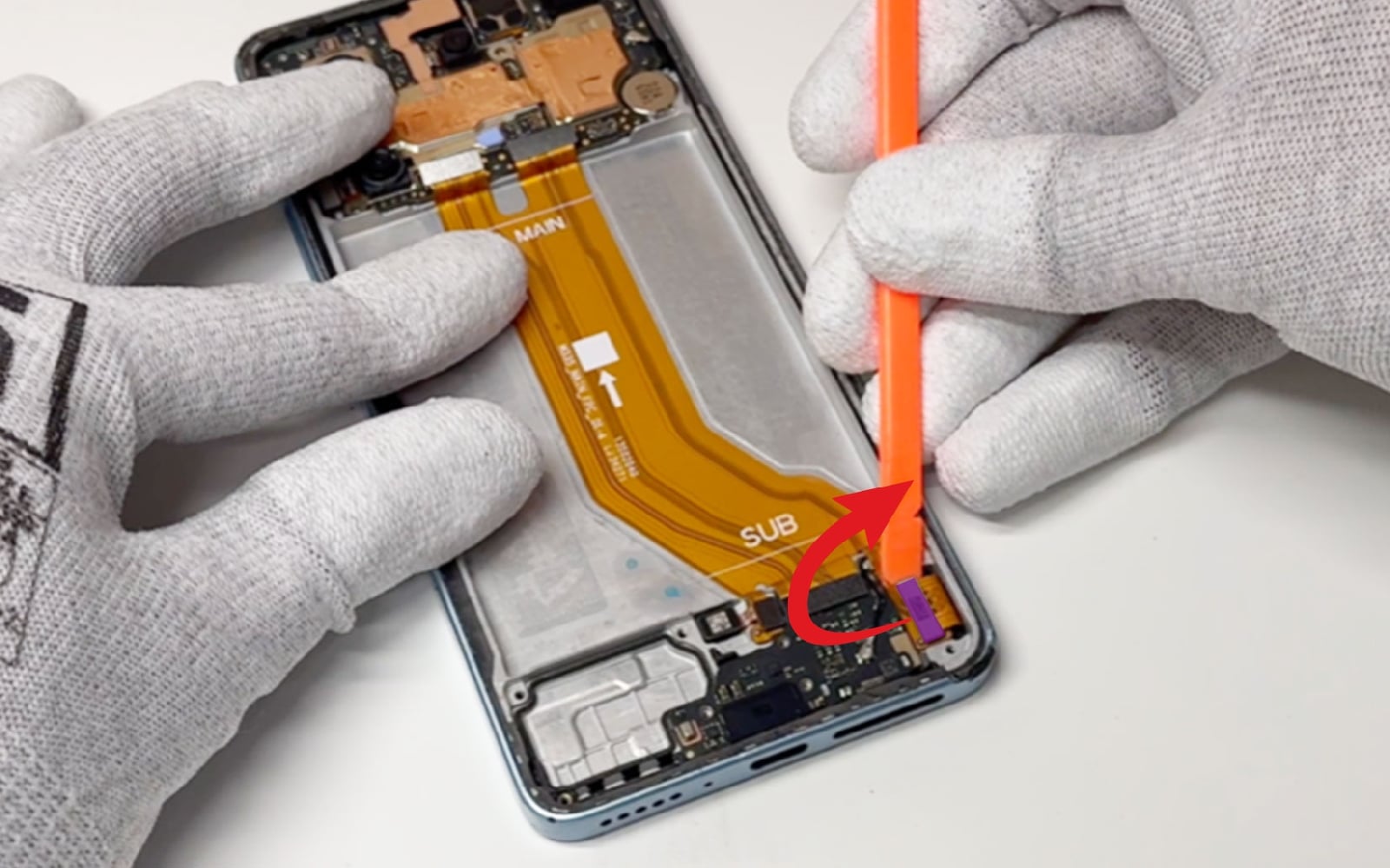

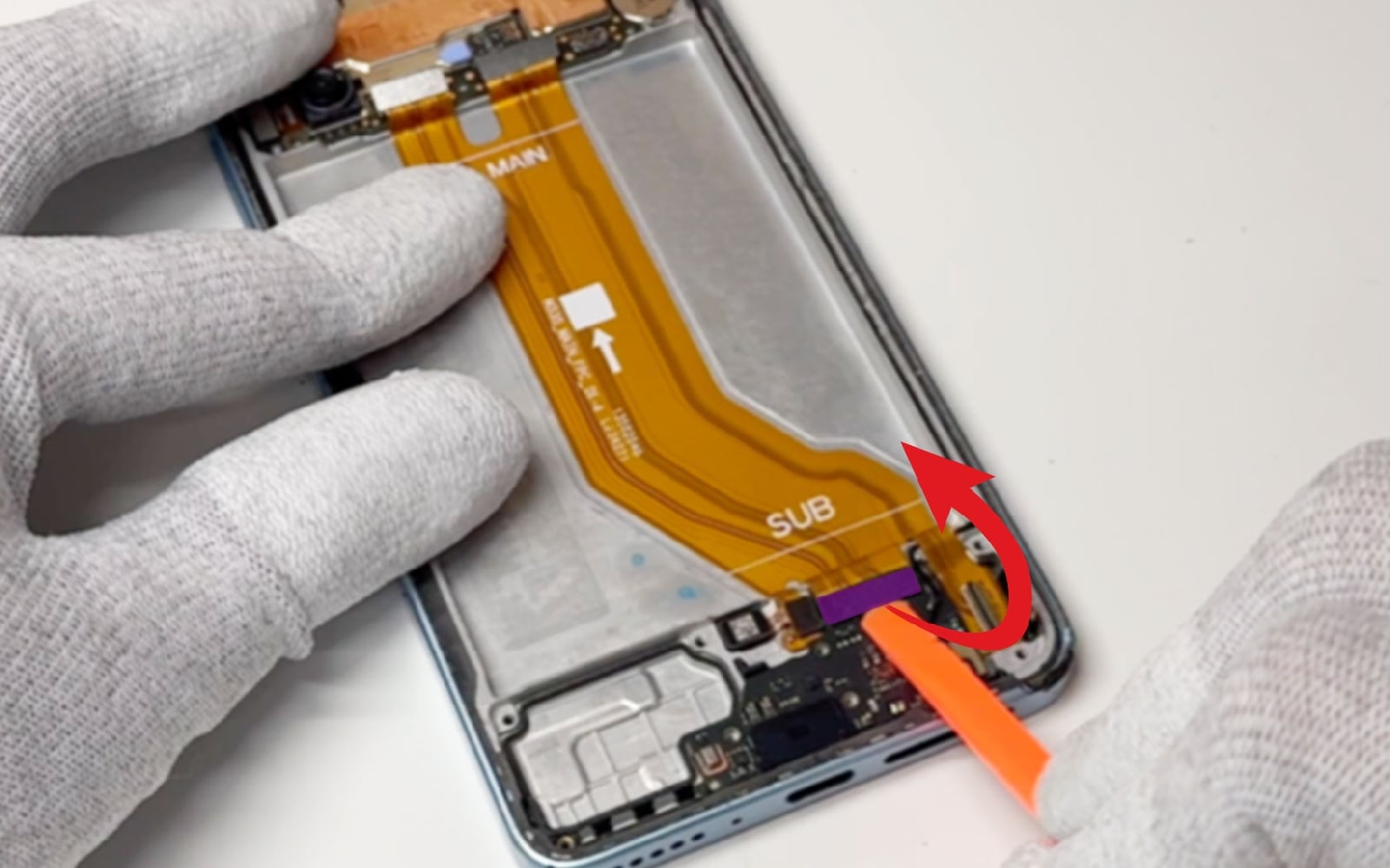

Etape 9 Ôter la rallonge d'interconnexion

Déconnectez la nappe de l'écran puis celles de la rallonge d'interconnexion afin de pouvoir la décoller du châssis.
Outils
Levier Nylon
Etape 10

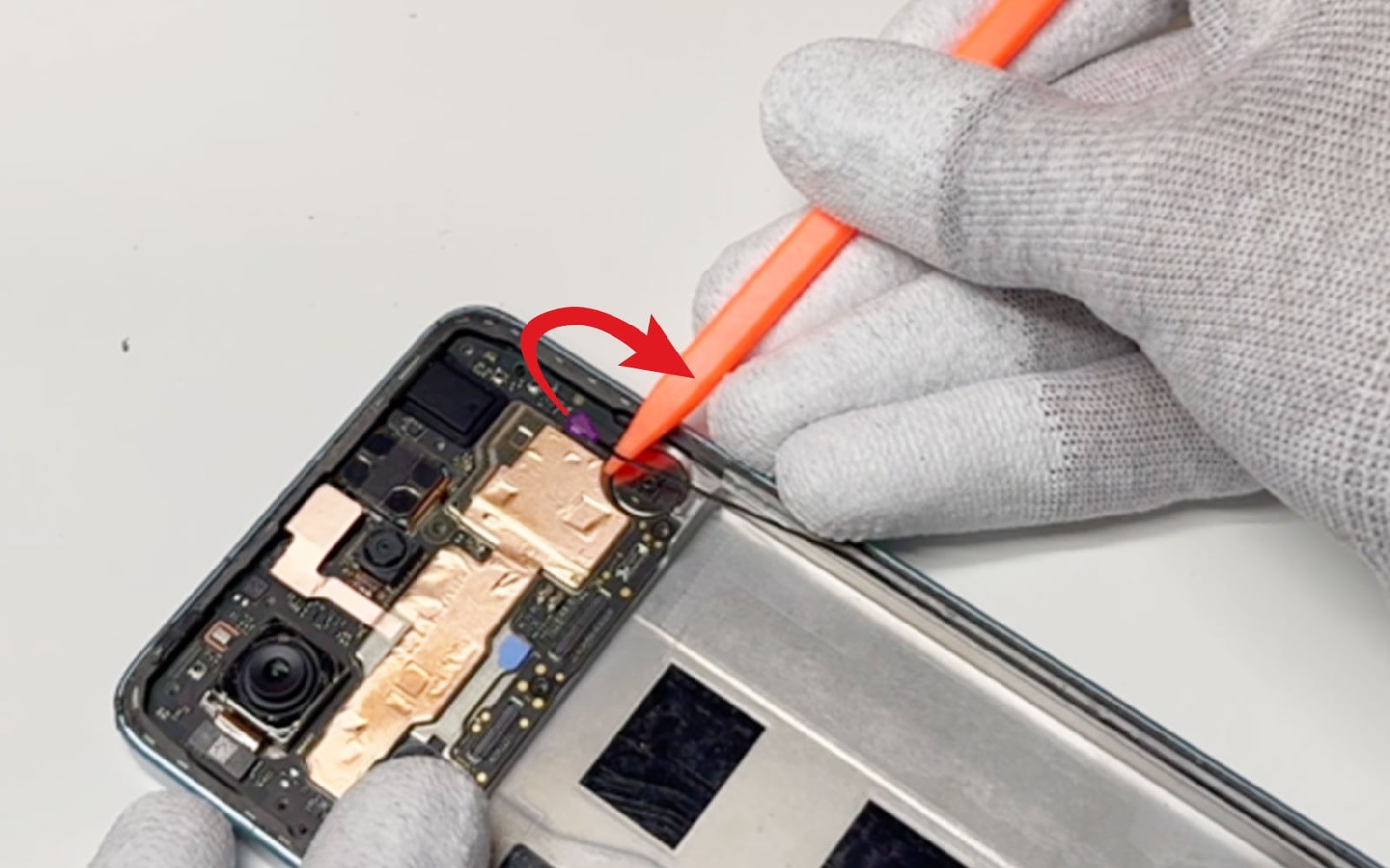

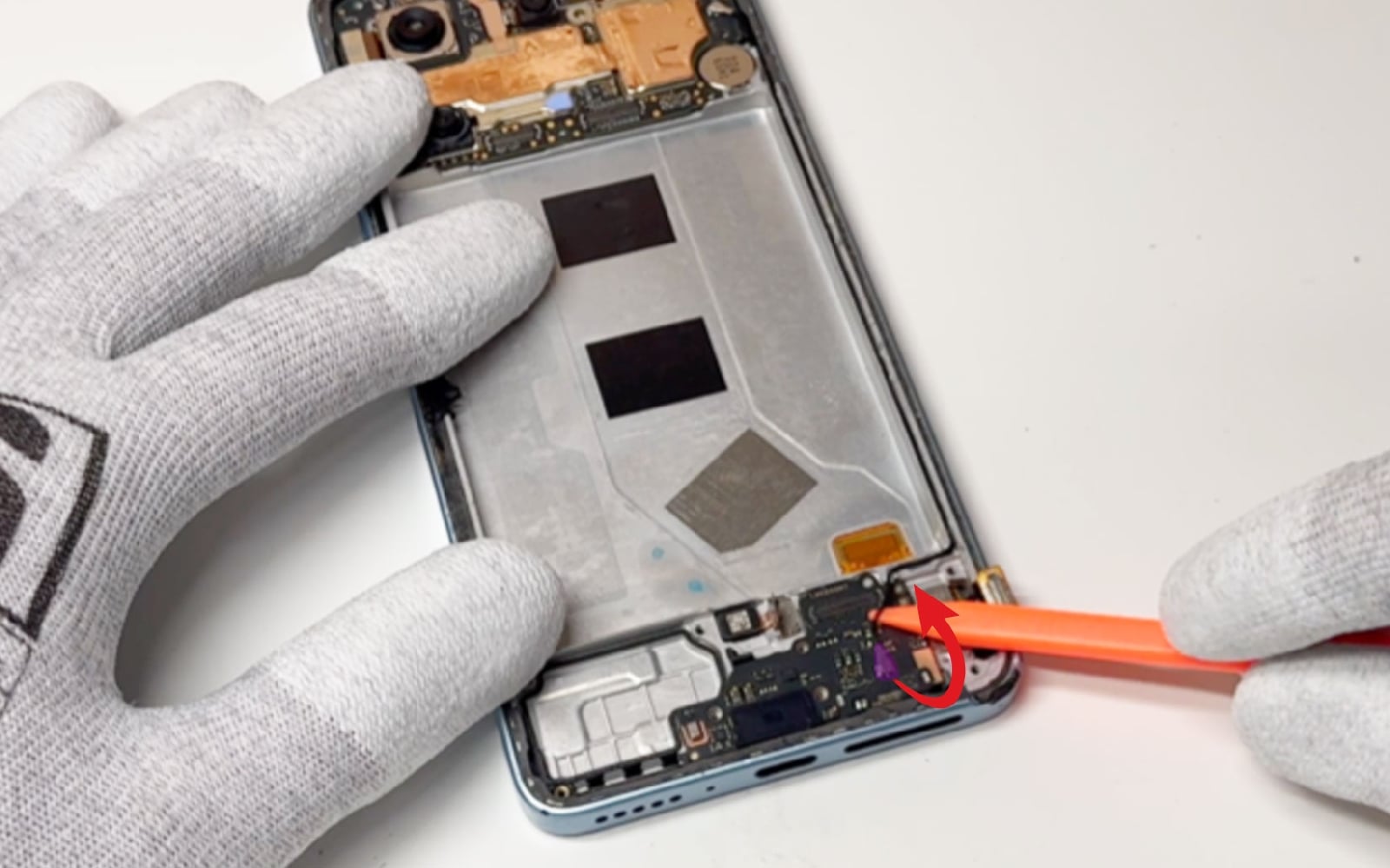

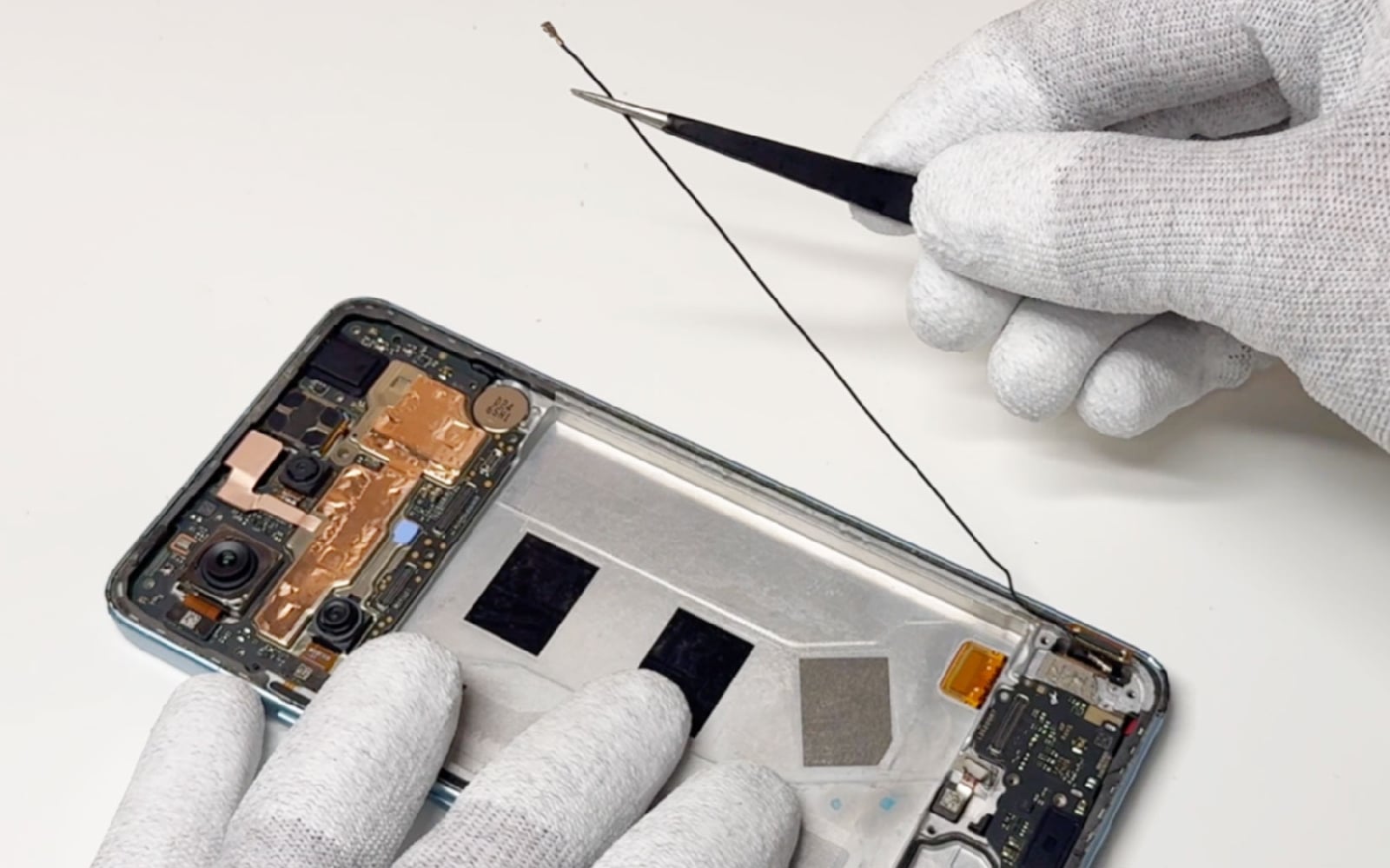

Etape 10 Déloger le câble coaxial

Détachez le câble coaxial et sortez ce dernier de son emplacement.
Outils
Levier Nylon
Etape 11

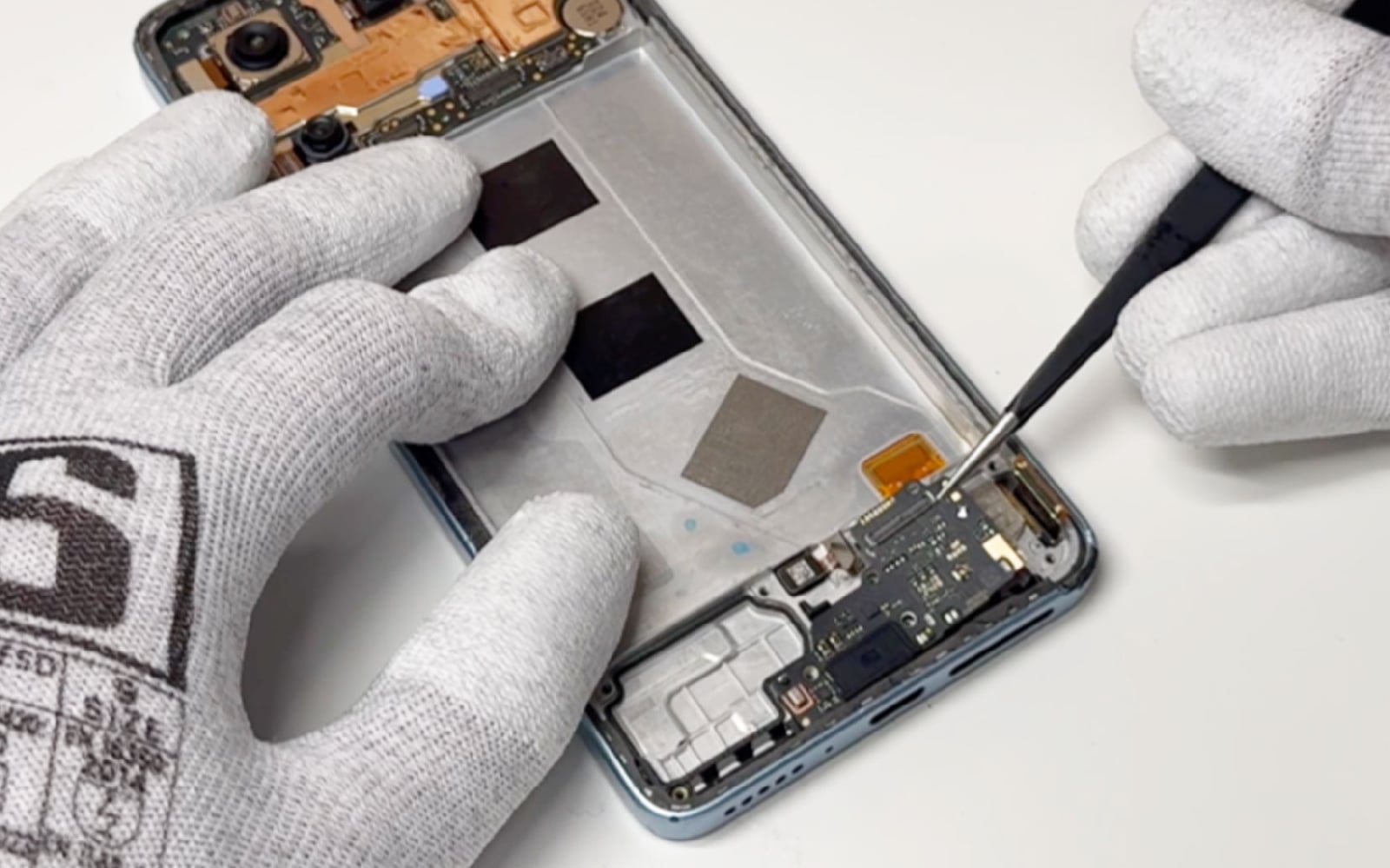

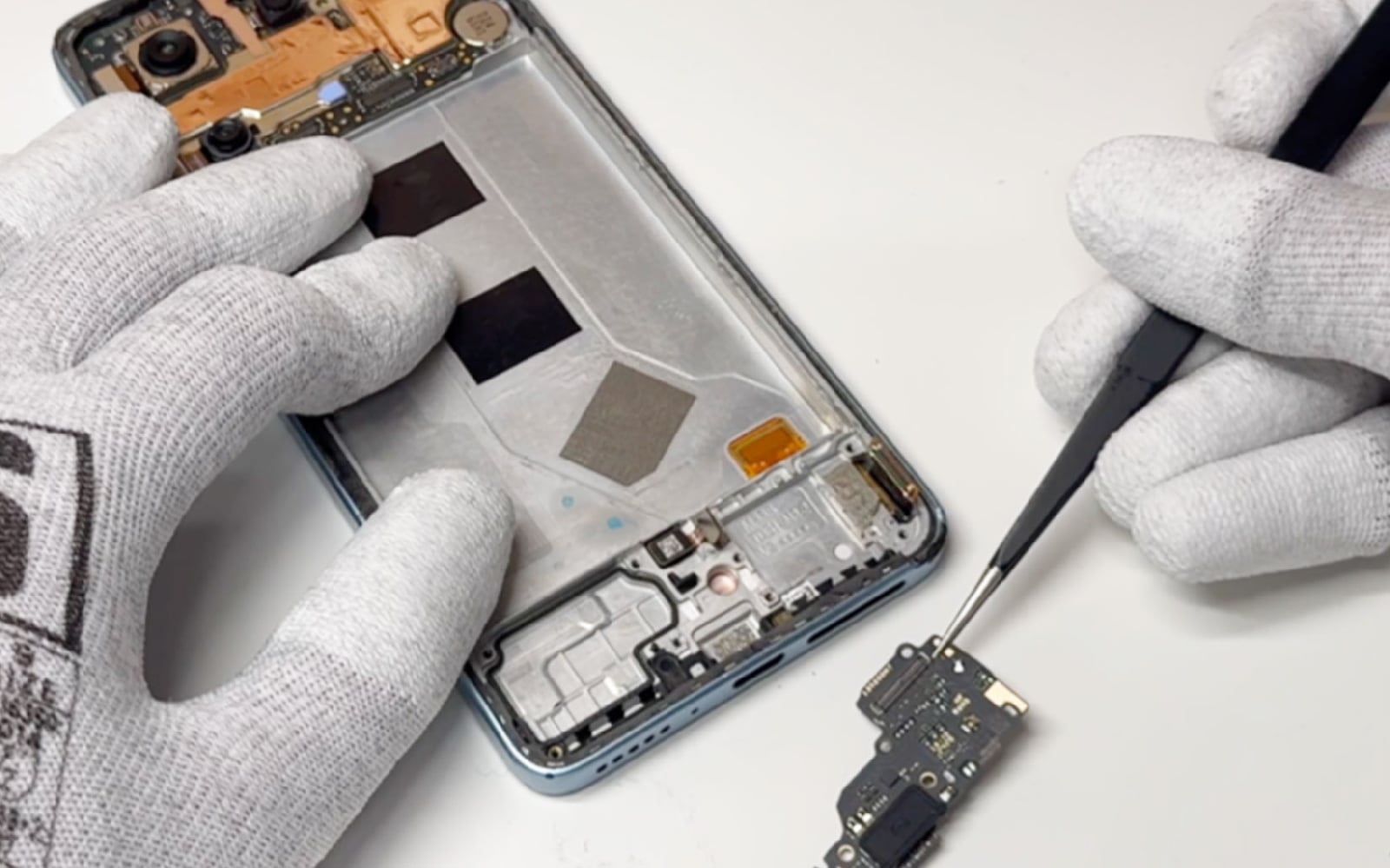

Etape 11 Retirer le connecteur de charge

Utilisez ensuite la pincette pour sortir le connecteur de charge du bloc écran.
Outils
Pince Brucelles
Etape 12

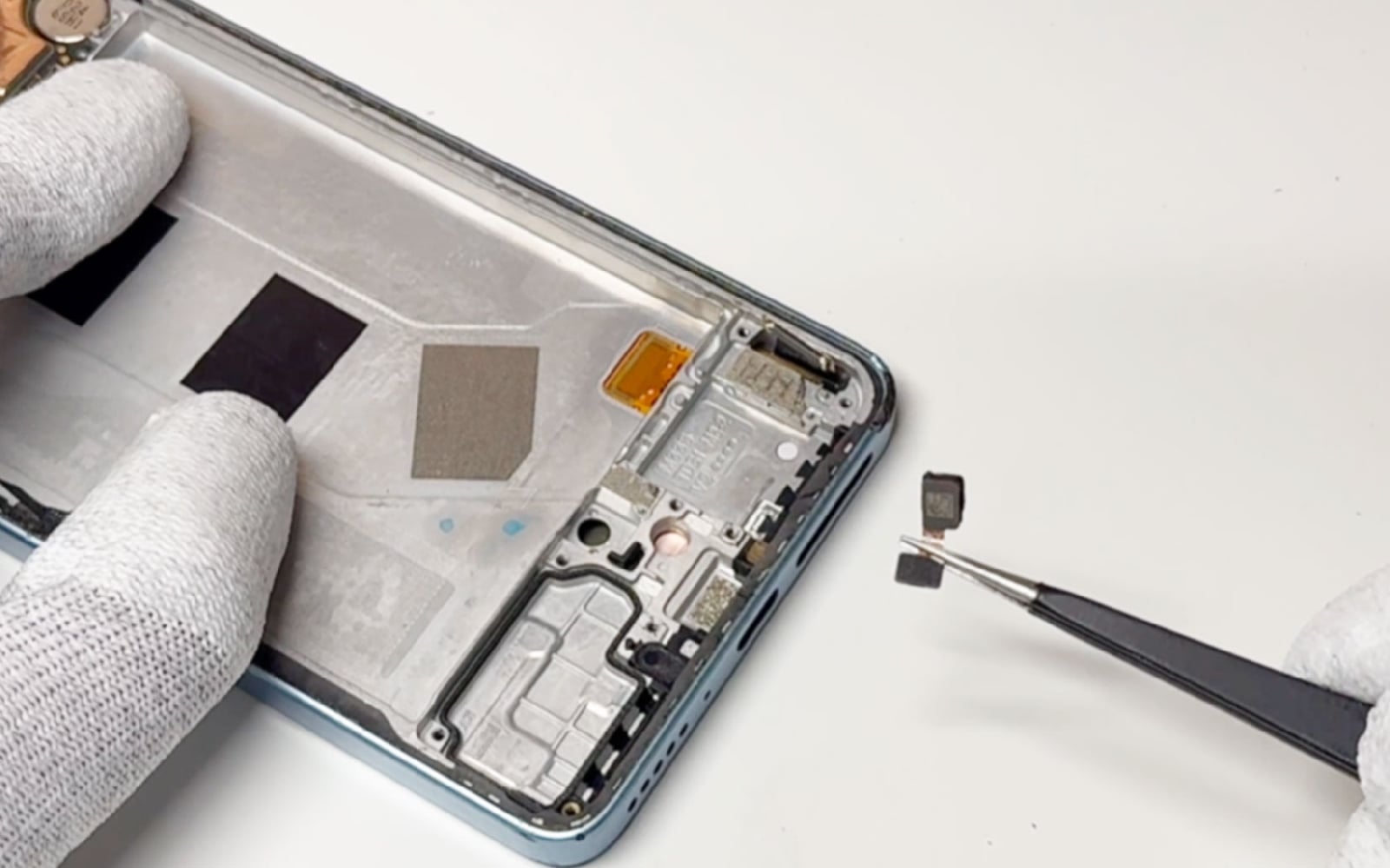

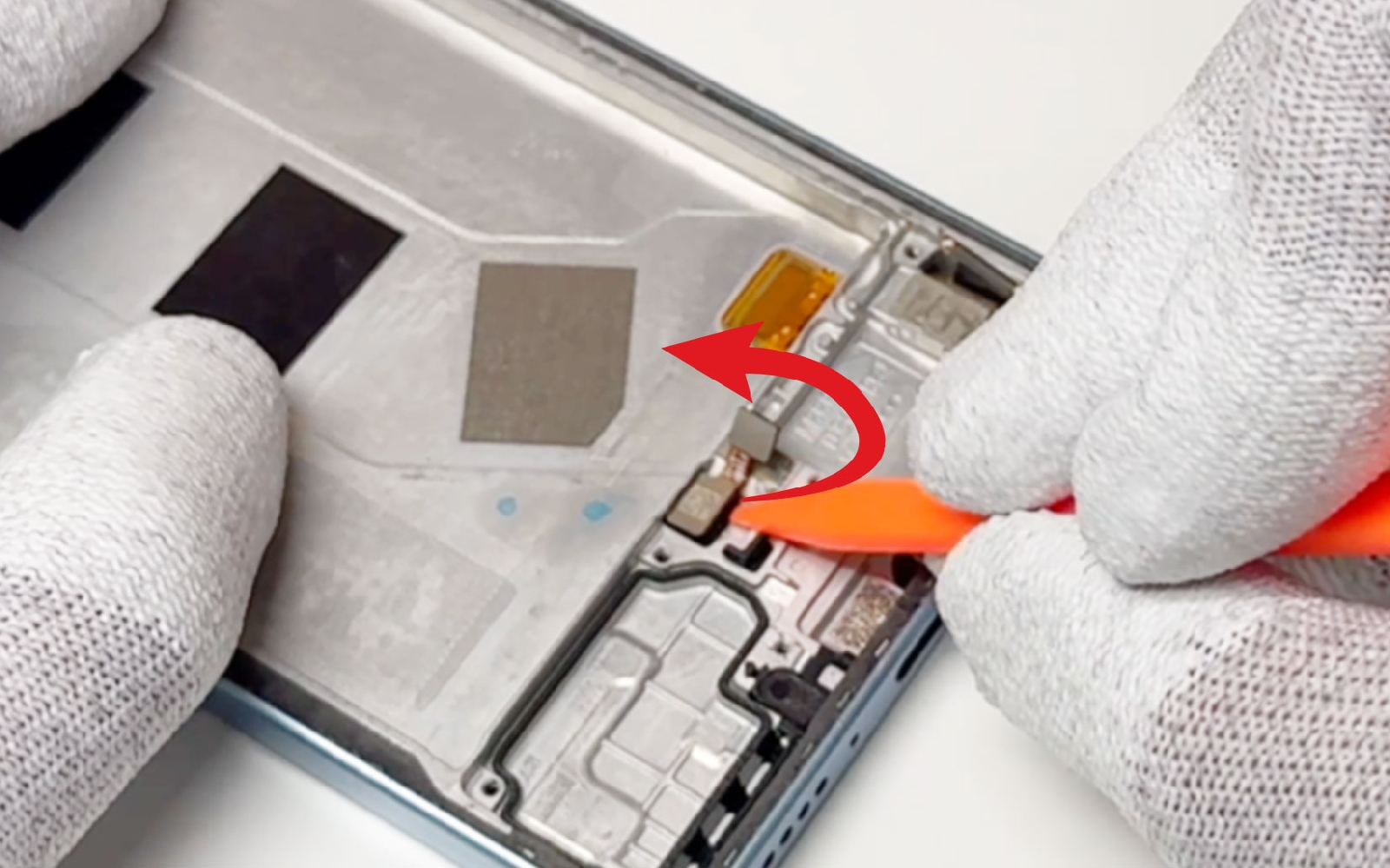

Etape 12 Libérer le lecteur d'empreintes digitales

Sortez le capteur de son emplacement avant de passer au haut du téléphone.
Outils
Levier Nylon
Pince Brucelles
Etape 13

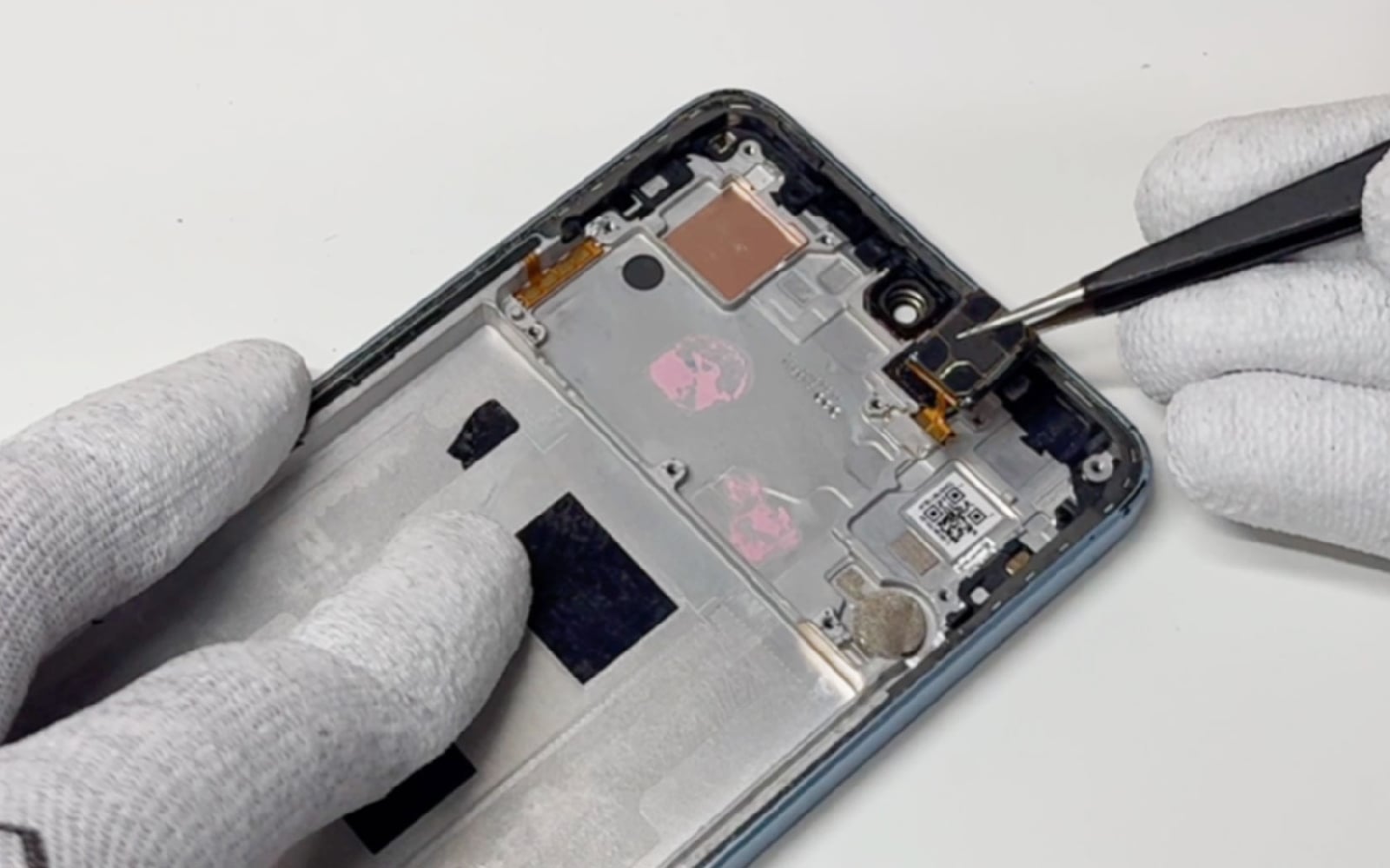

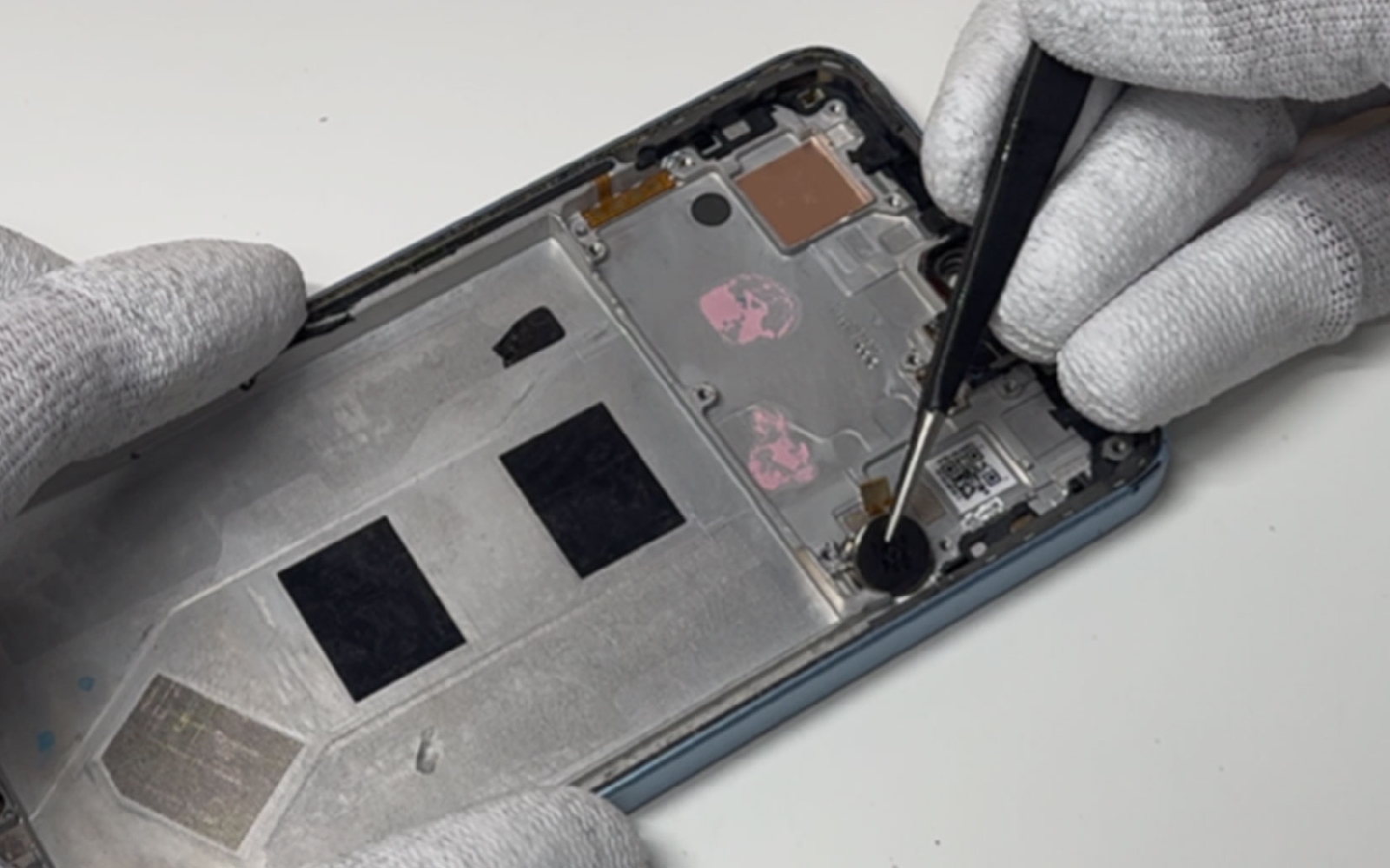

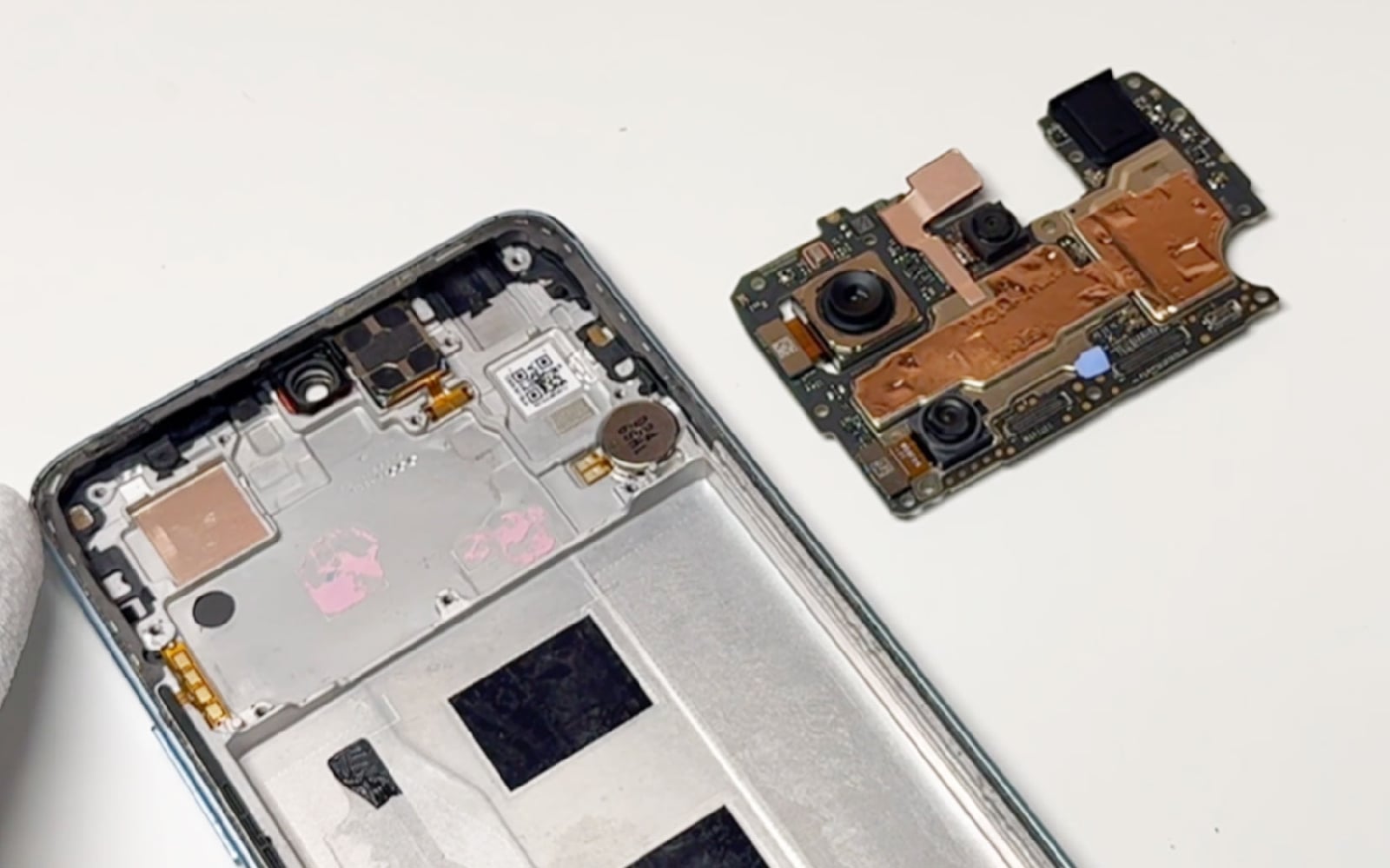

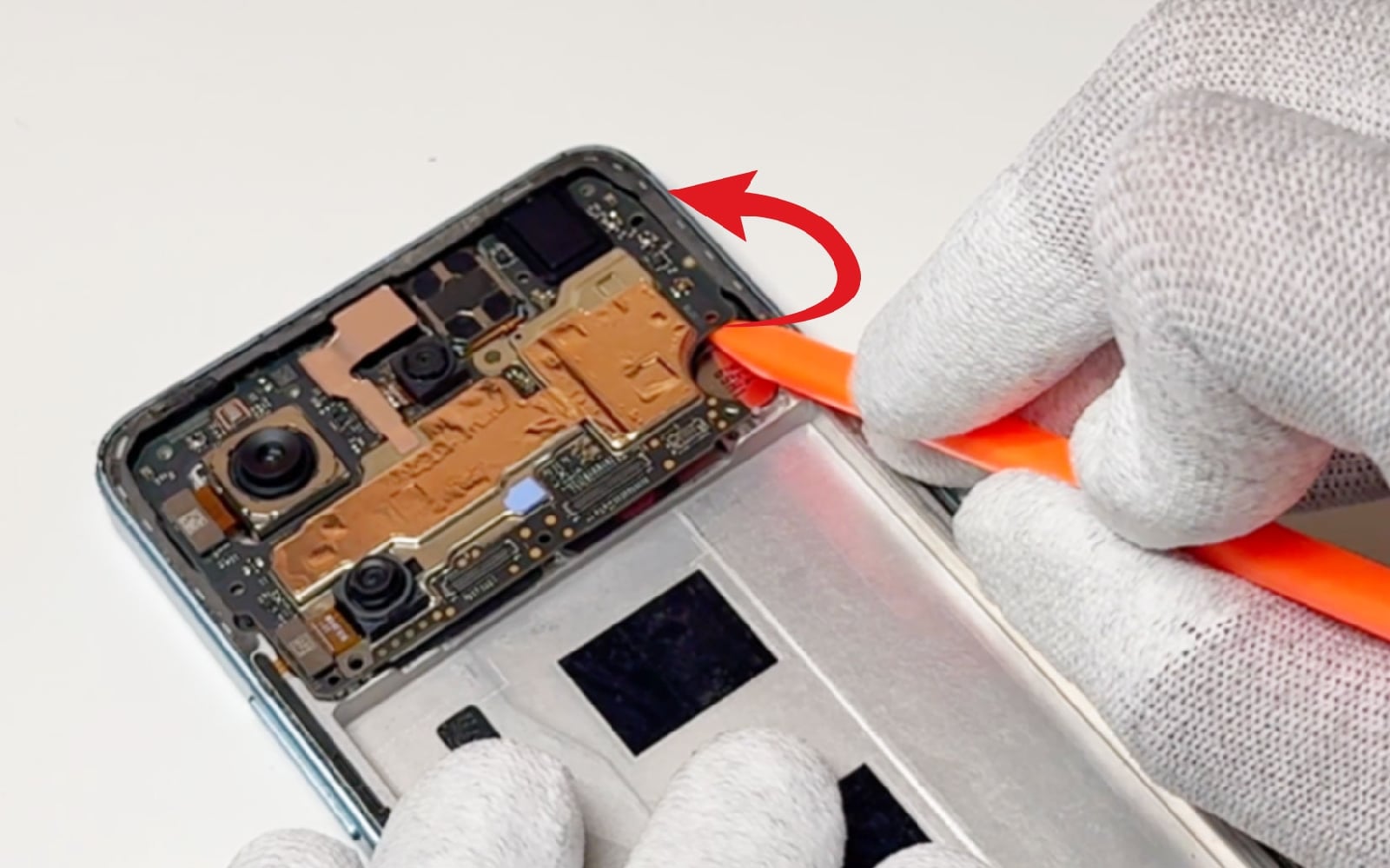

Etape 13 Mettre de coté la carte mère

Soulevez la carte mère avec le levier pour l'extraire de votre téléphone. Ensuite, décollez le vibreur et l'écouteur de l'oreille pour les installer dans le nouveau bloc écran. Si vous sentez un peu de résistance, vous pouvez chauffer légèrement les composants pour ramollir leur stickers.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€

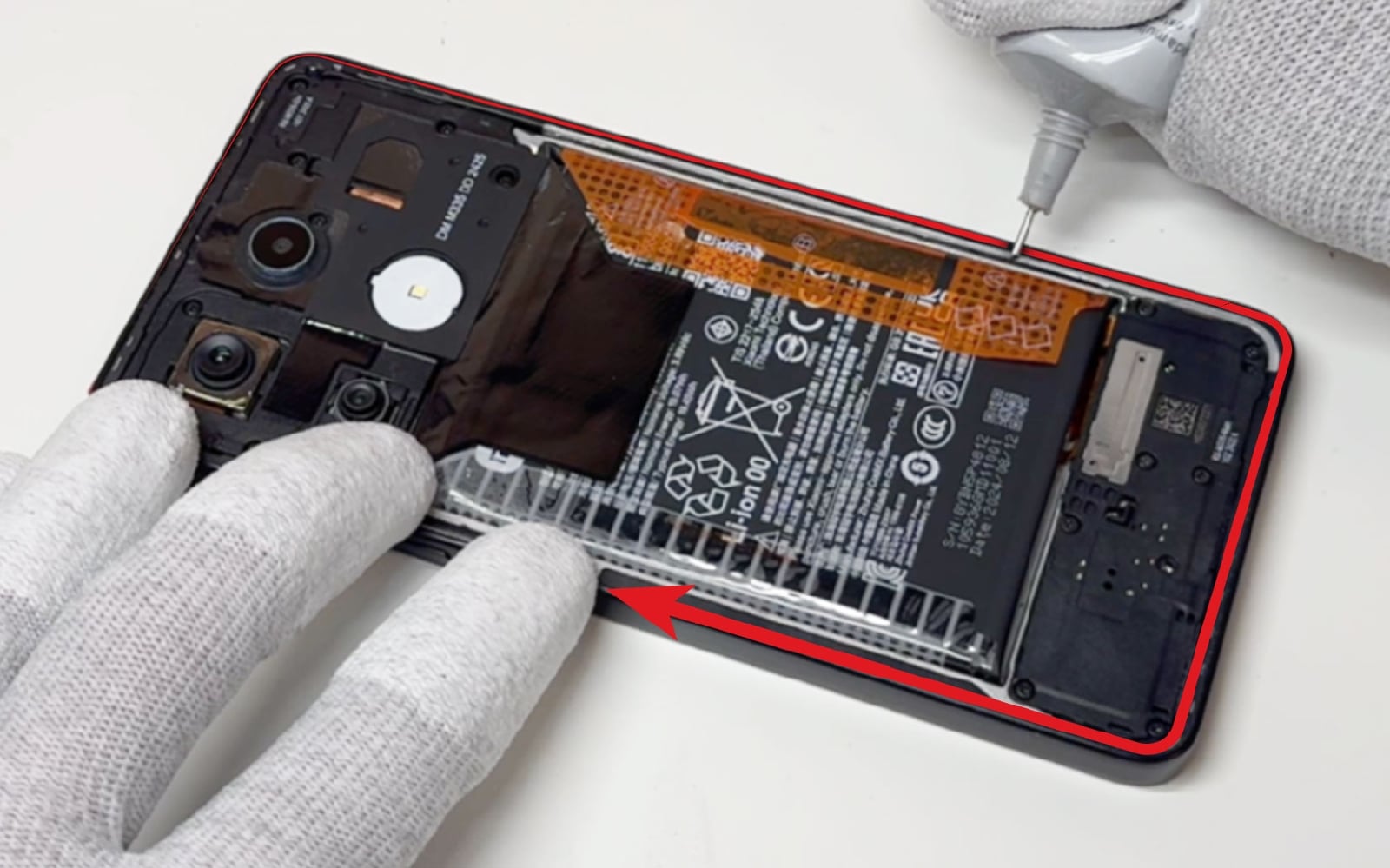

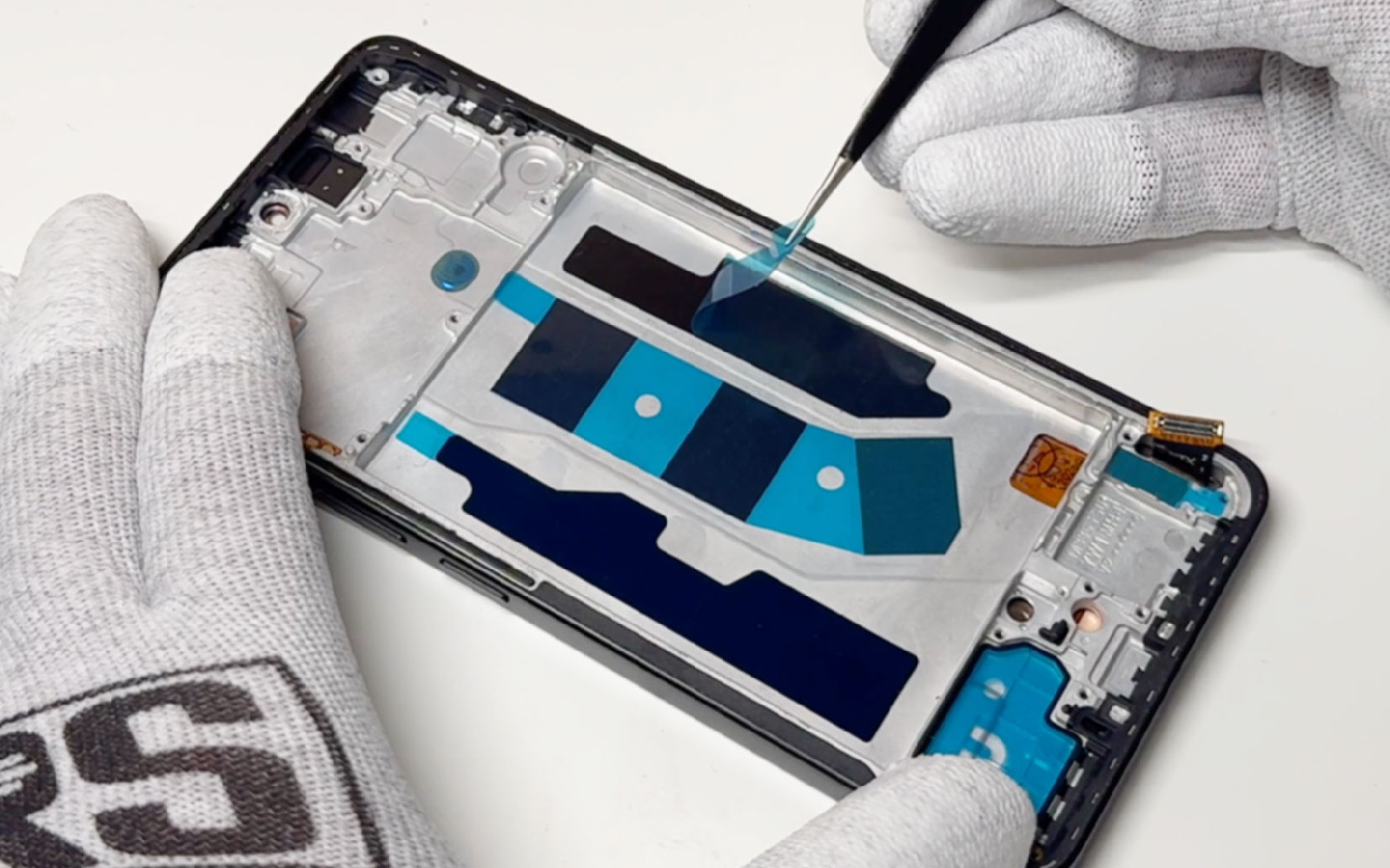

Conseils pour le remontage

Vous venez de terminer le démontage de votre Xiaomi Redmi Note 13 (4G), félicitations ! Attrapez le nouveau bloc écran et retirez les protections. ensuite, remontez chaque élément à sa place en suivant ce guide dans le sens contraire. Une fois arrivé à la fermeture de votre téléphone, nettoyez correctement la votre arrière afin de retirer tous les résidus de stickers. Appliquez la colle sur tout le contour du téléphone puis installez la vitre arrière. Laissez sécher la colle environ 1 heure avant de pouvoir utiliser votre Xiaomi Redmi Note 13 (4G).
Outils
Colle
