Comment changer le bloc écran sur Redmi 15C

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi 15C
Réparation
Note de réparabilité 13/20
Temps estimé 40 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Ecran fissuré, rayé

L’écran LCD immersif de votre Xiaomi Redmi 15C 4G a malheureusement croisé le chemin du bitume ? Que votre afficheur présente des lignes colorées, des taches sombres ou que la vitre soit totalement étoilée, le remplacement du bloc écran complet est l'une des solutions pour retrouver le confort visuel d'origine.

Grâce à ce tutoriel détaillé, nous vous guidons pas à pas dans l'ouverture de votre Redmi 15C et le transfert des composants vers votre nouvel afficheur de 120 Hz. Avec un peu de méthode et les outils adaptés, cette réparation vous permettra de prolonger la durée de vie de votre appareil tout en réalisant de réelles économies par rapport à l'achat d'un nouveau mobile.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

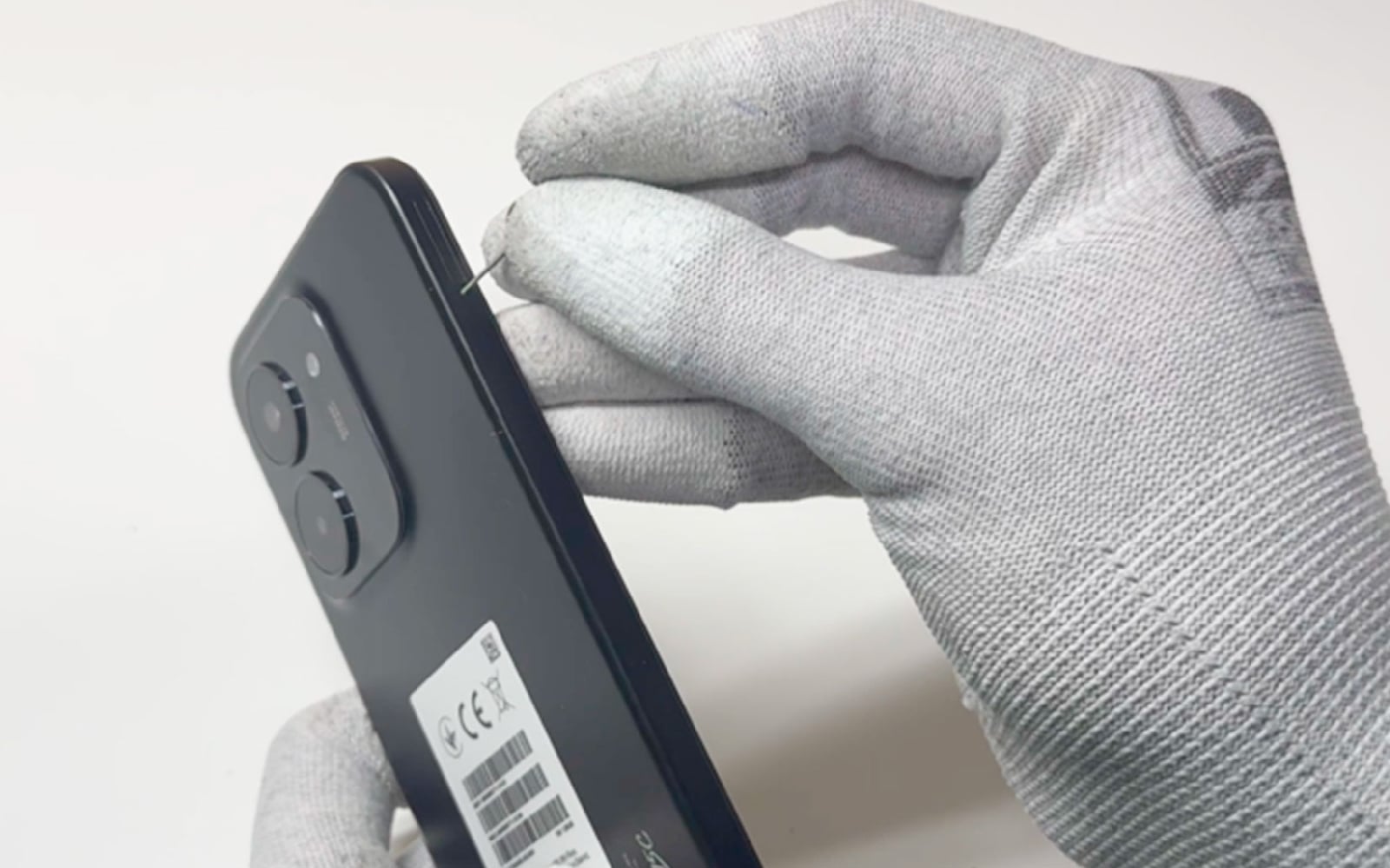

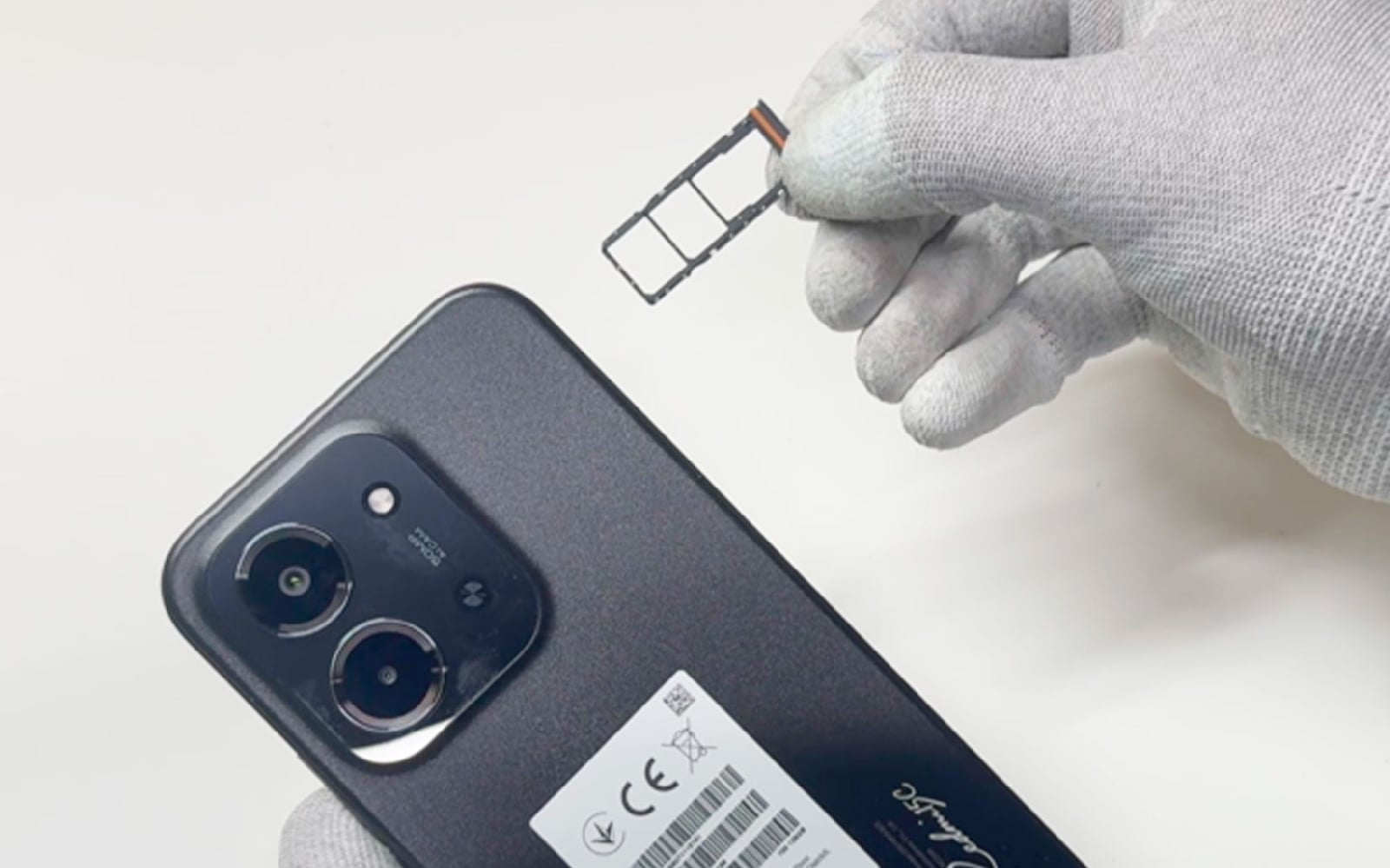

Avant de débuter la réparation de votre Xiaomi Redmi 15C 4G, il est absolument indispensable de confirmer que vous possédez le bon numéro de modèle afin d'éviter toute erreur lors de la commande de votre bloc écran. Vous pouvez identifier cette référence au dos de l'appareil, où elle est inscrite en petits caractères, ou directement dans les paramètres du téléphone à la rubrique « À propos » : pour ce modèle spécifique, vous devriez trouver la mention 25078RA3EL ou 25078RA3EE. Une fois cette vérification faite, installez-vous sur un plan de travail propre, dégagé et parfaitement éclairé pour manipuler les composants en toute sérénité. Enfin, pour garantir votre sécurité et celle des circuits électroniques, veillez à éteindre complètement votre smartphone et à retirer impérativement le tiroir de la carte SIM à l'aide de l'outil d'extraction avant de procéder aux étapes suivantes.
Outils
SIM
Etape 1

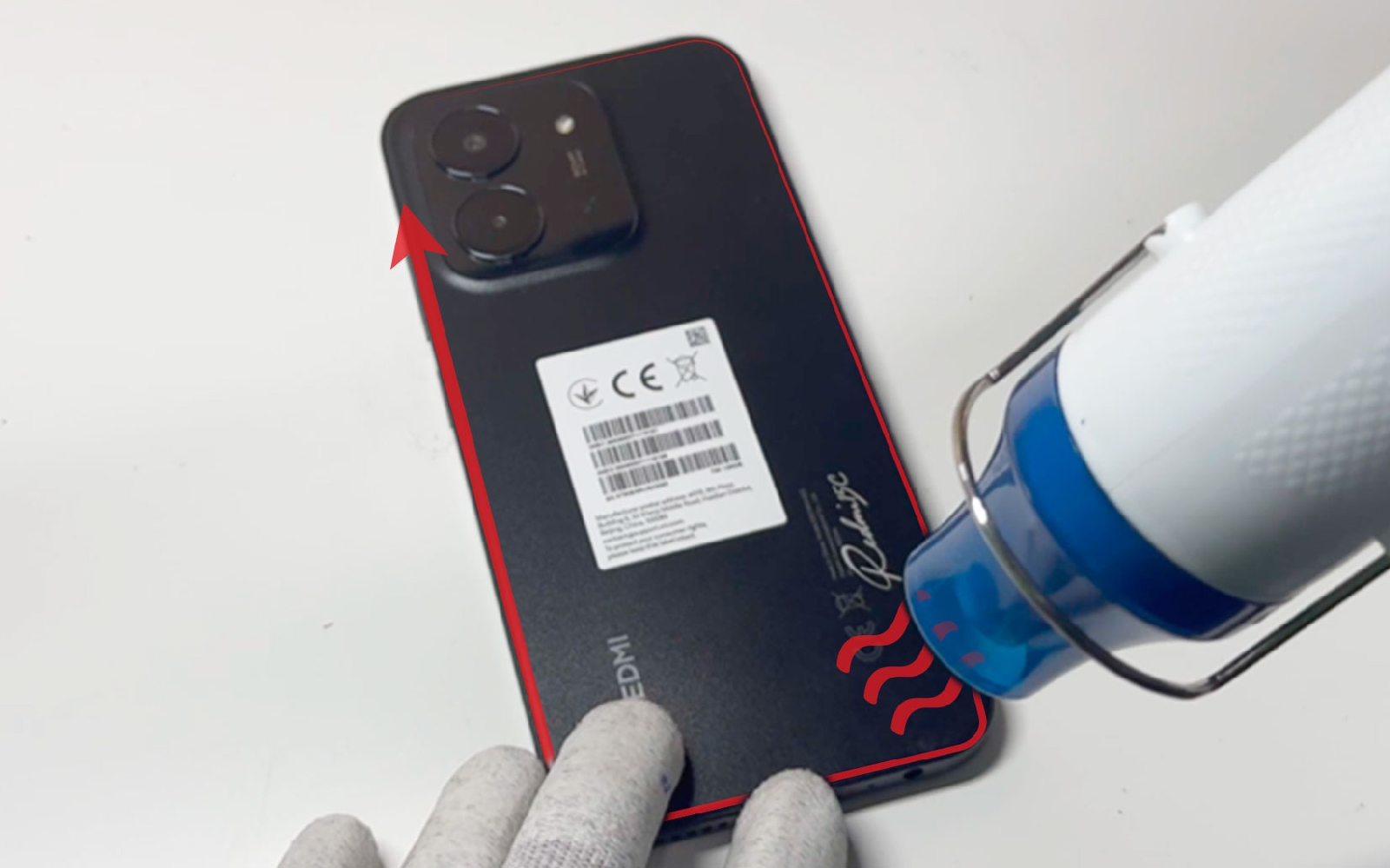

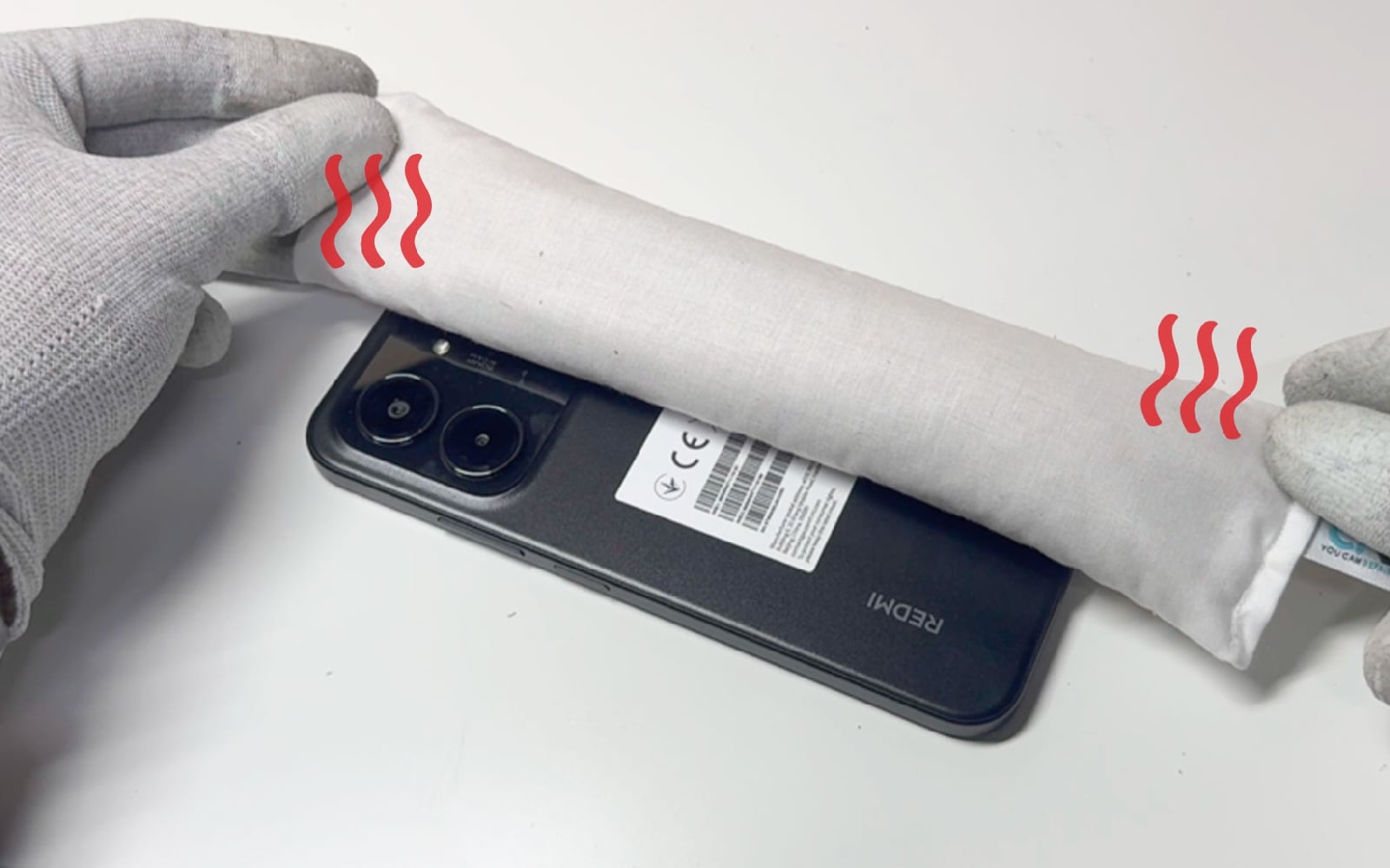

Etape 1 Chauffer la vitre arrière

Pour accéder aux composants internes de votre Xiaomi Redmi 15C 4G, vous devez impérativement ramollir l'adhésif qui scelle la vitre arrière au châssis en utilisant une source de chaleur adaptée. Si vous choisissez le coussin chauffant, passez-le au micro-ondes pendant environ deux minutes avant de le déposer sur chaque coté de la face arrière du téléphone durant une soixante de secondes pour une diffusion thermique homogène. Dans le cas où vous utiliseriez un décapeur thermique ou un simple sèche-cheveux, maintenez l'appareil en mouvement constant sur tout le pourtour de la vitre pour éviter toute concentration de chaleur sur un point précis.
Pièces
0.00€
Décapeur thermique petit modèle 9.90€
Etape 2

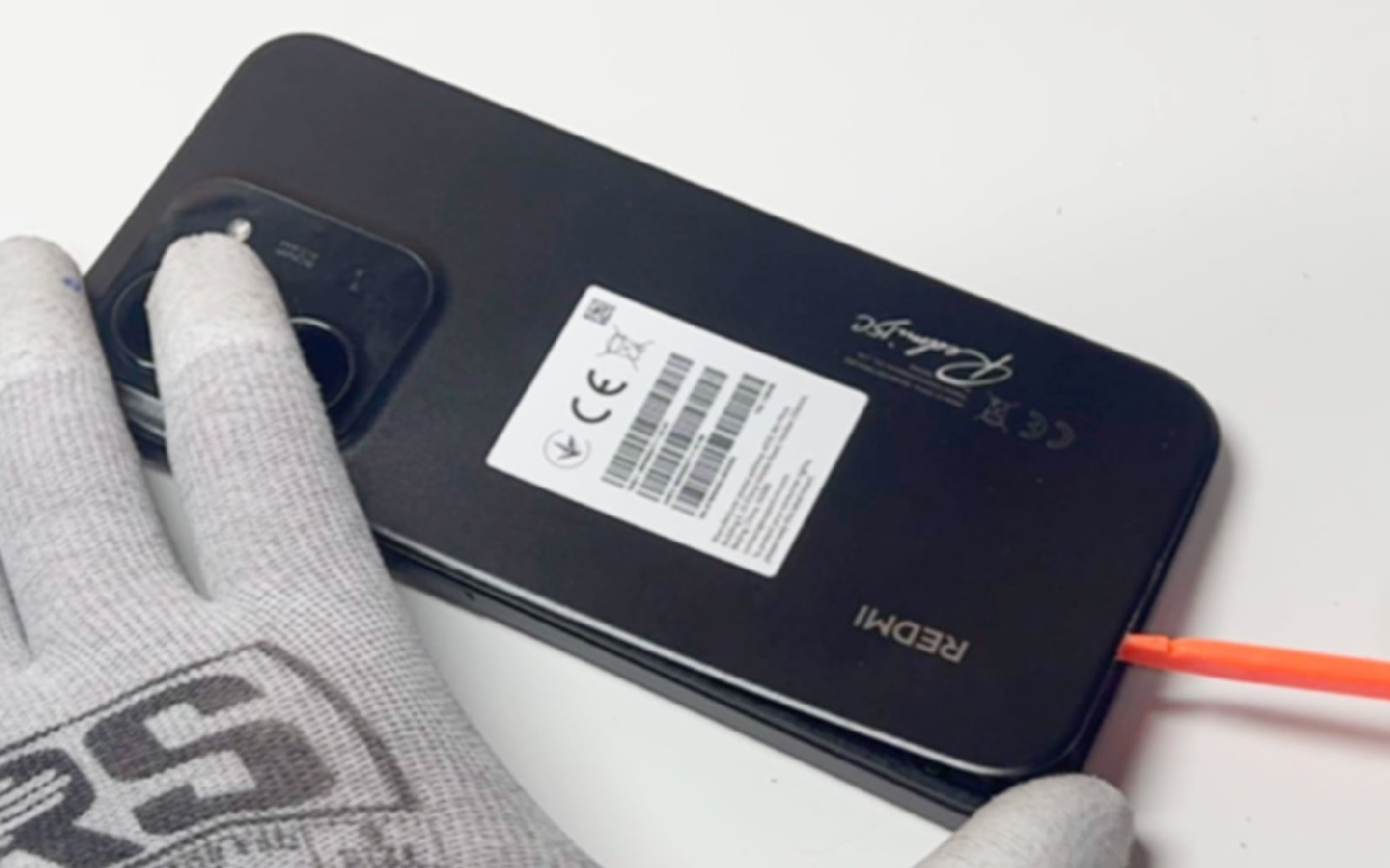

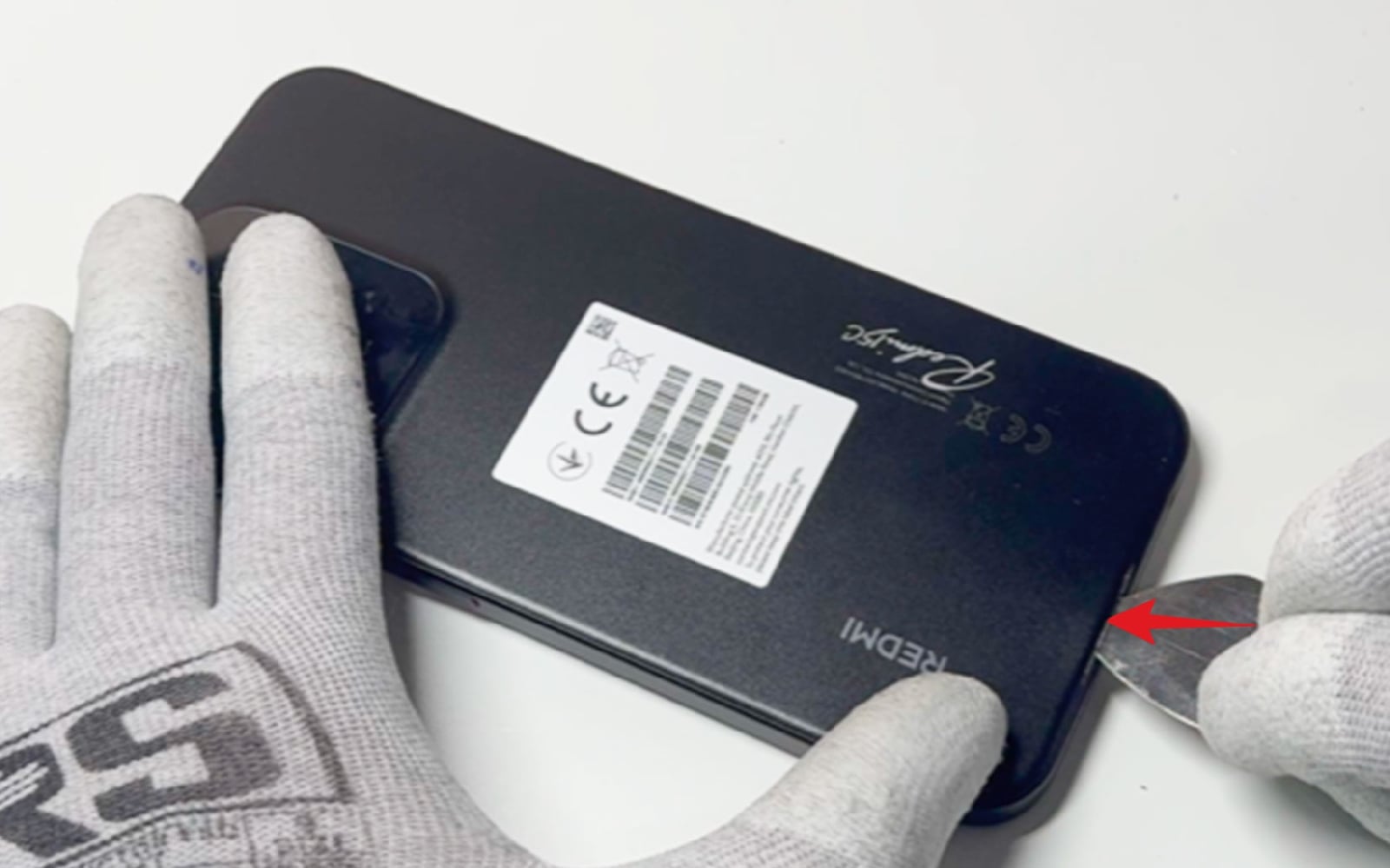

Etape 2 Décoller la vitre arrière

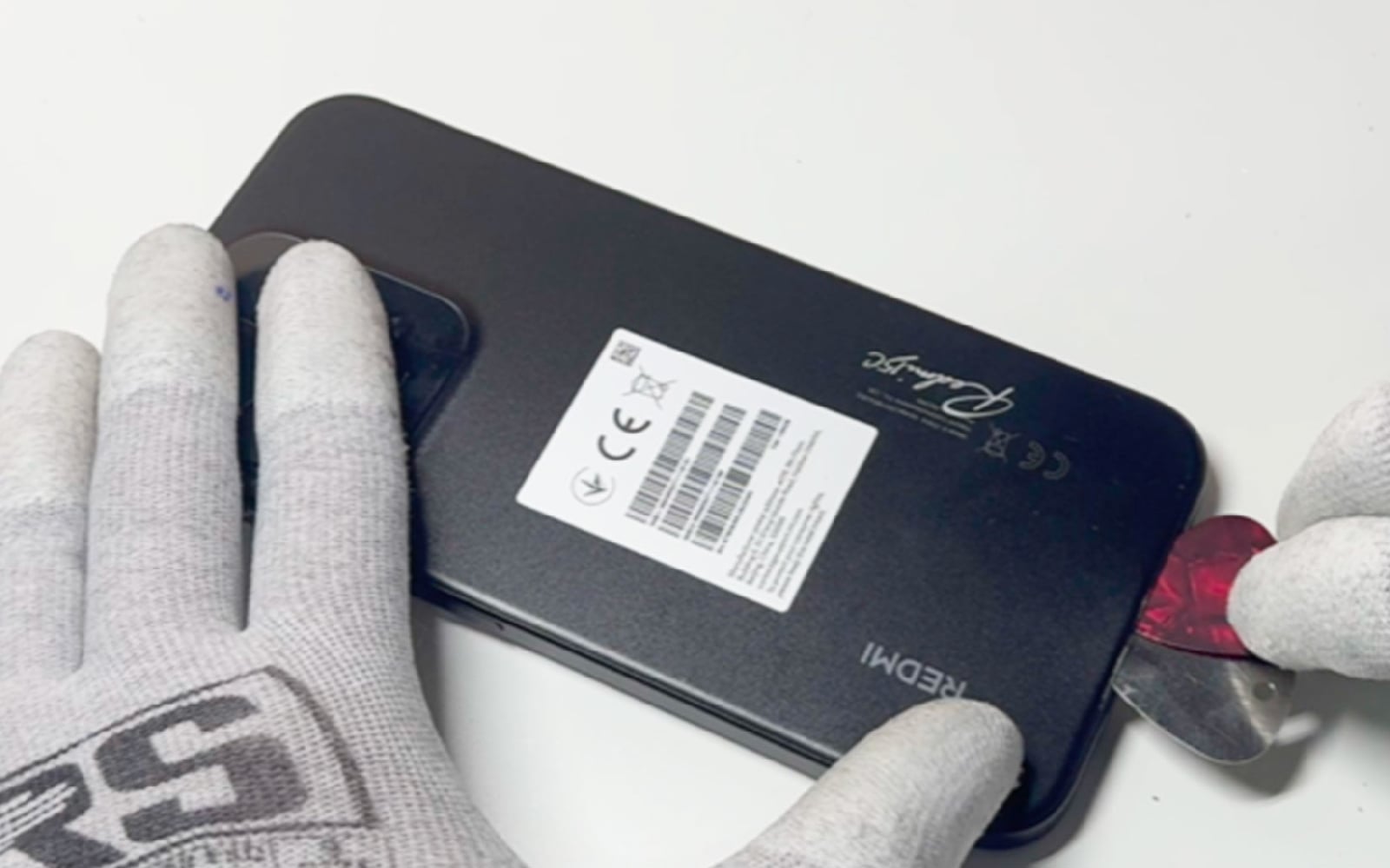

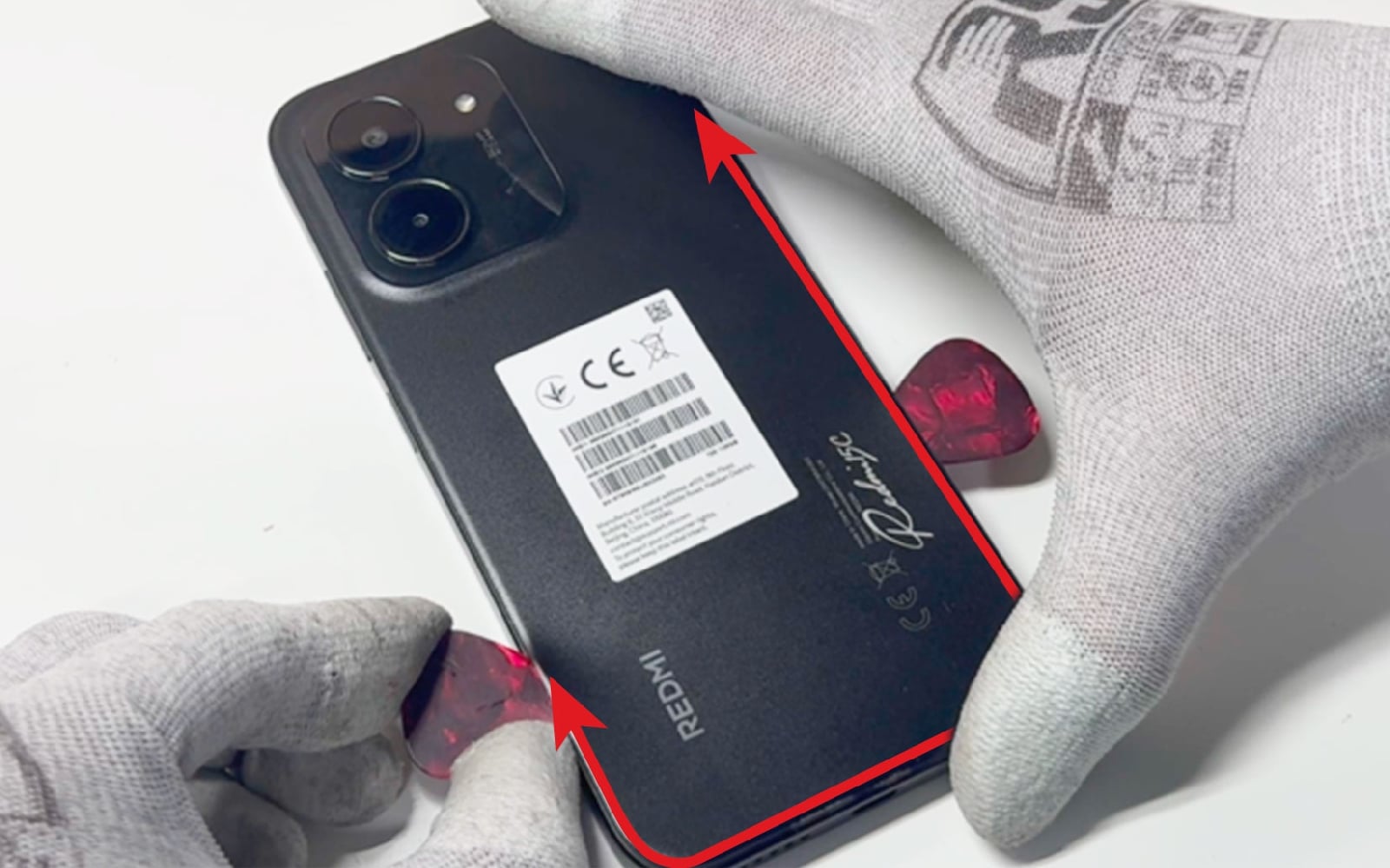

Une fois que la surface est suffisamment chaude au toucher, l'adhésif aura perdu de sa résistance, vous permettant ainsi d'insérer avec précaution un médiator pour commencer le décollage de la paroi arrière sans risquer de la briser. Ensuite, remplacez celui-ci par une version en plastique avant de continuer le décollage de la vitre arrière. Faites circuler les médiators sur tout le contour du téléphone.
Outils
Levier Nylon
Médiator
Etape 3

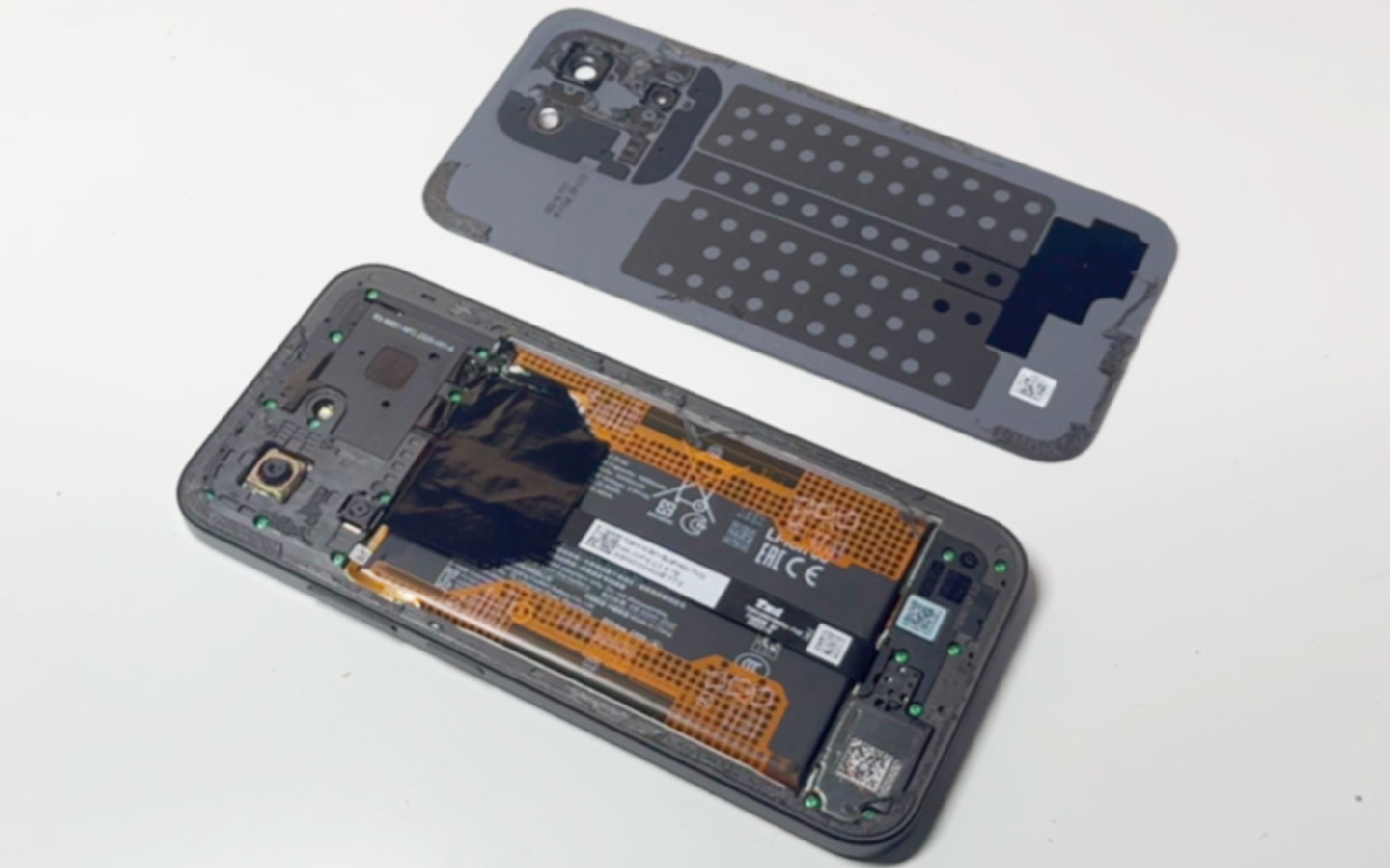

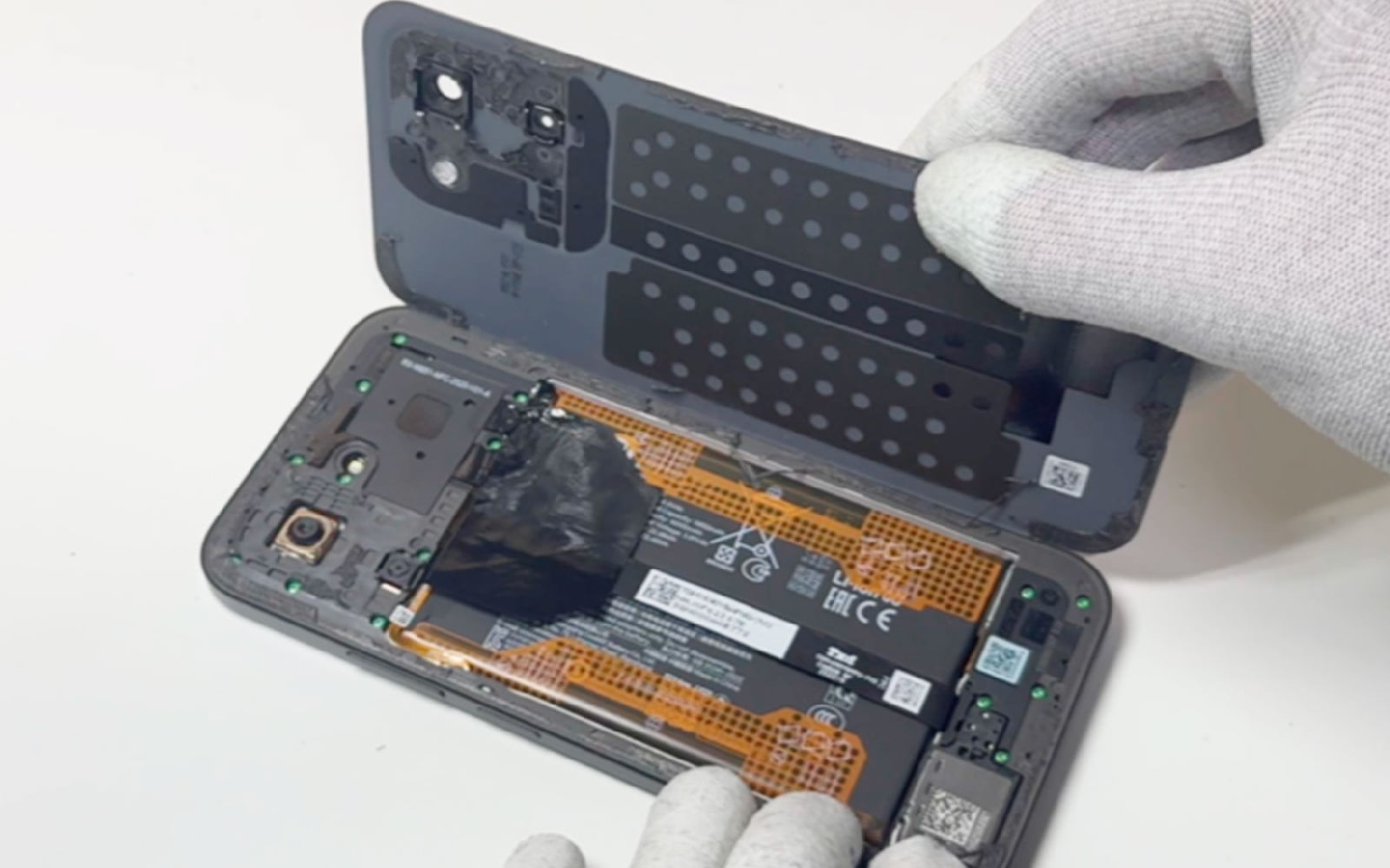

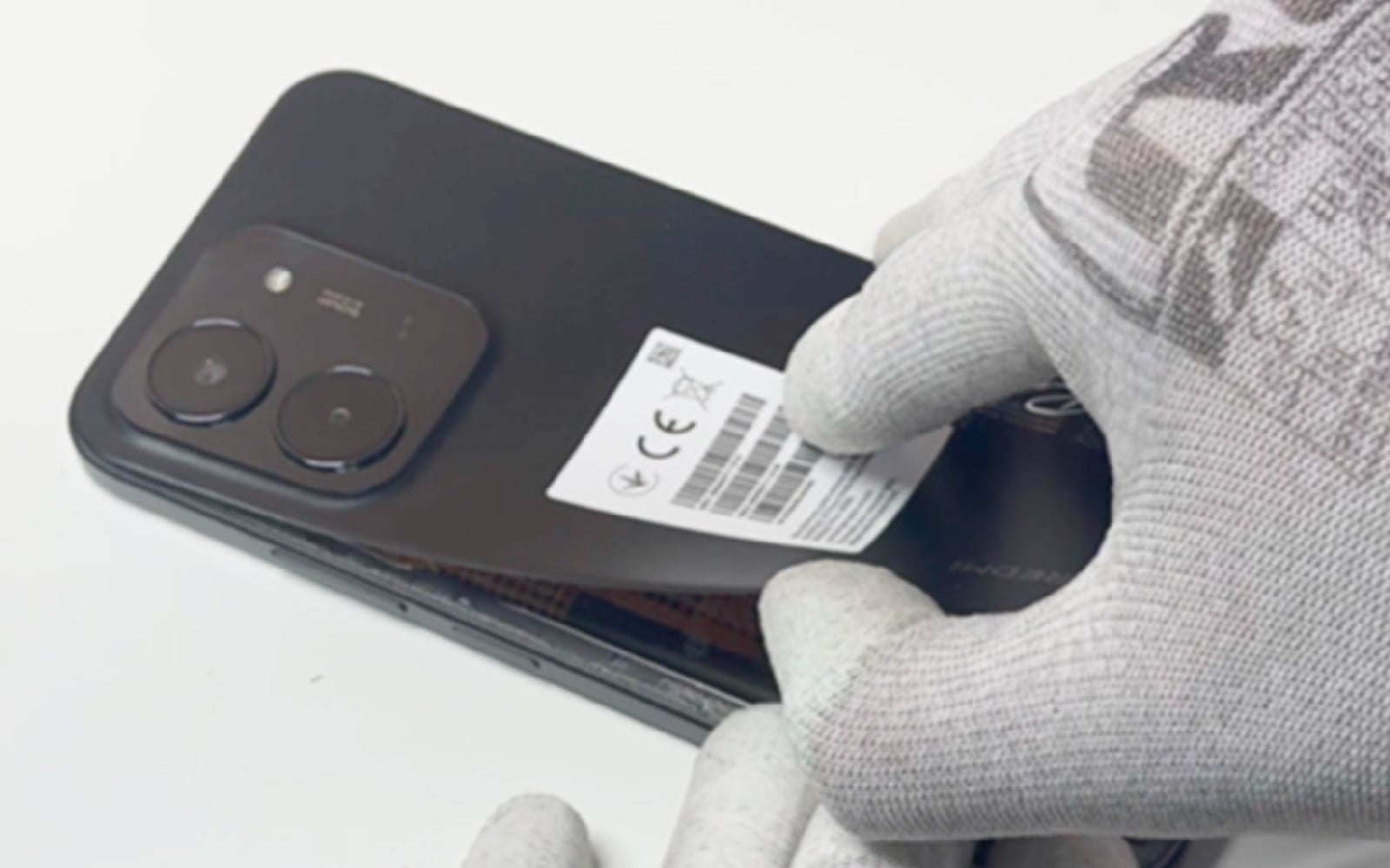

Etape 3 Ouvrir le téléphone

Une fois le sticker rompu, mettez de coté la vitre arrière pour accéder à l'intérieur de votre Xiaomi Redmi 15C.
Etape 4

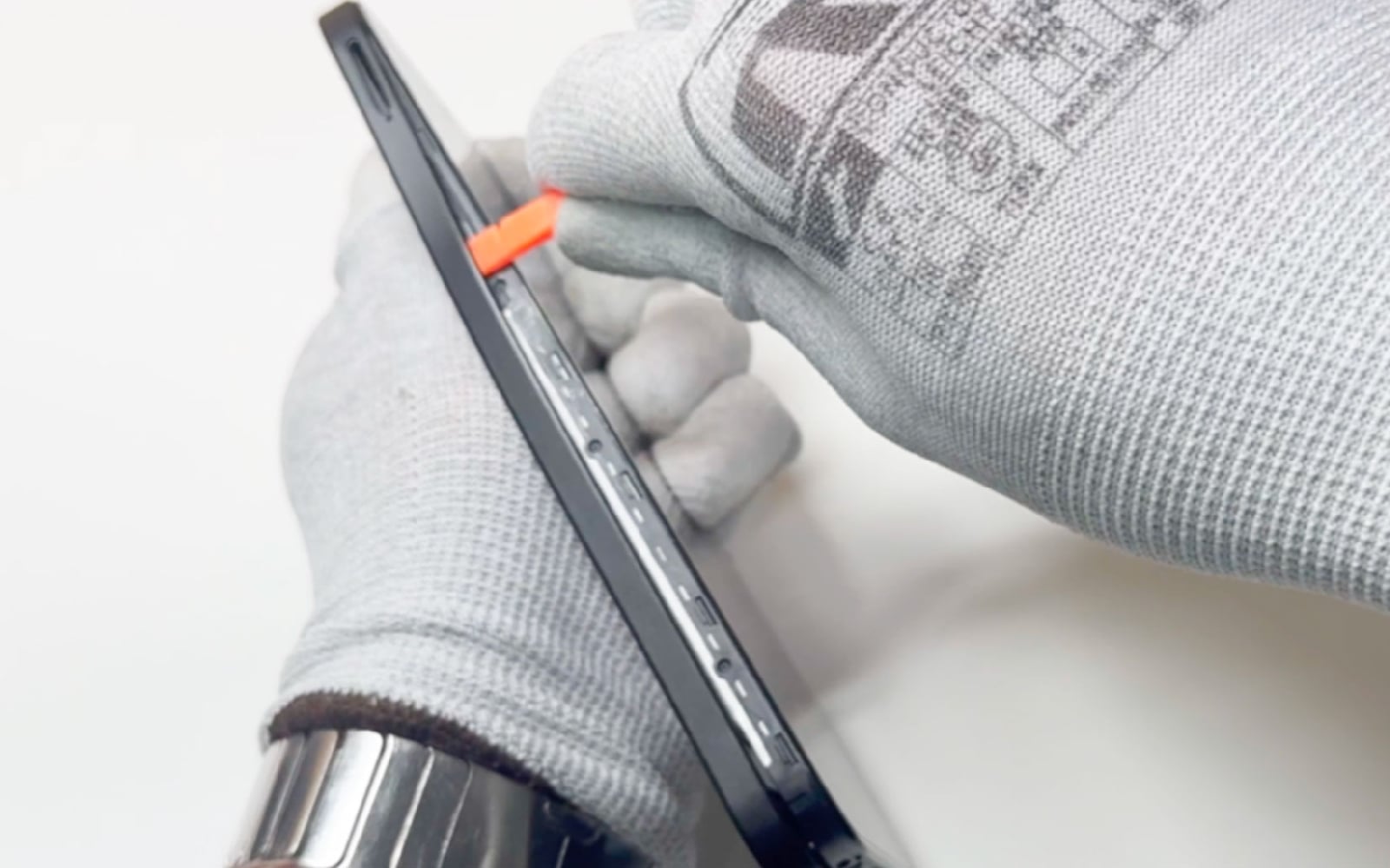

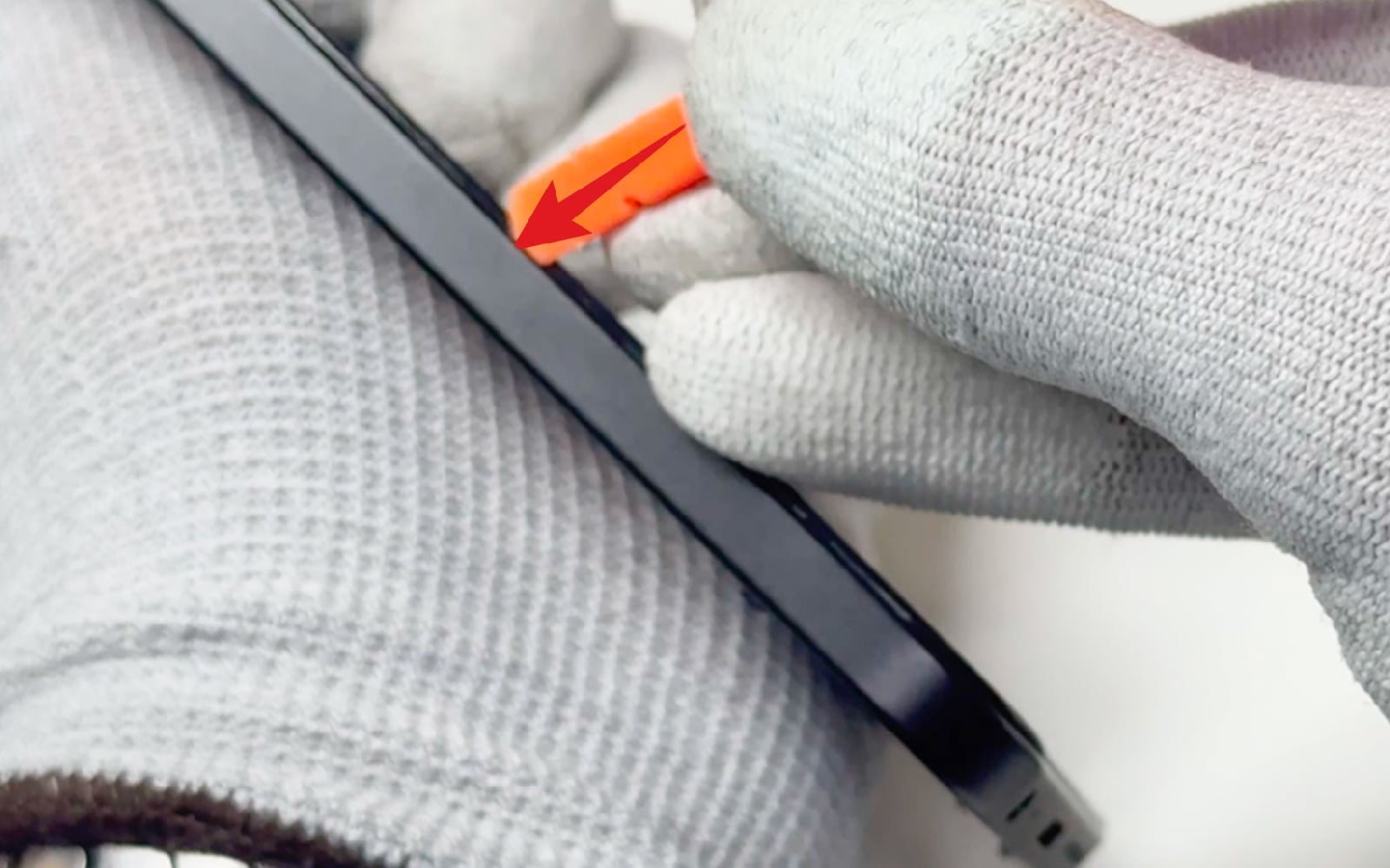

Etape 4 Détacher le châssis intermédiaire

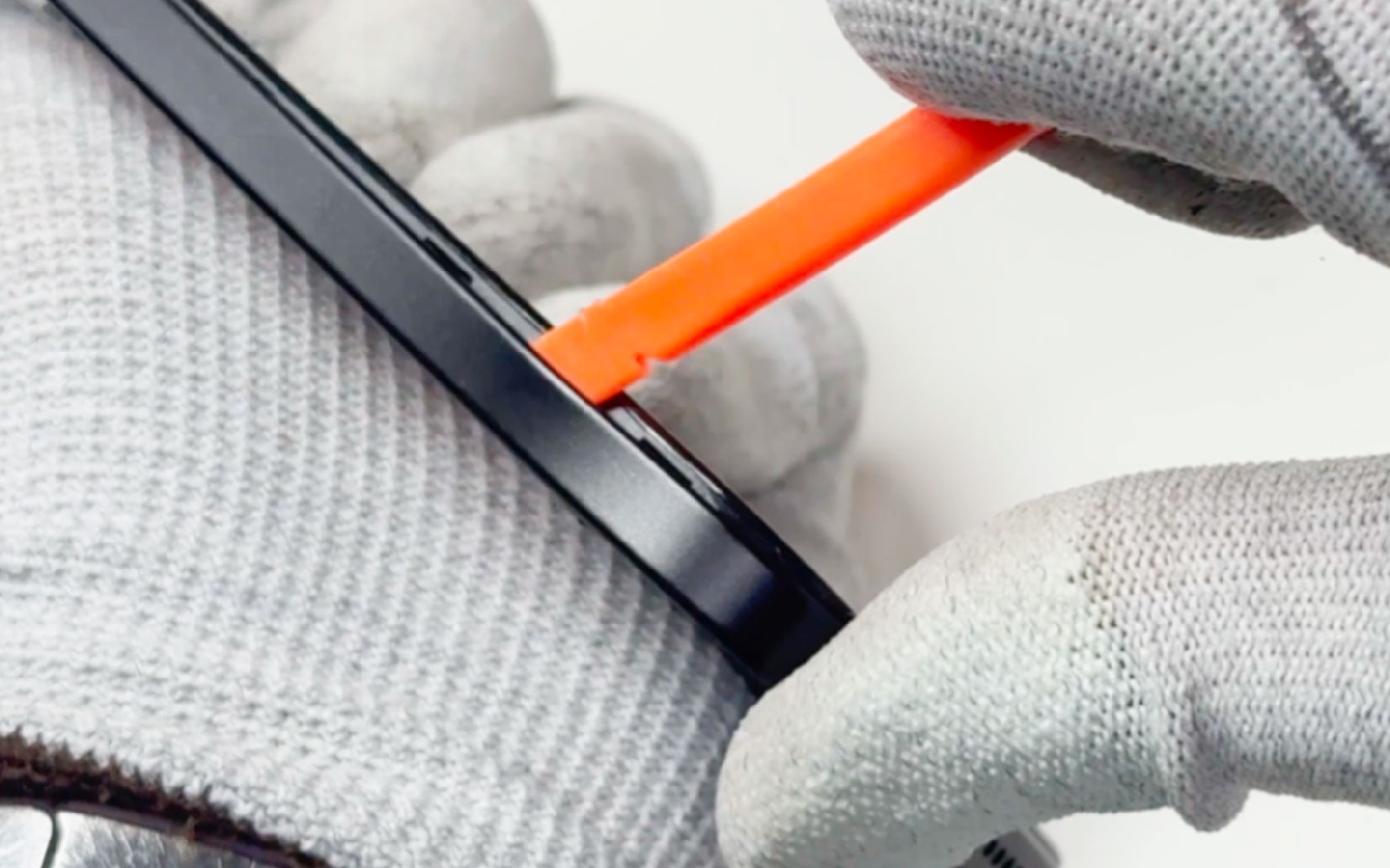

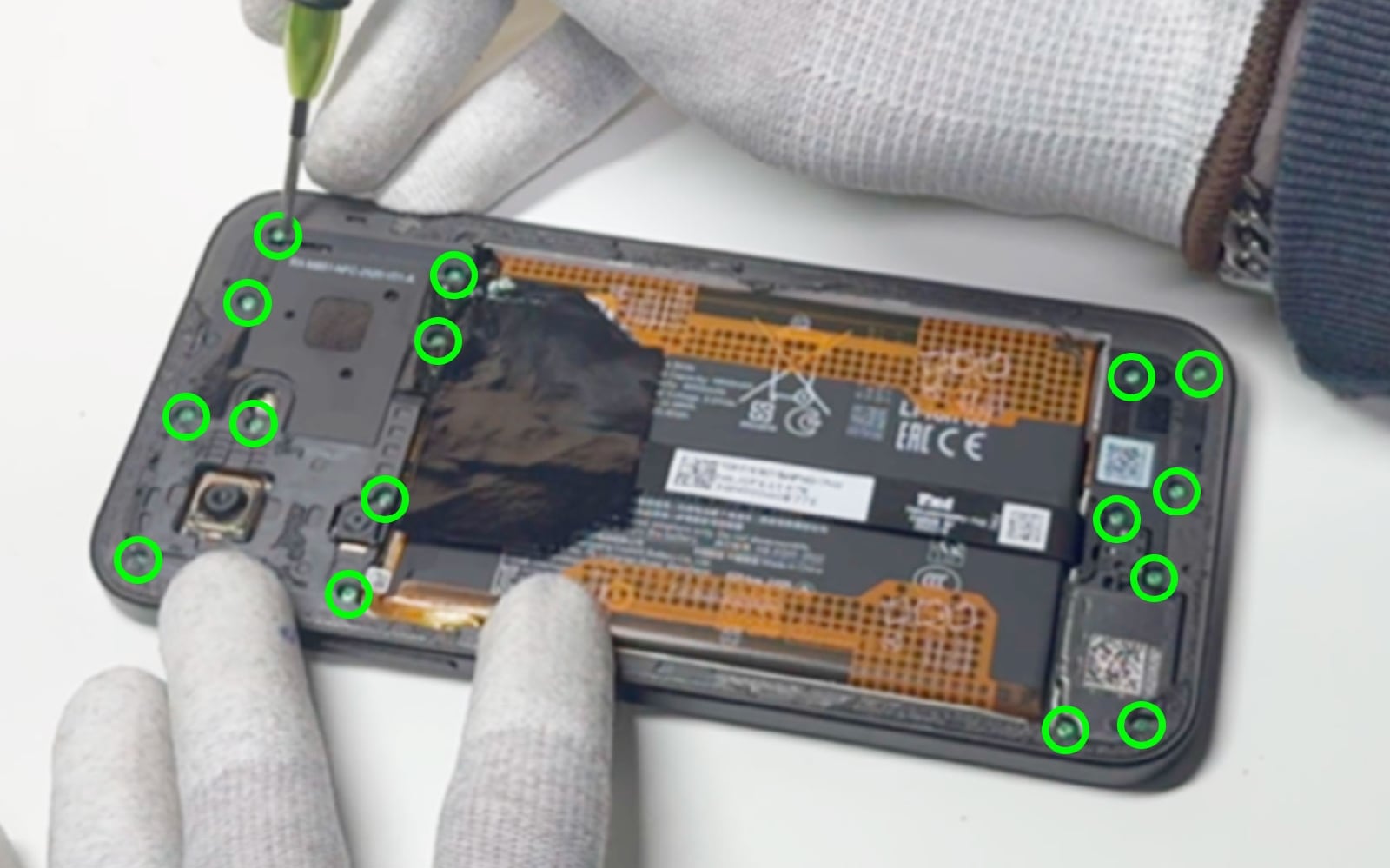

Retirez toutes les vis cruciforme du châssis intermédiaire. ensuite, glissez le levier entre le châssis et l'écran pour le déclipser.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

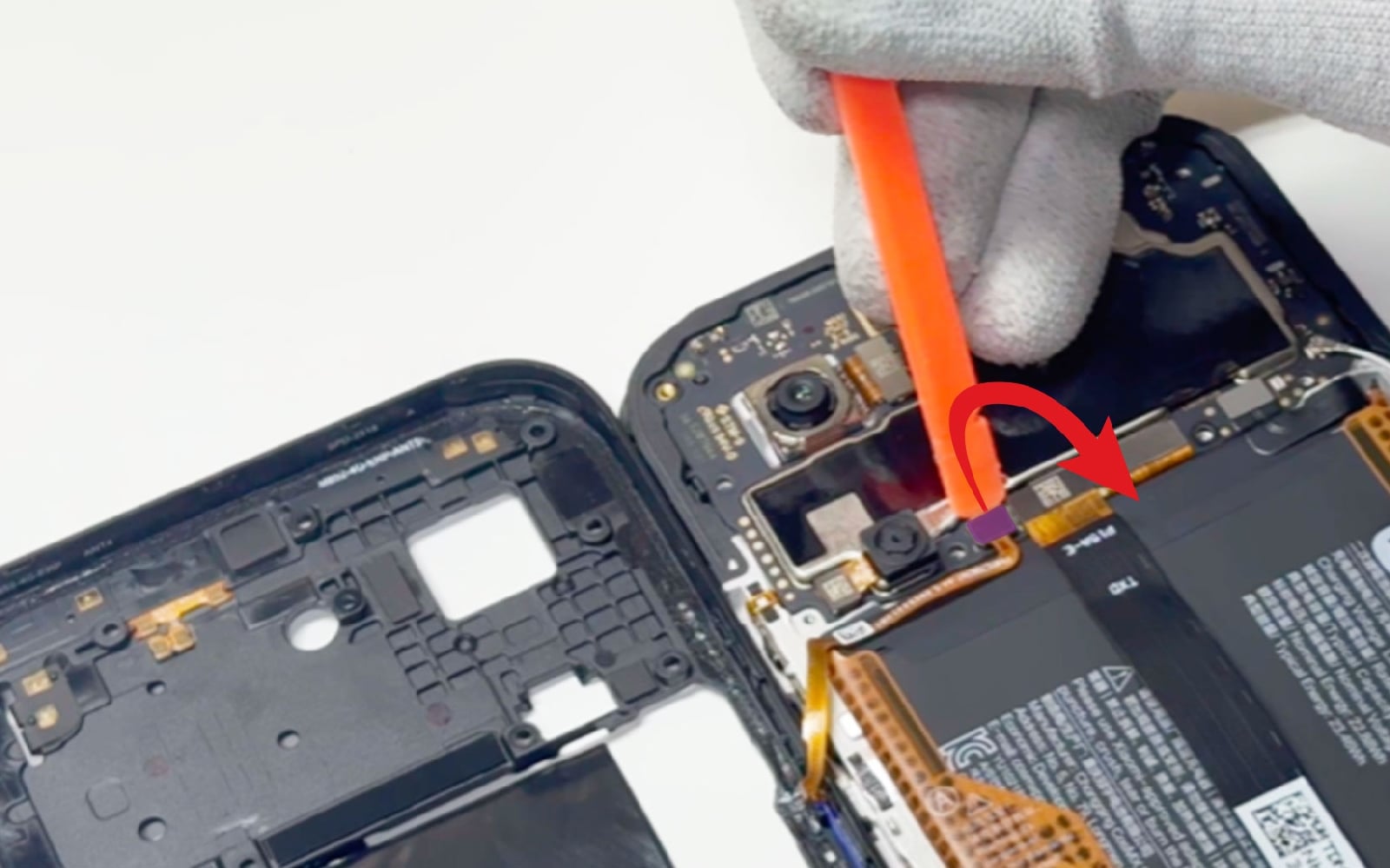

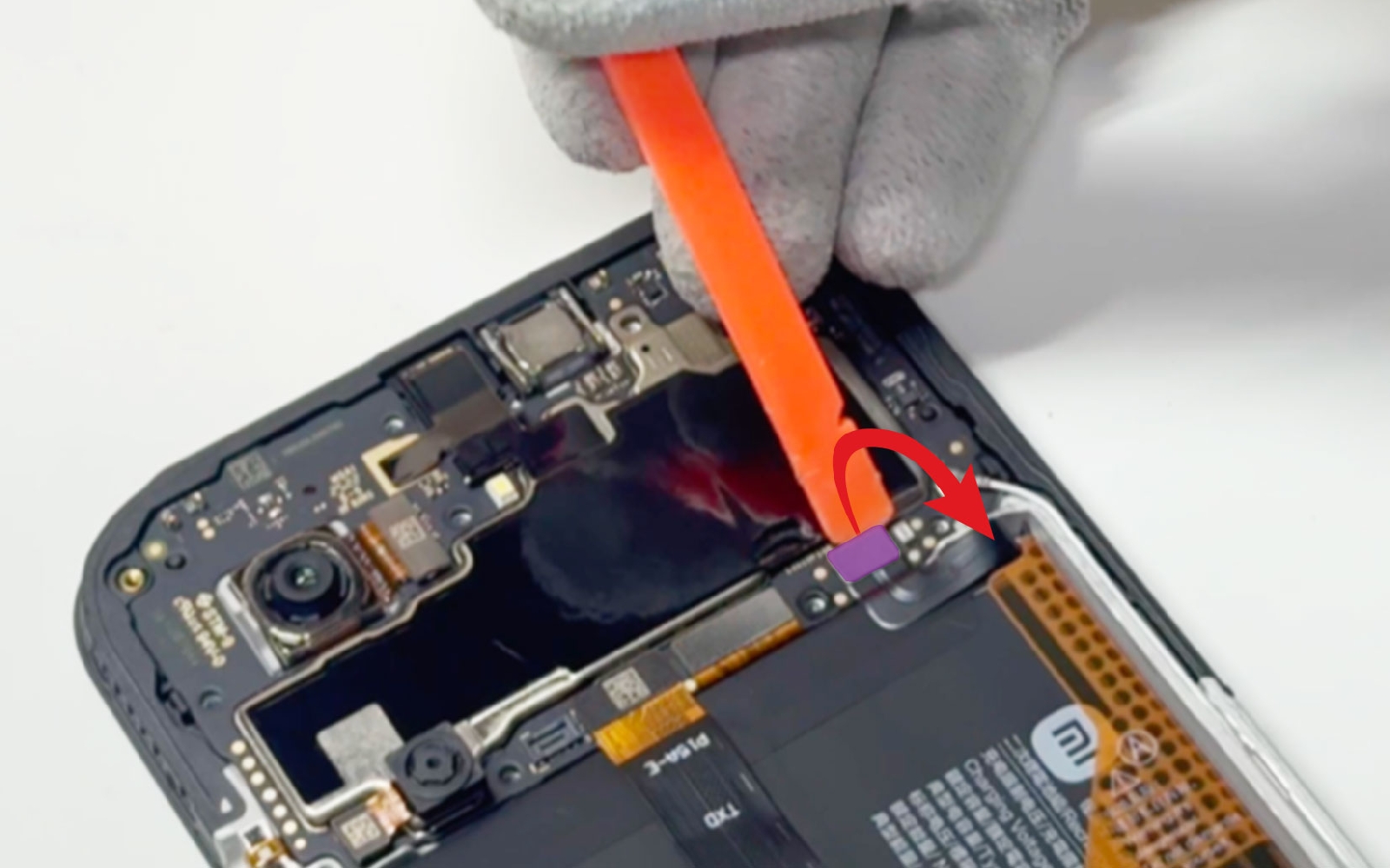

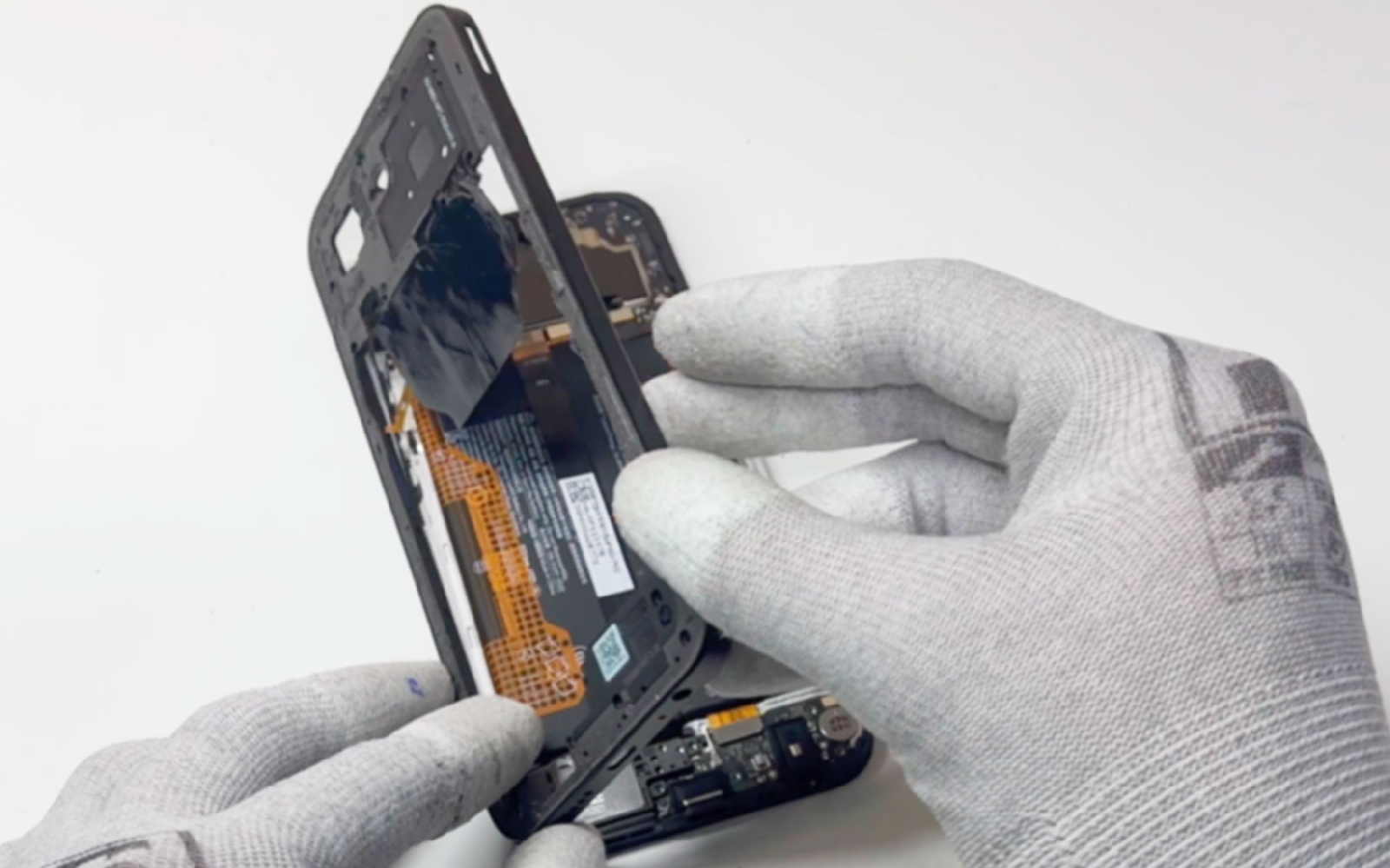

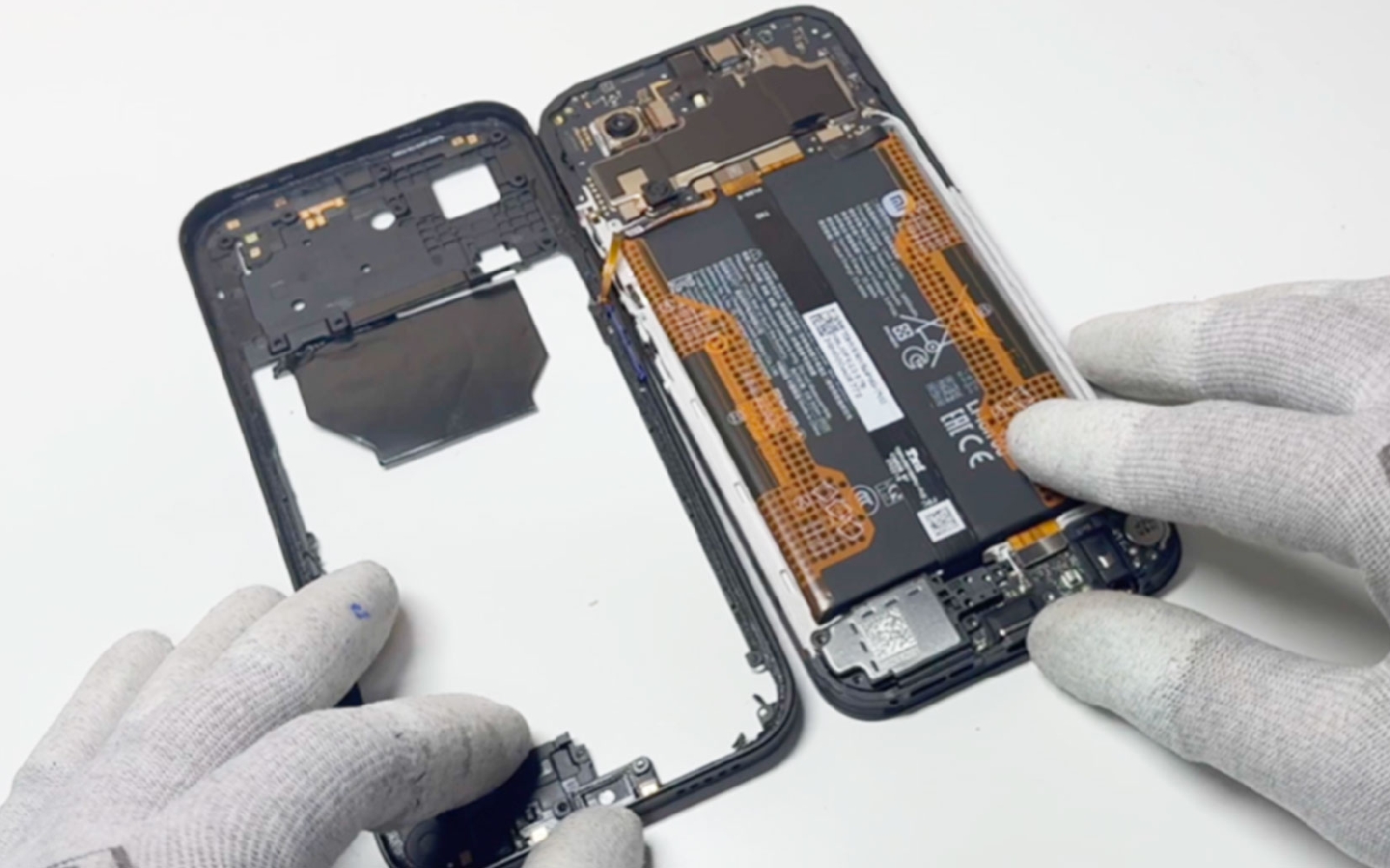

Etape 5 Déconnecter la batterie

Débranchez la batterie puis la nappe du bouton Power pour libérer le châssis intermédiaire.
Outils
Levier Nylon
Etape 6

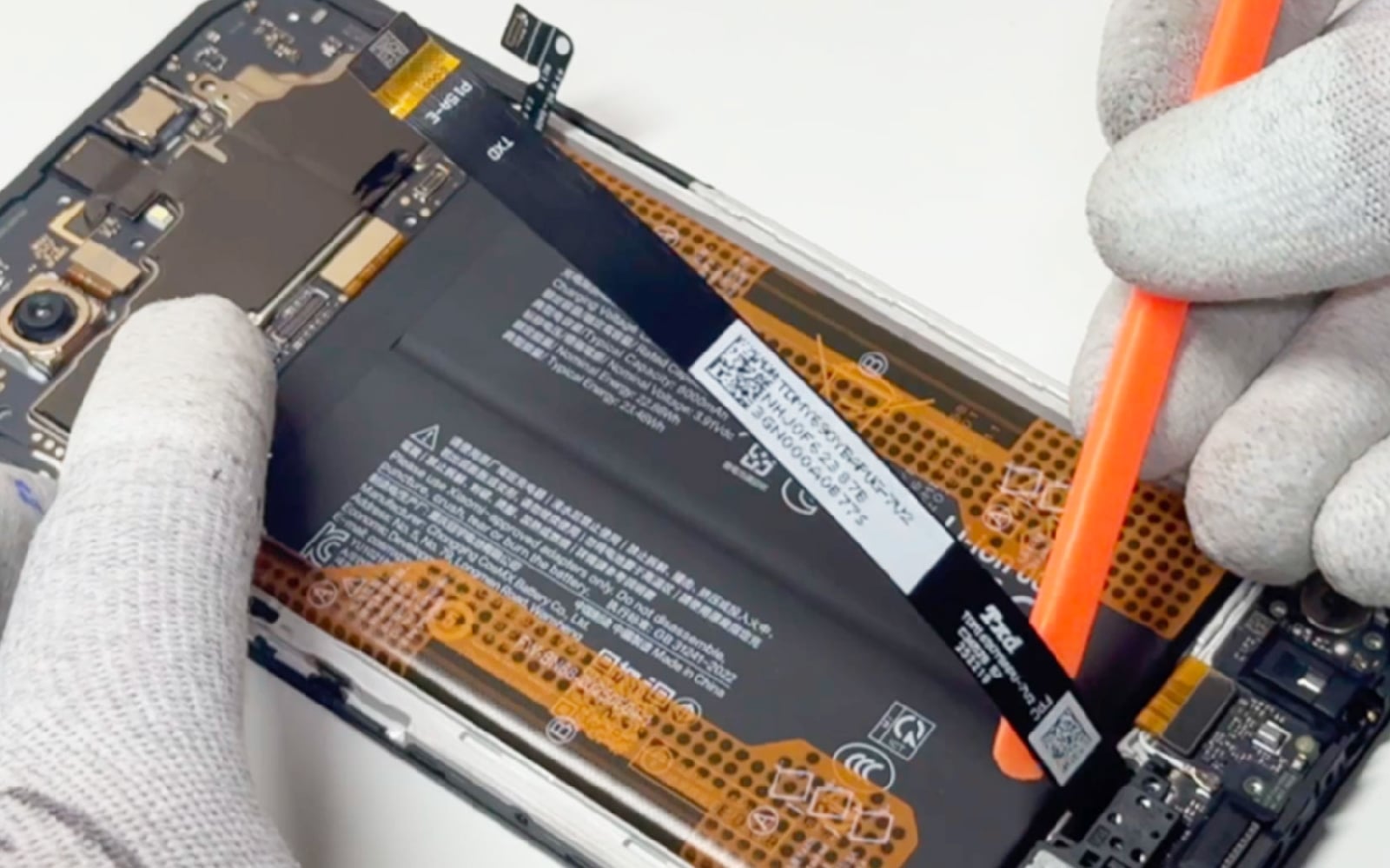

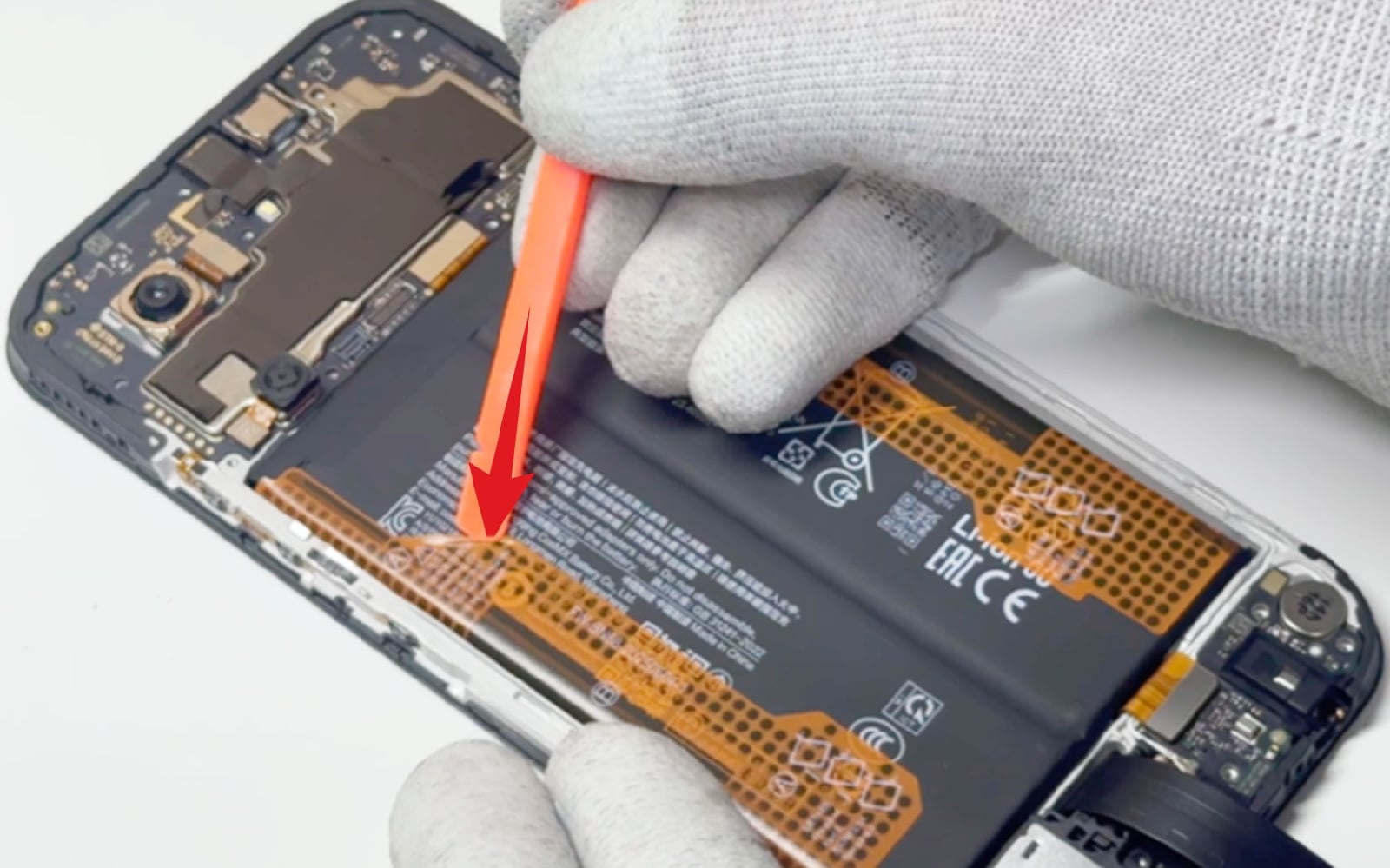

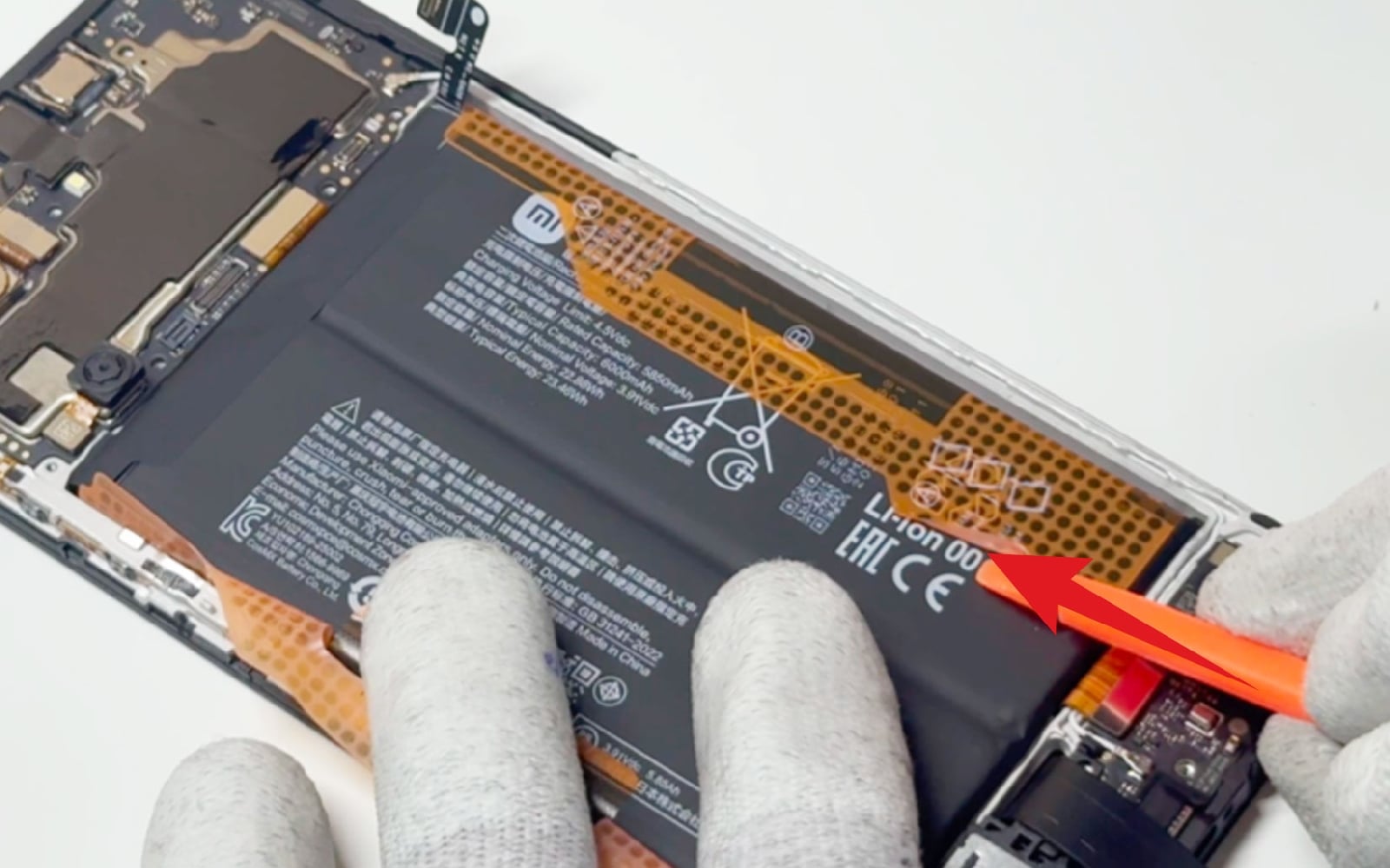

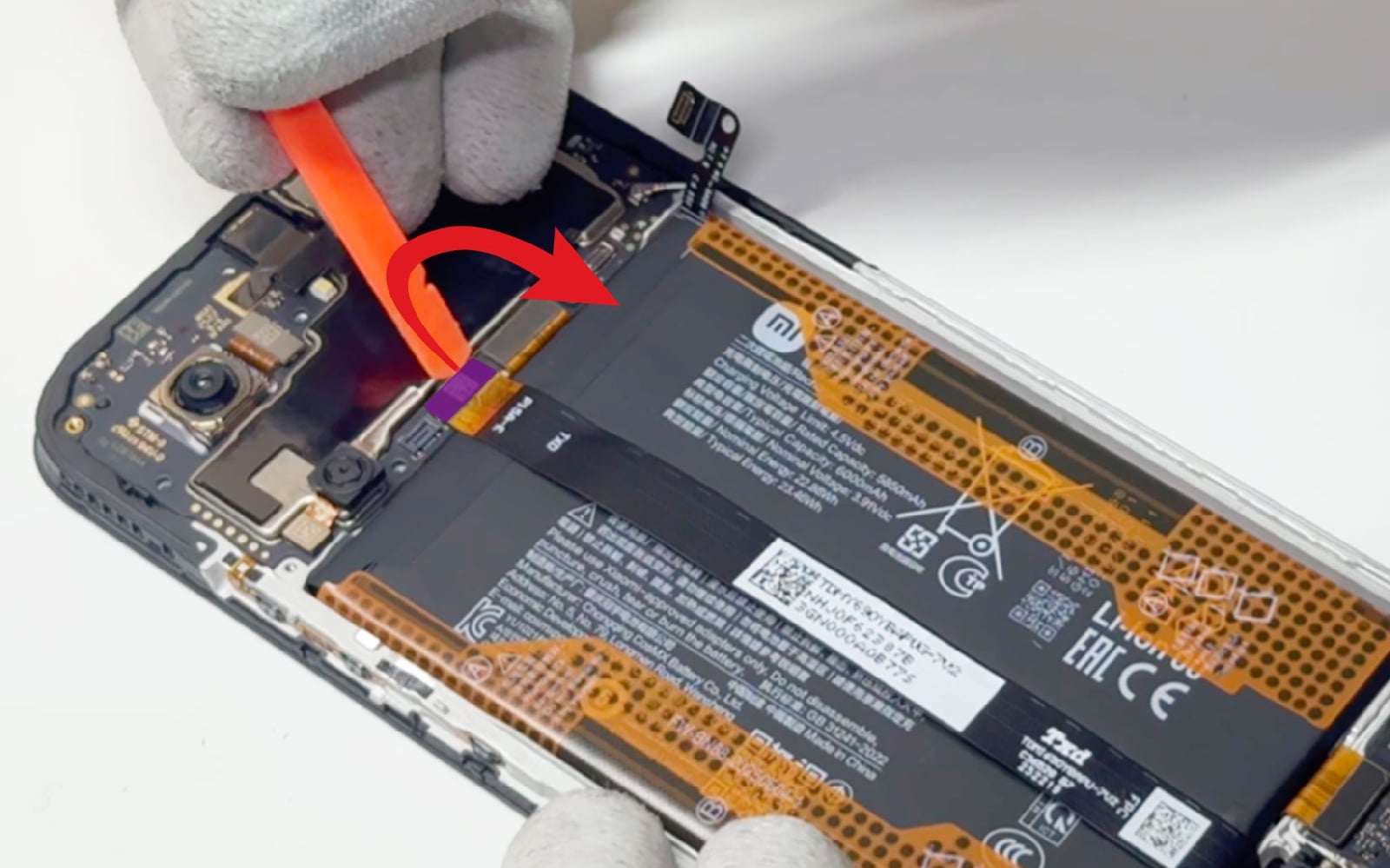

Etape 6 Décoller les languettes de la batterie

Comme pour l'étape précédente, utilisez le levier pour déconnecter la nappe de l'écran puis pour décoller les deux languettes de la batterie.
Outils
Levier Nylon
Etape 7

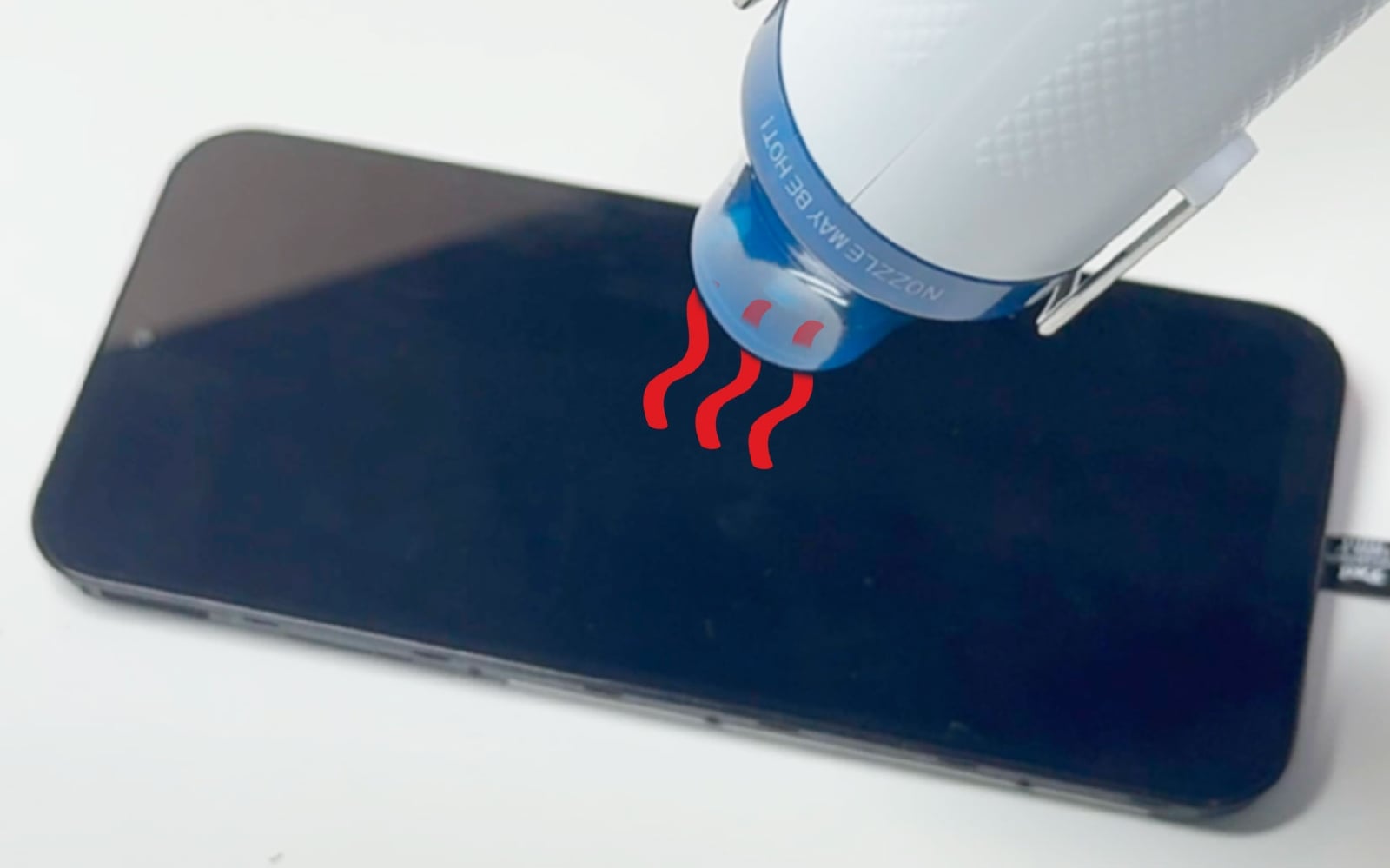

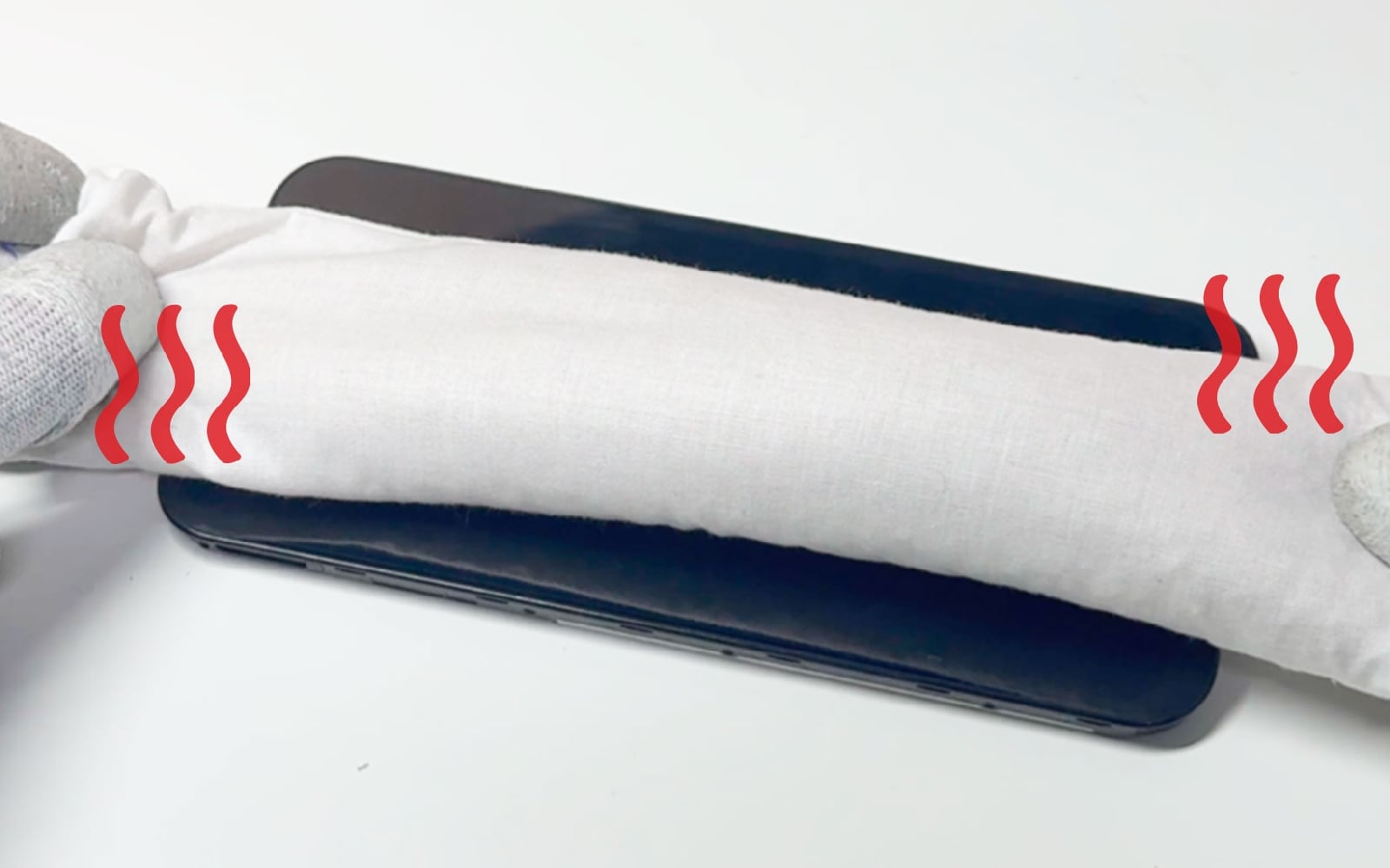

Etape 7 Ramollir l'adhésif de la batterie

Comme pour la vitre arrière, chauffez légèrement l'arrière de la batterie à travers l'écran pendant quelques secondes. Pour cela, vous pouvez utiliser le décapeur thermique, le coussin chauffant ou alors votre propre sèche-cheveux.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 8

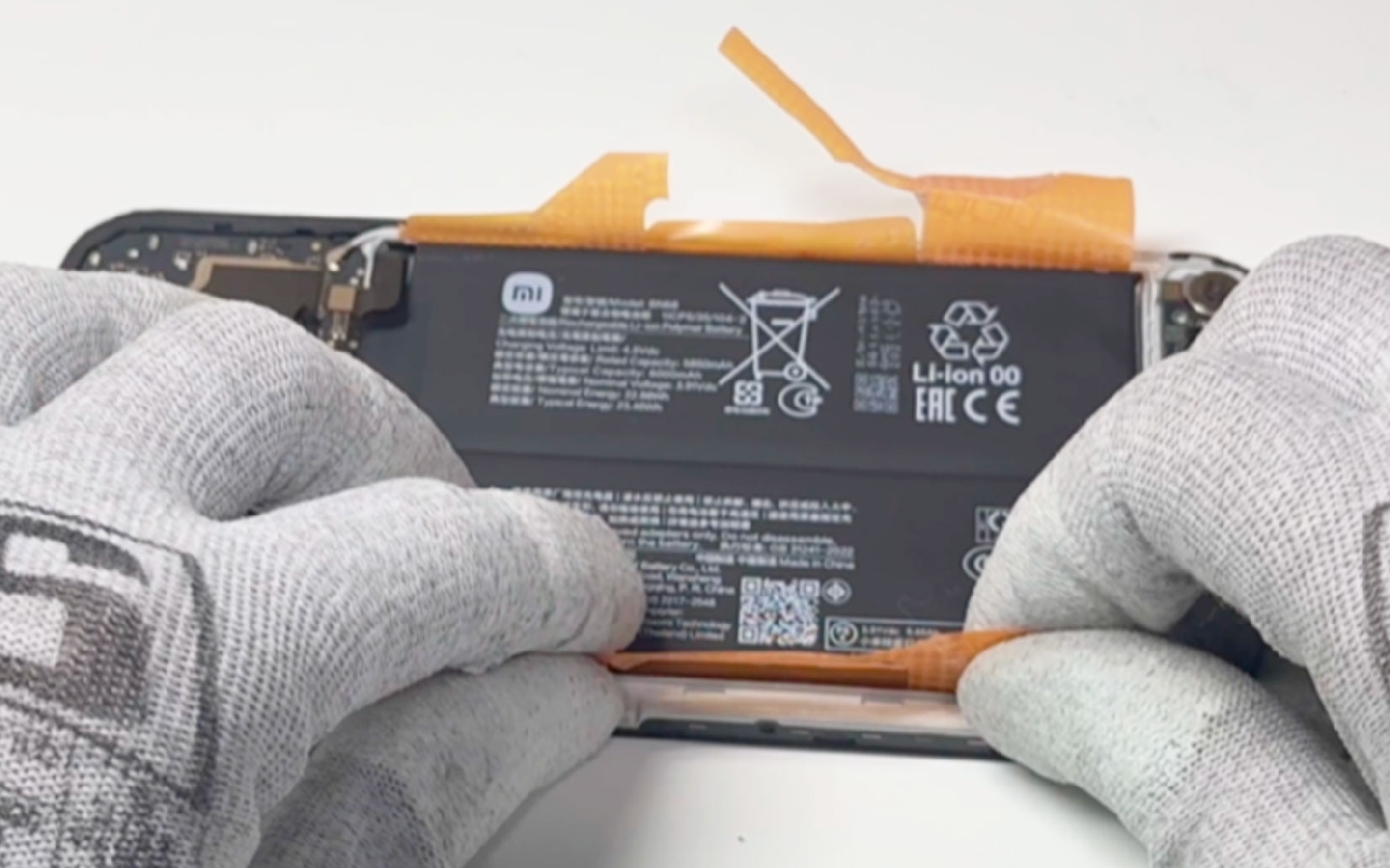

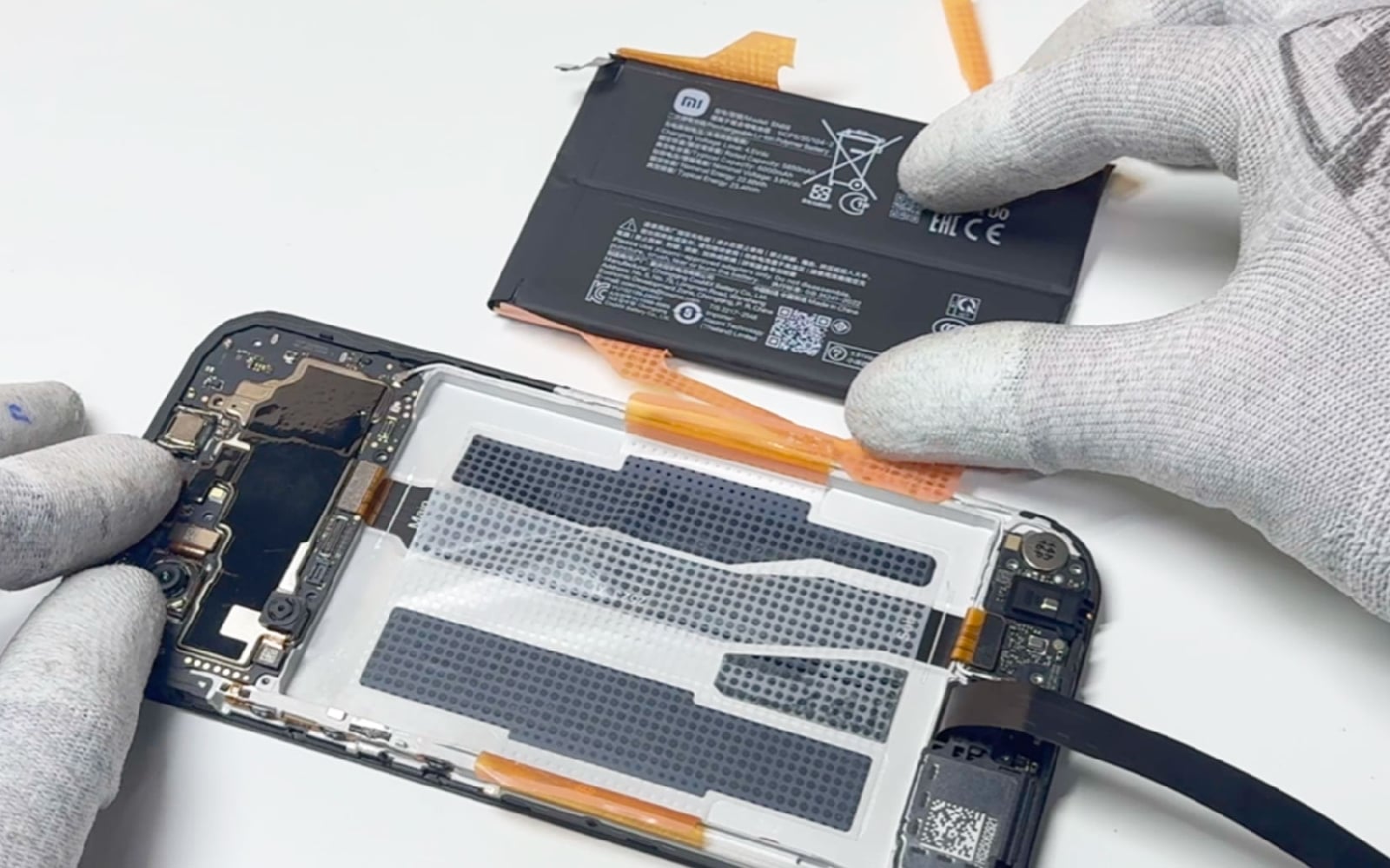

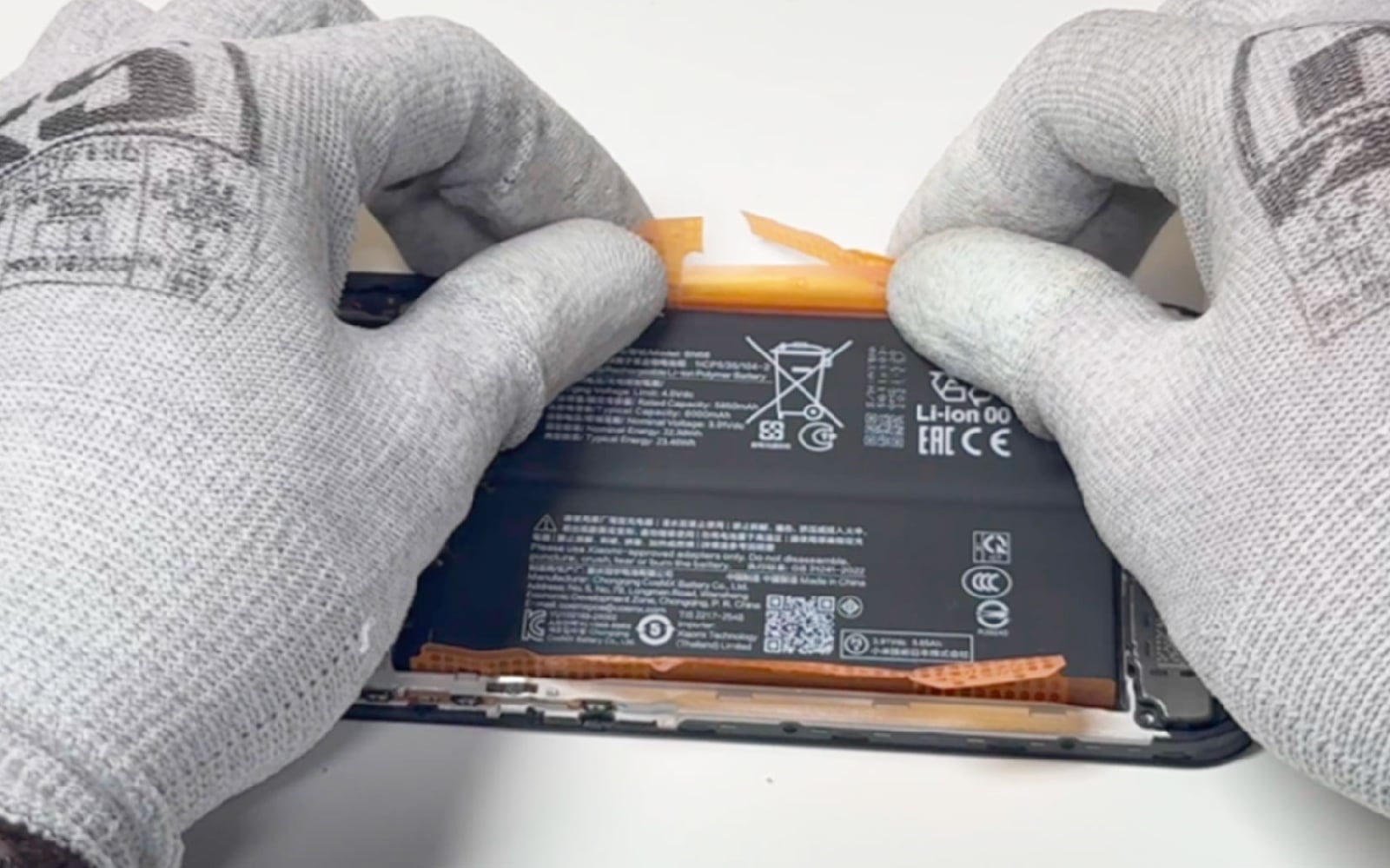

Etape 8 Sortir la batterie

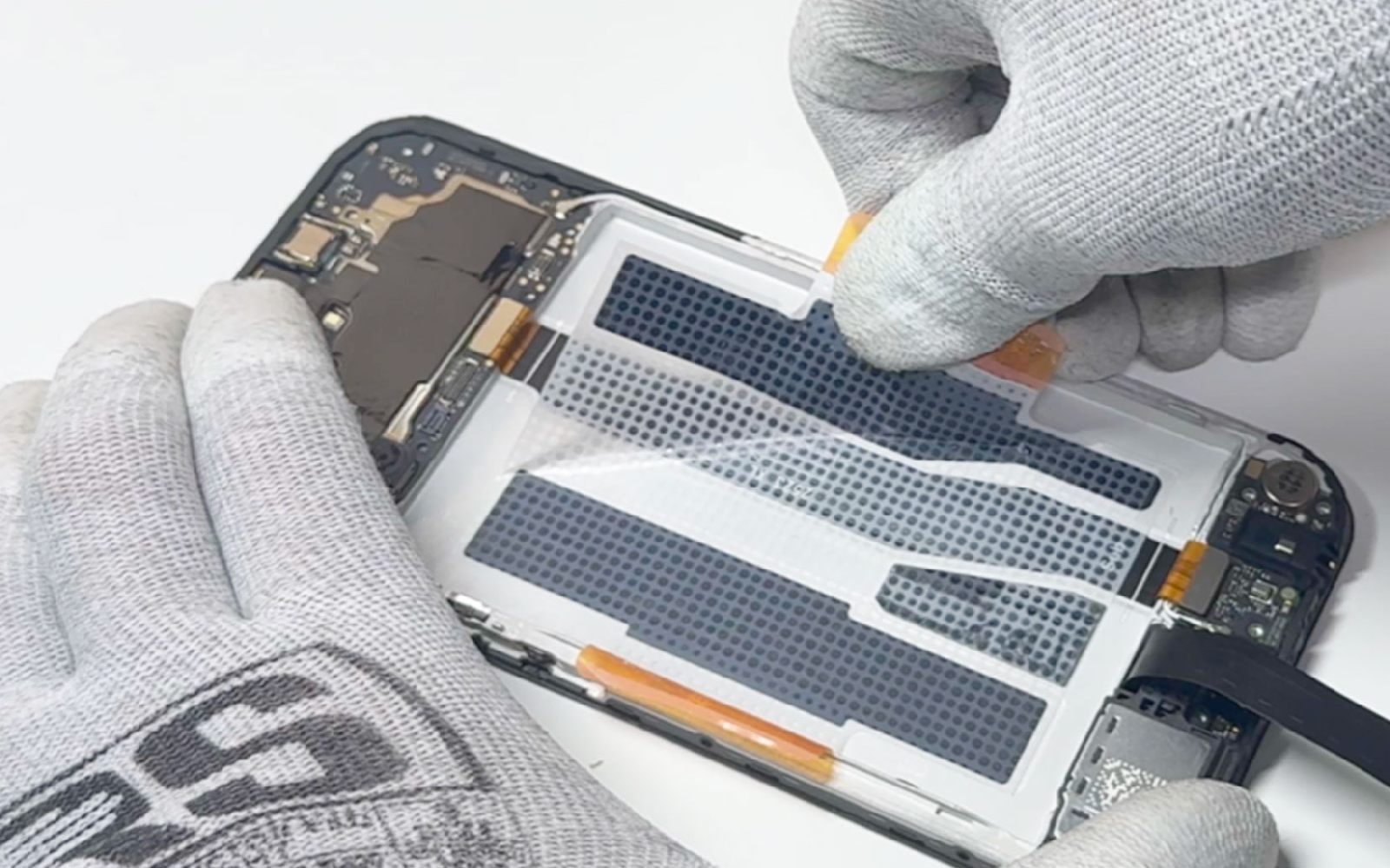

Tirez petit à petit une languette après l'autre pour sortir la batterie de son emplacement. Retirez ensuite le film transparent du fond du châssis et placez-le au dos de la batterie pour vous faciliter le remontage.
Etape 9

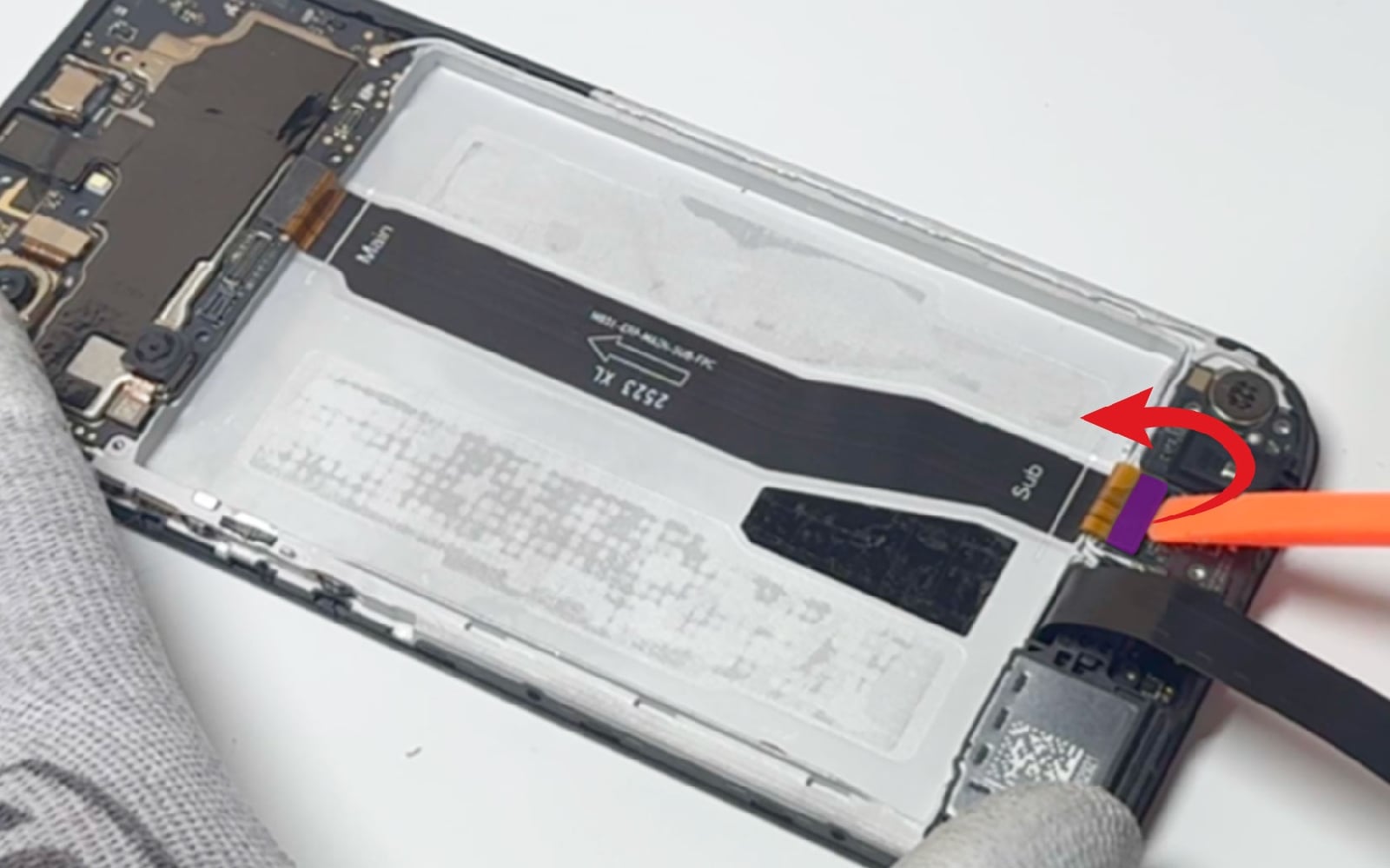

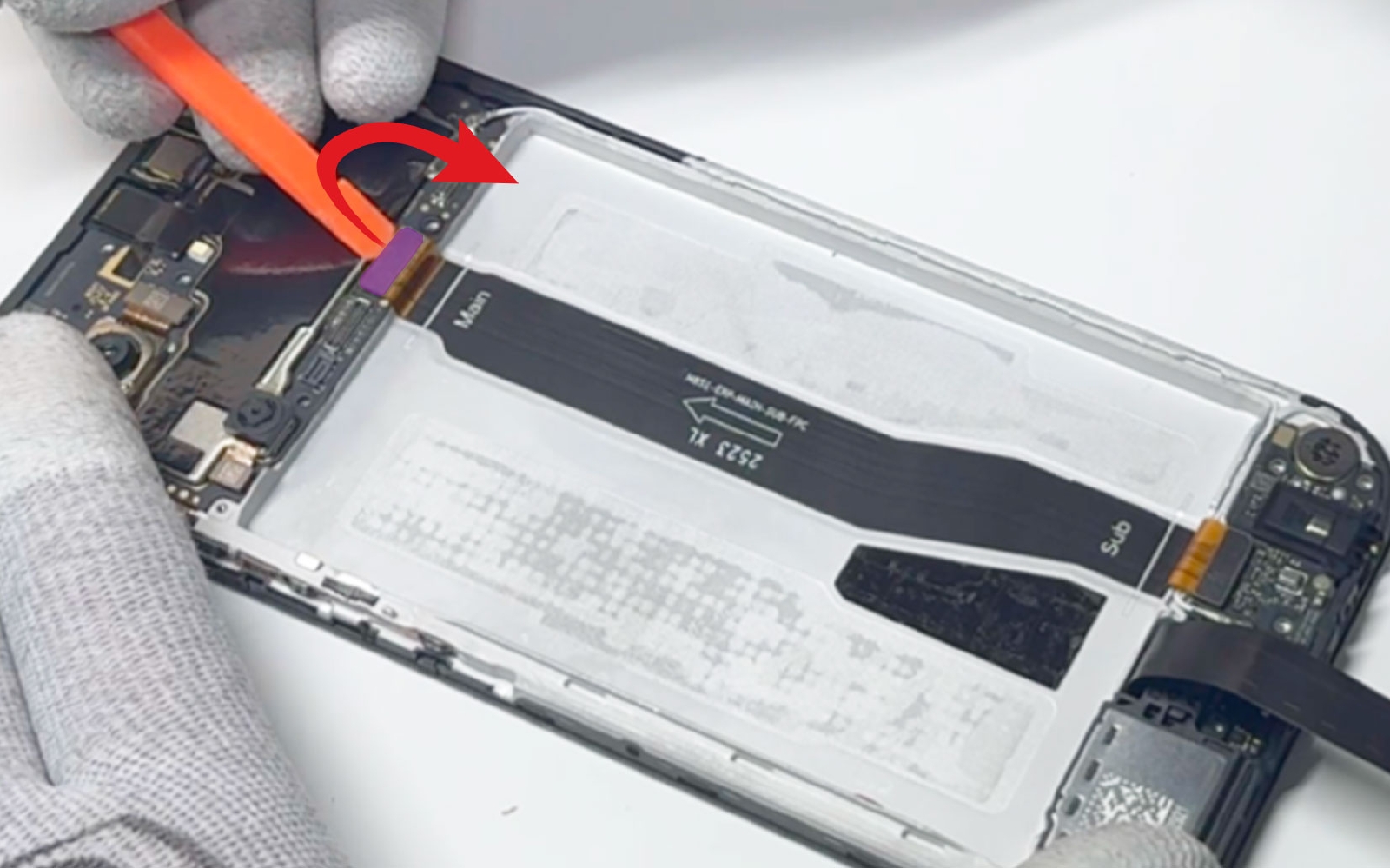

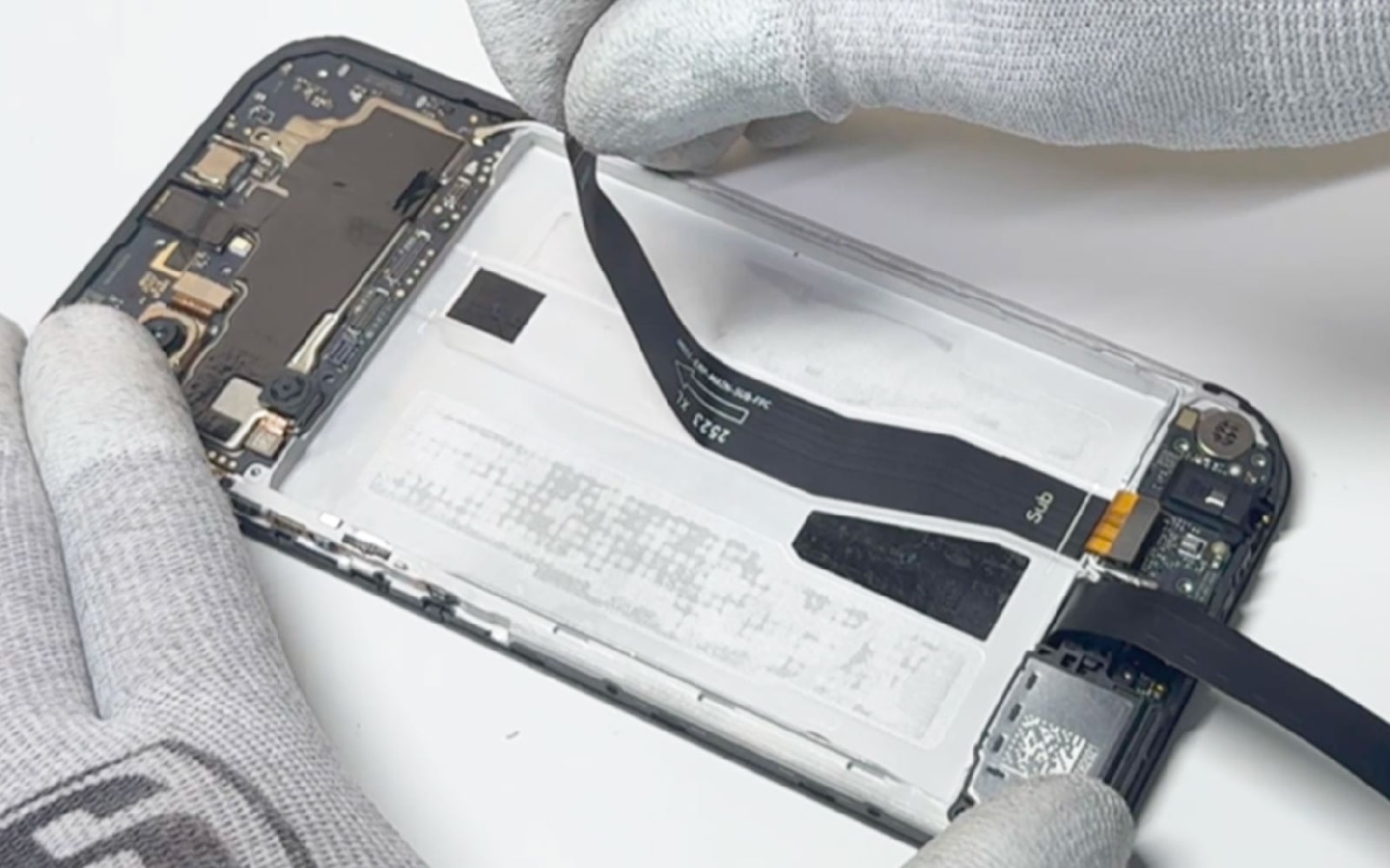

Etape 9 Récupérer la rallonge d'interconnexion

Débranchez les deux connectiques de la rallonge d'interconnexion afin de pouvoir la décoller du châssis.
Outils
Levier Nylon
Etape 10

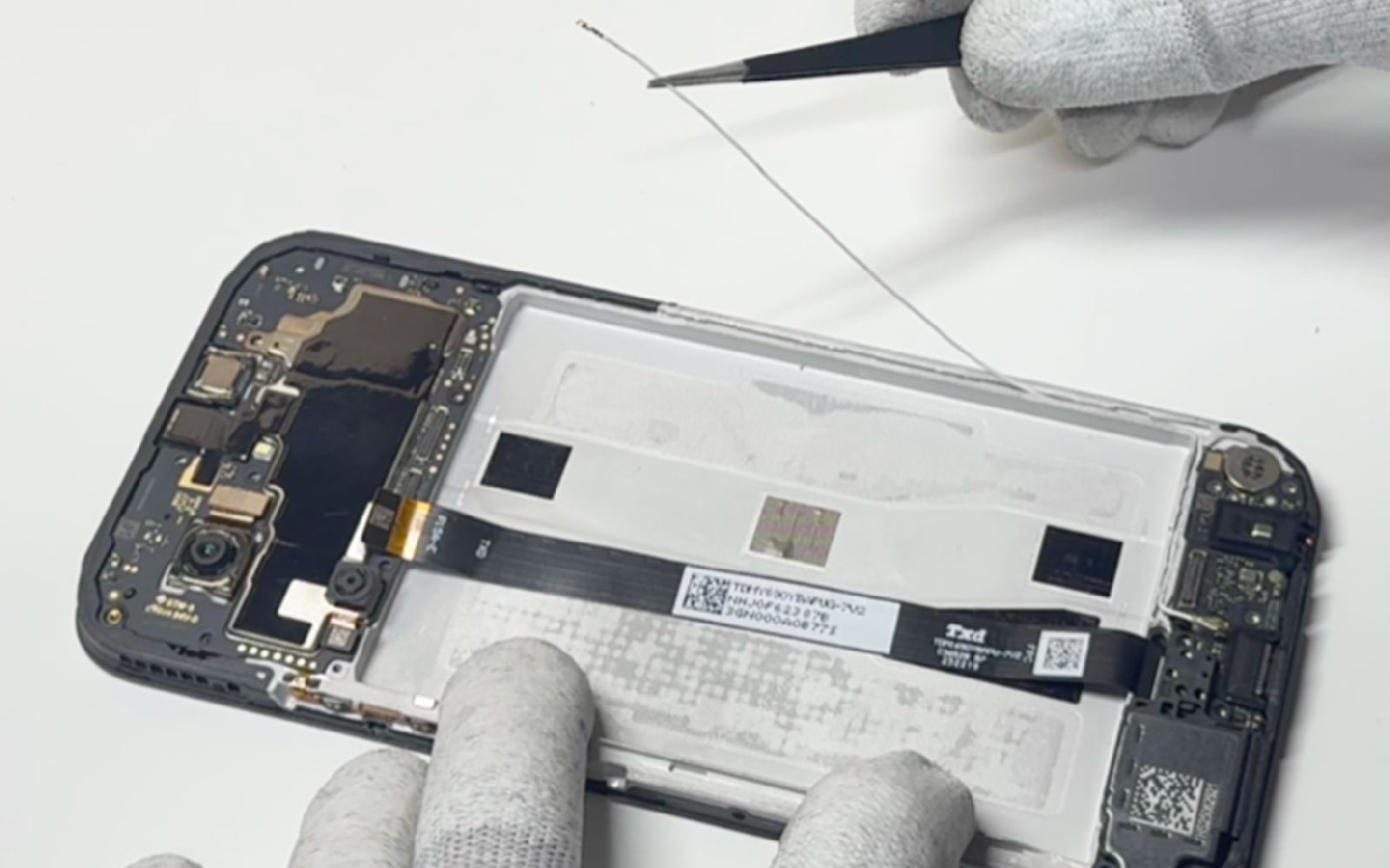

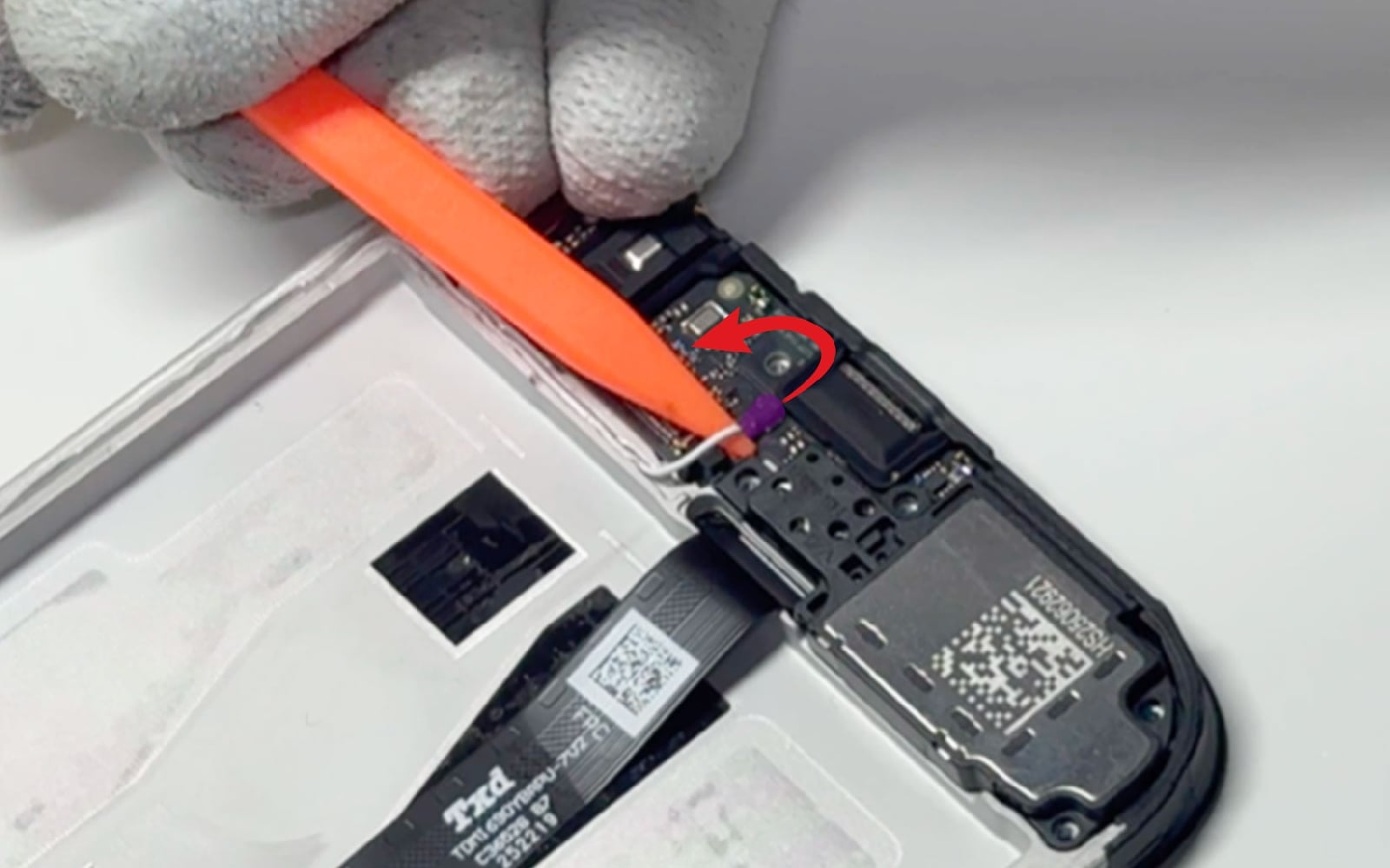

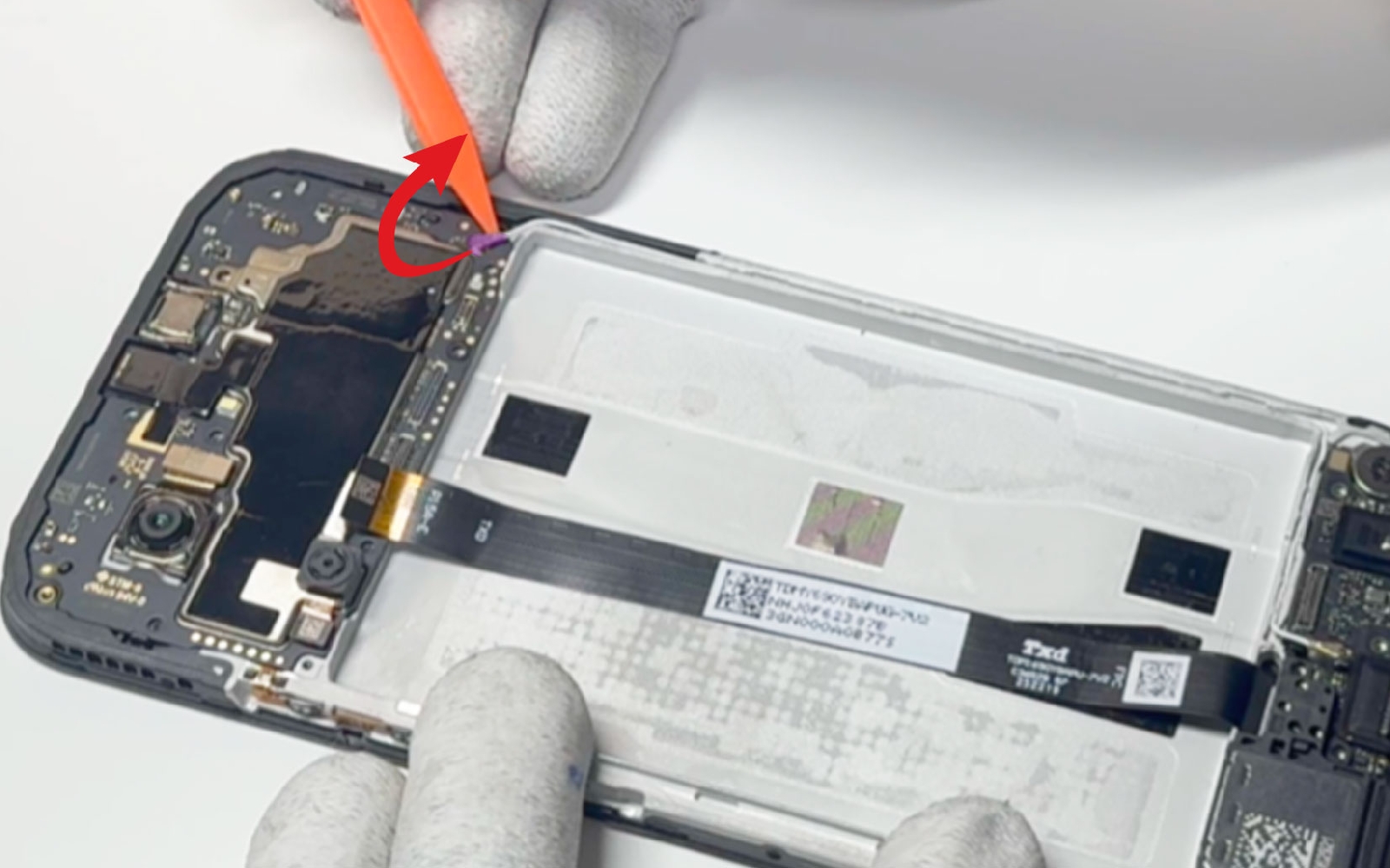

Etape 10 Mettre de coté le câble coaxial

Détachez le câble coaxial du connecteur de charge puis de la carte mère avant de le sortir de son emplacement.
Outils
Levier Nylon
Pince Brucelles
Etape 11

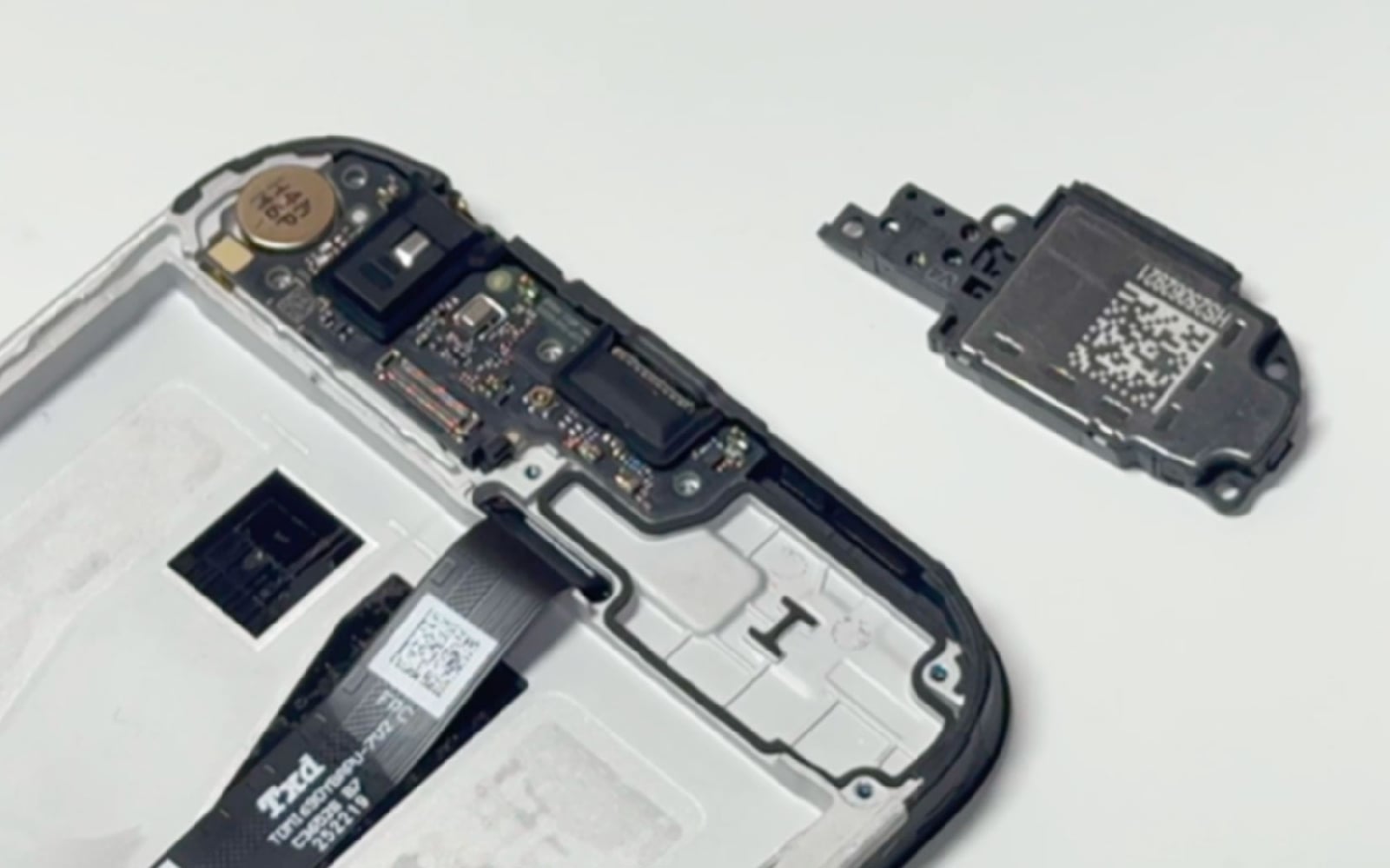

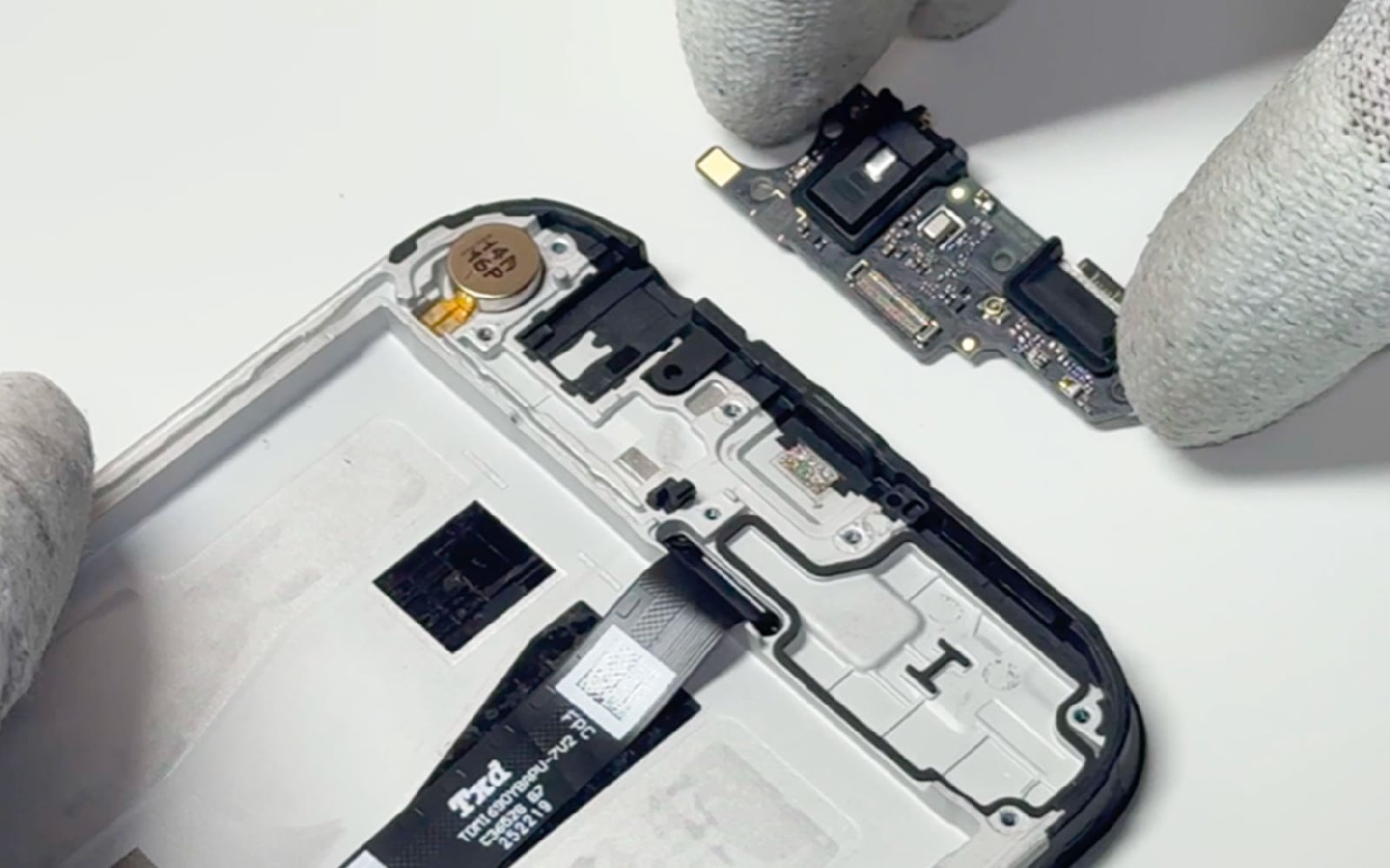

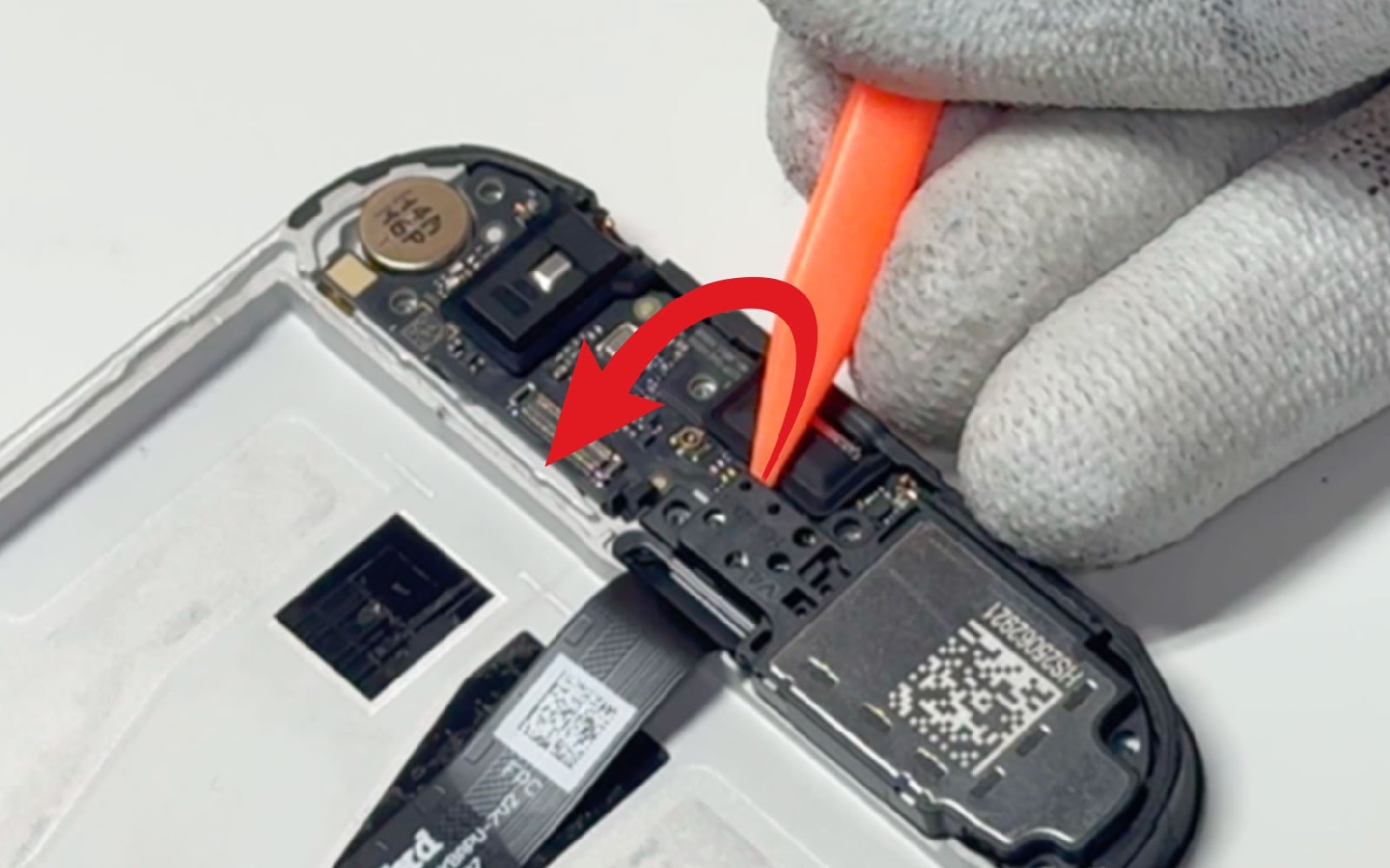

Etape 11 Retirer le connecteur de charge et le HP

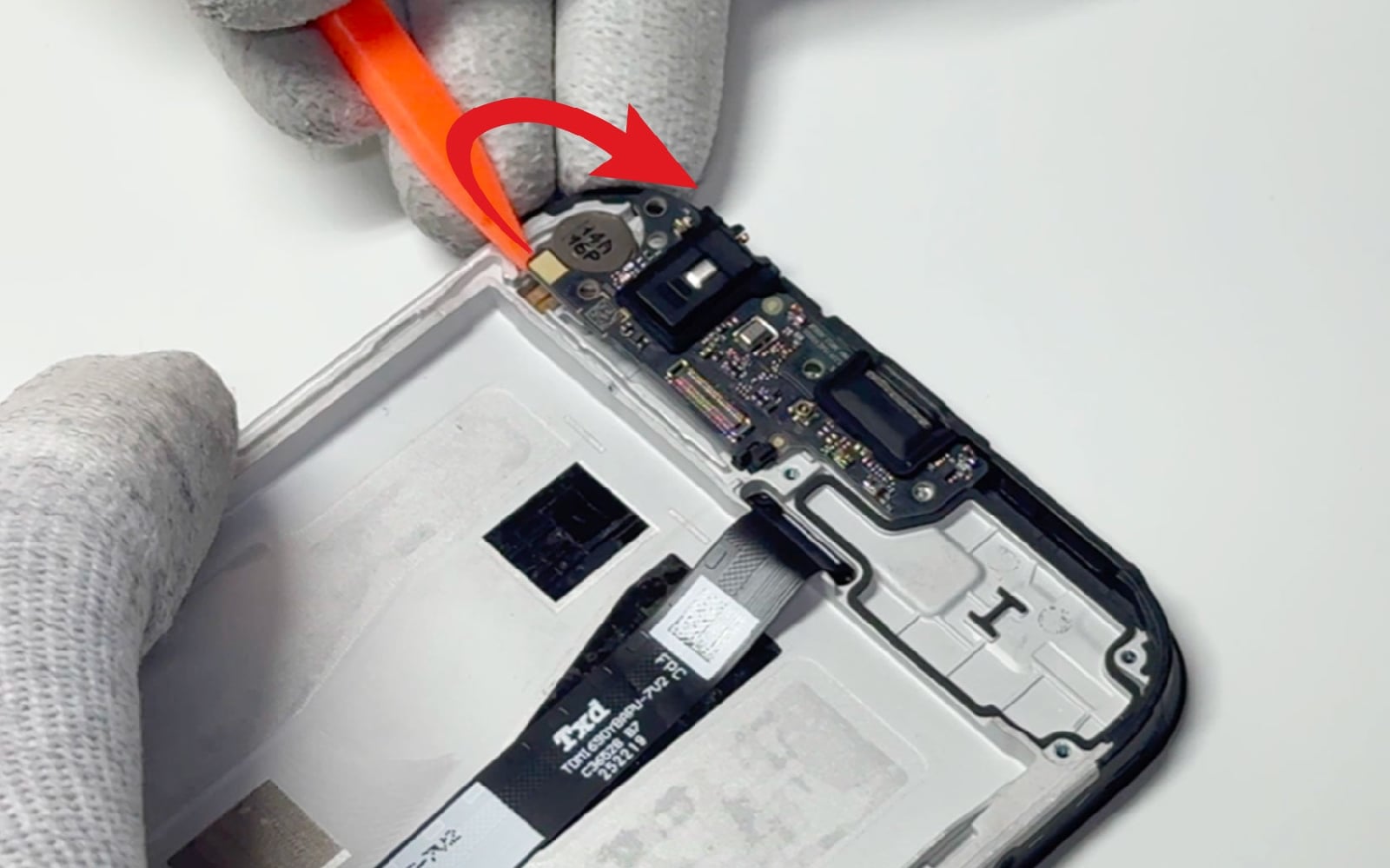

Insérez le spudger sous le haut-parleur externe pour le détacher du châssis puis recommencez la manipulation pour sortir le connecteur de charge.
Outils
Levier Nylon
Etape 12

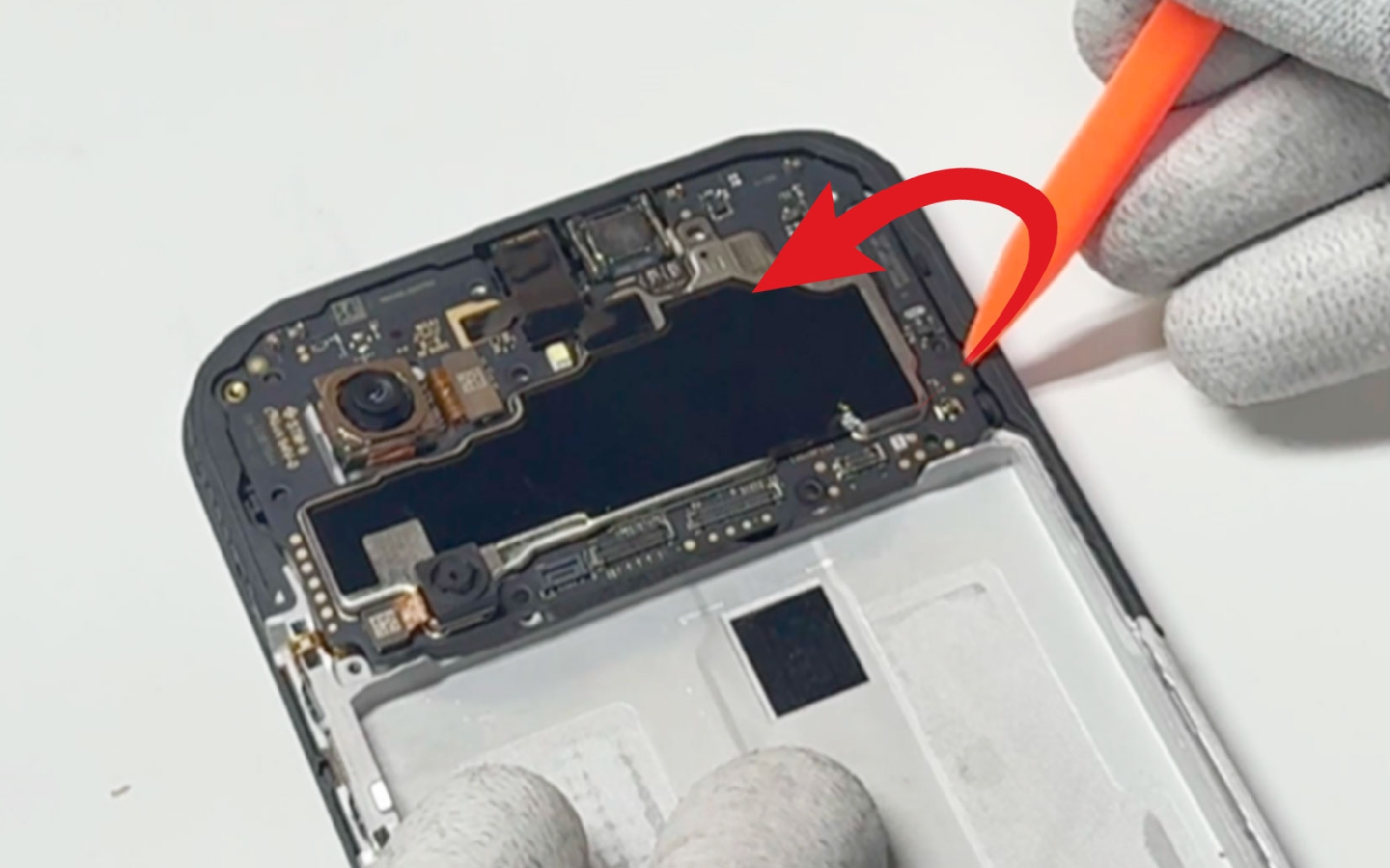

Etape 12 Ôter la carte mère

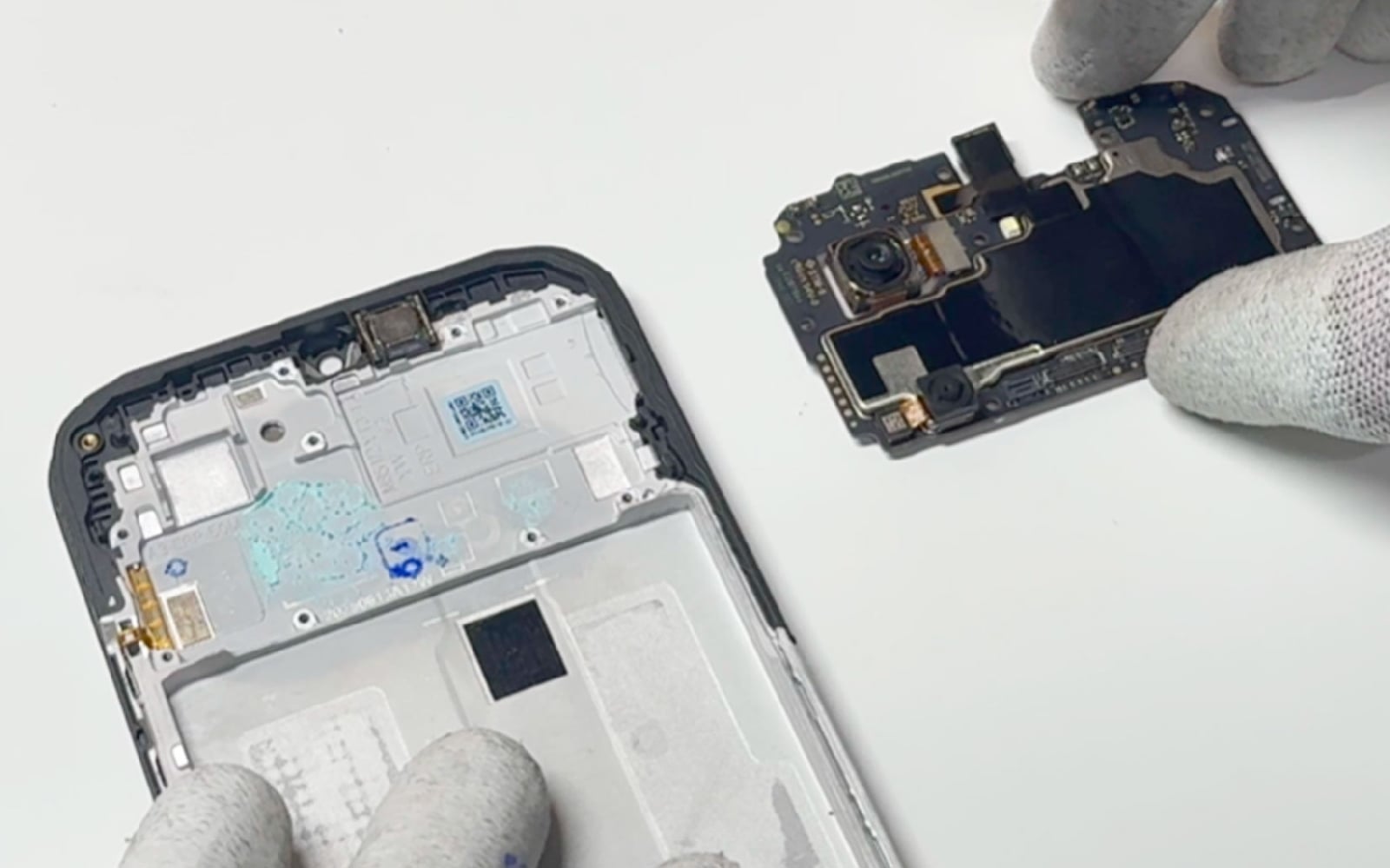

Sur la partie haute, soulevez la carte mère avec le levier pour pouvoir la récupérer et la mettre de coté.
Outils
Levier Nylon
Etape 13

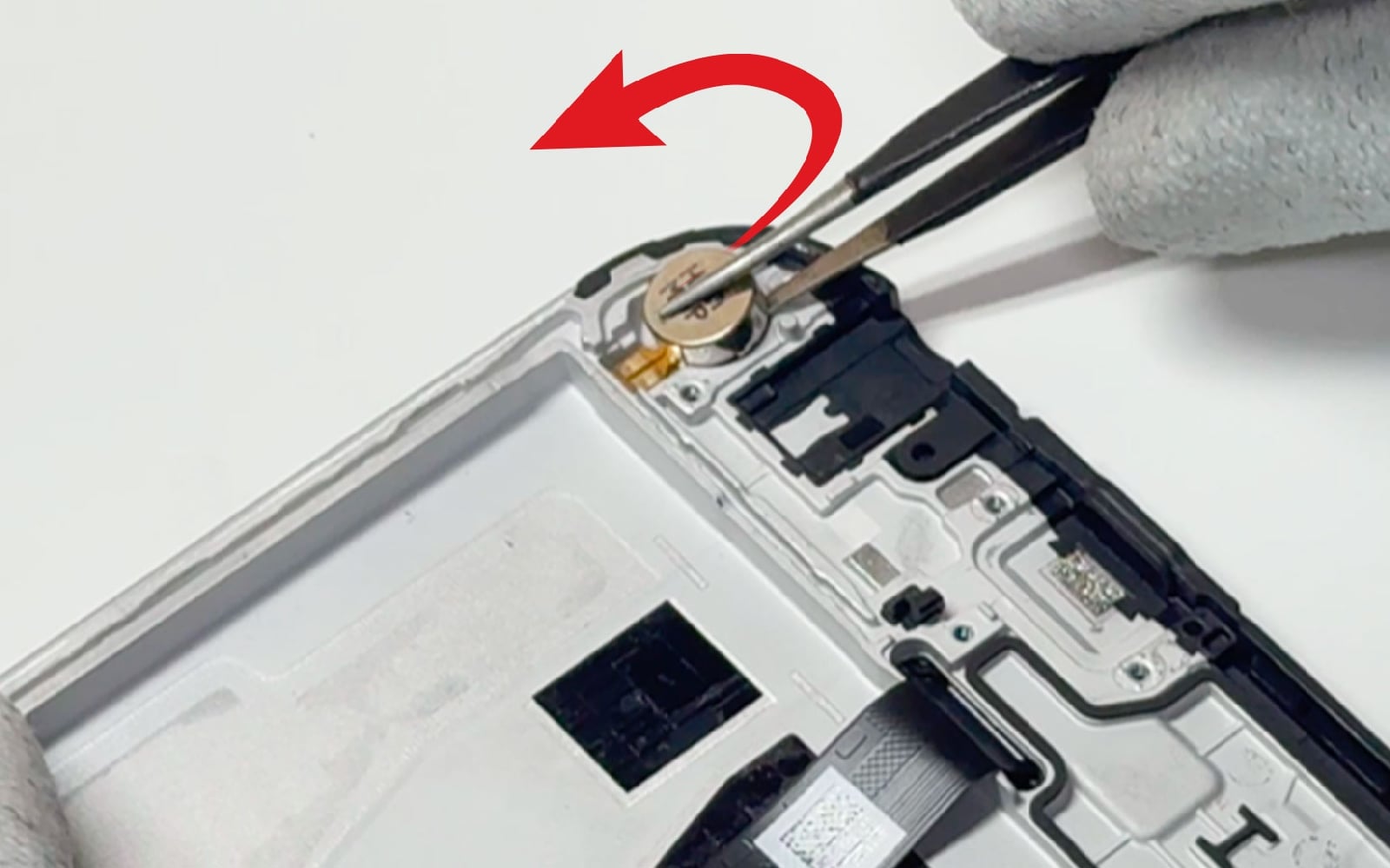

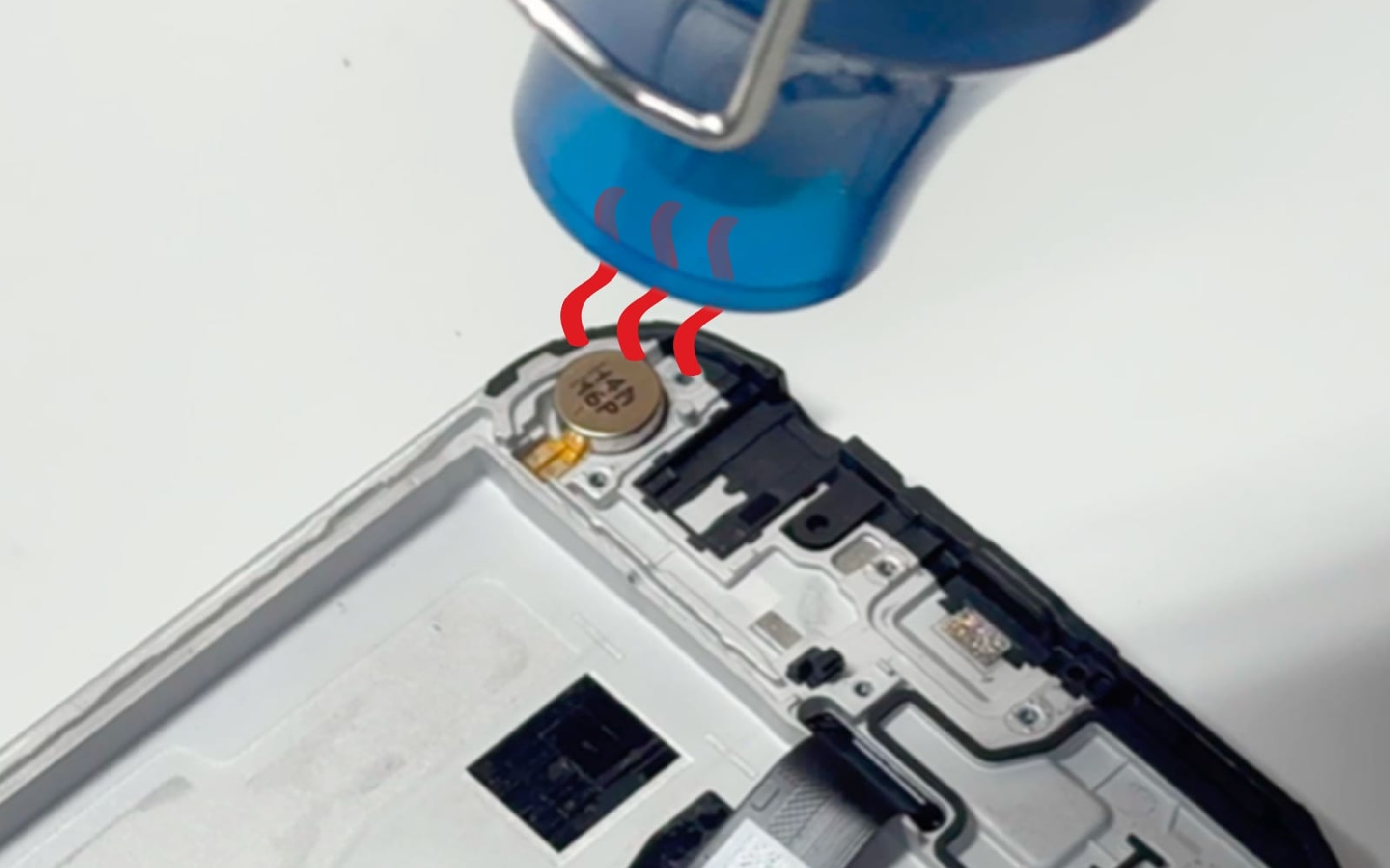

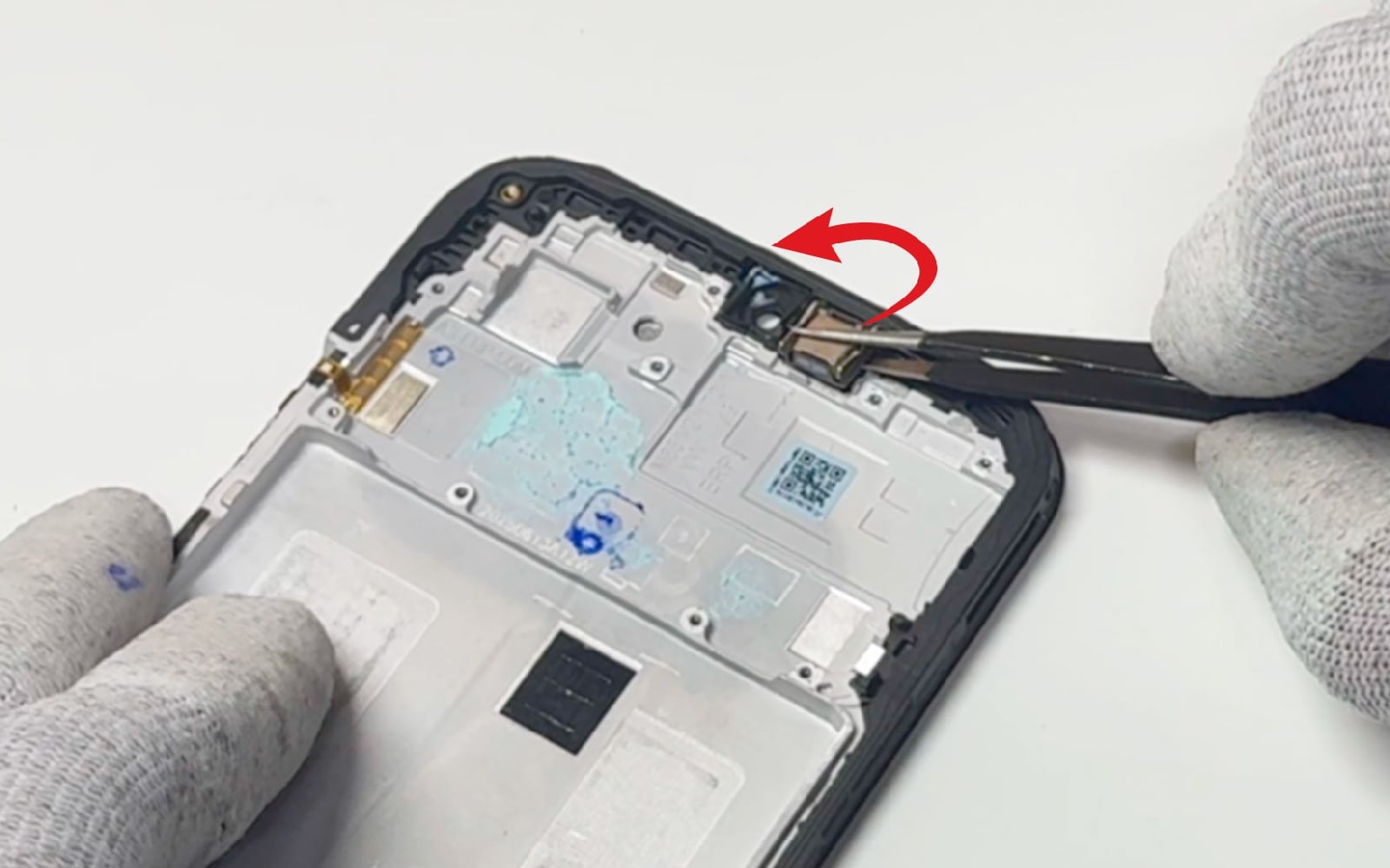

Etape 13 Récupérer le vibreur et le HP interne

Chauffez légèrement les composants restants pour pouvoir les détacher plus facilement du bloc écran. Par la suite, glissez la pointe de la pincette en métal sous le vibreur pour le décoller du châssis. Faites la même chose pour l'écouteur de l'oreille.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€

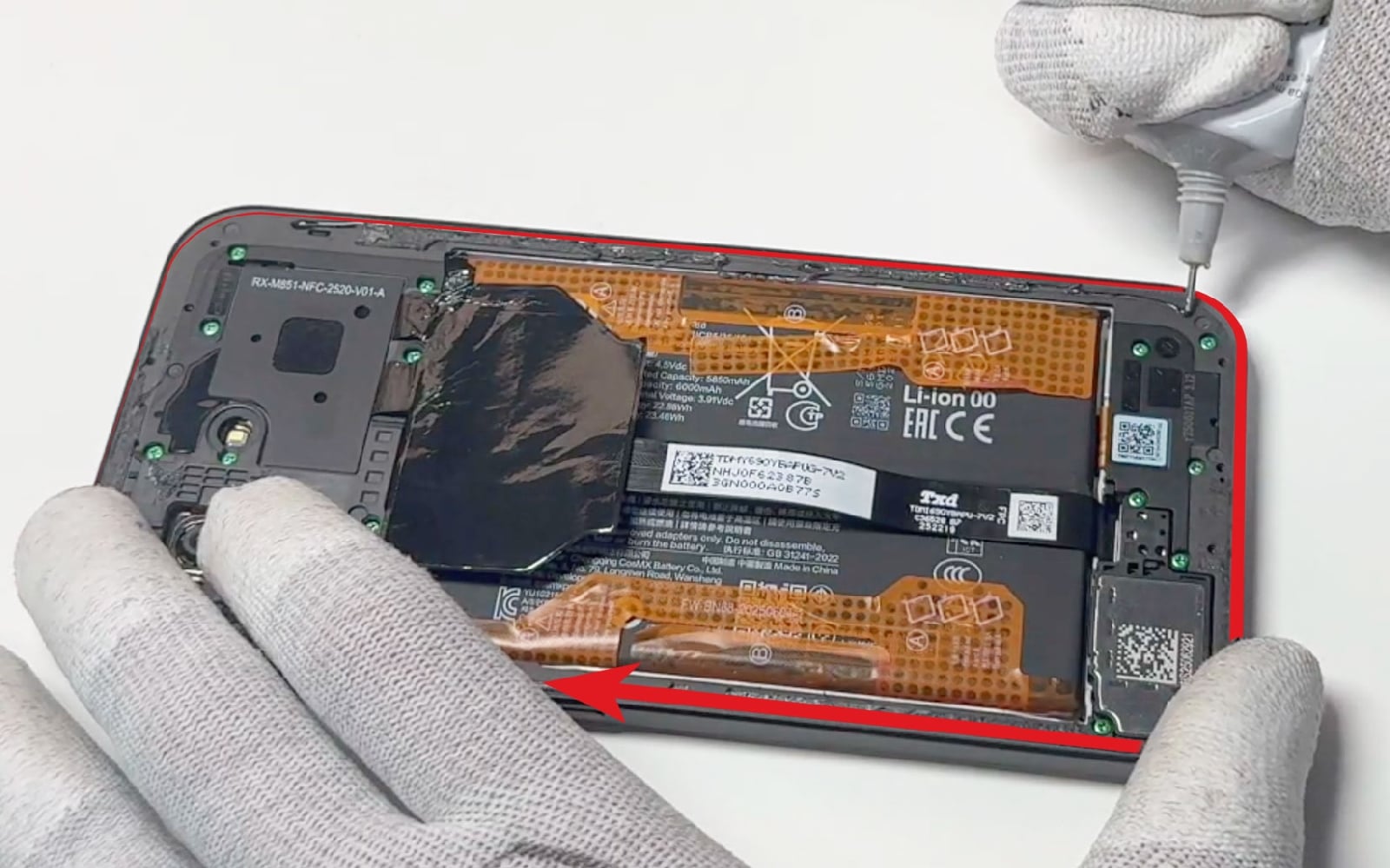

Conseils pour le remontage

Félicitations vous venez de démonter la quasi totalité de votre Xiaomi Redmi 15C (4G). Pour installer chaque élément dans le nouveau bloc écran, nous vous conseillons de suivre ce tutoriel dans le sens contraire. N'oubliez pas de retirer les adhésifs de protection. Ensuite, une fois arrivé à l'étape de la fermeture, nettoyez correctement la vitre arrière des résidus de stickers avant d'appliquer la colle sur tout le contour du châssis. Laissez sécher environ 1 heure sous presse, c'est à dire soit sous de gros livres soit en vous aidant de pinces.
Outils
Colle
Pièces
Lot de 4 Pinces à ressort en métal 5.90€
