Comment changer le connecteur de charge sur Redmi Note 13 Pro+

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi Note 13 Pro+
Réparation
Note de réparabilité 12/20
Temps estimé 30 min
Difficulté 2/5 (Facile)
Diagnostic

Perde d'autonomie

Votre Xiaomi Redmi Note 13 Pro Plus 5G ne reconnaît plus le câble USB de votre chargeur ? Il est possible que votre connecteur de charge soit usé, encrassé ou endommagé par une utilisation quotidienne. Remplacer le port de charge est la solution idéale pour rétablir une connexion stable et assurer le transfert de vos données vers un ordinateur.

Ce guide vous explique comment accéder au module inférieur de l'appareil et remplacer la pièce défectueuse sans toucher ni à la carte mère ni à la batterie. En suivant nos instructions précises, vous redonnerez une seconde jeunesse au système d'alimentation de votre smartphone en quelques minutes seulement.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter, nous vous conseillons de confirmer que votre smartphone est bien un Xiaomi Redmi Note 13 Pro Plus. Vous trouverez le numéro de modèle inscrit discrètement au dos de l'appareil ou dans les paramètres (généralement 23090RA98G), afin de vous assurer de commander les pièces détachées parfaitement compatibles et de consulter le bon tutoriel. Une fois vos composants reçus, installez-vous dans un environnement propre, calme et bénéficiant d'un bon éclairage. Gardez vos outils et votre patron d'aide au montage (pour l'emplacement des vis) à portée de main sur votre plan de travail. Puis, procédez à l'extinction de votre appareil et au retrait de la carte SIM.
Etape 1

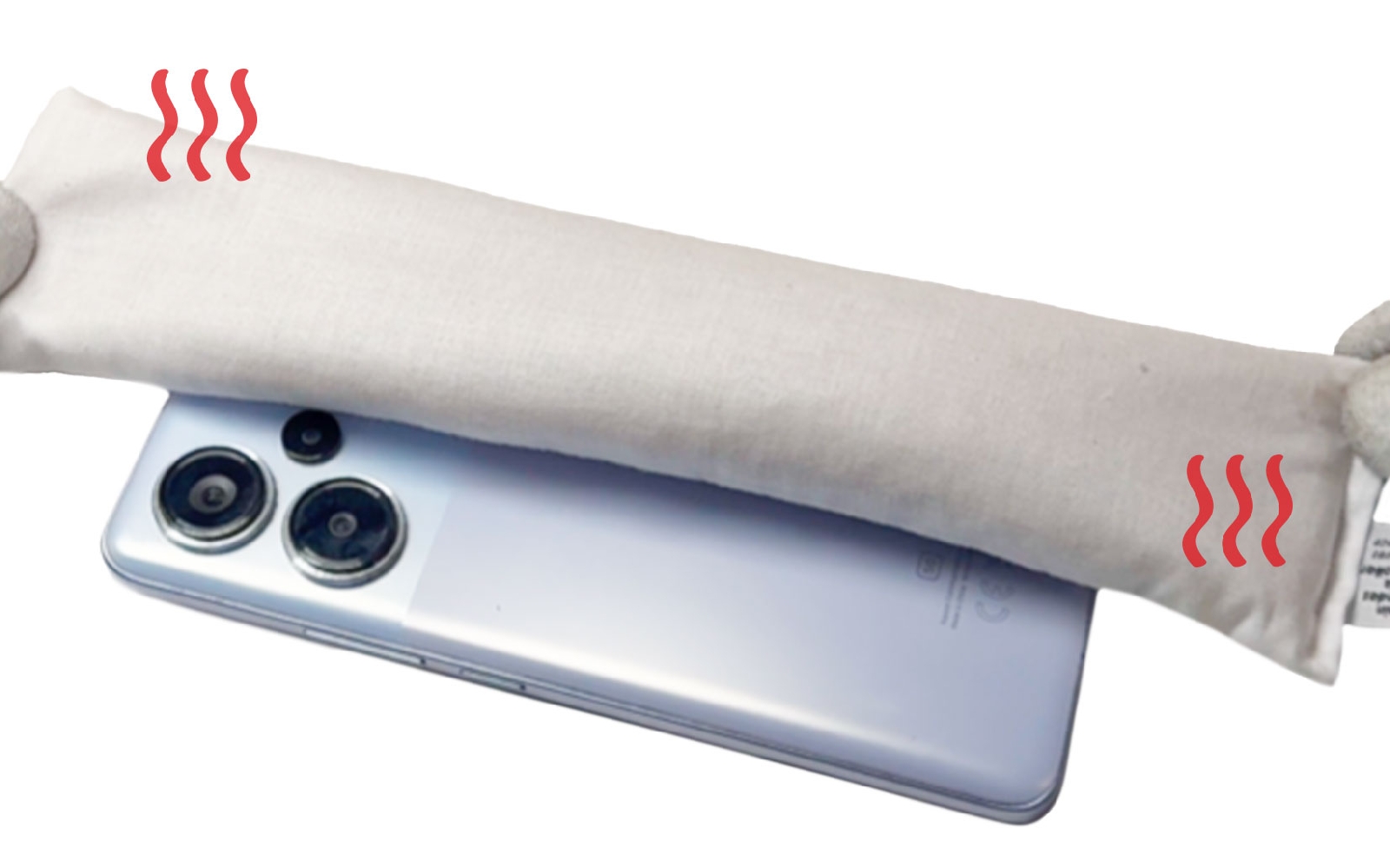

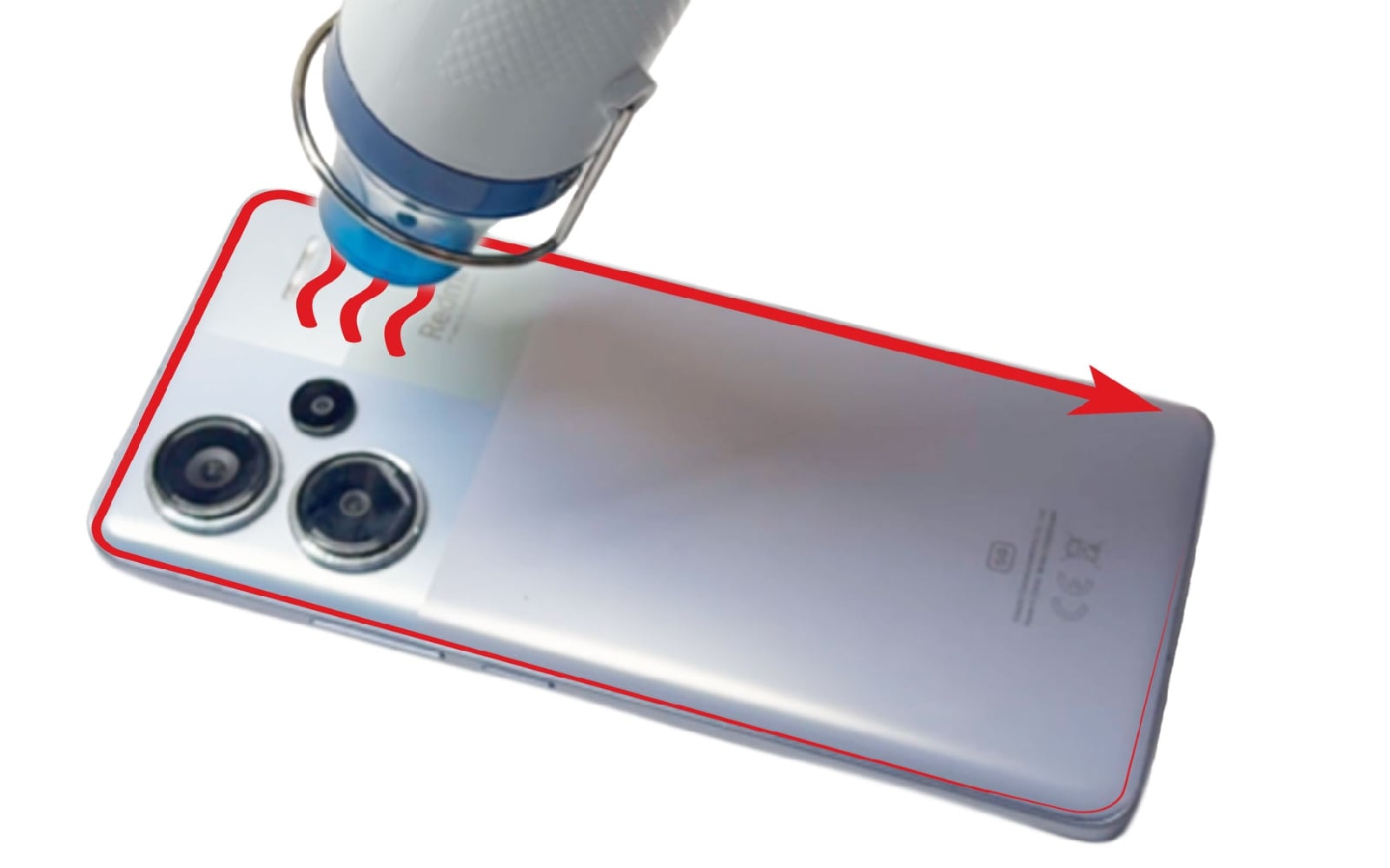

Etape 1 Chauffer la vitre arrière

Pour accéder aux composants internes, vous devez ramollir le joint qui scelle la vitre arrière au châssis. Pour cela, vous pouvez utiliser le coussin chauffant. Dans un premier temps, passez l'outil au micro-ondes un peu plus d'une minute, puis déposez-le sur la face arrière du téléphone. C'est la méthode la plus sûre car elle diffuse une chaleur homogène sans risque de brûler les composants. Si vous avez opté pour le décapeur thermique ou alors votre propre sèche-cheveux, effectuez des mouvements circulaires sur tout le contour de la vitre arrière pendant 2 à 3 minutes. Attention : Ne restez jamais statique sur un point précis. La température ne doit pas excéder 80°C pour ne pas endommager la batterie ou les autres composants.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 2

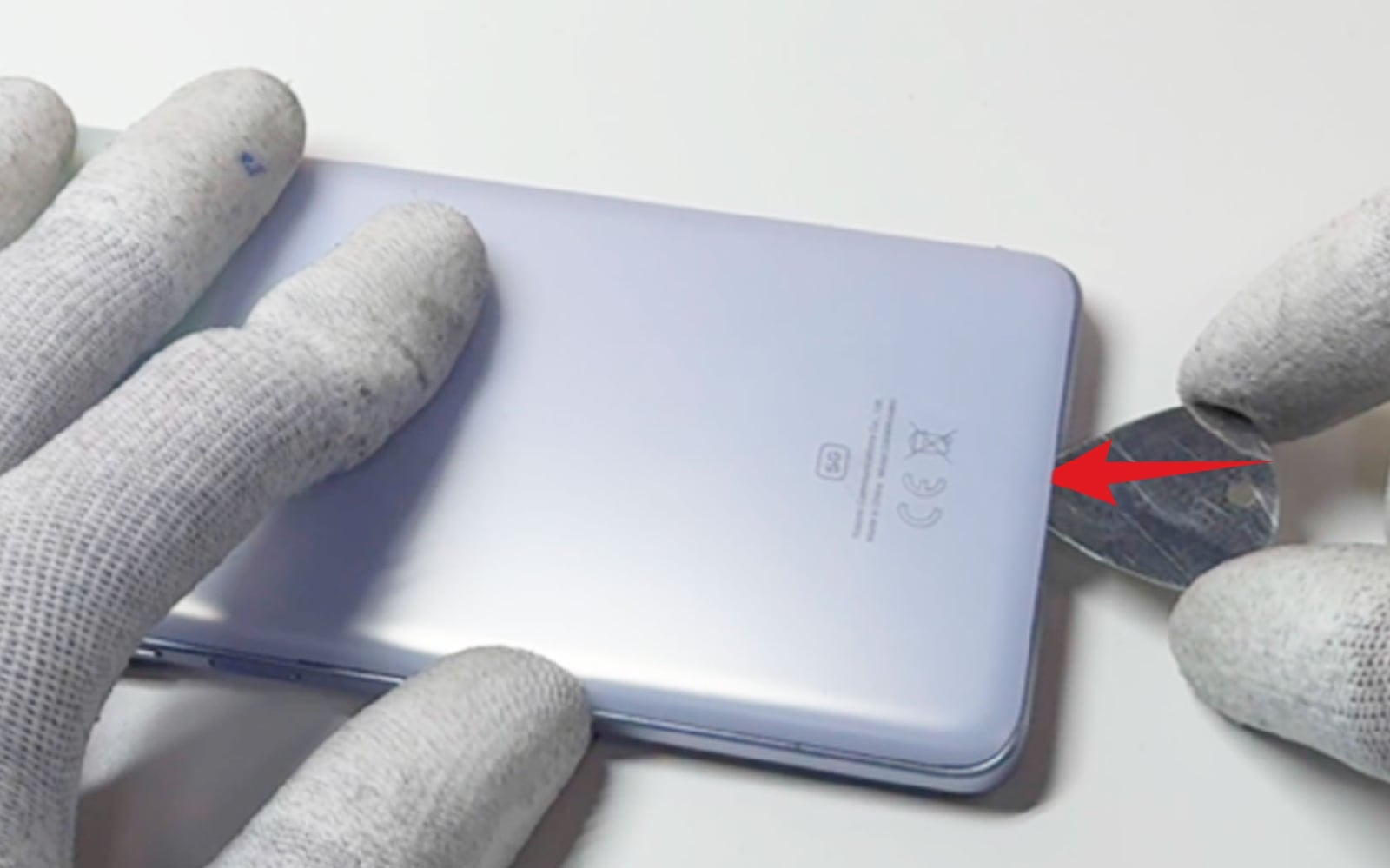

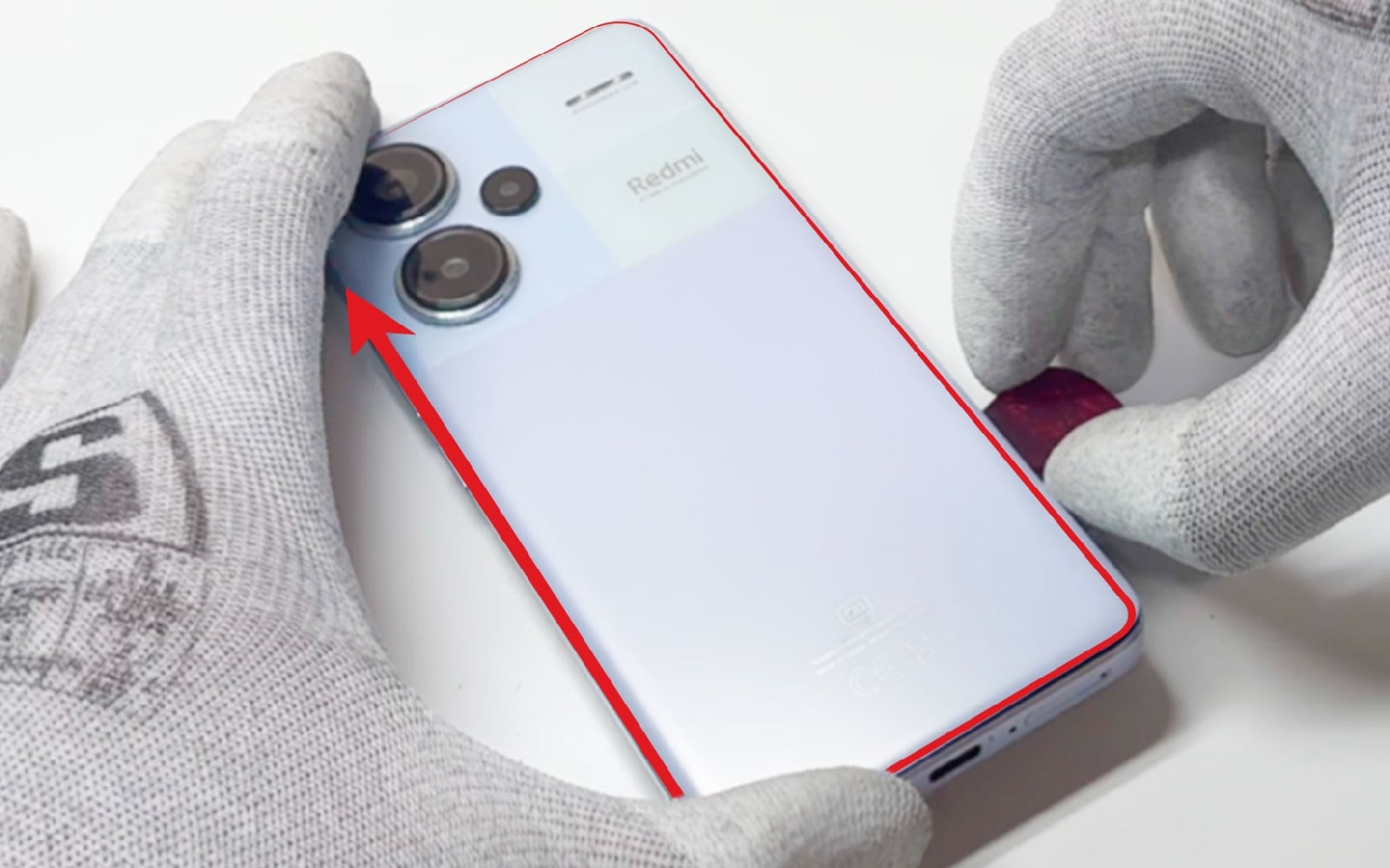

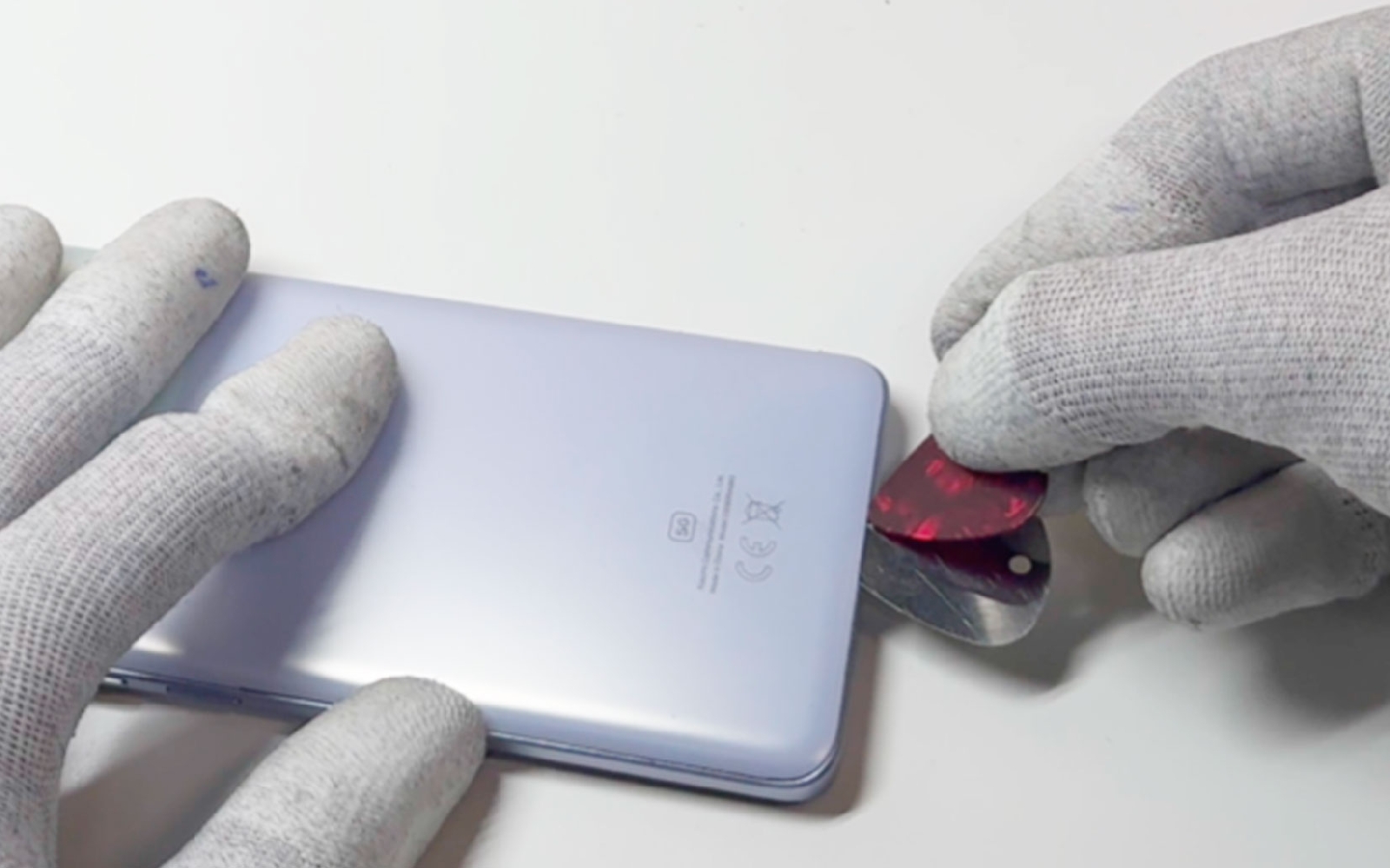

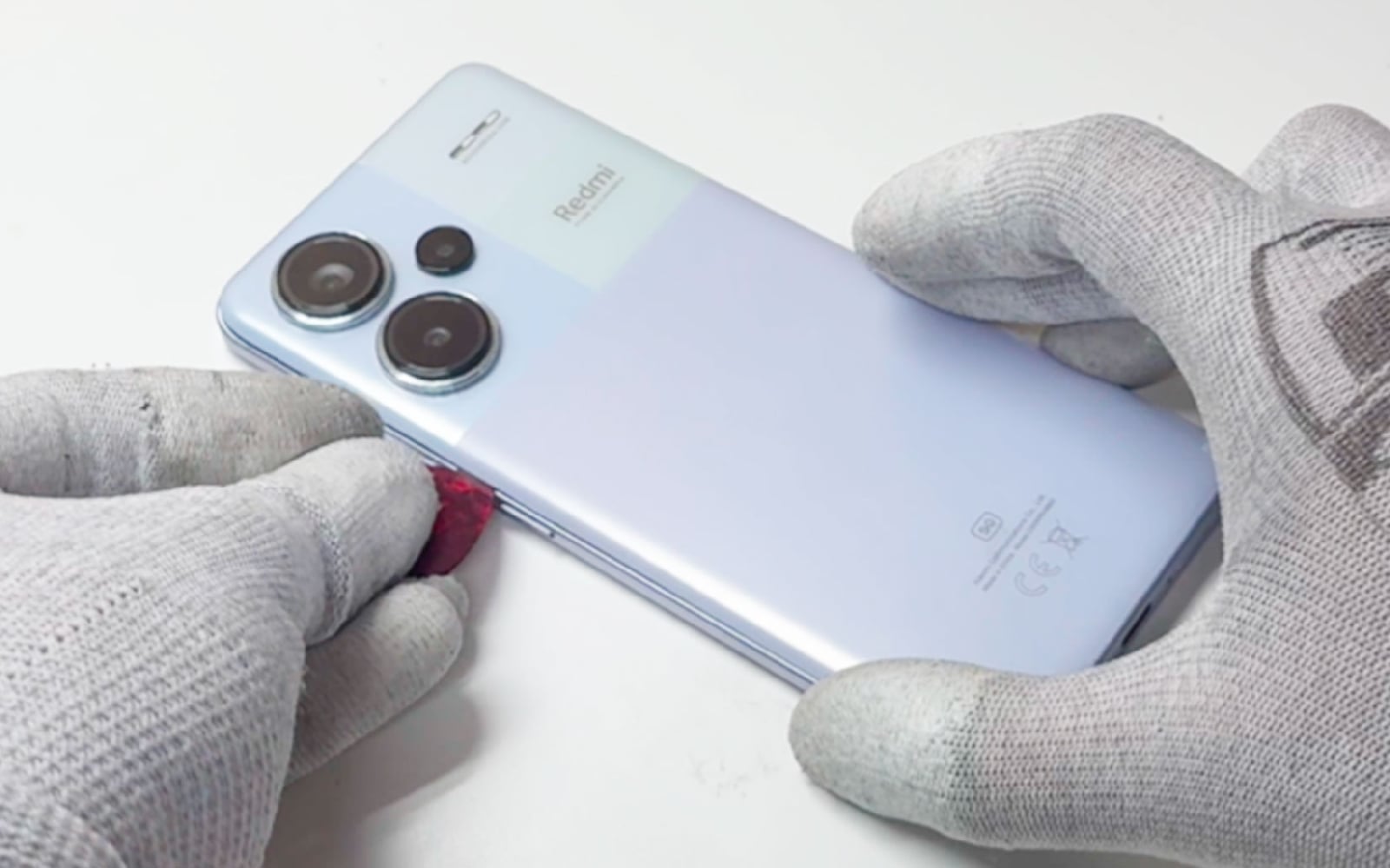

Etape 2 Décoller la vitre arrière

Insérez le médiator en métal entre la vitre et le châssis puis remplacez ce dernier par les version en plastique afin d'éviter toutes rayures du châssis lors de la manipulation. Faites glisser le médiator sur tout le pourtour avec précaution. Ne l'enfoncez pas trop profondément pour ne pas sectionner les nappes internes. Si vous sentez une résistance, n'insistez pas. Chauffez à nouveau la zone concernée avant de poursuivre le passage du médiator.
Outils
Médiator
Etape 3

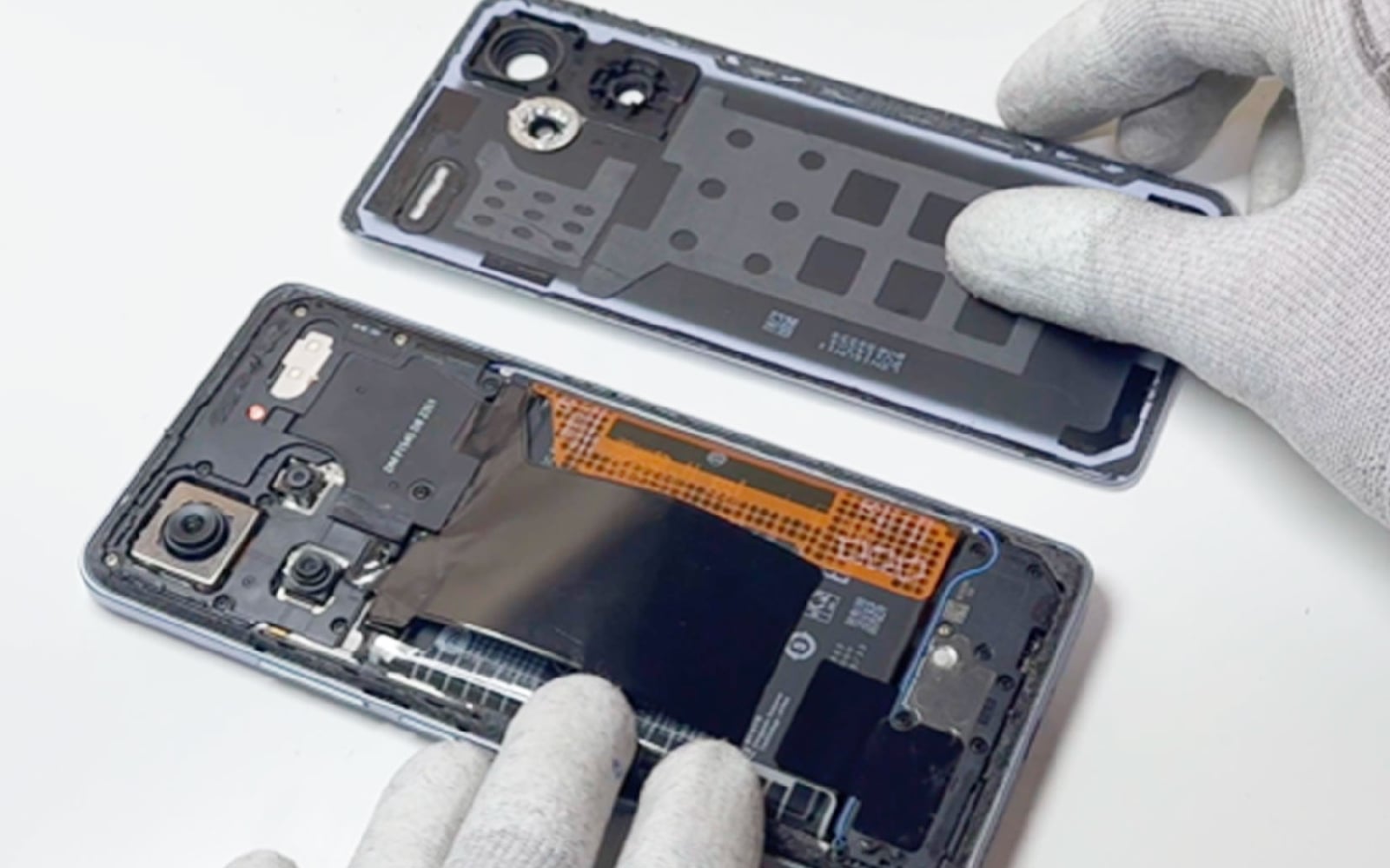

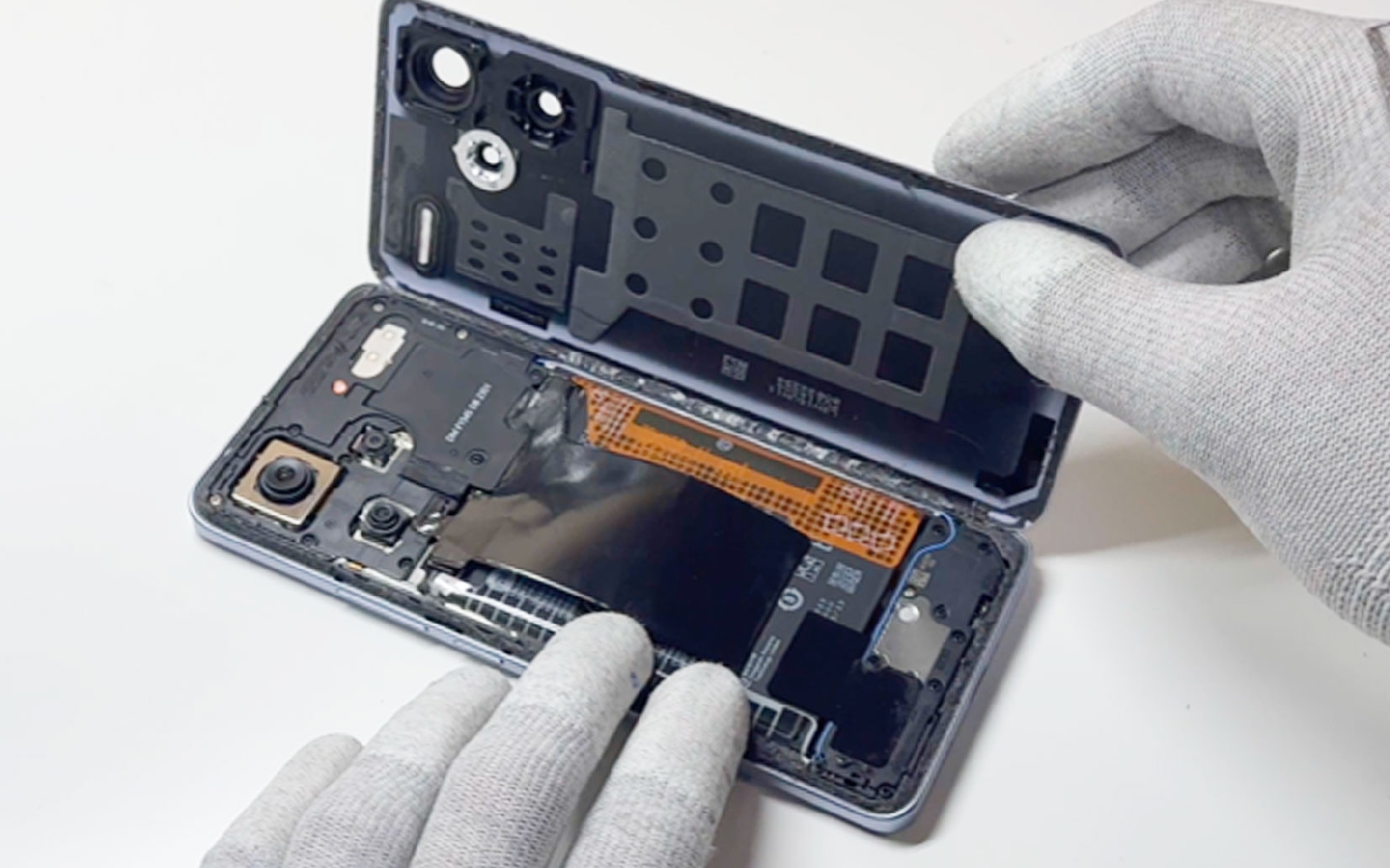

Etape 3 Ouvrir le téléphone

Basculez la vitre arrière pour accéder aux composants de votre Xiaomi Redmi Note 13 Pro+.
Etape 4

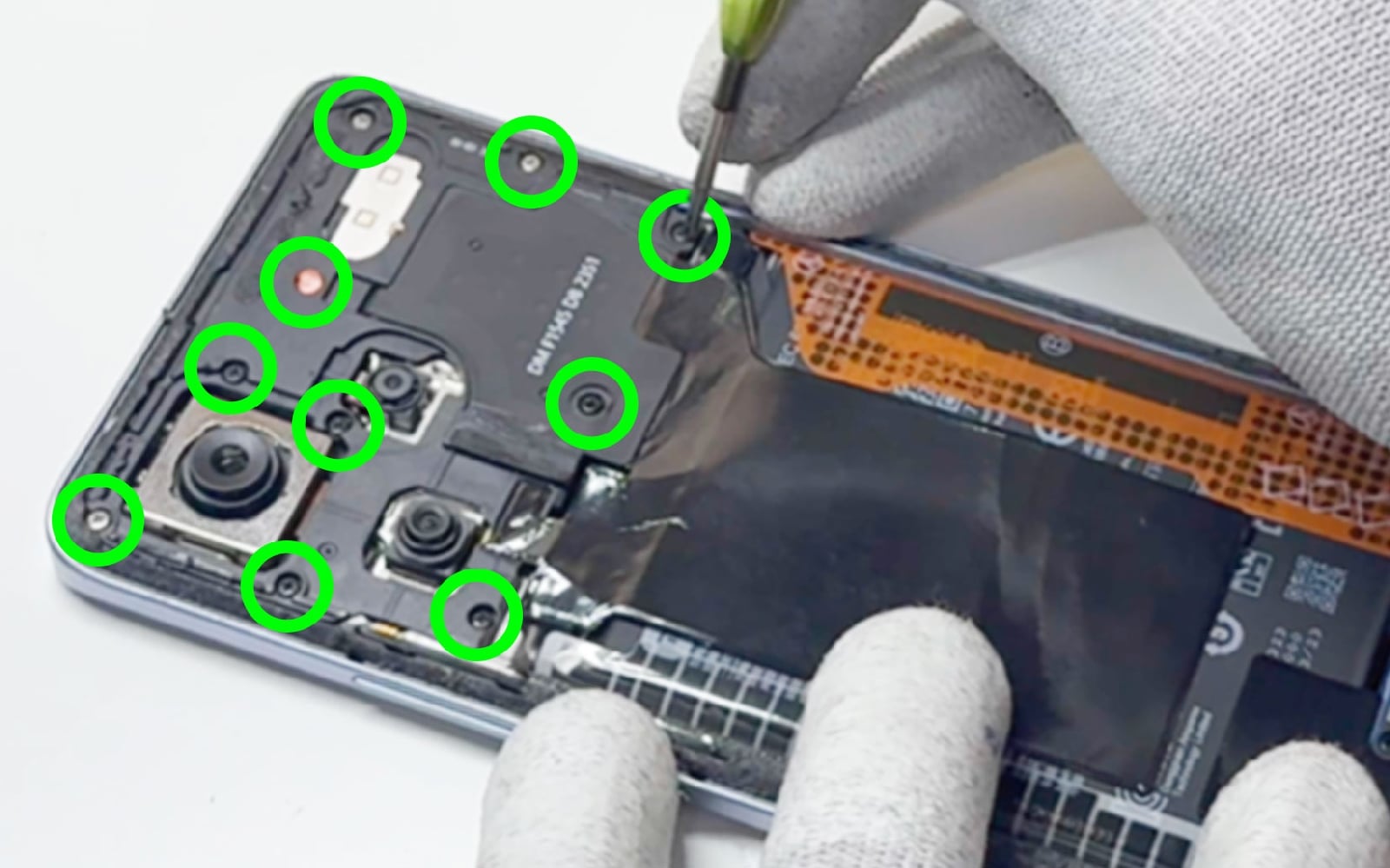

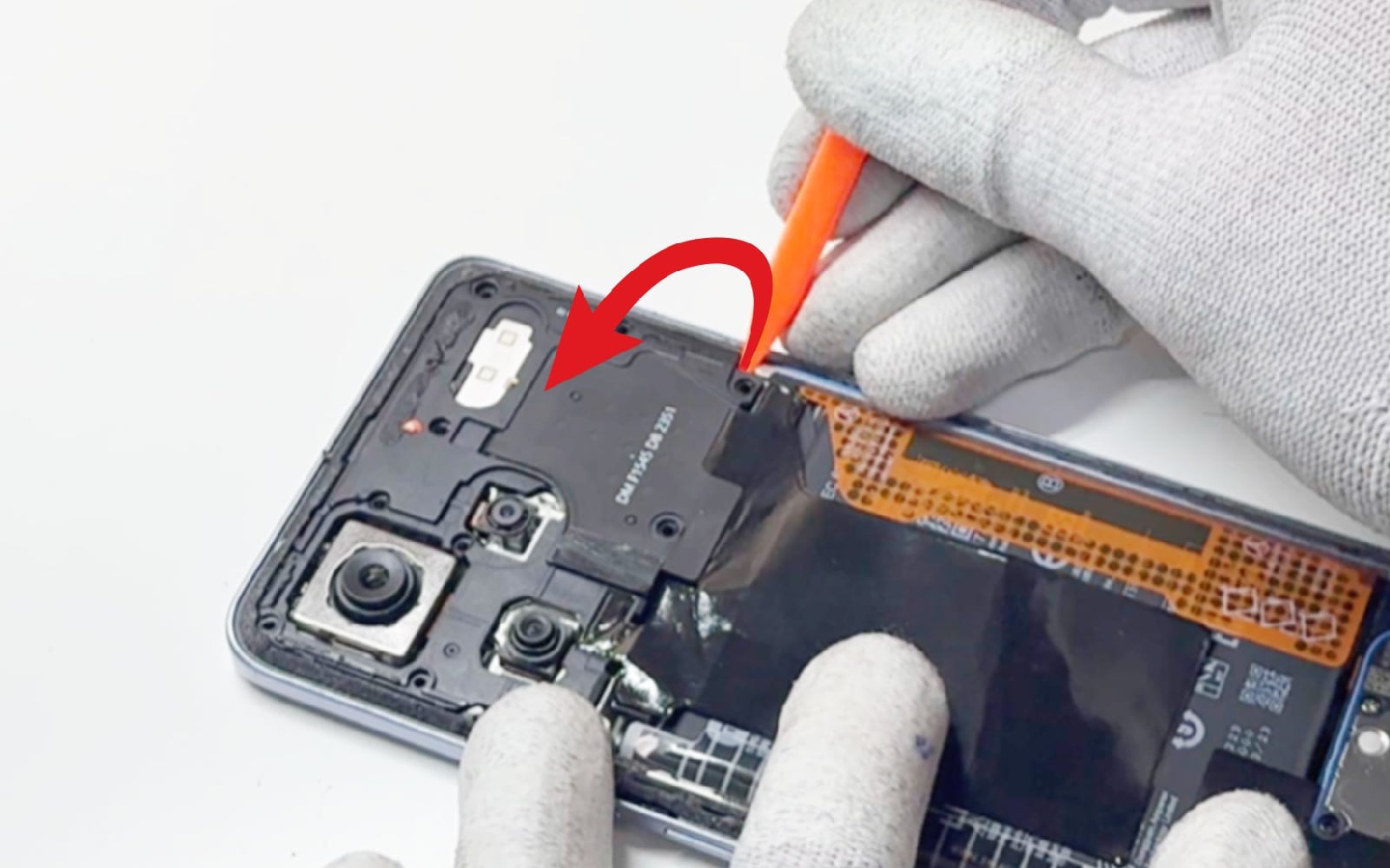

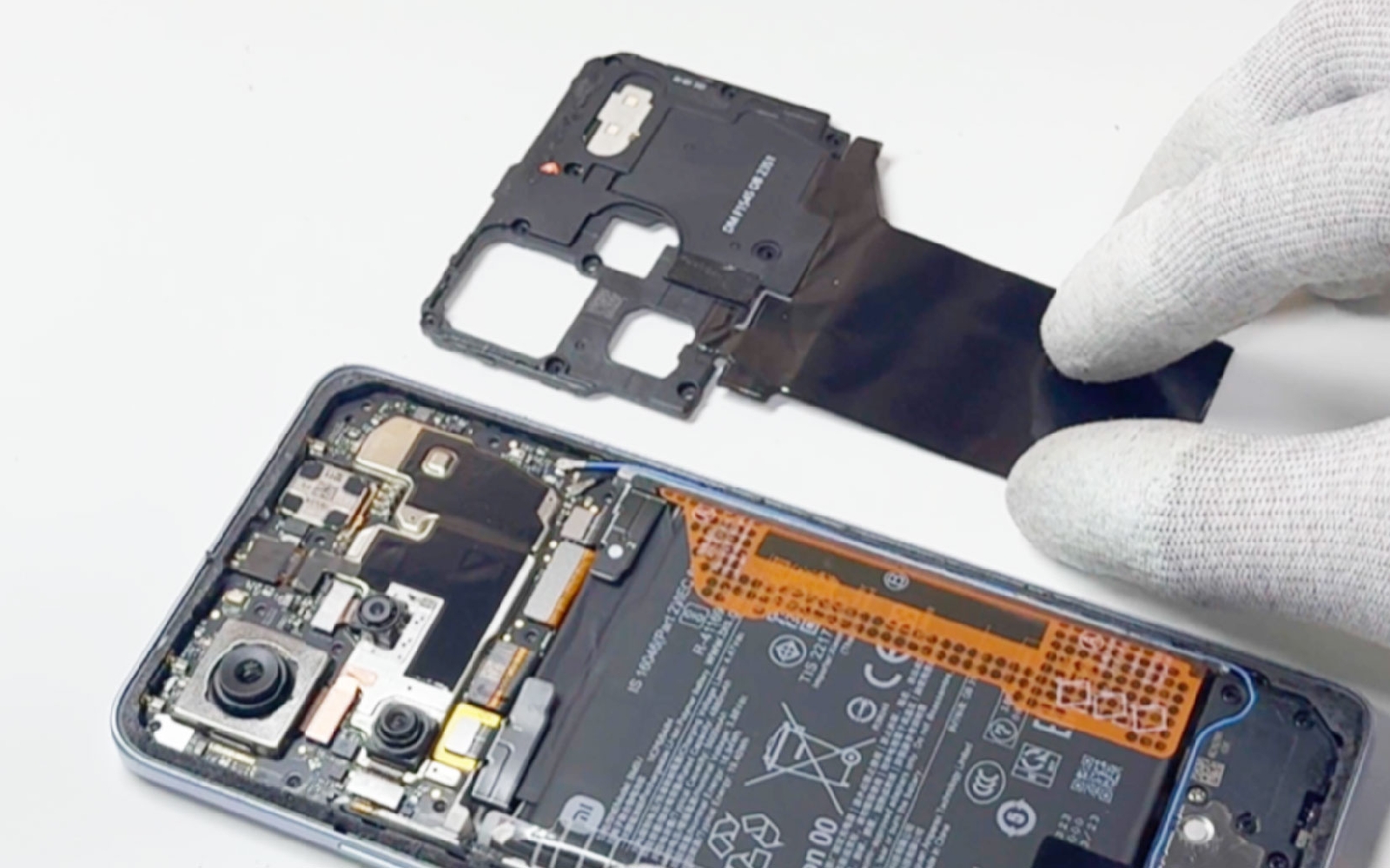

Etape 4 Retirer la plaquette intermédiaire

Retirez toutes les vis avec le tournevis cruciforme de la plaquette NFC. Glissez le levier sous le composant pour le déclipser et accéder à la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

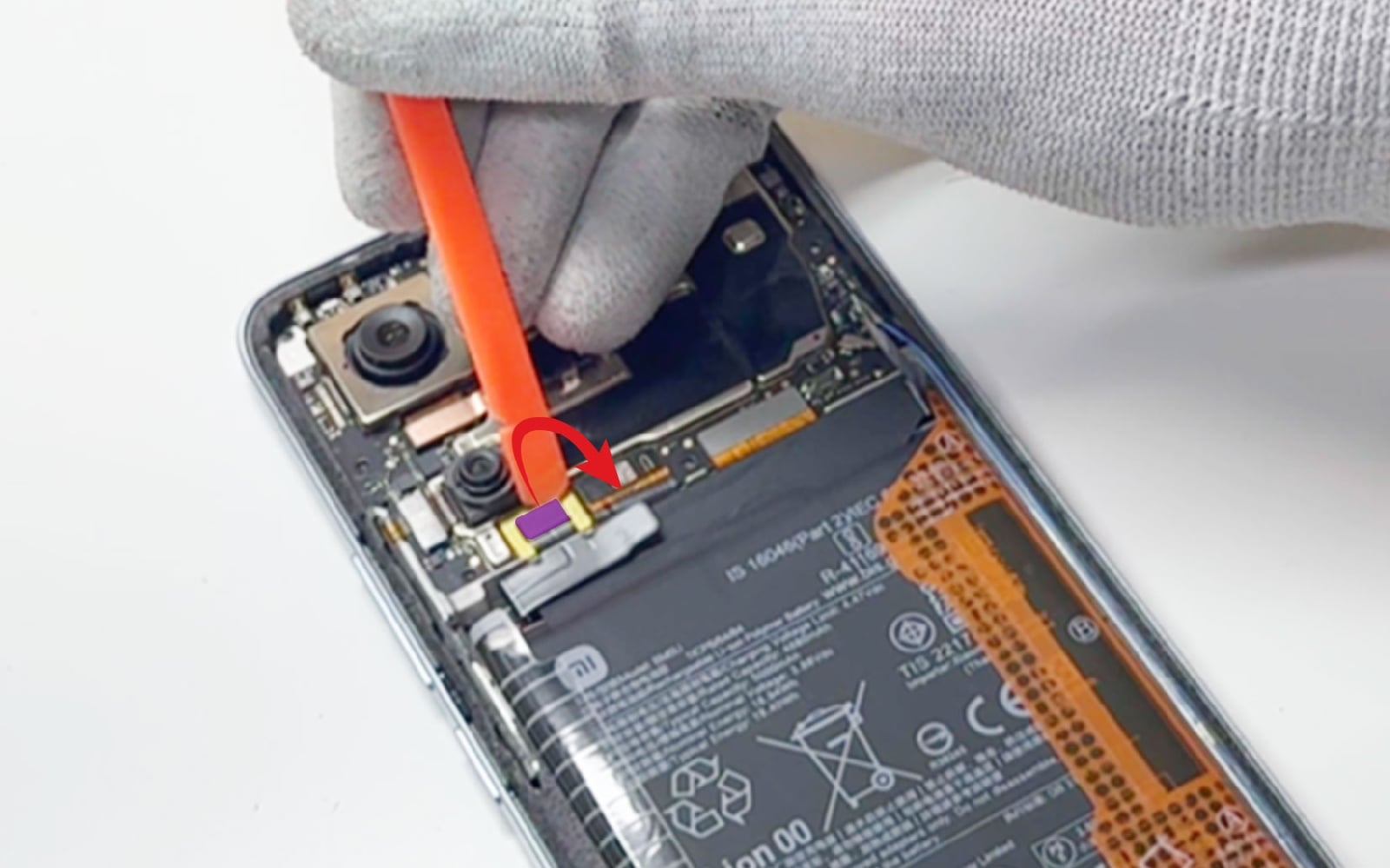

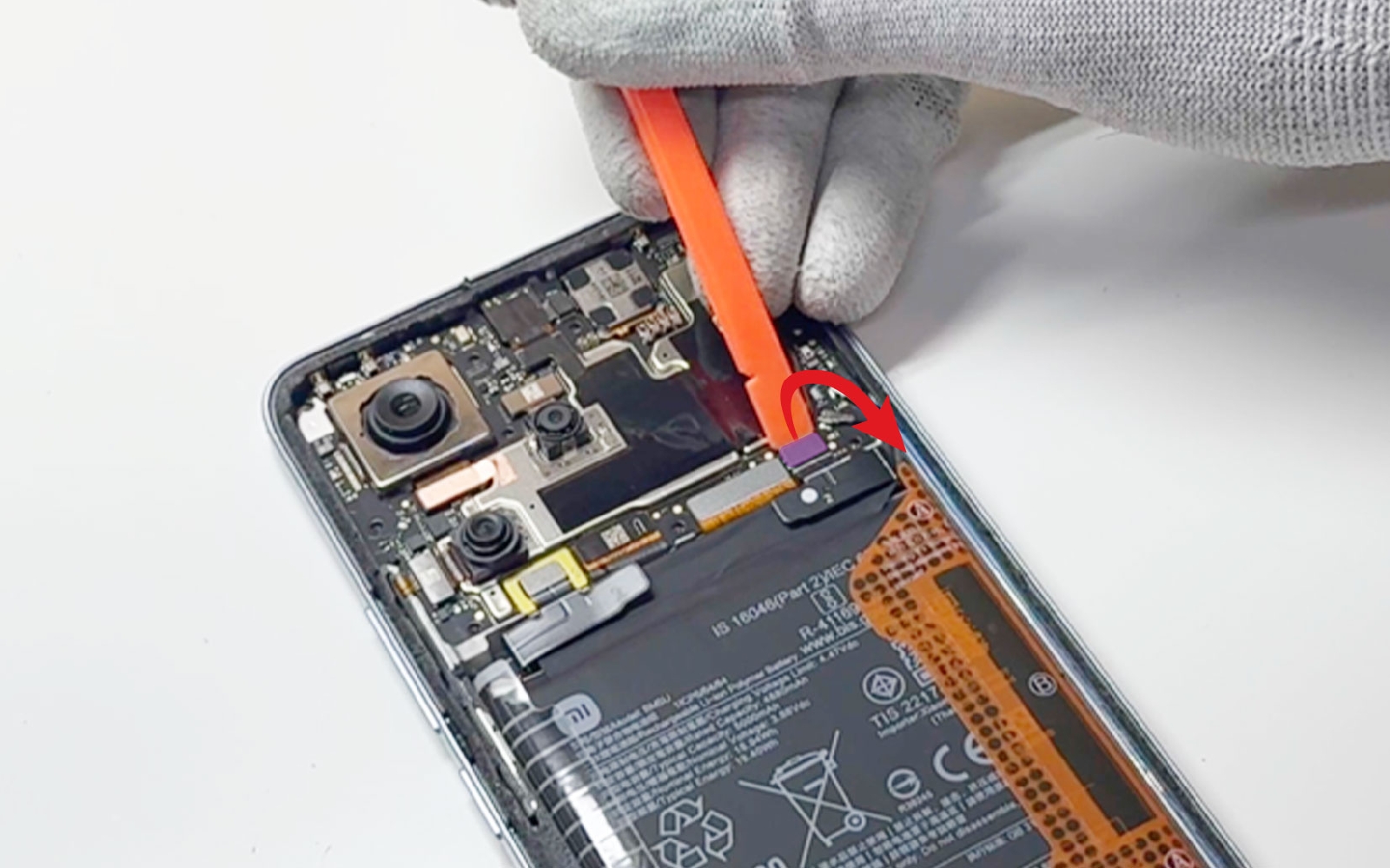

Etape 5 Déconnecter la batterie

Déconnectez les deux nappes de la batterie avant de continuer la réparation.
Outils
Levier Nylon
Etape 6

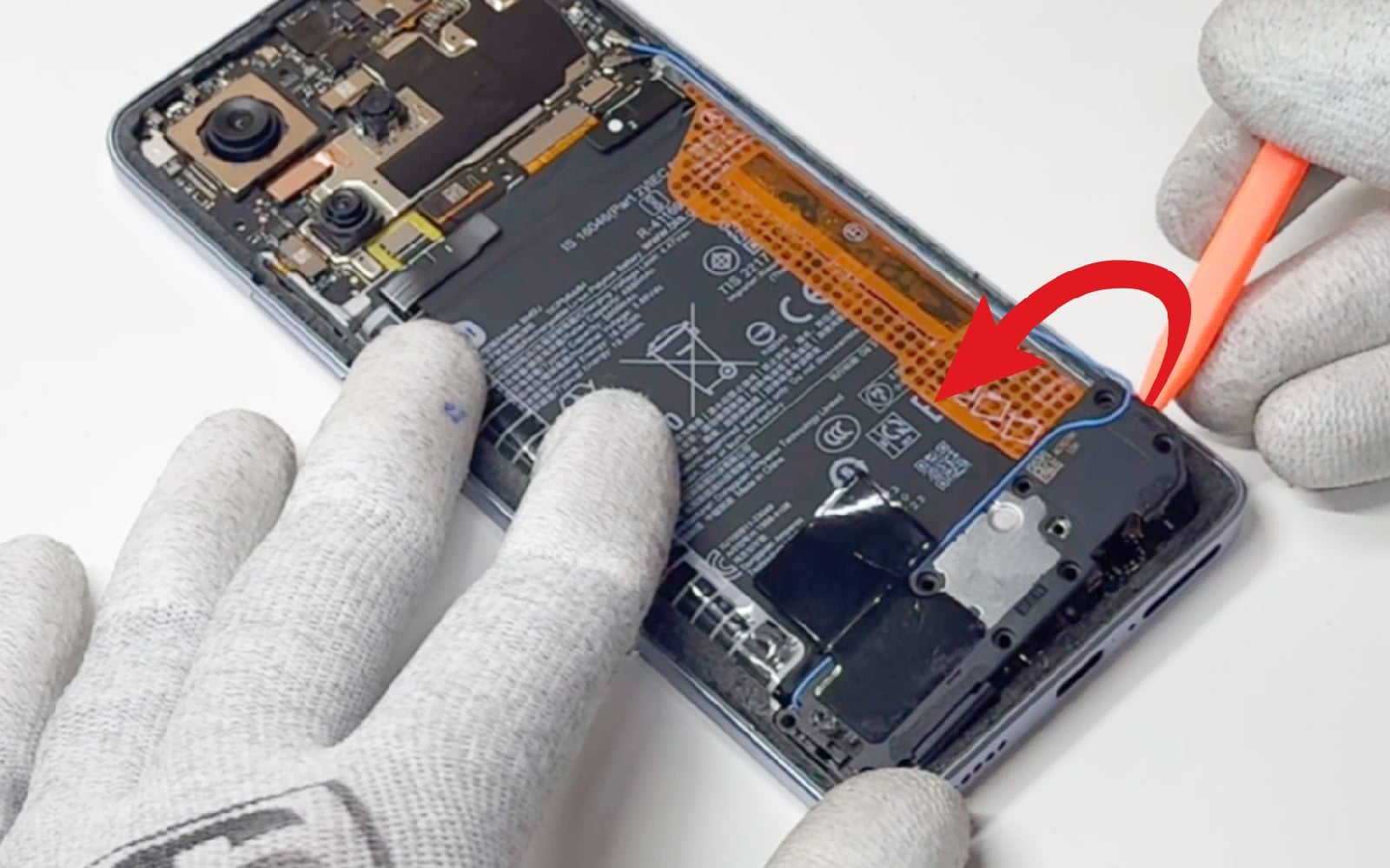

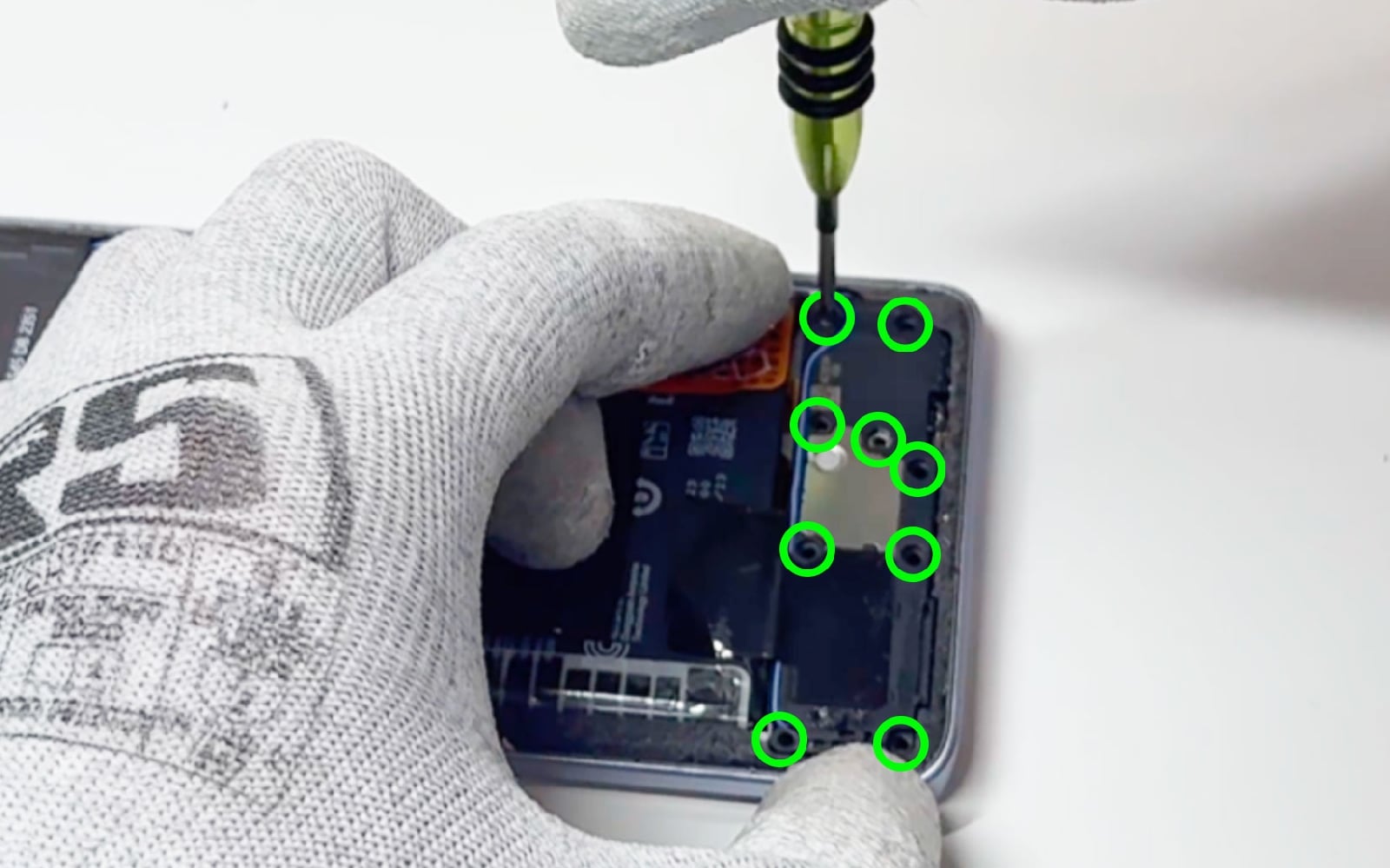

Etape 6 Mettre le haut-parleur externe de coté

Ôtez les vis cruciformes du haut-parleur externe avant de le déclipser à l'aide du levier.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 8

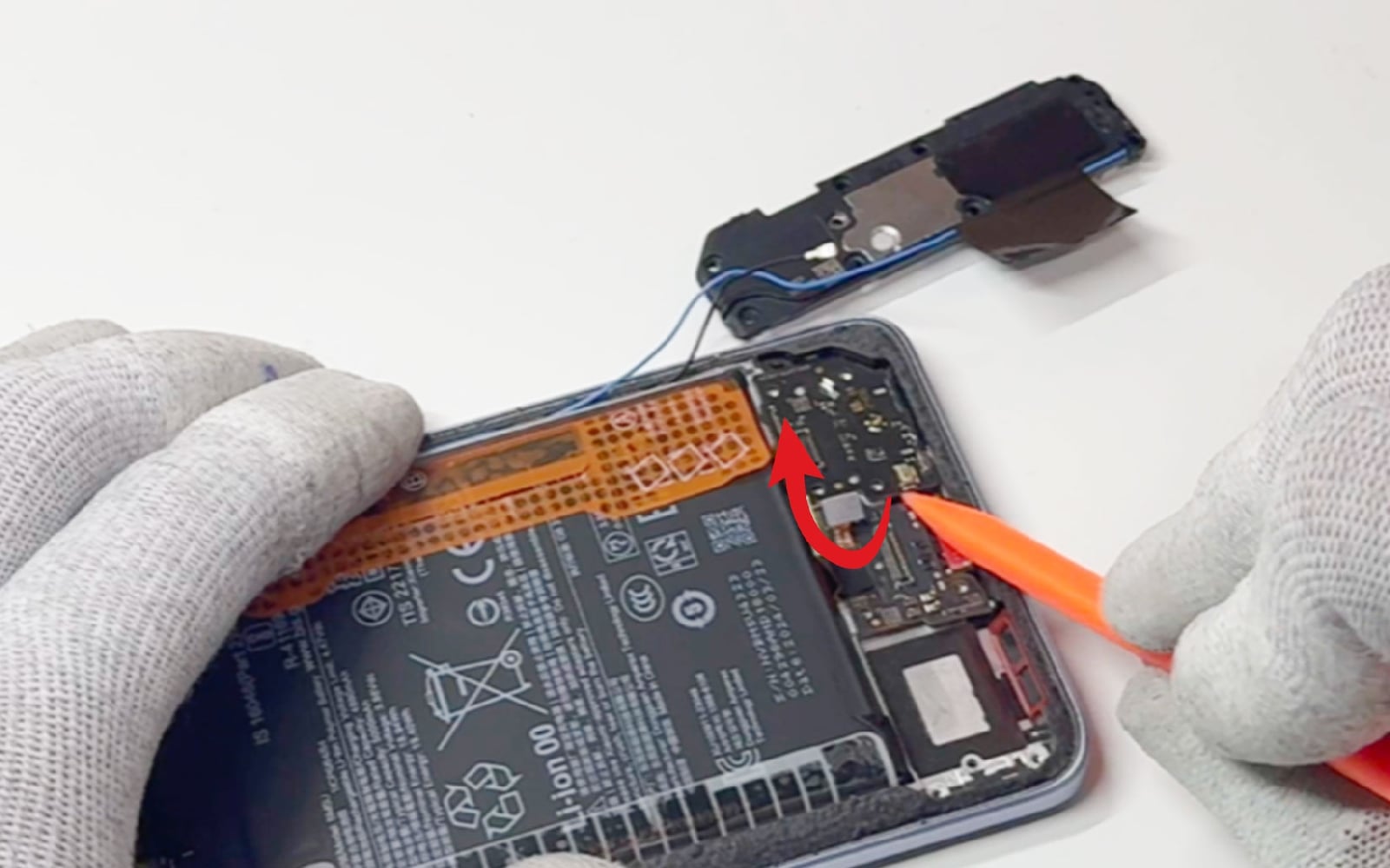

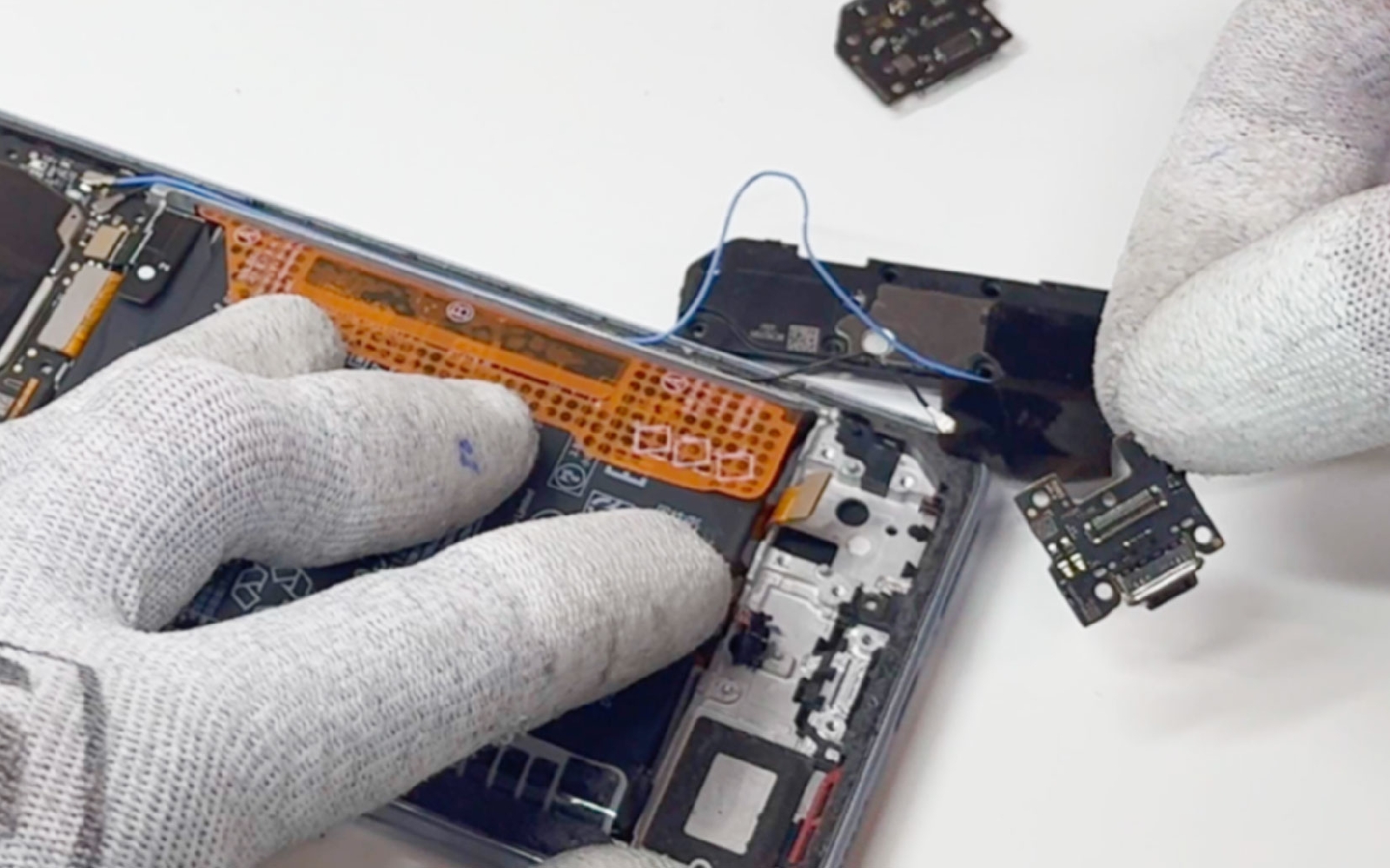

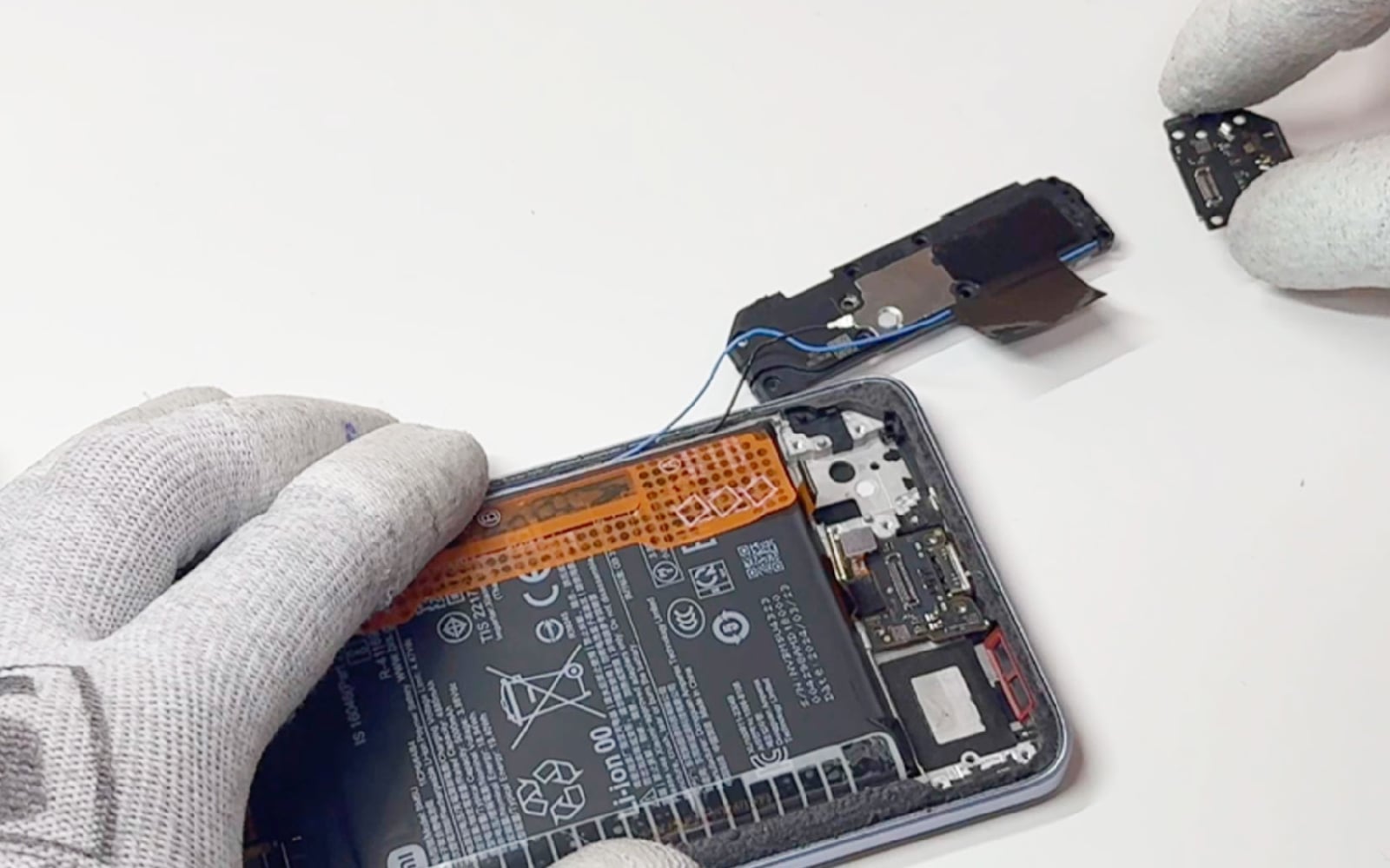

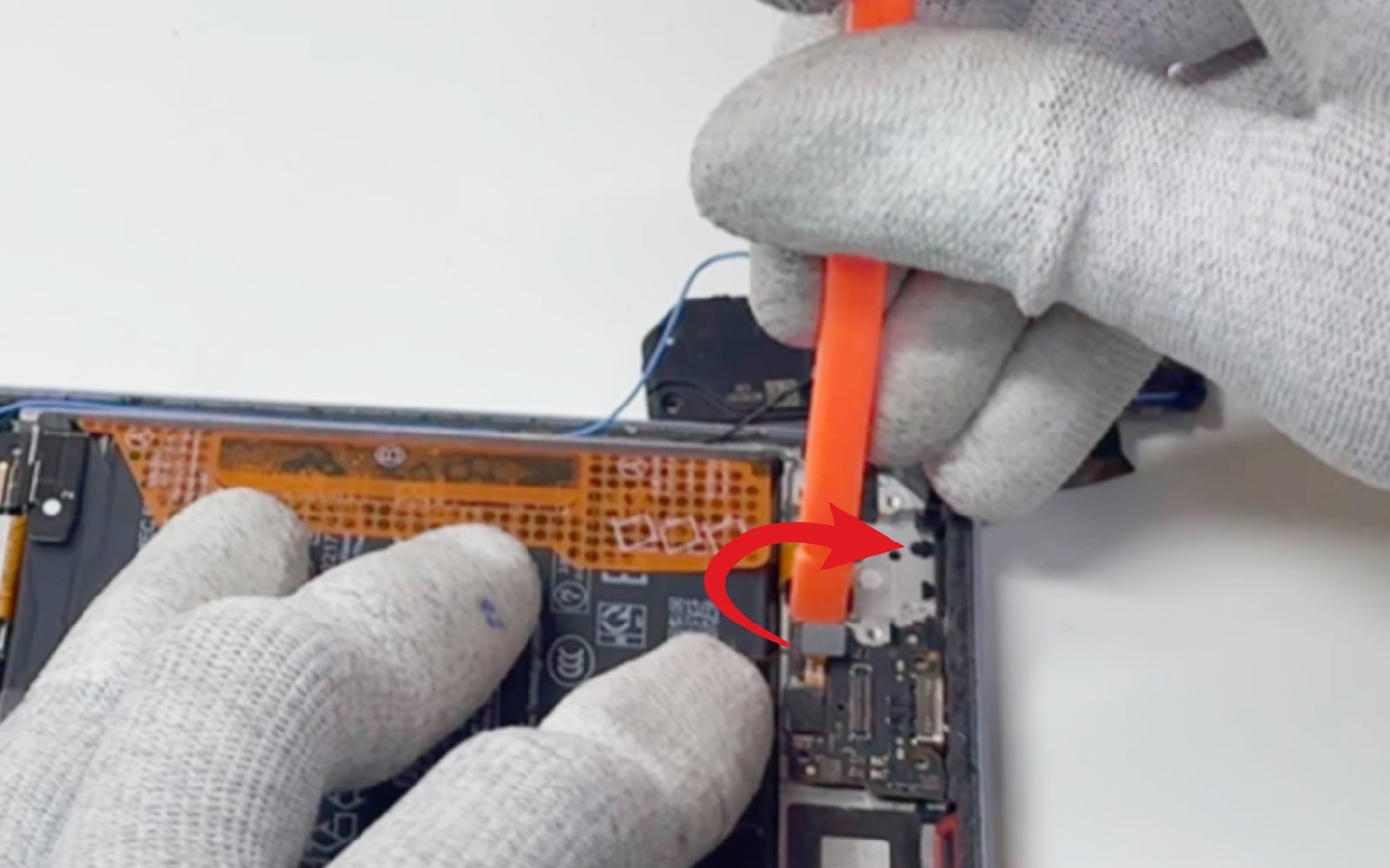

Etape 8 Retirer le connecteur de charge

Retirez la carte fille puis soulevez le connecteur de charge pour l'extraire du châssis.
Outils
Levier Nylon
Pince Brucelles
Etape 7

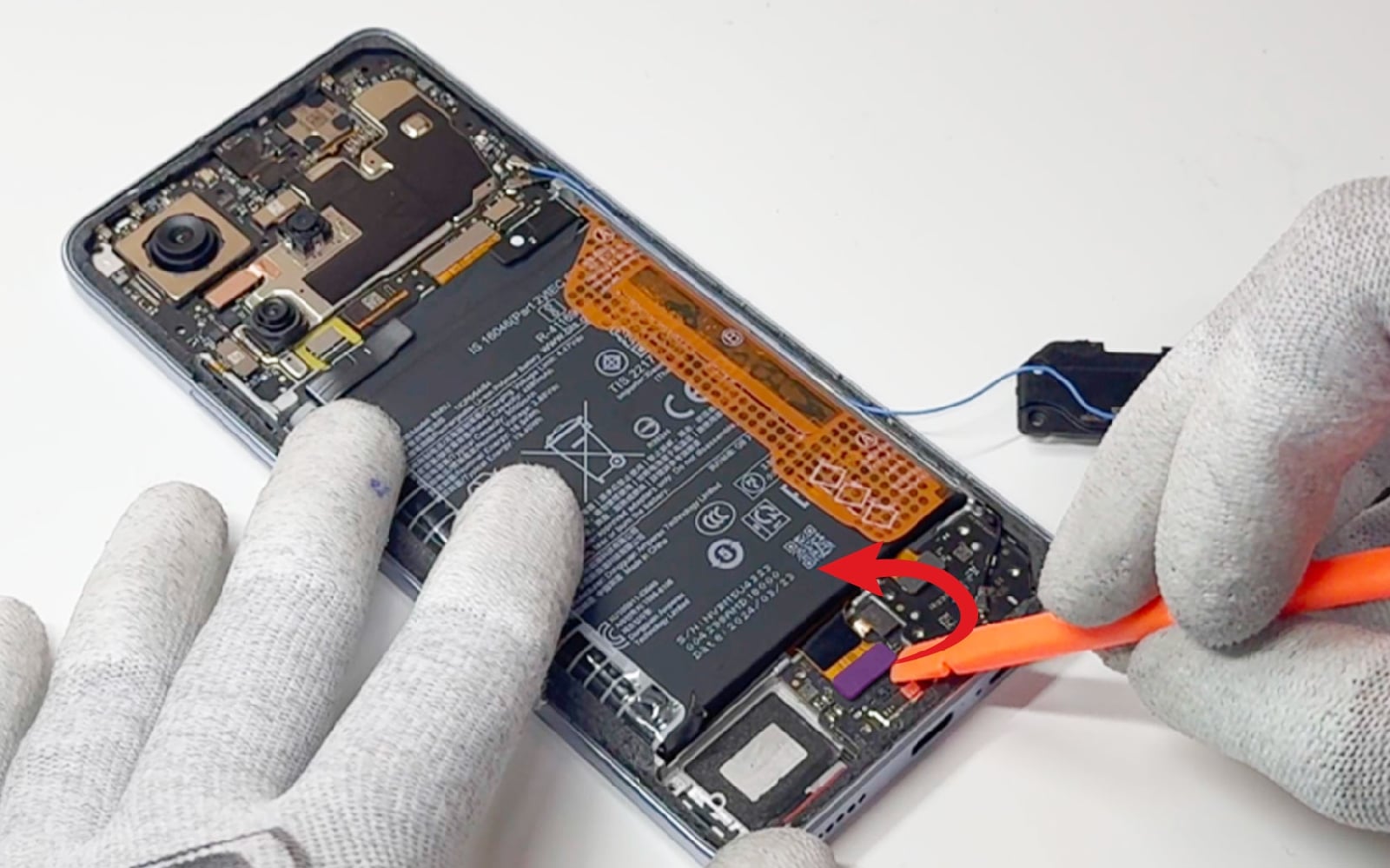

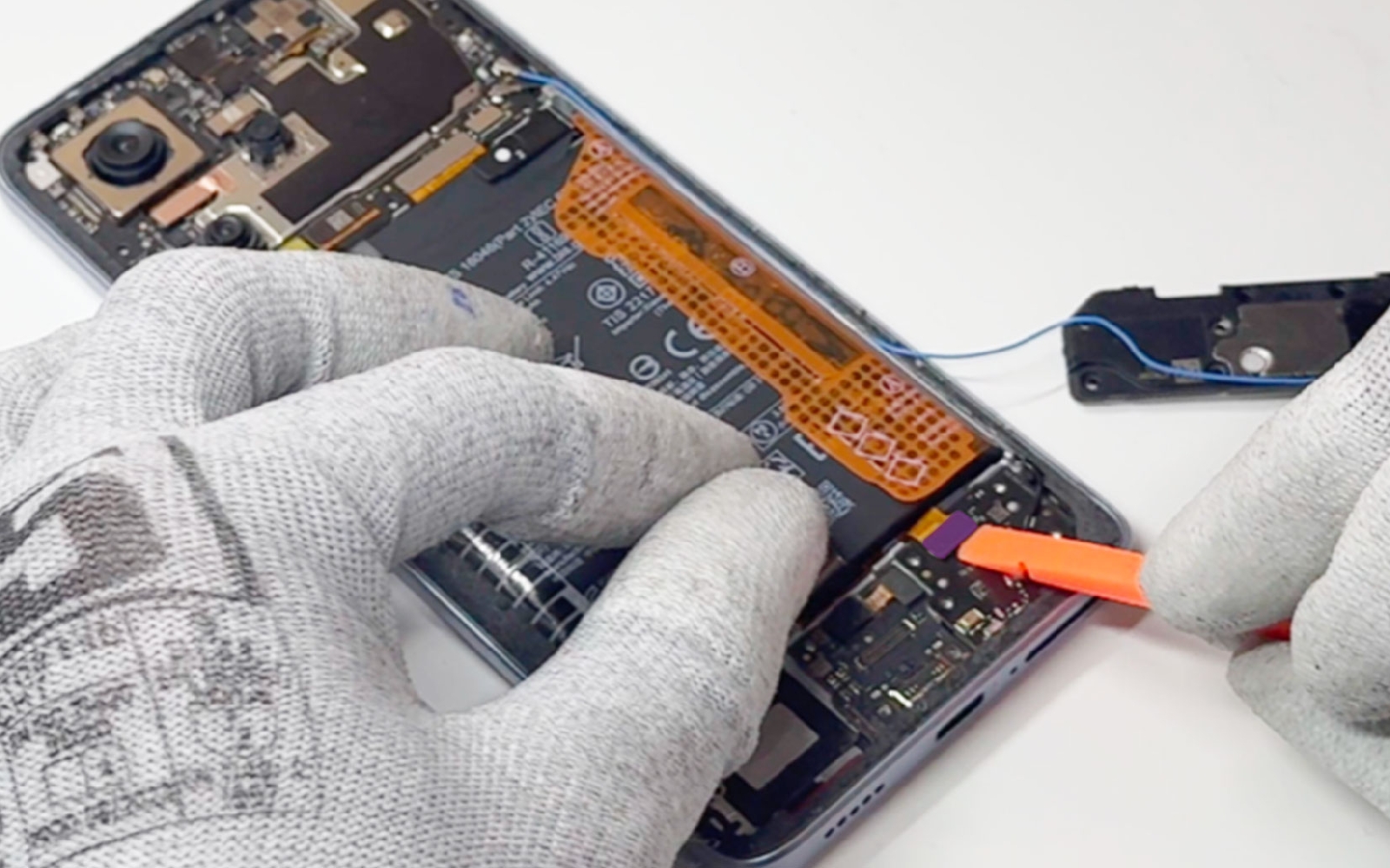

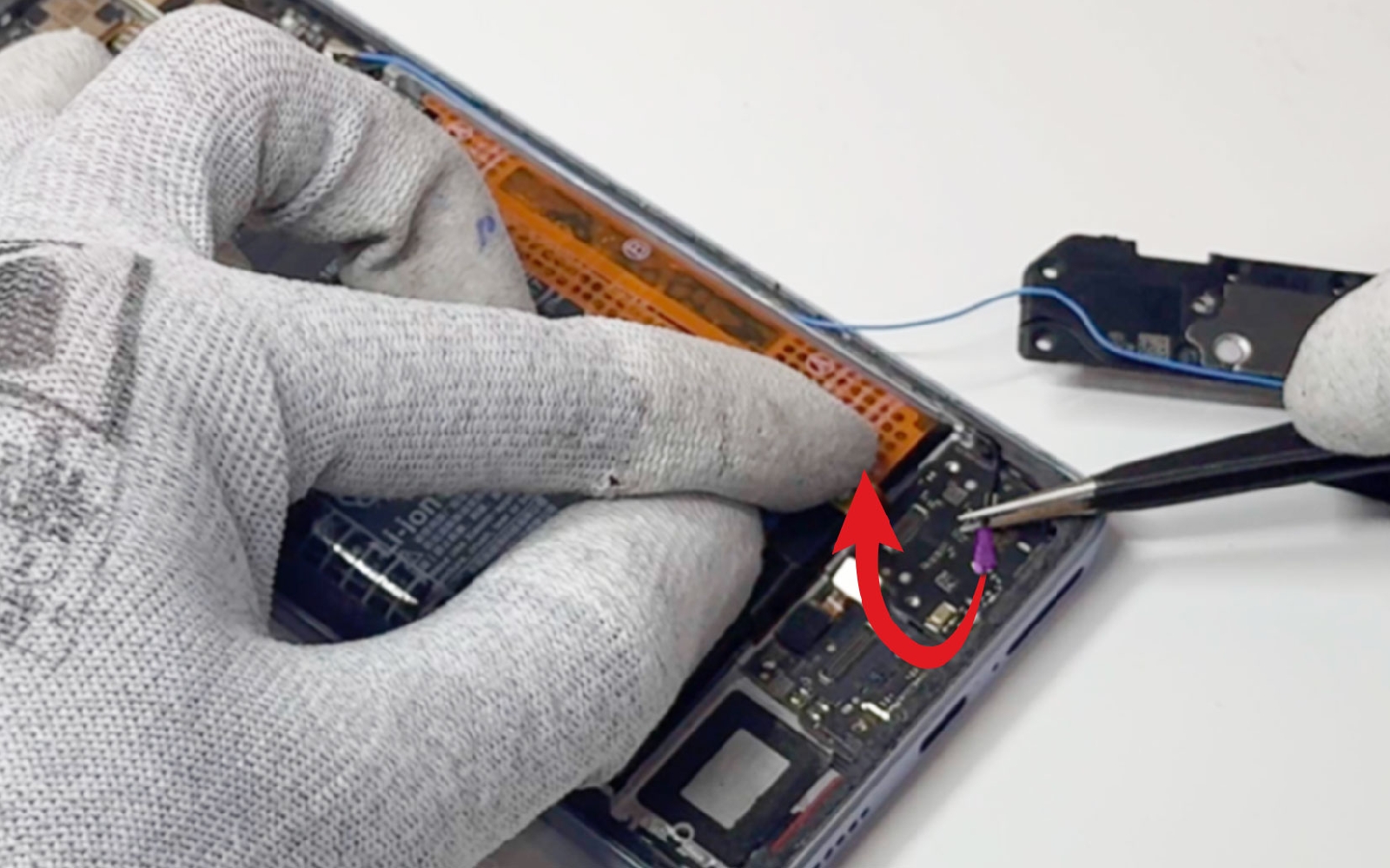

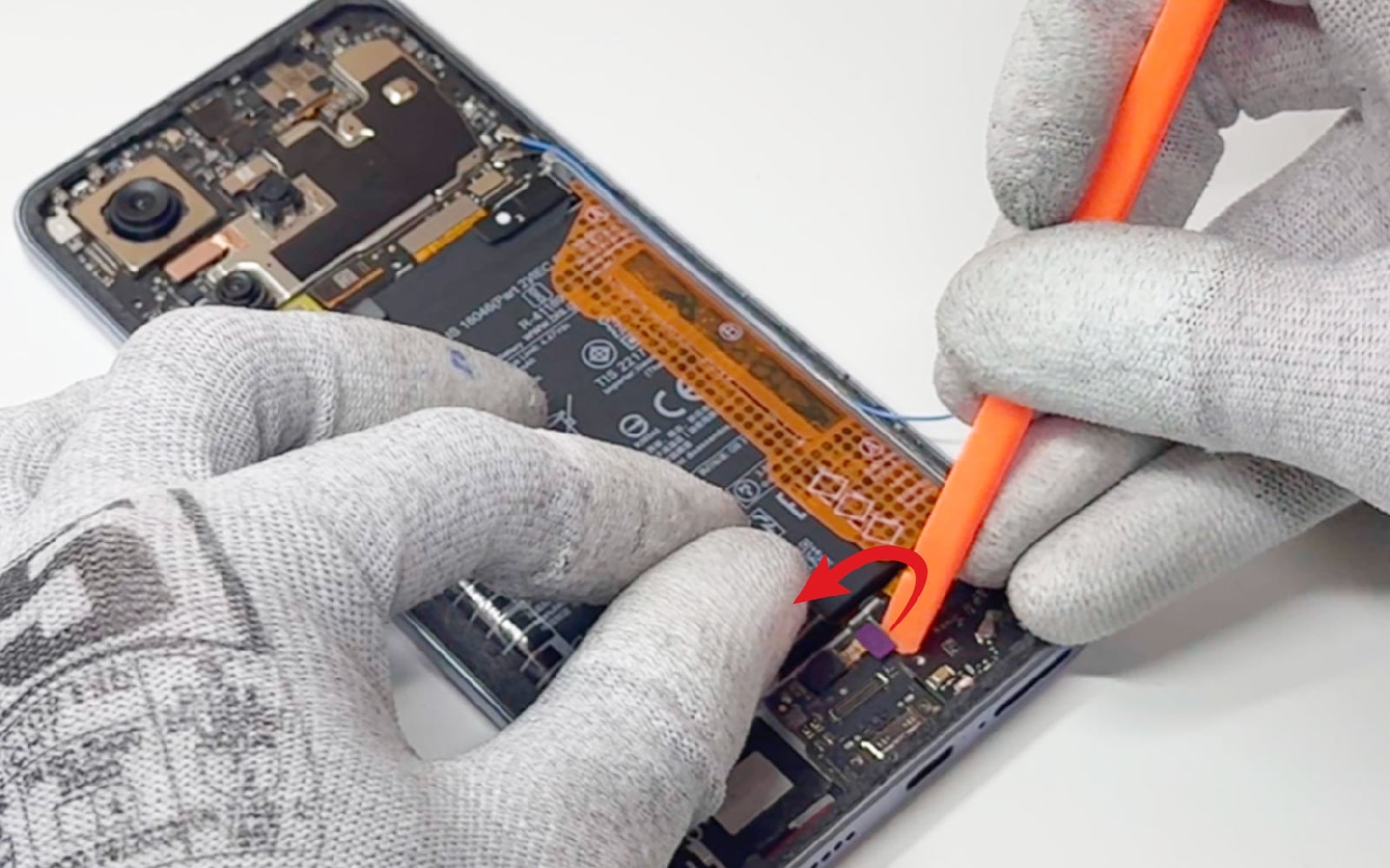

Etape 7 Libérer les nappes du connecteur de charge

Déconnectez les deux nappes de la rallonge d'interconnexion puis celle de lecteur d'empreintes digitales. Ensuite, utilisez la pincette pour détacher le câble coaxial avant de passer à l'étape suivante.
Outils
Levier Nylon
Pince Brucelles

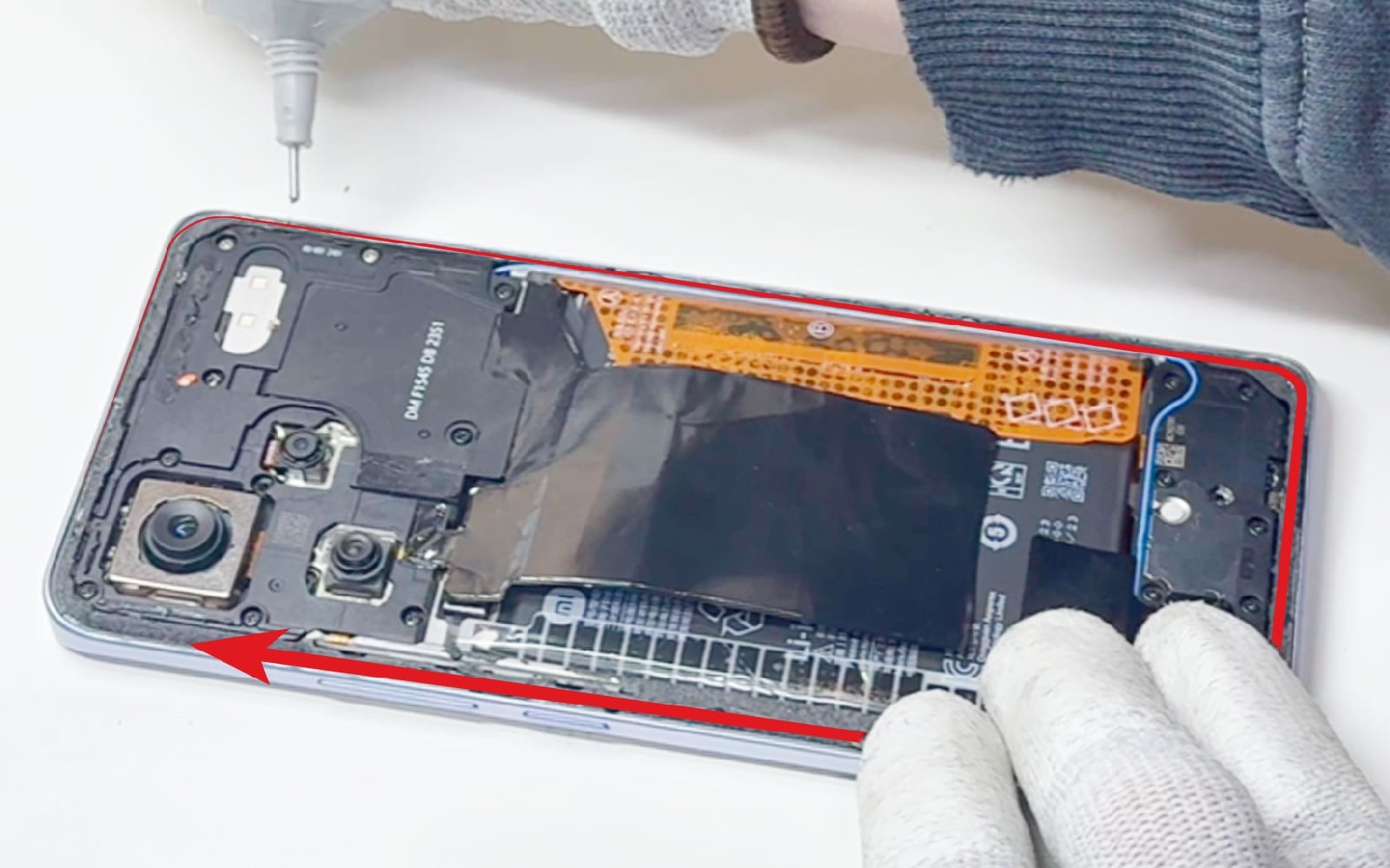

Conseils pour le remontage

Le démontage est maintenant terminé. Pour le remontage, il vous suffit de suivre les étapes de ce tutoriel en sens inverse. Avant de refermer votre téléphone, nettoyez la vitre arrière des résidus de stickers afin de pouvoir appliquer la colle sur tout le contour du châssis sur une surface plate et propre. Laissez sécher la colle environ 1 heure en mettant le téléphone sous presse à l'aide de pinces ou de gros livres.
Outils
Colle
Pièces
Lot de 4 Pinces à ressort en métal 5.90€
