Comment changer le bloc écran sur Redmi Note 13 Pro+
Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 12/20
Votre Xiaomi Redmi Note 13 Pro Plus 5G a subi une chute et son écran incurvé est désormais brisé ou défaillant. Face à un affichage noir ou un tactile capricieux, le remplacement du bloc écran complet est la solution la plus fiable pour redonner vie à votre smartphone.
Ce guide détaillé vous accompagne étape par étape dans l'ouverture du châssis et le transfert des composants internes vers votre nouvel écran. Bien que cette opération demande de la minutie, elle reste accessible avec les bons outils et de la patience. Préparez votre plan de travail, suivez nos instructions avec précision et retrouvez la qualité d'affichage originelle de votre dalle AMOLED en moins d'une heure.
Diagnostic
› Ecran cassé, rayé...
› Batterie gonflée...
› Châssis déformé...
› Tactile défectueux...
Pour effectuer cette réparation, vous avez besoin de :
Pièces détachée
Ecran complet reconditionné avec châssis pour Redmi Note 13 Pro+ 5G - Noir
74,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
9,90 €
Ajouter au panier
Avant de commencer
Avant de débuter, nous vous conseillons de confirmer que votre smartphone est bien un Xiaomi Redmi Note 13 Pro Plus. Vous trouverez le numéro de modèle inscrit discrètement au dos de l'appareil ou dans les paramètres (généralement 23090RA98G), afin de vous assurer de commander les pièces détachées parfaitement compatibles et de consulter le bon tutoriel.
Une fois vos composants reçus, installez-vous dans un environnement propre, calme et bénéficiant d'un bon éclairage. Gardez vos outils et votre patron d'aide au montage (pour l'emplacement des vis) à portée de main sur votre plan de travail. Puis, procédez à l'extinction de votre appareil et au retrait de la carte SIM.
Une fois vos composants reçus, installez-vous dans un environnement propre, calme et bénéficiant d'un bon éclairage. Gardez vos outils et votre patron d'aide au montage (pour l'emplacement des vis) à portée de main sur votre plan de travail. Puis, procédez à l'extinction de votre appareil et au retrait de la carte SIM.

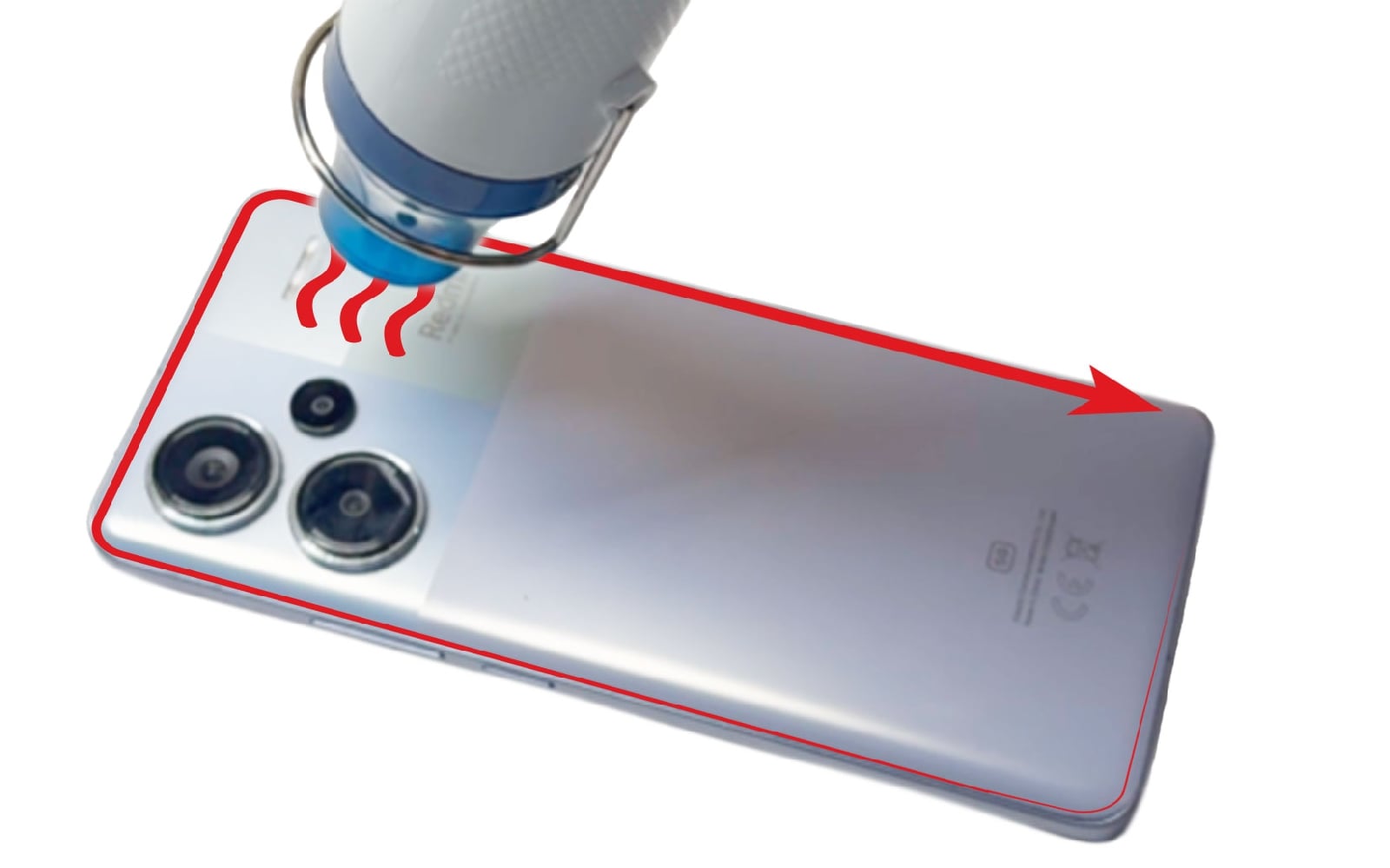

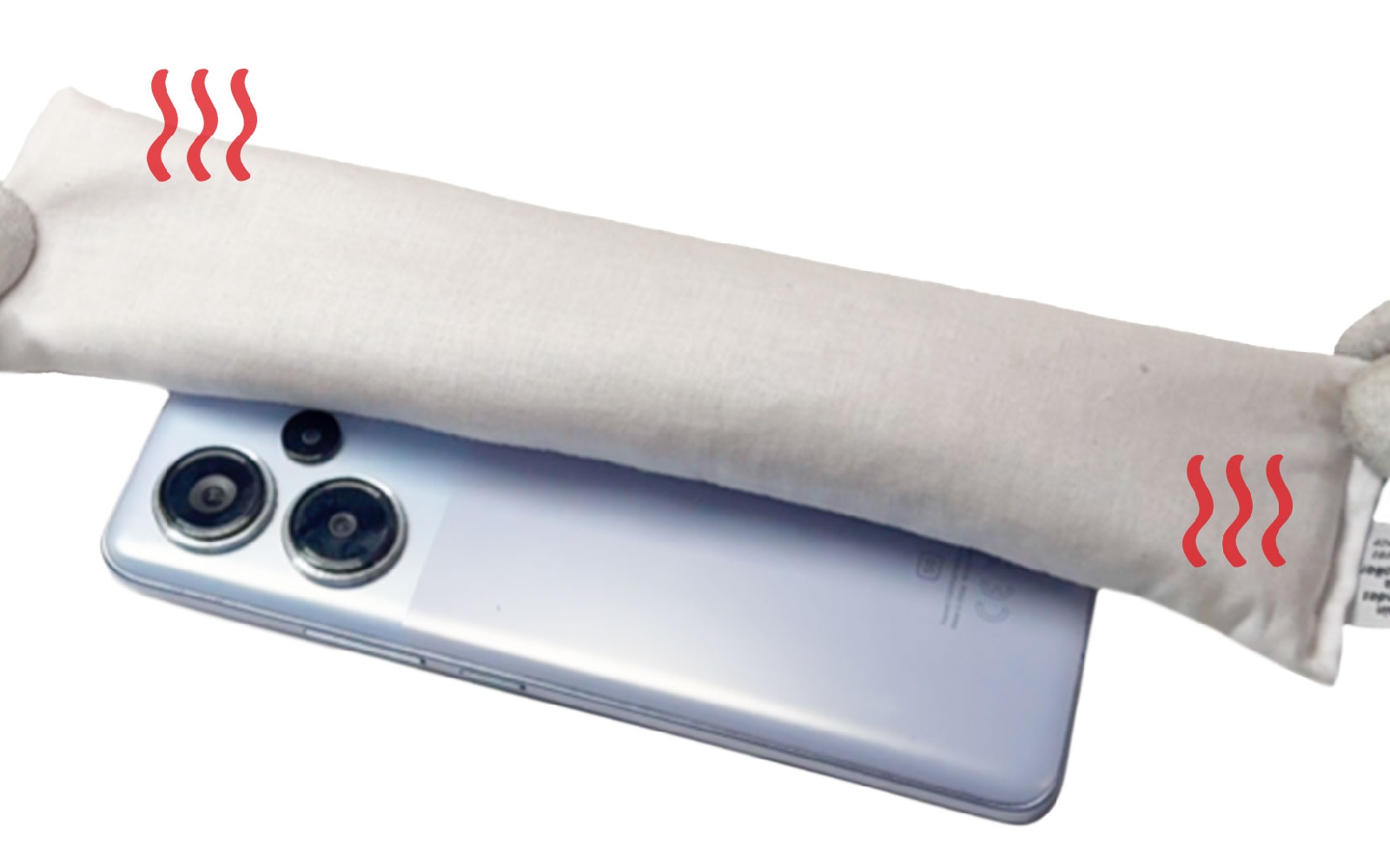

Etape 1 : Chauffer la vitre arrière
Pour accéder aux composants internes, vous devez ramollir le joint qui scelle la vitre arrière au châssis.
Pour cela, vous pouvez utiliser le coussin chauffant. Dans un premier temps, passez l'outil au micro-ondes un peu plus d'une minute, puis déposez-le sur la face arrière du téléphone. C'est la méthode la plus sûre car elle diffuse une chaleur homogène sans risque de brûler les composants.
Si vous avez opté pour le décapeur thermique ou alors votre propre sèche-cheveux, effectuez des mouvements circulaires sur tout le contour de la vitre arrière pendant 2 à 3 minutes.
Attention : Ne restez jamais statique sur un point précis. La température ne doit pas excéder 80°C pour ne pas endommager la batterie ou les autres composants.
Pour cela, vous pouvez utiliser le coussin chauffant. Dans un premier temps, passez l'outil au micro-ondes un peu plus d'une minute, puis déposez-le sur la face arrière du téléphone. C'est la méthode la plus sûre car elle diffuse une chaleur homogène sans risque de brûler les composants.
Si vous avez opté pour le décapeur thermique ou alors votre propre sèche-cheveux, effectuez des mouvements circulaires sur tout le contour de la vitre arrière pendant 2 à 3 minutes.
Attention : Ne restez jamais statique sur un point précis. La température ne doit pas excéder 80°C pour ne pas endommager la batterie ou les autres composants.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Petit coussin chauffant pour décoller les vitres6,90 €
Décapeur thermique petit modèle9,90 €

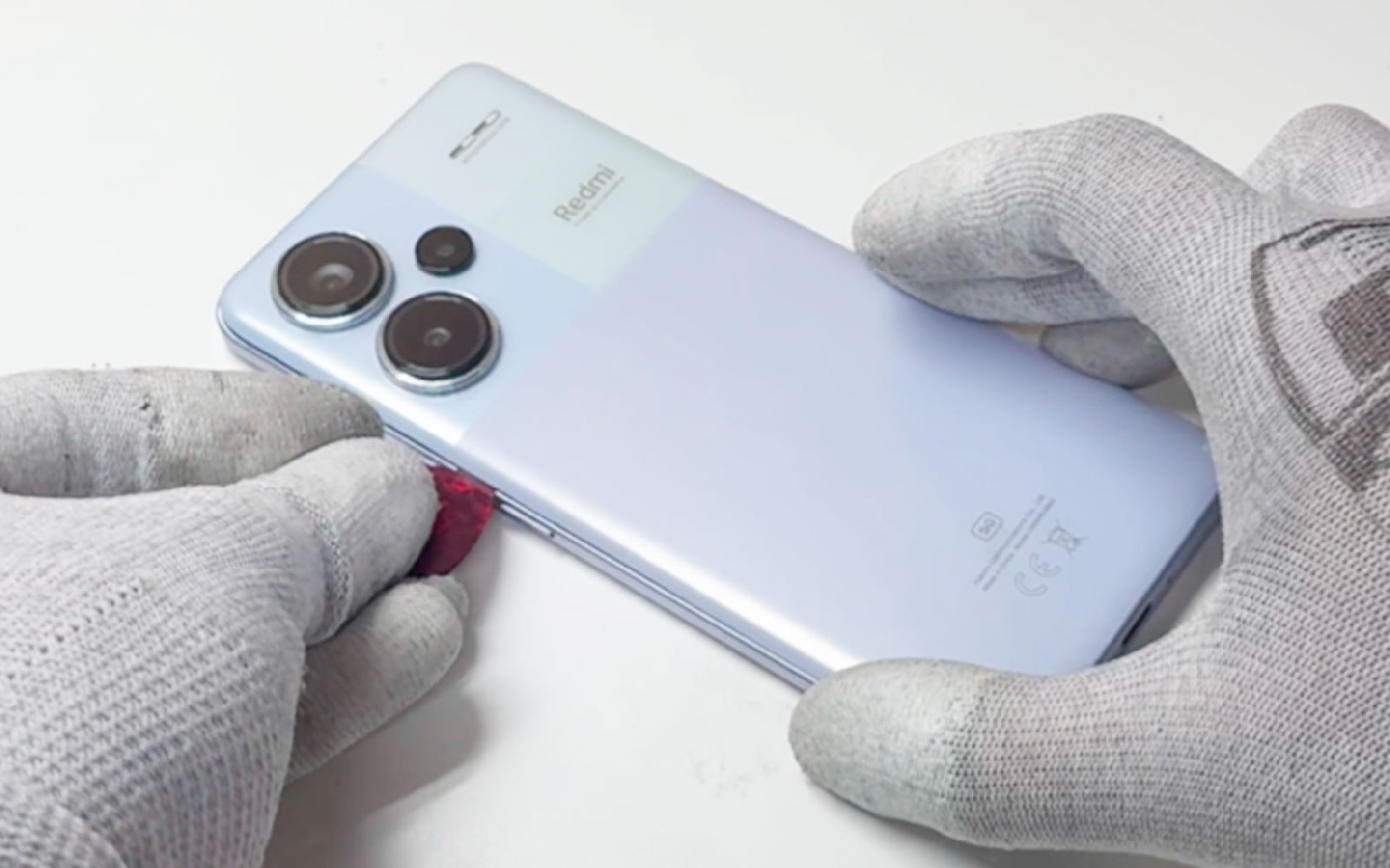

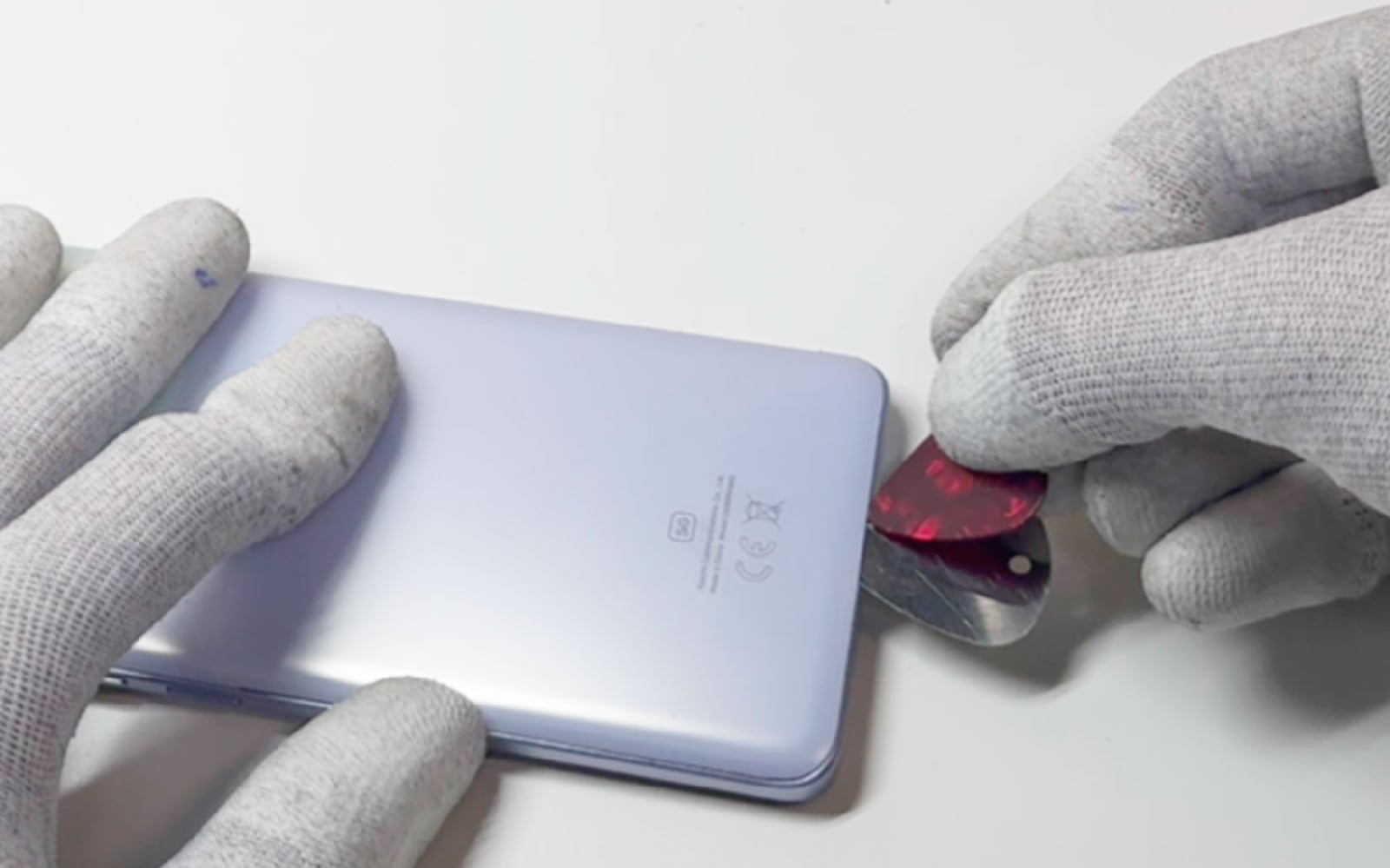

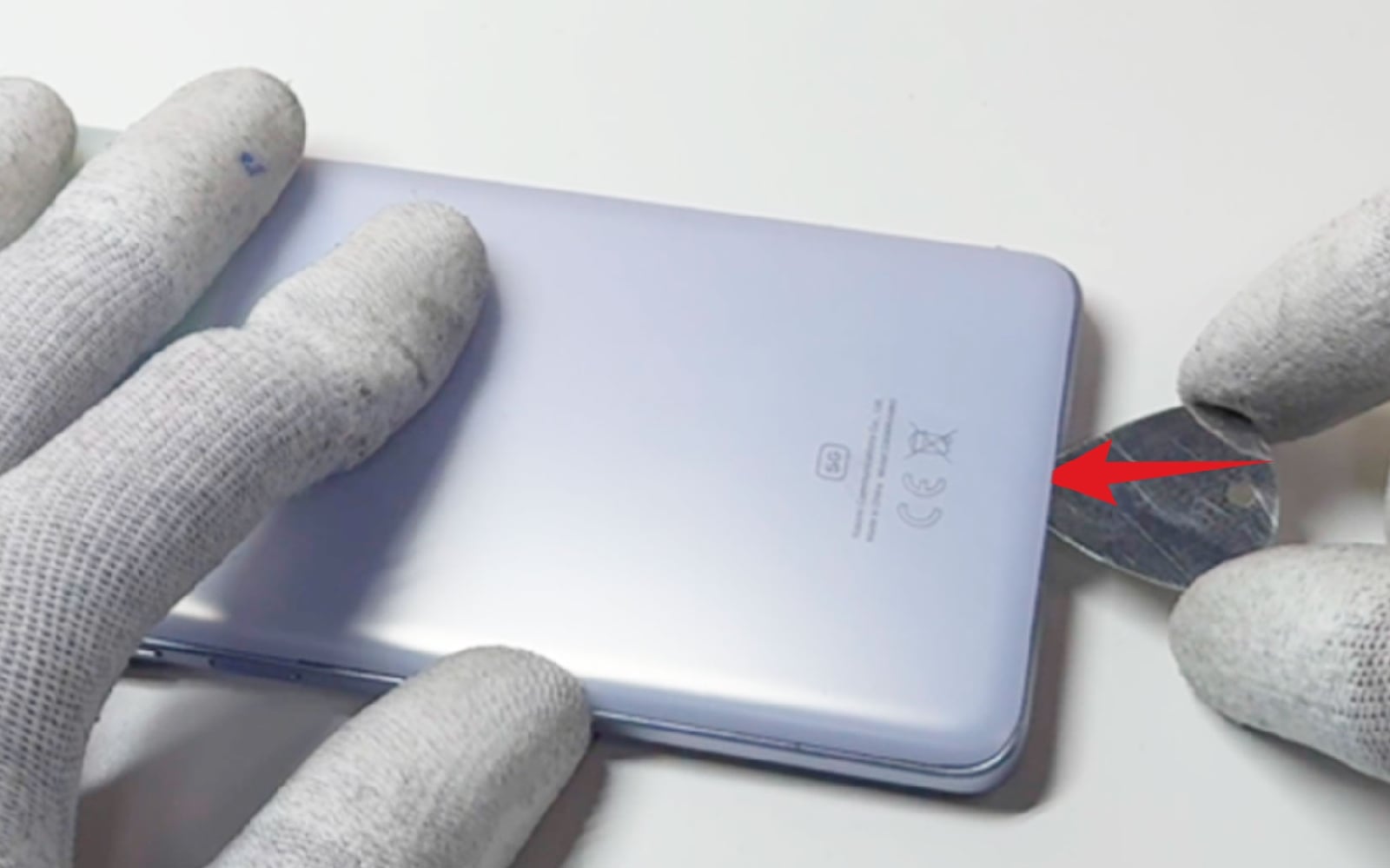

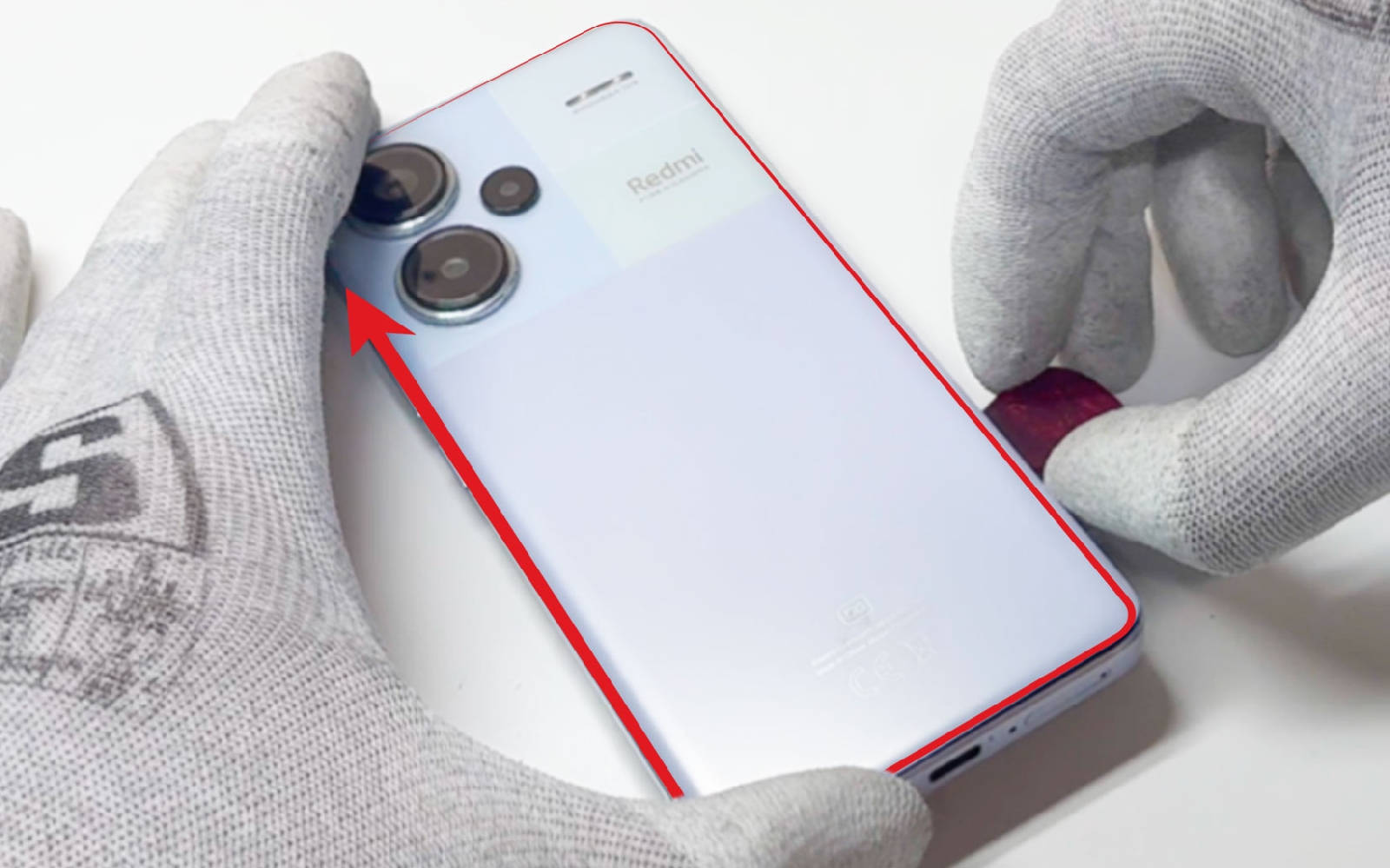

Etape 2 : Décoller la vitre arrière
Insérez le médiator en métal entre la vitre et le châssis puis remplacez ce dernier par les version en plastique afin d'éviter toutes rayures du châssis lors de la manipulation.
Faites glisser le médiator sur tout le pourtour avec précaution. Ne l'enfoncez pas trop profondément pour ne pas sectionner les nappes internes.
Si vous sentez une résistance, n'insistez pas. Chauffez à nouveau la zone concernée avant de poursuivre le passage du médiator.
Faites glisser le médiator sur tout le pourtour avec précaution. Ne l'enfoncez pas trop profondément pour ne pas sectionner les nappes internes.
Si vous sentez une résistance, n'insistez pas. Chauffez à nouveau la zone concernée avant de poursuivre le passage du médiator.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

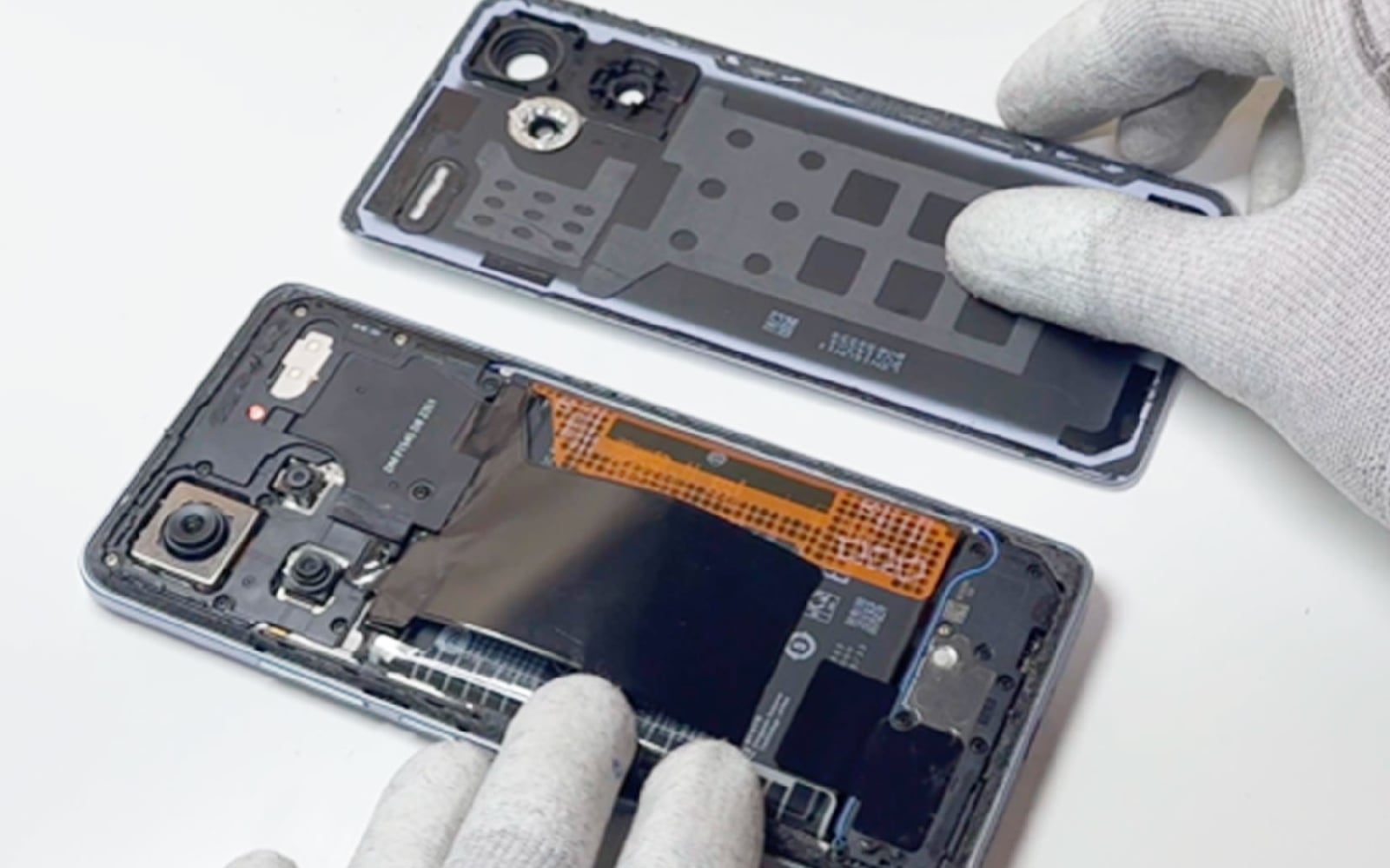

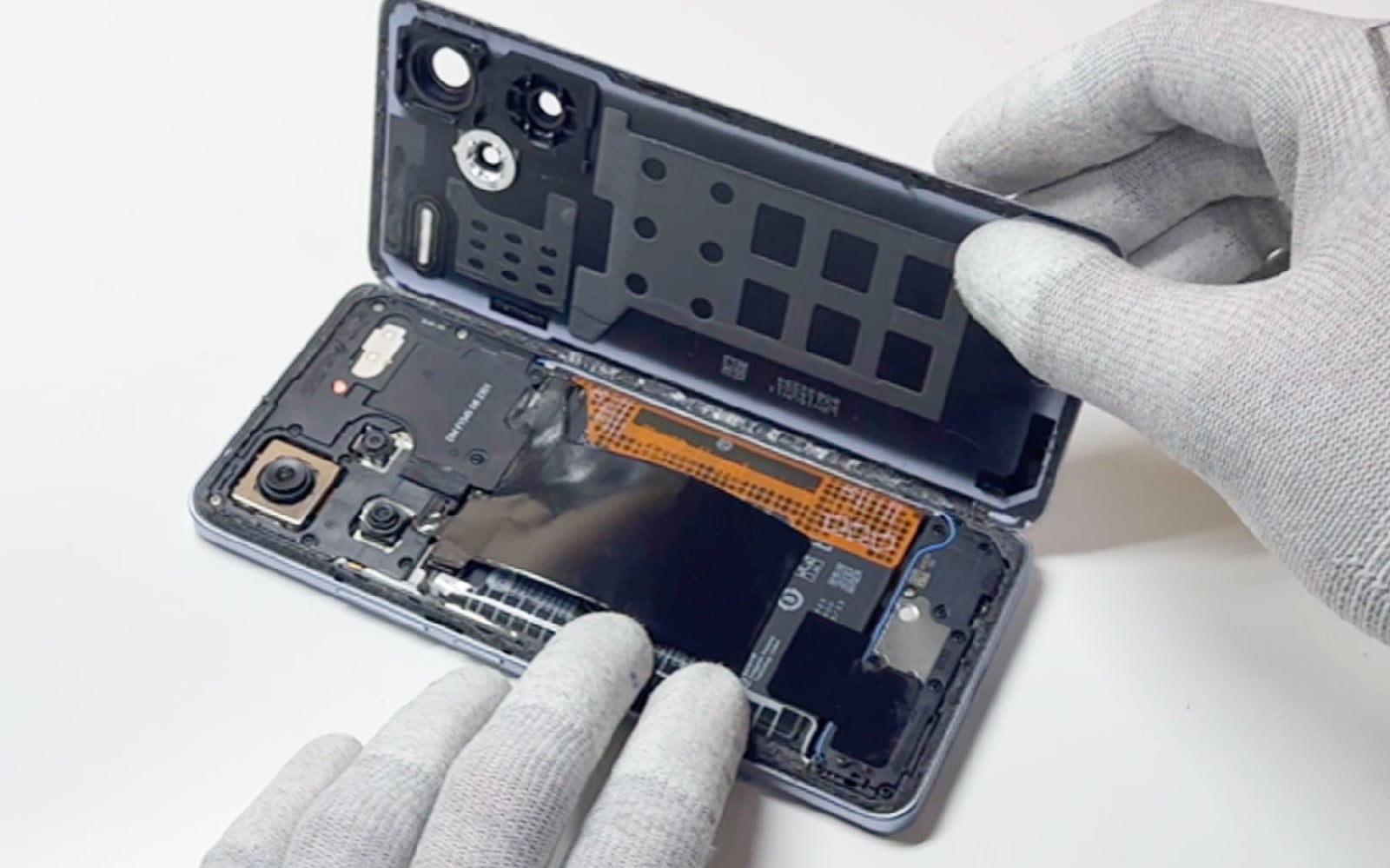

Etape 3 : Ouvrir le téléphone
Basculez la vitre arrière pour accéder aux composants de votre Xiaomi Redmi Note 13 Pro+.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

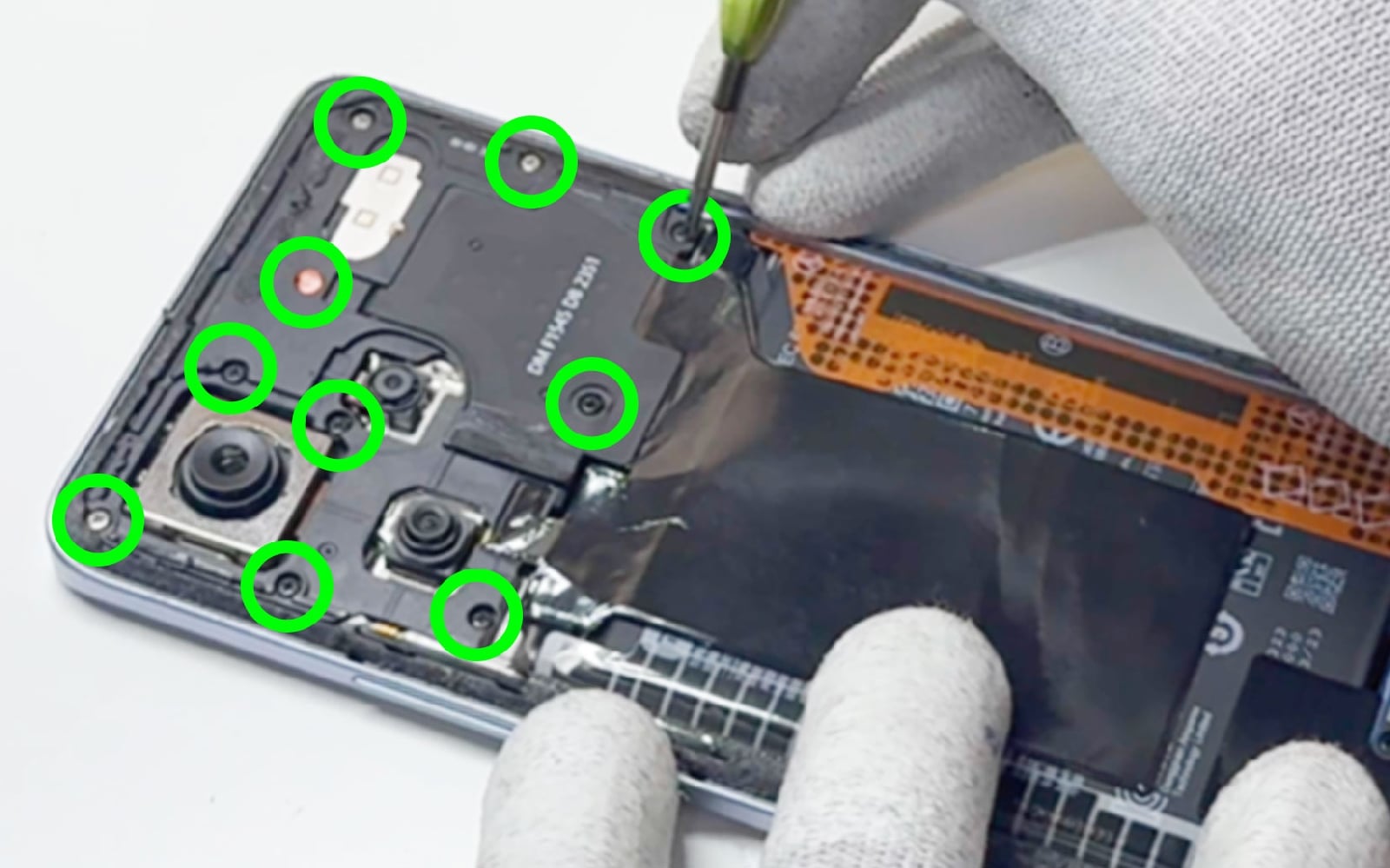

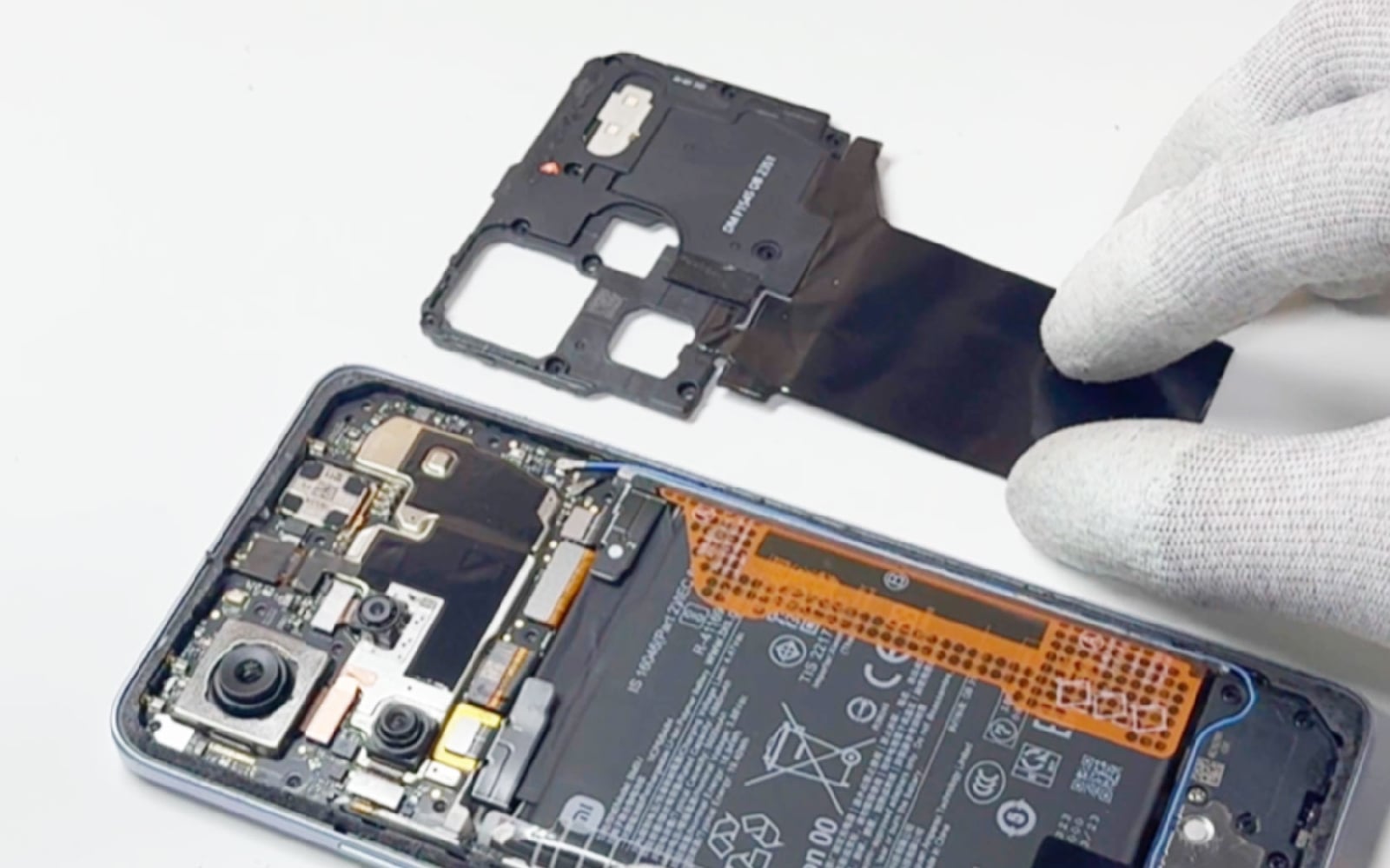

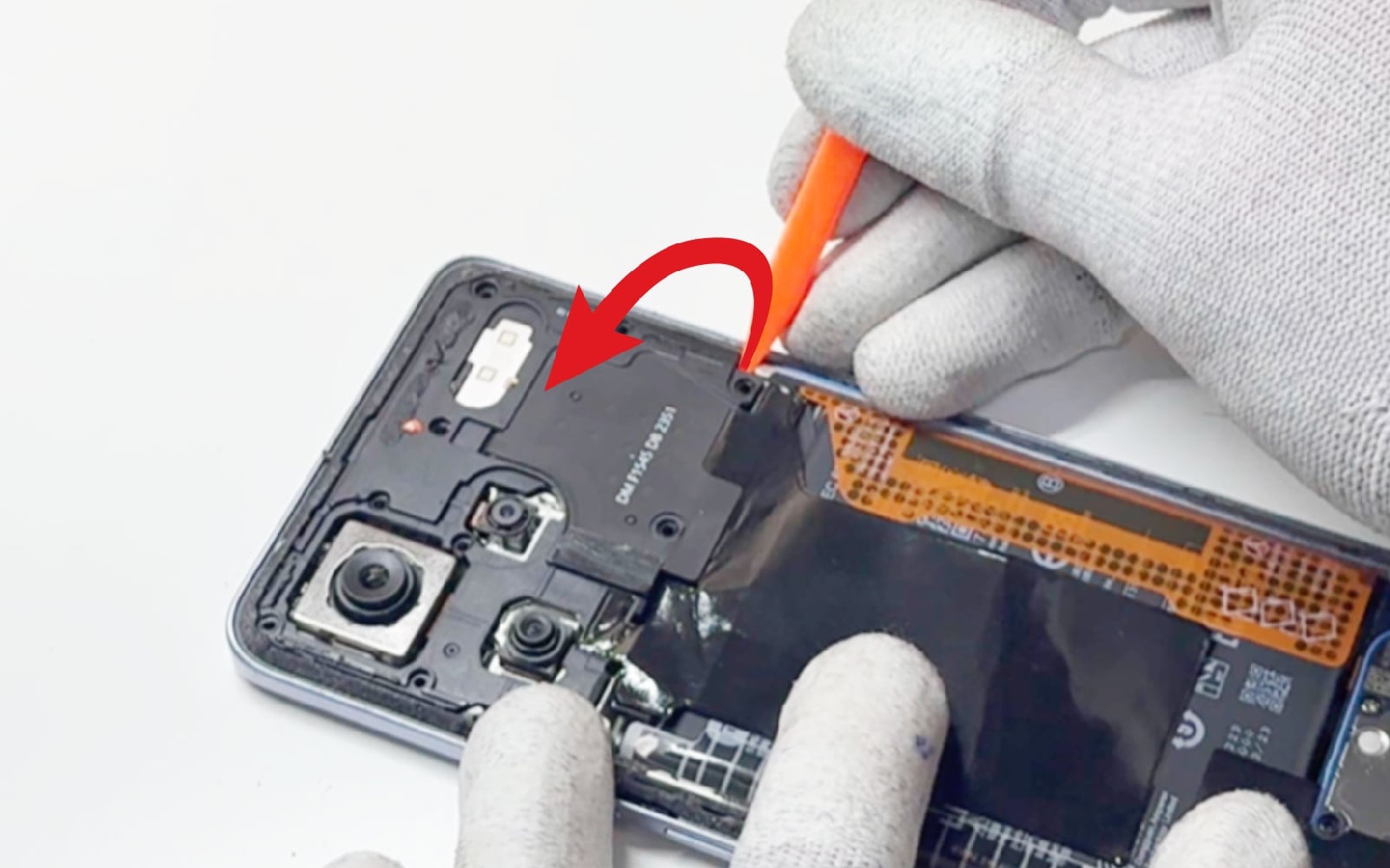

Etape 4 : Retirer la plaquette intermédiaire
Retirez toutes les vis avec le tournevis cruciforme de la plaquette NFC. Glissez le levier sous le composant pour le déclipser et accéder à la carte mère.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

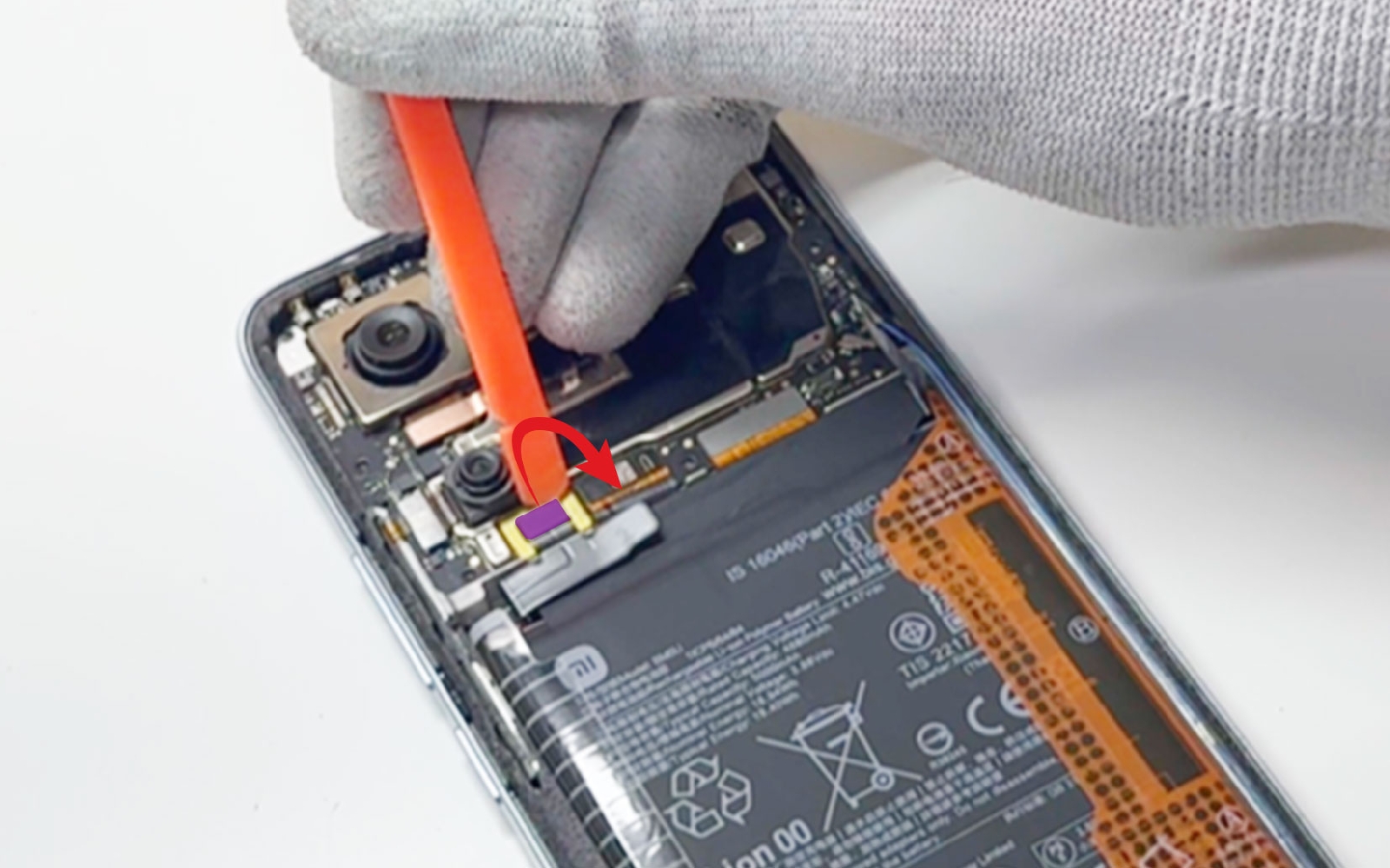

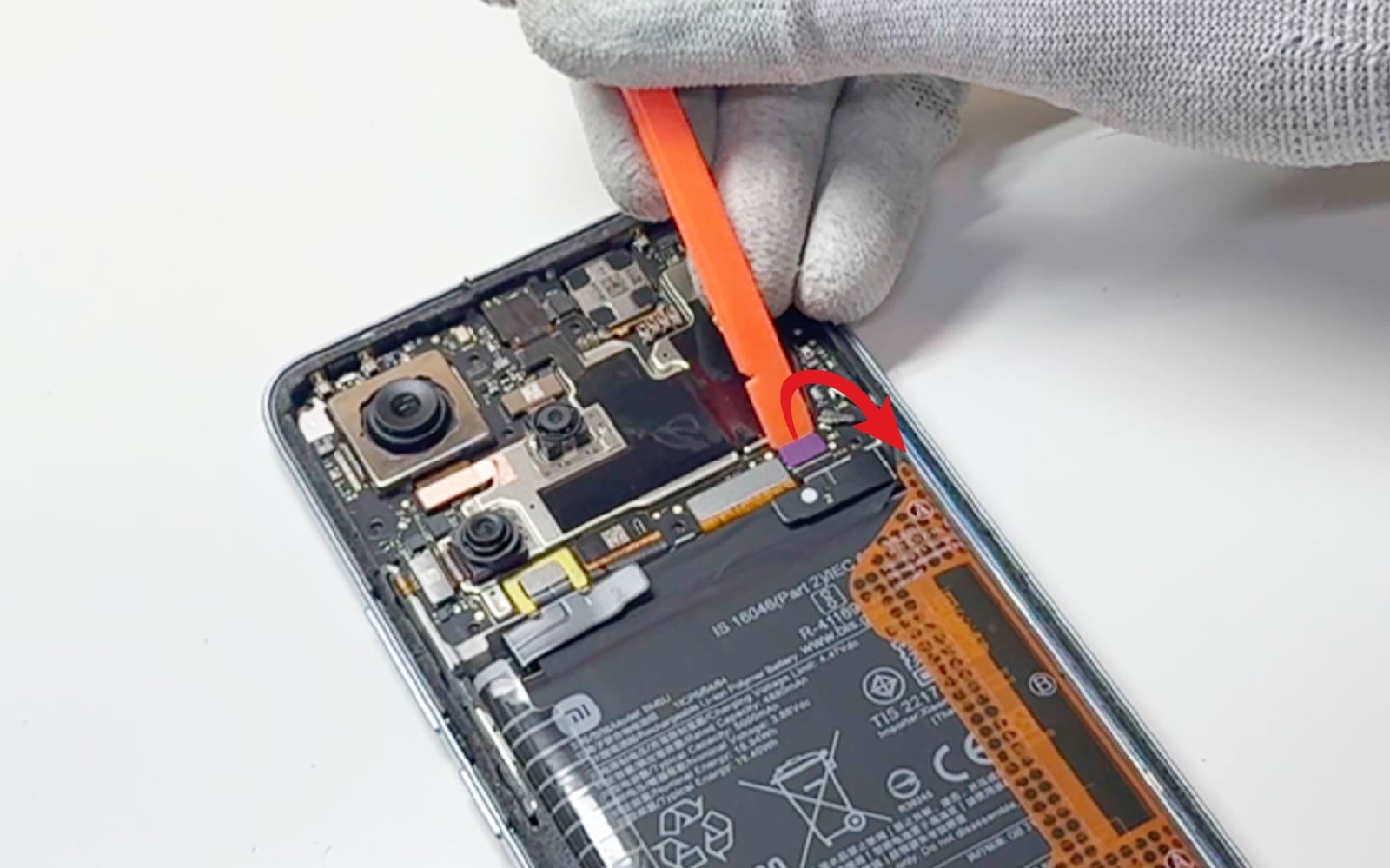

Etape 5 : Déconnecter la batterie
Déconnectez les deux nappes de la batterie avant de continuer la réparation.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

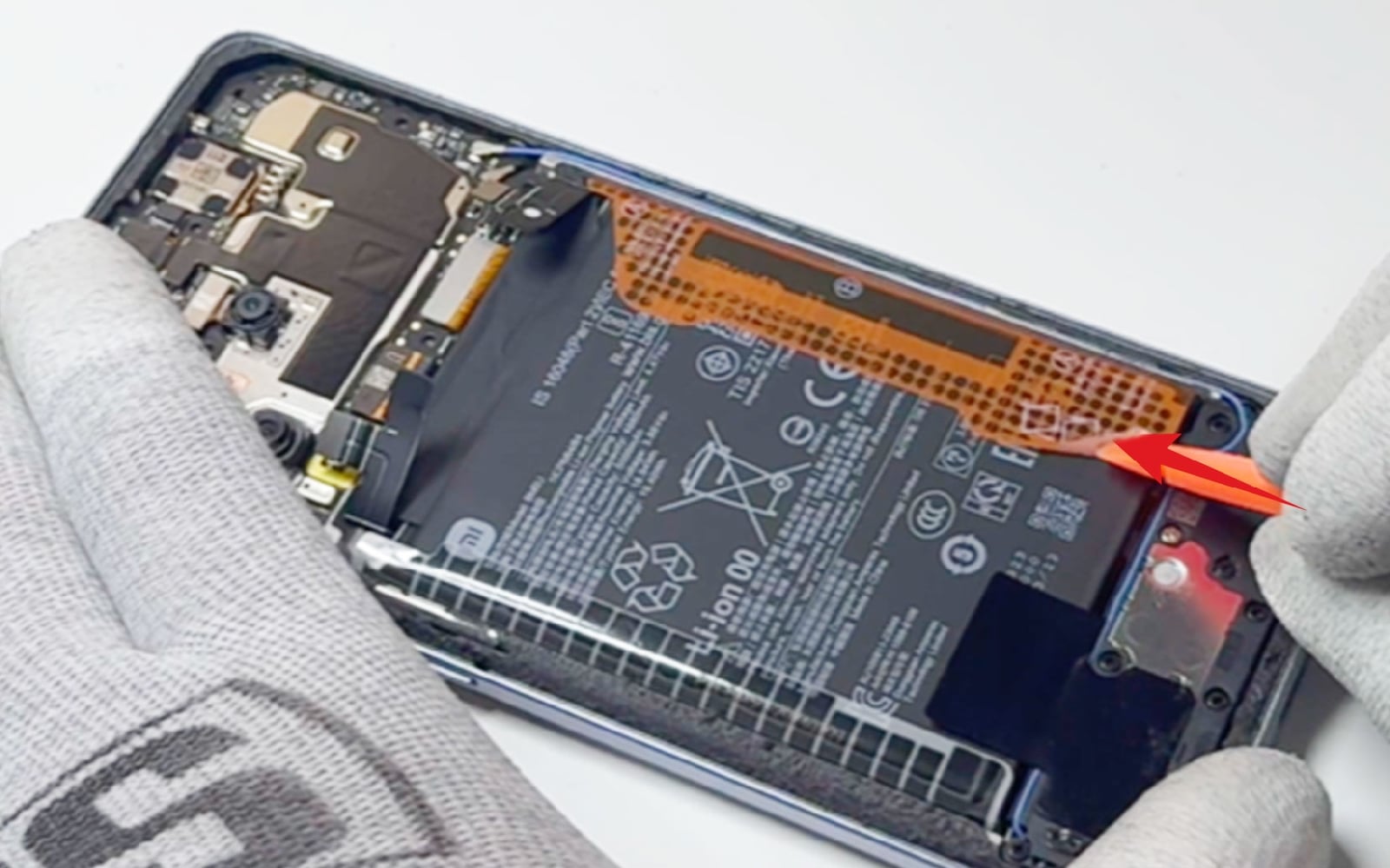

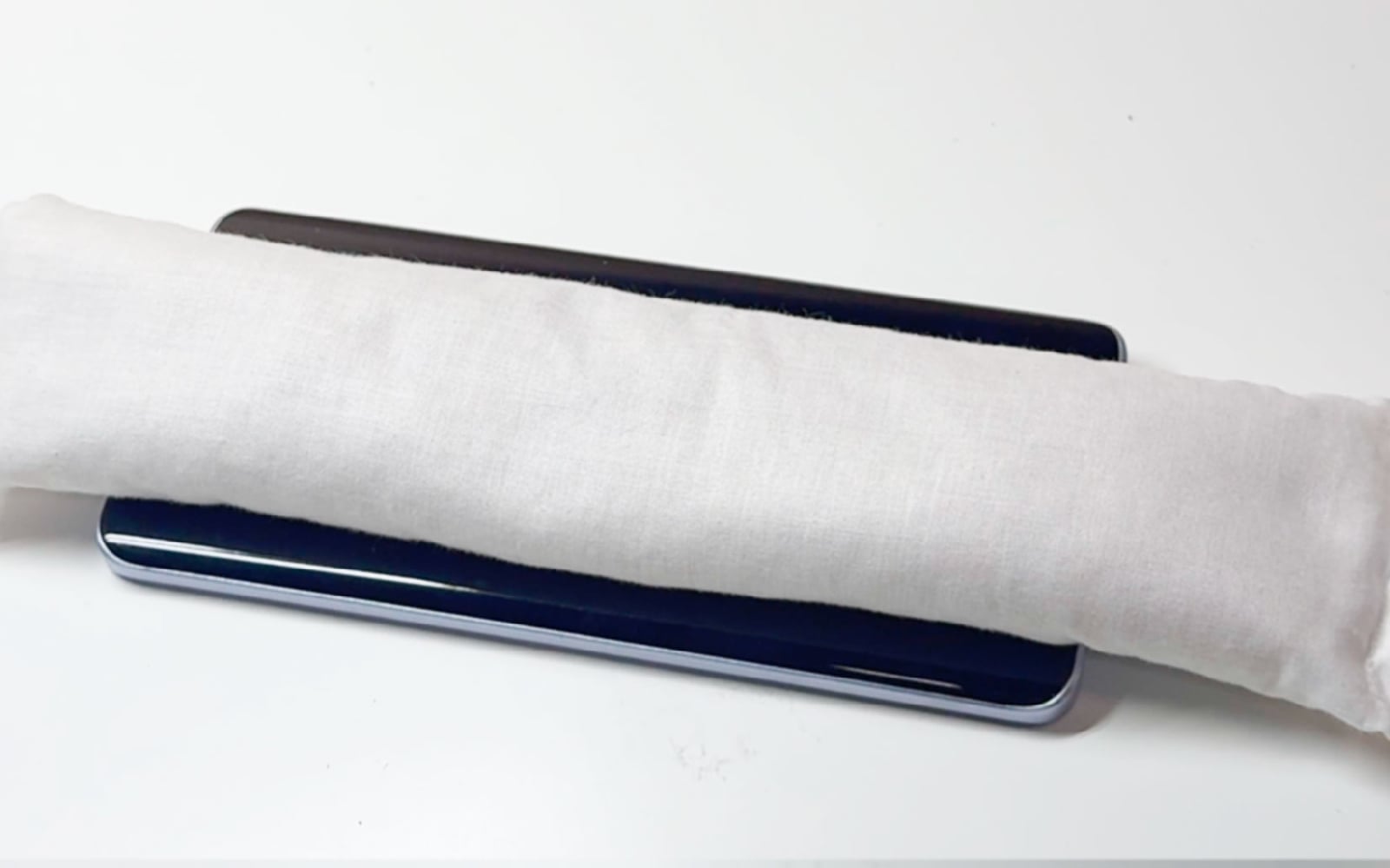

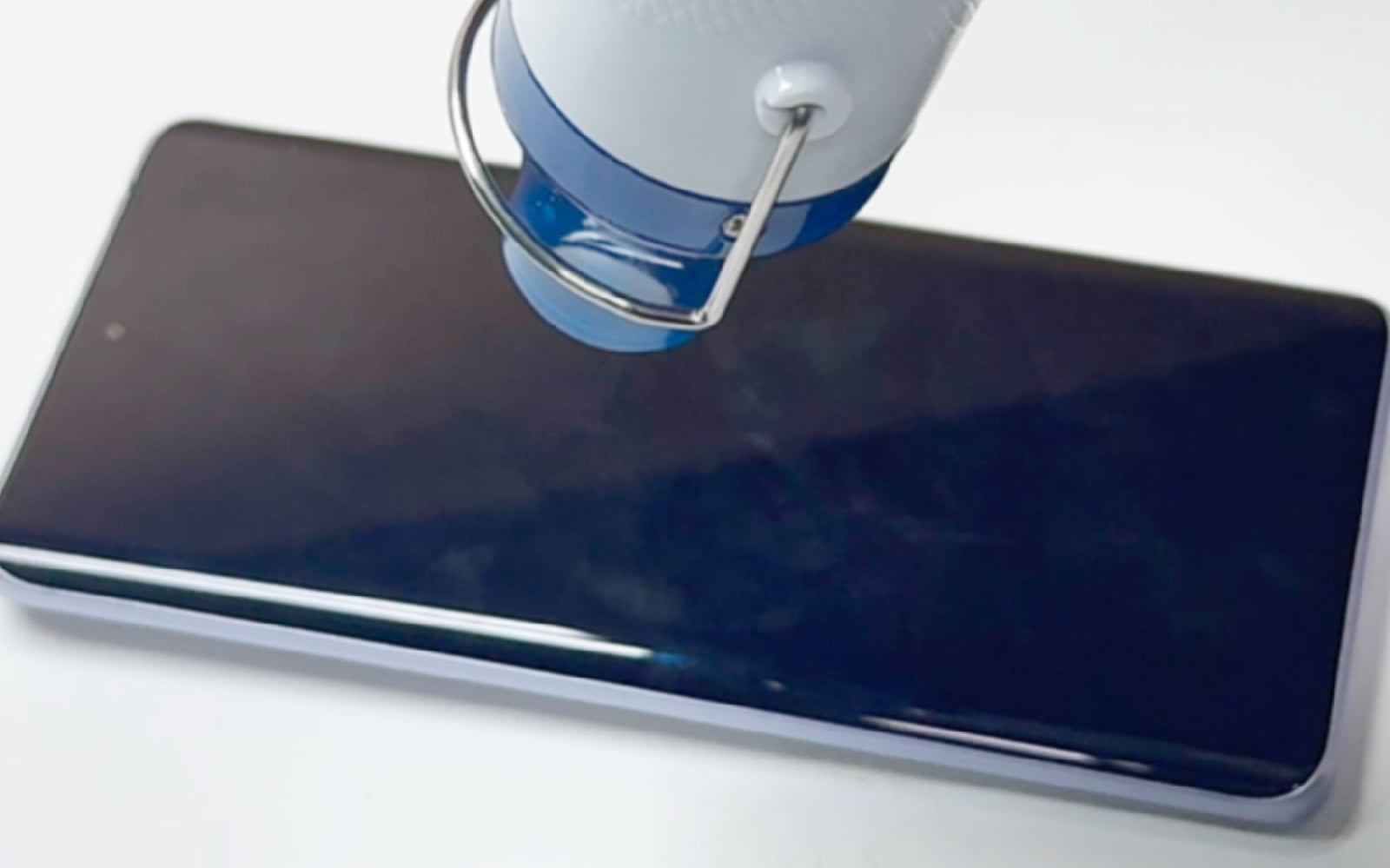

Etape 6 : Préparer la batterie
Avec l'aide du décapeur ou du coussin, chauffez légèrement l'arrière de la batterie pour ramollir son sticker.
Ensuite, décollez les languettes orange.
Ensuite, décollez les languettes orange.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Petit coussin chauffant pour décoller les vitres6,90 €
Décapeur thermique petit modèle9,90 €

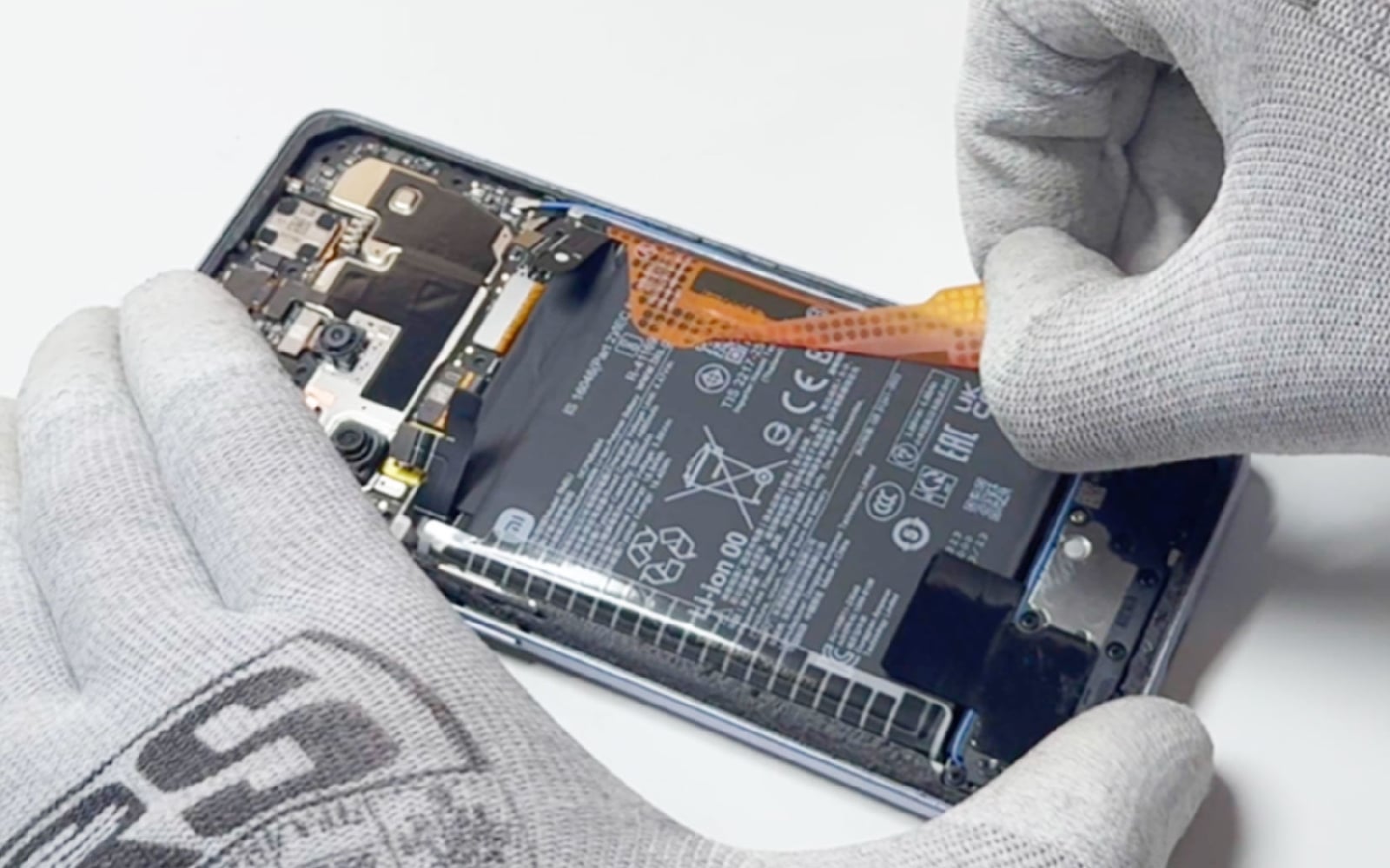

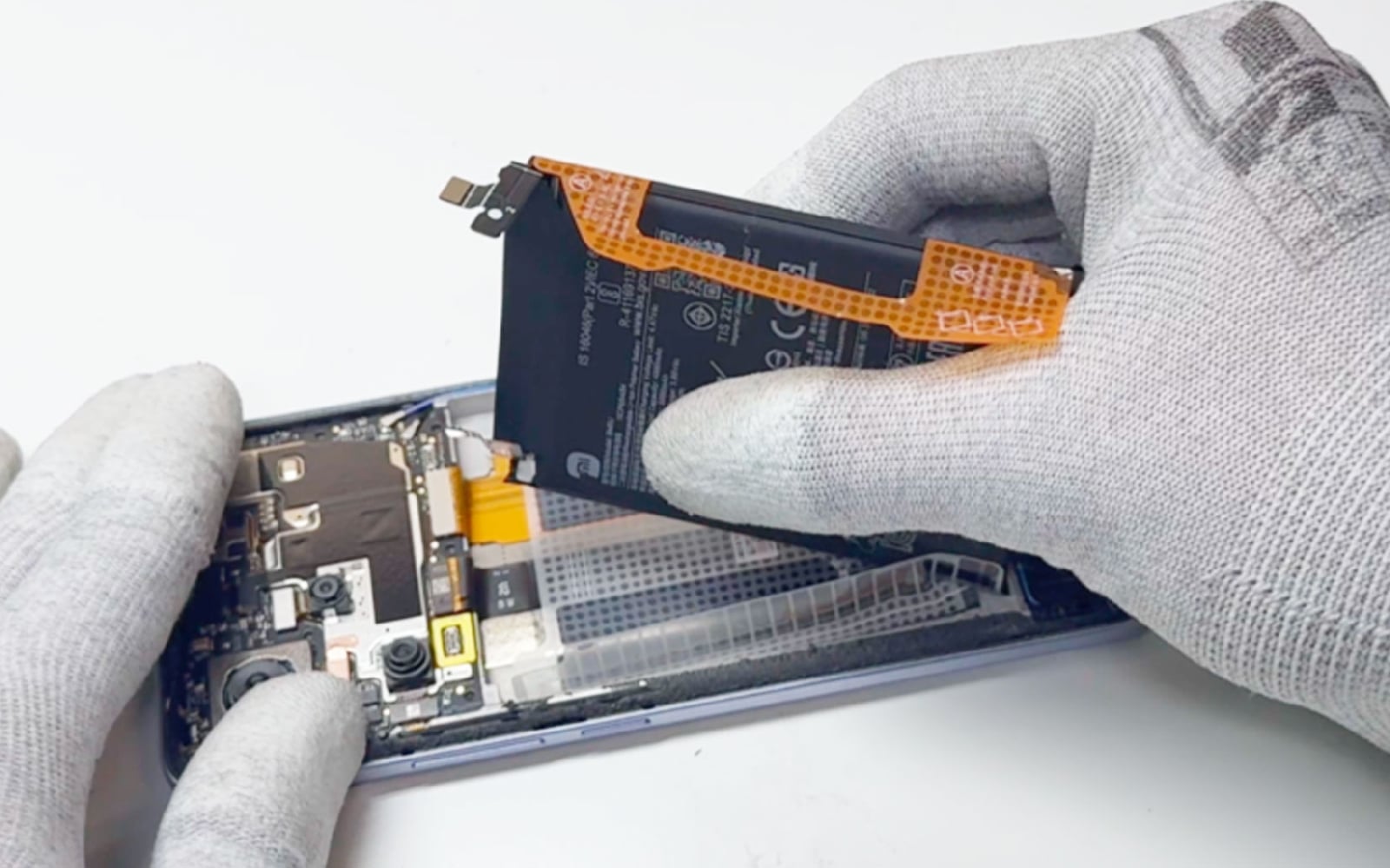

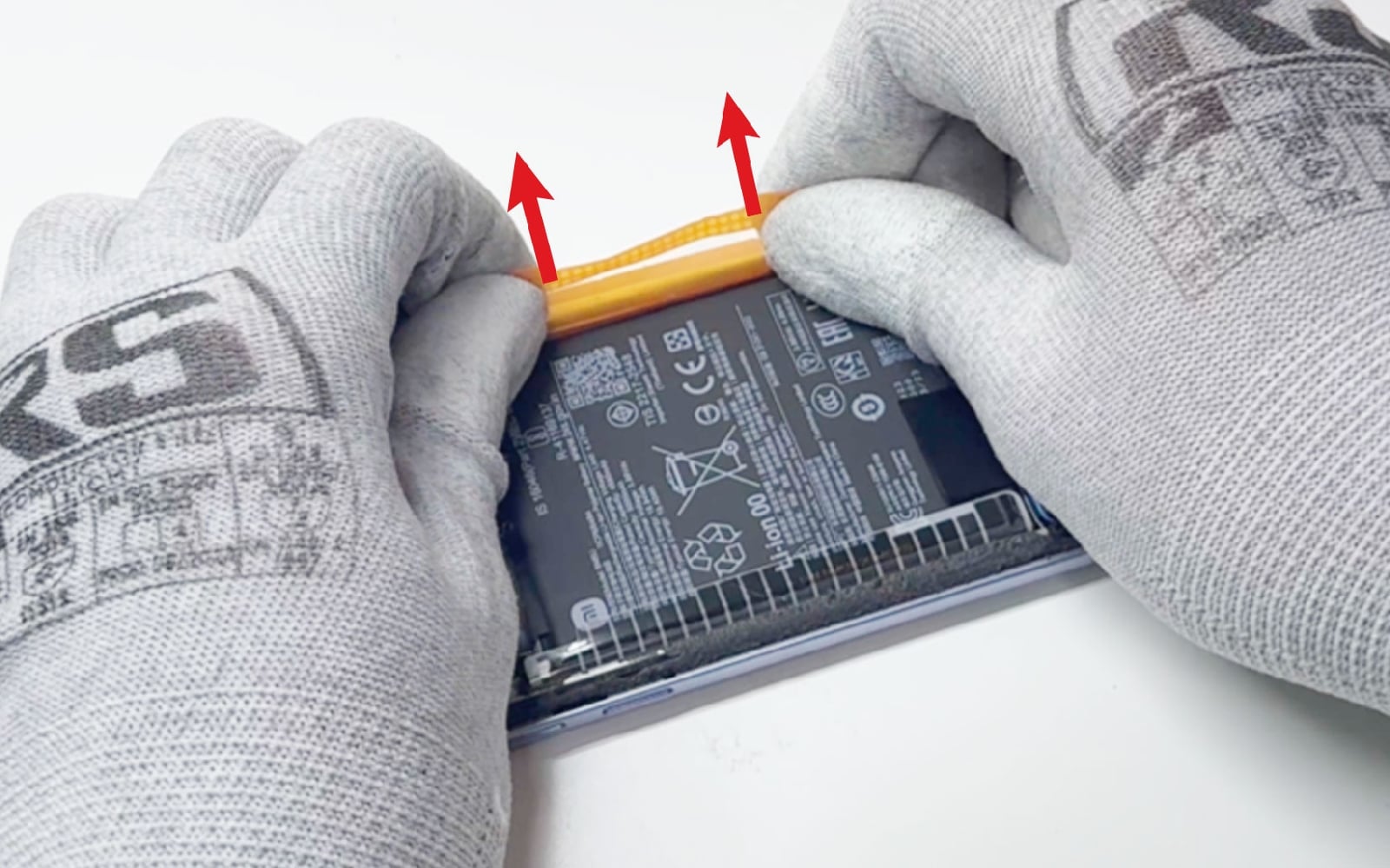

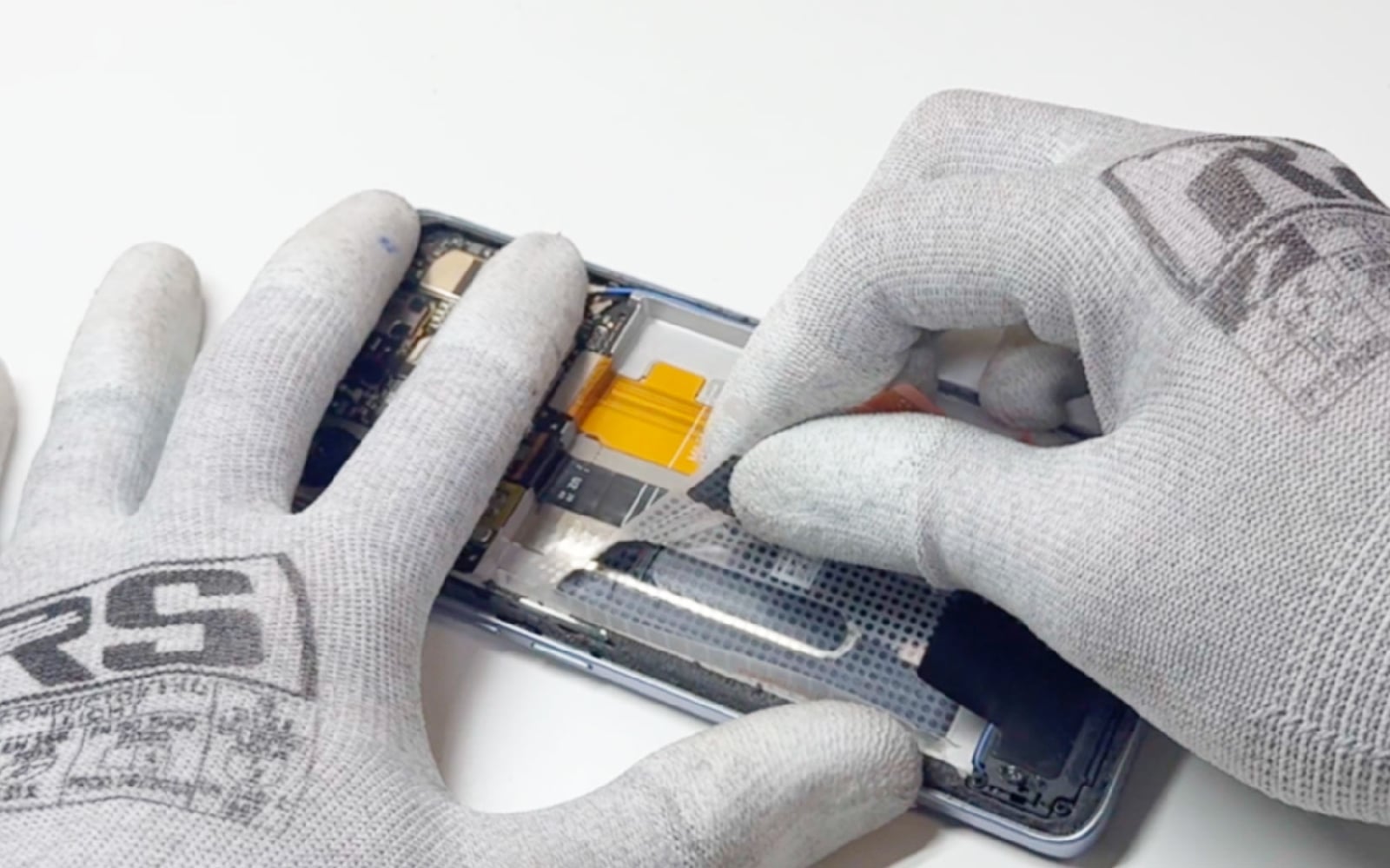

Etape 7 : Sortir la batterie
Une fois la languette décollée, saisissez cette dernière afin de pouvoir soulever la batterie et la sortir de son emplacement.
Récupérez ensuite le film transparent.
Récupérez ensuite le film transparent.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

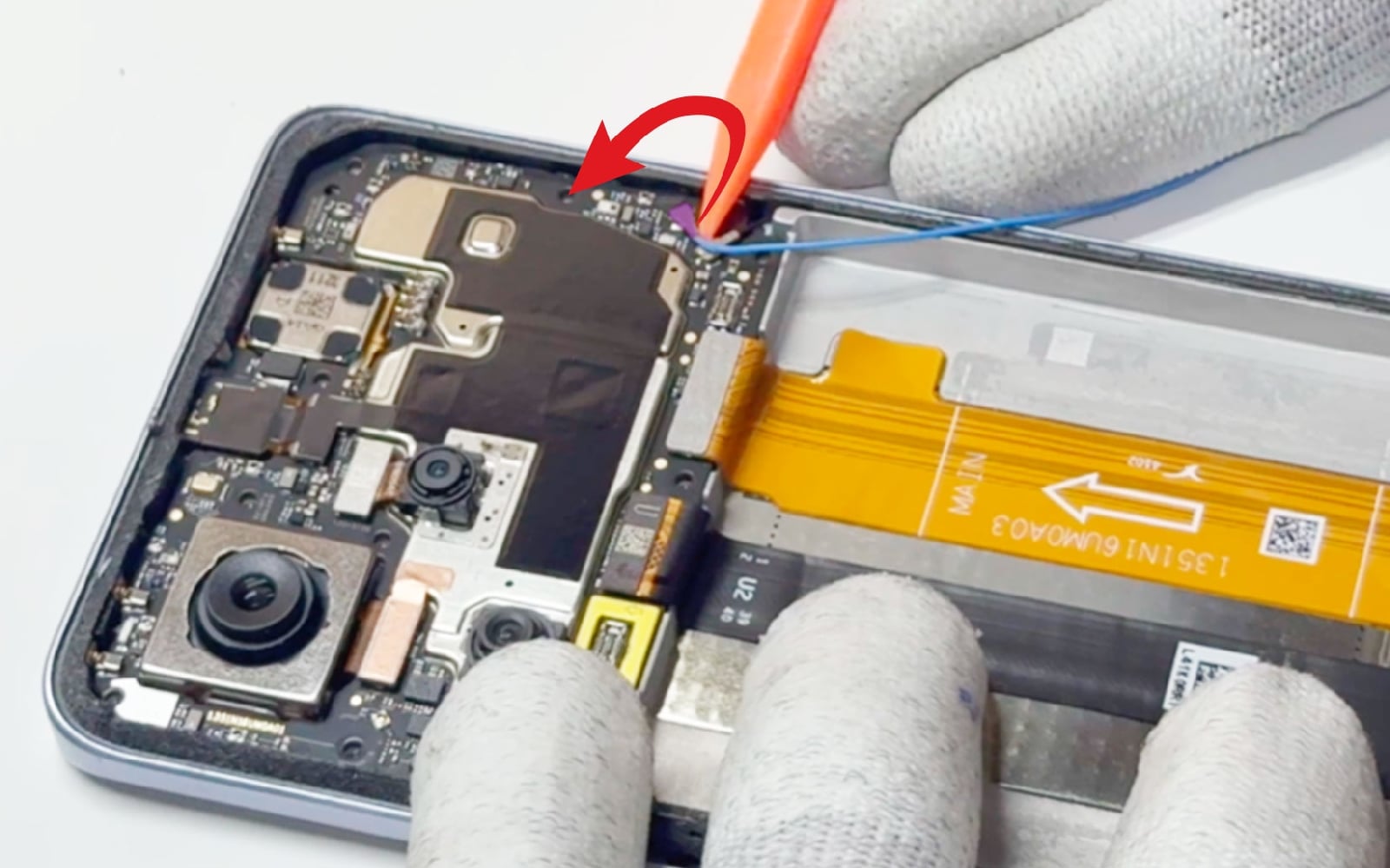

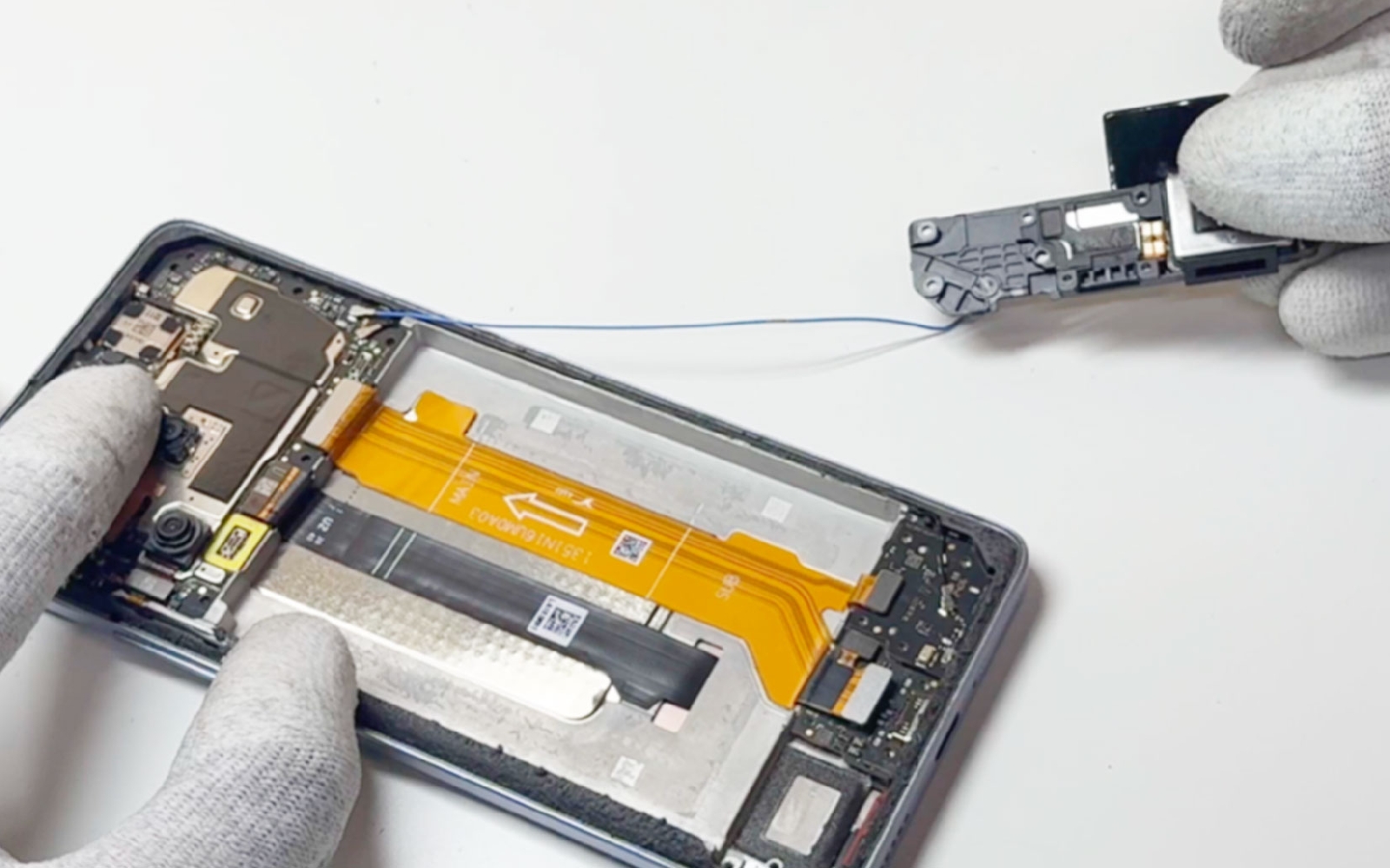

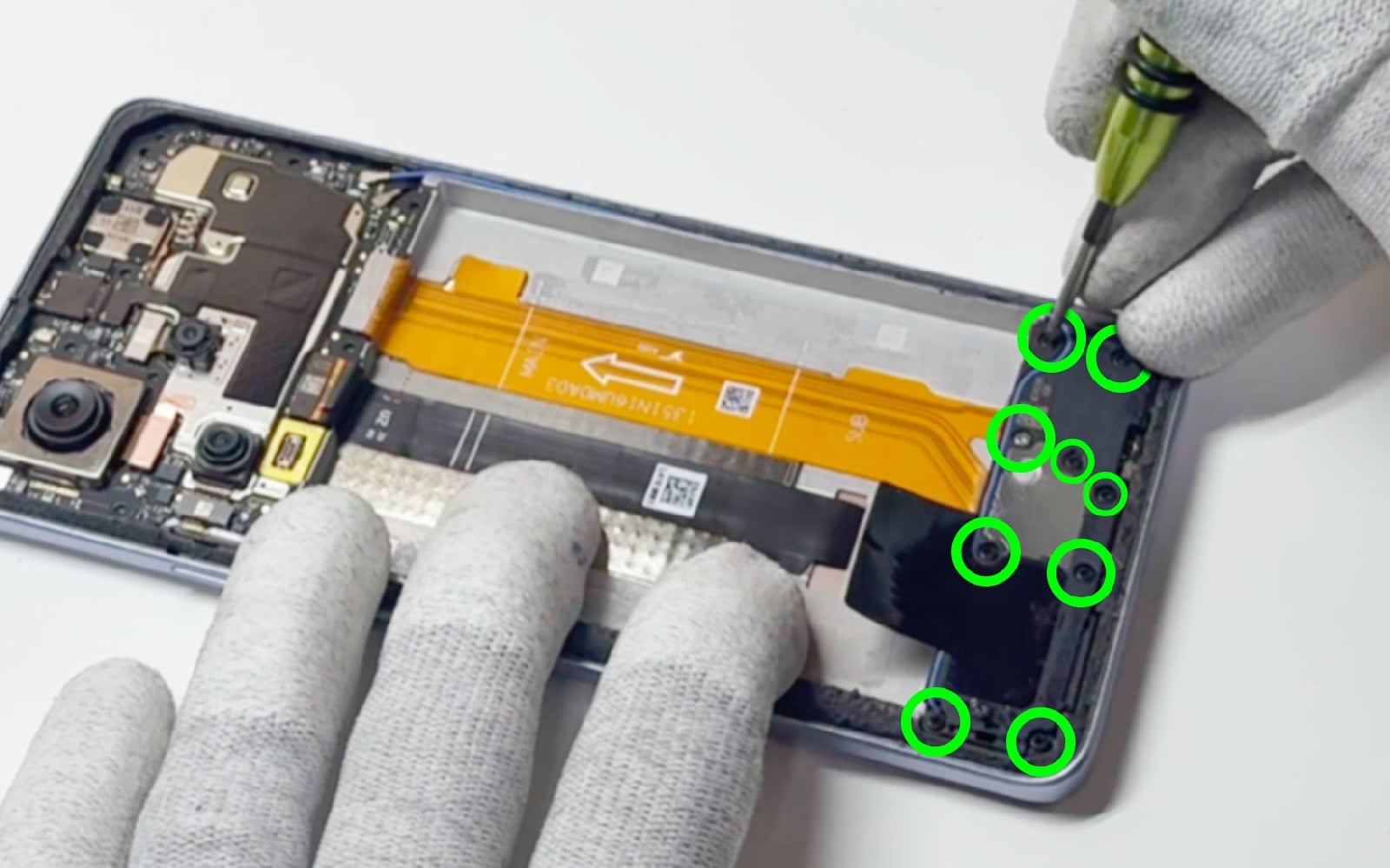

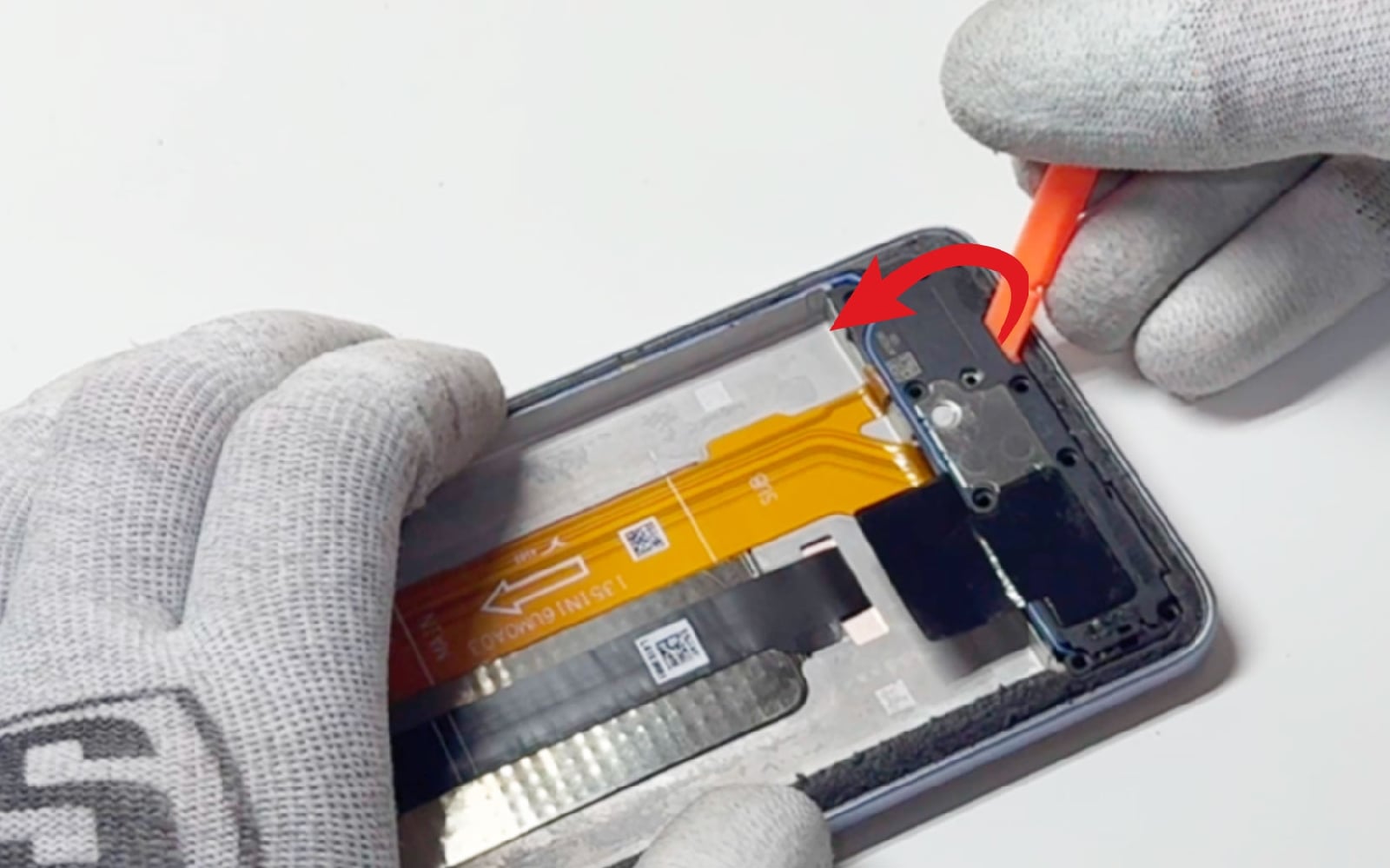

Etape 8 : Mettre le haut-parleur externe de coté
Ôtez les vis cruciformes du haut-parleur externe avant de le déclipser à l'aide du levier.
Débranchez ensuite le câble coaxial de la carte mère pour mettre le composant de coté.
Débranchez ensuite le câble coaxial de la carte mère pour mettre le composant de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Etape 9 : Décoller la rallonge d'interconnexion
Déconnectez la nappe de l'écran puis celles de la rallonges d'interconnexion avant de la décoller du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

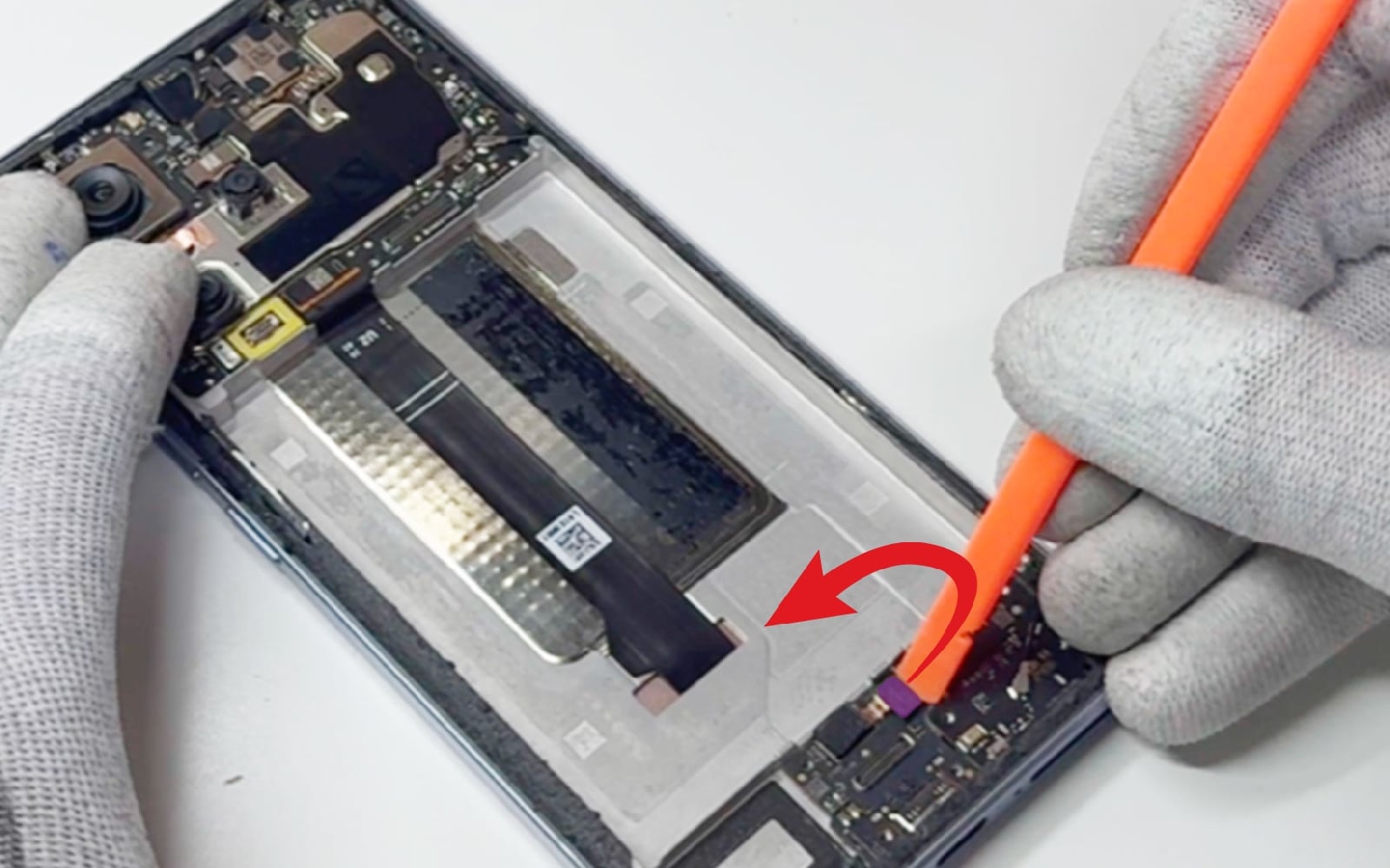

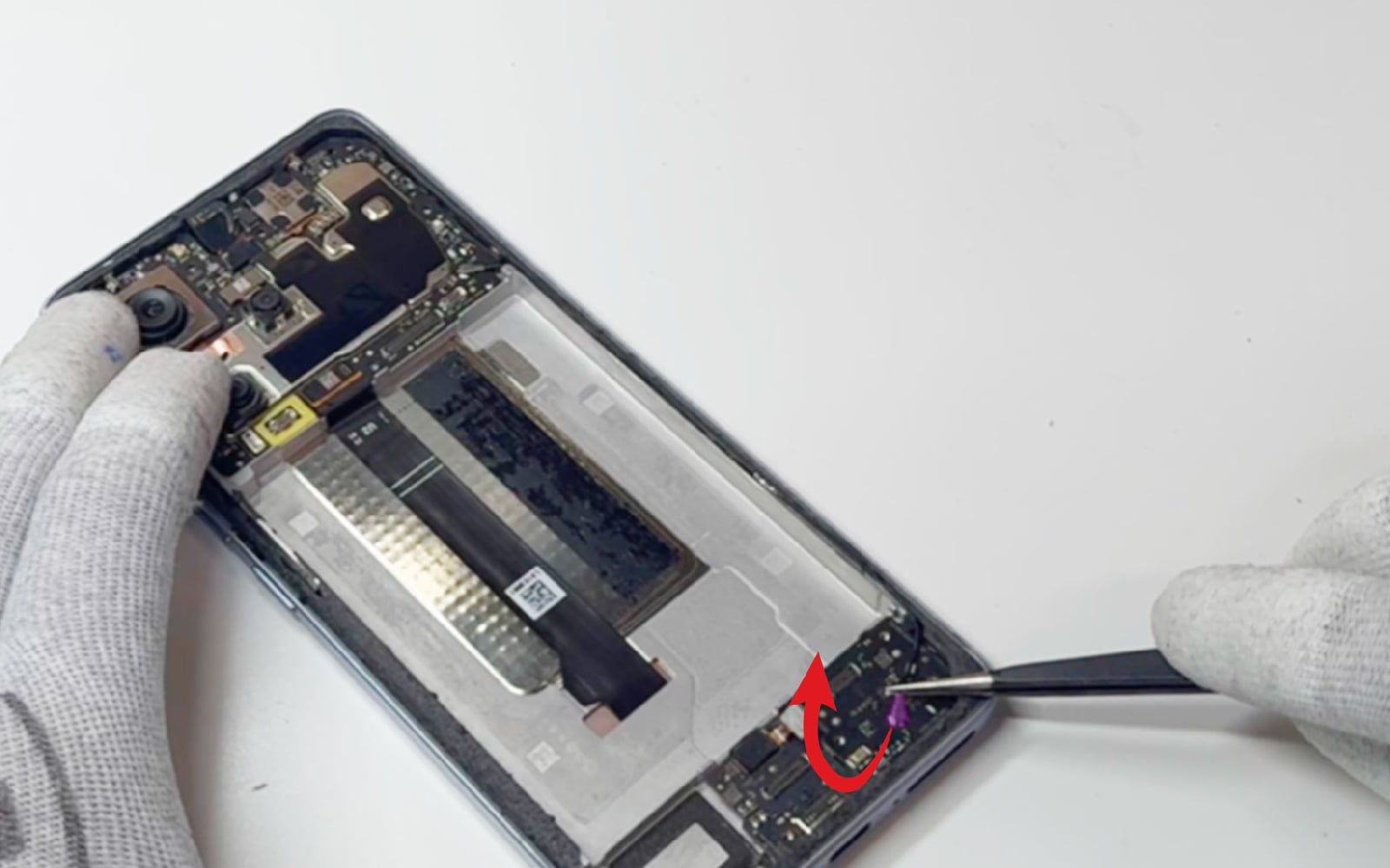

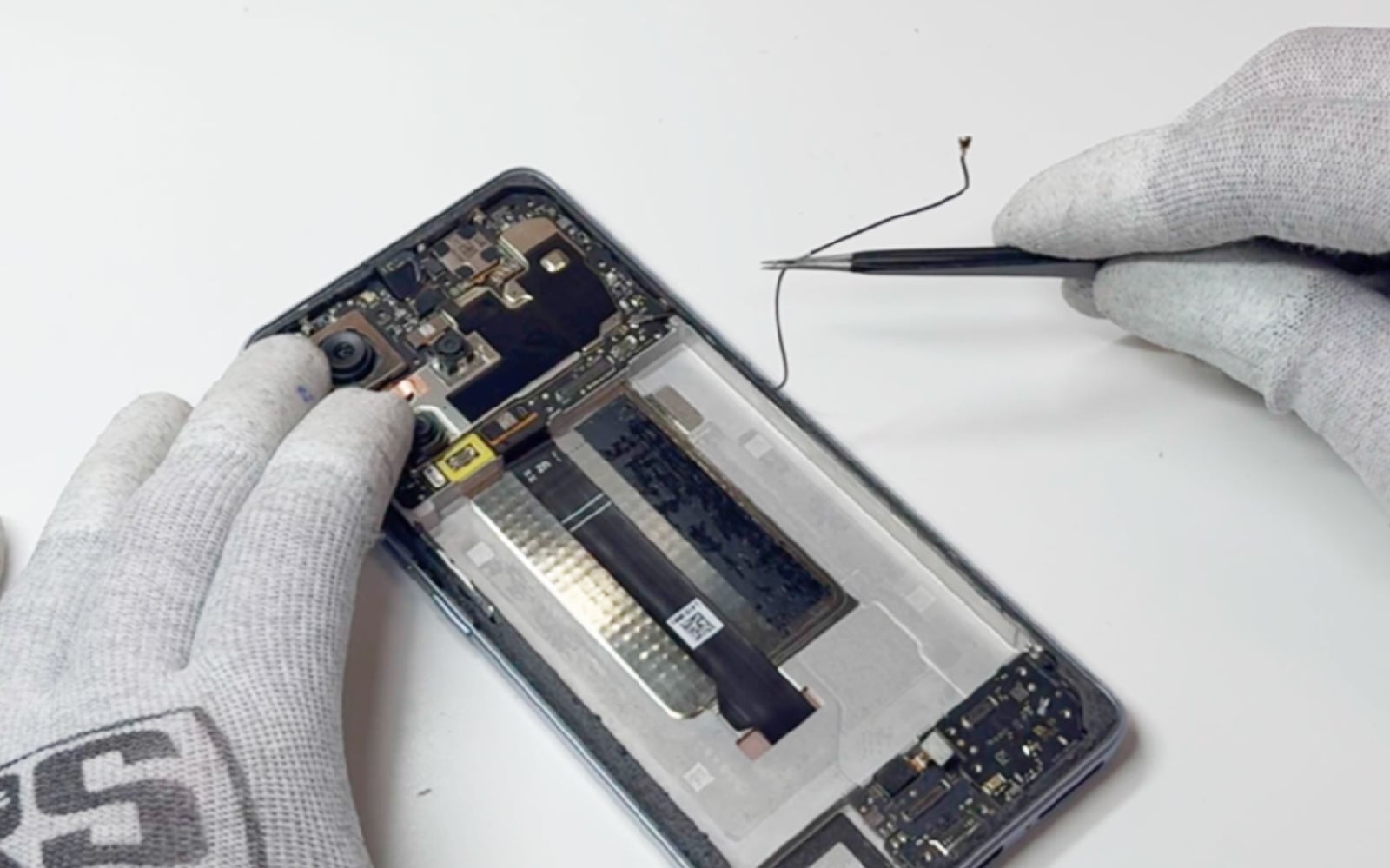

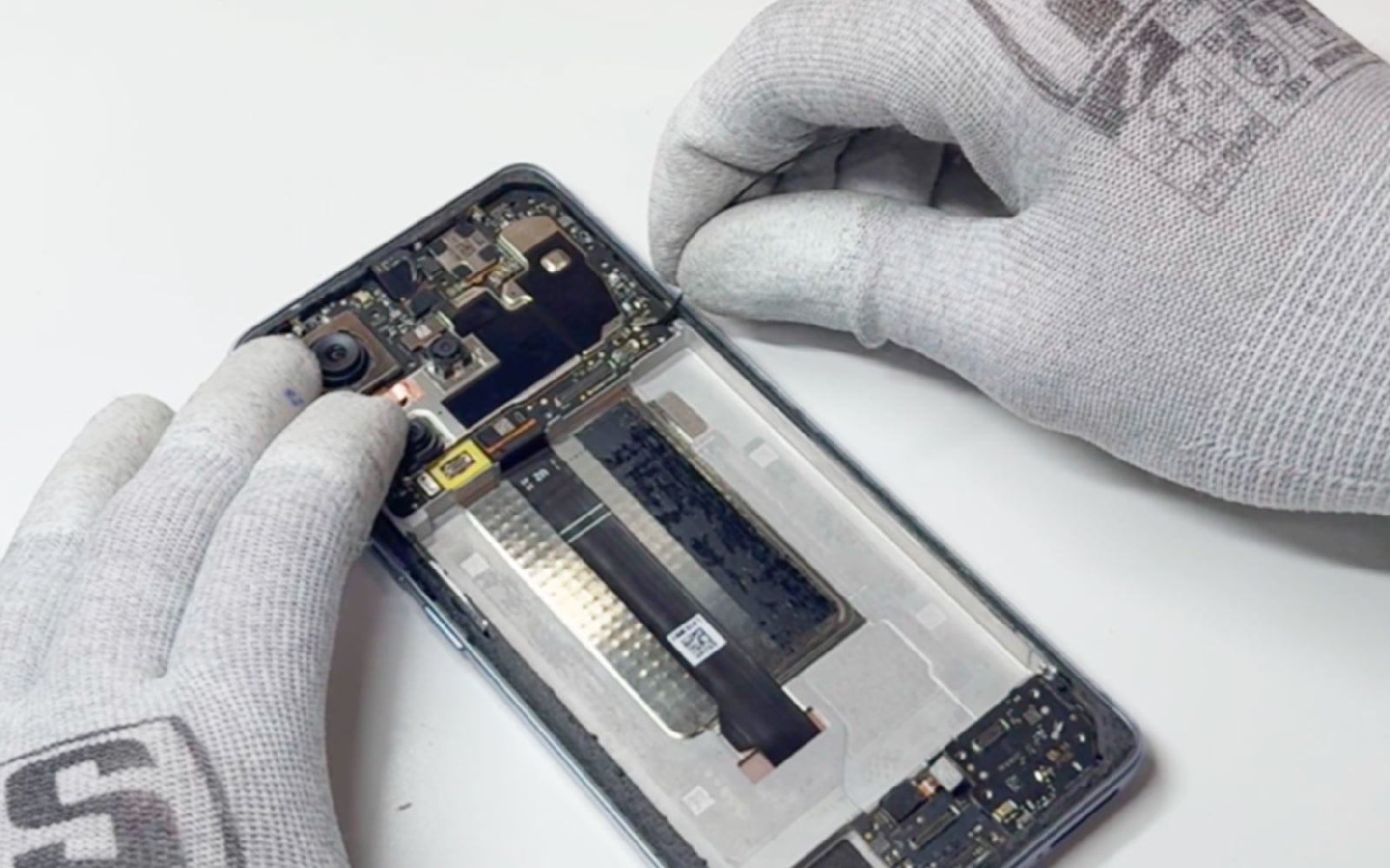

Etape 10 : Récupérer le câble coaxial
Débranchez la nappe du capteur d'empreintes puis le second câble coaxial avant de le sortir de son emplacement.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

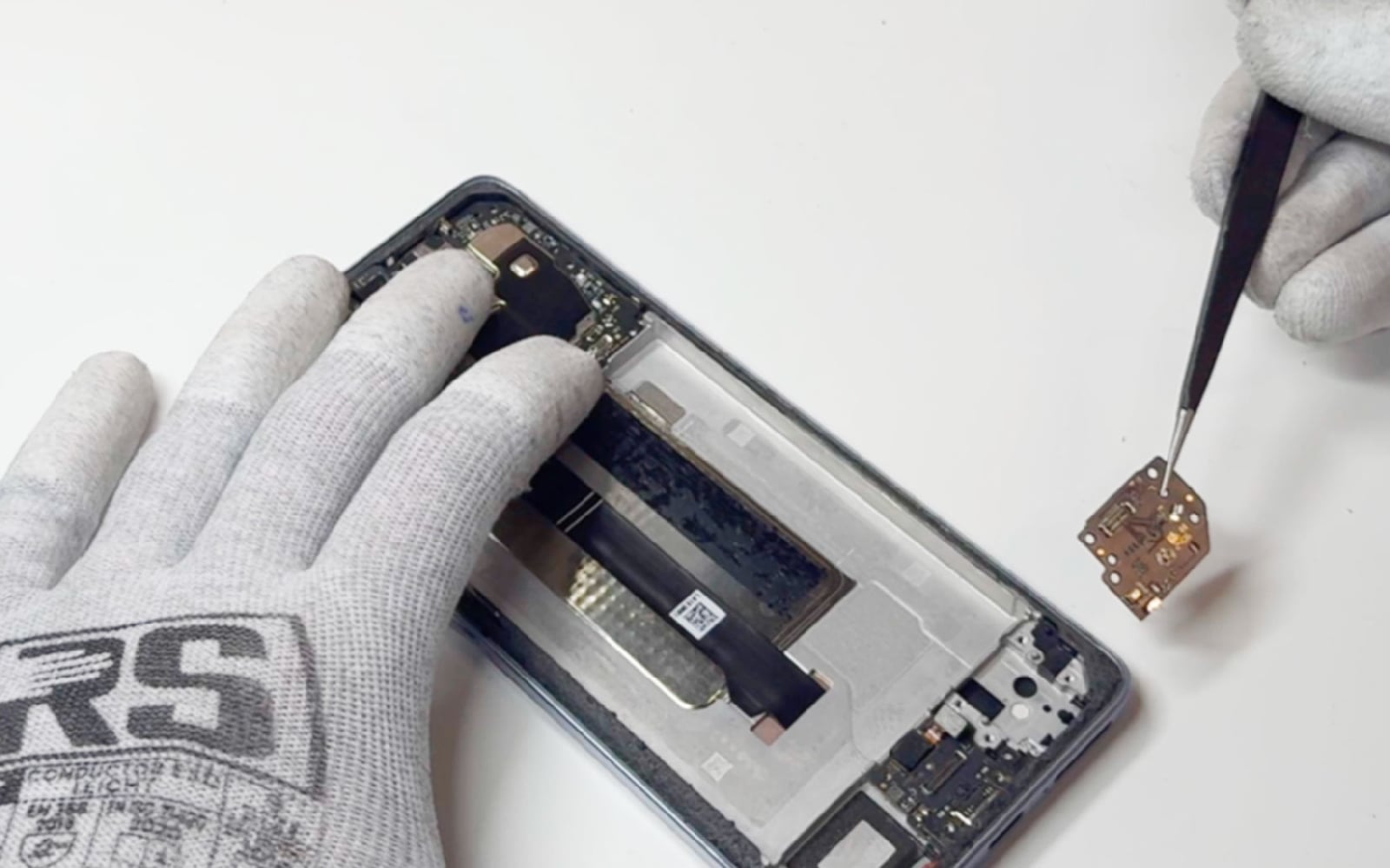

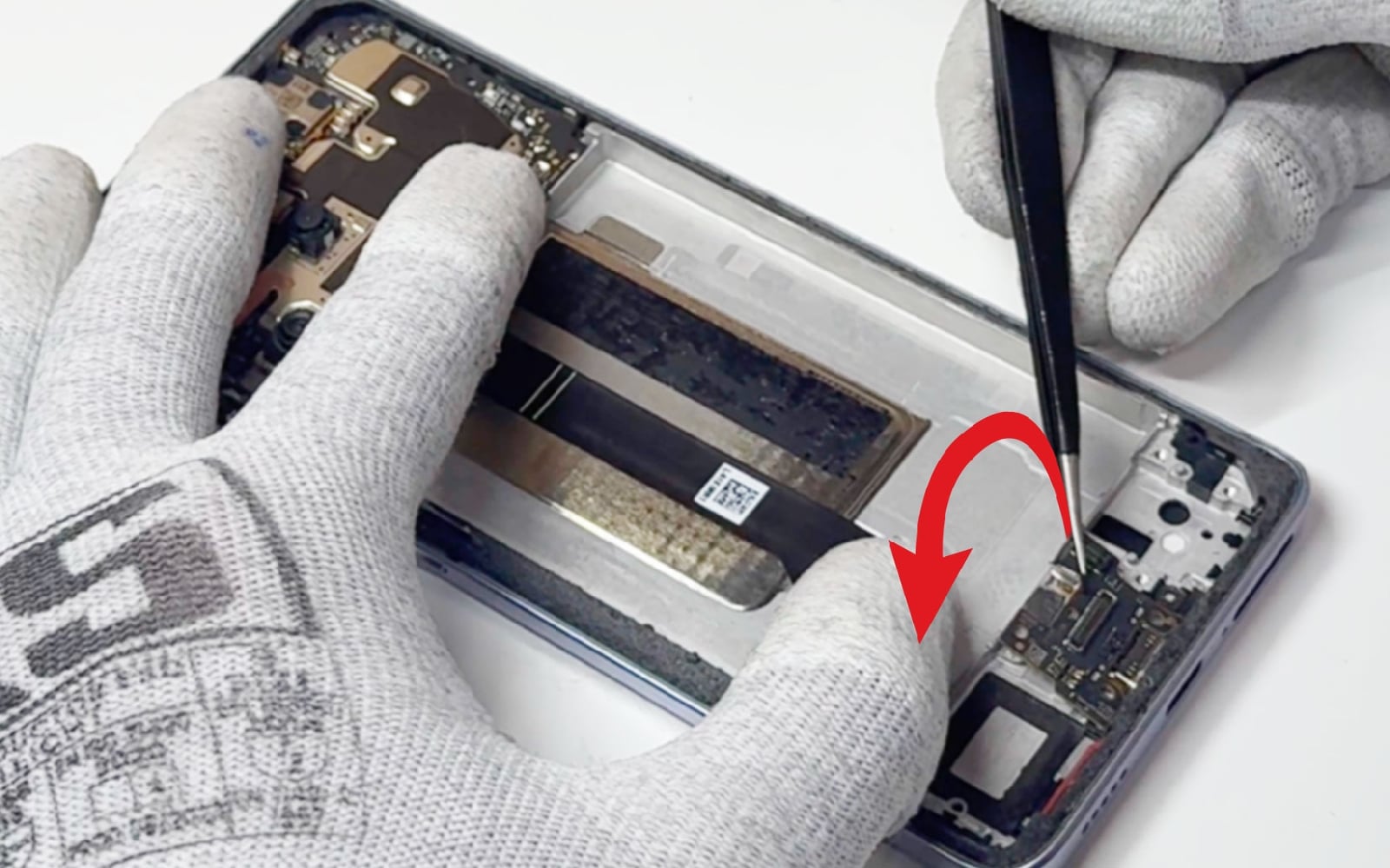

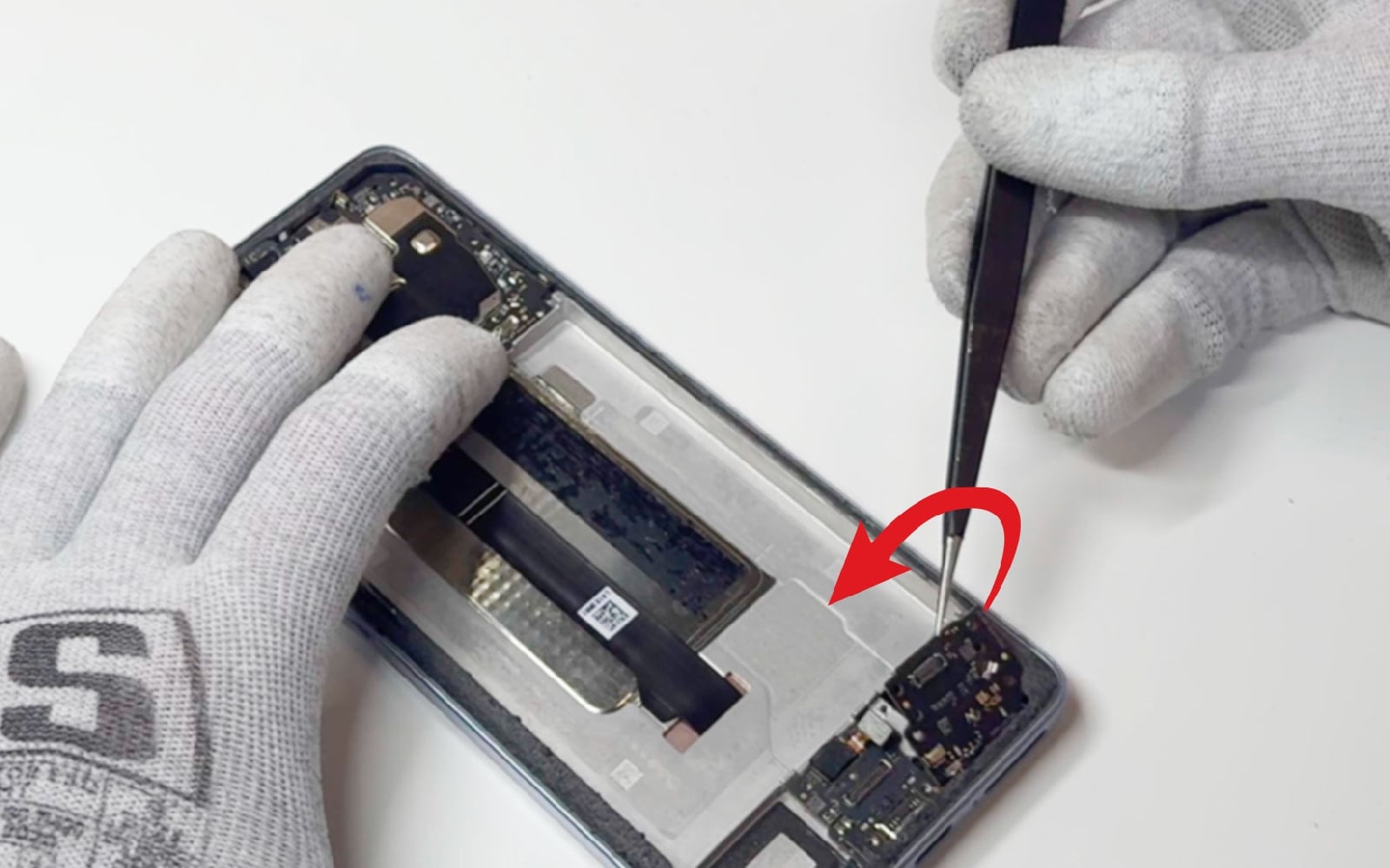

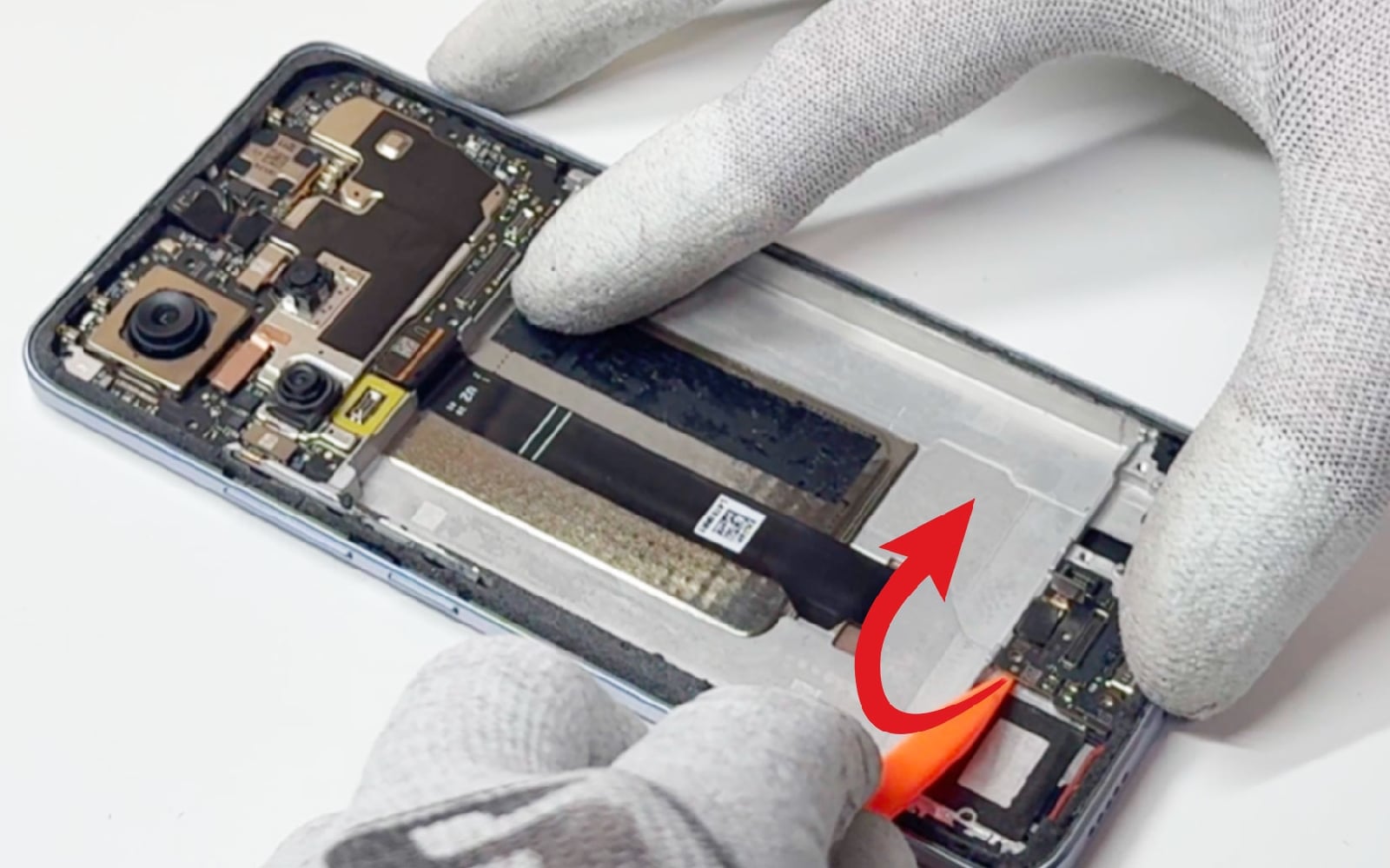

Etape 11 : Retirer le connecteur de charge
Retirez la carte fille puis soulevez le connecteur de charge pour l'extraire du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

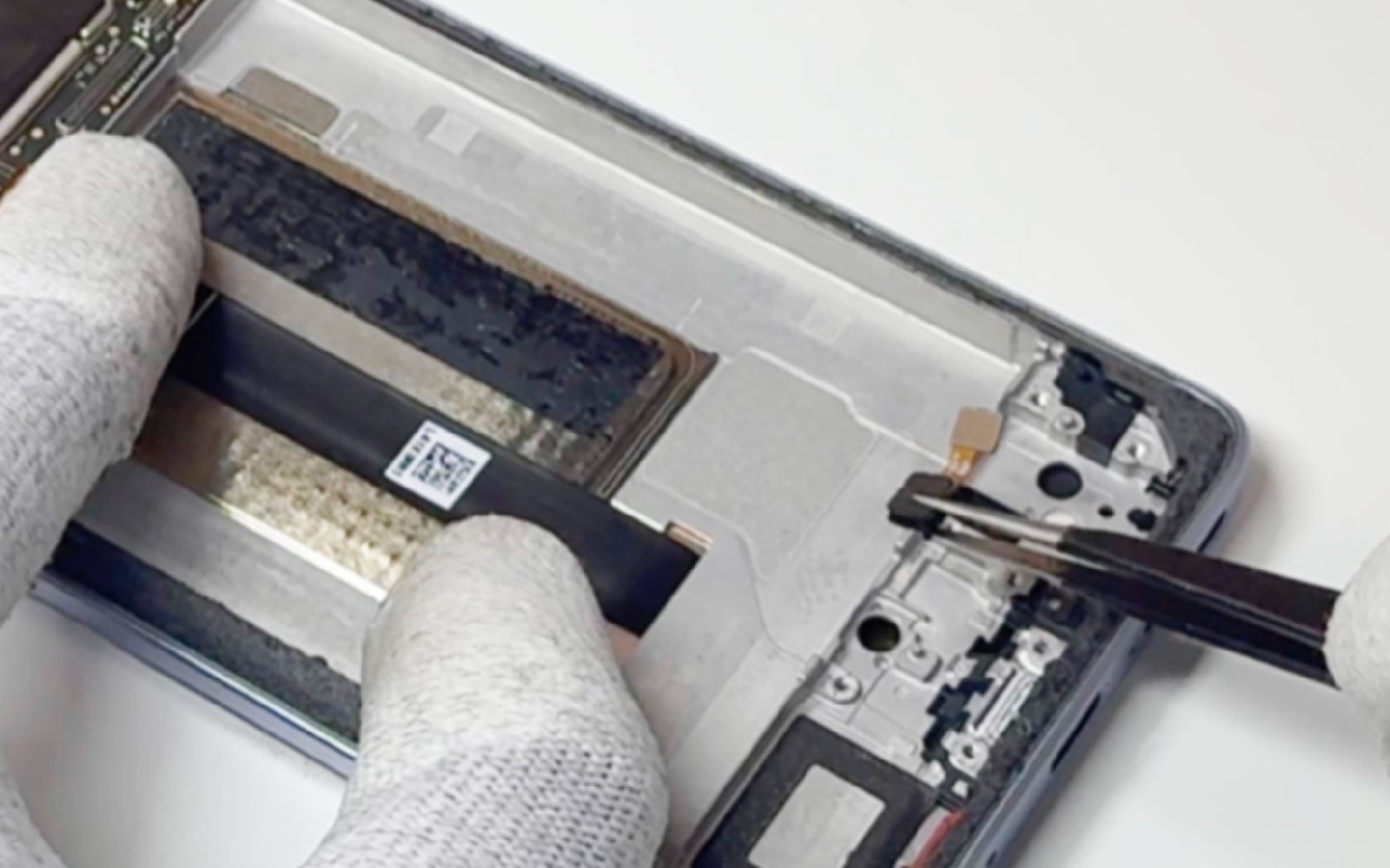

Etape 12 : Libérer le capteur d'empreintes
Récupérez le capteur d'empreintes. Si jamais vous sentez de la résistance, chauffez légèrement le composant.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

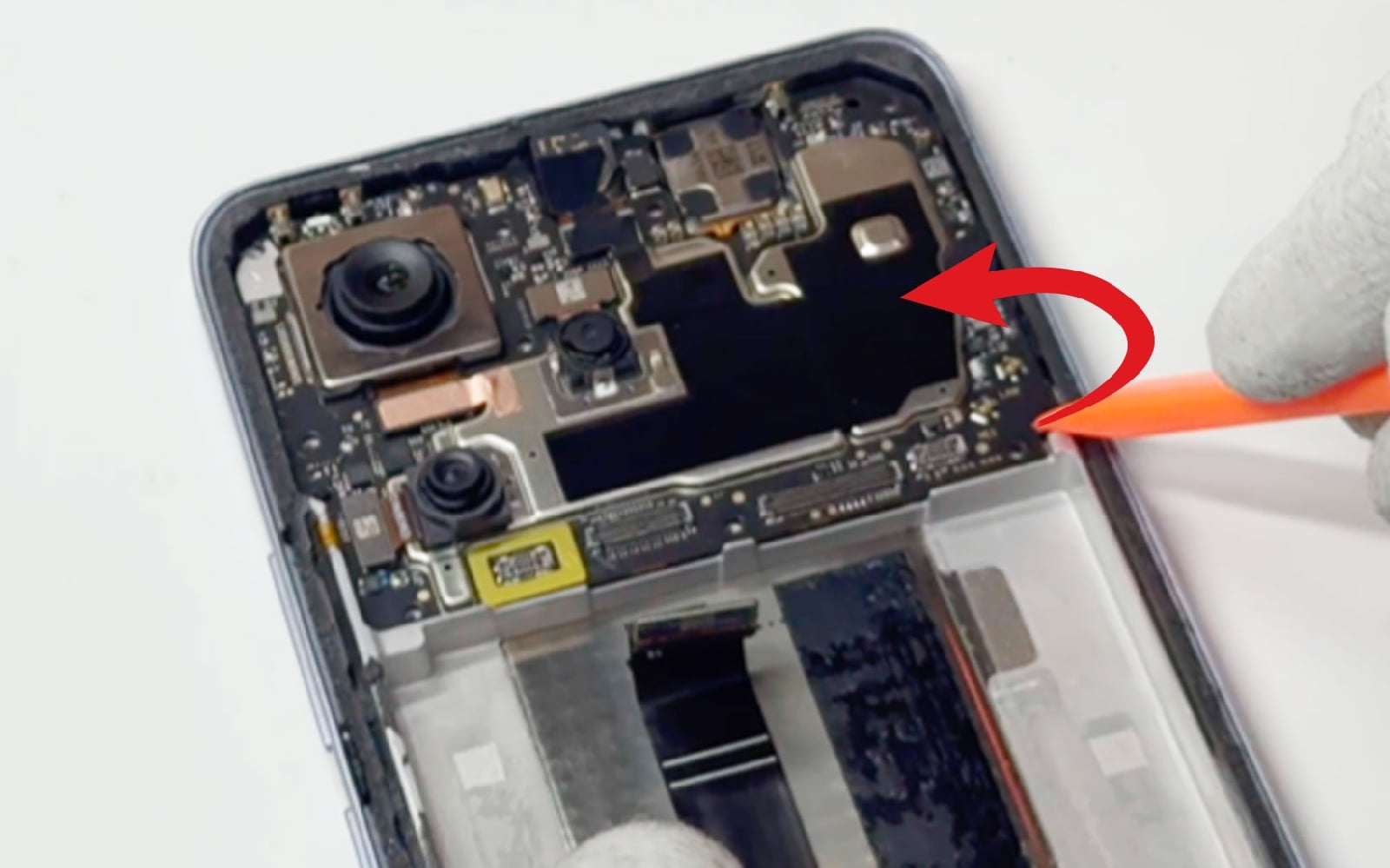

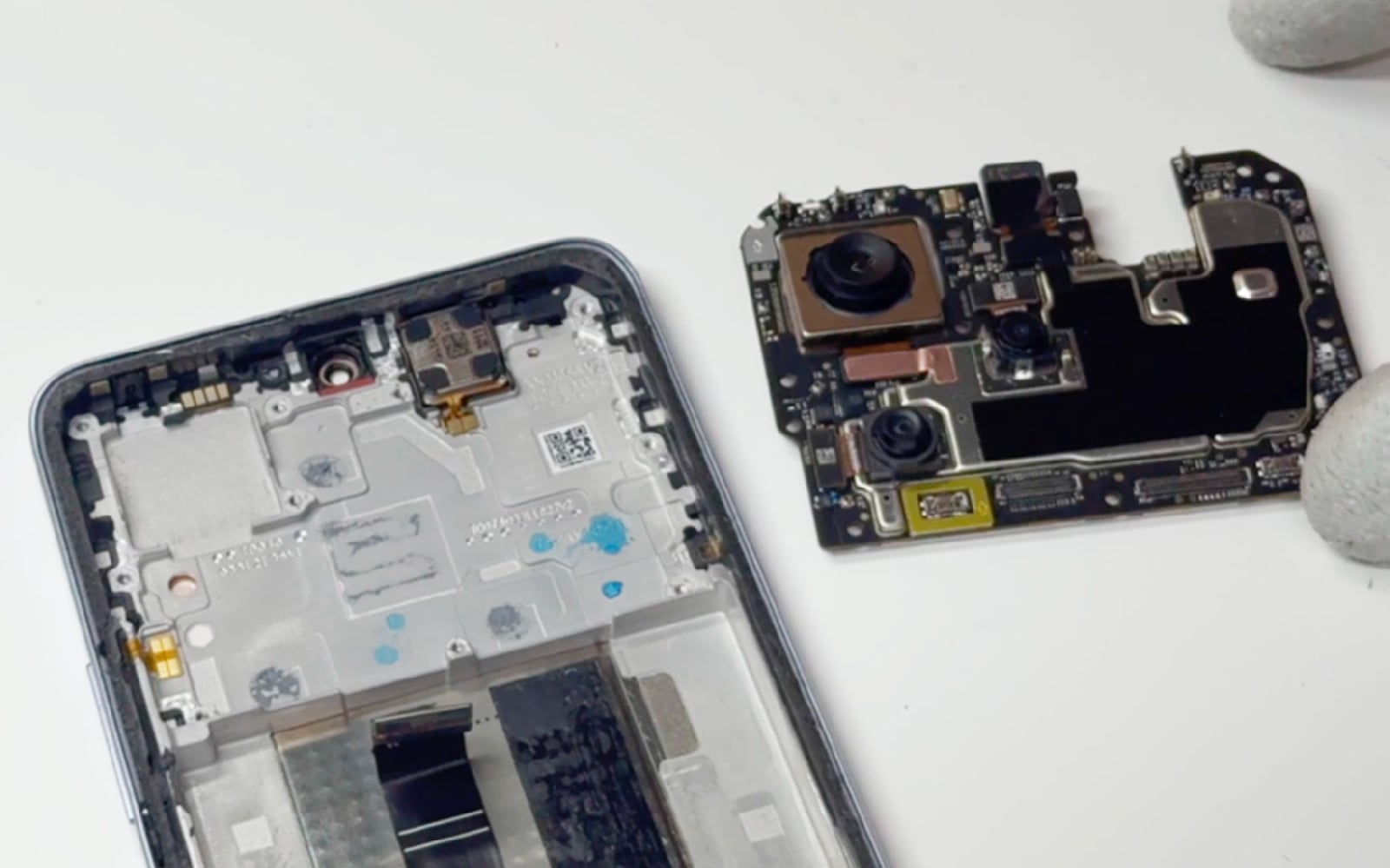

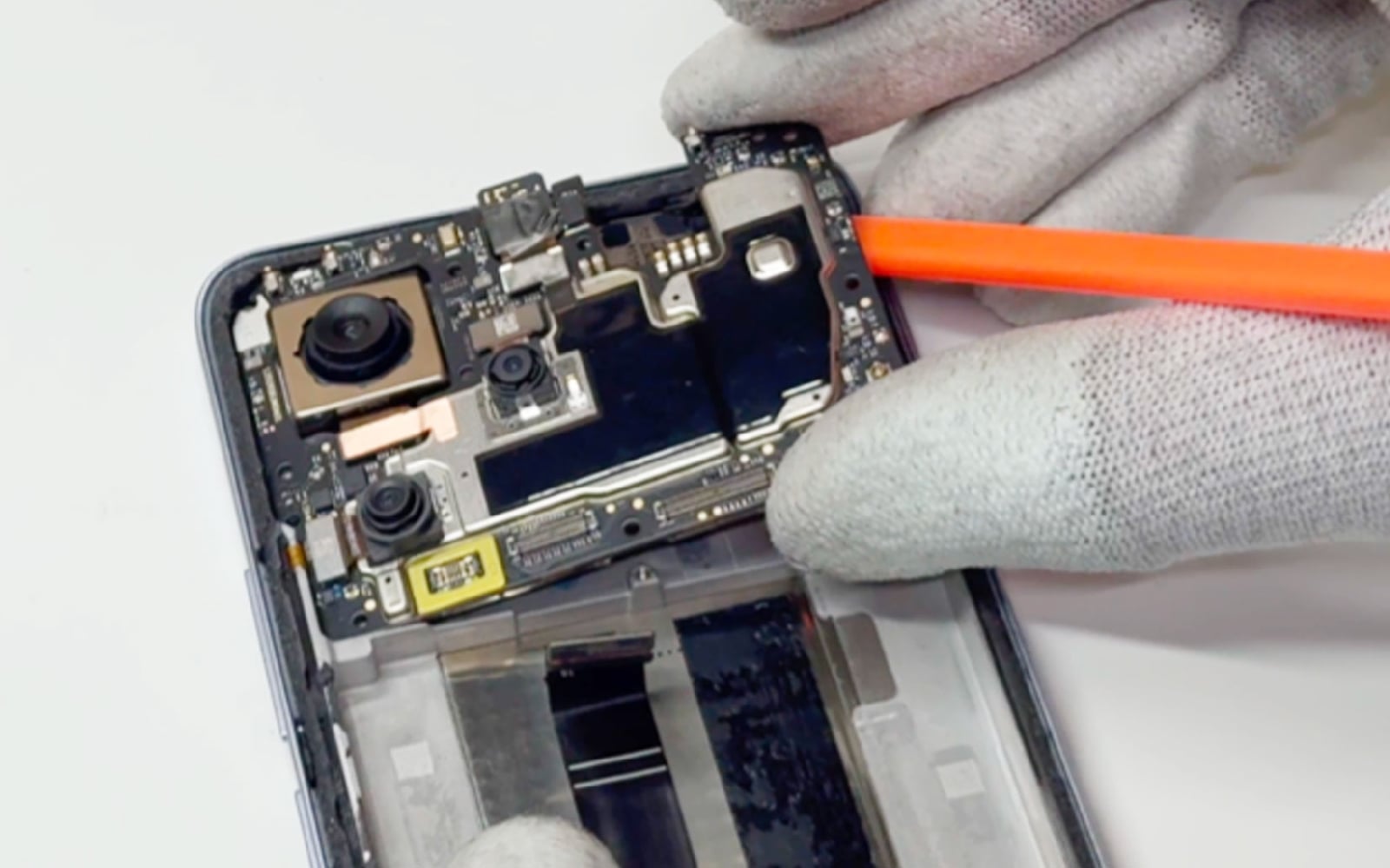

Etape 13 : Mettre de coté la carte mère
Insérez le spudger sous la carte mère pour la sortir du bloc écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

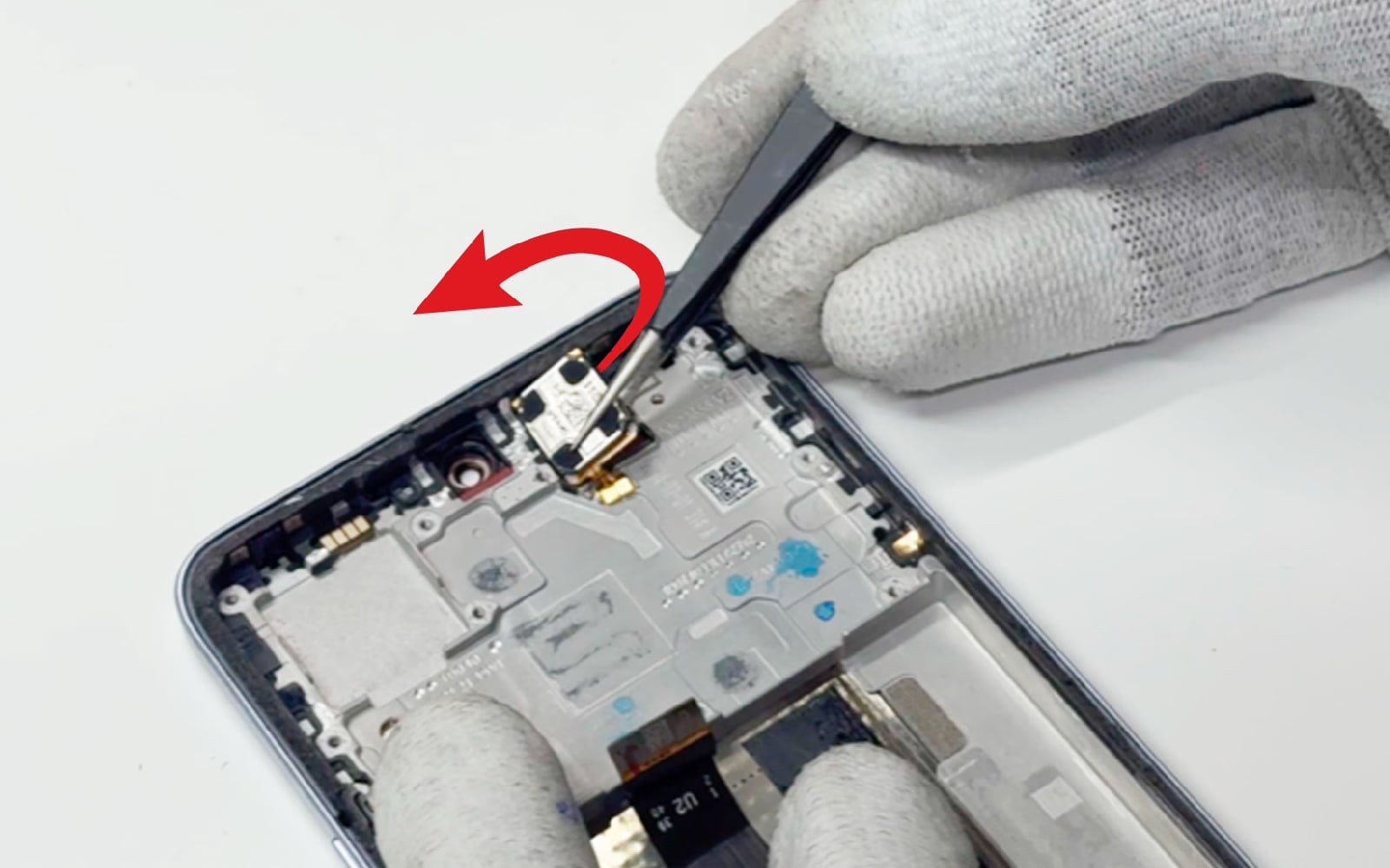

Etape 14 : Récupérer l'écouteur de l'oreille (facultatif)
Cette étape est facultative. Pour savoir si vous devez la réaliser il vous suffit de vérifier si le nouveau bloc écran possède l'écouteur de l'oreille.
Vous avez besoin de la récupérer ? Pas de soucis, chauffez légèrement le composant puis utilisez la pincette métallique pour décoller le haut-parleur interne de votre ancien bloc écran.
Vous avez besoin de la récupérer ? Pas de soucis, chauffez légèrement le composant puis utilisez la pincette métallique pour décoller le haut-parleur interne de votre ancien bloc écran.
.jpg)
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

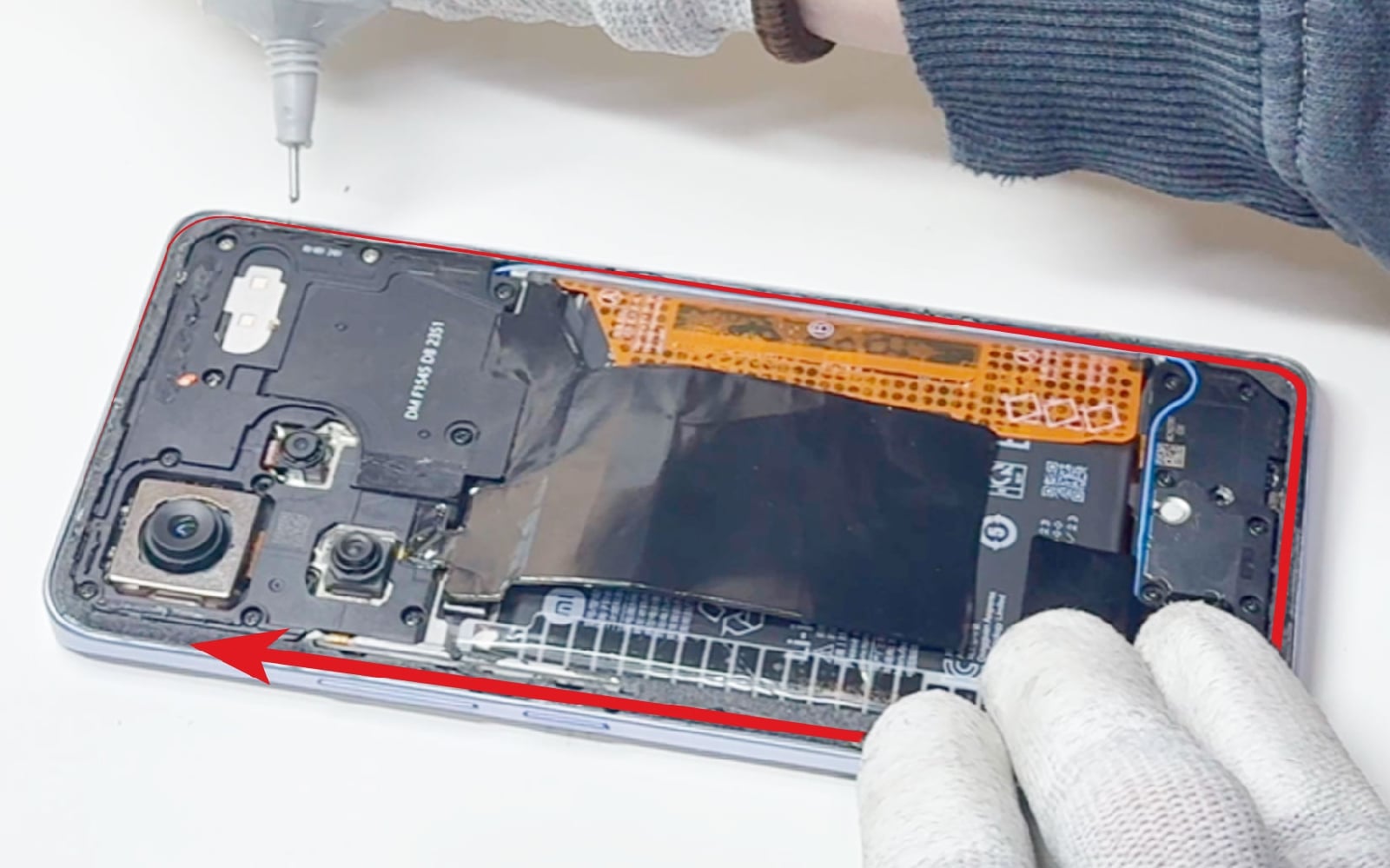

Conseils pour le remontage
Le démontage est maintenant terminé.
Transférez délicatement chaque élément (carte mère, batterie, nappe de liaison) dans le nouveau châssis. Pour le remontage, il vous suffit de suivre les étapes de ce tutoriel en sens inverse.
Avant de refermer votre téléphone, nettoyez la vitre arrière des résidus de stickers afin de pouvoir appliquer la colle sur tout le contour du châssis sur une surface plate et propre. Laissez sécher la colle environ 1 heure en mettant le téléphone sous presse à l'aide de pinces ou de gros livres.
Transférez délicatement chaque élément (carte mère, batterie, nappe de liaison) dans le nouveau châssis. Pour le remontage, il vous suffit de suivre les étapes de ce tutoriel en sens inverse.
Avant de refermer votre téléphone, nettoyez la vitre arrière des résidus de stickers afin de pouvoir appliquer la colle sur tout le contour du châssis sur une surface plate et propre. Laissez sécher la colle environ 1 heure en mettant le téléphone sous presse à l'aide de pinces ou de gros livres.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
