Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces

Temps estimé : 30 min
Difficulté : 3/5
Note de réparabilité : 14/20
Macbook Neo 13 pouces | Temps estimé : 30 min | Difficulté : 3/5

Ce guide vous accompagne dans le remplacement des haut-parleurs et de la prise jack, deux composants essentiels de l'expérience multimédia de votre MacBook Neo. Qu'il s'agisse d'un grésillement sonore, d'une perte de puissance ou d'un faux contact au niveau du casque, ces problèmes peuvent être résolus avec une intervention ciblée.

Le MacBook Neo utilise des modules audio de haute précision qui nécessitent une manipulation délicate lors du retrait de leurs fixations spécifiques. Nous aborderons la déconnexion sécurisée des nappes audio et la gestion des vis de différentes tailles qui maintiennent les enceintes en place. Il est primordial de veiller à la propreté du boîtier pour éviter que des particules magnétiques ne viennent s'insérer dans les nouveaux haut-parleurs. En suivant scrupuleusement ces étapes, vous restituerez la clarté sonore et la fidélité audio originelles de votre ordinateur.

Diagnostic

›  Problème de son.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Boite à outils professionnelle pour toutes vos réparations
19,90 €
Ajouter au panier

Avant de commencer
Avant toute chose, vérifiez bien le modèle de votre MacBook Néo et choisissez l'écran qui correspond exactement à celui-ci.
Vous trouverez le numéro de modèle au dos de votre ordinateur. Il s'agit du numéro A3404 pour le Macbook Neo.

Pour travailler en toute sécurité, n'oubliez pas d'éteindre votre ordinateur avant de commencer les manipulations !
Etape 1 : Ouvrir le capot

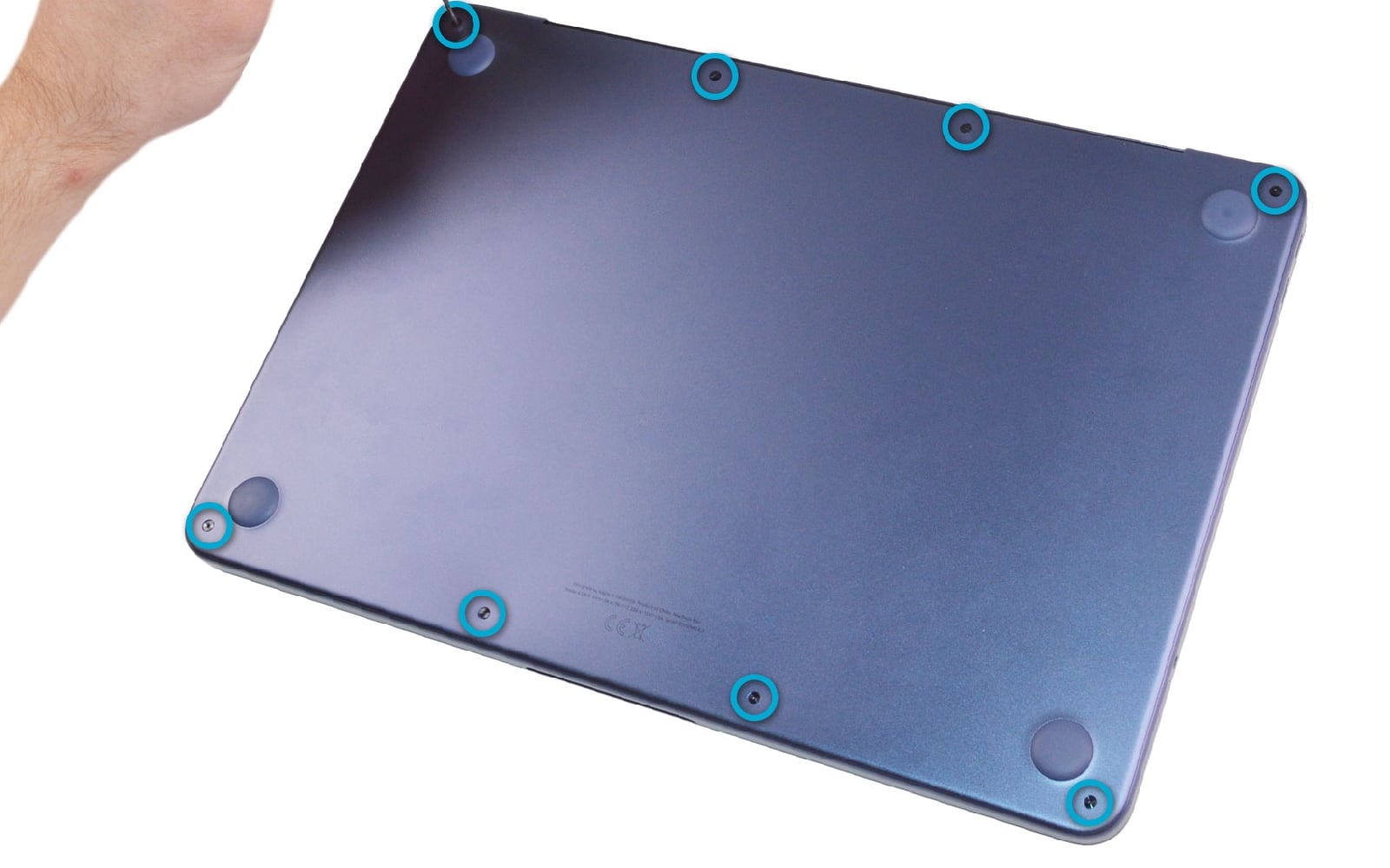

Ôtez les vis avec le tournevis pentalobe de l'arrière de votre macbook.

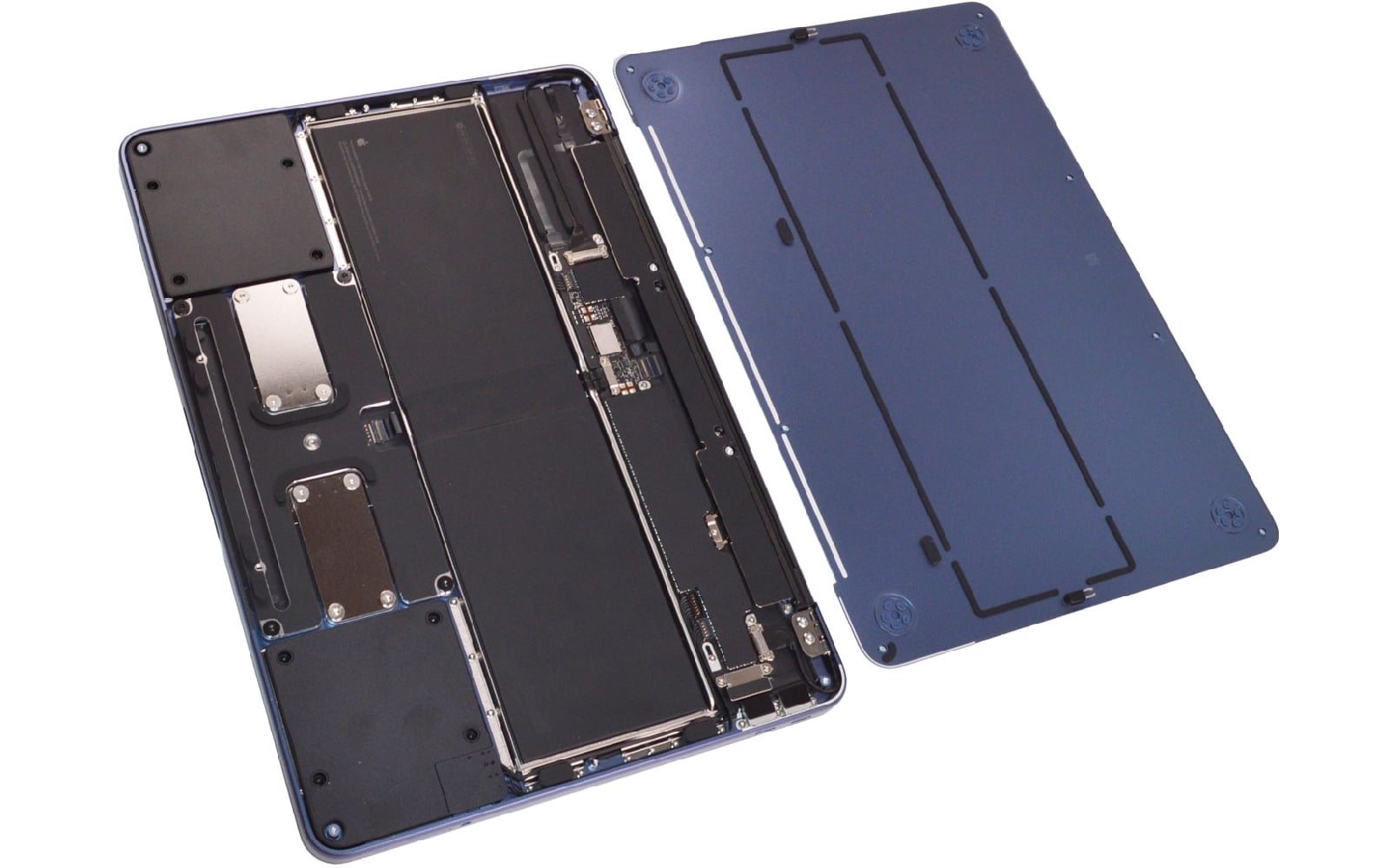

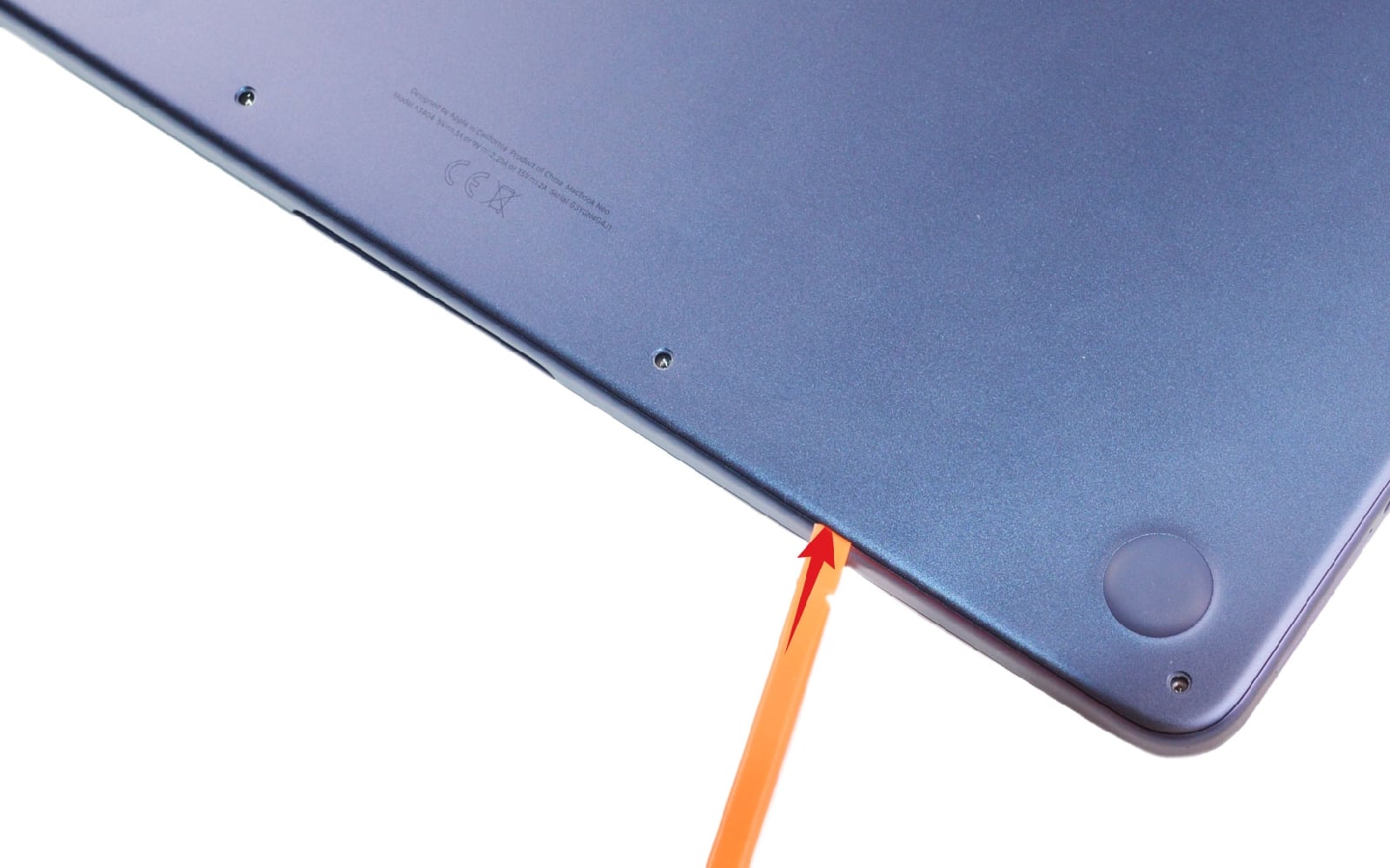

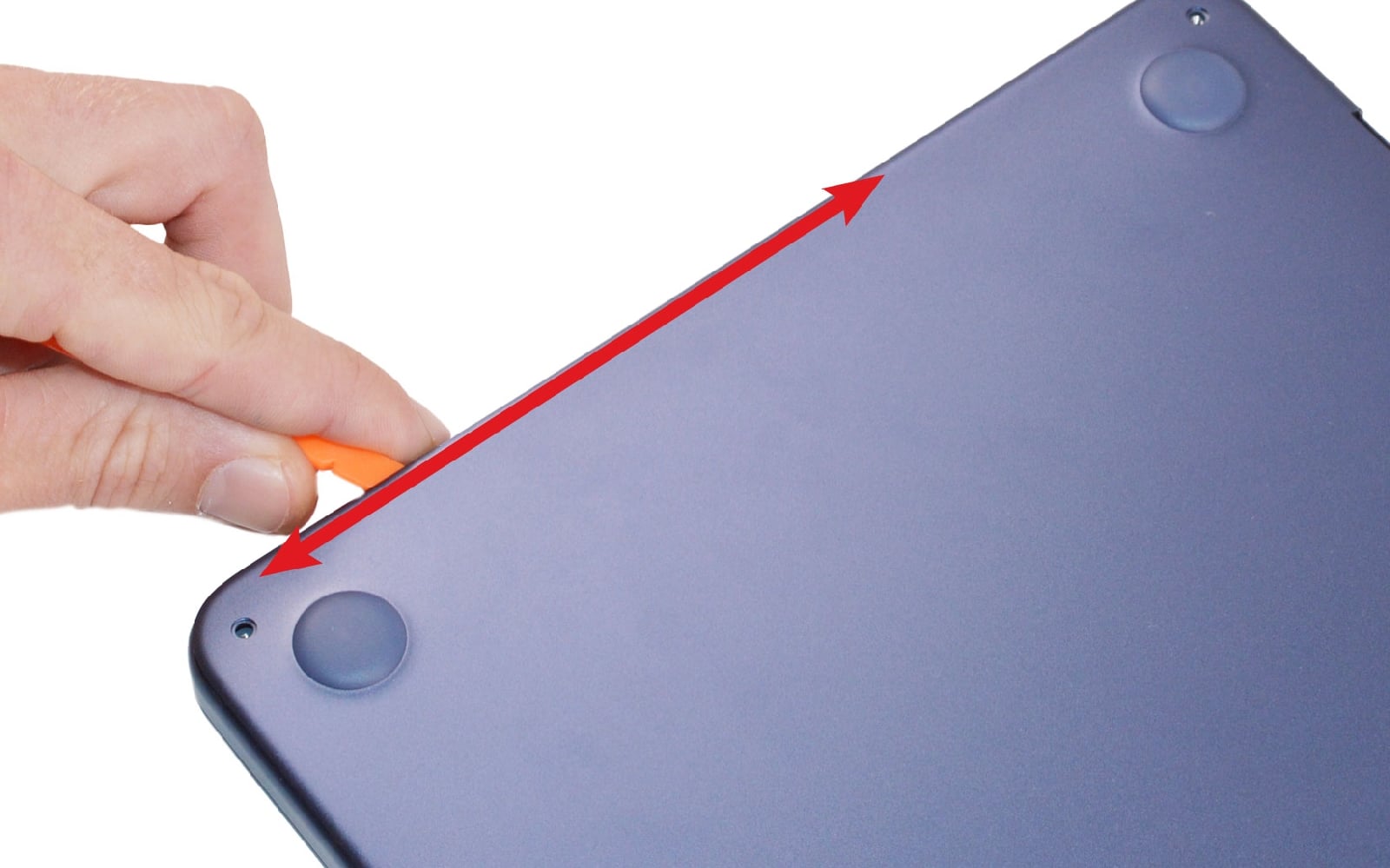

Insérez ensuite le levier entre le châssis et le capot pour le déclipser. Faites circuler l'outil sur tout le tour du composant pour le déloger et enfin pouvoir le mettre de coté.
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 1
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 2
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 3
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 4
Outils du kit utilisés
Outils du kit utilisés


Etape 2 : Déconnecter la batterie

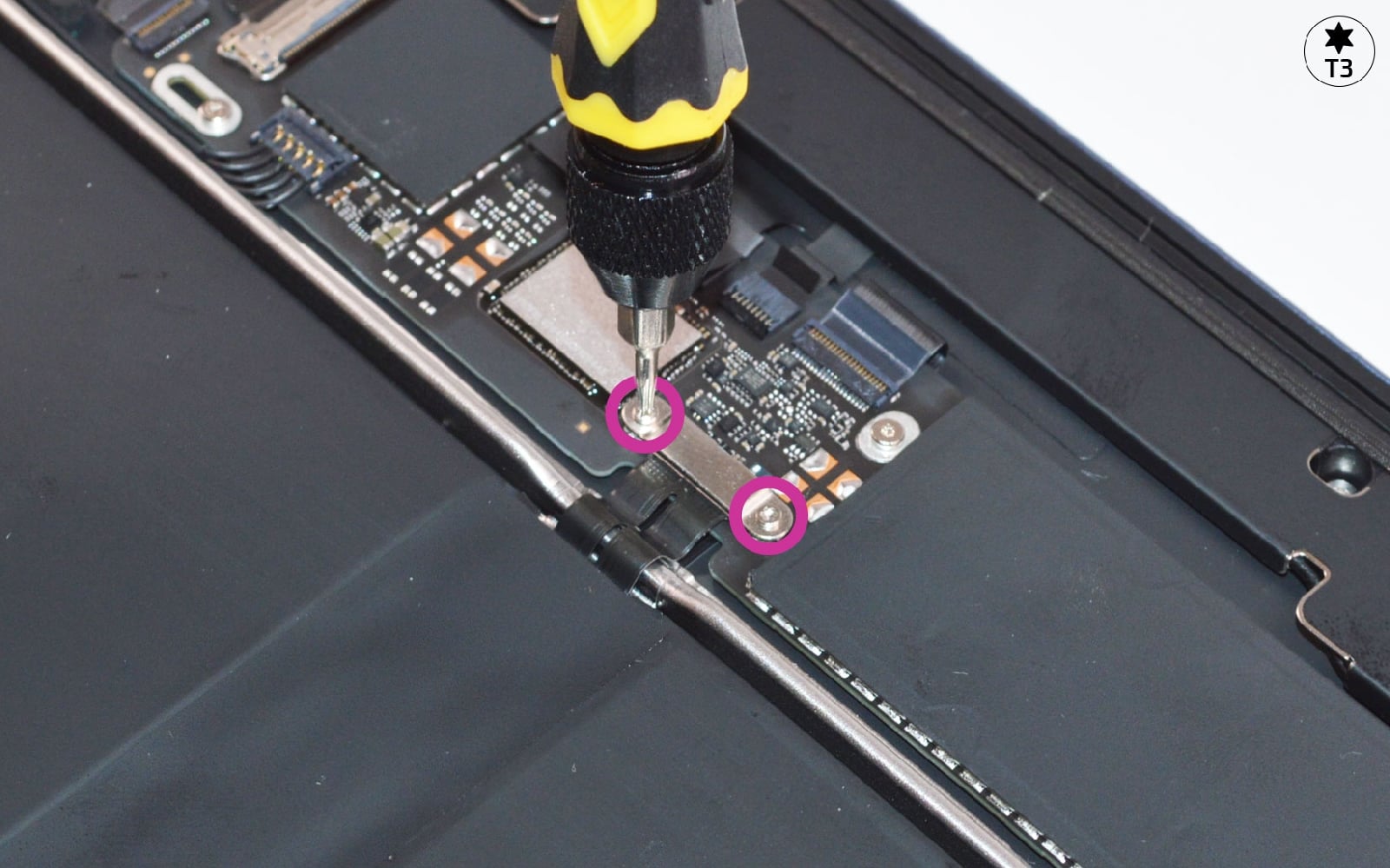

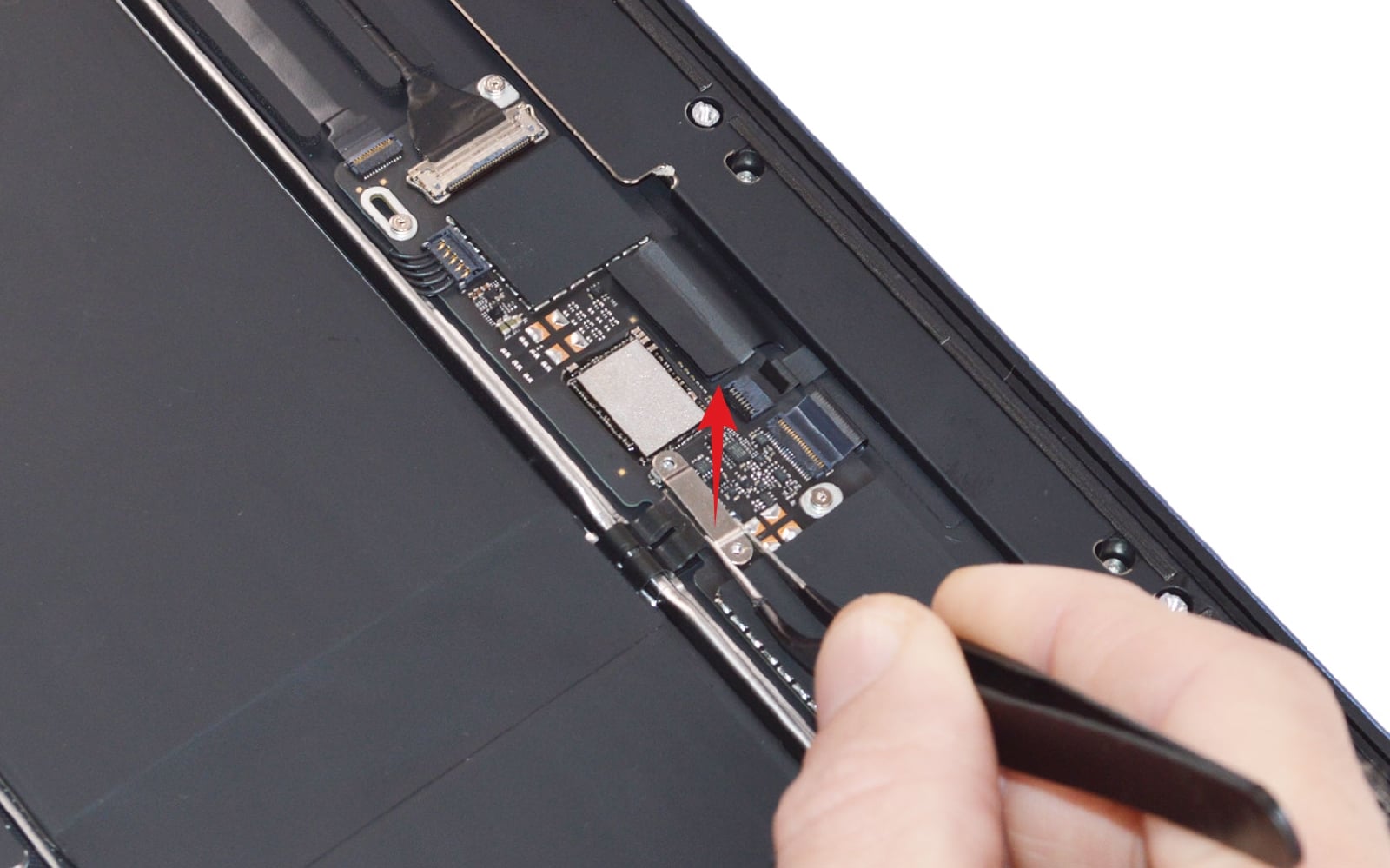

Retirez les deux vis avec le tournevis Torx 3 afin de pouvoir saisir avec la pincette la plaquette de protection.

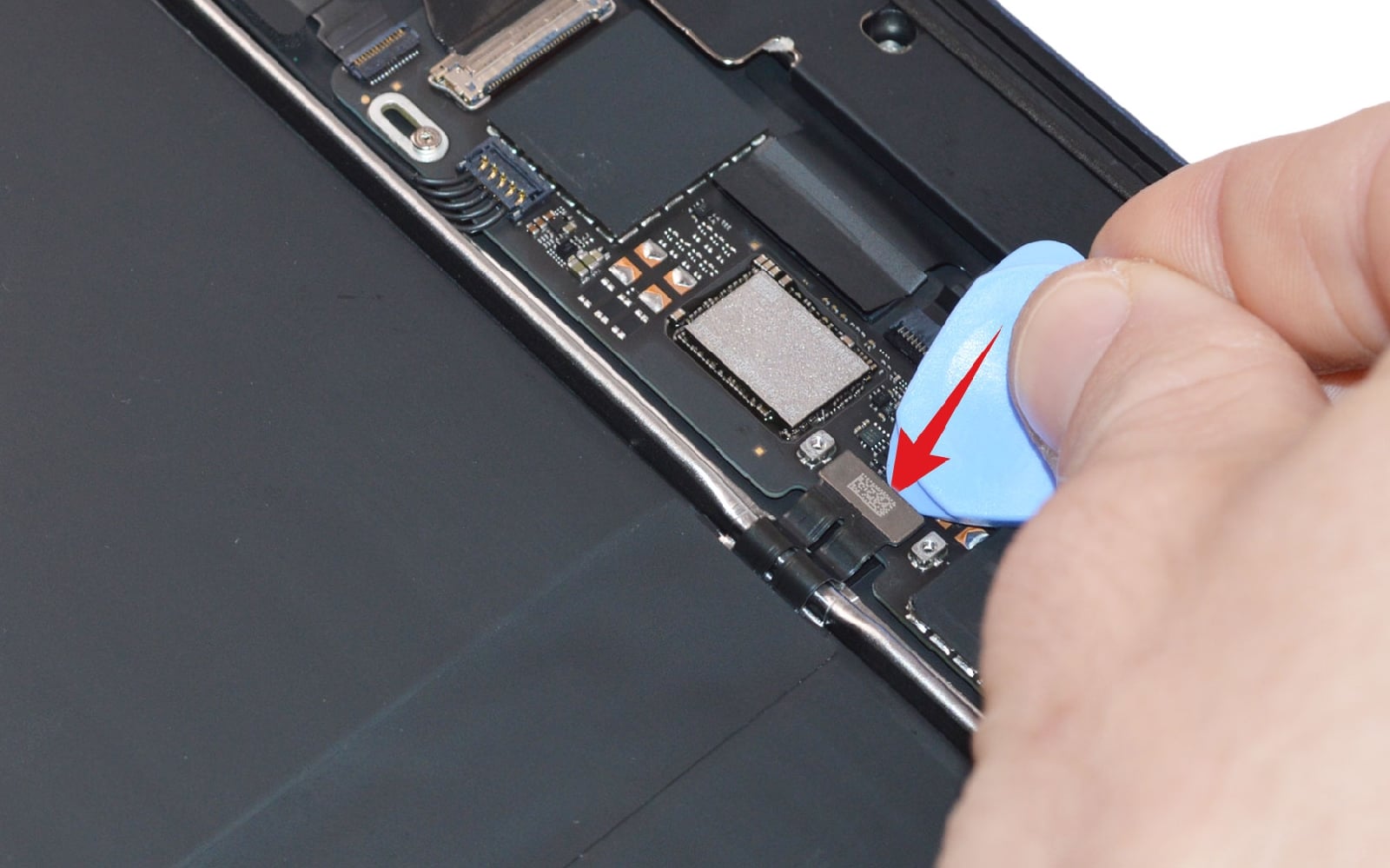

Ensuite, utilisez le médiator de la boite à outils pour déconnecter la nappe de la batterie.
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 1
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 2
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 3
Outils du kit utilisés
Outils du kit utilisés



Etape 3 : Débrancher les nappes des HP

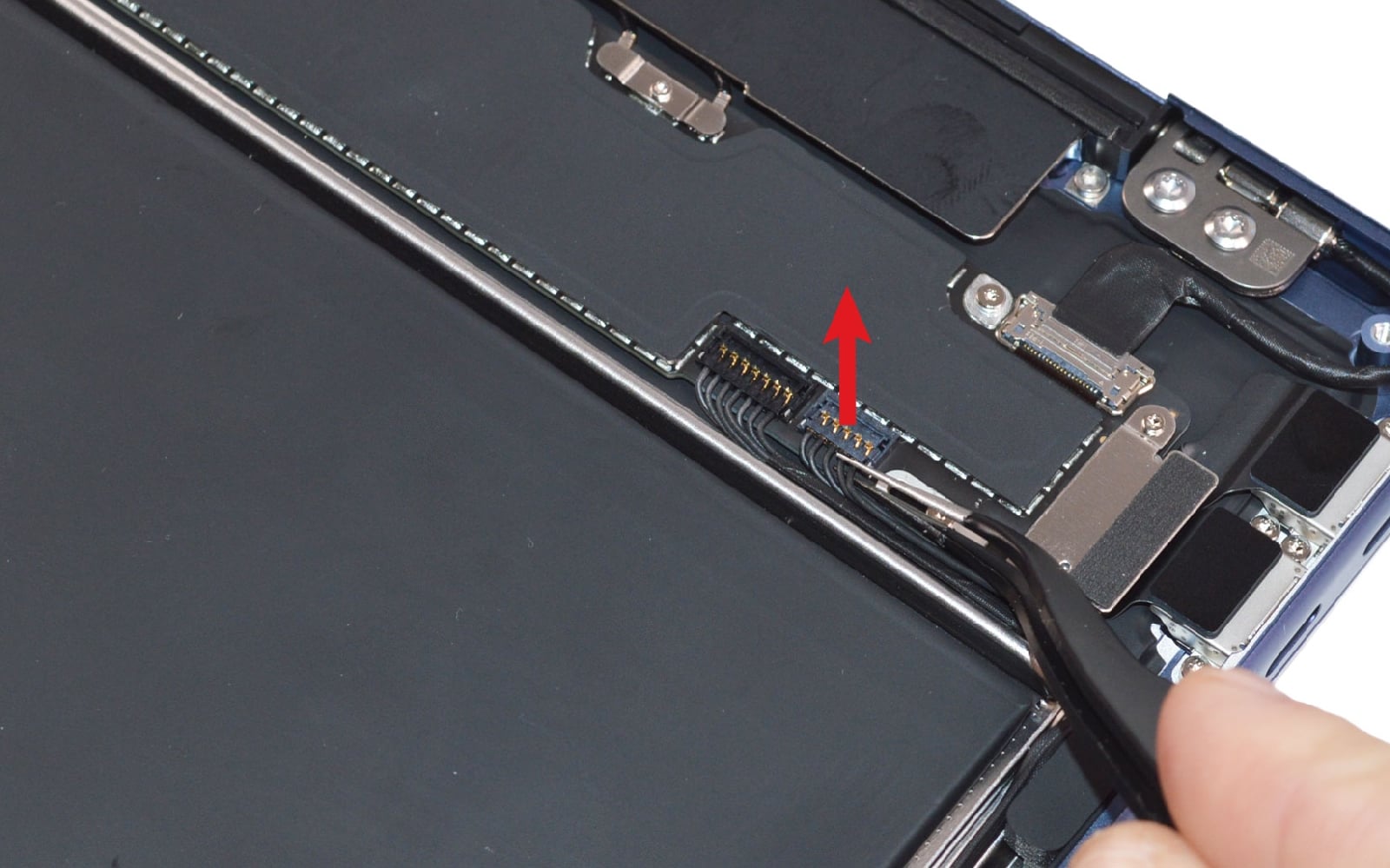

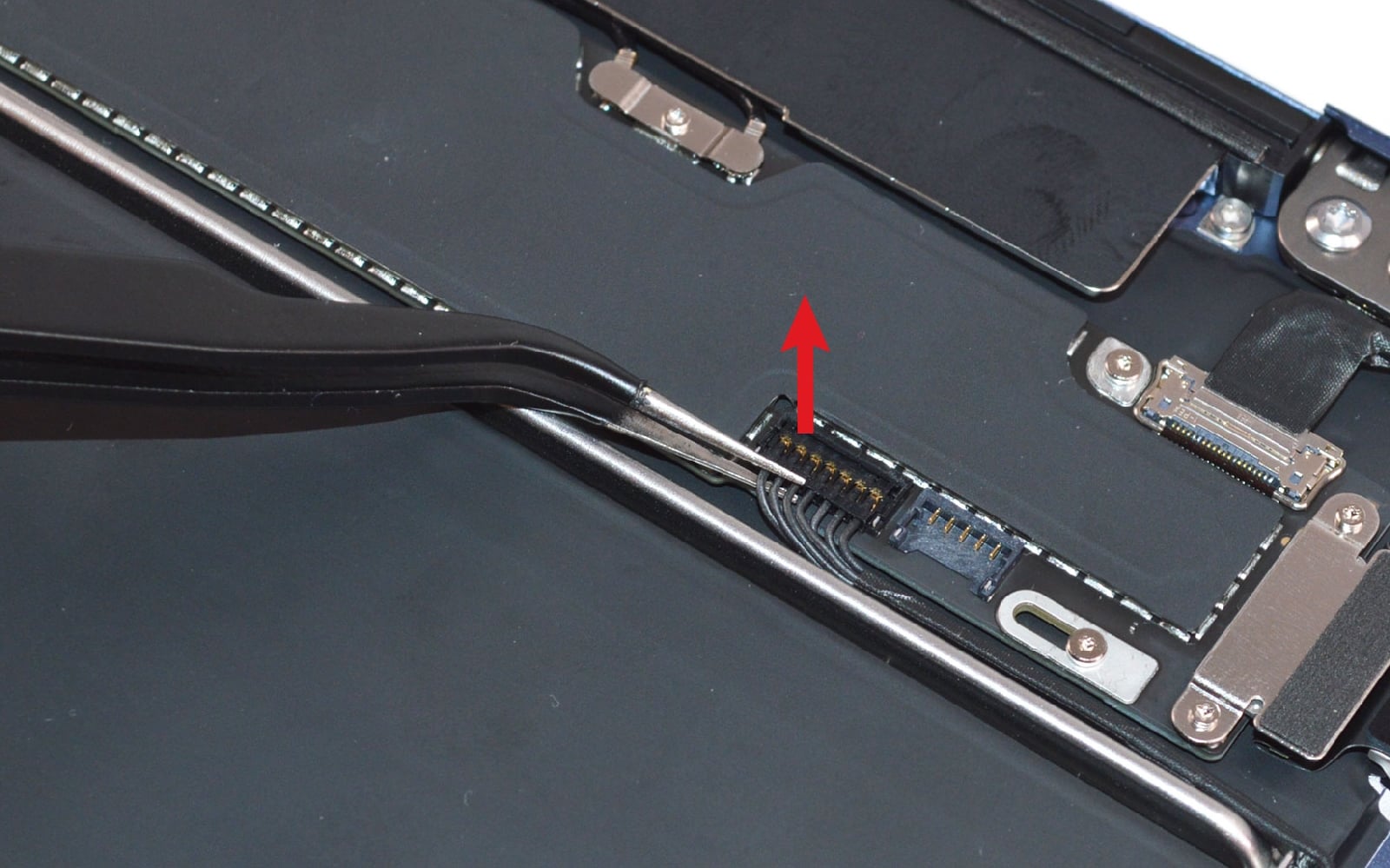

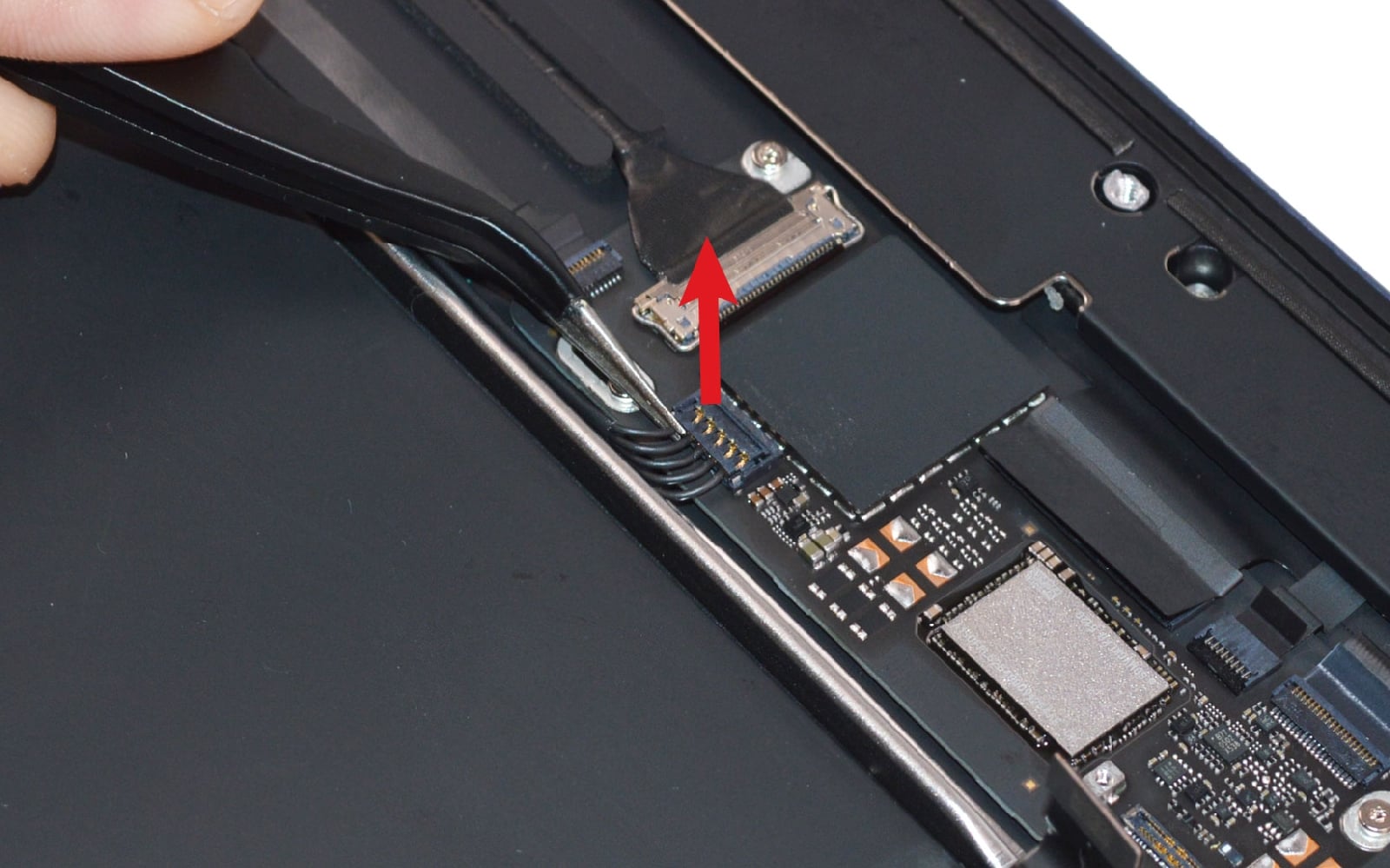

Détachez les nappes des haut-parleurs puis celle de la prise jack en faisant attention à ne pas endommager ces dernières.
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 1
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 2
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 3
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Sortir le haut-parleur droit

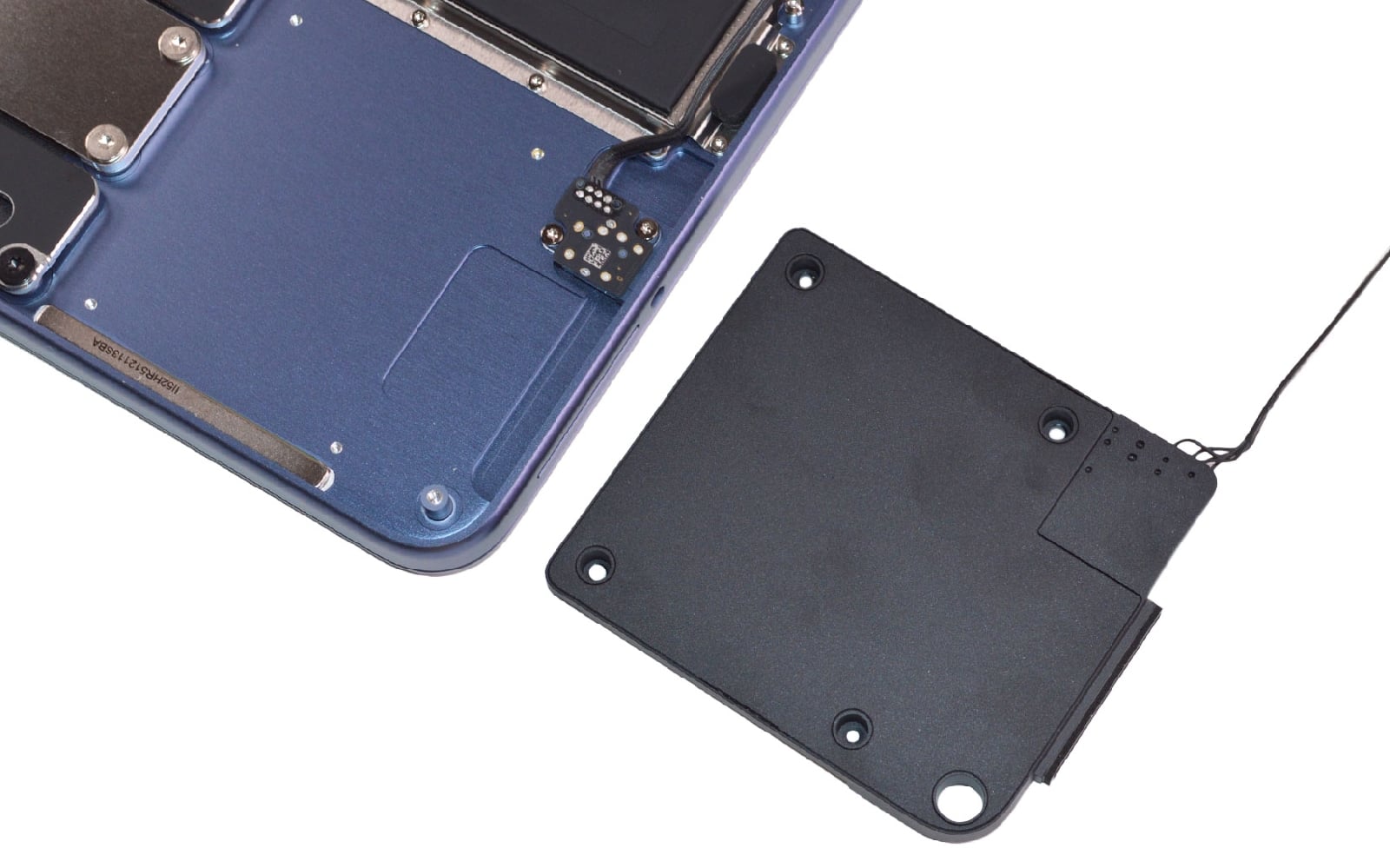

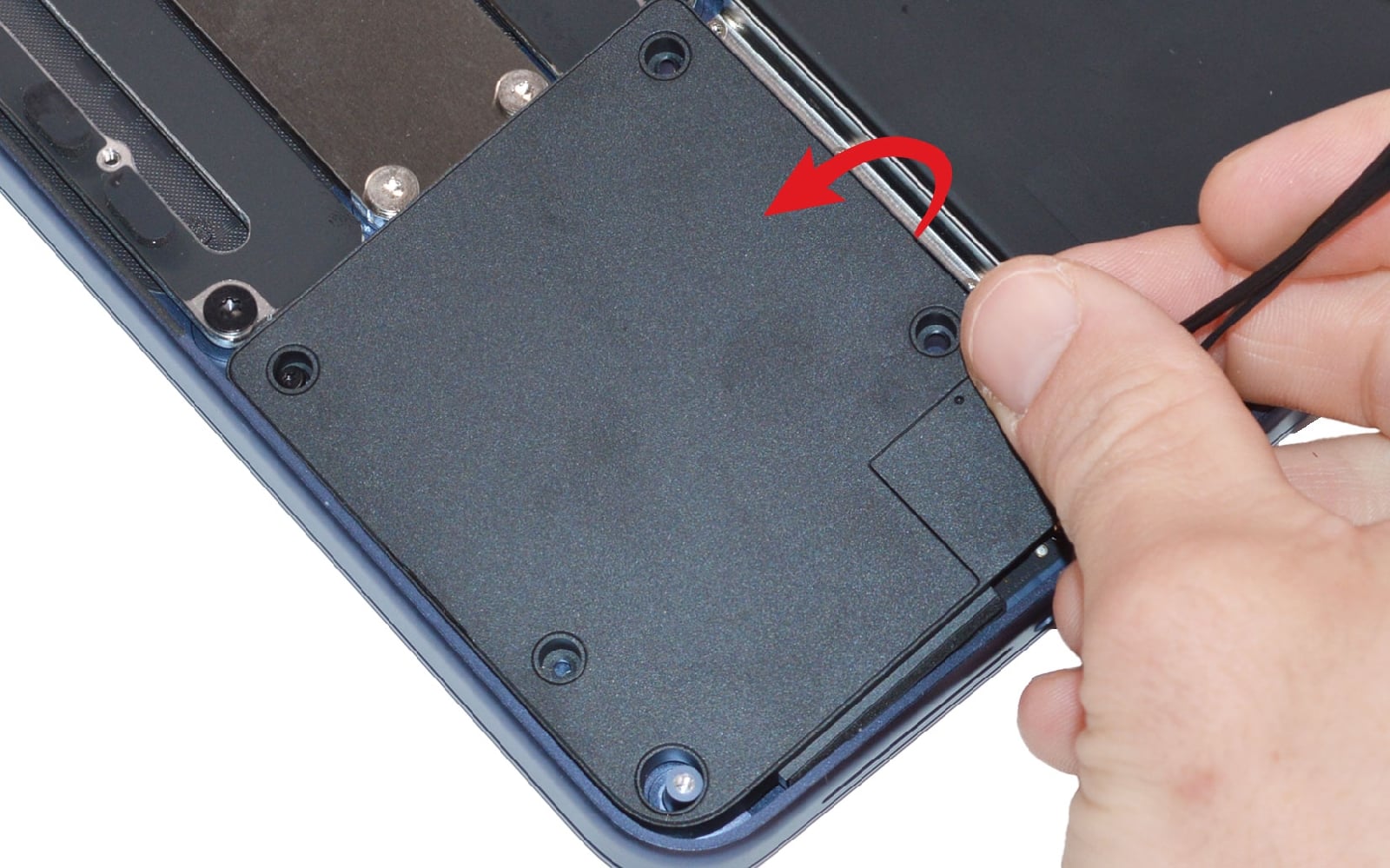

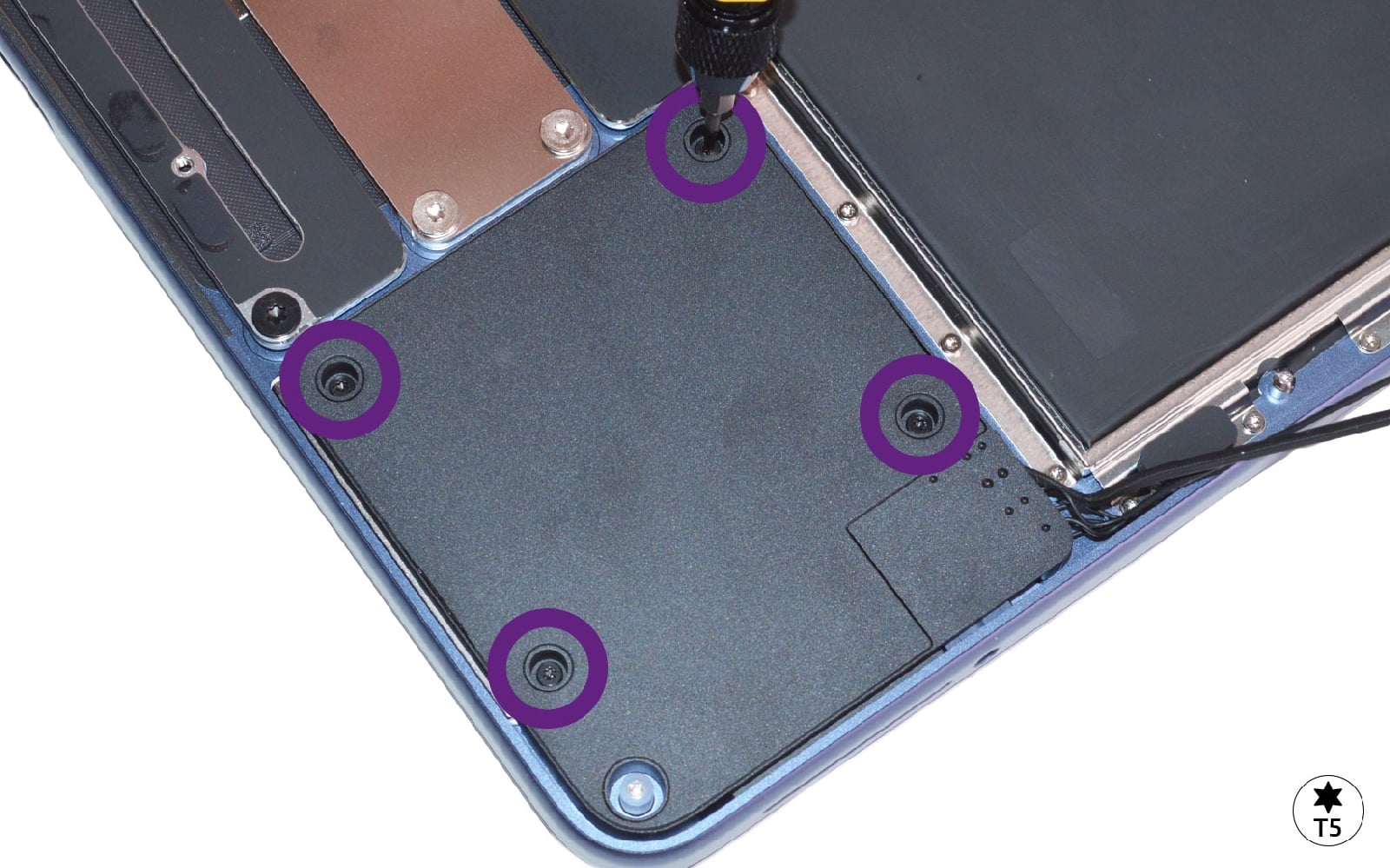

Ôtez les 4 vis avec le tournevis Torx 5 avant de saisir le HP et de le mettre de coté.
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 1
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 2
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 3
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Libérer la prise jack
Cette étape est facultative, elle ne concerne que les personnes ayant besoin de remplacer la prise jack de leur Macbook Néo.

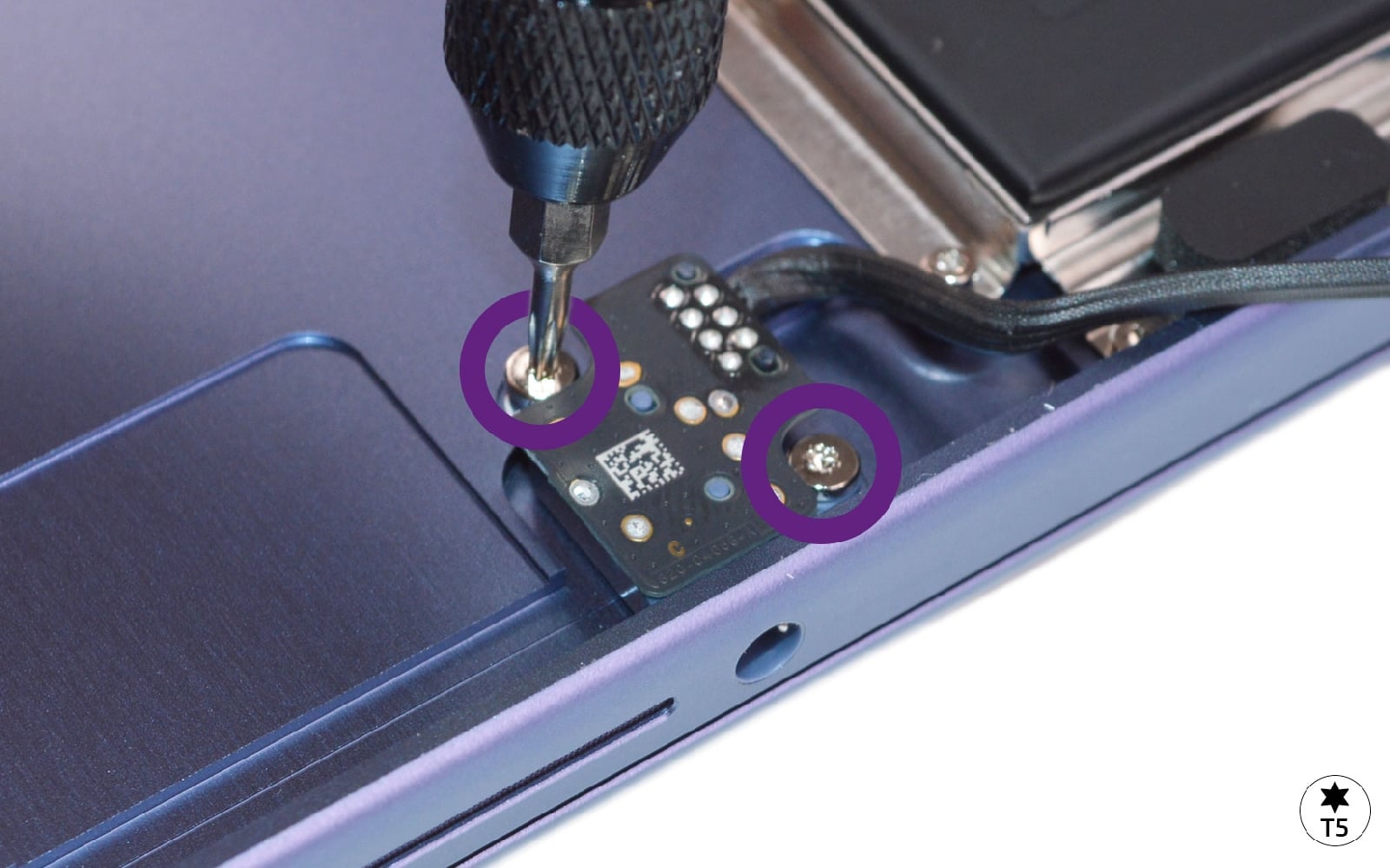

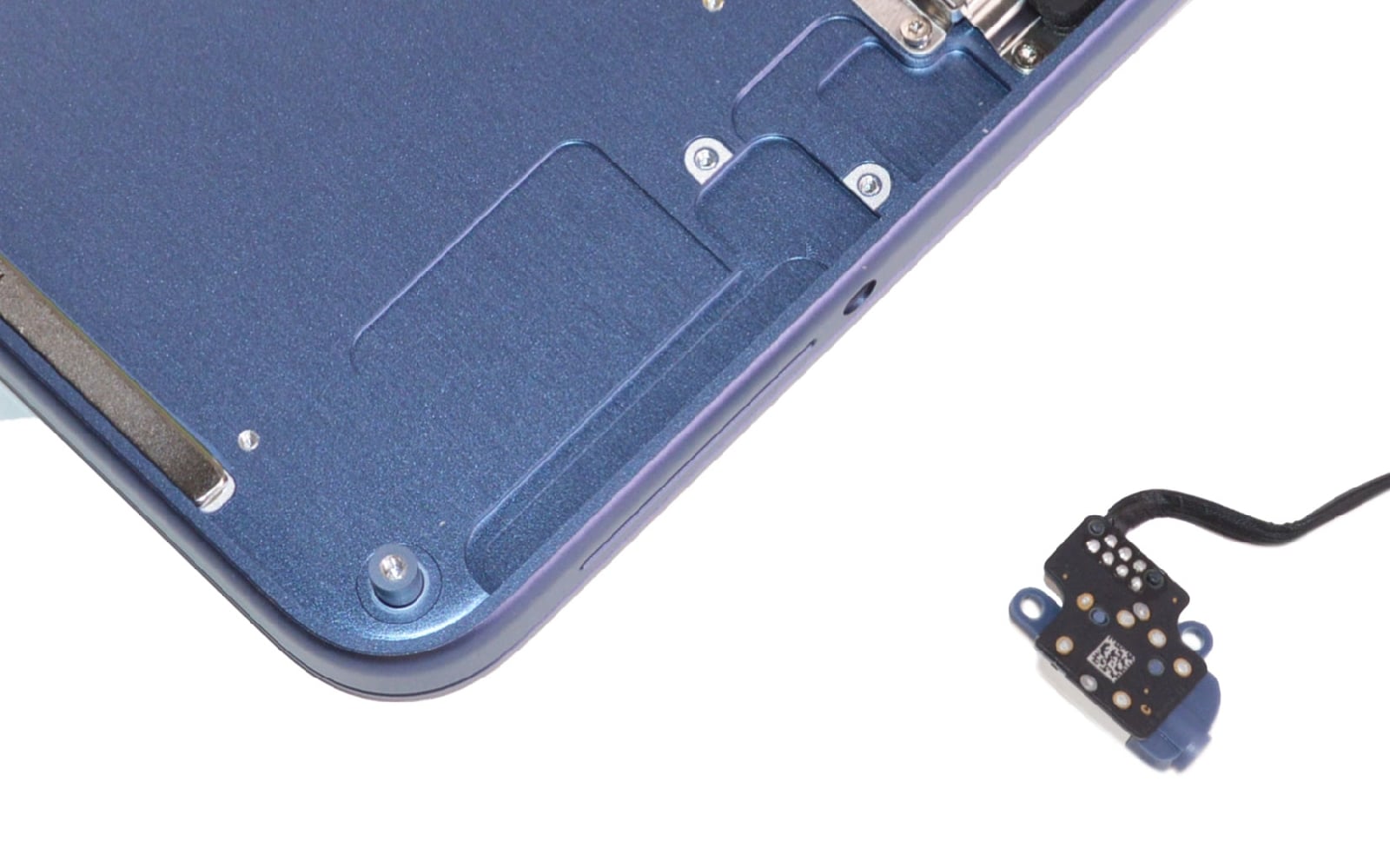

Si c'est votre cas, reprenez le Torx 5 pour sortir les deux vis qui maintiennent la prise jack au châssis.
Récupérez ensuite le composant.
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 1
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 2
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Retirer le HP gauche

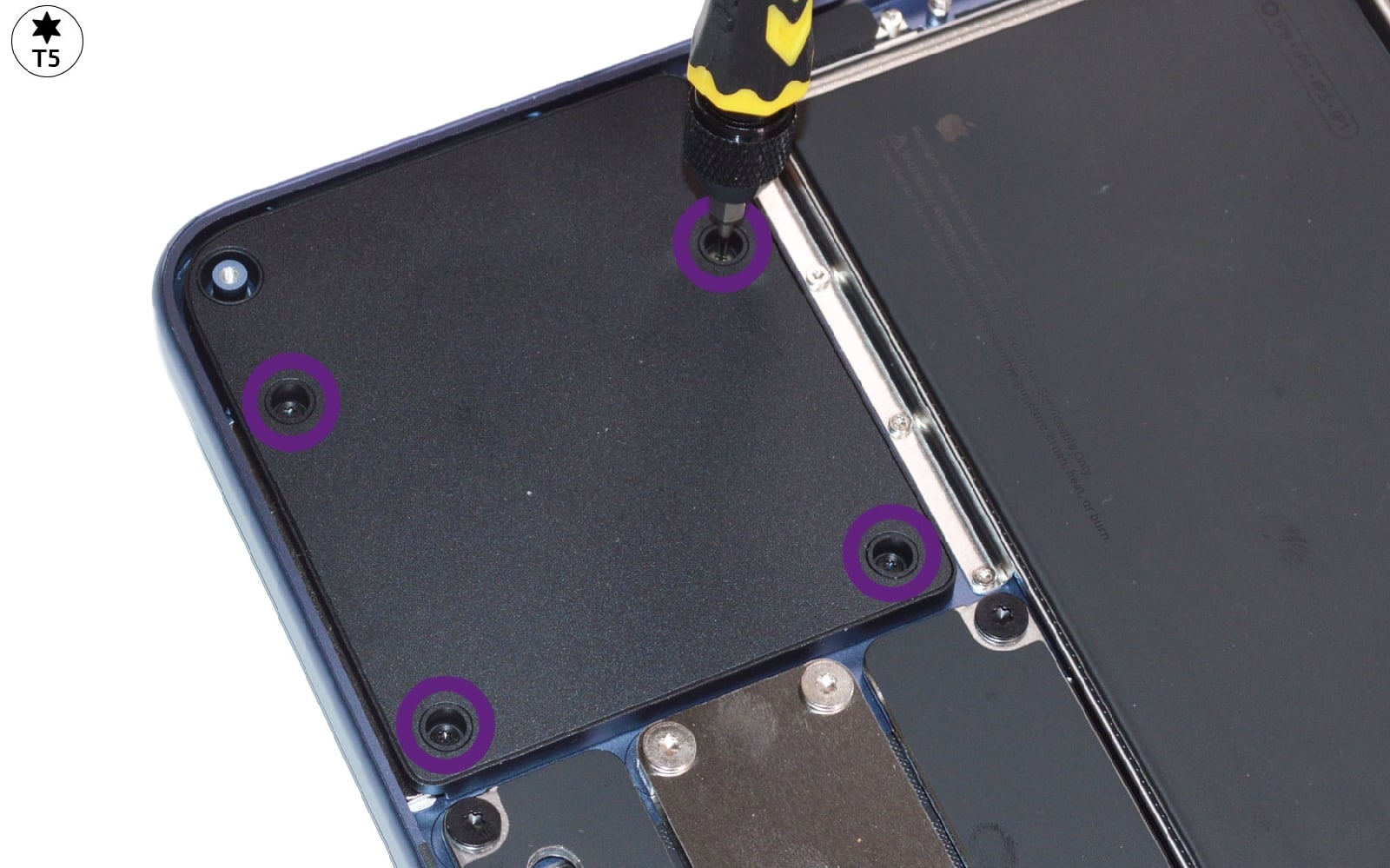

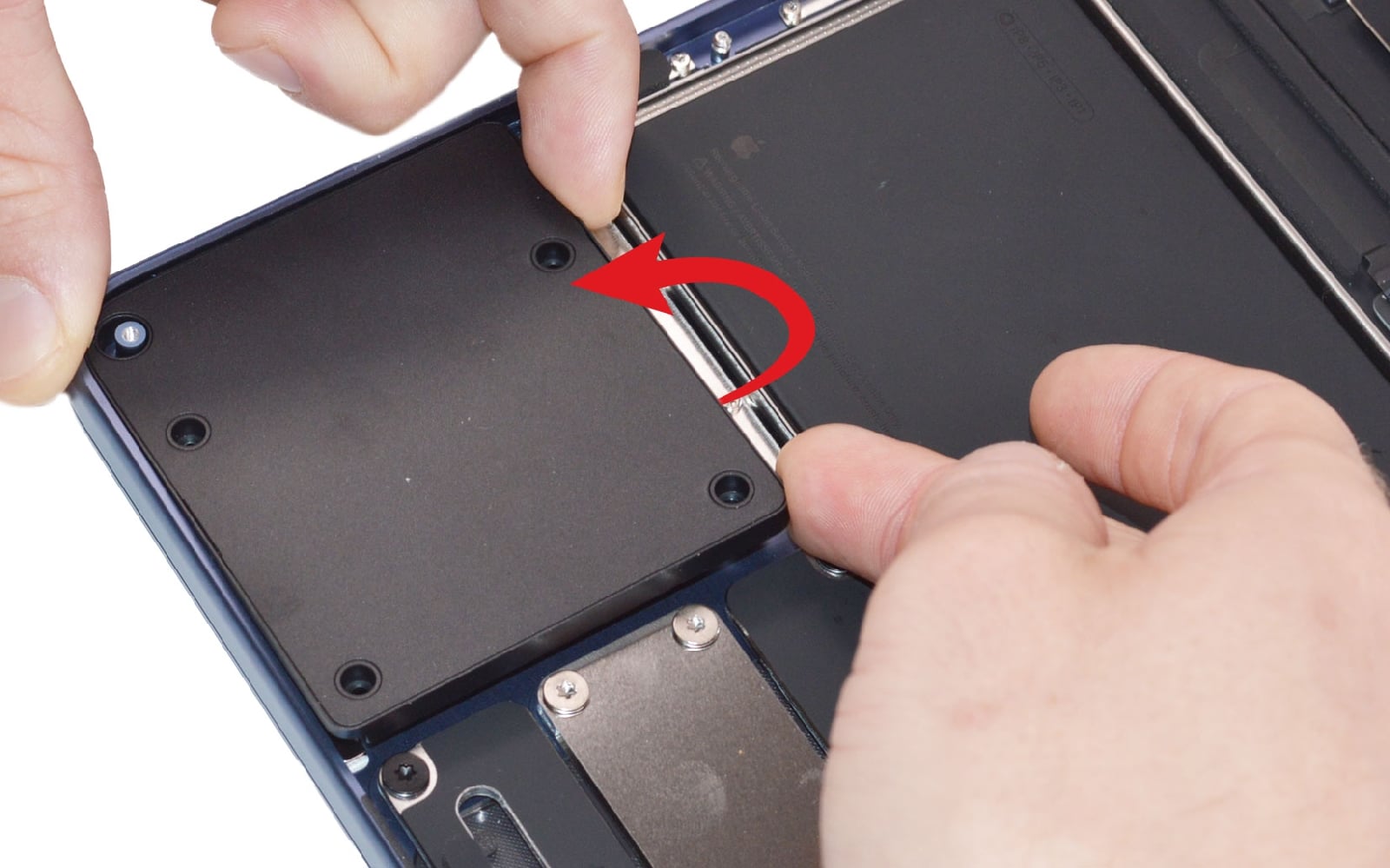

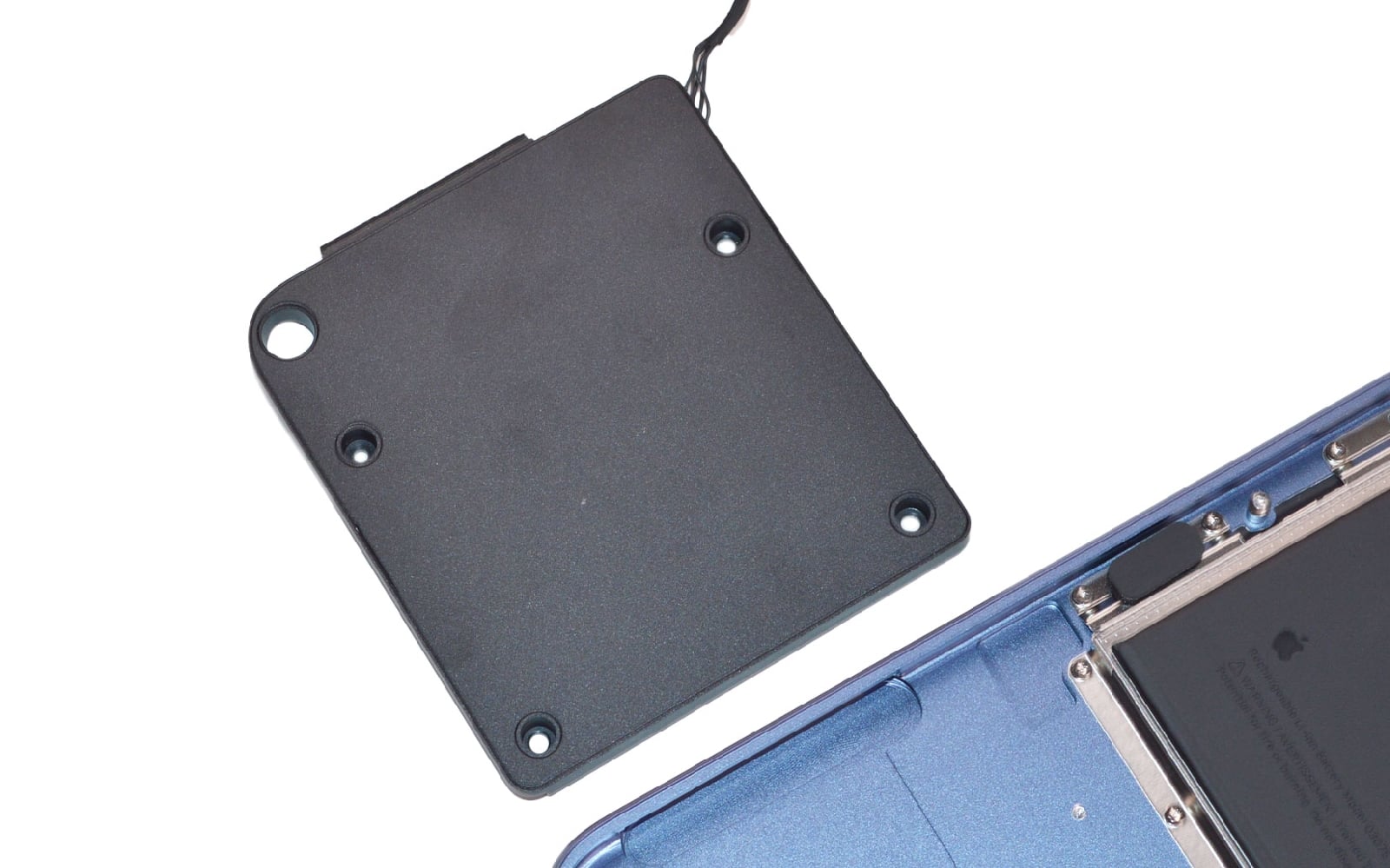

Comme pour le précédent, retirez les 4 vis T5 puis soulevez le composant pour l'extraire du châssis.
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 1
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 2
Comment changer les haut-parleurs et la prise jack sur Macbook Neo 13 pouces photo 3
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Vous pouvez maintenant installer le nouveau ccomposant.
Ensuite, reprenez ce guide de réparation dans le sens contraire pour placer chaque élément correctement dans le châssis et refermer votre Macbook Néo.
