Comment changer l'écran sur Macbook Neo 13 pouces

Temps estimé : 30 min
Difficulté : 3/5
Note de réparabilité : 12/20
Macbook Neo 13 pouces | Temps estimé : 30 min | Difficulté : 3/5

Bien que cet appareil représente le sommet de l'ingénierie actuelle, un accident sur l'écran Retina peut gravement nuire à votre productivité. Ce tutoriel a pour objectif de vous accompagner pas à pas dans cette manipulation délicate afin de redonner à votre machine son éclat d'origine.

Nous allons aborder ensemble l'ouverture sécurisée du châssis, la déconnexion des nappes critiques et la pose du nouveau bloc d'affichage. Munissez-vous de vos outils de précision et assurez-vous de travailler dans un environnement propre et calme pour garantir le succès de l'opération. La patience et la rigueur seront vos meilleures alliées pour mener à bien cette réparation technique.

Diagnostic

Avant de commencer
Avant toute chose, vérifiez bien le modèle de votre MacBook Néo et choisissez l'écran qui correspond exactement à celui-ci.
Vous trouverez le numéro de modèle au dos de votre ordinateur. Il s'agit du numéro A3404 pour le Macbook Neo.

Pour travailler en toute sécurité, n'oubliez pas d'éteindre votre ordinateur avant de commencer les manipulations !

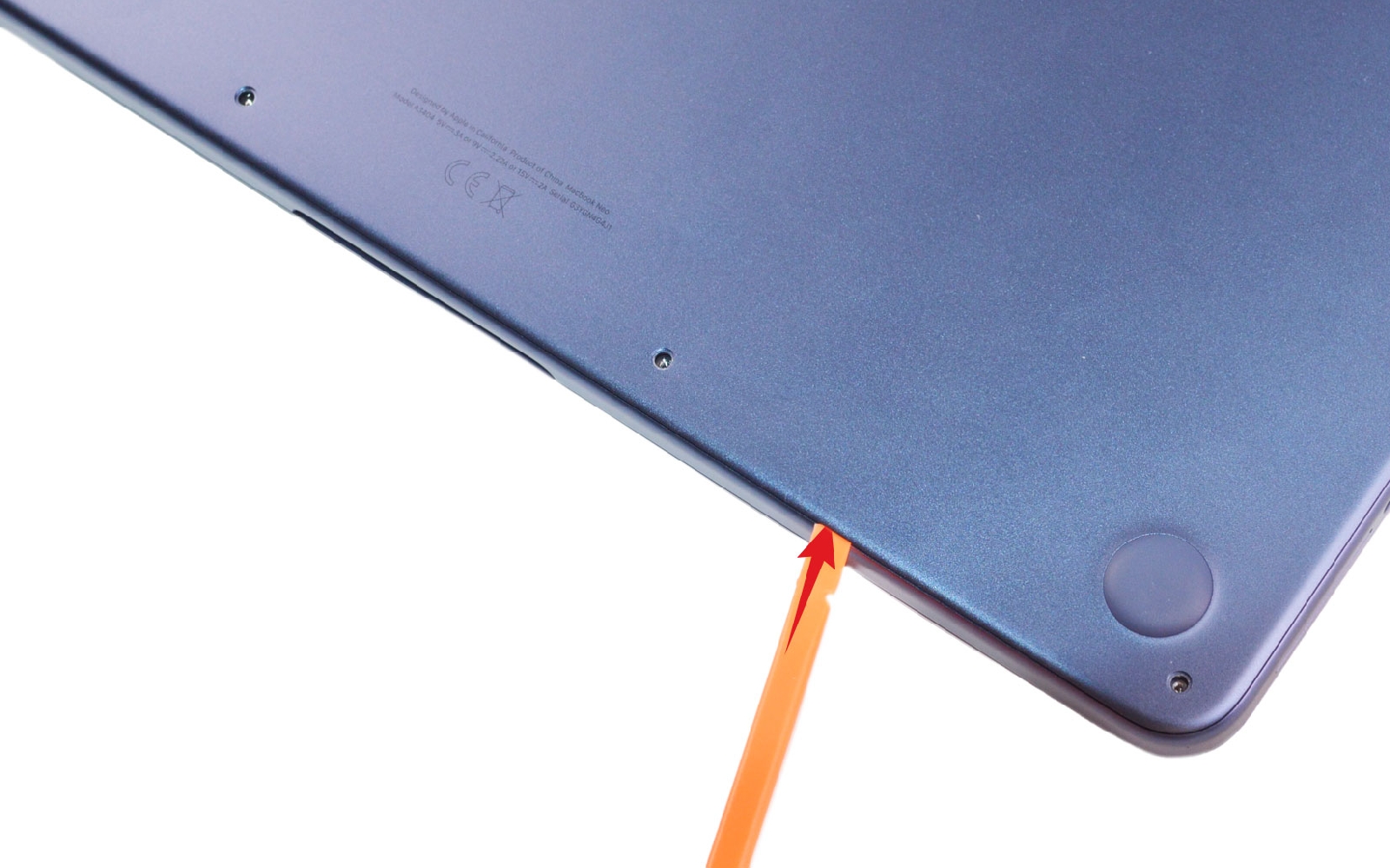

Etape 1 : Ouvrir le capot
Ôtez les vis avec le tournevis pentalobe de l'arrière de votre macbook.

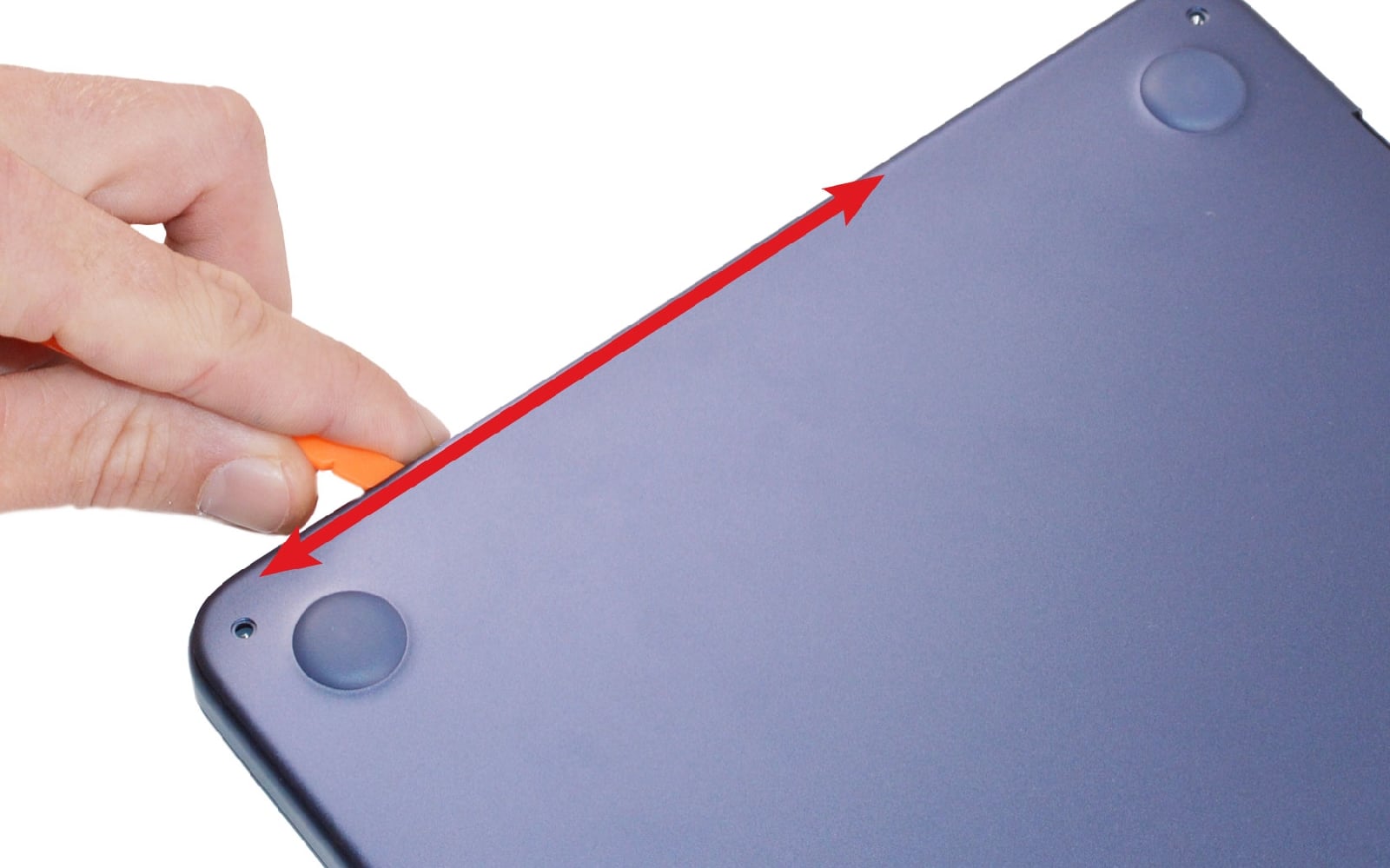

Insérez ensuite le levier entre le châssis et le capot pour le déclipser. Faites circuler l'outil sur tout le tour du composant pour le déloger et enfin pouvoir le mettre de coté.
Comment changer l'écran sur Macbook Neo 13 pouces photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Macbook Neo 13 pouces photo 1
Comment changer l'écran sur Macbook Neo 13 pouces photo 2
Comment changer l'écran sur Macbook Neo 13 pouces photo 3

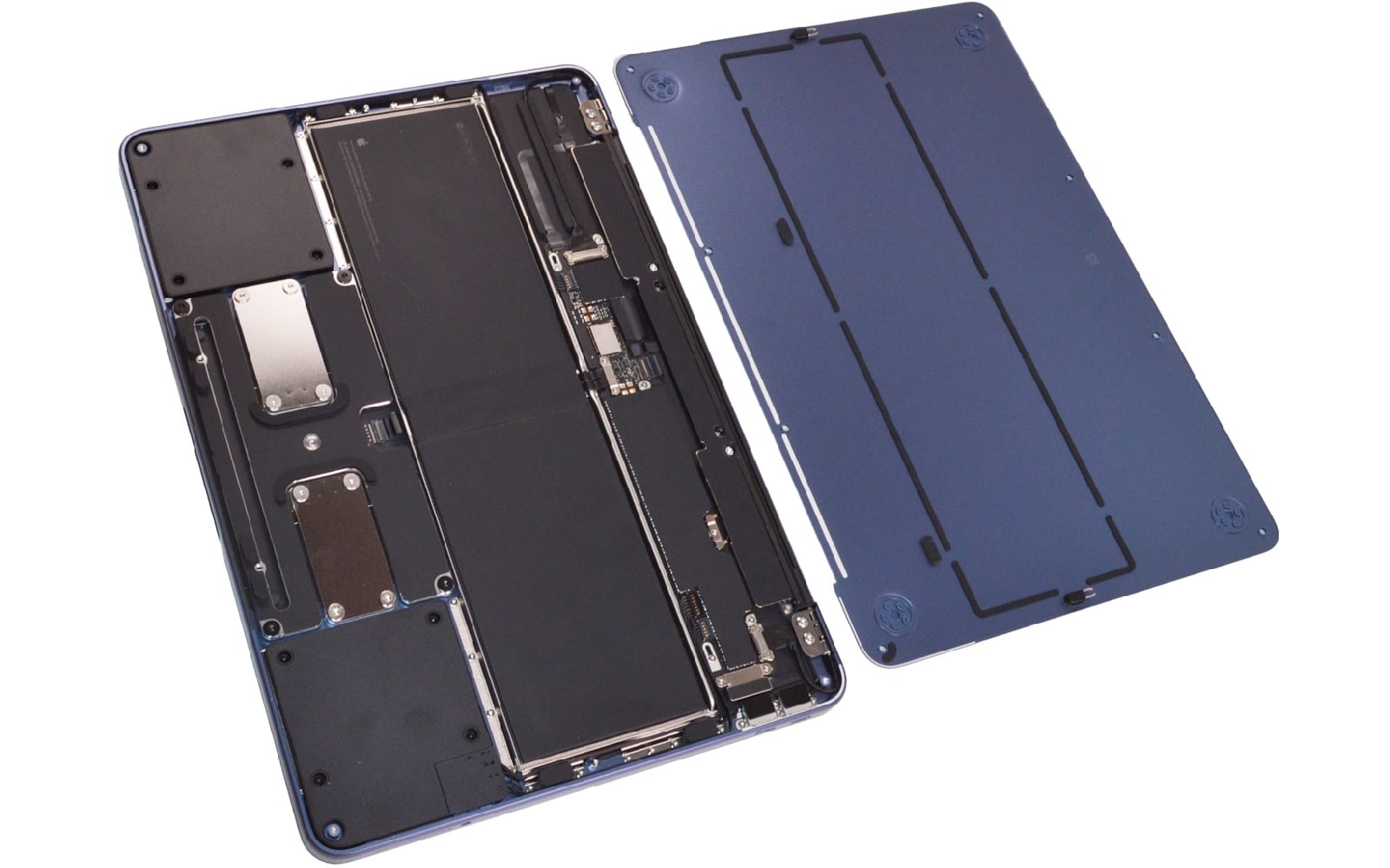

Comment changer l'écran sur Macbook Neo 13 pouces photo 4
Outils du kit utilisés
Outils du kit utilisés

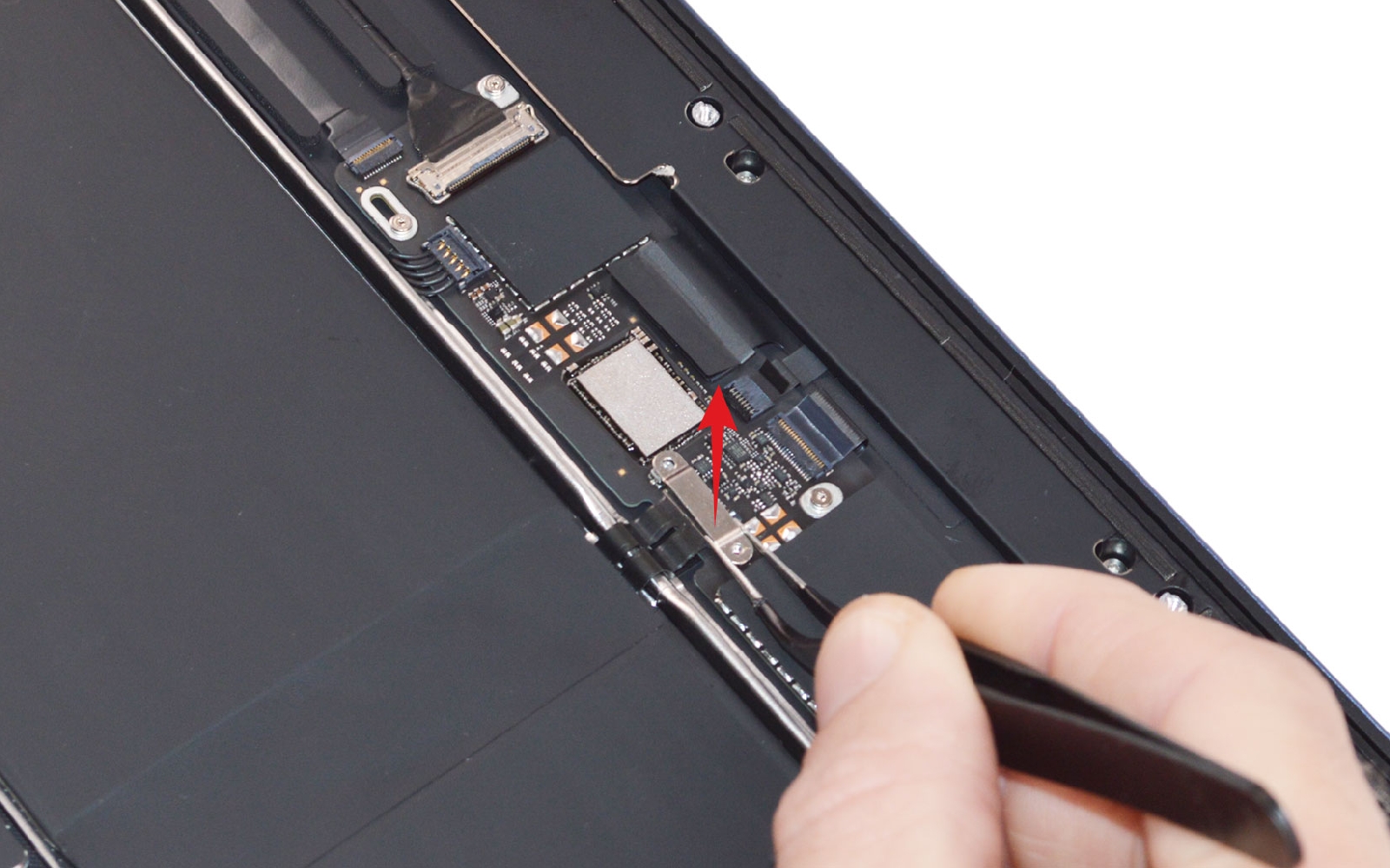

Etape 2 : Déconnecter la batterie
Retirez les deux vis avec le tournevis Torx 3 afin de pouvoir saisir avec la pincette la plaquette de protection.

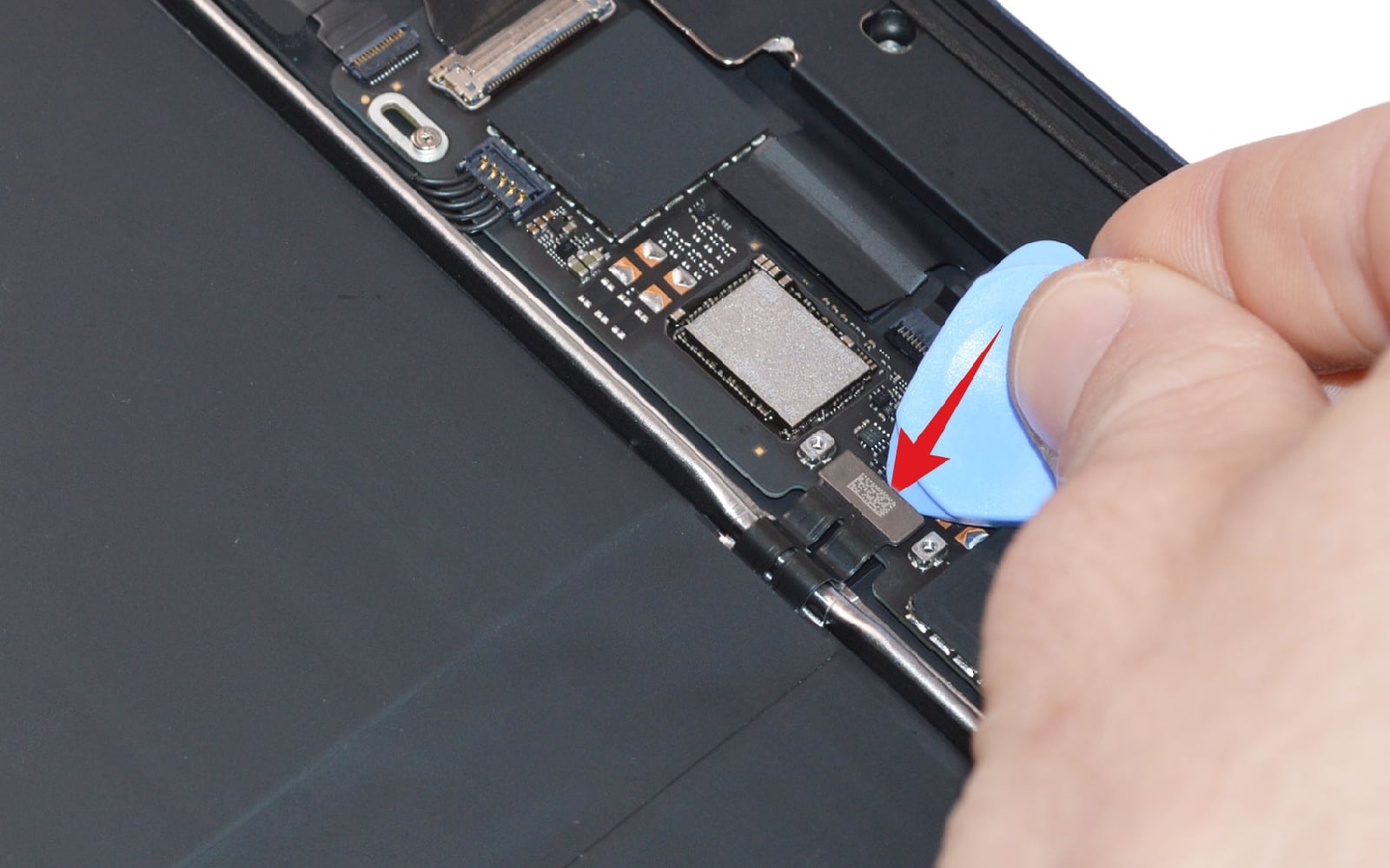

Ensuite, utilisez le médiator de la boite à outils pour déconnecter la nappe de la batterie.

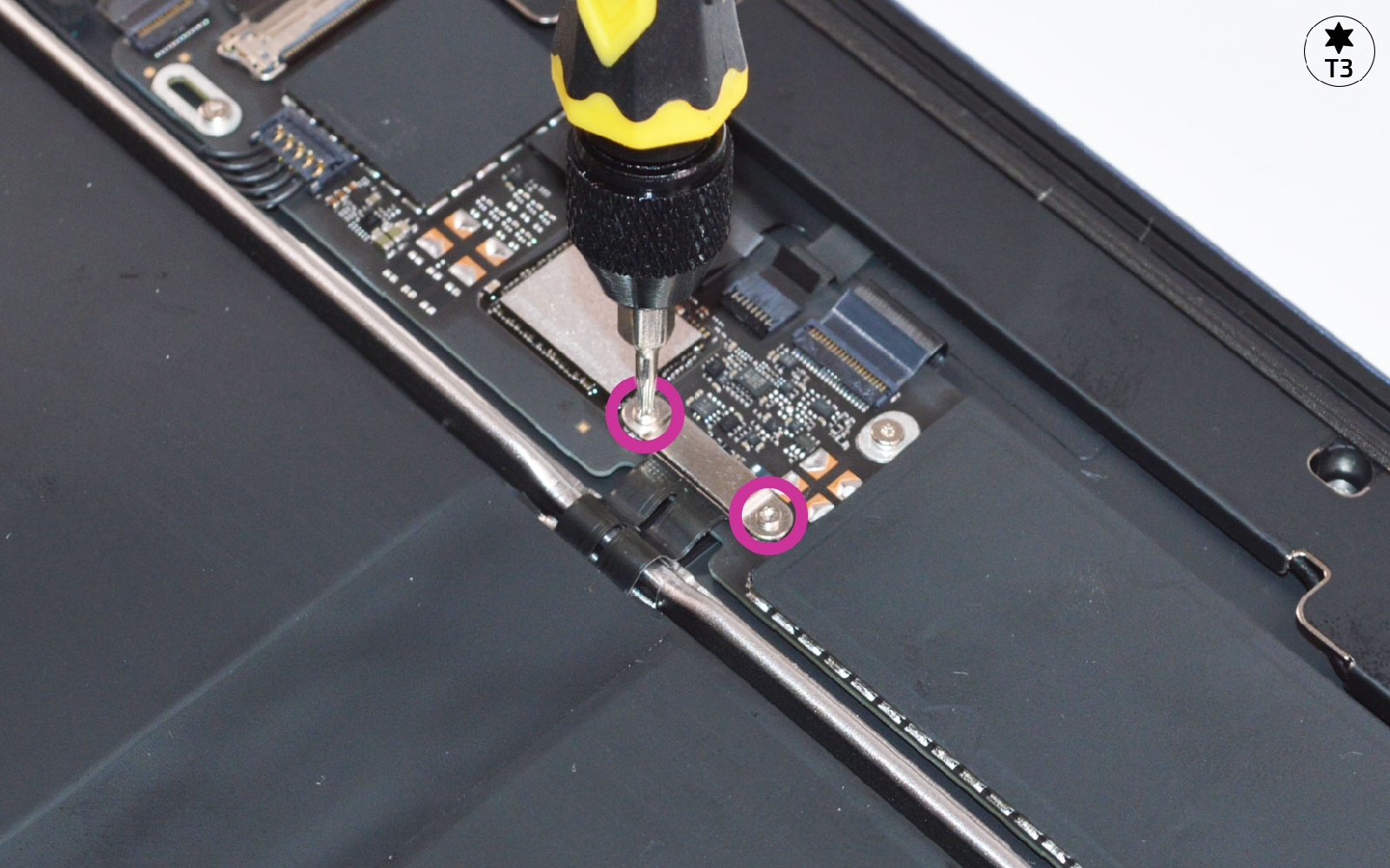

Comment changer l'écran sur Macbook Neo 13 pouces photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Macbook Neo 13 pouces photo 1
Comment changer l'écran sur Macbook Neo 13 pouces photo 2
Comment changer l'écran sur Macbook Neo 13 pouces photo 3
Outils du kit utilisés
Outils du kit utilisés

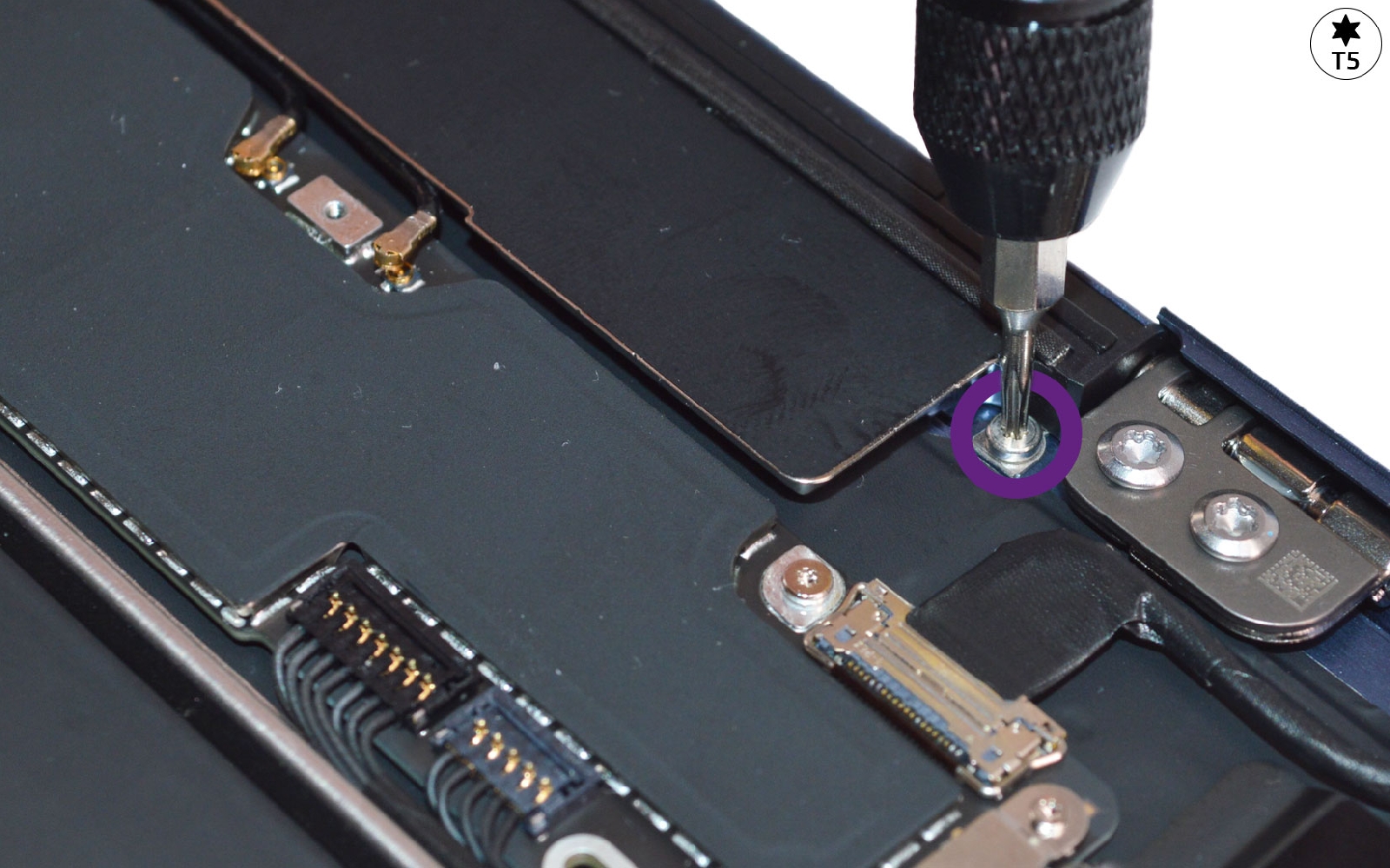

Etape 3 : Dévisser l'antenne

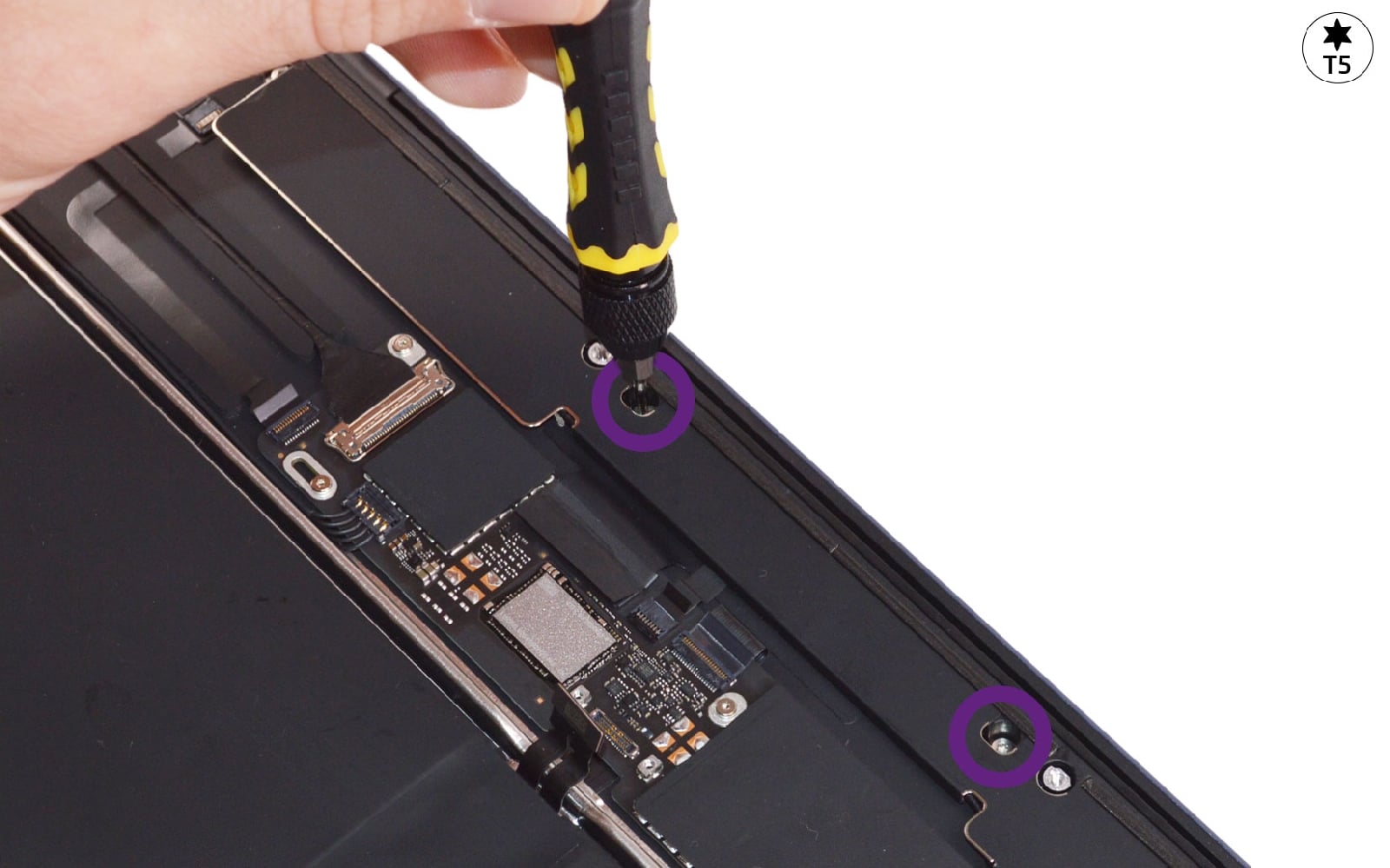

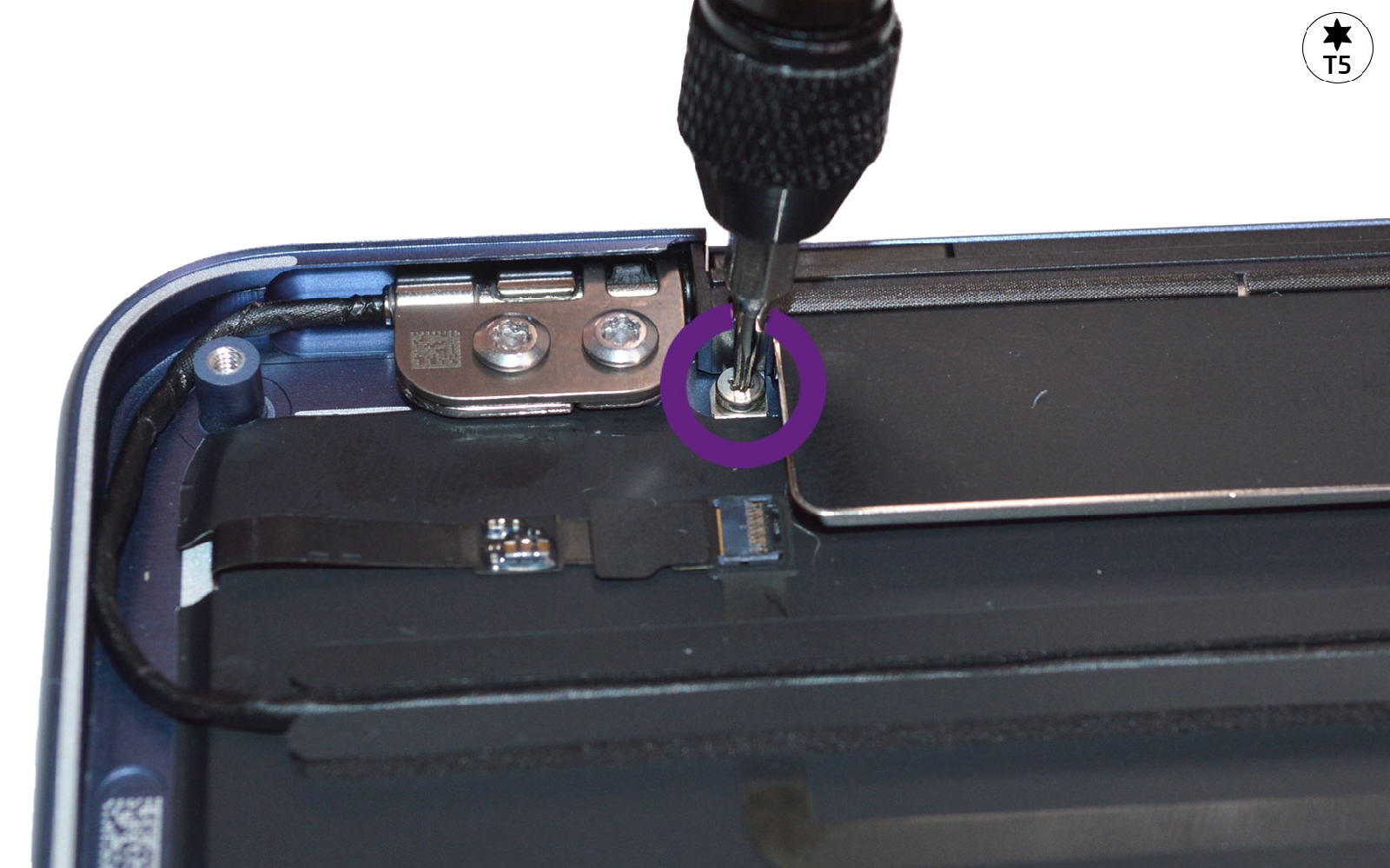

Enlevez les 4 vis avec le tournevis Torx T5.
Comment changer l'écran sur Macbook Neo 13 pouces photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Macbook Neo 13 pouces photo 1
Comment changer l'écran sur Macbook Neo 13 pouces photo 2
Comment changer l'écran sur Macbook Neo 13 pouces photo 3
Outils du kit utilisés
Outils du kit utilisés

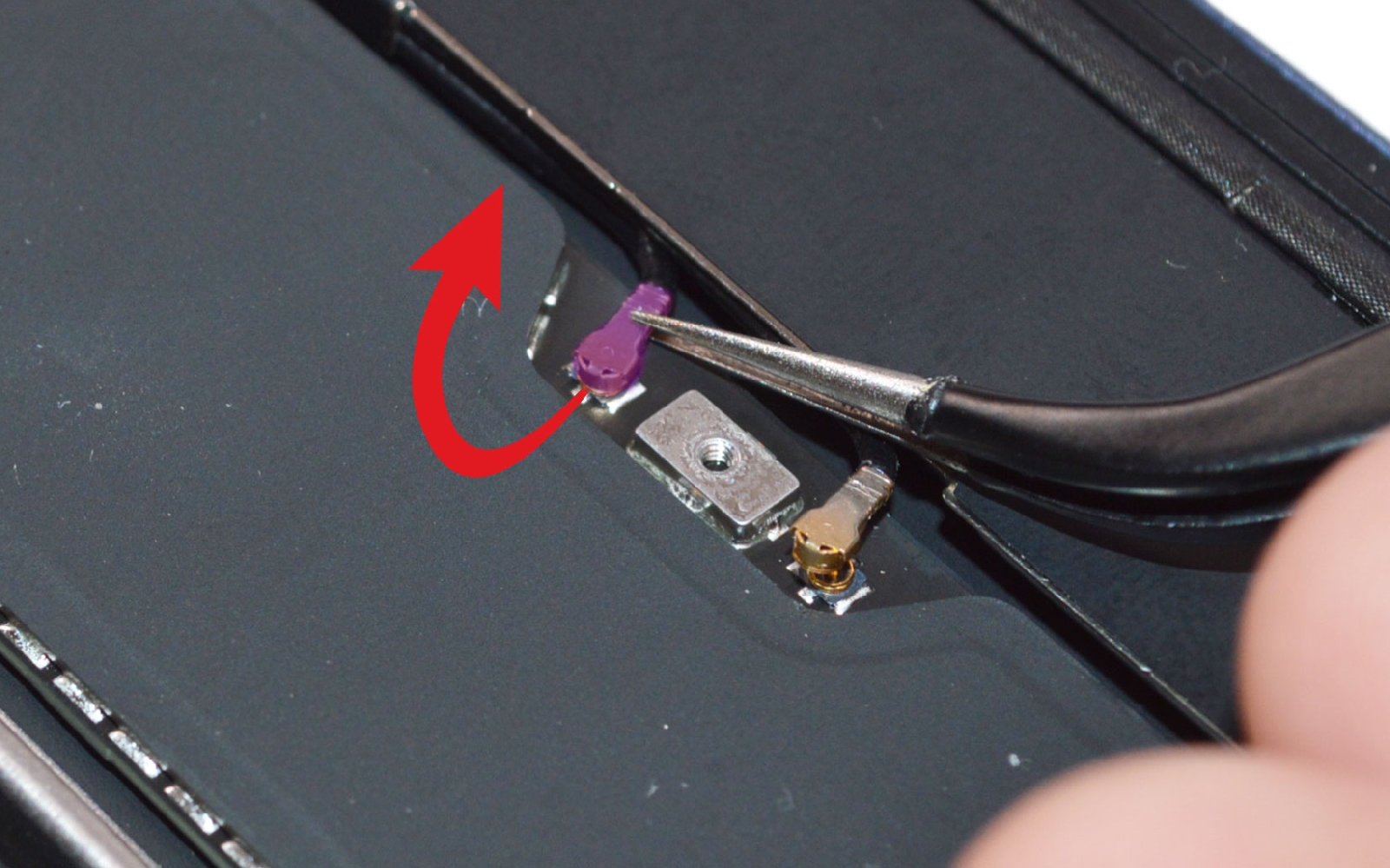

Etape 4 : Détacher les câbles coaxiaux

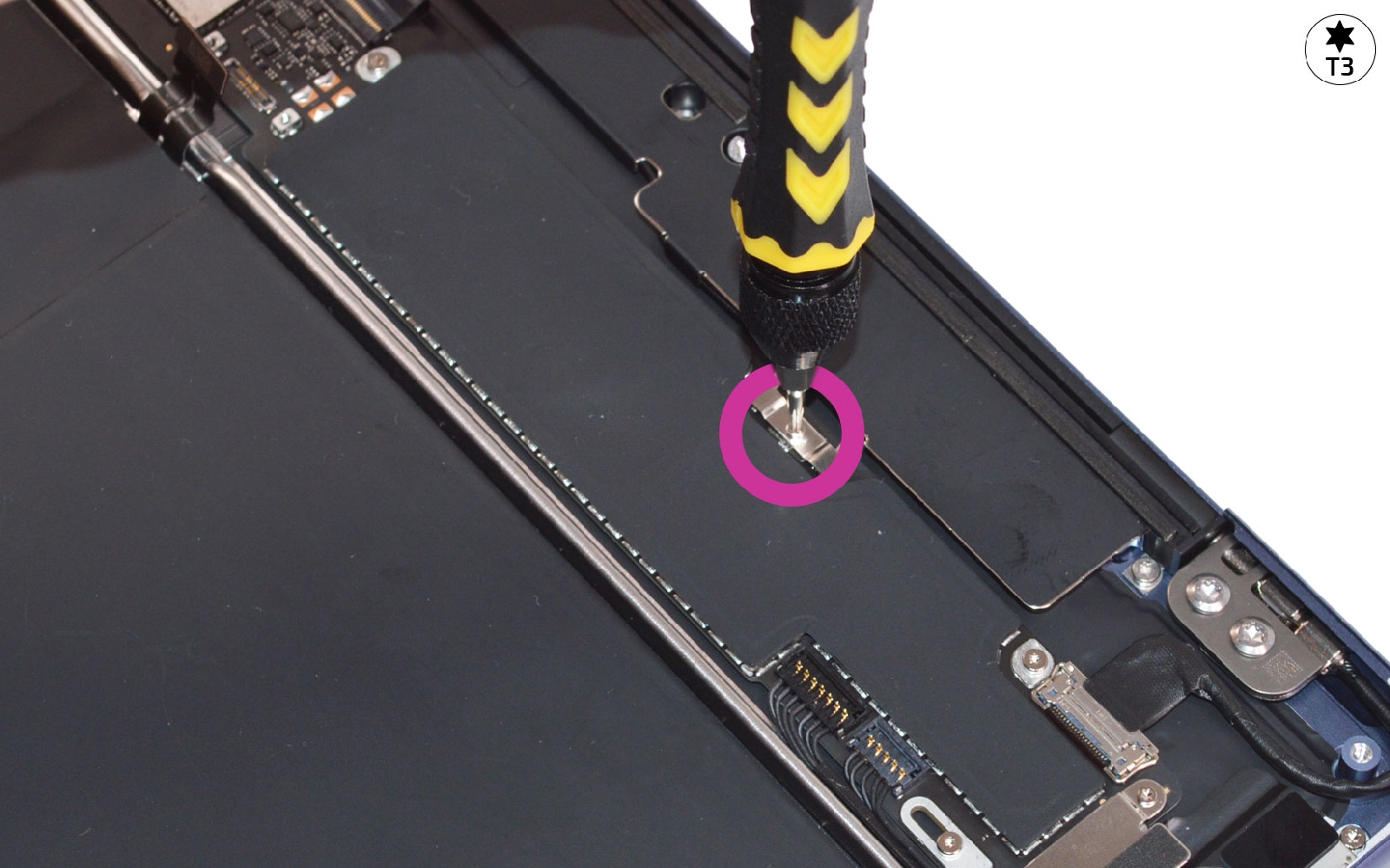

Ôtez la vis avec le Torx T3 puis mettez de coté la plaquette métallique.
Détachez ensuite les deux câbles coax avant de sortir le composant.
Comment changer l'écran sur Macbook Neo 13 pouces photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Macbook Neo 13 pouces photo 1

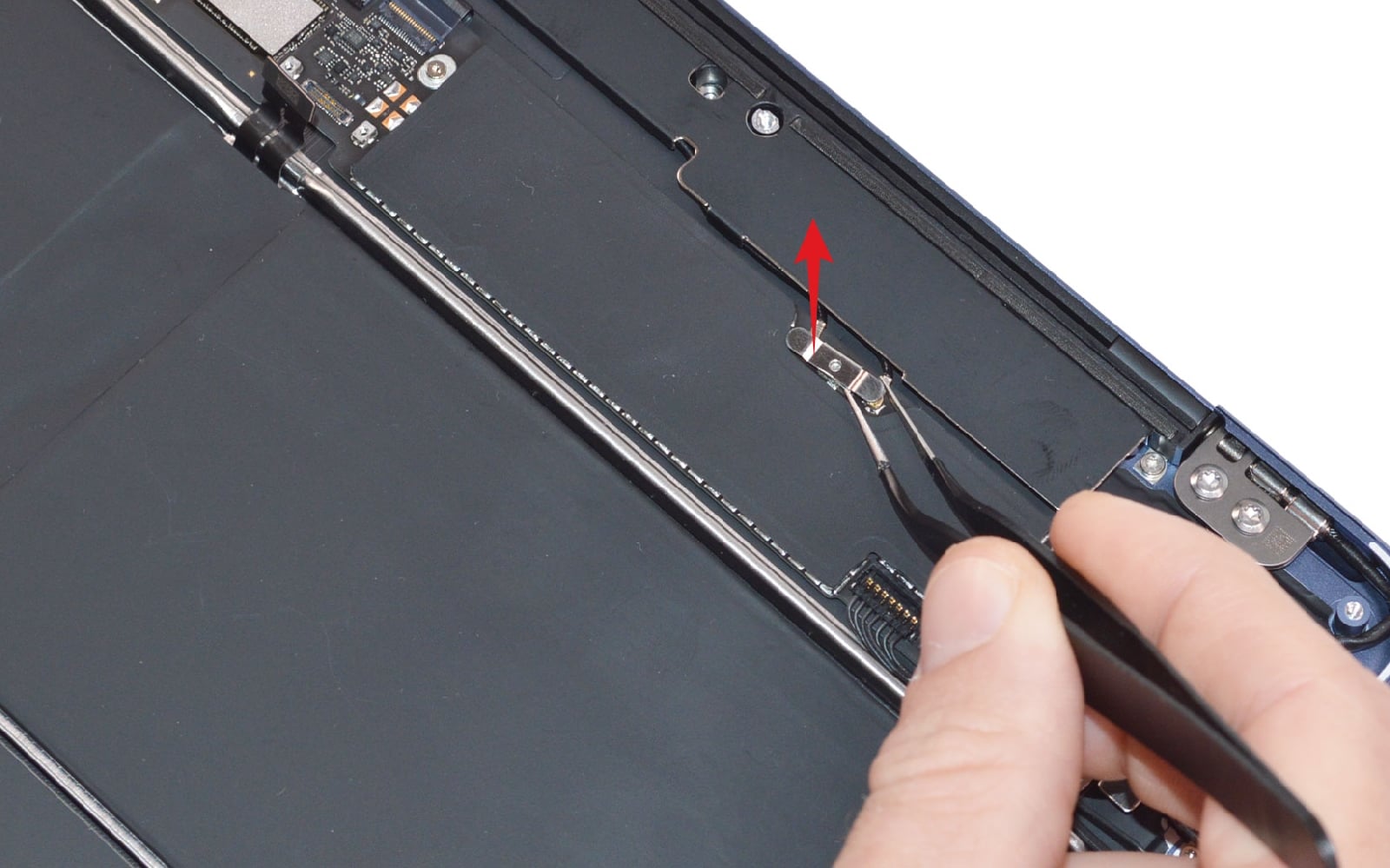

Comment changer l'écran sur Macbook Neo 13 pouces photo 2

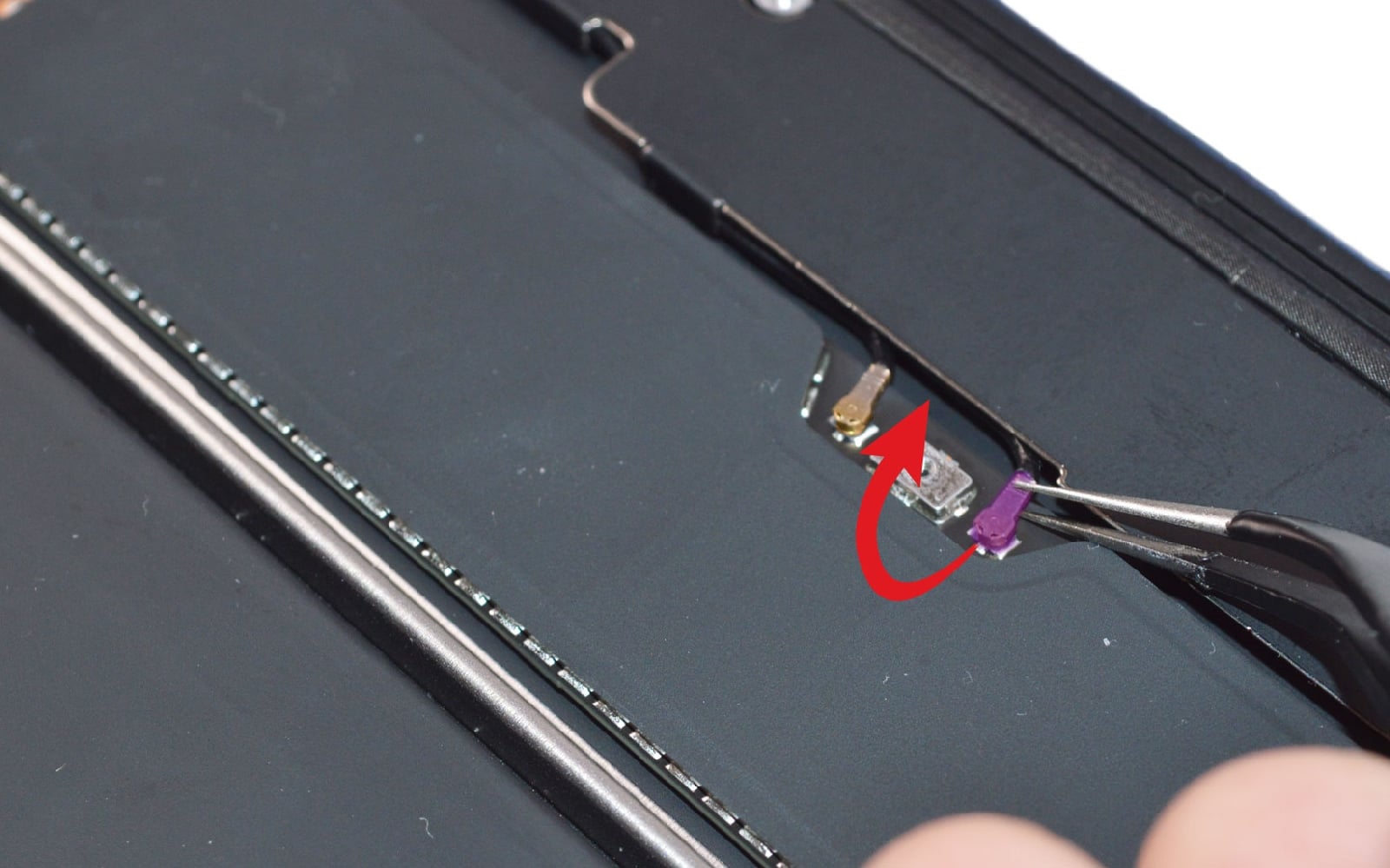

Comment changer l'écran sur Macbook Neo 13 pouces photo 3
Comment changer l'écran sur Macbook Neo 13 pouces photo 4
Outils du kit utilisés
Outils du kit utilisés

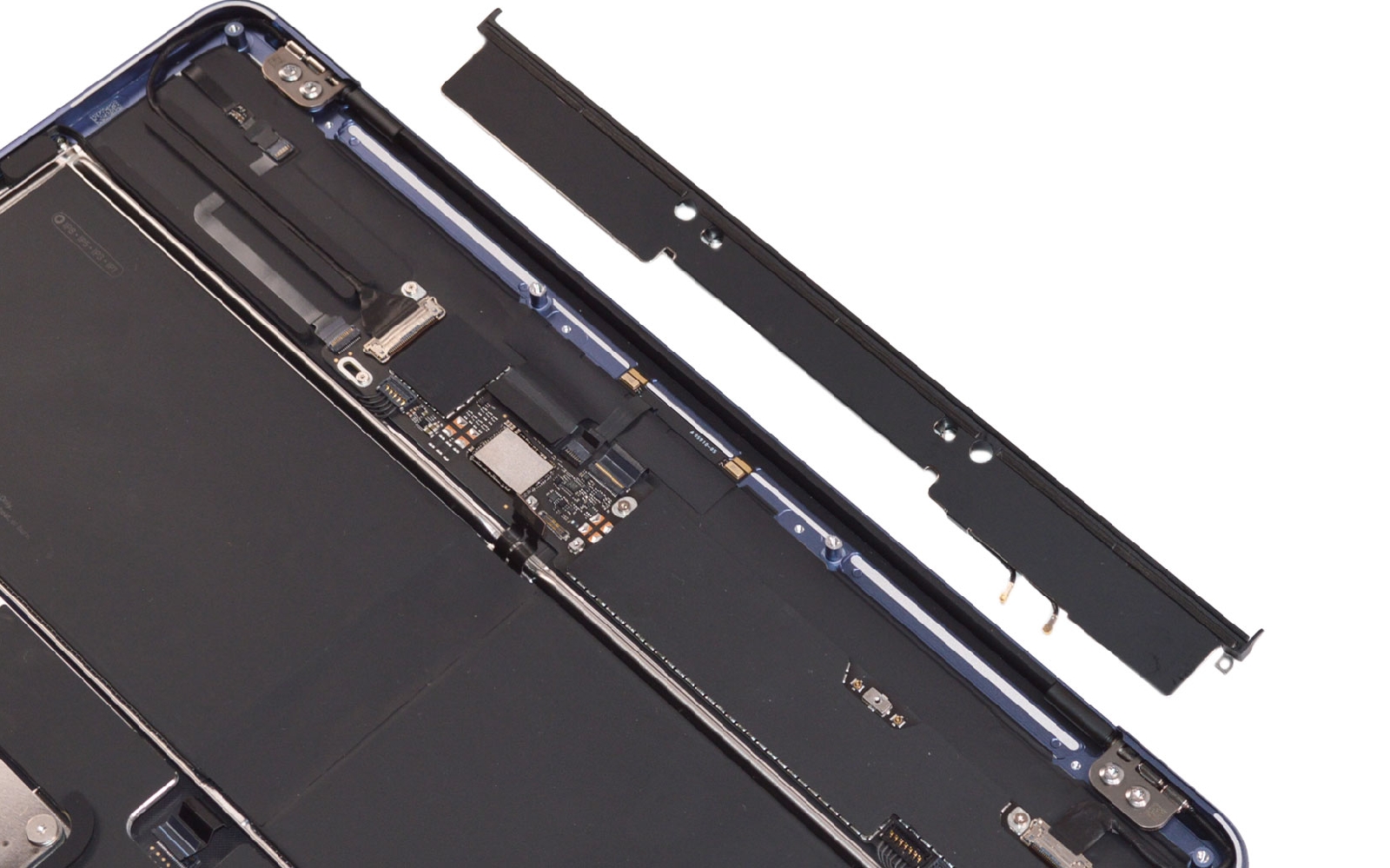

Etape 5 : Mettre de coté l'antenne

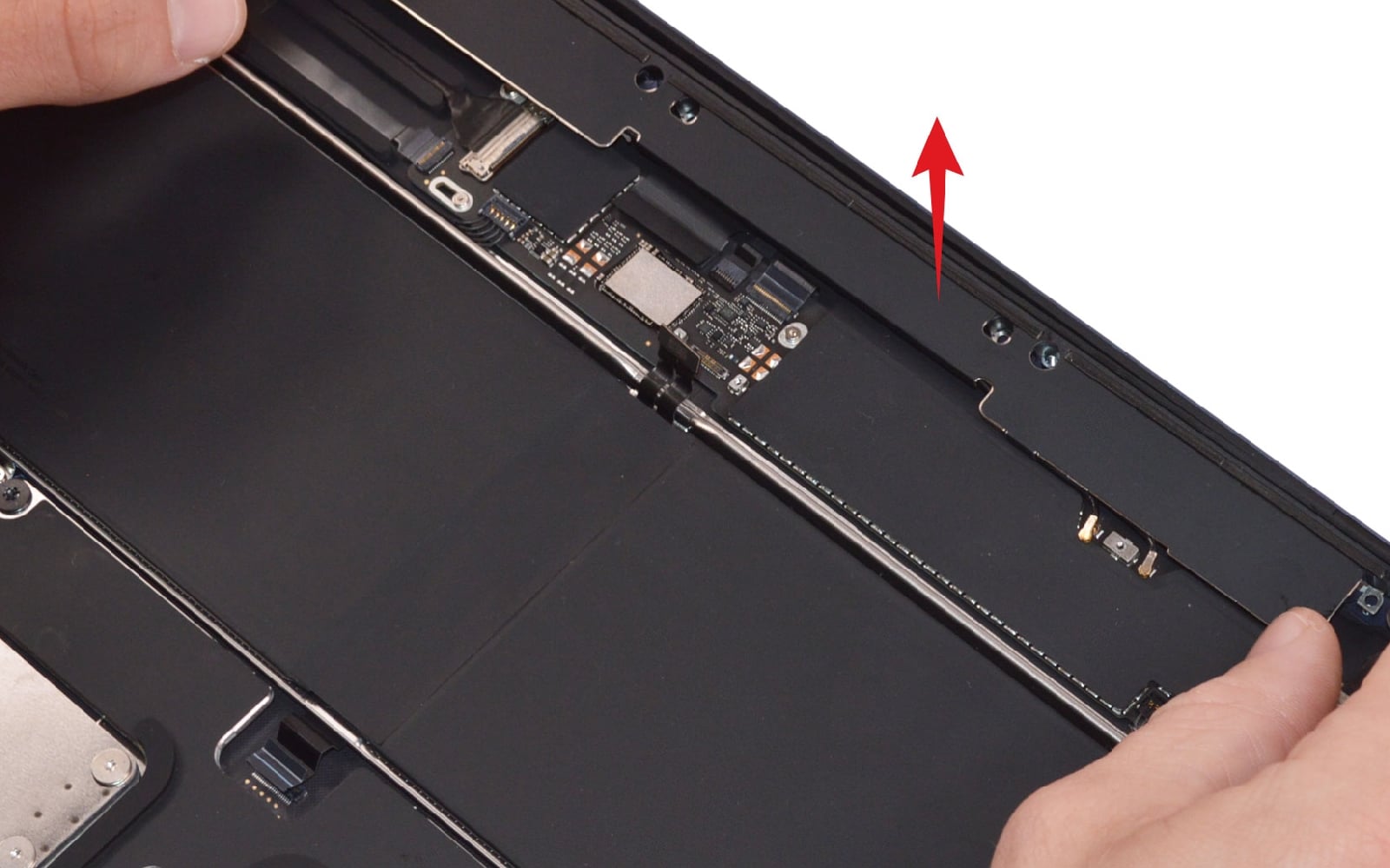

Saisissez l'antenne avec précaution pour la sortir du châssis et passer à l'étape suivante.
Comment changer l'écran sur Macbook Neo 13 pouces photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Macbook Neo 13 pouces photo 1
Comment changer l'écran sur Macbook Neo 13 pouces photo 2

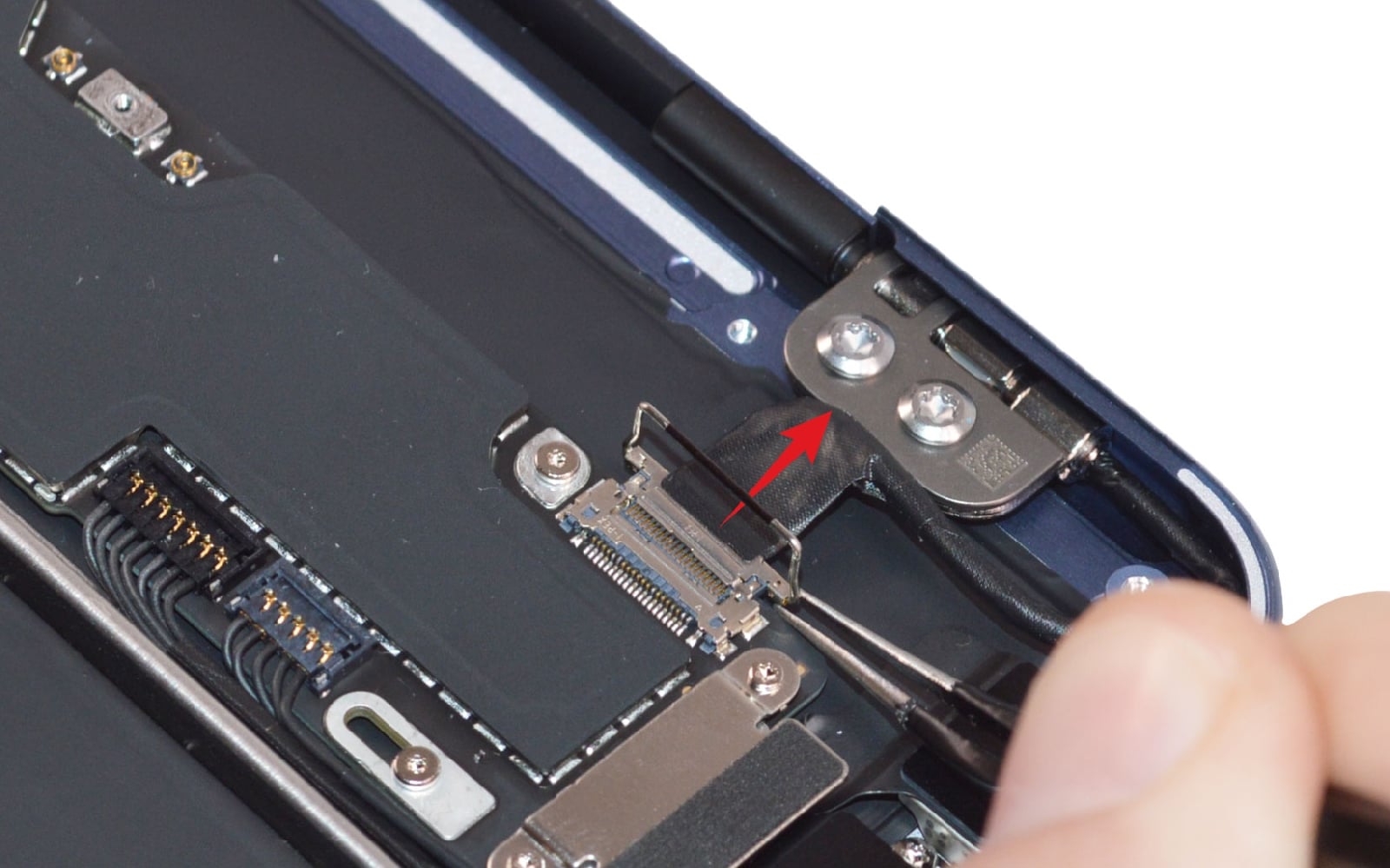

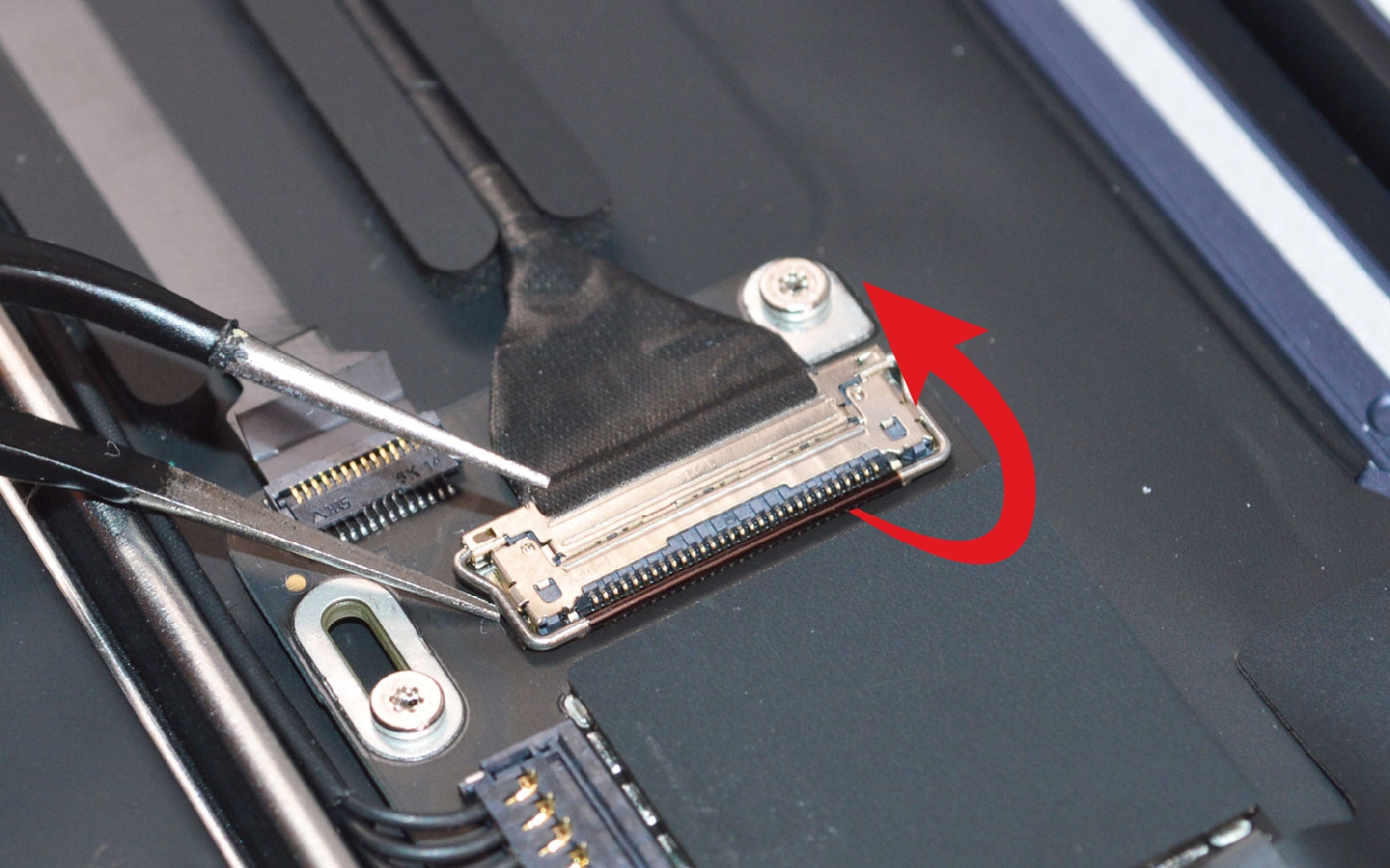

Etape 6 : Déconnecter l'écran
Soulevez le loquet avec la pincette et utilisez ce dernier pour sortir la nappe de son emplacement.
Recommencez la manipulation pour la seconde nappe située sur la gauche de la carte mère.

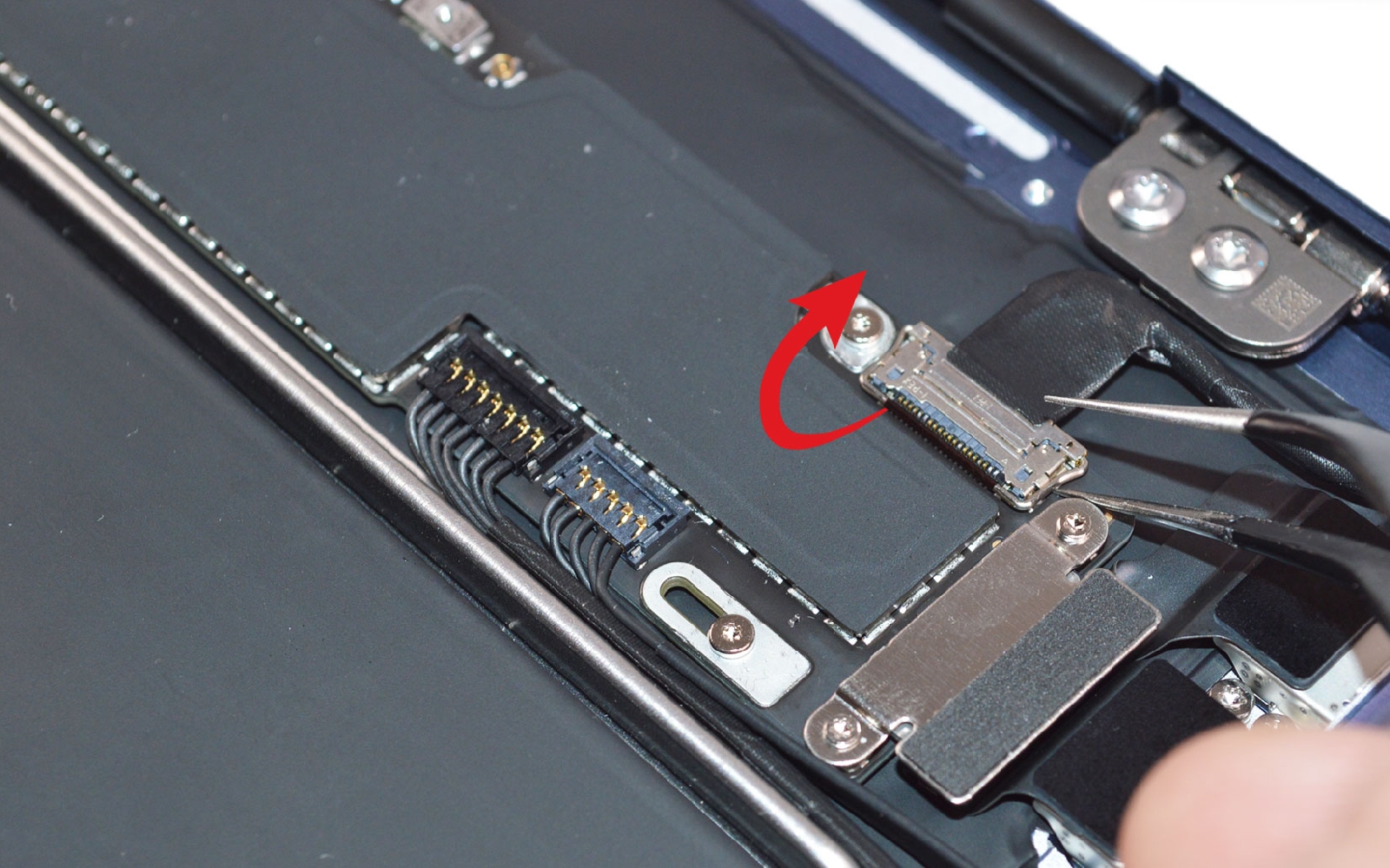

Comment changer l'écran sur Macbook Neo 13 pouces photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Macbook Neo 13 pouces photo 1
Comment changer l'écran sur Macbook Neo 13 pouces photo 2
Comment changer l'écran sur Macbook Neo 13 pouces photo 3

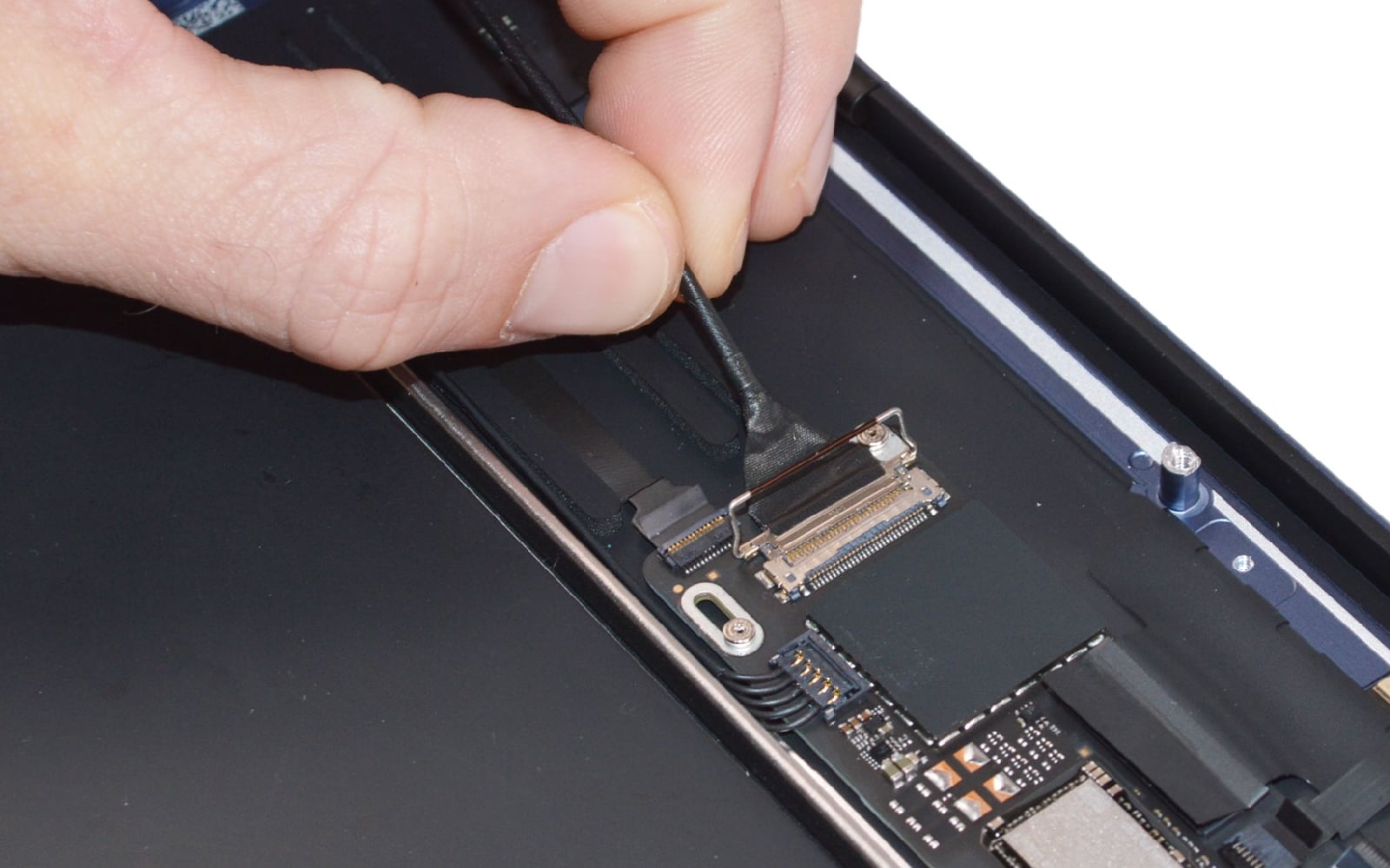

Comment changer l'écran sur Macbook Neo 13 pouces photo 4
Outils du kit utilisés
Outils du kit utilisés

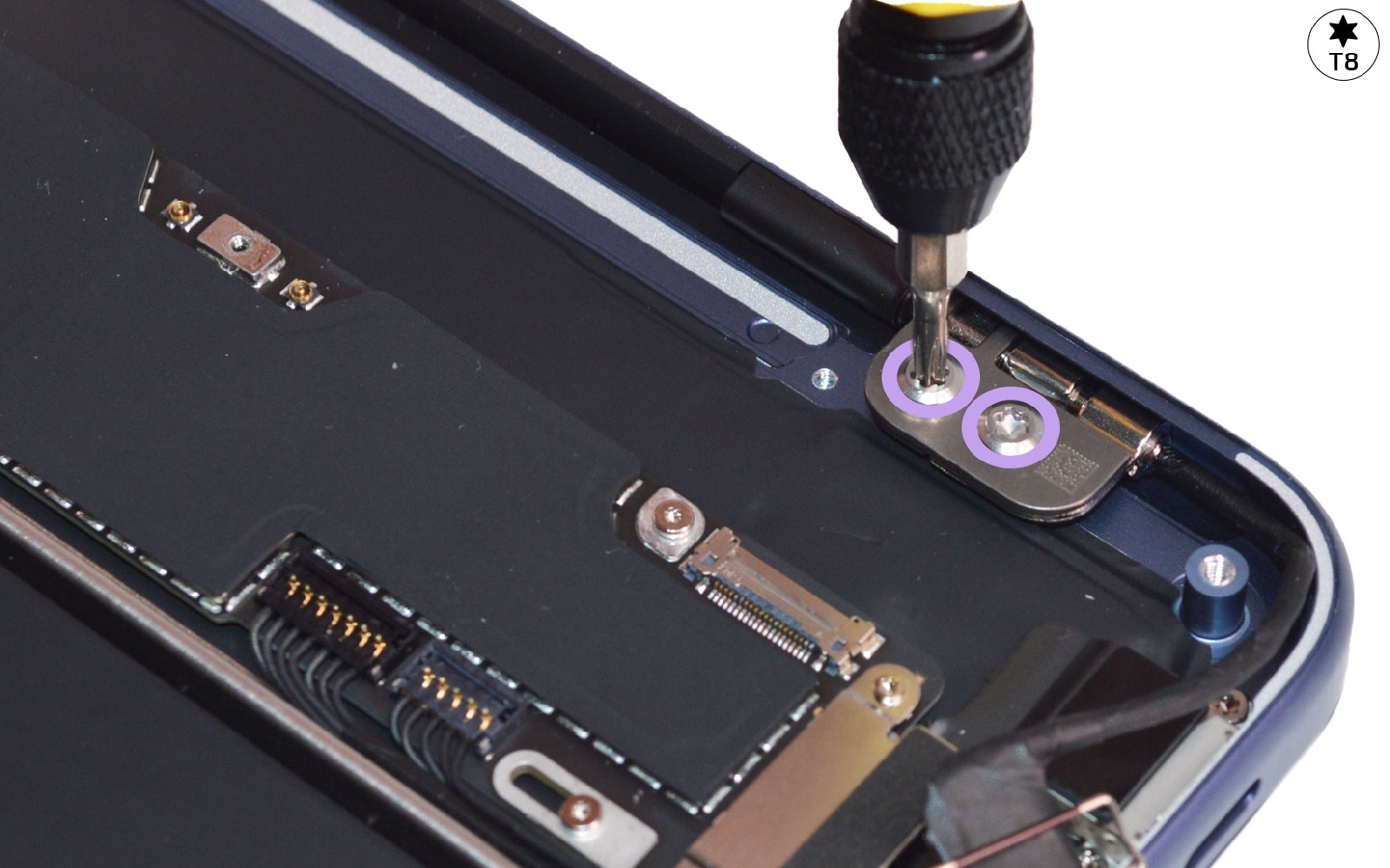

Etape 7 : Libérer l'écran

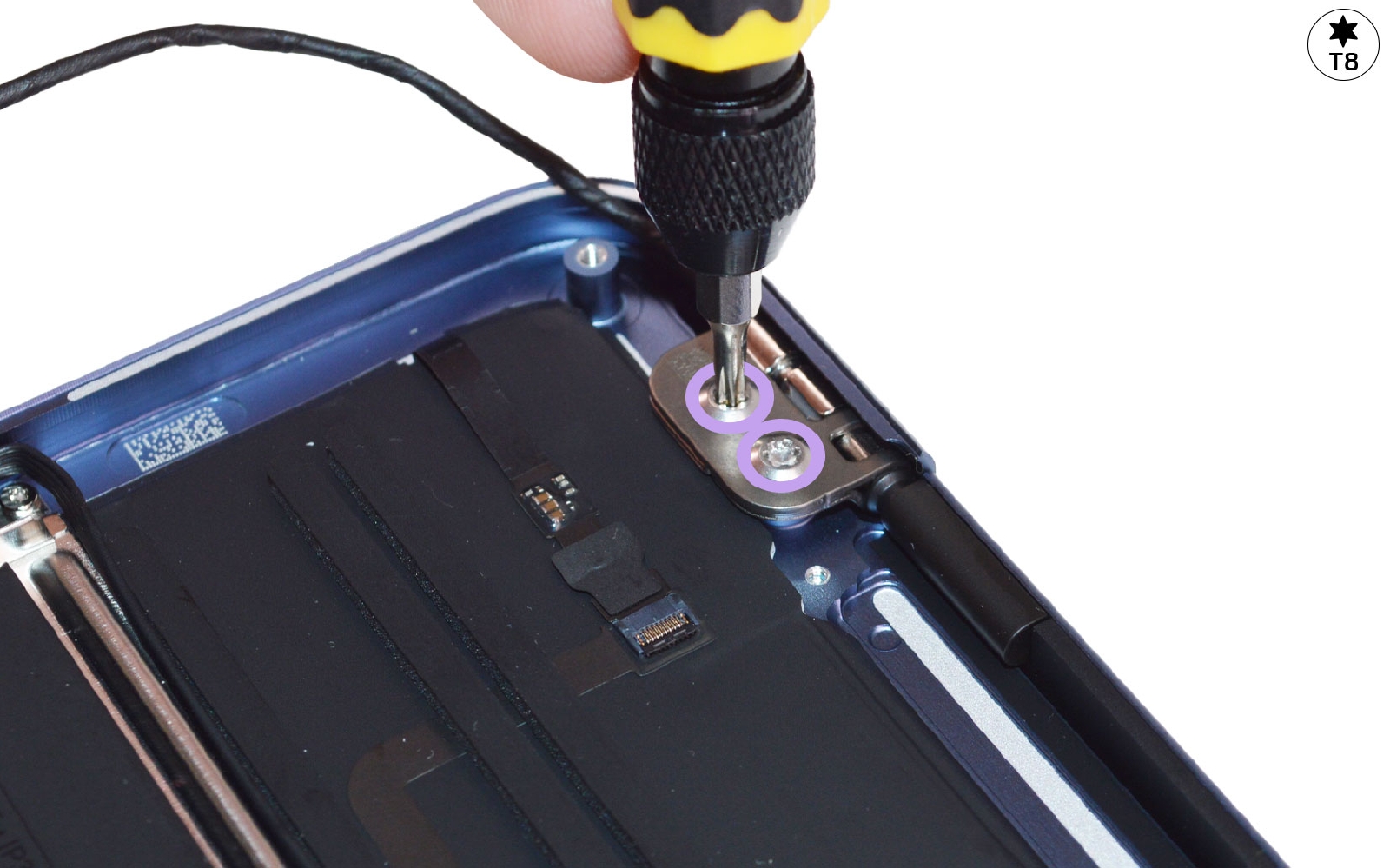

Retirez les vis des charnières à l'aide du tournevis Torx 8.

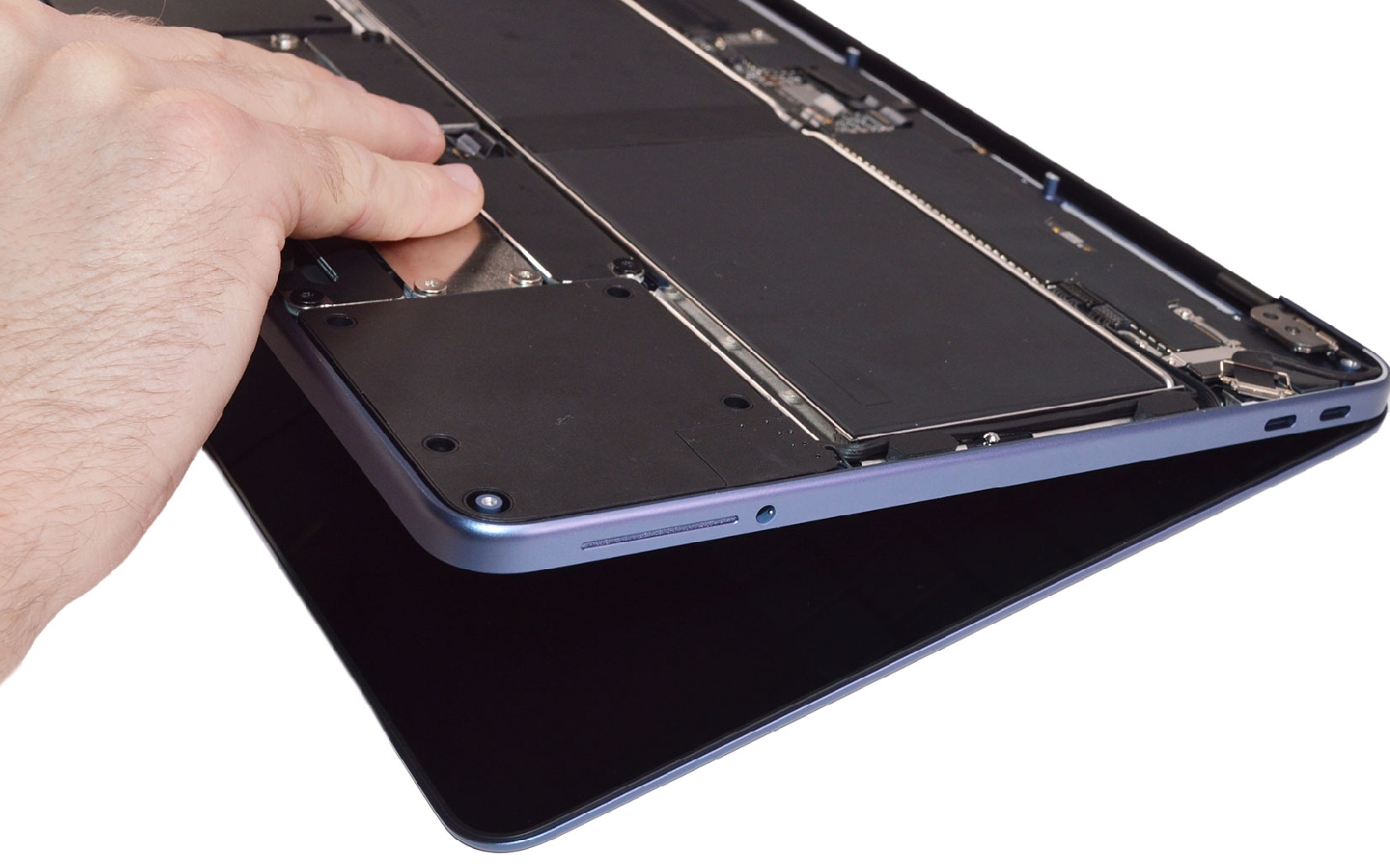

Ensuite, ouvrez votre ordinateur à 90 degrés pour permettre aux charnières et à l'écran de sortir de leur emplacement.
Comment changer l'écran sur Macbook Neo 13 pouces photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Macbook Neo 13 pouces photo 1
Comment changer l'écran sur Macbook Neo 13 pouces photo 2
Comment changer l'écran sur Macbook Neo 13 pouces photo 3

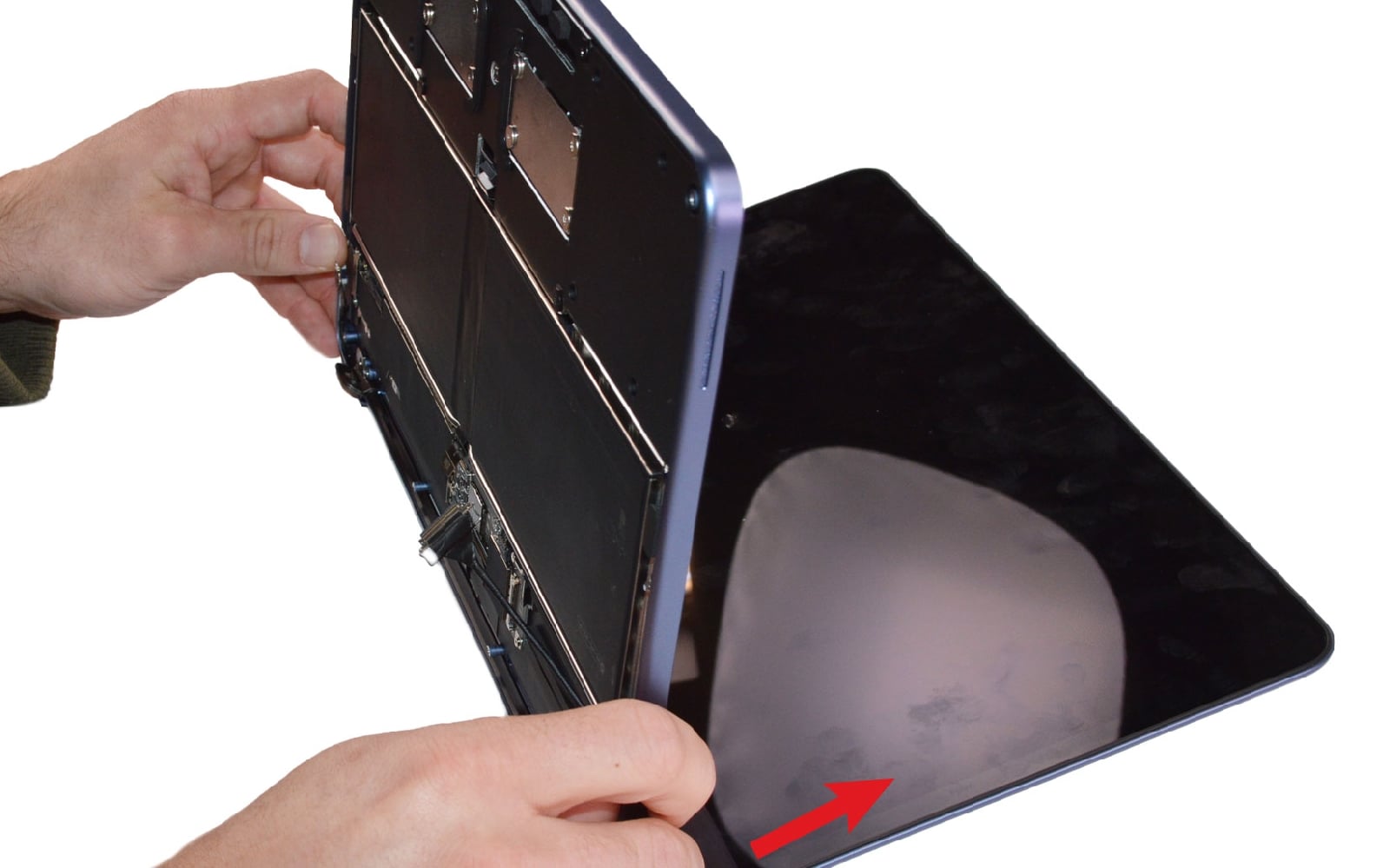

Comment changer l'écran sur Macbook Neo 13 pouces photo 4
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Vous pouvez maintenant installer le nouveau bloc écran en faisant attention à ses nappes.
Ensuite, reprenez ce guide de réparation dans le sens contraire pour placer chaque élément correctement dans le châssis et refermer votre Macbook Néo.
