Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205)

Temps estimé : 20 min
Difficulté : 3/5
Note de réparabilité : 13/20
Galaxy Tab A8 10.5 (SM-X200/SM-X205) | Temps estimé : 20 min | Difficulté : 3/5

Le remplacement de l'écran est l'une des réparations les plus fréquentes sur la Galaxy Tab A8, mais c'est aussi celle qui demande la plus grande minutie. Que votre vitre tactile soit brisée ou que l'affichage LCD présente des défauts, cette intervention est essentielle pour retrouver le confort visuel d'origine de votre tablette de 2021.

Ce guide vous accompagne dans l'étape délicate du chauffage du contour de l'appareil et du décollage de la dalle endommagée, afin de poser un bloc écran neuf sans risquer d'abîmer le châssis. En prenant le temps de suivre chaque geste technique, vous pourrez restaurer la réactivité tactile et la clarté d'image de votre appareil en toute sécurité.

Diagnostic

›  Ecran fissuré, rayé...
›  Problème d'affichage (traits, taches...)
›  Tactile fatigué...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Écran LCD compatible pour Samsung Galaxy Tab A8 10.5
59,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
9,90 €
Ajouter au panier

Avant de commencer
Avant de débuter, nous vous conseillons de confirmer le numéro de modèle de votre Samsung Galaxy Tab A8, situé directement au dos de l'appareil (généralement SM-X200 pour la version Wi-Fi ou SM-X205 pour la version 4G), afin de vous assurer de commander les pièces détachées parfaitement compatibles.

Une fois vos composants reçus, installez-vous dans un environnement propre, calme et bénéficiant d'un bon éclairage, tout en gardant vos outils et votre patron d'aide au montage à portée de main sur votre plan de travail.

Pour finir, éteignez complètement votre tablette en pressant le bouton Power et n'oubliez pas d'extraire le tiroir de la carte SD situé sur la tranche du châssis avant toute manipulation.
Etape 1 : Chauffer l'écran

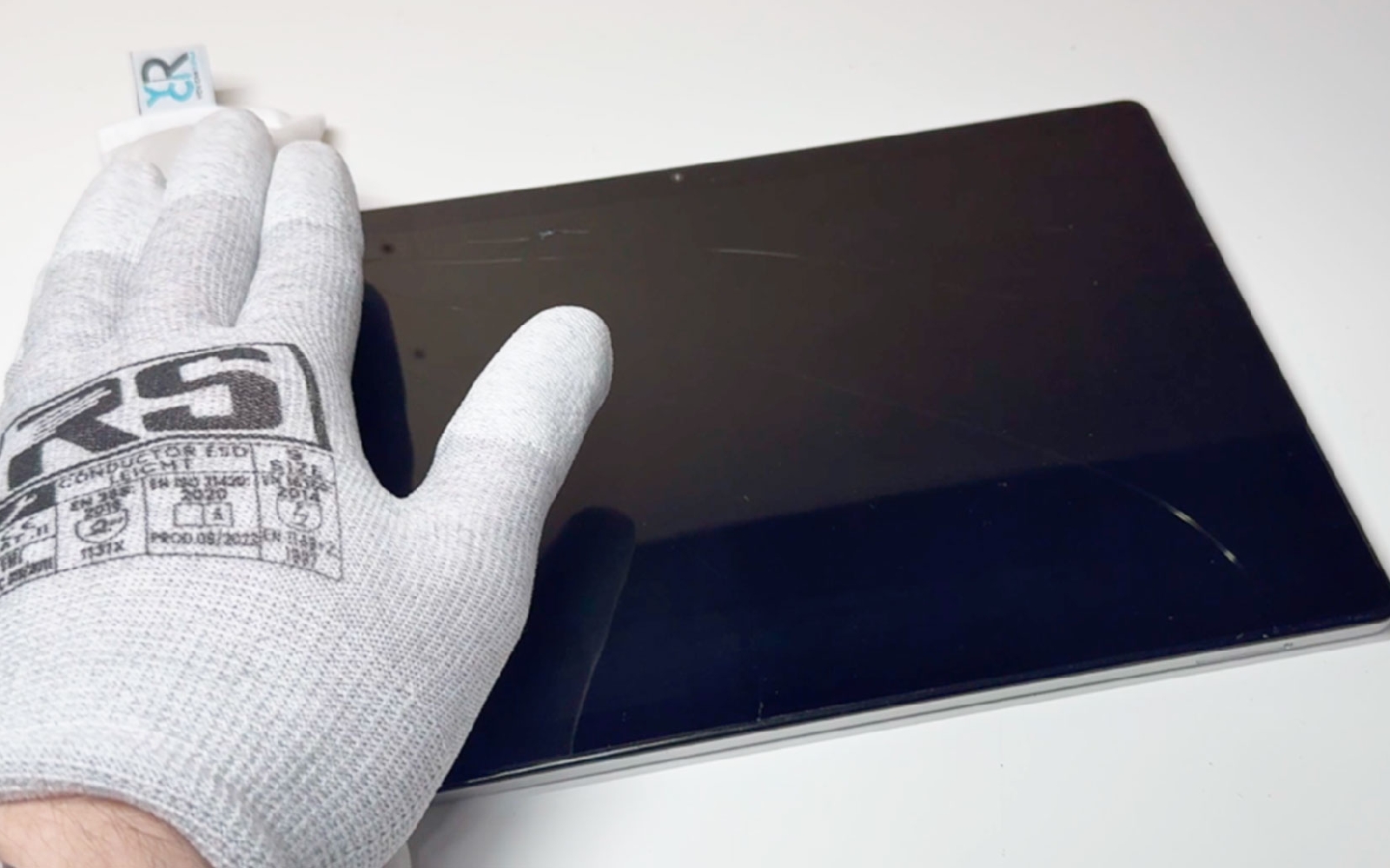

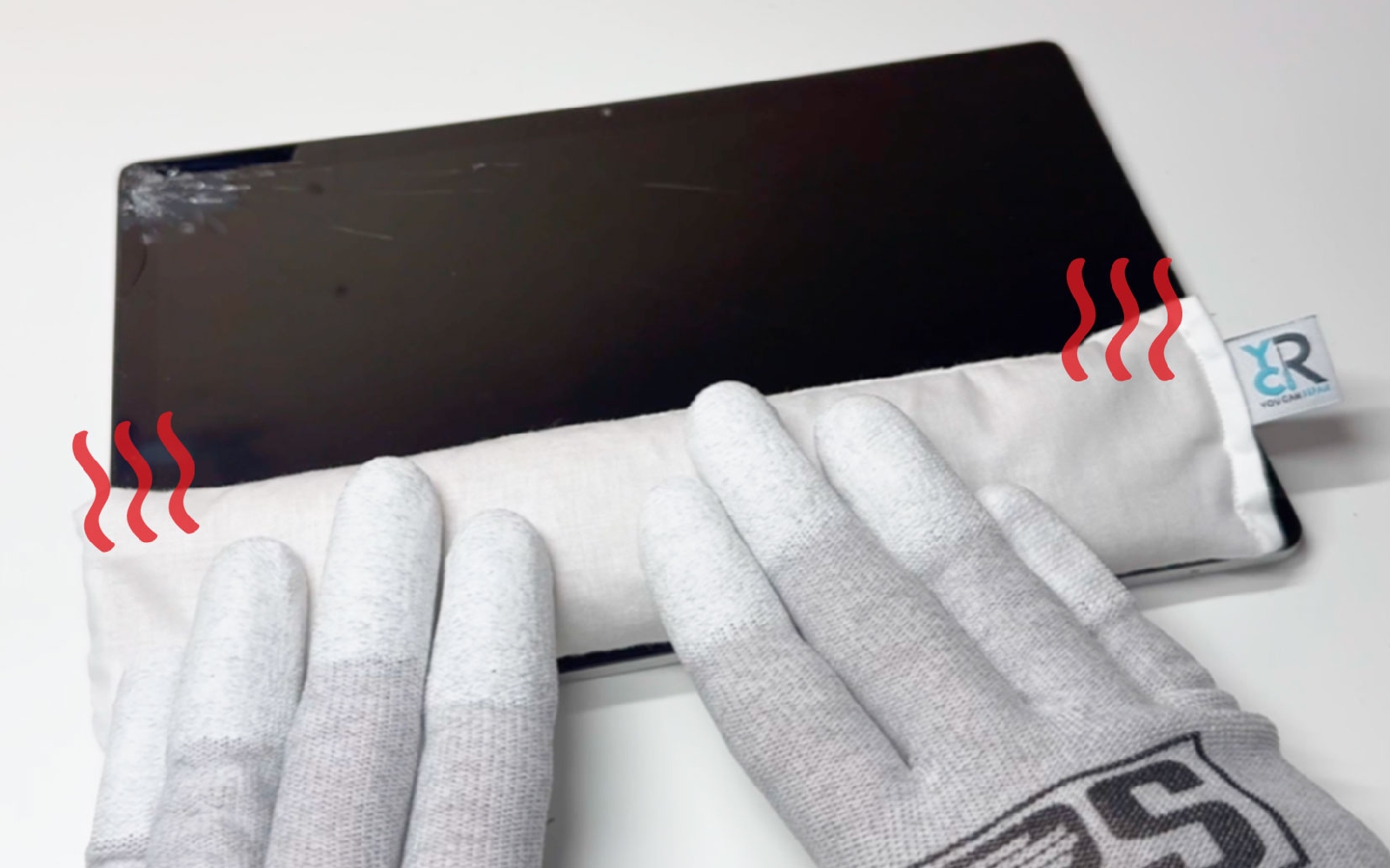

Pour accéder aux composants internes de votre Galaxy Tab A8, vous devez impérativement ramollir le sticker d'étanchéité qui maintient l'écran au châssis en utilisant une source de chaleur. Si vous optez pour le coussin chauffant, placez-le au micro-ondes pendant environ deux minutes, puis déposez-le sur la face avant de la tablette quelques minutes afin que la chaleur se diffuse uniformément sur tout le contour de la dalle.

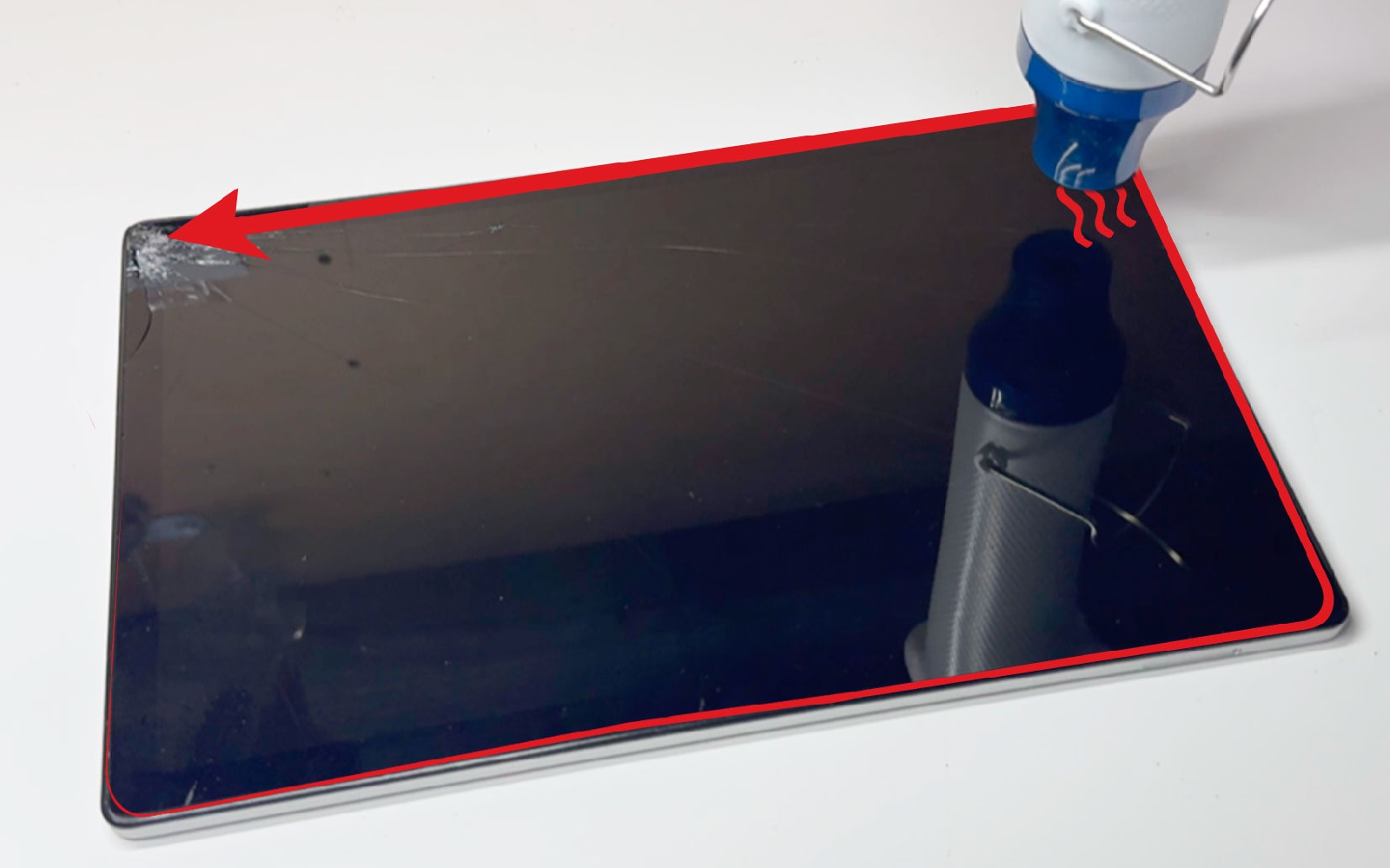

Dans le cas où vous préférez utiliser un décapeur thermique ou votre propre sèche-cheveux, balayez soigneusement les bords de l'écran par des mouvements lents et continus, en veillant à ne jamais rester immobile sur un point précis pour ne pas endommager les cristaux liquides du LCD.
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 1
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 2
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 3
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
9,90 €
Etape 2 : Décoller l'écran
Une fois que la vitre est chaude, vous pourrez alors insérer délicatement un médiator entre le verre et le cadre pour commencer l'ouverture sans risquer de briser la vitre.

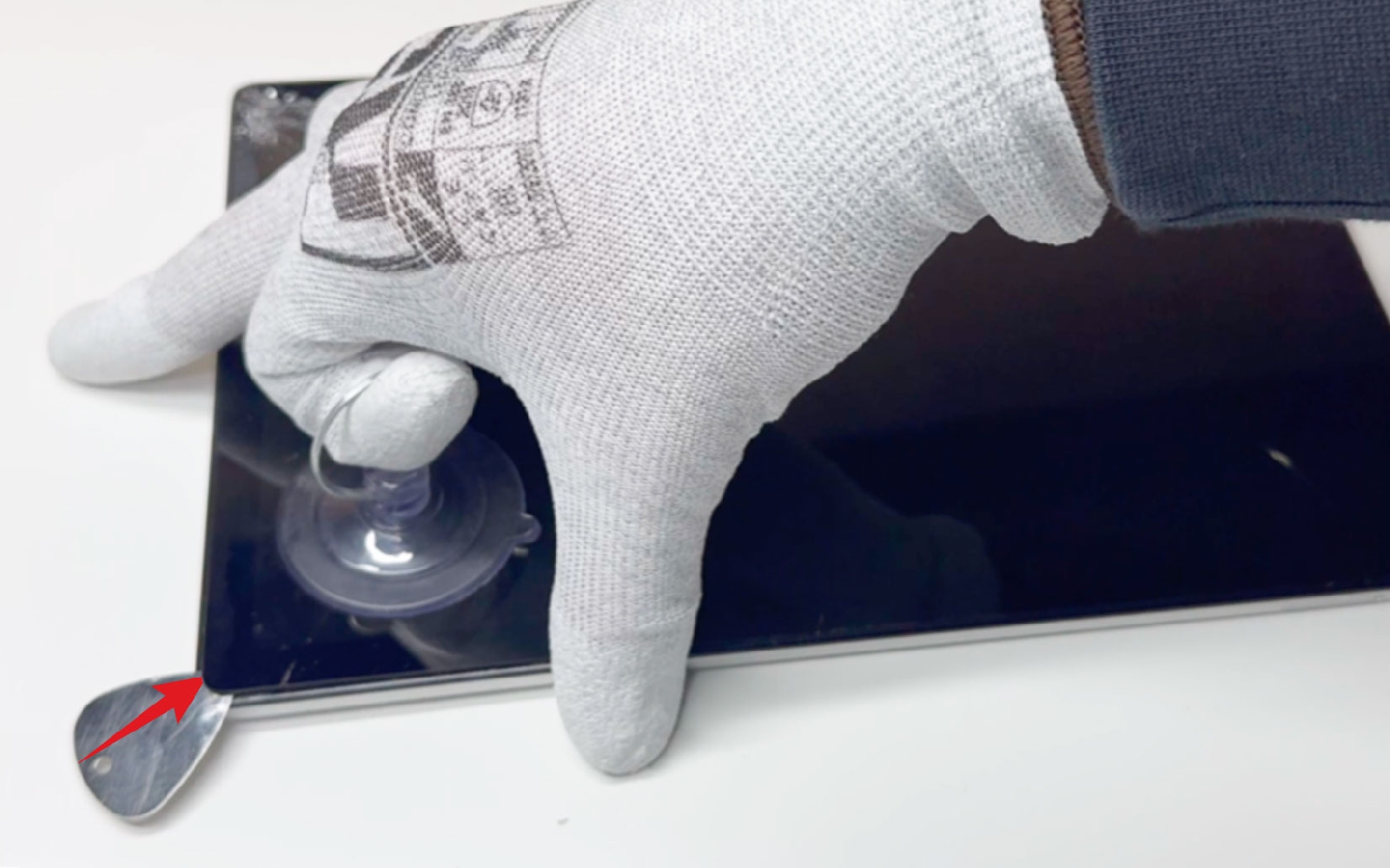

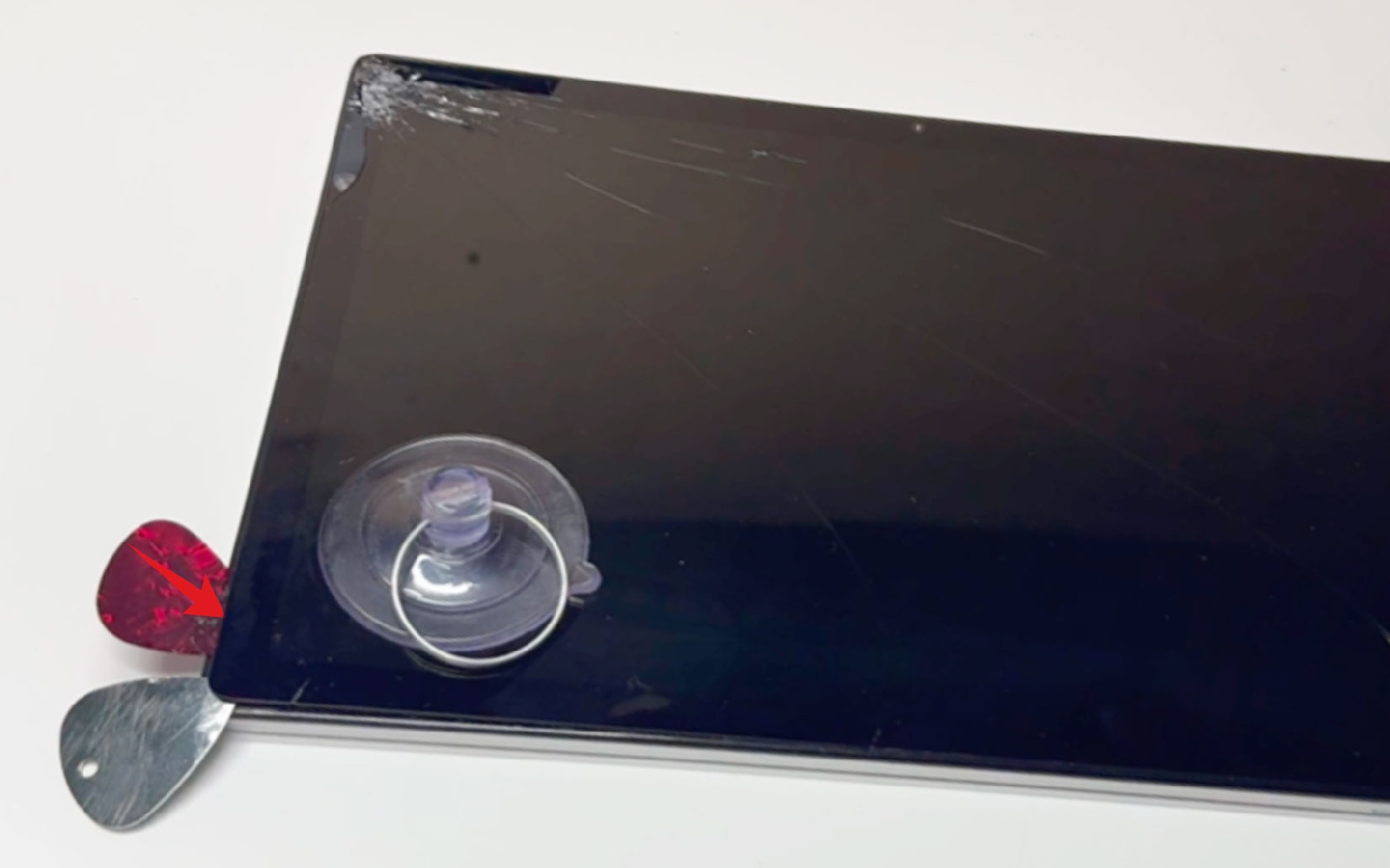

Installez la ventouse dans un angle pour tenter de soulever suffisamment l'écran pour glisser le médiator.

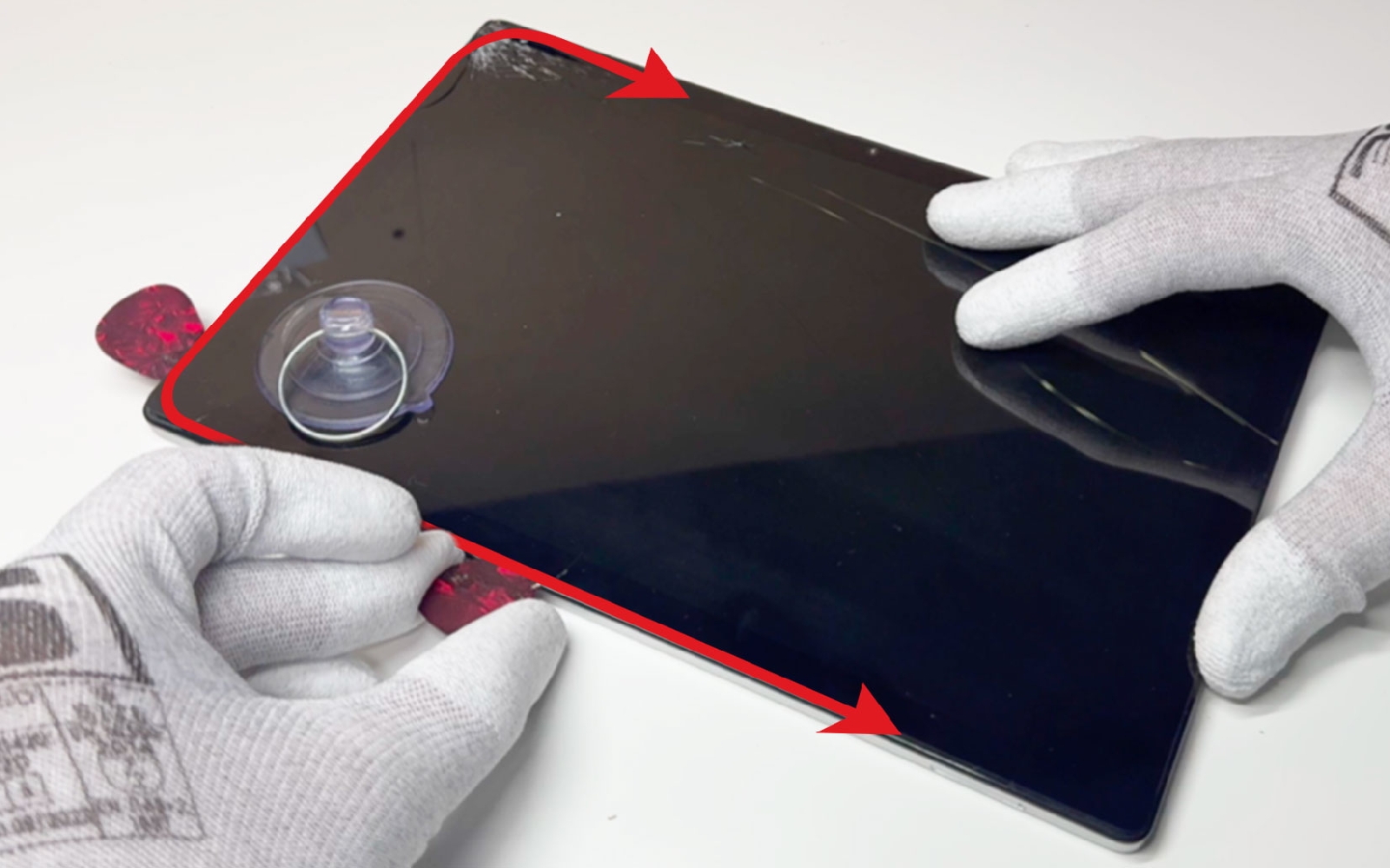

Insérez les médiators plastique pour continuer le décollage de l'écran en faisant circuler les outils sur tout le contour de la tablette. Si vous ressentez de la résistance lors du passage du médiator n'hésitez pas à rechauffer pour ramollir de nouveau le joint.
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 1
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 2
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 3
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Ouvrir la tablette

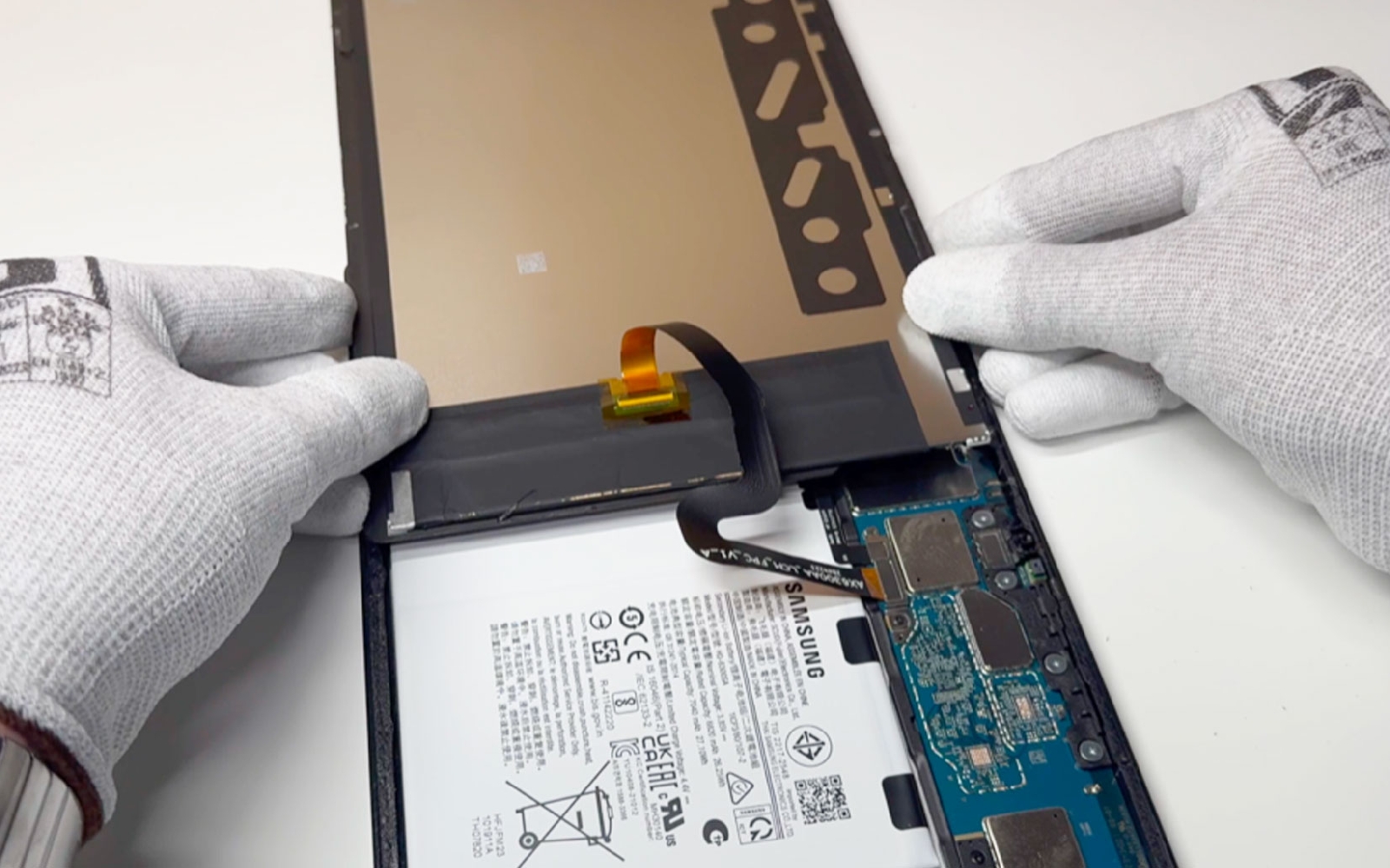

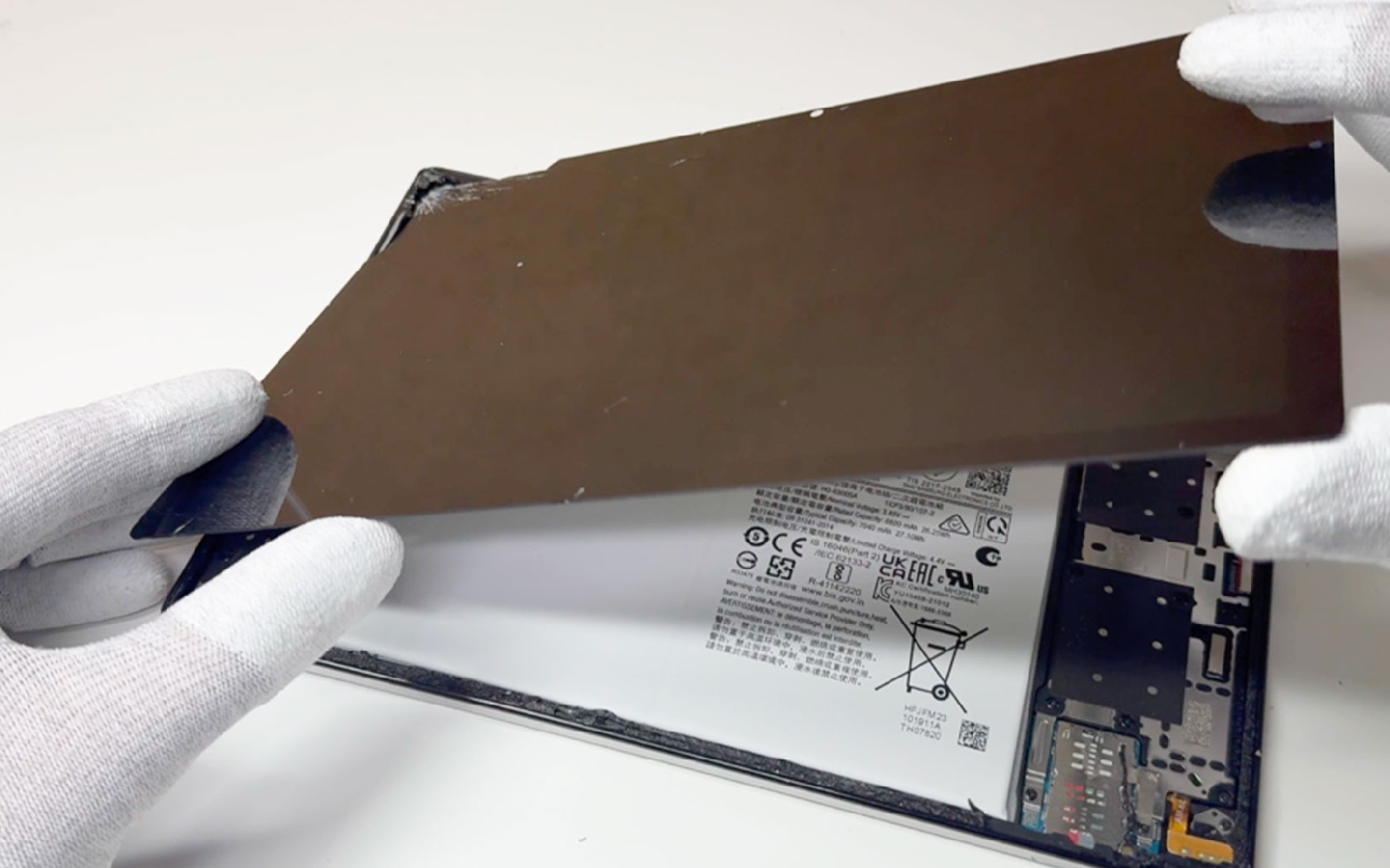

Une fois l'écran décollé, faites basculer l'écran vers le bas en faisant attention à sa nappe encore connectée à la carte mère.
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 1
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 2
Etape 4 : Mettre de coté l'écran

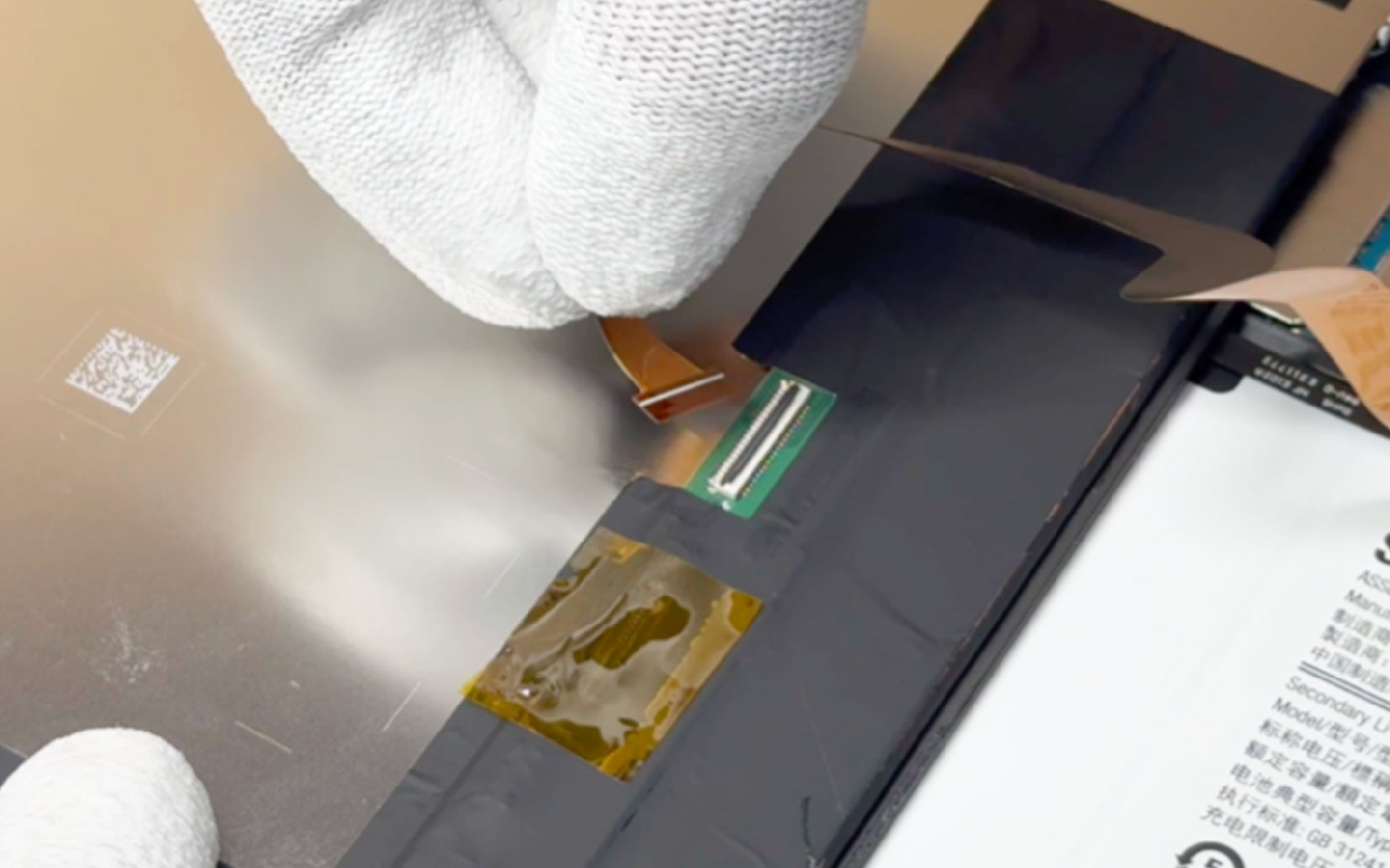

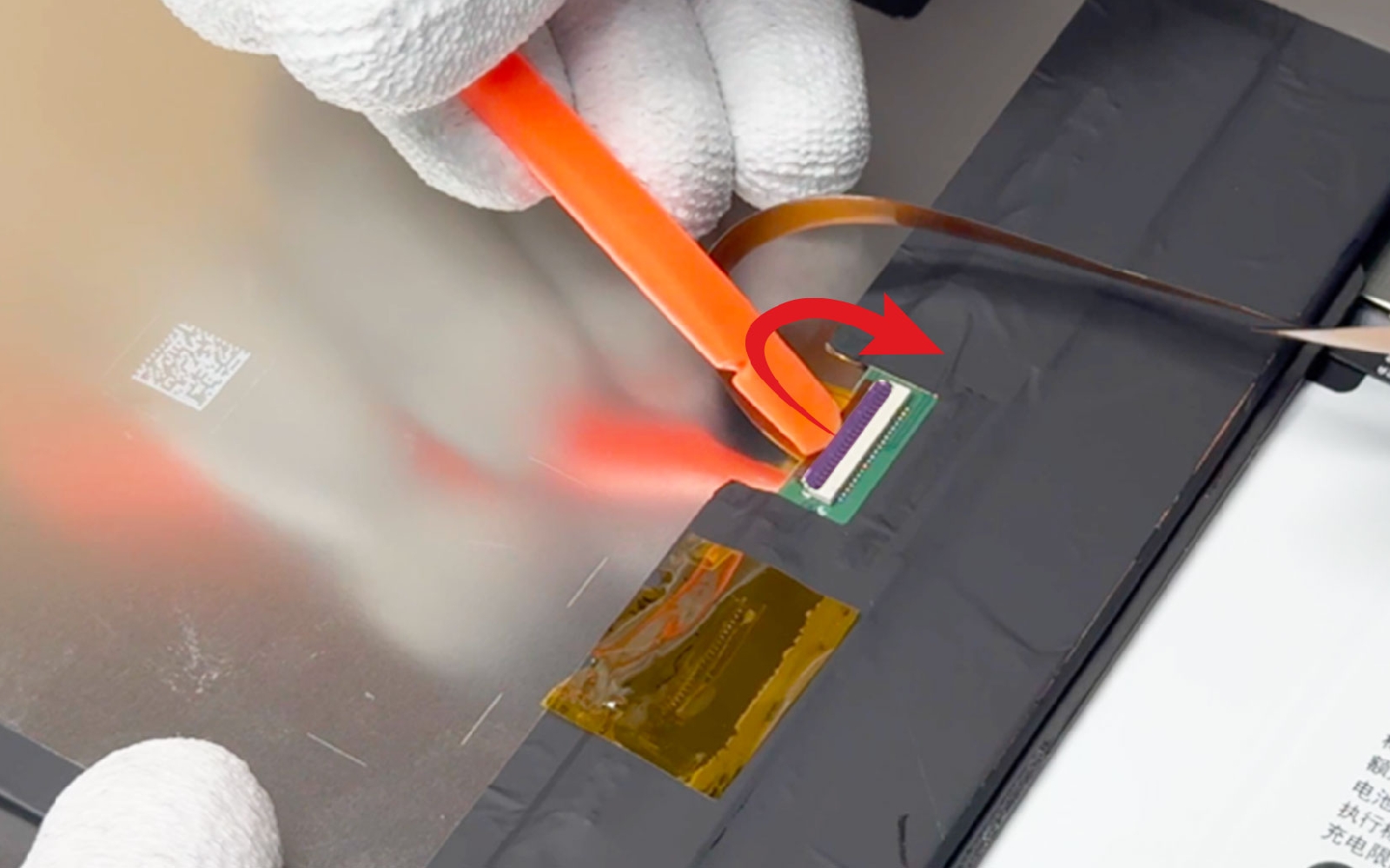

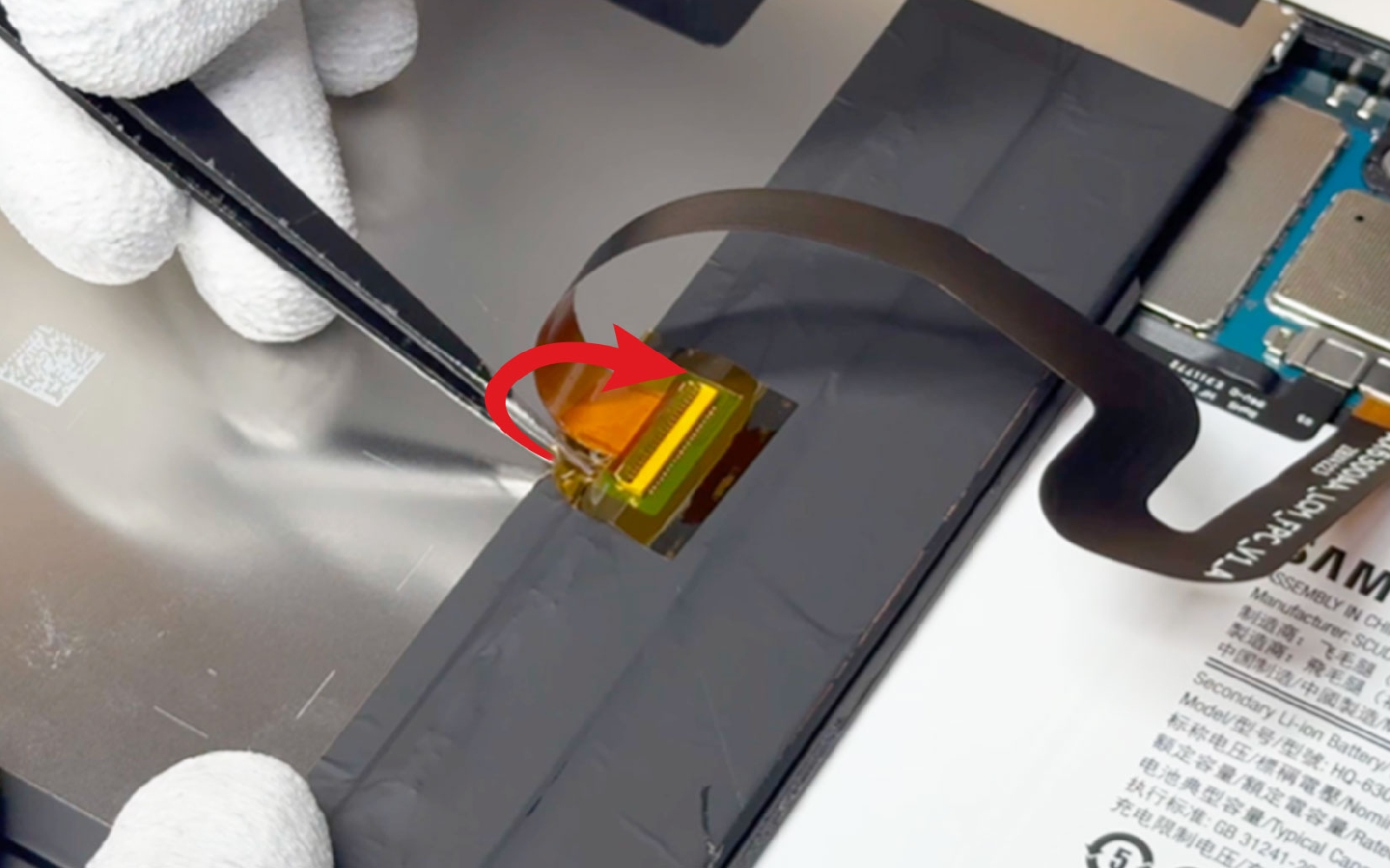

Ôtez le film adhésif pour accéder à la nappe de l'écran. Soulevez le clapet pour ensuite pouvoir tirer délicatement la nappe de son emplacement et de déconnecter l'écran.

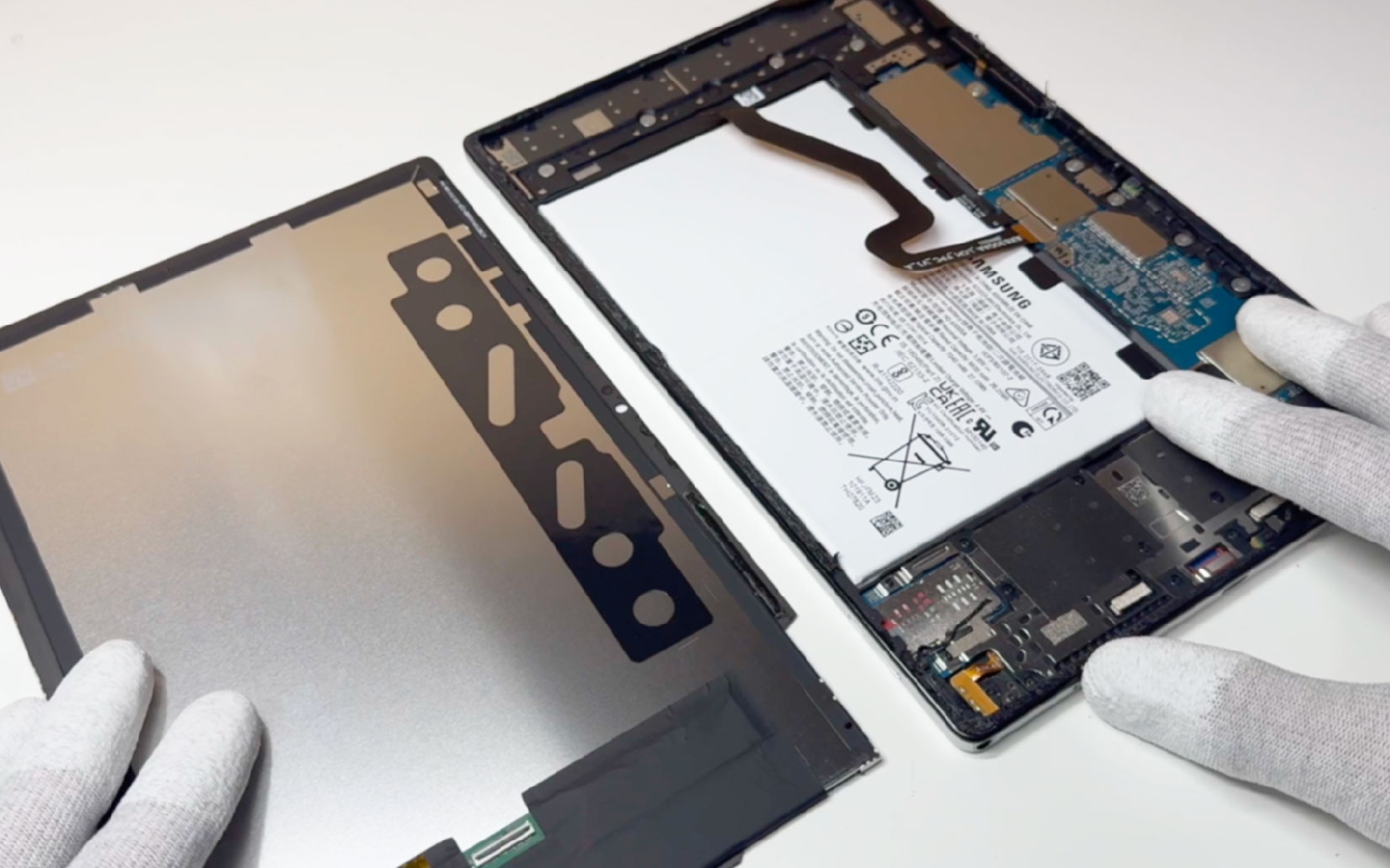

Mettez ce dernier de coté pour passer au châssis de la tablette.
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 1
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 2
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 3
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 4
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Reprenez le tutoriel en sens inverse pour remonter chaque éléments correctement. Si nécessaire, retirez les adhésifs du nouvel écran avant d'installer la rallonge de connexion.

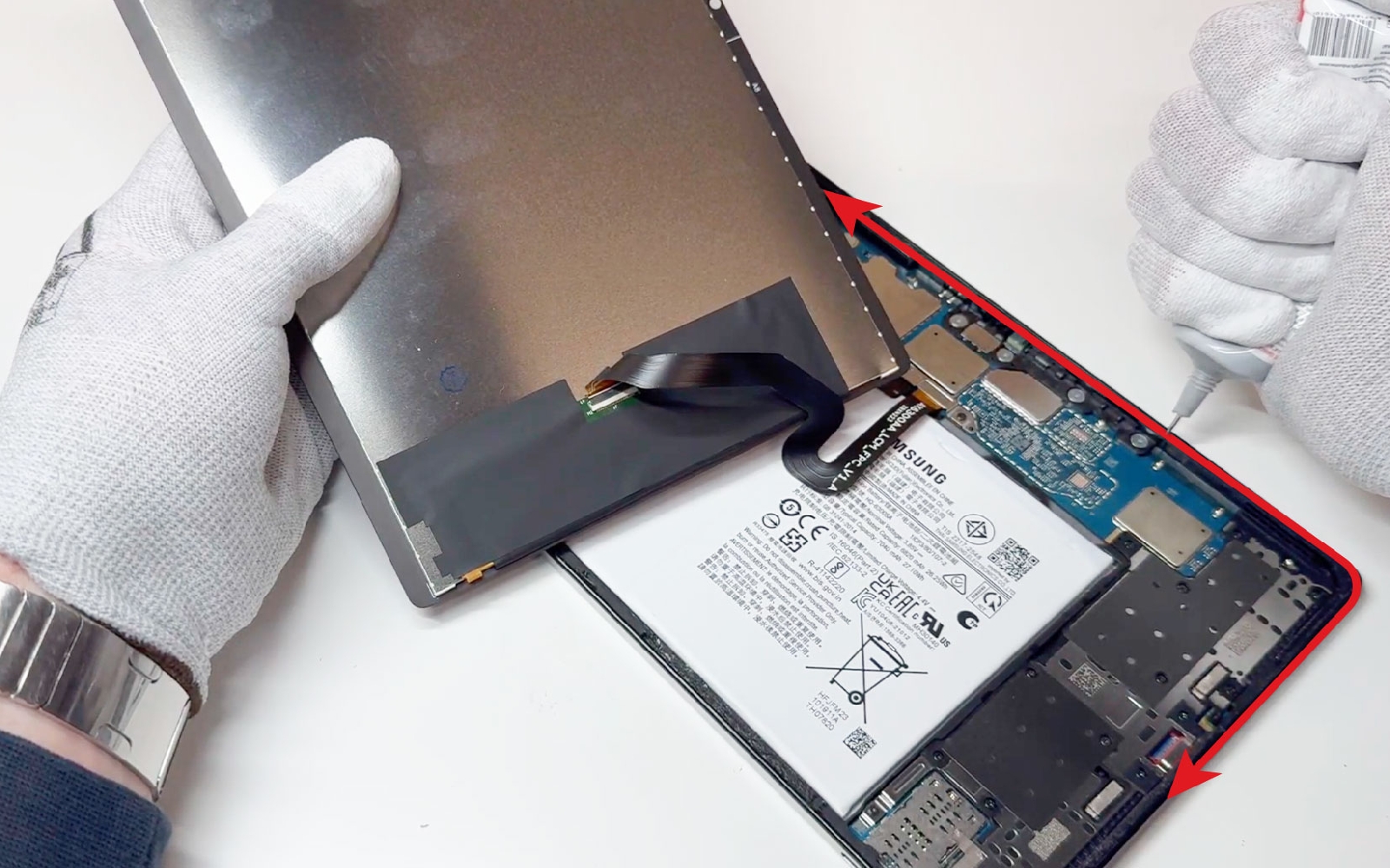

N'oubliez pas de nettoyer le contour du châssis avant d'appliquer la colle B-7000 sur tout le tour avant de refermer votre tablette. Laissez poser sous environ 1 heure pour que la colle sèche à l'aide de pinces ou de gros livres.
Comment changer l'écran seul sur Galaxy Tab A8 10.5 (SM-X200/SM-X205) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
